Особенности двигателя FSI в автомобилях Volkswagen

Двигатели FSI (Fuel Stratified Injection) от Volkswagen — это силовые агрегаты автомобилей, созданные по инновационным технологиям, в которых впрыск топлива производится прямо в камеру сгорания. Данная технология подачи топлива имеет значительное превосходство перед другими системами подачи топлива. На сегодняшний день наиболее удачными двигателями FSI являются моторы концерна Volkswagen.

Единственная модель Volkswagen, которая комплектуется FSI — внедорожник 4WD Touareg. Этот тип двигателя не самый популярный на автомобилях Volkswagen, в отличии от TSI или MPI. На Passat В8, Passat СС, Tiguan устанавливают сейчас (2016 года) только двигатели типа TSI. На Golf и Jetta кроме TSI устанавливают также MPI-двигатели.

Работа двигателя FSI заключается в том, что при помощи насоса высокого давления бензин поступает сразу в камеру сгорания. Впрыск бензина осуществляется специальными форсунками, которые имеют шесть отверстий. Калиброванные отверстия обеспечивают равномерное распределение бензина по всей камере сгорания. Смешивание бензина с воздухом производится с помощью управляемых воздушных заслонок. Благодаря такой технологии получается однородная топливовоздушная смесь, которая дает максимальный эффект при сгорании. Применение такой технологии в двигателях FSI, делает их наиболее безопасными и экологичными.

Наличие электронных систем позволяет подавать в цилиндры точное количество топлива, объем которого зависит от режима работы двигателя. Имеется еще одна особенность двигателя FSI, которой нет в других типах двигателей — наличие функции двойного впрыска, при которой производится распределение топливной смеси между тактами впрыска и сжатия. Такая функция становится очень полезной во время пуска двигателя в зимнее время. Производится обогащение топливной смеси, оно производится до полного нагрева двигателя и каталитического нейтрализатора.

Важным элементом двигателя является насос высокого давления, приводом для которого служит четырехсторонний кулачек, расположенный на распределительном вале выпускных клапанов.
Основным отличием двигателя FSI является то, что у него нет турбины, как, к примеру, в двигателе TSI. Также эти двигатели являются более экономичными, динамичными и экологически безопасными.

Топливная система

В двигателе имеется две схемы движения бензина — контур с низким и контур с высоким давлением.

Детали контура низкого давления:

• Бак для бензина.
• Бензиновый насос.
• Фильтрующий элемент для очищения топлива.
• Клапан сброса излишнего топлива.
• Регулятор давления бензина.

Контур низкого давления осуществляет подачу бензина от топливного бака с к топливному насосу высокого давления (ТНВД) в требуемых объемах.

Детали контура высокого давления:

• ТНВД.
• Топливопровод.
• Распределяющий топливопровод.
• Датчик контроля давления.
• Предохранительный клапан.
• Форсунки.

Данный контур обеспечивает подачу бензина в камеры сгорания мотора. Давление в этой цепи составляет 10. ..11 Мпа.

Поддержание требуемого давления впрыска обеспечивается топливным насосом высокого давления. Привод насоса осуществляется от четырехстороннего кулачка расположенного на распределительном вале выпускных клапанов. Благодаря такой компоновке уменьшается требуемая рабочая нагрузка, увеличивается точность подачи. Смешивание бензина с воздухом производится непосредственно в камере сгорания (в инжекторных и карбюраторных двигателях этот процесс производится во впускном коллекторе). Прямая подача бензина в камеру позволяет добиться его полного сгорания, что в свою очередь значительно сокращает выброс токсических веществ в атмосферу.

Преимущества двигателя FSI

Двигатель FSI имеет ряд положительных характеристик, которые выгодно отличают его от двигателей других систем.

• Благодаря наличию электромагнитного клапана очень точно определяется момент подачи топлива в цилиндр.
• Данная система обеспечивает хорошие тяговые показатели на средних и малых оборотах.
• Сравнивая экономические показатели двигателя FSI с другими типами моторов, экономия бензина доходит до 25%.
• Выхлопные газы неоднократно проходят процесс рециркуляции, это понижает их токсичность.

Недостатки двигателя FSI

Такой двигатель имеет прямой впрыск топлива, а значит, является очень требовательным к качеству топлива. Высокие требования предъявляются также и к используемым топливным фильтрам, которые должны быть надлежащего качества и меняться в соответствии с инструкциями к автомобилю.

что это такое, недостатки и преимущества

В широком списке силовых агрегатов немецкого автогиганта VAG (Volkswagen AG) двигатели FSI, MPI, TSI (TFSI), TDI и ряд других установок продолжают пользоваться большой популярностью благодаря своей технологичности и уникальным характеристикам.

Такие моторы ставились ранее и продолжают устанавливаться на разные модели авто под брендом Volkswagen, Audi, Skoda, Seat и другие марки в составе концерна VAG. Сегодня перечисленные выше версии двигателей можно встретить на машинах разных лет выпуска.

Рекомендуем также прочитать статью о том, что такое двигатель GDI. Из этой статьи вы узнаете о конструктивных особенностях, отличиях, преимуществах и недостатках указанного ДВС по сравнению с другими  силовыми агрегатами.

В наших статьях мы уже рассказывали читателям о том, что такое двигатели TSI, которые можно повсеместно наблюдать под капотом моделей Volkswagen, Audi и других марок. В этой статье мы намерены поговорить еще об одном популярном моторе, который известен как FSI, а также подробно рассмотреть принцип работы двигателя FSI. Параллельно будет затронута тема подбора масла для данного типа ДВС, распространенных неисправностей и ремонта указанного агрегата.

Содержание статьи

FSI двигатель: что это такое

Прежде всего, расшифровка «FSI двигатель» представляет собой  аббревиатуру Fuel Stratified Injection, что дословно означает послойный впрыск топлива. Главным отличием этого ДВС от широко известного сегодня TSI является отсутствие на версии FSI турбонаддува. Другими словами, в этой линейке представлены безнаддувные (атмосферные) бензиновые двигатели FSI с прямым (непосредственным) впрыском топлива.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете о конструктивных особенностях, отличиях, преимуществах и недостатках данного типа силовых агрегатов.

Двигатель FSI не является «свежей» разработкой, так как готовый агрегат в качестве первых тестовых образцов появился в далеком 1998 г. Через два года этот мотор начали серийно устанавливать на модели Volkswagen. Отметим, что по состоянию на 2016 год  последней моделью Volkswagen с FSI остается внедорожный автомобиль Touareg 4 WD. На других моделях двигатель FSI  сегодня уступил место версии TSI (TFSI) или MPI.

Двигатели FSI: недостатки и основные преимущества

Начнем с основных плюсов и принципов работы. Отличительно особенностью атмосферных ДВС линейки FSI можно считать реализацию впрыска горючего и схему устройства системы питания. Дело в том, что система топливоподачи на таких моторах конструктивно получила сразу два контура. В первом контуре давление низкое, во втором более высокое.

Контур с низким давлением в списке составных элементов имеет:

Устройство контура высокого давления предполагает наличие:

Также в конструкцию включен адсорбер и специальный клапан его продувки.

На простых бензиновых агрегатах топливный впрыск реализован так, что горючее подается во впускной коллектор, а на моторах FSI горючее впрыскивается сразу в камеру сгорания (непосредственный впрыск). Инжекторные форсунки на этих моторах имеют 6 отверстий, что позволяет наиболее эффективно распределить топливо в камере.

Воздух подается в цилиндры отдельно посредством заслонки. В результате удается добиться наилучшего смесеобразования и однородности рабочей топливно-воздушной смеси. Такая смесь полноценно и равномерно сгорает в двигателе, отдавая максимум энергии поршню на разных режимах работы ДВС.

По этой причине двигатели FSI обеспечивают лучшую разгонную динамику, отличаются высокой экологичностью и экономичностью. В ряде случаев такие моторы экономят до 2.5 литров топлива на 100 км. пути по сравнению с простыми аналогами в одинаковых условиях.

Вернемся к особенностям. Как уже было сказано выше, для бесперебойной работы бензинового двигателя с прямым впрыском инженеры в конструкцию FSI отдельно внедрили контур высокого давления. Такое давление необходимо для максимально точного и экономичного впрыска.

Давление впрыска создает топливный насос высокого давления, который берет топливо из контура низкого давления. Такая конструкция отдаленно напоминает дизельный двигатель. Более того, топливный насос высокого давления  нагнетает горючее не постоянно, а с учетом необходимости применительно к тому или иному режиму работы агрегата.

Другими словами, во время резких ускорений и роста нагрузок давление поднимается до 0.5 Мпа, при этом во время езды накатом показатель давления в контуре  может находиться на отметке всего 0.05 Мпа. Добиться такого гибкого управления насосом позволяет отдельный  электронный блок управления, а также наличие датчика низкого давления.

Динамичная работа электронных систем управления позволяет подавать в цилиндры строго ограниченное количество топлива применительно к режиму работы. Другими словами, исключается излишнее обогащение или обеднение топливно-воздушной смеси. Параллельно с этим впрыск послойный, то есть двойной. Это значит, что горючее дозируется между тактом впрыска и тактом сжатия.

Такое решение позволяет добиться экономии горючего и снизить токсичность выхлопа до общего прогрева мотора и катализатора, так как в моменты запуска холодного агрегата в цилиндры обычно подается обогащенная смесь.

Недостатки двигателя FSI

Начнем с того, что любой двигатель с прямым впрыском топлива сильно чувствителен к качеству горючего. Параллельно с этим необходимо тщательно подходить к вопросу качества топливных фильтров и строго соблюдать регламент замен. Исключением в этом случае не стал и рассматриваемый нами мотор FSI.

• Низкое качество горючего часто становится причиной проблем с топливной аппаратурой на этом ДВС. Форсунки нужно постоянно чистить, так как мелкие проблемы с впрыском позже перерастают в серьезные поломки. Также в моторах данного типа следует регулярно менять свечи зажигания и отдельно следить за их состоянием.
• Если брать во внимание распространенные неполадки и двигатели FSI, проблемы в этой линейке могут возникнуть с холодным запуском. Виновником принято считать все тот же послойный впрыск и стремление инженеров снизить токсичность выхлопа во время прогрева.

Другими словами, агрегат может просто не завестись в сильные морозы.  Данное явление встречается не на всех автомобилях с таким мотором, так как производитель устранил ошибку в более поздних версиях, программно изменив прошивку электронных систем.

• Также владельцы отмечают сильно повышенный расход топлива во время поездок, когда мотор данного типа еще не вышел на рабочие температуры.

На примере распространенного 2.0 литрового FSI становятся очевидны и другие присущие этому двигателю проблемы.

• Как правило, на отрезке 100-150 тыс. км. на впускных клапанах скапливается значительное количество нагара. В этом случае нагар на клапанах приводит к  тому, что двигатель работает нестабильно и шумно, падает мощность, увеличивается расход. Такой нагар в некоторых случаях можно удалить только механически, то есть нужен разбор и ремонт двигателя FSI.

Добавим, что такая проблема усиленного нагарообразования больше актуальна для ранних версий агрегата, так как позже изготовитель поменял прошивку в блоках управления топливоподачей. При этом все равно нельзя исключать усиленное образование нагара применительно ко всем модификациям этого агрегата.

• Еще следует выделить повышенный расход моторного масла, причем как на ранних версиях, так и на более поздних. Главным симптомом явных проблем становится то, что уровень смазки быстро снижается. В этом случае зачастую необходима диагностика, а частым вердиктом становится капитальный ремонт двигателя.

Что касается вопроса расхода и какое масло для двигателя fsi лучше лить, главное условие, это придерживаться допуска VW 504 00/507 00. Сезонность нужно учитывать индивидуально, так как слишком жидкое масло (например, 0W-30) может очень сильно расходоваться на угар. По этой причине многие владельцы этого мотора при подборе смазки останавливают свой выбор на 5W-30.

• В отдельных случаях также отмечено, что быстро выходит из строя каталитический нейтрализатор, появляются проблемы с работой лямбда-зондов. Также неисправности возникают с распределительными валами и механизмом изменения фаз газораспределения, выходят из строя датчики ЭСУД. Малейшие сбои в работе агрегата приводят к тому, что на приборной панели загорается «сheck» и мотор требует проведения диагностики.
• Различные версии FSI могут иметь как цепной привод ГРМ, так и ремень ГРМ. Учитывая то, что агрегат достаточно технологичный, обрыв ремня ГРМ в этом случае может привести к очень серьезным последствиям, то есть отделаться только заменой погнутых клапанов уже не получится.

Что в итоге

1. Если оглянуться назад, то в 2000 году FSI с рабочим объемом 1.4 литра занял в своем классе почетное место лучшего агрегата.  Через 6 лет новая версия 2.0 FSI снова получила высокую оценку благодаря выдающейся разгонной динамике, хорошему подхвату на любых оборотах, сниженному выбросу вредных веществ в составе выхлопных газов и топливную экономичность.
2. Однако затем этот двигатель стал активно вытесняться другими аналогами и разработками. Более того, сегодня FSI является такой версией силового агрегата, от которой фактически отказался сам производитель. Причины для этого очевидны, так как мотор атмосферный, при этом имеет сложную конструкцию, требователен к качеству топлива и достаточно дорогой в ремонте.
3. С учетом вышесказанного становится понятно, почему на своих бюджетных моделях авто VAG теперь устанавливает более простые и дешевые MPI, а на основе технологичного FSI производитель построил целую линейку более новых и производительных моторов с турбонаддувом TSI (TFSI).

Напоследок добавим, что при этом FSI никак нельзя считать неудачным или проблемным. Большое количество свойственных ему неполадок  и сбоев не менее часто встречается и  на других двигателях, схожих по особенностям конструкции и характеристикам.

Как показывает практика, при должном уходе, своевременном обслуживании и поддержании нормальной работоспособности всех элементов такой двигатель легко перешагивает среднюю отметку в 200-250 тыс. км. без каких-либо серьезных ремонтов, радует владельцев стабильной работой, уверенным разгоном и топливной экономичностью.

Читайте также

особенности, характеристики, ремонт, обслуживание, преимущества, недостатки

Каждая аббревиатура в автопроизводстве, что-то означает. Так, и понятия FSI и TFSI, также имеют значение. Только вот какая разница между почти одинаковыми аббревиатурами. Разберем, что же заложено в названиях и, какое в них отличие.

Характеристика

Силовой агрегат FSI — мотор немецкого производства от концерна Volkswagen. Этот движок завоевал народную популярность благодаря своим высоким техническим характеристикам, а также простоты конструкции, ремонта и технического обслуживания.

Volkswagen Passat

Аббревиатура FSI расшифровывается, как Fuel Stratified Injection, что в переводе означает — послойный впрыск горючего. В отличие от широко распространённого TSI, FSI не имеет турбонаддува. Если говорить человеческим языком, то это обычный атмосферный двигатель, который достаточно часто использовала компания Skoda.

Двигатель FSi

Аббревиатура TFSI расшифровывается, как Turbo Fuel Stratified Injection, что в переводе означает — турбированный послойный впрыск горючего. В отличие от широко распространённого FSI, TFSI имеет турбонаддува. Если говорить человеческим языком, то это обычный атмосферный двигатель с турбиной, который достаточно часто использовала компания Audi на моделях A4, А6, Q5.

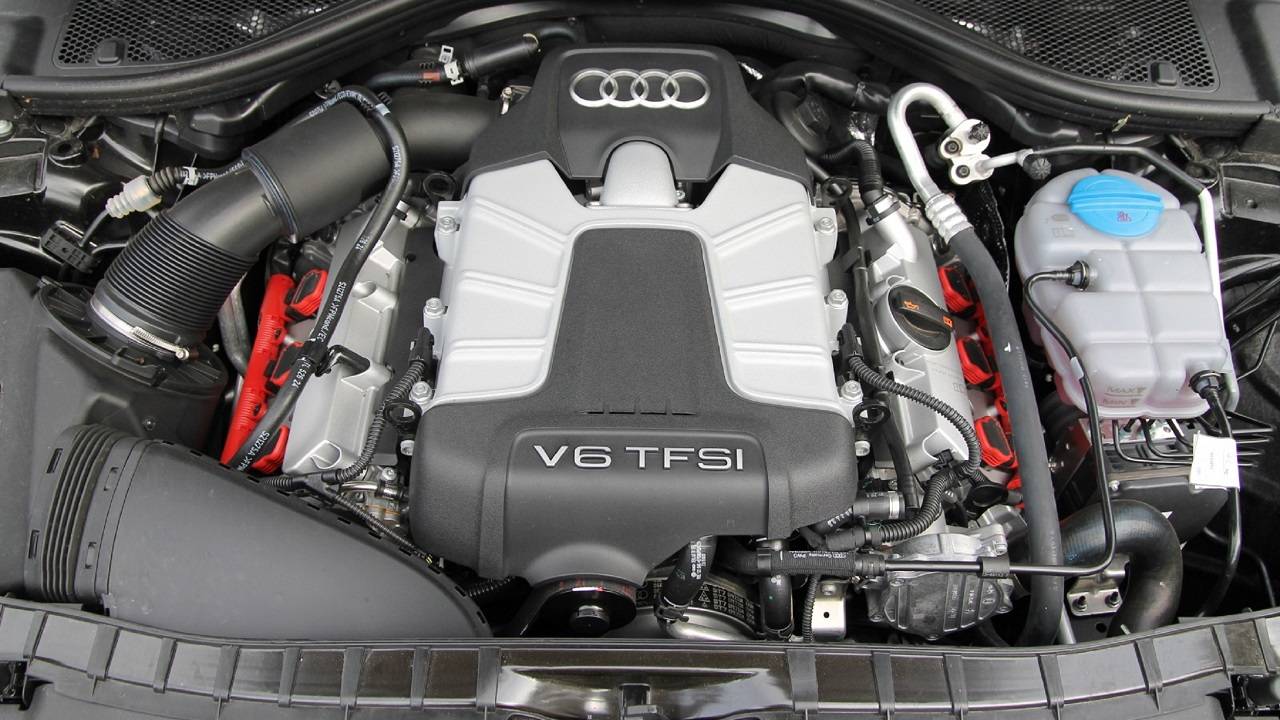

Двигатель TFSi

Как и FSI, TFSI имеет повышенную экологическую норму и экономичность. За счёт системы Fuel Stratified Injection и благодаря особенностям впускного коллектора, впрыска топлива и «прирученной» турбулентности двигатель может работать как на сверхбедной, так и на гомогенной смеси.

Плюсы и минусы использования

Позитивной стороной мотора Fuel Stratified Injection является наличие двухконтурного впрыска горючего. С одного контура поступает топливо под низким давлением, а со второго — под высоким. Рассмотрим, принцип работы каждого контура подачи горючего.

Контур с низким давлением в списке составных элементов имеет:

• топливный бак;
• бензонасос;
• фильтр горючего;
• перепускной клапан;
• регулятор давления топлива;

Устройство контура высокого давления предполагает наличие:

• топливного насоса высокого давления;
• магистралей высокого давления;
• распределительных трубопроводов;
• датчика высокого давления;
• клапана-предохранителя;
• инжекторных форсунок;

Отличительной особенностью является наличие абсорбера и клапана продувки.

Мотор FSi Audi A8

В отличие от обычных бензиновых силовых агрегатов, где топливо, прежде чем попасть в камеру сгорания, попадает во впускной коллектор, на FSI — горючее попадает непосредственно в цилиндры. Сами форсунки имеют 6 отверстий, что обеспечивает улучшенную систему впрыска и повышенную эффективность.

Поскольку воздух попадает в цилиндры отдельно, сквозь заслонку, образуется оптимальное соотношение воздушно-топливной смеси, что позволяет бензину сгорать равномерно, не подвергая поршни излишнему износу.

Ещё одним позитивным качеством использования такого атмосферника является экономия горючего и высокая экологическая норма. Система впрыска Fuel Stratified Injection позволят водителю сэкономить до 2.5 литров горючего на 100 км пробега.

Таблица применяемость TFSi, FSi и TSi

Но, где много положительных сторон, найдётся и значительное количество недостатков. Первым минусом можно считать то, что атмосферник очень чувствительный к качеству горючего. На этом движке не сэкономишь, поскольку на плохом бензине, он попросту откажется нормально работать и будет давать сбои.

Ещё одним большим недостатком можно считать то, что в мороз, силовой агрегат моет попросту не завестись. Если брать во внимание распространенные неполадки и двигатели FSI, проблемы в этой линейке могут возникнуть с холодным запуском. Виновником принято считать все тот же послойный впрыск и стремление инженеров снизить токсичность выхлопа во время прогрева.

Расход масла — является одним из недостатков. Как утверждают большинства владельцев данного силового агрегата, часто заметно повышение расхода смазки. Чтобы этого не происходило, производить рекомендует придерживать допусков VW 504 00/507 00. Иными словами, менять моторное масло 2 раза в год — в периоды перехода на летний и зимний режим эксплуатации.

Вывод

Разница в названиях, а точнее наличие буквы «Т» означает, что мотор имеет турбонаддув. В остальном разницы не существует. Двигатели FSI и TFSI имеет значительное количество положительных и негативных сторон.

Как видно, использование атмосферника хорошо в плане экономии и экологичности. Мотор слишком чувствительный к низким температурам и плохому горючему. Именно за недостатки, его использование прекратилось и перешли на системы TSI и MPI.

1.6 MPI против 1.6 FSI

Популярный 1,6-литровый бензиновый двигатель Фольксваген имеет очень долгую историю. Ему уже более 40 лет. Да, это не ошибка. За время его существования появилось множество конструктивных изменений, модернизаций, и как результат – большое число модификаций. Первоначально он предлагался с карбюратором, позже появился одноточечный впрыск, а в последние годы – многоточечный (MPI) и непосредственный (FSI).

Крайние две версии выпускались параллельно. Они устанавливались на многие автомобили концерна VW – Seat, Skoda, Volkswagen и Audi. MPI конструктивно уже устарел, вялый, но очень надежный. FSI – более современный, имеет больше сил и является причиной постоянных тревожных сообщений, сопровождаемых загоранием индикатора «Check Engine».

1.6 MPI появился в 1994 году. За время его производства были созданы версии с различной степенью форсировки, с 8-ми и 16-клапанной головкой блока, системой газораспределения OHC и DOHC. Наиболее известная и дольше всех просуществовавшая 102-сильная модификация. Ее простая конструкция (два клапана на цилиндр, один распределительный вал, ограниченная доля сложной электроники) позволяет выполнить ремонт с наименьшими затратами сил и средств. На рынке представлен широкий ассортимент заменителей по разумным ценам.

Вы можете рассчитывать на очень хорошую стойкость. Периодически встречающиеся неисправности – это выход из строя катушки зажигания (70-80 $ за фирменный заменитель) и дроссельной заслонки. Последняя требует очистки каждые 40 000 км и повторного программирования (50-70 долларов). Эксплуатация с загрязненной дроссельной заслонкой приводит к необходимости ее замены – около 250 долларов. Оригинальная заслонка в официальном сервисе потребует около 200 долларов, а хороший заменитель  — около 110 долларов.

Свечи зажигания 1.6 MPI прикрыты коллектором – их замена затруднительна.

Недостаток 102-сильного 1.6 MPI – высокий расход топлива. Например, в Passat и Octavia он доходит до 9-9,5 л/100 км. Проблема известна как владельцам, так и производителю. Первые ее решают установкой ГБО, так как мотор прекрасно работает на газе.

В 2001 году на рынок вышла версия с непосредственным впрыском топлива FSI, которая потребляет на 15-20% меньше топлива, чем MPI. Двигатель отличается современной конструкцией, цепным приводом распределительных валов (кроме версий с обозначением BAD) и лучшей динамикой. Первые экземпляры имели мощность 110 л.с., более поздние – 115 л. с.

К сожалению, быстро выяснилось, что конструкция нового двигателя несовершенная. И хотя блок двигателя был по-прежнему прочным, «голова» и оборудование доставляли много хлопот. В первых версиях отказывала система газораспределения: быстро растягивалась цепь, выходили из строя гидронатяжитель цепи и регулятор фаз газораспределения.

Вскоре появилась проблема появления нагара на впускных клапанах, а так же стали возникать сбои в работе электроники, управляющей работой двигателя. Многие владельцы так и ездят с постоянно светящимся индикатором «Check Engine». Они рассуждают так: «Борьба с ним не всегда дает результат, да и то чаще временный. А понесенные расходы бывают большими или даже слишком большими».

Многие неприятности начинаются из-за заправки некачественным 95-ым или 92-ым бензином, в то время как двигатель рассчитан на 98-ой. В итоге загорается «Чек», начинают шуметь клапана, отказывают лямбда-зонд и датчик оксидов азотов.

FSI существенно дороже в ремонте. Если расходы на ремонт MPI исчисляются сотнями долларов, то FSI может потребовать около 1000 долларов. Не без причины версию FSI постоянно модернизировали, а в 2008 году и вовсе отказались от дальнейшего производства. Усовершенствованный MPI остается в продаже по сей день и считается одним из лучших бензиновых агрегатов концерна VW.

Типичные неисправности 1.6 MPI

Дроссельная заслонка.

Наиболее распространенная и наиболее характерная проблема 8-клапанной версии двигателя связана с неправильной работой дроссельной заслонки. Это результат ее загрязнения. Механики рекомендуют регулярно чистить заслонку (каждые 40 000 км, стоимость 50-70 долларов) и повторно программировать. Замена намного дороже. За оригинальную придется отдать 170-200 долларов, а за аналог приличного качества – 110 долларов.

Катушка зажигания.

Недуг проявляется неровной работой двигателя и частичной потерей мощности. К счастью катушка только одна и ее замена простая и недорогая.

Лямбда-зонд.

Ремонт недорог.

Типичные неисправности 1.6 FSI

Нагар на клапанах и впускных каналах.

Проблема проявляется падением мощности двигателя и неустойчивой работой на холостом ходу. Удаление масляного нагара проблематично. Для того чтобы это сделать хорошо, необходимо снять головку блока и избавиться от нагара механическим способом.

Так выглядит один из клапанов двигателя 1.6 FSI / 115 л.с. после 100 000 км пробега.

Датчик оксидов азота.

Очень дорогая замена – до 500 долларов.

ГРМ.

Растягивается цепь ГРМ и выходит из строя натяжитель цепи (в основном в версиях начала производства). В запущенном случае может произойти перескок цепи с последующим повреждением клапанов и головки. Замена цепи, башмаков и роликов потребует за пределами дилерских сервисов около 300 долларов.

Иногда выходит из строя блок управления двигателем 1.6 FSI.

Применение

1. 6 MPI.

Audi A3 I (101 и 102 л.с., 1996-2003 гг.)

Audi A3 II (102 л.с., 2003-2010 гг.)

Audi A4 I (101 и 102 л.с., 1994-2001 гг.)

Audi A4 II (102 л.с., 2000-2008 гг.)

Seat Ibiza II/Cordoba I (75 и 101 л.с., 1996-2002 гг.)

Seat Leon I (101 и 102 л.с., 1999-2006 гг.)

Seat Leon II (102 л.с., 2005-2012 гг.)

Seat Altea (102 л.с., 2004-2010 гг.)

Seat Toledo I (101 л.с., 1996-99 гг.)

Seat Toledo II (101 л.с., 1998-2000 гг.)

Seat Toledo III (102 л.с., 2004-2009 гг.)

Seat Exeo (102 л.с., 2009-2010 гг.)

Skoda Felicia (75 л.с., 1995-2001 гг.)

Skoda Octavia I (75, 101 и 102 л.с., 1996-2010 гг.)

Skoda Octavia II (102 л.с., 2004-2013 гг.)

Skoda Octavia III (110 л.с., с 2014 гг.)

Volkswagen: Polo, Golf, Bora, Jetta, Touran, New Beetle, Passat.

Двигатель 1.6 MPI мощностью 75, 101 и 102 л.с. нашел применение почти во всех моделях VW (класса B, C и D).

1.6 FSI.

Audi A2 – 110 л. с. (BAD), 2002-2005 гг.

Audi A3 II – 115 л.с. (BAG, BLF и BLP), 2003-2007 гг.

Seat – 1.6 FSI не достался ни одной модели.

Skoda Octavia II – 115 л.с. (BLF), 2004-2008 гг.

Volkswagen Golf — IV 110 л.с. (BAD), 2001-2003 гг.

Volkswagen Bora — 110 л.с. (BAD), 2001-2005 гг.

Volkswagen Golf V – 115 л.с., 2003-2007 гг.

Volkswagen Jetta V – 115 л.с., 2005-2007 гг.

Volkswagen Touran I – 115 л.с., 2003-2006 гг.

Volkswagen Passat B6 – 115 л.с., 2005-2007 гг.

Что такое система впрыска автомобиля FSI и как работает

Технологию FSI (послойный впрыск топлива) называют передовой. Что такое система впрыска FSI и принцип её работы, расскажем в статье.

Что это такое

Аббревиатура FSI расшифровывается — Fuel Stratified Injection, что означает — послойный впрыск топлива.

Эту систему много лет назад разработали японские конструкторы и внедрили в производство. Правда, называется GDI — непосредственный впрыск бензина. А европейские производители, в частности концерн VW, перенял технологию и сменил название. И выпускает двигатели семейства FSI с непосредственным впрыском. Первые машины с данной системой появились в 1998 году. Они выпускаются под маркой Volkswagen, Skoda и Seat.

Знакомство с системой FSI начнем с топливного насоса высокого давления, а потом перейдем непосредственно к самой системе впрыска: что это такое и как работает.

Топливный насос высокого давления

Установлен на корпусе распредвалов и приводится в действие от двойного кулачка на впускном распредвале. ТНВД создает давление в топливной системе около 100 Бар.

Конструкция ТНВД: одноплунжерный насос высокого давления, имеющий регулировку по подаче топлива. Т.е., ТНВД подает в систему такое количество топлива, которое требуется в данный момент или предстоит через определенный промежуток времени.

Принцип работы

Конструкция системы двигателя FSI имеет два контура — низкого и высокого давления. Контур низкого давления объединяет топливный бак, насос и фильтр, а также датчик низкого давления.

Основным элементом контура низкого давления является топливный насос, который служит для подачи топлива в контур низкого давления. Топливный насос встроен в бак. Насос создает давление порядка 0,05-0,5 МПа. Управление производительностью насоса осуществляется блоком управления. Топливный насос обеспечивает подачу строго определенного количества горючего в систему, необходимого для работы мотора.

Это достигается за счет постоянного измерения давления топлива в контуре датчиком низкого давления.

Сигнал от датчика поступает в блок управления двигателем. Значение сигнала сопоставляется со стандартным значением для конкретного режима работы авто. При отличии давления от стандартного значения, блок управления двигателем подает сигнал блоку управления топливным насосом. Последний изменяет обороты вращения насоса, изменяет его производительность и давление в контуре. Контур высокого давления образует систему непосредственного впрыска топлива.

В отличие от обычных моторов, где топливо, прежде чем попасть в камеру сгорания, попадает во впускной коллектор, на FSI — горючее попадает непосредственно в цилиндры. Форсунки имеют 6 отверстий, что обеспечивает улучшенную систему впрыска и хорошую эффективность.

Как итог — расход топлива в среднем на 2,5 литра меньше, чем у конкурентов. Мотор соответствует экологическим нормам Евро-6.

Минусы FSI

Он очень чувствительный к качеству топлива. На плохом бензине откажется нормально работать и будет давать сбои. Также в сильный мороз, силовой агрегат может не завестись. Часто случаются проблемы с холодным запуском. Виновником принято считать стремление инженеров снизить токсичность выхлопа во время прогрева.

Еще недостаток — повышенный расход масла по мнению большинства владельцев. Производить рекомендует придерживать допусков моторного масла VW 504 00/507 00. Также рекомендовано менять моторное масло 2 раза в год.

Разница между двигателями FSI и TFSI. Что такое и как работает MPI двигатель? Плюсы и минусы мотора Какой двигатель лучше mpi или tsi

Статья о двигателе MPI — особенности мотора, его эксплуатация, достоинства и недостатки. В конце статьи — видео о разборе мотора MPI.

Содержание статьи:


В конце прошедшего столетия двигатели MPI (Multi-Point-Injection) с многоточечным распределенным впрыском топлива пришли на смену карбюраторным и считались самой передовой технологией в моторостроении. Данная технология была разработана в концерне Volkswagen. Первый двигатель с системой MPI был установлен на модели Volkswagen Polo, а позднее ими стали оснащать модели Golf и Jetta.

Последние несколько лет моторы MPI устанавливались только на моделях Skoda, а последней Шкодой с технологией MPI стала Skoda Octavia 2-й серии (3-ю серию уже стали оснащать более современными моторами – TSI и FSI).

Сегодня большинство опытных автовладельцев со стажем считают двигатели MPI давно устаревшими и почти раритетными. Такого же мнения придерживаются и специалисты из Volkswagen, считая данный тип двигателя уже не соответствующим современным европейским требованиям по экономичности и экологичности.

Однако несмотря на это, моторы MPI до сих пор имеют репутацию самых надежных и практичных из всех инжекторных агрегатов.
Кроме того, технология MPI оказалась востребованной в России, где фирмой Volkswagen в 2015 году, на Калужском заводе была запущена производственная линия по сборке MPI-моторов серии EA211. Это стало возможным из-за более низких требований в России к экологичности двигателей по сравнению с Европой.

Каждому цилиндру – отдельный инжектор с форсункой!

Главная особенность инжекторных MPI-двигателей с распределенным впрыском топлива — это наличие у каждого цилиндра своего отдельного инжектора с форсункой. С помощью инжекторов осуществляется дозированный впрыск топлива в каждый отдельно взятый цилиндр, с распылением через форсунки. Такой способ позволяет равномерно распределять топливную смесь по всем цилиндрам. При этом, в отличие от TSI-двигателя, в конструкции MPI отсутствует топливная рейка и нет прямого впрыска топлива в цилиндр, который есть в системах FSI и TFSI.

Важно! Моторы с технологией MPI работают с опережением зажигания, из-за чего педаль газа становится очень чувствительной к воздействию.

Отсутствие турбонагнетателя

Еще одной значимой особенностью MPI-моторов является полное отсутствие в их конструкции турбонагнетателя при многоточечной системе впрыска. Вместо него MPI-моторы снабжены обычным бензонасосом с давлением в 3 атм. Порядок работы MPI-системы выглядит следующим образом:

• из бензобака топливо подкачивается бензонасосом в инжектор;
• электронный блок управления впрыском подает сигнал на инжектор, и топливо распыляется под давлением через форсунку на цилиндровый впускной клапан.

Система распределения впрыска топлива состоит из следующих элементов:

• устройства для доставки топлива к инжекторам;
• блок зажигания;
• устройство для дозировки воздушной массы;
• устройство для регулировки токсичности отработанных газов.

Контур водного охлаждения

Контур водного охлаждения в MPI-двигателях предназначен для охлаждения горючей смеси. При работе агрегата головка цилиндров очень сильно нагревается, а топливо подается под небольшим давлением. В результате возникает большая опасность появления газо-воздушной пробки, что может привести к перегреву с закипанием. Наличие контура водяного охлаждения горючей смеси предотвращает возникновение такого перегрева.

Топливно-воздушная смесь для MPI-двигателей должна иметь следующие качественные характеристики:

1. Газообразность.
   Для эффективного сгорания топливно-воздушной смеси до начала ее воспламенения должно произойти полное испарение бензина.
2. Гомогенность (однородность).
   Испаряемое топливо должно хорошо перемешаться с кислородом, содержащимся в воздушной массе. Неполное смешивание топлива в местах с большим содержанием кислорода повышает риск возникновения детонации. В местах с повышенным обогащением топливо сгорает не полностью, что приводит к снижению КПД мотора.
3. Объем закачанного топлива должен быть пропорционально достаточным для смешивания с закачанным в цилиндр воздухом.
   Например, для более полного сгорания топливно-воздушной смеси потребуется перемешать 1 кг бензина с 14.7 кг воздушной массы. При увеличении или уменьшении количества воздуха произойдет, соответственно, либо обеднение, либо переобогащение топливной смеси. Однако следует помнить, что узость диапазона пропорционального изменения состава смеси приводит к небольшому КПД бензинового MPI-двигателя, например, по сравнению с циклом дизельного ДВС.

Механизм контроля гидропривода

Двигатели MPI оснащаются специальным механизмом контроля гидропривода, с муфтой с пресс-масленкой для ограничения дифферентов. Дополнительно указанный механизм контроля снабжен специальными мягкими опорами, которые автоматически настраиваются под рабочий режим двигателя и снижают шум с вибрацией.

Моторы MPI обладают следующими преимуществами:

1. Пропорциональная точность при смешивании топлива с воздухом. Горючее впрыскивается через форсунки непосредственно на цилиндровые впускные клапаны, что исключает возможность неравномерного заполнения. Момент впрыска топлива через форсунку точно определяется управляемым импульсом. Количество поступающего топлива будет зависеть от продолжительности открытого состояния форсунки.

   В целом, топливная система управляется ЭБУ (электронным блоком управления) или, проще говоря, бортовым компьютером. Блок управления (ЭБУ) способен рассчитать (на основе информации с датчиков) не только момент впрыска, но и необходимое количество топлива для приготовления качественной топливно-воздушной смеси.

2. Минимальные потери при испарении бензина. Близкое расположение форсунок к впускным клапанам исключает необходимость значительного переобогащения горючей смеси для прогрева двигателя. Также близость форсунок к клапанам позволяет топливу дольше сохраняться в жидком состоянии после впрыска, что приводит к снижению накала в камере сгорания. При повышении степени сопротивления к детонации есть возможность изменять степень сжатия с усилением мощности двигателя.
3. Такт впрыска с увеличенным давлением. Увеличение давления на впрыске дает возможность превращать топливо в мелкую дисперсию, что значительно улучшает сгорание топливно-воздушной смеси.
4. Благодаря способности ЭБУ (Engine-ECU) считывать определенные данные (число оборотов, скорость, фактическая и рекомендуемая нагрузка, и др.) происходит точный расчет времени впрыска и количества бензина. Это позволяет MPI-двигателям выдавать оптимальную мощность при относительно небольшом расходе топлива.

Помимо всего прочего, MPI-моторы неприхотливы к качеству топлива и способны эффективно работать на бензине АИ-92 даже с повышенным содержанием серы. Конструкция мотора очень проста, но является достаточно надежной, чтобы пробежать без серьезных поломок 300 тыс. км (при условии правильного технического обслуживания).

Кроме этого, простота конструкции двигателя позволяет сэкономить на его ремонте.
Также конструкция MPI-двигателя выгодно отличается от более сложных конструкций двигателей TSI, имеющих достаточно сложные и дорогостоящие в ремонте насосы повышенного давления и турбокомпрессоры. Плюс, MPI-двигатель меньше и реже перегревается.

Преимущество MPI в сравнении с карбюратором и моноинжектором

Преимущество системы MPI обусловлено недостатками карбюраторов и моноинжекторов. Проще говоря, технология MPI была разработана для того, чтобы устранить недостатки карбюраторных и моноинжекторных технологий, которые не позволяли точно дозировать подачу топлива и снижать его потерю в процессе прогрева двигателя.

Технологически, подача топлива осуществлялась через карбюратор (или моноинжектор) напрямую во впускной коллектор, что приводило к повышенному расходу топлива и большей токсичности выхлопа. При холодном запуске мотора большая часть поступавшего топлива конденсировалась (оседала) на непрогретом коллекторе, в результате чего топливно-воздушную смесь нужно было переобогащать.

Недостатки MPI-моторов

1. Медленный старт и разгон. По мнению опытных водителей, MPI-моторы обладают меньшей динамикой. И это действительно так. Потеря динамичности происходит во время смешивания топлива с воздухом непосредственно в выпускных каналах, перед его подачей в цилиндры. О том, что моторы MPI не предназначены для быстрого старта и разгона, также говорит и наличие 8-миклапанной системы с набором ГРМ.
2. Небольшая экономичность. Моторы MPI уступают по экономичности расхода топлива TSI-двигателям с наддувом и прямой подачей топлива в цилиндр.

В Интернете можно встретить негативные отзывы о MPI-моторах с объемом 1.6 л, которыми оснащалось большое число моделей VAG-Group (Volkswagen Polo Sedan, Skoda Yeti, Octavia). Однако наибольшая часть негатива касается только моторной модификации CFNA. Данная модификация двигателей начинает стучать и перерасходовать масло при холодном запуске даже после небольшого пробега. Но связаны эти неприятности не с инжекторным впрыском MPI, а со спецификой конструкции цилиндропоршневого блока.

Судя по тем же отзывам в Интернете, проблема со стуком при холодном запуске меньше коснулась моторной модификации CWVA (с таким же объемом 1.6 л). Но платой за устранение стука стал еще больший перерасход масла. Дело в том, что увеличение нагрузки на ЦПГ при холодном запуске конструкторы из Volkswagen решили компенсировать новыми маслосъемными кольцами, оставляющими на стенках цилиндров более толстый слой масла.

Моторы с технологией MPI прекрасно подходят для использования в российских условиях.

1. Они не требовательны к качеству топлива, что актуально для российского топливного рынка. Ведь до сих пор топливо на многих российских автозаправках не отличается высоким качеством. Но MPI-моторы способны хорошо и долго работать даже на бензине с запредельным содержанием серы.
2. Простая и надежная, с дополнительной защитой от механических нагрузок, конструкция MPI-двигателя актуальна и для российских дорог, большинство из которых (так же, как и топливо) не отличается высоким качеством.
3. Двигатели MPI соответствуют российским экологическим стандартам по выхлопу в отличие от Европы, где экологические требования к двигателям намного выше.

Вполне возможно, что указанные выше факторы стали причиной открытия производственной линии по выпуску MPI-двигателей на заводе в Калуге. Однако списывать двигатели MPI с европейского рынка еще рано. И подтверждением этому может служить замена немецкими производителями TSI-двигателей 1.2 литра на неприхотливые MPI-двигатели 1.6 литра.

Видео о разборке мотора MPI:

Немногие владельцы автомобилей знают, что это такое — MPI-двигатель. Расшифровывается эта аббревиатура как Multi-Point-Injection, а сам мотор представляет собой конструкцию с многоточечной системой впрыскивания топлива. Если обобщить данные, то особенность такого мотора заключается в том, что каждый цилиндр силовой установки получает свою собственную инжектор-форсунку. Эта технология была придумана и реализована

Где реализовано?

Теперь вы немного понимаете, что это такое двигатель MPI. Впервые подобная технология была успешно внедрена в модель «Поло». Позже «Гольф» и «Джетта» также получили такие двигатели.

Отметим, что из моторного ряда такие двигатели являются устаревшими. Тем не менее они практичные и безотказные. Многие специалисты утверждают, что сегодня подобные силовые установки не отвечают современным стандартам экономичности и экологии. К тому же совсем недавно можно было бы сказать, что производитель прекратил производство подобных моторов. Последний автомобиль, который получил двигатель MPI — «Шкода Октавия» второй серии.

Однако недавно технологию возродили, она стала востребованной. Осенью 2015 года на калужском заводе концерн запустил производственную линию данных двигателей, где начали выпускать моторы серии EA211.

Особенности

О том, какими особенностями они обладают, уже написано выше. Это моторы с системой многоточечной подачи бензина. Однако знающие люди могут сказать, что в TSI-двигателях также используется система многоточечной подачи топлива. Поэтому в данном случае уместно говорить про другие отличительные особенности — в MPI-двигателях «Шкода» и «Фольксваген» отсутствует наддув. Это значит, что здесь нет турбокомпрессоров, которые нагнетали бы смесь топлива в цилиндры мотора. Здесь используется самый обыкновенный бензонасос, который качает бензин из бака в коллектор пуска, создавая при этом давление величиной всего 3 атмосферы. В коллекторе топливо смешивается с воздухом и через клапан впуска затягивается в камеру сгорания. Собственно, система очень похожа на принцип работы карбюратора, и никакого прямого впрыскивания топлива в цилиндры здесь нет (как в FSI, TSI и GDi-двигателях).

Теперь вы получили большее представление о том, что это такое MPI-двигатели. Уместно ответить и вторую особенность — наличие водяной системы охлаждения. Благодаря ней топливо охлаждается. Это необходимо в силу повышенного температурного режима у цилиндровой головки. Так как там температура высокая, а топливо подается под низким давлением, есть вероятность того, что топливная смесь может закипеть, что приведет к образованию газовых воздушных пробок.

Достоинства

Моторы MPI могут похвастаться неприхотливостью к используемому топливу и эффективно работают на 92-ом бензине. Также и конструкция такого двигателя является очень прочной, и его пробег без какого-либо вмешательства и ремонта в среднем составляет 300 тысяч километров. Конечно, в срок необходимо менять фильтры и масло. 1.6 MPI (и других моделей автомобилей) отличается простотой конструкции, и в случае какой-либо поломки его можно недорого отремонтировать на СТО. В данном случае конструктивная особенность таких моторов выгодно отличается от более сложных TSI-двигателей с насосами повышенного давления и турбокомпрессорами. Также MPI-моторы меньше перегреваются.

Последний более-менее уместный плюс — опоры из резины, расположенные под двигателем. Они способствуют уменьшению шума и дрожанию во время езды.

Минусы

Если верить отзывам, двигатели MPI менее динамичны, и тому есть объяснение. Из-за того, что бензин перемешивается с воздухом в выпускных каналах (до момента подачи в цилиндры), данные двигатели являются ограниченными. Также и восьмиклапанная система с набором ГРМ дает понять, что мотору недостает мощности. Поэтому подобные двигатели не рассчитаны на быстрый старт и набор скорости.

Второй недостаток — это неэкономичность. Многоточечное впрыскивание по эффективности и экономичности уступает наддуву с прямым впрыскиванием топлива в цилиндры. Как уже сказано выше, такая технология реализована в TSI-двигателях.

MPI-двигатель — решение для российских дорог

К тому же автомобили на таких двигателях лучше подходят для российских условий эксплуатации. Дело в том, что качество топлива, продаваемого на некоторых автозаправках, оставляет желать лучшего. Однако для моторов MPI даже бензин с более высоким содержанием серы воспринимается легко, и двигатель отлично перерабатывает данный вид топлива. А прочная конструкция самой силовой установки обеспечивает дополнительную надежность и защиту от излишних механических нагрузок, возникающих при езде по плохим дорогам с выбоинами. Так что справедливо можно отметить, что для России MPI-двигатели подходят лучше. Возможно, из-за этого и была налажена производственная линия выпуска таких моторов на калужском заводе. Теперь мы окончательно разобрались, что это такое MPI-двигатель и каковы его особенности, достоинства, недостатки.

В заключение

Если сравнивать плюсы и минусы, то можно сделать вывод, что подобные моторы вполне себе конкурентоспособны. Косвенным подтверждением тому является отказ немецких производителей от 1.2-литровых TSI-моторов в пользу непритязательных 1.6-литровых двигателей с технологией впрыскивания MPI.

Можно ли рекомендовать его покупателям автомобилей? Вполне! Это достаточно удачная технология от концерна «Фольксваген», которая заслуживает шанс на жизнь. Подтверждением тому являются многочисленные отзывы покупателей.

Multi Point Injection
– бензиновый двигатель нового типа с предустановленной системой многоточечного топливного впрыска. В каждый цилиндр встроенный инжектор, вследствие чего горючая смесь равномерно и пропорционально распределяется по периметру. Изобретателем технологии принято считать инженеров компании . Они первые, кто разработал альтернативу карбюраторному типу. О том, как работает MPI двигатель, и насколько он эффективен, рассмотрим детальнее.

Насколько Multi Point Injection отвечает современности

Ряд автопроизводителей Европы, Азии считают, что такой тип не имеет будущего, так как стремительное развитие технологий быстро оставит позади «новинку». Отчасти это правда. Активно развивает и поддерживает MPI только концерн Фольксваген и его структурные подразделения, в том числе и Škoda. Визитная карточка: двигателя с объёмами 1.3, 1.4 и 1.6 л.

Главная особенность силового агрегата в отсутствии какого-либо турбированного нагнетателя. Конструкция проста и интуитивно понятна:

• бензиновый насос, подающий горючую смесь во впускной коллектор под высоким давлением. Рабочий показатель три атмосферы;
• посредством впускного клапана форсунки топливо поступает внутрь цилиндра, где происходит воспламенение, отвод отработанных газов.

Multi Point Injection оснащен контуром водяного охлаждения горючей смеси. Звучит непривычно, это трудно представить, но система успешно работает. Наличие нестандартной конструкции объяснимо тем, что над головкой блока цилиндров повышенная температура, а топливо поступает под низким давлением. Последствия негативные, риск закипания, образования газовоздушной пробки. Без стороннего охладителя работа силового агрегата невозможна.

Преимущества MPI

• простота конструкции. Очевидно, что такие двигатели проще силовых агрегатов, оснащенных TSI с турбированными нагнетателями, но никак не карбюраторного типа. Ряд ремонтов владельцы проводят самостоятельно, не прибегая к помощи специалистов СТО. Явная экономия на ежемесячном обслуживании;
• лояльное отношение системы к качеству горючего. Применительно к странам СНГ, где топливо не всегда «хорошее», этот вариант приемлем. Силовой агрегат вполне комфортно работает на бензине марки АИ-92;
• средний срок эксплуатации до капитального ремонта составляет 300 000 км. Такие цифры приводит изготовитель. На практике ресурс меньше на 50 000 км. Мало кто принимает во внимание фактор своевременной замены моторного масла, очистительных элементов, заправки качественным топливом;
• минимальные риски, связанные с перегревом;
• возможность механической регулировки угла опережения зажигания;
• конструкция предусматривает наличие резиновых опор над двигателем. Это позволяет гасить колебания, вибрации в процессе работы.

Недостатки MPI

• повышенный расход горючего. Фактор достаточно спорный, по-разному можно его интерпретировать. В сравнении с он увеличен на 7%. Многих потенциальных покупателей это отпугивает, отталкивает;
• невысокий показатель крутящего момента, и как следствие средний коэффициент мощности. Топливная смесь смешивается непосредственно во впускных каналах, а не в цилиндрах. Это нетипично для большинства конструкций, вызывает недопонимание у конструкторов TSI.

Автомобили с предустановленным MPI не считаются резвыми, быстрыми, активными. Скорее средний уровень для ценителей неспешного драйва, семейного отдыха.

Статистика продаж по СНГ и РФ, в том числе, показывает, что для владельцев приоритетным остается все же показатель мощности, нежели практичности.

Характерные признаки неисправности MPI

• снижение мощности в процессе езды;
• повышенный расход горючего;
• на центральной приборной панели сигнализирует индикатор о наличии неисправности «Check Engine»;
• из выхлопной трубы выходит выхлоп синего, белого или черного цвета. Одновременно это указывает на неисправный инжектор и топливную аппаратуру;
• нестабильная работа на холостых оборотах;
• трудный запуск на «холодную»;
• повышенный рабочий звук, вибрации.

Частые причины поломок

• нарушение, игнорирование сроков проведения технического осмотра;
• стороннее техническое (механическое) повреждение, аварии, столкновения, удары;
• установка неоригинальных деталей, комплектующих, расходных материалов;
• заправка некачественным топливом с высоким содержанием химических примесей;
• нарушение правил использования машины, силового агрегата;
• несоответствие температурных режимов, индексов вязкости масла;
• систематические нагрузки сверх нормы.

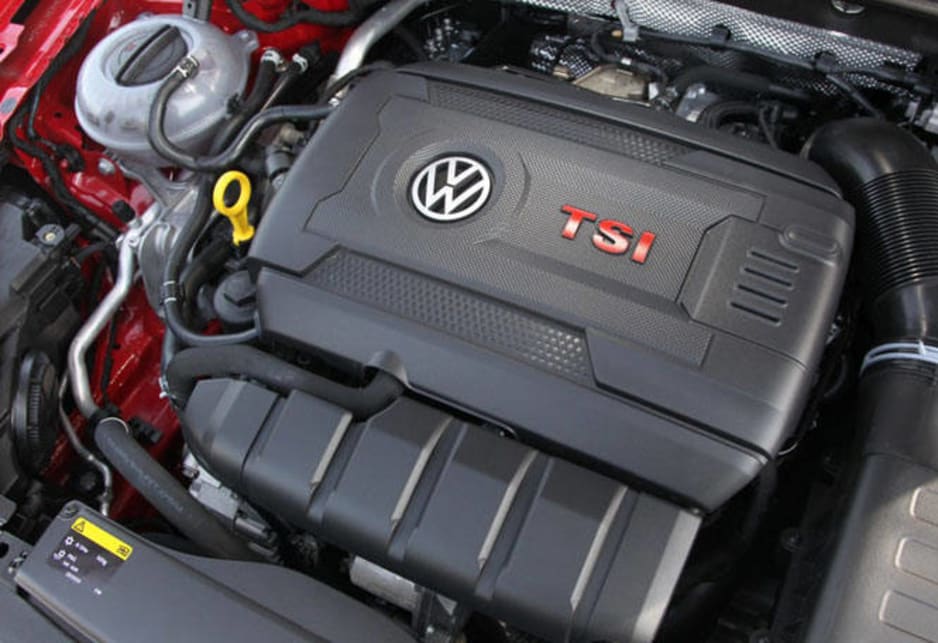

Отличие TSI и MPI

(двойной наддув с послойным впрыском) – так расшифровывается аббревиатура TSI. Такую интерпретацию подали инженеры компании Volkswagen на начальном этапе. После, переименовали в Turbo Stratified Injection. Теперь аббревиатуру используют многие концерны, лишь с добавлением нескольких букв для отличия.

Отличия между двумя типами:

1. TSI обладает штатной системой надува. В моторе одновременно может быть два нагнетателя: турбированный компрессор и механический тип;
2. в MPI отсутствуют нагнетатели, конструкцией они не предусмотрены. Если речь заходит об MPI, подразумевают силовые агрегаты атмосферного типа;
3. TSI выдвигает ряд требований к моторному маслу, коэффициенту вязкости, периодичности замены;
4. в TSI топливо впрыскивается непосредственно в полость цилиндра. Для этого изготавливается специальной формы головка, поршни, топливный форсунки;
5. в MPI горючее поступает изначально во впускной коллектор, после чего в цилиндр в момент открытия клапанов. Для такой конструкции наличие бензинового насоса вовсе не обязательно, так как штатного давления достаточно для подачи топлива.

При возникновении поломок ремонт MPI обойдется в разы дешевле TSI. Этот фактор обладает весомой силой, для многих потенциальных владельцев он основополагающий.

Наверняка все знают, что такое мотор в автомобиле. но сегодняшняя наша статья посвящена конкретному агрегату, про который мы постараемся рассказать от «А» да «Я»

Конец прошедшего века и начало нового стало периодом обостренного интереса к бензиновым двигателям марки MPI. Расшифровка данного сокращения звучит как Multi Point Injection. Неординарная схема топливного впрыска послужила хорошим спросом на автомобили с такими двигателями. Данная схема была создана по многоточечному принципу.

За счет отдельных инжекторов в каждом цилиндре происходит максимально возможно равномерное распределение топлива в цилиндрах. Этой конструкционной разработкой, а именно выходом в свет двигателей с многоточечным впрыском взяла на себя компания Volkswagen. За счет, которой в последующем появились двигатели MPI.

Появление таких силовых установок составило альтернативу карбюраторным двигателям. Чтобы точнее понимать MPI двигатель нужно тщательно разобрать его конкурентные особенности.

Современность двигателей Multi Point Injection

Будущее у MPI двигателей отсутствует, как выглядело несколько лет назад, многие даже верили, что изготовление моторов данного типа было приостановлено. Радикальное развитие автомобильных разработок и технологий очень быстро принуждает не вспоминать о вчерашних ориентирах качества.

В действительности это и происходит с двигателями MPI, многие специалисты этой отрасли утверждают, что экономичность и экологическая безопасность являются устаревшими.

Но эти выводы в большей степени верны только для европейских рынков, а что касается российских, то тут все это выглядит отчасти. Поскольку настоящий потенциал данных агрегатов, еще не выявлен в полной мере отечественными автомобилистами.

Производители, делающие ставку на дальновидность, не дают умереть данной технологии и постоянно ее внедряют на автомобили, предназначенные для российских дорог. К примеру, на Skoda Yeti или Volkswagen Polo. Самыми запоминающимися стали представители системы MPI с двигателями, объем которых составлял 1.4 или 1.6 л.

Конструкционные особенности двигателя MPI

Абсолютное отсутствие турбонагнетателя является еще одной значимой отличительной особенностью данной системы наряду с многоточечной системой впрыска. В конструкции данных двигателей присутствует обычный бензонасос, который под давлением 3 атмосферы подает топливо во впускной коллектор для последующего смесеобразования и подачи через клапан впуска уже готового состава.

Данная схема работы очень схожа со схемой работы карбюраторных двигателей. С одним отличием, что присутствует отдельная форсунка на каждом цилиндре.

Еще одной не привычной особенностью системы Multi Point Injection двигателя является наличие контура водяного охлаждения для топливной смеси. Это объясняется тем, что в области головки цилиндров очень высокая температура, а давление поступающего топлива очень невелико, из-за этого существует большая вероятность проявления газовоздушной пробки и следственно закипания.

Характерные преимущества MPI

Прежде чем пересесть на автомобиль с MPI, многие автомобилисты, которые в той или иной степени знакомы с этой системой очень хорошо подумают о получении набора достоинств, за счет которых установки с многоточечным впрыском заслужили призвание в мире.

Простота устройства

Это не говорит о том, что такие системы проще по сравнению с карбюраторными моделями. Если сопоставить модель TSI, имеющую в конструкции ТНВД и турбокомпрессоры, то естественно превосходство на лицо. И стоимость автомобиля будет ниже и уменьшенные расходы на эксплуатацию и возможность осуществления самостоятельного ремонта.

Нетребовательные запросы по качеству топлива

Гарантировать надлежащее качество топлива и масел везде и всегда не возможно, что очень характерно для России. Использование низкоакктановых бензинов ниже 92 не влияет на работоспособность двигателей MPI, поскольку они очень неприхотливы. Минимальный пробег автомобилей без поломок, по мнению разработчиков, составляет 300 000 км, при условии своевременной замены масла и фильтрующих элементов.

Минимальное значение вероятности перегрева

Угол опережения зажигания регулируемый. Присутствие системы опор двигателя, которая рассчитана на применении резиновых опор. Конечно, на прямую с двигателем это не связано, но на работоспособность мотора и комфортность водителя это все таки имеет значение.

Поскольку за счет опор гасятся вибрации и различные шумы, которые возникают при езде. Интересной особенностью является то, что опоры имеют автоматическую настройку под различные режимы работы двигателя.

Характерные недостатки MPI

Все недостатки данного двигателя выражены именно его конструктивными особенностями. Соединение топлива с воздухом происходит в каналах, а не на прямую в цилиндрах. Соответственно присутствует ограничение возможностей впускной системы. Это выражено в недостаче мощности и довольно слабом крутящем моменте.

Исходя из этого не получается приличной динамики, спортивной приемистости, горячего драйва. В современных авто наличие восьми клапанов, как правило, не хватает, поэтому все эти характеристики увеличиваются. Если охарактеризовать данный автомобиль с такой системой, то он вполне сойдет за семейный и спокойный транспорт.

Именно поэтому такие автомобили перестали пользоваться спросом и отходят на задний план в прошлое. Почему же так происходит, т.е. мир сделал оценку качеств данной системы и решил, что ему этого недостаточно и конструктора разработчики принялись проектировать более современные моторы по мощности. Но нет, есть неожиданные сюрпризы в автомобилестроении.

Разработчики фирмы Skoda разработав российский вариант внедорожника для семейного пользования Yeti, в 2014 году намеренно отказались от турбированного двигателя с объемом 1.2 в пользу двигателя MPI с объемом 1.6 и мощностью 110 л.с.

Как заявили разработчики известного всемирного концерна, данный двигатель практически не имеет ничего общего по сравнению со старой моделью мощностью в 105 л.с. Больше всего он подходит к моделям TSI, но у него отсутствует непосредственный впрыск и турбирование.

Подведение итогов

На уход двигателей с мирового рынка с системой MPI значительно влияют все выше перечисленные показатели. В наши дни множество автолюбителей предпочитают более мощные современные автомобили, темп которых неуклонно растет.

Нужда в укомплектованности машин более сильными агрегатами значительно занижает коэффициент востребованности двигателей Multi Point Injection. По сравнению с ними данный мотор является слабоватым. Но совсем списывать со счетов мотор MPI еще рановато, поскольку разработчики Skoda Yeti пытаются его использовать в полной мере на российских дорогах.

Когда речь идет о чешских моторах, практически все считают их уникальными и лучшими в мире в своих классах. Выносливость, экономичность, определенная технологичность и классическая конструкция делают свое дело. Проблема лишь в том, что некоторые агрегаты не заслужили столь хорошую славу среди покупателей автомобилей. В частности, моторы 1.6 MPI, устанавливаемые на Octavia, не всегда были столь интересными. Обратите внимание на то, что корпорация использовала в своей истории минимум 3 различных силовых агрегата с одной маркировкой. До 2004 года узел 1.6 MPI ставился на Octavia Tour первой генерации, он был идентичным моторам Volkswagen, о которых мы поговорим позже. В 2005 чехи произвели небольшую реконструкцию этого агрегата. Именно на Octavia A5 первых лет выпуска устанавливали данный мотор, и отзывы довольно противоречивы.

Сегодня на поколение A7, равно как и на A5 рестайлинг устанавливают другие агрегаты с той же маркировкой 1.6 MPI. В частности, российские авто оснащены силовой установкой, произведенной на русском заводе. И его технологии ушли далеко от предшественников. Так что сваливать все идеи про атмосферник в кучу не стоит. В разных автомобилях установлены различные силовые агрегаты с объемом 1.6, и это стоит учитывать при покупке машины. Среди всех версий нет чрезмерно плохого двигателя, который не прошел бы и 200 000 км пробега. Но вот после значительных пробегов у многих агрегатов начинаются проблемы. Изначальные немецкие технологии уже давно изменились. И даже на автомобилях VW двигатели MPI уже давно не те, что были раньше. Так что стоит задуматься о последних отзывах и независимых тестах, прежде чем отдавать деньги за потенциально надежный и классический атмосферник. Давайте рассмотрим эту ситуацию с точки зрения истории.

Первые двигатели 1.6 MPI — на автомобилях Volkswagen

В Россию первые экземпляры 1.6 на немецких автомобилях практически не поставлялись. Но многие авто попали в нашу страну еще в конце 90-х лет по общеизвестным схемам. Часть из них была завезена нелегально, но многие и до сегодняшнего дня успешно колесят по дорогам РФ. Если вы имели шанс контактировать с первым мотором 1.6 MPI на 110 л.с., то почувствовали все прелести настоящих немецких технологий. Особенности этого мотора были следующими:

• устанавливали двигатель на Golf IV, Passat B5 его мощность была невелика, но особенностей хватало для успешной эксплуатации в условиях города и трассы, ограничений не было;
• в паре с мотором поставлялся простенький автомат, но чаще покупали механику, которая была произведена с учетом военной выносливости, эти коробки вообще никогда не ломались;
• сам мотор изготовлен из особых сплавов, он достаточно тяжелый, ремонту подлежит и служит до капремонта не менее 300 000 км, это один из последних европейских миллионников;
• множество технологий этого двигателя используются до сегодняшнего дня, спустя 20 лет после первой установки на немецкий автомобиль, но материалы уже давно все изменились;
• агрегат очень экономичный при всех своих преимуществах, он потребляет на большом Пассате до 10 литров бензина в городе и до 6.5 на трассе, что дает явные выгоды машинке.

Единственная проблема данного агрегата — возраст. Самое молодое авто, которое вы можете найти именно с этим двигателем и с отличной коробкой — Пассат B5 Plus 2004 года выпуска. После выпуска Пассат B6 корпорация VW передала технологии атмосферника чехам и начала устанавливать совершенно другие силовые агрегаты на свои авто. Так что найти хороший двигатель с небольшим пробегом из первых 1.6 MPI будет невероятно сложно.

Шкода и доработки — главные факторы популярного 1.6 MPI

Чехи не решились производить атмосферный двигатель ровно тем же способом, что и немцы. Причины такого решения неизвестны, но компания в 2005 году значительно «доработала» двигатель. Все внешне осталось неизменным. Атмосферные технологии, расход даже меньше, чем у предыдущего варианта, тот же размер, такие же характеристики. Но в целом конструкция силового агрегата была изменена в нескольких важных пунктах:

• сплавы для производства сильно изменили, чтобы облегчить и удешевить силовую установку, это привело к тому, что на рынок попал сыроватый мотор без должной проверки;
• для уменьшения расходы была доработана поршневая система, несколько изменена сама суть конструкции двигателя, поэтому нагрузка на его основные детали немного выросла;
• внутренняя часть мотора была значительно упрощена, в частности, количество металла было уменьшено, стенки между цилиндрами не дают отремонтировать силовой агрегат капитально;
• чешские инженеры упростили многие технологии, которые не стоило упрощать, и двигатель сразу же начал приносить своим владельцам определенные неприятности в эксплуатации;
• программа ЭБУ была полностью изменена в силу экономичности и других важных преимуществ эксплуатации, но долговечность мотора сразу же снизилась в несколько раз.

Современные технологии не всегда лучше классических. Это доказывают Octavia A5, на которых установлен данный силовой агрегат. Машинки легко ломаются, очень часто подводят владельцев после 8-10 лет эксплуатации и 200 000 км пробега. Так что при покупке подержанной Октавии отдайте предпочтение более дорогим моторам, таким как 2.0 FSI или дизельным двигателям. А вот покупать б/у машинку с атмосферником 1.6 не следует, это может принести проблемы.

Новый двигатель 1.6 MPI — российское производство

На Skoda и Volkswagen российской сборки сегодня устанавливают двигатель, произведенный в РФ. На собственном заводе корпорация Volkswagen-Group запустила производство атмосферников с объемом 1.6 литра. Это уже совершенно другой двигатель, Серия этого мотора EA211, раньше такие технологии вообще не применялись в немецких автомобилях. О данном двигателе пока сложно сказать что-то конкретное, но первые отзывы владельцев позволяют дать такие заключения:

• моторчик на свои 110 л.с. весьма динамичный, из него инженеры выжали практически все, что можно выжать из простого атмосферного двигателя такого объема в наших условиях;
• производство достаточно качественное, так как поломок и гарантийных обращений практически нет, мотор ведет себя отлично, по крайней мере, на новых авто без пробега и плохого опыта;
• расход топлива снижен, улучшены некоторые важные характеристики, но надежнее моторчик не стал, и это видно по конструкции в сравнении с предшественником EA111;
• невозможность выполнения капитального ремонта агрегата никуда не делась, владельцы могут эксплуатировать установку до тех пор, пока не потребуется замена на новый мотор;
• нет сомнений в том, что практически все болезни 111 двигателя остались на месте, но русское производство несколько удешевило технологии и сделало новый движок более доступным.

Ремонтировать и капитально восстанавливать агрегат не рекомендуют. Это одно из важных условий эксплуатации, которое стоит соблюдать при покупке авто с данной установкой под капотом. Но свои 250-300 тысяч километров машинка проходит, и это действительно хорошо в сравнении с конкурентами. Радует расход топлива, динамика вполне хорошая, а надежность и долговечность пока не проверены на большом количестве экземпляров. Так что делать окончательные выводы рано.

Что будет в будущем с двигателями MPI?

Скорее всего, моторы с атмосферными технологиями доживают свои последние годы. Вскоре их начнут заменять на даунсайзинговые и менее привлекательные для покупателя турбированные установки с более сложными характеристиками. Причина тому — довольно странные экологические законы. Евро-6 уже отсекает многие классические агрегаты из-за больших выбросов в атмосферу. Двигатель EA211 рассчитан на нормы Евро-5, он будет дотянут до Евро-6, но вот очередной стандарт через пару лет ему выдержать уже не удастся. Есть несколько важных факторов о таких моторах:

• слишком большой объем на малую мощность становится нерентабельным для покупателя и производителя, есть гораздо более компактные агрегаты с большим количеством лошадок;
• на двигателе 110 лошадок, но с объемом 0.9 литра выхлоп будет практически в 2 раза ниже, и это важный довод для большинства современных производителей в Европе и США;
• скандалы с экологическими нормами дизельных двигателей (дизельгейт в Америке) — это только начало, вскоре власти ведущих стран возьмутся и за другие агрегаты с повышенными выбросами;
• атмосферные технологии простые и служат достаточно долго без поломок, это нерентабельно для производителей, которые неплохо зарабатывают на запчастях к технологичным установкам;
• турбированные агрегаты — необходимость в современном мире техники, именно такие моторчики вскоре заполонят весь рынок и не дадут покупателю особого выбора.

Простые технологии остаются в прошлом. Сегодня на современном агрегате в гараже можно поменять разве что свечи, и для этого придется читать форума и искать подсказки у специалистов. Первый моторчик 1.6 MPI можно было обслуживать дома самостоятельно, сегодня же эти возможности производитель старается пресечь. Бизнес и деньги стали руководить миром, и это не может не сказаться на качестве выпускаемых технологий.

Предлагаем посмотреть тест-драйв автомобиля, на котором установлен именно такой тип силового агрегата на следующем видео:

Подводим итоги

Сказать, что установка атмосферного типа на автомобилях Skoda совсем плох, невозможно. Это довольно хороший агрегат в сравнении с большинством конкурентов. Но и превозносить его слишком высоко над соперниками не стоит. У моторчика 1.6 MPI остаются определенные недостатки, которые не исправило российское производство. Корпорация Volkswagen отходит от использования данных моторов, предлагая их только на внутренних российских моделях. В Европе атмосферники уже давно стали обходить стороной в салоне, выбирая более экономичные и драйвовые турбированные узлы разных мастей.

Для России турбированные агрегаты пока сложно назвать оптимальными. Нам нужны неприхотливые и выносливые моторы, которые отлично работают в самых разных условиях и прекрасно ведут себя при смене климата. Конечно, расход тоже становится важным фактором, но пока мы отдаем предпочтение надежности. Впрочем, надежность также становится относительным фактором, и сложно предугадать срок службы того или иного авто. Можно с уверенностью сказать, что эра атмосферных силовых установок уходит, начинается время более совершенных технологий. А что вы думаете о чешских и немецких установках 1.6 MPI?

Проблемы и надежность двигателя VW 1.6 FSI (BAG)

 8443 |


 26.10.2018

Первые бензиновые двигатели с непосредственным впрыском на автомобилях Audi, Skoda, Volkswagen появились в начале 2000 годов. Но до запуска линейки таких силовых агрегатов инженеры концерна VAG адаптировали к такому типу впрыска старый 1,6-литровый 16-клапанный мотор (BAD, семейство EA113). То есть, из MPI такой мотор превратился в FSI. А вот в начале 2002 года на автомобилях VAG появились новые двигатели с прямым впрыском. Первенцем стал атмосферник 1.4 TSI (AXU) мощностью 86 л.с., который устанавливали на Polo. За ним последовали атмосферные двигатели с прямым впрыском, созданные на основе того же блока. В начале 2003 года был представлен атмоcферный двигатель 1.6 FSI (BAG) мощностью 115 л.с. Затем был представлен редкий атмосферник 1.4 FSI (BKG, BLN).

Выбрать и купить контрактный двигатель 1.6 FSI, а также 1.6 MPI вы можете на сайте компании «АвтоСтронг-М».

Можно сказать, что прямовпрысковые двигатели 1.4 FSI и 1.6 FSI происходят от моторов с распределенным впрыском (MPI) того же рабочего объема. У них одинаковый диаметр цилиндров – 76,5 мм, и ход поршня – 75,6 и 86,9 мм соответственно для 1,4- и 1,6-л.

Но семейство FSI двигателей перешло на алюминиевый блок, в приводе ГРМ появилась цепь, а не набор из двух зубчатых ремней. И, самое главное, степень сжатия подняли до 12:1, поэтому FSI-двигатели приходится кормить только 98-м бензином. На 95-м мощность будет ниже.

На нашем YouTube-канале вы можете посмотреть разборку двигателя 1.6 FSI (BAG) c Golf 5 2004 года.

С переходом на непосредственный впрыск FSI-моторы стали немного похожи на дизельные. В частности, на них пришлось установить топливный насос высокого давления, который немного проще насоса дизельного. Появилась топливная рампа (распределитель) с датчиком высокого давления. А на подающей магистрали – датчик низкого давления. А в целом двигатели 1.4 TSI и 1.6 FSI – это один и тот же агрегат, отличающиеся рабочим объемом и присутствием турбины у младшего.

Особенности конструкции и проблемы двигателя 1.6 FSI

Декоративная крышка

Декоративная крышка двигателя 1.6 FSI не такая уж и декоративная. В ней находится воздушный фильтра, термостат для забора теплого воздуха, датчик температуры впускаемого воздуха.

Декоративные крышки с корпусом воздушного фильтра широко представлены в нашем каталоге.

Впускной коллектор

Во впускном коллекторе находятся заслонки, которые прикрывают впускные каналы при малой нагрузке на двигатель. Заслонки могут подклинивать либо клапан, управляющий ими, выходит из строя. При этом обычно при плавных ускорениях двигатель начинает подергиваться.

Во впускном коллекторе установлен еще один датчик температуры воздуха, датчик давления воздуха. Датчик атмосферного давления находится в блоке управления двигателем. Все это нужно для того, чтобы двигатель рассчитывал количество всасываемого воздуха. Измерителя массового расхода воздуха на этом двигателе нет. Ну и как вы уже начали догадываться, если эти датчики начинают глючить, то без хорошего диагноста проблему с непонятным поведением этого двигателя не решить.

Топливный насос

ТНВД на мотора 1,4 FSI, 1,4 TSI, 1,6 FSI первого поколения (BKG, BLN, AXU, BAG, BLP, BLF) одинаковые.

По конструкции ТНВД представляет собою регулируемый по подаче одноплунжерный насос высокого давления. Насос подает в распределитель топливо под давлением 100 бар и только в том количестве, которое должно быть впрыснуто. В отличие от дизельного двигателя, тут нет постоянного обратного потока топлива. Выход бензина в обратку возможен только через предохранительный клапан, который срабатывает при давлении в 120 бар.

Насос приводится в движение кулачком, расположенном на распредвале. Между ними находится небольшой толкатель. Если его не заменить вовремя, толкатель протирается насквозь и с кулачком распредвала будет контактировать шток плунжера. Если толкатель протирается, то производительность ТНВД резко снижается. Кроме того, стружка с его поверхности попадает в масло. Толкатель меняется просто, стоит дешево. Менять его стоит раз в 3-4 года.

Сам по себе ТНВД не вечный, изнашивается из-за употребления некачественного топлива. Проблемы с ним проявляются в снижении мощности мотора и ошибкам по части давления в рампе.

Выбрать и купить топливный насос высокого давления (ТНВД) для двигателя FSI вы можете в нашем каталоге.

Термостат

В системе охлаждения предусмотрены два контура циркуляции охлаждающей жидкости. Потоки жидкости через головку цилиндров и через блок цилиндров разделены и могут иметь различные температуры. Антифриз, который прокачивается через блок, может разогреваться до 105 градусов. Температура в ГБЦ немного ниже. Управление потоками осуществляется двумя термостатами, расположенными в общем корпусе. Один из термостатов управляет потоком жидкости через блок цилиндров, а другой — через головку цилиндров. Хороший новый термостат стоит около 60 уе.

Выбрать и купить топливный термостат для двигателя FSI вы можете в нашем каталоге.

Клапан EGR

Двигатели FSI старательно борются с оксидами азота в выхлопе. Как и у дизелей, единственный способ победить в этой «битве» – снижать температуру сгорания, уменьшая количество кислорода. Для этого в цилиндры нужно отправлять инертные сгоревшие газы. За это отвечает система рециркуляции отработавших газов – EGR. Отработавшие газы и газы из системы вентиляции картера загрязняют и дроссельную заслонку, и оседают на впускных клапанах. Заслонку можно почистить, а вот с клапанами сложнее.

Датчик оксидов азота

Самый дорогой датчик двигателя FSI стоит после катализатора и измеряет количество оксидов азота. Датчики, выпущенные примерно до конца 2004 года были дефектные их меняли. Но исправленный датчик оксидов азота может выйти из строя из-за некачественного бензина. Раньше такой датчик, идущей в сборе с небольшим блоком управления, стоил под 800 уе. Сейчас он более чем в 2 раза дешевле. Однако этот датчик можно просто отшить.

Клапанная крышка

Прокладка клапанной крышки долго не служит. Она начинает пропускать масло после 100 000 – 150 000 км пробега.

Фазорегулятор

Фазовращатель с гидромуфтой установлен на впускном распредвалу, управляется клапаном. Неисправность фазовращателя проявляется стрекотанием при запуске двигателя, которое пропадает примерно через 10 секунд. И клапан фазовращателя тоже нередко выходит из строя.

Цепь ГРМ

В приводе ГРМ двигателя 1.6 FSI используется цепь. Это не роликовая, а пластинчатая или зубчатая цепь, цепь Морзе. Эта цепь тише роликовой, но крайне чувствительна к качеству смазки. В целом претензий к ней нет. Есть вопросы к качеству ее изготовления. На моторах FSI она растягивалась, что выражается в появлении шума или ошибок по синхронизации коленвала и распредвалов. Кстати, комплект этой цепи стоит не намного дороже комплекта ремня ГРМ моторов-предшественников FSI: цепь с натяжителем и парой успокоителей буквально на 10-20% дороже комплекта ремней и роликов (если брать цены по хорошим производителям).

Также первые двигатели FSI познакомили своих владельцев с тем, что нельзя на уклоне оставлять машину на передаче. Только на ручнике! Двигатели FSI преподавали не знающим владельцам FSI очень дорогой урок: цепь перескакивала, а при запуске поршни загибали клапана. Дело в том, что шток гидронатяжителя цепи не имеет стопора. Поэтому на заглушенном двигателе при отсутствии давления масла и возникающем при стоянке на уклоне натяге цепи натяжитель вдавливается. А при запуске двигателя гидравлический натяжитель просто не успевает сделать свое дело. Поэтому цепь проскакивает.

Комплект цепи ГРМ использовался до 2014 года на моторах 1.4 TSI и даже на 105-сильном атмосфернике 1.6 CFNA с калужского VW Polo.

Масляный насос

На моторах FSI дебютировал регулируемый масляный насос, способный поддерживать давление масла на уровне 3,5 бар практически во всем рабочем диапазоне скоростных режимов. Насос полностью механический и весьма надежный.

Купить двигатель FSI для Ауди, Шкода или Фольксваген вы можете в каталоге компании «АвтоСтронг-М».

В чем разница между FSI и TSI? — Европейский Авторемонт в Солт-Лейк-Сити | www.alexsautohaus.com | (801) 566-6115Европейский ремонт автомобилей в Солт-Лейк-Сити | www.alexsautohaus.com

В чем разница между FSI и TSI?

Возникло несколько вопросов о различиях между двигателями VW / Audi 2,0 л FSI и TSI. Я постараюсь выделить различия между ними, чтобы помочь вам понять эволюцию силовой установки TSI от FSI.Я не буду описывать все различия, но постараюсь перечислить наиболее существенные различия.

Прежде чем мы углубимся в описание различий, я хотел бы пояснить, что TSI, FSI и TFSI использовались на разных моделях в качестве маркетингового жаргона для VW / Audi. Просто взглянув на крышку двигателя, не всегда можно легко отличить одно от другого.

Что означает FSI и TSI?

FSI — это сокращение от «расслоенного впрыска топлива» или «прямой впрыск топлива», а TSI — от «послойного впрыска топлива с турбонаддувом».Это типы систем впрыска топлива, которые позволяют двигателям работать с обедненным соотношением воздух-топливо (лучшая экономия топлива) за счет создания богатого топливом «расслоенного заряда» рядом со свечой зажигания, но побочным эффектом является увеличение NOx (оксида азота). . Каталитические нейтрализаторы могут удалять излишки NOx, но высокое содержание серы в топливе США загрязняет и разрушает их. В Европе двигатели FSI используют сжигание обедненной смеси для оптимизации мощности и экономии, но в версии для США используется то же соотношение воздуха и топлива, что и в двигателях с впрыском портов.

Итак, из этого описания мы знаем, что речь идет о типе системы впрыска, а не о блоке двигателя. В современной линейке VW / Audi вы увидите, что TSI, FSI и TFSI используются в ряде двигателей, таких как двигатели объемом 3,0, 4,0 и 4,2 литра. Когда мы говорим о 2.0TSI и 2.0FSI, мы действительно смотрим на различия между кодом двигателя EA113, обычно ассоциируемым как FSI, и кодом двигателя EA888, обычно ассоциируемым как TSI.

В оставшейся части этой статьи я по-прежнему буду ссылаться на различия между FSI и TSI, а не на коды двигателя, потому что стало обычной практикой использовать их как взаимозаменяемые для кодов EA113 и EA888.

Что общего между FSI и TSI?

• Объем: 1984cc
• Максимальная мощность: 200 л.с.
• Максимальный крутящий момент: 206 фунт-футов
• Клапанов на цилиндр: 4
• Диаметр цилиндра: 82,5 мм
• Ход поршня: 92,8 мм
• Порядок стрельбы: 1-3-4-2

Что изменилось с FSI на TSI?

• Цепная синхронизация по сравнению с ременной синхронизацией в FSI
• Степень сжатия: 9.6: 1 по сравнению с 10,5: 1
• Управление двигателем: Bosch MED 17 от Bosch MED 9
• Датчики кислорода: добавление одного, всего 3, из 2
• Крышки коренных подшипников теперь прикреплены поперечными болтами к блоку для дополнительной прочности.
• Масляные форсунки на нижней стороне поршня для улучшенного охлаждения и смазки.
• Более сбалансированные распредвалы в центре блока
• Улучшенная топливная система, в которой ТНВД (топливный насос высокого давления) работает от специального выступа на выпускном кулачке.
• Улучшенная проточная ГБЦ
• Обновленные внутренние компоненты с меньшими внутренними паразитными потерями
• Улучшенная система PCV

Из списка вы, вероятно, можете увидеть, что TSI представляет собой определенную эволюцию от FSI. Существует распространенное заблуждение, что EA113 FSI более «дружелюбен к тюнеру», потому что VW выпустил его в премиальном Golf R. Это действительно было результатом графика производства и разработки VW, а не ограничений силы и мощности для EA888 TSI.По мере развития платформы EA888 TSI вы увидите невероятную мощность последней эволюции турбо-платформы малого рабочего объема VW / Audi.

Если вы нашли эту статью полезной, вам также может понравиться наша статья о новых движках Gen3 MQB. Перейдите по ссылке, чтобы получить дополнительную информацию и обновления, найденные в Gen3 MQB Engines.

Если вам нужен квалифицированный ремонт Audi, ремонт VW или настройка производительности, позвоните в Alex’s Autohaus по телефону (801) 566-6115, и мы будем рады помочь вам получить от вашего автомобиля максимальную отдачу.

Принцип FSI / TFSI — Технологический портал Audi

Вернуться к обзору

В Audi FSI означает непосредственный впрыск бензина, технологию, при которой топливо впрыскивается непосредственно в камеры сгорания, а не во впускной коллектор традиционным способом. Этот метод, более благоприятный с точки зрения термодинамики, позволяет повысить КПД двигателя. Двигатели FSI обладают более высокими характеристиками и лучшей динамикой, чем обычные двигатели, с большей эффективностью.Независимо от того, имеют ли они четыре, пять, шесть, восемь, десять или двенадцать цилиндров, все бензиновые двигатели Audi сегодня работают по принципу FSI.

Еще одна общая черта всех двигателей Audi — однородная топливно-воздушная смесь. В так называемом стехиометрическом соотношении один килограмм (2,207 фунта) бензина смешивается с 14,7 кг (32,41 фунта) воздуха, что эквивалентно объему примерно 12 400 литров (437,90 кубических футов), поскольку воздух очень легкий.

Турбокомпрессор или нагнетатель превращает TFSI в FSI.В 2004 году Audi стала первым в мире производителем, который объединил принудительный впрыск с прямым впрыском бензина. Эти две технологии идеально сочетаются друг с другом: непосредственно впрыскиваемое топливо интенсивно закручивается в камере сгорания, что, в свою очередь, охлаждает стенки камеры сгорания. Это решает старую проблему турбонаддува — тенденцию к раннему самовоспламенению смеси в горячих точках камеры сгорания из-за сильного тепловыделения при высоком сжатии, явления, известного как детонация.Благодаря двигателям TFSI Audi может достичь высоких степеней сжатия, что способствует повышению качества сгорания и термодинамической эффективности, а, следовательно, и топливной экономичности.

Как и двигатели TDI, двигатели FSI и TFSI от Audi получают топливо через систему впрыска Common Rail. Однако в бензиновых двигателях достаточно значительно более низкого давления впрыска, составляющего около 150 бар (2176 фунтов на квадратный дюйм), из-за более низкой степени сжатия этих двигателей по сравнению с самовоспламеняющимися дизельными двигателями. Основные преимущества те же, что и у TDI: компактная конструкция системы и свобода управления процессом впрыска.

Статус: 2011

2.0t FSI Типичные проблемы двигателя VW и Audi, на которые следует обратить внимание — статьи

Спасибо, что посетили нашу страницу. Надеюсь, информация ниже будет интересной и полезной. Если вы найдете эту информацию полезной, мы будем очень признательны за вашу поддержку. Мы предлагаем это вместе со многими другими полезными поделками для сообщества VW и Audi. Единственное, что мы просим взамен, — это вашей поддержки, когда вы будете готовы совершить покупку. Ваша поддержка позволяет нам продолжать выделять ресурсы для создания страниц, подобных этой.

Двигатель VW и Audi 2.0T FSI встречается во многих моделях (перечисленных ниже). Если вы не уверены, что у вашего автомобиля двигатель FSI или TSI, посмотрите на картинку выше. Если ваш двигатель не похож на этот, скорее всего, у вас двигатель TSI, и вы можете найти общие проблемы TSI ЗДЕСЬ. Ниже перечислены некоторые распространенные проблемы с движком FSI, на которые вы могли бы обратить внимание.Это поможет вам получить все знания, необходимые для обслуживания и ремонта двигателя 2.0T FSI. А также избегайте ловушек, которые могут привести к серьезному повреждению двигателя вашего VW или Audi 2.0T.

Модели VW и Audi с двигателем 2.0T FSI

VW MK5 GTI 2,0 т FSI 2006-2007-2008,5

VW MK5 Jetta 2.0T FSI 2006-2007-2008,5

VW B6 Passat 2.0T FSI 2006-2007-2008,5

VW EOS 2.0T FSI 2006-2007-2008.5

VW MK6 Гольф R 2.0 т FSI 2012-2013

Audi 8P A3 2.0T FSI 2006-2007-2008,5

Audi MK2 TT 2.0T FSI 2006-2007-2008,5

Audi MK2 TTS 2.0T FSI 2009-2010-2011-2012-2013-2014-2015

2.0T FSI Катушки зажигания и коды неисправностей Mifire

В 2.0T FSI были внесены некоторые изменения в отношении катушек зажигания. Когда вы решаете проблему пропусков зажигания, важно установить высококачественные свечи зажигания и получить новейшие версии катушек зажигания в вашем автомобиле.Прочтите статью ЗДЕСЬ, чтобы узнать больше о диагностике VW и Audi FSI Misfires

.

2.0T FSI следы кулачка и проблемы износа распредвала

Известно, что толкатели кулачка двигателя 2.0T FSI имеют проблемы с износом. По этой причине многие владельцы FSI стараются проверять и заменять свой кулачковый толкатель в рамках своего графика технического обслуживания. Это может предотвратить повреждение внутренних деталей двигателя 2.0T FSI в будущем.Подробнее о проверке и замене кулачкового толкателя 2.0T FSI и распределительного вала

см. ЗДЕСЬ.

2.0T FSI Отказ отводящего клапана (DV)

Клапан DV или Diverter — это обычное слабое место, и на него следует в первую очередь обратить внимание, если у вас есть проблемы, связанные с наддувом, на вашем двигателе FSI. Взгляните ЗДЕСЬ, чтобы узнать больше о проблемах, связанных с FSI DV

.

2.0T FSI Топливный насос высокого давления (HPFP) Неисправности

Топливный насос высокого давления FSI приводится в действие механически от распределительного вала.Этот HPFP может выйти из строя из-за внутренних проблем или повреждения из-за износа, если не проверять кулачковый толкатель. Взгляните ЗДЕСЬ, чтобы узнать больше о FSI HPFP

.

2.0T FSI Проблемы накопления углерода

Почти все двигатели с прямым впрыском имеют эту особую проблему, о которой должен знать любой, кто пользуется этим двигателем. Накопление углерода на впускных клапанах вашего FSI может, среди прочего, вызвать пропуски зажигания при холодном запуске. Взгляните ЗДЕСЬ, чтобы узнать больше о FSI Carbon Build Up

.

2.0T FSI Проблемы с двигателем системы управления ходом впускного коллектора (IMRC)

Направляющая впускного коллектора может вызывать спорадические коды неисправностей, а также другие проблемы в двигателе FSI. Взгляните ЗДЕСЬ, чтобы узнать больше о проблемах FSI IMRC

2.0T FSI Контрольные лампы заглушки и клапан N80

На приборной панели вашего VW или Audi с двигателем FSI загорается лампочка контрольной крышки бензобака? Взгляните ЗДЕСЬ, чтобы узнать больше о клапане N80 и о том, почему он может быть причиной

2.0T FSI Устройство натяжения цепи кулачка и регулятор цепи привода ГРМ

В FSI используется ремень ГРМ, но на головке блока цилиндров используется цепь для привода распределительных валов. Посмотрите ЗДЕСЬ, чтобы узнать больше о проблемах с регулятором цепи кулачка FSI и натяжителем

.

Клапан FSI PCV 2.0T и громкий свистящий шум

У двигателя FSI могут быть проблемы, связанные с клапаном PCV. Взгляните ЗДЕСЬ, чтобы узнать о типичных симптомах неисправного клапана FSI PCV

.

2.0t FSI в модуле управления топливным насосом бака

Модуль управления топливным насосом установлен под задним сиденьем вашего автомобиля. Это чуть выше электрической части топливного насоса низкого давления в баке. Эта деталь может перегреться, что приведет к отключению автомобиля.

Щелкните ЗДЕСЬ, чтобы узнать, почему и как выходит из строя модуль топливного насоса FSI 2,0 т.

2,0 т Датчик температуры охлаждающей жидкости FSI (серый), 2 контакта 06a919501A

Датчик температуры охлаждающей жидкости на 2.Двигатель 0t FSI может вызвать проблемы с контрольными лампами двигателя и потенциальные проблемы с датчиком охлаждающей жидкости. Прочтите статью ниже, чтобы узнать больше

Нажмите здесь, чтобы узнать, как выходит из строя датчик температуры охлаждающей жидкости VW 2.0t FSI

Нужна мастерская для работы с вашим Volkswagen или Audi? Посетите наш магазин, чтобы узнать о ремонте, диагностике, техническом обслуживании и техническом обслуживании вашего VW или Audi. Расположен в Корнелиус, Северная Каролина, к северу от Шарлотты.

Ремонт DAP, район Шарлотт — VW | Сервис, ремонт и эксплуатация Audi

2.0L FSI / TSI / TFSI (EA113) Проблемы с двигателем и максимальная надежность

Двигатель VW Audi (VAG) 2.0 FSI / TSI / TFSI (EA113) определенно не идеален. Но это не значит, что это рискованный выбор. Безнаддувный 2-литровый бензиновый двигатель с непосредственным впрыском будет настоящим хитом. Однако гонщиков он так и не убедил.

В 2004 году концерн Volkswagen представил в своем предложении новую силовую установку. Двигатель 2.0 FSI / TSI / TFSI относится к семейству (EA113) и имеет три обозначения: AXW, BPG и BWT — последнее встречается в основном на американском рынке.

Что означает FSI? Стратифицированный впрыск топлива. Проще говоря, речь идет о появлении непосредственного впрыска топлива на безнаддувном бензине. Предполагается, что технология принесет две выгоды.

• Во-первых, это позволяет увеличить мощность.
• Во-вторых, он должен гарантировать индивидуальную экономию.

2.0 FSI / TSI / TFSI Технические характеристики

Volkswagen Group 2.0 FSI / TSI / TFSI (EA113) двигатель был ровно 1984 куб.Он также использует четыре цилиндра, 16 клапанов и систему изменения фаз газораспределения. Балки, головки цилиндров и поршни изготовлены из литого алюминия. Что касается ГРМ, то здесь ременной привод. Интервал замены установлен в 150 000 или 180 000 км пробега. Итоговая оценка зависит от версии.

Возможность? Мощность в каждом кожухе достигает 150 лошадиных сил, а крутящий момент — 200 Нм. Этот агрегат быстро нашел свое место во всей линейке немецких брендов. Устанавливается под капотом Volkswagen, Audi, Skóda и Seats.

2.0 FSI / TSI / TFSI Установлен на

• Ауди А6 (С6)
• Skoda Octavia II
• VW Tiguan
• 2005 SEAT Леон
• Audi A4 (B7)
• Audi A3 (8P)
• 2006 Audi TT
• Фольксваген Пассат (В6)
• VW Гольф Mk5 GTI

Автомобиль

• VW Jetta Mk5 GLI
• Сиденье Леон FR Mk2
• СИДЕНЬЯ Altea
• Сиденье Толедо Mk3
• СИДЕНЬЯ Exeo
• Škoda Octavia (1Z) vRS
• 2005 Audi A4 (B7) DTM издание

Автомобиль Volkswagen Polo R WRC

• Audi A5 (B9; 40 TFSI)
• VW Golf Mk5 GTI издание 30
• VW Golf Mk5 Pirelli издание
• Фольксваген Гольф MKVI GTI Edition 35

Фольксваген Атлас

• SEAT Леон Купра
• SEAT León Cupra Mk2 рестайлинг
• VW Гольф R
• Audi TTS
• VW Scirocco R

2.0 FSI / TSI / TFSI Проблемы и надежность

• Проблемы с насосом высокого давления
• Проблемы с переключающим клапаном турбокомпрессора (bov)
• Проблемы с накоплением углерода в клапане
• Проблемы с клапаном PCV
• Проблемы с модулем улучшения звука P0299

Официальные технические данные показывают, что, например, под капотом Volkswagen Passat B6 двигатель 2.0 FSI / TSI / TFSI (EA113) сжигает в среднем более 8 литров бензина. Но на самом деле выход в среднем на полтора литра больше.Это означает, что предположение о более высокой экономии даже с точки зрения 150 лошадиных сил не было выполнено.

Однако на этом проблемы с бензиновыми двигателями Volkswagen Group не заканчиваются. Устройство, конечно, не было бездефектным и имело серьезные проблемы с накоплением нагара на впускных клапанах и во впускном коллекторе.

Основная проблема — нагар!

Симптомы? Водитель автомобиля заметил явное снижение мощности и неравномерную работу 2.0 двигатель FSI / TSI / TFSI (EA113). Причем эти симптомы часто появляются после 100 000 километров пути. Убрать накопление углерода можно двумя способами. Иногда бывает достаточно химической очистки воздухозаборника, а иногда требуется механическая очистка — вместе с демонтажем элементов.

В первом случае специальные жидкости можно купить в автомагазинах по цене 17-20 долларов. Во втором случае процедура занимает несколько часов и стоит около 160 долларов для механика. Стоит отметить, что проблема нагара в основном связана с версией с начала производства.Позже Германия изменила программу контроля и уменьшила отложение сажи.

Двигатель 2.0 FSI / TSI / TFSI (EA113) Volkswagen Group основан на чрезвычайно точном сгорании бензина. В результате также требуется качественное топливо. Плохой диск может вызвать ошибки в подключенном компьютере. Есть еще один дефект немецкого бензинового двигателя, связанный с ошибками выхлопа.

Я говорю о возможном повреждении датчика детонации. В крайнем случае, неисправность вызывает загорание лампочки «проверьте двигатель».К счастью, новые датчики часто стоят менее 55 долларов. Также были сообщения о плохой долговечности распределительных валов в двигателях 2.0 FSI / TSI / TFSI (EA113), но такие случаи встречаются нечасто.

Заключение

Современный бензиновый двигатель (EA113) с непосредственным впрыском топлива станет для Volkswagen Group основным аргументом в борьбе с конкуренцией. К сожалению, появление новых двигателей оказалось далеко не таким эффектным, как надеялись немцы. Двигатели 2.0 FSI / TSI / TFSI (EA113) не были такими популярными и не такими экономичными, как могли бы, поэтому производство было остановлено через 5 лет — в 2009 году.

Но означает ли это, что сегодня этого следует избегать на вторичном рынке? Ухоженная версия с модифицированным программным обеспечением и ограниченным хранением углерода может быть очень надежной. Таким образом, опыт показывает, что при поиске автомобиля на рынке следует учитывать этот кандидат.

Преимущество благодаря технологии FSI | Ауди Медиацентр

При этом Audi снова выразительно подчеркнула свой слоган «Vorsprung durch Technik». Новая технология двигателей с прямым впрыском бензина (FSI) была представлена ​​в Ле-Мане и в ALMS.Ульрих Барецки, руководитель отдела двигательных технологий Audi Sport, убежден: «Благодаря технологии FSI в производстве двигателей началась новая эра».

Двигатель FSI имеет три решающих преимущества по сравнению со своим предшественником с традиционной системой впрыска во впускной коллектор. расход топлива, увеличение производительности в диапазоне оборотов, что важно для гонок, и значительно лучший отклик дроссельной заслонки.

Д-р Вольфганг Ульрих, глава Audi Sport, резюмирует цели, которые стали реальностью с гоночным блоком FSI от инженеров Audi: «Сниженный расход топлива, больше мощности, улучшенная управляемость.«

Благодаря точной дозировке топлива фактически необходимое количество бензина используется идеально. Это одна из причин, почему Infineon Audi R8 в Ле-Мане теперь проезжает в среднем как минимум на один круг на один бак больше, чем раньше.

Поскольку воздушные ограничители являются обязательными, максимальная мощность около 610 л.с. осталась неизменной по сравнению с обычным двигателем. На более низких оборотах двигатель V8 с двойным турбонаддувом Infineon Audi R8 увеличил мощность до десяти процентов. Двигатель FSI предлагает лучшую комбинацию топлива и воздуха, при этом смесь принудительно совершает более интенсивное цилиндрическое движение за счет особой геометрии впуска.

В обычном двигателе всасываемый воздух и топливо смешиваются в твердом соотношении во впускном тракте до того, как смесь достигает цилиндра. Напротив, в двигателе FSI точно необходимое количество топлива впрыскивается непосредственно в камеру сгорания с давлением около 100 бар — в двадцать раз выше, чем в традиционной конфигурации.

Из-за сильных дождей на французской гонке на выносливость в этом году улучшенные ходовые качества двигателя FSI стали ключом к успеху.«Двигатель работает как двигатель без наддува, что значительно упрощает управление автомобилем на мокрой поверхности», — с энтузиазмом говорит Эмануэле Пирро, двукратный победитель Ле-Мана и недавно коронованный чемпион ALMS.

Решение в марте 2001 года использовать технологию FSI в Ле-Мане оказалось важной вехой на пути к успеху: «Преимущества больше, чем мы первоначально ожидали, и поскольку мы находимся на ранних стадиях разработки, двигатель все еще работает. потенциал », — объясняет д-р Ульрих.

Клиенты Audi скоро оценят опыт, накопленный на гоночных трассах.Первый серийный двигатель Audi с технологией FSI уже был представлен на Франкфуртском автосалоне (IAA). Два типа двигателей с технологией FSI будут введены в серийное производство в следующем году. «Мы убеждены в успехе прямого впрыска», — объясняет Вольфганг Хац, исполнительный директор по разработке силовых агрегатов AUDI AG. «Прогресс сопоставим с внедрением технологии TDI для дизельных двигателей». Инженеры Audi проложили путь и в этой области.

Фактически, преимущества технологии FSI могут быть даже лучше использованы при повседневном вождении, чем на гоночной трассе.Преимущество расхода топлива в дорожных автомобилях составляет до 15 процентов, поскольку стандартный двигатель часто работает с частичной нагрузкой и стратифицированным зарядом, в то время как гоночные агрегаты в основном работают с полной нагрузкой с типичной однородной смесью.

Передача технологий между автоспортом и стандартными разработками в Audi происходит очень интенсивно, так как оба они относятся к отделу технических разработок AUDI AG. Более того, поскольку двигатели для гонок на выносливость очень похожи по своим характеристикам на стандартные двигатели, обмен опытом и знаниями, касающимися технологии FSI, будет хорошо работать.«В отличие от Формулы-1, диапазон оборотов гоночного двигателя аналогичен серийному», — объясняет глава Audi Sport доктор Вольфганг Ульрих. «Оптимальные рабочие характеристики, низкий расход топлива и высокая надежность так же важны в Ле-Мане, как и при серийном производстве».

Для Audi на гоночной трассе и в повседневной эксплуатации это означает: Преимущество благодаря технологии FSI.

Полное руководство по созданию вашего VW 2.0T FSI Bottom End

Полное руководство

Integrated Engineering по предотвращению поломки блока цилиндров в вашем MK6 Golf R и MK5 GTI

Этот двигатель обычно называют 2.0T FSI, TSI и TFSI (EA113 ). Наиболее важным отличительным фактором является то, что этот двигатель с прямым впрыском, имеет ремень ГРМ, а не цепи ГРМ. Более новые версии 2.0T (например, MK6 GTI, MK7 GTI) имеют цепи привода ГРМ.

Популярные модели Volkswagen и Audi с двигателем 2.0T FSI:

• Volkswagen MK5 GTI / GLI
• Volkswagen MK6 Гольф R
• Пассат 2006-2010 (В6)
• EOS 2006-2015 (1F7)
• Ауди А4 2005-2008 (В7)
• Audi TT & TTS (MK2 — 8J)
• Audi A3 (MK2 — 8P)
• Audi S3 2006-2013 (MK2-8P)
• Ауди А6 2005-2011 (С6)
• Audi A6 Allroad 2005-2011 (C6)

Цель данной статьи — познакомить вас с 2.0T FSI в исходной форме, как правильно обновить его для достижения ваших целей производительности и что показать вам, что IE может предложить для вашей сборки. Если у вас есть дополнительные вопросы, свяжитесь с нами или оставьте комментарий ниже.

Блок двигателя

Наиболее распространенным префиксом номера детали, обозначающим правильный блок, является 06F. Большинство блоков 2.0T взаимозаменяемы. Однако между блоками, например корпусами термостатов, могут быть небольшие различия. Как показывает практика, лучший способ обеспечить беспроблемную сборку — это начать с того же блочного кода, с которым изначально шла ваша машина.

Колпачки и подшипники

Как и у большинства 4-цилиндровых двигателей VAG, в блоке 06F используются 5 основных двухболтовых крышек. Есть 4 внешних основных крышки и одна центральная основная крышка, в которой находятся упорные подшипники коленчатого вала (также называемые упорными шайбами). Большинство стандартных основных крышек изготовлены из чугуна и могут быть заменены на основные крышки IE из стальных заготовок по мере увеличения выходной мощности (подробнее об этом обновлении позже). Номера деталей основного болта и упорного подшипника IE:

Коленчатый вал

• Все 2.Стандартные шатуны 0T FSI имеют ход 92,8 мм и все кованые.

• Шестерня приводного ремня газораспределительного механизма прикреплена одним большим болтом (болт кривошипа), а демпфер коленчатого вала прикреплен к нему при помощи 6-болтового соединения.

• Также на коленчатом валу находится спусковое колесо, которое частично используется с датчиком положения кривошипа для определения оборотов двигателя. Очень важно, чтобы спусковое колесо не погнулось, так как это повлияет на набор оборотов двигателя. Если спусковое колесо по какой-либо причине снято, его необходимо заменить (разовое использование).Болты крепления спускового колеса к коленвалу тоже одноразовые.

• Большинство коленчатых валов 2.0T FSI взаимозаменяемы, за исключением Audi A4 Quattro B7 с автоматической коробкой передач.

Шатуны

• Все шатуны FSI 2.0T имеют размер 144 мм по межцентровому расстоянию (длине) и ширину шейки шатуна 24,90 мм. Размер ширины цапфы важен, потому что более новые двигатели с цепным приводом ГРМ (2.0T TSI GEN 2/3) в этом отношении уже.
• Диаметр булавки на запястье варьируется в зависимости от кода двигателя и составляет от 20 мм до 23 мм в зависимости от конкретной модели. Наиболее распространенный размер булавки на запястье для стандартных двигателей 2.0T FSI (например, MK5 GTI) составляет 20 мм.

Поршни

• Большинство поршней FSI 2.0T кованые, но они все же не так надежны, как кованые поршни на вторичном рынке.
• Стандартный диаметр поршня 2.0T FSI составляет 82,5 мм.
• В большинстве поршней используется 20-миллиметровый штифт на запястье, за исключением моделей с более высокой выходной мощностью, которые имеют диаметр 21 мм или больше.
• Стандартная степень сжатия варьируется от 9,5: 1 до более 10,0 в зависимости от кода двигателя.

Этот раздел будет разделен разными уровнями мощности. Наша цель — указать вам правильное направление, чтобы сделать вашу сборку успешной.

Модернизация шатуна и поршня 350+ HP / TQ

На этом уровне мощности мы рекомендуем как минимум модернизировать шатуны. Часто можно поддерживать стандартные поршни, если юбки поршней и стенки цилиндров находятся в хорошем состоянии.В блоках с большим пробегом может быть хорошей идеей использовать поршни большего размера, чтобы можно было правильно установить зазоры между поршнем и стенкой. Однако замена поршней и выполнение необходимых машинных работ может быстро стать дорогостоящим.

Конечно, можно превзойти уровень 350 л.с. / TQ на стандартных шатунах и поршнях, но если долговечность и надежность очень важны для вас, мы не рекомендуем это делать в течение длительного периода времени.

Известно, что шатуны 2.0T FSI — слабое место этого двигателя.Нельзя сказать, что они были плохо спроектированы, но очень часто не могут справиться с дополнительными нагрузками, вызванными большими турбинами и агрессивными настройками ЭБУ.

Две основные причины выхода из строя шатуна:

• Конструкция с очень узкой балкой, которая приводит к изгибу стержней при высоких крутящих нагрузках

• Штанги

  имеют плохой металлический состав. Как правило, они изготавливаются из спеченного чугуна по сравнению с более совершенными прутками из кованной стали.

Существует два доступных варианта шатуна для использования со стандартными поршнями на двигателях 2,0T со стандартной выходной мощностью:

• Для стандартных блоков обычно требуются шатуны 144×20 мм с коническим пальцем для запястья. Для приложений с большим пробегом мы рекомендуем использовать шатуны с винтовым отверстием, которые продлевают срок службы пальцев. Номера деталей IE: IERHVC1, IERHVC1-RD

* ПРИМЕЧАНИЕ. Для двигателей специального выпуска или моделей с высокой выходной мощностью (модели, превышающие 200 л.с. и 207 фунт-кв. Дюйм) вам, как правило, придется модернизировать штоки и поршни вместе, поскольку вставные штоки недоступны для штифтов размером более 20 мм.

Шатун для бурения винтовки

Винтовое сверление — это отверстие для смазки, которое проходит по длине балки шатуна от большого конца (шейки коленчатого вала) до малого конца (поршневой палец) шатуна. Доказано, что дополнительная смазка пальца значительно продлевает срок службы втулки при эксплуатации в повседневных условиях или при большом пробеге.

Оборудование двигателя 350+ HP / TQ

Для этих уровней мощности достаточно стандартного оборудования, такого как основные болты и болты с головкой.

Однако один важный факт, который строители часто упускают из виду, заключается в том, что многие стандартные болты являются растяжными и могут использоваться только один раз. Другими словами, как только болты сняты с двигателя, они должны быть заменены новыми / неиспользованными узлами.

* Примечание. Также доступно несколько аппаратных опций подсистемы производительности ARP, которые являются более мощными и могут использоваться повторно. См. Следующий раздел мощности для более подробной информации.

Обычное оборудование нижнего конца оригинального оборудования, которое используется одноразово и подлежит замене:

• Болты маховика (6) Номер детали OEM: N

  001

• Болт демпфера кривошипа (1) OEM PN: WHT005322

• Шкив демпфера кривошипа к болтам (6) ГРМ OEM PN: N91143901

Модернизация шатуна 400-500HP / TQ

Для обеспечения надежной работы на уровнях мощности, превышающих 400 л.с., мы настоятельно рекомендуем перейти на шатуны Integrated Engineering и поршни вторичного рынка.В большинстве поршней 2.0T FSI для вторичного рынка используется 20-миллиметровый шатун 144×20 мм без конуса.

Доступные варианты шатуна IE:

• Двутавровая балка 144×20 — Проверенная прочность и надежность IE PN: IERHVA1

• Двутавровая балка 144×20 с отверстиями для винтовки — прочная и надежная, с увеличенным сроком службы булавки на запястье после сверления в винтовке IE PN: IERHVA1-RD

• Тосканская двутавровая балка 144×20 — Наш высококачественный шатун, прочный и надежный, с превосходным соотношением прочности и веса, включая сверление под винтовку для увеличения долговечности булавки. IE PN: IERTVA1

Модернизация поршней на 400-500 л.с. / TQ

• Поршни

  Mahle — лучший вариант для уличных работ и повседневных водителей, бесшумная работа поршня, малый зазор между поршнем и стенкой из-за сплава с низким коэффициентом расширения.

• Поршни

  JE — отличный вариант для уличного или гусеничного использования, в них используется прочная поковка поршня из сплава 2618, доступно огромное количество размеров отверстий и степеней сжатия. В НАЛИЧИИ

Интерфейс коленчатого вала / синхронизирующей шестерни 400-500HP / TQ

Интерфейс синхронизации 2.0T FSI является значительным улучшением по сравнению с 4-цилиндровыми двигателями предыдущего поколения. Самой распространенной точкой отказа по-прежнему остается синхронизирующий механизм, расположенный на выступе коленчатого вала.Если стандартная передача выйдет из строя, ваш двигатель потеряет синхронизацию, что приведет к дорогостоящему ремонту. Чтобы решить эту проблему, мы разработали гораздо более прочную сменную шестерню, а также кривошипный болт ARP, который увеличивает силу, удерживающую шестерню на месте.

• IE 06F 6-болтовая запрессованная шестерня газораспределительного механизма IE PN: IEBEVC8

• Шатунный болт IE / ARP (Этот болт также многоразовый и не требует замены) IE PN: ARP-06A-01

Подшипники двигателя 400-500HP / TQ

Мы настоятельно рекомендуем использовать коренной подшипник и стержневой подшипник с высокими эксплуатационными характеристиками при увеличении мощности.Основное преимущество высокопроизводительных подшипников заключается в том, что они состоят из трех металлов, они способны выдерживать дополнительные нагрузки на подшипники и лучше подходят для выдерживания изгиба коленчатого вала.

Аппаратное обеспечение двигателя 400-500HP / TQ

При таком уровне мощности стандартного оборудования обычно достаточно, если оно никогда не используется повторно. Если вы планируете продвигать машину дальше в будущем, возможно, вам стоит подумать об обновлении до аппаратного обеспечения механизма ARP. В качестве дополнительного бонуса оборудование ARP можно использовать повторно, и его не нужно заменять в случае удаления.

Кроме того, не забудьте ознакомиться с нашими полными аппаратными комплектами ARP для двигателей 2.0T FSI. В НАЛИЧИИ

Обновление основной крышки 400-500HP / TQ

Стандартные главные колпачки часто бывают литыми, и им не хватает жесткости, необходимой для надежной сборки с высокой мощностью. В качестве усовершенствования мы предлагаем основные крышки из стальных заготовок, которые стали намного более жесткими и помогут снизить износ основных подшипников. Это, конечно, не является обязательным требованием для этого уровня мощности, но может пригодиться, если вы решите продвинуть двигатель дальше в будущем.Перед заказом убедитесь, что ваша механическая мастерская может выровнять отверстие и отточить сетку. Работа с основной крышкой также может быть очень дорогой.

Модернизация шатуна 500+ HP / TQ

Доступные варианты шатуна IE:

• Двутавровая балка 144×20 — Проверенная прочность и надежность IE PN: IERHVA1

• Двутавровая балка 144×20 с отверстиями для винтовки — прочная и надежная, с увеличенным сроком службы булавки на запястье после сверления в винтовке IE PN: IERHVA1-RD

• Тосканская двутавровая балка 144×20 — Наш высококачественный шатун, прочный и надежный, с превосходным соотношением прочности и веса, включая сверление под винтовку для увеличения долговечности булавки. IE PN: IERTVA1

Модернизация поршней 500+ HP / TQ

• Поршни

  Mahle — рекомендуемые поршни для 500 л.с., однако вариантов диаметра или степени сжатия не так много.

• Поршни

  JE — отличный вариант для уличного и гусеничного использования, изготовлены из прочных поковок поршней из сплава 2618. Доступны тонны степеней сжатия и размеров отверстий.

• Поршни нестандартных спецификаций

  JE 1.8T — компания Integrated Engineering знает эти двигатели как внутри, так и снаружи, и мы можем помочь определить индивидуальные спецификации, чтобы разработать точный поршень в соответствии с целями вашего проекта. Свяжитесь с [email protected], чтобы заказать поршни нестандартной спецификации

  .

  • Любое отверстие, степень сжатия, несколько ходов коленвала

  • Тепловое покрытие купола — отражает тепло от поршня.Обычно используется в двигателях с турбонаддувом и закись азота.

  • Антифрикционное покрытие юбки — обычно используется в ресурсоемких приложениях для увеличения долговечности юбки поршня.

  • Масляное покрытие — используется для минимизации веса вращающегося узла, как правило, в безнаддувных устройствах с высокими оборотами.

  • Модернизированные штифты для запястий — варианты варьируются от маленьких и легких до толстых и прочных для турбо-сборок с высокой мощностью.

  • Боковые порты для газа — обеспечивают превосходное уплотнение поршневого кольца за счет увеличения давления газа за кольцами.Рекомендуется использовать только для гонок, так как боковые газовые порты обычно быстро забиваются, а износные кольца — на улице.

Варианты демпфера коленчатого вала 500+ HP / TQ

На этом уровне мощности мы настоятельно рекомендуем использовать вторичный демпфер коленчатого вала для увеличения срока службы коренных подшипников за счет поглощения вибрации коленчатого вала. Мы рекомендуем следующие компоненты для улучшения этого интерфейса.

500+ HP / TQ основных колпачков и обновлений поясной пластины

На этом этапе следует как минимум обновить основные крышки, чтобы предотвратить чрезмерный износ коренных подшипников.

Integrated Engineering не рекомендует и не продает комплекты главного ремня для двигателя 2.0T FSI по двум основным причинам. Во-первых, для установки требуется серьезное производство, что превращает процесс установки в кошмар. Во-вторых, было известно, что установка масляного насоса 2.0T задним числом на насос 06A вызывает проблемы с давлением масла из-за различий в расположении масляного обратного клапана.

С учетом сказанного, доступны следующие основные варианты крышки:

• Стандартные 4-цилиндровые основные крышки IE — Стандартные основные крышки являются более простым решением, поскольку в них используются прокладки на верхней части основных крышек.Затем проставки подвергаются механической обработке, чтобы сформировать ровную поверхность масляного поддона, на которую будет сидеть поясная пластина. IE PN: IEBEVA1

• IE 4 CYL Главные колпачки Tallboy — Для тех, кто планирует использовать пояс коленчатого вала другой марки, также могут быть использованы наши главные колпачки Tallboy. Вместо использования распорок, эти основные крышки механически обработаны так, чтобы быть на одном уровне с поверхностью деки масляного поддона, обеспечивая более прочное основание, чем стандартные основные крышки и распорки. IE PN: IEBEVA3

500+ улучшений булавок HP / TQ на запястье

Почему мы создали раздел только о булавках на запястье? Мы видели, как бесконечные сборки терпят неудачу из-за некачественных булавок для запястий.Многие производители поршней используют более легкий штифт, который подходит для моделей с меньшей мощностью, однако при более высоком уровне лошадиных сил и повышенном давлении в цилиндрах вам понадобится более прочный штифт. Для любой сборки, использующей поршни JE, мы рекомендуем перейти на шпильки из инструментальной стали. Обязательно проверяйте характеристики материала и толщину стенок булавки, чтобы избежать поломки булавки!

* ПРИМЕЧАНИЕ. Поршни Mahle PowerPak уже оснащены запястьями из высококачественной немецкой инструментальной стали. Из-за этого штифты запястья могут легко выдерживать не менее 700 л.с.

Подшипники двигателя 500+ HP / TQ

Мы настоятельно рекомендуем использовать коренной подшипник и стержневой подшипник с высокими эксплуатационными характеристиками при увеличении мощности. Основное преимущество высокопроизводительных подшипников заключается в том, что они состоят из трех металлов, они способны выдерживать дополнительные нагрузки на подшипники и лучше подходят для выдерживания изгиба коленчатого вала.

Оборудование двигателя 500+ HP / TQ

При таком уровне мощности стандартного оборудования уже недостаточно. При повышенных уровнях нагрузки настоятельно рекомендуется перейти на аппаратное обеспечение механизма ARP.В качестве дополнительного бонуса оборудование ARP можно использовать повторно, и его не нужно заменять в случае удаления.

Также не забудьте проверить наши полные комплекты оборудования ARP для двигателей 2.0T FSI. В НАЛИЧИИ

IE Собранные короткие блоки

Наконец, тем, у кого нет доступа к высококачественной механической мастерской, мы рекомендуем проверить наши собранные короткие блоки. Неправильная работа машины может стоить вам кучу денег, даже если детали были идеальными с самого начала. В НАЛИЧИИ

На этом мы завершаем обзор построения 2.0T FSI нижний конец. Если у вас есть дополнительные вопросы, свяжитесь с нами или оставьте комментарий ниже. Удачи и спасибо за чтение!

Двигатель Audi 2.0L TFSI: факты, которые вы могли упустить из виду

TechTalk

Опубликовано 5 июля 2019 г. | Даниэль Шерман Фернандес

На многих новых автомобилях Audi, таких как последний Audi A5 Sportback quattro, установлен двигатель TFSI®. TFSI (стратифицированный впрыск топлива с турбонаддувом) — первый в мире двигатель с прямым впрыском с турбонаддувом.Эта система обеспечивает более высокую выходную мощность и оптимальную реакцию двигателя, обеспечивая при этом большую топливную эффективность и снижение выбросов.

Audi была первым производителем в мире, запустившим в серийное производство двигатель TFSI с турбонаддувом и непосредственным впрыском. Это сделало бренд с четырьмя кольцами законодателем моды в уменьшении размера.

Двигатель 2.0 TFSI от Audi получил награду «Международный двигатель года» в категории двигателей мощностью от 150 до 250 лошадиных сил.Международная группа экспертов, состоящая из 70 автомобильных журналистов, признала четырехцилиндровый бензиновый двигатель победителем в своем классе. Церемония награждения прошла сегодня в рамках выставки Engine Expo + The Powertrain Technology Show 2019 в торгово-выставочном центре Messe Stuttgart.

По мнению жюри, четырехцилиндровый двигатель является «одним из самых гибких и универсальных двигателей, когда-либо созданных, короче говоря, он может все». Ханс-Йоахим Ротенпилер, член совета директоров AUDI AG по техническому развитию, объясняет эту силу: «Мы рады получить эту награду, потому что она подтверждает универсальность 2.0 TFSI. Мы используем его не только как чистый бензиновый двигатель, но и как подключаемый гибридный привод, а также для работы на природном газе или Audie-gas ».

Rothenpieler особенно гордится успехом технологии TFSI. Глава отдела технических разработок Audi оглядывается назад: «Мы представили первый TFSI на рынке в 2004 году. С тех пор мы ежегодно добиваемся классных побед с TFSI на наградах». В период с 2005 по 2009 год Audi выиграла двухлитровую категорию с 2.0 TFSI, а в период с 2010 по 2018 год компания выиграла в большем классе с пятицилиндровым двигателем 2.5 TFSI. После перехода от категорий рабочего объема к категориям лошадиных сил в 2019 году двухлитровый четырехцилиндровый двигатель вернулся на подиум победителей.

Аббревиатура TFSI означает турбонаддув и непосредственный впрыск; Audi была первым автомобильным производителем в мире, который начал массовое производство этой комбинации в 2004 году. Бренд начал свою стратегию сокращения размеров, то есть замену вытесненного двигателя зарядкой, с первого 2,0 TFSI, привода A3 Sportback. В 2007 году последовало новое поколение двигателей: то, что было известно как EA (Entwicklungsauftrag, заказ на разработку) 888, было разработано для мировых рынков.Он сошел с конвейера венгерского завода в Дьёре, Далянь, Китай, и других местах.

AudiA5 Sportback TFSI Quattro Технические характеристики:

Двигатель: 4-цилиндровый с турбонаддувом с прямым впрыском

Объем двигателя: 1984 куб. См

Трансмиссия: 7-ступенчатая S-Tronic

Максимальная мощность: 252 л.с. 370 Нм при 1600-4500 об / мин

Максимальная скорость: 250 км / ч

0-100 км / ч: 6,0 сек

Цена: 339 900 ринггитов.

Об авторе

Daniel Sherman Fernandez www.dsf.my — это сервис для общественности и других владельцев веб-сайтов. www.dsf.my не несет ответственности и прямо отказывается от любой ответственности за ущерб любого рода, возникший в результате использования, ссылки или доверия к любой информации, содержащейся на сайте www.
