Как работает двигатель автомобиля – «сердечные» дела вашей машины

Прежде, чем рассматривать вопрос, как работает двигатель автомобиля, необходимо хотя бы в общих чертах разбираться в его устройстве. В любом автомобиле установлен двигатель внутреннего сгорания, работа которого основана на преобразовании тепловой энергии в механическую. Заглянем глубже в этот механизм.

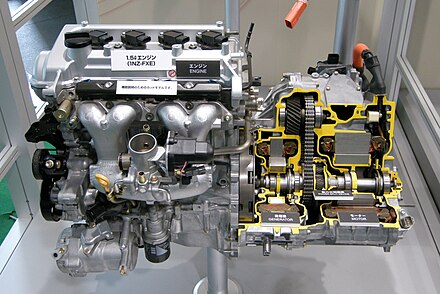

Как устроен двигатель автомобиля – изучаем схему устройства

Классическое устройство двигателя включает в себя цилиндр и картер, закрытый в нижней части поддоном. Внутри цилиндра находится поршень с различными кольцами, который перемещается в определенной последовательности. Он имеет форму стакана, в его верхней части располагается днище. Чтобы окончательно понять, как устроен двигатель автомобиля, необходимо знать, что поршень с помощью поршневого пальца и шатуна связывается с коленчатым валом.

Для плавного и мягкого вращения используются коренные и шатунные вкладыши, играющие роль подшипников. В состав коленчатого вала входят щеки, а также коренные и шатунные шейки. Все эти детали, собранные вместе, называются кривошипно-шатунным механизмом, который преобразует возвратно-поступательное перемещение поршня в круговое вращение коленчатого вала.

Верхняя часть цилиндра закрывается головкой, где расположены впускной и выпускной клапаны. Они открываются и закрываются в соответствии с перемещением поршня и движением коленчатого вала. Чтобы точно представить, как работает двигатель автомобиля, видео в нашей библиотеке следует изучить также подробно, как и статью. А пока мы попытаемся выразить его действие на словах.

Как работает двигатель автомобиля – кратко о сложных процессах

Итак, граница перемещения поршня имеет два крайних положения – верхнюю и нижнюю мертвые точки. В первом случае поршень находится на максимальном удалении от коленчатого вала, а второй вариант представляет собой наименьшее расстояние между поршнем и коленчатым валом. Для того чтобы обеспечить прохождение поршня через мертвые точки без остановок используется маховик, изготовленный в форме диска.

Важным параметром у двигателей внутреннего сгорания является степень сжатия, напрямую влияющая на его мощность и экономичность.

Чтобы правильно понять принцип работы двигателя автомобиля, необходимо знать, что в его основе лежит использование работы газов, расширенных в процессе нагревания, в результате чего и обеспечивается перемещение поршня между верхней и нижней мертвыми точками. При верхнем положении поршня происходит сгорание топлива, поступившего в цилиндр и смешанного с воздухом. В результате температура газов и их давление значительно возрастает.

Газы совершают полезную работу, благодаря которой поршень перемещается вниз. Далее через кривошипно-шатунный механизм действие передается на трансмиссию, а затем на автомобильные колеса. Отработанные продукты удаляются из цилиндра через систему выхлопа, а на их место поступает новая порция топлива. Весь процесс, от подачи топлива до вывода отработанных газов, называется рабочим циклом двигателя.

Принцип работы двигателя автомобиля – различия в моделях

Существует несколько основных видов двигателей внутреннего сгорания. Наиболее простым является двигатель с рядным расположением цилиндров. Расположенные в один ряд, они составляют в целом определенный рабочий объем. Но постепенно некоторые производители отошли от такой технологии изготовления к более компактному варианту.

Много моделей используют конструкцию V-образного двигателя. При таком варианте цилиндры расположены под углом друг к другу (в пределах 180-ти градусов). Во многих конструкциях количество цилиндров составляет от 6 до 12 и более. Это позволяет значительно сократить линейный размер двигателя и уменьшить его длину.

Таким образом, разнообразие двигателей позволяет успешно их использовать в автомобилях самого разного назначения. Это могут быть стандартные легковые и грузовые машины, а также спортивные авто и внедорожники. В зависимости от типа двигателя вытекают и определенные технические характеристики всей машины.

Оцените статью:

Поделитесь с друзьями!

Шаг 2. Устройство двигателя. Как работает двигатель?

Молодцы ребята! Вы освоили шаг №1, где вы узнали об общем устройстве автомобиля. Теперь мы переходим к шагу №2, а именно к изучению отдельных агрегатов автомобиля.

Мы теперь понимаем, что автомобиль состоит из тысячи мелких деталей. Устройство автомобиля можно даже сравнить со строением человека: двигатель это сердце автомобиля, ходовая часть автомобиля это ноги, трансмиссия это опорно двигательный аппарат, кузов это туловище, система питания это желудок. Так можно сравнивать долго, а мы хотим узнать, как же устроен двигатель автомобиля.

Как человек не может существовать без отдельных своих органов, таких как сердце, печень, почки, так и автомобиль не может без своих агрегатов, механизмов, систем и деталей. Каждый орган выполняет свою функцию, обеспечивая оптимальную работу автомобиля.

Двигатель – это энергосиловая машина, которая преобразует тепловую энергию в механическую работу.

Объясняем:В цилиндр двигателя (из топливного бака, куда заправляем топливо) поступает бензин. Топливо воспламеняется и сгорает в цилиндре, вследствие чего выделяется огромное количество теплоты. Теплота действует на детали двигателя и  заставляет их работать.

Какие двигатели бывают?

Двигатели могут устанавливаться не только на автомобили, но и на промышленных предприятиях, для выполнения каких либо работ. Двигатели, которые устанавливаются на автомобили, называются транспортными.

Двигатели, которые используются на промышленном производстве, называются стационарными.

Непрерывная работа двигателя обеспечивается благодаря повторяющимся процессам в цилиндре, которые проходят в определенной последовательности.

Все процессы в двигателе, которые происходят во время его работы, называют рабочим циклом. По способу осуществления рабочего цикла двигатели разделяются на:двухтактные и четырехтактные.

Для сгорания топлива необходимо смешать его с воздухом в определенной пропорции. По способу смесеобразования двигатели бывают карбюраторные, дизельные и инжекторные.

Зачем смешивать топливо с воздухом, спросите вы?

А вот, и школьная химия пригодилась. Для нормальной работы двигателя необходимо, чтобы топливо, подающееся в цилиндр, сгорало.

Давайте вспомним, что нужно для горения? Если вы хорошо учили химию, тогда вы должны помнить, что для реакции горения необходим кислород. Второе, что нам нужно это источник тепла: огонь или искра. Если еще дровишек подкинете, то будет замечательный костер, который мы так любим делать, на пикнике.

В бензиновом двигателе в роли источника тепла выступает свеча зажигания (принудительное воспламенение). В дизельном двигателе процесс воспламенения происходит от сжатия (самовоспламенение).

На каком топливе работает двигатель? В двигателе в качестве «дровишек», в отличие от костра, используется топливо. Карбюраторные и инжекторные двигатели работают на бензине. Дизельные двигатели работают на дизельном топливе. Есть еще двигатели, работающие на газу.

Еще, двигатели классифицируются по числу цилиндров (одно и много — цилиндровые) и их расположению (V-образные, одно рядные), способу наполнения цилиндром свежим зарядом (без наддува, с наддувом) и охлаждению (жидкостное и воздушное).

Устройство простейшего двигателя

Двигатель внутреннего сгорания состоит из механизмов и систем, которые выполняют разные функции, но имеют общую цель – надежная и стабильная работа двигателя.

В цилиндре двигателя находится поршень 8 с поршневыми кольцами 9, соединенный с коленчатым валом 10 при помощи шатуна 2.

Поршень 8 двигается вверх-вниз, вращая коленчатый вал 10, который в свою очередь с помощью приводного ремня передает вращательное движение распределительному валу 6. На распределительном валу есть, кулачок, который при вращении нажимает на рычаг коромысла, в это время вторая часть коромысла открывает или закрывает впускной 4 или выпускной 7 клапаны.

Когда поршень идет вниз открывается впускной клапан, в цилиндре создается разряжение, за счет которого поступает горючая смесь.

Во время движения поршня вверх, горючая смесь сжимается, в это время свеча зажигания подает искру, сжатая смесь топлива и воздуха в цилиндре воспламеняется и сгорает, выделяется огромное количество газов с высокой температуры и давления и давят на поршень, опуская его вниз. Поршень через шатун вращает коленчатый вал. Таким образом, возвратно-поступательное движение поршня шатуна (вверх-вниз) преобразуется во вращательный момент коленчатого вала.

Как работает двигатель внутреннего сгорания [простым языком]

Что такое цилиндры, турбонаддув, как расшифровывать характеристики двигателя без технической документации

Двигатель внутреннего сгорания работает за счет сжигания бензина и дизельного топлива. Независимо от вида топлива, на котором работает движок, принципы его работы, термины и названия запчастей одинаковы.

Как работает?

Принцип работы двигателя внутреннего сгорания похож на принцип работы насоса: на одном конце в него втягивается воздух и воспламеняется (внутреннее сгорание), затем, через выхлопную трубу вытесняются отработанные (выхлопные) газы. Движок преобразует энергию сгорания в механическую энергию для движения машины.  Детальная работа «сердца машины» разобрана здесь, а в этой статье обсудим из чего состоит мотор машины и как устроен.

Для описания размера и мощности мотора автомобиля пользуются устоявшимися терминами и маркерами. Правда, не разобравшись в каждом, не сообразишь, что они означают.  Если не до конца понимаете, что собой представляет 1,8-литровый, 4-цилиндровый, V-образный двигатель на 20 клапанов и с турбонаддувом эта статья для вас.

Что означает «1,8-литровый»?

Значение «1,8-литровый», «2-х литровый», «3-х литровый» указывает на объем движка. Объем двигателя влияет на объем воздуха, который тот может переработать в течение одного цикла. Эта величина обычно отображается в литрах или в кубических сантиметрах, в зависимости от производителя, но измерение в сантиметрах встречается крайне редко.

Чем больший объем мотора, тем больше он производит энергии. Больше энергии — больше расход топлива. Правда, инженеры автоконцернов пытаются сломать этот стереотип. О том, как им это удается, читайте в статье журнала Zap-Online.ru: «Топ 10 улучшений в конструкции мотора автомобиля».

Характеристика «4-цилиндровый» означает количество цилиндров в движке

Цилиндром называют камеру двигателя цилиндрической формы, в которой смешиваются и сгорают воздух, и топливо. Каждая такая камера считается одним цилиндром. Чем больше цилиндров, тем больше мощность автомобиля и расход топлива. Для экономии топлива, некоторые современные 8-цилиндровые движки разработаны так, чтобы цилиндры оставались закрытыми, когда их работа не принципиально важна. Эта технология применена в последних моделях Mercedes. На светофоре движок будет работать на холостом ходу, отключив 6 цилиндров и оставив в работе 2, чтобы машина не заглохла. Движок будет смешивать топливо и воздух в двух цилиндрах вместо восьми, перекрыв подачу бензина или солярки в ненужные.

Также будет и на загородной трассе, где водитель, включив круиз-контроль, двигается с одной скоростью до 90 км/ч.

V-образный или рядный двигатель означает угол расположения цилиндров друг к другу — это называется конфигурация мотора

У автомобильных моторов бывают разные конфигурации: разные расположения цилиндров по отношению друг к другу. Размещение цилиндров в один ряд создает «линию» двигателя: 4-рядный– 4 цилиндра в линию, или 6-рядный — 6 цилиндров и т.д. —это общая и простая конфигурация классической силовой установки внутреннего сгорания.

Когда цилиндры расположены противоположно друг другу в угловых блоках, они имеют вид латинской буквы «V». Цифра, следующая за этим символом, опять-таки, обозначает количество цилиндров в одном ряду, например: V-4, V-6, V-8 и т. д.

Три блока цилиндров располагают в форме латинской буквы «W». По количеству цилиндров в одном ряду различают движки W-8, W-12 или W-16. От конфигурации цилиндров зависит физический размер движка и то, как ровно он работает. V – образная форма облегчает ход цилиндров, т.к. сила тяжести распределяется под наклоном, а не вертикально, как на обычных автомобильных моторах. Все эти разработки стали результатом тщательнейших испытаний, которые привели к совершенствованию внутреннего КПД (коэффициента полезного действия) мотора и к его экономичности.

Клапаны

Воздух входит в цилиндры и выходит из них через клапаны, работающие по принципу работы клапанов сердца. Раньше цилиндры имели только два клапана: один для воздуха, который поступает в цилиндр, второй — для выхода отработанных газов. Современные двигатели имеют по три, четыре и даже пять клапанов в каждом цилиндре, что более эффективно перемещает воздух по двигателю, увеличивает мощность автомобиля и сокращает расход топлива. Обычно автопроизводители сообщают общее число клапанов в движке. Разделите это число на количество цилиндров и узнаете, сколько клапанов в каждом из них.

Наддув и турбонаддув

Нагнетание воздуха в двигатель под давлением называется «принудительная индукция». Нагнетанием воздуха можно резко увеличить мощность автомобиля. Наддув работает на ременном приводе от мотора автомобиля и разработан, чтобы немедленно давать дополнительную мощность, когда отработанный газ выходит из движка. Турбонаддув приводится в действие выхлопными газами и требует меньших затрат мощности самого двигателя, что делает его более экономным, чем просто наддув. При этом у турбонаддува реакция на дроссель гораздо медленнее. Еще есть электрический турбонаддув, о нем подробно писали здесь, различия с классическим незначительные. Хотя при увеличении скорости наддувом и турбонаддувом сжигается больше топлива — они позволяют маленьким экономным моторам показывать те же результаты, что и их более большие собратья.

Остались вопросы по терминологии принципам работы мотора автомобиля? Задавайте их в комментариях, будем рады ответить.

блок, цилиндр, поршень, поршневые кольца и шатун

Для будущего автомобильного механика, диагноста устройство двигателя автомобиля является одной из ключевых тем. Именно двигатель обеспечивает транспортное средство энергией, которая нужна для его движения.

Чаще всего механизм запуска устройства двигателя автомобиля возможен за счёт применения бензина или дизеля (дизельного топлива). Сгораемое внутри мотора топливо продуцирует тепло, что приводит к увеличению температуры газов внутри цилиндра двигателя и росту давления газов. Подвижные части двигателя под их влиянием вступают в работу, и тепловая энергия преображается в механическую.

Базовые части двигателя

Чтобы хорошо понимать устройство двигателя автомобиля, важно разбираться, что из себя представляет блок, цилиндр, поршень, поршневые кольца и шатун.

Блок

Металлическую основу мотора, остов называют блоком. Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем.

Иногда можно встретиться с термином «блок», иногда – с терминами «блок двигателя», «блок цилиндров». Всё это одно и тоже.
Блок двигателя берёт на себя серьёзные нагрузки. Поэтому контроль качества при его изготовлении должен быть предельно высок. Огромное внимание уделяется как материалу, так и уровню точности изготовления детали. Для производства используются высокоточные станки.

Раньше блоки изготавливали из перлитного чугуна с легирующими добавками. Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров.

Цилиндр

Рядом с понятием «блок» стоит понятие «цилиндр». Под цилиндром подразумевается цилиндрическое отверстие, высверленное в блоке.  То есть это рабочая камера объёмного вытеснения.

Уплотнение верхней стороны цилиндра обеспечивает головка. Именно в ней находятся:

• Клапаны. Обеспечивают (в процессе открытия-закрытия) поступление в цилиндр воздуха, топливовоздушной смеси. Также среди функций клапанов обеспечивают очистку камеры сгорания цилиндра от отработавших (выхлопных) газов. Закрытие клапанов и удержание их в таком состоянии обеспечивают клапанные пружины.
• Распредвалы (элементы привода клапанов). От них зависит то, как открываются клапаны, сколько времени они находятся в открытом состоянии
• Механизмы привода клапанов. Функция идентична. И, как видно, из названия – это привод клапанов. Но сами механизмы могут быть разными. Всё зависит от мотора: например, бензиновый, дизельный.

Цилиндр играет роль направляющего для поршня.

Поршень, поршневые кольца и шатун

Цилиндрическая деталь или совокупность деталей, которая преобразует энергию горения топливо в механическую энергию, называется поршнем.

В проточках на боковой поверхности поршня вставлены поршневые кольца. Благодаря им между поршнем и стенкой цилиндра создаётся уплотнение. Задача поршневых колец заключается в создании барьера для перетекания из камеры сгорания в картер коленчатого вала газов.

Среди задач поршня:

• Оказание силового воздействия на шатун.
• Отвод тепла от камеры сгорания.
• Герметизация камеры сгорания.

Подвижное соединение между поршнем и коленчатым валом обеспечивает шатун. Именно шатун передаёт силу движущегося поршня к вращающемуся коленчатому валу.

Коленчатый вал

Коленчатый вал – это важная составляющая кривошипно-шатунного механизма. Кривошип коленчатого вала создает возвратно-поступательное движение поршня через шатун (подвижный элемент), то есть возвратно-поступательное движение поршня превращается в крутящий момент. Физически коленвал расположен в нижней части двигателя. Снизу коленвал прикрыт картером – самой внушительной неподвижной и полой частью двигателя, закреплённой на блоке сбоку. Визуально картер напоминает поддон.

Конструкция коленчатого вала состоит из несколько шеек (коренных и шатунных). Они соединены щеками, соединенных между собой щеками. Место перехода от шейки к щеке всегда является самым нагруженным у коленвала.

На коленчатый вал приходятся переменные нагрузки от сил давления газов.
Для того, чтобы не возникало осевых перемещений коленчатого вала, используется упорный подшипник скольжения. Он устанавливается на одной из шеек (средней или крайней).

Несколько важных терминов, касающихся устройства двигателя автомобиля

Камера сгорания –замкнутое пространство, где осуществляется воспламенение и горение топливовоздушной смеси. Сверху камера сгорания ограничена нижней поверхностью головки цилиндра, сбоку – стенками цилиндра, снизу –днищем поршня.
Толкатели клапанов, подъёмники –промежуточное звено, необходимое для передачи движения от распределительного вала к остальным частям механизма привода клапанов.
Коромысла (рокеры). Детали двигателя, функции которых заключаются в передаче движения от распределительного вала к клапанам.

Маховик. Деталь, ответственная за обеспечение равномерного вращения коленчатого вала. На цилиндрической устанавливается зубчатый венец. Он помогает провести пуск электростартера.

На схеме представлено расположение основных частей двигателя при рассмотрении его со стороны его задней части. На фланце коленчатого вала видны отверстия под болты, с помощью которых к фланцу крепится маховик с зубчатым венцом, или платина привода гидравлического трансформатора автоматической трансмиссии. Источник: Ford.

Автомобильные двигатели

Большинство двигателей автомобилей многоцилиндровые. Это значит при работе используется два или несколько цилиндров и два или несколько поршней.

Автопром выпускает машины с 2-; 3-; 4-; 5-; 6; 8-; 10- и 12-цилиндровыми двигателями.
Чем больше цилиндров у мотора, тем больше возможностей для увеличения мощности двигателя. Если нужен двигатель, предназначенный для езды по бездорожью либо машина, развивающая сверхвысокие скорости, актуально именно устройство двигателя автомобиля, ориентированное на большое количество цилиндров. Устройство двигателя с большим количеством цилиндров обеспечивает отличную равномерность вращения коленчатого вала, ведь угол поворота коленчатого вала при 10, 12 цилиндрах – очень небольшой.

Но у 2-х цилиндровых двигателей есть другое преимущество: самые лучшие показатели топливной эффективности.

Циклы двигателя

Устройство двигателя автомобиля всегда рассматривается в купе с его рабочим циклом.
Физически цикл – это периодически повторяющиеся процессы в каждом его цилиндре. Достаточно подробно разница между работой четырёхтактного и двухтактного двигателя отражена в нашей статье о двигателе внутреннего сгорания.

Сегодня мы остановимся на работе четырёхтактных моторов. Именно по четырёхтактному циклу работает большинство современных автодвигателей. Хотя сам принцип двигателя был изобретён Николаусом Отто в 19-м веке.

Поршень четырёхтактного двигателя совершает нисходящее и восходящее движение. Эта работа укладывается в один оборот коленчатого вала. При втором обороте коленчатого вала вновь повторяют эти движения.

1. Такт впуска (всасывания). Поступление в цилиндр двигателя свежего заряда: воздуха- от дизельного мотора бензинового двигателя с прямым вспрыском или топливовоздушной смеси, от газово-топливного двигателя, мотора с распределенным или центральным впрыском топлива, или газо-топливные двигатели). В результате разрежения, созданного поршнем, перепад давления между давлением в цилиндре и давление окружающего воздуха, заряд втягивается непосредственно в цилиндр.

2. Такт сжатия. Шатун толкает поршень. Поршень сжимает газообразный свежий заряд в цилиндре. Устройство дизельного двигателя настроено на то, чтобы температура сжатых газов должна достигла температуры воспламенения топлива. Если же речь идёт об устройстве газо-топливного, бензинового двигателя температура в конце такта сжатия достигать температуры воспламенения топлива не должна. Воспламенение производится от электроискрового разряда свечи зажигания.

3. Такт рабочего хода. Температура газов в цилиндре снижается, энергия горящих газов преобразуется в механическую энергию.

4. Такт выпуска отработавших газов. Поршень движется снизувверх. Отработавшие газы выходят из цилиндра через выпускной клапан.

Устройство двигателя автомобиля устроено так, что четыре такта повторяются циклично. Посредством маховика механическая энергия превращается во вращательное движение коленвала.

Модульное обучение автоосновам доступно при изучении электронных программ по профессиям. Удобный дистанционный формат обучения.

Как устроен и как работает автомобиль?

Схема передачи энергии в автомобиле

Можно дать такое определение автомобилю: это механическое устройство, которое освобождает скрытую энергию бензина и, управляя освобожденной энергией, использует ее для вращения колес. Бензиновое топливо по очереди впрыскивается в каждый из цилиндров двигателя (рисунок выше), и там оно сгорает. Освобождающаяся при сгорании энергия двигает поршень цилиндра. Поршень идет вниз цилиндра как кулак, когда мы просовываем руку в рукав, и через коленчатый вал при помощи механизма сцепления передает, энергию в коробку передач.

После коробки передач энергия вращательного движения переходит на ведущий вал. Он вращается вместе с механизмом дифференциала. А дифференциал не только передает энергию ведущим колесным осям, установленным перпендикулярно ведущему валу, но и позволяет левому и правому колесу вращаться с разной скоростью, если это необходимо. Например, когда автомобиль движется на повороте.

Цикл работы двигателя внутреннего сгорания

Во время впуска топлива поршень идет вниз и в цилиндр втягивается смесь паров бензина и воздуха. Затем поршень поднимается — смесь сжимается. На свече зажигания появляется искра — топливная смесь воспламеняется, сгорает, — и высвободившаяся при сгорании энергия заставляет поршень идти вниз. В последнем, четвертом такте движения поршень снова поднимается и выталкивает отработавшие газы через выпускной клапан.

Образование горючей смеси

Схема зажигания

Акселератор помогает карбюратору приготовить нужное в данный момент количество топливной смеси, которая состоит из паров бензина и воздуха. Затем эта смесь втягивается в цилиндры и там воспламеняется при помощи свеч зажигания

Механизм управления двумя неодинаковыми движениями

Для того чтобы автомобиль мог плавно двигаться на поворотах, его колеса на внешней стороне колеи должны двигаться быстрее и проходить большее расстояние, чем колеса на внутренней стороне колеи. Такое возможно благодаря наличию в автомобиле механизма, который называется дифференциалом. Он представляет собой хитрый набор механических передач с зубчатыми колесами и шестеренками, которые соединяют ведущий вал с осями задних колес так, что каждое колесо может вращаться с нужной ему скоростью.

Двигатель внутреннего сгорания — устройство и принцип работы ДВС

Двигатель внутреннего сгорания (ДВС) – это самый распространенный тип двигателя из всех, которые устанавливаются в настоящее время на автомобили. Несмотря на то, что современный двигатель внутреннего сгорания состоит из тысячи частей, принцип его работы весьма прост. В рамках данной статьи мы рассмотрим устройство и принцип работы ДВС.

Внизу страницы смотрите видео, на котором наглядно показано устройство и принцип работы бензинового ДВС.

В каждом двигателе внутреннего сгорания есть цилиндр и поршень. Именно внутри цилиндра ДВС происходит преобразование тепловой энергии, выделяемой при сжигании топлива, в энергию механическую, способную заставить наш автомобиль двигаться. Этот процесс повторяется с частотой несколько сотен раз в минуту, что обеспечивает непрерывное вращение выходящего из двигателя коленчатого вала.

Принцип работы четырёхтактного двигателя внутреннего сгорания

В подавляющем большинстве легковых автомобилей устанавливают четырехтактные двигатели внутреннего сгорания, поэтому мы и берём его за основу. Чтобы лучше понять принцип устройства бензинового ДВС, предлагаем вам взглянуть на рисунок:

Устройство двигателя внутреннего сгорания

Топливно-воздушная смесь, попадая через впускной клапан в камеру сгорания (такт первый – впуск), сжимается (такт второй – сжатие) и воспламеняется от искры свечи зажигания. При сжигании топлива, под воздействием высокой температуры в цилиндре двигателя образуется избыточное давление, заставляющее поршень двигаться вниз к так называемой нижней мертвой точке (НМТ), совершая при этом такт третий – рабочий ход. Перемещаясь во время рабочего хода вниз, с помощью шатуна, поршень приводит во вращение коленчатый вал. Затем, перемещаясь от НМТ к верхней мертвой точке (ВМТ) поршень выталкивает отработанные газы через выпускной клапан в выхлопную систему автомобиля – это четвертый такт (выпуск) работы двигателя внутреннего сгорания.

Такт – это процесс, происходящий в цилиндре двигателя за один ход поршня. Совокупность тактов, повторяющихся в строгой последовательности и с определенной периодичностью, обычно называют рабочим циклом, в данном случае, двигателя внутреннего сгорания.

1. Такт первый — ВПУСК. Поршень перемещается от ВМТ к НМТ, при этом возникает разряжение и полость цилиндра ДВС заполняется горючей смесью через открытый впускной клапан. Смесь, попадая в камеру сгорания, смешивается с остатками отработавших газов. В конце впуска давление в цилиндре составляет 0,07–0,095 МПа, а температура 80-120 ºС.
2. Такт второй – СЖАТИЕ. Поршень движется к ВМТ, оба клапана закрыты, рабочая смесь в цилиндре сжимается, а сжатие сопровождается повышением давления (1,2–1,7 МПа) и температуры (300-400 ºС).
3. Такт третий – РАСШИРЕНИЕ. При воспламенении рабочей смеси в цилиндре ДВС выделяется значительное количество теплоты, резко увеличивается температура (до 2500 градусов по Цельсию). Под давлением поршень перемещается к НМТ. Давление равно 4–6 МПа.
4. Такт четвертый – ВЫПУСК. Поршень стремится к ВМТ через открытый выпускной клапан, отработавшие газы выталкиваются в выпускной трубопровод, а затем в окружающую среду. Давление в конце цикла: 0,1–0,12 МПа, температура 600-900 ºС.

И так, вы смогли убедиться, что двигатель внутреннего сгорания устроен не очень сложно. Как говорится, все гениальное – просто. А для большей наглядности рекомендуем посмотреть видео, на котором также очень хорошо показан принцип работы ДВС.

Видео: как устроен двигатель внутреннего сгорания

Как устроен и как работает двигатель внутреннего сгорания?

Двигатель внутреннего сгорания, или ДВС – это наиболее распространённый тип двигателя, который можно встретить на автомобилях. Невзирая на тот факт, что двигатель внутреннего сгорания в современных автомобилях состоит из множества частей, его принцип работы предельно прост. Давайте подробнее рассмотрим, что же такое ДВС, и как он функционирует в автомобиле.

ДВС что это?

Двигатель внутреннего сгорания – это вид теплового двигателя, в котором преобразовывается часть химической энергии, получаемой при сгорании топлива, в механическую, приводящую механизмы в движение.

ДВС разделяются на категории по рабочим циклам: двух- и четырёхтактные. Также их различают по способу приготовления топливно-воздушной смеси: с внешним (инжекторы и карбюраторы) и внутренним (дизельные агрегаты) смесеобразованием. В зависимости от того, как в двигателях преобразовывается энергия, их разделяют на поршневые, реактивные, турбинные и комбинированные.

Основные механизмы двигателя внутреннего сгорания

Двигатель внутреннего сгорания состоит из огромного количества элементов. Но есть основные, которые характеризуют его производительность. Давайте рассмотрим строение ДВС и основных его механизмов.

1. Цилиндр – это самая важная часть силового агрегата. Автомобильные двигатели, как правило, имеют четыре и более цилиндров, вплоть до шестнадцати на серийных суперкарах. Расположение цилиндров в таких двигателях может находиться в одном из трёх порядков: линейно, V-образно и оппозитно.

2. Свеча зажигания генерирует искру, которая воспламеняет топливно-воздушную смесь. Благодаря этому и происходит процесс сгорания. Чтобы двигатель работал «как часы», искра должна подаваться точно в положенное время.

3. Клапаны впуска и выпуска также функционируют только в определённые моменты. Один открывается, когда нужно впустить очередную порцию топлива, другой, когда нужно выпустить отработанные газы. Оба клапана крепко закрыты, когда в двигателе происходят такты сжатия и сгорания. Это обеспечивает необходимую полную герметичность.

4. Поршень представляет собой металлическую деталь, которая имеет форму цилиндра. Движение поршня осуществляется вверх-вниз внутри цилиндра.

5. Поршневые кольца служат уплотнителями скольжения внешней кромки поршня и внутренней поверхности цилиндра. Их использование обусловлено двумя целями:

• Они не дают попадать горючей смеси в картер ДВС из камеры сгорания в моменты сжатия и рабочего такта.

• Они не дают попасть маслу из картера в камеру сгорания, ведь там оно может воспламениться. Многие автомобили, которые сжигают масло, оборудованы старыми двигателями, и их поршневые кольца уже не обеспечивают должного уплотнения.

6. Шатун служит соединительным элементом между поршнем и коленчатым валом.

7. Коленчатый вал преобразует поступательные движения поршней во вращательные.

8. Картер располагается вокруг коленчатого вала. В его нижней части (поддоне) собирается определённое количество масла.

Это интересно! Самые мощные в мире ДВС выпускает фирма Wartsila. Они предназначены для кораблей. Их мощность достигает 110 000 л.с., что равно 80 мВт.

Принцип работы двигателя внутреннего сгорания

В предыдущих разделах мы рассмотрели назначение и устройство ДВС. Как вы уже поняли, каждый такой двигатель имеет поршни и цилиндры, внутри которых тепловая энергия преобразуется в механическую. Это, в свою очередь, заставляет автомобиль двигаться. Данный процесс повторяется с поразительной частотой – по несколько раз в секунду.
Благодаря этому, коленчатый вал, который выходит из двигателя, непрерывно вращается.

Рассмотрим подробнее принцип работы двигателя внутреннего сгорания. Смесь топлива и воздуха попадает в камеру сгорания через впускной клапан. Далее она компрессируется и воспламеняется искрой от свечи зажигания. Когда топливо сгорает, в камере образуется очень высокая температура, которая приводит к появлению избыточного давления в цилиндре. Это заставляет двигаться поршень к «мёртвой точке». Он таким образом совершает один рабочий ход. Когда поршень двигается вниз, он посредством шатуна вращает коленчатый вал. Затем, двигаясь от нижней мёртвой точки к верхней, выталкивает отработанный материал в виде газов через клапан выпуска далее в выхлопную систему машины.

Такт – это процесс, происходящий в цилиндре за один ход поршня. Совокупность таких тактов, которые повторяются в строгой последовательности и за определённый период – это рабочий цикл ДВС.

Впуск

Впускной такт является первым. Он начинается с верхней мёртвой точки поршня. Он движется вниз, всасывая в цилиндр смесь из топлива и воздуха. Этот такт происходит, когда клапан впуска открыт. Кстати, существуют двигатели, у которых присутствует несколько впускных клапанов. Их технические характеристики существенно влияют на мощность ДВС. В некоторых двигателях можно регулировать время нахождения впускных клапанов открытыми. Это регулируется нажатием на педаль газа. Благодаря такой системе количество всасываемого топлива увеличивается, а после его возгорания существенно возрастает и мощность силового агрегата. Автомобиль в таком случае может существенно ускориться.

Сжатие

Вторым рабочим тактом двигателя внутреннего сгорания является сжатие. По достижении поршнем нижней мертвой точки, он поднимается вверх. За счёт этого попавшая в цилиндр смесь во время первого такта сжимается. Топливно-воздушная смесь сжимается до размеров камеры сгорания. Это то самое свободное место между верхними частями цилиндра и поршня, который находится в своей верхней мертвой точке. Клапаны в момент этого такта плотно закрыты. Чем герметичнее образованное пространство, тем более качественное сжатие получается. Очень важно, какое состояние у поршня, его колец и цилиндра. Если где-то присутствуют зазоры, то о хорошем сжатии речи быть не может, а, следовательно, и мощность силового агрегата будет существенно ниже. По величине сжатия определяется то, насколько изношен силовой агрегат.

Рабочий ход

Этот третий по счёту такт начинается с верхней мёртвой точки. И такое название он получил не случайно. Именно во время этого такта в двигателе происходят те процессы, которые двигают автомобиль. В этом такте подключается система зажигания. Она отвечает за поджог воздушно-топливной смеси, сжатой в камере сгорания. Принцип работы ДВС в этом такте весьма прост – свеча системы дает искру. После возгорания топлива происходит микровзрыв. После этого оно резко увеличивается в объёме, заставляя поршень резко двигаться вниз. Клапаны в этом такте находятся в закрытом состоянии, как и в предыдущем.

Выпуск

Заключительный такт работы двигателя внутреннего сгорания – выпуск. После рабочего такта поршнем достигается нижняя мёртвая точка, а затем открывается выпускной клапан. После этого поршень движется вверх, и через этот клапан выбрасывает отработанные газы из цилиндра. Это процесс вентиляции. От того, насколько чётко работают клапан, зависит степень сжатия в камере сгорания, полное удаление отработанных материалов и нужное количество воздушно-топливной смеси.

После этого такта всё начинается заново. А за счёт чего вращается коленвал? Дело в том, что не вся энергия уходит на движение автомобиля. Часть энергии раскручивает маховик, который под действием инерционных сил раскручивает коленчатый вал ДВС, перемещая поршень в нерабочие такты.

А знаете ли вы? Дизельный двигатель тяжелее, чем бензиновый, из-за более высокого механического напряжения. Поэтому конструкторы используют более массивные элементы. Зато ресурс таких двигателей выше бензиновых аналогов. Кроме того, дизельные автомобили возгораются значительно реже бензиновых, так как дизель нелетучий.

Достоинства и недостатки

Мы с вами узнали, что представляет из себя двигатель внутреннего сгорания, а также каково его устройство и принцип работы. В заключение разберём его основные преимущества и недостатки.

Преимущества ДВС:

1. Возможность длительного передвижения на полном баке.

2. Небольшой вес и объём бака.

3. Автономность.

4. Универсальность.

5. Умеренная стоимость.

6. Компактные размеры.

7. Быстрый старт.

8. Возможность использования нескольких видов топлива.

Недостатки ДВС:

1. Слабый эксплуатационный КПД.

2. Сильная загрязняемость окружающей среды.

3. Обязательное наличие коробки переключения передач.

4. Отсутствие режима рекуперации энергии.

5. Большую часть времени работает с недогрузом.

6. Очень шумный.

7. Высокая скорость вращения коленчатого вала.

8. Небольшой ресурс.

Интересный факт! Самый маленький двигатель спроектирован в Кембридже. Его габариты составляют 5*15*3 мм, а его мощность 11,2 Вт. Частота вращения коленвала составляет 50 000 об/мин.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Вот как работает двигатель вашего автомобиля

Для большинства людей автомобиль — это вещь, которую они заправляют бензином, который перемещает их из точки А в точку Б. Но задумывались ли вы когда-нибудь, как это на самом деле делает ? Что заставляет его двигаться? Если вы еще не приняли электромобиль в качестве повседневного водителя, магия сводится к тому, что сводится к двигателю внутреннего сгорания — той штуке, которая шумит под капотом. Но как именно работает двигатель?

В частности, двигатель внутреннего сгорания является тепловым двигателем в том смысле, что он преобразует энергию тепла горящего бензина в механическую работу или крутящий момент.Этот крутящий момент применяется к колесам, чтобы заставить машину двигаться. И если вы не водите старинный двухтактный Saab (который звучит как старая бензопила и изрыгает масляный дым из выхлопных газов), ваш двигатель работает по одним и тем же основным принципам, независимо от того, управляете ли вы Ford или Ferrari.

Двигатели имеют поршни, которые перемещаются вверх и вниз внутри металлических трубок, называемых цилиндрами. Представьте, что вы едете на велосипеде: ваши ноги двигаются вверх и вниз, чтобы крутить педали. Поршни соединены стержнями (они как ваши голени) с коленчатым валом, и они перемещаются вверх и вниз, чтобы вращать коленчатый вал двигателя, так же, как ваши ноги вращают велосипед, который, в свою очередь, приводит в действие ведущее колесо велосипеда или ведущие колеса автомобиля. .В зависимости от транспортного средства в двигателе обычно бывает от двух до 12 цилиндров, в каждом из которых поршень перемещается вверх и вниз.

Откуда исходит мощность двигателя

Эти поршни приводятся в движение вверх и вниз тысячи крошечных контролируемых взрывов, происходящих каждую минуту, создаваемых смешиванием топлива с кислородом и воспламенением смеси. Каждый раз, когда топливо воспламеняется, называется тактом сгорания или силового хода. Тепло и расширяющиеся газы от этого мини-взрыва толкают поршень вниз в цилиндре.

Почти все современные двигатели внутреннего сгорания (для простоты, мы сосредоточимся здесь на бензиновых силовых установках) относятся к четырехтактным. Помимо такта сгорания, который толкает поршень вниз из верхней части цилиндра, есть еще три хода: впуск, сжатие и выпуск.

Двигателям необходим воздух (а именно кислород) для сжигания топлива. Во время такта впуска клапаны открываются, позволяя поршню действовать как шприц, когда он движется вниз, втягивая окружающий воздух через систему впуска двигателя.Когда поршень достигает нижней точки своего хода, впускные клапаны закрываются, эффективно герметизируя цилиндр для такта сжатия, который находится в направлении, противоположном такту впуска. Движение поршня вверх сжимает всасываемый заряд.

Четыре такта четырехтактного двигателя

Getty Images

В самых современных двигателях бензин впрыскивается непосредственно в цилиндры в верхней части такта сжатия.(Другие двигатели предварительно смешивают воздух и топливо во время такта впуска.) В любом случае, непосредственно перед тем, как поршень достигнет верхней точки своего хода, известной как верхняя мертвая точка, свечи зажигания воспламеняют смесь воздуха и топлива.

Возникающее в результате расширение горячих горящих газов толкает поршень в противоположном направлении (вниз) во время такта сгорания. Это ход, при котором колеса вашего автомобиля крутятся, как когда вы нажимаете на педали велосипеда. Когда ход сгорания достигает нижней мертвой точки, выпускные клапаны открываются, позволяя газам сгорания откачиваться из двигателя (как шприц, выталкивающий воздух), когда поршень снова поднимается.Когда выхлоп выходит — он проходит через выхлопную систему автомобиля перед выходом из задней части автомобиля — выхлопные клапаны закрываются в верхней мертвой точке, и весь процесс начинается снова.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

В многоцилиндровом автомобильном двигателе циклы отдельных цилиндров смещены друг от друга и равномерно распределены, так что такты сгорания не происходят одновременно, а двигатель является максимально сбалансированным и плавным.

Getty Images

Но не все двигатели одинаковы. Они бывают разных форм и размеров. В большинстве автомобильных двигателей цилиндры расположены по прямой линии, например, в рядном четырехцилиндровом двигателе, или объединены два ряда рядных цилиндров в виде V-образной формы, как в V-6 или V-8. Двигатели также классифицируются по размеру или рабочему объему, который представляет собой совокупный объем цилиндров двигателя.

Различные типы двигателей

Конечно, существуют исключения и незначительные различия среди двигателей внутреннего сгорания, представленных на рынке.Например, двигатели с циклом Аткинсона изменяют фазы газораспределения, чтобы сделать двигатель более эффективным, но менее мощным. Турбонаддув и наддув, сгруппированные вместе под опциями принудительной индукции, нагнетают дополнительный воздух в двигатель, что увеличивает доступный кислород и, следовательно, количество топлива, которое можно сжечь, что приводит к увеличению мощности, когда вы этого хотите, и большей эффективности, когда вы надеваете не нужна сила. Все это дизельные двигатели обходятся без свечей зажигания. Но независимо от двигателя, если он относится к типу двигателей внутреннего сгорания, основы его работы остаются неизменными.И теперь вы их знаете.

Пора провести весеннюю уборку? Попробуйте продукты Meguiar, которые мы используем в нашем автопарке

Средство для мытья рук и воск Meguiar’s Ultimate

Ultimate Quik Detailer от Meguiar

Полотенце из микрофибры Meguiar’s Water Magnet

Детальщик интерьера Meguiar’s Ultimate

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как работают автомобильные двигатели? — Теперь по всей стране

Несмотря на относительно простое управление, автомобили на самом деле являются очень сложными машинами. Для работы автомобилям нужно топливо, но что на самом деле с ним делает двигатель?

В общем, стандартный двигатель внутреннего сгорания — который сегодня имеет большинство транспортных средств, работающих на топливе, — использует воздух в сочетании с бензином для выработки энергии.[1] Конечно, все становится сложнее.

Компоненты двигателя

Прежде чем углубляться в то, как работает двигатель автомобиля, он поможет изучить его основную анатомию (что также важно, если вам нужно выполнить какое-либо техническое обслуживание автомобиля). Взгляните на схему двигателя автомобиля ниже, затем просмотрите список основных компонентов двигателя и их функции:

• Блок двигателя: Блок двигателя, как правило, сделан из железа или алюминия, в нем находится большинство деталей, обеспечивающих работу двигателя, включая цилиндры, поршни, коленчатый вал и распределительный вал.[2] (Если вы открываете капот, на блоке двигателя обычно устанавливается генератор переменного тока.)
• Головка блока цилиндров: В головку блока цилиндров входят компоненты, управляющие потоком всасываемого воздуха и выхлопных газов, такие как клапаны и распределительные валы. [2]
• Коленчатый вал: Коленчатый вал преобразует движение поршней вверх и вниз в соответствующее круговое движение. Он прикреплен к поршням через шатун [2].
• Шатуны: Шатун прикрепляет коленчатый вал к поршням.Он вращается на каждом конце, что дает ему возможность перемещаться вместе с обоими компонентами. [3]
• Поршни: Поршни движутся вверх и вниз внутри цилиндра, передавая энергию коленчатому валу, который, в свою очередь, приводит в движение транспортное средство. Поршневые кольца, расположенные внутри поршней, помогают герметизировать края цилиндра и уменьшают трение во время движения. [2], [3]
• Свечи зажигания: Свечи зажигания вызывают возгорание, создавая искру, воспламеняющую поступающую смесь воздуха и топлива.[3]
• Топливные форсунки : Топливная форсунка подает топливо в двигатель. В процессе он превращает топливо в крошечные, похожие на туман частицы, так что его легче сжечь двигателем. [4]
• Клапаны: В двигателе есть два типа клапанов: впускные и выпускные. Первый пропускает воздух и газ в двигатель; последний выпускает выхлопные газы. [3]
• Распределительный вал: Распределительный вал контролирует открытие и закрытие клапанов.Для этого он преобразует круговое движение коленчатого вала в движение вверх и вниз, которое открывает и закрывает клапаны. [2]
• Ремень или цепь привода ГРМ: Ремень или цепь привода ГРМ проходят между распределительным валом и коленчатым валом, чтобы гарантировать синхронную работу. [2]

Процесс четырехтактного двигателя

Большинство двигателей внутреннего сгорания работают по четырехступенчатому циклу. Эти шаги формально называются ходами по отношению к четырем движениям, которые поршень совершает для завершения каждого цикла.Такты происходят в следующем порядке: впуск, сжатие, сгорание, выпуск.

При каждом такте поршень движется вверх или вниз в цилиндре, перемещаясь вместе с впуском воздуха и топлива или выпуском выхлопных газов. Вот обзор того, как работает этот процесс [1]:

1. Ход всасывания

Во время такта впуска поршень смещается вниз, в то время как впускной клапан открывается, пропуская поток бензина и воздуха. Как только поршень достигает основания цилиндра, клапаны закрываются, герметизируя бензиново-воздушную смесь.(Стоит отметить, что в некоторых современных автомобилях бензин впрыскивается позже во время такта сжатия.)

2. Ход сжатия

В этот момент поршень движется назад вверх, чтобы сжимать газ и воздух к верхней части цилиндра. Выталкивание этой смеси в более ограниченное пространство подготавливает ее к воспламенению в такте сгорания.

3. Ход горения

Также известный как рабочий ход, ход сгорания — это то, что действительно создает мощность вашего двигателя и заставляет автомобиль двигаться.Здесь свеча зажигания загорается, чтобы зажечь газ. Возникающее тепло и расширяющийся газ заставляют поршень опускаться обратно в цилиндр.

4. Ход выпуска

Когда поршень достигает дна цилиндра, выпускной клапан открывается, так что поршень может откачивать отработанные газы из двигателя. Оттуда газы попадают в выхлопную систему и покидают автомобиль. Наконец, выпускной клапан закрывается, и четырехтактный цикл повторяется.

Различные типы автомобильных двигателей

Хотя все двигатели внутреннего сгорания обычно работают одинаково, существует несколько различных типов двигателей.При обсуждении двигателей, которые чаще всего используются в личных транспортных средствах, различия в основном связаны с расположением цилиндров. Например, цилиндры рядных двигателей расположены прямо, в то время как в двигателях V-образного типа цилиндры разделены на две группы и образуют V-образную форму. Другие двигатели будут регулировать определенную механику, например, фазу газораспределения или количество воздуха, добавляемого в четырехтактный цикл, для повышения эффективности или мощности. [1]

Знание того, как работает автомобильный двигатель, может оказаться полезным, когда пришло время покупать следующий автомобиль, особенно если вы получаете его от частного лица, а не от дилера.Узнайте, как купить машину у частного продавца.

[1] «Вот как работает двигатель вашего автомобиля» (17 апреля 2019 г.)

[2] «Car Engine Parts» (по состоянию на 24 сентября 2020 г.)

[3] «Как работают автомобильные двигатели» (по состоянию на 24 сентября 2020 г.)

[4] «Как работают системы впрыска топлива» (по состоянию на 24 сентября 2020 г.)

Двигатель | Как работает автомобиль

двигатель
сердце твоей машины. Это сложная машина, созданная для преобразования тепла от горения.
газ
в
сила
что поворачивает опорные колеса.

Цепь реакций, которые достигают этой цели, приводится в движение
Искра
, который воспламеняет смесь паров бензина и сжатого воздуха внутри герметичного на мгновение
цилиндр
и заставляет его быстро гореть. Вот почему машина называется
двигатель внутреннего сгорания
. Когда смесь сгорает, она расширяется, обеспечивая движение автомобилю.

Чтобы выдерживать большие нагрузки,
двигатель
должна быть прочная конструкция. Он состоит из двух основных частей: нижняя, более тяжелая часть — блок цилиндров, кожух основных движущихся частей двигателя; съемная верхняя крышка — это
крышка цилиндра
.

В головке блока цилиндров имеются каналы с регулируемыми клапанами, через которые воздух и
топливо
смесь поступает в баллоны и другие, через которые выделяются газы их
горение
исключены.

В блоке находится
коленчатый вал
, который преобразует
возвратно-поступательное движение
принадлежащий
поршни
в
вращательное движение
на коленчатом валу. Часто в блоке также размещаются
распредвал
, который управляет механизмами, открывающими и закрывающими
клапаны
в ГБЦ. Иногда распредвал находится в головке или монтируется над ней.

Самый простой и распространенный тип двигателя состоит из четырех вертикальных цилиндров, расположенных рядом друг с другом. Это известно как
рядный двигатель
. Автомобили с объемом более 2000 куб. См часто имеют шесть цилиндров в ряд.

Более компактный
V-образный двигатель
устанавливается в некоторые автомобили, особенно автомобили с восемью или 12 цилиндрами, а также некоторые с шестью цилиндрами. Здесь цилиндры расположены друг напротив друга под углом до 90 градусов.

Некоторые двигатели имеют
горизонтально-противоположные цилиндры
.Они являются продолжением V-образного двигателя, угол которого увеличен до 180 градусов. Преимущества заключаются в экономии высоты, а также в некоторых аспектах баланса.

Цилиндры, в которых работают поршни, залиты в блок, как и крепления для вспомогательного оборудования, такого как
фильтр
для масла, которым смазывается двигатель, и
насос
для топлива. Масло
резервуар
, называется
отстойник
, крепится болтами под
картер
.

Как работает двигатель?

Вы уже знаете, что завести машину так же просто, как повернуть ключ, но задумывались ли вы, что на самом деле происходит под капотом?

Когда вашему телу нужно топливо, вы кормите его пищей.Когда вашему автомобилю нужно топливо, вы «кормите» его бензином. Точно так же, как ваше тело преобразует пищу в энергию, автомобильный двигатель преобразует газ в движение. Некоторые новые автомобили, известные как гибриды, также используют электричество от аккумуляторов для движения автомобиля.

Процесс преобразования бензина в движение называется «внутренним сгоранием». Двигатели внутреннего сгорания используют небольшие контролируемые взрывы для выработки энергии, необходимой для перемещения вашего автомобиля во все места, куда ему нужно ехать.

Если вы создаете взрыв в крошечном замкнутом пространстве, таком как поршень в двигателе, огромное количество энергии выделяется в виде расширяющегося газа.Типичный автомобильный двигатель производит такие взрывы сотни раз в минуту. Двигатель использует энергию для приведения в движение вашего автомобиля.

Взрывы заставляют поршни двигателя двигаться. Когда энергия от первого взрыва почти иссякает, происходит еще один взрыв. Это заставляет поршни снова двигаться. Цикл повторяется снова и снова, давая автомобилю мощность, необходимую для движения.

В автомобильных двигателях используется четырехтактный цикл сгорания. Четыре такта — это впуск, сжатие, сгорание и выпуск.Удары повторяются снова и снова, генерируя энергию. Давайте подробнее рассмотрим, что происходит на каждой фазе цикла сгорания.

Впускной: Во время впускного цикла впускной клапан открывается, и поршень перемещается вниз. Цикл начинается с подачи воздуха и газа в двигатель.

Сжатие: В начале цикла сжатия поршень перемещается вверх и выталкивает воздух и газ в меньшее пространство. Меньшее пространство означает более мощный взрыв.

Сгорание: Затем свеча зажигания создает искру, которая воспламеняет и взрывает газ. Сила взрыва заставляет поршень снова опускаться.

Выхлоп: Во время последней части цикла выпускной клапан открывается, чтобы выпустить отработанный газ, образовавшийся в результате взрыва. Этот газ перемещается в каталитический нейтрализатор, где он очищается, а затем через глушитель, прежде чем он выходит из автомобиля через выхлопную трубу.

Как работает автомобильный двигатель

Я никогда не был автолюбителем.Мне просто не было никакого интереса копаться под капотом, чтобы понять, как работает моя машина. За исключением замены воздушных фильтров или замены масла время от времени, если у меня когда-либо возникала проблема с моей машиной, я просто отнес ее к механику, и когда он вышел, чтобы объяснить, что случилось, я вежливо кивнул и притворился. как будто я знал, о чем он говорил.

Но в последнее время мне не терпелось изучить основы работы автомобилей. Я не планирую становиться полноценной обезьяной, но я хочу иметь базовое представление о том, как все в моей машине действительно работает.Как минимум, эти знания позволят мне понять, о чем механик говорит в следующий раз, когда я сяду в машину. Кроме того, мне кажется, что мужчина должен уметь понимать основы технологии, которую он использует. ежедневно. Что касается этого веб-сайта, я знаю, как работают кодирование и SEO; пора мне изучить более конкретные вещи в моем мире, например, что находится под капотом моей машины.

Я полагаю, что есть и другие взрослые мужчины, похожие на меня — мужчины, которые не занимаются машинами, но им немного интересно, как работают их машины.Так что я планирую поделиться тем, что я узнал в ходе собственного исследования, и время от времени возьмусь за серию статей, которые мы назовем Gearhead 101. Цель состоит в том, чтобы объяснить самые основы того, как работают различные части в автомобиле, и предоставить ресурсы, где можно узнайте больше самостоятельно.

Итак, без лишних слов, мы начнем наш первый урок Gearhead 101 с объяснения всех тонкостей сердца автомобиля: двигателя внутреннего сгорания.

Двигатель внутреннего сгорания

Двигатель внутреннего сгорания называется «двигателем внутреннего сгорания», потому что топливо и воздух сгорают внутри двигателя , создавая энергию для движения поршней, которые, в свою очередь, приводят в движение автомобиль (мы подробно покажем вам, как это происходит ниже. ).

Сравните это с двигателем внешнего сгорания, где топливо сгорает за пределами двигателя, и энергия, создаваемая этим сгоранием, является его движущей силой. Паровые двигатели — лучший тому пример. Уголь сжигается за пределами двигателя, который нагревает воду для производства пара, который затем приводит в действие двигатель.

Большинство людей думают, что в мире механизированного движения паровые двигатели внешнего сгорания пришли раньше, чем двигатели внутреннего сгорания. Реальность такова, что двигатель внутреннего сгорания был первым.(Да, древние греки возились с паровыми двигателями, но из их экспериментов ничего практического не вышло.)

В 16 ^-м годах изобретатели создали двигатель внутреннего сгорания, используя порох в качестве топлива для движения поршней. На самом деле, их двигал не порох. Принцип работы этого раннего двигателя внутреннего сгорания заключался в том, что вы вставляли поршень до самого верха цилиндра, а затем зажигали порох под поршнем.После взрыва образовался вакуум, который засосал поршень в цилиндр. Поскольку этот двигатель полагался на изменения давления воздуха для перемещения поршня, они назвали его атмосферным двигателем. Это было не очень эффективно. К 17, ^-му -му веку паровые двигатели были многообещающими, поэтому от двигателя внутреннего сгорания отказались.

Только в 1860 году был изобретен надежный, работающий двигатель внутреннего сгорания. Бельгийский парень по имени Жан Жозеф Этьен Ленуар запатентовал двигатель, который впрыскивал природный газ в цилиндр, который впоследствии воспламенялся постоянным пламенем рядом с цилиндром.Он работал аналогично пороховому атмосферному двигателю, но не слишком эффективно.

Основываясь на этой работе, в 1864 году два немецких инженера по имени Николаус Август Отто и Ойген Ланген основали компанию, которая производила двигатели, аналогичные модели Ленуара. Отто отказался от управления компанией и начал работать над конструкцией двигателя, над которым он играл с 1861 года. Его конструкция привела к тому, что мы теперь знаем как четырехтактный двигатель, и базовая конструкция двигателя до сих пор используется в автомобилях.

Анатомия автомобильного двигателя

Двигатель V-6

Я покажу вам, как здесь работает четырехтактный двигатель, но прежде чем я это сделаю, я подумал, что было бы полезно пройтись по различным частям двигателя, чтобы вы имели представление о том, что делает, что в четырехтактный процесс.В этих объяснениях используется терминология, основанная на других терминах из списка, поэтому не беспокойтесь, если вы сначала запутаетесь. Прочтите все, чтобы получить общее представление, а затем прочтите еще раз, чтобы иметь общее представление о каждой части, о которой идет речь.

Блок цилиндров (блок цилиндров)

Блок цилиндров — это основа двигателя. Большинство блоков цилиндров отлиты из алюминиевого сплава, но некоторые производители по-прежнему используют железо.Блок двигателя также называют блоком цилиндров из-за большого отверстия или трубок, называемых цилиндрами, которые залиты в интегрированную конструкцию. В цилиндре поршни двигателя скользят вверх и вниз. Чем больше цилиндров в двигателе, тем он мощнее. Помимо цилиндров, в блок встроены другие каналы и каналы, которые позволяют маслу и охлаждающей жидкости течь к различным частям двигателя.

Почему двигатель называется «V6» или «V8»?

Отличный вопрос! Это связано с формой и количеством цилиндров в двигателе.В четырехцилиндровых двигателях цилиндры обычно устанавливаются по прямой линии над коленчатым валом. Эта компоновка двигателя называется рядным двигателем .

Еще одна четырехцилиндровая компоновка называется «плоская четверка». Здесь цилиндры расположены горизонтально двумя рядами, коленчатый вал идет посередине.

Когда двигатель имеет более четырех цилиндров, они делятся на два ряда цилиндров — по три (или более) цилиндра на каждую сторону. Разделение цилиндров на два ряда делает двигатель похожим на букву V.”V-образный двигатель с шестью цилиндрами = двигатель V6. V-образный двигатель с восемью цилиндрами = V8 — по четыре в каждом ряду цилиндров.

Камера сгорания

В камере сгорания двигателя происходит волшебство. Здесь топливо, воздух, давление и электричество объединяются, чтобы создать небольшой взрыв, который перемещает поршни автомобиля вверх и вниз, создавая таким образом силу для движения автомобиля. Камера сгорания состоит из цилиндра, поршня и головки блока цилиндров.Цилиндр действует как стенка камеры сгорания, верхняя часть поршня действует как дно камеры сгорания, а головка цилиндра служит потолком камеры сгорания.

Головка цилиндра

Головка блока цилиндров представляет собой кусок металла, который находится над цилиндрами двигателя. В головке блока цилиндров отлиты небольшие закругленные углубления для создания пространства в верхней части камеры сгорания. Прокладка головки герметизирует стык между головкой блока цилиндров и блоком цилиндров.Впускные и выпускные клапаны, свечи зажигания и топливные форсунки (эти детали будут объяснены позже) также установлены на головке блока цилиндров.

Поршень

Поршни перемещаются вверх и вниз по цилиндру. Они похожи на перевернутые суповые банки. Когда топливо воспламеняется в камере сгорания, сила толкает поршень вниз, который, в свою очередь, перемещает коленчатый вал (см. Ниже). Поршень прикреплен к коленчатому валу через шатун, он же шатун. Он соединяется с шатуном через поршневой палец, а шатун через шатунный подшипник соединяется с коленчатым валом.

На верхней части поршня вы найдете три или четыре канавки, отлитые в металле. Внутри канавок вставлены поршневые кольца . Поршневые кольца — это часть, которая фактически касается стенок цилиндра. Они сделаны из железа и бывают двух видов: компрессионные кольца и масляные кольца. Компрессионные кольца — это верхние кольца, они прижимаются наружу к стенкам цилиндра, обеспечивая прочное уплотнение камеры сгорания. Масляное кольцо — это нижнее кольцо на поршне, которое предотвращает просачивание масла из картера в камеру сгорания.Он также вытирает излишки масла со стенок цилиндров и обратно в картер.

Коленчатый вал

Коленчатый вал — это то, что преобразует движение поршней вверх и вниз во вращательное движение, которое позволяет автомобилю двигаться. Коленчатый вал обычно входит в блок цилиндров вдоль дна. Он простирается от одного конца блока двигателя до другого. В передней части двигателя коленчатый вал соединяется с резиновыми ремнями, которые соединяются с распределительным валом и передают мощность другим частям автомобиля; в задней части двигателя распределительный вал соединяется с трансмиссией, которая передает мощность на колеса.На каждом конце коленчатого вала вы найдете сальники или «уплотнительные кольца», которые предотвращают утечку масла из двигателя.

Коленчатый вал находится в так называемом картере двигателя. Картер находится под блоком цилиндров. Картер защищает коленчатый вал и шатуны от посторонних предметов. Область в нижней части картера называется масляным поддоном, и именно здесь хранится масло вашего двигателя. Внутри масляного поддона вы найдете масляный насос, который прокачивает масло через фильтр, а затем это масло разбрызгивается на коленчатый вал, шатунные подшипники и стенки цилиндра, чтобы обеспечить смазку для движения поршня.Масло в конечном итоге стекает обратно в масляный поддон, чтобы снова начать процесс.

Вдоль коленчатого вала расположены уравновешивающие выступы, которые действуют как противовесы, уравновешивая коленчатый вал и предотвращая повреждение двигателя из-за колебаний, возникающих при вращении коленчатого вала.

Также вдоль коленчатого вала находятся коренные подшипники. Коренные подшипники обеспечивают гладкую поверхность между коленчатым валом и блоком цилиндров для вращения коленчатого вала.

Распредвал

Распределительный вал — это мозг двигателя.Он работает вместе с коленчатым валом через ремень ГРМ, чтобы впускные и выпускные клапаны открывались и закрывались в нужное время для оптимальной работы двигателя. Распределительный вал использует овальные выступы, которые проходят поперек него, чтобы контролировать время открытия и закрытия клапанов.

Большинство распределительных валов проходят через верхнюю часть блока цилиндров непосредственно над коленчатым валом. В рядных двигателях один распределительный вал управляет как впускным, так и выпускным клапанами. На V-образных двигателях используются два отдельных распредвала.Один управляет клапанами на одной стороне V, а другой — клапанами на противоположной стороне. Некоторые V-образные двигатели (например, на нашей иллюстрации) даже имеют два распределительных вала на ряд цилиндров. Один распределительный вал управляет одной стороной клапанов, а другой распределительный вал — другой стороной.

Система синхронизации

Как упоминалось выше, распределительный вал и коленчатый вал координируют свое движение через ремень или цепь ГРМ. Цепь газораспределительного механизма удерживает коленчатый вал и распределительный вал в одном и том же положении относительно друг друга все время во время работы двигателя.Если распредвал и коленчатый вал по какой-либо причине рассинхронизируются (например, цепь привода ГРМ пропускает зубчатый венец), двигатель не будет работать.

Клапанный

Клапанный механизм — это механическая система, которая установлена ​​на головке блока цилиндров и управляет работой клапанов. Клапанный механизм состоит из клапанов, коромысел, толкателей и подъемников.

Клапаны

Клапаны бывают двух типов: впускные и выпускные.Впускные клапаны подают смесь воздуха и топлива в камеру сгорания, чтобы создать сгорание для питания двигателя. Выпускные клапаны позволяют выхлопным газам, образовавшимся после сгорания, выходить из камеры сгорания.

В автомобилях обычно есть один впускной клапан и один выпускной клапан на цилиндр. Большинство высокопроизводительных автомобилей (Ягуары, Мазерати и др.) Имеют четыре клапана на цилиндр (два впускных, два выпускных). Хотя Honda не считается «высокопроизводительным» брендом, она также использует в своих автомобилях четыре клапана на цилиндр.Есть даже двигатели с тремя клапанами на цилиндр — двумя впускными клапанами, одним выпускным клапаном. Многоклапанные системы позволяют автомобилю лучше «дышать», что, в свою очередь, улучшает характеристики двигателя.

Коромысла

Коромысла — это маленькие рычаги, которые касаются кулачков или кулачков распределительного вала. Когда лепесток поднимает один конец коромысла, другой конец коромысла давит на шток клапана, открывая клапан, чтобы впустить воздух в камеру сгорания или выпустить выхлоп.Это работает как качели.

Толкатели / подъемники

Иногда кулачки распределительного вала непосредственно касаются коромысла (как вы видите на двигателях с верхним распределительным валом), открывая и закрывая клапан. В двигателях с верхним расположением клапанов выступы распределительного вала не контактируют напрямую с коромыслами, поэтому используются толкатели или толкатели.

Топливные форсунки

Чтобы создать сгорание, необходимое для движения поршней, нам нужно топливо в цилиндрах.До 1980-х годов автомобили использовали карбюраторы для подачи топлива в камеру сгорания. Сегодня все автомобили используют одну из трех систем впрыска топлива: прямой впрыск топлива, впрыск топлива через отверстия или впрыск топлива через корпус дроссельной заслонки.

При непосредственном впрыске топлива каждый цилиндр имеет собственную форсунку, которая впрыскивает топливо непосредственно в камеру сгорания в самый подходящий момент для сгорания.

При распределенном впрыске топлива вместо того, чтобы распылять топливо непосредственно в цилиндр, оно распыляется во впускной коллектор сразу за клапаном.Когда клапан открывается, воздух и топливо попадают в камеру сгорания.

Системы впрыска топлива в корпусе дроссельной заслонки работают как карбюраторы, но без карбюратора. Вместо того, чтобы каждый цилиндр имел собственную топливную форсунку, к корпусу дроссельной заслонки идет только одна топливная форсунка. Топливо смешивается с воздухом в корпусе дроссельной заслонки, а затем распределяется по цилиндрам через впускные клапаны.

Свеча зажигания

Над каждым цилиндром находится свеча зажигания. Когда он загорается, он воспламеняет сжатое топливо и воздух, вызывая мини-взрыв, который толкает поршень вниз.

Четырехтактный цикл

Итак, теперь, когда мы знаем все основные части двигателя, давайте посмотрим на движение, которое на самом деле заставляет нашу машину двигаться: четырехтактный цикл.

На приведенном выше рисунке показан четырехтактный цикл в одном цилиндре. Это происходит и в других цилиндрах. Повторите этот цикл тысячу раз в минуту, и вы получите движущуюся машину.

Ну вот. Основы работы автомобильного двигателя. Загляните сегодня под капот вашего автомобиля и посмотрите, сможете ли вы указать на детали, которые мы обсуждали.Если вам нужна дополнительная информация о том, как устроен автомобиль, посмотрите книгу How Cars Work. Это очень помогло мне в моих исследованиях. Автор отлично справляется с переводом вещей на язык, понятный даже новичку.

Как работает автомобильный двигатель?

Изучение основ двигателя внутреннего сгорания может помочь вам принимать обоснованные решения о покупке и ремонте автомобилей. В этой статье вы познакомитесь с основами этих сложных машин; к концу вы должны понять, как обычный бензиновый двигатель преобразует энергию, выделяющуюся при сгорании, в движение.

Система сгорания

На самом базовом уровне сгорание — это процесс воспламенения высококалорийного топлива в контролируемой среде. В современных автомобильных двигателях чаще всего используется четырехступенчатый процесс получения энергии из топлива , поэтому они известны как четырехтактные двигатели. Четыре стадии процесса известны как впуск, сжатие, сгорание и выпуск.

Описание четырехтактного процесса:

«4StrokeEngine Ortho 3D Small» от Zephyris — собственная работа.Под лицензией CC BY-SA 3.0 через Wikimedia Commons.

На такте впуска (1) воздух и топливо впрыскиваются в один из цилиндров двигателя, когда подвижный поршень движется вниз. Во время такта сжатия (2) поршень движется к верхней части цилиндра, сжимая топливную смесь. Затем загорается свеча зажигания, воспламеняя топливо во время такта сгорания (3) . Как только поршень достигает нижней точки своего движения, выпускной клапан открывается, и поршень снова движется вверх, вытесняя отработанные газы из цилиндра во время такта выпуска (4) .

Базовый цикл сгорания может показаться простым, но обеспечение правильной работы всех компонентов является серьезной инженерной задачей. Давайте поговорим об этих компонентах и ​​посмотрим, какова их роль в этом процессе.

Цилиндры

Изображение предоставлено Натанаэлем Бертоном на Flickr, лицензия CC BY-SA 2.0

Цилиндры — это сердце вашего двигателя; они являются местом сгорания и источником энергии в вашем двигателе. Каждый цилиндр представляет собой прочную камеру, в основании которой находится подвижный поршень.Когда происходит сгорание, поршни начинают двигаться вверх и вниз, обеспечивая тем самым мощность транспортного средства.

ЗНАЕТЕ ЛИ ВЫ?

У некоторых двигателей больше цилиндров, чем у других; каждый цилиндр обеспечивает дополнительные возможности сгорания, позволяя двигателям с большим количеством цилиндров передавать больше мощности автомобилю. Двигатели содержат четыре, шесть или восемь цилиндров, расположенных одним из трех способов: рядный, V или плоский.

• В рядном двигателе цилиндры расположены в ряд над коленчатым валом.
• В двигателях с V-образной конфигурацией цилиндры расположены в двух смещенных рядах под углом к ​​коленчатому валу, напоминая V.
• Плоские двигатели также разделяют цилиндры, но размещают цилиндры в плоской конфигурации по обе стороны от коленчатый вал.
• В большинстве 4-цилиндровых двигателей используется рядная конфигурация; Шести- и восьмицилиндровые двигатели обычно используют V-образную конфигурацию, которая является источником терминов V-6 и V-8.

Свечи зажигания

Свеча зажигания воспламеняет топливо.Изображение любезно предоставлено Aidan на Flickr, лицензия CC BY 2.0

Каждый цилиндр имеет свечу зажигания в верхней части камеры. Во время такта сгорания свеча зажигания генерирует искру, воспламеняющую топливо. Эта искра должна быть точно рассчитана для максимальной эффективности; это должно произойти непосредственно перед тем, как поршень достигнет верхней части цилиндра, в противном случае двигатель может быть поврежден.

Клапаны и клапанный механизм

Клапанный механизм регулирует синхронизацию клапанов двигателя. Фотография сделана Wapcaplet в англоязычной Википедии / CC BY-SA 3.0

Каждый цилиндр имеет впускной и выпускной клапаны. Впускной клапан позволяет воздуху и топливу поступать в цилиндр, а выпускной клапан открывается для выпуска отработавших газов при каждом такте сгорания. Эти клапаны точно по времени открываются только во время правильного хода цикла сгорания. Они остаются герметичными при сжатии и сгорании.

Клапанный механизм, также известный как распределительный вал, регулирует синхронизацию клапанов двигателя. Распределительный вал проходит над каждым клапаном; небольшой выступ, также называемый кулачком, прикреплен к распределительному валу над каждым клапаном.Когда распределительный вал вращается, движение каждого кулачка открывает и закрывает соответствующий клапан в соответствующее время.

В современных двигателях распредвал располагается непосредственно над клапанами; это называется верхним распредвалом . Распределительный вал соединен с коленчатым валом через ряд шестерен; шестерни предназначены для вращения распределительного вала ровно на половину скорости вращения коленчатого вала.

ЗНАЕТЕ ЛИ ВЫ?

• Поскольку обычные двигатели имеют два клапана на цилиндр , большинство автомобилей имеют одинарный верхний распредвал (SOHC).
• Высокопроизводительные двигатели, однако, имеют двойные верхние кулачки (DOHC) ; каждый цилиндр имеет четыре клапана , что требует добавления второго распределительного вала.

Поршни и поршневые кольца

Поршни представляют собой металлические детали цилиндрической формы, прикрепленные к коленчатому валу двигателя; когда поршни двигаются вверх и вниз, они вызывают вращение коленчатого вала. Поршни используют энергию, выделяемую при сгорании.

Поршневые кольца обеспечивают скользящее уплотнение цилиндра; они сохраняют содержимое каждого содержащегося цилиндра, и они предотвращают утечку моторного масла в цилиндр. Если кольца не уплотняются должным образом, масло может иногда протекать в цилиндр, что приводит к сгоранию масла в двигателе.

Шатун

Каждый поршень соединен с коленчатым валом через шатун. Эта высокопрочная деталь может вращаться с обоих концов, позволяя поршню и коленчатому валу двигаться без помех.

Коленчатый вал

Коленчатый вал преобразует движение поршней вверх и вниз в круговое движение. Коленчатый вал соединен с системой трансмиссии автомобиля; трансмиссия в конечном итоге поворачивает ведущие колеса автомобиля.

Поддон

Поддон окружает коленчатый вал и служит местом сбора моторного масла.

Подача топлива

Каждый цилиндр нуждается в постоянном количестве воздуха и топлива для поддержания работы двигателя. В двигателях внутреннего сгорания используются три основных метода подачи топлива:

• Карбюратор — Карбюраторы — одна из самых старых форм подачи топлива, но в настоящее время они используются только в старых автомобилях. Карбюраторы смешивают воздух и топливо в большой камере; затем эта смесь подается в систему подачи топлива до того, как клапаны втягивают смесь в цилиндры. Карбюраторы относительно просты и не требуют точной синхронизации, но они не могут доставлять точные воздушно-топливные смеси, необходимые для современных двигателей, а также они не так эффективны, как современные системы впрыска топлива.
• Впрыск топлива через порт — При впрыске топлива через порт топливо и воздух смешиваются в небольшом отверстии над клапаном двигателя ; когда клапан открывается, смесь втягивается в цилиндр.Портовый впрыск более эффективен, чем использование карбюратора, но требует некоторой точности, чтобы подать нужное количество топлива в нужное время.
• Прямой впрыск топлива — При непосредственном впрыске топлива топливо впрыскивается непосредственно в цилиндр ; клапаны двигателя регулируют поток воздуха в цилиндр. Прямой впрыск топлива обеспечивает большую мощность и лучшую топливную экономичность, чем впрыск топлива через порт. Однако время должно быть исключительно точным, как и количество доставленного топлива.Детали, необходимые для прямого впрыска топлива, должны выдерживать высокие температуры и подавать топливо под высоким давлением, поэтому системы прямого впрыска топлива более дороги, чем другие системы.

По мере развития технологий прямой впрыск топлива становится все более распространенным явлением.

Электрические системы

Изображение предоставлено PublicDomainPictures на Pixabay.com, размещено под CC0.

Современные двигатели включают в себя несколько электрических систем, включая систему зажигания, аккумулятор, генератор и стартер.Каждая из этих систем играет ключевую роль в работе двигателя.

Система зажигания

Система зажигания контролирует точную работу свечей зажигания. Состоит из распределителя, свечи зажигания и нескольких проводов. Распределитель имеет один провод, ведущий в блок, и несколько проводов, ведущих от него; количество проводов соответствует количеству цилиндров. Заряд поступает в распределитель по центральному проводу. Внутри распределителя крутится ротор.Во время вращения он периодически контактирует с крышкой распределителя; когда это происходит, он замыкает цепь с одной из свечей зажигания, посылая заряд на свечу зажигания, которая воспламеняет содержимое цилиндра. Если вам когда-нибудь понадобится найти своего дистрибьютора, вы сможете определить его по подключенным к нему проводам.

Аккумулятор и генератор

Аккумулятор обеспечивает электричество перед запуском двигателя. Изображение предоставлено Майком Моцартом на Flickr, лицензия CC BY 2.0

Аккумулятор и генератор обеспечивают электричеством остальную часть двигателя.До того, как автомобиль завелся, аккумулятор обеспечивает электричество. Когда автомобиль находится в движении, автомобиль использует часть своей энергии для вращения генератора; Генератор вырабатывает электричество для питания некоторых подсистем двигателя и зарядки аккумулятора.

Система запуска

После запуска транспортного средства оно использует энергию, выделяемую при сгорании, для поддержания движения. Однако перед запуском двигателя он должен полагаться на стартер. Стартер раскручивает коленчатый вал, когда вы поворачиваете ключ зажигания, что, в свою очередь, запускает работу всех систем, зависящих от коленчатого вала. Помимо стартера, все автомобили имеют соленоид стартера, который переключает большой электрический ток на стартер после получения небольшого управляющего тока от замка зажигания.

Смазка двигателя

Изображение предоставлено Sean MacEntee на Flickr, лицензия CC BY 2.0

Двигатели имеют много движущихся частей, и каждая из этих частей должна иметь возможность свободно перемещаться. Многие детали не являются скользкими от природы, поэтому для смазки двигателя используется масло, особенно поршни и подшипники вокруг различных валов.Моторное масло собирается в поддоне картера; попав в поддон, насос всасывает масло через фильтр, а затем разбрызгивает масло там, где это необходимо. Масло стекает обратно в поддон, и процесс начинается снова.

Системы воздухозаборника

Изображение предоставлено fortfan на Flickr, лицензия CC BY-ND 2.0

Для горения требуется воздух, поэтому все двигатели включают в себя различные системы подачи воздуха в цилиндры. Большинство двигателей являются безнаддувными, что означает, что они просто всасывают воздух вокруг автомобиля и позволяют ему поступать в цилиндр.Высокопроизводительные двигатели могут включать в себя турбонагнетатели или нагнетатели, которые повышают давление воздуха и позволяют двигателям загружать больше воздуха и топлива в каждый цилиндр. Это позволяет каждому цилиндру выдавать больше мощности.

Охлаждение двигателя

Взрыв топлива в двигателе может привести к выделению значительного количества тепла. Если не обратить внимание на , это тепло может легко повредить ваш двигатель. Обычно двигатели оснащаются сложной сетью водопроводных труб; вода течет рядом с тепловыделяющими элементами вашего двигателя и поглощает тепло.Затем вода поступает в радиатор, который подвергает ее воздействию более холодного наружного воздуха. Это охлаждает воду, а затем вода рециркулирует через двигатель, чтобы продолжить его охлаждение.

Выхлопная система

Изображение предоставлено ClearFrost на Flickr, лицензия CC BY-SA 2.0

Выхлопная система контролирует отходящие газы из двигателя и состоит из трех основных частей: выхлопная труба, глушитель и система контроля выбросов .Выхлопная труба — это просто канал, через который выхлопные газы могут выходить из автомобиля. Глушитель подавляет шум двигателя; без него вы бы слышали звуки тысяч крошечных взрывов каждый раз, когда ведете машину.

Система контроля выбросов состоит из нескольких частей. Основная часть — это каталитический нейтрализатор, который помогает уменьшить загрязнение, создаваемое сгоранием. В системе также есть несколько датчиков для контроля состава газов, выходящих из двигателя.На основе обратной связи от этих датчиков двигатель регулирует количество топлива или воздуха, впрыскиваемого в двигатель.

Различия между бензиновыми и дизельными двигателями

Изображение предоставлено Клэем Джунеллом на Flickr, лицензия CC BY-SA 2.0

Эта статья в основном посвящена бензиновым двигателям, но дизельные двигатели работают аналогично. Ключевое различие между ними — используемое топливо и метод зажигания. Дизельные двигатели не имеют свечей зажигания; вместо этого они воспламеняют топливо за счет сжатия.По мере сжатия топлива его температура увеличивается, что в конечном итоге приводит к самовозгоранию.

Заключение

История двигателей внутреннего сгорания полна инноваций. Стремление к повышению производительности и эффективности вынудило автопроизводителей постоянно совершенствовать свои конструкции, приводя к постоянному совершенствованию каждой подсистемы двигателя.

Вы узнали что-то новое?

Есть чем с нами поделиться?

Дайте нам знать в комментариях ниже!

Как работает автомобильный двигатель

Словарь определяет двигатель как машину с движущимися частями, которая преобразует мощность в движение.Таким образом, когда мы рассматриваем, как работает автомобильный двигатель, мы можем игнорировать многие дополнительные детали (водяной насос, генератор переменного тока, стартер и т. Д.), Которые многие люди также считают частью двигателя.

Они существуют в том смысле, что помогают продлить срок службы двигателя автомобиля, но они не участвуют напрямую в производстве мощности.

Как двигатель автомобиля вырабатывает мощность?

Последовательность строго контролируемых взрывов толкает вниз поршни (они выглядят как перевернутые кружки), прикрепленные к металлическим стержням, называемым шатунами.Эти стержни прикреплены к гораздо большему и чрезвычайно прочному куску металла в нижней части двигателя, который лежит под прямым углом к ​​ним. Это коленчатый вал.

Движение поршней и шатунов вверх и вниз преобразуется во вращательное движение вращающимся коленчатым валом. К коленчатому валу подключено все, что угодно, включая коробку передач и трансмиссию.

Что вызывает взрывы?

В большинстве двигателей они вызваны свечами зажигания (по одной на поршень, но иногда по две).Когда через них проходит электрический заряд, они генерируют искру, воспламеняющую смесь топлива и воздуха.

Все это происходит в камере сгорания, небольшом пространстве между верхней частью поршня и цилиндром. Цилиндр — это то, в чем поршень движется вверх и вниз. Двигатели часто известны по количеству цилиндров, которые у них есть. Наиболее распространен четырехцилиндровый двигатель с расположенными в одну линию цилиндрами.

Горячие газы, выделяемые свечой зажигания, воспламеняющей топливно-воздушную смесь, быстро расширяются внутри камеры сгорания, толкая поршень вниз по цилиндру.

В дизельном двигателе нет свечей зажигания. Вместо этого взрыв вызван поршнем, сжимающим воздух в камере сгорания до такой степени, что он становится очень горячим. В этот момент в него впрыскивается дизельное топливо, которое самовоспламеняется, вызывая взрыв, который снова заставляет поршень опускаться.

.
