К151С Карбюратор ГАЗ-2410,3302 дв.ЗМЗ-402 ПЕКАР — К151С К151С-1107010

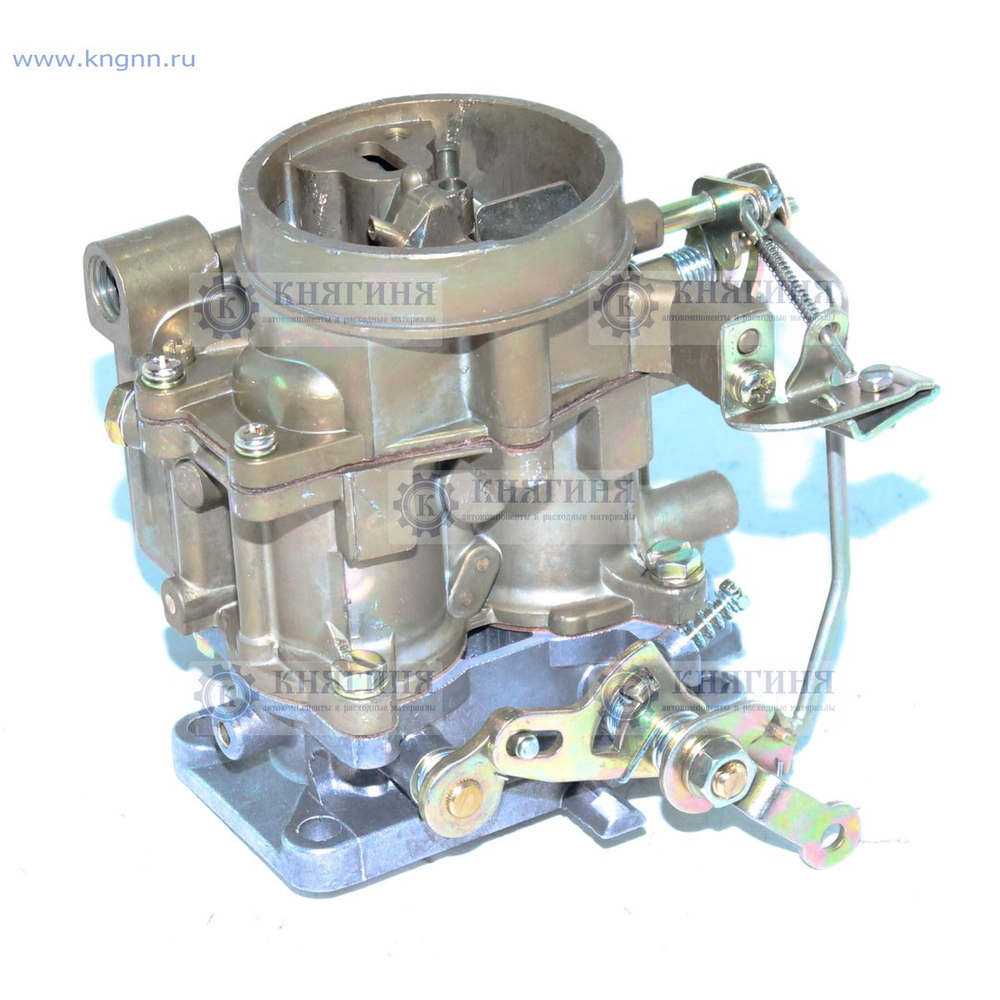

КАРБЮРАТОР К151С

Карбюраторы вертикальные, двухкамерные, с последовательным механическим открытием дроссельных заслонок, с падающим потоком горючей смеси, с двойным распыливанием топлива в каждой камере, co сбалансированной поплавковой камерой.

ОСНОВНЫЕ СИСТЕМЫ И УСТРОЙСТВА

— две главные дозирующие системы — первичной и вторичной камер;

— автономная система холостого хода в первичной камере с количественной регулировкой смеси постоянного состава;

— переходные системы первичной и вторичной камер;

— экономайзер принудительного холостого хода для отключения подачи смеси на принудительном холостом ходу;

— ускорительный насос диафрагменного типа с механическим приводом;

— эконостат с выводом во вторичную камеру;

— ускорительный насос диафрагменного типа;

— полуавтоматическая система пуска и прогрева двигателя с ручным управлением и пневмокорректором, управляющим воздушной заслонкой

ДОПОЛНИТЕЛЬНЫЕ СИСТЕМЫ И УСТРОЙСТВА

— штуцер и канал для управления клапаном рециркуляции отработавших газов двигателя.

— штуцер перепуска топлива, предотвращающий образование паровых пробок.

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Карбюраторы обеспечивают:

— надежный пуск холодного двигателя;

— мощностные показатели двигателя в соответствии с техническими условиями на двигатель;

— устойчивую работу двигателя на всех эксплуатационных режимах;

— выполнение требований ГОСТ 17.2.2.03-87 по токсичности отработавших газов,
— требований ОСТ 37.001.054-86 и Правил N83 ЕЭК ООН;

— эксплуатацию в любых дорожных и климатических условиях.

ПРИМЕНЯЕМОСТЬ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

— Автомобиль — «Волга» ГАЗ-3102, ГАЗ-31029, ГАЗ-3110, «ГАЗель», «Соболь»

— Двигатель — ЗМЗ-402.10, ЗМЗ-4021.10, ЗМЗ-4025.10, ЗМЗ-4026.10

— Диаметр смесительной камеры (мм)

&nbsp — первичной — 32

&nbsp — вторичной — 36

— Диаметр диффузоров (мм)

&nbsp — большой первичной камеры — 23

&nbsp — большой вторичной камеры — 36

&nbsp — малых — 7,5

— Габариты (мм) — 176*185*133

— Масса (кг) -3,5

характеристики, неисправности, троение, дёрганье, расход топлива

Как известно, двигатель ЗМЗ 402 был довольно популярным, как в советское время, так и на постсоветском пространстве. Это связано в первую очередь с надёжностью силового агрегата, его ремонтопригодностью и дешёвым обслуживанием. Единственным недостатком стал большой расход топлива и наличие карбюратора, вместо инжектора.

Технические характеристики

Прежде чем начать рассмотрение неисправностей и методов их устранения, стоит понимать, какими техническими характеристиками обладает силовой агрегат. Для рассмотрения, этого вопроса стоит обратиться к технической документации завода изготовителя.

Автомобиль ГАЗ 3110 с мотором 402 карбюратор оснащался 4 и 5 ступенчатой механической коробкой передач. Так, силовой агрегат имеет нижневальное расположение распределительного вала, жидкостную закрытую систему охлаждения и сухое сцепление.

Самым тяжёлым фактором для всех автолюбителем стало то, что у движка значительно высокий расход горючего. Так, газ 3110 двигатель 402 карбюратор имеет расход топлива:

• Бензиновая версия силового агрегата по городу «кушает» около 13 литров. С трассой дела обстоят немного проще, здесь можно добиться 10 литров на «сотку». Если установить «жигулёвский» карбюратор, вместо родного, то можно снизить потребление примерно на 10%.
• Что касается транспортных средств эксплуатируемых на газу, то в данном случае, расход будет составлять по трассе около 10-12 литров газа, а по городу показатель вырастет до 13-14 литров.

Троит движок — что, зачем и как бороться

Троение — означает, что нарушен механизм впрыска горючего в цилиндры и смесь не зажигается правильно. Этот эффект, достаточно характерный для бензиновых моторов. Так, первопричиной, почему троит мотор, как на горячую, так и на холодную, становится карбюратор. Это означает, что нарушен впрыск топлива.

Скорее всего, игла не держит и идёт перелив горючего, которое не сгорает в цилиндрах. Чтобы определить эту неисправность достаточно или разобрать карбюратор, или выкрутить и осмотреть состояние свечей зажигания.

Конечно, когда затронули вопрос — зажигания, то если троит, следует осмотреть, нет ли повреждений в этом узле. Так, необходимо выкрутить свечи зажигания и проверить на наличие искры. Ещё один узел, в котором может возникнуть проблема — высоковольтные провода, которые также могут выйти со строя.

Последнее место, где стоит искать проблему, почему двигатель троит — подача воздуха. Так, стоит осмотреть состояние воздушного фильтра. Если он засорённый, то его следует сменить. Интервал замены установленный заводом изготовителем составляет 20 000 км.

Почему автомобиль дёргается

Дёрганье транспортного средства, аналогичное троению, и в основном вызвано не правильной системой образования воздушно-топливной смеси. Так, в первую очередь, это может вызывать некачественный бензин. Стоит проверить, насколько хорошо сжигается горючее в цилиндрах. Для этого лучше всего выкрутить и осмотреть состояние свечей зажигания. Также, рекомендуется совершить проверку систем искрообразования и подачи воздуха.

Зачастую, бывалые автолюбители, если автомобиль дёргается, рекомендуют выкрутить регулятор холостого хода и «прогазовать».

Как показывает практика, с выхлопной трубы пойдёт чёрный дым — это не сгоревшее топливо. Тогда, если машина дёргалась, а после проведения процедуры перестала, то значит, горючая смесь сгорает не полностью.

Вывод

Двигатель ЗМЗ 402 для Волги 3110 имеет высокий показатель расхода горючего, по сравнению с современными автомобилями. Владельцу придётся заливать по 13 литров на каждые 100 км для городского режима эксплуатации и по 10-11 для загородного. Основные неисправности — троение и дёрганье. Это означает, что в силовом агрегате не полностью сгорает горючее или нарушено образование воздушно-топливной смеси.

Конструкция карбюратора К-151 двигателя ЗМЗ-402

_____________________________________________________________________________

Конструкция карбюратора К-151 двигателя ЗМЗ-402

На автомобили ГАЗ-3110, ГАЗ-3102 Волга, Газель 2705 с двигателями ЗМЗ-402
устанавливаются карбюраторы К-151.

На двигатели ЗМЗ-406 устанавливается карбюратор К-151Д, но его отличие от карбюратора К-151
незначительно. Конструктивно они выполнены одинаково, а отличие
заключается в размерах некоторых калиброванных отверстий.

Карбюратор К-151 / К-151Д (рис.1) состоит из трех основных разъемных
частей, соединенных через уплотняющие прокладки винтами. Верхняя часть —
крышка карбюратора — включает воздушный патрубок, разделенный на два
канала, с воздушной заслонкой в канале первичной секции.

Средняя часть карбюратора состоит из поплавковой и двух смесительных камер и
является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок — включает смесительные
патрубки с дроссельными заслонками первичной и вторичной секций
карбюратора. Прокладка между средней и нижней частями карбюратора
является уплотнительной и теплоизоляционной.

Рис.1. Схема карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга,
ГАЗ-3302, 2705 Газель

А — схема управления экономайзером принудительного холостого хода; 1 —
топливный клапан; 2 — поплавок; 3 — пробка; 4 — воздушный жиклер
переходной системы; 5 — эмульсионный жиклер переходной системы; 6 — винт
крепления распылителя вторичной секции; 7 — распылитель вторичной
секции; 8 — воздушный жиклер главной дозирующей системы вторичной
секции; 9 — эмульсионная трубка главной дозирующей системы вторичной
секции; 10 — малый диффузор вторичной секции; 11 — выпускной шариковый
клапан ускорительною насоса; 12 — распылитель ускорительного насоса; 13
— воздушная заслонка; 14 — малый диффузор первичной секции; 15 —
воздушный жиклер главной дозирующей системы первичной секции; 16-
эмульсионная трубка главной дозирующей системы первичной секции; 17 —
блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
18 — эмульсионный жиклер системы холостого хода; 19 — воздушный жиклер
системы холостого хода; 20 — винт заводской регулировки состава смеси;
21 — главный топливный жиклер первичной секции; 22 — заглушка; 23 —
крышка карбюратора; 24 — регулировочный винт перепуска топлива системы
ускорительного насоса; 25 — вытеснитель; 26 — корпус карбюратора; 27 —
впускной шариковый клапан ускорительного насоса; 28 — крышка
ускорительного насоса; 29- пружина; 30 — рычаг привода ускорительного
насоса; 31 -диафрагма ускорительного насоса; 32 — электромагнитный
клапан;
33 — электронный блок управления; 34 -микровыключатель; 35 —
перепускной жиклер ускорительного насоса; 36 — трубка; 37- диафрагма
экономайзера
принудительного холостого хода; 38 — клапан экономайзера принудительного
холостого хода; 39 — ограничительный колпачок; 40 — винт состава смеси;
41 — корпус экономайзера принудительного холостого хода; 42 — винт
эксплуатационной регулировки холостого хода; 43 — трубка к
вакуум-корректору; 44
— дроссельная заслонка первичной секции; 45 — кулачок привода рычага
ускорительного насоса; 46 — ролик рычага ускорительного насоса; 47-
корпус
дроссельных заслонок; 48 — дроссельная заслонка вторичной секции; 49-
трубка подвода разрежения к электромагнитному клапану; 50 —
калиброванное
отверстие; 51 — прокладка; 52 — главный топливный жиклер вторичной
секции; 53 — трубка к клапану системы рециркуляции отработавших газов; 54
—
трубка подвода картерных газов; 55 — топливоподводящая трубка; 56 —
сливная трубка; 57 — топливный фильтр

Конструктивно карбюратор К-151 / К-151Д состоит из двух функциональных
секций (смесительных камер) — первичной и вторичной. Каждая из секций
карбюратора ЗМЗ-402 (ГАЗ-402) имеет собственную главную дозирующую
систему.

Система холостого хода — с количественной регулировкой постоянного
состава смеси (автономная система холостого хода). Во вторичной секции
карбюратора К151 / К151Д имеется переходная система с питанием топливом
непосредственно из поплавковой камеры, которая вступает в работу в
момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос диафрагменного типа. Для обогащения горючей смеси
при полной нагрузке во вторичной секции предусмотрен эконостат.

Рис.2. Схема полуавтоматического устройства пуска и прогрева К-151 /
К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

1,5, 6, 16 -рычаги; 2 — пусковая пружина; 3 — промежуточный рычаг; 4 —
тяга пневмокорректора; 7 — тяга; 8 — секторный рычаг; 9 — воздушная
заслонка; 10 —
крышка карбюратора; 11 — уплотнительный элемент; 12- регулировочная
муфта; 13- корпус поплавковой камеры; 14 — рычаг привода воздушной
заслонки; 15 — упорный винт дроссельной заслонки первичной секции
карбюратора; 17 — дроссельная заслонка первичной секции карбюратора; 18
—
корпус смесительных камер; 19- винт с роликом; 20 — упор; 21 — штифт; 22
— профильный рычаг; 23 — пружина пневмокорректора; 21 — крышка
пневмокорректора; 25 -диафрагма; 26 — жиклер пневмокорректора

Система пуска холодного двигателя ЗМЗ-406 / 402 автомобилей ГАЗ-3110
Волга, ГАЗ-3302, 2705 Газель (рис. 2) — полуавтоматического типа, состоит
из
пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой
перед пуском холодного двигателя производится водителем при помощи
ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение,
возникающее под карбюратором, автоматически приоткрывает воздушную
заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при
прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на
педаль привода дроссельных заслонок.

Система отключения подачи топлива двс ЗМЗ-402 / 406 автомобилей ГАЗ-3110
Волга, ГАЗ-3302, 2705 Газель (экономайзер принудительного холостого
хода) вступает в работу на режиме принудительного холостого хода при
торможении автомобиля двигателем, когда нет необходимости в подаче
топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных
веществ в атмосферу.

Система отключения подачи топлива двс ЗМЗ-406 / 402 состоит из блока
управления 33 (см. рис.1), микровыключателя 34, электромагнитного
клапана
32 экономайзера принудительного холостого хода.

Микровыключатель экономайзер принудительного холостого хода размещаются
на карбюраторе, электромагнитный клапан — блок управления — на
щитке передка кабины.

Блок управления представляет собой устройство, которое в
зависимости от частоты электрических импульсов, поступающих с катушки
зажигания, управляет электромагнитным клапаном 32. При отпущенной педали
дроссельных заслонок контакты микровыключателя 34 должны быть
разомкнуты.

Система отключения подачи топлива двс ЗМЗ-402
(ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель работает следующим
образом:

При отпущенной педали дроссельных заслонок и частоте вращения
коленчатого вала двигателя более 1400 мин-1 блок управления не подает
напряжения на электромагнитный клапан, в результате чего через каналы
электромагнитного клапана атмосферный воздух поступает в экономайзер
принудительного холостого хода, клапан которого перекрывает канал
холостого хода.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в
которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис.1).

Топливопроводы между топливным насосом, фильтром тонкой очистки и
карбюратором К151 выполнены из резиновых шлангов и латунных трубок
наружного диаметра 8 мм.

Разборку карбюратора К-151 / К-151Д рекомендуется выполнять в следующей
последовательности:

— отвернуть винт крепления тяги воздушной заслонки к рычагу привода;

— отвернуть семь винтов крепления крышки поплавковой камеры, снять
крышку и прокладку под ней, стараясь не повредить прокладку;

— отвернуть два винта и снять воздушную заслонку, если зазоры между
воздушной заслонкой и воздушным патрубком превышают нормальные;

— отвернуть винт и снять распылитель ускорительного насоса;

— отвернуть винт и снять распылитель эконостата;

— отвернуть пробку и вынуть ось поплавка, снять поплавок, вынуть иглу
топливного клапана. Вывернуть корпус топливного клапана вместе с
прокладкой;

— отвернуть пробку фильтра и снять сетчатый фильтр;

— отвернуть четыре винта крепления крышки диафрагмы ускорительного
насоса, снять крышку и вынуть диафрагму с пружиной;

— вывернуть главные жиклеры первичной и вторичной секций карбюратора
ЗМЗ-406 / 402;

— вывернуть воздушные жиклеры и вынуть эмульсионные трубки первичной и
вторичной секций;

— вывернуть жиклеры системы холостого хода первичной секции и жиклеры
переходной системы;

— отвернуть два винта и снять диафрагменное запорное устройство
экономайзера принудительного холостого хода;

— отвернуть три винта и снять корпус автономной системы.

После разборки следует тщательно промыть наружные и внутренние
поверхности крышки, корпуса карбюратора К151/К151Д, диффузоров, корпуса
дроссельных заслонок, очистить от смолистых отложений и промыть
топливные, воздушные и эмульсионные жиклеры, а также каналы в корпусе.

Для промывки следует использовать неэтилированный бензин. Карбюратор и
его детали после промывки быть продуты сжатым воздухом.

Промывка карбюратора ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302,
2705 Газель растворителями и протирка деталей обтирочными концами
не допускается. Категорически запрещается чистка калиброванных отверстий
металлическими предметами.

Техническое состояние деталей карбюратора К-151 / К-151Д должно
удовлетворять следующим требованиям:

— все детали должны быть чистыми, без нагара и смолистых отложений;

— жиклеры после промывки и продувки сжатым воздухом должны иметь
заданную пропускную способность или размер;

— все клапаны должны быть герметичными, прокладки целыми и иметь следы
(отпечатки) уплотняемых плоскостей;

— не должно быть заметных износов (люфтов) в соединениях: ось поплавка —
кронштейн поплавка, бобышки корпуса смесительных камер -оси
дроссельных заслонок.

Сборка карбюратора производится в порядке, обратном разборке. Сначала
необходимо подсобрать все три корпуса карбюратора: крышку, корпус
поплавковой и корпус смесительных камер, а затем соединить их между
собой.

При сборке карбюратора К-151 / К-151Д автомобилей ГАЗ-3110 Волга,
ГАЗ-3302, 2705 Газель необходимо:

— следить на сохранностью и правильной установкой прокладок;

— следить, чтобы дроссельные и воздушная заслонки поворачивались
совершенно свободно, без заеданий и плотно прикрывали свои каналы;

— затягивать все резьбовые соединения плотно, но без чрезмерных усилий,
не допуская коробления фланцев;

— проверить и, при необходимости, отрегулировать уровень топлива в
поплавковой камере.

Регулировка пусковой системы карбюратора К151 / К151Д

Регулировка пусковой системы на снятом с автомобиля карбюраторе
:

Слегка открыв дроссельную заслонку, до упора поверните и зафиксируйте
любым способом (проволокой, резинкой) рычаг управления пусковым
устройством.

Отпустите дроссельную заслонку и круглым калибром (например, сверлом)
проконтролируйте зазор между ее кромкой и стенкой смесительной камеры,
который должен составлять 1,5…1,8 мм.

Регулировку карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406
автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель следует производить,
отвернув
контргайку и вращая винт-упор с плоской головкой на рычаге дроссельной
заслонки.

Выбирая положение винта-упора, следует учитывать, что для его
правильного взаимодействия с кулачком плоскость головки винта при
окончательной
затяжке контргайки должна быть перпендикулярна плоскости кулачка.

Иными словами, изменять положение винта можно каждый раз не менее чем на
половину оборота, иначе его головка будет касаться кулачка только
одной точкой, а не линией, как это предусмотрено конструкцией механизма.

Далее приступайте к проверке и регулировке активной длины тяги,
связывающей рычаг-кулачок управления пусковым устройством с рычагами на
оси
воздушной заслонки.

При повернутом до упора рычаге управления пусковым устройством и
полностью закрытой воздушной заслонке зазор между рычагами на оси
воздушной заслонки должен быть в пределах 0,2…0,8 мм.

При отсутствии указанного зазора на карбюраторах первых выпусков
увеличьте длину тяги путем отворачивания ее резьбовой головки, а на
карбюраторах более поздних выпусков — отворачиванием
винта крепления накладки на кулачке пускового устройства и перемещением
ее вверх с последующим заворачиванием винта.

При чрезмерно большом зазоре между указанными рычагами активную длину
тяги соответственно уменьшите.

И, наконец, отрегулируйте зазор у
нижней кромки воздушной заслонки после пуска, т.е. при наличии
разрежения в полости диафрагменного механизма пускового устройства иполностью втянутом его штоке.

С этой целью, не отпуская рычага управления пусковым устройством,
нажмите лезвием отвертки сверху на Г-образный шток, диафрагмыпускового устройства, имитируя действие разрежения.

При этом вышеуказанный зазор между кромкой воздушной заслонки и стенкой
воздушной горловины карбюратора должен составлять 6± 1 мм.

Регулировки пусковой системы карбюратора К151 / К151Д на автомобиле

Регулировки пусковой системы карбюратора К-151 / К-151Д двигателей
ЗМЗ-402/406 непосредственно на автомобиле ГАЗ-3110 Волга, ГАЗ-3302, 2705
Газель, позволяет достигнуть желаемых результатов с гарантированной
уверенностью в правильности ее выполнения.

Для этого запустите двигатель со снятым воздушным фильтром
и, приоткрывая дроссельную заслонку легким нажатием на педаль
акселератора, полностью вытяните на себя манетку управления воздушной
заслонкой.

Принудительно приоткрыв, насколько это позволяет рычажный механизм,
воздушную заслонку лезвием отвертки, убедитесь, что на прогретомдвигателе частота вращения коленчатого вала составляет 2500…2700
об/мин.

Если частота вращения коленчатого вала значительно отличается от этих
значений, то следует отвернуть контргайку на регулировочном винте-упоре
рычага дроссельной заслонки первичной камеры и вывернуть его на
несколько полуоборотов для повышения частоты вращения, или наоборот,
завернуть его для понижения частоты вращения. После завершения
регулировки контргайку на винте-упоре следует затянуть.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Общее устройство АКПП

_____________________________________________________________________________

CVT вариатор Ауди

Коробка автомат Toyota

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

Коробка автомат ZF

Двигатели Mitsubishi

Двигатели Toyota

• Блок цилиндров и головка 3S-FE/3S-GE
• Техническое обслуживание ГРМ 3S-FE, 3S-GE
• Коленвал двигателей 3S-FE, 3S-GE
• Технические характеристики двигателя 3S-FE, 3S-GE
• Распредвалы 3S-FE и 3S-GE
• Система охлаждения двс 3S-FE и 3S-GE
• Топливная систем 3S-FE, 3S-GE
• Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
• Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
• Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
• Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
• Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
• Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
• Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
• Замена ремня ГРМ 4A-GE
• Демонтаж головки блока цилиндров двигателей 4A-GE
• Настройки клапанов 4A-GE
• Монтаж головки блока цилиндров двигателя 4A-GE
• Детали двигателей 1AZ-FE / 2AZ-FE
• Блок управления и датчики 1AZ-FE и 2AZ-FE
• Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
• Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

Двигатель ЗМЗ 402 | Ремонт, характеристики, проблемы, масло

Характеристики двигателя ЗМЗ-402

Производство	ЗМЗ
Марка двигателя	ЗМЗ-402
Годы выпуска	1981-2006
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	8. 2 6.7*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	100/4500 90/4500*
Крутящий момент, Нм/об.мин	182/2500 172/2500*
Топливо	92 76*
Экологические нормы	—
Вес двигателя, кг	181 184**
Расход  топлива, л/100 км  — город  — трасса  — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе	6
При замене лить, л	5.8
Замена масла проводится, км	10000  (лучше 5000)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км  — по данным завода  — на практике	200  ~200
Тюнинг  — потенциал  — без потери ресурса	~200 ~120-130
Двигатель устанавливался	ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

* — для двигателей ЗМЗ 4021. 10 и 4025.10
** — вес двигателя для Газели

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.
В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.
Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

 Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2+

<<НАЗАД

Ремкомплект карбюратора ГАЗ 3110, 3302 дв. 402 (К151С) ПЕКАР

Головка блока ГАЗ 3302, 3110 дв. 402 (с клапанами, АИ-92) TANAKI

Код: 56350Гост: TKG-1003007-51Наименование товара: Головка блока ГАЗ 3302, 3110 дв. 402 (с клапанами, АИ-92) TANAKI Подробнее

Штанга толкателя ГАЗ дв.402, УМЗ дв.421 (АИ-92) (к-кт 8 шт.)

Код: 13614Гост: 54-1007175Наименование товара: Штанга толкателя ГАЗ дв.402, УМЗ дв.421 (АИ-92) (к-кт 8 шт.) Подробнее

Сальник к/вала ГАЗ 3302, 3110 дв.402 VICTOR REINZ (55х82х11)

Код: 9499Гост: 80-36978-00Наименование товара: Сальник к/вала ГАЗ 3302, 3110 дв.402 VICTOR REINZ (55х82х11) Подробнее

Поршень 92,0 ГАЗ 3302 дв. 402 (к-кт 4 шт) б/к Sarmat «В»

Код: 63255Гост: 53-1004014-АРНаименование товара: Поршень 92,0 ГАЗ 3302 дв. 402 (к-кт 4 шт) б/к Sarmat «В» Подробнее

Диск сцепления нажимной ГАЗ 3302, 3110 дв.

402 ЗМЗ (лапковый)

Код: 427Гост: 402.1601090Наименование товара: Диск сцепления нажимной ГАЗ 3302, 3110 дв.402 ЗМЗ (лапковый) Подробнее

Ремень генератора 1050 ГАЗ 3302, 3110 дв. 402, УМЗ-4215 DAYCO зубчатый

Код: 23576Гост: 3302-1308020-12Наименование товара: Ремень генератора 1050 ГАЗ 3302, 3110 дв. 402, УМЗ-4215 DAYCO зубчатый Подробнее

Ремень генератора 1018 ГАЗ 3110 дв. 402, УМЗ-4215 зубчатый БРТ

Код: 3093Гост: 4022-1308019Наименование товара: Ремень генератора 1018 ГАЗ 3110 дв. 402, УМЗ-4215 зубчатый БРТ Подробнее

Сцепление в сборе ГАЗ 3302, 3110 дв. 402 WEBER

Код: 25792Гост: CS 402Наименование товара: Сцепление в сборе ГАЗ 3302, 3110 дв. 402 WEBER Подробнее

Трос газа ГАЗ 3302 дв.402 (черный) Автопартнер

Код: 6594Гост: 402-1108050Наименование товара: Трос газа ГАЗ 3302 дв.402 (черный) Автопартнер Подробнее

Свеча ГАЗ 3302, 3110 дв.402, УАЗ дв.417-421 (карбюр.

) (0.8) APS «А-14В2» (блист. к-кт. 4шт.)

Код: 29955Гост: А-14В2 (APS)Наименование товара: Свеча ГАЗ 3302, 3110 дв.402, УАЗ дв.417-421 (карбюр.) (0.8) APS «А-14В2» (блист. к-кт. 4шт.) Подробнее

Альтернативные карбюраторы для ЗМЗ-402. — Клуб владельцев ГАЗ 24

Статья для тех, кто уже знаком с основными принципами карбюрации.

У многих чешутся руки воткнуть на движок что-нибудь этакое, дабы получить улучшение каких-нибудь характеристик. В принципе желание похвальное т.к. родные карбюраторы, похоже, проектировали тайно внедренные не завод диверсанты. Но мало кто знает что именно нужно втыкать и почему, поэтому нередки попытки поставить, например, на 2.5-литровый движок карбюратор от 1.6-литрового — со всеми вытекающими. Здесь я буду собирать список моделей, установив которые на ЗМЗ-402 можно реально получить выигрыш в мощности или же экономичности — а может и по обоим параметрам. Большинство из них достать будет крайне проблематично т.к. карбюраторная эра в Европе закончилась более двадцати лет назад, но мало ли кому что попадется. .. Если искать целенаправленно, то за месяц-другой вдумчивого мониторинга avito.ru и других подобных ресурсов, думаю, вполне реально выудить себе пару-тройку интересных моделей.

Для начала лирическое отступление: каким вообще требованиям должен соответствовать прибор для нашего движка? Основной параметр — диаметры больших диффузоров: именно они, являясь самым узким местом в карбюраторе, определяют сколько воздуха движок сможет всосать за такт и тянут за собой все остальные калибровки. Если диффузоры будут слишком узкими, то создадут слишком большое сопротивление на пути потока, что не сможет не отразиться на наполнении цилиндров на высоких оборотах. Хотя на низах движок будет тащить как трактор. Если слишком широкими, то мотор, наоборот, потеряет тягу на низах, вплоть до появления провалов. Надо отметить что нам в основном придется сталкиваться с первым случаем: слишком узкими дифы бывают без всяких дополнительных условий и это не лечится. В обратной же ситуации возможны варианты т. к. значение имеет не сам по себе диаметр, а величина и скорость появления разрежения у топливного жиклера. Каковые еще зависят от диаметра дросселя, конструкций малого диффузора и переходной системы, а также то того, какая это камера по счету. Плюс, в каких-то пределах, недостаток разрежения можно компенсировать увеличением топливного жиклера. Иными словами, вряд ли можно сказать, что БД такого-то диаметра для нас однозначно велик: возможны нюансы, зависящие от конструктивных особенностей конкретного карбюратора. Наконец, бензиновых движков с диаметром цилиндра сильно больше нашего в мире настолько мало (на память приходят только древние Land Cruiser), что вероятность нарваться на карб от такого практически равна нулю.

Так сколько вешать в граммах? Это опять же много отчего зависит. Для начала можно ввести точку отсчета в виде штатных пекаровских моделей с диффузорами 24мм в первой камере и 26мм во второй. Это однозначно мало, т.е. установка любого более свободного карба (в разумных пределах) приведет к росту мощности. Дальше начинаются нюансы: чем больше вакуум в коллекторе в момент начала открытия дроссельной заслонки, тем большего диаметра диффузор мы может «прососать» без негативных эффектов. Максимальное разрежение там имеет место на холостом ходу, поэтому преимущество будет иметь та камера, которая открывается первой. Вторая же через какое-то время открывается уже при частичном вакууме, что ограничивает максимальный диаметр диффузора и предъявляет дополнительные требования к диаметру дросселя (у «последовательных» моделей заслонка второй камеры обычно больше) и конструкции переходной системы.

Тем не менее в целях экономии топлива все «последовательные» карбы спроектированы строго наоборот: в первую камеру ставят маленький диффузор, а потом изворачиваются как могут со второй, чтобы нормально запустить ГДС с большим диффузором в частичном вакууме. К сожалению нельзя изворачиваться до бесконечности, поэтому «последовательные» модели обычно ограничены по суммарному сечению диффузоров [точнее чисто физически изворачиваться можно довольнго долго, но это сильно удорожает конструкцию карба, поэтому производители обычо предпочитают зажимать дифузор]. То есть не позволят нашему движку дышать полной грудью и одновременно хорошо тянуть на всех режимах.

«Синхронные» модели хорошо тянуть на всех режимах не пытаются (хотя таки нормально тянут на большинстве), зато вдохнуть движку позволяют от души. Обе камеры открываются при максимальном вакууме, что позволяет успешно «прососать» диффузоры бОльших диаметров.

Итого: для «последовательных» карбов, по всей видимости, оптимальной конфигурацией диффузоров будет 26мм + 28мм. Если меньше, будет ехать лучше чем в стоке, но хуже чем могло бы. Больше — возможны проблемы при открытии второй камеры (которые можно попробовать вылечить увеличением топливных жиклеров).

Для «синхронных» верхняя планка ограничена только здравым смыслом. Чисто геометрически пропускная способность впускного канала коллектора соответствует диффузорам 28мм + 28мм, дальнейшее увеличение уже не дает прироста мощности. Но само по себе оно возможно: на данный момент успешно, т.е. без артефактов в разгоне, обкатана конфигурация 31мм + 31мм (серьезно модифицированный к-135).

Какую схему выбрать? Последовательная, при указанных сечениях, дает ровный момент во всем диапазоне (это может быть важно джиповодам — по грязи внатяг лазить), экономична в городской тошниловке, но обрезает движок «сверху» и в целом ограничивает момент \ мощность. На мощностных режимах расход повышенный.

Синхронная дает более мощный приход в чуть более узком диапазоне, в целом смещенном «вверх» и с пиком в районе 3500. Также хороша тяга на холостых (система ХХ выходит в обе камеры), а вот от 1000 до 2000 может наблюдаться некоторая просадка момента (зависит от устройства переходной системы конкретного карба). Схема экономична на мощностных режимах (особенно заметно на Газелях), но серьезно проигрывает последовательной в пробках т.к. при подвижках переходная система тоже отрабатывает сразу в двух камерах.

Если у кого есть карбюратор из списка и есть возможность замерить резьбы на жиклерах — пишите мне в личку или в анкету, буду очень благодарен.

Отечественные синхронные:

1. к-135 \ к-126Б
Самая хорошо исследованная альтернатива штатному карбюратору, жиклеры подходят от «легковых» 126-х, а главные и от 151-х. Штырит хорошо, но есть пара недостатков, делающий 135-й непригодным для серьезных (околоспортивных) покатушек: широкая поплавковая камера и подвешенный консольно поплавок. Из за этого карб переливает в правых поворотах и беднит в левых.

— На каких машинах использовался: ГАЗ-53, ГАЗ-66, ГАЗ-3307, ПАЗ.
— Диаметр больших диффузоров: 2 х 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: 11мм \ 4.5мм
— Диаметр дросселей \ смесительных камер: 2 х 34мм
— Принцип открытия: заслонки на одной оси, открываются в одной плоскости
— Требуется ли доработка \ замена жиклеров: да \ да

Резьбы жиклеров:

ГТЖ — M6 x 0.75
ГВЖ — M10 x 1.0
ТЖХХ — M6 x 0.75
ВЖХХ — M6 x 0.75

— Ремкомплекты:

в магазине

— Ссылки по теме:

Мануал на карб
Мануал по адаптации
Ветка на gaz-24. com
Ветка на Оллгазе
Ветка на Газельклубе
Ветка на Уазбуке

2. к-88 с любыми буквами и без оных \ к-90
к-90 отличается наличием ЭПХХ. Штырит еще лучше чем с к-135 по причине бОльших проходных сечений, при этом поплавок подвешен по центру и боковых перегрузок не боится. Минус в том что половина жиклеров ни с чем не совместима (вторая совместима с озонами и, возможно, с веберами), надо запаивать и сверлить.

— На каких машинах использовался: ЗИЛ-130, ЗИЛ-433110, ЛАЗ-695.
— Диаметр больших диффузоров: 2 х 29мм
— Диаметр малых диффузоров \ эмульсионных каналов: 8.5мм \ ?
— Диаметр дросселей \ смесительных камер: 2 х 36мм
— Принцип открытия: заслонки на одной оси, открываются в одной плоскости
— Требуется ли доработка \ замена жиклеров: да (по аналогии с к-135) \ да

— Резьбы жиклеров:

ГТЖ
ГВЖ
ТЖХХ
ВЖХХ

— Ремкомплекты:

в магазине

— Ссылки по теме:

Описание
Ветка на gaz-24. com

Европейские \ японские синхронные:
У «европейцев» присутствует некоторая путаница с брендами т.к. модели концерна Zenith-Stromberg-Solex-Pierburg можно обнаружить под любым из этих имен. Обращайте внимание на цифровой индекс, он не меняется. На фордовских карбюраторах часто вместо оригинального OEM-индекса проштампован внутренний фордовский, забейте его в Гугл чтобы узнать истинную сущность прибора.

1. Weber 38\38 DGAS (DGES)
Предпоследняя буква кодирует тип автоподсоса: Тосольный (А) или электрический (Е). Встречаются незаводские переделки на ручной. В отличие от отечественных синхронников, у буржуйских заслонки открываются навстречу друг другу, что выражается в более равномерном распределении смеси по трубам коллектора.

— На каких машинах использовался: Ford V6 2.8, 3.0 (Granada, Capri, etc.)
— Диаметр больших диффузоров: 2 х 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ 4мм
— Диаметр дросселей \ смесительных камер: 2 x 38мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

ГТЖ: М5 х 0. 75 (как у наших Озонов)
ГВЖ: М8 х 1.0
ТЖХХ
ВЖХХ

— Ремкоплекты:

Meat & Doria: W553.1

Еще несколько ремкомплектов, а также любая деталь карба по отдельности доступны через Экзист по этому списку номеров.

— Ссылки по теме:

Описание
Мануал по переборке

2. Solex 38\38 EEIT

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 28мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 2 x 38мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

ГТЖ
ГВЖ
ТЖХХ
ВЖХХ

— Ремкоплекты:

не нашел, что-то должно подходить из 35-го (прокладки можно подогнать)

— Ссылки по теме:

Описание и мануал на карб
Еще мануал на карб

3. Solex 35\35 EEIT

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 26мм (есть версия 2х25мм от Granada 2. 3, такой ставить смысла нет)
— Диаметр малых диффузоров \ эмульсионных каналов: 10.5мм \ ?
— Диаметр дросселей \ смесительных камер: 2 x 35мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

ГТЖ
ГВЖ
ТЖХХ
ВЖХХ

Ремкомплекты:

Meat & Doria: S34G
Pimax: 22561
Ford original: 6124158 От какой именно модели этот комплект выяснить не удалось.

Также доступны через экзист все детали карбюратора по отдельности по этому списку номеров. Кроме жиклеров, т.к. тоже не написано что за карб: придти может любой из трех вариантов.

Ссылки по теме:

Описание и мануал на карб
Еще мануал на карб
Ветка на gaz-24.com

4. Solex 35\35 DDIST

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 26мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 2 x 35мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

ГТЖ
ГВЖ
ТЖХХ
ВЖХХ

Ремкомплекты:

не найдены

Ссылки по теме:

Описание

Отечественные последовательные:

1. к-114
Карбюратор четырехкамерный, соответственно требует переходника 4 ->2 для установки на 402-й коллектор. От аэродинамических качеств этого переходника и будет зависеть полученная прибавка мощности. Как вариант — переварить коллектор как у Сингуринди в книге. Карб крайне труднодоставаемый и крайне недешевый, подходят ли от чего-нибудь еще жиклеры неизвестно, ремкомплекты в природе отсутствуют. В общем специально за ним гоняться смысла никакого, разве что нахаляву достанется.

— На каких машинах использовался: ГАЗ-14, ГАЗ-31013.
— Диаметр больших диффузоров: 4 х 25мм
— Диаметр малых диффузоров \ эмульсионных каналов: 9мм \ ?
— Диаметр дросселей \ смесительных камер: 4 x 33мм
— Требуется ли доработка \ замена жиклеров: да \ да (где искать жиклеры на данный момент никто не знает, поэтому меняют диффузоры, подгоняя разрежение)
— Резьбы жиклеров:

ГТЖ
ГВЖ
ТЖХХ
ВЖХХ

— Ремкомплекты:

нету

— Ссылки по теме:

Описание
Ветка на gaz-24. com

Европейские \ японские последовательные:
У «европейцев» присутствует некоторая путаница с брендами т.к. модели концерна Zenith-Stromberg-Solex-Pierburg можно обнаружить под любым из этих имен. Обращайте внимание на цифровой индекс, он не меняется. На фордовских карбюраторах часто вместо оригинального OEM-индекса проштампован внутренний фордовский, забейте его в Гугл чтобы узнать истинную сущность прибора.

1. Zenith 35\40 INAT
Эту модель использовали практически все немецкие производители, поэтому в одном корпусе можно встретить множество разных комбинаций диффузоров. На наших нижневальнках с достаточной долей вероятности будут работать все кроме самого затычного варианта от Peugeot 504 (22+28).

— Диаметр больших диффузоров:

MB 230, 250, 280 — 24+28
Opel 1.9, 2.3, 2.8 — 22+32\ 24+32 \ 26+32
BMW 2.5, 2.8, 3.0, 3,3 — 24+30
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 35 + 40 \ 42мм
— Требуется ли доработка \ замена жиклеров: неизвестно

— Ссылки по теме:

На этом сайте есть любая мыслимая информация.

2. Weber 32\36 DG*V \ DF*V
Та же история с буквами и подсосом, если буквы нет — подсос ручной. Сравнительно распространенный карб, практически любую информацию можно нарыть у некрофордоводов.

— На каких машинах использовался: разные форды, Fiat 131 1.8 & 2.0, какие-то Renault тех же лет с тем же объемом.
— Диаметр больших диффузоров: 26 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ 3.5мм + 3.5мм
— Диаметр дросселей \ смесительных камер: 32 + 36мм
— Требуется ли доработка \ замена жиклеров: да (рассверлить крепежные отверстия) \ нет
— Резьбы жиклеров:

ГТЖ: М5 х 0.75 (как у наших Озонов)
ГВЖ: М8 х 1.0
ТЖХХ
ВЖХХ

— Ремкомплекты:

Meat & Doria: W553.1

— Ссылки по теме:

Описание
Мануал по обслуживанию (в составе талмуда по Scorpio)

3. Weber 30\34 DFTH (DFTA)
Серия DFT имеет такой же консольно подвешенный поплавок, как на нашем к-135 — и те же проблемы при быстром прохождении поворотов.

— На каких машинах использовался: двухлитровые форды
— Диаметр больших диффузоров: 25 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 30 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Ремкомплекты:

Meat & Doria: MDW549.1

Также доступны через экзист все детали карбюратора по отдельности по этому списку номеров.

Ссылки по теме:

Мануал на карб
Описание и мануал по настройке

4. Solex 34\34 Z1

— На каких машинах использовался: Peugeot 405 1.9, Citroen BX19 TZS
— Диаметр больших диффузоров: 25 + 27мм или 26 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 34 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Ремкомплекты:

PSA original: 1417 N4
Pimax: PXS2551

Также доступны через Экзист некоторые детали карбюратора по отдельности по этому и этому спискам номеров.

Ссылки по теме:

Мануал на карб

6. Pierburg 34\34 2B2 …2B7
Карбюраторы этой серии отличаются друг от друга в основном тарировками и количеством навесных систем, основа одна и та же. Версий с электрическими разъемами на корпусе (в частности 2BE) лучше избегать.

— На каких машинах использовался: Audi 80 \ 100, VW Jetta \ Passat \ LT, Volvo 740, BMW E21 \ E30.
— Диаметр больших диффузоров: 24 + 28мм или 28 + 30мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 32мм+34мм или 34 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Ремкомплекты:
Универсальные, т.е. без жиклеров.

Meat & Doria: S6G
Pimax: PXS206

Также есть страничка с номерами отдельных деталей, но в Экзисте они не бьются: http://www.ruddies-berlin.de/2B4Vergaser.htm

Ссылки по теме:

Мануал на карб.
Книга «Карбюраторы зарубежных автомобилей», там есть раздел по 2В.

Двигатель ЗМЗ-402 ГАЗ-3110, технические характеристики

Двигатель ЗМЗ-402

Двигатели ЗМЗ 402-й серии — неприхотливы в эксплуатации и
достаточно просты в техническом обслуживании. Бензиновые, с
карбюратором, имеют по 4 в ряд расположенных цилиндра.
Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и
«Газель».

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса.
Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

Схема двигатель ЗМЗ-402

Рабочий объем силового агрегата — 2,445 л, что позволяет
развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия
составляет 8,2 — это позволяет использовать бензин марки АИ-92.
Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата —
181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных
газов, что значительно снижает загрязнение окружающей среды и
позволяет соответствовать нормам.

Головка блока ЗМЗ-402

Блок цилиндров составляет одно целое с верхней частью картера.
Он отлит под давлением из высокопрочного алюминиевого сплава. Блок
цилиндров разделен на две части горизонтальной перегородкой, в
которой сделаны четыре отверстия для установки гильз цилиндров.
Верхняя часть образует общую для всех цилиндров охлаждающую рубашку.
По контуру рубашки имеется десять бобышек для шпилек крепления
головки цилиндров. Нижняя (картерная) часть блока разделена на
четыре отсека поперечными перегородками, в которые устанавливаются
коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипников закрепляется к блоку с
помощью двух 12-мм шпилек. Так как расточка блока происходит
вместе с крышками, их нельзя менять местами. Поэтому для удобства
им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из
алюминиевого сплава. А к задней — картер сцепления. Все соединения
притягиваются болтами крепления через паронитовые прокладки. 402
двигатель имеет общую для 4 цилиндров алюминиевую головку.
Крепление к блоку производится десятью 12- мм шпильками.
Прокладка ГБЦ изготавливается из асбеста, покрытого графитом,
и окантовывается армированным каркасом. Её минимальная толщина
составляет 1,5 мм.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью
как шатунных, так и коренных подшипников. Вследствие этого удельные
нагрузки на подшипники сравнительно малы. Вкладыши коренных и
шатунных подшипников изготовлены из стальной ленты, залитой
алюминиевым сплавом. Такие вкладыши способны воспринимать большие
нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты.
Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали:
фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом.
Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна.
Все трущиеся поверхности смазываются под давлением. В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

У модификаций 402.10 и 4021.10 головки блоков разной толщины.
Это объясняется различными объемами камер сгорания. По сути,
головка 402.10 получается путём фрезирования нижней кромки головки
4021.10 на 3,6 мм.

Двигатель ЗМЗ-402 технические характеристики

Двигатель ЗМЗ-402
Изготовитель	ЗМЗ
Годы выпуска	1981-2006
Модель	ЗМЗ-24, ЗМЗ-24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип	бензиновый
Система питания	карбюратор К-151-С
Конфигурация	4-х цилиндровый рядный продольный ДВС
Цилиндров	4
Клапанов	8
Порядок работы цилиндров	1-2-4-3
Охлаждение	жидкостное
Максимальная мощность	100 л. с. 73,5 кВт (90 л.с.) при 4500 об/мин
Рабочий объём	2,445 см3
Максимальный крутящий момент	182 (172)Н·м, при 2500 об/мин
Диаметр цилиндров	92 мм.
Ход поршня	92 мм
Степень сжатия	8,2
Клапанный механизм	OHV
Охлаждение	жидкостное
Материал блока цилиндров:	алюминиевый сплав
Материал ГБЦ	алюминиевый сплав
Общая масса агрегата	181 кг.
Объём масла в двигателе	6 л.
Расход масла на 1000 км.	до 100 г.
Рабочая температура	90 o
Двигатель устанавливался на:	ГАЗ-2410 ГАЗ-3102 ГАЗ-31029 ГАЗ-3110 ГАЗ-31105 ГАЗ-2410 ГАЗ-Газель ГАЗ-Соболь

Сайт гидры по материалам gidrator. com.

Двигатель 417-й модели: особенности, технические характеристики

УМЗ 417 — двигатель, специально созданный для внедорожников Ульяновского автомобильного завода: УАЗ-469 и УАЗ-452. Этот агрегат заменил мотор 414-й модели.

Общие сведения о двигателе

Двигатель УМП-417 (фото ниже) имеет классическое вертикальное рядное расположение группы цилиндров. По своему типу мотор относится к четырехтактным установкам с карбюраторной системой принудительной подачи топлива.Охлаждение двигателя также организовано традиционно для ДВС и представляет собой замкнутый контур, заполненный жидкостью, циркуляцию которой обеспечивает специальный насос. Моторное масло к агрегатам агрегата подается под давлением с дальнейшим разбрызгиванием.

Двигатель ЮМЗ-417: технические характеристики

• Количество цилиндров (шт.) — 4.
• Объем (см. Куб.) — 2445.
• Диаметр одного цилиндра 92,0 мм.
• Высота хода поршня — 92. 0 мм.
• Степень сжатия 7.0.
• Общее количество клапанов (шт.) — 8 (по одной паре на каждый цилиндр).
• Тип ГРМ — OHV.
• Мощность двигателя (при частоте вращения коленчатого вала 4 тыс. Об / мин) — 92 л. с участием.
• Крутящий момент 172 Нм, при 2200 об / мин.
• Рекомендуемый сорт бензина — A 76.
• Расход топлива (л. / 100 км): городской режим — 14,5, проселочная дорога — 8,4, смешанный режим — 10,6.
• Объем масла 5.8 литров. (первый залив, последующий — 5 л.)
• Норма расхода масла на отходы — 100 г на 1 тыс. Км.
• Масса мотора (кг) — 166.
• Рабочий ресурс — 150 тыс. Км.

Особенности двигателя по сравнению с предшественниками

Прежде всего, следует отметить, что двигатель 417-й модели, который УАЗ начал выпускать в 1989 году, является практически эквивалентом силового агрегата из Заволжья — ЗМЗ-402, производство которого началось. в 1981 г.Устанавливается на автомобили серий Волга и Газель. И отличия друг от друга не слишком значительны.

Поэтому говорить о том, что УМЗ-417 получил совершенно новую головку блока цилиндров, по сравнению с УМП-414, можно только с большой натяжкой, так как она похожа на головку ЗМЗ-402, но по сравнению с « старый »двигатель УАЗ, степень сжатия увеличена с 6,7 до 7.

Актуальные изменения коснулись механизма ГРМ. В первую очередь был установлен новый распредвал и выпускной клапан (диаметр крышки увеличился с 47 мм до 47 мм), при этом впускные клапаны остались прежними (36 мм).Кроме того, была изменена форма выпускного коллектора, который теперь представлял собой контур 4-1, то есть четыре патрубка от цилиндров сходились в один.

Сам агрегат отлит из алюминия, гильзы — из чугуна. В двигателе 417-й модели они посажены через прокладки из маслостойкой резины — это одно из слабых мест данного мотора, так как общая прочность агрегата снижается. Кстати, прокладки ЗМЗ-402 на медных гильзах. К тому же на ранних выпусках УМЗ-417 ребра жесткости не предусматривались, появились они позже.

Еще одно отличие ЮМЗ от ЗМЗ — наличие на кузове специального крепления масляного фильтра ВАЗ (ВАЗ-2101).

Коленчатые и распредвалы, поршни с кольцами, толкатели и шатуны на двигателе 417-й модели такие же, как на ЗМЗ-402. Гильзы цилиндров разные, так как посадка разная из-за прокладок. Маховик двигателя ЮМЗ больше в диаметре и тяжелее; колокол, соответственно, тоже имеет увеличенные габариты.

Еще одним слабым местом двигателя является набивка: если в ЗМЗ она вставляется в специальные пазы в блоке цилиндров и крышке коленчатого вала, то на УМЗ навинчивается на ось и прижимается сверху стальными пластинами, что снижает герметичность стыка.

Двигатель УМП-417: отзывы владельцев

Если анализировать отзывы владельцев УАЗ, на котором установлен 417-й двигатель, то в целом они отмечают уникальную надежность агрегата. Двигатель может сохранять работоспособность даже после сильного перегрева. Его реальный ресурс значительно превышает заявленный заводом, при этом двигатель неприхотлив и вполне может нормально работать на плохом бензине и некачественном масле.

Но есть и минусы:

• Если в двигатель ЗМЗ водяная помпа закачивает антифриз в блок цилиндров, а селекция из ГБЦ, то в УМЗ и поток, а выбор происходит из головки, в результате мотор остывает неравномерно и часто перегревается .
• Поскольку выпускной коллектор выполнен по схеме 4-1, двигатель на средних и высоких оборотах, как говорится, «не тянет».
• Слишком большой расход бензина для заявленной мощности.
• Просачивание масла через негерметичные стыки и даже через сам агрегат (низкое качество литья корпуса, приводящее к образованию крупных пор, приводит к образованию микроканалов, по которым масло может попадать как наружу, так и в охлаждающую жидкость).
• Отсутствие качественных запчастей.
• Необходимость регулировки тепловых зазоров в клапанах.

Модификации двигателя

УМП-417.10 — устанавливается на УАЗ-3151. Мощность — 92 л. с участием. Двигатель рассчитан на бензин марки А 76.

УМП-4175.10 — имеет повышенную компрессию — 8,2. Мощность — 98 л. с участием. Бензин — Au 92. Устанавливается на автомобили серии «Газель».

УМП-4178.10 — в качестве доработки получил новый впускной коллектор, под карбюратор с двумя камерами.

УМП-4178.10.10.10. — разработан для линейки УАЗ. Для модернизации в нем была использована головка блока от УМП-421, а асбестовая набивка коленвала заменена на сальник.

Техническое обслуживание двигателя

Известно, что своевременное обслуживание двигателя позволяет значительно увеличить срок его службы. Поэтому масло в двигателе, чтобы продлить ему жизнь, нужно менять каждые 10 тысяч км. В картер и маслоохладитель входит 5,8 л, несъемный остаток при последующей замене — 0.5-1 л. Вместе с маслом меняется и фильтр (подходит от ВАЗ — 2101).

Регулировку тепловых зазоров на клапанах проводить через каждые 15 тыс. Км пробега.

417 Двигатель УАЗ: технические характеристики, ремонт, фото

Большинство двигателей, устанавливаемых на легковые и грузовые автомобили, рассчитаны на длительную эксплуатацию. При этом проектировщики предусмотрели возможность капитального ремонта, как правило, даже не одного, а нескольких. Для этого есть специальные ремонтные размеры деталей.Но теперь я хотел бы поговорить об особенностях того или иного мотора, его обслуживании и эксплуатации. Речь пойдет о 417-м двигателе УАЗ, который по праву считается самым популярным и универсальным.

Общая информация

Стоит отметить, что двигатели для автомобилей УАЗ производились на Ульяновском и Заволжском моторных заводах. Если говорить о 417-м, то это силовой агрегат производства УМЗ. Это рядный 4-х карбюраторный тип. Этот бензиновый ДВС впервые появился в 1989 году и производится в настоящее время.Головка блока изготовлена ​​из алюминия. Это сделало силовой агрегат легче, но в то же время более уязвимым к перегреву. Многие автомобилисты, которым довелось ездить на УАЗе, хвалят 417-й двигатель. О нем говорят как о мощном, выносливом и надежном ДВС.

К тому же его конструкция довольно проста, поэтому 417-я очень ремонтопригодна, что крайне важно. В любом случае отзывы о 417-м двигателе УАЗ положительные, а это уже о многом говорит. Ну а теперь идем дальше.

Технические характеристики двигателя 417 УАЗ

В свое время появление 417-го можно было назвать своеобразным прорывом. Он пришел на смену устаревшему УМЗ 414. Последний уже в 70-х годах считался не самым лучшим, что уж говорить о конце 80-х, когда появились более совершенные силовые агрегаты. УМЗ 417 по сравнению с 414 имел увеличенные клапаны, а также совершенно новый воздушный фильтр.

Вряд ли стоит говорить, что остальные технические характеристики были совсем на другом уровне.На данный момент существует 4 модификации мотора, каждая из которых используется по назначению:

• 417.10 — устанавливается на УАЗ «Патриот» и «Хантер». Мощность силового агрегата 92 лошадиные силы, используется 76-й бензин;
• 4175.10 — устанавливался на «Газель». Эта модификация имеет мощность 98 л.с. и использует 92-й бензин;
• 4178. 10 и 4178.10-10 — устанавливаются на многие автомобили УАЗ и по сути аналогичны силовым агрегатам.

Объем двигателя 2.4 литра, при этом мощность 92 л. из. при 4000 об / мин. Срок службы такого двигателя составляет примерно 150 000 километров, но на практике он может быть как больше, так и значительно меньше. Итак, мы рассмотрели технические характеристики двигателя УАЗ 417, теперь двинемся дальше.

О слабых сторонах мотора

Несмотря на высокую надежность, у этого ДВС было много недостатков. Как уже отмечалось выше, он был изготовлен из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так уж и много.Но при этом возникла проблема с перегревом. Превышение допустимой температуры привело к появлению трещин в блоке, нарушениям геометрии головки и другим проблемам. Очень часто возникают вибрации на холостом ходу и под нагрузкой. Но самая серьезная проблема — появление стука.

Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т. Д. В некоторых случаях наблюдается несоблюдение сроков замены масла, охлаждающей жидкости и т. Д.Все это приводит к ухудшению состояния двигателя. Со временем он может заклинивать. Но даже если этого не произойдет, его ресурс значительно сократится. Упадет такая характеристика двигателя УАЗ 417, как компрессия, начнет есть масло, и потребуется капитальный ремонт.

О восстановлении УМЗ 417

Одно дело — отремонтировать импортный двигатель, где почти все запчасти нужно заказывать из-за горки, что довольно дорого и дорого.Что касается 417-го, то его починить намного проще. Это отечественный мотор простой конструкции, который известен практически всем специалистам. Хотя многие не заморачиваются, а просто берут и ставят на УАЗ новый силовой агрегат, в некоторых случаях есть смысл взяться за старый.

Если выполнять работы самостоятельно, то на запчасти у вас уйдет около 20 000 рублей. В случае ремонта на СТО прибавляем примерно столько же за работу. Но даже при таком подходе это не так дорого по сравнению с некоторыми иномарками, где ремонт ДВС стоит сотни тысяч.

Экспертные обзоры двигателя УАЗ 417 (УМЗ)

Первое и самое основное, что выделяют многие водители и специалисты, — это отличная тяга. Но от карбюратора зависит очень многое. В последних модификациях уже установлены системы впрыска, но сейчас речь не о них. Многие специалисты рекомендуют устанавливать Solex. С ним увеличивается тяга и значительно снижается расход. Но это если сравнивать с К121, который хоть и старый, но используется довольно часто. Многие останавливаются на К151, так как, по мнению большинства, именно он лучше всего подходит для УАЗ 417.Какой карбюратор мне поставить? Вам решать.

Специалисты рекомендуют менять масло в системе каждые 10 тысяч километров. Залить нужно примерно 5,8 литра, не забывая при этом вид и марку смазки. Вся эта информация указана в инструкции по эксплуатации.

Типичные проблемы и решения

У каждого двигателя есть уникальные недостатки. Так случилось с 417-м. Ломается этот мотор хоть и не часто, но доставляет хозяину немало проблем. Обычно все начинается с утечки масла. Подтеки появляются по разным причинам, от прокладок и прокладок выхлопных газов до протечек в системе. Эти проблемы обычно решаются просто. Меняются сальники и прокладки, при необходимости удаляется старый герметик и заливается новый.

Вообще почти все проблемы с 417-й связаны со смазкой. То ли уровень слишком большой, то слишком низкий, то масло уходит из-за течи или выгорает в камере. Все эти проблемы решаемы, но делать это нужно как можно скорее.Чем быстрее будет завершен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в этой статье, тем больше проживет мотор.

Повышенный износ двигателя

Амортизация — одна из самых актуальных проблем, практически не связанных с конструктивными особенностями силового агрегата. Ключевым фактором, влияющим на повышенный износ, является низкое качество или отсутствие смазки. Конечно, если не менять масло один раз через 10 тысяч километров, а делать через 15, то ничего страшного не случится. Но если делать это регулярно и при этом не следить за уровнем, заливая самую дешевую смазку, то последствия будут самыми печальными.

Часто бывает, что небольшая неисправность в работе силового агрегата перерастает в капитальный ремонт. Поэтому чем раньше водитель приступит к решению проблемы, тем меньше будут затраты на ремонт.

Обслуживание двигателя

Необходимо понимать, что двигатель автомобиля требует периодического обслуживания. Это замена масла и фильтрующих элементов, установка новых свечей зажигания, замена роликов и ремня или цепи ГРМ.Все это необходимо сделать для того, чтобы ваш мотор работал бесперебойно долгое время. Если появились первые предпосылки к ремонту, то необходимо как можно скорее принять меры. Реставрация 417-го состоит из трех этапов: полевой ремонт

• — временная мера, которая предпринимается для достижения места назначения;
• Ремонт селективный (частичный) — включает разборку двигателя и устранение неисправностей деталей;
• капитальный ремонт — полное восстановление двигателя вне зависимости от его состояния. Это довольно трудоемкий процесс, требующий больших знаний и терпения.

Многие водители устанавливают на двигатель УАЗ 417 инжектор. Электронная система впрыска лишает автомобиль недостатков карбюратора. Если нет желания делать переделки, то можно поставить системы от 4213 и 4216, которые встают полностью без переделок. Осталось только откалибровать прошивку.

Замена 417-го на другой мотор

Над этим задумывались многие автолюбители.На самом деле такая процедура обычно нужна, если 417-й полностью исчерпал свой ресурс и нет смысла его капитализировать. В этом случае можно поставить другой двигатель, более надежный и дешевый. К ним относится ЗМЗ-402. Он, по мнению многих опытных автомобилистов, надежнее УМП, и дешевле в обслуживании. К тому же живую 402-ю по относительно невысокой цене найти намного проще, чем 417-ю, и это большой плюс.

Конечно, многие выполнят замену только в том случае, если это будет финансово выгодно.Именно поэтому рекомендуется установка мотора ЗМЗ-402. Подходит практически без переделок. Все крепежи будут на своих местах, поэтому стоимость будет минимальной. Некоторые автомобилисты устанавливают на свои УАЗ импортные двигатели от Toyota и других автомобилей. Обычно устанавливаются дизельные двигатели. Это, конечно, все хорошо, ощущения полностью меняются, но такое удовольствие стоит недешево, ведь в дизайн вносится очень много изменений.

По итогу

Итак, мы рассмотрели основные технические характеристики и особенности двигателя 417 в УАЗе.Сколько лошадей производит эта трансмиссия? Если классический вариант, то 92 л. из. Обычно этого более чем достаточно. Но мощность, в связи с некоторыми переделками, можно немного увеличить. Делать это или нет, каждый решает сам.

В целом 417-ю можно назвать очень удачным творением ульяновского завода. Дело не только в том, что были разработаны модификации этого двигателя, которые впоследствии получили широкое распространение не только на автомобилях УАЗ, но и на Газели. У этого движка есть свои недостатки.Некоторые из них можно устранить в полевых условиях, другие требуют вмешательства специалиста. Но в дороге этот мотор выходит из строя крайне редко, поэтому его можно назвать надежным. Другое дело, что ресурс в 150 тысяч километров — это не так уж и много. Хотелось бы, чтобы цифра была немного выше, минимум 250 тысяч. Но при тщательном обслуживании и бережной эксплуатации 417 может проработать даже больше, чем написано производителем.

Двигатель УМП 417 и его модификации. Работайте над GBC.

Мотор 417 для УАЗ

Сердце автомобиля — двигатель.От того, как просто работают его компоненты, насколько правильно вы за ним ухаживаете, зависит его срок службы. На данный момент существует широчайший выбор силовых агрегатов, каждый имеет свои отличительные особенности, плюсы и минусы, предназначен для конкретной модели и требует индивидуального подхода, знания ее технических характеристик.

Сегодня речь пойдет о двигателях, устанавливаемых на разные модели УАЗ. Новые предприятия, стильный УАЗ Хантер и бесконечный УАЗ Патриот, модели прошлых лет, которые и по сей день пользуются спросом у огромной покупательской аудитории — УАЗ 3303, автомобили с моторами УАЗ 421, 4216, 402.Также стоит поговорить о таком универсальном агрегате, как двигатель УАЗ 417.

Технические характеристики некоторых моделей УАЗ

УАЗ Патриот — отличный, практичный и эстетичный внедорожник отечественного производства. Оснащен двумя типами двигателей: бензиновым и дизельным, объемом 2,2 л, мощностью 128 и 116 л. из. соответственно. Мотор работает в паре с пятиступенчатой ​​механической трансмиссией и передним приводом. В основном Машины УАЗ 4216, 421, 402 ставятся на автомобиль.Максимальная скорость, на которую способен УАЗ Патриот — 155 км / ч. На сотню километров двигатель потребляет от 9,5 до 10,4 литров сгорания в режиме трассы.

УАЗ Хантер — яркий оригинальный внедорожник, созданный с учетом всех последних достижений и мирового опыта. Автомобиль отличается хорошей устойчивостью, отличной управляемостью, надежностью. Под капотом устанавливались два двигателя: бензиновый объемом 2,7 л, мощностью 112 л. из. и дизель объемом 2.2 литра, вместимостью 92 литра. из. Моторы агрегатируются с шестиступенчатой ​​механической коробкой передач I. Задний привод. Максимальная скорость УАЗ Хантер — 120-130 км / ч. Расход топлива в режиме «Трасса» составляет 10-13,2 литра на 100 км.

3303 Модель УАЗА

УАЗ 3303 — хороший во всех смыслах практичный пикап, нашедший свое применение как в различных государственных службах, так и в частных руках. Дебютировав еще в 1985 году, он доступен по сей день. Под капотом установлено несколько типов бензиновых двигателей.Работает с задним приводом и пятиступенчатой ​​механической коробкой передач. На автомобиль можно установить двигатели УАЗ 4216, 402, 421.

Каждый из двигателей рано или поздно ремонтируется, и водитель в спешке пытается найти верный ответ на вопрос, какой мотор можно поставить на его машину взамен вышедшего из строя.

Специфика двигателя УАЗ 417

Двигатель бензиновый УАЗ 417 или УМЗ 417 — рядный карбюраторный четырехцилиндровый двухстворчатый силовой агрегат. Впервые этот мотор появился в 1989 году, его выпуск также ведется.Агрегат изготовлен из алюминия, что делает его более простым и эффективным. Двигатель отличается хорошей мощностью, выносливостью, живучестью, неприхотливостью — главными качествами для внедорожника. Ход поршня — 92, объем — 2,5 л, мощность — 92 л. с., крутящий момент — 172 нм. Силовой агрегат соответствует Евростандарту 1, имеет качество умеренной экономичности, на 100 км пути сжигает 14,5 л топлива в городском режиме, 8,4 л на трассе и 10,5 л — в смешанном режиме.

Это действительно надежный двигатель

417 — это эволюционная ступень в развитии, он заменил УМЗ 414, морально устаревший в 70-е годы.В отличие от предшественника, 417 обладает лучшими характеристиками, надежнее и эффективнее. У него большие клапаны и новый воздушный фильтр. Мотор УАЗ 417 производится в четырех модификациях, каждая из которых имеет свой диапазон назначения. Двигатель VEZ 402 имеет аналогичные характеристики.

• 417.10 емкостью 92 л. из. ставится на УАЗ 3303, а также на новые проекты УАЗ Хантер и УАЗ Патриот, потребляет 76 бензина;
• 4175.10 емкостью 98 л. из. Устанавливается на автомобиль «Газель», использует бензин 92;
• 4178.10 — как первые, ставились на УАЗ 3303, УАЗ Хантер, УАЗ Патриот и некоторые другие автомобили этой марки;
• 4178.10-10 — аналог предыдущего агрегата, устанавливаемый на многих автомобилях УАЗ.

Как и любой автомобиль в сборе, силовой агрегат со временем изнашивается. Если у вас мотор УАЗ 417, ремонт создаст не столько проблем, как импортный двигатель, но все же имеет свои тонкости. При необходимости этот двигатель без проблем можно заменить на УАЗ 402.

Неисправности мотора — это перегрев, появление стука, вибрации.Причины в износе отдельных деталей: кулачков, подшипников, пружин, шайб и прочего. Поэтому лучше регулярно проверять состояние двигателя, чтобы вовремя не допустить поломки, чем тратить гораздо больше времени на его исправление.

Что влияет на износ двигателя

Во-первых, на износ двигателя влияет плохое, некачественное или давно отработанное масло. Если вы постоянно забываете сменить смазку, не думайте, что двигатель будет хорошо работать на старом.Проблема может не сразу дать себе знать, но тогда доставит довольно много хлопот.

Некачественное моторное масло разрушает мотор

Во-вторых, если сразу не устранить небольшую неисправность в работе двигателя, она очень скоро перерастет в серьезную поломку. Слышите легкий стук в двигателе? Сходите в мастерскую или сами побейте мотор. Даже если стук внезапно прекратился, дефект от этого не исчез по мануалу волшебной палочки.

Дизели подвержены перегреву поршней и, как следствие, расширению деталей. Слишком большая нагрузка на двигатель быстро его поразит. К двигателю желательно относиться внимательнее.

Моторы 402, 417 УАЗ Ремонт бывает трех видов.

1. Первая скорая помощь — Устранение недостатков в работе для временного продления ресурса двигателя. Такая скорая помощь становится необходимой мерой, когда авария застала водителя где-то в пути.
2. Частичный ремонт. Включает проверку и неполный демонтаж с целью выявления и замены дефектных деталей.
3. Капитальный ремонт. Это очень трудоемкая процедура, требующая ответственности и знаний. Учитывая особенности моторов 402, УАЗ 417, ремонт потребует много терпения.

Каждый водитель хоть раз в жизни задумывался над вопросом улучшения своей машины как в дизайне, так и в технической начинке. Тюнинг автомобилей УАЗ — это реальная возможность модернизировать автомобиль.

Чтобы получить больше лошадей, нужна замена импортного двигателя. Отличный подойдет Мотор от Тойоты — 2Л-Т.Он самый универсальный, практичный. Можно поставить отечественные моторы с более мощными показателями, но по рентабельности все равно будут японские.

Доработанный двигатель УАЗА

Что мы получаем в итоге? Во-первых, значительно улучшатся контрольно-дозирующие системы, во-вторых, скоростные возможности. При установке Тойотовского двигателя также снижается расход топлива.

Капитальный ремонт 417 УАЗ

Список работ:

• диагностика проблемы;
• разборка двигателя;
• чистящие детали;
• выявление дефектов и замена испорченных деталей на новые;
• установка мотора.

Замена коленвала 417 мотора

Диагностика — наиболее трудоемкий и ответственный этап, ведь от правильного диагноза зависит исход результата. Могут возникнуть проблемы с весом, от типичного перегрева до дисбаланса. Выявить проблему можно с помощью специальной объемной таблицы. Довольно часто причиной поломки становится дефект коленвала или головки блока. Первый дефект устраняется шлифовкой, второй — сваркой трещин.

Если речь идет о Мотор 417 УАЗ, то ремонт нужно заканчивать регулировкой, так как рабочие части могут быть выбиты. При ремонте карбюратора Регулировка двигателя осуществляется:

• прерыватель зажигания, состояние контактов и угол наклона;
• обороты холостого хода;
• уровень токсичности мотора.

Капитальный ремонт двигателя 417 УАЗ обойдется от 3000 до 4000 рублей. Если ремонтировать импортный мотор, цена будет немного выше: до 800 долларов, если это простой агрегат, и до 4000 долларов, если двигатель 8- или 12-цилиндровый.

24.04.2017

Грузовая модель 3303 от Ульяновского автозавода — одна из серии полноприводных грузопассажирских автомобилей, в которую также вошли фургон, микроавтобус, медицинские автомобили и модель вагона (фермер).

Модель

более полувека называли моделью «буханкой», более полувека, а под капотом у нее развивающиеся двигатели Газ-21. Некоторые модификации силовых агрегатов сейчас ставятся на УАЗ Хантер и Патриот.

Двигатель УМЗ 417/4175/4178 2.45 л

Еще одним шагом в совершенствовании мотора ГАЗ-21 стал двигатель УМЗ 417 с повышенной степенью сжатия, измененным распредвалом, новыми 47-миллиметровыми впускными клапанами, со старой градуировкой. Также УМЗ 417 получил карбюратор на две камеры и новый воздушный фильтр. Позже в этих двигателях стали использовать коленчатый вал без фарша.

Если сравнивать УМЗ 417 с ЗМЗ 402, то их отличия будут косметическими: в 417 нет ребер жесткости, гильзы посажены более мягко, а маховик имеет больший размер, при этом принцип работы системы охлаждения перевернут.

Другой впускной коллектор и меньшие выпускные клапаны отражаются в мощности двигателя.

Неисправность двигателя полностью аналогична минусам ЗМЗ 402, то есть есть посторонние шумы и стуки, необходимость регулировать клапаны каждые 10 тысяч километров, перегрев и так далее.

Из-за расчетной кривой возникают вибрации и сучки, в результате чего топливо подается неравномерно.

Специалисты считают двигатель УМЗ 417 устаревшим, как и остальные агрегаты из семейства ГАЗ-21 и под капотом современных автомобилей им не место.один

Двигатель UMP 421/4213/4215/4216/4218 2,9 л

Силовой агрегат УМЗ 421 стал самой современной модификацией двигателя Газ-21 и логическим развитием модели УМП-217, но с большим объемом, увеличенным до 39 мм выпускными клапанами. В новейших модификациях УМЗ 421 уже установлена ​​инжекторная система подачи топлива.

Двигатель УМП 421 отличается от ЗМЗ 402 тонкими сухими гильзами, увеличившими прочность блока, диаметром цилиндра 100 мм, а пальцы смещены на 7 мм в поршнях.Вместо анахронной набивки используются резиновые манжеты и другие мелкие запчасти.

При этом в мировом масштабе двигатель не изменился и по сути это тот же агрегат середины 50-х годов, но в улучшенном виде.

Из-за отсутствия гидравлических узлов каждые 10 000 км пробега придется регулировать зазоры.

К недостаткам UMP 421 можно отнести кривую структуру, которая влияет на возникновение веток, вибрации и прочего.

Детонация в двигателе возникает из-за нерегулируемых клапанов, вкладышей шатунов или распределительных валов.

Перегрев мотора возникает из-за неисправности термостата, помпы или пробки в системе охлаждения.

К достоинствам УМЗ 421 можно отнести тягу, доступность запчастей и полную ремонтопригодность. Если за двигателем ухаживать и не перегружать его, то ресурс составит не менее 200 тысяч километров.

Двигатель ЗМЗ 409.10 / 4091.10 / 4092.10 / 4094.10 2.7

Базой для более диагонального двигателя ЗМЗ.-409 послужил ЗМЗ-405, в котором коленчатый вал применялся с увеличенным до 94 мм ходом, прежние шатуны, измененные поршни смещены на 4 мм.А в остальном это все тот же 405-й с той же высотой блока цилиндров, более тонкими межцилиндровыми перемычками, прорезями для охлаждения. Крутящий момент увеличился за счет роста производительности на 7 «лошадок», а последние модификации двигателя соответствуют экологическим стандартам Евро-3.

Неисправности рассчитаны на заклинивание цепи привода ГРМ, но клапан не погнут.

В перегреве двигателя виноват термостат или облачный радиатор.

Падение тяги — это «дело рук» катушек зажигания, которые необходимо заменить, иначе двигатель сломается.

Стуки возникают из-за гидрокомпенсатора, который требует замены.

Свечи, вкладыши шатуна и компрессия влияют на дифферент двигателя.

21 августа 2017г.

УМП 417 — двигатель, который создавался специально для внедорожников, выпускаемых Ульяновским автомобильным заводом: УАЗ-469 и УАЗ-452. Данный агрегат пришел на замену мотору 414-й модели.

Общая информация о двигателе

Двигатель UMW-417 (фото ниже) имеет классическое вертикальное, рядное расположение группы цилиндров. По типу мотор относится к четырехтактным установкам с карбюраторной форсированной системой подачи топлива. Охлаждение мотора также организовано традиционно для ДВС и представляет собой замкнутый контур заполнения жидкостью, циркуляцию которой обеспечивает специальный насос.Моторное масло. Агрегаты агрегата питаются под давлением с дальнейшим разбрызгиванием.

Двигатель UMW-417: Технические характеристики

• Количество цилиндров (шт.) — 4.
• Объем (см. Куб.) — 2445.
• Диаметр одного цилиндра 92,0 мм.
• Высота хода поршня — 92,0 мм.
• Величина сжатия 7,0.
• Общее количество клапанов (шт.) — 8 (по паре на каждый цилиндр).
• Тип синхронизации — OHV.
• Мощность мотора (с учетом скорости вращения коленчатого вала 4 тыс. Об. / Мин.) — 92 л. из.
• Величина крутящего момента 172нм, при 2200 об / мин.
• Рекомендуемый вид бензина — A 76.
• Расход топлива (л / 100 км): городской режим — 14,5, проселочная трасса — 8,4, смешанный режим — 10,6.
• Заправочное масло масло — 5,8 л. (Первый залив, последующий — 5 л.)
• Норма расхода масла на среднюю — 100 г на 1 тыс. Км.
• Масса мотора (кг.) — 166.
• Рабочий ресурс — 150 тыс. Км.

Характеристики двигателя в сравнении с предшественниками

Прежде всего необходимо отметить тот факт, что двигатель 417-й модели, который УАЗ начал выпускать в 1989 году, является практически аналогом силового агрегата из Поволжья — ЗМЗ-402, начатое в 1981 году. Устанавливается на автомобили серий Волга и Газель. И отличия одного друг от друга не слишком значительны.

Поэтому говорить о том, что УМНс-417 получил полностью новый ГБЦ, по сравнению с УМП-414, можно только с большим натяжением, так как он аналогичен головке ЗМЗ-402, но по сравнению со «старым». «Двигатель УАЗ, степень сжатия увеличилась с 6 7 до 7.

Актуальные изменения коснулись газораспределительного механизма. Первым делом установили новый распредвал и выпускной клапан (диаметр шляпки с 44 мм увеличился до 47 мм), впускное отверстие осталось прежним (36 мм). Кроме того, была изменена форма выпускного коллектора, который теперь представлял собой схему 4-1, то есть четыре патрубка от цилиндров сходились в один.

Сам блок отлит из алюминия, гильзы — из чугуна. В двигателе 417-й модели они посажены через прокладки из маслостойкой резины — это одно из слабых мест этого мотора, так как общая прочность блока снижена.Кстати, ЗМЗ-402 прокладка на медных гильзах. К тому же у УМЗ-417 ранних выпусков не предусматривались нервюры жесткости, они появились позже.

Еще одним отличием УМС от ЗМЗ является наличие специального крепления под масляным фильтром ВАЗ на корпусе (ВАЗ-2101).

Шатун I. Распределительные валы, поршни с кольцами, толкатели клапанов и штоки у двигателя 417-й модели такие же, как на ЗМЗ-402. Гильзы цилиндров от них отличаются тем, что посадка за счет прокладок иная.Маховик у двигателя УМС больше в диаметре и тяжелее по весу, соответственно раструб также имеет увеличенные габариты.

Еще одна слабость Движок — это прокладка: если она уложена в специальные пазы в блоке цилиндров и крышке коленчатого вала, то прикручивается к оси на оси и поверх стальных пластин, что снижает герметичность стыка. .

Двигатель UMW-417: Отзывы владельцев

Если проанализировать отзывы владельцев, на которых установлен 417-й двигатель, то в целом они отмечают уникальную надежность агрегата.Двигатель может сохранять работоспособность даже после сильного перегрева. Его реальный рабочий ресурс значительно превышает заводской заявленный заводом, при этом двигатель неприхотлив и вполне может нормально работать и на плохом бензине, и на некачественном масле.

Но есть и недостатки:

• Если водяной насос ЗМЗ закачивает антифриз в блок цилиндров, и выбирает из ЦЛП, то в УМС и подачу, и выбор происходит из головки, в итоге, двигатель охлаждается неравномерно и часто перегревается.
• Поскольку выпускной коллектор выполнен по схеме 4-1, то двигатель на средних и высоких оборотах, что сказано, «не тянет».
• Для заявленной мощности слишком большой расход Бензина.
• Ищем масло через негерметичные компаунды, и даже через сам агрегат (некачественная отливка корпуса, приводящая к образованию крупных пор, приводит к образованию микроканалов, по которым масло может попадать как наружу, так и в теплоноситель ).
• Отсутствие качественных запчастей.
• Необходимость регулировки тепловых зазоров в клапанах.

Модификации двигателя

УМНС-417.10 — устанавливается на УАЗ-3151. Мощность — 92 л. из. Мотор рассчитан на бензин марки А 76.

УМП-4175.10

— имеет повышенную компрессию — 8,2. Мощность — 98 л. из. Бензин — АИ 92. Устанавливается на автомобили из серии ГАЗель.

УМП-4178.10 — В качестве доработки получен новый впускной коллектор, под карбюратор с двумя камерами.

УМС-4178.10. — Разработан для линейки УАЗ. Для модернизации использовалась головка агрегата от УМС-421, а асбестовые и коленчатые валы заменены на сальник.

Техническое обслуживание двигателя

Известно, что своевременное техническое обслуживание двигателя позволяет значительно увеличить его рабочий ресурс. Поэтому масло в моторе для продления его жизни нужно менять каждые 10 тыс. Км. В картер и масляный радиатор входит 5,8 л, выхлопной остаток при последующей смене равен 0.5-1 л. Вместе с маслом меняется фильтр (подходит от ВАЗ-2101).

Регулировку тепловых зазоров на клапанах проводить через каждые 15 тыс. Км пробега.

Характеристики двигателя УМП-417

От

Неисправность и ремонт двигателя 469 / буханка УМЗ-417

Мотор UMW-417 Следующим шагом в эволюции мотора ГАЗ-21, пришел на смену Мотор UMW-414, который отличается повышенной степенью сжатия с 6.7 на 7, другой распредвал, увеличенные впускные клапаны до 47мм (было 44мм), градуировка старая 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В более поздних модификациях коленчатый вал от УМП-421 применялся без сальника.
Сравнивая наш двигатель с двигателем 402 от ЗМЗ, становится понятно, что это абсолютно одинаковые моторы и их отличия очень косметические: на первых 417 блоках нет ребер, гильзы не такие жесткие, маховик больше 402-й, принцип работы системы охлаждения поставлен с ног на голову.Разница в мощности вызвана другим выхлопным коллектором и выпускными клапанами меньшего диаметра (36 мм против 39 мм), в последней редакции мотора в клапанах используется 39 мм. На этом более менее важные отличия завершаются.

Модификации двигателя УМП 417

1. УМС 417.10 — мотор главный, степень сжатия 7 под 76 бензином. Мощность 92 л.с. Соответствие экологическим требованиям Евро-1. Предназначен для автомобилей УАЗ.
2. УМС 4175.10 — аналог УМП 417.10.Степень сжатия 8,2 под 92 бензином. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМП 4178.10 — аналог УМП 417.10, коллектор для двухкамерного карбюратора. Используется на автомобилях УАЗ.
4. УМП 4178.10-10 — аналог УМЗ 4178.10, GBC от УМП-421 с увеличенными выпускными клапанами до 39мм. Использовал сальник вместо набивки. Помпа на блоке. Применяется на автомобилях УАЗ.

Неисправности двигателя УМЗ 417

По неполадкам и неисправностям мотор на 100% аналогичен ЗМЗ-402.Вибрация, рывки, перегрев, стуки, регулировка клапанов каждые 10000 км и многие другие прелести никуда не денутся и ждут вас. Проблемы мотора подробно читаем.
Подводя итог, УМНС-417 такой же старинной конструкции, как и все другие родственники мотора 21-й Волги, в том числе сменщик 417-го — УМП-421.

Тюнинг двигателя 469 / буханка УМЗ-417

Атмосферный Umz 417.

Комплектация Как увеличить мощность двигателя карбюро УМЗ-417 не так уж и много, но что-то можно сделать.Сначала необходимо удалить ЦПГ и коленчатый вал с маховиком, поставить головку от 421-го мотора, либо на стандартном поднять степень сжатия до 8,2 под бензином 92, доведя ГБЦ до высоты 95мм. Распредвал двигателя ОКБ или подобный, для верхнего мотора нужен вал с фазовой прошивкой (слишком широкий вал брать бессмысленно т.к. САУ тяжелые для высоких оборотов), нужен нижний, соответственно ставим узкие -фаза. Уточняем выпускные каналы до 39мм и ставим вентили от УМП-421.Устанавливаем выпускной коллектор от двигателя 421, патрубок выпускной диаметром 51мм. В результате всех преобразований мы получаем чуть больше 100 л.с. Чтобы увеличить отдачу до 110 и более л.с., нужно сделать перфорацию GBC, отшлифовать камеры сгорания, нацелить каналы, облегчить тяжелый тракторный поршень, коленчатый вал, балансировку, фрезеровать головку на высоту 94мм на 95 бензине. Дальше поднимать некуда, турбокомпрессор без переделок впрыск не встанет, переделка неадекватно дорого и дешевле поставить инжектор UCM-421 изначально.Турбина UMW-417 с мокрыми гильзами небезопасна, мотор слишком хреновый и не выдержит давления. Для главы, как минимум, нужен 421-й двигатель с запрессованными гильзами.

На старые автомобили УАЗ и Буанка 469 установлен двигатель 417. Народное признание этот двигатель завоевал простотой конструкции и хорошими техническими характеристиками. Больших отличий от 402-го мотора ЗМЗ не существует.

Технические характеристики

Как уже говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически таким же, как у ЗМЗ 402.Точнее, был скопирован основной дизайн, а УМН внесла лишь косметические поправки.

Для улучшения работы на УАЗе и адаптации мотора переделаны маховик, система выпуска и выпускной клапан. На этом оптимизация и модернизация двигателя закончились.

Рассмотрим основные технические характеристики 417 Двигатель УАЗ:

Помимо оригинального мотора мир видел несколько модификаций:

1. УМС 417.10 — мотор главный, степень сжатия 7 под бензином 76.Мощность 92 л.с. Соответствие экологическим требованиям Евро-1. Предназначен для автомобилей УАЗ.
2. УМС 4175.10 — аналог УМП 417.10. Степень сжатия 8,2 под 92 бензином. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМП 4178.10 — аналог УМП 417.10, коллектор для двухкамерного карбюратора. Используется на автомобилях УАЗ.
4. УМП 4178.10-10 — аналог УМП 4178.10, ХФУ от УМП-421 с увеличенными выпускными клапанами до 39мм. Использовал сальник вместо набивки. Помпа на блоке. Применяется на автомобилях УАЗ.

Сервис

Обслуживать двигатель несложно. Итак, плановое сервисное обслуживание проводится каждые 15000 км. Сюда входит замена масла и фильтра. Для замены масла необходимо открутить сливную пробку и дождаться, пока в нее войдет смазка. Затем заглушка затягивается, и масло заливается через горловину залива. Масляный фильтр Меняется, когда в двигателе нет масла.

также в обслуживании Включает в себя проверку всех систем, отсутствие уровня масла и неисправности.Каждые 30 000 км необходимо регулировать клапанами, а каждые 20 000 км производится замена фильтрующего элемента воздушного фильтра.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и на ЗМЗ-402. Рассмотрим, с какими основными проблемами придется столкнуться автолюбителям в процессе эксплуатации УМС-го силового агрегата:

1. Основной проблемой становится приморский сальник, который устанавливается вместо заднего сальника коленвала. Часто из-под детали начинает вытекать, из-за размягчения продукта.
2. Недостаточная конструкция впрыска делает впрыск топлива неравномерным, из-за этого часто пропадают холостые обороты и появляется вибрация.
3. Частая регулировка клапанного механизма. Если вовремя не провести процесс, но после 15000 км пробега, то в двигателе появляется металлический стук.
4. Вечные проблемы с термостатом и перегревом. Эта моно проблема решается двумя способами. Во-первых, наладить качественный товар импортного производства. Второй способ — вывести термостат наружу из блока и установить из вазы «Классика».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, так как это конструктивная копия. Мотор 417 достаточно легко ремонтировать даже в худшем техническом состоянии. Таким образом осуществляется блок питания, блок головки и замена расходников. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим основные позиции по капитальному ремонту умз 417.

Разборка

На этом этапе полностью разбирается ДВС, а именно демонтируется головка блока, снимается поддон и разбираются все детали.Для двигателей этого типа устранение дефектов происходит в процессе разборки. Сюда не входят только блок блока цилиндров, опрессовка головки, а также месильный вал.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шейки коленчатого вала, а также ее ремонтопригодности. Итак, если изделие подлежит ремонту, то размер горловины и изделия уменьшается до последующей обработки. То же ждет и блок цилиндров.Измеряются втулки, определяется ремонтный размер поршней.

Покрытие GBC 417 — это процесс определения наличия трещин в корпусе. На головке закрыты все отверстия, кроме забора для теплоносителя, на который подается горячая вода или керосин.

Далее специалист смотрит, есть ли хитрости и трещины. Если нет — Джи-би-си уходит в ремонт, а если есть, то все дефекты нужно заваривать. Поскольку деталь изготовлена ​​из алюминия, применяется аргонная сварка.

В гаражных условиях, Чтобы закрыть дыры в корпусе силового агрегата, автомобилисты применяют холодную сварку.

Скучно

Блок цилиндров и коленчатый вал расточены. Если баллоны уже вышли из ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Хониновка характерна для блока цилиндров, это один из процессов блока цилиндров блока с помощью специального станка.Коленчатый вал установлен на специальном узле с высокими оборотами и камнем, который полирует шейку матки.

Работа над GBC.

Головка блока цилиндров тоже выходит из переборки. Так вот, часто меняют клапан, седла, подушечки и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапана. С развитием современной технологии ремонта, для ЗМЗ 402 можно применять гели K-Line. Для этого бронзовые рукава имеют размер 9 мм.

На сегодняшний день часто встречается замена распредвала.Это связано с тем, что двигатели за 20-30 лет и этот элемент несколько раз изнашивались. Поэтому при проведении ремонта GBC стоит заплатить за этот предмет. особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные работы выполняются на специальном стенде. Все элементы устанавливаются в той последовательности, в которой они понимались. Итак, замене, зачастую, поддается масляный и водяной насос, устанавливается новый комплект прокладок.

Выход

Мотор УМП 417 на УАЗ является оригинальной копией ЗМЗ 402, и, соответственно, является мощным и надежным силовым агрегатом. Как и у любого мотора, у этого есть ряд недостатков, которые легко исправить с помощью доработки и настройки.

Тендер правительства Украины на поставку запасных частей для грузовых автомобилей, фургонов и легковых автомобилей.

ВОЕННАЯ ЧАСТЬ 1495. объявил тендер на поставку запасных частей для грузовых автомобилей, фургонов и легковых автомобилей .. Местоположение проекта — Украина, тендер закрывается 15 июня 2021 года.Номер тендерного объявления — UA-2021-06-04-003867-c, а ссылочный номер TOT — 53962974. Участники торгов могут получить дополнительную информацию о тендере и могут запросить полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Украина

Резюме: Запчасти для грузовых автомобилей, фургонов и легковых автомобилей.

Срок сдачи: 15 июня 2021 г.

Реквизиты покупателя

Покупатель: ВОЕННАЯ ЧАСТЬ 1495.
10025, Украина, Житомирская область, г. Житомир, ул. Индустриальная, д. Буд. 5.
Украина

Прочая информация

ТОТ Ссылка: 53962974

Номер документа. №: UA-2021-06-04-003867-c

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

Запасные части к грузовым автомобилям, фургонам и легковым автомобилям.
DK 021-2015 (CPV): 34300000-0 — Запчасти и аксессуары для автомобилей и их двигателей
сумма минимального шага аукциона: 52,00 грн регион Ожидаемая цена: 5,17750 грн
Категория закупки: товар
Срок годности: 15.06.2021
Технические условия закупки
Описание: Фильтр топливный УАЗ-31519-095
Количество: 1 шт. Изготовлено Описание: Фильтр топливный УАЗ-315195-030
Количество: 2 шт.Произведено Описание: Фильтр масляный на двигатели ЗМЗ 409, 406, 405
Качество: 5 шт. Производится Описание: Фильтр воздушный УАЗ-315195-030
Количество: 2 шт. Производится Описание: Фильтр воздушный УАЗ-31519-095 Двигатель 409 Карбюратор
Количество: 1 шт. Произведено Описание: Фильтр топливный УАЗ — 31512 Двигатель ЗМЗ 402
Количество: 3 шт. Произведено Описание: Фильтр масляный УАЗ — 31512 Мотор ЗМЗ 402
Количество: 3 шт. Производится Описание: Фильтр воздушный УАЗ-31512 Мотор WMZ 402
Количество: 3 шт. Произведено Описание: Фильтр топливный на ГАЗ-32213
Количество: 1 шт.Изготовлено Описание: Фильтр топливный на ГАЗ-3302-414
Количество: 1 шт. Производится Описание: Фильтр воздушный ГАЗ-32213
Количество: 1 шт. Производится Описание: Фильм …

Объем масла в двигателе УАЗ 402. Увеличение мощности двигателя

Модернизации

подверглись все основные узлы и механизмы силового агрегата.

Технические характеристики

Двигатель

ЗМЗ 402 имеет следующие технические характеристики:

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — масса

Устанавливается на автомобили «Волга», «Газель», микроавтобусы Латвия и частично на автоплан Авто Ульяновск.

Описание (конструкция, модификации, неисправности, обслуживание)

Двигатель ЗМЗ 402 классифицируется на отдельные модификации по степени сжатия топливной смеси.

Поскольку турбомодификаций таких двигателей не существует, все они делятся на три основных типа:

• ЗМЗ 402.1,
• ЗМЗ 402.2,
• ЗМЗ 402.

Соответственно степень сжатия у них колеблется от 6,7 до 8,2.

На ЗМЗ 402 регулировка клапана осуществляется по установленному регламенту.Отлитый из алюминиевого сплава блок цилиндров для лучшей герметичности обработан специальным веществом.

Главное достоинство этого мотора — простота конструкции: он неприхотлив в обслуживании и достаточно жесток. Несмотря на это, есть минус — большая вероятность перегрева при эксплуатации.

Простота конструкции силового агрегата позволяет производить его ремонт в обычных гаражных мастерских, не прибегая к помощи профессиональных квалифицированных специалистов.Такая модификация двигателя давно эксплуатируется.

Минусовой конструкцией считается задний сальник коленвала, который представляет собой трос, пропитанный графитовой смазкой, выдерживает до 2500 об / мин. Соответственно, он не способен выдерживать нагрузку при работе на высоких оборотах коленчатого вала. Это приводило в большинстве случаев к выходу из строя мотора из-за отсутствия смазки в общей системе.

Кроме того, в двигателе ЗМЗ 402 были существенные недоработки.С таким можно было столкнуться, например, в навесном оборудовании: карбюратор был неправильно настроен на подачу топлива. Следствием этого стал перебег топливной смеси и неравномерная работа мотора на холостом ходу. В итоге это привело к тому, что некоторые автовладельцы подверглись тюнингу силового агрегата, установив на него карбюратор от «Жигулей».

Часто можно столкнуться с тем, что у некоторых автовладельцев на аналогичный двигатель устанавливался инжектор.Однако широкого распространения такое изменение не получило: конечный результат не оправдал вложенных в процесс средств.

Основные недостатки двигателя

Из-за некоторых конструктивных особенностей двигатели 402 морально устарели:

• Основными недостатками агрегата принято считать приводы тентовых клапанов и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы аналогичные двигателям СМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор при обороте коленчатого вала, превышающем три тысячи: используемые в конструкции стержневые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине регулировать клапаны сложнее.

Несмотря на это, на ограниченных оборотах Коленчатый вал двигателя ЗМЗ 402 Форсунка способна создавать достаточную тягу. Особенностью такого мотора является повышенная прочность конструкции.

• Еще одним недостатком силового агрегата является деформация ведущих клапанов при движении штоков и заклинивание самих клапанов.

Однако основная причина таких проблем — неквалифицированное вмешательство в механизмы и двигательные узлы.

• Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении числа оборотов сверх установленной нормы давление моторного масла увеличивается, что вызывает выдавливание смазки через сменный герметик .

Двигатель ЗМЗ 402 имеет правильную геометрию и достаточно тяжелую поршневую систему. Несмотря на то, что ход поршня не отличается по размеру и составляет 92 миллиметра, мотор обеспечивает достаточный уровень тяги.

По сравнению с иномаркой, у аналога Крайслера ход поршня чаще всего составляет всего 8 миллиметров.

Тюнинг

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 тюнингу не поддается, так как он рассчитан на меньшую тягу при крутящем моменте малых оборотов.

Но для повышения его производительности и работы можно выделить ряд значительных улучшений:

• Как уже было сказано выше, мотор отличается хорошей геометрией. По этой причине мощность двигателя практически полностью зависит от расположения фаз газораспределительного вала. Фазы вала установлены в нейтральном положении. Двигатель двигателя на холостом ходу напрямую зависит от выхлопной системы.
• Из-за особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превышающий отметку в четыре тысячи оборотов силовой агрегат просто не способен.Для снятия этого ограничения по обороту из него снимают резонатор и создают прямоточную вытяжную систему. Проведение такой доработки позволит существенно увеличить мощность двигателя на уровне трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора на увеличенное количество оборотов и установки более легкого «среднего» вала.

Несмотря на проведение таких доработок, у мотора не будет тяги, подобной той, которая фиксируется на низких оборотах.Причиной тому становится необычная конструкция головной части цилиндров: так называемая «головка» имеет расположенные горизонтально каналы. Это приводит к тому, что при увеличении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на низких оборотах.

По сути, это коэффициент, в котором верхняя граница мотора определяется в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличить мощность двигателя

Для значительного увеличения мощности установленного на нем мотора поршневую систему заменяют на аналогичный вегомариметр, что приводит к ее увеличению.

Однако есть и их минус: такое изменение приводит к увеличению расхода топлива, который без него слишком велик.

Есть еще один действенный способ Тюнинг двигателя ЗМЗ 402 Форсунка. Для этого на месте соединения головки блока цилиндров и впускного коллектора делаются металлические выступы и проводится шлифовка всех впускных каналов.

Конечно, такие модификации немного изменят ситуацию в лучшую сторону, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожидания автовладельцев.

Причина в том, что такие модификации направлены на снижение сопротивления движущихся частей, несмотря на то, что оно настолько минимально в самом двигателе. Кроме выхлопной системы 402 двигателя.

Расход топлива

Огромным недостатком инжекторного двигателя ЗМЗ 402, по мнению многих водителей, является большой расход топлива.

Минимальная сумма затрат на сотню километров — тринадцать литров. Собственно по этой причине многих владельцев автомобилей «УАЗ», «Газель», «Волга» спрашивают: почему при таком большом расходе топлива силовой агрегат не выдает достаточного уровня мощности?

Причина тому — устаревшие технологии, использованные при создании 402 двигателей на инжектор, заимствованные из 50-х годов прошлого века у зарубежных автопроизводителей.

Выбор моторного масла

По сути в двигатели ЗМЗ 402 заливается только минеральное масло . Остальные разновидности смазок бывают синтетическими и полусинтетическими — за счет компонентов, входящих в их состав, в системе используется герметик, представляющий собой обычный трос, пропитанный специальным веществом.

Однако это не всегда подтверждается: качественные синтетические масла позволяют значительно увеличить ресурс любого мотора, и двигатель 402 на инжектор не исключение.

Требуется капитальный ремонт

Специалисты автосервиса часто предупреждают, что после капремонта ресурса двигателя ЗМЗ 402 инжектора хватит всего на пятьдесят тысяч километров пробега. Вопрос очень спорный и зависит от многих обстоятельств.

Одно из них — качество устанавливаемых на автомобиль запчастей. Тем не менее, отправляя силовой агрегат в ремонт незнакомому мастеру, невозможно заранее предугадать, какие именно детали будут установлены.

Фактически, недобросовестное выполнение мастерами своей работы и приводит к появлению подобных мнений и снижению ресурса двигателя.По сути, качественно проведенный капитальный ремонт позволяет мотору ехать около 80 процентов заложенного в нем ресурса.

Модификации двигателей и на какие автомобили устанавливаются

Автомобильный двигатель ЗМЗ 402 Форсунка такой модификации устанавливается в основном на автомобили Волга и микроавтобусы РАФ. Зарекомендовал себя качественным и надежным, но слишком прожорливым в плане расхода топлива.

• Модификация ЗМЗ 4021.1.

Силовой агрегат карбюраторного типа, который устанавливался на автомобили Волга, газовые микроавтобусы и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод — Двигатель УАЗ 402.

Аналогичный карбюраторный мотор бензинового типа, клапаны у которого расположены вверху головки блока цилиндров. Устанавливается в основном на микроавтобусы с двигателем ГАЗ 402 и двигатель Газель.

• Модификация ЗМЗ 4026.1.

Двигатель карбюраторный, в верхней части которого расположены впускной и выпускной клапаны. Устанавливалась в основном на автомобили малой грузоподъемности — маршрутки «ГАЗ» и ГАЗ-33021, можно встретить двигатель Газель 402.

С 2013 года в России вступил в силу закон, согласно которому автомобили должны соответствовать экологическому классу Евро-4 (теперь Евро-5), ЗМЗ 402 был модифицирован, а ЗМЗ 4052.На замену пришло 2, что соответствует требуемому классу экологической безопасности.

Изменения в последней выпущенной модификации

В последнюю версию мотора внесены следующие изменения:

1. Существенное изменение клапанных крышек, благодаря чему обеспечивается их полная герметичность.
2. Доработана система вентиляции, повышен КПД дроссельной заслонки. Благодаря этому количество вредных веществ, выбрасываемых в атмосферу, сократилось вдвое.Эту роль сыграла доработанная система шестеренчатого привода в действии мотор-распределителя.
3. Функция регулировки системы зажигания.

Новая версия двигателя успешно прошла все испытания и была установлена ​​на ГАЗ-2705.

По сравнению с предыдущими модификациями перевыпущенный силовой агрегат показал себя с лучшей стороны:

• значительно снизился расход топлива,
• повышенной мощности,
• улучшенного уровня экологичности.

Установить новую версию Это будут все автомобили производства ООО «ГАЗ».

№

Двигатель ЗМЗ 402 от мотора 24Д в 70-х годах был разработан прототип которого использовался в «полузащитниках» ГАЗ-56 и ГАЗ-21. Изначально он был полностью алюминиевым, с тягами механизма TRW и нижним распредвалом. Уплотнение коленчатого вала осуществлялось пропитанной графитовой смазкой жгутом, а не комплектным резиновым изделием.

Текущий ремонт и обслуживание можно было производить не только в гараже, но и в чистом поле, «на коленях» ввиду предельно простой конструкции.Однако для капитального ремонта требовался тельфер или кран-балка, так как силовой привод с учетом навесного оборудования весит менее 200 кг.

Технические характеристики ЗМЗ 402

В двигателе применена простая примитивная старая конструкция с газораспределительным механизмом по схеме OHV, парными и асбестовыми прокладками, алюминиевым блоком, головкой и ее крышкой, чугунными впускными и выпускными коллекторами.

Рядный 4-цилиндровый контур двигателя рассчитан на продольное расположение под капотом.

Основные технические характеристики ЗМЗ 402 выглядят так:

В таблице приведено описание базового двигателя, подходящего для всех вариантов этой серии.

Конструктивные особенности

По сравнению с «нулевым» прототипом двигатель ЗМЗ 402 получил очень незначительные доработки в конструкции, так как задача увеличения мощности не стояла:

• изначально блок цилиндров отлит в Кокиле. гильзы цилиндров зафиксированы в расточке верхней пластины по верхним границам;
• Затем руководство завода перешло на технологию литья под давлением, верхняя рубашка стала расстегнутой, рукава пришиты внутрь нижнего пояса;
• , позже производитель снова вернулся к чиллевому литью, поэтому в машинах эксплуатируются те и другие блоки.

Еще одной особенностью силового привода является использование масляного радиатора, чтобы система охлаждения работала более эффективно.

Газораспределительный механизм имеет морально устаревший уже на момент создания внутреннего контура схемы OHV — распредвал снизу, управление шатунно-стержневым механизмом. Именно из-за этого узла мотор получился очень сложным, несмотря на облегченный блок цилиндров.

Перечень модификаций ДВС

Маркировка ЗМЗ 402 — это целое семейство однорядных 4-х цилиндровых двигателей, в которое входят модификации:

При этом навесное оборудование остается без изменений. В модификациях двигателей использован заводской форсаж механически без использования турбины.

Плюсы и минусы

Основными недостатками двигателей серии ЗМЗ 402 являются:

• морально устаревшая конструкция ГРМ;
• головка блока цилиндров затрудняет тюнинг;
• очень слабые прокладки и задний сальник коленвала;
• высокие вибрации, приводящие к ослаблению резьбовых соединений.

С другой стороны, двигатель очень надежен, рассчитан на высокие эксплуатационные нагрузки. При нормальном обслуживании реальный ресурс составляет 300 — 350 тыс. Км пробега.

Перечень моделей автомобилей, в которых устанавливались

ЗМЗ 402 Мотор 402 создавался для Горьковского и Ульяновского автозаводов, Рижского автобусного завода, поэтому использовался для комплектации автомобилей:

• ГАЗ-24-10 Волга — 1985 — 1993 г ​​.;
• ГАЗ-3102 Волга — 1981 — 2006 гг., Только вилочные модификации ДВС;
• ГАЗ-31029 Волга — 1992 — 1997 гг .;
• ГАЗ-3110 Волга — 1997-2005;
• ГАЗ-31105 Волга — 2002 — 2006 гг .;
• ГАЗ-3302 Газель — 1994-2003;
• ГАЗ-33023 Газель-фермер — 1995-2003 гг .;
• ГАЗ-2705 Газель Фрауссажир — 1995-2003;
• ГАЗ-3221 Газель Микроавтобус — 1996-2003;
• ГАЗ-32213 Газель Микроавтобус повышенной комфортности — 1996 — 2003 гг .;
• ГАЗ-322132 Маршрутка ГАЗель (сдвижная дверь) — 1996-2003 гг .;
• ГАЗ-32214 Газель «Скорая помощь» — 1996 — 2003 гг .;
• Стилы RAF-M1 Roxan и RAF-M2 — выпущены в единственном экземпляре, в серию не пошли;
• РАФ-33111 — Двухпневматический бортовой грузоподъемностью 1 т;
• РАФ-22038 — маршрутные такси, малые объемы производства;
• РАФ-22039 — Маршрутное такси крупногабаритное.

№

Характеристики двигателя позволили использовать его в ГАЗелях спецтехники, линейка которых выпускалась Мытищинским заводом Купава. В Украине сторож Резазавода собирал автобусы «Рута» с этими моторами, Черниговский завод — Богдан-А049 и Тур-А049, Бориспольский автозавод — БАЗ-2215 «Дельфин».

Автобусы Социальные (Реанимационные и Катафалк) и Школьные с силовым приводом ЗМЗ 404 собирались Семеновским авторемонтным заводом с 1995 по 2006 годы.Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Регламент эксплуатации ЗМЗ 402

Официальное руководство содержит изменение сроков поставки, чтобы двигатель ЗМЗ 402 отработал весь заявленный ресурс:

• масло моторное через 10 000 км;
• охлаждающая жидкость через 60000 км или 2 года эксплуатации;
• регулировка тепловых зазоров клапанов каждые 15000 км;
• протяжка гаек GBC каждые 20000 км;
• патрон воздушного фильтра служит 20 000 км, а топливного фильтра 30000 км.

Изначально в устройство ДВС закладываются очень ненадежные прокладки. Лист асбеста пропитан графитом толщиной 1,5 мм между блоком и головкой нормально выдерживает температуру, но гайки ослабляются от вибраций. Крышка ГРМ и поддон картера уплотнены палилированными прокладками с низким ресурсом и маслостойкостью.

Ни ремня, ни цепи ГРМ здесь нет, передача вращения на нижний распредвал осуществляется шестерней.Ресурс у нее значительно выше, но контроль состояния коронки требуется периодически.

Обзор неисправностей и способы ремонта

В принципе Мотор ЗМЗ 402 в первую очередь не наносился, так как на момент создания уже были более прогрессивные технические решения. Главное преимущество — безопасность при нарезке шестерен — поршень не нагревает клапан.

Но коленчатый вал полируется мощным методом, возникают радиальные биения, при оборотах свыше 2500 — 2700 мин -1, тросовый задний маслоноситель с задачей не справляется.Выхлоп уходит в картер, давление масла повышается. Характерно для двигателей семейства ЗМЗ 402 Следующие неисправности:

Стук может возникать во вкладышах коленчатого вала и клапанов, исчезает после замены.

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. из. Мощность, таким образом, можно использовать механическую настройку нескольких видов для повышения этих характеристик:

• цилиндров поппер под гильзой — максимальный диаметр 100 мм;
• gBC измельчение — увеличивает степень сжатия для использования топлива с большим октановым числом АИ-95;
• модернизация градуировочного тракта — увеличение диаметра выхлопной трубы.

Первый способ опасен перегревом силового привода, так как толщина стенок блока уменьшается на 4 мм, ремонт потребуется быстрее. В последней версии снижена экологичность двигателя. Производитель рекомендовал либо использовать очень дорогое впрыскивание, либо применить более простую, но менее эффективную настройку:

• замена свечных модификаций с иридиевыми контактами и высоковольтными проводами;
• облегченный распредвал с регулируемыми настройками клапанов, установленный с завода;
• замена карбюратора производителя К-151 на более свежие версии, например, на дизельный;
• применение облегченной САУ и маховика;
• Расточка седел клапанов и замена их модификаций большего диаметра.

Комплексный механический тюнинг позволяет добавить 30 литров. С максимальной мощностью. Производитель не рекомендует моторы с турбонаддувом, так как это резко снижает ресурс.

Таким образом, мотор ЗМЗ 402 является базовым вариантом всей серии двигателей 402.10, 4021.10, 4022.10, 1025.10 и 4026.10. Первоначально до 1980 года он носил обозначение ЗМЗ-24Д, устанавливался на Волга, Газели и Раф.

Если возникнут вопросы — оставляйте их в комментариях под статьей.Мы или наши посетители с радостью ответим на них

Характеристики двигателя ЗМЗ-402

От

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — Масса двигателя для газели

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-402

Двигатель ЗМЗ-402 — один из самых известных и массовых напряжений из Поволжья, представляет собой алюминиевый блок, с гильзами из мокрого чугуна, с нижним расположением распредвала, клапаном в движении через шток и коромысло, по сути, это немного доработанный ЗМЗ 24Д, в котором меняли выпускной коллектор, шпильки ГВС, установили распредвал с подъемом 9,5 вместо 9 мм, немного поправили саму головку, поменяли масляный насос и прочие, менее существенные вещи были изменены.
Двигатель ЗМЗ-402 — высшая точка развития ГАЗ 21, самого двигателя постройки 50-х годов …

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный двигатель СЖ 8.2, работает на 92-м бензине. Используется на Волге
2. ЗМЗ 4021.10 — Мотор с пониженным СЖ до 6,7, под 76-й бензин. Применяется на Волге
3. ЗМЗ 4022.10 — Двигатель с форкамерно-пламенным зажиганием. Этот тип мотора отличался другим GBC, впуском, выпуском, другим распредвалом, доработанным карбюратором и в целом более сложной конструкцией.Все эти нововведения должны были повысить ташнические характеристики, эффективность, токсичность и так далее. На выходе получился конструктивно сложный мотор, экономичность была не так заметна и требовались дальнейшие работы по его улучшению, поэтому в 1992 году производство вилочных двигателей свернули.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправность двигателей ЗМЗ 402

1.Самым известным слабым местом 402-го двигателя является задний сальник коленвала, представляющий собой не что иное, как пропитанный графитовой смазкой трос, он держит до 2500 об / мин, после превышения этого порога его свойства теряются и он начинает гнать масло наружу. . Замена сальника на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головки тоже кривая, поэтому на холостом ходу по цилиндрам смесь не совсем равномерная, отсюда на холостом ходу У ЗМЗ-402 разные веточки, вибрации и прочая прелестная жизнь.
3. Детонация двигателя СМП-402 обычно нерегулируемая клапана, работы по регулировке зазоров клапанов, надо проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на ЗМЗ 402 и вопрос частично решается. Если клапан в норме, то на стук провоцируют вкладыши распредвала или шатуна.
4. Вибрация ЗМЗ 402. Обычно провоцирует подушки, если опора в норме, то дело в разбалансировке КСМ, карбюратора или системы зажигания.
5. Перегрев двигателя.Для ЗМЗ-402 это явление — норма, проблема в термостате, помпе или шлюзе в системе охлаждения. В принципе конструкция системы охлаждения 402-го мотора такова, что центральная часть КНС нагревается сильнее и со временем шайбы и откручивание гаек, если их своевременно не затягивать, прокладка ждет вас.

Перечисленные выше неисправности, конечно, далеко не все, это самые основные и самые частые проблемы, список можно продолжать бесконечно, но автовладелец с двигателем ЗМЗ-402 должен четко понимать — это владелец ретро мотора и вы нужно быть готовым к любым ее прихотям.
Достоинства двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, получить запчасти на Волгу / Газель не проблема в любое время дня и ночи, в любой точке СНГ. Ресурс приличный, если следить за двигателем, аккуратно передвигаться и не откручивать без причины, его хватит от 200 и более тысячи км.
В целом по меркам 60-70-х мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века свое место в музее, куда его отправили в 2006 году.У 402-го двигателя много экземпляров, это моторы производства УМЗ 451, 414 ,,, некоторые из них выпускаются и по сей день, у всех этих двигателей был один общий прародитель — ГАЗ 21 и конструкция практически один в один.
В 1997 году на ЗМЗ-406 был разработан преемник 402-го — ЗМЗ-406, про этот 16-клапанный мотор читайте.

Тюнинг Двигатель Волга / Газель ЗМЗ-402

Форсунка ЗМЗ 402.

Как правильно и без потери ресурса форсировать двигатель ЗМЗ 402, для этого нужно увеличить диффузоры карбюратора до 26 / 30мм, выставить распредвал (например двигатель 35) и направляющую выхлопа равного диаметра по всей длине.Этот тюнинг легко изготовить своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения экономичности можно снимать головку блока цилиндров на высоту 93мм, для увеличения степени сжатия это даст еще несколько лошадей.
Бессмысленно ставить злой распредвал и превращать в рай. В СБЗ-402 смысла нет, используется тяжелая тракторная поршневая группа, весь плюс пойдет на инерционные потери и трение, кроме досрочного ремонта мы ничего не получим.Можно попробовать решить проблему установкой поршня из кованого железа, облегченного коленчатого вала, балансира и все равно после 6000 об / мин мотор снесет, благодаря особой конструкции GBC этот вопрос щадящий, а покупка поковки полностью иррационально.

ЗМЗ-402 турбина. Компрессор для двигателя 402

Самый простой способ накачать Волгу — купить компрессор, типа СК-14 и дуть в карбюратор. Усиливать САУ не нужно, давление до 0.5-0,7 бар он держит, выхлоп нужно заменить на полностью прямогонный. Элегантностью этого метода не отличается и поэтому для получения серьезного эффекта нужно перевести мотор на инжектор, поменять САУ и коленчатый вал на кованые, поставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настроить все в январе онлайн. Пойдет быстрее 406-го мотора, но стоимость …
Что касается турбины, то помимо вышеперечисленного нам понадобится турбоцит либо собрать самому, варить коллектор под турбину, сама турбина, обвязки, форсунки 440с, выбор валов, выхлоп на 63-76 патрубки, нужно впрыскивать двигатель и в итоге стоимость вывалится в 2-3 цены машины.Поэтому на двигатель 402 турбину никто не ставит. Лучший выбор Модернизация ЗМЗ 402 — это либо атмосферный вариант, либо замена мотору ЗМЗ 406 или 1JZ-GTE.

Остался один из самых легендарных моторов Советского Союза — двигатель ЗМЗ 402 (сокращенно дв. 402). Изготовителем силового агрегата является ООО «Волжский моторный завод», именно отсюда двигатель получил такое название — ЗМЗ 402. Другой модификацией был ЗМЗ 24Д, но он не подходил в связи с частым ремонтом и дорогостоящим обслуживанием.

История

Разработан не менее легендарным конструктором Гарри Вольдемаровичем Эвавой специально для Волги. Этот силовой агрегат должен был прийти на замену устаревшему мотору ГАЗ-21. Впоследствии было внесено множество модификаций, таких как ЗМЗ-24Д и ЗМЗ 4021.

Другой мотор называется ЗМЗ 24, так как изначально предназначался для установки только 24-й Волги, но как показала практика и история, двигатель получил широкое распространение на других моделях автомобилей.

Двигатель ЗМЗ 24Д имел улучшенные характеристики охлаждения, что позволило снизить расход топлива. Но в 1972 году эта серия двигателей была прервана, так как ремонт силового агрегата был слишком дорогим.

Впоследствии Волга получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, применение силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошло до нашего времени, и на некоторых автомобилях 24 серии еще можно встретить такие моторы.

Технические характеристики и описание

Волговский мотор считался одним из самых надежных соединений.Несмотря на большой расход, двигатель 402 полюбился многим автолюбителям. Итак, рассмотрим основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Видео

Видеозапись расскажет о двигателе ЗМЗ 402, а также приведет к некоторым тонкостям и нюансам капитального ремонта

Применение мотора

Как уже было сказано, мотор ЗМЗ 402 может быть установлен не только на легковой автомобиль автомобиля, но и на ряд аналогичных транспортных средств.На УАЗ ставился довольно широкий ЗМЗ 402. Часто можно встретить УАЗ 469 с двигателем Волгский. В данном случае мотор устанавливался на автомобиль с завода производителя. Это было связано с тем, что при переходе с устаревшего внутреннего двигателя УМП 417 на УМС 421.

В тот момент двигатель УАЗ пережил не лучшие времена И руководством завода было принято решение временно заменить ульяновские двигатели на аналогичные — Волжский завод. Как показала практика и эксплуатация, УАЗ 402 выдержал все нагрузки.Но, с выходом Ульяновского 421 Мотора, все кардинально изменилось, и от использования ЗМЗ было решено отказаться.

Еще одним ярким представителем, получившим эти силовые агрегаты, стала Газель. В первых моделях малотоннажных грузовиков Газ можно встретить двигатель ЗМЗ 24. Уже позже был установлен двигатель 4021 с разработкой и внедрением заводской инновации. Газель с двигателем СЗМ 402 выпускалась достаточно долго, пока производитель не стал вводить силовые агрегаты 405 и 406.

С появлением новых типов двигателей ситуация на газовом заводе кардинально не изменилась и Газель с двигателем 402 выпускалась даже до 1997 года. Но после замены кузова на новый образец все-таки газовое управление решил установить только моторы 405 и 406, а также их модификации. Итак, эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402 закончилась.

Тюнинг

Доработать Мотор ЗМЗ 402 своими руками достаточно просто.Конечно, многие автомобилисты, практикующие тюнинг двигателя ЗМЗ 402, пытаются в первую очередь поменять систему впрыска с карбюратора на моноинсентор, но в классическом тюнинге уже есть характеристики. В этом разделе мы рассмотрим, какой тюнинг можно применить к двигателю 402.

Первым делом дорабатывается поршневая группа. Так, вместо штатного поршневого комплекса они облегчены от польского производителя ATF. Таким же образом стоит заменить клапан и штоки на более легкие.Из-за потери веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом будет перетока коленвала и установка вкладышей спортивного типа. Таким образом, можно еще больше снизить вес мотора, что позволит быстрее набирать скорость.

Отдельным этапом является доработка системы впрыска и выхлопных газов. Вместо родных коллекторов возможна установка венгерских от DDR-Line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификаций.Вместо родного карбюратора К-126 автомобилисты обычно ставят моновставки или жигулевские ооды от ВАЗ 2107. Это существенно снижает расход топлива на пару литров. Для улучшения подачи воздуха в камеру сгорания установлен воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса является доработка зажигания. Итак, многие знают, что бывает контактное и бесконтактное, но третий вариант зажигания — установка запуска с помощью кнопки, не требующей ключа.Эта система зажигания стала довольно распространенной, когда этот ввод модернизируется.

Кроме самой системы меняются еще свечи, провода и катушка зажигания. Самыми распространенными фирмами, производящими тюнинговые комплекты, стали BRW и DMS. Первая — это Беларусь, а вторая — Россия.

На этом тюнинг двигателя 402 не заканчивается. Также автомобилисты меняют систему охлаждения. Для этого установили более совершенный и легкий алюминиевый радиатор, помпу и силиконовые насадки вместо стандартных.Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и ​​не допускает перегрева силового агрегата.

Техническое обслуживание

Как правильно обслуживать Волговский мотор? Очень редко в Интернете можно найти достоверную информацию по обслуживанию ЗМЗ 402. В свою очередь, были найдены технические карты производителя по правильному обслуживанию мотора. Итак, записываем как провести за 24:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, гибкого топливного фильтра, регулировки клапана.
5. 35000 км: Замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: масло и масляный фильтр. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируемый клапан. Каждые 40000 км пробега — замена ремня ГРМ.

Ремонт и основные неисправности

Двигатель ЗМЗ 402 и его модификации достаточно легко ремонтируются даже в худшем техническом состоянии. Таким образом осуществляется блок питания, блок головки и замена расходников. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим поэтапный процесс капитального ремонта ЗМЗ 402.

Разборка

На данном этапе полностью разбирается ДВС, а именно демонтируется головка блока, снимается поддон и разбираются все детали.Для двигателей этого типа устранение дефектов происходит в процессе разборки. Сюда не входят только блоки блока цилиндров, раздавленная головка, а также замер коленвала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шейки коленчатого вала, а также ее ремонтопригодности. Итак, если изделие подлежит ремонту, определяется размер горловины и изделия для последующей обработки.То же ждет и блок цилиндров. Втулки замеряются и определяются ремонтным размером поршней.

Опрессовка GBC ZMZ 402 — это процесс определения наличия трещин в корпусе. На головке закрыты все отверстия, кроме забора теплоносителя, на который подается горячая вода или керосин. Далее специалист смотрит, есть ли хитрости и трещинки. Если нет — Джи-би-си уходит в ремонт, а если есть, то все дефекты нужно заваривать.

Поскольку деталь изготовлена ​​из алюминия, применяется аргонная сварка.В гаражных условиях для лазания ям в корпусе силового агрегата автомобилисты применяют холодную сварку.

Расточка

Блок цилиндров и коленчатый вал подвергаются растачиванию. Если баллоны уже вышли из ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Хониновка характерна для блока цилиндров, это один из процессов блока цилиндров блока с помощью специального станка. Коленчатый вал установлен на специальном узле, с высокими оборотами и камнем, полирующим шейку матки.

Работа над GBC.

Головка блока цилиндров также удлинена. Так вот, часто меняют клапан, седла, подушечки и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапана. С развитием современной техники ремонта, для ЗМЗ 402 можно применить гельзовскую технологию K-Line. Для этого бронзовые рукава имеют размер 9 мм.

На сегодняшний день часто встречается замена распредвала. Это связано с тем, что двигатели за 20-30 лет и этот элемент несколько раз изнашивались.Поэтому при ремонте GBC на этот предмет следует обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции выполняются на специальном стенде. Все элементы устанавливаются в той последовательности, в которой они понимались. Итак, замене, зачастую, поддается масляный и водяной насос, устанавливается новый комплект прокладок.

Двигатель ЗМЗ 402 получил достаточно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также в Германии.Так, силовой агрегат устанавливался на такие известные модели, как Mercedes Benz 302 и 115.

Аналогичными можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Плимут Воларе (1976-1980), Chevrolet Nova (1967-1974), Ford Falcon (1962-1991), Volvo 140/240 (1967-1993), Mitsubishi Debonair (1964-1986).

Мощность

Как видите, двигатель ЗМЗ 402 был очень популярен для установки на другие автомобильные марки.Таким образом, силовой агрегат от Волги ставили на УАЗ, Газель и даже Mercedes Benz. Модели Motor 402 стали довольно популярными благодаря своей надежности.

Если правильно обслужить силовой агрегат, то пробег может быть до 500 000 км.

В ремонте и тюнинге двигатель показал себя достаточно простым и годным. Поэтому ЗМЗ 402 можно считать одной из легенд СССР.

Осень 2017 года ознаменовалась такой новостью: Саволжский моторный завод в составе холдинга официально объявил об окончательном снятии с производства одной из самых массовых моделей в истории «канонического» «волговского» мотора «3М3-402». .Вообще для автозаводов эта модель выпускалась не с 1997 года, а последнее десятилетие, 402-й двигатель сделали чисто для удовлетворения спроса вторичного рынка. Который (требование), доказывающий, что ничто не вечно под луной, видимо, полностью высохло. Последний, 6125 136-й двигатель «3м3-402» был выпущен 10 октября 2017 года. И он отправился, по сообщению пресс-службы предприятия, вовсе не в музей, а к потребителю. Все подробности о моторах «3м3-402» далее.

В серийном производстве «3М3-402» с 1985 по 1997 год.Создан для «Волги ГАЗ-24-10», устанавливался также на Маршрутки «РАФ» и «ЭРАЗ»; на внедорожниках «УАЗ-469»; Для многих «Газелей» и «Соболи» 90-х годов выпуска (до 1997 года). «УАЗ» Ики с двигателями «3М3-402» «3м3-402» выпускался при переходе с устаревшего двигателя «УМП-417» на «УМЗ-421». Практика эксплуатации этих машин показала, что «3М3-402» и на внедорожниках достойно выдерживают все нагрузки, демонстрируя отличные характеристики и надежность. Но с запуском в серию собственного, 421-го мотора необходимость в Ульяновском автозаводе отпала.Немного об истории двигателя Волги и мотора «3М3-402».

Об истории предприятия и двигателя «3м3-402»

Моторный завод 3All расположен в шестидесяти километрах от Горьковского автозавода и со дня основания производил продукцию, в основном для своих нужд. Сначала, с 1956 года, компания производила детали, запчасти и алюминиевое литье для GA3A. Но с 1958 года он начал работать как завод по производству двигателей — для настройки автомобилей GA3 и UA3.

Первый четырехцилиндровый двигатель для Волги ГАЗ-21 на 3М3 был выпущен в 1959 году. С 1963 года завод освоил выпуск не только четырехцилиндровых «легковых» моторов, но и октамбиллов — для бензиновых и автобусов «ГАЗ». . На пике своего развития моторный завод 3Awrh выпускал более 450 тысяч двигателей в год. Это первое моторостроительное предприятие в России, сертифицировавшее систему менеджмента качества всей продукции на соответствие требованиям международного стандарта «ISO-9001».

С 2006 года моторный завод «3Аваж» входит в Машиностроительный холдинг «Соллерс». В сегодняшнем ассортименте предприятий — не только бензиновые, но и дизельные, и газовые, работающие на газе; В том числе полностью соответствует требованиям действующего экологического стандарта.

Двигатель «3м3-402» — не совсем новая разработка, созданная «с нуля». За основу при создании был взят Мотор «ЗМЗ-24Д», модернизированный и оптимизированный для существенно измененной «Волги» образца 1968 года.Конструктивно «3М3-24Д», в свою очередь, восходит к «сердцу» «Волги ГАЗ-21» первого поколения — двигателю «3М3-21», серийно выпускавшемуся с 1957 года.

Это были очень прогрессивные двигатели для своего времени. Верхний откидной, с полусферическими камерами сгорания; с расположенными под углом (а не в ряд) клапанами; впускной коллектор слева и градуировка на правой стороне ГБЦ; С цепным (а не шестеренчатым) приводом высоко расположенный распредвал.

Базовый двигатель 402-го семейства — «3м3-402.10 «, для легковых автомобилей Заводская конфигурация предназначалась для использования 92-го бензина. Модификация для такси и маршруток -» 3м3-4021.10 «- была рассчитана на бензин 76-й (80-й в нынешнем). Поэтому в процессе эксплуатации некоторые Владельцы» Волга «переделали моторы изначально рассчитывались под дешевое, всегда и везде доступное малотопливное топливо, т. к., несмотря на то, что в СССР бензин стоил дешево, а расход топлива 402-го мотора был значительно выше, чем у современных машин.А 76-й бензин можно было часто заправлять и без, так сказать, «сэкономленного» на работе косяков. В конце концов, все грузовики в среднем работали над этим.

«3м3-402» «задержалась» на конвейере предприятия на долгие годы и была выпущена 6-миллионным тиражом не только из-за специфики советской экономики. Это был действительно хороший двигатель, с очень приличным крутящим моментом, без явных отказов во всем диапазоне рабочих скоростей (максимальный — 182,4 Нм). Превышая эластичность.Потрясающая ремонтопригодность, дешевые запчасти, простота конструкции также обеспечили ему широкую популярность и долгую жизнь на конвейере.

Конечно, карбюратор «3М3-402» нельзя сравнивать с современными инжекторными двигателями — в первую очередь по экономичности и экологичности. Но для 80-х он не только отвечал всем актуальным требованиям к двигателям своего класса, но и соответствовал уровню аналогичной продукции ведущих мировых производителей.

С 1996 года Горьковский автомобильный завод, оставшийся единственным потребителем двигателя «3М3-402», начинает выводить его из номенклатуры силовых агрегатов, устанавливаемых на машины нового завода.Инжектор и 402-му поменять.

Особенности конструкции и устройства «3м3-402»

Итак, «3м3-402» — это 4-цилиндровый восьмистворчатый карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. из. (В модификациях для работы на низкотемпературном бензине — 90 лошадиных сил). Характерные особенности Конструкции представляют собой алюминиевый блок с «мокрыми» гильзами цилиндров, а также нижним расположением распредвала. Мотор прост и надежен как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготовлен методом литья под давлением из высокопрочного алюминиевого сплава, поры для герметизации заполнены специальными составами (смолами). Некоторые блоки двигателей «3м3-4022.10» и «3м3-402.10» отлиты в кокиль, а не под давлением. Гильзы «мокрых» цилиндров съемные, закреплены по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отличалась от алюминия; Подконтурная термическая обработка — закалка и старение.В ней были запрессованы вентили из легированного чугуна и металлокерамические направляющие для их горловин. Высота головки 94,4 мм (98 мм — для мотора 4021, рассчитанного на работу на 76-м (80-м) бензине). Коллекторы
расположены с правой стороны. Впускной литой из алюминия и предусматривает установку 2-хкар-карбюратора. Выпускной коллектор — это чугунный коллектор, расположенный под впускным патрубком для прогрева впускных каналов. Это положительно сказывается на качестве смешивания.

Головки цилиндров двигателя «3м3-402.10 »и« 3м3-4021.10 »отличаются объемом камер сгорания. Увеличение степени сжатия двигателя« 3М3-402.10 »получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (что Таким образом, высота головки двигателя «3м3-4021.10» составляет 94,4 мм, высота головки двигателя «3М3-4021.10» равна 98 мм).

Между головкой и блоком цилиндров прокладка из армированного асбестовым полотном металлического каркаса и покрытого графитом.Окна в прокладке под камерой сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Объем камеры сгорания при поставленных на место клапанах и навинченной свече составляет 74-77 см3 для двигателя «3м3-4021.10» и 94-98 см3 для двигателя «3М3-4021.10». Разница между объемами камер сгорания одного блока не должна превышать двух см3.

кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными корками.Подшипники скольжения («Вкладыши») — алюминиевая сталь. Передний конец вала уплотнен самодостаточным сальником, задний — набивкой сальника. На поршнях из термопроточного алюминия, с вставками из термостатической стали, установлены два компрессионных кольца и одно кольцо композитное масло. Прутки прокатки — сталь кованая, иностранного сечения. Поршневые пальцы выполнены без фиксации, т.е. плавающие.

Геометрия по схеме «Диаметр гильзы 92 мм, ход поршня 92 мм позволяет двигателю развивать большой момент даже при малых оборотах коленчатого вала.

Как уже отмечалось, «3М3-402» сохранил схему GMU Niower (OHV) своего предшественника — «3М3-24D». Распределительный вал расположен в блоке цилиндров справа и приводится в движение через немного шумную текстолитовую или пластиковую шестерню от коленчатого вала. Клапаны передаются через толкатели и штоки качания коромысел, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3м3-402» — комбинированная. Коленчатый и распределительный валы, втулки и верхние торцы Шатуны смазываются под давлением, а стенки цилиндров разбрызгиваются через специальные форсунки, которые расположены в бугорке шатунов.Шестерня масляного насоса, приводимая от распредвала. Привод выполнен в виде шестигранника. Фильтрация масла полная. Фильтрующий элемент расположен с левой стороны двигателя.

Система зажигания «3м3-402»

Система зажигания бесконтактная. Распределитель зажигания не оборудован прерывателем. Вместо этого в системе есть магнитный датчик. Сигнал для катушки формируется электронным переключателем и распространяется по свечам, все равно бегунок в крышке боя.
Порядок цилиндров: 1-2-4-3.

Модификации двигателя «3м3-402»

• «3м3-402.10» — основной и наиболее распространенный вариант, со степенью сжатия 8,2, рассчитанный на использование 92-го бензина. Установлен на Волге.
• «3м3-4021.10» — силовой агрегат с пониженной до 6,7 степенью сжатия, предназначенный для использования 76-го бензина. Установлено на «Волгу» — Такси и маршрутки «РАФ» и «ЭРАЗ»
• «3м3-4022.10 « — Двигатель с форкамером и системой зажигания горелки. В советском автопроме появилось такое перспективное направление, как форкарные двигатели. Они остались в ранге опытных и мелко-ситовых, не получив продолжения. Этот тип двигателей отличался другим GBC, впуском, выпуском, другим распредвалом, доработанным карбюратором и в целом более сложной конструкцией.Тесты показали, что этот, конструктивно более сложный мотор, не дает заметных преимуществ в экономии и приросте мощности.И это направление необходимо изучить и испытать. В 1992 году производство двигателей для автомобилей, не дойдя до массового серийного производства, было более прохладным.
• «3м3-4025.10» (по сути тот же «3м3-4021.10») и «3м3-4026.10» (по сути тот же «3м3-402.10») — модификации для коммерческого грузового транспорта ГАЗели. и соболиные семейства.

Технические характеристики и параметры «3м3-402» в цифрах

• Рабочий объем — 2,445 л;
• Мощность номинальная, при 4500 об / мин.- 90 или 100 л.с.
• Степень сжатия 8,2 или 6,7;
• Максимальный крутящий момент (брутто) — 182 НМ или 172 Нм, при 2400-2600 об / мин;
• Клапаны на каждый цилиндр — 2;
• Порядок цилиндров 1-3-4-2;
• Диаметр цилиндра 92 см, ход поршня 92 см;
• Масса — 181 или 184 кг;
• Расход бензина — 13-15 литров на 100 км в смешанном цикле;
• Рабочий ресурс в зависимости от условий эксплуатации — не менее 200 000 км.

Солекс карбюратор на двигатель Волга 402 регулировка. Карбюраторы Солекс на Волге. резервы эффективности © вячеслав щербаков, департамент двигателей, нгту ©

Карбюратор
Солекс
на двигателе ЗМЗ-402.10: есть ли в этом смысл?

Сразу скажу — все это мое сугубо личное мнение, основанное на изучении литературы (в частности книги «Карбюраторы легковых автомобилей… Устройство и работа ». М .: Транспорт, 2000 и,« Системы и процессы топливоподачи двигателей внутреннего сгорания ». СПб .: Изд-во СПбГТУ, 1999)

.

Не собираюсь ни с кем спорить по этому поводу, просто хочу изложить аргументы, которым лично руководствовался при выборе карбюратора.

1. Что такое «Волговские» Солексы

Начнем с того, что Дмитровградский Автоагрегетный Завод (ДААЗ) не производит Солексов для двигателей ЗМЗ.Единственный карбюратор, выпускаемый заводом для двигателей 2,5 л, — ДААЗ-4178. Он предназначен для двигателей УАЗ ЮМЗ-417, хотя для 402-го двигателя — ДААЗ планируется выпуск «волговской» версии, но в продаже пока никто не видел.

Когда-то карбюраторы ДААЗ-2410 выпускались на ДААЗ, но это были мелкосерийные экземпляры, не более 100 штук в месяц, и в настоящее время их производство прекращено.

Те же карбюраторы, которые предлагаются в магазинах под видом ДААЗ-3110, ДААЗ-31029, ДААЗ-2410 и им подобных, не что иное, как переделанные в кустарных условиях под «Волговский» воздушный фильтр и привод дроссельной заслонки других моделей.Узнать, из чего именно сделан тот или иной экземпляр карбюратора, несложно — на корпусе всегда есть отливка с номером модели. Как правило, это карбюратор ДААЗ-21073 для Нивы ВАЗ-21213 с двигателем 1,7 л, хотя мне попадались копии переделанные от ДААЗ-21412 (для М-21412 с двигателем УЗАМ-331 1,5 л).

2. Геометрия карбюратора

Геометрия в данном случае относится к конфигурации больших диффузоров карбюратора, которая влияет, во-первых, на сопротивление потоку на впуске (ограничивая максимальный поток воздуха через карбюратор), и, во-вторых, на скорость входящего потока и разрежение в маленьких диффузорах ( влияя, в свою очередь, на состав смеси).

В данном случае можно рассматривать двигатель как поршневой насос определенной мощности (в зависимости от диаметра цилиндра, хода поршня и частоты вращения коленчатого вала), на входе которого установлена ​​дроссельная шайба (большой диффузор карбюратора). Из равенства расхода воздуха через диффузор и производительности насоса (при условии, конечно, непрерывного потока) для расчета необходимого диаметра большого диффузора получается следующая формула:

http://pandia.ru/text/78/339/images/image002_204.gif «width =» 105 «height =» 57 src = «>

Теперь посмотрим, что происходит при установке карбюратора ДААЗ-21073 на «родной» двигатель (Нива ВАЗ-21213 с двигателем 1,7 л) и на двигатель ЗМЗ-402.10.

Параметры двигателя

Итого, учитывая, что диаметр большого диффузора для карбюратора ДААЗ-21073 составляет 24 мм, получаем:

Отношение расхода в диффузоре к степени наполнения цилиндра

Как видите, отличия существенные — для двигателя ЗМЗ-402.10 отношение расхода в диффузоре к коэффициенту. наполнение цилиндров на 8,8% выше при максимальных оборотах и ​​на 20,2% на максимальных оборотах, чем у двигателя ВАЗ-21213, «родного» для этого карбюратора. Для сравнения диаметр диффузоров карбюратора ДААЗ-21073 — 24 / 24мм (первая / вторая камера), ДААЗ-21412 — 21 / 23мм, К-151 — 23 / 26мм, ДААЗ-4178 — 24 / 28мм.

В результате мы получим высокий расход в диффузоре, но поскольку гидравлическое сопротивление диффузора увеличивается с увеличением скорости, помимо увеличения расхода мы также получаем худшее наполнение цилиндров. Второе явно не хорошо, но увеличение расхода против той, на которую рассчитывался карбюратор, тоже плохо, так как приведет к увеличению вакуума в небольших диффузорах, что само по себе нехорошо. Однако об этом будет сказано ниже.

3. Характеристики карбюратора

Важнейшим параметром карбюратора является состав приготовляемой им горючей смеси, характеризующийся коэффициентом избытка воздуха a. Он представляет собой отношение фактического количества воздуха (Gw) ,
на 1 кг топлива (Гт), к его теоретически необходимому количеству l0 для полного сгорания 1 кг топлива:

Числовое значение a может быть больше 1 (чрезмерно обогащенная смесь) или меньше 1 (чрезмерно обогащенная смесь).Приготовление состава горючей смеси с простейшим карбюратором в зависимости от расхода воздуха Gв показано на рисунке. При малых нагрузках (степень открытия дроссельной заслонки менее 50%) топливная смесь крайне бедная (кривая 1), а при средних и высоких нагрузках (более 50%), наоборот, обогащается. Основная причина такого характера изменения состава горючей смеси — непропорциональное изменение удельного расхода воздуха и топлива в зависимости от вакуума.Так, при изменении разрежения в диффузоре удельный расход воздуха практически не меняется, а удельный расход топлива изменяется пропорционально разреженности. В результате при высоких расходах воздуха удельный расход топлива увеличивается более интенсивно. Кроме того, истощение горючей смеси при низких нагрузках также связано с тем, что относительный расход энергии на подъем топлива в форсунку значительно выше по сравнению с высокими нагрузками.

Даже если простейший карбюратор при малых нагрузках отрегулировать для приготовления смеси необходимого состава, то при переходе на большие нагрузки горючая смесь будет чрезвычайно обогащена и выйдет даже за пределы воспламеняемости.Если карбюратор настроен на требуемый состав горючей смеси при работе двигателя с высокими нагрузками, то при переходе на низкие нагрузки горючая смесь будет сильно обеднена и выйдет за пределы диапазона воспламеняемости.

Состав горючей смеси имеет практическое значение для эффективного протекания рабочего процесса. Для обеспечения нормальной работы двигателя на различных режимах карбюратор должен подготовить горючую смесь оптимального состава (кривая 2).Простейший карбюратор (кривая 1) не обеспечивает требуемый состав горючей смеси (кривая 2) во всем диапазоне работы двигателя.

Если карбюратор при малых нагрузках настраивается на смесь оптимального состава (aop), то при переходе на высокие нагрузки он неизбежно переобогащается, превышая предел воспламеняемости. Если карбюратор настроен на ап для работы при высоких нагрузках, то при переходе на низкие нагрузки горючая смесь будет крайне бедной и также будет выходить за пределы ее воспламеняемости.

Для нормальной работы двигателя идеальный карбюратор должен приготовить горючую смесь оптимального состава (кривая 2). Участок кривой 2 A-B соответствует работе двигателя на режимах ХХ и малых нагрузках с минимально возможным расходом топлива. График B-C характеризует переход от экономичной регулировки карбюратора к силовой, характерной для полного открытия дроссельной заслонки (кривая 4) .
Кривая 4
обеспечивает оптимальное изменение и при работе двигателя в соответствии с внешней характеристикой скорости (VSC).

При запуске и прогреве холодного двигателя из-за конденсации части бензина и образования топливной пленки на холодных стенках впускного тракта и цилиндров горючая смесь должна быть настолько богатой, чтобы обеспечивать достаточное количество испаренного топлива для надежного зажигания.

При низкой частоте вращения коленчатого вала при ХХ или малых нагрузках количество горючей смеси невелико, а относительное количество остаточных газов увеличивается. Горючая смесь в этом случае горит крайне медленно, двигатель нестабилен, поэтому горючая смесь должна быть обогащена (1.0), что обеспечивает минимальный расход топлива в эксплуатации. При полной нагрузке для достижения максимальной мощности горючая смесь на участке полной нагрузки (80–100%, кривая 2) должна иметь обогащенный состав.

При резком увеличении нагрузок от минимальных до максимальных, горючая смесь должна быть кратковременно обогащена. Сравнительный анализ кривых 1 и 2 показывает, что простейший карбюратор не обеспечивает необходимый состав горючей смеси при различных режимах работы двигателя.

В наибольшей степени этому требованию удовлетворяет участок энергетического состава горючей смеси на кривой 3 ,
, который является реакцией дроссельной заслонки настоящего карбюратора.

На практике состав горючей смеси выбирается с учетом удовлетворения требований по мощности, экономичности и экологичности транспортного средства. Теоретическое (расчетное) количество воздуха, необходимое для полного сгорания 1 кг топлива, составляет l0 = 14.02 — 14,7 кг / кг и зависит от его химического состава. Типичная закономерность влияния коэффициента а на работу двигателя представлена ​​в таблице.

Бесперебойная и эффективная работа двигателя обеспечивается в узком диапазоне изменения от 0,8 до 1,10. При максимальном коэффициенте am состав смеси соответствует своему верхнему пределу предела, а экономичный — нижнему.

Влияние a на работу двигателя

Энергетический состав горючей смеси (ОСМ) обеспечивает максимальную скорость ее сгорания и сопровождается неполным сгоранием топлива.При экономичном составе (есс) топливо сгорает более полно, обеспечивая экономичную работу двигателя, но сопровождается снижением его мощности.

Характер изменения коэффициента а при разгоне двигателя и в стабильном режиме его работы заметно различается. При резком открытии дроссельной заслонки сначала происходит заметное обогащение (до 20%) горючей смеси, связанное с действием ускорительного насоса, а затем наступает значительное обеднение.Частично это связано с повышением давления во вторичной камере, сопровождающимся конденсацией паров топлива, выпадением бензина в топливопровод и его задержкой во вторичной камере. В установившемся режиме карбюратор готовит обедненную смесь по сравнению с режимами разгона автомобиля.

Из вышесказанного следует, что каждый карбюратор настроен для конкретного двигателя таким образом, чтобы обеспечить желаемый состав смеси во всех режимах работы. Для простоты можно рассмотреть две реперные точки на кривой зависимости a от массового расхода воздуха — обороты максимального крутящего момента и максимальной мощности.Значения отношения расхода воздуха в диффузоре к коэффициенту уже были приведены выше. заправка баллонов. Это значение прямо пропорционально массовому расходу воздуха через карбюратор. Таким образом, несложно догадаться, что один и тот же карбюратор, устанавливаемый на двигатели с разными характеристиками (максимальный крутящий момент и мощность, обороты, геометрия цилиндра), в одном случае обеспечит желаемый состав смеси (для двигателя, для которого он разработан) , а в другом — нет.В нашем частном случае при установке лабюраторного ДААЗ-21073 на двигатель ЗМЗ-402.10 следует ожидать сдвига состава смеси в сторону обогащения, особенно в области высоких расходов (при максимальных оборотах). В то же время в области средних расходов, где зависимость a (GB) близка к линейной, состав смеси, скорее всего, будет удовлетворительным. В определенной степени (особенно в области малых расходов воздуха) указанный эффект усиливается за счет повышенного, по сравнению с расчетным, расхода в малых диффузорах, о котором говорилось выше.

Характеристику карбюратора можно частично скорректировать подбором воздушных и топливных жиклеров, но для получения желаемых характеристик этого будет недостаточно, так как в области высоких расходов воздуха помимо Главной системы дозирования В смесеобразовании также участвуют эконостат и экономайзер режимов мощности. Таким образом, для получения желаемых характеристик потребуется полностью настроить все системы карбюратора — ГРС, переходные системы, экономайзер и эконостат.Подобные работы требуют, во-первых, точного подбора характеристик жиклеров (возможно изготовление новых), а, во-вторых, наличия специального оборудования — стенда для определения и регулировки характеристик карбюратора. Понятно, что в домашних / гаражных условиях перенастроить карбюратор под другой двигатель невозможно.

Кстати, жиклеры придется менять в любом случае — больший объем двигателя 402 потребует увеличения количества топлива.Для этого нужно увеличить пропускную способность основных топливных жиклеров, что позволит потянуть увеличение воздушных жиклеров (для получения смеси правильного состава). Кроме того, необходимо будет изменить струи переходных систем, чтобы обеспечить плавные характеристики и сглаживать провалы в переходных режимах. И, наконец, потребуется установка дополнительных систем дозирования — ускорительного насоса, экономайзера и эконостата режимов мощности …

Тогда мы увидим цифры 13-14,3 литра на 100 километров в смешанном цикле.Для двигателей с пониженной степенью сжатия (для 76-го бензина) расход должен быть примерно на 7-10% выше. Эти цифры получены статистически на исправных, отлаженных автомобилях и, вероятно, немного занижены. Однако для нас они являются хорошим ориентиром, по сути — идеалом, пределом, к которому мы должны и можем стремиться.

Но не все так просто. Заветная идея снижения расхода топлива не дает покоя пытливым умам отечественных изобретателей и неавтомобильных специалистов.Создается впечатление, что каждый стремится внести свой личный вклад в развитие автомобильной промышленности. Взять, к примеру, любимый предмет электронщиков — систему зажигания. Сколько они изобрели, вспомнить страшно, и если 15 лет назад паяли транзисторы, то теперь с завидным упорством паяют процессоры. И хотя необходимые, а главное, достаточные требования к зажиганию известны давно, а алгоритмы управления углом сразу следуют из характеристик управления, поиск продолжается.Только совершенно непонятно, что они ищут. Любой студент 3-4 курса автомобильных специальностей достоверно знает, что при отклонении угла от оптимального в пределах 10-15% не происходит изменения силовых и экономических параметров двигателя в условиях стендовых испытаний. А что тогда можно увидеть на дороге?

Конечно, «пытливые умы» и топливные системы не обошли стороной. Здесь огромный простор для совершенствования: и это и топливные фильтры с магнитами и прочей хитрой начинкой, и турбины-завихрители на карбюратор, и решетки во впускных патрубках и так далее — слава богу, про впрыск воды почти забыли.

Центральный объект энергосистемы — карбюратор — это отдельная история. Самостоятельную конструкцию сделать нельзя, отливка слишком сложная, поэтому довольствуются в основном заменой жиклеров с более низкими номиналами. Понятно почему — комментировать не будем. «По-взрослому» модернизируют редко. Но метко! За долгую практику пришлось увидеть просто шедевры «изобретательской» мысли. И все они, конечно же, призваны служить одной цели — всемерно снизить эксплуатационный расход топлива.

«Изобретателей» и «новаторов» в целом можно разделить на два широких класса. Некоторые создают, так сказать, для души, получая удовольствие от самого процесса, ничего не требуя взамен. В этом смысле они самые безобидные, потому что портят жизнь не очень большому количеству людей, ограничиваясь, как правило, ближайшими соседями по гаражу. Вторая категория гораздо серьезнее, для них «изобретение» — это своего рода бизнес. Делают это, как показывает практика, на любом уровне, начиная с того же гаража и заканчивая серьезными предприятиями оборонной промышленности.В этом случае слово «изобретение» даже в кавычках уже не полностью отражает реальность и его следует заменить, например, на «промывку глаз». Как писали классики, способов «относительно честного забора денег» много, и этот вариант — один из них.

Приведем типичный пример. Постоянно ужесточающиеся нормы выбросов токсичных веществ при испытаниях автомобилей на ездовом цикле ставят предприятия перед необходимостью установки дополнительных антитоксичных устройств (EPHH, SROG и др.)) на базовые модификации двигателя. Например, для двигателя Волга-402.10 система рециркуляции выхлопных газов (сокращенно СРОГ) освоена в производстве на ЗМЗ с середины 1993 года и входит в стандартную комплектацию. Двигатели на бензине А-76 с пониженной степенью сжатия могут не оснащаться такой системой, так как они соответствуют установленным нормам. Перед SROG стоит, по сути, единственная задача — снизить выброс оксидов азота в выхлопные газы. Все остальные показатели работы двигателя с этим устройством, как правило, хуже, в том числе по расходу топлива.И это вполне естественно: разбавление нормальной смеси пассивными выхлопными газами приводит к снижению эффективности рабочего процесса, но в интересах экологии приходится мириться с этим. Строго говоря, завод не пройдет сертификацию без такой системы, а также без системы EPHC, предназначенной для снижения выбросов углеводородов в режимах торможения двигателем и не имеющей ничего общего с каким-либо заметным повышением эффективности работы.

Однако тут же нашлись умельцы, которые предложили установку рециркуляторов в качестве дополнительного оборудования на автомобили предыдущих версий, не имевших таких систем, при этом обещая снижение расхода топлива до 25%.Подумайте об этой цифре. Сколько людей попалось на эту профанацию и сколько продолжает падать на подобные. Вообще психология автомобилиста вроде бы устроена по-особенному. Заплатив кровно заработанные деньги за некое чудодейственное средство, можно увидеть положительный эффект не только на пустом месте, но и вместо совершенно противоположного эффекта. Кстати, это можно объяснить не только психологией. Например, кажущаяся элементарной процедура измерения километража расхода топлива — задача далеко не из легких, а действие нестандартных устройств, установленных на автомобиле, обычно лежит в пределах точности ваших измерений.В противном случае рабочий процесс оказывается настолько испорченным, что управлять автомобилем становится просто невозможно, и вы сами снимете это «искусство».

Вообще нужно помнить, что чудес, как правило, не бывает. Особенно в технике. Есть объективные законы, борьба с которыми — занятие пустое и бессмысленное. И если кто-то предлагает вам модернизировать машину, обещая при этом экономию более трех процентов, знайте: они точно обманут.

Солекс на ЗМЗ-402.10 двигатель

По большому счету идея не нова. Еще 15-20 лет назад, когда были в ходу «Победа» и «двадцать первая» «Волга», многие мастера оснастили их карбюратором «Жигули». Кстати, это была довольно сложная задача, так как сопряжение двухкамерного карбюратора с впускным патрубком на однокамерный потребовало изготовления переходной шайбы со сходящимися каналами, ну и высоты конструкции, конечно же. , ограничивался габаритами моторного отсека.Однако в те далекие времена это в определенной степени было оправдано. Как минимум объяснима замена устаревшей по всем параметрам конструкции, например, К-105, К-124 или К-22, на современный карбюратор, имеющий лучшие технические решения практически по всем основным узлам. Хотя, конечно, толку мало — двигатель остался прежним. Так что ни по мощности, ни по экономии дело не пошло, но, слава богу, по крайней мере, хуже не стало. Однако, как известно, любую идею можно понять по-разному, и в этом смысле просматривается интересный психологический момент.Например, «Жигули» «съедают» 8 литров на сотню, а «УАЗ» — 16. Поскольку подачей топлива в двигатель занимается карбюратор, его необходимо заменить на «УАЗ» с Жигулевым. Восьмерки, конечно, не будет, но что будет меньше — точно. Логика железная, не правда ли?

В этой связи хочу отметить следующее обстоятельство. Фактическая характеристика базового карбюратора К-151 современной «Волги» практически во всем диапазоне режимов движения заметно «беднее», чем у любой модификации из серии «Жигули», что связано с принципиально другим температурным режимом эксплуатации. впускной патрубок на двигателях ЗМЗ и ВАЗ.Коллектор «Волги» обогревается газом (выхлопными газами), а впускной патрубок ВАЗа — жидкостью из системы охлаждения. Естественно, что более горячая система впуска двигателя ЗМЗ определяет совершенно другие условия испарения топлива в смеси и допускает его более глубокое истощение. Кстати, это обстоятельство часто играет отрицательную роль с точки зрения экономии. Известно, что оптимальный состав смеси при опытно-конструкторских испытаниях топливной аппаратуры определяется снятием большого количества так называемых управляющих характеристик при различных скоростных и нагрузочных режимах работы двигателя.Цель данной работы — определение контрольных пределов, то есть тех пределов, до которых можно обеднить смесь или обогатить ее. Выход за эти пределы, включая «плохую» границу, означает немедленную потерю мощности и эффективности. Дело в том, что карбюратор К-151 сделан на пределе идеального, практически на грани возможного обеднения. Возможные технологические отклонения дозирующих элементов в процессе производства или неквалифицированное вмешательство легко приводят к чрезмерному расходу топлива именно из-за работы на чрезмерно бедных смесях.Что ж, реакция на перерасход, как обычно, хорошо известна. Попытки дальнейшего насильственного обнищания еще больше усугубляют ситуацию. Именно в этом случае установка карбюратора ВАЗ на двигатель, имеющий более «богатый» характер, положительно сказывается на эффективности работы. Дело только в том, что такой же результат можно получить, просто грамотно настроив «родную» «151-ю».

Справедливости ради следует отметить, что до сих пор завод в Санкт-Петербурге не в состоянии обеспечить карбюраторы с должной идентичностью в ряде конструктивных элементов при серийном производстве, и практически каждый новый карбюратор требует дополнительной квалификации. доработка.

Буквально пятнадцать лет назад Димитровградский карбюраторный завод (ДААЗ) освоил выпуск лицензионной модели Solex для ультрасовременных в те годы автомобилей ВАЗ-2108-09. Как быстро летит время, и, кстати, эти машины до сих пор в почете. Однако карбюратор в базовой модификации получился предельно упрощенным. Почему-то убрали автономную систему холостого хода (АСХХ), о которой так много говорили разработчики, которая использовалась на всех без исключения «Озонах».Солекс вернулся к обыденному дроссельному миксу на холостом ходу … Пневмопривод второй камеры тоже стал лишним. Ряд технических решений просто потрясающий. Попробуйте, например, вынуть иглу регулировки состава смеси из цилиндра регулировки холостого хода (кстати, она есть в любом ремкомплекте Solex — какая нужная деталь!) ​​Зачем там игла, жиклеры иногда достать невозможно от колодцев основной системы любым способом, если щелевые некоторые из них немного деформированы.Нельзя не вспомнить шаровой кран пневматического экономайзера режимов мощности. Малейшая протечка клапанной пары этого агрегата открывает поперечное сечение диаметром, не сравнимым с размером дозирующего патрубка, и прибор оказывается постоянно работающим.

Однако главная техническая «жемчужина» — это клапан стабилизации уровня в сборе. Совершенно непонятно, чем они руководствовались, создавая такой «шедевр». Следует отметить, что в мировой практике, как правило, используются клапаны с неразъемным резиновым коническим наконечником.Высококачественная зарубежная технология изготовления резины позволяет сохранять идеальную работу агрегата десятки (!) Лет в агрессивной бензиновой среде и значительных перепадах температур. Есть и более простые решения — например, традиционная полиуретановая шайба для моделей Lenkarz. Однако ДААЗ упорно использует на всех своих конструкциях клапанную пару с уплотнением металл-металл, фактически ограничивая эксплуатационную надежность карбюратора в целом. Но одного этого, видимо, недостаточно, ведь в последней версии Solex нет даже элемента, обеспечивающего принудительное опускание иглы за поплавками.Таким образом, современный клапан «способен» не только протекать при малейшем мусоре, но и заклинивать в закрытом положении, полностью прекращая подачу топлива. Так что «прогресс» налицо.

Ну да ладно, хватит о грустном. В целом карбюратор неплохой … И многим нравится. Однако целесообразность его установки на Волгу или Газель до сих пор вызывает массу вопросов …

Достаточно уже давно в розничную продажу поступают карбюраторы ДААЗ, произведенные по лицензии компании Solex, комплектация «073», но с пластины «31029», «3302», «2410», «3110» и т.п.Практически официально они предлагаются для установки на автомобили Волга и Газель. В комплект входит элемент сопряжения для корпуса воздушного фильтра ГАЗ в виде диска с просверленными отверстиями, видимо, на кухне, на коленке, так как отверстия имеют треугольную геометрию. Кроме того, карбюраторы имеют доработанный привод дроссельной заслонки в виде ручьевого сектора «2108-09», вульгарно прикрепленного к оси с противоположной стороны от базового привода примерно по той же «кухонной» технологии.На самом деле Димитровградский автоагрегатный завод, увы, никогда не производил и не выпускает карбюраторы семейства Солекс ни для ГАЗ, ни для УАЗа. Единственная модификация Дааз для этих автомобилей — модель «4178». Это аналог основных кузовных деталей карбюратора 1111-1107010, разработанный для автомобиля «Ока». Естественно, настроены параметры воздушного тракта и элементов учета топлива. Однако непосредственно для моторов типа ЗМЗ-402.10 Заволжск изготовлена ​​лишь опытная партия, а в продаже таких карбюраторов пока нет.В дальнейшем его название будет выглядеть как ДААЗ-4178-1107010-40. Так что нашего брата легко обмануть всевозможными знаками. Наверное, излишне говорить о необходимости индивидуального подбора элементов учета для каждого типа двигателя, каждой конкретной модификации и условий его эксплуатации на конкретном типе транспортного средства. Например, двигатели «классических» автомобилей ВАЗ имели четыре базовых модификации, образованные сочетанием двух диаметров цилиндров и двух вариантов коленчатых валов. Однако именно для них в целом было выпущено более тридцати (!) Модификаций карбюраторов ДААЗ семейств Weber и Ozone.

Но вернемся в «подпольный» Солекс. Надо сказать, что отзывы о его работе на Волге достаточно противоречивые. Многим нравится поведение машины: отказов нет, двигатель стабильнее работает на резко переменных режимах разгона. Собственно и расход вполне устраивает. Но есть и другая категория — с резко отрицательными впечатлениями. В основном они касаются холодного запуска, особенно при минусовых температурах, и опять же расхода топлива. Некоторые отмечают катастрофическое увеличение его относительно базовой версии с карбюратором К-151, хотя, скорее всего, это связано с наличием явных неисправностей в системах двигателя.Но это все, как говорится, лирика. Попробуем объективно оценить разницу.

Конечно, должно быть понятно, что по-настоящему объективная оценка может быть дана только по результатам стендовых испытаний по определенным методикам, а не по отзывам, например, от соседей по гаражу. Помимо специальных устройств, двигатель должен быть оборудован тормозным устройством, позволяющим в лаборатории смоделировать реальные условия его работы на движущемся транспортном средстве. Кроме того, необходим набор специальных регулировочных характеристик для испытываемого двигателя, чтобы определять фактическое положение рабочих точек относительно допустимых диапазонов регулировок.Другими словами, подобные испытания, а также окончательную регулировку «неродного» карбюратора можно проводить только на заводе или поблизости от них. Практически даже серьезный автосервис для такой работы не доступен.

На базе лаборатории испытаний двигателей Нижегородского технического университета (НГТУ) была проведена достаточно обширная серия стендовых исследований различных карбюраторов Дааз для работы на двигателе Волга ЗМЗ-402.10. При работе с «Озонами» и «немодифицированным» Солексом использовалась полная комплектация со штатным ВАЗ корпусом воздушного фильтра и фильтрующим элементом — как наиболее распространенный вариант «в народе».В остальных случаях использовались основные элементы воздушного тракта двигателя ЗМЗ.

Особо не вдаваясь в подробности, остановимся на основных результатах тестирования. Практически любой вариант Ozon — самый невыгодный для работы на Волге с точки зрения экономии. Реальные составы смесей в большинстве режимов выходят далеко за допустимые пределы в «богатую» сторону. Кстати, это вполне ожидаемый результат — о разнице температурных режимов впускного тракта для разных двигателей уже говорилось выше.Теперь о Солексе. Самые распространенные «народные» версии для «Волги» или «Газели» — ДААЗ-21073, предназначенные для «Нивы» и «модернизированные», с шильдиками «ДААЗ-2410/029/3302» и им подобные. По сути, это один и тот же карбюратор «073» — незначительные отличия в калибровке жиклеров практически не сказываются на выходной характеристике, хотя на заре этого «дела» «модернизация» стоила почти вдвое дороже. базовая версия. По характеристике тоже не ахти. В принципе, все режимы частичных нагрузок (а они как раз и самые ходовые) заметно «богаче» версии «151».И хотя они укладываются в поле допуска, в стационарных режимах вы легко можете потерять около 3% в КПД.

На полных нагрузках (полностью выжатая педаль газа) все ДААЗы в целом ведут себя достойно. Хотя, конечно, тоже не идеал. Например, на режимах, близких к максимальной мощности (полная нагрузка, 4500 об / мин), обнаруживается некоторая обедненная смесь, поскольку дозирующие элементы этих карбюраторов были оптимизированы заводом-изготовителем для двигателей с меньшим рабочим объемом. В итоге действительно можно снять с ЗМЗ-402 порядка 88-92 л.с.10 двигатель. из. мощность против заявленных 100 л. из. Конечно, в реальной жизни такие режимы используются крайне редко, и, может быть, не стоит обращать на это внимание. С другой стороны, именно на Solex тяжелые нагрузки в сочетании с низкими оборотами (1000-1200 об / мин) оказываются излишне «богатыми» (до 8-8,5% CO), поэтому его рекомендуется использовать на на двигателе ЗМЗ принудительно отключать пневмоэкономайзер силовых режимов. Причем отключение может быть гарантировано только в том случае, если, например, установлен герметичный жиклер экономайзера, поскольку шаровой кран часто просто негерметичен.Однако полностью «довести» Солекс до работы на Волге можно только в стендовых условиях. В этом случае необходимо исправить и основную систему второй камеры, и эконостат.

Самой оптимальной характеристикой по-прежнему остается «родной» карбюратор К-151, хотя и у него есть определенные недостатки — например, очень сильный «провал» в статическом режиме на средних оборотах в районе первой трети открытия вторая камера смешения.

Самым лучшим вариантом следует считать последнюю модернизированную версию К-151С.Помимо значительных изменений воздушного тракта и элементов дозирования топлива, карбюратор имеет плавный бесступенчатый привод управления воздушной заслонкой, сопло ускорительного насоса для обеих камер и ряд других функций. В ходе испытаний К-151С показал максимальное приближение своих реальных характеристик к оптимальным точкам пределов регулировки двигателя ЗМЗ-402.10. При этом резкие переходные режимы мотора оказались вполне удовлетворительными. На базе К-151 в этом смысле ситуация была намного хуже.

Кстати, следует отметить, что все вышесказанное относится к абсолютно исправным карбюраторам, соответствующим техническим характеристикам. А в процессе эксплуатации, конечно, можно получить любые нелепости, связанные, например, с неграмотной сборкой, настройкой или установкой на авто.

Таким образом, из всего вышеизложенного можно сделать простые и четко определенные выводы. Эффективность «Волги» с карбюратором «Жигули» — по сути миф. И, при трезвом взгляде, увлекаться этой пустой идеей категорически не стоит.Вообще говоря, эксплуатационная эффективность в очень небольшой степени определяется типом карбюратора на автомобиле (конечно, если этот карбюратор находится в хорошем рабочем состоянии) и напрямую связана с конструктивными особенностями как двигателя, так и автомобиля, так как в целом, как и, конечно же, до технического состояния. Например, при установке К-151С можно получить экономию топлива 1,5%, а от заклинивания тормозных колодок — перебег 15%. Разница, как видите, более чем существенная. Часто бесполезные поиски новых глобальных решений уводят от простых элементарных методов обслуживания автомобилей, позволяющих добиться вполне приемлемой и реальной экономии.Не лучше ли приложить усилия в этом направлении, ведь чудес, к сожалению, не бывает.

Экономические резервы

Напоследок хотелось бы поговорить о том, есть ли реальные способы сделать вашу машину экономичной в прямом смысле этого слова. Если ввести понятие некоего среднестатистического автомобиля, то отдельно взятый, абсолютно исправный и идеально настроенный автомобиль той же марки, конечно, будет иметь более высокие показатели по сравнению со средними. Фактически, они должны быть близки к государственным стандартам расхода топлива.Где-то рядом есть предел, переступить который на серийной конструкции технически невозможно. Но возможен ли такой переход в принципе? Какие изменения в конструкции необходимо внести, чтобы получить ощутимое, заметное снижение расхода.

Так как эта проблема носит очень сложный характер, хотелось бы сразу разделить машину на две большие составные части. Это двигатель, который, по сути, потребляет топливо и все остальное, ради чего и пожирается это топливо. Совершенно очевидно, что степень совершенства именно обоих компонентов в конечном итоге определяет экономичность автомобиля в целом, а отсюда и нашу пресловутую эффективность.

Конечно, кардинальные изменения шасси и кузова вносить ни в коем случае нельзя, а это запрещено законом. Здесь все должно быть абсолютно правильно: колеса должны свободно вращаться, углы их установки, давление в шинах и другие параметры должны соответствовать инструкции. Попутно будет нелишне заметить, что все современные модные кузовные «навороты» — надутые бамперы, фартуки, спойлеры, молдинги, крылья и прочая «крутость» — на расход не влияют.наилучшим образом, создавая дополнительные аэродинамические потери. Полезные потребители энергии на борту, такие как гидроусилитель руля, кондиционер, различные типы электроприводов, также являются причиной перерасхода средств. Даже мощные лампы накаливания снижают эффективность, просто это практически незаметно. Однако отказываться от некоторых действительно полезных удобств вряд ли стоит. Платить за комфорт вполне понятно и естественно.

Теперь о двигателе. Сразу оговоримся: простыми способами увы, повышения его эффективности нет.Строго говоря, есть два пути: уменьшение механических потерь в двигателе и повышение эффективности самого рабочего процесса в цилиндрах. В обоих направлениях очень сложно что-то изменить к лучшему. Например, многочисленные производители различных присадок и присадок к моторным маслам, как правило, обещают значительное снижение потерь на трение в двигателе за счет нанесения на трущиеся поверхностей пленок с антифрикционными свойствами. Однако напомним, что при нормальной работе двигателя в нем нет элементов, работающих в условиях граничного трения.Это означает, что каждая пара трения разделена устойчивым масляным слоем. Поэтому механические потери в этой части в основном определяются не коэффициентами трения поверхностей, а вязкостными свойствами используемых масел. Граничное трение присутствует в течение очень короткого времени и не может существенно повлиять на рабочий расход топлива. Как правило, это режимы холодного старта. Во всех остальных случаях наличие граничного трения следует рассматривать как аварийную ситуацию, ведущую в конечном итоге к разрушению двигателя.

Еще одним компонентом механических потерь, помимо трения, являются так называемые затраты на газообмен. Это вынужденные потери энергии в двигателе, которые расходуются на заполнение его свежей смесью и очистку от выхлопных газов. Эти потери максимальны на холостом ходу и уменьшаются пропорционально открытию дроссельной заслонки карбюратора. Поэтому двигатели с меньшим рабочим объемом при одинаковых условиях эксплуатации более экономичны, так как в тех же режимах они работают с более открытой дроссельной заслонкой.Однако вряд ли кто-то согласится снять со своего двигателя, например, два шатуна, чтобы снизить расход топлива, оставив половину рабочего объема. Это грозит значительной потерей запаса хода, хотя экономический эффект колоссальный. Кстати, за рубежом уже давно пошли по этому пути, производя наддувные версии двигателей с небольшим рабочим объемом. Недостаток мощности с лихвой компенсируется турбонагнетателем.

Есть более экзотические методы, хотя и менее эффективные.Например, подача горячего воздуха в двигатель по сути эквивалентна уменьшению рабочего объема, так как его меньшая плотность приводит к меньшему массовому заполнению цилиндров рабочей смесью. Организован этот процесс путем отбора проб воздуха около выпускных коллекторов только при частичных нагрузках. При нажатии на педаль газа система должна вернуться в нормальное состояние, иначе максимальной мощности для мотора, увы, получить не удастся. Принципиальных противоречий в этой схеме нет, но создать в домашних условиях крайне сложно.Помимо автоматического управления заслонками в воздушном тракте, в системе также должна быть предусмотрена автоматическая коррекция подачи топлива в зависимости от температуры воздуха на входе в двигатель. При этом, по разным данным, эффект в среднем составляет около 4% снижения расхода топлива.

Несколько слов об эффективности рабочего процесса. Собственно единственный выход в этом направлении — увеличение степени сжатия. Порекомендовать что-либо в этом ключе для двигателя ЗМЗ-402 довольно сложно.Базовая версия на бензине АИ-92 имеет степень сжатия 8,2, а это практически на пределе детонации. Хотя, например, в случае регулярного использования газового топлива на этом двигателе проблем «выжать» до 10,5-11 нет. При этом, чтобы можно было ездить на бензине, в танке должен быть хотя бы АИ-98 или его авиационный аналог Б-91/115. Но эксплуатационный расход сжиженного газа в литрах на километр при такой степени сжатия практически равен расходу 92-го бензина базового двигателя, а цена на эти виды топлива отличается в среднем в два раза.

И напоследок несколько слов о работе двигателя на холостом ходу. В свете борьбы за экономичность этот вопрос можно поставить отдельно, так как этот режим занимает до 50% времени работы двигателя при движении автомобиля по городу. Однако учтите, что даже при этом условии относительная доля холостого потока по отношению к общему потоку крайне незначительна — около 10%. Легко рассчитать, зная среднюю скорость по городу, часовой расход топлива на холостом ходу (для ЗМЗ-402 около 0.8 л / ч) и средний рабочий расход в л / км. Следовательно, повлиять на этот режим практически невозможно. Возьмем простой пример. Подавляющее большинство всех отечественных карбюраторных двигателей работают на холостом ходу при углах опережения зажигания порядка 2-7 градусов до ВМТ. Это паспортные углы установки, и они, в целом, далеки от оптимальных для этого режима. Они сделаны как таковые специально, исходя из требований по токсичности выхлопных газов. Если подойти к оптимальным углам, подключив, например, вакуумный распределитель распределителя зажигания не к карбюратору, а непосредственно к впускному коллектору, то обороты холостого хода двигателя резко увеличатся.Вы можете уменьшить их до нормального значения с помощью винта «количества» на карбюраторе. В этом случае наполнение двигателя смесью в этом режиме сократится на 20-25%. Естественно, на столько же снизится и расход топлива, хотя практически с гарантией двигатель не пройдет тест на выбросы углеводородов (CH). Но важно другое. Элементарные расчеты покажут, что даже такое значительное снижение потребления в режиме простоя дает выигрыш в эффективности работы порядка 1%, а это, как уже упоминалось, выходит за пределы точности любительских измерений.Что уж говорить об EPHH. Режимы, обслуживаемые этой системой, встречаются гораздо реже, чем активный холостой ход.

Это наверное все. Выводы делайте сами. Надо ли на Волгу ставить Солекс? Вам нужно модернизировать свой автомобиль сомнительными устройствами в борьбе за эфемерную эффективность? И нужно ли искать черную кошку в темной комнате? Как правило, ее все еще нет.

Споры о том, какой карбюратор поставить на двигатель «Волга 402», будут вести любители для улучшения своей машины, вероятно, до тех пор, пока последний карбюратор не будет благополучно утилизирован.Этот вопрос всегда вызывает живой отклик, особенно у владельцев Волг и Газелей, так как многие хотят иметь в арсенале гораздо более совершенные агрегаты для своих автомобилей.

К тому же желание сэкономить не оставляет и отечественных автомобилистов: овес (бензин) нынче дорогой — его не купишь, и от хорошего карбюратора с точки зрения расхода топлива зависит очень многое.

Какой карбюратор поставить на двигатель 402 Волга , конечно, решать вам, если вы уже решили разобраться с этой проблемой и модернизировать любимую машину.Но перед этим увлекательным занятием, наверное, стоит подумать, какие задачи вы хотите поставить перед собой и перед ней, чтобы постепенное достижение цели не превратилось в бессмысленное копание по металлу и механическим узлам.

Постановка целей

Конечно, расход топлива может зависеть от многих вещей: даже от давления в колесах, качественного или контрафактного масла, залитого в моторный отсек, и исправности самого двигателя.Но самое главное влияние на данные по-прежнему карбюратор.

В первую очередь, от него (а также от его правильной настройки) во многом будет зависеть, насколько прожорливым будет аппетит у машины. А если вы поставили себе задачу сократить расход бензина, то смена карбюратора на более продвинутую модель поможет вам выполнить ее.

Совместимость

А как же такой важный показатель, как совместимость, спросите вы? Практически все карбюраторы (двухкамерные), как отечественные, так и многие зарубежные, могут быть взаимозаменяемыми и совпадать по многим своим параметрам и присоединительным размерам.По оценкам специалистов, на Волге, Жигулях (например, ДААЗ -2107, ) и ГАЗ ( Дач-151, и 156).
), так и азлкашный. Несомненно, будет разница в производительности, и потребуется корректировка диаметра форсунок. Итак, у агрегата ВАЗ диффузор меньшего размера.

При установке аналогичного на Волгу (или УАЗ) обеспечит отличную экономию бензина, но снизит маневренность и отклик двигателя — много ездить не получится. 21083
— точнее производит дозировку в различных режимах. Итак, делаем выводы: если очень большая потребность в экономии, то ставим ДААЗ, а если хотим получить машину посильнее, то К-151.

Некоторые особенности

Поскольку об организации гонок на таких машинах, как Волга, наверное, мало кто мечтает, то целесообразно и практично будет задуматься об установке карбюратора Жигули на двигатель 402. В былые времена счастливые обладатели старой «Волги», бессовестно потреблявшие подорожавший на постсоветском пространстве бензин, установили восемь карбюраторов «Жигули» и остались очень довольны результатом.Делалось это исключительно в хозяйственных целях, хотя при сборке возникли некоторые проблемы (например, с длиной шпилек или штуцера).

На Солексе ( ДААЗ-21083 ) отверстия немного смещены (на миллиметр внутрь). Для окончательной регулировки также необходимо произвести коррекцию струи. Солексы, уже доработанные специально для Волги (маркировка , ДААЗ-3110, ). Это значительно упрощает задачу водителю автомобиля, который собирается производить реконструкцию.Стоит выбирать только агрегат (в комплект входит еще и переходник для старых воздушных фильтров), а остальное — дело техники. Чтобы поставить новый вместо старого, потребуется совсем немного времени и физических сил.

.
