Как мультиметром проверить провод на замыкание: Что такое прозвонка, и как проверить цепь на обрыв мультиметром

🚘 Как найти обрыв и короткое замыкание в автомобиле мультиметром

Многие автолюбители при появлении проблем с электропроводкой тут же начинают судорожно искать знакомого автоэлектрика для решения проблемы, мотивируя это тем, что не разбираются в электричестве. На деле же, ничего сложного нет в том, чтобы провести диагностику электрики самостоятельно. Для этого вам понадобится мультиметр и немного знаний, которые мы постараемся изложить для вас в этой статье. Прочитайте информацию ниже, и у вас не возникнет вопросов о том, как найти короткое замыкание в автомобиле или же, наоборот, как найти обрыв провода в автомобиле.

Признаки неисправности электропроводки

Прежде чем проводить диагностику электрики автомобиля, необходимо убедиться в том, что проблема с проводкой. Перечислим основные виды неисправностей электропроводки и их признаки:

• Короткое замыкание. Одна из самых опасных проблем с проводкой, способная вызвать опасное для здоровье задымление, и даже пожар – собственно это и есть признаки короткого замыкания в автомобиле. Важно немедленно прекратить эксплуатацию автомобиля, поскольку в перегретые от замыкания провода могут расплавить изоляцию соседних проводов и только усугубить ситуацию. Чаще всего такие проблемы заканчиваются перегоревшим предохранителем или реле.
• Обрыв проводки. Это более безопасная неисправность, последствиями (и, одновременно, признаками) которой может стать лишь выход определённого электрического узла из строя (в некоторых случаях – и всей электрики).

Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Поиск обрыва проводки в автомобиле

Для того чтобы проверить авто на утечку тока мультиметром – вам понадобится произвести всё те же действия. Замер сопротивления является показателем наличия контакта или его отсутствия. При отсутствии контакта сопротивление стремится к бесконечности (или цифре «1» на приборе). При наличии контакта, сопротивление должно в идеале стремиться к нулю (сем меньше – тем лучше). Так вот, чтобы проверить обрыв проводки, нужно подключить мультиметр к двум контактам, подозреваемым в обрыве и замерить сопротивление, повторимся — единица на экране мультиметра будет обозначать обрыв.

Спасибо за подписку!

Во избежание повторения обрыва – не скручивайте провода руками. Используйте только паяльник и специальную термоусадку. Если обрыв в клемме, то перед ремонтом обязательно зачистите её.

Как проверить авто аккумулятор мультиметром

Если у вас появилось подозрение в плохой работе аккумуляторной батареи, то здесь вам в помощь, опять же, мультиметр. Итак, вооружитесь мультиметром, настроенным на замер напряжения (20В):

• Отключите одну клемму и подсоедините красный контакт к «плюсу», а чёрный – к «минусу». Нормальное напряжение должно быть в пределах 12,4 – 12,8 Вольт. Важно производить замер минимум через час после остановки двигателя.
• Замерьте напряжение под нагрузкой, равной числу, в два раза большему ёмкости. Например, если ёмкость 75 Ам/час, то нагрузка должна составлять 150 Ам. Если напряжение проседает ниже 9 Вольт, значит с АКБ вашего автомобиля что-то не так (недозаряд, либо выход из строя). После отключения нагрузки напряжение должно восстановиться за 5-10 секунд.

Как проверить короткое замыкание

Многие люди считают, что свет в их доме будет всегда. А что делать, если его вдруг не станет? Как найти короткое замыкание? Происходит оно в том случае, когда внешнее сопротивление цепи уменьшается до низкой отметки из-за нарушения изоляционного покрытия токопроводящих частей оборудования либо электропроводки. Причиной этому может послужить влага, механические повреждения или износ изоляции. Для обнаружения КЗ используют специальный прибор – мультиметр.

Что такое короткое замыкание. Его последствия

Происходит КЗ в розетках, вилках, распределительных коробках и в прочих местах, где присутствует соединение проводов. Причина всему – некачественный контакт. Он приводит к увеличению нагрузки и – как следствие – к нагреву. Чаще всего результатом становится перегорание изоляции, вследствие чего питающие провода замыкаются между собой.

Короткое замыкание очень опасно для человека и в большинстве случаев является причиной возгорания. В связи с этим определить его местоположение необходимо достаточно оперативно.

Для того чтобы предотвратить короткое замыкание, необходимо периодически проводить испытание силовых кабельных линий напряжением, что позволит избежать тяжёлых последствий.

Как визуально обнаружить источник КЗ?

Если в доме внезапно погас свет и присутствует характерный запах плавленой изоляции, первое, что необходимо сделать, – это сразу обесточить объект. После этого просмотреть все розетки и соединительные контакты. Если последние были нарушены, то такая изоляция будет иметь коричневый или чёрный оттенок. А когда вы подсоедините нагрузку, то в этом месте будет идти нагрев провода. Данную неисправность необходимо устранить сразу же, пока не случилось что-то непоправимое (например, пожар).

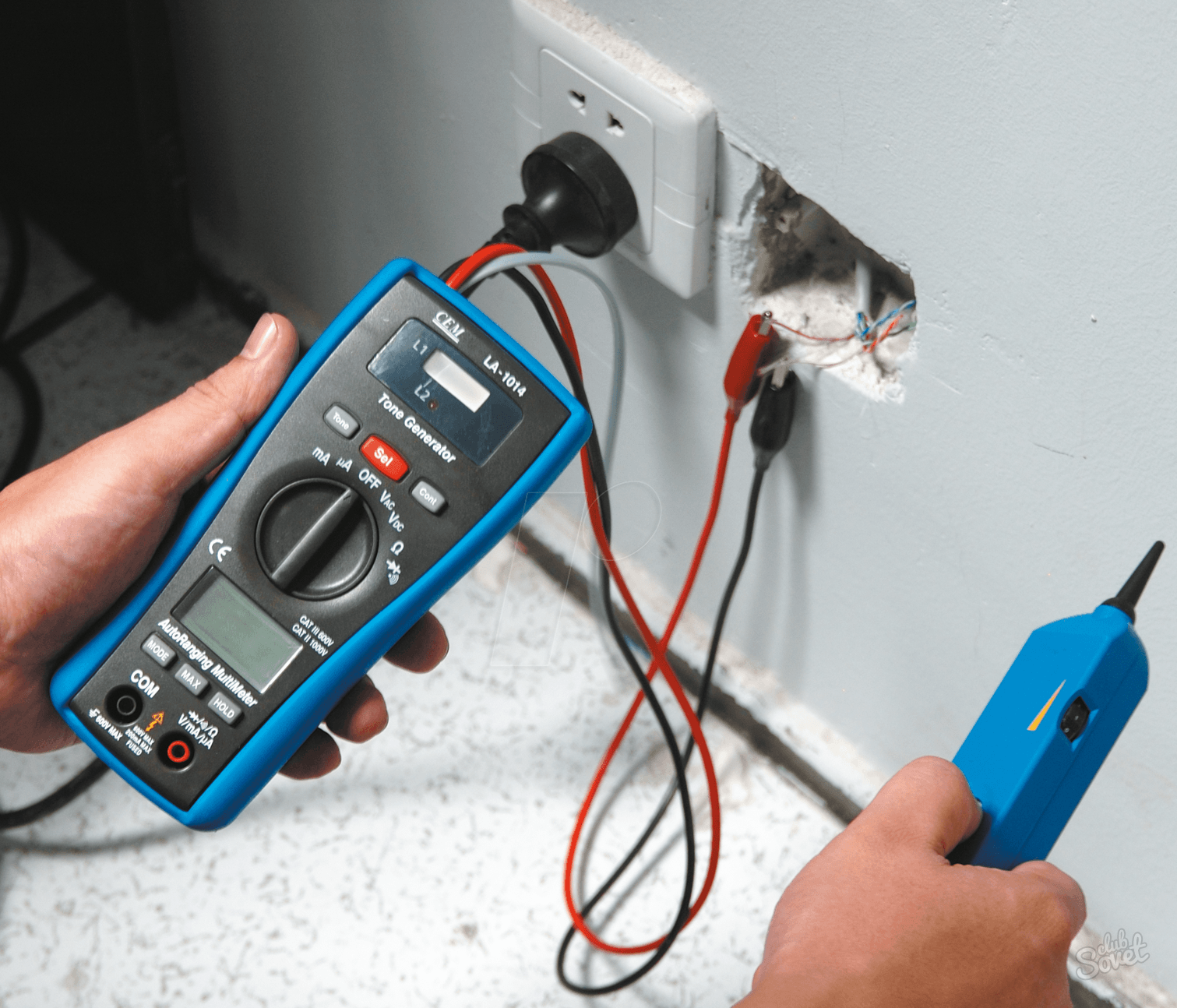

Как определить короткое замыкание мультиметром?

Для того чтобы определить неисправность в электрической цепи, в том числе и источник КЗ, вам понадобится специальный прибор – мультиметр. С его помощью необходимо проверить сопротивление цепи, выставив на нём соответствующий режим. Но помните: это не измерение величины тока либо напряжения, поэтому все работы стоит производить при отключённом питании!

Если проверяемый участок цепи не повреждён, то прибор подаёт звуковой сигнал и выводит величину замеренного сопротивления. В противном случае (если значение слишком большое либо высвечивается цифра «1») необходимо:

• отключить питание;
• отсоединить поочерёдно все провода в распределительной коробке;
• выключить всё из розеток и выкрутить лампы;
• прозвонить каждую цепь в отдельности;
• после определения цепи с коротким замыканием, необходимо определить причину. Для этого нужно поочерёдно прозвонить все оставшиеся провода.

Перед каждым измерением необходимо проверить работоспособность мультиметра, закоротив его щупы между собой.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения испытаний силовых кабельных линий, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытания силовых кабельных линий ] или задать вопрос, звоните по телефону: +7 (495) 181-50-34 .

В электрических сетях периодически возникают неисправности. Аварийные ситуации приводят к выходу из строя приборов и оборудования, повреждениям проводов на отдельных участках, возгораниям и пожарам. В связи с этим, приходится в срочном порядке решать задачи, как найти короткое замыкание или обрыв на линии. В большинстве случаев срабатывают автоматические средства защиты или плавкие предохранители, после чего проводятся поиски места аварии с целью ликвидации последствий.

Что такое короткое замыкание

В электрических сетях ток может двигаться двумя путями – длинным или коротким. В первом случае, это обычный рабочий процесс, когда ток протекает по своему установленному пути через подключенную нагрузку.

Второй вариант предполагает возникновение короткого пути, при котором фазный и нулевой провод непосредственно контактируют между собой. В этом месте наступает резкое падение сопротивления и ток стремится попасть именно в эту точку, совершая с максимальной быстротой движение от плюса к минусу. Одновременно, сила тока резко возрастает, что и приводит к всем известным неприятным последствиям. Как раз на таких свойствах КЗ и строятся защитные мероприятия по предупреждению подобных ситуаций. Замыкание клемм будет тем же, чем определяется сила тока короткого замыкания батарейки.

Таким образом, короткое замыкание является незапланированным электрическим соединением различных потенциалов или фаз друг с другом или с землей. Этот процесс сопровождается разрушительными токами, вызывающими необратимые последствия. Подобное состояние возникает по разным причинам, в основном из-за поврежденной изоляции или механического взаимодействия компонентов, где изоляция не предусмотрена.

К основным видам КЗ, возникающих в трехфазной сети, можно отнести следующие:

• Однофазные – фаза замыкается с землей.
• Двухфазные – две фазы замыкаются друг с другом.
• Двухфазные на землю – замыкание двух фаз между собой и одновременно – с землей.
• Трехфазные – все три фазы замыкаются между собой.

В различных машинах и электроустановках возможны появления межвитковых замыканий, когда витки роторных или статорных обмоток замыкаются между собой. В некоторых случаях обмотка может замыкаться и контактировать с металлическим корпусом агрегата.

Причины аварийных ситуаций с КЗ

Авария с коротким замыканием, возникающая в сети, сопровождается резким скачком силы тока. Этот рост обусловлен многократным снижением сопротивления проводников в точке КЗ. Подобные факторы вызывают подъем температуры до критических значений, что приводит к возгоранию изоляционного слоя и других легковоспламеняющихся материалов.

Аварийные ситуации с участием токов короткого замыкания чаще всего возникают по следующим причинам:

• Устаревшая проводка, используемая в сети. В течение длительной эксплуатации происходит износ изоляционного слоя. Это приводит к образованию разрывов в местах изгибов и последующему оголению проводов.
• Большое количество влаги, попадающее на проводку. Очень часто это случается по вине соседей, затопивших квартиру. Влага повреждает изоленту с липкой стороны, в результате чего изоляция на скрутках оказывается нарушенной.
• Механические повреждения изоляционного слоя проводов. Особенно часто это случается во время ремонта, при сверлении стен или забивания гвоздей в местах проложенных линий. Перед началом работ рекомендуется изучить схему электропроводки, а при ее отсутствии воспользоваться специальными приборами.
• Открытая проводка нередко повреждается грызунами. Чаще всего это происходит с незащищенными линиями.
• Работа сети в режиме длительных перегрузок, в результате чего слой изоляции нагревается и расплавляется.
• Электроприборы и оборудование, вышедшие из строя и ставшие причиной КЗ в цепи.

Все причины аварийной ситуации сводятся к соприкосновению друг с другом двух оголенных жил с разными полюсами. Этот процесс сопровождается различными негативными последствиями, которые ниже будут рассмотрены подробно.

Опасность КЗ и его последствия

Негативные последствия короткого замыкания во многом зависят от места расположения аварии и продолжительности воздействия высоких токов. В связи с этим данное явление характеризуется как местное или общее.

В первом случае последствия наступают более серьезные, вплоть до открытого возгорания проводов и дальнейшего распространения пожара. Помимо проводки, загораются расположенные рядом отделочные материалы и предметы мебели.

Дополнительно, короткое замыкание вызывает следующие повреждения:

• Термические и механические воздействия полностью разрушают розетки и выключатели.
• Уровень сетевого напряжения существенно понижается, в результате чего электроприборы и оборудование могут выйти из строя. Это же подтверждает эксперимент с аккумуляторами.
• Компьютеры, средства телекоммуникации и другие чувствительные электронные приборы подвергаются разрушительному воздействию электромагнитных волн.
• Каждый человек, находящийся в непосредственной близости от места аварии, может получить ожоги, механические травмы и другие увечья, опасные для жизни и здоровья.
• При попадании влаги нередко замыкает скрытая проводка. В этом случае человек может получить удар током нечаянно коснувшись стены.

Поиск места возникновения аварийной ситуации

Найти короткое замыкание в проводке дома считается довольно сложным действием среди всех мероприятий, проводимых в связи с аварией. Основная трудность заключается в невозможности подачи напряжения на поврежденный участок. В этом случае происходит перегорание одноразовых предохранителей или срабатывание автоматического выключателя.

Для того чтобы максимально быстро и эффективно выполнить поиск короткого замыкания, необходимо соблюдать следующие правила и порядок действий:

• Прежде чем решать задачу, как определить неисправность, нужно в первую очередь избавиться от самого режима короткого замыкания. С этой целью в цепи любыми способами отключается фазный или нулевой провод. Чаще всего используется второй вариант, при котором ноль изолируется и отводится в сторону. В этом случае в нем не появится напряжение, когда будет включено автоматическое защитное устройство.
• Группа, где обнаружено КЗ, отключается полностью. Все электроприборы отсоединяются от розеток, иначе возможны их серьезные повреждения. Далее короткое замыкание мультиметром определяется с достаточной вероятностью и точностью.
• После всех отключений на аварийный участок подается напряжение. При отсутствии КЗ в других местах, автомат не будет срабатывать и отключаться. Иначе придется проверять линии других групп или возможное соприкосновение с заземляющим проводом.
• Если короткое замыкание электропроводки сопровождается отгоранием и обрывом фазного провода, возможную неисправность ищем, проверив розетки и выключатели поврежденного участка. Для этого используется индикаторная отвертка. Наличие фазы указывает на целостность провода.
• Основная сложность обнаружения КЗ возникает при скрытой проводке. Если место аварии не удалось обнаружить мультиметром, работающим от батареи, рекомендуется замена поврежденного участка или полный монтаж новых линий электропроводки.

Устранение неисправностей

После того как находим место аварии, необходимо выполнить ремонт и устранить неисправности и ликвидировать все последствия аварии.

Если не планируется прокладка новой проводки, то все ремонтные работы выполняются в следующем порядке:

• В первую очередь подбирается провод. Его сечение нужно узнать, чтобы оно было не меньше, чем у пострадавшего проводника, а материал жил – аналогичный предыдущему. Все остальные действия касаются исключительно скрытой проводки.
• Перед тем, как найти короткое замыкание в скрытой проводке по всей протяженности линии снимается штукатурка. Эту процедуру следует выполнять аккуратно, чтобы не нанести проводам дополнительных повреждений.
• Дойдя до аварийного места в проводке квартиры, нужно убедиться в правильности его определения. Короткое замыкание оставляет характерные следы, а сам обрыв провода легко заметить путем визуального осмотра.
• Затем выполняется разделка поврежденного проводника, после чего его концы соединяются небольшим отрезком проводника методом пайки или опрессовки. За счет этого толщина провода почти не увеличится, и он нормально ляжет на свое место в штробе. Изоляцию соединений рекомендуется производить термоусадочными трубками, которые легко надеваются на проводники.
• По окончании ремонта следует проверить работоспособность сети и все исправления. С этой целью к проводам подается напряжение и подключается нагрузка. Лучше использовать увеличенную нагрузку, чтобы проверить возможный повышенный нагрев в местах соединений. После проверки штроба с проводом заделывается раствором.
• Повторное испытание проводов осуществляется уже после полного высыхания штукатурного раствора.
• Подгоревшие розетки и выключатели заменяются новыми, поскольку их восстановление нецелесообразно.
• Если причиной неисправности является бытовая техника, ее следует отремонтировать самостоятельно или в мастерской.

Меры профилактики по предотвращению КЗ

Предотвратить возникновение коротких замыканий в значительной степени помогают меры предосторожности и профилактические мероприятия.

Наиболее важными из них являются следующие:

• Перед тем как найти короткое замыкание в проводке, следует обращать внимание на заметное искрение или треск в розетке и выключателях, сопровождающиеся запахом горелой пластмассы. Именно эти факторы чаще всего приводят к аварийному режиму. В таких случаях нужно обязательно заменить неисправные установочные изделия.
• Перед прокладкой новых проводов нужно заранее рассчитать мощность потребителей, которые будут использованы в данной сети. Правильно выбранное сечение предохраняет кабели от излишних перегрузок. В процессе монтажа проводка не должна быть перекручена. Кабели укладываются параллельно, а между ними оставляется свободное пространство.
• При выполнении ремонтных работ, связанных со сверлением стен, необходимо заранее уточнить места прокладки кабельных линий.
• Установка средств автоматической защиты позволит избежать негативных последствий, за счет отключения линии в момент КЗ.
• Не реже 2-3 раз в год проводить плановые осмотры, выключателей, розеток, распределительных коробок, откуда расходятся провода и мощного оборудования. Проводку с алюминиевыми жилами по возможности лучше устраняем и меняем, поскольку этот материал при нагревании увеличивает сопротивление цепи, вызывая увеличенный нагрев, замыкание и расплавление кабельных линий.
• При поиске короткого замыкания все действия с проводкой и электрическими приборами следует выполнять при строгом соблюдении техники безопасности. Выполняя рекомендации специалистов и точно соблюдая порядок действий, вполне возможно не только самостоятельно обнаружить аварию, но также исправить все ее последствия.

Неполадки в электросети являются частой причиной поломки электроприборов. Одно из распространенных негативных явлений – короткое замыкание. Оно опасно не только для техники, но и для самого дома, так как может привести к возгоранию. Бороться с КЗ можно с помощью предохранителей и автоматов защиты в активной цепи. Но в случае обесточенного провода или прибора поиск замыкания усложняется. Есть разные способы обнаружения и устранения дефекта сети.

Причины короткого замыкания

Основной фактор, вызывающий короткое замыкание – это резкое возрастание силы тока. Оно сопровождается снижением сопротивления электропроводки и приводит к повышению температуры выше нормального значения. Это приводит к тому, что может произойти возгорание легковоспламеняемых материалов.

Почему происходит короткое замыкание:

• Износ электросети. С течением времени изоляция изнашивается, оголяется часть провода, и на этом участке может произойти короткое замыкание.
• Влага. Попадание жидкости на изоленту, защищающую скрутку, может произойти во время затопления. Это приводит к отклеиванию липкой стороны ленты и оголению места соединения.
• Механическое воздействие на изоляцию. Во время ремонтных работ можно случайно вбить гвоздь в место прокладки кабеля и повредить защитный слой. Также перегрызть провода могут грызуны.

При соприкосновении двух оголенных жил разных полюсов на месте контакта резко возрастает температура, и на этом участке может возникнуть короткое замыкание.

Расчет тока короткого замыкания

Напряжение короткого замыкания – это напряжение, при котором на замкнутой обмотке трансформатора протекает электрический ток, равный номинальному.

Определять напряжение КЗ можно по падению напряжения на трансформаторе. Эта величина характеризует полное сопротивление обмоток.

Токи, возникающие при коротком замыкании, значительно превышают номинальное значение, на которое рассчитана вся электрическая схема. Они могут выжигать слабые места, разрушать их и приводить к возгоранию.

Чтобы исключить аварийную ситуацию, специалисты на стадии проектирования начинают бороться с дефектом и вычислять теоретическую возможность возникновения больших токов. С учетом рассчитанных данных выбираются силовые элементы и защитные компоненты схем. Борются с токами большой величины и при эксплуатации оборудования.

Расчет тока однофазного КЗ и трехфазного осуществляется с помощью закона Ома, полного сопротивления схемы, силовой характеристики мощности и структуры используемой электроустановки. Точность может отличаться в зависимости от предназначения приборов.

Возможные последствия

Короткое замыкание – это негативное явление, которое может привести к пожару и поломке бытовой техники. Но также можно выделить другие проблемы, вызываемые дефектом:

• Плавление жил. В случае взрыва они могут причинить вред здоровью людей.
• Воспламенение изоляции. Актуально для некачественных изоляционных слоев или выполненных из легковоспламеняемых материалов.
• Поломка техники.

Чтобы не допустить всех негативных последствий, нужно вовремя найти короткое замыкание и устранить его.

Способы поиска замыкания

Заранее определить место, в котором есть риск возникновения короткого замыкания, практически невозможно, особенно если проводка новая. Обычно поиском занимаются после выбивания автоматов.

Как найти короткое замыкание в проводке:

• Зрительный осмотр проводов. Нужно проверить целостность и вид изоляции, отсутствие перегибов кабелей и подгорелой оболочки. Особое внимание следует уделить участкам, в которых проводилось наращивание и соединение проводов. Также нужно искать и проверять места подключения к распределительному щитку, розетке, выключателю.
• Проверка с помощью специальных приборов – мегаомметров, мультиметров, тестеров. С помощью устройства, показывающего сопротивление цепи, можно найти короткое замыкание. Щупами тестера нужно прикоснуться к фазе и нулю, затем к заземлению. Если на дисплее высвечивается ноль, проводка в порядке. При появлении какого-либо значения можно судить о соприкосновении контактов. Нужно учитывать, что при помощи мультиметра не всегда возможно найти короткое замыкание. Обычно он применяется для участков электрических цепей до 3 метров.

Самый верный способ поиска проблемных участков – проверка тестером. По звуку или запаху достоверно определить место короткого замыкания нельзя.

Как устранить

Когда найдено место, где коротит проводка, нужно провести ее замену и ремонт. Предварительно помещение нужно обесточить и только потом менять проблемный участок. Место соединения двух проводников нужно надежно заизолировать. Также важно правильно выбрать способ создания контакта. Если под действием тока короткого замыкания подгорел выключатель или розетка, рекомендуется приобрести и установить новое изделие. Это дешевле и надежнее, чем чинить сломанный прибор.

В старых домах электропроводка выполнялась из алюминия. Это ненадежный устаревший способ прокладки сетей, поэтому ее нужно полностью заменить. Именно алюминиевая проводка может закоротить.

Когда замыкает бытовой прибор, починкой должен заниматься профессионал. Самостоятельно чинить устройство без профессионального инструмента, навыков и умений опасно для здоровья.

Профилактика КЗ

Выполнить профилактические действия безопаснее, надежнее и дешевле, чем восстанавливать проводку после КЗ. Периодически нужно проверять розетки. Если они начинают искрить, нужно их ремонтировать или менять.

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию. Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя. Также при соединении надо правильно выбрать способ создания контакта и приобрести заранее необходимое оборудование. Нельзя соединять провода методом скрутки.

Если надо сверлить стену, следует проверить место самодельным металлоискателем или изучить схему электропроводки. Таким образом можно обнаружить кабель скрытой проводки, который мастер мог бы случайно повредить.

Как проверить по качеству кабель.

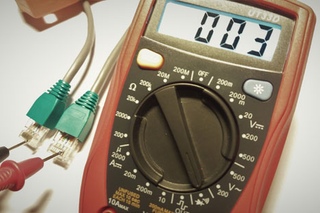

При проверке кабеля витых пар важно начать с визуального обследования всего провода по длине. При этом особо важно уделить внимание следует уделить месту обжатия проводника в вилках типа RJ-45. Если при этом провода обжаты неаккуратно, возможно, они не полностью вошли в RJ-45, из-за чего связь становится с плохой скоростью соединения и недопустимого качества. Другой случай, когда провода задевают друг друга, тогда может произойти замыкание. Если внешнее обследование не принесло результатов, появляется резонный вопрос: как проверить по качеству кабель, используя специальные тестеры? Самый легкий способ – проверить тестером провода витых пар. Самые современные приборы оснащены жк-дисплеем. Они помогают установить не только саму проблему, но и точное место ее нахождения. Кстати, достаточно даже сделанного своими руками тестера, оснащенного светодиодами. К сожалению, маловероятно нахождение таких тестеров в обычной квартире.

Основные способы проверки проводников:

1. С помощью мультиметра. Проверить провода мультиметром не составит труда даже для человека, который совершенно ничего в этом не понимает. Этим прибором проверяют напряжение электрической сети, а также величину AC/DC (постоянного/переменного) тока. Настроив мультиметр в режим омметра, возможно с легкостью исследовать кабель на целостность.
2. Прозвонка провода. Наиболее доступный метод проверки качества проводника – прозвонить шнур для тестера стрелочного типа (а точнее, проверка витой пары желтого и зелененького цвета). В первую очередь необходимо вытащить вилку из ПК. Теперь прибор настраиваем на измерение сопротивления сети и прикасаемся щупами к проводам бело-оранжевого завичения и оранжевого цвета. Сопротивление должно составлять один-два Ома. Далее то же самое проводим с проводами витой пары зеленого и бело-зеленого цвета. Величина сопротивления между ними также в районе одного-двух ома. После этого необходимо измерить ту же величину между проводами оранжевого и зеленого цвета. Обычно, при отсутствии проблем витых пар в кабеле, эта величина должна быть бесконечно высокой, но достаточно, чтобы оно было больше сотни Ом.

Как проверить по качеству кабель.

Если провод еще не подсоединен к оборудованию, придется проверять его качество с помощью более трудоемкого, в то же время надежного метода.
Концы провода сводятся в одной точке, после чего прозваниваются. Прибор также настраивается на измерение сопротивления, после чего проводится проверка цельности провода и возможность возникновения короткого замыкания.
Концы щупа подводят к контактам одного цвета двух вилок. Сопротивление во время проверки должно быть равно 0 Ом. Таким образом, необходимо прозвонить поочередно все пары. Испытание же на возможность возникновения короткого замыкания должно проводиться только на одной вилке. Для этого один конец щупа подводится к первому контакту, а второй поочередно к каждому из оставшихся.

Важно!

При передаче сигнала связи используются лишь пары зеленого и оранжевого цвета, так что самого пристального внимания достойны именно они.
Как проверить по качеству кабель, только что изготовленный на производстве?
Размеры величины сопротивления на парах разных цветов разные, благодаря чему довольно просто можно узнать, верно ли обжаты пары. То есть, если по какой-либо причине они оказались перепутаны, это сразу станет видно во время измерения сопротивления. Например, для пары оранжевого цвета нормальный объем данной величины – 50 Ом, значит, если при измерении сопротивление равно 100 Ом – обжата пара отличного от оранжевого цвета или же по другой, не подходящей в данном варианте, схеме.
Как проверить по качеству кабель, чтобы это было наиболее удобно? Используя не только вилку, но и розетку RJ45. При этом свободный конец провода необходимо вставить в эту розетку и измерять сопротивление уже докасаясь щупами не вилки (что довольно неудобно), а проводя это внутри самой розетки.
Получив и проанализировав результаты всех проверок, необходимо принять решение о последующих действиях. Если произошел обрыв или короткое замыкание витой пары зеленого или оранжевого цвета, наиболее рациональное решение – заменит их рабочей парой (коричневого или синего цвета, так как изначально они не используются). Для начала следует обрезать провода одной вилки и снова осуществить прозвон всех пар проводников. Затем, проверить обрыв провода необходимо и со второй вилкой, так как он возможен непосредственно в ней. Короткое замыкание также возможно при неправильной подготовке проводников в месте их фиксации в вилке. Стоит обратить внимание, что если на внешней оболочке кабеля ест насечки – он может сломаться в этом месте. Если все провода витых пар оказались нерабочими, необходимо еще внимательней осмотреть весь кабель по длине и, если место его повреждения обнаружить не удалось, единственным вариантом остается – замена всего кабеля на новый.

Как прозвонить электродвигатель мультиметром | Техпривод

Одна из частых неисправностей электродвигателя – отсутствие вращения. Причину поломки можно определить следующим образом. Прежде всего с помощью мультиметра (в режиме вольтметра) проверяется подача питающего напряжения. Если питание подается, проблема заключается в электрической неисправности самого двигателя, соответственно, необходимо проверить целостность подключения и прозвонить обмотки. В большинстве случаев для этого используется обычный мультиметр.

Прозвонка электродвигателя мультиметром

Трехфазный электродвигатель имеет 3 обмотки, у каждой из которых по два вывода. Для измерения сопротивления обмотки мультиметр переводится в режим омметра, его щупы соединяются с парой выводов. Предел измерения — 200 Ом или меньше. Необходимо последовательно прозвонить сопротивления всех трех обмоток. Полярность омметра в данном случае роли не играет.

Как узнать, какое должно быть сопротивление у обмоток? На данном этапе это неважно – главное, чтобы сопротивления были одинаковы. Расхождения показаний по обмоткам должны быть не более 10%.

Логично, что сопротивления обмоток зависят от мощности электродвигателя. У маломощных двигателей (сотни ватт) сопротивление каждой обмотки может составлять десятки Ом, у двигателей средней мощности (несколько киловатт) – единицы Ом. У приводов мощностью десятки киловатт сопротивление составляет доли ома, и обычным мультиметром проблематично точно его измерить.

Если мультиметр показывает 0 Ом, это говорит о коротком замыкании (начало и конец обмотки замкнуты). Можно попытаться устранить замыкание в районе борно, но это удается редко. Обычно в таких случаях двигатель разбирают или перематывают. Если на одной из обмоток мультиметр показывает бесконечность, произошел обрыв, и двигатель также подлежит разборке или перемотке.

Кроме того мультиметр позволяет без труда определить замыкание обмотки на корпус. В этом случае сопротивление между обмоткой и корпусом электродвигателя будет составлять единицы Ом (при нормальной изоляции — Мегаомы).

Проверка борно

Если после прозвонки остались подозрения, нужно вскрыть клеммную коробку (борно). Часто можно увидеть, что в борно плохо затянут крепеж, или отгорели провода. Если для соединения используются гайки, нужно на каждой клемме проверить протяжку не только верхней гайки, которой прикручен питающий проводник, но и осмотреть гайку, которая держит вывод обмотки, уходящий внутрь двигателя.

При отсутствии мультиметра допускается в первом приближении проверять обмотки на обрыв при помощи универсального пробника-прозвонки. Однако, при этом невозможно определить межвитковое и короткое замыкание в обмотках.

Как определить межвитковое замыкание

Межвитковое замыкание можно определить несколькими способами, самый практичный из них – измерение токов по фазам. Если при равенстве фазных напряжений токи отличаются более чем на 15%, и при этом двигатель греется на холостом ходу, можно смело нести его в перемотку.

Выводы

Следуя инструкциям, приведенным в статье, можно при помощи мультиметра определить большинство неисправностей обмотки двигателя. Как правило, при нарушениях целостности обмотки двигатель нужно перематывать.

Другие полезные материалы:
Выбор электродвигателя для компрессора
Типичные неисправности электродвигателя
Трехфазный двигатель в однофазной сети

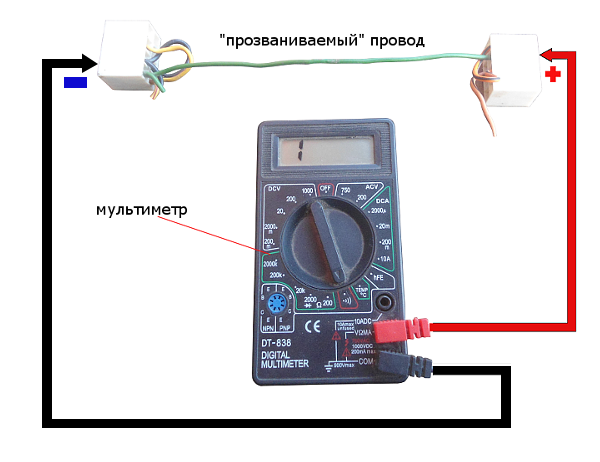

Как прозвонить провода мультиметром

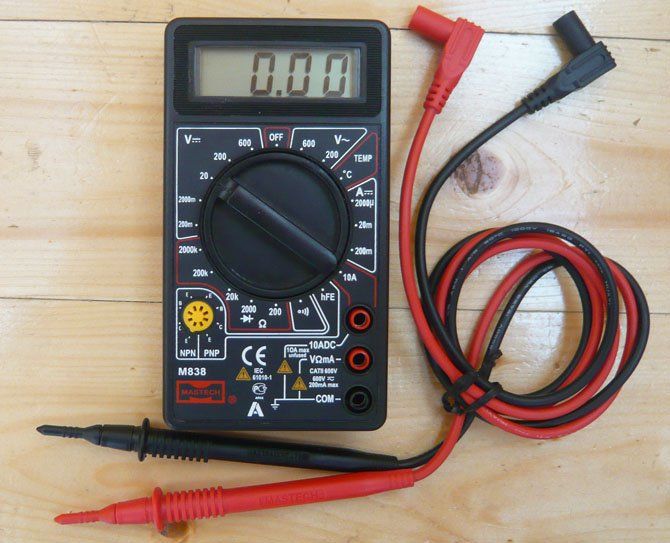

Подготовка мультиметра

Для того чтобы прозвонить провода и кабели годится недорогой мультиметр, в котором имеется режим измерений сопротивлений. В качестве примера возьмем мультиметр DT – 838.

Как прозвонить провода мультиметром

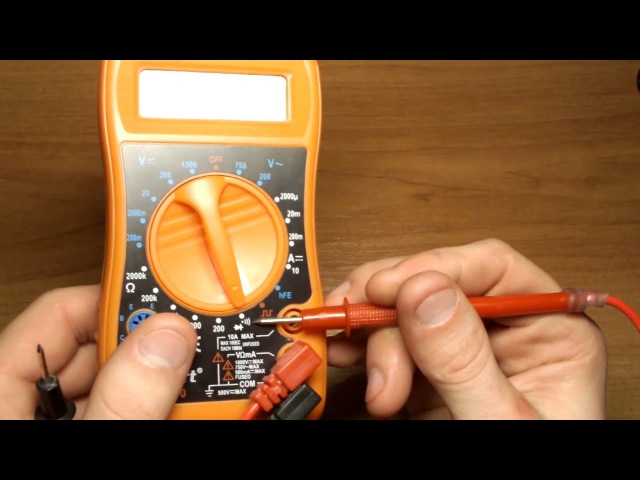

Для прозвонки проводов и кабелей используют два режима измерений – это «200 Ω» и изображение звука. Отличие этих режимов состоит в том, что в режиме «200 Ω» при прозвонке на дисплее отображается значение сопротивления близкое к нулю при целом проводе, и 1 при его обрыве.

В режиме звуковой сигнализации на дисплее высвечивается величина сопротивления при прозвонке и добавляется звуковая сигнализация. Появление звукового сигнала означает сопротивление провода близкое к нулю. А отсутствие его, высокое сопротивление или обрыв провода.

Такая звуковая сигнализация удобна при прозвонке в труднодоступных местах, где нет возможности наблюдать за дисплеем мультиметра. Однако перед тем как прозвонить высоковольтные провода мультиметром в автомобиле, предел измерения ставят на «20 К», так как сопротивление целого высоковольтного провода лежит в пределах от 3,5 до 10 К.

Прозвонка проводов в режиме зуммера

До прозвонки провода мультиметром, щуп с проводом черного цвета вставляют в гнездо «COM, а щуп красного цвета в гнездо в «ΩVmA». Переключатель режимов нужно поставить на предел измерения «200 Ω» или звуковой сигнализации. Перед прозвонкой проводов и кабелей щупы соединяют между собой для проверки работоспособности прибора.

Как прозванивать провода

Перед измерениями важно зачистить концы проводов от изоляции и снять окись с жил кабеля. Окись на проводах может иметь высокое сопротивление, которое будет выше предела величины выбранного режима сопротивления прибора, что даст неверные показания.

До прозвонки нужно снять с электропроводки напряжение сети, в автомобиле снять клеммы с аккумулятора. Если в цепи прозвонки проводов имеются конденсаторы, тогда их нужно разрядить, накоротко закоротив вывода. Все эти предостережения помогут избежать поломки мультиметра и дадут более достоверные результаты.

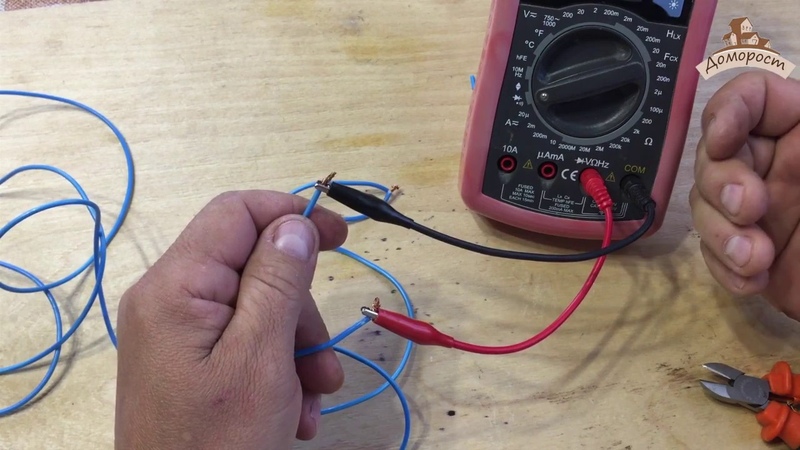

Для удобства при прозвонке используют специальные зажимы для проводов – «крокодилы». «Крокодил» одевается на щуп и зажимается на участке провода. Использование таких зажимов увеличивает удобство при работе с проводами, так как освобождаются руки.

Короткие кабели и провода можно прозванивать с одного конца, а длинные провода нужно хорошо очищать от окислов и скручивать между собой с одной стороны. Тогда процесс прозвонки осуществляется только на одной стороне. Прозвонить провода можно и без мультиметра. Для таких целей электрики используют специально сделанную «прозвонку», состоящую из батарейки и лампочки. Также для проверки кабелей и проводов используют звуковой генератор и наушники.

Прозвонка на батарейке с лампочкой

Определение неисправности в электропроводке

Нахождение неисправностей в сети квартиры рассмотрим на примере стандартной электропроводки. Перед электрическими работами нужно снять напряжение с вводного автомата в электрощите. Если выбивает автомат в щите, то порядок нахождение короткого замыкания таков:

1. Снимают напряжение с выбитого вводного автомата, откручивают провода с нижних клемм автомата, с нижних клемм автомата кабель должен идти на нагрузку.
2. Прозванивают отключенные провода фазы и нуля на щите. Если имеется короткое замыкание, раскручивают все провода в первой распределительной коробке от электрощита и прозванивают их. Каждый провод в коробке до того как раскрутить, маркируют, одну скрутку под одним номером. Находят направление (комнату) электропроводки с коротким замыканием.
3. Перед прозвонкой во всех комнатах должны быть выключены все осветительные приборы, вытащены вилки из розеток. Если всё отключено, а короткое замыкание присутствует в распредкоробке этой комнаты, раскручивают провода в коробке и мультиметром ищут короткое замыкание, отдельно для каждой розетки и освещения. Если при включенном освещении происходит короткое замыкание, неисправность ищут в лампе патроне, люстре.
4. Найденный участок электропроводки с коротким замыканием нужно менять. Если электропроводка скрытая, тогда нужно ее вскрывать (что затратно) или сверху по стене провести кабельный канал. Кабельный канал немного портит вид, но затраты минимальные.
5. Если неисправность проводки в обрыве, то место обрыва находят при включенном вводном автомате на отсутствие напряжения. Режим мультиметра ставят на «~750V», не путайте с режимом измерения сопротивления, иначе мультиметр сгорит. Точное местонахождение обрыва можно найти, если подать напряжение на этот участок цепи и пользоваться специальными приборами (отечественный «Дятел»).

При нахождении обрыва или короткого замыкания в проводке вспомните, какие виды работ проводились в квартире. Это поможет вам быстрее найти место повреждения проводки.

Как прозвонить провода и кабель? Альтернативные способы

Автор Alexey На чтение 5 мин. Просмотров 970 Опубликовано 12.03.2016
Обновлено 12.03.2016

При проверке целостности кабельной продукции по одной из жил пропускают электрический ток, и в данную цепь включают омметр, лампочку или звуковое устройство, которое звенит при тестировании провода, поэтому данные испытания называют прозвонкой.

Цель прозвонки может быть двоякой – проверить исправность провода, или найти два конца одной жилы. Прозванивают цепи при помощи мультиметра или специальных приборов.

С данными задачами превосходно справляется даже самый простой и дешёвый мультиметр, ведь в данном случае погрешность измерений не играет никакой роли – ток либо течёт, либо нет, одно из двух. Поэтому в арсенале электрика всегда должен быть хотя бы простейший мультиметр, помимо проверки целостности кабелей им можно измерять напряжение, сопротивление изоляции и силу тока.

Но для единичной проверки можно соорудить прибор для прозвонки из подручных средств. Для начала нужно рассмотреть способы проверки кабелей.

Проверка исправности изоляции

Данное испытание проводят только с одного конца кабеля. Для этого зачищают проводники, включают мультиметр в режим измерения сопротивления, выбирают диапазон мегаом.

Не касаясь пальцами щупов, проверяют ими, нет ли пробоя между жилами.

Из-за емкости кабельных проводов на электронном дисплее вначале показания будут меняться, но в течение нескольких секунд емкость зарядится и на индикаторе должна высветиться единица в левой стороне экрана – это означает, что сопротивление настолько велико, что выходит за диапазон измерений.

Если же установится ноль, то это значит, что между жилами есть короткое замыкание. Бывает, что мультиметр показывает какое-то среднее значение. Если кабель новый, то он некачественный, и увлажнённая изоляция дает утечку, или же, может сказываться влияние электромагнитных помех.

В этом случае прибор переключают в более низкий диапазон – сотни килоом, и следят за показаниями – в случае электромагнитных наводок отображаемое на дисплее значение будет постоянно меняться, но если это неисправная изоляция, то показания будут стабильными.

Основные единицы измерения

Обязательно следует следить при проверке за руками – они не должны касаться щупов, чтобы не создавать погрешностей при измерениях. Часто таким способом можно проверить исправность проводки, находящейся во влажной стене, подключаясь к заведомо обесточенным и неподключённым к электроприборам проводам.

Прозвонка целостности проводника

В исправном кабеле каждая жила должна проводить электрический ток, и между ними не должно быть короткого замыкания.

Если кабель имеет маркированные провода, значит идентифицировать пары окончаний каждой жилы не нужно. В этом случае нет нужды подтягивать окончания кабеля в одно место, или тянуть провод от мультиметра к другому концу.

После проверки изоляции на пробой по описанному выше способу, достаточно будет зачистить и соединить в одну скрутку провода на одном конце кабеля, а на другом производить прозвонку.

Мультиметр переключают в режим измерения сопротивления, устанавливают самый низший диапазон – как правило, это 200 Ом, или специальный значок динамика специально предназначенный для прозвонки.

Мультиметр в положении переключения динамика для прозвонки

Всегда перед прозвонкой проверяют сам мультиметр – для этого соединяют два щупа вместе – тестер должен зазвенеть и показать ноль, уже после этого можно проводить измерения.

Для проверки будет достаточно подсоединить один щуп к любому проводу, а другим поочерёдно пройтись по всем жилам – везде они должны прозваниваться, то есть прибор должен издавать звуковой сигнал, если в нём присутствует данная опция, или показывать сопротивление, близкое к нулю.

Некоторые длинные кабели могут обладать сопротивлением в несколько Ом – это нормально. Если прибор показывает единицу справа – значит где-то в тестируемом проводе обрыв.

Как прозвонить проводку между распределительными коробками

Очень часто требуется найти окончания одного проводника в хитросплетении одноцветных проводов в распределительных коробках. В этом случае не обойтись без дополнительного проводника, с длиной большей расстояния между двумя коробками.

Сначала прозванивают сам дополнительный провод, потом один его конец подсоединяют произвольно к одному выводу в распределительной коробке, а к другому окончанию дополнительного проводника подсоединяют один из щупов мультиметра. Электропроводка должна быть обесточена, все розетки должны быть свободными, а выключатели выключены.

Оставшимся щупом проверяют выводы в другой коробке – тот, на котором тестер зазвенит, или покажет ноль и будет единым проводом. Его окончания маркируют, и таким же способом идентифицируют окончания остальных жил. Дополнительный провод и сами щупы лучше снабдить зажимами «крокодил», таким способом цепляя их на тестируемую жилу, что позволит проводить прозвонку проводки самостоятельно.
зажим крокодил

Если одна из жил перебита, то её находят методом исключения, идентифицировав и проверив остальные провода. Таким же способом можно осуществить прозвонку и проверку автомобильной проводки, предварительно отключив аккумулятор.

Альтернативные способы прозвонки

Если тестер отсутствует, то его можно заменить, используя аккумулятор или батарейки и лампочку. В разрыв данной цепи включают испытуемый проводник, процедура ничем кардинально не отличается – при исправной жиле лампочка должна светиться.

Профессиональные электрики для прозвонки также используют специальные телефонные трубки, при этом они могут переговариваться, прозванивая разные окончания проводки.

альтернативные способы прозвонки при помощи : а) простой батарейки и лампочки, б) тоже но с заземлением, в) с трубкой телефона через батарею и заземление и г) через трансформатор на разные напряжения с вольтметром или мультиметром

С использованием трансформатора, на одном конце кабеля подключают к проводам выводы вторичной обмотки, имеющие разные напряжения, которые измеряют на проводах другого окончания, тем самым их идентифицируя.

Прозвонка фаз

Также с помощью вольтметра фазируют провода в параллельно подключённых кабелях – для этого на них подают трехфазное напряжение – включенный между одинаковыми фазами вольтметр будет показывать ноль.

Тех же результатов достигают, делая прозвонку фаз при помощи двух последовательно соединённых ламп 220В – они не перегорят при подключении между разными фазами, и не будут светиться при включении на одинаковые фазы.

Как прозванивать провода мультиметром на обрыв

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как пользоваться устройством

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Вот они:

1. Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
2. Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
3. Конденсаторы требуется разрядить. Иначе прибор может сгореть.
4. К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
5. Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

• Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
• Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
• Включить прибор.
• Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.
• У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
• К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

1. Включаем режим «прозвонки».
2. Щупы прикладываются по обе стороны предохранителя.
3. Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
4. Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Как прозвонить диод и светодиод

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

1. Включить режим прозвонки.
2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

• Обесточить.
• Откалибровать мультиметр (щупы нужно замкнуть).
• Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

1. Проверить замыкание на корпус.
2. Установить на мультиметре самое большое значение для замеров.
3. Проверить его на готовность к работе.
4. К корпусу подсоединяется один щуп, потом — второй.
5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

• Требуется включить режим измерения сопротивления.
• На ламелях коллектора оно измеряется при подключении попарно.
• Между корпусом якоря и коллектором оно также замеряется.
• Исследуются обмотки у статора.
• Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

1. Устройство переводится на прозвонку.
2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
4. Изоляционной лентой отметить необходимый провод. Это фаза.
5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

• Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
• Соединительные провода.
• «Крокодил» (коннектор).
• Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

Как найти короткое замыкание с помощью мультиметра

Короткое замыкание происходит, когда происходит переключение мощности из-за непреднамеренного контакта компонентов. Это, в свою очередь, приводит к более низкому сопротивлению, чем у стандартной схемы. В этом случае источник питания может выйти из строя.

Таким образом, это помогает узнать, как найти короткое замыкание с помощью мультиметра, который в основном может измерять несколько параметров, включая напряжение, сопротивление и целостность цепи.

При испытаниях на короткое замыкание критическим параметром, который необходимо проверить, является непрерывность, то есть передача заряда с одного конца провода на другой.Если обрыва нет, значит, в проводе «короткое замыкание». Тест помогает найти место «короткого», не разбирая всю систему.

В этом посте мы собираемся поделиться некоторыми интересными советами о том, как найти короткое замыкание с помощью мультиметра. Надеемся, что к концу поста вы сможете без труда выполнить задание.

Шаги по поиску короткого замыкания

Когда ваш автоматический выключатель постоянно срабатывает, это может вызвать затруднения. Кроме того, когда цепь активирована, она имеет тенденцию издавать громкий хлопающий звук, который может раздражать.Таким образом, когда происходит короткое замыкание, необходимо сразу же его обнаружить и устранить, чтобы избежать повреждения цепи.

В некоторых случаях игнорирование может привести к возгоранию электрического тока.

Вот важные шаги, которые вы можете выполнить сейчас, чтобы найти короткое замыкание:

1. Отключите питание

Перед любыми электрическими работами на розетке ваша безопасность должна быть на первом месте. Обязательно отключите питание цепи с помощью автоматического выключателя. Убедиться, что питание отключено, можно с помощью тестера.Просто вставьте два щупа тестера в вертикальные прорези на розетке.

Тестер загорится, если в цепи есть питание. Поскольку в розетке может образоваться разрыв провода, всегда проверяйте обе половины цепи, прежде чем работать с розеткой. Также рекомендуется проверить свойство системы заземления, чтобы убедиться, что она подключена к розетке.

2. Установите мультиметр на непрерывность или сопротивление

Независимо от того, используете ли вы аналоговый или цифровой измеритель, вы должны иметь возможность установить параметр на непрерывность или сопротивление.Используйте ручку переключателя, чтобы изменить настройку.

Имейте в виду, что не все мультиметры имеют параметры сопротивления и целостности цепи. Стандартные счетчики не имеют параметра непрерывности. Если это не предусмотрено, рекомендуется установить параметр на сопротивление, которое является стандартным параметром для большинства устройств. Однако, если у вашего измерителя есть параметр непрерывности, вы можете использовать его вместо него.

Также обратите внимание на настройки сопротивления. Некоторые мультиметры имеют ряд настроек для этого параметра.Если у вас их несколько, обязательно выберите самую низкую шкалу сопротивления на измерителе.

Проверка целостности помогает определить количество Ом на обоих концах провода. Если на обоих концах разное количество, значит, короткое замыкание.

3. Проверьте щупы

Убедитесь, что ваш мультиметр работает правильно. Вам нужно будет соединить наконечники щупов вместе, чтобы увидеть показания сопротивления или целостности цепи. Если мультиметр работает правильно, значение сопротивления будет около нуля.

С другой стороны, вы должны услышать тональный сигнал или увидеть мигающий свет при проверке целостности цепи. Если у вашего мультиметра разные подходы к проверке этих параметров, обязательно ознакомьтесь с руководством пользователя.

4. Найдите неисправную цепь

Вам также необходимо найти компонент цепи, который вы хотите проверить на короткое замыкание. Вы можете идентифицировать цепь, если показание сопротивления почти равно нулю. Это ненормальное значение для цепей. Обычно схема должна иметь несколько сотен Ом.

Иногда легко узнать, что есть короткое замыкание. Например, если на термостате вашего блока HVAC нет напряжения, вероятно, произошло короткое замыкание. В некоторых случаях признаками короткого замыкания может быть запах горящих проводов или слабый хлопок вашей системы.

Общие физические признаки короткого замыкания включают видимые ожоги на проводах, запах гари, горячие точки, шипящие звуки и мерцающий свет. Если у вас есть инфракрасная камера, вы также можете использовать ее для проверки горячих точек, если они находятся в стенах или в недоступных местах.

5. Тестирование цепи

Тестирование обычно рекомендуется, если вы считаете, что произошло короткое замыкание, но не уверены. Или вы можете провести тест после работы, чтобы убедиться, что все цепи работают правильно.

Вы должны увидеть, что у вашего мультиметра есть красный и черный щупы. Прикоснитесь черным щупом к шасси цепи или к электрическому заземлению. Красный зонд должен касаться частей, которые, как вы подозреваете, неисправны. Имейте в виду, что концы щупа должны касаться металлических компонентов цепи, чтобы получить точные показания.

Помещая красный щуп на разные части цепи, обязательно следите за показаниями на дисплее или шкале. Если сопротивление велико, это означает, что есть разрыв цепи. Если сопротивление очень низкое, скажем, 2 Ом или меньше, значит, короткое замыкание. Проверьте область или провода на предмет износа и разрывов, если значение очень низкое.

Если вы используете измеритель с настройкой непрерывности, мигающим светом или звуковым сигналом, это означает, что произошло короткое замыкание.

6. Отремонтируйте короткое замыкание

Если вы можете найти место замыкания и у вас есть опыт работы с электрикой, вы можете решить проблему самостоятельно.В некоторых случаях решение настолько простое, как замена проводов или их изоляция, чтобы избежать нежелательного контакта. Не забудьте выключить питание или отсоединить устройство от сети, пока работаете над устранением проблемы.

В противном случае обязательно наймите электрика для решения проблемы, если у вас недостаточно знаний и опыта для ее устранения. Когда вы пытаетесь решить проблему без предварительного опыта, легко совершить ошибку, например, плохое соединение.

Основные советы по использованию мультиметра

Чтобы найти короткое замыкание, требуются базовые знания по использованию мультиметров.Имейте в виду, что существуют аналоговые и цифровые измерители, и полезно знать, как ими пользоваться. В этом разделе мы рассмотрим стандартные функции мультиметра и поможем вам понять стандартные параметры.

Мультиметры

сочетают в себе три важнейшие функции: вольтметр, омметр и амперметр. В некоторых случаях они также включают преемственность. Мультиметр не только поможет вам найти короткое замыкание, но и поможет понять характеристики ваших цепей. В идеале, если с вашими цепями что-то не так, мультиметр может помочь вам в поиске и устранении неисправностей.

Устройство помогает узнать, включен ли переключатель или оборваны ли провода. Он также эффективен при определении силы тока, протекающего по проводам. Вы также можете использовать его для определения оставшегося заряда батарей.

Выберите правильное устройство

Как отмечалось ранее, существуют разные типы мультиметров, и каждый может иметь различные функции. Как правило, более продвинутые мультиметры имеют больше функций и приспособлений; таким образом, они будут стоить вам дороже.

Самые простые измерители измеряют только три параметра: ток, напряжение и сопротивление.Однако они, как правило, не служат дольше, и возможны неточные показания. Лучший мультиметр для вас зависит от того, для чего вы хотите его использовать, и от вашего бюджета.

По сути, существует множество вариантов стоимостью менее 50 долларов, и все, что вам нужно сделать, это сравнить характеристики и дизайн, чтобы выбрать тот, который вам подходит.

Ознакомьтесь с функциями и деталями

К мультиметру прилагается руководство пользователя, которое поможет вам подробно разобраться в устройстве. Вы должны знать дисплей, ручку выбора, порты и датчики.Если вы купите аналоговый мультиметр, у него будет шкала и указатель вместо ЖК-дисплея.

На ЖК-дисплее отображаются результаты ваших тестов, а ручка позволяет вам выбрать, что вы хотите измерить. Вы подключите зонды к портам, которых может быть до четырех портов. Пробников обычно два; один черный, а другой красный.

Имейте в виду, что между двумя датчиками нет разницы; это просто цвет. Самый важный аспект — это цвет. Черный зонд подключается к COM-порту, а красный — к любым другим оставшимся трем портам, в зависимости от того, что вы хотите измерить.

Общие сведения о портах на вашем устройстве

Как отмечалось ранее, порт «COM» — это то место, где подключен черный датчик, и это обычная практика. Есть еще три порта, предназначенных для красного зонда. Использование этих портов зависит от того, что вы хотите протестировать. Вот порты и то, для чего они используются:

• VΩ — Этот порт позволяет вам проверять сопротивление, напряжение и целостность цепи
• µAmA — Вы будете использовать этот порт для измерения тока
• 10A — Если вы хотите измерить большие токи, скажем, 200 мА или более, это порт для использования

Имейте в виду, что эти порты нестандартные.Они могут отличаться в зависимости от имеющегося у вас мультиметра. Это просто для того, чтобы дать вам четкое представление о различных портах, которые вы можете увидеть на мультиметре.

Как измерить напряжение

Вероятно, это обычный тест, который люди выполняют с помощью мультиметра. Вы можете использовать устройство для измерения переменного или постоянного напряжения. В большинстве мультиметров прямая линия используется для обозначения постоянного напряжения, а волнистая линия указывает на переменное напряжение.

Итак, когда вы хотите измерить напряжение, установите режим на тип напряжения, которое вы хотите измерить: V с прямым светом или V с волнистой линией.Убедитесь, что красный зонд вставлен в порт так, что рядом с ним находится буква V, а черный должен быть в COM-порте.

Затем прикоснитесь концом красного щупа к положительной стороне проверяемого компонента. Вот откуда идет ток. Наконечник черного щупа должен касаться отрицательной стороны. Затем вы должны прочитать свой дисплей, чтобы увидеть результаты.

Типичный пример измерения

Чтобы помочь вам лучше понять процесс, давайте воспользуемся типичным примером проверки напряжения 1.Аккумулятор 5 В. Поскольку батареи поставляются с уже указанным напряжением, вы знаете, чего ожидать. Итак, вы должны выбрать диапазон, который может считывать напряжение 1,5. Хороший диапазон может составлять около 2 В в зависимости от вашего мультиметра.

Если вы не знаете, какой диапазон выбрать, попробуйте разные диапазоны, пока не получите нужный. Выбор диапазона ниже реального значения даст вам «1» в качестве показания на ЖК-дисплее. «1» означает, что напряжение батареи выше установленного вами диапазона. Если вы выберете более высокий диапазон, вы можете прочитать напряжение, но оно может быть неточным.

Однако, если ваш мультиметр поддерживает автоматический выбор диапазона, вам не нужно беспокоиться о диапазоне, который нужно выбрать. Устройство автоматически сделает это за вас.

Последние мысли

Итак, мы надеемся, что вы уже знакомы с тем, как найти короткое замыкание с помощью мультиметра. Это руководство идеально подходит для начинающих, которые хотят понять, как выполнять основные электрические задачи.

Сегодня мы все больше зависим от электричества для работы многих вещей в нашем доме. Но с большинством вещей вы, вероятно, столкнетесь с проблемами с электрикой.Для некоторых людей первым шагом обычно является вызов электрика, что, несомненно, является разумным поступком.

Но для других такие проблемы дают возможность применить свои знания в области электричества. Благодаря тому, что мультиметры становятся все более доступными, вы можете легко найти один для использования дома или на работе. Мультиметр позволяет обнаружить короткие замыкания и устранить проблему до того, как она усугубится.

Найдите время, чтобы найти подходящий мультиметр, который соответствует вашим потребностям. Рынок предлагает широкий спектр опций, от базовых устройств до опций высокого класса.Если вы планируете использовать измеритель для сложных задач, то высококачественный измеритель может стать отличным вариантом. Такие опции обладают прекрасными функциями, включая возможность подключения по Bluetooth и графические функции, чтобы обеспечить оптимальный опыт измерения различных функций.

Проверка целостности цепи с помощью мультиметра

Использование мультиметра — страницы

Создано: 9 августа 2012 г.

Мультиметр можно использовать для проверки целостности цепи. Тестирование непрерывности выполняется, чтобы проверить, есть ли обрыв провода или дорожки на печатной плате (разрыв цепи).Тестирование непрерывности также может проверить, не закорочен ли провод или дорожка на другой провод или дорожку (короткое замыкание).

Когда в мультиметре используется функция непрерывности, выводы мультиметра размещаются на любом конце провода или дорожки, мультиметр издает слышимый звук, если провод или дорожка не разорваны, т. Е. Непрерывно. Мультиметр действует как цепь зуммера, а провода действуют как переключатель. Когда провода соприкасаются друг с другом или на обоих концах проводника, цепь зуммера замыкается и раздается звуковой сигнал.

На видео ниже показаны испытания на непрерывность различных элементов. Описание того, что делается, следует за каждым видео.

Базовое тестирование непрерывности

Выбор функции непрерывности

Чтобы использовать функцию проверки целостности цепи мультиметра, переключите шкалу мультиметра на функцию проверки целостности цепи. Прикоснитесь проводами мультиметра друг к другу, и вы должны услышать звуковой сигнал. Лучше всегда касаться проводами вместе и проверять звуковой сигнал перед тестированием.Это сделано для того, чтобы вы знали, что функция непрерывности работает.

Выполнение проверки целостности

В видео тестируется кусок картона, чтобы увидеть, не сломана ли полоса, а также чтобы убедиться, что она не замкнута на одну из соседних полос (одна из полос рядом с ней).

Второй мультиметр используется для того же теста на полоску. Этот мультиметр имеет одну настройку шкалы как для проверки диодов, так и для проверки целостности цепи.

Третий мультиметр (дешевый) не имеет звукового прибора проверки целостности цепи.В этом случае используется тестер диодов, и на дисплее мультиметра отображается обрыв цепи.

Провода от кабеля затем проверяются на целостность.

Наконец, печатная плата (PCB) проверяется на целостность дорожек и на отсутствие замыкания дорожек друг на друга. Обычно тестируется каждый трек, но в этом видео в демонстрационных целях проверены лишь некоторые из них.

Проверка целостности на макетных платах

В этом видео тестируются две разные макетные платы на целостность.Это показывает, что у двух макетов разные конфигурации горизонтальных направляющих. На первой макетной плате есть горизонтальные направляющие, разделенные посередине. Вторая макетная плата имеет горизонтальные направляющие, которые проходят по всей длине макета.

Проверка кабеля на короткое замыкание

В этом видео каждый провод в кабеле проверяется, не закорочен ли он с каждым другим проводом в кабеле. Провода на одном конце кабеля были вставлены в макетную плату, чтобы облегчить тестирование.

Чтобы проверить каждый провод, провода измеряются по шаблону — по очереди подключите первый измерительный провод к первому проводу, а второй — к каждому второму проводу. Теперь переместите первый измерительный провод ко второму проводу и проверьте каждый второй провод справа от него вторым измерительным проводом, каждый по очереди. Следуйте этой схеме, каждый раз перемещая первый измерительный вывод на один провод вверх, как показано на видео.

Каждое замыкание одного провода на другой отмечается на листе бумаги. В конце видео показан другой конец кабеля.Соединения на бумаге соответствуют коротким замыканиям на конце кабеля.

Как найти короткое замыкание с помощью мультиметра

Общие сведения: Что такое мультиметр?

Мультиметр, также известный как мультитестровый миллиамперметр или вольт-омный миллиамперметр (ВОМ), представляет собой измерительный прибор, объединяющий в одном устройстве несколько различных электронных измерительных функций. Средний мультиметр сможет измерять ток, напряжение и сопротивление.

По сути, мультиметр объединяет в себе функции вольтметра переменного тока, вольтметра постоянного тока, омметра и амперметра.Он измеряет несколько значений. Отсюда и название multi -meter.

Мультиметр был изобретен в 1920-х годах. Его изобретение обычно приписывают Дональду Макади, инженеру, работавшему в почтовом отделении Великобритании. Его разочаровывала необходимость носить с собой так много разных инструментов, когда он поддерживал телекоммуникационные цепи. Поскольку изобретенный им прибор мог измерять амперы, вольты и омы, он был назван Avometer.

В настоящее время существует два распространенных типа мультиметров: аналоговые мультиметры и цифровые мультиметры.

Аналоговый мультиметр работает с использованием микроамперметра, микро-версии амперметра (производного от «амперметра»), который измеряет уровень тока в цепи и отображает показания с помощью движущейся стрелки.

Цифровой мультиметр (DVOM, DMM) оснащен цифровым дисплеем для отображения показаний, а также может иметь графическую полосу для отображения измеряемых значений.

Сегодня цифровой мультиметр используется гораздо чаще, чем аналоговый, из-за большей точности, большей точности и относительно низкой стоимости цифрового мультиметра.

Однако в некоторых ситуациях аналоговые мультиметры все же предпочтительны, например, когда необходимо отслеживать быстро меняющееся значение, поскольку движущаяся стрелка указателя предоставит зрителю большее понимание и ясность в отношении того, что происходит с измеряемым значением. .

Размеры и стоимость мультиметров могут сильно различаться.

Некоторые мультиметры — это устройства, которые достаточно малы, чтобы их можно было держать в руке. Эти мультиметры можно использовать в полевых условиях, при поиске основных неисправностей, а также в классе или академической лаборатории.Другие мультиметры могут быть относительно большими настольными приборами, которые могут обладать чрезвычайно высокой точностью и точностью своих измерений.

Мультиметр может обойтись вам всего в 10 долларов (или даже меньше) за дешевую базовую версию. С другой стороны, некоторые из самых модных моделей мультиметров, которые подходят для использования в профессиональных лабораторных условиях и имеют сертифицированную калибровку, могут стоить более 5000 долларов.

Какой мультиметр мне купить?

Если вы покупаете мультиметр для домашнего использования и не работаете в вышеупомянутой профессиональной лабораторной среде (в этом случае в вашей лаборатории, вероятно, уже есть модный высококачественный мультиметр), подойдет более дешевый портативный цифровой мультиметр меньшего размера. скорее всего достаточно для ваших целей.

Большинство моделей, которые вы можете найти в обычном магазине товаров для дома, скорее всего, подойдут для ваших целей.

Для чего использовать мультиметр?

Хорошо, значит, вы не ученый и не инженер. Как бы вы могли использовать мультиметр у себя дома? Вы не поверите, но мультиметры находят применение в домашних условиях для обычных людей, таких как вы и я, которые, возможно, не зарабатывают себе на жизнь измерением электрической мощности.

Вы можете использовать мультиметр для проверки на короткое замыкание в проводке вашего дома.Вы можете проверить электрические проблемы, такие как замыкание на массу. Вы даже можете проверить с помощью мультиметра короткое замыкание на печатной плате (например, на вашем настольном компьютере). Обнаружение этих коротких замыканий может помочь предотвратить возгорание или случайное поражение электрическим током.

Кроме того, вы можете использовать мультиметр для проверки короткого замыкания в электропроводке вашего автомобиля. Вышеупомянутые варианты использования являются одними из наиболее распространенных и основных способов использования мультиметра дома.

Использование мультиметра для поиска короткого замыкания

Итак, вы приобрели подходящий мультиметр.Теперь вы хотите знать, как с его помощью определить, есть ли у вас короткое замыкание в доме или нет. Сэкономьте время и деньги, а также сэкономьте на потенциально дорогостоящем визите к электрику, следуя пошаговым инструкциям, приведенным ниже.

Как: Пошаговые инструкции

Шаг 1: Подготовка и безопасность

Обязательно полностью отключите источник питания тестируемого устройства или цепи. Если вы тестируете устройство с батареями, извлеките их.Убедитесь, что тестируемое устройство или оборудование полностью отключено от розетки переменного тока.

ПРЕДУПРЕЖДЕНИЕ:

Если не отключить все электрическое питание цепи во время тестирования этой цепи, это может подвергнуть вас опасности поражения электрическим током или поражения электрическим током! Удостоверьтесь, что питание цепи отключено вдвойне!

Шаг 2: Включите мультиметр и установите его на непрерывность или сопротивление

Включите мультиметр. Используйте ручку переключателя, чтобы установить мультиметр на значение сопротивления.Если ваш мультиметр имеет функцию проверки целостности цепи, используйте эту настройку вместо настройки сопротивления.

Полезный совет:

Если ваш мультиметр имеет несколько настроек сопротивления, рекомендуется выбрать на мультиметре наименьшую шкалу сопротивления.

Шаг 3. Проверка работы мультиметра

Возьмите наконечники щупов мультиметра и соедините их вместе. Если ваш мультиметр настроен на настройку сопротивления, показание сопротивления должно быть нулевым или почти нулевым.Если ваш мультиметр показывает показание значительно выше нуля, откалибруйте мультиметр так, чтобы показание показывало ноль при соприкосновении двух щупов.

Если ваш мультиметр настроен на настройку непрерывности, обычно мигает свет или раздается звуковой сигнал, указывающий на наличие непрерывности, и показание будет нулевым или почти нулевым.

Шаг 4: Определите и найдите компонент цепи

Найдите часть цепи или компонент, который вы хотите проверить на короткое замыкание.Вероятно, испытываемая деталь не должна иметь нулевое электрическое сопротивление. Например, вход усилителя звука в гостиной рядом с телевизором, скорее всего, будет иметь сопротивление в несколько сотен Ом (как минимум).

Шаг 5: Примените наконечники щупа к цепи

Ваш мультиметр, вероятно, будет иметь два щупа: красный щуп и черный щуп.

Возьмите металлический наконечник зонда черного цвета и коснитесь им электрического заземления или шасси цепи.Возьмите металлический наконечник щупа красного цвета и коснитесь им участка цепи, который, по вашему мнению, может иметь короткое замыкание.

Оба наконечника этих щупов должны касаться металлических частей цепи. Это может быть фольга печатной платы, вывод компонента или провод.

Шаг 6: Проверьте дисплей мультиметра

Прикасаясь красным и черным щупами к металлическим частям цепи, обратите внимание на показания, отображаемые на дисплее мультиметра.

Если сопротивление низкое — например, значение очень близко к нулю — значит, испытательный ток течет и цепь непрерывна.

Однако, если есть короткое замыкание, дисплей мультиметра покажет 1 или OL (разомкнутый контур), чтобы указать на отсутствие непрерывности и, следовательно, на короткое замыкание в устройстве или цепи, которые вы тестируете.

Если мультиметр настроен на настройку непрерывности, мультиметр будет отображать нулевое или почти нулевое значение и подавать звуковой сигнал, указывающий на непрерывность.

Однако, если мультиметр отображает значение 1 или OL (разомкнутый контур) и не издает звуковой сигнал или звуковой сигнал, это указывает на отсутствие непрерывности.Отсутствие непрерывности означает, что в цепи или устройстве, которое вы тестируете, имеется короткое замыкание.

Я был компьютерным ботаником еще со школы. Я прошел все уроки электроники, которые они предлагали, и даже починил Commodore 64 для школьного округа. Некоторые из моих любимых вещей — это старая ретро-винтажная электроника. Недавно я повторно вспенил некоторые динамики Cerwin Vega, чтобы использовать их с нашим проигрывателем Pioneer. Я надеюсь, что смогу помочь и поделиться с вами некоторыми своими знаниями.

Как найти короткое замыкание с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте.Спасибо вам всем!

Как определить проблему короткого замыкания?
Самый распространенный индикатор того, что цепь не замкнута, — это когда
автоматический выключатель срабатывает.

А
короткое замыкание — электрическая цепь в устройстве, пропускающем ток
течь по намеченному пути с минимальным электрическим сопротивлением или без него.
Обычно это результат чрезмерного тока, протекающего через
схема.

Электрики
используйте термин короткое замыкание, чтобы говорить о состоянии, когда горячий провод,
проходит под напряжением, контактирует с нулевым проводом.Когда это
происходит мгновенное снижение сопротивления и большая сила тока.
потоки по маловероятному пути. Замыкание на землю — это короткое замыкание, которое
происходит, когда горячая проволока, передающая ток, подвергается коррозии с некоторыми
заземленные части любой данной системы.

Причины короткого замыкания

Широко известны различные причины короткого замыкания:

• Проволока
  изоляция с обрывом цепи; Поврежденные или старые изоляционные провода могут
  позвольте горячим или нейтральным проводам соприкасаться друг с другом.В
  возврат, это может вызвать короткое замыкание.
• Ослабленное соединение проводов
• Электропроводка повреждена

Однажды
вы подозреваете, что у вас проблема с коротким замыканием, есть
основная процедура, которой вы можете следовать, чтобы определить местонахождение проблемы.

Здесь вы можете использовать цифровой или аналоговый мультиметр для измерения сопротивления, напряжения и тока.

Ad

Нужен лучший мультиметр?

Измерение сопротивления короткого замыкания аналоговым мультиметром

Сопротивление — это обычно проверка сопротивления электрическому току.Следующие шаги следующие:

1. Найдите короткое замыкание. Это может быть либо настенная проводка, либо автоматический выключатель.
2. Плагин
   щупы в порты мультиметра. Обычно мультиметр
   есть отдельные порты для теста. Вставьте зонды в нужные порты.
   Они могут быть помечены как COM, а в других вы можете найти знак ома.
3. Выбрать
   требуемый диапазон. Необходимо в аналоге выбрать диапазон
   мультиметр для получения наилучших показаний.Обычно переключатель показывает
   максимальные значения сопротивления.
4. Сбросьте мультиметр на ноль. Замкните цепь, поместив щупы вместе.
5. Считайте результат измерения на мультиметре.
6. Переключатель
   выключить мультиметр. Желательно выключить мультиметр.
   переключение функций на более высокий диапазон напряжения после того, как сопротивление
   измерение завершено.

Измерение сопротивления цифровым мультиметром

Использование
цифровой мультиметр — это просто и быстро, так как нет обнуления, как в
аналоговый мультиметр.Вот шаги, которые необходимо выполнить при измерении сопротивления
с помощью цифрового мультиметра:

1. Установите переключатель так, чтобы считывать максимальное показание.
2. Вставьте датчики в требуемые порты. Мультиметр имеет несколько портов, которые могут быть помечены как COM или со знаком ома.
3. Теперь вы можете включить мультиметр.
4. Далее
   это выбрать диапазон. Это поможет вам получить лучшее
   чтение. Выберите диапазон, в котором расчетное значение сопротивления ниже,
   но закрыть самый высокий диапазон
5. Сделайте замер.Прикрепите щупы к проверяемым проводам. При необходимости диапазон можно изменить.
6. Переключатель
   выключите мультиметр, чтобы сэкономить энергию. Желательно повернуть
   перед выключением функциональный переключатель более высокого диапазона напряжения.

Измерение тока аналоговым мультиметром

При измерении тока необходимо выполнить следующие шаги:

1. Вставьте щупы в гнезда для измерения напряжения на мультиметре.
2. Включите мультиметр для измерения силы тока.
3. Увеличьте диапазон, чтобы получить наиболее точные показания. Настройте мультиметр на максимальное отклонение.
4. Верните щупы в порты измерения напряжения. Перед выключением установите диапазон на максимальное напряжение

Измерение тока с помощью цифрового мультиметра

1. Включите мультиметр.
2. Вставьте датчики в правильное соединение. В этом случае используйте гнезда сопротивления.
3. Набор
   переключатель мультиметра для измерения тока.Обеспечьте максимальную дальность
   выше ожидаемого значения. Избегайте перегрузки счетчика, выбрав
   слишком высокий диапазон.
4. Запишите показания мультиметра.
5. Выключите мультиметр для экономии энергии.

Обратите внимание, что при измерении текущее питание должно быть включено.

Измерение напряжения аналоговым мультиметром

1. Подключите щупы к отрицательному и положительному портам мультиметра.
2. Установите диапазон, чтобы выдержать максимальное ожидаемое значение, которое допускает немного больше, поскольку может возникнуть опасность из-за высокого напряжения.
3. Убедитесь, что красный провод указывает на провод под напряжением.
4. Измерьте точку максимального напряжения с помощью токоведущего щупа.
5. Проверить
   для достижения положительного отскока мультиметра. Чтобы получить максимум
   точные показания, отрегулируйте многопользовательский переключатель диапазона, чтобы минимизировать
   диапазон до тех пор, пока на мультиметре не будет считано максимальное отклонение.
6. Запишите показания.
7. Сделайте следующее измерение или отключите датчики, когда закончите тест.

Измерение напряжения цифровым мультиметром

1. Вставьте щупы в порты сопротивления на мультиметре.
2. Включите мультиметр.
3. Установите диапазон измерителя так, чтобы он соответствовал максимальному ожидаемому значению.
4. Сначала проверьте точки низкого напряжения.
5. Измерить точки с более высоким напряжением.
6. При необходимости отрегулируйте переключатель диапазонов для получения наилучших показаний.
7. Запишите показания.
8. Выполните следующее считывание или выключите глюкометр, если это сделано.

Заключение

Значительная разница между двумя мультиметрами в том, как они отображают свои показания.Цифровой мультиметр отображает свои показания цифрами в основном на светодиодных или жидкокристаллических экранах. Цифровой мультиметр также прост в использовании. Надеюсь, эта статья будет вам полезна, поскольку в ней объяснялось, что измерять при коротком замыкании с помощью аналогового или цифрового мультиметра.

Как найти короткое замыкание в вашем доме

Отличные впечатления! Я генеральный подрядчик, и работа с этой небольшой семейной компанией всегда была именно тем, что я ищу.Своевременное, точное и отличное обслуживание клиентов. Я бы каждый раз рекомендовал Дэниела и его техников.

Отличный сервис и профессионализм. Отличная цена, меня сопровождали, чтобы осмотреть и оценить работу, и я нашел время, чтобы ответить на все мои вопросы и опасения.Я настоятельно рекомендую Citywide Electric

Отличный сервис и отличное качество работы. Они также быстрые и недорогие. Я их очень рекомендую!

Были приглашены люди из Citywide для решения нескольких проблем, и каждый раз они проделали большую работу.Самым последним была полная переделка моего дома. Я буду рекомендовать Дэниела и его сотрудников в любое время.

Быстрое и эффективное обслуживание! Профессиональный персонал.Настоятельно рекомендую всем при любых коммерческих и жилых потребностях 👍

Как найти короткое замыкание

Короткое замыкание возникает, когда между горячей линией и нулевым проводом или землей в цепи создается случайный путь, в результате чего возникает соединение, которого не должно быть.Обычно это очень очевидно, когда короткое замыкание проявляется в многократном срабатывании предохранителей или многократном срабатывании автоматического выключателя. Это также обычно вызывает громкий хлопающий звук при активации цепи.

При возникновении короткого замыкания его следует немедленно устранить, поскольку эта проблема может привести к повреждению провода и его изоляции или самого прерывателя или даже вызвать возгорание. Вы можете найти и устранить причину короткого замыкания самостоятельно, выполнив следующие действия.

Шаг 1 — Проверка устройств

Первое, что нужно сделать, — это обратить внимание на каждую вилку, лампу и все устройства, которые дольше работают из-за короткого замыкания.Наиболее вероятной причиной является электрический прибор, которым вы пользовались, когда произошло короткое замыкание. Отключите его и измерьте поперек обоих плоских штырей с помощью омметра, чтобы убедиться, что он не закорочен. Если это не так, посмотрите вокруг, в той же цепи есть прибор, потребляющий много энергии, такой как нагреватель или тостер, которые только что использовались, потребляя избыточный ток на выключателе.

Подберите мультиметр на амазоне.

Ни один из них не должен быть закорочен, но если цепь, подключенная к цепи 15 А, которая уже потребляет 3-4 А от ламп и небольших приборов, перегружается из-за недавно подключенного нагревателя, требующего 12-13 А для работы, мощность выключателя, превышающая допустимую на пару ампер, отключится.Чтобы убедиться, что это не вызвано коротким замыканием на линии, выключите и отсоедините все в этой цепи, затем снова включите прерыватель. Если в цепи ничего не осталось, то если выключатель продолжает отключаться, проблема находится внутри стен.

Если автоматический выключатель по-прежнему срабатывает или перегорает предохранитель, это может быть вызвано неисправным выключателем, розеткой, переключателем или розеткой либо коротким замыканием в проводке.

Шаг 2 — Изоляция выключателя

Перед тем, как приступить к работе с электрической цепью, УБЕДИТЕСЬ, ЧТО В ЭТОЙ ЦЕПИ НЕТ ПИТАНИЯ, ОТКЛЮЧАЯ ВЫКЛЮЧАТЕЛЬ.Убедитесь, что он выключен, переключив мультиметр на напряжение переменного тока. Вставьте металлические щупы в проблемное гнездо и проверьте нулевое напряжение. Если напряжение присутствует, вам нужно будет найти правильный выключатель и повторить процедуру. после выключения питания снимите настенную пластину и вытащите вилку из розетки, выключатель или осветительную розетку, чтобы оголить провода.

Шаг 3 — Проверка всех клеммных коробок

При выключенном питании (прерывателе) переключите мультиметр на Ом. Проверьте провода на короткое замыкание, подключив один вывод измерителя к черному проводу, а другой — к белому проводу.Если измеритель показывает бесконечное сопротивление или ноль напряжения, то розетка и ее цепь вплоть до выключателя в порядке. Однако прерыватель мог выйти из строя и перегреться / сработать из-за меньшего тока. В этом случае для доступа к главной панели и ее замены потребуется электрик.

Если измеритель показывает целостность цепи, это может быть короткое замыкание, которое может быть чем угодно, от неисправного прерывателя до неисправного провода или неисправной розетки или переключателя. Снимите черный провод с клеммы, чтобы изолировать розетку или другие устройства от линии, и выполните такую ​​же проверку целостности между черным и белым проводом.Если вы не получаете непрерывности, замените неисправную розетку или переключатель, но если вы по-прежнему получаете непрерывность (короткое замыкание), проблема находится дальше по линии. Осмотрите кабель и все его провода, чтобы убедиться, что нет никаких следов износа или порезов, показывающих голую медь, которая может где-то прикоснуться и замкнуть. Если все в порядке, прикрутите черный провод обратно к исходной клемме, установите обратно в коробку с настенной пластиной.

Затем вы можете перейти к следующему электрическому блоку в цепи и повторить ту же процедуру, исключив, таким образом, каждую настенную вилку, выключатель и розетку из списка дефектных.Если в конце концов ни одно из устройств электрического блока не является причиной, но вы все равно измеряете короткое замыкание, это, вероятно, вызвано неисправным выключателем.

НЕ ПЫТАЙТЕСЬ СНИМАТЬ КРЫШКУ С ГЛАВНОЙ ПАНЕЛИ, ПОСКОЛЬКУ ЭТО ЧРЕЗВЫЧАЙНО ОПАСНОЕ МЕСТО С 200 А ИЛИ БОЛЕЕ ВНУТРИ! ЭТО ГДЕ ВЫ ПОЗВОНИТЕ ВАШЕМУ МЕСТНОМУ ЭЛЕКТРИКУ ДЛЯ ЗАВЕРШЕНИЯ ЗАДАЧИ!

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как пользоваться мультиметром

Добавлено в избранное

Любимый

57

Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками.Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода, вокруг которого распространяются волны (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе. Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Предупреждение! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которой не запитан, используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены. Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макетной плате или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе. Вот шаги, которые необходимо предпринять:

1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение находится на правильном уровне. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
3. Выключите систему. Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC. Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость.
