Как проверить лямбда зонд на исправность: Как проверить лямбда зонд тестером мультиметром, осциллографом, своими руками

Как проверить лямбда зонд? — 2 ответа

Перво-наперво при выходе из строя и неисправности лямбды в поведении авто появляются несколько ощутимых последствий:

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

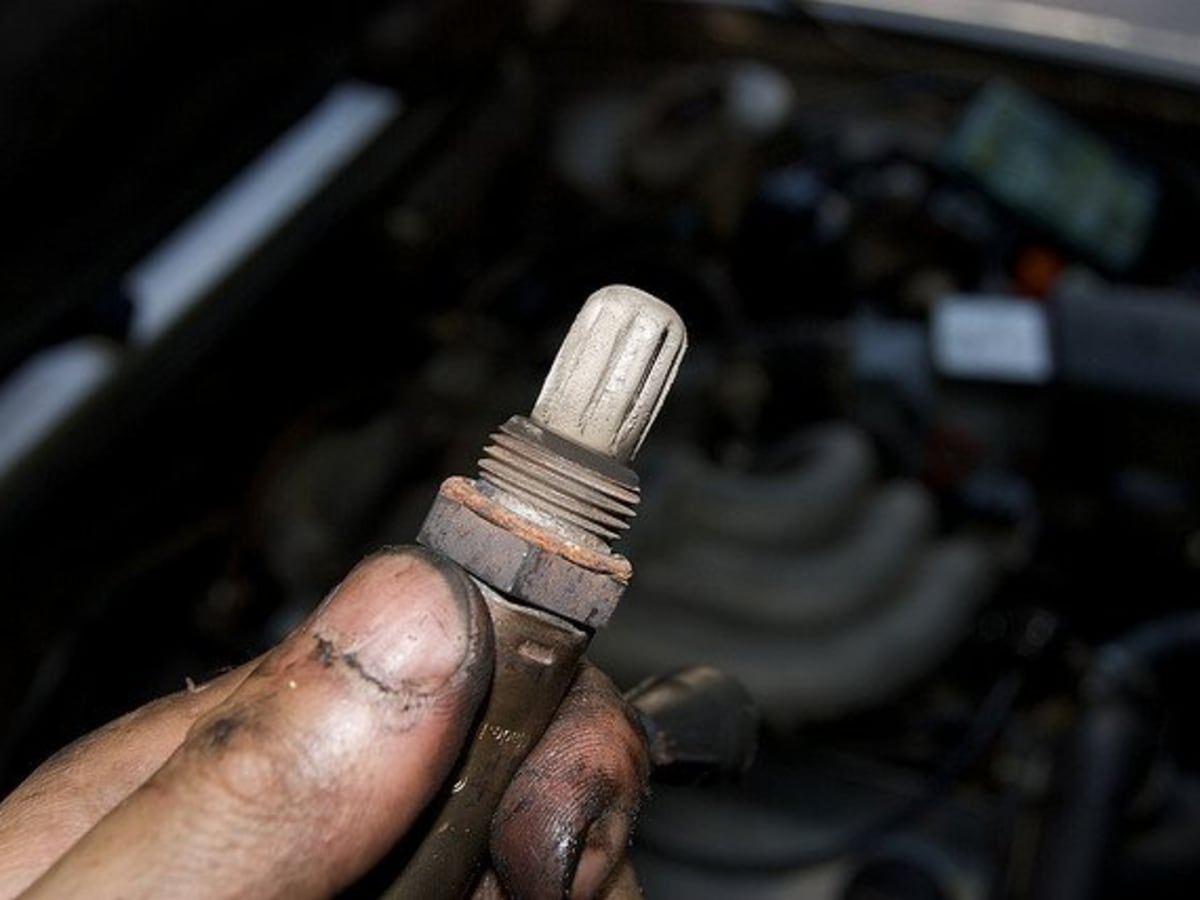

Визуальная проверка лямбда-зонда

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

Исключения:

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

И так подведу итог чем можно проверить лямбда зонд: внешним осмотром, мультиметром, прогревом, осциллографом, бортовой системой.

Если отключить лямбда зонд и выполнять проверку без машины, можно измерить только опорное сопротивление. При подключенном элементе, можно измерить сопротивление и напряжение на прогретом двигателе.

Как проверить лямбда зонд мультиметром

Принцип проверки лямбда зонда на всех автомобилях похож. Отличия бывают только в напряжении. Детальнее разобраться поможет проверка на разных машинах.

К примеру, для проверки на Шкоде Октавия, выставляем на мультиметре сопротивление 200 Ом. Когда двигатель холодный оптимальное значение будет равно 9 Ом. Если прогреть двигатель, значение уменьшится за счет токопроводящего напыления.

После этого замеряем чувствительность датчика. Выставляем мультиметр в режим постоянного тока. Подсоединив красный щуп к лямбда зонду а черный к массе, нужно включить зажигание. Показатели будут находиться на уровне 0,45-0,47 V. После прогрева машины показатели будут прыгать от 0,1 до 0,9 V.

Проверка лямбда зонда на Тойоте Камри выполняется также. При включенном зажигании будет показывать до 0,5 V, а при постоянной работе мотора на уровне 2000 оборотов — 0,1 — 0,9 V.

Приблизительно такие же показатели будут на Форд Фокус. Только если нажать педаль газа, а потом ее резко отпустить, мультиметр покажет 1 V. На Камри и Октавии значение может быть чуть ниже — 0,8 V. Это означает, что лямбда зонд работает нормально.

Как проверить исправность катализатора и лямбда-зонд? — 2 ответа

Подскажите, пожалуйста, как проверить исправность катализатора не снимая его. А заодно проверить и лямбда-зонд.

lepljanin

2

27 янв в 19:58

Последння редакция:

27 янв в 19:58

Как проверить датчик кислорода мультиметром и почистить лямбда зонд

Кислородный датчик (лямбда зонд) обеспечивает корректную работу силового агрегата. Продолжительная эксплуатация автомобиля с неисправным датчиком может привести к крупным поломкам двигателя.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%.
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Способы проверки кислородного датчика

Проверка проводится при заведенном двигателе. Есть несколько способов, как проверить датчик кислорода:

• С помощью мультиметра (тестера). Нужно мерить напряжение и сопротивление. Щупы присоединяются к контактам в штекере, происходит измерение в разных режимах работы ДВС. Если «лямбда» полностью исправна, на оборотах ХХ напряжение будет колебаться в пределах 0.1-0.9 вольт. Недостатком такого метода является невозможность измерить скорость, с которой меняется напряжение.
• Осциллографом. Проверка позволяет увидеть скорость, с которой изменяется напряжение. Она не должна быть больше 0.2-0.3 секунды. Если хотя бы один из двух описанных параметров сильно выходит за допустимые пределы, то компонент необходимо почистить или заменить.
• Считывание ошибок бортовой системы. Если на приборной панели появился значок «Check Engine», это может говорить о выходе лямбда зонда из строя. Чтобы точно определить, что неисправно, нужно провести компьютерную диагностику (считать ошибку из ЭБУ). Определенные коды говорят именно об этой неполадке, они указаны в таблице.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Не стучите по датчику, пытаясь его демонтировать. Велик риск повредить его или резьбу. Тогда вы самостоятельно его точно не извлечете без повреждения коллектора.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода. Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Заключение

Ремонтировать лямбда зонд не берутся, потому что нет возможности купить или заказать отдельно нагревательные элементы, которые выполнены из особых материалов. Именно поэтому кислородный датчик — недешевое устройство (от 3000 руб).

Иногда помогает промывка с помощью химии.

Можно попробовать собрать из двух сломанных кислородных датчиков один целый, но паять нужно особым припоем. Обычная пайка невозможна, ведь выпускной коллектор в процессе работы греется до температуры 300 градусов по Цельсию, а значит, весь припой просто растечется.

В большинстве случаев ремонт заключается в замене датчика на СТО. Если предполагается удаление катализатора, то датчик кислорода вообще демонтируют. На его место ставят заглушку или просто отключают проводку. Обязательно проводится перепрошивка ЭБУ автомобиля. Иначе ошибка «Check Engine» будет гореть постоянно.

Проверка лямбда-зонда — как проверить кислородный датчик на работоспособность

03.11.2020

Внутри каждого современного автомобиля находятся десятки датчиков и зондов, призванных определять исправность каждого агрегата и системы (и уведомлять водителя о появлении поломки). Лямбда зонд – датчик контроля уровня кислорода в выхлопных газах. Расскажем, как проверить лямбду на работоспособность своими руками, чтобы своевременно отследить возможные проблемы.

Разновидности

Кислородные датчики подразделяются на три основных категории:

• с подогревом;
• без подогрева;
• широкополосные.

Исходя из этого варьируется и количество проводов лямбда-зонда – 1, 2, 3, 4 или 5. Зонд с одним черным проводом – самый простой, который также называют сигнальным. С двумя (черным и серым/белым) – второй ориентирован на массу. С тремя (черный + 2 белых) – отслеживают работу нагревательного элемента. С четырьмя (черный, 2 белых, серый) – белые отвечают на нагревательный элемент, серый за массу, а черный за сигнал. Наконец, с пятью – синий и желтый это плюс и минус нагревательного элемента, серый – сигнал ячейки измерения, а белый контролирует ток накачки в камеру кислорода.

В зависимости от вида кислородного датчика, к тестированию тоже подходят по-разному. Но основные этапы во всех случаях похожи.

Признаки неисправности

Если лямбда-зонд неисправен, могут появиться некоторые из этих проблем:

• Хлопки в двигателе и резкие скачки оборотов при работающем моторе.
• Повышенный расход топлива.
• Повышенная токсичность выхлопных газов (состав можно определить специальными тестерами, но и без них заметен нестандартных запах и цвет).
• Ухудшение динамических характеристик.
• Перегрев катализатора вплоть до выхода из строя.

Причины поломки могут быть самыми разными: механические повреждения в результате ДТП, проблемы в работе двигателя, засор топливной системы, короткие замыкания в электрике, некачественные присадки в топливе, изношенная поршневая группа и пр.

Способы проверки лямбды

Рассмотрим проверенные методики проверки датчика кислорода на работоспособность:

• Визуальный осмотр как внешней части, так и внутренней, спрятанной в катализаторе. Если заметны пятна сажи, то это говорит о чрезмерно концентрированном топливе. Серые отложения – повышенном содержании свинца в бензине. Не должно быть замкнутых или оборванных контактов, оплавленных зон.
• Применение мультиметра. Его требуется переключить в режим замера сопротивления. Затем вывести из колодки датчика кабели, отвечающие на третий и четвертый разъем, измерить их сопротивление. Показатель должен быть более 5 Ом, а минимально возможное значение – 2 Ом.
• Прогревание. Восприимчивость зонда можно испытать путем прогрева двигателя до 70-80 °С и довести до 3000 об/мин. Сохранить показатели на протяжении двух-трех минут. Измерить мультиметром массу авто и выход зонда. Нормальные параметры – 0,2-1 В с регулярной сменой (до 10 раз за секунду). При нажатии газа исправный лямбда-зонд выдаст 1 В, а потом резко ноль.
• Прозванивание осциллографом. Более информативный метод диагностики благодаря тому, что позволяет зафиксировать время изменения выходного напряжения. Оптимальное напряжение лямбды (на датчике кислорода) – не более 120 мс.
• Проверка лямбды бортовой системой. ЭБУ имеет индикатор Check Engine, и в большинстве случаев он приходит на помощь – сигнализирует о проблемах с зондом. Можно подключить специализированный актосканер, чтобы уточнить причину ошибки.

В этой статье мы постарались кратко рассказать о том, каким должно быть напряжение, сопротивление, и какие инструменты можно использовать как тестер лямбда зондов. Вопрос в том, стоит ли самому проверять кислородный датчик и ток в нём? Это возможно, но мы рекомендуем обращаться в специализированные сервисные центры, чтобы диагностика была полной и исключила дополнительные риски.

Автосервис «Мастер глушителей» осуществляет проверку, ремонт и замену лямбда-зонда, а также установку обманок кислородного датчика на всех моделях автомобилей. Работаем в Санкт-Петербурге. Позвоните или напишите нам, чтобы записаться на предварительную диагностику.

Как проверить лямбда зонд тестером с 4 проводами

Современный автомобиль – это электромеханическая система, которая состоит из множества деталей и узлов, что связаны между собой совокупностью различных датчиков. Эти датчики поддерживают рабочее состояние авто и обеспечивают его продуктивную работу. Сегодня в этой статье мы будем вести речь про датчик кислорода (лямбда зонд). В частности ответим на вопрос как проверить лямбда зонд с 4 проводами тестером. Это самый распространенный тип датчика и он весьма важен.

Перед тем, как приступать к изучению и тестированию работоспособности ЛЗ мы рекомендуем кратко изучить его конструктивные особенности, виды и принцип действия.

Что такое лямбда зонд, принцип действия и его виды

Итак, датчик воздуха – это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Помни! Для сгорания 1 кг. смеси топлива и воздуха, необходимо затратить около 15-ти кг. кислорода.

Устройство лямбда зонда

Современный датчик воздуха представляет собой небольшое конструктивное устройство внутри которого имеется ряд взаимосвязанных деталей.

Конструкция лямбда зонда

1. Металлический корпус на котором имеется резьба. Она предназначена для фиксации датчика в посадочном отверстии;
2. Изолятор изготовленный из керамики;
3. Уплотнитель в виде кольца;
4. Проводники;
5. Защитная оболочка с отверстием для вентиляции;
6. Контакт;
7. Керамический наконечник;
8. Электрический нагреватель;
9. Отверстие для выпускного газа;
10. Стальная оболочка.

Как правило, начало измерений отработавших газов наступает при температуре 310-400 градусов. Именно при такой температуре специальный наполнитель в датчике обретает электропроводимость. Пока температура не достигла нужного значения, электронный блок управления автомобиля берет показания с других датчиков, а уже потом с лямбда зонда. Особенность его работы заключается в том, что выхлопные газы и атмосферный воздух разделены емкостью с токогенерирующим составом. В следствии определенных химических воздействий на эту емкость со стороны выхлопа и со стороны воздуха возникает разница концентрации кислорода на основе чего вырабатываться электрический потенциал. Значения этого потенциала отправляются на блок управления автомобилем.

Все датчики кислорода делятся на четыре типа в зависимости от количества проводов в их конструкции:

1. Однопроводные;
2. Двухпроводные;
3. Трехпроводные;
4. Четырехпроводные.

Виды лямбда датчиков

Все вышеперечисленные лямбда зонды бывают узкополосные и широкополосные.

Основные причины неисправностей лямбда-зонда и последствия его поломки

После того, как мы определились с понятием и особенностями работы датчика кислорода, можно сделать вывод, что он играет ключевую функцию в нормальной работе двигателя внутреннего сгорания. Так что же может привести к поломке лямбда зонда и выхода его из строя? Существуют два аспекта в этом вопросе: внешние факторы и внутренние о которых читайте ниже.

• Протекание в корпус датчика охлаждающей жидкости или же тормозной;
• Уход за датчиком средствами, которые не предназначены для таких целей;
• Некачественное топливо с чрезмерным содержанием свинца;
• Перегрев датчика, который также случается при использовании плохого топлива.

После того, как лямбда зонд вышел из строя ваш автомобиль начнет подавать определенные признаки:

• Существенные рывки при движении;
• Чрезмерные расход топлива;
• Плохая работа катализатора;
• Плавающие обороты двигателя;
• Излишки токсических отходов в отработавших газах.

Серьёзность всего вышеперечисленного должна наталкивать водителя на проверку лямбда зонда практически каждые 10 тыс. км. Его полная замена желательна после каждых 40 000 км пробега.

Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ

Итак, мы подошли к тому вопросу, который волнует каждого автолюбителя: как же проверить датчик лямбда зонд в домашних условиях? Для этого вам понадобится обычный тестер (мультиметр) или вольтметр.

Лямбда зонд 4 провода

Первым делом необходимо прогреть двигатель, после чего произвести замеры сопротивления на проводах подогревателя. Как правило, это два белых провода полярность между которыми можно не соблюдать. Нормальное сопротивление между ними должно равняться от 2 до 10-ти Ом. Если это значение другое, то следовательно датчик неисправен.

График напряжений лямбда зонда

Идем далее. Теперь нужно минусовой провод тестера подключить на корпус двигателя. При этом плюсовой контакт подключите к сигнальному проводу самого датчика. Как правило это будет черный провод. На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Напряжение между корпусом двигателя и сигнальным (черным проводом) детали должно колебаться в районе от 0,2 до 1 вольта. За каждые прошедшие 10 секунд времени датчик должен включаться около 10-ти раз. В тех случая когда тестер будет показывать 0,4-0,5 вольта и не будет производиться включение, то можно сделать вывод о неисправности лямбда зонда.

Также вам нужно знать о том, что при резком нажатии на педаль газа тестер должен показывать напряжение около 1 вольта. При резком отпускании педали – ноль вольт.

На этом у нас всё. Надеемся что ваш датчик полностью исправен и выполняет возложенные на него функции. Если у вас остались вопросы, пожалуйста, оставляйте их в комментариях.

Как проверить лямбда-зонд мультиметром? 9 причин неисправности устройства

В конструкции современного автомобиля есть множество различных датчиков. Каждый из них непосредственно связан с ЭБУ. Последний принимает короткие сигналы от датчиков, после чего анализирует информацию и дает свою команду на исполнительные механизмы в автомобиле. Данная деталь представляет огромную важность для любой современной машины.

Любая ошибка в работе датчиков должна быть исключена. Если какой-либо из них приходит в неисправность, это сразу же отображается на работе двигателя, динамике разгона автомобиля и на его экономичности. В сегодняшней статье мы поговорим о том, как устроен кислородный датчик, а также узнаем, как проверить исправность лямбда-зонда своими руками.

Характеристика

Данная деталь представляет собой устройство для определения количества кислорода, который содержится в отработавших газах. Почему он насколько важен для автомобиля? Дело в том, что кислородный датчик регулирует оптимальное соотношение воздуха и топлива в горючей смеси на разных режимах работы двигателя. Процесс дозировки данных составляющих называется «лямбда-регулированием».

Стоит отметить, что при недостаточном количестве воздуха в горючей смеси угарный газ не окисляется полностью. А при чрезмерной концентрации О2 в топливе оксиды азота не в состоянии разделиться на несколько компонентов (азот и кислород) в полной мере.

Устройство

Конструкция данного датчика предполагает наличие следующих элементов:

• Металлического корпуса с резьбой для крепления.
• Уплотняющего кольца.
• Проводки.
• Токосъемника электросигнала.
• Манжеты для уплотнения проводов.
• Наружной защитной оболочки. Она также имеет специальное отверстие для циркуляции воздуха.
• Резервуара со спиралью накала.
• Наконечника (чаще всего бывает керамическим).
• Защитного щитка, имеющего отверстие для выпуска отработавших газов.

Все вышеперечисленные детали изготавливаются из материалов, стойких к воздействию высоких температур.

Где расположен лямбда-зонд?

На большинстве современных автомобилей кислородный датчик устанавливается в выпускной системе. Некоторые производители оснащают свои автомобили двумя лямбда-зондами.

В таком случае один из них монтируется до каталитического нейтрализатора, а второй – после него.

Использование такой схемы установки существенно усиливает контроль устройства за составом отработанных газов и делает работу нейтрализатора более эффективной.

Как проверить исправность лямбда-зонда? Признаки неисправности

Как показывает практика, подобные датчики имеют достаточно высокий ресурс эксплуатации. Однако при воздействии на него сторонних факторов, таких как низкое качество используемого топлива (об этом мы поговорим немного позже), его срок службы значительно сокращается. Итак, какие симптомы нам указывают на неисправность кислородного датчика?

Наиболее вероятным признаком, указывающим на плохую работу лямбда-зонда, является резкое увеличение токсичности выхлопных газов. «На глаз» определить этот показатель нельзя.

Уровень токсичности отработавших газов определяется при помощи замера специальным прибором. Только по его результатам можно судить, увеличен ли уровень выброса СО в атмосферу или нет.

Если же прибор показал завышенное значение, вероятнее всего, кислородный датчик пришел в негодность.

Но не только по результатам теста на токсичность можно определить исправность устройства. Вторым симптомом, указывающим на неисправность лямбда-зонда, является увеличенный расход топлива. Этот фактор, в отличие от предыдущего, можно определить без сторонних приборов, то есть «на глаз».

Однако здесь стоит отметить один момент: не всегда увеличенный расход топлива свидетельствует о неисправности кислородного датчика.

Подобный симптом может указывать на ряд других проблем, например на неправильно отрегулированный карбюратор, загрязненные форсунки либо наличие отложений в топливной системе.

Очень часто о неисправности лямбда-зонда сигнализирует красная лампа на панели приборов автомобиля – «Чек Энджин». Вместе с ней вы заметите, как существенно изменился автомобиль в поведении. Это могут быть рывки при разгоне, нестабильная работа двигателя, троение и т. д.

Что влияет на срок службы лямбда-зонда?

Как мы уже сказали ранее, кислородный датчик – один из самых «живучих» элементов в системе автомобиля. Но есть целый ряд факторов, влияющих на срок службы данного устройства. Основной из них – низкое качество топлива. При его горении на кислородном датчике выделяется часть свинца. Данный металл со временем накапливается и своим слоем снижает чувствительность внешних электродов к кислороду. Восстановить или очистить такой элемент от свинца нельзя. Датчик подлежит только замене. Отметим, что перед тем, как проверить лямбда-зонд тестером, предварительно его следует осмотреть внешне. Если на нем имеется стойкий металлический налет, спасти ситуацию может только замена элемента на новый.

Реже лямбда-зонд приходит в неисправность из-за механических деформаций. К таким повреждениям можно отнести нарушение целостности корпуса элемента, обмотки обогрева и т. д. Ремонт здесь, как и в первом случае, нецелесообразен. Поэтому перед тем, как проверить лямбда-зонд, убедитесь в отсутствии на нем механических деформаций. Если они есть, датчик сразу же нужно заменить.

Поломка лямбда-зонда может быть спровоцирована и неисправностью самой топливной системы автомобиля. Когда в камеру сгорания попадает большее количество смеси, часть его не сгорает полностью и следует по выпускным каналам наружу в виде черного налета.

Данные отложения имеют свойство накапливаться на узлах автомобиля, в том числе и на кислородном датчике. Выход из этой ситуации прост – для восстановления нормальной работы элемента достаточно очистить поверхность зонда от сажи.

Само же транспортное средство рекомендуется отправить на диагностику, так как неполное сгорание топлива, помимо загрязнения системы, провоцирует повышенный расход, что в значительной мере отобразится на кошельке водителя.

Особенности конструкции современных датчиков

Стоит отметить, что устройство сегодняшнего лямбда-зонда значительно отличается от конструкции его ранних прототипов.

Если раньше кислородный датчик представлял собой лишь чувствительный элемент без дополнительных подогревателей, то сейчас из-за жестких норм токсичности производителям пришлось дорабатывать его конструкцию. Вся суть усложнений заключалась в установке встроенного подогревателя.

Первые образцы датчиков не укомплектовывались данным элементом, а потому приводились в действие нагревом отработавших газов.

Сейчас же благодаря встроенному подогревателю, лямбда-зонд вступает в работу сразу же после пуска двигателя, то есть уровень выброса СО не варьируется в зависимости от время запуска мотора и движения авто. Современный кислородный датчик оснащается 4-мя выходами. Из них два идут на подогреватель, один – на «массу», а еще один – на сигнал.

Как проверить работоспособность лямбда-зонда? Способы диагностики

Существует два основных способа диагностики данного прибора:

• При помощи сканера.
• При помощи мотортестера.

Последний вариант является более подходящим, так как мотортестер позволяет не только оценить текущее и пиковое значение, но и форму сигнала, а также скорость его изменения. Последняя характеристика как раз и является показателем производительности лямбда-зонда.

Приступаем к работе

Итак, как продиагностировать работоспособность датчика при помощи тестера? Для начала необходимо подготовить небольшой набор инструментов. Помимо самого прибора, нам потребуется также цифровой вольтметр и осциллограф. Перед тем как проверить лямбда-зонд мультиметром, необходимо тщательно прогреть мотор. Только после этого можно приступать к диагностике.

Как проверить работу лямбда-зонда? Для начала нужно найти сам датчик. Его расположение указано в руководстве по эксплуатации. Сначала осматриваем его визуально на предмет внешних отложений.

Нормальный датчик не должен содержать ни сажи, ни свинца на своей поверхности. Поэтому перед тем, как проверить лямбда-зонд, следует тщательно очистить его от слоя сажи и пыли.

Делается это обычным куском ветоши.

Теперь подключаем тестер. Но перед тем как проверить датчик, лямбда-зонд следует отключить от колодки питания. После подсоединяем его к вольтметру и заводим автомобиль. Сначала увеличиваем его обороты до 2-3 тысяч в минуту, далее снижаем до 200.

Если топливная система вашей машины имеет электронное управление, следует вынуть из регулятора давления горючего вакуумную трубку. Теперь смотрим на показания прибора.

Если стрелка мультиметра остановилась на показании в 0.9 В, значит, лямбда-зонд находится в исправном состоянии. В случае если прибор показал напряжение в 0.

8 В и ниже, кислородный датчик неисправен, и его необходимо заменить.

Другие методы диагностики

Также рекомендуется произвести тест на бедную смесь. Как это сделать? Для этого необходимо подключить к разъему подачи бензина датчик и параллельно ему установить вольтметр (или мультиметр). Если стрелка на шкале приборов показала значение 0.2 В и ниже, значит, лямбда-зонд находится в рабочем состоянии.

Кроме этого, можно проверить работоспособность кислородного датчика в динамике.

Как тестером проверить лямбда-зонд на исправность? Для этого, как и в предыдущем случае, подключаем датчик к разъему подачи, параллельно ему ставим тестер и увеличиваем обороты мотора до 1.5 тысяч в минуту.

При этом стрелка мультиметра должна показать значение в 0.5 В. Существенное отклонение от данной нормы свидетельствует о неисправности лямбда-зонда. В таком случае деталь необходимо заменить.

Как проверить подогрев лямбда-зонда? Для этого необходимо подключить тестер одной стороной на контакт подогревателя («+»), а вторую сторону вывести на «массу», то бишь подключить к двигателю.

После включения зажигания прибор покажет значение от 10 до 12 В. Если стрелка опустилась ниже, значит, произошел обрыв цепи питания. На этом вопрос «как проверить лямбда-зонд своими руками» можно считать закрытым.

Как видите, диагностику устройства можно произвести и без помощи специалистов.

Заключение

Итак, мы узнали, как проверить лямбда-зонд мультиметром, а также выяснили, как устроен данный элемент и какую важность он представляет для автомобиля. Напоследок отметим, что автомобили, оборудованные двумя кислородными датчиками, рекомендуется диагностировать таким способом каждые 10-20 тысяч километров (либо хотя бы периодически замерять уровень токсичности отработавших газов).

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса.

Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси.

При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка.

Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме.

В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля.

Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем.

В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы.

В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта.

Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха.

Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на :

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения.

Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам.

Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания.

Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов.

После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке.

В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место.

При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ.

Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд.

Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Проверка лямбда-зонда мультиметром своими руками

Временная потеря работоспособности отдельных узлов и деталей вынуждает некоторых автолюбителей в спешке проводить замену проблемных элементов. Однако, можно провести своевременную полноценную диагностику даже в гаражных условиях, чтобы обоснованно принимать решения о дальнейших шагах.

Нередко случаются проблемы с различными датчиками в современных автомобилях. Особенно часто водители интересуются, как проверить лямбда-зонд мультиметром, чтобы выявить его текущее состояние. В некоторых случаях грамотное тестирование позволяет не тратить средства на покупку новой детали, так как проблема оказывается в иной плоскости.

Чем является лямбда-зонд

Фактически данный прибор представляет собой кислородный датчик.

Он монтируется производителем в области выпускного коллектора и помогает определить концентрацию оставшегося кислорода в выхлопных газах.

За счет показаний данного прибора электронный блок управления современного транспортного средства имеет информацию, на основании которой готовится очередная порция топливовоздушной смеси.

Зонд высчитывает объемную долю кислорода в выхлопах и дает сигнал электронике, чтобы готовилась обогащенная либо обедненная смесь. Возможные неисправности с узлом способны приводить к разбалансировке работы топливной системы в целом.

Современный датчик изготовлен в виде небольшого устройства, включающего в состав определенные элементы:

• Металлический корпус с нарезанной резьбой, которая способствует четкой фиксации прибора в отведенном для него месте.
• Электроизолятор, выполненный из керамики.
• Один или несколько проводников.
• Уплотнительные колечки.
• Защитная оболочка, в которой присутствуют вентиляционные отверстия.
• Контакты.
• Наконечник из керамики.
• Электронагреватель.
• Канал для выхода отработанных газов.
• Оболочка из стали.

Технологически предусмотрено, что замеры проводятся при достижении разогрева рабочей зоны до 300–400С. В таком  температурном режиме формируется электропроводная способность у спецнаполнителя, располагающегося внутри. До тех пор, пока система не вышла в нужный температурный режим, электроника для своей работы снимает показания с других датчиков.

Популярные причины выхода из строя датчика

Прежде чем проверить датчик кислорода мультиметром, стоит разобраться с возможными вариантами, которые способны привести блок в неработоспособное состояние. Зачастую принято делить факторы на внешние и внутренние. К ним относятся:

• использование для очистки датчика препаратов, не предназначенных для подобной операции;
• проникновение в корпус зонда тормозной жидкости или состава из системы охлаждения;
• использование низкокачественного бензина или дизтоплива с высоким содержанием свинцовых соединений;
• существенный перегрев датчика, обычно связанный с эксплуатацией низкокачественного топлива;
• инжекторные форсунки забиты и не позволяют обеспечивать подачу топлива в достаточном количестве;
• присутствуют нарушения герметичности в цилиндрах двигателя.

  Инструкция по эксплуатации Вебасто

В результате потребуется проверка работоспособности в следующих случаях, появляющихся при эксплуатации автомобиля:

• избыточный топливный расход;
• заметные рывки во время движения автомобиля;
• некачественная работа катализатора;
• обороты силовой установки «плавают» на ХХ и во время движения;
• в отработанных выхлопах присутствует избыток токсичных веществ.

Регулярная проверка лямбда-зонда мультиметром своими руками должна осуществляться через каждые 10–12 тыс. км пробега. Это обеспечит предсказуемость функционирования всей топливной системы.

Важно знать, что рекомендуемый интервал замены кислородного датчика составляет около 40 тыс. км.

Проверка работоспособности подручными способами

Традиционно для мониторинга применяют один из подручных приборов:

• вольтметр;
• амперметр;
• мультиметр.

Используя имеющийся тестер, какой-либо из перечисленных, проверяют накальную спиральную нить. Для этого откидывают от колодки 4-й и 3-й разъемы, которые, как правило, покрыты белой и коричневой изоляцией соответственно.

Подсоединяем освобожденные концы к клеммам мультиметра. Оптимальным считается значение сопротивления, не превышающее 5 Ом.

Тестирование с помощью мультиметров демонстрирует чувствительность наконечника кислородного датчика. Для контроля термоэлектрических параметров необходимо прогреть двигатель до рабочей температуры в 70–80С. Далее действуем по установленному пошаговому алгоритму:

• Обороты двигателя необходимо довести до значения 3000 об/мин, согласно тахометру. Удерживаем этот интервал на протяжении 2,5–3 минут, что позволит поднять температурный режим до нужного уровня.
• У мультиметра отводим минусовую клемму и соединяем ее с кузовом автомобиля, с областью, очищенной от краски или грунтовки. Положительный контакт тестера удерживаем на выходном контакте лямбда-зонда.
• Контролируем показания на мониторе. Значение должно меняться в пределах 0,2–1,0 В. При этом смена осуществляется с частотой 10 раз в секунду.
• Помощник должен сесть за руль и несколько раз резко жать педаль и резко отпускать. В подобной ситуации устройство демонстрирует значение до 1 В, а потом показатель падает практически до 0 В. Данный тип работы является оптимальным, а если после манипуляций с педалью акселератора показания остаются стабильными на уровне полувольта, то водителю следует задуматься о замене детали.

  Зазор между электродами свечей зажигания

Также бывает случай, когда отсутствует напряжение в полной мере. Это свидетельство неисправностей в проводке. Следует прозвонить имеющуюся цепь тестером в районе от реле к проводам включения зажигания.

Автомобилисты должны знать, что параметры чувствительности кислородного датчика проверяются с максимальной точностью при помощи профессионального осциллографа, который стоит достаточно дорого и его можно обнаружить на СТО.

Автомобильная самодиагностика лямбда-зонда

Продвинутые современные автомобили нередко оснащены прогрессивными бортовыми системами. В подобной технике присутствует возможность после получения сигнала Check Engine расшифровать код ошибки. Следует обратить внимание на такие кодировки:

• 0130 – сигнал о том, что лямбда-зонд посылает неправильные сигналы;
• 0131 – от датчика идет импульс малой мощности;
• 0133 – прибор, анализирующий объемную долю кислорода, медленно реагирует на отклик;
• 0134 – от датчика полностью отсутствует какой-либо сигнал;
• 0135 – у электрического датчика, скорее всего, присутствуют проблемы с нагревателем;
• 0136 – присутствует высокая доля вероятности замыкания заземления второго датчика;
• 0137 – от второго датчика на ЭБУ отправляется слишком низкий сигнал;
• 0138 – чрезвычайно высокий сигнал от второго лямбда-зонда;
• 0140 – обрыв контактов от аналогитора;
• 1102 – показания от прибора не удается считывать из-за низкого сопротивления либо оно вовсе отсутствует.

Стоит учесть, что все замеры необходимо проводить после полной очистки прибора от нагара и иных загрязнений. Это позволит получить максимально точный результат, снизив уровень погрешности.

Лямбда зонд: типичные неисправности, диагностика, чистка и установка

В том случае, если мультиметр показывает одно и то же напряжение, порядка 0,5 Вольта, и никакие внешние факторы (например, то же газование) не влияют на него, то лямбда зонд пришел в неисправность.

При нулевых показателях мультиметра, следует проверить всю проводку, которая идёт к выключателю зажигания и реле. При этом следует проверить, действительно ли лямбда зонд подключен к массе.

Проверка на бедную смесь

Чтобы проверить топливную смесь на обеднённость кислородом, необходима вакуумная трубка, которая будет имитировать процесс подсоса воздушной смеси. В ходе теста, в течение 1 секунды, показатели прибора должны понизиться на 0,2 Вольта. Если этого не происходит, или снижение показаний происходит за более длительное время, то кислородный датчик вышел из строя, и его нужно заменить.

Можно проверить лямбда зонд на работоспособность и в динамическом режиме. Делается это через соединение регулятора кислорода с топливной системой (в месте, где происходит подача бензина).

Тестер монтируется параллельно регулятору кислорода, а затем обороты двигателя повышаются до 1500 в минуту.

В том случае, если кислородный датчик исправен, тестер должен фиксировать отметку на уровне 0,5 Вольт.

РЕЗЮМЕ

Итак, Вы узнали о том, как правильно проверить лямбда зонд, несколькими способами, своими силами, то есть, не прибегая к дорогостоящим услугам автосервиса. Что касается замены этого датчика на новый, но не родной для вашей модели авто, то в этом вопросе мы бы всё-таки советовали вам обратиться к специалистам.

Видео: Как проверить лямбда зонд

Если видео не показывает, обновите страницу или нажмите здесь

Как проверить снятый лямбда зонд – АвтоТоп

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Производители современных автомобилей оснащают их сложнейшими системами управления, состоящими из электроники и самых различных индикаторов. С их помощью происходит получение и обработка сообщений о положении дел в разных узлах машины. К таким относятся мотор, тормозная система, АКБ и лямбда-зонд (датчик кислорода), в том числе. Он входит в число важнейших устройств управления и сигналит об остатке кислорода в выхлопных газах. Неисправность лямбда зонда грозит нарушением четкой работы авто.

Принцип действия

Датчик кислорода — сложная конструкция. К его функциональным деталям относят электролит, на который с разных сторон одеты наконечники для всасывания газовых смесей — кислорода и отработанного горючего. Под ними находится чувствительный элемент, который при температуре до 400 градусов считывает сигналы и анализирует разницу потенциалов. Перечисленные детали запечатаны в корпус из металла. К нему подходят провода. В зависимости от модели их количество может варьироваться от 1 до 4. Они несут ответственность за работу датчика — питают, передают сигналы в блок управления и заземляют прибор. При достаточном объеме кислорода в сгораемой смеси КПД двигателя будет высоким. Но как и другие системы, лямбда-зонд тоже дает сбои.

Что расскажет о неисправности датчика?

Сигнал о неисправности датчика кислорода, можно предположить, если в работе автомобиля наблюдаются такие симптомы:

• мотор работает неровно;
• движение происходит рывками;
• повышается потребление горючего;
• ранняя «смерть» катализатора;
• в Европе обращают внимание и на токсичность выхлопных газов.

А не поломан ли датчик?

Лучшим временем для проверки всех систем работоспособности автомобиля будет ближайший техосмотр. Однако бывают ситуации, когда возникает необходимость узнать причины плохой работы датчика кислорода ранее. Как проверить лямбда зонд самостоятельно?

Параметры, по которым происходит сверка:

• напряжение в цепи подогрева;
• «опорное» напряжение;
• исправность нагревателя в датчике;
• сигнал лямбды.

Это значит, что полностью оценить работу лямбда-зонда не составит большого труда.

Осторожно: «Напряжение»

Для того, чтобы узнать, поступает ли напряжение в цепь подогрева, понадобиться дополнительное оборудование. Сигнал измеряется стрелочным или цифровым вольтметром или более современным — мультиметром.

1. Включить зажигание, не отсоединяя разъем датчика.
2. Воткнуть щупы в разъемы проводов.
3. Монитор должен высвечивать

12 В. Это значение соответствует напряжению аккумулятора.

• «+» поступает к нагревателю непосредственно через предохранитель. Если он отсутствует, необходимо проверить звенья цепи: «аккумулятор-предохранитель-кислородник».
• «—» передается посредством электронных систем управления. При его отсутствии надо проверить разъемы цепи, ведущие к блоку управления.

Опорное напряжение проверяется тем же вольтметром или можно использовать мультиметр.

1. Включить зажигание.
2. Измерить напряжение между сигнальным проводом и массой.
3. Значение число должно составлять 0,45 вольта.

Если показания отличаются на 0,2 В и более это сообщает о проблеме в сигнальной цепи или плохом контакте с массой.

Как проверять нагреватель лямбда-зонда?

В этот раз нам нужен тестер в режиме измерения сопротивления.

1. Отсоединить разъем лямбда-зонда.
2. Проверить сопротивление между проводами нагревателя.
3. Значение может отличаться но должно находиться в пределах от 2 до 10 Ом.

Если сопротивление отсутствует, это может быть сигналом обрыва непосредственно в датчике. В таком случае он нуждается в замене.

Сигнал датчика кислорода

Самая сложная и ответственная проверка лямбда зонда заключается в оценке его сигнала. Для этого понадобится уже известные мультиметр или вольтметр. На СТО существуют более новые компьютеризированные тестеры, но в условиях гаража можно обойтись и без них.

1. Запускается мотор.
2. Движок прогревается до рабочей температуры.
3. Между сигнальным проводом и проводом массы подсоединяются щупы.
4. Обороты двигателя следует повысить до 3000 в минуту.
5. Фиксируются изменения в числовых значениях датчика кислорода.

Монитор тестера должен отметить скачок в диапазоне от 0,1 до 0,9 вольта. Если числа другие — возникла необходимость в новом лямбда-зонде.

Узнав о том, как проверяется рабочее состояние датчика кислорода, можно быть уверенным в том, что удастся избежать обмана в автосервисе.

Как проверить лямбда зонд? Проверка кислородного датчика различными методами

Лямбда зонд либо кислородный датчик — это датчик, который держит под контролем содержание кислорода в авто выхлопе, другими словами в отработанных газах. Лямбда зонд имеет прямое отношение к топливной системе, потому что оказывает влияние на регулировку соотношения кислорода и горючего при образовании топливовоздушной консистенции, которая подается в камеру сгорания. Датчик кислорода устанавливается на выходе коллектора либо конкретно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика по сути огромное количество предназначений. Кроме того, что он держит под контролем соотношение воздуха и горючего, он ко всему иному оказывает влияние на токсичность выхлопа, которая в ближайшее время на жестком контроле у экологов, также позволяет получить от мотора наибольший КПД.

Как работает лямбда зонд?

Механизм работы кислородного датчика состоит в том, чтоб смотреть за количеством воздуха (кислорода) в выхлопных газах. Почему конкретно кислорода? Так как научно подтверждено — полное сгорание топливной консистенции происходит при жестком соотношении горючего и воздуха в пропорции 1:14,7. Для оценки этого соотношения, состава смеси, было введено понятие «коэффициент избытка воздуха», которое определяется как соотношение поступающего в цилиндры воздуха к количеству воздуха, содержащееся в оптимальной топливовоздушной смеси, которую принято обозначать греческой буквой «λ» (лямбда). Формула следующая, если «λ» равна «1» — смесь бедная.

Смотрите:

Из-за постоянного ухудшения экологии во всем мире, требования к выбросам вредного CO постоянно ужесточаются, поэтому практически все современные двигатели оснащаются кислородными датчиками, катализаторами и прочими системами, нацеленными на то, чтобы сделать выхлоп менее токсичным. Блок управления производит регулировку подачи топлива посредством форсунок, а также следит за корректной работой лямбда зонда. В случае неисправности, отчет в виде ошибки будет записан в соответствующий журнал, а водитель при этом увидит на панели приборов всем ненавистную надпись «Check Engine».

О том, как проверить исправность лямбда зонда и пойдет речь в моей сегодняшней статье. Вы узнаете о признаках неисправности, о причинах, а также способах проверки кислородного датчика в домашних условиях.

Датчики кислорода бывают различных видов, среди которых встречаются одно-, двух-, трех-, а также четырехпроводные, все зависит от конфигурации (наличия подогревателя и схемы подачи питания). Практически все современные «лямбды» оснащены подогревом.

Как проверить лямбда зонд без машины

Если это видео оказалось полезным, то буду признателен за подписку и лайки

Как быстро проверить

лямбда зонд автомобиля

Видео о том, как проверить лямбла-зонд своими руками, который подает хоть какие-то признаки жизни. Этим мето.

Для начала о том, почему лямбда зонд выходит из строя. Причины могут быть следующие:

• Чрезмерное содержание свинца в топливе;
• Попадание во внутрь датчика антифриза;
• Нарушение герметичности корпуса датчика во время очистки или в результате воздействия хим. веществ;
• Сильный перегрев корпуса датчика, по причине использования неподходящего (некачественного) топлива.

Признаки неисправности кислородного датчика:

• Рывки во время движения;
• Увеличенный расход топлива;
• Проблемы с катализатором;
• Нестабильные обороты двигателя;
• Высокая токсичность выхлопа.

Проверить лямбда зонд можно разными способами, при помощи:

• Осциллографа;
• Мультиметра;
• А также вольтметра.

Перед тем, как проверить «лямбду» приборами, производим визуальный осмотр.

Прежде всего необходимо произвести визуальный осмотр. Обратите внимание на разъемы подключения датчика, на целостность проводов и самого датчика кислорода.

Недопустимо наличие:

• Сажи. Это, как правило, свидетельствует о проблемах с нагревателем «лямбды», а также о том, что топливная смесь переобогащенная. В результате, в таком состоянии кислородный датчик засоряется сажей, его реакция ухудшается, проще говоря, он начинает «врать и глючить»;
• Блестящих отложений. Наличие таких отложений явный признак повышенного содержания свинца в топливе. Свинец повреждает сам зонд, а также катализатор, «лечится» полной заменой «лямбды»;
• Отложений белого или пепельного цвета. Такой налет чаще всего говорит о неправильном применении присадок в топливо или моторного масла, которое не соответствует типу данного мотора. Датчик с таким налетом подлежит замене.

Как проверить лямбда зонд при помощи омметра

Как правило, во всех руководствах по эксплуатации проверка датчика кислорода сводится к тому, чтобы при помощи мультиметра произвести измерение напряжения, которые выдает датчик при разных режимах работы мотора.

Смотрите:

Проверка «лямбды» на разных автомобилях может существенно отличаться, ввиду отличия самих датчиков. Данный способ проверки описан на примере проверки лямбда зонда производства «BOSCH».

Чаще всего «слабое звено» в лямбда зонде — цепь накала, обычно проблемы возникают именно с нею. Чуть реже встречается неисправность наконечника, у которого снижается чувствительность. Для того, чтобы понять целая накальная спираль или нет, необходимо выполнить «прозвон», для этого можно использовать омметр. Электроды прибора подсоединяются к зажимам двух белых проводов датчика — контакты 3-4 разъема (иногда — белый и коричневый провода), предварительно отсоединяются от колодки питания. Сопротивление спирали не должно быть меньше 5 Ом.

Что до чувствительности наконечника, то она может ухудшиться в результате налета, о котором я рассказывал выше. Если налет, о котором я рассказывал есть, то датчик кислорода необходимо менять. Чтобы проверить термоэлектрические параметры датчика, подсоедините электроды вольтметра к контактам 1-2 разъема, или к зажимам черного и серого проводов «лямбды». Сама проверка должна выполняться на прогретом работающем двигателе.

Как проверить лямбда зонд при помощи вольтметра

Для того чтобы проверить датчик кислорода вольтметром необходимо завести мотор и повысить обороты двигателя до 3 тыс., после чего проверить показания прибора при максимуме 2 В. Вольтметр должен показывать напряжение порядка 0,55 В. Ваша задача при этом, то увеличивать, то уменьшать обороты. Вольтметр при этом должен показывать до 0,8-1 В или понижаться до 0,4 В и ниже. Если данные будут изменяться динамически, «лямбда», скорее всего, рабочая. Если колебаний нет или они несущественны, скорее всего, зонд неисправен и требует замены.

Как проверить кислородный датчик на бедную смесь?

Чтобы проверить богатая или бедная смесь, необходимо взять вакуумную трубку и сымитировать подсос воздуха. В случае исправности кислородного датчика, вольтметр покажет 0.2 Вт или ниже.

Для более точной проверки работоспособности и исправности кислородного датчика потребуется осциллограф.

Тестирование широкополосного датчика кислорода Bosch LSU 4.2

Все значения, указанные в образце сигналов , являются типичными и применимы не ко всем типам двигателей.
Канал A показывает значение напряжения измерительной ячейки кислородного датчика.
Канал B показывает напряжение ячейки насоса кислородного датчика.
Канал C указывает управление с широтно-импульсной модуляцией (ШИМ) цепи нагревателя кислородного датчика. Канал D показывает ток через цепь нагревателя, управляемую ШИМ на канале C.
Math Channel показывает ток в ячейке насоса, вычисленный по формуле Канал B / 38,7 Ом.

Диагностика формы сигнала

Конкретные условия и результаты испытаний см. В технических данных автомобиля

Типичные значения (двигатель при правильной рабочей температуре):

Измерение активности широкополосного датчика кислорода с использованием метода падения напряжения, сопровождаемого законом Ома, устраняет необходимость в дорогостоящих миллиамперных клещах для измерения крошечных значений тока в диапазоне от 0.От 5 мА до 3,5 мА.

Дополнительная информация

Bosch Lambda Sensor Universal (LSU) 4.2 широкополосный датчик кислорода

Современные нормы выбросов принуждают более жесткий контроль систем управления двигателем во всех диапазонах оборотов двигателя и нагрузок. Традиционный датчик кислорода может точно определять стехиометрическое соотношение воздух-топливо при 14,7: 1 (лямбда 1,0) с выходным сигналом примерно 450 мВ. Однако за пределами стехиометрической точки традиционный кислородный датчик будет выдавать либо сигнал богатой смеси (900 мВ), либо сигнал бедной смеси (100 мВ) без указания того, насколько богатая или насколько бедная .Таким образом, управление двигателем будет компенсировать это путем регулировки подачи топлива (управление с обратной связью) вперед и назад (богатая / обедненная) в попытке поддерживать правильное стехиометрическое соотношение воздух-топливо. Поэтому традиционный кислородный датчик мог работать точно только в очень узком диапазоне соотношений воздух-топливо (14,7: 1), отсюда и название Narrowband sensor.

Потребность в повышенной точности, более быстром времени отклика и надежности привела к модернизации узкополосного датчика кислорода до стандартного датчика кислорода, используемого сегодня всеми производителями, — датчика кислорода Wideband .

Широкополосный датчик кислорода часто называют широкополосным датчиком или датчиком воздушно-топливного отношения (датчик AFR) и может быть установлен как на бензиновых, так и на дизельных двигателях.

Название широкополосное происходит от способности датчика точно определять соотношение воздух-топливо в широком диапазоне от 10: 1 до 20: 1 (20: 1 — окружающий воздух), в отличие от способности узкополосного датчика обнаруживать только стехиометрическое соотношение 14,7 : 1.

Однако широкополосный датчик кислорода включает часть рабочих характеристик узкополосного датчика в виде измерительной ячейки .Измерительная ячейка подвергается воздействию атмосферного воздуха с одной стороны (эталонный воздух) и кислорода выхлопных газов в измерительной камере с другой. Предполагая, что содержание кислорода в измерительной камере поддерживается на заданном уровне, 450 мВ выводится из измерительной ячейки широкополосного датчика кислорода на PCM (канал A).

Поддержание правильного уровня кислорода в измерительной камере имеет первостепенное значение для обеспечения того, чтобы выходное напряжение измерительной ячейки оставалось как можно ближе к 450 мВ во всех условиях заправки.Это достигается насосной ячейкой .

Характеристики насосной ячейки таковы, что в зависимости от величины и направления тока, протекающего через насосную ячейку (с управлением PCM), кислород может закачиваться в измерительную камеру или из нее, , таким образом, поддерживается 450 мВ. выход Измерительная ячейка .

Таким образом, ток, протекающий через насосный элемент , используется для прямого и точного определения соотношения воздух-топливо в широком спектре в результате содержания кислорода в выхлопных газах.

Управление нагревательным элементом широкополосного датчика кислорода имеет решающее значение для правильной работы датчика. Кислородные датчики, которые остаются ненагретыми, со временем «забиваются» и требуют замены, в то время как электрохимические реакции внутри датчика, которые обеспечивают транспортировку кислорода и генерацию напряжения, просто не могут происходить, если температура кислородного датчика не поддерживается.

Рисунок 6

E36 m3 лямбда-зонд — волюменометр.coolmeets.site

Лямбда-зонд BMW 3 Saloon (E36) является частью выхлопной системы. Исправность этой запчасти важна для нормального функционирования всей системы. Поэтому лямбда-зонд BMW 3 Saloon (E36) требует регулярного осмотра для своевременного устранения неисправностей. В случае выхода этой детали из строя всегда можно купить замену в нашем интернет-магазине. Купите недорого Лямбда-зонд для своего BMW E36 онлайн на сайте volumenometer.coolmeets.site Качественный кислородный датчик для BMW E36 и других моделей.

E36 i / i, E36 M3E39 i, Z3MZ3 S52 Датчик O2 до или после каталитического нейтрализатора. Датчики O2, также известные как лямбда-зонды, на E36, E39 и Z3 являются одними из самых важных датчиков двигателя M52 / S52.

Лямбда-зонд для BMW 3 Coupe (E36) M3 Petrol HP 10 / Сортировать по: По позициям: Лямбда-зонд: выберите нужную запчасть.

Показать все.

Лямбда-зонд. Гнездо, лямбда-зонд.

Выберите производителя / 10 Основано на более комментариях: У меня есть 95 м3 л, который каждый раз, когда машина нагревается, или работает некоторое время только в жару.Автомобиль потеряет мощность и умрет.

Затем выдает коды c9 для лямбда-регулирования №1 и 09 для датчика o2. И не будет перезапускаться, пока не остынет, но как только все вернется в норму и работает нормально. Помоги пожалуйста. 14 июля, Закажите онлайн недорого Лямбда-зонд для BMW 3 Coupe (E36) M3 от hp на сайте volumenometer.coolmeets.site Убедитесь в качестве и невысокой цене.

В нашем интернет-магазине Вы найдете кислородный датчик — Двигатель и другие автозапчасти. Кислородный лямбда-зонд O2 Для BMW E36 i i M3 B32 L L6 Войдите в систему, чтобы выехать Проверить как гость.

В корзину. Добавить в список просмотра Unwatch. Годовой план защиты от несчастных случаев от SquareTrade — Годовой план защиты от несчастных случаев от SquareTrade — $ Открывает информационное наложение.

10 Рейтинг продавца:% положительных. Датчик соотношения воздух-топливо Germban O2 Датчик подходит для BMW E36 B32 Z3 E39 LL M3 L из 5 звезд 1 $ $ Эта статья относится ко всем моделям BMW E36, как с 4 цилиндрами (M42 и M44), так и с 6 цилиндрами (M50, M50TU, M52 , S50, S52) автомобили с двигателями. Поскольку этим автомобилям уже исполнилось 15 лет, скорее всего, их датчик кислорода (датчик O2) был заменен по крайней мере один раз или в настоящее время нуждается в замене.

Лямбда-зонд

и датчик кислорода купить по почте для отправки в Великобританию и за границу> Bosch & NGK & Denso

ОБНОВЛЕНО 26 февраля 2021 г.

Запуск нового продукта! Наш собственный широкополосный интерфейс датчика кислорода для промышленного и коммерческого использования. Версия на 12 вольт доступна прямо сейчас,
Интерфейсы 24 В и 0-20 мА доступны по запросу. Узнайте больше и загрузите черновик технического описания *** здесь ***.

Сроки выполнения. Обратите внимание, что есть отставание по заказам LSM11B, сроки доставки составляют до 2-3 недель, причем приоритет отдается предварительно оплаченным заказам.

Courier Delays / Covid / Brexit

Доставка в Великобританию в целом хорошая, в худшем случае — два дополнительных дня для Royal Mail. Курьеры (DPD), отказывающиеся осуществлять международные перевозки из-за задержек, связанных с Brexit, теперь кажутся нормальными.

Обычно мы используем FedEx для США и Канады; Бразилия, мы просим промышленных клиентов (только) использовать свои собственные услуги в настоящее время.

В Европе внутренние национальные почтовые службы (post.fr, correo.es, poczta.pl и т. Д.) Оказались гораздо более надежными, поэтому мы используем их, когда это возможно.

Доставка по Европе занимает до 10 дней.

Наш стационарный номер в офисе устарел, особенно во время изоляции и работы на дому, похоже, никто больше не использует его, но он по-прежнему активен. По возможности используйте мобильный телефон или электронную почту. В некоторых старых документах все еще может быть напечатан стационарный телефон.

Заявление о COVID-19

Мы все привыкаем к ограничениям блокировки, и все идет довольно гладко, но обратите внимание:

• Международные заказы занимают больше времени, чем обычно
• Специальные заказы с основного склада в Великобритании занимают дополнительно 2 дня
• Возможны задержки по особым заказам из ЕС (некоторые Bosch, некоторые Denso)
• Все изготовленные изделия перед упаковкой очищаются согласно соответствующим инструкциям

• Новое за месяц
• В прошлом месяце
• Также

F20B6 АККОРД

Хонда Аккорд F20B6 1999-2003 гг. 2.0 передний предварительный регулирующий лямбда-зонд

OEM DENSO Honda Accord лямбда-зонд для моделей 1997cc 2.0i F20B6 145bhp с двигателем, 1997-2003 гг. Никакой другой датчик не будет надежно работать с F20B6. Эта деталь устраняет неисправность цепи нагревателя и коды ошибок, вызванные несовместимыми деталями рисунка.

Цена £ 169,99 все включено, бесплатная доставка по Великобритании. Сэкономьте 50 фунтов стерлингов на дилерских ценах Honda.

Обновление

: теперь включает секции выхлопа, катализатор, передние и задние датчики.

Щелкните здесь для получения дополнительной информации

Не твоя Хонда? Знаете свой номер детали оригинального оборудования? Щелкните здесь, чтобы увидеть множество перекрестных ссылок Honda

Forester, Impreza 2.5 WRX, STi

Датчик кислорода Pre-cat для моделей 2.5, оригинальный Denso

Компания

Denso обновила этот датчик, перейдя от старого дизайна с синей оболочкой и серого разъема к новому желтому разъему и кабелю. Более старый тип снят с производства.

• Новый дизайн, датчик pre-cat для различных Subaru 2.5 моделей
• Заменяет 22641AA211, 22641AA32A, 22641AA490
• Цена дешевле на 15% по сравнению с предыдущим датчиком

Щелкните здесь, чтобы получить подробную информацию.

Если у вас другая субару,

вместо этого см. этот список (длинный список, загрузка может занять некоторое время)

>> Поиск кода неисправности OBD-II

>> Номера деталей Lambdapower

Чтобы найти наши собственные номера деталей, стиль LP- или LC-, щелкните поле, введите и нажмите «GO»

МОНТАЖНЫЕ БОССЫ

Бобышки лямбда-зонда и заглушки

Монтажные втулки Lambda и заглушки, а также наша новая монтажная втулка для сквозных отверстий, идеально подходящая для монтажа дымовой трубы / дымохода
лямбда-зондов M18 без сварки.Цены включают почтовые расходы.
Подробности смотрите на этой странице

ИНСТРУМЕНТЫ

Разъем лямбда-зонда, 22 мм

Профессиональное качество 22-миллиметрового гнезда лямбда-датчика кислорода со стандартным и сверхдлинным радиусом действия. Подходит для циркония с шестигранной головкой 22 мм стандартного форм-фактора
и титановые датчики. Привод 3/8 дюйма. Для подробностей нажмите здесь.

Краткое руководство по лямбда-зондам

Лямбда-зонд — это электронный датчик, который устанавливается в выхлопную систему.Иногда его называют датчиком кислорода, датчиком O2 или AFR. Его цель — отправить
сигнал в ЭБУ, чтобы указать, сколько кислорода в выхлопных газах. Это, в свою очередь, показывает, насколько эффективно
двигатель работает. ЭБУ использует эту информацию для регулировки заправки двигателя во время движения.

Что будет, если он выйдет из строя?

MOT сбой выбросов, чрезмерный расход топлива, отказ катализатора, низкая производительность, контрольная лампа проверки двигателя,
коды неисправностей — это все симптомы, которые могут быть связаны с отказом лямбда-зонда.Лямбда-зонд
эффективность снижается с течением времени.

Техническое обслуживание

Лямбда-зонд не обслуживается, детали, подлежащие ремонту, отсутствуют. Как и свеча зажигания, когда она изношена, ее следует заменить.

Где это?

Устанавливается на выпускной коллектор двигателя или выхлопную трубу, или под автомобилем для заднего датчика. Современные двигатели (2005->) с КПК имеют датчик
внутри моторного отсека.

Автомобили, выпущенные после 2000 года, имеют как минимум два датчика, передний и задний, и называются OBDII-совместимыми .
Несколько датчиков позволяют ЭБУ лучше оценивать эффективность отдельных цилиндров.

Как мне его заменить?

Сначала обратитесь к нашему руководству по установке — это примерно то же самое, что установка свечей зажигания. Или заставьте свой гараж сделать это. В некоторых гаражах не подходят датчики «универсального» типа, пожалуйста, сначала проконсультируйтесь с ними при покупке.

Используйте зеленую кнопку для пошагового поиска вашего автомобиля

Мы специализируемся на всех типах лямбда-зондов. Звоните или пишите, если вам нужна помощь!

Пожалуйста, напишите по электронной почте или позвоните по телефону 07806 705407 , если у вас возникнут трудности с поиском необходимых деталей.

ДАТЧИКИ БИОМАССЫ И USB-ИНТЕРФЕЙСЫ

Интерфейс широкополосного датчика Lambdapower AD-12

НОВИНКА! Декабрь 2020! Мы рады объявить о нашем новом интерфейсе сенсора Lambdapower AD.Пожалуйста, посетите страницу биомассы для получения подробной информации, и другие подробности появятся в ближайшее время.

LSM-11 Supercession частей все еще доступны. Наш датчик LSM11B больше не производится, но у нас достаточно запасов, чтобы продержаться еще несколько месяцев.
В свою очередь, разрабатывается замена этой части (LSM11F). Подробности смотрите на нашей странице биомассы.

Наш сменный кислородный датчик LC69001 LSU4.9 марки Lambdapower (производства BOSCH) всегда доступен со склада для быстрой доставки.Подходит для Froling TM320, Stoker и других.
Подробности смотрите на нашей странице биомассы.

VW NOX

Датчик NOX для датчиков FSi моделей и EGT

Датчики NOX для моделей Volkswagen FSi. Устранение кодов неисправности датчика неисправности DTC 17443 и P1035:

.

Другие ресурсы VW

VW
VR6 (щелкните, чтобы увидеть список)
а также
R32 (щелкните, чтобы увидеть список)
датчики, часть нашей устаревшей линейки запчастей VW «Classic Line».Схема: поиск банка, нумерация банков VR6, диаграмма номеров цилиндров VR6 для VR6 с двумя выпускными коллекторами и четырьмя датчиками

Нужен датчик температуры выхлопных газов EGT? Новые стоки серий VAG 03L

8, BMW 11787557705, FORD / VOLVO 12B591 AA 12B591 BA 12B591 CA 12B591 DA, RENAULT 8200 и 8201 серий. Скоро появится новая веб-страница EGT, а пока свяжитесь с нами для получения подробной информации!

OEM Crossrefs

• Новинки в этом месяце
• В прошлом месяце
• Также

Не твоя машина? ** Нажмите здесь, чтобы начать поиск автомобиля **

-ИЛИ-
У вас есть номер детали OEM? Нажмите здесь, чтобы найти это

-ИЛИ-
Отправьте нам электронное письмо с данными об автомобиле и регистрационным номером.

Популярный выбор:

УНИ

Универсальные лямбда-зонды от 29 руб.99

Переработанный и расширенный ассортимент! Если вы сомневаетесь, какой именно вам нужен, свяжитесь с нами. Посмотреть все наши универсальные датчики здесь

Датчики качения Dynojet

Нажмите, чтобы узнать больше!

Проверка лямбда-зонда на содержание кислорода в выхлопных газах (EGO)

Тест 5 — Лямбда-зонд

Лямбда-зонд, также известный как датчик кислорода в выхлопных газах (EGO), обычно устанавливается в выпускном коллекторе.Можно установить более одного датчика. Его цель — обнаружить присутствие кислорода в выхлопных газах, что указывает на то, что двигатель работает на обедненной смеси.

Лямбда-зонд используется в замкнутом контуре в качестве датчика обратной связи, чтобы помочь ЭБУ точно регулировать соотношение воздух-топливо для достижения стехиометрии — идеального соотношения воздух-топливо примерно 14,7: 1 в бензиновых двигателях.

Датчик EGO имеет встроенный нагреватель для быстрого нагрева, так как он не работает при низких температурах. Пока датчик нагревается, автомобиль работает в менее эффективном режиме с разомкнутой цепью, в котором ЭБУ использует предварительно установленные значения для воздушно-топливного отношения.

• Программное обеспечение: PicoScope 6 — управляемый тест AT022 и AT023
• Цель теста — лямбда-зонд (EGO Oxygen)
• Требуемый уровень навыка — Очень легко

Большинство датчиков выдают высокие и низкие уровни с частотой около 1 Гц, поскольку смесь определяется как богатая или бедная. Если вы видите эти импульсы, автомобиль находится в режиме замкнутого контура и датчик работает правильно.

Connect : Найдите датчик с помощью технических данных вашего автомобиля.Мы рекомендуем использовать для подключения щупы с обратным контактом или разводные провода.

Используйте технические данные, чтобы определить провод выходного сигнала от разъема жгута лямбда-зонда.

Run : Двигатель должен прогреться до нормальной рабочей температуры, чтобы выдать действительный сигнал. Запустите PicoScope, когда будете готовы зафиксировать сигнал.

Считывание : В зависимости от типа лямбда-зонда будет видно, что сигнал циклически изменяется с высоким и низким постоянным уровнем с изогнутыми краями.Эти датчики обычно переключают высокий и низкий уровень один раз в секунду. У Pico есть управляемые тесты для измерения различных типов лямбда-датчиков, поэтому, пожалуйста, прочтите их для получения дополнительной информации — выберите датчики, затем лямбда.

Анализ формы волны

Сигнал показывает влияние ECU, регулирующего смесь между богатой и бедной. Если датчик обнаруживает богатую смесь, количество впрыскиваемого топлива немного уменьшается. Примерно через секунду датчик EGO обнаруживает обедненную смесь, и количество впрыскиваемого топлива немного увеличивается.Эти циклы продолжаются, пока блок управления двигателем пытается поддерживать идеальное соотношение воздух-топливо.

Лямбда — Анимация теста выхлопных газов на кислород

Видео комментарий

Видео начинается с прогрева двигателя. Лямбда-датчики находятся в выпускном коллекторе, а также в каталитическом нейтрализаторе. Температурный датчик показывает, что для проведения этого теста двигатель необходимо прогреть до нормальной рабочей температуры.

Сигнальные импульсы от датчиков EGO идут к ЭБУ.

Подключение : Используйте контактный щуп для подключения к выходу ЭБУ и заземлите тестовый провод.

Run : Двигатель должен прогреться до нормальной рабочей температуры, чтобы выдать действительный сигнал. Запустите PicoScope, когда будете готовы зафиксировать сигнал.

Считывание : В зависимости от типа лямбда-зонда будет видно, что сигнал циклически изменяется с высоким и низким постоянным уровнем с изогнутыми краями. Эти датчики обычно переключают высокий и низкий уровень один раз в секунду.

Нажмите Далее для шестого теста — Тест датчика АБС.

Pp10 опора трубы

4730-015646200 компенсационная труба Senior Operations llc 7008yrjohnson va24115p0220 счет только хирургический имплант; общее плечо. на бис медицинский, l.p. [адрес электронной почты защищен] dolu13fe22708 1ams gs03fpm007, чтобы добавить финансирование по этому контракту igf :: ot :: igf sharp electronics corporation [адрес электронной почты защищен] djbp0504bp110041 djbp0504bpa13001

15 июля 2010 г. · Маори прибегли к войне и убийствам, чтобы уладить межплеменные споры или, например, получить больше земли.Однако существовали хорошо изученные обычаи, такие как уту и ​​муру, которые помогали смягчить некоторые из ужасов (Кинг, в Кросби, 1999. стр. 10-11). С приходом европейцев в конце 18 века изменились две важные вещи.

Опора для труб или подвеска для труб — это конструктивный элемент, передающий нагрузку с трубы на опорные конструкции. Нагрузка включает в себя вес самой трубы, содержимое, которое несет труба, все фитинги, прикрепленные к трубе, и покрытие трубы, такое как изоляция.

PHP Systems / Design — ведущий американский поставщик систем поддержки трубопроводов и оборудования на крыше. PHP проектирует, производит и поставляет инновационные, устойчивые решения для крыш для архитекторов, инженеров и руководителей зданий, которые понимают, что значит «построить правильно».

Имея дизайн, аналогичный проверенной временем Model 1.5, Model 3.0 так же прост в установке и гарантированно выдерживает суровые условия на крыше в течение многих лет. Модель 3.0 полностью совместима с проставкой 3-R, а также с направляющими для труб и нашей опорной площадкой 12 x 12 дюймов.

Как крупнейший и ведущий дистрибьютор трубопроводов и систем отопления в Великобритании, BSS обслуживает широкий спектр секторов и сфер деятельности. Мы предоставляем клиентам индивидуальные решения, включая продукты, спецификации, техническую поддержку и послепродажное обслуживание.
