Как проверить шаровую опору на ваз 2110 не снимая: Проверка шаровой. 3 способка как можно проверить шыровые опоры_

Проверка шаровой. 3 способка как можно проверить шыровые опоры_

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Содержание:

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

• появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
• виляние авто со стороны в сторону при прямолинейном движении по дороге;
• шаровая скрипит при повороте руля в одну или другую сторону;
• передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Методы проверки шаровой опоры

Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.

Типы шаровых опор

Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:

• Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
• Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

• Машину необходимо установить на ровную площадку и установить на ручной тормоз.
• Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
• Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

• Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
• Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
• Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.

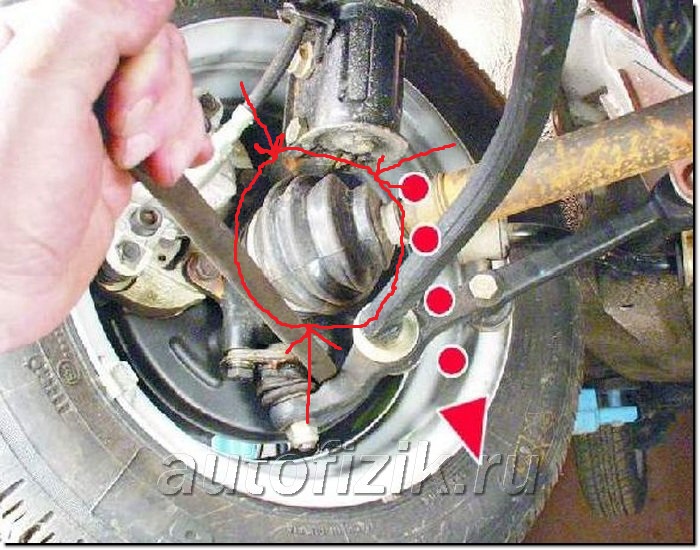

• Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
• Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Обязательно нужно повторить аналогичную проверку с противоположной стороны, поскольку зачастую шаровые опоры выходят из строя попарно (как и устанавливаются/меняются на автомобиле), пусть и с меньшим износом.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Зачастую на рынке или в автомагазинах можно встретить шаровые, пальцы которых ходят очень туго. Если новая шаровая качественная, то после сдвига пальца в сторону он должен продолжать двигаться легко и без больших усилий. Если он все так же продолжает двигаться с трудом — от покупки такой детали лучше отказаться, она некачественная.

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Также часто спрашивают о проверке шаровой:

Спрашивайте в комментариях. Ответим обязательно!

признаки неисправности, диагностика и причины выхода из строя

В современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе. Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля. Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.

Оглавление:
1. Признаки неисправности шаровых опор
2. Как проверить шаровую опору
3. Причины выхода из строя шаровой опоры

Признаки неисправности шаровых опор

Поскольку при неисправных шаровых опорах серьезно возрастает вероятность аварии, водитель должен контролировать их состояние. Шаровые опоры от различных производителей на различных моделях автомобилей способны прослужить от 15 до 150 тысяч пробега, поэтому довольно сложно однозначно сказать, когда их требуется менять. Чаще всего производители автомобилей указывают в руководстве по технической эксплуатации машины рекомендуемые сроки замены данного элемента подвески.

Довольно редко шаровые опоры ломаются в одно мгновение, поэтому у водителя имеется возможность заранее распознать симптомы их скорого выхода из строя и заменить детали на новые. Основные признаки неисправности шаровых опор следующие:

• При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. Звук доносится из передней части автомобиля, и он указывает, что в шаровых опорах недостаточно смазки или, из-за повышенного механического износа, стучит палец.
  Обратите внимание: данный симптом зимой не является показателем неисправности шаровых опор. Дело в том, что в холодное время года смазке внутри шаровой опоры требуется некоторое время, чтобы разогреться и начать работать в нормальном режиме, из-за чего в начале движения может возникать стук. Однако если через несколько минут езды в мороз стук не прекращается, стоит задуматься о возможном наличии проблемы;
• При движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону. Это вызвано появлением люфта в опоре, что крайне опасно, поскольку при сильном наклоне автомобиля колесо может вывернуться, а машина завалиться на бок. Если имеется данный симптом, откладывать замену шаровой опоры крайне опасно;
• Автомобильные шины на передней и задней оси изнашиваются неравномерно. Данный фактор может свидетельствовать не только о неисправностях шаровых опор, но и они способны приводить к такой проблеме;
• Слышится скрип при повороте рулевого колеса.

Если возник любой из указанных выше симптомов, необходимо в кратчайшие сроки провести диагностику подвески и рулевого управления автомобиля.

Как проверить шаровую опору

Если имеются подозрения на наличие проблем с подвеской автомобиля, лучшим решением станет ее проверка при помощи специальных диагностических средств сервисных центров. Но есть и ряд проверенных способов, как определить, что возникли проблемы с шаровой опорой:

• Проверка на слух. Самый известный способ диагностики шаровой опоры.  Для данного метода проверки потребуется товарищ, который будет раскачивать автомобиль с выключенным двигателем. Во время качения нужно прислушиваться к звукам, которые исходят из подвески и места расположения шаровых опор. Если стучат опоры, потребуется снимать детали, более детально осматривать и, при необходимости, менять;
• Проверка на качение. Для данного метода диагностики также потребуется помощник. Необходимо поднять автомобиль на домкрате и выжать педаль тормоза. Пока зажата педаль тормоза, нужно раскачивать по очереди колеса и смотреть на наличие люфта. Если люфт имеет место быть, опору потребуется менять.

Также некоторые шаровые опоры имеют специальные диагностические отверстия, позволяющие измерить износ пальца. Через них имеется возможность замерить расстояние от основания пальца до поверхности шаровой опоры.

Причины выхода из строя шаровой опоры

Шаровая опора выходит из строя при механическом повреждении. Есть ряд факторов, которые могут ускорить данный процесс:

• Разрыв пыльника. Чтобы продлить срок службы шаровой опоры, используются пыльники, препятствующие попаданию воды, песка и другого мусора в механизм. Время от времени необходимо проверять сохранность пыльника и убеждаться, что отсутствуют на нем механические повреждения. Поскольку пыльник выполняется из резины, он особенно подвержен износу в жаркое время года и при отрицательных температурах. При образовании трещины на пыльнике, его необходимо срочно заменить, чтобы избежать попадания мелких частиц и влаги в шаровую опору;
• Езда по бездорожью. Если автомобиль часто ездит по неровным дорогам или бездорожью, это приводит к ускоренному износу шаровой опоры. В России данная проблема особо актуальна, поэтому не следует слепо верить указанному производителем европейского автомобиля сроку службы шаровой опоры, и менять ее рекомендуется чаще;
• Отсутствие смазки. Если выработалась смазка, ее необходимо добавить, иначе возникнет трение, что негативно скажется на работе шаровой опоры.
• Чаще всего выход из строя шаровой опоры проявляется стачиванием пальца из-за увеличения зазора, что приводит к разбалтыванию элемента.  При движении по плохой дороге или при большом зазоре палец может просто выскочить из гнезда.

Шаровая опора является одним из ключевых элементов подвески, и она требует к себе внимания водителя. Если вовремя не заметить ее сильный износ, это может привести к опасной аварии.

Загрузка…

признаки неисправности и ее замена

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

• разборная шаровая опора.
• шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

• характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;

• боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;

• нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;

• возрастание усилия на рулевом колесе;

• щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

• подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;

• домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;

• монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;

• надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;

• комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;

• съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

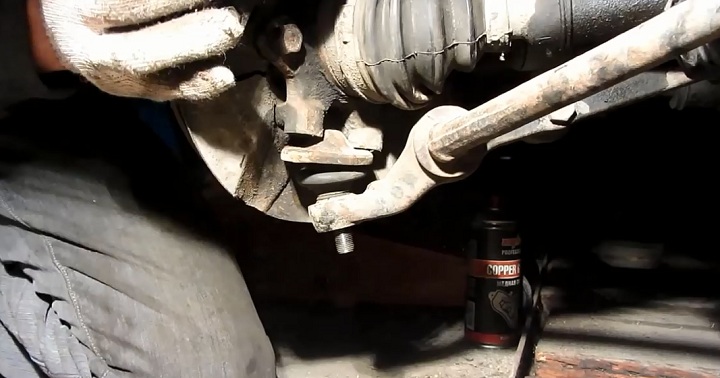

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

• машина устанавливается на подъёмник или домкрат и поднимается;

• снимается колесо, чтобы обеспечить свободный доступ к узлу;

• отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

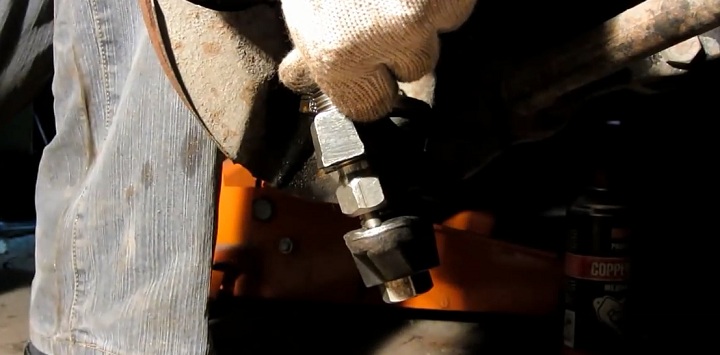

• с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Как проверить шаровую опору признаки неисправности и ее замена

Как проверить шаровую опору

Для тех, кто не в курсе, что такое шаровая опора, нужно сразу же сделать уточнение — это не надувной шар под седалищем какого-то человека, который на него опирается, а один из элементов подвески автомобиля, выполненный в форме стального кольца, где на одном конце шар, а на другом резьба. Это нюанс, но немаловажный для тех, кто желает знать, как проверить шаровую опору, в случае её повреждения и необходимости замены. Некоторые водители-новички умудряются сообщать механикам в сервисном центре, что они недавно попали в яму и у них вырвало шаровую, однако до мастерской дотянуть всё же получилось. Хотя, любой опытный автомобилист только улыбнётся подобному заявлению, ибо при вырванной шаровой опоре машина просто никуда не доедет, если её не притащить на эвакуаторе.

Ну да бог с ними, с новичками, поговорим об этом автомобильном элементе немного подробнее. Итак, шаровая опора соединяет два неподвижных элемента подвески (рычаг и поворотный кулак), делая их подвижными за счёт своей круглой формы. Действие схожее с работой любого подшипника. Есть подвески, где присутствует многорычажная система и используется две шаровые, но это не принципиально, ибо проверяется всё таким же образом, только двукратно. Узел шаровой необходим автомобилю, чтобы водитель мог им управлять, выполняя повороты. Проще говоря, без шаровой никаких поворотов не будет — если машина и поедет, то только по прямой, до первого препятствия.

Симптомы «болезни» и повреждения

Если во время движения и, в частности, во время поворотов-разворотов вы слышите в нижней части автомобиля некий стук или хруст, то, скорее всего, шаровая опора вашей машины уже не герметична и деформирована. Нет, окончательно она не сломана, ибо вы не смогли бы повернуть руль, но что-то там не так, как было задумано конструкторами. Например, могло сорвать предохраняющий пыльник и вместо масла в узле образовался приличный слой грязи из песка и пыли. Либо, что ещё хуже, могло треснуть кольцо. В любом случае, при возникновении подобных шумов нужно лезть под машину и внимательно всё осматривать на предмет каких-либо отклонений и нарушений, потому что ездить на неисправной машине опасно для жизни.

Кстати, чтобы шаровая вышла из строя вовсе не обязательно, как псих скакать на своей машине по ямам и кочкам — хватит банального попадания пыли, воды и грязи под пыльник, дабы во всём узле началось катастрофическое разрушение. Дальше появляется не слабый люфт и передвижение на автомобиле становится крайне мучительным и опасным, потому что легко может заклинить во время поворота, а тогда беды не миновать.

Доверяй, но проверяй

Проверка шаровой осуществляется двумя способами. Либо вы на глаз, визуально осмотрите сохранность пыльника и, при наличии на нём трещин, разрывов и прочих повреждений смените его на новый, либо загоняйте машину на яму, эстакаду, подъёмник (нужное подчеркнуть), а уж там механическим путём выявляете вероятные неполадки. Для механического варианта нужно залезть под автомобиль и подёргать руками колесо, чтобы определить присутствие люфта. Можно вооружиться монтировкой и ломом, чтобы установить монтировку между рычагом и опорой, а затем попытаться отжать вверх. Кстати, вооружение железом — самый качественный способ проверки на наличие люфта.

Есть ещё один вариант. Нужно снять шаровые, зажать их в слесарные тиски, а дальше проверить люфт пальца и осевой. Если палец совсем легко шевелится, то замена всей шаровой действительно необходима. В принципе, многим опытным водителям не раз приходилось заниматься подобными вещами. Проверить можно самостоятельно. Даже заменить некоторые смогут сами, но новичкам, безусловно, лучше отправиться в мастерскую, где есть все условия и опытные механики.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

   Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Снятие и установка шаровой опоры на модель 2110

Замена шаровой опоры начинается с приготовления необходимого инструмента: специального съемника, накидного или торцевого ключа на «17» и «19», баллонного ключа, монтажной лопатки или монтировки. Ремонт начинайте с проверки выключения зажигания и состояния рычага ручного тормоза — он должен быть затянут. Для надежности под колеса поставьте упоры.

Ослабьте колесные болты на ремонтируемом колесе. Машину вывесите с помощью домкрата. Снимите колесо. Затем ключом на «19» отвинтите крепежную гайку шарового пальца, отведите в сторону поворотный кулак, установите съемник и распрессуйте шаровой палец. Затем отведите монтировкой рычаг подвески вниз. Шаровая опора ВАЗ при этом легко снимется.

Если съемника нет, крепежную гайку шарового пальца отверните лишь наполовину. Затем, оттягивая монтировкой кронштейн пальца, аккуратно наносите удары молотком по крепежному элементу, постепенно распрессовывая палец. После этого ключом на «17» отверните крепежные элементы, фиксирующие шаровую опору к поворотному кулаку, и снимите ее. Эти болты имеют пружинные и плоские шайбы, которые необходимо тоже снять и прочистить.

Если хотите окончательно убедиться в неисправности узла, зажмите его в тиски для проверки радиального и осевого люфтов шарового пальца. Если палец можно довольно легко сдвинуть рукой, опора нуждается в замене. Каждая шаровая опора ВАЗ имеет защитный чехол — пыльник. Его перед установкой обязательно очистите от загрязнений и осмотрите. Если защитный чехол разорван, его необходимо заменить новым.

Перед установкой пыльника обязательно заполните его литолом или консистентной смазкой на половину объема. Для надежности установленный пыльник герметизируйте специальным герметиком. Новый узел приверните болтами к поворотному кулаку, затем, отжимая нижний рычаг подвески вниз, вставьте шаровой палец в проушину и закрепите его гайкой. В момент, когда Лада вывешена на домкрате, гайки и болты затягивайте не полностью.

Снимите автомобиль с домкрата, несколько раз с усилием качните его из стороны в сторону, затем окончательно затяните: гайку шарового пальца с усилием в 65-95 Н.м (6,5-9,5 кгс/м), болты крепления шарового шарнира к поворотному кулаку с усилием в 50-65 Н.м (5-6,5 кгс/м). После пробега в 100 км рекомендуется проверить момент затяжки гаек и болтов.

Замена шаровой опоры ВАЗ 2110, тонкости смазки

Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.

Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав

Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

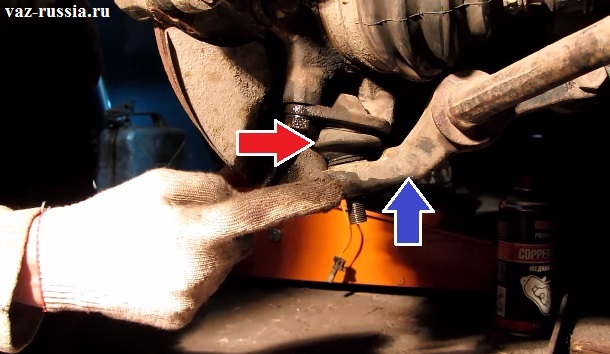

Конструкция шаровой опоры 2110

Срок службы подвески переднеприводных автомобилей, как на фото, зависит от эксплуатационных условий

Правда, в ВАЗ 2110 и других переднеприводных моделях узел не имеет уже такого стратегического значения, как на классике, где разболтанная опора могла привести к полному разрушению подвески, а лежащие зубами на асфальте с вывернутыми колесами пятерки и копейки были неизменными атрибутами плохих дорог. До такого состояния еще нужно уметь довести подвеску. Как в переднеприводных, так и в классических моделях, задача опоры проста — обеспечить шарнирное поворотное соединение кулака с верхним или нижним рычагом, а конструкция узла практически не изменилась, если не считать посадочных плоскостей.

Шаровая опора — это конусообразный палец с шаровым или грибовидным наконечником, способным вращаться и изменять угол в диапазоне работы подвески. Шар помещен в пластиковый вкладыш и опрессован с двух сторон металлическим корпусом с верхней и нижней крышкой. Одно время выпускали опоры с разборным корпусом, позже от этой идеи отказались. Слишком много было факторов, влияющих на износ опоры — здесь уже и качество сборки при ремонте, и качество вкладышей, и качество смазки. А узел довольно крепко влиял на безопасность движения, к тому же выгоднее продавать опору целиком, чем только заменять пальцы и вкладыши. Поэтому разборная опора практически не встречается. Все они сварные, собраны в условиях завода, там же и промазаны смазкой, которую, впрочем, нужно сразу добавлять при установке новой детали.

Видеоролик по замене шаровой опоры на автомобили семейства ВАЗ

Качество опоры зависит не только от конструкции. Она-то как раз разнообразием не отличается. Опора может быть только двух типов — с металлокерамическим подшипником, их используют в качестве нижних опор, и заливной. Последние устанавливаются на верхние рычаги передней подвески и работают только на сжатие, поэтому спрос с них невелик. А основная нагрузка ложится на нижние опоры с металлокерамическим подшипником скольжения. Визуально они отличаются формой отверстия под палец и формой пыльника, который предохраняет подшипник скольжения от попадания грязи и влаги.

Ресурс шаровой опоры 2110

Замена шаровой опоры ВАЗ 2110, как ни странно, стает актуальной только после 150-200 тысяч пробега. Не 15-20, а именно 150 тысяч. Столько ходит качественная опора для десятки. Другое дело, что купить такую не так-то просто. Опоры сыпятся, как листья в октябре, а производители плодятся. Поэтому выбрать человеческую опору становится все труднее. Но можно. Для этого нужно, не обращая внимания на коробки и цветные упаковки, просто внимательно рассмотреть опору, а паленая деталь покажет себя сама.

После 150 000 км пробега на «десятке» нужно задуматься о замене шаровой опоры

Чтобы купить правильную опору, прямо на месте продажи нужно провести детальный осмотр и сделать несколько тестов:

1. Качество пыльника. Что бы там ни писали на упаковке, пыльник должен быть резиновым, эластичным и таким оставаться долгое время. Если он еще в магазине показывает микротрещины и конструкция его примитивна, от такой опоры ждать хорошего не приходится. Пыльник должен иметь металлическое кольцо, залитое резиной со стороны пальца и обойму для усадки на корпус.
2. Палец должен иметь высокий класс точности обработки и ни в коем случае не должен показывать следы обработки на токарном станке. 80% всех опор имеют именно такие пальцы, которые попросту выгрызают вкладыш за 10 тысяч км из-за некачественной обработки поверхности шара. Резьба на пальце должна быть катаная, а не нарезная, сам палец кованый, краска не применяется.
3. Корпус должен быть выполнен из половинок каленой стали. Три точки сварки должны четко просматриваться, нижняя половинка должна быть цилиндрической, без конуса, в крышку может быть вкручена пресс-масленка.
4. Палец с трудом, но должен проворачиваться руками. Причем проворачиваться без рывков, равномерно. Если палец стоит колом — это не та опора, которая будет долго жить. Есть вероятность того, что она просто вырвет часть рычага.

Еще раз акцентируем внимание на том, что цена и бренд никакого значения не имеет, потому что Треки и Крафты могут быть изготовлены в гараже за углом, а голограмма и упаковка тоже мало о чем говорит

Как проверить шаровую опору своими руками видео

Шаровая опора есть на любых автомобилях – как на переднеприводных с подвеской типа Макферсон, так и на заднеприводных. Это элемент подвески, с помощью которого ступица переднего колеса поворачивается относительно кузова. Например, на стареньких ВАЗах классической серии присутствует две шаровые опоры – на верхнем и нижнем рычагах. Между ними установлена ступица, к которой присоединены рулевые тяги. Вид у этой детали довольно простой – нижняя часть выполнена в виде толстой шайбы из стали с утолщением шаровидной формы в центре. Внутри это утолщение полое, поэтому туда в процессе изготовления опоры помещается наконечник. С одной стороны он имеет форму шара, с другой же — конус и резьбу на краю.

А теперь постарайтесь представить неприятную картину – шаровая опора разлетается на две части. Что тогда произойдет? Ничего хорошего, так как колесо будет стоять не четко вертикально, а под углом к поверхности и упираться в кузов. И если вам кто-то вдруг расскажет историю, что после того, как распалась шаровая опора, он доехал благополучно до места ремонта, то не верьте этому человеку. Поможет только услуга эвакуатора или замена узла в полевых условиях. Если есть, конечно, он в запасе или в пределах видимости находится магазин с автозапчастями. Но чтобы не попасть в такую неприятность, необходимо следить за состоянием подвески и своевременно выявлять недочеты

Очень важно знать, как проверить шаровую опору самостоятельно

Первые признаки поломки

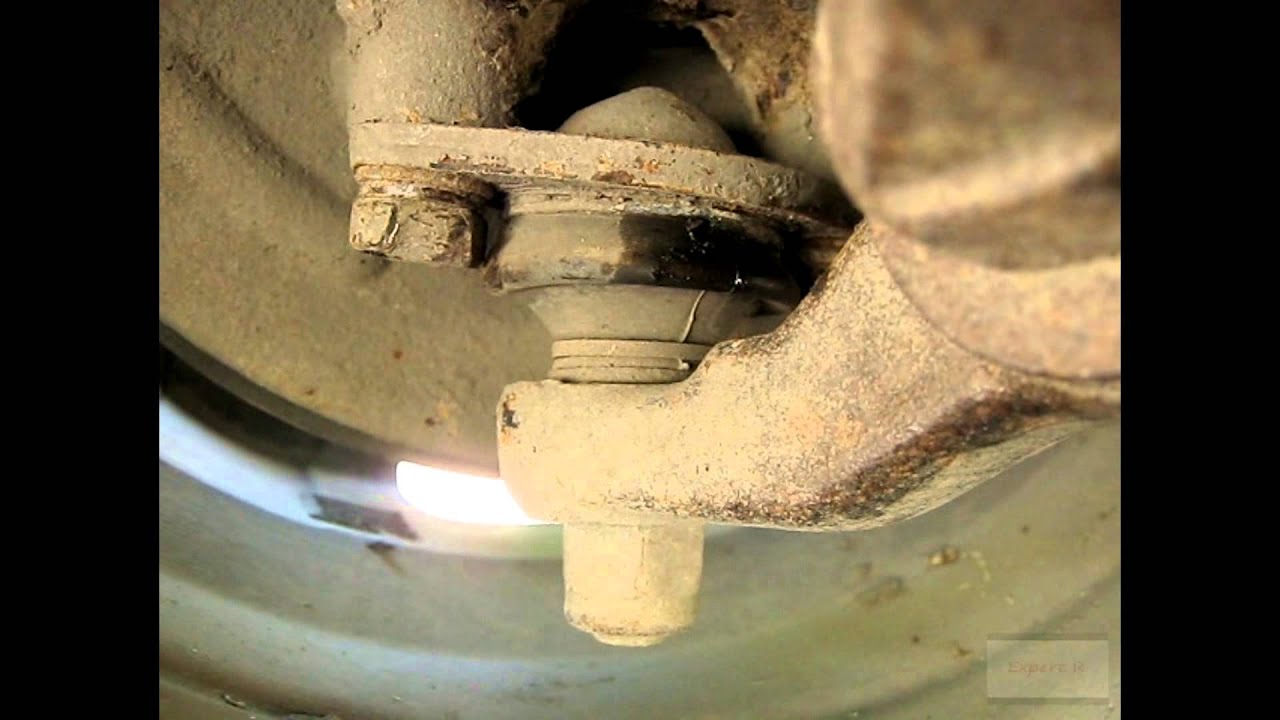

Внешний вид шаровой опоры автомобиля

При движении автомобиля слышен небольшой хруст или легкое постукивание – это первый признак неисправности. Особенно он заметен при прохождении поворотов. Очень часто слишком легкий руль или его увеличенный люфт сопровождают стук. Главное – не спутать с поломкой ШРУСов, ведь они при вывернутом до упора руле в начале движения тоже издают неприятный хруст. Если верить книжкам, то шаровые опоры вечные (при условии, что в них всегда есть смазка, а эксплуатация проходит в нормальных режимах). Наверное, такой режим эксплуатации – это лежание на прилавке в магазине.

На деле же в процессе эксплуатации нарушается целостность пыльника. Резина, из которой он изготовлен, постоянно находится под воздействием грязи и воды. Со временем поверхность пыльника высыхает, он покрывается микротрещинами, которые потом превращаются в полноценные дыры. И дальше мелкие частицы попадают внутрь шаровой, постепенно разбивая металл. В итоге вы будете слышать неприятные хрусты и постукивания. По сути, ничего больше и не нужно для выхода шаровой из строя, достаточно постоянного попадания грязи и пыли. А результат такой поломки – это увеличение люфта и вероятность заклинивания. В последнем случае не получится повернуть руль, какое бы усилие вы ни прикладывали к нему.

Первичную проверку шаровой можно осуществить практически «голыми руками»

Диагностирование опоры

Можно выделить два способа проверки – визуальный и механический. В первом случае достаточно только осмотра. В его процессе выявляете на пыльнике трещины, дырки, оцениваете состояние. Если имеются повреждения, то необходимо провести замену резинового пыльника. Более полную информацию о состоянии подвески сможет дать лишь диагностирование механическим путем. Для этого придется использовать яму, подъемник или эстакаду. Сначала попробуйте руками подергать колесо, взяв его за верхнюю и нижнюю часть. Для более точного диагноза потребуется помощь монтировки – устанавливаете ее между ступицей и рычагом подвески. Если люфт есть, вы его сразу же почувствуете.

Последствия выхода из строя шаровой опоры, особенно на скорости, могут быть весьма плачевными

Можно с пальца шаровой опоры извлечь ступицу и проверить люфт. Если проблемы есть, то палец будет легко вращаться вокруг своей оси и из стороны в сторону. В таком случае лучше всего провести замену, причем не вздумайте на новой детали использовать старые пыльники. Замена и проверка шаровой опоры проста, трудностей не должно возникнуть ни у кого. Но если вы ни разу не сталкивались с подобной процедурой, то лучше в первый раз посетите СТО или попросите опытного знакомого помочь. Внимательно посмотрите, как проделывается эта работа, какие инструменты и приспособления необходимо использовать. А вот в следующий раз можно будет заняться этим делом и самостоятельно.

Интересное по теме:

загрузка…

Замена

Заменить нижнюю шаровую опору передней подвески под силу даже начинающему автолюбителю. Рассмотрим процесс замены на примере автомобилей ВАЗ.

Готовимся к работе

Для работы нам потребуются:

• баллонный ключ;
• щетка по металлу;
• домкрат;
• ВД-40;
• торцовый и накидной ключи на 13;
• ключ рожковый на 22;
• раздвижные пассатижи;
• съемник шаровых опор.

ВНИМАНИЕ! Съемник шаровых опор стоит не дешево, но он существенно упрощает и ускоряет процесс замены

Эксперты рекомендуют использовать шаровые опоры производителей «АвтоВаз», «Белмаг», «Белебей», «Кедр», Trek TRS Sport, которые продаются в комплекте с крепежом или без такового. Набор с крепежом стоит дороже, но и работать с ним удобнее. В этот набор, помимо шаровой опоры, входят гайка шарового пальца и три болта с гайками и граверами.

СПРАВКА. Верхние и нижние усиленные шаровые опоры внешне очень похожи друг на друга. Поэтому производители выбивают на них буквы «В» — верхняя и «Н» — нижняя

Перед установкой необходимо проверить наличие смазки под пыльником опоры. Если ее нет – добавляем, но без фанатизма, поскольку от избытка смазки пыльник может быстро порваться.

Ход работы

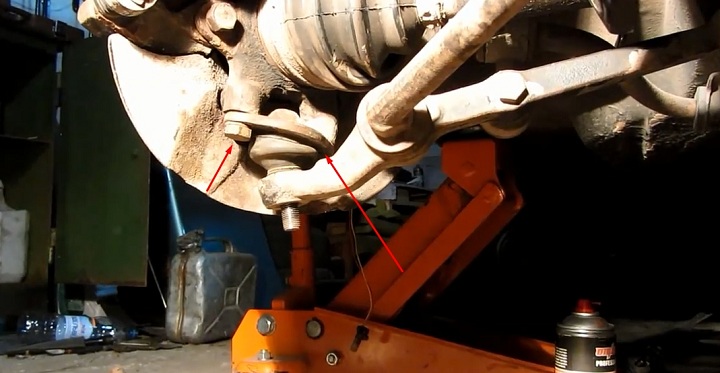

Подставляем под задние колеса антипокатные упоры, ставим автомобиль на передачу и на ручник. Ослабляем колесные болты, поднимаем автомобиль с помощью домкрата, окончательно откручиваем болты и снимаем колесо. Под кузов автомобиля устанавливаем страховку, для этого подойдет снятое колесо или деревянный брусок.

Если меняем левую опору, то выкручиваем рулевое колесо в крайнее левое положение, если правую опору – то в правое. Теперь берем щетку по металлу, очищаем шаровую и обрабатываем ее ВД-40 или тормозной жидкостью.

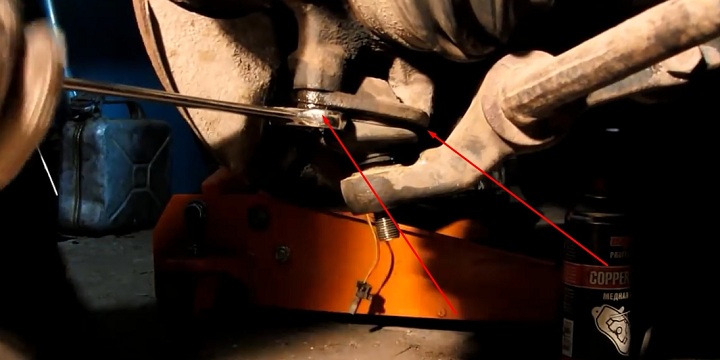

Берем в руки ключ на 22 и откручиваем гайку шарового пальца. Из-за особенностей конструкции поворотного кулака полностью открутить гайку не получится. С помощью ВД-40 обрабатываем резьбу шарового пальца и гайку. Закручиваем гайку и снова обрабатываем ее ВД-40. Циклы «открутил – полил ВД-40 – закрутил» повторяем до тех пор, пока гайка не начнет откручиваться без усилий.

Если замена производится без съемника для шаровых опор, то берем наставку из мягкого металла, кувалду и начинаем с силой бить по проушине поворотного кулака. Как правило, для распрессовки шаровой опоры достаточно нескольких сильных ударов. Если распрессовки не произошло, нужно терпеливо постукивать проушину до тех пор, пока усилия не увенчаются успехом. При наличии съемника демонтаж нижней шаровой опоры значительно упрощается и ускоряется.

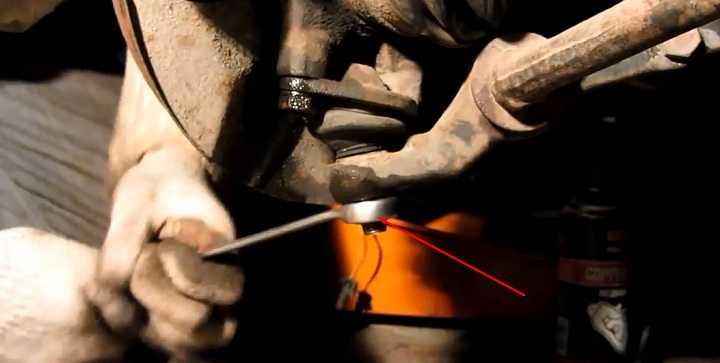

После распрессовки пальца откручиваем крепежную гайку. Если гайка откручивается плохо, применяем схему «Открутил – полил ВД-40 – закрутил». После того, как гайка демонтирована, вооружаемся ключами на 13 и откручиваем болты, с помощью которых шаровая прикреплена к рычагу. Снимаем опору.

Очищаем нижний рычаг от грязи, осматриваем место посадки опоры на рычаге на предмет разломов и трещин. Если рычаг поврежден, то его следует заменить. Если все в порядке, значит устанавливаем новую опору, смазываем палец литолом, нигролом или моторным маслом и собираем детали в обратной последовательности.

Правила выбора шаровых опор

На эксплуатационный период, с которым будет работать шаровая, во многом влияют следующие параметры:

• конструкция детали,
• технология ее изготовления,
• качество используемых в производстве материалов.

Вопрос выбора качественных автомобильных запчастей всегда актуален для автовладельцев — ремонт ВАЗ 2107 с использованием дешевых подделок нецелесообразен. Понятно, что замена шаровой опоры  требует тщательного подбора комплектующих. При покупке запасных частей потребуется проверка шаровых опор. Понятно, что прежде всего следует осмотреть упаковку предлагаемого вам изделия и отказаться от неизвестной китайской продукции в пользу отечественной. Однако изучением упаковки ограничиваться не следует — шаровую опору нужно также внимательно рассмотреть.

При этом главной деталью опоры считается палец. Лучшим вариантом считается такой, когда палец изготавливается из высоколегированной стали (так, ТУ ВАЗовских моделей предусматривает в данном случае сталь 38ХГНМ). Наилучшей же технологией для изготовления признана холодная высадка с последующим проведением термообработки. Однако следует отметить, что подобный технологический процесс «под силу» только крупным промышленным предприятиям с соответствующими производственными мощностями. Более же мелкие конкуренты в данной отрасли используют для изготовления пальцев поперечно-клиновую прокатку. Такой метод изготовления приводит к получению менее надежных изделий.

В идеале, замена шаровых опор должна производиться очень редко — качественное изделие сможет «пройти» не один десяток тысяч километров. Чтобы обеспечить такую долговечность, на подшипник наносят упрочняющий поверхностный слой, а шаровый палец и корпус подвергают закалке. Понятно, что, скажем, ремонт КПП бессмысленно выполнять комплектующими, за качество которых никто не может поручиться. То же относится и к шаровым опорам. При этом реалии современного рынка таковы, что на нем присутствует множество недобросовестных продавцов. Основным отличительным признаком подделки является ее цена. При этом визуальный внимательный осмотр изделия позволит вам не «нарваться» на подделку. Так, палец, получаемый методом холодной высадки, не имеет кромок, обработанных резанием. Цвет же такой детали весьма невзрачный, грязно-серый и неравномерный.

Замена шаровых на ВАЗ 2107 — инструкция

Понятно, что решая ряд эксплуатационных моментов — например, как заменить подшипник передней ступицы, вы должны, прежде всего, определиться с необходимым перечнем инструментов и последовательностью действий. Что же касается таких операций, как замена верхней шаровой на ВАЗ 2107 и замена нижней шаровой, то здесь последовательность такова:

• с автомобиля снимается колесо,
• элементы крепления шаровой опоры очищаются от загрязнений,
• ослабляется гайка пальца верхней шаровой опоры,
• палец выпрессовывается их поворотного кулака. При этом следует использовать съемник шаровых опор,
• отворачивается гайка крепления шарового пальца, после чего он извлекается,
• отворачиваются гайки крепления шаровой опоры к рычагу,
• снимается верхняя шаровая опора вместе с чехлом и прижимной пластиной (последовательность операций идентична как для верхней, так и для нижней шаровой опоры),
• производится установка заменяемых деталей. Прежде всего, проверяется наличие достаточного количества смазки в чехле.

Сборка производится в обратном порядке. По окончанию сборочных работ обязательно нужно выполнить проверку углов установки передних колес.

Диагностика

Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.

Для того чтобы проверить шаровую опору, вам потребуется:

• использовать подъемник либо вывесить переднюю ось машины;
• заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
• приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

Следующий метод диагностики потребует помощи напарника.

1. Положите руку на шаровую опору и один из сочленяемых ею элементов;
2. попросите напарника пошатать колесо.

Разбитый шарнир проявит себя люфтом, который легко можно ощутить.

Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

1. отвернуть заглушку в нижней части шаровой;
2. используя нутромер штангенциркуля, измерьте величину отверстия;
3. пограничное значение не должно превышать 11, 8 мм.

Ваз 2110 замена шаровой опоры

В процессе движения автомобиля, узел, который отвечает за поворот ступицы при вращении рулевого колеса, изнашивается. Замена шаровой опоры ВАЗ 2110 не представляет особой сложности. Она выполняется своими руками при наличии нужного инструмента. Такие работы следует проводить своевременно, потому что обрыв детали приводит к тяжелым последствиям.

Конструктивные особенности шаровых опор

Чтобы понимать, как поменять шаровую на ваз 2110, необходимо иметь представление об ее конструкции.

Узел состоит из  следующих деталей:

• Стержень из закаленного металла. На одном конце расположена резьба, а с другой стороны шаровое окончание.
• Вкладыш из полимера, состоящий из 2 частей.
• Пыльника, отвечающего за герметичность узла, который задерживает проникновение пыли.
• Стопорная пружина, удерживающая пыльник.
• Шайба, для прижима вкладыша.
• Корпус.
• Завальцованный прижим в дне конструкции.

Конструкция шаровой опоры

Выявление признаков неисправностей

Замена шаровой опоры ВАЗ 2110 необходима тогда, когда начинают проявляться основные признаки неисправностей.

Они заключаются в следующем:

1. Во время перемещения по бугристой местности на небольшой скорости, спереди автомобиля раздается звук. Это является признаком неисправности шаровой опоры ваз 2110. Возможно, в ней отсутствует смазка или образовалась большая выработка.
2. Если двигаясь, автомобиль раскачивается в разные стороны, это свидетельствует о наличии большого люфта. Есть риск того, что колесо вывернется и машина завалится на сторону. В этом случае замена шаровой опоры ВАЗ 2110 должна произойти как можно скорее.
3. При неравномерном износе поверхности шин на ВАЗ 2110, замена шаровой опоры может устранить такую проблему.
4. Потребность больших усилий и скрип рулевого колеса в момент поворота.

Диагностика шарового узла

Для того чтобы решить вопрос как проверить шаровые опоры на ВАЗ 2110, необходимо наличие ямы, подъемника и хорошего освещения.

Порядок проверки состоит из следующих действий:

1. Идет обычное раскачивание автомобиля. Если появляется стук, и он слышен в районе расположения колес, значит, ВАЗ 2110 нуждается в замене шаровой опоры.
2. Есть другой вариант, как проверить шаровую опору на ВАЗ 2110. Сначала выжимается тормозная педаль. Затем рулем совершаются колебательные движения. Выявленный люфт, свидетельствует о наличии зазора, между опорой и корпусом.
3. Также необходимо знать, как проверить шаровые опоры на ВАЗ 2110, в случае отсутствия инструмента. В работе принимают участи 2 человека. Один находится в яме и наблюдает за шаровой опорой, а другой делает вращательные движения рулем. Присутствие люфта показывает, что у автомобиля ВАЗ 2110 замена шаровой опоры необходима как можно скорее.

Причины поломки шаровой опоры

Причины поломки шаровой опоры на ВАЗ-2110 заключаются в следующих факторах:

1. Данный узел защищен резиновым фартуком. Пыльник шаровой опоры ваз 2110 препятствует попаданию внутрь пыли и грязи. С течением времени в резине образуются трещины. В результате грязь попадает между трущимися поверхностями и идет повышенный износ материала. Чтобы этого не происходило, необходима замена пыльника шаровой опоры ваз 2110.
2. В случае езды по плохим дорогам, подвеска машины испытывает большую нагрузку, это сказывается на сроке эксплуатации шаровых узлов.
3. При недостаточном количестве смазки шаровое соединение износится раньше времени.
4. В случае наличия зазора в узле, требуется как можно скорее провести ремонт. Болтание детали ускорит поломку изделия.

Правило выбора шаровой опоры

Чтобы после проведения замены узел функционировал длительное время, нужно понимать, какие шаровые опоры лучше для ВАЗ 2110. Конечно же, при покупке необходимо знать: сколько шаровых опор включает комплект на ВАЗ 2110. В отличие от классической схемы с задними ведущими колесами, переднеприводная имеет 2 шаровых узла.

Приобретенные детали должны отвечать следующим требованиям:

1. Обращается внимание на стержень. Он изготавливается из инструментальной стали с высокой степенью закалки. После такой термообработки изделие приобретает серый цвет. На конце имеется катаный участок резьбы.
2. Корпус изготавливается из 2 половинок
3. Прокручивание стержня должно проходить без закусываний. Это является основным признаком некачественных шаровых опор. Проверка проводится с помощью воротка, поскольку вручную провернуть деталь невозможно.
4. У рейтинговых производителей в комплект входит гайка с пыльником. В случае их отсутствия лучше отказаться от покупки.

Основные производители

Чтобы сделать качественную покупку лучше приобретать делать у наиболее рейтиновых производителей.

К ним относятся:

1. «Белмаг». Для ВАЗа 2110 специально изготавливается серия «Фаворит».
2. «Кедр». Корпус – цельнокованый. Стержень обкатывается алмазными роликами, что обеспечивает высокую точность изготовления. После этого, на поверхность наносится цинковое покрытие. Пыльник изготавливается из резины с высокими эластичными характеристиками.
3. «Трек». Часто используется в вазах. Опора способна пройти до 60 тыс. км.

Замена шаровой опоры

Замена шаровой опоры ваз 2110 своими руками возможна при наличии необходимых инструментов. К ним относится домкрат, смазка, молоток, съемник, монтировка. Чтобы понять, как заменить шаровую опору на ВАЗ 2110 своими руками, нужно изучить инструкцию.

Она состоит из нескольких шагов:

1. Демонтаж старого узла.
2. Подготовка новой шаровой конструкции.
3. Монтаж подготовленной шаровой опоры.

Снятие старого узла

Инструкция о том, как поменять шаровую на ваз 2110, состоит из нескольких пунктов:

1. Ведется подъем автомобиля. Для этого применяется домкрат или несколько подставок.

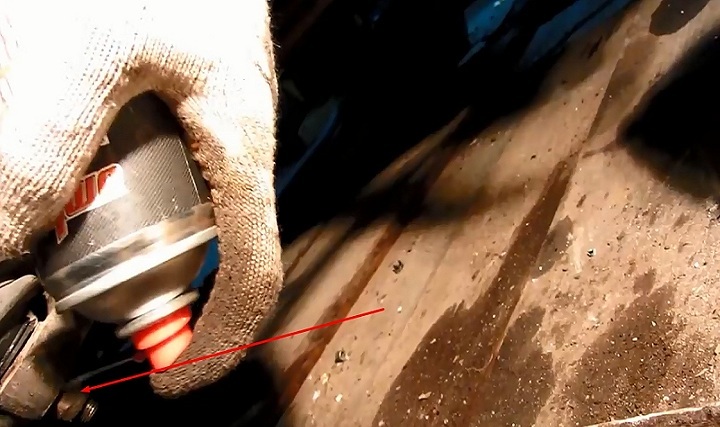

2. После снятия колес, гайка шаровой опоры смачивается специальной жидкостью и откручивается.
3. При наличии съемника, он упирается в шток и выдавливает его из паза.
4. Возможно снятие шаровой опоры ваз 2110 без съемника.
5. Есть мастера, которые знают, как снять шаровую на ВАЗ 2110 без наличия приспособления.
6. Монтировка вставляется между кулаком и рычагом, создавая давление Затем, в место расположения рычага ведутся удары. Постепенно стержень выходит из паза.
7. Рычаг отводится в сторону, а опора откручивается от кулака.

Подготовка новой шаровой опоры

Перед тем как начать работу по установке новой, купленной, опоры ее следует подготовить. Для этого снимается пыльник, который фиксируется специальной пружиной. Корпус забивается литолом.  Для лучшего заполнения используется вороток, которым прокручивается стержень. Резьба пальца прогоняется с помощью плашки.

Установка новой опоры

Вся работа проводится в обратном порядке:

1. Посадочное место поворотного кулака тщательно зачищается.
2. В него вставляется и прикручивается опора.

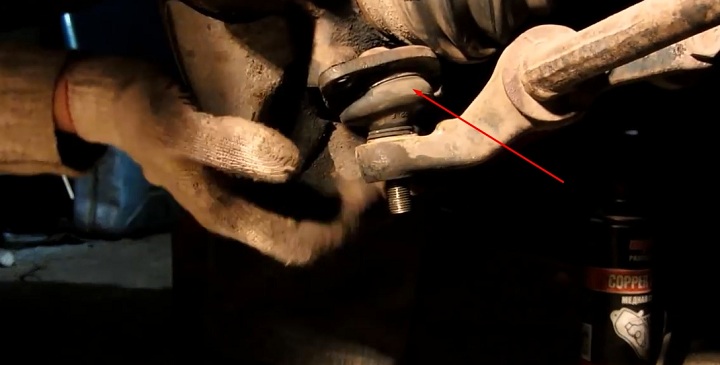

3. Подводится рычаг, в который фиксируется стержень. Здесь необходимо воспользоваться монтировкой.
4. На последнем этапе идет закручивание гаек опорной конструкции.

Зная, как заменить шаровую опору на ваз 2110, работа не должна составить труда. Данная инструкция относится практически ко всем моделям ВАЗ. Главное, четко ей следовать и не допускать отклонений от пошагового процесса.

Если остались вопросы по снятию и установке шаровой опоры рекомендую посмотреть это видео:

Замена шаровой опоры на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Шаровая опора – она соединяет рычаг со ступицей колеса благодаря чему при езде рычаг подвергается меньшим нагрузкам, кроме этого опора удерживает колесо и не позволяет ему слишком сильно отклоняться от горизонтальной плоскости при наезде на кочку, то есть при наезде обычно колесо заваливается немного в бок и чтобы по горизонтальной плоскости колесо тоже в бок не уходило, опора его и удерживает в одном положении, поэтому при выходе её из строя первое с чем начинаются проблемы, так это с шинами потому что само колесо немного заваливается когда опора выходят из строя и тем самым шины начинают изнашиваться по краям что очень заметно, а выходят опоры из строя за не слишком больше время и поэтому если вы меняете первый раз опору, то запоминайте что делаете, потому что рано или поздно вам ещё раз придётся сменить её на новую, а всё это благодаря Российским дорогам, на которых не только шаровая опора быстро выходит из строя, а в буквальном смысле все элементы подвески и сами металлические рычаги в том числе, которые должны ходить по сути практически очень долгое время.

Примечание!
Чтобы произвести замену шаровой опоры, нужно будет запастись: Воротком и накидной головкой, если нет тогда вместо него набор накидных ключей возьмите, в крайнем случае гаечными ключами болты выкручивайте но просто гаечными можно резьбу сорвать, поэтому не советуем вам или же если соберётесь делать, то делайте аккуратно, далее WD-40 понадобиться или что то наподобие него, просто болты от времени закисают и их порой бывает так сложно отвернуть, что либо резьбу срываешь, либо просто много времени и сил на это тратишь, кроме этой смазки либо ШРБ-4, либо Литол-24 ещё понадобятся (Это обязательно и смазки нужно совсем немного, поэтому много покупать не имеет смысла) и специальный съёмник которым вы шаровую опору будете извлекать, но если вы не желаете его приобретать и у знакомых никаких нет, тогда подойдёт просто лом и один молоток для этого!

Краткое содержание:

Где находится шаровая опора?
Во-первых начнём с того что их две, размещены обе по одной на передних колёсах автомобиля, для наглядности чуть ниже на приведённом фото показано красной стрелкой местонахождение опоры, как вы видите она находиться в самом низу и благодаря ней, рычаг который указан синей стрелкой, крепиться к ступице колеса за счёт данной опоры.

Когда нужно менять шаровую опору?
Мы уже отметили тот факт что опоры из-за наших плохих дорог выходят из строя быстро, поэтому если вы эксплуатируете автомобиль в сельской местности где много ям и колдобин, то можете уже рассчитывать на то что опоры частенько менять будете, но сейчас не об этом, а об симптомах поговорим, в начале при выходе опоры из строя она стучать будет когда на небольшой скорости на кочку вы наедете, если же опора сильно деформирована то при езде по прямой ровной дороге попробуйте убрать руки с руля и посмотрите уводит ли автомобиль в сторону или же нет, если будет уводить то возможно опора повреждена или же с рычагами проблема (В принципе если машину уводит, то здесь много из-за чего это может проблема данная быть), особое внимание ещё на то как шины изнашиваются обратите, если не ровно то так же возможно опора повреждена или же другие элементы подвески, кроме того при выходе её из строя руль тяжелее становиться крутить и даже скрипы при повороте руля могут происходить, поэтому это тоже учтите.

Как заменить шаровую опору на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Ничего сложного в этом действительно нет, главное чтобы желание было, в общём чтобы её снять нужное колесо в начале вывесите и после чего снимите его с автомобиля, если вы не умеете снимать правильно колесо то в таком случае ознакомьтесь с нашей подробной статьёй по его замене, называется она: «Правильная замена колеса на большинстве автомобилей ВАЗ».

2) Затем залезьте под днище автомобиля и там полностью открутите центральную гайку крепления рычага к шаровой опоре (Указана синей стрелкой), после чего два боковых болта немного ослабьте которые указаны красными стрелками (Одного болта к сожалению не видно, но вы его сразу найдёте когда будете производить замену опоры на своё автомобиле) и чуть позже вы эти болты должны будете полностью отвернуть, поэтому запомните месторасположение их.

3) Теперь установите специальный съёмник (Указан красной стрелкой) точно так же как показано на рисунке ниже или же установите его таким образом, как у вас в инструкции к нему написано, затем заворачивая нижнюю гайку съёмника, сделайте так чтобы палец шаровой опоры выпрессовался из рычага и чтобы шаровую опору можно было беспрепятственно снять с автомобиля, кстати как только палец будет выпрессован, отверните полностью те самые два боковых болта и после чего полностью снимите опору с автомобиля.

Примечание!
Если у вас нет такого съёмника то в принципе и без него можно обойтись, но только для этого молоток и лом понадобиться, в общём вставьте лом между рычагом и между ШРУСом как это показано на двух фотографиях ниже (На маленьком и на большом фото, кстати лом указан зелёными стрелками), да ещё кой что, нижнюю гайку обратно на своё место заверните (Прямо чуть-чуть) если таким образом вы шаровую опору снимаете (Она указана красной стрелкой на маленьком фото), после чего используйте лом как рычаг и нажав на него, дождитесь того пока палец шаровой опоры выпрессуется из рычага и только после чего снимайте, но только есть ещё одно Но! Во время этой операции, молотком по тому месту которое синей стрелкой обозначено бейте, до того пока палец шаровой не выйдет из зацепления с рычагом и пока сам рычаг на гайку которая на маленьком фото красной стрелкой указана не ляжет, как только рычаг лёг на гайку, отверните её и после чего полностью снимите опору отвернув ещё в добавок те самые два боковых болта крепления шаровой опоры к поворотному кулаку!

Установка:
Всё устанавливается на свои места в обратном порядке снятию, но уже без каких либо съёмников, кстати при установке новой шаровой опоры обязательно внутри промажьте её, для этого смазку типа ШРБ-4, или же Литол-24 нанесите на шаровой наконечник пальца (см. фото 1) и после чего во внутреннюю часть самого пыльника её заложите.

Дополнительный видео-ролик:
Чтобы наглядно вы могли понять как снимается шаровая опора, просмотрите внимательно ролик чуть ниже в котором это всё подробно показывается, но только в том ролике снятие опоры происходит со снятом рычагом, у вас же сам рычаг будет присутствовать и поэтому сильно не удивляйтесь почему на ролике у автомобиля отсутствует одна деталь а у вас она присутствует.

безопасность и комфорт без лишних затрат

Со временем каждый владелец автомобиля Lada Kalina сталкивается с необходимостью менять шаровые опоры. Эта операция вполне доступна для самостоятельного выполнения. О том, в каких случаях необходимо менять шаровые, и как выполняется замена шаровых опор на автомобилях Лада Калина — читайте в этой статье.

Признаки неисправности шаровых опор на Lada Kalina

Передняя подвеска автомобилей Lada Kalina выполнена по схеме Мак-Ферсон, в которой верхней опорой выступает амортизационная стойка, нижней — поперечный рычаг, связанный с поворотным кулаком посредством одной шаровой опоры. Такая схема довольно проста и надежна, однако этот узел содержит несколько подвижных деталей, поэтому надежно выявить неисправность шаровой опоры бывает непросто.

В общем случае о неисправности шаровой опоры говорят следующие признаки:

• Стук со стороны передней подвески при преодолении неровностей дороги на малой скорости;
• Повышенное усилие на руле при повороте;
• Скрип со стороны передней подвеске при повороте руля;
• Неравномерный износ шин;
• Неустойчивая траектория движения автомобиля при ровном руле.

К данным признакам следует относиться с осторожностью, так как они могут свидетельствовать о проблемах со ступичным подшипником, амортизатором и крепежом деталей подвески (рычагов). Для диагностики можно выполнить несколько простых действий.

Во-первых, покачать автомобиль, и прислушаться к возникающим в подвеске звукам — этот способ хотя и помогает локализовать причину посторонних скрипов и стуков, но, к сожалению, может дать мало информации неопытным автолюбителям.

Во-вторых, можно проверить шаровую на люфт, покачав колесо руками, взявшись за него в верхней и нижней точках. В этом случае нужен помощник, который выжмет педаль тормоза. При раскачивании колеса не должно быть ощутимого люфта, хотя люфт опять же может свидетельствовать о проблемах со ступичным подшипником и деталями подвески.

Наконец, в-третьих, можно проверить шаровую опору на люфт тактильно. Для этого нужно положить ладонь непосредственно на опору так, чтобы одновременно касаться ее корпуса и пальца. При покачивании колеса (что лучше доверить помощнику) можно четко ощутить, есть ли в шаровой опоре люфт, и насколько он большой.

Также следует обращать внимание на состояние защитного резинового чехла (пыльника) — нужно периодически осматривать его на наличие трещин и разрывов. Даже небольшая трещина приведет к выдавливанию смазки и попадания внутрь чехла грязи, и, как следствие — к интенсивному износу шаровой опоры и резкому сокращению ее ресурса.

При подозрении на неисправность или обнаружении явного признака поломки шаровую опору необходимо как можно скорее заменить.

Правильный выбор новых шаровых опор

Ходовая часть автомобилей Lada Kalina обоих поколений (модели 1117, 1118, 1119, 2192 и 2194) построена на комплектной базе, которая по больше части унифицирована с более ранними и поздними автомобилями Волжского автозавода. В частности, на всех «Калинах» установлены те же шаровые опоры (шарниры), которые применялись еще на семействе Samara (ВАЗ-2108, 2109, 21099) и Samara 2 (ВАЗ-2113, 2114 и 2115), Lada 110 (ВАЗ-2110, 2111, 2112), а также на актуальных моделях Priora и Granta.

Шаровые опоры для данных модельных рядов имеют оригинальный каталожный номер 21100-2904192-82, те же опоры в комплекте с крепежом имеют номер 21100-2904192-86.

Причем сегодня рынок предлагает две модификации шаровых опор — стандартные сварные и усиленные штампованные. Шарниры отличаются технологией производства и толщиной используемого металла, что сказывается на их прочностных характеристиках, долговечности и цене, но установочные размеры и характеристики у них одинаковые. Поэтому, какие именно опоры покупать для автомобиля — решать только вам.

Инструмент и материалы, необходимые для замены шаровых опор

Для выполнения работы требуется небольшой набор инструментов:

• Ключ или головка на 19;
• Ключ/головка на 17 или головка TORX E12;
• Съемник шаровых опор.

Также не лишними будут динамометрический ключ для закручивания болтов и гаек с необходимым усилием, монтировка и молоток.

Особо следует сказать о ключе на 17 и головке TORX E12. На автомобилях «Калина» шаровые опоры могут монтироваться к поворотному кулаку с помощью крепежа одного из двух типов — обычных болтов с головкой на 17, и болтов со звездообразной головкой TORX E12. Поэтому прежде, чем приступить к работе, необходимо уточнить, какой крепеж используется на вашем автомобиле, и выбрать соответствующий инструмент.

Порядок замены шаровых опор

Перед выполнением работы следует поставить автомобиль на стояночный тормоз, поднять с помощью домкрата и демонтировать колесо.

Демонтаж шаровой опоры выполняется следующим образом:

1.


   Ключом на 19 отвернуть гайку, фиксирующую палец опоры на рычаге




2.


   С помощью съемника выпрессовать палец из рычага




3.


   Ключом на 17 или головкой TORX E12 выкрутить два болта крепления шаровой к поворотному кулаку




4.


   Монтировкой отжать рычаг вниз, вынуть шаровую опору

Предварительно гайку и болты можно обработать средством WD-40 или подобным, однако в большинстве случаев крепеж выворачивается и без специальной подготовки.

Если у вас под рукой не оказалось съемника шаровых опор, то можно поступить следующим образом:

1. Частично открутить гайку, оставив ее на пальце;
2. Монтировкой подать усилие на рычаг сверху вниз;
3. Уверенными ударами молотка по рычагу выпрессовать палец.

Теперь шаровую опору можно осмотреть и проверить на соответствие рабочим характеристикам. Опору необходимо зажать в тисках и рукой проверить палец на люфт в осевом и радиальном направлениях. В норме допускается люфт до 0,7 мм, при наличии даже незначительного перемещения пальца всю опору необходимо заменить. Если люфта нет, опора годится для дальнейшей эксплуатации.

Зачастую шаровая опора имеет нормальное состояние, однако ее резиновый защитный чехол (пыльник) разрывается и деформируется — в этом случае можно установить новый чехол. Для этого пыльник демонтируется, шарнир очищается от старой смазки, новый чехол до половины объема заполняется консистентной смазкой, и устанавливается на опору.

Наполнять смазкой необходимо и пыльник новой шаровой опоры. Забыв сделать это, вы резко сокращаете ресурс всей детали.

Новая шаровая опора монтируется в обратном порядке. Причем здесь возможны два способа:

1. Сначала установить опору на поворотном кулаке, затем подвести рычаг и прикрутить гайку на палец;
2. Сначала установить опору на рычаге, затем всю эту конструкцию подвести к поворотному кулаку и прикрутить опору двумя болтами.

Второй способ менее удобен тем, что опору довольно сложно подвести к поворотному кулаку так, чтобы совпали крепежные отверстия обеих деталей, поэтому лучше прибегать к первому способу.

При монтаже рекомендуется использовать динамометрический ключ, гайки крепления опоры к поворотному кулаку заворачиваются с усилием 50-63 Н·м, гайка на палец заворачивается с усилием 80-96 Н·м.

Автомобиль с новой шаровой опорой можно эксплуатировать в обычном режиме, примерно через 100 км пробега рекомендуется проверить крепеж опоры и при необходимости подтянуть болты и гайку с указанным выше усилием. В дальнейшем деталь не требует никакого обслуживания.

как сделать самому

Среди всех элементов подвески особое место занимают шаровые опоры ВАЗ-2110. Их замена проводится при разрушении элемента или резинового чехла. По сути, это практически вечные узлы, при правильной и бережной эксплуатации они могут прослужить долгие годы. Но отличается только качество изделий разных производителей — кто-то экономит на металле, из-за чего очень плохое соединение, петля быстро приходит в негодность.

Самыми страшными проблемами на дороге являются проблемы с подвеской автомобиля. При внезапном выходе из строя какого-либо датчика двигатель может перейти в аварийный режим и работать без него. Но если мяч сломается, колесо просто упадет и движение не сможет продолжаться.

Типичные поломки

Замена шаровых опор ВАЗ-2110 необходима, так как они не смогут много служить при постоянном контакте с водой или грязью. Если бы пыльники были такими же надежными, как и шарниры, то срок службы всего узла был бы очень долгим.

Стоимость пыльников очень небольшая, примерно в 8 раз меньше, чем весь шаровой узел. Поэтому своевременно менять изношенные пыльники и смазку под ними будет намного проще и дешевле. Под воздействием влаги, температуры, движения пыльник постепенно разрушается, на нем появляются трещины.

Поэтому иногда необходимо проверить состояние резиновых изделий. В случае обнаружения мелких трещин необходимо снять шаровую опору, старый пыльник, промыть внутреннюю часть петли, заправить новой смазкой и собрать всю сборку.

Диагностика шариков

Есть несколько способов проверить шарикоподшипники ВАЗ-2110. Что лучше — решать вам. Но будет просто идеально, если вы проведете комплексное обследование сайта. Вот три метода диагностики:

1. Поднимите автомобиль домкратом, после чего необходимо захватить колесо и проверить его. А если есть люфт, значит опора изношена, необходима ее замена.
2. Второй метод диагностики необходимо проводить на смотровой яме.Между шаровым шарниром и рычагом передней подвески необходимо установить крепление. Переместите его, чтобы определить, есть ли люфт шарового шарнира ВАЗ-2110. Заменить его не получится, придется поставить новый элемент.
3. Самый простой способ — отправить машину в автосервис. Именно здесь опытные слесари на спецтехнике произведут диагностику подвески, которая расскажет о степени износа не только шаровых опор, но и всех остальных элементов. Здесь же вам поменяют изношенные узлы.

Если не заменить

В случае, если на автомобиль будет установлена ​​неисправная опора, это приведет к значительному снижению комфортности автомобиля. А главное, значительно снижается безопасность пассажиров и водителя, а также всех остальных участников движения. Если петля неисправна, то со стороны подвески будут слышны неприятные звуки.

Но в любой момент палец может выскочить из обоймы, и это приведет к тому, что колесо упадет.Если это произойдет на очень высокой скорости, неизбежно произойдет авария. Поэтому при обнаружении поломок обязательно своевременно их устранять.

Как сделать замену

Все работы производятся по следующей схеме:

1. Под задними колесами установить противооткатные упоры, отсоединить минусовую клемму АКБ.
2. Ослабьте болты передних колес.
3. Домкратом приподнять отремонтированную сторону и полностью открутить колесные болты.Снимите и установите колесо под двигатель автомобиля.
4. Снятие и замена шаровой опоры ВАЗ-2110 осуществляется с помощью специального приспособления. Отвинтите гайку от пальца шарового шарнира, а затем установите на нее съемник.
5. После того, как палец вынут из отверстия ступицы, необходимо открутить два болта крепления кожуха к рычагу ключом на «17».

Сборка и установка шара

Сборка узла производится в обратной последовательности.Обязательно залейте достаточное количество смазки под пыльник. Желательно использовать Литол-24. Сначала закрепите зажим к нижнему рычагу двумя болтами. После этого нужно переместить рычаг вниз и пальцем упасть в отверстие ступицы.

В этом случае нужно повернуть палец в держателе, это можно сделать плоскогубцами. После установки затяните все болты и гайки. Убедитесь, что шар установлен правильно. Проехав 30-50 км, необходимо подтянуть все резьбовые соединения.

Как проверить шариковые подшипники на классических автомобилях ВАЗ

При диагностике элементов подвески, как проверить шаровую опору. Это компонент системы, которая позволяет ступице колеса вращаться под действием сил, передаваемых через наконечники рулевых тяг. Шариковые подшипники устанавливаются как на заднеприводные автомобили, так и на переднеприводные. Только в конструкции первого их больше, так как используется двухрычажная система.

Зазоры в верхних петлях ВАЗ 2101-2107

Для самостоятельной диагностики состояния шаровых опор вам понадобится специальный инструмент для измерения люфта и динамометрический ключ.

Порядок проведения диагностики следующий:

1. Перед проверкой шаровой опоры необходимо установить автомобиль на ровную площадку и приподнять ту сторону, на которой проводится диагностика.
2. Предварительно ослабьте болты на колесе, а после подъема открутите их.
3. Снимите колесо и поместите его под двигатель.
4. Под нижнюю шаровую опору нужно установить деревянную балку. Его высота должна быть 19 см.
5. Опустите автомобиль на перекладину.Поверхность, на которой он устанавливается, должна быть твердой. На земле не работают.
6. Установите втулку прибора на гайку верхней шаровой опоры, которая находится ближе к защитному кожуху тормозного диска.
7. Наденьте прибор на втулку и закрепите болтом.
8. Переместите инструмент, чтобы установить рычаг в вертикальное положение. Его нижний край должен упираться в кожух тормозного диска. Затем затяните болт.
9. Индикатор устанавливается в основание базы до упора.Натяжение не должно быть более 2-3 мм.
10. Закрепите кронштейн на ступице колеса двумя колесными болтами.
11. Установите динамометрический ключ на шестигранную головку.
12. Поверните ключ с крутящим моментом 196 Н * м (или 20 кгс / м) в одну и две стороны.
13. Добавьте показания, которые будут на индикаторе.

Сумма показаний не должна превышать 0,8 мм. Если отличается от этого значения, то нужно заменить шаровую опору. На сломанном ездить не только неудобно, но и опасно — он в любой момент может вырвать палец из зажима.И если это произойдет на большой скорости, летального исхода не избежать.

Второй способ диагностики

Но не всегда под рукой есть такой прибор для измерения люфта. С монтажной лопатой выполнить всю работу намного проще. Для этого вам понадобится помощник, которого нужно усадить за руль. Диагностика следующая:

1. Партнер должен нажать педаль тормоза, чтобы удерживать ступицу. Это исключит возможность влияния люфта подшипника во время диагностики.
2. Поднимите сторону автомобиля, на которой вы хотите диагностировать.
3. Резко встряхните колесо, удерживая его за верх.
4. Можно использовать лопату монтажную, для этого нужно установить ее между верхним рычагом и ступицей. Перемещайте рычаг вверх и вниз, оценивая зазор между опорным кольцом и пальцем.

В случае обнаружения люфта в верхнем шарикоподшипнике обязательно замените элемент.

Диагностика шаровой нижней

А теперь как проверить шаровую опору на нижнем рычаге на ВАЗе.Для этого необходимо выполнить несколько действий:

1. Если на нижней части шарового шарнира есть грязь, ее необходимо обязательно удалить.
2. Ключом на «7» необходимо открутить заглушку, которая находится внизу обоймы.
3. Диагностику удобно проводить на эстакаде или смотровой яме. Для этого нужно установить в отверстие суппорт и измерить расстояние от сферы шарового пальца до нижнего края корпуса.
4. В том случае, если нет возможности установить ограничитель глубины штангенциркуля, можно использовать тонкую проволоку или даже спичку. Установите его в отверстие, после чего линейкой замеряет расстояние.
5. Максимальное расстояние от пальца должно составлять 11,8 мм. Если меньше, то шаровую опору можно продолжать. Но если это значение больше, потребуется замена петли.

Если диагностика показывает, что замена шаровой опоры не требуется, нанесите немного смазки.Для этого можно использовать даже простой шприц, установленный в проеме дна клетки. Желательно использовать смазку типа «Литол-24». Можно забить под пыльник.

Подготовка к замене

После проверки шаровых опор на ВАЗе выявили их поломки, обязательно сделайте замену. На этапе подготовки вам потребуется выполнить следующие действия:

1. Установите домкрат под ремонтируемую сторону автомобиля.
2. Подложить противооткатные упоры под задние колеса.
3. Ослабьте болты на колесах, затем поднимите борт автомобиля. Снимите колесо и поместите его под днище двигателя.

Все, подготовка окончена. Теперь необходимо демонтировать старые шаровые опоры и установить новые.

Замена верхних опор

Для снятия верхней опоры необходимо произвести такие манипуляции:

1. Ключом на «22» необходимо открутить гайку, которая находится на пальце шарнира.
2. Затем нужно выдавить штифт петли, используя специальный съемник, состоящий из двух рычагов. Один край упирается в палец нижнего шара, второй — в верхний. Без съемника вы справитесь с этой работой, но вам придется очень сильно ударить молотком. В результате можно легко сломать рычаг подвески.
3. После того, как шарик шара выйдет из своего места, нужно с помощью ключей на «13» открутить гайки, с помощью которых зажим крепится к рычагу.

Замена нижних опор

Проверив шар 2107 и убедившись в его поломке, необходимо открутить болт с пальца.Но полностью открутить не получится, сначала сделайте несколько оборотов. Дальнейшие действия:

1. Установить съемник и снять шарик шарикового подшипника и кулак ступицы. После этого гайку можно полностью открутить.
2. С помощью ключей на «13» необходимо отвинтить три гайки, которыми корпус шаровой опоры крепится к рычагу подвески.

Перед установкой новых элементов необходимо заполнить пыльник достаточным количеством смазки.Обязательно проверьте целостность резиновых пыльников.

как сделать своими руками

Среди всех элементов подвески особое место занимают шаровые опоры ВАЗ-2110. Их заменяют при разрушении элемента или резинового пыльника. По сути, это практически вечные узлы, при правильной и бережной эксплуатации они могут прослужить долгие годы. Но только качество изделий варьируется от производителя к производителю — некоторые экономят на металле, из-за чего очень плохо идет соединение, петля быстро приходит в негодность.

Самыми страшными проблемами на дороге являются неисправность подвески автомобиля. При выходе из строя какого-либо датчика двигатель может перейти в аварийный режим и работать без него. Но если мяч схлопнется, колесо просто упадет и движение не продолжится.

типовая неисправность

Замена шаровых опор ВАЗ-2110 необходима, т.к. они не смогут много служить при постоянном воздействии воды или грязи. Если бы пыльники были такими же надежными, как петли, то ресурс всей сборки был бы очень большим.

Стоимость пыльников очень мала, примерно в 8 раз меньше, чем весь шаровой узел. Поэтому гораздо проще и дешевле своевременно менять изношенные пыльники и смазку под них. Под воздействием влаги, температуры, движения пыльник постепенно разрушается, на нем появляются трещины.

Поэтому иногда необходимо проверить состояние резинотехнических изделий. В случае обнаружения мелких трещин необходимо снять шаровую опору, старый пыльник, промыть внутреннюю часть петли, залить новой смазкой и собрать весь узел.

Диагностика шаровой

Есть несколько способов проверить шаровые опоры ВАЗ-2110. Что лучше — решать вам. Но будет просто идеально, если вы проведете комплексное обследование сайта. Вот три способа диагностики:

1. Поднять машину домкратом, после чего нужно схватить колесо и проверить его. А если есть люфт, опора изношена, необходима ее замена.
2. Второй метод диагностики следует проводить на смотровой яме.Установите его между шаровым шарниром и рычагом передней подвески. Переместите его, чтобы определить, есть ли люфт лицевой панели шарикового подшипника ВАЗ-2110. Заменить его нельзя, придется ставить новый элемент.
3. Самый простой способ — отправить машину в автосервис. Именно здесь опытные слесари на спецтехнике проведут диагностику подвески, которая расскажет о степени износа не только шаровых опор, но и всех остальных элементов. Здесь вам заменят изношенные узлы.

Если не провести замену

В случае, если в автомобиле установлена ​​неисправная опора, это приведет к значительному снижению комфортности автомобиля. А главное — значительно снижает безопасность пассажиров и водителя, а также всех остальных участников движения. Если петля неисправна, со стороны подвески будут слышны неприятные звуки.

Но в любой момент палец может выскочить из зажимов, и это приведет к тому, что колесо упадет.Если это произойдет на очень большой скорости, то неминуемо закончится авария. Поэтому при возникновении поломок обязательно своевременно их устранять.

Как сделать замену

Все работы производятся по следующей схеме:

1. Под задними колесами установить противооткатные упоры, отсоединить минусовую клемму АКБ.
2. Ослабьте болты передних колес.
3. Поднять домкратом отремонтированную сторону и полностью открутить колесные болты.Колесо снимается и устанавливается под двигатель автомобиля.
4. Шаровая опора ВАЗ-2110 снимается и заменяется специальным приспособлением. Отвинтите гайку от шара шарового шарнира, затем установите на нее съемник.
5. После того, как палец вынут из отверстия ступицы, необходимо открутить два болта крепления корпуса зажима к рычагу ключом на «17».

Сборка сборки и установка шара

Сборка узла производится в обратной последовательности.Обязательно заполните пыльник достаточным количеством смазки. Желательно использовать «Литол-24». Сначала прикрутите зажим к нижнему рычагу двумя болтами. После этого необходимо сдвинуть рычаг вниз и воткнуть палец в отверстие ступицы.

При этом палец нужно крутить в обойме, делать это можно плоскогубцами. После установки затяните все болты и гайки. Убедитесь, что шар установлен правильно. После 30-50 км необходимо подтянуть все резьбовые соединения.

p >>

Как проверить шаровые опоры подвески

Шаровые опоры — это элемент подвески, который есть практически на всех автомобилях. Шаровые опоры — это гибкие шарниры, которые позволяют компонентам подвески перемещаться вверх и вниз, а также из стороны в сторону, обычно с полным вращением на 360 градусов.

Шаровые шарниры обычно представляют собой шаровые опоры, которые смазываются консистентной смазкой и закрываются пылезащитным чехлом. Некоторые из них будут иметь внешний пресс-масленку для добавления смазки, в то время как другие будут иметь герметичную конструкцию.Хотя такая конструкция шарниров обычно используется во многих других компонентах подвески, таких как концы рулевых тяг и тяги стабилизатора поперечной устойчивости, шаровые шарниры отвечают за соединение рычагов подвески с поворотными кулаками автомобиля.

В зависимости от типа подвески у большинства автомобилей есть верхние и нижние шаровые опоры, которые служат одними из наиболее важных шарниров, соединяющих раму автомобиля с подвеской. Когда они выходят из строя, автомобиль может испытывать различные проблемы, начиная от незначительных шумов и вибраций в подвеске до полного отказа, из-за которого автомобиль становится непригодным для движения.

В этой статье показано, как проверить шаровые опоры на люфт и люфт, чтобы определить необходимость их замены. Прислушиваясь к автомобилю во время вождения, прощупывая любые симптомы и визуально осматривая шаровые опоры, когда автомобиль поднят, вы можете определить, не вызывают ли ваши шаровые шарниры проблемы с вашим автомобилем.

Метод 1 из 2: Проверка шаровых шарниров на автомобиле

Шаг 1: Покатать машину . Разгоните автомобиль до предельной скорости на дороге общего пользования и прислушайтесь к любым шумам, которые могут исходить от подвески.

Изношенные шаровые опоры обычно обозначаются прерывистым стуком, который, как представляется, исходит из одного из углов транспортного средства.

Обратите внимание на любые необычные ощущения от руля. Изношенные шаровые опоры могут вызвать чрезмерную вибрацию рулевого колеса, а также привести к смещению рулевого управления, требуя постоянного корректирующего воздействия со стороны водителя.

Шаг 2: Преодолеть лежачие полицейские . После того, как вы проехали на автомобиле на полной скорости, выведите его на парковку с лежачими полицейскими и ведите его на низкой скорости.

Остановитесь и пройдите несколько раз, преодолейте лежачие полицейские и сделайте несколько поворотов на малой скорости.

Слушайте стук или стук. Эти звуки могут становиться более выраженными при поворотах на малых скоростях и при проезде лежачих полицейских.

Шаг 3: Поверните рулевое колесо на . Как только автомобиль будет двигаться на малой скорости, припаркуйте автомобиль.

Несколько раз поверните колеса вперед и назад, снова прислушиваясь к любым потенциальным признакам люфта в шаровых шарнирах автомобиля.

• Совет : Помните, что любые шумы, возникающие из-за чрезмерного износа шаровых шарниров, обычно проявляются в виде стучащего звука, который со временем усиливается, оказывая более заметное влияние на подвеску и рулевое управление автомобиля.

После того, как автомобиль проехал, настало время для визуального и физического осмотра.

Метод 2 из 2: Визуальная проверка шаровых шарниров

Необходимые материалы

Шаг 1: Ослабьте зажимные гайки .Ослабьте зажимные гайки, но оставьте их под рукой, при этом колесо все еще будет достаточно плотно прикреплено к транспортному средству.

Это позволит вам перемещать колесо вокруг своей оси (не снимая его).

Шаг 2: Поднимите автомобиль . Поднимите переднюю часть автомобиля и закрепите на домкратах. Будет намного проще проверить шаровые опоры, не опираясь на колеса всей массой автомобиля.

Шаг 3: Поместите противооткатные упоры за колеса .Поместите противооткатные упоры или деревянные бруски позади задних колес автомобиля и включите стояночный тормоз, чтобы автомобиль не катился.

Шаг 4: раскачивайте шину вокруг оси . Как только автомобиль будет поднят, возьмитесь за верх и низ шины и раскачивайте ее вдоль вертикальной оси колеса.

Если оба шаровых шарнира находятся в исправном состоянии, люфта не должно быть.

Обратите внимание на любой люфт, который кажется чрезмерным, или на шумы при раскачивании колеса, а также на то, откуда, кажется, исходят звуки или люфт.

• Совет : Любые шумы или люфт, слышимые в верхней части, скорее всего, указывают на проблему с верхним шаровым шарниром, в то время как люфт или шум, исходящие из нижней части колеса, вероятно, указывают на проблему с нижним шаровым шарниром. шаровой шарнир.

• Предупреждение : При проведении этого теста убедитесь, что зажимные гайки не ослаблены, так как это может вызвать движение при раскачивании колеса. Крепежные гайки не нужно полностью затягивать; они просто должны быть достаточно тугими, чтобы колесо было закреплено на ступице.

Шаг 5: Снимите колесо . Когда вы будете готовы продолжить, снимите колесо и визуально осмотрите верхние и нижние шаровые шарниры с помощью фонарика.

• Совет : Инструкции по снятию колеса с оси вы можете найти в нашей статье «Как заменить шину».

Внимательно осмотрите шаровые шарниры на предмет признаков ржавчины, повреждения пыльника, утечки смазки или других потенциальных проблем, которые могут указывать на необходимость замены.

Шаг 6: Отсоедините шаровой шарнир . Возьмите монтировку и поместите ее между нижним рычагом подвески и поворотным кулаком, двумя частями, соединенными между собой шаровым шарниром, и попытайтесь отделить их.

Ослабленные шаровые опоры будут иметь чрезмерный люфт и движение, когда вы будете за них поддевать, могут даже издавать стуки или щелчки.

Шаг 7: Установите колеса на . После визуального осмотра и проверки шаровых шарниров с помощью монтировки установите колесо на место, опустите автомобиль и затяните зажимные гайки.

Шаг 8: Проверьте шарниры на других колесах . На этом этапе вы можете перейти к трем другим колесам автомобиля, используя те же процедуры, что описаны в шагах 1-5.

Шаровые опоры являются одними из наиболее важных компонентов подвески автомобиля, и проверка их исправности является относительно простой задачей. Изношенные шаровые опоры могут вызвать самые разные проблемы, от люфта в рулевом колесе до шума при движении по неровностям и неравномерного износа шин.

Если у вас есть подозрения, что ваши шаровые опоры могут быть изношены, не стесняйтесь их проверить. При необходимости обратитесь к профессиональному технику, например, из компании YourMechanic, для помощи в замене переднего и заднего шаровых шарниров.

Передние стойки на ВАЗ-2110. Замена стоек ВАЗ-2110

Стойки на ВАЗ-2110 — разборные, ремонт возможен с использованием ремкомплекта. О целесообразности этого мероприятия будет рассказано ниже. Что такое стеллаж и для чего он нужен? На самом деле функций у него очень много — именно с его помощью вращаются колеса, он сглаживает неровности дороги, повышая уровень комфорта.Передние стойки ВАЗ-2110 — многофункциональный элемент, позволяющий исправно работать подвеске. Стоит отметить, что в десятках использовалась подвеска типа «Макферсон»

Конструкция передней подвески

Конечно, речь пойдет не обо всей подвеске, а только о стойках. Если детально рассмотреть все рычаги и тяги, то рассказ растянется еще долго. Вне зависимости от того, какие стойки на ВАЗ-2110 используются (в терминах производителя), конструкция идентична.Же поворотный кулак, то же самое крепление к передней ступицы и опорного подшипника. Стойка состоит из корпуса и стержня, который находится в патроне. Учтите, что амортизатор работает как на сжатие, так и при обратном движении.

Вверху стойки на штангу надевается резиновая пылезащитная крышка. Очищает металлическую поверхность, не дает грязи попасть внутрь амортизатора. Не забывайте, что частицы пыли — очень мощный абразивный материал. На краю штока имеется резьба, с помощью которой крепится опорный подшипник.Между последней и пластиной стойки находится пружина. С его помощью правильно работает амортизатор. Изменение геометрии пружины (обрезка резьбы) приводит к тому, что ухудшается работа всей подвески.

Диагностика выхода из строя амортизатора

Если есть утечка масла из амортизатора, то это будет заметно по подтёкам на кузове. Стойки на ВАЗ-2110 в этом случае будут залиты маслом, которое в процессе эксплуатации смешивается с грязью.Поверните руль в сторону и внимательно осмотрите поверхность амортизатора. Если есть такие пятна, то необходимо срочно провести ремонт или полную замену. Второй способ предпочтительнее, так как лучше нового нет ничего.

Что касается комфорта, то он тоже страдает. Если произойдет разрушение амортизаторов, то малейшая неровность дороги станет для вас буквально встряской. На кочках машина становится практически неуправляемой, просто скачет на пружинах, не встречая сопротивления амортизаторов.Результат — разрушение не только подвески. Возможно даже появление трещин на лобовом стекле или парапроекте.

Инструменты для ремонта

Для ремонта понадобится хороший набор ключей, а также домкрат и специальный инструмент для откручивания гайки со стержня амортизатора. Обратите внимание, что нет необходимости ремонтировать обе стороны одновременно. Надо сначала взять на себя одного, сделать его, потом переходить ко второму. Также вам понадобится пара противооткатных упоров, которые необходимо установить под задние колеса, чтобы не скатывать машину.Если меняются задние стойки ВАЗ-2110, то упоры необходимо установить под передние колеса.

Также нужен съемник для пружин. Стоимость 200-300 рублей, купить можно в любом автомагазине. Это две шпильки, посередине — шестигранник, на который крепится ключ на 13 или 14, а по краям — захваты для пружины. Из-за того, что резьба на двух краях разная (левая и правая), при вращении шпильки в одном направлении происходит встречное движение крючков.Когда вы поворачиваете в другом, захваты расходятся. Также вам понадобится надежная опора для работы. Не используйте кирпичи или блоки, лучше деревянные бруски. И, конечно же, понадобится съемник для наконечников рулевых тяг.

Подготовка к снятию передней стойки

Итак, вот машина, рядом с инструментом, откуда она взялась? Для начала? Не бойтесь, работы не очень много, сначала ослабьте колесные болты. Подвесив переднее колесо, их можно полностью открутить. Установите автомобиль на опору, чтобы он не упал, иначе вы можете повредить не только привод, но и поддон, и приводы.Теперь нужно избавиться от рулевой тяги. Для этого вытаскиваем штифт, а гайку откручиваем ключом 19.

Половина корпуса сделана, совсем скоро передние стойки ВАЗ-2110 будут демонтированы. Но осталось несколько действий. Не забудьте снять со стойки тормозную трубку — она ​​крепится к ней с помощью резинового кольца. В противном случае вы можете его повредить. Откручиваем три гайки, которыми опорный подшипник крепится к кузову. Они расположены в моторном отсеке. Теперь последний штрих — закрутка болтов крепления стойки к ступице.

Снятие и разборка стойки

Следуя описанным выше действиям, можно легко демонтировать передние стойки ВАЗ-2110. Как правило, меняется все, кроме пружины. Этот элемент дает некоторую усадку, но только в тяжелых условиях эксплуатации. Проверьте расхождение с эталонным значением после снятия пружины со стойки. Просто измерьте его длину и сравните с эталонным значением. В инструкции по эксплуатации доступны все данные.

При замене стоек ВАЗ-2110 особо менять пружину не нужно, а вот все резиновые элементы ставить старые категорически запрещается.Ниже мы рассмотрим все, что необходимо заменить, даже если амортизатор будет восстановлен. Чтобы разобрать стойку, необходимо открутить гайку, расположенную на краю стержня. Предварительно зафиксируйте пружину съемником, чтобы она не раскрылась. Чтобы вынуть шток из корпуса, нужно использовать специальный ключ, который закручивается большой гайкой с внешней резьбой.

Стоит ли использовать ремкомплект?

Много плюсов и минусов ремкомплекта. Но чтобы принять решение, нужно проанализировать все достоинства и недостатки восстановления стеллажей.Скорее всего, вы поймете, что только полная замена стоек ВАЗ-2110 может улучшить характеристики автомобиля. Причина уже упоминалась — нет ничего лучше нового элемента. По поводу использования ремкомплекта необходимо будет провести дополнительные действия — промыть внутреннюю поверхность корпуса, заменить клапан и прокладки, а затем залить масло.

Вот тут и может возникнуть проблема. Если в амортизатор налить немного масла, то его работа будет неэффективной.Амортизатор не будет работать должным образом. Но если налить еще немного масла, очень скоро произойдет вытеснение корпуса, как следствие — разрушение сальника. В результате выльется все масло, и передние стойки ВАЗ-2110, цена которых около 1500 рублей, снова потребуют ремонта.

Какие элементы нужно заменить?

Итак, если вы решили установить новые амортизаторы, то нужно знать, что их заменить. Короче все, кроме пружин.А если уточнить, то получится довольно внушительный список. Начать нужно с того, что вам понадобится опорная стойка ВАЗ-2110. Это подшипник, который позволяет вращать всю стойку и ступицу, в то же время он обеспечивает надежное крепление к корпусу. Аналогичные функции возложены на шаровую опору, которая находится с обратной стороны.

Обязательно замените пыльник. На ВАЗ-2110 комплектуется только резиновыми опорными стойками. Цена одного — около 200 рублей. Не забываем про установленные на штангу отбойники.Они необходимы для предотвращения сильного удара при полном сжатии амортизатора. Самое главное — установите новые болты и гайки. Включая регулировочные болты, которыми подставка крепится к ступице. Обратите внимание, что наверху должен быть винт с эксцентриком. Необходимо отрегулировать развал передних колес.

Сборка стойки

Перед началом сборки убедитесь, что у вас есть все необходимые элементы. Если отдаете машину на СТО, то обязательно все заменено.В ресурсе есть подставка под ВАЗ-2110, цена всех ее узлов около 6000 рублей (при ремонте всей передка), довольно высока. Они могут проехать сто тысяч километров, если качество узла хорошее, а сервисное обслуживание проведено своевременно. Но будет гораздо эффективнее, если самостоятельно заменить.

Прежде всего, установите на шток амортизатора отбойник. После этого наденьте резиновый пылезащитный чехол, теперь пора пружины. Убедитесь, что его концы находятся в пазах на стойке и верхней пластине.Конечно, пружина должна быть сжата, а шток полностью выдвинут. После этого установите опорный подшипник, закрепите гайкой. На этом все, можно снять съемник для пружины, отрегулировав его так, чтобы концы не выходили из пазов. Практически аналогично ремонтируют задние стойки ВАЗ-2110. Правда, есть небольшие отличия.

А рухнуть надо?

Здесь тоже можно дать однозначный ответ. К великому изумлению, их будет два: один — «да», другой — «нет».Но все зависит от того, какой вид ремонта вы делали. Если были установлены новейшие стойки, то следует проводить развал-схождение колес. И других вариантов нет, эта процедура обязательна. Но если вы использовали ремкомплект, а положение стойки относительно заранее спланировано, то процедура регулировки развала не является обязательной.

Конечно, стоит учесть, что передние стойки ВАЗ-2110, цена ремкомплектов которых около 2000 рублей, могут быстрее изнашиваться при неправильном угле наклона колес.Поэтому не жалейте 700 рублей (именно столько стоит процедура тюнинга в среднем), чтобы безопасно ездить на своей машине.

выводы

Анализируя все, что было описано выше, можно сказать, что замена стоек на автомобиле ВАЗ-2110 — задача не очень сложная, с ней справится каждый.
