Регулятор давления топлива ваз 2110 как проверить: Регулятор давления топлива ВАЗ 2110

Как проверить регулятор давления топлива на ВАЗ 2114 » НаДомкрат

Регулятор давления топлива необходим для поддержки давления горючего в системе машины, конкретно это касается форсунок, в момент переключения двигателя на разные режимы работы. Он регулирует меняющиеся нагрузки на двигатель, при усилении давления в трубе впуска, регулятор усиливает напор горючего, при ослаблении давления в трубе впуска, ослабляет напор горючего. Причем, клапан регулятора, приоткрываясь, отправляет в бак его излишки.

Регулятор давления топлива ваз 2114

Неисправность регулятора давления топлива ваз 2114

Обязательно обращайте внимание на работу вашего автомобиля, т.к. если в системе что-то неисправно машина вам даст знать, дело останется за малым, выявить причину неисправности.

В случае если регулятор напора топлива ВАЗ неисправен, соответственно определяем неполадки по следующим признакам:

• Увеличение расхода топлива.
• Мотор, работая на холостых оборотах, неожиданно останавливается.
• При движении обеспечивается низкая мощность.
• Плохо заводиться мотор.

Клапан регулятора вышел из строя, в результате излишки горючего не выливаются обратно в бак, а уровень напора топлива в системе повышается выше положенного 2,5кг/см 2, это отражается на величине топлива проникающего в камеру сгорания через форсунки. И в результате бензин сгорает не весь.

Клапан не выдерживает, при этом горючее беспрепятственно движется по всей системе, и в итоге уменьшает напор, соответственно при увеличении оборотов горючего просто не хватит. Мощность мотора падает, во время остановки двигателя давление должно сохраняться, но учитывая тот факт, что клапан не может его сдержать, перед тем как завести мотор приходиться длительное время крутить стартером, создавая более-менее необходимый напор для мотора.

Выявляем проблему

Для того чтобы точно выявить неисправность в регуляторе давления топлива необходимо провести правильную проверку.

Если есть опыт, возможно, проверить датчик самостоятельно, в противном случае придется посетить СТО.

Чтобы выяснить качество функционирования регулятора необходимо измерить уровень напора в топливной системе, для этих целей прекрасно подойдет манометр.

Важный момент! Диагностику напора топлива необходимо проводить в четырех режимах работы мотора.

Режимы:

1. Замеряем уровень при включении зажигания.
2. Замеряем уровень при холостом ходу.
3. Замеряем уровень при снятой трубке с регулятора топливного давления.
4. Замеряем уровень при пережатой трубке обратного тока.

Норма по уровню показателей топливной системы:

• Во время холостого хода 2,5Атм.
• Во время зажигания не менее 3Атм.
• Во время снятой трубки вакуума 3,3Атм.
• При пережатой трубке обратного тока 7Атм.
• Во время подачи газа напор увеличивается до 3Атм, и понижается до 2,5Атм.

На заметку! Перед проведением диагностики системы внимательно просмотрите, чтобы на топливной магистрали не было повреждений, соответственно топливо нигде не просачивалось, т. к. результат измерения будет недостоверным.

Манометр присоединяется в промежутке между топливным шлангом и штуцером, при этом вакуумный шланг отсоединяется.

В случае если давление не повышается, замените шланг вакуума и повторно его замерьте. Но если эти манипуляции не подействовали, и давление не повысилось, значит, регулятор не исправен и подлежит обязательной замене.

Для сведения: на поверхности клапана имеются значения необходимых показаний, обязательно сравните их с полученными результатами во время проверки.

Неисправность регулятора может возникнуть в следствие:

1. Продолжительного простоя машины, без эксплуатации.
2. Некачественное топливо, сильно разбавленное водой.

Выявленные неполадки:

• В систему накачиваем топливо, затем зажигание выключаем и наблюдаем за манометром. По норме давление должно понизится до 0,7Бар и установиться на этом показателе, но в случае падения до 0, соответственно регулятор неисправен, или проблема в клапане моторчика бензонасоса.
• Увеличиваем обороты до 3000 и наблюдаем за показаниями манометра, падение стрелки означает выход из строя бензонасоса, его необходимо менять.
• Если бензонасос длительное время набирает давление, соответственно проблема кроется в забитом фильтре топлива, либо забита сеточка бака.

Замена регулятора

Снимается регулятор только при холодном моторе. При нахождении мотора в состоянии работы, внутри сохраняется топливное давление, поэтому до начала процедуры замены показатели напора нужно понижать.

Замена регулятора давления топлива ваз 2114

Демонтируем регулятор:

1. Открепляется клемма провода « — » от аккумулятора.
2. Снимается вакуумный шланг.
3. Снимаем гайки сливной трубки, аккуратно понижая уровень давления. В период проведения процедуры придерживайте штуцер шланга.
4. Скрепляем шайбу и трубочку посредством кольца из резины.
5. Отсоединяем винт, крепящий прижимную планку, и убираем ее.
6. Немного откручиваем гайку, держащую регулятор и трубку слива.
7. Отсоединяем винты крепящие регулятор к рампе.
8. Осторожно отсоединяем гайку, и регулятор снимаем с рампы.
9. Крепим регулятор таким же методом, но в другом порядке.

Важно, при неработающем двигателе, включенном зажигании и работающем электрическом бензонасосе топливное давление в форсунках должно колебаться в районе 300кПА. Если уровень ниже обозначенного, существует возможность нарушения функции, всей системы питания мотора.

Датчик давления топлива ВАЗ 2114

Замер текущего топливного напора осуществляется при помощи датчика давления. Он необходим для осуществления контрольных функций прямого впрыска на бензиновых двигателях. Местом его установки является рампа топливная.

Использование датчика помогает поддержать напор системы впрыска, играющего важную роль при поддержании необходимой мощности, понижения уровня вредных выбросов и снижение шумового показателя в период нахождения двигателя в рабочем состоянии.

Для некоторых систем устанавливают два датчика, один на высокое давление, другой на низкое давление.

Если датчик неисправен, система управления применяет обычные показатели давления, но мощность мотора понижается.

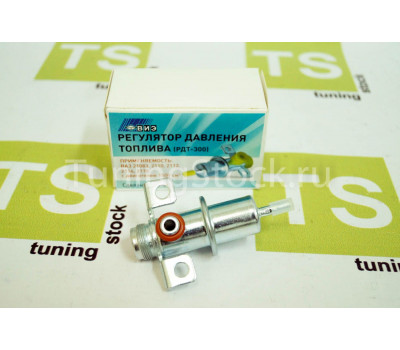

Цена на регулятор давления топлива ВАЗ 2114

В интернет-магазине есть возможность без проблем найти и приобрести необходимые запчасти на ВАЗ 2114, в том числе регулятор топливного давления, по доступным ценам.

Признаки неисправности регулятора давления топлива

Возможные неисправности

Сбои в системе питания могут происходить по различным причинам

Поэтому при диагностике нужно принимать во внимание некоторые особенности поломки регулятора и симптомы низкого давления топлива. К основным признакам можно отнести:

• снижение мощности, высокие затраты горючего;
• провалы и рывки при разгоне и перегазовке;
• нестабильная работа и отключение двигателя на холостом ходу;
• медленная реакция авто при добавлении газа;
• машина не набирает обороты и не разгоняется.

Признаки низкого давления в РДТ на бензиновых автомобилях похожи на симптомы неисправности в топливном насосе или поломки его фильтра. Система перестает правильно работать из-за потери усилия пружиной. При этом топливо не достигает необходимого уровня и уходит в обратный клапан. В результате двигателю недостаточно горючего для разгона и увеличения оборотов. Низкое давление в датчике уменьшает мощность мотора. Система электронного управления не может оптимально корректировать топливо для разных режимов.

В этом случае мотор глохнет при любом режиме работы. Забитый регулятор может привести к чрезмерному росту давления и переливу горючего через соединения уплотнительных элементов.

Бензонасос всегда набирает горючее с некоторым запасом, чтобы предотвратить возможное уменьшение работоспособности форсунок и датчика. Поэтому при затруднении слива горючего в возвратный клапан возрастает давление в системе.

Авто начинает двигаться рывками, в датчике происходят перепады давления. Причиной поломки может служить и износ клапана внутри устройства. Сократить срок его работы может некачественное топливо с примесями, долгий простой машины без запуска мотора.

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

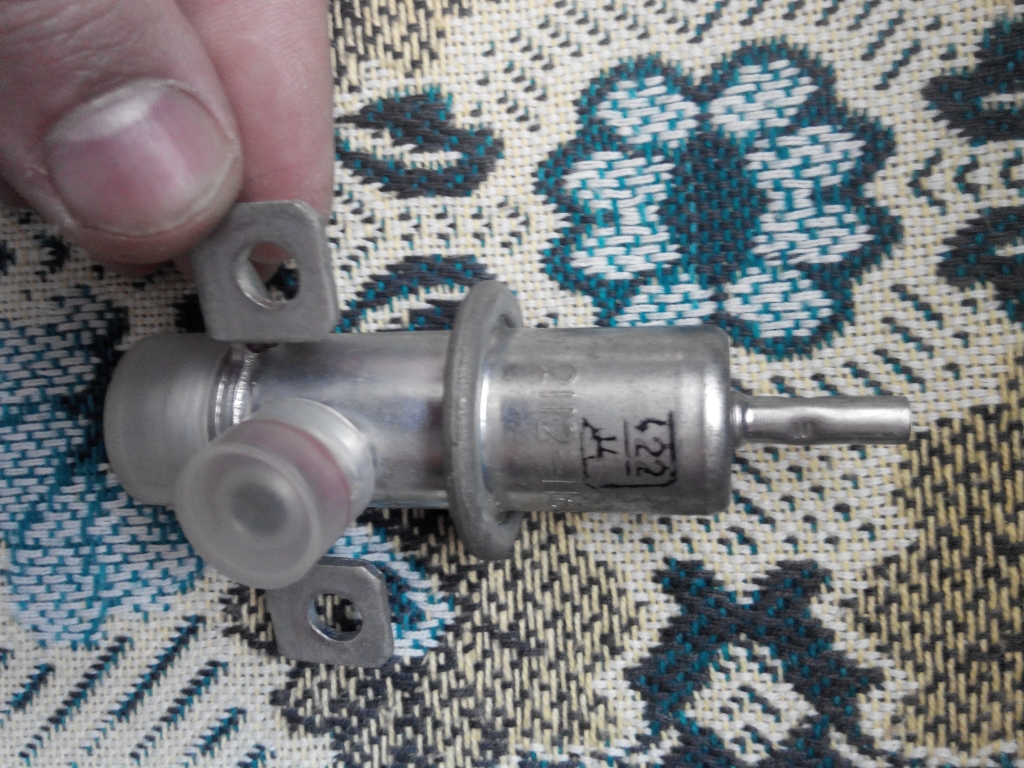

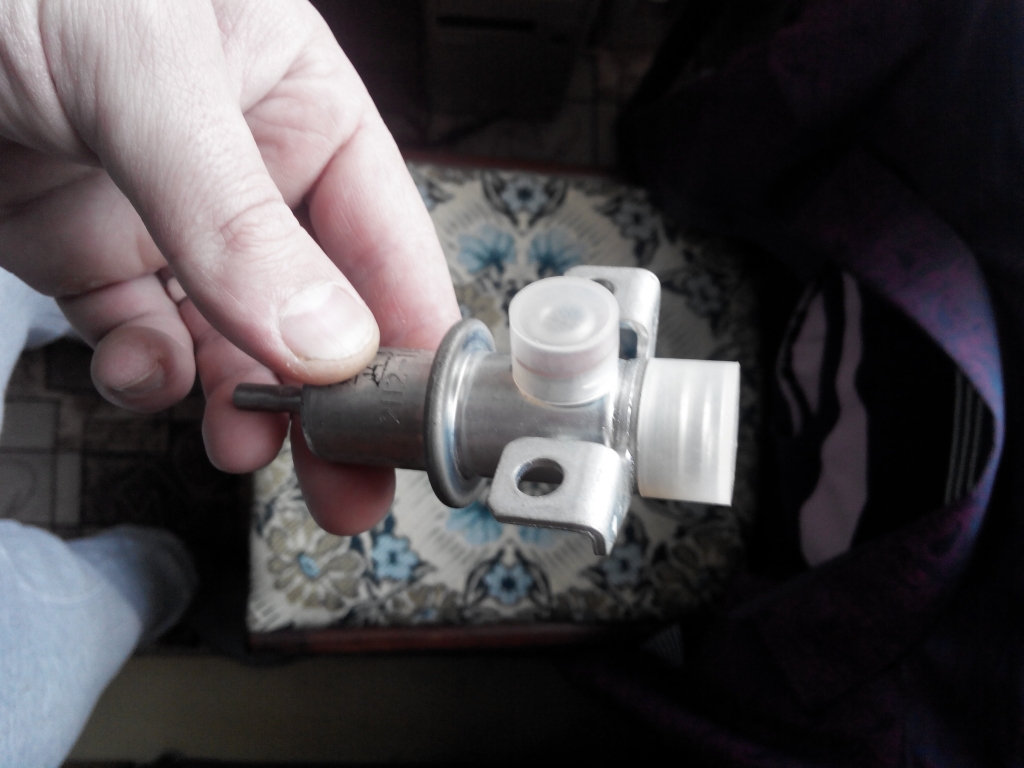

РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

заменить новыми манжеты, которые утратили свои характеристики.

диагностика и замена Ремзона ВАЗ

Датчик давления топлива ВАЗ 2114 – сегодняшняя тема разговора. Случайно попался вопрос человека, который испытывает затруднение с пуском двигателя. И менял несколько бензонасосов, вот только толку от этого не очень много.

Электронасос работает, но такое чувство, будто не качает совсем. Вот давайте попробуем разобраться, в чем может быть причина? И стоит ли сразу грешить на насос? Да, если «памперс» забит, никогда не менялся, то стоит снять и поглядеть, что же там происходит?

Комлектующие и сиденья для автобусов и микроавтобусов купить можно здесь: www.evrosid.ru

Но если тут все хорошо, стоит обратить внимание на небольшой элемент, который оказывает огромное влияние на топливоподачу – обратный клапан, он же датчик давления. О нем сейчас и поговорим

Датчик давления топлива ВАЗ 2114: основные функции

Как и большинство датчиков давления, этот тоже мембранного типа. Устанавливается в топливной рампе, рядом с форсунками. Его функция – это поддержание давления в рампе в определенном рабочем диапазоне. Особенно это актуально не для установившегося, а для изменяющегося режима работы. При помощи регулятора производится корректировка нагрузки на двигатель. Допустим, при снижении давлении во впускном тракте происходит повышение давления топливовоздушной смеси. И наоборот – при повышении понижает. Можно выделить три важных момента:

1. Изменяет давление в том случае, когда во впускном тракте оно тоже меняется в большую или меньшую сторону.
2. Позволяет удержать давление в рампе ВАЗ 2114 в определенном интервале.
3. При различных режимах работы ДВС способствует компенсированию нагрузок.

Наиболее частые неисправности устройства

Выше были рассмотрен один из возможных симптомов – постоянная «холостая» работа электронасоса. В этом случае датчик давления топлива ВАЗ 2114, конечно же, полностью неисправен, дальнейшая эксплуатация автомобиля не представляется возможной. Но в случае незначительных дефектов проявятся следующие симптомы:

1. Увеличение расхода бензина.
2. Остановка мотора, нестабильный холостой ход.
3. Заметное уменьшение тяговых характеристик автомобиля.
4. Затрудненный запуск двигателя.

Как правило, при выходе из строя датчика давления топлива на автомобиле ВАЗ 2114 в обратку бензин не поступает. Следовательно, излишки топлива остаются в рампе и давление нагнетается до максимальной величины. Но может произойти и обратная поломка – когда пропадает фиксация и насос постоянно качает бензин по кругу, при этом давление снижается в рампе. И на холостых оборотах работа двигателя может быть более-менее удовлетворительной, но при повышении он начинает задыхаться, ему не хватает «пищи».

Диагностика своими руками

Без проверки точный диагноз не поставить. Поэтому давайте рассмотрим, как это правильно сделать. В случае с автомобилями ВАЗ 2114 и аналогичными моделями, разумнее воспользоваться самой простой диагностикой – при помощи механического манометра. Порядок следующий:

Выкрутить пробку, которая находится на штуцере

Обратите внимание на упругость уплотнительного кольца. Выкрутите золотник таким же образом, как из камер колесных

Закрепите манометр при помощи подходящего хомута на штуцере топливной рампы и проведите замеры в различных режимах работы двигателя.

Непосредственно перед проверкой механизма регулировки давления внимательно осмотрите его. На нем имеются отметки, показывающие нормальные значения давления для нескольких режимов работы ДВС ВАЗ 2114. При сильном отличии измеренных значений от эталонных регулятор давления обязательно заменяется новым.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора. Отключаете шланг от вакуумника ВАЗ 2114. Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности
Проведите фиксацию трубки и шайбы. Выкрутите болт, вкрученный в прижимном элементе

Снимите прижимной элемент. Выкручиваете гайку, которая удерживает шланг слива и датчик давления. Выкрутите болта, соединяющие топливную рампу с датчиком давления. Проводите демонтаж регулятора давления в системе.

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Назначение регулятора

Датчик поддерживает оптимальное давление в топливной рампе, нужное для правильной работы форсунок в разных режимах действия агрегата. РДТ определяет интенсивность подачи топлива и его количество. Горючее проникает в моторные цилиндры через форсунки.

Точность дозирования и поддержание нужного напора обеспечивается мембранным регулирующим клапаном, на который с одного конца давят пружины, а с другого — горючее. Существует два варианта размещения элемента:

• РДТ применяется в системах питания с обратным клапаном и монтируется на топливной рампе.
• В конструкциях без «обратки» датчик устанавливается на баке с горючим.

В первом случае происходит нагнетание топливным насосом горючего по магистрали из бака. Возникшее давление оказывает воздействие на регулятор. Устройство содержит две камеры: топливную и пружинную, которые разграничены мембраной.

Через отверстие впуска проникает топливо и давит на перемычку. С другой стороны она прижимается пружиной и силой давления коллектора. Если напор горючего сильнее сжатия пружины, то датчик приоткрывается и сбрасывает лишнее топливо в обратный клапан.

При расположении регулятора в баке дополнительная установка трубопровода не требуется. Излишки горючего не переходят в пространство под капотом, и их не нужно возвращать в топливный отсек. Оно также слабее нагревается и меньше испаряется.

Есть еще один способ регулирования напора — при помощи электронной схемы, не имеющей механического датчика. Контроль в этом случае обеспечивается электробензонасосом. Электронные датчики фиксируют показатели напряжения, регулируют поступление горючего. Такое решение позволяет экономить топливо и снизить его нагрев.

Топливный насосfuel pump

Топливный насос подает топливо в систему впрыска и поддерживает рабочее давление в топливной системе.
Топливный насос может иметь электрический привод или же механический привод. Механический привод бензонасосов устарел и применялся на двигателях, оснащённых карбюратором. В современных, инжекторных двигателях(с впрыском топлива) применяется электро бензонасосы.
Все электронасосы представляют собой цилиндрический корпус, в котором находятся: электродвигатель, насосная секция, шариковые обратный и предохранительный клапаны и, как правило, сетчатый фильтр.
Электробензонасосы делятся на погружные(установленные в бензобаке) и навесные(установленные снаружи).
Электробензонасос подвесного типа:

1- нагнетательный патрубок, 2- обратный клапан, 3- корпус, 4- сетчатый фильтр, 5- всасывающий патрубок, 6- клеммы, 7- коллектор, 8- электродвигатель, 9- насосная секция, 10- предохранительный клапан.

Подвесные электробензонасосы крепятся под кузовом или в нижней части моторного отсека, как правило, таким образом, чтобы бензин мог поступать в них самотёком. Подвесные насосы имеют герметичное исполнение.

Электробензонасос погружного типа:

а — топливозаборник с насосом; б — внешний вид насоса.

Погружные находятся внутри бензобака и встроены в топливозаборник.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

• Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
• В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

•
  двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
•
  двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
•
  двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
•
  с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1.
   подсоединяют манометр к топливной системе;
2.
   запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого — пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

• двигатель работает неравномерно;
• на холостом ходу останавливается работа мотора;
• внезапно повышается или понижается частота вращения коленвала;
• плохо работает система охлаждения;
• мотор ощутимо теряет мощность;
• при нажатии на педаль газа частично или полностью отсутствует отклик;
• двигатель будто захлебываться;
• слабое ускорение машины при переключении передач;
• автотранспорт начинает часто двигаться рывками;
• происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Как проверить клапан регулировки давления топлива дизель

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой —пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное возвращается обратно в топливный бак. После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя. Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива. Признаки неисправного РДТ:

1. Нестабильная работа двигателя;
2. Машина глохнет на холостых, плохо реагирует на педаль «газа»;
3. Снижение мощности двигателя, плохая динамика;
4. Двигатель захлебывается во время движения; 5. Увеличенный расход топлива.

Причины неисправности регулятора давления топлива

1. Клапан не может удержать необходимого давления. Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
2. Затруднен ход топлива или произошла полная закупорка;
3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях. Одним из самых «древних» вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи. Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Давление топлива, которое подаётся через форсунки и направляется во впускной коллектор, должно быть неизменным независимо от нагрузки. Регулятор, отвечающий за давление топлива автомобиля, должен правильно рассчитывать объём поступающего топлива в системах с его рециркуляцией. Это позволяет контролировать давление бензина внутри топливной рейки, а также давление внутри впускного коллектора. Данный прибор помогает поддерживать разницу давлений. Поддерживает он также и давление топлива на форсунке и воздуха во впускном коллекторе. Это необходимая вещь, если хотите контролировать правильный расход топлива и предотвратить выход автомобиля из строя. При правильном уходе за прибором и, если будете использовать хороший бензин, то регулятор прослужит вам долгое время. Не забывайте постоянно его проверять и настраивать.

Когда данный регулятор выходит из строя, то мотор автомобиля начинает терять мощность, а двигатель работает неравномерно. Дабы не допускать подобного, следует регулярно проверять регулятор давления. Это поможет вам избежать ряд неисправностей в автомобиле и сэкономит ваши средства на приобретении новых запчастей. Поэтому каждый должен знать, как работает регулятор давления топлива.

Принцип работы регулятора давления топлива

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

1. Топливного насоса;
2. Регулятора давления;
3. Насоса электронного управляющего блока;
4. Топливопровода;
5. Бака;
6. Топливного фильтра;
7. Форсунки;
8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

Сам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.

Как ра бота ет рег улятор д авления топл ива

. Реж им работ ы РДТ

Нужно помнить , что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением. Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём

Признаки неисправности регулятора давления топлива

Спустя время пружина в регуляторе может просесть, не создавая необходимого усилия. Топливо начнёт возвращаться обратно в бак. Это вызовет снижение давления в топливной рейке. Такая поломка приведёт к недостатку топлива и потери мощности в двигателе.

Если же наблюдается подклинивание клапана, то уровень давления в топливной рамке будет изменяться каждый раз по-разному. В таком случае будет наблюдаться не регулярная работа двигателя, автомобиль во время разгона будет дёргаться.

Основные признаки неисправности регулятора давления топлива:

• Неравномерная работа двигателя;
• Остановка мотора на холостом ходу;
• Резкое повышение или сильное падение частоты вращения коленвала на холостом ходу;
• Потеря мощности мотора;
• Плохое ускорение автомобиля во время переключения передач;
• Плохая реакция на педаль газ;
• Захлёбывание авто при движении, частые рывки;
• Резкое повышение расхода.

При обнаружении хоть одного из выше перечисленных признаков, следует немедленно проверить прибор.

Причины неисправности регулятора давления топлива в автомобиле

Причина

Что собой представляет неисправность?

К самым распространённым неисправностям относят механические повреждения деталей этого узла или же засорение в его части. Это и приводит к неисправности регулятора проверки давления топлива. Такие повреждения могут быть связанны с устареванием материалов, из которых сделан сам механизм. В связи с этим регулятор давления приходит в норму, но его работа уже не соответствует нормативным показателям. Например: происходит нарушения вакуума в его закрытой полости, что приводит к невозможному управлению регулятором оборотами двигателя. Ослабленная внутренняя пружина приводит к низкому давлению в топливной магистрали.

Есть ещё некоторые моменты, которые могут быть причинами неисправности РДТ:

1. Долгий простой автомобиля;
2. Некачественное топливо, разбавленное водой;
3. Неисправность клапана.

Как проверить топливную рампу? Проверка РДТ самостоятельно

Проверка регулятора давления топлива проводят с целью выявления неисправностей либо для профилактики. Подобные проверки делают, ориентируясь на рекомендации автопроизводителя. Но все же, как проверить давление в топливной рампе? В основном проверка заключается, в осмотре и проверке давления системы топлива во время различных оборотах двигателя. Потом проводят сравнения с показателями, которые соответствуют норме.

Необходимо тщательно осмотреть герметичность соединений, состояние вакуумного шланга, а также сам регулятор. Если же не обнаружено никаких повреждений и дефектов, то регулятор демонтируют, полностью его разобрав. При выявлении засорения данного узла производят его промывку.

Важно: диагностировать давление в топливной рампе следует проводить, используя манометр. Его подключают к специальному диагностическому штуцеру.

Как пр оверит ь регуля тор дав лени я топ лива. Ди агност ика регу лят ора д авления топлива

Самостоятельно также можно проверить регулятор. Для этого не нужно использовать никаких специальных инструментов и иметь особых навыков автомеханика. Нужно будет пережать или отсоединить клапан и наблюдать за силой струи. Или же для лучшей проверки используйте манометр.

Для измерения давления РДТ в двигателе при включении холостых оборотов стоит подключить манометр, устанавливая его между шлангом для топлива и штуцером. Не забудьте отсоединить вакуумный шланг. Ниже мы рассмотрим, какое давление в топливной рампе ваз 2110 должно быть.

Как влияют неисправности регулятора давления топлива, на работу двигателя?

Неисправный клапан регулятора отражается не только на работе, но и на самом запуске двигателя. При исправном приборе давление не падает в топливной рампе после того, как остановится двигатель. Если же клапан имеет неисправность, то падает давление в топливной рампе во время остановки двигателя. Двигатель не запустится до тех пор, пока нанос не заполнит полностью систему. И только после достижения нужного уровня, могут появиться первые сигналы запуска двигателя. Здесь уже будет всё зависеть от мощности аккумулятора. Иначе, двигатель так и не получится завести. Поэтому если не держит давление в топливной рампе – это говорит о неисправности!

Помимо выше указанного, могут происходить провалы газа во время разгона автомобиля, неустойчивый холостой ход, а также начнёт появляться общее ослабевание мощности двигателя.

Зам ена р егуля тора да вле ния т опл ива в аз 21 10 (и друг ие а вто)

Чтобы ваш автомобиль был всегда на ходу, и не было проблем с регулятором давления топлива, нужно выделить время для тщательного осмотра.

1) Под капотом автомобиля отворите пробку штуцера, которая отвечает за контроль давления топлива на торце.

2) Возьмите специальный защитный металлический колпачок и аккуратно выворачивайте золотник из внутренней полости штуцера.

3) Потом присоедините к нему шланг с манометром. Закрепляют его на штуцере с помощью хомута. После этого стоит запустить двигатель и проверить давление, которое показывает манометр. Оно не должно быть выше 325 кПа (3,25 Бар).

4) Отсоедините аккуратно шланг вакуумный от регулятора давления. Вы сразу увидите, как по манометру будет увеличиваться давление. Если этого не произошло – стоит произвести замену прибора на новый. Ремонту не исправленный прибор уже не подлежит. Но как поменять регулятор давления топлива?!

5) Теперь можно немного убавить давление в системе питания и вынуть вакуумный шланг с РДТ. Для этого понадобится отвернуть укрепляющую гайку на трубки слива топлива к регулятору давления.

6) Нужно вывернуть два болта крепления прибора к топливной рампе.

7) Теперь можно снять регулятор с самой трубки слива для топлива. Если кольцо сразу не отсоединилось и осталось в рампе, извлеките его. Его надевают на регулятор перед установкой. Устанавливать регулятор нужно в обратном порядке, соблюдая точную последовательность.

Так что теперь вы знаете, причины неисправности регулятора давления топлива и как заменить регулятор давления топлива. Самое главное не спешите, и соблюдайте последовательность действий.

Регулятор давления топлива (РДТ) – это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя. Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя. Излишнее давление тоже опасно – обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Регулятор давления топлива: признаки неисправности

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

• неровно работающий двигатель;
• глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
• заметное снижение мощности и динамики;
• ощущение «захлебывающегося» двигателя при движении;
• завышенный расход топлива;
• протекание топливных шлангов даже при полном затягивании хомутов.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне – автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять – регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Как проверить регулятор давления топлива

Регулятор давления топлива – это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно. Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена. Больно ударить по кошельку такой ремонт не сможет – регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ – визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется. Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность. Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Прогрев двигателя: нужен ли он и как правильно прогревать? Подробнее здесь

Как выбрать масло для двигателя: секреты правильного выбора в нашей статье

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар. Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом. Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель – если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Видео о том, как проверить неисправность регулятора давления топлива

Регулятор давления топлива – это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей. Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока – намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

“>

Как проверить регулятор давления топлива ваз 2110

24.01.2019

Целевое назначение регулятора давления топлива ваз 2110 — поддержание регулярного показателя напора в форсунках для нефтепродукта. На РДТ оказывается влияние с двух плоскостей — пружинкой, имеющая специальный вентиль, и бензином. Суть его сводится к следующему — агрегат сохраняет равные показатели при различных процессах функционирования. При уменьшении нагрузки он возвращает обратно лишнее количество топлива. Таким образом происходит экономия горючего и сохранение корректных характеристик в системе топливной подачи.

Этот агрегат характеризуется малым весом и бюджетной стоимостью. В связи с его важными функциями в транспортном средстве водителям лады в обязательном порядке нужно владеть знаниями о принципах функционирования, главных причинах и симптомах выхода из строя, технике смены.

Из чего состоит датчик?

Перед обсуждением вопроса «как проверить регулятор давления топлива ваз 2110», важно понять, что он содержит в себе. Понимание этого процесса поможет эффективнее сменить агрегат, в случае его поломки.

В регуляторе выделяют 2 части — топливная и вакуумная. Во внутренней вакуумной части присутствует мембрана, цель которой реагирование на уровень воздушного влияния, поступающего из силового агрегата. Топливный отсек — бензин под высоким давлением.

Уровню воздействия бензина противостоит специальное клапанное оборудование. Когда показатели повышаются — начинается сброс избыточного количества горючего.

Принцип работы

РДТ отслеживает и сохраняет разность влияния на мембрану с двух сторон (с обеих полостей). Только при соблюдении этих условий мотор автомобиля может нормально работать. Задача датчика — постоянное поддерживание скачков напора, вне зависимости от моторных оборотов. Такой показатель в форсунках всегда должен находиться на высокой отметке, особенно в сравнении с коллектором. При неправильном функционировании возникнет проблема со впрыскиванием.

При корректном функционировании РДТ отмечается такое: разряжение уменьшается в коллекторе при минимальных оборотах мотора, а датчик давления топлива в рампе ваз 2110 реагирует на изменения и увеличивает характеристики и производит впрыск горючего на форсунки.

Признаки неисправности

Разберемся со существующими вариантами поломок агрегата. Если не происходит удержание клапана — бензин начинает свободно перемещаться по всей системе, при этом уменьшается воздействие. Впоследствии мотору не достаточно количества нефтепродукта в процессе повышения оборотов, и, соответственно, мощность снижается. Уровень напора не должен меняться при остановке мотора, но в связи с тем, что поршень не способен удержать, при зажигании необходимо выполнять длительные действия со стартером. Таким образом произойдет увеличение напора до нужного показателя.

Если поршень полностью вышел из строя — излишки горючего не возвращаются в бензобак и потому воздействие растет. Как результат — увеличение количества бензина, попадающего в камеру сгорания, а это означает перерасход нефтепродукта и его неполное сгорание.

Основными симптомами, которые означают выход из строя датчика, являются такие процессы в функционирование мотора:

• неустойчивое;

• прекращение при холостых вращениях;

• не способность развить достаточную мощность;

• обороты коленчатого вала со сниженной или увеличенной частотой при холостых вращениях;

• рывки в процессе езды транспортного средства;

• периодическое затруднение запуска;

• увеличение расхода горючего;

• в состав отработанных паров входит превышенное количество СН и СО;

• недостаточное приемистость.

Наиболее частыми поломками регулятора топливного напора являются:

1. пропадание воздействия. Из-за этого начинается возвращение горючего обратно, а это означает, что машину не возможно завести;

2. засорение поршня. Здесь возможно полное засорение или частичное. При полном бензин не функционирует в топливной системе. При частичном — отмечается протекание горючего. Последняя ситуация это самая главная неисправность;

3. уменьшение или увеличение воздействия, то есть его неравномерность. Чаще всего это происходит из-за заклинки поршня. Потому транспортное средство движется неравномерно (мотор глохнет или рывкообразное движение).

Разобрали ответ на частый запрос — «регулятор давления топлива ваз 2110 признаки неисправности». Следует заметить — не все виды поломок могут говорить о клапане, потому важно уметь проверить агрегат и после этого уже делать правильные выводы и заниматься ремонтными работами.

Как проверить и произвести замену РДТ на Ладе?

В большинстве случаев поломка поршня вызвана проседанием пружины и ее подклинивания. Это происходит из-за естественного износа стали. Еще одной причиной может стать длительный простой транспорта. Для того, чтобы этого не произошло чаще необходимо пользоваться им. Также неисправность может возникнуть из-за использования низкокачественного нефтепродукта. Многие компании разбавляю бензин водой для увеличения дохода, потому заправлять своего «железного коня» нужно исключительно на проверенных станциях.

При необходимости проверить и заменить датчик можно, придерживаясь следующего процесса:

1. поверните штуцерную пробку, функция которой — контроль топливного напора и расположена она в торцевой плоскости рампы. В самой пробке присутствует уплотняющее кольцо. Если материал стал неэластичным, а также утратил целостность — его обязательно заменяют отдельно или полностью все оборудование;

2. дальше нужно вывернуть золотник из штуцера. В этом вам поможет стальной защитный колпачок от вентиля на шинах;

3. затем соедините манометр и штуцер, закрепите их с помощью хомута. Вы можете применить модель для шин. Характеристики работы нужно проверить при запущенном моторе. В идеале должно показывать значения в пределах от 284 до 325 кПА или от 2,9 до 3,3 кгс/см в квадрате;

4. дальше следует отключить вакуумный шланг. После этой манипуляции вы заметите увеличение показателей устройства на минимум 20, максимум 70 кПА или 0,2-0,7 кгс/см в квадрате. При не обнаружении изменений потребуется полная смена агрегата;

5. следующий шаг — уменьшение в системе питания напора. Поверните гайку, закрепляющую трубку с топливом, по направлению к датчику;

6. поверните два закрепительных болта по направлению к рампе;

7. плавными манипуляциями отведите штуцер из рампового отверстия;

8. отделите и удалите агрегат от трубки с нефтепродуктом;

9. для установки — сначала смажьте уплотняющее кольцо нефтепродуктом и выполните указанные действия от обратного. Обязательно нужно обновить кольца, которые потеряли форму или целостность.

Такие манипуляции помогают в диагностике и замене регулятора давления топлива ваз 2110 8 клапанов. Процедура на самом деле не сложная и гарантировано сэкономит домашний бюджет. Эти действия предполагают близкий контакт с элементами, содержащими бензиновые остатки. Потому не рекомендуется проводить работы во время болезненных ощущениях в голове, головокружениях и других недугах. Поскольку пары могут еще больше навредить Вашему ослабленному иммунитету.

Удачи на дорогах и отсутствие поломок в транспортном средстве.

признаки на приоре, симптомы на дизеле и прочих типах

Автор Дмитрий Буймистров На чтение 4 мин. Просмотров 7.3k. Опубликовано 14.12.2018

В современных автомобилях устанавливаются электронные топливные насосы — механические встречаются только в выпущенных до 2000 года машинах. Задача этого компонента — обеспечение бесперебойной подачи горючего. Всё функционирует хорошо при высоких оборотах двигателя, но проблемы возникают при переходе на малые и холостые. Повышенное давление повреждает топливные шланги подачи горючего и другие компоненты системы. Регулятор давления топлива защищает от таких последствий. Если в нём существуют неисправности, это можно определить по нескольким признакам.

Конструкция и принцип работы

Внешний вид регулятора давления топлива

Регулятор (РТД) состоит из корпуса, клапана, мембраны и пружины, которые находятся на топливной рампе, в топливном шланге обратной передачи системы питания или прямо в баке (если в машине нет системы рециркуляции). Назначение изделия — отправка лишнего горючего обратно в бак. Когда обороты двигателя растут, создающееся разряжение приоткрывает клапан, и излишки возвращаются в бак.

Местонахождение регулятора топливного давления в системе подачи горючего

Признаки и симптомы неисправности регулятора давления топлива

• мотор глохнет на холостом ходу;
• мощность двигателя сильно снижается;
• при ускорении не удаётся добиться нормальной динамики;
• машина слабо реагирует на нажатие педали газа;
• потребление горючего внезапно сильно увеличивается;
• возрастает количество выбросов углекислого газа;
• меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Как проверить на ВАЗ и иномарках

Для определения поломки выполняются следующие процедуры:

1. Выкручивается пробка штуцера — элемент, управляющий давлением горючего.
2. Выполняется осмотр уплотнительного кольца — если оно повреждено, надо заменить этот компонент.
3. Из штуцера вынимается золотник.
4. Двигатель заводится, манометром измеряется давление в регуляторе.
5. Полученная информация сопоставляется с той, что указана производителем.

Проверить работоспособность РТД можно и самостоятельно, причём даже без инструментов. Для этого достаточно пережать или отсоединить клапан и изучить интенсивность струи. Манометр даст более точный результат. Подключать его следует между штуцером и шлангом для топлива, предварительно отключив вакуумный шланг. Измерение производится на холостых оборотах. Полученная информация зависит от модели машины — например, в ВАЗ 2110 показатель давления должен начинаться с 0,3 и постепенно увеличиться до 0,7 Бар.

Регулятор топливного давления с подключенным манометром

Давление не изменилось? Возможно, вы неправильно подключили манометр. Проверьте соединение. Если всё верно, значит, регулятор пришёл в негодность.

Где стоит и как работает регулятор давления топлива (видео)

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем.

Оцените статью:

Поделитесь с друзьями!

Плохое давление в рампе ваз 2110

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 имеет очень небольшой вес, он очень дешевый по сравнению со многими автозапчастями. Но при этом это устройство играет незаменимую, чрезвычайно важную роль в функционировании всей топливной системы.

Ну что сказать, от этого датчика во многом зависит и расход топлива, и мощность двигателя. Поэтому владельцы ВАЗ 2110 обязательно должны знать, как работает этот агрегат, каковы его основные признаки неисправности, и как производится замена датчика.

Устройство

Регулятор имеет две полости — топливную и вакуумную. Внутри вакуума находится мембрана, которая реагирует на давление воздуха, исходящего от силового агрегата. Внутри топливной полости находится топливо под высоким давлением.

Давлению топлива противодействует клапан. Если давление чрезмерно высокое, его избыточное количество возвращается обратно посредством разгрузки.

Как работает регулятор

Регулятор топлива следит за разницей воздействия на мембрану с двух сторон, то есть обеих полостей.Только при таких условиях двигатель сможет нормально работать.

Датчик служит для поддержания перепада давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможен, если давление в коллекторе равно или больше, чем в форсунках. Форсунки должны иметь более высокое давление.

Если все работает нормально, то наблюдаются следующие процессы:

• Вакуум в полости впускного коллектора снижается при бесшумной работе оборотов;
• В ответ на это давление увеличивается количество топлива в рампе и его подача к форсункам.

Неисправности

Если датчик начинает давать сбой, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

• Двигатель начинает хаотично работать;
• Двигатель не может работать на холостом ходу;
• Пропадает мощность, ощущается ее недостаток;
• Во время движения импульс на время пропадает;
• Расход топлива значительно увеличивается;
• Выбросы из выхлопной системы увеличиваются;
• Постоявшая машина сильно трогается с места, наблюдается продолжительное вращение стартера.

Все это говорит автовладельцу о том, что неисправность произошла с регулятором давления топлива, необходимо срочно вмешаться в ситуацию, как можно быстрее решить проблему.

Чек

При обнаружении характерных симптомов рекомендуем сначала убедиться, что проблема в автомобиле связана именно с этим датчиком.

Проверка проводится по следующей схеме:

• На конце блока аппарели — штуцер, предназначенный для проверки указателя давления;
• Он прикрыт пробкой, которую нужно открутить;
• На дне этой пробки есть кольцо, компенсирующее расстояние;
• Если на кольце остались следы повреждений или дефектов, обязательно замените его новым;
• Теперь снимите колпачок с шины и открутите катушку задней частью.Он находится в середине фитинга;
• Теперь гибкий шланг от измерительного прибора подсоединен к штуцеру. Можно использовать обычный манометр, которым пользуетесь при накачке колес;
• Зажмите шланг хомутом и начните тестирование;
• Включите холостой ход, потому что при этом разрежение самое низкое, а давление топлива самое высокое;
• Запустить двигатель. Устройство должно показывать 2,9–3,3 единицы;
• Теперь проверьте показания, только без вакуумного шланга;
• Сняв его, манометр должен выдать около 0.2-0,8 шт. Если никаких изменений не произошло, значит, регулятор определенно вышел из строя и его необходимо заменить.

Замена

Процедуру замены регулятора давления топлива на такой машине как ВАЗ 2110 сложно назвать сложной. Поэтому не спешите ехать на СТО, чтобы дать приличную сумму денег. И если это сомнительный автосервис, то далеко не факт, что они отремонтируют лучше, чем вы сами.

Так или иначе, каждый автовладелец ВАЗ 2110 должен знать о последовательности замены топливного датчика.

Для этого:

1. Разгрузить топливную систему;
2. Демонтировать крепление обратной магистрали с регулятора давления топлива, снять трубку;
3. Откручиваем два болта, отвечающих за фиксацию агрегата;
4. Снимите штуцер;
5. Снимите газовый шланг с регулятора давления топлива;
6. Достать вышедший из строя датчик топлива;
7. Поставьте на место новое устройство;
8. В процессе сборки рекомендуется заменить старые манжеты.После демонтажа они, как правило, теряют первоначальное рабочее состояние. Следовательно, их многократное использование не позволит им функционировать как раньше.

Очевидно, что датчик давления топлива играет решающую роль в функционировании ВАЗ 2110, как и любого другого автомобиля. К его состоянию нужно относиться с повышенным вниманием, своевременным реагированием на происходящие изменения, принимать соответствующие меры при выходе из строя регулятора.

Сделать это самому несложно, да и денег придется потратить совсем немного.Но если вы не уверены в своих силах, у вас нет желания или банального времени заниматься собственным автомобилем, обратитесь в проверенный, надежный автосервис, в качестве услуг которого вы можете быть уверены. Не рекомендуем обращаться в сомнительные мастерские.

Давление топлива — важный параметр, который необходимо постоянно контролировать. Его величина напрямую влияет на КПД мотора, его мощность и поведение в различных режимах. Поэтому каждый автовладелец, которому небезразлично техническое состояние собственной машины, должен периодически проводить проверку давления.Как это сделать, читайте далее в статье.

Форсунка топливной рампы

Топливная рампа (рейка) является непременным элементом топливной системы ДВС с распределенным впрыском. Он представляет собой отрезок полой трубки, концы которой закрыты с двух сторон и отличаются наличием загибов для соединения трубок меньшего диаметра. По этим трубкам топливо поступает в расположенные на нем форсунки. Кроме того, на нем есть регулятор давления. Топливо, поступающее на рампу, перемещается с помощью форсунок во впускной патрубок.В данной конструкции кроме отводных патрубков есть еще запорная арматура и отверстие.

Как проверить давление в топливной рампе, методы проверки

Есть несколько методов измерения этого параметра. Одним из самых распространенных является покупка специального комплекта, в который входит специальный переходник для подключения, манометр (именно благодаря ему производится измерение) и слив. На покупку этих устройств придется выделить около 1500 рублей.Но можно и другое — сходить на СТО, там специалисты за 300-500 руб. снять необходимые мерки.

Однако есть более сложный метод, не требующий дополнительных затрат — вы можете измерить давление топлива с помощью обычного манометра, который используется для проверки давления в шинах. Для измерений желательно использовать манометры, предел которых минимален (около 6-7 атмосфер). Это сведет к минимуму погрешность.

Как проверить давление в топливной рампе с помощью манометра для измерения давления в шинах

Последовательность:

Этот метод проверки давления топлива — один из самых простых, точных и эффективных. Кстати, если нет хомутов, для затяжки можно использовать специальные болтовые втулки для регулировки. При этом, чтобы зафиксировать, на штуцер нужно надеть небольшое резиновое кольцо.

Какое давление в топливной рампе ВАЗ 2110 считается нормой

Нормальное давление топлива должно быть 2.8-3,2 бар (атмосферы). Если снять вакуумную трубку с регулятора давления, производительность может немного повыситься (на 0,2-0,7 атмосферы).

Правила техники безопасности и пожарной безопасности при работе

Будьте очень осторожны при работе. Обязательно накройте генератор чем-нибудь, чтобы избежать возгорания.

Инструменты, приспособления, расходные материалы

1. Шланг.
2. Манометр.
3. Заглушка.

Как проверить давление топлива двигателя ВАЗ 2110 1.6 без обратки, проверить контур (пошагово)

На ВАЗ 2110 объемом 1,6 показатели давления в топливной рампе неизменны и колеблются в пределах 3,6-4 бар. В этом случае измерения часто выполняются по тем же принципам, что описаны выше. Однако есть несколько других нестандартных методов.

1. Подготавливаем вышеуказанную конструкцию — шланг на конце с манометром.
2. Диаметр шланга должен быть примерно 8 миллиметров.
3. Измерения производятся на выходе из модуля топливного насоса.
4. Нормальным параметром считается давление, равное 5-7 атмосфер.

1. Вспомните, как закрывается обратная линия на двигателях со сливной рампой. В этом случае глушить лучше прямо на бензонасосе.
2. Необходимо снять двойной шланг и вставить заглушку (вместо заглушки можно использовать «ниппель» от топливного фильтра).
3. Натяните одну трубу на фитинг насоса.Измерения производятся прямо на пандусе.

Важно помнить, что проблемы с топливной системой, как правило, проявляются резкими «провалами» при достижении высоких оборотов двигателя. К тому же при движении машина может дергаться, тупит при разгоне и так далее. В этом случае обязательно проверьте давление. Только после этого можно будет найти основные причины проблем — бензонасос, форсунки, фильтры и так далее.

5. Оберните конец шланга рожковым ключом на 14 мм.

РЕКОМЕНДАЦИЯ
При необходимости давление в топливной рампе можно измерить самодельным прибором, сделав это по манометру от ножного насоса. Перед подключением такого манометра необходимо сбросить давление топлива (см. Топливопровод — сброс давления). После этого выверните золотник из штуцера топливной рампы. Это можно сделать с помощью металлической заглушки крана колеса. Для подсоединения манометра к штуцеру топливной рампы используйте отрезок газонепроницаемого шланга подходящего диаметра.Концы шлангов необходимо надежно закрепить хомутами.

6. Включите зажигание на автомобиле. В этом случае топливный насос проработает несколько секунд. Дождавшись, пока насос перестанет работать, выключите зажигание.
7. Для удаления воздуха из манометра, опуская конец сливной трубы в небольшую емкость, откручиваем штуцер для прокачки манометра на 1 / 3-1 / 2 оборота, и сбрасываем избыточное давление бензина. от топливной рампы. Это позволит удалить воздух из шланга манометра.

На ВАЗ 2110 регулятор давления топлива предназначен для поддержания постоянного давления в топливной системе в любом рабочем режиме.

RDT — это мембранный клапан, установленный в топливной рампе. С одной стороны к нему прилагается давление газа, с другой — пружины и воздух из впускного коллектора.

Признаки поломки

Если по каким-либо причинам регулятор давления топлива не выполняет свои функции, то это можно понять по следующим знакам:

• Двигатель стал нестабильным, может начать глохнуть на холостом ходу, хотя вроде бы уровня топлива хватает, все системы исправны;
• Увеличилась или, наоборот, уменьшилась частота вращения коленчатого вала на холостом ходу;
• Двигатель, как говорится, «теряет отклик на газ»;
• Во время движения в работающем двигателе возникают провалы и рывки;
• Расход бензина увеличился по сравнению с тем, что было раньше;
• Увеличивается содержание CO и CH в выхлопных газах;
• Двигатель запускается с трудом.Хотя это свойство проявляется не всегда.

Если регулятор пришел в полную неработоспособность, то наблюдается повышение давления топлива. Вместо нормы для ВАЗ 2110 составляющая от 2,5 до 3,3 кг / см2 достигает 4-5 и даже больше.

Следовательно, топливный насос подает больший объем газа, который не выгорает полностью, и гарантируется перерасход средств. Конечно, такой регулятор нуждается в замене, и чем раньше, тем лучше.

Если регулятор давления топлива не обеспечивает нужное давление, или просто не держит, то недостаточный уровень давления топлива приводит к тому, что нормального потока не происходит, и ВАЗ 2110 «задыхается» при необходимости повышения скорость.

Кроме того, стартер не может быстро раскрутить двигатель, приходится его многократно включать.

ДУТ

Вполне понятно, что о перерасходе газа мы узнаем в первую очередь по показаниям датчика его уровня. Однако иногда ДУТ также начинает лгать, и тогда не удается найти истинные расходы.

Возможна ситуация, когда у вас осталась половина бака бензина, а ДУТ сообщает, что топливо почти на нуле. То есть сам датчик расхода может вас запутать, и прежде чем спешить с заменой регулятора, убедитесь, что ДУТ исправен, помните, что у ВАЗ 2110 очень частые проблемы с ним.

Если вы заметили, что он жульничает, возможно, придется отрегулировать или даже заменить датчик топлива.

Проверка RTT

Итак, датчик уже в порядке, но есть перерасход топлива, другие неисправности, свидетельствующие о заклинивании регулятора. Прежде всего, проверьте это.

Делается так:

1. Необходимо открутить заглушку штуцера, отвечающего за контроль давления топлива. Посмотрите, если уплотнительное кольцо порвано или просто перестало быть эластичным, его (да и вся заглушка) нужно заменить;
2. Откручиваем катушку от штуцера, это делается точно так же, как и в любой покрышке;
3. Используя манометр, закрепленный зажимом на фитинге, измерьте давление при работающем двигателе.Он должен быть в пределах нормы;
4. При отсоединении вакуумного шланга регулятора давление должно немного повыситься (на 0,2 — 0,5 кгс / см2). Если этого не произошло, значит, для вашего ВАЗ 2110 выход только один — нужно заменить твердое топливо. В среднем цена на стандартный РДТ колеблется в районе 300 рублей, аналог твердотопливного двигателя с заменой топлива стоит около 600 рублей.

Проверка регулятора давления топлива — топливный насос U

Как узнать, заклинило ли регулятор давления топлива в открытом положении, протекает или заклинило? Двигатель с затрудненным запуском может быть результатом неисправности регулятора давления топлива, а не самого топливного насоса.Проверяйте наличие этих признаков при проведении испытаний под давлением топлива.

Перед проведением испытаний под давлением топлива убедитесь, что у вас есть соответствующее оборудование и инструменты. Убедившись, что вы слышите, как работает топливный насос, и проверили давление в топливной системе, и оно ниже, чем указано в спецификации, обратите внимание на следующие возможные признаки неисправности регулятора давления топлива:

• Если вы запустили топливный насос, но давление топлива по-прежнему низкое или отсутствует, это может означать, что регулятор давления топлива протекает или застрял в открытом положении.
• Однако, если давление топлива высокое, это может означать, что регулятор давления топлива застрял в закрытом положении.
• Если давление топлива в состоянии покоя низкое или отсутствует, проверьте, позволяет ли регулятор давления топлива возвращаться в бак.

Натяжение (давление) пружины внутри регулятора давления, которое предварительно настроено производителем, могло быть дефектным и не давить на диафрагму, чтобы создать внутри нее достаточное давление топлива.

Также может быть проблема, что мембрана протекает внутри регулятора давления топлива. Если это произойдет и регулятор «протекает изнутри», то топливо может попасть в вакуумный шланг, что вызовет различные проблемы с двигателем. Черный дым, исходящий от двигателя, свидетельствует о том, что двигатель работает на богатой смеси, возможно, из-за протечки диафрагмы внутри регулятора давления топлива.

Чтобы проверить, не позволяет ли регулятор создать достаточное давление в системе, закройте или заблокируйте возвратную топливную магистраль.Теперь поверните ключ пару раз. На этом этапе вы должны увидеть максимальное давление насоса на манометре топлива. (Позвоните в службу технической поддержки, если вам нужна эта спецификация). Если давление на манометре не увеличивается, возможно, неисправен регулятор давления топлива. Также важно проверять топливные форсунки на утечку при проверке давления топлива, так как это также может быть причиной того, что двигатель транспортного средства не запускается, не запускается с трудом и разбрызгивается.

Важное примечание: плохой регулятор давления топлива также может привести к засорению свечей зажигания или пропуску зажигания, поэтому также рекомендуется обратить внимание на проблемы с зажиганием.

Бензонасос ВАЗ 2110 рабочее давление

Если его сердцем считать двигатель автомобиля ВАЗ-2110, то бензонасос ВАЗ-2110 смело можно назвать его кровеносной артерией. При некорректной работе топливного насоса топливо может поступать в меньших количествах, чем необходимо, а в случае его выхода из строя автомобиль просто не будет работать.

Неисправности в подаче топлива

При полном выходе из строя топливного насоса ВАЗ-2110 подача топлива производиться не будет, а значит, двигатель автомобиля не запустится.Самый простой способ проверить устройство — это вставить ключ и повернуть его в первое положение. После такой манипуляции должен появиться звук, соответствующий перекачке топлива. Если есть звук, причину неисправности автомобиля нужно искать в другом месте. Вы можете проверить все топливные шланги. Если соответствующий звук не появляется, значит причина действительно кроется в топливном насосе. Это может быть выход из строя устройства или сбой питания.

Очень часто при нестабильной работе двигателя, пропадании мощности и, как следствие, оглушении, автовладельцы ищут причину в блоке дроссельной заслонки, ИХС и ТПС.Но часто бывает, что виновником такого поведения силового агрегата может быть обычное загрязнение, не позволяющее поступать бензину в необходимом количестве. В этом случае проверьте фильтры тонкой и грубой очистки. Первый — рядом с топливным баком. Он прикреплен к шлангам, идущим от бензобака к топливной рампе. Надо открутить и осмотреть. Если в фильтре есть загрязнения, то его следует заменить, а затем проверить работу автомобиля. Если это не помогает, нужно почистить или заменить решетку грубой очистки.В этом случае необходимо снять топливный насос ВАЗ-2110. Для чистки можно использовать средства для чистки автомобилей, например, очиститель карбюратора, а потом продуть компрессором.

Как снять топливный насос ВАЗ-2110

1. В первую очередь необходимо обесточить всю электрику автомобиля, чтобы случайная искра не стала причиной возгорания. Для этого закидываем провод с минусом
2. Следующим шагом складываем заднее сиденье, под которым расположен люк к бензобаку.
3. Далее нужно открутить четыре винта, которые удерживают пластиковую или металлическую крышку люка, после чего снять ее.
4. Теперь видна внешняя часть насоса. Вы можете отключить терминал от электросистемы и отсоединить топливные шланги.
5. Чтобы достать бензонасос ВАЗ-2110 из топливного бака, необходимо открутить гайки.
6. Во время извлечения пластиковый стаканчик может упасть. Но это не страшно, ведь вернуть его на место довольно просто.
7. Установите устройство в обратном порядке.

Финансовая составляющая

На ТНВД ВАЗ-2110 цена зависит от производителя. Он колеблется от 1,5 до 2,5 тысяч рублей. Что касается сетки бензонасоса, то ее стоимость всего 50-60 рублей. Это примерно те же деньги, которые уйдут на уборщицу. Все работы можно делать самостоятельно. Если же все же обратиться в сервисный центр, то снятие и установка самого бензонасоса обойдется примерно в 800 рублей. Если необходимо почистить сеть или заменить ее, то некоторые СТО могут добавить к этой цене еще 100-150 рублей.Замена фильтра тонкой очистки обойдется автовладельцу в 250 руб.

Бензонасос — важная часть топливной системы автомобиля. Как известно, производительность двигательной установки и других важных агрегатов машины во многом зависит от правильной работы топливного насоса. Поэтому для поддержания правильной работы автомобиля необходимо своевременно проверять и обслуживать элементы самого главного комплекта ВАЗ 2110. Каждая машина подразумевает использование топливного насоса. Бензонасос выполняет важную функцию в работе топливной системы.Благодаря этому элементу топливная смесь циркулирует между баком и двигателем автомобиля. Другими словами, топливный насос подает смесь в систему двигателя, чтобы привести автомобиль в движение.

Элемент топливного элемента перекачивает рабочую смесь в ТРК. В зависимости от конструктивных особенностей автомобиля в качестве дозатора используется форсунка карбюратора или форсунки. В частности, в зависимости от технических характеристик и характеристик автомобиля топливный насос топливной системы может иметь разный внешний вид.В большинстве случаев современные автомобили, оснащенные инжектором, работают с электрическим топливным насосом. На более ранних моделях автомобилей, а также оборудованных карбюратором используются механические аналоги. Поэтому, если топливная система вашего автомобиля выходит из строя, необходимо подробно изучить инструкции производителя, чтобы ознакомиться с важными характеристиками автомобиля. Детально изучив устройство вашего автомобиля, вы сможете узнать, каким типом устройства оснащена топливная система.Таким образом, если топливный насос требует замены, вы будете знать, какое устройство вам необходимо приобрести, чтобы ваша машина работала должным образом. Для ВАЗ 2110 рекомендуется использовать оригинальный бензонасос серийного производства. Деталь производителя имеет относительно небольшую цену и значительно увеличит срок службы топливной системы автомобиля.

Рассмотрим принцип работы ТНВД.

Как уже было сказано, механический топливный насос чаще применяется в автомобилях с карбюратором, где топливная смесь циркулирует под небольшим давлением.Электрические аналоги в свою очередь часто устанавливаются в автомобиле с инжектором, где топливная смесь циркулирует под высоким давлением. Если автомобиль оборудован карбюратором, топливный насос работает следующим образом. В момент, когда возникает необходимость заполнить топливную камеру смесью, диафрагма перемещается вниз. Возвратный механизм перемещает диафрагму в противоположное положение, что приводит к перетеканию топлива в карбюратор. Принцип работы электрического топливного насоса на автомобилях, оснащенных инжектором, во многом аналогичен механическому аналогу.Центральная часть устройства втягивается в электромагнитный импульсный клапан, пока контактная группа не откроется, что остановит прохождение тока.

Прежде чем приступить к диагностике или замене топливного насоса, необходимо ознакомиться с его расположением. Для этого нужно прибегнуть к инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 — под кормовым сиденьем автомобиля.

Диагностика бензонасоса ваз 2110 своими руками.

Определить некорректную работу бензонасоса довольно просто.Как правило, очевидные факты указывают на неисправность бензонасоса. Наиболее популярные признаки неисправности элемента:

•
  Появление постороннего звука при работе
•
  Агрегат не выполняет основную функцию. Смесь не подает или контакт не работает.
•
  Снижает эффективность подачи топливной смеси.

Этапы диагностики бензонасоса своими руками.

На первом этапе необходимо перейти к проверке давления в топливной системе ВАЗ 2110.Для успешного получения результатов теста необходимо использовать манометр, который подключается к гнезду форсунки. Если показатель прибора превышает отметку в три целых и три десятых, возможной причиной неисправности является регулятор давления, который следует заменить на исправный. Если индикатор манометра показывает давление ниже двух целых восьми десятых, необходимо незамедлительно приступить к замене топливного фильтра. Если после проделанных операций машина продолжает некорректно работать, стоит снять топливный блок и обработать сетку фильтра.

В других ситуациях требуется обязательная замена топливного насоса. Если автомобиль оборудован электрическим элементом топливной системы, следует также обратить внимание на состояние реле насоса. Если реле удерживать в одном из положений, топливная система не будет работать правильно. Во время диагностики стоит обратить внимание на предохранитель, который также подвержен износу и может потребовать смены.

Осуществляем замену элемента топливной системы своими руками.

Для начала подробно разберем, как поменять тип электронасоса. Такая операция может потребоваться в ряде случаев, среди которых наиболее распространены:

•
  Неправильные показания датчика топливной системы или его полный выход из строя.
•
  Недостаточный эффект пропускной способности или нарушение структуры сети сбора топлива.
•
  Некорректная работа самого компрессора.

Для успешной работы следует подготовить стандартный набор для замены бензонасоса, в который входят: ключ на 10, отвертка и оригинальный бензонасос.

Этапы замены ТНВД топливной системы своими руками.

1. Первым делом необходимо сбросить давление подачи топлива в ВАЗ 2110.

2. С помощью хомута откручиваем два шланга, отвечающих за подачу рабочей смеси. На этом этапе работы необходимо соблюдать предельную осторожность, чтобы не повредить штуцер бензинового агрегата.

3. Открутите гайки на зажимном кольце и снимите элемент.

4.Демонтируйте провод, который находится на одной из гаек.

5. Следующим шагом будет вытаскивание насосного агрегата из топливного бака. Важно не повредить датчик уровня смеси.

6. Снимите уплотнительный элемент топливного блока и замените его новым.

7. После этого установите новый топливный насос на штатное место и соберите топливную систему в обратном порядке.

Особенности замены механического аналога.

Если автомобиль оборудован механическим насосом, то для его замены необходимо выполнить следующие действия:

1.Первым делом снимаем воздушный фильтр ВАЗ 2110.

2. Демонтировать провод подачи смеси к элементу.

3. Ослабить держатели и демонтировать проводник подачи смеси в карбюратор.

4. Отвинтите держатели и снимите элемент.

В процессе эксплуатации автомобиля регулярно проводите диагностику и своевременное обслуживание топливной системы, чтобы оставаться уверенным в надежности машины.

Обратите внимание на состояние топливного фильтра после прохождения определенного пробега.В случае использования некачественной смеси фильтрующий элемент довольно быстро изнашивается, в то время как использование бензина без очистки не очень желательно для системы двигателя.

Вы садитесь в машину, включаете зажигание … но ничего не происходит. Машина должна запуститься, но не может.

Часто причиной такой ситуации становится вышедший из строя топливный насос на ВАЗ 2110. Заменить его не составит труда. И необязательно ехать на СТО.Это работа даже для менее опытного автовладельца.

Причины выхода из строя

Перед тем, как приступить к замене, необходимо определить причины, по которым не работает бензонасос ВАЗ 2110. Их может быть несколько.

1. Возраст. Со временем по мере увеличения пробега изнашивается насос, ухудшается топливная экономичность, и устройство перестает работать.
2. Обычная езда на автомобиле с пустым баком. Это создает большую нагрузку на насос, который не выдерживает подъема и ломается.
3. Загрязнение фильтра. Иногда замена фильтра топливного насоса на ВАЗ 2110 решает проблему . Наличие в нем загрязнений останавливает подачу топлива, потому что не образуется топливовоздушная смесь, машина не заводится.
4. Резкие и частые остановки мотора.
5. Низкая производительность и падение мощности двигателя.
6. Заправка на сомнительных заправках, топливо которых загрязнено.

Типы топливных насосов

Некоторые старые модели автомобилей полностью лишены такого устройства, как бензонасос.Мы надеемся, что вы не столкнетесь с такой ситуацией, так как это старое и малоэффективное решение.

На сегодняшний день топливных насосов ВАЗ 2110 два типа — механический и электронный .

Классическим решением считается

1. Механика, которая находится вне топливного бака. Работает он довольно просто — топливный насос всасывает топливо из бака, то есть бака. Он вполне может работать при низком давлении, так как расстояние между помпой и карбюратором небольшое.
2. Electronic — это более современный тип помпы, которая устанавливается внутри самого резервуара. Это связано с повышенной шумностью в его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает сразу несколько факторов:
   1. Текущее расположение дроссельной заслонки;
   2. Содержание выхлопных газов;
   3. Соотношение воздуха и топлива и т. Д.

Многих интересует где же предохранитель бензонасоса на ВАЗ 2110?

Отвечаем: находится внизу консоли, если смотреть со стороны пассажира.Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, ведь локация может отличаться.

Электрические топливные насосы работают под давлением, что вызывает определенный уровень шума. Из-за этого топливный насос устанавливается глубоко в баке автомобиля. Топливо участвует в охлаждении и глушении насоса.

Запуск насоса осуществляется за счет электродвигателя. При включении зажигания бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос подается электрический заряд. С его помощью мотор несколько минут вращается, что задает давление внутри топливной системы.

Обратите внимание, если через 3 секунды компьютер не выдаст помпе данные о начале работы, она автоматически выключится. Потому что звук из мотора помпы мы слышим первые несколько секунд.

При отсутствии давления в топливной рампе на ВАЗ 2110 топливный насос желательно заменить на новый.Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергоемкий процесс, который серьезно не оправдан с финансовой точки зрения.

Поэтому, если на вашей форсунке ВАЗ 2110 не работает бензонасос, рекомендуем его заменить. А лучше установить электронный вид.

Замена топливного насоса

Процесс замены довольно прост. Просто следуйте инструкциям и вы быстро закончите работу.

• Отключить аккумулятор.
• Открутить крышку топливного насоса.
• Снимите разъемы с топливного насоса.
• Ослабьте небольшой хомут, расположенный непосредственно на топливном шланге. Полностью удалять его нет смысла.
• Открутить оба шланга, по которым подается топливо.
• Снимите прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
• Крепление топливного насоса осуществляется на 8 болтах. Откручиваем их все, сохраняем болты.
• Снимите уплотнительное кольцо.
• Снять топливный насос с поплавком.
• Снимите прокладку, которая сделана из резины.
• Заменить новый топливный насос.
• Соберите в обратном порядке.

Вряд ли стоит пытаться чинить старый бензонасос. За качество выполненного ремонта сложно поручиться, так как одна неисправность может повлечь за собой другие. Риск не имеет смысла. К тому же новый бензонасос — это не самое дорогое удовольствие для ВАЗ 2110.

Делая работы своими руками, весь процесс демонтажа и установки насоса займет у вас около 20-30 минут.

Следуйте инструкциям и избегайте любых попыток самостоятельной активности. Учтите, стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного топливного насоса. Поэтому нет смысла тратить на это деньги, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110

хорош тем, что стоимость его запчастей невероятно доступна для отечественного потребителя.Плюс к этому конструкция машины довольно проста, что позволяет проводить ряд ремонтов своими руками, не опасаясь последствий неправильного ремонта.

Обратите внимание, если у вас нет опыта в ремонте и обслуживании автомобилей, начинать свою практику с таких занятий, как замена топливного насоса, не рекомендуется. Практикуйтесь в более простых задачах и со временем поймете все прелести самостоятельного ремонта.

На смену карбюратору в новых моделях «десятки» пришел инжектор.Это улучшило характеристики автомобиля, двигатель работает более плавно, стабильно. Но, вместе с тем, здесь есть слабое звено — электрический бензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подача бензина строго дозирована.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗ комплектуются топливными насосами Bosch достаточно хорошего качества, но по нашей недосмотру, низкий уровень топлива, попадание воды в бак, другие причины могут выйти из строя.

Неисправности

Самым первым верным признаком того, что в форсунке ВАЗа неисправен топливный насос, является такой симптом: двигатель «дергается» при работе, особенно на средних и высоких оборотах. Это говорит о том, что давления топлива недостаточно.

А ведь за это отвечает топливный насос. Но иногда причину следует искать в форсунках, а также в RTD.

Регулятор давления топлива ВАЗ 2110

Еще один симптом — сбои в работе и даже прекращение подачи топлива, из-за чего глохнет двигатель.

Проверка здоровья:

1. Сначала следует проверить RTD клапана, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный перетекание бензина в бензобак. Когда клапан находится в хорошем состоянии, давление бензина падает медленно, и чем медленнее, тем эффективнее работает клапан;
2. Затем следует проверка топливной рампы, также используя тот же манометр. В форсунке ВАЗ 2110 давление в рампе должно быть около 4 атмосфер, с отклонением не более 0.4;
3. Далее обратим внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра будет дрожать только при работающем насосе. Отклонение 0,3 атм. или больше указывает на то, что фильтр необходимо заменить, так как он, скорее всего, забит;

Если вы обнаружили отклонения в работе этих компонентов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

• В первую очередь слушаем, как работает электрический топливный насос, который находится прямо на топливном баке.Заводим машину, слушаем. Неравномерная работа сразу укажет на то, что она не обеспечивает желаемой производительности, не исключено, что нужно установить новую;
• Есть способ проверить топливный насос Bosch без манометра. Газопровод необходимо отключить, а шланг вставить в баллончик. За одну минуту работающий насос должен перекачать полтора литра бензина. Если производительность меньше — неисправна;
• Проверка манометра показывает, что шланг возврата бензина зажат (например, плоскогубцами, медицинским зажимом и т. Д.)). Давление должно быть не менее 4 атм. Учтите, что чем изношен насос, тем ниже его давление;
• Другой вариант: довести обороты двигателя до 3000. Давление не должно падать, если топливный насос исправен.

В случае неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и ждать эвакуатора.

Выбор модели

Лучше всего на ВАЗ 2110 установить импортный топливный насос, который может выдавать производительность до 7 атм.Он не только прослужит себе намного дольше, но и обеспечит более качественную и более длительную работу инжектора, улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно различаются только длиной, расположением разъемов для клемм, иногда диаметром. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.

Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упакован в очень прочную тару.В упаковке находится очищенный бензин, в который погружено устройство. Если пахнет, значит, нарушена герметичность, внутри помпы может начаться коррозия, это лучше не покупать.

Замена

Необходимо, чтобы уровень бензина был не больше половины объема бака. Далее поступаем так.

Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch для ВАЗ 2110.Если вы искали информацию о топливных насосах для ВАЗ 2110 Бош, то это неверный запрос.

Под топливными насосами обычно подразумевают топливные насосы высокого давления, они такие же и они ближе к дизельным топливным системам. Бензиновые двигатели имеют бензонасосы — механическую и электрическую.

На ВАЗ 2110 электрический топливный насос Bosch — наверное, самый популярный бензонасос, поскольку он имеет относительно невысокую цену и универсальные габариты, а также доступность в большинстве магазинов.

Рассмотрим следующие темы:

• Бензонасос ВАЗ 2110 Bosch производительность / давление

• Характеристики топливных насосов Bosch и, в частности, бензонасоса Bosch 0580453453

Как выбрать качественный бензонасос bosch?

Начнем по порядку, а так же просветим, как проверить качество бензонасоса Бош, не устанавливая его на автомобиль и меры предосторожности при установке.

Производительность топливного насоса Bosch — от 3 до 3,8 бар

Производитель Bosch изготавливает для каждого типа топливной системы собственный топливный насос. Почему после выхода из строя родного бензонасоса народ поставил бензонасос Бош с Ваз 2110? Как соотносится давление и производительность бензонасоса с семьей? Если поставить с большим давлением, увеличить поток?

Расход не увеличивается от производительности топливного насоса, так как на транспортных средствах срабатывает обратный поток и излишки топлива возвращаются в бак, также есть регулятор давления топлива из названия я могу понять, какую функцию он выполняет.

Поэтому был насос на 2,8 бар, ставить бензонасос Bosch Ваз 2110 на 3,8 бар будет только лучше. Расход топлива может увеличиться, если топливный насос не создает достаточного давления в рампе и форсунки начинают не распылять, а заливать бензин, который не горит.

Характеристики ТНВД Bosch 0580453453

Специально для своих читателей заморочился и померил бензонасос, который лежит у меня в окне.На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром. Почему? Диаметр корпуса можно регулировать прокладкой из резины.

Чаще всего характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаться длиной, давлением, расположением фишек для клемм и всем :). Сетка топливного насоса не отличается посадочными местами, а формой может.

Чип под терминал можно переделать или поставить от того же ВАЗа.Длина топливного насоса важна, так как от этого зависит его работа при низком уровне топлива в баке, а если он есть в модуле, то для его доставки нужна спичка.

Длина топливного насоса:

• Бензонасос Bosch 0580453453 — 105 мм
• Бензонасос Bosch 0580453449 — 65 мм
• Бензонасос Bosch 0580453465 — 90 мм

Как купить качественный бензонасос bosch?

На рынке бензонасос Бош в два раза дешевле моего.Приведу более точную информацию, розничная цена бензонасоса Bosch Vaz 2110 на рынке или в недобросовестных магазинах дешевле, чем покупка оригинального бензонасоса Bosch за 10 долларов.

Покупаю ориентировочно за 300 грн, у официального поставщика, и знаю, что это оригинал, а поддельный бензонасос Bosch продается по 220-250 грн в розницу.

Бензонасос Bosch в герметичной прочной упаковке, упаковка более плотная, чем обычно, чувствуется.Внутри упаковки рафинированный бензин при запахе нарушена герметичность, а значит, есть вероятность коррозии внутри бензонасоса.

Погружные топливные насосы смазываются и охлаждаются топливом. Из-за некачественного бензина и присадок разъедает внутренние электрические механизмы. При работе по сухому перегреву и протиранию щеток. Срок службы топливного насоса очень большой.

Были иномарки, которые спустя более 25 лет решили поменять бензонасос, просто по той причине, что он стал сильно раскачиваться, такой машиной была Хонда Аккорд 2.0 1986 года. Для меня было удивительно услышать, когда мой дед, он водитель этой машины, рассказал мне, как он тестировал.

Он говорит, беру банку, наливаю воды, включаю на батарее, смотрю слабенькая струя, и понял, что она уже старая. Помпа была оригинальной, лично держал в руках. Давление, создаваемое бензонасосом, может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Bosch с ВАЗ 2110.

Датчик положения коленвала ВАЗ 2110.Комплексная проверка для Opel Vectra B

Ни для кого не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется компьютером. Различные датчики принимают данные, отправляют их на главный компьютер, который распределяет работу систем.

Примечательно, что только этот элемент может оставить двигатель работать в случае выхода из строя регулятора. Назначение этого датчика — синхронизировать систему зажигания и систему подачи топлива.

При выходе из строя устройства синхронизация теряется. Следовательно, вся система выходит из строя. Искры нет, топливо не подается. Двигатель может какое-то время вести себя странно, но потом все равно глохнет.

Как он работает

Посмотрим, как работает этот элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении с помощью магнитных импульсов.

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, также используются различные датчики ПКВ. Поэтому при замене обязательно выбирайте аналогичный прибор, так как регулятор с другими характеристиками банально работать не будет, поэтому система все равно не будет работать даже при наличии качественного исправного датчика.

Признаки неисправности

Если в вашем распоряжении мультиметр и обычная отвертка, вы без проблем сможете самостоятельно проверить работу прибора.

Признаки неисправности датчика коленвала:

• На панели приборов загорается сигнальная лампа, рекомендующая проверить двигатель;
• На холостом ходу двигатель ведет себя нестабильно;
• Падение тяги;
• Обороты двигателя падают, повышаются;
• Происходит детонация, то есть выстрелы из впускного или выпускного коллектора;
• Двигатель не запускается.

Чек

Прежде чем его проверить, сначала нужно добраться до него. Причем устройство расположено в не очень удобном месте на двигателе. Так что будьте готовы потратить на это немного времени.

Вообще искомый датчик находится на крышке масляного насоса. Искать его нужно прямо возле шкива генератора.

Теперь к вопросу, как это проверить. Давайте рассмотрим две наиболее распространенные ситуации, но сначала давайте удалим элемент.

• Датчик демонтируется ключом на 10 мм;
• Обязательно сделайте специальные отметки на картере и датчике перед снятием. Это позволит вернуть его на исходное место или установить новый регулятор в правильное положение;
• Если нет внешних видимых повреждений датчика коленвала, то необходимо использовать мультиметр;
• Не забудьте измерить расстояние между датчиком и шкалой синхронизации. В нормальном положении зазор составляет 0.6 и 1,5 миллиметра.

Первый способ проверки

В этом случае вам понадобится омметр , которым вы замените сопротивление на обмотке. По нормам завода-производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, датчик обязательно придется заменить.

Справедливости ради стоит отметить, что датчик положения коленвала на моделях ВАЗ 2110 выходит из строя редко.Среди основных причин отказа от нормальной функциональности — скопление грязи, механические повреждения, а также банальный заводской брак.

Метод второй

Здесь вам понадобятся вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в условиях компактной температуры.

Когда будут получены показания омметра, вооружитесь измерителем индуктивности. IN Обычно прибор должен показывать от 200 до 4000 единиц (миллигенри).

Мегаомметр измеряет сопротивление, когда на обмотку датчика положения коленчатого вала подается напряжение 500 вольт. В нормальных условиях показания будут не более 20 МОм.

Нюансы замены

Заменить датчик достаточно просто. Его удаляют из среды обитания, а на его место устанавливают новое устройство.

Однако важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые стоит приобретать в специализированных магазинах.Желательно проверить их работоспособность на месте.
2. При переустановке нового регулятора сохраните исходное положение. Чтобы запомнить это, нанесите маркером или мелом соответствующие отметки.
3. Не забудьте соблюдать необходимое расстояние между датчиком и синхронизирующим диском. Мы уже сообщали вам о нормальном индикаторе разрыва.
4. Болты необходимо затягивать с моментом затяжки не более 8-12 нм.
5. Проверьте новый датчик перед его использованием в топливной системе.Неправильно подобранное устройство может привести к ряду других неисправностей, выходу из строя силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественную «десятку» не сложно. Самый проблемный этап работы — получение доступа к устройству, так как оно спрятано достаточно далеко. Однако если вы справитесь с этим, все последующие действия покажутся вам пустяком.

Инжекторный двигатель превосходит карбюраторный по многим параметрам.Однако у него есть слабое место — при использовании некачественного грязного бензина форсунка может быстро забиться и ее сложнее диагностировать и отремонтировать.

Признаки неисправности форсунки ВАЗ-2110

Из-за наличия грязи и различных примесей в топливе часто после 40 000 км пробега сопла форсунок нуждаются в чистке. Есть и другие неисправности. Если двигатель работает нормально, проводить профилактические работы категорически не рекомендуется.

Если двигатель работает нестабильно, глохнет на холостом ходу, автомобиль не заводится или не может развивать полную мощность, то, скорее всего, неисправны форсунки форсунок. Их также нужно проверить, если коленчатый вал слишком сильно вращается на холостом ходу. Также вас должны насторожить рывки и провалы во время вождения, а также чрезмерное потребление бензина. При неисправности форсунок в выхлопных газах концентрация CO и CH значительно превышает установленные пределы, а негерметичная форсунка с утечкой топлива может вызвать калильное зажигание.

Как снять форсунку ВАЗ-2110?

Перед проведением диагностики форсунки ВАЗ-2110 отсоединяем провод массы от аккумуляторной батареи, двигателя вместе с гофрированной впускной трубкой и отсоединяем вакуумную трубку от поставляемого регулятора давления топлива. Отжав соответствующие фиксаторы, отсоедините разъемы с проводкой от регулятора холостого хода и. Снятие форсунки:

1. Отсоедините разъем жгута проводов форсунки от вводного блока проводов.
2. Выкрутите и снимите болты крепления рейки форсунки.
3. Откручиваем винт, которым крепится держатель для топливных трубок. Снимите держатель.
4. Осторожно сдвиньте аппарель вдоль оси форсунки, чтобы аккуратно вынуть все компоненты форсунки из монтажных отверстий впускного коллектора.
5. Аккуратно снимаем аппарель форсунки под ресивером, стараясь не повредить форсунку.

Диагностика форсунки ВАЗ-2110

Диагностика: подключаем ее колодку проводов к разъему жгута, а затем провод «массы» к АКБ; опускаем форсунки в емкости с прозрачными стенками, а потом проверяем баллончик бензина — включаем стартер.Топливо должно распыляться правильным конусом, 4 форсунки должны выходить из всех форсунок, количество распыляемого топлива должно быть одинаковым во всех 4 емкостях (проверяется мерной емкостью).

Форсунку, не отвечающую этим требованиям, необходимо заменить.

Выключаем зажигание и осматриваем форсунку: если топливо заметно течет из какой-либо форсунки, значит, эта форсунка протекает и подлежит замене. Если топливо совсем не распыляется, то проверяем питание: отсоединяем разъем с проводами (предварительно отсоединив аккумулятор) и подключаем аккумулятор напрямую, соблюдая полярность, к контактам форсунки, после чего включаем розжиг — если форсунка начинает разбрызгивать, значит неисправна ее электрическая цепь.

Проверяем сопротивление обмоток: отсоединяем штекер с проводами от форсунки (предварительно отсоединив аккумулятор) и подключаем к его контактам омметр. Показания прибора должны соответствовать 11-15 Ом. Если другое, то форсунку следует заменить.

Современные «десятки» оснащены массой различных агрегатов и устройств, выполняющих самые разные функции. Датчик коленвала на ВАЗ 2110 — один из важнейших элементов в автомобиле и напрямую влияет на его работоспособность.Где находится этот датчик? Каковы признаки его неисправности? Как заменить ДПКВ самостоятельно? Подробнее об этом позже в статье.

На 8- или 16-клапанном двигателе ДПКВ не выполняет функции управления, а синхронизирует фазы впрыска топлива. Кроме того, датчик коленвала передает импульс на воспламенение топливовоздушной смеси в камере сгорания двигателя, поэтому выход из строя контроллера может привести к несогласованной и некорректной работе различных систем автомобиля, следовательно, нормальный мотор-робот будет невозможен.

Сам ДПКВ представляет собой устройство индуктивного типа. Этот контроллер реагирует на прохождение зубьев на мастер-диске, который установлен на приводном шкиве генератора, а сам контроллер установлен рядом с ним. Стоит отметить, что шкив имеет 58 зубцов, между которыми имеется полость с двумя зубьями. Дает возможность синхронизировать с верхней так называемой «мертвой точкой» поршней силового агрегата. Когда долина проходит рядом с контроллером, на блок управления двигателем отправляется соответствующий сигнал.

Существует множество конструкций устройств этого типа, принцип действия которых основан на датчике Холла. В последнем случае, помимо всего прочего, регулятор также реагирует на вращающийся вал, но его работа происходит за счет прохождения постоянного магнита.

Расположение датчика

Если вы заметили сбои в работе силового агрегата, то, прежде чем приступить к обнаружению поломки и признаков неисправности, следует выяснить, где находится регулятор.Откройте капот и обратите внимание на крышку масляного насоса. Если у вас 8- или 16-клапанная «десятка», то датчик коленвала будет располагаться прямо на ней (крышка масляного насоса). Как видите, расположение регулятора не очень удобное. Разработчики ВАЗ продумали этот момент и для удобства замены контроллера оснастили датчик коленвала длинным проводом в восемьдесят сантиметров.

Признаки неисправности датчика

При выходе из строя контроллера на масляном насосе автовладелец не сможет запустить двигатель.В случае поломки проблему невозможности запуска двигателя решить можно только заменой регулятора. Стоит отметить, что на ВАЗ 2110 контроллер не часто выходит из строя полностью. Как показывает практика, в большинстве случаев проблемы накапливаются постепенно.

Итак, каковы признаки неисправности этого датчика:

В основном выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Причины поломки, как правило, связаны с заводским браком.Иногда регулятор выходит из строя в результате загрязнения на месте установки.

Омметр для диагностики, процесс диагностики, по каким критериям определяется выход из строя датчика

Процесс диагностики прибора основан на проверке параметров сопротивления обмоток датчика коленвала, для чего используется омметр. Если при диагностике тестер показал значения, которые отличаются от 550 — 570 Ом, значит, контроллер вышел из строя.Во избежание повреждения датчика место установки всегда должно быть чистым. К тому же не лишним будет проверка целостности проводки. Качество связи часто играет важную роль. Если говорить о ремонте, то датчик коленвала ремонту не подлежит — его можно заменить только исправным.

Инструменты для ремонта

Чтобы завершить это мероприятие, вам понадобится только гаечный ключ на «10».

Меры предосторожности для предотвращения коротких замыканий

Во избежание возможных коротких замыканий в бортовой сети автомобиля перед началом работ отсоедините отрицательную клемму от аккумуляторной батареи.

Замена датчика ДПКВ, пошаговая инструкция

Перед установкой обязательно убедитесь, что проблемы с работой силового агрегата не вызваны некачественной проводкой. В противном случае замена не даст желаемого результата. Кроме того, необходимо очистить разъем и место установки устройства от грязи и пыли, что позволит избежать дальнейших сбоев в его работе.

Любая из этих проблем приведет к остановке двигателя.

Датчик срабатывания и обнаружение поломки

Проверка ДПКВ на исправность

Чтобы убедиться, что есть подозрение на поломку датчика коленвала, рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется демонтировать устройство с помощью гаечного ключа с десятью резьбой. Перед операцией на картере и на самом датчике наносятся метки, которые в дальнейшем помогут подтянуть устройство на начальный угол поворота.

Также автомобилисту не стоит забывать перед разборкой измерить зазор между синхронизатором и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если нет механических повреждений в виде царапин, вмятин, повреждений структуры материала, датчик проверяется другими измерительными приборами:

• проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Поскольку стандартное значение этого показателя, установленное производителем, составляет от 550 до 750 Ом, превышение указанных пределов сигнализирует о неисправности данного автоустройства, что важно для правильной работы автоустройства, а значит, оно неисправное. .Здесь стоит отметить, что производитель все же допускает небольшое несоответствие по сопротивлению паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации станка;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ более сложный, но более эффективный — тем же омметром измеряется сопротивление, после чего проверяется индуктивность (должна быть от 200 до 4000 миллигенри) при напряжении обмотки датчика 500 вольт.Далее нужно измерить сопротивление мегаомметром и убедиться, что оно не превышает значения 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его необходимо заменить. Во время этой процедуры необходимо не забывать о расстоянии между ним и синхронизирующим диском, указанном производителем, а также о совмещении с метками на картере, сделанными на предыдущем устройстве. Перед установкой нового датчика его необходимо обязательно проверить, так как даже при правильном выполнении всех процедур установки он может работать некорректно.

С помощью датчика коленвала ВАЗ-2110 в топливной рампе осуществляется смесеобразование. Это устройство генерирует сигнал, который отправляется на электронный блок управления двигателем внутреннего сгорания. Устройство используется только на инжекторных двигателях; для карбюраторных двигателей они не нужны. В карбюраторных двигателях топливо впрыскивается в камеры сгорания под действием атмосферного давления. А подача искры на электроды свечей осуществляется распределителем (распределителем зажигания).

Особенности систем впрыска

Система впрыска функционирует благодаря сенсорной системе и блоку управления. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики отвечают за правильную работу двигателя:

1. Положение коленчатого вала.
2. Положения распределительного вала (не на всех версиях).
3. Давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечи зажигания. В конструкции есть датчик температуры, но на работу он практически не влияет. Необходимо следить за температурой двигателя и подавать сигнал на указатель (или на бортовой компьютер). Но он окажется незаменимым, если необходимо реализовать автоматическое переключение видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать разные характеристики двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (пострадает мощность).Но большинство автомобилистов отдают предпочтение программам, работающим со средними параметрами. При этом сигнал с датчика положения коленвала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о коленчатом валу

Коленчатый вал — важнейший элемент любого двигателя внутреннего сгорания. Приводится в действие стартером (в момент пуска) и поршнями (в работе). От него крутящий момент передается на коробку передач, газораспределительную систему и вспомогательные механизмы.А чтобы топливо было впрыснуто своевременно, в нужный момент образовалась искра, нужен датчик коленвала ВАЗ-2110.

Он контролирует положение шкива и передает сигнал на электронный блок управления. На шкиве есть зубья, расстояние между ними такое же. Но в одном месте щель — два зуба отсутствуют. Датчик положения реагирует на приближение металла. Когда возле датчика проходит пустое пространство, формируется сигнал — блок управления уведомляется о том, что произошел один оборот коленчатого вала.

Что будет, если датчик сломается?

При выходе из строя датчика коленвала ВАЗ-2110 то проявятся симптомы, характерные для его поломки. Если устройство выйдет из строя полностью, то двигатель сразу остановится, так как не будут выполняться следующие процессы:

1. Полное отсутствие сигналов на модуль зажигания. Искры не возникают при проворачивании коленчатого вала стартером.
2. Поток бензина в рейку полностью пропадает или замедляется.
3. Отказывает блок управления — перестает подавать сигналы необходимые для нормального функционирования двигателя.

Иногда просто забивается активная поверхность датчика. В этом случае достаточно очистить его от грязи. Но если причина поломки кроется в самом устройстве, то его нужно просто полностью поменять.

Основные симптомы поломок

Но если устройство не полностью вышло из строя, а только проявляет признаки поломки, вы это сразу увидите.На приборной панели загорится лампа, указывающая на наличие неисправности двигателя.

Это будет сопровождаться следующими знаками:

1. Нестабильный холостой ход.
2. Снижение тяговых характеристик автомобиля.
3. Самопроизвольное изменение числа оборотов двигателя.
4. Сложный запуск двигателя.
5. Наличие хлопков во впускном коллекторе.

При таких симптомах необходимо заменить датчик положения коленвала ВАЗ-2110.Он находится рядом с крышкой масляного насоса, рядом со шкивом привода генератора.

Методы диагностики сенсора

Независимо от того, как вы тестируете устройство, вам придется его полностью удалить. Для этого нужно сделать отметки на картере, чтобы впоследствии правильно установить новый датчик. Откручивается устройство ключом на «10». Обязательно соблюдайте зазор между активной частью датчика и синхронизатором при установке — он должен быть от 0,6 до 1,5 мм.

Сначала произведите визуальный осмотр устройства — если на нем есть механические повреждения, царапины, вмятины, то рекомендуется его заменить.Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если имеется диагностический сканер, он покажет вам ошибку датчика положения коленчатого вала. Но проявиться может только ошибка при обрыве проводки.

Как проверить датчик омметром

Таким способом вы измеряете обмотку прибора. Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления — 550-750 Ом.

Поэтому при выходе за этот диапазон можно говорить о поломке датчика. Но следует отметить, что производители датчиков допускают небольшое отклонение от нижнего и верхнего пределов. Но за небольшую стоимость — не более 10%.

Проверка датчика вольтметром

Также вам понадобятся трансформатор и измеритель индуктивности. Сразу подумайте, не слишком ли сложный способ диагностики неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько эффективнее.Сначала измерьте сопротивление и проверьте индуктивность (для исправного устройства она должна быть в пределах 200-4000 мГн). В этом случае напряжение питания должно быть 500 мВ. Затем измерьте сопротивление мегомметром — оно должно быть меньше 20 МОм.

Вывод

В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его поломке. Перед установкой новый прибор желательно проверить — хотя бы измерить сопротивление.Только убедившись, что он исправен, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива — от этого зависит правильная работа системы управления.

Как проверить давление в топливной системе. Главный манометр проверки давления топлива

Чтобы двигатель выдавал необходимый крутящий момент, ему требуется топливо. Его подача производится специальным насосом. Но иногда случается так, что это не удается. Как проверить работу своими руками? Давайте рассмотрим.

Характеристика

Служит для подачи жидкости из бака к форсункам. Он работает под высоким давлением. Далее жидкость смешивается с воздухом и образуется топливно-воздушная смесь. Если элемент неисправен, подача топлива прекратится. Для поддержания давления в основании насоса есть специальный редуктор.

О разновидностях

В зависимости от типа существует несколько разновидностей этих элементов. Поэтому на карбюраторных автомобилях используют механический насос. На впрыске он погружной и управляется электриком.Внутри изделия есть специальный моторчик и помпа. Если выходит из строя один из этих элементов, весь топливный насос.

Как проверить без разборки? Признаки

Есть несколько признаков, по которым можно определить неисправность этого сайта:

• Дергание во время движения.
• Машину сложно завести.
• Ухудшение динамики разгона. Машина слабо набирает скорость, даже если спусковой крючок нажат полностью.

Также обратите внимание, что эти симптомы могут возникать при неисправности датчика массового расхода или положения дроссельной заслонки.Не лишним будет проверить и заменить фильтр, как бензиновый, так и воздушный. Ресурс последнего — 10 тысяч километров. Определить его износ можно визуально. Если он в таком состоянии, его необходимо срочно заменить. Что касается топливных фильтров, то они выполнены в непрозрачном корпусе. Поэтому необходимо записывать график замены. На бензиновых авто меняют каждые 50 тысяч километров. На дизеле — каждые 10 тысяч (тонкая чистка).

Предохранитель и реле

Оба элемента могут влиять на топливный насос.Как это проверить? Достаточно снять крышку предохранителя.
Посмотрите, нет ли пригоревших предметов. На горшке есть схема, где указано, какой предохранитель отвечает за тот или иной электроприбор. Что касается реле, то оно может находиться под бардачком или в моторном отсеке. Как проверить реле топливного насоса? Все очень просто. Для этого вам понадобится помощник, который включит зажигание в вашей команде. В это время вы рукой нащупываете реле.

Должен щелкнуть.Если нет, скорее всего, он пришел в негодность. Также бывает, что деталь не работает из-за плохого контакта. Очистите клеммы и проверьте еще раз. Если это не помогло, замените реле.

Реле работает, но насос не качает

Если элемент в порядке, необходимо провести диагностику напряжения на топливном насосе. Для этого воспользуйтесь мультиметром. Проверьте, подано ли напряжение на предохранитель. Часто в этом месте располагается обрыв цепи. Также проверьте напряжение на самих проводах бензонасоса.Если есть «масса», мультиметр показывает значения ниже 12 В.

Возможно, окислились провода или клеммы. Их можно очистить наждачной бумагой или растворителем.

Звоним на реле

Если машина начинает глохнуть на ходу, причина в электрической части, а именно в реле. Подсоедините к нему контрольную лампочку, а второй конец — к топливному насосу. Включите зажигание. Если он загорелся на несколько секунд и погас, произошло короткое замыкание в цепи или один из проводов вышел из строя.

Как проверить давление топливного насоса? Способы

Бывает, что элемент работает, но не дает нужного давления. В системах впрыска к этому показателю очень требовательны форсунки. из-за низкого давления могут быть трудности с запуском двигателя, сбои в динамике. Как проверить топливный насос? Это можно сделать несколькими способами. Первый — это проверка на СТО. Цена этой услуги около 300 рублей. Однако вы можете проверить давление самостоятельно.Теперь для помпы есть специальные манометры. Но их стоимость достигает двух тысяч рублей. Можно использовать обычные, которые предназначены для автомобильных колес. Такой датчик доступен каждому автомобилисту.

Самодиагностика

Уровень давления, воспроизводимого насосом, составляет 6 атмосфер. Поэтому важно добиться герметичности соединений.

Для пломбы понадобится фум-лента и труба диаметром 9 миллиметров. Итак, как проверить давление бензонасоса своими руками? Открываем капот и ищем пандус с насадками.Обычно он прикрыт пластиковой крышкой. Снимаем его и видим колпачок в виде ниппеля колеса. Сворачиваем часть пандуса. Будьте осторожны — газ может вытечь под высоким давлением. Как снять давление? Для этого снимите предохранитель на топливном насосе и запустите двигатель. Через несколько секунд работы он заглохнет. В системе от насоса к форсункам больше не будет топлива. Можно смело откручивать пандус, который идет к бензонасосу. Как проверить дальше? Надеваем шланг с нашим манометром, заклеиваем фум-лентой и для надежности фиксируем металлическим хомутом.

Следующий помощник включает зажигание. В этот момент вы смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, это означает, что элемент не может создавать необходимое давление.

Что дальше

Низкое давление может возникнуть из-за поврежденной диафрагмы насоса или неплотного соединения со штоком. Для восстановления работоспособности элемента необходимо разобрать верхнюю часть корпуса и подтянуть крепление диафрагмы, либо заменить его деталью из ремкомплекта.Если есть утечка между составными частями механизма, затяните соединительные винты и замените прокладку. Последний тоже идет в ремонтном комплекте.

Заменить на новый или нет

Если неисправность касается механической части, у автомобилиста есть два пути решения проблемы. Первое — это покупка ремкомплекта. В него входят все необходимые детали, которые могут сломаться в насосе. Второй — заменить весь элемент на новый. Это более надежный и надежный способ.Но стоит учесть, что погружные насосы очень дороги. Среди производителей на рынке есть как оригиналы, так и аналоги.

Специалисты советуют покупать насосы фирм «Бош» и «Масума». Производительность этих элементов составляет 130 литров в час. Этого вполне достаточно и для легковых автомобилей, и для маршруток и рамных внедорожников. Цена в районе двух с половиной тысяч рублей. Также при замене насоса устанавливается новый топливный фильтр. Среди хороших производителей отметим компанию «Манн».При замене фильтра обратите внимание на стрелку. Он указывает направление топлива. Если перепутать местами, вся грязь из бачка уйдет на форсунки.

Вывод

Итак, мы выяснили, что такое бензонасос, как проверить своими руками. Как видите, проблемы могут касаться не только электрических, но и механических. Не всегда при ремонте или замене насоса топливная система может быть восстановлена ​​до нормальной работы. Причина может быть банальной — перегоревший предохранитель, либо окисленные контакты на реле.

Топливная система автомобиля предназначена для хранения, очистки, подачи топлива в двигатель, создания топливно-воздушной смеси и подачи ее непосредственно в цилиндры двигателя для сжигания. Поскольку наиболее важным компонентом в этом процессе является топливно-воздушная смесь, система очистки воздуха также является частью топливной системы автомобиля, которая подается к форсункам через впускной трубопровод.

Измерение давления в топливной рампе ВАЗ

Назначение и принцип работы топливной рампы ВАЗ 2114

Автомобильные двигатели

Инжекторные на ВАЗ 2114 — это силовые агрегаты с распределенным впрыском, который происходит через форсунки, установленные на топливной рампе.Сама рампа представляет собой трубу, или полый брус с приваренными с двух сторон концами. Он крепится двумя болтами к впускной трубе на впускном коллекторе двигателя. Есть отдельная линия для слива излишков топлива из RTD в бак.

Давление в топливной рампе ВАЗ 2114 перед форсунками поддерживается регулятором давления топлива. Давление топлива всегда должно быть выше, чем давление во впускном коллекторе, потому что в противном случае топливо из форсунок не может быть впрыснуто для создания смеси.Причем давление во впускном коллекторе меняется в зависимости от скорости и работы водителя с педалью газа. Причем в ТР этот показатель должен быть постоянным — не менее 2,9 кг / кв. См. и не более 3,3 кг / см.кв.

РДТ

на двигателе расположен над аппарелью, при этом он конструктивно спроектирован так, что в момент остановки силовой установки и выключения зажигания он полностью закрывается и перекрывает подачу бензина. В результате в трубке ТР длительное время сохраняется постоянное высокое давление.Поэтому при запуске бензин в форсунку подается под давлением и запуск происходит без промедления.

Внимание! В случае неисправности регулятора давления топлива в течение длительного периода времени давление сбрасывается, и его недостаточно для нормального запуска. RDM совместим с ремонтом и подлежит замене.

О возникновении неисправностей в работе автомашины водитель может понять по таким признакам, как:

• Электростанция глохнет на холостом ходу
• на холостом ходу двигатель начинает ходить
• в процессе движения наблюдается нестабильная работа ДВС, что выражается плавающей скоростью
• запускает двигатель троит
• замечен увеличенный расход бензина
• при исправном ЭБУ мощность двигателя падает
• повышенный выброс углекислого газа в выхлопе

Одним из первых действий, которые должен сделать водитель, является измерение давления в рампе ВАЗ 2114.

Как проверить давление в топливной рампе ВАЗ 2114

Для того, чтобы узнать, какой уровень давления бензина поддерживается перед форсунками, необходимо выяснить, где находится ТП, осмотреть шланги подачи топлива к РДТ и «обратку», то есть шланг, через который излишки бензина сливаются в топливный бак. С этими трубками нужно будет работать при замере давления бензина в ТП. Кроме того, необходимо подготовить необходимые инструменты и материалы:

• манометр, для измерений лучше всего брать механический, с минимально возможными показаниями — 7-10 кг / см 2, так как манометр с большими показаниями даст большую погрешность измерений;
• шланг, который может работать под высоким давлением, предпочтительно топливом или кислородом, с внутренним диаметром 8-9 мм
• 2-4 хомуты для шлангов
• отвертка и плоскогубцы
• колпачок для закручивания ниппелей в автомобильных шинах
• емкость, желательно широкая, для сбора горючего при его заправке в TP
• тряпки

Измерение давления в топливной рампе необходимо проводить в четырех режимах:

• при включенном зажигании — в этом режиме давление должно быть не менее 2.9-3.0 кг / см.кв.
• в режиме малых оборотов или холостого хода — давление не менее 2,5 кг / см.кв.
• со шлангом, отсоединенным от РДТ — давление поддерживается в пределах 3,3 кг / см2.
• с зажатым обратным шлангом, избыток топлива в баке — давление поднимается до 7,0 кг / см.кв.
• во время перегазовки — резко увеличивается до трех, а затем падает до двух с половиной атмосфер

Когда все будет готово, можно приступать к работе.

Внимание! Перед тем как приступить к измерению — убедитесь, что герметичность топливной системы сохранена, нигде нет протечек и микротрещин. В противном случае результаты измерений будут недостоверными.

1. Вставьте манометр в один конец подготовленного шланга и надежно закрепите соединение шланговым зажимом.
2. На штуцере давления топлива, расположенном на свободном конце ТП, противоположном тому, на котором расположен РДТ, открутить пластмассовый колпачок, закрывающий штуцер.
3. Замените пустой бак для сбора бензина и нажмите на крышку для закручивания ниппелей для сброса остаточного давления в топливной рампе;
4. Не снимая емкости, открутите ниппель той же крышкой. Запорный ниппель полностью идентичен установленным в колесах автомобиля.
5. После этого надеть на штуцер подготовленный к испытанию свободный конец шланга. Перед этим на свободный конец надеть хомут для шланга.
6. Плотно затяните хомут на фитинге, избегая утечки.
7. С помощью топливного насоса накачать топливо в ТП.
8. Включите зажигание и по манометру проверьте давление в полости топливной рампы. Должно быть 2,9-3,0 кг / см.кв., не менее. Если показание упало до нуля, значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
9. Следующий шаг — проверка на холостом ходу. Запустите двигатель автомобиля и проверьте манометр. Стрелка должна находиться в положении не менее 2,5 кг / см.кв. Если в этом режиме есть пульсация до 0.2 атмосферы, значит, нужно очистить или заменить фильтр. грубая чистка в топливном баке.
10. Перед тем, как измерить давление в топливной рампе для проверки RTD, необходимо отсоединить от него вакуумный шланг, идущий от впускного коллектора. Давление должно подняться до 3,3 кг / см.кв., значение 3,0 атмосферы также считается приемлемым. Если он не меняется или изменяется незначительно, то с большой долей вероятности произошел сбой топливного насоса в топливном баке.
11. Наконец, давление проверяется при отключенной «обратной» магистрали. Для этого плоскогубцы зажимают обратный шланг, идущий от РДТ к топливному баку, в который сливают излишки бензина. Давление должно подняться максимум до 7,0 кг / см.кв. Допустимым считается значение 6,0 атмосфер, а все, что ниже, говорит о сильном износе помпы. Падение менее 4,0 кг / см.кв. говорит о забитом фильтре или трубопроводах в этой магистрали.

Топливная система современного автомобиля — важнейшая магистраль, питающая двигатель и обеспечивающая его эффективность.От его состояния зависит, насколько эффективно и экономично он будет работать, а иногда зависит безопасность всей машины. Поэтому важной задачей автолюбителя является постоянная профилактика транспортного средства.

Диагностика топливной системы не может пройти без проверки давления в топливной рампе. Если возникнут проблемы с подачей топлива, это в целом скажется на работе двигателя: при его запуске, разгоне, холостом ходу и других режимах. Водитель может самостоятельно проверить давление в рампе топливной системы, не требуя специальных диагностических приборов, достаточно простого манометра.В этой статье мы рассмотрим, как проверить давление в топливной рампе.

Когда необходимо проверить давление в топливной рампе

Если возникают проблемы в топливной системе, они, вероятно, связаны с давлением в рампе.

Можно выделить следующие основные неисправности, свидетельствующие о необходимости проверки давления в топливной системе:

• Автомобиль стал расходовать значительно больше топлива;
• Двигатель работает нестабильно на холостом ходу, в том числе глохнет на них;
• Мотор троит;
• Выхлоп двигателя имеет высокое содержание CO.

Вышеуказанные неисправности характерны и при возникновении ряда других проблем. В частности, перед проверкой давления в топливной рампе рекомендуется убедиться в исправности электронного блока управления.

Как проверить давление в топливной рампе

Для проверки давления в топливной системе автомобиля потребуется приобрести манометр с пределом измерения не более 7-10 атмосфер. Такой диапазон рекомендуется в связи с тем, что при более высоком максимальном измеренном давлении на приборе будет сложно определить минимальные значения, то есть возникнет ошибка.

Помимо манометра, для измерения понадобится резиновая трубка, которая сможет герметизировать соединение между прибором и топливной рампой. Рекомендуется также обзавестись хомутом для затяжки соединения.

Перед тем, как начать диагностику, выключите двигатель и откройте капот. Чтобы проверить давление в топливной рампе, выполните следующие действия:

Какое должно быть давление в топливной рампе

В зависимости от характеристик двигателя давление в топливной рампе будет изменяться.Значения давления в системе для конкретного автомобиля можно узнать из книг по технической эксплуатации и обслуживанию автомобиля или на специализированных форумах.

Всем привет))) хорошая статья на заметку)

В статье будет описан метод тестирования, не требующий специальных инструментов.

Из инструмента потребуются:

1. Взяли обычный газовый манометр со шкалой до 1,0 МПа. Он имеет резьбовое соединение и отлично наматывается на кислородный шланг диаметром 9 мм.Вы можете использовать механическую проверку давления в колесах. Их обычно вставляют в топливные шланги на 8 мм.

2. Вкрутите его в шланг и затяните хомутом:

3. Снимите пластиковую крышку с топливной рампы. Его следует откручивать вручную, но если долго не трогали, могут понадобиться плоскогубцы:

4. Если автомобиль только что заклинило, значит в рампе бензин находится под давлением. Во-первых, рекомендуется сбросить давление, нажав на катушку и заменив отрезанную шейку тряпкой или пластиковой «пряжкой».Прокачать удобнее колпачок с руля. 5. Снимите колпачок соски. Аналогичен ниппелю колеса:

6. Наденьте шланг с манометром на резьбовую часть и затяните соединение хомутом:

7. Заводим машину и первым делом убеждаемся об отсутствии протечек бензина из компаундов. Посмотрев на показания манометра. 8. Для топливных систем с «обраткой» (на топливной рампе установлен регулятор давления, от которого трубка идет обратно в бак) давление 2.Нормальным считается 7 атм (при перегазовке должно подскочить до 3 атмосфер). Однако допустимо и давление 2,5 атм. Если давление меньше, топливная система неисправна. Пульсация давления (0,2 атм) свидетельствует о засорении крупной сетки (находится в баке с топливным насосом).

9. Затем проверьте регулятор давления. Для проверки отсоедините шланг от регулятора к впускному коллектору. Давление топлива должно повыситься до 3,2 атм (при начальном 2,7).Допустимо и до 3,0 атм. Если давление не изменилось или существенно не изменилось (0,1-0,2 атм), то требуется проверка топливного насоса.

10. Проверяется максимальное давление, развиваемое насосом. Для этого возвратный топливопровод (идущий от регулятора) зажимают плоскогубцами. Разные насосы показывают разное давление, но у нового должно быть не менее 6 атм. Давление 5 атм говорит о сильном износе, но все равно будет. При давлении менее 4.0 атм, неисправен насос или забит трубопровод с фильтром тонкой очистки. Если топливный насос находится в хорошем состоянии, а давление в рампе падает после восстановления «возврата» до менее 2,5 атм и / или не меняется при отсоединении шланга регулятора, регулятор неисправен. Если при пережатом обратном трубопроводе давление немного поднялось, а двигатель сильно износился, то велика вероятность пропуска форсунок.

11. Чтобы исключить влияние форсунок, лучше измерять давление на самой подающей магистрали, отсоединив ее от аппарели и вставив в шланг с манометром.Если давление поднялось до 5-6 атм, а при выжатой «отдаче» намного меньше, то форсунки пропускаются. Требуется снять пандус и проверить состояние каждого в отдельности. 12. Проверьте, не забит ли трубопровод, как показано ниже. Снимаем заднее сиденье и откручиваем люк. Видим под ним блок бензонасоса. Если трубопровод на быстросъемных соединениях, то такое соединение покупаем в магазине (50 руб.).

13. Если трубопровод установлен на резьбовых соединениях, придется покупать трубку целиком и отрезать наконечник:

14.Подключаем его к выходу помпы, а на другом конце одеваем шланг с манометром. Еще раз проверьте давление. Если показания манометра повысились до нормальных 6 атм (после нескольких прокачок бензина поворотом ключа), то меняем фильтр тонкой очистки топлива и продуваем (или проливаем всю систему).

15. Замена топливного фильтра показана здесь: замена топливного фильтра на автомобилях Лада Приора, Калина и Грант. Отличие только в том, что после снятия фильтра направляем шланг подачи топлива к пластиковой бутылке (желательно прозрачной) и ключом включаем зажигание (включается бензонасос и топливо льется в баллон).Проверить состояние топлива в баллоне. Затем устанавливаем новый фильтр, снимаем шланг с аппарели и направляем в бутылку. Несколько раз включите зажигание и пролейте бензин. Опять осматриваем топливо в «баклашке». Если после фильтра была обнаружена грязь, то промывка форсунок также необходима. Собираем всю систему и снова замеряем показания давления. Если показания не изменились, то проверьте правильность зажатия «обратки» (можно попробовать подключить манометр к выходу регулятора).Если это не помогло, то, возможно, засор серьезный и требуется давление воздуха под высоким давлением. Стоит проверить весь трубопровод от бака на предмет механических повреждений (вмятин, перегибов).

16. Топливные системы без «возврата» диагностируются практически так же. Основное отличие в том, что здесь регулятор подачи топлива расположен на корпусе насоса. Топливо поступает от насоса к фильтру тонкой очистки, а затем — к регулятору. Рядом с корпусом вилки топливной трубки. Один наконечник идет к регулятору, а второй — к топливной рампе.

17. Основное отличие в показаниях — нормальное давление на рампе 3,8 атм. При перегазовке должно подскочить до 4 атмосфер. Если давление меньше, немедленно проверьте насос. Подключите манометр к выходу насоса и посмотрите давление. Давление в новом тоже должно быть не менее 6 атм.

18. Если давление рабочее, то проверяем, не забит ли топливный фильтр. Для этого восстановите топливопровод от насоса и подсоедините к трубке, соответствующей регулятору.Проще всего это сделать, отрезав от топливного фильтра старый наконечник, один конец которого вставлен в зажим, а другой конец снабжен шлангом с манометром. Если давление совпадает с давлением насоса, значит, фильтр чистый. Если наблюдается значительное падение, фильтр необходимо заменить.

19. Затем проверьте подачу к пандусу. Перекрыть подачу топлива к регулятору. Это проще сделать, вставив запломбированный (скрученный / помятый) наконечник от фильтра в быстроразъемное соединение.Если здесь нет разницы, то меняем регулятор. Если обнаружены потери, то проверяем всю линию — может быть протечка или смятие трубопровода, также возможно отсутствие форсунок.

Фото и текст взяты с ресурса АВТОСЕРВИС онлайн

Давление топлива — важный параметр, который требует особого внимания и находится под контролем. От его размеров напрямую зависит КПД двигателя, его мощность, поведение на разных режимах.Поэтому хороший водитель должен время от времени проверять давление. Осталось только выяснить, как это сделать правильно.

Особенности измерения давления топлива в ВАЗ-2110

Сразу отмечу, что этот параметр можно измерить несколькими способами. Одним из самых популярных является покупка специального комплекта, в который входит специальный переходник для подключения, манометр (именно с его помощью производится замер), а также слив.На покупку таких устройств придется выделить около 1 500 рублей. Можно по-другому — сходить на СТО, где за 300-500 рублей специалисты снимут необходимые мерки.

Но есть более сложный метод, не требующий дополнительных затрат — измерение давления топлива с помощью обычного манометра, который используется для проверки давления в шинах. При этом для измерений лучше использовать манометры с минимальным пределом (около 6-7 атмосфер).В этом случае погрешность будет минимальной.

а как сделать чек? Последовательность действий будет следующая:

1. Подготовить манометр с пределом 6-7 атмосфер и накрутить фумку прямо под насадку.
2. Приготовьте кислородную трубку диаметром 9 мм и наденьте ее сверху.
3. Зафиксируйте крепежные детали с обеих сторон зажимами.
4. Накройте генератор чем-нибудь, чтобы избежать возгорания.
5. Снизить до минимума давление в топливной системе.Делай проще. Снимаем предохранитель, питающий бензонасос (в десятке он находится под накладкой возле блока управления, крайний с левой стороны), запускаем двигатель и ждем, пока он заглохнет.
6. Закрутите пластмассовый колпачок, установленный на топливной рампе.
7. Загляните внутрь колпачка — там будет стандартное отверстие и ниппель. Снимите колпачок с автомобильного колеса и открутите его. Будьте готовы к небольшому выбросу топлива (это связано с наличием остаточного давления).
8. Теперь наденьте второй край шланга на выходную рампу с последующей фиксацией хомутом.
9. Снимите «защиту» с генератора и запустите двигатель (не забудьте вернуть предохранитель на место).

Этот метод проверки давления топлива считается одним из самых точных, простых и очень эффективных. Кстати, если под рукой нет хомутов, то для затяжки регулировочных болтов можно использовать специальные втулки. При этом на штуцер надевается небольшое резиновое кольцо для фиксации. С обратной стороны рукава можно припаять штуцер, к которому будет подсоединяться шланг.

Нормальное давление топлива должно находиться в диапазоне от 2,8 до 3,2 бар (атмосферы). После демонтажа вакуумной трубки от регулятора давления топлива показатели могут немного повыситься — в среднем на 0,2-0,7 атмосферы.

Проверка давления в обратных системах

На автомобилях ВАЗ-2110 объемом 1,6 л показания давления на рампе неизменны и находятся на уровне 3,6-4 бара. В этом случае измерения чаще всего проводятся по тем же принципам, что описаны выше.Но есть ряд других нестандартных методов:

1. Подготовьте указанную выше конструкцию — шланг с манометром на конце. Диаметр шлангов должен составлять от 7,5 до 8 миллиметров. Измерения необходимо производить на выходе из модуля топливного насоса. Нормальным параметром можно считать давление от пяти до семи атмосфер.
2. Вспомните, как замыкается обкатка на моторах со сливной рамой. В этом случае желательно выключить прямо на бензонасосе.Двойной шланг необходимо снять и вставить заглушку (можно использовать «ниппель» от старого топливного фильтра). В свою очередь, на штуцер насоса следует натянуть одну трубку, а измерения проводить непосредственно на пандусе.

Функции диагностики

Важно понимать, что неисправности топливной системы в первую очередь проявляются резкими «сбоями» при достижении высоких оборотов двигателя. Кроме того, при движении машину можно начать тянуть, она «тупит» при заданной скорости и так далее.В такой ситуации необходима обязательная проверка давления. Только после этого можно выявить основные причины проблем — фильтры, форсунки, бензонасос и так далее.

Давайте кратко рассмотрим, как работает система. Здесь все просто. Задача топливного насоса — подкачать топливо (с чем, собственно, он успешно справляется). Лишний бензин проходит через регулятор давления топлива в обратном направлении. Давление бензина в рампе может меняться в основном от нажатия на педаль газа.Как только двигатель заглушен, давление постепенно снижается. Это может занять 5-10 минут или 5-6 часов (все зависит от качества фиксации самого клапана).

В процессе диагностики необходимо измерить давление в нескольких основных условиях — при включенном зажигании, на холостом ходу, с переданным обратным шлангом, с отключенной трубкой регулятора. Что касается уровня давления непосредственно в топливной рампе, здесь действует принцип — чем выше, тем лучше.

При отсутствии проблем на ХХ давление должно быть в пределах 2,5 атмосфер, с разрядной трубкой с ТПС — около 3,2–3,3 атмосферы, в случае перегрузки «возвратной» трубки — около 6,8–7,0 атмосфер. Особое внимание стоит обратить на показатели в момент нажатия на педаль газа. При резком выбросе газа давление может подскочить где-то до трех атмосфер и за несколько секунд вернуться на уровень 2,3-3 атмосферы.

Самое интересное, что проверить топливную систему можно даже без манометра под рукой.Здесь все просто. Открутите шланг подачи топлива, подайте напряжение на топливный насос и замените емкость. Если все в норме, то через 55-60 секунд должно выйти около полутора литров бензина.

Заключение

Вот и все. На практике проверить давление топлива на ВАЗ-2110 не так сложно, как может показаться на первый взгляд. Но тогда вы всегда будете готовы к любым сюрпризам. Удачи.

4 Шаги по проверке давления и расхода топлива

Замена топливного насоса может стать дорогостоящей ошибкой, если она не является истинной причиной проблемы, связанной с топливом.Топливная система должна быть тщательно проверена на предмет давления, объема и электрической целостности, прежде чем отказываться от топливного насоса.

Шаг 1. Безопасность прежде всего

Давайте посмотрим на давление и расход топлива в системе обратной подачи топлива. Прежде чем приступить к выполнению каких-либо диагностических тестов, самое важное помнить, что выпуск топлива под давлением может привести к пожару и травмам. Поэтому ставьте безопасность превыше всего. Надевайте защитные очки и перчатки, работайте в хорошо проветриваемом помещении, не курите и не храните ничего, что может вызвать искру.

Шаг 2: Давление топлива

Сначала проверьте давление топлива. Заведите машину и дайте ей поработать. Установите манометр давления топлива, запустите насос и обратите внимание на показания давления. Затем сравните его со спецификацией производителя. Если давление низкое, вам следует решить эту проблему. Если топливный насос подает достаточное давление, выполните проверку объема топлива, чтобы определить, подается ли надлежащее количество топлива в топливные форсунки.

Шаг 3. Используйте расходомер или стеклянную мерную емкость

Самый точный способ проверить подачу топлива — использовать расходомер.Но хотя в некоторых ремонтных мастерских это может быть, у вас может не быть. Итак, вот довольно надежный способ выполнить проверку подачи топлива по времени. Будьте осторожны и используйте подходящую мерную емкость. Стекло — хороший выбор, потому что топливо может разъедать пластик или запотевать.

Шаг 4: Тест

Запуск двигателя сигнализирует насосу о запуске, поэтому заводите автомобиль и дайте ему поработать на холостом ходу. Вам нужно будет собрать пробу топлива в течение пяти секунд при работающем насосе. Насос должен подавать определенное количество топлива в течение этого периода времени — проверьте спецификации вашего производителя, чтобы убедиться, что ваш насос подает нужное количество и ваша система работает должным образом.Возможно, вам придется преобразовать миллилитры в секунду в галлоны в час, чтобы это выяснить.

Давление нормальное в рампе ваз 2110

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 имеет очень небольшой вес, он очень дешевый по сравнению со многими автозапчастями. Но при этом это устройство играет незаменимую, чрезвычайно важную роль в функционировании всей топливной системы.

Ну что сказать, от этого датчика во многом зависит и расход топлива, и мощность двигателя.Поэтому владельцы ВАЗ 2110 обязательно должны знать, как работает этот агрегат, каковы его основные признаки неисправности, и как производится замена датчика.

Устройство

Регулятор имеет две полости — топливную и вакуумную. Внутри вакуума находится мембрана, которая реагирует на давление воздуха, исходящего от силового агрегата. Внутри топливной полости находится топливо под высоким давлением.

Давлению топлива противодействует клапан. Если давление чрезмерно высокое, его избыточное количество возвращается обратно посредством разгрузки.

Как работает регулятор

Регулятор топлива следит за разницей воздействия на мембрану с двух сторон, то есть обеих полостей. Только при таких условиях двигатель сможет нормально работать.

Датчик служит для поддержания перепада давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможен, если давление в коллекторе равно или больше, чем в форсунках. Форсунки должны иметь более высокое давление.

Если все работает нормально, то наблюдаются следующие процессы:

• Вакуум в полости впускного коллектора снижается при бесшумной работе оборотов;
• В ответ на это давление увеличивается количество топлива в рампе и его подача к форсункам.

Неисправности

Если датчик начинает давать сбой, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

• Двигатель начинает хаотично работать;
• Двигатель не может работать на холостом ходу;
• Пропадает мощность, ощущается ее недостаток;
• Во время движения импульс на время пропадает;
• Расход топлива значительно увеличивается;
• Выбросы из выхлопной системы увеличиваются;
• Постоявшая машина сильно трогается с места, наблюдается продолжительное вращение стартера.

Все это говорит автовладельцу о том, что неисправность произошла с регулятором давления топлива, необходимо срочно вмешаться в ситуацию, как можно быстрее решить проблему.

Чек

При обнаружении характерных симптомов рекомендуем сначала убедиться, что проблема в автомобиле связана именно с этим датчиком.

Проверка проводится по следующей схеме:

• На конце блока аппарели — штуцер, предназначенный для проверки указателя давления;
• Он прикрыт пробкой, которую нужно открутить;
• На дне этой пробки есть кольцо, компенсирующее расстояние;
• Если на кольце остались следы повреждений или дефектов, обязательно замените его новым;
• Теперь снимите колпачок с шины и открутите катушку задней частью.Он находится в середине фитинга;
• Теперь гибкий шланг от измерительного прибора подсоединен к штуцеру. Можно использовать обычный манометр, которым пользуетесь при накачке колес;
• Зажмите шланг хомутом и начните тестирование;
• Включите холостой ход, потому что при этом разрежение самое низкое, а давление топлива самое высокое;
• Запустить двигатель. Устройство должно показывать 2,9–3,3 единицы;
• Теперь проверьте показания, только без вакуумного шланга;
• Сняв его, манометр должен выдать около 0.2-0,8 шт. Если никаких изменений не произошло, значит, регулятор определенно вышел из строя и его необходимо заменить.

Замена

Процедуру замены регулятора давления топлива на такой машине как ВАЗ 2110 сложно назвать сложной. Поэтому не спешите ехать на СТО, чтобы дать приличную сумму денег. И если это сомнительный автосервис, то далеко не факт, что они отремонтируют лучше, чем вы сами.

Так или иначе, каждый автовладелец ВАЗ 2110 должен знать о последовательности замены топливного датчика.

Для этого:

1. Разгрузить топливную систему;
2. Демонтировать крепление обратной магистрали с регулятора давления топлива, снять трубку;
3. Откручиваем два болта, отвечающих за фиксацию агрегата;
4. Снимите штуцер;
5. Снимите газовый шланг с регулятора давления топлива;
6. Достать вышедший из строя датчик топлива;
7. Поставьте на место новое устройство;
8. В процессе сборки рекомендуется заменить старые манжеты.После демонтажа они, как правило, теряют первоначальное рабочее состояние. Следовательно, их многократное использование не позволит им функционировать как раньше.

Очевидно, что датчик давления топлива играет решающую роль в функционировании ВАЗ 2110, как и любого другого автомобиля. К его состоянию нужно относиться с повышенным вниманием, своевременным реагированием на происходящие изменения, принимать соответствующие меры при выходе из строя регулятора.

Сделать это самому несложно, да и денег придется потратить совсем немного.Но если вы не уверены в своих силах, у вас нет желания или банального времени заниматься собственным автомобилем, обратитесь в проверенный, надежный автосервис, в качестве услуг которого вы можете быть уверены. Не рекомендуем обращаться в сомнительные мастерские.

На ВАЗ 2110 регулятор давления топлива предназначен для поддержания постоянного давления в топливной системе в любом рабочем режиме.

RDT — это мембранный клапан, установленный в топливной рампе. С одной стороны к нему прилагается давление газа, с другой — пружины и воздух из впускного коллектора.

Признаки поломки

Если по каким-либо причинам регулятор давления топлива не выполняет свои функции, то это можно понять по следующим знакам:

• Двигатель стал нестабильным, может начать глохнуть на холостом ходу, хотя вроде бы уровня топлива хватает, все системы исправны;
• Увеличилась или, наоборот, уменьшилась частота вращения коленчатого вала на холостом ходу;
• Двигатель, как говорится, «теряет отклик на газ»;
• Во время движения в работающем двигателе возникают провалы и рывки;
• Расход бензина увеличился по сравнению с тем, что было раньше;
• Увеличивается содержание CO и CH в выхлопных газах;
• Двигатель запускается с трудом.Хотя это свойство проявляется не всегда.

Если регулятор пришел в полную неработоспособность, то наблюдается повышение давления топлива. Вместо нормы для ВАЗ 2110 составляющая от 2,5 до 3,3 кг / см2 достигает 4-5 и даже больше.

Следовательно, топливный насос подает больший объем бензина, который не сгорает полностью, и гарантируется перерасход средств. Конечно, такой регулятор нуждается в замене, и чем раньше, тем лучше.

Если регулятор давления топлива не обеспечивает нужное давление, или просто не держит, то недостаточный уровень давления топлива приводит к тому, что нормального потока не происходит, и ВАЗ 2110 «задыхается» при необходимости повышения скорость.

Кроме того, стартер не может быстро раскрутить двигатель, приходится его многократно включать.

ДУТ

Вполне понятно, что о перерасходе газа мы узнаем в первую очередь по показаниям датчика его уровня. Однако иногда ДУТ также начинает лгать, и тогда не удается найти истинные расходы.

Возможна ситуация, когда у вас осталась половина бака бензина, а ДУТ сообщает, что топливо почти на нуле. То есть сам датчик расхода может вас запутать, и прежде чем спешить с заменой регулятора, убедитесь, что ДУТ исправен, помните, что у ВАЗ 2110 очень частые проблемы с ним.

Если вы заметили, что он жульничает, возможно, придется отрегулировать или даже заменить датчик топлива.

Проверка RTT

Итак, датчик уже в порядке, но есть перерасход топлива, другие неисправности, свидетельствующие о заклинивании регулятора. Прежде всего, проверьте это.

Делается так:

1. Необходимо открутить заглушку штуцера, отвечающего за контроль давления топлива. Посмотрите, если уплотнительное кольцо порвано или просто перестало быть эластичным, его (да и вся заглушка) нужно заменить;
2. Откручиваем катушку от штуцера, это делается точно так же, как и в любой покрышке;
3. Используя манометр, закрепленный зажимом на фитинге, измерьте давление при работающем двигателе.Он должен быть в пределах нормы;
4. При отсоединении вакуумного шланга регулятора давление должно немного повыситься (на 0,2 — 0,5 кгс / см2). Если этого не произошло, значит, для вашего ВАЗ 2110 выход только один — нужно заменить твердое топливо. В среднем цена на стандартный РДТ колеблется в районе 300 рублей, аналог твердотопливного двигателя с заменой топлива стоит около 600 рублей.

5. Оберните конец шланга рожковым ключом на 14 мм.

РЕКОМЕНДАЦИЯ
При необходимости давление в топливной рампе можно измерить самодельным прибором, сделав это по манометру от ножного насоса. Перед подключением такого манометра необходимо сбросить давление топлива (см. Топливопровод — сброс давления). После этого выверните золотник из штуцера топливной рампы. Это можно сделать с помощью металлической заглушки крана колеса. Для подсоединения манометра к штуцеру топливной рампы используйте отрезок газонепроницаемого шланга подходящего диаметра.Концы шлангов необходимо надежно закрепить хомутами.

6. Включите зажигание на автомобиле. В этом случае топливный насос проработает несколько секунд. Дождавшись, пока насос перестанет работать, выключите зажигание.
7. Для удаления воздуха из манометра, опуская конец сливной трубы в небольшую емкость, откручиваем штуцер для прокачки манометра на 1 / 3-1 / 2 оборота, и сбрасываем избыточное давление бензина.
