2110 развал схождение: что такое кастер, когда нужно делать и как правильно выставить регулировку углов в домашних условиях

Как самому сделать сход развал на ваз 2110 у себя в гараже

Ходовая часть в автомобиле является очень важным элементом. И при любом вмешательстве необходимо заново проводить установку угла колес. Если эти процедуры не провести, то автомобиль на дороге может вести себя не очень хорошо, будут хуже проходить повороты, все это будет влиять на торможение и разгон, и многое другое. Конечно, сегодня многие в таких случаях прибегают к специалистам, которые проводят такие работы. И именно поэтому необходимо проводить развал схождение своими руками на ваз 2110, теперь стоит разобраться, можно ли сделать эту процедуру своими руками.

Когда проводят сход развал на ваз 2110

• Автомобиль проехал достаточное количество, для разных машин разный пробег.
• Сложность в управлении, а также произошел износ резины.
• Руль не может повернуться после поворота.
• Проводились работы с подвеской.
• После ДТП автомобиль обязательно отправляют на диагностику ходовой части.

Также стоит помнить, что перед всеми работами проверить исправность узлов подвески, то есть ступицу и подшипники в ней, и другие элементы передней подвески.

Сход развал – что это?

Развал колеса – это угол на центральную плоскость и плоскость дороги, все это будет влиять на сцепление с дорогой, а также возможность контролировать автомобиль. Конечно, если все будет настроено правильно, то и автомобиль будет правильно совершать маневры.

Сход развал – что это

Сходом называют разницу между точками задних и передних колес, чаще всего измеряют в градусах или миллиметрах. От этого параметра будет зависеть износ покрышек, и если его нет, то резина будет быстро изнашиваться.

Именно поэтому проводят процедуру развал схождение своими руками на ваз 2110, то есть регулировку всех представленных параметров, чтобы автомобиль обладал хорошей управляемостью. Чаще всего сегодня развал схождение проводят на специальных стендах.

Несколько способов установки углов

Вообще на автомобиле не рекомендуется изменять заводские настройки, но нужно выставить колеса в определенное положение, и здесь существует несколько вариантов.

1. В первом случае, если кастор отрицательный, то автомобиль становиться слишком чувствительным. И в этом случае машина будет как будто плавать, и не держать положение на поворотах.
2. Во втором случае кастор положительный, но при этом угол развала и схода на нуле, руль при этом будет слишком тяжелым. А вот автомобиль становится более послушным на дороге.
3. В третьем случае делают спортивным, то есть выставляют как на минус, так и на плюс, и руль таким же останется, но вот управляемость улучшиться.

Зачем делают сход развал на ваз 2110

Чтобы все правильно функционировало эту процедуру необходимо проводить каждые 30 тыс.км, это рекомендация специалистов для автомобилей иностранного производства.

Но развал схождение часто проводят и в непредвиденных ситуациях:

• При смятии диска, так происходит, когда влетаешь на высокой скорости в большую яму.
• После проведения ремонта ходовой части.
• Когда поменялся клиренс автомобиля.
• В некоторых случаях автомобиль уносит в сторону при управлении.
• Сильный износ резины на автомобиле.
• Не поворачивается руль при прохождении поворотов.

Что дает прохождение данной процедуры?

• Появляется хорошая управляемость у машины. Это проявляется при езде по прямой дороге, то есть, нет смещения.
• Резина не будет сильно изнашиваться и тем самым можно снизить расход топлива.

Делаем сход развал ваз 2110 своими руками

Если проводить ремонт машины самостоятельно, то в этом случае можно сэкономить не только денежные средства, но и качественно провести ремонтные работы. И даже сход развал ваз 2110 своими руками можно сделать, главное чтобы были представления и определенный набор инструментов.

Так как уже были разобраны понятия схода и развала, теперь стоит рассмотреть, что такое кастор. При движении автомобиля, на него сильно действует кастор – это угол между представленной плоскостью и поворотом колес при повороте рулевого колеса. Кастор может быть как положительным, так и отрицательным, от него будет зависеть то, как ведущая ось будет сразу возвращаться на место. То есть при таких значениях автомобиль должен двигаться в нормальном положении. Тем самым угол развала и схождения периодически стоит проверять, но вот кастор устанавливают еще на заводе производители, и в дальнейшем его не изменяют. Теперь стоит разобраться, как самому сделать сход развал на ваз 2110.

Инструменты для проведения работ

Для того чтобы сделать сход развал своими руками у себя в  гараже, вам потребуется небольшой набор инструментов которые я перечислил ниже.

Регулируем угол развала ваз 2110

Вот и подошли вплотную к вопросу о том, как выставить сход развал самому на ваз 2110.

Чаще всего данные по градусам углов указаны в инструкции по эксплуатации на автомобиль ваз 2110, и они представлены в 0 градусов.

Перед тем как самому сделать сход развал на ваз 2110, необходимо заранее смочить все крепежные элементы, это нужно для того чтобы все гайки легко откручивались. Для измерения угла наклона используют строительный уровень.

Регулировка развала:

1. на ободе колеса при помощи мела ставят две риски сверху и снизу.
2. отвес закрепляют на крыле автомобиля, и затем измеряют расстояние между рисками, показания не должны разниться более чем на 1 мм.
3. в идеале геометрия колес не точная, в этом случае автомобиль откатывают так, чтобы риски сдвинулись на 90 градусов, и снова снимают показания.
4. после этого снова поворачивают колеса, но уже на 180^о и снова замеряют.
5. теперь снимают одно из колес, при помощи баллонного ключа, после этого немного откручивают кронштейн на амортизатор.
6. затем поворотный кулак сдвигают на необходимое расстояние, все это поможет сделать более точные замеры развала.
7. теперь можно установить колесо на место и немного качают автомобиль с небольшим надавливанием на колесо и снова делают замеры.
8. все эти процедуры проводят до тех пор, пока не будет достигнута нужная цифра при измерениях.

Если говорить про ваз 2110, то тут показания должны иметь разницу в 1 мм.

Регулировка схождения

Чаще всего для проведения такого измерения используют обычные нитки, но в некоторых случаях специальную линейку. Для проведения таких работ необходимо автомобиль загнать на яму и руль выставляют ровно.

И теперь проводить работы в определенной последовательности:

1. на резине рядом с дисками нарисовать две риски.
2.  далее линейку устанавливают так, чтобы ее концы совпадали с поставленными рисками.
3. также здесь можно использовать специальное оборудование со шкалой, она должна быть установлена на 0. Если такого оборудования, то линейкой следует проводить несколько замеров.
4. автомобиль проводят немного вперед, чтобы риски передвинулись и линейка вместе с колесом.
5. и в это время следить за показаниями линейки.
6. на задних и передних колесах показания могут быть разными, хотя этого не должно быть. В этом случае нужно будет проводить регулировку рулевых тяг.
7. контрящие гайки откручивают при помощи ключа на 27.
8. затем 24 ключом изменяют длину рулевой тяги, работы проводятся только с муфтой.
9. далее шкалу линейки необходимо поставить так, чтобы можно было отрегулировать схождение до 0 и придется сдвинуть машину немного назад.
10. если показания сошлись с нужным значением, то схождение завершено, но лучше перепроверить и опять немного сдвинуть автомобиль вперед.
11. также стоит обратить внимание на руль, если он смещен, то сразу будет понятно, что тяга выставлена не правильно. В этом случае нужно проверить, какая именно тяга нарушена, и ее придется увеличить.

Как изменить кастор полезные советы

Многие специалисты увеличивают кастор на несколько градусов. Все эти работы можно сделать своими руками, это не вызовет трудностей даже у новичков ремонта. То есть из элементов убираются регулировочные шайбы, они располагаются на передней подвеске. В итоге стойки немного смещаются в сторону, и тем самым, если будет большой угол кастора, тем удобнее будет поворачивать руль на поворотах. Но тут есть свои преимущества и недостатки.

Как изменить кастор на ваз 2110

Преимущества:

1. Устойчивость автомобиля на высоких скоростях, и если до этого не был сделан развал, машина держит дорогу.
2. За счет того что угол между силой колеса и осью стойки при наезде на яму стойки не будут реагировать.
3. Колеса спереди не будут задевать крылья автомобиля, это актуально для тех, кто ставить низкопрофильную резину на автомобиль.

Недостатки способа:

1. Руль будет слишком тяжелым, для этого необходимо открутить гайки на двух сторонах ступицы, затем откручивают шаровую и винт на рычаге.
2. После этого проводят демонтаж рычагов и растяжек.
3. И затем убрать несколько шайб, и затем подвеску собирают в обратном порядке.

Провести развал схождение на ваз 2110 своими руками может любой водитель. Но вот чтобы провести точные замеры следует использовать современные инструменты и оборудование, специалисты сейчас применяют специальные стенды. Если не проводить замеры и не выставлять углы, а также провести ремонт не правильно, то можно попасть в аварийную ситуацию на дороге. Также резина будет очень быстро изнашиваться, именно поэтому периодически проводить проверку и делать развал схождение на автомобиле.

Развал схождение своими руками ВАЗ 2110

Угол кастера на ваз 2110 своими руками.

Как сделать развал-схождение своими руками.

Регулировка угла схождения колес.

Развал — схождение.

Развал схождение своими руками на нексии » Информация об автомобилях.

Как отрегулировать развал схождение на ваз 2109.

Я выставлял отклонение 1,5-2 мм отвеса от кронштейна (могу ошибаться, надо . ..

Развал-схождение своими руками.

Диагностика и регулировка развала-схождения на Вольво.

Схождение колес автомобиля.

Геометрия передних колёс своими руками на примере ваз 2110.

Регулировка угла развала колес Ваз-2107.

Сход-развал своими руками.

регулировка угла развала и схождения.

Диагностика и регулировка развал-схождения колес в Твери- Колесо.69.

Развал схождение Ваз-2110.

Замена передних амортизаторов в машине Ваз 2110.

Углы установки передних колес

BMW E38 Club — Развал передних колес!

Lada 2109 Светло-серебристый.

Пошаговая инструкция — как заменить передний опорный подшипник ВАЗ 2110.

Развал-схождение.

Углы передней подвески ЛАДА(ВАЗ) 2110, 2111, 2112.

Подвесной подшипник ваз 2106.

Регулировка схождения колес.

Как отрегулировать схождение колес.

Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура

Как проверить помпу на ваз 2110.

Развал схождение ваз 2110 параметры – Защита имущества

Отрицательное и наоборот положительное схождение на авто ВАЗ(передний привод). Если сильно в плюс будет схождение резина истираться будет с одного края. А если схождение наоборот, сильно в минус, резина стираться уже будет на противоположной стороне? Интересно, хочется разобраться

• Как заменить передние пружины что-бы не делать сход-развал, ВАЗ 2112? – 4 ответа
• Если гнутая растяжка передней подвески – сбивается сход-развал? – 3 ответа
• Тянет машину то влево то вправо – 3 ответа
• Уводит вправо ВАЗ 2112 – 3 ответа
• Выщипывает резину ВАЗ 2112 – 3 ответа

Углы установки колес вашего автомобиля ваз 2112, в снаряженном состоянии:

Угол развала 0°30’±30′

Схождение 0°15’±10′ (1,5±1 мм)

Угол продольного наклона оси поворота 0°20’±30′

Ну и собственно любое отклонение от этих размеров, и будет давать повышенный износ резины передних колёс. Особенно это касается схождения.

Ну например сделайте не 1,5 мм, а 3 или 5 мм, в плюс или в минус, вот вам подъедание резины и будет обеспечено. Она ещё и будет пищать на поворотах.

Для обеспечения хорошей устойчивости и управляемости передние колеса ваз 2110 установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки ваз 2111, в плоскости, параллельной продольной оси . Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

• Угол продольного наклона оси поворота

Угол развала колеса – угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески ваз 2110. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод от прямолинейного движения, односторонний износ протектора.

• Угол развала колеса

Схождение колес – угол между плоскостью вращения колеса ваз 2112 и продольной осью . Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота .

• Схождение колес

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг ваз 2112. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса – горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль ваз 2111 устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес ваз 2112 обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение. У обкатанного в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес ваз 2111 должны находиться в следующих пределах:

Многие неисправности действительно можно сделать самостоятельно, придерживаясь советов и рекомендаций специалистов. Далее в статье мы рассмотрим, как своими руками производится развал-схождение ВАЗ-2110 и в какой последовательности.

Развал схождение ВАЗ-2110 своими руками

Наверное, все автовладельцы даже без опыта прекрасно осведомлены, что одним из самых важных факторов безопасного передвижения на авто любой марки, включая и ВАЗ-2110, является правильно произведенная геометрия колес, относительно плоскости земли и кузова машины. Если сход развала будет неверно налажен, это может привести к повреждению покрышек и даже увеличить расход топлива. Избежать таких неприятных ситуаций вполне реально, если сделать сход правильно, учтя при этом советы профессионалов.

Конечно, можно обратиться за помощью и на станцию технического обслуживания. Но если навыки, пусть даже и небольшие, в ремонте авто имеются, такой процесс способен сделать каждый автовладелец без исключения. Как своими руками, и в какой последовательности производится развал-схождение ВАЗ-2110, проанализируем далее в статье.

Поэтапная регулировка

Перед тем как начинать регулировать развал, в первую очередь следует проверить давление в автомобильных покрышках и убедиться, что ходовая машины в полной исправности. Производить регулировку при неисправном рулевом управлении – бессмысленное занятие. Поэтому в первую очередь проверяется именно эта система. Если работа ее полностью налажена, приступают к регулировке схода в следующей последовательности:

1. Автомобиль устанавливается на идеально ровной площадке.
2. На ободе колес обычным мелом чертятся две линии, одна – в верхней части, а вторая – в нижней.

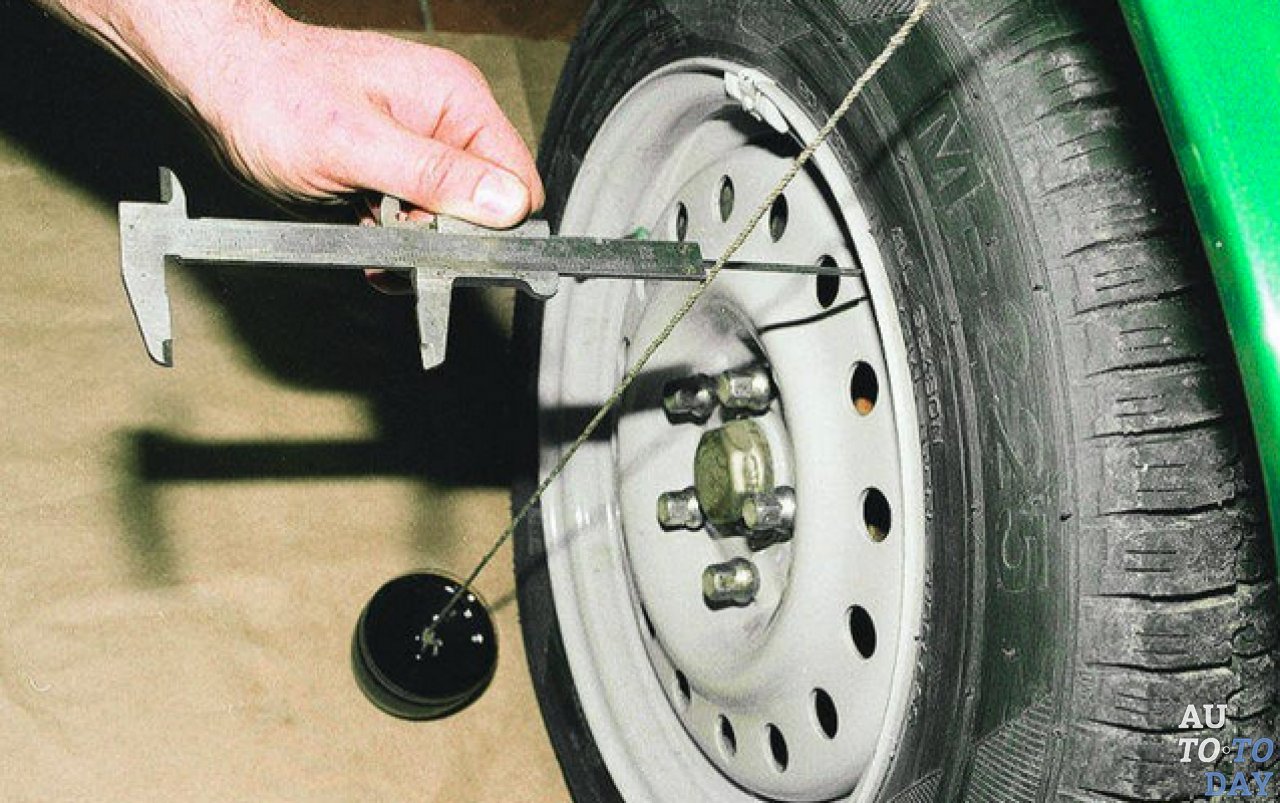

3. Используя штангенциркуль, замеряется расстояние от обода колеса до каждой из ранее начертанных меток. При верном расположении данный показатель не должен превышать 3 мм.
4. Развернув колесо на 180°, процесс замера повторяется, результаты обязательно записываются.
5. Сняв колесо, следует отвинтить два фиксирующих болта кронштейна стойки, которые соединяют данный элемент с поворотным кулаком. Для этого процесса рекомендуется применить два ключа размером на 19.
6. При помощи этого же инструмента нужно сдвинуть поворотный кулак. Передвигать элемент можно как внутрь, так и наружу, выбирая такое расстояние, которое поможет добиться регулировки правильного угла.
7. Колесо устанавливается на прежнее место, фиксаторы подтягиваются.
8. Машину нужно несколько раз, как говорится, «качнуть» руками, слегка нажав на крыло, чтобы вновь произвести замеры.

Правильный угол развала на заднеприводных авто может варьироваться в пределах от +1 до +3 мм. В норме данный показатель у переднеприводных – от -1 мм до +1 мм.

Поэтапная регулировка тяги

После регулировки развала схождения непременно нужно убедиться, что расстояние между колесами в норме. Если данный показатель будет меньшим или, напротив, большим, обязательно нужно отрегулировать рулевые тяги:

• используя ключ размером на 21, ослабевают фиксатор контргайки, удерживающий рулевые тяги;
• задействовав ключ размером на 24 нужно начать вращать муфту, чтобы изменить неверное расстояние;
• при вращении муфты обаятельно следует контролировать, чтобы спица руля располагалась строго в горизонтальном положении;
• слегка откатив авто назад, проверяется расстояние между колесами линейкой с подвижной шкалой;
• если в ходе проверки измерительный прибор выдаст показатель, который может варьироваться в пределах от -1 мм до +1 мм, процесс регулировки угла схода можно будет законченным.

Далее следует просто визуально убедиться, что смещения колес нет и без опаски эксплуатировать железного четырехколесного коня по мере необходимости.

Как можно убедиться самостоятельно, произвести развал-схождение ВАЗ-2110 довольно просто, да и инструментов потребуется не так уж и много. Самое главное – верить в свои силы и успех и не забывать о рекомендациях, которые ранее были рассмотрены в статье. Если же трудности все-таки возникнут, на помощь всегда придет видеоинструкция с виртуального мира, ознакомиться с которой предлагают всем желающим профессионалы своего дела.

ВАЗ 2110 | Установка развала-схождения

11.7. Установка развала-схождения

Оптимальные ходовые качества и минимальный износ резины достигаются только
в том случае, если правильно выставлено положение колес. При повышенном и неравномерном
износе шин, а также недержании дороги – при плохой стабильности направления
и недостаточной устойчивости на поворотах следует обращаться в мастерскую, чтобы
с помощью оптических методов выставить развал-схождение.

Установка развала-схождения не может осуществляться без соответствующего оборудования.
Поэтому здесь описываются только основные понятия, необходимые для установки
развала-схождения.

Схождение

Схождением называется угол, на который плоскость колеса отклоняется от продольной
оси автомобиля. Положительное схождение означает, что колеса при измерении на
высоте их центров спереди сходятся немного ближе, чем сзади. Отрицательное схождение
означает, что колеса спереди расходятся больше, чем сзади.

У автомобиля Mercedes как передние, так и задние колеса имеют положительное
схождение: передние колеса – 0°25′ (спортивная подвеска 0°10′), задние колеса
– 0°25′.

Развал и поперечный наклон шкворня поворотного кулака

Передний мост

Развал и поперечный наклон шкворня поворотного кулака уменьшают перенос толчков
на рулевое управление и обеспечивают минимальное трение на поворотах.

Развалом называют угол, на который плоскость колеса отклоняется от вертикали.
Передние колеса, таким образом, отстоят при отрицательном развале в точке касания
с дорогой дальше друг от друга, чем сверху. У автомобиля Mercedes передние и
задние колеса имеют отрицательный развал.

Поперечный наклон шкворня – это угол между осью поворота кулака и вертикалью
в точке стояния колеса, если смотреть в продольном направлении автомобиля.

Развал и поперечный наклон шкворня поворотного кулака совместно определяют
так называемое плечо обкатки. Благодаря соответствующим конструктивным данным,
достигается большая стабильность по направлению при торможении, в особенности,
если колеса находятся на различном дорожном покрытии (например, если левое колесо
тормозит на сухой, а правое – на мокрой дороге).

Продольный наклон шкворня назад

Продольный наклон шкворня назад – это угол между осью поворота кулака и вертикалью
в поперечном направлении. Этот наклон в значительной степени влияет на управление
передними колесами при движении по прямой. Незначительный наклон благоприятствует
отклонениям от направления движения при езде по плохим дорогам или при боковом
ветре, а на поворотах руль плохо возвращается в среднее положение.

Продольный наклон вместе с развалом выставляется с помощью двух болтов с эксцентриком
на рычагах подвески.

Предпосылки для проверки

 – предписанное давление воздуха в шинах;

 – автомобиль не нагружен, но подготовлен к поездке: полный бак, запаска
и инструмент – все это должно быть при проверке;

 – предварительно сильно покачать подвеску;

 – руль стоит прямо;

 – отрегулирован люфт в рычагах подвески;

 – отрегулирован люфт в подшипниках колес.

Проверка/установка положительного схождения передних колес

Положение передних колес при виде сверху

Точная установка развала-схождения должна производиться только в фирменной
мастерской. При одностороннем износе шин в основном должно проверяться схождение.
Схождение проверяется, если снимались части рулевой трапеции. Схождение может
быть проверено относительно простыми средствами.

Должны быть соблюдены вышеуказанные предпосылки для проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставьте колеса прямо, поперечина руля должна быть расположена горизонтально. 2. Среднее положение достигается тогда, когда паз на стыке рулевого соединения совпадает с маркировочной отметкой на рулевом механизме (стрелка). Если при этом рулевое колесо стоит не совсем прямо, снимите его и переставьте. 3. Поместите между передними колесами спереди раздвижную штангу и раздвиньте ее усилием около 100 Н (соответствует 10кГ). Для этого используйте фирменное спецоборудование или подобную штангу. Раздвижка необходима для того, чтобы смоделировать движение, когда колеса стремятся раздвинуться наружу. 4. Замерьте схождение. Общее схождение передних колес должно составлять 0°25’±10′ (для спортивной подвески 0°10’±10′). Это означает, что края обода спереди должны стоять на 1 мм ближе, чем сзади. 5. Установите положительное схождение, вращая рычаг рулевой трапеции за шестигранник (10е). Предварительно отпустите зажимной конус (10f), при этом удерживайте рычаг за шестигранник рожковым ключом. 6. Установите положительное схождение с одинаковым углом слева и справа, руль должен при этом находиться в среднем положении. 7. Затяните зажимной конус (10f) моментом 50 Н. м., удерживая рычаг рулевой трапеции за шестигранник рожковым ключом. Проверьте манжету шарикового шарнира, она не должна быть смятой или поврежденной. После проверки (установки) снимите приспособление для раздвижки колес.

Развал-схождение на профессиональном стенде 3D: цены, наглядное видео

Развал схождение на нашем СТО производится квалифицированными мастерами на профессиональном стенде «Техно Вектор 6» — 3D стенд без ограничений!

ГАРАНТИЯ на работы по регулировке развала-схождения колес составляет 7 календарных дней или 500 км. Пробега автомобиля (в зависимости от того, что наступит раньше).

ПРАЙС-ЛИСТ НА РАБОТЫ ПО РЕГУЛИРОВКЕ

РАЗВАЛА-СХОЖДЕНИЯ КОЛЕС

Цены на дополнительные услуги

Вид работ	Цена
Снять/установить доп распорку стоек	200
Проверка развала — схождения	600
Диагностика ходовой части	600
С/У колпаков с центральным креплением	400
С/У штатного руля	300
Регулировка разв. /схожд. на автомобили с радиусом колеса выше R19	от 3500

Диагностика подвески и проведение развала от нашего слесаря Юрия

Записаться на ремонт

Как сделать развал схождение своими руками на ваз 2110. Как сделать развал схождение автомобиля ваз своими руками

Ремонт передней подвески, проверка и устранение шумов и стуков в подвеске лада 2110 своими руками, этапы замены защитного чехла шаровой опоры лада 2112, порядок снятия и установки амортизаторной стойки ваз 2111, ваз 2112, ваз 2110. Углы установки колес
Устройство передней подвески Ваз 2110, Ваз 2111, Ваз 2112, ремонт
ремонт ходовой части передняя подвеска, руководство по обслуживанию

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса ваз 2110 установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки ваз 2111, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19″. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол продольного наклона оси поворота

Угол развала колеса – угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески ваз 2110. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол развала колеса

Схождение колес – угол между плоскостью вращения колеса ваз 2112 и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение колес

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг ваз 2112. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса – горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль ваз 2111 устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес ваз 2112 обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение. У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес ваз 2111 должны находиться в следующих пределах:

Углы установки колес автомобиля в снаряженном состоянии:

Передняя подвеска Ваз 2110, Ваз 2111, Ваз 2112

Сегодня регулировка развал схождения колёс уже не является большой проблемой. Многие станции предоставляют услуги по регулировке развал схождения, ею можно воспользоваться как в городе, так и на трассе. Сервисы, выполняющие развал схождение автомобиля, имеют оборудование, которое отвечает «последнему слову» техники. С помощью компьютерных, оптических и лазерных стендов, можно выполнить процедуру развал схождения с максимальным эффектом и в считанные минуты. А ведь раньше водителям приходилось самостоятельно устанавливать необходимые углы. Разберем подробно как сделать развал схождения автомобиля.

Если положительный угол схождения (передняя часть колеса «смотрит» внутрь) больше нормы, резина будет вытираться снаружи, а если превышает норму отрицательный угол (передняя часть колеса смотрит наружу), то износ будет заметен с внутренней стороны шины.

Оборудование и материалы для регулировки развал схождения колес своими силами

Виды неисправностей развал схождения

Для проведения регулировки Вам понадобиться площадка, она должна быть ровной, также желательно наличие смотровой ямы.

Подсказка! Если развал схождение регулируется в «полевых» условиях, то для создания эффекта ровной поверхности, под колёса можно подложить ровные доски.

Для того чтобы выполнить
развал схождение своими руками
понадобятся
:

Подсказка! Вместо телескопической линейки можно использовать любое устройство, напоминающее удочку, или держатель шторки для ванной, или домашнего турника. По факту, это должны быть 2 трубы разного диаметра с выдвижением и возможностью фиксации.

Регулировка угла развала

• Выставляем авто на ровную площадку, рулевое колесо выставляем строго прямо.
• Мелом ставим отметки на колёсах по всему диаметру сверху и снизу.
• Закрепляем на крыле авто верёвку с обвесом и измеряем расстояния от обода до верёвки.
• Прокатываем авто на пол оборота колеса, чтобы метки поменять местами;
• Снова измеряем расстояние от обода до верёвки вверху и внизу.
• Снимаем колесо и ослабляем болты крепления поворотного кулака и амортизатора.
• Сдвигаем поворотный кулак, чтобы уравнять расстояние, которое получилось в результате замеров.
• Затягиваем болты.

Регулировка угла схождения

• Машина всё ещё на ровной площадке.
• Мелом ставим метки, но теперь на внутренней стороне колеса на стыке диска с резиной.
• Устанавливаем телескопическую линейку на метки и совмещаем отметку «0» с неподвижным указателем, а затем фиксируем линейку.
• Двигаем машину немного вперёд и назад, и проверяем показания. Если расстояние между колёсами сзади уменьшилось, то нужно с помощью муфты укоротить рулевые тяги. Если расстояние увеличилось, то рулевые тяги необходимо удлинить.

Подсказка! Во время движения и фиксации, телескопическая линейка или устройство, заменяющее ее, не должна касаться никаких деталей подвески и кузова.

Если всё выполнено правильно, то после выполнения регулировки развала схождение уже можно ездить на авто. При этом лучше проверять, не происходит ли преждевременный и неравномерный износ резины.

В данной статье описан способ, которым можно отрегулировать углы развала схождения автомобиля ВАЗ своими руками. Но если Вы владеете дорогим автомобилем с дорогими шинами, то лучше всего повторить процедуру регулировки, используя современное оборудование.

На видео: Как сделать развал схождение. Часть 1 из 2

На видео: Как сделать развал схождение. Часть 2 из 2

Угол продольного наклона оси поворота
– угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19″. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол развала колеса
– угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Схождение колес
– угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса – горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного). Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение. У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах.

Развал схождение своими руками ваз 2110 вполне реально исправить, используя при этом простые приспособления и подручные средства.

В первую очередь стоит отметить, что замена рулевого шарнира или же амортизаторов приводит к значительному изменению углов, которое в последствие потребует регулировки. Как правило, в большинстве случаев достаточно отрегулировать всего лишь два данных параметра: углы схождения и развала колес. Кроме того, существует третий параметр, а именно угол продольного наклона шкворня, который нуждается в корректировке значительно реже остальных.

Диагностика

Итак, для того чтобы отрегулировать схождение колес делать замеры удобней всего при помощи специальной линейки, при этом наиболее комфортно работать на яме. Кроме того, не забудьте расположить руль строго в положение прямолинейного движения. Прежде чем корректировать развал схождение своими руками ваз 2110, необходимо с внутренней стороны колес нанести метки, для этого можно использовать мел. После того, как создадите в линейке натяг, ее нужно установить, уперев двумя концами в ранее намеченные точки. Затем слегка встряхните линейку, а далее совместите «ноль» с указателем.

Развал-схождение на ВАЗ 2110

Не забудьте зафиксировать шкалу. После этого прокатите машину немного вперед, чтобы линейка сместилась вместе с колесами, но при этом не коснулась подвески или же кузова. Затем необходимо проверить показания. Развал схождение своими руками ВАЗ 2110 вполне реально откорректировать, не имея особого опыта.

Регулировка схождения

Итак, если на автомобиле расстояние между колесами, расположенными сзади, меньше чем спереди, то необходимо укорачивать рулевые тяги, а если больше — то наоборот удлинять. Стоит отметить, что проводить подобные корректировки необходимо практически после каждого ремонта ходовой части автомобиля. Кроме того, даже если вы не проводили каких-либо ремонтных работ, обязательно проводите диагностику автомобиля, по крайней мере, каждые полгода.

Для того чтобы не регулировать развал схождение не пришлось проводить после ремонта, прежде чем разбирать подвеску нужно метить абсолютно все разъединяемые соединения, если нет под рукой мела, то можно обойтись краской или же зубилом. Кроме того, следует считать количество оборотов во время выворачивания наконечников из тяг.

Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура, с которой сможет без особого труда справиться любой опытный автомобилист.

Благодарю за внимание.

После замены амортизаторов на передних колесах, необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобится: набор инструментов:

и два вот таких блина, спокойно вращающиеся вокруг своей оси.

Думаю сделать их самостоятельно несложно. Между собой они должны быть независимыми, так как при регулировке одного колеса, второе должно стоять, не меняя положение.
Также нам понадобится вот такой отвес:

и две равные планки.

В нашем случае они по 60 сантиметров.
Ещё нам пригодится рулетка и два куска алюминиевой проволоки. Первым делом нужно проверить уровнем кривизну пола помещения, где собираетесь производить регулировку.

Если полы неровные, то устанавливая блины, нужно добиться одинакового уровня между ними.
Теперь загоняем автомобиль на наши блины, вот в эту часть передними колесами,

для того, чтобы можно было сделать развал.

Когда закончим с развалом, то переставим автомобиль по центру блинов, для регулировки схождения.
На автомобилях с передним приводом типа: Самара, Лада, 2108-2110, развал колес может быть как отрицательным, так и положительным.

В литературе говорится, что развал может быть от 0°±30′. Это приблизительно 2-2,5 мм. зазора. Получается что будет зазор либо в отрицательную, либо в положительную сторону.

Мы будем делать развал отрицательный, то есть колеса будут стоять буквой «М», и сделаем мы его где-то около 1 мин. 30 сек.

Процесс регулировки развал/схождения.

Перед началом регулировки развал/схождения, не забудьте проверить давление в шинах и при необходимости выровнять его.

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

После того, как мы отрегулировали развал, то получили показатели около 1м. 30сек.
На нашем отвесе приварена пластина толщиной 2,2 мм.

Когда мы прикладываем его к диску, то уровень должен быть равным. Тесть пузырь находится по центру.

Также регулируется развал и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения данных колес.

Переставляем автомобиль колесами по центру блинов. К передним дискам, вот таким образом крепим с помощью алюминиевой проволоки планку.

На краю планки есть небольшой гвоздик, за который мы закрепим рулетку.

Тоже самое делаем с обратной стороны.
Теперь протягиваем капроновую нить с таким расчетом, чтобы она в этом месте не задевала обод.

На автомобилях Российского производства, задняя балка уже передней колеи колес. Поэтому нам нужно подложить под нить, на заднем колесе, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично.
Далее делаем промеры передних колес рулеткой и начинаем регулировку схождения колес. Результаты всех замеров записываем на бумагу.

В нашем случае получилось:

• передние часть колеса 163,7 см;
• задние часть колеса 162,6 см:
• левое колесо, зазор 8 мм;
• с правой стороны получился зазор 5 мм.

В результате замеров у нас получилось расхождение в 11 мм. Зазор смотрим тут, то есть между ниткой и покрышкой.

Чтобы нам сделать схождение, нужно примерно выставить зазор 1-1,5мм., а ширина должна получиться 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.

Когда обе тяги подкручены, производим замеры
.
Должно получиться на переднем колесе следующее:

• При замере в передней части колеса, расстояние должно быть 163,1 см;
• При замере задней части колеса, расстояние между ними должно быть ровно 163 см., то есть мы видим разницу в один миллиметр;
• Зазор между ниткой должен быть равен 1 мм.

Колесо с другой стороны должно быть с такими же показателями.

Данная регулировка колес весьма проста, которую свободно может сделать любой в гаражных условиях, не прибегая к никаким автосервисам. Также, такая регулировка поможет вам сэкономить деньги и нервы.

Сделав регулировку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результаты и останетесь довольны.

Проверяем и регулируем развал-схождение своими руками

Ходовая часть авто — это сложный компонент с множеством параметров. Любое вмешательство в неё приведёт к изменению углов установки колёс. В результате поведение машины на дороге меняется в худшую сторону: затрудняется прохождение поворотов, авто может вилять при торможении и разгоне, становится трудно направлять его в определённую сторону, возникают заносы. Чтобы исправить проблему, прибегают к развал-схождению. Можно ли сделать его своими руками и что для этого нужно?

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

Схождение — разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение — это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

Регулирование развал-схождения на стенде в автосервисе

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

• если диск смялся при въезде в яму на высокой скорости;
• если проводился ремонт ходовой;
• если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
• если при езде ясно чувствуется «увод» авто в сторону;
• если покрышки начали изнашиваться гораздо быстрее;
• если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

1. Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
2. Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
3. Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

• При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
• Руль повернут в одну из сторон, но машина всё равно едет по прямой.
• Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
• При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение. Возможно, делать его не придётся, но вероятность имеется.
• Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту. Особенно важно сделать это при замене следующих деталей:

• сайлентблоков;
• наконечников рулевых тяг;
• рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Положительный и отрицательный развал

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

• телескопическую линейку для проверки сход-развала;
• мел;
• шнур с отвесом;
• стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

1. Снимите руль, отвинтив гайку.
2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

1. Поднимите автомобиль, чтобы его колёса не касались земли.
2. Установите колёса в положение для езды по прямой.
3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем. Оцените статью: Поделитесь с друзьями!

Проверка схождения колес — Авторемонт

ПОЛУЧИТЬ БЕСПЛАТНУЮ ЦЕНУ

Проверяйте регулировку углов установки колес при каждом втором вращении шин и всегда при установке новых шин. Регулировка углов установки колес, иногда называемая отслеживанием, является частью стандартного технического обслуживания автомобиля, которое заключается в регулировке углов колес таким образом, чтобы они соответствовали техническим характеристикам автопроизводителя. Целью этих регулировок является уменьшение износа шин и обеспечение ровного и точного движения автомобиля (без «оттягивания» в сторону).Углы выравнивания также могут быть изменены сверх спецификаций производителя для получения конкретных характеристик управляемости. В автоспорте и на бездорожье по разным причинам может потребоваться отрегулировать углы, значительно превышающие «нормальные».

Первичные углы

Первичные углы — это базовый угол установки колес друг относительно друга и относительно кузова автомобиля. Эти настройки — изгиб, кастер и зацеп. На некоторых автомобилях не все из них можно отрегулировать на каждом колесе.

Эти три параметра можно разделить на передние и задние, так что в целом параметры следующие:

Спереди: Ролик (правый и левый)

• Спереди: развал (правый и левый)
• Спереди: носок (левый, правый и общий)
• Сзади: развал (слева и справа)
• Сзади: носок (левый, правый и общий)
• Сзади: Угол тяги

Вторичные уголки

Дополнительные углы включают множество других регулировок, например:

SAI (слева и справа)
• Угол в комплекте (левый и правый)
• Схождение на поворотах (влево и вправо)
• Максимальные обороты (влево и вправо)
• Изменение кривой носка (левый и правый)
• Разница ширины колеи
• Разница колесной базы
• Дорожный просвет спереди (слева и справа)
• Дорожный просвет сзади (слева и справа)
• Угол рамки

Смещение (переднее и заднее) часто называют углом установки колес.Однако неудача просто существует из-за измерительной системы и не имеет никаких спецификаций от производителей автомобилей.

Измерение

Блок камеры (иногда называемый «головой») прикрепляется к специально разработанному зажиму, который удерживает колесо. Обычно в системе регулировки углов установки колес четыре блока камеры (блок камеры на каждое колесо). Камеры сообщают о своем физическом положении относительно других камер на центральный компьютер, который вычисляет и отображает, насколько смещены изгиб, зацеп и кастер.

Часто с юстировочным оборудованием эти «головы» могут быть большим прецизионным отражателем. В этом случае юстировочная «башня» содержит как камеры, так и массивы светодиодов. Эта система мигает одним массивом светодиодов для каждого отражателя, в то время как камера, расположенная в центре массива светодиодов, «ищет» изображение узорчатой ​​поверхности отражателей. Эти камеры выполняют те же функции, что и другие виды оборудования для центровки, но устраняют многочисленные проблемы, связанные с перемещением высокоточного узла камеры на каждый обслуживаемый автомобиль.

Как узнать, что вам нужна регулировка углов установки колес на airwayautoservice.com

Регулировка углов установки колес — это процесс регулировки углов колес вашего автомобиля в соответствии со спецификациями производителя вашего автомобиля. Когда ваш автомобиль был построен, колеса были идеально расположены в соответствии с идеальными характеристиками производителя, но со временем ваш автомобиль теряет центровку. Проблемы с несоосностью могут привести к серьезным проблемам с безопасностью и производительностью, а также к дорогостоящему ремонту. Служба регулировки углов установки колес оптимизирует различные углы поворота ваших колес друг к другу и к дороге.

Для выравнивания колес необходимо, чтобы автомобиль был установлен на машину для выравнивания колес. В этой машине используются специальные измерения, позволяющие технику установить и отрегулировать компоненты подвески в соответствии с заводскими спецификациями. Обычные углы выравнивания — это изгиб, кастер и схождение. Эти углы смещаются из-за выбоин, ударов по бордюрам, лежачих полицейских, попадания в аварию и других опасностей при вождении. Итак, как узнать, что вашему автомобилю требуется регулировка углов установки колес?

Наиболее распространенные показания, при которых вашему автомобилю требуется регулировка углов установки колес

• Рулевое колесо не прямое — если вы едете по ровной прямой дороге, ваше рулевое колесо должно быть прямым, отцентрированным и неподвижным.Плохое выравнивание приведет к тому, что ваше рулевое колесо будет кривым и смещенным от центра или под неправильным углом при движении по прямой.
• Дрейф или тяга — если ваш автомобиль смещается влево или вправо при движении прямо по ровной дороге, выравнивание нарушено.
• Неравномерный износ шин. Проблема с регулировкой развала приводит к чрезмерному износу шин, особенно по краям шин.
• Вибрация — если ваше рулевое колесо вибрирует во время движения, это может быть еще одним признаком того, что ваши колеса не выровнены.
• Управляемость автомобиля кажется нестабильной — ваш автомобиль будет неустойчивым и расшатанным при движении по прямой и поворотах из-за неправильной установки колес.
• Шум автомобиля — если вы слышите скрип, скрип, стук или трение, когда начинаете движение или объезжаете повороты, это может указывать на проблемы с рулевым управлением и подвеской. После этого ремонта потребуется регулировка углов установки колес.

Эксперты рекомендуют выравнивать колеса через каждые 10 000 миль.Регулировка колес потребуется раньше, в зависимости от условий вождения или попадания в аварию. Ежедневная езда на лежачих полицейских с постоянной скоростью, наезд на бордюры или выбоины приводит к медленному изменению угла наклона шин. Неправильная регулировка углов установки колес может создать проблемы с управляемостью и преждевременным износом, поэтому лучше всего осмотреть автомобиль, как только вы заметите какие-либо признаки проблем с регулировкой углов установки колес. Посетите нашу автомастерскую и попросите наших механиков проверить регулировку углов установки колес, внести необходимые корректировки и обеспечить безопасность вас и ваших пассажиров!

Двухколесная система центровки Алтуна, Пенсильвания | Центр надежных буксировочных шин и автоцентров, Inc

Прибл.Время: 30 минут |
Диапазон цен: Узнать цену

Основы услуг по регулировке углов установки двух колес в Reliable Towing Tire & Auto Center, Inc.

Регулировка углов установки колес — особенно важный этап в общем обслуживании шин и колес. Цель выравнивания колес — убедиться, что ваши шины направлены прямо вперед, перпендикулярно земле и параллельно друг другу, чтобы они катились под прямым углом. Правильно выровненные шины помогут вам максимально эффективно использовать шины, а управление автомобилем станет значительно проще.Когда дело доходит до центровки колес, правильному выравниванию способствуют три угла: изгиб, кастер и схождение. Развал — это угол колеса, который должен составлять 0 °, чтобы шина располагалась перпендикулярно земле и не вызывала неравномерного износа внешних краев. Колесо — это угол поворота рулевого колеса, который позволяет шинам поворачиваться вместе с рулевым колесом. Схождение — это расстояние между шинами, чтобы они были параллельны друг другу. Синхронизация всех трех углов обеспечит лучшую производительность.

Почему вам следует заказывать услуги по регулировке углов установки двух колес в компании Reliable Towing Tire & Auto Center, Inc?

Неверно выровненные шины могут вызвать неравномерный износ шин и затруднить управление автомобилем. Признак приближающегося смещения колес может ощущаться при натяжении рулевого колеса вашего автомобиля. Шины могут вылететь из положения во время столкновения или столкнуться с другими препятствиями, такими как выбоины или бордюры. Регулировка углов установки колес важна, поскольку правильно выровненные колеса обеспечивают экономию топлива.Это потому, что они получают меньшее сопротивление от поверхности дороги. Член нашей команды может осмотреть ваш автомобиль, чтобы определить, является ли регулировка углов установки двух колес наилучшим вариантом для вашего автомобиля. Правильная установка колес способствует равномерному износу протектора, а значит, ваши шины прослужат дольше. Позвоните нам, если вы считаете, что двухколесная система регулировки угла поворота подходит именно вам.

Мы с гордостью обслуживаем потребности клиентов в выравнивании двухколесных колес в Алтуне, штат Пенсильвания, Холлидейсбурге, штат Пенсильвания, Мартинсбурге, штат Пенсильвания, и прилегающих районах.

Обслуживаемых площадей:
Алтуна, Пенсильвания | Холлидейсбург, Пенсильвания | Мартинсбург, Пенсильвания | и прилегающие районы

Система регулировки углов установки четырех колес

в Зайонсвилле, IN

Регулировка углов установки четырех колес

89,99

Узнать больше

Рекомендуется Каждые 15000 миль

Экономьте, сохраняя прямое движение автомобиля за счет регулировки углов установки всех четырех колес.

Служба регулировки углов установки четырех колес Ford возле Зайонсвилля, IN

Если вы ищете сертифицированных автомобильных техников недалеко от центральной Индианы, вы можете принести свой автомобиль в наш сервисный центр> Pearson Ford.Мы находимся в Зайонсвилле, Индиана, и обслуживаем около Индианаполис, Кармел, Вестфилд и Уайтстаун . Мы специализируемся на автомобилях Ford и обслуживаем все модели, включая Ford Edge, Expedition, Explorer, F-150 и Escape. Одна из наших самых популярных автомобильных услуг — это услуга регулировки угла поворота всех четырех колес. Мы рекомендуем вам регулярно проверять подвеску.

Расписание обслуживания
Сохранить в телефон

Что такое услуга регулировки углов установки всех четырех колес?

Служба выравнивания всех колес также известна как служба выравнивания всех колес .Как следует из названия, в этом типе услуг по выравниванию передние и задние колеса автомобиля выравниваются. В сервисе центровки углы подвески, включая угол развала , схождение, углы кастера , регулируются таким образом, чтобы колеса были направлены вперед, когда рулевое колесо находится прямо. В компании Pearson Ford из Зионсвилля наши технические специалисты имеют опыт работы по регулировке углов установки колес. Наша команда будет использовать лучшие технологии автомобильной диагностики, чтобы определить, нет ли перекоса колес.

Каковы преимущества правильно отрегулированной подвески?

При правильно отрегулированной подвеске ваш автомобиль сможет обеспечить повышенную топливную экономичность, а неравномерный износ протектора шин будет сведен к минимуму. Это приведет к повышению эффективности торможения и общей управляемости вашего автомобиля Ford. Возможен чрезмерный износ других частей системы подвески с смещенными колесами. Это может увеличить ваши расходы на долгосрочное обслуживание.Проверка углов установки колес важна, если ваш автомобиль попал в аварию или если вы столкнулись с препятствием во время движения.

Услуги дилерского центра Pearson Ford of Zionsville

В Pearson Ford of Zionsville мы верим в то, что можем предоставить нашим клиентам удобную и беспроблемную среду . Пока ваш автомобиль проходит техобслуживание, вы можете расслабиться в нашей зоне ожидания для клиентов. В нем есть бесплатный кофе, напитки, закуски, торговые автоматы, телевизоры с плоским экраном, рабочие станции с компьютерами, тихая комната и многое другое.Мы также предлагаем нашим клиентам бесплатную услугу многоточечного осмотра, позволяющую нашим техническим специалистам проверять несколько систем вашего автомобиля Ford.

Запишитесь на обслуживание к одному из наших сертифицированных технических специалистов

Если вы хотите записаться на прием к одному из наших сертифицированных технических специалистов, вы можете воспользоваться онлайн-графиком обслуживания на нашем веб-сайте или просто позвонить нашей команде по телефону. Мы часто проводим купоны на скидку и другие виды рекламных акций, поэтому обязательно проверяйте наши последние предложения на нашем веб-сайте Pearson Ford.Если вам требуется прокат автомобилей, бесплатный трансфер или бесплатные автомобили во временное пользование, сообщите нам, чтобы мы могли заказать эти услуги для вас.

Удобства отдела обслуживания Pearson Ford

• Бесплатный Wi-Fi
• Бесплатная многоточечная проверка
• Доступно автомобилей в аренду
• Бесплатный трансферный автобус
• Детская игровая площадка
• Телевизоры с плоским экраном
• Рабочие места для бизнеса
• Тихая комната

Маркетинг службы кошелька дилера и поиск исправленных операций по

Регулировка углов установки колес — Сервис Эталон

Мы будем рады рассказать вам о нашем развале / конвергенции.
Современный мир стремительно развивается. И автосервис не стоит на месте.
В декабре 2020 года траверс заменили на более современную. Поднимает не только обычные автомобили, но и бронированные.
С 20 апреля 2021 года программа Автодата обновлена. Причем у специалиста есть возможность делать развал / схождение на автомобилях с 2021 года включительно, как в автосалонах.

ЧТО ТАКОЕ КАМЕРА / СБЛИЖЕНИЕ?

Развал / схождение — такой важный элемент в ремонте, как и все остальные.Этим нельзя пренебрегать.
Давайте разберемся 🤔 простыми словами, в чем разница между изгибом и носком и что нужно сделать перед изгибом / носком.

Развал — это ось плоскости колеса, перпендикулярная земле.
Другими словами, когда колеса находятся в доме, это отрицательный развал.
Если наоборот, положительно.

Схождение — это ось плоскости колеса, параллельная земле. Когда схождение равно нулю, колеса смотрят прямо.
При отрицательном схождении колеса направлены в разные стороны, а не параллельно.
При положительном результате колеса смотрят в одну точку.

❗️❗️❗️Однако нужно знать, что в некоторых случаях нет возможности регулировать углы наклона колес: например, если геометрия подвески или кузова изменилась после аварии.
Затем вам нужно будет исправить геометрию тела и изменить поведение деталей.

⚠️ Иногда специально настраивается отрицательный развал — скажем, на гоночных автомобилях, который, хотя и увеличивает износ резины, но обеспечивает лучшую управляемость.

☝️А о главном, перед развалом / схождением нужно сделать ДИАГНОСТИКУ БЕГА.
Потому что при люфте в деталях подвески развал / схождение НЕ МОЖЕТ быть выполнено. Сначала нужно устранить неисправность, а уже потом проверять углы наклона и поворота колес.

Регулировка углов установки колес |

Что такое регулировка углов установки колес?

Регулировка углов установки колес — это наука о точном измерении и последующей установке колес на вашем автомобиле путем регулировки их углов таким образом, чтобы они были перпендикулярны земле и параллельны друг другу.Правильная регулировка углов установки колес значительно продлит срок службы ваших шин. Правильная установка значительно продлит срок службы ваших шин, обеспечит прямую колею вашего автомобиля, лучшую управляемость, безопасную езду и большую экономию топлива.

Когда мне нужна регулировка углов установки колес?

• Неравномерный или быстрый износ шин
• Тянет или уклоняется от прямой
• Если ваше рулевое колесо или ваша машина не прямо, отклонитесь в сторону при движении по прямой дороге.
• После наезда на выбоину или бордюр.
• При замене шин.
• Мы рекомендуем выполнять регулировку углов установки колес два раза в год, чтобы обеспечить безопасность вашего автомобиля, улучшить управляемость и продлить срок службы ваших шин.

Двумя наиболее частыми проблемами, которые могут вызвать быстрый износ шин, являются неправильные настройки развала и схождения.

Изгиб

Это наклон внутрь или наружу верхней части колеса.Цель развала колес — оптимизировать площадь контакта шины с дорогой в любых условиях движения, чтобы увеличить сцепление с дорогой.

Схождение

Это положение передних колес во время поворота (это положение обычно достигается при повороте на 20 градусов. Если значения между двумя колесами значительно отличаются от технических характеристик, это может привести к истиранию шин и чрезмерному износу протектора и непредсказуемой реакции рулевого управления.

Услуги по регулировке углов установки колес Hateco

У каждого автомобиля своя комбинация размеров развала колес, колес и схождения.Их должен правильно измерить, интерпретировать и отрегулировать эксперт.

В наших магазинах для справки доступны технические характеристики вашего автомобиля, рекомендованные производителем, для обеспечения наилучших результатов.

Полный уход за шинами

Забота о ваших шинах гарантирует вам комфортную, приятную и, самое главное, БЕЗОПАСНУЮ поездку, поскольку ваша шина является единственной точкой пересечения между вашим автомобилем и землей.

Сервисный центр Hateco предлагает полный комплекс услуг по ремонту ваших шин: балансировку колес, вращение шин, проверку давления в шинах и регулировку углов установки колес.

Всегда следите за своими шинами и правильно обслуживайте их, и вы получите большую экономию топлива, лучшую управляемость и гораздо более длительный срок службы ваших шин.

, система регулировки углов установки четырехколесного транспорта, Грин-Бэй, штат Висконсин

Прибл. Время: 60 минут |
Диапазон цен: Узнать цену

Основные сведения о регулировке углов установки четырех колес в Pomp’s Tire

Регулировка углов установки колес помогает обеспечить правильный угол наклона ваших шин — на уровне земли, прямо вперед и параллельно друг другу, чтобы они могли сохранять прямолинейное отслеживание.Правильные углы регулировки помогут продлить срок службы ваших шин. Кроме того, значительно упростится управление вашим транспортным средством. Регулировка углов установки колес, возможно, является наиболее важным аспектом обслуживания колес и шин. Правильному выравниванию колес способствуют три угла: схождение, поворот и развал. Носок — это расстояние между шинами. Ваши шины должны быть в равном положении и параллельны друг другу. Колесо, или угол поворота рулевого колеса, позволяет колесам поворачиваться вместе с рулевым колесом.Развал — это угол поворота колеса, который должен быть перпендикулярен земле. Регулировка углов установки четырех колес — важная часть продления срока службы ваших шин, потому что несоосные шины неизбежно приводят к ухудшению характеристик шин и неравномерному износу протектора.

Почему вам следует выполнять услуги по выравниванию всех четырех колес в Pomp’s Tire?

Несоосность колес может затруднить управление автомобилем в целом. Полноприводное регулирование угла поворота часто является лучшим выбором для многих водителей, особенно для тех, у кого привод на передние колеса.Колеса могут смещаться во время автокатастрофы или просто при столкновении с дорожными препятствиями, такими как выбоины или бордюры. Есть несколько признаков, которые предупредят вас о приближающейся услуге регулировки угла поворота всех четырех колес. Автомобиль, сильно тянущийся в одну сторону, нуждается в выравнивании. Еще один признак — неравномерный или ненормальный износ шин. Правильно выровненные колеса обеспечивают множество преимуществ, в том числе сокращение расходов на топливо, поскольку правильно выровненные колеса обладают значительно меньшим сопротивлением качению. Регулярная регулировка углов установки колес также предотвращает непропорциональный износ шин, поэтому ваши шины прослужат дольше.Свяжитесь с нами сегодня для регулировки угла установки всех четырех колес.

Мы с гордостью обслуживаем потребности клиентов в регулировке угла поворота всех четырех колес в Грин-Бей, Висконсин, Миннеаполис, Миннесота, Чикаго, Иллинойс и прилегающих районах.

Обслуживаемых площадей:
Грин Бэй, Висконсин | Миннеаполис, Миннесота | Чикаго, Иллинойс | и прилегающие районы

Скидки: Купон на выравнивание

.
