Aux in что такое: что это такое и как пользоваться

Aux in что это такое и как он работает

для чего нужен, как использовать

Музыкальные центры и другие аудиопроигрыватели оснащены различными разъёмами входа и выхода. Один из них – AUX IN. Это дополнительный канал, предназначенный для воспроизведения сигнала. И он имеет довольно широкую сферу применения.

Содержание статьи

Что такое AUX IN на музыкальном центре

Этот канал позволяет передавать сигнал с любого внешнего переносного устройства на центр.

СПРАВКА! В переводе это наименование означает «дополнительный», «вторичный». Технически он устроен таким образом, что способен принимать сигнал именно с мобильных устройств, например, смартфонов и плееров.

На старых акустических системах вместо AUX IN есть CD IN, но используются они в одних и тех же целях.

Для чего нужен AUX IN и как его использовать для подключения

Через этот канал можно включить музыку на телефоне или плеере, но воспроизводить её через колонки музыкального центра. Таким образом, можно наслаждаться хорошим звуком на каком бы устройстве ни находилась музыка. Часто центр используется для воспроизведения сигнала с компьютера – для этого также применяется AUX IN.

AUX IN находится на задней стенке акустической системы, реже – на передней. Чаще всего этот вход представлен 2 разъёмами RCA («тюльпан»), но также встречаются «большие» (6,3 мм) и «маленькие» (3,5 мм) Jack.

Выходным каналом на переносных устройствах, как правило, является min-Jack, который считается стандартным для всех наушников. Так, для воспроизведения на акустической системе сигнала с телефона потребуется подходящий кабель – чаще всего mini-Jack – RCA. Однако любой провод не подойдёт – нужен четырехжильный акустический с внешней медной оплёткой.

ВНИМАНИЕ! Нужный кабель можно легко приобрести в магазине – они до сих пор широко используются, поэтому продаются повсеместно. Также его достаточно просто спаять самостоятельно из провода от наушников. Потребуется заменить динамики на штекеры RCA. Вместо левого наушника, следует сделать белый «тюльпан», а вместо правого – красный.

Подключить устройство достаточно просто: mini-Jack вставляется в смартфон или плеер, а «тюльпаны» в музыкальный центр в соответствии с цветом.

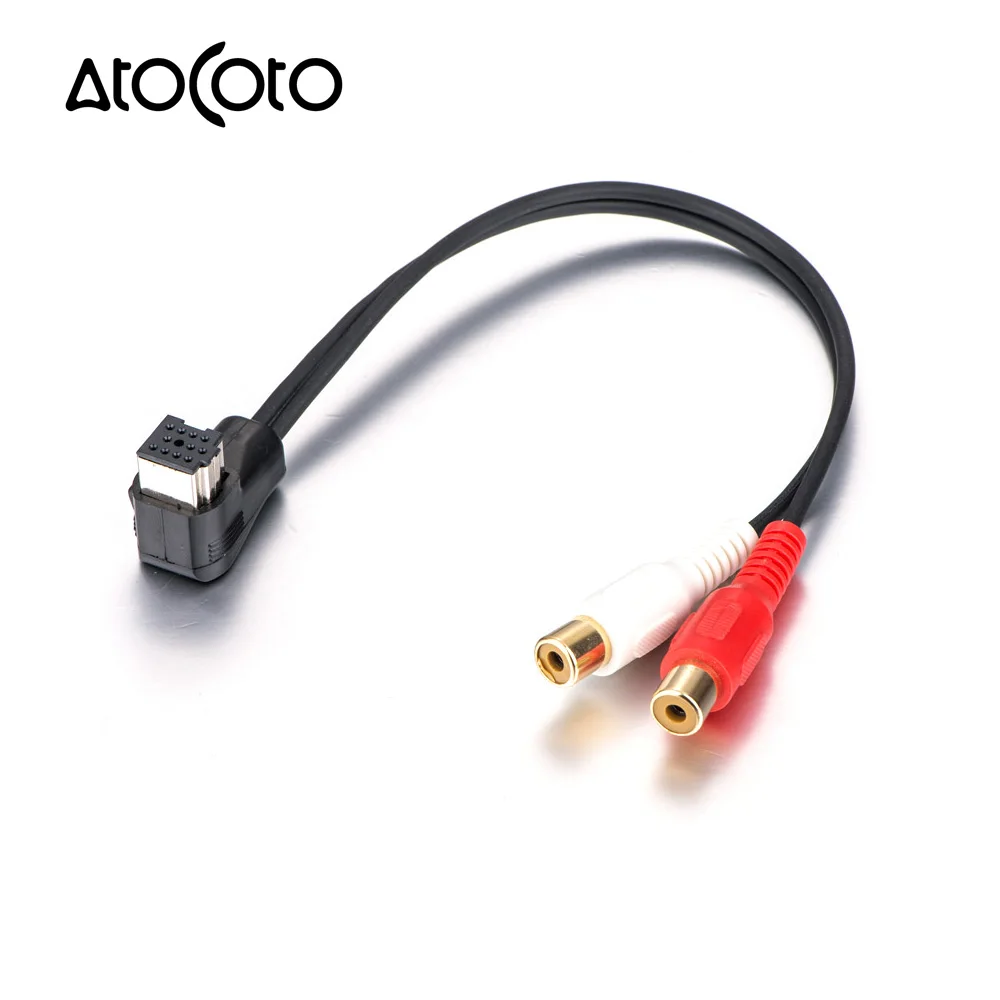

То есть белый RCA – в белый вход, а красный штекер – в красный. Некоторые модели позволяют вручную устанавливать воспроизводимый канал. В этом случае нужно будет выбрать режим AUX.

Затем останется только включить музыку на переносном устройстве. При отсутствии сигналов через другие каналы, акустическая система будет воспроизводить именно его. Встречается также совмещение воспроизведения, например, одновременно может проигрываться музыка через AUX и USB. В этой ситуации достаточно выбрать нужный режим или отключить звук с других каналов.

Подключая смартфон, приходится оставлять его возле акустической системы из-за провода. Есть интересный вариант использования AUX IN – это Bluetooth-адаптер. Можно подключить его к центру, и воспроизводить музыку с любого другого устройства. При этом не будет ограничения в виде длины провода.

Через AUX IN можно подключить телевизор или компьютер, чтобы использовать музыкальный центр для воспроизведения звука с этих устройств. Таким образом можно добиться качественного звука, например, при просмотре фильмов.

AUX IN, несмотря на простое предназначение, заметно расширяет ваши возможности. При помощи различных кабелей и переходников можно подключить к системе практически любое устройство и наслаждаться хорошим звуком. При правильной расстановке колонок легко сделать из центра своеобразный домашний кинотеатр.

Подпишитесь на наши Социальные сети

Что такое AUX в автомобиле и как им пользоваться

Среди большого количества разъёмов, которыми снабжается музыкальная аппаратура, разъём AUX можно назвать одним из наиболее универсальных, по крайней мере до начала выхода на первые роли цифровых мультимедийных устройств. Маркировка AUX встречается практически на всех разновидностях воспроизводящих звук устройств: телевизорах, музыкальных центрах, CD/DVD проигрывателях, автомагнитолах. На аппаратуре прошлых поколений можно встретить и маркировку CD-IN, которая является устаревшим названием разъёма данного типа. А вот среди специалистов он часто именуется «линейным входом».

Рассмотрим особенности разъёма данного типа применительно к автомобильной аудиоаппаратуре.

Что такое AUX-выход

Само название разъёма – это сокращение от Auxiliary port, что переводится как «дополнительное гнездо, порт». Им оснащают музыкальную аппаратуру с целью подключения дополнительных источников звука. Основное требование – подключаемые устройства должны работать с напряжением 0.5-1В: именно этот диапазон поддерживает большинство звуковоспроизводящей аппаратуры, оснащенной линейным входом. Сигнал, подаваемый на разъём, должен иметь такой же номинал.

Auxiliary port обычно напрямую подключается к усилителю звука, поэтому его основная сфера использования – усиление мощности аудиоустройств, имеющих относительно слабые динамики. В качестве примера можно назвать MP3-плееры, многие из которых вообще не имеют устройства звуковоспроизведения и работают исключительно с наушниками.

Современные мобильные гаджеты также не могут похвастаться качественным воспроиз

Что такое aux в автомобиле и как подключить аукс к магнитоле

Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?

По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.

Что такое AUX и для чего он нужен

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

• Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
• Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
• Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
• Нет необходимости заменять встроенную магнитолу.
• Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
• Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

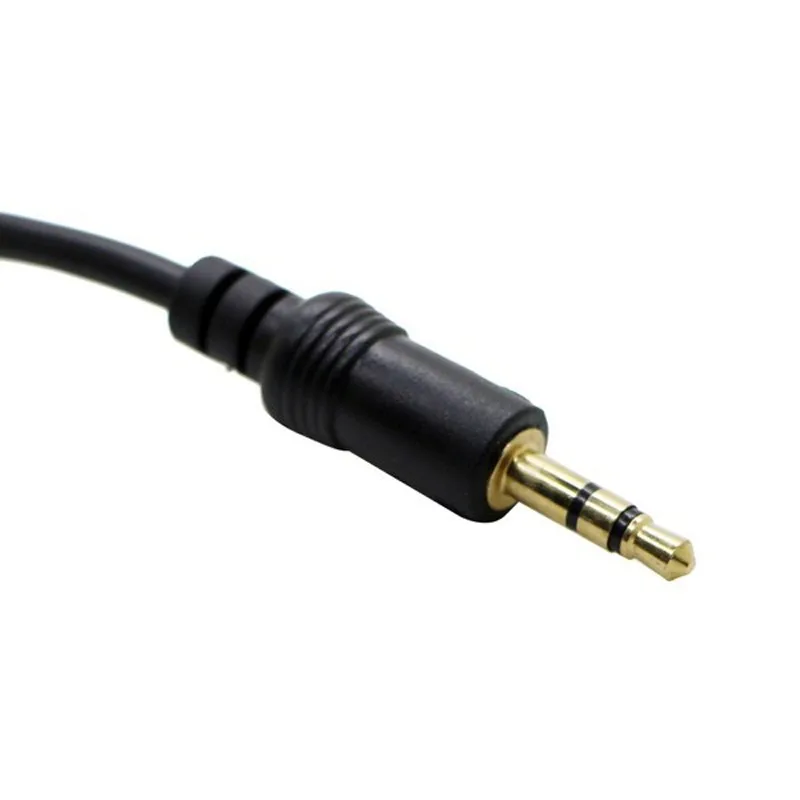

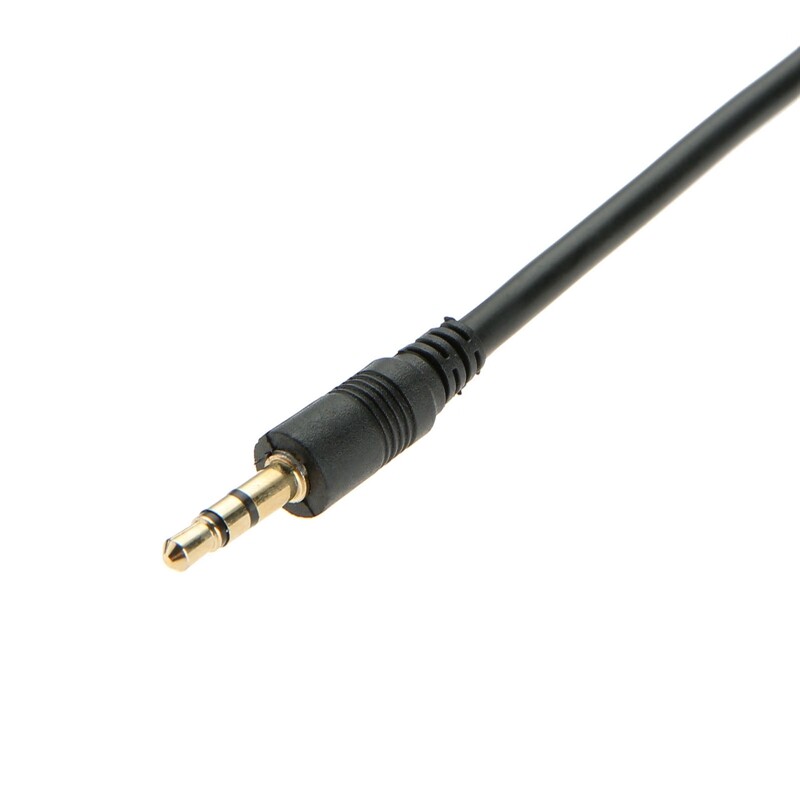

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

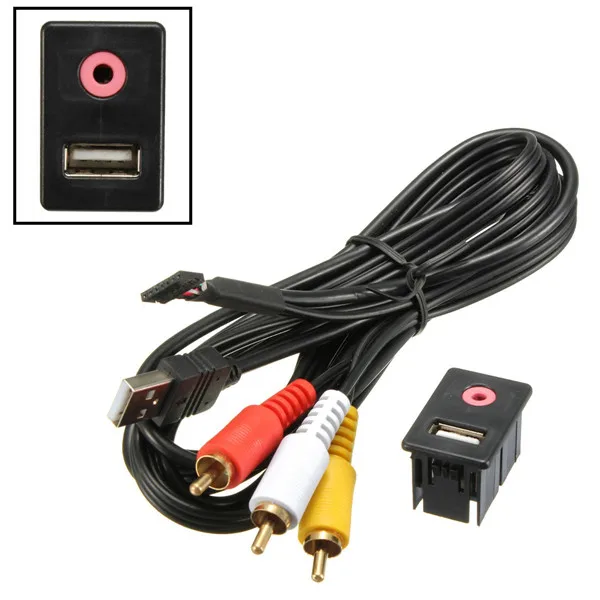

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Проблемы при использовании AUX

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

1. Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
2. Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
3. Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
4. Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
5. Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

Особенности AUX в автомобиле

В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность. AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна. К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.

Полезное видео:

AUX — что это в магнитоле? (AUX IN)

Всем привет. Ребята, я много писать не буду, тут просто не о чем писать много. Скажу сразу — не вышло коротко все написать))

И сразу скажу.. разьем AUX может быть на многих устройствах. Я лично первый раз его увидел на музыкальном центре. И на почти любой аудио технике он обозначает одно и тоже.

И еще — ребята это общая базовая информация. Не руководство, хотя ничего сложного особого нет. Я в общих чертах написал про AUX.

AUX — что это такое?

AUX — это подключение устройства, которое будет в качестве источника звука.

Давайте по-простому теперь. Вот что делает магнитола? Она играет музыку. Например радио, диски проигрывает.. некоторые с флешки умеют читать. Но главное — магнитола воспроизводит звук. Но вот в магнитолу можно сразу подавать звук, это если простыми словами. И этот звук магнитола будет брать, усиливать его и выводить на колонки, то есть на динамики. А этот звук — подключается в разьем AUX. То есть туда можно подключить устройства, которые выдают звук. Какие? Ну например:

1. Смартфоны. Вы ведь к нему наушники зачем подключаете? Чтобы он туда подавал звук и вы слушали музыку)) Тоже самое относится и к планшетам.
2. Всякие MP3-плееры. Тут тоже самое — они выдают звук.
3. Ноутбук. Ну вы ведь к нему можете подключить наушники? Значит он тоже выдает звук. И его тоже можно направить в магнитолу по кабелю, который подключен к ноутбуку таким же образом как и наушники.

AUX OUT — что это такое?

На самом деле AUX IN это тоже самое что и просто AUX — для приема сигнала из внешнего устройства.

Но вот есть еще AUX OUT — что же это такое? А это уже наоборот — чтобы выводить звук. Но куда выводить? Тут есть два варианта, зависит от модели магнитолы:

1. AUX OUT — вывод звука для усилителя. Это имеется ввиду, что вы кабель одной стороной подключаете к AUX OUT, в другой — к усилителю. А усилитель уже подключен к колонкам. Магнитола передает сигнал на усилитель и он уже на колонки. Там образом можно подключить аудио-систему к магнитоле.
2. AUX OUT — вывод звука уже усиленного магнитолой. Но я не знаю существует ли вообще такое. В таком случае усилитель не нужно — магнитола сама звук усилит и можно кабель одной стороной подключить к магнитоле, а другой — к колонкам. Именно к колонкам, у которых нет усилителя. Но повторюсь, я вообще не знаю.. существует ли такое. Просто теоритически — такое может быть спокойно, ведь в магнитоле есть усилитель. Но практически не знаю насколько есть смысл.. тем более в машине.

Эх, совсем забыл. Чтобы магнитола воспроизводила аудио, которое подается на AUX, нужно в ней выбрать режим AUX. Там может быть режим.. дисков.. радио, USB-флешки.. и вот дальше где-то должен быть AUX.

По поводу кабелей AUX

Кабель AUX для магнитолы может состоять из двух разьемов, каждый из которых как у наушников:

И неважно какой стороной подключить кабель — подключатели на кабеле одинаковы. Но это при условии что на магнитоле есть разьем AUX такой.. ну как разьем на телефоне под наушники, вот пример такого разьема:

Но есть и другой вариант AUX, не очень удобный — это когда разьем находится сзади и там подключение не такое простое уже:

Здесь нужно смотреть в инструкцию к магнитоле куда подключать. Но может быть и подписано. А вот кабель для такого подключения:

Но зато есть и приличный плюс такого подключения — вы просто получаете уже готовый кабель для подключения устройства:

То есть уже кабелей не нужно. Вы просто к этому кабелю можете подключить мп3-плеер.. смартфон.. ну или даже ноутбук)) Например фильм посмотреть в машине — удобно будет чтобы звук выводился на акустику машины.

Пару слов о важном

Нельзя подключать к AUX устройство, которое выдает звук усиленный.

Например вы хотите подключить к AUX источник звука. Так вот, можно подключать только ТОТ аудио-сигнал, который обычно подается НА НАУШНИКИ или НА УСИЛИТЕЛЬ. Ни в коем случае не подключается сигнал к AUX который идет ОТ УСИЛИТЕЛЯ. Магнитола просто может выйти из строя.

И еще. Тоже самое, но наоборот. Если у вас AUX OUT предназначен для прямого подключения колонок, то выводить звук на усилитель или наушники НЕЛЬЗЯ. Иначе они также выйдут из строя. Выводить звук нужно ТОЛЬКО НАПРЯМУЮ НА КОЛОНКИ!

Также на заметку — нельзя чтобы контакты кабеля AUX замыкались. Ну, думаю это и так понятно вам))

Заключение

Ребята, мне кажется что мы все выяснили:

1. AUX — для подключения устройств, которые выводят звук. Например смартфон, плеер, ноут, все они могут выводить звук на наушники, колонки? Могут. Поэтому они могут подать звук на магнитолу, а она — на колонки машины. AUX это тоже самое что и AUX IN.
2. В теории еще может быть AUX OUT — это тоже самое, только наоборот — вывод звука. Он часто выводится именно для усилителя, который потом усиливает звук и подает на колонки. Ну или на наушники. Поняли? AUX OUT — вывод аудиосигнала для дальнейшего усиления и подачи на колонки. И второй вариант, в котором я не уверен, но теоритически возможно — вывод звука для того чтобы сразу его подать на колонки. Но я не знаю существует ли такое. В таком случае усилитель вовсе не нужен. Магнитола сама выступает усилителем.

На этом все господа. Надеюсь кому-то эта инфа помогла)) Удачи и добра, до новых встреч!

На главную! 27. 07.2019

как подключить и для чего нужен

Производители аудиоэлектроники и автомобилей стремятся обеспечить как можно большее количество функционала для своих покупателей, в том числе для прослушивания музыки. Предназначенный для этого разъем AUX (АУКС) появился в автомобилях примерно с 2005 года, тогда как в музыкальных центрах и компьютерах он присутствует уже давно, но под другим названием. Имея соответствующее образование и опыт, я постараюсь объяснить, что такое разъем AUX, и для чего он пригодится в машине.

Разъем АУКС на панели автомобиля

Что такое разъем AUX в автомобиле, музыкальном центре и компьютере?

Расшифровка английской аббревиатуры AUX или Auxilary в переводе на русский означает «дополнительный». При этом надпись AUX INPUT или сокращенная AUX IN означает дополнительный вход, который специалисты называют линейным входом. На компьютере или другом электронном приборе разъем того же назначения может иметь маркировку AUDIO IN, LINE IN, CD IN. На автомагнитоле или консоли машины часто помещают еще более сокращенную надпись AUX, что в данном случае эквивалентно AUX IN, то есть именно вход.

Разъем для наушников можно считать линейным выходом

На многих электронных устройствах Вы также можете обнаружить разъем с маркировкой AUX OUTPUT, AUX OUT, LINE OUT, PHONES (наушники), расшифровка которой означает линейный выход. Таким образом, если соединить с помощью специального кабеля линейный выход одного прибора с портом AUX другого устройства, мы осуществим передачу аналогового сигнала с уровнем порядка 1В.

На практике это означает, что, подключив смартфон, планшет или mp3 плеер к автомагнитоле, музыкальному центру или телевизору, Вы сможете прослушивать музыку с помощью их аудиосистемы.

Например, при наличии сигнала Интернет с помощью соответствующего гаджета возможно обеспечить прослушивание любой радиостанции мира и наслаждаться музыкой с высоким качеством через усилитель автомагнитолы и динамики машины. Таким же образом удобно слушать новости на голосовых каналах социальных сетей.

Важно понимать принципиальное различие каналов передачи через USB и AUX порты. В первом случае речь идет о цифровом сигнале, а во втором – сигнал аналоговый. Это значит, что при установке «флешки» во вход USB мы будем иметь возможность управлять медиафайлами с помощью интерфейса автомагнитолы, и сигнал будет передаваться с гарантированным качеством.

Подключение плеера к аудиосистеме автомобиля

Преимущество использования PORT AUX – возможность быстрого и простого подсоединения целого ряда гаджетов. При этом выбор файлов для прослушивания будет осуществляться с помощью подключенного мобильного устройства, а его аккумулятор по этой причине будет разряжаться несколько быстрее.

При таком соединении возможно некоторое ухудшение качества звучания из-за неполного согласования уровня аналогового сигнала и наводки помех на соединительный шнур. В данном случае усилитель автомагнитолы и акустика машины лишь транслируют готовый аналоговый сигнал, который поступает с выхода подключенного устройства.

Как пользоваться входом AUX

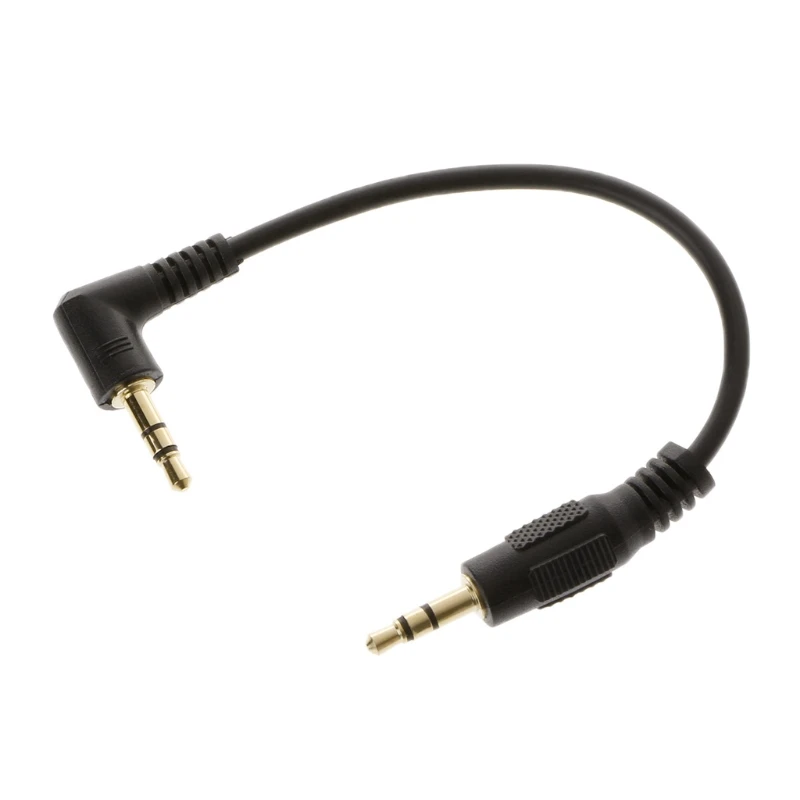

Так выглядит стерео кабель АУКС

Для начала следует приобрести кабель с одинаковыми 3,5мм штекерами на концах, который часто маркируют jack 3,5мм — jack 3,5мм. Лучше купить не самое дешевое изделие, которое обеспечит хорошее качество передачи сигнала и долгий срок службы. Относительно коротким шнуром удобнее пользоваться в автомобиле, малая длина способствует работе без помех. Посмотрите на фото, как он выглядит, и обратите внимание: для передачи сигнала стерео необходимо, чтобы на штекерах было три раздельных металлических кольца.

Для подключаемого гаджета нужно предусмотреть удобное место: мобильное устройство не должно падать при движении автомобиля, оставаясь доступным для управления. Для дорогого смартфона целесообразно приобрести специальный кронштейн.

Вариант размещения мобильника на торпеде

Перед установкой кабеля следует уменьшить громкость автомобильного головного устройства, а также источника сигнала до минимума. Чтобы обеспечить необходимую функцию, следует зайти в меню аудиосистемы и включить порт AUX. В стандартном случае эта операция отображается на дисплее в виде AUX ON/OFF.

Теперь включаем музыку на плеере и увеличиваем громкость автомагнитолы и используемого гаджета. Ура! Жизнь точно стала немного веселее. Для обеспечения высокого качества звучания необходимо опытным путем подобрать уровень сигнала мобильного устройства. Обычно оптимальная величина находится в пределах 50-70%.

Разъемы LINE IN и LINE OUT на задней панели компьютера

Для подключения к входу или выходу компьютера действуем по той же схеме. Входное гнездо LINE IN обычно голубое, а выход LINE OUT имеет зеленый цвет. Активация названных разъемов осуществляется через панель управления, а на мониторе мы увидим LINE IN ON/OFF или LINE OUT ON/OFF соответственно.

Варианты подключения к порту для прослушивания музыки

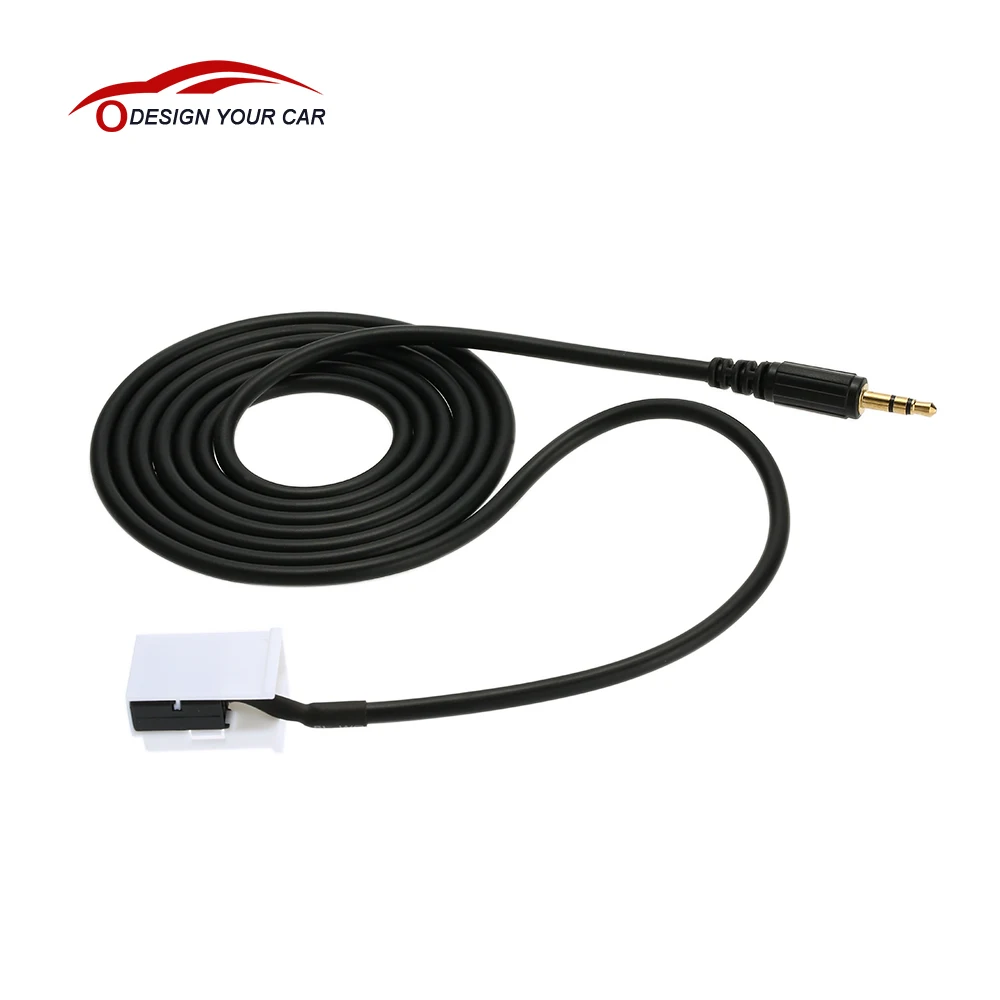

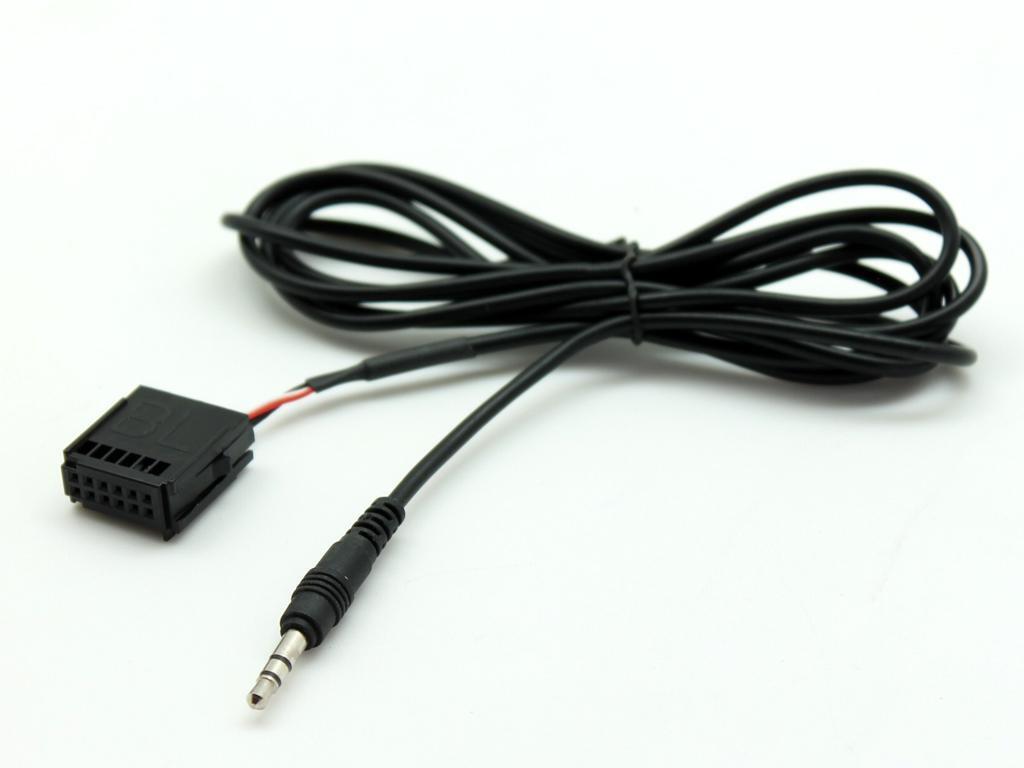

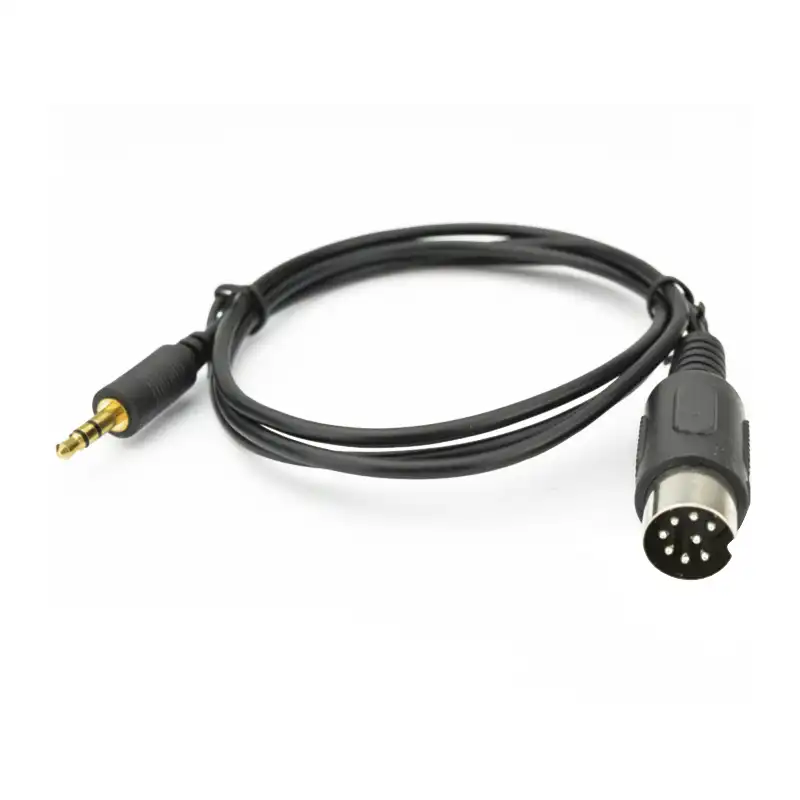

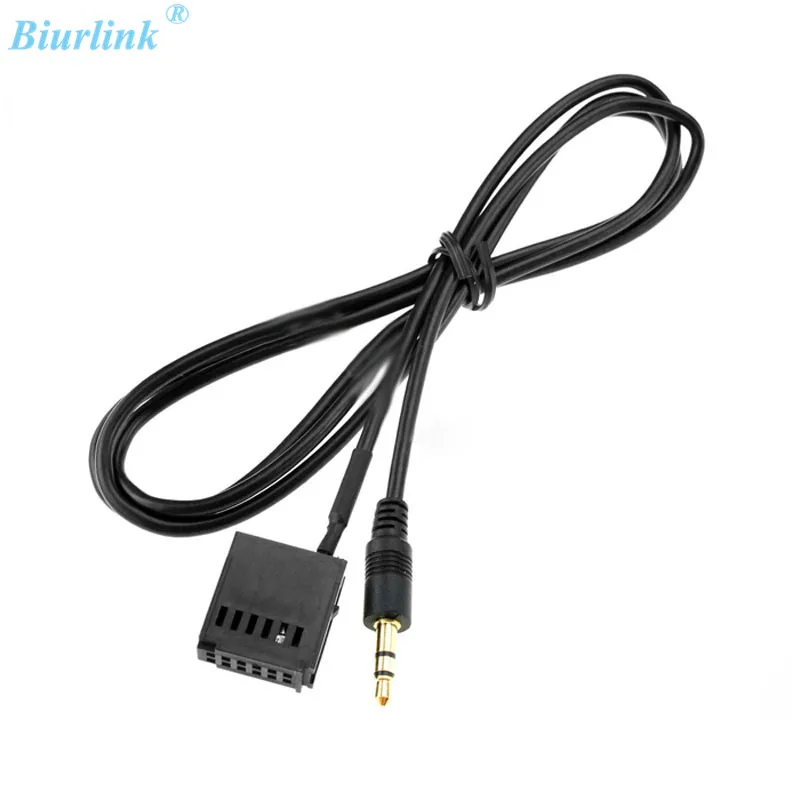

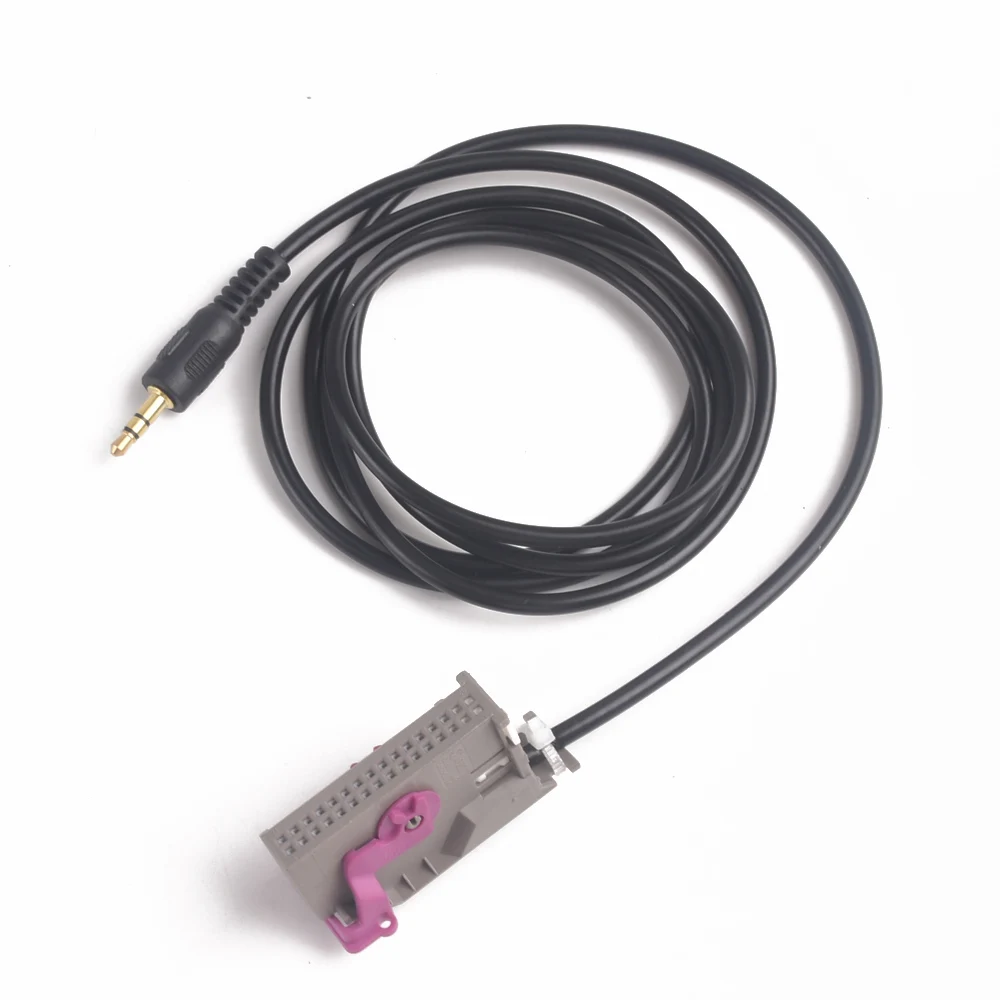

С кабелем для подключения к разъему АУКС может быть не все просто: одним он мешает, в другом случае у мобильного устройства отсутствует гнездо 3,5мм. В таком случае можно подобрать шнур, на одном конце которого будет Джек 3,5мм, а на другом — соответствующий разъем. Существуют универсальные переходники, в составе которых присутствует целый набор различных вариантов подключения.

Адаптер bluetooth в автомобиле

Другое универсальное решение – применение bluetooth-адаптера. Этим способом возможно подключение практически любого смартфона. Такой вариант предполагает довольно широкие функциональные возможности. Передача сигнала в этом случае происходит без шнура, возможно управление голосом, кнопками адаптера или с пульта. В этом случае удобно принимать звонки с телефона, набирать последний номер, управлять медиатекой с адаптера. При высоком качестве устройства обеспечивается хорошая чистота звучания.

Заметный минус применения адаптера состоит в том, что его необходимо периодически заряжать, так как питание на разъеме АУКС отсутствует. В практическом применении возможна потеря связи, некорректная работа кнопок и голосового управления. Срок службы, особенно недорогих устройств, ограничен.

Как сделать кабель для магнитолы из наушников своими руками?

Проще всего сделать шнур для канала АУКС из негодных наушников. Очевидно, что непосредственно кабель должен быть исправен. Чтобы убедиться в его пригодности, нужно проконтролировать мультиметром целостность всех жил кабеля и отсутствие короткого замыкания между ними.

Комплект деталей для изготовления кабеля АУКС

В магазине радиотоваров необходимо приобрести разборный стерео штекер 3,5мм. Для работы потребуются:

• паяльник мощностью до 40 Вт;
• припой;
• канифоль;
• пинцет;
• бокорезы;
• изолента и термоусадочная трубка.

Иллюстрация распайки джека 3,5мм

Перед сборкой не забудьте надеть корпус штекера на кабель. К боковым контактам разъема следует припаять по одной жиле левого и правого каналов, как указано на фото, а к его общему контакту необходимо присоединить вторые проводники обоих каналов. После сборки кабеля его необходимо проверить мультиметром, как указано выше.

Из двух проводов от наушников получается один кабель

При отсутствии необходимого разъема можно соединить между собой два кабеля от наушников. При этом надежный контакт гарантирует пайка. Чтобы уменьшить диаметр скрутки и повысить надежность изоляции, жилы кабеля делают разной длины, обеспечивая тем самым соединения со смещением. Места пайки изолируют с помощью термоусадочной трубки или изоленты. Не следует делать шнур излишне длинным, так как это может привести к ухудшению качества звучания. Обязательна проверка мультиметром готового изделия.

Как сделать линейный вход на автомагнитоле самостоятельно

Далеко не все автомобили оснащены входом АУКС, но сделать его своими руками не представляет особой трудности. При этом элементарные знания схемотехники и умение работать паяльником надо все же иметь. Для выполнения работы потребуются:

• паяльник мощностью 25-40 Вт;
• припой;
• канифоль;
• пинцет;
• бокорезы;
• отвертки;
• изолента и термоусадочная трубка;
• акустический кабель необходимой длины;
• гнездо стерео 3,5мм для установки на кабель.

Демонтаж головного устройства на FORD C-MAX

Для начала необходимо снять головное устройство с автомобиля. Для этого может потребоваться 2-4 специальных ключа. Практически для любой модели авто можно найти соответствующий видеоролик в Ютуб.

Далее удобно работать на столе. Необходимо снять крышку автомагнитолы со стороны печатной платы. Проще всего сделать подключение, если на плате имеется распиновка (маркировка) соответствующих точек.

Пайка кабеля к печатной плате автомагнитолы

Линейный вход правого канала отмечается R-CH (расшифровывается right channel, то есть правый канал) и к этой точке следует припаять один из проводников кабеля. Вторую жилу кабеля необходимо присоединить к контакту входа левого канала, который маркируется L-CH (транскрипция left channel, то есть левый канал). Общий проводник нужно припаять к дорожке GND, которая соединена с корпусом магнитолы и минусом аккумулятора. Эта дорожка — самая широкая и покрывает значительную часть печатной платы.

При отсутствии указанной маркировки необходимо найти точки подключения регулятора громкости и присоединиться к ним. Средний вывод переменного резистора каждого канала подключен к соответствующему входу усилителя, один из крайних выводов чаще всего соединен с минусом питания, то есть GND, а на третий вывод подается сигнал источника, к которому и следует подключиться. Лучше всего найти в Интернете принципиальную электрическую схему Вашей магнитолы и ориентироваться по ней.

Нагрев термоусадочной трубки с помощью паяльника

Пайку следует вести аккуратно, не допуская соединение соседних дорожек между собой. Излишний нагрев места присоединения может привести к отслаиванию печатного проводника от основы платы.

Не следует зачищать проводники на излишнюю длину, чтобы избежать их контакта с соседними проводниками платы. Для изоляции оголенных участков шнура можно использовать отрезки термоусадочной трубки, предварительно надетые на жилы кабеля. После пайки термоусадка надвигается на открытую часть провода и прогревается помещенным рядом жалом паяльника.

Теперь кабель нужно протащить наружу магнитолы через одно из отверстий на ее задней панели. Его длина должна быть достаточной для удобного использования, при этом слишком длинный провод подвержен влиянию помех.

Перед сборкой головного устройства необходимо проконтролировать мультиметром правильность распайки, целостность жил и отсутствие короткого замыкания между ними. Следует уложить шнур внутри корпуса магнитолы таким образом, чтобы при установке крышки его изоляция не была повреждена острыми элементами монтажа.

Самодельный вход АУКС на автомагнитоле

Проводник GND припаивают к общему контакту разъема. Сигнальные провода левого и правого каналов соединяют с его боковыми контактами точно так же, как это делалось при самостоятельном изготовлении кабеля АУКС (смотрите выше).

Магнитолу устанавливают на место и размещают гнездо АУКС в удобном месте. Как указывалось выше, перед включением необходимо уменьшить уровень громкости головного устройства автомобиля и подключаемого гаджета. Далее следует подобрать уровень сигнала источника, при котором обеспечивается наилучшее качество звучания. С этой же целью следует выбрать оптимальный режим работы автомагнитолы.

Желая ознакомиться с рекомендациями автопроизводителей по применению АУКС, я заглянул в толстые фолианты своего авто и автомобиля жены. К сожалению, современные руководства по эксплуатации содержат массу предостережений типа «не сушите кошку в СВЧ» и мало внятного по использованию аудиосистемы. Надеюсь, вышеизложенное восполнит данный пробел.



Поделитесь с друьями!

Чем AUX отличается от Jack? | Другая аудиотехника | Блог

Пока в диких прериях индейцы снимали скальпы с ковбоев, Александр Белл шел открывать первую телефонную станцию. 1 апреля 1881 года девушки-телефонистки воткнули TRS-штекеры Jack в разъемы и 48 телефонов впервые приняли звуковые сообщения. Позже к ним присоединился еще 51 аппарат — так началась пандемия любви AUX и mini-jack.

История трех Джеков

Классический штекер размером ¼ дюйма получил название «jack» — «гнездо» в переводе с английского.

Сменив пирамидальную стойку телефонного коммуникатора на электрогитары и синтезаторы, формат 6,35 миллиметров доминировал на рынке аудиотехники до середины 40-х годов двадцатого века.

Эстафету перехватил разъем, получивший прозвище mini-jack. Младший джек оказался мал да удал — при своих 3,5 миллиметрах он уже к 50-м годам выдавил старшего 6,35-миллимитрового брата с рынка любительской аппаратуры.

Был и третий братец, да только вышел неказист. Формат 2,5 миллиметра широко использовался в портативных плеерах, но так и не прижился из-за посредственного качества передачи звука. Еще одной проблемой стала ломкость. Малые размеры коннектора требовали использования тонких проводов, которые часто рвались. Пик популярности пришелся на середину 80-х, конец 90-х годов двадцатого века. Появление «голубого зуба» окончательно доконало младшенького. Лишь иногда его можно встретить в редких моделях фотовспышек, Hands-Free, камерах видеонаблюдения. Говорят, в последний раз его видели в телефоне Nokia 6700.

Что за зверь AUX?

Auxiliary port или сокращенно AUX — линейный асинхронно-последовательный аудиовход. Дословно Auxiliary переводится, как «вспомогательный» или «дополнительный». На аппаратуре обозначается «AUX OUT/IN», на старых моделях может быть известен под псевдонимом «CD IN».

Основными поставщиками аудио оборудования в первой половине 20-го века стали США и Германия. По результатам двух войн вторая страна вылетела из гонки за улучшение способа передачи звуковых сигналов. Ее место заняла Япония, использующая американские патенты. Стандартизация и универсализация позволила распространиться единому формату. Теперь любой счастливый обладатель наушников мог вынуть штекер из Walkman, воткнуть его в писишник или подключить к домашней аудиосистеме, чтобы продолжить наслаждаться музыкой.

При чем тут TRS?

Стандарт TRS — Tip, Ring, Sleeve, появился в конце 19-го века и не особо изменившись, благополучно дожил до наших дней. Три контакта — один на кончике, второй в кольце и третий в стрежне, обеспечивают качественный стереосигнал или монозвук с подключением микрофона. Знаменитый mono-jack, примененный для коммутации первых 99 телефонов, был изготовлен как раз по этой технологии.

Для того, чтобы добиться стереозвука или одновременной работы нескольких микрофонов, производитель увеличивает количество каналов связи — колец. Среди многообразия джеков, встречаются варианты с 1, 2, 3 и даже 4 кольцами — TS, TRS, TRRS, TRRRS. Последний применяется для передачи дополнительных сигналов помимо аудиоинформации. Например, для переключения треков, перемотки, остановки или пуска воспроизведения, приема звонков. У некоторых моделей гарнитур есть экран, на котором отображается название треков, их номера, продолжительность композиции, время, данные о заряде батареи.

Чем связаны AUX и Jack?

Соединение AUX и 3,5-миллиметрового штекера-jack позволяет передавать информацию со скоростью 1 бит в одну сторону. Результирующий сигнал отправляется с устройства после обработки и усиления. Гнездо AUX, попадающееся нам на глаза повсеместно, распространилось благодаря новому стандарту передачи звуковых сигналов.

Сегодня этот интерфейс применяется повсеместно — смартфоны, плееры, радиоприемники, наушники, колонки, видеокамеры, клавиатуры, домашние аудиосистемы, фотоаппараты и фотовспышки, телевизоры, ноутбуки, магнитолы в автомобилях, звуковые карты. Одним словом, если что-то издает звуки и это не «мяу» и «гав», смело тыкайте в него мини-джек.

Разъем получил глобальное распространение благодаря удобному форм-фактору для большинства устройств, дешевизне производства, качеству передачи сигнала. Не исчез совсем и старший Jack на четверть дюйма, его можно до сих пор встретить в студиях звукозаписи, киноконцертных залах. Если захотите подключить профессиональный микрофон к диджейскому пульту, придется прикупить аксессуар с соответствующим разъемом.

Итак, проясним — jack 3.5 — это штекер, AUX — это порт под такой штекер.

Итоги

Jack на четверть дюйма спас не одного ковбоя от преждевременного облысения. Благодаря ему сигналы о нападении апачей достигали нужных ушей, местные маршалы вовремя приходили на помощь.

Mini-jack 3.5 касались пальцы Мэрилин Монро, Черчилля, Дуайт Эйзенхауэра, он появился раньше первого искусственного спутника Земли.

Сотни миллионов людей ежедневно втыкают штекеры в свои электронные приблуды, даже не задумываясь, что в скором времени семейство джеков исчезнет.

Технология Bluetooth захватывает рынок смартфонов, наушников, телевизоров. Пройдет несколько десятков лет и для старины mini-jack, наверное, совсем не останется места. Вместе с ним канет в небытие и AUX. Но это уже другая история.

Что такое дополнительный порт (AUX) и для чего он нужен

Хотя в некоторых смартфонах разъем для наушников избавляется, он по-прежнему остается главной особенностью многих других смартфонов. Разъем для наушников — это пример вспомогательного порта.

Что такое вспомогательный порт?

Вспомогательный порт (AUX) буквально означает дополнительный способ ввода звука. Это асинхронный последовательный порт с интерфейсом, который позволяет ввод дополнительных аудиосигналов для:

Реклама — Продолжить чтение ниже

• MP3-плееры
• Наушники
• Портативные музыкальные плееры
• Усилители
• Динамики

Это позволяет ПК или другому устройству передавать или получать данные по одному биту за раз.Порт AUX обычно используется для аудиооборудования, которое принимает периферийные источники звука, например, цифровые музыкальные плееры или аудиоколонки. Периферийное звуковое устройство подключено к порту AUX или другому носителю, например к аудиоразъему автомобиля. Вспомогательный порт также известен как вспомогательный разъем или вспомогательный вход

Статья по теме: Порты ноутбука: как их идентифицировать и какая у вас версия

Основным преимуществом вспомогательных входов является то, что их можно использовать практически с любым аудиоустройством.Независимо от того, есть ли у вас iPhone, телефон Android или даже Walkman десятилетней давности, вы сможете использовать его с дополнительным входом, если устройство его поддерживает.

Вот почему один вспомогательный кабель будет работать практически со всеми вашими портативными устройствами, хотя для некоторых потребуется адаптер. Обычно достаточно просто отключить от одного телефона или музыкального проигрывателя, подключить другой, и готово.

Основным недостатком использования дополнительного входа является различие между автомобильной стереосистемой и наушниками.Наушники маленькие и не имеют питания, в то время как даже самая простая автомобильная стереосистема имеет гораздо большие динамики и усилитель, будь то мощный автономный усилитель или встроенный прямо в головное устройство.

Проблема в том, что при использовании вспомогательного кабеля с портативным музыкальным плеером, таким как iPhone, вся тяжелая работа ложится на аппаратное обеспечение телефона. IPhone обрабатывает цифровые музыкальные файлы, которые вы на нем сохранили, и передает полученный аудиосигнал через разъем для наушников на дополнительный вход головного устройства.

Так как iPhone разработан с учетом использования наушников-вкладышей и наушников, и они не имеют линейных выходов, в аудиосигнал может быть добавлен дополнительный шум, когда он проходит через усилитель автомобильной стереосистемы. Конечно, шум также может быть внесен через вспомогательный кабель и разъемы.

Основным типом вспомогательного входа является разъем 3,5 мм, который представляет собой тот же тип разъема TRRS типа «наконечник-кольцо-кольцо» (TRS) или разъема «наконечник-кольцо-кольцо-кольцо», который вы видите в наушниках. Поэтому, когда вы видите «вход Aux» в списке функций головного устройства, это означает, что это разъем, который вы можете подключить непосредственно к разъему для наушников на телефоне или к любому другому источнику звука с помощью разъема «мужчина-мужчина» 3.Кабель TRRS 5 мм.

Связанные

.

Что такое дополнительный вход? | Паркер

Разъем aux-in (или вспомогательный вход) в вашем автомобиле — это разъем 3,5 мм, к которому вы можете подключить все, что имеет стандартное соединение для наушников. Он отправляет звук в мультимедийную систему, позволяя «транслировать» музыку с устройства через динамики автомобиля.

Как это работает?

К автомобилю можно подключить любое устройство с подходящей розеткой 3,5 мм. Вам просто понадобится вспомогательный кабель с одинаковыми разъемами для наушников на каждом конце, чтобы соединить их.

Это самый простой тип подключения к мультимедиа, поэтому нельзя отправлять команды вместе с музыкой. Это означает, что если вы хотите изменить трек, вам придется сделать это на самом устройстве, вместо того, чтобы иметь возможность делать это с помощью элементов управления автомобилем, как при большинстве других подключений, включая Bluetooth и USB.

Невозможно использовать такое соединение «громкой связи», другими словами, вы рискуете нарушить все ужесточающиеся законы, касающиеся использования портативных мобильных устройств во время вождения. Кроме того, он не заряжает ваше устройство.

Мне это нужно?

Это зависит от обстоятельств. Если это ваш единственный вариант передачи звука между устройством и автомобилем, то это очень полезное дополнение. Однако отсутствие средств управления и зарядки означает, что многие другие типы подключений могут предложить больше функций.

Найдено на

Многие новые автомобили в стандартной комплектации или в качестве опции.

Аналогично

USB, HDMI, Bluetooth, Android Auto, Apple CarPlay, дополнительное соединение, подключение наушников.

Ищете более сложные автомобильные значения? Перейдите на страницу глоссария автомобилей Parkers и ознакомьтесь с другими нашими определениями.

.

Что такое Aux Send?

«Aux Send» — это тип выхода, который используется на большинстве микшеров для живого звука и записи. Это позволяет вам создавать «вспомогательный» микс, в котором у вас есть индивидуальный контроль уровня каждого входного канала на вашем микшере на выходе «Aux Send». Посылы Aux на микшере работают независимо от выхода основного микса и дают вам возможность направить несколько входных каналов на один выход, исключая каналы, которые вы не хотите слышать.

Обычно есть два способа использования Aux Send: пре-фейдерный или пост-фейдерный.При использовании в пре-фейдерном режиме на уровень Aux канала влияет только ручка Aux Send, но не фейдер канала. В постфейдерном режиме любые настройки, сделанные на фейдере этого канала, повлияют на сигнал, поступающий на ваш Aux Send.

Aux-посылов имеют множество применений, в том числе:

• Создание миксов для монитора или наушников, чтобы исполнители могли слышать себя во время живого выступления или записи.
• Отправка сигналов на какой-то процессор эффектов (реверберация, задержка, компрессор и т. Д.). Как правило, выходной сигнал процессора эффектов возвращается к стерео или вспомогательному возврату на микшере. Это позволяет вам добавлять эти эффекты к выходу или каналу вашего микшера.
• Отправка только определенных каналов в интерфейс записи. Это полезно при наложении.
• Создание сабмикса.

.

Как будут работать дополнительные кабели в 2020 году?

Какие основные части?

Если вы когда-либо смотрели или внимательно изучали стереофонические разъемы для наушников или дополнительные кабели, то, если хотите, вы, очевидно, заметили, что они имеют несколько функций. Да, цвет, длина, толщина и другие характеристики могут отличаться. Однако все они обладают одинаковыми функциями и функциями. Что может отличаться, так это качество звука, которое обычно зависит от используемых материалов и дизайна.Один может обеспечивать четкий чистый звук, а другой — нечеткий с большим количеством фонового шума. Как правило, аксессуар состоит из следующих основных частей:

1. Наконечник

Это деталь на конце кабеля. Он сделан из металла и будет разных цветов. Наиболее распространены золото и серебро. Он изготовлен из таких металлов, как нержавеющая сталь, медь, алюминиевый сплав и другие. Причина использования металла в том, что он обладает хорошей проводимостью. Это позволяет звуковому сигналу проходить через него быстрее и эффективнее.Это также минимизирует потерю сигнала.

2. Кольцо

Вы также увидите металлическую секцию вокруг вилки. Это так называемое кольцо. Судя по названию, оно действительно похоже на кольцо. Как и наконечник, его роль заключается в улучшении приема и распространения сигнала. Вот почему он также сделан из металла с высокой проводимостью, такого как медь или нержавеющая сталь.

3. Рукав

На конце или основании разъема вы увидите длинную металлическую секцию, известную как гильза.Он обеспечивает проход для студийных сигналов. Он будет иметь покрытие из золота, олова или другого дизайна. Это помогает улучшить связь и предотвращает такие вещи, как коррозия, ржавчина или сколы.

4. Провод

Соединение одного конца, который включает наконечник, кольцо и втулку, а другой конец, который также содержит наконечник, кольцо и втулку, представляет собой провод. Он обеспечивает хороший проход для сигналов. Чаще всего используется медь из-за ее хорошей проводимости.Он также менее подвержен помехам или потере сигнала.

Провод не оголен, но имеет оболочку. Это защитный материал из резины, пластика и других материалов. Он защищает провод от элементов, порезов, пыли, загрязнений, тепла, влаги, масла и прочего. Хорошая деталь имеет качественную обшивку из прочного и прочного на разрыв материала.

NB: Обычно вы слышите, как люди говорят о TRS при описании устройства. Это акроним основных частей.T — наконечник; R для кольца, а S для рукава. Отсюда и термин TRS.

Кабель

3,5 мм — самый распространенный. Его любят за простоту и универсальность. Это делает его совместимым со многими устройствами и компонентами.

.

В чем разница между ps -ef и ps aux в macOS или Linux?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант

.

linux — Что именно делает ps -aux в терминале?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Набирайте технических специалистов и создайте свой

.

Aux что это в музыкальном центре

Как использовать вход внешнего сигнала AUX IN и CD IN.

У многих современных, да и не очень, звуковоспроизводящих устройств, вроде магнитол, музыкальных центров, CD/MP3-проигрывателей есть разъём подачи внешнего сигнала AUX IN. У древних кассетных магнитол он называется CD IN.

Зачем нужен этот разъём и как его можно использовать в практике начинающего радиолюбителя и быту обычного пользователя?

Стоит отметить, что область применения данного “чуда” довольно велика. Например, у Вас есть MP3-плеер и вы хотите послушать с него музыку, но не через наушники, а через мощные колонки. Для этого понадобится какой-нибудь музыкальный аппарат, например музыкальный центр или кассетный магнитофон. Главное, чтобы у него был разъём подключения внешнего сигнала AUX IN или CD IN.

Подключение устройств к разъёму AUX IN

Для подключения необходим переходник 3,5 мм джейк (штекер обычных наушников) и пара штекеров типа “тюльпан”, четырёхжильный акустический провод с внешней медной оплёткой. Можно использовать штекер и провод от неисправных наушников, главное, чтобы провод был исправен. Для этого необходимо “прозвонить” провод мультиметром.

У штекера контактная часть ближе всего прилегающая к пластмассовому основанию – общий провод. Если снять изоляцию с кончиков проводов, то мы увидим, что общий провод в обоих жилах провода имеет один и тот же цвет. Проводники правого и левого каналов имеют разный цвет ( красный и зелёный ), их необходимо припаять непосредственно к среднему выводу разъёма “тюльпан”. В итоге должно получиться так, что контакт общего провода штекера будет подключен к металлическим основаниям разъёмов “тюльпан”, а два оставшихся контакта 3,5 мм джейка – к соответствующим центральным выводам разъёмов “тюльпан”.

Должен получиться вот такой переходник.

Если самому паять лень, можно приобрести готовый переходник, как на фотке. Но подключать такой переходник к миниатюрным МР3 – плеерам не всегда удобно.

У всех музыкальных центров есть разъём AUX IN на задней, реже передней панели.

Это разъём для подачи внешнего звукового сигнала. К нему можно подключить через переходник любое устройство, например медиаплеер iPod Touch.

После подключения плеера через переходник необходимо включить режим AUX IN у прибора, через которое мы хотим послушать музыку. У цифровых приборов это, как правило, делается через меню, а у древних, например кассетных магнитол, необходимо выбрать режим с помощью переключателя (режим CD IN).

Перед тем как включать воспроизведение музыки с плеера следует уменьшить громкость на музыкальном центре или на том устройстве, которое используете. Это простое правило поможет в случае, если входной сигнал достаточно мощный и усилитель устройства не будет “орать” на полную катушку.

Таким образом, можно подключать любые устройства – MP3 плееры, ноутбуки и нетбуки, DVD – проигрыватели, кассетные плееры, телевизоры… к любым устройствам, в составе которых есть усилитель звуковой частоты – музыкальным центрам, переносным кассетным и CD/MP3 – проигрывателям, кассетным автомагнитолам (у многих есть разъём AUX IN).

Также связка МР3 плеер – переносная кассетная магнитола придаст новую жизнь кассетной магнитоле, ими редко пользуются в эпоху цифровой музыки.

Поскольку сайт ориентирован на начинающих радиолюбителей, поэтому много пояснений и фотографий. Знай и применяй!

Многие звуковоспроизводящие устройства (например, магнитолы, музыкальные центры, CD/MP3-проигрыватели, телевизоры) имеют разъем, предназначенный для подачи внешних сигналов – вход AUX. В этой статье мы рассмотрим практическое использование данного гнезда.

Линейный вход AUX

Амплитуда сигнала, подаваемого на линейный вход, изменяется в диапазоне от 0,5 до 1 В. Такой уровень сигнала выдают любые музыкальные воспроизводящие устройства, которые имеют разъем линейного выхода. Его обычно помечают как AUX OUT. Такой же уровень сигнала подается и на наушники. Поэтому выход головных телефонов можно подключать на вход AUX.

Подключение линейного входа

Область применения упомянутого разъема довольно широка. Так, например, если вы хотите прослушать музыку с MP3-плеера или смартфона (планшета) через мощные колонки, а не через наушники, то можно подключить ваше устройство на вход AUX музыкального центра или другого подобного аппарата. Для подключения понадобится шнур-переходник. С одной стороны кабеля должен быть разъем типа «джейк» 3,5мм (штекер для наушников), а с другой стороны – пара разъемов типа «тюльпан». Сам шнур должен быть четырехжильным акустическим с внешней медной оплеткой. Такой кабель можно купить в магазине или сделать своим руками. Разъем «джейк» можно срезать от нерабочих наушников или купить в радиомагазине. Приобретая разъемы, вы можете выбрать их форму и исполнение – от самого дешевого (пластмассового) до самого дорогого (металлического позолоченного). Когда вы нашли все штекеры и провод, можно приступать к сборке. Зачищаем изоляцию на концах провода и припаиваем к ним разъемы. У «джейка» центральные контакты – сигнальные, а внешний – общий провод. У «тюльпана» все обстоит точно так же. Некоторые устройства имеют выход на наушники под стандарт «миниджейк», в таком случае необходимо припаять соответствующий разъем. Распайка при этом остается прежней. После этого обязательно проверьте кабель мультиметром в режиме «прозвонки», чтобы исключить неправильное соединение.

Установка AUX-входа

Итак шнур готов, можно подключать наш плеер к музыкальному центру. Подсоединяем кабель на линейный вход AUX и включаем на воспроизводимом аппарате режим AUX IN. У цифровых приборов это делается через меню, а у аналоговых – с помощью переключателя. Следует помнить, что перед тем как включить воспроизведение на плеере, необходимо уменьшить уровень громкости на музыкальном центре либо другом воспроизводимом устройстве. Это делается для того чтобы прибор не «орал» на полную катушку, если на выходном канале подан мощный сигнал.

Заключение

По такому принципу можно подключать различные устройства (ноутбуки, нетбуки, MP3-плееры, DVD-проигрыватели, iPod, планшеты и прочее) к приборам, которые содержат усилители звуковой частоты – музыкальные центры, телевизоры, домашние кинотеатры, кассетные магнитолы и т. д. Хорошая связка получается при соединении CD/MP3-проигрывателей и кассетных магнитол. Последние в эпоху цифровой музыки используются крайне редко, хотя и имеют порой гораздо лучшие характеристики. Так что подобная связка дает новую жизнь аналоговой технике.

Всем привет! Ребята, у нас такое дело, нужно разобраться что такое AUX в компьютере. И вы знаете что? Это все очень просто. Я расскажу. Простыми словами. Поехали разбираться? Поехали!

AUX — что это значит?

Стоп. Коротко о главном.

AUX — вход на звуковой плате для подключения аудио-сигнала из устройства, например ноутбук, смартфон, mp3-плеер.

Стоп 2. В некоторых программах по измерению температуры железа может быть тоже название AUX. Это датчик. И на него можно не обращать внимание. Почему? Производитель предусмотрел подключение собственного датчика. Вот если бы вы его подключили — то в AUX была бы температура именного этого датчика. Понимаете? Если у вас дополнительный датчик не подключен, то на температуру AUX вообще не стоит обращать внимание! Вот и все))

Давайте сперва разберемся, как именно компьютер воспроизводит музыку. Очень образно говоря. Вы включаете музыку на ПК — в аудио-плеере.. либо даже на Ютубе. Далее звуковая карта выводит аудио-сигнал на разьем, к котором подключен кабель колонок. И потом уже аудио-сигнал по кабелю идет в колонки, там он усиливается и подается на динамики.

Примерно все так работает. Но.. звуковая карта аудио-сигнал берет откуда? Образно говоря — из аудио-плеера. Но можно сигнал дать свой — для этого и нужен разьем AUX.

То есть в AUX вы подаете сигнал. Его берет звуковая карта, обрабатывает, если умеет, и выводит на колонки точно таким же способом, как если бы вы слушали музыку на аудио-плеере.

AUX — разьем для подключения сторонних источников звука. В плане источников может быть аудио-плеер, смартфон, ноутбук, то есть любое устройство, которое способно выводить звук. Простыми словами любое устройство, к которому можно подключить наушники. Для подключения к AUX используется такой кабель:

Возможно AUX кабель может быть и другой. Все зависит от аппаратуры, от уровня ее. Например AUX-кабель, который способен передавать многоканальный звук.. ну это я придумал, даже не знаю существует ли такой))

Да, он просто с двух сторон как у наушников — 3.5 мини джек вроде называется)) И вот этот кабель — одной стороной например.. в ноутбук, туда куда наушники подключаете, а другой стороной в звуковую карту компа.. вот только куда именно? Обычно это синий разьем:

Вот примерно все так. Еще раз, супер просто — AUX это вход для звука! И это касается не только компьютера, но и музыкального центра например.. магнитолы в машины. Почти всегда AUX — это вход аудио-сигнала для дальнейшей обработки и вывода на акустику.

Вот например в музыкальном центре тоже часто есть AUX. Но в отличии от звуковой карты, музыкальный центр будет еще выступать в роли усилителя.

AUX это тоже самое что и линейный вход или Line-in. Вообще вот вам дополнительная инфа, думаю важно знать:

Важные моменты

При использовании AUX-разьема очень важно понимать вещи:

1. AUX — это вход для аудио-сигнала, который НЕ БЫЛ усилен. Нельзя подключать аудио-сигнал, который идет ОТ УСИЛИТЕЛЯ. Он предназначен только для колонок (динамиков).
2. Бывают обозначения AUX IN — это тоже самое что и просто AUX. А бывает еще AUX OUT — это выход аудио-сигнала, только точно не знаю какого именно — усиленного уже усилителем либо нет. В первом случае — можно подключать колонки. Во втором — наушники. Чаще всего AUX OUT — именно второй вариант.
3. Неважно что к чему вы подключаете. Но проверьте, чтобы на момент подключения в целях безопасности у всех устройств уровень громкости был минимальный. Это важно.

Заключение

Ребята, мне кажется что пора подвести итоги.

AUX — вход для подключения аудио-сигнала. Можно подключить например наушники, ноутбук, смартфон.

Ребята, на этом все. Надеюсь информация помогла. Удачи и добра, до новых встреч.

Добавить комментарий

Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Разъем AUX IN — что это такое и для чего он нужен?

Разъем AUX IN — что это такое и как он работает

Разъем AUX IN — Это разъём для подключения внешнего носителя аудио информации. Используется для подключения компьютеров, автомобильной магнитолы, сотовых телефонов и портативных колонок. Разъём используется для вывода аудио звука.

• История появления AUX:
• Разъем aux что это такое?
• Разъем aux в компьютере что это такое?
• Разъем aux в автомобиле что это такое?
• Для чего используется порт AUX в автомобилях?

Первые коннекторы TS ¼ предназначены для использования в 19 веке на телефонных разъемах. Первоначально кончик (английский кончик) был отличным, чем современные вилки.

С появлением порта AUX встала проблема совместимости с TS в физическом плане, по этой причине в стандарте RS был измененный наконечник, розетки TS-вилки не принимают.

В настоящее время подавляющее большинство штепселей TC первоначально изготавливается наконечником для TCP, следовательно, проблема совместимости до сей поры не решена.

Читайте также: SPDIF out на материнской плате — Что это: для чего нужен?

Разъем aux в компьютере что это такое?

Подключите компьютер к стерео-приемнику, или системе домашнего кинотеатра, кассетной деке или проигрывателю. Обычно это не так уж и сложно!

Люди подключали свои компьютеры к своим более крупным аудио / видео системам задолго до того, как Netflix, Hulu и весь другой онлайн-контент потоковое вещание поступали в ваш дом через широкополосные интернет-соединения.

В настоящее время существует так много «контента», что трудно поверить, что вам придется платить за любой из них! Но размер все еще имеет значение. Зачем смотреть что-то на этом маленьком ноутбуке, когда у меня есть большой телевизор? И как только вы получите видео на большом экране, вы также должны увеличить размер звука.

Опять же, иногда вам просто хочется послушать музыку. Spotify, Pandora, iTunes и миллион онлайн-радиостанций? Хотя в сети много видео, количество музыки практически неограниченно!

Читайте также:

Как правильно выбрать ноутбук?

Как выбрать хороший недорогой планшет?

Так что же такое AUX?

Порты Car Aux, как следует из названия, представляют собой коммуникационный порт, который помогает пользователю взаимодействовать с помощью аудио сигналов.

Порт AUX обычно используется для аудио оборудования, которое принимает периферийные источники звука, например, цифровые музыкальные устройства либо аудио колонки.

AUX порт также известен как вспомогательный разъем или дополнительный вход.

AUX-разъем что это такое

В поколении, где музыкальные впечатления создавались специально для автомобилей, у AUX была своя эра. «Пропустите шнур AUX» стало фразой, в которой нельзя было предсказать следующий вид развлечения. Вы никогда не могли догадаться, собирается ли кто-нибудь бросить типичную мелодию или последний альбом Post Malone.

Но эра кабеля AUX медленно приближается к своему завершающему этапу. Спад начался, когда Apple представила концепцию отсутствия разъема для наушников.

После убийства аудио разъема Apple пришла к альтернативе, заменив его технологией Bluetooth «Air Pods». Что ж, у всех нас есть мнение по поводу этого нового отказа от использования технологии Bluetooth для доступа к нашему частному сеансу прослушивания. Где технология Bluetooth менее надежна, чем вставка шнура в отверстие.

Разъем aux в автомобиле что это такое?

Кабель AUX сыграл огромную роль в управлении слуховыми развлечениями в наших автомобилях. Поездки стали завораживающими благодаря фразе «Пропустите кабель AUX» и затем изменению атмосферы в соответствии с настроением.

Атмосфера веселья охватила весь сценарий автомобиля, где один человек, контролирующий кабель AUX, задавал настроение, а пассажиры улавливали атмосферу. Но теперь, когда автомобильный порт AUX преодолевается подключением Bluetooth, всегда будет преобладать проблема, связанная сначала с подключением системы к приемнику Bluetooth, и далее с реализацией ваших навыков ди-джея.

Хотя в настоящее время Bluetooth можно использовать по-разному, большинство людей каждый день соприкасаются с этой технологией благодаря смартфонам.

Поскольку Bluetooth открывает возможности для создания безопасной беспроводной сети, этот технологический процесс широко распространилась при соединении беспроводных устройств с телефоном. Беспроводное управление аудио выходом и звонки по аудио связи, являются главным вектором, благодаря которому Bluetooth завоевал место в автомобилях. Остальное уже история.

Является ли лучшим Bluetooth, чем порт aux, если смотреть под углом зрения прослушивания музыкальных файлов в автомобиле, заключается в двух основных проблемах: качество звучания и комфортное прослушивание.

Bluetooth немного привередлив в настройке. Вы должны сделать свое устройство доступным для обнаружения, и далее работать с устройствами, дабы отыскать первое. И ежели гаджеты не сопряжены, то скорее всего, потребуется повторение процесса до той поры, пока смартфон не начнёт взаимодействовать.

Как только смартфон и музыкальная система в автомобиле сольются друг с другом, то, как обычно, придется ввести пароль, позволяющий двум устройствам с успехом соединиться.

Главный приоритет Bluetooth если посмотреть на устройство в аспекте комфортного использования исходит из того, что, исключая непредвиденную обстановку, не потребуется повторно настраивать процесс сопряжения.

Телефон, попадая в область действия стереосистемы и оба соединены друг с другом, то они соединяются автоматически. В большей степени комфортно, чем необходимость подключения вручную дополнительного разъема всякий раз, при посадке в автомобиль.

Недостатки работы AUX

Главным недостатком работы Bluetooth для прослушивания музыкальных файлов:

Качество звучания: хотя передача звуков может являться наиболее удобной, звуковое качество по обычаю будет хуже передаваться устройством, чем при добавочном подключении.

Передача аудио сигналов: причина того, что звук обычно не обладает нормальным звучанием, заключено в работе устройства, Технологический процесс для трансляции музыки. Вместо того, чтобы передать несжатый аналогичный сигнал, к примеру, физическое добавочное подключение, трансляция звучания через соединение-Bluetooth заключается в сжатии звуков на другом конце и распаковку на другом.

Точность: поскольку передача звучания по AUX заключается в форме сжатия при некоторой потере качества, некоторые из уровней достоверности звучания обязательно потеряется, при использовании этого типа соединения. Получение трансляции звуков через AUX типа полноценного файла, не потеряв ничего, но в этой ипостаси для нормальной работы это не имеет значения.

Разница между портом AUX и Bluetooth не такая большая, реальность заключается в том, что уровень качества звучания, теряется при использовании Bluetooth.

Какие преимущества у AUX перед Bluetooth?

Звонки по громкой связи: подключение переговорного устройства (в нашем случае телефон) к стереосистеме через вспомогательное физическое соединение в полном объёме исключает возможность звонков по внешней связи.

А заключается это в том, что многие из телефонов на автомате подключаются к проводному соединению с целью обработать любые входящие либо исходящие звонки, если проводное соединение присутствует.

Конечно, как обычно, приводит к положению, когда собеседник говорит, находясь по другой конец провода через динамики музыкального центра, но собеседник вне зоны слышимости.

Беспроблемное подключение: когда телефон подключается к стереосистеме через порт AUX либо информационному порталу, то основная цель заключается в прослушивании музыкальных файлов.

Однако создание этого вида соединения также предоставляет доступ к звонкам в режиме звуковой связи. Не нужно заморачиваться с установкой отдельного соединения либо возиться с беспроводной стерео-гарнитурой.

Работа с Bluetooth для потоковой трансляции музыкальных файлов является лучшим способом избегнуть проблем такого рода, по причине, что телефон и стереосистема в автомобиле обычно переключаются с профиля потоковых передач музыкальных файлов на связующий профиль на момент разговора по телефону.

Быстро и легко: неоспоримым преимуществом перед автомобильным портом AUX считается то, что настройка соединения с AUX, хоть и немного привередливая, является более удобным и простым процессом.

После установки соединения между двумя устройствами, вы можете добавить гаджет в список «Надежное устройство» вашего телефона, и тогда не нужно повторять этот процесс заново.

Как только вы включите Bluetooth-соединение, ваше устройство будет автоматически подключаться к устройству, добавленному как «Надежные устройства».

Bluetooth или вспомогательный. Что лучше всего подходит для вашей машины?

Как и на многое в жизни, на это нет простого ответа. Каждая технология аудио подключения имеет свои сильные и слабые стороны, что означает, что она подходит для определенных целей.

Если вы ищете наиболее удобный способ ведения бизнеса в автомобиле. Невозможно превзойти Bluetooth, поскольку он обеспечивает быстрый, и простой способ сделать это. Если вы ищете универсальность по цене и хорошее качество музыки, AUX — лучший вариант.

Для чего используется порт AUX в автомобилях?

Порты Car Aux, как следует из названия, представляют собой коммуникационный порт, который помогает пользователю взаимодействовать с помощью аудио сигналов.

Порт AUX обычно используется для аудио оборудования, которое принимает периферийные источники звука, например, цифровые музыкальные плееры или аудио колонки.

Вспомогательный порт также известен как вспомогательный разъем или вспомогательный вход.

Кевин Русланович

Главный администратор сайта

Задать вопрос эксперту

Скорость Ответа

77.3%

Знания Компьютера

92.8%

Знания Программ

98.8%

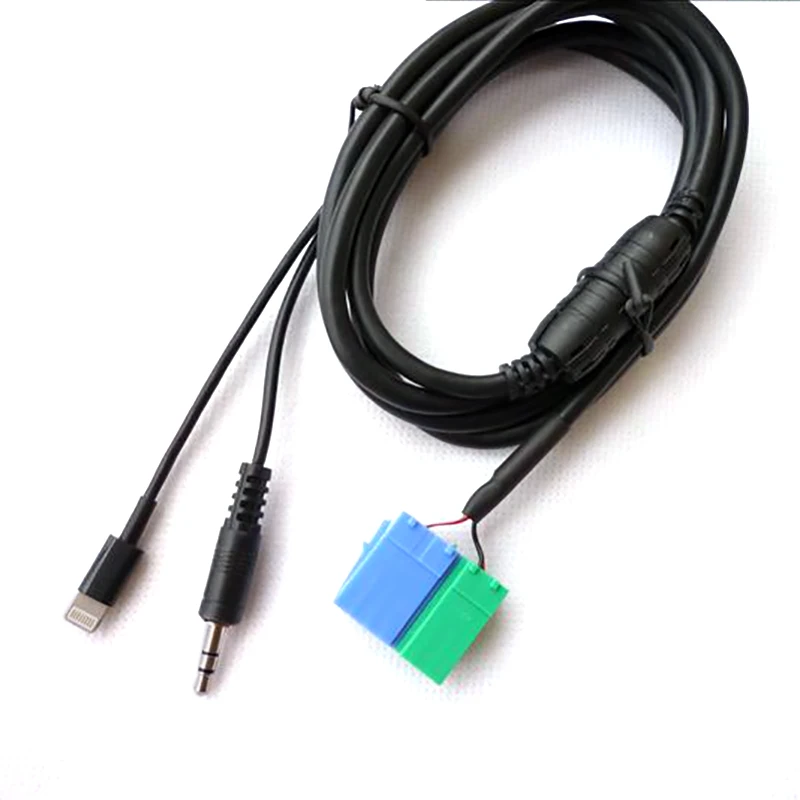

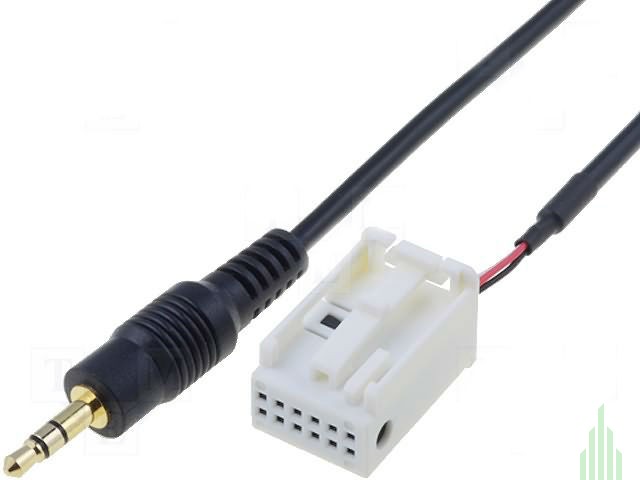

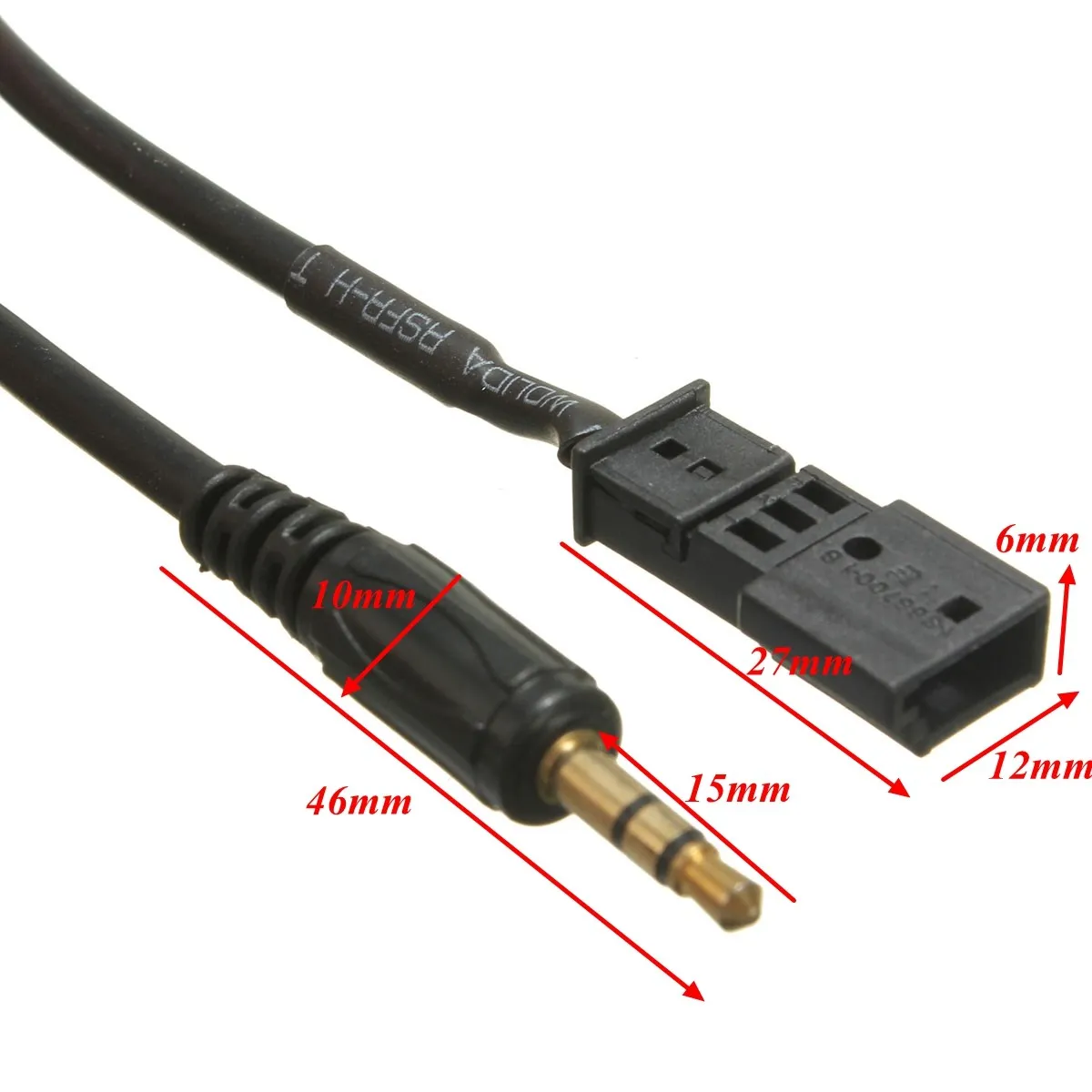

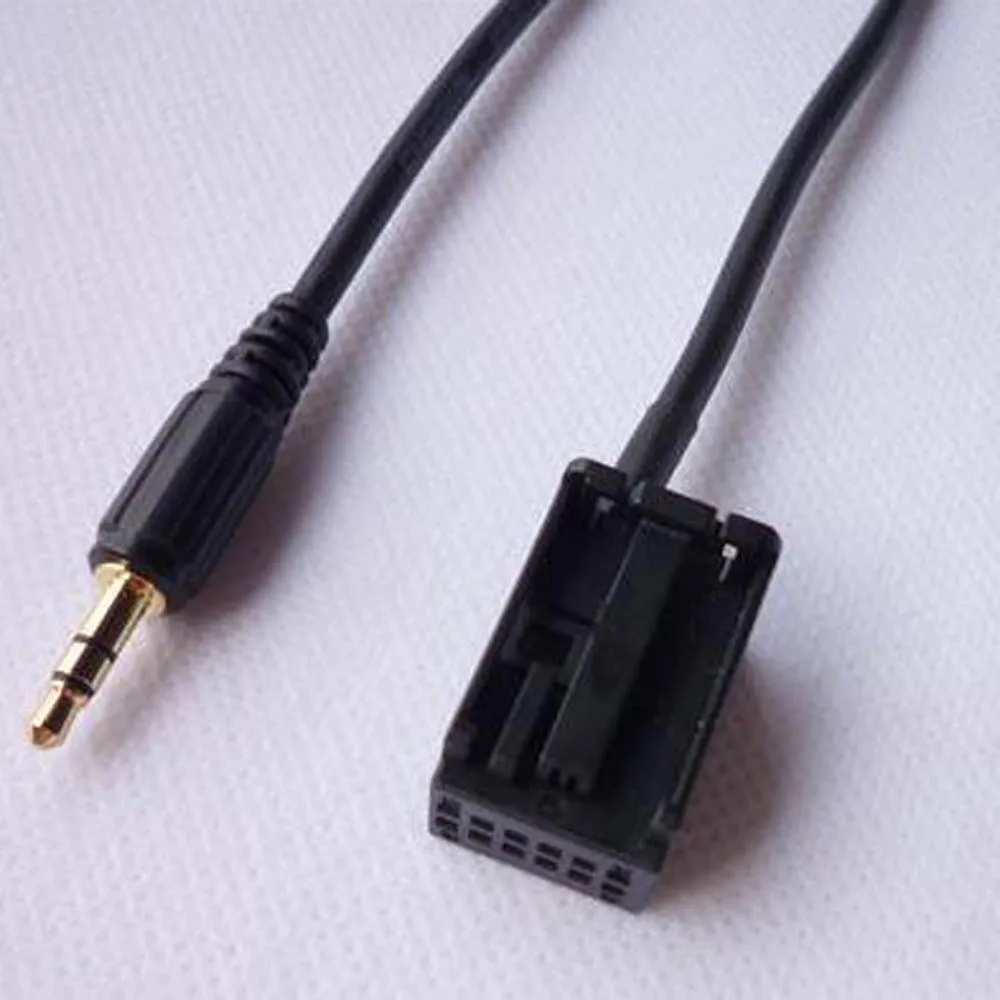

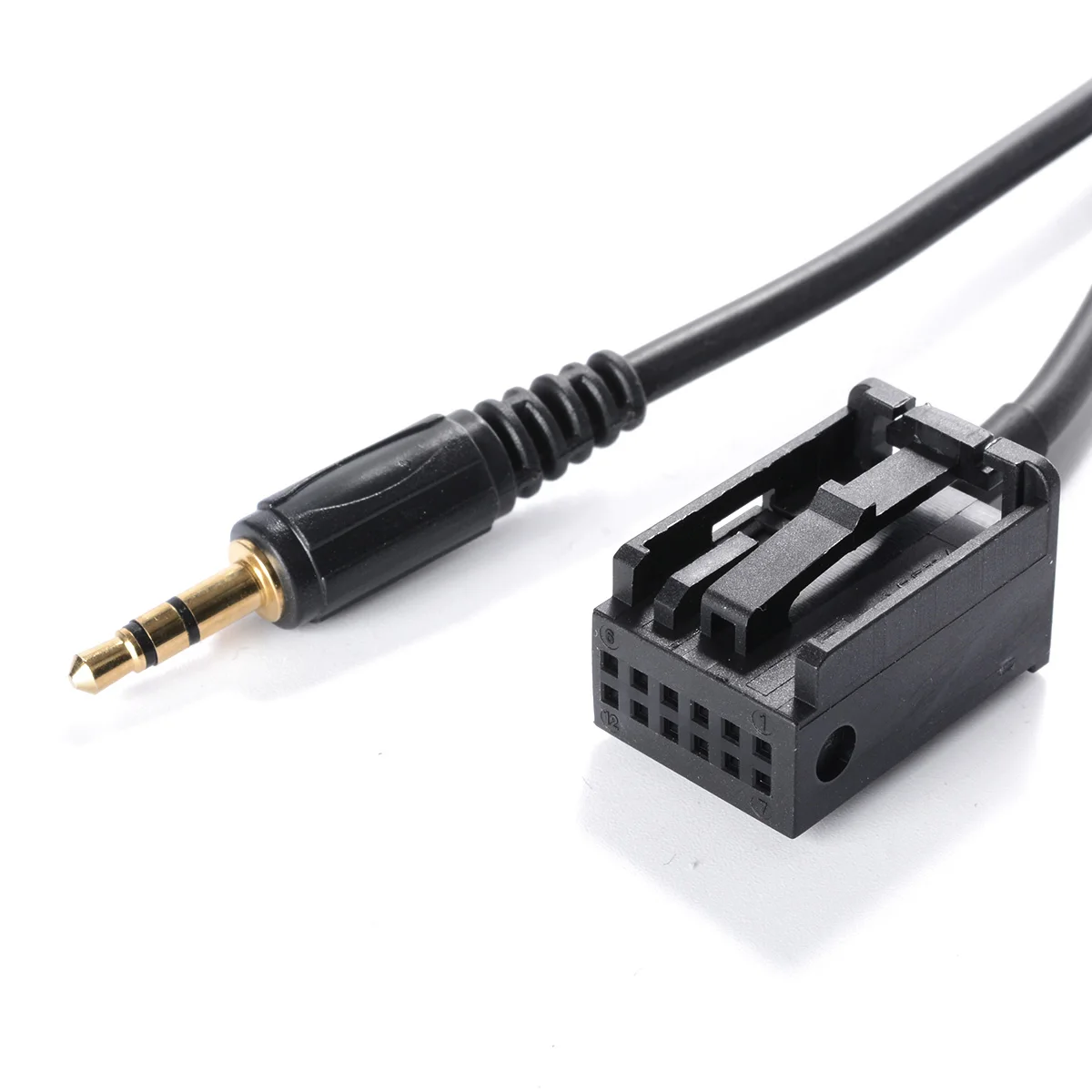

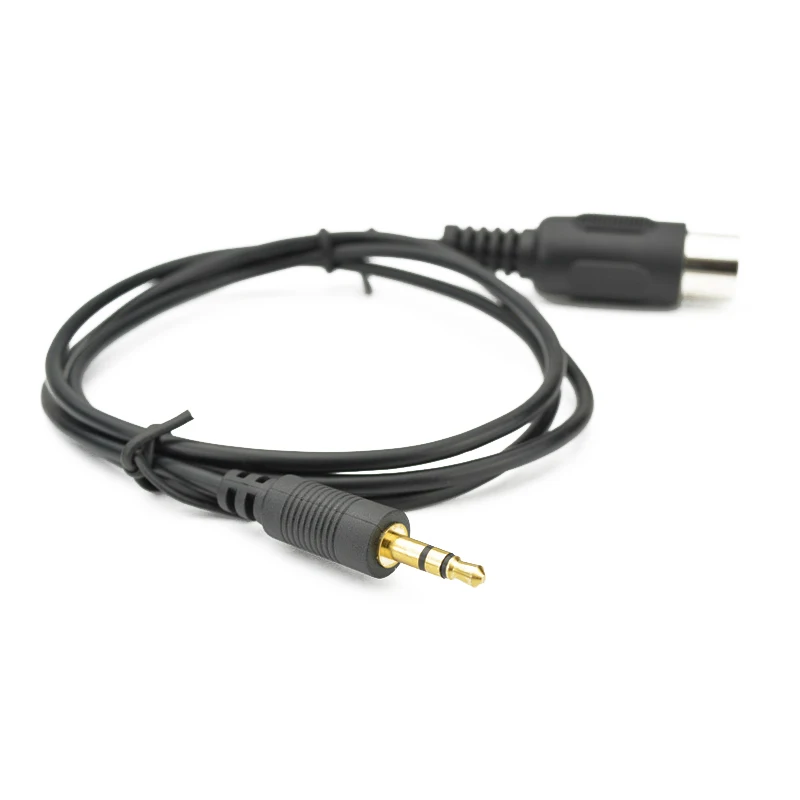

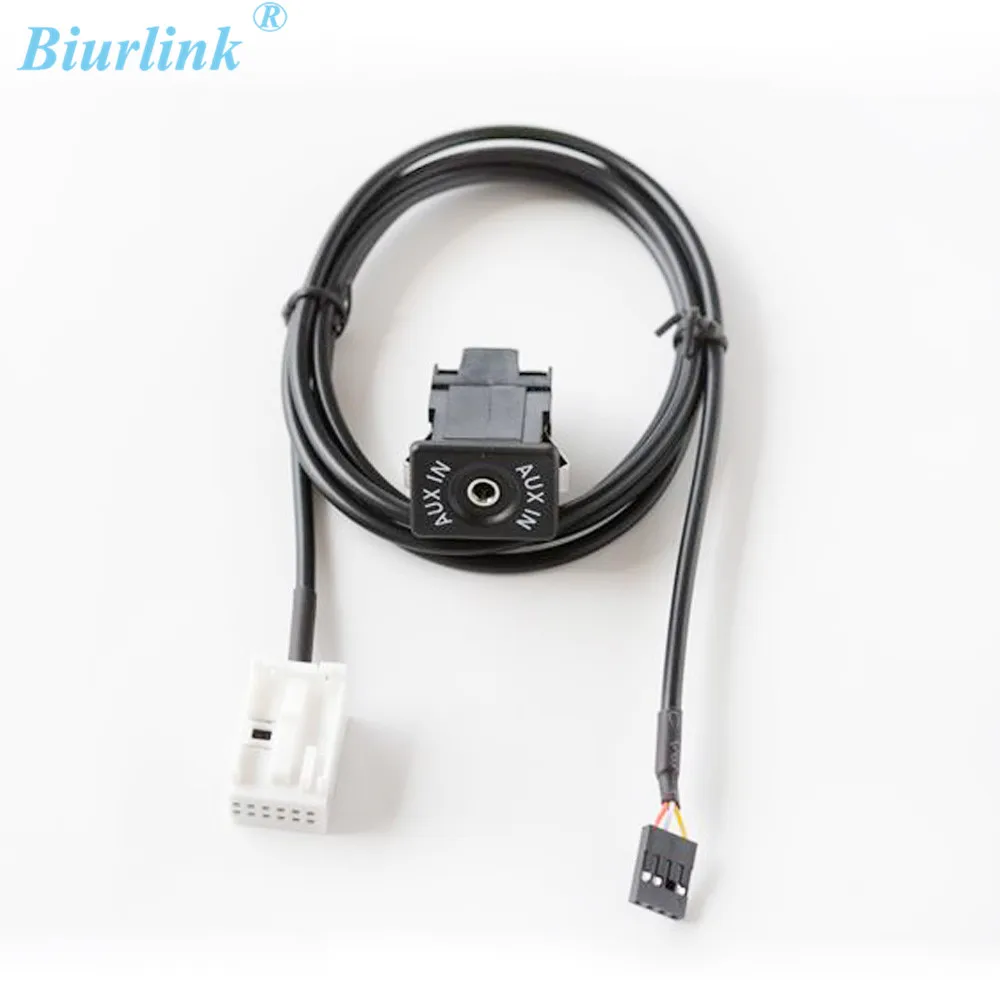

Для чего AUX кабель в машине

Современные автомагнитолы в сравнении с простыми аналогами находятся в более выигрышном положении за счет расширенного функционала и возможностей. Быстрое и простое подключение различных гаджетов (MP3 плееры, USB накопители, планшеты, смартфоны и т.д.) для прослушивания аудиофайлов – именно это необходимо автолюбителю.

Производители стремятся придерживаться таких тенденций и выпускают магнитолы, оснащенные различными входами и выходами на задней панели (USB, AUX, Bluetooth и т.д.) Но что делать обладателям старой магнитолы, которая не имеет таких возможностей и способно воспроизводить лишь CD/MP3 с диски и радио.

Подобную ситуацию можно выправить при помощи разъема AUX, который присутствует у большинства магнитол в автомобилях, выпущенных с 2005 года.

Отличия соединения через AUX и от USB накопителя

Прежде всего АУКС отличается от ЮСБ-подключения тем, что это дополнительный (вспомогательный) выход. Простыми словами, USB разъем обеспечивает передачу “сырого” необработанного потока цифровых данных, который должен еще обработаться и уже потом быть воспроизведенным самой магнитолой. В то же время AUX способен передать уже обработанный внешним устройством аналоговый звуковой сигнал.

Рассмотрим AUX – разъем. На первый взгляд это 3.5 мм разъем, используемый при подключении наушников. Но наличие АУКС-входа у магнитолы – это плюс, так как используя 3.5 мм AUX кабель, есть возможность подключать практически любые устройства, оснащенные разъемом 3.5 мм.

Из этого следует, что подключение любого смартфона (с любой ОС, и iPhone и Android), планшета или MP3 плеера, возможно, при наличии разъема 3.5 мм. Кроме того, даже если у мобильного устройства нет такого разъема ( к примеру iPhone начиная с 7, выпускаются без AUX-разъема), то подключение все равно возможно, стоит только воспользоваться адаптером, или, говоря иначе – переходником AUX.

Есть и небольшой минус AUX в сравнении с USB. При подключении гаджета через АУКС автомобильная стереосистема вынуждена работать как обычные наушники. Говоря иначе, магнитолой не обрабатывается сигнал, это означает, что музыку воспроизводит мобильное устройство, далее при помощи кабеля AUX магнитола получает сигнал. Этот сигнал получается усилителем магнитолы и выходит в колонки.

Получается, что вся работа постоянно выполняется мобильным устройством, что в отсутствии подключения к источнику питания в машине, способствует быстрой потере заряда батареи гаджетом. Говоря о качестве готового аудиосигнала, то оно, по большей части будет зависеть от способностей смартфона, а не от способностей автомагнитолы.

Ко всему прочему, при прохождении аудиосигнала через усилитель к стерео системе, возможно появление лишних шумов. А еще водитель вынужден искать файлы и переключать треки также при помощи мобильного устройства, а не на магнитоле, что бывает неудобно во время поездки на машине.

Подключение AUX к магнитоле

Подключить AUX к магнитоле совершенно не сложно, так как у подавляющего большинства техники, воспроизводящей аудио сигнал имеется выход AUX. Для этого ищем AUX разъем на магнитоле или штатном головном устройстве и подходящей длины аукс кабель с двумя 3.5 мм. разъемами TRS ( 3.5 jack, 3.5 «джек») на обоих концах.

Далее необходимо один 3.5 вставить во вход AUX на магнитоле, а другой в 3.5 разъем на смартфоне, после чего выбрать и запустить нужный аудиофайл на мобильном устройстве.

Осталось лишь включить AUX режим на магнитоле, выбрать вход AUX в качестве источника звука. Далее, при помощи AUX провода музыкальные файлы, которые воспроизводятся на смартфоне, будут попадать в виде аналогового сигнала на усилитель магнитолы, который усилит сигнал перед выходом на динамики.

Обратите внимание, начальный уровень громкости определить сложно, так что перед подключением рекомендуется выставлять на минимальную начальную громкость как на магнитоле, так и на смартфоне.

AUX кабеля Gelius позволят подключить к автомагнитоле собственный телефон, либо MP3 плеер.

Кабель 3.5 – 3.5 мм станет незаменимым помощником для людей которые любят слушать музыку в машине. Помимо автомагнитолы aux провод 3.5 на 3.5 совместим со всеми видами аудио-устройств с разъемами jack 3.5 мм. С его помощью легко подключать смартфоны, плееры, ПК, ноутбуки и планшеты к стерео-системам, наушникам и электронным музыкальным инструментам.

Нейлоновая оплетка кабеля устойчива к перегибам и механическим повреждениям, что значительно увеличит срок эксплуатации данного аксессуара. Кабель имеет длину 1 м, что позволяет подсоединять устройства на удобной дистанции.

Как мы видим, AUX кабель в машине – очень полезный аксессуар, который позволяет слушать аудиофайлы на магнитоле с плеера смартфона или планшета через динамики машины. А грамотное расположение проводов поможет водителю слушать музыку практически с таким же удобством, как и при помощи USB подключения.

Как пользоваться aux разъемом в машине

AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. Такую аббревиатуру можно обнаружить на автомагнитоле или непосредственно на приборной панели транспортного средства. Данное приспособление позволяет быстро подсоединить к акустической системе автомобиля МР-3 плеер, телефон, ноутбук или любое другое портативное устройство. При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.

Особенности разъёма AUX

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Почему это удобно?

• Существенно расширяются технические функции обычных магнитол.
• Можно слушать не только избранную музыку, но и трансляции с виртуальных радиостанций.
• Возможно дополнительное подключение абсолютно любых внешних устройств.
• Не требуются финансовые вложения для обновления встроенных автомобильных аудио систем.
• Трансляция звука через подключенный к AUX входу телефон будет ничуть не хуже чем качество воспроизведённой музыки с флеш носителя или диска.

Как воспользоваться входом AUX?

Для подключение к этому виду линейного входа необходимо иметь специальный переходник. Один из его концов должен заканчиваться удлинённым штекером.

Вторая сторона переходника должна соответствовать разъёму телефона, смартфона, планшета или ноутбука. Этот небольшой провод позволит подключить портативное устройство к автомобилю для беспрепятственной передачи любых аудиофайлов файлов.

Приобрести переходник можно как дополнительный аксессуар в магазине с автомобильной техникой или электронникой. Также он часто идёт в заводской комплектации некоторых устройств.

Читайте также: Что такое турботаймер и для чего он нужен.

AUX вход своими руками

Если ваша машина и встроенная в ней магнитола не имеют AUX разъёма, то при желании его можно установить самостоятельно. При отсутствии технических навыков следует заказать услугу у специалиста на СТО.

Для монтажа гнезда AUX потребуются три небольших провода длинной сорок, пятьдесят сантиметров с малым сечением. Их нужно будет припаять к каналам стерео-выхода из проигрывателя на основное устройство. После этого провода выводятся наружу и на них крепится гнездо для аудио разъёма с тремя контактами. Сам AUX разъем фиксируется в удобном для использования месте на приборной панели или непосредственно на магнитоле.

При определённом опыте и наличии нужных инструментов работа займёт примерно час, полтора. А расходные материалы будут стоить копейки. Зато по окончании монтажного процесса, даже в самом бюджетном или старом автомобиле можно будет слушать музыку, аудиокниги, онлайн-трансляции.

Читайте также: Как работает FM трансмиттер для автомобиля.

Видео на тему

Современное музыкальное оборудование оснащается множеством разъемов, среди которых наиболее универсальным считается AUX. Эта аббревиатура в переводе с английского означает — «вторичный», «дополнительный». Встречается на гнездах телевизоров, домашних кинотеатров, проигрывателей CD и автомобильных магнитолах. На аппаратуре прошлого разъем маркировался как CD-IN, а вот специалисты называют aux в автомагнитоле «линейным входом».

Гнездо AUX с подключенным переходником и флешкой

Что такое AUX IN и для чего он нужен

Этот порт нужен для подключения внешних аудиоисточников с целью усиления их звука и получения записанной на них информации. Основное требование к подключаемым устройствам — выдаваемое напряжение должно находиться в пределах 0,5-1 Вольт. Как раз такой диапазон имеет большинство аппаратуры на выходе. Внешне гнездо aux-in — это круглое отверстие, окантованное тонким металлическим кольцом. Разъем чаще всего располагается на лицевой панели автомагнитолы, иногда может быть закрыто специальной крышечкой, защищающей порт от попадания грязи, влаги.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

Мобильный телефон, смартфон с Andro >

Наличие разъема aux – стандарт для любой современной аудиоаппаратуры. Поэтому большинство производителей обязательно устанавливают данный разъем.

Как подключиться

Есть два варианта: когда порт AUX уже есть в магнитоле и второй, когда его нет. Во втором случае придется заняться самостоятельным изготовлением кабеля-переходника. Но такая ситуация обычно возникает с аппаратурой устаревших поколений. В первом случае подключение можно сделать тремя способами, о которых рассказывается далее.

Стандартный кабель Mini Jack 3,5 мм

Приобрести такой aux-кабель для автомагнитолы можно в любом радиомагазине либо салоне сотовой связи. Провод должен иметь с обеих сторон круглый штекер диаметром 3,5 мм. Редко, но бывает так, что у вашего гаджета выход (обозначается как OUT) имеет гнездо другого типа. Тогда придется искать кабель, на одном конце которого Mini Jack 3,5 мм, а на другом – ответная часть, подходящая к разъему на вашем гаджете. Минус использования проводного способа соединения бортовой аудиоаппаратуры и внешнего устройства – наличие кабеля, который может мешаться в салоне. Зато есть и плюс: никакие радиопомехи не помещают корректной передаче информации, к тому же, возможно, что при прослушивании файлов телефон одновременно будет заряжаться.

Вам остается только подобрать нужную длину кабеля

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

• Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
• Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
• Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
• Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Вам только остается выяснить, какое штатное гнездо у вашего гаджета, и купить провод с соответствующим штекером.

Bluetooth-адаптер

Это самый лучший вариант: при его использовании информация передается беспроводным путем, и кабели в салоне не мешаются. Чтобы воспользоваться этим методом, потребуется приобрести адаптер, к одной стороне которого подключается Bluetooth, другая вставляется в разъем AUX диаметром 3,5 мм бортового мультимедиа или магнитолы.

Достоинства такого способа подключения:

• отличный кодек — качество воспроизводимого звука довольно высокое;
• быстрота и простота подключения — потребуется только нажать на кнопку, после чего адаптер все установит в автоматическом режиме;
• удобство управления — контролировать работу адаптера можно через пульт ДУ, голосом или кнопками на панели устройства;
• возможность работы с несколькими девайсами.

Но есть и отрицательные стороны. В первую очередь это относительно высокая стоимость адаптера. Во-вторых, его автономность и необходимость периодической подзарядки. Но выход из ситуации есть, и о нем рассказывается далее.

Как подключить флеш-карту к АУКС

Во многих гаджетах нет AUX-гнезда. В таком случае понадобится специальный переходник, к которому можно подключить как ваше устройство, так и «флешку». Здесь стоит оговориться: нежелательно приобретать китайскую продукцию этого плана. Внутри переходника есть система, поддерживающая высокое качество сигнала при его преобразовании из «цифры» в аналоговый звук. В китайских переходниках преобразователь вообще может отсутствовать либо быть собранным из низкокачественных деталей.

Как сделать AUX-кабель для автомагнитолы своими руками

Для этого нужно уметь работать с паяльником и хотя бы немного разбираться в электрических схемах. Понадобится пара неработающих наушников для телефона или компьютера, точнее, провода от них с мини-джеками 3,5 мм.

Ход дальнейших действий:

1. Отрежьте провод там, где он подходит к наушникам.
2. Снимите пластиковую изоляцию (можно использовать паяльник или небольшой острый нож).
3. Внутри увидите три проводка белого, синего и зеленого цвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
4. Оголите выводы, чтобы добраться до жил.
5. Теперь желательно их «прозвонить» тестером на предмет замыкания между собой. Для этого переведите мультиметр в положение измерения сопротивления, и поочередно касайтесь щупами выводов. Везде сопротивление должно быть бесконечно большим. Если это не так и тестер что-то показывает, придется искать другие наушники.
6. Спаяйте провода от одних наушников с жилами от других, а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет и скотч.

В результате вы получите кабель с двумя мини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъем AUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда вход аукс в машине есть, но он старого типа и находится на задней панели магнитолы. Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами. Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого диска в виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода: на левый канал, на правый и масса. Все они соединяются с подготовленным (см. выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставить разъем и перемычку, а часть кабеля с мини-джеком вывести наружу. Подключение выглядит, как на фото:

Подключение к гаджету автомагнитолы с разъемом старого образца

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскать принципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите с автомобиля и разберите, чтобы добраться до печатной платы.

1. Внимательно осмотрите токоведущие дорожки и найдите контакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходы могут иметь маркировку LCH (левый) и RCH (правый).
2. Возьмите провод от старых наушников — его нужно впаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственно к металлическому корпусу модуля.
3. Выведите готовый кабель наружу через подходящее отверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старого образца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Если у вас есть соответствующий штекер, то можно его соединить с проводом от наушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам. Этот разъем удобен тем, что при подключении гаджета магнитофон автоматически отключится.

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Производители аудиоэлектроники и автомобилей стремятся обеспечить как можно большее количество функционала для своих покупателей, в том числе для прослушивания музыки. Предназначенный для этого разъем AUX (АУКС) появился в автомобилях примерно с 2005 года, тогда как в музыкальных центрах и компьютерах он присутствует уже давно, но под другим названием. Имея соответствующее образование и опыт, я постараюсь объяснить, что такое разъем AUX, и для чего он пригодится в машине.

Что такое разъем AUX в автомобиле, музыкальном центре и компьютере?

Расшифровка английской аббревиатуры AUX или Auxilary в переводе на русский означает «дополнительный». При этом надпись AUX INPUT или сокращенная AUX IN означает дополнительный вход, который специалисты называют линейным входом. На компьютере или другом электронном приборе разъем того же назначения может иметь маркировку AUDIO IN, LINE IN, CD IN. На автомагнитоле или консоли машины часто помещают еще более сокращенную надпись AUX, что в данном случае эквивалентно AUX IN, то есть именно вход.

Разъем для наушников можно считать линейным выходом

На многих электронных устройствах Вы также можете обнаружить разъем с маркировкой AUX OUTPUT, AUX OUT, LINE OUT, PHONES (наушники), расшифровка которой означает линейный выход. Таким образом, если соединить с помощью специального кабеля линейный выход одного прибора с портом AUX другого устройства, мы осуществим передачу аналогового сигнала с уровнем порядка 1В.

Важно понимать принципиальное различие каналов передачи через USB и AUX порты. В первом случае речь идет о цифровом сигнале, а во втором – сигнал аналоговый. Это значит, что при установке «флешки» во вход USB мы будем иметь возможность управлять медиафайлами с помощью интерфейса автомагнитолы, и сигнал будет передаваться с гарантированным качеством.

Подключение плеера к аудиосистеме автомобиля

Преимущество использования PORT AUX – возможность быстрого и простого подсоединения целого ряда гаджетов. При этом выбор файлов для прослушивания будет осуществляться с помощью подключенного мобильного устройства, а его аккумулятор по этой причине будет разряжаться несколько быстрее.

При таком соединении возможно некоторое ухудшение качества звучания из-за неполного согласования уровня аналогового сигнала и наводки помех на соединительный шнур. В данном случае усилитель автомагнитолы и акустика машины лишь транслируют готовый аналоговый сигнал, который поступает с выхода подключенного устройства.

Как пользоваться входом AUX

Для начала следует приобрести кабель с одинаковыми 3,5мм штекерами на концах, который часто маркируют jack 3,5мм — jack 3,5мм. Лучше купить не самое дешевое изделие, которое обеспечит хорошее качество передачи сигнала и долгий срок службы. Относительно коротким шнуром удобнее пользоваться в автомобиле, малая длина способствует работе без помех. Посмотрите на фото, как он выглядит, и обратите внимание: для передачи сигнала стерео необходимо, чтобы на штекерах было три раздельных металлических кольца.

Для подключаемого гаджета нужно предусмотреть удобное место: мобильное устройство не должно падать при движении автомобиля, оставаясь доступным для управления. Для дорогого смартфона целесообразно приобрести специальный кронштейн.

Вариант размещения мобильника на торпеде

Перед установкой кабеля следует уменьшить громкость автомобильного головного устройства, а также источника сигнала до минимума. Чтобы обеспечить необходимую функцию, следует зайти в меню аудиосистемы и включить порт AUX. В стандартном случае эта операция отображается на дисплее в виде AUX ON/OFF.

Теперь включаем музыку на плеере и увеличиваем громкость автомагнитолы и используемого гаджета. Ура! Жизнь точно стала немного веселее. Для обеспечения высокого качества звучания необходимо опытным путем подобрать уровень сигнала мобильного устройства. Обычно оптимальная величина находится в пределах 50-70%.

Для подключения к входу или выходу компьютера действуем по той же схеме. Входное гнездо LINE IN обычно голубое, а выход LINE OUT имеет зеленый цвет. Активация названных разъемов осуществляется через панель управления, а на мониторе мы увидим LINE IN ON/OFF или LINE OUT ON/OFF соответственно.

Варианты подключения к порту для прослушивания музыки

С кабелем для подключения к разъему АУКС может быть не все просто: одним он мешает, в другом случае у мобильного устройства отсутствует гнездо 3,5мм. В таком случае можно подобрать шнур, на одном конце которого будет Джек 3,5мм, а на другом — соответствующий разъем. Существуют универсальные переходники, в составе которых присутствует целый набор различных вариантов подключения.

Другое универсальное решение – применение bluetooth-адаптера. Этим способом возможно подключение практически любого смартфона. Такой вариант предполагает довольно широкие функциональные возможности. Передача сигнала в этом случае происходит без шнура, возможно управление голосом, кнопками адаптера или с пульта. В этом случае удобно принимать звонки с телефона, набирать последний номер, управлять медиатекой с адаптера. При высоком качестве устройства обеспечивается хорошая чистота звучания.

Заметный минус применения адаптера состоит в том, что его необходимо периодически заряжать, так как питание на разъеме АУКС отсутствует. В практическом применении возможна потеря связи, некорректная работа кнопок и голосового управления. Срок службы, особенно недорогих устройств, ограничен.

Как сделать кабель для магнитолы из наушников своими руками?

Проще всего сделать шнур для канала АУКС из негодных наушников. Очевидно, что непосредственно кабель должен быть исправен. Чтобы убедиться в его пригодности, нужно проконтролировать мультиметром целостность всех жил кабеля и отсутствие короткого замыкания между ними.

В магазине радиотоваров необходимо приобрести разборный стерео штекер 3,5мм. Для работы потребуются:

• паяльник мощностью до 40 Вт;
• припой;
• канифоль;
• пинцет;
• бокорезы;
• изолента и термоусадочная трубка.

Иллюстрация распайки джека 3,5мм

Перед сборкой не забудьте надеть корпус штекера на кабель. К боковым контактам разъема следует припаять по одной жиле левого и правого каналов, как указано на фото, а к его общему контакту необходимо присоединить вторые проводники обоих каналов. После сборки кабеля его необходимо проверить мультиметром, как указано выше.

Из двух проводов от наушников получается один кабель

При отсутствии необходимого разъема можно соединить между собой два кабеля от наушников. При этом надежный контакт гарантирует пайка. Чтобы уменьшить диаметр скрутки и повысить надежность изоляции, жилы кабеля делают разной длины, обеспечивая тем самым соединения со смещением. Места пайки изолируют с помощью термоусадочной трубки или изоленты. Не следует делать шнур излишне длинным, так как это может привести к ухудшению качества звучания. Обязательна проверка мультиметром готового изделия.

Как сделать линейный вход на автомагнитоле самостоятельно

Далеко не все автомобили оснащены входом АУКС, но сделать его своими руками не представляет особой трудности. При этом элементарные знания схемотехники и умение работать паяльником надо все же иметь. Для выполнения работы потребуются:

• паяльник мощностью 25-40 Вт;
• припой;
• канифоль;
• пинцет;
• бокорезы;
• отвертки;
• изолента и термоусадочная трубка;
• акустический кабель необходимой длины;
• гнездо стерео 3,5мм для установки на кабель.

Демонтаж головного устройства на FORD C-MAX

Для начала необходимо снять головное устройство с автомобиля. Для этого может потребоваться 2-4 специальных ключа. Практически для любой модели авто можно найти соответствующий видеоролик в Ютуб.

Далее удобно работать на столе. Необходимо снять крышку автомагнитолы со стороны печатной платы. Проще всего сделать подключение, если на плате имеется распиновка (маркировка) соответствующих точек.

Пайка кабеля к печатной плате автомагнитолы

Линейный вход правого канала отмечается R-CH (расшифровывается right channel, то есть правый канал) и к этой точке следует припаять один из проводников кабеля. Вторую жилу кабеля необходимо присоединить к контакту входа левого канала, который маркируется L-CH (транскрипция left channel, то есть левый канал). Общий проводник нужно припаять к дорожке GND, которая соединена с корпусом магнитолы и минусом аккумулятора. Эта дорожка — самая широкая и покрывает значительную часть печатной платы.

При отсутствии указанной маркировки необходимо найти точки подключения регулятора громкости и присоединиться к ним. Средний вывод переменного резистора каждого канала подключен к соответствующему входу усилителя, один из крайних выводов чаще всего соединен с минусом питания, то есть GND, а на третий вывод подается сигнал источника, к которому и следует подключиться. Лучше всего найти в Интернете принципиальную электрическую схему Вашей магнитолы и ориентироваться по ней.

Нагрев термоусадочной трубки с помощью паяльника

Теперь кабель нужно протащить наружу магнитолы через одно из отверстий на ее задней панели. Его длина должна быть достаточной для удобного использования, при этом слишком длинный провод подвержен влиянию помех.

Перед сборкой головного устройства необходимо проконтролировать мультиметром правильность распайки, целостность жил и отсутствие короткого замыкания между ними. Следует уложить шнур внутри корпуса магнитолы таким образом, чтобы при установке крышки его изоляция не была повреждена острыми элементами монтажа.

Проводник GND припаивают к общему контакту разъема. Сигнальные провода левого и правого каналов соединяют с его боковыми контактами точно так же, как это делалось при самостоятельном изготовлении кабеля АУКС (смотрите выше).

Магнитолу устанавливают на место и размещают гнездо АУКС в удобном месте. Как указывалось выше, перед включением необходимо уменьшить уровень громкости головного устройства автомобиля и подключаемого гаджета. Далее следует подобрать уровень сигнала источника, при котором обеспечивается наилучшее качество звучания. С этой же целью следует выбрать оптимальный режим работы автомагнитолы.

Желая ознакомиться с рекомендациями автопроизводителей по применению АУКС, я заглянул в толстые фолианты своего авто и автомобиля жены. К сожалению, современные руководства по эксплуатации содержат массу предостережений типа «не сушите кошку в СВЧ» и мало внятного по использованию аудиосистемы. Надеюсь, вышеизложенное восполнит данный пробел.

AUX вход в автомобиле: что это такое, как им пользоваться, можно ли сделать своими руками

string(10) "error stat"

string(10) "error stat"

Современное музыкальное оборудование
оснащается множеством разъемов, среди которых наиболее универсальным считается
AUX. Эта аббревиатура в переводе с английского означает — «вторичный»,
«дополнительный». Встречается на гнездах телевизоров, домашних кинотеатров,
проигрывателей CD и автомобильных магнитолах. На аппаратуре прошлого разъем
маркировался как CD-IN, а вот специалисты называют aux в автомагнитоле
«линейным входом».

Гнездо AUX с подключенным переходником и флешкой

Что такое AUX IN и для чего он нужен

Этот порт нужен для подключения внешних
аудиоисточников с целью усиления их звука и получения записанной на них
информации. Основное требование к подключаемым устройствам — выдаваемое
напряжение должно находиться в пределах 0,5-1 Вольт. Как раз такой диапазон
имеет большинство аппаратуры на выходе. Внешне гнездо aux-in — это круглое
отверстие, окантованное тонким металлическим кольцом. Разъем чаще всего
располагается на лицевой панели автомагнитолы, иногда может быть закрыто
специальной крышечкой, защищающей порт от попадания грязи, влаги.

Что можно подключить с его помощью

Практически любой электронный гаджет,
имеющий соответствующий выход. Чаще всего, используя специальный провод aux,
подключают:

1. Мобильный телефон, смартфон с Android или иной
   операционной системой. Понадобится специальный провод-переходник. Тогда вы
   сможете прослушивать музыкальные композиции, записанные в памяти телефона,
   через качественную автомобильную аудиоаппаратуру.
2. Компьютерный планшет.
3. Аудиоплеер (в т. ч. МР3), работающий только с
   наушниками и не имеющий собственный динамик.
4. Микрофон, если в магнитоле есть функция «караоке».
5. Ноутбук.
6. Старую аппаратуру аналогового типа, например,
   кассетный магнитофон.

Наличие разъема aux – стандарт для любой современной аудиоаппаратуры. Поэтому большинство производителей обязательно устанавливают данный разъем.

Телефон с кабелем АУКС, готовый к подключению

Как подключиться

Есть два варианта: когда порт AUX уже есть
в магнитоле и второй, когда его нет. Во втором случае придется заняться
самостоятельным изготовлением кабеля-переходника. Но такая ситуация обычно
возникает с аппаратурой устаревших поколений. В первом случае подключение можно
сделать тремя способами, о которых рассказывается далее.

Стандартный кабель Mini Jack 3,5 мм

Приобрести такой aux-кабель для
автомагнитолы можно в любом радиомагазине либо салоне сотовой связи. Провод
должен иметь с обеих сторон круглый штекер диаметром 3,5 мм. Редко, но бывает
так, что у вашего гаджета выход (обозначается как OUT) имеет гнездо другого
типа. Тогда придется искать кабель, на одном конце которого Mini Jack 3,5 мм, а
на другом – ответная часть, подходящая к разъему на вашем гаджете. Минус
использования проводного способа соединения бортовой аудиоаппаратуры и внешнего
устройства – наличие кабеля, который может мешаться в салоне. Зато есть и плюс:
никакие радиопомехи не помещают корректной передаче информации, к тому же,
возможно, что при прослушивании файлов телефон одновременно будет заряжаться.

Вам остается только подобрать нужную длину кабеля

Переходник AUX-USB

Это обычный кабель с разными штекерами на
концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно
смотреть, – порт USB. Он может быть разным:

• Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на
  проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных
  устройств.
• Type В — ранее применялся для подсоединения принтеров, но сегодня
  практически не используется, уступив «место» вышеописанной разновидности.
• Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть,
  например, на цифровых фотоаппаратах, некоторых гаджетах.
• Micro USB — стандартный разъем, используемый практически во всех
  мобильных телефонах.

Вам только остается выяснить, какое штатное гнездо у вашего гаджета, и купить провод с соответствующим штекером.

Кабель с USB переходником и Bluetooth

Bluetooth-адаптер

Это самый лучший вариант: при его
использовании информация передается беспроводным путем, и кабели в салоне не
мешаются. Чтобы воспользоваться этим методом, потребуется приобрести адаптер, к
одной стороне которого подключается Bluetooth, другая вставляется в разъем AUX
диаметром 3,5 мм бортового мультимедиа или магнитолы.

Достоинства такого способа подключения:

• отличный кодек — качество воспроизводимого звука довольно высокое;
• быстрота и простота подключения — потребуется только нажать на кнопку,
  после чего адаптер все установит в автоматическом режиме;
• удобство управления — контролировать работу адаптера можно через пульт
  ДУ, голосом или кнопками на панели устройства;
• возможность работы с несколькими девайсами.

Но есть и отрицательные стороны. В первую очередь это относительно высокая стоимость адаптера. Во-вторых, его автономность и необходимость периодической подзарядки. Но выход из ситуации есть, и о нем рассказывается далее.

Как подключить флеш-карту к АУКС

Во многих гаджетах нет AUX-гнезда. В таком
случае понадобится специальный переходник, к которому можно подключить как ваше
устройство, так и «флешку». Здесь стоит оговориться: нежелательно приобретать
китайскую продукцию этого плана. Внутри переходника есть система, поддерживающая
высокое качество сигнала при его преобразовании из «цифры» в аналоговый звук. В
китайских переходниках преобразователь вообще может отсутствовать либо быть
собранным из низкокачественных деталей.

Как сделать AUX-кабель для автомагнитолы своими руками

Для этого нужно уметь работать с
паяльником и хотя бы немного разбираться в электрических схемах. Понадобится
пара неработающих наушников для телефона или компьютера, точнее, провода от них
с мини-джеками 3,5 мм.

Ход дальнейших действий:

1. Отрежьте провод там, где он подходит к наушникам.
2. Снимите пластиковую изоляцию (можно использовать
   паяльник или небольшой острый нож).
3. Внутри увидите три проводка белого, синего и зеленого
   цвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
4. Оголите выводы, чтобы добраться до жил.
5. Теперь желательно их «прозвонить» тестером на предмет
   замыкания между собой. Для этого переведите мультиметр в положение измерения
   сопротивления, и поочередно касайтесь щупами выводов. Везде сопротивление
   должно быть бесконечно большим. Если это не так и тестер что-то показывает,
   придется искать другие наушники.
6. Спаяйте провода от одних наушников с жилами от других,
   а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет и
   скотч.

В результате вы получите кабель с двумя
мини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъем
AUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда вход
аукс в машине есть, но он старого типа и находится на задней панели магнитолы.
Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами.
Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого диска
в виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода:
на левый канал, на правый и масса. Все они соединяются с подготовленным (см.
выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставить
разъем и перемычку, а часть кабеля с мини-джеком вывести наружу. Подключение
выглядит, как на фото:

Подключение к гаджету автомагнитолы с разъемом старого образца

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскать
принципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите с
автомобиля и разберите, чтобы добраться до печатной платы.

Дальнейшие действия:

1. Внимательно осмотрите токоведущие дорожки и найдите
   контакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходы
   могут иметь маркировку LCH (левый) и RCH (правый).
2. Возьмите провод от старых наушников — его нужно
   впаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственно
   к металлическому корпусу модуля.
3. Выведите готовый кабель наружу через подходящее
   отверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старого
образца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Если
у вас есть соответствующий штекер, то можно его соединить с проводом от
наушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам.
Этот разъем удобен тем, что при подключении гаджета магнитофон автоматически
отключится.

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к
«магазинным» кабелям, переходникам, так и к самодельным:

1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны
возможности подключения к бортовой аудиосистеме через «АУКС». Это не только
прослушивание любимых записей, но и подключение к интернету. Только не
рекомендуется заниматься поиском музыки, информации во время движения: этим
может заняться ваш пассажир или просто настройте свой телефон на
воспроизведение ранее записанных любимых аудиофайлов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

CVBS – Aux In выход на магнитоле: что это такое

Ежедневные поездки на работу, ожидания в пробках, длительные путешествия на машине не обходятся без радио, видео или музыкального сопровождения. Один из немногих доступных способов не заскучать в подобных ситуациях водителю и пассажирам – наличие в салоне установленной автомагнитолы. Замена неисправного устройства, либо установка нового требует элементарных знаний в подключении – где, какие обозначения и что собой представляет вход CVBS In и разъем Aux.

Что это

CVBS-IN – вход для композитного кабеля, при этом CVBS – аббревиатура от Composite Video Baseband Signal (Композитный Видеосигнал Базовой Полосы Частот). В числе основных задач – подключение камеры заднего вида. Есть и другое обозначение – PARKV.CVBS IN.

Вариант с подключением камер переднего вида указывают как «F.CCD CVBS IN».

С помощью CVBS-IN устройство передает видео. Механизм действия прост – при движении автомобиля назад на прибор подается напряжение +12 В и на экран выводится картинка с камеры. Если владельцу необходимо в настройках можно задать условие, когда при сдаче назад через определенное количество секунд выключался звук магнитолы.

Встречается и другое обозначение AUX CVBS IN – его применяют, чтобы указать внешний видео-вход, где AUX – линейный выход, разъем в магнитоле и вариант подключить другие источники звука.

Особенности

За счет AUX в автомагнитоле владельцы транспорта могут увеличить функционал и возможности устройства. Задействовать смартфон, подсоединить планшет или MP3-плеер – задача, которую решает линейный выход, при этом звук будет направляться на автомобильные динамики.

В некоторых моделях транспортных средств производитель учел запрос клиента на комфорт и объединил функции представив владельцу возможность одновременно подключить телефон и ответить на звонок.

На выход включенной автомагнитолы поступает сигнал 0,5-1 В.

При помощи AUX-входа к головному устройству подключают и bluetooth-адаптер, что решает аналогичные задачи посредством беспроводной передачи, если использование штатных переходников невозможно.

Автомагнитола – технически сложное устройство с множеством обозначений, выходов и кабелей. От знаний, что такое CVBS – Aux In вход и правильного подключения головной составляющей зависит не только работоспособность прибора, качество звучания радио, музыкальных композиций, но и безопасность – одна ошибка и можно спалить плату, ведь запитка некоторых предусматривает 12В.

В чем разница между USB и Aux?

Большинство телефонов и медиаплееров имеют как USB-выходы, так и дополнительные выходы, которые иногда называют дополнительными разъемами или разъемами для наушников. Оба доставляют музыку с телефона на машину или домашнюю стереосистему, но работают по-разному. Мы сравнили их, чтобы вы могли сделать лучший выбор.

Общие результаты

USB

• Не такие распространенные или универсальные, как вспомогательные входы.

• Безопаснее и удобнее для вождения: позволяет управлять смартфоном или планшетом без помощи рук.

• Превосходное качество звука, хотя не все замечают разницу.

• Цифровое преобразование: без преобразования звука с потерями.

Доп.

• Универсальный: доступен на большинстве смартфонов, планшетов, проигрывателей компакт-дисков, головных устройств, портативных динамиков, микшеров и некоторых музыкальных инструментов

• Преобразует звук из цифрового в аналоговый, что может привести к шуму или потере информации, хотя большинство людей не заметят разницы.

• Изнашивается раньше, чем USB.

Основное различие между соединением USB (универсальная последовательная шина) и дополнительным входом заключается в том, что USB-кабели отправляют цифровую информацию, а вспомогательные кабели отправляют аналоговые сигналы. USB-кабели передают данные, как на компьютер, а вспомогательные кабели передают звук, как на усилитель или пару наушников.

Какой шнур вам следует использовать, зависит от акустической системы и настройки. USB-шнуры обычно более удобны и обеспечивают лучший звук, но доступны только в цифровых системах.Шнуры Aux полезны в ситуациях, когда нет USB или цифрового интерфейса, например, в старом автомобиле, проигрывателе или ресивере домашнего кинотеатра.

В некоторых случаях USB управляет воспроизведением с устройства, к которому вы подключены, например, с автомобильного головного устройства. Поскольку вспомогательные гнезда передают только аналоговые аудиосигналы, у вас часто нет такой степени двусторонней функциональности.

Aux Плюсы и минусы

Преимущества

• Универсальный: доступен на большинстве смартфонов, планшетов, проигрывателей компакт-дисков, головных устройств, портативных динамиков, микшеров и некоторых музыкальных инструментов

Недостатки

• Изнашивается раньше, чем USB, что приводит к шуму и шипению.

• Низкое качество звука, но большинство людей не заметят разницы.

Главное преимущество вспомогательного входа в том, что он широко используется. Он доступен на большинстве смартфонов, планшетов, CD-плееров, головных устройств, портативных колонок, проигрывателей и некоторых музыкальных инструментов. (Самым большим исключением являются все iPhone, выпущенные с 2016 года.) Воспроизведение также простое и легкое, без каких-либо проблем совместимости, которые иногда мешают цифровым соединениям.

Основным недостатком является то, что шнуры Aux изнашиваются быстрее, чем шнуры USB, из-за минимальной площади металлических разъемов.Шнуры Aux также создают более слышимый шум из-за короткого замыкания в электрическом потоке. Шнуры часто короче, тоньше и дороже, чем USB. Поскольку Apple заявляет о своем намерении постепенно отказаться от стандарта 3,5 мм на своих устройствах, этот стандарт уже не так перспективен, как когда-то.

USB Плюсы и минусы

Преимущества

• Превосходное качество звука, хотя большинство людей не заметят разницы.

• Цифро-цифровое преобразование: без потери информации.

Когда вы подключаете телефон или мобильное устройство к головному устройству или другому аудиоинтерфейсу USB, мобильное устройство передает данные в необработанном виде. Головное устройство или акустическая система использует свой ЦАП (цифровой аудиопреобразователь) для преобразования данных в аудиосигнал, что приводит к более четкому звуку без потери информации. Это контрастирует с дополнительными шнурами, которые передают цифровой звук только в том случае, если он был обработан источником звука, что приводит к большему количеству звука с потерями.

Некоторые головные устройства и аудиоинтерфейсы напрямую управляют смартфоном через USB-соединение.Иногда это называют прямым управлением, и это безопаснее и удобнее во время вождения. Уровень интеграции варьируется от одного подразделения к другому.

Несмотря на все более широкое распространение, USB-соединения не так универсальны, как входы для наушников или вспомогательные устройства. Помимо современных iPhone, вы можете использовать дополнительное соединение практически на каждом устройстве для воспроизведения звука. Чего нельзя сказать о USB.

Форматы и определения: старые и новые

USB

• Промышленный стандарт для подключения компьютеров к периферийным устройствам, таким как принтеры, аудиоинтерфейсы, инструменты, клавиатуры, внешние батареи и жесткие диски.

Вспомогательный вход — это не особый тип подключения, как USB. Он относится к дополнительному или второстепенному подключению. Существует много видов дополнительных кабелей и соединений. Самым распространенным является разъем 3,5 мм, который представляет собой тот же тип коннектора с кольцом-наконечником (TRS) или разъема с наконечником-кольцом-кольцом (TRRS), используемый для подключения наушников. (Вот почему их иногда называют разъемами для наушников.)

Каждый раз, когда вы видите «дополнительный вход» на головном устройстве, ресивере домашнего кинотеатра или аудиоинтерфейсе, это относится к этому типу входа — «мужчина-мужчина» 3.Кабель TRRS 5 мм. Домашние стереосистемы обычно имеют такое же соединение, как и RCA, оптические, 1/4-дюймовые TS и другие соединения.

USB — это промышленный стандарт для цифрового соединения компьютеров и периферийных устройств. Пройдя через несколько поколений с момента своего изобретения в 1990-х годах, USB остается распространенным проводным форматом для подключения и управления цифровыми аудиоустройствами, а также периферийными инструментами, такими как накопители, принтеры, клавиатуры и модемы.

Что такое ЦАП?

ЦАП означает цифро-аналоговый преобразователь.ЦАП принимает цифровые данные и преобразует их в аналоговый сигнал, который затем может управлять динамиками или наушниками. Когда вы слушаете цифровой звук в автомобиле или домашней стереосистеме, ЦАП берет цифровую информацию с вашего телефона и преобразует ее в аудиосигнал.

Хотя дополнительные входы и USB — это оба способа подключения телефона к стереосистеме, качество может отличаться в зависимости от задействованных ЦАП. Это связано с тем, что дополнительное соединение использует ЦАП в телефоне. Напротив, USB-соединение позволяет ЦАП на автомобильной стереосистеме или аудиоинтерфейсе обрабатывать данные.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой

Недостаточно подробностей

Сложно понять

Установка порта Aux-In — простая задача для каждого автомобиля

В автомобилях 80-х и 90-х годов есть за что полюбить. Трудно полюбить производителей аудиотехники, которые использовались в то время. Пока бушевала битва за господство на рынке между кассетами и компакт-дисками, компании пытались удовлетворить запросы потребителей с помощью действительно классных головных устройств.Сегодня и кассеты, и компакт-диски ушли по пути додо, а новые музыкальные возможности предлагают гораздо лучшее качество звука и мобильность.

В последние годы предпочтения коллекционеров и энтузиастов изменились. В наши дни автомобили 1980-х и 90-х годов начинают расти в цене, и покупатели, которые были слишком молоды или слишком бедны, чтобы покупать то, что они хотели, когда эти автомобили были новыми в выставочном зале, находят автомобили в хорошем состоянии по разумным ценам.

Добавление современной функциональности любому автомобилю

Вы недавно видели стоимость Ford Mustang Cobra 1993 года выпуска? Как насчет Acura Integra Type R 1991 года выпуска? Стоимость оригинальных высококачественных автомобилей резко возросла в последние годы, поскольку интерес энтузиастов и коллекционеров возрос.

Автомобили той эпохи — это круто для вождения, но сокращение приборной панели и установка стереосистемы на вторичном рынке, обеспечивающей современные игровые возможности, существенно снизят стоимость при перепродаже. Коллекционер не захочет покупать машину, которая была разрезана и модифицирована, какой бы крутой ни была стереосистема, установленная в машине. Итак, если вы не собираетесь добавлять современное головное устройство, как вы можете воспроизводить MP3 или передавать музыку со своего смартфона?

Добавление порта Aux-in позволит вам воспроизводить музыку с MP3-плеера, вашего смартфона или любого другого цифрового устройства, которое вы хотите использовать, которое подключается к 3.Разъем для наушников 5 мм.

Установка порта вспомогательного входа — простая работа, которую средний домашний механик может выполнить с профессионально выглядящими результатами за полдня. Есть много разных способов добавить дополнительные функции к любому автомобилю, грузовику, лодке или чему-либо еще, на чем вы водите. Даже мотоциклы можно настроить с возможностью воспроизведения дополнительных устройств.

Вариантов много

Прежде всего, определите параметры, которые у вас будут для вашей конкретной стереосистемы. Если у вашей стереосистемы есть входные порты RCA на задней панели, вы можете просто приобрести переходной кабель, который будет подключаться к порту RCA и вашему музыкальному устройству через разъем 3.Кабель с вилкой 5 мм.

Многие автомобили поставлялись с портами для CD-чейнджера. Для многих популярных моделей доступны адаптеры, которые позволяют просто подключить к порту CD-чейнджера и добавить терминал Aux-in. Стоит потратить минуту на поиск в Интернете вашего конкретного года, марки и модели автомобиля, чтобы узнать о возможных вариантах. У многих популярных брендов есть адаптеры, специально предназначенные для работы с радиостанциями, установленными на заводе. Это может быть дороже, чем делать это самостоятельно, но обеспечивает удобство и чистую установку.

Вещи, на которые стоит обратить внимание на головном устройстве

Если у вашего автомобиля или грузовика есть порт Aux-in, но он находится в глухом месте, или если вы просто хотите добавить его в другую часть автомобиля, это очень удобно. простая операция. Снимите порт с приборной панели или где бы он ни находился, затем разрежьте и вставьте шнур Aux-in на место, безопасно направив его туда, где вы хотите добавить порт, и установите новый порт в удобном месте.

Водонепроницаемые кожухи для дополнительных входов можно использовать для установки порта на лодке или снаружи транспортного средства, например, в кузове грузовика, чтобы вы могли прослушать свои мелодии на следующей вечеринке с задней дверью перед большой игрой, не открывая двери.

Если ваша стереосистема не имеет портов RCA или элементов управления CD-чейнджером, вы можете подключить их к существующей стереосистеме. Для этого потребуется немного знаний и навыков. Вам придется снять магнитолу с машины и разобрать ее, чтобы внести необходимые изменения.

Порт Aux-In для мобильных мелодий

Вспомогательные входные порты, сокращенно называемые aux-in, впервые появились в 1980-х годах, чтобы позволить потребителям воспроизводить кассеты и компакт-диски с плеера плеера или дискового проигрывателя через автомобильную стереосистему.Когда в головных устройствах появились проигрыватели компакт-дисков, многие заводские головные устройства перестали включать порт Aux-In. MP3-плееры еще не появились, поэтому в резервном порте просто не было необходимости.

Порты Aux-in обеспечивают звук, близкий к качеству CD, в отличие от кассетных или дисковых адаптеров, которые, как известно, плохо звучат и служат недолго. Устройство, называемое FM-модулятором, можно использовать для воспроизведения музыки с MP3-плеера, но модуляторы имеют плохую репутацию из-за низкого качества звука и могут быть дорогими.Они также не будут работать без сильного FM-сигнала.

Приступая к работе

Навыки:

Вы должны знать, как паять и использовать мультиметр.

Расходные материалы:

Получите руководство по ремонту вашего автомобиля самого высокого качества, какое только сможете найти.

Эти предметы обычно можно приобрести в магазинах электроники в вашем городе или в Интернете у таких поставщиков, как AllElectronics.com

Метод установки домкрата, например, просверливание отверстия в незаметном месте.Многие порты монтируются на поверхность.

Радио AM и AM / FM

Оригинальные головные устройства с AM и AM / FM становятся все более редкими и ценными для коллекционеров, так что не выбрасывайте их. К этим стереосистемам легко добавить дополнительный входной порт.

Получите лучшее качественное обслуживание и руководство по ремонту, доступное для вашего автомобиля. Постарайтесь найти руководство по ремонту, выпущенное для профессиональных механиков, так как в этих руководствах содержится самая лучшая и точная информация.

Перед выполнением работ с какой-либо частью бортовой сети автомобиля отсоедините отрицательную клемму аккумуляторной батареи.Безопасность прежде всего. Никто не хочет получить удар током, и поджечь машину, вероятно, не то, что вы пытаетесь сделать. И совсем не весело находить предохранитель, который вы перегорели, когда случайно что-то закоротили.

Разберите свою приборную панель

Вам нужно будет вынуть стереосистему из автомобиля и открыть корпус, обнажив внутренности головного устройства. Используйте высококачественное руководство по обслуживанию вашего автомобиля, в котором содержатся инструкции по правильному снятию радио.

Вы найдете провода, идущие от ручек или кнопок настройки к цилиндрической части, прикрепленной к плате компьютера.Этот компонент называется потенциометром или для краткости потенциометром. Это поворотный переключатель, который позволяет выполнять несколько функций в компактном пространстве.

Вам нужно будет определить, какие провода идут к регулятору громкости горшка. Схема подключения полезна, если она у вас есть. В противном случае, если радиоприемник установлен вертикально, провод на нижнем выводе обычно является входом, средний вывод — выходом, а верхний — выводом заземления.

Подготовьте головное устройство для современного удобства

На этом этапе вы можете отпаять входной провод от потенциометра.Большинство головных устройств имеют голубой входной провод. Этот провод будет подключен к разъему Aux-in, а новый подводящий провод будет подведен к горшку.

Используя мультиметр или схему производителя, определите функцию контактов порта Aux-in.

Определите, где вы хотите установить домкрат. Обычно предпочтительнее рядом с магнитолой, но я предпочитаю класть свою в перчаточный ящик или в пепельницу. Думаю, он сохраняет чистоту и не портит заводской вид.

Выполните хорошие соединения

Теперь остается только правильно подключить провода.Легкий. Подготовьте свой паяльный пистолет!

Припаяйте перемычку от входа на потенциометре к клемме, на которую подается питание, когда к цепи подключен штекер 3,5 мм.

Припаяйте перемычку от клеммы заземления на потенциометре к клемме заземления на порте Aux-in. Удалять существующий провод заземления не нужно.

Припаяйте перемычку от старого входного провода к оставшейся клемме порта Aux-in.

Соберите заново

Теперь все, что осталось, — это собрать радиоприемник, безопасно проложить провода, установить разъем и снова подключить аккумулятор.

Когда автомобиль включен, подключение кабеля 3,5 мм от MP3-плеера или смартфона к порту позволит воспроизводить звук через заводские динамики, а регулятор громкости будет работать как в оригинале. Если головное устройство воспроизводит музыку в моно, вам необходимо подключить переходник с моно на стерео, чтобы получить хорошее качество воспроизведения.

После снятия штекера радио будет нормально играть.

Процесс может показаться устрашающим, но результаты очень полезны. Если вы не торопитесь и правильно следуете инструкциям, установка порта Aux-in в вашем автомобиле — это простой проект, который вы можете выполнить самостоятельно.

Наконец-то рассмотрено использование кабеля Aux на компьютере !!!

Раскрытие информации для аффилированных лиц : Привет! Между прочим … любые ссылки на этой странице, которые ведут к продуктам на Amazon или любом другом торговом сайте, являются партнерскими ссылками, и я получаю комиссию за вашу покупку. Эти комиссионные никогда не будут платными для вас.

Довольно много людей ищут, как использовать дополнительный кабель на компьютере. Что ж, вот подробная статья о том, как этого добиться.

Если вы ищете способ подключения портативной колонки через дополнительный вход или аудиосистему к портативному компьютеру с помощью вспомогательных кабелей, эта статья расскажет обо всем этом.

Кроме того, мы расскажем о некоторых других способах подключения компьютера к аудиосистеме или динамику HiFi .

Таким образом, мы обещаем, что это будет «единственная в своем роде статья», своего рода исчерпывающая, содержащая различные удобные руководства для различных действий.

Где находится дополнительный вход на настольном компьютере и ноутбуке?

Во-первых, мы начнем с того, как подключить дополнительный кабель к компьютеру. Это не сложное действие, но вам нужно понять, какой порт в вашей компьютерной системе (настольный компьютер и ноутбук) на самом деле является вспомогательным портом, к которому вы должны подключить входной кабель Aux.

В частности, ноутбуки поставляются с двумя похожими портами на одной стороне; один из этих портов предназначен для вспомогательного входа, а другой — для микрофона.

Тем не менее, вы увидите значок микрофона и значок наушников, указывающие, какой порт предназначен для микрофона, а какой — для входа разъема 3,5 мм (вспомогательный вход).

Для портативных компьютеров порт, рядом с которым нарисован значок наушников, предназначен для подключения вспомогательного кабеля для передачи звуков с портативного компьютера на динамик, системы домашнего кинотеатра , наушников или наушники.

фото: birdvilleschools

С другой стороны, когда дело доходит до настольных компьютеров, есть довольно много похожих портов, которые вы увидите на задней и передней панели вашего процессора.

Однако вам не нужно беспокоиться об этом, поскольку то же самое, что применимо к портативным компьютерам, применимо и к настольным компьютерам.

Все, что вам нужно сделать, это найти порт, у которого есть опция «aux». Вспомогательный сокращенно «aux»; таким образом, вы должны искать порт с этой опцией.

Кроме того, в большинстве современных ЦП порт Aux обозначается тем же значком наушников, а порт часто окрашен (светло-зеленым).

Обычно дополнительный порт расположен на передней панели ЦП, а внутренняя часть окрашена в зеленый цвет.Как только вы видите порт для микрофона, рядом с ним будет вспомогательный порт.

Итак, на вашем ноутбуке или настольном компьютере, чтобы подключить кабель, вы должны указать, где находится входной порт.

Затем вы можете использовать дополнительный кабель на компьютере для передачи звуков с компьютера на динамик.

Теперь, когда вы знаете, какой порт является вспомогательным входным портом и где он расположен на настольных компьютерах и ноутбуках, теперь мы поговорим о том, как подключить устройство с динамиком с помощью вспомогательного кабеля.

Что такое дополнительный кабель?

Вспомогательный кабель — это просто кабель, который помогает передавать звук от источника к динамику. Он имеет два конца одинаковой конструкции (разъем 3,5 мм).

Вспомогательные кабели или вспомогательные кабели могут быть разных конструкций, но функция остается той же, а также на концах должен быть разъем 3,5 мм.

Чтобы вы поняли, что мы имели в виду под разъемом 3,5 мм; это наушники и наушники; это длинный стальной конец шнура наушников, который вы подключаете к разъему для наушников на мобильном телефоне, чтобы слышать свои звуки лично и более четко.

Вспомогательный кабель нельзя назвать аудиокабелем, хотя он работает как таковой.

Как использовать вспомогательный кабель на компьютере

Мы начинаем с настольных компьютеров

Вы уже знаете, где найти вспомогательный входной порт на вашем рабочем столе. Если вы специально перешли в этот раздел, проверьте выше, где находится вспомогательный вход на настольных компьютерах. Выполните следующие действия, чтобы использовать дополнительный кабель на настольных компьютерах.

Предположим, вы пытаетесь подключить динамик к компьютеру с помощью вспомогательного кабеля; видимо потому, что динамик не поддерживает Bluetooth.Таким образом,

Большинство компьютерных динамиков поставляются с аудиоразъемом 3,5 мм, и это то, что вы будете подключать к вспомогательному порту компьютера для воспроизведения звуков.

Мы бы посоветовали вам купить компьютерные колонки с питанием от USB или перезаряжаемые; они удобнее.

Использование вспомогательного кабеля на портативном ПК

На самом деле ничего не меняется в том, как вы можете подключить вспомогательный кабель к компьютерам; подключаете ли вы его к настольному или портативному компьютеру.

Кроме того, прежде чем двигаться дальше, мы хотим верить, что вы знаете, где находится дополнительный кабель на ноутбуках, чтобы вы не подключали кабель к другому порту, что приведет к тому, что ваши динамики не будут воспроизводить звук.

Для этого, если вы явно перешли в этот раздел, пожалуйста, проверьте выше, чтобы узнать, какой порт на вашем ноутбуке предназначен для вспомогательного входа.

Что еще?

Как правило, компьютерные динамики рассчитаны на питание через USB-соединение, а для передачи звука в комплект входит аудиокабель с разъемом 3,5 мм.

Таким образом, компьютерная колонка идет с двумя кабелями; кабель USB и вспомогательный кабель. Кроме того, они часто доступны парами, чтобы вы могли слушать хорошие звуки.

Кроме того, помимо настройки динамиков, могут быть и другие причины, по которым вам необходимо подключить дополнительный кабель к компьютеру.

Как использовать вспомогательные кабели на компьютерах для других целей

Хотя мы не уверены в других причинах, по которым вы хотите подключить вспомогательный кабель к настольному или портативному ПК, метод практически тот же. Однако для таких действий может потребоваться дополнительный кабель.

Итак, если у вас уже есть вспомогательный кабель (мы определили вспомогательные кабели выше для справки), подключите один из концов к вашему устройству, у которого есть кабель 3.5-миллиметровый входной разъем, а затем подключите другой конец к компьютеру.

По какой бы то ни было причине вам понадобится вспомогательный кабель , этот метод подключения подойдет идеально.

Это работает, когда вы хотите подключить свой мобильный телефон к компьютеру или другим устройствам с такой поддержкой. Кабели Aux гибкие и универсальные.

Как использовать дополнительные кабели на автомобильной стереосистеме

Интересно, что вы можете использовать дополнительные кабели на автомобильной стереосистеме для подключения довольно широкого спектра портативных устройств, таких как ваш смартфон или портативные медиаплееры.

Это достижимо простым, интуитивно понятным и легким способом. Однако, прежде всего, вам нужно купить хороший вспомогательный кабель (обратите внимание: не все из них хороши, вы можете следовать нашему руководству, чтобы купить лучшие вспомогательные кабели).

Кроме того, вы должны проверить, поддерживает ли ваша автомобильная стереосистема вход «aux». Если у вас есть хороший вспомогательный кабель и ваша автомобильная стереосистема поддерживает дополнительный вход , вы можете выполнить следующие шаги для подключения.

Другое использование вспомогательных кабелей

Использование вспомогательных кабелей, как мы уже говорили ранее, весьма универсально.Вы по-прежнему можете использовать их для подключения вашего смартфона или портативного медиаплеера к домашнему кинотеатру , чтобы звуки из вашего смартфона воспроизводились через динамики, подключенные к вашей звуковой системе или домашнему кинотеатру.

И вы услышите потрясающе чистый, четкий, детальный звук с резкими басами. Однако качество звука зависит от динамиков, подключенных к вашей системе.

Поиск и устранение неисправностей при подключении вспомогательного кабеля

Все, что вы делаете, особенно когда приходится иметь дело с подключением переменных или машин, иногда не дает желаемого результата.Это может произойти из-за неправильных подключений или из-за использования неисправных компонентов в настройке.

Таким образом, поиск неисправностей неизбежен во всем, что мы делаем в жизни. Вот как устранить неполадки с дополнительными кабелями после их использования для подключения к компьютеру, автомобильной стереосистеме, домашнему кинотеатру или другим совместимым звуковым системам.

Устранение неполадок при подключении вспомогательного кабеля одинаково независимо от того, где вы выполняли подключение.

• Проверьте исправность вспомогательного кабеля
• Убедитесь, что вы подключили 3.Разъем 5 мм в специальный порт «aux»
• Убедитесь, что кабель хорошо вставлен в порт, в который он вставлен (слегка переместите головку разъема, чтобы увидеть, не трясется ли он)
• Проверьте, есть ли источник хорошо, и медиафайл воспроизводится

Во-первых, не все вспомогательные кабели хороши. Даже если у них может не быть физического повреждения, возможно, что кабель замкнут внутри, или они не просто хороши. Вот почему мы рекомендуем эти вспомогательные кабели AmazonBasics Aux кабель (4 фута) , AmazonBasics Aux кабель (8 футов) и OldBoyTech Aux кабель (4 фута) .

Также убедитесь, что вы подключили дополнительный кабель к соответствующему порту на настольном компьютере, ноутбуке, автомобильной стереосистеме или аудиосистеме.

Примечание ⚠ : Порт микрофона (микрофонный) аналогичен порту Aux; Таким образом, вы должны убедиться, что ваш кабель входит в порт Aux, а не в порт микрофона.

Кроме того, вам необходимо проверить, удобно ли в порт Aux, к которому вы подключили конец кабеля, находится кабель и не трясется ли он.

Наконец, проверьте, воспроизводит ли ваш портативный медиаплеер или смартфон мультимедиа, и увеличилась ли громкость.

Что еще?

Существуют альтернативы вспомогательным кабелям, на всякий случай, если вы это имеете в виду. Аудиокабель — RCA можно использовать вместо вспомогательного кабеля в некоторых аудиоподключениях или настройках. Однако это не означает, что вы можете подключать свои устройства к системе с помощью кабеля RCA .

Нет портативных устройств или компьютерных динамиков, поддерживающих вход RCA. Когда мы говорим, что аудиокабели RCA могут выступать в качестве альтернативы вспомогательным кабелям, это также относится к подключению медиаплееров, таких как DVD, к домашним кинотеатрам или другим подобным соединениям.

Подключение Aux остается одним из наиболее гибких способов воспроизведения звуков, воспроизводимых из звука, для воспроизведения в более крупной звуковой системе или динамике.

Заключительные слова:

Беспроводные соединения теперь доступны, а вспомогательные соединения упускаются из виду. Но это руководство о том, как использовать дополнительный кабель на компьютере, по-прежнему удобно для многих людей.

Вы можете прочитать нашу предыдущую статью о Лучший динамик Bluetooth с дополнительным выходом

Кроме того, подпишитесь на нашу рассылку, чтобы быть в числе первых, кто узнает о наших новых темах.

Что лучше для качества звука и удобства Bluetooth или Aux?

Переход от проводной технологии к беспроводной произошел довольно быстро, а Bluetooth был изобретен только на рубеже 21 века. Но даже всего за 20 лет беспроводные технологии прочно вошли в нашу повседневную жизнь.

Но это не означает, что эти проводные стереосистемы устарели. Фактически, самопровозглашенные аудиофилы считают, что дополнительный звук намного более высокого качества, чем звук, передаваемый через беспроводные колонки или наушники.

Так что же правда? Что действительно имеет лучшее качество звука: Bluetooth или aux? А какой из них удобнее для нашей обычной, повседневной жизни?

В чем разница между Bluetooth и Aux?

Наиболее явное различие между этими двумя функциями заключается в том, что Bluetooth может работать без проводов, в то время как для дополнительных устройств требуется кабельное соединение согласно VSS Monitoring. Кабели Aux обычно связаны с разъемом для наушников 3,5 мм, который вы можете узнать на старых iPhone.Это один из самых распространенных кабелей, используемых для потоковой передачи звука.

Bluetooth использует беспроводную связь для телефонов, компьютеров и других периферийных устройств. Он работает на радиочастотах и ​​для работы не требует проводов или Wi-Fi. Хотя он не так универсален, как вспомогательные гнезда, он становится все более распространенным.

Оба эти способа являются наиболее популярными способами потоковой передачи звука, несмотря на довольно новое появление Bluetooth. Но у каждого из них есть небольшие отличия, которые их отличают. Так какой из них лучше?

Качество звука: Bluetooth против Aux

Нет ничего лучше, чем надеть наушники и послушать свои любимые плейлисты или включить стереосистему, чтобы услышать звуки Hi-Fi во время званого ужина.Но какой тип настройки лучше всего подходит для получения наилучшего звука?

В целом, дополнительный звук более способен производить более качественный шум по сравнению с Bluetooth. Это приводит к так называемой потере точности, которая указывает на то, насколько хорошо копия воспроизводит свой источник.

Хотя это снижение качества обычно незаметно для большинства людей, аудиофилы могут сразу заметить это. Люди, увлеченные качеством звука, часто предпочитают слушать музыку на дополнительных устройствах, поскольку они являются аналоговыми от конца до конца.Он поддерживает высокую точность воспроизведения, а это означает, что качество очень похоже на исходное записанное аудио.

Еще один фактор, о котором следует помнить, — это синхронизация звука. Поскольку для работы Bluetooth требуется большой объем трансляции данных, обычно происходит задержка передачи данных от одного устройства к другому. Хотя это может быть незаметно при воспроизведении музыки, вас может расстроить рассинхронизация губ персонажа во время просмотра фильма или телешоу. Aux — это почти мгновенный сигнал, который не страдает от этой проблемы.

Чтобы сократить задержку, убедитесь, что ваше устройство Bluetooth использует кодирование звука с низкой задержкой, что означает, что звук / изображение будет чрезвычайно плавным.

Наконец, стоит отметить, что, поскольку для дополнительных устройств требуется физический кабель, они со временем изнашиваются. Если кабель порвался или оборвался при ежедневном использовании, это может повлиять на качество звука. Поскольку для Bluetooth не требуются кабели, вам никогда не придется беспокоиться об ухудшении качества звука из-за множества применений.

Короче говоря, дополнительные кабели обеспечивают лучшее качество звука по сравнению с Bluetooth. Однако это, вероятно, не очень заметно, если вы сами не аудиофил.

Удобство: Bluetooth против Aux

Это сложная категория, чтобы объявить победителя, поскольку есть несколько удобных и неудобных вещей в каждом из этих аудиосигналов.

Возможно, гораздо проще подключить устройства с помощью проводного кабеля, чем с помощью беспроводного.Все, что вам нужно сделать, это подключить два устройства вместе с помощью кабеля, и они сразу же готовы к работе. При использовании Bluetooth требуется процесс сопряжения, который может быть труднее и медленнее, чем нажатие на кабель.

С учетом сказанного, шнур ограничивает диапазон ваших движений в зависимости от длины самого кабеля. Это означает, что вы не можете вынести телефон из комнаты, если он подключен к дополнительному динамику. Bluetooth, с другой стороны, имеет радиус действия около 800 футов, а это означает, что вы можете иметь гораздо больший диапазон движений для управления своими устройствами.

Кроме того, устройства Bluetooth могут подключаться к нескольким источникам одновременно. С iPhone вы можете одновременно подключить к себе три или четыре беспроводных периферийных устройства. Aux ограничен только одним подключением.

Исходя из этого, можно с уверенностью сказать, что Bluetooth немного удобнее, чем aux, в первую очередь из-за свободы передвижения и множественных синхронных подключений.

Совместимость: Bluetooth против Aux

Поскольку Bluetooth является относительно новым, вспомогательные кабели остаются немного более доступными, чем беспроводные технологии.Обычно вы все еще можете найти входы AUX в большинстве автомобилей, акустических систем, телефонов и ноутбуков.

С учетом сказанного, похоже, что технологии развиваются в сторону альтернативных вариантов. В новейших версиях iPhone нет разъема для наушников, и многие автомобили теперь выбирают USB-порты, чтобы телефоны могли заряжать и воспроизводить музыку одновременно.

Не говоря уже о том, что вспомогательные кабели могут передавать только аудиоинформацию, что ограничивает их универсальность. Bluetooth может передавать другие типы данных, помимо звука, что делает их полезными для клавиатур, компьютерных мышей, принтеров и даже световых дисплеев.

Из-за беспроводной революции некоторые аудиофилы обеспокоены тем, что их любимые вспомогательные стереосистемы устареют. Вы можете обойти эту проблему, используя приемники Bluetooth, которые подключаются к проводному динамику с цифровым или аналоговым выходом. Это сделает их полностью совместимыми с устройствами Bluetooth, что позволит вам транслировать Spotify или Apple Music с высоким качеством звука.

Хотя в настоящее время вспомогательные кабели могут быть более совместимы с периферийными устройствами, можно с уверенностью предположить, что Bluetooth станет основным режимом потоковой передачи звука очень скоро.

Другие факторы, которые необходимо учитывать

Помимо всего этого, еще одна важная вещь, которую следует помнить о Bluetooth, заключается в том, что, поскольку это беспроводной протокол, он может постоянно обновляться новыми функциями и версиями. Это позволяет ему продолжать внедрять новые способы облегчения жизни. У Aux-кабелей нет такой роскоши.

Также невозможно превратить устройство Bluetooth в устройство Aux, если оно не имеет разъема 3,5 мм. Однако вы можете сделать проводные наушники совместимыми с Bluetooth, используя усилитель Hi-Fi.Они не только дают вам удивительные преимущества Bluetooth в проводных наушниках, которые вам нравятся, но и могут улучшить качество звука самих наушников.

Такие усилители

позволяют совершать звонки и отправлять текстовые сообщения без помощи рук, что не могут сделать вспомогательные кабели из-за их неспособности преобразовывать аудиоданные в другую форму информации.

Заключение

Bluetooth и дополнительный звук — два наиболее распространенных способа прослушивания музыки.У них обоих есть огромные преимущества, которые отличают их друг от друга.

По качеству звука проводные вспомогательные системы не имеют себе равных. Хотя может быть трудно различить разницу, Bluetooth немного отстает в этой категории.

Удобство — это огромный фактор, когда речь идет о продуктах, которые мы используем ежедневно. Из-за возможности отвязывания от кабеля Bluetooth немного удобнее, поскольку позволяет нам свободно двигаться.

И, наконец, хотя дополнительные устройства теперь более совместимы по сравнению с Bluetooth, совершенно очевидно, что мы быстро переходим в мир беспроводной связи.Из-за этого Bluetooth — более совместимый вариант, чем вспомогательный.

В любом случае, наиболее важным фактором является то, что лучше всего подходит для вас. А поскольку есть способы сделать ваши любимые проводные устройства адаптируемыми к Bluetooth, вы можете получить лучшее из обоих миров!

Источники:

Яап К. Хаартсен | Invent.org.

Что такое аудиофил? Природа зверя | Винил Винтаж

Высококачественная потоковая передача музыки: заметите ли вы разницу? | Berklee Online Примите к сведению

Как выбрать микрофонный вход, линейный вход или дополнительный вход для подключения микрофона?

Прежде всего, мы рассмотрим различия между всеми тремя входами, которые обычно можно найти на микшере или динамике.

Их отличает интенсивность сигнала , так называемый уровень сигнала. Существует четыре основных типа уровня сигнала. Сигнал микрофона имеет самое слабое напряжение, обычно всего несколько десятитысячных вольта. Но оно будет немного отличаться при изменении дистанции разговора. Далее идет инструмент уровня , который обычно идет напрямую от гитары или баса. Интенсивность сигнала заметно возрастает, когда речь идет о линейном уровне , так называемом сигнале 1 В, который примерно в 1000 раз сильнее сигнала микрофонного уровня.Существует уровень AUX , который близок к линейному уровню, вы можете найти разъем AUX на некоторых динамиках Bluetooth или звуковых картах компьютера. Самый последний — уровень динамика . Он имеет гораздо более высокое напряжение, чем линейный уровень, и для безопасной передачи сигнала требуются акустические кабели.

Как передается аудиосигнал, и какое устройство и в какой разъем вы должны подключить микрофон? Сигнал микрофона, который проходит через предварительный усилитель , межфазные усилители или микшер (наиболее часто используемый) , может стать линейным сигналом.Итак, если вы хотите подключить аналоговый микрофон (кроме USB-микрофонов) к компьютеру или динамику только с линейным входом, вам понадобится предусилитель, усилитель или микшер.

Неправильное подключение нанесет большой вред качеству звука или устройствам. Подключение микрофона непосредственно к линейному входу практически не приведет к отсутствию звука, поскольку микрофонный сигнал настолько слаб, что линейный вход не может его услышать. Подключение источника линейного уровня (например, выхода микшера) к входу микрофонного уровня приведет к тому, что звук будет громким и искаженным, потому что линейный сигнал намного сильнее, чем приемный микрофонный вход.

Что касается инструмента, вы также можете использовать блок DI (прямой ввод или прямой ввод), чтобы вывести его на линейный уровень. Сигнал AUX всегда несимметричный. Таким образом, микрофоны не будут работать должным образом или даже не будут работать вообще, если подключен к входу aux .

Обсуждения пользователей Echo и Alexa и форумы поддержки

	Обсуждение Amazon Echo Общее обсуждение всего, что связано с устройствами Amazon Echo и Alexa.	13796 Сообщений 2567 тем	Последнее сообщение от jwlv в Re: функция «возвращаюсь домой» … 16 мая 2021 г., 11:47:28
	Издания Alexa New Technology Day 1 Обсуждения выпусков Amazon New Technologies Day 1 Edition	54 Сообщений 10 тем	Последнее сообщение by renegade600 in Re: Предзаказ День 1 Conce… 18 февраля 2021 г., 19:26:17
	Алекса через пруд (Европа) Обсуждения European Echo / Alexa. Великобритания, Германия, Франция, Италия и др.	2236 Сообщений 436 тем	Последнее сообщение by radiospy в добавить таймер сна, чтобы установить… 16 марта 2021 г., 08:04:46
	Кленовый лист Алекса (Канада) Обсуждения Canadian Echo / Alexa для наших северных соседей.	243 Сообщений 55 тем	Последнее сообщение by Catias в Re: Алекса местоположение проблемы… 28 декабря 2020 г., 15:47:39
	Alexa Down Under (Австралия) Обсуждения Australian Echo / Alexa. Австралия, Новая Зеландия и Папуа-Новая Гвинея.	26 сообщений 8 тем	Последнее сообщение by Rog3r в резервной копии Amazon Echo Routi… 28 января 2020 г., 19:45:57
	Hola Alexa (Центральная и Южная Америка) Обсуждения Central и South American Echo / Alexa. Мексика, Бразилия, Аргентина, Перу и др.	0 Сообщений 0 Тем
	Дальний Восток Алекса (Азия) Обсуждения Asian Echo / Alexa.Китай, Япония, Индия, Тайвань, Южная Корея и другие.	9 сообщений 2 темы	Последнее сообщение by linotab in Re: Основные проблемы Wi-Fi 16 мая 2021 года, 21:03:09
	Ассистивные технологии Alexa Обсуждение использования технологий для улучшения жизни пожилых людей и людей с ограниченными возможностями.	168 сообщений 32 темы	Последнее сообщение by renegade600 в Re: Настройка эха для … 10 января 2021 г., 16:01:46
	Разработка программного обеспечения Alexa и техническое обсуждение Разработка программного обеспечения, Alexa Skills Kit (ASK), обработка естественного языка (NLP), искусственный интеллект (AI) и другие технические обсуждения	764 Сообщений 177 тем	Последнее сообщение от jwlv в Re: Посмотри тогда голос утт… 11 августа 2020 г., 23:19:53
	Советы и хитрости Alexa Может ли ваша Алекса это сделать? Покажи мне, что ты умеешь.	824 Сообщений 172 темы	Последнее сообщение by tuicemen в MOVED: Skill to Sync Mob… 04 февраля 2021 года, 19:55:04
	Техническая поддержка Echo Нужна помощь? Просто спроси.	4969 Сообщений 1308 Темы	Последнее сообщение by PAFOS in Рутинная проблема синхронизации 15 мая 2021 г., 07:42:43
	Умные устройства и гаджеты связана с Alexa или нет, давайте поговорим о Smartwatches, Wemo, Hue, ZigBee, Nest, Arduino, Raspberry Pi, дронах и крутых технических гаджетах.	1540 Сообщений 287 тем	Последнее сообщение by fastbagger в Re: Wyze Cam и новый про … 13 марта 2021 г., 08:44:17
	Google Home Дом для Google Home.	464 сообщений 91 Темы	Последнее сообщение by renegade600 in Re: Google Home в продаже … 06 мая 2020 г., 16:31:04
	Apple HomePod Серьезно используйте Siri на устройствах Apple HomePod, iPhone и Mac	2 сообщения 2 темы	Последнее сообщение от AlanH в Apple обновляет HomePod пр… 23 января 2018 г., 11:29:04
	Microsoft Cortana Ухаживание за Кортаной на устройствах Harman Kardon Invoke, Microsoft Phone и Windows	37 Сообщений 11 Темы	Последнее сообщение от asianrocker в Re: Alexa откройте Cortana…. 13 сентября 2018 г., 18:10:01
	Попурри Обсуждения вне темы всего, о чем вы хотите поговорить.	490 сообщений 112 Темы	Последнее сообщение by renegade600 в Re: Скачал Алекса на оф… 23 января 2021 года, 19:49:11
	Бесстыдные пробки Если у вас есть что продвигать, это единственная доска, которая позволяет это. Сохраняйте все рекламные акции, связанные с Echo или интеллектуальными устройствами. То есть не стоит писать про обувь или квартиру.	18 Сообщений 15 тем	Последнее сообщение by Shipley в Time Machine — Скоро… 19 марта 2021 г., 10:13:02

Звучит ли USB лучше, чем Aux?

Основное различие между USB-соединением и дополнительным входом (AUX) заключается в том, что один отправляет необработанные цифровые данные на основной блок (автоматическое стерео), а другой отправляет обработанный аналоговый аудиосигнал.

Простым примером может служить USB-кабель для передачи данных компьютера и кабель AUX для передачи аудиосигнала, а также наушников.

Преимущества и недостатки вспомогательных вводов

Соединение AUX предоставляет больше возможностей, то есть его можно использовать с более широким спектром устройств, но соединения USB обычно загружают обработку звука в основной блок, а иногда даже позволяют управлять воспроизведением (и другими функциями) основного блока. .

Основным преимуществом входа AUX является то, что его можно использовать практически с любым аудиоустройством. Независимо от того, есть ли у вас iPhone, Android или даже Walkman, вы сможете использовать его с дополнительным входом на основном блоке.

Кабель работает практически со всеми портативными устройствами (хотя для некоторых из них требуется адаптер), а замена или обновление вашего музыкального плеера будет простым и «безболезненным» с помощью aux.

Главный недостаток использования дополнительного входа заключается в разнице между автомобильной стереосистемой и слуховыми аппаратами. Наушники маленькие и без питания, в то время как простейшая автоматическая стереосистема имеет громкоговорители гораздо большего размера и усилитель, либо независимый, либо встроенный в основной блок.

Проблема в том, что при использовании вспомогательного кабеля iPhone выполняет всю «тяжелую работу»; IPhone обрабатывает сохраненные в нем цифровые музыкальные файлы и передает полученный аудиосигнал через вход наушников на дополнительный вход на основном устройстве.

Преимущества и недостатки USB-входов

Когда iPhone (или другое совместимое устройство) подключен к основному устройству через вход USB, iPhone обычно отправляет необработанные данные на основной модуль. Основной блок отвечает за декодирование и / или обработку данных песни в аудиосигнале.

Основное преимущество входа USB VS. Вход AUX — это качество звука, но эти подключения часто имеют и другие преимущества. Например, некоторые основные устройства могут напрямую управлять iPhone или iPod через USB-соединение, и это намного безопаснее и удобнее, чем использование мобильного телефона, когда вы хотите изменить песни или отрегулировать громкость.

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
