Предохранители и реле Volkswagen Jetta 5
Рассмотрены автомобили 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

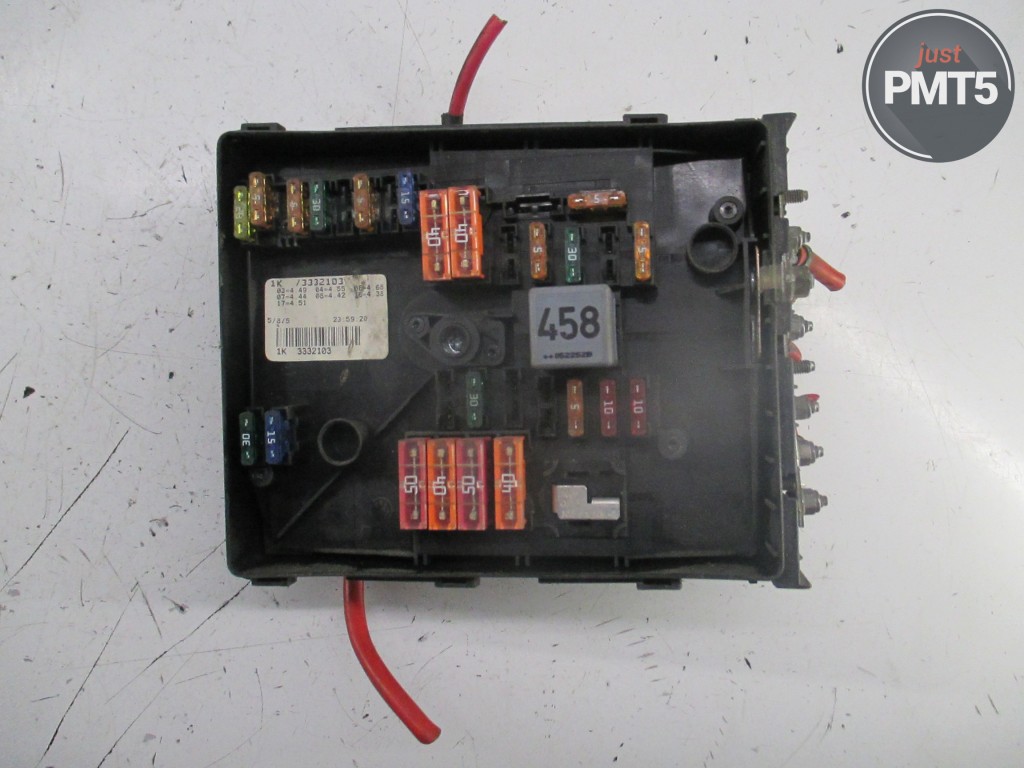

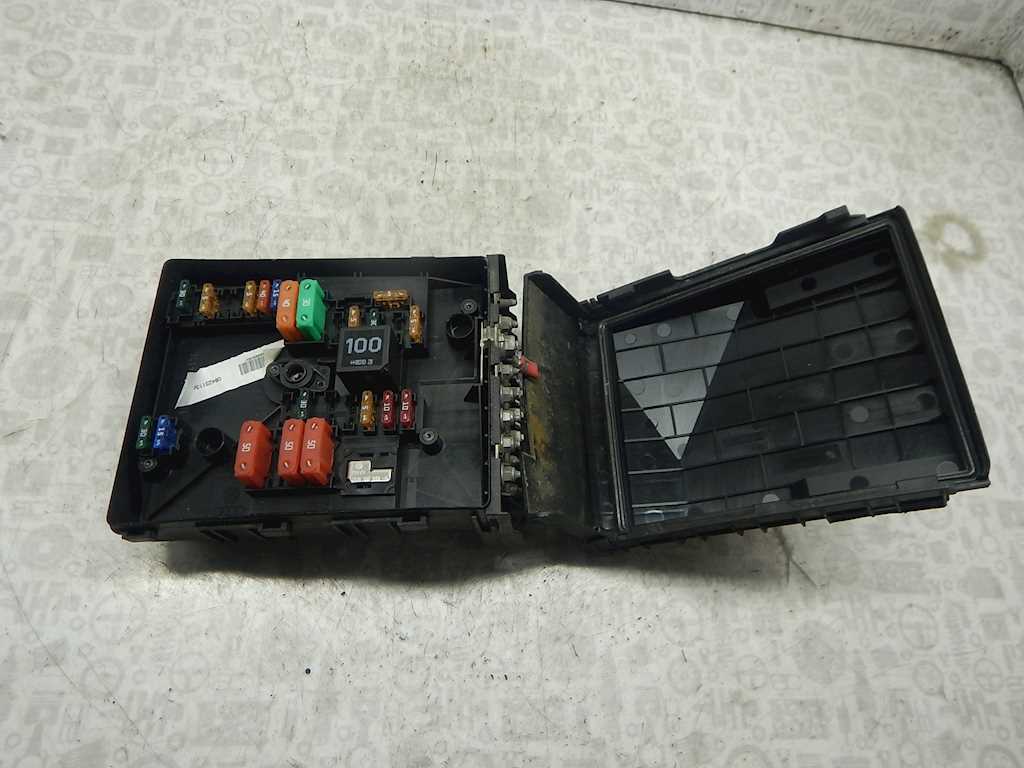

Блок предохранителей и реле в моторном отсеке.
Расположение: на рисунке цифра 5:
Чтобы добраться к блоку, необходимо сдвинуть фиксаторы вперед и открыть крышку.

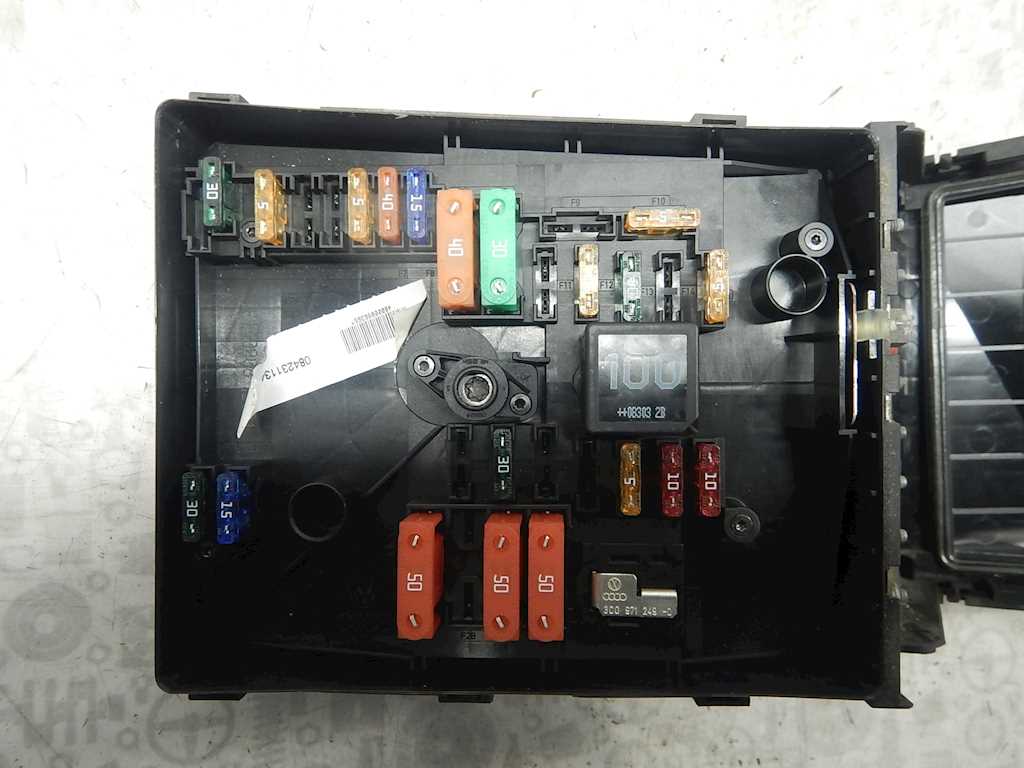

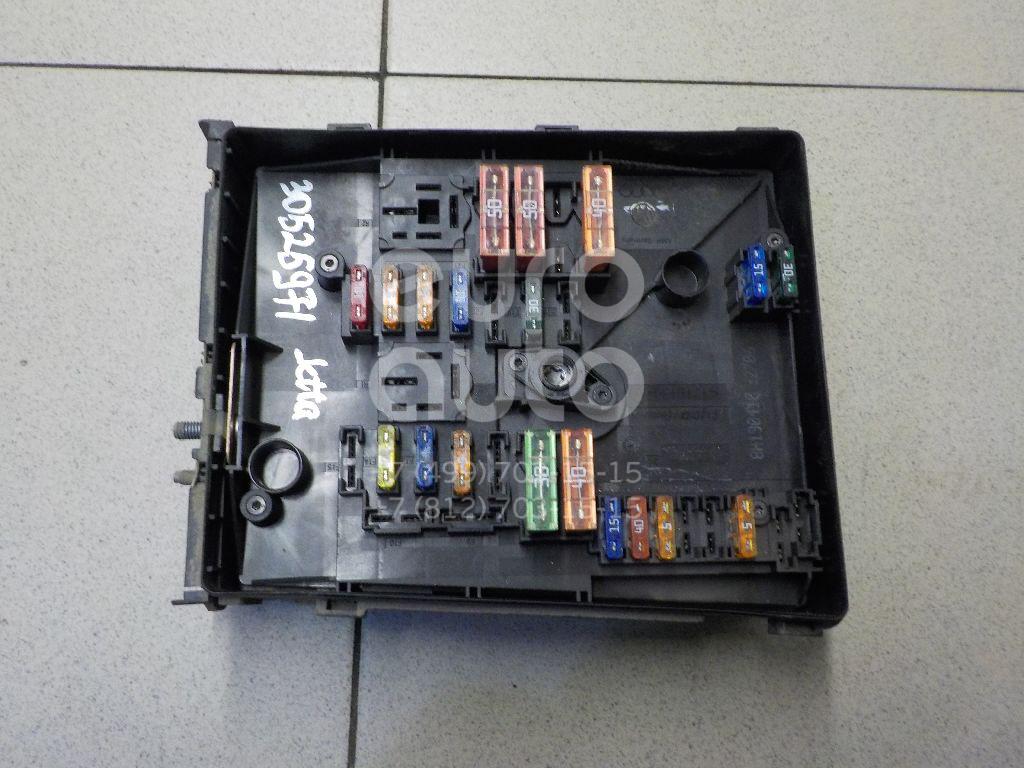

Схема расположения предохранителей, реле и плавких вставок под капотом.
| Номер предохранителя/реле | Сила тока, А | Защищаемая цепь |
| 1 | — | Резерв |
| 2 | 5 | Под рулевые переключатели |
| 3 | 5 | Диагностический разъем |
| 4 | 30 | Гидроэлектронный блок ABS |
| 5 | 15 | Блок управления АКП |
| 6 | 5 | Комбинация приборов |
| 7 | — | Резерв |
| 8 | 15 | Аудиосистема |
| 9 | 5 | Телефон |
| 10 | 5 | Реле блока управления двигателем |
| 11 | 20 | Блок управления дополнительным обогревателем и вентиляцией |
| 12 | 5 | Блок управления информационной шиной |
| 13 | 15 | Блок управления двигателем |
| 14 | 20 | Зажигание |
| 15 | 5, 15 | Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания |
| 16 | 30 | Гидроэлектронный блок ABS |
| 17 | 15 | Звуковой сигнал |
| 18 | 30 | Усилитель звука |
| 19 | 30 | Стеклоочистители ветрового окна |
| 20 | — | Резерв |
| 21 | 15 | Датчик концентрации кислорода |
| 22 | 5 | Выключатель педали сцепления тормоза |
| 23 | 5, 10, 15 | Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха |
| 24 | 10 | Клапан рециркуляции отработавших газов |
| 25 | 30 | Правая фара |
| 26 | 30 | Левая фара |
| 27 | 40 | Насос дополнительного воздуха, предварительный подогрев |
| 28 | 40 | Стартер |
| 29 | 50 | Питание зажима 30 |
| 30 | 50 | Клемма X |
| R1 | — | Реле электродвигателя вентилятора радиатора |
| R2 | — | Реле управления АКП |

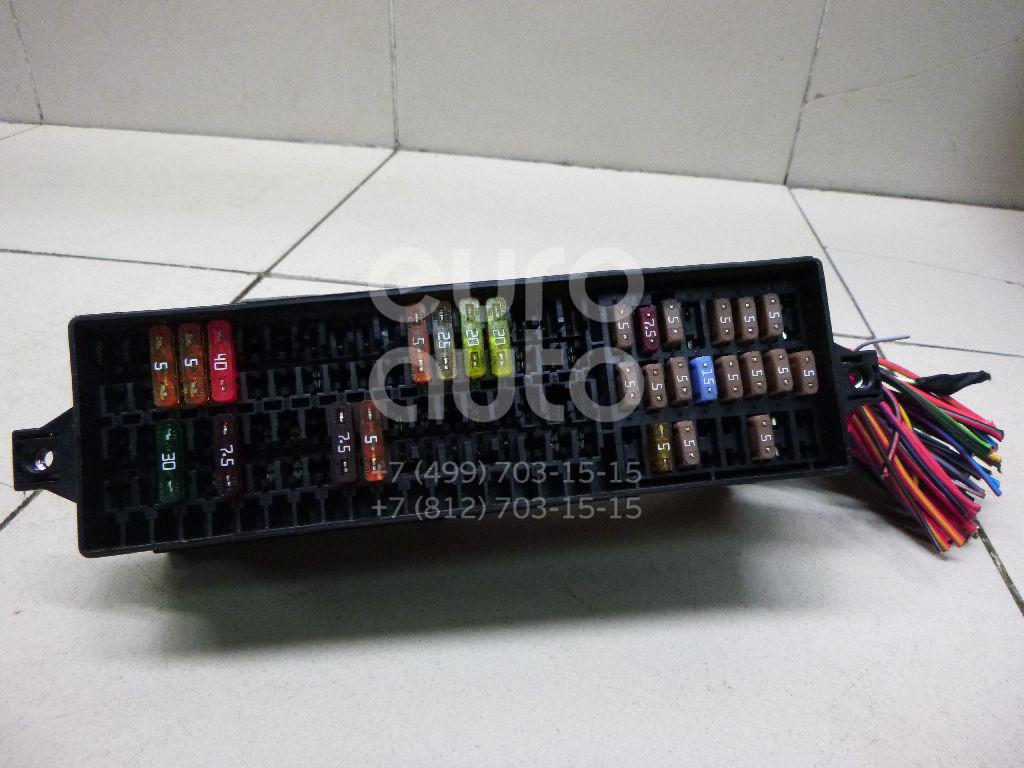

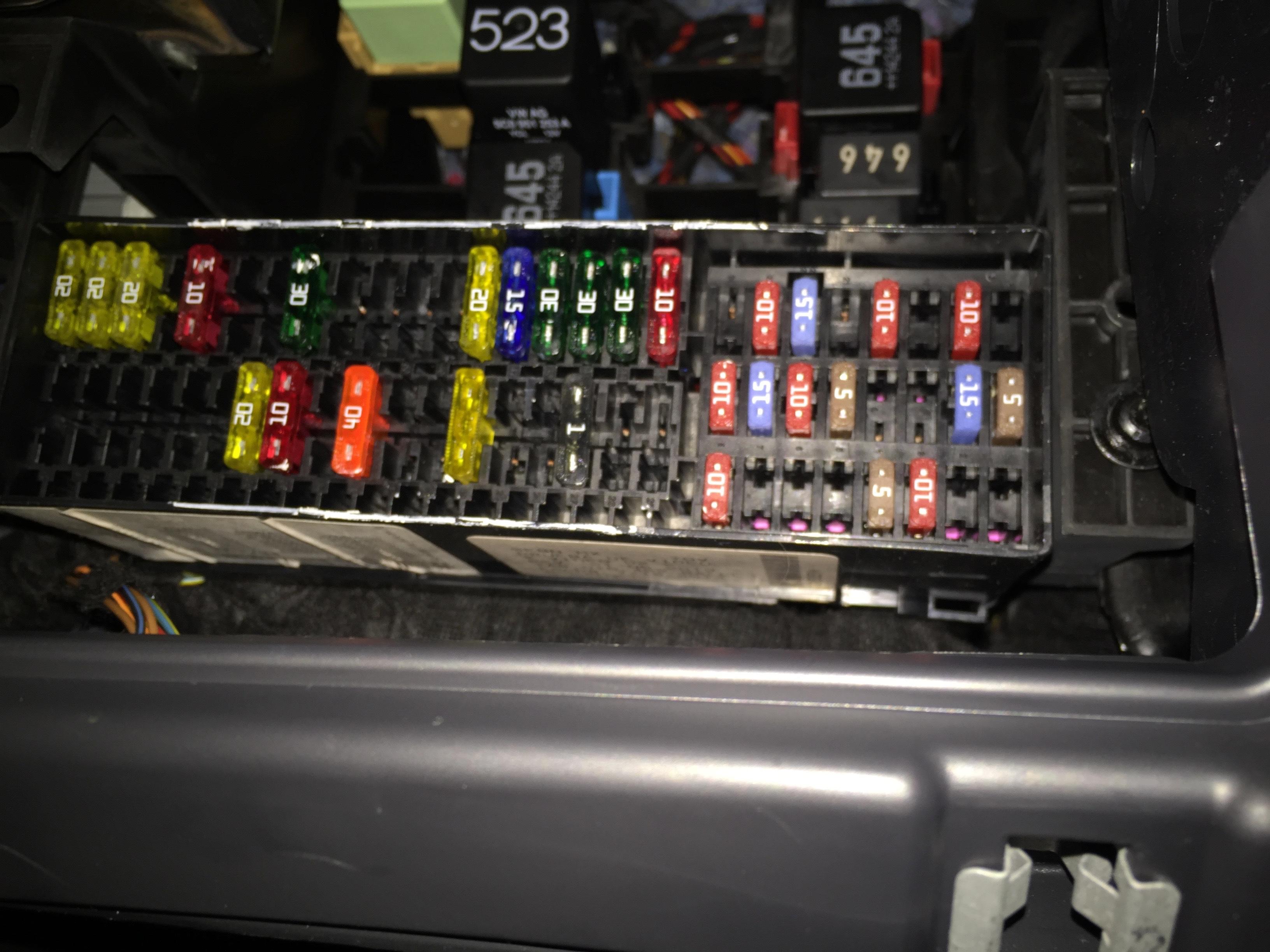

Блок предохранителей в салоне.
Данный блок расположен слева на приборной панели. Чтобы добраться до него, нужно открыть дверь.

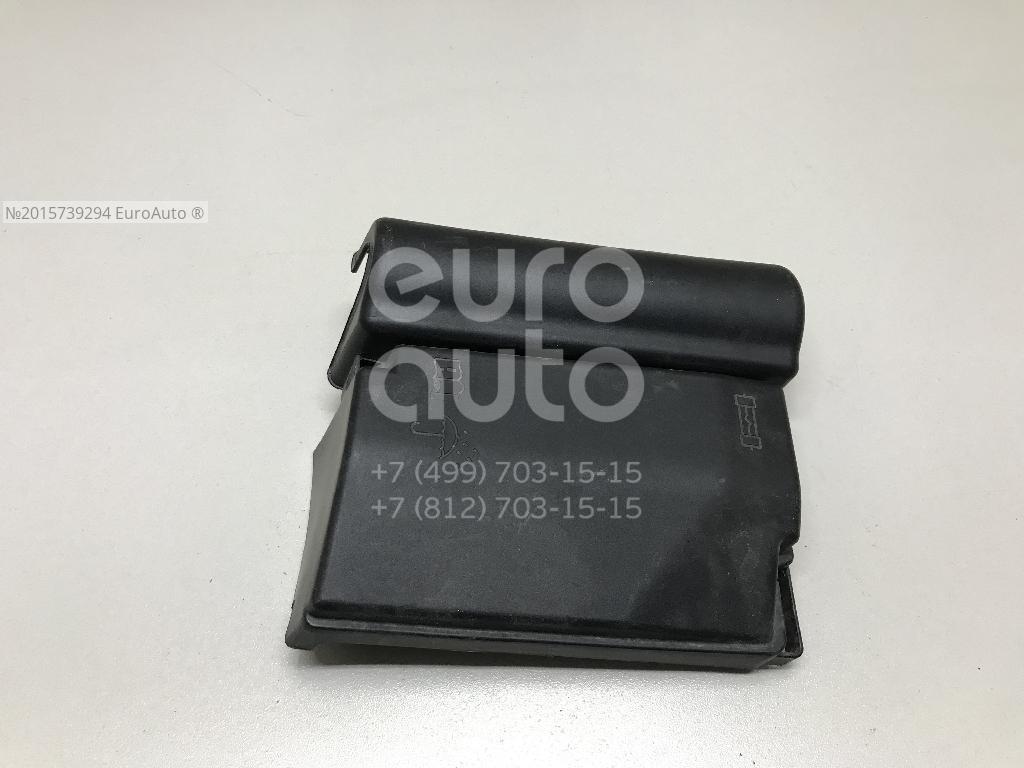

Поддеть отверткой крышку блока и снять ее.

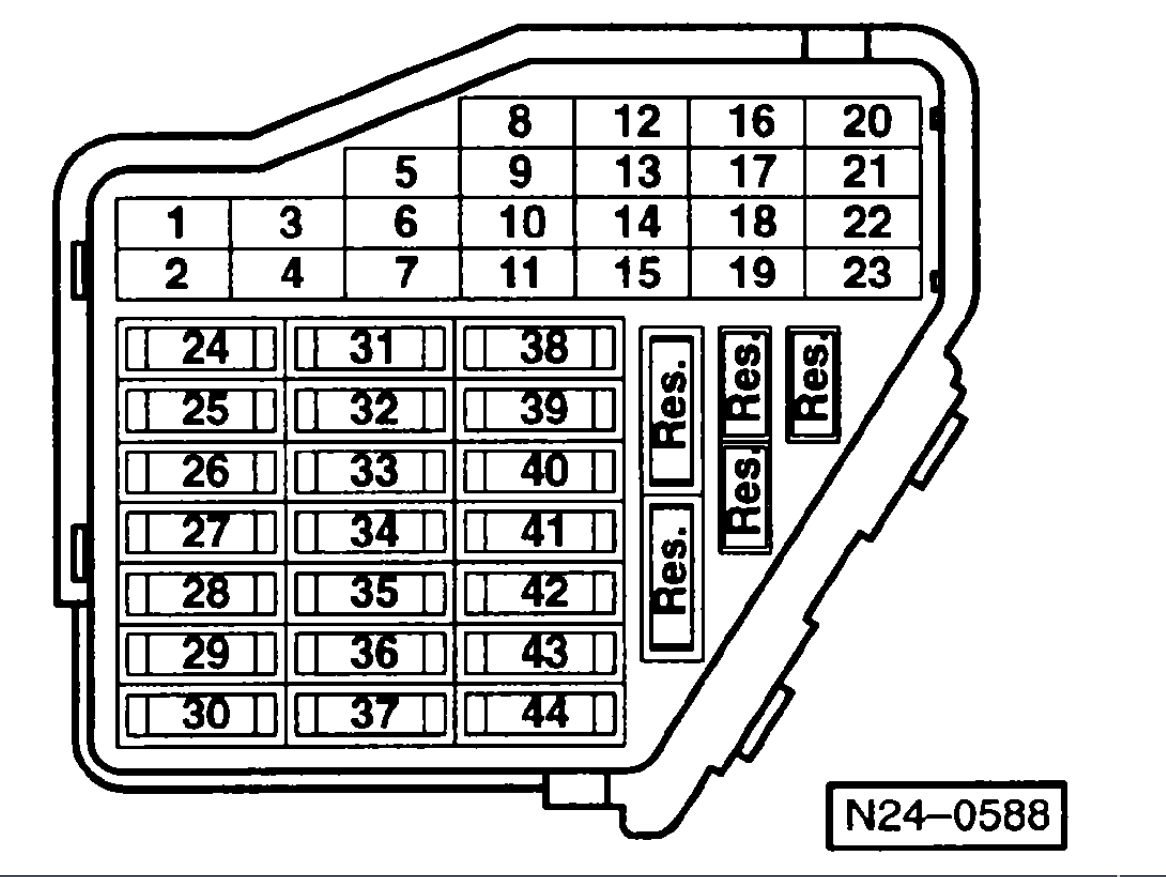

Схема расположения предохранителей в салоне.
Расшифровка:
| Номер предохранителя | Сила тока,А | Назначение предохранителей |
| 1 | 10 | Диагностический разъем |
| 2 | 10 | Электронный блок управления двигателем |
| 3 | 5 | Модуль подушек безопасности |
| 4 | 5 | Датчик уровня и температуры масла, фонарь света заднего хода, электропривод боковых сопел отопителя, сигнализатор системы ESP |
| 5 | 5 | Электрокорректор правой блок-фары |
| 6 | 5 | Электрокорректор левой блок-фары |
| 7-11 | — | Резерв |
| 12 | 10 | Модуль управления стеклоподъемниками передних дверей |
| 13 | 10 | Диагностический разъем, датчик дождя/света |
| 14 | 10 | Стоп-сигнал, АКП, ABS, система климат-контроля |
| 15 | 7,5 | Модуль управления освещением салона |
| 16 | — | Резерв |
| 17 | 5 | Датчик наклона автомобиля |
| 18 | — | Резерв |
| 19 | 5 | ЭБУ |
| 20 | — | Резерв |
| 21 | ~ | Тоже |
| 22 | 40 | Система кондиционирования |
| 23 | 30 | Стеклоподъемники дверей |
| 24 | 20 | Блок централизованного управления замками дверей (задние двери) |
| 25 | 25 | Обогрев заднего стекла |
| 26 | 30 | Стеклоподъемники задних дверей |
| 27 | 15 | Реле топливного насоса |
| 28 | 25 | Специальный диагностический разъем |
| 29 | — | Резерв |
| 30 | 20 | Модуль управления АКП |
| 31 | 20 | Электропривод вакуумного насоса тормозной системы |
| 32 | 30 | Преобразователь напряжения 12-230 В |
| 33 | 25 | Электролюк |
| 34 | 15 | Электропривод регулировки передних сидений |
| 35 | — | Резерв |
| 36 | 20 | Омыватель фар |
| 37 | 30 | Обогрев передних сидений |
| 38 | 20 | Система централизованного управления замками дверей, реле звуковых сигналов |
| 39 | — | Резерв |
| 40 | 40 | Система кондиционирования |
| 41 | 20 | Стеклоомыватель |
| 42 | 20 | Подсветка прикуривателей, розетка 12 В |
| 43 | 15 | Колодка подключения электрооборудования прицепа |
| 44 | 20 | Тоже |
| 45 | 15 | — |
| 46-49 | _ | Резерв |
Навигация по записям
| F1 | (10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя |
| F2 | (5А) АВS, ESP |
| F3 | (10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности |
| F4 | (5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода |
| F5 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре |
| F6 | (5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре |
| F7 | (5А) Блок управления корректором фар, внутренне зеркало |
| F8 | (5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа |
| F9 | (5А) Электронный блок управления 4WD, навигационная система |
| F10 | (5А) Телефон, блок определения занятости сидения |
| F11 | (5А) Блок управления электрооборудованием прицепа |
| F12 | (10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок |
| F13 | (10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности |
| F14 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС |
| F15 | (7,5А) Многофункциональный блок управления (освещение салона) |
| F16 | (10А) Отопитель /кондиционер, блок управления выбора антенны |
| F17 | (5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации |
| F18 | (5А) Блок управления системой парковки, датчик положения ручки селектора |
| F19 | (5А) Аварийный регистратор данных |
| F20 | (5А) Антиблокировочная система тормозов |
| F21 | (5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили) |
| F22 | (40А) Приточный вентилятор |
| F23 | (30А) Электропривод стеклоподъемников, блок управления двери |
| F24 | (25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта |
| F25 | (25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы) |
| F26 | (20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми |
| F27 | (15А) Управление двигателем (топливный насос) |
| F28 | (25А) Инвертор с розеткой для спец автомобилей |
| F29 | (10А) Управление двигателем |
| F30 | (5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП |
| F31 | (5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы |
| F32 | (15А) Электропривод стеклоподъемников |
| F33 | (25А) Люк |
| F34 | (15А) Электропривод сидений |
| F35 | (5А) Противоугонная система |
| F36 | (20А) Омыватели фар |
| F37 | (30А) Подогреватель сидений |
| F38 | (20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта |
| F39 | — |
| F40 | (40А) Отопитель/кондиционер |
| F41 | (15/20А) Очиститель/ омыватель заднего стекла |
| F42 | (15/20А) Омыватель лобового стекла, Прикуриватель |
| F43 | (15А) Блок управления электрооборудованием прицепа |
| F44 | (20А) Блок управления электрооборудованием прицепа |
| F45 | (15А) Блок управления электрооборудованием прицепа |
| F46 | (5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла |
| F47 | (5А) Отопитель/ кондиционер |
| F48 | (7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации |
| F49 | (7,5) Выключатель освещения |
|
| ||
| № | Описание | Ток, А |
| 1 | Диагностический разъем | 10 |
| 2 | Электронный блок управления двигателем | 10 |
| 3 | Модуль подушек безопасности | 5 |
| 4 |
| 5 |
| 5 | Электрокорректор правой блок-фары | 5 |
| 6 | Электрокорректор левой блок-фары | 5 |
| 7-11 | Резерв | — |
| 12 | Модуль управления стеклоподъемниками передних дверей | 10 |
| 13 | Диагностический разъем, датчик дождя/света | 10 |
| 14 | Стоп-сигнал, АКП, ABS, система климат-контроля | 10 |
| 15 | Модуль управления освещением салона | 7,5 |
| 16 | Резерв | — |
| 17 | Датчик наклона автомобиля | 5 |
| 18 | Резерв | — |
| 19 | ЭБУ | 5 |
| 20 | Резерв | — |
| 21 | ~ | |
| 22 | Кондиционирование | 40 |
| 23 | Стеклоподъемники дверей | 30 |
| 24 | Блок централизованного управления замками дверей (задние двери) | 20 |
| 25 | Обогрев заднего стекла | 25 |
| 26 | Стеклоподъемники задних дверей | 30 |
| 27 | Реле топливного насоса | 15 |
| 28 | Специальный диагностический разъем | 25 |
| 29 | Резерв | — |
| 30 | Модуль управления АКП | 20 |
| 31 | Электропривод вакуумного насоса тормозной системы | 20 |
| 32 | Инвертор 12-230 В | 30 |
| 33 | Электролюк | 25 |
| 34 | Электропривод регулировки передних сидений | 15 |
| 35 | Резерв | — |
| 36 | Омыватель фар | 20 |
| 37 | Обогрев передних сидений | 30 |
| 38 | Система централизованного управления замками дверей, реле звуковых сигналов | 20 |
| 39 | Резерв | — |
| 40 | Кондиционирование | 40 |
| 41 | Стеклоомыватель | 20 |
| 42 | Предохранитель прикуривателя Джетта 5, розетка 12 В | 20 |
| 43 | Колодка подключения электрооборудования прицепа | 15 |
| 44 | Тоже | 20 |
| 45 | » | 15 |
| 46-49 | Резерв | _ |
Предохранители Фольксваген Джетта 5: где находятся, замена
Для предотвращения повреждения электроприборов или цепей бортовой сети, в автомобиле Фольксваген Джетта 5 поколения, выпускавшиеся с 2005 по 2010 г.
, используются плавкие вставки и предохранители. Они расположены в модульных блоках совместно с реле.
Где находятся блоки предохранителей
В автомобиле VolksWagen Jetta 5, производитель собрал все предохранители в два блока:
- Моторный блок — расположен в подкапотном пространстве, с водительской стороны, рядом с расширительным бачком для тормозной жидкости.
- Салонный модуль — размещен на боковой части приборной панели с водительской стороны.

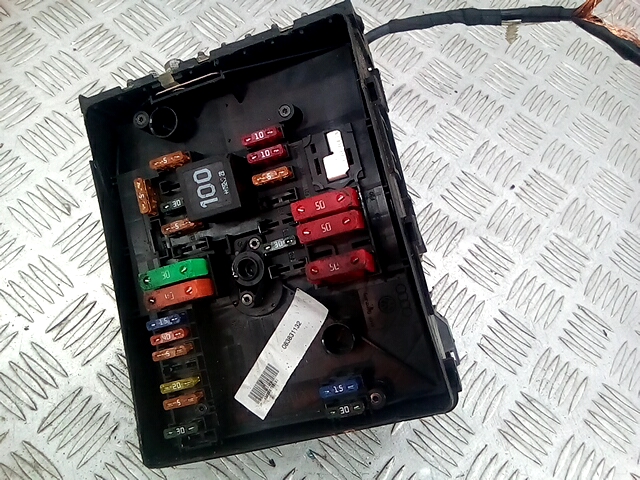

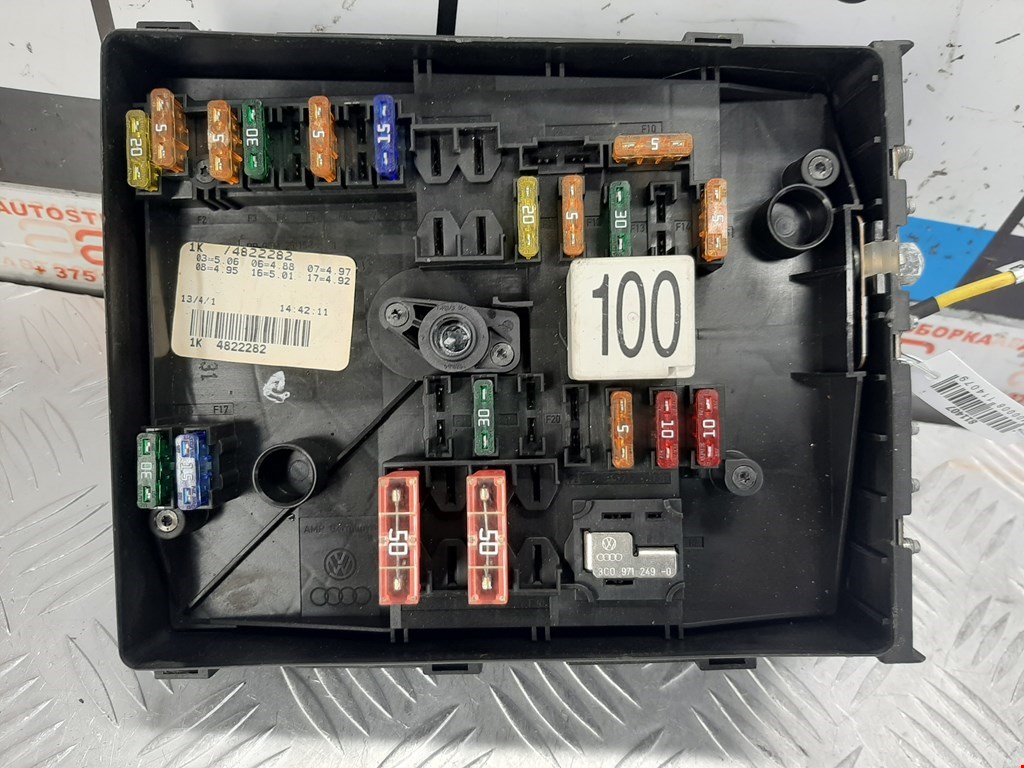

Подкапотный модуль предохранителей
Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.
Схема расположения плавких элементов в моторном модуле.
| Защищаемая цепь или электрооборудование | Номинал, А | Цветовая маркировка | № |
|---|---|---|---|
| Разъем не используется | 1 | ||
| Переключатели рулевой колонки | 5 | Светло-желтый | 2 |
| Разъем OBDII для диагностики | 5 | Светло-желтый | 3 |
| Блок системы ABS, электронные компоненты | 30 | Светло-зеленый | 4 |
| Контроллер автоматической КПП | 15 | Голубой | 5 |
| Приборы на панели | 5 | Светло-желтый | 6 |
| Разъем не используется | 7 | ||
| Магнитола в центральной консоли | 15 | Голубой | 8 |
| GSM-телефон | 5 | Светло-желтый | 9 |
| Контроллер ДВС, реле | 5 | Светло-желтый | 10 |
| Контроллер вентилятора салонного отопителя, контроллер дополнительного отопителя | 20 | Желтый | 11 |
| Контроллер диагностической шины OBDII | 5 | Светло-желтый | 12 |
| ECU, контроллер ДВС | 15 | Голубой | 13 |
| Реле +12В питание бортовой сети | 20 | Желтый | 14 |
| Датчик содержания кислорода в выхлопе, бензонасос, свечи предварительного накала дизельный ДВС | 15 | Голубой | 15 |
| Блок системы ABS, электронные компоненты | 30 | Светло-зеленый | 16 |
| Клаксон | 15 | Голубой | 17 |
| Штатный аудио усилитель | 30 | Светло-зеленый | 18 |
| Дворники переднего стекла | 30 | Светло-зеленый | 19 |
| Разъем не используется | 20 | ||
| +12В подогрев лямбда-зонда | 15 | Голубой | 21 |
| Прерыватель педали тормоза, прерыватель педали сцепления | 5 | Светло-желтый | 22 |
| Насос системы рециркуляции воздуха впускного коллектора, Топливный насос высокого давления, датчик расхода воздуха (ДМРВ) | 10 | Красный | 23 |
| Клапан системы EGR | 10 | Красный | 24 |
| Головная фара передняя, правая сторона | 30 | Светло-зеленый | 25 |
| Головная фара передняя, левая сторона | 30 | Светло-зеленый | 26 |
| Насос системы рециркуляции воздуха впускного коллектора, режим прогрева ДВС | 40 | Оранжевый | 27 |
| Реле стартера ДВС | 40 | Оранжевый | 28 |
| +12В на контакте 30 | 40 | Оранжевый | 29 |
| Контакт X | 40 | Оранжевый | 30 |
| Реле двигателя дополнительного вентилятора системы охлаждения двигателя | R1 | ||
| Реле контроллера автоматической КПП | R2 |
Салонный модуль плавких элементов
Для доступа к предохранителям салонного модуля в автомобиле Фольксваген Джетта 5 поколения, необходимо открыть и зафиксировать водительскую дверь.
Сбоку, на приборной панели, находится крышка предохранительного блока. Чтобы ее открыть, необходимо поддеть отверткой наружный край и вытащить на себя.
Распиновка ПП салонного блока
| Защищаемая цепь или электрооборудование | Номинал, А | Цветовая маркировка | № |
|---|---|---|---|
| Разъем не используется | 1 | ||
| Переключатели рулевой колонки | 5 | Светло-желтый | 2 |
| Разъем OBDII для диагностики | 5 | Светло-желтый | 3 |
| Блок системы ABS, электронные компоненты | 30 | Светло-зеленый | 4 |
| Контроллер автоматической КПП | 15 | Голубой | 5 |
| Приборы на панели | 5 | Светло-желтый | 6 |
| Разъем не используется | 7 | ||
| Магнитола в центральной консоли | 15 | Голубой | 8 |
| GSM-телефон | 5 | Светло-желтый | 9 |
| Контроллер ДВС, реле | 5 | Светло-желтый | 10 |
| Контроллер вентилятора салонного отопителя, контроллер дополнительного отопителя | 20 | Желтый | 11 |
| Контроллер диагностической шины OBDII | 5 | Светло-желтый | 12 |
| ECU, контроллер ДВС | 15 | Голубой | 13 |
| Реле +12В питание бортовой сети | 20 | Желтый | 14 |
| Датчик содержания кислорода в выхлопе, бензонасос, свечи предварительного накала дизельный ДВС | 15 | Голубой | 15 |
| Блок системы ABS, электронные компоненты | 30 | Светло-зеленый | 16 |
| Клаксон | 15 | Голубой | 17 |
| Штатный аудио усилитель | 30 | Светло-зеленый | 18 |
| Дворники переднего стекла | 30 | Светло-зеленый | 19 |
| Разъем не используется | 20 | ||
| +12В подогрев лямбда-зонда | 15 | Голубой | 21 |
| Прерыватель педали тормоза, прерыватель педали сцепления | 5 | Светло-желтый | 22 |
| Насос системы рециркуляции воздуха впускного коллектора, Топливный насос высокого давления, датчик расхода воздуха (ДМРВ) | 10 | Красный | 23 |
| Клапан системы EGR | 10 | Красный | 24 |
| Головная фара передняя, правая сторона | 30 | Светло-зеленый | 25 |
| Головная фара передняя, левая сторона | 30 | Светло-зеленый | 26 |
| Насос системы рециркуляции воздуха впускного коллектора, режим прогрева ДВС | 40 | Оранжевый | 27 |
| Реле стартера ДВС | 40 | Оранжевый | 28 |
| +12В на контакте 30 | 40 | Оранжевый | 29 |
| Контакт X | 40 | Оранжевый | 30 |
| Реле двигателя дополнительного вентилятора системы охлаждения двигателя | R1 | ||
| Реле контроллера автоматической КПП | R2 |
Замена предохранителей
Когда в автомобиле перестает работать какой-либо электроприбор, диагностику неисправности нужно начать с проверки целостности предохранителей.
Для этого необходимо найти на схеме плавкий элемент, отвечающий за защиту необходимого прибора или цепи. Вытащить ПП при помощи специальных пластиковых щипцов и визуально обследовать его целостность. Работоспособность предохранителя можно проверить при помощи прибора мультиметра.
Фольксваген Джетта блок предохранителей: схема и расположение
Практически вся система цепей питания Фольксваген Джетта, от которых зависит работа оборудования автомобиля, защищено плавкими контактными элементами, которые объединены в так называемый блок предохранителей. Через реле, которые также входят в данный блок, подключены такие потребители энергии, как:
- фонари освещения;
- электрические двигатели вентиляторов охлаждения;
- насос для топлива и т.д.
Данный блок и его исправность имеют особенное значение для стабильной работы основных систем модели Volkswagen Jetta. Именно поэтому данные контактные элементы объединены и помещены в специальный монтажный блок.
Он, согласно инструкции, находится в салоне автомобиля Volkswagen Jetta, с левой стороны от панели приборов. Там расположена верхняя полка, которая в свою очередь состоит из:
- нижнего кожуха панели приборов;
- фиксирующего винта;
- панели приборов;
- крышки, защищающей блок.
Крепление верхней полки на Фольксваген Джетта
Именно здесь и находится блок, куда в случае неисправности необходимо посмотреть. Как правило, неисправный или перегоревший контактный элемент выдаст себя. У него будет оплавленная часть из металла, с черным налетом. Также не исключено, что будет искорежен цветной корпус.
Блок предохранителей: схема и расположение
Блок реле и предохранителей на моделях выпуска до 1989 года
Существует две основных модели устройства электрического оборудования Volkswagen Jetta, в соответствии с каждой из которых действует своя схема расположения предохранителей. Для моделей, выпускаемых в период до 1989 года, блок и его схема выглядит так, как показано на рисунке.
Причем значение максимально допустимого тока, который может выдержать контактный элемент, нанесено на корпус самого предохранителя. Ну а его цвет соответствует определенной величине этого тока.
| Значение тока, А | Окраска элемента |
| 30 | Зеленый |
| 20 | Желтый |
| 15 | Голубой |
| 10 | Красный |
Схема блока предохранителей на автомобилях Volkswagen Jetta период выпуска после 1989 была несколько изменена и стала выглядеть следующим образом. Стоит сказать о том, что также в этом блоке под предохранителями стали располагаться запасные контактные элементы. Помимо этого, здесь находится специальный пинцет для аккуратного изымания предохранителей из контактных разъемов.
Блок реле и предохранителей на моделях выпуска с 1989 года
Необходимо помнить о том, что каждый элемент отвечает за защиту от выхода из строя одной цепи. В последних моделях Фольксваген Джетта имеется алгоритм, по которому задано последовательность и расположение предохранителей.
Далее мы и рассмотрим список, по которому легко выявить какой контактный элемент, за какую электрическую цепь отвечает в автомобиле Фольксваген Джетта.
| Порядковый номер элемента | Электрические цепи | Нагрузка, А |
| 1 | Левый ближний огонь | 10 |
| 2 | Правый ближний огонь | 10 |
| 3 | Подсветка водительской панели Подсветка госномера | 10 |
| 4 | Лампа освещения для перчаточного ящика | 15 |
| 5 | Омыватель и очиститель лобового стекла | 15 |
| 6 | вентилятор системы отопления | 20 |
| 7 | Фара задняя, справа, сигнал стояночного фонаря | 10 |
| 8 | Подогрев для заднего стекла | 20 |
| 9 | «Туманки» | 15 |
| 10 | Левый огонь дальнего света | 10 |
| 11 | Правый огонь дальнего света | 10 |
| 12 | Сигнальный гудок | 10 |
| 13 | Сигнальные лампы автомобиля при движении назад Подогрев жидкости резервуара омывателя | 10 |
| 14 | В модели с дизелем клапан отсечки топлива | 10 |
| 15 | Панель приборов водителя | 15 |
| 16 | лампы сигнала аварийки | 10 |
| 17 | Свободный (запасной) контакт | – |
| 18 | вентилятор салона кондиционер | 30 |
| 19 | Сигнальная лампа стоп — сигнала | 10 |
| 20 | Источник освещения внутри салона автомобиля | 15 |
| 21 | Прикуриватель в салоне и FM-радио | 10 |
Помните, в случае неисправности какого-либо контактного элемента Volkswagen Jetta запрещается заменять его проволокой или более подходящими средствами.
Дело в том, что несовершенство таких подручных средств может привести к серьезным повреждениям оборудования Volkswagen. Ну а для владельца это может закончиться дорогим и долгим ремонтом. Причем не только блока предохранителей, но и устройств, подключенных к электрической цепи.
Таким образом, при замене данных элементов, необходимо следовать схеме, где указано их расположение. Она находится на обратной стороне крышки блока. Использовать при устранении неисправности только оригинальные элементы Volkswagen Jetta. В результате будет получено оперативное и грамотное решение вопроса ремонта и замены неисправных предохранителей.

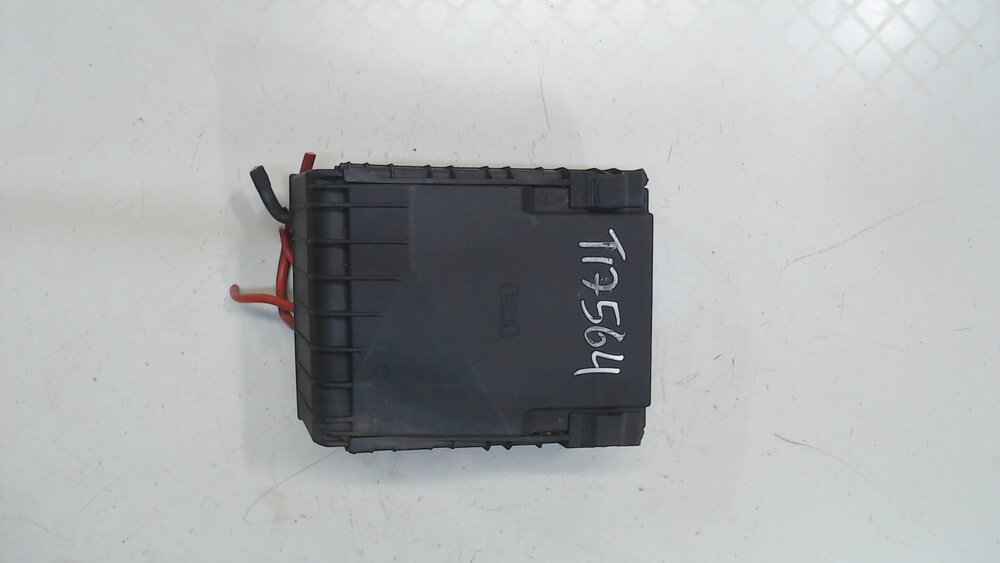

Volkswagen Jetta 5 — Блок предохранителей — 00923304054947
Транспортная компания «DPD»
DPD ECONOMY с жесткой упаковкой
DPD ECONOMY без жесткой упаковки
Cрок доставки: раб.
дн.
DPD CLASSIC Parcel с жесткой упаковкой
DPD CLASSIC Parcel без жесткой упаковки
Транспортная компания «ПЭК»
Автотранспортом с жесткой упаковкой
Авиатранспортом с жесткой упаковкой
Транспортная компания «Энергия»
Автотранспортом Срок доставки:
Автотранспортом в жесткой упаковке Срок доставки:
Авиатранспортом Срок доставки:
Транспортная компания «GTD»
Стандарт с жесткой упаковкой Срок доставки: дн.
Стандарт Срок доставки: дн.
Транспортная компания «Деловые линии»
C жесткой упаковкой
Cрок доставки:
Транспортная компания «CDEK»
Посылка склад-склад
Cрок доставки:
Магистральный экспресс склад-склад
Cрок доставки:
Экспресс лайт склад-склад
Cрок доставки:
Экономичная посылка склад-склад
Cрок доставки:
Экономичная посылка склад-склад
Cрок доставки:
Транспортная компания «Возовоз»
С жесткой упаковкой
Без упаковки
Cрок доставки:
Самовывоз
Стоимость доставки уточнить по телефону 8-800-700-58-99
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2006 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2006 OEM: | 1660 р. На складеКУПИТЬ | |
2 | Блок предохранителей | Volkswagen Jetta 5 2004-2010 | 2007; Дизель; 2.0; BKD, TDI; Седан; ; черный; 2007, 2л, Дизель, TDI, BKD, б/н, Седан, черный, | 1750 р.-Volkswagen-CADDY_(2K_2004-2015).jpeg) На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2008 OEM: | 1890 р. На складеКУПИТЬ | |
| Блок предохранителей | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1890 р. На складеКУПИТЬ | ||
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 1890 р. На складеКУПИТЬ | |
2 | Блок предохранителей | Volkswagen JETTA 5 (1K2 2005-2010) | 2006 OEM: | 1890 р. На складеКУПИТЬ | |
| блок предохранителей | Volkswagen Jetta (1K5) (2005 — 2010) | 2008; Дизель; 1.9; TDi PD; Седан; ; треснут корпус | 1900 р. На складеКУПИТЬ | ||
| Блок предохранителей | Volkswagen JETTA 5 (1K2 2005-2010) | 2006 OEM: | 2120 р. На складеКУПИТЬ | ||
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2009 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2008 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2008 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2008 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления бортовой сетью | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок управления (другие) | Volkswagen JETTA 5 (1K2 2005-2010) | 2007 OEM: | 2230 р. На складеКУПИТЬ | |
2 | Блок предохранителей | Volkswagen Jetta 5 2004-2010 | 2007; Дизель; 2.0; BKD, TDI; Седан; ; черный; 2007, 2л, Дизель, TDI, BKD, Седан, черный, и реле, | 2440 р. На складеКУПИТЬ | |
| Блок предохранителей | Volkswagen Jetta V (1K) 2005 — 2010 | 2007; Бензин; 2.5; i; ; Передний OEM: | 2740 р. На складеКУПИТЬ | ||
| Блок предохранителей | Volkswagen Jetta V (1K) 2005 — 2010 | 2007; Бензин; 2. OEM: | 2740 р. На складеКУПИТЬ | ||
| Блок предохранителей | Volkswagen Jetta V (1K) 2005 — 2010 | 2006; Бензин; 2.0; T; ; Передний OEM: | 2740 р. На складеКУПИТЬ | ||
| Блок предохранителей | Volkswagen Jetta V (1K) 2005 — 2010 | 2006; Дизель; 1.9; TDI; ; Передний OEM: | 2740 р. На складеКУПИТЬ | ||
| Блок предохранителей | Volkswagen Jetta V (1K) 2005 — 2010 | 2006; Бензин; 2.0; T; ; Передний OEM: | 2740 р. На складеКУПИТЬ | ||
| Блок предохранителей | Volkswagen Jetta 5 2004-2010 | 2007; 2007, 1K0937125A, OEM: | 2940 р. На складеКУПИТЬ | ||
5; i; ; ПереднийСхема предохранителей
Volkswagen Jetta
Используйте эту схему, чтобы определить, какой предохранитель следует заменить, если у вас перегорят стоп-сигналы или топливный насос в автомобиле Volkswagen Jetta или Golf 1999 года выпуска или новее.
Предохранитель — это предохранительное устройство; он защищает электрическую цепь от чрезмерного тока. Внутри находится металлическая полоса, которая плавится при прохождении слишком большого тока, размыкая цепь и блокируя ток.
Схема предохранителей
В приведенных ниже списках указано, какое устройство защищает каждый предохранитель, необходимая сила тока и цвет, соответствующий каждому номинальному току:
- Нагреватели форсунок омывателя: 10A
- Указатели поворота: 10A
- Реле противотуманных фар: 5A
- Фонарь освещения номерного знака: 5A
- Система комфорта, круиз-контроль, климатроник, кондиционер, модули управления подогревом сиденья: 7.5A
- Центральный замок: 5A
- Задние фонари, датчик скорости спидометра: (VSS) 10A
- Открыть
- Антиблокировочная тормозная система (ABS): 5A
- Модуль управления двигателем (ЕСМ), бензиновый двигатель: 10A
- Комбинация приборов, электромагнит блокировки переключения передач: 5A
- Источник питания: 7,5 А
- Тормозные и задние фонари: 10A
- Внутреннее освещение, центральный замок: 10A
- Комбинация приборов, блок управления коробкой передач (TCM): 5A
- Сцепление кондиционера, насос охлаждающей жидкости на выбеге: 10A
- Открыть
- Дальний свет фар, правый: 10A
- Дальний свет левой фары: 10A
- Фара ближнего света правая: 15A
- Фара ближнего света левая: 15A
- Стояночный свет (правый), боковой габарит (правый): 5A
- Стояночный свет (левый), боковой габаритный огонь (левый): 5A
- Насос омывателя лобового и заднего окон, электродвигатель стеклоочистителя: 20A
- Вентилятор приточного воздуха, Climatronic, Кондиционер: 25A
- Обогрев заднего стекла: 25A
- Электродвигатель заднего стеклоочистителя: 15A
- Топливный насос (FP): 15A
- Модуль управления двигателем (ЕСМ), бензиновый двигатель: 15A
- Модуль управления двигателем (ЕСМ), дизельный двигатель: 10A
- Блок управления люком с электроприводом: 20A
- Модуль управления трансмиссией (TCM): 20A
- Форсунки (бензиновый двигатель): 10А
- Модуль управления двигателем (ЕСМ), дизельный двигатель: 15A
- Омыватель фар: 20A
- Элементы управления двигателем: 10A
- Открыть
- Противотуманные фары: 15A
- Терминал (86S) на радио: 10A
- Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, пульт дистанционного управления / дверца топливного бака, мотор для отпирания задней крышки: 15A
- Аварийная сигнализация: 15A
- Двухтональный рупор: 20A
- Прикуриватель: 10A
- Радио: 25A
- Элементы управления двигателем: 10A
- Сиденья с подогревом: 15A
Разъем канала передачи данных (DLC)
Цвета предохранителей
Вот номинальная сила тока предохранителей и соответствующие цвета предохранителей:
- 3A: фиолетовый
- 5A: бежевый
- 7.
5A: коричневый - 10A: Красный
- 15A: Синий
- 20A: желтый
- 25A: Белый
- 30A: зеленый
5A: коричневый| No. | A | Функция / компонент |
| 1 | 10 | T16 — Диагностический разъем (T16 / 1) J623 — Блок управления двигателя J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) J538 — Блок управления топливным насосом (с мая 2005 г.) J485 — Реле вспомогательного оборудования работа отопителя (с 2006 г.) N79 — Нагревательный элемент системы вентиляции картера (с 2006 г.) G70 — Расходомер воздуха (с 2006 г.) J431 — Блок управления корректором угла наклона фар (с 2006 г.) |
| 2 | 5 | J104 — Блок управления ABS E132 — Выключатель антипробуксовочной системы E256 — Кнопка TCS и ESP E492 — Кнопка дисплея монитора давления в шинах F — Выключатель стоп-сигнала (низкий; с ноября 2005 г.  ) |
| 10 | J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора положения правой фары (с 006) V48 — Электродвигатель корректора корректора левой фары (с 2006 г.) E102 — Регулятор корректора угла наклона фар (с 2006 г.) J538 — Топливный насос блок управления (с 2006 г.) J345 — блок управления распознавания прицепа (с 2006 г.) J587 — блок управления датчиков селектора (с 2006 г.) J533 — диагностический интерфейс шин данных (с 2006 г.) J285 — блок управления комбинации приборов (с 2006 г.) с 2006 г.) J500 — Блок управления гидроусилителем руля (с 2006 г.) J104 — АБС с блоком управления EDL (с 2006 г.) E132 — Выключатель системы контроля тяги (с 2006 г.) E256 — Кнопка TCS и ESP (с 2006 г.) G476 — Датчик положения педали тормоза (с 2006 г.) E1 — Выключатель света (с 2006 г.) F47 — Выключатель педали тормоза (с ноября 2005 г.  ) | |
| 3 | 10 | J500 — Блок управления гидроусилителя руля (до мая 2005 г.) |
| 5 | J234 — Блок управления подушек безопасности (с мая 2005 г.) | |
| 4 | 5 | E16 — Переключатель обогревателя / выхода тепла G65 — Датчик высокого давления J131 — Блок управления подогревом сиденья водителя J132 — Блок управления подогревом переднего пассажирского сиденья J255 — Блок управления Climatronic K216 — Контрольная лампа программы стабилизации 2 (с мая 2005 г. ) M17 — Лампа заднего хода (с мая 2005 г.) E422 — Кнопка индикации давления в шинах (с мая 2005 г.) G266 — Датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — Блок управления работой гаражных ворот ( с мая 2006 г.) G128 — Датчик занятости сиденья переднего пассажира (с мая 2006 г.  ) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2006 г.) Z20 — Нагревательный элемент левой форсунки (с мая 2006 г.) Z21 — Правый Нагревательный элемент жиклера омывателя (с мая 2006 г.) |
| 10 | G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) G65 — Датчик высокого давления (высокий ; с ноября 2005 г.) E16 — Переключатель мощности обогревателя и обогревателя (высокая; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокий; с ноября 2005 г.) N253 — Пиропатрон отключения аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) K216 — Контрольная лампа программы стабилизации 2 (высокая; с ноября 2005 г.  ) Z20 — Шайба левая Нагревательный элемент жиклера (высокий; с ноября 2005 г.) Z21 — Элемент нагревателя жиклера омывателя (высокий; с ноября 2005 г.) L71 — Подсветка переключателя системы регулирования тягового усилия (высокий; с ноября 2005 г.) J301 — Блок управления системы кондиционирования воздуха ( высокий; со 2 мая 007) | |
| 5 | 5 | F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителем рулевого управления (с мая 2005 г.) J745 — Прохождение поворотов блок управления светом и корректором фар в правой фаре (дальний; декабрь 2006) |
| 10 | J745 — Блок управления поворотным светом и корректором фар, в правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г. ) | |
| 6 | 5 | J285 — Блок управления комбинации приборов (до мая 2006 г.) J538 — Блок управления топливным насосом (до мая 2006 г.) J533 — Диагностический интерфейс шины данных (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) 2006) J587 — Блок управления датчиками селектора (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (дальний; декабрь 2006 г.) |
| 10 | J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.) | |
| 7 | 5 | J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.  ) Не используется (с мая 2006 г.) |
| 8 | 5 | Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.) |
| 10 | J345 — Блок управления детектора прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.) | |
| 9 | 5 | Не назначен (до мая 2005 г.) J503 — Блок управления с дисплеем для радионавигационной системы (только блок коммерческой навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 10 | 5 | J412 — Блок управления электроники мобильного телефона (до мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2005 г.) J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 11 | 5 | J345 — Блок управления распознавания прицепа (до мая 2005 г. ) Не назначен (с мая 2005 г.) |
| 10 | J745 — Блок управления поворотным светом и корректором фар, в правой фаре, (с мая 2007 г.) | |
| 12 | 10 | J386 — Блок управления двери водителя J387 — Блок управления двери переднего пассажира |
| 13 | 10 | E1 — Выключатель света T16 — Диагностический разъем (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г.) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г.) ) |
| 14 | 5 | F — Выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — Блок управления АКП |
| 10 | J587 — Блок управления датчиками селектора (с 2006 г. ) R149 — Приемник дистанционного управления автономным отопителем (с 2006 г.) J301 — Блок управления климатической установкой (с 2006 г.) J255 — Блок управления Climatronic (с 2006 г.) E16 — Переключатель обогревателя / тепловой мощности (с 2006 г.) J446 — Блок управления парковочного ассистента (с 2006 г.) J104 — АБС с блоком управления EDL (с 2006 г.) E94 — Регулятор подогрева сиденья водителя (с 2006 г.) E95 — Обогрев переднего пассажира регулятор сиденья (с мая 2006 г.) J217 — Блок управления АКПП (с ноября 2005 г.) | |
| 15 | 7.5 | J519 — Блок управления бортовой сети (освещение салона) |
| 16 | 10 | E16 — Переключатель отопителя / теплопроизводительности J301 — Блок управления климатической установкой J255 — Блок управления Climatronic R149 — Приемник дистанционного управления дополнительным отопителем Не используется (с мая 2006 г.  ) |
| 5 | J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.) | |
| 17 | 5 | G397 — Датчик дождя и света (до мая 2006 г.) J515 — Блок управления выбором антенны (до мая 2006 г.) G273 — Датчик охраны салона (с 2006 г.) G384 — Датчик наклона автомобиля (с 2006 г.) h22 — Звуковой сигнал (с 2006 г.) |
| 18 | 5 | J446 — Блок управления парковочного ассистента J587 — Блок управления датчиками селектора Не используется (с 2006) |
| 19 | 5 | J754 — Память данных о ДТП |
| 20 | 5 | J104 — АБС с блоком управления EDL Не используется (с 2006 г.) |
| 21 | 5 | J503 — Блок управления с дисплеем радионавигационной системы (только блок коммерческой навигационной системы) (до мая 2005 г. ) Не используется (с мая 2005 г.) J542 — Блок управления регулятора частоты вращения коленчатого вала в передней левой части пространства для ног (специальные автомобили) ) (высокий; с мая 2007 г.) J378 — Блок управления КПК (спецавтомобили) (с мая 2007 г.) |
| 22 | 40 | V2 — Вентилятор приточного воздуха (Climatronic) N253 — Пиропатрон отключения аккумуляторной батареи (задний аккумулятор) (высокий; с мая 2005 г.) |
| 23 | 30 | J386 — Блок управления двери водителя (стеклоподъемник) J387 — Блок управления двери переднего пассажира (стеклоподъемник) |
| 24 | 25 | U1 — Прикуриватель (до мая 2006 г.) U9 — Прикуриватель задний (до мая 2006 г.) U5 — розетка 12 В (отдел уголовного розыска) |
| 20 | J388 — Блок управления задней левой двери (центральный замок) (с 2006 г. ) J389 — Блок управления задней правой дверью (центральный замок) (с 2006 г.) J393 — Центральный блок управления систем комфорта (с 2006 г.) | |
| 25 | J388 — Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 г.) J389 — Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 г.) J393 — Центральный блок управления системы комфорта (высокий; с Май 2007 г.) | |
| 25 | 25 | Z1 — Заднее стекло с обогревом J301 — Блок управления климатической установкой (только с дополнительным нагревателем охлаждающей жидкости) E16 — Переключатель нагревателя / мощности нагрева (только с дополнительным нагревателем охлаждающей жидкости) N24 — Последовательный резистор вентилятора приточного воздуха (только с дополнительным нагревателем охлаждающей жидкости ) |
| 26 | 20 | U5 — розетка 12 В (багажное отделение) (до мая 2006 г. ) |
| 30 | J388 — Блок управления задней левой дверью (стеклоподъемник) (с мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.) | |
| 27 | 15 | J538 — Блок управления топливным насосом G6 — Подкачивающий насос топливной системы J17 — Блок управления топливным насосом J643 — Реле подачи топлива (с мая 2006 г.) |
| 28 | 10 | Точка зарядки для электрического фонарика Mag-Lite (интерфейс для спецавтомобилей) (до мая 2005 г.) |
| 30 | U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.) | |
| 25 | Розетка для специальных автомобилей (не для США / Канады) (высокая; с ноября 2005 г. ) | |
| 29 | 10 | J220 / J623 — Блок управления Motronic J248 / J623 — Блок управления дизельной системой непосредственного впрыска G70 — Расходомер воздуха (AXX) N79 — Нагревательный элемент сапуна картера (BUB, BMJ) Не назначен (с 2006) |
| 30 | 5 | J234 — Блок управления подушек безопасности (до мая 2005 г.) K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.) |
| 10 | N30 — Форсунка, цилиндр 1 (с мая 2005 г.) N31 — Форсунка, цилиндр 2 (с мая 2005 г.) N32 — Форсунка, цилиндр 3 (с мая 2005 г.) N33 — Форсунка, цилиндр 4 (с мая 2005 г.) | |
| 20 | N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 J217 — Блок управления автоматической коробкой передач ( с 2006 г.  ) J743 — Мехатроник КПП прямого переключения (с 2006 г.) | |
| 31 | 5 | F4 — Выключатель фонарей заднего хода (до мая 2005 г.) J743 — Мехатроник коробки передач с прямым переключением (до мая 2005 г.) |
| 20 | V192 — Вакуумный насос тормозов (с мая 2005 г.) | |
| 32 | 30 | J388 — Блок управления задней левой двери (стеклоподъемник) (до мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) U13 — Трансформатор с розеткой, 12 В-230 В (с мая 2006) U27 — Трансформатор с розеткой, 12В-15В, (США / Канада) (с мая 2006 г.) |
| 33 | 25 | J245 — Блок управления сдвижного люка |
| 34 | 15 | V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира |
| 35 | 5 | G273 — Датчик охраны салона G384 — Датчик наклона автомобиля h22 — Звуковой сигнал тревоги Не назначен (с 2006) |
| 36 | 20 | V11 — Насос омывателя фар J39 — Реле омывателя фар |
| 37 | 30 | J131 — Блок управления подогревом сиденья водителя J132 — Блок управления подогрева переднего пассажирского сиденья |
| 38 | 10 | J23 — Блок управления поворотным светом и сиреной (до мая 2005 г. ) Не используется (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором угла поворота левой фары (с мая 2007 г.) |
| 20 | J388 — Блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006) J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006) | |
| 39 | 20 | Не назначен (до мая 2005 г.) J217 — Блок управления АКП (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 40 | 40 | E16 — Переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха) |
| 5 | E16 — Переключатель нагревателя / теплопроизводительности (вентилятор приточного воздуха) (высокий; с ноября 2005 г. ) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) | |
| 41 | 15 | V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.) |
| 20 | V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2006 г.) | |
| 42 | 15 | J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2005 г.) |
| 20 | U1 — Прикуриватель (с мая 2006 г.) U9 — Прикуриватель задний (с мая 2006 г.) U5 — розетка 12 В (отдел уголовного розыска) (с мая 2006 г.  ) | |
| 43 | 15 | J345 — Блок управления распознавания прицепа |
| 44 | 20 | J345 — Блок управления распознавания прицепа |
| 45 | 15 | J345 — Блок управления распознавания прицепа |
| 46 | 5 | Z20 — Нагревательный элемент левой форсунки Z21 — Нагреватель правой форсунки E94 — Регулятор подогрева сиденья водителя E95 — Регулятор обогрева переднего пассажирского сиденья Не используется (с мая 2006 г.) |
| 47 | 5 | J485 — Реле включения дополнительного отопителя Не назначено (с мая 2006 г.) |
| 48 | 10 | Не используется (до мая 2005 г.) Зарядное устройство для Mag-Lite и портативной двусторонней радиостанции (с мая 2005 г.  ) |
| 49 | 5 | E1 — Выключатель освещения Не используется (с мая 2006 г.) |
Volkswagen Golf mk5 — схема предохранителей
VW Golf mk5 — блок предохранителей
Блок предохранителей в салоне
Volkswagen Golf 5 — блок предохранителей салона
| Предохранитель | Номинальный ток [A] | Защищенная цепь |
| 1 | 10 | Разъем канала передачи данных (DLC) |
| 2 | 10 | Антиблокировочная система (ABS) |
| 3 | 10 | Усилитель руля |
| 4 | 5 | Подогрев сидений, обогреватель / кондиционер (A / C) |
| 5 | 5 | Датчик положения педали тормоза (BPP), потенциометр положения сцепления |
| 6 | 5 | Подключение шины данных, управление двигателем, модуль управления прибором |
| 7 | 5 | Блок управления уровнем света |
| 8 | 5 | Зеркало заднего вида внутреннее |
| 9 | 5 | Блок управления полным приводом |
| 10 | 5 | Телефон |
| 11 | 5 | Модуль управления прицепом |
| 12 | 10 | Блок управления функциями двери водителя и пассажира |
| 13 | 10 | Разъем канала передачи данных (DLC), выключатель света |
| 14 | 10 | Переключатель положения педали тормоза (BPP) |
| 15 | 7,5 | Многофункциональный блок управления 1 |
| 16 | 10 | Отопитель / кондиционер (A / C) |
| 17 | 5 | Аудиосистема, датчик дождя стеклоочистителя |
| 18 | 30 | Модуль управления парковочным ассистентом |
| 19 | – | Не используется |
| 20 | 5 | Антиблокировочная система (ABS) — Taves Mk60 |
| 21 | – | Не используется |
| 22 | 40 | Отопитель / кондиционер (A / C) |
| 23 | 30 | Электростеклоподъемники |
| 24 | 20 | Прикуриватель |
| 25 | 25 | Многофункциональный блок управления 1 |
| 26 | 30 | Зарядное гнездо |
| 27 | 15 | Управление двигателем |
| 28 | – | Не используется |
| 29 | 10 | Управление двигателем |
| 30 | 5 | Подушка безопасности |
| 31 | 5 | Фонарь заднего хода |
| 32 | 30 | Электростеклоподъемники |
| 33 | 25 | Люк |
| 34 | 15 | Сиденья с электроприводом |
| 35 | 5 | Сигнализация |
| 36 | 20 | Омыватели фар |
| 37 | 30 | Подогрев сидений |
| 38 | – | Не используется |
| 39 | – | Не используется |
| 40 | 40 | Отопитель / кондиционер (A / C) |
| 41 | 20 | Омыватель / очиститель заднего стекла |
| 42 | 20 | Омыватели ветрового стекла |
| 43 | 15 | Модуль управления прицепом |
| 44 | 20 | Модуль управления прицепом |
| 45 | 15 | Модуль управления прицепом |
| 46 | 5 | Отопитель / кондиционер (A / C), обогреватели форсунок омывателей ветрового стекла |
| 47 | 5 | Отопитель / кондиционер (A / C) |
| 48 | 7,5 | Сиденья с электроприводом, регулировка рулевой колонки |
| 49 | 5 | Выключатель света |

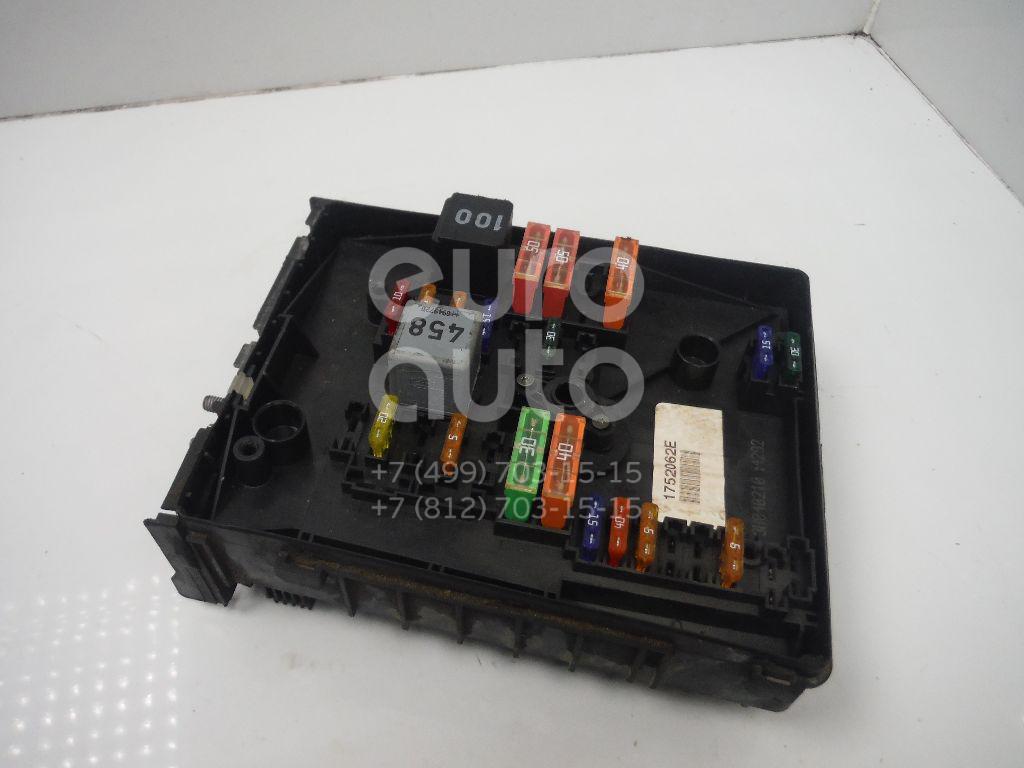

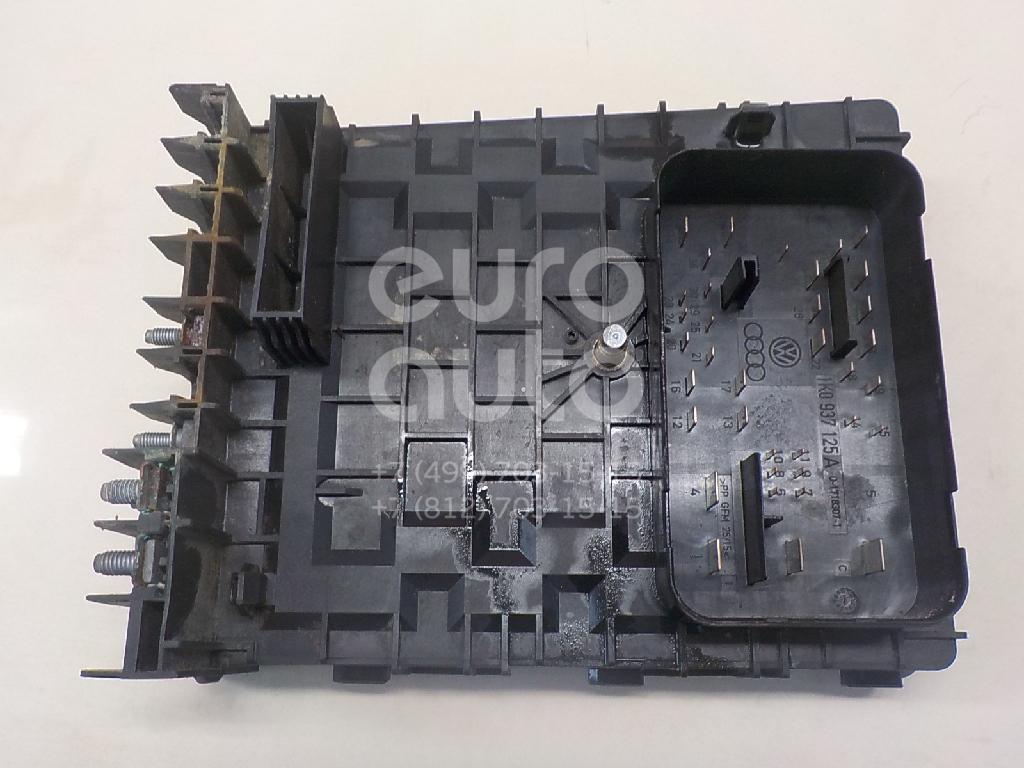

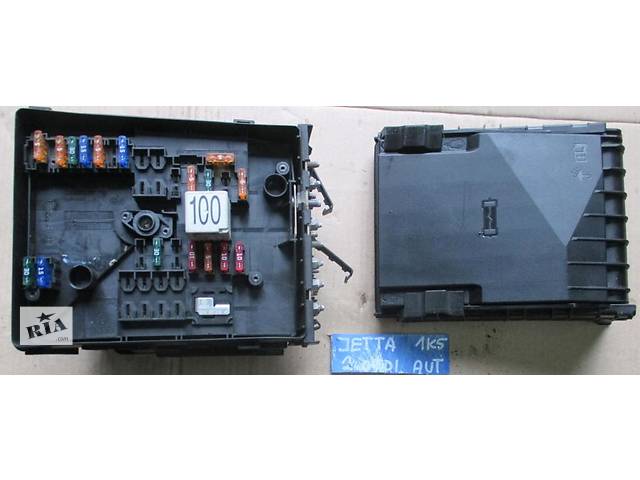

Блок предохранителей в моторном отсеке
Volkswagen Golf mk5 — блок предохранителей моторный отсек
| Предохранитель | Номинальный ток [A] | Защищенная цепь |
| F1 | 30 | Антиблокировочная система (ABS) |
| F2 | 30 | Антиблокировочная система (ABS) |
| F3 | 20 | Многофункциональный блок управления 2 |
| F4 | 5 | Многофункциональный блок управления 2 |
| F5 | 20 | Рупор |
| F6 | 20 | Управление двигателем |
| F7 | 5 | Датчик положения педали тормоза (BPP), потенциометр положения сцепления |
| F8 | 10 | Блок управления электродвигателем вентилятора охлаждающей жидкости, управление двигателем |
| F9 | 10 | Управление двигателем |
| F10 | 10 | Управление двигателем |
| F11 | 25 | Управление двигателем — бензин |
| 30 | Управление двигателем — дизель | |
| F12 | 15 | Управление двигателем |
| F13 | 20 | Автоматическая коробка передач (AT) |
| F14 | – | Не используется |
| F15 | 40 | Стартер |
| F16 | 15 | Модуль управления функцией рулевой колонки |
| F17 | 10 | Панель приборов |
| F18 | – | Не используется |
| F19 | 15 | Аудиосистема, навигационная система |
| F20 | 10 | Телефон |
| F21 | – | Не используется |
| F22 | – | Не используется |
| F23 | 10 | Круиз-контроль |
| F24 | 10 | Подключение к шине данных |
| F25 | – | Не используется |
| F26 | 5 | Управление двигателем — дизель |
| 10 | Управление двигателем — бензин | |
| F27 | 10 | Нагреватель сапуна картера |
| F28 | 20 | Автоматическая коробка передач (AT) |
| F29 | 20 | Управление двигателем |
| F30 | 20 | Отопитель / кондиционер (A / C) |
| F31 | 25 | Стеклоочистители |
| F32 | 10 | Управление двигателем |
| F33 | 15 | Топливный насос |
| F34 | – | Не используется |
| F35 | – | Не используется |
| F36 | – | Не используется |
| F37 | – | Не используется |
| F38 | 10 | Регулировка фар |
| F39 | 5 | Датчик температуры моторного масла, панель приборов |
| F40 | 20 | Блок предохранителей / реле в лицевой панели (F1 — F11 / F29 — F31) |
| F41 | – | Не используется |
| F42 | 5 | Управление двигателем — бензин |
| 10 | Управление двигателем — дизель | |
| F43 | – | Не используется |
| F44 | – | Не используется |
| F45 | – | Не используется |
| F46 | – | Не используется |
| F47 | 40 | Многофункциональный блок управления 1 |
| F48 | 40 | Многофункциональный блок управления 1 |
| F49 | – | Не используется |
| F50 | 40 | Аудиосистема |
| F51 | 50 | Модуль управления свечами накаливания |
| F52 | 50 | Многофункциональный блок управления 1 |
| F53 | 50 | Блок предохранителей / реле на передней панели 1 (F32 — F37), блок предохранителей на передней панели / реле 2 (F4) |
| F54 | – | Не используется |
Реле
| Реле | Описание |
| 1 | Реле 2 главных цепей зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса — 1,4 (BCA) / 1,6 (BGU) |
| 4 | Реле 1 главных цепей зажигания |
ПРЕДУПРЕЖДЕНИЕ.
Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Список предохранителей для Golf / Jetta IV | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Предохранитель | А | Расположение предохранителя | Источник питания / цепь | Двигатель Comp. | Релейная панель | Батарея | Батарея | Релейная панель | Выключатель зажигания | Выключатели света | ||||||||||||||
| S1 | 10 | Шайба 1 | ||||||||||||||||||||||
| S2 | 10 | 2 | 75x | Указатели поворота | ||||||||||||||||||||
| S3 | E1 / 58 | Реле противотуманных фар, переключатель регулятора яркости подсветки панели приборов | ||||||||||||||||||||||
| S4 | 5 | 4 | ||||||||||||||||||||||
| S5 | 7. 5 | 5 | D / 15 | Система комфорта, круиз-контроль, Climatronic, кондиционер, модули управления подогревом сидений, автоматическое дневное / ночное внутреннее зеркало, модуль управления многофункциональным рулевым колесом, блок управления в рулевом колесе, реле включения дневных ходовых огней, разъем канала передачи данных (DLC) | ||||||||||||||||||||
| S6 | 5 | 6 | D / 15 | Центральный замок {ранее Май 2001} | ||||||||||||||||||||
| S7 | 10 | 7 | D / 15 | Фонарь заднего хода, датчик скорости спидометра (VSS) | ||||||||||||||||||||
| 9 | D / 15 | Антиблокировочная тормозная система (ABS) | ||||||||||||||||||||||
| S10 | Примечание | 10 | 30 | D / 86S | Элементы управления двигателем (катушки) 30 (до октября 2001 г. }; Клемма 86S (комбинация приборов) {с ноября 2001 г.} | 10 для бензинового двигателя; 5 для дизельного двигателя, модельный год 2000> | ||||||||||||||||||
| S11 | 5 | 11 | D / 15 | Комбинация приборов, соленоид блокировки переключения передач | ||||||||||||||||||||
| S125 | 12 | 30 | Источник питания разъема канала передачи данных (DLC) | |||||||||||||||||||||
| S13 | 10 | 13 | 301 | |||||||||||||||||||||
| S14 | 10 | 14 | 30 | Внутреннее освещение, центральный замок | ||||||||||||||||||||
| S15 | 5 | 9180 Комбинация приборов, модуль управления трансмиссией (TCM), датчик угла поворота рулевого колеса | ||||||||||||||||||||||
| S16 | 10 | 16 | 30 | Муфта кондиционера, насос охлаждающей жидкости после выбега | ||||||||||||||||||||
| S18 | 10 | 18 | E4 / 56a | Дальний свет фары, правая | ||||||||||||||||||||
| S19 | 10 | 19 | E4 / 56a | Дальний свет фары левая | ||||||||||||||||||||
| S20 | Note | Фара ближнего света правая | Jetta — E4 / 56b; Golf — E1 / 56b | |||||||||||||||||||||
| S21 | 15 | 21 | Note | Фара ближнего света левая | Jetta — E4 / 56b, Golf — E1 9017/5622 | 5 | 22 | E1 / 58R | Габаритные огни справа, боковой габаритный фонарь справа, подсветка комбинации приборов | |||||||||||||||
| S37 | Note | X | Электрические стеклоподъемники | Автоматический выключатель на тринадцатикратной вспомогательной релейной панели | ||||||||||||||||||||
| S51 | 20 | X | S162 | только 9013 9015 9015 9 Вакуумный насос тормозной системы | 15 | G | 30 | Система сигнализации и противоугонный (звуковой сигнал) | Красно-желтый провод | |||||||||||||||
| S130 | 40 | X | S162 | Насос вторичного воздуха | 144 | F | 30 | Центральный замок / противоугонная система (указатель поворота) | Красно-черный провод | |||||||||||||||
| S162 | 50 | 05 | 901 901 901 901 901 901 901 901 901 901 | Насос вторичного воздуха, бензиновый двигатель; Свечи накаливания (охлаждающая жидкость) дизельный двигатель | ||||||||||||||||||||
| S163 | 50 | 2 | A | Реле топливного насоса (FP) / реле / контроллер свечей накаливания | S 40 | 3 | A | Блок управления вентилятором охлаждающей жидкости (FC) / вентилятор охлаждающей жидкости | ||||||||||||||||
| S176 | 110 | 4 | 4 | |||||||||||||||||||||
| S177 | Примечание | 5 | A | Генератор (GEN) | 110 для 90-ампер. ; 150 для 120 ампер ген. | |||||||||||||||||||
| S178 | 30 | 6 | A | A | ABS (гидравлический насос) | |||||||||||||||||||
| S179 | 30 | 9180 ABS | ||||||||||||||||||||||
| S180 | 30 | 8 | A | Вентилятор охлаждающей жидкости | ||||||||||||||||||||
| S223 | 5 | Габаритные огни слева, боковой габаритный фонарь слева, подсветка комбинации приборов | ||||||||||||||||||||||
| S224 | 20 | 24 | 75x | Насос омывателя лобового и заднего стекла, электродвигатель очистителя лобового стекла 9144 09 | 25 | 25 | 75x | Вентилятор приточного воздуха, Climatronic, A / C | ||||||||||||||||
| S226 | 25 | 26 | 75x | Обогреватель заднего стекла | 75x | Электродвигатель стеклоочистителя заднего ветрового стекла | ||||||||||||||||||
| S228 | 15 | 28 | 87 | 87 | Топливный насос (FPV) | 15 | 29 | D / 15 | Блок управления двигателем (ЕСМ) | 15 для бензинового двигателя; 10 для дизельного двигателя | ||||||||||||||
| S230 | 20 | 30 | 30 | Блок управления люком с электроприводом | ||||||||||||||||||||
| S231 | 20 | 9180 9180 9180 9130 / 15 | Блок управления коробкой передач (TCM) | |||||||||||||||||||||
| S232 | Примечание | 32 | 87 | Форсунки | 10 для бензинового двигателя; 15 для дизельного двигателя | |||||||||||||||||||
| S233 | 20 | 33 | 30 | Омыватель фар | ||||||||||||||||||||
| S234 | 10 | S234 | 10 | Элементы управления двигателем | ||||||||||||||||||||
| S235 | 30 | 35 | 30 | Розетка 12 В (в багажном отделении) | ||||||||||||||||||||
| D / 75 | Передние и задние противотуманные фары | |||||||||||||||||||||||
| S237 | 10 | 37 | 30 | радио (терминал 86S | D / 86S | |||||||||||||||||||
| S238 | 15 | 38 | 30 | Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, дистанционное / дверца топливного бака, мотор для отпирания задней крышки | ||||||||||||||||||||
| S239 | 15 | 39 | 30 | Аварийный указатель поворота | ||||||||||||||||||||
| 30 | Двухтональный рупор | |||||||||||||||||||||||
| S241 | 15 | 41 | 30 | Зажигалка для сигарет | Зажигалка | 30 | Радио | |||||||||||||||||
| S243 | 10 9 0134 | 43 | 87 | Элементы управления двигателем | ||||||||||||||||||||
| S244 | Note | 44 | 30 | 30 | ||||||||||||||||||||
}; Элементы управления двигателем (катушки) 30 {с ноября 2001 г.}| Это учебник по обслуживанию автомобилей был специально написан для помощи владельцы MK6 6-го поколения (2011, 2012, 2013, 2014, 2015 и 2016) Volkswagen Jetta при проверке или замене перегоревшего электрического предохранителя или реле в моторном отсеке или в салоне автомобиля панели предохранителей.  Владельцы других автомобилей VW Group с Ящики сменные ассортиментные Инструмент для извлечения пластиковых предохранителей должен быть Если инструмент отсутствует, вы можете | Держите старый предохранитель до источника света. Если тонкий металл Если тонкий металлический стержень или «полоса» внутри центра Толкните новый (Убедитесь, что вы не покупаете Если вы хотите | Толкните пластик Опустите крышку блока предохранителей и поместите ее над панелью предохранителей в моторном отсеке.  Снова вставьте петлицы в верхней части салона. Если проблема с электричеством Jetta не устранена Чтобы узнать больше, посмотрите мой другой Руководства по ремонту VW Jetta DIY . |
Но поскольку новые предохранители такие недорогие, они должныАвтомобильный кондиционер и обогреватель без продувки воздуха
Ваша машина должна быть комфортным убежищем от непогоды, когда вы едете по ней.Система климат-контроля является ключевой частью этого, сохраняя прохладу в жаркие летние дни и согревающая холодными зимними вечерами — но если ни обогреватель, ни кондиционер не работают в вашей машине , это говорит нам о вас.
у вас, вероятно, проблема с вентилятором вашего автомобиля.
Проблема с системой A / C обычно приводит к тому, что автомобиль дует теплым воздухом при включенном A / C; а если возникнет проблема с обогревателем, вы получите обратный поток холодного воздуха, когда вы включите обогреватель.
Но если система просто не пропускает воздух через вентиляционные отверстия, это указывает на возможную проблему с двигателем вентилятора. Есть три возможных компонента, которые могут выйти из строя и вызвать эту проблему. Мы объясним их ниже, чтобы вы знали, чего ожидать, когда посетите наш отдел обслуживания.
Автомобиль переменного тока не дует холодный воздух: неисправный предохранитель
Первое, что нужно проверить при возникновении любой проблемы, связанной с климат-контролем или электроникой автомобиля, — это блок предохранителей. Если в системе произошло короткое замыкание или скачок напряжения, предохранитель может перегореть, чтобы защитить хрупкие электронные компоненты от повреждений, но при этом система выйдет из строя до тех пор, пока предохранитель не будет заменен.
Вы можете проверить в руководстве пользователя схему блока предохранителей или проверить ее на нижней стороне крышки блока предохранителей. Найдите предохранитель , связанный с электродвигателем вентилятора кондиционера . Если предохранитель электродвигателя вентилятора не сработал, проблема в другом месте. Если предохранитель перегорел, простая замена предохранителя идентичным предохранителем того же номинального тока может заставить вашу систему снова заработать!
Автомобильный обогреватель не дует горячий воздух: неисправный вентиляторный двигатель
Вентилятор, расположенный за приборной панелью, выталкивает воздух через вентиляционные отверстия климат-контроля.Если обогреватель не обдувает вас горячим воздухом при включении системы, возможно, неисправен вентилятор . Либо он не получает электроэнергию, либо, что более вероятно, просто перегорел сам мотор. Электродвигатель нагнетателя в старом автомобиле со временем может выйти из строя и, возможно, потребуется его замена.
Ограниченный воздух из вентиляционных отверстий: неисправный узел резистора вентилятора нагнетателя
Если двигатель вентилятора все еще работает, но просто не работает должным образом, возможно, вам потребуется заменить узел резистора вентилятора нагнетателя.
Сопротивление вентилятора нагнетателя представляет собой простую электронную схему, которая изменяет сопротивление тока, подаваемого на электродвигатель нагнетателя, и обеспечивает несколько скоростей вращения вентилятора. Если вы обнаружите, что вентилятор работает, но только на одной скорости, резистор двигателя вентилятора, вероятно, вышел из строя. Его замена снова даст вашей системе полный набор регуляторов скорости!
И помните: если вам нужен специалист, который сделает всю работу за вас, посетите сервисный центр Carter Volkswagen.Наши специалисты, прошедшие обучение на заводе-изготовителе, выполнят любой ремонт, включая ремонт системы климат-контроля вашего автомобиля и электродвигателя вентилятора .
С первого раза сделаем работу правильно.
Расположение блока предохранителей Jetta 5 — Схема технологической операции
Расположение блока предохранителей Jetta 5
Расположение блока предохранителей Jetta 5 представляет собой визуальное представление компонентов и кабелей, связанных с электрическим подключением. Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе.На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы. широко используются в производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими и реализующими электрические схемы. Фотографии также пригодятся при ремонте.
Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.
Расположение блока предохранителей Jetta 5 — наименее эффективная схема среди электрических схем. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Картинка даже не пытается быть четкой или эффектной. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.
Jetta 5 Расположение блока предохранителей использует стандартные символы для подключения устройств, обычно отличающиеся от тех, которые используются на принципиальных схемах. Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Например, поверхностный потолочный светильник обозначен одним символом, утопленный потолочный светильник — другим символом, а поверхностный люминесцентный свет — другим символом. Каждый тип переключателя имеет свой символ, как и различные розетки.
