Блок реле и предохранителей реле нива шевроле: Схема реле и предохранителей Lada Niva (Chevrolet) » Лада.Онлайн

Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле

№ и (сила тока, А)	Защищаемые цепи
	Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огней
	Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректора
	Лампа дальнего света (левая фара)
	Левая противотуманная фара
	Реле электростеклоподъемников. Электростеклоподъемники
	Блок управления электроблокировкой дверей
	Прикуриватель. Реле звукового сигнала. Звуковой сигнал
	Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
	Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фароомывателя
	Лампы задних  габаритных огней. Регулятор освещения приборов
	Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара)
	Лампа дальнего света (правая фара)
	Правая противотуманная фара
	Блок управления наружными зеркалами. Моторедукторы управления наружными зеркалами
	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
	Плафон индивидуальной подсветки. Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салона
	Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей
	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциала
	Задние противотуманные фонари

Предохранители шевроле нива: где находятся, замена

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса.

Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля.

Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока Назначение предохранителей Назначение реле

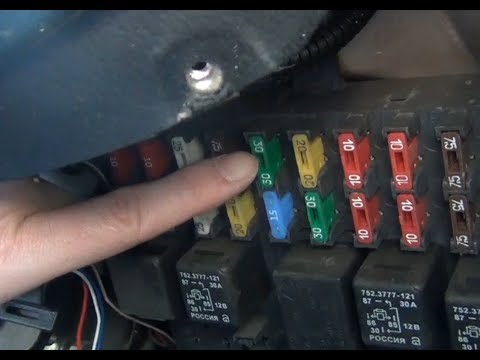

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым.

Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца.

При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Фотогалерея

Открытие крышки блока Блок предохранителей с откинутой крышкой Внизу хорошо виден пинцет для снятия Вынутый пинцетом предохранитель

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Источник: https://autodvig.com/preventer/blok-predohranitelej-niva-chevrolet-45093/

Россия, Пенза 2015г

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время.

В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors.

Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster.
Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне.

В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом
варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

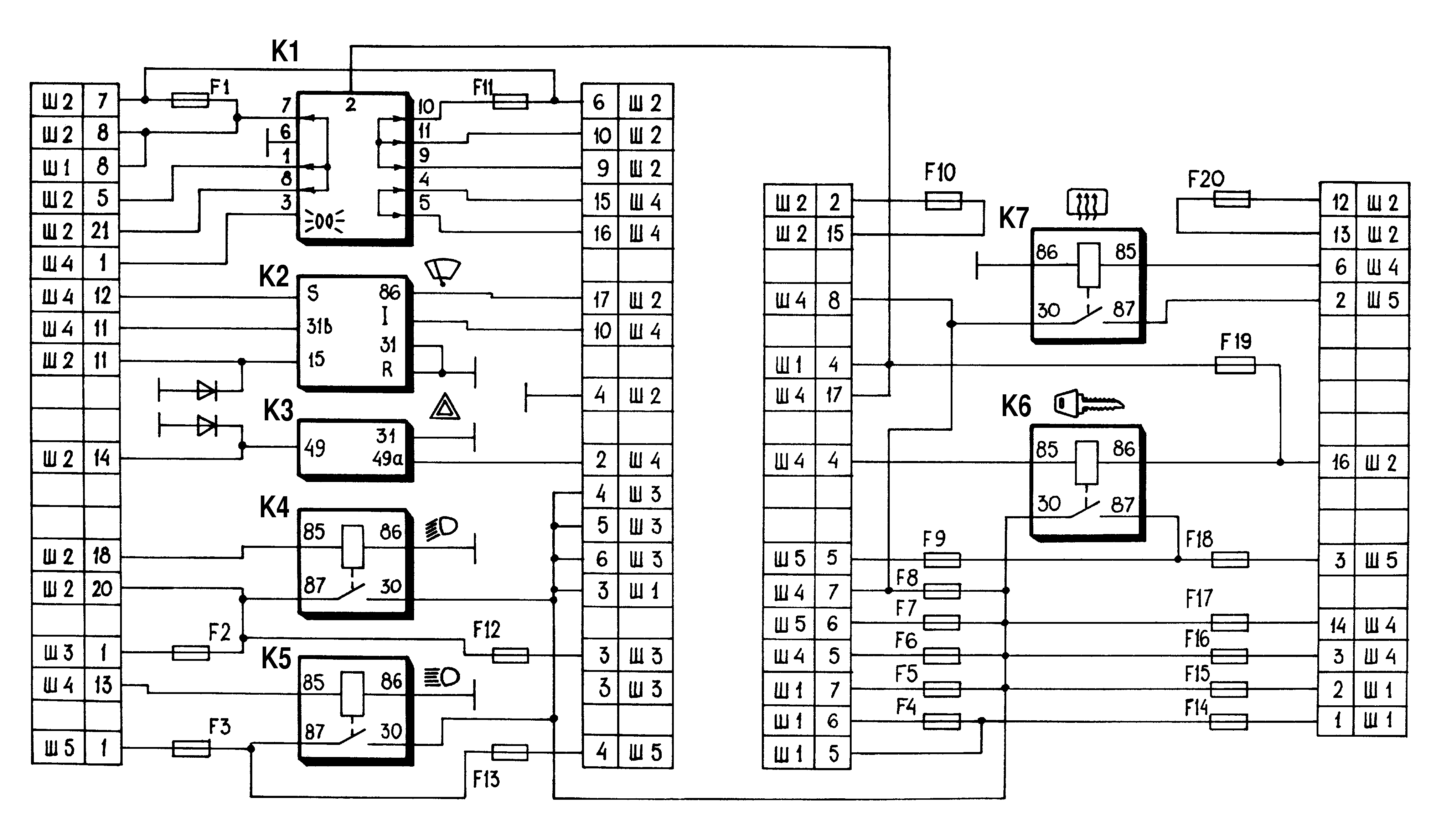

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

Описание

F1(5A)Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)Ближний свет (левая блок-фара).
F3(10A)Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)Левая противотуманная фара.
F5(30A)Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)Предохранитель прикуривателя.
F7(20A)Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)Дальний свет (правая блок-фара).
F14(10А)Правая противотуманная фара.
F15(20А)Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)Вентилятор отопителя, предохранитель печки.
F19(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)Задние противотуманки, иммобилайзер, зуммер.

Назначение реле

К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(под монтажным блоком)

К1Реле противотуманок
К2Реле стеклоподъемников
К3Реле обогрева сидений
К4Реле звукового сигнала
К5Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

Описание(Дорестайл)

F1(5A)Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.F2(7.5A)Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)Дальний свет(левая фара).
F4(10A)Левая противотуманка.
F5(30A)Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)Блок управления блокировкой замков дверей.
F7(20A)Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)Реле обогрева стекла двери задка(силовая цепь).
F9(20A)Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)Резерв.
F11(5А) Задние габариты. Регулятор освещения приборов.
F12(7. 5A)Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)Дальний свет(правая фара).
F14(10А)Противотуманка правая.
F15(20А)Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка.
Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов).
Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)Резерв.

Назначение реле(Дорестайл)

К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(Дорестайл)

К1Реле стеклоподъемников
К2Реле противотуманок
К3Реле звукового сигналаобогрева сидений
К4Реле привода наружных зеркал

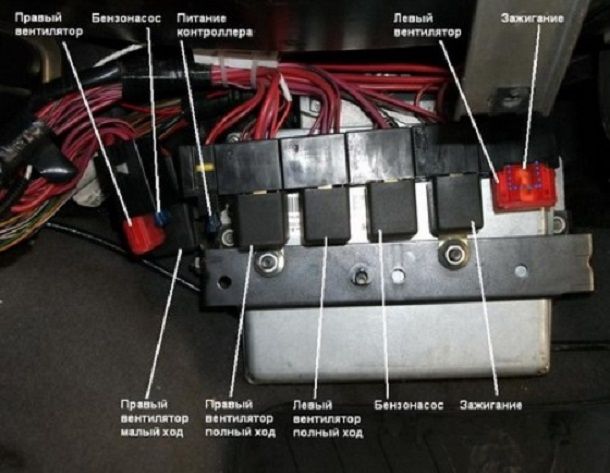

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Реле КСУД

Р1Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения).Р2Правый вентилятор охлаждения (высокая скорость).
Р3Левый вентилятор охлаждения.
Р4Реле электробензонасоса.
Р5Главное реле.

Предохранители КСУД

F1(50A)Cиловые цепи дополнительного реле и реле правого вентилятора.
F2(15A)Топливный насос.
F3(15A)Питание ЭБУ.
F4(50A)Левый вентилятор.
F5(15A)Цепи главного реле.

Источник: http://www.kmpnz.ru/electro_html/el_21230_fuse.html

Шевроле Нива: предохранители и блок реле

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения.

Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле.

Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей.

Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока.

Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле.

Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью.

Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

• К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
• К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
• К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
• К4 – Устройство коммутирования тока, питающего лампы ближнего света.
• К5 – Аналогично с К4, только для дальнего света.
• К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
• К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
• К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

• F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
• F2 – обуславливает защиту левой лампы ближнего света.
• F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
• F4 – запасной элемент или резервное место.
• F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
• F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
• F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
• F8 – обогреватель заднего стекла.
• F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
  1. – мотора стеклоочистителя заднего стекла;
  2. – переключателя очиститель/омыватель стекла;
  3. – дополнительное реле.
• F10 – резерв.
• F11 – защитный элемент ламп правых габаритов.
• F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
• F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
• F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
• F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
• F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
  1. – лампы STOP-сигнала;
  2. – салонной осветительной лампы;
  3. – индивидуальная подсветка;
  4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
• F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
• F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
  1. – контрольная лампа включения габаритных огней;
  2. – прерыватель указателей поворотов и аварийной сигнализации;
  3. – лампы поворотных огней;
  4. – лампа контроля дифференциала.
• F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя.

Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока.

Спасибо за внимание, удачи.

Источник: https://chnivaremont.ru/elektrooborudovanie/chevrole-niva-predoxraniteli-i-blok-rele.html

Где находится предохранитель бензонасоса Нива Шевроле

В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании.

В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями.

Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.

Где находится предохранитель бензонасоса на Ниве Шевроле?

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

Предохранитель вблизи.

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

1. Снимаем минусовую клемму на АКБ.
2. Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
3. Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
4. Открываем бардачок и находим ещё два винта в нижней части.
5. С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
6. Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
7. Откручиваем два самореза, крепящие облицовку бардачка справа.
8. Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
9. Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
10. Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
11. Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

Расшифровка монтажного блока предохранителей.

Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.

В заключении

Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!

Источник: http://carfrance.ru/gde-naxoditsya-predoxranitel-benzonasosa-niva-chevrolet/

Замена на ниве шевроле блока предохранителей

Каждый автовладелец сталкивался или столкнётся с такими проблемами как неисправность электропроводки. В первую очередь нужно проверить на ниве шевроле предохранитель.  Поэтому их следует проверять в первую очередь и на автомобиле нива, шевроле блок предохранителей, который должен находится под торпедой пластиковой.

Электросхема и их расположение

Во время того как вы эксплуатируете свой автомобиль могут проявится различные неисправности, связанные с электрооборудованием поэтому нужно понять в первую очередь почему возникла поломка.  В автомобиле нива шевроле если повышается напряжение или происходит короткое замыкание, то в первую очередь выходит из строя предохранитель.

Поэтому необходимо знать где находится и за что отвечает тот или иной элемент БП.  Данная проблема может возникнуть в любой момент и для того чтобы проблема не застала в врасплох следует всегда возить собой набор запасных элементов.

И так давайте рассмотрим где в автомобиле 2123 находится сам монтажный блок. Как писали выше он находится под торпедой где расположена панель приборов со стороны водителя.

Для того чтобы заменить неисправные элементы следует снять пластиковую панель закрывающая БП, которая держится на паре саморезах, открутить их можно при помощи отвёртки.

Ниже на картинке представлена электросхема где обозначены все компоненты вместе с монтажным реле.

Также для Вашего удобства ниже есть картинка с таблицей где указанно подробно какой и за что отвечает предохранитель.  Поэтому если вы, например, столкнулись с проблемой того что двигатель не запускается, а причиной этого может быть отсутствие работы бензонасоса, в первую очередь нужно проверить все элементы БП, и найти тот который отвечает за его функционирование.

Но также следует знать, что помимо их есть реле, которые предназначены уже для более мощного потребления напряжения, поэтому для чего они нужны можно рассмотреть в таблице ниже.

Поэтому если из строя по каким-либо причинам выходит из строя электрооборудования, то следует проверять не только всю цепь, но все релешки. Если окажется что они целые по желательно щеткой почистить само гнездо, от коррозии и загрязнений, так как довольно часто контакт плохой именно из-за ржавчины и грязи.

Замена и снятие

Часто бывает, что по разным причинам монтажный блок выходит из строя. Поэтому нужно сделать замену самого БП, иначе невозможным будет эксплуатация данного средства.

• Для замены и снятие потребуется:
• Новый МБ
• Крестовая отвертка

Инструкция по снятию

•  Снимем крестовой отверткой крышку под приборной панелью.
• Откручиваем саморез который крепит БП
•  Отсоединяем его от проводов
•  Отжимаем фиксаторы, которые держат колодки выносимого реле
• Производим демонтаж оставшихся колодок
• ИЗ самого места установки снимаем БП
•  В обратном порядке устанавливаем новый элемент

После всех манипуляций по замене остается только проверить работоспособность всех приборов и элементов.

Источник: https://expertniva.ru/elektrooborudovanie/326.html

Предохранители в Шевроле Нива

Где расположены предохранители в Шевроле Нива?
Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой.

Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.

Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

Обозначение	Цепи
K1	Реле контроля исправности ламп (на автомобилях семейства ВАЗ 2123 вместо реле устанавливаются перемычки)
K2	Реле очистителя ветрового стекла
K3	Реле — прерыватель указателей поворота и аварийной сигнализации
K4	Реле включения ближнего света фар
K5	Реле включения дальнго света фар
K6	Дополнительное реле
K7	Реле включения обогрева заднего стекла
K8	Резервное реле (на автомобилях семейства ВАЗ-2123 не устанавливается)
F1	5А. Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта.
F2	7.5А. Левая фара (ближний свет)
F3	10А. Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов
F4	10А. Резервный
F5	30А. Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей
F6	15А. Блок управления блокировки замков дверей
F7	20А. Реле звукового сигнала. Звуковой сигнал. Прикуриватель
F8	20А. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F9	20А. Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла
F10	20А. Резервный
F11	5А. Лампы габаритного света правого борта
F12	7.5А. Правая фара (ближний свет). Моторедукторы корректоров света фар
F13	10А. Правая фара (дальний свет)
F14	10А. Резервный
F15	20А. Резервный
F16	10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F17	7.5А. Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем
F18	25А. Переключатель электродвигателя отопителя. Электродвигатель отопителя
F19	10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворотов). Контролная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Контрольная лампа включения дифференциала
F20	7.5А. Резервный

Источник: https://chevroletniva.com/articles-chevrolet-niva/predohraniteli-shema-i-zamena-predohraniteley.html

Замена предохранителя lada 2123 (ваз 2123)

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Большинство электрических цепей защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели мотор редукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера.

На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя. Проверка генератора На автомобилях устанавливают генераторы 9402.3701-01, 5112.3771 или 9402.3701-04.

Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин*1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В.

Если это не так — неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,2-14,7 В.

Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить. Осматриваем обмотки статора.

На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока.

Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки. Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор.

«Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи — пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Замыкание дополнительных диодов у генераторов 9402.

3701-01 и 5112.3771 можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов «пробиты». Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой).

Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на выводе «D» (ниже 14 В) при средней частоте вращения ротора генератора. Выпрямительный блок при выходе из строя даже одного диода рекомендуется заменять в сборе.

Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование CHEVROLET NIVA» содержит подробные цветные схемы электрооборудования автомобиля (выпуска до 2009 и с 2009 года) с четырехцилиндровым двигателем рабочим объемом 1,7 л.

Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, а также по замене ламп. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО. Схема соединений монтажного блока предохранителей и реле (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): а — до 2009 года.; б — с 2009 года.

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2123-vaz-2123.html

Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Сегодня мы с вами рассмотрим схему и цепи блока предохранителей популярного российского внедорожника niva chevrolet до 2009 года включительно. Затем Блок предохранителей и его схема притерпели доработки и изменения, поэтому о них будет отдельный материал.

Итак, расположение блока предохранителей Нива Шевроле одинаковое независимо от года выпуска, располагается он слева от рулевой колонки и закрывается снизу крышкой.

Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Вот так он выглядит:

На фото виден и дополнительный блок реле — его описание чуть ниже

Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке:

• Вот еще один вариант исполнения блока:
• Расшифровка предохранителей
• F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

1. F4 (10 А) — резервный предохранитель.
2. F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
3. F6 (15 А) — блок управления блокировкой дверных замков.
4. F7 (20 А) — звуковой сигнал и его реле, прикуриватель.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

• F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
• F10 (20 А) — резервный предохранитель.
• F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.

F18 (25 А) — электродвигатель печки и его переключатель.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Расшифровка реле по номерам

1. Не используется
2. Реле электродвигателя очистителя ветрового стекла
3. Реле-прерыватель указателей поворотов и аварийной сигнализации
4. Реле ближнего света фар
5. Реле дальнего света фар
6. Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
7. Реле обогрева стекла двери багажника
8. Резерв

1. Дополнительные выносные реле
2. О них мы уже упоминали, этот блок виден на фото и расположен под основным блоком:
5. Расшифровка

1. Реле стеклоподъёмников;
2. Реле противотуманных фонарей;
3. Реле звукового сигнала либо обогрева сидений;,
4. Реле привода наружных зеркал (опционально).

Вот собственно говоря и весь краткий обзор реле предохранителей Нивы Шевроле ранних годов выпуска, до 2009 года включительно, чуть позже подготовим обзор более поздних версий, напичканных более сложной электроникой. Всем удачи и поменьше поломок!

Источник: https://www.vazdriver.ru/blok_predohraniteley_niva_shevrole_s_opisaniem_do_2009_goda_vypuska.html

ᐅ Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

№	А	Назначение
1	5	Лампы фонарей освещения номерного знака Лампы освещения приборов Контрольная лампа наружного освещения в комбинации приборов Подкапотная лампа Лампа дополнительного сигнала торможения Лампы габаритного света левого борта
2	7.5	Лампа ближнего света (левая фара) Электрокорректор света фар Моторедуктор корректора
3	7.5	Лампа дальнего света (левая блок-фара) Контрольная лампа включения дальнего света фар
4	10	Левая противотуманная фара
5	30	Реле электростеклоподъемников Электростеклоподъемники
6	15	До 2009 года: Блок управления блокировки замков дверей С 2009 года: Прикуриватель
7	20	Прикуриватель (До 2009 года) Реле звукового сигнала Звуковой сигнал Плафон освещения багажника (С 2009 года)
8	20	До 2009 года: Реле обогрева заднего стекла (контакты) Элемент обогрева заднего стекла
8	25	С 2009 года: Элемент обогрева стекла двери багажного отделения Реле обогрева стекла двери багажного отделения Элементы обогрева наружных зеркал заднего вида
9	20	Выключатель обогрева стекла двери багажного отделения (С 2009 года) Реле очистителя ветрового стекла Электродвигатель очистителя ветрового стекла Насос омывателя ветрового стекла Правый подрулевой переключатель Лампа освещения вещевого ящика Лампы света заднего хода (С 2009 года) Реле фароочистителя (контакты; до 2009 года) Электродвигатели фароочистителей (до 2009 года) Электродвигатель фароомывател (до 2009 года)
10	20	До 2009 года: Резерв С 2009 года: Блок дистанционного управления электропакетом (блокировка дверей)
11	5	Лампы задних габаритных огней Регулятор освещения приборов
12	7.5	Лампа ближнего света (правая фара) Моторедуктор корректора (правая фара)
13	10	Лампа дальнего света (правая фара)
14	10	Правая противотуманная фара
15	20	Блок управления наружными зеркалами Электроприводы наружных зеркал заднего вида Блок управления наружными зеркалами
16	10	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
17	7.5	Плафон индивидуальной подсветки Контрольная лампа иммобилизатора Лампы стоп-сигнала Дополнительный сигнал торможения Плафон освещения салона
18	25	До 2009 года: Лампы света заднего хода Электровентилятор отопителя Электродвигатель омывателя ветрового стекла Реле обогрева заднего стекла (обмотка) Реле очистителя заднего стекла Электродвигатель очистителя заднего стекла Электродвигатель омывателя заднего стекла Блок управления блокировкой дверей
18	25	С 2009 года: Переключатель электродвигателя отопителя Электродвигатель отопителя
19	10	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота) Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем) Контрольная лампа включения блокировки дифференциала Реле стартера (С 2009 года)
20	7.5	Лампы противотуманного света в задних фонарях Блок управления противоугонной системы (С 2009 года) Зуммер (С 2009 года)
Реле
К1	С 2009 года: Реле очистителя ветрового стекла До 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
К2	С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации До 2009 года: Реле очистителя ветрового стекла
К3	С 2009 года: Реле ближнего света фар До 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	С 2009 года: Реле дальнего света фар До 2009 года: Реле ближнего света фар
К5	С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения) До 2009 года: Реле дальнего света фар
К6	С 2009 года: Реле обогрева стекла двери багажного отделения До 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания)
К7	Реле обогрева стекла двери багажного отделения
К8	Резерв

Главный блок предохранителей Нивы Шевроле

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения. Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле. Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей. Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока. Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле. Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью. Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

• К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
• К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
• К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
• К4 – Устройство коммутирования тока, питающего лампы ближнего света.
• К5 – Аналогично с К4, только для дальнего света.
• К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
• К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
• К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

• F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
• F2 – обуславливает защиту левой лампы ближнего света.
• F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
• F4 – запасной элемент или резервное место.
• F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
• F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
• F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
• F8 – обогреватель заднего стекла.
• F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
  1. – мотора стеклоочистителя заднего стекла;
  2. – переключателя очиститель/омыватель стекла;
  3. – дополнительное реле.
• F10 – резерв.
• F11 – защитный элемент ламп правых габаритов.
• F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
• F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
• F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
• F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
• F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
  1. – лампы STOP-сигнала;
  2. – салонной осветительной лампы;
  3. – индивидуальная подсветка;
  4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
• F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
• F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
  1. – контрольная лампа включения габаритных огней;
  2. – прерыватель указателей поворотов и аварийной сигнализации;
  3. – лампы поворотных огней;
  4. – лампа контроля дифференциала.
• F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя. Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока. Спасибо за внимание, удачи.

Блоки предохранителей и реле на Шевроле Нива, монтажная схема

Большинство предохранителей и реле на Шевроле Нива ВАЗ-2123 находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны ниже.

Блоки предохранителей и реле на Шевроле Нива ВАЗ-2123, номиналы предохранителей, защищаемые цепи, схема соединений монтажного блока предохранителей и реле.

Большинство электрических цепей электрооборудования Шевроле Нива ВАЗ-2123 защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели моторредукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера. На автомобиле Chevrolet Niva ВАЗ-2123 с кондиционером, предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Электрическая схема соединений монтажного блока предохранителей и реле на Шевроле Нива ВАЗ-2123.

Предохранители монтажного блока в салоне Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

F1 (5 А) — Лампы фонарей освещения номерного знака, лампы освещения приборов, лампы габаритного света (левая сторона), лампа освещения моторного отсека, лампа освещения багажника.
F2 (7,5 А) — Лампа ближнего света (левая фара), электрокорректор света фар.
F3 (10 А) — Лампа дальнего света (левая фара).
F4 (10 А) — Лампа левой противотуманной фары.
F5 (30 А) — Реле электростеклоподъемников передних дверей, электростеклоподъемники передних дверей.
F6 (15 А) — Блок управления электроблокировкой замков дверей.
F7 (20 А) — Реле звукового сигнала, звуковой сигнал, прикуриватель.
F8 (20 А) — Реле обогрева стекла двери задка (силовая цепь), элемент обогрева стекла двери задка.
F9 (20 А) — Выключатель обогрева стекла двери задка, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, выключатель очистителей и омывателей ветрового стекла и стекла двери задка.
F10 (20 А) — Резервный.

F11 (5 А) — Лампы габаритного света (правая сторона), регулятор освещения приборов.
F12 (7,5 А) — Лампа ближнего света (правая фара), мотор-редукторы электрокорректоров.
F13 (10 А) — Лампа дальнего света (правая фара).
F14 (10 А) — Лампа правой противотуманной фары.
F15 (20 А) — Блок управления наружными зеркалами, мотор-редукторы управления наружными зеркалами, подогрев сидений.
F16 (10 А) — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F17 (7,5 А) — Лампы сигналов торможения, лампа дополнительного сигнала торможения, контрольная лампа неисправности системы управления двигателем, лампы освещения салона и индивидуальной подсветки.
F18 (25 А) — Лампы света заднего хода, реле обогрева стекла двери задка (цепь управления реле), электродвигатель омывателя ветрового стекла, электродвигатель омывателя стекла двери задка, электродвигатель очистителя стекла двери задка, электровентилятор отопителя.
F19 (10 А) — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), контрольные лампы указателей поворота в комбинации приборов, лампы указателей поворота, комбинация приборов, контрольная лампа включения блокировки межосевого дифференциала.
F20 (7,5 А) — Резервный.

Предохранители монтажного блока в салоне Шевроле Нива ВАЗ-2123 выпуска с 2009 года.

F1 (5) — Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света.
F2 (7,5) — Лампа ближнего света (левая блок-фара).
F3 (10) — Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар.
F4 (10) — Левая противотуманная фара.
F5 (30) — Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6 (15) — Прикуриватель.
F7 (20) — Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8 (25) — Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9 (20) — Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10 (20) — Блок дистанционного управления электропакетом (блокировка дверей).

F11 (5) — Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12 (7,5) — Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар.
F13 (10) — Лампа дальнего света (правая блок-фара).
F14 (10) — Правая противотуманная фара.
F15 (20) — Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16 (10) — Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17 (7,5) — Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18 (25) — Вентилятор отопителя.
F19 (10) — Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера.
F20 (7,5) — Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер.

Реле монтажного блока в салоне Шевроле Нива ВАЗ-2123 выпуска с 2009 года.

К1 — Не используется.
К2 — Реле очистителя ветрового стекла. Включает электродвигатель очистителя ветрового стекла.
К3 — Реле-прерыватель указателей поворотов и аварийной сигнализации. Включает лампы указателей поворотов.
К4 — Реле ближнего света фар. Включает лампы ближнего света блок-фар.
К5 — Реле дальнего света фар. Включает лампы дальнего света блок-фар.
К6 — Дополнительное реле. Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения.
К7 — Реле обогрева стекла двери багажного отделения. Включает элемент обогрева стекла двери багажного отделения.
К8 — Резерв.

Похожие статьи:

• Система контроля доступа автомобиля Лада Веста, устройство и функции, электрическая схема, порядок обучения системы и ключей зажигания.
• Датчики комплексной микропроцессорной системы управления двигателем УМЗ-А274 EvoTech 2.7 на автомобиле Газель и Соболь, назначение, принцип действия, расположение.
• Контроллер М86 Евро-5 21803-0000013-51 электронной системы управления двигателем 21129 автомобилей Лада Веста, назначение, схема соединений, назначение контактов, коды ошибок и неисправностей.
• Замена цепи привода распределительного вала двигателей ВАЗ, дефектовка, определение степени износа, рекомендуемый заводом и разработанный умельцами способы замены цепи.
• Электронная система управления двигателем ЭСУД автомобилей семейства LADA KALINA, LADA 110, LADA NIVA c контроллером Bosch М7.9.7 Евро-3, устройство и диагностика.
• Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

Монтажный блок с предохранителями (1) и реле (2) крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой (3). Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы. Сила тока, на которую рассчитан  предохранитель, указана на его лицевой части, а номер предохранителя нанесен на корпусе монтажного блока. Новый предохранитель  должен иметь ту же маркировку по току, что и заменяемый. Компоновка блока, установленного на Вашем автомобиле, может отличаться.

Монтажный блок 2110-3722010-08

Монтажный блок 2110-3722010-01

Монтажный блок 2123-3722010 (С 2009 года)

№	А	Назначение
1	5	Лампы фонарей освещения номерного знака Лампы освещения приборов Контрольная лампа наружного освещения в комбинации приборов Подкапотная лампа Лампа дополнительного сигнала торможения Лампы габаритного света левого борта
2	7.5	Лампа ближнего света (левая фара) Электрокорректор света фар Моторедуктор корректора
3	7.5	Лампа дальнего света (левая блок-фара) Контрольная лампа включения дальнего света фар
4	10	Левая противотуманная фара
5	30	Реле электростеклоподъемников Электростеклоподъемники
6	15	До 2009 года: Блок управления блокировки замков дверей С 2009 года: Прикуриватель
7	20	Прикуриватель (До 2009 года) Реле звукового сигнала Звуковой сигнал Плафон освещения багажника (С 2009 года)
8	20	До 2009 года: Реле обогрева заднего стекла (контакты) Элемент обогрева заднего стекла
8	25	С 2009 года: Элемент обогрева стекла двери багажного отделения Реле обогрева стекла двери багажного отделения Элементы обогрева наружных зеркал заднего вида
9	20	Выключатель обогрева стекла двери багажного отделения (С 2009 года) Реле очистителя ветрового стекла Электродвигатель очистителя ветрового стекла Насос омывателя ветрового стекла Правый подрулевой переключатель Лампа освещения вещевого ящика Лампы света заднего хода (С 2009 года) Реле фароочистителя (контакты; до 2009 года) Электродвигатели фароочистителей (до 2009 года) Электродвигатель фароомывател (до 2009 года)
10	20	До 2009 года: Резерв С 2009 года: Блок дистанционного управления электропакетом (блокировка дверей)
11	5	Лампы задних габаритных огней Регулятор освещения приборов
12	7.5	Лампа ближнего света (правая фара) Моторедуктор корректора (правая фара)
13	10	Лампа дальнего света (правая фара)
14	10	Правая противотуманная фара
15	20	Блок управления наружными зеркалами Электроприводы наружных зеркал заднего вида Блок управления наружными зеркалами
16	10	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
17	7.5	Плафон индивидуальной подсветки Контрольная лампа иммобилизатора Лампы стоп-сигнала Дополнительный сигнал торможения Плафон освещения салона
18	25	До 2009 года: Лампы света заднего хода Электровентилятор отопителя Электродвигатель омывателя ветрового стекла Реле обогрева заднего стекла (обмотка) Реле очистителя заднего стекла Электродвигатель очистителя заднего стекла Электродвигатель омывателя заднего стекла Блок управления блокировкой дверей
18	25	С 2009 года: Переключатель электродвигателя отопителя Электродвигатель отопителя
19	10	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота) Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем) Контрольная лампа включения блокировки дифференциала Реле стартера (С 2009 года)
20	7.5	Лампы противотуманного света в задних фонарях Блок управления противоугонной системы (С 2009 года) Зуммер (С 2009 года)
Реле
К1	С 2009 года: Реле очистителя ветрового стекла До 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
К2	С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации До 2009 года: Реле очистителя ветрового стекла
К3	С 2009 года: Реле ближнего света фар До 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	С 2009 года: Реле дальнего света фар До 2009 года: Реле ближнего света фар
К5	С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения) До 2009 года: Реле дальнего света фар
К6	С 2009 года: Реле обогрева стекла двери багажного отделения До 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания)
К7	Реле обогрева стекла двери багажного отделения
К8	Резерв

Выносные реле на монтажном блоке

До 2009 года:

№	Реле
1	Реле стеклоподъемников
2	Реле противотуманных фар
3	Реле звукового сигнала
4	Реле электропривода наружных зеркал



С 2009 года:

№	Реле
1	Реле противотуманных фар
2	Реле стеклоподъемников
3	Реле обогрева сидений
4	Реле звукового сигнала
5	Реле стартера

Дополнительный блок предохранителей

Дополнительно под панелью приборов со стороны пассажира располагаются блоки реле с предохранителями, которые защищают элементы системы впрыска.



11 — Контроллер

№	А	Назначение
2	50	Дополнительное реле и реле правого электровентилятора
3	15	Реле электробензонасоса
4	15	Контроллер
9	50	Реле левого электровентилятора
10	15	Главное реле
Реле
1	Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения)
5	Реле правого электровентилятора
6	Реле левого электровентилятора
7	Реле электробензонасоса
8	Главное реле



Блоки предохранителей и реле Нива Шевролет

Монтажный блок предохранителей и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1. Монтажный блок

Рис. 2. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Схема внутренних соединений монтажного блока представлена на рис. 2.

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

1. Выверните два винта крепления крышки блока предохранителей

2. Снимите крышку и с помощью пластмассового пинцета, находящегося в блоке

3. …выньте предохранитель

4. Для замены реле выньте его из блока предохранителей и реле

 5. Устанавливайте новые предохранители и реле в порядке, обратном снятию.

Снятие и установка блока предохранителей и реле

1. Выверните два винта и снимите крышку блока предохранителей и реле.

2. Выверните винты крепления блока.

3. Отведите блок вниз таким образом, чтобы получить доступ к колодкам

4. Отсоедините колодки с проводами, предварительно промаркировав проводов

5. Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока

6. Снимите блок предохранителей и реле с автомобиля

7. Устанавливайте блок предохранителей и реле в порядке, обратном снятию.

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители монтажного блока в салоне автомобиля

Обозначение Ток (А) Защищаемые элементы

F1 (5) Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

F2 (7,5) Лампа ближнего света (левая блок-фара)

F3(10) Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

F4(10) Левая противотуманная фара

F5(30) Реле электростеклоподъемников, электростеклоподъемники передних дверей

F6(15) Прикуриватель

F7(20) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

F8(25) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

F9(20) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

F10(20) Блок дистанционного управления электропакетом (блокировка дверей)

F11(5) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

F12(7,5) Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

F13(10) Лампа дальнего света (правая блок-фара)

F14(10) Правая противотуманная фара

F15(20) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

F16(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17(7,5) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

F18(25) Вентилятор отопителя

F19(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

F20(7,5)  Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Предохранители электровентиляторов системы охлаждения

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

1. Для замены предохранителей снимите крышку блока предохранителей

2. Выньте левый и..

3….правый предохранители.

4. Осмотрите и замените перегоревшие предохранители.

Блок предохранителей АБС (для моделей с ABS)

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Chevrolet Niva Mini 1999 Схема блока предохранителей / блока предохранителей

CTSY	10A	Лампа приборного отсека, купольные лампы, вспомогательные лампы, лампа под капотом, лампы для чтения, переключатели дверных замков, переключатели блокировки ключей
ECM	10A	Топливные форсунки, электронный модуль управления, электронный модуль контроля зажигания, клапан электронного регулятора вакуума EGR
ELEC	25A	Задний прикуриватель, электронный контроль уровня

004 F-

0 9000

10A	Реле топливного насоса, топливный насос, датчик давления масла / переключатель топливного насоса
F-WIPER	25A	Переключатель стеклоочистителя / омывателя, модуль двигателя стеклоочистителя
GAGES	7.5A	Комбинация приборов, соленоид муфты гидротрансформатора, дневные ходовые огни, электронный датчик уровня высоты
HORN	15A	Звуковой сигнал, модуль звуковой сигнализации
HTR-A / C	25A	25A Электродвигатель нагнетателя, реле низкой скорости электродвигателя нагнетателя
IGN	10A	Реле компрессора кондиционера, модуль звуковой сигнализации, реле вентилятора охлаждения, круиз-контроль, дневные ходовые огни, генератор, узел управления нагревателем и кондиционером, соленоид Коробка, привод двери датчика температуры, буфер датчика скорости автомобиля, реле обогревателя заднего стекла
LPS	7.5A	Лампы освещения, пепельница, переключатель вспомогательного вентилятора, переключатели дверных замков, блок управления обогревателем и кондиционером, комбинация приборов, переключатель фар, радио, переключатель стеклоочистителя / омывателя заднего стекла, переключатели окон
RDO-1	25A	Радио, прикуриватель
RDO-2	15A	Радио
R-WIPER	20A	Переключатель стеклоочистителя / омывателя заднего стекла, электродвигатель стеклоочистителя заднего стекла	15A	Передние габаритные огни, передние поворотные фонари, задние стоп-сигналы / указатели поворота, указатели поворота комбинации приборов
ЗАДНЯЯ ЧАСТЬ	15A	Передние габаритные фонари, передние габаритные фонари, задние фонари, лицензионный фонарь, задние габаритные фонари, Предохранитель LPS
TURN B / U	15A	Указатели поворота комбинации приборов, передние габаритные огни, передние поворотные лампы, задние стоп-сигналы / поворотные лампы, резервные фонари

Chevrolet Venture (2000) — схема предохранителей

Chevrolet Venture (2000) — схема предохранителей

Год выпуска: 2000

Блок предохранителей на приборной панели

Блок предохранителей панели приборов находится справа от вещевого ящика.

Chevrolet Venture — блок предохранителей — панель приборов

Автоматический выключатель	Использование
ФАРА	Блок управления ДХО, переключатель света фар и приборной панели
PWR WDO / RR VENT	Передние электрические стеклоподъемники
СИДЕНЬЕ PWR PSD	6-позиционное сиденье с электроприводом и двигатель привода задней боковой двери
FRT HVAC / HI BLWR	Реле высокой скорости двигателя нагнетателя в модуле

Предохранители	Использование
SWC ПОДСВЕТКА	Переключатели радиоуправления на рулевом колесе (подсветка)
ELEC PRNDL	Комбинация приборов для индикаторов PRNDL
PWR ЗЕРКАЛО	Переключатель зеркала с пультом дистанционного управления с питанием
КРУИЗ	Модуль круиз-контроля, переключатель и переключатель разблокировки
PCM / CRANK	Модуль управления мощностью (PCM), кривошип зажигания
ПРОХОДНОЙ КЛЮЧ	Система PASS-Key
ЗАМОК PWR	Блок управления кузовным оборудованием (BCM)
HTD ЗЕРКАЛО	Зеркала с подогревом
RH TLP	Не используется
RR FOG LP	Не используется
СИГАРА / DLC	Разъем прикуривателя и канала передачи данных (DLC)
T / SIG	Переключатель указателей поворота
PWR QTR VENT	Лампа освещения салона и многофункциональный переключатель (переключатель вентиляции питания)
FRT WPR / WSHR	Электродвигатель и выключатель стеклоочистителя / омывателя
ОПАСНОСТЬ	Переключатель указателей поворота
RR PWR SCKT	Корпус задней электрической розетки для аксессуаров
ДРЛ	Модуль управления дневными ходовыми огнями (ДХО)
LH T / LP	Не используется
RR DEFOG / HTD ЗЕРКАЛА	Реле обогревателя заднего стекла, обогрев зеркал
FRT PWR SCKT	Корпус передней электрической розетки для аксессуаров
SIR	Модуль управления надувной подушкой безопасности
ВОЗДУХОДУВКА ОВК	Управление нагревателем кондиционера
МОЛЛ / КЛАСТЕР	Комбинация приборов, BCM, датчик и реле электронного контроля уровня (ELC)
СИГНАЛЬНЫЙ ФОНАРЬ	Выключатель стоп-сигнала
КЛАСТЕРНАЯ БАТА	Модуль / Электронный модуль управления тормозом / Электронный модуль управления тормозом и тяговым усилием (EBCM / EBTCM)
CAN VENT SOL	Выбросы паров топлива (EVAP) Солоноидный клапан вентиляции адсорбера
ELC / ПРИЦЕП	Электронный регулятор уровня (ELC) Воздушный компрессор и реле ELC, провод прицепа
ЛАМПА CTSY	млрд кубометров
IGN 1	BCM, Модуль управления контрольной лампой электронного управления тормозом, Комбинация приборной панели, Модуль управления приводом задней боковой двери, Задние окна
RR HVAC TEMP CONT	Задний регулятор HVAC-A / C
RR WPR / WSHR	Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель / омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя / омывателя заднего стекла)
LH HEADLP LOW	Не используется
LH HEADLP HIGH	Не используется
РЕЛЕ RAP	Реле удерживаемого вспомогательного питания (RAP)
СИДЕНЬЕ С ОБОГРЕВОМ HVAC / DIC / DRL	Электромагнитный клапан левого и правого переднего тормоза
HVAC / DRL	Привод воздухозаборника, информационный дисплей для водителя, модуль управления ДХО , управление нагревателем кондиционера, привод двери температуры (передний) и реле обогревателя заднего стекла
BCM PRGRM	(BCM)
RH HEADLP LOW	Не используется
RH HEADLP HIGH	Не используется
PCM / ABS	Реле IGN MAIN и PCM, электронный блок управления остановом

Центр реле и предохранителей под капотом

Этот блок предохранителей и реле расположен в моторном отсеке перед бачком омывателя ветрового стекла.Предохранители, помеченные как запасные, доступны в случае необходимости замены предохранителя.

Chevrolet Venture — блок предохранителей — моторный отсек

Предохранители Maxi		Использование
1	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2	Вентиляторы охлаждающей жидкости
2		Не используется
3	ФАР	Автоматические выключатели: FRT HVAC HI BLWR и Предохранители HEADLAMP (приборная панель): HAZARD и STOPLAMP
4	АККУМУЛЯТОР ОСНОВНОЙ 2	Автоматический выключатель: PWR SEATRSD.Предохранители (ВВЕРХ): ELC и RR DEFOG
5	ЗАЖИГАНИЕ ГЛАВНАЯ 1	Переключатель зажигания на предохранители (приборная панель): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG и PCM [IGN MAIN Relay (предохранители электрического центра под капотом: A / C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)]
6	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1	Вентиляторы охлаждающей жидкости
7	БАТАРЕЯ ГЛАВНАЯ 1	Предохранители (ВВЕРХ): ABS MDL BATT, CIGARDLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR и RR PWR SCKT
8	ЗАЖИГАНИЕ ОСНОВНОЙ 2	Замок зажигания с предохранителями (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY и автоматический выключатель PWR WDO

Мини-реле		Использование
9	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2
10	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2	ЛЕВЫЙ ВЕНТИЛЯТОР 2
11	ОСНОВНОЙ ЗАЖИГ	ПРЕДОХРАНИТЕЛИ: A / C CLU, IGN l-U / H, INS, ELEK IGN, TCC
12	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1	ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2

Микрореле		Использование
13	Кондиционер CLU	Сцепление кондиционера
14	ТОПЛИВНЫЙ НАСОС	Топливный насос
15	F / FMP SPD CONT	Не используется
16	РОГ	Рог
17	ПРОТИВОТУМАННАЯ ФАРА	Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар

Микропредохранитель		Использование
18	INJ	Топливные форсунки 1-6
19	ЗАПЧАСТИ	Не используется
20	ЗАПЧАСТИ	Не используется
21	IGN1-UH	Клапан продувки адсорбера системы улавливания паров топлива (EVAP), подогреваемые датчики кислорода 1 и 2, датчик массового расхода воздуха (MAF)
22	ЗАПЧАСТИ	Не используется
23	ЗАПЧАСТИ	Не используется
24	ЗАПЧАСТИ	Не используется
25	ELEK IGN	Модуль управления зажиганием (ICM)
26	ЗАПЧАСТИ	Не используется
27	Б / У ЛАМПА	Переключатель диапазона КПП к фонарям заднего хода
28	Кондиционер CLU	Реле блока управления кондиционера к маслу муфты компрессора кондиционера
29	РАДИО	Информационный дисплей для водителя, управление нагревателем кондиционера, радио, электродвигатель привода задней двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и противоугонный датчик
30	ALT SENSE	Генератор
31	ТСС	Автоматическая коробка передач (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала к PCM
32	ТОПЛИВНЫЙ НАСОС	Реле топливного насоса
33	Смысл блока управления двигателем	Модуль управления трансмиссией (PCM)
34		Не используется
35	FOG LP	Реле противотуманных фар
36	РОГ	Реле звукового сигнала
37	ПАРК LP	Модуль управления дневными ходовыми огнями (DRL), фары и реле защиты от кражи панели приборов, диммер, к фарам
38		Не используется
39		Не используется
40		Блок мини-предохранителей

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Chevrolet SSR (2003-2004) — схема предохранителей

Chevrolet SSR (2003-2004) — схема предохранителей

Год выпуска: 2003, 2004

Блок предохранителей в центральной консоли

Блок предохранителей центральной консоли расположен на центральной консоли между двумя сиденьями.

Chevrolet SSR — блок предохранителей
схема — центральная консоль

Предохранители	Использование
03	Обогрев заднего стекла
04	Контроллер кузова грузовика
05	Обогрев заднего стекла
06	Модуль сиденья водителя
07	Контроллер кузова грузовика
09	Пустой
10	Модуль двери водителя, электрические зеркала
11	Усилитель
12	Пустой
13	Дневные ходовые огни (ДХО)
14	Задний стояночный фонарь со стороны водителя
16	Центральный высокий стоп-сигнал
17	Задний габаритный фонарь переднего пассажира
19	Пустой
20	Пустой
21	Замки
22	Пустой
23	Пустой
25	Пустой
26	Пустой
27	Система HomeLink®
28	Модуль двери на крышу
29	Пустой
31	Контроллер кузова грузовика
32	Удаленный доступ без ключа (RKE)
33	Стеклоочистители
34	Стоп-сигналы
35	Пустой
36	Климат-контроль, разблокировка водительской двери
37	Передние габаритные огни
38	Указатель поворота со стороны водителя
39	Система климат-контроля
40	Контроллер кузова грузовика
41	Радио
42	Стояночные огни для прицепов
43	Указатель поворота со стороны пассажира
44	Пустой
46	Розетки для дополнительных устройств
47	Зажигание
48	Пустой
49	Пустой
50	Контроллер кузова грузовика, система зажигания
51	Тормоза
52	Пустой

Реле	Использование
18	Замки
24	Разблокировка
30	Парковочные огни
45	Обогрев заднего стекла, наружные зеркала с электроподогревом

Автоматический выключатель	Использование
01	Крыша и дверной модуль
02	Кровельный насос
08	Сиденья с электроприводом

Блок предохранителей в моторном отсеке

Блок предохранителей находится под капотом в моторном отсеке со стороны водителя автомобиля.

Chevrolet SSR — блок предохранителей
схема — моторный отсек

Предохранители	Использование
1	Кондиционер
2	Система управления блокировкой переключения передач автоматической коробки передач
3	Канистра, топливная система
4	Зажигание
5	Стартер
6	Зажигание
7	Фара дальнего света со стороны водителя
8	Фара дальнего света со стороны пассажира
9	Зажигание
10	Комбинация приборной панели, информационный центр для водителя (DIC)
11	Фара ближнего света со стороны водителя
12	Фара ближнего света со стороны пассажира
13	Модуль управления трансмиссией (PCM)
14	Система подушек безопасности
15	Контроллер кузова грузовика
16	Система управления кузовом грузовика, зажигание
17	Стоп-сигналы / указатели поворота на стороне водителя
18	Пассажирский боковой стоп-сигнал / указатели поворота
19	Лампы заднего хода
20	Устройство управления приводом дроссельной заслонки (TAC)
21	Противотуманные фары
22	Рог
23	Форсунка А
24	Инжектор B
25	Датчик кислорода A
26	Датчик кислорода B
27	Омыватель лобового стекла
28	Прикуриватель
29	Модуль управления трансмиссией (PCM)
30	Пустой
31	Вытяжной кожух
32	Сигнальная лампа аварийной сигнализации
33	Стоп-сигналы
44	Вентилятор охлаждения двигателя
45	Вентилятор климат-контроля
46	Зажигание А
47	Зажигание B
48	Антиблокировочная тормозная система (ABS)
49	Предохранитель кузова

Реле	Использование
34	Кондиционер
35	Топливный насос
36	Противотуманные фары
37	Фары дальнего света
38	Вытяжной кожух
39	Рог
40	Омыватель лобового стекла
41	Модуль драйвера фары
42	Зажигание
43	Стартер

Центр реле

В том месте, где хранится складной верх, когда он открыт, находится центр реле.

Chevrolet SSR — схема блока предохранителей — центр реле

реле	Использование
	Замок двери водителя
РТ ДХО	Дневные ходовые огни (ДХО) со стороны пассажира
LT DRL	Дневные ходовые огни со стороны водителя (ДХО)
	Обогрев заднего стекла

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Блок предохранителей оригинального производителя — схема соединений Схема фильтра

Блок предохранителей оригинального производителя Что нового

Блок предохранителей оригинального производителя — 2005 2006 buick rainier 5 Блок предохранителей 3l v8 подлинный OEM 15141559 5 0 из 5 звезд 7 205 49 205 49 бесплатно отправка только 2 осталось на складе заказ в ближайшее время. Водонепроницаемая панель предохранителей блока плавких предохранителей лодки Wupp со светодиодным предупреждающим индикатором d защитная крышка 12 цепей с блоком предохранителей отрицательной шины для автомобильного морского грузовика rv truck dc 12 Предохранители 24 В включены 4 7 из 5 звезд 935.Kohree 12-контактный блок предохранителей 12 вольт 12-вольтовый автомобильный держатель блока предохранителей водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для авто rv автомобильная лодка морской грузовик 4 7 из 5 звезд 854. 2002 2009 gmc envoy задняя левая сторона водителя под сиденьем крышка блока предохранителей oem 35195 32 30 34 00 предыдущая цена 34 00 бесплатная доставка продавца 99 9 положительный gm предохранитель oem p класс grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​верхний стиль максимальная ширина 50 класс tc bxz bb pr 24 lh 18 label class fw b location label wichita kansas ul class dd algo algo sr relsrch sr data.

Блок предохранителей Oem — 1fb 604890d675752 опции ptitle класса toggle h4 style margin снизу 1px название класса ov ha style ne height 1 3 класс ac algo fz l ac 21th lh 24 href https r search yahoo ylt a0gejatvkehgvycued20ed20newsznyajaznyegvycewec7ec6djzdjzdj3d2ejv2ejjjjzdjzdj7ezdjzdjzdj7 ro 10 ru https 3a 2f 2f amazon 2fuse relay box автомобильный 2fs 3fk 3dfuse 2band 2brelay 2bbox 26rh 3dn 253a15684181 rk 2 rs eavpqeoadykuutmatreqhtmqgde referrerpo cy origin target blank data 1fb relay 604890d674c style a amazon fuse box a Fuse Ms. 12th wr bw lh 17 amazon class fc dolphin fz ms fw m wr bw lh 17 блок предохранителей и реле автомобильный s class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r search yahoo.

Oem предохранителей — уг a0gejatvkehgvykagurxnyoa ylu y29sbwnizjeecg9zazuednrpzamec2vja3ny с.в. 2 повторно 1615397206 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3doem 2bfuse 2bbox 26d 3d4601211535633275 26mkt 3den нас 26setlang 3den нас 26w 3d64capkoupfasy9wougutc1vbezz8dkhw гк 2 RS zq87m0p62vk5znef7tnv3hhghsy referrerpo су целевого происхождения пустой кэшируются а. Kohree 12-контактный блок предохранителей 12 вольт 12-вольтовый автомобильный держатель блока предохранителей водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для автомобильной лодки морской грузовик 4 7 из 5 звезд 1570.Kohree 12-контактный блок предохранителей 12 вольт 12 вольт автомобильный держатель блока предохранителей водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для автомобильного грузовика на колесах, катера, морского грузовика 4 7 из 5 звезд 1 561..

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. Блок предохранителей OEM Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей OEM На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Fiat panda oem блок предохранителей реле bsi bsm bcm модуль 51781452 c ebay блок предохранителей блок реле панель delphi oem factory gm truck duramax ebay Porsche cayenne oem блок предохранителей 7p0937548h ebay автомобильные аксессуары подлинный корпус блока предохранителей в сборе oem 9809742880 4086700en предохранители c4 aliexpress Land rover предохранитель реле блок предохранителей диапазон OEM p38 99 02 yqe103410 OEM для продажи в Интернете Блок предохранителей OEM схема подключения wave help wave help teglieromane it Citroen c3 OEM блок предохранителей реле bsi bsm bcm модуль 9666952180 ebay крышка блока предохранителей oem fj40, fj45, bj 1979 1984 — крейсерский корпус

Схема предохранителей Chevrolet Malibu (2016-2020 гг..)

В данной статье мы рассматриваем Chevrolet Malibu девятого поколения, выпускаемого с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Chevrolet Malibu 2016, 2017, 2018, 2019 и 2020 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Chevrolet Malibu 2016-2020…

---

Предохранителями прикуривателя (розетки) в Chevrolet Malibu являются предохранитель F37 (дополнительные электрические розетки на передней панели / прикуриватель) и автоматический выключатель CB2 (розетка для аксессуаров консоли) в блоке предохранителей на приборной панели.

---

Блок предохранителей в салоне

Находится на панели приборов со стороны водителя, за крышкой слева от рулевого колеса.

Блок предохранителей в моторном отсеке

2016, 2017, 2018

Панель приборов

Назначение предохранителей и реле в панели приборов (2016, 2017, 2018)

№	Номинальный ток [A]	Использование
F1	30	Левые электрические стеклоподъемники
F2	30	Правый стеклоподъемник
F3	–	–
F4	40	Вентилятор отопления, вентиляции и кондиционирования
F5	15	Модуль управления кузовным оборудованием 2
F6	—	Подогрев заднего левого сиденья (2018)
F7	—	Правое заднее сиденье с подогревом (2018)
F8	15	Модуль управления кузовным оборудованием 3
F9	5	Блок управления двигателем / Задний аккумулятор
F10	15	Блок управления кузовным оборудованием 2 (с опцией Stop / Start)
F11	–	–
F12	—	—
F13	—	—
F14	–	–
F15	20	Модуль управления коробкой передач (с опцией Stop / Start)
F16	30	Усилитель
F17	—	Сиденье с приводом для поясницы
F18	—	OnStar
F19	—	—
F20	15	Модуль управления кузовным оборудованием 1
F21	15	Модуль управления кузовным оборудованием 4
F22	–	–
F23	10	Электрический замок рулевой колонки (только Китай и Россия)
F24	10	Подушка безопасности
F25	7.5	Разъем канала передачи данных
F26	—	—
F27	30	Преобразователь постоянного тока переменного тока
F28	—	—
F29	20	Модуль управления кузовным оборудованием 8
F30	10	Верхняя консоль
F31	2	Органы управления на рулевом колесе
F32	—	—
F33	10	Отопление, вентиляция и кондиционирование
F34	—	Шлюз (2018)
F35	—	—
F36	5	Беспроводное зарядное устройство
F37	20	Розетки для дополнительных устройств на передней панели / прикуриватель (только для Китая)
F38	5	OnStar
F39	7.5	Дисплей
F40	10	Обнаружение препятствий
F41	15	Блок управления кузовным оборудованием 1 (с опцией Stop / Start)
F42	15	Радио
CB1	—	—
CB2	15	Розетка для аксессуаров консоли
Реле
К1		—
K2		Дополнительное реле мощности
K3		—
K4		—
K5		—

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2016, 2017, 2018)

№	Использование
1	—
2	—
3	Насос антиблокировочной тормозной системы
4	Преобразователь переменного тока постоянного тока
6	Ствол
7	Противоугонная сирена / звуковой сигнал
8	Окно / Зеркало / Сиденья
9	Усилитель электрического тормоза
10	Поясничный отдел левого сиденья (2017) / AOS / Airbag – HEV
11	DC Аккумулятор постоянного тока 1
12	Обогреватель заднего стекла
13	Зеркало с подогревом
14	—
15	Пассивный вход / Пассивный старт
16	Стеклоочиститель передний
17	Пассажирское сиденье с электроприводом
18	Клапан антиблокировочной тормозной системы
19	Сиденье водителя с электроприводом
21	Люк
22	Габаритный фонарь
23	Активный корректор фар
24	—
26	Модуль управления коробкой передач / зажигание
27	Корпус панели приборов / зажигание
28	Топливный насос (2017)
29	Регулировка напряжения / вентиляция
30	Индикатор неисправности / SS
32	CVS
33	Переднее сиденье с подогревом
34	Заднее сиденье с подогревом (2017) / вентилятор BSM / ESS
35	Модуль управления кузовом 6 / Модуль управления кузовом 7
37	Топливный модуль
38	—
39	—
40	Замок рулевой колонки
41	—
43	Рулевое колесо с подогревом
44	Активный корректор фар
45	—
46	Модуль управления двигателем / зажигания
47	—
48	Усилитель электрического тормоза — HEV
49	DC Аккумулятор постоянного тока 2
50	—
51	—
52	—
53	—
54	—
55	—
56	Стартер (2018)
57	Дополнительный насос трансмиссии
58	—
59	Фары дальнего света
60	Вентилятор охлаждения
61	—
62	—
63	—
65	Кондиционер — HEV
67	—
68	—
69	Фара ближнего света правая HID
70	Фара ближнего света левая HID
72	Шестерня стартера
74	Стартер (2017)
75	Блок управления двигателем
76	Трансмиссия без двигателя
77	—
78	Звуковой сигнал
79	Насос омывателя
81	Модуль управления коробкой передач / Модуль управления двигателем
82	—
83	Катушка зажигания
84	Трансмиссия на двигателе
85	Переключатель модуля управления двигателем 2
86	Переключатель модуля управления двигателем 1
87	SAIR насос
88	Аэрошаттер
89	Омыватель фар
91	—
92	Модуль преобразователя тягового усилия / Мотор-генераторный насос
93	Активный корректор фар
95	Соленоид SAIR
96	Подогреватель топлива
97	—
99	Насос охлаждающей жидкости
Реле
4	Преобразователь переменного тока постоянного тока
20	Обогреватель заднего стекла
25	Регулятор переднего стеклоочистителя
31	Ход / запуск
37	Скорость переднего стеклоочистителя
42	Дополнительный насос трансмиссии
64	2017: Управление кондиционером 2018: Стартер
68	Трансмиссия
71	Фары ближнего света HID
73	2017: Стартер 2018: Кондиционер
80	Шестерня стартера / стартер
90	Реакционный соленоид SAI
94	Омыватель фар
98	Реакционный насос SAI

2019, 2020

Панель приборов

Назначение предохранителей и реле в панели приборов (2019, 2020)

№	Описание
F1	Левые электрические стеклоподъемники
F2	Правый стеклоподъемник
F3	—
F4	Вентилятор отопления, вентиляции и кондиционирования
F5	Блок управления кузовным оборудованием 2 (без опции Stop / Start)
F6	Подогрев заднего левого сиденья
F7	Подогрев заднего правого сиденья
F8	Блок управления кузовным оборудованием 3
F9	Блок управления двигателем / Задний аккумулятор — HEV
F10	Блок управления кузовным оборудованием 2 (с опцией Stop / Start)
F11	—
F12	—
F13	—
F14	—
F15	Модуль управления коробкой передач (с опцией Stop / Start)
F16	Усилитель
F17	Сиденье с усилением поясничного отдела
F18	—
F19	—
F20	Блок управления кузовным оборудованием 1 (без опции Stop / Start)
F21	Блок управления кузовным оборудованием 4
F22	—
F23	Электрический замок рулевой колонки
F24	Модуль датчиков и диагностики / Автоматическое определение присутствия (подушка безопасности)
F25	Разъем канала передачи данных
F26	—
F27	Преобразователь переменного тока постоянного тока
F28	—
F29	Блок управления кузовным оборудованием 8
F30	Верхняя консоль
F31	Органы управления на рулевом колесе
F32	—
F33	Отопление, вентиляция и кондиционирование
F34	Модуль центрального шлюза
F35	Регулировка жидкости в ОГ
F36	Беспроводное зарядное устройство / зарядное устройство USB
F37	Передние розетки питания / прикуриватель — Только для Китая
F38	OnStar
F39	Дисплей
F40	Обнаружение препятствий
F41	Блок управления кузовным оборудованием 1 (с опцией Stop / Start)
F42	Радио
F43	—
F44	Розетка питания для аксессуаров консоли — задняя
Реле
К1	—
K2	Сохраненная мощность дополнительных устройств
K3	—
К4	—
K5	—

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2019, 2020)

№	Описание
1	—
2	—
3	Насос антиблокировочной тормозной системы / усилитель электрического тормоза
5	—
6	Багажник (заднее закрытие)
7	—
8	Модуль сиденья с памятью
9	Усиление электрического тормоза / функция предупреждения пешеходов — HEV
10	Автоматическое определение присутствия пассажира / подушка безопасности — HEV
11	2019: DC Аккумулятор постоянного тока 1 / Электродвигатель вентилятора отопления, вентиляции и кондиционирования воздуха. 2020: DC DC преобразователь 1
12	Обогрев заднего стекла
13	Зеркала с подогревом
14	—
15	Пассивный вход / Пассивный старт
16	Стеклоочиститель передний
17	Пассажирское сиденье с электроприводом
18	Клапан антиблокировочной тормозной системы
19	Сиденье водителя с электроприводом
21	Люк
22	Габаритный фонарь
23	Автоматическое регулирование угла наклона фар / Адаптивное переднее освещение
24	—
26	Модуль управления коробкой передач / зажигание
27	Панель приборов / Кузов / зажигание
28	—
29	Камера заднего вида / вентилируемые сиденья
30	Индикатор неисправности / зажигания
32	Соленоид вентиляции адсорбера / модуль проверки герметичности испарителя
33	Переднее сиденье с подогревом
34	Блок управления аккумулятором / Дополнительный вентилятор модуля питания
35	Модуль управления кузовным оборудованием 6 / Модуль управления кузовным оборудованием 7
36	Топливный модуль
38	—
39	—
40	Замок рулевой колонки
41	—
43	Рулевое колесо с подогревом
44	Автоматическое регулирование угла наклона фар
45	—
46	Блок управления двигателем / зажигание
47	—
48	Электрический тормозной усилитель -HEV / Вентилятор охлаждения
49	DC Аккумулятор постоянного тока 2
50	—
51	—
52	—
53	—
54	—
55	—
56	Стартер
57	Нагреватель выхлопной жидкости дизельного двигателя
58	—
59	Фары дальнего света
60	Вентилятор охлаждения
61	—
62	—
63	—
65	Кондиционер
67	—
68	—
69	—
70	—
72	Шестерня стартера
74	—
75	Главный блок управления двигателем
76	Сенсор модуля управления двигателем
78	Звуковой сигнал
79	Насос омывателя
81	Модуль управления коробкой передач / Модуль управления двигателем
82	—
83	Катушка зажигания
84	Трансмиссия на двигателе
85	Шунт
86	Шунт
87	—
88	Аэрошаттер
89	—
91	—
92	МОДУЛЬ ТЯГОВОГО ПРЕОБРАЗОВАТЕЛЯ / Мотор-генераторный агрегат насос-HEV / Трансмиссионный масляный насос-без HEV
93	Автоматическое регулирование угла наклона фар
95	—
96	—
97	—
99	Насос охлаждающей жидкости
Реле
4	—
20	Обогрев заднего стекла
25	Регулятор переднего стеклоочистителя
31	Ход / запуск
37	Скорость переднего стеклоочистителя
42	—
64	Стартер
66	Трансмиссия
71	—
73	Кондиционер
80	Шестерня стартера
90	—
94	—
98	Подогреватель дизельного топлива

Блок предохранителей оригинального производителя — схема подключения Word arch-image

Блок предохранителей оригинального производителя Что нового

Блок предохранителей оригинального производителя — 2005 2006 buick rainier 5 Блок предохранителей 3l v8 подлинный OEM 15141559 5 0 из 5 звезд 7 205 49 205 49 бесплатно отправка только 2 осталось на складе заказ в ближайшее время.Блок предохранителей и реле деталь не востребована oem это оригинальная запчасть oem, проданная производителем транспортного средства, мы знаем, что вы возлагаете большие надежды, и мы стремимся превзойти эти стандарты срок гарантии ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b label location yuma arizona ul class dd video style margin bottom 10px data ae2 604870896bdf4 class pgenericcard st std148 class s titlehdr class s header a href https video search yahoo поиск видео ylt awrj7juicehg7zaaiqvxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3nj p oem fuse box referrerpo cy unsafe url target blank data ae2 604870896c23d видео для OEM-блока предохранителей a ul class s card st class s card h 15 s card h class h 157 s card.

Блок предохранителей Oem — wrap bdr 8 class s card top class s card img class capwrap a data pos 0 class thmb h 76 href https video search yahoo search video ylt awrj7juicehg7zaagqvxnyoa ylu y29sbwnizjeecg9zazecednrpja 3support fuckslut 8zamecdnr 2f 2ftse3 мм bing 2fth 3fid 3dovp ywamgl eob48zyqgnvgfawesdh 26pid 3dapi 26w 3d148 26h 3d78 26c 3d7 rurl https 3a 2f 2f youtube 2fwatch 3fv 3dbbp7s 0m0h8 tit bmw oem2 m2, gps трекер и серия 2 серии 2 fuc3, m3, m2, gps, трекер и серия 2, fuse, m3, m2, gps tracker 1 vid a702522258a5e104e1022017da8bae14 sigr f8oxzosfe0qm sigt w879ebsvuruz sigi qog9vlpasvhh referrerpo cy небезопасный заголовок URL-адреса bmw oem gps tracker и расположение блока предохранителей 1 серия 2 серия 3 серия 3 серия bmw ssd3bd3 sdps класс данных bmw2 sbd 60 m1 th id ovp ywamgl eob48zyqgnvgfawesdh pid api w 148 h 78 c 7 width 148 height 76 alt bmw oem gps-трекер.

Блок предохранителей OEM — и расположение блока предохранителей 1 серия 2 серия 3 серия bmw m1 m2 m3 m5 title bmw oem gps трекер и расположение блока предохранителей 1 серия 2 серия 3 серия bmw m1 m2 m3 m5 class ctimest 1 01 class capbox noshade z 1 t 50p l 50p p 0 ivmt 20 ivml 20 class bgico ico ico modern fuji video play a class s card bot p class s card txt s card cite lh 16 mah 16 youtube pp class s card txt s card hl fz 13 lh 16 д коробка Функциональный блок OV Функциональный блок LC2 ч 32 A HREF HTTPS видео поиск Yahoo поиск видео уг awrj7juicehg7zaaggvxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3nj д ОЕМ предохранителей эи UTF 8 turl HTTPS 3a 2f 2ftse3 мм Бинг 2fth 3fid 3dovp ywamgl eob48zyqgnvgfawesdh 26pid 3dapi 26w 3d148 26h 3d78 26c 3d7 rurl HTTPS 3a 2f 2f youtube 2fwatch 3fv 3dbbp7s 0m0h8 tit bmw oem gps-трекер и расположение блока предохранителей 1 серия 2c2 серия 2c3 серия bmw m1 2c m2 2c m3 2cm5 pos 1 vid a702522258a5e104e1022017da8bae14 sigr f8oxsigur0.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Блок предохранителей OEM Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей OEM На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Fiat panda oem блок предохранителей реле bsi bsm bcm модуль 51781452 c ebay блок предохранителей блок реле панель delphi oem factory gm truck duramax ebay Porsche cayenne oem блок предохранителей 7p0937548h ebay автомобильные аксессуары подлинный корпус блока предохранителей в сборе oem 9809742880 4086700en предохранители c4 aliexpress Land rover предохранитель реле блок предохранителей диапазон OEM p38 99 02 yqe103410 OEM для продажи в Интернете Блок предохранителей OEM схема подключения wave help wave help teglieromane it Citroen c3 OEM блок предохранителей реле bsi bsm bcm модуль 9666952180 ebay крышка блока предохранителей oem fj40, fj45, bj 1979 1984 — корпус Cruiser

Блок предохранителей оригинального производителя — альбом электрических схем soft-retailer

Блок предохранителей оригинального производителя Что нового

Блок предохранителей оригинального производителя — 2005 2006 Buick Rainier 5 Блок предохранителей 3l v8 подлинный OEM 15141559 5 0 из 5 звезды 7 205 49 205 49 бесплатная доставка только 2 осталось на складе заказ скоро.199 00 449 00 долларов США Обновите свой блок предохранителей OEM с помощью автомобильной панели предохранителей MGI AFP, которая уравновешивает ценность и универсальность, защищая ваши нагрузки, построенные с помощью вашего выбора из 12 предохранителей 15 или 18, которые готовы к подключению к вашим стандартным аксессуарам OEM, таким как ghts дворники, электрические стеклоподъемники и прочее. Блок предохранителей лодки Wupp водонепроницаемая панель предохранителей со светодиодным предупреждающим индикатором D-образная крышка 12 цепей с отрицательной шиной Держатель блока предохранителей для автомобиля marine rv truck dc 12 Предохранители 24 В включены 4 7 из 5 звезд 956. class fc 2nd feb 28 2021 2012 dodge ram 1500 OEM восстановил блок предохранителей и реле tipm 68089323 375 00 бесплатная доставка почти ушел 2012 jeep wrangler OEM восстановил блок предохранителей и реле tipm 68105503 p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​верхний стиль макс.

Блок предохранителей OEM — ширина 50 класс tc bxz bb pr 24 lh 18 label class fw b 5 5 label class strs mr 2 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico full strs mr full mt 1 2 class tc bxz bb pr 24 lh 18 label class fw b brand label mopar ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b location label reseda ca fornia ul class dd algo algo sr relsrch sr data 3d4 604f422d27444 параметры заголовка класса переключить стиль h4 маржа снизу 1px название класса ov ha style ne height 1 3 алгоритм ac класса fz l ac 21th lh 24 href https r search yahoo ylt awre19qsqk9gt3ua7ctxnyoa ylu y29sbwnizjeecg9zazuednrpzamec2vja3ny rv 2 re 1615835821 ro 10 ru https 3a 2f 2fparts target4qvd2xd0sqr03ddddddddddddddddddddd4dddddddddd4dddddddddd4ddddd4sqd2

Блок предохранителей OEM — Предохранители OEM Toyota parts center a h4 style color 007542 class fz ms fw m fc 12th wr bw lh 17 частей olathetoyota class fc dolphin fz ms fw m wr bw lh 17 предохранителей класса tri ico стрелка вниз серый Толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r search Yahoo уг awre19qsqk9gt3ua7stxnyoa ylu y29sbwnizjeecg9zazuednrpzamec2vja3ny с.в. 2 повторно 1615835821 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3doem 2bfuse 2bbox 26d 3d4593618033185287 26mkt 3den нас 26setlang 3den нас 26w 3dnfsipbb6lw0o76q8s1abhkpoxf32gs8 гк 2 RS би hftbgq6upaeartngcbjbtivi referrerpo су целевого происхождения пустой кэшируются а.Поскольку предохранители неизбежно перегорят, держите запас предохранителей OEM под рукой, у нас есть большой выбор предохранителей OEM Toyota вместе с деталями блока предохранителей для вас.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. Блок предохранителей OEM Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей OEM На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Fiat panda oem блок предохранителей relais bsi bsm bcm module 51781452 c ebay Citroen c3 oem блок предохранителей relais bsi bsm bcm module 9666952180 ebay цена OEM автомобиль грузовик 500a держатель предохранителя блок предохранителей купить автомобильный держатель блока предохранителей продукт на alibaba com Porsche cayenne box 70em автомобильные аксессуары ebay подлинный блок предохранителей корпус в сборе oem 9809742880 9666700480 для peugeot 307408308 citroen c4 предохранители aliexpress OEM схема подключения блока предохранителей прямой мозг кристалл кристалл мозга siciliabeb it Amazon com hzyckj автомобильный блок предохранителей OEM 9657608580 9650618280 подходит для peugeot 307 206 автомобильный 2005 2007 c6 corvette внешний моторный отсек распределительная коробка блока предохранителей oem

.
