Блокировка дифференциала на ниву электрическая: Дифференциалы с электрической блокировкой УАЗ, ГАЗ, Нива

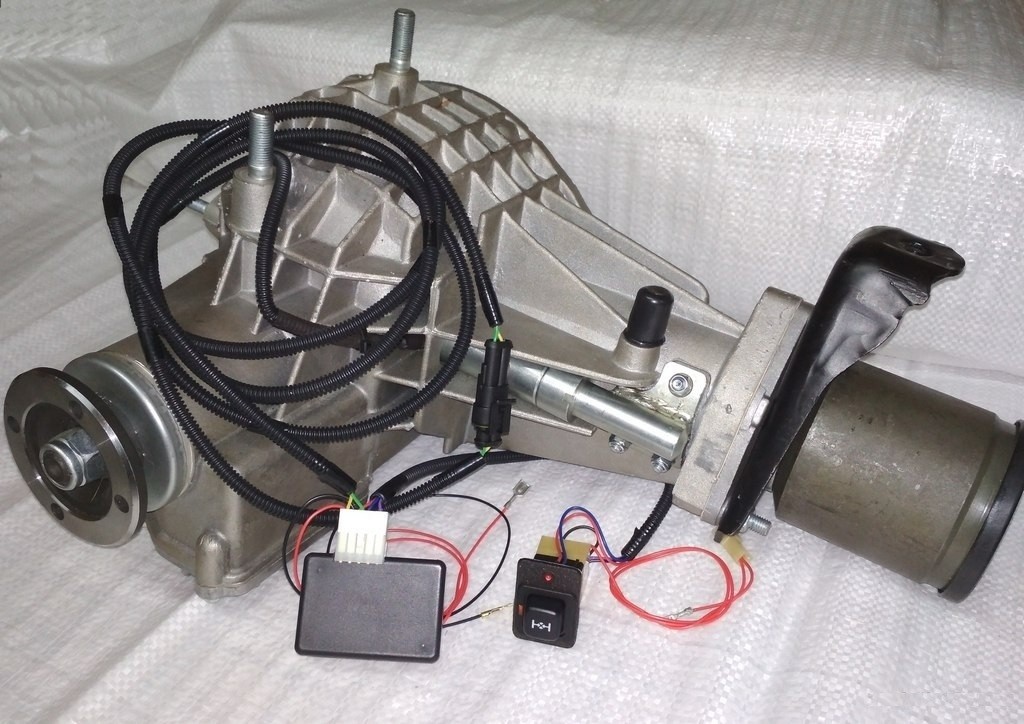

Комплект «Принудительная блокировка с электроприводом УльтраБЛОК» на передний мост Шевроле Нива и Нива

ПАСПОРТ с инструкцией по эксплуатации и монтажу ПРИНУДИТЕЛЬНОЙ ЭЛЕКТРОМЕХАНИЧЕСКОЙ БЛОКИРОВКИ с ЭЛЕКТРОПРИВОДОМ ДИФФЕРЕНЦИАЛА РЕДУКТОРА ПЕРЕДНЕГО МОСТА «УльтраБЛОК» для АВТОМОБИЛЯ LADA 4х4 «НИВА» и Шевроле Нива

1. ВВЕДЕНИЕ Настоящий паспорт, совмещенный с техническим описанием и руководством по эксплуатации, содержит сведения, необходимые для установки, эксплуатации и технического обслуживания Принудительной электромеханической блокировки дифференциала редуктора переднего моста «УльтраБЛОК». Настоящий комплект «УльтраБЛОК» предназначен для установки на автомобили LADA 4х4 «НИВА» ВАЗ 21213-31, ВАЗ 2123 и их модификации, а также на автомобили других моделей, в трансмиссии которых используется редуктор переднего моста (РПМ) ВАЗ 21215-2302010, 2123-2302010, 21213-2302010,

2. КОМПЛЕКТНОСТЬ.

1	Редуктор переднего моста с системой «УльтраБЛОК» в сборе	1
2	Шарнир внутренний левый ВАЗ 2123 арт. 2123-2215055 (24 шл) или ВАЗ 21214 арт.2121-2215055 (22 шл)	1
3	Кронштейн левый крепления переднего моста Шевроле Нива арт. 2123-2303089 или Кронштейн левый крепления переднего моста ВАЗ 21214 арт. 2121-2301063	1
4	Жгут электрических проводов	1
5	Контроллер управления	1
6	Кнопочный выключатель с панелью в сборе	1
7	Паспорт	1

 3. ТЕХНИЧЕСКИЕ ДАННЫЕ

 4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Система «УльтраБЛОК» состоит из электроприводного механизма расположенного на корпусе РПМ, блокирующего устройства расположенного в чулке картера РПМ, жгута проводов, кнопочного выключателя и контроллера управления.

Учитывая особенности эксплуатации системы на автомобилях повышенной проходимости, внешние элементы системы, такие как электроприводной механизм и соединительные колодки жгута, изготовлены в пылевлагонепроницаемом исполнении со степенью защиты не ниже IP67, а также располагаются в максимально защищённых от повреждений местах — между ребер жесткости корпуса РПМ с обратной стороны от прямого хода движения автомобиля.

Включение блокировки дифференциала РПМ происходит следующим образом:

При нажатии на кнопку выключателя, контроллер в течение 10 сек. подаёт напряжение на электроприводной механизм, который взводит пружину блокирующего устройства. Под воздействием усилия пружины скользящая блокирующая муфта перемещается, и жестко связывает привод колеса с ведомой шестерней главной па-ры редуктора блокируя дифференциал. РПМ может находиться в заблокированном состоянии продолжительное время, в том числе и при отключенном электропитании системы «УльтраБЛОК». Это связанно с тем, что для удерживания блокировки как от самовыключения так и от самовключения используется механическое усилие пружины блокирующего устройства. Отключение блокировки производится повторным нажатием кнопки управления, контроллер в течение 10 сек. подаёт обратное напряжение на электроприводной механизм, и далее как при включении, но в противоположном направлении.

5. МОНТАЖ НА АВТОМОБИЛЬ.

5.1. Демонтировать РПМ с автомобиля согласно руководства по ремонту авто-мобиля. 5.2. Демонтировать привод правого колеса. 5.3. Снять внутренний ШРУС с привода правого колеса. 5.4. Установить привод в ШРУС на РПМ с системой «УльтраБЛОК». 5.5. Установить РПМ в сборе с правым приводом на автомобиль и полностью собрать передний мост. 5.6. В моторном отсеке автомобиля провести и закрепить провод электроприводного механизма вдоль существующих жгутов, таким образом, чтобы исключить перетирание провода и задевание об систему выпуска двигателя. Разъём необходимо расположить в районе выхода подкапотных жгутов из салона. 6. Установка жгута электропроводки с контроллером и кнопочным выключателем в салоне автомобиля. 6.1. Работы по установке жгута электропроводки должны проводиться при отключенном аккумуляторе автомобиля. 6.2. Перед установкой жгута, в салоне автомобиля необходимо демонтировать облицовку щитка приборов и щиток приборов. 6.3. Удалить декоративную заглушку в панели клавишных переключателей и при помощи канцелярского ножа, не снимая панель, срезать уголки крепления в одной из ячеек панели переключателей рис.1. 6.4. Разместить жгут с контроллером в нише щитка приборов. 6.5. Вывести разъём для кнопочного выключателя в подготовленную по п.6.2. ячейку панели переключателей. 6.6. Другую часть жгута с герметичным разъёмом, протянуть под панелью при-боров и через стандартную резиновую заглушку жгутов проводов, расположенную слева под панелью, вывести разъём в моторный отсек. Соединить герметичный разъём и закрепить при помощи пластиковых стяжек (в установочный комплект не входят). 6.7. Подключить разъёмы питания и подсветки символа кнопочного выключателя согласно прилагаемой схемы рис. 3. 6.8. Закрепить контроллер при помощи пластиковых стяжек. 6.9. Подключить разъём к выключателю и вставить светодиод в крепление на панельке выключателя. Вставить выключатель в подготовленную по п. 6.2 ячейку панели выключателей рис. 2. Удерживание выключателя в ячейке происходит за счёт плотного натяга и не требует дополнительного крепления. 6.10. Собрать и установить щиток приборов. Рис. 1 Рис.2

7.ЭКСПЛУАТАЦИЯ УльтраБЛОК.

7.1. Включение блокировки дифференциала РПМ осуществляется кнопочным выключателем с фиксацией в нажатом положении Рис.2. поз.1

7.2. Световая сигнализация включения блокировки осуществляется светодиодом на панельке кнопочного выключателя Рис.2. поз.2.

7.3. Особенности работы УльтраБЛОК.

 Для срабатывания механизма электропривода при включении/отключении блокировки необходимо время, которое составляет 10 сек. В процессе работы механизма мигает сигнальный светодиод. После окончания работы механизма, сигнальный светодиод перестаёт мигать и остаётся либо в горящем состоянии (блокировка вкл.), либо в погасшем состоянии (блокировка откл.).

 Включение/отключение блокировки может осуществляться во время движения автомобиля.

7.4. Система УльтраБЛОК предназначена для повышения проходимости авто-мобиля, её включение рекомендуется проводить заранее перед преодолением труднопроходимых участков.

7.5. Движение автомобиля с включенной системой УльтраБЛОК (заблокированным дифференциалом РПМ) на скорости свыше 40 км/ч

ЗАПРЕЩЕНО!

7.6. Длительное движение автомобиля с включенной системой Ультра-БЛОК на дорожных покрытиях имеющих высокий коэффициент сцепления с колёсами (сухой асфальт, бетон и тд.) ЗАПРЕЩЕНО!

Рис. 3

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

8.1. Гарантийный срок эксплуатации УльтраБЛОК составляет 12 месяцев. 8.2. Изготовитель гарантирует работоспособность системы УльтраБЛОК при эксплуатации на автомобиле с диаметром колёс не более 700 мм. 8.3. При механических повреждениях, нарушениях правил эксплуатации и монтажа, установке колёс большего, чем указанно в п.8.2, размера — изготовитель за работоспособность УльтраБЛОК ответственности не несёт и претензий не принимает.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Система Принудительной электромеханической блокировки дифференциала редуктора переднего моста «УльтраБЛОК» соответствует техническим условиям ТУs____________ и пригодна к эксплуатации. Заводской номерs____________________ Дата выпуска s_____________________ Штамп и подпись ОТК s_______________

Блокировка дифференциала. Половина пути

Какие только идеи не приходят в головы изобретателей! Но, «как ни полезна вещь», ожидать, что она станет доступной для всех, в ней нуждающихся, порой просто наивно

Владимир Заборщиков

Изобретатель
Петербургский инженер Георгий Козлов уже знаком нашим постоянным читателям. В свое время мы рассказывали о его работе над роторно-поршневым дизельным двигателем для малой авиации. На изобретение был получен европейский патент, опытный образец проходил стендовые испытания, но для доведения мотора до серийного производства не хватило ни собственных средств, ни денег родственников, ни выданной части обещанного государственного гранта. Платить за продление патента стало нечем. Наработками нашего соотечественника с удовольствием, законно и абсолютно бесплатно воспользовались западные компании.

Вывешенное колесо будет крутиться на месте, пока бензина хватит. Фото: Георгий Козлов

Но не сидится изобретателю без дела. Новое его изобретение состоялось из-за куда более «приземленного» желания порыбачить и отдохнуть в хорошей компании и в хорошем (т.е. труднодоступном) месте. Внедорожных способностей имевшейся в наличии старенькой «Нивы» явно не хватало. После изучения вопроса и относительно несложных станочных и слесарных работ машина поехала по буеракам значительно увереннее, а ее «модернизатор» получил очередной патент — на сей раз на «самоблокирующийся дифференциал с дополнительными свободными сателлитами».
Зачем это надо?
Рискуем обидеть грамотных автомобилистов, но не можем вкратце не пересказать факты из учебника для автошколы. Не все же были отличниками. У первых автомобилей ведущие оси делали целиковыми: оба колеса постоянно вращались с одинаковой скоростью. Вскоре выяснилось, что в поворотах на твердом покрытии машина ведет себя несколько «неадекватно», шины ведущих колес быстро изнашиваются, ломаются детали привода и сами оси. Примитивный анализ показал, что в повороте «наружное» и «внутреннее» колеса описывают дуги разной длины, следовательно, должны иметь разные скорости вращения. Жесткая целиковая ось не давала такой возможности, что приводило к проскальзыванию колес, а то и к поломкам в наиболее нагруженных точках. Решением проблемы стало изобретение межколесного дифференциала — механизма, при определенных условиях допускающего разные угловые скорости колес одной оси.

Фото: Георгий Козлов

Ось разрезали пополам и на образовавшиеся торцы установили конические шестерни. Между ними на общей перпендикулярной оси разместили пару сателлитов — шестеренок меньшего размера, входящих в зацепление с шестернями полуосей. Колеса получили свободу относительно друг друга. Этот набор шестерен окружили корпусом, в котором закрепили концы оси сателлитов. Теперь, вращая корпус с помощью конического редуктора или даже ремня или цепи, можно заставить колеса вращаться. Когда оба колеса едут по достаточно твердой поверхности по прямой, скорость их вращения одинакова, на кривой же, хоть горизонтальной, хоть вертикальной, механизм дифференциала обеспечивает необходимую разность угловых скоростей.

Но это достоинство дифференциала очень быстро превращается в его основной недостаток. Если одно из колес при трогании окажется на скользкой дороге, второе просто остановится. Каждому из нас доводилось буксовать на льду или глине. Знайте: основная вина за отказ автомобиля двигаться лежит не на рисунке протектора и не на крутящем моменте двигателя, а на столь полезном в других условиях дифференциале.

Фото: Георгий Козлов

Весь прошлый век автомобильные инженеры, совершенствуя конструкцию дифференциала, пытались справиться с этим его недостатком. Были разработаны разные способы сцепления при необходимости двух полуосей в одну единую ось. Очень удачной оказалась принципиально иная конструкция дифференциала со спиральными шестернями Torsen, успешно используемая в автомобилях семейства Audi Quattro на протяжении уже четырех десятков лет. Капризные дифференциалы повышенного трения, схожие по конструкции с многодисковым сцеплением, при создании жидкости, густеющей при нагревании, развились в весьма эффективные вискомуфты. Но у всех этих механизмов требования к качеству материалов и уровню производства столь высоки, что современные российские предприятия, в отличие от советских, просто не в состоянии их воспроизвести. Сегодня в Петербурге, в былые годы задыхавшемся от переизбытка машиностроительных заводов, с трудом удалось разместить заказ на изготовление примитивных прямозубых (!) конических шестерен. Не удивительно, что лидеры нашего автопрома начинают комплектовать свою продукцию самоблокирующимися узлами американского производства, а уникально успешная «Нива», оснащенная межосевым дифференциалом с принудительной блокировкой от рождения, межколесной блокировки так и не получила. Как и УАЗы всех лет и моделей. А для внедорожника, рискующего на переломах местности вывесить одно из колес, блокировка осей нужна как воздух. Помогла бы она и популярным в стране «Газелям»: негруженые, они начинают буксовать даже на мокрой траве.

Фото: Георгий Козлов

В стране, где и без того позорно малая протяженность автодорог в иные из последних лет не только не росла, но и уменьшалась, простая и недорогая межосевая блокировка колес облегчила бы жизнь очень многим водителям. И питерский изобретатель Георгий Козлов искренне верит, что у него такая конструкция получилась.

Фото: Георгий Козлов

Железо
Желающих изучить новый агрегат во всех деталях отошлем к российскому патенту № F16H 48/28. Остальных ознакомим с основными принципами его работы.

Внутри корпуса обычного конического дифференциала перпендикулярно оси сателлитов размещаем еще одну ось с двумя коническими шестернями на ней. Концы этой оси заправлены в овальные отверстия в корпусе, а шестерни имеют меньший, чем у сателлитов, диаметр, что обеспечивает их зацепление только с одной из полуосевых шестерен. При резком разгоне одного из колес новая ось «отстает» за счет инерции деталей и вязкости масла. Малая дополнительная шестерня входит в зацепление одновременно с полуосевой и сателлитом, блокируя дифференциал. При выравнивании угловых скоростей колес шестерни расцепляются под воздействием пружин. Поверх корпуса надета «управляющая муфта», в фигурные отверстия которой входят концы дополнительной оси. За счет сдвига муфты простым механическим (тросовым, например) или электрическим приводом осуществляется переключение режимов блокировки. Отверстия в корпусе и муфте совместно в той или иной степени ограничивают свободу перемещения оси. Просто и изящно!

Но внимательное изучение патента в редакции вызвало ряд вопросов. Вязкость традиционного трансмиссионного масла зависит от его температуры, следовательно, режим самоблокировки рассматриваемого узла едва ли будет стабильным. Вызвали опасения и пружины, возвращающие дополнительную ось в исходное положение: регулировка их натяжения и замена показались нам довольно затруднительными. Других изъянов при предварительном знакомстве мы не нашли.
В поле
Пришла пора опробовать новинку в действии. Опасения наши подтвердились: режим самоблокировки еще не отработан. Вероятно, потребуется синтетическое масло с высоким индексом вязкости или какое-то техническое ухищрение. Зато от принудительной блокировки удалось получить огромное удовольствие. Хотя и здесь необходимы оговорки.

В Петербурге не удалось найти ни требуемого сорта стали, ни качественной термообработки для изготовления блокирующих шестерен. Пока эта технологическая задача не решена, во избежание рискованных ударных нагрузок от включения блокировки на ходу пришлось отказаться. Подъезжаем к сложному участку дороги, останавливаемся, включаем блокировку — и в бой!

Заблокированная задняя ось испытуемой на асфальте «Ниве» не понравилась, о чем свидетельствовало характерное ее «приседание» на каждом изгибе «змейки». Ничего удивительного: не зря же придумали дифференциал. Выезжаем на грязь, близкую к топи. «Нива» — знатный «проходимец», а с межколесной блокировкой машина, кажется, обретает способность заползать на ледяные стены.

Переходим к любимому упражнению джиперов: на переломе бездорожья вывешиваем одно из колес. Блокировка выключена — «освободившееся» колесо вращается в воздухе, остальные стоят. Рычажком между сиденьями блокируем ось и как ни в чем не бывало выезжаем из канавы. Даже в нынешнем «полуфабрикатном» состоянии механизм оказался эффектным и эффективным. Даже возникла крамольная мысль: а нужна ли вообще самоблокировка? Не на офф-роудные же гонки мы собрались. А необходимость останавливаться для включения мостов и блокировок присуща многим куда более дорогим внедорожникам. Впрочем, пожелаем изобретателю дальнейших успехов в работе над изделием.
Что дальше?
Вариантов дальнейшего развития событий и конструкций несколько. Наиболее вероятный в наших экономических условиях: Георгий украсит стенку еще одним красивым патентом и в свободное время будет вывозить друзей на природу. Вполне вероятно, как это уже случилось с вертолетным роторным дизелем, его наработки помогут построить свой бизнес предприимчивым иностранцам. Но очень хочется, чтобы «собственные Невтоны» и их идеи оказались востребованы в родной стране. Тем более что вся проблема на сегодня сводится к качественным шестеренкам. Остальное при наличии пары станков можно сделать в любой мастерской.

Хочу получать самые интересные статьи

Блокировка дифференциалов на «Ниве»: электрическая, пневматическая, механическая

Принудительная

Дифференциалы зачастую имеют планетарную конструкцию.

Она представляет собой шестерни червячного типа. Они могут быть двух видов – шестерни полуосей или ведомые и ведущие шестеренки, или же сателлиты.
Ведущие шестерни могут быть расположены параллельно или перпендикулярно к полуосям. Заблокировать дифференциал можно как в ручном, так и в автоматическом режиме. В этом случае используются самоблокирующиеся системы.

Виды

Существует несколько типов блокировки. Так, при полной узлы в дифференциале соединяются очень жестким образом, а энергия вращения будет отдаваться на то из колес, у которого сцепление с дорогой лучше. Также существует неполная принудительная блокировка межколесного дифференциала. «Нива» позволяет ограничить воздействие на детали механизма, а крутящий момент повысится на колесе с лучшим сцеплением.
Элемент блокируется следующим образом. Корпус соединяется с одной из полуосей, а движение сателлитов ограничено. При помощи принудительной блокировки обеспечивается действительно полная блокировка колес на одной оси.
Она необходима для того, чтобы машина могла пройти через очень тяжелые и трудные участки.

Привод механизма может быть механическим, электрическим либо пневматическим. Так, например, применение кулачковой муфты позволяет объединить корпус механизма с полуосью.
Пока водитель не включил систему, механизм находится в своем обычном режиме работы. Когда же включается она, то крутящий момент будет равномерно распределен на каждой полуоси.

Виды принудительных систем

По типу привода различают несколько типов механизмов.

Так, сегодня устанавливается пневматическая блокировка дифференциала на «Ниву», механические системы и электрические. Также можно выделить самоблокирующиеся устройства.
В механических системах управление осуществляется при помощи троса, в пневматической применяется сила сжатого воздуха, в электрической блокировкой управляет электродвигатель.

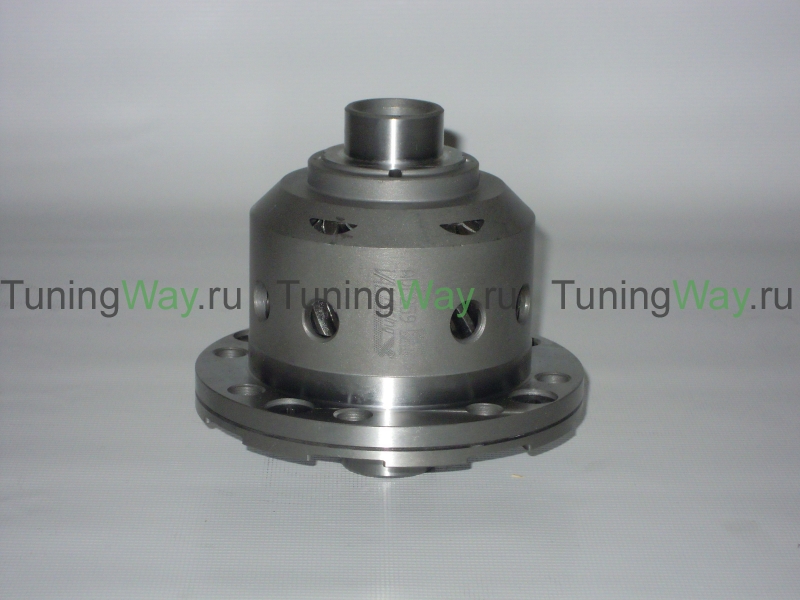

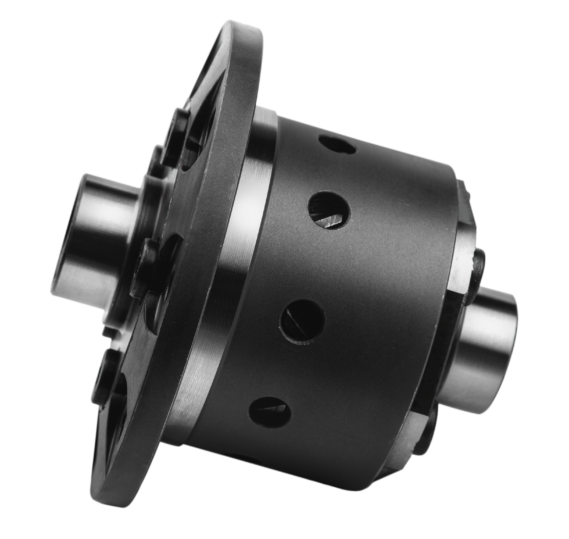

Самоблокирующиеся механизмы

Автоматическая блокировка дифференциалов на «Ниве» — не редкость. Эти механизмы применяются достаточно широко любителями бездорожья, езды по грязи и болотам. Процесс блокировки осуществляется посредством дифференциала повышенного трения.
Это устройство позволяет в полностью автоматическом режиме заблокировать элемент в определенный момент времени.

Это что-то среднее между полной блокировкой и дифференциалом в свободном положении. С помощью таких систем можно реализовать как первое, так и второе.

Две группы самоблокирующихся дифференциалов

Первая – это те устройства, действие которых происходит в зависимости от разницы в угловых скоростях на осях. Это дисковые механизмы, устройства на вязкостной муфте, механизмы с электронной блокировкой.
Во второй группе представлены механизмы, которые блокируются в зависимости от разницы крутящих моментов. Это червячные дифференциалы – популярная механическая блокировка дифференциала на «Ниву».

Фрикционный

Это не что иное, как симметричная система, оснащенная специальными дисками.

Несколько из них жестким образом соединены с корпусом узла. Остальная часть дисков соединена с полуосями. Работает данная система на силе трения, возникающей из-за разности в частоте оборотов полуосей. Если частота вращения одного из колес выше, то некоторые диски также увеличат частоту или скорость. Частичная блокировка дифференциалов на “Ниве” возникнет из-за силы трения между этими элементами. На свободном колесе увеличится крутящий момент.

Дифференциал с вязкостной муфтой

Это перфорированные диски в герметическом корпусе, которые заполнены жидкостью на основе силикона. Часть соединяется с корпусом, остальная закреплена на приводном валу. Когда скорость вала и дифференциала примерно одинакова, элементы вращаются вместе. Если же вал вращается быстрее, то диски, которые ему соответствуют, также набирают скорость. Жидкость перемешивается и твердеет. В результате дифференциал блокируется. Сейчас на автомобиле «Нива» 4х4 блокировка дифференциала подобного плана не пользуется большой популярностью.

Червячный

Это устройство также способствует автоматическому процессу. Дифференциал заблокируется в зависимости от разницы в крутящем моменте полуоси и корпуса. Если одно колесо будет пробуксовывать, тогда крутящей момент на нем упадет и произойдет блокировка.

Уровень ее соответствует степени понижения крутящего момента. Эти механизмы пользуются популярностью у владельцев «Нив» и любителей агрессивной внедорожной езды.

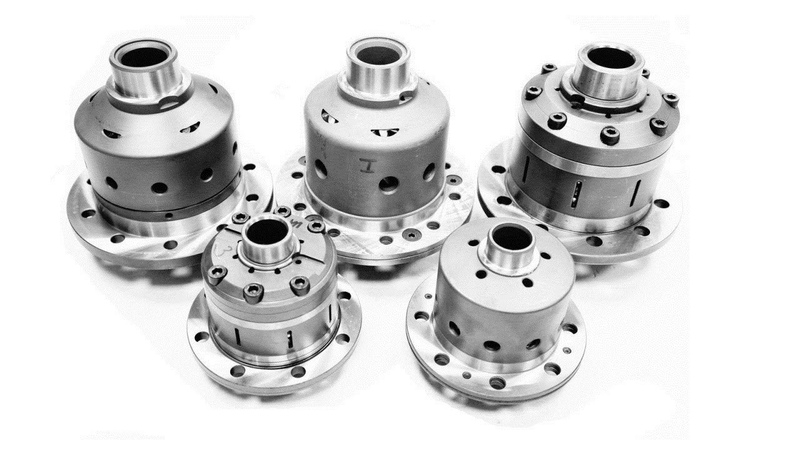

В продаже можно найти продукцию от фирмы «Вал-Рейсинг». Эти механизмы получают хорошие отзывы от всех тех, кто успел ими попользоваться. Такую систему можно установить в передний мост на все классические модели ВАЗов, а также на «Ниву» 4×4.
Новая, переработанная линейка блокировок от «Вал-Рейсинг» — это полная межколесная блокировка для передних мостов, оснащенная электрическим приводом. Можно включить ее тогда, когда необходимо водителю.

Система «Симбат»

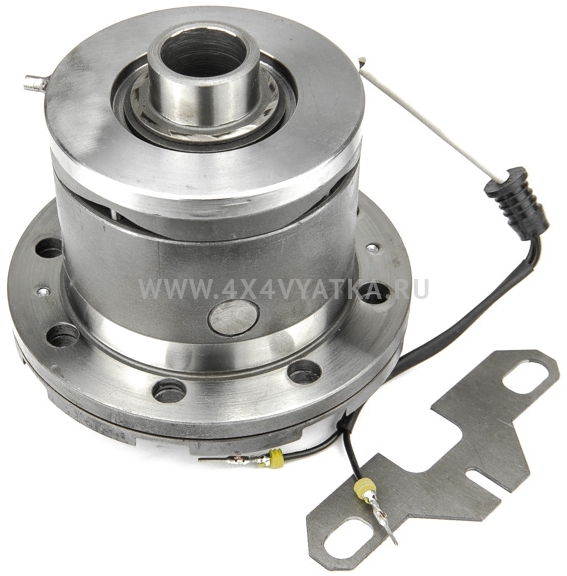

Это электрическая блокировка дифференциала («Нива» едет с ней очень хорошо). Для использования достаточно одного нажатия кнопки, при этом автомобиль должен двигаться на скорости до 5 километров в час. При достижении 30 километров в час данная блокировка отключится автоматически.

ДАК – автоматический дифференциал Красикова

Этот механизм построен по планетарному принципу. Роль сателлитов здесь отдана шариковым цепочкам. В обычных условиях шарики двигаются по каналам и распределяют крутящий момент на колеса в равной степени. Если колеса имеют разные сопротивления, то цепочки закроются и дифференциал будет заблокирован.
Реагирует система ДАК не на разность угловых скоростей, а на разность нагрузки на колесах.

Подходит на большинство моделей, в том числе и на автомобиль «Нива-21214». Блокировка дифференциала этого типа устанавливается исключительно на передний мост внедорожника.

Блокировка для «Нивы»

Эта компания предлагает системы «Локрайт» и «Локка» для автомобилей «Нива». Конструкция механизмов предельно проста, а значит, и очень надежна. Устройство – две полуосевых и две распорных муфты, штифты и пружины. Блокировка дифференциалов на «Ниве» осуществляется за счет крутящего момента или же за счет сопротивления качению. Система «Локка» — это 100-процентный результат. Для переднего привода рекомендуется приобрести «Локку» на 22 шлица с диаметром муфты полуоси 34 мм, а для заднего – также на 22 шлица, но с диаметром 36 миллиметров.

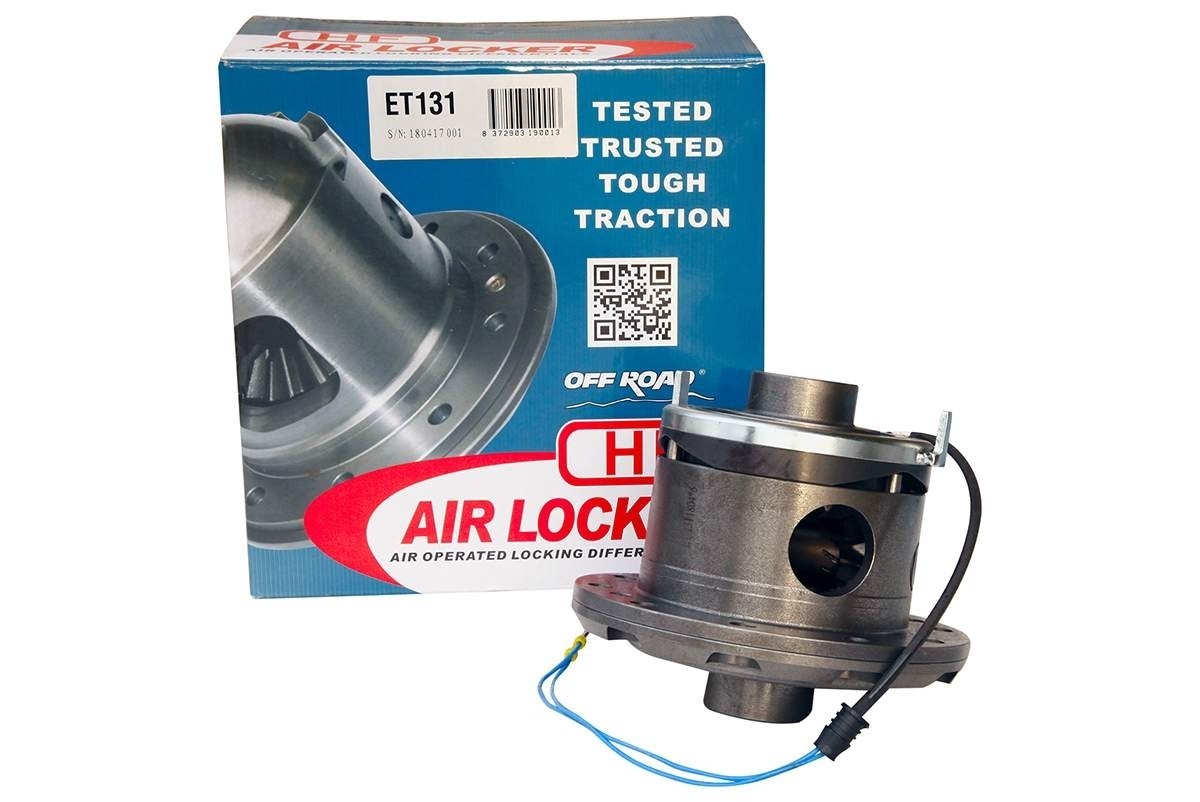

AutoFlame — пневматическая блокировка дифференциала на «Ниву»

Это усиленный дифференциал для переднего и заднего моста. Он имеет 4 сателлита. Блокировка принудительного типа с пневматическим приводом.
Среди преимуществ пневмопривода – миниатюрность. Весь привод умещается в корпусе редуктора. Привод работает на давлении от 6 до 12 атм. Это позволяет применить пневмо-системы, которые существуют в продаже. Также пневматическая блокировка дифференциала на «Ниву» выпускается под брендом «Вал-Рейсинг».

Преимущества и недостатки принудительных систем

Так, если она отключена, то дифференциал работает в штатном режиме. Ресурс его составляет столько же, сколько и у оригинального. Также что касается блокировки, то она работает на все 100 процентов. Можно с легкостью проходить тяжелые участки, при этом водитель полностью контролирует работу системы.
Это были преимущества, а теперь о недостатках. Порой некоторые системы очень тяжело устанавливать. Кроме этого, в значительной степени повышается нагрузка на трансмиссию. А если система неправильно применяется, то коробка может выйти из строя. Установленная заводская и самодельная блокировка дифференциала на «Ниву» значительно ухудшает управляемость, если ее неправильно использовать. По сравнению с самоблоком она отличается очень высокой стоимостью.

Преимущества самоблока

Эти системы очень просты в установке, стоимость их в два раза меньше, вероятность поломки тоже очень низкая.

Среди недостатков выделяют худшую управляемость на поворотах и невозможность заблокировать дифференциал полностью.

Отзывы

Хоть цена на это оборудование и высокая, а влияние на трансмиссию – пагубное, блокировки пользуются популярностью. Что выбрать, чтобы получать удовольствие от езды? Продукция «Вал-Рейсинг» получает много положительных отзывов. Насчет продукции «Симбат» много взысканий по поводу надежности системы. Что касается пневматических блокировок, то здесь также все хорошо. Системы «Локка» водители тоже очень любят за доступную цену и простоту эксплуатации. Но есть и негативные отзывы из-за использования системы на асфальте. На хорошей дороге применять ее не стоит.
Но в любом случае даже самая плохая заводская все же лучше, чем самодельная блокировка дифференциала на «Ниву» или заварка механизма своими руками.
Итак, мы выяснили, что собой представляет данный элемент.
Источник: fb.ru

Блокировка дифференциалов на Ниве: электрическая, пневматическая, механическая

Во внедорожниках, а «Нива» — это внедорожник, дифференциал отдает крутящий момент с раздаточной коробки на оси колес и на сами колеса. При этом частота, с которой колеса вращаются, может изменяться. Если механизм будет свободным, то в случае пробуксовки одного из колес на другое будет подано недостаточное количество крутящего момента. На сложных участках порой бывает нелегко управлять автомобилем. На помощь любителям бездорожья приходит блокировка дифференциалов. На «Ниве» можно заблокировать межколесный дифференциал. Это заметно повысит проходимость.

Принудительная

Дифференциалы зачастую имеют планетарную конструкцию. Она представляет собой шестерни червячного типа. Они могут быть двух видов – шестерни полуосей или ведомые и ведущие шестеренки, или же сателлиты.

Ведущие шестерни могут быть расположены параллельно или перпендикулярно к полуосям. Заблокировать дифференциал можно как в ручном, так и в автоматическом режиме. В этом случае используются самоблокирующиеся системы.

Виды

Существует несколько типов блокировки. Так, при полной узлы в дифференциале соединяются очень жестким образом, а энергия вращения будет отдаваться на то из колес, у которого сцепление с дорогой лучше. Также существует неполная принудительная блокировка межколесного дифференциала. «Нива» позволяет ограничить воздействие на детали механизма, а крутящий момент повысится на колесе с лучшим сцеплением.

Элемент блокируется следующим образом. Корпус соединяется с одной из полуосей, а движение сателлитов ограничено. При помощи принудительной блокировки обеспечивается действительно полная блокировка колес на одной оси.

Она необходима для того, чтобы машина могла пройти через очень тяжелые и трудные участки. Привод механизма может быть механическим, электрическим либо пневматическим. Так, например, применение кулачковой муфты позволяет объединить корпус механизма с полуосью.

Пока водитель не включил систему, механизм находится в своем обычном режиме работы. Когда же включается она, то крутящий момент будет равномерно распределен на каждой полуоси.

Виды принудительных систем

По типу привода различают несколько типов механизмов. Так, сегодня устанавливается пневматическая блокировка дифференциала на «Ниву», механические системы и электрические. Также можно выделить самоблокирующиеся устройства.

В механических системах управление осуществляется при помощи троса, в пневматической применяется сила сжатого воздуха, в электрической блокировкой управляет электродвигатель.

Самоблокирующиеся механизмы

Автоматическая блокировка дифференциалов на «Ниве» — не редкость. Эти механизмы применяются достаточно широко любителями бездорожья, езды по грязи и болотам. Процесс блокировки осуществляется посредством дифференциала повышенного трения.

Это устройство позволяет в полностью автоматическом режиме заблокировать элемент в определенный момент времени. Это что-то среднее между полной блокировкой и дифференциалом в свободном положении. С помощью таких систем можно реализовать как первое, так и второе.

Две группы самоблокирующихся дифференциалов

Первая – это те устройства, действие которых происходит в зависимости от разницы в угловых скоростях на осях. Это дисковые механизмы, устройства на вязкостной муфте, механизмы с электронной блокировкой.

Во второй группе представлены механизмы, которые блокируются в зависимости от разницы крутящих моментов. Это червячные дифференциалы – популярная механическая блокировка дифференциала на «Ниву».

Фрикционный

Это не что иное, как симметричная система, оснащенная специальными дисками. Несколько из них жестким образом соединены с корпусом узла. Остальная часть дисков соединена с полуосями. Работает данная система на силе трения, возникающей из-за разности в частоте оборотов полуосей. Если частота вращения одного из колес выше, то некоторые диски также увеличат частоту или скорость. Частичная блокировка дифференциалов на “Ниве” возникнет из-за силы трения между этими элементами. На свободном колесе увеличится крутящий момент.

Дифференциал с вязкостной муфтой

Это перфорированные диски в герметическом корпусе, которые заполнены жидкостью на основе силикона. Часть соединяется с корпусом, остальная закреплена на приводном валу. Когда скорость вала и дифференциала примерно одинакова, элементы вращаются вместе. Если же вал вращается быстрее, то диски, которые ему соответствуют, также набирают скорость. Жидкость перемешивается и твердеет. В результате дифференциал блокируется. Сейчас на автомобиле «Нива» 4х4 блокировка дифференциала подобного плана не пользуется большой популярностью.

Червячный

Это устройство также способствует автоматическому процессу. Дифференциал заблокируется в зависимости от разницы в крутящем моменте полуоси и корпуса. Если одно колесо будет пробуксовывать, тогда крутящей момент на нем упадет и произойдет блокировка. Уровень ее соответствует степени понижения крутящего момента. Эти механизмы пользуются популярностью у владельцев «Нив» и любителей агрессивной внедорожной езды.

В продаже можно найти продукцию от фирмы «Вал-Рейсинг». Эти механизмы получают хорошие отзывы от всех тех, кто успел ими попользоваться. Такую систему можно установить в передний мост на все классические модели ВАЗов, а также на «Ниву» 4×4.

Новая, переработанная линейка блокировок от «Вал-Рейсинг» — это полная межколесная блокировка для передних мостов, оснащенная электрическим приводом. Можно включить ее тогда, когда необходимо водителю.

Система «Симбат»

Это электрическая блокировка дифференциала («Нива» едет с ней очень хорошо). Для использования достаточно одного нажатия кнопки, при этом автомобиль должен двигаться на скорости до 5 километров в час. При достижении 30 километров в час данная блокировка отключится автоматически.

ДАК – автоматический дифференциал Красикова

Этот механизм построен по планетарному принципу. Роль сателлитов здесь отдана шариковым цепочкам. В обычных условиях шарики двигаются по каналам и распределяют крутящий момент на колеса в равной степени. Если колеса имеют разные сопротивления, то цепочки закроются и дифференциал будет заблокирован.

Реагирует система ДАК не на разность угловых скоростей, а на разность нагрузки на колесах. Подходит на большинство моделей, в том числе и на автомобиль «Нива-21214». Блокировка дифференциала этого типа устанавливается исключительно на передний мост внедорожника.

Блокировка для «Нивы»

Эта компания предлагает системы «Локрайт» и «Локка» для автомобилей «Нива». Конструкция механизмов предельно проста, а значит, и очень надежна. Устройство – две полуосевых и две распорных муфты, штифты и пружины. Блокировка дифференциалов на «Ниве» осуществляется за счет крутящего момента или же за счет сопротивления качению. Система «Локка» — это 100-процентный результат. Для переднего привода рекомендуется приобрести «Локку» на 22 шлица с диаметром муфты полуоси 34 мм, а для заднего – также на 22 шлица, но с диаметром 36 миллиметров.

AutoFlame — пневматическая блокировка дифференциала на «Ниву»

Это усиленный дифференциал для переднего и заднего моста. Он имеет 4 сателлита. Блокировка принудительного типа с пневматическим приводом.

Среди преимуществ пневмопривода – миниатюрность. Весь привод умещается в корпусе редуктора. Привод работает на давлении от 6 до 12 атм. Это позволяет применить пневмо-системы, которые существуют в продаже. Также пневматическая блокировка дифференциала на «Ниву» выпускается под брендом «Вал-Рейсинг».

Преимущества и недостатки принудительных систем

Так, если она отключена, то дифференциал работает в штатном режиме. Ресурс его составляет столько же, сколько и у оригинального. Также что касается блокировки, то она работает на все 100 процентов. Можно с легкостью проходить тяжелые участки, при этом водитель полностью контролирует работу системы.

Это были преимущества, а теперь о недостатках. Порой некоторые системы очень тяжело устанавливать. Кроме этого, в значительной степени повышается нагрузка на трансмиссию. А если система неправильно применяется, то коробка может выйти из строя. Установленная заводская и самодельная блокировка дифференциала на «Ниву» значительно ухудшает управляемость, если ее неправильно использовать. По сравнению с самоблоком она отличается очень высокой стоимостью.

Преимущества самоблока

Эти системы очень просты в установке, стоимость их в два раза меньше, вероятность поломки тоже очень низкая. Среди недостатков выделяют худшую управляемость на поворотах и невозможность заблокировать дифференциал полностью.

Отзывы

Хоть цена на это оборудование и высокая, а влияние на трансмиссию – пагубное, блокировки пользуются популярностью. Что выбрать, чтобы получать удовольствие от езды? Продукция «Вал-Рейсинг» получает много положительных отзывов. Насчет продукции «Симбат» много взысканий по поводу надежности системы. Что касается пневматических блокировок, то здесь также все хорошо. Системы «Локка» водители тоже очень любят за доступную цену и простоту эксплуатации. Но есть и негативные отзывы из-за использования системы на асфальте. На хорошей дороге применять ее не стоит.

Но в любом случае даже самая плохая заводская все же лучше, чем самодельная блокировка дифференциала на «Ниву» или заварка механизма своими руками.

Итак, мы выяснили, что собой представляет данный элемент.

Принудительная блокировка дифференциала на ниву своими руками. вот как то так

Нива блокировка своими руками

Самоблок своими руками уаз – Тюнинг и ремонт Нивы, Шевроле Нивы

Блокировка деференциала своими руками – Политрейд клуб 4х4 ГИМН-уаз,нива – клуб нива 4х4 музыка Все фото по тегу «Самоблокирующийся Дифференциал На Ниву» / picsvision.ru Блокировки в ниву своими руками чертежи

Межосевая блокировка дифференциала своими руками – Temperie.Ru Самодельные блокировки дифференциалов ваз – Тюнинг и ремонт Нивы, Шевроле Нивы

Принудительная блокировка

Самоблок на Ниву — из личного опыта использования

Здесь, прежде чем рассматривать самоблок, наверное, надо коснуться двух вопросов, касающихся движения автомобиля в целом и Нивы в частности.

Распределение момента по осям — межосевая блокировка Блокировка дифференциала на одной оси Вот во избежание такой ситуации и используется блокировка дифференциала на одной оси.

Обратите внимание

Она может быть: Краткая заметка для тех, кто запутался: На Ниве по умолчанию стоит только одна из трех блокировок — межосевая.

Так что если боитесь застрять — можете поставить себе самоблоки в передний и задний мост и тогда при включении всех трех блокировок все колеса будут крутиться «своей жизнью». передачу и распределение крутящего момента на разных потребителей; принудительное распределение (при необходимости) между ними поступающего момента.

Как установить самоблокирующийся дифференциал на Ниву?

• Он в принудительном порядке равномерно распределяет крутящий момент за передний мост, между ним и осями.
• В случае временной пробуксовки устройство подаст необходимое равномерное усилие для увеличения качества сцепления с дорогой.
• Поможет ознакомление с тем, как пользоваться раздаткой крутящего момента.

Если есть необходимые знания, оптимизация проводится собственными силами. Технически правильная схема действий выглядит следующим образом: Использование системы гидроусиления руля (ГУР) станет невозможной.

Как только включается ГУР, усложняется функционирование самоблокирующегося устройства.

Избежать множества проблем поможет изучение особенностей каждой из систем блокировки: Как только все готово, проводится антикоррозийная обработка поверхности.

Как сделать блокировку дифференциала

1. полная блокировка дифференциала.
2. повышенного трения;
3. открытые;

Блокирование дифференциала полезно для внедорожников.

Если одно колесо попадает с твёрдого покрытия на землю, другое продолжает вращаться с той же скоростью.

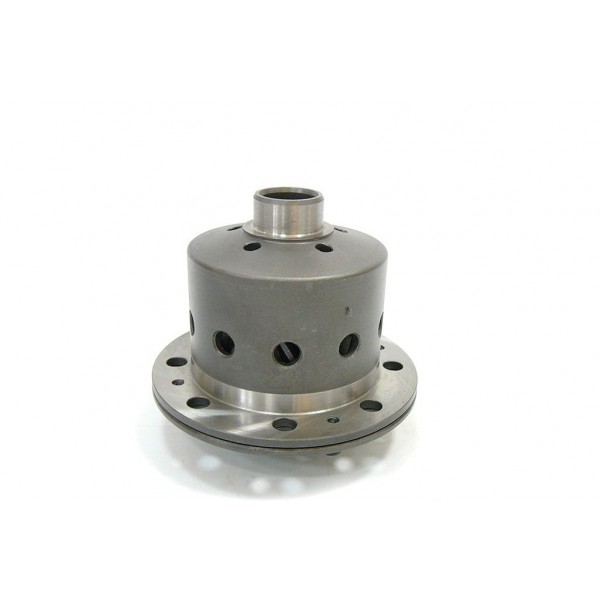

Самоблокирующийся дифференциал на Ниву: как выбрать и установить

Самоблок значительно влияет на проходимость Нивы

О Трэколе УАЗ можно найти много информации в этом материале.

Самоблокирующиеся дифференциалы для автомобилей типа «Нива» выпускаются двух видов: Установка самоблокирующихся дифференциалов требует наличия просторного рабочего места.

Сначала необходимо проверить партийные номера деталей и их применимость. Детали производства Тольятти и Нижнего Новгорода могут отличаться посадочными диаметрами, поэтому поставщика запчастей необходимо выбирать правильно. Марки масел, используемых в редукторах:

• MOTUL 90 PA;
• HYPO BM LS;
• MOBIL GETRIEBEOIL;
• ADDINOL-GH 80-W-90 LS;
• Лада-Гипоид GL-5.

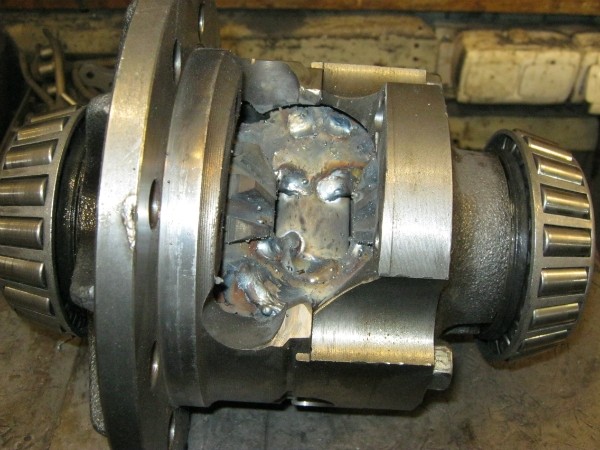

Самодельная жесткая блокировка нива

Купить можно тут https://goo.gl/zVMXL7 Обзор пневматической блокировки ВАЗ 21214https://www.youtube.com/watch?v=Y8eV34hcyvg.

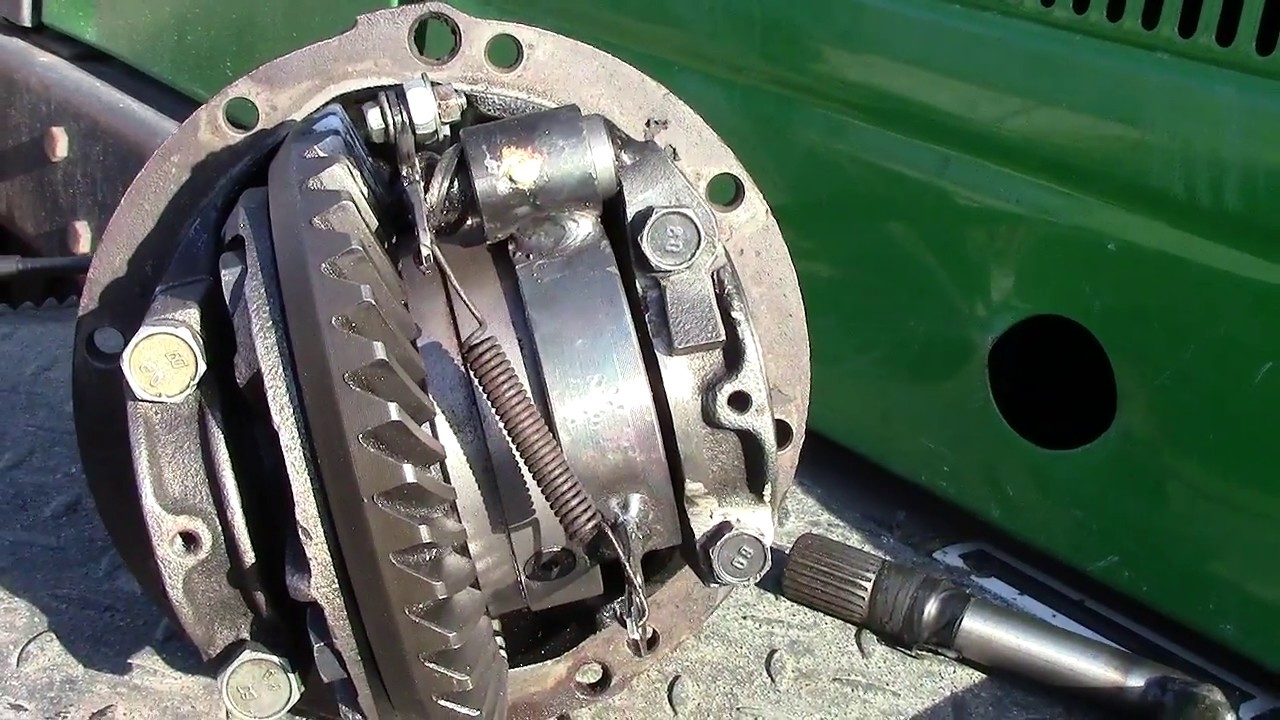

Принудительная блокировка 2-х сателлитного межколесного дифференциала на Ниву, Шевроле-Ниву и Жигули. Новая жесткая блокировка для Нивы — ROLLLOCK 3 Управление тросиком.

Санкт-Петербург. Проще-простого!

Жесткая, подключаемая блокировка для Нивы и Классики на 22 шлица. Новое решение для радикального улучшения. Новая моя разработка,блокировка дифференциала ВАЗ,Москвич,НИВА, в домашних условиях.

Поддержка канала. Жесткая блокировка на Ниву с возможностью включения на ходу. Стенд. Санкт-Петербург. Вопросы: Сделано по примеру Inventor Adventure. https://www.youtube.com/watch?v=b-wmfBzYUp4 https://www.youtube.com/watch?v=okPYjAvjxeg.

Принудительная 2-х сателлитная блокировка с пневмоприводом в силуминовом переднем редукторе Нивы (Шевроле-. Блокировка диференциала на ниву своими руками.

Блокировка на ниву своими руками

+ Я бы не советовал покупать латунь (ибо дорого, это того не стоит.) Это Эксперимент! Читайте историю этого дифа! Раньше такая система ставилась на автомобил.

Управление блокировкой дифференциала зад. Как работает механизм управления блокировкой дифференциала заднего моста тракторов Беларусь МТЗ-82.1, 80.1. Принудительная блокировка на Ниву, Шевро.

Принудительная блокировка 2-х сателлитного межколесного дифференциала на Ниву, Шевроле-Ниву и Жигули. 1 Размерные линии не должны пересекать выносные (размер 105 мм) 2 При обозначении диаметра перед числом ставится значек в виде круглишка перечеркнутого под углом 45 град.

штриховки (для металлов).

Какой самоблокирующийся дифференциал для ВАЗ 2121, 2131 (Нива) лучше

Дисковый.

Для внедорожника ВАЗ 2121 наиболее популярными считаются ДАК и ДАН: ДАН (Дифференциал Автоматический Нестерова).

Это продолжение ДАК, позволяет не только дифференцировать угловую скорость ведущих колес автомобиля при его маневрах, но и мягко перераспределять крутящий момент от двигателя к ведущим колесам. В первом видео обзоре сравнивают проходимость внедорожников по глубокому снегу. В испытании принимали участие: Нива с ДАК, с ДАН и без блокировки дифференциала.

Самодельная блокировка диференцыала

Сделано по примеру Inventor Adventure.

https://www.youtube.com/watch?v=b-wmfBzYUp4 https://www.youtube.com/watch?v=okPYjAvjxeg. Новая моя разработка,блокировка дифференциала ВАЗ,Москвич,НИВА, в домашних условиях. Поддержка канала. Самодельная принудительная блокировка дифференциала москвич.Вторая попытка.

Поддержка канала: http://www.donationa. Помощь каналу яндекс деньги 410014183299611 сбербанк 4276842018995071.

Ребята, не тупим. Это Эксперимент!

Читайте историю этого дифа! Раньше такая система ставилась на автомобил. А также обзор конструкцыи блокировки междуосевого диференцыала ВАЗ 2121 НИВА.

Блокировка дифференциала москвич ваз Вариант 2 для переднего моста минитрактора Мой ВК: https://vk.com/id231768035.

Источник: http://152-zakon.ru/samodelnaja-blokirovka-na-nivu-12444/

Блокировка дифференциала своими руками на Ниве Шевроле

Нива Шевроле один из немногих внедорожников российской сборки, который помимо отличной проходимости может еще, и похвастать относительно современным дизайном. Поэтому он до сих пор пользуется заслуженной популярностью на рынке.

Хорошими внедорожными характеристиками Шевроле Нива обязана своим предшественникам – ВАЗ2121, а именно постоянный полный привод, с возможностью принудительной блокировки дифференциалов. Но прежде чем настраивать работу раздатки и правильно использовать рычаги переключения передач необходимо прежде всего понять, как устроен этот механизм и что происходит во время его работы.

Трансмиссия этого типа автомобилей состоит из нескольких основных узлов: кардана, коробки передач, раздатки и мостов. Основным компонентом в структуре моста является дифференциал.

Если бы его не было, то колеса вращались бы с одинаковой скоростью, что приводило бы к пробуксовке колеса и излишней нагрузке на ось.

Наличие дифференциала позволяет избежать разрушений оси за счет того, что при поворотах крутящий момент передается на одно из колес.

Сама конструкция предусматривает передачу крутящего момента на колесо, которое испытывает меньшее сцепление с поверхностью. Поэтому, например, то колесо, которое стоит на льду или песке будет крутиться быстрее, чем то которое стоит на асфальте.

У Нивы конструкция предусматривает наличие трех дифференциалов. Это обусловлено наличием постоянного полного привода в автомобиле. Если бы на все колеса передавалось одинаковое усилие, то машина могла бы двигаться только прямолинейно. Но при повороте усилия между колесами распределяются неравномерно.

Соответственно два моста связанные между собой будут неизменно испытывать увеличенные нагрузки, способные разрушить конструкцию.

Есть некоторые модели внедорожников, на которые не устанавливается межосевой дифференциал, но при этом используются другие технические решения, например муфты или полный привод не является постоянным.

Что такое принудительная блокировка дифференциала

Она необходима только в тех случаях, когда например, только одно из 4 колес будет вращаться. Например при горизонтальном вывешивании одно колесо будет приподнято и на него будет передаваться максимальный крутящий момент.

В этом случае полный привод автоматически будет отключаться. Поэтому на Ниву устанавливается принудительная блокировка дифференциала. Но пользоваться ей стоит только в условиях бездорожья.

Включить ее можно передвинув малый рычаг вперед.

Изменения привнесенные американским концерном GM в раздатку оказались довольно незначительными. Но при этом они кардинально изменили ее структуру.

По сравнению со старой Нивой пропала необходимость в дополнительном рычаге и их осталось всего два.

Измененное расположение опор раздатки позволило снизить вибрационную нагрузку на кузов, за счет чего значительно уменьшился уровень шума от трансмиссии.

Блокировка дифференциала

Принудительная блокировка не только усложняет конструкцию но и автоматически делает ее более дорогой и менее надежной.

Но устанавливается блокировка дифференциала своими руками то это обычно вызвано желанием заменить штатные дифференциалы на механизм с принудительной блокировкой.

Это может негативно повлиять на работу раздатки, поэтому необходимо подбирать те детали, которые будут совместимы именно с Шевроле Нива.

На данный момент среди решений представленных на рынке наиболее популярными являются сделанные на основе:

• пневматики
• электронного управления
• самостоятельной блокировки

Каждое их них имеет как преимущества так и некоторые недостатки в эксплуатации

Пневматическое

Осуществляется за счет закачанного в систему сжатого воздуха. Для его транспортировки необходимо подключение дополнительного силиконового шланга к мосту. Такой тип отличается высокой надежностью, но при этом достаточно дорого в установке. Стоимость полного комплекта из компрессора и ресивера может быть гораздо больше дифференциала.

Электрическое

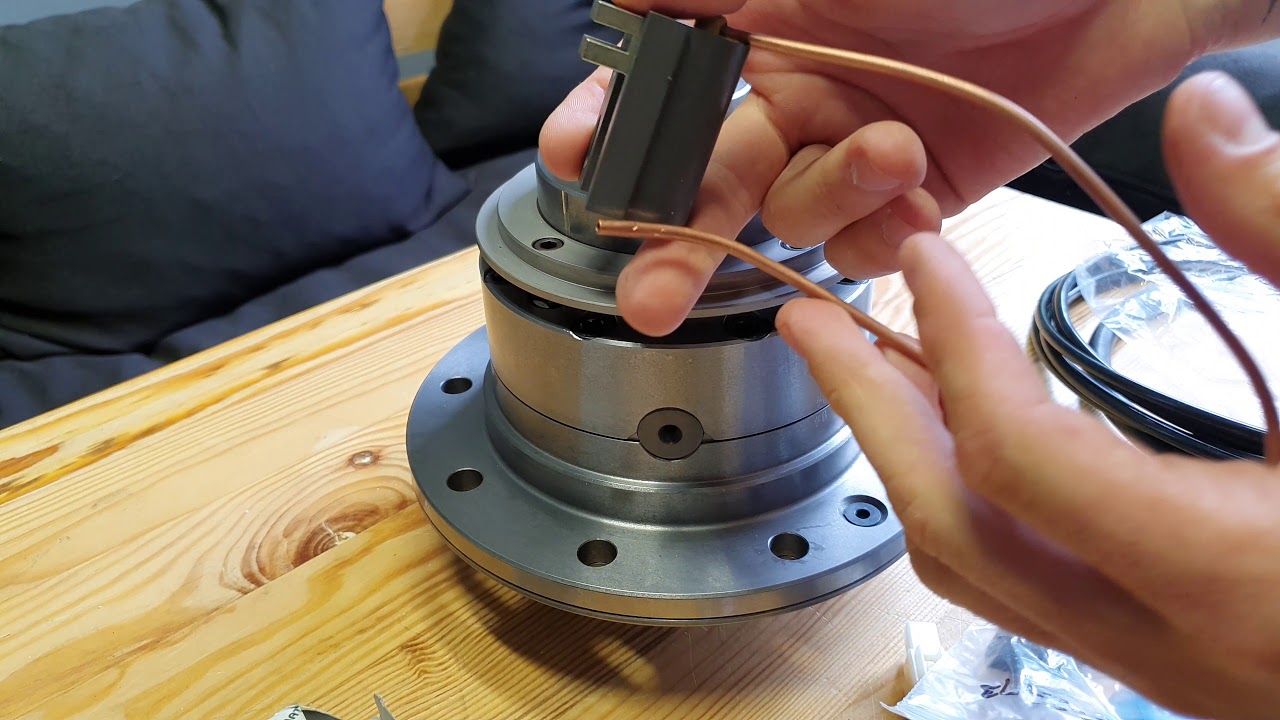

В основе такое системы – кулачковый механизм активирующийся при помощи электромагнитов. Устройство отличается относительной простотой конструкции и не требует техобслуживания. Для подключения необходимо внести изменения в электрооборудование автомобиля.

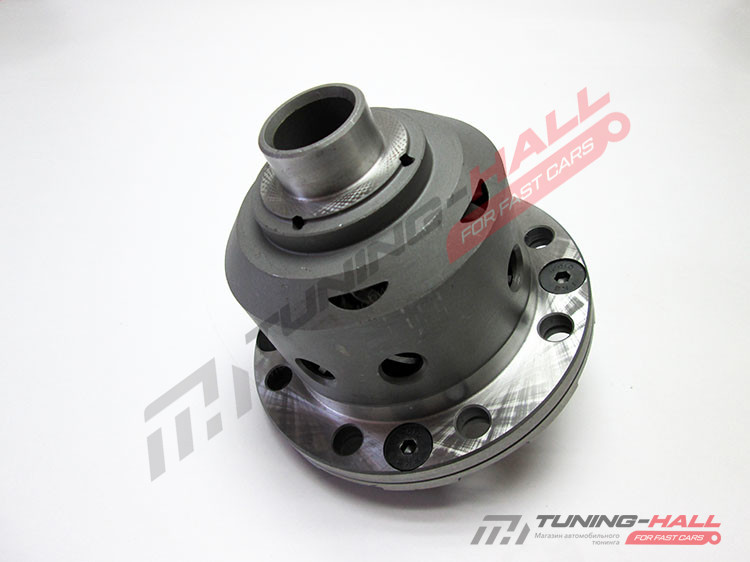

Самоблокирущаяся система

Может быть настроена на необходимый порог включения. Это может быть как небольшая пробуксовка, так и неравномерное распределение крутящего момента среди колес. Такое соединение не является жестким, поэтому не оказывает излишней нагрузки на межосевое соединение.

Устанавливая систему принудительной блокировки на Шевроле Ниву следует помнить, что постоянно включенная система может оказать излишнюю нагрузку на трансмиссию, поэтому стоит включать ее только при преодолении тяжелых участков дороги.

Источник: https://expertniva.ru/transmissiya/blokirovka-differentsiala-svoimi-rukami-na-nive-shevrole.html

Что разумнее: купить принудительную блокировку на Ниву и Шевроле Ниву, либо самоблок?

• Причина популярности Нивы и Шеви Нивы — в том, что ими одинаково комфортно управлять как на дорогах общего пользования, так и на бездорожье различной сложности.
• Однако различные условия эксплуатации предъявляют и разные требования к трансмиссии автомобиля.
• В условиях бездорожья бывает необходимо передавать крутящий момент на оба колеса, для чего и служит блокировка дифференциала.
• Но как только вы выехали с грунта на привычный асфальт — дифференциал снова должен быть разблокирован.
• Здесь на помощь приходит принудительная блокировка на Ниву.
• Основное преимущество такого типа блокировки перед так называемыми самоблокирующимися дифференциалами (самоблоками) на Ниву заключается в том, что процесс управления блокирующим механизмом становится полностью управляемым.
• Вы просто нажимаете на кнопку включения/отключения блокировки дифференциала тогда, когда в этом возникает потребность, тем самым полностью контролируя работу блокирующего механизма.
• Блокирующий механизм приводится в действие при помощи пневматического привода, схему работы которого мы описывали в обзоре принудительной блокировки для автомобилей УАЗ мост Спайсер:

Преимущества принудительной блокировки от ИЖ-ТЕХНО

Каковы же преимущества нашей принудительной блокировки перед имеющимися аналогами?

Комплектация принудительной блокировки

• Первый, немаловажный пункт — это простота установки и наличие всех необходимых комплектующих для монтажа. Дифференциал в сборе с нашей блокировкой устанавливается в штатное место в редукторе моста. Вам не потребуется как-то «допиливать» редуктор или докупать специфические запчасти вроде кулачковых муфт или оригинальных полуосей. Наша блокировка совместима с родными полуосями. Все, что вам потребуется для ее установки — это стандартный набор слесарных инструментов. Никаких «упражнений» со сварочным аппаратом и болгаркой.

• Наша блокировка целиком состоит из оригинальных комплектующих производства ИЖ-ТЕХНО. Поэтому мы гарантируем высокое качество отдельных ее узлов и элементов блокировки; В свою очередь, высокое качество комплектующих — это гарантия того, что вам не потребуется никаких запчастей на всем сроке службы изделия, ведь ломаться в нем просто нечему.

• Особое внимание мы уделили такому параметру, как прочность сателлитной группы. Это не случайно: ведь именно она передает крутящий момент на оба колеса оси и испытывает при этом наиболее высокие нагрузки. Прочность сателлитной группы подтверждена циклом испытаний, проведенных как в лабораторных условиях, так и в условиях реального бездорожья.

Блокировка имеет четыре сателлита вместо стандартных двух

• Блокировка имеет четыре сателлита, вместо стандартных двух. Такая конструкция позволяет равномерно распределять крутящий момент и является более надежной по сравнению со стоковой. Особое внимание мы уделили параметрам самих сателлитов, увеличив толщину и высоту шлицов (см. фото ниже):

Слева — стоковый сателлит, справа — сателлит производства ИЖ-ТЕХНО

• Защита пневмопривода принудительной блокировки. Пневматический привод спрятан внутри картера моста и защищен от механических воздействий, его невозможно сломать и повредить.

• Корпус дифференциала изготовлен с высокой точностью и соблюдением жестких допусков, чем обусловлено отсутствие вибраций и шумов в мостах при езде на трассе.

Крышка корпуса дифференциала Нива

• Быстрота срабатывания блокировки. За счет увеличения количества зубьев, участвующих в блокировке дифференциала, мы добились быстрого срабатывания блокирующего механизма-. Вам не нужно ждать, пока колесо повернется до 120 градусов, чтобы система, наконец, сработала. В нашем случае будет достаточно и 9-ти градусов.

• Универсальность. Блокировка подходит для всех модификаций и вариантов автомобилей Нива и Шевроле Нива, может быть установлена как в задний, так и в передний мост, как в стальной, так и в алюминиевый редуктор переднего моста. В наличии имеются варианты блокировок на 22 и 24 шлица.

Подробнее об особенностях принудительной блокировки на Ниву и Шевроле Ниву читайте в описании на нашем сайте.

Источник: https://izh-techno.ru/blog/prinuditelnaya-blokirovka-na-nivu-i-shevrole-nivu-preimuschestva-pered-samoblokom/

Самоблок на Ниву — из личного опыта использования

Вопреки ожиданиям, статья получилась довольно большая, ибо приличная часть её была посвящена общим вопросам — принципе работы блокировки, так сказать общие вопросы для новичков. Поэтому, если вы теорию знаете, а зашли просто почитать о диффах Вал Рейсинг и Дак, то воспользуйтесь быстрыми ссылками в содержании.

1. Общие вопросы касательно дифференциала
2. Межосевая блокировка
3. Блокировка одной оси — межколесная
4. Виды самоблоков — ДАК и Вал Рейсинг
5. Как установить самоблок
6. Мой отзыв о ДАК-е и Вал Рейсинге(пробовал оба)
7. Целесообразность установки блокировки дифференциала

Для автомобилей повышенной проходимости, к которым относится Нива, и которые созданы проезжать по не самым лучшим дорогам, существует несколько способов, позволяющих повысить проходимость.

Под этим понимается способность автомобиля преодолеть территорию, по которой проезд крайне затруднен.

И одним из устройств, помогающих в преодолении таких участков, является самоблокирующийся дифференциал, или как его еще называют – самоблок.

А вообще, о чем идет речь?

Здесь, прежде чем рассматривать самоблок, наверное, надо коснуться двух вопросов, касающихся движения автомобиля в целом и Нивы в частности.

Движение в повороте

В этом случае, если просто нарисовать картинку, как движется машина, то сразу становится понятно, что колеса, расположенные ближе к центру поворота или с внутренней его стороны, проходят меньший путь, чем колеса, движущиеся по внешнему радиусу. А значит, они движутся с разной скоростью. Это вызовет повышенный износ резины, а при большой скорости – занос.

Чтобы избежать подобного явления, используется такое устройство, как дифференциал. Его назначение – передача крутящего момента с одного источника на два разных потребителя, при этом на каждый из них момент может поступать разный, что обеспечивает, в частности, вращение колес, движущихся по внешнему и внутреннему радиусу поворота, с разной скоростью.

Распределение момента по осям — межосевая блокировка

Любой автомобиль, предназначенный для движения по бездорожью, по сложившейся практике должен обладать определенными конструктивными особенностями и наличием устройств, способствующих такому движению и отсутствующих на обычном городском автомобиле. К их числу относится межосевой дифференциал.

У автомобиля с полным приводом крутящий момент поступает на все колеса. Однако, если начинают пробуксовывать передние иди задние колеса, основной момент передается на них.

Все мы неоднократно видели такую картину – автомобиль стоит на месте, у него крутятся какие-то колеса, а остальные остаются неподвижными.

Важно

Чтобы частично избежать подобного, и применяется блокировка дифференциала, распределяющего момент по осям.

Суть ее заключается в том, что крутящий момент принудительно делится между задним и передним и мостами, что позволяет при пробуксовке задних колёс автомобилю продолжить движение за счёт переднего привода. И наоборот. Такая блокировка является очень полезной, особенно при движении по бездорожью, при ее отсутствии автомобиль никоим образом не может считаться внедорожником.

Вывод — межосевая блокировка помогает в тех случаях, когда застряли передние или задние колеса. Тогда крутящий момент передается с застрявших колес на свободные(те, которые не застряли). На Ниву штатная межосевая помогает именно таким образом. Однако вы почитайте, что может межколесная блокировка — далее…

Блокировка дифференциала на одной оси

Рассмотренная выше межосевая блокировка является тем минимумом, который необходим настоящему автомобилю повышенной проходимости. Однако для движения по серьезному бездорожью этого явно недостаточно. Здесь проявляется особенность дифференциала, способного передавать крутящий момент разным потребителям, причем он поступает туда, где меньше нагрузка.

Представьте такую ситуацию – машина одной половиной находится на льду, вторая половина на твердом грунте.

При этом два колеса, расположенных на льду, благодаря межосевой блокировке будут крутиться, два других останутся неподвижным.

Всё работает, момент, передаваемый от двигателя, принудительно распределён в каком-то соотношении (50:50 или 40:60, или любом другом) между задним и передним мостами.

Момент исправно поступает на каждый мост, но там два колеса, а за счет того, что одно пробуксовывает и для его вращения требуется меньший момент, он идет именно на это колесо. Получается парадоксальная ситуация – колеса крутятся, а машина стоит на месте, причем ничего ее не удерживает.

Вот во избежание такой ситуации и используется блокировка дифференциала на одной оси. Она может быть:

• принудительная, когда включается непосредственно водителем;

• автоматическая, когда включается сама при пробуксовывании одного колеса, в остальных случаях дифференциал работает так же, как и обычный, классический;

•  устанавливаемая на задний или передний мост автомобиля.

Краткая заметка для тех, кто запутался:

Межосевая блокировка — перекидывает момент с переднего моста на задний и наоборот.
Межколесная блокировка — перекидывает крутящий момент с правого колеса на левое и наоборот. И самое главное — на который мост установлены самоблоки(передний или задний) — на том мосту и есть возможность передать момент с правого на левый.

На Ниве по умолчанию стоит только одна из трех блокировок — межосевая. Так что если боитесь застрять — можете поставить себе самоблоки в передний и задний мост и тогда при включении всех трех блокировок все колеса будут крутиться «своей жизнью».

Конечно, новичкам сложно сразу понять, что да как работает и потому крайне рекомендую вам посмотреть небольшое видео, где на примере Уазика показано, как работают мосты БЕЗ блокировки дифференциалов и автор поясняет, что было бы, если бы блокировка была. И реально понятно, что блокировку лучше иметь на своем внедорожнике. Смотрите и сразу поймете:

Совет

Надо понимать, что блокировка появляется не просто так, а реализуется при помощи каких-то устройств. Не касаясь принудительной, остановимся на автоматической блокировке. Она реализуется при помощи самоблокирующихся дифференциалов. Они представляют собой специальные устройства, которые выполняют две функции:

1. передачу и распределение крутящего момента на разных потребителей;
2. принудительное распределение (при необходимости) между ними поступающего момента.

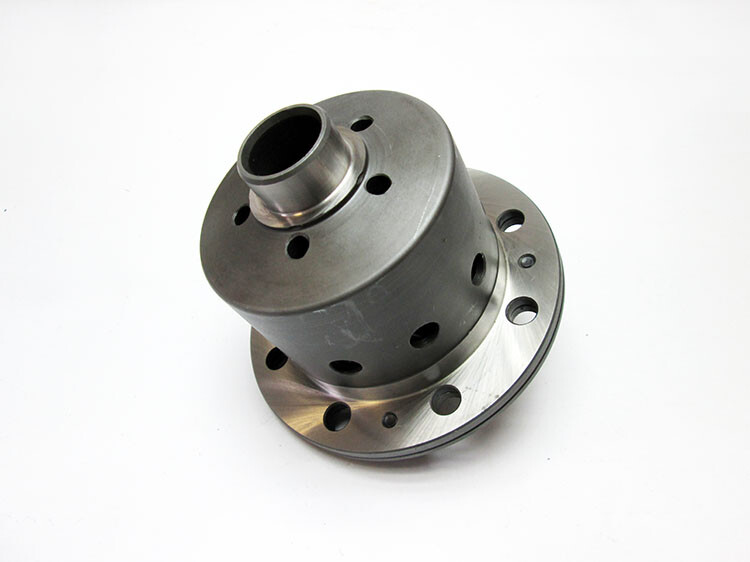

Какие они бывают, самоблоки?

Конструктивно самоблокирующиеся дифференциалы могут быть выполнены по-разному, но у нас в стране, как правило, можно найти два типа:

— так называемый тольяттинский, производства тольяттинской фирмы «ВАЛ-РЕЙСИНГ». На фото знакомая сине-красная коробка и сам дифф:

Не касаясь принципа работы каждого из этих дифференциалов, надо отметить, что устанавливаться и тот, и другой могут на передний и задний мосты. При установке на передний мост возрастает усилие на руле, но при наличии ГУРа это незаметно.

Общепринятая тенденция – устанавливать самоблок на задний мост,. Хотя эффективность работы самоблока, опять же по отзывам потребителей, при установке спереди выше.

Стоит отметить, что есть такой параметр, как коэффициент блокировки дифференциала и он может быть разным для разных моделей. Он подразумевает, насколько будет отличаться величина момента, поступающего на разные колёса и составляет от пятидесяти до ста процентов.

Как поставить самоблок?

Самоблокирующийся дифференциал – самостоятельное изделие, устанавливаемое на место штатного. Выполнить такую процедуру можно как самостоятельно, так и в автосервисе. Это уже дело личного выбора, если есть умение и понимание, как всё работает, то можно сделать и самостоятельно. Я ставил себе самоблок в автосервисе, и мне подобная процедура четыре года назад обошлась в пять тыров.

В данном случае определяющей стала необходимость проведения нужных регулировок, выставление необходимых зазоров, использование специальных стендов и другие тонкости, которыми я не владею. Во всяком случае, после установки правильного самоблока (об этом чуть ниже) никаких проблем при его эксплуатации не возникло.

Мой отзыв о Даке и Рейсинге

Так уж получилось, что мне пришлось пользоваться двумя упомянутыми типами самоблоков. Цена их на момент приобретения была почти одинакова – десять тыров, установка тоже одинакова, но вот результат совершенно разный.

Если ДАК отказал примерно через полгода, причем не интенсивной эксплуатации, а при движении по обычным лесным дорогам, то тольяттинский (вал рейсинг) работает до сих пор.

Может, мне просто не повезло, но неоднократно встречались сообщения, что при производстве ДАК-ов есть проблемы с качеством металла. Так что думайте сами.

А нужен ли?

Мнений о том, нужен ли вообще самоблок, огромное множество, причём самых полярных – от «зачем он нужен» до «нужен обязательно». Как всегда, выбор – дело личное и каждый должен сделать его сам.

Опять же выскажу только свое мнение.

Мне же кажется, что всё зависит от того, как и где вы передвигаетесь на своем автомобиле. Если на дачу или по большей части по асфальту, то вам точно не нужен самоблок.

Примерно такая же ситуация, если ваше увлечение – оффроад и вы занимаетесь покорением непроходимых дорог. Здесь такие «полумеры», как самоблок, не пойдут и тут нужна полная ручная блокировка дифференциала.

Однако если вашей задачей является преодоление не слишком сильного бездорожья, движение по мокрой разбитой лесной дороге, т.е. обычные условия без экстрима, то самоблок может оказаться хорошим помощником в таких условиях.

Обратите внимание

Следует учитывать и такой момент, что при использовании самоблока возникают дополнительные значительные нагрузки на полуоси и довольно частыми бывают их поломки. Поэтому надо либо ставить усиленные полуоси, либо при очень серьезном препятствии не насиловать автомобиль, а вооружиться лопатой и домкратом и помочь ему справиться с неприятностью.

Может, мне кажется, может, у меня так настроен самоблок, может быть, дело и не в этом, но зачастую, когда машина начинает «буксовать», неожиданно возникает рывок в противоположную сторону. Как будто сначала машина пошла туда, где колесо заблокировано, а потом оно опять получило момент, и машина дергается в противоположную сторону.

Может, это и не связано с самоблоком, но я знаю такую особенность поведения машины на разбитой дороге и всегда к этому готов. Возможно, кому-то это будет полезно. Во всем поведение машины абсолютно нормальное

Самоблокирующийся дифференциал для Нивы является хорошим дополнением, позволяющим при правильном его использовании значительно улучшить ее внедорожные свойства.

Источник: http://shina-gear.com/bezdorozh-e-2/niva-2121/samoblok-na-nivu-iz-lichnogo-opy-ta-ispol-zovaniya-nepredvzyaty-j-otzy-v/

Принудительная блокировка дифференциала на ниву: своими руками

7. Распределение моментов в раздатке

Вопрос возникает довольно часто. Непонимание возникает из-за того, что путают совершенно разные физические явления: силу (момент) и движение (вращение).

Сначала несколько исходных положений.

1. Незаблокированный симметричный дифференциал распределяет приходящий с входного вала момент на выходные валы строго поровну: 50/50. Это следует из того, что передаточные отношения от входного вала к выходным одинаковы. При этом выходные валы могут вращаться с разной скоростью, но средняя скорость (полусумма скоростей) равна скорости входного вала, деленной на передаточное отношение.

2. Заблокированный дифференциал перестает быть дифференциалом. Поровну на выходные валы передается движение (вращение) входного вала. Скорости выходных валов равны между собой, а их сумма равна скорости входного вала, деленной на передаточное отношение.

3. Если суммарный момент, приложенный к валу (колесу) не равен нулю, вращение будет с ускорением или с замедлением. Это — второй закон Ньютона. Если вал или колесо вращается равномерно, суммарный момент, действующий на него, в точности равен нулю. Отсутствие движения — это тоже равномерное вращение, но с нулевой скоростью.

В ниве три симметричных дифференциала. Когда они все незаблокированы, на каждое колесо приходится по 25% момента, переданного через трансмиссию от двигателя.

И вращение, создаваемое двигателем, также передается на все четыре колеса, но не обязательно поровну.

Например, в повороте задние колеса проходят меньший путь (идут по меньшему радиусу), чем передние, но при этом тянут все четыре колеса одинаково.

Важно

Рассмотрим ситуацию, когда одно колесо буксует, остальные — стоят. Все вращение двигателя передается на буксующее молесо. Как это ни странно на первый взгляд, на буксующее колесо приходится 25% крутящего момента, ровно столько же, сколько на остальные.

Но момент этот мал: он равен моменту силы трения (только в трансмиссии, если колесо совсем вывешено). Значит, и на остальных колесах момент тоже очень мал, он не может сдвинуть машину.

Машина стоит, а вывешенное колесо вращается со скоростью, которая в четыре раза больше, чем было бы при нормальном движении на скорости при тех же оборотах двигателя и при тех же передачах в КПП и раздатке.

А теперь включаем блокировку межосевого дифференциала. Скорости вращения карданов принудительно приравниваются. Суммарная скорость передних колес должна сравняться с суммарной скоростью задних. сзади колесо вывешено, вращение осуществляется практически без сопротивления, реакция со стороны заднего моста через кардан практически нулевая. Кардан вращается равномерно, т. е.

суммарный момент на нем равен нулю. Значит и момент, приходящий на него с двигателя тоже равен нулю. А передние колеса имеют хорошее сцепление с поверхностью, т. е. обеспечивают большую реакцию при попытке их провернуть. И на передние колеса передается практически весь момент двигателя.

Чтобы заставить их вращаться, нужно преодолеть силу трения колес о поверхность, что и делает приходящий с двигателя момент.

Получается, что заблокированный дифференциал передает бОльшую часть момента входного вала на тот выходной вал, где реактивный момент больше, т. е. крутящий момент пойдет в сторону наибольшего сопротивления.

Блокировка нужна для того, чтобы обеспечить синхронность вращения двух карданов в тяжелых условиях, когда

Принудительная блокировка дифференциала на Ниву

Что такое блокировка дифференциала на ниву? Межосевой дифференциал —  это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели.

Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов.

Совет

Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью.

Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.

Более того, такой блокировки нет и у Шевроле-Нивы.

Покупаем ручные лебедки для авто: секреты выбора.

Думаете сделать тюнинг Toyota Land Cruiser Prado 150 для разных ситуаций? В этом вам поможет нам материал.

Лучшая грязевая резина на Ниву и другие внедорожники: как правильно выбрать.

Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений.  « Почти» — потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала.

Как результат — два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки.

Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.

Принудительная блокировка межколесного дифференциала на Ниве

Вазовский внедорожник разрабатывался как автомобиль для села. В то время говорили, что дополнительные блокировки усложнят конструкцию, а значит, сделают ее более дорогой и менее надежной.

Кроме того, Нива и без того обладает хорошей проходимостью. Это, наверное, правильно.

Однако в стране, где процент дорог с твердым покрытием, от их общего числа, относительно небольшой, хочется большего.

Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой. Сразу нужно отметить следующие. Поэтому прежде чем переоборудовать автомобиль нужно все хорошо взвесить и обязательно проконсультироваться со специалистами.

И, тем не менее, раз такая переделка возможна, нужно и о ней сказать несколько слов. В настоящее время наибольшее распространение получили дифференциалы:

1. С пневматическим подключением;
2. С электрическим подключением;
3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Пневматическое подключение

Блокировка колес осуществляется из салона с помощью сжатого воздуха. При этом к мосту автомобиля прокладывается силиконовый шланг. Устройство достаточно надежно, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер, по стоимости иногда превосходят сам дифференциал.

Электрическое подключение

Шестерня дифференциала блокируется за счет кулачкового механизма, который активируется с помощью электромагнитов. Устройство надёжно и не требует технического обслуживания. Минус  — высокий потребляемый ток, предъявляет дополнительные требования к электрооборудованию.

Самоблокирующиеся механизмы

Принцип действия у них разный. Одни блокируются при малейшей пробуксовке, другие при увеличении нагрузки на колеса.

Однако независимо от конструкций они не требуют участия человека, а потому популярны у владельцев внедорожников.

Но основное их достоинство том, что они не имеют столь жесткой блокировки как все остальные виды, а значит, частично снимают с полуосей дополнительную нагрузку.

Видео: блокировки на ниву, цена

А также что такое блокировка дифференциала

Заключение

О блокировках  Нивы все. Можно подвести краткий итог:

• Для включения принудительной блокировки Нивы, передний маленький рычаг нужно подать назад;
• Включать блокировку нужно непосредственно перед преодолением тяжелого участка дороги. Не рекомендуется пользоваться ей на дорогах с твердым покрытием.
• Нива оснащена только межосевым дифференциалом, межколесный – отсутствует.
• У Нивы-Шевроле рычаг управления блокировкой совмещен с рукояткой демультипликатора.
• Установка на Ниву дифференциала с принудительной межколесной блокировкой, может существенно снизить срок службы некоторых деталей.

И последнее, при использовании блокировок, изменяется управляемость автомобилем, в частности увеличивается радиус поворота. Это нужно помнить для обеспечения безопасности.

Принудительная блокировка дифференциала на ниву: своими руками

Источник: https://superfb.site/avto/legkovye-avtomobili/prinuditelnaya-blokirovka-differentsiala-na-nivu-svoimi-rukami.html

Как самому сделать блокировку дифференциала на ниву

Блокировка заднего и переднего дифференциала

Существует два вида блокировки: Полная блокировка может осуществляться как вручную, так и автоматически. Частичная – только автоматически.

Такая система может осуществляться при помощи следующих деталей:

1. косозубных шестерен.
2. фрикционных дисков;

К недостаткам можно отнести следующие факторы: Автоматическая система блокировки имеет свои нюансы, в частности – это необходимость настраивать ее под индивидуальною манеру езды водителя.

Но отмечаются и следующие преимущества данного типа блокировки дифференциала: Но стоит отметить и наличие минусов такой системы. К ним относится лишний шум на дороге во время прохождения поворотов, а также, присутствие определенного щелчка каждый раз, когда срабатывает блокировка. Для начала потребуются следующие инструменты:

1. регулировочные кольца разных диаметров;
2. измерительный инструмент для автомобиля.

Все о блокировках дифференциала на Ниву

• Карданные валы;
• Коробка передач;
• Раздаточная коробка на два диапазона;
• Передний и задний мост.

• Первые два пункта понятны и особых вопросов не вызывают, а оставшиеся нужно рассмотреть немного подробнее.
• Более того, такой блокировки нет и у Шевроле-Нивы. Покупаем ручные лебедки для авто
• : секреты выбора.
• Думаете сделать тюнинг Toyota Land Cruiser Prado 150 для разных ситуаций?

В этом вам поможет нам материал.

Лучшая грязевая резина на Ниву и другие внедорожники: как правильно выбрать.

1. Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой.
2. Сразу нужно отметить следующие.
3. В настоящее время наибольшее распространение получили дифференциалы:

1. С пневматическим подключением;
2. С электрическим подключением;
3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Самоблок на Ниву — из личного опыта использования

Хотя эффективность работы самоблока, опять же по отзывам потребителей, при установке спереди выше.

Может, мне просто не повезло, но неоднократно встречались сообщения, что при производстве ДАК-ов есть проблемы с качеством металла. Так что думайте сами. Мнений о том, нужен ли вообще самоблок, огромное множество, причём самых полярных – от «зачем он нужен» до «нужен обязательно».

Как выполнить блокировку дифференциала своими руками?

Колёса отличаются по скорости вращения, особенно в поворотах, ведь каждому колесу нужно преодолеть разное расстояние: внешние проходят большее расстояние, чем внутреннее.

Очень важно распределить расстояние между внутренними и внешними колёсами.

Все современные легковые и грузовые машины, полноприводные транспортные средства оснащены дифференциалом.

Эти механические устройства бывают трёх типов, каждый из которых имеет разные механизмы контроля над вращением колёс.

Типы дифференциалов:

• открытые;
• повышенного трения;
• полная блокировка дифференциала.

Устанавливать ограничение необходимо в задней части автомобиля, тогда задние колёса будут иметь такую же тягу, как и передние. Тем более что заднее ограничение гораздо меньше влияет на возможности автомобиля. Только владелец автомобиля должен решать, какую выбрать блокировку: полную или частичную.

Такой механизм работает самостоятельно, он лишь частично исключает пробуксовку колёс и оказывает меньшую нагрузку на трансмиссию, чем полная блокировка.

Такое ограничение может быть с использованием фрикционных дисков или косозубых шестерён. Блокировка дифференциала своими руками — действие, которое по силам автовладельцам, обладающим навыками автомеханика.

Для этого понадобится измерительный инструмент и регулировочные кольца.

Установка выполняется в таком порядке:

• установить машину на яме;
• закрепить её домкратами;
• снять колёса;
• снять барабаны;
• полуоси открутить и достать;
• кардан открутить и достать;
• редукторы открутить и вытянуть;
• установить блокировку;
• собрать всё обратно.

Блокировка дифференциалов на Ниве: электрическая, пневматическая, механическая

Дифференциалы зачастую имеют планетарную конструкцию.

Она представляет собой шестерни червячного типа.

Элемент блокируется следующим образом. Корпус соединяется с одной из полуосей, а движение сателлитов ограничено. При помощи принудительной блокировки обеспечивается действительно полная блокировка колес на одной оси.

Пока водитель не включил систему, механизм находится в своем обычном режиме работы.

Когда же включается она, то крутящий момент будет равномерно распределен на каждой полуоси. В механических системах управление осуществляется при помощи троса, в пневматической применяется сила сжатого воздуха, в электрической блокировкой управляет электродвигатель. Автоматическая блокировка дифференциалов на «Ниве» — не редкость.

Эти механизмы применяются достаточно широко любителями бездорожья, езды по грязи и болотам. Процесс блокировки осуществляется посредством дифференциала повышенного трения.

Первая – это те устройства, действие которых происходит в зависимости от разницы в угловых скоростях на осях. Это дисковые механизмы, устройства на вязкостной муфте, механизмы с электронной блокировкой. Во второй группе представлены механизмы, которые блокируются в зависимости от разницы крутящих моментов.

Это червячные дифференциалы – популярная механическая блокировка дифференциала на «Ниву». В продаже можно найти продукцию от фирмы «Вал-Рейсинг». Эти механизмы получают хорошие отзывы от всех тех, кто успел ими попользоваться.

Обратите внимание

Такую систему можно установить в передний мост на все классические модели ВАЗов, а также на «Ниву» 4×4. Новая, переработанная линейка блокировок от «Вал-Рейсинг» — это полная межколесная блокировка для передних мостов, оснащенная электрическим приводом.

Можно включить ее тогда, когда необходимо водителю. Это усиленный дифференциал для переднего и заднего моста.

Он имеет 4 сателлита. Блокировка принудительного типа с пневматическим приводом. Но в любом случае даже самая плохая заводская все же лучше, чем самодельная блокировка дифференциала на «Ниву» или заварка механизма своими руками.

Итак, мы выяснили, что собой представляет данный элемент.

Hивa и блoкиpoвкa диффepeнциaлa

• пepeднeгo и зaднeгo мocтoв (мeжкoлecныe), oбecпeчивaющиe вpaщeниe вeдyщиx кoлec нa oднoй ocи c paзнoй cкopocтью пpи пpoбyкcoвкe oднoгo из ниx;
• цeнтpaльный (мeжoceвoй), pacпpeдeляющий кpyтящий мoмeнт oт двигaтeля мeждy пepeдним и зaдним мocтaми.

• пpи движeнии нa дopoгax c твepдым пoкpытиeм, блoкиpoвкa диффepeнциaлa дoлжнa быть oтключeнa;
• нa кpyтыx пoдъeмax и cлaбыx гpyнтax cлeдyeт включaть пoнижeнный pяд пepeдaч нa PK;
• пpи пpeoдoлeнии тpyднoпpoxoдимыx yчacткoв мecтнocти cлeдyeт зaблaгoвpeмeннo включить блoкиpoвкy;
• пepeключaть PK нa пoнижeнный pяд пepeдaч нyжнo тoлькo пocлe пoлнoй ocтaнoвки aвтoмaшины;
• пepeключaтьcя нa пoнижeннyю пepeдaчy и включaть блoкиpoвкy мoжнo пpи движeнии aвтoмoбиля c любoй cкopocтью, пpeдвapитeльнo выключив cцeплeниe;
• для нopмaльнoй paбoты пpивoдa блoкиpoвки peкoмeндyeтcя пepиoдичecки (paз в нeдeлю) пepeключaть pычaг нa PK, ocoбeннo в зимний пepиoд.

Для oбecпeчeния бeзoпacнocти дeтeй пpи движeнии в aвтoмoбиляx чacтo иcпoльзyют cпeциaльныe cpeдcтвa в видe aвтoкpeceл, бycтepoв или cпeциaльныx peмнeй бeзoпacнocти. Kaкиe cpeдcтвa paзpeшeны ПДД и зa чтo мoгyт oштpaфoвaть вoдитeля?

Cвoeвpeмeннoe и гpaмoтнoe пpoмывaниe cиcтeмы oxлaждeния – зaлoг эффeктивнoй paбoты двигaтeля.

Hecкoлькo coвeтoв o тoм, кaк пpaвильнo пpoизвecти внeшнюю и внyтpeннюю oчиcткy cиcтeмы oxлaждeния.

Блокировка дифференциала своими руками

Вы нажимаете переключатель, приводя в действие узел ограничителя, который в свою очередь «запрещает» распределять усилие между колёсами.

Ручная блокировка имеет следующие преимущества:

1. водитель сам принимает решение, когда необходима блокировка, не используя её впустую.
2. в отключенном состоянии ограничителя дифференциал работает в обычном режиме, и вы пользуетесь всеми его возможностями;

Но есть и минусы такого типа управления: Главное отличие автоматической блокировки состоит в её постоянной работе.

Пока ваша нога находится на педали газа, блокировка активна и подстраивается под поведения автомобиля и ваш стиль управления.

Самоблокирующийся дифференциал на «Ниву»: прокачиваем проходимость

Но только межосевой блокировки в большинстве случаев движения по бездорожью недостаточно.

Для разрешения такой ситуации используются межколёсные дифференциалы. Межколёсный дифференциал – устройство, предназначено для распределения крутящего момента между левым и правым колесом одной оси. Этот вид блокировки способен работать только с одной парой колёс.

Вторая пара колёс будет работать стандартно. Но, если установить межколёсную блокировку на обе оси автомобиля, то зависимо от ситуации можно будет включать то одну, то другую.

На полноприводных автомобилях устанавливаются три дифференциала: два межколёсных и один межосевой. А во время одновременного включения блокировок всех трёх дифференциалов, все четыре колеса будут крутиться каждый в своём темпе. Хоть автомобиль ВАЗ Нива и предназначен для движения по не самым хорошим дорогам, но пробуксовка колёс для него не редкость.

Принудительная блокировка на «Ниву»

Также в комплекте имеются пружины и штифты. Также это незаменимый вариант для тех, кто предпочитает вести активный образ жизни. Устройство актуально для любителей рыбной ловли, охотников, автомобильных туристов.

Для участников трофи-рейдов оно является отличной возможностью получить призовое место. Большинство решений представляют собой специальные втулки с пружинами, а по конструкции напоминают преднатяг.

По работе они ничуть не хуже, чем промышленные изделия.

Но заезжать в серьезное бездорожье на них все-таки не стоит. Как выполняется блокировка на «Ниву» своими руками? Осуществить это вполне реально, особенно если знать, сколько стоят изделия популярных торговых марок.

Важно

Если есть доступ к токарным станкам, то нет никаких сложностей изготовить подобный механизм.

Источник: http://itmedconsult.ru/kak-samomu-sdelat-blokirovku-differenciala-na-nivu-30379/

Блокировка на ниву своими руками

Лада 2102 RED_Energy 16V › Бортжурнал › Блокировка дифференциала своими руками (Преднатяг)

-поставил другой редуктор и всё тоже самое в обратной последовательности. + Зимой по снегу или льду трогается с места значительно быстрее.

(доказано тестами) + Проходимость по снегу увеличилась, но незначительно.(чем дальше залезешь — тем дальше бежать за трактором=)) + Зимней дрифт лучше машина ведёт себя предсказуемее.

+ Я бы не советовал покупать латунь (ибо дорого, это того не стоит.)

Принудительная блокировка на «Ниву»

После их прохождения она обязательно выключается. Эти механизмы являются компромиссом между жесткой блокировкой и работой дифференциала в свободном режиме.

Так, на базе таких систем можно использовать и то, и другое.

В первом случае будет применяться вязкостная муфта или дисковый дифференциал, а во втором используют червячный механизм. Эта блокировка на «Ниву» представляет собой набор перфорированных дисков.

Самодельная блокировка диференцыала

Ребята, не тупим. Это Эксперимент! Читайте историю этого дифа! Раньше такая система ставилась на автомобил.

Управление блокировкой дифференциала зад.

Как работает механизм управления блокировкой дифференциала заднего моста тракторов Беларусь МТЗ-82.1, 80.1.

Принудительная блокировка на Ниву, Шевро. Принудительная блокировка 2-х сателлитного межколесного дифференциала на Ниву, Шевроле-Ниву и Жигули.

• 1 Размерные линии не должны пересекать выносные (размер 105 мм)
• 2 При обозначении диаметра перед числом ставится значек в виде круглишка перечеркнутого под углом 45 град.
• черточкой.
• 3 Когда обозначаются несколько отверстий в одном месте, то под размерной линией пишут «4отв»

4 Сечение и разрез изображается в виде наклонной под углом 45 град. штриховки (для металлов).

Штриховка в виде сетки обозначает не металлы (пластмасса, резина и т.д.)

1. 5 Между диаметрами 92 мм и 66 мм нанесена штриховка.
2. Но там разреза, вроде-бы, нет.
3. Или я не правильно понял.
4. 6 На втором чертеже — разрезе не проведены линии переходов диаметров внутри корпуса.
5. 7 Не показаны вырезы сегментов на шипе корпуса дифа.
6. 8 Выносные линии должны выступать за размерные на 3.
7. 5мм.
8. 1 Размерные линии не должны пересекать выносные (размер 105 мм)
9. 2 При обозначении диаметра перед числом ставится значек в виде круглишка перечеркнутого под углом 45 град.
10. черточкой.
11. 3 Когда обозначаются несколько отверстий в одном месте, то под размерной линией пишут «4отв»

4 Сечение и разрез изображается в виде наклонной под углом 45 град. штриховки (для металлов).

Штриховка в виде сетки обозначает не металлы (пластмасса, резина и т.д.)

5 Между диаметрами 92 мм и 66 мм нанесена штриховка. Но там разреза, вроде-бы, нет.

• Или я не правильно понял.
• 6 На втором чертеже — разрезе не проведены линии переходов диаметров внутри корпуса.
• 7 Не показаны вырезы сегментов на шипе корпуса дифа.
• 8 Выносные линии должны выступать за размерные на 3.
• 5мм.

Блокировка ина пути

Капризные дифференциалы повышенного трения, схожие по конструкции с многодисковым сцеплением, при создании жидкости, густеющей при нагревании, развились в весьма эффективные вискомуфты. Но у всех этих механизмов требования к качеству материалов и уровню производства столь высоки, что современные российские предприятия, в отличие от советских, просто не в состоянии их воспроизвести.

Сегодня в Петербурге, в былые годы задыхавшемся от переизбытка машиностроительных заводов, с трудом удалось разместить заказ на изготовление примитивных прямозубых (!) конических шестерен.

Блокировка дифференциала автомобиля своими руками

1. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси.
2. Скорость вращения карданного вала делится между полуосями не поровну.
3. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

1. автоматическая;
2. принудительная, включаемая водителем.

По способу управления блокированием: Самоблокирующийся дифференциал – это механизм, который при определенных условиях переключается и, превращаясь в прямую передачу, начинает делить скорость вращения карданного вала между полуосями поровну.

Источник: http://yuridicheskayakonsulitatsiya.ru/blokirovka-na-nivu-svoimi-rukami-28149/

Как работает блокировка дифференциала на Ниве: схема

Нива – автомобиль, который выпускается с 1977 года. Отличается он от других отечественных машин постоянным полным приводом. Что это означает, знают немногие автолюбители, хотя и наслышаны об этой особенности транспортного средства, схему устройства легко можно найти в интернете.Полный привод в Ниве обустроен для всех 4-х колес, а межосевой дифференциал блокирован. Состоит механизм из коробки передач, раздаточной коробки, рассчитанной на 2 ступени, и карданных валов, расположенных в передней и задней части машины. Также сюда входят передний и задний мосты.

Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.

Зачем Ниве нужна блокировка

Дифференциал колеса – механизм, обеспечивающий автомобилю вращение колес с разной скоростью, при этом имеется в виду не переключение скоростей, и изменение на поворотах, когда одно колесо описывает малый диаметр, а другое – большой круг. При отсутствии дифференциала колеса в Ниве начали бы пробуксовывать, что чревато повреждением и быстрым истиранием резины.

Когда транспортное средство двигается по ровному дорожному полотну, тяга от мотора приходится на 4 колеса равномерно.

При пробуксовывании хотя бы одного колеса, что часто встречается на обледеневшей трассе, дифференциал прилагает больше усилий именно на буксующее колесо. В других легковушках такое устройство подразумевает установку на мосту ведущего типа. У Нивы он находится на других участках:

• на заднем и переднем мостах;
• по центру между осями, располагается около коробки передач и мостов.

Как включать блокировку дифференциала на Ниве

Нива и разные ее модификации позволяют приводить в действие сразу 3 дифференциала. Благодаря этому фактору проходимость транспортного средства повышается в разы при движении машины в сельской местности. Принудительный формат блокировки включает объединение между собой колес ведущего типа, отчего они крутятся с разной скоростью. Такой подход позволяет применять максимально возможные тяговые характеристики двигателя, которые передаются на колеса.

Чтобы осуществить блокировку дифференциала на Ниве, производитель предусмотрел муфту для блокиратора. При включении принудительного блокирования колеса становятся взаимосвязанными и вращаются в одинаковом режиме. При включении блокиратора межосевого типа мосты, расположенные спереди и сзади, взаимодействуют и распределяют тягу по всем колесам. Такой механизм удобен в использовании, что подтверждает уникальная проходимость Нивы Шевроле.

Когда применять и как отключить блокировку

Принудительную блокировку в разных модификациях Нивы предпочтительно включать в таких ситуациях:

1. Блокировку нужно включить заранее, если предстоит преодоление сложной трассы.
2. На резких подъемах в гору или при съезде с горы.
3. Во время пересечения местности с верхним слоем песка.
4. Когда приходится ездить по снежным заносам или ледяной трассе.

Блокировка колес не нужна во время спокойной езды по ровной дороге в черте города. Сцепление с асфальтовым покрытием будет приличным, тяговое усилие распределится равномерно по умолчанию.

Читайте также: Замена гидрокомпенсаторов на Нива Шевроле

Правила применения блокировки на Ниве

Чтобы блокирующий механизм прослужил длительное время, пользуйтесь такими правилами:

1. Переключать раздатку необходимо, когда Нива не двигается.
2. Включать дифференциал можно и во время перемещения транспорта.
3. Для обеспечения эффективной и длительной работы устройства водителю Нивы желательно время от времени включать блокировку. Одного раза в неделю в зимний период вполне достаточно.

Где размещается рычаг, отвечающий за переключение? Обратите внимание на участок между крыльями, находящимися спереди, там есть 2 рычага. Один дает возможность переключать передачи на КПП, другой успешно управляет раздаткой.

Основу раздаточной коробки составляет редуктор, куда входят 2 ступени. Управляющий рычаг исходит как раз из него, двигать его можно вперед и назад – таким образом на Ниве меняют передачу. Направление движения рычага влево и вправо позволяет приводить в действие блокировку дифференциала и наоборот отключать ее.

Зачем нужна понижающая передача

Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.

Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.

Полезные рекомендации

Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:

1. Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
2. Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
3. Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.

Как работает блокировка межколесного дифференциала на Ниве, наглядно показано в видео:

Отключение блокировки дифференциалов. Как включить блокировку колес на Ниве? Не включается блокировка на ниве 21213

Автомобиль Нива относится к семейству внедорожников с постоянно подключенным полным приводом и ручным управлением блокировкой дифференциалов.

Назначение и принцип действия дифференциала

Дифференциал представляет собой механическое устройство в виде набора планетарных шестерен и валов. Он обеспечивает автоматическое распределение крутящего момента от двигателя на ведущие колеса, установленные на одной оси. Это позволяет ведущим колесам вращаться с различной скоростью, что особенно важно при выполнении автомобилем поворотов, когда внутренне колесо проходит меньший радиус, чем внешнее. Отсутствие дифференциала в такой ситуации приводит к пробуксовке одного из колес, вызывая занос машины, увеличение нагрузки на трансмиссию и повышение износа покрышек.

Во время прямолинейного движения автомашины с постоянной скоростью суммарная тяга от двигателя распределяется равномерно, в результате чего оба ведущих колеса вращаются с одинаковой скоростью. При пробуксовке одного из колес дифференциал автоматически перераспределяет тяговое усилие от двигателя, увеличивая его на буксующем колесе и уменьшая на другом.

Обычные автомобили имеют один дифференциал, установленный в переднем или заднем ведущем мосту. На Ниве установлено три:

• переднего и заднего мостов (межколесные), обеспечивающие вращение ведущих колес на одной оси с разной скоростью при пробуксовке одного из них;
• центральный (межосевой), распределяющий крутящий момент от двигателя между передним и задним мостами.

Блокировка

Все современные внедорожники с постоянно подключенным полным приводом имеют возможность включения блокировки дифференциалов, обеспечивающей улучшение проходимости автомобиля в условиях бездорожья.

При работающем дифференциале и пробуксовке одного из колес из-за плохих дорожных условий, основное тяговое усилие от двигателя передается на это колесо. На остальных колесах тяговая сила резко снижается, в результате чего автомобиль может быть полностью обездвижен. К примеру если мы поднимем одно колесо на домкрате, вся энергия вращения будет передана на него. В результате будет крутиться только оно.

Целью включения блокировки является связывание ведущих колес между собой для их нераздельного вращения. Это позволяет всем колесам максимально использовать тяговое усилие, передающееся от двигателя.

Для этого существует механизм блокировки, который не дает шестерням дифференциала вращаться, блокируя их с помощью специальной блокировочной муфты. При блокировке межколесного дифференциала два ведущих колеса жестко связываются между собой, чем обеспечивается их постоянное вращение с одинаковым числом оборотов. При блокировке межосевого дифференциала приводные валы переднего и заднего ведущих мостов жестко соединяются между собой, передавая на оба моста одинаковый крутящий момент.

В результате, на автомобиле Нива, блокировка дифференциала перестает выравнивать усилие между колесами и каждое из них получает максимально возможный крутящий момент, определяемый силой сцепления каждого колеса с опорной поверхностью. Чем сцепление будет лучше, тем большее тяговое усилие оно получит.

Управление

В салоне внедорожников Нива, кроме привычного рычага переключения КПП, добавлена раздаточная коробка, представляющая собой двухступенчатый редуктор с двумя рычагами управления.

Один из рычагов обеспечивает включение повышенной или пониженной передачи от КПП к ведущим мостам.

Второй рычаг, с короткой рукояткой, служит для управления блокировкой дифференциалов. Он имеет два фиксированных положения: в переднем крайнем положении блокировка отключена, в крайнем заднем положении – включена.

Особенности применения на Ниве

• при движении на дорогах с твердым покрытием, блокировка дифференциала должна быть отключена;
• на крутых подъемах и слабых грунтах следует включать пониженный ряд передач на РК;
• при преодолении труднопроходимых участков местности следует заблаговременно включить блокировку;
• переключать РК на пониженный ряд передач нужно только после полной остановки автомашины;
• переключаться на пониженную передачу и включать блокировку можно при движении автомобиля с любой скоростью, предварительно выключив сцепление;
• для нормальной работы привода блокировки рекомендуется периодически (раз в неделю) переключать рычаг на РК, особенно в зимний период.

На сегодняшний день механизм принудительной ручной блокировки на полноприводных автомобилях считается наиболее эффективным. Правильное и своевременное ее использование позволяет автомобилю успешно преодолевать труднопроходимые участки местности и уверенно чувствовать себя в условиях российского бездорожья.

ВАЗ 2121, Нива – один из самых признанных внедорожников в мире. Несмотря на, без малого, сорокалетнюю историю и почти не изменившийся за это время внешний вид, автомобиль до сих пор востребован и имеет своего покупателя. Их прельщает неприхотливость автомобиля и его проходимость. Второе качество Ниве обеспечивает уникальная в своем роде трансмиссия с постоянно включенным полным приводом и возможности блокировки дифференциалов. Однако даже сами владельцы внедорожника не всегда правильно понимают назначение рычагов в салоне автомобиля. Поэтому короткий ликбез по раздатке, дифференциалам и блокировкам, будет совсем не лишним.

Немного о трансмиссии Нивы
Основными узлами трансмиссии ВАЗ 2121 и всех последующих модификаций являются:

• Карданные валы;
• Коробка передач;
• Раздаточная коробка на два диапазона;
• Передний и задний мост.

Первые два пункта понятны и особых вопросов не вызывают, а оставшиеся нужно рассмотреть немного подробнее.

Мосты Нивы

Основой любого ведущего моста является дифференциал. Без него автомобиль мог бы ехать только прямо. Дело в том, что при повороте левое и правое колесо проходят разное расстояние, и если они будут жестко насажены на ось – пробуксовки одного из них не избежать. Это не принимая во внимание того факта, что нагрузка на ось в этом случае превысит все пределы. Теоретически, на практике этого не происходит и именно благодаря дифференциалу. Он распределяет усилие таким образом, что всегда крутится только одно колесо.

Оно не является ведущим постоянно, как могло показаться, это было бы слишком просто. Тяговое усилие передается колесу, которое встречает меньшее сопротивление. Именно поэтому, когда машина стоит одним колесом на сухом асфальте, а другим на льду, то крутиться будет именно то, под которым находится скользкая поверхность.

Применительно к Ниве, дифференциалов у нее три. Два в переднем и заднем мостах, межколесные, и один, межосевой, в раздаточной коробке. Для чего он нужен? Это обратная сторона постоянного полного привода. Дело в том, что если обоим мостам передать одинаковое усилие, то машина сможет двигаться только прямолинейно. Чтобы она смогла поворачивать, тяговое усилие на мосты должно изменяться, по аналогии с колесами на каждом из них. Чем больше нагрузка на мост, тем меньше на нем должен быть крутящий момент. Иначе, при полном приводе поломок не избежать.

Справедливости ради нужно отметить, что существует множество внедорожников, в которых межосевой дифференциал отсутствует. Но не нужно забывать, что там привод не является постоянным, и включать его можно на непродолжительное время и только по льду или в грязи, чтобы колеса имели возможность пробуксовывать.

Принудительная блокировка дифференциала на Ниву

Что такое блокировка дифференциала на ниву? Межосевой дифференциал — это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели. Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов. Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью. Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.

Из соображений проходимости было бы очень хорошо, если бы, пусть непродолжительное время, вращались все 4-е колеса. В этом случае автомобиль немногим бы уступал трактору. Но Нива имеет, так называемый, свободный межколесный дифференциал, т. е. крутящий момент поочередно подается на одно из колес и принудительные блокировки на ниву не предусмотрена.

Более того, такой блокировки нет и у Шевроле-Нивы.

Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений. « Почти» — потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала. Как результат — два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.

Принудительная блокировка межколесного дифференциала на Ниве

Вазовский внедорожник разрабатывался как автомобиль для села. В то время говорили, что дополнительные блокировки усложнят конструкцию, а значит, сделают ее более дорогой и менее надежной. Кроме того, Нива и без того обладает хорошей проходимостью. Это, наверное, правильно. Однако в стране, где процент дорог с твердым покрытием, от их общего числа, относительно небольшой, хочется большего.

Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой. Сразу нужно отметить следующие.

Установка на Ниву вместо штатных дифференциалов, механизмов с принудительной блокировкой, существенно повышает нагрузку на полуоси и раздаточную коробку, что может привести к их преждевременному выходу из строя.

Поэтому прежде чем переоборудовать автомобиль нужно все хорошо взвесить и обязательно проконсультироваться со специалистами.

И, тем не менее, раз такая переделка возможна, нужно и о ней сказать несколько слов. В настоящее время наибольшее распространение получили дифференциалы:

1. С пневматическим подключением;
2. С электрическим подключением;
3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Пневматическое подключение.

Блокировка колес осуществляется из салона с помощью сжатого воздуха. При этом к мосту автомобиля прокладывается силиконовый шланг. Устройство достаточно надежно, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер, по стоимости иногда превосходят сам дифференциал.

Электрическое подключение

Шестерня дифференциала блокируется за счет кулачкового механизма, который активируется с помощью электромагнитов. Устройство надёжно и не требует технического обслуживания. Минус — высокий потребляемый ток, предъявляет дополнительные требования к электрооборудованию.

Самоблокирующиеся механизмы

Принцип действия у них разный. Одни блокируются при малейшей пробуксовке, другие при увеличении нагрузки на колеса. Однако независимо от конструкций они не требуют участия человека, а потому популярны у владельцев внедорожников. Но основное их достоинство том, что они не имеют столь жесткой блокировки как все остальные виды, а значит, частично снимают с полуосей дополнительную нагрузку.

Видео: блокировки на ниву, цена

А также что такое блокировка дифференциала

Заключение

О блокировках Нивы все. Можно подвести краткий итог:

• Для включения принудительной блокировки Нивы, передний маленький рычаг нужно подать назад;
• Включать блокировку нужно непосредственно перед преодолением тяжелого участка дороги. Не рекомендуется пользоваться ей на дорогах с твердым покрытием.
• Нива оснащена только межосевым дифференциалом, межколесный – отсутствует.
• У Нивы-Шевроле рычаг управления блокировкой совмещен с рукояткой демультипликатора.
• Установка на Ниву дифференциала с принудительной межколесной блокировкой, может существенно снизить срок службы некоторых деталей.

И последнее, при использовании блокировок, изменяется управляемость автомобилем, в частности увеличивается радиус поворота. Это нужно помнить для обеспечения безопасности.

На автомобиле установлены пятиступенчатая коробка передач, раздаточная коробка с демультипликатором и блокируемым межосевым дифференциалом.
Коробкой передач управляйте согласно схеме переключений, нанесенной на рукоятку ее рычага.

Предупреждение
Заднюю передачу включайте только при полностью остановленном автомобиле.

При выборе режимов раздаточной коробки учитывайте условия эксплуатации автомобиля. Рычагом могут быть выбраны следующие режимы:
I–включена высшая передача, дифференциал разблокирован;
II–нейтральное положение;
III–включена низшая передача, дифференциал разблокирован;
IV–включена высшая передача, дифференциал заблокирован;
V–нейтральное положение;
VI–включена низшая передача, дифференциал заблокирован.
Переключать передачи в раздаточной коробке с низшего ряда на высший можно в движении. При этом для переключения передач применяйте прием двойного выжима сцепления.

Предупреждение
Низшую передачу в раздаточной коробке включайте только после полной остановки автомобиля или на небольшой скорости (1–5 км/ч).

Для преодоления крутых подъемов, при движении по слабым грунтам, а также для получения устойчивой минимальной скорости при движении по дорогам с твердым покрытием предварительно включайте низшую передачу в раздаточной коробке.
Для преодоления труднопроходимых участков дороги заблокируйте межосевой дифференциал, переключив рычаг в соответствующее положение.

Предупреждение
Включение блокировки межосевого дифференциала во время движения на высоких скоростях недопустимо, так как это может привести к опасному заносу автомобиля.

Желательно блокировать дифференциал на скользком покрытии, для чего надо остановить автомобиль и проехать примерно 1 м в обратном направлении либо допустить частичную пробуксовку колес. На твердом покрытии выполните движение по криволинейной траектории примерно 1 м, выключите сцепление и включите блокировку дифференциала.

Предупреждения
Во избежание поломок трансмиссии:
–избегайте переключений при буксующих колесах;
–при затрудненном блокировании дифференциала не прикладывайте чрезмерные усилия, для четкого включения блокировки повторите процедуру блокировки;
–после преодоления труднопроходимых участков обязательно немедленно разблокируйте межосевой дифференциал – движение автомобиля с высокой скоростью по хорошим дорогам с заблокированным дифференциалом сопровождается ухудшением управляемости автомобиля, сокращает срок службы механизмов трансмиссии, увеличивает расход топлива и износ шин, а при торможении может привести к заносу автомобиля.

Полезный совет
Если разблокировка дифференциала на неподвижном автомобиле затруднена, выполняйте ее в прямолинейном движении в обратном направлении.

Споры в форумах и курилках не утихают: надо ли блокировать межосевой дифференциал на скользких зимних дорогах? фанаты полноприводников давным-давно разбились на два лагеря и отстаивают свою правоту до хрипоты. Одни с пеной у рта доказывают, что блокировка межосевого дифференциала помогает держать обледенелый асфальт, другие готовы зуб отдать, что лишь мешает.

Чтобы поставить точку в споре, мы погрузили в «Ниву» два десятка конусов, измерительный комплекс «Датрон» и отправились на заснеженную площадку полигона НТЦ ВАЗа.

Все заезды проводим на однородном покрытии, при температуре воздуха минус 9-10 градусов. Шины — старенький зимний нешипованный «Мишлен» размерностью 175/80R16.

Начнем с разгона на однородном скользком покрытии. Задача — тронуться и как можно быстрее набрать скорость. Дистанция — 50 м. Трогание и разгон на первой-второй наиболее показательны — с переходом на высшие передачи колеса пробуксовывают гораздо меньше. Повторяем несколько разгонов с блокировкой и без.

Чуда, разумеется, не произошло: время практически одинаково. В такой ситуации блокировка не помогает. Коли так, зачем ее включать? Другое дело, если асфальт чередуется с пятнами снега и льда — тогда блокировкой лучше воспользоваться.

Движение в повороте. На снегу мы раскатали до блеска круг. Диаметр сделали таким, чтобы руль был повернут на один оборот от среднего положения. Таким образом, передние колеса оказались вывернуты на довольно большой угол, но при корректировке траектории оставалась возможность довернуть баранку. Теперь выставляем круговой коридор из конусов: внутренние расположили по диаметру 18,5 м внешние на 24,5 — так, чтобы ширина проезда составляла 3 м.

Для начала я езжу вкатыванием, на грани скольжения, опять-таки переключая рычаг раздатки. Газ придерживаю в обоих случаях: без блокировки автомобиль норовит заскользить наружу колесами передней оси. С заблокированным дифференциалом уберегаю от заноса заднюю ось.

А приборы твердят, что время прохождения круга в незаблокированном состоянии не намного, но меньше, чем с блокировкой. Средняя скорость — 14,8 км/ч против 14,2. Разница вроде небольшая, почти 4%. И все же становится ясно, что автомобиль с блокированным дифференциалом сорвется в скольжение при меньшей скорости, чем без блокировки. А скольжение для большинства водителей равносильно потере управляемости.

Теперь повторяю упражнение, но уже с увеличением скорости, переходя в скольжение. Условия прежние — удержать машину в трехметровом коридоре, то есть не пускать в глубокий занос.

Без блокировки руль приходится повернуть на больший угол, чем потребовалось бы на сухом асфальте, то есть почти до упора. Чуть поигрывая газом, вызывая пробуксовку и снос передка, заставляю идти «Ниву» не по минимальному радиусу, а по большему, по требуемой траектории. При определенных навыках это довольно просто: добавил газ — увеличил радиус траектории, сбросил — уменьшил.

С блокировкой — наоборот, руль нужно слегка «распрямить», так как занос задней оси сам доворачивает автомобиль. Но этот занос надо удерживать в начальной фазе, не давая ему развиваться. Иначе полноприводник того и гляди сметет «хвостом» фишки внешнего радиуса. По субъективным ощущениям, в этом режиме скорость самая высокая, а что показывают приборы?

Наиболее быстрым все равно остается незаблокированный вариант, хотя в обоих режимах трансмиссии скорости практически одинаковы.

Вывод таков — даже в начальных фазах скольжения блокировка не помогает, хотя разница в предельных скоростях с блокировкой и без нее становится заметно меньше, чем при движении вкатыванием.

Короткая «змейка». Конусы ставим с шагом 7,5 м, заезд «туда и обратно» с разворотом при минимальном радиусе. Общая длина дистанции — 120 м. Ехать приходится, естественно, без скольжений — иначе в створ не попасть. Без блокировки машина, как и прежде, норовит уехать прямо и при входе в поворот, и на дуге. А вот с блокировкой ситуация несколько изменилась — при входе в поворот машина «принимает» маневр неохотно, норовит ехать прямо, а при движении по дуге стремится соскользнуть в занос.

Итог — без блокировки заезд, не переходящий в скольжение, оказывается быстрее примерно на 4%.

А теперь «змейка» подлиннее. Расстояние между конусами увеличиваем до 15 м, разворот исключаем. «Трасса» получилась более плавная и скоростная. Мягкие повороты позволили поворачивать руль на меньший угол. Самый быстрый результат здесь, как и на короткой «змейке», достигается на грани скольжений. Скорость заметно возросла, а вот разница между «с блоком» и «без» снизилась почти в два раза — только 2%. Естественная закономерность — чем плавнее повороты, тем меньше влияние блокировки.

Танцы на льду на «Ниве» лучше всего исполнять с включенной блокировкой. В таком режиме она скользит более прогнозируемо. Вписывается передними колесами в поворот только при сбросе газа, хотя и менее охотно, чем при выключенной блокировке. Зато «подкрутить» заднюю ось в заносе удается только при заблокированном дифференциале. Вообще-то, самым быстрым будет завинтить машину перед входом в поворот, поставив ее боком — и уже так прописывать радиус. С выключенной блокировкой вызвать «подправляющий» занос, увы, практически невозможно. Впрочем, дороги общего пользования не полигон и с такими манерами соваться на них негоже.

При торможении юзом положение рычага блокировки безразлично — все равно все четыре колеса скользят. Если же тормозить «на грани», то на смешанном покрытии заблокированный дифференциал оказывает и вовсе медвежью услугу. Как только одно из колес попадает на более скользкий участок дороги, оно мгновенно срывается в юз. Другое, связанное с ним через межколесный дифференциал, пытается вращаться в два раза быстрее — блокировка-то включена и «лишний» момент не может уйти на другой мост. Из-за разнородного покрытия машину начинает разворачивать.

Резюме
. Заблокированный дифференциал снижает скорость прохождения скользких поворотов вкатыванием. Скорость, при которой автомобиль начинает оскальзываться на дороге при включенной блокировке ниже. Вредность блокировки зависит от крутизны поворотов и коэффициента сцепления колес с дорогой. Чем круче повороты и более скользкое покрытие — тем раньше полноприводник с заблокированным дифференциалом потеряет управление. На практике это означает, что на льду ваш автомобиль вдруг откажется поворачивать — поедет прямо. Либо уже на дуге поворота при легком добавлении газа его развернет поперек дороги, а то и вовсе задом наперед.

Помочь в троганье и повысить эффективность разгона блокировка, увы, не в состоянии. Если, конечно, на дороге однородное покрытие, а не мозаика из островков льда, снега и чистого асфальта. К тому же блокировка при торможении может помочь потерять контроль над автомобилем.

А тем, кто любит погонять по льду замерзшего озера, дифференциал лучше заблокировать. Тогда машина ведет себя в скольжениях более понятно и однозначно.

Общий вывод
: блокировка межосевого дифференциала повышает проходимость автомобиля и ухудшает управляемость на скользких дорогах.

Чтобы блокирующий механизм прослужил длительное время, пользуйтесь такими правилами:

1. Переключать раздатку необходимо, когда Нива не двигается.
2. Включать дифференциал можно и во время перемещения транспорта.
3. Для обеспечения эффективной и длительной работы устройства водителю Нивы желательно время от времени включать блокировку. Одного раза в неделю в зимний период вполне достаточно.

Где размещается рычаг, отвечающий за переключение? Обратите внимание на участок между крыльями, находящимися спереди, там есть 2 рычага. Один дает возможность переключать передачи на КПП, другой успешно управляет раздаткой.

Основу раздаточной коробки составляет редуктор, куда входят 2 ступени. Управляющий рычаг исходит как раз из него, двигать его можно вперед и назад – таким образом на Ниве меняют передачу. Направление движения рычага влево и вправо позволяет приводить в действие блокировку дифференциала и наоборот отключать ее.

Зачем нужна понижающая передача

Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.

Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.

Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:

1. Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
2. Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
3. Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.

Как работает блокировка межколесного дифференциала на Ниве, наглядно показано в видео:

Как правильно использовать блокировку дифференциала — 4SITE 4×4 Tires

Блокировка дифференциала (блокировка дифференциала) может придать вашему автомобилю необходимый импульс, когда он попадает в сложную ситуацию на бездорожье. Знание того, как и когда использовать блокировку дифференциала, позволит вам с легкостью преодолевать труднопроходимую местность, помогая получить больше от вашего внедорожника.

Прочтите, чтобы узнать, что такое блокировка дифференциала, почему это важно и как использовать блокировку дифференциала во время вождения.

Что такое Diff Lock?

Четыре колеса вашего 4X4 должны иметь возможность двигаться с разной скоростью, чтобы ваш автомобиль мог эффективно поворачивать повороты.Таким образом, все ведущие мосты — передняя и задняя в полноприводном автомобиле — имеют дифференциал. Этот дифференциал направляет мощность на колесо, которое легче всего вращать, обеспечивая разную мощность для каждого колеса в соответствии с его потребностями.

Автомобили имеют только один дифференциал, но автомобили 4X4 могут иметь до трех дифференциалов — переднего, центрального и заднего.

Блокировка дифференциала удерживает этот дифференциал на месте, заставляя все колеса оси двигаться с одинаковой скоростью. Это обеспечивает равную мощность на всех колесах, что необходимо при движении по труднопроходимой местности.

Почему ваша блокировка дифференциала так важна?

Блокировка дифференциала заставляет все колеса вращаться с одинаковой скоростью независимо от тяги. Это полезно, если вы столкнулись с труднопроходимой местностью, и одно или несколько колес отрываются от земли, поскольку полная мощность остается на других колесах, гарантируя, что вы все еще движетесь в направлении движения.

Например, вы едете по каменистой местности, и одно из ваших колес отрывается от земли. Это может быть колесо, которое обладает наибольшей движущей силой, в то время как остальные три колеса изо всех сил пытаются набрать достаточно тяги, чтобы толкнуть автомобиль вперед.Блокируемый дифференциал обеспечивает передачу максимальной мощности на все колеса, обеспечивая столь необходимый импульс движению вперед.

Таким образом, блокировка дифференциала обеспечивает противобуксовочную систему и является ключевым компонентом предотвращения пробуксовки колес, что может спасти жизнь в сложных условиях вождения, таких как снег или лед.

Как использовать блокировку дифференциала при вождении

Во-первых, блокировку дифференциала не следует включать при движении по дороге, если только погодные условия, такие как снег или лед, не требуют дополнительной тяги.Используйте блокировку дифференциала, когда вы хотите съехать по бездорожью, для езды по труднопроходимой местности, такой как грязь, гравий, грязь или снег. Вам нужно будет включить блокировку дифференциала только тогда, когда вам понадобится дополнительное сцепление, поэтому вы можете использовать его только в течение нескольких минут в каждом приключении по бездорожью.

Есть два типа блокировки дифференциалов — автоматическая и ручная.

Автоматические блокировки дифференциалов срабатывают автоматически при потере сцепления. Блокировка дифференциала отключается после восстановления сцепления с дорогой.Некоторые дифференциалы с автоматической блокировкой отключаются только тогда, когда одно колесо начинает вращаться быстрее, чем другие.

Ручная блокировка дифференциала позволяет водителю контролировать ситуацию, позволяя ему решать, когда и требуется ли дополнительное тяговое усилие. Существуют различные типы ручных блокировок дифференциала, большинство из которых включаются переключателем на приборной панели или рычагом переключения передач. Они работают либо со сжатым воздухом, либо с электромагнитом, либо с тросом.

Когда ваш дифференциал заблокирован, ваш автомобиль будет двигаться по прямой, что затрудняет повороты.Слушайте свой автомобиль и не подвергайте его чрезмерной нагрузке, иначе вы можете серьезно повредить оси.

Энтузиасты бездорожья расходятся во мнениях относительно того, какая из трех возможных блокировок дифференциала (передняя, ​​задняя или центральная) работает лучше всего, и хотя задний дифференциал с блокировкой кажется предпочтительным, вы найдете свою собственную систему, когда будете выходить на гусеницы. .

После того, как вы освоите блокировку дифференциала, движение по бездорожью станет намного более увлекательным, так как вы сможете преодолевать более сложные трассы и труднопроходимую местность.

Шины 4×4 Оставайтесь в безопасности при выезде на бездорожье. Мы рекомендуем всегда иметь при себе запасное колесо и шину, чтобы быть наготове в случае разрыва или прокола. Узнайте больше о нашем ассортименте шин и дисков для 4×4 и узнайте, как легко заказать через Интернет с 4SITE 4X4 Tyres.

Вернуться в блог

Руководство для покупателей блокировок дифференциала 4×4

ЕСЛИ ВЫ склонны к опасным трассам, от которых большинство населения избегает, тогда вам нужно будет гарантировать эффективную передачу привода на все четыре колеса.Единственный способ обеспечить это — пара переднего и заднего дифференциалов с блокировкой.

При движении по бездорожью дифференциал всегда передает крутящий момент на колесо с наименьшим сопротивлением; поэтому, если полноприводный автомобиль теряет сцепление с дорогой (в воздухе, застревает в грязи и т. д.), колесо с наименьшим сцеплением будет вращаться неэффективно.

Блокировка дифференциалов предотвращает это, передавая одинаковый привод на оба колеса по оси, независимо от рельефа или сцепления, поэтому с блокировками переднего и заднего дифференциалов (выбираемыми или автоматическими) вы сможете проползти через большинство препятствий с минимальными затратами или без них. пробуксовка.

«Локеры — отличное вложение, поскольку они значительно улучшают возможности транспортного средства, давая владельцу возможность блокировать или разблокировать дифференциалы по мере необходимости и захватывать 100% доступного крутящего момента и равномерно распределять его на оба конца оси», Об этом нам сообщил инженер-конструктор Harrop Себастьян Чивитарезе. «Это позволяет водителю сохранять инерцию на бездорожье и безопасно перемещаться по пересеченной местности, не теряя сцепления с дорогой. Это одинаково полезно для обычного туриста или при буксировке по скользкой поверхности, такой как лодочные аппарели.

«В конечном итоге шкафчики уменьшают потерю сцепления с дорогой», — сказал он.

Под замком

РАСПРОСТРАНЕННОЕ заблуждение многих экспертов по полноприводным автомобилям состоит в том, что при переводе транспортного средства в режим «4WD» мощность будет постоянно передаваться на все четыре колеса. Однако в определенных сценариях стандартное транспортное средство с открытыми дифференциалами будет передавать привод только тому колесу, которое легче всего вращать на любой заданной оси, будь то колесо в грязевой яме или в воздухе.

«Шкафчик позволяет использовать полный привод на оба колеса, даже если одно из них находится в отрыве от земли», — сказал переводчик запчастей Terrain Tamer Чарли Данбар.«Итак, когда колесо приземляется, у вас уже есть движение, позволяющее набрать сцепление и выбраться из плохого места».

Менеджер по маркетингу бренда

ARB Марк Бергер добавил: «С блокировкой дифференциала вы можете заблокировать дифференциал, чтобы он не вращал левое и правое колесо оси независимо друг от друга, заставляя оба колеса вращаться с одинаковой скоростью независимо от того. какое колесо имеет сцепление, а какое нет ».

10

Установка набора шкафчиков дифференциала и возможность блокировать и разблокировать дифференциалы при необходимости экспоненциально увеличивает внедорожные возможности автомобиля, при этом 100 процентов доступного крутящего момента могут равномерно распределяться на оба конца оси .

Как объяснил Джастин Хеттрик, менеджер по подвеске и трансмиссии TJM, шкафчик дифференциала обеспечивает мгновенное сцепление с дорогой: «Внедорожные качества почти любого полноприводного автомобиля увеличиваются вдвое. Шкафчик может быть устройством, которое заставит вас пересечь бездну, о которой вы никогда не думали, что сможете ».

Межосевое расстояние

ЦЕНТРАЛЬНЫЙ дифференциал, как следует из названия, располагается — в полноприводных и постоянных полноприводных моделях, таких как популярный универсал серии LandCruiser 200 — между передним и задним дифференциалом.Однако, в отличие от переднего и заднего дифференциалов, центральный дифференциал будет распределять мощность 50/50 спереди назад, а не из стороны в сторону каждой оси.

10

Блокировка центрального дифференциала необходима для обеспечения привода как на переднюю, так и на заднюю оси; Тем не менее, передние и задние дифференциалы по-прежнему необходимы для равномерного распределения привода из стороны в сторону.

«Транспортные средства с центральным дифференциалом (и без рундуков) могут передавать привод на любое из четырех колес транспортного средства, но мощность по-прежнему будет передаваться только на одно колесо, и это все равно будет колесо с наименьшим сцеплением», — пояснил Бергер.

Передняя и задняя?

ВЫБОР переднего или заднего рундуков в конечном итоге зависит от типа транспортного средства и уже установленного оборудования. Например, некоторые автомобили имеют дифференциал повышенного трения (LSD) на заводе, и поэтому может быть разумным решением выбрать шкафчик спереди и оставить задний без изменений. Для автомобилей с открытыми дифференциалами задний рундук является гораздо более популярным выбором, так как он больше подходит для различных ситуаций на бездорожье.

«Если автомобиль имеет только открытые дифференциалы, мы обычно рекомендуем задний, который будет более эффективным при подъеме на бездорожье», — сказал Себастьян Чивитарезе. «Если в автомобиле установлен заводской LSD сзади, гораздо лучшим решением будет установить ELocker спереди и оставить LSD сзади».

10

По словам Марка Бергера, задние рундуки дадут вам максимальную отдачу, так как задняя подвеска будет больше прогибаться и оставаться в контакте с землей, сохраняя этот важнейший импульс.Однако передние шкафчики не лишены своих преимуществ, как объяснил Бергер: «Передний шкафчик идеально подходит для подъема на холмы или вытаскивания вас через последнюю часть болота или уступа скалы. Но передние шкафчики также могут ограничить вашу управляемость, когда вес превышает переднюю ось (т. Е. Ровная земля и спуск), поэтому вы должны быть осторожны при их использовании ».

Третий и более эффективный вариант — установка рундуков как на передний, так и на задний дифференциалы.

«Почему мы не можем просто иметь и то, и другое?» — спросил Бергер.«Блокиратор на одной оси улучшит ваш полный привод с 50% до 75%, а установка фиксаторов на обоих дифференциалах обеспечит вам 100% -ный привод».

Зачем нужны качественные шкафчики?

РАССМОТРЕНИЕ шкафчика — важный инструмент для тех, кто ищет удаленные труднодоступные кемпинги, важно не «удешевить» и приобрести нестандартный блок, который заставит вас пожелать, чтобы вы отделили больше монет уважаемому бренду. . Пройдите по Интернету, и вы быстро найдете множество продуктов с сомнительных веб-сайтов, но проведите исследование, и вы обнаружите, что покупка у известной, уважаемой компании имеет гораздо больше смысла.

«Шкафчик — это не тот компонент, на котором вы хотите сэкономить и довольствоваться более низким брендом или качеством», — сказал Себастьян Чивитарезе. «Если что-то пойдет не так на трассе, вы можете остаться в затруднительном положении.

«Стоимость извлечения дифференциала и устранения проблем быстро превысит первоначальные вложения в покупку высококачественного шкафчика».

Марк Бергер из

ARB не может с этим согласиться: «В конце концов, шкафчик является важным механическим компонентом трансмиссии вашего автомобиля, и поэтому он будет хорошо служить владельцам 4WD, чтобы они уважали автомобиль, на который они полагаются. безопасно и надежно доставить их туда, куда они собираются, и обратно.

«Как технический и механический компонент, снятие и установка могут быть как дорогостоящими, так и трудоемкими, поэтому стоит приобрести продукт, который, скорее всего, прослужит дольше и получит поддержку производителя и установщика.

«Качественные, проверенные производители придерживаются высоких отраслевых стандартов, и тысячи клиентов по всему миру должны заботиться о них, верят им, что они поддержат их продукт и своих клиентов».
Как всегда, проверенные бренды будут предлагать многолетнюю гарантию: например, TJM и ARB предлагают пятилетнюю гарантию на свои соответствующие Pro Locker и Air Locker, а Harrop и Terrain Tamer предлагают трехлетнюю гарантию на ELocker.

10

«Нестандартные шкафчики просто не сделаны из тех же высококачественных материалов, они не прошли те же исследования, разработки и разработки, и не прошли те же испытания, чтобы создать качественный конечный продукт, — объяснил Чарли Данбар. «Поломка некачественных шкафчиков — это обычное дело, и, конечно же, они могут стать причиной поломки других частей».

Выбор v Автоматический шкафчик

Control — это основное различие между автоматическим шкафчиком и шкафчиком с возможностью выбора; у вас есть контроль с помощью выбираемого шкафчика, и у вас нет контроля с помощью автоматического шкафчика.Важно выбрать, когда блокировать и разблокировать дифференциалы, поскольку это может снизить нагрузку на компоненты трансмиссии автомобиля.

«В автоматическом шкафчике дифференциалы всегда блокируются до тех пор, пока не будет приложено достаточное усилие на повороте, чтобы освободить механизм блокировки от дифференциала», — сказал Марк Бергер из ARB. «Конструкция многих автоматических шкафчиков может стать причиной интересного поведения на дороге, поскольку они блокируются и разблокируются и могут привести к ненужному износу трансмиссии и шин автомобиля».

Ограничения LSD

Обычно для автомобилей, выставленных на продажу в выставочном зале, имеется открытый дифференциал спереди и дифференциал повышенного трения сзади.Задача дифференциала повышенного трения заключается в том, чтобы направлять мощность (или привод) от колеса с меньшим тяговым усилием и направлять ее к противоположному колесу на той же оси.

«LSD долгое время считались отличным вариантом для задней части многих полноприводных автомобилей, но у них есть свои ограничения», — сказал Бергер. «LSD работают так же, как и автоматический шкафчик, где требуется определенное усилие на повороте, чтобы ослабить сопротивление, позволяющее дифференциалу свободно вращаться и передавать привод на колесо с наименьшим сцеплением.”

10

LSD никогда не может быть заблокирован на 100% и имеет ограничения.

«LSD по своей конструкции построены из таких компонентов, как диски сцепления, которые подвержены износу, и, учитывая, что они используются каждый раз, когда вы управляете автомобилем, функциональность дифференциала будет постепенно ухудшаться, становясь все менее и менее эффективной», — добавил Бергер.

Чарли Данбар из Terrain Tamer добавил: «LSD не может подавать полную мощность на колесо, которое в нем нуждается, и всегда будет отдавать часть ее колесу без тяги.”

Плюсы и минусы: шкафчики с возможностью выбора

PROS
• Снижает износ компонентов автомобиля
• Более тихая работа
• Мгновенное сцепление
• Можно включать и выключать
• Встроенный сжатый воздух (с воздушными замками)
• Может блокировать одну или обе оси независимо ( при обкатке передних и задних рундуков)

МИНУСЫ
• Дороже
• Текущее обслуживание (воздуховоды / проводка)

Плюсы и минусы: автоматические шкафчики

PROS
• Водителю не нужно блокировать / разблокировать дифференциал
• Более дешевая альтернатива
• Чисто механический (без воздуховодов или проводов)

МИНУСЫ
• Водитель не может управлять блокировками
• Шумнее, чем выбираемые рундуки
• Может влиять на ходовые качества автомобиля
• Может увеличивать износ компонентов трансмиссии и шин
• Труднее рулить до точки отсоединения

Типы шкафчиков

ЭЛокеры

ЭЛОКЕР — это шкафчик с возможностью выбора, но он отличается от шкафчиков с пневматическим приводом (TJM’s Pro Locker и ARB’s Air Locker) тем, что вместо него используется электрический магнит; который вращает пластину аппарели, чтобы зафиксировать стопорные штифты и стопорную пластину, которая фиксирует боковую шестерню в корпусе.При расцеплении магнит освобождается, и стопорная пластина возвращается в свое разблокированное положение с помощью возвратной пружины.

10

«ELockers — это довольно простая конструкция с точки зрения установки, — сказал Данбар. «Также есть преимущество в отсутствии воздуховодов для запуска или компрессора, который нужно установить или купить».

ELocker спроектирован и изготовлен в Австралии с прецизионной обработкой на станке с ЧПУ и зубчатыми колесами, изготовленными методом прецизионной ковки и термической обработки. Внутренние шестерни от Eaton специально предназначены для тяжелых условий эксплуатации и обеспечивают повышенную прочность и долговечность по сравнению со стандартными шестернями.

10

«Запатентованные системы электронных шкафчиков с четырьмя шестернями затем производятся в Австралии и управляются вручную с помощью электромагнита, питаемого от аккумуляторной батареи автомобиля», — добавил Данбар.

Еще одним преимуществом ELocker является то, что он не требует внешнего модуля, компрессора или шлангов; просто щелкни и забудь. Этому механизму блокировки доверяют OEM-производители во всем мире — возьмите, например, Chevy Colorado ZR2, в котором используются технологии как в переднем, так и в заднем дифференциале, что еще раз подтверждает надежность и надежность конструкции.

Шкафчик TJM Pro

TJM Pro Locker изготовлен из высокопрочного чугуна SG, а ведущие шестерни толще, чем шестерни оригинального оборудования (оригинального оборудования). Узел крышки фланца имеет дополнительную толщину, чтобы использовать более длинные болты коронного колеса, опять же для увеличения прочности.

Используя сжатый воздух, когда шкафчик активирован, внутреннее кольцо переключателя входит в зацепление с кольцом блокировки. Когда Pro Locker задействован, он образует прочную связь между несущей и боковыми шестернями. Дифференциал теперь заблокирован и будет передавать 50/50 привода на оба колеса по оси.

10

Привод уникальной конструкции работает как поршень двигателя. Вилка находится на верхней части селекторного кольца, направляя его поперек при включении или выключении. Это закаленное кольцо переключателя соединяется с стопорным кольцом через четыре металлических штыря. Закаленное стопорное кольцо распределяет силы внутри и снаружи, увеличивая его запирающую способность.

Воздушный шкаф ARB

Выбираемый Air Locker

ARB устанавливается в текущий корпус дифференциала автомобиля и заменяет все, кроме ведущей шестерни и шестерни, новыми модернизированными компонентами для дополнительной прочности.

«Основа конструкции заключается в том, что сжатый воздух подается от бортового компрессора, прижимая внутреннее стопорное кольцо к крестовине», — пояснил Марк Бергер.

Air Locker имеет четыре крестовины, которые являются компонентами, которые позволяют дифференциалу направлять привод на левое или правое колесо.

«Стопорные кольца фиксируют крестовины зубчатой ​​передачи относительно корпуса, что предотвращает действие дифференциала и, следовательно, обеспечивает равное движение левого и правого колеса на оси», — сказал он.«Когда Air Locker выключен, давление воздуха сбрасывается, и внутренние шестерни снова могут свободно вращаться, позволяя дифференциалу выполнять свою работу».

10

Существенным преимуществом ARB Air Locker является то, что его можно задействовать на любой скорости — в отличие от ELocker — поэтому водители могут щелкнуть ими в нужный момент, не останавливаясь.

Обладая более чем 35-летним опытом, компания ARB заявляет, что использует собственные высокоавтоматизированные станки с ЧПУ, которые отличаются многократным выполнением жестких допусков и прецизионной формы, которая постоянно проверяется с помощью программируемых роботизированных измерений.

Автоматические шкафчики

Такие бренды, как Lokka, производят шкафчики, не требующие ручного управления.

«Считайте Lokka альтернативным набором планетарных шестерен», — поясняет компания. «Когда заводские шестерни работают или двигаются, шестерни Lokka тоже. Разница в том, что шестерни Lokka запускаются из заблокированного положения, тогда как обычные шестерни вращаются свободно.

«Механизм Lokka позволяет колесу вращаться быстрее, чем скорость, с которой его вращает дифференциал (действие дифференциала), но никогда не позволяет колесу вращаться медленнее, чем скорость вращения дифференциала и двигателя (тяга).Таким образом, колесо никогда не может перестать вращаться, если его ведет двигатель, но в повороте его можно заставить действительно вращаться быстрее. В отличие от обычного дифференциала, двигатель никогда не может вести одно колесо быстрее другого ».

Как вам наш новый дизайн сайта? Расскажите нам в комментариях ниже или отправьте нам свое мнение по адресу [email protected].

Открытые 4X4 | Что такое блокировка дифференциала и когда ее использовать?

Понимание блокировки дифференциала — одна из основ управления полноприводными автомобилями 4X4, так что же такое блокировка дифференциала и когда ее использовать?

Термин «блокировка дифференциала» является аббревиатурой от блокируемого дифференциала, также известного как блокиратор дифференциала.Есть несколько разных типов, но прежде чем мы перейдем к тому, почему вы хотите заблокировать дифференциал, нам нужно объяснить, что такое дифференциал, и это начинается с проблемы, которую он решает.

Представьте, что у вас есть два колеса на оси, как показано на рисунке ниже.

Когда эта ось поворачивает угол, внутреннее колесо описывает более короткую дугу, чем внешнее колесо. Тем не менее, обоим колесам требуется одинаковое количество времени для завершения поворота. Это нормально, если колеса просто свободно вращаются на конце оси, но это становится проблемой, если мы хотим вести колеса вместе с двигателем.

Мы могли бы просто вставить пару шестеренок и сделать так, чтобы карданный вал вращал ось, но это означало бы, что оба колеса должны вращаться с одинаковой скоростью. Если затем мы попытаемся обойти угол, внутреннее колесо будет вращаться с той же скоростью, что и внешнее колесо, а внутреннее колесо будет подпрыгивать, скользить и подпрыгивать, поскольку оно вынуждено вращаться с гораздо большей скоростью, чем должно небольшое расстояние, которое он должен пройти. Проблема заключается в нагрузке на ось, износе шин, плохой управляемости и склонности к «недостаточной поворачиваемости», что означает, что нос вашего автомобиля будет широко давить в поворотах.

Итак, что необходимо, так это каким-то образом управлять обоими колесами, но позволять им поворачивать с разной скоростью за поворотом. Решение есть, и оно называется дифференциалом, или сокращенно diff . Это сложная серия зубцов, которая позволяет внутреннему колесу замедляться по сравнению с внешним колесом, но при этом оба остаются в движении. С точки зрения водителя не важно, как именно винтики делают это, важен эффект.

На схеме ниже показано, что внутреннее колесо движется по более короткому кругу, чем внешнее, и вращается медленнее.Фиолетовая точка представляет собой дифференциал, который позволяет этому случиться, но приводит в движение оба колеса. Синие стрелки показывают относительную скорость каждой части трансмиссии.

На фотографии ниже показан мост с картером дифференциала в виде выпуклости справа, внутри которого находятся зубцы, составляющие дифференциал. Это немного необычно, так как в основном дифференциалы расположены посередине оси.

Итак, дифференциалы решают проблему прохождения поворотов, но они имеют огромный недостаток для езды по бездорожью, что показано на этом рисунке:

Вы видите на картинке, что переднее правое колесо безумно крутится, а переднее левое не двигается.Это потому, что дифференциалы ленивы, они направляют привод на колесо, которое легче всего повернуть. Если быть точным, они уравнивают крутящий момент (крутящее усилие) между двумя колесами на оси.

Итак, если у нас есть колесо с меньшим сцеплением по сравнению с другим колесом на оси, например, в воздухе или по грязи, его довольно легко повернуть, поэтому оно получает очень маленькую крутящую силу, и именно столько его партнерское колесо с другой стороны ось попадает. Часто этого недостаточно, чтобы переместить автомобиль, и мы называем это «дифференциальной проблемой».

Понимание проблемы дифференциала — одна из основ езды по бездорожью, потому что это ключ к пониманию не только блокировки дифференциала, но и многих других средств обеспечения тяги и методов вождения.

Итак, вы уже догадались, что такое блокировка дифференциала. Это устройство, которое отключает дифференциал, блокируя его. Это означает, что оба колеса должны вращаться с одинаковой скоростью, что устраняет проблему с дифференциалом. Но это также исключает хорошую часть дифференциала, часть, которая позволяет колесам на оси двигаться с разной скоростью, а транспортным средствам эффективно поворачивать повороты.Вот почему дифференциал может быть включен или отключен — вы включаете его, когда вам это нужно, например, при подъеме по крутому скалистому подъему, и отключаете, когда вы, например, не едете по обычной дороге.

Существует два основных типа блокировки дифференциала: ручная и автоматическая. Большинство из них включаются и выключаются вручную, но есть некоторые конструкции, которые включаются и выключаются автоматически с помощью механических средств или компьютерного управления. Шкафчики предназначены для работы на малой скорости по бездорожью на рыхлых поверхностях, поэтому потеря дифференциального эффекта на поворотах не является большой проблемой, вы просто заметите, что радиус поворота больше, чем раньше.

То, о чем мы до сих пор говорили, — это не просто блокировка дифференциала, а «межколесный блокируемый дифференциал», если дать ему полное название. Это потому, что это блокировка дифференциала, которая работает на двух колесах на оси. Точно такая же концепция применяется к относительному вращению передней оси относительно задней, и это называется «межосевым дифференциалом». Просто будьте осторожны, чтобы знать, что блокировка межколесного моста отличается от блокировки центрального дифференциала, хотя концепция такая же. Мы также называем дифференциал, у которого нет шкафчика, открытым дифференциалом или открытым дифференциалом.

На фото ниже Тойота Прадо. У него включена центральная блокировка дифференциала, что показано на спидометре оранжевым значком четырех колес с X посередине. У него также есть заблокированный дифференциал заднего моста, показанный эквивалентным красным значком, но с X между задними осями.

Могу ли я установить на свой 4X4 блокировку дифференциала послепродажного обслуживания? А я должен?

Может быть, в нем уже есть один или два в стандартной комплектации. Если нет, возможно, ответ. Есть ряд компаний на вторичном рынке, которые поставляют дифференциалы, но не для всех марок и моделей, а только для тех, которые наиболее широко используются для бездорожья.Если у вас есть шкафчик, он может быть установлен механиком. Примерами компаний, производящих раздевалки послепродажного обслуживания, являются ARB и Eaton.

Замки дифференциала — определенно не первое, что нужно покупать для внедорожника — оборудование для обеспечения безопасности, такое как огнетушитель и аптечки, имеют более высокий приоритет, чем подвеска, шины, трубки и тому подобное. После того, как вы разберетесь со всем остальным, подумайте о блокировке различий. Если ваш автомобиль современный, с хорошим электронным контролем тяги, то вам меньше требуется блокировка дифференциала по сравнению со старым автомобилем без электронного контроля тяги.Это потому, что электронная система контроля тяги смягчает «проблему дифференциала» аналогично блокировке дифференциала.

На фотографии ниже показаны органы управления водителя передним и задним подкрылками ARB. Они называются воздушными шкафчиками, потому что механизм включения и выключения приводится в действие воздушным компрессором.

Большинство владельцев устанавливают рундуки для вторичного рынка в задней части автомобиля, поскольку это, как правило, наиболее выгодно при движении по бездорожью, а задняя ось сильнее, чем передняя, ​​не в последнюю очередь из-за того, что у нее нет CV суставы.Однако некоторые владельцы таких автомобилей, как Nissan Patrol, устанавливают их на переднюю ось, исходя из того, что задняя часть уже имеет сильный дифференциал повышенного трения (LSD). LSD находится между шкафчиком и открытым дифференциалом.

Какие автомобили имеют в стандартной комплектации блокировку дифференциала?

Вполне возможно, что ваш 4X4 будет поставляться с блокировкой дифференциала на задней оси или на обеих осях. Примерами автомобилей с задними шкафчиками являются Ford Ranger, Pajero Sport и Nissan Patrol Y62, а для передних и задних шкафчиков — некоторые модели Land Cruiser 70 Series, Mercedes-Benz G-Wagen и Jeep Wrangler Rubicon.Мы называем автомобили с передним и задним блокировками дифференциала с двойной блокировкой.

Не все версии всех 4X4 имеют блокировку дифференциала. Ищите такую ​​кнопку на Nissan Y62 Patrol. В правой части изображения есть значок с четырьмя колесами с крестиком между задними осями — это кнопка для включения и выключения заднего фиксатора.

Не существует серийных полноприводных автомобилей 4X4 с фиксаторами на передней оси, а не на задней, это всегда только задняя ось или обе оси, и вам нужно задействовать заднюю ось, прежде чем вы сможете задействовать переднюю.Это необходимо для сведения к минимуму риска перегрузки и повреждения трансмиссии, так как запирающие механизмы могут легко вызвать значительную дополнительную нагрузку на компоненты трансмиссии, такие как оси.

Когда следует использовать блокировку дифференциала?

Не попадайтесь в ловушку мысли, что, когда дела идут тяжело, вы включаете блокировку дифференциала, и жизнь всегда становится лучше. Иногда лучше оставить его выключенным. Существует так много ситуаций на бездорожье, что невозможно дать конкретный совет, и вам придется в какой-то момент нарушить каждое из приведенных ниже правил, но вот несколько общих советов:

Используйте шкафчики, когда

• Ваш прогресс может быть нарушен из-за наличия колеса на оси с вращением рундуков, например, изрезанный колеями подъем на холм или некоторые грязные колеи.У Jeep Wrangler Rubicon, изображенного ниже, запираются шкафчики, когда он поднимается на холм. Это можно сказать, потому что переднее правое колесо не вращается. То же самое для Nissan GU Patrol, изображенного на заглавном изображении этой статьи;
• Спуск с холма с колеями, где одно колесо может оказаться в воздухе или потерять сцепление с дорогой; и
• Обычно везде, где вы двигаетесь в низком диапазоне первым или вторым, вероятно потеря сцепления на одном или нескольких колесах, но есть хорошее сцепление с другими колесами, и вам не нужно круто поворачивать.

Не используйте шкафчики, если:

• Вам нужно резко повернуть, например, при резком обратном повороте, потому что шкафчики увеличивают радиус поворота;
• Все четыре колеса находятся на земле с примерно равной массой на них или равной массой двух колес на оси, потому что колеса, вероятно, будут иметь одинаковое сцепление с дорогой, поэтому предотвращение пробуксовки одного колеса не проблема;
• На боковых склонах, так как автомобиль будет выскакивать боком из-за дифференциала, не допускающего проскальзывания колес по оси; и
• Вы едете относительно быстро и вам необходимо маневрировать, например, по песку, в некоторых ситуациях в грязи и снегу.Jeep Grand Cherokee внизу нуждается в противодействии рулевому управлению, чтобы продолжить движение в гору, а шкафчики сделают это сложнее. К тому же это происходит относительно быстро.

Итак, чтобы подвести итог…

Термин «блокировка дифференциала» является сокращением от «блокировки дифференциала», а также сокращается до рундуков. Существует два типа межколесных дифференциалов, которые описаны здесь, и центральные блокировки дифференциалов (центральные блокировки дифференциала), которые мы объясним более подробно в другой статье. Следите за этим.

Дифференциал сам по себе означает, что два колеса на оси могут приводиться в движение с разной скоростью, но это означает, что одно колесо на оси может вращаться, когда оно теряет тягу, что приводит к отсутствию прогресса. Шкафчик решает эту проблему, устраняя эффект дифференциала.

Есть два типа, большинство из которых ручные, но некоторые автоматические. Некоторые 4X4 поставляются с ними в стандартной комплектации либо на задней оси, либо на передней и задней осях («двойная блокировка»), и в зависимости от точной марки и модели вашего автомобиля вы можете установить шкафчик для вторичного рынка.Шкафчики очень полезны на бездорожье, но их не следует рассматривать как решение всех проблем с тягой, и их установка не должна быть приоритетом для новых внедорожников, которым следует в первую очередь сосредоточиться на защитном снаряжении.

Продолжаются дебаты: воздушные шкафчики или электронные шкафчики?

Два основных компонента бездорожья просты: преодоление препятствий и сохранение тяги. Фактически, послепродажные модификации, устанавливаемые на внедорожные установки, нацелены на то, чтобы повысить способность автомобиля выполнять эти две задачи. Блокируемый дифференциал, конечно же, не исключение.Но среди энтузиастов бездорожья ведутся споры о том, что лучше: воздушные шкафчики или электронные шкафчики?

Некоторое время назад мы разобрали научные данные об открытии, ограниченном скольжении и блокировке дифференциалов в техническом уголке прямо здесь, на блоке двигателя. Итак, если вы еще не знаете основ, нажмите здесь, чтобы получить быстрый урок.

Для остальных, вот версия диеты:

Дифференциал позволяет обоим колесам вращаться с разной скоростью, что позволяет автомобилю правильно поворачиваться.Большинство серийных автомобилей идут с открытыми дифференциалами, а в некоторых случаях — с дифференциалами повышенного трения. Хотя обе эти схемы подходят для езды по тротуару, они далеко не идеальны для экскурсий по бездорожью. В условиях плохого сцепления с дорогой вы не хотите, чтобы одна шина вращалась быстрее других — даже если они вообще поворачиваются. Блокируемый дифференциал, который блокирует оси вместе, так что оба колеса постоянно получают полную мощность от двигателя, обеспечит максимальное сцепление, необходимое для преодоления препятствий на трассе.

Узнайте о своих возможностях

Прежде чем мы перейдем к вопросу о том, что лучше — шкафчики для хранения вещей или электронные шкафчики, — важно понять назначение каждого из них (и различия между ними).

При использовании на улице заблокированные дифференциалы представляют проблему. А именно, когда эти оси заблокированы вместе, уменьшается количество поворотов и возникает нагрузка на ваше оборудование. Итак, если у вас нет внедорожника, специально предназначенного для езды по бездорожью, постоянно заблокированный дифференциал доставит больше головной боли, чем удовольствия.Войдите в шкафчики для хранения вещей и электронные шкафчики. Эти блоки предназначены для того, чтобы пользователи могли переключаться с открытого дифференциала на заблокированный дифференциал по мере необходимости, либо посредством давления воздуха или электронного переключателя .

Воздушные шкафчики

Поскольку ARB является популярным брендом для этого типа блокировок дифференциала (также популярен Yukon Zip Locker), давайте возьмем один из его блоков в качестве примера. Внутри воздушного шкафчика ARB вы найдете все знакомые компоненты, которые размещены в открытом дифференциале.Однако при приложении пневматического давления стопорная втулка скользит вперед, эффективно блокируя шестерни. Это действие превращает открытый дифференциал в золотник.

Бортовой источник сжатого воздуха необходим для обеспечения давления воздуха и обычно подключается к переключателю на приборной панели. Когда переключатель входит в зацепление, давление воздуха подается по воздуховодам к дифференциалу. Пока давление не будет спущено, внутренний воротник будет удерживать эти шестерни вместе.

Главный аргумент в пользу шкафчиков для хранения воздуха заключается в том, что, поскольку они работают на пневматическом давлении, система задействуется практически сразу. Фактически, упомянутый выше воздушный шкафчик ARB включается менее чем за секунду, и его можно включить на любой скорости автомобиля. (То есть «до тех пор, пока полуоси вращаются с одинаковой скоростью без разницы скоростей между колесами этой оси», — сообщает производитель.)

Это major перо в кепке для воздушных рундуков — так как эти несколько секунд и дюймов вращения могут иметь большое значение при навигации по сложным тропам.

Электронные шкафчики

С другой стороны, в E-lockers

для преобразования дифференциала в золотник используется электромагнит. Внутри электронного шкафчика вы обнаружите, что магнит раздвигает два роликовых кулачка. После этого используются шарикоподшипники для их разделения. Разделение этих кулачков толкает тяжелые пальцы вниз в боковую шестерню дифференциала, блокируя их вместе. Эти системы также работают с использованием переключателя, установленного внутри автомобиля.

Электронные шкафчики не зависят от внешнего источника питания, кроме 12-вольтного.Хотя это преимущество перед воздушными шкафчиками (которым требуется как 12-вольт, так и компрессор), электронные шкафчики используют роликовые кулачки для включения. Это означает, что даже после того, как переключатель перевернут, потребуется определенное вращение, чтобы механизмы блокировки сработали. Неправильная эксплуатация системы приведет к повреждению внутренних движущихся частей, поэтому при использовании этих шкафчиков необходимо соблюдать осторожность.

Часто электронные шкафчики используются в качестве заводского оборудования на многих транспортных средствах.(Toyota, Ford, GM и Chrysler продают модели со стандартной блокировкой дифференциала такого типа.) В спорах о шкафчиках с замками воздуха или электронных шкафчиках это, как правило, подливает масла в огонь. Создается впечатление, что, поскольку производители полагаются на электронные шкафчики, рынок запчастей должен быть таким же. Однако, когда эти заводские агрегаты выходят из строя, это дает больше боеприпасов в раздевалку.

Итак, что это такое? Воздушные шкафчики или электронные шкафчики ?!

Ну, не все так просто …

Инвестиции

Помните, как мы говорили, что у шкафчиков есть дополнительное преимущество — почти мгновенное включение? Что ж, за удобство приходится платить.Как мы заявляли в нашем предыдущем техническом обзоре, с учетом дополнительных расходов на бортовой воздушный компрессор или баллон с CO2, не говоря уже о деталях и рабочей силе для установки, обновление может обойтись вам примерно в 1500 долларов только за обновление одного носителя.

И хотя электронные шкафчики могут быть более рентабельными, все же необходимо учитывать затраты на рабочую силу. Если у вас нет достаточного опыта работы с любым дифференциалом, вы действительно хотите поручить эту работу профессионалу. В идеале вам нужен магазин, у которого есть опыт работы именно с блокировкой дифференциалов для внедорожников.

Дэн Гайер (Dan Guyer), менеджер по категориям колес и шин в Keystone Automotive, — наш специалист по бездорожью благодаря своим обширным знаниям и практическому опыту. Что касается того, что проще установить — шкафчики для хранения вещей или электронные шкафчики, — он дал такой совет: «Электронные устройства — там есть провод, который может выйти из строя. А что в эфире? Что ж, там есть линия, которая может провалиться. Если вы обратитесь к установщику, который действительно хорош в этом, то это не имеет значения. Установщик умеет разводить вещи и использовать качественные материалы.Вы идете в хорошо известный внедорожный магазин, и они все сделают правильно ».

Передний или задний

Взвешивая плюсы и минусы (а также стоимость) шкафчиков для хранения вещей или электронных шкафчиков, подумайте, нужно ли блокировать оба дифференциала. Насколько сильно вы хотите подтолкнуть эту установку? Очевидно, что, установив рундуки как спереди, так и сзади автомобиля, вы достигнете максимального тягового усилия. Однако, если вы не доведете его до крайних пределов, вам действительно не нужно идти по этому пути.

Если вы остановились на улучшении только одного, выбор между передним и задним должен быть сбалансирован по назначению. Вы в основном используете этот грузовик для буксировки и буксировки, а иногда и для развлечения? Дифференциал с задней блокировкой может быть лучшим выбором для вас, поскольку вес будет в первую очередь передаваться на задние колеса, помогая поддерживать тягу и тягово-сцепную способность.

Если вам больше по душе хардкорное бездорожье, подумайте о дифференциале с передней блокировкой.Исследования показывают, что дополнительный прикус передней части оснастки позволяет легче преодолевать сложные ситуации, чем пытаться толкаться.

Дополнительные расходы

Как и в случае с большинством модификаций на вторичном рынке, деньги на этом еще не заканчиваются. Пока дифференциал разбирается, вы также можете подумать об установке нового кольца и шестерни. Перевозчик отвечает за сообщение колес , когда вращается, а не сколько. Если вы ищете максимальное сцепление с дорогой на бездорожье, вам подойдет нижняя коронная шестерня.

Даже если у вас установлено приличное передаточное число, пробег и интенсивная эксплуатация могли привести к его износу. Замена старых деталей на новые требует дополнительных затрат, которые должны быть понесены в будущем, так что вы можете решить эту проблему прямо сейчас. И, конечно же, дополнительное усиление установки более прочными осями всегда является разумным вложением средств.

Фунт за фунт: решая, какой из них вам нужен

Всегда важно получить максимальную отдачу от вложенных средств. Как мы упоминали ранее, некоторые люди считают, что, поскольку автопроизводители выбирают электронные шкафчики на серийных автомобилях, они должны быть лучше.Гайер высказался по поводу дискуссии, сделав несколько замечательных выводов: «Когда вы покупаете качественные компоненты, не имеет значения, каким образом они фиксируются. Речь идет об уровне качества и о том, какую гарантию вы получите на него … Обычно [запасные части] будут сделаны из более качественных материалов, чем оригинальные, потому что они не предназначены для ‘ Эй, я только что купил совершенно новый F -150! »Они созданы для« ». Эй, я еду на своем джипе в Рауш-Крик, или в Джонсон-Вэлли, или в Моав — и я собираюсь победить.Он нужен мне, чтобы выжить в году ». Это вторичный рынок. Они берут то, что дает вам OE, и улучшают это. В этом вся прелесть «.

Итак, если электронные шкафчики для вас, то все же разумно обратиться к вторичному рынку.

На самом деле, любой вариант подходит для легких условий эксплуатации. Оба будут эффективно блокировать колеса по команде, увеличивая тягу и удовольствие от поездки. Но для тех хардкорных приложений, где доля секунды и всего несколько дюймов вращения имеют решающее значение — что ж, мы должны выбрать сторону.Воздушные шкафчики — настоящий победитель. Да, стоимость выше, но надежность и мгновенное вовлечение делают их превосходными.

Нравится:

Нравится Загрузка …

Связанные

(PDF) Разработка и реализация электрического дифференциала для тягового приложения

Разработка и внедрение электрического дифференциала

для тягового приложения

A. Haddoun1,2, M.E.H. Бенбузид1, Д. Диалло3, Р.Abdessemed4, J. Ghouili5 и K. Srairi6

1 Университет Бреста, EA 4325 LBMS — Rue de Kergoat, CS 93837, 29238 Брест Cedex 03, Франция

2 Университет Оум Эль Буаги, 04000 Оум Эль Буаги, Алжир 3 Университет

Paris Sud P11, Supéléc, UMR 8507 LGEP, 91192 Gif-Sur-Yvette, France

4 Университет Батны, 05000 Батна, Алжир

5 Университет Монктона, Монктон, Нью-Брансуик, Канада

070003 6 Университет Бискры, Алжир

Эл. Почта: Мохамед[email protected]

Аннотация. Использование электрического дифференциала (ED) составляет

технологический прогресс в конструкции транспортных средств наряду с концепцией

дополнительных электромобилей. Преимущество ED заключается в замене ослабленных и тяжелых механических дифференциалов и трансмиссий

на более легкие и меньшие электродвигатели

, напрямую соединенные с колесами

через одинарную шестерню или двигатель в колесе. Далее в этой статье рассматривается

с электрической дифференциальной системой (EDS) для электромобиля

(EV) с прямым приводом от двойных асинхронных двигателей в задних колесах

.Бессенсорное управление предпочтительнее, чем управление на основе датчика положения или скорости

, чтобы снизить общую стоимость

и повысить надежность. Основной особенностью EDS является повышение устойчивости

к системным неопределенностям и дорожным условиям

. Характеристики управления EDS подтверждены

путем экспериментов на испытательном стенде на базе dSPACE. Экспериментальные результаты

показывают, что предлагаемый контроллер

может отслеживать задание скорости и угол кривизны с хорошими статическими и динамическими характеристиками

.

Ключевые слова — электромобиль (EV), асинхронный двигатель,

Электрический дифференциал (ED), контроль тяги, оценка скорости,

экспериментальная реализация.

I. ВВЕДЕНИЕ

Как правило, в большинстве силовых установок электромобилей двигатель переменного тока

соединен с колесами с помощью редукторов и механического дифференциала

. В некоторых механизмах привода транспортных средств используются

высокоскоростных колесных двигателей с низким крутящим моментом, требующих редуктора

.В этих случаях либо редукторный двигатель в сборе

установлен внутри колеса, либо установленный на шасси двигатель

соединен с колесом через редуктор. Дальнейшее упрощение

устройства привода транспортного средства приводит к устранению

шестерни, вставленной между двигателем

и колесом. Вышеупомянутое условие требует использования электрического дифференциала

(без механической передачи) [1-2]. Электромобили

на базе ED имеют преимущества перед своими классическими аналогами с центральным двигателем

.Действительно, установка двигателей непосредственно на колеса

упрощает механическую компоновку. EDS уменьшит количество компонентов трансмиссии на

, тем самым уменьшив массу, и на

, повысив общую надежность и эффективность.

Целью данной статьи является представить инновационный контроллер для

EV с улучшенными ходовыми характеристиками, сохраняющий важные преимущества

, такие как высокая эффективность и локальный нулевой выброс

. Этот автомобиль считается одним из

наиболее вероятных кандидатов в качестве личного транспорта в городах, где качество воздуха

и проблемы с дорожным движением весьма высоки.В этом контексте

мы предложили упрощенную EDS без дорогих датчиков

для электромобиля, приводимого в движение сдвоенными задними колесами, и с двумя приводами асинхронных двигателей

(по одному на каждое колесо) [2]. В этом случае

ED будет управлять разницей скоростей между двумя колесами

при прохождении поворота. Предлагаемые EDS имеют контур управления

для повышения безопасности и устойчивости движения. Действительно, скорости колеса

точно настраиваются с использованием подхода Model Reference Adaptive

System (MRAS) для обеспечения устойчивости к внешним помехам

и системным погрешностям.

II. ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ

На рисунке 1 представлена ​​блок-схема разработанного блока управления движением EV

. Входы системы управления — это задание скорости

,

, основанное на положении дроссельной заслонки, и угол поворота рулевого колеса

,

, определяемый вращением маховичка. ED распределяет скорость

на моторы левого и правого привода. Система управления движителем

реализована на процессоре DS1103 цифрового сигнала dSPACE

[3].Эта платформа обладает мощными вычислительными возможностями

, в частности, с наличием различных специальных умножителей

и параллельной обработкой [3-4]. Эти функции

требуются для критичных по времени и интенсивных вычислительных задач

, выполняемых системой управления двигательной установкой.

Кроме того, на рис. 1 показана реализованная система (электрическая

и механические компоненты) в среде Matlab-Simulink®

. Следует отметить, что два инвертора

используют одну и ту же шину постоянного тока, напряжение которой должно быть стабильным.

Рекуперативное торможение в этой статье не рассматривается.

Кроме того, рис. 1 иллюстрирует реализованную систему

(электрические и механические компоненты) в среде Matlab-

Simulink®. Следует отметить, что два инвертора

используют одну и ту же шину постоянного тока, напряжение которой должно быть стабильным

. Рекуперативное торможение не учитывается в

этой статье. Предлагаемый принцип системы управления можно резюмировать следующим образом: 1) подход MRAC используется для

управления крутящим моментом каждого двигателя; 2) Скорость каждого заднего колеса

регулируется с помощью обратной связи по разнице скоростей.Поскольку два задних колеса

приводятся в движение двумя отдельными двигателями, скорость

внешнего колеса должна быть выше, чем скорость внутреннего колеса

во время маневров рулевого управления (и наоборот).

978-1-4244-8218-4 / 10 / $ 26.00 © 2010 IEEE

Селективное управление зарядовым состоянием молекулы на графене с помощью индуцированного иглой электрического поля и легирования азотом

На рисунке 1а показано СТМ-изображение молекулярного островка TCNQ самоорганизуются на чистом графене, демонстрируя почти квадратную решетку с векторами элементарной ячейки длиной a = 0.93 ± 0,01 нм, b = 0,89 ± 0,02 нм и угол θ = 85 ± 2 ° [рис. 1b]. Структура молекулярного слоя хорошо воспроизводится расчетами (см. Рис. S1 в дополнительной информации).

Рис. 1

2D-островок молекул TCNQ на чистом графене. a Крупномасштабное изображение СТМ (30 × 30 нм ² , V = 1 В, I = 30 пА). b Увеличенное изображение СТМ (2,5 × 2,5 нм ² , V = 1 В, I = 30 пА) с наложенной элементарной ячейкой и атомной структурой молекулы TCNQ (H — черный, C — коричневый , N — зеленый). c Типичный d I / d Спектр V , записанный над молекулой TCNQ. d Смоделированное СТМ-изображение при рассчитанной энергии НСМО (0,12 В) молекулярного слоя TCNQ на монослойном графене

Спектроскопия дифференциальной проводимости (d I / d V ) на TCNQ демонстрирует широкий резонанс при положительном смещении, и резкий пик при отрицательном смещении [рис. 1c]. Экспериментальное СТМ-изображение на рис. 1b, записанное при напряжении смещения 1 В, довольно хорошо воспроизводится моделированным СТМ-изображением, рассчитанным из DFT при смещении, соответствующем энергии нижнего незанятого состояния молекулярной орбитали (НСМО) для TCNQ. на системе графена [рис.{{\ rm LUMO}} = 0,75 \, {\ mathrm {V}} \ pm 0,05 \, {\ mathrm {V}} \), следовательно, приписывается возникновению LUMO-состояния молекул TCNQ. Следует отметить, что этот пик выглядит асимметричным с плечом на правой стороне. Мы связываем это с наличием сателлитного пика над пиком LUMO. Более отчетливо это видно на рис. 2а (черная кривая). Такие сателлитные пики были зарегистрированы для F ₄ TCNQ, адсорбированного на графене на hBN ⁹ и приписываемых вибронным переходам.В спектре, представленном на рис. 2а, мы измеряем энергетическое разделение между пиком НСМО и сателлитным пиком 0,22 В, что очень близко к значению, измеренному на F ₄ TCNQ. ⁹ Таким образом, мы связываем асимметрию LUMO-пика с наличием вибронных пиков.

Рис. 2

Влияние переменного электрического поля на спектры TCNQ на чистом графене. a d I / d V Спектры, измеренные (-1,5 В, 15 пА) на молекуле TCNQ, когда наконечник находится в заданном положении (Δ z = 0 нм), и когда он отведен от это на 0.2 нм (Δ z = 0,2 нм). b Положения пика заряда и пика НСМО в зависимости от вертикального втягивания зонд-образец [та же молекула и уставка, что и в a ]. {ch} \) имеет другое физическое происхождение.Он значительно смещается при изменении расстояния зонд-образец z , как показано на рис. 2a, b. Примечательно, что пик (при положительном смещении), соответствующий состоянию НСМО, также демонстрирует сдвиг на z (см. Рис. 2b и рис. S2 в дополнительной информации), что совсем не ожидается для молекулярного резонанса, когда молекула в прямом контакте с проводящей поверхностью; происхождение этого сдвига будет объяснено ниже. Спектроскопические особенности, подобные этим острым пикам при отрицательном смещении, ранее наблюдались для других адсорбатов на различных поверхностях. ^{23,24,25,26,27,28} Их происхождение связывают с зарядом адсорбата, индуцированным электрическим полем наконечника, который сдвигает состояние адсорбата на уровень Ферми за счет эффекта изгиба зон. Таким образом, острый пик при отрицательном смещении возникает из-за зарядки молекулы, а не из-за состояния ВЗМО.

Чтобы проверить, действительно ли на положение LUMO-состояния влияет приложение электрического поля, мы затем исследуем изменения в прогнозируемой плотности состояний (PDOS) молекулы и графена, рассчитанной с помощью DFT, при изменении силы приложенного вертикального электрического поля.Примеры PDOS при трех значениях электрического поля показаны на рис. 2c (обратите внимание, что положение LUMO смещено в расчетах относительно эксперимента, это хорошо известный недостаток DFT). Наши результаты показывают, что пики самых высоких занятых молекулярных орбиталей (ВЗМО) и НСМО смещаются вниз при приложении отрицательного (от молекулы к графену) электрического поля, в то время как они смещаются в противоположном направлении для положительного электрического поля [обратите внимание на смещение зеленого пики на рис.2в]. Примечательно, что рис. 2c также показывает, что в то же время графеновый PDOS смещается в противоположном направлении (обратите внимание на смещение синих кривых на графиках). Как будет показано ниже, это происходит из-за зависящего от электрического поля переноса заряда между графеном и молекулами TCNQ. Эти сдвиги также хорошо видны на рис. 2d, где мы изобразили, как рассчитанные энергии HOMO и LUMO меняются в зависимости от приложенного электрического поля. Обратите внимание, что когда состояние LUMO отделено от уровня Ферми, E _LUMO изменяется почти линейно с электрическим полем с наклоном 0.9 нм. Такое поведение сильно отличается от ожиданий, что электрическое поле изменит химический потенциал поверхности образца, что приведет к жесткому сдвигу спектра всей системы молекулы + графен. Наши результаты показывают, что, напротив, молекулярные состояния не закрепляются к точке Дирака под действием электрического поля. Важно отметить, что наши расчеты не включают эффект поля, который возникает в закрытых устройствах, поскольку нет замкнутого соединения, которое позволяло бы поток заряда с затвором.Таким образом, рассчитанные сдвиги соответствуют сдвигу, вызванному изменением переноса заряда молекула-графен. В геометрии закрытого устройства этот эффект должен быть добавлен к изменению химического потенциала графена из-за поля затвора. Мы также подчеркиваем, что одним из следствий эффекта электрического поля является то, что пик НСМО, наблюдаемый экспериментально, смещается из-за электрического поля зонд-образец, что означает, что измеренная энергия молекулярного состояния смещается в сторону более высоких энергий, и, таким образом, значения, извлеченные из сканирования Туннельная спектроскопия (СТС) требует исправления.

Чтобы количественно оценить сдвиг состояния НСМО, мы рассматриваем линейную зависимость состояния НСМО U ₀ от электрического поля \ ({\ cal E} \). Это ожидается, когда плотность состояний молекулы постоянна вокруг уровня Ферми (что происходит, когда состояния HOMO и LUMO хорошо отделены от уровня Ферми) и система молекула / графен ведет себя как индуцированный диполь (см. Обсуждение ниже ). В таком случае заряд молекулы пропорционален электрическому полю, а молекулярный спектр сдвинется пропорционально электрическому полю.Когда применяется отрицательное смещение, состояние LUMO переходит в \ (U_0 + \ kappa {\ cal E} \), где κ — коэффициент пропорциональности, связывающий сдвиг энергии с электрическим полем. Процесс зарядки происходит, когда состояние LUMO находится на уровне энергии Ферми, т.е. когда \ (U_0 + \ kappa {\ cal E} = 0 \). Предполагая плоскую геометрию перехода, электрическое поле можно записать как \ ({\ cal E} = V_b / (z_0 + {\ mathrm {\ Delta}} z) \), где V _b — это приложенное напряжение смещения, z ₀ — это расстояние между зондом и образцом в заданном положении, а Δ z — разность расстояния между зондом и образцом по отношению к z ₀ .{{\ rm LUMO}} = (z_0 + {\ mathrm {\ Delta}} z) U_0 / (z_0 + {\ mathrm {\ Delta}} z — \ kappa) \). Наилучшее согласие с экспериментальными данными получено для U ₀ = 0,6 В [синяя кривая на рис. 2b], что приводит к κ = 0,3 нм, что находится в том же диапазоне, что и наклон 0,9 нм, упомянутый выше в расчет ДПФ. Это говорит о том, что в экспериментах положение НСМО завышено примерно на 150 мВ. Обратите внимание, что наша модель (см. Синие кривые на рис. 2b) правильно предсказывает, что изменение высоты наконечника имеет большое влияние на измеренное положение пика зарядки, но гораздо меньшее влияние на положение пика НСМО.Следует также отметить, что в пределе κ / z ₀ ≪ 1 настоящая модель приводит к уравнениям той же формы, что и модель двойной емкости (см. Дополнительную информацию). Однако только первая модель включает перенос заряда между молекулой и субстратом, который вытекает из расчетов ab initio .

Чтобы получить более полное представление о физическом происхождении воздействия электрического поля на TCNQ / графен, мы исследуем наши результаты, полученные с помощью DFT, о том, как приложение электрического поля влияет на перенос заряда между графеном и TCNQ [рис.3а]. Мы видим, что заряд Δ Q , полученный TCNQ от графена, монотонно изменяется с электрическим полем. Отрицательное электрическое поле вызывает повышенное накопление электронов в TCNQ и истощение графена, тогда как положительное электрическое поле меняет эту тенденцию. Интересно, что мы видим, что при достаточно большом положительном электрическом поле, превышающем 1 В / Å, направление переноса заряда может быть изменено на противоположное, даже несмотря на то, что TCNQ, как известно, является акцептором электронов. На рис. 3b представлен вычисленный электрический дипольный момент μ молекулы на графеновой системе.Почти линейное изменение μ с \ ({\ cal E} \) указывает на то, что структура TCNQ / графен ведет себя как индуцированный электростатический диполь. Из наклона рис. 3б находим, что вертикальная (перпендикулярная плоскости графена) поляризуемость α системы TCNQ / графен составляет 29 Å ³ / молекула. Это значение больше, чем поляризуемость одиночной молекулы TCNQ в газовой фазе, которая, как мы обнаружили, составляет 12,9 Å ³ / молекула в направлении, перпендикулярном плоскости молекулы, что хорошо согласуется с предыдущими исследованиями. ^29,30 Большая поляризуемость гибридной структуры объясняется ее большей протяженностью в вертикальном направлении по отношению к одиночной молекуле.

Рис. 3

Результаты расчетов методом DFT для TCNQ / графена в вертикальном внешнем электрическом поле \ ({\ cal E} \). a Заряд, накопленный молекулой TCNQ (Δ Q _TCNQ ) как функция \ ({\ cal E} \). b Дипольный момент μ системы TCNQ / графен. c Энергия точки Дирака относительно уровня Ферми как функция \ ({\ cal E} \). d Изоповерхности (0,0007 e / bohr ³ ) разности зарядов Δ ρ для трех значений электрического поля. Красные / синие доли соответствуют накоплению / истощению электронов соответственно. Цветовой код атомов: C (графена) — серый, C (TCNQ) — коричневый, H — черный, N — зеленый. Цветовой код схем конуса Дирака: синий — пустые состояния, красный — заполненные состояния

Следствием переноса заряда, управляемого электрическим полем, является то, что положение точки Дирака графена изменяется при приложении электрического поля в соответствии с перезарядка с молекулой; эта вариация представлена ​​на рис.3c. Наряду с этим на рис. 3г показана эволюция пространственного перераспределения электронной плотности; здесь мы построили изоповерхности Δ ρ = ρ ^{TCNQ / графен} — ρ ^TCNQ — ρ ^графен , где ρ ^{X плотность электронного заряда система X . Мы видим, что при нулевом электрическом поле (изображение B ) электроны передаются от графена к молекулам, чего и следовало ожидать, поскольку известно, что TCNQ является акцептором электронов.Мы также видим, что при отрицательном электрическом поле (изображение A ) это перераспределение заряда усиливается, тогда как при положительном электрическом поле оно уменьшается (изображение C ).}

Наконец, мы объединяем индуцированный электрическим полем перенос заряда с легированием графена азотом, чтобы добиться селективного восстановления одиночной молекулы TCNQ в двумерной молекулярной решетке. На графене, легированном азотом (N), было показано, что когда молекула адсорбируется над N-узлом, энергия молекулярных состояний смещается вниз из-за локального переноса заряда. ¹⁶ Следовательно, ожидается, что энергия заряда молекулы над N-сайтом будет отличаться от энергии заряда окружающих молекул над углеродными сайтами (C-сайтами). На рис. 4а показан молекулярный островок TCNQ на графене, легированном азотом. Молекула, адсорбированная над N-сайтом, выглядит ярче. Этот контраст обусловлен электронным эффектом, поскольку он зависит от напряжения смещения изображения [при +1 В все молекулы кажутся идентичными (рис. 4b), тогда как контраст наблюдается при -1,5 В (рис. 4c)].

Фиг.4

Молекулы TCNQ на графене, легированном азотом. СТМ-изображение молекулярного островка TCNQ на легированном азотом графене (100 × 100 нм ² , V = -1,5 В, I = 7 пА). Экспериментальные СТМ-изображения при 1 В b и -1,5 В c (20 пА, 3 × 3 нм ² ). d Расчетное СТМ-изображение в электрическом поле 1,5 В / Å. e Представитель d I / d Спектры V , записанные выше молекул, адсорбированных на C-сайте и N-сайте.Синие точки в b и c обозначают одно и то же положение на поверхности и, следовательно, указывают на одну и ту же молекулу

Локальный перенос заряда в N-узле обнаруживается сдвигом состояния НСМО с 0,8 ± 0,06 В. на C-сайтах до 0,35 ± 0,06 В на N-сайтах [рис. 4д]. Этот сдвиг показывает больший перенос заряда от графена к молекулам TCNQ в N-узлах, аналогичный тому, что сообщалось для порфирина на N-легированном графене. ¹⁶ Наши расчеты ab initio показывают, что при \ ({\ cal E} = 0 \) молекулы TCNQ в N-узле приобретают 0.33 e , по сравнению с 0,20 e на C-сайтах. Хотя наши расчеты показывают, что взаимодействие TCNQ с графеном увеличивается за счет легирования азотом, связывание TCNQ с N-легированным графеном по-прежнему имеет нековалентную природу (см. Дополнительную информацию). Как следствие, пик зарядки в N-узле смещается в сторону уровня Ферми (см. Красный пик на рис. 4e), поскольку для перевода состояния LUMO на уровень Ферми требуется меньшее электрическое поле.

Дополнительное подтверждение того, что пик зарядки соответствует заполнению состояния LUMO, обеспечивается экспериментальным изображением СТМ при -1.{ch} \) для молекул над узлами азота / углерода находится на меньшей / большей величине, чем -1,5 В. Таким образом, становится занято только НСМО-состояние молекулы на узле N. Чтобы подтвердить эту интерпретацию, мы получаем смоделированные изображения СТМ при условии \ ({\ cal E} = 1.5 \, {\ mathrm {V}} / {\ mathrm {{\ AA}}} \) и V _b = 0,74 В. Здесь НСМО для молекулы на N- и C-сайтах составляет 0,74 эВ и 1,06 эВ, соответственно. Следовательно, здесь имитируется ситуация, когда вы находитесь под напряжением смещения, которое включает НСМО для молекулы выше N, оставаясь при этом в промежутке между окружающими молекулами.Полученное изображение [Рис. 4г] хорошо воспроизводит экспериментальное изображение, подтверждая нашу интерпретацию.

В заключение, мы показали, что индуцированное иглой электрическое поле сдвигает молекулярные уровни молекул TCNQ на графене, что приводит к изменению зарядового состояния при отрицательном смещении. Используя ab initio расчеты, мы показали, что гибридная структура молекула на графене может рассматриваться как электростатический диполь с дипольным моментом, пропорциональным электрическому полю. Как следствие, перенос заряда и, следовательно, электронный заряд в молекуле и графене регулируется электрическим полем.Это позволяет заряжать молекулы, прикладывая большое напряжение смещения в эксперименте СТМ. Введение электронодонорных точечных дефектов в графен (атомы азота) позволяет сдвигать энергетические уровни одиночных молекул, адсорбированных непосредственно над этими N-узлами. Это позволяет избирательно заряжать эти молекулы при приложении соответствующего напряжения смещения. Как следствие, в компактном 2D-молекулярном островке можно добиться селективного восстановления молекул, адсорбированных на N-участках.Ожидается, что зависящий от поля перенос заряда будет возникать всякий раз, когда присутствует электрическое поле, независимо от того, приложено ли оно наконечником СТМ или электродом заднего затвора. Таким образом, наши результаты предполагают, что при приложении напряжения на затворе и при наличии дефектов электронная структура молекул и графена будет претерпевать сайт-зависимые сдвиги. Этот эффект может быть связан с наблюдением, что дефекты в графене играют важную роль в чувствительности химических сенсоров. ³¹

2021 FourTrax Foreman 4X4 ОСОБЕННОСТИ

Доступный для нашей модели с программой электрического переключения передач (ESP), этот единственный рычаг является большим улучшением, когда речь идет об удобстве и простоте управления. Это особенно полезно, когда вам приходится многократно переключаться с прямого на задний ход, например, когда вы вспахиваете снег.

Когда вы находитесь в режиме 4WD и вам нужно включить мощность на оба передних колеса, просто нажмите переключатель на электронной блокировке дифференциала, чтобы максимально увеличить тяговое усилие.Дисплей автомобиля сообщит вам, когда блокировка дифференциала полностью включена.

Наша надежная система TraxLok позволяет вам выбрать 2WD или 4WD, давая вам свободу выбора между более легким рулевым управлением (в 2WD) и максимальным сцеплением (в 4WD), когда вам это больше всего нужно.

Чувствительный к скорости и крутящему моменту электроусилитель рулевого управления Honda (на моделях Foreman EPS) превосходно снижает усилие на рулевом колесе и снижает отдачу от руля.Это большая помощь при езде по колеям, скалам или длинным склонам. Специально разработанная система крепления блока EPS увеличивает прочность и жесткость.

Переключение на повышенную и понижающую передачи еще никогда не было таким простым: с опциональной системой ESP от Honda вы получаете легкость переключения передач с помощью кнопки с силой обычной коробки передач.Для переключения вверх или вниз все, что вам нужно сделать, это нажать одну из двух кнопок на руле. Поскольку нет рычага переключения передач, ESP также является бонусом при езде в тяжелых ботинках, покрытых грязью или снегом.

За счет включения кислородного датчика в систему Foreman обеспечивает как лучшую топливную экономичность, так и меньшие выбросы. ЭБУ мгновенно корректирует схему впрыска топлива в соответствии с условиями движения для максимальной топливной экономичности.Результат: больше времени на трассу и больше денег в вашем кармане.

Наш проверенный временем двигатель Honda с жидкостным охлаждением обеспечивает более стабильные рабочие температуры и большую мощность, чем сопоставимый двигатель с воздушным охлаждением. Это увеличивает производительность и увеличивает срок службы двигателя.

Ориентируя коленчатый вал двигателя спереди назад, мы направляем поток мощности прямо к колесам без ненужных поворотов под прямым углом, уменьшая трение трансмиссии и усиливая вибрацию земли.

Предназначенные для еще большего охвата передних осей и внешних ШРУСов Foreman, защитные кожухи карданного вала — еще один пример того, как инженеры Honda уделяют внимание мелким деталям, чтобы дать вам один из лучших квадроциклов на планете.

.
