Блок индикации бортовой системы контроля ваз 2114 – является контрольной электронной схемой со звуковыми сигналами и световыми индикаторами в количестве 7 штук.

Светодиодные индикаторы

Каждый из индикаторов имеет собственное значение и символическую интуитивно понятную картинку.

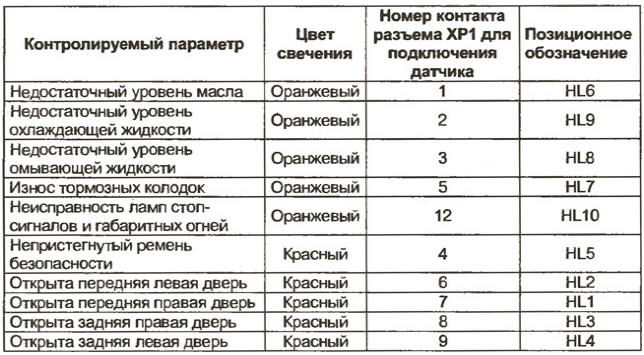

Горение индикатора означает неисправность в следующих функциях автомобиля:

1. Уровень масла.
2. Омывающая жидкость.
3. Охлаждающая жидкость.
4. Двери.
5. Фары.
6. Ремни безопасности.

Проверка индикации

Существует 5 режимов индикации:

• выключен – когда ключ отсутствует в замке зажигания;
• режим ожидания — бск ваз 2114 переходит в него когда ключ в замок зажигания вставлен,но остается в позиции «Выключено», если открыть дверь, будет выдаваться ошибка о забытом ключе. Необходимо закрыть дверь или вынуть ключ для остановки звукового сигнала;
• тест – включается, когда ключ в замке зажигания поворачивают в позицию «Зажигание». Звуковой сигнал и включение всех лампочек системы сигнализируют о исправности прибора. После производится тестирование всех систем, датчики при этом находятся в выключенном состоянии;
• предварительный тест — после окончания тестирования блок индикации ваз 2114, если присутствуют неисправности, то диод отвечающий за определенный параметр начинает мигать в течении 8 секунд, после чего равномерно горит, пока ключ не будет возвращен в позицию «Выключено». Мигание индикатора сопровождается ритмичным звуковым сигналом;
• тест при работающем двигателе – данный режим для бск 2114 является завершающей стадией контроля. Контроль параметров датчиков переходит в спящий режим. Он осуществляет лишь периодический дополнительный контроль работоспособности автомобиля. Все неисправности, возникшие в этом режиме, запоминаются до конца поездки и лампочки горят ровным светом.

В случае возникновения неполадок в движении, оповещение осуществляется по алгоритму предварительного теста с 8с. миганием.

Неполадки системы

Обобщая опыт водителей, наиболее частые неполадки возникают в замке зажигания. Концевик в нем должен получать 12 вольт. Иногда это установщики путают схему, после чего БСК не только не видит дверь, но и вообще не работает. Для проверки работоспособности необходимо отключить концевик. Если БСК включился, но не видит дверь, то проблема именно тут.

Для остальных случаев придется прибегнуть к поочередной проверке систем по схеме распиновки:
