Что такое карбюратор: Что такое карбюратор? | Автоблог

что это такое, как работает, из чего состоит и как устроен, для чего он нужен, описание составляющих (жиклер, диффузор, экономайзер и другие)

Современные модели транспортных средств оснащаются как карбюраторными, так и инжекторными двигателями. В отличие от инжекторов карбюраторы, появившиеся значительно раньше, за годы своего существования претерпели различные изменения и доработки, обретя неоспоримые достоинства. Несмотря на довольно сложную конструкцию карбюраторные моторы являются одними из самых простых в обслуживании.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива. Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

Первый карбюратор с системой распределённого впрыска топлива был выпущен компанией Bosch

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива. Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

Что такое карбюратор

ДВС автомобиля работает на топливно-воздушной смеси, образование которой осуществляется в карбюраторе — одном из наиболее важных узлов топливной системы транспортного средства. Смесь представляет собой смешение горючего и воздуха в строго определённых пропорциях.

На сегодняшний день карбюраторные двигатели считаются одними из самых распространённых. На заре автомобилестроения использовались барботажные карбюраторные моторы, которые со временем были заменены более производительными и совершенными с технической точки зрения мембранно-игольчатыми и поплавковыми аналогами.

Мембраны карбюратора мембранно-игольчатого типа разделяют камеры и объединятся штоком, один конец которого выполнен в форме иглы. Последняя, двигаясь вверх-вниз во время работы карбюратора, открывает и закрывает клапан, подающий в топливную систему горючее. Узлы такой конструкции считаются самыми простыми и устанавливаются в основном в грузовые автомобили и различную технику.

Принцип работы разных модификаций поплавкового карбюратора одинаков. Конструкция узла автомобиля очень проста: поплавок и поплавковая камера, в которой и формируется топливно-воздушная смесь. Карбюраторы такого типа отличаются неплохой тягой, динамичностью и способны поддерживать бесперебойную работу мотора авто, благодаря чему их чаще всего используют в автомобилестроении.

Схема строения простейшей модели автомобильного карбюратора

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

Моновпрыск — разновидность электронно контролируемой системы впрыска горючего в ДВС. В подобных системах объединены преимущества инжекторов и карбюраторов, поскольку они являются своеобразным промежуточным звеном между ними.

Моновпрыск первоначально использовался в авиастроительстве. Особенности такого узла позволяли поддерживать постоянный приток горючего в двигатель самолётов во время полётов. Моновпрыск, по сути, является модифицированной версией классической карбюраторной системы за одним исключением — управляется она компьютеризированным электронным блоком, контролирующим поступление бензина и работу топливонасоса и форсунок. Преимуществом моновпрыска являются его компактные габариты и сохранение неизменными основных функций карбюратора.

Моновпрыск, в отличие от карбюраторов, обладает более компактными размерами

Система моновпрыска способна поддерживать в двигателе на регулярной основе минимальное давление в 1 бар, которого достаточно для обеспечения бесперебойной работы силового агрегата. Проще говоря транспортные средства, оснащённые подобной системой, во время резкого торможения или обгона работают без перебоев, в то время как электронные системы зачастую не способны поддерживать стабильную работу двигателя внутреннего сгорания в подобных условиях. Отсутствие провалов подачи топлива гарантирует также высокую мощность мотора.

Несмотря на то, что система моновпрыска обладает определёнными преимуществами перед карбюраторами, именно последние на сегодняшний день являются наиболее экономичными механизмами, поскольку во время их работы впрыск топлива происходит по всей камере, благодаря чему используется весь поступающий объем. Именно благодаря этой особенности в холодное время года проще завести автомобиль с карбюраторным двигателем.

Жиклёр карбюратора

Современные карбюраторы состоят из множества деталей, одной из которых являются жиклёры — маленькие детали с отверстиями, расположенными в определённом порядке. Жиклёры делятся на два основных типа: воздушные и топливные. Существуют и другие виды жиклёров — компенсационные, главные, холостого хода и прочие.

Установленная на заводе производительность двигателя достигается за счёт пропускной способности жиклёра. Работоспособность данной детали определяется калибровкой отверстий, в связи с чем жиклёр регулярно очищается от нагара и грязи, причём процедура выполняется очень осторожно и аккуратно, дабы размер отверстий не был изменён.

Жиклёры карбюратора -небольшие перфорированные детали, отвечающие за производительность двигателя

Экономайзеры и их разновидности

С целью экономии горючего карбюраторы оснащаются экономайзерами, классифицирующимися на два основных типа:

1. ЭПХХ — экономайзер принудительного холостого хода. Более широко известен под названием электромагнитного клапана.
2. ЭМР — экономайзер мощностных режимов.

Электромагнитный клапан, или ЭПХХ, устанавливается рядом с воздушным фильтром и состоит из жиклёра холостого хода, пластикового привода и соленоида. Предназначается экономайзер для перекрытия подачи топлива в смесительную камеру. Прекращение подачи горючего через каналы холостого хода возможно при соблюдении нескольких условий: коленвал должен вращаться со скоростью боле 2 тысяч оборотов в минуту, педаль газа должна быть свободна. Активацией и дезактивацией ЭПХХ занимается блок управления, к которому подключаются микровыключатель и система зажигания. Экономайзер позволяет снизить потребление двигателем горючего во время движения автомобиля по горной местности. На подобных трассах осуществляется торможение двигателем, во время которого ЭПХХ прекращает подачу топлива по системе холостого хода. Подобное решение повышает управляемость машины и безопасность движения.

Электромагнитный клапа , или ЭПХХ, располагается пд воздушным фильтром карбюратора

Состоящий из клапана и расположенной под пружиной мембраны экономайзер мощностных режимов размещается под ЭПХХ. Он отвечает за обогащение топливной смеси. Принцип его работы заключается в подаче топлива к распылителям смесительной камеры и увеличении крутящего момента мотора. Клапан ЭМР прикрыт шариком, упираемым с одной стороны пружиной. Под воздействием давления, нарастающего при работающем двигателе ниже заслонки дросселя, пружина клапан смещает шарик, который закрывает топливный канал, прекращая тем самым ток горючего. Топливо будет поступать в смесительную камеру только при условии снижения давления и газования педалью акселератора.

Экономайзер мощностных режимов, отвечающий за обогащение топливной смеси

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

• Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
• Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
• Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Для уплотнения стыков между карбюратором и впускным коллектором используются специальные прокладки

Диффузор

Выполненная в виде суженой горловины металлическая часть карбюратора — диффузор — отвечает за подачу воздуха в двигатель машины для образования топливно-воздушной смеси. Топливо в диффузор поступает из поплавковой камеры карбюратора под воздействием высокого давления. Поток воздуха, проходящий через горловину диффузора, смешивается с горючим и под давлением подаётся во впускной коллектор силового агрегата.

За подачу топливно-воздушной смеси в двигатель автомобиля отвечает диффузор карбюратора

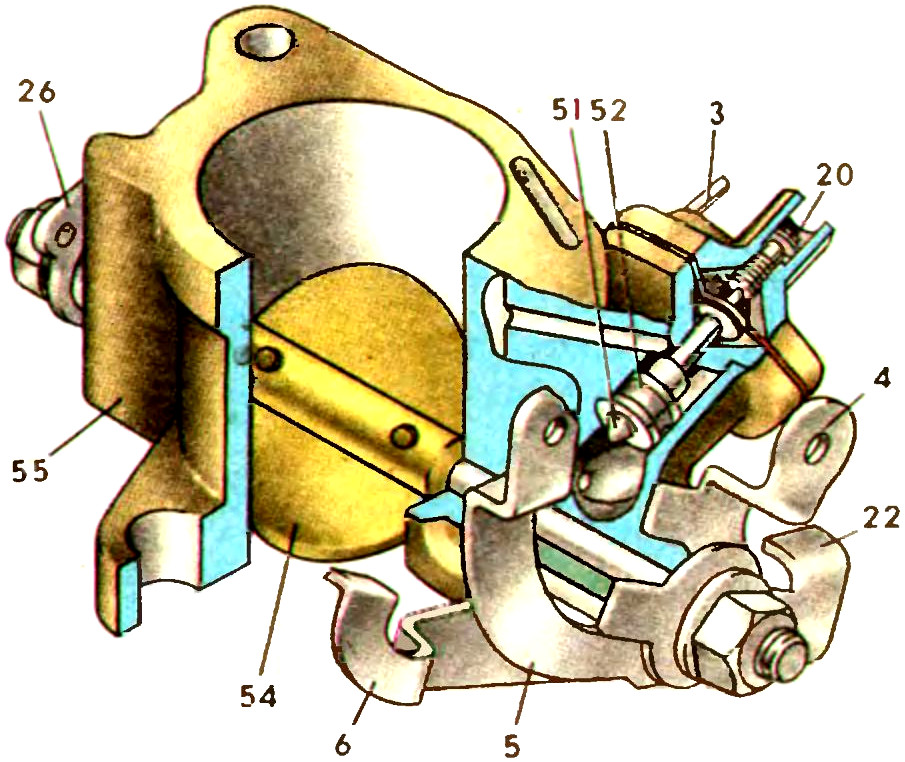

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

Основная функция экономайзера принудительного холостого хода — экономия топлива

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

• При опущенной заслонке дросселя не понизится скорость движения;
• Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
• Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Дозатор определяет количество топлива, необходимое для подачи в двигатель автомобиля

Ускорительный насос

Эта механическая система принудительно подаёт бензин в карбюратор при открытых заслонках дросселя. Работоспособность данного узла карбюратора не зависит от потока воздуха, подаваемого диффузором. Обеднение топливно-воздушной смеси происходит при резком разгоне транспортного средства ввиду поступления недостаточного объёма бензина к цилиндрам ДВС. Встраивание ускорительного насоса компенсирует подобные воздействия. Концентрация воздуха и бензина в топливно-воздушной смеси поддерживается насосом, благодаря чему сокращается время разгона и улучшаются динамические характеристики авто.

Ускорительный насос — система, подающая топливо в карбюраторе

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

Экономайзер принудительного холостого хода карбюратора управляется при помощи специального электронного блока

Электромагнитный клапан позволяет:

• При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
• Поддерживать стабильный холостой ход автомобиля;
• Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
• Снизить износ дроссельной заслонки и других узлов двигателя;
• Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

Завихритель смешивает воздушный поток и горючее, создавая топливно-воздушную смесь

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

• Недостаточная герметизация корпуса;
• «Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля. Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Одна из основных деталей карбюратора, отвечающая за его нормальное функционирование

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

Что такое карбюратор и для чего он необходим?

Карбюратор до сих пор используется на мотоциклах, продаваемых в определенных регионах мира, но уже довольно давно полностью исключается из автомобилей.

По-прежнему пользующийся энтузиастами, карбюратор отвечал за питание двигателей, начиная с первых дней создания автомобилей и до конца прошлого века.

Более 100 лет эксплуатации в двигателях внутреннего сгорания, это механическое оборудование очень своеобразное.

Изобретенный Сэмюэлем Мореем в 1826 году, карбюратор был запатентован Зигфридом Маркусом в 1872 году, а Карл Бенц, Готтлиб Даймлер и Вильгельм Майбах были первыми кто установил их на автомобили. Последними автомобилями с карбюратором были фургон Mitsubishi Express 2003 года и модели Lada до 2006 года.

Для чего нужен карбюратор?

Карбюратор — это механическое устройство, устанавливаемое в двухтактных и четырехтактных двигателях. Например, в двигателях с дизельным циклом используется впрыскивающий насос, так как процесс зажигания происходит от сжатия, а не от искры.

Карбюратор служит для подачи топливовоздушной смеси, которая будет направляться в камеру сгорания, где воспламенение происходит из-за искры (через свечу зажигания), вызывая тем самым взрыв во время работы двигателя. В дополнение к топливовоздушной смеси карбюратор отвечает за регулирование этой смеси, чтобы поддерживать надлежащую работу двигателя.

Эта регулировка не может быть выполнена с помощью приборов (кроме так называемого электронного карбюратора), она выполняются вручную опытным механиком.

Карбюратор может иметь один, два или более корпусов, так называются камеры, через которые воздух поступает и смешивается с топливом.

В конструкции карбюратора есть две основные части. Первая, где воздух, отфильтрованный бумажным элементом (в прошлом использовалось масло), всасывается в двигатель.

Другая часть, где топливо поступает. Даже если оно было отфильтровано в подающем канале, выходящем из бака, топливо фильтруется через карбюратор перед подачей в иглу впрыска.

Смешивание с воздухом

Воздух не попадает под давление, поэтому необходимо сужение. В автомобилях обычно использовался дроссельный клапан. Затем ускоренный воздух снова сжимается в диффузоре, где встречается с определенной дозировкой топлива, которое отправлялось из бака в эту часть карбюратора.

Эта смесь, и ее количество регулируется клапаном, называемым «бабочка» у основания устройства. Эта движущаяся часть связана непосредственно с акселератором транспортного средства.

Таким образом, чем больше он открыт во время работы, тем больше ускорение при увеличении вращения до достижения точки максимальной мощности и крутящего момента.

Дроссель также приводит в действие насос для перекачки большего количества топлива из бака в диффузор. Когда двигатель работает на холостом ходу, дроссельная заслонка закрыта. В этом случае есть очень маленькая дозирующая игла, просто для поддержания скорости холостого хода.

Внутри корпуса карбюратора имеются как топливные, так и воздушные диффузоры, регулируемые снаружи, где механик или специалист со знаниями регулирует потребление воздуха и топлива, уравновешивая смесь, чтобы повысить производительность.

Поскольку это механическая система, нет возможности сбалансировать пропорции, и, таким образом, карбюратор работает только с одним типом топлива.

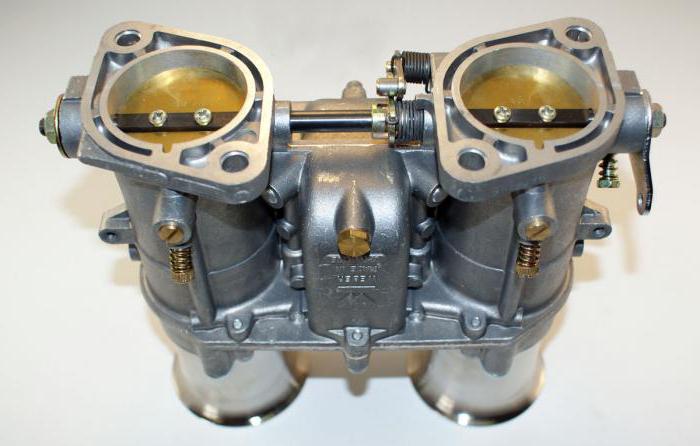

Карбюратор с двойным корпусом

Карбюратор с двумя камерами, используемый в автомобилях с более высокими характеристиками. Это создает больший вакуум и, следовательно, большую мощность и крутящий момент.

Но, как правило, этот тип имеет две стадии: первая на низких оборотах, а вторая — на высоких. Что снижает расход топлива. Среди прочих существовали карбюраторы из 3 или 4 камерами.

Электронный карбюратор

Этот тип карбюратора, управляемый электронным блоком, его появление было попыткой снизить более высокие затраты на внедрение электронного впрыска.

Однако технология не пошла вперед, так как вскоре был принят электронный впрыск.

Преимущества и недостатки карбюратора

Из-за его механической работы карбюратор никогда не находит идеальное соответствие между воздушно-топливной смесью. Он также не соответствует стандартам выбросов. Однако у него есть некоторые преимущества.

Поскольку это простое устройство, его легче производить, а затраты на его обслуживание ниже. Кроме того, он имеет компактные размеры и потребляет мало энергии от электрической системы автомобиля. Такие бренды, как Weber, Solex и Brosol стали известными.

Зачем нужен карбюратор в автомобиле?

29 мая

18:35
2019

by AMSRUS

Просмотров:
321

Карбюратор является важнейшим узлом мотора авто. До конца 20 века карбюраторы ставились на большинство транспортных средств, но сегодня их часто меняют на инжекторные системы.

Если ваш карбюратор вышел из строя, вы можете заказать карбюратор ГАЗ 53 на сайте nmkn.ru. Карбюратор имеет хорошее качество и предлагается по доступной цене. Он предназначен для установки на грузовые автомобили. Для обеспечения стабильной и эффективной работы двигателя в конструкции карбюратора предусмотрено две независимые дозирующие системы, ускорительный насос и клапан, подающий топливо, а также пусковой полуавтомат. С помощью последнего вы сможете быстро и безопасно запускать двигатель даже в холодную погоду.

Что такое карбюратор?

Необходимость установки карбюратора появилась в конце 19 века. Раньше авто функционировали на газе светильном, который мог легко возгорать. Однако данное топливо являлось очень дорогим, так что производители приняли решение перейти на аналоги более жидкие.

Для возгорания топлива необходимо соединение его с воздухом в определенных пропорциях. Карбюратор нужен для создания топливной смеси. Появление карбюраторов позволило применять жидкое горючее в автомобилях.

По системам инжекторного типа карбюратор отличается более простой конструкцией. Поэтому цена его ремонта также невысокая. Многие опытные автомобилисты могут провести такой ремонт самостоятельно. Для восстановления не потребуются особые навыки с инструментами. С простой конструкцией разберётся и новенький автомобилист. Карбюраторы механического типа могут контактировать с грязью и водой. Однако отсюда вытекает и главный недостаток карбюраторов – их нужно постоянно регулировать и чистить. При этом карбюраторы имеют высокую стойкость к непростым условиям использования по сравнению с инжектором.

Главным плюсом карбюраторов является то, что они неприхотливы к качественным характеристикам топлива. Поэтому необходимость очистки и настройки этого элемента нельзя считать огромным минусом. Однако при эксплуатации карбюратора в сложных условиях могут возникать некоторые трудности. При отрицательной температуре на корпусе карбюратора может появляться конденсат. В сильную жару прибор может перегреваться и при этом мощность двигателя будет падать из-за испарений топлива. Вытеснение карбюратора обусловлено на тем, что он не осуществляет распределенный впрыск, который обеспечивают инжекторные системы.

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/amsrus.ru/wp-content/themes/gadgetine-theme/includes/single/post-tags-categories.php on line 7

Что такое автомобильный карбюратор? | Twokarburators.ru

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Что такое автомобильный карбюратор?

Карбюратор – это устройство для приготовления и дозирования топливной смеси (бензин + воздух) на которой работает автомобильный двигатель. Карбюратор наряду с бензонасосом, топливным баком, топливными магистралями и другими элементами входит в систему питания двигателя.

Для чего нужен карбюратор?

Чтобы понять для чего нужен автомобильный карбюратор необходимо знать, что для каждого режима работы двигателя (холостой ход, разгон, средние нагрузки, мощностной и пр.) необходимо приготовить топливную смесь определенного состава. Оптимальный состав 14,5-15 / 1 (15 частей воздуха на одну часть бензина). Это так называемый стехиометрический состав топливной смеси, при котором происходит наиболее полное ее сгорание с выделением максимума энергии. На мощностных режимах нужна более богатая топливная смесь (например, 1 к 13), на малых нагрузках более бедная (например 17/1). То есть, чем сильнее водитель нажимает на педаль газа, тем больше должна обогащаться топливная смесь, попадающая в двигатель.

Приготовлением топливной смеси определенного состава для каждого режима работы двигателя как раз и занимается карбюратор. Для этого он и нужен. Плюс дозирование, то есть подача требуемого объема. Конструктивно в карбюраторе объединены несколько систем и механизмов, позволяющие проделывать такую работу.

Например, система пуска – приготавливает богатую топливную смесь для запуска двигателя, главные дозирующие системы – подают топливо в двигатель на всех режимах кроме холостого хода и принудительного холостого хода, ускорительный насос – позволяет моментально обогатить смесь и ускорится при резком нажатии на газ, экономайзер – обогащает смесь при повышенных нагрузках на двигатель и т.д.

За счет чего работает карбюратор?

Автомобильный карбюратор работает за счет разрежения возникающего во впускном коллекторе при движении поршней двигателя. Под действием этого разрежения (области низкого давления) топливо буквально «высасывается» из каналов карбюратора. Чем быстрее движутся поршни, тем выше разрежение. Карбюратор может сам регулировать величину разрежения, открывая и закрывая дроссельные и воздушную заслонки.

Как работает карбюратор?

При прокручивании холодного двигателя стартером на режиме пуска во впускном коллекторе создается разрежение за, счет которого из каналов системы пуска вытягивается определенное количество топлива, необходимое для запуска двигателя.

Далее следует режим прогрева при котором работает главная дозирующая система первой камеры карбюратора.

После прогрева, при полностью открытой воздушной заслонке настает черед режима холостого хода (ХХ) при котором топливо подается в двигатель через каналы системы холостого хода.

При нажатии на педаль газа срабатывает ускорительный насос, впрыскивая дополнительную дозу топлива и повышая обороты двигателя.

Начало движения – работает переходная система первой камеры предотвращает провал.

Далее режим средних нагрузок – работает ГДС первой камеры карбюратора.

Мощностной режим – вступает в работу вторая камера карбюратора и ее ГДС.

Что лучше карбюратор или инжектор?

Ни то не другое, так как у каждой системы имеются свои плюсы и недостатки. Карбюратор более прост и дешев в обслуживании, но приготавливаемая им смесь не стабильна и не поддается точной дозировке, зависит от посторонних факторов, что влияет на расход и работу двигателя. Инжектор дозирует топливную смесь точно, что позволяет снизить расход и оптимизировать ее состав на каждом из режимов, но обслуживать систему впрыска дорого и требует определенных навыков и знаний.

Но, будущее за инжектором, так как экологические требования к выхлопу двигателя автомобиля постоянно растут, а по токсичности выхлопа инжектор превосходит карбюратор.

Примечания и дополнения

Во перечень всех систем и механизмов современного карбюратора.

— Пусковое устройство

— Главная дозирующая система первой камеры карбюратора

— Главная дозирующая система второй камеры карбюратора

— Система холостого хода

— Переходная система первой камеры карбюратора

— Переходная система второй камеры карбюратора

— Ускорительный насос

— Экономайзер мощностных режимов

— Эконостат

Подробнее: «Системы и устройства карбюратора Солекс».

Еще статьи по устройству и назначению систем и механизмов автомобиля

— Что такое бензонасос и как он работает?

— Что такое автомобильный трамблер и как он работает?

— Назначение и принцип действия ускорительного насоса карбюратора Солекс 21073

Карбюратор – устройство основные неисправности, ремонт и доработка карбюратора автомобиля — Словарь автомеханика

Карбюратор, часто называемый «карб» – часть системы питания автомобильного двигателя,
где образуются определенные соединения при смешивании воздуха и топлива.
В дальнейшем эта топливовоздушная смесь попадает в камеру сгорания.
Данный элемент в совокупности с дроссельной заслонкой – является регулировщиком топлива,
благодаря чему полученная смесь может быть обогащенной либо обедненной.
Стехиометрическое состояние данного топливного компонента достигается
при соотношении 1 г. бензина на 14,7 г. воздуха, а для запуска холодного двигателя требуется соотношение 10 к 1.

Всего существует три вида карбюраторов:

• Барботажный (уже не используется).
• Мембранно-игольчатый – узел состоит из нескольких камер,
  разделённых мембранами и связанных штоком на конце которого находится игла закрывающая/открывающая подачу топлива.
• Поплавковый – существует в многих модификациях современных карбюраторов и имеет широкое применение.

Составляющие карбюраторной системы автомобиля

Устройство карбюратора в тривиальном варианте:

Устройство карбюратора

1. поплавковая и смесительная камеры
2. поплавок с запирающим клапаном игольчатого типа
3. распылительная и диффузная системы
4. бензиновые и воздушные каналы с жиклерами
5. аэро- и дроссельные заслонки

Поплавковая камера необходима для поддержки постоянного уровня бензина. Воздушной заслонкой заводится холостой двигатель автомобиля, обогащая топливовоздушную систему. Системой холостого хода обеспечивается подача бензина, когда не функционирует основная дозирующая система. Специальными винтами регулируется соотношение в карбюраторе топливо/воздух.

Ускорительный насос подает дополнительное количества топлива – резко открываются дроссельные заслонки, чтобы можно было предупредить остановку мотора и избежать сбоев в эксплуатации мотора во время разгона автомобиля.

Переходная система отвечает за переходный режим между основной дозирующей системой и автомобильным холостым ходом.

Система холостого хода обеспечивает подачу нужного количества топлива в цилиндры двигателя при работе без нагрузки (на холостом ходу).

Главная дозирующая система обеспечивает увеличения мощности двигателя за счет большей подачи топливно-воздушной смеси во время движения автомобиля.

Устройство карбюратора

Основные проблемы с карбюратором

Среди наиболее частых неисправностей в работе карбюратора отмечаются такие:

• протечка топлива
• нагар и запах на свечах зажигания
• нестабильный холостой ход
• нарушение регулировки карбюратора, загрязнение жиклеров

Протечка топлива

Для начала необходимо проверить давление бензина – оно соответствует отметке от 4 до 7 пси.

Наличие нагара и запаха на свечах зажигания

Данная неполадка указывает на то, что топливо подается в чрезмерных количествах из-за неправильного уровня бензина либо прогоревшего клапана.

Неровный холостой ход

В основном, проблемы данного характера возникают в проводке между педалью акселератора и карбюратором, то есть, не сугубо в карбюраторе.

Нарушение регулировки карбюратора, загрязнение жиклеров и каналов

Основную роль в приготовлении топливовоздушной смеси играют жиклеры – их загрязнение или повреждение ведет к нарушению работы всего узла.

При таких неисправностях двигатель не в состоянии получать горючее в необходимой концентрации и объеме.
Признаками этого являются:

• излишний расход топлива;
• снижение мощности автомобильного двигателя;
• из глушителя наблюдается выхлоп черного дыма и слышны хлопки;
• двигатель начинает перегреваться;
• снижается вязкость автомобильного масла.

Устранение неполадок в карбюраторной системе

Когда протекает бензин, а давление соответствует норме, тогда необходимо искать неполадку в поплавковой камере. В основном, ее заменяют на новую.

При наличии запаха и нагара на свечах, рекомендуется обратить внимание на поплавок. Это возникает при не отрегулированном поплавке, чрезмерном давлении бензина либо присутствует неполадка в поплавковой камере.

Когда на холостом ходу мотор автомобиля работает нестабильно, то чтобы найти поломку, необходимо проверить, нет ли в карбюраторе коррозийных изменений либо загрязнений. В последнем случае его необходимо тщательно почистить.

Ремонт, тюнинг и установка карбюратора

Как починить карбюратор

Сетчатый фильтр

Данный фильтр либо засоряется, либо повреждается. И чтобы узнать точно, что с ним, понадобится его вынимать. При сильном загрязнении достаточно хорошо промыть аккуратно в бензине, при видимых повреждения меняется на новый.

Пусковое устройство

Пусковое устройство, как и сетчатый фильтр, подвержен загрязнению и также нуждается в промывке и продувке сжатым воздухом.

Соединение в карбюраторе

Разгерметизация соединения, происходит во впускном или выпускном трубопроводах, также на корпусе ДЗ и других местах соединения карбюратора. Определить где подсасывает воздух поможет обычная мыльная пена или специальный дымо-генератор. На возникновения проблем с впускным трубопроводом могут еще указывать и следы копоти или пленка с топлива на месте неплотного соединения.

Когда сбои в работе происходят по причине не герметичного прилегания в месте соединения нижнего фланца карбюратора и впускного патрубка достаточно просто подтянуть гайки. Старайтесь подтягивать аккуратно и равномерно, чтобы не перекосился фланец карбюратора. Если подтяжка болтов проблему не решила, тогда стоит почистить место подсоса и поменять прокладку.

Ускорительный насос

Когда перестал работать ускорительный насос, тогда нужна его замена. Его детали ремонту не подлежать. В качестве профилактики насос моют и продувают. Еще желательно проверить ход перемещения рычагов и деталей диафрагмы. Отдельное внимание приделите шарику в распылителе — свободе его движения ничего мешать не должно.

Диафрагма экономайзера

В моделях карбюраторов, оснащенных экономайзером, проследите чтобы на диафрагме не было повреждений. А если стала короткая длина толкателя, то замените его вместе с диафрагмой.

Регулировка карбюратора

Карбюратор регулируют только на прогретом двигателе.

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.

Тюнинг карбюратора

Доработка или другими словами тюнинг карбюратора производится дабы достичь максимальной мощности. На впуске, карбюратор автомобиля, должен иметь минимальное сопротивление, поскольку по-другому сложно добиться приемлемого качества смеси и наполнения цилиндров при средних и высоких оборотах двигателя. Выжимать максимум мощности на больших оборотах дает расточка второй камеры и подъем впускных клапанов выше 10,25 мм (актуально для двигателей 1.5 л с высокими распредвалами).

Доработанный карбюратор с диаметром диффузоров 24/24 дает прибавку при установке даже тюнинговый мотор. Но стоит отметить, что на малых оборотах и частичных нагрузках двигателя, обычное увеличение диаметра диффузоров приведет к ухудшению его работы, поскольку снижается разряжение в области диффузора и ухудшается распыление бензина и гомогенизации смеси.

Доводка карбюратора – это не только замена всех топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карба и его начинки. Также в конструкцию карбюратора вводятся дополнительные дозирующие системы. С этой целью в корпусе карбюратора сверлятся дополнительные дозирующие каналы.

Связанные термины

Карбюратор: устройство и принцип работы

Жидкое топливо в бензиновых двигателях не может обеспечить работу поршневой группы. Для создания крутящего момента на коленчатом валу необходима серия циклических микровзрывов в цилиндрах, в то время, как жидкий бензин просто горит. Когда топливо смешивается с воздухом (содержащим большое количество кислорода), создается смесь, способная образовывать вспышку, обладающую большой кинетической энергией.

Автомобильные карбюраторы – история развития

На заре двигателестроения применение газа стало невыгодным. Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси. Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы. Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью. Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

Однако принцип работы был таким же, как на любом современном образце.

Устройство карбюратора (типовое описание для всех модификаций)

На схеме изображено взаимное расположение основных узлов:

1. Трубка подачи бензина от топливного насоса;
2. Поплавок с игольчатым клапаном, перекрывающим топливопровод;
3. Жиклер приема топлива из поплавковой камеры;
4. Форсунка распылителя жидкого топлива;
5. Камера смесителя, в которой образовывается топливная смесь;
6. Воздушная заслонка, регулирующая объем входящего потока чистого воздуха из фильтра;
7. Диффузор, формирующий направление потока воздуха;
8. Заслонка дросселя, регулирующая подачу смеси во впускной тракт двигателя.

Как работает карбюратор?

Рассмотрим работу каждого узла.

1. Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
2. Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
3. Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
4. Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
5. Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
6. Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено. Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров. На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр.), следует произвести повторную настройку.

Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

На этом устройстве остановимся подробнее:

Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть. Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха. Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках. При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов. Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции. В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте. Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

Виды карбюраторов по производителям – какой выбрать?

У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки. Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства. Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации. Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

Итог

Не следует бояться этого на первый взгляд сложного устройства. Схема работы простая и надежная, залог нормального функционирования – чистота всех внутренних элементов и правильная настройка.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

КАРБЮРАТОР — это… Что такое КАРБЮРАТОР?

Карбюратор | механика | Britannica

Карбюратор , также пишется карбюратор , устройство для подачи смеси топлива и воздуха в двигатель с искровым зажиганием. Компоненты карбюраторов обычно включают камеру хранения жидкого топлива, дроссель, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос. Количество топлива в камере хранения регулируется клапаном с поплавком. Дроссельная заслонка, дроссельная заслонка, уменьшает поступление воздуха и позволяет втягивать богатый топливом заряд в цилиндры при запуске холодного двигателя.По мере прогрева двигателя воздушная заслонка постепенно открывается вручную или автоматически с помощью контроллеров, реагирующих на тепло и частоту вращения двигателя. Топливо вытекает из жиклера холостого хода во всасываемый воздух в результате пониженного давления возле частично закрытой дроссельной заслонки. Главный топливный жиклер вступает в действие при дальнейшем открытии дроссельной заслонки. Затем ограничение воздушного потока в форме Вентури создает пониженное давление для всасывания топлива из основного жиклера в воздушный поток со скоростью, зависящей от воздушного потока, так что получается почти постоянное соотношение топливо-воздух.Ускорительный насос впрыскивает топливо во входящий воздух, когда дроссельная заслонка резко открывается.

карбюратор

Карбюратор от Volkswagen Beetle 1970 года выпуска.

Willdre

Подробнее по этой теме

Бензиновый двигатель

: Карбюратор

Бензиновый карбюратор — это устройство, которое подает топливо в воздушный поток по мере его поступления в двигатель. Бензин поддерживается в поплавке…

В 1970-х годах новое законодательство и предпочтения потребителей побудили производителей автомобилей повысить эффективность использования топлива и снизить выбросы загрязняющих веществ. Для достижения этих целей инженеры разработали системы управления впрыском топлива на основе новых компьютерных технологий. Вскоре системы впрыска топлива заменили карбюраторные топливные системы практически во всех бензиновых двигателях, за исключением двухтактных и небольших четырехтактных бензиновых двигателей, таких как те, которые используются в газонокосилках.

Как работает карбюратор?

Как работает карбюратор? — Объясни это

Реклама

Криса Вудфорда.Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств.
которые путешествуют по суше, морю или небу. Легковые автомобили, грузовики и
автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая
металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха
потребность двигателя меняется от момента к моменту, в зависимости от того, как долго
он работал, как быстро вы идете, и множество других
факторы. В современных двигателях используется система электронного управления.
называется впрыск топлива для регулирования топливно-воздушной смеси, чтобы он
ровно с той минуты, когда вы поворачиваете ключ, до времени, которое вы переключаете
двигатель снова выключится, когда вы доберетесь до места назначения.Но пока эти
были изобретены умные устройства, практически все двигатели полагались на
гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется
«карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и уменьшают загрязнение.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но
они тоже химические вещи: они
разработан на основе химической реакции под названием сгорание : когда
вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод
диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы
нужно использовать много воздуха. Это относится и к автомобильному двигателю.
что касается свечи, костра на открытом воздухе, угля или
дрова в чьем-то доме.

С костром вам никогда не придется
беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и
гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или
даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы
производить опасные загрязнения воздуха, в том числе токсичные
угарный газ.

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть
достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется
стехиометрическая смесь . (Стехиометрия — это часть химии,
эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента
прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя,
соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это
действительно зависит от того, из чего состоит топливо).
Слишком много воздуха и недостаточно топлива означает, что двигатель горит
«обедненный», при слишком большом количестве топлива и недостатке воздуха называется
горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха.
маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать именно то количество воздуха,
топливо горит правильно, независимо от того, запускается ли двигатель с холодного или
нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это
работа умного механического устройства под названием карбюратор :
трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая
их вместе в разных количествах, чтобы удовлетворить широкий спектр различных
условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор».
Это химический термин, означающий обогащение газа путем соединения его с углеродом.
или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом.
(углеводород).

Кто изобрел карбюратор?

Карбюраторы используются с конца 19 века.
века, когда они были впервые разработаны пионером автомобилестроения (и
Основатель Mercedes) Карл Бенц (1844–1929). Были раньше
попытки «карбюрирования» другими способами. Например, французский пионер двигателей
Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр.
с прикрепленными губками, которые погружались в топливо, когда они поворачивались,
вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже схеме, которую я раскрасил, чтобы облегчить понимание, показан исходный
Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из
его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A).
внизу, где он испаряется. Топливный пар проходит через серую трубу и встречает поступающий воздух.
вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они
сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено
ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных —
по существу большой вертикальный воздуховод над цилиндрами двигателя с
горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз
трубу, она должна проходить через узкий перегиб посередине, который
заставляет его ускоряться и заставляет его давление падать. Это изломано
секция называется трубкой Вентури . Падающее давление воздуха
создает эффект всасывания, который втягивает воздух через топливопровод на
сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как
мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных
клапаны над и под трубкой Вентури. Вверху есть
клапан под названием дроссель , который регулирует, сколько воздуха может проходить
в.Если заслонка закрыта, через трубу проходит меньше воздуха, и
Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом.
смесь. Это удобно, когда двигатель холодный, при первом запуске и
работает довольно медленно. Под трубкой Вентури есть второй клапан
назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше
воздух проходит через карбюратор и чем больше топлива он затягивает из
трубу в сторону. При поступлении большего количества топлива и воздуха двигатель
высвобождает больше энергии и производит больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это
эквивалент дуть на костер, чтобы подать больше кислорода и сделать его
горят быстрее. Дроссель соединен с педалью акселератора
в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор.
К топливной трубе прикреплен своего рода мини-топливный бак, называемый
поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор,
уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо.
в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается,
закрывает клапан, и подача топлива снова отключается. (В
поплавковая подающая камера работает как унитаз, с поплавком
эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз
после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться
   и заставляет его давление падать.
4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний
Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд. Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит.Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф.Риттер и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н. Пога. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури автоматически изменяется для поддержания постоянного уровня всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию
   Двигатель Уильяма Робинсона. Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как работает карбюратор?

Как работает карбюратор? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств.
которые путешествуют по суше, морю или небу. Легковые автомобили, грузовики и
автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая
металлические цилиндры внутри их двигателей.Сколько именно топлива и воздуха
потребность двигателя меняется от момента к моменту, в зависимости от того, как долго
он работал, как быстро вы идете, и множество других
факторы. В современных двигателях используется система электронного управления.
называется впрыск топлива для регулирования топливно-воздушной смеси, чтобы он
ровно с той минуты, когда вы поворачиваете ключ, до времени, которое вы переключаете
двигатель снова выключится, когда вы доберетесь до места назначения. Но пока эти
были изобретены умные устройства, практически все двигатели полагались на
гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется
«карбюратор» в некоторых странах часто сокращается до просто «карбюратор»).Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и уменьшают загрязнение. Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но
они тоже химические вещи: они
разработан на основе химической реакции под названием сгорание : когда
вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод
диоксид и вода как отходы.Чтобы эффективно сжигать топливо, вы
нужно использовать много воздуха. Это относится и к автомобильному двигателю.
что касается свечи, костра на открытом воздухе, угля или
дрова в чьем-то доме.

С костром вам никогда не придется
беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и
гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или
даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы
производить опасные загрязнения воздуха, в том числе токсичные
угарный газ.

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом. Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть
достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется
стехиометрическая смесь . (Стехиометрия — это часть химии,
эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента
прежде чем приступить к приготовлению по рецепту.) В случае автомобильного двигателя
соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это
действительно зависит от того, из чего состоит топливо).
Слишком много воздуха и недостаточно топлива означает, что двигатель горит
«обедненный», при слишком большом количестве топлива и недостатке воздуха называется
горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха.
маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать именно то количество воздуха,
топливо горит правильно, независимо от того, запускается ли двигатель с холодного или
нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это
работа умного механического устройства под названием карбюратор :
трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая
их вместе в разных количествах, чтобы удовлетворить широкий спектр различных
условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор».
Это химический термин, означающий обогащение газа путем соединения его с углеродом.
или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом.
(углеводород).

Кто изобрел карбюратор?

Карбюраторы используются с конца 19 века.
века, когда они были впервые разработаны пионером автомобилестроения (и
Основатель Mercedes) Карл Бенц (1844–1929). Были раньше
попытки «карбюрирования» другими способами. Например, французский пионер двигателей
Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр.
с прикрепленными губками, которые погружались в топливо, когда они поворачивались,
вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже схеме, которую я раскрасил, чтобы облегчить понимание, показан исходный
Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из
его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A).
внизу, где он испаряется. Топливный пар проходит через серую трубу и встречает поступающий воздух.
вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они
сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

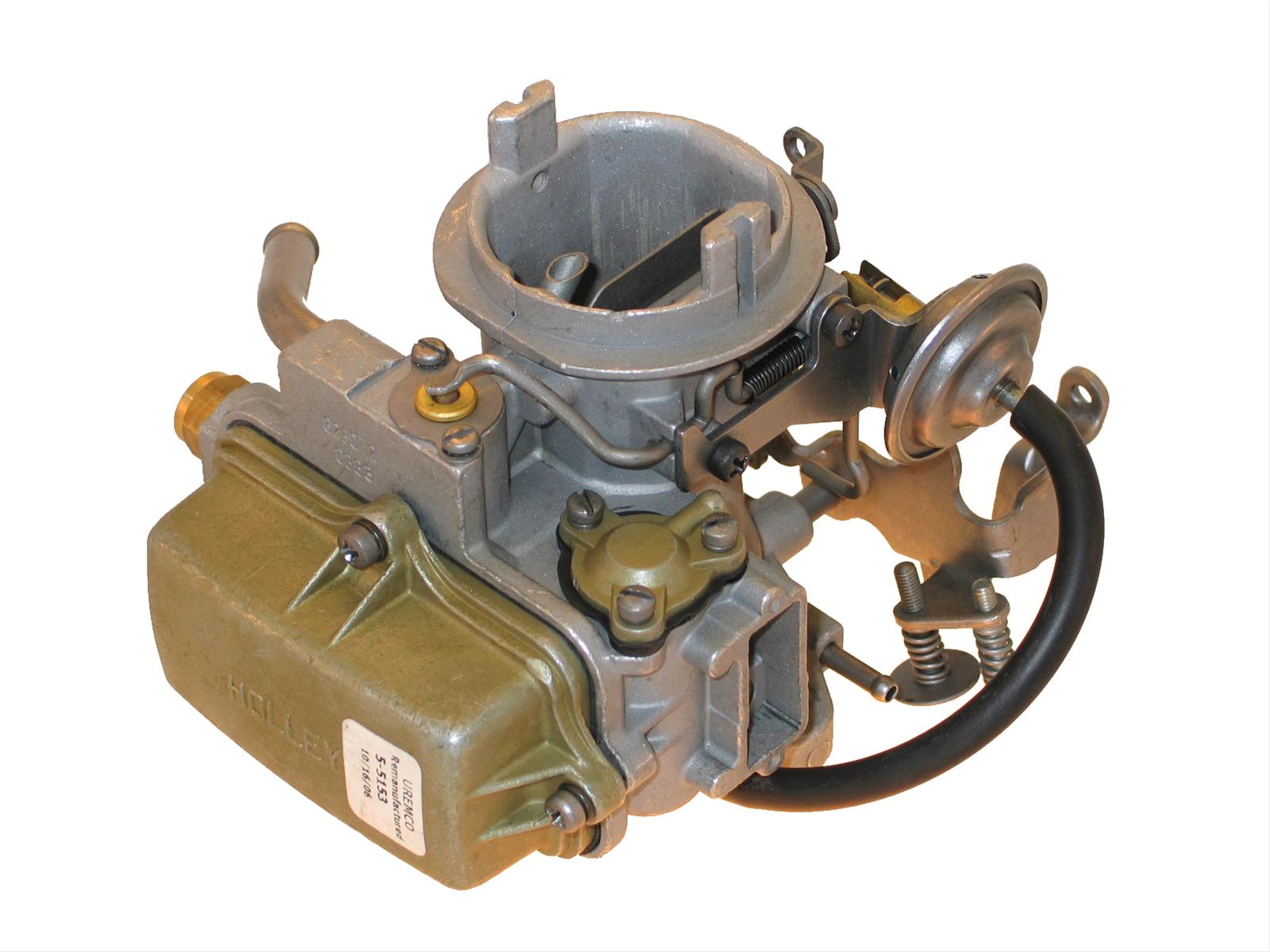

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено
ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных —
по существу большой вертикальный воздуховод над цилиндрами двигателя с
горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз
трубу, она должна проходить через узкий перегиб посередине, который
заставляет его ускоряться и заставляет его давление падать. Это изломано
секция называется трубкой Вентури . Падающее давление воздуха
создает эффект всасывания, который втягивает воздух через топливопровод на
сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как
мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных
клапаны над и под трубкой Вентури. Вверху есть
клапан под названием дроссель , который регулирует, сколько воздуха может проходить
в.Если заслонка закрыта, через трубу проходит меньше воздуха, и
Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом.
смесь. Это удобно, когда двигатель холодный, при первом запуске и
работает довольно медленно. Под трубкой Вентури есть второй клапан
назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше
воздух проходит через карбюратор и чем больше топлива он затягивает из
трубу в сторону. При поступлении большего количества топлива и воздуха двигатель
высвобождает больше энергии и производит больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это
эквивалент дуть на костер, чтобы подать больше кислорода и сделать его
горят быстрее. Дроссель соединен с педалью акселератора
в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор.
К топливной трубе прикреплен своего рода мини-топливный бак, называемый
поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор,
уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо.
в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается,
закрывает клапан, и подача топлива снова отключается. (В
поплавковая подающая камера работает как унитаз, с поплавком
эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз
после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться
   и заставляет его давление падать.
4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний
Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд. Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит.Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф.Риттер и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н. Пога. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури автоматически изменяется для поддержания постоянного уровня всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию
   Двигатель Уильяма Робинсона. Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как работает карбюратор?

Как работает карбюратор? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств.
которые путешествуют по суше, морю или небу. Легковые автомобили, грузовики и
автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая
металлические цилиндры внутри их двигателей.Сколько именно топлива и воздуха
потребность двигателя меняется от момента к моменту, в зависимости от того, как долго
он работал, как быстро вы идете, и множество других
факторы. В современных двигателях используется система электронного управления.
называется впрыск топлива для регулирования топливно-воздушной смеси, чтобы он
ровно с той минуты, когда вы поворачиваете ключ, до времени, которое вы переключаете
двигатель снова выключится, когда вы доберетесь до места назначения. Но пока эти
были изобретены умные устройства, практически все двигатели полагались на
гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется
«карбюратор» в некоторых странах часто сокращается до просто «карбюратор»).Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и уменьшают загрязнение. Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но
они тоже химические вещи: они
разработан на основе химической реакции под названием сгорание : когда
вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод
диоксид и вода как отходы.Чтобы эффективно сжигать топливо, вы
нужно использовать много воздуха. Это относится и к автомобильному двигателю.
что касается свечи, костра на открытом воздухе, угля или
дрова в чьем-то доме.

С костром вам никогда не придется
беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и
гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или
даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы
производить опасные загрязнения воздуха, в том числе токсичные
угарный газ.

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом. Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть
достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется
стехиометрическая смесь . (Стехиометрия — это часть химии,
эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента
прежде чем приступить к приготовлению по рецепту.) В случае автомобильного двигателя
соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это
действительно зависит от того, из чего состоит топливо).
Слишком много воздуха и недостаточно топлива означает, что двигатель горит
«обедненный», при слишком большом количестве топлива и недостатке воздуха называется
горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха.
маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать именно то количество воздуха,
топливо горит правильно, независимо от того, запускается ли двигатель с холодного или
нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это
работа умного механического устройства под названием карбюратор :
трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая
их вместе в разных количествах, чтобы удовлетворить широкий спектр различных
условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор».
Это химический термин, означающий обогащение газа путем соединения его с углеродом.
или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом.
(углеводород).

Кто изобрел карбюратор?

Карбюраторы используются с конца 19 века.
века, когда они были впервые разработаны пионером автомобилестроения (и
Основатель Mercedes) Карл Бенц (1844–1929). Были раньше
попытки «карбюрирования» другими способами. Например, французский пионер двигателей
Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр.
с прикрепленными губками, которые погружались в топливо, когда они поворачивались,
вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже схеме, которую я раскрасил, чтобы облегчить понимание, показан исходный
Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из
его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A).
внизу, где он испаряется. Топливный пар проходит через серую трубу и встречает поступающий воздух.
вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они
сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

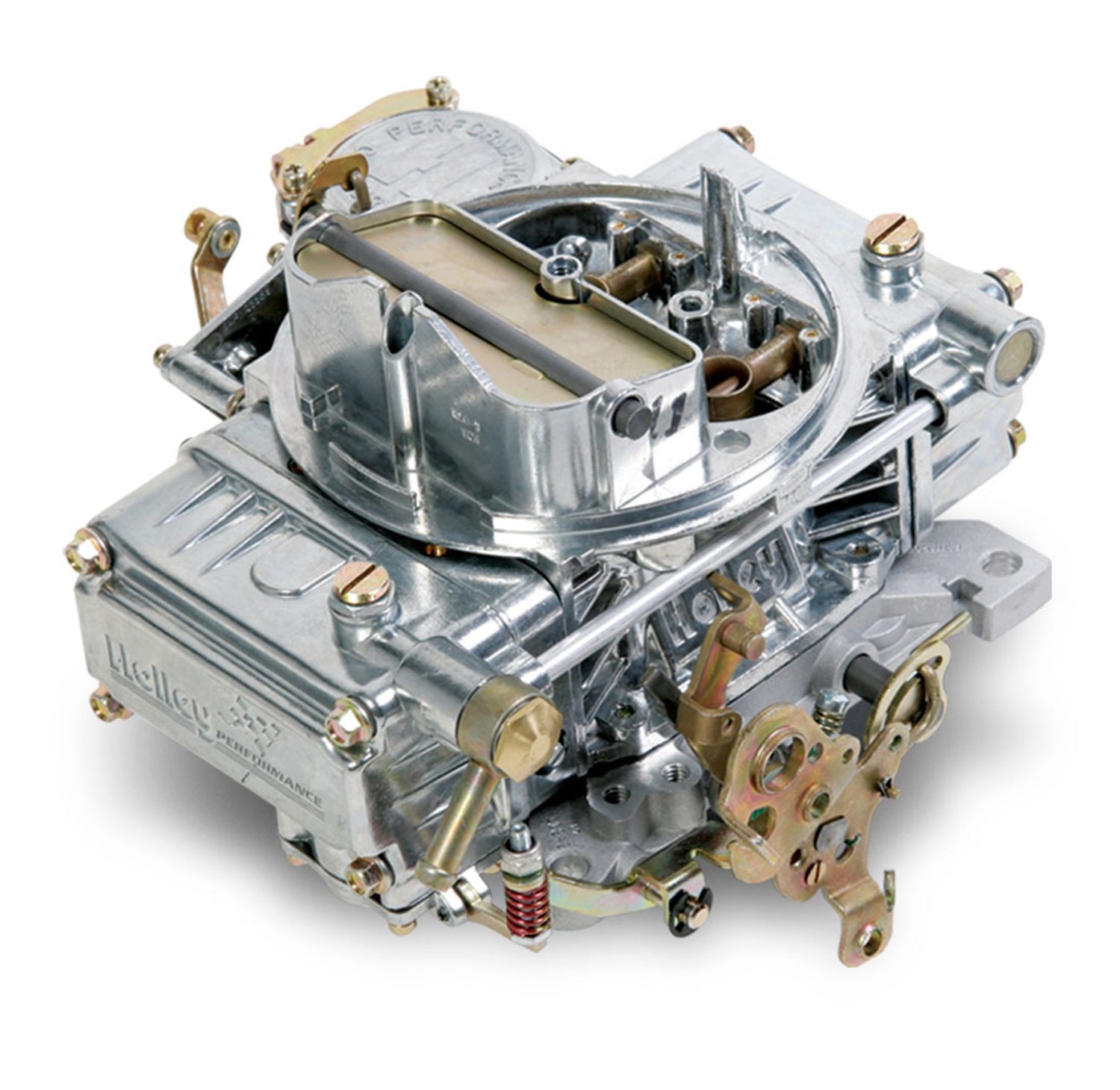

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено
ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных —
по существу большой вертикальный воздуховод над цилиндрами двигателя с
горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз
трубу, она должна проходить через узкий перегиб посередине, который
заставляет его ускоряться и заставляет его давление падать. Это изломано
секция называется трубкой Вентури . Падающее давление воздуха
создает эффект всасывания, который втягивает воздух через топливопровод на
сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как
мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных
клапаны над и под трубкой Вентури. Вверху есть
клапан под названием дроссель , который регулирует, сколько воздуха может проходить
в.Если заслонка закрыта, через трубу проходит меньше воздуха, и
Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом.
смесь. Это удобно, когда двигатель холодный, при первом запуске и
работает довольно медленно. Под трубкой Вентури есть второй клапан
назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше
воздух проходит через карбюратор и чем больше топлива он затягивает из
трубу в сторону. При поступлении большего количества топлива и воздуха двигатель
высвобождает больше энергии и производит больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это
эквивалент дуть на костер, чтобы подать больше кислорода и сделать его
горят быстрее. Дроссель соединен с педалью акселератора
в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор.
К топливной трубе прикреплен своего рода мини-топливный бак, называемый
поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор,
уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо.
в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается,
закрывает клапан, и подача топлива снова отключается. (В
поплавковая подающая камера работает как унитаз, с поплавком
эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз
после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться
   и заставляет его давление падать.
4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний
Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд. Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит.Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф.Риттер и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н. Пога. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури автоматически изменяется для поддержания постоянного уровня всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию
   Двигатель Уильяма Робинсона. Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как работает карбюратор?

Как работает карбюратор? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств.
которые путешествуют по суше, морю или небу. Легковые автомобили, грузовики и
автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая
металлические цилиндры внутри их двигателей.Сколько именно топлива и воздуха
потребность двигателя меняется от момента к моменту, в зависимости от того, как долго
он работал, как быстро вы идете, и множество других
факторы. В современных двигателях используется система электронного управления.
называется впрыск топлива для регулирования топливно-воздушной смеси, чтобы он
ровно с той минуты, когда вы поворачиваете ключ, до времени, которое вы переключаете
двигатель снова выключится, когда вы доберетесь до места назначения. Но пока эти
были изобретены умные устройства, практически все двигатели полагались на
гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется
«карбюратор» в некоторых странах часто сокращается до просто «карбюратор»).Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и уменьшают загрязнение. Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но
они тоже химические вещи: они
разработан на основе химической реакции под названием сгорание : когда
вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод
диоксид и вода как отходы.Чтобы эффективно сжигать топливо, вы
нужно использовать много воздуха. Это относится и к автомобильному двигателю.
что касается свечи, костра на открытом воздухе, угля или
дрова в чьем-то доме.

С костром вам никогда не придется
беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и
гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или
даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы
производить опасные загрязнения воздуха, в том числе токсичные
угарный газ.

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом. Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть
достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется
стехиометрическая смесь . (Стехиометрия — это часть химии,
эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента
прежде чем приступить к приготовлению по рецепту.) В случае автомобильного двигателя
соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это
действительно зависит от того, из чего состоит топливо).
Слишком много воздуха и недостаточно топлива означает, что двигатель горит
«обедненный», при слишком большом количестве топлива и недостатке воздуха называется
горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха.
маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать именно то количество воздуха,
топливо горит правильно, независимо от того, запускается ли двигатель с холодного или
нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это
работа умного механического устройства под названием карбюратор :
трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая
их вместе в разных количествах, чтобы удовлетворить широкий спектр различных
условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор».
Это химический термин, означающий обогащение газа путем соединения его с углеродом.
или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом.
(углеводород).

Кто изобрел карбюратор?

Карбюраторы используются с конца 19 века.
века, когда они были впервые разработаны пионером автомобилестроения (и
Основатель Mercedes) Карл Бенц (1844–1929). Были раньше
попытки «карбюрирования» другими способами. Например, французский пионер двигателей
Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр.
с прикрепленными губками, которые погружались в топливо, когда они поворачивались,
вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже схеме, которую я раскрасил, чтобы облегчить понимание, показан исходный
Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из
его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A).
внизу, где он испаряется. Топливный пар проходит через серую трубу и встречает поступающий воздух.
вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они
сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено
ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных —
по существу большой вертикальный воздуховод над цилиндрами двигателя с
горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз
трубу, она должна проходить через узкий перегиб посередине, который
заставляет его ускоряться и заставляет его давление падать. Это изломано
секция называется трубкой Вентури . Падающее давление воздуха
создает эффект всасывания, который втягивает воздух через топливопровод на
сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как
мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных
клапаны над и под трубкой Вентури. Вверху есть
клапан под названием дроссель , который регулирует, сколько воздуха может проходить
в.Если заслонка закрыта, через трубу проходит меньше воздуха, и
Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом.
смесь. Это удобно, когда двигатель холодный, при первом запуске и
работает довольно медленно. Под трубкой Вентури есть второй клапан
назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше
воздух проходит через карбюратор и чем больше топлива он затягивает из
трубу в сторону. При поступлении большего количества топлива и воздуха двигатель
высвобождает больше энергии и производит больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это
эквивалент дуть на костер, чтобы подать больше кислорода и сделать его
горят быстрее. Дроссель соединен с педалью акселератора
в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор.
К топливной трубе прикреплен своего рода мини-топливный бак, называемый
поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор,
уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо.
в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается,
закрывает клапан, и подача топлива снова отключается. (В
поплавковая подающая камера работает как унитаз, с поплавком
эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз
после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться
   и заставляет его давление падать.
4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний
Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд. Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит.Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф.Риттер и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н. Пога. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури автоматически изменяется для поддержания постоянного уровня всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию
   Двигатель Уильяма Робинсона. Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как карбюратор работает в топливной системе?

Карбюратор отвечает за смешивание бензина и воздуха в нужных количествах и подачу этой смеси в цилиндры. Хотя карбюраторы не используются в новых автомобилях, они обеспечивают топливом двигатели всех автомобилей — от легендарных гоночных автомобилей до роскошных автомобилей высшего класса. Они использовались в NASCAR до 2012 года, и многие энтузиасты классических автомобилей используют карбюраторные автомобили каждый день.При таком количестве стойких энтузиастов карбюраторы должны предложить что-то особенное для тех, кто любит автомобили.

Как работает карбюратор?

Карбюратор основан на вакууме, создаваемом двигателем, для втягивания воздуха и топлива в цилиндры. Эта система использовалась так долго из-за ее простоты. Дроссель может открываться и закрываться, позволяя большему или меньшему количеству воздуха попадать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури . Это создает разрежение, необходимое для работы двигателя.

Чтобы понять, как работает трубка Вентури, представьте себе реку, текущую нормально. Эта река движется с постоянной скоростью, и ее глубина одинакова на всем протяжении. Если в этой реке есть узкий участок, воде придется ускориться, чтобы такой же объем прошел на той же глубине. Как только река вернется к исходной ширине после узкого места, вода все равно будет пытаться сохранить ту же скорость. Это заставляет воду с более высокой скоростью на дальней стороне узкого места притягивать воду, приближающуюся к узкому горлышку, создавая вакуум.

Благодаря трубке Вентури внутри карбюратора создается достаточно вакуума, чтобы воздух, проходящий через него, равномерно втягивал газ из форсунки . Жиклер находится внутри трубки Вентури и представляет собой отверстие, через которое топливо из поплавковой камеры может смешиваться с воздухом перед тем, как попасть в цилиндры. Поплавковая камера вмещает небольшое количество топлива, например резервуар, и позволяет горючему легко течь к жиклеру по мере необходимости. Когда дроссельная заслонка открывается, в двигатель втягивается больше воздуха, принося с собой больше топлива, что заставляет двигатель создавать большую мощность.

Основная проблема этой конструкции заключается в том, что дроссельная заслонка должна быть открыта, чтобы двигатель мог получить топливо. Дроссельная заслонка закрыта на холостом ходу, поэтому жиклер холостого хода позволяет небольшому количеству топлива поступать в цилиндры, чтобы двигатель не глохнул. Другие мелкие проблемы включают выход избыточных паров топлива из поплавковой камеры (камер).

В топливной системе

Карбюраторы на протяжении многих лет производились в различных формах и размерах. Маленькие двигатели могут использовать только один карбюратор с одной форсункой для подачи топлива в двигатель, в то время как более крупные двигатели могут использовать до двенадцати форсунок, чтобы оставаться в движении.Трубка, содержащая трубку Вентури и жиклер, называется баррель , хотя этот термин обычно используется только в отношении многоствольных карбюраторов .

Многоствольные карбюраторы в прошлом были большим преимуществом для автомобилей, предлагая варианты конфигурации с 4 или 6 цилиндрами. Больше бочек означало, что в цилиндры могло поступать больше воздуха и топлива. В некоторых двигателях даже использовалось несколько карбюраторов.

Спортивные автомобили часто приходили с завода с одним карбюратором на цилиндр, к большому разочарованию их механиков.Все это должно было быть настроено индивидуально, и темпераментные (обычно итальянские) силовые установки были особенно чувствительны к любым недостаткам настройки. К тому же у них была тенденция довольно часто нуждаться в настройке. Это большая причина, по которой впрыск топлива впервые был популяризирован в спортивных автомобилях.

Куда пропали все карбюраторы?

С 1980-х годов производители постепенно отказываются от карбюраторов в пользу впрыска топлива. Оба выполняют одну и ту же работу, но сложные современные двигатели просто эволюционировали по сравнению с карбюраторами, и на смену им пришел гораздо более точный (и программируемый) впрыск топлива.На это есть несколько причин:

• Впрыск топлива может подавать топливо непосредственно в цилиндр, хотя иногда используется корпус дроссельной заслонки, позволяющий одной или двум форсункам подавать топливо в несколько цилиндров.

• Холостой ход сложно с карбюратором, но очень просто с топливными форсунками. Это связано с тем, что система впрыска топлива может просто добавить небольшое количество топлива в двигатель, чтобы поддерживать его работу, но карбюратор закрывает дроссельную заслонку на холостом ходу. Жиклер холостого хода необходим для предотвращения остановки карбюраторного двигателя при закрытой дроссельной заслонке.

• Впрыск топлива более точный и расходует меньше топлива. Благодаря этому также уменьшается количество паров газа при впрыске топлива, поэтому вероятность возгорания меньше.

Несмотря на то, что карбюраторы устарели, они вошли в историю автомобилестроения и работают чисто механически и грамотно. Работая с карбюраторными двигателями, энтузиасты могут получить практические знания о том, как воздух и топливо попадают в двигатель для воспламенения и поддерживают все в движении.

Определение карбюратора Merriam-Webster

автомобиль · бу · ретор

| \ Kär-bə-rā-tər

, -byə- \

: механическое устройство для предварительного смешивания испаренного топлива и воздуха в надлежащих пропорциях и подачи смеси в двигатель внутреннего сгорания.

.
