Что такое лямбда зонд в автомобиле: Зачем нужен лямбда-зонд

Что такое лямбда зонд в машине и как его проверить

Для чего нужен лямбда зонд? Экология на сегодняшний день является очень острым вопросом. На новые автомобили ставится все больше катализаторов, которые значительно снижают содержание вредных веществ в выхлопных газах. Но без контроля и правильных условий эффективно работать эта система не сможет. Для этого и нужен лямбда зонд, который следит за составом выхлопных газов.

Из чего состоит и какое устройство работы лямбда зонда?

Лямбда зонд — один из важных датчиков в автомобилях с инжекторным впрыском топлива. Он считает количество кислорода в выхлопных газах. ЭБУ (Электронный блок управления) системы впрыска топлива принимает сигнал от датчика и, с его помощью, может регулировать количество подаваемого топлива в цилиндры и выставляет угол опережения зажигания для получения максимально производительной топливо-воздушной смеси.

Электронный блок изначально получает информацию об объеме воздуха, который попал во впускной коллектор от расходомера воздуха, который находится за воздушным фильтром автомобиля. Еще одним «источником информации» электронного блока управления является датчик абсолютного давления. Вакуумная трубка подключена одним концом к датчику абсолютного давления, а другим — к впускному коллектору. Именно по показаниям этой вакуумной трубки датчик абсолютного давления отправляет сигнал на ЭБУ.

Ориентируясь по полученным данным, Электронный блок управления «решает» сколько впрыснуть топлива в цилиндр через форсунки, а по датчику лямбда зонд он решает нужно лить больше или меньше бензина для оптимальной работы автомобиля. Это и есть принцип работы лямбда зонда.

В большинстве автомобилей стоит один лямбда зонд, но сегодня можно встретить машины и с двумя датчиками. Применение двух датчиков кислорода, позволяет усилить контроль, за выхлопными газами автомобиля. Это поможет достигнуть наиболее эффективной топливо-воздушной смеси и работы катализатора с учетом всех факторов.

Чтобы разобраться, как работает лямбда зонд лучше, нужно понять, из чего он состоит.

Датчик кислорода — это два электрода: внешний и внутренний. Внешний электрод датчика кислорода изготовлен из металла с керамическими изоляторами и его наконечник покрыт платиной методом напыления и из-за этого очень чувствителен к кислороду. Он просчитывает количество кислорода в выхлопных газах.  Внутренний электрод изготавливается из циркония и его рабочая  температура до 1000°С, именно по этой причине кислородные датчики оснащены подогревателями. Это очень помогает лямбда зонду работать в момент холодного запуска двигателя.

Датчик кислорода бывает двух видов:

• двухточечный датчик
• широкополосный датчик.

Внешний вид конструкции датчиков почти одинаковая, но выполняют они свои функции по-разному.

Двухточечный датчик содержит два электрода. Он подсчитывает коэффициент избытка воздуха в топливной смеси. Есть определенные параметры и нормы. Этот коэффициент в идеальных условиях равен единице. Но из-за некачественного бензина и не слишком чистого кислорода в наших городах он равен приблизительно 1,03 — 1,05.

Широкополосный датчик — это более новая версия лямбда зонда. В нем находятся два керамических элемента, закачивающий и двухточечный. Закачивающий элемент – физически закачивает в себя кислород из отработанных газов автомобиля, с использованием определенной силы тока.

Признаки неисправности лямбда зонда?

Лямбда зонд — уязвимый датчик автомобиля. Его срок службы зависит от условий эксплуатации двигателя автомобиля. Но в среднем ресурс лямбда зонда составляет от 40 тысяч до 80 тысяч километров.

Лямбда зонд признаки неисправности:

1. увеличение расхода бензина;
2. нехарактерный запах из выхлопной трубы;
3. лампочка «check engine».

Датчик улавливает большое количество факторов, которые влияют на работу автомобиля, но особенно чувствителен датчик лямбда-зонд к качеству топлива. Так как основная функция его связана именно с выхлопными газами, а качество бензина является самой первой причиной неправильного соотношения углекислого газа и кислорода из топливо-воздушной смеси.

Самый главный момент в автомобиле — впрыск топлива. Именно поэтому неисправность этого датчика влияет на расход топлива. ЭБУ автомобиля не получает правильную информацию о составляющей выхлопных газов и из-за этого может лить больше топлива. Оно не успевает полностью сгорать и просто остается в выхлопной системе в виде черного нагара. Этот налет мешает датчику работать. Можно использовать жидкости для чистки и самостоятельно протирать датчик, но не проще ли просто проконсультироваться на ближайшей СТО?

Если же ЭБУ не получает никакой информации от лямбда зонда, то он начинает работать по аварийной карте. Аварийная карта — это шаблон, который загружен в «мозги» автомобиля для оперативного реагирования. При этом на приборной панели обязательно должен загореться значок  «check engine», который даст сигнал автовладельцу, что нужно обязательно обратиться к автомеханику и выяснить причину поломки.

Есть еще несколько «сигналов», которые могут свидетельствовать о неисправности лямбда зонда. Один из самых заметных это нехарактерный запах из выхлопной трубы. Значит лямбда зонд не справляется со своей задачей и не посылает сигнал на ЭБУ. Но этот признак очень «обобщенный», так как запах может означать еще и выход из строя свечей, катушек, катализатора и т.д.

 В случае поломки лямбда зонда также может пострадать и EGR система. В этом случае вакуумный клапан системы EGR будет неправильно функционировать.

Как проверить лямбда зонд?

У всех инжекторных автомобилей есть блок управления, он позволяет диагностировать причину поломки в определенном узле. При неисправности на приборной панели автомобиля обязательно загорится лампочка «Check Engine». Сейчас автоконцерны делают все возможное для того, чтобы автовладельцы быстро могли понять и предотвратить выход из строя любого узла автомобиля. Лампочка «Check Engine» — это один из главных знаков, что нужно ехать на станцию.

Проверить работу датчика лямбда зонда можно при посещении станции, где проведут компьютерную диагностику и выяснят причину неисправностей. На станции механики должны будут подключить провод в диагностический разъем авто и снять цифровой код ошибки. По показаниям компьютерной диагностики будет понятно, что не так с узлами автомобиля и какая причина поломки. Если компьютерная диагностика не показала ошибок, то есть еще «механическая» проверка лямбда зонда. Можно снять датчик и проверить нет ли там нагара из-за неполного сгорания топлива. Тогда его можно просто почистить. Так же можно использовать другие виды проверки. Такие как проверить лямбда зонд тестером или подключить вольтметр. На станциях механики меряют сопротивление лямбда зонда, подключив тестер, или меряют вольтметром напряжение, которое лямбда зонд посылает на электронный блок управления. Проверка датчика вольтметром — это не самая точная и продуктивная диагностика, так как вольтметр не покажет реальные причины поломки. Он может проверить только подачу тока на «мозги» автомобиля. Но если на станции нет возможности проверить с помощью компьютера, то механики используют вольтметр.

Лучше всего не заниматься диагностикой и починкой такого сложного узла автомобиля, как лямбда зонд, самостоятельно, а обратиться за помощью на СТО. Через сервис «Autobooking» можно выбрать самую удобную станцию техобслуживания и найти квалифицированную команду автомехаников для ремонта Вашего автомобиля. Специалисты качественно и быстро смогут произвести процедуру «замена лямбда зонда» или проверить состояние этого узла.

Если Вам необходимо провести замену лямбда зонда, воспользуйтесь формой ниже для поиска СТО:

Лямбда-зонд в автомобиле: для чего нужен, последствия поломки

Что такое лямбда зонд?

Устройство автомобиля – это сложнейшая конструкция, которая имеет огромное количество датчиков. В чем-то автомобиль можно сравнить с человеческим организмом, и если проводить эту аналогию, то такой механизм, как лямбда зонд можно сравнить с дыхательной системой человека.

Действительно, если обратиться к механику с вопросом – что становится причиной резкого падения тяги у автомобиля, то скорее всего специалист усомнится в исправности лямбда зонда. В критической ситуации потребуется его замена, но на практике – в ряде случаев этого можно избежать

Для чего нужен лямбда зонд?

В ситуации поломки автомобиля знание принципа работы механизма не помешает никому. Во-первых, так механику будет сложнее одурачить владельца авто, приписывая к смете ненужные услуги. Во-вторых, водитель обладая знаниями технических особенностей деталей своего авто может сам поставить «диагноз», а возможно и устранить неполадку.

Так для чего же предназначен лямбда зонд? Он создает условия для работы каталитического нейтрализатора, который в свою очередь предназначен для фильтрации выхлопных газов. К слову, катализаторы обязаны своим широким распространением экологам и ярым борцам за чистоту окружающей среды. Именно катализаторы позволяют сделать выхлоп наименее вредным, а лямбда зонд осуществляет контроль за эффективной работой этого механизма.

Лямбда зонд унаследовал свое название от соответствующей буквы греческого алфавита. Также лямбдой принято называть величину количества кислорода в топливно-воздушной смеси, которая составляет 14,7 долей воздуха на 1 долю топлива. Обеспечить такую пропорциональность способен механизм электронного впрыска топлива с обратной связью с лямбда зондом.

%rtb-4%

Также предназначение лямбда зонда определяет его месторасположение – перед катализатором в выпускном коллекторе. Установленный на этом участке, лямбда зонд вычисляет объем излишек кислорода в топливно-воздушной смеси. При появлении дисбаланса прибор дает сигнал в блок управления впрыска. Но, порой одного датчика становится недостаточно, поэтому в последних моделях автомобилей все чаще предусмотрено два датчика кислорода, между которыми располагается катализатор. При такой конструкции контроля точность анализа выхлопа топлива увеличивается в разы.

В основе лямбда зонда гальванические элементы с твердым керамическим электролитом из диоксида циркония. Поверх покрытия нанесен слой оксида иттрия и напыление из токопроводящих пористых платиновых электродов. Электроды на поверхности механизма действуют по принципу забора выхлопа и воздуха из атмосферы. Лямбда зонд начинает работать только после того, как прогрев достигнет 300 градусов по Цельсию. Высокая температура приводит в действие циркониевый электролит, который пропускает сигнал об уровне выходного напряжения. При заведении непрогретого двигателя, датчики кислорода не работают, а их нагрузку при низкой температуре выполняют другие датчики двигателя.

Существуют также датчики, которые используют вместо циркония двуокись титана. Их принцип работы заключается в том, что они изменяют объемное сопротивление по количеству содержания кислорода в выхлопе. Большим минусом этого механизма является то, что они имеют сложную конструкцию и не могут генерировать ЭДС. Однако, именно они включены в конфигурацию многих самых продаваемых моделей автомобилей.

Еще одной разновидностью датчиков являются механизмы с дополнительным подогревом. Такой принцип позволяет им быстрее активизироваться, а значит, результат показателей параметров получается более точный.

%rtb-4%

Последствия поломки лямбда зонда?

В первую очередь, поломка лямбда зонда может грозить авто владельцу увеличением расхода топлива и ухудшением разгона. Основная причина таких последствий заключается в том, что при поломке показания лямбда зонда не будут соответствовать действительности. По этой же причине соотношение топлива и кислорода в результате может получиться неидеальным. Однако, даже при неисправности лямбда зонда машина все же будет на ходу. Но, критичность ситуации зависит от устройства автомобиля. Существуют модели, которые при отказе этого механизма, могут расходовать топливо в колоссальных объемах, поэтому становится необходим экстренный ремонт.

Также существует ряд причин, способных вывести лямбда зонд из строя. К примеру, механизм может сломаться лишь частично, а именно – лямбда зонд продолжает работу, однако точность показаний резко падает. Лямбда зонд также может перестать активизироваться при определенной температуре. В любом случае, установить точную причину поломки может только специалист. Стоит отметить, что если лямбда зонд окончательно вышел из строя, то менять его нужно только на аналогичный механизм. В противном случае бортовой компьютер может просто не принимать его сигналы.

В случае, если отказывают сразу два датчика, то автомобиль может полностью выйти из строя. Единственный вариант передвижения, который остается в таком случае – это буксир или эвакуатор. Стоит помнить, что лямбда зонд чрезвычайно чувствителен к поломкам. Его могут вывести из строя некачественные поршневые кольца, сложный состав топлива и пропуски зажигания. В первую очередь, усугубить поломку может использование этилированного топлива, которое благодаря содержащемуся в нем свинцу выводит из строя платиновые электроды. Достаточно пару раз заправиться таким бензином, чтобы окончательно разрушить лямбда зонд.

Что такое катализатор в автомобиле?

Признаки забитого или разрушенного катализатора машины. Методы диагностирования неисправностей катализатора

Для чего нужен лямбда-зонд и как его отремонтировать?

В любой современной машине имеется лямбда-зонд и многие водители не придают ему (и выходу его из строя) значения, а зря. И дело даже не в чистоте воздуха, который от роста количества автомобилей не становится чище, а в том, что без лябда-зонда, двигатель автомобиля уже не работает как надо, и уже не экономичен. Поэтому очень важно при выходе из строя лямбда-зонда, уметь восстановить его как можно раньше. Как это сделать самому, мы и разберёмся в этой статье.

Нормы токсичности выхлопа автомобилей с каждым годом стремительно ужесточаются (особенно в европейских странах), и конструкторы постоянно под это подстраивают двигатели современных автомобилей (под экономичность и чистый выхлоп). От этого теряется часть мощности и усложняется двигатель. А делать выхлоп максимально чистым, каталитический нейтрализатор может только при соблюдении ряда условий. И одно из них — это соотношение топливной смеси, когда на каждую часть бензина приходится 14,7 части воздуха (на карбюраторных машинах немного другое соотношение).

У хорошо настроенного исправного двигателя впрыскового автомобиля, расход бензина зависит в основном от длительности импульсов форсунок. Эту длительность (время в открытом состоянии) задаёт электронный блок управления двигателем, так называемая «эфишка», название у ремонтников появилось от заглавных букв блока — EFI. Когда двигатель впрысковой машины запущен и работает, блок управления считывает необходимую информацию с датчиков, затем обрабатывает её, и исходя из этих показателей открывает форсунки. Но определить точное количество впрыснутого топлива не просто — инжекторы засоряются, может поменяться давление топлива в магистрали или плотность воздуха и много чего ещё. Поэтому для очень точной работы системы и чёткой работы мотора, электронному мозгу (блоку управления) нужна обратная связь. То есть просто необходимо знать, как прошло сгорание топлива в цилиндрах мотора. Вот за эту важную информацию и отвечает лямбда-зонд или как его ещё называют — датчик кислорода.

И если сигнал на нём слабый, то в выхлопных газах машины переизбыток кислорода, это значит, что топливо-воздушная смесь бедная. От этого блок управления моментально увеличит время открытия форсунок и этим естественно обогатит смесь до нужного соотношения. Ну и наоборот, при чрезмерно богатой топливо-воздушной смеси, время открытия форсунок снизится. Так работает исправная система впрыска современных машин, то есть состав топливо-воздушной смеси в работающем моторе корректируется каждую долю секунды.

Более того, на многих современных автомобилях и мотоциклах, на заводе устанавливают несколько лямбда-датчиков (в выпускном коллекторе каждого цилиндра). В этом случае, электронный мозг системы впрыска не просто изменяет длительность открытия всех форсунок, но и контролирует состав горючей смеси в каждом цилиндре отдельно. К тому же блок управления следит за состоянием каталитического нейтрализатора или катализаторов, так как их тоже бывает несколько. Таким образом, на многих современных автомобилях, может быть установлено более десятка лямбда-зондов (чем больше цилиндров в моторе, тем лямбда-датчиков больше). И выходят из строя они примерно одновременно. Но переживать по этому поводу небогатому автовладельцу не стоит, так как на большинстве рядовых и не новых иномарок, которыми пользуется у нас в стране рядовой водитель, лямбда-зонд всего один.

Из-за чего может выйти из строя лямбда-зонд, стоимостью в 200 -300 долларов, за считаные километры. Это и изношенные поршневые кольца (а тем более поршневая группа), изношенные сальники клапанов и их направляющие, этилированный или некачественный бензин, а так же всевозможные непроверенные составы из бутылочек с яркими этикетками, которые водители-чайники так любят заливать в бензобак своей машины. От этих неблагоприятных факторов, уровень сигнала с лямбда-зонда снижается с каждым пройденным километром, а электронный блок решает, что смесь обедняется и соответственно обогащает её (как мы уже знаем, увеличивая длительность импульса открытия форсунок). От этого расход топлива стремительно растёт, а катализатор постепенно забивается.

Многие Кулибины (в кавычках) с толкнувшись с острой проблемой неуёмного аппетита двигателя, догадываются, что виноват датчик кислорода, ну и поступают весьма просто (зачем им думать) : сдёргивают с датчика провод. И теперь сигнала с датчика естественно нет вообще!!! Электронный блок управления «видит», что датчик якобы вышел из строя, зажигает лампочку на панели приборов (Check — но не на всех моделях) и подключает обходную программу. Отмечу особо (особенно для Кулибиных), что основная функция (задача) этой программы, несмотря ни на что, даже на большой расход топлива, помочь автомобилю добраться до ремонтного сервиса. При попытке сымитировать сигнал от датчика, электронный мозг обнаружит, что сигнал с датчика не меняется со временем, и тоже решит, что он вышел из строя, и естественно включит обходную программу. Произойдёт то же самое, как и с обрывом проводов. Теперь держите бумажник всегда наготове, так как вам потребуется для каждой поездки довольно много бензина.

Любой водитель в такой ситуации, задастся вполне естественным вопросом: что же делать, если расход бензина резко повысился? Для начала, если у вас нет своего газоанализатора, съездить в автосервис и замерить уровень СО (во всех режимах работы мотора). И если уровень укладывается в нормы именно вашей машины, а не ГОСТа (для впрысковых машин технические требования ГОСТа по СО не очень то подходят), то мотор вашего автомобиля в перерасходе топлива невиновен. Ищите другие причины, например расход топлива может повысится, если заклинены тормозные колодки, или вы просто ездите на недостаточно накачанных шинах. Многие водители довольно резко стартуют с каждого светофора, а потом удивляются, почему их автомобиль так прожорлив.

Но часто, поездка за замером СО не нужна, так как и так видно всё, как говорится невооружённым глазом. Например если холодный двигатель неустойчиво работает на холостом ходу, постоянно пытаясь заглохнуть, свечи чёрного цвета, но прогревшись мотор начинает работать нормально, то виноват в большинстве случаев наш пресловутый лямбда-зонд. Прогреваясь, он начинает работать нормально. Реже, но всё же могут быть и другие причины описанной неисправности двигателя. И убедиться в чём дело (в датчике или в чем то другом) можно только проверив сам лямбда-зонд. А для этого необходимы специальные приборы, так как сигнал с датчика слишком слаб, и измерить его обычным тестером невозможно. Как проверить работоспособность других датчиков впрысковой машины, причём с помощью обыкновенного тестера, я уже писал и почитать об этом весьма желательно вот в этой статье.

В развитых странах обеспеченные водители поступают очень просто: покупают новый лямбда-зонд, а это как я уже говорил примерно в пределах трёхсот долларов, и выкинув старый, устанавливают на его место новый. У наших отечественных водителей, особенно не богатых, имеются как всегда другие пути решения распространённой проблемы. Например можно приобрести датчик подешевле (от другого автомобиля, например от отечественного). Ведь устройство всех лямбда-зондов одинаковое, и один от другого может отличаться только посадочными размерами да ещё и электро-разъёмом. Главное при покупке учесть посадочный размер (что бы был одинаковый), а электро-разъём можно переделать (продаётся великое множество различных клемм и колодок).

Многие покупают на разборке оригинальный (родной) датчик, но бэушный, что делать не советую, так как неизвестно сколько времени он проработал на машине доноре, и в любой момент он может выйти из строя.

Но есть всё таки способ, как оживить ваш родной, но неисправный лямбда-зонд. И описать этот способ для меня (ну и естественно для вас) на этом блоге просто необходимо, так как блог рассчитан на людей, которые …. . Впрочем чего это я, на кого рассчитан этот блог, можно прочитать на страничке «обо мне». Не будем отвлекаться, а идём дальше.

Во многих крупных городах, технология восстановления лямбда-зонда уже давно отработана и не отличается сложностью. Ведь чтобы вернуть работоспособность датчика, достаточно подержать его всего десять минут в ортофосфорной кислоте (она входит в состав преобразователя ржавчины) при обычной комнатной температуре, а затем хорошенько промыть его водой с мягкой колонковой кисточкой и можно устанавливать его на место — он снова готов к работе. Естественно сигнал восстановится не сразу, а через час или полтора работы мотора (электронному мозгу надо адаптироваться).

Для более тщательной промывки, лямбда-зонд нужно будет вскрыть. Аккуратно (через алюминиевую фольгу) зажав датчик в патрон токарного станка, тонким резцом срезаем у самого основания защитный колпачок (с отверстиями). Далее уже оголённый датчик, который представляет собой керамический стержень (на стержень напыленны платиновые полоски, отсюда его немалая цена) окунаем на 10 минут в кислоту. Ортофосфорная кислота разрушает свинцовую плёнку и нагар на поверхности керамического стержня. Как я уже говорил, держим его в кислоте не более 10 минут, так как если передержать, то могут испортиться токопроводящие платиновые электроды. По этой же причине ни в коем случае нельзя зачищать стержень наждачной бумагой или надфилем. Далее, когда кислота очистит стержень от токопроводящей плёнки, остаётся промыть его в воде и вернуть на место колпачок. Теперь аккуратно капнув аргоновой сваркой, закрепляем колпачок на своём родном месте.

Есть ещё более сложный способ, который недоступен обычному автомобилисту, и я его опишу лишь для общего развития. Ну и для того — вдруг он появится в автосервисе вашего города, и кто-то захочет им воспользоваться, так как он очень эффективен и его можно использовать многократно. Его удалось разработать учёным из дальневосточного РАН отделения. Суть его известна из физики — плотность тока в различных газах определяется концентрацией ионов, величиной их заряда, а так же из подвижностью. А в отработанных газах автомобиля ионы образуются от повышения температуры. И если температура, а от неё и подвижность ионов известны (напряжённость поля тоже известна, так как на неё подаётся 1 вольт), то выходные характеристики зависят только от концентрации ионов. Их измеряют частотомером и осциллографом. Затем на ультрозвуковом стенде в эмульсионном моющем растворе проводят отчистку загрязнённых электродов. При этом возможен электролиз вязких металлов осевших на поверхности (например свинца). При очистке учитывается материал стержня (металлокерамика или фарфор) с напылением металлов, таких как платина, цирконий, барий и др. В итоге восстановленный лямбда-зонд испытывают специальными приборами и устанавливают на машину. И самое главное, как я уже говорил, операцию восстановления можно проводить многократно.

Это ещё раз подтверждает, что наши учёные на много превосходят забугорных, для которых основная идея — это как что-то разработать, а вот как восстановить какую то деталь, им с нашими не сравниться.

Для чего нужен лямбда зонд в автомобиле?

Лямбда зонд берет свое название от греческой буквы Лямбда, обозначающей в данном случае коэффициент избыточного кислорода в топливе. Лямбда зонд — это датчик кислорода. Он обеспечивает работу катализатора (дожигателя) отработавших газов.

Установка лямбда зонда обусловлена экологическими нормами и обязательна во всех импортных автомобилях, так как катализатор отработавших газов является механизмом с тонкой настройкой и без датчика кислорода его работа невозможна. Как и катализатор, лямбда зонд устанавливается в системе выпуска.

Если лямбда зонд перестает работать или не работает вообще, то это сразу заметно:

• во-первых, увеличивается расход топлива;
• во-вторых, потеря мощности, т.е. двигатель автомобиля очень «тупит».

Но стоит только заменить лямбда зонд и автомобиль снова «пархает»

Существует два вида лямбда зондов:

• регулирующий
• диагностирующий

Регулирующий лямбда зонд устанавливается на все автомобили импортного производства, оснащенные катализаторами. Такой датчик кислорода устанавливается перед катализатором. Этот датчик регулирует длительность впрыска, корректируя тем самым количество кислорода в топливе.

Диагностирующий лямбда зонд устанавливается после катализатора. Он отслеживает токсичность выхлопных газов после дожигания, а также определяет ошибки в работе катализатора. При отсутствии неисправностей и правильной регулировки состава топливно-воздушной смеси, сигнал второго лямбда зонда должен отличаться от сигнала первого. Одинаковый результат оценки обоих датчиков чаще всего свидетельствует о неисправности катализатора.

Лямбда зонд чаще всего изготовлен из циркониевого сплава. На более старых моделях японских автомобилей устанавливались титановые датчики кислорода, что совсем не уменьшает их стоимости. Многие производители запасных частей изготавливают универсальные лямбда зонды для основных марок автомобилей. Преимущество такого датчика в его низкой стоимости по сравнению с оригиналом, который обойдется достаточно дорого.

Недостаток таких датчиков лежит на поверхности: не каждый датчик подходит к конкретному автомобилю. При чем, не всегда можно определить это сразу. Если разъемы совпадут не полностью, датчик будет выдавать ошибку или станет работать неправильно. В лучшем случае Вы замените сам лямбда зонд, в худшем — лямбда зонд вместе с катализатором.

Чем лучше качество заправляемого топлива вместе с правильной работой системы зажигания и выпуска, тем дольше прослужит лямбда зонд.

Низкая цена не всегда сопутствует выгодному решению.

что это такое, где находится и для чего нужно?

Современный автомобиль — это сложное в техническом плане устройство. Особенно поражает большое количество различных датчиков для измерения всех без исключения параметров работы двигателя.

Информация из этих датчиков поступает на электронный блок управления, в котором обрабатывается по сложным алгоритмам. На основе полученных данных ЭБУ выбирает оптимальный режим работы, передавая электрические импульсы на исполнительные устройства.

Одним из таких датчиков является лямбда-зонд, о котором мы уже несколько раз упоминали на страницах нашего автопортала Vodi.su. Для чего он нужен? Какие функции выполняет? Эти вопросы постараемся рассмотреть в данной статье.

Предназначение

Еще одно название данного измерительного устройства — датчик кислорода.

В большинстве моделей он устанавливается в выпускном коллекторе, в который под высоким давлением и при высоких температурах поступают отработанные газы из мотора автомобиля.

Достаточно сказать, что лямбда-зонд может корректно выполнять свои функции, когда он разогревается до 400 градусов.

Лямбда-зонд анализирует количество О2 в выхлопных газах.

В некоторых моделях имеется два таких сенсора:

• один в выпускном коллекторе перед катализатором;
• второй сразу же за катализатором для более точного определения параметров сгорания топлива.

Не сложно догадаться, что при наиболее эффективной работе двигателя, а также системы впрыска, количество О2 в выхлопе должно быть минимальным.

Если датчик определяет, что количество кислорода превышает норму, от него на электронный блок управления поступает сигнал, соответственно ЭБУ выбирает режим работы, при котором уменьшается подача воздушно-кислородной смеси в мотор транспортного средства.

Чувствительность датчика довольно высокая. Оптимальным режим работы силового агрегата считается, если смесь воздуха с горючим, поступающая в цилиндры, имеет такой состав: на 14,7 части воздуха приходится 1 часть горючего. При слаженной работе всех систем, количество остаточного кислорода в отработанных газах должно быть минимальным.

В принципе, если разобраться, лямбда-зонд практической роли не играет. Его установка оправдана лишь жесткими эко-нормами по количеству СО2 в выхлопе. За превышение этих норм в Европе предусмотрены серьезные штрафы.

Устройство и принцип работы

Устройство довольно сложное (для тех людей, которые плохо разбираются в химии). Детально мы его описывать не будем, приведем лишь общую информацию.

Принцип работы:

• 2 электрода, внешний и внутренний. На внешнем электроде имеется платиновое напыление, которое очень чувствительно к содержанию кислорода. Внутренний датчик сделан из циркониевого сплава;
• внутренний электрод находится под воздействием отработанных газов, внешний контактирует с атмосферным воздухом;
• при разогревании внутреннего датчика в керамическом основании из диоксида циркония образуется разница потенциалов и появляется небольшое электрическое напряжение;
• по данной разнице потенциалов и определяют содержание кислорода в отработанных газах.

В идеально выгоревшей смеси показатель Лямбда или коэффициент избытка воздуха (L) равен единице. Если L больше единицы, значит в смесь поступает слишком много кислорода и мало бензина. Если же L меньше единицы, значит кислород не выгорает полностью из-за избытка бензина.

Одним из элементов зонда является специальный нагревательный элемент, чтобы нагреть электроды до нужных температур.

Неисправности

Если датчик выйдет из строя или будет передавать неправильные данные, то электронные «мозги» автомобиля не смогут подавать корректные импульсы на систему впрыска об оптимальном составе воздушно-топливной смеси. То есть у вас может увеличиться расход топлива, или наоборот уменьшится тяга из-за подачи обедненной смеси.

Это в свою очередь приведет к ухудшению характеристик двигателя, падению мощности, уменьшению скорости и динамических показателей. Также можно будет слышать характерное потрескивание в каталитическом нейтрализаторе.

Причины поломки лямбда-зонда:

• некачественный бензин с большим содержанием примесей — для России это частая причина, так как в топливе содержится много свинца;
• попадание моторного масла на датчик из-за износа поршневых колец или их некачественной установки;
• обрывы проводов, замыкания;
• посторонние технические жидкости в выхлопе;
• механические повреждения.

Стоит также сказать, что многие водители в России производят замену катализатора на пламегаситель. На Vodi.su мы уже писали, зачем это делают. После данной операции потребность во втором лямбда-зонде отпадает (который стоял в резонаторе за каталитическим нейтрализатором), так как пламегаситель не способен очищать отработанные газы так же эффективно, как катализатор.

В некоторых моделях отказаться от лямбда-зонда вполне возможно, путем перепрограммирования электронного блока управления. В других же сделать это невозможно.

Если же вы желаете, чтобы топливо расходовалось максимально экономно, а двигатель работал в оптимальном режиме, то лучше все таки лямбда-зонд оставить.

Загрузка…

Поделиться в социальных сетях

Для чего предназначен лямбда-зонд, на чем сказываются его неисправности — Автор обзора Сергей БОЯРСКИХ

Среди множества датчиков, которыми оборудован автомобиль, что делает его, говоря образно, похожим на космонавта, проходящего перед полетом медицинское обследование, есть один, чье название до сих пор звучит как проклятие.

Во всяком случае многие автомобилисты со стажем, заставшие времена, когда иномарки начали осваивать наши улицы и проселочные дороги, обязательно вспомнят историю из своей биографии, которая подтвердит печальную известность этого датчика.

Его именуют кислородным датчиком, датчиком кислорода либо лямбда-зондом. Однако оценивает он не содержание кислорода в отработавших газах, как можно подумать из названия, а разницу между концентрациями O₂ в выхлопе и окружающей среде, из-за чего его технически правильное «имя» должно быть более сложным для восприятия.

Последнему из общепринятых названий рассматриваемый датчик обязан двум обстоятельствам. Во-первых, в теории коэффициент избытка воздуха в топливовоздушной смеси, подготовленной к последующему сгоранию в цилиндре двигателя, обозначается греческой буквой лямбда.

Во-вторых, датчик зондирует отработавшие газы, удаляемые из цилиндров после сгорания горючей смеси. Отсюда — зонд.

В то же время похожесть функции лямбда-зонда с назначением приборов, с помощью которых при прохождении техосмотра определяется содержание в выхлопных газах токсичного CO, ведет к ошибке в установлении его истинной миссии.

В период появления иномарок, отличавшихся от вытесняемых с наших дорог «жигулей», «москвичей» и «запорожцев» наличием лямбда-зондов и катализаторов, повсеместно считалось, что каталитический нейтрализатор вместе с лямбда-зондом составляют систему нейтрализации выхлопных газов. До сих пор бытует заблуждение, что лямбда-зонд — экологический «наворот», о чем свидетельствуют совсем свежие статьи на вроде бы серьезных тематических сайтах.

Одним из результатов правильной работы лямбда-зонда действительно является снижение содержания токсичных компонентов, выбрасываемых через выхлопную трубу в окружающую среду. Поэтому датчик кислорода можно наряду с катализатором, сажевым фильтром или новомодной системой впрыска мочевины причислить к ненавидимым многими автовладельцами «подаркам» от экологов, оплачивать которые приходится из своего кармана. Однако на самом деле лямбда-зонд — куда более серьезная и важная персона.

Кислородный датчик оценивает, насколько качественно прошло сгорание в цилиндрах двигателя, — это и есть его предназначение. Если рабочая смесь сгорела правильно, полученные в результате мощность, расход топлива, а вместе с ними и экологические показатели будут оптимальными.

Сгореть неправильно топливовоздушная смесь может, если нарушен баланс между количеством воздуха и топлива, поступившего в цилиндры. Когда топлива подается больше, чем можно сжечь, смесь называют богатой. Если соотношение нарушено в пользу воздуха — бедной.

Соответственно изменяется содержание остаточного кислорода в выхлопе, а с ним и разница между концентрацией кислорода в отработавших газах и окружающей среде, которую определяет лямбда-зонд. Если разница существенная, рабочая смесь, сгоревшая в цилиндрах, наверняка была чересчур богатой. Когда она невелика, можно говорить о бедной смеси.

Схематически смысл действий лямбда-зонда заключается в следующем. За исключением некоторых режимов работы двигателя, например, запуска и прогрева, когда смесь намеренно обогащают, сигнал, что сгоревшая смесь была слишком богатой либо бедной, чаще всего указывает на неэффективную работу мотора. Информация, полученная лямбда-зондом, передается блоку управления двигателем, а далее электроника корректирует подачу топлива в цилиндры таким образом, чтобы соотношение топлива и воздуха в смеси вновь стало оптимальным.

Поэтому неисправности лямбда-зонда обязательно сопровождаются снижением мощности, увеличением расхода топлива и содержания в выхлопе вредных веществ. Однако перед тем как рассмотреть причины выходов лямбда-зондов из строя, следует сказать, что в современных автомобилях датчиков кислорода, как правило, два.

Первый, основной, размещают в начале выхлопного тракта как можно ближе к двигателю, другой располагается после катализатора.

Функции второго скорее диагностические — он следит за тем, работает первый кислородный датчик или нет. Поэтому второй датчик, как правило, проще, из-за чего существенно дешевле первого. Отсюда весьма распространенная ошибка, связанная с желанием сэкономить на замене первого датчика, когда он отказал.

Практика показывает, что если нет вопросов с присоединительными размерами, то поставленный взамен более простой либо подобранный для замены универсальный лямбда-зонд работать будет, однако сомнительно, что он сможет справляться с обязанностями столь же идеально, как делал бы датчик, которому место первого принадлежит по праву.

Другим нюансом, с которым можно столкнуться при замене лямбда-зонда, является то, что в зависимости от экологических норм, действующих на том или ином рынке сбыта, один и тот же мотор может иметь разные настройки, а его лямбда-зонды, несмотря на внешнюю идентичность, — разное исполнение. На это тоже желательно обращать внимание при подборе запчастей.

Сами лямбда-зонды бывают нескольких типов. Не будем останавливаться на том, как их могут называть ремонтники на профессиональном сленге. Некоторые законодатели моды в производстве датчиков, в частности Denso, предлагают следующую классификацию: воздушный, кислородный, титановый, широкополосный. У кислородного и широкополосного лямбда-зондов выходной сигнал для блока управления двигателем — величина напряжения, у воздушного — величина постоянного тока, у титанового — сопротивления. Самый простой из них — воздушный, наиболее сложный — широкополосный.

Каковым бы ни было конструктивное исполнение, главное для надежности и долговечной работы лямбда-зонда — стойкость его рабочего элемента против загрязнения. Если для примера взять датчики, имеющие напряжение в качестве выходного сигнала, то их рабочие элементы изготавливаются с использованием циркониевых и платиновых сплавов.

Если стержень из такого материала разместить так, чтобы его концы оказались в объемах с разным содержанием кислорода, между концами стержня появляется разность потенциалов. При этом напряжение будет тем больше, чем больше разница в концентрациях кислорода. Это принцип работы датчика, из которого следует, что любое загрязнение рабочего элемента является помехой для правильного определения содержания кислорода.

Именно использование некачественного топлива, прежде всего бензина, в продуктах сгорания которого имелись соединения свинца и других металлосодержащих присадок, добавляемых в бензин для увеличения его детонационной стойкости, и было причиной массовой «гибели» лямбда-зондов и приобретенной ими дурной славы в момент «пришествия» иномарок в наши пенаты.

Нынешний бензин с его предшественниками не сравнить. Поэтому сегодня выход лямбда-зондов из строя раньше положенного срока может быть обусловлен следующими внешними причинами.

Это, во-первых, их регулярный перегрев, например, из-за догорания бензина в выхлопном коллекторе, что случается при льющих форсунках, пропусках зажигания на свечах, нарушениях фаз газораспределения. Нечто похожее происходит в моторах, имеющих проблемы с запуском, когда из-за многочисленных неудачных попыток запустить двигатель несгоревшее топливо оказывается в выпускном тракте, где позже догорает. Перегрев может повредить рабочий элемент датчика.

Следующая опасность — обрастание рабочего элемента нагаром. Предпосылка — выброс масла в выпускной тракт при изношенных деталях поршневой группы, маслосъемных колпачках, проблемах с уплотнениями картриджа турбокомпрессора. И последняя из внешних причин — механическое повреждение, ведущее к поломке датчика либо нарушению его непроницаемости для влаги и грязи.

Все остальное, что может произойти, связано с внутренними проблемами. Лучшие лямбда-зонды имеют со стороны выпускного тракта внешний и внутренний защитные колпачки плюс покрытие рабочего элемента, а также оснащены воздушным фильтром со стороны, находящейся снаружи выхлопной системы. Худшие могут этого не иметь, что сказывается на сроке службы.

Наконец, сделать узел нефункционирующим способна электрическая часть, или, другими словами, обрывы в проводке, в том числе в цепи подогрева, которым лямбда-зонды оснащены в связи с тем, что начинают нормально работать только при температурах выше 280°С. Это, кстати, объясняет, почему первый из датчиков размещают как можно ближе к двигателю, — для ускорения разогрева.

Когда датчик кислорода перестает работать, блок управления переводит двигатель в режим работы по усредненным параметрам, не отвечающим текущим нагрузочным и скоростным условиям движения. Отсюда проблемы с тяговыми, экономическими и экологическими показателями.

Что последует дальше, зависит от модели автомобиля. В машинах старых поколений дело может ограничиться зажиганием контрольного указателя Check engine, однако по мере того, как увеличивалась важность экологии, производители начали практиковать перевод мотора на работу в аварийном режиме. После этого даже легкомысленный либо неопытный водитель поймет, что если он куда-то должен ехать, то только на СТО.

Сергей БОЯРСКИХ

Фото автора и из открытых источников

ABW.BY

Более 40.000 предложений о продаже запчастей в нашей базе объявлений

как работает лямбда-зонд и почему он важен :: Autonews

Современные двигатели внутреннего сгорания становятся все более сложными и технологичными, поскольку с каждым годом растут требования к ним. Причем, как с точки зрения увеличения топливной экономичности, так и в контексте соответствия их параметров постоянно ужесточающимся экологическим нормам. Для достижения двигателями этих во многом противоположных целей в современных автомобилях используют специальные датчики – так называемые датчики кислорода или лямбда-зонды.

Лямбда-зонд – один из основных источников информации, на показания которого опирается блок управления двигателем в своей работе. Датчик (а иногда и не один) устанавливается в выпускном коллекторе и отслеживает количество кислорода в выхлопе. Эти данные вкупе с начальными показателями впрыснутого топлива и потребленного воздуха позволяют ЭБУ двигателя точно определять, как происходит процесс сгорания. Снятые лямбда-зондом показания позволяют напрямую говорить о составе рабочей смеси в цилиндре, а значит, и о расходе топлива, его энергетической отдаче и, косвенно, о количестве вредных веществ в выпускных газах.

Ранние образцы датчиков кислорода работали в узком диапазоне. Такой лямбда-зонд был эффективен тогда, когда состав топливо-воздушной смеси приближался к стехиометрическому (состав смеси, при котором обеспечивается наиболее полное и эффективное сгорание топлива) или менялся незначительно. В случае же значительных отклонений датчик показывает лишь то, в какую сторону отклоняется состав смеси, но не показывает, насколько.

При сильно обогащенной смеси (например, при холодном пуске в мороз) или при ее обеднении (при резком повышении давления наддува турбиной) обычный датчик кислорода не может точно определить состав смеси, и ЭБУ вынужден игнорировать его неправильные показания, переходя на управление по заранее заложенным алгоритмам, причем далеко не всегда оптимальным. Это приводит не только к повышению расхода топлива, но и к чрезмерным нагрузкам на катализатор в результате увеличения количества несгоревших частиц.

Постоянно ужесточающиеся экологические нормы требовали более точного подхода к измерению состава смеси и анализу выхлопных газов. Связано это было с тем, что моторы, оснащенные турбонагнетателями и другими сложными системами, намного чаще начали работать в переходных режимах, особенно при движении автомобиля в городском цикле. Поэтому для более точного измерения состава смеси потребовались датчики несколько иной конструкции.

Пионером в этой области стала компания Denso, которая в 1996 г. разработала широкополосные датчики, измеряющие соотношение воздух/топливо.

Он работает по тому же принципу, что и обычный лямбда-зонд. Датчик точно так же измеряет количество кислорода, однако благодаря более продвинутому чувствительному элементу делает это в более широком диапазоне. Это позволяет получать точные данные о составе даже сильно обедненной или, наоборот, обогащенной смеси.

Больше данных позволяют блоку управления двигателем точнее дозировать количество впрыскиваемого топлива, повышая топливную эффективность и понижая расход, а также количество вредных выбросов. Именно этот, на первый взгляд, незначительный компонент очень сильно помогает современным автопроизводителям соответствовать жестким требованиям по выбросам вредных веществ.

Но и для обычных автовладельцев важна функциональная исправность данного датчика, ведь при его выходе из строя повторяется описанная выше ситуация – увеличивается расход топлива и повышается нагрузка на катализатор. Двигатель автомобиля начинает работать в режиме, отличном от оптимального. Более того, важно не просто следить за исправностью датчика, но и в случае выхода из строя менять его на качественное и надежное изделие.

На сегодняшний день датчики соотношения воздух/топливо от компании Denso считаются одними из лучших на независимом рынке автозапчастей. Это обусловлено простым фактом – именно Denso является одним из крупнейших поставщиков этих автокомпонентов на конвейеры крупнейших автопроизводителей.

Интересный факт: невероятно требовательная к качеству автокомпонентов шведская компания Volvo выбрала Denso в качестве поставщика датчиков соотношения воздух/топливо для новых автомобилей, оснащенных новым же трехцилиндровым турбомотором семейства Drive_E. На сегодняшний день несколько сотен миллионов устройств Denso измеряют состав топливно-воздушной смеси в автомобилях по всему миру. В запчастях для рынка послепродажного обслуживания автомобилей фактически воплощен опыт компании по производству оригинального оборудования, так что в надежности и качестве компонентов Denso сомневаться не приходится.

Компетенции Denso не ограничиваются одними лишь датчиками соотношения воздух/топливо. Ассортимент Denso – и в качестве производителя оригинального оборудования, и в качестве поставщика автокомпонентов для независимого рынка автозапчастей – очень обширен: это свечи зажигания и накаливания, стартеры, генераторы, компрессоры кондиционера, топливные насосы, сложные датчики положения коленчатого и распределительного валов, а также многое другое, без чего немыслим современный комфортный и эффективный автомобиль.

Очевидно, что без серьезной технологической базы и огромного опыта невозможно производить широкий спектр качественных высокотехнологичных автокомпонентов. Именно упор на технологиях и наличие глубоких компетенций являются фундаментом, на котором выстроена вся деятельность японской высокотехнологической компании Denso. Лучшее тому подтверждение – признание миллионов автомобилистов по всему миру и более чем полувековая успешная история компании.



Проверка и устранение неисправностей лямбда-зонда

Использование нескольких лямбда-зондов

С момента введения EOBD необходимо контролировать работу каталитического нейтрализатора. Для этого за катализатором устанавливается дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.

Функция зонда после каталитического нейтрализатора такая же, как у зонда перед каталитическим нейтрализатором.Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения зонда ниже по потоку очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем меньше емкость каталитического нейтрализатора, тем выше амплитуда напряжения зонда, расположенного ниже по потоку, из-за повышенного содержания кислорода.

Высота амплитуд на датчике ниже по потоку зависит от фактической емкости каталитического нейтрализатора, которая изменяется в зависимости от нагрузки и скорости.Таким образом, при сравнении амплитуд датчиков учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков все еще примерно одинаковы, емкость каталитического нейтрализатора достигнута, например через старение.

НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА ЛЯМБДА: СИМПТОМЫ

Неисправный лямбда-зонд может вызвать следующие симптомы:

• Высокий расход топлива
• Низкая производительность двигателя
• Высокий выброс выхлопных газов
• Загорается контрольная лампа двигателя
• Сохраняется код ошибки

ВЛИЯНИЕ НЕИСПРАВНОСТИ ЛЯМБДА-КИСЛОРОДНОГО ДАТЧИКА: ПРИЧИНА НЕИСПРАВНОСТИ

Существует несколько причин, по которым может произойти отказ:

• Внутреннее и внешнее короткое замыкание
• Отсутствие заземления / напряжения
• Перегрев
• Отложения / загрязнения
• Механическое повреждение
• Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-датчика, которые часто возникают. В следующем списке показаны причины диагностированных неисправностей:

Зонды без подогрева

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ОСНОВНЫЕ ПРИНЦИПЫ

Автомобили, оборудованные функцией самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей.Обычно это отображается с помощью контрольной лампы двигателя. Затем память неисправностей может быть считана с помощью диагностического прибора для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с дефектным компонентом или, например, с неисправность кабеля. В этом случае механик должен провести дальнейшие испытания.

В рамках EOBD мониторинг лямбда-зонда был расширен и теперь включает следующие точки:

• Обрыв цепи,
• Готовность к работе,
• Короткое замыкание на массу блока управления,
• Короткое замыкание на плюс
• Обрыв кабеля и старение лямбда-зонда.

Для диагностики сигналов лямбда-зонда блок управления использует форму сигнала частоты.

Для этого блок управления вычисляет следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика,
• Время между положительным и отрицательным фронтом,
• Регулирующая переменная лямбда-регулятора в соответствии с богатой и бедной,
• Порог контроля лямбда-регулирования,
• Напряжение датчика и длительность периода.

Амплитуда: максимальное и минимальное значение больше не достигается, определение богатой / обедненной смеси больше невозможно.

КАК ОПРЕДЕЛЯЮТСЯ МАКСИМАЛЬНОЕ И МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ ДАТЧИКА?

При запуске двигателя все старые максимальные / минимальные значения в блоке управления удаляются.Во время работы минимальные / максимальные значения отображаются в диапазоне нагрузки / скорости, заданном для диагностики.

Время отклика: зонд слишком медленно реагирует на изменение смеси и больше не отображает статус в нужное время.

РАСЧЕТ ВРЕМЕНИ МЕЖДУ ПОЛОЖИТЕЛЬНЫМ И ОТРИЦАТЕЛЬНЫМ ПЛАНОМ

Если напряжение зонда превышает контрольный порог, начинается измерение времени между положительным и отрицательным фронтом. Если напряжение зонда падает ниже контрольного порога, измерение времени прекращается. Период времени между началом и окончанием измерения времени измеряется счетчиком.

Время отклика: частота датчика слишком низкая, оптимальное управление больше невозможно.

ОБНАРУЖЕНИЕ ВОЗРАСТНОГО ИЛИ ЗАГРЯЗНЕННОГО ЛЯМБДА-ДАТЧИКА

Если зонд сильно изношен или загрязнен, e.грамм. через присадки к топливу это влияет на сигнал датчика. Сигнал зонда сравнивается с сохраненным шаблоном сигнала. Медленный зонд определяется как неисправность, например через длительность периода сигнала.

ПРОВЕРКА ЛЯМБДА-ЗОНДА С ПОМОЩЬЮ ОСЦИЛЛОСКОПА, МУЛЬТИМЕТРА, ТЕСТЕРА ЛЯМБДА-ДАТЧИКА, АНАЛИЗАТОРА ВЫБРОСОВ: УСТРАНЕНИЕ НЕПОЛАДОК

Как правило, перед каждой проверкой следует проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема.Выхлопная система не должна иметь утечек.

Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо убедиться, что лямбда-регулирование неактивно во время некоторых рабочих состояний, например. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда при помощи тестера выхлопных газов

Один из самых быстрых и простых тестов — это измерение с помощью анализатора выбросов четырех газов.

Испытание проводится так же, как и предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух включается в качестве возмущающей переменной путем снятия шланга. Из-за изменения состава выхлопных газов изменяется и значение лямбда, которое рассчитывается и отображается тестером выхлопных газов. Система образования смеси должна определять это по определенному значению и регулировать его в течение определенного времени (60 секунд, как в тесте на выброс выхлопных газов).Если переменная возмущения удаляется, значение лямбда должно быть уменьшено до исходного значения.

В качестве основного принципа следует соблюдать спецификации производителя для подключения переменных возмущений и значения лямбда.

Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем контролируют смесь посредством точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-регулирование не работает.

Проверка лямбда-зонда мультиметром

Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.

Мультиметры с низким внутренним сопротивлением (чаще всего в аналоговых устройствах) перегружают сигнал лямбда-зонда и могут вызвать его выход из строя. Из-за быстро меняющегося напряжения сигнал лучше всего отображать с помощью аналогового устройства.

Мультиметр подключается параллельно сигнальной линии (черный кабель, см. Принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя значение между 0.появляется 0,6 В на дисплее (опорное напряжение) — 4. Если достигается рабочая температура двигателя или лямбда-зонда, фиксированное напряжение начинает меняться от 0,1 В до 0,9 В.

Для достижения безупречных результатов измерения двигатель следует поддерживать на скорости прибл. 2500 об. / Мин. Это гарантирует достижение рабочей температуры зонда даже в системах с ненагреваемым лямбда-зондом. Если температура выхлопных газов недостаточна в режиме холостого хода, существует риск того, что ненагретый датчик остынет и сигнал больше не будет генерироваться.

Проверка лямбда-зонда осциллографом

Форма сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображать с помощью осциллографа.Что касается измерения с помощью мультиметра, основным условием является то, что двигатель или лямбда-зонд должны иметь рабочую температуру.

Осциллограф подключается к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.

Обороты двигателя снова должны быть прибл. 2500 об. / Мин.

Переменное напряжение отображается на дисплее в синусоидальной форме. Следующие параметры могут быть оценены по этому сигналу:

• Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
• Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда при помощи тестера лямбда-зонда

Различные производители предлагают специальные тестеры лямбда-зондов для тестирования.В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.

Как мультиметр и осциллограф, он подключается к сигнальной линии пробника. Как только зонд достигнет рабочей температуры и начнет работать, светодиоды начнут попеременно загораться — в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.

Здесь все характеристики настроек измерительного устройства для измерения напряжения относятся к датчикам диоксида циркония (датчикам скачков напряжения).Для диоксида титана диапазон измерения напряжения изменяется на 0-10 В, при этом измеряемые напряжения меняются в пределах 0,1-5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать спецификации производителя. Наряду с электронным тестом состояние защитной трубки элемента зонда может указывать на функциональные возможности:

ЗАЩИТНАЯ ТРУБКА СЛОЖНО ЗАСАЖЕНА

• Двигатель работает со слишком богатой смесью

Необходимо заменить датчик и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное засорение датчика.

БЛЕСКА НА ЗАЩИТНОЙ ТРУБКЕ

Свинец разрушает элемент зонда.Необходимо заменить зонд и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным.

БЕЛЫЕ (БЕЛЫЕ ИЛИ СЕРЫЕ) ОТЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБКЕ

• Двигатель горит масло, дополнительные присадки в топливо

Необходимо заменить датчик и устранить причину возгорания масла.

НЕПРАВИЛЬНЫЙ МОНТАЖ

Неправильная установка может привести к повреждению лямбда-зонда, что не может гарантировать его правильную работу.Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.

ПРОВЕРКА НАГРЕВА ДАТЧИКА КИСЛОРОДА ЛЯМБДА: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.

Для этого отсоедините разъем к лямбда-зонду. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента.Это должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение> 10,5 В (бортовое напряжение).

Различные варианты подключения и цвета кабелей

Зонды без подогрева

Зонды с подогревом

Зонды диоксида титана

(Технические характеристики производителя должны соблюдаться)

ЗАМЕНА КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ВИДЕО

Что делает лямбда-зонд?

Что такое лямбда-зонд?

Проще говоря, лямбда-зонд измеряет количество кислорода в выхлопных газах, чтобы убедиться, что двигатель правильно сжигает топливо.

Сейчас мы подробнее рассмотрим, как и почему. Мы также ответим на несколько других вопросов, таких как «как вы проверяете лямбда-зонд?» И «какой лямбда-зонд мне выбрать?»

Поддержание нормальной работы двигателя при ограничении вредных выбросов

Лямбда-датчики были введены в 1977 году для повышения эффективности двигателей автомобилей. Устанавливаемые как в бензиновых, так и в дизельных транспортных средствах, они помогают снизить количество вредных выбросов, в первую очередь газов, таких как угарный газ, и загрязняющих веществ, производимых вашим автомобилем.

Датчики разработаны для работы в соответствии с государственным законодательством о выхлопных газах. Из-за роли, которую они играют в работе вашего автомобиля, они также широко известны как датчики кислорода или датчики кислорода .

Наука, лежащая в основе работы вашего лямбда-зонда

Соотношение воздух-топливо

Когда ваш автомобиль сжигает бензин или дизельное топливо, он смешивается с воздухом, чтобы обеспечить наиболее эффективную работу вашего двигателя.

Это соотношение воздуха и топлива известно как стехиометрическое соотношение.Или, что гораздо проще, лямбда-отношение. Лямбда — это греческая буква, обозначаемая λ.

Работа на богатой смеси

Когда у вас богатое топливо, это означает, что в смеси не так много воздуха, как должно быть. С богатым топливом возникает избыток несгоревшего топлива. Несгоревшее топливо создает загрязнение, чего мы стараемся избегать.

Работа на обедненной смеси

Когда в вашей топливной смеси слишком много воздуха, создается обедненная топливная смесь. Бедная топливная смесь имеет тенденцию производить больше загрязнителей оксида азота.Это также может привести к снижению производительности двигателя и возможному повреждению двигателя.

Как работает лямбда-зонд для корректировки топливной смеси?

В выхлопной системе вашего автомобиля должен быть хотя бы один датчик для измерения количества кислорода в выхлопных газах после сгорания топлива.

В современных автомобилях часто бывает 2 датчика. Первый — непосредственно после двигателя и перед каталитическим нейтрализатором. Второй размещается после каталитического нейтрализатора для наблюдения за работой в целом.Он также проверяет, правильно ли ваша кошка выполняет свою работу.

Ваш лямбда-зонд преобразует количество кислорода в выхлопных газах в электрический сигнал и отправляет сигнал в компьютер, который управляет работой вашего двигателя.

ЭБУ (блок управления двигателем) обрабатывает показания и отправляет информацию обратно в двигатель. Затем двигатель делает компенсацию того, как смешивать топливо и воздух, чтобы вернуть соотношение туда, где оно должно быть.

Напряжение, создаваемое вашим датчиком, находится в диапазоне от 0.1 В и 0,9 В. Показание 0,1 В соответствует обедненной топливной смеси, а показание 0,9 В — обедненной топливной смеси. Оптимальное напряжение для идеального микса — 0,45 В.

Как часто нужно менять лямбда-зонд?

Из-за характера их работы и их положения в очень жаркой и грязной среде ваш лямбда-зонд со временем изнашивается.

Несколько вещей могут повлиять на срок службы ваших датчиков, но обычно он должен длиться от 50 до 100 000 миль.

Ранние датчики не имели нагревательного элемента. Им требовалось, чтобы температура выхлопных газов достигла определенного значения для работы. Современные датчики оснащены нагревательным элементом, снимающим большое давление с датчика. Эти новые датчики имеют гораздо более длительный срок службы.

Ваш датчик следует периодически проверять, чтобы гарантировать его правильную работу.

Как определить, что ваш лямбда-зонд не работает должным образом

• Производительность вашего двигателя будет ухудшаться — часто возникают перебои в работе, отключение или отсутствие запуска вообще
• Когда ваш двигатель работает на холостом ходу или просто тикает, он будет грубым и бугристая по сравнению с нормальной
• Мощность двигателя низкая
• Расход топлива выше нормы
• Ваш автомобиль не прошел тест на выбросы
• На приборной панели загорится сигнальная лампа двигателя

Как проверить лямбда-зонд

Есть несколько способов проверить лямбда-зонд.

1. Проверка вашего лямбда-зонда с помощью тестера выхлопных газов

Быстрый и простой способ измерить производительность вашего лямбда-зонда — использовать анализатор выбросов четырех газов . Это выполняется так же, как и ваш тест на выбросы загрязняющих веществ. Значение лямбда рассчитывается на основе изменения состава выхлопных газов в течение 60 секунд, чтобы убедиться, что поддерживаемое соотношение всегда работает на 1.

Проверка лямбда-датчика с помощью мультиметра

Вам следует использовать только высокоомный мультиметр с цифровым отображать.Мультиметр следует подключить параллельно сигнальной линии датчика и установить на 1 В или 2 В. Когда вы запустите двигатель, должно появиться значение в пределах 0,4–0,6 В. Как только двигатель прогреется до температуры, показания должны меняться в пределах 0,1–0,9 В. Идеальная частота вращения двигателя для наилучших измерений должна быть 2500 об / мин.

Проверка лямбда-зонда с помощью осциллографа

Подключите осциллограф к сигнальной линии. Установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды и снова запустите двигатель на 2500 об / мин.Высота амплитуды сигнала будет соответствовать вашему максимальному и минимальному напряжению (0,1–0,9 В), а время отклика и длительность периода будут отображать частоту (0,5–4 Гц).

Проверка вашего лямбда-зонда с помощью тестера лямбда-зонда

Вы можете купить прибор, предназначенный исключительно для измерения вашего лямбда-зонда. Как и в случае с осциллографом или мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с помощью светодиодной шкалы.

Всегда заменяйте датчик, аналогичный

Учитывая, что доступны сотни датчиков, вы можете спросить: «Какой лямбда-датчик мне нужен?»

Вы всегда должны сверяться с рекомендациями производителя, так как существуют разные типы датчиков и вам нужен правильный вариант для вашего ECU.

Когда дело доходит до замены датчика , вот несколько советов по чистой и правильной установке:

• Тщательно очистите резьбу в выхлопе.
• Наносите только прилагаемую и подходящую смазку на резьбу датчика. Не смазывайте носик датчика.
• Затягивайте датчик только с предписанным крутящим моментом. Используйте динамометрический ключ с подходящей головкой лямбда-зонда. Избыточное затягивание опасно для любого датчика с нагревательным элементом, так как оно может треснуть внутреннюю керамику и привести к выходу датчика из строя.

Работа лямбда-зонда | Строительство автомобилей

Любопытные автомобилисты
давно слышали о таких системах, как антиблокировочная тормозная система (ABS) или система стабилизации
Программа (ESP) и другие тоже.Сегодня мы поговорим о лямбда-зонде,
рассмотрим принцип работы лямбда-зонда, узнаем, почему мы
нужен лямбда-зонд, за что он отвечает и тд.

Каждый год,
человечество все больше думает о сохранении окружающей среды, потому что не
мало что было потеряно в прошлом, мы должны думать о будущем. В
узаконивание жестких экологических стандартов для автомобилей привело к
разработка и внедрение новых устройств, например каталитических нейтрализаторов.

Каталитический нейтрализатор

Каталитический нейтрализатор — устройство
чья цель — снизить вредные выбросы в окружающую среду. Катализатор
очень полезная вещь, только для ее правильной работы определенные условия должны
наблюдаться. Состав топливно-воздушной смеси имеет огромное влияние на
работа катализатора. Именно от качества топливовоздушной смеси
срок службы катализатора зависит. Поэтому датчик лямбда был
разработан, который отвечает за мониторинг состава одного и того же
топливно-воздушная смесь.В простонародье его называют кислородным датчиком.

Что такое лямбда-зонд и как выглядит лямбда-зонд?

Это не секрет
что датчик получил свое название от обозначения коэффициента превышения
воздух, что обозначается греческой буквой лямбда. Лямбда-зонд используется для
измеряет состав выхлопных газов и в дальнейшем способствует поддержанию
оптимальный состав смеси топлива и воздуха. Оптимальное соотношение
топливно-воздушная смесь обеспечит качественное сгорание, что снизит
выброс вредных веществ в атмосферу.

Оптимальный состав топливовоздушной смеси — это когда 1 часть топлива приходится на 14,7 части воздуха, а лямбда — одна. На старых советских двигателях этого было сложно добиться. А в современных автомобилях для этого используются электронные системы впрыска топлива, которые взаимодействуют с лямбда-зондом.

Как лишний воздух
измеряется в топливно-воздушной смеси?

Избыточный воздух в
топливно-воздушная смесь измеряется путем определения содержания остаточного кислорода
(O2) в выхлопных газах.Это также объясняет расположение датчика в
выпускной коллектор сразу перед катализатором.

Читать
сигнал от лямбда-зонда, блока управления электронной системы впрыска топлива
(ECU), который отвечает за оптимизацию состава
топливно-воздушной смеси, то уменьшаясь, то увеличивая подачу топлива в
цилиндры двигателя.

Некоторые производители автомобилей пошли еще дальше и начали устанавливать два лямбда-зонда в выхлопной системе до и после катализатора.Для повышения точности приготовления горючей смеси и улучшения работы катализатора были установлены два лямбда-зонда.

Принцип работы лямбда-зонда

Схема кислородного датчика лямбда-зонда на основе диоксида циркония:

1 — твердый электролит; 2, 3 — внешний и внутренний электроды; 4 — заземляющий контакт; 5 — сигнальный контакт; 6 — выхлопная труба.

Самый
качественное измерение выхлопных газов лямбда-зондом обеспечивается на
температура 300-400 градусов Цельсия.При этой температуре цирконий
электролит становится более проводящим, в результате чего выходное напряжение
появляется на электродах датчика.

Поэтому при запуске и прогреве двигателя датчик не используется. На этих режимах работы двигателя контроль качества топливовоздушной смеси осуществляется датчиками положения дроссельной заслонки, датчиком температуры охлаждающей жидкости, датчиком частоты вращения коленчатого вала.

На схеме показано
зависимость напряжения лямбда-зонда от коэффициента превышения
воздух при температуре датчика 500-800 ° C.

За высокое качество
работа датчика при низких температурах, используются принудительные нагревательные элементы.

Что будет, если
лямбда-зонд не работает?

Если лямбда
датчик щупа не работает, то компьютер выбирает средний рабочий
параметры, считывающие данные из своей памяти. Параметры топливо-воздух
смесь будет отличаться от идеальной.

Что вызовет отказ лямбда-зонда? Повреждение лямбда-зонда приведет к увеличению расхода топлива, двигатель будет работать неравномерно на холостом ходу, в выхлопных газах будет содержаться повышенный уровень CO, мощность двигателя упадет, но автомобиль будет в движении.Самостоятельно проверить лямбда-зонд достаточно сложно, поэтому лучше проконсультироваться со специалистами.

Какой длины у лямбда-зонда?

Жизнь
Лямбда-зонд зависит от качества заливаемого топлива. Бывает, что
достаточно немного заправок некачественным бензином и датчик становится
непригодный для использования. Средний ресурс лямбда-зонда от 40 до 80 тыс.
километров.

Лямбда-зонд — принцип работы и его применение

Современные автомобили используют различные виды цифровых систем управления для улучшения характеристик двигателя.Эти компьютеризированные системы полагаются на входные данные, предоставляемые различными типами датчиков, присутствующих в транспортном средстве, для управления двигателем, контроля выбросов и т. Д. Для хорошей производительности транспортного средства эти датчики должны предоставлять точные данные или устранять такие проблемы, как повышенный расход топлива, высокий эмиссия и т. д. может произойти. Некоторые из датчиков автомобильного двигателя — это датчики массового расхода воздуха, датчик скорости двигателя, датчик детонации, датчик давления, датчик кислорода и т. Д. Датчик кислорода также известен как датчик лямбда.Этот датчик присутствует в выхлопной системе автомобиля.

Что такое лямбда-зонд?

Лямбда-зонд, также известный как датчик кислорода, измеряет количество несгоревшего кислорода в выхлопной трубе. Выходной сигнал этого датчика используется для регулировки топливовоздушной смеси в двигателе внутреннего сгорания. Этот датчик помогает определить, является ли это соотношение воздух-топливо бедным или богатым.

Лямбда-зонд

Первый автомобильный лямбда-зонд был изобретен компанией Robert Bosch GmbH в 1976 году.Volvo и Saab первыми использовали лямбда-зонд. К 1993 году этот датчик был внедрен почти во все бензиновые автомобили в Европе.

Принцип работы

Лямбда-зонд состоит из двух частей — датчика, который нагревается, и датчика нагрева. Пороговая температура срабатывания лямбда-зонда составляет от 300 ° C до 600 ° C. Датчик нагрева помогает лямбда-датчику достичь своей рабочей температуры.

Когда двигатель достигает нужной температуры, датчик начинает измерять несгоревший кислород, присутствующий в выхлопных газах.Эти выходные данные отправляются в компьютерный блок, где он вычисляет соотношение воздух-топливо и проверяет справочную таблицу для оптимизации этого отношения воздух-топливо. На основе этой информации высвобождается рассчитанное количество топлива, необходимое двигателю для сгорания при стехиометрическом соотношении, что обеспечивает полное сгорание.

В автомобилях используются два лямбда-зонда: один установлен перед катализатором, который управляет системой, а другой установлен за катализатором, чтобы убедиться в правильной работе первого датчика.

Приложения

Фактическое количество лямбда-датчиков, имеющихся в автомобиле, зависит от года выпуска, марки, модели и двигателя автомобиля. Лямбда-датчики (датчики кислорода) помогают улучшить характеристики автомобиля, избегая дорогостоящих повреждений CAT. Использование хорошего лямбда-зонда может сократить потребление топлива автомобилем до 15 процентов.

Этот датчик очень полезен при низком расходе топлива и низком уровне выбросов загрязняющих веществ, проверьте значения выбросов выхлопных газов. Этот датчик со временем может устареть и потребовать замены.Старые датчики передают информацию с очень низкой скоростью, что приводит к неправильной топливно-воздушной смеси в нейтрализаторе катализатора. Это приводит к неправильной работе, повышенному расходу топлива автомобилем и включению света двигателя.

Регулярно очищая датчик от накипи и очищая его водородом, можно повысить надежность и производительность датчика. Рекомендуется периодически проверять исправность этого датчика. Назовите конкретный автомобиль, в котором установлены 4 лямбда-зонда.

Лямбда-зонд и его важный вход в ЭБУ

В предыдущей статье мы обсуждали работу ЭБУ, где уже стало ясно, что лямбда-зонд предоставляет важную информацию ЭБУ.Было бы слишком далеко вдаваться в подробности, чтобы обсудить, как эта часть работает и как она взаимодействует с ЭБУ. В этой статье мы объясним точное взаимодействие этих двух компонентов!

Какой датчик?

Правый, лямбда-зонд. Среди автомобильных техников эту часть иногда называют лямбда-зондом, датчиком кислорода или датчиком O2. Это название подразумевает функцию этой части. Короче говоря, этот датчик измеряет количество кислорода в выхлопе.Голландская организация сектора мобильности BOVAG имеет очень красивое и краткое описание этой части:

«Лямбда-зонд — это датчик в выхлопе вашего автомобиля, который измеряет количество кислорода в выхлопных газах. Если значение содержания кислорода меняется, система управления двигателем автоматически его регулирует. Таким образом, каталитический нейтрализатор работает оптимально, а выхлопные газы менее вредны для окружающей среды ».

Сказав это, приятно осознавать, что сегодня в большинстве автомобилей есть два кислородных датчика.Один датчик измеряет количество газов, выходящих из двигателя, а второй датчик расположен за каталитическим нейтрализатором. Поскольку лямбда-зонд представляет собой полый керамический цилиндр, кислород может проходить через датчик. Датчик измеряет присутствие кислорода и выдает сигнал напряжения. Провода на датчике могут нагревать лямбда-зонд и передавать данные в ЭБУ. На основе этих данных ЭБУ определяет, насколько бедная (мало выхлопных газов и много кислорода) или насколько богата (много выхлопных газов и мало кислорода) воздушно-топливная смесь.Нагрев кислородного датчика также имеет важную причину: это позволяет датчику быстро реагировать на холодный двигатель, что приводит к лучшему и более экономичному сгоранию!
Теперь, когда мы это знаем, профессионалу может быть интересно узнать краткую историю этой детали:

История лямбда-зонда

Чтобы рассказать немного об истории лямбда-зонда, мы хотим перенести вас в прошлое. Если быть точным, для этого нужно перейти в 1976 год.Небольшое исследование показывает, что это был особенный год. 1976 год — это год, когда Queen выпустили Bohemian Rhapsody, родилась «казнь Панненка», был основан бренд Apple и вошел в употребление легендарный Concorde. А если посмотреть на учебники истории, то можно понять, что 1976 год был также особенным годом для Швеции. В том же году шведская группа ABBA выпустила Dancing Queen (мы приносим свои извинения за то, что песня застряла у вас в голове прямо сейчас …), Бьорн Борг проложил себе путь к победе в Уимблдоне, и в довершение всего, Швеция представила лямбда-зонд. .Настоящий забавный факт на дни рождения!

Ну, вернемся к датчику O2. В результате ужесточения экологических норм и норм выбросов, которые были введены в Соединенных Штатах, Volvo была первой маркой в ​​1976 году, которая оборудовала эту новую технологию в моделях 240 и 260. Volvo так гордилась этим нововведением, что даже поставила подлинный Эмблема «Лямбда-зонд» в решетке нескольких автомобилей.

После успешного внедрения Volvo вступила в еще более тесные партнерские отношения с Bosch, которая взяла на себя ответственность за производство цилиндрических деталей.Вскоре в 1982 году появились лямбда-датчики второго поколения. Большим преимуществом этого второго поколения было то, что этот датчик был нагрет. За сорок лет, последовавших за появлением лямбда-зонда, компания Bosch произвела более 1 миллиарда таких деталей.

Что делает ЭБУ с информацией лямбда-зонда?

Заглянув в учебники по истории, пора вернуться к работе лямбда-зонда. Приведенное ранее определение этого датчика содержит очень важный элемент, который заслуживает дальнейшего пояснения.Это относится к следующему предложению: «Если значение содержания кислорода меняется, система управления двигателем отрегулирует это автоматически».

Главный вопрос, конечно, в том, что и как регулирует система управления двигателем, или ЭБУ, в зависимости от содержания кислорода в выхлопных газах. Это основано на так называемом значении лямбда. ЭБУ постоянно сравнивает количество воздуха, которое измеряет датчик кислорода, с количеством впрыскиваемого топлива. Как только это значение опускается ниже 1, в топливной смеси (богатая смесь) не хватает воздуха.Если это значение больше 1, имеется избыток воздуха (бедная смесь). На основании этих данных блок управления двигателем принимает собственное решение. Наиболее очевидное решение для ЭБУ — начать регулировку топливно-воздушной смеси так, чтобы пропорции совпадали. Этого можно достичь, например, регулируя время открытия форсунок. Однако, если значение отклоняется слишком сильно или значение продолжает отклоняться после регулировки, загорится сигнальная лампа двигателя, и двигатель может перейти в аварийный режим.

Неисправный лямбда-зонд оказывает серьезное влияние на ЭБУ

Теперь, когда объяснено взаимодействие обоих компонентов, становится ясно, какое влияние эта часть оказывает на функционирование ЭБУ. Поэтому неисправный лямбда-зонд необходимо быстро заменить. Продолжительное движение с неисправным датчиком также может привести к повреждению каталитического нейтрализатора. Поскольку индикатор управления двигателем (индикатор MIR) часто загорается при неисправности лямбда-зонда, важно продолжить диагностику и выполнить различные тесты.

Проверка и измерение неисправных лямбда-зондов

Первый тест, который вы можете сделать, — это увеличить обороты двигателя примерно до 1500–2000 об / мин. Важно как можно меньше двигать акселератором. Если частота вращения нестабильна, у вас может быть первое указание на то, что лямбда-зонд может быть неисправен.

После того, как вы проверили стабильные обороты двигателя, вам нужно получить омметр и измерить сопротивление нагревателя. Иногда для этого нужно снять теплозащитный экран с выпускного коллектора.Измерьте это при нормальной температуре двигателя (от 85 до 95 ° C) и воспользуйтесь электрической схемой. Значение правильное? Затем приступайте к измерению сигнала. Правильно работающий кислородный датчик дает значение от 0,1 до 0,9 В. Если это не так, можно сделать вывод, что лямбда-зонд заставил загореться индикатор управления двигателем! Нужно почистить лямбда-зонд, а можно заменить зонд.

Опыт учит нас, что лучше заменить лямбда-зонд на оригинальный, а не выбирать неоригинальный.Как только вы начнете поискать «вторичный лямбда-зонд» на различных автомобильных форумах, станет ясно, что мы имеем в виду под этим. Есть масса случаев, когда проблема не решается, а свет остается включенным.

Что такое лямбда-зонд и почему он важен?

Автор: Motoring Staff 29 июня 2018 г.

Поделиться статьей:

ПоделитьсяTweetShareShareShareEmailShare Йоханнесбург — Более строгие меры по охране окружающей среды и требование уменьшения загрязнения привели к созданию гораздо более сложных автомобильных выхлопных систем.Одним из компонентов этих систем является датчик кислорода или лямбда-зонд.

Девальд Ранфт, председатель Ассоциации автомобильных мастерских, объяснил, что в зависимости от марки и модели, которую вы водите, у вас может быть один или несколько кислородных датчиков в выхлопной системе.

«Этот датчик измеряет количество кислорода в выхлопных газах и отправляет эту информацию в компьютер автомобиля, — сказал он. — Затем компьютер работает, если двигатель работает слишком богатой (слишком много топлива) или слишком бедной (слишком большой воздух) и регулируется для компенсации.”

Поскольку датчики подвергаются воздействию очень высоких температур при работающем двигателе, даже если автомобиль припаркован и работает на холостом ходу, они со временем начнут выходить из строя.

«Помимо сильного нагрева, на датчики также могут влиять загрязнения в выхлопных газах, чрезмерное количество несгоревшего топлива в системе и другие вещи, — сказал Ранфт. — Важно, чтобы владельцы транспортных средств знали, что в их автомобилях есть датчики. и что они не длятся вечно «.

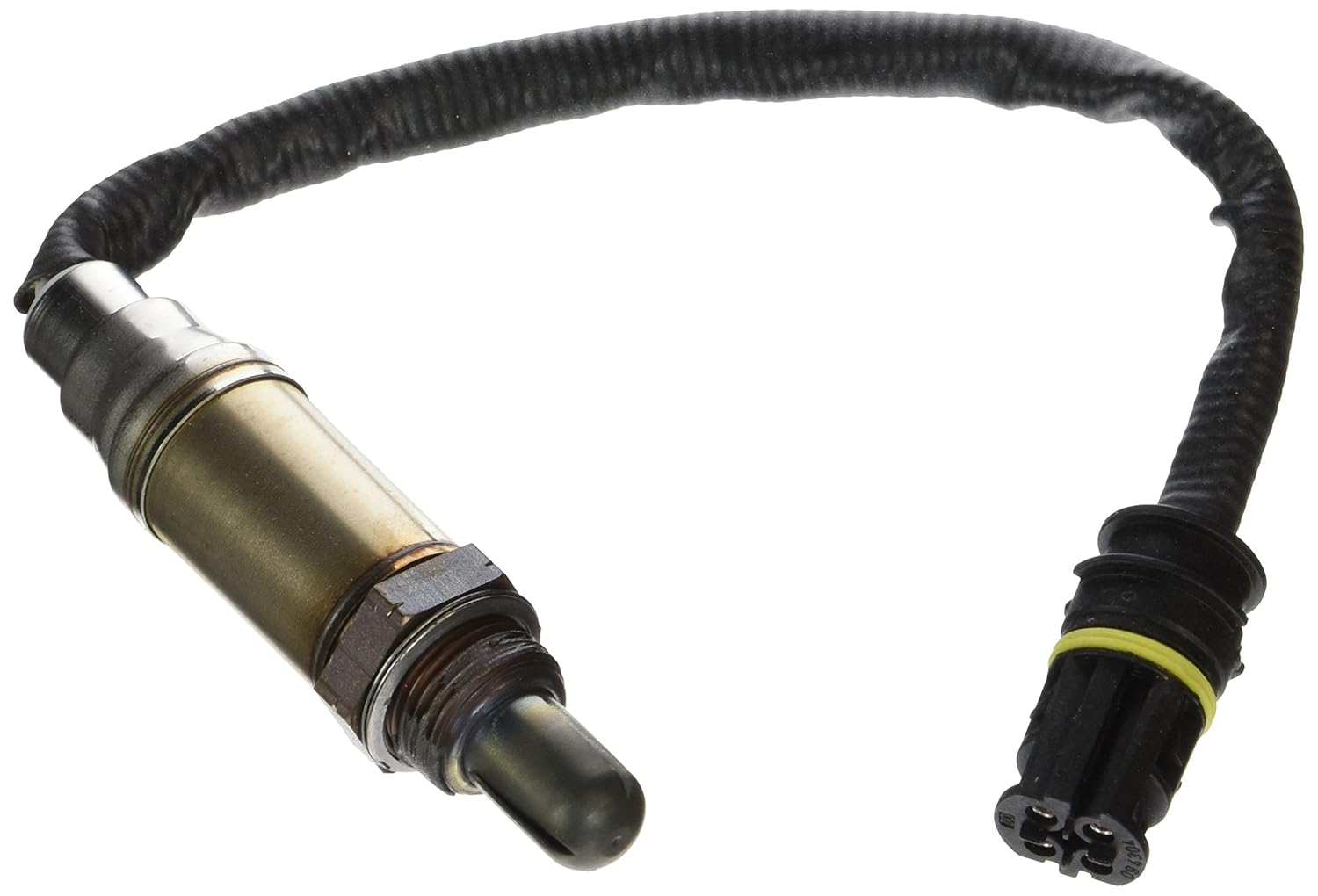

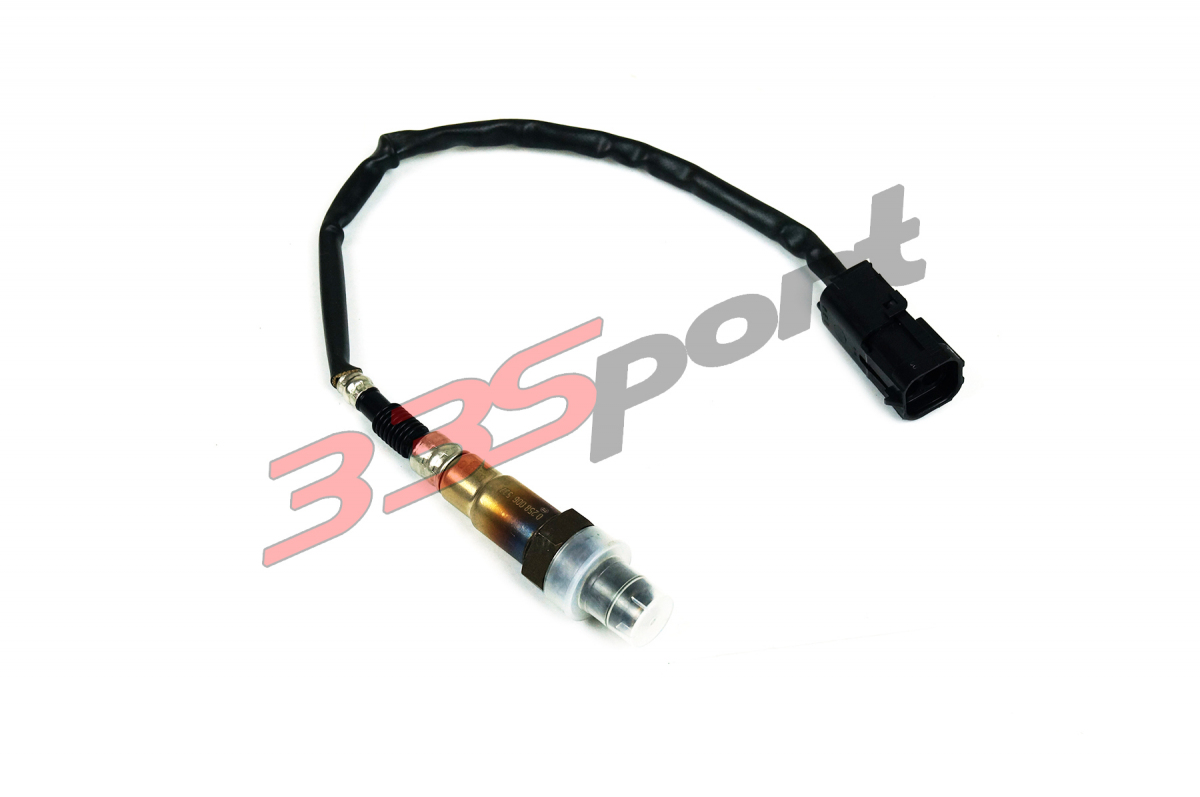

И вот как они выглядят на самом деле.Фотография файла: Bosch

Датчики кислорода работают от 80 000 до 100 000 километров, сказал он.

«Однако, если ваш двигатель обслуживается должным образом, датчики могут прослужить дольше. У большинства автомобилей последних моделей нет рекомендованного интервала замены кислородных датчиков, хотя производители датчиков говорят, что их замена при большом пробеге — хороший способ обеспечить максимальную производительность и экономию топлива ».

В то время как средний владелец транспортного средства не будет знать, когда датчики неисправны, особенно если нет индикатора Check Engine или каких-либо кодов, которые могут указывать на неисправность, связанную с датчиком кислорода, Ранфт сказал, что есть некоторые общие признаки, на которые следует обратить внимание, включая : двигатель грубо работает на холостом ходу или при отпускании педали акселератора тормозит; повышенное потребление топлива, потеря мощности двигателя и низкая производительность двигателя.

«Если вы испытываете какие-либо из этих проблем, важно, чтобы ваш автомобиль был осмотрен и датчики заменены, если необходимо», — посоветовал он. «Неисправный кислородный датчик может привести к преждевременному повреждению дорогих частей системы двигателя. При замене кислородного датчика важно использовать тот же тип, что и оригинальный «.

Невероятно прочный

Он порекомендовал отвезти ваш автомобиль в аккредитованную мастерскую, где механик сможет считывать показания кислородного датчика с помощью диагностического прибора.

«Датчики кислорода невероятно прочные, учитывая условия эксплуатации, в которых они живут, — сказал он. — Но они действительно изнашиваются и в конечном итоге должны быть заменены. Попросите своего механика проверить датчики во время регулярного технического обслуживания. Единственный способ узнать, работают ли кислородные датчики свою работу, — это регулярно их проверять.

«Также может быть выгодна периодическая замена датчиков для профилактического обслуживания. Замена изношенного кислородного датчика, который стал медленно работать, может восстановить максимальную топливную эффективность, минимизировать выбросы выхлопных газов и продлить срок службы преобразователя.”

Привод360

Краткое руководство по датчикам кислорода (лямбда) :: Gendan Automotive Products

Что такое лямбда-зонд?
Как узнать, нуждается ли он в замене?
Где я могу найти лямбда-зонд?
Какой тип мне нужен?
Как поменять датчик?
Где я могу купить датчик на замену?
Безопасно ли использовать в моей машине неоригинальный датчик?

Что такое лямбда-зонд?
Лямбда- или кислородный датчик измеряет количество кислорода в выхлопных газах.
система.Он отправляет сигналы на бортовой компьютер, который регулирует воздух / топливо.
соотношение к правильной смеси.

Как узнать, нуждается ли он в замене?
На неисправность лямбда-зонда может указывать повышенный расход топлива,
увеличение выбросов, отказ CAT или, возможно, освещение
световой индикатор «проверьте двигатель».

Лямбда-датчики следует заменять в соответствии с указаниями производителя транспортного средства.
Как правило, датчики следует проверять каждые 25 000–30 000 миль и
обновляется каждые 60 000 до 80 000 миль.

Где я могу найти лямбда-зонд?
Устанавливается в коллекторе выхлопной системы или в передней трубе, как можно ближе к
двигатель по возможности (напоминает маленькую свечу зажигания). 2000 год на автомобилях
может иметь два датчика, один до и один после каталитического нейтрализатора.
Двигатели с V-образной конфигурацией также могут иметь по одному датчику на группу.

Какой тип мне нужен?
Чтобы определить, какой датчик вам нужен:

• Подсчитайте провода
  Ваш датчик может иметь от одного до семи
  провода — наиболее распространены трех- и четырехпроводные датчики.
• Проверьте цвет проводов
  Есть два основных типа лямбда-зондов — циркониевые и титановые. В
  цвет проводов помогает определить, какой у вас тип.

Циркониевые датчики устанавливаются на 90% автомобилей в Великобритании, оснащенных каталитическими датчиками.
преобразователь — датчик обычно имеет черный, серый, фиолетовый или белый провода (или их комбинацию).
Датчики из титана встречаются гораздо реже — у такого датчика будет красный, желтый или оба провода, подключенные к
это (чаще всего встречается на двигателях поздних Vauxhall Ecotec, поздних BMW, Range Rover и некоторых ранних Rover 800).

Есть исключения! Японские автомобили часто имеют синий цвет
и зеленые провода среди цветов их проводов — японские автомобили имеют тенденцию
есть датчики из диоксида циркония. Автомобили Toyota Carina E уникальны
— они используют специальный датчик быстрого нагрева «обедненного ожога», чтобы справиться с неисправностями Toyota.
очень экономичный двигатель Lean Burn.

ПРИМЕЧАНИЕ:
Универсальные датчики из диоксида циркония — , а не , подходящие для автомобилей Rover.
с системами управления двигателем MEMS и автомобилями Toyota Carina E (и др.
Автомобили Toyota, использующие тот же двигатель / систему управления).

Как заменить датчик?
Датчики прямого монтажа поставляются
с электрическим соединительным штекером для вашего конкретного автомобиля. Старый датчик можно снять и просто
поменял местами на новый.

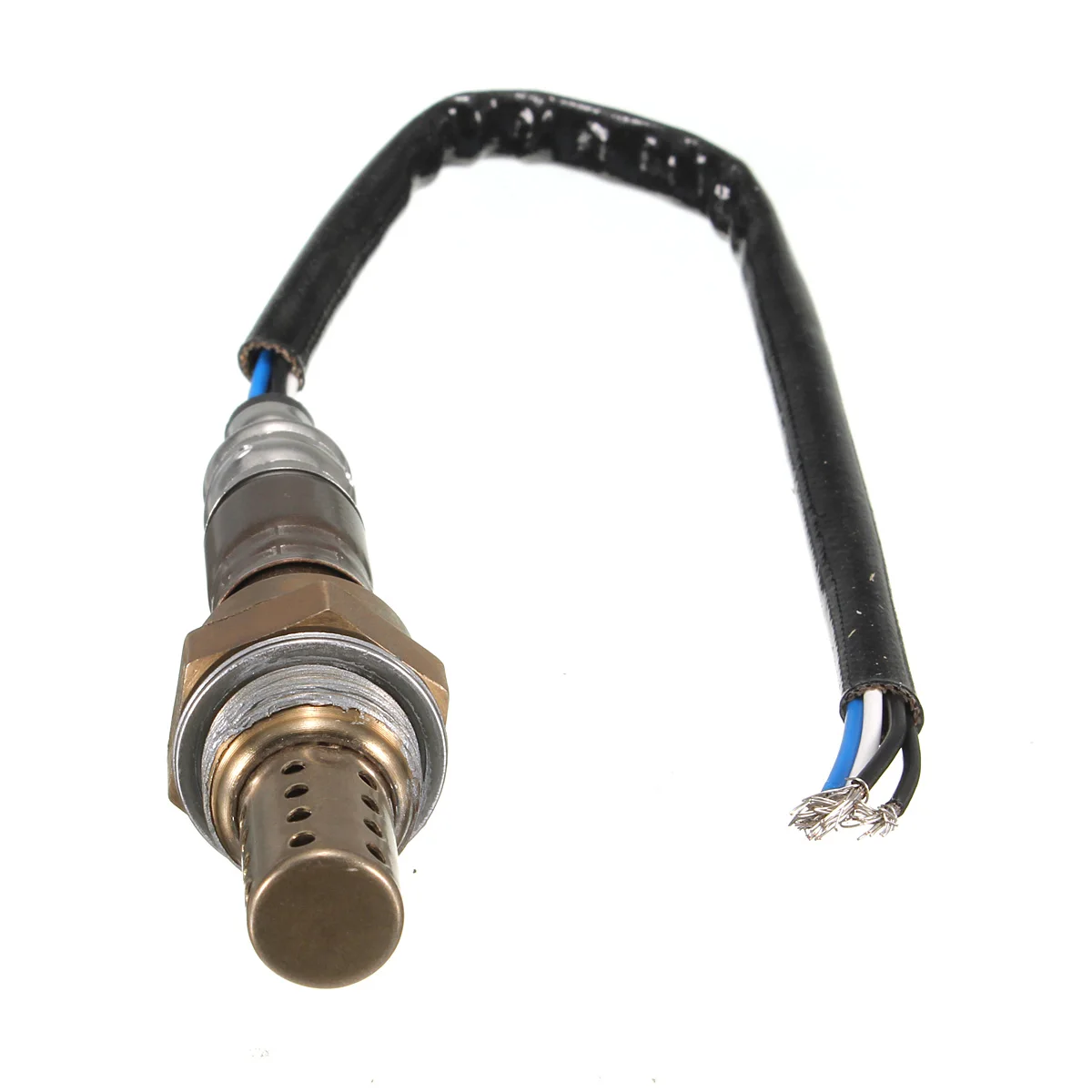

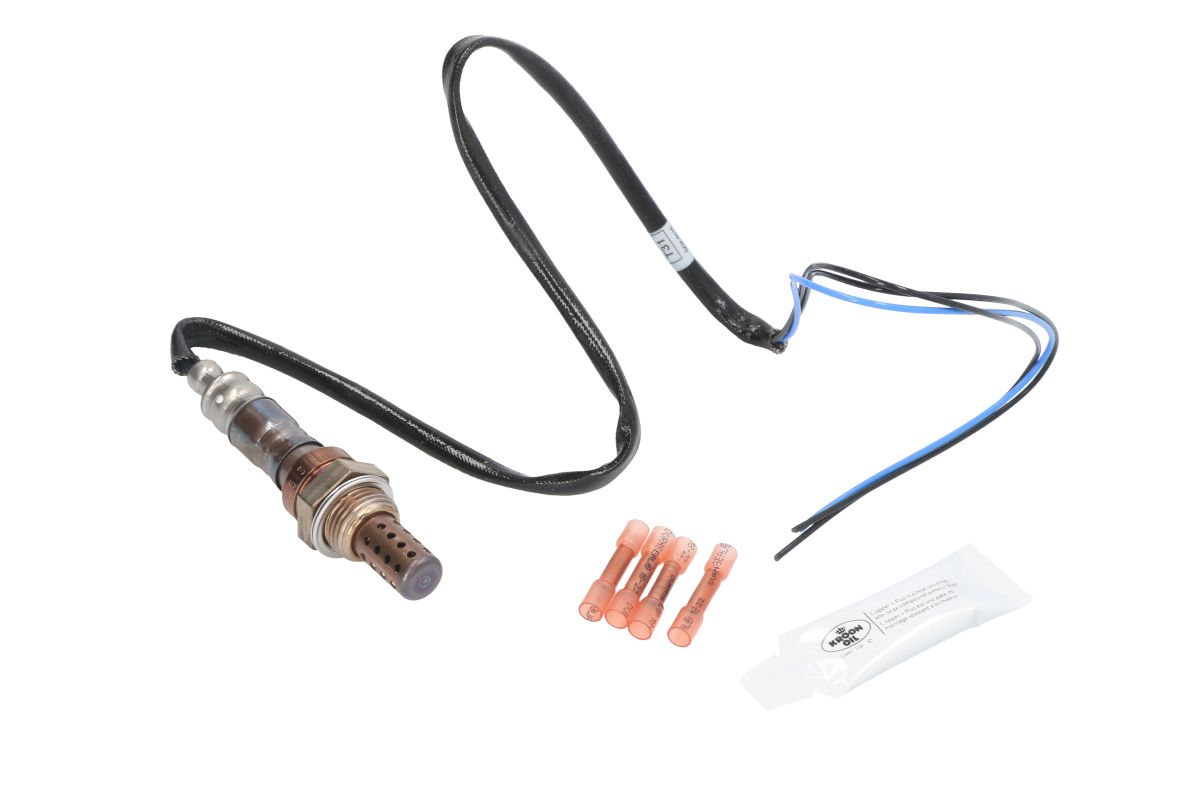

Поставляются универсальные датчики
без соединительного штекера. Штекер от датчика на авто нужно будет перенести на новый
датчик (его можно припаять или обжать с помощью прилагаемых обжимных патронов).

Все наши датчики поставляются с полными инструкциями по установке.

Где я могу купить датчик на замену?
В настоящее время мы предлагаем широкий выбор прямых
сменные датчики (см. наш Direct-fit
Список приложений ).Также в наличии Universal
Циркониевые датчики с одним, тремя или четырьмя проводами. Если у нас нет необходимого вам датчика на складе, мы обычно можем заказать
один для вас в течение пары дней.

Безопасно ли использовать в моей машине неоригинальный датчик?
Да. Наши лямбда-датчики:

• изготовлены по О.Е. стандартов и обычно того же производителя
• изготавливаются с высочайшим качеством и проходят предварительные испытания на заводе.
• проходят 100% испытания на нагрев и давление, чтобы гарантировать работу в самых сложных условиях.
• имеют резьбу, покрытую высокотемпературной противозадирной смазкой
• имеют гарантию 12 месяцев

Очень редко встретить действительно неисправный датчик.Когда сообщается о неисправностях,
наиболее частая причина — неправильная установка датчика.
