Датчик фаз признаки неисправности приора: Неисправность датчика фаз: признаки, причины, как определить

признаки неисправности, замена, где находится

Высокие показатели мощности и экономичности современных двигателей сгорания обусловлены применением электронных устройств, которые управляют процессом впрыска топлива. Датчик распредвала Лада Приора относится к числу таких элементов.

Такое изделие позволяет определить точное положение газораспределительного механизма по отношению к коленвалу.

Где находится датчик

Чтобы проверить правильность подключения датчика, а также произвести замену устройства, необходимо знать, где находится этот элемент управляющей системы ГРМ.

Эти детали располагаются в двигателях с 8 и 16 клапанам по-разному, например:

• На машинах, которые оснащаются 8-клапанными двигателями, датчики распредвала находятся на торцевой части блока головки цилиндров со стороны коробки передач.
• Если на автомобиль устанавливается мотор 16 клапанов, то это устройство также находится на ГБЦ, но только со стороны шестерней распределительного механизма.

Если датчик неисправен, то его следует заменить. Чтобы не приобретать напрасно новое устройство, следует знать основные симптомы, которые могут указывать на наличие проблем с этой деталью.

Признаки неисправности

Даже при значительном отклонении в работе этого устройства двигатель на Приоре будет работать, но при эксплуатации транспортного средства могут наблюдаться следующие признаки неисправности:

• существенно увеличится расход топлива;
• повышается токсичность выхлопа, который визуально можно определить по наличию чёрного дыма;
• снижаются показатели мощности двигателя;
• мотор плохо заводится;
• двигатель неустойчиво работает на холостых оборотах.

При неисправности датчика фаз возможны также нарушения в работе электронных устройств самодиагностики автомобиля, но если работоспособность системы сохраняется, то при поломке этой детали будут указаны коды: Р0340, Р0342 или Р0343.

Как проверить и заменить

После того как датчик фаз будет обнаружен, можно приступить к диагностике этого элемента. Располагая только возможностью использовать обычный мультиметр, можно точно установить работоспособность детали. Работа выполняется в такой последовательности:

1. Включить зажигание автомобиля.
2. Перевести мультиметр в режим  измерения постоянного тока.
3. Замерить напряжение на клеммах аккумулятора.
4. Найти датчик положения распредвала.
5. Присоединить один щуп к «массе», а другой — к центральному выводу устройства. При этом напряжение должно совпадать со значением, которое ранее было зафиксировано на клеммах аккумулятора.
6. Таким же образом следует провести диагностику черно-белого разъёма ДПРВ. На этом выводе должно быть напряжение около 5 Вольт.

Чтобы не приобрести подделку в магазине, рекомендуется проверить датчик с помощью ключа зажигания. Изделие хорошего качества оснащается довольно мощным магнитом, с помощью которого ключ или иное небольшое металлическое изделие, будут притянуты к устройству.

Если при эксплуатации будут наблюдаться симптомы неисправности описанные выше, то наиболее быстрым способом определить наличие поломки является замена датчика распредвала Лада Приора  на заведомо исправное изделие.

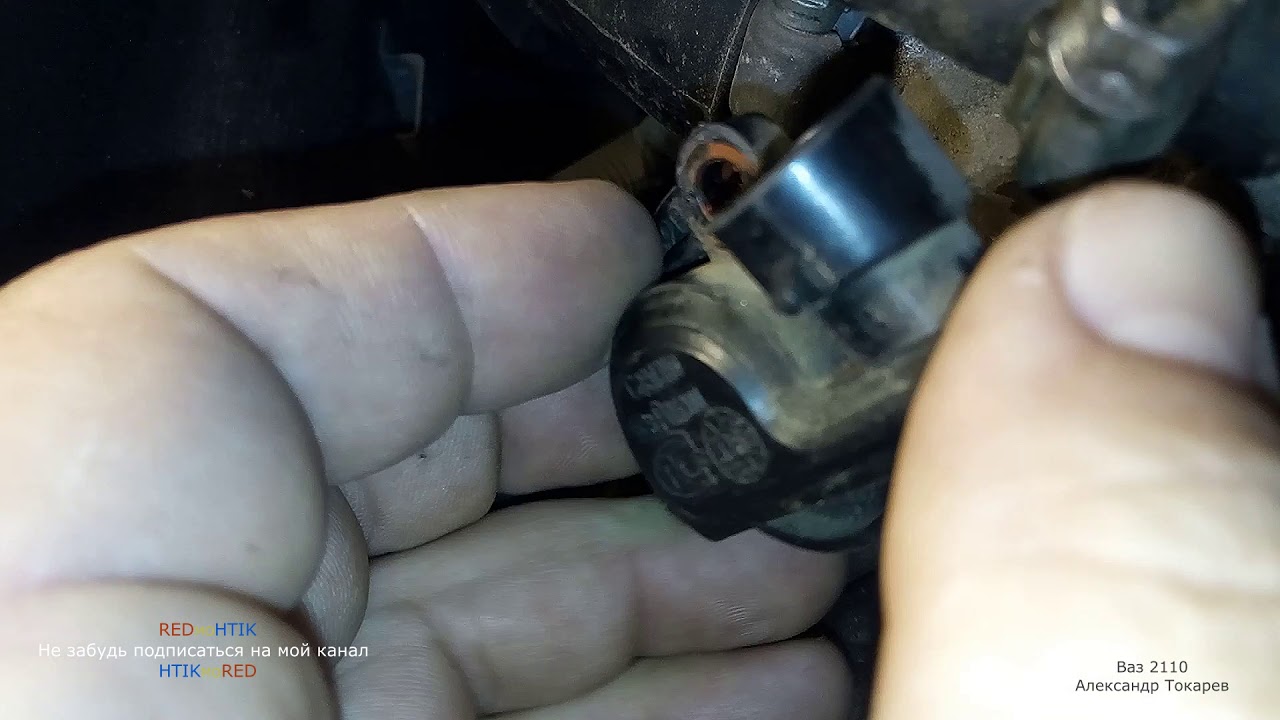

Чтобы установить новую деталь, необходимо:

1. Найти место, где расположен датчик.
2. Отсоединить от этой детали колодку проводов.
3. Используя ключ на 10, открутить болт крепления датчика к двигателю.
4. Поставить новую деталь.

Установив новый датчик, исправность которого не вызывает сомнений, можно максимально быстро восстановить работоспособность двигателя, если причиной неисправности являлась эта деталь. Во многих случаях причиной нестабильной работы ДПРВ может являться плохой электрический контакт в месте подключения электрической колодки. Если визуально определено наличие на контактах окислов, их необходимо почистить твёрдым неметаллическим предметом, а затем обработать этиловым спиртом.

Видео по теме

Признаки неисправности датчика распредвала

Что происходит, когда изнашивается датчик положения распределительного вала

Это может произойти в любой момент безо всякого предупреждения. Представьте себе дорогие автомобилисты следующее: -Вы едете на машине по автошоссе и движетесь с большой скоростью и тут неожиданно для Вас двигатель в вашей машине просто выключается…(?) После того, как в этой ситуации Вы испытаете на себе неприятные мгновения, которые будут связаны с отключением гидроусилителя или электроусилителя рулевого управления с ухудшением эффективности тормозной системы, то вы тут-же припаркуете свой автомобиль на обочине, а далее будете гадать над определенным вопросом, что же произошло… Частой причиной такого неожиданного выключения двигателя при движении по дороге является неисправность датчика распредвала (датчик положения распределительного вала).

Иногда этот датчик распредвала (CMP) может выйти из строя и без предупреждения, в результате чего двигатель просто глохнет. В некоторых и определенных случаях водитель может даже и не догадываться о произошедших проблемах с датчиком, и это будет происходить до тех самых пор пока двигатель автомобиля не будет просто- напросто запускаться.

Смотрите также: Как работает двигатель Koenigsegg без распредвала [Видео]

В нашей сегодняшней статье уважаемые читатели мы с вами рассмотрим основные признаки неисправности датчика положения распределительного вала, а заодно расскажем вам и о том, что необходимо делать в таком положении чтоб устранить данную неисправность. Но для начала давайте вместе конкретно узнаем, что же делает этот датчик в автомобиле.

Что такое Датчик положения распределительного вала (CMP)?

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.

В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками и предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает этот крутящий момент с помощью шестерней непосредственно цепи ГРМ (или на ремень ГРМ) на распределительный вал.

Распредвал

Чтобы определить изначально, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью как-раз датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.

Наиболее распространенные датчики распредвала это: -магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер автомашины.

Магнитный тип датчика распредвала производит собственный переменный ток (так называемая синусоидальная волна). Обычно этот датчик имеет два провода. Ну а датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала, имеет как правило, уже три провода.

Датчик положения распределительного вала

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться и два вида датчиков CMP.

Симптомы неисправности датчика распредвала

 Также, как и любая часть или компонент в вашем автомобиле, этот датчик CMP в конечном итоге рано или поздно просто перестанет работать из-за своего износа. Это происходит по-любому в случае, как только его максимальный срок службы истек. Обычно это случается из-за износа внутренней обмотки проволоки или из-за связанного с ней компонента.

Обычно в таком случае двигатель в машине начинает работать с перебоями, а признаки неисправности могут варьироваться по разному, т.е. в зависимости от типа износа датчика. Например, в датчике может износится тот же самый разъем, та жа внутренняя цепь датчика, или может выйти из строя связанный с датчиком компонент.

На некоторых типах автомобилей при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной из передач и будет заблокирована до тех пор, пока Вы не выключите двигатель и обратно его не запустите. Это может повторяться с определенной цикличностью.

• Если датчик распредвала во время движения автомобиля начинает некорректно себя вести, т.е. работать, то Вы можете сами сразу почувствовать, что ваш автомобиль начал двигаться рывками и терять при этом еще и скорость.

• При неисправности датчика распредвала Вы можете столкнуться с заметной потерей мощности самого двигателя. Например, ваша машина просто не сможет разогнаться свыше 60 км/час.

• Двигатель в машине может глохнуть с перерывами, и все это из-за неисправности датчика СМР.

• При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, начнутся осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т. п. неровности в работе.

• На некоторых моделях автомобилей при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу и к невозможному запуску двигателя.

После того как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, что, как вы понимаете, приведет к появлению (загоранию) на приборной панели индикатора- «Чек двигателя» (Check Engine). После обнаружения плохой работы датчика СМР компьютер автоматически запишет в свою память «код ошибки» датчика. Чтобы точно определить причину неисправности данного датчика распредвала, необходимо провести компьютерную диагностику автомобиля, т.е., подключив таким образом специальное оборудование к диагностическому разъему машины. Далее, при помощи специальной компьютерной программы можно будет прочитать «код ошибки». Ниже уважаемые автомобилисты мы представляем Вам таблицу диагностических «кодов ошибок», которые непосредственно и напрямую связаны с износом датчика распредвала.

Коды ошибок датчика положения распределительного вала CMP

Расположение датчика распредвала в автомобиле

Как вы наверное уже догадываетесь господа, конкретное расположение этого датчика положения распределительного вала варьируется в зависимости от марки и модели автотранспортного средства. В большинстве из автомобилей такой датчик можно обнаружить примерно вокруг самой головки блока цилиндров. Искать этот датчик надо вокруг верхней части расположения зубчатого ремня или в защищенных частях электропроводки передней части двигателя.

Смотрите также: Неисправности свечей зажигания

Также датчик может быть расположен и в задней части головки блока цилиндров.

Некоторые модели автомобилей могут иметь для этого специальный отсек под капотом, в котором и установлен этот датчик распредвала (например, в определенных моделях автомобилей, которые производит компания «General Motors»).

 Кроме всего прочего, в некоторых автомобилях (в автомоделях) датчик распредвала может находится прямо внутри головки блока цилиндров.

При необходимости Вы можете заглянуть в руководство по эксплуатации вашего автомобиля, чтобы точнее узнать для себя, где именно расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то Вы сможете найти его в интернете или приобрести в автомагазине, где представлен большой выбор подобной авто-литературы.

Уважаемые друзья, мы настоятельно рекомендуем всем владельцам автомобилей приобрести себе подобную книгу (руководство по ремонту и обслуживанию) и конкретно на вашу модификацию и модель автомобиля. Данное руководство по эксплуатации и ремонту  автомобиля непременно поможет каждому из вас в случае какой-либо поломоки или неисправности справиться с возникшей проблемой. Оно станет для вас ценным справочником по выполнению планового технического обслуживания вашего автотранспортного средства и для его мелкого ремонта.

Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

Автозапчасти от А до Я: Устройство автомобилей для новичков

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).

Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой.

Тестирование двухпроводного датчика распредвала

• Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение«.

• Попросите помощника повернуть ключ зажигания без запуска двигателя.

• Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то значит датчик распредвала полностью неисправен.

• Попросите вашего помощника запустить двигатель.

• Прислоните один контакт мультиметра к одному проводу датчика распредвала, а другой контакт измерительного оборудования подсоедините ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.

• Если на дисплее нет сигнала, то это означает, что датчик положения распределительного вала неисправен.

Тестирование трехпроводного датчика распредвала

• После того, как Вы проверили провода датчика распредвала а заодно и состояние его разъема и т.п., то вы определили для себя, что в вашей машине установлен трехпроводной датчик СРМ, значит пришло время проверить его работоспособность мультиметром. Для этого установите мультиметр в режим «постоянного тока«.

• Попросите помощника повернуть ключ в зажигании, но без запуска двигателя.

• Один из проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Другой провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины.

• Попросите вашего помощника запустить двигатель.

• Подсоедините красный провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика. Сравните показатели мультиметра со спецификацией которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже чем указан в руководстве по ремонту или данные полностью отсутствуют, то скорее всего датчик распредвала вышел из строя.

• Снимите датчик распредвала и проверьте его на наличие признаков физического повреждения или загрязнения.

Если после самостоятельной диагностики датчика положения распределительного вала Вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с этим датчиком компонентах автомобиля.

Например, цепь ГРМ (или ремень ГРМ) может иметь недостаточную натяжку или наоборот перетянута. Также, возможно износился сам натяжитель ремня или цепи ГРМ. Будьте друзья очень внимательны!!!

При подобных проблемах с машиной причиной неисправности может быть также и сильно изношенный ремень ГРМ. Из-за этого распределительный вал и коленчатый вал могут потерять синхронизацию. В конечном итоге этот датчик распредвала может посылать неправильный сигнал в компьютер автомашины. В конечном итоге это и приводит к неправильному зажиганию и неправильному впрыску топлива.

признаки неисправности, ремонт и замена

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

Содержание

[ Раскрыть]

[ Скрыть]

Описание ДПКВ

В датчике положения коленчатого вала (ДПКВ), как и во многих других, используется эффект Холла. Ток поступает на стержень с полупроводником, у которого зубья меняют магнитное поле при вращении коленвала. По отношению к регулятору шкив всегда занимает положение, которое соответствует ВМТ 1-го цилиндра двигателя. Данные с ДПКВ используются ЭБУ для открытия форсунок и подачи искры в цилиндры.

ДПКВ для Приоры

Распространенные неисправности и способы их устранения

Признаки неисправности регулятора:

• движение с рывками;
• плохая работа мотора на холостом ходу;
• перерасход топлива;
• потеря мощности;
• сильный дым в выхлопных газах.

Перед тем, как менять прибор, его следует снять и проверить на исправность. Для этого выводы ДПКВ подключаются к мультиметру. Сопротивление должно находиться в пределах от 500 до 700 Ом. Если показания меньше, это свидетельствует о межвитковом замыкании, если больше (сопротивление стремится к бесконечности), то нарушен контакт или произошел обрыв катушки. В обоих случаях датчик нужно менять (автор видео — IZO)))LENTA).

Инструкция по замене регулятора

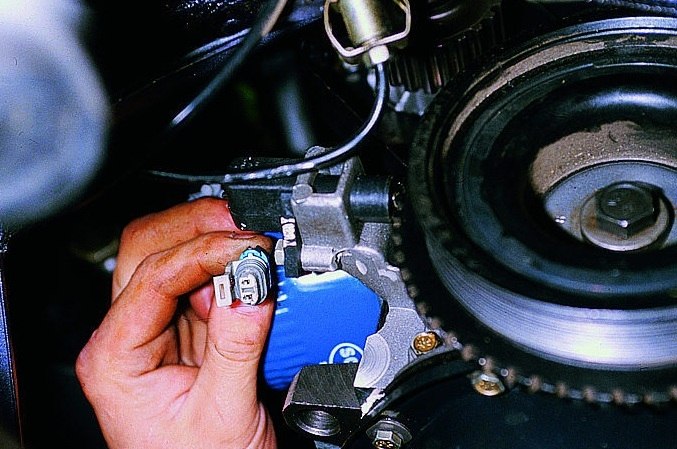

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

Процедура замены простая:

1. Снимаем клемму с минуса АКБ.
2. Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
3. После этого ключом на «10» откручиваем крепежный болт.
4. Теперь модно вынимать регулятор.
5. Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
6. Далее вкручивается болт крепления, и подсоединяются провода.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

Внешний вид ДПРВ

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
2. Повышенный расход топлива.
3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
4. Падает динамика двигателя.
5. Не запускается двигатель.
6. Повышается токсичность выхлопных газов.

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Собранный ключ из удлинителей и головки

Процесс замены состоит из этапов:

1. Снимаем с аккумулятора отрицательную клемму.
2. Нажав на фиксатор, отсоединяем жгут проводов.
3. Выкручиваем два болта крепления.
4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

 Загрузка …

Видео «Замена датчика фаз»

В этом видео демонстрируется, как поменять ДПРВ на автомобиле ВАЗ (автор ролика — канал В гараже у Сандро).

Датчик положения распредвала: признаки неисправности и диагностика

Автор Дмитрий Кузнецов На чтение 4 мин. Просмотров 2k. Опубликовано 13.12.2018

Современный автомобиль – это сложная техническая конструкция. Кроме механических узлов и агрегатов, в транспортное средство встроены электронные компоненты и блоки. Многочисленные датчики следят и контролируют работу силового агрегата. В этой статье более подробно узнаем про датчик положения распределительного вала (ДПРВ). Исправность ДПРВ – залог стабильной работы мотора.

Зачем нужен датчик и как он функционирует?

Датчик – это электронный прибор. Он следит за положением распределительного (кулачкового) вала в определённые промежутки времени. С помощью поступающего от него сигнала бортовой компьютер управляет:

• подачей топлива в двигатель;
• выхлопом отработанных газов;
• поджогом горючей смеси в камере сгорания мотора.

Датчик играет важную роль при запуске двигателя. Без него автомобиль не заведётся и не сдвинется с места.

Принцип работы ДПРВ

Принцип действия датчика в любом автомобиле одинаков. Работает он на основе эффекта Холла, поэтому иногда ДПРВ (датчик положения распределительного вала) называют датчиком Холла. Эффект заключается в следующем: при прохождении полупроводника через постоянное магнитное поле в нём меняется направление движения заряженных частиц. На контактах меняется напряжение при пересечении магнитного поля.

В датчике размещён постоянный магнит, создающий магнитное поле. На зубьях колеса кулачкового вала размещён репер. Так называется металлический зуб. Он проходит через магнитное поле и формирует импульс напряжения на сигнальном контакте ДПРВ, который поступает в блок управления двигателем. Бортовой компьютер автомобиля всегда знает положение цилиндров. В этом ему помогает датчик Холла.

Конструкция любого датчика положения распредвала предельно проста: постоянный магнит в пластмассовом корпусе с сигнальными проводоми

Располагается электронный прибор в разных автомобилях по-разному. Чтобы его отыскать, надо заглянуть в книгу по эксплуатации транспортного средства. В некоторых автомобилях установлено несколько датчиков Холла. Также нередко можно услышать ещё одно его название: датчик фазы.

Признаки неисправности

Электронный блок управления двигателем следит за показаниями датчиков. Самостоятельно обнаружить поломку в электронном приборе сложно, но есть несколько признаков, которые указывают на неправильную работу датчика или на его поломку.

Резкое превышение расхода топлива — это признак неисправности датчика положения распредвала

Первый признак – это резкое превышение расхода топлива. Каждый водитель знает, сколько потребляет бензина или дизтоплива его автомобиль на 100 километров пробега. Если неожиданно увеличивается расход топлива, то датчик Холла забарахлил.

Периодический перегрев двигателя — второй признак неисправности датчика Холла

Периодическое превышение рабочей температуры силового агрегата – это второй признак неправильной работы датчика положения распредвала. В этом случае надо быть предельно внимательным и как можно быстрее устранить неисправность. Перегрев двигателя часто приводит к дорогому ремонту.

Если засветился аварийный индикатор Check Engine, то необходимо сразу провести диагностику электронного оборудования автомобиля

На приборном щитке установлен индикатор аварийной работы двигателя. Сам бортовой компьютер сигнализирует о возможной неисправности. Это будет третий симптом выхода из строя какого-либо датчика, в том числе и датчика положения распределительного вала.

Проверка своими силами

Конечно, квалифицированный ремонт и диагностику датчика проведут только специалисты станции техобслуживания. В этом им поможет специальный прибор – осциллограф. Но если нет возможности заехать на СТО, то проверить электронный прибор можно самостоятельно. Для этого необходим вольтметр.

Сначала проверяем целостность проводов, идущих к датчику. Для этого выполните следующие действия:

1. Найти в мануале по эксплуатации автомобиля, где расположен датчик.
2. Отключить фишку на ДПРВ.
3. Включить зажигание.
4. Замкнуть цепь через вольтметр. Если напряжение есть, то с проводкой всё в порядке. Иначе ищите, где обрыв или отсутствие контакта.

После проверки проводов приступаем к диагностике датчика. Её выполняют так:

1. Подключить один щуп вольтметра на сигнальный контакт датчика, второй замыкаем на +12 вольт.
2. Покрутить стартером. Если стрелка вольтметра не реагирует, то вышел из строя датчик. Замените на новый.

Установка ДПРВ на авто с бензиновым двигателем своими руками обычно не вызывает затруднения. С автомобилем, на котором установлен блок управления распределением фаз или дизельный силовой агрегат, лучше воспользоваться услугами станции технического обслуживания.

Давайте знакомиться, меня зовут Дмитрий Кузнецов.

Оцените статью:

Поделитесь с друзьями!

Датчик фаз Лада ПРИОРА. Замена и диагностика

Собственно замена

1. Если перед заменой вы проверяли датчик, то, думаю, нет смысла объяснять где располагается ДПРВ. Добраться к нему не просто, т. к. доступ затрудняют шкивы распредвала и соседних агрегатов. Отключаем питание датчика.

1. Затем, используя ключ на «10» откручиваем два болта крепления. Во время этой манипуляции будьте бдительны и аккуратны, чтобы нечаянно не уронить болтики с шайбами, потом их будет довольно сложно достать. Как правило второй болт открутить довольно сложно ввиду его недоступности, поэтому зачастую во время демонтажа многие просто отламывают второе ухо, после чего извлекают обломок. Если вы уверенны в том, что датчик фаз нерабочий, то такой демонтаж в принципе не страшен, если же вы не уверенны, то есть вероятность того, что вы сломаете вполне рабочий датчик.

1. После того как датчик снят его можно более детально осмотреть или проверить на предмет наличия неисправностей. Если на ДПРВ имеются следы механических повреждений от шкивов, оцените степень повреждения и выполните ремонт или полную замену такого датчика.

1. Дальше используя шестигранник, необходимо выкрутить крепежные винты кожуха. Располагаются они по краям сверху, также есть один внизу слева и один по центру, один под выступом. Достаем кожух вместе с винтами.

1. Установите 1-й цилиндр в положение ВМТ, затем совпадаем метки таким образом, чтобы на шкивах распредвалов они попадали под прорези на пластиковом пыльнике. Обе метки необходимо выставить вверху. Чтобы проверить правильность выставленного коленчатого вала можно воспользоваться специальным смотровым окошком КПП. Такое можно найти на 8-клапанном моторе, на 16-клапанном это довольно проблематично. Поэтому я бы рекомендовал ориентироваться по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик положения коленвала должен смотреть на 20-й зубец, вернее на его начало.

1. В случае если все совпадает, определяем состояние шторки, у нее не должно быть дефектов, для этого используем прорези в шкиве впускного распредвала. Шестерня не должна люфтить или качаться. Если обнаружилось несоответствие фаз или повреждение вышеперечисленных элементов, придется разбирать привод ГРМ.

1. Если же все в полном порядке, установите новый датчик положения распредвала, проворачиваем коленвал, убедившись, что шторка не задевает датчик фаз и приступаем к финальной сборке, она выполняется в обратной последовательности.

Размер ремня

Работоспособность привода механизма газораспределения на любом типе двигателя внутреннего сгорания важна. От этого зависит не только экономичность мотора, но и его мощностные показатели. Чтобы они длительное время соответствовали заявленным производителями, необходимо тщательно следить за состоянием всех узлов и агрегатов мотора. Любой двигатель ГРМ Приора в приводе имеет зубчатый ремень. Его длина, ширина, количество зубьев зависят от типа силового агрегата, установленного на машине.

Какая деталь стоит на авто можно узнать из инструкции по эксплуатации машины, или демонтировать старый и внимательно изучить его.

Если установлен движок ВАЗ 2108, то он будет иметь 111 рабочих зубьев при ширине равной 19 мм.

Мотор ВАЗ 21126 имеет в ГРМ два распределительных вала, поэтому длина привода увеличивается. Число зубьев на таком изделии будет уже 137, а ширина увеличится до 22 мм.

Что нужно для замены

В принципе ничего особенного. Единственное, что нужно для исполнения этого на «Приоре» — это ключ-головка на 10 с карданом и вороток с «трещоткой». Это устройство позволяет выкручивать болты, находящиеся в малодоступных местах. Со стороны кажется что этот датчик фаз расположен доступно. Прямо на головке блока двигателя, со стороны радиатора. Прямо у корпуса кожуха ремня газораспределительного механизма.

Но не всё так просто. Дело в том, что современные «Приоры», как правило, оборудованы кондиционером. В связи с этим на месте генератора смонтирован компрессор климатической установки. А сам генератор стоит над ним и полностью перекрывает подступ к датчику.

Техники на сервисе предлагают даже демонтировать генератор, для замены датчика фаз «Приоры». Однако это необязательно. Так как снятие генератора на этом варианте двигателя очень сложная процедура. Можно обойтись своими силами и без таких сложностей:

• Открыть капот «Приоры».
• Отсоединить «минусовую» клемму аккумулятора.
• Снять разъём с датчика фаз.

Внимание! Обязательно проверить состояние проводов и фишки соединителя! Тщательно осмотреть все три входящих провода. Вполне может оказаться что проблема именно в ней, а не в датчике.

• Ключом открутить верхний болт крепления датчика.
• Нащупать рукой нижний и надеть на него головку ключа.
• Вставить в ключ переходник с карданом и выкрутить болт.
• Извлечь датчик фаз «Приоры».
• Вставить новый.
• Рукой наживить болты.
• Закрутить их ключом в обратном порядке.

Дальше всё просто. Надеть и защёлкнуть фишку разъёма и подключить аккумуляторную батарею.

Обязательно! Подключить диагностику и провести сброс накопленных ошибок. ЭБУ нового типа устанавливаемые на «Приоре» умеют сохранять в памяти подобные неисправности, и простое снятие клеммы аккумулятора тут не всегда помогает.

Вариант замены для «Приоры» с 8 клапанами

Тут всё обстоит гораздо проще. Устройство контроля фаз распредвала стоит на выходе распредвала над коробкой передач. Он расположен в специальном стакане и крепится 1 болтом. Заменить его, вообще, не составляет никакого труда. Просто отсоединить и проверить провода, а потом, выкрутив 1 болт, заменить деталь, проверив перед установкой положение уплотнительной резинки. Вот и вся операция.

На представленном ниже видео, замена датчика фаз на 16-клапанном моторе ВАЗ и ремонт разъёма:

• Датчик фаз «Лады-Приоры»
• Наружный ШРУС «Ланоса»
• Как поменять наружный ШРУС на автомобиле «Киа-Спектра»
• Что собой представляет наружный левый ШРУС автомобиля «Шевроле-Круз»

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта. Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

Последовательность

Приехав в место назначения, не спешите глушить двигатель при работающем кондиционере. Этим Вы сделаете большую нагрузку на электрическую систему преобразования питания. Сначала необходимо выключить кондиционер при работающем моторе. Вы можете это сделать, заранее подъезжая к конечному маршруту. Так как воздух в Вашем салоне уже охлажден, выключив охлаждение, салон не нагреется за короткое время. Также выключение заранее кондиционера избавит Вас от образования лужи под машиной, которая образуется в результате конденсата. На первый взгляд в этом нет ничего плохого. Но не совсем все так просто. Конденсат образуется на охладителе в салоне. Проходящий через него охладитель понижает температуру испарителя до очень низких значений. Внешний горячий воздух встречается с холодным исправителем, что в результате приводит к образованию капель воды. Выключив заранее, во время движения автомобиля кондиционер, Вы предотвратите образование вредных микроорганизмов из-за влаги в системе кондиционирования.

Как проверить датчик фаз Приоры

Для того, чтобы выявить неисправности в работе устройства, необходимо обратить внимание на следующие признаки:

• появление индикатора «Чек Энджин» на панели приборов;
• выявление кодов ошибки 0343, 0340 при подключении бортового компьютера или диагностического прибора;
• заметное увеличение расхода топлива;
• регулярная, нестабильная работа двигателя;
• общее ухудшение динамики автомобиля (уменьшение мощности двигателя).

Теперь о способах диагностики.

Для 16 клапанного двигателя проверка производится при помощи обычного мультиметра. Для этого понадобится:

1. Само измерительное устройство. Замерить и проверить общее напряжение в сети автомобиля (при включенном зажигании).
2. Теперь необходимо убедиться, что устройство для определения положения распредвала обеспечивается необходимым напряжением из бортовой сети. Для этого присоедините шупы мультиметра к контактам фишки (центральный разъем). Напряжение должно составлять не менее 12 вольт. Бело-черный разъем должен выдавать 4,5-5 вольт.
3. Если показатели предыдущего шага находятся в пределах нормы, то самое время проверить работоспособность нашего датчика. Для этого потребуется извлечь его из блока. После чего соедините устройство с разъемами фишки при помощи небольших проводов. Замеряйте параметры напряжения на контакте «В» (должно составлять не менее 0,9В). Включите зажигание автомобиля. Поднесите к измерительному элементу датчика (расположите в специальной прорези) тонкую металлическую пластину и переведите взгляд на дисплей мультиметра, его показания должны измениться и составлять около 0.4 В. Если показания замеров имеют другие значения, датчик неисправен.

Теперь поговорим о том, как демонтировать само устройство для определения положения распределительного вала.

Описание датчика распредвала на Лада Приора где находится, цена, артикулы

Где находится: в Лада Приора ДПРВ установлен под шкивом распредвала. Положение не самое удачное, так как доступ сильно ограничен. Без предварительного ослабления крепления ременного привода генератора выкрутить контролер невозможно.

Датчик неразборный, в случае выхода из строя следует заменить новым. Установка нового ДПРВ вовсе не сложная. Задача посильная для рядового автолюбителя.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

Признаки неисправности ДПРВ:

• Нестабильная работа мотора на холостых оборотах;
• Повторный перезапуск мотора после его остановки;
• Увеличенный расход топлива;
• Снижение мощности силового агрегата;
• Пассивная динамика разгона;
• На приборной панели индикаторы сигнализируют о наличии системных ошибок;
• Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
• Машина двигается рывками;
• Максимальная скорость автомобиля ограничена 80 км /час;
• Двигатель периодически глохнет;
• Осечки при активации зажигания;
• Двигатель не запускается после остановки.

Причины износа ДПРВ:

• Исчерпание ресурса эксплуатации;
• Повреждение корпуса контролера;
• Обрыв электрической цепи;
• Короткое замыкание контактов;
• Обрыв датчика от удара, столкновения;
• Не корректная работа электронного блока управления двигателем ЭБУ.

Проверка датчика фаз в Калине

Если возникло подозрение на неудовлетворительный функционал датчика фаз, то выполнить проверку можно самостоятельно без необходимости посещения сервиса. Для «знающих» владельцев Лада Калина 16 клапанов весь процесс займет не слишком много временного ресурса. Однако если опыта в данном вопросе нет, что лучшее решение — встреча с адекватным мастером.

Для диагностирования привлекаем тестер. К клеммам «А» и «В» подключаем соответствующие кабели. Запускаем мотор Лада Калина 8 клапанов и отслеживаем момент после его останова. Наблюдаем особенность поведения напряжения: сразу за остановкой движка величина напряжения должна на протяжении около 8-10 секунд равняться бортовому значению. Если таковое явление присутствует, то значит цепь целая. В ином варианте имеем дело с обрывом цепи или ее замыканием.

Допустим, цепь целостна, а поступление напряжения все равно не наблюдаем. Здесь можно подозревать контроллер. Проверка также не слишком сложна. Для этого подсоединяем клеммы «А» и «С» к проводам тестера. При включенном зажигании должно наблюдаться бортовое напряжение. Если такового не происходит, то продолжаем упорные поиски обрыва.

Подсоединяем колодку с кабелями к сенсору, а в гнезда «А» и «С» погружаем подходящие проволочные отрезки. Замыкаем их, после ждем получения электрического контакта. Теперь указанные отрезки можно временно коммутировать с выводными контактами тестера. Наблюдаем за напряжением. Если датчик фаз пребывает в «исправности», то напряжение должно отображаться скачкообразными импульсами. Когда такого явления зафиксировать не удалось, можно смело «обвинять» датчик фаз и приговаривать его к безоговорочной замене.

Вытяжка с рециркуляцией устройство вытяжного типа и вентиляции

Тогда как при использовании проточной вытяжки грязный воздух уходит из помещения через воздуховод, вытяжка с рециркуляцией имеет совершенно другой принцип действия.

Здесь такой элемент, как воздуховод отсутствует, а само устройство оснащено эффективными фильтрами-уловителями. При проходе через них воздух освобождается от всех вредных микропримесей и нежелательного запаха, а затем снова подается в помещение.

Как работает рециркуляционная вытяжка

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад. Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату. Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы. Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Предназначение и принцип действия датчика фаз

Штатный датчик фаз Приора служит для точной идентификации цикличности эксплуатации мотора и, с учетом полученной информации, трансляции ее в виде электронных импульсов на входной разъем бортового компьютера, который управляет функционалом силовой установки.

Вкратце, можно сказать, что предназначение датчика фаз – определение угловой позиции распредвала бензинового агрегата автомобиля. Принцип действия данного устройства основан на использовании эффекта Холла. На шкиве распредвала автомобиля расположен приваренный и проточенный особенным образом диск задающего значения.

При прохождении диска через специальное отверстие датчика фаз от прибора на бортовой компьютер транслируется сигнал напряжения со значением, близким к начальному показателю (чуть больше нулевого значения). При перемещении диска через контрольный сегмент для замеров появляется сигнал трансляции, т.н. опорный импульс, с разностью потенциалов около 5 Вольт, что сопоставимо позиции III цилиндра в точке сжатия.

Другими словами, высокочувствительный элемент изделия реагирует на конфигурацию, создаваемую круговым вращением распределительного вала мотора магнитного поля. Такой датчик фаз для Приора, цена на которого приемлема для российских автолюбителей, представляет собой комплекс компонентов, где устройство вторичного типа состоит из каскада выходного вида, исполненного по аналогу открытого коллектора, а также полупроводникового моста и импульсного усилителя.

Часто российские автолюбители спрашивают о датчике фаз, где находится, как сложно его демонтировать и т.д. Информируем, что это устройство расположено на кормовом приводном кожухе DOHC распредвалов. Снятие и замена датчика фаз на Лада Приора вызовет некоторый дискомфорт из-за «слепого» поиска отверстия для крепежа прибора, однако при известной сноровке это сделать будет несложно.

В автомобиле Лада Приора датчик фаз придан, как моделям с восьмиклапанным мотором, так и с шестнадцатиклапанным «движком». Если в первом случае его расположение в торцевой плоскости ГБЦ возле фильтра очистки воздуха, то во другом на ГБЦ возле первого цилиндра автотранспортного средства.

На автомобилях (восьмиклапанных) Лада Приора выпуска до 2005 года датчик фаз не устанавливался. Если транспортное средство не оснащалось ранее таким прибором, то это означало смену принципа открывания систем впрыска, т.е. форсунки работали попарно в параллельном режиме. Если прибор установлен на автомобиль, то впрыск топлива происходит фазировано, т.е. конкретной форсункой в соответствующий цилиндр.

Дефект такого устройства и приведение его в нерабочее состояние по тем или иным причинам означает, что следует ожидать увеличения расхода горючего, повышения токсичности выхлопных газов и проблем с диагностированием ошибок этого устройства. К основным неисправностям электронного гаджета относятся следующие случаи:

1. При пуске силовой установки некоторое время стартер крутит маховик в течение 3-5 сек. Далее мотор заводится и на панели приборов загорается транспарант “Check Engine”, что означает ожидание бортового компьютера по получению сигналов прибора.
2. Перерасход горючего.
3. Ошибки режима самостоятельной диагностики автомобиля при эксплуатации моторного агрегата.
4. Уменьшение динамических свойств силовой установки транспортного средства.
5. Мотор не запускается.

Как работает автомобильный кондиционер и многое другое

Вам кажется, что за окном температура воздуха миллиард градусов и плавится асфальт. В этот момент Вы вспоминаете о зимнем холоде и снеге. Вам хочется подышать прохладным воздухом. К счастью большинство современных автомобилей оборудованы кондиционером. Это позволяет нам передвигаться на машине с комфортом даже в невыносимую жару. Но знаете ли Вы как использовать кондиционер эффективно?

Включение кондиционера в автомашине стало в наши таким каким-то не заметным действием. Мы порой не замечаем, когда мы его включили. Это как рефлекс. Большинство из нас даже не знают, как работает система кондиционирования воздуха в автомобилях. Из-за этого мы часто используем его не эффективно и не знаем, как им правильно пользоваться.

Производители автомобилей постарались сделать управление кондиционером максимально простым и не сложным. Все, что Вам нужно это включить его и выставить необходимую температуру. Остальное за Вас делает система охлаждения воздуха. Но, чтобы использовать автомобильный кондиционер более эффективно (к примеру, для экономии топлива, которое при включенном кондиционере потребляется значительно больше) необходимо придерживаться определенных правил.

Наше интернет издание предлагает Вам несколько советов, как эффективно использовать кондиционер в автомобиле. Но для начала давайте узнаем, как же работает система кондиционирования воздуха в современных автомашинах.

Автомобильная система охлаждения воздуха представляет собой замкнутый контур, в котором есть область высокого и низкого давления. В участке контура, где находится высокое давление, хладагент (охлаждающие химическое вещество в этой области находится в газообразном состоянии) движется по системе через специальный компрессор, который соединен ременным приводом с двигателем

Обращали ли Вы внимание, что когда Вы нажимаете кнопку «AC» (вкл. кондиционер), то под капотом раздается шум

Это включается компрессор, который подает газообразный хладагент в конденсатор (радиатор), который охлаждает нагретый газ, превращая его в жидкообразное состояние.

Затем на стороне низкого давления жидкость, которая находится под высоким давлением, попадает через клапан в испаритель. Вот, где происходит волшебство. Хладагент находящиеся в области низкого давления имеет очень низкую температуру кипения и когда он достигает испарителя (на самом деле это простой радиатор, который находится за центральной консолью) сразу превращается в газ. Это процесс называется испарение.

Если вспомнить среднюю школу, то испарение является эндотермическим процессом, что означает, что при испарении поглощается тепло. Поэтому испаритель, который находится за приборной панелью, охлаждает воздух, поступающий в салон с улицы, через систему вентиляции.

Затем этот цикл повторяется снова и снова.

Теперь когда мы узнали (для тех кто не знал) как работает кондиционер в автомобиле, давайте ознакомимся с несколькими советами, чтобы узнать как использовать кондиционер более эффективно.

Техническое обслуживание

Не забывайте регулярно обслуживать свой автомобиль, меняя салонный фильтр. Как минимум один раз в год Вы обязательно должны менять этот воздушный салонный фильтр. Также советуем Вам каждый год обрабатывать систему вентиляции антибактериальными распылителями. Для этого, купив антибактериальные средства (желательно спрей и т.п.) включите двигатель и запустите систему вентиляции салона, отключив рециркуляцию воздуха. Далее откройте капот и в том месте, где происходит забор воздуха, поступающий в салон, прысните антибактериальным средством. Это вещество вместе с воздухом пройдет через всю систему вентиляции и поступит в салон. Таким образом Вы обезопасите себя от образования вредных бактерий и микробов в системе вентиляции.

Также рано или поздно Вам придется заменить в системе хладагент. Обязательно проводите эти работы только на авторизованном дилерском центре, чтобы избежать поломки системы кондиционирования воздуха или заправки охладителя, не сертифицированного автомобильной компанией.

Датчик фаз как проверить

Методика проверки датчиков фазы и положения коленчатого вала — DRIVE2

Методика проверки датчиков фазы и положения коленчатого вала

Источник — информационное письмо ВАЗ № 65-2003-И

Методика проверки работоспособности (диагностика) датчиков фаз (деталь 21110/21120-3706040) и датчиков положения коленвала (деталь 21120-3847010), применяющихся на автомобилях ВАЗ.

1. Проверка датчика фаз 21110-3706040

1.1 Выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.
1.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке. Датчик должен сработать, что определяется по изменению напряжения на контакте «В» датчика. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.

1.3 Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не менее 0,9Uпит.

2. Проверка датчика фаз 21120-3706040

2.1 Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.
2.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.
2.3 Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не более 0,4В

II. Проверка работоспособности ДПКВ (21120-3847010)

1.1 Снять датчик. Провести внешний осмотр датчика на отсутствие повреждений корпуса датчика, сердечника, контактной колодки и его контактов. Контакты должны быть чистыми. При наличии загрязнения на контактах удалить их спирто-бензиновой смесью. При наличии загрязнения сердечника очистить его от металлических частиц и грязи.
1.2 Проверить активное сопротивление обмотки датчика между контактами 1 и 2 колодки датчика с помощью цифрового вольтметра В7-22А (либо другого, обеспечивающего аналогичную или большую точность измерения). Величина активного сопротивления должна быть в пределах 550-750 Ом. Проверка активного сопротивления датчика должна производиться при температуре датчика 22±2°С. При проверке активного сопротивления необходимо учитывать погрешность измерительного прибора.

1.3 Проверить индуктивность обмотки датчика между контактами 1 и 2 колодки с помощью измерителя R, L, C Е7-8 на частоте 1кГц. Величина индуктивности должна находиться в пределах 200-420 мГн.
1.4 Проверить сопротивление изоляции датчика между сердечником и выводами датчика (контакты 1 и 2 колодки) с помощью мегаомметра Ф4108/1. Сопротивление изоляции должно быть не менее 20 МОм при напряжении 500В.

www.drive2.ru

Как проверить датчик положения распредвала тестером: признаки неисправности

Иногда может произойти так, что во время езды двигатель внезапно выключается. Одной из причин, приведших к этому может стать поломка датчика распредвала. При этом ухудшается качество рулевого управления, снижается эффективность тормозной системы. В такой ситуации остается свернуть на обочину и затормозить. Однако те, кто контролировал исправность этого датчика, могут избежать
возникновения такой ситуации.

Что такое датчик положения распределительного вала

В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.

Поскольку одновременно работают четыре цилиндра, их рабочие такты чередуются. При этом необходимо, чтобы в каждом из них впускные и выпускные клапаны открывались именно тогда, когда необходимо.

В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.

Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.

Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.

Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.

Назначение датчика положения распредвала

Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза. Для определения
указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала. С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.

Используемые типы датчиков

Применяются следующие типы устройств:

• магнитного типа;
• действующий на основе применения эффекта Холла.

Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.

В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:

• Время для открытия или закрытия клапанов.
• Длительность периода, в течение которого клапаны открыты.
• Насколько сильно они сдвигаются при этом.

В этом случае показания датчика используются для применения этой системы управления.

Принцип работы датчика положения распредвала

Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.

Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.

На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам. Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал. Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.

Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.

Признаки выхода из строя ДПРВ

Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.

Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.

Другие возможные причины:

• повреждение разметочного диска, установленного на распределительном валу;
• неисправность разъема;
• нарушение работы внутренней цепи устройства.

Вот что происходит при нарушении его работы:

1. Одним из признаков может быть блокировка работы мотора на одной из передач. Перейти с нее при непрерывно работающем двигателе никак не получается. Однако при полном выключении и дальнейшем включении двигателя проблема на некоторое время перестает появляться.
2. В других случаях поломка приводит к тому, что движение автомобиля происходит в виде рывков. Одновременно при этом теряется скорость.
3. Двигатель может начать периодически глохнуть.
4. Нужно отметить, что в машине наряду с датчиком положения распределительного вала предусмотрен аналогичный для коленчатого вала. При поломке рассматриваемого устройства автомобиль иногда может использовать датчик коленчатого вала. При этом возможно проведение запуска двигателя.
5. Иногда неисправность выражается в появлении осечек при зажигании.
6. При разгоне машины чувствуются толчки.
7. В процессе выхлопа явно слышны хлопки.
8. Иногда искра при зажигании исчезает полностью. Обычно в результате этого наступает невозможность провести запуск двигателя.

В автомобиле, оснащенном встроенной системой диагностики при поломке датчика на дисплей будет подан сигнал Check Engine. При этом в электронной памяти будет зафиксирован конкретный код ошибки.

Проверка тестером на исправность

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

• сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
• код 0341 сигнализирует о неправильной фазе газораспределения;
• в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
• при 0343 наоборот — он выше, чем должен быть;
• если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Для осмотра датчик откручивают и снимают фишку

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

1. Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
2. Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
3. Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
4. Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
5. Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.

1autoguide.ru

Как выявить неполадку датчика фаз

         Наиболее часто встречающиеся причины отказа датчика фаз у  автомобиля семейства ВАЗ с инжекторной системой двигателя.

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах  семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

 Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

         Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

         Работа датчика фаз представляет собой  выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит  с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

         Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на  электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзинуЭБУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

         Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка(Check engine)). В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— Снижение динамики двигателя, (так же причина может быть в  Датчике массового расхода воздуха (ДМРВ) BOSCH  M7.9.7 и в низкой компрессии двигателя.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

         При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».

Датчик фаз и датчик положения распредвала – это один и тот же датчик.

Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

Датчик фаз (8-клап.) и датчик фаз (16-клап.)  — Вы можете приобрести у нас !

  НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку:  на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ  соскочил на зуб.

Вам, так же будет полезна информация : Как самостоятельно заменить датчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.

 Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

avtoazbuka.net

Как проверить датчик положения распредвала?

Датчик, контролирующий размещение распредвала на автомобиле, является важным элементом. От функциональности данного устройства зависит работоспособность всего узла. ДПРВ, он же датчик фаз – это электронный компонент, который отслеживает положение распредвала в определенных интервалах времени. Сигналы с датчика направлены в механизм, управляющий машиной – ЭБУ и в простонародии «мозги». Происходит замыкание зубчика, установленного на валу. Моментально компьютер оповещают относительно размещения поршня. Это позволяет четко осуществить впрыск, чтобы сформировалась необходимая смесь.

Датчик положения распределительного вала во всех ДВС автомобилей, на которых он устанавливается, чаще всего имеет один и тот же алгоритм работы и завязан он на, так называемом, эффекте Холла — в тот момент, когда полупроводник проходит сквозь постоянное магнитное поле, в нем изменяется вектор направления заряженных частиц. Если говорить конкретно про принцип работы ДПРВ, то проще всего объяснить это так: в самом датчике находится магнит, который создает магнитное поле, в свою очередь, на зубьях колеса распредвала размещен металлический зуб(его еще называют репером). Как только этот зуб проходит зону действия магнитного поля, то создается импульс напряжения на сигнальном контакте датчика положения распределительного вала, который, в свою очередь, уже идет на обработку в «мозги» двигателя.

Стоит определить симптомы поломок рассматриваемого датчика. В сервисе пользуются специальным прибором —  осциллографом. Эксплуатируя авто, попадает грязь на установку — датчик неправильно функционирует, появляются расхождения в показателях. Как правило, главными симптомами являются: учащенный стрекот топливных форсунок, троение двигателя на холостых оборотах, увеличение расхода топлива на 20-30%, подтупливание на низах, богатая топливная смесь и как ее следствие — резкий запах из выхлопной трубы. Так же, если датчик не просто барахлит, а полностью вышел из строя, то двигатель не заведется, либо заведется, но ДВС через короткое время заглохнет.

Теперь о том, где обычно на автомобилях устанавливается ДПРВ? Определить точное положение ДПРВ поможет книга по ремонту и эксплуатации конкретно вашего автомобиля, но, как правило, он находится либо в районе звезды распредвала, либо на задней крышке распредвала. Частенько бывает, что на некоторых автомобилях добраться до необходимого датчика достаточно сложно и трудозатратно.

Но, если Вы все таки добрались до датчика, то вот алгоритм, который позволит своими руками продиагностировать его:

1. Для проверки целостности проводки, которая подключается ДПРВ к электроцепи, отключим фишку от датчика;

2. Включаем зажигание автомобиля;

3. Замыкаем цепь через вольтметр. В том случае, если цепь имеет напряжение, то это означает, что проводка целая. Если в цепи напряжения нет, то нужно искать обрыв в проводке.

4. Первый измерительный щуп вольтметра замыкаем на 12В, второй на сигнальный контакт датчика;

5. Крутим стартер. В том случае, если стрелка на циферблате вольтметра осталась в состоянии покоя, то это означает, что датчик «приказал долго жить».

Стоит отметить, что данный метод диагностики датчика распредвала скорее относится к старым автомобилям, которых нельзя продиагностировать через диагностические разъемы. Найти проблему работы датчика в современных автомобилях намного проще и быстрей, подключив к ЭБУ автомобиля диагностическое оборудование, либо к компьютеру, на котором установлено диагностическое ПО. Как правило, об ошибки работы датчика положения распредвала, автомобиль оповестит вас самостоятельно, включившейся сигнальной лампой на приборной панели и появлением симптомов в работе двигателя, о которых я упоминал выше. При подключении диагностического оборудования, если проблемы в ДПРВ, то, скорей всего, обнаружатся ошибки с кодом P0340, P0341, P0342, P0343 или P0344. Подробней об этих и других ошибках можно посмотреть ЗДЕСЬ.

Замена датчика положения распредвала на автомобилях с бензиновым ДВС, если это потребовалось, не вызывает трудностей. Но вот установку ДПРВ в движки с блоком управления, который отвечает за распределение фаз, лучше доверить специалисту сервисцентра. Установка датчика на дизельных двигателях так же имеет свои нюансы, поэтому лучше работу доверить знающему специалисту.

Видео о том, как проверить ДПРВ своими руками:

Видео о том, как поменять датчик положения распредвала на примере автомобиля Лада Калина:

autoportal.pro

Как проверить датчик фаз на ВАЗ-2112 16 клапанов: неисправности – Taxi Bolt

 26 апрель 2017LadaOnline 29 605

Датчик положения распределительного вала (ДПРВ, его еще называют датчиком фаз) предназначен для определения углового положения распределительного вала в каждый момент времени. Данные с датчика поступает на ЭБУ (электронный блок управления двигателем) для правильной работы систем впрыска и зажигания.

Признаки и симптомы неисправности датчика фаз:

• неустойчивая работа двигателя;
• плохой запуск двигателя;
• при сбросе педали газа двигатель глохнет;
• повышенный расход топлива;
• и т.д.

Ошибки датчика фаз, которые выявляются при диагностике:

• Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)
• Р0342 Датчик положения распределительного вала низкий уровень сигнала
• Р0343 Датчик положения распределительного вала высокий уровень сигнала

Датчик фаз на автомобилях LADA находится:

• на 8-клапанных двигателях на левой части головки блока цилиндров (по ходу движения).
• на 16-клапанных двигателях на правой передней части двигателя (сверху его не видно, определить положение можно по жгуту проводов).

Как проверить датчик фаз (используя мультиметр в режим вольтметра):

1. Снять колодку с проводами с датчика, отщелкнув фиксатор.
2. Включить зажигание.
3. Минусовой щуп прибора подсоединяем к «массе» (к кузову автомобиля), другой – к контакту «B» разъема. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).
4. Минусовой щуп прибора подсоединяем к контакту «A», а другой – к плюсовой клемме аккумулятора. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).

Проверить исправность датчика в магазине (чтобы не купить подделку) можно при помощи ключа, который должен примагничиваться. Замена датчика фаз:

1. Отсоединить колодку с проводами.
2. На современных двигателях (на Лада Веста и XRAY) следует снять кронштейн вспомогательных агрегатов.
3. Вывернуть один или два болта (в зависимости от двигателя) крепления, используя ключ «на 10».

Также убедиться в исправности датчика фаз можно, заменив его на заведомо рабочий. Частой причиной неисправности является плохой контакт, очищаем контакты от окислов. Напомним, в системе управления двигателем LADA есть ряд других датчиков, каждый из которых выполняет свою функцию. Другие причины проблем в работе двигателя мы рассматривали ранее.

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | двигатель лада веста | двигатель lada xray | двигатель лада гранта | двигатель лада ларгус | двигатель лада приора | двигатель лада калина | двигатель 4х4 | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | универсальная статья0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Новые “ВАЗ” с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от “продвинутых” СТО и квалифицированных специалистов, тревожный сигнал “Check Engine” (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос.

Другие, напротив, хладнокровны: раз мотор работает, значит, лампа “просто ошиблась” и “сама погаснет” — можно ехать в прежнем темпе. Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал “Check Engine” должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке.

Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.

Что-то не работает, что теперь может быть? ДПДЗ — датчик положения дроссельной заслонки.

Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.

д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок.

Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем.

Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед “плавающим” сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500.

Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси.

Поэтому езда “с педалью в полу” приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе. РДТ — регулятора давления топлива.

Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором.

Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2. 2-2.

4 бар, со снятой трубкой 2. 84-3. 25 бар.

(также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3. 8 бар.

Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах. ДМРВ — Датчик массового расхода воздуха.

Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра. Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом.

Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т. д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM.

При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к “тупости” мотора и увеличению расхода топлива.

Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ).

Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30. ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала.

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует.

Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т. е.

открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу.

Также сбои в работе системы самодиагностики. ДПКВ — датчик положения коленчатого вала.

Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала означает остановку двигателя, контроллер не даёт импульсы на форсунки, нет искры, просто никак не расчитать в каком положении находится к/в. Что угодно, но только не это.

Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Ошибка датчика 0335 на ВАЗ с контроллером Январь 5, не обязательно свидетельствует о неисправности ДПКВ, в программе предусмотрен контроль расхода воздуха при отсутствии импульсов ДПКВ для выяснения его неисправности, и в некоторых случаях сразу после включения зажигания из за неисправности ДМРВ выскакивает ошибка ДПКВ 0335.

Датчик температуры воздуха обычно где-нибудь на впуске, в системах с ДМРВ LMM типа. В ВАЗ встроен в ДМРВ. ДТОЖ — термистор, чем горячее тем сопротивление меньше.

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта: один даёт показания для блока управления, второй включает вентилятор( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни “подсосу” на карбюраторе — чем холоднее мотор, тем богаче топливная смесь.

Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр.

— 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом.

Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком “газа”.

Нужен не только для включения вентилятора, но и для расчёта времени впрыска, диагностика только полного отказа, при неисправности проблемы с пуском. Напряжение питания измеряется внутри самого контроллера, слегка влияет на время впрыска ( типа из-за понижения напряжения форсунка медленнее работает и нужно время впрыска увеличить и т. д.

) При определённом максимальном значении, происходит отключение исполнительных механизмов для предотвращения их порчи. Если ДТОЖ вышел из строя, компьютер принимает пусковую температуру двигателя равной 0оС и дает соответствующую команду регулятору добавочного воздуха. Неоптимальное соотношение количества бензина и воздуха затруднит пуск в мороз.

Уже через две минуты после того, как мотор все-таки пустили, компьютер решит, что температура охлаждающей жидкости достигла 80оС. Так что не только пускать, но и прогревать двигатель придется, работая педалью газа. Другая неприятность ждет водителя, когда мотор нагреется до температуры, близкой к критической, например, в жару, в пробке.

Компьютер, получая неверный сигнал и считая, что температура “Тосола” в норме, не откорректирует угол опережения зажигания. Двигатель потеряет мощность и будет детонировать. ДАТЧИК СКОРОСТИ — установлен на коробке скоростей, в основе эффект Холла, передаёт в ЭБУ импульсы пропорциональные скорости движения.

radikal. ru/F/s008. radikal.

ru/i304/1011/1e/63675dee8341. jpgНа инжекторных ВАЗах применяются только 6-ти импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля.

Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов вблизи датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода).

В случае “плавающего” контакта возможна нестабильность вращения или остановка двигателя на холостом ходу. ДАТЧИК ДЕТОНАЦИИ — служит для определения, в каждой конкретной ситуации, угла опережения зажигания.

Бывают резонансными и широкополосными (чуть поменьше и вместо шпильки отверстие ), не взаимозаменяемы. Наиболее распространён пьезокварцевый вибродатчик. Датчик детонации — это надежный элемент, но требует регулярной чистки разъема.

Принцип работы датчика детонации как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя.

В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — более позднее зажигание. Чаще поврежденными оказываются подходящие к нему провода.

Их нужно проверить, если лампа самодиагностики загорается при 3000 об/мин и выше. Мотор станет более чувствителен к качеству бензина — заправка непроверенным топливом приведет к “стуку пальцев”. ЛЯМБДА-ЗОНД — датчик содержания кислорода в выхлопных газах.

Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода — определение наличия остатков кислорода в отработавших газах.

Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина.

Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов. Рабочая температура 150-360 С. Распространены два типа датчиков — в одном чувствительный элемент из диоксида циркония, в другом — диоксид титана.

Различные модификации, по способу подключения — с подогревом / без. Выходное напряжение от 0. 05В до 1.

0В — низкое при бедных и высокое при богатых, на основании данных датчика ЭБУ поддерживает необходимое соотношение топливо/воздух = 14. 7 — полное сгорание топлива минимум СО, СН, точность определения — 0,5%. Датчик на основе диоксида циркония — генерирует напряжение, а титановый меняет свою электропроводнность — не взаимо заменяемы.

Со временем датчик стареет скорость измерения показаний падает, ЭБУ диагностирует только полный выход из строя датчика — отсутствие изменения показаний, или выход за допустимый диапазон. Датчик не рассчитан на работу двигателя с этилированным бензином — резкое уменьшение срока службы. В системах не использующих лямбда-зонд используется потенциометр СО, позволяющий выставить уровень СО в выхлопных газах.

Потенциометр СО — переменный резистор. ШТАТНЫЙ ИММОБИЛАЙЗЕР.

Топливные форсунки ВАЗ установлены вместе с рампой на впускном коллекторе. Одна форсунка на каждый цилиндр. Топливная форсунка дозирует подачу топлива под давлением во впускную трубу цилиндра по команде контроллера.

Очень выносливы. При нарушении работы топливных форсунок двигатель “троит”, не развивает мощности. БЕНЗОНАСОС.

Бензонасос электрический, погружной, находится в баке, максимальное давление топливного насоса минимум 5бар, производительность топливного насоса свыше 80 литров в час. Выходит из строя при отсутствии бензина, попадании воду мелких твёрдых частиц. При отказе бензонасоса двигатель не запускается.

регулятор холостого хода. МОДУЛЬ ЗАЖИГАНИЯ — на ВАЗ представляет собой блок с двумя катушками и коммутаторами.

На 8-ми клапанном двигателе ВАЗ модуль зажигания установлен на блоке двигателя со стороны свечей, на 16-ти клапанном ВАЗ — сверху мотора около дроссельного патрубка. Модуль зажигания содержит два мощных электронных ключа и две катушки зажигания. Искрообразование производится по методу “холостой искры”, т.

е. искра образуется одновременно в двух цилиндрах: 1-4 и 2-3. В одном цилиндре рабочая искра, в другом — “холостая”.

На 16-ти клапанных моторах объемом 1. 6 литра используются индивидуальные катушки зажигания на каждую свечу с фазированным управлением. Обычно Модуль зажигания выходит из строя в первые 5-10 тыс.

км. Если за этот период модуль зажигания не “сгорел”, то “живет” долго. Типичной неисправностью является прекращение искрообразования при нагреве двигателя на одной двух свечах.

При отказе модуля зажигания двигатель “троит”, дергается, и автомобиль очень плохо разгоняться. И, наконец, полное отключение двух цилиндров. Если вам необходимо проехать несколько километров с “двоящим” мотором, отключите разъемы соответствующей пары форсунок, чтобы бензин не смывал масло со стенок нерабочих цилиндров и не попадал в картер.

В зависимости от завода-изготовителя и даже партии качество и надёжность модулей весьма разная. Абсолютно новый может оказаться нерабочим. РДВ или РХХ — Регулятор добавочного воздуха или Регулятор холостого хода, служит для подачи определённого количества воздуха в обход закрытой дроссельной заслонки.

На ВАЗ — РХХ выполнен виде моторчика, по команде контроллера вдвигающего и выдвигающего стежень, изменяющий сечние воздушного обходного канала. Моторчик безсчёточный, две иппульсно управляемые обмотки статора и якорь — постоянный магнит. Регулятор холостого хода установлен на дроссельном патрубке под датчиком положения дроссельной заслонки.

Регулирует подачу воздуха на холостом ходу и при запуске двигателя. Основа регулятора холостого хода — маломощный шаговый двигатель. Малейшая грязь и он стопориться.

Надежность работы зависит от смазки, которую иногда забывает положить изготовитель, от качества используемого моторного масла, от правильности регулировки тепловых зазоров клапанов, от состояния системы вентиляции картера, свечей (во впускной патрубок попадает масло и отлагается в виде нагара на дроссельном патрубке). Неисправности: загрязнение канала и иглы сгустками масла, механический износ, обрыв обмоток. В зависимости от момента происхождения неисправности, возможно зависание каких-то определённых оборотов ХХ, остановка двигателя сразу после запуска, но нормальная работа со слегка нажатой педалью газа, отсутствие холостых.

При неисправности РХХ можно разве что только заменить, в случае сильного загрязнения, при наличии управления иглой можно попробовать предварительно промыть канал и сам РХХ. Контроллер с помощью РХХ управляет величину оборотов на холостом ходу, включая режим пуска и прогрева. Номинал оборотов задан в программе контроллера и зависит от температуры охлаждающей жидкости.

Вентилятор в системе охлаждения включается по команде контроллера при температуре охлаждающей жидкости от 98 до 107 С в зависимости от типа контроллера. Отказ вентилятора, в основном, связан с цепями управления, приводит к перегреву двигателя. Запаситесь перед дальней дорогой датчиком коленвала, катушкой зажигания, а для подстраховки — бензонасосом и стартуйте. Счастливого пути!

Высветился чек, подключив ноут программа показала ошибку — P0340 по датчику фаз или еще как его называют датчик распредвала. Решил что умер датчик, заменил его на калужский приобретенным на рынке. Ошибка ушла я вздохнул.

Спустя с месяц такая же ситуация, опять ошибка по ДФ. Снял с него клемму и увидел, что плюсовой контакт т. е.

средний окислился. Взял на рынке чистку контактов в аэрозоли, обработал, дал ему высохнуть 15 мин. И так как сами по себе контакты уже подносились решил чуть поджать отверткой, кое как то удалось…но не качественно из за конструкции самого контакта.

Поставил датчик назад, решил понаблюдать. Завел, проехал метров 50, загорелся чек, думаю думаю опять все повторяется, проехав еще чуть, машина прогрелась до рабочей температуры и ошибка пропала, думаю чудеса! Поездив пару дней, ситуация один в один.

Думаю, опять ДФ приказал долго жить. Купил новый датчик, опять калужский, но уже на другом рынке. Поставил, ошибка ушла, но думаю, проблему нашел, как версия — в окислившемся контакте из за этого и датчик умер, а ошибка уходила после прогрева ДВС, потому как вместе с прогревом, прогревался и датчик и контакт.

Покатавшись, сей раз три недельки и снова посетила меня данная ошибка 😱 думаю — но все 🙇 устал я от этого датчика, решено проверить все составляющие 🚗💨 Вооружившись инфо по данному вопросу, взялся за дела. Первое что, проверил контакты на разъеме датчика, там на клемника есть маркировка контактов “ABC”A — это минус, т. е.

нольB — постоянное питание, должно быть напряжение бортовой сети авто, к примеру 12В. или как в моей ситуации 12,7ВC — сигнальный контакт, на нем должно быть на 2-3В меньше бортового, но судя по диагностическим картам не менее 9ВВ моем случае мультиметр показал 11,3ВДумаю что тут все в порядке, еще проверил на короткое по “В” и “С” контактом, короткого не обнаружено! Далее решил проверить сам датчик фаз, тут все просто: берем пару иголок или что то подобное, вставляем с обратной стороны клеммника ДФ, в контакт “А” и “С” цепляем на иголки щупы мультитестер, минус на “А” и плюс на “С”Берем сам датчик, подключаем к нашему клеммнику, вкл.

зажигание, берем отвертку и потихоньку подносим к датчику и смотрим на мультиметр, если датчик исправен то показание должны упасть. В моем случае показание остались на уровне 11,3В — результат датчик умер. Теперь решил заказать датчик подороже и с интернета, вроде как у нормальной конторы.

Датчик Фаз СТАРВОЛЬТ 2111 1,6 8V.

Умерший разъем ДФ.

Подпаял новый разъем ДФ + добавил гофры.

Вот как он выглядит на ДВС.

Два убитых ДФ Калужских (но чето мне думается, что они китайские сделанные под калугу).

Вид сверху, как сувенир в гаражеПосле покупки, ДФ был проверен, выше способом, в этот раз при подносе отвертки, показание на мультиметре показали — падение напряжение до 1-0,7ВВот он долгожданный рабочий датчик.Так же, было выявлено что на проводах старого разъема в моменте изгиба начала трескаться изоляция. Вот еще одна причина замены разъема.

Буду надеятся, что проблема решена🚘

Датчик фаз (ДПРВ) – один из наиболее ответственных элементов, обеспечивающих оптимальную работу ДВС. Его основное предназначение состоит в анализе углового положения распредвала в определенный временной промежуток. Информация, получаемая с него, нужна для работы механизмов зажигания и впрыска горючего. Располагая этими данными, автомобиль обеспечивает слаженную работу распредвала с учетом размещения цилиндров в движке, что позволяет осуществлять подачу бензина в конкретный цилиндр и выполнять поджигание топливо-воздушной смеси.

ОглавлениеПризнаки неисправностиЗаменаКак проверить

Признаки неисправности

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

None Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя).

Замена

На данных двигателях датчик расположен на торце, в задней крышке ремня привода газораспределительного механизма. Замена датчика распредвала на ваз 2110, ваз 2112 не представляет собой ни чего сложного: ключом на «десять» откручиваем два болта и вынимаем его из крышки.

Как проверить

1. Выставить по вольтметру V1 на блоке питания «Е» напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9. 2. Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке, поместив ее в щель корпуса. Датчик должен сработать, что определяется по изменению напряжения на контакте «В» датчика. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В. 3. Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не менее 0,9

Источники:

bolt-taxi.com

Регулятор детонации и датчик фаз ВАЗ 2114 8 клапанов и 2115: признаки неисправности, как проверить

Двигатели автомобилей ВАЗ 2114 оснащаются множеством устройств и контроллеров, предназначенных для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить датчик фаз ВАЗ 2114 8 клапанов (ДФ), а также датчик детонации (ДД)? Подробная инструкция представлена ниже.

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий  элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

• в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
• в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Возможные неполадки и варианты их устранения

По каким признакам можно определить неисправность контроллера:

• в автомобиле увеличился расход топлива;
• в работе системы самодиагностики авто произошли неполадки;
• динамика транспортного средства в целом снизилась;
• на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

Инструкция по диагностике и замене ДД

Как произвести проверку обрыва и работоспособности ДФ мультиметром?

Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

1. Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
2. Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

1. Тестер следует настроить в режим V2, а на конт

autocentrum.ru

датчик Фаз — Лада 21099, 1.5 л., 2001 года на DRIVE2

Датчик фаз (ДФ) – один из многочисленных датчиков, обеспечивающих работу двигателя.

Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)».Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз?

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания». На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чём преимущество фазированного впрыска?

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Где находится датчик фаз?

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров. Обратите внимание на рисунок:

Признаки неисправности датчика фаз

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).
1.Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ
2.Повышенный расход бензина.
3.Сбои режима самодиагностики.
4.Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя)

Ошибка датчика фаз

0340

Ошибка датчика фазы.

0343 Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала – высокий сигнал)

При неисправности датчика загорается чек и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала». Но как уже говорилось с самого начала, что описание проблемы разное, а суть то одна: (ещё раз повторюсь) датчик фаз и датчик положения распредвала – это один и тот же датчик. Более подробно о возникновении ошибки и способах устранения читайте в статье: Ошибка датчика фаз Чаще всего ремонт обходится просто

www.drive2.ru

Как проверить датчик распредвала ВАЗ-2114 мультиметром: фото

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Выводы

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

carfrance.ru

Датчик фаз ВАЗ 2110 важный электронный прибор автомобиля

Постоянная модернизация в сфере автомобильного транспорта обеспечивает техническое совершенствование его внутренней начинки. Функционирование современной техники невозможно без наличия разнообразных измерительных, сигнальных, регулировочных и контролирующих устройств, способных преобразовывать исследуемую величину в подходящий для применения сигнал.

Датчик фаз (ДПРВ) на ВАЗ 2110 – один из наиболее ответственных элементов, обеспечивающих оптимальную работу ДВС. Его основное предназначение состоит в анализе углового положения распредвала в определенный временной промежуток. Информация, получаемая с него, нужна для работы механизмов зажигания и впрыска горючего. Располагая этими данными, автомобиль обеспечивает слаженную работу распредвала с учетом размещения цилиндров в движке, что позволяет осуществлять подачу бензина в конкретный цилиндр и выполнять поджигание топливо-воздушной смеси.

Прибор нужен для того, чтобы определять циклы работы электродвигателя. Кулачки распределительного вала вызывают движение запорно-регулирующего клапанного механизма, а ДПРВ выявляет открытие конкретного клапана. Такая система управления является интегральной, включающей в себя чувствительный элемент и механизм трансформирования сигнала. Работа состоит в том, что прибор фиксирует цилиндрические фазы впуска и выпуска.

Для карбюраторных силовых агрегатов в нем нет необходимости, поскольку искра поступает в момент сжатия и по окончании выпуска выхлопных газов. С этой целью справляется датчик показаний коленвала.

Прибор размещается в верхней части головки блока возле воздухоочистительного фильтра. Особенности его работы основаны на эффекте Холла. ДПРВ, состоящий из магнита и полупроводника, фиксирует перемену напряжения под воздействием электромагнитного поля. При постоянном магнитном поле датчик безучастен. Для изменения параметров в магнитную зону должен попасть металлический элемент. В автомобиле таким элементом являются зубцы на распредвале в области, контролируемой ДПРВ.

Для того, чтобы автомобиль работал безотказно, он требуют периодической диагностики систем и механизмов. Если при диагностировании датчика фаз выявлены неисправности, то потребуется его проверка. Для поверхностного анализа необходим вольтметр.

Первым этапом станет замер напряжения в электроцепи. Для этой цели, не выключая зажигания и отключив разъемы, следует проверить уровень напряжения на контактах к ДПРВ. Если его нет, то вся беда состоит в неисправных проводах или недостаточном контакте при замыкании из-за банального окисления или размыкания контактов. В результате проверки цепочки, как правило, необходима зачистка контактов и прозванивание проводки на электроклеммах и контакте.

При наличии напряжения нужно присоединить вольтметр к прибору и минусовому контакту его питания, в результате при оборачивании распредвала вольтметр покажет перемену напряжения в диапазоне 0…5 Вольт. При отсутствии изменений нужно будет купить новый датчик фаз «десятки» для замены старого.

На сбой в работе ДПРВ указывает тот факт, что мотор заводится лишь в результате длительного вращения стартером (около 10 раз), при этом незначительно снижается мощность, ухудшается динамика, разбег автомобиля сопровождается провалами. При таких признаках не стоит затягивать с ремонтом датчика фаз, благо цена замены невысока.

Дополнительным подтверждением неисправности этого устройства становится повышенное расходование топлива. Если электродвигатель выявил в нем дефект, то он устраняет его из системы и начинает функционировать в аварийном режиме. В результате этого топливо начинает подаваться одновременно на все цилиндры без учета их расположения, основываясь на показания датчика коленвала.

Иногда при запуске двигателя на панели высвечивается сигнал «check engine» и показывает ошибку датчика фаз. Этот алгоритм считается нормой. Его предназначение в том, чтобы в процессе запуска движка, пока система управления ждет команды от ДПРВ, в случае его отсутствия могла перейти на режим получения данных с датчика коленвала. В результате этого заводится электродвигатель и включается сигнал ошибки № P0340, указывающий о необходимости проверки датчика фаз ВАЗ 2110.

Для эффективного устранения ошибки, вызванной ДПРВ, не обязательно обращаться в автомобильный сервис за квалифицированной консультацией. Чаще всего можно справиться своими силами, весь процесс занимает не более 10 минут.

Его замена начинается снятием питание от аккумулятора, в результате чего память блока управления будет сброшена. Если пренебречь этим этапом, то прибор продолжит функционировать в том же режиме, что и неисправный. Качественно работать он начнет лишь после нескольких запусков электродвигателя. Необходимый инструментарий – ключ на «10» и герметик для изоляции.

Следующим этапом замены датчика фаз на ВАЗ 2110 будет отсоединение проводов и съем с применением ключа. Новый прибор следует покрыть небольшим слоем герметика, перед монтажом необходимо выждать около 5 мин. Заключительный прием – установка устройства в посадочное место и подключение проводов.

Затем нужно подключить аккумуляторную батарею, завести электродвигатель и проверить сигнал лампочки «чек». Если она не включена, это указывает на правильную установку.

6 наиболее распространенных неисправностей датчика положения коленчатого вала

Все современные автомобили имеют датчик положения коленвала . Это компонент для контроля скорости вращения и положения коленчатого вала. Он также отправляет отчет блоку управления двигателем, чтобы последний мог внести правильные корректировки в случае неисправности. Есть несколько признаков неисправности датчика положения коленчатого вала , на которые следует обратить внимание. Многие модели двигателей перестают работать, если этот компонент не передает точные сигналы.

Наиболее частые симптомы неисправности датчика положения коленчатого вала

Скорость и положение коленчатого вала — два ключевых параметра, которые компьютер автомобиля использует для расчетов управления двигателем. Итак, вы понимаете, насколько важно, чтобы датчик работал без сбоев. Давайте узнаем о некоторых симптомах неисправности датчика положения коленчатого вала, чтобы вы могли принять меры в случае возникновения проблемы.

1. Проверьте, горит ли свет двигателя

Контрольная лампа двигателя загорается при перегреве датчика.(источник фото: Auto Net TV)

Это может происходить по разным причинам, и проблема датчика является одним из симптомов датчика положения коленчатого вала . Иногда он перестает работать из-за перегрева и вызывает включение лампы проверки двигателя. В этом случае охлаждение двигателя на некоторое время также охладит датчик и погаснет свет. В противном случае вам понадобится механик, который проверит компьютер автомобиля, чтобы определить источник неисправности.

>> Купите качественный подержанный автомобиль по выгодной цене у официальных дилеров Японии здесь <<

2.Колебания в двигателе

Обычно причиной является вибрация двигателя (источник фото: piqsels).

Неисправный датчик означает отсутствие контроля положения коленчатого вала. Это вызывает сильную вибрацию двигателя. В конечном итоге дрожание может повлиять на мощность двигателя и испортить запись пробега.

3. Медленный отклик от ускорителя

Иногда ускорители не могут следить (источник фото: quebec95)

Если датчик столкнулся с какой-либо проблемой, он не будет отправлять правильную информацию о положении цилиндров.Это означает, что между получением данных компьютером и их применением будет разрыв. По этой причине ускоритель колеблется и не дает ответа в реальном времени.

ПОДРОБНЕЕ:

4. Неустойчивый запуск

Один из самых серьезных симптомов датчика положения коленчатого вала (источник фото: Кристофер Браммет)

Это один из самых серьезных симптомов датчика положения коленчатого вала . Компьютер получает код неисправности, когда датчик полностью отсутствует.Симптом начинается с затруднения при запуске и в один прекрасный день оставляет машину мертвой, если вы не отремонтируете ее. Проблема с запуском может быть также результатом проблем с электрическим подключением или цепью.

5. Пропуски зажигания в цилиндре

Пропуски зажигания в цилиндре — обычная реакция на проблемы с датчиками. (Источник фото: Escondido German и Tesla Auto / Youtube)

Это обычная реакция, когда в вашем автомобиле появляются неисправностей датчика положения коленчатого вала . Неисправный датчик не может предоставить правильную информацию о положении поршня, что приводит к пропуску зажигания в одном из цилиндров.Проблема со свечой зажигания также вызовет такой же ответ. Однако, если проблема не устраняется после решения всех других проблем, скорее всего, виноват датчик.

6. Остановка и обратное зажигание

Это еще одна проблема, которая указывает на неисправность датчика, и один из симптомов датчика положения коленчатого вала . В этом случае ваша машина все равно будет работать, но двигатель через некоторое время выключится. Таким же образом произойдет пропуск зажигания. Если вы продолжите игнорировать знаки, двигатель отключится навсегда.

Как проверить датчики положения коленчатого и распределительного валов? Посмотрите видео ниже:

Если у вас есть какие-либо вопросы о датчике положения коленчатого вала, не стесняйтесь оставлять нам комментарии в поле ниже, наши автомобильные эксперты ответят на них за вас.

Отказ датчика фазы и устранение неисправностей

Поведение при отказе датчика фазы

Датчик фазы — это датчик, который определяет положение клапана, а затем
предоставляет его в ЭБУ.Датчик фазы используется для обнаружения фазы. Если
фаза неточная, будет подан сигнал, и на приборе загорится индикатор неисправности двигателя.
будет на.

Это датчик, который определяет фазу газораспределения двигателя. Это реализовано
путем определения положения распределительного вала и угла поворота. Датчик фазы имеет
катушка обнаружения внутри зонда, которая может обнаруживать близлежащий металл. Когда нет
металл поблизости, LC-контур, включая зонд, находится в резонансном состоянии, и
выходное напряжение U — максимальное.Когда к зонду приближается металлический предмет,
катушка обнаружения наводит вихревые токи на поверхности металлического объекта,
тем самым изменяя индуктивность катушки, параллельная цепь LC расстраивается,
и выходное напряжение уменьшается. Чем меньше расстояние обнаружения, тем меньше
выходное напряжение. Таким образом можно обнаружить изменения фазы.

Устранение неисправностей фазовых датчиков

1.[Неисправность]

В последнее время в моей машине иногда загорается индикатор неисправности двигателя.
на. После проверки декодером на СТО показывает, что
неисправен датчик фазы и неисправность устранена (с помощью декодера). Тем не мение,
После этого дважды загорелся индикатор неисправности двигателя. Подозреваю, что это
датчик фазы снова. Я нажал рукой на датчик фаз, и загорелась лампа неисправности.
вне. Считается, что контакт плохой! Вы хотите спросить у службы
станции заменить датчик или сделать дальнейшее обслуживание? Это явление
В чем большой потенциал проблемы?

[Решение]

Датчик фазы — это датчик, который определяет фазу
газораспределение двигателя, которое обычно достигается путем обнаружения распредвала
положение и угол поворота.Из предоставленной вами ситуации вполне вероятно, что
разъем плохо подключен. Можно пойти на СТО для проверки
первый. Если код неисправности хранится в датчике фазы, необходимо проверить
датчик фазы и родственные линии. Вероятность повреждения этого датчика составляет
очень низкий, и неисправность все еще на линии. Обратите внимание при проверке
связь. Хотя с поверхностным подключением
вилка, внутренние клеммы могут быть ослаблены.Также необходимо проверить, есть ли
другие связанные разъемы в линии не закреплены. Самый простой способ — вручную
встряхните рукой предполагаемую неисправную соединительную линию, чтобы воспроизвести неисправность.

2. [Явление отказа]

Автомобиль утверждает, что в последнее время иногда загорается индикатор неисправности двигателя.
в ее машине. После проверки декодером на СТО фаза
датчик неисправен, и неисправность устранена (с помощью декодера).Тем не менее
дважды загорелся индикатор неисправности двигателя. В сложившихся обстоятельствах она подозревала
что это опять был датчик фазы, поэтому она нажала на датчик фазы рукой,
и индикатор неисправности погас.

[Анализ неисправностей]

Датчик фазы — это датчик, который определяет фазу газа в двигателе.
распределение, и обычно реализуется путем определения положения распределительного вала и
угол поворота. В зависимости от ситуации владельца вполне вероятно, что
разъем плохо подключен.Рекомендуется сходить на СТО
для тестирования в первую очередь. Если код неисправности хранится в датчике фазы, вам необходимо
проверьте датчик фазы и соответствующие линии.

Из-за малой вероятности повреждения самого датчика неисправность все же сохраняется.
на линии. При проверке связи обратите внимание на то, что
хотя с поверхностным подключением вилки проблем нет,
внутренние клеммы могут быть ослаблены. Расшатанности не было.Самый простой способ —
вручную встряхните предполагаемую неисправную соединительную линию, чтобы воспроизвести
вина. Кроме того, эта ситуация также может быть вызвана программным сбоем
электронная система управления.

Проверка и замена датчиков положения коленчатого вала на мотоциклах

Как заменить датчик положения коленчатого вала (a.к.а. Датчик вращения) на мотоцикле

Неделю назад перестал гореть мой новый для меня 1998 Ducati 900SS Supersport. Сразу после того, как я выставил его на продажу, я понял, что всегда езжу на 1098S. Классика!

В процессе я многое узнал о важной части электронного зажигания, называемой «датчик положения коленчатого вала». Они входят в состав не только каждого мотоцикла с электронным зажиганием, но и любого автомобиля . Но в основном я имею дело с мотоциклами, так что это моя точка зрения.

Датчик положения коленчатого вала снят с моего Ducati 900SS, т.е. такой же, как на Monster 900, то есть

. Есть много причин, по которым старый мотоцикл может не заводиться. Обычно это

• Ослабленный провод (они сильно вибрируют… особенно мои старые мотоциклы Ducati)
• Перегоревший предохранитель — иногда указывает на что-то худшее, но иногда просто на неисправный предохранитель
• Плохой топливный насос
• Ослабленный провод на ECU
• Перегоревшее реле или соленоид стартера
• Неисправность стартера или обрыв / муфта стартера
• Неработающая система зарядки (неисправный аккумулятор, обмотка генератора / статора или блок регулятора / выпрямителя)
• Плохой провод, который где-то сплющился
• Сжатое топливо Линия (кровавые штуки всегда сжимаются, когда вы перемещаете бак вверх и вниз)

Ряд других проблем, таких как плохая катушка, плохой инжектор или провод, или изворотливые кислородные датчики, могут вызвать проблемы с работой.Но они не вызывали (или вызывали редко) отказ при запуске.

Итак, я ознакомился с тем, где находятся все эти детали на 900 Supersport. Слава богу, все устроено лучше, чем мой старый Monster M900.

Я испытал то же самое на других мотоциклах — Ducati, старой Honda (мой оригинальный CB900F), некоторых других здесь и там. Системы пуска в целом одинаковые, только разложены по-разному.

Проблема была в том, что после проверки всех возможных причин не запускаемого мотоцикла я не обнаружил неисправности, и он все равно не заводился.

Ну, я. Поэтому я и создал этот сайт — как отдушину. Я люблю учиться и делиться тем, что другим может быть полезно. Если вам нравится то, что вы здесь читаете, и вы такая же одержимая фракция, как и я, возможно, вы захотите узнать, когда я опубликую больше. (Проверьте последнюю версию, чтобы получить представление о том, что вы увидите.)

Подробнее о проблеме «мой мотоцикл не заводится»

Сказать, что мотоцикл «не заводится» — это на самом деле просто описание окончательного вывода , а не симптомов.

Чтобы лучше диагностировать, вы должны уметь подробно описывать, что происходит.

Обычно есть всякие информативные вещи, например,

• Что-нибудь загорается?
• Топливный насос заправляется?
• При нажатии на стартер что-нибудь движется?

И так далее. Я должен написать более полный пост о том, как починить не заводящийся мотоцикл, позже!

В данном случае:

• При включении ключа загорается приборная панель и топливный насос заполняет рампу форсунки (жужжание… щелчок). По крайней мере, это означало, что отказал не основной предохранитель, ни предохранитель топливного насоса.(Кроме того, ствол зажигания работает!)
• При нажатии на кнопку стартера двигатель перевернулся. Так что стартер работает, как и обжимной. Кроме того, я волновался, что, возможно, выключатель был сломан — я разобрал его, и все было в порядке.
• Однако двигатель не сработал .

Это означало, что в цилиндрах не было искры или топлива — а может быть и того и другого!

Что еще может привести к тому, что велосипед вообще не заводится?

Самый простой способ убедиться, что это не проблема с топливом, — это распылить немного «Начни, ублюдок!» спрей стартера за воздушным фильтром.Это ничего не дало. Так что даже с топливом нет искры. Что-то мешает искре.

Во-вторых, простой способ проверить, нет ли проблемы с искрой, — это почувствовать запах газа в выхлопе. Не было. Несгоревшее топливо не отправляется.

Итак, я пришел к выводу: что-то говорило компьютеру не посылать топливо или искры в цилиндры .

Именно тогда я узнал о датчике положения коленчатого вала.

Краткое знакомство с датчиком положения коленчатого вала

Датчик положения коленчатого вала сообщает блоку управления двигателем, что двигатель вращается, и его положение, поэтому он может сказать «Эй, дайте немного топлива и / или искру [в нужное время]»

Если датчик положения не отправляет сигнал или если сигнал прерывистый, то ЭБУ прекращает подачу искры и топлива к поршням.ЭБУ не знает, когда подавать топливо или искру.

Те из вас, кто достаточно взрослый, чтобы помнить двигатели семидесятых годов, будут знать, что такое «точки» (или «временные точки»). Это был старый способ установки угла опережения зажигания. Вы также можете увеличить или замедлить отсчет времени, изменив точки. В наши дни это можно сделать, изменив карту в ЭБУ.

Датчик положения коленчатого вала, он же датчик вращения, на схеме деталей Ducati Supersport 900

В руководстве по запчастям (с веб-сайта Карла Солтера) он просто упоминается как «датчик», номер детали 552.4.009.1А (на моем 900SS).

Датчик положения кривошипа на моем мотоцикле Ducati расположен с левой стороны двигателя, прямо возле генератора.

Где датчик положения коленчатого вала на мотоцикле Ducati (справочная фотография из руководства) Где датчик положения коленчатого вала на моем Ducati Supersport 900

Датчик положения коленчатого вала обозначается как

• Датчик вращения
• Датчик положения коленчатого вала или кривошип датчик положения
• Датчик времени (показывает, что он помогает)
• Датчик скорости (вводит в заблуждение, tbh)

Общий принцип датчика положения коленчатого вала такой же, как и моменты времени.Датчик либо изменяет сигнал напряжения, либо размыкает и замыкает цепь (в зависимости от типа используемого датчика), в зависимости от приближающегося к нему металлического объекта — обычно это колесо синхронизации, прикрепленное к коленчатому валу.

Как работает датчик положения коленчатого вала?

Датчик положения кривошипа — это датчик «эффекта Холла» (с большой буквы, потому что он назван в честь кого-то.)

Эффект Холла был назван в честь Эдвина Холла, который открыл его в конце 1800-х годов. Проще говоря, это электромагнитное явление, при котором в электрическом проводнике индуцируется напряжение в присутствии близлежащего магнитного поля.

Существуют различные типы датчиков Холла. Не все они представляют собой строго «эффект Холла» в исходной форме (речь идет только о металле и магнитах), потому что в некоторых из них используются полупроводники, которые были изобретены почти столетие спустя. Тип датчика, который наиболее распространен в двигателях мотоциклов (и автомобилей), включая мотоциклы Ducati, использует стационарный постоянный магнит и полупроводник, разделенные воздушным зазором.

Эти датчики работают, пропуская ток через полупроводник, который реагирует на изменение магнитного поля.Датчик размещен внутри двигателя. Внутри двигателя вращается кусок металла, который посылает на датчик синхронизирующие сигналы. Каждый раз, когда кусок металла проходит, полупроводник переключается в проводящее состояние или из него.

Как работает датчик положения коленчатого вала

Итак, резюмируя очень бойко … датчик эффекта Холла на мотоцикле похож на реле, которое переключается из положения «выключено» в положение «включено» каждый раз, когда проходит металл колеса синхронизации.

Эти сигналы включения / выключения отправляются в ЭБУ, который затем использует их в качестве входных данных для принятия решения о том, подавать ли искру на свечи или топливо в форсунки.

Признаки неисправного датчика положения коленчатого вала

Плохой датчик вращения может помешать работе мотоцикла тремя способами.

Во-первых, плохой датчик вращения может вообще остановить мотоцикл от стрельбы.

Некоторые мотоциклы слышат, как заправляется топливный насос, и загораются все фары… но искра топлива или не поступает в камеры.

Если вы едете, а он терпит неудачу, это может привести к тому, что вы просто остановитесь. Если вы припаркованы, это может привести к тому, что вы не сможете завести машину.

Во-вторых, плохой датчик вращения может споткнуться. Это может быть с разными скоростями. Обычно это связано с резким падением оборотов. У меня это происходило постоянно на 4 000–4200 об / мин. Я читал о людях, у которых частота вращения колебалась в разных диапазонах случайным образом. Некоторые говорят, что 5 000 или даже 8 000, с разными условиями, такими как «при любом открытии дроссельной заслонки» или «только при полностью открытой дроссельной заслонке».

В-третьих, еще один признак неисправности датчика положения — мотоцикл заводится и какое-то время едет… а затем глохнет. Это может быть что угодно: от «жесткого старта» до нескольких оборотов, может быть, даже до 10-20 минут бега.

Я прочитал весь ассортимент и испытал пару. В этом случае мой Ducati Supersport 900 пробежал около 20 секунд, прежде чем споткнуться и выйти из строя.

Датчики положения коленчатого вала до выходят из строя со временем. Несмотря на то, что они являются статическим компонентом без движущихся частей, после тысяч часов использования (при условии, что 20 000 км — это примерно эквивалент 2-4 000 часов), промывание их горячим маслом изнутри картера картера может привести к негативным последствиям. .

«Неисправный датчик положения коленчатого вала» на самом деле может не быть полностью неисправным датчиком. Воздействие всего этого тепла могло сделать датчик слабее, и в этом случае размещение его ближе к колесу синхронизации могло иметь эффект. Однако это опасная игра … вы можете закончить тем, что отрежете кусочки датчика, отправив их в двигатель через масло! Очень плохо!

Это также может быть слабый / неплотный / корродированный разъем . На старых мотоциклах, особенно на тех, которые пережили неподходящую погоду, разъем датчика положения коленвала, возможно, просто обнаружил слишком много пыли, масла, тепла или влаги.Проверить вилку.

И давайте не будем забывать, что остальные двигателя — это динамичная машина, постоянно движущаяся и нагревающаяся / охлаждающаяся. Допуски меняются. Колесо ГРМ могло немного сдвинуться или измениться по форме (расширилось) или что-то еще.

Как проверить неисправность датчика положения коленчатого вала

Каждый датчик положения немного отличается.

Во-первых, в общих чертах, есть типы с двумя зубцами и с тремя зубцами.

Датчик положения коленчатого вала с двумя контактами посылает небольшое индуцированное напряжение.

Трехконтактный датчик положения коленчатого вала имеет напряжение и массу, подключенные к двум линиям, а сигнал выходит на другую.

Для проверки двухконтактных датчиков положения коленчатого вала:

1. Снимите датчик с двигателя. Убедитесь, что двигатель остынет, иначе я не знаю, вы обожжетесь, и, может быть, вытечет масло!
2. Подсоедините к датчику напряжения или мультиметру. Вам нужен только простой. Этот простой мультиметр Fluke надежен и полезен.
3. Быстро переместите ферромагнитный металлический предмет (например, стальной болт или кусок железа) рядом с датчиком и от него. Используйте магнит (подойдет магнит на холодильник), если вам нужен более сильный сигнал.

Есть ли у вас выход напряжения? Хорошо. Если нет, плохой датчик. (Или провода.)

Тестирование трехконтактных датчиков положения коленчатого вала

Тестирование трехконтактного датчика положения коленчатого вала концептуально аналогично, но вы должны подать напряжение и заземлить, а затем провести тест между сигнальной клеммой и землей.

Посмотрите на сам датчик. Есть ли на нем маркировка, указывающая, какие клеммы положительные, отрицательные и сигнальные?

Даже мой старый датчик 1998 года (производства Bosch, продаваемый Magneti Marelli) имел маркировку. Так что вполне вероятно, что и ваш тоже.

Если нет, ознакомьтесь со схемой подключения в руководстве.

Ремонт или замена неисправного датчика положения

Во-первых — проверьте проводку. Проводка или разъем для вашего датчика могут быть ослаблены. Иногда покачивание может снова запустить его; не то, на что вы действительно хотите положиться, поэтому вы все равно можете заменить его (или заменить всю проводку).

Во-вторых, проверьте воздушный зазор.

Характеристики воздушного зазора варьируются в зависимости от мотоцикла, но обычно составляет 0,5–1 мм. На моем Ducati 900SS он составляет от 0,6 до 0,8 мм, но, конечно, он будет работать с меньшим зазором… только с риском контакта между колесом синхронизации и датчиком.

Существуют разные способы измерения воздушного зазора на разных двигателях. Лучше всего использовать щуп. Но это зависит от доступа в вашем конкретном двигателе.

Наконец, вы можете просто полностью заменить датчик положения коленчатого вала .

Самый простой способ получить замену CPS — это приобрести OEM-блок.

Но имейте в виду, что многие датчики положения на самом деле производятся третьими сторонами (например, Bosch), поэтому вы можете найти альтернативы, произведенные для других автомобилей, которые на намного дешевле, чем OEM .

Например, для моего Ducati 900SS официальная часть 552.4.009.1A стоит 120 долларов США, если я покупаю ее у поставщика.

Смотрю на номер детали моего датчика положения коленчатого вала, чтобы я мог найти его на eBay.

Но это точно такая же деталь, которая используется в некоторых старых автомобилях Fiat или Alfa Romeo.Я поискал на eBay и нашел ту же деталь у поставщика из Великобритании. Мне действительно нужно ждать 2-4 недели, чтобы он прибыл, но именно поэтому у меня нет только одного мотоцикла!

Для более старых моделей Monsters и Supersports (с двумя отверстиями, на которых написано «Marelli 8i3») номер детали такой же, как на Alfa Romeo 145 или 146, на Fiat Tip, Tempra, Ducato или Lancia Dedra. Номера деталей: Fiat 7679221, 7694335, 60603937; Альфа Ромео / Лянча: 60603937, 60810103, 7733001; FAE 79015; Meat & Doria 87074; Стандарт 18783.

Ducati Датчик положения коленчатого вала с одним отверстием

Для новых мотоциклов Ducati с одним отверстием сбоку (например, на моем Ducati 1098S) номера деталей: Fiat 46774532, 55187333, 7777960; Стандарт 18805, SEB414; Alfa Romeo 77872560; Magneti Marelli 4820171010; Lancia 77872560 и еще куча других.

Найдя подходящий альтернативный датчик положения коленчатого вала, вы сэкономите кучу денег. Возможно, вам просто придется подождать, пока он придет по почте!

Симптомы проблем с датчиком кислорода BMW — baydiagnostic

Неисправность автомобиля — одна из самых страшных и презираемых проблем, с которыми может столкнуться средний автовладелец .Даже когда вы испытываете проблемы с автомобилем, зная, что его нужно доставить к автомеханику , реальный опыт часто настолько пугает, что многие люди предпочтут обратиться к дантисту. Хотя проблемы с автомобилем , как правило, дороги, отнимают много времени и неудобны, становится совершенно необходимо регулярно приносить свой автомобиль к автомобильному специалисту. Если у вас есть BMW , Mini или другие немецкие автомобили , то ваш взгляд на уход за автомобилем может немного отличаться.Владельцам BMW посчастливилось водить один из самых востребованных автомобилей на рынке, и это не изменилось на протяжении десятилетий. Когда вы сталкиваетесь с проблемой с вашим BMW , единственный способ решить эту проблему — обратиться к высококвалифицированному механику. Некоторые проблемы возникают чаще, чем другие, в зависимости от марки вашего автомобиля. С BMW проблем немного, но одна из возможных проблем, которая может возникнуть, — это неисправный датчик кислорода . Есть несколько важных симптомов неисправного датчика кислорода , о которых вам следует знать, чтобы вы могли обнаружить проблему на ранней стадии и предотвратить возникновение других проблем.

Очень важно знать, как предотвратить эти проблемы.

Датчики кислорода отвечают за определение количества кислорода в выхлопе , потому что компьютер автомобиля затем получает информацию от датчика и отслеживает идеальное сочетание кислорода для топливо, необходимое вашему автомобилю для безупречной работы. Эту цепочку критических деталей автомобиля важно понимать, потому что другие детали, такие как топливные форсунки и выхлопные системы , также могут быть повреждены, что обойдется вам в невероятное состояние на счетах за ремонт автомобилей.Для автомобилей BMW очень важно знать, как предотвратить эти проблемы или даже обнаружить их до того, как вашему двигателю будет нанесен непоправимый ущерб. Владельцы BMW ищут этот бренд из-за его высокой производительности и адаптируемости; когда ваш датчик кислорода выходит из строя, производительность вылетает из окна.

Загорается индикатор проверки двигателя

Одним из первых признаков, которые могут появиться, является индикатор проверки двигателя . Этот свет описывается многими автовладельцами как « поцелуй смерти; ”с BMW, обычно это не так.BMW — это высокоэффективные машины, которые созданы для обнаружения даже самых незначительных проблем с автомобилем, чтобы выявлять проблемы на раннем этапе, поддерживая целостность продукта в целом для его потребителей. Индикатор проверки двигателя должен быть проверен профессионалом, который может считывать коды, которые выдает двигатель, и может выполнить точную диагностику реальной проблемы.

Заметное снижение производительности

Еще одним признаком неисправного датчика кислорода является заметная разница в уровне производительности .Вы не только заметите снижение производительности, но также можете столкнуться с пропусками зажигания в двигателе или крайне неустойчивым холостым ходом . Та же цепочка автомобильных запчастей, которая отвечает за соотношение кислорода к топливу , также отвечает за синхронизацию двигателя. Когда время вашего двигателя сброшено, вы заметите заметные различия в вашем опыте вождения. Обратите особое внимание на то, как ваша машина ощущается и звучит, когда вы останавливаетесь на подъездной дорожке или на красный свет — если она кажется неровной или каменистой, вам следует немедленно доставить ее в профессиональный сервисный центр.

Снижение топливной экономичности

Наконец, вы можете заметить, что ваша топливная экономичность заметно снижается при возникновении проблем с двигателем. Датчик кислорода предназначен для определения того, сколько топлива необходимо использовать в сочетании с кислородом, чтобы правильно запустить двигатель и распределить правильное количество топлива, необходимое для его работы. Когда датчик кислорода вышел из строя, ваш расход бензина значительно уменьшится. BMW известны своей превосходной производительностью и сопоставимыми показателями расхода бензина — если вы купили свой BMW с расчетом на расход топлива, это может быть особенно разочаровывающим осознанием.Однако можно распознать неисправный кислородный датчик раньше, чем позже, до того, как это повлияет на расход топлива. Очень важно обращать пристальное внимание на характеристики вашего автомобиля; с BMW легко определить, когда не хватает производительности из-за их невероятно высокого стандарта. Убедитесь, что вы доставите свой автомобиль к проверенному специалисту по автомобильной промышленности , который хорошо осведомлен о марке BMW.

Jordan Weine
Владелец — Bay Diagnostic
Обслуживание в Бруклине с 1985 года

Уже более 35 лет Bay Diagnostic является основным продуктом Бруклина, помогая вам вернуться в дорогу быстрее, чем это может сделать дилер.Авторемонтная мастерская с полным спектром услуг в Бруклине, специализирующаяся на плановом обслуживании, профилактическом обслуживании и консьерж-сервисе. В компании Bay Diagnostic вы будете ожидать того, каким должен быть ремонт автомобилей: быстрым, легким и надежным. Универсальный магазин для вашего автомобиля.

Мы с гордостью обслуживаем автомобили Audi, BMW, Land Rover, Mercedes, Mini, Porsche, Smart Car и Volkswagen.

Безопасно ли ехать с неисправным датчиком распредвала (насколько плохо ездить с неисправным распределительным валом) — AutoVfix.com

Совместное использование — это забота!

Ваша машина все еще может ездить, но вы уверены, что ваш датчик коленчатого вала неисправен, теперь вы спрашиваете себя: «Безопасно ли ехать с неисправным датчиком распределительного вала»? Что ж, в этом посте мы ответим на все это, мы также увидим, насколько плохо ездить с плохим распределительным валом. Вы видите, что датчик коленчатого вала — это устройство в автомобиле, которое используется в двигателе внутреннего сгорания для контроля положения или скорости вращения коленчатого вала автомобиля.

Если распредвал выходит из строя, это повлияет на расчеты коленчатого вала, который может так сильно нагреть двигатель автомобиля, поэтому вы должны действительно осознавать это.Итак, в посте мы увидим, насколько плохо ездить с плохим распределительным валом.

Итак, давайте начнем с этой статьи.

Читайте также: 10w40 против 5w40, какой из них лучше для вашего автомобиля

Безопасно ли ездить с плохим датчиком распредвала? (Насколько плохо ездить с плохим распределительным валом)

Что ж, чтобы ответить на этот вопрос, все зависит от того, какой у вас
личный опыт работы с машиной есть.

• Первый , если двигатель вашего автомобиля работает или работает нормально, а не глохнет и не ускоряется, тогда можно безопасно и нормально управлять автомобилем.

• Второй , если в вашем автомобиле возникают перебои в зажигании и вы замечаете, что индикатор проверки двигателя загорается или начинает мигать, то вождение автомобиля в таком состоянии небезопасно. Вождение автомобиля в таком состоянии может повредить двигатель вашего автомобиля и повлечет за собой дополнительные расходы. Чтобы не повредить двигатель вашего автомобиля, вам необходимо диагностировать проблему и обратиться за помощью по ее устранению или даже замене датчика коленчатого вала. Возможно, вам придется посмотреть видео ниже, чтобы узнать, как правильно провести диагностику датчика коленчатого вала на вашем автомобиле.А затем следуйте приведенному ниже руководству по замене датчика положения распределительного вала, чтобы самостоятельно заменить коленчатый вал вашего автомобиля.

• И, наконец, также небезопасно управлять автомобилем с неисправными распределительными валами, когда вы испытываете медленное ускорение или случайное сваливание во время вождения, хотя вы можете уйти за рулем автомобиля в течение нескольких дней, но это не рекомендуется. . Возможно, вы захотите прочитать эту статью о том, как завести автомобиль с неисправным датчиком коленчатого вала, чтобы получить более подробную информацию о том, почему это не рекомендуется.

Вы также должны отметить, что диагностический код проблемы не должен быть единственным основанием для прямого осуждения частей автомобиля. И именно поэтому вам нужна надлежащая оценка, чтобы быть уверенным, что неисправен сам датчик коленвала, а не что-то еще. Например, отсоединение провода датчика от датчика или даже другие не связанные проблемы с коленчатым валом, но больше приспособлены к системе двигателя,

Худшее, что вы хотите, — это испытать столько проблем с заменой или заменой датчика коленчатого вала и осознать, что это было что-то другое.

Значит, если вы провели реальную диагностику и датчик
подтверждено плохо, то вам необходимо заменить датчик коленвала.

Вы можете следовать приведенному ниже руководству, чтобы заменить его или нанять опытного
механик, которому вы доверяете, чтобы изменить его за вас.

Статья по теме: Что сделает неисправный датчик положения коленчатого вала

Как диагностировать датчик коленчатого вала

Можете ли вы самостоятельно заменить датчик положения распределительного вала?

Мой ответ на этот вопрос — да.И это потому, что это один из
самая простая работа по обслуживанию автомобилей, которую может выполнить каждый, и сэкономить деньги.

Сколько времени занимает замена датчика распредвала?

Замена датчика распредвала требует слишком много времени. В среднем это займет от 5 до 20 минут, в зависимости от вашего опыта. Если у вас есть опыт, это должно занять от 5 до 10 минут, а если нет, возможно, это ваш первый раз, тогда это может занять у вас больше времени. Скажем, от 10 до 20 минут или больше.

Все зависит от человека и от того, насколько быстро он научится и быстро выполнит задание.

Как
Чтобы заменить датчик положения распределительного вала

Чтобы заменить датчик положения распределительного вала, вы хотите сначала купить новые распредвалы, которые вы можете купить на Amazon по дешевке здесь, или щелкните любой из вариантов в конце этого сообщения, затем вам нужно выполните следующие 11 шагов.

Начните с отключения минусовой
аккумуляторный кабель перед автомобилем.

Затем найдите датчик распредвала.Обычно это будет на верхней, передней или задней части двигателя с подключенным к нему 2–3 проводным разъемом. Прочтите этот пост , если вы все еще не можете его найти.

Теперь вам нужно освободить вкладку от
датчик отсоединить от датчика провода.

Также снимите крепежный болт, который соединяет датчик с двигателем автомобиля. Обычно это болт диаметром 8 или 10 мм.

Надо вытащить датчик распредвала
с небольшим поворотом.

Теперь вам нужно применить небольшой двигатель
масло к уплотнительному кольцу нового датчика распредвала.

Установить новый распредвал положения
датчик и закрепите крепежным болтом.

Замените старый датчик новым, введите его на место.

Теперь снова подсоедините провода датчика.
разъем к датчику.

Наконец, снова подсоедините отрицательные клеммы аккумуляторной батареи и заведите машину, чтобы посмотреть, как она работает.

Заключение о том, безопасно ли ездить с неисправным датчиком распределительного вала

До сих пор мы могли посмотреть, насколько плохо ездить с неисправным распределительным валом, и я надеюсь, что смог дать вам простой для понимания ответ на вопрос «безопасно ли ехать с неисправным датчиком распредвала»? дело в том, что разные условия определяют, нормально ли водить машину с неисправным датчиком распредвала.В принципе, вы можете продолжать водить машину, если она работает плавно, без забавного звука, проблем с глохотом или ускорением, но если ваша машина не работает как обычно, подумайте о замене датчика коленчатого вала, но прежде чем вы это сделаете, введите правильный текст. .

Я также показал вам, как заменить датчик положения распределительного вала, предполагая, что вы провели надлежащую диагностику и подтвердили, что датчик распредвала является проблемой. Мы также рассмотрели вопрос «сколько времени нужно для замены датчика распредвала»?

Надеюсь, этот пост вам помог? пожалуйста, не стесняйтесь поделиться и добавить в закладки для дальнейшего использования.

Статья по теме: Как завести машину с неисправным датчиком коленвала

Шаринг — это забота!

Не игнорируйте индикатор проверки двигателя: как с этим обращаться

Когда на приборной панели загорается индикатор проверки двигателя, ваш первый вопрос, вероятно, такой: «Насколько это серьезно?» А затем: «Как мне это исправить — и сколько это будет стоить?»

Индикатор проверки двигателя — это «способ вашего автомобиля поговорить с вами», — говорит Кристин Брокофф, представитель CarMD, который предоставляет информацию и продукты для диагностики проблем с автомобилем.

Но проблема может быть как незначительной, например, неплотно закрытой газовой крышкой, так и более серьезной, например, неисправным кислородным датчиком, объясняет Майкл Калкинс, менеджер технического обслуживания AAA.

Вот что вам следует знать об индикаторе проверки двигателя и возможных проблемах, которые он может указывать.

Что означает индикатор проверки двигателя

Датчики в вашем двигателе контролируют работу его различных систем и подключаются к так называемой бортовой диагностической системе II (OBD-II).(Обратите внимание, что автомобили до 1996 года имеют более старую версию диагностической системы.) Когда что-то не работает должным образом, появляется индикатор проверки двигателя, чтобы предупредить вас.

Огни двигателя могут отличаться от одного производителя к другому. Индикатор оранжевого, желтого или красного цвета представляет собой очертание двигателя автомобиля, иногда вместе со словами «проверьте двигатель».

Есть два типа предупреждений.

• Горит индикатор «Проверьте двигатель»: если символ появляется и горит постоянно, это может быть широкий круг проблем.По словам Калкинса, его скоро нужно отнести в ремонтную мастерскую.

• Контрольный индикатор двигателя мигает: если символ мигает или мигает, это более серьезная проблема. В этих случаях, говорит Калкинс, вам следует остановиться в безопасном месте, выключить двигатель и отбуксировать автомобиль в ремонтную мастерскую для диагностики.

Некоторые люди путают служебную лампу с лампочкой проверки двигателя, говорит Брокофф. Однако индикатор обслуживания, иногда в форме гаечного ключа или слов «обслуживание сейчас» или «обслуживание в ближайшее время», говорит вам только о том, что пришло время для регулярного планового обслуживания, а не о механической проблеме.

Решение проблем с контрольным светом двигателя

Первым шагом является считывание светового кода контрольного двигателя, предоставленного компьютерной системой автомобиля. Это информация, регистрируемая датчиками вашего двигателя. Его можно прочитать с помощью сканеров или считывателей OBD II через разъем (порт OBD), обычно расположенный под рулевой колонкой.

Чтобы прочитать код, у вас есть три варианта:

1. Отнесите свой автомобиль к механику и заплатите диагностический сбор. Часто плата не взимается, если вы соглашаетесь на выполнение необходимых услуг в этом гараже.

2. Отнесите свой автомобиль в магазин автозапчастей и бесплатно прочтите код. Бесплатная диагностика с помощью светового индикатора двигателя хороша, потому что, если окажется, что код указывает на что-то незначительное, вы даже можете исправить это самостоятельно.

3. Купите недорогой сканер и прочтите код самостоятельно. Это особенно хороший вариант, если у вас старый автомобиль, который иногда может показывать лампу проверки двигателя на наличие мелких проблем. Сканеры стоят всего 15 долларов, а некоторые могут отправлять информацию на ваш мобильный телефон по беспроводной сети.

Проверьте коды индикаторов двигателя

После того, как вы получите код, вам все равно придется выяснить, что он означает. Введите код в поисковой системе вместе с годом, маркой и моделью вашего автомобиля, и вы обычно получите описание проблемы и некоторые предлагаемые варианты ремонта.

Однако, простое получение кода не всегда говорит вам, в чем именно проблема, говорит Калкинс. Это может поставить вас в общую зону неисправности, но часто требуется дальнейшая диагностика.

Например, общий код проверки двигателя — P0440. Этот код означает, что пары из вашего топливного бака утекают в атмосферу, как правило, из-за ослабления крышки бензобака. Исправление: затяните или замените крышку бензобака. В некоторых случаях после закручивания крышки бензобака свет просто гаснет через несколько дней вождения. В противном случае утечка может быть вызвана другими причинами.

Общие причины проверки двигателя, затраты на ремонт

Затраты на устранение неисправности вашего автомобиля, включая включение света, могут сильно различаться.Затраты на ремонт наиболее распространенных проблем с лампой проверки двигателя варьируются от менее 20 до почти 1200 долларов, согласно анализу миллионов ремонтов, рекомендованных CarMD в 2016 году в US

. Вот пять наиболее распространенных проблем с лампой проверки двигателя, а также ремонт и средние затраты. исправить их.

Сброс контрольной лампы двигателя

С помощью считывателя кода вы можете обнаружить, что можете просто выключить контрольную лампу самостоятельно.Однако, если вы не устранили проблему, она со временем появится снова.

А если в вашем штате требуются испытания на выбросы или осмотр, загорится индикатор двигателя, который автоматически выйдет из строя. В некоторых автомобилях код хранится в компьютерной системе, даже если свет не горит.

Кроме того, «Если вы слишком долго игнорируете проблему, это приведет к эффекту снежного кома», — говорит Брокофф. То, что может начаться как неисправность свечи зажигания, исправить которую сравнительно недорого, может, если ее игнорировать, в конечном итоге повредить каталитический нейтрализатор — дорогостоящая деталь для замены.

Ford Ranger 3.0L Датчик положения распределительного вала

( ПРИМЕЧАНИЕ:
Также называется датчиком положения CMP CaMshaft Position. Не поймите это
путать с CPS, который является датчиком положения коленчатого вала)

Be
обязательно ознакомьтесь с нашим Ford
Рейнджер 3.0 Форум

Автор: Wicked_Sludge
(Участник форума)

Начиная с 1995 г.,
3.0L получил бесконтактную систему зажигания (DIS). Эта система
использует набор датчиков положения, один на коленчатом валу двигателя, а другой
на распределительном валу двигателей, чтобы определить, когда зажигать свечи зажигания. поскольку
масляный насос приводится в действие распределительным валом через распределитель на этом (и
многие двигатели с V-образной тягой), Ford не смог полностью избавиться от
с дистрибьютором. Нижняя половина, которая входит в зацепление с распределительным валом и приводит в движение
масляный насос должен был бы остаться (за исключением того, что Форд перепроектировал весь блок).Поскольку нижняя половина распределителя все равно должна остаться,
Самый простой способ получить сигнал положения распределительного вала — это установить
датчик прямо на верхней части этого «синхронизирующего вала распредвала» (или распредвала
Синхронизатор).

На верхней части вала синхронизатора распредвала есть небольшая металлическая метка. Распредвал
болты датчика положения к верхней части вала синхронизатора кулачка, и этот металл
флаг проходит через датчик … таким образом двигатель точно знает
где кулачок вращается (и, таким образом, когда цилиндр №1 находится на своем
ход сжатия).

Вот где у нас проблемы.

Вал синхронизатора кулачка установлен на комплекте втулок. По какой-то причине (а это
по какой-то причине не является проблемой для двигателей дистрибьюторов),
эти втулки, кажется, изнашиваются преждевременно, что позволяет кулачку синхронизировать
вал качаться. В этот момент вал синхронизатора кулачка обычно издает
шум очень похож на визг ремня (но не всегда). Если не отмечено флажком,
втулки будут продолжать изнашиваться до такой степени, что металлический флажок,
должен проходить через контакты датчика положения кулачка.Это приводит к внезапной остановке синхронизирующего вала кулачка. Шестерня, которая включает
сам распредвал прикреплен к валу синхронизатора кулачка с помощью
штифт. Сила синхронизации кулачка остановлена, а кулачок все еще
вращение либо срывает зубья с шестерни, либо срывает валок
штифт … в любом случае кулачковый синхронизирующий вал расцепляет кулачок. С участием
вал синхронизатора больше не вращается, масляный насос больше не вращается,
при этом давление масла падает до нуля.

Полное разрушение двигателя во время
езда на скоростях по шоссе и без давления масла. Даже если
вы видите, что загорелся масляный свет, возможно, вы не сможете безопасно остановиться
и вовремя выключить грузовик, чтобы спасти двигатель.

Если вы покупаете DIS 3.0 с пробегом более 80 000 миль, вам следует
заменить вал синхронизатора. После этого вытащите синхронизатор и проверьте его на 50К
миль и заменяйте снова каждые 100 000 миль.Не игнорируйте скрипы или длинные
время запуска двигателя, поскольку оно может указывать на датчик кулачка или кулачок
проблемы с синхронизацией. Если ваша масляная лампочка загорается во время движения, как только
это безопасно, поставьте грузовик на нейтраль, выключите зажигание,
и по инерции до остановки. Эти грузовики (то есть Рейнджеры в целом, а не только
3.0) известны тем, что имеют отслаивающиеся блоки передачи давления масла, которые, как
давать ложно заниженные показания. Следующим шагом в этой ситуации будет проверка
либо низкое давление масла, либо плохой передающий блок и возьмите соответствующий
действие.

CMP
Датчик

Датчик положения распределительного вала (CMP) состоит из постоянного магнита, ярма и
катушка. Датчик CMP расположен рядом с кулачковой шестерней. Как каждая шестерня кулачка
зуб проходит через магнитный датчик датчика, импульс переменного напряжения индуцируется в
катушка. PCM считает количество импульсов для определения распредвала.
скорость. Количество импульсов, подсчитываемых за одну секунду, и есть частота сигнала.

Модуль управления трансмиссией (PCM) использует датчик положения распределительного вала для
управлять последовательным впрыском топлива и в рамках диагностики пропусков зажигания. ПКМ
постоянно контролирует количество импульсов в сигнальной цепи. ПКМ
сравнивает количество опорных импульсов датчика распределительного вала и количество
Получены опорные импульсы датчика положения коленчатого вала. Если PCM получает
неправильное количество импульсов, диагностические коды неисправностей (DTC) должны быть
хранится в PCM.Некоторые системы PCM по умолчанию будут работать с несколькими портами или
«групповая» работа инжектора. Датчик положения распредвала
сигнал необходим для правильной работы форсунки.
синхронизация цилиндров. Если датчик положения распредвала или его цепь неисправны,
большинство двигателей запустится. Однако диагностика пропусков зажигания PCM, скорее всего,
подвержен влиянию.

Вкл.
двигатель 199194 2,9 л и 3,0 л, статор распределителя — распределительный вал
Датчик положения (CMP), и это магнитный переключатель на эффекте Холла.На
Двигатель 1995+ 3.0L, CMP установлен на узле привода масляного насоса,
расположен ближе к задней части блока. это также единый эффект холла
магнитный переключатель, и он активируется одной лопастью и приводится в действие
распредвал.

Привод масляного насоса
навесной датчик положения распределительного вала

Симптомы:

Обычно (но не всегда) слышен визг из
двигатель.Обычно с задней стороны двигателя. Также может быть, что ваш
двигатель просто заглох и не показывает давления масла.

Что
Для замены:

Вам необходимо заменить
весь блок (синхронизатор распределительного вала и датчик положения распределительного вала).
Вал синхронизатора распределительного вала имеет шестерню, которая входит в зацепление с распределительным валом. Это
очень похож на распределитель, но имеет датчик положения, установленный на нем в
вершина.Вал изнашивается и начинает скрипеть.

CaMshaft
Датчик положения — ступенчатый или не ступенчатый стиль:

без шага
Стиль — Если заглянуть внутрь разъема положения распредвала
Датчик; вы смотрите на розетку (розетку) быстроразъемного соединения
затыкать. Для штепсельной розетки без ступеньки отверстие такого же размера в
перед розеткой, как и сзади (внизу в
отверстие для розетки) конец розетки.Это означает, что кончик вилки
(охватываемый конец быстроразъемного соединения) от автомобиля будет такого же размера
как задний конец быстроразъемного штекера (без уменьшения размера)

Шаг
Стиль — Если заглянуть внутрь разъема положения распредвала
Датчик; вы смотрите на розетку (розетку) быстроразъемного соединения
затыкать. Для штепсельной розетки ступенчатого типа отверстие большое в передней части
розетка, то об.25 (1/4) дюйма в гнездо, размер
сокет опускается примерно на 0,0625 (1/16) дюйма. Это означает, что 0,25 (1/4)
дюймов в гнездо, отверстие гнезда уступает и меньше, чем
отверстие для розетки в передней части розетки. Меньший размер гнезда
остается в этом размере до конца пути назад (до дна в гнезде
отверстие) штепсельной розетки. Глядя на автомобиль со стороны быстрого
подключите штекер, кончик штекера (уменьшится в размере.)

Расположение
(1995+ Ford 3.0L):

The
Синхронизатор распределительного вала (синхронизатор распределительного вала) находится на верхней задней стороне двигателя со стороны пассажира. Там
представляет собой прижимной болт (№ 3 на схеме ниже), который удерживает его на месте. В
Датчик положения распределительного вала прикреплен к верхней части распределительного вала Sycro.
Вал.

Как
В руководстве по ремонту указано, как его снять и установить:

Удаление
& Установка (1995+)
3.0L):

ПРИМЕЧАНИЕ:
Если в корпусе датчика положения распределительного вала нет пластикового фиксатора
защитный инструмент, специальный инструмент для обслуживания, такой как T89P-12200-A или аналогичный,
необходимо получить до установки. Несоблюдение этой процедуры
может привести к неправильной центровке статора. Это приведет к тому, что топливо
система не вовремя с двигателем, что может привести к повреждению двигателя.

1. Отключить
   отрицательный провод аккумуляторной батареи.

2. Удалить
   катушку зажигания, конденсатор магнитолы и кронштейн катушки зажигания.

3. Отключение
   разъем жгута проводов от датчика CMP.

   ПРИМЕЧАНИЕ:
   Перед снятием датчика положения распредвала отрегулировать цилиндр №1.
   до 10 после верхней мертвой точки (ВМТ) такта сжатия. Примечание
   положение электрического подключения датчика.При установке
   датчик, соединение должно быть в точно таком же положении.

4. Позиция
   цилиндр № 1 при 10ATDC, затем отметьте клемму датчика CMP
   положение разъема с двигателем в сборе.

5. Удалить
   крепежные винты датчика положения распределительного вала и датчик.

6. Удалить
   стопорный болт и прижимной зажим.

   ПРИМЕЧАНИЕ:
   Промежуточный вал масляного насоса следует снимать вместе с распредвалом.
   корпус датчика.

7. Удалить
   корпус датчика CMP.

Кому
установить:

1. Если
   пластиковая крышка фиксатора не прикреплена к заменяемому распределительному валу
   датчик положения, прикрепите инструмент синхронного позиционирования, например Ford Tool
   T89P-12200-A или аналогичный.Для этого выполните следующее:

   1. Вовлечение
      пластину корпуса датчика в радиальную прорезь инструмента.

   2. Повернуть
      инструмент на корпусе датчика распределительного вала до тех пор, пока выступ инструмента
      входит в выемку в корпусе датчика.

      ПРИМЕЧАНИЕ:
      Инструмент для укрытия должен быть квадратным и контактировать со всей верхней частью.
      поверхность корпуса датчика положения распределительного вала.

      Фиг. 2: Прикрепите инструмент синхронного позиционирования датчика положения распределительного вала к корпусу.

      Рис.3: Расположение датчика положения распределительного вала для 3.0L

2. Перенос
   промежуточный вал масляного насоса от старого датчика положения распредвала
   корпус на замену корпуса датчика.

3. Установить
   корпус датчика фаз газораспределения так, чтобы произошло зацепление ведущей шестерни
   когда стрелка на локаторном инструменте направлена ​​примерно на 30 против часовой стрелки
   (контактный разъем датчика должен быть совмещен с его метками)
   с лицевой стороны блока цилиндров.

4. Установить
   зажим и болт, затем затяните болт до 1522 футов.
   фунты. (2030 Нм).

5. Удалить
   инструмент синхронного позиционирования.

   ВНИМАНИЕ:
   Если разъем датчика расположен правильно, ЗАПРЕЩАЕТСЯ перемещать
   разъем, повернув корпус датчика. Это приведет к тому, что топливо
   система не вовремя с двигателем.Это могло вызвать
   повреждение двигателя. Снимите корпус датчика и повторите установку.
   процедура, начинающаяся с шага один.

6. Установить
   датчик и удерживающие винты, затяните винты до 2231 дюйма
   фунты. (24 Нм).

7. Прикрепить
   разъем проводки датчика управления двигателем к датчику.

8. Установить
   кронштейн катушки зажигания, конденсатор зажигания радио и катушка зажигания.

9. Подключиться
   отрицательный провод аккумуляторной батареи.

Как
Участники нашего форума говорят, что нужно удалить и установить его (1995+ 3.0L):

Автор
Участник форума mercuryseven (здесь):

Противный
маленькое устройство. Я выбрасывал P0340 (неисправность датчика положения качающегося вала)
и грузовик еле еле ехал, это Ranger Edge 2002 года с
3.0. Я припарковал его и заказал синхронизатор Motorcraft, приехал домой в восемь.
и закончил около девяти.

Для
те, кто не в курсе, это печально известно провалом в Ranger (Пост ’95)
и в лучшем случае, когда это вызывает проблемы с производительностью,
в худшем случае это приведет к выходу из строя вашего двигателя. Вал, идущий вниз, это
что приводит в действие ваш масляный насос, и это обрабатывается шестерней, сваренной точечной сваркой
к нему. В моем случае вал имел люфт примерно 3/4 дюйма, а шестерня
был сильно изношен почти до лезвия бритвы из-за поплавка в
главный вал.Вот что это значит. Чем изнашиваются втулки, тем мягче
металлическая шестерня может плавать напротив более жесткого кулачка, носить
прямоугольные зубья шестерни в более заостренную овальную форму. Это сбрасывает
куча металла в вашем двигателе и запускает эффект снежного кома. Было это
вышла из строя передача, двигатель, скорее всего, заглох бы, но не раньше, чем он
голодал по маслу и был схвачен.

Если
у вас больше 70 тысяч в грузовике, смени его, уборка занимает больше времени
чем проект.Я купил Motorcraft CMP за 165 долларов, но они будут
дайте мне 50 долларов за ядро. Вы можете купить reman CMP примерно за 100 долларов.
дверь или 50 долларов с сердечником. Есть два типа: «С шагом»
Вверх »и« без шага вверх ». Это относится к разъему
тип. Все EDGE 3.0 — «Без …». Вы можете тянуть
датчик перед тем, как взять новый, или просто купите
«Без» … они работают над всем.

Потяните
отрицательный.

CMP
находится в задней части блока, сверху.

Два 7/16
болты крепления датчика к синхронизатору, снимите их перед
отсоединение ремня безопасности. Снимаем датчик и снимаем жгут — это
выпуск табуляции.

Отметить
положение лопасти вала на коллекторе с помощью карандаша для смазки или
маркер. Инструмент для выравнивания и метод ВМТ бессмысленны, эти зубы
откусив большой кусок, ты либо ужасно не в порядке, либо в порядке.Отметьте тело
должность.

Трюм
опускной болт находится сзади и немного сбоку от вала со стороны пассажиров
осевая линия. Это розетка 1/2 дюйма на слегка наклонной спинке.

Удалить
Старый. Проклинайте его и указывайте, говоря что-то вроде: «Посмотри, как плохо
это «. Тогда ничего не бросайте в это отверстие.

Крышка
новый в масле от уплотнительного кольца вниз. Добавка Лукаса.

Загляните
CMP.Он самоустанавливается с валом масляного насоса. Это шестерня спирального типа и
подача диктует прыжок на один зуб по часовой стрелке. Цельтесь в одну спину — в
шесть часов стрелять за пять.

Ваш
теперь заслонка вала на месте, совместите корпус CMP с отметкой.

Однажды
он выровнен и полностью прилегает к блоку, вставьте 1/2 дюйма
прижать болты.

Разъем
датчик к жгуту проводов и переустановите на CMP, затяните два 7/16 »
болты.

Переподключиться
отрицательный.

Когда ты
запустите его, просто дайте ему простаивать. Не делайте ничего резкого, пока этот CMP не сможет
пропитаться маслом. Дилер Ford говорит, что нужно отпустить его примерно на
минутку, пока компьютер вносит крошечные корректировки в текущее
согласованное время стрельбы.

Результат
был очищенный код P0340 и совершенно другой двигатель.

бонус ко всему этому заключается в том, что в процессе отслеживания этого
проблема, заменил ICV, датчик массового расхода воздуха, свечи, провода штекера,
змеевик, топливный фильтр, дроссельная заслонка, очищенный воздушный короб…и вот, наконец, я
иметь считыватель кода.

Автор
Участник форума Fourwheelford:

Отсоединить массу аккумулятора
кабель перед началом работы.

Если вы снимаете датчик, есть маленькая клавиша, которая находится сверху
вал. Он вращается и касается датчика. Открытие (слот), в которое
Место — это место, где шпонка должна находиться в ВМТ (верхней мертвой точке) на такте сжатия.Если это на
такт выпуска, ключ будет на противоположной стороне прорези. Использовать некоторые
белого цвета и отметьте место размещения перед снятием датчика, чтобы вы могли
положи его обратно на право. Поставил мотор в ВМТ. Есть небольшой прижимной болт
(Думаю 10мм). Снимите его, и датчик должен вывернуться. Замени это
в обратном порядке и убедитесь, что ключ остается в центре паза.
Затянуть
удерживающий болт, вставьте датчик обратно и подключите его.Критическая часть
кладет все в точности так, как было снято. Это довольно простая работа
хоть. Я проводил профилактическое обслуживание около 2000 миль назад.

Когда я это сделал, я использовал гармонический балансир и оставил свечу зажигания в
Это. Я крутил мотор рукой, пока не почувствовал нарастание сжатия.
вверх. Как только я почувствовал нарастание сжатия
вверх поставил на нулевую отметку (пять зубцов назад от букв ВМТ) на
балансир, а НЕ буквы ВМТ.Когда снял датчик зуб
был прямо в середине слота.

Смазанный
поднял новый синхронизирующий вал и проиндексировал шестерню так, чтобы
он войдет в то же самое место. Я собрал все обратно, и она
загорелся прямо без CEL (Check Engine Light). Инструмент действительно не
нужный. Если вы отметите
Отметьте 0 градусов на балансире белым цветом и совместите его с РУКОЯТКОЙ.
датчик позиционирования (черный датчик рядом с балансиром) на сжатие
инсульт, то вы будете в ВМТ.Установите синхронизатор
с ключом в центре прорези и с вашей линией, которую вы отметили на
блок или где угодно и посмотрим, как у нее получится. Обратите внимание, где находится ключ
прежде чем вытащить его. Это даст вам представление о том, как далеко вы были.

Подсоедините отрицательный провод аккумуляторной батареи.

Автор
Участник форума Runnin’OnEmpty:

Отсоединить массу аккумулятора
кабель перед началом работы.

Если приглядеться, то на демпфере коленчатого вала есть отметка.
это в 0 * ВМТ. Возможно, вам придется отшлифовать амортизатор, чтобы
вижу это, но это там. Совпадает с пятым зубом по тону.
кольцо после разрыва.
Чтобы проверить ход сжатия, просто снимите датчик кулачка.
и посмотрите, не совпадают ли шпонка и зазор. Если да, то
двигатель находится на такте сжатия. Если их разделяет почти 180 *,
затем проверните двигатель на (1) оборот, чтобы включить сжатие
Инсульт.Помните, что «ключ» синхронизации и «разрыв» не будут совмещены.
отлично, они просто будут рядом; (Ключ будет около 14 * ccw
из разрыва, если я правильно помню).

Подсоедините отрицательный провод аккумуляторной батареи.

От
Сотрудник форума:

I
только что сделал замену моего датчика положения кулачка и синхронизирующего вала. Большинство
В местах автозапчастей он указан как датчик угла поворота коленчатого вала …иди разберись.

В любом случае, для справки в будущем вот краткое руководство для 95 3,0 л:

1. Отключить
   аккумулятор. Получите табурет и получите доступ к мотору со стороны пассажиров.
   возле межсетевого экрана.

2. Отключить
   6 проводов свечей зажигания из жгута в верхней части двигателя.

3. Использование
   гнездо 12 мм для снятия жгута проводов свечи зажигания с верхней части
   двигатель и отодвиньте все это в сторону, чтобы можно было дотянуться до двигателя
   и брандмауэр.Некоторым поможет отключение ремня безопасности.

4. Использование
   короткая плоская головка, чтобы отсоединить штекер от датчика

5. Если
   ложа, используйте торцевую головку на 6 мм или отвертку, чтобы ослабить два верхних винта и
   осторожно снимите датчик.

6. Использование
   телефон с камерой, чтобы сфотографировать положение вала, как оно есть
   перед перемещением или любопытством.Вам нужно получить запись о точном
   положение верхней части полукруга. Моя была искалечена,
   но я все равно сделал снимок.

7. Использование
   удлинитель или два и гнездо на 10 мм, снимите болт / шайбу, которая
   удерживая сборку в нужном положении. Это трудно увидеть, так как
   между нижней частью сборки и брандмауэром, внизу рядом с
   куда он входит.Нащупайте там внизу, и вы почувствуете это … вы
   может потребоваться вытащить некоторые провода, чтобы добраться до него.

8. с
   что пропало, теперь вы можете вынуть всю сборку … обязательно заплатите
   обратите внимание на положение этого полукольца (отметьте его фломастером,
   может быть). Когда вы вставляете новое, полукольцо должно быть ровно
   обратно в это место. Если твоя искалечена, как моя, смотри очень
   осторожно у основания кольцо садится на место, где оно ИСПОЛЬЗУЕТСЯ, и
   используйте это как ссылку.Еще рекомендую НЕ оставлять ради ядра
   заряжайте, пока не закончите, так что у вас есть справочная информация. Кроме того, НЕ
   провернуть или повернуть двигатель каким-либо образом, пока он выключен, иначе у вас
   сделать кучу настроек времени.

9. Получение
   новый требует некоторой смазки и покачивания, и небольшого постукивания
   резиновым молотком и дюбелем, но он войдет. Когда зубы
   сцепления, они повернут полукольцо на несколько градусов по часовой стрелке, так что
   вам нужно будет компенсировать это перед вставкой.Будь тверд, но не
   излишний

10. Заменить
    болт. Замените датчик и подключите его. Замените свечу зажигания.
    жгут проводов и подключите все обратно. Подсоедините аккумулятор.

из
Участник форума atlsud:

Возьми
фото перед снятием синхронизатора. Спусковой крючок вращается
против часовой стрелки.Я поставил триггер в аналогичный
положение на новом синхронизаторе. Когда я вставляю его, шестерни включаются и поворачиваются.
спусковой крючок по часовой стрелке. Мне потребовалось несколько раз переустановить спусковой крючок и
установите синхронизатор, чтобы сделать это правильно.

Вот
фото, которое я сделал перед тем, как вынуть его.

Примечание
От Wicked_Sludge:

Просто
убедитесь, что маленький флажок на конце синхронизатора и корпус
сам syncro во время установки находится в той же ориентации, что и
были при удалении.На самом деле нет причин устанавливать двигатель в ВМТ
перед удалением (если вы не используете специальный инструмент fords для настройки CMP
сроки).

Диагностика
Коды неисправностей:

Неправильно установлен зубчатый датчик положения распредвала ведомого (cmp)
узлы синхронизатора, вызывающие помпаж, потерю мощности, неисправность
горит индикаторная лампа и диагностические коды неисправностей P1336, P1309 и P0340.

ссылку
Видео:

ссылку
Фото:

(3.
