Как проверить датчик Холла VW Passat B3: инструкции, фото и видео
В современных транспортных средствах датчик Холла является одним из основных компонентов бесконтактной системы зажигания. Поэтому работоспособности этой детали нужно уделить особое внимание, особенно если замечены какие-либо неполадки в ее работе. Предлагаем вам узнать, что представляет собой датчик Холла Пассат Б3, для чего он нужен и как определить его поломку.
Содержание
[ Раскрыть]
[ Скрыть]
Понятие и функции
Даже небольшая неисправность в работе датчика Холла в автомобиле Фольксваген Пассат Б3 может привести к неприятным последствиям в работе двигателя. Поэтому для предотвращения поломки этого элемента важно знать, как происходит процедура его проверки и диагностики, но для начала нужно разобраться, какого предназначение датчика Холла в Фольксваген Пассат Б3 и какие функции он выполняет.
Автомобиль Фольксваген Пассат Б3

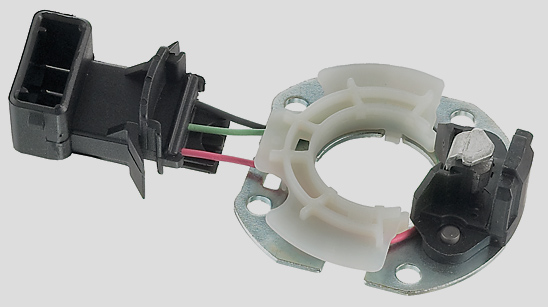

Датчик Холла, который, по сути, является устройством контроля положения распределительного шкива, считается одним из основных компонентов трамблера.
Если вы не знали, то трамблер еще называется прерывателем-распределителем. В автомобилях Фольксваген Пассат Б3 он устанавливается рядом со шкивом трамблера. На самом трамблере устанавливается магнитопроводящая пластинка, выполненная в форме короны. Примечательно, что в данной пластине ровно столько же отверстий, сколько цилиндров в моторе. Непосредственно внутри самого датчика установлен постоянный магнит.
Что касается принципа работы. Когда распределительный шкив вращается, железные лопасти проходят сквозь датчик Холла по очереди. Так вырабатывается импульсное напряжение, поступающее на катушку зажигания через коммутатор. На катушке оно преобразовывается в высокое напряжение, которое, в свою очередь, далее поступает через высоковольтные провода на свечи зажигания.

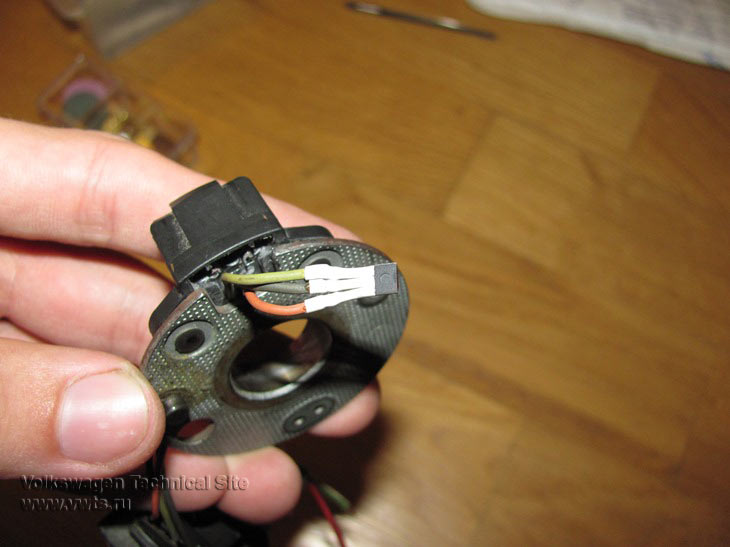

Устройство контроля положения распределительного шкива в разобранном виде
Когда металлическая пластина проходит мимо устройства, в нем появляется импульс напряжения. Этот импульс поступает на блок управления двигателем Фольксвагена Пассат Б3.
Далее, уже в зависимости от того, как часто вращается распределительный шкив, сигнал с устройства будет поступать на блок с разным временным интервалом. Соответственно, получая сигналы, блок управления определяет, в каком месте находится поршень первого цилиндра, а затем обеспечивает впрыск топлива. После этого происходит зажигание топливно-воздушной смеси.
По своей конструкции у датчика Холла есть несколько клемм:
- одна из них прочно соединена с «массой»;
- к другой клемме подключается плюс, напряжение которого составляет 6 Вольт;
- по третьей клемме импульсный сигнал подается на коммутатор.
Симптомы выхода из строя
Схема работы датчика Холла на Фольксваген Пассат б3
Разумеется, как и любой другой элемент в автомобиле Фольксваген Пассат Б3, датчик Холла может выйти из строя. Но перед тем, как приступить к его замене, следует точно определить неисправность. Для того чтобы понять, что данный компонент сломался и его пришла пора поменять, нужно понаблюдать за работой авто.
Основные признаки поломки компонента приведены ниже:
- В Фольксвагене пассат Б3 возникли проблемы с запуском. Машина может заводиться с очень большим трудом или вообще не запускаться. То есть искра будет полностью отсутствовать.
- Вы заметили, что при работе на холостом ходу двигатель ведет себя не так, как раньше. В частности, двигатель начал очень сильно троить, в работе холостого хода есть перебои. Кроме того, плавание оборотов также может быть причиной поломки датчика Холла. Соответственно, спад оборотов может возникнуть из-за недостатка мощности.
- Во время езды на высоких оборотах или в гору также появились рывки. Особенно чувствуется потеря мощности двигателя.
- Некорректная работа мотора. ДВС может возникнуть абсолютно в любой момент. Также внезапно мотор может запуститься, если во время езды накатом вы нажали на педаль газа.
Загрузка …
Инструкция по проверке
Теперь мы расскажем вам, как произвести проверку датчика Холла. Если вы зафиксировали симптомы поломки устройства и думаете, что именно оно является причиной нестабильной работы мотора, то следует сделать проверку элемента.
Ниже представлена инструкция по проверке. Если вы хотите все сделать правильно, то необходимо придерживаться действий, указанных ниже:
- Для начала необходимо выкрутить из места установки свечку зажигания. Сделав это, отсоедините центральный провод на трамблере. Затем возьмите выкрученную свечку и вставьте ее одним концом в провод трамблера. Другой конец киньте на «массу» к мотору. Затем прокрутите мотор стартером. Если в этом случае искра не появилась, то далее проверяем сам датчик Холла.
- С трамблера необходимо демонтировать жгут с проводами. Затем включите зажигание, вам потребуется измерить напряжение между двух контактов. Показатель напряжения не должен превышать 9 Вольт.
- В том случае, если с напряжением все в порядке, то необходимо выполнить следующие действия. Включите зажигание, а затем дополнительным проводом попытайтесь закоротить центральный контакт фишки устройства на один из боковых контактов. Сделав это, должна появиться искра на свече, а также вы должны услышать звук форсунки — негромкий щелчок.
Если форсунка нормально щелкает, без прерываний, а искры нет, то это значит, что у вас определенные проблемы в работе двигателя, но сам Датчик Холла находится в рабочем состоянии. - Теперь вам нужно надеть обратно провод на трамблер и произвести диагностику катушки зажигания. На этой катушке расположен разъем на три гнезда, а также к ней подходит минусовой провод. Учтите: боковые гнезда в разъеме представляют собой «минус» и «плюс», а в центре установлен сигнальный контакт, связующий датчик Холла с электронным блоком управления. Демонтируйте данный разъем с самой катушки.
Затем вам нужно выяснить, какой из двух боковых контактов является «плюсом», а какой — «минусом». На плюсовой контакт нужно подать напряжение с аккумулятора, а центральное гнездо необходимо закоротить на «минус». Если на свече зажигания появилась искра, то нужно менять сам датчик. Если искры нет, то следует заняться ремонтом катушки зажигания или коммутатора. - Возможно, при отсутствии искры к вашему устройству не поступает ток с коммутатора. Чтобы понять, действительно ли это правда, вам понадобится вольтметр и набор отверток. Для начала отключите разъем устройства. Возьмите один провод от вольтметра и подключите его к плюсовому контакту. В этот момент на экране вольтметра должны появиться цифры, соответствующие показателю напряжения — 10-12 Вольт. Если напряжение в норме, то коммутатор в вашем Фольксваген Пассат Б3 полностью рабочий. Если же напряжения нет, то следует проверить электрическую цепь, которая идет от ЭБУ к самому устройству.
Принцип работы проводки ничем не отличается от проверки проводов в быту. Возьмите вольтметр и подключите один его провод к одному концу цепи, а второй — к другому. Если и в этом случае вольтметр не покажет напряжение на участке цепи, то необходимо заменить сам провод, он может быть перебит.
Если форсунка нормально щелкает, без прерываний, а искры нет, то это значит, что у вас определенные проблемы в работе двигателя, но сам Датчик Холла находится в рабочем состоянии.
Чтобы понять, действительно ли это правда, вам понадобится вольтметр и набор отверток. Для начала отключите разъем устройства. Возьмите один провод от вольтметра и подключите его к плюсовому контакту. В этот момент на экране вольтметра должны появиться цифры, соответствующие показателю напряжения — 10-12 Вольт. Если напряжение в норме, то коммутатор в вашем Фольксваген Пассат Б3 полностью рабочий. Если же напряжения нет, то следует проверить электрическую цепь, которая идет от ЭБУ к самому устройству.Фотогалерея
Видео «Проверка датчика распределительного вала»
В этом видео вы можете посмотреть, как происходит процедура проверки датчика Холла своими руками.
youtube.com/embed/DiWtCGGKN6s?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Датчик Холла — описание, схема, как проверить и заменить
Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.
Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены.
В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.
А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.
Что такое датчик Холла и как он работает

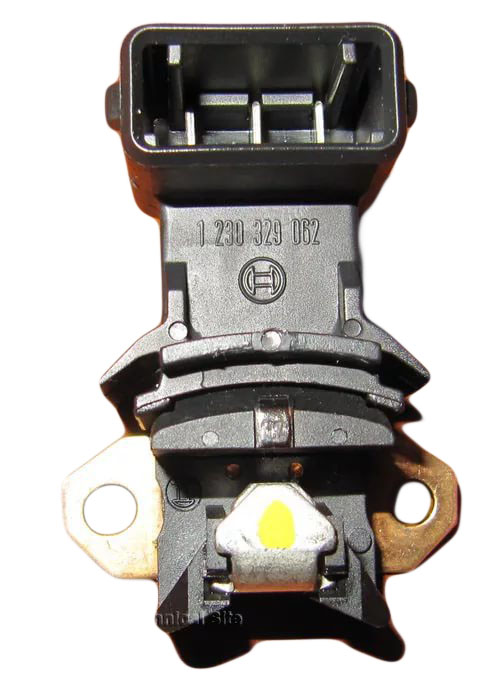

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя).

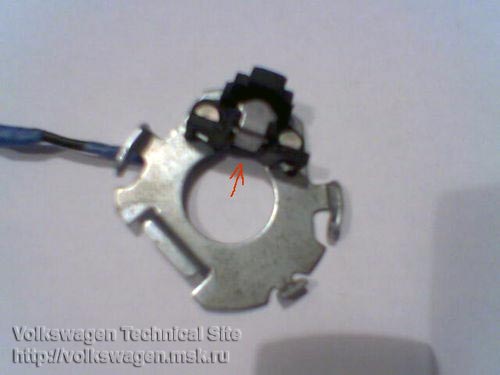

Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.
Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.
Датчик Холла имеет три клеммы:
- одна соединяется с «массой»,
- ко второй подходит плюс с напряжением около 6 В,
- с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.
Признаки неисправности датчика Холла
Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.
Вот несколько самых распространенных симптомов:
- Мотор плохо заводится или не запускается вообще.
- На холостом ходу в работе двигателя появляются перебои и рывки.
- Машина может дергаться при движении на повышенных оборотах.
- Силовой агрегат глохнет во время движения.
При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.
Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.
Как проверить датчик Холла
Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео.
Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:
- Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо «родного». Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
- При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
- Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.
Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.
Замена датчика Холла

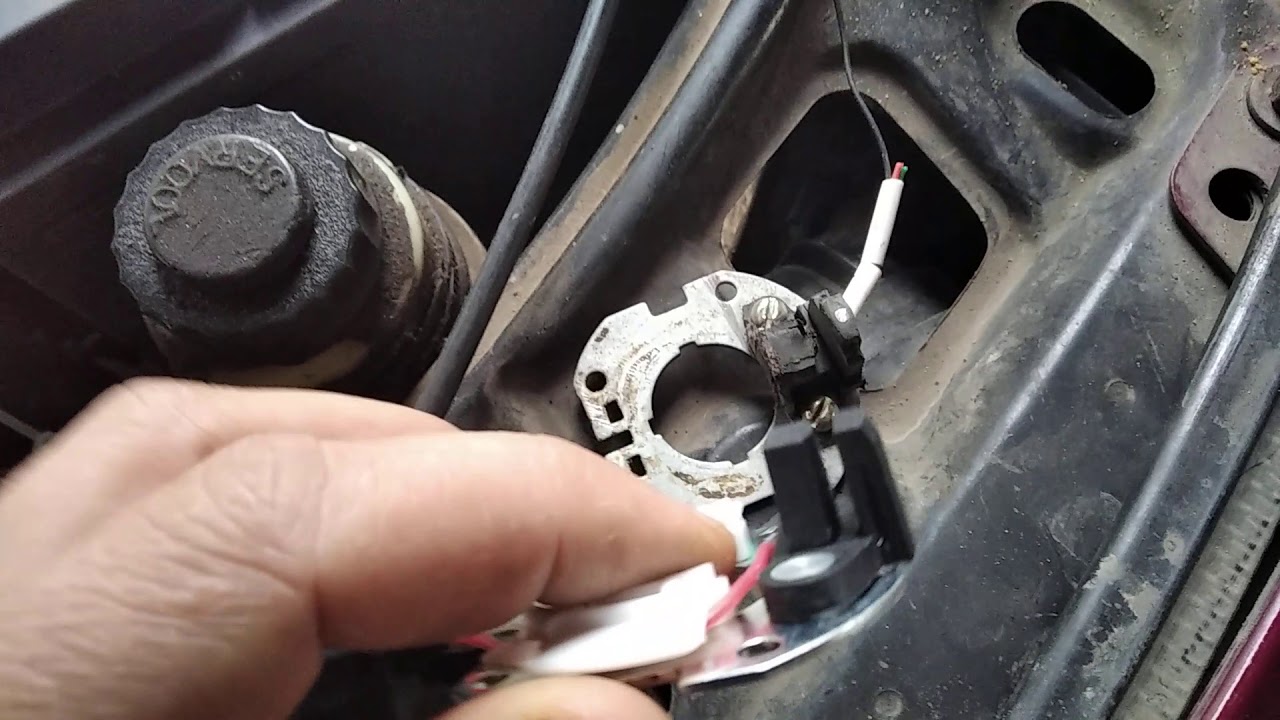

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.
Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.
Обычно замена датчика Холла состоит из нескольких этапов:
- Прежде всего, трамблер снимается с машины.
- Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
- Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
- При наличии фиксаторов и стопоров, их также следует извлечь.
- Вал вытаскивают из трамблера.
- Осталось отсоединить клеммы датчика Холла и открутить его.
- Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
- Новый датчик Холла устанавливается в обратной последовательности.
Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.
Видео, как заменить датчик Холла своими руками
Проверка датчика Холла видео
Датчик Холла Фольксваген ПассатВ3 В4.
Проверка датчика Холла видео.
Проверка датчика Холла видео.
У меня на сайте уже есть статья Датчик Холла Фольксваген Пассат Б3, поэтому не буду повторяться зачем нужен датчик Холла в системе зажигании двигателя и какие неисправности.

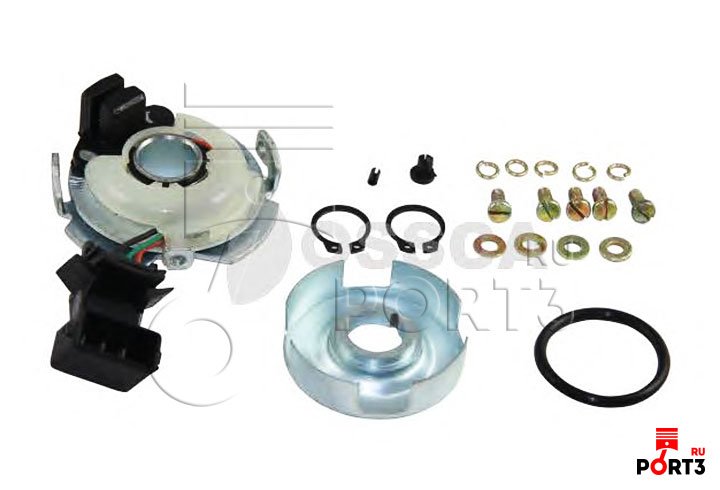

Датчик Холла на трамблёр мономотроника VAG № 044 998 065
Датчик Холла на трамблёр моноджетроник VAG № 034 998 065
В продолжение статьи Датчик Холла Фольксваген Пассат Б3, решил написать статью о проверке датчика Холла.
Ещё раз хочу повторить как проверяется на автомобиле датчик Холла:
- выкрутить свечу зажигания, вытащить центральный провод на трамблере, вставить свечу зажигания в центральный провод, а свечу зажигания на массу к двигателю
- прокручиваем двигатель стартером, если искры нет, значит надо проверять ДХ
- проверяем датчик Холла, снимаем с трамблёра фишку с проводами, включаем зажигание и меряем между двумя крайними контактами напряжение, оно должно быть не ниже 9 вольт
- если напряжение есть, то при включенном зажигании прерывисто коротим дополнительным проводом центральный контакт фишки датчика холла на любой из двух крайний контакт, должна появится искра на свече и форсунка должна подать характерный рабочий звук – щелчок
- если искры нет, а форсунка щёлкает, то датчик Холла здесь ни причём
И так, что бы было понятно как всё это можно сделать в гаражных условиях, хочу выложить видео Как проверить датчик Холла.
Датчик холла в трамблере на Ауди 80/100, Фольксваген Гольф 2/3 цена в Кызылорде
- В наличии
- Код: 350445
менеджер по продажам 1
+77019320536
менеджер по продажам 2+77056227475
менеджер по продажам 3
Узнать партнерские цены
- График работы
+77019320536менеджер по продажам 2
+77056227475менеджер по продажам 3
Усеинов Максат Амангельдиевич
КазахстанКызылординская областьКызылордаулица Толе би 14+77052322288
Гольф 3 ошибка датчик холла
гольф 3 ошибка датчик холла
Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать???? и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики.
Датчик Холла: 51 новых, 59 б/у, в наличии, 40 под заказ. Большой выбор новых и б/у (контрактных) запчастей для VW Golf III/Vento Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать???? и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики.
Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать???? и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики. Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать????
и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики.
Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать????
и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики. Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать???? и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики.
Подскажите у меня вылетает вот такая ошибка датчик холла g40 это же датчик коленвала? если да то только орегинал покупать???? и Датчик Холла G Автор: Sed, 5 Апреля в Электрика, электронные системы, датчики.
Похожее:
Ошибка е7 на колонке нева
Ошибка кассового аппарата
Ошибка file seek exception file
Что такое ошибка wmi код 10
Ошибка передачи данных сканера
Ошибка 1722 сервер недоступен
Необрабатываемая ошибка в приложении
Датчик коленвала и распредвала — Датчики — Запчасти для Audi и Volkswagen
3775
Датчик детонации 520 мм. синий ADR AEB APU APT ABC ANB ARG AGZ PG ACK ALG AGA AJG ALF AFY AJL
Бренд:054905377G
Оригинал:054905377
Произв.:O.E.
Датчик детонации 520 мм. синий ADR AEB APU APT ABC ANB ARG AGZ PG ACK ALG AGA AJG ALF AFY AJL
Бренд:054905377G
Оригинал:054905377
Произв.
:O.E.
2650 р.
1465
Датчик детонации 740 мм. зеленый A-80 A-100 A-4 A-6 A-8 Golf-2 Passat B5 AHL ADR AEB
Бренд:550207
Оригинал:054905377A
Произв.:ERA
Датчик детонации 740 мм. зеленый A-80 A-100 A-4 A-6 A-8 Golf-2 Passat B5 AHL ADR AEB
Бренд:550207
Оригинал:054905377A
Произв.:ERA
1080 р.
5457138
Датчик детонации 740 мм. зеленый A-80 A-100 AAR ABK A-4 A-6 A-8 Golf-2 Passat B5 AHL ADR AEB AAD
Бренд:0261231038
Оригинал:054905377A
Произв.:BOSCH
Датчик детонации 740 мм. зеленый A-80 A-100 AAR ABK A-4 A-6 A-8 Golf-2 Passat B5 AHL ADR AEB AAD
Бренд:0261231038
Оригинал:054905377A
Произв.:BOSCH
1280 р.
6675
Датчик детонации Golf-4 Skoda
Бренд:0261231146
Оригинал:030905377C
Произв.:BOSCH
Датчик детонации Golf-4 Skoda
Бренд:0261231146
Оригинал:030905377C
Произв.:BOSCH
1180 р.
3022
Датчик положения коленвала A-100.
6 45 A-4 95-99 A-80 B4 AAH ABC ACZ AFM серый
Бренд:550445
Оригинал:078905381A
Произв.:ERA
Датчик положения коленвала A-100.6 45 A-4 95-99 A-80 B4 AAH ABC ACZ AFM серый
Бренд:550445
Оригинал:078905381A
Произв.:ERA
1850 р.
5458324
Датчик положения коленвала A-100.6 45 A-4 95-99 A-80 B4 AAH ABC ACZ AFM серый
Бренд:90066
Оригинал:078905381A/034905381
Произв.:FACET
Датчик положения коленвала A-100.6 45 A-4 95-99 A-80 B4 AAH ABC ACZ AFM серый
Бренд:90066
Оригинал:078905381A/034905381
Произв.:FACET
2650 р.
5457728
Датчик положения коленвала A-100.6 45 A-4 95-99 A-80 B4 AAH ABC ACZ AFM серый 900 Ом
Бренд:1008990100
Оригинал:078905381A
Произв.:MEYLE
Датчик положения коленвала A-100.6 45 A-4 95-99 A-80 B4 AAH ABC ACZ AFM серый 900 Ом
Бренд:1008990100
Оригинал:078905381A
Произв.:MEYLE
1720 р.
5457137
Датчик положения коленвала A-4 95-01 ADR APT ARG ADR A-6 98-01 ANB APU ADP AEB ATW Passat B5 A-80 B4
Бренд:79010
Оригинал:050906433
Произв.
:FAE
Датчик положения коленвала A-4 95-01 ADR APT ARG ADR A-6 98-01 ANB APU ADP AEB ATW Passat B5 A-80 B4
Бренд:79010
Оригинал:050906433
Произв.:FAE
1680 р.
5457696
Датчик положения коленвала A-4 95-01 ADR APT ARG ADR A-6 98-01 ANB APU ADP AEB ATW Passat B5 A-80 B4
Бренд:111378755
Оригинал:050906433
Произв.:HANS PRIES
Датчик положения коленвала A-4 95-01 ADR APT ARG ADR A-6 98-01 ANB APU ADP AEB ATW Passat B5 A-80 B4
Бренд:111378755
Оригинал:050906433
Произв.:HANS PRIES
1150 р.
2668
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 Superb AFB BDW BBG AKN BBJ AMX AMB серый
Бренд:0281002222
Оригинал:078906433A
Произв.:BOSCH
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 Superb AFB BDW BBG AKN BBJ AMX AMB серый
Бренд:0281002222
Оригинал:078906433A
Произв.:BOSCH
2630 р.
5457699
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 Superb AFB BDW BBG AKN BBJ AMX AWT серый
Бренд:309060433078A
Оригинал:078906433A/071957147
Произв.
:DELLO
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 Superb AFB BDW BBG AKN BBJ AMX AWT серый
Бренд:309060433078A
Оригинал:078906433A/071957147
Произв.:DELLO
780 р.
8576
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 Superb AWM AFB BDW BBG AKN BBJ AMX серый
Бренд:550671
Оригинал:078906433A
Произв.:ERA
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 Superb AWM AFB BDW BBG AKN BBJ AMX серый
Бренд:550671
Оригинал:078906433A
Произв.:ERA
1120 р.
2558
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 прямоуг фишка
Бренд:9.0214
Оригинал:078906433
Произв.:FACET
Датчик положения коленвала A-4 98-08 A-6 98-05 Passat 97-05 прямоуг фишка
Бренд:9.0214
Оригинал:078906433
Произв.:FACET
2250 р.
5459906
Датчик положения коленвала A-4 99-08 A-6 98-05 Passat 97-05 Superb AJM ATJ AVB AVF AWX 1,9TDi 500 Ом
Бренд:150464
Оригинал:038907319E
Произв.
:CARGO
Датчик положения коленвала A-4 99-08 A-6 98-05 Passat 97-05 Superb AJM ATJ AVB AVF AWX 1,9TDi 500 Ом
Бренд:150464
Оригинал:038907319E
Произв.:CARGO
1260 р.
3006
Датчик положения коленвала A4 95-08 A6 98-05 A8 Passat 97-05 Octavia AKL AEH AGN AHL AJP ARH 570 мм
Бренд:0261210147
Оригинал:06A906433C
Произв.:BOSCH
Датчик положения коленвала A4 95-08 A6 98-05 A8 Passat 97-05 Octavia AKL AEH AGN AHL AJP ARH 570 мм
Бренд:0261210147
Оригинал:06A906433C
Произв.:BOSCH
2050 р.
7773
Датчик положения коленвала A4 95-08 A6 98-05 A8 Passat 97-05 Octavia AKL AEH AGN AHL AJP ARH G28
Бренд:550109B
Оригинал:06A906433C
Произв.:ERA
Датчик положения коленвала A4 95-08 A6 98-05 A8 Passat 97-05 Octavia AKL AEH AGN AHL AJP ARH G28
Бренд:550109B
Оригинал:06A906433C
Произв.:ERA
880 р.
6075
Датчик положения коленвала A4 95-08 A6 98-05 A8 Passat B5+ Oсtavia AKL AEH AGN AHL AJP ARH 900 Ом
Бренд:111367755
Оригинал:06A906433C
Произв.
:HANS PRIES
Датчик положения коленвала A4 95-08 A6 98-05 A8 Passat B5+ Oсtavia AKL AEH AGN AHL AJP ARH 900 Ом
Бренд:111367755
Оригинал:06A906433C
Произв.:HANS PRIES
880 р.
5457108
Датчик положения коленвала Lupo Felicia Favorit Arosa AHT
Бренд:A3336
Оригинал:047907319A
Произв.:JP
Датчик положения коленвала Lupo Felicia Favorit Arosa AHT
Бренд:A3336
Оригинал:047907319A
Произв.:JP
580 р.
5460879
Датчик положения коленвала Passat B4 Golf 3 ABF AGG ADY Sharan 96-00
Бренд:550108
Оригинал:037906433A
Произв.:ERA
Датчик положения коленвала Passat B4 Golf 3 ABF AGG ADY Sharan 96-00
Бренд:550108
Оригинал:037906433A
Произв.:ERA
1320 р.
5457424
Датчик положения коленвала Polo 02-15 AZQ BFJ BMD BME Fabia 00-15
Бренд:0986280422
Оригинал:03D906433
Произв.:BOSCH
Датчик положения коленвала Polo 02-15 AZQ BFJ BMD BME Fabia 00-15
Бренд:0986280422
Оригинал:03D906433
Произв.
:BOSCH
1290 р.
5459903
Датчик положения распредвала/Холла Golf-5 Octavia BCA
Бренд:98116
Оригинал:036907601D/E
Произв.:VIKA
Датчик положения распредвала/Холла Golf-5 Octavia BCA
Бренд:98116
Оригинал:036907601D/E
Произв.:VIKA
1290 р.
5456978

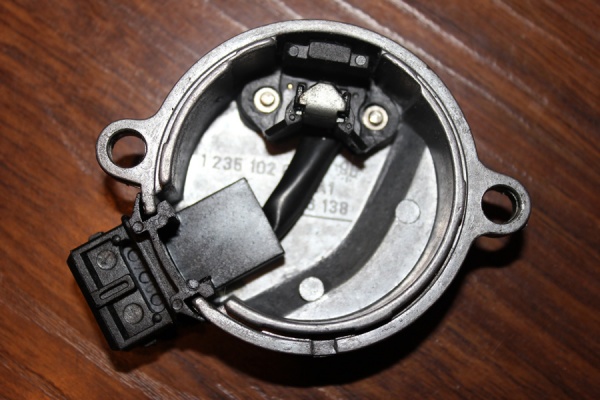

Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg
Бренд:0232101024
Оригинал:058905161B
Произв.:BOSCH
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg
Бренд:0232101024
Оригинал:058905161B
Произв.:BOSCH
3750 р.
5567198
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg
Бренд:110573756
Оригинал:058905161B
Произв.:HANS PRIES
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg
Бренд:110573756
Оригинал:058905161B
Произв.:HANS PRIES
930 р.
5460520
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg
Бренд:SS10920
Оригинал:058905161B
Произв.:DELPHI
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg
Бренд:SS10920
Оригинал:058905161B
Произв.
:DELPHI
1520 р.
3601
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg AMB ALT ADR AGN AEB AGU
Бренд:550222
Оригинал:058905161B
Произв.:ERA
Датчик Холла A-3,4,8 Passat 97-05 Sharan Touareg AMB ALT ADR AGN AEB AGU
Бренд:550222
Оригинал:058905161B
Произв.:ERA
980 р.
5459402
Датчик Холла A-3.4.Golf 98-07 Passat 97-05 Polo 00-07 Sharan 01-07 TR-03-07 Bora AHL ARM ANA ATM AXA
Бренд:0232103019
Оригинал:06A905161A
Произв.:BOSCH
Датчик Холла A-3.4.Golf 98-07 Passat 97-05 Polo 00-07 Sharan 01-07 TR-03-07 Bora AHL ARM ANA ATM AXA
Бренд:0232103019
Оригинал:06A905161A
Произв.:BOSCH
2780 р.
6379
Датчик Холла A/VW 1.6
Бренд:0986280429
Оригинал:06B903163A
Произв.:BOSCH
Датчик Холла A/VW 1.6
Бренд:0986280429
Оригинал:06B903163A
Произв.:BOSCH
1000 р.
2338
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл.
c вакуумом
Бренд:100665546
Оригинал:034998065
Произв.:HANS PRIES
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом
Бренд:100665546
Оригинал:034998065
Произв.:HANS PRIES
2820 р.
5458547
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом
Бренд:1191400200
Оригинал:034998065
Произв.:JP
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом
Бренд:1191400200
Оригинал:034998065
Произв.:JP
720 р.
5567199
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом
Бренд:82719
Оригинал:034998065
Произв.:FACET
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом
Бренд:82719
Оригинал:034998065
Произв.:FACET
2840 р.
5460742
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом (комплект)
Бренд:1191400100
Оригинал:034998065
Произв.
:JP
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом (комплект)
Бренд:1191400100
Оригинал:034998065
Произв.:JP
1490 р.
5460751
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом,на пластине,со штекером
Бренд:1.906.219
Оригинал:034998065
Произв.:EPS
Датчик Холла A100 44 A80 B3 Golf,Jetta-2 Passat B3 для трамбл. c вакуумом,на пластине,со штекером
Бренд:1.906.219
Оригинал:034998065
Произв.:EPS
3680 р.
5458001
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR совмещён со штекером
Бренд:05430/90683
Оригинал:030905065B
Произв.:OSSCA
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR совмещён со штекером
Бренд:05430/90683
Оригинал:030905065B
Произв.:OSSCA
780 р.
5458488
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.
5 TR4 ACU AET AEU AAR без вакуума на пластине
Бренд:1191400300
Оригинал:030905065B
Произв.:JP
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR без вакуума на пластине
Бренд:1191400300
Оригинал:030905065B
Произв.:JP
980 р.
2899
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR без вакуума со штекером
Бренд:1237011124
Оригинал:030905065B
Произв.:BOSCH
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR без вакуума со штекером
Бренд:1237011124
Оригинал:030905065B
Произв.:BOSCH
3950 р.
5567200
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR без вакуума со штекером
Бренд:138156
Оригинал:030905065B
Произв.:HUCO
Датчик Холла A100 45 A80 B4 ADA A4 ADP Golf3 Passat B4.5 TR4 ACU AET AEU AAR без вакуума со штекером
Бренд:138156
Оригинал:030905065B
Произв.
:HUCO
1890 р.
6800
Датчик Холла A100 A6 45 A80 B4 A4 95-99 6цил ABC AAH ACZ
Бренд:1008990014
Оригинал:078905161C
Произв.:MEYLE
Датчик Холла A100 A6 45 A80 B4 A4 95-99 6цил ABC AAH ACZ
Бренд:1008990014
Оригинал:078905161C
Произв.:MEYLE
1880 р.
8580
Датчик Холла A100 A6 45 A80 B4 A4 95-99 6цил ABC AAH ACZ
Бренд:110822755
Оригинал:078905161C
Произв.:HANS PRIES
Датчик Холла A100 A6 45 A80 B4 A4 95-99 6цил ABC AAH ACZ
Бренд:110822755
Оригинал:078905161C
Произв.:HANS PRIES
1180 р.
5457944
Датчик Холла A100 A6 45 A80 B4 A4 95-99 6цил ABC AAH ACZ
Бренд:550243
Оригинал:078905161C
Произв.:ERA
Датчик Холла A100 A6 45 A80 B4 A4 95-99 6цил ABC AAH ACZ
Бренд:550243
Оригинал:078905161C
Произв.:ERA
1350 р.
5460984
Датчик Холла A100 Q 45 A6 Q 45 A80 Q B4 AAN
Бренд:0232101020
Оригинал:034905161
Произв.
:BOSCH
Датчик Холла A100 Q 45 A6 Q 45 A80 Q B4 AAN
Бренд:0232101020
Оригинал:034905161
Произв.:BOSCH
4700 р.
3600
Датчик Холла A3.4.Golf 4.5 Passat B5 Polo 00-07 Sharan 01-07 TR 03-07 Bora AHL AKL ARM ANA ATM AXA
Бренд:30905016106AB
Оригинал:06A905161B
Произв.:DELLO
Датчик Холла A3.4.Golf 4.5 Passat B5 Polo 00-07 Sharan 01-07 TR 03-07 Bora AHL AKL ARM ANA ATM AXA
Бренд:30905016106AB
Оригинал:06A905161B
Произв.:DELLO
720 р.
6538
Датчик Холла A3.4.Golf 4.5 Passat B5 Polo 00-07 Sharan 01-07 TR 03-07 Bora AHL AKL ARM ANA ATM AXA
Бренд:110574756
Оригинал:06A905161B
Произв.:HANS PRIES
Датчик Холла A3.4.Golf 4.5 Passat B5 Polo 00-07 Sharan 01-07 TR 03-07 Bora AHL AKL ARM ANA ATM AXA
Бренд:110574756
Оригинал:06A905161B
Произв.:HANS PRIES
920 р.
8440
Датчик Холла A3.4.Golf 4.5 Passat B5 Polo 00-07 Sharan 01-07 TR 03-07 Bora AHL AKL ARM ANA ATM AXA
Бренд:1008990012
Оригинал:06A905161B
Произв.
:MEYLE
Датчик Холла A3.4.Golf 4.5 Passat B5 Polo 00-07 Sharan 01-07 TR 03-07 Bora AHL AKL ARM ANA ATM AXA
Бренд:1008990012
Оригинал:06A905161B
Произв.:MEYLE
1460 р.
5939
Датчик Холла Golf 92-94 Polo 91-94
Бренд:138151
Оригинал:030905065A/052998065
Произв.:HUCO
Датчик Холла Golf 92-94 Polo 91-94
Бренд:138151
Оригинал:030905065A/052998065
Произв.:HUCO
1520 р.
7694
Датчик Холла Golf 92-94 Polo 91-94 A-100 с проводами/под пропайку к штекеру/
Бренд:138152
Оригинал:030905065A/052998065
Произв.:HUCO
Датчик Холла Golf 92-94 Polo 91-94 A-100 с проводами/под пропайку к штекеру/
Бренд:138152
Оригинал:030905065A/052998065
Произв.:HUCO
1550 р.
5457250
Датчик Холла Golf 92-94 Polo 91-94 без пластины
Бренд:HME-5601
Оригинал:030905065A/052998065
Произв.:EPS
Датчик Холла Golf 92-94 Polo 91-94 без пластины
Бренд:HME-5601
Оригинал:030905065A/052998065
Произв.
:EPS
890 р.
2333
Датчик Холла Skoda 1.3
Бренд:90684
Оригинал:115911151
Произв.:VIKA
Датчик Холла Skoda 1.3
Бренд:90684
Оригинал:115911151
Произв.:VIKA
450 р.
5083
Датчик Холла TOURAN
Бренд:SS10964
Оригинал:03G957147B
Произв.:DELPHI
Датчик Холла TOURAN
Бренд:SS10964
Оригинал:03G957147B
Произв.:DELPHI
1300 р.
Advoos — поиск объявлений
Advoos
- О проекте
- Политика конфиденциальности
Электроника и современные гаджеты
Домашние животные и товары для них
Одежда, обувь и аксессуары
Автозапчасти
Стройматериалы и инструменты
Оборудование для бизнеса и промышленности
Мебель и интеръер
Техника для дома
Работа
Сервис и услуги
Антиквариат и коллекционирование
Косметика и товары для ухода
Еда и напитки
Музыка и музыкальные инструменты
Товары для детей
Товары для спорта и активного отдыха
Бытовая химия
Книги и журналы
Аренда недвижимости
Продажа недвижимости
Казахстан:
adkza
adkze
advoos
advooc
adkzu
adkzy
Украина:
aduaa
aduae
aduau
aduao
aduaho
Беларусь:
adbyf
adbyt
adbye
adbyy
Узбекистан:
aduza
aduze
aduzy
aduzu
Азербайджан:
adaza
adazu
Таджикистан:
adtja
adtju
Киргизия:
adkga
adkgu
Болгария:
adbgf
adbgt
adbgd
adbgl
adbgy
Румыния:
adroa
adroe
adroi
© Advoos
VW Golf работает грубо | Автомобильные товары
Информация об автомобиле
| Марка: | Volkswagen |
| Модель: | Golf GTI |
| Год: | 1995 |
| Двигатель: | 2. 0L |
| Количество цилиндров: | 4 |
| Тип топлива: | Бензин |
| Система управления двигателем: | Digifant 3.2 |
Техника б / у
Осциллограф Automotive Test Scope ATS5000 в этой статье также называется
Автомобильный осциллограф , диагностический осциллограф или лабораторный осциллограф .
Описание проблемы
Рассматриваемая машина отлично бежит несколько километров, но затем внезапно начинает грубо ехать.
В гараже уже несколько вещей перепробовали, от замены ECM, датчика Холла и потому, что иногда
код неисправности Установлена неисправность кислородного датчика, этого же датчика.Дилер VW, который тоже смотрел на это, не знал, что делать, и доставил машину обратно в
гараж, без ремонта.
Затем автомобиль был доставлен в GMTO для тщательного анализа.
Удерживание двигателя
Как обычно, мы начинаем наше расследование с мониторинга наиболее важных сигналов управления двигателем.
система управления, форсунка и контроль зажигания с помощью автомобильного осциллографа.
Автомобильная испытательная и информационная система GMTO
У ATIS есть предварительно определенные настройки измерения для измерения этих сигналов.Активация этого параметра загружает правильную настройку прибора в область лаборатории одним щелчком мыши.
кнопку, без утомительной настройки прибора.
При настройке измерения используется кнопка ручного запуска, подключенная к диагностическому устройству.
осциллографа с помощью длинного гибкого кабеля.
Нажатие этой кнопки запускает измерение, которое также фиксирует сигналы до
была нажата кнопка.
Таким образом, если произойдет одна единственная заминка, она будет зафиксирована, и мы сможем проанализировать ее на
автомобильный осциллограф.
Измерение было активировано, и мы поехали.
Сначала машина вела себя так, как должна.
Примерно через 6 км мы действительно столкнулись с аварией, и сигналы были заморожены.
Результатом этого действия стало изображение осциллографа, показанное на Рисунке 1.
Рисунок 1: Первичная катушка зажигания и блок управления форсункой
Очевидно, что сигнал управления первичной катушкой зажигания показывает ошибки и, кроме того, отсутствует
Spark также отображает изменяющийся контроль задержки.
Управляющий сигнал форсунки показывает отсутствие проблем, стабильный сигнал в течение длительного периода.
можно увидеть.Но двигатель, очевидно, должен зажигать искру при каждом такте сжатия.
Если эти пропуски зажигания случаются чаще, кислородный датчик обнаружит слишком много кислорода в выхлопных газах.
газы, и вполне вероятно, что ECM может сделать вывод о неисправности датчика кислорода.
Это может объяснить код неисправности этого датчика.
Первое заключение
Датчики оборотов двигателя должны быть исправны, потому что форсунка все еще работала правильно.
Двигатель оснащен системой одноточечного впрыска под названием Digifant 3.2 и обладает
кроме датчика угла поворота коленчатого вала (типа Холла) еще и датчика оборотов распредвала (типа Холла).
Может случиться так, что при неисправности датчика распредвала выходит из строя только зажигание и
форсунки продолжают работать нормально.
Чтобы убедиться, что это не так, мы измерили датчик оборотов распределительного вала и обнаружили
сигнал стабильный во время возникновения проблемы.
Неустойчивое жилище
Вернемся к неустойчивой изменчивой задержке, наблюдаемой в сигнале управления зажиганием.Современный модуль зажигания контролирует ток, протекающий через катушку зажигания.
Этот ток всегда увеличивается согласно определенной кривой, и когда ток достигает правильного значения.
значение, транзистор частично отключен от проводимости.
Это отображается как период после того, как катушка (отрицательная) была прижата к земле, а напряжение
составляет примерно половину напряжения аккумулятора.
(Слишком) длительный период может быть результатом низкого сопротивления катушки.
(Слишком) короткий период может быть результатом проблем с подачей напряжения на катушку (контакт
сопротивление), вызывая слишком долгое время, прежде чем ток достигнет правильного значения.
На экране автомобильного осциллографа отображаются две разные вещи:
- Отсутствие искры, при этом питание стабильное 12 В
- Чрезвычайно изменчивый корпус
Значение 12 В показывает, что подача питания на катушку зажигания не является проблемой, потому что это
напряжение измеряется через катушку и провода возле модуля зажигания.
Остается только управление модулем зажигания, потому что ЕСМ диктует моменты
включение и выключение тока катушки (выдержка и время).
Проблемы в управлении модулем зажигания
Следующим логическим шагом является измерение управляющего сигнала модуля зажигания контроллера ЭСУД.
С помощью второго канала диагностического осциллографа снова измеряется управление форсункой,
чтобы получить четкое представление о закономерностях в системе (рисунок 2).
Рисунок 2: Управление модулем зажигания и управление форсункой
На изображении автомобильного осциллографа отчетливо видно, как во время проблемы меняются параметры управления.Этот сигнал генерируется ECM, и, поскольку мы уже проверили датчик распределительного вала, мы решили
проверить датчик коленвала.
Сигналы коленчатого и распределительного валов были измерены во время возникновения проблемы и могут быть
видно на изображении лабораторного осциллографа на Рисунке 3.
Рисунок 3: Датчик угла поворота коленчатого вала и датчик распределительного вала (оба типа Холла)
Измерение сразу привлекло наше внимание, потому что обнаружилось что-то странное.
В сигнале была видна правильная регулярность, а также был виден отсутствующий лепесток, но
в верхней части обоих сигналов наблюдалось странное колебание.Датчик Холла при активации всегда переключает линию питания на землю.
Когда этот датчик не работает должным образом, уровень 0 В будет неправильным.
Высокий уровень выходного сигнала генерирует ECM, если там что-то не так,
это может быть вызвано ECM или источником питания для ECM.
Установленная причина
Электропитание и заземление датчика Холла поступают от контроллера ЭСУД, и на рисунке 3 показано, что
сигнал правильно переключен на землю (измеряется относительно минусовой батареи), поэтому мы можем сделать вывод
что земля ECM в порядке.Мы сконцентрировались на питании блока управления двигателем.
Из электрической схемы этой системы видно, что основное питание осуществляется через
системное реле, которым управляет ECM, который, в свою очередь, управляется проводом, идущим от
замок зажигания.
Есть даже специальный провод, идущий от ECM к системному реле, чтобы системное реле оставалось активным.
даже после выключения контакта.
Это позволяет поддерживать вентилятор охлаждения даже после выключения двигателя.Измерения проводились на источнике питания блока управления двигателем (вывод 23 блока управления двигателем).
Когда проблема возникла снова, стало очевидно, что причиной проблемы был источник питания.
Это можно увидеть на рисунке 4.
Рисунок 4: Электропитание блока управления двигателем (контакт 23 блока управления двигателем)
Напряжение питания сильно колеблется на 10 В!
Это ненормально, и причина почти наверняка установлена.
Заключение
После этого заключения было проведено еще несколько измерений на контрольном проводе и питании.
поставка реле, но проблем там не было.Напрашивается вывод, что виновником должно быть само реле (рисунок 5).
После замены реле двигатель снова вёл себя как надо.
Оглядываясь назад, выяснилось, что это простая проблема неисправного компонента, но была сложной.
хватает задействованной механики в гараже.
Из-за сложности системы и количества компонентов не рекомендуется
просто замените все компоненты методом проб и ошибок.
Измерение отдельных компонентов может показаться трудоемким, но в конечном итоге окупается, если
применяется правильная схема поиска неисправностей.
Знание системы, конечно, имеет решающее значение.
Рисунок 5: Реле
Р. Метцелаар
Датчик Холла (HS)
Общее описание
Сигнал первичного зажигания датчика Холла обычно используется в двигателях с распределителем, но в настоящее время распределительное зажигание используется очень редко.
Если система зажигания использует HS, она выдает первичный сигнал для зажигания и для впрыска топлива.
Принцип работы датчика Холла
Датчик Холла обычно устанавливается на автомобилях с распределителем, в котором находится переключатель Холла.ЭБУ двигателя питает датчик напряжением немного ниже номинального напряжения аккумуляторной батареи. Цепь датчика Холла замыкается кабелем для обратной связи на землю. Напротив переключателя Холла расположен магнит, поле которого заставляет переключатель возвращать низкое напряжение на модуль зажигания. На оптической оси распределителя закреплен щиток с прорезями, количество которых соответствует количеству цилиндров.
Переключатель Холла включается и выключается, пока магнит проходит между экраном и датчиком.Напряжение подается на усилитель по третьему сигнальному кабелю, а переключатель находится напротив оптического разъема. Пока плотная часть экрана прилегает к переключателю, сигнал возвращаемого напряжения прерывается из-за отклонения магнитного поля. Количество возвращенных импульсов в четырехтактном двигателе равно количеству слотов. Важно отметить, что обратный сигнал представляет собой напряжение или его отсутствие и имеет прямоугольную форму.
Процедура проверки состояния датчика Холла
— Быстрая проверка датчика Холла —
(без запуска двигателя)
ПРИМЕЧАНИЕ: В большинстве систем датчик Холла Датчик находится в распредвале.Только в некоторых системах (VW / Audi) датчик Холла расположен на маховике.
- Отсоедините центральный высоковольтный кабель от общей клеммы крышки распределителя и подключите его к головке блока цилиндров дополнительным кабелем.
- Отсоединить разъем датчика Холла от трамблера.
- Найдите клеммы питания, выходного сигнала и заземления.
- Замкните на короткое время контакты < 0 > и < — > жгута проводов датчика Холла, используя дополнительный кабель.
- Если искра проскакивает между дополнительным кабелем, соединенным с высоковольтным кабелем, и головкой блока цилиндров, катушка зажигания и автоматический выключатель зажигания могут вызвать искру, и возможная причина неисправности находится в самом датчике Холла.
Проверить датчик Холла осциллографом
- Отодвиньте защитную резиновую крышку разъема датчика Холла.
- Подключите пробник заземления осциллографа к заземлению шасси.
- Подключите активный конец щупа осциллографа к сигнальной клемме датчика Холла.
- Запустить двигатель и оставить его работать на холостом ходу.
- Обязательно обратите внимание на следующий сигнал (рис. 2). Это форма сигнала правильно работающего датчика Холла. Рабочий цикл составляет примерно 35%.
2). Это форма сигнала правильно работающего датчика Холла. Рабочий цикл составляет примерно 35%.Фиг.2
Если прерыватель цепи зажигания не работает должным образом, вы должны увидеть следующую форму сигнала (рис. 3):
Фиг.3
На рис. 4 показано, как выглядит сигнал неисправного датчика Холла.
Фиг.4
Другие возможные повреждения:
— Отсутствие сигнала напряжения или рабочего цикла
- Остановите двигатель и снимите крышку распределителя.
- Когда подключена муфта датчика Холла и включено зажигание, подключите активный конец щупа осциллографа к сигнальной клемме датчика Холла. Установите диапазон напряжения осциллографа на ± 15 В.
- Медленно провернуть коленчатый вал двигателя.
Когда прорезь экрана проходит через воздушный зазор, напряжение должно измениться с 10 В 12 В до 0 В.
— Отсутствие сигнала напряжения
- Отсоединить разъем датчика Холла от трамблера.
- Подключите активный конец щупа осциллографа к клемме < 2 > ( 0 ) жгута проводов разъема.
Напряжение должно быть 10 1012 В. - Если нет напряжения с бортового компьютера на клемме < 2 >, проверьте проводимость сигнальной цепи между датчиком Холла и бортовым компьютером с помощью омметра.
- Если цепь в порядке, проверьте, есть ли напряжение на соответствующей клемме разъема бортового компьютера. Если напряжение отсутствует, проверьте все клеммы питания и массы бортового компьютера.
Если соединения в порядке, вероятная причина — сам бортовой компьютер. - Проверить наличие напряжения (10¸12 В) на выводе < 1 > (+) бортового компьютера. Если напряжение питания выходит за указанные пределы, проверьте проводимость цепи между датчиком Холла и бортовым компьютером с помощью омметра.
- Проверить заземление на выводе <3> (-) датчика Холла.
- Если напряжения питания и заземления в норме, под подозрение попадает сам датчик Холла.
Senzor hall golf 3 — TU alegi prețul!
42 лей
Bestautovest
25586
346 лей
PieseAutoBesoiu
488
113 лей
BesoiuPieseAuto
2711
113 лей
BesoiuPieseAuto
2711
197 лей
Auto_farm
6776
87 лей
Автопоиск
5981
Сенсор позитие топор пришел AUDI A3, A4; СИДЕНЬЯ АЛТЕЯ, АЛТЕЯ XL, АРОСА, ЛЕОН, ТОЛЕДО III; SKODA OCTAVIA II; VW CADDY III, GOLF PLUS, GOLF V, GOLF VI, JETTA III, NEW BEETLE, PASSAT, POLO 1.2-2,0 дюпы 1997
79 лей
Pieseautoscan
7530
155 лей
Pieseautodetop
2879
199 лей
Pieseautodetop
2879
176 лей
Pieseautoscan
7530
78 лей
Expertauto1
3883
124 лей
KParts
24
209 лей
PieseAutoBesoiu
488
43 лей
BesoiuPieseAuto
2711
43 лей
BesoiuPieseAuto
2711
197 лей
Auto_farm
6776
87 лей
Автопоиск
5981
509 лей
Pieseautodetop
2879
146 лей
Pieseautodetop
2879
152 лей
Pieseautoscan
7530
Расстояние до офиса по адресу:
Проводка датчика скорости
Gm — Схема подключения CCTV device-Red
Проводка датчика скорости
Gm Whats New
Проводка датчика скорости Gm — GM vss oss 4l60e 4l60 r4 датчик скорости автомобиля новый 24 марта новый разъем датчика скорости будет подключаться к датчик входной скорости, расположенный над валом переключателя на стороне 4l80e, который завершит замену проводки на стороне трансмиссии.
class fc 2nd sep 13 2016 Тестирование двух- или трехпроводного датчика скорости на эффекте Холла — относительно простая задача, которая может сэкономить вам немало денег в долгосрочной перспективе, ваш автомобиль может начать работать, если у него плохой комплект катушек или датчик положения дроссельной заслонки, и после тестирования тех, которые вы все еще можете использовать с пустыми руками, это когда вы захотите проверить свой 2- или 3-проводный датчик скорости, поскольку неисправные блоки также могут вызывать эти проблемы. Описание продукта Жгут проводов датчика скорости вращения колеса ABS оригинального оборудования acdelco gm надежно защищает от неблагоприятных воздействий вибрационного истирания и влаги. Он является рекомендованной заменой оригинальных компонентов вашего автомобиля.
Проводка датчика скорости Gm — p class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b 4 7 5 label class strs mr 2 class ico full strs mr full mt 1 class ico full strs mr full mt 1 class ico full strs mr full mt 1 класс ico full strs mr full mt 1 класс ico half strs mr half mt 1 12 class tc bxz bb pr 24 lh 18 label class fw b торговая марка gm ul ul class pinfo mt 10 bxz bb d ib va верхний стиль макс.
ширина 50 класс tc bxz bb pr 24 lh 18 этикетка класс fw b ценовая этикетка 46 96 ul класс dd стиль видео маржа нижняя 10px данные 3f3 608bbdb91758a класс pgenericcard std4crds class s titlehdr class s header a href https поиск видео yahoo поиск видео ylt a2klfsk4vytgk 4al6txnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3nj p gm датчик скорости проводка датчика скорости ulm3bb2bbdb2dbb 0bdddddddd3d3db2bdbd3ddddddddd3d3db3db2db2dbdbd3d2dbdbd3dbdbd3db1dbdbd3db1ddddb1
Проводка датчика скорости Gm — st df class s card bdr 8 class s card wrap bdr 8 class s card top class s card img class capwrap a data pos 0 class thmb h 76 href https r search yahoo ylt a2klfsk4vytgk 4aj6txnyoa yluiec2nrg9wniz rv 2 re 1619799609 ro 10 ru https 3a 2f 2f dailymotion 2fvideo 2fx2eh6e2 rk 2 rs gea k1zjd5jmawdzgx5 7u95gzs referrerpo cy origin title acdelco 25928051 gm оригинальное оборудование задний датчик скорости колеса abs, жгут проводов, данные об обзоре жгута проводов данных imgb3 60g sbd класс imgb3 imgbd класс данных pos3 https tse4 мм bing th id ovp pqvovk3zbgtc9tgrv l8 gesco pid api w 148 h 78 c 7 ширина 148 высота 76 alt acdelco 25928051 gm оригинальное оборудование задний датчик скорости колеса abs обзор жгута проводов название acdelco 25928051 gm оригинальное оборудование задний abs датчик скорости колеса обзор жгута проводов class ctimest 0 45 class capbox noshade z 1 t 50p l 50p p 0 ivmt 20 ivml 20 class bgico ico.
Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемой для обнаружения помех , Новое вспомогательное оборудование и т. Д. Проводка датчика скорости GM Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Проводка датчика скорости gm Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.
Нужна помощь в подключении датчика скорости chevrolet форум chevy форумы энтузиастов обмен решения с 3-проводным vss ls1tech camaro и обсуждение форума firebird Gen v lt1 lt4 информация о сигнале vss 2-проводной и 3 датчика скорости отправитель clublexus обсуждение форума lexus GM ls1 датчик скорости косичка mrk motorsports официальный сайт Схема подключения датчика скорости Gm (страница 1) линия 17qq com Проверка сигналов спидометра Схема подключения датчика скорости Gm (страница 1) линия 17qq com
Блок предохранителей Bmw R1200c Расположение | Угроза-металл Схема подключения соединитель
Bmw R1200c Расположение блока предохранителей Что нового
Расположение блока предохранителей Bmw R1200c — Ознакомьтесь с идеей BMW 39 о мотоцикле будущего The Vision Next 100 Bike Подробнее датчик холла с 3-летней гарантией Теперь у нас есть в наличии датчик Холла для моделей r1100 1150 с 3-летней гарантией.
Подробнее альтернативные первичные катушки рукояти. Теперь у нас есть альтернатива первичной катушке первичной рукоятки BMW для моделей r850 1100 1150 и r1200.Ноутбук Acer aspire 5 s m 15 6 дюймов full hd ips-дисплей amd ryzen 3 3200u 4 гб. Crm crm. . . . .
Расположение блока предохранителей Bmw r1200c —
Расположение блока предохранителей Bmw r1200c —
Схема подключения представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. bmw r1200c расположение блока предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. bmw r1200c расположение блока предохранителей На этой принципиальной схеме показано общее функционирование электрической цепи.
Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.
R1200c имя блока предохранителей результат имя схемы подключения результат ilcasaledelbarone it R1200c имя блока предохранителей результат имя схемы подключения результат ilcasaledelbarone it R1200c имя блока предохранителей результат имя схемы подключения результат ilcasaledelbarone it Bmw r1200c расположение блока предохранителей схема источники конструкции электрическое твердое электрическое твердое тело nius icbosa it Bmw Подготовка к r1200c, снятие бензобака, для установки аккумулятора, часть 1 из 3 youtube R1200c блок предохранителей блок предохранителей и схема подключения устройство система устройство система id архитекторы это Bmw r 1200 gs схемы подключения блока предохранителей расслабиться мягкая тактика мягкая тактика quado it Bmw r 1200 gs электрические схемы расслабиться мягкая тактика мягкая тактика quado it
Схема подключения переключателя света датчика движения
электрическая схема Вызываемый датчиком движения переключатель, датчик присутствия или бесконтактные переключатели, эти устройства обещают включать и выключать свет.
.. Инфракрасный датчик движения V tac Blackt: ИК-датчик движения с датчиком освещенности, переключатель энергосберегающего детектора движения (настенный) …
Переключатель управления освещением датчика движения включает свет в зоне, когда он обнаруживает движение. Вы можете отменить управление движением на переключателе света. Установите переключатель движения в таких местах, как коридоры, гостиные и спальни. Выключатели света с датчиком движения также удобны в ванной, когда …
Датчики движения на потолке, которые могут управлять освещением в большой комнате, обычно устанавливаются во время строительства дома, потому что у большинства из них есть провода, идущие от датчик потолка к a. Важно купить переключатели присутствия или датчика движения, которые подходят для вашего освещения или светильников.
Электросхемы Базовая схема электропроводки Базовый комплект Подключение нескольких приспособлений Хотя к одному датчику может быть подключено несколько приспособлений, несколько датчиков не следует соединять вместе, поскольку проблемы становятся трудными для устранения.
Одиночные датчики, управляющие собственным освещением, дадут более точное местоположение движения и бесперебойную работу.
Теперь, когда у вас есть красный, зеленый и синий свет, вы можете начать забавляться смешиванием цветов. Смешение цветов — это умение наших глаз комбинировать разные светлые цвета и создавать новый цвет.Диаграмма аддитивного (светлого) смешения цветов. Согласно этой диаграмме, если у нас смешаны красный и синий свет, мы должны получить фиолетовый свет.
он использует ультразвуковой датчик (датчик расстояния), чтобы определить, когда кто-то режет волну и входит в комнату, затем переключает сервопривод, затем нажимает кнопку. Это также можно изменить, чтобы выключить свет, но для этого вам понадобятся два ультразвуковых датчика, чтобы подсчитать людей, вошедших в комнату, и сколько из них вышло …
На электрической схеме дома показано расположение выключателей и розеток. , диммеры и свет, и давайте разберемся, как вы их соедините.Но проектирование «Электроплана дома» с первого взгляда выглядит сложной задачей, требующей большого количества инструментов и особого опыта.
