Где находится датчик холла на Оке и других автомобилях

Где расположен ДХ

Любой автомобиль современного типа нуждается в датчиках и приборах-регуляторах, отображающих информацию о реальном состоянии машины. Датчик холла – обязательный элемент трамблера и всей системы зажигания.

Находится датчик холла внутри распределителя зажигания. Увидеть его можно только, разобрав трамблер и сняв крышку, бегунок, другие механизмы. С внешней стороны распрделителя к датчику холла подсоединяется колодка с проводами.

Что такое ДХ

Датчик холла (ДХ), по сути, является прибором, изменяющим токовый импульс на выходе взаимосвязанно с переменами, происходящими в магнитном поле. Дефект элемента приводит к остановке двигателя, затруднениям в его функционировании.

Проверка ДХ

В системе питания ДХ – реорганизатор аналогового типа, коммутирующий энергию.

Функционирует датчик совокупно с центральным контактом и постоянным магнитом, действующим на проводящим ток кристалле.

Примечательно, что на некоторых авто ДХ эксплуатируются взаимосвязанно со схемой, позволяющей работать в режиме «цифры». Например, на Ауди, Фольксваген, БМВ и других современных авто датчики холла называются распределителями, так как функция трамблера возложена на них.

Преимуществ использования датчиков холла довольно много. Это и увеличение производительности ДВС, и повышение безопасности машины на дороге, и разработка тахометра со спидометров, и многое другое.

Можно сказать, что датчик холла отвечает непосредственно за слежение. Например, это может быть контроль за вращением передаточных колес или валов, что априори обеспечивает быстрый завод двигателя.

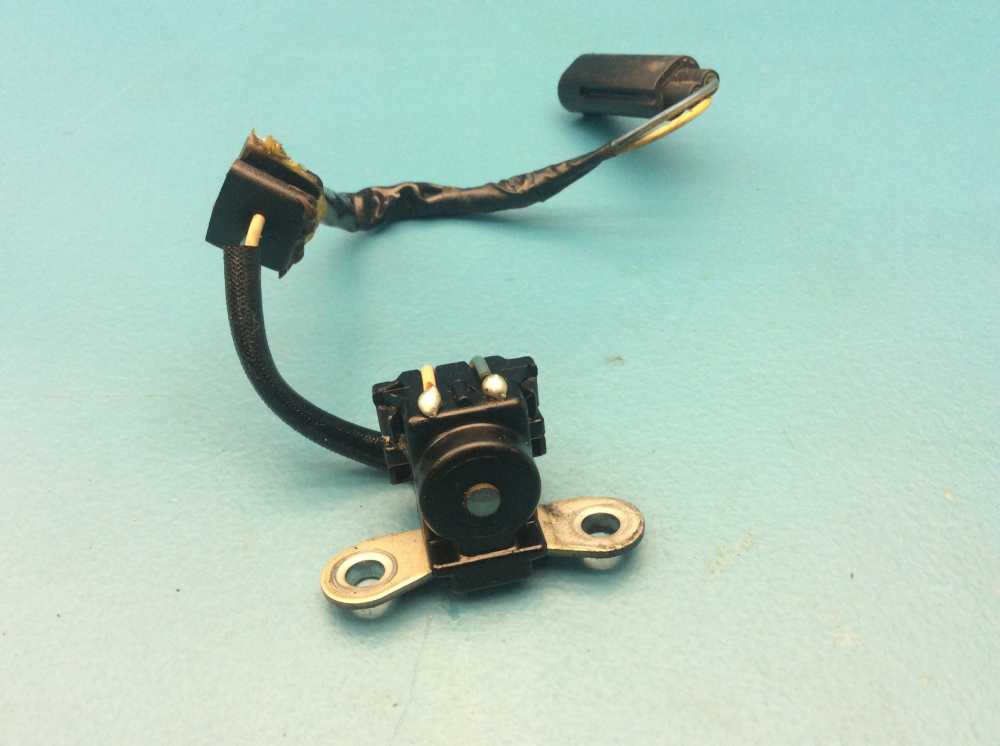

Датчик старого и нового исполнения

Полезно будет знать, из чего состоит датчик холла. Это даст возможность точнее понять, как работает ДХ.

Помимо автомобильных систем ДХ применяется очень широко и в других сферах. Например, если закрыть крышку современного Айпада, то экран автоматически потухает. Почему так происходит, и при чем здесь ДХ? Оказывается, и здесь, прямо на материнской плате бывает установлен ДХ, а на крышке вмонтирован магнит, который со своим магнитным полем воздействует на датчик, автоматический отключающий экран.

Примерно то же самое происходит и в мобильных телефонах, таких как слайдер или раскладушка. Крышка слайдера при закрывании задействует датчик.

ДХ хороши тем, что при соблюдении нормальных рабочих значений напряжения, их хватает на бесконечное количество раз. Безусловно, это чисто теоретически. Просто дело в том, что в ДХ нет каких-либо механических или электро-механических контактов, могущих изнашиваться.

Проверка

Если наблюдаются какие-то проблемы в системе зажигания авто, то частенько под сомнение падает ДХ. Для его проверки существует масса способов, и не обязательно разбирать трамблер. Например, если воспользоваться самодельным штекером с проводами, имитирующим работу датчика, можно проверить его функциональность.

Разъемная колодка штекер датчика холла

Вот, как проводится диагностика работы ДХ с помощью устройства-иммитатора.

• Выводы прибора подключаются к АКБ (батарее).
• Штекер прибора соединяется вместо колодки, идущей на ДХ.
• Берется металлическая планка с просверленными отверстиями, в одну из которых вдевается свеча зажигания с бронепроводом от катушки (планка обязательно соединяется с массой – любой удобной частью автокузова).

С помощью такого способа исключается высоковольтная подача тока в распределитель зажигания. Напряжение подается прямо на свечу.

Внимание. В ходе выполнения этих манипуляционных проверок следует отключить зажигание автомобиля. После того, как все соединено правильно, ключ в замке можно повернуть (включить зажигание).

• Зажигание включается.
• Нажимается кнопка на самодельном приборе.
• Проверяется, работает ли остальная часть системы зажигания (появляется ли искра на свече зажигания).

Таким образом, методом исключения датчика холла, можно удостовериться в том, что система работает. Априори это доказывает, что ДХ неисправен.

Мультиметр и проверка датчика холла

Добраться до ДХ с целью заменить его, надо так.

• Снять крышку распределителя зажигания, отстегнув защелки с обеих сторон (на некоторых моделях распределителей крышка крепится винтами, как на Оке, например).
• Отвинтить винтик, фиксирующий колпачок, под которым находится магнит.

На некоторых трамблерах после крышки находится бегунок, а уже потом колпачок. Ротор (бегунок) снимается легко, достаточно потянуть его вверх.

• Затем нужно будет отвинтить крепления платы.

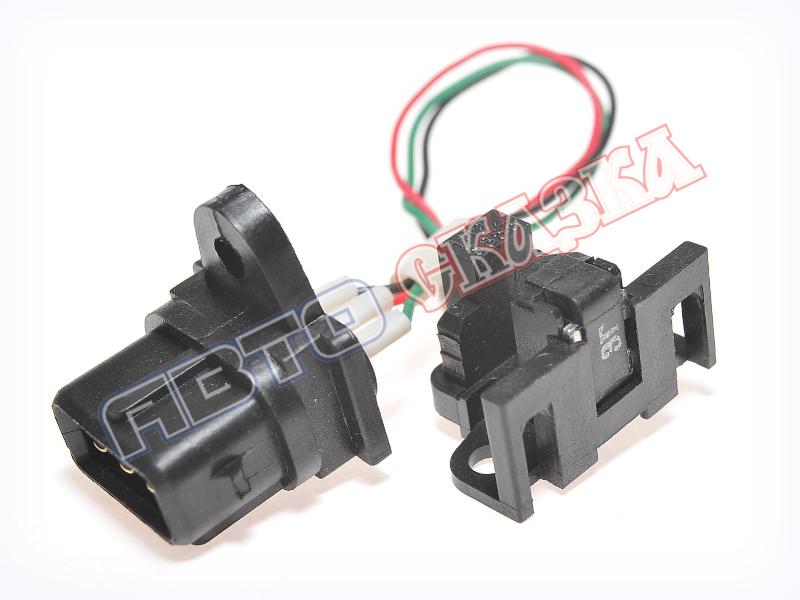

Разновидность датчика холла

На различных моделях трамблеров конструкция их может отличаться.

• Дальше снимаются оставшиеся механизмы, под которыми и находится непосредственно сам датчик холла.

Не заводится Ока: проблема с датчиком

Как и было написано выше, проблема с ДХ отрицательно сказывается на работе двигателя. На примере автомобиля Ока, рассмотрим подробно, как это происходит, и как заменяется ДХ.

Трамблер автомобиля ОКА

0,75 мм – стандартный зазор свечей автомобиля Ока, так как система зажигания аналогична 2108 (хотя, трамблер устанавливается чисто «оковский»). Почему это важно знать? Дело в том, что перед тем, как проверять ДХ, важно продиагностировать функциональность свечей зажигания, нормальную работу АКБ и т. д. Ведь система зажигания состоит не только из ДХ – это важно понимать, и действовать правильно.

Если после проверки всего необходимого компонента обязательных элементов системы зажигания, искра на свечи не идет, это уже явно проблемы с ДХ.

Покупается новый датчик холла. Вдевается концом в колодку. В другой конец (в прорезь) при включенном зажигании вставляется что-нибудь острое (например, острие ножа). Если на свечах появляется искра, значит, старый ДХ точно негоден, ведь новый элемент искру подает.

Важно. При снятии трамблера с Оки, 2108, «девятки» и других схожих автомоделей, обязательно стекает масло. Чтобы смазка не попала на сцепление и другие важные ходовые элементы автомобиля, под трамблер ставится тряпка.

Замена ДХ на Оке проводится следующим образом.

• Демонтируется распределитель зажигания (трамблер) со шплинтов.
• Очищается от грязи (на Оке он после длительной эксплуатации загрязнется на полную катушку).

Грязь с трамблера легко счищается ножом.

Для удобства разбора снятый трамблер желательно поставить в тиски.

• Выворачиваются винты крышки, она снимается.
• Расслабляются боковые винтики.
• Пинцетом, очень аккуратно снимается скоба-шплинт внутри, что позволит демонтировать разъем (куда вдевается проводка).

Шплинт скоба — ценный и труднонаходимый элемент трамблера

Разъем можно снять, выкрутив вот этот болтик.

Винт колодки

• Теперь нужно ослабить винты подшипниковой системы, на которую ДХ крепится изнутри.
• Подшипниковая система вынимается вверх.
• ДХ видим, как только поворачиваем вынутый элемент на 180 градусов.

Датчик холла на подшипниковой системе

Остается вывернуть болты, фиксирующие конец ДХ изнутри, чтобы снять датчик полностью.

Новый ДХ ставится на место прежнего. Все собирается обратно, аналогично процессу снятия.

Если распределитель на вашем автомобиле старой системы, то его вполне успешно можно переделать под датчик холла. Процедура является довольно распространенной, и совсем несложной.

принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U_холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т. д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).
  Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

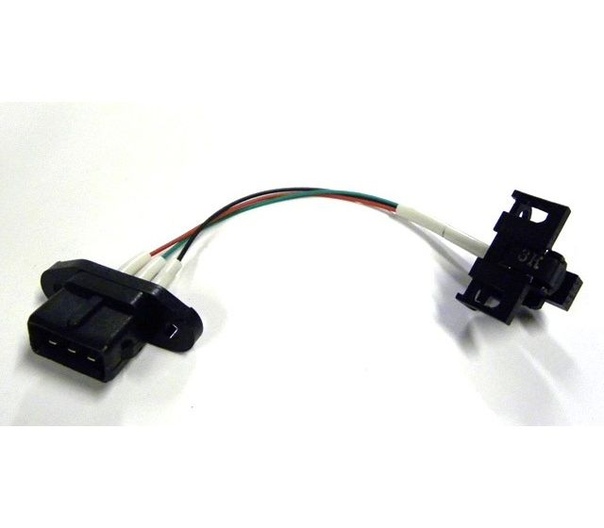

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U_ДТ, которое поступает на усилитель и далее на индикатор.
https://www.youtube.com/watch?v=fmLs9WsKx3I

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

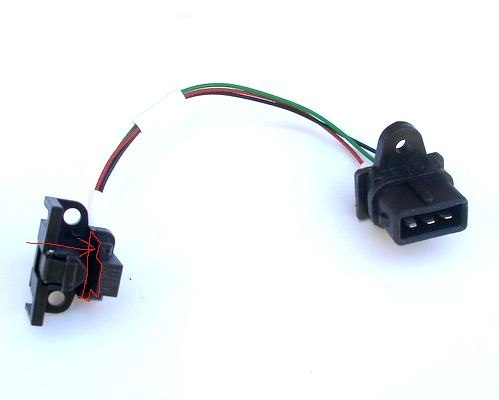

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

• Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
• Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км. ч. Двигатель «глохнет» в процессе работы.
• Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
• Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
• В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

• попаданием мусора или других посторонних предметов на корпус ДП;
• произошел обрыв сигнального провода;
• в разъем ДП попала вода;
• сигнальный провод замкнулся с «массой» или бортовой сетью;
• порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
• повреждение проводов, подающих питание к ДП;
• перепутана полярность напряжения, поступающего на датчик;
• проблемы с высоковольтной цепью системы зажигания;
• проблемы с блоком управления;
• неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
• возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

• отключаем от трамблера трехпроводной штекер;
• запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

2. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

3. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Как проверить и заменить датчик Холла на ВАЗ 2106: советы, фото и видео

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Распознаем проблему

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

• двигатель стал плохо заводиться или вовсе не заводится;
• машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
• в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
• мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

 Загрузка …

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

• ключ гаечный на «13»;
• отвертку;
• плоскогубцы;
• молоток.

Поэтапная замена

1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
4. Теперь демонтируйте распределитель.
5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы. К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам.

Видео «Установка устройства своими силами»

Предлагаем вам узнать, как осуществляется замена механизма.
