Датчик лямбда зонда: Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда

Лямбда зонд в авто — что это такое и как работает

Грамотных автолюбителей такими терминами как ABS, ESP, катализатор, инжектор не удивишь. Расскажем что такое лямбда зонд в машине, для чего нужен и принцип его работы.

Жесткие экологические нормы узаконили применение на автомобилях каталитических нейтрализаторов – устройств, способствующих снижению содержания вредных веществ в выхлопных газах. Катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси обеспечить катализаторам «долголетие» невозможно – тут приходит на помощь датчик кислорода, он же лямбда зонд.

Что это такое

Название датчика лямбда зонд происходит от греческой буквы λ, которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. По сути, это датчик для измерения состава выхлопных газов, чтобы поддерживать оптимальный состав топлива и воздуха.

При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится одна часть топлива — лямбда равна 1. Обеспечить такую точность возможно только с помощью систем питания с электронным впрыском топлива и при использовании в цепи обратной связи лямбда-зонда.

Избыток воздуха в смеси измеряется весьма оригинальным способом – путем определения в выхлопных газах содержания остаточного кислорода (О₂). Поэтому лямбда зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ). Тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива.

На некоторых моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора. Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора.

Принцип работы

Схема лямбда зонда на основе диоксида циркония, расположенного в выхлопной трубе.
1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400°С. Только в таких условиях циркониевый электролит приобретает проводимость. Разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала).

Особенность циркониевого лямбда-зонда — при малых отклонениях состава смеси от идеального напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В.

Зависимость напряжения лямбда-зонда от коэффициента избытка воздуха при температуре датчика 500-800°С

Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент расположен внутри керамического тела датчика и подключается к электросети автомобиля.

Если не работает

В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального. В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в выхлопе, снижение мощности. Но машина при этом остается на ходу.

Перечень неисправностей лямбда зонда достаточно большой и некоторые из них самодиагностикой автомобиля не фиксируются. Поэтому окончательное решение о замене датчика можно принять только после его тщательной проверки, которую лучше поручить специалистам.

Отметим, что попытки замены неисправного устройства имитатором или применение обманок ни к чему не приведут. ЭБУ не распознает «чужие» сигналы и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Лямбда зонд – наиболее уязвимый датчик машины. Его ресурс составляет 60 – 120 000 км в зависимости от условий эксплуатации и исправности двигателя. Особенно чувствителен к качеству топлива – после нескольких плохих заправок он «умирает» и больше не работает.

Лямбда-зонд (датчик кислорода). Устройство лямбда-зонда

• Замена лямбда-зонда
• Установка лямбда зонда

Строгие экологические нормы (которые, к тому же, постоянно ужесточаются) требуют постоянного контроля токсичности выхлопа автомобиля. За параметрами следит блок управления двигателем, регулируя степень обогащения топливной смеси. Для правильной работы этого компьютера требуются специальные датчики.

Система, в которой установлены кислородные датчики, функционирует следующим образом:

1. В начале выхлопной трубы находится катализатор, снижающий токсичность отработанных газов.
2. Перед катализатором размещен датчик кислорода (лямбда зонд), который анализирует неочищенный состав выхлопа. Этот элемент помогает формировать правильную смесь. Если для поддержания требуемой мощности двигателя расход топлива слишком большой, компьютер дает команду на снижение количества бензина.
3. После каталитического нейтрализатора находится второй датчик О2. Он отвечает в основном за оценку токсичности выхлопа. Его показания также меняют настройки обогащения топливной смеси.

Становится понятно, что датчик лямбда зонда влияет не только на экологию, а также на мощность автомобиля и расход топлива.

Важно! Речь идет о системе с двумя лямбдами. Автомобили, в которых установлен один кислородный датчик, встречаются сейчас относительно редко. Следует знать, что пара лямбд (до и после катализатора) устанавливается на выходе из каждого выпускного коллектора. Если у вас двигатель V6, V8 или V10, с двумя коллекторами – количество датчиков удваивается.

Ресурс лямбды составляет 50-100 тысяч километров, в зависимости от условий эксплуатации, особенности самого датчика и ряда других факторов. Это достаточно дорогой расходник, его замена ощутима для кошелька.

Как работает датчик концентрации кислорода

Принцип действия рассматриваемого элемента основан на изменении электрического потенциала между электродами, при различном содержании кислорода в анализируемом воздухе. Один электрод – внешний, выполнен с применением платины (это оправдывает высокую стоимость). Второй – внутренний, из циркония. Эти металлы при прохождении атомов кислорода, формируют некоторый потенциал, увеличивающийся при повышении концентрации О2.

Для нормальной работы датчика требуется температура от 300 до 1000 °C. Пока двигатель не прогрелся, система не функционирует должным образом. Мощность силовой установки избыточна, токсичность выхлопа – высокая. Для моментальной готовности лямбды, внутренний электрод нагревается. К нагревателю подводятся дополнительные провода питания.

Универсальный кислородный датчик может иметь различную конструкцию – широкополосный, двухточечный, коаксиальный. Принцип анализа концентрации О2 один и тот же.

Неисправность лямбда зонда приводит к серьезным проблемам в работе двигателя. Поэтому не стоит игнорировать поломку. И тем более, нельзя самостоятельно пытаться отремонтировать датчики. Даже если Вы знаете, где находится лямбда зонд, его легко повредить при демонтаже. В условиях высоких температур резьба намертво прикипает. А использовать стандартный накидной ключ невозможно, по причине длинных проводов, выходящих из датчика.

Обратившись в сервис «Ваш глушитель», Вы получите грамотную диагностику и профессиональный ремонт без повреждения хрупких лямбда зондов. Наши мастера знают все неисправности датчика кислорода, и смогут устранить поломку с минимальными финансовыми затратами. Не обязательно сразу менять деталь, некоторые дефекты подлежат ремонту. Специалисты нашего сервиса по ремонту выхлопных систем помогут Вам сэкономить на ремонте.

Ремонт лямбда-зонда своими руками

Лямбда зонд нужен для создания оптимального баланса воздуха и топлива в смеси , которая составляет 14,7 единиц воздуха на  1 единицу топлива. Показания датчика передаются на электронный блок управления (ЭБУ) автомобилем, что обеспечивает в автоматическом режиме, без участия водителя, корректировку состава смеси и позволяет поддерживать оптимальное соотношение мощности и экономичности работы.

Неисправность датчика может привести к нарушениям в работе двигателя внутреннего сгорания (ДВС). Автомобиль продолжит движение, но при этом существенно возрастет расход топлива, а такие параметры, как разгонная динамика, поведение автомобиля в целом, изменятся в худшую сторону.

Различные варианты кислородных датчиков

Если лямбда-зонд вышел из строя, его необходимо отремонтировать или заменить. Прежде чем записываться на станции технического обслуживания (СТО), следует попробовать восстановить работоспособность датчика самостоятельно. Для выполнения этой работы существует несколько способов. Выбирать их необходимо с учетом типа датчика кислорода, его конструктивных особенностей.

Современные автомобили оснащаются датчиками 3-х типов:

1. Циркониевые.
2. Титановые.
3. Широкополосное.

Самые популярные и востребованные модели датчиков – циркониевые. Они представляют собой наконечники из керамического материала с диоксидом циркония. Поверхность с двух сторон закрыта защитными экранами, сформированными из тончайших платиновых электродов.

Титановый лямбда-зонд внешне схож с циркониевым, отличие заключается в том, что чувствительный элемент изготовлен из диоксида титана. На практике такие образцы встречаются достаточно редко. Причина – в сложности конструкции, ее привередливости, а также высокой стоимости.

Для эффективной работы широкополосного датчика необходимо обеспечить поддержание высокой температуры (не менее 600°С). Это достигается за счет применения нагревательного элемента повышенной мощности.

Проверка работоспособности датчика

Профессионалы рекомендуют проверять, насколько корректно работает лямбда-зонд через каждый 10-15 тыс. км пробега (то есть, практически после каждого очередного технического обслуживания). Такую проверку следует проводить даже в том случае, если никаких проблем в работе устройства не фиксируется.

Провести диагностику кислородного датчика и оценить его работоспособность можно различными способами. В первую очередь проверяется надежность крепления клеммы с датчиком. Далее необходимо вывернуть лямбда-зонд из коллектора, произвести визуальный осмотр защитного кожуха. При наличии отложений аккуратно их удалить. Затем производится внешний осмотр изделия, и, если на защитной трубе будут обнаружены следы сажи или сильные отложения, датчик следует заменить.

Более точно проверить исправность работы датчика кислорода можно при помощи мультиметра (тестера) или осциллографа.

Пошаговая инструкция по очистке лямбда-зонда

Механический способ удаления отложений на корпусе кислородного датчика применять нельзя. Это может привести к повреждению детали. Для выполнения работы своими руками необходимо заранее купить ортофосфорную кислоту (или иное средство на ее основе). Кроме этого, понадобится стеклянная емкость, пара кисточек, одна с мягким ворсом, другая – средней жесткости.

Порядок действий при ремонте:

• Снять датчик с автомобиля, выкрутив его из катализатора. Используется рожковый ключ, предварительно с аккумулятора снимаются клеммы.
• Убрать нагар с защитного колпачка.
• В стеклянную емкость опустить рабочий зонд, после чего аккуратно налить кислоту – до уровня резьбового соединения на зонде.
• Деталь нужно выдержать в кислоте около 15 минут, после чего извлечь из сосуда, промыть водой и продуть сжатым воздухом.

При необходимости процедуру можно повторить, а перед установкой датчика на штатное место необходимо нанести на резьбу тонкий слой графитной смазки.

Замена датчика лямбда-зонда

Нижний Новгород, ул. Деловая, 7
+7 (831) 422-14-24

Нижний Новгород, ул. Ванеева, 209А
+7 (831) 422-14-22

г. Нижний Новгород, ул.Переходникова, д.28/1
+7 (831) 422-14-20

Нижний Новгород, ул. Коминтерна, 39, к.1
+7 (831) 422-14-16

Нижний Новгород, ул. Карла Маркса, 60в
+7 (831) 422-14-15

Нижний Новгород, Комсомольское шоссе, 3б
+7 (831) 422-14-23

Нижний Новгород, ул. Удмуртская, 10
+7 (831) 411-50-50, (831) 416-16-00, (831) 416-19-00

Нижний Новгород, пр. Гагарина, 37б
+7 (831) 413-03-89

Нижний Новгород, ул. Дьяконова, 2г
+7 (831) 414-65-76

г. Нижний Новгород, ул. Гаугеля 2А/2
+7 магазин: (831) 225-92-72, шиномонтаж: (831) 415-38-07

г. Нижний Новгород, ул. Юбилейная, 16а
+7 (831) 413-38-16, (986) 763-34-03, (930) 66-86-777

Нижний Новгород, ул. Голубева, д. 7
+7 (831) 422-14-17

Нижний Новгород, ул. Фучика, д. 36
+7 (831) 422-14-18

Нижний Новгород, ул. Генерала Ивлиева, дом 24А
+7 (831) 422-14-19

Замена кислородного датчика автомобиля в Одинцово

Эффективную и безопасную эксплуатацию автомобиля обеспечивает множество специальных устройств и приспособлений. Кислородный датчик выхлопной системы сегодня устанавливается на всех моделях легковых машин для регулировки качества топливной смеси. Своевременная замена выслужившего ресурс лямбда-зонда позволяет поддерживать оптимальный расход топлива, обеспечивает его полное сгорание. Такую услугу автовладельцам Москвы и Подмосковья предоставляет сеть автотехцентров Авто Сервис h3O AUTO на выгодных условиях.

Одной из востребованных услуг Авто Сервис «h3O AUTO» в Одинцово является замена кислородного датчика и других населенных пунктах Подмосковья. Эта деталь устанавливается на всех современных моделях автомобилей, она предназначена для регулировки качества топливной смеси.

Если датчик выйдет из строя, это приведет к различным неприятным последствиям для двигателя, поэтому его необходимо своевременно заменить. Воспользуйтесь услугами профессионалов!

Основные причины неполадок

Назначение датчика – отслеживание количества кислорода в отработанных газах автомобиля. На этот показатель ориентируется электронный блок, от изменения содержания кислород зависит подача топлива. Этой деталью оснащаются все современные автомобили. Как правило, ресурс кислородного датчика составляет 60-80 тыс. км пробега, после чего его приходится менять.

Чаще всего он выходит из строя по следующим причинам:

• Использование некачественного топлива. На большинстве заправок оно не соответствует стандартам надежности из-за высокого содержания примесей.
• Перегрев при использовании с неисправным зажиганием. Многократные безуспешные попытки завести автомобиль приводят к поломке датчика.
• Загрязнение техническими моющим средствами при неаккуратной мойке автомобиля.
• Нарушение герметичности и некоторые другие факторы.

Проблемы с датчиком проявляются характерными признаками: расход топлива увеличивается, двигатель хуже работает на малых оборотах, появляется посторонний треск. Дополнительно о неполадке свидетельствует тревожный индикатор на приборной панели.

Преимущества профессиональной замены

Замена кислородного датчика выполняется опытными специалистами. Авто Сервис «h3O AUTO» в Одинцово предлагает профессиональный ремонт выхлопной системы с установкой качественных комплектующих, им гарантирована длительная эксплуатация.

Важное преимущество – доступная цена на замену кислородного датчика. У нас предлагается приобрести подходящие комплектующие – специалист проконсультирует по выбору. Итоговая стоимость работы зависит от марки и модели автомобиля.

Устранение проблем с выхлопной системой приведет к снижению расхода топлива, нормализации работы двигателя и устранению всех посторонних звуков. Поручите эту работу нашим специалистам, чтобы гарантированно получить отличный результат с небольшими затратами.

как влияет на расход топлива и разгон автомобиля

Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 71

Датчик кислорода или лямбда-зонд – устройство, устанавливаемое в выпускном коллекторе. Его основная задача контролировать количество кислорода, оставшегося после сгорания топливной смеси. По стандартам эта смесь формируется в пропорции 1 к 14,7, при отклонении данного показателя лямбда-зонд передает команду в ЭБУ о нарушении качества воздушно-топливной смеси. В некоторых автомобилях устанавливают второй зонд после катализатора. Если работа датчика кислорода нарушена или он вообще вышел из строя, возникают проблемы в работе двигателя:

Зачем нужен кислородный датчик

Этот конструктивный элемент появился в 1976 году, и первые лямбда-зонды были выпущены немецким концерном Bosch. Его появление было вызвано тем, что в середине 70-х годов прошлого века случился резкий скачок цен на нефть, поэтому большинство автовладельцев задумались об экономичности своих машин. Благодаря датчику удалось достигнуть ощутимой экономии топлива без снижения мощности.

Датчик лямбда-зонд анализирует количество несгоревшего в выхлопе кислорода. Если его много, то подаваемая в цилиндры смесь – бедная, когда его мало – воздушно-топливная смесь слишком обогащена. Благодаря этим данным электронный блок управления регулирует соотношение воздуха и горючего в смеси, что позволяет достигнуть максимально эффективности при работе, а это приводит к экономии топлива. Идеальный показатель – на сгорание 1 кг топлива должно потребляться 14,7 кг воздуха. Стандартный кислородный датчик находится в выпускном коллекторе.

С 90-х годов на автомобили стали устанавливать два лямбда-зонда – верхний кислородный датчик непосредственно на выходе из двигателя, а нижний датчик после катализатора. Первый зонд контролирует качество подаваемой топливной смеси, а второй – следит за состоянием катализатора, что важно для соблюдения экологических норм.

Из-за плохого качества топлива и других проблем нижний датчик кислорода часто выходит из строя. Решать эту проблему пытаются разными способами, один из них – программное отключение, другой – механическая обманка лямбда-зонда. Такая обманка датчика кислорода работает очень просто – в ней делается дополнительное отверстие или устанавливается сеточка для доступа воздуха извне. В результате концентрация выхлопа и вредных веществ в нем снижается и зонд считает, что с экологией все нормально. Более надежный вариант — перепрошивка ЭБУ.

Устройство лямбда-зонда

Чтобы понять принцип работы датчика кислорода, нужно знать его устройство. В лямбда-зонде установлены два электрода. Внешний электрод взаимодействует непосредственно с выхлопом, внутренний электрод взаимодействует с атмосферным воздухом. Между этими электродами располагается слой диоксида циркония. Существуют титановые зонды, которым не требуется контакта с атмосферой, но они встречаются очень редко и стоят дорого.

В результате взаимодействия с различными средами на электродах возникает разное напряжение, результирующее значение которого передается по проводу в ЭБУ. Из этих данных делается вывод о богатстве или бедности смеси. При значениях от 0,1 до 0,45 В – смесь обедненная, в диапазоне 0,45-0,9 В – смесь обогащенная. Идеальное соотношение воздушно-топливной смеси достигается при 0,45 В.

Первые модели датчиков кислорода работали только до 3000 оборотов двигателя, а после этого он переходил на усредненные параметры обогащения смеси. Но современные лямбда-зонды работают во всем диапазоне оборотов, что обеспечивает лучшую эффективность и экономичность.

Диагностика

Проверку лямбда-зонда осуществляют, не снимая его с автомобиля. Для этого берется специальное приспособление и присоединяется к эклектической системе, после заводится двигатель. Чтобы датчик начал работать, его нужно разогреть до 300 градусов, а титановый зонд – до 700.

Значения напряжения на устройстве должны меняться в диапазоне от 0,1 до 0,9 В примерно 8 раз в 10 секунд. Это означает, что датчик работает правильно и никаких проблем с ним не возникает. Если частота смены показателей уменьшается, зонд не работает нормально и скоро выйдет из строя. При полном выходе из строя на экране диагностического аппарата высвечивается одно значение.

Что происходит при неисправном кислородном датчике

В случае неисправности лямбда-зонда, когда напряжение на нем не меняется, ЭБУ начинает обогащать рабочую смесь, обеднять ее он не будет, поскольку это приводит к более серьезным последствиям.

Специфический запах начинает проникать в салон, а расход топлива возрастает в 2 раза. При этом разгоняется автомобиль гораздо хуже, поскольку топливо заливает цилиндры, иногда из выхлопной трубы доносятся характерные хлопки.

Что приводит к поломке лямбда-зонда

Устройство датчика кислорода таково, что главным его врагом являются высокие температуры. При удалении катализаторов, без соответствующей компенсации, температура выхлопных газов увеличивается, что со временем это приводит к выходу зонда из строя.

Вторая проблема – попадание антифриза в выхлопные газы. Но если охлаждающая жидкость попадает в камеры сгорания, а из них в выхлопной коллектор, поломка кислородного датчика – это наименьшая из проблем.

Третья распространенная причина поломки – попадание масла на электроды. Это происходит, когда выкинутое из мотора масло попадает на турбину, где оно выгорает, а пары попадают в лямбда-зонд, который выходит из строя. Выгорающие масляные брызги существенно поднимают температуру в выхлопном коллекторе.

При изготовлении тюнингованных систем выхлопа датчик кислорода иногда устанавливают снизу. Это ошибка, поскольку образующийся конденсат и твердый осадок приведут к быстрой коррозии электродов, и устройство сломается. Поэтому лямбда-зонд устанавливают сверху магистрали и еще под углом 45 градусов, чтобы поток выхлопных газов заходил правильнее.

Сколько времени работает лямбда-зонд

Первые варианты кислородных датчиков, с двумя проводами, при нормальном режиме эксплуатации работали в районе 50 тыс. км пробега. Новая конструкция зондов с тремя или четырьмя проводами проработает в районе 80 тыс. км. Лямбда-зонды, устанавливаемые в современные автомобили способны отработать до замены около 150 тыс. км.

Отдельный подвид этих датчиков – широкополосные лямбда-зонды, которые проходят не менее 150 тыс. км., обладая рядом преимуществ. Они оборудованы отдельной шкалой вывода, поэтому водитель может в реальном времени видеть, какая смесь подается в двигатель. Это устройство работает во всем диапазоне оборотов и обрабатывает информацию с гораздо большей скоростью.   Особенно полезны такие датчики для автовладельцев, которые любят заниматься тюнингом своих моторов.

Видео: Лямбда! Датчик Кислорода и Повышенный расход топлива

Датчики от сторонних производителей

Чтобы улучшить работу двигателя или просто заметить кислородный датчик, вышедший из строя, автовладельцы обращаются к вариантам от сторонних производителей, выпускающих, в том числе, и широкополосные датчики. Для этого лучше брать продукцию известных компаний, среди которых популярны:

1. АЕМ performance electronics;
2. INNOVATE motorsports;
3. Depo Racing.

Каждый из этих брендов предлагает несколько типов и поколений датчиков кислорода, которые отличаются приемлемым уровнем точности и надежности. Есть определенные нарекания к широкополосным зондам от Depo Racing, но и здесь многие специалисты поспорили бы.

Зонды от INNOVATE motorsports требуют предварительной калибровки. Для этого их нужно подключить на воздухе, чтобы они установили нужное значение, и только после этого устанавливать в выхлопную систему. Иногда в них возникают проблемы с контроллерами и другой электронной начинкой. Наименьшее количество проблем возникает с АЕМ performance electronics, но они стоят дороже всего.

При установке широкополосного лямбда-зонда нужно знать, что он не переносит перегрева. Поэтому они устанавливаются на расстоянии не менее 40, а лучше 50 см от турбины или начала штанов выпускного коллектора.

Заключение

Датчик кислорода – необходимый элемент любого современного двигателя. Благодаря ему мотор понимает, что происходит в камерах сгорания, достаточно ли топлива в них поступает или нужно увеличить количество воздуха в смеси. Бедные смеси приводят к детонации и преждевременному износу двигателя, разрушению поршневой группы и цилиндров. При излишне богатой смеси в камерах сгорания образуется нагар, кроме того, она смывает масло со стенок цилиндров, что тоже приводит к ускоренному износу.

При замене лямбда-зонда можно обращаться к сторонним производителям, перепиновав несколько проводов и получив более точное и надежное устройство. При этом ускоренная передача информации позволяет работать по более адекватному алгоритму, оперативно реагируя на изменившиеся условия. В результате это поможет сэкономить деньги на топливе, избежать проблем с богатой или бедной смесью, а двигатель будет работать в идеальном для него режиме.

DENSO: как правильно установить универсальный лямбда-зонд

Предлагаем вашему вниманию техническую информацию от компании DENSO по установке универсальных кислородных датчиков.

Как правильно установить универсальный кислородный датчик?

1. Обрежьте провода нового кислородного датчика в соответствии с необходимой длиной.

ВАЖНО: Новый датчик, соединенный с имеющимся у вас коннектором, должен быть такой же длины, как и старый датчик с оригинальным коннектором.

2. Обрежьте провод старого кислородного датчика.

3. Зачистите провода нового датчика и коннектора от изоляции примерно на 7 мм каждый.

4. Обожмите стыковые соединения датчика и проводника специальными клещами и закройте термоусадочной трубкой (размер 22–16).

5. Нагревайте горячим воздухом термоусадочную изоляцию до тех пор, пока соединения не будут плотно закрыты.

Как правильно соединить провода кислородных датчиков по цветам?

1. Выясните, каких цветов провода используются на вашем старом датчике.

2. Подберите соответствующий универсальный кислородный датчик DENSO. Для всех датчиков DENSO существует два типа цветовых сочетаний кабелей в зависимости от артикула.

3. Соедините провода согласно данным, приведенным в таблице ниже:

Пример:

Оригинальный датчик имеет 4 провода со следующей цветовой комбинацией: 2 белых, черный и серый. Для вашего автомобиля подходит кислородный датчик DENSO арт. DOX-0107. Следовательно, провода должны быть соединены, как показано на картинке ниже:

Лямбда-зонд или датчик кислорода

Лямбда-зонд или датчик кислорода | Функционирование и обслуживание

Что это?

Лямбда-зонд, также называемый кислородным датчиком или датчиком O2, впервые появился в 1970-х годах, но не был принят в Европе до 1993 года, особенно для автомобилей с бензиновым двигателем. Это позволяет соответствовать стандарту EURO 1 (стандарт выбросов загрязняющих воздух газов).

Лямбда-зонд, расположенный перед катализатором, постоянно измеряет количество кислорода в выхлопных газах для изменения топливовоздушной смеси.После катализатора можно найти второй. Таким образом, это позволяет проверять правильность работы.

Как это работает?

Есть два типа лямбда-зондов:

• Зонд нагревается выхлопными газами, его рабочий порог составляет от 300 ° C до 600 ° C.
• Нагрев зонда , в свою очередь, позволяет быстрее достичь рабочей температуры.

После прогрева двигателя датчик измеряет количество кислорода, присутствующего в выхлопных газах, затем отправляет эту информацию в компьютер, который отвечает за оптимальную адаптацию топливовоздушной смеси.

Какие проблемы возникают с лямбда-зондом?

Срок службы лямбда-зонда составляет около 150 000 км. Однако с возрастом он все медленнее и медленнее отправляет информацию на компьютер, что приводит к ухудшению его работы. Затем он обогащает топливно-воздушную смесь, вызывая засорение датчика и каталитического нейтрализатора.

Каковы симптомы засорения лямбда-зонда?

• Горят фары двигателя
• Перерасход бензина
• Нестабильная работа на холостом ходу
• Снижение производительности
• Отказ при проверке пригодности к эксплуатации

Как обслуживается лямбда-зонд?

Сохраните свой лямбда-зонд дольше благодаря удалению накипи с помощью впрыска водорода FlexFuel Energy Development®. Фактически, регулярная чистка двигателя позволяет замедлить процесс старения лямбда-зонда.

Вернуться наверх

Этот сайт использует файлы cookie, чтобы запомнить ваши предпочтения и оптимизировать ваше путешествие.
Нажимая «ПРИНЯТЬ», вы соглашаетесь на установку этих различных файлов cookie.
Чтобы узнать больше, посетите нашу страницу Политики конфиденциальности.

Политика конфиденциальности и использования файлов cookie

Лямбда как инструмент диагностики

Расчет лямбда определяет соотношение между количеством кислорода, фактически присутствующим в камере сгорания, иколичество, которое должно было присутствовать для достижения идеального сгорания.

Давайте узнаем больше об этом замечательном инструменте, начиная со значения лямбды. Лямбда представляет собой отношение количества кислорода, фактически присутствующего в камере сгорания, к количеству, которое должно было присутствовать, чтобы получить «идеальное» сгорание. Таким образом, когда смесь содержит ровно столько кислорода, сколько требуется для сжигания имеющегося количества топлива, соотношение будет один к одному (Ll), а лямбда будет равна 1.00. Если смесь содержит слишком много кислорода для данного количества топлива (бедная смесь), лямбда будет больше 1,00. Если смесь содержит слишком мало кислорода для данного количества топлива (богатая смесь), лямбда будет меньше 1,00.

Широкополосный датчик генерирует переменный сигнал в отличие от простого сигнала богатой / обедненной смеси стандартного кислородного датчика. Поскольку сигнал различается по силе, а также по направлению (полярности) тока, невозможно напрямую просмотреть сигнал с помощью чего-либо, кроме осциллографа.Однако при наличии подходящего вспомогательного оборудования широкополосный датчик можно использовать для регулировки топливно-воздушной смеси на любом двигателе.

Все мы знаем, что для идеального сгорания требуется соотношение воздух / топливо примерно 14,7: 1 (по весу) при нормальных условиях. Таким образом, обедненное соотношение воздух / топливо, скажем, 16: 1, соответствует значению лямбда 1,088. (Для вычисления разделите 16 на 14,7.) Лямбда 0,97 будет означать соотношение воздух / топливо 14,259: 1 (полученное путем умножения 0,97 на 14,7).

Вот и волшебство: Лямбда полностью не изменяется при сгорании.Даже полное сгорание или полное отсутствие сгорания не влияет на лямбду! Это означает, что мы можем брать пробы выхлопных газов в любой точке потока выхлопных газов, не беспокоясь о воздействии каталитического нейтрализатора.

Что не так с этой машиной?

HC: 2882 ppm CO: 0,81%

CO2: 13,69% O2: 2,18%

Это механическая проблема? Проблема с зажиганием? Дисбаланс соотношения воздух / топливо? Что эти показатели выбросов пытаются нам сказать? На первый взгляд может показаться, что высокое содержание углеводорода (HC) указывает на обилие доступного топлива, однако очень высокое значение содержания кислорода (O2) может заставить нас задуматься, не смотрим ли мы на обедненную смесь пропусков зажигания. Относительно низкий показатель оксида углерода (CO), кажется, исключает богатую смесь, в то время как показание диоксида углерода (CO2) может указывать либо на неисправный каталитический нейтрализатор, либо на проблему с механической эффективностью двигателя.

В этом случае лямбда указывает на существенно богатую смесь — прямо противоположное тому, что мы могли бы подумать, основываясь только на показаниях отдельных газов. В конце концов, CO, обычно индикатор богатого состояния, значительно ниже, чем Oz, который является контрольным показателем обедненного выхлопа.В сочетании с высокими показателями HC, большинство из нас, вероятно, сочло бы это состоянием обедненного пропуска зажигания.

Фактически, эти показания были сняты на Ford Escort с заземленным одним проводом вилки. Конвертеру дали ненадолго остыть (в надежде избежать горячего расплавления), но нагретый кислородный датчик быстро вернулся в замкнутый контур. Избыточное содержание O2 в выхлопном потоке из мертвого цилиндра заставило PCM в ответ подать команду на обогащенную смесь.

Что насчет этой машины?

HC: 834 частей на миллион CO:.01%

CO2: 13,78% O2: 2,29%

Показания газа приводят к расчетному значению 1,07 для лямбда. Это, очевидно, бедная смесь, в данном случае из-за неработающего кислородного датчика и плохого провода штекера на Volkswagen Jetta 86 года.

Попробуйте этот набор показаний.

HC: 330 частей на миллион CO: 8,49%

CO2: 9,93% O2: 0,15%

Здесь лямбда была 0,77, что указывает на чрезвычайно богатую смесь. Это образцы выхлопной трубы автомобиля с неисправным (разомкнутым) датчиком температуры охлаждающей жидкости.

Что может нам сказать лямбда-анализ этих показаний выхлопной трубы?

HC: 72 ppm CO: 0,16%

CO2: 15,24% O2: 0,86%

Фактически, при значении лямбда 1,03 эта смесь обеднена, хотя измерения на выхлопной трубе выглядят довольно приемлемыми.

Использование лямбды в работе

На первый взгляд может показаться, что значение лямбды чрезвычайно ограничено. В конце концов, обычный газовый анализ может сказать нам, идет ли автомобиль на обедненной или обедненной смеси, верно? (Если вы все еще так думаете, вернитесь к нашему самому первому примеру, чтобы еще раз взглянуть!) И с OBD II, делающим показания корректировки топлива частью каждого потока данных, есть ли какая-то большая загадка относительно того, какая смесь идет в сгорание камера? Давайте рассмотрим каждый из этих вопросов.

Помните, что основное назначение каталитического нейтрализатора — очистка чрезмерных выбросов углеводородов, моноксида углерода и оксидов азота (NOx). Конвертер пытается превратить их все в углекислый газ и воду (h3O). Таким образом, хороший преобразователь может замаскировать небольшой дисбаланс смеси, будь то обедненная или богатая часть спектра. Когда каталитический нейтрализатор подвергается воздействию постоянно богатой или бедной смеси, он должен работать более интенсивно, и его срок службы может сократиться.

Будем ли мы видеть хроническое обогащение или обеднение выхлопных газов? Только если состояние тяжелое, или если смесь уже перегрузила катализатор. Лямбда помогает здесь, позволяя нам видеть входящую смесь, чтобы мы могли определить, правильна ли она.

Каталитические преобразователи обычно работают эффективно только тогда, когда поступающая смесь находится в пределах примерно 4% от стехиометрии или в диапазоне лямбда от 0,96 до 1,04. Вернемся к нашему последнему примеру выше. При 1,03 лямбда находится в пределах допустимых пределов обедненной смеси. Но если это пограничное состояние обедненной смеси сохраняется в течение длительного периода времени, катализатор будет медленно разрушаться в результате чрезмерного тепла, которое он генерирует при очистке выхлопного потока.

Теперь рассмотрим случай автомобиля, оборудованного системой OBD II. Предположим, мы видим, что долгосрочная корректировка подачи топлива показывает добавление на 25% больше топлива, чем было изначально запрограммировано для наблюдаемых условий эксплуатации (LTFT = + 25%). И у нас есть непрерывный бережливый код. Очевидно, что многие причины могут вызвать это состояние, в том числе низкая подача топлива, неисправный датчик массового расхода воздуха (MAF), большая утечка вакуума и даже неисправный датчик кислорода. Может ли лямбда помочь нам сузить круг подозреваемых? Конечно, может.

Рассмотрим датчик O2.Предположим, что код датчика O2 отсутствует. Если лямбда практически равна 1,00, мы можем сразу исключить датчик O2 из рассмотрения. Лямбда будет правильной на этом уровне корректировки топлива, только если датчик O2, на котором основана корректировка топлива, работает правильно.

Можем ли мы еще больше сузить поле? Если лямбда остается практически равной 1,00 в условиях холостого хода, частичного открытия дроссельной заслонки и высокого крейсерского режима, но корректировка расхода топлива увеличивается с нагрузкой, мы можем исключить утечку вакуума.Утечка вакуума представляет собой уменьшение процента поступающего воздушного заряда по мере увеличения частоты вращения двигателя и нагрузки. Таким образом, мы бы сосредоточились на проблеме с подачей топлива или неисправности массового расхода воздуха. Однако, если бы мы обнаружили, что лямбда значительно меньше 1,00, мы немедленно заподозрили бы неисправность датчика O2 — возможно, короткое замыкание на массу.

Упражнения

Давайте применим то, что мы узнали о лямбде, к следующим примерам. В каждом случае постарайтесь увидеть, какие неисправности могут быть причиной данных. Ответы и анализ появляются после пяти примеров.

1. Автомобиль OBD I с MAP и EGR показывает LTFT на уровне -15%, с переключением STFT в пределах ± 5%. Лямбда составляет 1,05, уровни NOx повышены, но все остальные выхлопные газы находятся в допустимых пределах. Автомобиль не прошел государственный тест на выбросы выхлопных газов. Клапан рециркуляции ОГ получает разрежение в нужное время во время дорожных испытаний. Открытие клапана рециркуляции ОГ вручную при 2000 об / мин приводит к тому, что двигатель работает заметно грубо, без пропусков зажигания, характерных для конкретного цилиндра.
2. Грузовик OBD II с MAF показывает лямбду на.96 на холостом ходу и 1,03 на крейсерском. Общая корректировка топливоподачи (LTFT

+ STFT) на холостом ходу составляет -12%, а общая корректировка подачи топлива на крейсерском режиме составляет + 9%. Жалоба покупателя — неуверенность в ускорении. Подача топлива в норме. Временное отключение EGR не дает никаких улучшений. Предыдущий магазин очистил коды, и все мониторы не укомплектованы.

1. Автомобиль OBD II с MAP и EGR работает немного неровно на холостом ходу с несколько повышенными показателями IAC. Лямбда — 0,99. В крейсерском режиме шероховатость исчезает, и лямбда увеличивается до 1.00. Расчет МАК на крейсерском рейсе правильный.
2. Несмотря на то, что он имеет значение лямбда 0,99, грузовик с MAF показывает неприемлемо завышенные показания выхлопной трубы HC и CO, полученные в условиях холостого хода с нагрузкой сразу после продолжительного круиза по шоссе.

Анализ и ответы

1. Клапан системы рециркуляции ОГ работает нормально, но, как показывает высокое значение лямбда, этот автомобиль работает на обедненной смеси. PCM вычитает топливо (отрицательное значение LTFT), но только до определенного предела (переключение STFT). Неисправность должна быть в датчике U2.Он смещен положительно, возможно, из-за частичного короткого замыкания между линией датчика и питанием нагревателя. Каталитический нейтрализатор все еще в порядке? Если показания NOx меньше, чем вдвое превышают предел, и если условия еще не повредили слой NOx, преобразователь может быть в состоянии адекватно компенсировать, как только он начнет получать правильную исходную смесь. Тем не менее, покупателя следует предупредить, что после замены датчика O2 потребуются дальнейшие испытания для оценки состояния преобразователя.
1. Что заставляет этот автомобиль работать на холостом ходу на холостом ходу и наклоняться на круизе? Мы знаем, что проблем с подачей топлива нет, и мы устранили систему рециркуляции отработавших газов.Проблема, скорее всего, не в грязных форсунках, поскольку реакция корректировки топливоподачи не согласуется между диапазонами скорости и нагрузки. Это не может быть утечка вакуума, так как реакция корректировки топливоподачи противоположна ожидаемой.
2. Этот грузовик имеет загрязненный MAF. MAF переоценивает воздушный поток на холостом ходу и занижает его на круизе, двойной удар! Разные производители разработали разные стратегии взвешивания данных после очистки кода. Некоторые могут по умолчанию использовать максимальную добавку топлива до + 25%, в то время как другие могут вернуться к нулевой коррекции; даже метод, используемый для очистки кодов, например, KOER vs.KOEO — может изменить полученную стратегию повторного обучения. В этом случае числа корректировки топлива — это недавно очищенный ответ PCM на исправный датчик O2. Но, поскольку мониторы O2 неполные, PCM еще не доверяет им достаточно, чтобы достичь правильного значения корректировки топлива.
2. Подсчет IAC — важный ключ к разгадке. В сочетании с показаниями лямбда они указывают на то, что двигатель компенсирует низкие обороты холостого хода, вызванные небольшой утечкой вакуума. Наиболее вероятный виновник — утечка системы рециркуляции отработавших газов. (Лямбда показывает богатую реакцию на пониженное абсолютное давление в коллекторе.Нормальная вакуумная утечка наружного воздуха приведет к более низким, а не более высоким показателям IAC.)
3. Смесь находится в пределах 1% стехиометрии. В предыдущем круизе преобразователь должен был нагреться до температуры. Что осталось, кроме плохого преобразователя?

The Critical Link

Современные системы управления подачей топлива обычно работают в диапазоне λ = 1 ± 0,01 в установившихся условиях. Но точно так же, как вам пришлось потратить время на сбор библиотеки заведомо хороших сигналов, прежде чем вы действительно сможете извлечь выгоду из использования осциллографа, вам нужно потратить некоторое время на тестирование заведомо хороших автомобилей в различных повторяемых и диагностически значимых условиях вождения. чтобы получить истинную пользу от лямбда-анализа.

Например, некоторые Хонды, оборудованные датчиками бедной смеси воздуха / топлива, обычно работают на чрезвычайно бедных лямбда-диапазонах, превышающих 1,63, в условиях круиза по шоссе. Настройщикам может потребоваться знать, что максимальная мощность обычно достигается при значении лямбда приблизительно 0,85 в условиях полной нагрузки. Разработка библиотеки заведомо хороших лямбда-значений станет еще более важной с появлением систем прямого впрыска бензина (GDI). Поскольку системы GDI используют стратифицированный заряд и переменную синхронизацию впрыска (а также более привычную переменную продолжительность впрыска), нормальные значения лямбда для этих систем могут приближаться к 2.0 при некоторых условиях. Поскольку широкодиапазонные датчики воздуха / топлива (WRAF) становятся все более распространенными, ожидайте, что значения лямбда будут принимать еще более широкий диапазон.

Заключение

Хотя пропуски зажигания могут сочетаться с нормальной работой с обратной связью (замкнутым контуром) для создания нелогичного богатого состояния, лямбда-анализ остается мощным диагностическим инструментом. Регулярное использование лямбда может быстро сузить вашу диагностику для многих жалоб на управляемость, решая проблемы со смесью в течение нескольких минут. Лямбда-анализ может быстрее, чем другие методы, выявить неисправности кислородного датчика, такие как смещение датчиков. Лямбда-анализ в сочетании с анализом корректировки топливоподачи часто позволяет быстро выявить загрязненные или неисправные датчики массового расхода воздуха. А лямбда-анализ в сочетании с обычными показаниями выхлопных газов может окончательно выявить неисправные каталитические нейтрализаторы за считанные секунды.

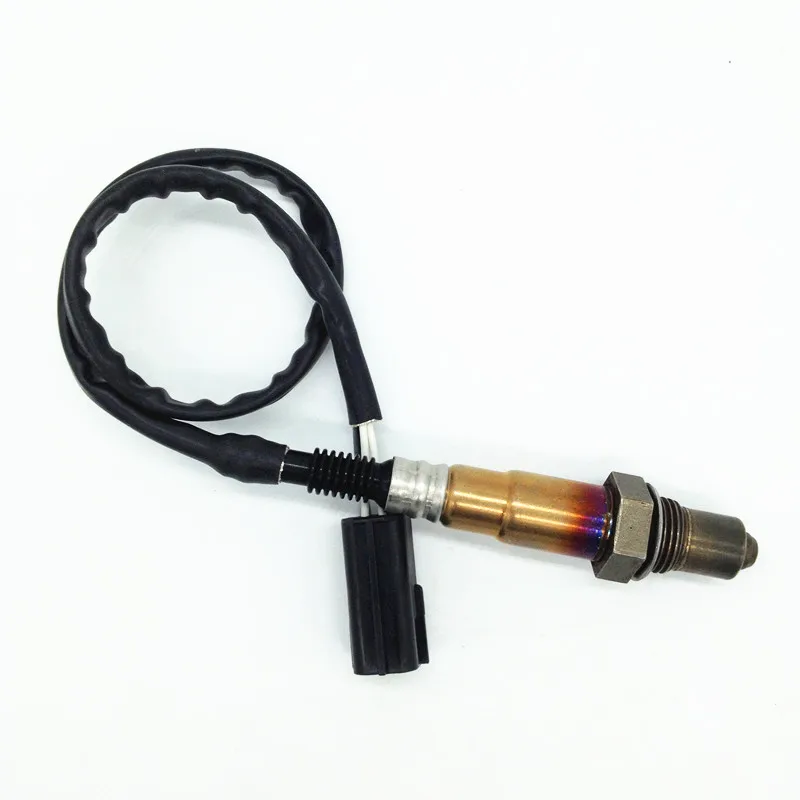

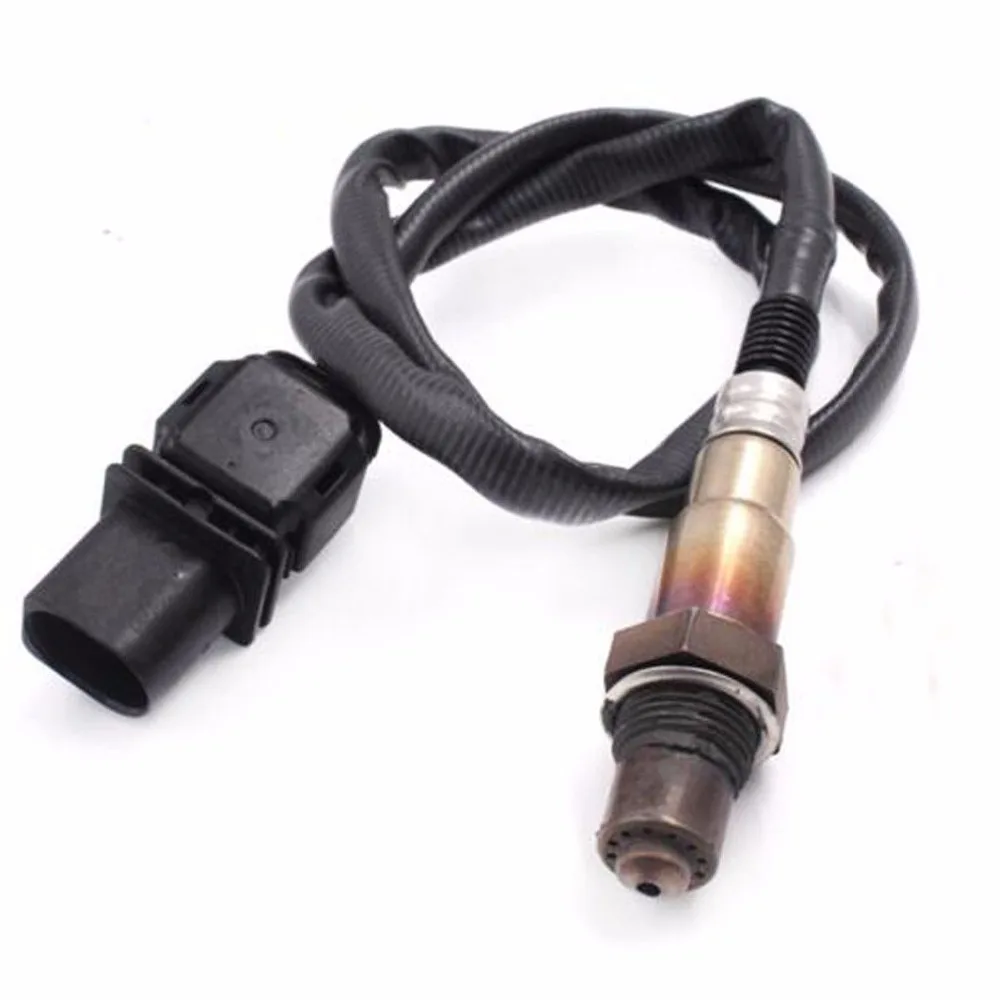

Измерение широкополосным кислородным датчиком

Широкополосный лямбда-зонд или широкополосный кислородный датчик — это датчик, который может измерять
концентрация кислорода в выхлопных газах.Широкополосный датчик кислорода основан на 4-проводной версии циркониевого датчика кислорода.
с модификацией для измерения фактической концентрации кислорода вместо выдачи сигнала только для
богатая или слишком постная смесь.

Рисунок 1: Схематическое изображение широкополосного датчика кислорода

Датчик состоит из трех частей: насосной ячейки, измерительной камеры и измерительной ячейки.
Насосная ячейка и измерительная ячейка состоят из пластины из диоксида циркония (диоксида циркония), к которой прикреплен
с обеих сторон нанесен тонкий слой платины.Когда разница в концентрации кислорода существует между двумя сторонами, разница напряжений
будет присутствовать между двумя платиновыми пластинами.
Это напряжение зависит от разницы концентраций и составляет около 450 мВ для идеальной смеси.

Измерительная ячейка контактирует с наружным воздухом с одной стороны и с измерительной камерой.
с другой.
Напротив измерительной ячейки расположена насосная ячейка, которая может перекачивать кислород в или из
измерительная камера с помощью электрического тока.Небольшое количество выхлопных газов может поступать в измерительную камеру через небольшой канал.
Это может изменить концентрацию кислорода в измерительной камере, изменив измерительную ячейку.
напряжение от идеального значения 450 мВ.
Чтобы вернуть затем измерительную ячейку обратно к 450 мВ, ЭБУ посылает ток через насосную ячейку.
В зависимости от направления и силы тока ионы кислорода могут закачиваться в измерение или выходить из него.
камера, чтобы вернуть напряжение измерительной ячейки до 450 мВ.

При сжигании богатой смеси выхлопные газы содержат мало кислорода.
и ток проходит через насосную ячейку, чтобы закачать больше кислорода в измерительную камеру.
И наоборот, когда сжигается бедная смесь, выхлопные газы содержат много кислорода и
ток через насосную ячейку меняется на обратный, чтобы откачивать кислород из измерительной камеры.
В зависимости от величины и направления тока, ЭБУ изменяет количество впрыскиваемого
топливо.
Когда горит идеальная смесь, ток через насосную ячейку не протекает, и количество
впрыскиваемое топливо остается без изменений.

Для оптимальной работы датчик должен иметь температуру около 750 ° C.
Датчик оснащен резистором PTC для электрического нагрева,
который питается от системного реле или иногда от блока управления двигателем.
Отрицательная сторона регулируемого обогрева подключается ЭБУ с изменяющейся нагрузкой на массу.
сигнал цикла.

Hazet 4680-5 Гнездо лямбда-зонда

Hazet 4680-5 Гнездо лямбда-зонда
Для лямбда-зондов (22 мм) на FORD, BMW, VAUXHALL, VW, AUDI, SEAT и ŠKODA
Двойной квадратный привод 12.5 = 1/2 дюйма
или работа с шестигранником s 30 мм
блистерная упаковка
Поверхность: фосфатированная, промасленная
Сделано в Германии
Размер ключа: 22
Привод: двойной квадрат, полый 12,5 мм (1/2 дюйма)
Выход : Внешний шестигранный профиль
Вес нетто: 0,19 кг
Наружная упаковка: Блистерная упаковка
4680-5

HAZET Гарантия
Вся продукция HAZET производится на сложных высокоспециализированных фабриках из лучших доступных материалов в соответствии с высочайшими стандартами качества, и на нее распространяется гарантия отсутствия дефектов материалов и изготовления.

KC Tool по своему усмотрению отремонтирует или заменит инструменты HAZET с надлежащим доказательством покупки, отвечающим требованиям гарантии.

Исключения из гарантии Hazet:

DENSO объясняет общие запросы лямбда-зондов и датчики температуры выхлопных газов

Зачем заменять лямбда-зонд?
Лямбда-датчики старения ухудшают работу двигателя, увеличивают расход топлива и могут привести к износу катализатора. Изношенный или загрязненный датчик обычно имеет более медленное время отклика, что может снизить производительность системы, поэтому очень важно вовремя их заменять, чтобы двигатель работал должным образом.

Что вызывает отказ лямбда-зонда?
Когда лямбда-датчики построены в соответствии со стандартами оригинального оборудования, датчик обычно не выходит из строя без какой-либо внешней причины. Датчик обычно выходит из строя в результате физического повреждения — из-за механического воздействия — или загрязнения.

Как часто нужно менять лямбда-зонды?
DENSO рекомендует менять лямбда-датчики в автомобиле так часто, как указано виртуальной машиной. Но лямбда-датчики также следует проверять на работоспособность и эффективность при каждом осмотре автомобиля. Если двигатель старый или показывает признаки чрезмерного расхода масла, лямбда-датчики необходимо менять с более короткими интервалами, чем указано.

Как определить неисправный лямбда-зонд?
Наряду с физическими недостатками несовместимый или некачественный датчик часто демонстрирует значительные различия в функциональности, создавая новые трудности с бортовыми диагностическими системами автомобиля. Это, в свою очередь, может привести к «фантомным проблемам» и дорогостоящему бессмысленному поиску причины.

Изучение EGTS
Датчик температуры выхлопных газов (EGTS), который расположен перед катализатором окисления дизельного топлива (DOC) и / или перед дизельным сажевым фильтром (DPF), определяет температуру выхлопных газов, преобразует ее в напряжение и подает этот сигнал напряжения обратно в ЭБУ двигателя, чтобы контролировать состояние двигателя и эффективно снижать выбросы.

Благодаря улучшенному определению температуры, достигаемому EGTS, дожигающий впрыск топлива строго контролируется и точно оценивается количество твердых частиц в сажевом фильтре, что обеспечивает эффективную «регенерацию» сажевого фильтра.

Это приводит к более чистым выбросам и повышению топливной эффективности, поскольку в процессе регенерации DPF требуется меньше топлива. Кроме того, контролируется температура каталитического нейтрализатора, что защищает его от перегрева и снижает износ катализатора.

Ассортимент продукции EGTS

DENSO обеспечивает точный контроль работы двигателя, что позволяет повысить производительность двигателя, снизить выбросы и расход топлива.

Высокочувствительные, но компактные датчики способны определять диапазон температур от -40 ° C до 1000 ° C, обнаруживая температуру в пределах ± 10 ° от фактической температуры.Также требуется менее семи секунд, чтобы переключиться с комнатной температуры на 1000 ° C.

С 11 номерами деталей, охватывающими 46 ссылок на номера оригинальных запасных частей, 211 приложений для автомобилей и более четырех миллионов автомобилей, ассортимент продукции охватывает приложения BMW, эксклюзивные для DENSO.

Новые лямбда-зонды Bosch меньше и точнее

18 августа 2011 г. //

Кристоф Хаммершмидт

По сравнению с LSF4.2, после запуска двигателя для перехода в режим управления требуется вдвое меньше времени. Это значительно сокращает время, в течение которого выбросы двигателя не контролируются. В сочетании с большей точностью измерения это упростит соблюдение будущих стандартов выхлопных газов. Кроме того, снижается воздействие на окружающую среду. Поскольку общая длина меньше, объем места, необходимого для установки всего узла датчика, был значительно уменьшен, в то же время увеличивая термостойкость.В результате появляется больший выбор при выборе места установки в выхлопном тракте легкового автомобиля. Все варианты чувствительного элемента могут быть дополнительно оснащены термозащитным покрытием. Это улучшает сопротивление датчика конденсации в выхлопном тракте после холодного пуска.

Перед каталитическим нейтрализатором, а иногда и после него, лямбда-зонд измеряет содержание кислорода в выхлопной трубе. Это показатель качества горения.Для полного сгорания одного килограмма бензина требуется примерно 14,7 кг воздуха. Отношение смеси в камере сгорания к оптимальной смеси известно как лямбда. Обычные процессы сгорания бензина идеально работают при настройке «лямбда равна единице». Если лямбда меньше единицы, смесь богатая и содержит слишком мало кислорода. Если соотношение больше единицы, сгорание бедное с избытком кислорода. Так обстоит дело, например, с дизельными двигателями или бензиновыми двигателями, работающими на обедненной смеси.Датчик переключаемого типа, который выдает резкий сигнал датчика при обнаружении перехода от обедненной смеси к богатой, позволяет точно отрегулировать оптимальную стехиометрическую топливно-воздушную смесь.

Коды ошибок лямбда-датчика часто вводят в заблуждение.

В предыдущей статье мы указывали, насколько сложно найти основную причину сообщения об ошибке лямбда-датчика.Эта статья в основном касалась широкополосного типа. Однако поиск и устранение причин появления кодов ошибок для обычных лямбда-датчиков также может быть длительным процессом — и часто проблема заключается не в лямбда-датчике.

Хотя лямбда-зонд изнашивается — а пробег определяет его срок службы, можно ожидать, что он прослужит не менее гарантийного срока (три года в случае Triscan). Однако лямбда-зонд является частью сложной системы, на функциональность которой влияет множество факторов, которые могут привести к ошибкам.

В этом контексте следует отметить очень популярные универсальные лямбда-зонды, в которых повторно используется оригинальный штекер. Здесь кабель необходимо припаять, изолировать и окончательно залить, чтобы весь состав выдерживал тепло, холод, влагу, соль и грязь. Этот метод медленный, сопряжен с высоким риском неправильного подключения датчика и очень уязвим при пайке. По этой причине программа Triscan включает в себя только лямбда-датчики «plug & play», которые исключают этот источник ошибок и обеспечивают бесперебойный и длительный ремонт.Неудивительно, что первое подозрение на причину появления кода ошибки лямбда-датчика — это неисправный лямбда-датчик.

Однако опыт показывает, что ошибка очень часто встречается где-то еще. Ниже мы предлагаем советы и рекомендации по эффективному устранению проблемы.

При производстве лямбда-датчиков Triscan каждый датчик подвергается 100% тесту на работоспособность

Если замена лямбда-зонда не устранила проблему
Если установка нового датчика не решает проблему сразу — а коды ошибок по-прежнему регистрируются — вы должны сначала убедиться, что был установлен правильный лямбда-зонд.Нередко приходится выбирать между несколькими вариантами той или иной модели автомобиля. Несмотря на одинаковые разъемы, резьбу и длину кабеля, они часто бывают разными.

Поскольку лямбда-датчики Triscan на 100% проверены на функциональность в процессе производства, при условии, что вы выбрали правильный лямбда-датчик, можно предположить, что проблема не в датчике. Вместо этого при устранении неполадок следует сосредоточить внимание на:

• Закопченные свечи зажигания. Примечание: закапанные / поврежденные свечи зажигания могут повредить катушку зажигания

.

• Перегорел предохранитель нагревательного элемента лямбда-зонда (актуально только для широкополосных моделей)

• Топливная отделка, которая не была сброшена после замены датчика (для соответствующих автомобилей)

• Загрязнение маслом, силиконом, этилированным топливом, присадками и т. Д.может повредить новый датчик (фотографии в следующем разделе показывают, на что обращать внимание)

• Утечки в целом. Например, в следующих частях: впускной коллектор, вакуумный шланг, турбо шланг, клапан рециркуляции ОГ и т. Д.

• Система впрыска — включая насос, топливный фильтр, регулятор давления или форсунки. Проверить давление топлива, топливный фильтр, регулятор давления на герметичность и форсунки на предмет загрязнения

• Прочие неисправные датчики — как триггер кодов ошибок.Например, расходомер воздуха, датчик температуры охлаждающей воды, клапан рециркуляции ОГ, датчики положения коленвала или распределительного вала

В старых лямбда-датчиках причину также можно найти здесь:
Перед заменой старого лямбда-датчика рекомендуется внимательно осмотреть датчик, чтобы найти какие-либо признаки ошибки, отличные от нормального износа. В этом случае обычно есть четкие указания на самом лямбда-датчике, проводе или разъеме.

Простое сообщение об ошибке с множеством возможных источников ошибок
Как показано в этой статье, обсуждение фактического источника ошибки для сообщения об ошибке лямбда-датчиков может быть довольно сложным и трудоемким.Без необходимой проницательности, испытательного оборудования и терпения первый импульс — замена лямбда-зонда — не обязательно решит проблему. Мы надеемся, что эта статья поможет механикам в этих ситуациях — и будет способствовать большему удовлетворению запросов клиентов.

.
