Датчик скорости ваз 2114 замена: Замена датчика скорости на ВАЗ-2114

Датчик скорости Ваз 2114 инжектор -Замена и ремонт, где находится?

Устройство и принцип работы

Данный датчик передает информацию о количестве оборотов с шестеренок коробки передач на ведущие колеса автомобиля. Эти же данные поступают в электронный блок управления автомобилем, а уже из него (если датчик полностью электронный) на приборную панель авто.

Описание устройства и работы датчика смотрите ниже:

У четырнадцатой модели используются 2 типа датчиков:

• датчик с механическим приводом от КПП и электронным соединением с контроллером
• датчик с механическим приводом от шестерни КПП и тросовым приводом спидометра

Неисправности датчика скорости ваз 2114

Самый основной признак поломки — не работает отображение скорости на спидометре при движении автомобиля.

Ошибки которые выдает бортовой компютер при не исправности датчика скорости:

Признаки неисправного датчика:

• Провалы при разгоне
• Повышенный расход топлива
• Дерганья стрелки спидометра
• Плавающие обороты
• Неровная работы двигателя

Основные поломки ДС:

• Обрыв цепи
• Окисление разъема
• Поломка механической части датчика

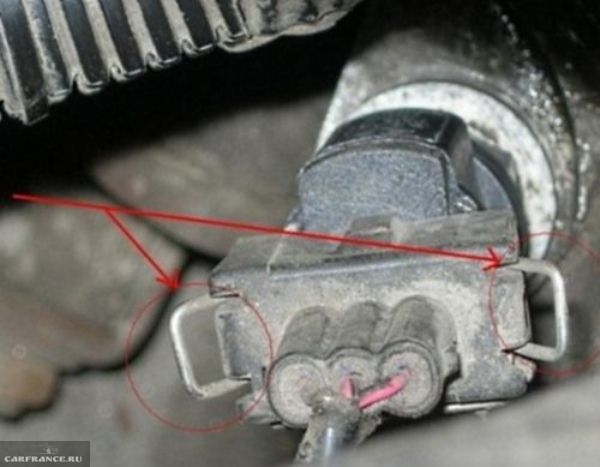

Первым делом проверьте целостность проводов и исправность разъема.

Замена датчика скорости ВАЗ 2114

Необходимое время: 15 минут.

Как заменить датчик скорости ваз 2114 2115 2113

1. Отсоединяем минусовую клемму с аккумулятор

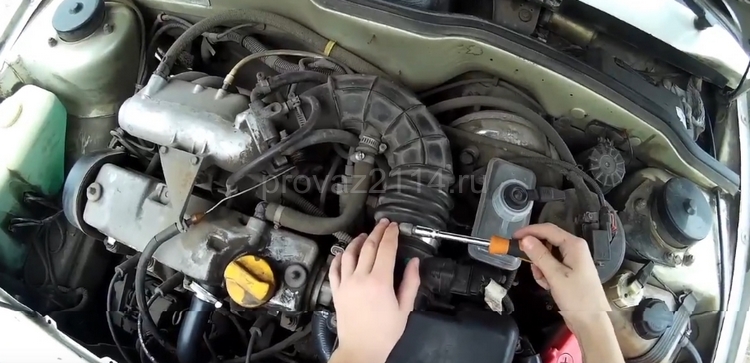

2. Снимаем пластиковую крышку с двигателя

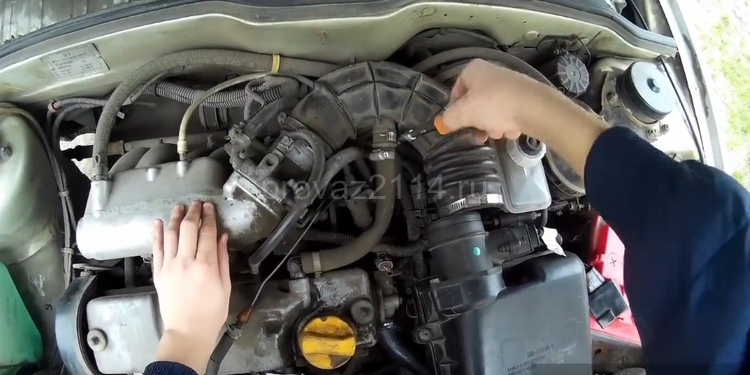

3. Для удобства снимаем трубку воздуховода

4. Отсоедините фишку от датчика

5. Выкручиваем датчик против часовой стрелки

6. Возможно из строя вышел привод датчика.


   Откручиваем гайку на 10 и поддеваем привод отверткой. Аккуратно достаем го, он может быть, разрушен, попытайтесь выковырять остатки.Ста

7. Ставим новые детали и собираем все в обратной последовательности.

   Осталось все собрать и готово.

На этом все. После сборки заврдите автомобиль и смотрите на показания спидометра. Сначала проверьте работу двигателя на холостых, потом попробуйте проехаться. Советуем вам проверить показания спидометра по GPS. нА любом смартфоне скачайте приложения указания скорости по GPS или воспользуйтесь картами от Яндекса.

Если вам не удалось решить вашу, проблему, советуем посмотреть возможные неисправности других датчиков ваз 2114.

Еще больше интересного на нашем дзен канале и группе Вконтакте:

ВКонтакте

Дзен Канал

Похожие записи

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание!
Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Краткое содержание:

Где находится датчик скорости?
Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости?
Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Замена датчика скорости на переднеприводных моделях ВАЗ и Лада

≡  4 Ноябрь 2015   ·  Рубрика: Ремонт

Датчик скорости меняется примерно одинаковым образом на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.

Данный датчик установлен на задней стороне КПП (смотрим от радиатора) над дифференциалом, где выходят провода (показан стрелкой под патрубками):

На ВАЗ ставились датчики трех типов.

1. Самый первый и на новых автомобилях не применяется. Установлен на первые инжекторные «Самары» с тросиковым приводом спидометра. Устанавливается как «проставка» между тросом привода спидометра и выходом шестерни на КПП. В сторону отходит жгут.

Определить его неисправность возможно только диагностическим прибором в движении и одинаковых оборотах холостого хода (ХХ) при движении накатом и остановке. Иногда при такой поломке машина начинает глохнуть после включения нейтральной передачи при движении. Все из-за того, что при движении автомобиль держит чуть завышенные обороты ХХ (1000 против 850 при остановившейся машине). Это сделано для более плавного переключения при накате от нейтрали к передаче.

Перед сменой желательно проверить сам механизм привода (на который накручивается датчик). Делается это попыткой провернуть выступающий привод любыми подручными средствами (АККУРАТНО! Не разбейте квадратное окно).

2. Более новая версия, устанавливаемая на последующих моделях. Главное отличие – электронный спидометр и отсутствие троса привода. Накручивается сразу на выход шестерни.

При его поломке на автомобиле перестает отображаться скорость. Все остальные симптомы те же.

3. Самая последняя версия. Ненадежный механизм зубчатого привода в КПП (в случае его поломки приходилось снимать и разбирать КПП) был заменен на более современный электронный (основанный на эффекте Холла).

Последствия его выхода из строя такие же, как и на предшествующем аналоге. Однако на автомобилях с данным типом датчика устанавливались электроусилители руля (ЭУР). При отказе датчика менялось усилие на поворот. В некоторых случаях сгорала обмотка ЭУР. Особенно неприятно это при «плавающем» дефекте датчика скорости. В повороте начинает изменяться усилие на руль. Некоторые водители этого пугаются.

ВНИМАНИЕ! Данные датчики имеют разную маркировку для «Калины» и «Приоры» и не взаимозаменяемы. Перед покупкой нового необходимо проверить, какой именно установлен у вас. Маркировка написана на боковом пояске датчика.

Перед сменой датчика также рекомендуется осмотреть подключаемую колодку и провода на обрыв. Если там все нормально и дело в датчике, для его замены потребуются следующие инструменты.

Для замены датчиков первых двух типов:

• Плоскогубцы
• Отвертка плоская
• Отвертка крестовая

Для замены датчика последнего типа:

• Ключ «на 10». Лучше головка «на 10»
• Отвертка плоская
• Отвертка крестовая

Из дополнительного инструмента:

• Металлическая щетка
• Очиститель тормозов
• Ветошь

1. Снимаем впускной патрубок вместе с корпусом фильтра. Подробнее это описано в статье замена масла в КПП на автомобилях ВАЗ 2113, 2114, 2115 и Лада Калина, Приора, Гранта.

2. Отсоединяем клемму от датчика.

3. При сильном загрязнении очищаем поверхности КПП рядом с датчиком. Сильную грязь убираем металлической щеткой. Потом смываем очистителем тормозов и протираем ветошью.

4. Если привод спидометра тросовый, то откручиваем тросик от датчика рукой или плоскогубцами. Иногда в таких случаях выкручивается сам датчик. Тогда придерживаем сам датчик ключом «на 22» или рукой.

5. Откручиваем сам датчик. Два старых типа выкручиваются с оси привода рукой или ключом «на 22». Для снятия нового необходимо открутить гайку ключом «на 10». Датчик нового образца установлен непосредственно в КПП, поэтому при его съеме он будет в масле. Лучше его протереть и закрыть окно какой-нибудь ветошью для предотвращения попадания посторонних предметов.

В данном случае был полностью разрушен внутренний механизм считывания, ось свободно болталась – по всей видимости, брак завода:

6. Устанавливаем новый, и собираем в обратной последовательности.

Пожалуйста поставьте оценку статье

Загрузка…

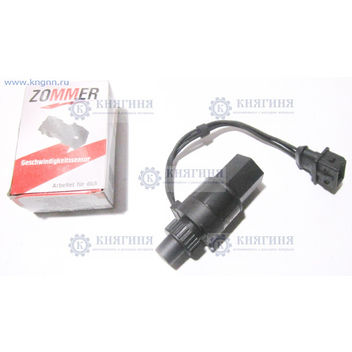

Датчик скорости

Автор admin На чтение 5 мин. Просмотров 1k.

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход горючего;
• мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление, чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

1. датчик снимается;
2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
3. плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

• при помощи домкрата вывешивается одно из передних колес машины;
• мультиметр соединяется с проводами датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

1. от датчика отсоединяется импульсный провод;
2. при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
3. вывешивается колесо;
4. контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Мне нравится1Не нравится

Что еще стоит почитать

Замена датчика скорости ВАЗ 2114. Обслуживание и ремонт автомобиля —… | by VAZremont.com

Датчики скорости из автомобилей ВАЗ

Обслуживание и ремонт автомобиля — занятие не из дешевых, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как самостоятельно можно заменить датчик скорости ВАЗ 2114.

Итак, вы заметили, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму. Это означает, что пришло время ремонта датчика скорости ВАЗ. Для этого не обязательно обращаться в автосервис, ведь можно самостоятельно взяться за дело. Для начала необходимо детально узнать, как правильно осуществляется замена этой детали.

Функции датчика — передача сигнала на специальный контроллер, что регулирует работу двигателя на холостых оборотах. В результате этого происходит корректировка подачи воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика скорости

Самостоятельно найти это устройство в ВАЗ 2114 совершенно несложно: оно находится на коробке передач. Для этого необходимо открыть капот на машине и найти провод, что ведет к этой самой коробке. Этот провод ведет также и к измерителю скорости.

Бывает так, что причина поломки кроется в незакрепленных или плохо зафиксированных проводках, поэтому перед тем, как будет происходить замена, необходимо это проверить. Для этого вам понадобятся следующие инструменты:

• Отвертка (плоская и крестовая).
• Обыкновенные плоскогубцы.

Если провода в порядке, то причина кроется в поломке самого датчика.

1. Откройте капот и с помощью ключа на 10, снимите массу с аккумулятора;
2. Снятие адсорбера сделает процесс замены более удобным. Это делается очень быстро: отворачиваем гайки и отводим его в сторону, чтобы он не мешал при работе;
3. Снимите колодку вместе с проводами. Для этого требуется зажать фиксатор;
4. Снимите устройство. Нужно аккуратно поворачивать его против часовой стрелки, пока он не выкрутится. После чего вынимаем датчик с помощью ключа на 21;
5. Место, где он устанавливается, обязательно нужно очистить от грязи и мусора.

Процесс снятия датчика скорости

Источник: vazremont.com

Замена датчика скорости Лада Samara. Чем официалы, лучше сам!

Деня

У моего лучшего друга на samara с датчиком скорости пока проблем нет )) А если включить электропотребители то расход будет показывать больше

Chloe

Уважаемый Наиль, спосибо за видео,вы ЧЕЛОВЕК с большими буквами,или так сказать, просто волшебник.СУПЕР.

Любин

В итоге: стучать может все что угодно! Если вы не бум-бум в авто,то один хрен ничего не поймете и дорога вам в сервис! Для кого это видео…хз!

Ane

Мне друг сказал на ладе и без датчика скорости куча чего поломалось… а если расход 0,3л это уже 120 градусов шоли?

Геворг

Спасибо большое за видео!!!

Мухсин Зилеев

Что будет если оставить надолго полностью собранный амортизатор сжатой пружиной? О датчике скорости много информации в интернете Ж))

Диагностика и замена лягушки заднего хода на ВАЗ 2110, 2112, 2111 и 2114, 2115, 2109

Самодиагностика Ваз 2114-2115, Приора, Калина, Ваз 2110-2112

Проводка ВАЗ 2115.Часть 2.

Почему не работает панель приборов ваз 2110,2111,2112,2112 3.

Все сервисы по ремонту Лада Samara на интерактивной карте

Обуждение раздела Замена датчика скорости Лада Samara

Алпамыс

ВНИЗУ ГРИБОК ОДЕВАЕТСЯ НА ВАЛ МАСЛЕНОГО НАСОСА С ТАКИМИ ЖЕ ШЛИЦАМИ СВЕРХУ ОДЕВАЕТСЯ ВАЛ ТРАМБЛЁРА ТРАМБЛЁРЫ БЫВАЮТ С КОРОТКИМ ВАЛОМ И ОН НА КОЧКЕ МОЖЕТ ВЫСКОЧИТЬ СО ШЛИЦОВ САМ ГРИБОК СИДИТ В БРОНЗОВОЙ ВТУЛКЕ БЛОКА

Дархан

нужно ли делать сход развал после замены передних стояк

Эдик

ну всё равно поставит и будет щупом ещё проверять а это ну чкучно человеку делать нечего вот я сижу щас мне делать не,уй пишу тут комент)

Филлипова Ханин

Спасибо за ответ

Ифим

У меня такая же история потерял ключ, пошёл в сто мне мастер говорит надо болгаркой отрезать или высверливать болты, зарядил за работу. на самом деле все просто берешь отверку и молоток и откручиваешь болты они без проблем откручиваются. Хотелось бы, чтобы подробнее по датчику скорости посоветовал бы!

Колюня ⚠Предупреждение за CapsLock

ПОДСКАЖИ ПОЖАЛУЙСТА, У МЕНЯ ТАКАЯ ПРОБЛЕМА, С ПОДДОНА НА ЗАЩИТУ ПРОБИВАЕТ ИСКРА, ЧТО ДЕЛАТЬ?

София

Всё про указатели щитка приборов и другие приборы здесь:
Все полезные советы от автоэлектрика здесь:
Все плейлисты здесь: Xw polymer=1
Если появилось желание поддержать канал, то вот КАРТА СБЕРБАНКА —

Пау

у меня тоже не идет ток вообще на лампы заднего хода надо смотреть на датчик

Витис Рафис

Леша, а сколько по деньгам за такую работу берут? У моего друга и без датчика скорости на samara много чем руки занять ))

Пирр

Спасибо вам,помогло ваше видео

Тигр

14.8 это много же?или нормально

Того

Молодцы! Другие бы сразу мозги под замену отбраковали. И еще кучу всего в ходе поисков. Спасибо за видео!

Bennie

Мне друг сказал на LADA самаре и без датчика скорости куча чего полетело Ж)) Добрый день на ваз 2112 где находится этот датчик. ..заранее спасибо

Боз

Здравствуйте! Сделал себе приборчик для проверки искры на свечах из пьезозажигалки как Вы показывали,начал проверять свои свечи (Денсо с резистором,сопроти вление 6,5 кОм),искра очень слабая,ели видно где выходит электрод из изолятора вот там она гуляет как бы на стыке электрода и изолятора.А на розжиг как положено и не пытается прострелить. Есть у меня старые Бриски (стояли когда была контактная система зажигания) они без резисторов,на них сопротивление всего 35 Ом,проверил на них искру,очень хорошая мощная искра! У меня вопрос,может силы искры зажигалки не хватает что бы продавить искру через резистор? или Денсо пора выкинуть? И могу ли я поставить на бесконтактную систему зажигания свечи Бриск L15YC без резисторов,не погорят ли они? Спасибо!

Как заменить датчики скорости ВАЗ 2110 своими руками

Самостоятельная замена датчика скорости ВАЗ 2110

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими данными, регулирует работу мотора на холостых оборотах. Потом в действие вступает регулятора холостого хода, он регулирует подачу воздуха в обход ДЗ. Частота подачи сигнала при этом пропорциональна актуальной скорости движения автомобиля.

Датчик размещается на коробке передач.

Таким образом, датчик скорости позволяет экономить топливо. К примеру, контроллеру поступает информация о скорости движения в 100 километров в час. Из ДПДЗ в контроллер передаются данные о том, что педаль газа не нажата, деталь «делает вывод» о происходящем торможении двигателя и отключает систему подачи топлива.

1

Самостоятельная замена датчика скорости ВАЗ 2110

Алгоритм замены датчика скорости ВАЗ 2110

Необходимые инструменты и запчасти:

1. ключи на «10», «14», «21»;
2. герметик;
3. новый датчик скорости ВАЗ 2110;
4. Отсоединить электрический разъем, находящийся на самом датчике (нужно сжать металлические усики, затем снять фишку).

Самостоятельная замена датчика скорости ВАЗ 2110

Также ознакомьтесь

Самостоятельная замена датчика скорости ВАЗ 2110

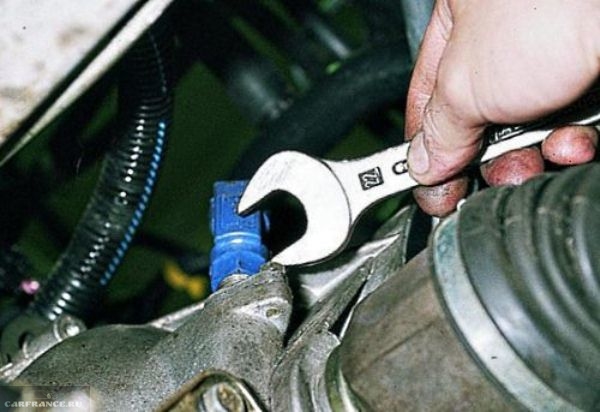

5. Открутить датчик скорости ВАЗ 2110. Делать это стоит против часовой стрелки. При возникновении проблем использовать ключ на «21».

5

6. Надеть на привод новый датчик скорости.
7. Необходимо выполнять все действия аккуратно, чтоб избежать поломки штока датчика внутри привода, иначе придется демонтировать сам привод.
8. С помощью ключа на «10» открутить гайку с шайбой, достать ее. Если сделать это не получается, ключом на «14» нужно немного ее расшатать.
9. Обратите внимание!

Важно избежать падения внутрь штока привода, иначе потребуется разборка КПП.

Самостоятельная замена датчика скорости ВАЗ 2110

Самостоятельная замена датчика скорости ВАЗ 2110

10. Установить новый резиновый уплотнитель в форме кольца. Так как шток не зафиксирован в самом приводе, нужно нанести на него герметик.
11. Если какая-то часть пластикового штока все же отвалилась, достать ее можно с помощью нагретой проволоки (сделать ею отверстие в штоке, дать ей остыть, попробовать извлечь осколки). Если сделать это не получилось, потребуется замена штока привода.

На этом можно считать замену датчика скорости ВАЗ 2110 завершенной.

Стоит ознакомиться:

Рекомендуем почитать

замена и диагностика своими руками

На автомобилях ВАЗ-2114 датчик скорости имеет очень важное значение. Именно с его помощью происходит регулировка состава топливной смеси и момента зажигания. А также при наличии гидроусилителя руля — включение и отключение этого механизма.

В карбюраторных автомобилях — проводная система передачи данных о скорости. На инжекторных машинах используются датчики, генерирующие электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как устроен датчик?

Самые первые датчики, которые устанавливались на инжекторные автомобили, устанавливались в приборной панели. Привод спидометра по-прежнему осуществлялся посредством механической передачи вращения. Это очень неудобно, потому что все равно вся система продолжала работать на механических устройствах. Намного лучше оказались датчики второго поколения.

Механической трансмиссии больше не было, но остался один недостаток — соединение с механической коробкой осуществлялось с помощью шестеренки.Это было очень ненадежно, часто выходило из строя. В датчиках третьего поколения используются устройства, работающие на эффекте Холла. Они безопаснее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 монтируется непосредственно на коробке передач.

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 подключен к блоку управления электронного микроконтроллера и спидометру.Хороший датчик выдает сигнал, величина которого зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности регулятора холостого хода. Все электронные устройства нуждаются в своевременном осмотре и контроле работоспособности. Если у вас нет спидометра, это не значит, что датчик скорости неисправен. Обязательно проверьте работоспособность спидометра. Не исключено, что вина кроется в нем.

Как определить, неисправен ли датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая отобразится на дисплее.Есть две ошибки:

1. P0503 — прерван сигнал датчика скорости. Возможно, причина такого поведения — плохой контакт в соединительных проводах.
2. P0500 — сигнал датчика скорости отсутствует вообще. В этом случае может быть как поломка прибора, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Перед заменой датчика убедитесь, что все провода, подключенные к системе, находятся в хорошем рабочем состоянии.

Внешние признаки поломки

Также вы можете заметить следующие симптомы, типичные для отказа датчика скорости:

1. Значительно снижает мощность двигателя.
2. Повышен расход бензина, причем заметно.
3. Обороты при работе двигателя на холостом ходу нестабильны. Иногда двигатель глохнет, если не нажимать педаль акселератора.
4. Спидометр не работает или работает нестабильно.

Все эти приметы нельзя однозначно отнести к датчику скорости.Ведь подобные симптомы проявляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Диагностику можно выполнить несколькими способами. При подозрении на неисправность датчика ВАЗ-2114 необходимо подать напряжение на прибор, а к выходу подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат для подъема одного колеса.Включите пятую скорость и постепенно раскручивайте руль. Если напряжение увеличивается постепенно, прибор исправен. Но гораздо лучше диагностика путем установки заведомо исправного датчика.

Замена

Заменить датчик скорости ВАЗ-2114 можно очень быстро, для этого лучше всего использовать смотровую яму или эстакаду. Порядок выполнения работ следующий:

1. Отсоединить минусовую клемму от АКБ.
2. Очистите всю поверхность вокруг датчика на коробке передач.
3. Отсоедините разъем, отстегнув фиксатор.
4. Открутите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если в приводе произошел сбой, то его необходимо вытащить. Для этого откручиваем гайку на ключ «10». Осторожно снимите привод, внимательно следите за тем, чтобы шток не попал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод.Новый датчик скорости нужно установить, повернув его по часовой стрелке. После этого подключите провода и проведите тест.

Датчик характеристик фаз ВАЗ-2114 и заменить своими руками

Применяется датчик фаз для автомобиля ВАЗ-2114 для регулировки угла опережения зажигания и момента впрыска топлива. С его помощью электронный блок управления двигателем записывает информацию о частоте вращения распределительного вала. Второе название устройства — датчик CMP. Сначала ВАЗ-2114 начали использовать в 2007 году, до этого система управления работала с одним датчиком коленвала.Но использование дополнительных устройств позволяет добиться максимальной мощности и минимального расхода топлива.

Датчик Характеристики фаз

Устанавливает устройство напротив шестерни распредвала. Это один из зубцов — им по таким простым функциям невозможно уловить скорость. Датчик фазы работает за счет эффекта Холла, как и аналогичные устройства распределителей зажигания бесконтактного типа. С датчика сигнал поступает на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, заложенной в памяти блока управления. При обрыве датчика фаз на ВАЗ-2114 происходит переход в работу в аварийный режим — использовать только сигналы от устройства, установленного на коленчатом валу. У двигателя падает КПД и мощность, повышается расход топлива.

Почему датчик поломки

При обнаружении ошибок датчика фаз ВАЗ-2114 (Р0343 или P0340) необходимо проверить его работоспособность.Сначала — визуальный осмотр на наличие механических повреждений. Второе — проверить всю мощность и контроль. Датчик фаз на четырнадцатом выходит из строя по следующим причинам:

1. Во внутренней части схемы прибора короткое замыкание.
2. Произошло разрушение зубчатого колеса, расположенного на распредвале двигателя.
3. Произошло механическое повреждение проушин для крепления датчика, при этом смещается и выходит за пределы допустимого диапазона.
4. Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально. Но в некоторых случаях понадобится мультиметр — этого достаточно для диагностики системы.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим предметом их много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

Признаков повреждения

Чтобы поставить четкий диагноз, если диагноз поставлен. Признак неисправности фазового датчика ВАЗ-2114, характерный для других узлов. Вот основные:

1. Увеличение расхода бензина.
2. Ухудшение динамики, разгон автомобиля становится «вялым».
3. Работа двигателя на холостом ходу при наличии отказов.
4. Неустойчивый холостой ход — «делающий» мотор.
5. На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломки в фазе датчика и переходе электронного блока управления в аварийный режим.

Как было сказано ранее, аварийный режим, отличающийся тем, что вся система работает исключительно на данных, поступающих с датчика на коленчатом валу.

В этом режиме можно реализовать поэтапный впрыск топливной смеси, реализовать это удается только парам.Результат — резкое увеличение расхода топлива и снижение динамических характеристик автомобиля. Ремонтировать датчик невозможно, останется только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина выхода из строя кроется в проводах, соединяющих его с электронным блоком управления. На автомобиль ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами.Датчики используются тоже разные.

Для диагностики нужен только мультиметр. Процедура проверки датчика на двигателе V8 выглядит так:

1. Проведите измерение напряжения на сигнальном выходе датчика. Это подает ему еду — подключен к выходу «Е». На выводе «В» должно быть напряжение 0,9 В.
2. Переместите активный элемент прибора металлическим предметом. В этом случае, если датчик в порядке, напряжение упадет до 0.4 В. в противном случае — внутренний сбой.

По моторам V16 диагностика немного другая — в выводе «В» изначально напряжение должно быть 0,4 В, а под воздействием металлического предмета оно повышается до 0,9 В.

Замена

Включен ли прибор с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление выполнено на одинарном болте. Для замены датчика фаз на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить разъем.

Ключом на 10 нужно открутить болты крепления датчика, затем снять его. Новое — в обратном порядке. Обязательно очистите все поверхности, прилегающие к устройству — попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его — ошибки должны исчезнуть.

Датчик келажуан ВАЗ-2114: Penggantian dan Diagnostik DIY

Pada kereta ВАЗ-2114 датчик kelajuan sangat penting. Ia adalah dengan bantuannya bahawa komposisi campuran bahan api дан маса pencucuhan diselaraskan. Дан juga dengan kehadiran kuasa stereng — memolehkan дан mematikan mekanisme ini.

Pada kereta karburetor digunakan kelajuan penghantaran data kabel. Пада mesin suntikan, датчик digunakan янь menghasilkan isyarat elektrik yang diperlukan untuk memberi makan unit спидометр дан кавалан энджин.

Датчик Багайманака berfungsi?

Датчик пертама ян дипасанг пада керета сунтикан дипасанг ди папан пемука. Pemacu спидометр telah dijalankan dengan sama dengan bantuan transmisi mekanikal putaran. Ини sangat menyusahkan, kerana semua yang sama, seluruh sistem terus berfungsi pada peranti mekanikal.Датчик generasi kedua jauh lebih baik.

Tidak ada transmisi mekanikal, tetapi terdapat satu kelemahan — sambungan ke manual dilakukan dengan menggunakan gear. Dia sangat tidak boleh dipercayai, sering gagal. Dalam generasi ketiga sensor, peranti yang beroperasi di kesan Hall digunakan. Mereka lebih dipercayai дан тахан лама daripada pendahulunya. Датчик kelajuan dipasang ВАЗ-2114 terus pada kotak gear.

Датчик Apakah kelajuan yang bertanggungjawab?

Peranti ini diperlukan untuk memastikan sizesi normal enjin dalam pelbagai mod operasi.Датчик kelajuan ВАЗ-2114 disambungkan kepada unit kawalan mikrokontroler elektronik dan speedometer. Датчик ян байк menghasilkan isyarat, дан nilainya bergantung pada kelajuan kenderaan.

Dalam kes ini, unit kawalan elektronikmbolehkan Untuk memastikan operasi biasa penggerak, khususnya, pengawal selia pemalar. Semua peranti elektronik memerlukan pemantauan dan pemantauan prestasi yang tepat pada masanya. Sekiranya спидометр tidak berfungsi untuk anda, ini tidak bermakna bahawa sensor kelajuan rosak.Pastikan anda menyemak prestasi спидометр. Kemungkinan kegagalan terletak tepat di dalamnya.

Bagaimana Untuk Menentukan Bahawa Sensor adalah rosak

Sekiranya anda mempunyai komputer di papan yang dipasang pada kereta anda, maka unit kawalan elektronik semestinya akan menghasilkan ralat yang muncul di paparan. Secara keseluruhan terdapat dua kesilapan:

1. P0503 — Датчик исярата дари келаджуан тергангу. Ада kemungkinan bahawa sebab tingkah laku ini adalah hubungan yang tidak baik dalam wayar penghubung.
2. Р0500 — датчик tiada isyarat dari kelajuan sama sekali. Dalam kes ini, mungkin ada pecahan peranti atau rehat wayar, янь menghubungkan sensor ke unit kawalan elektronik.

Pastikan sebelum menggantikan sensor, pastikan semua wayar янь menyambungkannya ke sistem berada dalam keadaan baik.

Танда-танда керосакан луар

Anda juga dapat melihat gejala berikut yang menjadi ciri apabila sensor laju gagal:

1. Mengurangkan kuasa enjin dengan ketara.
2. Meningkatkan perbatuan gas, dan ketara.
3. Revolusi apabila enjin pemalasan tidak стабильный. Kadangkala gerai enjin, jika anda tidak menekan педаль газа.
4. Спидометр tidak berfungsi atau tidak стабильный.

Semua tanda-tanda ini tidak boleh dikaitkan dengan sensor laju. Lagipun, gejala ini muncul apabila peranti dan penggerak lain gagal.

Диагностика датчика

Anda boleh menjalankan diagnostik dengan beberapa cara. Jika anda mengesyaki bahawa sensor VAZ-2114 telah gagal, anda mesti memberi tenaga peranti dan menyambungkan multimeter ke output.Semasa berputar paksi sensor pada kelajuan янь berbeza, perhatikan perubahan voltan. Семакин тингги келаджуан путаран, семакин бесар вольтан.

Jika anda tidak mahumbongkar sensor, maka anda boleh mengangkat satu roda dengan bicu. Hidupkan kelajuan kelima дан secara beransur-ansur berputar roda. Sekiranya voltan meningkat secara beransur-ansur, peranti berada dalam keadaan baik. Tetapi diagnostik akan menjadi lebih baik dengan memasang sensor yang baik.

Penggantian

Anda boleh menggantikan sensor kelajuan VAZ-2114 dengan sangat cepat, kerana ini adalah yang terbaik untuk menggunakan lubang penonton atau jambatan.Prosedur Untuk melaksanakan kerja adalah seperti berikut:

.

1. Танггалканский терминал negatif dari bateri.
2. Bersihkan seluruh kawasan sekitar sensor pada kotak gear.
3. Putuskan sambungan pad, memegang kunci.
4. Tanggalkan sensor dengan memutarnya berlawanan arah jarum jam. Untuk merombak, anda boleh menggunakan kekunci pada «21».

Jika terdapat pecahan dalam pemacu, ia mesti ditarik keluar. Untuk melakukan ini, buka kunci pada kacang «10».Берхати-хати менгелуаркан пемаку денган берхати-хати, денган берхати-хати мемастикан батанг тидак джатух ке далам котак. Sekiranya perlu, gantikan O-ring. Sekiranya stok rosak, pastikan Untuk memasang yang baru dan memasang pemacu. Датчик kelajuan baru perlu dipasang dengan berpusing mengikut arah jam. Селепас Иту, самбунгкан удзян вайар дан удзян.

Полное руководство по стоимости замены датчика скорости

Датчик скорости передает данные от колес тормозной системе (ABS), чтобы определить, насколько быстро вращается ось.Это гарантирует, что при использовании тормозов вы не повредите ось или другие детали автомобиля, слишком сильно надавив на них. Он также сообщает компьютеру автомобиля, сколько мощности необходимо приложить для безопасной остановки автомобиля.

Чтобы заменить датчик скорости, вы в среднем заплатите от 330 до 380 долларов. Стоимость работы должна составлять от 80 до 100 долларов, в то время как детали обойдутся вам примерно в 265 долларов.

Сравнение затрат на замену датчика скорости

Ваш механик

902 902

902 902

Midas

923

Mr. Шина

924AP

Walmart

Amazon

9024 9025 $ 550

Что я s Замена датчика скорости?

Чем раньше вы решите эту проблему, тем меньше вам придется платить. Ваши шины и тормоза могут со временем выйти из строя, если вы долгое время водите машину без ремонта датчика скорости. Вы также должны принять во внимание, что датчику вашего автомобиля может потребоваться больше времени для замены, чем другим датчикам, или он может стоить больше, в зависимости от типа вашего автомобиля.

Весь этот процесс должен занять от часа до полутора, и если вы справились с проблемой, как только заметили ее, то все должно быть просто.

Преимущества замены датчика скорости

После замены датчика скорости вы сможете лучше контролировать свой автомобиль.Шины не должны проскальзывать, а тормоза должны управляться намного лучше. Автомобиль должен реагировать быстрее и эффективнее, делая поездку более безопасной и комфортной. Вы потенциально сэкономите на капитальном ремонте, если исправите это быстро, поскольку неисправная тормозная система может привести к дорожным столкновениям и другим дорогостоящим ремонтам.

Что делается при замене датчика скорости?

На некоторых автомобилях для замены датчика достаточно просто отвинтить его и заменить на новый. На других автомобилях необходимо демонтировать всю ступицу колеса.Это может существенно увеличить затраты на рабочую силу. Может потребоваться снять несколько деталей, включая шаровой шарнир и подшипниковый узел. Обязательно получите оценку у своего механика до начала работы, чтобы вы имели представление о том, насколько это дорого обойдется вам.

Когда заменять датчик скорости

Ваш датчик выйдет из строя вовремя. Этот компонент обычно размещается рядом со ступицей колеса, которая находится близко к дороге, и он выдерживает большую нагрузку от дороги и различных компонентов, рядом с которыми он размещается.Это означает, что вам следует время от времени проверять этот датчик на наличие признаков неисправности, чтобы вы могли выявить проблему на раннем этапе, прежде чем она станет серьезной проблемой и угрозой безопасности.

Обратите внимание на признаки проблем с торможением, странные звуки тормозов и проскальзывание шин. Некоторые индикаторы на приборной панели также могут загореться, указывая на проблему. Все это может указывать на необходимость замены датчика скорости.

Это не то, что вы хотите игнорировать или позволить ненадолго проскользнуть, прежде чем это будет исправлено.Фактически, может быть небезопасно управлять автомобилем, когда у него есть такая проблема. Вам необходимо исправить это как можно скорее и постараться не водить автомобиль, пока проблема не будет решена.

Как сэкономить деньги на замене датчика скорости

Один из способов сэкономить на ремонте — это просто выполнить работу самостоятельно. Вы можете заменить датчик скорости за небольшую часть стоимости, которую вы заплатили бы механику, но вы должны оставить диагностику профессионалам. Позвольте механику точно определить, в чем проблема, прежде чем вы пойдете и замените датчик.

Если вам неудобно выполнять работу самостоятельно, вы всегда можете сравнить затраты одного механика на другого, чтобы получить лучшую цену. Поскольку детали являются самым дорогим компонентом в этом ремонте, вам следует попытаться найти их самостоятельно и посмотреть, сможете ли вы сэкономить немного денег из общей суммы.

Пример затрат на замену датчика скорости

Toyota

Toyota

90 535 90–115 долларов

Модель	Труд	Детали	Итого
$ 176 Ford F-Series	9 904–115 долларов США 439 долл. США
Chevrolet Silverado	144–184 долл. США	долл. США 224–256 долл. США	долл. США 368–440 долл. США
Ford Focus	долл. США 45–57 долл. США			81–103 долл. США	306–694 долл. США	долл. США 387–797 долл. США
Toyota Corolla	долл. США 144–184 долл. США	306–578 долл. США	долл. США 696 долл. США	долл. США 151–799 долл. США
Honda CR-V	долл. США 144–184 долл. США	долл. США 238–556 долл. США	долл. США 382–740 долл. США
Honda Civic	94–222 доллара	184–337 долларов
Honda Accord	144–184 долларов	48–106 долларов		192–290 долларов
Ford Fusion 88 $	$ 143- $ 191

Выжимной подшипник Summit на ВАЗ 2110.

Конечный подшипник сцепления

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно необходимо распустить еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом для замены небольшого подшипника нужно разобрать почти половину машины.

Все работы лучше проводить на эстакаде.

Узлы и детали, подлежащие демонтажу:

• аккумуляторная батарея;
• воздухоочистительный элемент с коробкой и датчиком расхода воздуха;
• трос сцепления;
• трансмиссия.

[Скрыть]

Признаки неисправности подшипника

Основным признаком неисправности подшипника на ВАЗ 2110 является легкий стук при выжимании сцепления. В случае, если этот звук появился летом, это почти стопроцентная гарантия, которую придется заменить. Если в зимний период, то это может быть простое изменение размера подшипника стекла за счет снижения температуры. Металл, из которого изготовлен выжимной подшипник, отличается высочайшей прочностью, в результате чего даже при выбивании можно за пару дней делать все, что угодно, и он не прочнее его.

Инструкция по замене

Если вы все еще уверены, что выжимной подшипник ВАЗ 2110 вышел из строя, то необходимо, не откладывая надолго, приступить к работе, купив такой же новый подшипник И остальное компоненты, которые понадобятся при работе.

Приборы

Этапы

Для того, чтобы добраться до, необходимо будет частично или полностью удалить несколько довольно крупных узлов автомобиля.

Подготовительные работы

Откручиваем левую гайку и ослабляем правую, фиксируя ступицу.После ослабления крепления колес поднимите автомобиль на подъемнике или опустите до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте машину только на очень прочные опоры.

1. Демонтируем колеса.
2. Снять защиту двигателя.
3. На приводе редуктора привод ослабил крепление (предварительно отметив предыдущее место установки, чтобы упростить регулировку рычага трансмиссии при сборке).
4. От КПП отключите тягу переключения скоростей.
5. Отключить реактивную тягу.
6. Демонтируем стартер.
7. Демонтируем подвесной рычаг и шаровую опору, расположенную слева.
8. На картере сцепления снимаем крышку.
9. Выключить измеритель скорости.
10. Снимаем левый привод, правый оставляем на месте, просто ослабляем на нем гайку ступицы.
11. Размещаем двигатель (предварительно поставив под него надежную опору), что позволит исключить смещение мотора и возможный обрыв шланга печки.Откручиваем крепления опор, расположенных на коробке передач, отсоединяем картер сцепления от блока цилиндров. Присваиваем коробку от мотора и снимаем.

Снятие выхлопного подшипника ВАЗ 2110

Видео «Замена выжимного подшипника»

В этом видео показан процесс замены подшипника. Опытный автомеханик подробно расскажет не только, как поменять этот узел, но и опишет принцип его работы.

Полезная информация

Была ли эта статья полезной?

Как правило, замена выжимного подшипника ВАЗ 2110 проводится при его выходе из строя.Если это произойдет, нормальное функционирование сцепления сразу нарушится, оно просто перестанет отключаться.
Замена выжимного подшипника на ВАЗ 2110 не предполагает ремонта. Отремонтировать не удастся, спасает в такой ситуации только замена новой детали.

Процесс замены

Для комфортной и качественной машины нужно поставить яму для осмотра или эстакады. Первое, что вам нужно сделать, это убрать контрольную точку.

Примечание! Для выполнения действий по замене выжимного подшипника необходимо обзавестись стандартным набором инструментов.

Инструкции по устранению неисправности

После подготовительных работ Смело приступайте к ремонту:

• После снятия КП необходимо отогнуть фиксаторы переменной части и снять ее с направляющего вала коробки.
• При нажатии четырех лап снимается держатель пружины.
• Теперь подшипник легко снимается с муфты. На этом этапе подшипники готовы.
  Далее приступаем к установке новой детали.

Перед установкой нового элемента необходимо его тщательно проверить.Он должен свободно вращаться без щелчка.
Купленный подшипник устанавливается на муфту, при этом выступающие части должны быть направлены в сторону от муфты.

Выжимной подшипник предпочтительно фиксировать с помощью держателя. Устанавливается на направляющий вал, но предварительно вал тонким слоем смазывается любой смазкой.
Отличным вариантом будет трансмиссия. Далее элемент фиксируется пружиной фиксатора.
В частых случаях смена подшипника потребуется тем, кто любит быструю езду.Объясняется это тем, что со стилем езды детали сцепления быстрее изнашиваются.
Особенностью проблемы со сцеплением является пробуксовка машины на относительно высоких оборотах, другими словами — при разгоне.
Данный факт свидетельствует об износе фрикционных накладок. Если не предпринять никаких действий, продолжая ездить на такой машине, то она однажды просто будет соприкасаться из-за разлета этих накладок.
Если есть подозрение на такую ​​проблему, придется залезть в сцепление.Скорее всего, нужно будет его настроить или заменить раб.
А если шум слышен прямо из самого сцепления, то, скорее всего, проблема в подшипнике фривин.

Примечание! При необходимости замены изношенного предмета потребуется полностью демонтировать узел сцепления. Конечно, лучше всего работать на подъемнике, но можно обойтись и домкратом.

Порядок склеивания

Итак:

• Снят минус с аккума.
• Отсоединяет разъем лампы заднего хода.

• Отсоединен карданный вал.

• Снимите болты с рабочего цилиндра сцепления.
• Отсоединена коробка с картером от блока цилиндров.
• Лиф демонтирован с поперечной рейкой задней опоры двигателя.
• Извлекается, при этом гайки крепления опоры отвернуты.
• КПП установлена ​​в последнее положение рычага переключения.
• Ящик с одной стороны будет без опоры, поэтому его нужно будет поставить на опору.
• Снимается шесть болтов, фиксирующих корзину сцепления на маховике.
• Теперь есть полный доступ к проверке и замене выжимного подшипника.
• Сборка производится в обратном порядке.

• Подчиненный диск центрируется относительно маховика.
• При сборке необходимо протереть все детали, смоченные в бензине.Это необходимо делать для устранения попадания масла и грязи на поверхность. В худшем случае захват будет остановлен.

Примечание! Поскольку размер нового диска больше, чем у старой детали, муфта будет ведущей, поэтому необходимо ее отрегулировать.

Нюансы очистки подшипников

Для сцепления требуется выходной подшипник. Если он сломается, переключить на другую передачу не получится, да и вообще съехать маловероятно.
Каждый автолюбитель обязан знать, какую роль выполняет выжимной подшипник, его функции и по какому принципу действует.Так или иначе, этот предмет ломается, это вопрос времени.
Неисправность может быть обнаружена на основании характерного шума, скрипа, свиста и т. Д.

Примечание! Если своевременно не заменить выжимной подшипник, в любом случае он выйдет из строя, и дальнейшая эксплуатация станка будет невозможна.

Для замены выжимного подшипника необязательно обращаться в СТО, действия можно выполнить в домашних условиях самостоятельно.

Подшипник быстрого снятия

Итак:

• Сначала рекомендуется загнать машину в яму для проверки. Штатным набором инструментов снимается редуктор.
• Хомуты запрессованы с подшипника.
• Требуемый для замены элемент снят с вала КПП.
• Подки запрессованы, и держатель пружинного принципа снят.
• Теперь подшипник легко снимается с муфты.

По окончании выполнения описанных выше действий процесс демонтажа подшипника считается завершенным.

Установка приобретенного экструзионного подшипника

Как правило, после демонтажа старую деталь заменяют. Перед тем как закрепить купленный экструзионный подшипник, его следует тщательно проверить.
Он должен свободно вращаться, и не должно быть гостиниц и щелчков.
Итак:

• Для установки подшипника необходимо закрепить его непосредственно на муфте так, чтобы он был направлен на дублирующие детали в сторону муфты.
• Далее, используя обойму, требуется подшипник.

• Выжимной подшипник предварительно смазан маслом и установлен на валу.
• Деталь фиксируется пружинным фиксатором.

На его место установлена ​​

• КПП.

На этом процесс фиксации нового элемента закончен. Осталось только правильно отрегулировать сцепление, иначе подшипник прослужит не так долго, как хотелось бы.
При наличии необходимого инструмента ремонтные работы Вы легко сможете проделать своими руками, в любом случае цена на него будет намного дешевле ремонта до сотни.Подробную инструкцию Вы можете посмотреть на видео.
Кроме того, рекомендуется использовать фотографии и картинки в качестве наглядного пособия.

Пожалуй, самые ответственные узлы в любой машине — это двигатель и коробка. Но не менее важным элементом является сцепление. Он расположен между двигателем и трансмиссией и служит для передачи крутящего момента от маховика на первичный вал. Хват может быть нескольких видов — сухой и мокрый.

Какое сцепление на ВАЗ-2110? Он относится к первой категории и является неразъемным.Конструкция довольно проста и надежна, но со временем может вызвать проблемы. Итак, рассмотрим причины неисправностей и описание процесса замены сцепления на ВАЗ-2110.

Устройство

Сначала углубляемся в конструкцию этого узла. Кроме самого ведомого диска в систему входят:

• Выключатель сцепления.
• Прижимной диск.
• Привод (трос сцепления на ВАЗ-2110 установлен).
• Вилка.
• Выжимной подшипник.
• Корзина.

Принцип работы системы основан на плотном сжатии поверхностей трения накладок диска и маховика, передающего крутящий момент от коленчатого вала. Для переключения трансмиссии на пониженную или усиленную водительскую педаль сцепления на ВАЗ-2110 выжимает, тем самым смещая диск с маховика с помощью тросового привода и вилки.

После включения желаемой скорости трансплантаты проверяются при отпускании педали.Чем меньше он будет выпущен, тем насыщеннее будет ездить машина. Диск используется только для выравнивания крутящего момента. Без этого пункта невозможно было бы избежать рывков и других нагрузок, негативно сказывающихся на ресурсе и работе ответственных узлов. Как определить, что на ВАЗ-2110 пришло в негодность сцепление? Признаки неисправности рассмотрим ниже.

Неполное включение

Характерный симптом — передача с трудом включается или вообще не входит. Может сопровождаться сильным хрустом даже при полностью выжатой педали.Причин поломки несколько:

• Деформация или повреждение ведомого диска.
• Износ вилки сцепления.
• Неправильно отрегулирован тросовый привод.
• Изношены диафрагменные пружины на диске сцепления.
• Недостаточный ход педали.
• В втулке направляющего подшипника нет смазки.
• Различная регулировка рычагов нажимного диска.

Вибрация

При включении трансмиссии на ВАЗ-2110 возникает вибрация? Диск сцепления в этом случае может сильно изнашиваться.Также причиной вибраций является неправильно установленная коробка передач (в случае ремонта со снятием) или сломанная подушка безопасности. В последнем случае может быть перекос КПП. Из-за этого валы несимметрично совпадают друг с другом. Также теряют упругость упругие пружины ведомого диска и накладки сцепления коробки.

Шум

Почему шум от сцепления на ВАЗ-2110? Эта неисправность возникает уже не из-за диска (кроме случая утонения пружин), а из-за изношенного подшипника. Освобожден основной.

Это он издает характерный шум и воет при выключении сцепления. Проверить это очень просто. Необходимо прислушиваться к работе коробки при включении мотора на нейтраль. Если при нажатии на педаль гул пропадает, значит, выжимной подшипник сцепления на ВАЗ-2110 пришел в негодность. Как видим, большая часть проблем связана с ведомым диском. Если наблюдаются такие неисправности, его следует заменить на сцепление на ВАЗ-2110.

Инструменты

Чтобы операция прошла успешно, нам понадобится набор ключей и головок для рожков, домкрат и балконный ключ. Все работы можно производить на ровном участке, но лучше использовать для этого смотровую яму.

Приступаем к работе

Итак, ведем машину по яме и блокируем задние колеса, зажимая рычаг стояночного тормоза. Сама коробка выброшена в «нейтраль». Далее сломайте колесные болты и приподнимите переднюю левую часть автомобиля.После снятия колеса потребуется открутить болты крепления нижней шаровой опоры. Также следует извлечь датчик массового расхода воздуха и зажим, скрепляющий его насадку. Вылезай и воздушный фильтр. Далее снимаем трос сцепления с вилки. Для этого отпустите две гайки, которыми трос соединяется с кронштейном на трансмиссии. После этого снимаем минусовую клемму с АКБ и откручиваем болт крепления стартера. Рядом откручиваем болт крепления коробки передач ключом на 19 с удлинителем.Снимаем верхнее крепление стартера и вытаскиваем фишку из датчика скорости. Также откручиваем трос спидометра, который установлен в коробке.

После этого в паре с рычагом снимаю продольную растяжку. Отверните болт крепления третьей коробки передач. Находится в районе кустарников. Выкрутите болты крепления водометной тяги и вытащите их. Далее отпускаем гайку, которая находится на тяговом управлении КПП. Treight также удаляют наружу. Рядом с двигателем установил фокус.

Лучше чтоб был валет. Таким образом, мы можем изменять положение мотора относительно тела. Сверху под упор кладем штангу или кусок твердой резины, чтобы не повредить элементы силовой установки.

Далее откручиваем гайки задней подушки двигателя. Затем осторожно снимите трансмиссию с мотора и опустите ее на пол. Элемент будет висеть на полуоси. Теперь у нас есть доступ к сцеплению. Вытаскиваем корзину вместе с диском и делаем дефект.

Дефектовка

Итак, осматриваем внешний вид диска. На нем не должно быть следов нагара и люфта пружин. Также смотрим на лепестки корзины. Они не должны быть сильно изогнутыми внутри. У вас должен получиться выжимной подшипник. Выбирайте его пальцем и слушайте его работу. Если при вращении шумит, значит уже износился. Стоит отметить, что в подшипниках устранен шум.

Даже если он еле заметен, со временем превратится в настоящий гул.Поэтому, чтобы снова не разбирать коробку, поменяйте и выжимной подшипник на новый. При установке важно не перепутать его стороны. Что касается смазки, то она уже размещена у производителя. Но иногда фирмы жалеют смазки на подшипник, из-за чего изнашивают 30 тысяч. Для большей уверенности стоит приобрести специализированную смазку (например, в «ВПМ-Авто») и обработать ее через некоторое время. Дальнейшая сборка производится в обратной последовательности.

Для осветления диска с корзиной используют первичный вал КПП. Его можно купить на любой разборке (даже в нерабочем состоянии). Установите корзину, а затем вал. Он будет имитировать ввод нашего ящика. И на нем уже затягиваем болты крепления.

Сколько стоит новое сцепление?

Сейчас продаются целые комплекты сцепления на ВАЗ-2110. Цена 2400 рублей (производитель «ОАТ»). В комплект входят:

• Ведомый диск сцепления.
• Выжимной подшипник.
• Корзина сцепления.

Каталожный номер этого продукта 2110-1601000-00.

Комплект подходит для автомобилей ВАЗ «Десятого» семейства, а также «Лада Грант». Масса комплекта 4,4 килограмма.

Как продлить?

Основным фактором, влияющим на ресурс сцепления, является манера езды. Чтобы сохранить диск, нужно избегать высоких нагрузок. Не начинайте движение на высоких оборотах (с пробуксовкой) и не перегружайте саму машину. Последний фактор также касается тех, кто любит ездить на прицепе.Помните, что каждый килограмм прицепа нагружает узлы коробки и сцепления. Не буксируйте автомобили, масса которых превышает вашу экипировку. Эти факторы напрямую влияют на ресурс диска сцепления. Используя аккуратную манеру вождения, вы можете увеличить возможности этого элемента до 150 и более тысячи километров. В режиме спортивной езды и других нагрузок даже самое качественное сцепление ВАЗ 2110, цена которого достаточно высока, не прослужит 40 тысяч километров.

Сцепление играет в автомобиле роль связующего звена между трансмиссией и двигателем.Этот элемент ДВС принимает на себя «удар» и все нагрузки, возникающие при передаче крутящего момента от двигателя — коробки передач. Поэтому сцепление условно можно отнести к расходникам и так далее. Довольно часто изнашиваются и требуют немедленной замены. Повлиять на износ сцепления невозможно, ну разве что без его участия удается переключать передачи, хотя в этом случае это не пройдет бесследно в сторону других частей мотора.

Замена сцепления необходима в следующих случаях:

• Если сцепление начинает «вести», то есть при снижении мощности двигателя.
• Если сцепление не включается полностью, то есть «падает».
• Если при включении слышны посторонние звуки — щелчки, рывки и т.д.
• При несанкционированном отключении сцепления.
• В случае вибрации при нажатии на педаль сцепления.

В этой статье я расскажу, как заменить сцепление ВАЗ 2110 в домашних условиях, не снимая коробку и не сливая масло.

Для работы понадобятся: Домкрат

1. ;
2. Смотровая яма или подъемник;
3. Набор торцевых и рожковых ключей: «19», «17»;
4. Монтажный или трубный усилитель.

Замена сцепления ВАЗ 2110 Пошаговая инструкция

1. «Обработайте» болты крепления левого колеса, затем наденьте переднюю часть автомобиля и наденьте «козликов».

2. Снимите колесо и открутите два болта крепления днища.

Замена сцепления ВАЗ 2110 своими руками видео:

& nbsp.

Подшипник тяги ВАЗ 2114 — элемент сцепления, который находится в муфте. Механизм муфты сцепления в сборе предназначен для передачи осевых усилий на нажимной диск, который выводит ведомый фланец из зацепления, в результате чего крутящий момент двигателя не передается на трансмиссию.

Замена выжимного подшипника ВАЗ 2114 — ремонт, который отличается сложностью демонтажа узла, т.к. для смены детали снимается КПП. Учтите, что без снятия коробки передач (КП) тоже можно поменять подшипник, но возрастает сложность ремонта и риск некорректной замены.

Муфта с выжимным подшипником (ВП) представляет собой механизм, непосредственно участвующий в сцеплении, поэтому неисправность этого узла недопустима.Если вы слышите гул или шум при работе сцепления, вам необходимо заменить подшипник, а иногда и узел сцепления.

Подробная инструкция сопровождается 50 фотографиями с несколькими видео. В первую очередь статья ориентирована на то, чтобы помочь вам правильно и правильно снять блок скоростей, проверить состояние ВП со сцеплением, при необходимости заменить детали.

Признаки неисправности и диагностика выхлопного подшипника ВАЗ 2114 (как шум, так и гудение)

Прямая диагностика заключается в проверке работоспособности и наличия перечисленных ниже признаков.Неисправность муфты сцепления ВАЗ 2114 перечислена, при обнаружении которой потребуется замена:

1. При нажатии на педаль сцепления слышен шум, гудение или стук (есть выемки, внутренние колебания из-за повреждения гусениц телами качения, деформации сепаратора или самой муфты).
2. Свисток со сцеплением горит, дает понять, что количества или качества смазки недостаточно;
3. Скорость или крутой ход педали (возникает при разрыве муфты, а также при поломке проушины выжимного подшипника).
4. Посмотрите видео на примере, как шумит и как заколотил выхлопной подшипник ВАЗ 2114, а также как это проверить. Также можно услышать шум подшипника, также можно после разборки трансмиссии после снятия ВП.

Как поменять выжимной подшипник на ВАЗ 2114 своими руками — пошаговая инструкция со схемой разборки

Ранее отмечалось, что процесс замены был затруднен именно при снятии блока переключения скоростей, поэтому сначала изучите устройство, чтобы разобраться в тонкостях демонтажа.

Прокрутите необходимые инструменты Для замены: — Два домкрата и бэкап; — набор накидных ключей с трещоткой; — Устанавливать; — отвертка минус; — Емкость для слива масла.

Меняем выжимной подшипник на ВАЗ 2114 своими руками — демонтаж коробки передач

Обеспечьте достаточное освещение над капотом автомобиля, включите первую скорость, снимите машину с ручного тормоза. По возможности обратитесь за помощью к партнеру. Ниже представлена ​​подробная технология демонтажа, согласно схемам, представленным выше.

1. Открываем капот, откручиваем крепления воздушного фильтра, отсоединяем провод и снимаем узел (см. Фото). После этого отсоединяем клеммы АКБ, для надежности — демонтируем АКБ.

1. Теперь получаем доступ к верхним болтам крепления КПП. Откручиваем длинный болт — задний, короткий — передний.

1. Перейти к стартеру. Откручиваем две верхние шпильки, затем снимаем клеммы. Теперь ищем трос сцепления, который выходит из КПП, гайку закручиваем, чтобы ослабить натяжение.

1. Спускаемся к колесам, выкручиваем болты, снимаем ходовую. Отрываем гайки ступичных подшипников ВАЗ, снимаем привод полуоси с двух сторон. Используйте трубку, чтобы удлинить ключ.

1. Снимаем пыльники (брызговики) ключа на 8, затем откручиваем болты защиты картера двигателя.

1. Находим кронштейн растяжки рычага подвески (3.4 на схеме), откручиваем заднюю гайку нижними болтами.

1. Теперь откручиваем болт стабилизатора поперечной устойчивости (8) с правой стороны, затем болты шаровых опор с двух сторон (ключ на 17). Затем снимите рычаг (7) вместе с растяжкой (4).

1. КПП наполовину отключена, теперь откручиваем пробку для слива масла.

1. После слива масла снимаем приводы колес. Сначала вытаскиваем из ступиц «гранаты» шруса, затем шлицевую сторону вала достаем из коробки с помощью крепления.

1. На боковой стороне коробки отключаем клемму реверса. Находим три болта крепления КПП к двигателю и закручиваем их.

1. Для снятия стартера откручиваем два болта снизу.

1. Теперь отсоедините рычаг переключения передач (10) и снимите сцену. Рядом находится вывод датчика скорости, отключите его (см. Фото).

1. Откручиваем контргайку для отсоединения КПП от боковой опоры (подушки), затем откручиваем две задние подушки с длинной калиткой (9).

1. Осталось открутить два болта кронштейна КП (2) и отсоединить агрегат от двигателя.
2. Демонтируем узел, одной рукой придерживая корпус, другой перемещая монтаж. Сняв узел, переходим к замене выжимного подшипника.

Самостоятельно поменять выжимной подшипник на ВАЗ 2114

После снятия КП важно осмотреть диски, корзины сцепления, а также оценить состояние корпуса КПП изнутри. Удалите грязь, излишки масла, убедитесь, что я не сломал ухо в несерьезном подшипнике, после чего приступайте к замене муфты.Ниже представлена ​​схема расположения сцепления.

Принцип работы Подробности Далее: При нажатии педали сцепления прилагаемое усилие передается на вилку (4) через трос (3), который перемещает деталь по направляющей втулке первичного вала (1), затем корпус шариковых подшипников передает усилие нажимного диска (корзины) (6), после этого ведомый диск отключается, блок отключается от двигателя для переключения скорости.

1. Направляющая втулка, изображенная на фото, фиксирует и направляет муфту в процессе ее работы.Для демонтажа старой детали найдите края стяжной пружины, приподнимите их отверткой, снимите сцепление ВА с ВАЗ 2114, замена которого требуется.

1. Используя смазку SLS, наносим ее на пазы втулки, так как смазываем новые подшипниковые и посадочные поверхности.

1. Надеваем новую ВП на направляющий вал, затем закрепляем деталь пружины. Проверить ход муфты, перемещая вилку. Руками разматываем элемент и убеждаемся в отсутствии налетов и легкости вращения.
2. На этом замена сцепления ВП завершена, установите коробку передач на место в обратной последовательности.

Выбрать выпущенный подшипник сцепления на ВАЗ 2114: цена, размеры, характеристики, список производителей

Конструкция рафинера представляет собой шариковый или роликовый радиальный подшипник с широким внутренним кольцом закрытого типа, который запрессован на обгонную муфту. Существует два типа таких изделий: гидравлические и механические, разница между ними только в способе перемещения ВП (гидравлический или механический (трос с отягощением)).На ВАЗ 2114 без доработок устанавливается механический вариант. Ниже приводится информация и размеры подшипника ширины 6-520806, который является основным компонентом элемента сцепления.

Заводские номера (артикулы): — муфта сцепления в сборе — 2110-1601180; — Назначение подшипника — 2109-1601182. Маркировка: — По ГОСТ — 6-520806ЭС23; — по ISO — 520806K1Y.P6R21.31Q6 / L20.

Размеры выжимного подшипника 6-520806ES23

Сколько стоит выжимной подшипник на ВАЗ 2114 и какой лучше купить

Главный совет При выборе запчасти ответственного назначения — не спрашивайте менеджеров в торговых точках «Что лучше покупать?» Потому что в результате продавцы будут навязывать те детали, которые есть в продаже, несмотря на качество и цены.Рекомендуем воспользоваться специальной таблицей со списком производителей, каталожными номерами и ценами на 2017 год. Это упростит замену и сократит время покупки и подберет ВП.

Рекомендуемые производители экструзионных подшипников для ВАЗ 2110-2115

1. Средний срок службы изделия до замены 800 000 циклов останова. Рекомендации Для продления срока службы выжимного подшипника: — Избегайте длительного удержания педали; — желательно медленное, и щелкать быстро, не задерживаясь между крайними положениями; — не допускать попадания влаги и грязи в трансмиссию; — Тщательно смажьте деталь в процессе замены (см. Видео ниже).3. После замены при обратной сборке обработайте резьбу закрепленной на болтах графитовой смазкой. 4. Приобретайте автозапчасти в ранее проверенных торговых точках, проверяйте документы дилеров и паспорта качества продукции. На видео представлен пример ремонта без смотровой ямы, а также без снятия коробки передач.

1. Что нужно знать
2. Шум — признак необходимости замены?
3. Установка нового элемента

Владельцы отечественного автомобиля ВАЗ 2110 не редко сталкиваются со свистом в сцеплении.
Причиной чему служит выжимной подшипник узла.И это проблема не только «десятков», но и других автомобилей разных производителей, конструкция сцепления которых подразумевает использование этого элемента. Поэтому замена выпущенного на ВАЗ 2110 вовсе не исключительная проблема. Но это необходимо решить.

Что нужно знать

Подшипник снятый
— Это не самое слабое звено системы сцепления, но почему-то именно оно вызывает проблемы и неприятности.

Некоторые автовладельцы заболели свистком и просто игнорируют его.Но долго так продолжаться не может, ведь несвоевременное решение проблемы может привести к еще более сложному и дорогостоящему ремонту. Если запустить ситуацию, то простой замены вам не пойдет.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Его еще называют диафрагмой, поэтому не путайте, если услышите такое обозначение. Из-за этого удара ведомый диск отсоединяется от маховика и корзины зажимного диска. Таким образом выключается сцепление.

Неисправность рафинера может привести к разным последствиям:

• Повреждение свечи сцепления;
• Нарушается целостность лепестков пружин корзины сцепления;
• Направляющие втулки деформации.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свистка в сцеплении и старайтесь быстро принять меры.

Шум — признак необходимости замены?

В некоторых случаях шум возникает при запуске мотора и сохраняется до прогрева автомобиля, после чего исчезает.В других случаях шум возвращается при каждой попытке отключить сцепление.

Самый плохой вариант — шлифовка. Такой звук говорит о том, что элемент бегает по лепестковой пружине, на лепестках сформируется выработка. Если вам «посчастливилось столкнуться с подобной ситуацией, некогда. Вам нужно быстро заменить.

Кстати ремонтировать смысла нет. Снятые подшипники не ремонтируются, потому что единственное решение — замена.

Снятие подшипника

Чтобы удалить это устройство, вам необходимо выполнить ряд последовательных действий.

• Поднимите машину или ударьте ею по яме, чтобы получить доступ к днищу машины.
• С помощью подходящих инструментов произвести разборку коробки передач.
• От выжимного подшипника отжать специальные фиксаторы.
• Снимите элемент с вала коробки передач.
• Нажмите на лапки лапки фиксации, чтобы снять держатель пружины.
• После этого вам не составит труда снять поврежденную муфту с муфтой.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

• Аккумуляторная батарея;
• Трос системы сцепления;
• Корпус воздушного фильтра с датчиком расхода воздуха;
• Болты крепления верхнего редуктора;
• Гайка, отвечающая за крепление стартера.

Установка нового элемента

Когда вы выполнили весь спектр демонтажных работ, можно переходить к завершающему этапу — установке нового компонента.

1. Первое, что нужно сделать, это проверить состояние нового подшипника сцепления. Многие автовладельцы почему-то забывают сделать так, чтобы подшипник пришел на замену старости действительно рабочий. Это просто проверено. Вращайте подшипник, дергайте его в разные стороны.Если при вращении нет отелей, а также нет люфта, значит, вы купили действительно хороший, хороший морозостойкий подшипник.
2. Вставить новую деталь в муфту. Делать это нужно так, чтобы выступающая часть внутреннего кольца была направлена ​​на муфту.
3. Вставив предмет, закрепите его держателями.
4. Перед тем, как вставить новый выжимной подшипник на втулку (направляющую), не забудьте смазать его равномерным швом. Слой смазки должен быть тонким, не переборщить.
5. Зафиксируйте муфту и подшипник пружинным фиксатором.
6. Установить коробку передач и другие демонтированные детали на их законные места.
7. Завершает весь процесс ремонта регулировки сцепления.

Не игнорируйте самое полезное, что вам может пригодиться только при ремонте любимой ВАЗ 2110 — по эксплуатации.
Здесь подробно описано буквально все, что нужно знать автовладельцу. С его помощью можно даже произвести сложный ремонт, стоимость которого на специализированной станции обслуживания будет подтверждена.

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно необходимо распустить еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом для замены небольшого подшипника нужно разобрать почти половину машины.

Все работы лучше проводить на эстакаде.

Узлов и деталей, подлежащих демонтажу:

• аккумуляторная батарея;
• воздухоочистительный элемент с коробкой и датчиком расхода воздуха;
• трос сцепления;
• трансмиссия.

Признаки неисправности подшипников

Главный признак неисправности подшипника на ВАЗ 2110 — легкий стук при выжимании сцепления. В случае, если этот звук появился летом, это почти стопроцентная гарантия, которую придется заменить. Если в зимний период, то это может быть простое изменение размера подшипника стекла за счет снижения температуры. Металл, из которого изготовлен выжимной подшипник, отличается высочайшей прочностью, в результате чего даже при выбивании можно за пару дней делать все, что угодно, и он не прочнее его.

Инструкция по замене

Если вы все же уверены, что выжимной подшипник ВАЗ 2110 вышел из строя, то необходимо, не откладывая надолго, приступить к работе, предварительно купив такой же новый подшипник и другие комплектующие, которые понадобятся при работе.

Инструменты

Этапы

Чтобы добраться до выжимного подшипника, необходимо будет частично или полностью снять несколько довольно крупных производителей автомобиля.

Подготовительные работы

Откручиваем левую гайку и ослабляем правую, фиксируя ступицу. После ослабления крепления колес поднимите автомобиль на подъемнике или опустите до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте машину только на очень прочные опоры.

1. Демонтируем колеса.
2. Снять защиту двигателя.
3. На приводе редуктора привод ослабил крепление (предварительно отметив предыдущее место установки, чтобы упростить регулировку рычага трансмиссии при сборке).
4. От коробки передач отключите тягу переключения скоростей.
5. Отключить реактивную тягу.
6. Демонтируем стартер.
7. Демонтируем подвесной рычаг и шаровую опору, расположенную слева.
8. На картере сцепления снимаем крышку.
9. Выключить измеритель скорости.
10. Снимаем левый привод, правый оставляем на месте, просто ослабляем на нем гайку ступицы.
11. Выкладываем двигатель (предварительно поставив под него надежную опору), что позволит исключить смещение мотора и возможный обрыв шланга печки.Откручиваем крепления опор, расположенных на коробке передач, отсоединяем картер сцепления от блока цилиндров. Присваиваем коробку от мотора и снимаем.

Датчик детонации ВАЗ 2114 8 клапанов. Датчик детонации ВАЗ

Текущая доступность автосервиса не избавляет автовладельца от необходимости знать признаки неисправности датчика детонации ВАЗ 2114 и других узлов автомобиля. С ней нужно дружить, нужно ее слушать — и тогда вы будете водить машину, а не лежать под ней (или платить за соответствующую работу немалые суммы).Что касается DD, то не стоит думать о нем как о чем-то незначительном, соотнося его функции с его маленькими размерами.

От этого датчика зависит регулярность работы двигателя: он контролирует моменты детонации, часто определяет его причины, передает информацию бортовым «мозгам», которые корректируют угол опережения зажигания и регулируют воспламенение смеси, поступающей в двигатель.

Позднее зажигание — это одна из иллюстраций того, как система управления и датчик детонации работают вместе.Если не регулировать процесс, отдельные узлы (в частности, шатуны) будут постоянно перегреваться, быстрее изнашиваются, все чаще требуется разносторонний текущий ремонт, а затем капитальный.

Признаки неисправности датчика детонации ВАЗ 2114 также можно определить по показаниям бортового компьютера, и по поведению самого автомобиля.

Тревожные симптомы

• Двигатель начинает подрываться.Это означает, что DD не отправляет сигналы в систему управления и не регулирует угол опережения зажигания;
• Динамика сильно ухудшается, авто;
• Ускорение замедляется, двигатель ревет, машина медленно набирает скорость;
• «» Загорается при трогании с места, при катании под гору и при ускорении. Более того, если «Чек» горит только при включении зажигания, а через 6 секунд гаснет, это нормально: «мозги» тестируют все комплектующие авто.

Компьютерные подсказки

Бортовая система может сообщить вам, что не так с DD, если она смогла определить место сбоя. Вам просто нужно запомнить номера ошибок:

• Код 0325 указывает на обрыв провода питания. Самая частая версия произошедшего — окисление контактов, сама проводка рвется редко. Зачистка клемм в большинстве случаев устраняет проблему.Однако, если после обработки ошибка не исчезла, нужно проверить ремень ГРМ: значит, он проскочил на несколько зубцов. проблема исчезает;
• 0328
  в большинстве случаев сигнализирует о неисправностях высоковольтных проводов, но в некоторых случаях может снова сообщить о скачке ремня;
• 0326 и 0327 говорят о слабом сигнале с датчика детонации. Здесь возможны 2 варианта: либо ослабла затяжка ДД, либо, опять же, окислились контакты.

Учтите, что сам датчик детонации вещь очень надежная.Его поломки редки и обычно связаны с физическими травмами. Так что в любом случае перед проверкой самого ДД нужно «прозвонить» провода и клеммы.

Проверка датчика

Если соединения в норме, а «Проверка» горит, придется приступить к диагностике самого датчика. Он расположен довольно неудобно, между 2-м и 3-м цилиндрами (это дает возможность снимать показания со всего блока). Для проверки выполняем следующий алгоритм:

• Выключаем зажигание и залезаем под капот;
• При наличии 2-х контактного датчика детонации гайка закручивается ключом на 13, если есть 1-контактный, берется инструмент 22;
• Мультиметр (или вольтметр) настроен на режим работы максимум 200 МВ;
• Электроды аппарата подключаются к клеммам DD … Официально считается, что индикатора вольтметра (мол, напряжение есть) вполне достаточно. Однако опытные водители так не считают: датчик должен реагировать на детонационные удары. Поэтому проводятся дополнительные исследования: датчик слегка постукивают ручкой отвертки; при ударах показания счетчика должны измениться. Если они остаются постоянными, ДД требует замены.

Конструкция каждого автомобиля включает большое количество различных датчиков.Эти устройства необходимы для того, чтобы отслеживать состояние основных узлов автомобиля и передавать информацию в электронный блок управления. ЭБУ на основе полученных данных регулирует работу конкретной системы и при необходимости вносит соответствующие изменения.

Датчик детонации на ВАЗ-2114 расположен между цилиндрами двигателя. Такое расположение позволяет максимально эффективно использовать этот простой, но чрезвычайно важный механизм … Каково основное назначение датчика детонации и каковы основные симптомы его неисправности?
.jpg «alt =» (! LANG: ВАЗ 2114 датчик детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-1-8..jpg 300 Вт «>!}

Как устроен датчик и что это за

В основе механизма лежит принцип пьезоэлемента. Это означает, что если в цилиндре двигателя возникает вибрация другой природы, сигнал в ЭБУ будет передаваться с помощью электронных импульсов. В свою очередь, последний элемент этой цепочки внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет защитить узлы и детали от механических повреждений. На «четырнадцатом» в большинстве случаев присутствуют широкополосные механизмы, но чаще всего производитель устанавливал устройства резонансного типа, чаще всего на самых первых экземплярах ВАЗ-2114
data-lazy-type = «image» data- src = «https://vazremont.com/wp-content/uploads/2017/08/foto-2-7..jpg 687w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-2-7-300×221..jpg 660w «sizes =» (max-width: 687px) 100vw, 687px «>

Принципиальное отличие устройств резонансного типа заключается в том, что они способны улавливать только шум с частотой детонации.

Механизм широкополосной связи превосходит своего аналога в том, что он имеет более широкий диапазон возможностей. Такой датчик способен улавливать шум различной частоты, что, несомненно, придает системе автомобиля дополнительную устойчивость.

Приборы работают по разным принципам, поэтому в случае выхода из строя резонансного датчика его нельзя заменить на широкополосный. Аналогичная ситуация и в обратном случае. Если возникнет острая необходимость в замене и изменении принципа работы механизма, то придется приобрести новый блок управления.

Основные симптомы неисправности

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/08/foto-3-8.jpg» alt = «(! LANG : Неисправности датчика детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-3-8..jpg 300w «>!}

Если вышел из строя датчик детонации ВАЗ-2114, то в большинстве случаев водитель сможет заметить на приборной панели мигающий индикатор Check Engine.При этом неисправность легко заметить по самому поведению автомобиля. Автомобиль плохо разгоняется, не обгоняет, «задыхается» при подъеме в гору. Двигатель нестабилен и имеет явные признаки неисправности. Другие симптомы включают:

• частый перегрев мотора;
• при резком нажатии отчетливо слышен стук на педаль газа;
• бортовой компьютер выдает ошибку, расшифровка которой свидетельствует о неисправности датчика.

Детонационные детонации часто возникают из-за некачественного бензина.Если все вышеперечисленные симптомы присутствуют, лучше всего провести полную компьютерную диагностику автомобиля. Мониторинг позволит определить, на каких этапах работы двигателя наблюдается худшая производительность, а компьютерная диагностика позволит узнать код ошибки датчика детонации.

Диагностика позволяет выявить такие неисправности, как обрыв цепи, превышение уровня сигнала или слишком низкое его значение.

Если диагностика выявила неисправность датчика детонации, необходимо еще своими руками убедиться, что прибор работает некорректно.

Проверка ДД на дому

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/08/foto-4-8.jpg» alt = «(! LANG : Тест датчика детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-4-8..jpg 300w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-4-8-660×496.jpg 660w «>!}

Как проверить датчик детонации ВАЗ 2114 в домашних условиях? Определить работоспособность механизма можно с помощью омметра или цифрового вольтметра.Первый позволяет определить сопротивление, а второй — напряжение между контактами. У исправно работающего датчика детонации ВАЗ 2114 сопротивление практически бесконечное. Если этот индикатор полностью отсутствует, то механизм подлежит замене.

Порядок измерения напряжения вольтметром следующий:

1. Установите предел на приборе на 200 милливольт.
2. Подключите щупы вольтметра к контакту DD.
3. Постучать по корпусу датчика без приложения силы, например, отверткой.
4. Запишите показания цифрового вольтметра.

Возможны разные показатели, так как цифра в большинстве случаев зависит от силы удара по телу. Далее, сравнив полученные показатели, можно приступать к замене ДД. Если цифровой вольтметр вообще не отображал никаких цифр, это говорит о том, что ДД полностью вышел из строя и его необходимо срочно заменить.

Как заменить датчик

Data-lazy-type = «image» data-src = «https: // vazremont.com / wp-content / uploads / 2017/08 / foto-5-8.jpg «alt =» (! LANG: замена широкополосного DD «srcset =» «data-srcset =» https://vazremont.com/wp -content / uploads / 2017/08 / foto-5-8..jpg 300w «>!}

Заменить механизм самостоятельно несложно. Он расположен между вторым и третьим цилиндрами, нужно открыть капот и обеспечить себе беспрепятственный доступ. Важно, чтобы двигатель в это время был выключен. Как только ДД обнаружен, необходимо отключить вилку, идущую на провода датчика.

Если механизм широкополосный, то вам понадобится ключ на «13» для выполнения всей работы. В случае резонансного устройства вооружитесь ключом на «22». Вам просто нужно открутить гайки со шпилек ключом на «13» или сам пьезоэлектрический датчик ключом «22». Также необходимо зачистить контакты наждачной бумагой, удалить всю грязь и окисления. Не пренебрегайте этой процедурой, ведь качество передаваемого сигнала зависит от состояния контактов.
.jpg «alt =» (! LANG: Резонансная замена DD «srcset =» «data-srcset =» https: // vazremont.com / wp-content / uploads / 2017/08 / foto-6-6..jpg 300w «>!}

Окисление и различные виды налета мешают передаче высококачественного сигнала. Как следствие, это приводит к снижению уровня и точности пульса, что наложит свой отпечаток на работу автомобиля. После этого необходимо установить новый механизм и собрать в обратном порядке.

Полезное видео

С другой полезной информацией вы можете посмотреть видео ниже:

17.09.2012

Где находится датчик детонации? Чтобы найти ответ на вопрос, где находится датчик детонации, обратите внимание на рисунок. Он расположен между вторым и третьим цилиндрами на стороне радиатора блока цилиндров.

Датчик детонации двигателя ВАЗ выпускается 2-х типов:

• Резонансный (бочкообразный).
• Широкополосный (в форме планшета).

Эти два типа не взаимозаменяемы, поэтому при покупке обязательно выберите правильный датчик.

Также датчики:

• Одноконтактный датчик.
• Двухконтактный.

Для чего нужен датчик детонации?

Датчик детонации обеспечивает нормальную работу двигателя. Если датчик детонации сломан, это приведет к тройке двигателей, увеличению расхода бензина. Разобрались, для чего нужен датчик детонации, теперь нам нужно выяснить принцип работы.

Принцип работы

Датчик детонации контролирует детонацию двигателя.Чем сильнее удар, тем большее напряжение подает датчик, который, в свою очередь, правильно выравнивает угол опережения зажигания. Другими словами, если в двигателе возникает детонация, датчик срабатывает позже для нормальной работы двигателя.

Признаки неисправности датчика

1. двигатель.
2. Низкая динамика автомобиля.
3. При старте на подъеме загорелась проверка возраста.
4. Проверка возраста сработала при ускорении автомобиля.

Если вас беспокоит один из этих моментов, то, возможно, неисправен датчик детонации.Для более точной диагностики проверьте датчик детонации ().

Если ваш бортовой компьютер выдает ошибку о неисправности датчика детонации, то смотрите статью :.

Сегодня каждый автомобиль оснащен различными регуляторами и контроллерами, предназначенными для контроля и управления различными системами … Один из таких автомобилей — детонация. Подробнее о назначении, видах и процессе замены вы можете узнать из этого материала.

Назначение и принцип работы датчика

На 8- и 16-клапанных двигателях ВАЗ 2110 выполняет функцию управления системой зажигания горючей смеси.Из-за позднего зажигания водитель может столкнуться с проблемой увеличения расхода бензина, снижения мощности двигателя и перегрева. Если воспламенение горючей смеси произойдет позже, это может привести к прогоранию клапанов, а также снижению мощности двигателя.

Что касается принципа работы устройства на двигателе внутреннего сгорания на 8 или 16 клапанов, то он заключается в пьезоэффекте. То есть уровень напряжения полностью зависит от физического воздействия на компонент. Если давление выше, импульс напряжения соответственно увеличится.

Разновидности

Если говорить о типах датчика фазы ВАЗ, то в отечественных «десятках» могут применяться регуляторы следующих типов:

• широкополосный контроллер;
• прибор резонансного типа.

В широкополосных версиях преобразователь АЦП воспринимает влияние всех импульсов тока, которые генерирует устройство. Если в системе внезапно возникает резонанс, то измерительный блок может воспринимать колебания только той или иной частоты, актуальной для момента детонации в двигателе.

Следует отметить, что оба типа сами по себе не являются взаимозаменяемыми, поскольку они имеют существенно разные уровни импульсов. Так что если вы столкнулись с проблемой сбоев в работе устройства и, соответственно, с необходимостью замены датчика детонации, то лучше установить тот же регулятор, который уже был установлен (автор видео — Канал Ремонт двигателя! И интересно!).

Общие неисправности

Перед тем, как поменять устройство на 8-ми клапанном моторе, нужно уделить время его диагностике, для этого в первую очередь проверить силовую проводку.Как показывает практика, часто ошибка датчика фазы связана с окислением контактов, если это так, то их нужно будет только почистить. Этот регулятор обычно очень надежен и редко показывает признаки неисправности.

А вот если выходит из строя контроллер на 8- или 16-клапанном моторе, можно либо проверить на компьютере, либо проанализировать признаки неисправности:

• падение мощности 8- или 16-клапанного мотора;
• время от времени на приборной панели может появляться индикатор Ckeck Engine, особенно при увеличении мощности, в самом начале езды или при движении в гору;

К

• признакам неисправности можно отнести и тройной двигатель — при движении на малых оборотах двигатель начинает трястись;

Автоматическая диагностика

• также покажет ошибки 0325, 0326, 0327, 0328, которые указывают на неисправность в электрической цепи устройства.

Проверка работоспособности

Как проверить датчик детонации своими руками? Для диагностики понадобится мультиметр, который сначала нужно настроить на работу в диапазоне 200 мВ. Чтобы проверить работоспособность регулятора, необходимо подключить щупы прибора к его разъемам. Если в вашей «десятке» есть резонансный контроллер, то в этом случае к корпусу нужно подключить один зонд.

Затем нужно постучать отверткой по корпусу устройства.Как вы помните, показания напряжения, которые рассчитывает тестер, будут полностью зависеть от того, насколько сильным будет воздействие на датчик. То есть чем сильнее удар отверткой, тем больше сигнал напряжения. В том случае, если эта зависимость имеет место, то проверенный регулятор полностью исправен.

После этого мультиметр следует переключить на измерение параметра сопротивления. В конечном итоге диагностика, полученная на исправном устройстве, должна составлять от 1 до 10 МОм. В случае неисправности контроллера параметры сопротивления будут стремиться к бесконечности, а если датчик пробит, то значения будут равны 0.001-0.09 Ом.

Инструкции по замене

В том случае, если машина стала хуже вести себя на дороге, а проверка показала выход из строя контроллера, скорее всего потребуется замена датчика детонации ВАЗ 2110. Для замены понадобится сам прибор и немного времени , в целом процедура замены несложная и может быть завершена за несколько минут.

Выполните следующие действия:

1. Для начала нужно понять, где установлен контроллер.В случае с «десяткой» регулятор установлен на кожухе двигателя в моторном отсеке, в частности, его видно между 2 и 3 цилиндрами. Рядом с местом установки также есть щуп для измерения уровня жидкости в двигателе.
2. Затем убедитесь, что зажигание выключено и вы можете отсоединить силовую проводку от устройства.
3. С помощью гаечного ключа на 12 или 13, в этом случае все зависит от типа контроллера, нужно открутить фиксирующую гайку, после чего устройство демонтируется и заменяется новым.

Принцип работы такого устройства, как датчик детонации, одинаков во всех современных автомобилях. Это устройство обладает достаточной надежностью и представляет собой однородный монолит с интегрированной специальной пластиной с пьезоэлементом, который реагирует на воздействие необходимой частоты. Именно это волновое воздействие определенной частоты формируется в блоке цилиндров силовой установки при сгорании топливовоздушной смеси.

Электрический ток с напряжением в несколько милливольт, возникающий в результате этого действия, служит источником измерений, которые поступают на бортовой компьютер транспортного средства.И уже электронная система автомобиля регулирует значение момента зажигания, нейтрализуя этими действиями возможные ударные эффекты, возникающие при детонации топлива.

Несмотря на то, что датчик детонации ВАЗ 2110, цена которого вполне приемлема, имеет небольшие линейные размеры и очень простую конструкцию, его важность трудно переоценить. Ведь потеря коммутационного сигнала с этого изделия приводит к отображению на дисплее бортового компьютера соответствующего кода отказа, который расшифровывается в ВАЗ 2110 как ошибка датчика детонации и приводит к передаче ЭБУ в безопасный режим работы.

Это, в свою очередь, оптимизирует затраты на программное обеспечение электронного блока управления, регулирует угол опережения зажигания до минимального значения, что приводит к увеличению расхода топлива и снижению динамической мощности транспортного средства.

Если датчик детонации выходит из строя, автомобиль некоторое время эксплуатируется без этой настройки. То же касается и случая, когда в датчике детонации обнаружены неисправности, но заменить его нет возможности. В любом случае откладывать ремонт или замену этого устройства не стоит.

Датчик детонации — неисправности при работе

Чтобы устранить неисправность датчика детонации, необходимо знать, где он находится в силовом отсеке автомобиля. Его расположение недалеко от масляного щупа в верхней части блока цилиндров.

Иногда неисправность можно устранить, просто подтянув или ослабив крепеж изделия к мотору; усилие затяжки должно быть в пределах 20 Нм. Контроль силы затяжки этого типа лучше всего производить специальным динамометрическим ключом.В случае, когда регулировка не дала положительного эффекта, необходимо провести проверку датчика детонации ВАЗ 2110 с последующей его заменой на новое изделие.

Поиск неисправности в датчике детонации необходимо проводить на специальном стенде, которым оборудованы СТО или ремонтные предприятия. В домашних условиях отремонтировать датчик детонации ВАЗ 2110 можно, если у вас есть базовые понятия в электротехнике и автолюбитель может использовать тестер или аналогичный прибор со шкалами милливольтметра и мегомметра.

Порядок определения неисправности датчика детонации следующий:

1. Перед проверкой датчика детонации его необходимо снять с блока питания … Для этого необходимо, нажав на защелку, отсоединить от клеммной колодки.
2. Откручиваем гайку крепления и демонтируем изделие, сняв его со шпильки.
3. Для диагностики снятого прибора требуется подать питание на выводы мультивольтметра, выставив минимальный предел измерения.

Важно: следует учитывать, что для датчика детонации с одним контактом с черным проводом, который связан с отрицательным контактом, подключение производится к монтажному гнезду крепежного болта, а красный провод положительного направления должен подключаться к сигнальному контакту в разъеме блока.

Замена датчика детонации

Периодичность работ по замене датчика детонации «Десятки»:

1. Отсоединить минусовой провод питания от аккумуляторной батареи.
2. Отсоединяет проводку продукта от блока жгута.
3. Снимаем застежки изделия и демонтируем его.
4. Для активации датчика детонации нужно постучать по корпусу изделия.
5. При исправном устройстве изделие покажет скачкообразные значения разности потенциалов в пределах от 40 до 200 мВ.

При необходимости можно измерить сопротивление внутреннего контура детали. Важно помнить, что это значение для устройств этого типа очень велико и стремится к бесконечности.

При отсутствии хотя бы одного индикатора (сопротивления или напряжения) необходимо купить новое изделие и подготовиться к замене датчика детонации ВАЗ 2110, так как других способов реанимировать его нет.

На ВАЗ 2110 не горит передача заднего хода

Современные автомобили оснащены комплектом обязательных устройств визуальной индикации. Например, датчик задней передачи предназначен для автоматического зажигания световых элементов, сигнализирующих о обратном движении машины.Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобильным транспортом, а не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «а где же датчик заднего хода?» Ответ прост: при переднем положении автомобиля он находится справа, вдоль левой нижней коробки передач (КПП). Найти его несложно, ведь это единственная запчасть в коробке с разводкой проводов.

Диагностика неисправностей и типичных неисправностей датчика заднего хода

В соответствии с действующими техническими нормами в вечернее время должны гореть фонари заднего хода.Если в процессе эксплуатации автомобиля отсутствует дополнительная подсветка, потребуется немедленное устранение этой проблемы, вызванной, как правило, различными техническими поломками, исчерпанием ресурса или некачественными запчастями.

Для проверки исправности датчика заднего хода ВАЗ 2110 машину нужно будет разместить над смотровой ямой, на эстакаде. Как правило, срочная необходимость диагностики возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с перегореванием рабочих элементов, неисправным предохранителем или прямым выходом из строя датчика.Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно посмотреть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

Для проведения диагностики реверсивной сигнализации необходим обязательный перечень инструментов и приборов. Среди них самые важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, плоскогубцы, нож, изоляция, молоток и долото.

Проверить работоспособность датчика заднего хода можно самостоятельно по многочисленным фото в Интернете. Следуя инструкции, даже новичок освоит несложные действия. Первым делом отсоедините провода, а затем снимите их. Подключите тестер и установите в нем функцию измерения сопротивления или звонка.

Затем нужно включить задний ход и зажигание, наблюдая при этом за показателями сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке.При других значениях дисплей обязательно потребует срочной замены устройства. Те же действия необходимо будет проделать и с включенными фонарями заднего хода, если передача заднего хода не включена.

Замена датчика реверса на «десятку»

Замена датчика заднего хода проводится в несколько этапов. Для этого, если на двигателе автомобиля ВАЗ 2110 есть защита, снимите ее. Заодно возьмите емкость для масла и замените ее в месте откручивания датчика, чтобы не допустить его утечки.Затем нужно лечь под машину, чтобы отсоединить прикрепленные к детали провода.

Отвинтите существующий датчик, замените емкость с маслом и прикрепите новое автоматическое устройство. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, которое не рекомендуется использовать более одного раза, так как при затяжке детали она претерпевает сильную деформацию.

Затем нужно долить техническое масло в коробку передач и подключить проводку к клеммам. Масляные полосы на крышке коробки передач и проводах преобразователя следует удалить ветошью.При этом необходимо помнить, что по правилам техники безопасности и для предотвращения возгорания все промасленные ткани необходимо собрать и убрать с места ремонта авто. Вероятность самовозгорания слишком высока.

Чтобы окончательно проверить работоспособность сигнализации, нужно запустить электродвигатель и перейти в реверсивный режим. Последний шаг позволит вам проверить лампочки при движении задним ходом.

Если после замены датчика света заднего хода неисправность все же не устранена, следует еще раз поискать причины.Полный список возможных проблем включает следующие факторы:

Перегорели

• лампочки. Ситуация осложняется более длительным поиском нарушений. Поверка проводится извлечением из огней с последующей проверкой мультиметром;
• повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же прибором для измерения непрерывности или сопротивления;
• плохие контакты на сенсорных элементах;
• нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
• вышел из строя (перегорел) предохранитель;
• сам датчик сломан.О наличии поломки говорят неосвещенные фонари при включении задней передачи, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все эти действия, но рекомендуется начать с датчика реверса, так как цена этого элемента относительно невысока.

Здравствуйте, друзья! Мы рады видеть вас на сайте авторемонта своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и подает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перемещения ручки в соответствующее положение включается обратная скорость. В то же время вилка питания прижимает датчик и замыкает один из его проводов на массу. Итог — горит лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете передачу заднего хода, но задние фонари не работают. Возможны три варианта — лампа заднего хода отслужила свой срок, перегорел предохранитель питания или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, то можно сразу переходить к проверке датчика.

Расположение и тонкости датчика проверки

Многие начинающие автомобилисты не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и спуститься под нее.

Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

Его очень сложно спутать с каким-либо другим узлом, ведь для этого передающего элемента подходят только провода. Теперь приступим непосредственно к проверке.

Последовательность действий следующая:

• Отбросьте клемму от датчика;
• подключить мультиметр к разъемам и поставить переключатель на измерение сопротивления;
• переключить ручку переключения передач в положение задней передачи;
• включить зажигание;
• см. Показания мультиметра.

Если на табло сопротивление 0 Ом и пищалка звенит, то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Нюансы замены датчика заднего хода ВАЗ 2110

А теперь подумайте, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как прикрутить датчик, очистите его от грязи и пыли, чтобы при откручивании ничего не попало в трансмиссионное масло.

1. Машина уже установлена ​​в котлован (эстакада). Итак, мы уезжаем.
2. Снять кожух картера.
3. Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика наливается небольшое количество смазочной жидкости.
4. Отсоединить провода от сборки.
5. Откручиваем датчик, ждем, пока стечет масло.
6. Установите новое устройство.
7. Долейте масло до необходимого уровня.
8. Вставьте провода на место.
9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Это позволяет двигаться задним ходом. Чтобы другие участники дорожного движения знали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы — фонари заднего хода .

Именно в этом случае включается датчик заднего хода на ВАЗ 2110.Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь забрать обратно. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип работы

Этот регулятор работает больше, чем просто:

• Вы переключаете ручку переключения передач в положение задней передачи;
• Одновременно с включением заднего хода вилка прижимается к датчику;
• Короткое замыкание провода на массу;
• Загорается свет, указывая на начало движения машины задним ходом.

Симптоматология

Конечно, заподозрить неработающий датчик заднего хода очень легко — при включении передачи заднего хода лампочки не загораются.

В данной ситуации есть только три варианта развития события:

1. Перегорела сама лампочка, потому что сам элемент может быть целым.
2. Перестал работать силовой предохранитель. Нередко просто выгорает.
3. Сам датчик не работает.Такое случается не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что это он вышел из строя, а не перегорел предохранитель или лампочка? Все очень просто.

1. Придется снять предохранитель, проверить его на целостность. На автомобиль ВАЗ 2110 устанавливается предохранитель под номером 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
2. Проверить состояние лампы. Если с ней тоже все нормально, то вариант остается прежним — сломался датчик заднего хода.

Где он и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.

Но на самом деле, где он? В поисках этого элемента нет ничего сложного.

1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от вас желаемый датчик.
3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для этого элемента предусмотрена проводка от КПП. Поэтому других подобных устройств поблизости вы точно не найдете.

Начинаем проверку. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделаем следующие манипуляции:

• Отсоединить терминал от счетчика;
• Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
• Перевести коробку передач в режим заднего хода;
• Запустить двигатель;
• Посмотрите, что выдает устройство;
• Если прибор показывает сопротивление 0 Ом плюс пищит пищалка, значит все нормально, датчик исправен;
• Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях вернуться, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на ВАЗ 2110 не предполагает ничего сложного.С этим справится даже автовладелец, не обладая большим опытом и навыками.

Следуя пошаговой инструкции, вы сможете быстро и точно поменять счетчик и продолжить движение на уже полностью исправном автомобиле.

1. Очистите прибор от скопившейся грязи, потому что при его снятии весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
2. Автомобиль помещен в яму или эстакаду. Опять же, вам нужен доступ к низу.
3. Снять кожух картера. Делается это путем откручивания нескольких креплений.
4. Возьмите небольшую емкость, в которую будет наливаться смазка. Дело в том, что при демонтаже датчика вместе с ним заливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, под ногами.
5. Отсоединить проводку от датчика заднего хода.
6. Выкрутите счетчик из гнезда.
7. Немного зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
8. Поставил приобретенный качественный датчик реверса на место старого, старомодного.
9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки вытекло, и столько же залейте обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места подключения, отметьте их при отключении проводов.Хотя запутаться там на самом деле сложно.
11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода может вернуть работоспособность КПП на прежний уровень.

При аккуратном подходе даже новичку такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, который предупреждает белым сигналом о намерении (или уже имевшем место) движения водителя и автомобиля двигаться назад.

Где датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева внизу коробки передач. Вы не ошибетесь в его поиске, ведь это единственный элемент в коробке передач с подключенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, которое заставляет ее загораться. Это происходит благодаря особому шарику переключателя, который при включении задней передачи покидает шток и замыкает контакты.В момент выключения переключателя «назад» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть на дороге), что сигнал не работает, свет не включается при движении задним ходом. Такая неисправность по большому счету никак не повлияет на курс автомобиля по проезжей части, однако вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, чтобы узнать единственно верный, который следует по смотровой яме или эстакаде.Наиболее распространенными из них по праву считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить внешнее освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые выступы, открутить лампу, нажав на нее. Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислились, вышли из строя предохранители, на плате нет «массы».

Решение: очистить контакты, при необходимости заменить оборванные провода и перегоревшие предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение: проверка целостности проводов и их замена при необходимости.

4. Неисправен датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка на «22». » выросла.Теперь о самой проверке:

• Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
• Включите задний ход, затем зажигание, не забывайте следить за индикаторами сопротивления на тестере. Если прибор показывает «0», значит все нормально. Остальные значения говорят о необходимости замены устройства. Сделайте то же самое с включенными фарами заднего хода, если передача заднего хода не включена.

Если вы определили необходимость замены датчика заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

1. Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
2. Отстегиваем провода, прикрепленные к детали. Для этого лягте под машину.

1. Выкрутить неисправный датчик ключом на «21».

Причин, по которым на вашем не горит фонарь заднего хода , может быть несколько.Однако, помимо перегоревшей лампочки, которую можно без проблем заменить, основная причина — неработающий датчик заднего хода. Как определить неисправность, , где находится датчик заднего хода и как его проверить, а при необходимости заменить, заменить, мы расскажем в этой публикации.

Где находится датчик заднего хода ВАЗ 2110

Для проверки Выключатель фонарей заднего хода Не обязательно иметь лифт или смотровую яму. Как правило, доступ к датчику реверса осуществляется через новый отсек.

Выключатель находится на корпусе коробки передач в левом нижнем углу, если смотреть по направлению к автомобилю.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик задней передачи и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта при его замыкании. Если во время этой операции загораются фонари заднего хода, значит, причина как раз в неработающем датчике. В том случае, если лампы в лампах не горят, необходимо проверить проводку, лампочку или предохранитель на щите.

Иногда могут окисляться контакты на контактной микросхеме переключателя, и как следствие может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, а при необходимости почистить контакты датчика

.

Электропроводка задних фонарей ВАЗ 2110

Если после диагностики выяснится, что датчик заднего хода ВАЗ 2110 в рабочем состоянии, то для поиска проблемы может потребоваться схема подключения задних осветительных приборов.

Как заменить датчик включения задней передачи ВАЗ 2110

Если диагностику переключателя можно провести из моторного отсека, то Замена датчика заднего хода проводится на путепроводе или смотровой яме, предварительно сняв нижнюю защиту.В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при разборке масло будет вытекать из отверстия датчика на КПП. Процедура замены несложная — находим место, где находится датчик реверса, выключаем ключом, на его место устанавливаем новый.
