Датчик температуры наружного воздуха для автомобиля: устройство, расположение и точность вычислений

устройство, расположение и точность вычислений

Нет ли ошибки в показателях датчика температуры наружного воздуха?

В большинстве современных автомобилей помимо температуры двигателя можно сегодня встретить еще один температурный показатель. Речь идет о температуре на улице. Вы обращали внимание, что иногда температура воздуха, которая показывается на приборной панели или информационно-развлекательном дисплее, резко меняется? Задумывались ли вы о правдивости данной температуры?

А знаете ли вы, где находится внешний термометр в машине? Интернет-издание 1gai.ru объясняет тайну датчика температуры наружного воздуха в автомобиле.

Датчик температуры наружного воздуха часто фиксируется в задней части переднего бампера.

Датчик наружной температуры Prius установлен сразу за номерным знаком, внутри бампера, примерно в 30 см от земли.

Сначала давайте узнаем, где чаще всего устанавливается температурный датчик, который измеряет температуру наружного воздуха.

Возьмем для примера такие автомобили, как Toyota.

Смотрите также

Например, у автомобилей Toyota Prius и Toyota Aqua датчик температуры расположен на нижнем конце передней панели бампера, ниже конца радиатора, на высоте около 30 см от земли по направлению к внешней периферийной решетке. В Toyota Sienta датчик расположен почти на этом же месте: в нижней правой части передней решетки радиатора, на высоте 30 см от земли, только в отличие от Toyota Prius и Toyota Aqua сдвинут вправо.

В случае с автомобилями Toyota нет большой разницы в монтажном положении температурного датчика, неважно, о какой модели идет речь (седаны, гибриды, внедорожники и т. д.).  Почти всегда этот автокомпонент в основном устанавливается между внутренней частью передней решетки радиатора и радиатором.

Обратите внимание на датчик температуры воздуха на правой стороне бампера, вокруг внутренней части

Так как датчик температуры воздуха расположен близко к подкапотному пространству, на него, вероятно, влияет тепло двигателя. Но на самом деле такие датчики расположены таким образом, чтобы наружный воздух в достаточной степени оказывал на них существенное влияние.

Например, когда автомобиль находится в движении, влияние тепла двигателя минимально, так как на температурный датчик воздействует окружающая среда. То есть этот датчик предназначен для контроля температуры наружного воздуха, только когда автомобиль находится в движении. Когда автомобиль долгое время стоит на месте с заведенным мотором, показания температуры воздуха могут существенно отличаться от реального значения.

А как насчет, например, автомобилей Volkswagen? На наш запрос представитель компании ответил, что в основном все автомобили бренда имеют датчик температуры воздуха в задней части переднего бампера.

Кстати, благодаря этому датчику в автомобилях Volkswagen работает система предупреждения об образовании гололедицы на улице. Тем, кто не знает, напомним, что это система предупреждения водителя, информирующая об опасности замерзания поверхности дороги. Как правило, при падении температуры до 4 градусов по Цельсию в машине раздается предупреждающий сигнал, а на дисплее приборной панели (в зависимости от типа транспортного средства) отображается предупреждение об опасности гололедицы.

Кстати, сигнал тревоги издается, например, когда температура с минусовым значением поднимается выше нуля градусов, но не превышает 4 градусов по Цельсию. Но как только температура наружного воздуха становится более 4 градусов, система предупреждения об опасности замерзания дороги прекращает информировать водителя об опасности.

Смотрите также

Насколько велика разница между обычным уличным термометром и наружным датчиком температуры воздуха в автомобиле?

Температура капота была измерена и достигла 81,0 градусов.


Датчик наружной температуры автомобиля в то же время показал 40,0 градусов.  Если асфальт новый и слишком черный, температура, которая отображалась на дисплее в машине, была бы немного выше.

Вот пример эксперимента, который был проведен блогером из Японии. 18 августа 2019 года, когда была зафиксирована самая высокая этим летом температура в Токио (среднее значение 35,2 градуса), автовладелец решил сравнить показатели температуры воздуха, которые показывали ручной электронный градусник и автомобильный датчик температуры. В момент замеров автомобиль черного цвета стоял на асфальтированной парковке под солнечными лучами (машина простояла с 12:00 до 14:00).

Температура наружного воздуха, которую показал электронный термометр, составляла 38,8 градуса. Спустя два часа автоблогер замерил температуру на поверхности капота, которая составила 81 градус. Так нагрелся на солнце капот черного цвета. Затем автолюбитель включил зажигание и посмотрел, какую температуру показывает температурный датчик. Его значение составило 40 градусов.

Как видите, разница огромна. Даже с учетом официальных данных о погоде в тот день температурный датчик имеет довольно-таки большую погрешность, не говоря уже об огромной разнице между температурой на поверхности капота и температурой, зафиксированной автомобильным датчиком температуры воздуха.

Разница между реальными значения температуры воздуха и датчиком зависит в первую очередь от асфальтового покрытия. Есть асфальт с сильным отражением солнечных лучей. В этом случае температура на дисплее машины может не иметь ничего общего с реальным значением температуры воздуха. Как правило, температура на приборной панели немного выше реальных значений. Особенно когда машина стоит на месте с включенным двигателем и кондиционером. Но как только вы начинаете движение, разница в температуре уменьшается при попадании ветра на датчик.

Датчик температуры наружного воздуха устанавливается в основном в передней решетке радиатора или под передним бампером в таком месте, чтобы предотвратить воздействие тепла от двигателя и кондиционера. Также, как правило, датчик расположен так, чтобы не подвергаться прямому воздействию солнечных лучей.

Что касаемо высоты, чтобы нивелировать воздействие тепла, исходящего от земли, датчик обычно располагают примерно на 30 см над дорожной поверхностью. При таком расположении датчик должным образом воспринимает движущийся ветер во время движения машины. Также месторасположение температурного датчика удобнее для простой конструкции проводки.

Кстати, попутный ветер, который воздействует на датчик во время движения транспортного средства, играет важное значение для точного измерения температуры. Дело в том, что, несмотря на то что датчик расположен на 30 см от земли, тепло от земной поверхности влияет на конечные показатели температуры. Благодаря попутному ветру это влияние уходит. Именно поэтому в большинстве автомобилей температурный датчик устанавливается как можно в более высоком месте, например как можно ближе к нижнему краю передних фар.

Обратите внимание, что в некоторых автомобилях датчик температуры воздуха может быть установлен в неприметной части зеркала, но это, как правило, исключение.

Как температурный датчик в машине сообщает температуру воздуха на приборную панель?

Итак, датчик в передней части машины определяет температуру воздуха, но как он передает данные на приборную панель? Дело в том, что датчик температуры наружного воздуха является функциональным автокомпонентом, который работает с устройством под названием «Термистор», фиксирующим изменение температуры воздуха на улице.

Этот элемент использует свойство полупроводника, заключающееся в том, что его электрическое сопротивление изменяется с небольшим изменением температуры. Например, это устройство используется для работы автоматического климат-контроля, который в зависимости от температуры наружного воздуха регулирует выставленную в салоне температуру.

Термисторы, используемые в автомобилях, называются термисторами с отрицательным температурным коэффициентом. Когда температура повышается, значение сопротивления уменьшается, а изменение температуры и значения сопротивления практически равны, поэтому оно используется для датчика температуры.

Кроме того, термистор PTC (положительный температурный коэффициент) используется в качестве датчика для обнаружения повышения температуры, поскольку значение сопротивления быстро увеличивается при достижении определенной температуры. Устройство отображения в автомобиле измеряет ток, протекающий от термистора PTC, предусмотренного в датчике наружной температуры, и отображает его как наружную температуру.

Не беспокойтесь об ошибке температуры

Внешний термометр, отображаемый на приборке, показывает температуру на улице в каждый момент времени в зависимости от ситуации, в которой находится автомобиль. Если вы продолжите движение по шоссе в течение длительного времени, температура упадет, а если вы припарковались на стоянке, где асфальт отражает тепло и солнечные лучи в течение длительного времени, температура будет иметь тенденцию повышаться.

Лучше не слишком беспокоиться о температуре наружного воздуха и погрешности плюс-минус 3 градуса. Однако, если имеется значительное отклонение, например в 5 градусов или более, существует вероятность сбоя датчика, поэтому, пожалуйста, проведите диагностику. И помните, что значения температуры наружного воздуха вам необходимы не в качестве обычной функции комфорта.

Датчик температуры наружного воздуха встроен в ваш автомобиль для того, чтобы вы знали, какую температуру комфортнее всего выставить в салоне. Напомним, что для оптимального климата в салоне и более эффективного расхода топлива не следует выставлять на климатической установке слишком большую разницу между температурой наружного воздуха и температурой в салоне. Оптимально, когда разница составляет 3-5 градусов.

где находится и как выполняется замена

Датчик температуры наружного воздуха устанавливается на большинстве современных автомобилей. Он является составной частью систем климат-контроля или бортового компьютера. Данные о температуре окружающего воздуха поступают и отображаются на приборной панели, индикаторной панели бортового компьютера или системы климат-контроля.

В комплектации некоторых автомобилей непосредственно датчика температуры наружного воздуха нет, но предусмотрен разъем для его дополнительного подключения к бортовому оборудованию, штатное место установки.

Назначение датчика температуры окружающего воздуха

Он предназначен, прежде всего, для водителей, которые совершают поездки на дальние расстояния или в течение длительного времени:

• дальнобойщики;
• курьеры:
• почтовые службы;
• перевозчики пассажиров;
• путешественники и др.

Во время длительной поездки температура воздуха за бортом может изменяться на значительные величины. Если водитель или пассажиры намерены выйти из машины даже на непродолжительное время, информация о температуре воздуха будет не лишней, для того чтобы одеться соответствующим образом. Для примера можно привести информацию на воздушных лайнерах типа «температура за бортом минус 45 градусов Цельсия», хотя там точно никто прогуляться не собирается.

Видео — установка датчик температуры наружного воздуха на РЕНО МЕГАН 2:

Информация о температуре наружного воздуха помогает задать оптимальный режим работы системы климат-контроля автомобиля. Если температура за бортом, например, минус 20 градусов Цельсия, нет необходимости устанавливать температуру в салоне плюс 25. Во-первых, это приведет к повышенному расходу топлива. Во-вторых, покинув салон автомобиля на время заправки излишне разгоряченным, существует вероятность простудиться.

Наконец, информация о температуре наружного воздуха помогает принять решение о целесообразности остановки в путешествии. Внешний вид окружающего пространства обманчив. Многие водители знают, что утром, когда встает солнце, кажется, что за бортом уже тепло. На самом деле, температура воздуха может быть низкой. Достаточно подождать полчаса, чтобы выполнить комфортную остановку на завтрак.

Их виды и принцип работы

Принцип работы практически всех датчиков температуры наружного воздуха одинаков. В основе лежит эффект изменения величины сопротивления полупроводникового элемента от температуры. Температурная зависимость сопротивления для полупроводников отрицательная. Это означает, что с увеличением температуры величина сопротивления уменьшается. Для датчика ВАЗ таблица зависимости имеет следующий вид.

Как видно из таблицы, значения приводятся с погрешностью. Такая большая точность необходима, чтобы обеспечить высокую достоверность показаний. Измерение температуры относятся к области измерительной техники, а она не должна «врать». На заводах-изготовителях производят выборочную поверку устройств. Сомнительно, что так делают в Китае, но российские датчики точно поверяют. Именно «поверяют», не «проверяют». Поверка – это термин измерителей и военных.

Видео — замена датчика температуры наружного воздуха на Пежо 307:

Если датчик на автомобиле начинает «врать», его можно поверить самостоятельно с помощью термометра, источника теплого воздуха (тепловентилятора) и мультиметра в режиме измерения сопротивления.

Точность измерений зависит не только от самого датчика, но и от места его расположения, конструкции. Чем меньше датчик будет обдуваться потоками встречного воздуха, чем меньше влаги на него будет попадать, тем более точны будут его измерения. Из этих соображений датчики помещают в специальные кожухи. Вот как выглядит датчик БМВ.

Не обязательно приобретать датчик в сборе, если корпус имеется. Можно купить только сам измерительный элемент.

Все датчики имеют различные характеристики температурной зависимости, поэтому теоретически нельзя применять датчики от других моделей автомобиля даже внутри одного модельного ряда. Измерение температуры производиться будет, но точность показаний гарантироваться не может.

Где находится датчик температуры наружного воздуха в автомобиле

Выбор места расположения датчика обусловлен соображениями минимального попадания на него влаги, пыли, грязи, воды встречных потоков воздуха, ограничения влияния собственных источников тепла автомобиля. Обычно это место где-то сразу за бампером или в боковом зеркале заднего вида.

Видео — датчик температуры наружного воздуха на ПРИОРЕ:

Если устанавливать датчик температуры наружного воздуха самостоятельно, необходимо также руководствоваться этими принципами. Если отсутствует корпус для датчика, его следует изготовить самостоятельно. Устройство, установленное без защитного корпуса, точных показаний не обеспечит.

Признаки неисправности и его замена

Основной признак неисправности датчика температуры наружного воздуха  – неправильные показания. Проще всего проконтролировать показания температуры утром, когда автомобиль еще холодный, не может внести погрешность в измерения. Необходимо посмотреть температуру на термометре за окном, затем спуститься к машине, включить зажигание и проверить показания в автомобиле. Если вы живете не на 20-м этаже, то показания обоих термометров должны быть приблизительно одинаковыми.

Далее следует завести двигатель, прогреть его, и проехать километра 2-3, измеряя показания температуры за бортом. Если температура будет «плавать», возможно, в датчик попала воза, грязь. Необходимо в гараже или на стоянке выключить зажигание, снять разъем датчика, демонтировать его. Далее надо вынуть его из корпуса, осмотреть состояние, в случае загрязнения протереть мягкой ветошью, смоченной в неагрессивном растворителе.

Можно проверить сопротивление датчика на различных температурах при помощи мультиметра, но для этого необходимо знать эталонные показатели. В интернете их найти трудно. Можно воспользоваться специальными справочниками.

Посмотреть и подобрать недорогие датчики температуры наружного воздуха для разных моделей автомобилей можно ЗДЕСЬ.

В некоторых случаях проще купить новый, он стоит относительно недорого. Новый датчик должен быть именно от этой модели автомобиля. Подключить и установить его просто. На следующий день после подключения можно оценить точность его показаний, как описано выше.

Читайте также про датчик дождя в автомобиле: что это такое и как он работает.

В крупных городах автоматизированные парковочные системы помогут припарковаться даже в ограниченном пространстве.

Если определяется ошибка U1900 на Форд Фокус 2 https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/oshibka-u1900-ford-fokus-2.html — с чем это связано и как её исправить.

Видео — замена датчика температуры наружного воздуха на ВАЗ 2114:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Зачем нужен датчик температуры входящего воздуха, устройство

Температурный датчик наружного воздуха является не обязательным, но приносящим пользу водителю. На некоторые автомобили он устанавливается прямо на автозаводе, в остальных случаях приобретается отдельно.

Содержание статьи:

1. Установка датчика температуры наружного воздуха своими руками.
2. Зачем нужен датчик температуры входящего воздуха?

Установка датчика температуры наружного воздуха своими руками

Мониторинг температурного состояния окружающего воздуха позволяет контролировать правильную работу двигателя автомобиля, так как температура наружного воздуха, температура охлаждающей жидкости, температура впускаемого воздуха очень сильно влияют на устойчивую работу ДВС авто, особенно на холостом ходу, а также влияют на расход потребляемого топлива.

Если контроллер температуры наружного воздуха правильно работает, без больших погрешностей, то двигатель машины можно легко запускать в автоматическом режиме в зимнее время года, когда транспортное средство на стоянке. В основном, завод-изготовитель современных ТС производит установку на конвейере перед выпуском на продажу.

Как установить датчик температуры наружного воздуха

У кого автомобили Ваз не последних моделей, им приходится устанавливать самостоятельно такие датчики. Для того, чтобы произвести монтаж датчика, сначала надо узнать, сможет ли приборная панель считывать показания нового устройства.

Пример определения способности приборной панели считывать данные с датчика на ЛАДЕ ГРАНТА выполняется следующим образом:

• во время нажатия на кнопку суточного пробега происходит включения зажигания;
• происходит включение самодиагностики, все индикаторы переходят в режим мигания;
• теперь нажимаем кнопку суточного пробега, после чего на экране появится цифры номера версии — панель приборов будет считывать данные с температурного датчика, если версия бортового компьютера 090 и выше.

Если система электроники ЭСУД поддерживает установку таких датчиков, то можно купить и выбрать место для монтажа. Оптимальным местом для установки датчика температуры наружного воздуха — это место вблизи радиатора охлаждения. После того, как датчик благополучно был установлен, к нему надо подвести питание.

Зачем нужен датчик температуры входящего воздуха?

Датчик температуры впускаемого воздуха служит для обеспечения бесперебойной работы мотора авто. Устройство простое, состоит из полупроводникового термистора, благодаря чему такой датчик практически никогда не ломается. Бывают правда погрешности в передаваемых температурных показаниях бортовому компьютеру, из-за чего компьютер дает команду повышать или понижать уровень подачи топлива. Отсюда появляются сбои в работе ДВС, троение.

 Видео о датчике температуры за бортом на автомобиле Опель Омега.

Автор публикации

15

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Место установки датчика температуры наружного воздуха

Практически любой современный автомобиль оснащается большим количеством датчиков. Одни считывают температуру ОЖ, другие – давление в системе смазки. Мы же поговорим о том, для чего нужен датчик температуры окружающей среды, как он устанавливается и где расположен в зависимости от марки автомобиля.

Общие сведения

Как уже было отмечено выше, различные датчики на авто ставятся не просто так. Они необходимы для эффективной работы системы в целом. Что же касается контроллера температуры наружного воздуха, то он по большей части носит информационный характер и показывает температуру за бортом. Но это касается не всех систем. Иногда датчик температуры охлаждающей среды подключен к электронным системам двигателя. Это нужно для запуска мотора в холодное время года и является очень удобным дополнением к функции «автозапуск».

К сожалению, далеко не все автомобили имеют встроенный на заводе датчик температуры. Во многих моделях ВАЗ такового не предусмотрено. Но не беда, рассмотрим, как его установить и чем примечателен данный процесс.

Где находится датчик температуры окружающей среды?

На разных марках автомобилей контроллер имеет различное расположение. Обусловлено это в большинстве случаев конструктивными отличиями машин. К примеру, на БМВ можно поставить датчик температуры непосредственно за бампером, а на ВАЗ – нет.

Тем не менее понять, где находится датчик температуры окружающей среды, достаточно просто. Нужно найти его номер в электрической схеме, и на этом все. В большинстве случаев он устанавливается около радиатора, обычно перед или за ним. Но бывает, что его монтируют сбоку. Главное требование – отсутствие температурных воздействий со стороны двигателя. Мотор греется и влияет на контроллер. Тот, в свою очередь, будет давать неверные показания.

«Лада Гранта»: монтаж датчика

Данный автомобиль оснащается контроллером только в максимальной комплектации. В остальных же случаях присутствует подготовка, то есть имеются все необходимые разъемы и провода для подключения. Это сделано для того, чтобы у водителя была возможность выполнить монтаж самостоятельно.

Тем не менее перед монтажом желательно проверить, отобразит ли приборная панель показания контроллера. Для этого необходимо нажать кнопку суточного пробега и включить зажигание. Так мы запускаем самодиагностику, в результате отображаются все индикаторы. Во время диагностики повторно нажимаем кнопку суточного пробега, что должно вызвать на дисплей версию 090 или же выше. Это укажет на возможность установки датчика

Непосредственно установка

Как было отмечено выше, датчик температуры окружающей среды ВАЗ установить несложно. Особенно если все разъёмы предусмотрены заводом-изготовителем. Следующий этап – покупка датчика. Сложного ничего нет, идем в автомагазин и приобретем нужную нам вещь. Наиболее оптимальное место расположения датчика – вблизи радиатора. Массу можно накинуть на приваренную шпильку. Провода протянуть нужно в салон. Как это будет делаться, зависит только от вас. Самый удобный и короткий путь – через заглушку сцепления.Конечно без разборки панели приборов не обойтись. Демонтируем её и ищем 25-й контакт. Он как раз и предназначен для контроллера температуры окружающей среды. Показания на бортовом компьютере обычно появляются автоматически. Если же этого не случилось, сбрасываем клемму АКБ на 10-15 минут. После этого все должно заработать. Датчик температуры окружающей среды ВАЗ стоит копейки. Его установка не занимает много времени.

Как устанавливается датчик температуры окружающей среды на «Приоре»

Штатная комплектация предусматривает наличие данного контроллера. Но бывают случаи, когда он по тем или иным причинам отсутствует. К примеру, взяли машину б/у, а датчика нет или есть, но не работает.

Впрочем, это не большая и проблема. Правда, для установки или замены потребуется снимать бампер, так как не всегда получается подлезть. Расположен он непосредственно за передним бампером и установлен на переднюю часть кузова. Если есть кондиционер, то таких датчиков будет два. Прежде всего необходимо проверить работоспособность старого. Наиболее оптимальный вариант – взять бытовой термометр и сравнить показания. Отклонения могут быть вызваны излишним напряжением на контактах.

Если датчик отсутствует, то устанавливаем его в соответствующее гнездо. Жгут проводов должен быть, поэтому остается только подсоединить и радоваться результату. Если же старый датчик барахлит, то вынимаем его, включаем зажигание и проверяем напряжение на соединительной колодке (жгут проводов). Оно должно быть в диапазоне 3,5 В. Если напряжение не поступает, значит, проблема где-то в цепи. Прозваниваем и устраняем.

Об установке контроллера на «Калине»

Давайте разберемся, как на данном авто установить датчик температуры окружающей среды. «Калина», к сожалению, нередко не имеет даже необходимых проводов, поэтому в салон их придется тянуть самостоятельно.

Для установки нужно снять бампер и установить датчик, желательно перед радиатором. Проводов всего два – масса и сигнальный. Массу цепляем за ближайший болт, например от гудка. Сигнальный провод приматываем к жгуту скотчем, хотя более предпочтительно использовать пластиковые хомуты. В салон вывести удобнее всего через заглушку, установленную возле аккумуляторной батареи. Снимаем приборку и подсоединяем датчик. Обычно температуру показывает сразу, даже клеммы скидывать не придется. Теперь вы знаете, где стоит датчик температуры окружающей среды на автомобилях ВАЗ.

В заключение

Как вы видите, ничего сложного в подключении нет. Самый трудозатратный процесс – снятие и установка бампера. После этого можете быть уверены: практически никаких усилий прилагать не придется. Зачастую датчик предусмотрен, но не работает. Причина может быть не только в контроллере, но и в проводке, а также плохих контактах. К счастью, все эти нюансы устраняются с помощью мультиметра и жидкости ВД-40.

Рекомендуется ставить оригинальные датчики, а не китайские аналоги. Последние плохи тем, что могут выдавать неверные показания. Соответственно, особого смысла от такого устройства нет. Оригинал же обычно служит довольно долго и всегда работает стабильно. Бывают, конечно, случаи, когда контроллер перегорает. Виной тому – повышенное напряжение на датчик. Где-то в цепи возможно короткое замыкание. Прежде чем ставить новое устройство, рекомендуется устранить все неполадки в проводке.

Вот и разобрались, где стоит датчик температуры окружающей среды, как он работает и устанавливается. Все предельно просто. Главное – иметь желание и немного свободного времени.

Нет ли ошибки в показателях датчика температуры наружного воздуха?

В большинстве современных автомобилей помимо температуры двигателя можно сегодня встретить еще один температурный показатель. Речь идет о температуре на улице. Вы обращали внимание, что иногда температура воздуха, которая показывается на приборной панели или информационно-развлекательном дисплее, резко меняется? Задумывались ли вы о правдивости данной температуры?

А знаете ли вы, где находится внешний термометр в машине? Интернет-издание 1gai.ru объясняет тайну датчика температуры наружного воздуха в автомобиле.

Датчик температуры наружного воздуха часто фиксируется в задней части переднего бампера.

Датчик наружной температуры Prius установлен сразу за номерным знаком, внутри бампера, примерно в 30 см от земли.

Сначала давайте узнаем, где чаще всего устанавливается температурный датчик, который измеряет температуру наружного воздуха.

Возьмем для примера такие автомобили, как Toyota.

Например, у автомобилей Toyota Prius и Toyota Aqua датчик температуры расположен на нижнем конце передней панели бампера, ниже конца радиатора, на высоте около 30 см от земли по направлению к внешней периферийной решетке. В Toyota Sienta датчик расположен почти на этом же месте: в нижней правой части передней решетки радиатора, на высоте 30 см от земли, только в отличие от Toyota Prius и Toyota Aqua сдвинут вправо.

В случае с автомобилями Toyota нет большой разницы в монтажном положении температурного датчика, неважно, о какой модели идет речь (седаны, гибриды, внедорожники и т. д.). Почти всегда этот автокомпонент в основном устанавливается между внутренней частью передней решетки радиатора и радиатором.

Обратите внимание на датчик температуры воздуха на правой стороне бампера, вокруг внутренней части

Так как датчик температуры воздуха расположен близко к подкапотному пространству, на него, вероятно, влияет тепло двигателя. Но на самом деле такие датчики расположены таким образом, чтобы наружный воздух в достаточной степени оказывал на них существенное влияние.

Например, когда автомобиль находится в движении, влияние тепла двигателя минимально, так как на температурный датчик воздействует окружающая среда. То есть этот датчик предназначен для контроля температуры наружного воздуха, только когда автомобиль находится в движении. Когда автомобиль долгое время стоит на месте с заведенным мотором, показания температуры воздуха могут существенно отличаться от реального значения.

А как насчет, например, автомобилей Volkswagen? На наш запрос представитель компании ответил, что в основном все автомобили бренда имеют датчик температуры воздуха в задней части переднего бампера.

Кстати, благодаря этому датчику в автомобилях Volkswagen работает система предупреждения об образовании гололедицы на улице. Тем, кто не знает, напомним, что это система предупреждения водителя, информирующая об опасности замерзания поверхности дороги. Как правило, при падении температуры до 4 градусов по Цельсию в машине раздается предупреждающий сигнал, а на дисплее приборной панели (в зависимости от типа транспортного средства) отображается предупреждение об опасности гололедицы.

Кстати, сигнал тревоги издается, например, когда температура с минусовым значением поднимается выше нуля градусов, но не превышает 4 градусов по Цельсию. Но как только температура наружного воздуха становится более 4 градусов, система предупреждения об опасности замерзания дороги прекращает информировать водителя об опасности.

Насколько велика разница между обычным уличным термометром и наружным датчиком температуры воздуха в автомобиле?

Температура капота была измерена и достигла 81,0 градусов.

Датчик наружной температуры автомобиля в то же время показал 40,0 градусов. Если асфальт новый и слишком черный, температура, которая отображалась на дисплее в машине, была бы немного выше.

Вот пример эксперимента, который был проведен блогером из Японии. 18 августа 2019 года, когда была зафиксирована самая высокая этим летом температура в Токио (среднее значение 35,2 градуса), автовладелец решил сравнить показатели температуры воздуха, которые показывали ручной электронный градусник и автомобильный датчик температуры. В момент замеров автомобиль черного цвета стоял на асфальтированной парковке под солнечными лучами (машина простояла с 12:00 до 14:00).

Температура наружного воздуха, которую показал электронный термометр, составляла 38,8 градуса. Спустя два часа автоблогер замерил температуру на поверхности капота, которая составила 81 градус. Так нагрелся на солнце капот черного цвета. Затем автолюбитель включил зажигание и посмотрел, какую температуру показывает температурный датчик. Его значение составило 40 градусов.

Как видите, разница огромна. Даже с учетом официальных данных о погоде в тот день температурный датчик имеет довольно-таки большую погрешность, не говоря уже об огромной разнице между температурой на поверхности капота и температурой, зафиксированной автомобильным датчиком температуры воздуха.

Разница между реальными значения температуры воздуха и датчиком зависит в первую очередь от асфальтового покрытия. Есть асфальт с сильным отражением солнечных лучей. В этом случае температура на дисплее машины может не иметь ничего общего с реальным значением температуры воздуха. Как правило, температура на приборной панели немного выше реальных значений. Особенно когда машина стоит на месте с включенным двигателем и кондиционером. Но как только вы начинаете движение, разница в температуре уменьшается при попадании ветра на датчик.

Датчик температуры наружного воздуха устанавливается в основном в передней решетке радиатора или под передним бампером в таком месте, чтобы предотвратить воздействие тепла от двигателя и кондиционера. Также, как правило, датчик расположен так, чтобы не подвергаться прямому воздействию солнечных лучей.

Что касаемо высоты, чтобы нивелировать воздействие тепла, исходящего от земли, датчик обычно располагают примерно на 30 см над дорожной поверхностью. При таком расположении датчик должным образом воспринимает движущийся ветер во время движения машины. Также месторасположение температурного датчика удобнее для простой конструкции проводки.

Кстати, попутный ветер, который воздействует на датчик во время движения транспортного средства, играет важное значение для точного измерения температуры. Дело в том, что, несмотря на то что датчик расположен на 30 см от земли, тепло от земной поверхности влияет на конечные показатели температуры. Благодаря попутному ветру это влияние уходит. Именно поэтому в большинстве автомобилей температурный датчик устанавливается как можно в более высоком месте, например как можно ближе к нижнему краю передних фар.

Обратите внимание, что в некоторых автомобилях датчик температуры воздуха может быть установлен в неприметной части зеркала, но это, как правило, исключение.

Как температурный датчик в машине сообщает температуру воздуха на приборную панель?

Итак, датчик в передней части машины определяет температуру воздуха, но как он передает данные на приборную панель? Дело в том, что датчик температуры наружного воздуха является функциональным автокомпонентом, который работает с устройством под названием «Термистор», фиксирующим изменение температуры воздуха на улице.

Этот элемент использует свойство полупроводника, заключающееся в том, что его электрическое сопротивление изменяется с небольшим изменением температуры. Например, это устройство используется для работы автоматического климат-контроля, который в зависимости от температуры наружного воздуха регулирует выставленную в салоне температуру.

Термисторы, используемые в автомобилях, называются термисторами с отрицательным температурным коэффициентом. Когда температура повышается, значение сопротивления уменьшается, а изменение температуры и значения сопротивления практически равны, поэтому оно используется для датчика температуры.

Кроме того, термистор PTC (положительный температурный коэффициент) используется в качестве датчика для обнаружения повышения температуры, поскольку значение сопротивления быстро увеличивается при достижении определенной температуры. Устройство отображения в автомобиле измеряет ток, протекающий от термистора PTC, предусмотренного в датчике наружной температуры, и отображает его как наружную температуру.

Не беспокойтесь об ошибке температуры

Внешний термометр, отображаемый на приборке, показывает температуру на улице в каждый момент времени в зависимости от ситуации, в которой находится автомобиль. Если вы продолжите движение по шоссе в течение длительного времени, температура упадет, а если вы припарковались на стоянке, где асфальт отражает тепло и солнечные лучи в течение длительного времени, температура будет иметь тенденцию повышаться.

Лучше не слишком беспокоиться о температуре наружного воздуха и погрешности плюс-минус 3 градуса. Однако, если имеется значительное отклонение, например в 5 градусов или более, существует вероятность сбоя датчика, поэтому, пожалуйста, проведите диагностику. И помните, что значения температуры наружного воздуха вам необходимы не в качестве обычной функции комфорта.

Датчик температуры наружного воздуха встроен в ваш автомобиль для того, чтобы вы знали, какую температуру комфортнее всего выставить в салоне. Напомним, что для оптимального климата в салоне и более эффективного расхода топлива не следует выставлять на климатической установке слишком большую разницу между температурой наружного воздуха и температурой в салоне. Оптимально, когда разница составляет 3-5 градусов.

Современные новые автомобили напичканы датчиками (наружного воздуха, жидкости охлаждения и всасываемого воздуха). Базовой и стандартной комплектации машины и идут с основными датчиками, чем выше класс и комплектация авто, тем больше датчиков и всевозможных электронных гаджетов. Датчик температуры наружного воздуха пользуется популярностью, его используют каждый день. Рассмотрим в этом материале правильный порядок установки этого датчика.

Можно ли установить датчик температуры своими руками и как это сделать

Водитель обязан следить за значениями датчиков, которые установлены в конструкции автомобиля. От показаний электроники зависит работа мотора: стабильность, мощность, холостые обороты, расход топлива.

Правильно работающий контроллер температуры воздуха за бортом позволяет заводить мотор в зимнее время в автоматическом режиме, это значительно хорошо сказывает на утреннем запуске двигателя.

Много автомобилей идут с завода с датчиками наружного воздуха, но, если в вашем автомобиле, например, семейства ВАЗ нет такого датчика, то можно решить эту проблему путем покупки датчика и его установки своими руками. Сделать это не так уж и сложно.

Как установить датчик температуры наружно воздуха?

Установив датчик, который может выдавать информацию о температуре на улице, водитель получает дополнительный комфорт. Поставить датчик не проблема, но надо узнать, сможет ли приборная панель читать показания температурного датчика. Узнать это тоже не составляет особого труда, рассмотрим, как это сделать для автомобиля ЛАДА ГРАНТА:

• При нажатой кнопке (именно активированном) суточном пробеге надо включить зажигание.
• В этом случае происходит запуск самодиагностирования (во время самостоятельной диагностики все индикаторы приборной панели мигают).
• Когда приборные значки мигают, надо нажать еще раз на кнопку суточного пробега, это действие выдаст на экран номер версии. Чтобы новый установленный датчик температуры наружного воздуха работал, требуется версия от 090 и выше.Если у вас в автомобильном компьютере программное обеспечение версии 090 и выше, то можно приступить к выбору и покупке датчика тнв.

Перед установкой, надо определиться куда устанавливать температурный датчик. Для него нужно такое место, где не будет идти поток горячего воздуха. Поэтому, наилучшим местом для датчика температуры будет монтаж рядом с радиатором охлаждения. Рядом с радиатором, обычно, есть шпилька, приваренная к кузову — сюда можно подсоединить «массу» датчика.

А знаете ли вы, какой предохранитель отвечает за прикуриватель? Кто знает, просьба написать в комментарии марку, модель и где находится этот предохранитель. Заранее спасибо.

После того, как сам датчик закрепили, надо протянуть провод для «+» в салон машины. Провод удобно провести, к примеру, рядом с тросиком сцепления.

Далее снимаем приборное табло и ищем 25-й контакт, именно он предназначен для подсоединения температурных устройств. В меню значения уличной температуры начнут показываться автоматически. Если показания температуры так и не появились, то надо отсоединить от аккумулятора плюсовой провод на минут 10. После подсоединения плюсовой клеммы обратно на АКБ индикация температур должна появиться.

Где находится датчик температуры охлаждающей жидкости?

В отличие от датчика температуры наружного воздуха, температурный датчик жидкости охлаждения очень важен. Если без первого можно обойтись, то для охлаждающей жидкости (ОЖ) такой датчик крайне важен, потому что он помогает избежать перегрева двигателя ДВС.

Правильно работающий датчик температуры ОЖ помогает узнать температуру и, в случае закипания, как можно быстрее заглушить мотор.

В зависимости от марки и модели автомобиля, датчик ТОЖ стоит в разных местах, но всегда в направлении движения жидкости охлаждения (тосол, антифриз, вода) от двигателя к радиатору:

1. Корпус радиатора.
2. Головка блока цилиндра (ГБЦ).
3. Верхний шланг радиатора.Конечно одна из важных функций датчика ТОХ не только проинформировать и защитить от перегрева, но и дает понять насколько прогрет двигатель (особенно актуально зимой).

Если тронуться и начать эксплуатировать автомобиль, когда двигатель холодный еще, то начинается повышенный износ трущихся деталей и идет повышенный расход топлива.

Виды датчиков температуры охлаждающей жидкости

Есть два вида датчиков современных автомобилей:

• магнитные;
• биметаллические (ленточные).

Магнитный датчик температуры срабатывает мгновенно и показывает температуру сразу после поворота ключа замка зажигания.

Биметаллический датчик начинает работать после некоторой паузы.

Что касается принципа действия магнитного датчика, то он основан на том, что величина силы тока, которая меняется от величины температуры охлаждающей жидкости, меняет сопротивление катушек, которые закреплены по бокам якоря и, которые запитываются от бортовой электросети, а на якоре закреплена стрелка, которая показывает правильную температуру жидкости.

Есть также еще третий тип датчиков температуры ОЖ — это капиллярные. Но, такие датчики почти не применяются.

Если датчик температуры охлаждающей жидкости неисправен

Сломанный датчик ТОЖ не позволит включать вентилятор, охлаждающий радиатор. А не включенный вентилятор приведет к резкому нагреву двигателя. Обычно в таких случаях водитель не сразу замечает такую поломку, а некоторые и вовсе не заметят, пока из под капота не пойдет пар.

Мало кто делает проверку датчиков, хотя бы изредка. Но, для желающих проверить датчики своих автомобилей, потребуется всего лишь мультиметр и цифровой градусник. Для проверки работоспособности, надо демонтировать этот датчик. Взять небольшую емкость и налить туда кипящую воду температурой 100 градусов и отпустить датчик в эту воду так, чтобы можно было замерить сопротивление. Сопротивление исправного нагретого датчика должно показывать 170 Ом. Если положить в воду температурой 50 градусов, то сопротивление должно быть 970 Ом. А, если в воду 20 градусов, то будет 3500 Ом. Если есть значительные отличия, то датчик неисправен частично, его требуется поменять.

Датчик температуры входящего воздуха: для чего и какие у него неисправности

Кроме вышеупомянутых датчиков, современные автомобили оснащаются еще и датчиком впускаемого воздуха. Мало кто из водителей даже знают о таком устройстве. Если вкратце, то датчик температуры всасываемого воздуха регулирует стабильность работы мотора. Из-за того, что это устройство функционирует по принципу полупроводникового термистора, он редко выходит из строя.

Возникающие поломки если есть, то это — неправильные показания реальной температуры в сторону уменьшения. Это неполадка появляется по причине несоответствия температуры на корпусе датчика и его сопротивления. Бортовой компьютер автомобиля, который решает сколько топлива и воздуха подать в топливную систему, из-за переданной неправильно заниженной температуры этот компьютер подает больше топлива и подает меньше воздуха. Такая богатая смесь сгорает с затруднением и, к тому же, может залить свечи зажигания.

Для желающих самостоятельно заниматься диагностикой датчиков температуры всасывающего воздуха, есть специально составленные таблицы с нормальными величинами сопротивлений в Омах. Для проверки этого датчика, надо измерить сопротивление и сравнить с положенными значениями. Начинать следует проводить проверку, когда мотор ДВС холодный и продолжать до того, пока не включится вентилятор системы охлаждения. Если сопротивление датчика не соответствует нормальному сопротивлению, то его надо заменить. Все что нужно, это купить новый датчик, который стоит недорого, и за несколько минут вмонтировать его.

Датчик температуры наружного воздуха Фиат Дукато

Автомобили Fiat Ducato разрабатываются и изготавливаются с особым вниманием к комфорту владельцев. Они оснащены системой информирования, в которую входят и температурные датчики. Их наличие и особенности определяются моделью, годом выпуска и комплектацией конкретного автомобиля.

Для оснащения Fiat Ducato разных поколений предусмотрены контроллеры температуры наружного воздуха. Это датчики с терморезистивными элементами, работающие от бортовой электросети напряжением 12В. Типовая компоновка включает:

• два стандартных полюса;
• кабель для подключения;
• чувствительную наружную часть, считывающую показания температуры вне салона.

Такое электрооборудование предназначено для выполнения функции и передачи сигнала на дисплей бортового компьютера и для выполнения некоторых других функций. Информация о внешней температуре отображается вместе со сводными данными о состоянии автомобиля и доступна при повороте ключа зажигания в положение MAR.

Температурные датчики Fiat Ducato

Автомобиль в версии, которая выпускалась до 2014 года, опционально комплектуется датчиками температуры. В базовом варианте они располагаются в зеркале заднего вида со стороны водителя в нижней части.

Для его установки в Fiat Ducato предусматривается специальное отверстие. От контроллера отходит разъем с контактами для подключения. Соединения находятся под обшивкой передней двери со стороны водителя.

Чувствительный элемент, считывающий температуру, выступает за плоскость зеркала заднего вида (это миниатюрная сфера). При выходе датчика из строя возможен его демонтаж для замены новым. Информация об устройстве сразу отображается в системе, самостоятельная настройка не требуется и крайне не рекомендована. В зависимости от модификации автомобиля, температурный датчик может также находиться на переднем бампере или не поставляться в комплектации.

Датчики на Fiat Nuovo Ducato

Модель с видоизмененным дизайном кузова и улучшенными техническими характеристиками выпускается до настоящего времени. Температурные датчики на ней также предусмотрены, место их расположения — зеркало заднего вида в передней двери со стороны водителя. Датчик подключается к бортовому компьютеру Fiat Ducato и выводит информацию на общий дисплей. Электроустройство работает от бортовой сети 12В, монтируется в отверстие под наружным кожухом зеркала, который фиксируется болтами.

Обратите внимание: в комплектациях Fiat Ducato не всегда предусматривается датчик наружной температуры. Если его нет, не пытайтесь самостоятельно установить его. При монтаже неоригинальных запчастей безопасность езды на автомобиле не гарантирована. Если заводскими настройками электрооборудования не предусмотрен температурный датчик, несанкционированное вмешательство приведет к ошибкам в работе бортового компьютера.

Также важно, что установка любых устройств, постоянно нуждающихся в электропитании, должна сопровождаться проверкой аккумулятора на допустимую нагрузку. При любых нарушениях в работе предустановленного датчика внешней температуры Фиат Дукато обращайтесь в официальный сервисный центр Fiat Professional. Найти его вы можете здесь: https://www.fiatprofessional.com/ru/dealers.

Источник информации: http://aftersales.fiat.com/elum

Если вы не нашли нужных данных в статье, то перейдите по указанной ссылке для получения дополнительных сведений.

Информация актуальна на июнь 2020 года

Датчик температуры наружного воздуха для автомобиля Хендай / Киа

Характеристики для Датчик температуры наружного воздуха для автомобиля Хендай / Киа

Оригинал/Аналог:

Производитель:

Модель авто:

• Hyundai Solaris 2010-2014
• Hyundai Solaris 2014-2016
• Kia Rio 3 2011-2015

Группы запчастей:

Кузов и Отделка Кузова

Сообщения не найдены

Вы пользовались продуктом?

Расскажите нам что-нибудь об этом и помогите другим принять правильное решение

Написать отзыв

Датчик температуры воздуха

Датчик температуры воздуха участвует в контроле топливной смеси. Его неисправность не приведет к моментальной поломке машины, но неприятностей добавит. Поэтому стоит знать, где он находится, как работает и можно ли его починить вручную.

Что такое ДТВВ

Датчик контроля температуры всасываемого воздуха (или ДТВВ) измеряет температуру забортного воздуха. На основе этих измерений регулируется состав смеси, поступаемой для сжигания в цилиндры автомобиля. Поэтому неисправности могут доставить некоторые неприятности: сбои в двигателе, лишний расход топлива.

Типы и конструкция

Выпускают только один тип датчика наружной температуры – на основе полупроводников. Отличия в датчиках температуры разных типов могут быть по коэффициенту – отрицательному или положительному:

1. При отрицательном связь температуры и сопротивления обратно пропорциональная: сопротивление выше, если температура низкая.
2. При положительном, наоборот, при отрицательных температурах сопротивление небольшое.

Предпочтение отдают первому типу – он более надежен и долговечен.

Принцип работы и место датчика температуры в транспортном средстве

Датчик температуры воздуха может быть частью системы забора воздуха или же устанавливается во впускном коллекторе.

Работает ДТВВ по тому же принципу, что и другие датчики: центральный блок подает на него 5 В тока. В зависимости от сопротивления часть этого напряжения вернется. Электроника замеряет этот ответ, сверяет с таблицей в памяти и вычисляет состояние воздуха за бортом.

После этого управляющий блок регулирует состав смеси – чем воздух теплее и разреженнее, тем меньше горючего надо.

Неисправности датчика температуры наружного воздуха

Иногда датчик температуры воздуха на впуске ломается. Понять это можно по таким признакам:

• плохая работа холостого хода – особенно заметно в холода;
• двигатель запускается не так хорошо, как раньше;
• упала мощность мотора;
• топлива расходуется больше положенного.

Произойти это все может из-за разных факторов:

• попадание камней;
• грязь;
• неполадки с электросетью авто;
• изношенность проводки;
• замыкание в цепи.

Проверка датчика температуры воздуха на впуске

Коль появились подозрения, что датчик температуры наружного воздуха неисправен, нужно устроить ему проверку.

Происходит она в несколько шагов.

1. Проверка непосредственно ДТВВ: тестер присоединяется к нему, и снимаются показания при «холодном» старте и на высоких оборотах. Результаты сравниваются с эталонной таблицей.
2. Тест контактов: омметром проверяют, есть ли контакт между датчиком и управляющим блоком.
3. Проверка напряжения двигателя: вольтметром замеряется напряжение при включении зажигания. Обычно оно 5 В.

Если датчик сломан, его отремонтировать не выйдет. Можно только почистить ДТВВ и его контакты, проверить проводку и заменить само устройство целиком.

Замена датчика температуры воздуха

Установка датчика температуры наружного воздуха не сложна.

Сначала нужно найти и купить датчик температуры соответствующей марки. После чего отсоединить и снять сломанный. Далее подключается новый датчик, и все собирается в обратной последовательности.

На первый взгляд, работа датчика температуры не видна, и его поломка может пройти незамеченной. Но не стоит недооценивать серьезность этого. Сначала увеличится расход топлива, а затем может испортиться и весь двигатель. Лучше следить за датчиком и проверять его работу хотя бы изредка.

mazda — Влияет ли датчик температуры наружного воздуха на систему HVAC?

Нет, датчик наружной температуры не должен влиять на HVAC. Этот датчик нужен только для того, чтобы показывать температуру наружного воздуха на приборной панели. Современные системы климат-контроля используют датчик (и) температуры внутри автомобиля для контроля температуры. Для системы не имеет смысла измерять внешнюю температуру, если на улице ниже нуля, но кабина уже прогрета до комнатной температуры!

Чтобы обратиться к фрагменту из вашего руководства пользователя, причиной отключения показаний температуры могут быть следующие причины:

• Датчик имеет ограниченный температурный диапазон, в котором он точен
• Отображение температуры может использовать какое-то среднее значение с течением времени, которое может не отражать резкие изменения температуры
• На датчик может влиять тепло от двигателя или дороги при движении на низких скоростях, поскольку он расположен в передней части автомобиля

Чтобы ответить на ответ Al_, вот электрическая схема автоматической системы климат-контроля HVAC из руководства по обслуживанию Mazda 3 2010 года (стр. 07-03A-19):

Из этой диаграммы видно, что на самом деле существует специальный датчик температуры испарителя.

Согласно autoacrepair1.com об общих функциях датчика температуры испарителя:

Датчик температуры испарителя сообщает PCM или ECM температуру испарителя и предотвращает замерзание сердечника испарителя. […] Датчик температуры испарителя действует как защитное устройство, поддерживающее температуру испарителя между 34º F и 37º F. […] Когда температура падает ниже заданного значения температуры, магнитная муфта компрессора выключается, таким образом останавливая компрессор и избегая его повреждения

А на странице 07-11-12 есть инструкция по установке датчика температуры испарителя.

Наконец, вы заметите на схеме подключения, что датчик температуры окружающей среды / наружной температуры на ней полностью отсутствует. Чтобы доказать, что этот датчик действительно отличается от датчика температуры испарителя, вот схема, показывающая установку / снятие датчика температуры окружающей среды (со страницы 07-40A-22). Так что будьте спокойны, вам пока не нужно его заменять. Если вы хотите заменить датчик температуры испарителя, то в инструкции по сборке непременно будет указано, где он находится.

Признаки неисправности или неисправности датчика (переключателя) температуры окружающей среды

Современные автомобили оснащены сложными системами обогрева и кондиционирования воздуха, которые очень эффективны для достижения и поддержания комфортной температуры в салоне для пассажиров.Они могут сделать это, используя серию датчиков, которые работают вместе, чтобы активировать и регулировать систему переменного тока. Одним из основных датчиков, который играет ключевую роль в работе системы переменного тока, является датчик температуры окружающей среды, также известный как переключатель датчика температуры окружающей среды.

Транспортным средствам в экстремально жарких или холодных условиях потребуется значительно больше усилий от системы отопления, вентиляции и кондиционирования воздуха как для охлаждения, так и для обогрева кабины транспортного средства. По этой причине важно, чтобы система знала о температуре окружающей среды, в которой находится автомобиль.Работа датчика температуры окружающей среды заключается в измерении внешней температуры транспортного средства в качестве ориентира для компьютера для выполнения расчетов. Компьютер будет постоянно отслеживать сигнал датчика температуры окружающей среды и выполнять автоматические корректировки по мере необходимости для поддержания температуры в салоне. Когда датчик температуры окружающей среды выходит из строя, обычно возникают несколько симптомов, которые могут предупредить водителя о том, что возникла проблема с датчиком, и его следует проверить или при необходимости заменить.

1. Не работает автоматический режим переменного тока

Большинство современных автомобилей имеют автоматическую настройку переменного тока, которая позволяет автомобилю автоматически устанавливать и регулировать температуру. Система кондиционирования просто считывает данные датчиков температуры окружающей среды и температуры в кабине и непрерывно включает и выключает систему переменного тока по мере необходимости, чтобы поддерживать в салоне прохладу. Когда датчик температуры окружающей среды выходит из строя, система не имеет контрольной точки, от которой можно было бы проводить автоматические расчеты, и настройка не будет работать.

2. Непостоянное охлаждение

Еще одним признаком неисправного или неисправного датчика температуры окружающей среды является непостоянное охлаждение. Поскольку датчик температуры окружающей среды играет непосредственную роль в автоматическом функционировании системы переменного тока, при возникновении проблемы это может повлиять на способность системы охлаждать автомобиль. Если датчик температуры окружающей среды выходит из строя или посылает непостоянный сигнал, то система переменного тока может иметь проблемы с поддержанием прохладной и комфортной температуры в салоне.

3. Неправильное показание датчика температуры

Еще одним более очевидным признаком неисправного или неисправного датчика является неправильное показание датчика температуры автомобиля. У большинства транспортных средств есть какой-то дисплей где-то в салоне транспортного средства, который показывает внешнюю температуру транспортного средства, обычно считываемую датчиком температуры окружающей среды. Если показания манометра или индикатора отклоняются более чем на несколько градусов, датчик следует заменить, так как неправильные показания могут помешать нормальному функционированию системы переменного тока.

Датчик температуры окружающей среды играет важную роль в общей работе системы переменного тока. По этой причине, если вы подозреваете, что ваш датчик температуры окружающей среды вышел из строя или возникла проблема, обратитесь к профессиональному технику, например, из YourMechanic, для осмотра системы переменного тока и при необходимости замены датчика.

Почему автомобильный термометр не зависит от тепла двигателя или ветра

Как внешний термометр на моем VW может быть точным? Разве металл на машине не повлияет на чтение — или ветер во время вождения? — Д., Галифакс.

Скорость не должна сбивать с толку показания наружной температуры на приборной панели, но короткая пробежка до магазина может.

«Система отображает последнюю известную температуру при запуске автомобиля, — говорит профессор автомобилестроения Centennial College Гаррет Налепка. «Обновление до точных текущих показаний может занять некоторое время и пробег».

История продолжается под рекламным объявлением

После того, как вы заведете машину, вы должны проехать более 64 единиц.По словам Налепки, 3 км / ч (40 миль / ч) в течение пяти минут, прежде чем обновятся данные о температуре.

«Эта стратегия была предназначена для устранения сильно колеблющихся показаний», — говорит Налепка. «Это может вызвать недоумение у клиентов, что приведет к ненужной диагностике и замене деталей».

Чувствительность датчика

В вашей машине используется датчик температуры для определения температуры. Фактически, он может использовать несколько.

«Большинство датчиков для считывания показаний на приборной панели, которые есть в большинстве автомобилей, размещены в безопасном месте, где они не могут быть повреждены или подвергнуты воздействию тепла двигателя», — сказал представитель Volkswagen Canada Томас Тецлафф в электронном письме.«Обычно они располагаются внутри одного из корпусов боковых зеркал, а другие — внутри крыльев или перед радиатором автомобиля».

Это действительно зависит от автомобиля, — говорит Налепка из Centennial.

«В принципе, определенного места нет», — говорит Налпека. «Где-то перед автомобилем, в воздушном потоке».

История продолжается под рекламой

Есть и другие датчики, которые измеряют температуру наружного воздуха. Зачем вашему автомобилю нужно знать температуру?

Датчики в системе отопления, вентиляции и кондиционирования воздуха предотвращают полное включение кондиционера и его повреждение при замерзании, говорит Тецлафф.На современных автомобилях конденсатор включается для осушения воздуха.

И некоторые системы автоматического климат-контроля используют температуру наружного воздуха, — говорит профессор автомобилестроения Сентенниал-Колледжа Стивен Леру.

«Датчик обычно отправляет данные в модуль, который интерпретирует информацию, выполняет некоторые вычисления, а затем дает команду устройству в системе HVAC включить, ускорить, замедлить или выключить», — говорит Леру.

Ошибка потока?

Если большинство датчиков автомобиля расположены вокруг воздушного потока, не будет ли ветер на скоростях шоссе нарушить показания? По словам Тецлафф, вы можете чувствовать холодный ветер, но ваша машина — нет.

История продолжается под рекламой

«Холод ветра — это то, что влияет на живые существа, а не на неодушевленные предметы, такие как датчики температуры», — говорит Тецлафф. «Холод ветра вызывается потоком воздуха вокруг тела, который нарушает изолирующий слой теплого воздуха у поверхности, в результате чего человек чувствует себя холоднее, чем реальная температура снаружи».

Например, если вы высовываете голову из люка на крыше, когда ваша машина движется со скоростью 100 км / ч в день -20 ° C, вы почувствуете, что это -40 ° C.

Если бы автомобильный термометр не был защищен от ветра, он мог бы показывать немного теплее, чем фактическая наружная температура на скоростях шоссе. Это связано с тем, что движущиеся объекты сталкиваются с большим количеством молекул воздуха, говорит Рэйчел Чанг, канадский научный руководитель атмосферных наук в Университете Далхаузи.

«Если бы термометр торчал перед автомобилем, а вы двигались со скоростью 100 км / ч, это могло бы повлиять на измеряемую температуру, но менее чем на один градус Цельсия», — пишет Чанг в электронном письме. «Но если он экранирован, например, за номерным знаком, то влияние движения автомобиля или ветра будет меньше».

Пока существует достаточный воздухообмен между воздухом, окружающим термометр, и внешней средой, это не имеет значения, — говорит Чанг.

«На самом деле мне всегда было интересно, как тепло от двигателя не влияет на температуру, но нахождение спереди может помочь», — говорит она.

История продолжается под рекламой

Как мы на Facebook

Следуйте за нами в Instagram

Добавьте нас в свои круги

Подпишитесь на нашу еженедельную рассылку

Как заменить или сбросить датчик температуры окружающей среды

Датчик температуры окружающей среды впервые может показаться странным термином.Но без него ваша автомобильная температурная система будет неполной. Датчик играет важную роль в комфорте наших поездок. Он следит за температурой в салоне автомобиля. Датчик контролирует температуру как внутри автомобиля, так и снаружи. Датчик температуры окружающей среды позволяет кондиционеру или обогревателю поддерживать нормальную температуру внутри. Кроме того, необходимо заменить или сбросить датчик температуры окружающего воздуха , когда он выходит из строя.

Давайте подготовим жизненно важное руководство по ремонту этого датчика температуры окружающей среды.

Как сбросить датчик температуры окружающего воздуха — здесь

В наши дни автомобили имеют автоматическую систему кондиционирования и индикацию температуры. Манометр показывает температуру наружного воздуха в соответствии с температурой в кабине. И тогда в кадре появляется датчик температуры окружающей среды. Датчик проверяет информацию о температуре наружного воздуха и отображает ее на дисплее водителя. Если датчик вышел из строя, его обязательно нужно заменить.

Датчик температуры окружающего воздуха контролирует автоматику систем переменного тока. Он также выводит точное значение наружной температуры на дисплей водителя. Ремонт или замена неисправного выключателя необходимы для поддержания температуры в салоне автомобиля.

А теперь поговорим о сбросе или замене датчика температуры воздуха.

1. Найдите датчик

Чтобы заменить или сбросить датчик температуры окружающего воздуха , убедитесь, что вы знаете его точное местоположение. Датчик находится в самой передней части двигателя. Он находится прямо перед радиатором или моторным отсеком.

За расположением датчика в этом месте есть определенная причина. Это необходимо для того, чтобы датчик не подвергался воздействию тепла двигателя. Показания не будут точными, если вокруг датчика присутствует высокая температура двигателя и температура наружного воздуха.

Есть определенная причина расположения датчика в этом месте (Источник фото: anpadeh)

СМОТРЕТЬ БОЛЬШЕ:

2. Отсоедините аккумулятор

Перед работой с электроприборами необходимо отключить блоки питания. Отсоединение автомобильного аккумулятора перед сбросом датчика температуры окружающего воздуха является важным фактором безопасности.Если не следовать инструкциям, можно попасть в серьезные неприятности. В советах по техническому обслуживанию говорится, что вы никогда не должны касаться электрических систем, не отключив питание от батареи.

3. Снимите датчик

Удалите датчик, как только вы закончите с батареей и местом расположения датчика. Есть специальные пластиковые клеммы для крепления датчика с проводкой. Вы можете найти пластиковый зажим, которым терминал крепится к автомобилю и проводке.

Отсоедините датчик, не прикладывая дополнительных усилий к проводам.Вы можете повредить всю установку и проводку. В некоторых автомобилях датчик также подключается винтом. Поэтому сначала открутите его, а затем снимите как следует.

4. Сбросьте или замените датчик

Вы можете заменить или сбросить датчик температуры окружающего воздуха после его снятия. Если датчик неисправен, его необходимо заменить. Или найдите на нем кнопку сброса. В некоторых автомобилях на датчике есть кнопки режима, которые позволяют это делать. Или очистите датчик и установите его на место, а затем проверьте показания.Иногда это срабатывает.

Вы должны заменить датчик, если датчик неисправен (Источник фото: tractionlife)

Последние слова

Это все, что вам нужно знать о том, как заменить или сбросить датчик температуры окружающего воздуха. Надеюсь, информация была полезной!

Датчик температуры окружающего воздуха — Датчик температуры наружного воздуха

Что такое датчик температуры воздуха и где он расположен?

Датчик температуры воздуха, иногда называемый датчиком температуры окружающего воздуха или датчиком температуры наружного воздуха, является одним из многих технологических удобств современного автомобиля.Он измеряет температуру воздуха снаружи и сообщает эту информацию обратно на индикатор температуры на приборной панели. Таким образом, вы всегда будете знать, в какие условия вы попадаете, когда заканчиваете поездку.

Датчик температуры воздуха обычно устанавливается за решеткой. Это дает ему хороший доступ к наружному воздуху, что, в свою очередь, ограничивает влияние тепла двигателя на его показания. Сам датчик обычно представляет собой резистивное тепловое устройство (RTD) или термопару.Сопротивление RTD зависит от температуры. Он получает опорное напряжение, которое меняется в результате сопротивления. Разница выходного напряжения от эталонного интерпретируется компьютером вашего автомобиля как внешняя температура. Термопара состоит из двух разных металлов, соединенных вместе. Их температура меняется с разной скоростью. Из-за эффекта, называемого термоэлектрическим эффектом, разница в температуре заставляет электроны течь от более горячей стороны к более холодной стороне.Это создает напряжение. Опять же, выходное напряжение преобразуется компьютером в температуру и передается на приборную панель.

Как узнать, нужно ли заменить датчик температуры воздуха?

Если ваш датчик температуры воздуха начинает давать неверные показания, пора его заменить. Датчики температуры воздуха несовершенны и могут давать несколько неточные результаты. Тепло от двигателя, шин, дороги или прямых солнечных лучей может привести к тому, что показания датчика будут немного выше, чем фактическая температура воздуха снаружи.Это нормально. Когда показания температуры сильно расходятся или постоянно оказываются неверными, вам нужно подумать о замене. Иногда в датчике может образоваться обрыв или короткое замыкание. Если есть обрыв цепи, дисплей температуры покажет самую низкую температуру, обычно около 40 градусов ниже нуля. В случае короткого замыкания дисплей покажет самую высокую температуру, обычно около 120 градусов. Иногда, если датчик температуры не работает, загорается лампа проверки двигателя, но есть вероятность, что вы уже заметили странные показания температуры до этого момента.

Могу ли я самостоятельно заменить датчик температуры воздуха?

Замена датчика температуры воздуха довольно проста и не требует больших физических усилий. В некоторых случаях вам может потребоваться соединить несколько проводов, поэтому вы захотите ознакомиться с этим процессом, прежде чем продолжить. Возможно, вам удастся потянуться за решетку, чтобы получить доступ к датчику температуры, или вам, возможно, придется снять решетку. Затем вы можете отсоединить датчик от монтажного кронштейна на решетке. Затем отсоедините жгут проводов или, если необходимо, перережьте провода.Если вам нужно разрезать провода, вам придется соединить провода нового датчика с проводами, идущими к компьютеру. В противном случае вы можете подключить жгут проводов нового датчика, прикрепить датчик к решетке и переустановить решетку, если вы ее сняли.

Почему ваш автомобильный термометр неправильный | The Weather Channel — Статьи из The Weather Channel

• На самом деле в вашей машине есть термистор, а не термометр.
• Автомобильные термисторы плохо отражают реальную внешнюю температуру.
• Это связано с тем, что термистор подвергается повторному излучению тепла от поверхности дороги.

Если вы ищете точные показания температуры на улице, не обращайте внимания на градусник в машине.

В теплый летний день обычно отображается температура, значительно превышающая фактическую, и тому есть несколько причин. Во-первых, в вашей машине нет встроенного термометра. Конечно, цифра «97» находится прямо на вашей приборной панели, но это показание исходит от термистора, а не от термометра.

Температурный датчик этого автомобиля показывает 97 градусов по Фаренгейту в жаркий летний день.

(Dewitt / Getty Images)

Чаще всего температуру измеряют ртутным термометром. Жидкая ртуть внутри термометра расширяется и поднимается до определенного значения при добавлении тепла и сжимается и опускается до более низкого значения при отводе тепла.

Термистор, с другой стороны, измеряет изменение электрического тока в результате добавления или удаления тепла. Проблема не в самом термисторе вашего автомобиля; Фактически, термисторы обычно точны, не говоря уже о небольших размерах и дешевизне в изготовлении.

Настоящая проблема заключается в том, где расположен термистор на вашем автомобиле. Большинство автопроизводителей размещают термистор на передней части автомобиля за решеткой. В этом месте показания прибора подвергаются воздействию повторно излучаемого тепла от поверхности дороги.

Если вы когда-либо ходили босиком по пляжу или по асфальту в солнечный день, вы, вероятно, чувствовали повторно излучаемое тепло прямо, когда ваши ноги обжигали горячую поверхность.

(ПОДРОБНЕЕ: как часто ваш город достигает 100 градусов)

Дороги или любое асфальтовое покрытие в этом отношении являются отличными поглотителями поступающей солнечной радиации.Они быстро нагреваются, повышая температуру прямо на поверхности, поэтому температура на асфальте выше, чем на травянистых или затененных поверхностях.

Следовательно, температура, регистрируемая термистором вашего автомобиля, является более высокой температурой над проезжей частью, нагретой солнцем. Это может быть на 10 с лишним градусов теплее, чем фактическая температура воздуха, которая измеряется на высоте примерно 6 с половиной футов над травянистой поверхностью, обычно в аэропорту.

Это та же самая причина, по которой на банковских знаках обычно отображается значение, превышающее фактическую температуру — в большинстве случаев они расположены над автостоянкой с асфальтом.

Показательный пример: взгляните на эту температуру приборной панели в Боуи, штат Мэриленд, примерно в 15 милях к северо-востоку от Вашингтона, округ Колумбия, поздно вечером во вторник.

Да, во вторник в районе округа Колумбия было жарко, но точно не 111 градусов. Во вторник в полдень в национальном аэропорту Рейгана была высокая температура 95 градусов по Цельсию. Температура в 17:00. EDT, примерно в то время, когда была сделана фотография в приведенном выше твите, было 90 градусов.

Это означает, что термистор автомобиля измерял температуру на 21 градус выше, чем фактическая температура, поскольку жаркое солнце опаляло поверхность дороги, по которой ехала эта машина.

Автомобильные термисторы лучше отображают ночные температуры, когда теряется нагрев от солнца. Они также более точны в пасмурный день по той же причине, а также при движении на более высоких скоростях и без пробок.

(ПОДРОБНЕЕ: прогноз температуры летом 2017 г.)

Хотя эта неточность обычно не имеет большого значения, зимой она может стать проблемой. Температура, близкая к нулю, может означать разницу между мокрой дорогой и гололедом, но если ваша машина сообщает вам, что это 34 градуса, на самом деле она может быть при температуре ниже нуля.

Если вы не уверены, не спешите на дороге. Лучше перестраховаться, чем рискнуть поскользнуться на обледенелой дороге. А если вам интересно узнать фактическую температуру воздуха, вы можете скачать наше приложение и найти его у вас под рукой.

Брайан Донеган — цифровой метеоролог на сайте weather.com. Следуйте за ним в Facebook и Twitter.

БОЛЬШЕ НА WEATHER.COM: самые большие колебания температуры в каждом штате

# 50: Гавайи

На Гавайях самый узкий температурный диапазон среди всех штатов благодаря тропическому расположению, окруженному водой.Рекорд штата был установлен в апреле 1931 года, а рекорд штата был установлен в мае 1979 года на высоте 13 733 фута.

Вот почему датчик температуры вашего автомобиля, вероятно, ошибается относительно того, насколько жарко на улице.

Даллас-Форт-Уэрт достиг 100 градусов в понедельник, но это было 108, если верить показаниям приборной панели Chevrolet Camaro одного из читателей Carrollton.

По данным Национальной метеорологической службы, хотя значения индекса жары этим летом достигли 108 или выше, Даллас-Форт-Уэрт не достиг 108 с июля 2018 года.

Пока что самым жарким днем ​​в году было 13 августа, когда температура достигла 102 градусов.

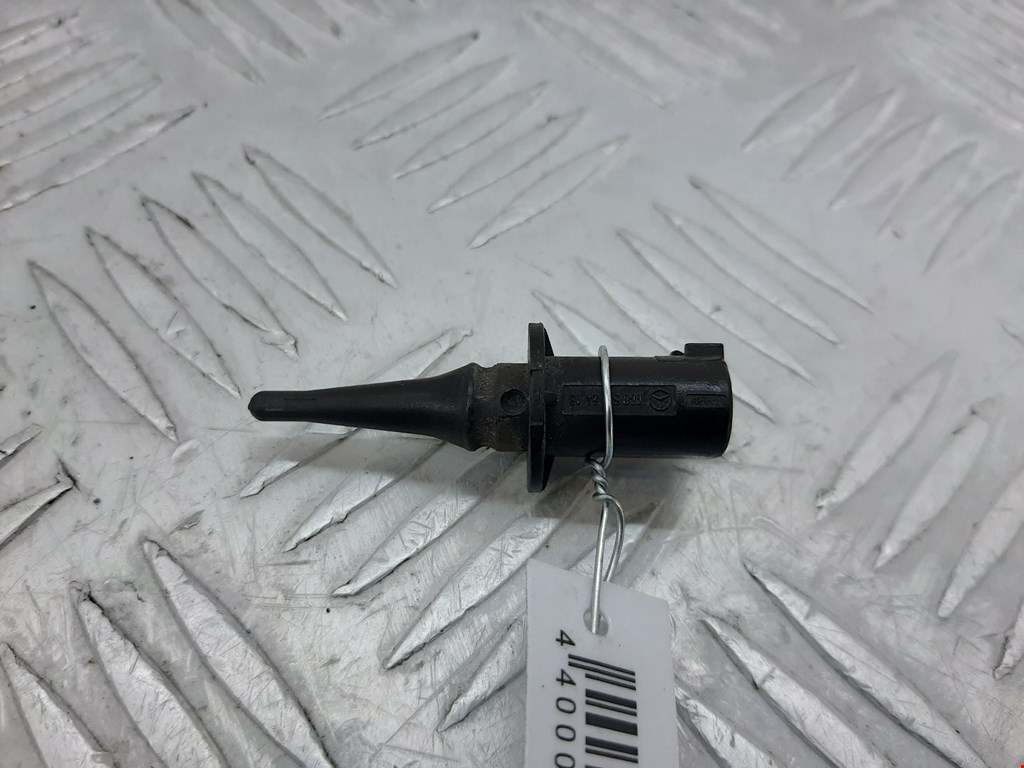

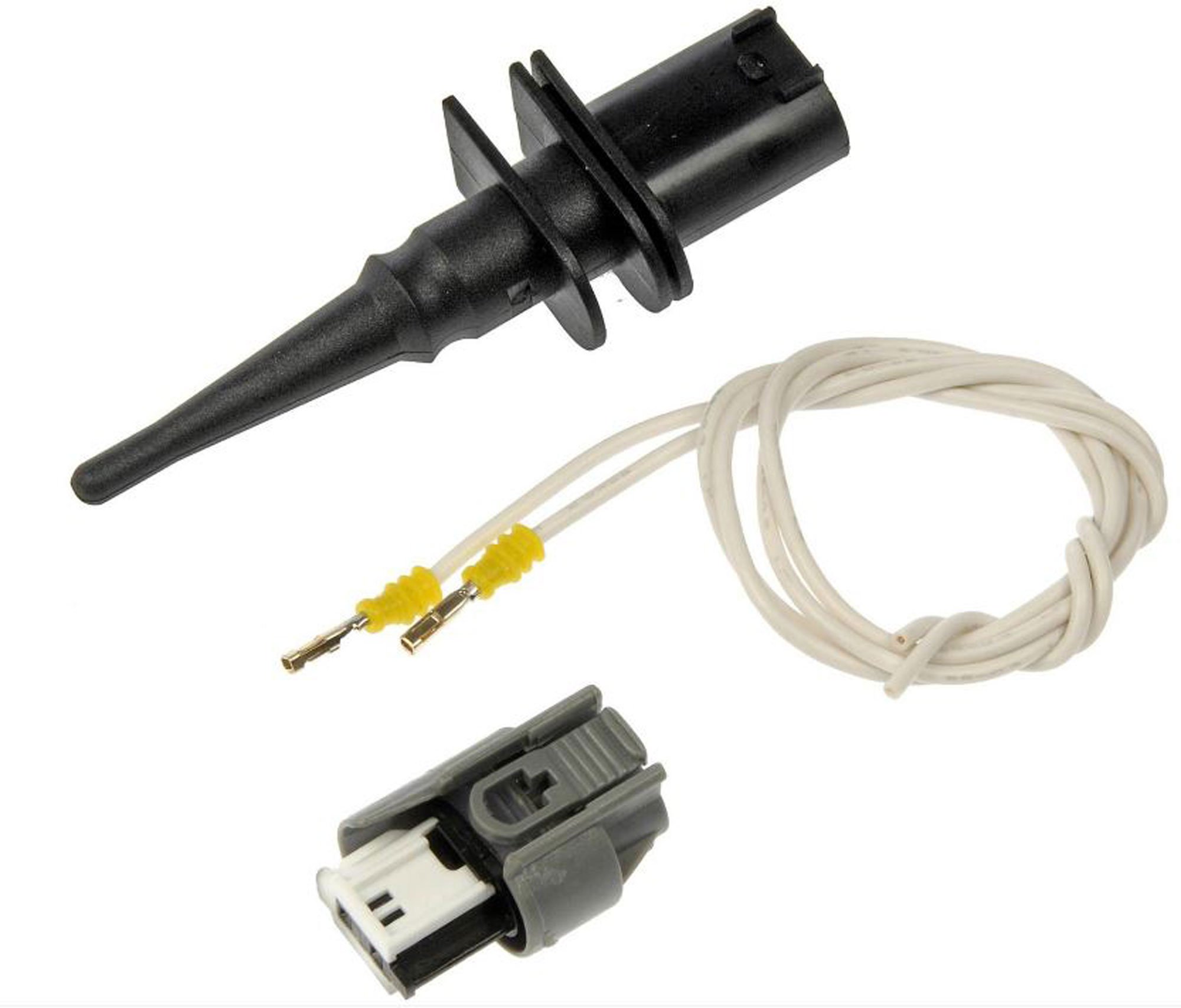

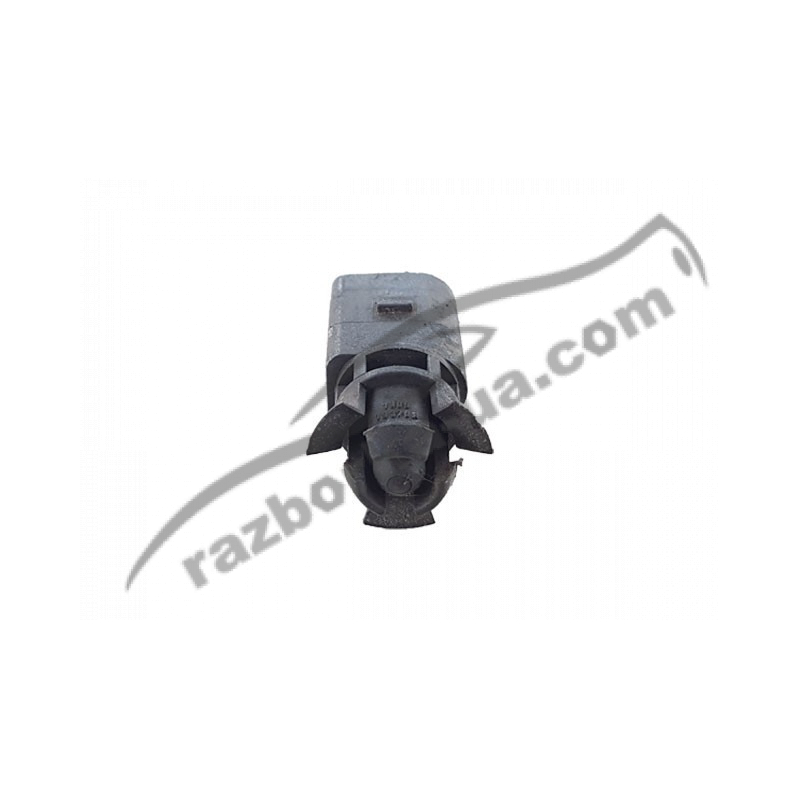

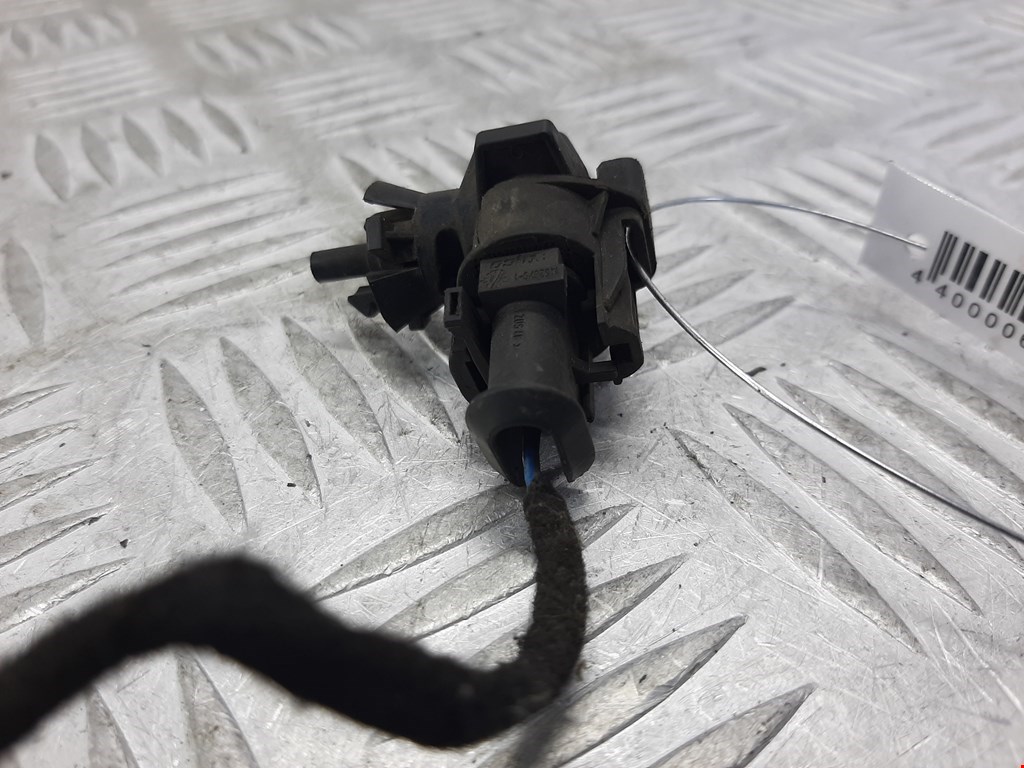

Транспортные средства нередко показывают неточную температуру, потому что в большинстве автомобилей есть термисторы, а не термометры, согласно The Washington Post . Какая разница?

В то время как термометры используют ртуть для измерения температуры, термисторы считывают изменение электрического тока тепла, которое приобретается или теряется, сообщает The Post . Производители часто устанавливают термисторы в автомобилях, потому что они дешевле термометров.

Так почему же машина говорит, что на улице 108 градусов, когда в понедельник в Далласе и Форт-Уэрте было на 8 градусов холоднее?

Все дело в том, где размещаются датчики температуры, — сказал Джим Чэмпион, известный как Auto Guy на своем канале YouTube.
