Почему не работает или неправильно показывает датчик топлива

Постоянное наличие небольшой канистры с бензином в автомобиле или автовладелец голосующий на трассе с просьбой подзаправиться, все это последствие того, что в машине не работает датчик топлива. Поломка данного датчика не влияет на работу основных механизмов железного коня, но существенно бьет по комфорту пользования автомобилем, так как постоянно возникает необходимость расчетов сколько автомобиль проехал с момента последней заправки и сколько еще можно проехать километров, не заезжая на заправочную станцию.

Автор статьи: mudriy_lev
Специализация: ремонт автогенераторов и сервоприводов в автомобиле.
Место работы: сервисный центр. Стаж: 2 года.
Образование: высшее – инженер-электромеханик, среднее специальное – слесарь механосборочных работ.

Рассмотрим основные причины.

Потенциометр и его проблемы

На современных автомобилях устанавливаются самые разнообразные датчики уровня топлива. Наиболее широкую нишу заняли датчики на основе потенциометров. Такой тип преобразования информации об уровне топлива в электрический сигнал имеет большое количество достоинств.
Существует два типа датчиков, основанных на данном способе измерения уровня топлива:

• рычажные (получили широкое распространение)
• трубчатые (используются в основном на крупногабаритных автомобилях)

В случае если датчик уровня топлива рычажного исполнения неправильно показывает уровень топлива, то причина, связанная с потенциометром и вызвавшая эту неисправность, может заключатся в следующем:

• окислились контакты потенциометра
• произошел естественный износ дорожек или бегунка резистора
• естественное старение резистора
• несоответствие резистора номинальному значению

Диагностика и устранение неисправностей потенциометра

Симптомом того, что окислились контакты потенциометра, является временное отсутствие правдивой информации об уровне топлива в бензобаке. Владелец замечает, что время от времени индикатор показывает достоверную информацию. Обычно в таком случае лампочка, сигнализирующая об окончании топлива, работает безупречно.

Для диагностики данной неисправности необходимо визуально осмотреть переменный резистор датчика уровня топлива. Окислы будут выделятся отличным от нормального цвета. По их количеству и принимается решение что делать дальше:

• почистить (в случае малого количества окислов)
• переместить бегунок (в случае если окислилась только часть дорожек)
• заменить датчик уровня топлива на новый (в случае если окислы значительны и привели к повреждению дорожек либо бегунка)

Симптомом естественного износа дорожек и бегунка является либо полный отказ датчика, либо его корректная работа лишь на определенных участках. Визуальный осмотр в таком случае показывает заезженность дорожек, а в более редких случаях повреждения бегунка.

В случае если есть возможность передвинуть (загнуть) бегунок на неповрежденный участок, то датчик порадует владельца своей долгой исправной работой. Но если поврежден бегунок, либо произошло серьезное разрушение дорожек, ремонт не имеет смысла. Необходимо приобретать новый датчик уровня топлива.

Для установления следующей причины, почему не работает датчик топлива, необходим мультиметр, либо омметр любой конструкции. Резистор может поменять свое сопротивление и в результате этого показывать недостоверную информацию. Сверка значения сопротивления при пустом, полном и наполовину заполненном бензобаке позволит обнаружить эту проблему. Ремонт в таком случае не целесообразен, так как надежней поставить новый датчик.

Если проблемы с неточным уровнем топлива возникли после установки нового датчика, то частой причиной является несоответствие сопротивления номиналу. Данная ситуация возникает из-за того, что датчики похожи внешне, но различные их модификации имеют разные номиналы сопротивлений.

Поплавок не информативен

Проблемы, когда не работает указатель уровня топлива часто связаны с поплавком. На автомобилях устанавливаются 2 типа поплавков:

• пустотелый (пластмассовый, пластиковый, металлический)
• выполненный из легкого пористого материала

Первый тип поплавка сталкивается с проблемой механического повреждения. В результате, постепенно стрелка указателя не доходит до максимума при полном баке все больше и больше. Поплавок наполняется бензином и датчик бензина показывает неправильный уровень с каждым днем все больше. Ремонт в таком случае выполняется заменой поплавка.

Со второй причиной, почему врет датчик топлива сталкиваются оба типа поплавка. В результате механического повреждения бензобака происходит заедание поплавка. При этом индикатор будет показывать либо единственное значение, либо работать только в небольшом диапазоне. Устранение данной поломки возможно только заменой бензобака.

“Добросовестный” предыдущий владелец

Данный тип “неисправности” контролировать на приборах не имеет смысла. В случае, если автомобиль только куплен на вторичном рынке и в нем не работает датчик уровня топлива, необходимо снять бензонасос и посмотреть наличие данного датчика. Бывают случаи, когда этот датчик (либо часть датчика) просто-навсего отсутствует в результате “предпродажной подготовки” предыдущего владельца.

Датчик неправильно показывает уровень топлива из-за изгиба рычага

Главным признаком такой проблемы является то, что стрелка индикатора не доходит до одной из крайних отметок. Устранение данной неисправности осуществляется путем правки рычага. Но так как такая неисправность не появляется сама по себе, а является результатом механического воздействия на бензобак, возможно заедание поплавка после правки рычага. В таком случае потребуется ремонт либо замена бензобака.

Индикатор и его неполадки

Также причина, почему не работает датчик топлива, может скрываться не в самом датчике, а в индикаторе, который показывает неправильный уровень топлива в результате подклинивания подвижной обмотки индикатора и как результат – невозможности свободного его перемещения.

Датчик топлива неправильно показывает уровень топлива: основные причины

Как известно, ДУТ (датчик уровня топлива в баке) является важным элементом в устройстве топливной системы автомобиля. Вполне очевидно, что если  указатель не показывает уровень топлива на приборной панели или неправильно показывает уровень горючего, возникают сложности в процессе эксплуатации ТС.

В подобной ситуации водитель неизбежно сталкивается с тем, что точно определить уровень в баке не удается, сложно рассчитать, когда необходимо заправляться, высчитать расход горючего и т.д.  Далее мы рассмотрим, почему неправильно показывает датчик топлива или не работает указатель уровня топлива в топливном баке, а также как устранить подобные неисправности.

Содержание статьи

Почему неправильно показывает датчик уровня топлива или не работает уровень топлива

Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.

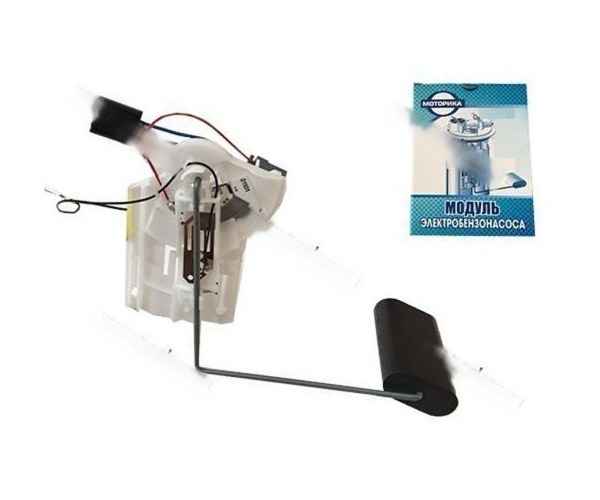

Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.

Именно по этой причине нормально работающий датчик уровня топлива показывает, что горючего нет и нужна заправка. Когда уровень снижен до предела, горит сигнальная лампа. При этом в самом баке еще остается не менее 3-5 литров топлива, что позволяет частично охлаждать насос, избежать попадания мусора и грязи со дна бака в систему топливоподачи, а также проехать еще несколько километров при такой необходимости.

Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.

Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.

Неправильно показывает уровень топлива: что делать водителю

Прежде всего, если стрелка уровня топлива показывает неверные данные, нужно приступать к диагностике основных элементов датчика уровня топлива. Начнем с того, что на разных авто могут стоять различные типы датчиков уровня топлива:

• самым простым и распространенным на легковых авто является рычажный ДУТ;
• трубчатый датчик чаще стоит на крупных машинах;
• бесконтактные датчики уровня топлива используют для моторов на метаноле или этаноле;

При этом датчики уровня топлива с потенциометром преобладают, причем рычажного типа. Если такой датчик выходит из строя или неправильно показывает уровень топлива, причина зачастую сводится к тому, что контакты потенциометра окислились, дорожки или бегунок резистора изношены, сам  резистор пришел в негодность или не соответствует номиналу.

• Как правило, если окислились контакты потенциометра, информация об уровне топлива в топливном баке не соответствует действительности. При этом указатель может периодически показывать точный уровень, однако затем снова показания не верны. При этом лампочка уровня топлива срабатывает нормально.

Чтобы проверить переменный резистор ДУТ, сначала его нужно осмотреть визуально. В случае, когда видны окислы, которые явно отличаются по своему цвету, следует обратить внимание на общее количество и масштабы окисления.

Если количество окислов не большое, тогда их можно просто почистить. Также можно воспользоваться решением переместить бегунок. Способ подойдет тогда, когда окислилась всего лишь часть дорожек.

В ситуации, когда окисления масштабные, не остается ничего, кроме как заменить датчик уровня топлива. Также замена нужна в том случае, если повреждены дорожки или бегунок.

Основным признаком того, что бегунок или дорожки износились, является полный выход датчика из строя. Реже бывает так, что датчик работает, но только в определенных секторах. При осмотре видно, что дорожки затерты, бегунок имеет повреждения и т.д.

Кстати, если есть возможность подогнуть бегунок на рабочий участок, тогда работоспособность датчика уровня топлива можно восстановить. Однако если сам бегунок поврежден или дорожки сильно повреждены, лучше оставит попытки ремонта датчика уровня топлива. В таком случае целесообразнее сразу купить и поставить новый датчик.

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ  датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам. По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

• пустотелый поплавок, выполненный из пластика или тонкого металла;
• так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении.  На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

Рекомендуем также прочитать статью о том, как проверить ток утечки в автомобиле. Из этой статьи вы узнаете, какой ток утечки является нормой, а также почему важно измерять ток утечки и своевременно устранять неисправности, если утечка тока слишком большая.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку.  На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать. Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Что в итоге

С учетом вышесказанного становится понятно, что хотя датчик уровня топлива конструктивно прост,  различные поломки (как механические, так и по части электрики), могут вывести данный элемент из строя или стать причиной сбоев в его работе.

Так или иначе, проблему нужно решать, иначе водителю придется постоянно отдельно фиксировать данные, сколько километров было пройдено с момента последней заправки, сколько еще можно проехать и когда нужно заправляться.

Рекомендуем также прочитать статью о том, как почистить сетку бензонасоса своими руками. Из этой статьи вы узнаете, как выполняется чистка сеточки бензонасоса, для чего нужно чистить указанную сетку, когда необходима очистка сетки топливного насоса и почему.

При этом часто в подобной ситуации допускается критическое понижение уровня топлива в бензобаке, что сокращает срок службы топливного насоса и приводит к ряду других неисправностей.

Напоследок отметим, что  часто оптимальным вариантом будет замена ДУТ на новый, также параллельно может потребоваться менять поплавок датчика уровня топлива. Реже удается выполнить ремонт, удалив окислы, сдвинувшись на рабочие сектора и т.д.

При этом самой серьезной неприятностью, которая приводит к неверным показаниям уровня топлива, принято считать поврежденный бензобак. Чтобы датчик топлива нормально работал, в таком случае необходим ремонт или замена топливного бака.

Читайте также

• Как заменить сетку на бензонасосе

  Почему сетку бензонасоса нужно менять. Как самостоятельно снять бензонасос для замены фильтра. Особенности обратной сборки после замены сеточки бензонасоса.

Как проверить датчик уровня топлива

Когда не работает датчик топлива, то водитель не сможет рассчитать на сколько ему хватит того топлива что находится в баке. Плюс стрелка, которая показывает пустой бак, несомненно нервирует. В зависимости от типа датчика уровня топлива (ДУТ) чаще всего причинами могут быть истирание резистивных элементов, повреждение поплавка на рабочем рычаге либо проблемы с проводкой. Однако есть и другие, о которых также стоит знать. Зачастую проверку и элементарный ремонт датчика можно провести в гаражных условиях. А вот для диагностики электронных ДУТ придется обращаться за помощью в автосервис.

Содержание:

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Типы датчиков уровня топлива

В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:

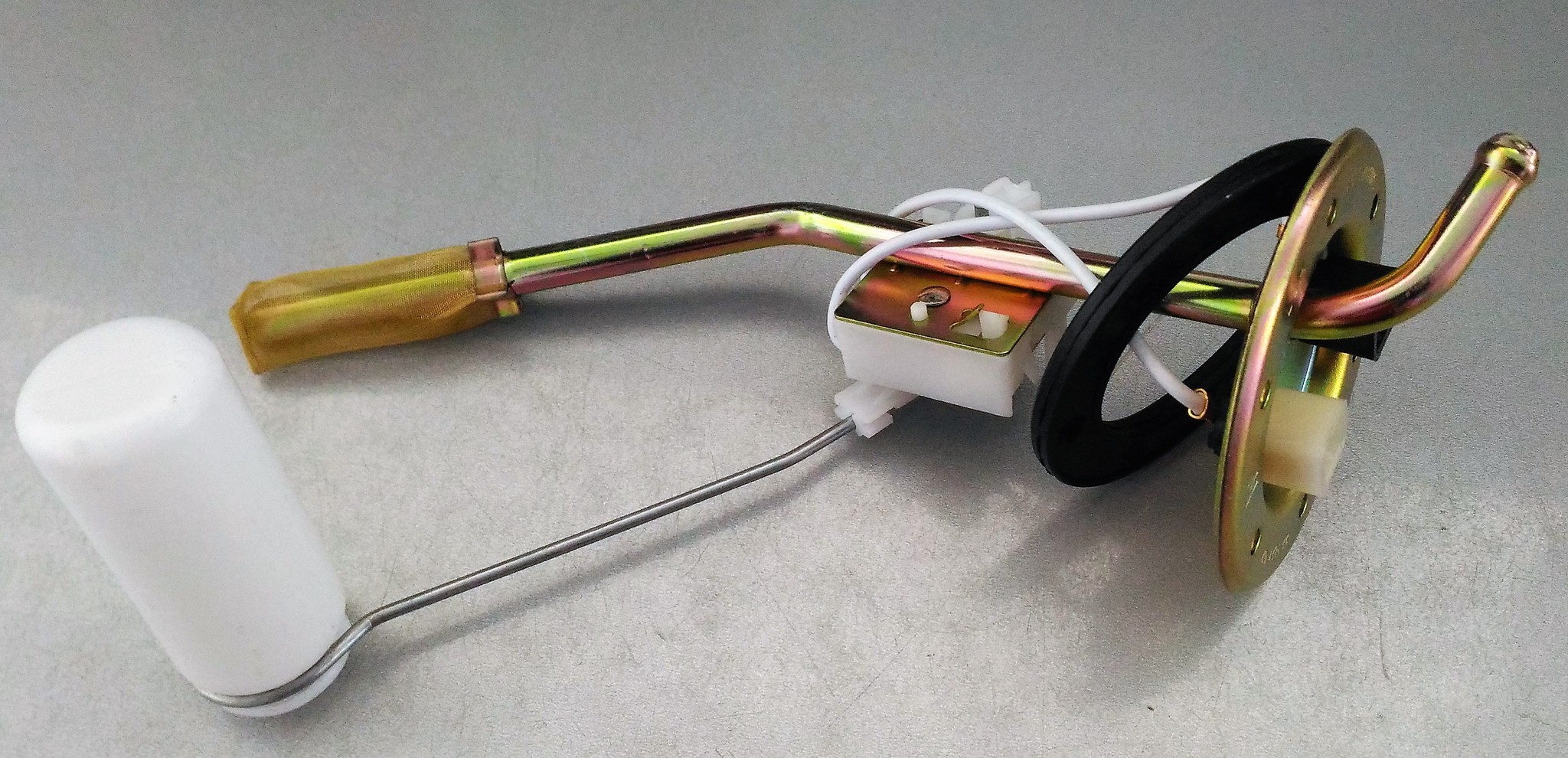

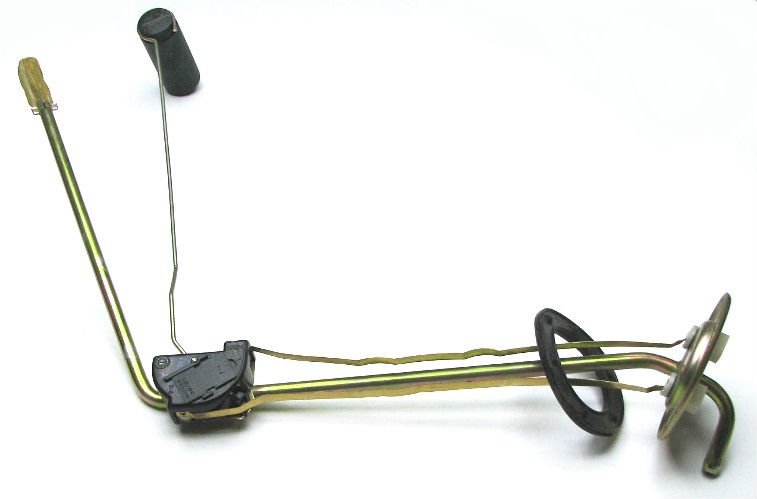

• Рычажный. Относится к типу поплавковых датчиков. Это самый старый и простой тип данного устройства. Состоит из потенциометра (реостата — переменного резистора), рычага, и подвешенного на него поплавка. Преимущество поплавкового датчика — простота и надежность конструкции, а также низкая цена. Недостаток — большая погрешность прибора. Кроме этого, во время езды машины по неровной дороге зачастую стрелка прибора на панели колеблется, отражая тем самым движение топлива в баке.
• Трубчатый. Также является поплавковым. Конструкция состоит из полой трубки, поплавка, направляющей стойки, сигнального провода (или проводов) а также контактной группы. Обеспечивает достаточно высокую точность показания уровня топлива, поскольку поплавок находится в ограниченном пространстве (внутри полой трубки). Достаточно распространенная модель датчика уровня топлива.
• Электронный. Это самый новый тип датчика, устанавливаемый на современные автомобили, имеет собственный блок управления. Его другое название — бесконтактный, что обусловлено принципом действия. Так, рабочий рычаг непосредственно находится на поверхности топлива, а считывающее устройство соединено с ним посредством магнитного поля. Погрешность у таких приборов минимальна и не превышает 1%, а зачастую гораздо меньше.

Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.

Принцип работы датчика уровня топлива

В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.

Поплавковый рычажный ДУТ

Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.

Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.

Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.

Указанные сопротивления важны в контексте проверки датчика, поскольку при выходе его из строя первое, что нужно сделать — выполнить проверку внутреннего сопротивления датчика с помощью электронного мультиметра.

Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!

Трубчатый ДУТ

Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.

Алгоритм работы трубчатого датчика уровня топлива следующий:

• На трубке, которая касается дна, в нижней ее части, есть отверстие (или два), через которое топливо поступает во внутрь.
• Расположенный внутри трубки поплавок имеет контактные кольца и при движении по трубке с изменением уровня топлива в баке изменяется и сопротивление. Измерение сопротивления происходит по одному или двум контактных проводах расположенных вдоль направляющей трубки.
• Движение поплавка на поверхности топлива естественным образом меняет значение электрического сопротивления на контактном проводе при подаче на него питания.
• В момент, когда поплавок находится в верхнем положении (бак полностью заполнен) задействуется небольшой отрезок контактного провода, соответственно, значение сопротивления минимально. В момент же, когда бак пустой — поплавок находится в нижней крайней точке, соответственно, длина сигнального провода максимальна, что соответствует и максимальному электрическому сопротивлению.

Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.

Электронный ДУТ

Электронные датчики уровня топлива устанавливают на автомобили, где используется качественный бензин и дизельное топливо, произведенный на биологической основе. Это обеспечивает не только очень точные показания датчика, но и позволяет «не прикасаться» исполнительному механизму непосредственно к топливу. Однако особенностью использования таких датчиков является то, что он не обеспечивает плавности в наблюдении за уровнем топлива (с небольшими шагами). В основе конструкции бесконтактных ДУТ лежит неактивный магнитный датчик. Схема датчика уровня топлива по которой он работает следующая:

• Основная часть датчика находится в герметичном корпусе. С топливом соприкасается лишь магнитный датчик (MAPPS) и его рычаг.
• Движение поплавка с магнитом происходит по сектору, определенному металлическими пластинами разной длины. Сигнал, соответствующий определенному уровню топлива в баке формируется зависимо от положения магнита на отдельной пластине.

Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.

Неисправности датчика уровня топлива

Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:

• стрелка на приборе постоянно находится в движении, дергается, прыгает в крайние положения;
• при полном топливном баке стрелка показывает его частичную заправку либо же вообще что он пуст;
• при включенном зажигании стрелка на приборе находится на нулевой отметке при условии, что топливо в баке гарантированно есть;

Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.

На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.

Ошибки датчика уровня топлива

Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:

• P0460 — «Неисправность электрической цепи ДУТ». На практике это означает повреждение либо обрыв питающего и/или сигнального провода. Часто это банально ухудшение контактов из-за их окисления.
• P0461 — «Выход уровня сигнала за допустимые пределы». Ошибка формируется в случае, если сигнал от датчика уровня топлива слишком слабый или слишком сильный. Это может сопровождаться также перебоями в подаче топлива в двигатель, и как следствие, снижение его мощности вплоть до полной остановки.
• P0462 — «Низкий уровень сигнала в цепи ДУТ». Обычно ошибка формируется в результате коррозии контактов, обрыва цепи заземления, короткого замыкания в цепи, повреждения топливного бака (утечка топлива).
• P0463 — «Высокий уровень сигнала в цепи ДУТ». Как правило, ошибка формируется в результате повреждения или самого датчика уровня топлива или его поплавка. Известны случаи, когда она возникала по причине того, что ржавел топливный бак.
• P0464 — «Ненадежный контакт в цепи ДУТ». Ошибка формируется в результате повреждения изоляции на проводке, окисление контактов, перебои в передаче сигнала от датчика на электронный блок управления.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

• Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
• Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Между датчиком топлива и потенциометром, используемых в машинах с карбюраторным двигателем, имеет три провода. Один из которых — «масса», второй — сигнальный провод сопротивления, идущий к прибору, и третий — сигнальный к контрольной лампе критического уровня топлива!

Между датчиками и потенциометрами у инжекторных моторов проводов четыре. Первый — «масса», второй — питание на бензонасос, третий — сигнальный, четвертый — на сигнальную лампу. Между электронными датчиками и прибором также имеют три провода. Первые два — это питание и «масса», а третий — сигнальный, идущий к блоку управления, который укажет количество топлива на цифровом табло приборной панели.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

• Обеспечить доступ к контактной группе датчика на топливном баке.
• Включить зажигание.
• Разорвать цепь сигнального провода (используя дополнительные провода).
• Наблюдать за поведением указателя уровня на панели приборов.

В случае, когда после этого стрелка на приборе сместилась в конец шкалы — датчик уровня топлива неисправен. Если же стрелка осталась на месте — требуется проверить целостность сигнального провода, то есть, «прозвонить» его.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

• Обеспечить доступ к контактной группе датчика над бензобаком.
• Включить зажигание.
• Конец сигнального провода, идущего на приборку, поочередно замкнуть сначала на контакт датчика, а потом на кузов («массу»).
• В случае, если стрелка прибора при этом осталась на нулевой отметке в обоих случаях, то это значит, что, скорее всего, оборвался сигнальный провод, соединяющий датчик с прибором. Следовательно, его нужно прозвонить.
• Если стрелка отклоняется в противоположную сторону в случае замыкания провода на кузов — значит, отсутствует контакт датчика с «массой».
• Если же стрелка смещается в обоих случаях — значит, датчик неисправен и требуется дальнейшая диагностика.

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

• Включаем мультиметр в режим измерения сопротивления.
• Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
• Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

Кроме измерения датчика уровня топлива мультиметром также нужно выполнить его визуальную проверку. В частности, проверить работоспособность нужно, убедившись, что провода и разъемы не имеют механических повреждений. Также обязательно нужно осмотреть наличие окислов и/или мусора на переменном сопротивлении, а планка с контактами надежно закреплена и припаяна к выводам. Еще надо проверить плотность контакта, то есть, насколько плотно «язычок» подходит к переменному сопротивлению. При необходимости его нужно будет подогнуть (только осторожно!).

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Ремонт датчика уровня топлива

В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.

Если на рычажном датчике уровня топлива износились резистивные элементы — можно попробовать подогнуть «язычок», который непосредственно скользит по ним и передает значение тока на контролирующий прибор. Заодно можно почистить контактные дорожки прибора. В случае же, если резистивная дорожка износилась значительно, то ремонт не возможен и ДУТ подлежит только замене. Если плата с резистивной дорожкой «гуляет» на своем посадочном месте — ее нужно припаять заново.

Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.

Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.

Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.

Спрашивайте в комментариях. Ответим обязательно!

что это такое, устройство и принцип работы

Датчик уровня топлива (ДУТ) является одним из основных датчиков автомобиля. По нему водитель ориентируется о необходимости дозаправки.

Если датчик уровня топлива в баке работает неправильно, в процессе эксплуатации автомобиля могут возникнуть непредвиденные ситуации.

Что такое ДУТ на автомобиле

Основное назначение датчика уровня топлива (ДУТ) – определить, какое количество топлива находится в баке. Во многих случаях уровень оставшегося либо заправленного топлива индицируется относительно общего объема бака, то есть ½, ¼, ¾. Это не создает точной оценки уровня топлива в баке. Водитель не может по показаниям таких датчиков точно определить расход топлива на единицу пути, сколько осталось топлива, и как долго он может двигаться до заправки.

Для получения более точных сведений в некоторых автомобилях применяются датчики уровня топлива оригинальной конструкции, использующие различные принципы измерения. Это имеет принципиальное значение, если автомобиль находится в коммерческом использовании, им управляют наемные водители.

Для личного пользования высокая точность не принципиальна. Расчет потребления топлива на единицу пути может производиться с помощью специальных расходомеров, встроенных в топливопровод. Дозаправку в большинстве зарубежных стран (в отличие от российских автолюбителей) производят, как только уровень топлива стал меньше четверти бака. Ездить «на последней капле топлива» опасно:

• на дне бака остаются частицы грязи, примесей, воды, ржавчины, которые забивают фильтр, топливопроводы, бензонасос, форсунки;
• «оголяется» бензонасос, расположенный в баке, он может перегреться;
• топливо может закончиться в самый неподходящий момент, например, в пробке.

Из этих же соображений нельзя эксплуатировать автомобиль с неисправным датчиком уровня топлива.

Датчик уровня топлива в большинстве случаев находится непосредственно в баке, хотя есть конструкции, в которых датчик помещен в отдельный резервуар, связанный с баком по типу сообщающихся сосудов. Такой способ размещения датчика предусмотрен для увеличения точности показаний и обеспечения оригинального метода измерений.

Виды автомобильных датчиков уровня топлива

В технических устройствах существует много типов датчиков уровня топлива:

• резистивные;
• емкостные;
• электромагнитные;
• магнитные;
• ультразвуковые;
• оптические;
• лазерные и другие.

Спецификой применения датчиков уровня топлива в автомобилях является:

• наличие расплескивания топлива, перемещения уровня во время движения транспортного средства;
• легковоспламеняемость топлива;
• летучесть углеводородов;
• агрессивность среды;
• помещение топлива в металлический бак.

Учитывая перечисленные особенности, многие типы ДУТ теоретически невозможно использовать в автомобиле, другие показали свою ненадежность. В некоторых автомобилях использовались ультразвуковые датчики объема, но и они часто дают некорректные результаты. В большинстве легковых автомобилей используют датчики рычажного и трубчатого типа.

Рычажного типа

Это самый распространенный тип датчиков уровня топлива. Типовая схема изображена на рисунке:

На рисунке:

1. Потенциометр.
2. Бегунок потенциометра (перемещающийся контакт).
3. Рычаг.
4. Поплавок.
5. Топливозаборник.

Основное преимущество таких датчиков – предельная простота. Поплавок имеет инерционность, поэтому во время движения автомобиля он медленно перемещается по поверхности топлива в баке, не создавая эффекта «дергания» стрелки индикаторного прибора на панели. Датчики такого типа начали применять еще в начале прошлого века.

Принцип действия основан на изменении сопротивления (соответственно, тока в цепи) между крайним выводом потенциометра и бегунка. Этот потенциометр включен в цепь +12 Вольт – индикатор на приборной панели – масса автомобиля. Индикатор на приборной панели показывает ток в цепи, пропорциональный уровню топлива.

В последнее время появилась тенденция передавать сигнал по цепям электрооборудования в цифровом виде. Это немного усложнило устройство датчика. Потенциометр встраивается в один модуль с аналогово-цифровым преобразователем и ретранслятором цифрового сигнала. Преимущества такого способа передачи – увеличение надежности, помехозащищенности,  возможность «повесить» данные датчика сразу на CAN-шину, не вести отдельный провод на модуль приборной панели. Стоимость таких устройств значительно выше.

Удобность расположения ДУТ в едином модуле с бензонасосом в том, что, производя регламентные работы по обслуживанию бензонасоса (например, замена фильтра), можно одновременно почистить потенциометр и бегунок. В некоторых автомобилях предусмотрена отдельная шахта для ДУТ.

Трубчатого типа

Такие датчики находят применение в современных автомобилях. Их преимущества:

• менее чувствительны к колебаниям топлива в баке;
• измерительный элемент защищен от соприкосновения с топливом, что увеличивает срок его эксплуатации;
• большая точность измерений.

Типовая схема датчика трубчатого типа показана на рисунке:

1. Отверстие, через которое поступает топливо.
2. Пластина изолирующая.
3. Трубка защитная.
4. Стойка направляющая.
5. Поплавок.
6. Кольца контактные.
7. Резистивный провод.
8. Фланец крепежный.

Внешний вид такого датчика в разобранном виде:

и в сборе:

Применяют также электромагнитные датчики с магнитным поплавком.

Датчик топлива неправильно показывает уровень топлива: основные причины неисправности и способы устранения

1. Индикатор все время показывает нулевой уровень топлива. Причиной такой неисправности могут быть:

• обрыв элетропроводки к датчику;
• неисправность резистивных элементов;
• отказ индикатора уровня топлива на приборной панели;
• отказ предохранителя по цепи питания приборной панели.

2. При заправке или включении зажигания индикатор перемещается на определенный уровень, затем возвращается в ноль. Такая неисправность наблюдается в случае плохого контакта бегунка с зонами потенциометра, износом потенциометра.
3. Дергание стрелки индикатора. Обычно наблюдается при износе контактных зон потенциометра.
4. Отсутствует индикация лампочки предельного уровня топлива в баке. Возможна неисправность индикаторной лампочки, износ датчика, нарушение контактов в разъеме, обрыв электропроводки.
5. Неправильные показания датчика. Такая неисправность возможна при разгерметизации поплавка, изгибе рычага во время проведения замены или ремонта бензонасоса, датчика уровня топлива.

Как его снять

Если датчик уровня топлива установлен совместно с бензонасосом, необходимо демонтировать всю конструкцию.

Здесь существует два варианта:

• доступ к бензонасосу с ДУТ предусмотрен через шахту со стороны салона (под задним сиденьем) или багажника;
• бензонасос демонтируется только после снятия бензобака.

В первом случае размещение автомобиля на подъемнике не требуется, все операции можно произвести сверху. Во втором варианте требуется подъемник. С ямы выполнить работы проблематично, так как приходится опускать бак. Некоторые автолюбители самостоятельно прорубают шахту, вскрывая кузов автомобиля, как консервную банку. Такие эксперименты делать опасно: уменьшается жесткость кузова в районе багажника.

После извлечения конструкции бензонасоса (для этого обычно необходимо открутить несколько винтов по периметру), приступают к демонтажу ДУТ и его осмотру.

Проверку резистивных зон можно выполнить при помощи мультиметра, переключенного в режим измерения сопротивлений 2 кОм. Обрывы и износ резистивных зон обычно виден при помощи увеличительных приспособлений.

Целесообразность ремонта

Ремонт датчиков уровня топлива выполняют только в исключительных ситуациях. Полностью восстановить контактные зоны практически невозможно. Есть способы восстановления при помощи резистивного клея, точечной пайки. Все способы недолговечны, и главное, после ремонта данные датчика не совсем корректны. В зависимости от количества ремонтируемых зон его точность теряется на 20-50%.

Видео — ремонт датчика топлива в баке автомобиля Toyota Haice 3L:    0.11

Целесообразно заменить датчик на аналогичный новый или бэушный с другого автомобиля такой же марки. Важно, чтобы он полностью совпадал по параметрам с «родным» датчиком. Это можно проверить даже без помощи мультиметра, не устанавливая датчик. Достаточно надеть на него разъем, включить зажигание. Далее следует отклонить рычаг в верхнее положение. На приборной панели индикатор должен показать полный бак. Таким образом можно подобрать датчик от другой марки автомобиля.

Предупреждение: Все операции при снятом датчике уровня топлива и открытой шахтой бензобака следует выполнять в хорошо проветриваемом помещении, лучше, на открытом воздухе, при открытых дверях авто. Пространство бака следует изолировать полиэтиленовым пакетом, чтобы пары топлива локализовать.

Что делать, когда ДУТ вышел из строя во время движения

Самый надежный способ – заправить топливо с таким расчетом, чтобы точно доехать до места стоянки или предполагаемого ремонта. «Заглянуть» в бензобак, чтобы проверить, какое там количество топлива осталось, без демонтажа датчика или бензонасоса невозможно.

В стареньких Жигулях можно было проверить уровень бензина при помощи длинного тонкого шланга, отправленного в горловину бензобака. В современных автомобилях такое вряд ли возможно. Обычно по пути следования заправляющегося топлива стоит У-колено (может перемычка, сетка), которое препятствует движению шланга.

Оценить, есть еще в баке бензин можно путем постукивания по нему ладонью или деревянной палочкой. Можно попробовать раскачать автомобиль. Если датчик заклинило, при раскачивании он может временно восстановить работоспособность. Такое может произойти и при сильном ударе ладонью по баку снизу, но лучше не экспериментировать.

Если положение совсем критическое, можно выкачать все имеющееся топливо в баке в емкость, определить его объем и далее рассчитать оставшийся путь. Чтобы выкачать топливо из бака, необходимо разъединить доступный топливопровод под капотом, направить его в свободную емкость. Далее следует принудительно подать + 12 Вольт на предохранитель бензонасоса (или прямо на бензонасос). Это можно сделать без включения зажигания. Бензонасос начнет выкачивать топливо из бака.

Все работы с датчиком топлива в баке, бензонасосом, открытым топливом чрезвычайно опасны. Следует соблюдать меры пожарной безопасности.

Какой может быть рабочая температура бензинового двигателя современного автомобиля.

Читайте про принцип работы автомобильной спутниковой сигнализации и в каких случаях оправдана её установка.

Как прогревать двигатель зимой перед поездкой https://voditeliauto.ru/poleznaya-informaciya/dvigateli/nuzhno-li-progrevat-zimoj.html и нужно ли это делать.

Видео — замена датчика уровня топлива на Приоре, Калине и Гранте:

Неправильно показывает уровень топлива в бензобаке, что делать?

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

• поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
• датчик бензина – потенциометр (иначе – реостат) рычажного типа;
• стрелка указателя со шкалой;
• соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

1. Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
2. При перемещении поплавка с рычагом сопротивление потенциометра меняется.
3. Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Самые основные причины не верного отображения уровня топлива на панели приборов ВАЗ-2112

Бывает, что датчик уровня топлива выходит из строя, однако причин того, что стрелка уровня топлива врёт может быть много, и в этой статье мы рассмотрим из них самые основные.

Скачки уровня топлива

Когда показания уровня топлива «скачут», показывая то одно, то другое значения, неисправность может заключаться в «истирании» дорожек платы на датчике уровня топлива (расположенного на топливном насосе в бензобаке – прим.). Стираются они чаще всего из-за воздействия на них бегунка. Решить эту проблему возможно подогнув его основание к дорожке, однако если они стёрлись слишком сильно, придётся менять их в сборе с поплавком.

Часть дорожек на плате стёрлись.

Обратите внимание, что если вы собираетесь заменить ДУТ (датчик уровня топлива – прим.), то обязательно посмотрите на его маркировку. Так как аналогов для ВАЗ-2112 продаётся много, и значения сопротивления на них все разные. И если датчик будет отличаться от предыдущего, проблема никак не исчезнет, так как показания будут тоже неверными.

Что делать

Для начала нужно провести диагностику, то есть выяснить то, какая именно деталь повреждена — датчик, проводка или сам индикатор. Для этого используется обычный мультиметр, но можно заменить ее и контрольной лампой.

Для начала нужно получить доступ к топливной секции и непосредственно самому датчику уровня топлива. Для этого на заведенном автомобиле нужно снять разъем в технологическом люке под задним диваном авто. Затем по схеме электрического питания нужно определить, какой провод идет от датчика к индикатору топлива. Один разъем мультиметра нужно подключить к массе авто, другой — к плюсовой клемме выходящего из отверстия провода. Мультиметр должен показать напряжение бортовой сети (12 В). Если замкнуть плюсовую клемму на массу авто, то стрелка индикатора должна показать полный бак. Если этого не происходит — виновата проводка или сам индикатор. Если стрелка взметнулась в крайнее положение — проблема в датчике топлива.

Современные датчики топлива лучше менять в сборе. Их цена не настолько велика, чтобы заниматься мало помогающим делу ремонтом. Однако в некоторых случаях можно попробовать почистить датчик от грязи и попробовать отрегулировать бегунок. Для этого придется извлечь датчик (предварительно необходимо слить топливо, заглушить авто и снять минусовую клемму с аккумулятору). После извлечения датчика нужно осмотреть рабочую поверхность секторов на предмет износа. Если ширина линии износа невелика, можно отрегулировать бегунок так, чтобы он перемещался по неповрежденной поверхности секторов.

Если некорректные показания указателя уровня топлива не связаны с датчиком топлива, то придется вынимать индикатор из приборной панели. Проблемы с проводкой диагностируются также с помощью мультиметра. Неисправность самого прибора определяется вручную после снятия прибора — если стрелку заклинило, то можно попробовать очистить и отрегулировать.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

1. Указатель находится на нуле, вне зависимости от уровня топлива. Проблема заключается в поломке ограничителя хода поплавка.
2. Указатель перемещается, но всё равно опускается на нулевую отметку. В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
3. Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
4. В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки. Подобная неисправность связана напрямую с электроникой транспортного средства. Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
5. Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
6. Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

• потеря герметичности встроенного поплавка;
• сильный изгиб проволочного держателя;
• нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
• механический обрыв переменного резистора;
• потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Что делать в таких случаях?

Если датчик уровня топлива показывает неверное значение, есть несколько способов решения проблемы.

Необходимо произвести регулировку самого устройства:

1. Первый способ. Спицу поплавка, который вы заменили, необходимо вывести из одного крайнего положения в другое. Как вы понимаете, в этом случае показания стрелки на панели приборов также должны варьироваться из одного положения в другое. В этом случае вам может понадобится помощь еще одного человека. Если вы заметили, что при перемещении спицы стрелочка на приборной панели демонстрирует неправильное значение, то необходимо будет незначительно подогнуть один из регулировочных язычков.

   Стрелка показывает полный бак

2. Второй способ. Вам потребуется отрегулировать уровень бензина на приборной панели. Чтобы сделать это, надо будет разобрать приборную панель. Соответственно, для начала следует выключить зажигание. Стрелку датчика бензина следует демонтировать, после чего все колодки проводов нужно вновь подключить к «приборке», при этом не устанавливая ее на место. Сделав это, проверните ключ в замке зажигания, но не запускайте мотор. Подождите около 10 минут. После этого спицу самого регулятора следует перевести в положение, соответствующее пустому баку (если в нем нет бензина) или полному (если бак полностью заправлен). Зафиксируйте стрелку, установите «приборку», после чего выключите зажигание и вновь включите его.
3. Еще можно протестировать панель приборов, если вы думаете, что где-то перебитый контакт. Зажмите клавишу сброса суточного пробега, одновременно провернув ключ зажигания, а затем отпустите кнопку. В данном случае все стрелки на «приборке» должны перемещаться по своим шкалам. Если этого не произошло, то дело в самой панели.
4. Еще один вариант — отключите колодку, которая идет на датчик топлива и понаблюдайте за стрелкой. Если она легла в положение, обозначающее отсутствие топлива, то датчик без сомнению закоротило.

Если ваш автомобиль оснащен бортовым компьютером, то не лишним будет и сделать его диагностику.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

• стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
• прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
• стрелка «скачет» или меняет показания за короткий промежуток времени;
• не горит желтый индикатор минимального остатка топлива.

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. Неисправна может быть и сама панель приборов. Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при наличии бортового компьютера (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить.

Причины поломки

В зависимости от проявления неисправности, можно установить основные причины поломки. Их можно разделить на две основные группы:

• механические повреждения датчика уровня топлива, расположенного в баке автомобиля;
• неверные показатели, отображаемые указателем на приборной панели.

То есть причиной неправильных показаний являются либо неверные измерения, либо неверные показания индикатора на приборной панели.

К основным поломкам датчика относятся:

• разгерметизация поплавка;
• изгиб рычага, соединяющего поплавок с датчиком;
• износ секторов потенциометра.

Именно изнашивание секторов — самая распространенная проблема с датчиком уровня топлива. Из-за контактов с бегунком сектора изнашиваются, после чего на них образуется полоска. Плохой контакт бегунка с секторами приводит к тому, что стрелка индикатора может скакать, постоянно показывать пустой бак и т. д.

Изгиб рычага обычно происходит при неаккуратной установке датчика в топливный бак. В этом случае показания индикатора значительно отличаются от реальных в большую или меньшую сторону.

Нарушение герметичности поплавка приводит к тому, что внутрь него попадает топливо. Сначала поплавок частично погружается в топливо, ну а затем может и вовсе утонуть. Естественно, это не может не сказаться на верности показаний индикатора топлива.

Также распространенная поломка заключается в неверной передаче электрического тока на пути от датчика к индикатору топлива на приборной панели. Обычно поломка состоит в оборвавшихся или закислившихся проводах. В такой ситуации стрелка индикатора обычно просто лежит на нуле. Ну и последняя разновидность износа — заклинивание подвижной обмотки самого индикатора, из-за чего его стрелка не может передвигаться.

Заключение

Чтобы посреди пути не остаться без топлива, требуется знать количество горючего в баке. Благодаря устройству можно понять, нужно или нет посещать заправку, какой запас бензина присутствует в баке и получится ли ехать далее. Это не просто полезное устройство, а прибор, отвечающий за уровень безопасности на дороге. Современным законодательством предусмотрено обязательное наличие подобного датчика и его исправное состояние.

Что делать, если датчик уровня топлива всегда показывает полный бак?

Датчик топлива показывает всегда полный бак. Поменял поплавок, все равно показывает полный бак. Прозвонил проводку — безрезультатно. Что делать? (Сергей)

Здравствуйте, Сергей. Специалист нашего ресурса изучил ваш вопрос и готов дать исчерпывающий ответ на него.

Содержание

[ Раскрыть]

[ Скрыть]

Что делать в таких случаях?

Если датчик уровня топлива показывает неверное значение, есть несколько способов решения проблемы.

Необходимо произвести регулировку самого устройства:

1. Первый способ. Спицу поплавка, который вы заменили, необходимо вывести из одного крайнего положения в другое. Как вы понимаете, в этом случае показания стрелки на панели приборов также должны варьироваться из одного положения в другое. В этом случае вам может понадобится помощь еще одного человека. Если вы заметили, что при перемещении спицы стрелочка на приборной панели демонстрирует неправильное значение, то необходимо будет незначительно подогнуть один из регулировочных язычков.

   Стрелка показывает полный бак

2. Второй способ. Вам потребуется отрегулировать уровень бензина на приборной панели. Чтобы сделать это, надо будет разобрать приборную панель. Соответственно, для начала следует выключить зажигание. Стрелку датчика бензина следует демонтировать, после чего все колодки проводов нужно вновь подключить к «приборке», при этом не устанавливая ее на место. Сделав это, проверните ключ в замке зажигания, но не запускайте мотор. Подождите около 10 минут. После этого спицу самого регулятора следует перевести в положение, соответствующее пустому баку (если в нем нет бензина) или полному (если бак полностью заправлен). Зафиксируйте стрелку, установите «приборку», после чего выключите зажигание и вновь включите его.
3. Еще можно протестировать панель приборов, если вы думаете, что где-то перебитый контакт. Зажмите клавишу сброса суточного пробега, одновременно провернув ключ зажигания, а затем отпустите кнопку. В данном случае все стрелки на «приборке» должны перемещаться по своим шкалам. Если этого не произошло, то дело в самой панели.
4. Еще один вариант — отключите колодку, которая идет на датчик топлива и понаблюдайте за стрелкой. Если она легла в положение, обозначающее отсутствие топлива, то датчик без сомнению закоротило.

Если ваш автомобиль оснащен бортовым компьютером, то не лишним будет и сделать его диагностику.

Видео «Как отремонтировать регулятор уровня бензина»

О том, как самостоятельно произвести ремонт элемента, смотрите ниже.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (58.33%)

Нет (41.67%)

Неправильно показывает уровень топлива в бензобаке на ВАЗ-2112, что делать?

Автомобиль: ВАЗ-2112.
Спрашивает: Петров Виктор.
Суть вопроса: Неправильно показывает уровень топлива в бензобаке или вообще ничего не показывает, сидит в нуле.

Здравствуйте! У меня такая проблема, что стрелка неправильно показывает уровень топлива, которое находится в бензобаке. Бывает, что стрелка, то повышает, то понижает реальное наличие бензина, а недавно и вовсе начала указывать на пустой бак, хотя я точно знаю, что там ещё больше половины. Что делать?

Самые основные причины не верного отображения уровня топлива на панели приборов ВАЗ-2112

Бывает, что датчик уровня топлива выходит из строя, однако причин того, что стрелка уровня топлива врёт может быть много, и в этой статье мы рассмотрим из них самые основные.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Скачки уровня топлива

Когда показания уровня топлива «скачут», показывая то одно, то другое значения, неисправность может заключаться в «истирании» дорожек платы на датчике уровня топлива (расположенного на топливном насосе в бензобаке – прим.). Стираются они чаще всего из-за воздействия на них бегунка. Решить эту проблему возможно подогнув его основание к дорожке, однако если они стёрлись слишком сильно, придётся менять их в сборе с поплавком.

Часть дорожек на плате стёрлись.

Обратите внимание, что если вы собираетесь заменить ДУТ (датчик уровня топлива – прим.), то обязательно посмотрите на его маркировку. Так как аналогов для ВАЗ-2112 продаётся много, и значения сопротивления на них все разные. И если датчик будет отличаться от предыдущего, проблема никак не исчезнет, так как показания будут тоже неверными.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

   Подготовка к снятию бензонасоса

3. Далее подключаем контрольные провода к бензонасосу и начинаем водить поплавок из стороны в сторону. При этом наблюдая за стрелкой на панели приборов. Во время вращения её показания, так же должны изменяться в положения от полного до пустого бака.

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. Неисправна может быть и сама панель приборов. Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при наличии бортового компьютера (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить.

Что не так с моим указателем уровня топлива? Диагностика неисправного блока подачи топлива

Самая распространенная проблема, из-за которой датчик уровня топлива показывает неправильные показания, — неисправный блок подачи топлива. Блок подачи топлива используется для измерения количества топлива в топливном баке и передачи информации об уровне топлива на датчик уровня топлива на приборной панели автомобиля. Это гарантирует, что водитель всегда будет в курсе уровня топлива, а также предупредит, когда в автомобиле заканчивается топливо, и когда нужно посетить заправочную станцию, прежде чем бак полностью опустеет.Если что-то происходит с блоком подачи топлива, датчик уровня топлива показывает это первым, поэтому давайте посмотрим, как они работают вместе.

Как работает топливоподающая установка

Блок подачи топлива, расположенный в бензобаке, для измерения уровня топлива в баке. Некоторые передающие блоки прикреплены к узлу топливного насоса, в то время как другие являются автономными блоками, но оба состоят из одних и тех же трех компонентов: поплавка, металлического стержня / рычага и переменного резистора. Эти три компонента работают вместе, чтобы измерить уровень топлива в автомобиле и передать информацию на газоанализатор.

Поплавок — Поплавок, который сделан из плавучего композита или пены, плавает поверх топлива в баке.

Металлический стержень или рычаг — Поплавок соединен тонким металлическим стержнем с контактом внутри переменного резистора.

Переменный резистор — резистор — это электрическое устройство, которое сопротивляется потоку электричества, а переменный резистор может регулировать величину возникающего напряжения сопротивления путем скольжения контакта (стеклоочистителя) по резистивному элементу.Стеклоочиститель соединен с указателем уровня топлива либо напрямую проводом, либо косвенно с электронным устройством, которое взаимодействует с указателем уровня топлива. В блоке подачи топлива переменный резистор получает питание через небольшую катушку от аккумуляторной батареи транспортного средства, которая используется в качестве базового сигнала.

Блок подачи топлива — одно из многих терминов, связанных с этой автозапчастью. Некоторые другие используемые термины включают: блок отправки , блок передатчика топлива, блок передачи топливного бака, блок передатчика уровня топлива, блок передачи уровня топлива, блок передатчика топливного насоса, блок передачи топливного насоса, блок передатчика датчика уровня топлива, блок передачи датчика уровня топлива, и датчик уровня топлива . К счастью, эти имена взаимозаменяемы, потому что все они относятся к одной и той же части с функцией измерения уровня топлива в автомобиле.

Как устройство подачи топлива измеряет уровень топлива в баке

Поплавок в топливном баке будет двигаться вверх или вниз в зависимости от уровня топлива. Металлический стержень поворачивается относительно поплавка, что приводит к перемещению дворника внутри переменного резистора. Стеклоочиститель движется по полосе из резистивного материала, соединенной с землей на одном конце, и сила электрического тока от резистора определяется положением стеклоочистителя на землю.Стеклоочиститель отправляет электрический ток на датчик уровня топлива, который соответственно отображает уровень топлива на приборной панели автомобиля.

Топливные узлы работают по-разному в зависимости от производителя. Например, устройство подачи топлива Ford будет находиться дальше от земли с полным баком, а устройство подачи топлива GM того же года будет ближе всего к земле с полным баком. Чтобы понять, как устройство подачи топлива вашего автомобиля определяет сопротивление, обратитесь к руководству по обслуживанию.

Когда топливный бак полностью заполнен, стеклоочиститель находится ближе всего или дальше всего от земли на полосе из резистивного материала.Здесь либо наименьшее сопротивление, либо полное сопротивление соответственно. Когда в транспортном средстве почти закончилось топливо, стеклоочиститель снова находится либо ближе всего, либо дальше всего от земли, поскольку поплавок опирается на нижнюю часть хода металлических стержней. В зависимости от характеристик, указатель уровня топлива будет показывать полный или пустой, в зависимости от того, какое сопротивление он показывает как полный или пустой.

По мере того, как уровень топлива вместе с поплавком опускается в бак, металлический стержень, соединенный с поплавком, либо перемещает дворник дальше, либо ближе к земле, что либо ограничивает, либо увеличивает количество электрического тока, подаваемого на датчик уровня топлива.Индикация уровня топлива опускается от полной в соответствии с изменением сопротивления.

Почему не работает указатель уровня топлива?

Хотя не все неисправные блоки подачи топлива действуют одинаково при поломке, то, как работает датчик уровня топлива, может дать нам некоторое представление о том, что сломано и что необходимо исправить. Вот некоторые признаки того, что блок подачи топлива неисправен, и некоторые предположения о том, как и почему вышел из строя блок подачи топлива.

1. Показания указателя уровня топлива пустой при полном баке

Указатель уровня топлива, который показывает только пустой, может быть вызван тем, что поплавок отделяется от рычага, что приводит к полной остановке остальных компонентов в блоке подачи топлива.В некоторых случаях неисправный резистор также может привести к тому, что манометр будет пустым, полностью ограничив сигнал. Корродированные провода, особенно в случае блока подачи топлива, расположенного на топливном насосе, могут остановить напряжение либо от источника, либо до указателя уровня топлива.

2. Датчик уровня топлива залипает полностью

Указатель уровня топлива, показывающий только полный уровень, может быть вызван неисправностью резистора указателя уровня топлива, который постоянно передает полное напряжение на указатель уровня топлива. Блок подачи топлива постоянно находится в движении, когда транспортное средство регулярно использует топливо, что вызывает постоянное движение стеклоочистителя в переменном резисторе.Со временем это может изнашивать полоску резистивного материала, создавая разрыв цепи. Другой проблемой может быть неисправность проводки от блока подачи топлива к датчику уровня топлива, вызывающая короткое замыкание сигнала, или плохой провод заземления к клемме заземления. Неисправный указатель уровня топлива, хотя и редко, тоже может быть проблемой.

3. Указатель уровня топлива колеблется между пустым и полным

Показания указателя уровня топлива колеблются между пустым и полным, возможно, из-за механической неисправности. Поплавковый рычаг блока подачи топлива может «застревать» на определенных уровнях и возвращаться на место естественным образом или с помощью движения транспортного средства.Как только поплавок возвращается на место, указатель уровня топлива снова становится точным. Это событие часто может быть воспроизведено, давая больше доказательств механического отказа. В некоторых случаях неисправный датчик уровня топлива также может быть проблемой.

Можете ли вы сломать двигатель, если у вас пустой бензобак?

Неработающий указатель уровня топлива может сделать автомобиль непригодным для вождения, но незнание уровня топлива может привести к тому, что в автомобиле закончится топливо. Прогулка до заправки за топливом — не идеальный вариант, но и отсутствие бензина плохо сказывается на машине.

Топливный насос использует топливо для смазки и охлаждения. Когда топливо закончится, топливный насос перегреется и выйдет из строя. Если в автомобиле постоянно заканчивается топливо, постоянное повреждение топливного насоса приведет к его выходу из строя.

Если автомобиль постоянно работает на низком уровне топлива, потенциальный мусор со дна топливного бака может засорить сетчатый фильтр топливного насоса или обойти фильтр и засорить другие компоненты топливной системы, такие как топливопроводы и топливные форсунки.Забитая топливная система может не только вызвать проблемы с производительностью, но и стать проблемой для долговечности других дорогих автозапчастей или самого двигателя.

В то время как неисправный указатель уровня топлива может иметь низкий приоритет для большинства домашних мастеров, полезно всегда заправлять бак полностью и всегда знать уровень топлива — будь то ради водителя или транспортного средства.

Как отремонтировать указатель уровня топлива или узел подачи топлива

Если в вашем автомобиле возникают какие-либо проблемы, указанные выше, можно провести тесты, чтобы подтвердить, что проблема связана с отправителем топлива.Мы рекомендовали провести все тесты, прежде чем садиться в бензобак и заменять передающий блок, который все еще может работать. Иногда решение может быть таким же простым, как замена предохранителя комбинации приборов.

Для получения дополнительной информации о том, как исправить неработающий датчик уровня топлива, ознакомьтесь с нашей статьей в Центре ресурсов о том, как проверить и заменить датчик уровня топлива и отправляющий блок.

Устройство подачи топлива может поставляться отдельно от вашего нового топливного насоса в коробке. См. Ниже, как установить.

Почему мой датчик уровня топлива показывает неправильные значения?

Опубликовано: 29 июля, 2019 автор: AC Transmission Golden

По сути, указатель уровня топлива — это удобный индикатор, показывающий, сколько бензина или дизельного топлива у вас в автомобиле и как долго вы можете проехать, пока вам не понадобится больше. Это особенность автомобиля, которую мы склонны принимать как должное, пока у нас не сломается манометр. Ты был там? Вы заправились несколько дней назад, ехали каждый день, а указатель бензина горит полностью? Или как насчет того, что вы только что пошли на заправочную станцию, чтобы заправиться, а ваш указатель уровня топлива показывает пустой, когда бак полон?

В любом случае, вы знаете, что у вас сломан манометр.Если вы склонны к тревоге, незнание, сколько вы сможете водить машину, прежде чем у вас закончится бензин, может стать стрессом. Мало того, постоянная езда на очень низком уровне бензобака может повредить топливный насос вашего автомобиля различными способами. Лучшее понимание проблемы может помочь вам выбрать лучший способ ее решения. Вот четыре общие причины, по которым датчик уровня топлива показывает неправильные значения.

Как узнать, сломан ли указатель уровня топлива

1. Неисправность датчика указателя уровня топлива

Более известный как блок подачи топлива, компонент — это то, что отправляет сигнал уровня топлива на индикатор на приборной панели.Пока вы управляете автомобилем, передающий блок постоянно находится в движении. Это означает, что он трется о переменный резистор. Чем больше вы ведете свой автомобиль, тем больше вероятность, что это трение приведет к обрыву или короткому замыканию. Когда происходит разрыв цепи, газовый манометр может интерпретировать изменение напряжения отказавшего передающего устройства как полное или пустое. Это наиболее распространенная причина, по которой ваш манометр показывает неправильные значения.

2. Проблемы цепи

Проблемы цепи — Цепь газового манометра представляет собой проводку, которая соединяет газовый манометр, передающий блок, аккумулятор и заземление.Он обеспечивает питание от автомобиля для работы электрических компонентов автомобиля. Поскольку газовый манометр проходит через эту схему, если есть проблема, такая как неплотное соединение или коррозия в контуре, это может вызвать ошибку с показаниями газового манометра. Если вы чувствуете себя комфортно под капотом, проверьте, нет ли ослабленной или грязной проводки. Иногда даже самая маленькая вещь вызывает, казалось бы, большую проблему. Чтобы узнать больше о схемах, ознакомьтесь с принципами работы электрических систем автомобиля.

3. Датчик уровня топлива неисправен

Датчик уровня топлива

неисправен — это менее вероятно, чем две предыдущие проблемы. Газовый манометр — это визуальный индикатор между топливным баком и передающим устройством. Другими словами, это то, что вы читаете в салоне своего автомобиля, говорящее о том, сколько у вас топлива. Обычно проблема с указателем уровня топлива связана с получением входных данных от отправителя. Это могло быть из-за плохого заземления или опять же связано со схемой. Правильный диагноз может помочь определить, проблема ли в этом.

4. Отказ комбинации приборов

Instrument Cluster Failure — Инструментальный кластер — это, по сути, отраслевой способ обозначить индикаторы приборной панели. Сюда входит указатель уровня топлива, спидометр и т. Д. Если повезет, это не будет проблемой. Хотя это наименее вероятная причина неправильных показаний указателя уровня топлива, это самая дорогостоящая причина. Большинство новых автомобилей имеют полностью интегрированную комбинацию приборов, а это означает, что при неисправности одного индикатора необходимо заменить весь блок, чтобы устранить проблему.Обязательно ознакомьтесь с любыми гарантиями, связанными с вашим автомобилем, если это кажется проблемой.

Заключение

Сломанный манометр или что-то не так с вашим автомобилем — это не весело. Это ставит под угрозу вашу безопасность и целостность автомобиля. Понимание первопричины любой проблемы, с которой вы можете столкнуться с вашим автомобилем, вместе с доверенным механиком или сервисным центром может помочь облегчить любой стресс, который вы можете испытать. Если у вас есть какие-либо вопросы по датчику уровня топлива или по любой другой проблеме, дайте нам знать, и мы будем рады обсудить это.

4 причины, по которым ваш манометр не работает

Указатель уровня топлива сообщает вам, сколько топлива в вашем бензобаке, и предупреждает вас, когда пора заправляться. Если ваш газовый манометр не работает, неточная информация, которую он предоставляет, может привести к неожиданной кончине газа. И хотя это может показаться относительно незначительным неудобством, нехватка бензина имеет несколько долгосрочных последствий для вашего автомобиля, включая повышенный износ топливного насоса и перегрев топливного насоса.Из-за низкого уровня топлива топливный насос также может собирать отложения, которые забивают топливный фильтр, топливные форсунки или топливный насос высокого давления.

Если ваш газовый манометр не работает, важно определить источник проблемы, а затем составить план ремонта. Читайте дальше, чтобы узнать о наиболее распространенных причинах поломки манометров и о том, как их определить.

Как работает газовый манометр

Этот топливный бак в разрезе показывает, где расположен узел подачи топлива.
https: //commons.wikimedia.org / wiki / Файл: Automobile_fuel_tank_inside.JPG

Система газового манометра может быть разбита на три основных части: манометр, датчик и цепь. Неисправность одной или нескольких из этих частей приведет к отказу газового манометра.

Передающий блок обычно является частью модуля топливного насоса: комбинация частей, которая включает топливный насос, топливный фильтр, топливный фильтр и поплавок топлива. Входное напряжение, обычно поступающее от цепи зажигания, изменяется датчиком уровня топлива. Контакты поплавка топлива работают на потенциометре или переменном резисторе, сопротивление которого изменяется в зависимости от уровня поплавка, влияя на изменение выходного напряжения.

Некоторые системы устроены так, что высокий уровень топлива контактирует с секцией с низким сопротивлением, постепенно увеличивая сопротивление по мере падения уровня топлива. Таким образом, система выдает более высокое напряжение при высоком уровне топлива, постепенно снижая напряжение по мере падения уровня топлива. Другие системы имеют противоположную проводку (высокий уровень топлива соответствует высокому сопротивлению и низкому напряжению), но, тем не менее, проходят тот же процесс.

Цепь газового манометра соединяет аккумулятор, передающий блок, газовый манометр и заземление.Большинство современных передающих устройств заземлены на электрическую систему, но некоторые старые автомобили были заземлены на корпус или раму.

Газоанализатор в комбинации приборов является визуальной индикацией активности в топливном баке и передающем блоке. Некоторые газовые манометры напрямую контролируются обратной связью по напряжению от передающего устройства, в то время как другие контролируются комбинацией приборов, которая сама получает информацию о напряжении от передающего устройства.

Как определить источник проблемы с манометром

Повторите про себя: «Схема электропроводки — ваш друг, и она может помочь вам починить сломанный газовый манометр.».
https://www.flickr.com/photos/crazyoctopus/4442635632

Прежде чем приступить к проверке газового манометра, соберите следующие инструменты: схему электропроводки (EWD), цифровой мультиметр (DMM) и основные ручные инструменты. Затем выполните следующие тесты, чтобы определить источник проблемы.

1. Самодиагностика комбинации приборов . Многие современные легковые и грузовые автомобили оснащены функцией самотестирования комбинации приборов для проверки комбинации приборов с компьютерным управлением. Процедура может быть указана в руководстве пользователя или доступна в Интернете (введите «[марка] [модель] самопроверка комбинации приборов» в вашей любимой поисковой системе).В ходе теста комбинация приборов проходит через все испытания, проверяя цифровые индикаторы и показания, а также проводя манометрами по их диапазонам. Обратите особое внимание на плавность перехода газового манометра от ПУСТОГО к ПОЛНОМУ. Обратите внимание, что некоторые шаги самопроверки могут также останавливать манометр на 1/4, 1/2 и 3/4.
2. Проверка топливного датчика . Тест датчика уровня топлива следует проводить, когда уровень бака составляет ПОЛОВИНУ, чтобы предотвратить разбрызгивание топлива. Сначала убедитесь, что свеча чистая, сухая и не имеет следов коррозии.Убедитесь, что контакты прямые и разъем полностью вставлен. Снимите модуль топливного насоса, чтобы можно было манипулировать рычагом поплавка. На этом этапе, когда ключ находится в положении ON (но без запуска двигателя), проверьте разъем и проверьте наличие напряжения. На одном из контактов всегда должно быть 5 В или 12 В. Один из других выводов будет обеспечивать обратную связь по напряжению с датчиком газа. Когда вы поворачиваете поплавок, выходное напряжение должно плавно увеличиваться или уменьшаться в зависимости от того, перемещаете вы поплавок вверх или вниз.
   Если входное напряжение неправильное, проверьте цепь между передающим устройством и зажиганием или его источником напряжения. Если выходное напряжение неправильное, вероятно, у вас проблема с передающим устройством. Если входное и выходное напряжение правильные, то, скорее всего, у вас есть проблема в цепи между передающим устройством и манометром.
3. Проверка манометра . При проверке на газовом манометре повторите проверку напряжения с передающего устройства. Напряжение должно быть точно таким же, как при тестировании на передающем устройстве.Если напряжение другое, у вас, вероятно, есть коррозия или плохая проводка между передающим блоком и газовым манометром.

Эти шаги должны выявить проблему, но будьте осторожны с современными компьютерными комбинациями приборов и датчиками газа, которые могут сбивать с толку при диагностике и ремонте. Всегда полезно проконсультироваться с профессионалом при диагностике сложных систем, чтобы избежать дорогостоящих ошибок.

Признаки неисправного или неисправного датчика уровня топлива

Датчик уровня топлива — это компонент, который находится в бензобаке большинства дорожных транспортных средств.Датчик уровня топлива, также обычно называемый блоком подачи топлива, является компонентом, ответственным за отправку сигнала, который управляет датчиком уровня топлива в комбинации приборов. Блок подачи топлива состоит из рычага, поплавка и резистора, который изменяется в зависимости от положения поплавка. Поплавок отправителя предназначен для плавания по поверхности топлива внутри бака. Когда уровень падает, положение рычага и поплавка будет сдвигаться и перемещать резистор, который управляет отображением на манометре.Когда в блоке подачи топлива возникает проблема, это может вызвать проблемы с датчиком уровня топлива в автомобиле, что может привести к тому, что в автомобиле закончится топливо. Обычно неисправный или неисправный датчик уровня топлива вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Неустойчивый указатель уровня топлива

Одним из первых симптомов проблемы с датчиком уровня топлива является неустойчивый датчик уровня топлива. Неисправный датчик указателя уровня топлива может вызвать внезапное изменение положения указателя или дать неточные показания.Может показаться, что датчик на три четверти, а затем только через несколько минут он изменится на наполовину, или наоборот, датчик может показаться заполненным, только чтобы через короткое время он поднялся выше.

2. Указатель уровня топлива не работает

Еще один частый признак неисправности датчика уровня топлива — это датчик, который застревает на пустом месте. Если поплавок каким-то образом сломается или отделится от рычага, это может привести к неисправности указателя уровня топлива и его застреванию на пустом месте. Неисправный резистор также может привести к тому, что манометр будет пустым.

3. Залипание указателя уровня топлива на полном ходу

Другой, менее распространенный признак проблемы с датчиком уровня топлива — это то, что указатель уровня топлива не работает полностью. Неисправный резистор датчика уровня топлива может посылать неверный сигнал на комбинацию приборов, что может привести к постоянному показанию полного заполнения манометра. Это проблема, так как водитель должен знать точный уровень топлива в автомобиле, чтобы топливо не закончилось.

Блок подачи топлива не является компонентом, который регулярно обслуживается, обычно обслуживается только при выходе из строя или отказе топливного насоса, однако он играет важную роль для правильной работы транспортного средства.Если на указателе уровня топлива отображается какой-либо из симптомов или вы подозреваете, что может быть проблема с этим устройством, обратитесь к профессиональному специалисту, например, из компании YourMechanic, для проверки автомобиля на предмет необходимости замены датчика указателя уровня топлива.

Как диагностировать неисправный датчик уровня топлива

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее .

Указатели уровня топлива представляют собой довольно простые механизмы.Они указывают на «E», когда резервуар почти пустой, и на «F», когда он полон. По крайней мере, пока этого не произойдет. Затем вы остаетесь в темноте и гадаете, сколько миль вы сможете выжать из последней оставшейся капли топлива, прежде чем машина с шумом остановится на обочине дороги.

Люди могут не знать, почему и как эта шкала повышается или понижается. Это не прямое механическое соединение, оно использует электричества, , чтобы заставить его работать. Эта настройка может создать некоторую путаницу в отношении того, что именно не так, когда датчик уровня топлива начинает работать со сбоями.

Тем не менее, проявив немного терпения и мультиметра, домашний механик может диагностировать проблему дома с помощью небольшой смазки для локтей и понимания проводки. Редакторы Drive хотят вооружить вас знаниями, необходимыми для выполнения работы, чтобы вы не тратили зря деньги на оплату профи.

Найдите свой внутренний дух DIY, и приступим к нему.

Что такое датчик уровня топлива?

Датчик уровня топлива в автомобиле, цифровой или аналоговый, сообщает водителю, сколько топлива осталось в баке.

Как работает указатель уровня топлива?

Указатель уровня топлива отображает информацию, которая передается от блока подачи топлива, который прикреплен к / на / в топливном баке. Основываясь на этой информации, аналоговый датчик будет перемещать стрелку вверх и вниз по шкале, или цифровой датчик будет отображать заданное количество полосок, которые показывают, сколько топлива осталось. Когда бак переключается на резерв, загорается индикатор топлива.

Как работает узел отправки топлива?

Узел подачи топлива имеет поплавок, который находится в сжиженном газе.Когда этот рычаг движется вверх и вниз, он изменяет сопротивление переменного резистора относительно земли. Это сопротивление затем преобразуется и отправляется через проводку и электронику автомобиля, чтобы определить, где расположена стрелка или цифровой датчик. Когда бак полон, он регистрирует высокое сопротивление, а когда он низкий, он регистрирует низкое сопротивление.

Признаки неисправности указателя уровня топлива

Если вы заметили эти симптомы, у вас могут быть проблемы.

• Несогласованные показания
• Низкий уровень показаний при заполнении бака
• Показания полного при пустом баке
• Индикатор ложного низкого уровня топлива

Что вызывает отказ датчиков уровня топлива и отправляющих устройств?

• Перегорел предохранитель
• Сломан датчик
• Отсоединены провода
• Повреждены провода
• Ложное заземление
• Неисправен или сломан узел отправки указателя уровня топлива
• Застрявший рычаг подачи указателя уровня топлива

Устранение проблемы

Используйте процесс устранения посредством тестирования, чтобы определить, в чем заключается ваша проблема.

Основы диагностики неисправного датчика уровня топлива

Расчетное необходимое время : Может составлять часы, в зависимости от местоположения и доступа к передающему блоку указателя уровня топлива.

Уровень квалификации л: Начинающий

Система автомобиля : Топливо

Меры безопасности

Для этой работы вы будете под капотом, проверять электропроводку и разбираться с бензином. Убедитесь, что вы подготовили необходимое защитное снаряжение и меры предосторожности, чтобы покинуть гараж целым и невредимым.

Инструменты, которые понадобятся вам для диагностики неисправного указателя уровня топлива

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш дружелюбный ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Вы имеете дело с топливом, а огонь — это плохо, когда вы добавляете топливо. Пожалуйста, не просите ребенка давать вам паяльную лампу — Ред. )

Вы также нужно ровное рабочее пространство, такое как пол гаража, подъездная дорожка или уличная парковка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от шума.

А теперь перейдем к пошаговому процессу поиска проблемы.

Проверьте предохранитель

Найдите предохранитель для указателя уровня топлива и проверьте его исправность. Если он взорван, замените его, и вы можете оказаться в опасности. Если с предохранителем все в порядке или проблемы после его замены все еще возникают, у вас другая проблема.

Запустите самотестирование вашего автомобиля

Большинство современных автомобилей, выпущенных после начала 1990-х годов, имеют встроенные процедуры тестирования.Обычно они активируются с помощью некоторой комбинации переключателя света, кнопки отключения и других кнопок приборной панели. См. Конкретный код в руководстве пользователя. Если вы выполняете проверку, и стрелка движется вверх и вниз, значит, датчик в порядке, и у вас есть проблема в другом месте.

Проверка отправляющего устройства указателя уровня топлива

В следующем разделе вы узнаете, как использовать мультиметр для проверки отправляющего устройства указателя уровня топлива. Это общие шаги, которые могут не относиться именно к вашему автомобилю, но они подробно описывают общий процесс.

1. Обратитесь к руководству пользователя, чтобы выяснить, как получить доступ к топливному баку и передающему устройству указателя уровня топлива.
2. Снимите необходимые панели и детали для доступа.
3. Проверьте заземляющую проводку на наличие физических проблем.
4. Прочтите руководство по обслуживанию, чтобы определить стандарты напряжения и схемы для проводки или разъема блока подачи топлива, в зависимости от того, встроен ли блок в топливный насос или вне его.
5. При включенном зажигании используйте мультиметр для проверки напряжения проводки и / или разъема, который обеспечивает питание передающего устройства.Если показания неверны, проследите за схемой и проверьте, пока не обнаружите проблему.
6. Следующим шагом будет проверка падения напряжения. Если вы снова подключите разъем и проведете повторную проверку, передающий блок указателя уровня топлива должен создать сопротивление. Если напряжение падает, передающий блок указателя уровня топлива создает необходимое сопротивление.
7. Если сопротивление отсутствует, возможно, потребуется снять блок подачи топлива для дальнейшего осмотра и проверки.
8. После того, как вы вытащили прибор, установите мультиметр на Ом.
9. Изучите руководство пользователя или руководство по обслуживанию, чтобы определить диапазон сопротивления, в котором работает блок подачи топлива. Если диапазон, например, 0-70, он будет показывать 0 Ом, когда резервуар пустой, и 70 Ом, когда резервуар полный, или наоборот. Вынув устройство из автомобиля, вы можете дополнительно проверить, не проблема с поплавком, резистором или чем-то еще.

Признаки неисправного или неисправного датчика уровня топлива

Датчик уровня топлива — это компонент, который находится в бензобаке большинства дорожных транспортных средств.Датчик уровня топлива, также обычно называемый блоком подачи топлива, является компонентом, ответственным за отправку сигнала, который управляет датчиком уровня топлива в комбинации приборов. Блок подачи топлива состоит из рычага, поплавка и резистора, который изменяется в зависимости от положения поплавка. Поплавок отправителя предназначен для плавания по поверхности топлива внутри бака. Когда уровень падает, положение рычага и поплавка будет сдвигаться и перемещать резистор, который управляет отображением на манометре.Когда в блоке подачи топлива возникает проблема, это может вызвать проблемы с датчиком уровня топлива в автомобиле, что может привести к тому, что в автомобиле закончится топливо. Обычно неисправный или неисправный датчик уровня топлива вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Неустойчивый указатель уровня топлива

Одним из первых симптомов проблемы с датчиком уровня топлива является неустойчивый датчик уровня топлива. Неисправный датчик указателя уровня топлива может вызвать внезапное изменение положения указателя или дать неточные показания.Может показаться, что датчик на три четверти, а затем только через несколько минут он изменится на наполовину, или наоборот, датчик может показаться заполненным, только чтобы через короткое время он поднялся выше.

2. Датчик уровня топлива не работает

Еще один частый признак неисправности датчика уровня топлива — это датчик, который застревает на пустом месте. Если поплавок каким-то образом сломается или отделится от рычага, это может привести к неисправности указателя уровня топлива и его застреванию на пустом месте. Неисправный резистор также может привести к тому, что манометр будет пустым.

3. Залипание указателя уровня топлива

Другой, менее распространенный признак проблемы с датчиком уровня топлива — это то, что указатель уровня топлива не работает полностью. Неисправный резистор датчика уровня топлива может посылать неверный сигнал на комбинацию приборов, что может привести к постоянному показанию полного заполнения манометра. Это проблема, так как водитель должен знать точный уровень топлива в автомобиле, чтобы топливо не закончилось.

Блок подачи топлива не является компонентом, который регулярно обслуживается, обычно обслуживается только при выходе из строя или отказе топливного насоса, однако он играет важную роль для правильной работы транспортного средства.Если на указателе уровня топлива отображается какой-либо из симптомов или вы подозреваете, что может быть проблема с этим устройством, обратитесь к профессиональному специалисту, например, из компании YourMechanic, для проверки автомобиля на предмет необходимости замены датчика указателя уровня топлива.

Как недорого откалибровать датчик уровня топлива

Убедиться, что все ваши датчики читаются правильно, иногда может быть непростым делом после того, как были внесены некоторые изменения в электронику вашего автомобиля, топливный бак / приборную панель и т. Д…или даже в некоторых случаях модернизация может вызвать некоторую неточность в показаниях датчиков.

В некоторых случаях датчик уровня топлива VDO высшего класса может поставляться со встроенной функцией калибровки, но большинство комплектов поставляются с соответствующим передающим блоком, чтобы не беспокоиться о калибровке. Однако иногда бывает сложнее заменить передающий блок, чтобы он соответствовал оригинальному топливному баку.

Существует простой способ изменить ваш стандартный (первоначально установленный на вашем автомобиле) датчик, чтобы сделать его регулируемым.

В принципе, указатель уровня топлива представляет собой омметр со шкалой индикатора, показывающей напечатанную на нем шкалу полного-пустого, а не показания сопротивления.

Есть 2 ситуации, когда указатель уровня топлива не показывает правильно.

Причина выхода из калибровки 1

Диапазон сопротивления передающего устройства шире, чем может показать датчик.

Что обычно происходит, так это то, что даже если вы заполните резервуар полностью, датчик не будет указывать полностью до полного уровня, и к тому времени, когда резервуар будет заполнен на 1/2 или даже на 3/4, датчик покажет пустой что может быть немного больно.

Обычно используемая конфигурация заключается в том, что при полном уровне топлива сопротивление будет низким, а значение сопротивления увеличивается по мере снижения уровня топлива в баке. Если диапазон показаний датчика, например, составляет от 80 Ом до 10 Ом, тогда, когда резервуар заполнен на 2/3 с диапазоном датчика 260–20 Ом, датчик будет показывать пустой, даже если резервуар заполнен на 2/3.

Способ исправить это.

Купите потенциометр с сопротивлением 1000–0 Ом и хорошим разрешением с номинальной мощностью не менее 3 Вт и подключите клемму датчика топлива к заземлению, как показано на схеме ниже.В большинстве случаев самый простой способ сделать это — срастить провод и соединить его вместе. Его также можно припаять к приборной панели, однако не всегда практично вытаскивать приборную панель, поэтому не торопитесь и убедитесь, что правильно настроили ее, прежде чем собирать приборную панель.

Причина выхода из калибровки 2

Если диапазон измерения сопротивления на манометре шире, чем у датчика уровня топлива, что противоположно описанному выше.

Что обычно происходит, так это то, что датчик показывает наполовину полный, даже если бак почти пустой, что может вызвать некоторые проблемы, когда вы находитесь на дороге общего пользования.

Это связано с тем, что датчик топлива (датчик) пропускает слишком большой ток.
Однако это может быть исправлено путем обхода клеммы 12 В и клеммы передатчика с помощью одного и того же потенциометра 1 кОм — 0 Ом с минимальной мощностью 3 Вт.

Метод калибровки

После того, как потенциометр был установлен на место, вы можете опорожнить резервуар, чтобы получить показания пустого.

В основном поворачивайте шкалу на потенциометре, пока датчик не укажет на правильный уровень, и готово.

Примечание:

При калибровке убедитесь, что она выполняется, когда двигатель работает не менее 2000 об / мин, а генератор находится в режиме зарядки. В противном случае изменение напряжения приведет к неточности, и индикатор будет довольно сильно варьироваться от 12 ~ 12,4 В от одного напряжения батареи до 13,8 ~ 14,2 В от напряжения генератора.

Если это ВЫХОД?

Ну …. если это не так, например, датчик ожидает нулевого сопротивления, а когда ваш отправитель 50 Ом, когда он пустой, нет никакого способа обмануть датчик…

Причина проста в том, как работает параллельное сопротивление.

1 / Rtotal = 1 / R1 + 1 / R2

Попробуйте сделать R total = 0,1 Ом с R1 = 50 Ом.

R2 будет таким маленьким даже при полном отклонении R2 при 500 Ом. Общее количество R все равно будет крошечным … и вы почти не увидите, как стрелка отклоняется между полным баком и полностью пустым …

Это потребует некоторых модификаций. отправителя, чтобы оно было определенно 0 Ом, когда оно должно быть …

В этом случае…. дешевле и быстрее просто получить универсальный отправитель с Ebay и адаптировать его к вашему резервуару …

Поскольку вы имеете дело с легковоспламеняющейся жидкостью, вы, вероятно, не захотите испортить и ее.

Так что, пожалуйста, не воспринимайте это как какое-то исчерпывающее руководство .
