Датчики на авто: Проверка 15 датчиков двигателя. Как узнать какой не рабочий датчик авто самому

8 основных датчиков в машине: назначение, расположение

Last Updated on 05.07.2021 by Дмитрий

Машины, которые состоят только из механических комплектующих, давно ушли в прошлое. Они обладали собственным очарованием, но были недостаточно безопасными и комфортными. Только благодаря электронике удалось обеспечить водителю и безопасность, и комфорт. Сегодня электроника пронизывает весь автомобиль, и сложно найти такое место в машине, где нет электрических компонентов. Для водителя такое положение дел давно стало привычным.

Современный автомобиль имеет сложную конструкцию и состоит из множества узлов. За работой некоторых из этих узлов следят датчики. Каждый такой прибор — устройство, которое отображает конкретный параметр: температуру в салоне, частоту вращения коленвала, давление масла. Некоторые приборы очень важны. Чтобы реагировать на первые признаки неисправностей, стоит заранее разобраться, что это за датчики в машине и за что они отвечают.

Датчик уровня топлива

Датчики в машине на приборной панели отражают самую важную информацию. Именно тут находится и датчик уровня топлива, который указывает, сколько горючего осталось в бензобаке. Устройство этого прибора достаточно сложное, ведь на панели располагается только его указатель. Сам аппарат встроен в корпус бензонасоса. Если прибор выходит из строя, водитель не может точно определить, сколько топлива в баке. Это создает определенные трудности в дороге.

Датчики ABS

датчик абс

Антиблокировочная система авто обеспечивает водителю безопасность на дороге. В ее состав входят датчики ABS, которые также называют датчиками колес. Они находятся на колесах, сигнал от датчиков подается на контрольную лампочку. Когда водитель заводит авто, лампочка гаснет. Устройства ABS следят за скоростью вращения колес и регулируют давление в тормозной системе, воздействуя на магнитные клапаны гидравлического модуля.
Датчик угла поворота распредвала

Чтобы вовремя заметить неисправность в авто, стоит также проверять датчики в машине под капотом. Один из таких сенсоров — датчик угла поворота распредвала. Он измеряет частоту вращения распределительного вала и передает данные в блок управления. На основе этих данных выстраивается положение цилиндров. Если двигатель троит, стоит проверить сопротивление клемм сенсора.

Датчик детонации

датчик детонации

Иногда проверка датчиков автомобиля требует диагностики. Это касается датчика детонации, который измеряет угол опережения зажигания. Он находится на блоке цилиндров и обычно работает в холостом режиме. Работоспособность сенсора можно поставить под сомнение, если он изменил свое положение и заработал в другом режиме. В этом случае стоит обратиться в сервис.

Датчик давления масла

датчик давления масла

Сам датчик находится на блоке цилиндров, на панель управления выводится лампочка от сенсора. Если она загорается, это свидетельствует о неисправности модуля. Этот датчик является важным компонентом смазочной системы двигателя авто. Сенсор оповещает о работе масляной системы и помогает избежать серьезного ремонта.

Датчик дроссельной заслонки

датчик дроссельной заслонки

Некоторые датчики в машине и их назначение хорошо известны только опытным автомобилистам и мастерам. Датчик дроссельной заслонки входит в этот список. Его функция — регулировать частоту вращения коленчатого вала с учетом температуры охлаждающей жидкости. Важность сенсора определяется в решающий момент, когда он выходит из строя. Выход из строя сопровождается повышенным расходом топлива и другими проблемами.

Лямбда-зонд в авто

лямбда-зонд он же кислородный датчик

Некоторые датчики в машине и их предназначение остаются в тени, пока водитель не сталкивается со сбоями в системе. Лямбда-зонд известен как кислородный датчик, он нужен для того, чтобы замерять уровень кислорода, который остался в выпускном коллекторе после сгорания топливной смеси. Эта система есть во всех современных автомобилях.

Функция зонда не ограничивается только составлением оптимальной топливно-воздушной смеси. Благодаря сенсору удается снизить содержание вредных веществ в выхлопе. Это важно для экологии и человека. Неисправный зонд стоит немедленно восстановить.

На неисправность сенсора может указывать повышенный расход топлива. Измеритель регулирует количество топливной смеси, поэтому его сбои приводят к повышению расхода. Исправить ситуацию можно в сервисном центре, где проведут диагностику и выявят причину неисправности.

Датчик коленчатого вала

датчик коленчатого вала

Элемент работает по принципу Холла, он регулирует частоту вращения коленвала. Сенсор находится в нижней части блока цилиндров. Тестирование работы датчика выполняется профессионалами на специальном стенде.

Датчик синхронизирует работу форсунок двигателя и системы зажигания. Если он полностью неисправен, то машина может не завестись вообще. При незначительных неисправностях отмечается нестабильная работа мотора. Если есть подозрение на выход датчика из строя, стоит обратиться в сервисный центр. Водитель рискует, когда оттягивает посещение мастерской.

Сенсор температуры охлаждающей жидкости

датчик охлаждающей жидкости

Датчик располагается на головке блока цилиндров, когда он неисправен, на приборной панели загорается лампочка. Неисправность указывает на перегрев охлаждающей жидкости. От исправной работы сенсора зависит многое: запуск автомобиля, расход топлива, образование смеси. Прибор запускает процесс принудительного охлаждения двигателя в автомобиле.

Элемент имеет небольшие размеры и непосредственно контактирует с охлаждающей жидкостью. Все данные от сенсора поступают в электронный блок управления двигателем. Это важная информация, которая учитывается при подготовке смеси, регулировании угла зажигания и других процессах. Информация также отображается на приборной панели водителя. Это позволяет вовремя заметить перегрев двигателя и другие проблемы.

Другие важные сенсоры

В автомобиле есть и другие датчики, которые крайне важны. К таковым относится датчик наружной температуры и сенсор температуры входящего воздуха. Устройства работают по одному принципу, они даже имеют конструктивные сходства. Сенсор температуры входящего воздуха устанавливается во впускном тракте.

Со временем в автомобилях появляются новые сенсоры, которые облегчают жизнь автовладельца и сообщают о важных неисправностях в машине. Однако самыми важными остаются приборы, которые влияют на ключевые функции автомобиля. Без этих сенсоров сегодня невозможно представить себе современный автомобиль.

Мастер Центра ремонта Глушителей

Датчики в автомобиле — как они влияют на работу двигателя? :: Avto.Tatar

Датчики температуры и давления воздуха во впускном коллекторе, расходомер, датчики положения и закрытия дроссельной заслонки — это лишь некоторые из тех датчиков, которые влияют на работу двигателя. В текущих конструкциях правильная работа двигателя зависит от показаний к его использованию. Какие датчики можно встретить в машине и за что они отвечают?

Датчики, управляющие работой все большего количества систем в автомобиле, оказывают непосредственное влияние на параметры горения смеси в цилиндре. Их показания определяют время открытия форсунок, угла сдвига зажигания и возможное изменение фаз распределительного вала.



Сигнал датчика холостого хода

Помимо данных коленчатого и распределительного вала (если таковые имеются), для обеспечения плавного хода двигателя необходима подача воздуха в цилиндры. Объем всасываемого воздуха измеряется во впускном коллекторе с помощью расходомера или датчика давления (MAP-сенсора). Контроллер, на основании дополнительной информации о температуре всасываемого воздуха и охлаждающей жидкости двигателя, регулирует время открытия форсунок, которое выражается в количестве топлива в топливно-воздушной смеси. Например, при низкой температуре воздуха и охлаждающей жидкости смесь обогащается, чтобы двигатель быстрее достигал нужной рабочей температуры за счет более высоких оборотов. Увеличение скорости также может быть продиктовано сигналом датчика системы рулевого управления, когда руль неподвижен.

Следующим датчиком, подающим сигнал на блок управления, является датчик положения дроссельной заслонки. В автомобилях с педалью акселератора с электронным управлением можно ожидать также наличие датчика, информирующего о ее положении. Данные от этих датчиков приводят к обогащению смеси и возможному смещению фаз распределительного вала, например, при ускорении, для получения высокой мощности. Пьезоэлектрический датчик детонации обеспечивает безопасность процесса сгорания и возможность корректировки параметров. Другой защитой от повреждений двигателя является датчик давления заряда, который защищает его от избыточного давления воздуха, подаваемого в цилиндр. Это достигается за счет изменения характеристик турбины с изменяемой геометрией лопаток.



Датчики в выхлопной системе

Здесь, в зависимости от модели автомобиля, можно ожидать как минимум одного лямбда-зонда (в моделях с катализатором), который измеряет количество кислорода в выхлопных газах, и анализирует параметры горения. В случае неправильного состава выхлопных газов топливно-воздушная смесь также будет истощена или обогащена. Другим датчиком будет термисторный зонд температуры выхлопных газов, потенциометрический датчик, управляющий открытием системы рециркуляции выхлопных газов (EGR) и датчики давления в системе DPF (сажевый фильтр).



Датчики снаружи двигателя

Помимо датчика педали акселератора, автомобиль также может быть оснащен сенсорами педали тормоза и сцепления. Они будут играть свою роль в круиз-контроле и влиять на отключение впрыска топлива в цилиндры при использовании одной из этих педалей. Датчик скорости также устанавливается в коробке передач или рядом с автомобильной ступицей, сигнал от которой также учитывается при расчете правильного времени открытия форсунок. Иногда ослабление двигателя после снятия ноги с педали акселератора может указывать на повреждение. Кроме того, датчики, связанные с системами безопасности, влияют на работу двигателя. Датчик угла поворота (необходим для работы ABS, ESP, ASR, MSR), обнаруживающий слишком высокую скорость вращения колеса или его проскальзывание, помимо воздействия на клапаны системы ABS, может заставить через блок управления изменить рабочие параметры в системе электропитания.

Количество датчиков в автомобилях постоянно растет, а старые решения уступают новейшим и более точным технологиям. Все это необходимо для того, чтобы двигатели достигали наивысшей эффективности, а автомобили имели высокий индекс экологичности и безопасности. К сожалению, владелец автомобиля рад их видеть только до тех пор, пока не узнает, что из-за маленького, но дорогостоящего датчика его машина может прекратить движение.

10 главных датчиков в автомобиле

Главная » Услуги » Полезное » 10 главных датчиков в автомобиле

В состав приборной панели современного автомобиля входит множество датчиков. Периодически водитель должен проверять работоспособность каждого устройства, что способствует безопасному и комфортному передвижению. В общей сложности можно выделить 10 датчиков:

1. Датчик температуры. Расположен в головке блока цилиндров. Если оборудование вышло из строя, то об этом сигнализирует лампочка перегрева. Принцип работы прибора заключается в фиксации показателя изменения входного сопротивления.
2. Датчик коленчатого вала. Место дислокации – нижняя область блока цилиндров. Специалисты выделяют следующие «симптомы» неполадки: произвольное глушение мотора, плохая работа агрегата при передвижении на холостом ходу. Чтобы проверить исправность датчика, нужно демонтировать его и подключить к альтернативной электропроводке. Затем активируем зажигание и диагностируем напряжение между «плюсом» и массой мотора. При нерабочем состоянии датчика мы не получим напряжения.
3. Расход воздуха. Одним из признаков поломки датчика является снижение уровня мощности двигателя и его «троение».

Для записи, уточнения стоимости, консультаций
+7 (812) 245-90-44

Нужны запчасти — звоните:
+7 (812) 245-90-44

Адрес сервиса:
Мебельный проезд, 2Д

4. Кислородный датчик. Его задача заключается в подсчете объеме кислорода, который остался в выпускном коллекторе по окончании процесса горения топлива. Высокий расход топлива — возможные причины. Почему автомобиль ест много бензина? Есть большая вероятность того, что речь идет о неисправном кислородном датчике.
5. Датчик дрюссельной заслонки. Признаком поломки является высокий расход горючего или отсутствие возможности прогреть двигатель.
6. Датчик давления масла. Две полости устройства разделяются мембраной, которая получает определенное давление при вливании масла. Если на блоке цилиндров мотора не горит лампочка, то оборудование вышло из строя. Возможно, водитель не соблюдает периодичность смены масла в двигателях – это может быть причиной поломки датчика.
7. Датчик детонации. Используется с целью замера угла опережения зажигания. При отсутствии неисправностей прибор пребывает в «холостом» режиме. Если вы не уверены в работоспособности датчика, то нужно провести диагностику всего двигателя.
8. Контроль угла поворота распередвала. Нерабочее состояние датчика сказывается на троении двигателя. Диагностика проводится с помощью омметра, который отображает показатель сопротивления между клеммами.
9. АБС. Если между контактами датчика нет сопротивления, то он неисправен.
10. Проверка уровня топлива. Для оценки эффективности работы устройства применяется омметр. С помощью этого прибора нужно установить сопротивление между контактами.

Теперь мы знаем, какие 10 главных датчиков в автомобиле — проверяем работоспособность. Проводить диагностику нужно как можно чаще.

замена топливного фильтра недорого в СПб

замена фильтра Мазда в Санкт-Петербурге

замена масла с в Санкт-Петербурге цена

замена ремня ГРМ на Рено в Санкт-Петербурге

Какие автомобильные датчики существуют и места их установки

Автомобильные датчики несут огромную функциональную нагрузку, отвечают за исправность и адекватную работу силового агрегата, а также обеспечивают комфортабельность и безопасность всех пассажиров во время непосредственного передвижения транспортного средства.

Приборы, выполняющие диагностику всех механизмов автомобиля, необходимы для своевременного предупреждения водителя о возможных неисправностях. Это облегчает восстановительные работы. Экономит драгоценное время и деньги.

Классификационные особенности датчиков для автомобиля

Количество автомобильных помощников на авторынке на сегодняшний день многократно увеличено. Все они различны по своим характеристикам, особенностям применения и прямому назначению.

По заложенным требованиям и условиям рабочей эксплуатации датчики подразделяются на несколько классов:

1. Первый класс направлен на контроль и диагностическое обследование тормозов и рулевого управления. Отвечает за безопасность пассажиров.
2. Второй класс приборов направлен на слежение за целостностью трансмиссии, двигателя, шин и подвески.
3. Третий класс направлен на обеспечение защитных функций для автомобиля и отвечает за комфортабельность перемещения.

Благодаря современному развитию электроники приборы слежения выполнены из высокотехнологичных материалов и отличаются высокой степенью надёжности. Мелкие габариты позволяют одновременно использовать в одном автомобиле несколько компьютерных устройств, которые способны хранить и систематизировать информацию, корректировать её и исключать возможные погрешности.

Видовое разнообразие датчиков для транспортного средства:

1. Волоконно-оптические приборы. Чувствительны к загрязнениям, быстро выходят из строя. Обладают низкой восприимчивостью к помехам электромагнитного характера. Не переносят воздействия давления. Сенсоры такого вида применимы не для всех автомобилей, так как для их работы нужны специальные соединительные разъёмы и ответвители. Во внутренних датчиках сигнал образуется внутри оптических волокон, а во внешних — за его пределами.
2. Интегральные датчики, наделённые интеллектуальностью. Снижают уровень нагрузки на управляющий блок, образуют гибкие линии связи, дают возможность одновременно использовать несколько встраиваемых приборов в одном автомобиле, обрабатывают сигналы даже с низкой интенсивностью.

Датчики управления силовым агрегатом

К устройствам управления двигателем относятся:

• приборы положения и скорости;
• датчики, определяющие концентрацию кислорода;
• воздушный датчик;
• устройства, обеспечивающие контроль давления;
• температурные датчики;
• приборы, предупреждающие о возможной детонации и контролирующие работу топливной системы и двигателя.

Приборы положения и скорости

Устройство, контролирующее положение коленвала. По его показаниям контролируется время подачи бензина или дизельного топлива и момент появления искры. Физически представляет собой катушку тонкого провода и кусок магнита. Крайне выносливый аппарат. Работа датчика прямо пропорциональна работе зубчатого шкива коленвала. Если устройство не работает, запуск двигателя будет невозможным. Месторасположение датчика — нижняя часть цилиндрического блока.

Прибор, фиксирующий положение дроссельной заслонки. Определяющими считаются показания, считываемые с педали «газа». При покупке следует тщательно отнестись к вопросу выбора производителя такого оборудования. Состоит из шагового двигателя и чувствительного элемента, роль которого выполняет температурный сенсор. Устройство корректирует положение дроссельной заслонки, опираясь на температурный показатель охлаждающей жидкости. Чем выше степень нагрева ОЖ, тем выше частота вращения коленчатого вала. Расположен прибор сбоку дроссельного патрубка, находится в тесной взаимосвязи с осью дроссельной заслонки.

На видео — принцип действия датчика дроссельной заслонки:

Датчик Холла (устройство, показывающее угол поворота распределительного вала). За основу взят эффект Холла (в проводнике с постоянным током, находящимся в магнитном поле, возникает разность потенциалов поперечного типа). Датчик Холла необходим для измерения угла положения коленвала или распредвала. Устройство состоит из постоянного магнита, магнитопроводов, лопасти ротора, пластмассового корпуса, микросхемы и выводных узлов. Сигналы, передаваемые прибором, служат основой для изменения положения поршней в цилиндрах. Если двигатель «троит» и наблюдается неравномерность его работы, можно предположить наличие неисправностей сенсора. Для проверки его функциональности используют осциллограф. Местонахождение элемента — задняя крышка распредвала.

Устройство, контролирующее скорость. На контроллер систематически поступают данные о любых изменениях скоростного режима. Прибор не отличается особой надёжностью. Поломка датчика приводит к небольшому снижению ездовых характеристик. Обычно он прикреплён к коробке передач.

Прибор, показывающий степень открытия клапана EGR. Датчик служит для снижения уровня токсичности выхлопных газов в режимах резкого ускорения двигателя и чрезмерного прогрева. Местонахождение — моторный щит.

Датчики, определяющие концентрацию кислорода

«Лямбда-зонд». Подсчитывает количество кислорода, находящегося в выпускном коллекторе. Является частью электронной системы управления силовым агрегатом. Неисправность устройства может привести к повышенному расходу топливной жидкости. Благодаря датчику кислорода проводится корректировка подачи топлива. Месторасположение — выпускной коллектор, возле рулевой рейки.

Датчик, контролирующий концентрацию оксида азота. Измеряет содержание этого газа в нейтрализаторе. При его загрязнении возникает чрезмерное повторение циклов регенерации. Располагается на поверхности дроссельного узла.

Видео о видах и функциях кислородных датчиков:

Воздушный датчик

Устройство, определяющее расход воздуха. Надёжный элемент, определяющий количественный показатель всасываемого силовым агрегатом воздуха. Измеряется в кг/час. Влага — основной разрушитель. При неполадках возникает двадцатипроцентная завышенная погрешность, противоречащая истинным данным. Работа двигателя становится неустойчивой, возникает «троение». Также вероятно повышение топливного расхода. Расположен непосредственно перед воздушным фильтром.

Устройства, обеспечивающие контроль давления

Датчики давления первостепенного значения:

• Датчик слежения за показателем абсолютного давления во впускной трубе двигателя>. Месторасположение — моторный отсек, в области электровентилятора отопителя. Давление во впускной трубе регулируется при малейшем изменении частоты вращения коленчатого вала и уровня нагрузки. Чем больше эти преобразования, тем выше напряжение выходного сигнала.
• Автомобильный датчик давления в шинах. Контролирует температуру воздуха и оптимальный показатель давления в автомобильных шинах для повышения уровня безопасности передвижения транспорта. Встроен внутрь колеса.

На видео — обзор датчика давления в шинах:

Датчики давления второстепенного значения:

• Устройства, определяющие давление от веса пассажира. Находятся под сиденьями.
• Автомобильный датчик давления масла. Устанавливается на автомобилях от японского производителя. Прибор относится к мембранному типу. Масло оказывает постоянное давление на одну сторону мембраны. Уровень её прогиба определяет общее сопротивление сенсора. Месторасположение прибора — цилиндрический блок силового агрегата.
• Прибор, определяющий давление топливной жидкости. Устанавливается в корпусе бензонасоса.
• Устройство, вычисляющее давление тормозной жидкости. Место установки — блок антиблокировочной системы.

Температурные датчики

Они необходимы для обеспечения адекватной работы во многих системах.

Температурные устройства для автомобиля:

• Автомобильный датчик температуры охлаждающей жидкости. Работа основана на преобразовании входного сопротивления при малейших колебаниях температуры в диагностируемой среде. Определяет время и подачу команды, после которой включается вентилятор охлаждения. Сенсор отличается высокой надёжностью. Место установки — головка блока цилиндров. Наиболее часто возникает неисправность электрического контакта, расположенного во внутренней части прибора. Нарушения в изоляционной системе также выводят устройство из строя. Горящая лампочка перегрева ОЖ на панели приборов говорит о возникновении неполадок.
• Устройство, определяющее температуру окружающей среды. Устанавливается неподалёку от ПТФ, левее вентиляционной решётки.
• Прибор, измеряющий температуру воздуха внутри салона. Место установки — торпеда.
• Датчик слежения за температурой масла. Необходим для правильной эксплуатации и правильной работы двигателя. Цоколь масляного фильтра служит местом установки.

На видео — проверка датчика температуры охлаждающей жидкости:

Приборы, предупреждающие о возможной детонации и контролирующие работу топливной системы и двигателя

1. Устройство, контролирующее уровень топлива. Находится в корпусе бензонасоса. Поплавок оказывает воздействие на секторный реостат посредством достаточно длинной штанги. Сопротивление сенсора меняется и находится в прямой зависимости от уровня топлива в бензобаке. Сигналы прибора отображаются на электронном или стрелочном указателе, находящемся на приборной панели. С помощью омметра можно удостовериться в корректной работе прибора. Для этого следует измерить существующее сопротивление между контактами устройства.
2. Датчик расхода топлива. Вмонтирован в топливную систему. Количественный показатель протекающего через устройство топлива преобразовывается в импульсы, сумма которых и определяет расход за определённый промежуток времени. Отличается точностью и надёжностью данных.
3. Прибор альтиметр. Находится на блоке управления силовым агрегатом. Сигнал информирует управляющий блок об атмосферном давлении. В зависимости от полученного показателя производится рециркуляция отработавших газов и регулирование давления наддува. Чёрный дым в выхлопной трубе говорит о неисправности устройства.
4. Измеритель фаз. Отвечает за правильную организацию впрыска топлива в определённый цилиндр. Износ прибора ведёт к переводу топливоподачи в попарно-параллельный режим. Следствием этого является обогащение топливной смеси. Устанавливается на мотор в области воздушного фильтра, неподалёку от блока цилиндров.
5. Детонационный датчик. Элемент повышенной надёжности. Назначение — измерение угла опережения зажигания. В случае если появляются взрывные процессы при сгорании топлива и вероятность возникновения детонации, прибор отправляет определённый сигнал в систему управления двигателем, оповещая её о необходимости уменьшения угла опережения зажигания. Находится между вторым и третьим цилиндром.

Помимо перечисленных устройств слежения, каждый день разрабатываются всё новые сенсоры, отвечающие современным требованиям автовладельцев. Среди них такие, как ABS и датчик дождя.

На видео — монтаж датчика топлива:

http://www.youtube.com/watch?v=E688Ywr0Pd0

Датчик антиблокировочной системы (ABS). Такие устройства располагаются на колёсной базе транспортного средства. Главная функция — определение частоты вращения колёс. Нерабочая лампочка на приборной панели при включённом двигателе свидетельствует о неисправности ABS.

Датчик дождя автомобильный — прибор оптиковолоконного типа. Место установки — ветровое стекло. Состоит из фотоприёмника и небольшого инфракрасного излучателя. Реагирует на малейшее появление влаги, под влиянием которой луч преломления меняет свой путь. На это изменение моментально отвечает электронная система, мгновенно активизируя дворники и стеклоочиститель. По окончании выпадения осадков щётки перестают работать.

Высокотехнологичные устройства и датчики отвечают за корректное поведение многих механизмов, облегчают уход за транспортным средством и вовремя оповещают о необходимости проведения диагностического исследования.

Какие датчики надо сразу заменить в подержанных автомобилях, чтобы избежать неприятностей

Покупка подержанных авто всегда связан с риском столкнуться с неисправностями в самый неожиданный момент. Поэтому возникает вопрос, какие датчики надо сразу заменить в подержанных автомобилях, чтобы избежать неприятностей?

Ниже советы специалистов:

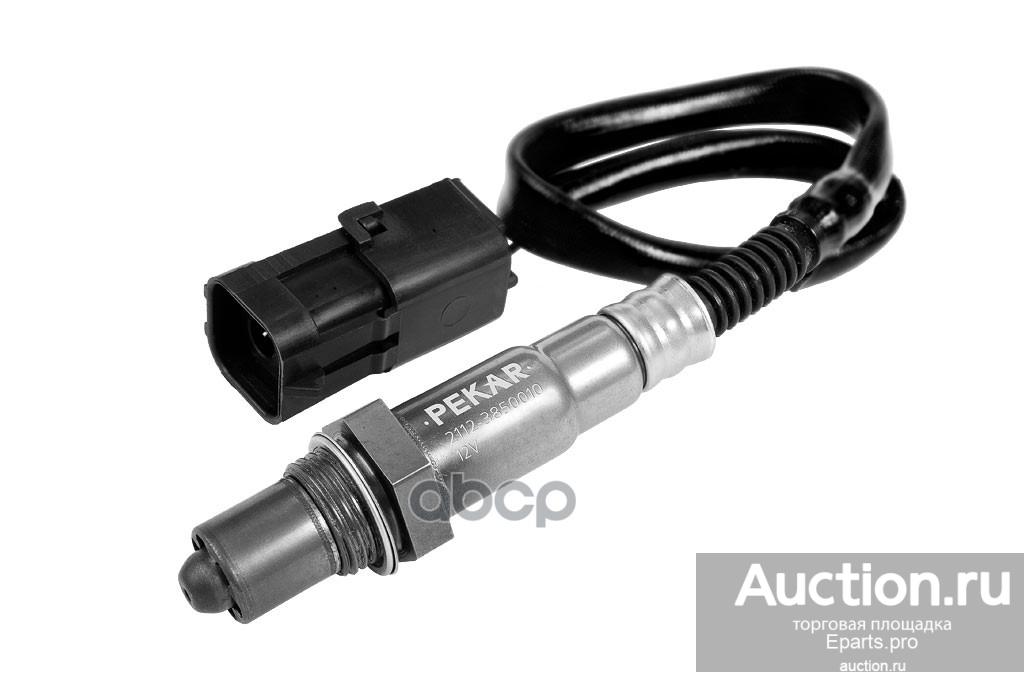

1. Датчик кислорода

Другое название датчика — лямбда-зонд. Основная задача узла — фиксировать количество кислорода в выхлопных газах. Как правило, устанавливается рядом с катализатором или на выпускной трубе глушителя. В некоторых моделях автомобилей конструкцией предусмотрено использование двух датчиков кислорода — один до катализатора, а второй после. Соответствующая информация традиционно передается на электронный блок управления, а он уже принимает решение о подаче топлива в двигатель, корректируя состав топливовоздушной смеси (бедная/богатая). Если кислород в выхлопных газах обнаружен — значит, смесь бедная, если не обнаружен — богатая.

Сам по себе кислородный датчик достаточно надежен, и выходит из строя редко. Однако если это произошло, то увеличивается выброс вредных веществ вместе с выхлопными газами в атмосферу. Внешне выход из строя лямбда-зонда можно определить по увеличившемуся расходу топлива. Условным недостатком датчика является его относительно высокая цена по сравнению с другими датчиками автомобиля.

Поэтому, это первый датчик, который следует в обязательном порядке проверить и заменить на новый. В случае его некорректной работы в автомобиле увеличивается расход горючего, растут обороты, ускоряет износ элементов топливной системы, да и в целом работа силовой установки становится крайне неустойчивой.

2. Датчик температуры

Еще один датчик в автомобиле, который настоятельным образом рекомендуется заменить буквально сразу после покупки автомобиля с вторичного рынка. Расположен датчик температуры в головке блока цилиндров. Необходим он для того, чтобы передавать в электронный блок управления (ЭБУ) данные о температуре охлаждающей жидкости.

Чем больше пробег автомобиля, тем выше вероятность того, что датчик температуры начнет «тупить» и передавать некорректные данные. А это в свою очередь влияет на повышение расхода топлива, перегрев мотора, ухудшение состава выхлопных газов. В зимнее время неисправный датчик температуры может стать причиной того, что машина просто не заведется.

3. Датчик положения дроссельной заслонки

На самом деле этот датчик — обычный резистор, состоящий из элемента повышенной чувствительности и шагового двигателя. Работает просто – в зависимости от текущего положения дроссельной заслонки индикатор посылает соответствующие сигналы в ЭБУ относительно расчётов оптимальной топливной смеси.

Если датчик по какой-то причине будет неисправен, то в работе двигателя обязательно появятся проблемы. Ярче всего они будут являть себя на холостых оборотах. Водитель гарантированно столкнется со скачками и провалами во время движения.

Отмечается, что если на машине установлен оригинальный качественный датчик, то проблем в его работе, скорее всего, не будет. Однако в продаже имеется много поддельных датчиков низкого качества (например, китайского производства), которые, во-первых, служат недолго (около месяца), а во-вторых, выдают некорректную информацию, что приводит к работе двигателя в неоптимальных для него условиях.

Например, при частичном выходе датчика положения дроссельной заслонки из строя появляются проблемы в реакции машины на действия водителя по отношению к педали газа. Например, появляются провалы при ее нажатии, самопроизвольное повышение оборотов, их «плавание». Также при неисправности положения дросселя возможны рывки и провалы при работе двигателя под нагрузкой. Одним словом педаль акселератора как бы «начинает жить своей жизнью».

Известны случаи, когда ДПДЗ выходили из строя по причине того, что на автомобильных мойках их повреждали мощной водяной струей. Вплоть до того, что их могут попросту сбить с их посадочного места. Поэтому нужно внимательно следить за этим при выполнении мойки на машины самостоятельно или в специализированном заведении. В целом же, датчик положения дроссельной заслонки — устройство достаточно надежное. Однако при выходе его из строя ремонту оно не подлежит, поэтому его следует только менять полностью.

Проверить датчик дроссельной заслонки можно с помощью мультиметра, способному измерить постоянное напряжение в диапазоне до 5 Вольт.

4. Датчик АБС

Последний важный датчик, который заслуживает самого пристального внимания сразу же после приобретения б/у автомобиля. Проверку датчика АБС можно осуществить при помощи обычного мультиметра. Его показания будут активно меняться, если в цепи присутствует хотя бы один разрыв. В таком случае датчик точно следует менять на новый. Кроме того, проверку можно осуществить при помощи раскручивания колеса. В этом состоянии необходимо снять показатели напряжения в цепи. Если оно не превышает 3 Вольт, то все в порядке. Если цифры выше – датчик АБС подлежит замене.

Как понятно из названия, этот узел является ключевым для работы антиблокировочной системы (сокращенно АБС). На машинах, оборудованных этой системой, на каждом колесе имеется по одному такому датчику. Их задача — фиксировать скорость вращения колеса в конкретный момент времени. Метод расположения у машин может быть разный, однако в любом случае датчик будет находиться в непосредственной близости к колесному диску, в районе ступицы. Обычно к нему идут сигнальные провода, по которым и можно определить точное местоположение датчиков на передних и дальних колесах.

Как правило, сами датчики являются достаточно надежными, и выходят из строя редко, разве что из-за механических повреждений, связанных с тем, что они установлены в непосредственной близости к колесу и дороге. Чаще же повреждается проводка, идущая к ним/от них. Она может перетереться или на проводах будет повреждена изоляция. Если электронный блок управления «видит», что от датчика/датчиков приходит некорректная информация, то он активирует сигнальную лампу Check Engine на приборной панели, а систему АБС попросту отключает в аварийном режиме. Естественно, что это приводит к снижению безопасности управления автомобилем.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

5 самых важных датчиков в машине, которые всегда должны быть в порядке

От момента возникновения и до сегодняшнего дня автомобиль в своем развитии прошел долгий, тернистый путь, развиваясь и прогрессируя. Современный автомобиль представляет собой гораздо более компьютер, чем бабушкину телегу, набрав в себя бесконечное множество сложно-электрических составляющих в комплексе электронной системы управления двигателем, трансмиссией, систем торможения, электронного распределения сил по колёсам и множества других.

Однако с выходом из строя любой из систем, управляемой электронными помощниками можно мириться с большей или меньшей степенью комфорта. Чего не скажешь о системах управления двигателем, сердцем автомобиля.

Выход из строя двигателя автомобиля, либо его крайне некорректная работа могут доставить не только много мелких неприятностей, но и вполне ощутимый, дорогостоящий ремонт. И дело часто состоит не в механической составляющей агрегата, а в электронных сателлитах множества систем и исполнительных механизмов.

Корректная работа мотора в целом обеспечивается рядом датчиков ЭСУД, внимание к которым со стороны водителя транспортного средства должны быть особенно пристальными. Конечно, внимание это возникает лишь при возникновении предпосылок к тому. Никто не вспоминает об электронике под капотом до тех пор, пока двигатель не начинает откровенно хандрить.

Но как только это стало проявляться, начинаются лихорадочные, а порой и малоэффективные поиски причины. По природной склонности владелец автомобиля строит самые мрачные перспективы ремонта, в чем ему помогает бесконечная череда советчиков.

Однако в подавляющем большинстве случаев все оказывается не столь печально, и причина обнаруживается в выходе из строя одного или нескольких периферийных датчиков ЭСУД.

В первую очередь это, несомненно, датчики кислорода, часто именуемые лямбда зондами. В большинстве случаев внезапно захандривший двигатель поддается успешному лечению путём замены именно этих датчиков. Секрет прост – датчики кислорода служат основным источником информации для блока управления о состоянии двигателя в различных режимах его работы. Контроллер считывает показания датчика кислорода и на основании полученных с него данных отдает команды на череду исполнительных механизмов, принимающих участие в управлении двигателем.

Вторым по важности и сложности является датчик массового расхода воздуха (ДМРВ), который в свою очередь непосредственно отвечает за приготовление воздушно-топливной смеси в камере сгорания двигателя. Неисправность этого датчика не станет летальной для двигателя, машина не заглохнет, но появится неустойчивая работа силового агрегата, заметно возрастёт расход топлива.

Датчик положения коленчатого вала (ДПКВ) можно поставить на третье место в иерархии, хотя при выходе из строя последнего автомобиль просто невозможно будет завести. ДПКВ отвечает за синхронизацию форсунок топливной системы, правильное взаимодействие с распределительным валом, запуск двигателя.

Датчик положении распределительного вала (ДПРВ) работает в тандеме с ДПКВ и отвечает за синхронизацию работы мотора в целом, часто участвуя в управлении изменениями фаз газораспределения если двигатель оснащен этой системой. При выходе из строя этого датчика мотор, как правило, тоже не заведётся. Но, сбросив с него разъем, можно вывести управление двигателем в аварийный режим и добраться до места ремонта. Твердо стоит на четвёртой позиции по важности, значимости и сложности.

И, пожалуй, пятым стоит отметить датчик положения дроссельной заслонки (ДПДЗ). Является важной составляющей в управлении работой мотора, считывая угловые положения заслонки.

Это далеко не полный перечень датчиков и исполнительных механизмов, составляющих электронную систему управления двигателем. Однако нами перечислены те основные элементы, без которых мотор современного автомобиля функционировать просто не может.

На сегодняшний день в продаже существует множество устройств считывания ошибок из памяти контроллера. Это не моторсканеры в полном значении этого слова, они не обладают в силу ограниченных характеристик, способностью проникать в экзотические электронные системы, но от них этого и не требуется. При наличии программы на смартфоне и недорого тест-коннектора можно вполне успешно считать ошибку и заменить вышедший из строя датчик.

Датчики в автомобиле: виды и предназначение

В конструкцию современного автотранспорта включены многочисленные механические, электромеханические и электронные компоненты. Оптимальная работа двигателя должна быть обеспечена независимо от внешних условий. При изменении работы подвески, двигателя и прочих узлов, автомобиль адаптируется по них. В целом, датчики играют роль следящих устройств, которые обеспечивают безопасность автомобиля.

О некоторых из датчиков решили рассказать наши специалисты.

Климат контроль

Датчик «климат-контроль» обеспечивает контроль содержания диоксида углерода в пространстве салона. При увеличении содержания CO2, растет усталость и плохое самочувствие, а также другие недомогания, которые возникают у водителя и пассажиров. Датчик позволяет обеспечить необходимую вентиляцию салона. При участии прибора удается сократить энергетические затраты в процессе работы климатической установки путем использования вентилируемого воздуха, что снижает расход топлива. При этом качество кондиционирования не ухудшается.

Состояние дверей и багажника

Датчик состояния осуществляет контроль состояния багажника и дверей, отслеживая, насколько плотно те закрыты. Для этого используют концевые выключатели, которые втянуты при закрытых дверях, а цепь, соответственно, разомкнута. В процессе открывания двери шток устройства выдвигается, что замыкает контакты датчика. Длина штока выбирается таким образом, чтобы при неплотно закрытой двери контакт прибора был замкнут. Данные о состоянии модуля контроля дверей отражаются на приборной панели автотранспорта. Также датчик способен управлять подсветкой салона и багажника, в комплексе с реле. Постепенное уменьшение света производится за счет использования таймера или диммера.

Датчик грязи

Датчик наличия загрязнения способен определять степень загрязнения рассеивателя фар и лобового стекла. А так же наличие капель воды на лобовом стекле. По команде датчика происходит включение соответствующего прибора, который обеспечивает очистку. Прибор состоит из светодиода и фотодиода, находится внутри рассеивателя, в пределах поверхности, нуждающейся в очистке. Когда рассеиватель чист, луч, который испускается светодиодом, без труда проходит через него. Когда луч обнаруживает частицы грязи, то отражается и возвращается к приемнику света, с той интенсивностью, насколько велико загрязнение. При достижении определенного уровня загрязненности включается очищение фары.

Контроль и регулировка температуры охлаждающей жидкости?

Большое значение для работы двигателя имеет значение его температура. Для этой цели используется датчик температуры, который включает и выключает вентилятор охлаждения радиатора. Кроме того датчик используется для контроля температуры двигателя передовая значение на прибор.   По своим характеристикам это  термистор, имеющий сопротивление, обратно пропорциональное показанию температуры. Этот датчик весьма надежен и редко выходит из строя.

Что выбрать для замены неисправного датчика?

Автозапчасти в продаже представлены широким ассортиментом. Среди предложений производителей есть продукция разной категорий:

• Дорогие и качественные приборы представляют бренды Behr/Hella, Wahler, Bosch, Lucas/TRW,VDO, Beru, NGK;

• Менее дорогие, но достаточно надежные предлагаются : FAE, Meat&Doria, MTE-THOMSON, Advantech, Intermotor, Quick Brake, Transpo;

• Бюджетная продукция – ERA, Hans Pries, AD, SWAG. Nipparts.

admin
13/09/2019

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Различные типы автомобильных датчиков, используемых в автомобилях

В настоящее время проектирование современных автомобилей может осуществляться с использованием различных типов датчиков. Они встроены в двигатель автомобиля, чтобы распознавать и решать возможные проблемы, такие как ремонт, обслуживание и т. Д. Датчики, используемые в автомобилях, проверяют работу автомобиля. Владелец транспортного средства не знает, сколько датчиков используется в его транспортных средствах. В мире существует несколько крупнейших сенсорных организаций, которые могут предложить клиентам инновационные решения.В современных автомобилях датчики используются как для обнаружения, так и для реагирования на изменение условий внутри и снаружи автомобиля. Чтобы путешественники в автомобиле могли передвигаться эффективно и безопасно. Используя данные этих датчиков, мы можем повысить комфорт, эффективность и безопасность.

Типы датчиков, используемых в автомобилях

Автомобильные датчики — это интеллектуальные датчики, которые могут использоваться для контроля и обработки давления масла, температуры, уровня выбросов, охлаждающей жидкости. уровни и т. д.В автомобилях используются различные типы датчиков, но важно знать, как они работают. Чтобы понять, как работают эти датчики, здесь мы перечислили некоторые популярные датчики, используемые в автомобилях, которые включают следующее.

• Датчик массового расхода воздуха
• Датчик скорости двигателя
• Датчик кислорода
• Датчик искрового детонации
• Датчик охлаждающей жидкости
• Датчик абсолютного давления в коллекторе (MAF)
• Датчик температуры топлива
• Датчик напряжения
• Датчик положения распределительного вала
• Дроссельная заслонка Датчик положения
• Датчик скорости автомобиля

Датчик массового расхода воздуха

Датчик массового расхода воздуха или массового расхода воздуха является одним из основных датчиков, используемых в автомобилях.Этот датчик используется в двигателе автомобиля. Этот датчик может управляться компьютером и может рассчитывать плотность воздуха в двигателе. Если работа этого датчика прекращается, движение автомобиля прекращается. Кроме того, потребление нефти будет высоким. Эти датчики подразделяются на два типа: крыльчатый измеритель и датчик нагрева.

Датчик массового расхода воздуха

Датчик частоты вращения двигателя

Датчик частоты вращения двигателя в автомобиле может быть подсоединен к коленчатому валу.Основное назначение этого датчика — контролировать скорость вращения коленчатого вала. Так что можно управлять впрыском топлива и синхронизацией двигателя. Есть разные способы неожиданной остановки двигателя автомобиля. Таким образом, этот датчик остановит это для водителей автомобилей.

датчик частоты вращения двигателя

Датчик кислорода

Расположенный в потоке выхлопных газов, обычно около выпускного коллектора и после каталитического нейтрализатора, датчик кислорода (или датчик O2) контролирует содержание выхлопных газов на предмет содержания кислорода.Эта информация сравнивается с содержанием кислорода в окружающем воздухе и используется для определения того, работает ли двигатель с богатым или бедным топливом. Компьютер двигателя использует эту информацию для определения стратегии учета топлива и контроля выбросов.

кислородный датчик

искровый датчик детонации

искровый датчик детонации используется для проверки плавности горения топлива, в противном случае это приведет к неожиданному возгоранию. Это возгорание очень опасно и может привести к повреждению двигателя автомобиля, например, к повреждению колец, прокладки головки и подшипников штока.Установка этих деталей может быть дорогостоящей. Таким образом, этот датчик используется для спасения всех неисправностей, возникших в двигателе автомобиля.

Датчик детонации

Датчик охлаждающей жидкости

Датчик охлаждающей жидкости является наиболее важным датчиком, используемым в автомобилях. Потому что компьютер зависит от входов датчиков для управления всеми функциями. Например, включите / выключите систему EFE (раннее испарение топлива), замедление, опережение зажигания, поток EGR и продувку адсорбера.

Датчик охлаждающей жидкости

Как правило, этот датчик можно подключить на плате. Если датчик вышел из строя, то будут некоторые признаки остановки, например, плохой расход топлива и т. Д. Таким образом, следует проверить состояние датчика, неисправен он или нет. Если он будет поврежден, то это будет проблемой.

Датчик абсолютного давления в коллекторе

Кратковременное значение абсолютного давления в коллекторе — МАР. Основная функция этого датчика в автомобиле — контролировать нагрузку на двигатель. В основном, он измеряет несходство давления в коллекторе. Это может быть получено автомобилем от внешнего давления, чтобы убедиться, что двигатель автомобиля способен принимать нефть в зависимости от изменений внутри давления.

Датчик абсолютного давления в коллекторе

Датчик температуры топлива

Датчик топлива используется для непрерывной проверки температуры топлива на предмет оптимального использования топлива. Если топливо в двигателе холодное, то оно сгорит долго из-за его высокой плотности. Точно так же, если топливо теплое, время сгорания меньше. Здесь основная проблема — это разный уровень притока. Таким образом, это может повредить другие части автомобиля. Этот датчик будет контролировать закачку нефти с правильной скоростью и температурой.Чтобы двигатель автомобиля работал исправно.

датчик температуры топлива

датчик напряжения

датчик напряжения — это один из типов датчиков, используемых в автомобилях. Основная функция этого датчика — управлять скоростью автомобиля и следить за тем, чтобы скорость увеличивалась (или уменьшалась) по мере необходимости. Так что обязательно иметь в машине.

датчик напряжения

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки в автомобиле в основном использует карбюратор с обратной связью и электронный впрыск топлива (EFI).Он информирует компьютер о скорости открытия дроссельной заслонки, а также о положении соответствующей дроссельной заслонки. Этот датчик представляет собой переменный резистор, который используется для изменения сопротивления при открытии дроссельной заслонки.

Датчик положения дроссельной заслонки

Выявить признаки неисправности датчика положения дроссельной заслонки несложно. Так как при ускорении происходит падение, то можно определить неисправность датчика. Это главный признак неисправности датчика положения дроссельной заслонки. Каждый раз, когда вы меняете этот датчик, вы не можете его правильно отрегулировать.

Датчик скорости автомобиля

Как следует из названия, этот датчик VSS может проверять скорость колес автомобиля. Это разновидность тахометра. Этот датчик расположен внутри анти тормозной системы, известной как ABS. Кроме того, выходной сигнал этого датчика также используется одометром для считывания скорости транспортного средства для управления передачами в зависимости от скорости транспортного средства.

датчик скорости автомобиля

Таким образом, речь идет о различных типах датчиков, используемых в автомобилях.Эти датчики представляют собой интеллектуальные системы, которые используются для управления различными частями, такими как уровни охлаждающей жидкости, температура, давление масла, уровни выбросов и т. Д. Эти автомобильные датчики являются сложными, позволяющими принимать различные значения, определять и обрабатывать точную комбинацию. Вот вам вопрос, что такое датчик парковки?

15 типов автомобильных датчиков, которые могут быть в вашем автомобиле

Источник: http://image-sensors-world.blogspot.com

Все автомобили, выпускаемые сегодня, оснащены различными датчиками транспортных средств.

Автомобильные датчики отслеживают практически все, что происходит в автомобиле и за его пределами, позволяя бортовым компьютерам принимать решения. Решения помогают:

• Улучшить работу двигателя
• Уменьшить выбросы
• Принесите удобство
• Повышение комфорта вождения
• Повышение безопасности и множество других преимуществ.

Технологии автомобильных датчиков постоянно меняются.

С развитием нано-электромеханических систем, NEMS, для усовершенствованных систем помощи водителю (ADAS), адаптивного круиз-контроля (ACC) и других систем, автомобили становятся безопаснее и удобнее в управлении.

Мы составили список из 15 наиболее распространенных и важных типов автомобильных датчиков, используемых в современных автомобилях.

Источник: http://www.joopzy.com

1. Автомобильные радарные датчики

Возможность улучшить управляемость и безопасность современных автомобилей просто потрясающая.

Приложения автомобильных радаров включают, помимо прочего, предупреждение или смягчение последствий столкновений, как средства помощи при парковке и помощи при смене полосы движения.

По сравнению с визуальными датчиками радарные технологии предлагают гораздо больше информации, что означает более высокое разрешение.

На датчики радара

также не влияют погодные условия, что делает их более надежными, чем другие варианты.

Автомобильные радарные датчики являются частью усовершенствованных систем помощи водителю, ADA или адаптивных систем круиз-контроля, ACC, современных автомобилей. В автономных транспортных средствах эти датчики обнаруживают объекты, чтобы избежать столкновений.

Источник: http://navya.tech

2. Автомобильные лидарные датчики

LiDAR — это аббревиатура от Light Detection and Ranging.

Это сенсорная технология, которая все чаще используется в автомобилях, особенно в автономных автомобилях.

Автомобильные датчики лидара используют вращающийся луч лазерного света. Используя свет, который отражается от предметов и препятствий, транспортное средство может обнаруживать предметы в пределах области вокруг него.

Датчики

Lidar используются в обычных транспортных средствах для повышения безопасности с помощью таких систем, как антиблокировочная тормозная система (ABS).

Большинство автоматизированных датчиков MEMS, используемых в адаптивном круиз-контроле (ACC) и системе экстренного торможения, а также при смене полосы движения, используют эту технологию.

Информация о

, полученная от датчиков Lidar, может быть объединена с сигналами датчиков радара, чтобы обеспечить лучшее представление об окружающей среде транспортного средства.

Источник: http://www.bazaargadgets.com

3. Автомобильные датчики кислорода

Среди различных типов датчиков, используемых в автомобилях, есть датчик кислорода.

Они измеряют уровень газообразного кислорода в выхлопной системе автомобиля.

Используя значения пропорций, передаваемые датчиком, автомобильный компьютер вычисляет количество топлива и воздуха, необходимое для достижения «идеального соотношения» для эффективного сгорания.

Помимо обеспечения надлежащей работы двигателя, кислородный датчик также обеспечивает оптимальную работу каталитического нейтрализатора, тем самым контролируя выбросы.

Датчик кислорода выдает напряжение, которое зависит от разницы в количестве кислорода в выхлопных газах и атмосфере.

Низкое напряжение около 200 милливольт указывает на бедную смесь, в то время как скачок напряжения примерно до 800 милливольт показывает, что топливо горит богатым.

Напряжение посередине между высоким и низким значениями означает оптимальное соотношение топлива и воздуха.

Источник: http://alexnld.com

4. Автомобильные датчики давления

Эти датчики измеряют давление и преобразуют его в сигнал напряжения.

Затем электрическое напряжение изменяется в соответствии с изменениями давления.

Используя электрические сигналы, компьютер управляет исполнительными механизмами и другими системами.

Применения датчиков давления в автомобилях варьируются от тормозных систем, систем закрытия окон и дверей, выхлопных газов до систем двигателя и рулевого управления.

Другие применения датчиков давления, используемых в автомобилях, включают определение давления на педали для увеличения тормозного усилия, на выхлопе для обеспечения чистоты выхлопного фильтра и оптимальной работы каталитического нейтрализатора, а также в электрических дверях для обнаружения препятствий, таких как рука, застрявшая в закрывающейся двери.

Датчики также используются для обнаружения ударов в системах срабатывания подушек безопасности.

Датчики давления проверяют давление критических жидкостей и газов. К ним относятся давление моторного масла, трансмиссионного и гидравлического масла, охлаждающей жидкости и топливопровода.

Но одно из наиболее важных применений этих датчиков — это оптимизация топливной смеси, чтобы она соответствовала давлению воздуха.

Датчик для этой цели называется датчиком абсолютного давления в коллекторе, MAP, датчиком.Он помогает определить необходимое количество воздуха для оптимальной и плавной работы двигателя.

Источник: http://jdshipgroup.com

5. Автомобильные ультразвуковые датчики

Они в основном используются в качестве помощи при парковке, помогая безопасно и удобно припарковать автомобиль.

Ультразвуковые датчики работают путем излучения высокочастотных звуковых импульсов.

Они отражаются объектами рядом с автомобилем. Компьютер использует время, необходимое для отражения импульсов, для вычисления расстояния между автомобилем и объектом.

Это помогает определить наиболее безопасное расстояние для парковки.

Уровни частот звука, производимого автомобильными ультразвуковыми датчиками, намного превышают диапазон слышимости человеческого уха.

Это означает, что звук остается неслышным и может быть обнаружен только датчиком и его компьютером. История этих датчиков долгая.

Ультразвуковой датчик в современных автомобилях, который изначально использовался для безопасной парковки, был усовершенствован, чтобы помочь автомобилям парковаться автоматически.

Источник: http://www.1aauto.com

6. Автомобильные датчики температуры

Автомобили оснащены датчиками температуры различных типов.

Они могут быть контактными или бесконтактными в зависимости от приложения.

Хотя датчиков температуры в автомобилях много и они разнообразны, два типа отличаются от остальных тем, что они необходимы для работы двигателя. Это датчики температуры топлива и воздуха.

Датчик температуры топлива в автомобиле отслеживает, насколько горячее или холодное топливо, поступающее в двигатель.

Горячее топливо сгорает быстрее, а значит, двигатель становится более эффективным.

Холодное топливо более плотное и не так эффективно сгорает.

Датчик температуры воздуха на впуске, IAT, измеряет температуру воздуха, поступающего в двигатель.

ЭБУ двигателя использует информацию для определения плотности воздуха и расчета необходимой топливовоздушной смеси.

Сперс: http://www.matweb.com

7. Автомобильные датчики приближения

Датчики приближения к транспортным средствам относятся к числу датчиков, используемых в автомобилях для обеспечения безопасности.

Предупреждают водителя, когда машина собирается удариться о стену, бордюр или какой-либо предмет.

В отличие от описанных здесь звуковых датчиков, которые посылают звуковые волны, датчики приближения, о которых мы говорим здесь, излучают электромагнитные волны.

Датчики передают сигналы, производимые волнами, на компьютер, который затем отображает область вблизи автомобиля.

Вы найдете датчики приближения как на переднем, так и на заднем бампере автомобиля.

Помогают избежать столкновений с преградами и предметами при движении автомобиля вперед.При движении задним ходом датчики помогают водителю избежать столкновения с предметами, которые не видны в боковое зеркало s.

Источник: http://keyless-go.en.ec21.com

8. Автомобильные датчики дождя

Как следует из названия, датчики дождя — это всего лишь устройства, которые обнаруживают дождь.

Эти датчики посылают сигналы в ЭБУ, когда капли дождя падают на лобовое стекло.

После этого компьютер автоматически включает дворники.

Поскольку все происходит без участия водителя, датчики дождя — это устройства безопасности, которые гарантируют, что водитель может видеть впереди даже при резких изменениях погоды.

Большинство автомобильных датчиков дождя используют для работы полное внутреннее отражение.

Луч инфракрасного света постоянно падает на лобовое стекло под углом 45 °.

Датчик контролирует интенсивность отраженного света. Когда лобовое стекло намокает, количество отраженного света уменьшается. Это отправляет сигнал компьютеру.

Источник: http://automotive–parts.com

9. Автомобильные датчики тока

В транспортных средствах системы электропитания используются практически для каждой операции, от запуска двигателя, работы различных аксессуаров до работы различных исполнительных механизмов.

Для оптимизации систем используются электрические датчики.

Они измеряют ток, протекающий через электрические пути и устройства, отправляя сигналы на компьютер, который затем предотвращает потерю мощности или сбой.

В автомобильных датчиках тока используются разные технологии.

Это могут быть прямые или косвенные датчики, каждый из которых имеет свои преимущества и недостатки при использовании для различных приложений.

Это устройства, которые контролируют выходную мощность и состояние аккумулятора и известны как датчики автомобильного аккумулятора.

Датчики на эффекте Холла — одно из наиболее распространенных устройств измерения тока, используемых в автомобилях.

Источник: http://www.furiouscaraccessories.co.uk

10. Автомобильные датчики изображения

Эти датчики используются в автомобилях с передовыми системами, такими как
расширенная система помощи водителю (ADAS), помощь при выезде с полосы движения, адаптивная
круиз-контроль ((ACC), слепые зоны и возможности выезда с полосы движения среди прочего
умные системы.

Датчики изображения делают реальные изображения сцен вокруг транспортного средства, что позволяет водителю контролировать окружающую обстановку с большей точностью.

Эти датчики все чаще находят применение в обычных автомобилях. Но в ближайшие годы больше всего от этого выиграют автономные автомобили.

Источник: http://www.furiouscaraccessories.co.uk

11. Автомобильные датчики скорости

Датчики скорости автомобиля помогают соответствующим блокам управления двигателем вычислять различные функции для обеспечения надлежащей работы автомобиля.

К ним относятся определение переключения передач, правильное соотношение топливовоздушной смеси и определение времени различных операций в двигателе.

Датчики скорости в автомобилях можно найти в приводных валах, где они определяют скорость вращения, а также положение.

В автомобилях с функцией помощи при антиблокировочной тормозной системе датчики скорости расположены на каждом колесе для измерения скорости вращения.

Компьютер использует эти сигналы для управления тормозной системой, предотвращающей занос и другие проблемы безопасности. Примеры датчиков этой категории включают датчики частоты вращения коленчатого вала и колеса.

Источник: http: // www.ebay.com

12. Автомобильные датчики парковки

В современном автомобиле используются различные технологии парковки, чтобы сделать задачу простой и безопасной.

Датчики парковки могут быть акустическими сигналами, электромагнитными волнами или даже реальными изображениями.

Акустические датчики парковки — это ультразвуковые устройства, которые используют звук, отраженный объектами, для обнаружения препятствий.

Электромагнитные датчики парковки — это радарные устройства, которые используют импульсы, отражающиеся от объектов, для обнаружения того, что находится поблизости от транспортного средства.

Датчики изображений — это камеры, которые помогают делать снимки местности рядом с транспортным средством. Их можно использовать как в обычных, так и в автономных автомобилях.

Источник: http://www.geeker.co.nz

13. Автомобильные датчики влажности

Автомобильные датчики влажности обычно объединяют в одном устройстве два разных датчика: один для измерения уровня влажности, а другой — температуры.

Значения двух измерений отправляются в компьютер климат-контроля, который затем активирует автоматический HVAC для регулирования салона автомобиля.

Датчики влажности помогают поддерживать комфорт в салоне автомобиля, регулируя уровень влажности.

Они также предотвращают запотевание окон, постоянно контролируя количество влаги в автомобиле, а также температуру окон.

Источник: http://www.ebay.com

14. Автомобильные датчики резервного копирования

Резервные датчики — это, по сути, датчики приближения, которые сканируют только заднюю часть автомобиля .

Обычно эти датчики устанавливаются на бампере и помогают обнаруживать препятствия при парковке.

Большинство резервных датчиков — это звуковые устройства. Это означает, что они используют звук, который отражается от предметов, чтобы создать картину задней части.

Установочные комплекты резервных датчиков обычно состоят из самого датчика, блока управления и часто дисплея для отображения области сканирования.

Используя дисплей, водитель может безопасно двигаться задним ходом, не полагаясь на боковые зеркала заднего вида, особенно при парковке автомобиля.

Источник: http://www.plusbuyer.com

15.Автомобильные датчики заднего хода

Обычно устанавливаются на задней части автомобиля.

Датчики заднего хода помогают предупреждать водителя об объектах позади автомобиля, повышая безопасность при движении задним ходом.

Большинство этих датчиков излучают звуковые волны, а некоторые являются датчиками изображения.

Датчики обратного направления, использующие звуковые лучи, посылают на компьютер сигналы отраженных волн, а также изменения в спектре волн. Компьютер анализирует информацию и определяет расстояние и размер объектов позади автомобиля.

Заключение

В современных автомобилях используется множество различных сенсорных устройств, каждый из которых служит полезной цели.

Их количество тоже продолжает расти. А с изобретением микроэлектромеханических систем, MEMS, автомобильная сенсорная технология стала еще лучше и сложнее.

Автомобиль ближайших лет, вероятно, будет иметь несколько сотен датчиков, передающих информацию на мощные блоки управления двигателем и делающих автомобили более эффективными и безопасными в управлении.

Как сенсорные технологии сформируют автомобили будущего #Melexis

Винсент Хилигсманн, Мелексис

Датчики теперь являются жизненно важной частью любого современного автомобильного дизайна и служат множеству различных целей. Они помогают производителям автомобилей выводить на рынок модели, которые являются более безопасными, более экономичными и более удобными в управлении. Со временем датчики также позволят повысить степень автоматизации транспортных средств, что принесет пользу отрасли.

Интеллектуальное наблюдение

Помимо полной управляемости и обработки данных, интеллектуальная наблюдаемость является одним из необходимых условий, позволяющих автомобилю действовать самостоятельно. Для достижения цели полной наблюдаемости автомобили должны будут обрабатывать широкий спектр параметрических данных, включая скорость, ток, давление, температуру, позиционирование, обнаружение приближения, распознавание жестов и т. Д. С точки зрения обнаружения приближения и распознавания жестов достигнуты большие успехи. были сделаны в последние годы, и теперь ультразвуковые датчики и времяпролетные камеры (ToF) начинают внедряться в транспортные средства.

Ультразвуковые датчики

По мере того, как автоматизация в транспортных средствах прогрессирует, мы не только видим, как новые технологии впервые применяются в автомобильном секторе, но мы также наблюдаем адаптацию зрелых автомобильных технологий к особым требованиям, предъявляемым к автономному вождению. В настоящее время ультразвуковые датчики обычно устанавливаются в бамперы транспортных средств для систем парковки. Пока ожидается, что такие датчики будут работать только при скорости движения менее 10 км / час, и они не могут измерять небольшие расстояния со 100% точностью.Однако в автономном автомобиле такие датчики потенциально могут использоваться в сочетании с радаром, камерами и другими сенсорными технологиями для обеспечения функции измерения расстояния.

Распознавание жестов

В то время как технология ультразвуковых датчиков используется для наблюдения за внешним миром, камеры ToF ориентированы на салон автомобиля. Поскольку переход к автономному вождению будет постепенным, важно, чтобы водители могли переключаться из автономного режима обратно в ручной режим в определенных сценариях.

В настоящее время автомобили являются автономными лишь частично за счет использования их механизмов Advanced Driver Assistance Systems (ADAS), но участие человека потенциально может потребоваться в любой момент. Мы ожидаем, что в ближайшие годы отрасль выйдет на более высокий уровень автоматизации, но даже в этом случае водитель все равно должен будет иметь возможность управлять автомобилем в определенных обстоятельствах (например, когда автомобиль находится в центре города). Прежде чем это изменится, пройдет немало времени. До этого момента автомобиль должен иметь возможность предупреждать своего водителя.Поэтому мониторинг положения и движений водителя в реальном времени имеет решающее значение. Хотя технология ToF все еще находится на начальной стадии, она уже используется сегодня, например, чтобы информировать водителей о том, что они теряют концентрацию и заставляют автомобиль дрейфовать к краю дороги. Он также позволяет выполнять различные функции на основе распознавания жестов — например, с помощью жестов для увеличения громкости радио или для ответа на входящий телефонный звонок. Однако потенциальные возможности ToF выходят далеко за рамки такого рода задач, и по мере ее разработки он будет иметь решающее значение для более сложной автоматизации драйверов.Камеры ToF смогут отображать всю верхнюю часть тела водителя в 3D, чтобы можно было определить, обращена ли голова водителя к дороге впереди и лежат ли его руки на руле.

Датчики следующего поколения, которые сейчас разрабатываются, в конечном итоге определят предполагаемые возможности автономного вождения.

Трехмерное отображение дорожной обстановки

Современные системы адаптивного круиз-контроля используют радар для измерения расстояния до идущего впереди автомобиля.Эта технология достаточно хорошо работает на автомагистралях, но в городской среде, где расстояния короче и пешеходы и / или транспортные средства могут приближаться с других направлений, требуется более точное измерение местоположения.

Одно из решений — добавить камеру для лучшего определения перспективы. Однако современное оборудование для обработки изображений далеко не достаточно хорошее, чтобы обнаруживать все важные функции с необходимой скоростью и надежностью для обеспечения безопасного вождения. Вот где лидар, кажется, суждено оказаться полезным.Лидар работает по тому же принципу, что и радар, и основан на измерении отражения передаваемого сигнала. В то время как радар полагается на радиоволны, лидар использует световые лучи (например, лазер). Расстояние до объекта или поверхности рассчитывается путем измерения времени, которое проходит между передачей импульса и получением его отражения. Большим преимуществом лидара является то, что эта технология позволяет обнаруживать гораздо меньшие объекты, чем это возможно с помощью радара. В отличие от камеры, которая просматривает окружающую среду в фокальных плоскостях, лидар обеспечивает точный, относительно подробный 3D-рендеринг.Благодаря этому легко изолировать объекты от того, что находится перед ними или позади них, независимо от условий освещения (днем или ночью). По мере того, как цены, связанные с лидарной технологией, постепенно снижаются и происходит дальнейший технологический прогресс, стимул для следования этому подходу будет усиливаться.

Датчики следующего поколения, которые сейчас разрабатываются, в конечном итоге определят предполагаемые возможности автономного вождения. Благодаря инновациям в областях, обозначенных в этом обзоре, автомобили завтрашнего дня будут давать четкую, постоянно обновляемую картину того, что происходит как с внешней средой, так и с точки зрения того, что делают их пассажиры.Таким образом, сенсорные технологии являются ключом к будущему автомобильной промышленности.

автомобильных датчиков и их функции [26 наиболее распространенных датчиков] — Rx Mechanic

Автомобильные технологии являются одними из наиболее развитых, и автомобили, которые у нас есть на данный момент, обнажены в качестве доказательства. Результатом технологического развития автомобилестроения являются различные компоненты, которые позволяют упростить вождение и техническое обслуживание автомобиля.

Среди основных частей, которыми оснащено большинство автомобилей нового поколения, датчик автомобиля.Он играет решающую роль в автомобиле, уведомляя вас о проблеме в его системе. Это поможет вам сузить круг вопросов, в которых возникла проблема, и сэкономить время, когда дело доходит до ремонта и технического обслуживания вашего автомобиля.

Они также помогают контролировать различные аспекты, такие как потребление топлива и тепло. Для профессионала в автомобилестроении приятно, что датчики упростили общее владение автомобилями и управление ими.

В автомобилях используются различные типы датчиков, и вам, автолюбителю или механику, необходимо о них знать.Они встроены в движок, и каждый из них выполняет определенную функцию. С автомобилем, оснащенным датчиками, вы можете быть уверены в эффективности на дороге.

Давайте посмотрим на историю автомобильного датчика, чтобы дать этой важной части автомобиля оценку, которую они заслуживают в автомобилестроении и автомеханиках.

История автомобильных датчиков

Автомобильные датчики появились когда-то после золотого века автомобилестроения, который многие эксперты относили к середине 50-х — началу 60-х годов.Это было в 1970-е годы, когда автомобилестроение обрело новую форму, черпая вдохновение из технологий того времени.

Компьютерные приложения в то время стали мейнстримом, и они использовались в нескольких секторах, таких как банковское дело и промышленность. Чтобы понять ситуацию, сложившуюся в то время, когда дело касалось автомобильных систем, нужно понимать, что они были механическими и электромеханическими, и автомобильные компоненты работали на этих принципах.

Не было централизации в обязанностях, которые выполняли детали автомобиля, хотя каждая из них имела свой вес для эффективной работы двигателя.Проблема с этой системой заключалась в том, что автомобильные детали быстро изнашивались, и затраты на техническое обслуживание и ремонт резко возрастали. Исследования позволили внедрить в автомобиль компьютерные системы для обнаружения ошибок в автомобиле, чтобы облегчить обнаружение проблем с двигателем.

Рассвет компьютерных систем также послужил основой для модернизации двигателей, чтобы они соответствовали компьютерной системе. Блок поможет в координации систем автомобиля. Это было примерно в середине 80-х, и на сцене появились первые датчики.

Ранние датчики были не так эффективны, но все равно выполняли свои обязанности. Дальнейшее технологическое развитие повысило их эффективность, и они стали широко использоваться в автомобилях, произведенных в 1990-х годах. На рубеже тысячелетий многие водители оценили роль датчиков, и автомобили начали выходить из производственных цехов с датчиками, уже встроенными в центральный процессор в двигатель.

Прямо сейчас они являются важным компонентом транспортных средств, и список автомобильных датчиков, который вы увидите позже в статье, познакомит вас с некоторыми из них.

Источник изображения: Автомобиль из Японии

Как работает автомобильный датчик?

Как механик, надеющийся на успешную практику в вашей мастерской, вы должны понимать, как работают автомобильные датчики. Как следует из названия, они работают как органы чувств и отправляют важную информацию в двигатель. Они обнаруживают изменения в стимулах, которые действуют как триггер, который включает их и запускает процесс передачи информации.

Хороший пример — датчик давления в автомобиле. Датчик давления будет передавать некоторое напряжение в зависимости от давления, которое он регистрирует.Если уровни давления превышают определенный предел, он отправляет информацию на центральный процессор в двигателе через проводное соединение или средства беспроводной связи нового поколения. Двигатель, в свою очередь, уведомит вас с помощью сигнала тревоги или выключения светового индикатора на приборной панели.

Уведомление о любой неисправности требует вашего внимания и способствует своевременному обслуживанию вашего автомобиля. Другие автомобильные датчики работают таким же образом, а некоторые, например, датчики температуры, влияют на изменение во время нахождения. Когда они обнаруживают значительное повышение или понижение температуры автомобиля, они отправляют информацию процессору, который передает параллельную команду для устранения проблемы.Кондиционер может включаться или выключаться, а воздухозаборники открываются или закрываются, чтобы отрегулировать температуру до необходимого уровня.

Датчики разных типов

Любой серьезный энтузиаст автомобилей и автомобильной инженерии задавался или когда-либо в своей жизни задавался вопросом, сколько датчиков находится в машине? Чтобы ответить на этот вопрос, мы предлагаем список датчиков, которыми может оснащаться система вашего автомобиля.

1. Датчик температуры охлаждающей жидкости

Источник изображения: Amazon

Список автомобильных датчиков начинается с датчика температуры охлаждающей жидкости.Его также называют датчиком температуры охлаждающей жидкости двигателя (ECTS), и его функция заключается в измерении температуры охлаждающей жидкости или антифриза в системе охлаждения.

Этот компонент работает в тандеме с электрическим блоком управления автомобиля и дает представление о том, сколько тепла исходит от двигателя. Информация датчика поступает в блок управления, и если температура не на оптимальном уровне, блок инициирует изменения для исправления отклонения.

Некоторые изменения включают скорость впрыска топлива, угол опережения зажигания, а также включение и выключение электрического вентилятора.

2. Датчик температуры всасываемого воздуха (IAT)

Датчик температуры воздуха на впуске является важным компонентом автомобиля, поскольку он помогает определять и контролировать температуру воздуха, поступающего в двигатель. Контролируемая температура помогает компьютерному блоку двигателя делать правильные измерения при балансировке топливовоздушной смеси.

Более холодный воздух обычно плотнее горячего воздуха, и ему потребуется больше топлива для поддержания баланса смеси для эффективной работы транспортного средства.Датчик обычно устанавливается на впускном коллекторе с открытым концом для определения температуры поступающего воздуха. Он отправляет эту информацию в компьютер двигателя, чтобы внести необходимые изменения в впрыск топлива для соответствия воздушно-топливному балансу.

3. Датчик массового расхода воздуха

Датчик массового расхода воздуха — это еще один датчик воздуха, установленный в автомобиле. Датчик определяет массовый расход воздуха, поступающего в двигатель. Он принимает во внимание давление и температуру, две переменные, на которые блок управления двигателем обращает внимание при впрыске топлива.

Есть два типа датчиков массового расхода воздуха; горячая проволока и лопаточный счетчик. Оба они имеют в своей конструкции датчик температуры всасываемого воздуха, в основном для автомобилей, выпущенных после 1996 года.

Датчик массового расхода воздуха работает точно в паре с датчиком кислорода, еще один датчик, который мы рассмотрим.

4. Датчик абсолютного давления в коллекторе

Источник изображения: Amazon

Датчик абсолютного давления в коллекторе обычно используется в двигателях внутреннего сгорания и дает информацию о давлении вакуума двигателя.Информация поступает в блок управления двигателем и помогает рассчитать плотность воздуха. Расчеты дают четкое представление о датчике массового расхода воздуха.

Короче говоря, датчик абсолютного давления в коллекторе работает так же, как датчик массового расхода воздуха, если смотреть на результат для определения массового расхода воздуха. Скорость, определенная в результате расчетов, помогает блоку управления подобрать идеальное соотношение впрыскиваемого топлива, которое уравновешивает топливовоздушную смесь.

5. Датчики кислорода

Кислородные датчики

были основой индустрии на протяжении почти пяти десятилетий.Гюнтер Бауман. Эти датчики помогают определять пропорциональное содержание кислорода в жидкости или газе.

Датчик кислорода расположен в системе выбросов и контролирует выбросы. Результат — высочайшая производительность, а также регулируемый выброс газов. Это пригодится в настоящее время, когда несколько лоббистских групп настаивают на уменьшении загрязнения от автомобилей.

Эти датчики начали использоваться в автомобилестроении после 1980-х годов. В большинстве автомобилей есть по крайней мере одно устройство обнаружения кислорода, а в новых моделях для повышения эффективности их насчитывается до четырех.

6. Датчики детонации

Детонация — одна из распространенных проблем в двигателях с впрыском. Это происходит из-за неправильного сгорания топливовоздушной смеси, и вы заметите стук при включении зажигания. Это некоторые из датчиков, используемых в дизельных двигателях, но вы также можете найти их в автомобилях с бензиновым двигателем.

Датчики детонации регистрируют вибрации, возникающие в результате «детонации» из-за неполного сгорания. Он посылает сигналы вибрации процессору на двигателе, который, в свою очередь, исправляет аномалии, чтобы обеспечить эффективное сжигание воздушно-топливной смеси.

7. Датчики коленчатого вала

Датчик коленвала также идет датчиком кривошипа; Это электрический компонент, присутствующий как в дизельных, так и в бензиновых двигателях. Этот датчик контролирует положение и скорость вращения коленчатого вала, который является важной частью автомобиля.

Блок управления двигателем использует информацию от датчика для управления различными параметрами двигателя, такими как впрыск топлива и угол зажигания. Он работает вместе с датчиком распределительного вала для повышения общей эффективности автомобиля.

8. Датчик распредвала

Как указывалось ранее, датчик распределительного вала, также известный как датчик положения распределительного вала, работает вместе с датчиком коленчатого вала для определения точного положения коленчатого вала. Электрические сигналы от обоих датчиков поступают в систему управления двигателем и помогают контролировать различные параметры для обеспечения плавности хода.

В случае отклонения от нормы, когда дело касается положения и скорости вращения распределительного вала, датчик отправляет сигналы на центральный процессор.В большинстве случаев процессор передает сообщения на панель управления, чтобы уведомить вас об аномалии.

Датчики распредвала и коленчатого вала необходимы для технического обслуживания, поскольку они предотвращают дальнейшую нагрузку на неправильно установленный коленчатый вал.

Проблема датчика распредвала или коленчатого вала может проявляться в выбросе белого дыма от двигателя.

9. Датчики температуры топлива

Значительная часть движения автомобиля зависит от впрыска топлива; следовательно, это занятие, которое всегда должно быть идеальным.Несколько датчиков предназначены для впрыска топлива в двигателях внутреннего сгорания, один из которых является датчиком температуры топлива.

Датчик температуры топлива определяет температуру топлива в соответствии с его названием. Основное внимание уделяется плотности топлива, поскольку горячее топливо менее плотное, чем холодное. Разница в значениях плотности влияет на количество впрыскиваемого топлива.

Этот датчик помогает регулировать потребление топлива, что, в свою очередь, контролирует выбросы и расход.

Чтение: Загорается индикатор низкого уровня топлива, когда бак заполнен Причины и способы устранения

10.Датчик давления в топливном баке

Еще один датчик, который фокусируется на топливе, — это датчик давления в топливном баке. Он является частью топливного бака, и вы найдете его встроенным в верхнюю или боковую часть топливного бака. Это важный компонент системы контроля выбросов парниковых газов, который предотвращает утечку паров из бензобака в атмосферу.

Датчик регистрирует давление в топливном баке, что помогает обнаруживать утечки. В случае утечки произойдет изменение давления, и датчик передает сигналы на главный блок обработки в двигателе.Это действие включает индикатор проверки двигателя, чтобы вы могли выполнить необходимые проверки, чтобы добраться до корня проблемы.

11. Датчик напряжения

Датчик напряжения — еще один распространенный датчик, который вы найдете в транспортных средствах. Этот компонент управляет скоростью автомобиля, особенно холостым ходом. Это помогает при увеличении или уменьшении скорости и гарантирует, что изменение этой переменной происходит по мере необходимости.

12. Датчик NOx

Датчики

Nox — важные датчики, когда дело доходит до контроля выбросов и защиты окружающей среды.Датчики представляют собой высокотемпературные электрические устройства, которые помогают обнаруживать многие формы оксидов азота.

По-прежнему ведутся многочисленные исследования по разработке датчиков NOx, которые помогут ограничить выбросы оксидов азота в окружающую среду. Эти соединения имеют множество негативных эффектов, таких как смог, кислотные дожди, а также осложнения для здоровья.

Датчики определяют количество соединений, выходящих через выхлопные газы. Если уровни высоки, система управления инициирует процессы по сокращению выбросов этих газов.

13. Датчик температуры выхлопных газов

Датчик температуры выхлопных газов используется как в бензиновых, так и в дизельных двигателях и выполняет разные функции в каждом из них. Технология датчиков выхлопных газов является одной из самых передовых в области контроля выбросов, и большинство автомобилей нового поколения оснащены этими компонентами.

В бензиновых двигателях этот датчик предотвращает работу таких элементов автомобиля, как турбокомпрессор и каталитический нейтрализатор. Если датчик отмечает высокие температуры в этих компонентах, он передает электрический сигнал блоку управления двигателем, чтобы снизить температуру, в основном за счет снижения давления.

В дизельных двигателях датчик температуры выхлопных газов определяет тепло сажевого фильтра. В этом случае это помогает определить, являются ли условия идеальными для самоочистки фильтра.

14. Датчики давления наддува

Эти элементы двигателя используются в основном в автомобилях с турбонаддувом и предоставляют информацию о давлении воздуха и соотношении воздух / топливо. Эта информация важна, когда речь идет о регулировании характеристик двигателя и улучшении общих характеристик автомобиля.

Они также регулируют уровень наддува во впускной камере двигателей с наддувом или двигателей с турбонаддувом. Эта часть измеряет абсолютное давление и плотность воздуха перед дроссельной заслонкой и отправляет сигналы в систему управления. Используя полученные сигналы, блок управления может регулировать количество топлива для лучшего сгорания топливовоздушной смеси.

15. Датчик положения дроссельной заслонки

Обычно на корпусе дроссельной заслонки устанавливается датчик положения дроссельной заслонки.Он контролирует, насколько далеко открывается дроссельная заслонка — явление, определяемое тем, насколько сильно вы нажимаете на педаль акселератора. Положение дроссельной заслонки влияет на поступление воздуха в коллектор двигателя и в некотором смысле действует аналогично клапану.

Датчик проверяет положение дроссельной заслонки и скорость ее открытия и закрытия. Как и любой датчик, он посылает напряжение в компьютерную систему двигателя, которая определяет скорость впрыска топлива, чтобы сбалансировать соотношение воздуха и топлива.

16. Датчик скорости автомобиля

Еще одним из многих типов датчиков, используемых в автомобилях, является датчик скорости автомобиля.Он измеряет скорость вращения колес, ориентируясь на мощность трансмиссии, и передает сообщение в компьютер двигателя автомобиля. Используя информацию о скорости колес, блок управления регулирует параметры, связанные со скоростью автомобиля. К переменным относятся, среди прочего, момент зажигания, воздухозаборник и соотношение воздух-топливо.

17. Датчик воды в топливе

Одна из проблем, с которыми вы можете столкнуться в своем автомобиле, — это загрязненное топливо. Есть несколько загрязнителей, и наиболее распространенным из них является вода. Ваш автомобиль не может работать на воде в качестве топлива, и вы можете заметить такие характерные признаки, как плохое ускорение, проблемы с зажиганием и детонация.

Датчик воды в топливном баке (WiF) — это устройство, определяющее наличие воды в топливном баке. Датчик определяет уровень воды в баке по разнице электропроводности бензина или дизельного топлива и воды. Если есть избыток воды, датчик передает данные в ЭБУ, а затем на приборную панель, что заметно по контрольной лампе в уведомлении.

18. Датчик давления в шинах

Давление в шинах является важным элементом, когда дело доходит до плавной и безопасной езды.Когда давление в шинах падает, это влияет на ходовые качества вашего автомобиля, а в экстремальных условиях может привести к аварии.

Чтобы помочь отслеживать эту переменную, влияющую на шины, у нас есть датчики давления в шинах, расположенные в кармане, образованном колесом и шиной. Он измеряет давление воздуха в шинах и передает значения по низкочастотному радио. Адресатом сигналов является либо ЭБУ, либо приборная панель, где показания выражаются в фунтах на квадратный дюйм (psi).

19. Датчик крутящего момента

Датчик крутящего момента, также известный как датчик крутящего момента, измеряет и записывает динамический крутящий момент. Измерение динамического крутящего момента затруднено, и этот датчик преодолевает трудности, используя магнитный домен для кондиционирования вращающегося вала.

Магнитные свойства домена меняются в зависимости от крутящего момента, и бесконтактные датчики могут измерять переменную. Эти магнитоупругие датчики входят в стандартную комплектацию гоночных автомобилей, типичных автомобилей и самолетов.

Как механику или автовладельцу, вы должны знать, что существует два типа этого датчика; роторные и реактивные. Они измеряют соответственно динамический и статический крутящий момент.

20. Датчик температуры трансмиссионной жидкости

Трансмиссионная жидкость — важнейший элемент автомобильной трансмиссии. Он помогает при торможении, рулевом управлении, а также в смазке частей этой системы. Трансмиссионная жидкость имеет высокую температуру кипения и при чрезмерном нагревании может привести к отказу трансмиссионной системы.Отказ может привести к плохому рулевому управлению и торможению, замедленной реакции, а иногда и к появлению запаха гари.

Датчик температуры трансмиссионной жидкости поможет вам в определении нагрева трансмиссионной жидкости. Он передает собранные данные на панель управления, побуждая вас действовать, чтобы исправить проблему.

21. Датчик уровня масла

Oil — незаменимое средство для идеального движения вашего автомобиля. Он помогает в смазке, и вам нужно регулярно проверять ее уровень. Идеальный способ следить за лимитом масла в вашем автомобиле — это датчик уровня масла.

Датчик применяет свойства магнетизма, когда намагниченный герметик перемещается вверх и вниз по трубке масляной камеры. Геркон магнитного действия выключает переключатель при изменении уровня масла. Следовательно, переключатель замкнет цепь, ведущую к уведомлению о неисправности на вашей приборной панели.

22. Датчик уровня топлива

Датчик уровня топлива играет роль в определении количества топлива в баке в любой конкретный момент времени. Он дает подсказку о заправках, сливе и оставшемся объеме топлива.

Датчики уровня топлива широко используются в управлении автопарком, где вы можете подключить их к GPS. Здесь вы можете следить за использованием топлива, заправками и помогать вам узнать, есть ли кража топлива.

23. Датчики подушек безопасности

Подушки безопасности — важные детали автомобиля, когда речь идет о безопасности. Во время удара они раскрывают и смягчают пассажиров, предотвращая травмы. Датчик подушки безопасности является ключевым элементом в технологии подушек безопасности и играет роль акселерометров, обнаруживая замедление автомобиля.

Он собирает эту информацию и отправляет ее в блок управления подушек безопасности, который активирует подушку безопасности в случае удара.

24. Датчик давления тормозной жидкости

Датчик давления тормозной жидкости является частью тормозной системы автомобиля и помогает определять давление тормозной жидкости. Тормозная жидкость идеально работает при определенных уровнях давления, и небольшое отклонение может повлиять на ее работу.

Отклонение давления указывает на проблему в системе, например некачественную тормозную жидкость или утечки.У датчика есть порт, который измеряет давление, и когда оно падает, он отправляет сообщение в виде электрического напряжения на вашу приборную панель.

25. Датчики АБС

Датчик ABS, также известный как датчик скорости колеса, регистрирует скорость колес и отправляет информацию в ЭБУ. Колеса могут отличаться по скорости, и датчик регистрирует любые отличия от нормальной.

Датчик напоминает зубчатое кольцо с намоткой, магнит для захвата и передачи в блок управления двигателем.Сообщение, отправленное на блок управления, помогает предотвратить блокировку тормозов колес во время движения.

26. Датчик парковки автомобиля

Парковочные датчики помогают при парковке, обнаруживая препятствия и уведомляя водителя об их присутствии. Датчики используют либо ультразвуковые системы, либо электромагнитные свойства, чтобы предупреждать вас о препятствиях, особенно при парковке задним ходом.

Датчик выдает импульсы, а система управления измеряет их обратную интенсивность, чтобы приблизительно определить расстояние до препятствий.Если он расположен слишком близко, сигнализация датчика срабатывает быстрее в качестве предупреждения.

Электромагнитные датчики парковки полагаются на движение, при котором их сигнализация срабатывает, когда вы приближаетесь к шлагбауму, если вы останавливаетесь, интенсивность звуков уменьшается.

Как найти неисправность в автомобиле и устранить неисправность? Сделайте сканирование OBD. (YouTube)

Заключительные слова

Выше представлены различные типы автомобильных датчиков, о которых вам необходимо знать как владельцу автомобиля или специалисту по ремонту автомобилей. Они являются важными системами в автомобиле и помогают уведомить вас об аномалиях в системах автомобиля, требующих внимания.

Вы можете установить столько, сколько хотите, при условии, что вы уверены в их актуальности с точки зрения эффективности вашего автомобиля. С помощью простого набора инструментов механика вы можете установить системы самостоятельно. Убедитесь, что они работают нормально, чтобы вы не пропустили предупреждающие знаки о любых повреждениях вашего автомобиля.

АВТОМОБИЛЬНЫЕ ДАТЧИКИ: ФУНКЦИИ И ВИДЫ

Функция

В некотором смысле,
Датчики — это органы чувств автомобиля.
Основной компонент электронных систем управления,
Они должны регистрировать физические или химические переменные и преобразовывать их;
В электрические сигналы.

ВИДЫ ДАТЧИКОВ

В последние годы
Произошел взрывной рост количества различных типов датчиков.
Многие новые типы датчиков были замечены, в частности, в области безопасности
И удобной электроники. По сути, датчики можно разделить на следующие категории:

1. Датчики положения (датчики расстояния / угла)

Датчики положения используются для определения положения

• Дроссельная заслонка
• От педали акселератора или тормоза
• От угла поворота руля,
• От угла наклона и т. Д.

ПОДРОБНЕЕ:

Ультразвуковые и радарные датчики, используемые для определения расстояний от
препятствий для современных систем помощи водителю, также относятся к этой категории.

2. Датчики скорости и скорости

Датчики скорости и скорости используются для определения

• Частота вращения коленчатых валов,
• распредвалов и
• Дизельные ТНВД или
• Частота вращения колес.

Также прочтите — Разница между коленчатым валом и распределительным валом

Датчики скорости рыскания также относятся к этой категории.Они обнаруживают вращательное движение автомобиля вокруг собственной оси и необходимы для ESP.

3. Датчики ускорения

Датчики ускорения регистрируют ускорение кузова автомобиля и \
Используются в системах пассивной безопасности
(подушки безопасности, преднатяжитель ремня безопасности, поперечные дуги)
И в системах стабилизации движения, таких как ABS и ESP,
А также в системе управления ходовой частью .

Также прочтите — АНТИБЛОКИРОВКА ТОРМОЗНОЙ СИСТЕМЫ (АБС): КОМПОНЕНТЫ, ВИДЫ И ПРИНЦИП РАБОТЫ

4.Датчики давления

Датчики давления

используются для измерения самых разных давлений, в том числе

• Давление всасывания или наддува,
• Давление топлива, давление в тормозной системе,
• Давление в шинах,
• Давление в гидросистеме (для АБС и гидроусилителя руля),
• Давление хладагента (система кондиционирования воздуха),
• Давление регулирования (автоматическая коробка передач) ) и так далее.

Также прочтите

5. Датчики температуры

Датчики температуры используются для измерения температуры,

e.грамм. в контексте измерения

• Температура всасываемого или наддувочного воздуха,
• Температура окружающей среды и внутреннего пространства,
• Температура испарителя (система кондиционирования),
• Температура охлаждающей жидкости,
• Температура масла в двигателе,
• Температура воздуха в шинах и т. Д.

6. Датчики силы и момента

Датчики силы и крутящего момента используются для измерения сил, например

• Усилие на педали,
• Привод,
• Усилие на тормоз и рулевое управление или
• Вес людей, находящихся в автомобиле (для адаптивных удерживающих систем).

7. Расходомеры

Расходомеры используются для определения потребности в топливе и количества воздуха, всасываемого двигателем.

8. Датчики газа

Датчики газа определяют состав выхлопных газов (датчик кислорода, датчик NOx) или обнаруживают опасные вещества в поступающем свежем воздухе.

Также прочтите — Очистка топливной форсунки: действительно ли она необходима для автомобиля?

ПРИМЕРЫ ДАТЧИКОВ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ:

Датчик коленчатого вала фиксирует частоту вращения двигателя и положение коленчатого вала.Блок управления использует эти значения для расчета импульса впрыска и импульса зажигания.

Датчик распредвала расположен на головке блока цилиндров и сканирует коронную шестерню на распредвале. Эта информация используется, например, для начала впрыска,
Для сигнала активации электромагнитного клапана системы впрыска насос / форсунка
И для контроля детонации в зависимости от цилиндра.

Расходомер воздуха устанавливается между корпусом воздушного фильтра и впускным коллектором.
Измеряет массу воздуха, всасываемую двигателем. Эта переменная обеспечивает основу для
Расчет количества топлива, которое должно подаваться в двигатель.

Температура воздуха на впуске / Наружная температура / Температура внутри

Датчики температуры воздуха фиксируют температуру окружающего воздуха. Измеренные значения используются для управления различными системами ( например, — система кондиционирования воздуха) или в качестве значений коррекции для системы впрыска. Место установки определяется измеряемой температурой воздуха
.Датчик температуры всасываемого воздуха, например,
находится в воздуховоде всасываемого воздуха.

Температура охлаждающей жидкости

Датчик температуры охлаждающей жидкости привинчивается к системе охлаждения. Наконечник датчика выступает в охлаждающую жидкость и фиксирует ее температуру. Блок управления использует это значение
, чтобы адаптировать количество впрыскиваемого топлива к температуре двигателя.

Положение дроссельной заслонки

Датчики дроссельной заслонки прикреплены к оси дроссельной заслонки.Они следят за углом открытия дроссельной заслонки. По этим значениям электронная система двигателя рассчитывает количество впрыскиваемого топлива
на основе других факторов.

Датчики детонации

Детонация — это неконтролируемая форма сгорания в бензиновом двигателе. Поскольку продолжительный стук может повредить двигатель,
необходимо проверить и отрегулировать.

Также читайте — Двигатель

Блок управления двигателем оценивает сигналы напряжения, полученные от датчика детонации
, и регулирует точку воспламенения в диапазоне чуть ниже
Что известно как предел детонации? Датчики детонации постоянно контролируются блоком управления.

Также прочтите

Давление во всасывающем трубопроводе

Датчик давления во впускном трубопроводе измеряет давление во впускном трубопроводе
Вакуум после дроссельной заслонки и передает это значение в блок управления двигателем
в виде электрического сигнала. Он сочетается со значением датчика температуры воздуха
, чтобы можно было рассчитать всасываемую массу воздуха.

Датчики кислорода

Датчик кислорода измеряет остаточное содержание кислорода в выхлопных газах
, чтобы всегда обеспечивать оптимальную смесь сгорания.
В зависимости от типа датчика, химический элемент
(диоксид титана / диоксид циркония)
И остаточное содержание кислорода в выхлопных газах смещают напряжение
, которое затем используется блоком управления в качестве измеряемой величины.

ПРИМЕРЫ ДАТЧИКОВ ЭЛЕКТРОНИКИ КУЗОВА:

* Скорость вращения колеса

Скорость колеса используется системами безопасности движения, такими как
ABS и ASR, в качестве значения скорости, а также
системами GPS для расчета пройденного расстояния.
Неисправность приведет к отказу этих систем, что значительно снизит безопасность.

* Скорость передачи

Датчик трансмиссии определяет скорость трансмиссии.
Сигнал скорости используется блоком управления
для точного управления давлением переключения во время переключения и
для определения того, какую передачу следует включать и когда.

* Скорость, пройденные расстояния

Датчики расстояния используются для определения скорости движения. Они устанавливаются на трансмиссию или заднюю ось.Полученная информация необходима для спидометра, круиз-контроля
и контроля скольжения гидротрансформатора.

* Уровень моторного масла / Уровень охлаждающей жидкости

Из соображений безопасности эксплуатации и повышения комфорта, уровни
, такие как моторное масло,
охлаждающая жидкость и омывающая жидкость, контролируются датчиками уровня.
Датчики уровня посылают сигнал на блок управления двигателем
, который включает контрольную лампу.

* Износ тормозных накладок

Датчики износа тормозных колодок расположены на тормозных накладках и
подвержены такому же износу.Визуальный сигнал сообщает водителю, что достигнут предел износа.

* Безопасность

Информация датчика является основой для работы многочисленных активных и
пассивных систем безопасности. Благодаря значительному прогрессу в разработке новых датчиков,
В последние годы возможности систем безопасности и помощи водителю
постоянно расширяются. Таким образом, датчики играют ключевую роль в повышении безопасности на наших дорогах.

Некоторые из систем безопасности

1.Система предотвращения лобового столкновения

Предупреждает водителя, когда автомобиль находится впереди другого транспортного средства.
РАДАР или ЛИДАР для обнаружения объектов или
Другие транспортные средства перед транспортным средством.
Система предупреждения о лобовом столкновении с автономным тормозным устройством
;
Уменьшите скорость автомобиля, уменьшив таким образом эффект столкновения.

2. Адаптивный круиз-контроль

Адаптивный круиз-контроль поддерживает заданную скорость автомобиля.Он автоматически замедляет
Down при интенсивном движении, чтобы сохранить безопасный разрыв. Установленные вперед датчики отслеживают расстояние до впереди идущего автомобиля. Автомобиль разгоняется для поддержания заданной крейсерской скорости
по мере увеличения дорожного движения.

3. Система предупреждения и предотвращения выезда за пределы полосы движения

В этой системе используются камеры для отслеживания положения автомобиля в полосе движения и
для оповещения водителя, если транспортному средству угрожает опасность. Некоторые системы предлагают тактильные предупреждения, такие как
Сиденье или вибрация руля,
, в то время как другие обеспечивают звуковые и / или визуальные предупреждения.

4. Система обнаружения слепых зон

Эта сенсорная сетевая система контролирует слепые зоны в передней,
боковой и задней частях автомобиля. Большинство систем обеспечивают визуальные оповещения, появляющиеся на
или около зеркал бокового обзора при обнаружении слепого пятна.

Звуковой сигнал активируется, когда водитель сигнализирует о повороте,
И автомобиль движется в сторону слепой зоны на стороне поворота.

Некоторые системы могут также активировать рулевое управление или
Тормоз, чтобы удерживать автомобиль на своей полосе движения.

5. Система помощи при парковке и предотвращения обратного движения —

Помогает водителям парковаться и резервировать свои автомобили. Системы обнаружения задних объектов
используют датчики и камеры
, чтобы водитель мог искать объекты в задней части автомобиля при движении задним ходом.

6. Адаптивная фара

Он предупреждает водителей о том, что они лучше видят объекты на темных извилистых дорогах. Фара поворачивается в направлении
Направление движущегося транспортного средства для освещения дороги впереди на основе скорости автомобиля
и движения рулевого колеса.

7. Системы предупреждения об усталости

Он использует сложные алгоритмы для мониторинга управления рулевым управлением
и других поведений
, таких как продолжительность и частота мигания водителя. Эта система предназначена для предупреждения водителя
, если он обнаруживает сонливость или невнимательность.

8. Система предупреждения о криволинейной скорости

Он контролирует транспортное средство, когда оно приближается к поворотам дороги.
С помощью глобальной системы позиционирования и цифровой карты. Датчики скорости на повороте предупреждают водителя
, если система обнаруживает, что автомобиль приближается к повороту с превышением скорости.

Также прочтите — Как работают электрические системы автомобиля

* Охрана окружающей среды

Датчики

делают современные автомобили не только безопаснее, но и чище.

Они предоставляют основную информацию по чистому и эффективному сгоранию топлива
в двигателе,
Таким образом, значения выбросов выхлопных газов и расход топлива могут быть
значительно снижены.

В конце концов,
Они поддерживают надежное функционирование высокоэффективных систем доочистки выхлопных газов.Примеры включают управляемый трехкомпонентный каталитический нейтрализатор,
сажевый фильтр или каталитический нейтрализатор DeNOx.

15 распространенных типов датчиков двигателя автомобиля

Современные автомобили имеют от 60 до 100 датчиков, чтобы все работало должным образом. Эти датчики контролируют все, от синхронизации двигателя до температуры в кабине. Но хотя в вашем автомобиле есть множество различных датчиков — и не все автомобили имеют одинаковые типы датчиков, — вы можете найти множество различных датчиков.

Ниже мы выделили 15 наиболее распространенных типов датчиков двигателя автомобиля, которые можно найти практически в любом новом автомобиле. Мы не только выделили то, что они собой представляют, но также дали каждому из них краткое описание и подчеркнули, как они работают.

1. Датчик уровня моторного масла

Одним из наиболее распространенных датчиков в вашем автомобиле является датчик уровня моторного масла. Этот датчик измеряет уровень масла в масляном поддоне двигателя, чтобы гарантировать его безопасную рабочую мощность. Если у вас недостаточно масла, этот датчик загорится сигнальной лампой уровня масла на приборной панели.

Этот датчик часто устанавливается на дне масляного поддона, поэтому для его замены необходимо вылить моторное масло. Однако это зависит от модели двигателя.

2. Датчик давления моторного масла

Датчик давления моторного масла часто очень похож на датчик уровня масла, за исключением того, что он измеряет давление масла после масляного насоса. Вы часто найдете этот датчик на блоке двигателя, часто рядом с топливным фильтром.

В датчике давления моторного масла часто есть пластмассовые детали, которые могут треснуть с возрастом, что может привести к утечке до того, как он выйдет из строя.Вы в основном заметите неисправный датчик давления масла, увидев красный индикатор давления масла на приборной панели.

СВЯЗАННЫЙ: 3 симптома неисправного датчика давления масла

3. Датчики температуры охлаждающей жидкости

Еще один важный датчик в вашем двигателе — это датчик температуры охлаждающей жидкости. Этот датчик контролирует температуру охлаждающей жидкости, что является отличным способом определения общей температуры вашего двигателя. Если он станет слишком горячим, это может привести к повреждению двигателя.

В некоторых новых моделях автомобилей температура охлаждающей жидкости должна останавливать двигатель, когда он достигает достаточно высокой температуры.

СВЯЗАННЫЙ: 8 признаков неисправности датчика температуры охлаждающей жидкости

4. Датчик массового расхода воздуха

Двигатель вашего автомобиля должен знать, сколько воздуха поступает, чтобы он мог оптимизировать соотношение топлива для достижения максимальной производительности. Датчик массового расхода воздуха (MAF) измеряет количество воздуха, проходящего через впускное отверстие, поэтому он знает, сколько он поступает.

Датчик массового расхода воздуха часто располагается на впускном шланге между впускным коллектором и корпусом воздушного фильтра.

СВЯЗАННЫЙ: 8 симптомов неисправного датчика массового расхода воздуха

5.Датчик температуры всасываемого воздуха

Хотите верьте, хотите нет, но температура воздуха, поступающего в двигатель, является важной частью максимальных характеристик двигателя. Вот почему датчик температуры воздуха на впуске (IAT) сообщает ECM температуру воздуха, поэтому он вносит коррективы и максимизирует производительность.

Датчик IAT может быть отдельным или встроенным в датчик массового расхода воздуха. Встроенный в датчик массового расхода воздуха гораздо чаще встречается на новых моделях автомобилей.

СВЯЗАННЫЙ: Признаки неисправности датчика температуры всасываемого воздуха (IAT)

6.Датчики кислорода

Датчики кислорода, также известные как датчики O2, измеряют вашу топливно-воздушную смесь из выхлопных газов и эффективность каталитического нейтрализатора (CAT). Один кислородный датчик измеряет состав воздуха перед CAT, а другой измеряет состав воздуха после CAT.

Если снижения выбросов недостаточно, он сообщает контроллеру ЭСУД о необходимости ремонта, показывая на приборной панели индикатор проверки двигателя.

СВЯЗАННЫЙ: 5 симптомов неисправного датчика кислорода (O2)

7.Датчики детонации

Датчики детонации гарантируют, что ваш двигатель не пострадает от детонации или так называемой детонации. Детонация или детонация в двигателе автомобиля опасны для внутренних частей и требуют очень дорогостоящего ремонта.

Это также может быть из-за пропусков зажигания или поломки компонентов, но если датчик детонации вашего двигателя что-то слышит — у вас проблема.

СВЯЗАННЫЙ: 5 симптомов неисправного датчика детонации

8. Датчики положения коленчатого вала / распределительного вала

Установка синхронизации двигателя

основана на идеальной симфонии между коленчатым валом и распределительным валом, а соответствующие датчики положения позволяют блоку управления двигателем точно знать, где находится каждый из них.Если эти позиции не соответствуют тому, чем они должны быть, вам нужно знать об этом как можно скорее.

У вас часто бывает один датчик на распредвале и один на коленчатом валу. Однако в некоторых моделях автомобилей есть только датчик положения коленчатого вала.

СВЯЗАННЫЙ: 6 признаков неисправности датчика положения коленчатого вала

9. Датчик положения дроссельной заслонки

В настоящее время соединение между педалью акселератора и корпусом дроссельной заслонки полностью связано с помощью электроники, а не кабеля.Поэтому на корпусе дроссельной заслонки есть датчик положения дроссельной заслонки для измерения угла поворота дроссельной заслонки.

Датчик положения дроссельной заслонки сообщает ECM, как именно открыта дроссельная заслонка. Таким образом, если есть проблема между педалью и дроссельной заслонкой, это не приведет к сбросу тонны топлива и повреждению двигателя из-за заедания дроссельной заслонки.

СВЯЗАННЫЙ: 5 симптомов неисправного датчика положения дроссельной заслонки (TPS)

10. Датчик абсолютного давления в коллекторе

Датчик вашего датчика абсолютного давления в коллекторе (MAP) делает именно то, что кажется, — он измеряет давление в коллекторе.Это продвигает ваш датчик массового расхода воздуха на один шаг вперед, измеряя, сколько воздуха на самом деле попадает в ваш двигатель. Это важный компонент в двигателях с впрыском топлива, поскольку он оптимизирует соотношение топлива для достижения наилучших характеристик.

Он также выполняет работу датчика давления наддува и измеряет давление турбонаддува, если он установлен в вашем автомобиле.

СВЯЗАННЫЙ: 10 симптомов неисправного датчика MAP

11. Датчик давления топлива

Датчик давления топлива измеряет давление топлива в напорной топливной магистрали или на топливной рампе.Скорее всего, он будет установлен на вашей топливной рампе, но иногда он также может быть установлен на топливной магистрали. Для модуля управления двигателем критически важно измерять давление топлива, поскольку повышение давления приведет к более богатой топливной смеси, а более низкое давление приведет к более бедной топливной смеси.

Сам датчик часто бывает довольно дешевым, но его замена может оказаться громоздкой, если вы не являетесь опытным механиком. (Может вытечь много топлива).

СВЯЗАННЫЙ: 5 симптомов неисправного датчика давления в топливной рампе

12.Датчик уровня охлаждающей жидкости

Если в вашем автомобиле недостаточно охлаждающей жидкости, он может перегреться. Вот почему большинство автомобилей оснащено датчиком уровня охлаждающей жидкости, что позволяет избежать проблем еще до того, как отправиться в путь. Если в вашем автомобиле недостаточно охлаждающей жидкости, датчик уровня охлаждающей жидкости загорится индикатором проверки двигателя, а иногда и не даст вам завести двигатель.

Датчик уровня охлаждающей жидкости расположен на вашем бачке с охлаждающей жидкостью.

13. Датчик NOx

Датчик Nox измеряет объем NOx в выхлопных газах.Этот датчик не устанавливается на многие модели автомобилей. Обычно вы можете найти их в Volkswagen, Audi, Seat и Skoda. Датчик Nox установлен на выхлопной трубе и блоке управления под пластиковой крышкой.

Для замены датчика NOX, к сожалению, часто приходится заменять и блок управления для него. Блок управления и датчик часто являются дорогостоящими, и замена может быть немного сложной, потому что датчик имеет тенденцию ржаветь и застревать.

14. Датчик температуры выхлопных газов

Датчик температуры выхлопных газов часто устанавливается в дизельных двигателях.Его цель — измерение температуры выхлопных газов до и после противосажевого фильтра для оптимизации регенерации противосажевого фильтра. В зависимости от модели двигателя автомобиля у вас часто бывает от 1 до 4 датчиков температуры выхлопных газов.

Датчики устанавливаются на выхлопной трубе и выпускном коллекторе, а иногда и на турбокомпрессоре. Датчики часто довольно дороги, их трудно достать и заменить; они часто ржавеют и застревают.

15. Датчик давления наддува

Датчик давления наддува измеряет давление наддува во впускных трубопроводах наддува.Этот датчик есть только в том случае, если ваш автомобиль оборудован турбонаддувом или нагнетателем.

Датчики давления наддува часто бывают дешевыми и могут быть легко заменены на большинстве моделей автомобилей. Доступ к некоторым моделям автомобилей может быть затруднен, если они установлены на впускном коллекторе.

Сводка

Хотя этот список не является исчерпывающим из всех различных датчиков, которые вы можете найти в автомобиле, это одни из самых распространенных и наиболее вероятных проблем, с которыми вы столкнетесь.

Но просто помните, что хотя эти автомобили могут время от времени вызывать у вас головную боль, они предотвращают возникновение еще более серьезных проблем и выход из строя вашего двигателя!

❤️ Руководство по всему, что вам нужно знать о датчиках в автомобилях ❤️

Современные автомобили оснащены множеством датчиков. Благодаря этим датчикам в автомобилях бортовые компьютеры могут принимать решения на основе того, что происходит внутри и снаружи автомобиля, поскольку они контролируют практически все.Они выполняют разные задачи, например, выявляют и предотвращают потенциальные проблемы до того, как они вызовут проблемы. Эти датчики были разработаны, чтобы убедиться, что ваш автомобиль работает плавно, эффективно и безопасно.

Авторемонт стоит ДОРОГОЙ

По мере чтения вы узнаете, сколько датчиков обычно имеется в автомобиле, что они делают, где они расположены и как убедиться, что они работают должным образом.

Сколько датчиков в машине?

Согласно отчету, рыночный спрос на автомобильные датчики может составлять более 26 миллиардов долларов и на момент написания этой статьи продолжает расти.

Датчики

устанавливаются по всему автомобилю, чтобы соответствовать современным стандартам безопасности и эффективности, а также соответствовать новым экологическим стандартам и требованиям.

По мнению экспертов, количество датчиков, используемых в транспортных средствах, будет увеличиваться по мере увеличения количества электронных систем. До сих пор на каждом автомобиле было от 60 до 100 датчиков, и мы можем с уверенностью предположить, что эти цифры будут увеличиваться по мере того, как автомобили становятся умнее.

Фактически, в недавнем отчете говорится, что количество датчиков, как ожидается, достигнет 200 на автомобиль в соответствии с текущими тенденциями.

Как работает датчик в автомобиле?

Это органы чувств автомобиля. Являясь основным компонентом электронных систем управления, они предназначены для регистрации физических или химических переменных и преобразования их в электрические сигналы. Подобно тому, что мы упоминали ранее, с помощью этих датчиков бортовые компьютеры принимают решения на основе электрических сигналов или собранных данных.

Какие датчики используются в автомобилях?

С развитием технологий датчики позволяют современным транспортным средствам стать безопаснее и чище, чем когда-либо.Они предоставляют ключевую информацию для эффективного и чистого сгорания топлива в двигателе. Таким образом, они значительно снижают выбросы выхлопных газов и расход топлива. Наконец, датчики в автомобилях поддерживают надежное функционирование высокоэффективных систем доочистки выхлопных газов, таких как сажевый фильтр, управляемый трехкомпонентный каталитический нейтрализатор или каталитический нейтрализатор DeNOx.

Типы датчиков

С годами количество различных типов датчиков, используемых в автомобилях, значительно увеличилось.Было замечено много новых типов датчиков, особенно в области электроники для удобства и безопасности.

В основном датчики можно классифицировать следующим образом:

• Датчики положения (датчики угла / расстояния)
• Датчики ускорения
• Датчики скорости и скорости
• Датчики температуры
• Датчики давления
• Датчики крутящего момента и силы
• Датчики газа
• Расходомеры

• Датчики кузовной электроники автомобиля
  • Скорость вращения колеса
  • Износ тормозных накладок
  • Скорость трансмиссии
  • Уровень охлаждающей жидкости / Уровень моторного масла
  • Скорость, пройденные расстояния

• Датчики управления двигателем
  • Датчик импульсов, коленчатый вал
  • Положение распределительного вала
  • Расходомер воздуха
  • Температура всасываемого воздуха / Наружная температура / Внутренняя температура
  • Температура охлаждающей жидкости
  • Положение дроссельной заслонки
  • Датчики детонации
  • Давление во всасывающем трубопроводе
  • Датчики кислорода

• Подушка безопасности и датчики столкновения

Датчики положения (датчики угла / расстояния)

Они используются для захвата следующих позиций:

• Угол поворота руля
• Уровень заполнения топливного бака
• Дроссельная заслонка
• Ускоритель педали тормоза
• Угловые положения и расстояние в дизельных ТНВД
• Угол наклона и тд.

Радарные и ультразвуковые датчики, используемые для расчета расстояний до препятствий в современных системах помощи водителю, также могут быть включены в эту категорию.

Датчики ускорения

Эти датчики регистрируют ускорение кузова автомобиля и используются в системах пассивной безопасности и системах стабилизации движения.

К пассивным системам безопасности относятся:

• Натяжители ремня безопасности
• Роликовые штанги
• Подушки безопасности

Системы стабилизации движения включают:

• Антиблокировочная система тормозов
• Электронная система контроля устойчивости или ESC, также известная как электронная программа стабилизации или ESP

Датчики скорости и скорости

Эти датчики используются для расчета следующего:

• Частота вращения распределительных валов
• Коленчатые валы
• Колеса
• Дизельные насосы высокого давления

Датчики скорости рыскания также относятся к этому классу или категории.Датчик скорости рыскания — это устройство, которое работает как гироскоп, которое измеряет скорость движения автомобиля, его вертикальную ось и угловую скорость. Угол между скоростью автомобиля и курсом называется углом увода, который соответствует скорости рыскания.

Датчики температуры

Именно эти датчики отвечают за считывание показаний температуры. Они измеряют следующее:

• Температура внутри и окружающей среды
• Температура охлаждающей жидкости
• Температура всасываемого или наддувочного воздуха
• Температура моторного масла
• Температура испарителя или система кондиционирования
• Температура воздуха в шинах и т. Д.

Датчики давления

Датчик этого типа используется для контроля различных видов давления, например:

• Давление топлива
• Давление в тормозной системе
• Давление в шинах
• Давление заправки или всасывания
• Давление регулирования для автоматической коробки передач
• Давление в гидросистеме рулевого управления с усилителем или антиблокировочной тормозной системы (ABS)
• Давление хладагента для системы кондиционирования воздуха

Датчики крутящего момента и силы

Датчик этого типа используется для измерения сил, например:

• Привод
• Усилие на педали
• Вес пассажиров автомобиля — для адаптивных удерживающих систем
• Крутящий момент рулевого управления и тормозные усилия

Датчики газа

Датчики, подобные этому, определяют состав выхлопных газов или обнаруживают опасные вещества в поступающем свежем воздухе.Есть два типа этого датчика, в том числе:

• Датчик кислорода
• Датчик оксида азота (NOx)

Расходомеры

Расходомеры

используются для определения потребности в топливе и количества воздуха, всасываемого двигателем.

Датчики бортовой электроники

Скорость вращения колеса

Используется системами GPS для вычисления пройденного расстояния, а также системами безопасности движения, такими как ASR и ABS, в качестве значения скорости.

Износ тормозных накладок

Датчик износа тормозов обычно находится на тормозных накладках и подвержен такому же износу. Индикатор износа сообщает водителю, что тормозная накладка изношена и достигнут предел износа.

Скорость передачи

Датчик трансмиссии определяет скорость трансмиссии. Блок управления использует сигнал скорости для точного управления давлением переключения во время переключения и для определения того, какая передача должна быть включена, когда.

Уровень охлаждающей жидкости / уровень моторного масла

Для повышения комфорта и безопасности эксплуатации, уровни охлаждающей жидкости, омывающей жидкости и моторного масла контролируются датчиками уровня. Эти датчики отправляют сигнал на блок двигателя, который затем включает световой индикатор.

Скорость, пройденное расстояние

Датчик расстояния используется для определения скорости движения. Обычно устанавливается на заднюю ось или трансмиссию.Полученная информация необходима для круиз-контроля, контроля скольжения гидротрансформатора и спидометра.

Датчики управления двигателем

Датчик импульсов, коленчатый вал

Датчик, определяющий положение коленчатого вала и частоту вращения коленчатого вала, называется датчиком коленчатого вала. Для расчета импульса зажигания и впрыска блок управления использует значения, которые фиксирует коленчатый вал.

Положение распределительного вала

Датчик распредвала расположен на головке блока цилиндров.Он сканирует коронную шестерню распределительного вала. Затем используется информация, например:

• Для начала впрыска
• Для сигнала включения электромагнитного клапана
• Для системы впрыска форсунка / насос
• Для контроля детонации в зависимости от цилиндра

Расходомер воздуха

Измеритель устанавливается между впускным коллектором и корпусом воздушного фильтра. Он измеряет воздушную массу, всасываемую двигателем. Эта переменная дает основу для расчета количества топлива, которое требуется двигателю.

Температура всасываемого воздуха / Наружная температура / Внутренняя температура

Температура окружающего воздуха фиксируется датчиком температуры воздуха. Измеренные значения используются в качестве поправочных значений для системы впрыска или для управления различными системами, например, системой кондиционирования воздуха. В зависимости от температуры воздуха, которую необходимо измерить, место установки будет отличаться. Например, датчик температуры всасываемого воздуха расположен в воздуховоде всасываемого воздуха.

Датчик температуры охлаждающей жидкости

Этот датчик крепится на винтах в системе охлаждения. Он регистрирует температуру через наконечник датчика, который выступает в охлаждающую жидкость. Блок управления использует это значение для адаптации количества топлива, впрыскиваемого в двигатель.

Датчики дроссельной заслонки

Эти датчики крепятся к оси дроссельной заслонки. Они отслеживают угол открытия дроссельной заслонки. На основе этих значений электроника двигателя вычисляет количество впрыскиваемого топлива на основе других факторов.

Датчики детонации

Неконтролируемая форма сгорания в бензиновом двигателе называется детонацией. Его необходимо проверять и регулировать, так как продолжительный стук может повредить двигатель. На основе сигналов напряжения датчиков детонации блок управления двигателем регулирует точку воспламенения в диапазоне чуть ниже предела детонации. Датчики детонации всегда контролируются блоком управления.

Давление во всасывающем трубопроводе

Датчики давления во впускном трубопроводе измеряют разрежение во впускном трубопроводе после клапана и отправляют эту информацию в блок управления двигателем в виде электрического сигнала.Это значение вместе со значением датчика температуры воздуха комбинируется, чтобы можно было рассчитать всасываемую воздушную массу.

Датчики кислорода

Чтобы всегда обеспечивать оптимальную смесь сгорания, кислородный датчик измеряет несгоревшее содержание кислорода в выхлопных газах.

Датчики удара подушки безопасности

Широко распространенным типом сенсора является электромеханическая конструкция — шарико-трубчатая конструкция с газовым демпфированием.Датчик, удерживаемый на месте небольшим магнитом, представляет собой небольшую трубку с переключателем на одном конце и позолоченным стальным шариком на другом. Как только датчик получит мощный толчок, достаточный для того, чтобы оторвать шарик от магнита, шарик скатится по трубке, ударит по переключателю и замкнет цепь. Трубка наклонена вверх, поэтому мяч может вернуться в исходное положение после удара.

Паника или резкое торможение сами по себе не могут вызвать срабатывание подушки безопасности — они срабатывают только при столкновении.Фронтальные подушки безопасности обычно предназначены для срабатывания при лобовых или почти лобовых столкновениях средней и тяжелой степени, которые описываются как столкновения, сравнимые со столкновением с твердым твердым препятствием на скорости от 8 до 14 миль в час или выше, что эквивалентно удару по припаркованному автомобилю аналогичного размера. примерно от 16 до 28 миль в час или выше.

Как узнать, неисправен ли датчик подушки безопасности?

Подушки безопасности

— одна из важнейших функций безопасности автомобиля, и всегда следует следить за тем, чтобы они находились в хорошем рабочем состоянии.

Как только водитель вставляет ключ и заводит автомобиль, модуль управления подушками безопасности оценивает цепь датчика подушки безопасности и определяет, правильно ли она работает. Контрольная лампа подушки безопасности загорается на приборной панели всякий раз, когда автомобиль заводится, указывая на то, что датчик работает нормально. Тем не менее, если индикатор продолжает гореть после того, как автомобиль завелся, это означает, что возникла проблема.

Вот наиболее распространенные способы определения проблем с подушками безопасности:

Наиболее частым и видимым признаком является то, что на приборной панели горит или мигает индикатор подушки безопасности.Это означает, что функция подушки безопасности отключена.

• Проверить с помощью диагностического прибора

Самый лучший и самый точный способ проверки датчиков подушек безопасности — это диагностический сканер. По мнению экспертов, это разумный шаг — доставить ваш автомобиль к проверенному специалисту или в авторемонтную мастерскую, чтобы точно выяснить, что является причиной проблемы.

Примечание:

Мультиметры

не следует использовать при проверке подушек безопасности, так как это может вызвать срабатывание подушек безопасности.

• Подушка безопасности Разряжена резервная батарея

Если аккумулятор вашего автомобиля недавно разряжен, существует большая вероятность, что резервный аккумулятор подушки безопасности также разряжен, что может привести к миганию индикатора на приборной панели. Эта проблема легко исчезнет после полной зарядки аккумулятора автомобиля. Тем не менее, вам все равно придется удалить ошибку программного кода с помощью диагностического инструмента.

• Неисправность часовой пружины подушки безопасности

За счет постоянного переплетения с рулевым колесом часы подушки безопасности поддерживают согласованность между подушкой безопасности и электропроводкой.
