Коробки передач с двойным сцеплением (DCT или DSG)

Коробка с двойным сцеплением состоит из двух механических коробок, филигранно соединенных между собой. Каждая коробка имеет свое сцепление и шестерни. Обычно коробка А отвечает за передачи 1, 3, 5, (7), а коробка Б — за передачи R, 2, 4, 6.

Сцепление в коробке DSG бывает либо «мокрое» (погружено в масло), либо «сухое» (находится снаружи коробки). Когда вы едете на третьей передаче (задействована коробка А), коробка Б уже готовит вторую или четвертую (коробка делает выбор в зависимости от скорости автомобиля). Когда подходит момент переключения на вторую или четвертую передачу, происходит не переключение (передача уже включена в коробке Б), а лишь сцепление. Сцепление коробки А разъединяется, а Б —соединяется, то есть все происходит одновременно. В этом и заключается преимущество коробки этого типа — в быстром и плавном переключении.

В Европе коробки DSG распространены очень широко, в Азии и США — меньше. По мере развития технологии такие коробки начали устанавливать и в грузовые автомобили, что позволило им расширить свою географию и область применения.

Особенность этих коробок еще и в том, что в некоторых моделях нужно использовать два или даже три разных типа масла — отдельно для гидросистемы, сцеплений, механической части. В них важно не перепутать, какое масло куда заливать.

Аналогично всем остальным типам АКПП, автопроизводители и здесь используют собственную терминологию:

VW/Seat/Škoda DSG
Audi S-tronic
BMW DualTronic
Ford Powershift
Hynday Ecoshift
Mitsubishi Twin Clutch SST ja Duonic ja Sporttronic
Porsche PDK jne.

ПЛЮСЫ: небольшая масса и габариты, более дешевое производство, очень быстрое переключение передач.

МИНУСЫ: ограниченная толерантность к крутящему моменту, менее удобна, чем коробка с гидромуфтой, чаще требует обслуживания и ремонта.

Больше об этих коробках вы узнаете, посмотрев это видео:

Почему «роботы» с двумя сцеплениями скоро вытеснят все остальные коробки

А где еще они есть?

Нужно сказать, что идея использования мультидискового сцепления в «роботах» все сильнее захватывает умы производителей. Свои наработки есть у Mercedes: на SLS устанавливается 7-ступенчатая SpeedShift, коробка размещается в «хвосте» автомобиля и связана с двигателем карбоновым карданным валом. BMW в январе 2008-го представила M3 с коробкой производства Getrag, с двойным сцеплением от BorgWarner.

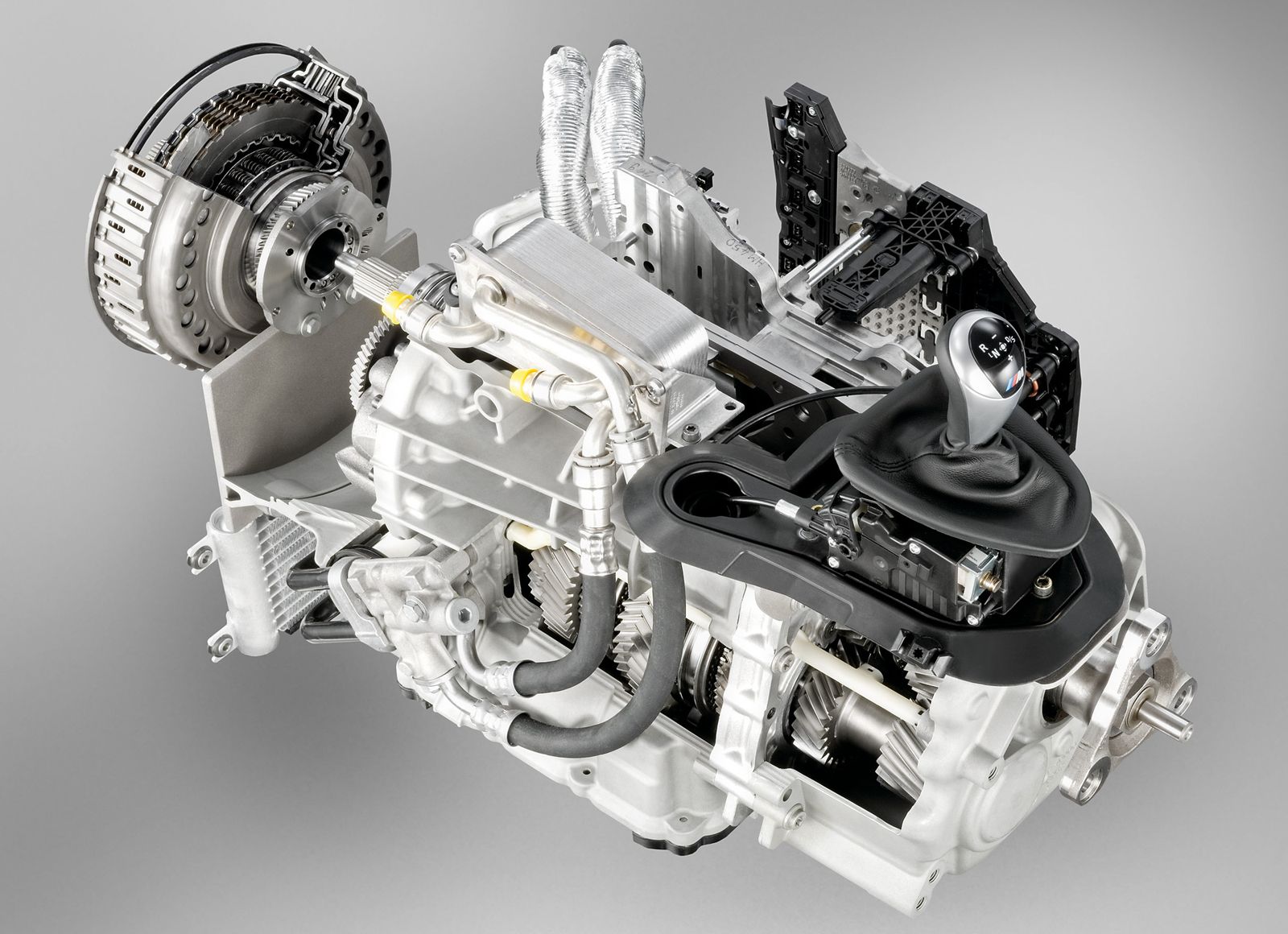

Позднее такая коробка появилась на BMW Z4 и доступна к заказу на купе 335i. FIAT/Chrysler в 2009-2010 году запустил в производство сухую, двухдисковую коробку с индексом С635, с предельной нагрузкой 350 ньютонов на метр. Этот «робот» вживили в AlfaRomeo MiTo. PSA Peugeot Citroën уставливает DCT-коробки на Peugeot 4007 и Mitshubishi Outlander, производства Getrag. Появление многодисковых коробок анонсировали и китайские автопроизводители BYD и QOROS.

Достоинства и недостатки

К бесспорным достоинствам мультидисковых АКПП относятся: быстродействие, минимальная задержка при переключении передач, экономия топлива, непрерывность тяги, возможность осуществления ручного управления.

К недостаткам можно отнести сложность конструкции и, как следствие, высокую стоимость. Для двигателей с тягой более 350 Н*м (+/- 50 Н*м) коробку приходится делать с мокрым картером, то есть со смазкой, что еще сложнее и дороже.

Преселективные коробки достаточно хорошо себя показали при размеренной езде и при ускорении, а вот при движении в городском трафике, из пробки в пробку, плавность переключения может вызывать отдельные вопросы.

Альтернативы

«Робот» с одним сцеплением

Роботизированная коробка передач по сути — обычная механическая коробка, в которой процессом переключения передач руководит электроника. Относительно недорогая коробка дешевле классического «автомата». Плюс тут, пожалуй, один — меньше рычагов управления. По сравнению с «механикой» ниже скорость переключения и выше расход топлива, а по сравнению с «автоматом» плохая плавность хода, то есть переключения обычно сопровождаются ощутимыми толчками.

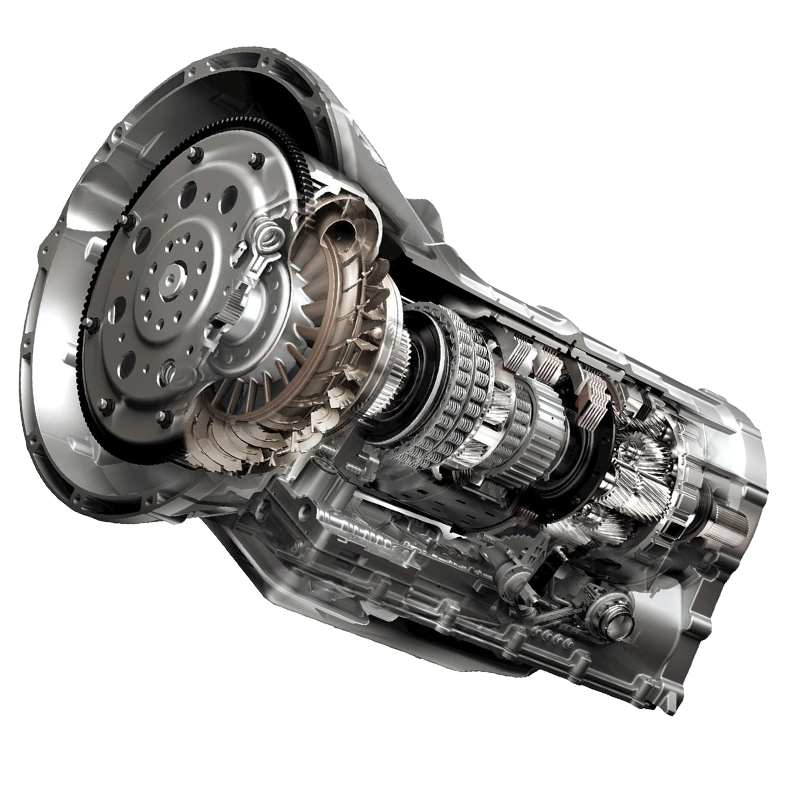

Классический «автомат» (то, что все привыкли называть АКПП)

Он состоит собственно из гидротрансформатора и набора планетарных передач. Шестерни располагаются по окружности ведущего вала, по типу планет вокруг Солнца, и находятся в постоянном зацеплении. Блокируя ту или иную пару шестерней, можно менять передаточное отношение, скорость вращения выходного вала. Гидротрансформатор выполняет роль сцепления между двигателем и трансмиссией. С той лишь разницей, что отсутствует жесткая кинематическая связь. Передачи переключаются плавно, но и потери мощности на проскальзывании велики, отчего страдает динамика разгона и расход топлива.

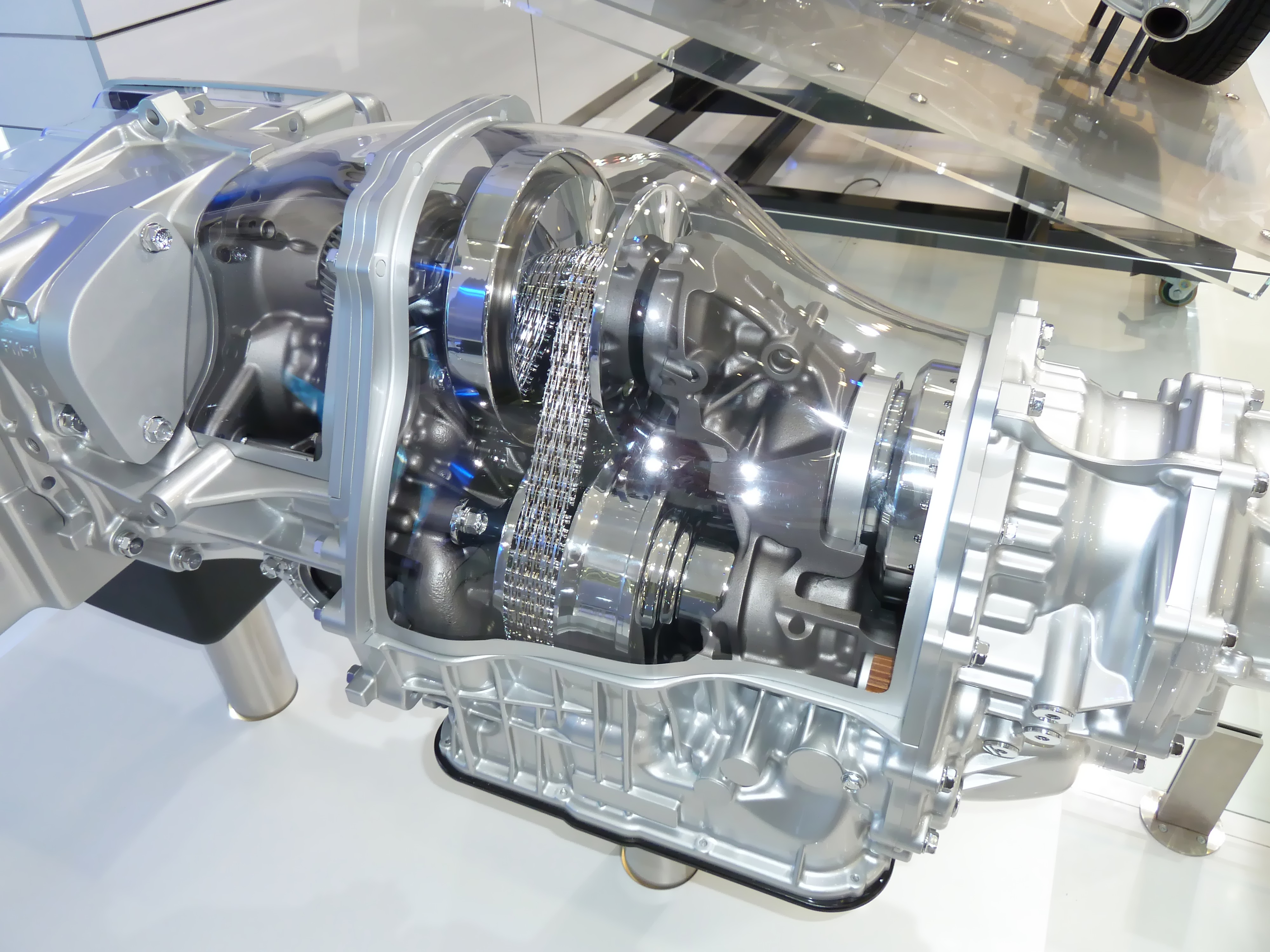

Вариатор

Вариатор считается бесступенчатой трансмиссией. В любой коробке передач чем больше пар из ведомых и ведущих шестерней (передач), тем лучше. Это позволяет максимально эффективно использовать возможности двигателя в сочетании с топливной экономичностью. В идеале таких пар должно быть бесконечное множество. Создать бесконечную коробку передач, конечно, невозможно, но есть альтернативное решение.

AT, CVT, DCT: в чем различия?

Сейчас коробки «автомат» быстрыми темпами завоевывают свою популярность на рынке автомобильной промышленности. Механика по-прежнему актуальна, но постепенно вытесняется автоматическим управлением, представленным множеством вариантов технических решений. Существует немало видов современных автоматических коробок передач, которые отличаются друг от друга конструктивно, параметрами работы. Какие их технологий являются самыми перспективными и определяют будущее современных автоматических передач?

AT – традиционная система передач, с которой все и началось. Впервые она была установлена более 60 лет назад в США и стала пользоваться популярностью при комплектации практически всех легковых автомобилей. Она была оснащена всего тремя скоростными режимами. Модификация произошла лишь в начале 1980-х, когда была добавлена еще одна скорость. Сейчас традиционная АТ по-прежнему используется, но в шести- и восьмиступенчатом варианте. Принцип работы системы основан на сочетании двух конструктивных элементов: преобразователь крутящего момента на гидродинамическом принципе и планетарные шестерни. Конвертер крутящего момента состоит из трех частей: колесо с приводом, соединенные с передачей турбины, статор, увеличивающий крутящий момент.

Современные коробки автоматического переключения скоростей оснащены функцией энергосбережения. Например, гидротрансформатор может быть оснащен механической блокировкой, в состав может быть включена система контроля, отключающая двигатель от автомата, когда машина стоит на месте. Электронная система тормоза и сцепления, которой оснащены современные коробки, также повышает эффективность их эксплуатации. Сейчас большой популярностью пользуются восьмиступенчатая АКПП и уже ведутся разработки в области производства девятиступенчатой коробки, предназначенной для переднеприводных автомобилей.

Автоматические коробки с двойным сцеплением стали популярны в последнее десятилетие. Это при том, что первая подобная конструкция появилась еще в 1980 году. Конструктивно она состоит из двух отдельных коробок. Функция первой заключается в передаче крутящего момента нечетных величин, а другой – в передаче четных. Каждая очередная передача осуществляется с точным контролем переключений между сцеплениями.

Популярность Dual Clutch Transmission, коробок с двойным сцеплением, обусловлена их способностью делать автомобиль идеально управляемым без прерывания крутящего момента. Причина, по которой эти устройства долгое время не использовались после своей первой установки на легковое авто в 80-х, заключается в отсутствии на тот момент необходимых технологических решений. Проблема была решена после их разработки и внедрения.

Еще один тип автоматических коробок, которые являются альтернативой АКПП, — CVT, вариаторная трансмиссия. Она была изобретена в 1950-х годах в Голландии. Конструктивно это два шкива, соединенных ремнем из стали. На первых этапах такие коробки затрудняли эксплуатацию автомобиля на высоких скоростях. Это сопровождалось большим расходом энергии. Но современные CVT значительно модернизировались благодаря внедрению новых технических решений и лишены этого минуса.

DCT – роботизированные коробки, за которыми
будущее. Ее работой управляет электронный блок, сводя действия водителя к
минимуму.

Коробка передач DSG с двойным сцеплением от Volkswagen

Появление коробки передач DSG от Volkswagen опередило время. Будучи одним из первопроходцев на автомобильном рынке, Volkswagen разработал коробку передач с двойным сцеплением ДСГ, рассчитанную на серийное производство. Коробка передач DSG с переключением без прерывания потока мощности делает вождение приятным, что обеспечивает динамичное ускорение по трассе без рывков.

Коробка передач DSG сочетает в себе сильные стороны автоматической и механической коробок передач, автоматически выбирая оптимальный режим трансмиссии. Эта коробка передач позволяет достичь значительной экономии топлива, так как всегда «выбирает» минимально затратный и в тоже время максимально эффективный по КПД режим работы силового агрегата. Воплощение идеальной эффективности: когда выходная мощность двигателя преобразуется непосредственно в скорость.

Главное достоинство DSG — плавное ускорение без прерывания потока мощности во время переключения передач. DSG обеспечивает прямое переключение передач, динамичное ускорение для поездок в спортивном стиле, а также пониженный расход топлива.

DSG от Volkswagen представляет собой 6- или 7-ступенчатую коробку передач для всех классов автомобилей, выпускаемых Volkswagen, и потому вызывает повышенный интерес покупателей.

Спортивная альтернатива механической КПП

По итогам проведенных драйв-тестов новая DSG Volkswagen столь же динамична, как и механическая коробка передач. Это становится ясно с первого взгляда на стрелку спидометра: только автомобиль с DSG может настолько плавно разгоняться до предельной скорости.

При таком ускорении водитель получает удовольствие от спортивного вождения, а плавное переключение передач повысит уровень комфорта. Кроме того, в повседневных ситуациях, например во время обгона, DSG повышает безопасность за счёт больших резервов мощности.

Коробка передач с двойным сухим сцеплением — это свобода выбора для любого
стиля вождения автомобиля. DSG — это больше, чем простая автоматическая коробка передач. Она сочетает в себе преимущества автоматической и механической коробок передач.
Это выражается в том, что водитель может сделать выбор дважды: сначала он выбирает режим работы ДСГ — нормальный или спортивный. Затем он делает выбор между автоматическим и ручным переключением передач.

Нормальный режим DSG

Роботизированная коробка передач словно «читает» мысли водителя. При включении рычага КПП в положение «D», «Движение», выбирается «нормальный режим» DSG. При этом в коробке уже выбраны нужные передачи, которые переключаются автоматически за доли секунды и без прерывания потока мощности. Это наилучший режим для комфортного управления автомобилем, поскольку передачи сменяются неощутимо и никаких дополнительных действий со стороны водителя не требуется.

Спортивный режим DSG

При переводе коробки передач в спортивный режим «S» («Sport») электронный блок управления удерживает низшие передачи. Переключения на повышенную передачу не происходит до тех пор, пока автомобиль не выйдет на более высокую скорость и двигатель не раскрутится.

Подбор передаточных чисел

Оптимальный момент переключения осуществляется благородя наилучшему подбору передаточных чисел.
Точный подбор передаточных чисел позволяет добиться наилучших динамических характеристик трансмиссии. Блок управления коробки передач подбирает оптимальную точку переключения в зависимости от активированного режима, оборотов двигателя, скорости автомобиля и положения педали акселератора.

В результате можно избежать потерь мощности и повысить экономичность.

Снижение расхода топлива

Помня о своей ответственности перед покупателями, Volkswagen разработал инновационную коробку передач DSG, позволяющую экономить топливо и снижать количество вредных выбросов.

В сочетании с двигателем TSI коробка передач DSG снижает расход топлива на 22%, таким образом уменьшая выбросы CO2. Даже по сравнению с классической механической коробкой передач DSG обеспечивает существенную экономию топлива, которая достигает 10%.

Преимущества для автовладельцев

Конструктивные решения трансмиссии с двумя сцеплениями предлагаются и для автомобилей малого класса, и для представителей «высших» сегментов: 7-ступенчатая коробка DSG для двигателей с крутящим моментом до 250 Н/м больше подходит для автомобилей малого и среднего классов, например для Volkswagen Polo седан в комплектации GT, Volkswagen Passat B8, или Volkswagen Jetta в комплектациях Трендлайн и Хайлайн.
6-ступенчатая коробка DSG для двигателей с крутящим моментом до 350 Н·м соответствует ожиданиям покупателей, интересующихся автомобилями высших сегментов с более мощными двигателями, например, Volkswagen Tiguan 1.4TSI BlueMotion.

Разработав DSG, Volkswagen обеспечил водителям, предпочитающим динамичный, спортивный стиль вождения, ускорение без прерывания потока мощности, причем переключение передач почти неощутимо.
Коробка передач DSG, обеспечивающая снижение расход топлива и выбросы CO2, немаловажный фактор для тех, кто заботится об окружающей среде.
Водители, которые много времени проводят за рулём, могут расслабляться за рулем свое автомобиля с DSG, наслаждаясь простотой управления.
Новые высокотехнологичные разработки Volkswagen позволили добиться в ДСГ наилучшего сочетания рабочих преимуществ механической и автоматической коробок передач.

Что обеспечивает комфорт движения авто с DSG?

Плавное ускорение;
Непрерывный поток мощности;
Дополнительные функции переключения передач;
Большие резервы мощности;

Как коробка передач DSG повышает экономичность машины?

Обеспечивая рациональное вождение, ДСГ снижает расход топлива, и способствует защите окружающей среды;
ДСГ способствует использование всей выходной мощности двигателя, так как блок управления коробки передач подбирает оптимальный момент для переключения.

Коробка DSG: проблемы, плюсы и минусы

Что такое DSG? С немецкого аббревиатура DSG расшифровывается как «коробка непосредственного включения передач» (Direkt Schalt Getriebe). Часто ее называют «преселективной», то есть умеющей держать готовые передачи для следующего переключения.

Идея создания такой КПП принадлежит французскому изобретателю Адольфу Кегрессу. В 30-х годах прошлого века автомобильный инженер сотрудничал с компанией Citroen. Он предложил ставить агрегат с двумя сцеплениями и гидромеханическим управлением на переднеприводный Citroen Traction Avant. Новая трансмиссия не получила массового применения из-за сложной конструкции.

О достоинствах и особенностях коробки рассказал технический консультант Фольксваген Фаворит Хофф Максим Пономаренко.

Принцип работы DSG

Принципиальное отличие преселективной АКП от других — в двух сцеплениях, оперативно переключающих передачи. В «механике» или роботизированной коробке для смены передачи диск сцепления отсоединяется от маховика, водитель или роботизированный компьютер выбирает нужную «скорость», и после этого диск встает на место. За это время крутящий момент на коробку не передается и автомобиль теряет в динамике.

Система DSG позволяет избавиться от провалов мощности. В основе коробки работа двух валов, расположенных соосно: первый — полый, а второй — внутри него. Двигатель соединен с каждым из них через свое, отдельное многодисковое сцепление — тоже внешнее и внутреннее. На первичном, то есть внешнем валу, закреплены шестерни четных передач (2-, 4-, 6-й), на внутреннем — нечетных — 1-, 3-, 5-й и передача заднего хода.

Когда автомобиль стартует, к вращающемуся маховику прижимается диск с нечетным рядом, а диск с четными «скоростями» разомкнут. Во время разгона вычислительный блок коробки дает команду приготовить вторую передачу, чтобы в момент ее включения отсоединить диск нечетного ряда и моментально пустить в работу диск четного. Настроенное управление переключением позволяет не терять крутящий момент.

Роботизированная коробка передач DSG 6 встала на конвейер Volkswagen в 2003 году. Двойное сцепление на ней работало масляной ванне, получив название «мокрого». Масло в такой коробке отбирает часть мощности, увеличивая расход топлива. В 2008 году немецкий автоконцерн представил семиступенчатую DSG 7 с «сухим» сцеплением.

Преимущества DSG

Коробка DSG за счет оптимальных режимов включения нужных «скоростей» позволяет снизить расход топлива. Автомобили с ней потребляют примерно на 10% меньше горючего, чем машины, на которых обычная коробка переключения передач.
Отличительная особенность всех подобных трансмиссий — динамичное ускорение. Для переключения передачи вверх коробке нужно всего 8 мс, у нее отсутствует эффект резиновой тяги как на гидромеханических АКП.
Ездить на DSG можно в мануальном режиме, то есть переключать передачи вручную.
Такая АКП на 20% легче аналогичной гидромеханической трансмиссии.

Недостатки DSG

Стоимость АКП сказывается на цене авто, заметно увеличивая ее.
Недешевая замена масла (на шестиступенчатой коробке) каждые 60 тысяч километров. Полный объем — 6,5 литров.

Преселективная коробка устанавливается на разные модели и марки, объединенные под именем автоконцерна Volkswagen: Audi TT (A1, A3, A4, S4, A5, A7, A6, Q5, R8), SEAT Ibiza (León, Altea), Škoda Octavia (Superb, Yeti), Volkswagen Polo (Golf, Jetta, Touran, New Beetle, Passat, Passat CC, Sharan, Scirocco, Caddy).

Расширенная гарантия на DSG

Среди многих автовладельцев закрепилась сомнительная слава коробки с двумя сцеплениями. Само наименование DSG превратилось в символ ненадежной конструкции с затратным ремонтом. На самом деле Volkswagen давно взял сложившуюся ситуацию под контроль. Важный шаг в сторону контроля качества — масштабная сервисная акция.

Концерн дает расширенную гарантию на семиступенчатые коробки, выпущенные до 1 января 2014 года. По словам представителей автоконцерна, обозначенный срок соответствует появлению на конвейере модернизированной трансмиссии без типичных проблем прошлого поколения. Особые условия обслуживания ограничены 150 тысячами пробега или 5 годами возраста механизма. В сервисную акцию входит замена синтетического масла минеральным — менее агрессивным по отношению к электронным компонентам. При этом обновляется прошивка блока управления АКП. Обнаруженные неисправности устраняются бесплатно — это касается ремонта, замены отдельных элементов или трансмиссии в сборе.

В любом случае аббревиатуры DSG не стоит бояться: при должном уровне обслуживания она не подведет, а по числу достоинств «умный робот» выигрывает у классической АКПП. А еще коробка ДСГ потребует меньше денег на ремонт в сравнении с обычным «автоматом».

Какие неисправности характерны для ДСГ?

Самая частая проблема — толчки при смене передачи, сопровождающие движение. Диски сцепления слишком резко смыкаются и машину дергает. Второй известный недостаток — вибрация при старте, лязг, скрежет и другие посторонние шумы во время смены скоростей.

Главная причина некорректной работы семиступенчатой трансмиссии — ее «сухое» сцепление. Оно быстро изнашивается из-за тяжелых условий эксплуатации в плотном городском трафике, с заторами на небольшой скорости. Поэтому у вопроса «как эксплуатировать DSG?» есть один очевидный ответ — избегать режима «газ-тормоз», ведь главный враг робота суть пробка.

Среди прочих проблем: износ втулок валов, вилки выключения сцепления, нарушенные контакты соленоидов, грязь на датчиках и масло в антифризе.

Как определить неисправность ДСГ при покупке автомобиля с пробегом?

Не включаются отдельные передачи — коробка «перескакивает» их.
Переключение передач сопровождается ударами — коробка «пинается».
При движении раздается гул.
Машина вибрирует на старте.
Осмотр на подъемнике показывает, что из коробки подтекает масло.

Если есть подозрение на некорректную работу коробки, стоит заказать дополнительную проверку, или отложить такой вариант.

Доверяйте свой выбор проверенным площадкам автомобилей с пробегом. FAVORIT MOTORS — это команда опытных специалистов, чьи результаты подтверждены первыми местами в рейтингах продаж. Мы продаем подготовленные машины, прошедшие детальную диагностику. У них нет скрытых неисправностей и «прозрачная» юридическая история. Вы приобретаете автомобиль, в точности соответствующий Вашим ожиданиям, точно подходящий для Ваших задач.

Как работает роботизированная коробка передач — ДРАЙВ

Чтобы ответить на этот вопрос, придётся вспомнить устройство обычной механической коробки передач. Основу классической «механики» составляют два вала — первичный (ведущий) и вторичный (ведомый). На первичный вал через механизм сцепления передаётся крутящий момент от двигателя. Со вторичного вала преобразованный момент идёт на ведущие колёса. И на первичный, и на вторичный валы посажены шестерни, попарно находящиеся в зацеплении. Но на первичном шестерни закреплены жёстко, а на вторичном — свободно вращаются. В положении «нейтраль» все вторичные шестерни прокручиваются на валу свободно, то есть крутящий момент на колёса не поступает.

Перед включением передачи водитель выжимает сцепление, отсоединяя первичный вал от двигателя. Затем рычагом КПП через систему тяг на вторичном валу перемещаются специальные устройства — синхронизаторы. При подведении муфта синхронизатора жёстко блокирует на валу вторичную шестерню нужной передачи. После включения сцепления крутящий момент с заданным коэффициентом начинает передаваться на вторичный вал, а от него — на главную передачу и колёса. Для сокращения общей длины коробки вторичный вал часто делят на два, распределяя ведомые шестерни между ними.

Упрощённая схема работы 5-ступенчатой механической коробки передач.

Принцип действия роботизированных коробок передач абсолютно тот же. Единственное отличие в том, что смыканием/размыканием сцепления и выбором передач в «роботе» занимаются сервоприводы — актуаторы. Чаще всего это шаговый электромотор с редуктором и исполнительным механизмом. Но встречаются и гидравлические актуаторы.

Роботизированная КПП SensoDrive применяется на автомобилях марки Citroen.

Управляет актуаторами электронный блок. По команде на переключение первый сервопривод выжимает сцепление, второй перемещает синхронизаторы, включая нужную передачу. Затем первый плавно отпускает сцепление. Таким образом, педаль сцепления в салоне больше не нужна — при поступлении команды электроника всё сделает сама. В автоматическом режиме команда на смену передачи поступает от компьютера, учитывающего скорость движения, обороты двигателя, данные ESP, ABS и других систем. А в ручном — приказ на переключение отдаёт водитель при помощи селектора КПП или подрулевых лепестков.

Фирма Ricardo на примере «робота» Easytronic от модели Opel Corsa предложила заменить раздельные актуаторы для сцепления и выбора передачи одиночным электромагнитным актуатором. Благодаря этому уменьшились размеры и масса агрегата. И самое главное — механизм выбора передачи стал работать в восемь раз быстрее, а общий период разрыва потока мощности сократился до 0,35 с. Вверху — серийный Easytronic, внизу — рисунок разработки Ricardo.

Проблема «робота» — отсутствие обратной связи по сцеплению. Человек чувствует момент смыкания дисков и может переключить скорость быстро и плавно. А электроника вынуждена перестраховываться: чтобы избежать рывков и сохранить сцепление, «робот» надолго разрывает поток мощности от двигателя к колёсам во время переключения. Получаются дискомфортные провалы на разгоне. Единственный способ достичь комфорта при переключениях — сократить их время. А это, увы, означает рост цены всей конструкции.

Пионером массового использования преселективных коробок стал концерн Volkswagen, использующий DSG (S tronic у Audi) как на переднеприводных, так и на полноприводных моделях с продольно и поперечно установленными двигателями. Аббревиатура DSG (Direct Shift Gearbox — коробка прямого включения) стала нарицательным для коробок с двумя сцеплениями — хотя на самом деле это просто товарный знак.

Революционным решением стала появившаяся в начале 80-х трансмиссия с двумя сцеплениями DCT (dual clutch transmission). Рассмотрим её работу на примере 6-ступенчатой коробки DSG концерна Volkswagen. У коробки два вторичных вала с расположенными на них ведомыми шестернями и синхронизаторами — как у шестиступенчатой «механики» Гольфа. Фокус в том, что первичных валов тоже два: они вставлены друг в друга по принципу матрёшки. Каждый из валов соединяется с двигателем через отдельное многодисковое сцепление. На внешнем первичном валу закреплены шестерни второй, четвёртой и шестой передач, на внутреннем — первой, третьей, пятой и заднего хода. Допустим, автомобиль начинает разгон с места. Включается первая передача (муфта блокирует ведомую шестерню первой передачи). Замыкается первое сцепление, и крутящий момент через внутренний первичный вал передаётся на колёса. Поехали! Но одновременно с включением первой передачи умная электроника прогнозирует последующее включение второй — и блокирует её вторичную шестерню. Именно поэтому такие коробки ещё называют преселективными. Таким образом, включены две передачи сразу, но заклинивания не происходит, — ведущая шестерня второй передачи находится на внешнем валу, сцепление которого пока разомкнуто.

Состояние DSG при движении на первой передаче. Муфтами блокированы шестерни 1-й и 2-й передач.

Когда машина достаточно разгонится и компьютер решит повысить передачу, размыкается первое сцепление и одновременно замыкается второе. Крутящий момент теперь идёт через внешний первичный вал и пару второй передачи. На внутреннем валу уже выбрана третья. При замедлении те же операции происходят в обратном порядке. Переход происходит практически без разрыва потока мощности и с фантастической скоростью. Серийная коробка Гольфа переключается за восемь миллисекунд. Сравните со 150 мс на Ferrari Enzo!

Состояние DSG после переключения на 2-ю передачу. 3-я передача ожидает своей очереди.

Коробки с двойным сцеплением экономичнее и быстрее традиционных механических, а также более комфортны, чем «автоматы». Главный их недостаток — высокая цена. Вторую проблему — неспособность передавать большой крутящий момент — решили с появлением DSG фирмы Ricardo на 1000-сильном купе Bugatti Veyron. Но пока удел большинства суперкаров — «роботы». Хотя, например, коробка Ferrari 599 GTB Fiorano — не чета опелевскому Изитронику: время переключения у суперробота исчисляется десятками миллисекунд.

Роботизированная коробка AMG Speedshift, устанавливаемая на новейший SL 63 AMG, представляет собой модифицированный мерседесовский «автомат» 7G-Tronic. Только крутящий момент вместо тяжёлого и инертного гидротрансформатора передаёт одинарное многодисковое «мокрое» сцепление. Благодаря применению сложных электрогидравлических актуаторов время переключения составляет 0,1 с.

Сегодня коробки DCT есть не только у Фольксвагена, но и у компаний BMW, Ford, Mitsubishi и FIAT. Преселективные коробки признали даже инженеры Porsche, которые используют в своих машинах только проверенные технологии. Аналитики прогнозируют, что в будущем наиболее распространёнными трансмиссиями станут DCT и вариаторы. А дни третьей педали, похоже, сочтены — скоро она исчезнет даже из самых драйверских спорткаров. Человечество выбирает то, что удобнее.

Арсенал моделей Hyundai N пополнится «роботом» 8DCT — ДРАЙВ

Разговоры о двухпедальных версиях N-мобилей начались ещё в 2016-м, за год до премьеры хэтча Hyundai i30 N. Теперь оснащение «роботом» Велостера N (на фото) доказывают 14-секундный видеотизер и посты отделения Hyundai N в Инстаграме.

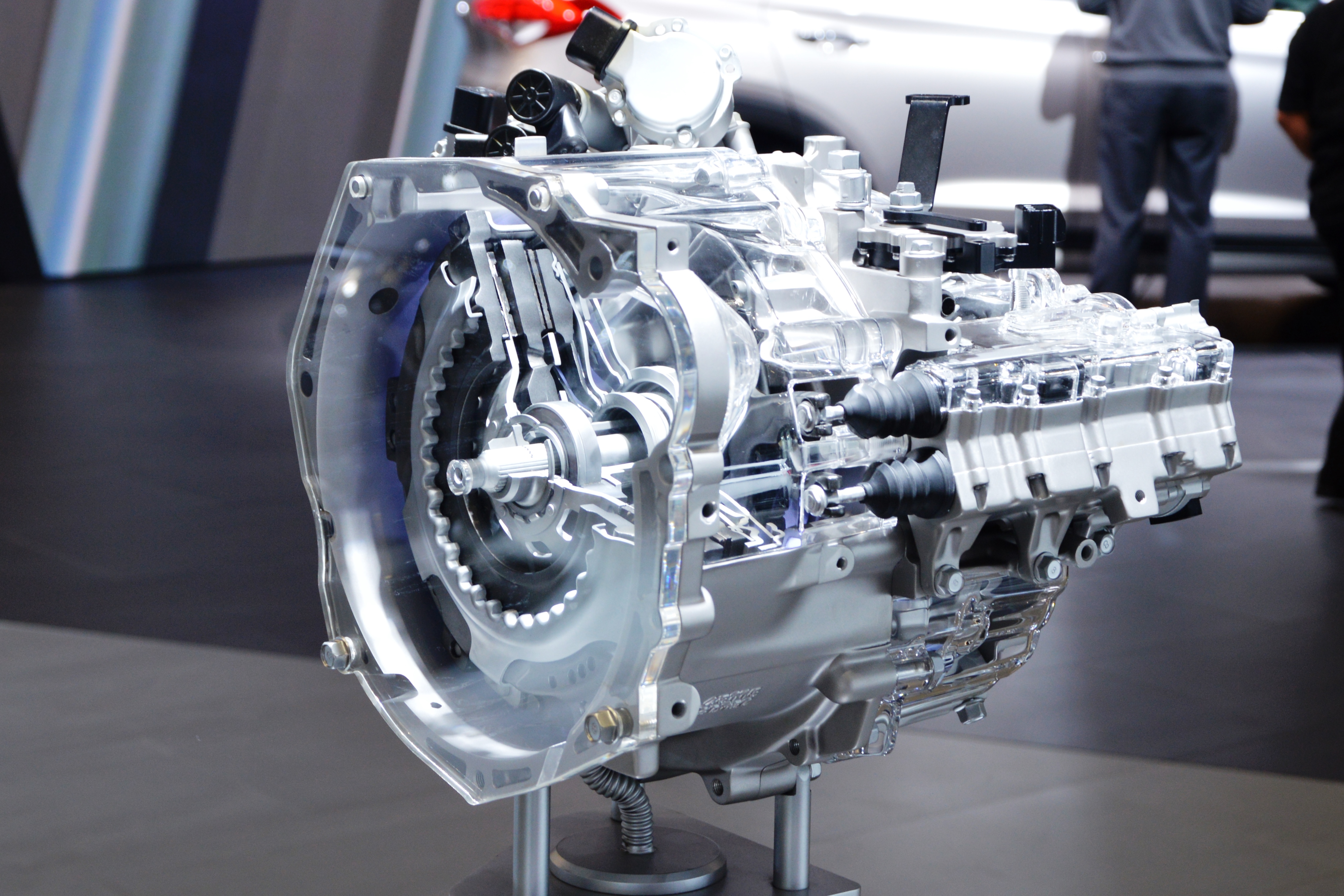

Восьмидиапазонный «робот» 8DCT с двумя «мокрыми» сцеплениями — совсем новый. Он дебютировал в феврале на «четвёртом» Kia Sorento. Официально подтверждено, что в 2020 году эта коробка появится на «заряженных» моделях Hyundai N, которые пока довольствуются безальтернативной «механикой» на шесть ступеней. Первым 8DCT получит хэтчбек Veloster N. За ним, по идее, последуют пятидверки i30 N, Tucson N и Kona N.

Новый 8DCT в сравнении с семиступенчатым «роботом» переваривает на 58% больше тяги. Другие преимущества — это оптимальное охлаждение сцеплений, электрический насос, масляный аккумулятор, трёхпроцентная экономия топлива и улучшение на 9% динамики разгона до сотни.

Роботизированная трансмиссия изначально заточена под двигатели семейства Smartstream, к которому турбочетвёрка Theta 2.0 T-GDI (250–275 л.с., 353 Н•м) не относится. Скорая замена двигателя на «энках» кажется маловероятной, хотя она позволит сделать ведущими все колёса, как на Фокусе RS. «Мы тестировали полный привод. У нас есть необходимые технологии, и цена машины может быть разумной. Но в настоящее время мы не планируем его внедрять, — говорил Альберт Бирманн в 2017 году журналу Top Gear. — Без большей мощности нет нужды переходить на полный привод». В ответ на вопрос об уровне отдачи, нужном для AWD-версии, Бирманн рассмеялся: «На данный момент я не знаю». Заметим, свежий турбомотор 2.5 T-GDi Smartstream в паре с 8DCT развивает 290 л.с., 422 Н•м.

Различия между DCT и традиционной автоматической коробкой передач

Если вам понравилась эта статья, поделитесь ею в своей любимой социальной сети или сохраните копию на своем устройстве.

Трансмиссия с двойным сцеплением (DCT)

существует уже много лет. По мере того как производители автомобилей стремятся еще больше повысить экономию топлива и характеристики трансмиссии, преимущества DCT по сравнению с традиционной автоматической коробкой передач становятся все более желательными. В этой статье мы объясним различия между DCT и традиционной автоматической коробкой передач.

Начнем с того же самого: DCT и традиционная автоматическая коробка передач переключают передачи автоматически. Для водителя нет педали сцепления, и обе приводятся в действие переключателем, в котором водитель выбирает Park, Reverse, Drive и некоторые варианты включения пониженной передачи или переключения передач вручную. На этом сходство заканчивается.

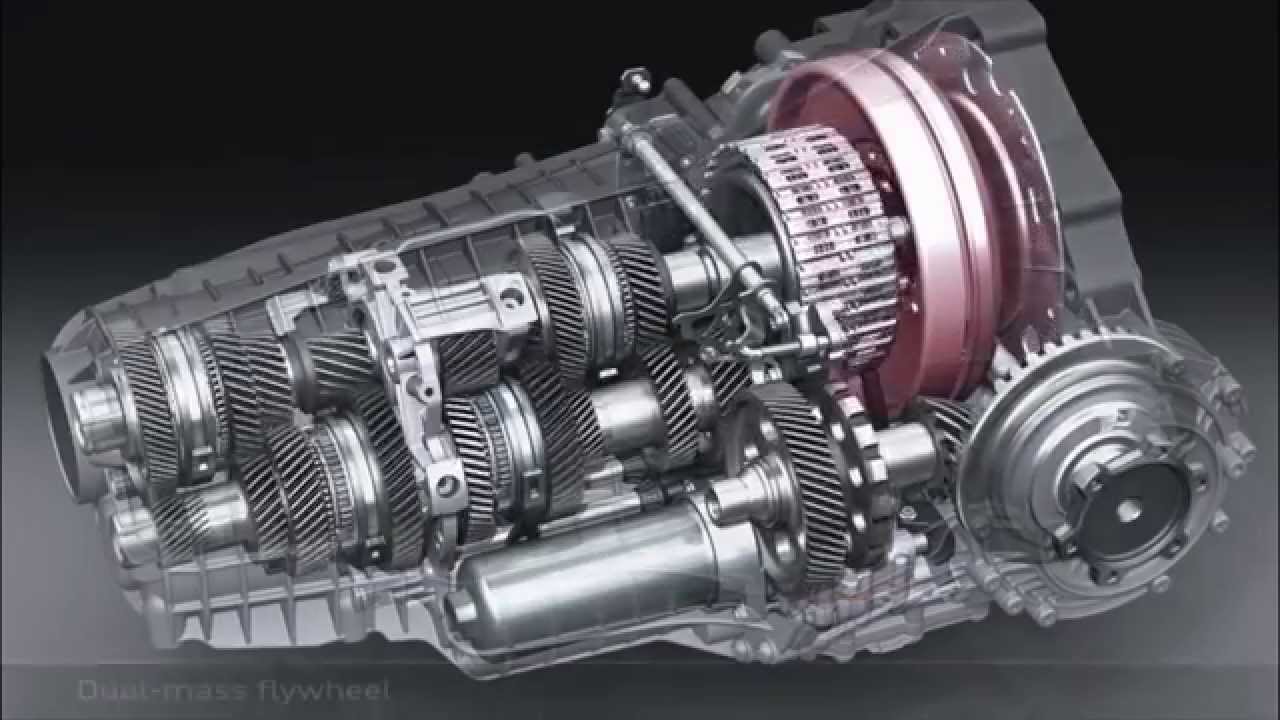

Как работает DCT

DCT имеет больше общего с механической коробкой передач, чем с традиционной автоматической коробкой передач.В этом видео показаны ключевые компоненты DCT и то, как через него проходит мощность от входного вала к выходному валу.

Как следует из названия «двойное сцепление», коробка передач с двойным сцеплением имеет два узла сцепления. Он также имеет два входных вала — один внутри другого. Муфты перемещаются на отдельных валах и используются для включения и выключения валов по отдельности.

Как и механическая коробка передач, DCT имеет синхронизаторы и вилки переключения. Разница в том, что вместо того, чтобы приводиться в действие водителем через переключатель коробки передач, вилки переключения передач перемещаются с помощью исполнительной системы и управляются электронным модулем управления трансмиссией или трансмиссией (ECM).Это одна из ключевых уникальных технологий в DCT, и это мозг передачи.

Обычно нечетные шестерни (первая, третья и т. Д.) Находятся на одном первичном валу, а четные шестерни — на другом. Это позволяет трансмиссии предварительно выбрать следующую передачу и быть готовой к следующему переключению на более высокую передачу. Это также то, что делает DCT способным к чрезвычайно быстрому переключению. По сути, трансмиссия уже переключилась, и переключение передач фактически сводится к отключению одного сцепления и включению другого.

DCT может быть либо традиционной продольной трансмиссией, используемой в типичных заднеприводных автомобилях, либо трансмиссией, которую также называют поперечной трансмиссией. Коробка передач совмещает в себе функции трансмиссии и ведущего моста и имеет внутренний дифференциал для передачи мощности на левый и правый полуоси. Хотя большинство трансмиссий используется в автомобилях с передним приводом, они также используются в автомобилях с высокими характеристиками с задним и средним расположением двигателя.

Есть как продольная, так и поперечная версии DCT.TREMEC TR-9080 DCT, используемый в Chevrolet Corvette Stingray 2020 года, является примером поперечной коробки передач DCT, которая объединяет дифференциал с трансмиссией.

Chevrolet Corvette Stingray 2020 года выпуска является примером трансмиссии DCT. Он оснащен TREMEC TR-9080 DCT, нашей первой 8-ступенчатой коробкой передач, которая включает в себя вложенное концентрическое сцепление и интегрированный дифференциал (механический или ограниченный проскальзывания с электронным управлением).

Пример продольной коробки передач DCT можно найти в Ford Mustang Shelby GT500 2020 года выпуска.GT500 оснащен 7-ступенчатой коробкой передач TREMEC TR-9070 DCT. Эта трансмиссия способна молниеносно переключаться всего за 80 миллисекунд.

Как работает автоматическая коробка передач

Гораздо сложнее объяснить, как работает автоматическая трансмиссия, но вот основы: для работы автоматической трансмиссии используются три основных системы: планетарные передачи, гидротрансформатор, а также муфты и муфты с системой управления. В дополнение к этим системам имеется масляный насос с шестеренчатым приводом, обеспечивающий гидравлическое давление для срабатывания.

Гидротрансформатор представляет собой гидромуфту. Он включает и отключает трансмиссию от двигателя, обеспечивая функцию сцепления в механической коробке передач. Он имеет два набора лопаток, одна из которых прикреплена к гибкой пластине, которая прикреплена болтами к задней части картера двигателя. Этот набор лопаток называется крыльчаткой. Второй крепится к первичному валу трансмиссии. Этот набор называется турбиной.

Когда гидротрансформатор вращается, масло внутри него выталкивается крыльчаткой к внешней окружности.По мере того, как давление масла по окружности увеличивается, масло выталкивается на лопатки турбины, создавая вращательное усилие. Чем быстрее двигатель вращается, тем большее давление масла прикладывается к турбине, увеличивая скорость турбины до тех пор, пока она в конечном итоге почти не станет равной скорости крыльчатки.

В современных гидротрансформаторах есть дополнительные компоненты. Вы можете увидеть, как работают крыльчатка и турбина, а также другие компоненты, в этом видео:

Теперь посмотрим на планетарный ряд. Это то, что дает автоматической коробке передач различные передаточные числа для создания Первой передачи, Второй, Третьей и так далее.

В планетарной передаче используется кольцевая шестерня, обычно три планетарных шестерни и центральная солнечная шестерня. Планетарные шестерни вращаются между солнечной шестерней и коронной шестерней. Конкретное передаточное число определяется диаметром шестерен и количеством зубьев. Каждая первичная шестерня в трансмиссии создается путем добавления еще одного планетарного ряда. За счет применения муфт коронная шестерня может вращаться, и в этом случае передаточное число не применяется к выходному валу, или она остается неподвижной, и передаточное число применяется.

Последний набор систем в традиционной автоматической коробке передач — это пакеты сцепления. Есть несколько пакетов сцепления, каждый из которых состоит из нескольких фрикционных дисков. Они применяются и сбрасываются за счет гидравлического давления и системы управления. Муфты удерживают и отпускают различные компоненты, включая входной вал, коронную шестерню и водило планетарных шестерен, чтобы выбрать желаемое передаточное число.

Традиционная автоматическая коробка передач имеет значительное проскальзывание через гидротрансформатор, пока гидротрансформатор не заблокируется, что обычно может происходить только при постоянной крейсерской скорости.Традиционная автоматическая трансмиссия также имеет внутренний гидравлический насос, и для его работы требуется определенная мощность двигателя. Эти две потери эффективности делают DCT более эффективным. DCT также производит впечатление механической коробки передач из-за прямого подключения мощности двигателя от входного вала к выходному валу.

Как лидер в области технологий и производства механических коробок передач, TREMEC гордится тем, что наши трансмиссии DCT используются в двух самых эффективных автомобилях, производимых американскими автопроизводителями.

Что такое коробка передач с двойным сцеплением (DCT)?

По своей сути трансмиссии с двойным сцеплением представляют собой своего рода гибрид механической и автоматической трансмиссий. Они больше похожи на механическую коробку передач, однако используют два сцепления (следовательно, двойное сцепление) для синхронизации переключения передач.

Чтобы лучше понять, как работает коробка передач DCT, лучше всего понять, как работает механическая коробка передач.При использовании механической коробки передач водителю необходимо часто выключать сцепление, чтобы иметь возможность переключать передачи. Сцепление работает, отсоединяя привод двигателя от трансмиссии на короткое время, чтобы передачи можно было переключать плавно. DCT работает с использованием двух сцеплений вместо одного, и оба управляются компьютером, поэтому нет необходимости в педали сцепления.

Коробка передач с двойным сцеплением управляется несколькими встроенными компьютерами. Эти компьютеры избавляют водителя от необходимости вручную переключать передачи, и весь процесс автоматизирован.В этом отношении DCT можно сравнить с автоматической коробкой передач. Основное отличие состоит в том, что DCT управляет нечетным и четным числом передач отдельно, что предотвращает отключение двигателя от прерывания потока мощности при переключении передач. Основное различие между коробкой передач DCT и традиционной автоматической коробкой передач состоит в том, что в трансмиссии DCT не используется преобразователь крутящего момента.

Чем DCT отличается от автоматической коробки передач?

Хотя трансмиссия с двойным сцеплением очень похожа на кабину автоматической трансмиссии, на этом сходство заканчивается.Фактически, DCT имеет больше общего с механической коробкой передач, чем с автоматической. Одним из основных преимуществ трансмиссии с двойным сцеплением является экономия топлива. Поскольку поток мощности от двигателя не прерывается, эффективность использования топлива увеличивается.

Подсчитано, что 6-ступенчатая коробка передач с двойным сцеплением может повысить топливную экономичность примерно на 10% по сравнению со стандартной 5-ступенчатой автоматической коробкой передач. Вообще говоря, это связано с тем, что преобразователь крутящего момента в типичной автоматической коробке передач рассчитан на проскальзывание, поэтому не вся мощность двигателя передается на трансмиссию все время, особенно при ускорении.

Чем DCT отличается от механической коробки передач?

Когда водитель переключает передачу с помощью механической коробки передач, на выполнение действия требуется примерно полсекунды. Хотя это может показаться не таким уж большим, но по сравнению с 8 миллисекундами, которые предлагают некоторые автомобили DCT, эффективность становится очевидной. Повышенная скорость при переключении передач делает DCT значительно быстрее, чем их аналоги с механической коробкой передач. На самом деле трансмиссия с двойным сцеплением работает так же, как и стандартная механическая трансмиссия.

Имеет как вспомогательный, так и входной валы, вмещающие шестерни. Также в нем есть сцепление и синхронизаторы. Основное отличие в том, что у DCT нет педали сцепления. Необходимость в педали сцепления устраняется благодаря тому факту, что гидравлика, соленоиды и компьютеры выполняют операцию переключения. Водитель по-прежнему может указывать компьютерной системе, когда выполнять определенные действия, с помощью кнопок, подрулевых переключателей или переключения передач. Это в конечном итоге улучшает общее впечатление от водителя и считается одним из наиболее динамичных доступных типов ускорения.

Чем DCT отличается от бесступенчатой коробки передач?

Многие современные автомобили оснащены вариатором. Бесступенчатая трансмиссия работает с помощью ремня, который вращается между двумя шкивами. Поскольку диаметр шкива изменяется, это позволяет использовать множество различных передаточных чисел шестерен. Отсюда он получает имя непрерывной переменной. Как и DCT, вариатор устраняет толчки при переключении из-за того, что водитель не переключает передачи.При увеличении или уменьшении скорости бесступенчатая трансмиссия будет соответствующим образом настраиваться для достижения максимальной производительности и эффективности.

Основное различие между DCT и CVT заключается в типе транспортного средства, в котором он установлен. Обычно бесступенчатая трансмиссия, как правило, используется в автомобилях с более низкими характеристиками, которые производятся в больших объемах. DCT чаще встречается в высокопроизводительных транспортных средствах, которые производятся в меньших объемах. Еще одно сходство между DCT и CVT, которое они называют, заключается в том, что они работают с максимальной эффективностью, особенно когда речь идет об экономии топлива и ускорении.

Подходит ли мне коробка передач с двойным сцеплением?

Выбор коробки передач с двойным сцеплением дает множество преимуществ. Конечно, ваши собственные предпочтения будут основным решающим фактором, но не исключайте DCT, не зная, как это может улучшить ваши впечатления от вождения.

Поскольку трансмиссия с двойным сцеплением все еще относительно новая, многие производители автомобилей используют свои собственные торговые марки. Для Seat, Skoda и Volkswagen он известен как DSG, Hyundai — EcoShift, Mercedes Benz — SpeedShift.Ford назвал его PowerShift, Porsche — PDK, а Audi — S-tronic. Если вы видите эти имена, связанные с любым интересующим вас автомобилем, это означает, что у них есть коробка передач с двойным сцеплением.

Улучшенное ускорение

Для переключения передач трансмиссии с двойным сцеплением требуется примерно одна десятая секунды, а это означает, что водитель испытывает улучшенное ускорение. Это улучшенное ускорение делает его популярным для высокопроизводительных автомобилей.Хотя коробки передач DCT существуют уже много десятилетий, их использование в основном предназначено для высокопроизводительных автомобилей, участвующих в автоспорте. Превосходная мощность и скорость, обеспечиваемые коробкой передач с двойным сцеплением, в настоящее время быстро становятся популярным выбором для многих новых марок и моделей автомобилей.

Более плавное переключение передач

Коробка передач

с двойным сцеплением идеально подходит для динамичного вождения. Компьютеры делают переключение передач чрезвычайно быстрым и прямым.Такое плавное переключение передач устраняет многие стуки и стуки, характерные для механических коробок передач.

Амортизатор переключения — обычное явление для автомобилей с механической коробкой передач, и DCT полностью исключает это. Одно из основных преимуществ, которое ценят многие водители, — это возможность выбирать, хотят ли они, чтобы компьютер выполнял переключение от их имени, или они хотели бы управлять им самостоятельно.

Мощность и КПД

Если сравнить трансмиссию с двойным сцеплением и стандартную автоматическую трансмиссию, то эффективность как по топливу, так и по ускорению увеличивается примерно на 6%.Переход с автоматического на ручной режим происходит плавно и позволяет водителю лучше контролировать процесс вождения. Для тех, кто ценит улучшенную мощность, эффективность, гибкость и возможности экономии топлива, автомобиль DCT легко предоставит все эти функции.

Как они работают и почему мы их используем

Спрос на механическую коробку передач в спортивных автомобилях высокого класса сокращается. Но мы это уже знали. Ferrari и Lamborghini давно отказались от механической коробки передач, и, похоже, многие другие высокопроизводительные автопроизводители поступают так же.Компания Porsche отказалась от коробки передач по индивидуальному выбору в автомобилях, которые раньше использовали только ее, например, в 911 GT3 и GT3 RS. Все эти руководства заменяются DCT или коробкой передач с двойным сцеплением. Кажется, что сейчас каждый покупатель хочет DCT, но кажется, что большинство из них на самом деле не знают, что это такое, или вообще не понимают их. Итак, давайте обсудим, что на самом деле представляет собой DCT, как он работает и почему он заменяет механическую коробку передач.

По сути, трансмиссия DCT — это автоматическая ручная трансмиссия, в которой используются две отдельные муфты, по одной из каждой нечетной и четной передач.Кажется, что DCT — это две механические коробки передач, помещенные в один корпус. Эти DCT обычно работают так же, как стандартная автоматическая коробка передач, с простым переключателем передач PRND и без педали сцепления.

Они также могут работать как автоматическая трансмиссия, переключая передачи самостоятельно, или могут управляться вручную с помощью лепестковых переключателей или отдельной заслонки на селекторе передач. Это работает так: в одном сцеплении включена передача с нечетным числом, компьютер определяет, какая передача с четным номером вам понадобится следующей, подготовьте второе сцепление для этой передачи и просто переключайте сцепления, когда придет время.

Идея состоит в том, чтобы дать покупателям возможность двигаться в автоматическом режиме, так же, как они делали бы это со стандартным автоматом с гидротрансформатором, или переключать передачи вручную, если они того пожелают. Трансмиссия с двойным сцеплением должна быть лучшим из обоих миров, и она примерно настолько близка, насколько мы когда-либо дойдем до этого.

Преимущества DCT — время смены, экономия топлива и простота эксплуатации. Современные DCT, такие как PDK Porsche или BMW DCT, могут успешно переключаться на повышенную передачу примерно за 60 миллисекунд.Это делает высокопроизводительные автомобили значительно быстрее, особенно когда разница во времени прохождения круга или четверти мили может достигать миллисекунд.

Современные DCT также намного более экономичны, чем ручные или стандартные автоматические коробки передач. И они предлагают гораздо более простой опыт. Водитель может двигаться в режиме «D», как на стандартном автомобиле, но как только появляется извилистая дорога, начинайте тянуть подрулевые лепестки, и трансмиссия мгновенно превращается в механическую. Вот почему автопроизводители используют их вместо руководств, поскольку клиенты, платящие невероятные суммы денег за высокопроизводительные автомобили, хотят получить самый простой и быстрый вариант.Кажется, идеально, правда?

Ну не совсем так. У трансмиссии с двойным сцеплением есть пара недостатков. Один из них — вес / размер. DCT очень тяжелые по сравнению с их альтернативами, и их сложнее правильно упаковать из-за их большого размера. Вес легко компенсируется полученной производительностью, но при этом их сложно упаковать. DCT также очень дороги.

Вариант трансмиссии DCT почти для любого автомобиля стоит пару тысяч долларов, поэтому покупатель действительно должен захотеть, чтобы он был в его машине, чтобы раскошелиться на одного.Обычно они являются единственной доступной автоматической коробкой передач, поэтому, если покупатель не хочет использовать свои собственные шестерни, он должен выложить дополнительные деньги за DCT. Но самый большой удар по трансмиссии с двойным сцеплением — это просто то, что это не механическая коробка передач.

Механические коробки передач долгое время были любимым оружием энтузиастов. Ничто не кричит «Я люблю машины!» более трех педалей и рычаг переключения передач. Механическая коробка передач по-прежнему остается лучшим способом почувствовать себя вовлеченным в автомобиль, которым вы управляете.Несмотря на ручное управление и быстрое переключение передач DCT, механическая коробка передач по-прежнему является более увлекательной и увлекательной для вождения.

Так что DCT — интересный выбор трансмиссии. С одной стороны, они предлагают невероятную производительность, простоту использования и лучшую экономию топлива. Но с другой стороны, они тяжелые, дорогостоящие и лишены эмоциональной связи с руководствами, которые они заменяют. Нет ошибочного выбора между коробкой передач с двойным сцеплением и механической коробкой передач, у обеих есть свои плюсы и минусы.

Я всегда считал, что выбор трансмиссии должен зависеть от автомобиля. Руководство лучше для чего-то более простого и олдскульного, например, BMW 1 или 2 серии, а DCT лучше для чего-то более технологичного и высокопроизводительного, например, Nissan GT-R. А что-то среднее — это просто ваше предпочтение. Но любой вариант, если вы можете наслаждаться автомобилем с ним, идеален.

Что такое коробка передач с DCT или двойным сцеплением?

Если вы изучали современные автомобили, то наверняка видели ссылки на трансмиссии с двойным сцеплением (DCT).И вы вполне могли спросить себя: «Что такое DCT? Что такое трансмиссия с двойным сцеплением?» Если вы достаточно молоды, вы также можете спросить себя: «Что такое сцепление?» Чтобы все это объяснить, давайте вернемся на минуту назад во времени.

Была эпоха, когда обучение вождению означало научиться овладевать тонкостями переключения передач вручную, одновременно манипулируя педалью сцепления, акселератором и рычагом переключения передач. Хотя акселератор (педаль газа) и селектор передач (переключатель) знакомы практически всем нынешним водителям, педаль сцепления может и не быть.

В автомобиле с механической коробкой передач муфта отключает двигатель от трансмиссии на некоторое время, чтобы водитель мог переключаться с одной передачи на другую. Водитель нажимает педаль сцепления, чтобы включить сцепление. При трогании с места в автомобиле с механической коробкой передач ваши ноги немного танцуют, когда вы включаете первую передачу или задний ход, отпускаете педаль сцепления и добавляете необходимое ускорение с помощью акселератора. Процедура требует определенных навыков, которые некоторым сложно освоить.

Таким образом, чтобы облегчить управление автомобилями, изобретатели и мастера искали способы автоматизировать процесс, чтобы машина выполняла то, что раньше выполнял водитель.

Сегодня переключением передач за нас занимаются несколько различных типов автоматических трансмиссий. Обычная автоматика использует преобразователи крутящего момента для облегчения переключения передач. Бесступенчатые трансмиссии (CVT) используют ремни или цепи и шкивы для управления передаточными числами. Тема этой статьи — коробка передач с двойным сцеплением (DCT) — внутренне работает аналогично механической коробке передач, но не требует от водителя нажатия педали сцепления.

Французский инженер Адольф Кегресс широко известен как отец DCT. В поисках эффективного способа автоматизации выбора передач в транспортных средствах он придумал концепцию, которая в конце 1930-х годов переросла в трансмиссию с двойным сцеплением, но вмешалась Вторая мировая война и помешала ему реализовать свою идею.

Идея начала обретать форму только в 1980-х годах. Как и во многих автомобильных улучшениях, движущими силами были гонки.

Porsche разработал коробку передач PDK (Porsche Doppelkupplungsgetriebe) в 1980-х годах и использовал ее в очень успешных гоночных автомобилях 962.В 1986 году 962 с коробкой передач PDK выиграл свою первую гонку чемпионата мира по спортивным прототипам в Монце в Италии и стал одним из самых известных гоночных автомобилей всех времен.

Коробка передач PDK с двойным сцеплением с тех пор стала основным элементом уличных автомобилей Porsche. Многие другие автомобили, ориентированные на производительность, теперь используют DCT.

Как мы уже говорили ранее, с точки зрения автомобилестроения, муфта отключает коленчатый вал двигателя от трансмиссии, поэтому водитель может переключаться с одной передачи на другую, не вызывая потенциального заклинивания механизма.

Коробка передач с двойным сцеплением имеет, что неудивительно, два сцепления. Почему? Поскольку DCT — это, по сути, две трансмиссии, работающие согласованно, каждая из которых требует сцепления по той же причине, по которой механическая коробка передач требует сцепления.

Кроме того, трансмиссии с двойным сцеплением не требуют, чтобы водитель вручную переключал одну передачу на другую с помощью рычага переключения передач. Вместо этого процесс выбора передачи автоматизирован, так что DCT может работать как автоматическая коробка передач.Но, как мы объясним, он не выбирает передачи так, как обычная автоматическая коробка передач с гидротрансформатором выполняет эту задачу.

Магия коробки передач с двойным сцеплением заключается в том, что она может очень быстро переключаться с одной передачи на другую. Это быстрое переключение возможно, потому что, когда передача включена в одну из двух внутренних трансмиссий в DCT, следующая передача предварительно выбирается во второй из двух внутренних трансмиссий и готова к немедленному включению.

Таким образом, переход с одной передачи на другую занимает всего миллисекунды, что делает переключение передач с помощью DCT намного быстрее, чем с традиционной механической коробкой передач или обычной автоматической коробкой передач. Это особенно полезно для спортивных и гоночных автомобилей, где доли секунды могут быть разницей между победой и поражением.

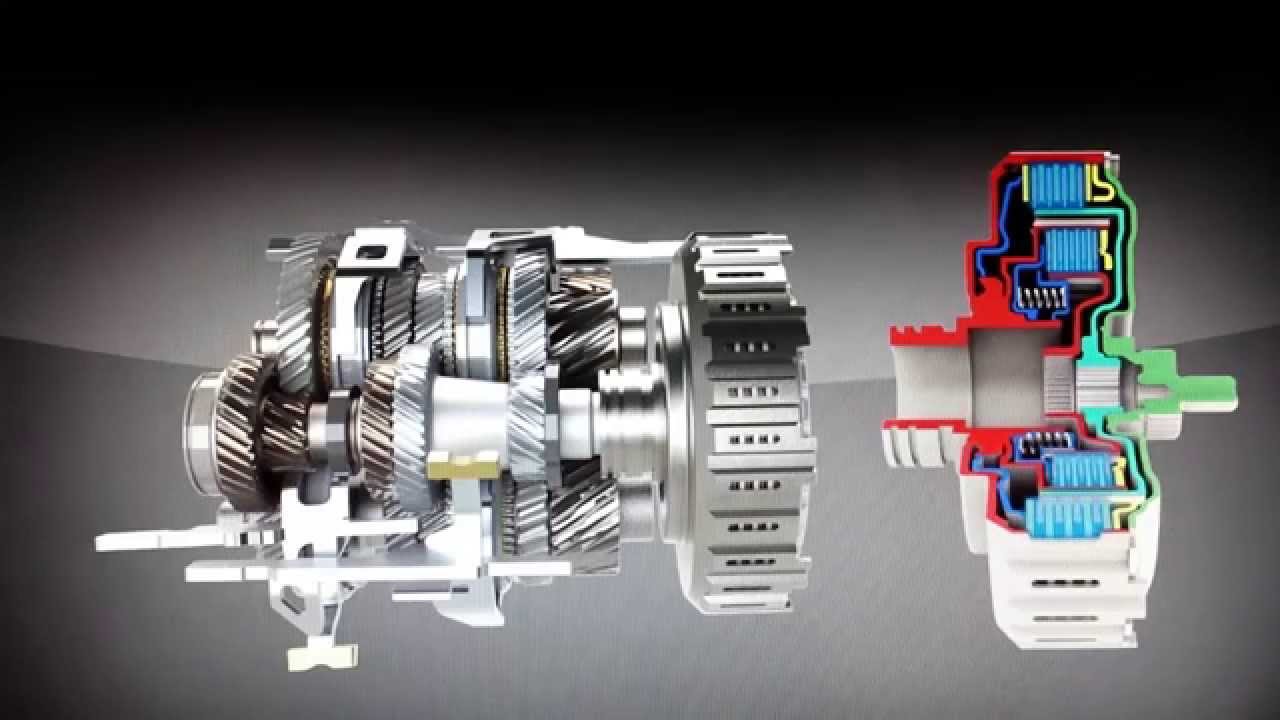

Коробка передач с двойным сцеплением имеет два сцепления, но без педали сцепления. В традиционной механической коробке передач включение сцепления требует, чтобы водитель использовал педаль сцепления.С DCT электроника управляет включением сцепления, отдавая команды внутренней гидравлике трансмиссии.

Каждое из двух сцеплений связано с одной или другой из двух внутренних трансмиссий. Чаще всего одна из этих трансмиссий содержит шестерни с нечетными номерами, а другая управляет шестернями с четными номерами. (Одна из трансмиссий также содержит заднюю передачу для резервного копирования.)

При движении автомобиля с DCT, в зависимости от выбранной передачи, одна из внутренних трансмиссий входит в зацепление с двигателем и приводит в движение автомобиль, в то время как другая отключается. от двигателя, но с предварительно выбранной для использования следующей передачей.Переключение передач происходит быстро и без прерывания потока крутящего момента через трансмиссию.

В типичном DCT при движении в автоматическом режиме трансмиссия предварительно выбирает следующую передачу, а затем выполняет все действия, необходимые для переключения между передачами. DCT будет включать и выключать две муфты по мере необходимости для переключения на повышенную передачу при ускорении и на пониженную при замедлении. Переключение передач происходит последовательно, то есть в числовом порядке, вверх и вниз. Тем не менее, DCT может быстро переключаться между полным диапазоном передач благодаря процессу предварительного выбора передачи с двойным сцеплением.

Помимо автоматического режима, современный DCT может также работать как ручной без сцепления. Это означает, что водитель может выбрать следующую передачу вручную, обычно с помощью рычагов (подрулевых переключателей) на рулевом колесе. Водителю не нужно использовать педаль сцепления или каким-либо образом включать сцепление. Электроника и гидравлика трансмиссии автоматически включают оба внутренних сцепления. Ручное переключение позволяет очень быстро переключать передачи вверх и вниз и дает водителю полный контроль над поведением трансмиссии.

Чем DCT отличается от других автоматических коробок передач? — Найдите лучшие автомобильные предложения!

В обычных автоматических трансмиссиях используется преобразователь крутящего момента для передачи мощности двигателя на трансмиссию и далее на ведущие колеса. По сути, гидравлическое устройство передачи крутящего момента, преобразователь крутящего момента обеспечивает передачу мощности, но также может отделять мощность от трансмиссии, когда двигатель работает на очень низких оборотах. Это позволяет водителям останавливаться и сидеть без дела, не выключая передачу.В DCT две муфты сцепления выполняют действие сцепления и разъединения.

Бесступенчатые трансмиссии (CVT) — это еще один тип автоматических трансмиссий, и они становятся все более популярными. В вариаторе используется система подвижных шкивов в сочетании с ремнем или цепью для регулировки передаточного числа в широком диапазоне. Трансмиссия CVT не предполагает дискретного переключения передач с одной на другую, как в обычном автоматическом или DCT. Вместо этого он может изменять передаточное число в зависимости от требований к мощности.

CVT обычно предлагают отличную топливную экономичность, но у них есть характеристики, которые некоторые водители считают нежелательными. Чтобы бороться с этим, автопроизводители обычно программируют определенные рабочие передаточные числа вариатора, делая ощущение ускорения и звук более похожим на обычную автоматическую коробку передач. Некоторые даже предлагают подрулевые переключатели, чтобы водитель мог контролировать заранее запрограммированные передаточные числа, например, в современных моделях Subaru.

В отличие от вариатора, коробка передач с двойным сцеплением переключает передачи, как обычная автоматическая коробка передач, но делает это быстрее и с гораздо меньшими потерями мощности при переходе.DCT также чувствует себя и звучит более удовлетворительно для ушей энтузиаста вождения.

Почему некоторые люди не любят коробки передач с двойным сцеплением — Найдите лучшие предложения по автомобилям!

Как и вариаторы, трансмиссии DCT обычно обеспечивают экономию топлива от хорошей до отличной по сравнению с другими типами трансмиссий, но у них есть несколько недостатков.

Некоторым водителям быстрое переключение передач с некоторыми DCT может показаться резким и неудобным
При переключении между задним ходом и движением DCT иногда может чувствовать себя неуверенно
Подобное колебание иногда проявляется во время начального ускорения с остановки
Dual трансмиссии с муфтой сцепления, как правило, не так хороши для ползания вперед на чрезвычайно низких скоростях на светофоре или постепенного движения вперед на парковочное место

По этим причинам многие автопроизводители предпочитают использовать в своих автомобилях традиционные автоматические трансмиссии с гидротрансформатором или вариаторы вместо DCT.Но для автомобилей с высокими характеристиками коробки передач с двойным сцеплением остаются популярным выбором.

Некоторые современные автомобили предлагают коробки передач с двойным сцеплением. Среди них Audi R8, Ford Mustang Shelby GT500, Nissan GT-R и Porsche 718 и 911. Но DCT не ограничиваются высококлассными спортивными автомобилями. Вы найдете их, например, в Kia Forte GT и Volkswagen GTI. Одно из самых странных применений этой технологии — в моделях Hyundai Ioniq Hybrid и Plug-in Hybrid.

Достижения в технологии обычных автоматических трансмиссий, похоже, угрожают будущей популярности трансмиссий с двойным сцеплением.Некоторые предсказывают, что все меньше и меньше моделей будут предлагать технологию DCT в будущем. Но те автомобили, у которых они сейчас есть, выигрывают от их способности быстро переключать передачи с минимальной потерей крутящего момента.

DCT против CVT против AMT

В настоящее время мы избалованы выбором при покупке нового автомобиля. Поиск автомобиля обычно начинается с того, что вы видите рекламу нового автомобиля и понимаете, что это то, что вы можете захотеть получить. Затем начинается поиск других, более интересных альтернатив.Но у каждой машины есть перестановка и комбинация функций, и иногда становится немного неприятно понять, что к чему, а что нет. Говорят даже, что Apollo 1 НАСА обладал меньшими характеристиками по сравнению с современным автомобилем. Возьмем, к примеру, выбор доступной автомобильной трансмиссии.

Автоматическая коробка передач

Что ж, не волнуйтесь! Я постараюсь помочь вам в покупке нового автомобиля, объяснив, какая автоматическая коробка передач вам больше всего подходит.Но сначала!

Также читайте: Вредные привычки, которые разрушают сцепление вашего автомобиля

Как работает автоматическая коробка передач автомобиля?

Прежде чем мы углубимся в типы автоматической трансмиссии, нам нужно знать, как работает автоматическая трансмиссия, чтобы лучше понять различные типы. Все базовые знания о том, что автоматическая коробка передач переключает передачи автоматически, не требует переключения рычага переключения передач или сцепления со стороны водителя.

Позвольте мне вкратце рассказать об автоматической коробке передач. Двигатель подключается к гидротрансформатору, который затем подключается к системе передач, а затем к трансмиссии. Система шестерен называется планетарной шестерней, которая состоит из шестерни посередине, называемой солнечной шестерней, и трех шестерен вокруг нее, называемых планетарными шестернями, которые покрыты кольцевой шестерней (отсюда и название). Эти детали вместе составляют автоматическую коробку передач.

Что такое гидротрансформатор?

Преобразователь крутящего момента с автоматической коробкой передач

Преобразователи крутящего момента являются жизненно важным компонентом автоматической коробки передач.Это работает немного сложно, но я скажу это как можно проще.

Внутри преобразователя крутящего момента есть части, которые работают в тандеме друг с другом.

Механизм гидротрансформатора

На внешней стороне гидротрансформатора есть маховик, который соединен с двигателем. Этот маховик вращает всю конструкцию. Вращение заставляет насос выталкивать жидкость с высокой скоростью. Эта жидкость заставляет турбину вращаться. Жидкость продолжает вращаться против часовой стрелки, разделенная на две части, и удерживается во вращении с помощью статора в центре.Турбина соединена с валом, который соединяется с остальной частью системы.

В насосе и турбине есть решетки, если можно, отверстия, которые помогают при движении. В насосе жидкость поступает в одно из отверстий и затем выбрасывается со скоростью, с которой вращается двигатель, а в случае турбины жидкость входит в отверстие и толкает турбину со скоростью, с которой жидкость был выброшен внутрь. Турбина вращается в противоположном направлении, поглощая крутящий момент, который несет жидкость.После того, как жидкость почти не имеет собственной энергии, она направляется к статору, который толкает ее к насосу. Затем энергия передается на зубчатую передачу.

Выглядит просто! Верно? Что ж, ребята, у меня для вас есть кое-что получше. Работа планетарной системы.

Предлагаемые для вас: FWD vs RWD vs AWD vs 4WD | Объяснение трансмиссии автомобиля

Как работает планетарная передача?

Лично я считаю, что это одно из лучших изобретений в автомобильной области, поскольку оно сделало возможной автоматическую трансмиссию.Итак, как это работает?

Система планетарной передачи

Как я уже сказал ранее, она называется планетарной, потому что она такая же, как то, что происходит во Вселенной. За звездой следуют планеты и вращаются вокруг нее с соответствующими скоростями. В планетарной зубчатой системе он имеет солнечную шестерню, три планетарных шестерни, одну кольцевую шестерню, которая покрывает их и соединена с тремя планетарными шестернями и одним водилом, который принимает выход.

Есть несколько примеров того, как работает система передач. Здесь полезно базовое понимание снаряжения, но я все равно расскажу об этом.Когда две шестерни соединены, они должны иметь одинаковую скорость, поскольку неравномерная скорость приведет к разрушению системы шестерен, поскольку зубья будут пересекаться. Теперь, если две шестерни должны иметь одинаковую скорость контакта, это означает, что если размер неравномерен, меньшая будет двигаться быстрее. Это важный момент в работе системы передач.

Планетарные передачи меньше солнечной шестерни. Скорость вращения солнечной шестерни будет ниже, чем скорость вращения планетарной шестерни, в свою очередь, заставляя коронную шестерню вращаться быстрее, чем солнечная шестерня.Это позволяет использовать несколько скоростей только с одним возможным входом, это один из возможных случаев.

Второй возможный случай, когда коронная шестерня остается неподвижной, а солнечная шестерня движется. Это заставит планетарную шестерню двигаться и вращаться, так как коронная шестерня не может двигаться.

Подробнее: Турбокомпрессор против нагнетателя | Основы GoMechanic

Есть еще несколько случаев, но этих двух должно быть достаточно, чтобы помочь вам понять, как работает система.Нам еще нужно поговорить о сравнении подтипов АКПП.

Какие бывают типы автоматической трансмиссии автомобиля?

Сейчас существует два типа систем передачи. Ручной и автоматический. И есть типы автоматических трансмиссий, которые я подробно объясню.

Есть три типа АКПП автомобилей:

Коробка передач с двойным сцеплением (DCT)
Бесступенчатая трансмиссия (CVT)
Автоматическая механическая коробка передач (АМТ).

DCT (коробка передач с двойным сцеплением)

DCT или трансмиссия с двойным сцеплением — действительно интересная деталь. Он немного тяжелее, так как в нем много движущихся частей и шестерен. Я объясню, как это работает, ниже:

A DCT (Коробка передач с двойным сцеплением)

Возьмем 6-ступенчатую коробку передач DCT. У него есть две муфты, которые контролируют четное и нечетное передаточное число, причем первая получает нечетный набор передач. Он также имеет два трансмиссионных вала, которые управляют теми передаточными числами, которые уже разделены: нечетный находится внутри четного и более длинного.Он также имеет часть, называемую кулачковыми муфтами, которые находятся рядом с шестерней и включаются, когда необходимо использовать соответствующее передаточное число.

Когда автомобиль заводится и двигатель заводится, и режим переключается на режим движения, ЭБУ включает первую передачу. Это означает, что сработает первое сцепление, и включится кулачковая муфта на первой передаче. Теперь интересно то, что кулачковая муфта следующей второй передачи также включена, однако она не будет вращать свой собственный вал, потому что муфта второй передачи не включена (есть две муфты, главная и кулачковая).Этот процесс продолжается, и так работает коробка передач с двойным сцеплением

Преимущества — комфорт водителя и экономичность. Переключение передач настолько плавное, что вы не почувствуете рывков при переключении передач. А поскольку в трансмиссии нет перерывов, она имеет более высокий КПД. Люди, которые предпочитают ручной режим из-за топливной экономичности, могут это понять и быть беззаботными. DCT также является самым быстрым и используется на автомобилях высокого класса и гоночных автомобилях.

Легкосплавные диски против стальных колес | Основы GoMechanic

CVT (бесступенчатая трансмиссия)

Вариатор

CVT бездушен.Не мои слова, но большинство моторхедов считают это плохим. Почему? Потому что это не дает никаких результатов. Что вы имеете в виду под выходом? Когда-нибудь разгоняете машину и чувствуете, как увеличивается скорость, в тот момент, когда вы переключаете передачу, когда частота вращения правильная и звук, который он издает. Если вам нравятся эти вещи и вы не водили вариатор, вам это тоже не понравится.

CVT имеет шкивную систему. Эта система шкивов обеспечивает бесконечное передаточное число, что позволяет ему иметь лучшую эффективность в системах автоматической трансмиссии лучше, чем DCT.В зависимости от частоты вращения коленчатого вала длина шкива изменяется при одновременном переключении передачи. Даже смещение шкива на миллиметр означает, что в игре задействовано новое передаточное число, что, по сути, дает ему бесконечное передаточное число.

Посетите канал GoMechanic на YouTube и подпишитесь на потрясающий автомобильный контент.

Вам могут понравиться приводные ремни | Основы GoMechanic

AMT (автоматическая механическая коробка передач)

AMT (Автоматическая механическая коробка передач)

AMT — самая успешная автоматическая трансмиссия в Индии.Maruti Suzuki продала более 6 тысяч автомобилей, оснащенных AMT. Означает ли это, что это лучшее из всех трех? На самом деле нет, это одна из более слабых систем, и единственное преимущество, которое она имеет перед другими, — это то, что она дешевле. Так что же у него перед другими, что делает его дешевле?

Нажатие на сцепление отключает двигатель от трансмиссии, позволяя переключать передачи, и этот процесс происходит каждый раз, когда вы меняете скорость. Выключение сцепления происходит автоматически с помощью гидравлических приводов. Соответственно изменяются разные передаточные числа

Рекомендуемое чтение: Очиститель топливной системы | Стоит ли покупать?

Какая автоматическая трансмиссия для автомобилей самая лучшая?

Перейти на DCT. Это дороже, и он есть в более дорогих автомобилях, но оно того стоит, если вы жаждете скорости и плавности хода с добавлением небольшого количества топлива. Его почти можно считать мастером на все руки, но он немного дороже. Нет. Стоит ли это затрат? Абсолютно!

Что выбрать ?

Если вы хотите повысить эффективность, выберите CVT как более эффективный. Практически без задержки переключения передач и с меньшим количеством движущихся частей и почти без простоев, она имеет лучшую эффективность, чем две другие системы, и является хорошим выбором, который может не понравиться некоторым людям, поскольку им требуется, чтобы автомобиль давал отдачу, пока они едут на полную наслаждайтесь опытом.Но если вы используете автомобили, чтобы добраться из пункта А в пункт Б, подумайте о вариаторе.

Если вам нужно ощущение переключения передач и отдачи от автомобиля, DCT с быстрым ускорением лучше, чем все остальное. Сам по себе имеет приличную эффективность, но по сравнению с вариатором ему не хватает.

AMT — хороший выбор, он легко доступен, поскольку он есть у большинства автомобилей начального уровня, и он на дешевле по сравнению с DCT и CVT. Не такой плавный, как CVT, и такой быстрый, как DCT, он все еще находит применение.

Каждая трансмиссия имеет свои преимущества и недостатки. Надеюсь, я смог помочь вам понять, как все это работает, чтобы вы могли принять более обоснованное решение .

Что такое коробка передач с двойным сцеплением? | Новости

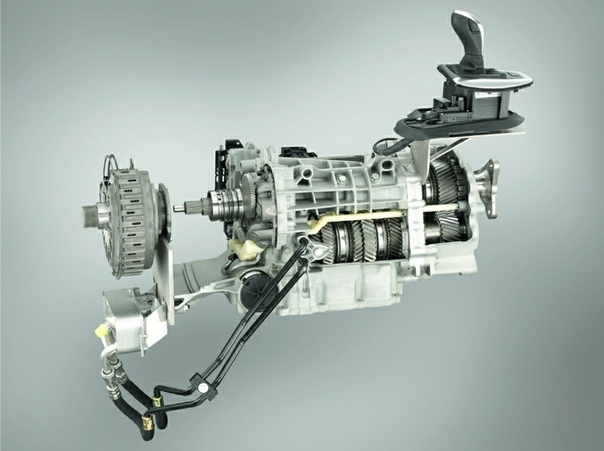

Коробка передач Porsche PDK с двойным сцеплением

Изображение производителя

Коробка передач с двойным сцеплением — это автоматическая механическая коробка передач с двумя наборами передач, каждая из которых приводится в действие отдельным сцеплением.

Связано: Ручные коробки передач дешевле ремонтировать и обслуживать, чем автоматические?

Одно сцепление управляет шестернями с нечетными номерами, другое — шестернями с четными номерами. Модуль управления трансмиссией (то есть компьютер) управляет автоматическим переключением трансмиссии, устраняя необходимость в педали сцепления, используемой на обычных механических трансмиссиях.

Когда одна передача включена в DCT, компьютер уже ставит в очередь следующую передачу, поэтому переключения могут быть более быстрыми и плавными, чем в обычной автоматической коробке передач с гидротрансформатором.Поток мощности к трансмиссии также остается постоянным в DCT, в отличие от механической трансмиссии, где нажатие педали сцепления для переключения передач прерывает поток мощности.

Автомобильные компании, предлагающие DCT, утверждают, что они сочетают в себе удобство автоматической коробки передач с эффективностью ручного управления (например, прямое включение передач вместо гидравлических муфт в автоматической коробке передач), и что DCT обеспечивают более высокую экономию топлива, чем обычная автоматика. Однако, как сообщает EPA: «Ваш пробег будет отличаться», поэтому увеличение расхода бензина не гарантируется с DCT.

Коробки передач

DCT работают полностью автоматически или позволяют водителю переключать передачи вручную с помощью лепестковых переключателей или рычага переключения передач. Некоторые владельцы транспортных средств могут не знать, что у них есть DCT, только то, что коробка передач переключается автоматически.

Ещё с сайта Cars.com:

Некоторые производители предлагают DCT, в том числе BMW, Hyundai, Mercedes-Benz, Porsche и Volkswagen, в частности, на моделях с высокими характеристиками, для которых приоритетными являются ускорение и отзывчивость коробки передач.

Однако некоторые производители остановились на традиционной автоматике, которая, по их словам, была усовершенствована, чтобы переключаться так же быстро, как и DCT, и может вместить до 10 передач для повышения экономии топлива. Другие использовали бесступенчатые автоматические трансмиссии, которые исключают традиционное переключение с помощью ряда установленных передач. Вместо этого вариаторы работают как реостаты, постепенно изменяя передаточные числа вверх или вниз, как на диммерном переключателе для фар.

Видео по теме:

Автомобили.Редакционный отдел компании com — ваш источник новостей и обзоров автомобильной отрасли. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Участник Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.com. Написать Рику

В чем разница между трансмиссиями CVT и DCT?

Добавлено 26 мая, 2020
Аарон Видмар
бесступенчатая трансмиссия, CVT, DCT, нужен ли моей машине вариатор, коробка передач с двойным сцеплением (DCT), должен ли я получить автомобиль с вариатором

Комментариев нет

_{Фото: News Wheel}

Трансмиссия автомобиля оказывает существенное влияние на его работу, и знание того, как работает трансмиссия вашего автомобиля, поможет вам правильно управлять им.

Новый двигатель на блоке : предварительный просмотр мощного нового двигателя Supra GT 2021 года, который взволновал поклонников

Очевидно, что механическая трансмиссия полагается на действия водителя с помощью ручки или подрулевых лепестков для переключения передач, но на современных автомобилях существует несколько типов автоматизированных трансмиссий, два из которых наиболее популярны — CVT и DCT.

Если вы не совсем понимаете разницу между вариатором и
DCT, вот простое объяснение.

Различия между коробкой передач

с двойным сцеплением и коробкой передач с двойным сцеплением.бесступенчатая коробка передач

Коробки передач

также называют коробками передач, потому что они содержат ряд передач, которые система «переключает» между собой при распределении мощности. Механическая коробка передач требует, чтобы водитель сам выбирал, когда переключать передачи, в то время как автоматическая коробка передач использует компьютер для переключения, когда это применимо.

Трансмиссия использует сцепление для включения соответствующей передачи. В большинстве трансмиссий есть только одно сцепление, подключенное к коробке передач, но в трансмиссии с двойным сцеплением их два (также называемые двойным сцеплением).Вместо одного входного вала в модулях с двойным сцеплением используются два входных вала: один управляет шестернями с нечетными номерами, а другой — с четными. Это приводит к более быстрому и плавному переключению между передачами, чем при ручном или обычном автоматическом (например, AMT или гидротрансформатор), потому что следующая передача уже включена и ждет перед переключением.

В бесступенчатой трансмиссии фактически используются шкивы вместо шестерен, что позволяет избежать заранее установленных ограничений на установленные передаточные числа для плавной регулировки распределения мощности с постоянной скоростью скольжения.

Защитите свой двигатель и трансмиссию : Как пренебрежение заменой масла повлияет на ваш автомобиль

_{Фото: The News Wheel}

Итак, что это значит для таких водителей, как вы?

Бесступенчатая трансмиссия работает более эффективно и плавно, поскольку она не задерживается и не дергается при переключении передач, но обеспечивает более медленное ускорение и лучше работает на низких скоростях. Это делает его более удобным для движения с остановками в метро и на пригородах.Вариаторы имеют тенденцию отставать, когда вы пытаетесь быстро разогнаться.

Плавное перенаправление мощности DCT делает его отличным вариантом для высокопроизводительных транспортных средств, которые быстро ускоряются и движутся на высоких скоростях. Однако он не очень хорошо подходит для движения с остановками, так как частые ускорения и замедления противоречат его упреждающему характеру подготовки к тому, какая передача, по его мнению, будет задействована следующей (на самом деле, это один из способов, которыми вы можете повредить DCT ).

Убедитесь, что вы выбрали трансмиссию, которая лучше подходит для того типа вождения, которым вы будете ездить чаще всего.

Аарон не стесняется быть коренным жителем Кливленда и гордым водителем Hyundai Veloster Turbo (который недавно заменил его Saturn SC-2 1995 года выпуска). Он с радостью использует свой опыт в театре, литературе и общении, чтобы драматично декламировать свои собственные статьи соседней молодежи.

Рубрики
