Автоматическое включение дневных огней в автомобиле, датчик работы двигателя

Некоторые автоматические устройства для автомобилей требуют применения датчика работы двигателя, например, чтобы подтвердить факт запуска двигателя, либо чтобы после запуска двигателя выполнить какое-то действие. В радиолюбительской литературе приводились такие схемы, но они используют для своей работы импульсы с выхода датчика тахо-генератора (Л.1).

На мой взгляд, это не совсем верный подход к вопросу. Во-первых, датчик тахогенератора есть только в современных инжекторных автомобилях, а во-вторых, у разных марок и моделей эти датчики существенно отличаются по выходным параметрам.

В то же время, ведь требуется только подтвердить факт работы двигателя. А это можно сделать и другим способом. Вот, например, у всех автомобилей есть датчики давления масла, включающие лампу на приборной панели при низком давлении. Датчик представляет собой подпружиненный контакт.

Если давление масла низко, этот контакт под действием пружины замкнут на корпус датчика — на «массу». Если давление достаточно -контакт приподнят и на «массу» не замкнут. Давление в системе смазки автомобиля возникает от работы масляного насоса, который приводится от двигателя. Двигатель работает — давление высоко и сигнальная лампа не горит.

Двигатель не работает — давление низко, и сигнальная лампа горит.

Принципиальная схема

Таким образом, датчик давления масла является наиболее удобным местом для снятия информации о том, работает двигатель или нет.

На рисунке 1 показана схема датчика «Двигатель запущен», использующего напряжение на сигнальной лампе недостаточного давления масла, обозначенной на схеме как Н1. Сам датчик давления масла — SF1.

После включения зажигания на систему индикации поступает напряжение 12V от замка зажигания. Если двигатель не работает, давление масла низко, контакты датчика давления масла SF1 замкнуты и через них поступает ток на сигнальную лампу Н1. Соответственно, напряжение на базе транзистора VT1 мало, он закрыт.

Как следствие, закрыт и транзистор VT2. На его коллекторе напряжение равно нулю.

Рис.1. Схема датчика работающего двигателя автомобиля.

Если двигатель работает, давление масла достаточное для того, чтобы разомкнуть контакты датчика SF1. Сигнальная лампа выключается. Но, через лампу и резистор R1 на базу транзистора VT1 поступает ток, достаточный для его открывания.

Как следствие, открывается и транзистор VT2. На его коллекторе напряжение равно уровню логической единицы, а светодиод HL1 загорается. Вот такая, достаточно простая схема.

По правилам дорожного движения, автомобиль, днем должен ехать с включенными фарами ближнего света. Фары — большой потребитель тока, поэтому многие автомобилисты устанавливают дополнительные светодиодные фары, так называемые, «дневные ходовые огни» (ДХО), которые включают днем вместо ближнего света фар. При этом, пользоваться ДХО ночью, когда работают основные фары, нельзя, потому что ДХО, выполненные на мощных светодиодах могут слепить встречный транспорт.

На рисунке 2 показана несложная схема для автоматического включения ДХО после запуска двигателя, и выключения ДХО после выключения двигателя, либо после включения основных фар.

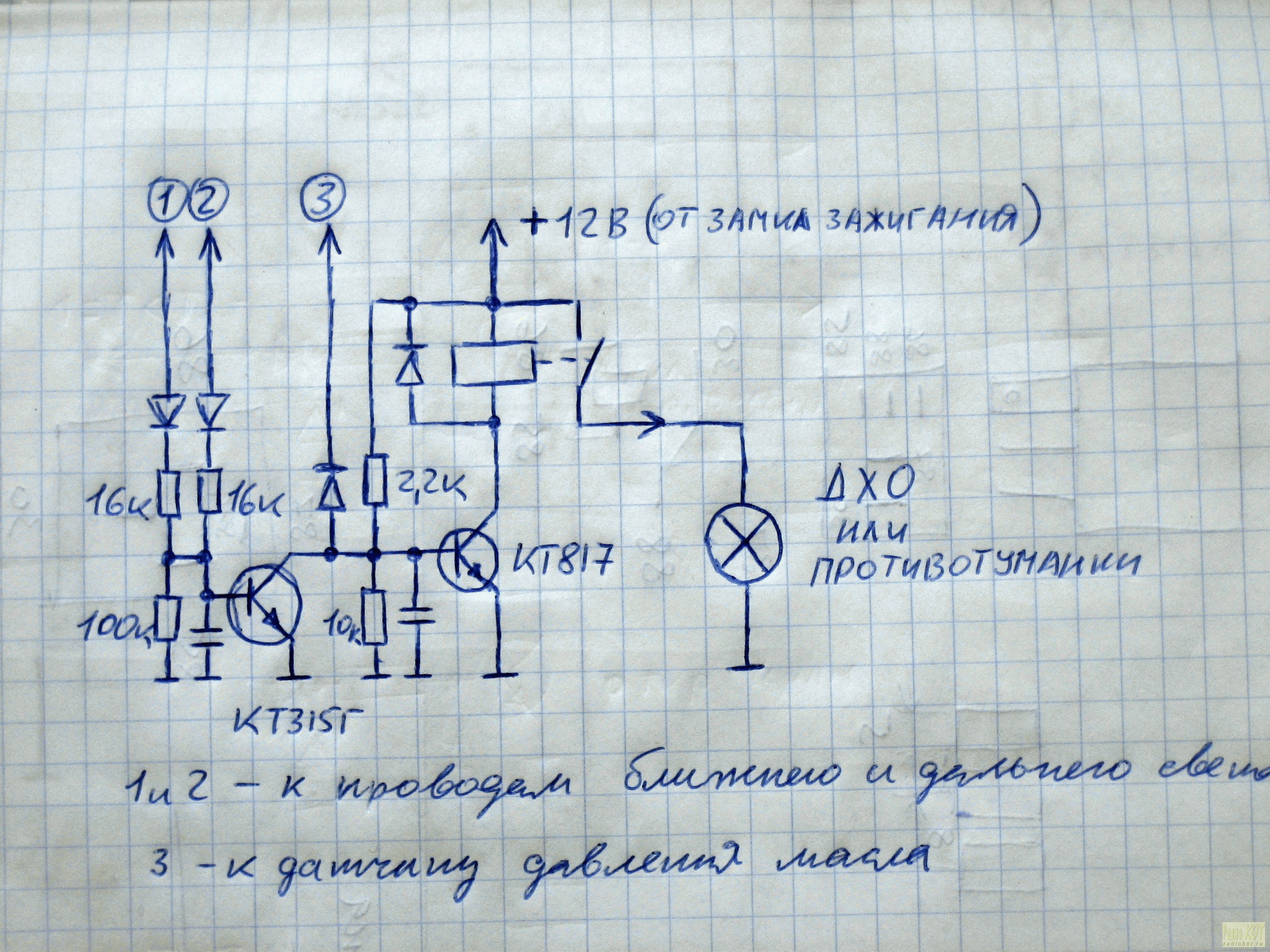

Рис.2. Схема автомата включения ДХО в автомобиле.

В основе — схема датчика работы двигателя, почти такая же, как на рисунке 1. Если двигатель не работает, но зажигание включено контакты датчика давления масла SF1 замкнуты, транзисторы VT1, VT2 закрыты и на обмотку реле К1 напряжение не поступает.

При работающем двигателе давление масла достаточное для размыкания контактов датчика давления масла SF1. На базу VT1 поступает ток через лампу Н1, резистор R1 и транзистор открывается. Как следствие, открывается VT2 и через него поступает напряжение на обмотку реле К1. Реле К1 замыкает контакты и подает напряжение от автомобильного аккумулятор на ДХО.

При включении основных фар поступает напряжение на цепь габаритных огней (ГО), это напряжение через R5 поступает на базу транзистора VТЗ, который открывается и шунтирует базовую цепь транзистора VТ1. Напряжение на базе VТ1 падает, и он закрывается. Как следствие, закрывается транзистор VТ2 и реле К1 выключает ДХО.

В завершение

Здесь напряжение на ДХО поступает с положительной клеммы аккумулятора, а не с выхода замка зажигания, это сделано чтобы не перегружать замок зажигания дополнительной нагрузкой.

Светодиод HL1 показывает, что ДХО включены. Реле К1 можно заменить любым аналогичным, с обмоткой на 12V и контактами на так не ниже 10А.

Ладкин А. П. РК-2016-03.

Литература: 1. А. Натненков. «Датчик «двигатель запущен», ж. Р2015-03, стр. 45.

от генератора, через реле и от двигателя

Правила дорожного движения предусматривают обязательное зажигание ходовых огней днём во время движения автомобиля. Это объясняется тем, что авто с зажжёнными фарами, безусловно, гораздо заметнее на дороге. А это снижает риск возникновения аварийной ситуации.

Многие водители считают подключение дневных ходовых огней в авто слишком дорогим удовольствием — в качестве альтернативы правила позволяют применять ближний свет или противотуманки. Однако эти варианты не совсем удачны. Постоянное включение фар приведёт к тому, что через небольшое время потребуется замена ламп — от износа никуда не уйдешь. Каждое изделие имеет свой ресурс: какова бы ни была схема использования, после выработки ресурса необходима замена.

Дневные ходовые огни на авто своими руками

Итак, что мы имеем, если используем варианты с противотуманками и фарами ближнего света? А вот что:

  • преждевременный износ ламп;
  • разрядку аккумулятора и расход мощности генератора;
  • повышенный расход бензина;
  • опасность забыть включить огни перед началом движения и заработать штраф.

Поэтому лучше всего озаботиться установкой штатных ходовых огней и правильно их подключить. И лучше всего, если схема подключения будет работать по принципу автоматического включения огней после запуска двигателя авто.

Если вы не хотите тратить деньги на услуги специалистов по разработке и реализации схемы включения ДХО, вы можете найти здесь варианты, которые возможно сделать своими руками.

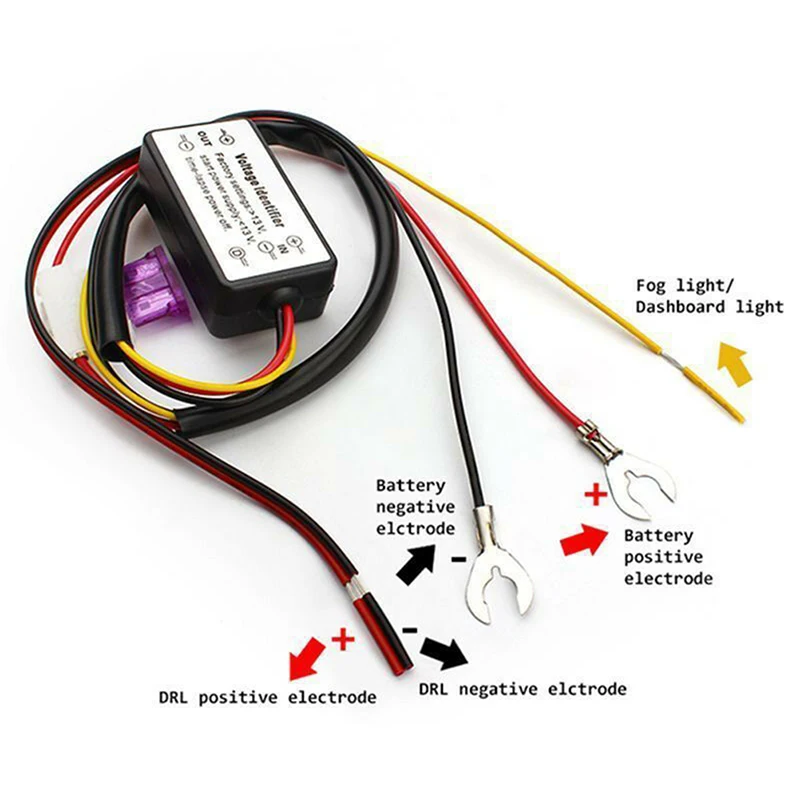

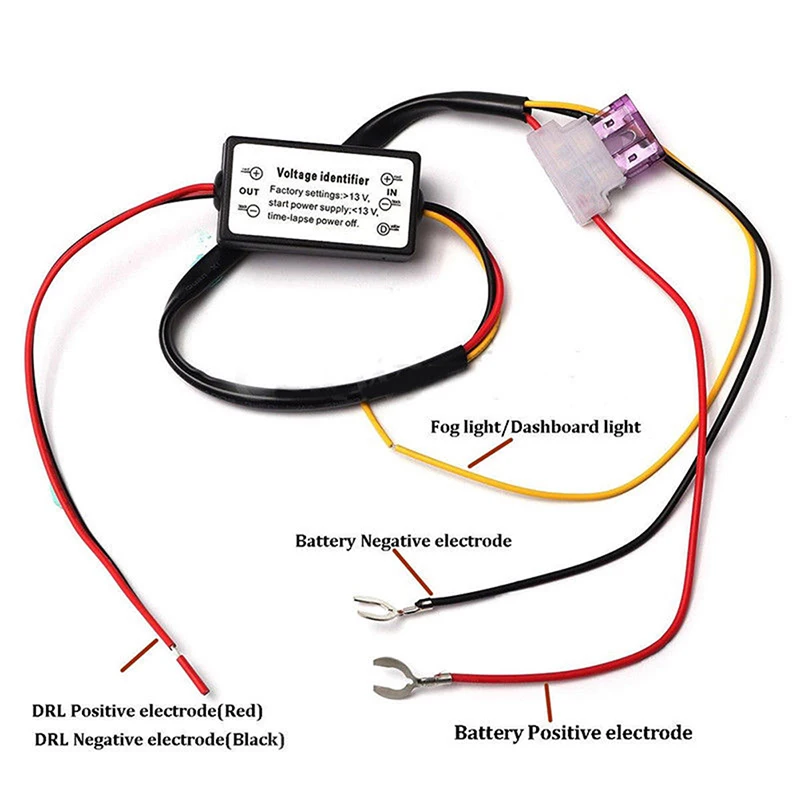

Установка штатных ходовых огней

Необходимые материалы

Перед тем как подключить дневные ходовые огни на авто, вам будет нужно запастись всеми необходимыми инструментами и материалами. Чтобы своими руками справиться с работой, понадобятся:

  • пассатижи;
  • кусачки;
  • паяльник;
  • изолированный двужильный провод;
  • светодиодные ДХО;
  • реле для авто на 12В;
  • геркон;
  • одножильный провод;
  • хомуты из пластика.

После того как всё необходимое — в наличии, можно приступать к подключению ДХО на вашем авто своими руками.

Схема 1

Первый вариант предусматривает автоматическое включение ДХО после начала работы зажигания и выключение после остановки двигателя. Минус при этом замыкается на корпус машины, а плюс — на плюс замка зажигания. Всё это довольно несложно осуществить своими руками даже без специальных знаний в области электротехники. Главное — внимательно следить за тем, что куда подключается.

Схема автоматического включения дневных ходовых огней

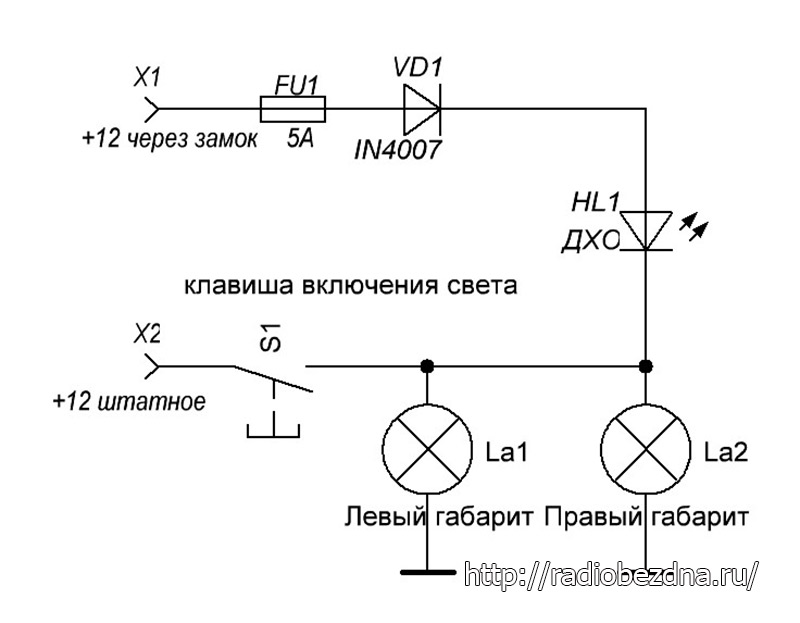

Схема 2

Второй вариант, по сути, является разновидностью первого. Здесь выполняются те же операции с одной небольшой разницей — после включения фар ближнего света ходовые огни отключаются. Здесь плюс подсоединяется, как и в предыдущем разделе, а минус — к плюсу огней ближнего освещения.

Это объясняется тем, что лампа накаливания, которая используется для ближнего света, имеет более низкое сопротивление, и через неё идёт более сильный ток. В тот момент, когда включается ближний свет, на минусе ДХО появляется плюс, и они гаснут.

Этот вариант также довольно просто реализуется своими руками — важно не перепутать и правильно подключить все контакты.

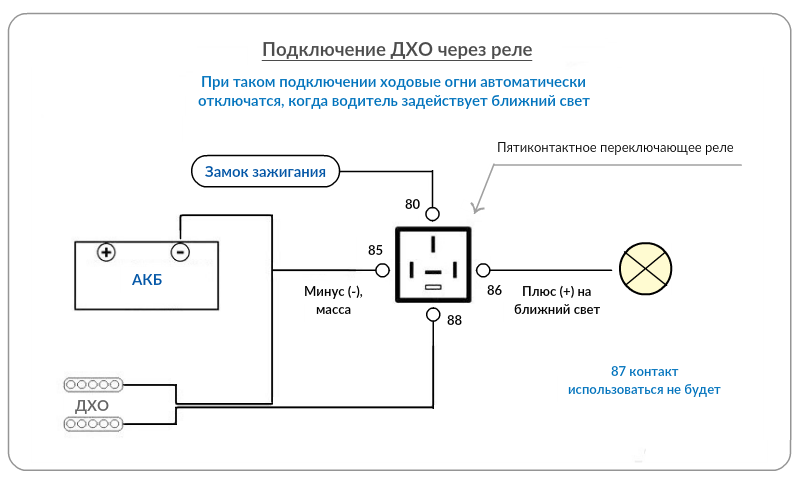

Схема подключения дневных ходовых огней

Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов.

Схема 3

Здесь включение ходовых огней происходит после запуска двигателя. Задействуются реле, аккумулятор и генератор. Минус ДХО соединяем с корпусом авто, а плюс — с контактом реле под меткой 30. Контакт реле с меткой 87 подключаем к плюсу аккумулятора. Контакт реле с меткой 85 замыкаем на массу авто через ДХО. А с меткой 86 подключаем к геркону, второй контакт которого включаем на плюс генератора. После запуска двигателя двигаем геркон вокруг генератора так, чтобы срабатывало реле, и включались ходовые огни. После этого геркон упаковываем в термополимер и крепим на генератор. Очень важно, чтобы геркон крепился именно в том месте генератора, где срабатывает реле.

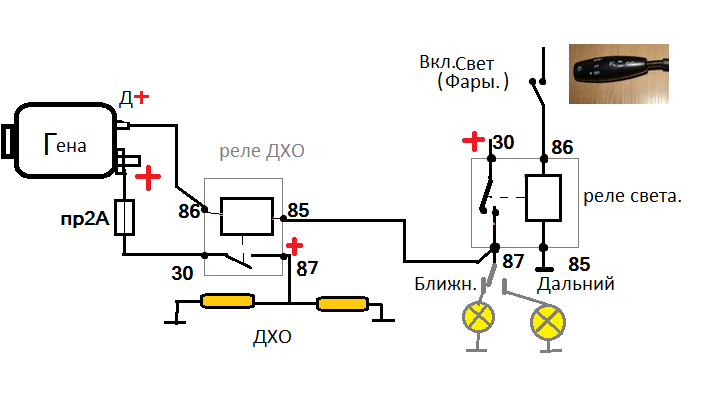

Схема подключения ходовых огней от генератора

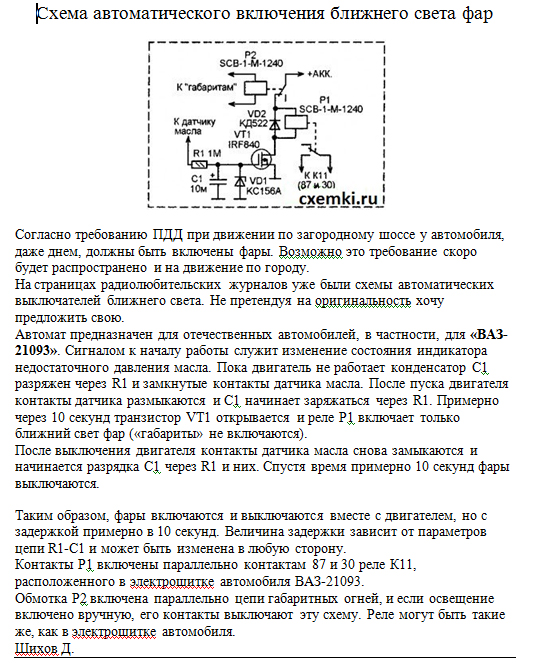

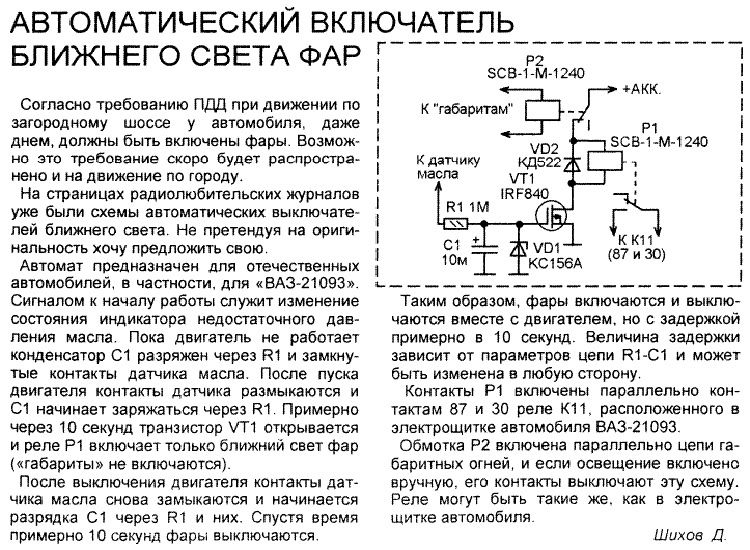

Схема 4

Этот вариант — разновидность предыдущей схемы, когда нет в наличии геркона. Тогда контакт с меткой 86 крепится к лампе давления масла в приборной панели. В этом случае огни также будут включаться после запуска двигателя. Такой вариант осуществляется своими руками несколько проще, чем предыдущий.

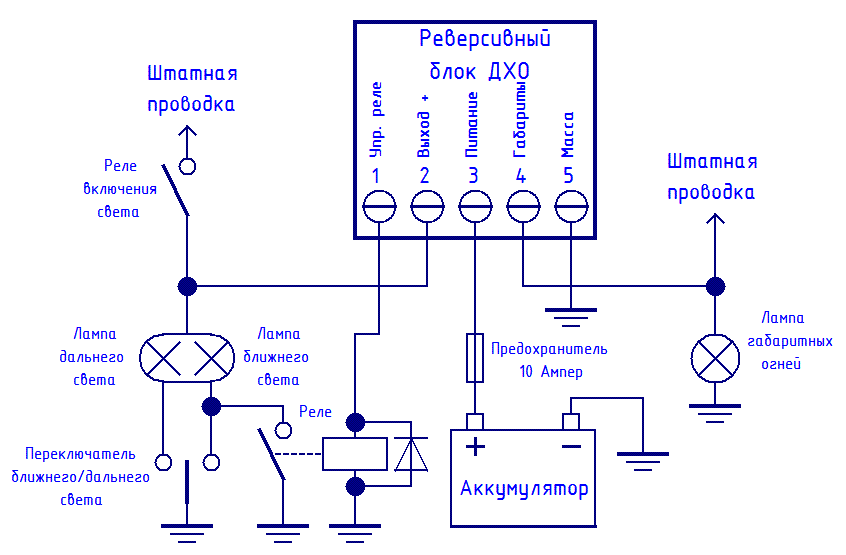

Как правильно подключить дневные ходовые огни

Заключение

По правилам дорожного движения, водитель обязан включать дневные ходовые огни для того, чтобы автомобиль был заметнее на дороге. Разрешается применение в качестве ДХО противотуманных фонарей и ламп ближнего освещения. Но это нецелесообразно, поскольку ведёт к разрядке аккумулятора — мощности генератора не хватит для его постоянной дозарядки. Это приведет к чрезмерному расходу бензина и преждевременному износу ламп.

Поэтому есть несколько вариантов подключения светодиодных ДХО своими руками — они предусматривают автоматическое их включение после запуска двигателя или включения зажигания.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Автоматическое включение света после того, как завелся автомобиль (простая переделка противотуманных фар в дневные ходовые огни)

Опыт автовладельцев (авторы: Эдуард76 и bademus)

Данный способ подходит только тем у кого на Largus имеются противотуманные фары. У кого их нет, то придётся думать, как подключить реле на автовключение Ближнего Света (для этой цели лучше всего подойдёт реле 719.3777-02)

Итак, вчера установил на свой Ларгус реле, включающую ПТФ через 5 секунд после того, как завёлся автомобиль. Гаснут сразу после выключения зажигания.

Для этого заказал реле 719.3777-01 и к нему переходник мини-реле (так и называется — переходник для 719.3777-01). Изготавливает ЗАО «Энергомаш».

1. Содержимое посылки

2. Вынимаю штатное реле ПТФ и убираю до лучших времён

3. Вынимаю реле бензонасоса.

4. Взял из коробки, идущий в комплекте, красный проводок с предохранителем. Удалил предохранитель,  кончик провода зачистил и немного загнул.

4. Вставляю в отверстие контакта №1 реле бензонасоса зачищенный провод с клеммой на конце. Можно и подпаять, но я не стал, да и напряжение с красного управляющего провода на реле автосвета мизерная — 0. 5 микроАмпер.

… возвращаю реле на своё место.

5. Далее подключил реле автосвета в переходник мини-реле, и установил это всё на место штатного реле ПТФ и соединил штекерами красные провода. Всё. Выглядит так.

Ранее пробовал подключить это реле через штатные предохранители, и через реле вентилятора отопителя. Но, нанные попытки не увенчались успехом.

Советую не экспементировать, если не разбираетесь в электрике как и я, т.к. делал всё методом тыка!

Через 5-7 секунд после заводки двигателя, зажигаются ПТФ, как и их сигнализатор на приборной панели. Выключаются ПТФ (ДХО) после включения габаритов и перещёлкивания переключателя, сначала на вкл. ПТФ, затем на выкл., и гаснет свет ДХО.

Вместо ксенона, прекрасно подойдут хорошие диодные лампы ПТФ, в качестве ДХО. В крайнем случае, можно оставить и штатные лампы, тем-более ПДД допускают ездить с включенными противотуманками в дневное время, вместо ДХО! Включение Габаритных Огней днём не обязательно!

Вопрос: ПТФ загораются, когда на управляющем красном проводе появляется «+», а при включении габаритов ПТФ гасить надо руками, принудительно?

Ответ: Принудительно следует гасить ПТФ, лишь в том случае, если требуется включить Ближний Свет (в тёмное время суток) — включаем габариты, затем включаем переключателем ПТФ и сразу же выключаем, ПТФ гаснет.
В остальном: — запуск ДВС — 5 сек — заж. ПТФ — глушим ДВС — сразу гаснут.

Вопрос: А если нужно включить ближний свет совместно с ПТФ ?

Ответ: Без проблем!  Кроме автоматического включения ПТФ всё остальное работает в штатном режиме.

Отзыв: Спасибо за работу. Заказал такой же комплект, они там что то модернизировали, пришло с другим переходником. На выходе только 4 провода (самой колодки для вставки в гнездо нет). Вобщем в итоге всё просто — на обоих реле есть обозначение контактов: 1\2\3\5\ и в скобках 1(86) 2(85) 3(30) 5(87) на штатной и на купленой 86.85.30.87. Всё! Ошибиться невозможно. Припаиваем свои папы и суем по номерам.

Отзыв: Сегодня получил реле и переходник (с четыремя раздельными проводками) и всё сделал за 10 минут, всё чётко работает. Но по хорошему, конечно надо будет проводки паять к мини колодке, куплю какую-нибудь дешёвую мини-реле, раскурочу и припаяю как надо, а то по раздельности как то не надёжно. Дело это нужное, а переходник конечно можно сделать самому. Но на реле которое мне пришло есть застёжка, которая хорошо входит в паз рядом с запасными предохранителями, только надо одну минуту поработать напильником (кто будет ставить-поймёт) и тогда ничего не будет болтаться и дополнительно ничем не надо крепить. Всем удачи.
