Для чего нужны гидрокомпенсаторы: ЗАЧЕМ НУЖНЫ ГИДРОКОМПЕНСАТОРЫ | Наука и жизнь

ЗАЧЕМ НУЖНЫ ГИДРОКОМПЕНСАТОРЫ | Наука и жизнь

Работа гидрокомпенсатора теплового зазора клапанов газораспределительного механизма

‹

›

В результате износа деталей автомобильного двигателя зазоры на клапанах газораспределительного механизма неизбежно увеличиваются, поэтому время от времени приходится их регулировать. Занятие это не слишком сложное, но трудоемкое, требующее определенной квалификации и внимательности. Избежать частой регулировки клапанного механизма и сделать его работу более мягкой помогают гидрокомпенсаторы. Статья рассказывает о том, как они устроены и каких сюрпризов ждать, если вы воспользуетесь нашим советом и установите гидрокомпенсаторы на свой автомобиль.
Одна из основных систем двигателя внутреннего сгорания — газораспределительный механизм (ГРМ). Он отвечает за распределение по цилиндрам бензино-воздушной смеси в бензиновых двигателях (или воздуха — в дизельных) и за выпуск выхлопных газов. В состав ГРМ входят распределительный вал с кулачками (один или несколько), клапаны и многочисленные детали, закрывающие клапаны и передающие на них усилия от кулачков распределительного вала: пружины, толкатели, штанги, рычаги коромысел и сами коромысла. Порядок расположения и форма кулачков на распределительном валу задают последовательность и продолжительность открытия и закрытия клапанов.

Распределительный вал может находиться в блоке цилиндров (такое расположение называют нижним) или в головке блока цилиндров (верхнее расположение). Если вал «нижний», то усилие с кулачков на клапаны передают специальные толкатели, штанги и коромысла, если же вал «верхний», то удается обойтись без штанг. В этом случае усилие могут передавать рычаги или толкатели (или и те и другие вместе), находящиеся в непосредственном контакте с распределительным валом.

Клапанный механизм действует в чрезвычайно жестких условиях. Его детали испытывают высокие ударные и инерционные нагрузки, а также термические напряжения (клапаны работают при очень высокой температуре, причем нагрев их весьма неравномерен). Кромки тарелок клапанов и седла подвергаются эрозии, а распределительные валы, толкатели и направляющие втулки — действию трения. При этом все детали механизма должны действовать четко и слаженно, ведь от правильности их работы зависят все характеристики двигателя, начиная с мощности и кончая составом выхлопных газов.

Во время прогрева двигателя детали газораспределительного механизма нагреваются и их размеры увеличиваются. Чтобы при высокой температуре клапаны плотно закрывались, между элементами ГРМ необходимо оставлять небольшие тепловые (термические) зазоры. Заметим, что впускные и выпускные клапаны нагреваются до разной температуры (выпускные существенно горячее впускных), поэтому и зазоры на них могут быть разными. В двигателях большинства легковых автомобилей величина зазора на впускных клапанах составляет 0,15-0,25 мм, а на выпускных — 0,2-0,35 мм и даже больше.

Если тепловой зазор отрегулирован неправильно, в зависимости от того, «в какую сторону» сделана ошибка, могут возникнуть разные технические неисправности.

Когда зазор отсутствует или, как говорят, клапаны перетянуты, они полностью не закрываются. Если в бензиновом моторе не закрываются впускные клапаны, то смесь может вспыхивать во впускном коллекторе — вследствие этого двигатель не развивает полную мощность и плохо запускается. Неплотность выпускных клапанов приводит к прогару их тарелок и седел. Неплотность клапанов дизеля делает его и вовсе неработоспособным.

Если же зазоры в клапанном механизме велики, то возникают значительные ударные нагрузки на детали и в двигателе появляется резкий частый стук. Распределительный вал да и все остальные детали механизма быстро изнашиваются. От этого клапаны открываются не полностью, а значит, уменьшается их проходное сечение. Наполняемость и вентиляция цилиндров ухудшаются, вследствие чего падает мощность двигателя и повышается содержание токсичных примесей в выхлопных газах.

Величина зазоров на клапанах ГРМ должна устанавливаться в зависимости от температуры деталей двигателя. Между тем большинство регулировщиков клапанов пользуются одним и тем же обычным плоским щупом, независимо от того, контролируют ли они зазоры при температуре воздуха ниже нуля или при +30^оС. А разница есть: например, для двигателя «ВАЗ-2106» она составляет почти 0,05 мм.

Чтобы смягчить работу клапанов и избежать частой регулировки клапанного механизма, конструкторы автомобилей предлагали разные устройства. Однако на двигателях внутренне го сгорания прижились только так называемые гидрокомпенсаторы теплового зазора клапанов. Суть их работы заключается в автоматическом изменении длины компенсатора на величину, равную тепловому зазору. Детали компенсатора перемещаются одна относительно другой, во-первых, под действием встроенной в него пружины и, во-вторых, за счет подачи масла под давлением из системы смазки двигателя.

Обычный гидрокомпенсатор представляет собой корпус, внутри которого установлена подвижная плунжерная пара, состоящая в свою очередь из втулки и подпружиненного плунжера с шариковым клапаном (см. рисунок). Корпусом может служить цилиндрический толкатель (такая конструкция применяется в гидрокомпенсаторах для двигателей «ВАЗ-2108»), часть головки блока цилиндров («ВАЗ-2101»-«ВАЗ-2106»). На двигатели УМЗ 331.10 («Москвич-2141» и «Иж-2126 Ода») иногда ставят гидрокомпенсаторы, корпусом которых служат элементы рычагов привода клапанов.

Плунжерная пара — самая ответственная часть гидрокомпенсатора. Зазор между втулкой и плунжером составляет всего 5-8 микрон. Благодаря этому, с одной стороны, детали более или менее свободно перемещаются относительно друг друга, с другой — сохраняется герметичность соединения. В нижней части плунжера есть отверстие, которое закрывается обратным шариковым клапаном. Между втулкой и плунжером установлена достаточно жесткая пружина.

Когда кулачок распределительного вала располагается тыльной стороной к толкателю, между корпусом и распределительным валом остается тепловой зазор. Масло поступает в плунжер через масляный канал из системы смазки (а). Одновременно с этим плунжер под действием пружины поднимается и компенсирует зазор, а в полость под плунжером через шариковый клапан из системы смазки двигателя также попадает масло. По мере того как вал поворачивается, кулачок начинает давить на толкатель и перемещает его вниз (б). Обратный шариковый клапан в этот момент закрывается, и плунжерная пара начинает работать как жесткий элемент (масло можно считать несжимаемой жидкостью), передавая усилие на клапан (в). Небольшая часть масла все же выдавливается из-под плунжера через зазор между ним и втулкой. Утечка компенсируется поступлением масла из системы смазки. Из-за нагревания деталей во время работы двигателя происходит некоторое изменение длины гидрокомпенсатора, но система сама автоматически компенсирует зазор, изменяя объем дополнительной порции масла.

Гидрокомпенсаторы существенно упрощают обслуживание двигателя, но с ними надо более внимательно подходить к выбору масла и масляного фильтра. Дело в том, что больше всего гидрокомпенсаторы «боятся» увеличения зазоров в плунжерной паре. Когда зазор увеличивается, происходит утечка масла из-под плунжера, пара становится «не жесткой» и компенсатор просто не успевает срабатывать. Эта неисправность выдает себя резким стуком во время работы двигателя. Примерно то же самое происходит и при неисправности клапана, только масло вытекает не через зазор между плунжером и втулкой, а через клапан.

Иногда плунжерную пару заклинивает. В зависимости от того, в каком положении заклинило детали, либо в клапанном механизме образуется слишком большой зазор (возникают ударные нагрузки, сопровождающиеся резким стуком и повышенным износом деталей), либо клапаны оказываются «зажатыми» (возрастает нагрузка на распределительный вал, повышается износ деталей, резко падает мощность, появляются хлопки в системе впуска и «стрельба» в выхлопном тракте).

Вопреки распространенному мнению, что даже самое простое дополнительное устройство неизбежно снижает надежность любого прибора, гидрокомпенсаторы гарантируют более стабильную работу газораспределительного механизма. Так что владельцам «Жигулей», «Москвичей» и других отечественных автомобилей стоит подумать об их приобретении. Гидрокомпенсаторы есть в каждом автомагазине, а с их установкой справятся на любой станции техобслуживания. По силам эта работа и тем, кто берется сам ремонтировать свою машину.

Гидрокомпенсаторы в двигателе: что это?

Прогрев бензинового или дизельного двигателя и последующий выход мотора на рабочие температуры приводит к параллельному нагреву всех механизмов силовой установки. Сильный нагрев теплонагруженных узлов означает закономерное тепловое расширение деталей, в результате чего происходит изменение зазоров между элементами конструкции.

Что касается ГРМ, точные зазоры предельно важны для нормального функционирования механизма газораспределения, так как от четкости работы впускных и выпускных клапанов напрямую зависит эффективность ДВС. Конструкция клапанного механизма на разных моторах может предполагать как ручную регулировку указанного теплового зазора, так и автоматическую подстройку при помощи гидрокомпенсаторов.

Рекомендуем также прочитать статью об устройстве гидрокомпенсатора. Из этой статьи вы узнаете о конструктивных особенностях и принципах работы указанной детали ГРМ.

Содержание статьи

Необходимость регулировки теплового зазора клапанов

Работа клапанного механизма происходит в крайне тяжелых условиях. К таковым относят постоянные ударные нагрузки и большую теплонагруженность. Также стоит отметить, что нагрев деталей ГРМ отличается значительной неравномерностью, а сам клапанный механизм постоянно страдает от естественного износа.

Нормальное открытие и закрытие клапанов в условиях высоких температур обеспечивается благодаря наличию обязательного термического зазора. Такие зазоры для впускных и выпускных клапанов отличаются, так как выпускные клапаны нагреваются намного сильнее впускных от контакта с раскаленными отработавшими газами. На большинстве легковых авто зачастую показатель величины зазора на впускных клапанах находится на приблизительной отметке 0,15-0,25 мм. Для выпускных клапанов данный показатель составляет в среднем 0,2-0,35 мм и более.

Выставленные зазоры клапанов могут постепенно сбиваться в результате естественного износа механизма, после проведения ремонта ДВС и т.д.

Зазоры, отличные от допустимой нормы в большую или меньшую сторону, вызывают ускоренный износ ГРМ. Появляется стук клапанов, наблюдается падение мощности агрегата и перерасход топлива. Токсичность выхлопа сильно увеличивается, из строя быстро выходят катализаторы и сажевые фильтры.

Увеличенный и уменьшенный зазор: последствия

Недостаточный зазор впускного клапана (клапана зажаты) не позволяет осуществить полное закрытие. Перетянутые впускные клапана в бензиновом двигателе приведут к тому, что топливно-воздушная смесь будет частично гореть во впуске. Запуск двигателя в этом случае осложняется, агрегат не развивает мощность, потребляет много горючего и т. д.

Для выпускных клапанов последствия неправильной регулировки намного серьезнее. Горячие газы из камеры сгорания будут прорываться через неплотности, вызывая прогар тарелки клапана и разрушение седла клапана. Недостаточное прилегание клапанов в дизеле может привести к значительному падению компрессии, что не позволит далее нормально эксплуатировать дизельный мотор.

Большой зазор вызывает сильные ударные нагрузки, в результате чего будет слышен резкий и частый металлический стук в области клапанной крышки, который нарастает с увеличением оборотов. В этом случае ускоряется износ механизма клапанов, распредвала и других элементов ГРМ. Если клапана не открываются полностью, тогда проходное сечение уменьшается. Это означает, что цилиндры хуже наполняются топливной смесью (воздухом в дизельном ДВС) и плохо вентилируются. Мощность двигателя при этом сильно снижается, содержание вредных веществ в отработавших газах растет.

Вполне очевидно, что от правильно отрегулированных клапанов будут зависеть не только важнейшие эксплуатационные показатели силового агрегата, но и его общий моторесурс. Ручная регулировка теплового зазора клапанов является плановой процедурой, реализуется при помощи щупа, регулировочных шайб и рычагов, а также требует определенных навыков. Осуществляется такая подстройка каждые 10-15 тыс. километров. Дополнительной сложностью ручной регулировки является то, что для достижения «мягкой» работы ГРМ клапана необходимо регулировать с учетом различных температурных колебаний, а не по среднему значению. Во многих автосервисах этого не делают.

С учетом указанных сложностей в конструкции ГРМ стали применяться так называемые гидрокомпенсаторы, которые выбирают необходимый зазор автоматически.

Благодаря этому решению необходимость настраивать клапана вручную полностью исключена. Гидрокомпенсаторы теплового зазора клапанов представляют собой деталь ГРМ, которая способна самостоятельно изменять свою длину на такую величину, равную тепловому зазору.

Преимущества и недостатки использования гидрокомпенсаторов

Использование компенсаторов в устройстве клапанного механизма позволило значительно смягчить его работу, минимизировать ударные нагрузки и убрать лишний шум. Уменьшился износ деталей ГРМ, фазы газораспределения стали более точными, что увеличило ресурс двигателя, его мощность и крутящий момент. К недостаткам внедрения гидрокомпенсаторов относят появление особых требований к эксплуатации ДВС, а также определенные нюансы в момент холодного пуска.

Конструктивно рабочей жидкостью для компенсаторов выступает моторное масло. В первые секунды после запуска мотора давление в системе смазки практически отсутствует, а работа компенсаторов в этот момент сопровождается характерным стуком. Гидрокомпенсаторы стучат «на холодную» особенно сильно, с прогревом шум пропадает.

Зависимость общего срока службы компенсаторов от давления в системе смазки и качества моторного масла определяет их повышенную чувствительность к смазочному материалу.

Для нормальной работы ГРМ с гидрокомпенсаторами необходимо с особым вниманием относиться к вопросу подбора и замены моторного масла.  Плунжерная пара компенсаторов имеет минимальные зазоры, которые могут с легкостью засориться при несвоевременной замене масла и масляного фильтра, в результате  использования не подходящей по допускам смазки, масел низкого качества и т.д.

Для ГРМ с гидрокомпенсаторами оптимально использовать маловязкие полусинтетические и синтетические масла SAE 0W30, 5W30, 10W30 и т.д. Использование масел с повышенной вязкостью SAE 15W40 и других в моторах с компенсаторами не рекомендовано.

Читайте также

Для чего нужны гидрокомпенсаторы в двигателе?

Большой популярностью у автолюбителей пользуются автомобили, моторы которых имеют гидрокомпенсаторы клапанов. Однако эксплуатация такого двигателя обязывает водителя выполнять некоторые условия. Первое из них — это необходимость знать устройство и принцип работы компенсаторов.

Для чего нужны гидрокомпенсаторы в двигателе?

Как известно, главной деталью газораспределительного механизма является клапан. В зависимости от модели двигателя их количество может варьироваться от 2-х до 4-х на каждый цилиндр. Задача клапанов заключается в открытии каналов для подачи топливной смеси в цилиндр и отведении отработанных газов.

Если есть клапан, значит обязательно должно быть устройство для регулирования теплового зазора между его торцевой частью и толкателем. Автомобили ВАЗ и другие модели, которые выпускались ранее, имеют две разновидности регулирования тепловых зазоров:

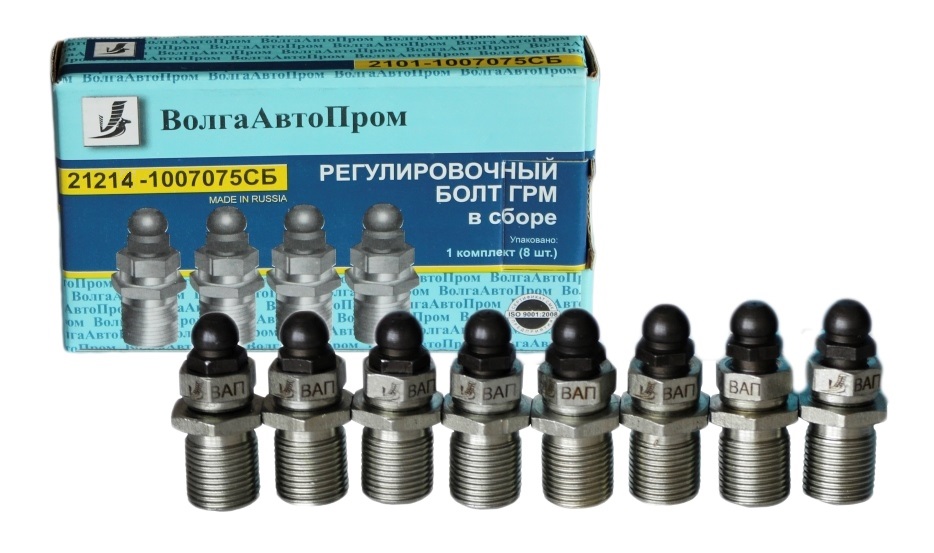

• С помощью регулировочного болта;
• подбором шайб.

Инсталлированные в новых моделях гидрокомпенсаторы клапанов ВАЗ, освободили автовладельцев от необходимости заниматься ручным регулированием. Гидрокомпенсатор выполняет функцию автоматического регулирования теплового зазора. В качестве рабочей жидкости используется моторное масло из системы смазки двигателя. Тот факт, что оно находится в системе под определённым давлением, дал возможность использовать это свойство.

Масло, которое во время работы двигателя находится в системе под давлением, подаётся в устройство и прижимает его рабочую часть к эксцентрику распределительного вала, устраняя зазор. С повышением рабочей температуры двигателя тепловой зазор уменьшается, и компенсатор для выполнения своей функции использует меньшую порцию моторного масла.

Гидрокомпенсаторы клапанов ВАЗ — устройство и принцип работы

Технически гидрокомпенсатор зазора в механизме привода клапанов устроен достаточно просто. Его корпус внешне похож на поршень. На верхнюю часть корпуса оказывает давление толкатель или эксцентрик распредвала. Боковая стенка корпуса обязательно имеет канавку и отверстия для подачи масла.

Внутри в центре корпуса размещается плунжер и поршень, являющиеся главными рабочими частями. Под воздействием давления масла поршень смещается вниз и давит на торец клапана. Между поршнем и плунжером имеется пружина с шайбой в центре отверстия и шариком, который выполняет функцию запорного клапана, удерживающего в полости поршня достаточное количество масла.

Когда клапан находится в положении «закрыто», то масляные каналы корпуса сообщаются с каналами системы смазки мотора. Давление масла уравнивается. При давлении эксцентрика корпус смещается с клапаном вниз и сообщающиеся каналы перекрываются. В этот момент в плунжере находится именно такое количество масла, которое обеспечивает беззазорное соприкосновение рабочих частей. Поэтому клапана с такими компенсаторами не стучат.

Гидрокомпенсаторы — деталь, требующая внимания

Полное освобождение от необходимости регулирования тепловых зазоров, обязывает автовладельцев более внимательно относиться к состоянию мотора. Система компенсации зазоров будет работать долго и исправно лишь при условии грамотной эксплуатации движка.

Система гидрокомпенсации может потребовать ремонта, если не производить замену масла после положенного пробега или использовать моторное масло низкого качества. Большой вред устройству может причинить перегрев двигателя и низкокачественное топливо, оставляющее нагар на рабочих поверхностях.

При условии соблюдения обычных правил технического обслуживания и аккуратного вождения машины, клапана никогда не напомнят о себе неприятным металлических звоном.

Смотрите также:

Гидрокомпенсатор.

Принцип его работы. — Автомастер

Гидрокомпенсатор. Принцип его работы.

Подробности

По мере прогрева двигателя, детали ГРМ также нагреваются, что ведет к их тепловому расширению, а следовательно изменению зазоров между ними. Не правильная регулировка зазоров, а именно выставление очень маленького зазора может привести к не плотному закрытию клапана, что вызовет его прогорание или стуки в системе ГРМ при выставлении слишком большого зазора. К тому же этот зазор изменяется в процессе эксплуатации двигателя вследствие износа.

Так как регулировка зазора клапанов является довольно сложным и ответственным мероприятием, на смену рычагам и шайбам, которые требуют регулировки, пришли гидрокомпенсаторы которые автоматически выбирают зазор и при этом, не требуется никаких дополнительных настроек.

Устройство гидрокомпенсатора приведено на (Рис 1).

Рис 1 – Схематическое изображение гидрокомпенсатора.

1 – кулачек распределительного вала. 2 – выемка в теле гидрокомпенсатора. 3 – втулка плунжера. 4 – плунжер. 5 – пружина клапана плунжера. 6 – пружина клапана газораспределительного механизма. 7 – зазор между кулачком распределительного вала и рабочей поверхности гидрокомпенсатора. 8 — шарик (клапан плунжера). 9 – масляный канал в теле гидрокомпенсатора. 10 – масляный канал в головке блока цилиндров. 11 – пружина плунжирной пары. 12 – клапан газораспределительного механизма.

Работает гидрокомпенсатор следующим образом:
1. Положение, когда кулачек распределительного вала находится противоположно рабочей поверхности гидрокомпенсатора (Рис 2). Клапан ГРМ 12 под действием пружины 6 находится в закрытом положении, усилие со стороны гидрокомпенсатора на него отсутствует.

   Рис 2 — Кулачек не давит на гидрокомпенсатор.


   За счет действия пружины 11 и плунжерной пары 3 и 4 происходит перемещение плунжера вместе с телом гидрокомпенсатора, пока вся конструкция не упрется в кулачек распредвала, тем самым убирая зазор. Когда масляный канал гидрокомпенсатора 9 и головки 10 станут на одном уровни, то масло под давлением подается во внутрь компенсатора. Далее через выемку 2 и клапан 8 попадает во внутрь плунжерной пары.




2. Следующим этапом является надавливание кулачка распредвала на компенсатор.

   Рис 3 – Кулачек давит на гидрокомпенсатор.


   Внутри плунжерной пары создается давление, которым запирается шариковый клапан 8. Так как у масла маленький коэффициент сжатия, получается, что гидрокомпенсатор выступает как жесткий элемент между распредвалом и клапаном. Получается, что кулачек распредвала давит на компенсатор, а он в свою очередь открывает клапан.

В процессе сдавливания гидрокомпенсатора из плунжерной пары через клапан выдавливается небольшое количество масла, прежде чем шарик полностью преградит дорогу маслу. Таким образом, вновь образуется зазор, который при следующем проворачивании распредвала на 180 градусов исчезнет за счет пружины плунжерной пары и новой закачанной в него порции масла. В этом заключается работа гидрокомпенсатора, что, не смотря на температуру двигателя (присутствует или нет тепловое расширение деталей), гидрокомпенсатор всегда подбирает необходимый зазор. На протяжении всего срока службы не требует дополнительных вмешательств и проведения, каких-либо настроек.

Стучат гидрокомпенсаторы.

Стук гидрокомпенсаторов говорит об их не правильной работе. Стук происходит из-за того, что компенсатор не успевает выбирать зазор, то есть он не справляется со своей работой.

Стучать гидрокомпенсаторы могут по следующим причинам:

1. В системе смазки создается не достаточное давление масла, что приводит к тому, что компенсаторы не заполняются необходимым количеством масла. Устранение неисправности: В этом случае гидрокомпенсаторы исправны, причину нужно искать в системе смазки.
2. Износ в плунжерной паре. Масло вытекает между втулкой плунжера 3 и самим плунжером 4 из полости под плунжером. Вследствие чего гидрокомпенсатор не успевает выбирать зазор. Устранение неисправности: Замена гидрокомпенсаторов.
3. Износ или засорение шарикового клапана в плунжерной паре, что приводит к дополнительным утечкам масла из плунжерной пары. Так же как и в предыдущем случае гидрокомпенсатор не успевает выбирать зазор. Устранение неисправности: Засорение шарикового клапана обычно происходит вследствие использования низкокачественного масла. Поэтому промывка гидрокомпенсатора может отсрочить их замену, но все же если на них проехали уже приличное расстояние, то их лучше заменить.
4. Заклинивание плунжерной пары. В этом случае работа гидрокомпенсатора полностью парализована.

Для продления срока службы как гидрокомпенсаторов, так и всех трущихся частей двигателя, нужно не экономить на качестве масла. Покупать масло следует только в проверенных магазинах, где вы уверены, что приобретете не подделку, а настоящее качественное масло. Помните, что буквально один раз стоит залить подделку, и вы в разы сократите ресурс вашего двигателя, а то и вообще можно испортить его. Так же помните о своевременной замене масла и масляного фильтра.

как работает и признаки полмки

Гидрокомпенсатор: как работает и признаки полмки

Гидрокомпенсатор (ГК), также автовладельцы часто называют «гидрик» — располагается в приводном механизме клапанов и предназначается для недопущения образования зазоров между клапанами и кулачками распредвала. Так сказать компенсирует зазоры клапанов.

Работа гидрокомпенсатора

Принцип работы строится на изменяемом давлении моторного масла. При включенном ДВС масло заполняет внутреннюю часть и за счет переменного давления его плунжер циклически передвигается, не допуская образованиезазоров в клапанном приводе и удерживая постоянный контакт коромысла и кулачка распредвала.

Таким образом, гидрокомпенсаторы клапанов существенно упрощают обслуживание двигателя и делают неактуальной проблему точного регулирования клапанов во время проведения ТО, но с ними надо более внимательно подходить к выбору масла и масляного фильтра.

Виды и расположение компенсаторов

Условно можно выделить компенсаторы для двигателей типов SOHC и DOHC. В целом, они не слишком различаются по конструкции. Любой гидрик — это небольшая система, помещенная в неразборный герметичный корпус. В двигателе типа SOHC он размещается в гнездах клапанных коромысел. У двигателей типа DOHC — устанавливаются в гнездах, размещенных в головке блока цилиндров.

Устройство и принцип работы компенсаторов
Устройство гидрокомпенсатора сложностью не отличается. Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.

Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения, относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается, что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор. В появившееся под плунжером свободное пространство через клапан затекает моторное масло. После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.

Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз. Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора, в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз, и так все время работы двигателя.

Следует отметить, что работа гидротолкателя позволяет устранить не только рабочие зазоры двигателя, образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора (нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ. Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла, все равно занимая весь свободный объем.

Признаки и причины поломки

Основные причины выхода из строя гидрокомпенсатора (ГК) — загрязнение масляных каналов двигателя и износ рабочих поверхностей обратного клапана и плунжерной пары.

Основным признаком того, что гидрокомпенсаторы клапанов вышли из строя является характерный стук клапанов при запущенном ДВС, в том числе на холостом ходу. Статья из сообщества сам себе автомеханик. Эта проблема может быть вызвана рядом причин, среди которых:

— присутствие воздуха в надплунжерной полости компенсатора, что бывает при неправильном уровне масла в картере или в случае продолжительной стоянки машины под большим уклоном;
— засорение компенсатора шламом из некачественного или не замененного вовремя моторного масла;
— износ механизмов компенсатора.

7 Причин стука гидрокомпенсаторов на горячем двигателе
1.Не менялось давно масло или заливалось некачественное.
2.Забиты каналы, по которым масло подается в гидрокомпенсатор.
3. Засоренный масляный фильтр и масло не доходит до гидриков под нужным давлением.
4.Проблемы в работе масляного насоса.
5.Неправильный уровень масла (пониженный или повышенный).
6.Увеличение места посадки гидрокомпенсатора.
7.Проблема с механикой и гидравликой гидрокомпенсатора клапанов.

Устранение неисправностей

В некоторых случаях устранять неисправности гидрокомпенсаторов можно в домашних условиях.

Промывка, как правило, помогает избавиться от стуков. Но также требуется и чистка масляных каналов.

Для начала необходимо проверить уровень моторного масла в двигателе и при необходимости довести его до нормы. Чтобы избавиться от воздуха в компенсаторе, нужно завести двигатель и десять раз медленно его разогнать. Проблему можно считать решенной, если неправильный звук работы мотора пропадает.

Если звук не исчезает, нужно проверить состояние гидрокомпенсаторов. Характерные повреждения: коррозия поверхности плунжера, износ корпуса толкателя, тугой ход. Лучше всего делать это на СТО, так как очевидно что причин много и разобраться самостоятельно, без надлежащего опыта, какая из них основная — крайне сложно. Нужно знать происхождения стуков, определить происхождения, механическая неисправность или какие то другие технические проблемы с механизмами и деталей ДВС. Многие автовледельцы пробуют разобрать и почистить, дабы восстановить работоспособность, но такой манипуляции, как правило, хватает ненадолго, по этому лучшим решением будет только замена.

Список СТО, где вы можете починить свой двигатель

Нужен ли гидрокомпенсатор. Как работают гидрокомпенсаторы, и как избежать прогара клапана

Газораспределительный механизм моторов с течением времени существенно модернизировался. Развитие не обошло стороной и клапанное устройство ДВС. Поначалу возникающие зазоры между клапанами и распределительным валом корректировались вручную, затем появились механические регуляторы, однако вершиной настройки стали гидравлические компенсаторы. Мало знаете о подобных деталях? Тогда обязательно ознакомьтесь с приведённой ниже статьёй, которая поможет всем желающим понять, почему стучат гидрокомпенсаторы, что они собой представляют и поддаются ли ремонту.

Устройство и принцип работы гидрокомпенсаторов

Любой более-менее опытный автомобилист знает, что клапанный механизм двигателя регулирует впуск топливной смеси в цилиндры и выпуск из них отработанных газов. В процессе своей работы клапаны мотора попарно открываются и, естественно, работают в условиях колоссальной нагрузки, что связано с высокой температурой горения топлива. Для минимизации отрицательных свойств температурного расширения между узлами всего ГРМ предусмотрены тепловые зазоры, регуляцией которых и занимается стандартный гидрокомпенсатор.

Отличие гидравлических компенсаторов от иных регуляторов зазора клапанов заключается в том, что первые работают полностью автоматически, в то время как другие механизмы требуют того или иного участия автомобилиста в своей жизни. Что это значит? А значит это то, что при отсутствии гидрокомпенсаторов владелец автомобиля с некоторой периодичностью должен собственноручно выставлять тепловой зазор клапанов и внимательно следить за ними в процессе эксплуатации агрегата.

Говоря простыми словами, устройство гидрокомпенсатора – это механизм-связка, установленный между распредвалом мотора и каждым клапаном. Работает деталь по принципу плунжерной пары и циркуляции масла, выступая при этом «прокладкой» между ранее отмеченными элементами ГРМ. В итоге, получается так, что в зависимости от температурного режима работы двигателя между распределительным валом и рабочим клапаном всегда имеется взаимодействие, а самое главное – правильно настроенный тепловой зазор.

Почему появляется стук гидрокомпенсаторов

От многих автомобилистов нередко можно услышать фразы по типу:

• «Почему стучат гидрокомпенсаторы на холодную? Что делать?»;
• «Из-за чего стучат гидрокомпенсаторы на горячую? Где регулировать?»;
• «Застучали гидрокомпенсаторы. Как их теперь починить?».

Сразу отметим: формулировка проблемы подобным образом изначально неправильна. Важно понимать одну простую вещь – гидрокомпенсаторы клапанов стучать не могут, стучит сам клапанный механизм из-за неправильного функционирования. А вот последнее уже нередко провоцируют именно неисправности гидрокомпенсаторов. Но обо всём по порядку.

Выше было отмечено, что любой тип гидравлического компенсатора – это гидромеханизм, работающий за счёт плунжерной пары и масла, поступающего в него из мотора. То есть, причина стука гидрокомпенсаторов или клапанов, как будет правильней, кроется либо в неправильной работе плунжеров, либо в проблемах с маслообеспечением данного механизма. Если быть точнее, то неприятный звук может появиться по нескольким причинам:

• Масла, доходящего до гидрокомпенсаторов, недостаточно или оно имеет очень низкое качество. В итоге, плунжерная пара не получает должной смазки, давление в системе не появляется и регуляция зазора не происходит. Естественно, начинается стук клапанов, спровоцированный неправильным тепловым зазором;
• Каналы ГБЦ или самого гидравлического механизма забились выработкой. Подобное явление случается по причине неправильного использования масла. То есть, отсутствие своевременной замены масла или его чрезмерное выгорание способно забить масляные каналы и сделать из рабочего узла совершенно неисправный гидрокомпенсатор;
• Вышел из строя сам гидравлический механизм. Тут возможны две основные поломки: клин плунжерной пары или неправильная работа шарикового клапана, воздействующего непосредственно на тепловой клапан мотора. Случиться подобное может либо из-за нагара, появляющегося по причине использования плохого масла, либо же из-за брака, допущенного при сборке механизма. Физический износ узла практически исключён, ибо он в действительности вечен. В любом случае, определить точную причину неисправности поможет только тщательная проверка гидрокомпенсаторов и профессиональный взгляд на их состояние.

Сетовать на неправильную работу гидромеханизмов в конструкции ГРМ есть смысл лишь в том случае, когда наличие иных поломок в системе исключено (особенно – поломок клапанов). При иных же обстоятельствах ремонт гидрокомпенсаторов будет выглядеть чем-то ненужным и бессмысленным.

Ремонт гидрокомпенсаторов

Замена гидрокомпенсаторов или ремонт данных элементов ГРМ своими руками требуется, прямо скажем, очень редко. Связано это с тем, что конструкция механизмов продумана до мелочей и их реальную поломку зачастую вызывают не условия работы, а беспечность владельца машины. Последняя, конечно, есть не у всех автомобилистов, поэтому и ремонт гидрокомпенсаторов требуется не многим.

В любом случае, знание – это сила, поэтому информация о симптоматике и общих принципах починки гидравлических регуляторов зазоров будет нелишней. Сначала обратим внимание на признаки поломки гидрокомпенсаторов. Зачастую они более чем прозрачны и представлены следующим перечнем:

• мотор стал работать нестабильно;
• нарушилась динамика движения;
• появились «стучащие» шумы в работе ДВС;
• прогорели клапана;
• повысился расход топлива.

Естественно, чем большее количество симптомов появляется – тем большие основания имеются для того, чтобы задуматься о ремонте гидрокомпенсаторов своими руками. Почему именно собственноручно, а не на СТО? Всё просто. Особых сложностей в ремонте деталей нет, поэтому отдавать немалую сумму денег другим людям, наверное, бессмысленно.

Возвращаясь к вопросу о том, как проверить гидрокомпенсаторы на правильность работы, придётся констатировать неприятную для многих автомобилистов вещь – без снятия элементов с двигателя диагностику осуществить не получится. Учитывая эту особенность ремонта, замену и проверку гидромеханизмов рассмотрим совместно. В общем виде, процесс починки гидрокомпенсаторов выглядит так:

1. В первую очередь, полностью меняем масло в двигателе и масляный фильтр. Если после этого, стук или иные симптомы поломки не прошли, приступаем к следующему шагу. При этом не забудьте, что после смены масла требуется прокачка гидрокомпенсаторов. Как прокачать гидрокомпенсаторы? Никак, система сделает всё сама после запуска мотора. Если говорить точнее, то новая смазка масляным насосом накачается в каждый гидравлический механизм и лишь после этого они перестанут стучать, что позволит оценить их новую работу. Зачастую на это уходит 5-15 минут, не более;
2. Итак, судя по всему – эффекта нет? Тогда частично разбираем мотор для доступа к клапанному механизму. На многих моделях авто достаточно снять ГБЦ и демонтировать иные узлы мотора, мешающие доступу к клапанам;
3. После этого есть два варианта действий:
   • Первый — поиск неисправного гидрокомпенсатора. Процедура не сложная и проводится следующим образом: отводим коромысло и штангу толкателя каждого клапана максимально в сторону от гидромеханизма и пытаемся выколоткой надавить на последний. Если компенсатор уходит вниз под значительным давлением, то он исправен, в ином случае следует снять деталь для более качественной проверки;
   • Второй – снятие всех гидрокомпенсаторов для проверки каждого. При выборе этого варианта проводится стандартная разборка клапанного механизма и интересующих нас элементов соответственно.
4. Осуществив описанные выше операции, остаётся лишь заменить неисправный элемент ГРМ и вернуть автомобиль в первоначальное состояние. Если же проводилась разборка механизмов, то требуется проверить их внутреннее состояние и очистить от нагара. В случае, когда с регулятором всё в норме, то установить гидрокомпенсатор следует обратно в конструкцию мотора и уже потом проверять его на работоспособность. При иных обстоятельствах узел требуется полностью заменить. Более подробно говорить о том, как разобрать гидрокомпенсатор не будем, так как данная процедура не столь сложна и под силу любому автомобилисту. Главное – действовать аккуратно и не спеша.

Пожалуй, больше информации относительно того, как заменить гидрокомпенсаторы, излагать бессмысленно. Тут большее значение имеет практика, поэтому запасайтесь базовым набором авторемонтника и направляйтесь в гараж, конечно, если необходимость подобного у вас имеется.

Профилактика поломок

Как стало ясно, проверка, ремонт и установка гидрокомпенсаторов – процедуры простые, а регулировка узла и вовсе не требуется. Несмотря на это, поломок машины не хочет допускать совершенно любой автомобилист, поэтому было бы целесообразно поговорить о предотвращении неисправностей и компенсаторов.

Главное в профилактике — убрать из «рациона» мотора авто дешёвую и некачественную смазку. Спросите, как же определить хорошего производителя масла? Ответ очень прост – по отзывам автомобилистов. Согласно исследованиями нашего ресурса, лучшие масла у следующих компаний:

• Liqui Moly (Ликви Моли) – немецкая организация, знаменитая огромным количеством смазочных товаров для автомобилей. Сразу отметим, что присадки для гидрокомпенсаторов от Liqui Moly покупать не нужно (такие средства совершенно от любого производителя лишь засоряют полости мотора), а вот моторное масло – обязательно;
• Motul (Мотуль) – британский производитель тех же смазочных средств для машин. Пожалуй, самый главный конкурент в своей сферы деятельности для Liqui Moly, что лучше именно для вас – решайте сами. Однозначно можно сказать, что оба производителя достойны внимания и уважения;
• Castrol (Кастрол) – также как и Motul, производитель с Туманного Альбиона. По статусности и отзывам данная компания, конечно, уступает рассмотренным выше. Однако по сравнению с остальными представителями рынка, именно Castrol имеет лучшие отзывы о своей продукции, поэтому наш ресурс может лишь рекомендовать её масла для покупки.

Помимо подборки смазки, желательно снимать гидрокомпенсаторы хотя бы раз в 80-100 000 километров для прочистки и качественной проверки. В остальном же данные элементы ГРМ обслуживания не требуют и при правильной эксплуатации отъездят полный эксплуатационный срок двигателя любого автомобиля.

В целом, по сегодняшней теме больше сказать нечего. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие ответы. Удачи на дорогах и в обслуживании авто!

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Первый двигатель с гидрокомпенсатором был установлен
на Кадиллак в 1930 году. В то время об обслуживании силовых агрегатов никто не
думал, поэтому по-настоящему востребованными «гидрики», как их теперь
называют в народе, получили только в 80 годах. Тогда японский автопром вышел на
мировой рынок, а потом завоевал его.

Но
применение этих элементов вело к усложнению конструкции мотора и увеличивало
стоимость машин, поэтому ставить их стали реже. Надежность двигателей по
экономическим причинам несколько утратила свою важность, но все же владельцы
машин с гидрокомпенсаторами могут считать себя везунчиками.

Гидрокомпенсатор — что это такое в двигателе?

В
моторах, созданных во времена развития автомобильной промышленности, тепловые
зазоры регулировались специальными механизмами. Зазор появляется в результате износа
клапанов. Настройку клапанной системы рекомендовалось производить через каждые
15 000 км. Приходилось вскрывать ГБЦ, а сделать это мог только
квалифицированный мастер.

Но
автопром продолжал развиваться, и специалисты разработали устройство,
поддерживающее зазор клапанов без регулировки. При его работе учитывается износ
ГРМ. Устройство выполняет роль толкателя, в конструкцию которого входят
пружины. Они в постоянном движении и меняются в размере пропорционально зазорам.
Этот механизм и называют гидравлическим компенсатором.

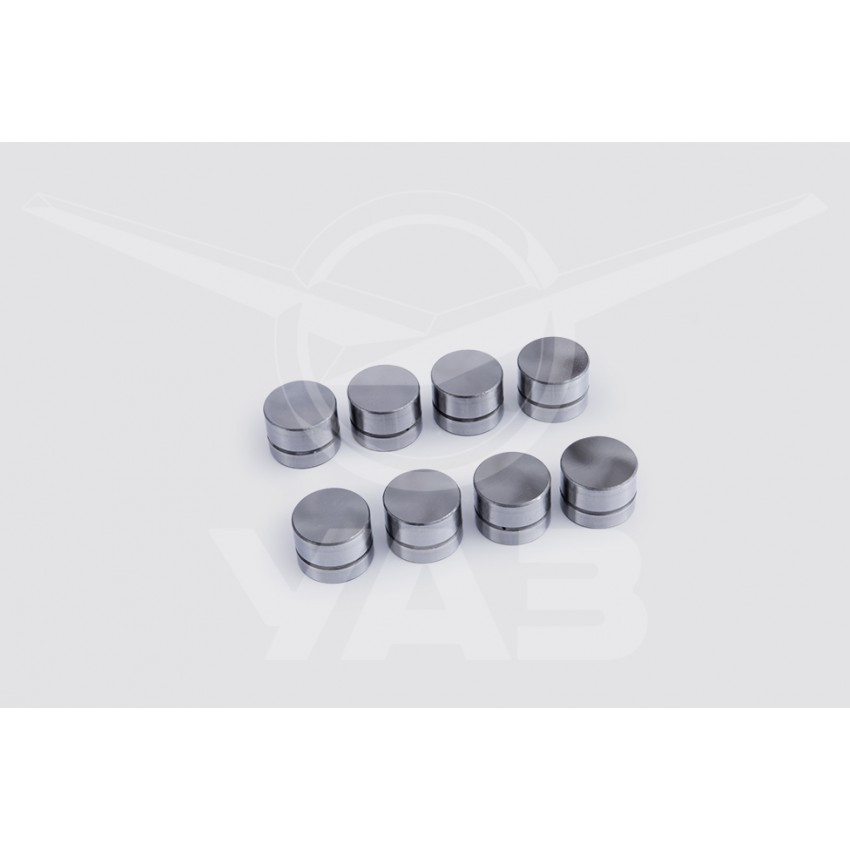

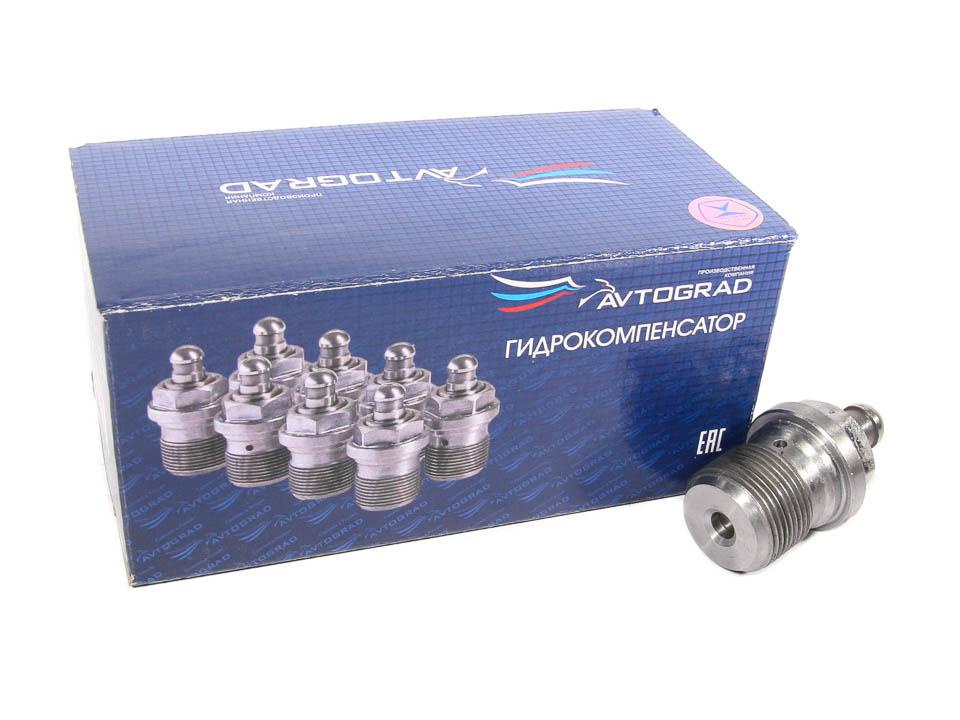

Как выглядят гидрокомпенсаторы?

Есть компенсаторы для двигателей, выполненных по схемам SOHC и
DOHC. По конструкции они различаются, но незначительно. Любой гидротолкатель установлен
в металлический корпус, не подлежащий разборке. В моторах SOHC его ставят в
гнезда коромысел клапанов, в двигателях DOHC — в гнездах ГБЦ. Устройство
состоит из:

• плунжера;
• его втулки;
• клапанной пружины;
• шарикообразного клапана;
• пружины
  плунжера.

Зачем нужны гидрокомпенсаторы?

С
прогревом двигателя до его рабочей температуры происходит параллельное
нагревание других устройств силового агрегата. Детали расширяются, из-за чего
между элементами конструкции уменьшаются зазоры.

Если
говорить о ГРМ, точность зазоров очень важна — от этого зависит чёткость работы
ДВС. Зазоры клапанных механизмов можно регулировать как вручную, так и при
помощи специальных устройств. Клапаны находятся под постоянной тепловой и
ударной нагрузками. Кстати, все детали ГРМ прогреваются неравномерно, и
естественный износ — это основная «болезнь» клапанного механизма.

Термический
зазор обеспечивает нормальную работу клапанной системы. Выпускные клапаны из-за
контакта с горячими газами нагреваются намного сильнее впускных, поэтому и
зазоры здесь больше. Отрегулированные зазоры постоянно меняются из-за износа
механизма и по другим причинам. Их изменения ведут к преждевременному износу
ГРМ. Клапаны начинают стучать, топливо расходуется стремительно, мощность
мотора падает.

Выпускные
клапаны страдают намного больше впускных. Горячий газ, проходя через нарушенные
уплотнения, может разрушить седло клапана и его тарелку. А еще образование
зазора ведет к увеличению ударных нагрузок и к потере мощности силовым
агрегатом.

Регулировку
зазоров можно провести вручную — но только при наличии опыта и соответствующих
навыков. Подстройка должна проводиться через каждые 15 000 км. Проводить
процедуру приходится с учетом температурных колебаний — среднее значение здесь
в расчет не берется. С гидрокомпенсаторами, регулирующими зазор автоматически,
возникает куда меньше проблем.

Как работают гидрокомпенсаторы клапанов?

Принцип
работы гидрокомпенсаторов — рациональное изменение зазора между клапанами и
параллельными осями. Все изменения производятся автоматически. Перемещения
деталей происходят ввиду подачи масла и действия пружин. При наличии этого
механизма отпадает необходимость регулировать клапанную систему — открытие и
закрытие клапанов происходит без внешнего вмешательства. Когда зазор меняется,
толкатель «дожимает» клапан до необходимого положения.

Устройство
гидрокомпенсатора включает в себя плунжерную пару и клапан, проводящий масло. Для
компенсатора масло крайне важно. Показатель сжатия невысок, поэтому масляное
давление является главной силой работы «гидрика».

Где находится гидрокомпенсатор?

На
самом верху силового агрегата находится головка блока цилиндров. Внутри нее
происходит вращение распределительных валов. По своему виду распредвал
напоминает обычную ось с кулачками, под которыми и располагаются компенсаторы.
Масло легко заполняет их, когда они в расслабленном состоянии, а вот его выход
происходит в течение нескольких часов. Подвод рабочей жидкости осуществляется
из канала, расположенного в подшипниковом корпусе, через специальное отверстие.

Главные
элементы устройства — плунжерные пары, установленные в ГБЦ вместо обычных
втулок и болтов. Плунжер все время давит на рычаг клапана, прижимая его к
кулачку распределительного вала.

Виды гидрокомпенсаторов

Есть
4 вида устройств:

1. Гидротолкатель. Стоит на
   современных моделях автомобилей. Регулирует зазоры между распредвалом и
   клапаном.
2. Гидроопора.
3. Гидравлическая опора для
   работы в коромыслах и рычагах. Теперь это устройство почти не
   используется. Активно применялось оно в прежних моделях
   газораспределитильных механизмов.
4. Гидротолкатель на
   роликовой основе.

Сегодня
все больше используют гидротолкатели, а гидроопоры постепенно уходят в прошлое.
Встречаются все 4 конструкции.

Плюсы и минусы применения

Прямое
назначение компенсатора — регулирование зазора, который образуется между
клапаном и валом. Без этого нормального работать силовой агрегат не сможет.
Происходит это автоматически за счет давления масла. Преимущества применения
механизма таковы:

• топливо расходуется медленнее;
• улучшается динамика;
• мотор работает мягко и бесшумно;
• увеличивается срок службы
  ГРМ, повышается точность его фаз;
• мощность и
  ресурс работы ДВС увеличивается.

Не
обходится и без минусов. Как уже говорилось, основной толкательной силой
системы является масло. Следует использовать только качественные, а значит, дорогие
масла. Предпочтительна синтетическая рабочая жидкость. Кроме того, масло приходится
часто менять, а это тоже «пахнет» внушительными расходами.

Компенсаторы
часто забиваются — это еще один минус механизма. Привод ГРМ начинает издавать сильный
шум, а работа силового агрегата ухудшается.

Конструкцию
сложно ремонтировать — лучше доверить это дело специалистам. Чтобы не пришлось
постоянно посещать автосервис и менять гидравлические компенсаторы, нужно
следить за тем, чтобы мотор находился в чистоте. При первой же необходимости меняйте
масло в системе, тщательно промывайте мотор. Неисправности нужно устранять
сразу же после их выявления.

Помните:
выход из строя компенсатора может вызвать серьезные проблемы с ДВС. Так почему
бы просто не соблюдать правила эксплуатации?

Тепловое расширение вследствие нагрева штука коварная. Например, если клапан механизма газораспределения по причине температурного расширения металла удлинится настолько, что торцом своего стержня упрется в соседнюю деталь в кинематической схеме ГРМ, тарелка клапана не сможет плотно садиться в седло и обеспечивать герметичность камеры сгорания.

В результате теряется компрессия, двигатель не развивает мощность, а тарелка клапана, лишившись возможности во время посадки в седле отдавать тепло головке цилиндров и охлаждаться, перегревается и может прогореть, что для устранения неисправности потребует дорогостоящего ремонта силового агрегата.

Чтобы избежать негативных последствий теплового расширения клапанов, между клапанами и их толкателями необходимо предусмотреть зазоры. Называются они тепловыми, что недвусмысленно указывает на назначение зазоров — обезопасить мотор от проблем, связанных с изменением размеров за счет различного расширения по-разному нагретых деталей.

Однако износ, которому в процессе эксплуатации помимо седел клапанов в головке цилиндров, уплотнительных фасок на тарелках и упорных торцов стержней клапанов подвергаются также другие трущиеся детали привода, не менее коварен, чем тепловое расширение.

По мере износа зазор, установленный при конвейерной сборке двигателя на случай температурного расширения, увеличивается. Это ведет, во-первых, к сокращению периода, когда клапан открыт. Клапан открывается позже и закрывается раньше, что в зависимости от того, с впускным или выпускным клапаном подобное происходит, отрицательно сказывается на наполнении цилиндров свежим зарядом и их очистке от отработавших газов. Такое искажение фаз газораспределения вызывает снижение мощности двигателя и рост расхода топлива.

Во-вторых, из-за того, что с увеличением зазора кулачок распредвала преждевременно отрывается от толкателя, тарелка клапана начинает возвращаться в седло не плавно, как должна, а с ударом. И кулачок распредвала, вместо того чтобы плавно нажимать на толкатель, тоже начинает бить по нему. Ударная работа убыстряет износ и может способствовать появлению микротрещин на контактных поверхностях, дальнейшим развитием которых, по всей видимости, объясняются многие известные случаи высыпания седел клапанов из головки цилиндров. Свидетельствует о том, что детали ГРМ испытывают ударные нагрузки, появление шума.

Это означает, что одного наличия теплового зазора мало. Надо также предусмотреть возможность его регулировки в процессе эксплуатации двигателя и прописать эту процедуру в качестве обязательной при техническом обслуживании.

Но есть другой выход. Чтобы избавиться от неприятностей, связанных с температурным расширением и износом, было разработано специальное устройство, которое автоматически выбирает тепловой зазор в клапанах и компенсирует последствия механического износа.

Для пользователей самое очевидное достоинство применения гидравлических компенсаторов в механизме газораспределения — отсутствие необходимости периодически проверять и регулировать зазоры в клапанах.

Однако сказанное выше иллюстрирует, что куда важнее то, что благодаря работе гидрокомпенсаторов остаются практически неизменными оптимальные фазы газораспределения и с ними — динамические и экономические характеристики двигателя, а также компонентный состав отработавших газов. Кроме того, применение гидрокомпенсаторов уменьшает уровень шума от двигателя, а поскольку это свидетельствует о снижении динамических нагрузок, то можно говорить об увеличении долговечности деталей ГРМ.

Другое название гидрокомпенсаторов теплового зазора — гидротолкатели, но по-настоящему справедливо оно только для узлов, расположенных непосредственно перед клапанами. Однако в зависимости от кинематической схемы привода клапанов и конструктивных соображений гидрокомпенсаторы могут размещаться в других точках привода.

В частности, при наличии в приводе клапанов коромысел, представляющих собой двуплечий рычаг, гидрокомпенсатор нередко выполняют в виде опоры для плеча, противоположного плечу, которое воздействует на клапан.

Такие нюансы делают гидрокомпенсаторы визуально непохожими друг на друга, но их конструктивная сущность от этого не меняется.

Состоит гидрокомпенсатор из корпуса, поршня, размещенной между ними пружины и запорного клапана. Пружина разжимает корпус и поршень в разные стороны, в результате чего выбирается клапанный зазор. В полость, образованную во внутреннем объеме над поршнем, из системы смазки двигателя под давлением поступает масло и создает подпор, обеспечивающий беззазорную кинематическую связь между клапаном и деталями его привода во время работы мотора.

В моменты надавливания на гидрокомпенсатор кулачком или коромыслом клапан запирает масляную полость над поршнем изнутри. Это предотвращает обратный выход масла из полости через входное отверстие. Потери масла через зазор между корпусом и поршнем восполняются в период «покоя», когда кулачок или коромысло перестают давить на гидрокомпенсатор.

У всего есть срок службы, и у гидрокомпенсатора он тоже имеется. Гидрокомпенсатор нормально работает, пока за время «покоя» успевают восполниться утечки масла из полости над поршнем. Но когда баланс нарушается в сторону утечек, привод начинает работать с ударами, которые заявят о себе характерными стуками.

Масло может слишком быстро выдавливаться из гидрокомпенсатора по двум причинам. Во-первых, зазор между поршнем и внутренней поверхностью корпуса чрезмерно увеличился в связи с естественным износом, который сопровождает перемещения любых трущихся друг о друга деталей.

Вторая причина — неисправность клапана, запирающего внутреннюю полость гидрокомпенсатора. Для клапана критичен не только износ, но и отложения продуктов старения масла.

Помимо проблем, связанных с утечкой масла, существует еще одна неприятность, которая может произойти с гидрокомпенсатором, — заклинивание поршня в корпусе. Как указывают производители, это основная причина возврата гидрокомпенсаторов в период действия гарантии. Однако и по ее истечении инородные частицы, попавшие в гидрокомпенсатор вместе с маслом и проникшие в зазор между плунжером и гильзой, тоже могут вызывать заклинивание.

В любом случае определяет срок службы гидрокомпенсаторов качество смазки. Отсюда требовательность к характеристикам моторного масла и неукоснительному соблюдению периодичности замены масла и масляного фильтра.

Но каков все-таки ресурс гидрокомпенсаторов? Если проштудировать информацию производителей этих устройств, выяснится, что рассчитывать на беспроблемную эксплуатацию можно лишь до пробега 120 тыс. км. Далее — как карты лягут.

Несомненно, озвученная цифра подольет масла в огонь споров, что лучше — гидрокомпенсаторы или их отсутствие и регулировка тепловых зазоров вручную, ведь, как показывает практика, она тоже может понадобиться лишь к указанному пробегу. А может и не понадобиться — такое практика эксплуатации тоже знает. Если учесть все достоинства и недостатки использования гидрокомпенсаторов, истина, по всей видимости, как обычно, где-то посередине.

Самая распространенная неисправность современных двигателей – стук гидрокомпенсаторов. Причин множество, в своём большинстве они связаны с качеством масла. Что делать при данной неисправности и как с ней бороться расскажет данный материал.

Что такое гидрокомпенсатор и как работает гидрокомпенсатор

Гидрокомпенсатор – простое устройство для автоматической регулировки зазора в приводе клапанов, устраняющее необходимость разбирать двигатель при его техническом обслуживании. Гидрокомпенсатор, в просторечии «гидрик» представляет собой миниатюрный гидроцилиндр, меняющий свою длину при нагнетании вовнутрь моторного масла.

Объем масла компенсирует зазор между штоком клапана и кулачком распределительного вала. Масло в полость гидрокомпенсатора попадает через клапан с очень небольшим отверстием, а выходит наружу через естественные зазоры клапанной пары. Насколько хорошо работает «гидрик» зависит от поступления масла и от состояния плунжерной пары, отсутствия износа или заклинивания.

Как понять, что стучит именно гидрокомпенсатор

Неисправный гидрокомпенсатор издает резкий стук, стрекот, с частотой вдвое меньше частоты оборотов двигателя.

Неисправным считается гидрокомпенсатор, который стучит более пары минут после запуска двигателя или стучит после полного прогрева двигателя. Стук прослушивается сверху двигателя и может быть неслышен из салона автомобиля.

Почему стучит гидрокомпенсатор

Причины стука гидрокомпенсатора «на холодную» (при непрогретом моторе):

1. Слишком густое масло
   , на непрогретом двигателе, плохо заходит в полость гидрокомпенсатора. Нужно время, чтобы полость заполнилась маслом
2. Забита загрязнениями масляная магистраль или клапан гидрокомпенсатора
   . Загрязнения появляются при низком качестве или при затянутых сроках смены моторного масла, а также могут являться продуктами износа некоторых деталей двигателя.
3. Износ или заклинивание плунжера гидрокомпенсатора.
   Бывает от естественного износа или от попадания абразивных загрязнений в моторное масло.

Причины стука гидрокомпенсатора «на горячую» (на прогретом моторе):

1. Заклинивание плунжерной пары гидрокомпенсатора
   из-за естественного износа или загрязнения. Задиры на плунжере блокируют его движение и гидрокомпенсатор полностью теряет работоспособность. Зазор не выбирается и гидрокомпенсатор стучит.
2. Слишком малая вязкость прогретого масла
   , масло вытекает через зазоры плунжерной пары быстрее, чем подается насосом. Некачественное масло или слишком жидкое для данного двигателя масло сильно разжижается при прогреве и легко вытекает через технологические зазоры.

3. Повышенный уровень масла в двигателе, вспенивание масла из-за перемешивания коленчатым валом или из-за попадания воды в двигатель
. Следует проверить уровень масла в двигателе, а также использовать только высококачественные моторные масла.

Самый простой способ устранить стук гидрокомпенсаторов

Самый простой и действенный способ, помогающий в большинстве случаев, добавка в масло специальной присадки Liqui Moly . Присадка промывает масляные каналы, удаляет загрязнения и восстанавливает подачу масла в гидрокомпенсаторы. Кроме того, присадка немного загущает масло, компенсируя тем самым их естественный износ. Присадка добавляется в прогретое моторное масло, полное действие наступает после примерно 500 км пробега.

Как еще можно устранить стук гидрокомпенсаторов

1. Замена гидрокомпенсаторов
   Достоинства: гарантированный результат. Недостатки: дорого и долго). Нужно учитывать, что на некоторые иномарки, сначала нужно заказать детали, дождаться, пока они придут, и записаться на ремонт в сервисе. На большинстве двигателей, при замене гидрокомпенсаторов потребуются дополнительные затраты на одноразовые детали, например, прокладки или герметик.
2. Тщательная промывка масляной системы специальными промывками
   , например: Liqui Moly . Достоинства: сравнительно недорого. Недостатки: результат не гарантируется.

3. Возможно, в запущенных случаях, потребуется замена масляного насоса или очистка масляных магистралей
двигателя с его частичной или полной разборкой.

Что будет, если не устранить стук гидрокомпенсаторов

Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем, но, со временем, двигатель будет работать громче, с вибрациями, упадет мощность и увеличится расход топлива
, а далее произойдет износ всего клапанного механизма
, в частность распределительного вала двигателя. Его замена — очень дорогое мероприятие.

Итог

Если стук гидрокомпенсаторов неоднократно возникает, то нет смысла дожидаться ухудшения ситуации. Добавка присадки решит проблему и предотвратит развитие износа на длительное время.

ВИДЕО

;

Как следует из названия, гидрокомпенсатор — это гидравлический механизм в двигателе автомобиля.
Он отвечает за поддержание постоянного рабочего зазора в клапанном механизме ДВС, поскольку при увеличении температуры двигателя, происходит изменение размеров его деталей и зазоров между ними.

Исправность гидрокомпенсаторов гарантирует беспроблемное функционирование силового агрегата автомобиля, в том числе и при значительных скачках температуры.
Он поддерживает зазор впускных или выпускных клапанов ДВС на одинаковом уровне, в том числе и при возникновении износа ГРМ и клапанного механизма в целом.

В идеале, при работе гидрокомпенсатор не должен издавать никаких посторонних шумов — шелеста, скрежета или стука.

Любые подобные звуки свидетельствуют о его неисправности и необходимости проведения диагностики механизма.

Игнорирование проблемы в дальнейшем может привести к некорректной работе силового агрегата, повышенному расходу бензина, быстрому износу клапанного механизма и критическому падению мощности двигателя.

При надлежащей заботливости и бережной эксплуатации автомобиля, гидрокомпенсаторы служат долго и не требуют никакого специального внимания.
Однако, иногда проблемы с этим узлом все-же случаются.

Так, например, если автомобиль уже имеет солидный пробег, когда происходит естественный износ плунжерных пар гидрокомпенсатора, погрешности в обслуживании или значительный перерыв в эксплуатации ТС может произойти разгерметизация системы, вытекание масла и ее частичное завоздушивание.
Проявляется такой дефект на прогретом двигателе небольшим стуком в приводе ГРМ.

Решить такую проблему можно попробовать самостоятельно путем прокачки гидрокомпенсаторов.
Поскольку рабочей жидкостью гидрокомпенсаторам служит моторное масло ДВС, то нужно проследить, чтобы масло было свежее и уровень его был достаточным.
Если тут все в порядке, то автомобиль нужно завести и подняв обороты до 2 тыс. дать ему поработать в течение 2 минут.
Затем дать двигателю поработать еще около 3 минут изменяя обороты в диапазоне от 1,5 до 3 тысяч. После чего отпустить педаль газа и дать двигателю отработать на холостых оборотах примерно 1 минуту.

Для исчезновения дефекта чаще всего достаточно одного цикла прокачки, но может понадобиться и повторение.
Если после 2-3 прокачек шум в приводе ГРМ сохраняется, то необходимо искать неисправность гидрокомпенсаторов путем диагностики и разбора механизма.

Надо отметить, что стук это самое главное внешнее проявление неисправности гидрокомпенсаторов.

Он может возникнуть по различным причинам, основные следующие:

• . значительный износ механизма или возникший в процессе эксплуатации дефект, вплоть до заклинивания, гидрокомпенсаторов;
• . низкокачественное, несезонное или утратившее заводские свойства моторное масло;
• . грязевые отложения во внутренних частях гидрокомпенсаторов или нарушения в системе смазки ДВС.

Попадание грязи и отложений во внутренние полости гидрокомпенсаторов связано, как правило, с плохо функционирующей системой фильтрации масла в двигателе, засоренным масляным фильтром, длительным периодом работы ДВС на старом масле.
Поэтому очень важно строго соблюдать требования автопроизводителя и своевременно производить замену масла и масляного фильтра, заливать масло соответствующей двигателю маркировки и вязкости по сезону.

Также следует производить замену масла и фильтра после всех неисправностей ДВС, например, после его перегрева, поскольку такие проблемы могут повлечь изменение химических свойств моторного масла.

При значительном загрязнении гидрокомпенсаторов может появиться характерный стук как при холодном запуске двигателя, так и после его нагрева до нормальных температур.

Специалисты считают, что стук гидрокомпенсаторов возникающий на холодном двигателе, сразу после запуска, не является признаком их неисправности.
Если после прогрева двигателя стук пропадает, то это можно отнести к нормальной работе механизма.

В момент пуска мотора масло в нем не имеет нужной гидрокомпенсаторам вязкости, что и приводит к появлению стука, затем масло разогревается, разжижается и стук пропадает.

«Холодный» стук может возникать также по следующим причинам:

• Неисправность клапана гидрокомпенсатора.

  За время простоя двигателя масло может вытекать из гидрокомпенсатора, что приводит к систематическому завоздушиванию механизма. Во время прогрева или прокачки давление нормализуется и стук пропадает;
• Значимое загрязнение масляных каналов гидрокомпенсатора.

  Чем выше температура масла, тем менее плотными становится и отложения грязи в каналах, благодаря чему стук пропадет. Здесь нужно иметь ввиду, что со временем каналы могут забиться намертво, это окончательно выведет гидрокомпенсатор из строя, и он будет стучать постоянно. В некоторых случаях ситуацию может исправить использование очищающих присадок моторного масла хорошего качества от проверенного производителя;
• Некорректная работа масляного фильтра.

  Если его функциональная способность пропускать масло нарушена, то при начале работы ДВС, гидрокомпенсаторы могут испытывать масляное голодание, при выходе на «рабочую вязкость» масла стук пропадет, но проблемный масляный фильтр все же лучше заменить.

Стучащие гидрокомпенсаторы в двигателе прогретом специалисты считают наиболее опасными. Это может быть постоянный стук на разогретом моторе на холостых оборотах и под нагрузкой в движении.

Диагностика неисправности начинается с определения источника стука в ДВС, ведь деталей, которые могут стучать при возникновении неисправности в двигателе предостаточно: поршни, шатуны, коленчатый и распределительные валы и др.
Стук гидрокомпенсатора достаточно характерный- звонкий, металлический, в высокой тональности и исходит непосредственно из-под клапанной крышки.
В диагностических целях специалисты автосервиса нередко пользуются стетоскопом.
Как правило, если гидрокомпенсатор стучит постоянно, это говорит о его критической неисправности. Необходимо провести демонтаж механизма и определить его состояние.
Если причина стука гидрокомпенсатора в прогретом моторе в загрязнении каналов подачи масла, то его достаточно будет разобрать и промыть. Одновременно рекомендуется провести ревизию системы смазки ДВС, заменить моторное масло и масляный фильтр.
Если произошло заклинивание плунжерной пары, то такой гидрокомпенсатор подлежит незамедлительной замене.
При замене одного гидрокомпенсатора по причине его заклинивания, лучше заменить весь комплект, чтобы в дальнейшем не пришлось снова вскрывать ДВС для ремонта или дефектовки других гидрокомпенсаторов.

Устанавливать следует только подготовленные гидрокомпенсаторы.

Новые «заводские» гидрокомпенсаторы заполнены масляным раствором, удалять его не нужно, он обеспечит беспроблемный пуск механизма и в дальнейшем смешается с моторным маслом.
Если устанавливается гидрокомпенсатор после разборки и промывки, то его необходимо сначала самостоятельно заполнить моторным маслом, чтобы избежать завоздушивания механизма и ударных нагрузок на мотор после его пуска.

Замена гидрокомпенсаторов имеет свои технические особенности, связанные с установкой правильного рабочего положения плунжерных пар, поэтому эту работу лучше доверить профессионалам автосервиса.

Тем более, что двигатель является самой дорогостоящей частью любого автомобиля и эксперименты с его частями, как правило, дорого обходятся.

Посмотрите наши цены на ремонт двигателя

Сколько это стоит? Цены на такие работы вполне лояльны. Позвоните нам и убедитесь сами!

*Представленные цены являются ознакомительными, действительны на 10.06.2018 г. и могут быть изменены без предварительного уведомления. Не является публичной офертой.

Для чего нужны гидрокомпенсаторы в двигателе

Стучат гидрокомпенсаторы на холодную — что делать

Среди всех способов определения какого-либо повреждения или проблемы с транспортным средством, один из самых доступных является слуховой. Многие автолюбители давно заметили, что многие неприятности, возникающие при работе того или иного механизма, сопровождаются возникновением посторонних звуков. Иногда достаточно прислушаться к работе собственного автомобиля, чтобы иметь возможность понять — какой-то элемент, механизм или узел работает не правильно. Диагностируя на слух неприятность, можно оперативно устранить ее. Главное знать — что именно потребуется делать. Например, стучит гидрокомпенсатор на холодном двигателе — что делать?

Некоторые автолюбители совершают ошибку, сразу бросаясь заменять тот или иной гидрокомпенсатор. К сожалению, это не всегда устраняет стук, а значит, и саму проблему. Поэтому изначально следует знать возможные первопричины возникновения подобного явления.

Стучат новые гидрокомпенсаторы в двигателе — разбираемся в вопросе

Действительно, иногда замена этих элементов совершенно на новые изделия не дает требуемого результата. Чаще всего в этом случае есть две причины сохранения неприятного состояния:

• Плохое качество применяемого масла;
• Проблемы с масляным фильтром.

Важно отметить, что даже в совершенно новом транспортном средстве может возникнуть подобная ситуация, если изначально залито масло очень плохого качества

Почему стучат гидрокомпенсаторы на холодную

Если посторонние звуки возникают при работе силового агрегата на холодную, а после его нагрева исчезают, то причину следует искать именно в состоянии масляной системы и в качестве рабочей жидкости. В этом случае основными причинами может стать:

• Засорение фильтрующего элемента, что не дает маслу оказывать нужное давление. При повышении температуры выходное отверстие фильтра расширяется и все приходит в норму — шумы исчезают;
• Загрязнение клапанов. Опять же — повышение температуры изменяет вязкость рабочей жидкости, делая ее более жидкой, что временно устраняет проблему и система начинает работать так, как это надо.

Больший или меньший уровень масла также может стать причиной подобного. В первом случае происходит вспенивание жидкости, что нарушает работу гидрокомпенсаторов, во втором — насос банально начинает качать воздух, что тоже не есть хорошо.

Естественно, что и самом насосное оборудование может стать основной причиной подобного эффекта. Если оно функционирует не правильно, то не будет создавать требуемый уровень давления в системе.

Ищем причины стука

Проще всего начать поиск первопричин с определения уровня масла в системе. Для этого достаточно использовать специальный щуп:

• Если жидкости больше, чем требуется по норме — слить лишнее;
• Если меньше — долить.

Следующий шаг — осмотреть насосное оборудование и фильтрующую систему на предмет загрязнений и повреждений.

https://youtube.com/watch?v=vVS2c_LoD8s

Последний этап — проверка самих гидрокомпенсаторов.

Первый способ:

• Нажать на каждое подобное изделие специальной выколоткой из мягкого металла;
• Если для его прожимания не потребуется приложить значительных усилий, то с данным изделием явные проблемы — рабочий элемент прожимается с довольно серьезным усилием.

Второй способ:

• Выставить распредвальные кулачки выступами вверх;
• Визуально осмотреть их на наличие зазоров между ними и толкателями;
• Наличие зазора сигнализирует о неисправности.

Чтобы окончательно удостовериться в неисправности, необходимо поочередно утопить с помощью деревянного клина каждый гидрокомпенсатор и сравнить скорость их перемещения. Наиболее скоростной (особенно при наличии зазора) явно функционирует не правильно.

Исправление ситуации

Довести начатое после выявления всех возможных причин становится очень просто:

1. Если причиной того, что стучат гидрокомпенсаторы на холодную, являются сами изделия, то их придется банально заменить.
2. При наличии неправильного объема масла — долить или, наоборот, слить лишнее.
3. Фильтрующий элемент при засорении — меняется.
4. Аналогично следует поступить, если были обнаружены повреждения насосного оборудования.

Если же автолюбитель не смог выявить каких-либо явных признаков возникновения подобных шумов при эксплуатации своей машины, то рекомендуется приобрести и использовать более качественное масло. Если же и это не принесет результата, то остается только один выход — отправка транспортного средства на хорошую станцию техобслуживания, где более опытные специалисты смогут подобрать «оптимальное лечение».

Гидрокомпенсаторы Приора Функции, принцип работы, признаки неисправности, этапы ремонта на промышленном портале Myfta.Ru

Гидрокомпенсаторы Приора являются невероятно важными деталями автомобиля, которые позволяют уменьшить уровень износа многих деталей авто и сделать их работу значительно мягче.

Гидроотекатели двигателя, которые могут устанавливаться на Приору, выполняются в виде специальных цилиндрических толкателей. Расположены они между клапанами и кулачковым валом. Такие детали совмещают в себе две очень важные функции: устранение возможных зазоров в приводе и передача усилия к клапанам от кулачкового вала.

Работа гидрокомпенсатора Приоры основана на известном принципе, предполагающем несжимаемость моторного масла, которое постоянно заполняет внутреннюю полость гидроотекателя при работе двигателя.

Также при появлении в приводе клапана зазора плунжер механизма перемещается, что обеспечивает постоянный контакт указанного толкателя с кулачком распредвала без зазора.

Благодаря работе ГК совершенно исчезает необходимость регулировки клапанов во время технического обслуживания.

Время, когда нужно проводить замену гидрокомпенсатора на Приоре, определить не сложно, ведь почти все неисправности могут быть диагностированы по достаточно характерному шуму, который издает газораспределительный механизм во время работы двигателя на различных режимах.

Итак, для того, чтобы устранить шум, нужно выполнить такие действия:

1. Сначала нужно поставить коленчатый вал в такое положение, в котором издающий шум клапан начнёт медленно приоткрываться. Клапан непременно повернется при малейшем повороте пружины.
2. Теперь можно запустить двигатель, если вам не удалось избавить от шума, то нужно снова повторить действие, описанное в первом пункте.
3. Но, если желаемый результат всё же не достигнут, то нужно сначала проверить состояние пружины, а затем измерить зазоры между направляющими втулками и стержнями клапанов. Если вдруг вы нашли увеличенные зазоры, то их обязательно нужно устранить.

Если же и пружина, и клапан исправны, но стук всё равно присутствует, то нужно произвести замену гидрокомпенсаторов на Приоре.

Для того чтобы сделать это, нужно провести следующие манипуляции:

1. Сначала отсоединяем от клеммы минус, которая находится на аккумуляторной батарее, провод, а затем извлекаем распределительные валы из опор головки блока, находящихся на цилиндре. Кстати, значительно удобнее извлекать ГК с помощью присоски или достаточно сильного магнита.
2. Дальше нужно из гнезда головки блока цилиндров извлечь сам механизм, а после этого смазать гнездо моторным маслом, после чего установить его обратно.
3. Все остальные гидроотекатели могут быть заменены аналогичным образом.
4. Теперь осталось лишь установить распределительный вал и остальные детали, принадлежащие газораспределительному механизму. Устанавливать их нужно в обратном снятию порядке.

Среди них можно назвать такие:

• появление повышенного шума сразу же после запуска двигателя;
• прерывистый шум, проявляющийся в режиме холодного хода.
• вытекающее масло во время стоянки.

Правда, стоит разбираться в том, какие признаки связаны с поломкой двигателя, а какие ничего не значат. Так, например, признаком неисправности не является шум, который исчезает спустя несколько секунд после запуска двигателя.

Когда стучат гидрокомпенсаторы на Приоре, их непременно нужно поменять. Можно провести и профилактические действия, которые заключаются в очистке различных загрязнений механизма. Кстати, чаще всего загрязнения являются причиной низкого качества масла или его несвоевременной замены

Очень важно, чтобы все детали механизма были тщательно очищены от любого рода загрязнений

Нарушить работу этого устройства может и попадание в него воздушно-пенной смеси. При этом снова становится актуальным вопрос, как поменять гидрокомпенсаторы на Приоре. Всё должно происходить согласно инструкции. Кстати, замена ГК занятие весьма сложное, требующее соблюдения всех правил. Да и менять нужно весь комплект, ведь только тогда можно обеспечить автомобилю работу без поломок.

Необходимость регулировки теплового зазора клапанов

Работа клапанного механизма происходит в крайне тяжелых условиях. К таковым относят постоянные ударные нагрузки и большую теплонагруженность. Также стоит отметить, что нагрев деталей ГРМ отличается значительной неравномерностью, а сам клапанный механизм постоянно страдает от естественного износа.

Нормальное открытие и закрытие клапанов в условиях высоких температур обеспечивается благодаря наличию обязательного термического зазора. Такие зазоры для впускных и выпускных клапанов отличаются, так как выпускные клапаны нагреваются намного сильнее впускных от контакта с раскаленными отработавшими газами. На большинстве легковых авто зачастую показатель величины зазора на впускных клапанах находится на приблизительной отметке 0,15-0,25 мм. Для выпускных клапанов данный показатель составляет в среднем 0,2-0,35 мм и более.

Выставленные зазоры клапанов могут постепенно сбиваться в результате естественного износа механизма, после проведения ремонта ДВС и т.д.

Зазоры, отличные от допустимой нормы в большую или меньшую сторону, вызывают ускоренный износ ГРМ. Появляется стук клапанов, наблюдается падение мощности агрегата и перерасход топлива. Токсичность выхлопа сильно увеличивается, из строя быстро выходят катализаторы и сажевые фильтры.

Как проверить и узнать, какой гидрокомпенсатор стучит

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Проверяем стучащий гидрокомпенсатор

Предварительно определите, каким гидрокомпенсатором нужно заняться вплотную, можно простым способом. Те гидрокомпенсаторы, которые выставлены в верхней мертвой точке, нужно слегка придавить отверткой, которая используется как рычаг.

Если под легким нажатием гидрокомпенсатор «проваливается», значит, он не отрегулирован и издает стук. Можно даже для «чистоты эксперимента», быстро нажимая на рычаг-отвертку, постучать гидрокомпнсатором.

Вот где расположены на моторе метки.

Проверив одни гидрокомпенсаторы, проверните звездочку распредвала на 180°, чтобы коленвал провернулся на 360° соответственно. И приступайте к проверке следующей группы. «Правильные» гидрокомпенсаторы «мертво» стоят на месте и не реагируют на легкое надавливание отвертки-рычага.

После предварительного определения неотрегулированных гидрокомпенсаторов, убедитесь, что нет ошибки. Проверить это легко, существует давний, «дедовский» способ. После того как сняли крышку коробки распредвала, на «расхлябанные» гидрокомпенсаторы надавите пальцем. Если ошибки нет, то они легко нажмутся.

Регулировка гидрокомпенсаторов не всегда дает желаемый результат. Бывает такое, что они оказываются сильно стертыми, и регулировки попросту не хватает. Выход в данной ситуации — их замена на новые.

После регулировки или замены гидрокомпенсаторов проверьте работу мотора. Для этого его надо завести. После запуска двигателя, какое-то время слышится стук. Не стоит сразу пугаться, гидрокомпенсатор должен «прокачаться». Если все прошло правильно, стук скоро прекратится.

Чтобы перестраховаться и окончательно убедиться, что все сделано правильно, заглушите мотор. Немного подождите и заведите снова, стук повториться не должен. Если стука мы не услышали, значит «плохие» гидрокомпенсаторы определены правильно.

Как бы далеко ни продвинулась автомобильная индустрия, сколько бы электронных устройств, определяющих автомобильные поломки, ни было изобретено, для отечественных автомобилей мы часто применяем старые, проверенные, «дедовские» способы диагностики. Они гораздо доступнее, не требует дорогостоящей аппаратуры и не уступают по точности инновационным способам.

А применимо к отечественной автомобильной технике, которая часто производится по устаревшим технологиям, «дедовские» способы диагностики автомобилей являются самыми правильными и доступными рядовым автолюбителям.

Как проверить гидрокомпенсаторы на ВАЗ-2112 16 клапанов фото

В том случае, когда при запуске двигателя станет слышен характерный звук, это с большой вероятностью можно считать признаком того, что в моторе стучат гидрокомпенсаторы. Предназначены они для регулировки в автоматическом режиме зазоров, которые появляются у клапанов при нагревании и охлаждении двигателя.

На видео показаны вблизи гидрокомпенсаторы, можно увидеть особенности их конструкции:

Гидрокомпенсаторы и их работа

Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен. Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.

Рекомендованное масло для мотора автомобиля ВАЗ 2112

Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.

Гидрокомпенсаторы в головке блока цилиндров

Когда стук в моторе будет слышен постоянно, то следует выявить причину его появления. Для этого надо придерживаться правил, приведенных ниже.

Гидрокомпенсаторы всегда проверяют при замене клапанов!

Какой гидрокомпенсатор стучит: определение

Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой. Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.

Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя

Устранить шум можно также при незначительном повороте клапана или прижимной пружины вокруг оси.

Для этого следует заглушить мотор и произвести такие действия:

1. Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
2. Повернуть немного пружину (клапан при этом тоже провернется).
3. Запустить мотор.

Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.

Приспособление

Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор

Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа. Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.

Если деталь застучала, то не стоит спешить разбирать сам мотор. Следует изначально попробовать заменить масло.

Конструкция и принцип работы гидромпенсаторов

Самый простой гидрокомпенсатор — это корпус с вмонтированной плунжерной парой, рассчитанной на работу с моторным маслом. Это простейшее устройство полностью сняло ударные нагрузки с распредвала и клапана, позволило сохранять оптимальный зазор, независимо от условий работы мотора, сняло вопрос о шумности работы двигателя. Плунжер представляет собой простую втулку и шариковый подпружиненный клапан, который компенсирует разницу в зазорах. В машинах массового производства гидрокомпенсатор может иметь несколько конфигураций — с корпусом в виде цилиндрического толкателя, как на двигателях ВАЗ 2108 и его многочисленных последователях, так и быть конструктивной частью головки блока цилиндров, как на заднеприводных автомобилях ВАЗ поздних лет выпуска, Нива 21214, на двигателях УМЗ 331.10 от Москвичей и ИЖей и ЗМЗ 406 от Газелей, Нива Шевроле. Кроме того, есть возможность купить и установить гидрокомпенсаторы на старые классические моторы 2106, 2107, 2101, но для этого необходима будет замена распредвала в паре с корпусом, нужно будет докупать сами гидрокомпенсаторы и устанавливать масляную рампу. Цена такого апгрейда — около сотни долларов с установкой, но эти деньги себя окупают.

Гидрокомпенсатор использует в своей работе свойства моторного масла, да и любой жидкости — несжимаемость. То есть тот объем, который заключен в плунжерной паре может быть практически постоянным. Если масло не сжимается и не вытекает из компенсатора. Но хитрость в том, что масло в плунжере постоянно меняется и поступает из системы смазки мотора через масляную рампу. При возникновении ударного усилия на компенсатор, масло способно передать его на клапан, в то же время объем масла регулируется постоянной циркуляцией, поэтому нет никакой необходимости регулировать зазор вручную, он выставляется автоматически при любой температуре мотора. Устройство может работать как угодно долго, но тоже иногда приносит проблемы в виде стуков.

Методы проверки

Теперь перед автомобилистом стоит задача узнать, компенсаторы на его автомобиле рабочие или нет. Как лучше поступить в подобной ситуации?

Существует два варианта проверки.

• Первый вариант предусматривает снятие клапанной крышки. Метод более наглядный и позволяет практически наверняка гарантировать правильный диагноз. Но выполнение более сложное из-за демонтажных работ;
• Второй вариант не требует, чтобы демонтировались элементы. Но здесь понадобится хороший слух. Для его улучшения лучше воспользоваться фонендоскопом. Прислушиваясь к работе ГК на разных режимах, можно найти источник проблем.

На каком варианте остановиться? Тут решать вам.

Оба метода проверки имеют свои сильные и слабые стороны. Новичку в таких делах я бы рекомендовал начать с прослушивания гидрокомпенсаторов. Если прослушка ничего не даст, тогда откроете клапанную крышку, и более наглядно рассмотрите состояние элементов.

Проверка прослушкой

Подготовка в процедуре предельно простая. Нужно разместить автомобиль на ровной поверхности, открыть капот, запустить мотор и прислушиваться.

Даже идеальный слух не всегда позволяет четко распознать неработающий компенсатор. Лучше взять в помощь вспомогательный медицинский инструмент. Найти его не сложно.

И тут рассмотрим несколько ситуаций. В зависимости от результата проверки, будем делать соответствующие выводы.

• После запуска мотора сначала шум появился, но через несколько секунд пропал. С компенсаторами все хорошо. Просто временно их полостей ГК вытекла смазка. Двигатель прокрутился и заполнил их;
• Обороты холостые, а шум со стороны компенсаторов прерывистый. Стоит поднять обороты, шум уходит. Проблема есть. Она кроется во втулке или засорениях;
• Двигатель прогрет, обороты холостые, шум непрерывный. Повысив обороты, шум пропадает. Это означает, что зазор увеличился;
• Симптомы аналогичны предыдущему пункту, только на низких шума нет, а на высоких оборотах есть. Тут вы столкнулись со вспениванием масла;
• Стучит один или сразу несколько шумов, вне зависимости от оборотов мотора. Тут возможна любая неисправность из перечисленных.

Прикладывая инструмент для прослушки поочередно к зоне, где располагается каждый из компенсаторов, можно понять, где конкретно есть проблема.

Если шум у одного ГК отличается от других, вы нашли источник неприятностей. Осталось лишь разобраться в причинах и устранить неисправности.

Проверка разборкой

Чтобы проверить эти элементы на предмет их работоспособности, можно демонтировать клапанную крышку. Далее придется отталкиваться от собственных ощущений при проверке упругости.

Вам придется прокрутить коленвал, используя для этого центральную гайку. Это приведет вал в движение.

Когда кулачок толкателя будет направлен в сторону, противоположную относительно ГК, поочередно проверьте элементы ан предмет их упругости, есть ли свободный ход.

Использовать можно руки или подручные инструменты. Когда компенсатор болтается и имеет слишком мягкий ход, он неисправен. Требуется ремонт.

Стучат гидрокомпенсаторы причины, как определить, что делать чтобы не стучали

Если из-под капота при движении постоянно доносится надоедливый и размеренный стук, причина скорее всего в гидрокомпенсаторах. Эта проблема может появиться на любой машине вне зависимости от ее производителя.

Стук гидрокомпенсаторов слышен как на холодную, так и на горячую, иногда они появляются после многолетней эксплуатации либо вскоре после приобретения новенького авто

Чтобы избавиться от этой проблемы, важно определить, почему стучат гидрокомпенсаторы

Причины

Гидравлический компенсатор – это специальное устройство, при помощи которого осуществляется регулировка зазоров клапанов мотора. Это небольшая туба, в которую помещается плунжерная пара, обратный клапан и пружина. С его помощью регулировку клапанов не нужно проводить вручную. Причин может быть несколько:

• Износ плунжерной пары. С ходом времени кулачки распредвала образуют вмятины на этой детали;
• Бракованные компоненты. Даже на лучших заводах, принадлежащих ведущим автопроизводителям, иногда допускают ошибки;
• Засорение клапана подачи масла. Загрязнения приводят к его залипанию;
• Воздушная подушка. Иногда в компенсатор проникает воздух, что может стать следствием недостаточной подачи смазывающих материалов;
• Загрязнение компонентов. В систему может проникнуть пыль или нагар от масла.

В некоторых случаях воздух наличествует в самом масле, или причиной для поломки является выход из строя каналов подачи масла

Также важно подбирать качественные смеси, максимально подходящие именно для вашего авто.

Стук на холодную и на горячую – что это такое?

Такими терминами часто пользуются автомеханики, и неопытные водители могут не разобраться в чем дело. Стук «на горячую» слышен при нагреве двигателя, чаще всего причиной для этого является выработка ресурса залитого масла. Помочь с решением этой проблемы поможет его замена, либо установка нового фильтра. Ни одна из указанных мер не помогла? Значит, причину следует искать в других узлах двигателя.

Когда гидрокомпенсаторы стучат на холодную, звук проявляется сразу после запуска мотора. В результате неполадки масло не проникает в компенсатор, при этом водители очень часто игнорируют возникающий при запуске звук, что может привести к серьезным проблемам в будущем.

Как выяснить, какой из гидравлических компенсаторов стучит?

Опытный специалист легко может определить стучащий гидрокомпенсатор, проводя акустическую диагностику. После локализации проблемы специалист промывает деталь, устанавливает ее назад, на место, а затем заново запускает двигатель. Если проблема сохранилась, значит, эту деталь нужно полностью заменить.

Для того, чтобы убрать стук гидрокомпенсаторов методом замены масла, нужно правильно подобрать смазывающий материал, такой подход оправдан, когда стучат гидрокомпенсаторы на горячую. Также можно попытаться использовать специальную присадку от стука гидрокомпенсаторов, которая улучшит свойства смазочных материалов, делая их более подходящими для использования с данными компонентами.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Знайте разницу между механическими и гидравлическими подъемниками клапанов

У меня лично отношения любви-ненависти к регулировке зазора клапана. Я люблю настраивать все механическое, брать в руки и доводить до совершенства.

Я ненавижу то, как часто бывает неудобно, обременительно и сложно регулировать ресницы. Похоже, что для выполнения 10-минутного люфта клапана необходимо снять половину двигателя и его аксессуары.

По этой причине мне нравятся двигатели с подъемниками с гидрораспределителями, которые по большей части не требуют регулировки.Если крышка клапана никогда не снимается с двигателя, это хороший день для меня.

Бывают случаи, когда необходимо отрегулировать подъемник гидравлического клапана. Но вместо установки зазора (как в случае со сплошным или механическим подъемником клапана) в гидравлической системе должна быть установлена ​​предварительная нагрузка, поскольку зазора нет. Обычно это требуется только в том случае, если головка блока цилиндров была снята и теперь переустанавливается.

Необходимость укладки ресниц

Распределительный вал в двигателе отвечает за синхронизацию, подъем и время, в течение которого клапаны остаются открытыми и закрытыми.Для этого он работает через промежуточные компоненты толкателя клапана (или толкателя), толкателя и коромысла (в двигателе с кулачком в блоке).

В конструкции верхнего кулачка промежуточные компоненты отличаются использованием толкателя определенного типа вместо толкателя и, возможно, толкателя. Это руководство будет сосредоточено на гидравлическом толкателе, используемом в двигателе с распределительным валом в блоке.

Профиль выступа распределительного вала определяет действие клапана. Это движение сначала передается на толкатель клапана, на толкатель и, наконец, на коромысло, которое контактирует со штоком клапана.Когда детали холодные, они дают усадку; при выделении тепла они расширяются.

По этой причине должен быть свободный ход или люфт, чтобы детали не заедали при нагревании. Между коромыслом и наконечником штока клапана образуется зазор.

Клапанный механизм, требующий зазора, часто определяется как имеющий твердый толкатель или механический распределительный вал. Сегодня двигатель может иметь гидравлический или механический подъемник, в зависимости от решения производителя.

Большинство небольших двигателей общего назначения (например, тех, что используются на тендерах с семенами, UTV, газонокосилках и т. Д.)) имеют механический клапанный механизм из-за меньшей стоимости и необходимости использования системы смазки под давлением, питающей гидравлический подъемник. За прошедшие годы были достигнуты большие успехи в металлургии и разработке клапанных механизмов, которые позволяют механическому толкателю оставаться в регулировке намного дольше и хорошо работать с меньшим зазором. Часто это называют дизайном плотных ресниц.

Шум и износ

Неотъемлемой проблемой люфта в механическом клапанном агрегате является шум, который он создает, когда двигатель холодный, а зазоры увеличиваются, а также естественный износ при движении деталей.Кроме того, установка зазора означает, что эффективный подъем клапана меньше, чем высота выступа кулачка, работающего с мультипликативным эффектом передаточного отношения коромысла (это смещение точки опоры относительно крепления коромысла).

Например, если выступ кулачка составляет 0,350 дюйма, а соотношение коромысел 1,6: 1, подъем клапана будет 0,350 × 1,6 = 0,560 дюйма (если в двигателе используется гидравлический подъемник, так как люфт отсутствует).

Если это механическая конструкция с 0.020 дюймов, то подъем клапана составит 0,540 дюйма. Это уменьшение может не показаться большой разницей, когда вы читаете числа, но это примерно на 6% меньше хода клапана и соответствующее влияние на поток воздуха в цилиндр и из него. Поскольку детали изнашиваются из-за постоянного столкновения с зазором, производительность двигателя ухудшается, и в современном мире уровень выбросов изменяется.

Вы можете ошибочно полагать, что распредвал со сплошным лифтом производит больше мощности, чем гидравлический.Это не совсем так. Твердый подъемник может следовать за более агрессивным выступом распредвала, а также эффективно работать на более высоких оборотах двигателя. Кроме гоночного двигателя или тянущего трактора, это не имеет значения.

различия в конструкциях подъемников

Для этого обсуждения твердый подъемник, как следует из его названия: цельный кусок металла. Его можно рассматривать лишь как средство передачи кулачка распредвала на толкатель.

Напротив, гидравлический подъемник полый и имеет внутренний поршень и пружину, что позволяет маслу входить и выходить.Во многом он похож на гидравлический поршень на ковше трактора. Масло из системы смазки двигателя подается в полость гидроподъемника. Когда клапан закрыт, подъемник находится на основной окружности кулачка (круглая часть выступа), а полость подъемника заполняется маслом. Внутренний поршень теперь находится на максимальном подъеме, так как масло находится под ним.

Когда распределительный вал переходит через вращение в открытие клапана, поршень сжимается, и обычно используется контрольный шар для закрытия впускного отверстия для масла.

Поскольку масло считается несжимаемым, поршень больше не может двигаться, поскольку масло задерживается под ним и на дне полости. Это теперь заставляет толкатель работать как твердый подъемник и передает движение от выступа распределительного вала на толкатель. При подъеме распределительного вала из-за давления пружины клапана масло выталкивается из полости подъемника к тому моменту, когда подъемник останавливается на передней части выступа.

После завершения хода подъемника на выступе давление толкателя на поршень уменьшается, и он переходит в исходное положение.Свежее масло теперь поступает в полость.

Диагностика

Если двигатель с гидравлическими подъемниками шумит, то либо внутренняя пружина потеряла некоторое натяжение, либо контрольный шар не герметизирует или не позволяет маслу заполнять полость. На практике толкатель необходимо заменить.

Если вы хорошо меняете масло и не слишком сильно увеличиваете обороты двигателя, то гидравлический подъемник будет работать так, как задумано, бесконечно. Большинство гидравлических подъемников выходят из строя из-за плохого обслуживания.

Если вы хотите попытаться определить, какой подъемник издает шум, снимите крышку клапана, запустите двигатель и дайте ему поработать на холостом ходу. Имейте в виду, что масло будет распыляться, поэтому примите соответствующие меры.

Используя удлинитель для привода размером 3 ∕ 8 дюймов, осторожно надавите на коромысло в том месте, где он соединяется с толкателем. Это отразится на внутреннем ударе поршня подъемника и изменит звук.

Из-за усилий добраться до подъемников рекомендую заменить их все.Если один наденут сейчас, остальные скоро наденут. Перед установкой всегда смажьте нижнюю часть подъемника смазкой для сборки двигателя, чтобы он не начал высыхать на выступе распределительного вала.

В некоторых двигателях для регулировки предварительного натяга используется гайка с резьбой на шпильке коромысла; другие помещают прокладку под коромысло. В некоторых конструкциях, в которых используется коромысло, если клапан подходит правильно (высота правильная) и толкатель имеет правильную длину, то это и есть регулировка. Независимо от конструкции, хорошее правило — вращать толкатель между пальцами.Когда вы больше не можете этого делать, предварительная нагрузка установлена ​​правильно.

Если используется коромысло, установленное на шпильке, вам следует добавить гайке на четверть оборота после создания предварительного натяга толкателя.

Гидравлический подъемник

— Каковы функции вашего гидравлического подъемника?

Как можно самостоятельно заменить гидроподъемники?

1. Подготовьте верхнюю часть двигателя

2. Снимите крышки клапанов : Крышки клапанов снимаются с помощью гнезда подходящего размера.На каждой крышке есть несколько болтов, которые удерживают ее на месте. После того, как все болты будут удалены, подденьте крышку блока с помощью

3. Переместите цилиндр в центр вверху: После снятия крышек клапанов вам нужно будет переместить цилиндр номер 1 в центр вверху. должность. Переместите цилиндр и убедитесь, что клапаны закрыты. Снимите болты впускного коллектора и внимательно проследите за их точным расположением, чтобы упростить сборку. Подденьте впускной патрубок и ослабьте коллектор.

4. Очистка прокладок коллектора: Важно удалить все остатки, оставшиеся от прокладок на коллекторе. Используйте скребок для прокладок, проволочную щетку и немного растворителя, чтобы очистить оставшиеся остатки.

5. Снимите гидравлические подъемники : После очистки коллектора вы можете ослабить болты узла коромысла. Отодвиньте его в сторону достаточно далеко, чтобы можно было получить доступ к толкающим стержням. Проверьте каждую штангу на предмет повреждений. Затем вы можете поднять гидравлические подъемники с помощью сильного магнита.

6. Замените гидравлические подъемники : Поместите новые гидравлические подъемники в проходы и убедитесь, что они могут поворачиваться на полные 360 градусов. Установите толкатели на место и затяните узел коромысла. Затяните коромысло так, чтобы зазор между рычагом и штоком клапана составлял 0,10 дюйма. Повторите это же измерение для каждого цилиндра в порядке зажигания.

7. Нанесите новые прокладки: Установите новую прокладку на впускной коллектор и затяните ее.Снимите старую прокладку крышки клапана с помощью скребка и растворителя. Когда крышки клапанов будут чистыми, установите новую прокладку и закройте их герметиком для прокладок.

8. Затяните болты : Используйте динамометрический ключ и затяните болты крышки клапана в соответствии со спецификациями производителя. Замените электропроводку и другие компоненты и запустите двигатель, чтобы убедиться, что подъемники работают правильно.

Подъемники клапанов — гидравлические и механические

Подъемники клапана — гидравлические и механические — в чем разница

Гидравлические и механические подъемники клапанов.Итак, в чем большая разница.

Гидравлические и механические подъемники клапанов выполняют одинаковую работу, но по-разному.

Оба они повторяют контур выступа распределительного вала и передают это движение, открывая и закрывая клапаны.

И подъемники гидравлических клапанов, и подъемники механических клапанов внешне похожи.

Все, что находится внутри подъемника, имеет значение. Механические (твердотельные) подъемники, как следует из названия, являются твердыми.Нет никакого внутреннего механизма для зазора, и фактически они требуют зазора для правильной работы. Гидравлический подъемник разработан с учетом изменений в зазоре клапанного механизма, чтобы автоматически поддерживать нулевой люфт.

Гидравлические подъемники с клапанами

Это достигается путем заполнения и опорожнения подъемника моторным маслом через дозирующее отверстие и обратный клапан. В гидравлическом подъемнике сиденье перемещается с помощью гидравлического клапана и давления масла внутри подъемника.

Когда подъемник заправляется маслом, оно качает.Когда масло выходит из подъемника, оно течет или течет вниз.

ПРИМЕЧАНИЕ , Толкатели или толкатели кулачков — это просто другие названия того же самого.

Настройка зазора клапана — что это

Настройка зазора

Описывает величину зазора между коромыслом и штоком клапана. Это происходит, когда подъемник находится на основной окружности кулачка. Механические толкатели клапана бывают разные. У них есть заранее определенный зазор или зазор.Регулируя клапаны на двигателе с помощью гидравлических подъемников, вы на самом деле не устанавливаете зазор или зазор.

На самом деле вы фактически устанавливаете предварительную нагрузку на подъемник с помощью толкателя и коромысла. Традиционная регулировка гидравлического подъемника — нулевой люфт. Обычно после этого следует заданное количество оборотов прижимной гайки.

Преимущества подъемников гидравлических клапанов

Чтобы понять, как гидравлический подъемник может компенсировать провисание клапанного механизма при сохранении нулевого люфта; мы должны посмотреть на его внутреннюю работу.Когда клапан закрыт, плунжерная пружина в гидравлическом подъемнике занимает весь зазор в клапанном механизме. Масло поступает в корпус подъемника через питающие отверстия и попадает внутрь к плунжеру. Масло продолжает стекать через отверстие в нижней части поршня; вокруг обратного клапана и через отверстия в держателе обратного клапана, чтобы полностью заполнить нижнюю полость.

Компоненты подъемника

Когда подъемник начинает подниматься по выступу кулачка; масло под поршнем пытается вытечь через обратный клапан.Этот внезапный поток масла заставляет обратный клапан сесть; который закрывает отверстие в нижней части поршня. Теперь полная нагрузка клапанного механизма находится на подъемнике. Сжать любую жидкость чрезвычайно сложно. Это заставляет подъемник теперь работать почти так, как если бы он был прочной конструкцией. Предопределенный и строго удерживаемый зазор между плунжером подъемника и его корпусом; позволяет небольшому количеству масла вытекать снизу; движется мимо поршня.

Это движение плунжера относительно корпуса подъемника после посадки обратного клапана называется; протекать или спускаться вниз; он состоит из слива масла.Как подъемник возвращается в базовую окружность распредвала; масло заполняет полость высокого давления, и цикл начинается снова.

Недостатки подъемников гидрораспределителей

Засорение подъемного механизма клапана

Другой потенциальный недостаток гидравлических подъемников — чрезмерно высокие обороты двигателя; Инерция клапанного механизма может открыть клапаны дальше, чем предполагалось. Это приводит к дополнительному зазору клапанного механизма.

Гидравлический подъемник определяет этот зазор; плунжер начинает удлиняться и фактически может выдвигаться достаточно далеко, чтобы предотвратить закрытие клапана.Это может привести к столкновению клапана с поршнем или к возгоранию клапанов.

Одним из недостатков подъемника гидравлического клапана является то, что он не может следовать столь агрессивному профилю кулачка; как механическая конструкция. Это ограничивает мощность двигателя и рабочую скорость. В дополнение к более мягкому профилю кулачка; подъемнику гидравлического клапана требуется определенное время, чтобы отреагировать на изменения в двигателе. В свою очередь, ограничение мощности двигателя по сравнению с механической конструкцией.

Подъемники клапанов с дополнительными характеристиками предназначены для перекачивания и спуска с разной скоростью.Недостатком является то, что для этого они могут жертвовать тихой работой и долговечностью.

Заключение

Бывают случаи, когда необходимо отрегулировать подъемник гидравлического клапана. Но вместо того, чтобы устанавливать зазор, в гидравлической системе должен быть установлен предварительный натяг, поскольку зазора нет. Наконец, это обычно требуется только в том случае, если была снята головка блока цилиндров.

Поделитесь новостями Danny’s Engineportal.com

Зазоры клапанов и гидравлические подъемники

Под кожухом

Клапанные зазоры и гидравлические подъемники

Как правило, большинство проблем с двигателем возникает из-за попадания неправильного количества топлива в цилиндры или отсутствия горячей искры из системы зажигания в нужное время.Эти проблемы обычно можно быстро решить, очистив свечу зажигания или форсунку, или выполнив регулировку времени или смеси. Однако иногда неисправны внутренние части двигателя и цилиндров.

Один из лучших способов проверить внутреннее состояние клапанного механизма — это проверить правильность зазоров клапанов на каждом цилиндре. Минимальный и максимальный зазор указан в руководстве по капитальному ремонту двигателя. Зазор (или зазор клапана) проверяется путем снятия крышек клапанов и вращения гребного винта вручную до тех пор, пока проверяемый цилиндр не достигнет такта сжатия.Затем проверяется зазор клапана, вставляя щуп между верхней частью штока клапана и коромыслом. Для получения точных показаний необходимо спустить лифты. Это достигается путем легкого (и многократного) нажатия на коромысло со стороны толкателя.

Распределительный вал приводится в движение коленчатым валом и имеет выступы эллиптической формы, обработанные с наклоном в верхней части выступа. Толкатель представляет собой корпус цилиндрической формы с плоской гладко обработанной поверхностью, которая опирается на выступ кулачка.Лепесток наклонен так, что толкатель вращается, когда его толкают вверх и вниз, чтобы не допустить контакта толкателя с выступом распределительного вала каждый раз в одном и том же месте. Если бы не эта конструкция, такой контакт в конечном итоге вызвал бы вмятин на поверхности толкателя.

В корпусе толкателя находится гидравлический подъемник. Гидравлический подъемник предназначен для использования давления моторного масла, чтобы компенсировать все провисания в клапанном механизме, поскольку двигатель работает во всем диапазоне. Гидравлический подъемник состоит из цилиндрического корпуса и плунжера, подпираемого пружиной вверху и обратным клапаном внизу.Седло толкателя опирается на плунжер. Как только выступ кулачка толкает толкатель и расположенный в нем подъемник, пружина сжимается, позволяя маслу течь в толкатель. Поскольку масло не сжимается, подъемник становится твердым, и клапан открывается, когда верхняя часть выступа кулачка вращается вверх. Когда верхняя часть выступа кулачка поворачивается в сторону, подъемник опускается, и давление пружины ослабляется. Это позволяет обратному клапану снова открыться, чтобы клапан мог полностью закрываться. Негерметичные обратные клапаны, чрезмерный износ между плунжером и цилиндром подъемника и грязное масло могут повлиять на работу подъемника.Это может быть сложно устранить, потому что часто кажется, что клапан открывается и закрывается нормально, когда его протягивают вручную, но неисправный подъемник может помешать правильной работе клапана при работающем двигателе.

Гидравлический подъемник установлен напротив толкателя, который передает линейное движение на коромысло, а затем непосредственно на сам клапан, заставляя его открываться. Пружины клапанов — это очень жесткие пружины, используемые для удержания клапанов в закрытом состоянии до тех пор, пока они не будут приведены в действие коромыслами. Слабые или сломанные пружины клапана могут привести к тому, что клапан откроется слишком рано и закроется слишком поздно, что приведет к очень грубой работе двигателя.

Слишком низкие клапанные зазоры обычно указывают на чрезмерный износ поверхности клапана или седла в цилиндре. Слишком большие зазоры обычно являются признаком чрезмерного износа контактирующих поверхностей клапанного механизма или изношенного распределительного вала.

ПРИМЕЧАНИЕ. Двигатели Continental мощностью 85 л.с. и серии O200 и O300 имеют цилиндры, которые подвержены износу седла клапана и, соответственно, заеданию клапанов. Единственное решение — заменить седла и клапаны, и становится все труднее найти средства для замены седел клапанов.Большинство людей просто меняют поврежденный цилиндр.

Аналогичным образом, в некоторых двигателях Lycoming O235 используются твердые подъемники, поэтому зазоры клапанов необходимо проверять с большей периодичностью, чем в других двигателях.

Неисправные подъемники и слабые пружины клапана могут быть трудными для устранения неисправностей, поскольку они не показывают признаков неисправности, пока двигатель не заработает, но износ клапана можно и нужно периодически проверять.

4 симптома неисправного гидравлического подъемника, расположение и стоимость замены

Внутреннее устройство вашего автомобиля является загадкой для большинства водителей.И это становится еще более справедливым, когда вы начинаете говорить о более технических деталях двигателя. Но эти технические детали имеют такое же значение, как и их более известные аналоги, и если они начнут выходить из строя, вы это заметите.

Одним из таких неотъемлемых технических компонентов является гидравлический подъемник. Если вы подозреваете, что у вас неисправный гидравлический подъемник, или вы просто хотите знать, на что обращать внимание, мы разберем все это здесь.

Затем мы подробно разберем, что делает гидравлический подъемник, где вы можете найти его в своем двигателе и сколько стоит его замена (предупреждение о спойлере — это недешево!).

Признаки неисправного гидравлического подъемника

1. Чрезмерный шум двигателя
2. Пропуски зажигания двигателя
3. Сломанные толкатели и мертвые цилиндры
4. Контрольная лампа двигателя

То, что гидравлические подъемники являются техническим компонентом, которого вы не видите, не означает, что они не сломаются. Гидравлические подъемники изнашиваются, а это приводит к большим проблемам.

Вот более подробный список наиболее распространенных признаков неисправности гидравлического подъемника:

Чрезмерный шум двигателя

Если один из гидравлических подъемников вашего автомобиля застрянет или сломается, вы обязательно услышите это.Вы не только слышите лязг металла, когда они трутся друг о друга, но также слышите удары внутренних частей гидравлического подъемника о самого себя.

По мере того, как вы разгоняете свой автомобиль до более высоких оборотов, эти звуки будут становиться громче и чаще, поскольку подъемник пытается действовать все быстрее и быстрее, но не может этого сделать.

Пропуски зажигания двигателя

Гидравлические подъемники соединяются с толкателями (в некоторых моделях автомобилей), которые соединяются с коромыслами, управляющими впускными и выпускными клапанами.Таким образом, если гидравлический подъемник не работает должным образом, тогда ваши выпускные или впускные клапаны не будут открываться и закрываться, когда они должны.

Это означает, что ваш двигатель не будет производить необходимое сгорание, что приводит к пропускам зажигания. Когда ваш двигатель перестанет работать, вы услышите разницу в звуке и заметите снижение производительности. Если в вашем двигателе возникают перебои в работе, вам необходимо как можно скорее доставить его в ремонтную мастерскую, чтобы не было больше повреждений.

Сломанные толкатели и мертвые цилиндры

Если двигатель вашего автомобиля представляет собой двигатель с верхним расположением клапанов, он имеет толкатели, соединяющие распределительный вал и впускной или выпускной клапан.Они могут выйти из строя, если ваш гидравлический подъемник неисправен.

Вся причина, по которой ваш двигатель имеет подъемный цилиндр, заключается в том, что толкатель каждый раз толкается в одном и том же направлении. Если у вас сломан гидроцилиндр подъема, толкатели тоже нередко изгибаются или ломаются.

Если это произойдет, у вас не просто будет выпускной или впускной клапан, который не работает оптимально — у вас будет такой, который вообще не работает. Когда цилиндр полностью перестает работать, это называется «мертвым цилиндром», и вы заметите значительное снижение производительности.

Кроме того, вы заметите, что ваш двигатель работает некорректно. Если у вас мертвый цилиндр, вам необходимо немедленно проверить его, и это больше, чем просто восстановление мощности вашего двигателя. Если у вас мертвый цилиндр, и вы не отремонтируете его, это лишь вопрос времени, когда вы еще раз повредите свой двигатель.

Проверьте свет двигателя

В вашем двигателе повсюду датчики. Они контролируют все, от количества поступающего воздуха до химического состава выхлопных газов.Все в вашем автомобиле — это отлаженная машина, и для ее сохранения требуется как можно больше входных данных.

Итак, логично, что если все не работает должным образом, некоторые из этих датчиков обнаружат проблему. Есть несколько сигнальных ламп, которые могут загореться, если у вас неисправный гидравлический подъемный цилиндр, но одно можно сказать наверняка — вы получите световой сигнал проверки двигателя.

Функция гидравлического подъемника

Единственная задача гидравлических подъемников вашего автомобиля — передавать усилие от выступа распределительного вала на клапаны.Чтобы клапаны оставались закрытыми, им нужен небольшой люфт между распределительным валом и клапаном, потому что металл движется, когда он теплый. Задача гидравлического подъемника — контролировать этот люфт.

Гидравлические подъемники

имеют преимущество перед механическими подъемниками, потому что они располагаются непосредственно напротив выступов распределительного вала, где традиционные подъемники должны оставлять небольшое пространство для расширения при нагревании.

Хотя принцип работы подъемника немного отличается, они выполняют ту же функцию.В то время как в большинстве транспортных средств по-прежнему используются гидравлические подъемники, механические подъемники начинают возвращаться из-за их более низкой стоимости.

Хотя нет ошибочного выбора, сплошные или механические подъемники не нуждаются в обслуживании, и вы заметите небольшое снижение производительности, поэтому гидравлические подъемники с самого начала нашли свое применение в транспортных средствах.

Расположение гидравлических подъемников

Гидравлические подъемники расположены непосредственно между распределительным валом вашего двигателя и клапанами в большинстве моделей автомобилей, но на некоторых моделях автомобилей также есть толкатели и коромысла.

Поскольку расположение распределительного вала может варьироваться, это немного затрудняет определение того, будут ли ваши гидравлические подъемники находиться вверху или внизу вашего двигателя.

Но если вы обнаружите, что ваш распредвал и в вашем автомобиле есть гидравлические подъемники, то они именно там. Даже если в вашем автомобиле нет гидравлических подъемников , там будет какой-то механический подъемник. Вы никогда не увидите автомобиль, в котором распределительный вал прижимается непосредственно к толкателям или клапанам.

Стоимость замены гидравлического подъемника

Один гидравлический подъемник стоит от 5 до 30 долларов.Стоимость рабочей силы обычно составляет от 50 до 1000 долларов, поэтому вы можете ожидать, что общая средняя стоимость замены одного гидравлического подъемника составит от 100 до 1100 долларов.

Гидравлические подъемники — один из тех компонентов, которые дешево купить, но дорого заменить. Это потому, что каждый гидравлический подъемник стоит всего от 5 до 30 долларов, но добраться до них — это полторы работы. Кроме того, хотя каждый подъемник в отдельности может быть дорогим, вам следует заменить их все сразу, а в вашем двигателе их много.

Фактически, ваш двигатель имеет от восьми до двадцати четырех подъемников, в зависимости от того, на чем вы водите.При этом стоимость одних деталей составляет от 40 до 1000 долларов.

Кроме того, затраты на рабочую силу для замены подъемников могут варьироваться от 300 до 700 долларов. Это означает, что если вам повезет, вы можете выполнить работу менее чем за 400 долларов, но если вам не повезет, это может стоить до 1700 долларов. Средняя стоимость обычно составляет от 500 до 800 долларов.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей.Я также был дрифтером и механиком более 7 лет.

Битва лифтеров: плоский толкатель против ролика, твердый против гидравлического

Давайте сразу перейдем к делу: мы любим лифтеров. Это то, что нам всем легко понять. Они выполняют очень простую работу — работают между толкателями и распределительным валом, помогая открывать клапаны. Однако эти маленькие жукеры могут серьезно повлиять на производительность.

По мере того, как вы будете строить свой двигатель, вы услышите много голосов, кричащих вам в ухо.Будь то твердый плоский толкатель — на основе ностальгии — или гидравлический — на основе уличных способностей — или, может быть, даже потратить деньги на модный набор роликов. Но что лучше для вас и почему?

Плоский толкатель против ролика

Я не собираюсь тянуть дым и зеркала или делать вид, будто это не та тема, которую посещают регулярно. Сразу скажу, что роликовые кулачки и подъемники — в значительной степени лучший универсальный выбор. (При условии, что бюджет и правила мероприятия не имеют значения.)

Имея это в виду, выбирает ли их каждый производитель двигателей? Нет.Почему нет? Ну, потому что бюджеты могут быть ограниченными, правила могут быть ограничительными, и, конечно же, есть пуристы и традиционалисты.

В случае, если вы планируете участвовать в гонках, класс, в котором вы участвуете, может не позволить вам использовать роликовый распределительный вал. Что-то вроде классов Pure Stock не позволит использовать роликовый кулачок или вообще любой кулачок, который не входит в диапазон заводских спецификаций кулачка для вашего двигателя. Это делается для того, чтобы конкуренция была честной, поэтому, чтобы соревноваться, вам нужно соблюдать.

При этом роликовые подъемники будут предлагать значительные преимущества в мощности наряду с более плавной работой двигателя. Одна из причин заключается в том, что роликовые подъемники имеют меньшее трение с распределительным валом, что облегчает вращение кулачка. Кроме того, профили лепестков могут быть гораздо более агрессивными. Кулачок может открывать и закрывать клапаны намного быстрее, а это означает, что они могут дольше удерживать клапан в состоянии полного подъема. Это из-за роликов в нижней части подъемника — гладкая поверхность качения позволяет использовать более агрессивные лопастные шлифовальные машины, поскольку они не царапаются и не заедают, как поверхность плоского толкателя.

Но не верьте нам на слово …

Из SuperChevy: «. Большим преимуществом роликовых кулачков перед их собратьями с плоскими толкателями является не снижение трения, о котором сразу думает большинство людей, а повышенная скорость толкателя (т. Е. Более высокая скорость нарастания). Эта повышенная скорость — до 30 процентов — означает большую мощность. … Более агрессивная скорость нарастания роликовых кулачков обычно требует более высоких нагрузок пружины для управления движением клапанного механизма.

Еще одно важное преимущество роликовых кулачков — повышенная долговечность.Ролики имеют гораздо меньшую вероятность выхода из строя по сравнению с плоскими толкателями, поскольку они не так сильно зависят от брызг масла, чтобы поддерживать правильную работу. Кроме того, для плоских кулачков толкателя выбор правильного давления пружины гораздо более критичен по сравнению с более щадящей конструкцией роликов. Именно благодаря этой надежности производители в серийных автомобилях перешли от плоских кулачков к роликовым кулачкам. Это также то, что делает роликовый клапанный механизм лучшим выбором для уличного двигателя с хот-родом ».

Но это тебе обойдется…

Главным недостатком здесь всегда считалась цена и установка.Если вы можете купить комплект плоских кулачков толкателя примерно за 120 долларов, то комплект роликовых кулачков обойдется вам примерно в 700 долларов. Это также две низкие цены — если вы собираетесь покупать у высококачественных брендов, таких как COMP, вы выбираете плоский толкатель за 180 долларов и каток за 1000 долларов. Итак, вы платите за силу бренда.

Что касается установки, вы, возможно, слышали, что установка роликовых кулачков может быть сложной задачей. «Это правда, что роликовый кулачок и подъемники стоят больше, чем плоский кулачок толкателя и подъемник. Но это не всегда правда, что вам нужно многое изменить в своем двигателе, чтобы запустить с роликовым кулачком », — объясняет HOT ROD.«В зависимости от выбранного помола, возможно, вам не придется добавлять в двигатель более одной или двух частей».

Имея это в виду, если вы можете установить плоский кулачок толкателя в двигатель, у вас не должно возникнуть особых проблем с установкой роликового кулачка самостоятельно. Пружины клапанов часто меняются (как обычно), и, если двигатель переключается с плоского толкателя, часто требуется фиксатор распределительного вала. Это связано с тем, что различие между характером шлифовки кулачков не ограничивается тем, насколько агрессивно эти распредвалы открывают клапаны.

На плоских распределительных валах кулачков кулачки иногда наклонены под небольшим углом к ​​задней части блока. Это сделано для того, чтобы подъемник мог вращаться во время работы. Он не только способствует износу подъемника, но и втягивает кулачок в двигатель при его вращении. Без такого шлифования кулачок может скользить вперед и назад. Роликовые кулачки не обладают этой конструктивной особенностью, и для удержания кулачка на месте потребуется фиксатор.

твердое тело против гидравлического

Существует много споров о гидравлических и твердых подъемниках, но есть несколько ключевых факторов, которые вступают в игру при использовании любого типа подъемника в мире производительности.Твердые подъемники — это простые твердые куски металла, которые скользят по поверхности кулачков и работают, чтобы немного больше приоткрыть клапаны двигателя. Гидравлические подъемники предназначены для выполнения той же самой работы, но они перекачивают масло в верхнюю часть клапанного механизма через толкатели.

Гидравлические подъемники требуют минимального обслуживания, и вам не придется тратить много времени на предварительную нагрузку за пределами первоначальной установки. (Предварительная нагрузка — это расстояние, на котором толкатель садится внутри подъемника. Это важно для того, чтобы подъемники могли двигаться.)

Для сплошных подъемников необходимо время от времени устанавливать и регулировать зазор клапана. (Зазор клапана — это зазор между коромыслом и концом ствола клапана.) Это важная настройка, поскольку она определяет производительность и срок службы клапанного механизма и будет поддерживать продолжительность работы клапана и подъем в соответствии со спецификациями кулачка.

Когда использовать гидравлический или твердый

Традиционно считается, что у гидравлических подъемников есть общее слабое место: насосная конструкция.Этот тип подъемника немного сжимается, когда кулачок толкает вверх, а сопротивление коромысел удерживает толкатель на месте. Это создает небольшой буфер, из-за которого они открывают клапаны немного медленнее, чем это делают сплошные подъемники. На уличных транспортных средствах дополнительная защита клапанного механизма делает эту жертву оправданной. Однако на гусеничных автомобилях с высокими оборотами такая потеря реакции может отрицательно сказаться на реальных характеристиках.

Тем не менее, важно отметить, что подъемная техника уже не та, что была раньше.«Гидравлические роликовые подъемники высокие и тяжелые по сравнению с подъемниками с плоским толкателем, а также подвержены накачиванию», — говорит СуперЧеви. «Но с учетом достижений в конструкции гидравлических подъемников, а именно подъемников с коротким ходом, более узких зазоров гидравлических поршней и легких компонентов клапанного механизма, многие двигатели, оборудованные гидравлическими подъемниками, могут легко выдерживать 7000 об / мин и более».

Хотя SuperChevy здесь имеет в виду роликовые подъемники, то же самое время от времени справедливо и для плоских кулачков толкателя. Хотя, если вы решите использовать гидравлический подъемник на высокооборотистом двигателе, вы должны убедиться, что распределительный вал может работать на тех оборотах, которые вы собираетесь дотянуться и коснуться.

Имея это в виду, если вы намереваетесь перейти на более широкие RPM, я буду первым, кто продвигает осторожность и надежность. Почему? Ну просто меньше частей, которые нужно сломать. Твердые лифтеры не накачиваются и не падают, потому что просто не могут. Я не говорю, что это единственный путь, но когда клапанный механизм движется со скоростью 8000 об / мин, предел погрешности становится чрезвычайно малым, и чем меньше факторов задействовано, тем безопаснее можно себя чувствовать.

Когда использовать плоский толкатель

Хотя общепризнано, что роликовые кулачки всегда будут лучше, иногда использование плоского толкателя все же является хорошим выбором.Давайте не будем забывать, что в течение десятилетий плоские распредвалы с толкателем были единственным вариантом на рынке, и ребята, управляющие ими, легко могли преодолеть четверть мили, овальную трассу, дорожные курсы или любой другой тип гоночной трассы на планете.

Итак, роликовые кулачки и подъемники лучше? Да. Но являются ли они единственным вариантом для реальной работы? Точно нет. Это фантастический вариант, как и плоские кулачки толкателя. Плоские кулачки толкателя очень просты, и, хотя установка роликового кулачка не за горами с точки зрения сложности установки, плоские толкатели установить проще простого.

Давайте также не будем забывать, что их гораздо больше, и у вас больше шансов найти то, что вы ищете в местном масштабе. Техническое обслуживание любого из них примерно одинаково с точки зрения процесса. Но если у вас возникнут проблемы с роликовым кулачком и вам необходимо заменить подъемники, вы потратите немного больше денег. По сути, если плоский толкатель — это то, что вы можете себе позволить или если это именно то, что вы предпочитаете, то качайте его и вперед.

Мы уверены, что у вас есть мнение по этому поводу — взвесьте ниже.

Нравится:

Нравится Загрузка …

Связанные

Solid Vs. Гидравлические подъемники — Mopar Muscle Magazine

Без сомнения, твердые кулачки несут в себе определенную загадочность. Во времена маслкаров твердые тела устанавливались на заводе в некоторые из самых горячих сталей Motown, включая раннюю улицу Hemi. При изложении технических характеристик двигателя и сообщении ребятам «… у него надежный кулачок» был небольшой дополнительный статус. Собственно, все кулачки добротные.Настоящая разница заключается в подъемниках с соответствующим изменением профиля выступов кулачка для соответствия требованиям подъемника. Твердые кулачки имеют репутацию более высоких оборотов, а для некоторых это имидж гоночной части. Твердые тела требуют периодической регулировки, издают шум и лишь немного отличаются от того, что бегает обычный парень. Для некоторых этого достаточно, чтобы захотеть запустить его.

Однако нас больше интересовало, какие различия действительно могут быть обнаружены в выходной мощности.Во-первых, мы предлагаем краткое изложение различий между твердотельными и гидравлическими подъемниками, а также причины, по которым можно получить мощность.

Просмотреть все 8 фотографий

Гидравлика С 50-х годов, за некоторыми заметными исключениями, гидравлические подъемники были нормой в Детройте. Гидравлические подъемники самостоятельно компенсируют зазоры в клапанных механизмах, что дает потребителю годы безремонтного обслуживания. Хотя сами гидравлические подъемники намного сложнее стандартных сплошных толкателей, соответствующий клапанный механизм можно было бы построить гораздо проще и с меньшими затратами, отказавшись от положений для регулировки клапанного механизма.Неизбежным результатом были простые дешёвые цельные коромысла из штампованной стали. Лучше всего то, что ход гидравлического механизма с легкостью поглощал отклонения в производственных допусках, несомненно, оптимизируя производственный процесс, устраняя необходимость устанавливать зазор клапана на заводе по производству двигателей и в дальнейшем в процессе эксплуатации. Гидравлика автоматически регулируется до нулевого люфта. Они обеспечивают непревзойденную бесшумность, что является основной целью при разработке двигателей оригинального оборудования.

Гидравлика или твердые тела для повышения производительности? Когда задумывались гидравлические подъемники, гоночные характеристики никогда не стояли на повестке дня.Однако подавляющее большинство проданных рабочих кулачков, несомненно, представляют собой гидравлические шлифовальные машины. Некоторые из тех атрибутов, которые сделали их фаворитами Детройта, пользуются популярностью у многих энтузиастов. Поскольку большинство двигателей изначально были оснащены гидравлическими кулачками, гидравлические кулачки обычно являются наиболее экономичным вариантом замены. Переход на твердую помолу может привести к быстрому росту затрат, чаще всего требующих обновления до регулируемых коромысел и совместимых толкателей. Наряду с ценой, более тихой работой и отсутствием необходимости регулировать клапаны, гидравлическая система является заманчивым выбором для двойного назначения.

Гидравлика отлично работает при умеренных оборотах — это диапазон наиболее умеренно модифицированных уличных двигателей. Тем не менее, увеличьте производительность, и тот самый гидравлический механизм, который делает их такими приятными в более мягких приложениях, может создать проблемы. Почему? Под воздействием нагрузок на высоких оборотах гидравлический поршень, который при нормальной работе служит для обнуления зазоров, может либо накачивать, либо спускать воздух. Это два совершенно разных явления, оба из которых могут ухудшить работу гидравлического подъемника.

Все гидравлические подъемники могут поглощать небольшую часть подъемного профиля кулачка во время работы за счет утечки жидкости через поршень плунжера подъемника во время цикла подъема. На складе или в умеренных уличных условиях абсорбция, вероятно, незначительна. Высокоагрессивные профили кулачков и нагрузки на пружины в радикальных уличных или гоночных условиях могут вызвать нагрузку на механизм гидравлического подъемника до такой степени, что некоторый потенциал производительности будет потерян из-за поглощения. Подъемники с узкими внутренними зазорами и клапанами наиболее точно повторяют профиль кулачка и называются жесткими.

Посмотреть все 8 фото Мы использовали карбюратор Edelbrock 800 кубических футов в минуту на впуске Performer RPM. Комбо сработало хорошо.

Вторая форма ложного движения — более известная проблема «накачки» подъемника. Плунжер гидравлического подъемника постоянно находится под гидравлическим давлением масляной системы двигателя. В сложных условиях, таких как высокие обороты, клапанный механизм может частично разгружаться. Эта разгрузка может происходить во время срабатывания клапана с плавающей запятой, во время всплеска пружины или при отскоке клапана при закрытии. Разгрузка также может происходить, когда эффективная нагрузка пружины на клапанный механизм резко уменьшается, когда выступ кулачка вращается над носиком на высоких оборотах.Плунжер гидравлического подъемника будет быстро накачиваться каждый раз, когда сила масла, действующая на гидравлический поршень, превышает силу клапана на поршень подъемника. Это приведет к временному чрезмерному вытягиванию подъемника в состояние, называемое «накачкой» подъемника. Из-за чрезмерно вытянутого подъемника клапан немного удерживается от седла, когда распределительный вал находится на своей основной окружности, что фактически подвешивает клапаны.

Рынок запасных частей разработал несколько вариантов стандартных гидравлических подъемников.Одной из первых доработок стало введение подъемников, предотвращающих накачивание. Концепция настолько проста, насколько эффективна. В подъемнике, препятствующем накачиванию, облегченный удерживающий зажим в конце хода внутреннего плунжера гидравлического подъемника заменен более тяжелым и более надежным упором.

При использовании в сочетании с регулируемым клапанным механизмом подъемник, препятствующий накачиванию, может быть настроен таким образом, чтобы внутренний плунжер находился в верхнем или близком к нему диапазоне своего хода, когда распределительный вал находится на своей основной окружности. Во время работы подъемник, препятствующий накачиванию, по существу отрегулирован так, что поршень уже накачан полностью до упора, что исключает возможность чрезмерного вытягивания поршня.Регулируемый клапанный механизм, конечно, необходим для использования подъемника, препятствующего накачиванию, по назначению. Лифты, препятствующие накачиванию, могут также включать изменения клапанов или зазоров подъемника для изменения характеристик слива, хотя текущая теория утверждает, что «жестче» лучше.

В какой момент нестабильность гидравлического подъемника может начать снижать производительность? К сожалению, ответ зависит от комбинации. Вес и геометрия клапанного механизма, отклонение толкателя, регулировка предварительного натяга, нагрузка пружины, плавность и интенсивность профиля кулачка — вот некоторые из факторов, наряду с оборотами в минуту, которые могут нарушить способность гидравлического подъемника поддерживать управление клапаном.Сообщается, что даже вязкость масла и температура имеют значение.

Хотя существует слишком много переменных, чтобы точно определить допустимую частоту вращения распредвала с гидравлическим подъемником, обширный опыт использования гидравлических кулачков может предложить основные рекомендации. В зависимости от комбинации распределительного вала / клапанного механизма / пружины стандартные гидравлические подъемники могут эффективно работать в диапазоне 5 500-6 000 об / мин. Как правило, подъемники, препятствующие накачиванию, могут повысить потенциальную частоту вращения еще на 500–1000 об / мин. Конечно, некоторые из них намного превысили эти цифры, в то время как другие комбинации испытывают проблемы на еще более консервативных уровнях.

Просмотреть все 8 фотографий

Solid Solution Solid подъемники, как следует из названия, являются твердыми. Нет никакого внутреннего механизма для зазора, и фактически они требуют зазора для правильной работы. Этот зазор называется зазором клапана. Вы спросите, зачем нужна плетка? Когда кулачок приближается к основной окружности, подъемник должен разгрузить клапанный механизм и позволить клапану закрыться. Теоретически это происходит при нулевом люфте, но необходим некоторый дополнительный зазор, чтобы дать клапану с твердым подъемником немного места для маневра, чтобы компенсировать изменения размеров из-за теплового расширения.

Настоящая красота сплошного подъемника заключается в его простоте. По сути, это обработанный кусок стали без движущихся частей. Нет ничего, что могло бы испортить работу клапанного механизма. При правильной настройке цельный массив примерно так же надежен, как кирпич, потому что он примерно такой же сложный, как и кирпич. Иногда простоту сложно превзойти.

The Test Тестирование гидравлической жидкости на твердое тело не так просто, как может показаться. Хотя может показаться, что это всего лишь вопрос заказа распредвалов с твердотельным и гидравлическим подъемником с одинаковыми характеристиками и проведения испытаний, есть несколько соображений, которые поначалу не очевидны.Начиная с объявленных значений продолжительности, твердые частицы и гидравлика оцениваются по совершенно другим стандартам. Например, в линейке кулачков Competition гидравлика рассчитана на продолжительность работы при подъеме подъемника 0,008 дюйма, в то время как твердые частицы обычно оцениваются на уровне 0,020 дюйма.

Сравнение твердого тела с гидравлическим по заявленной продолжительности похоже на сравнение яблок с апельсинами. Что касается подъемника, то здесь все немного проще. Но опять же, прямое сравнение характеристик может ввести в заблуждение. Люфт необходимо вычесть из характеристик твердого кулачка, чтобы получить истинный подъем на клапане, который затем можно сравнить со спецификациями гидравлического кулачка.Наконец, у нас дюрация 0,050. Несмотря на то, что оба типа кулачков имеют одинаковый рейтинг, для продолжительности действия спецификации 0,050, цифры нельзя сравнивать напрямую. Продолжительность при 0,050 измеряется в градусах кривошипа при подъеме подъемника 0,050 дюйма на открывающей и закрывающей стороне выступа.

Просмотреть все 8 фотографий

Двигатель не интересуется тем, как далеко перемещается подъемник, а заботится только о том, что происходит на клапанах. С твердым телом плетка будет принимать на себя часть движения подъемника до того, как произойдет какое-либо движение клапана.Фактически, с соотношением коромысел 1,6: 1 в нашем испытательном двигателе продолжительность твердого тела при 0,050 читается так, как если бы продолжительность была взята при подъеме подъемника 0,0313 дюйма по сравнению с гидравлическими условиями. Это существенная разница. Сплошной кулачок будет вести себя как гидравлический с примерно на 10 градусов меньшей продолжительностью при подъеме 0,050 дюйма.

Все это затрудняет точную подгонку кулачка цельного и гидравлического подъемника; сопоставление номеров в каталоге кулачков или на карточке спецификаций, конечно, не может этого сделать. Наш гидравлический кулачок был одним из последних гидравлических профилей Comp — Xtreme Energy 275HL.Эти кулачки имеют шлифованные выступы, специально разработанные для высокого подъема с толкателем Mopar диаметром 0,904 дюйма. Чтобы обеспечить высокую скорость подъема, мы заказали сплошной кулачок, изготовленный по индивидуальному заказу, на основе профилей лепестков с диаметром толкателя серии MM 0,904 компании Comp. Что касается впуска, мы выбрали лепесток 6581, а для выхлопа — 6583. Цифры на нашем сплошном кулачке казались намного больше по продолжительности — 0,050, меньше — по заявленной продолжительности и очень близки при подъеме после компенсации ударов ресниц. Фактически, эти два профиля были настолько близки, насколько мы могли приблизиться к доступным нам сплошным лепесткам.Мы ожидали, что вакуум и качество холостого хода, сжатие при проворачивании и выход на низких частотах у этих двух кулачков будут очень похожими (см. Таблицу характеристик кулачков).

С кулачками и подъемниками в руках мы отправились на стенд Westech для нашего небольшого эксперимента. Наш тестовый двигатель представлял собой клин Chrysler 440, на самом деле его размер составлял 446 кубических сантиметров после внутреннего диаметра 0,030 дюйма, с набором готовых головок Edelbrock, впуском Performer RPM и сжатием 10,2: 1. Для наших базовых испытаний мы установили гидравлический распределительный вал Comp XE275 и соответствующие гидравлические подъемники.Клапанный механизм включал в себя алюминиевые ролико-коромысла 1,6: 1 Comp Cams и толкатели. Комбинация двигателей была выбрана для синхронизации и подгонки на динамометрическом стенде, с кольцевым бустерным карбюратором Demon 950 кубических футов в минуту, обеспечивающим воздушно-топливную смесь. 440 работал на холостом ходу со скоростью 900 об / мин, и мы зарегистрировали 12,7 дюймов ртутного столба вакуума.

Пока двигатель прогрет, мы крутили его, чтобы получить показания компрессии при запуске. С гидравлическим распределительным валом модель 440 вращалась с манометрическим давлением 180 фунтов на квадратный дюйм. Сравнение компрессии при проворачивании и вакуума на холостом ходу гидравлического кулачка с последующим включением сплошного кулачка даст хорошее представление о том, насколько точно мы подобрали размеры этих двух кулачков.Все, что оставалось сделать, это проверить мощность, чтобы посмотреть, как работает гидравлический кулачок. 440 работал мощно, развивая мощность 520 л.с. при пиковом выходе 5400 об / мин и крутящий момент 557 фунт-фут при 3800 об / мин. Глядя на кривую, мы могли сказать, что мощность выше 5700 об / мин быстро падала — характеристика начала проблем с управлением клапанным механизмом — даже при отсутствии слышимого поплавка. У нас было предчувствие, что по мере увеличения оборотов твердое тело будет работать лучше.

Вскоре мы открыли 440 для хирургии, сняли с него гидравлическую рукоятку и воткнули на ее место твердое тело, отшлифованное на заказ.Мы запустили двигатель и снова запустили его в течение часа и запустили его для цикла обкатки кулачка в течение 15 минут при 2300 об / мин. Переведя 440 обратно в режим холостого хода, мы обнаружили, что качество холостого хода было таким же хорошим, как и с гидравликой. Динамометрические приборы показали 12,6 дюйма вакуума при той же частоте вращения двигателя 900 об / мин, которая использовалась ранее, что показывает практически идентичное совпадение. Двигатель был остановлен, чтобы сбросить люфт клапана, и мы раскрутили двигатель для проверки компрессии при запуске. На этот раз у нас было 178 фунтов на квадратный дюйм, что снова близко к значениям гидравлической рукояти.

Посмотреть все 8 фотографий

Хорошо, два кулачка работали на холостом ходу примерно одинаково и создавали примерно одинаковый уровень вакуума, но как насчет мощности в диапазоне оборотов? На наш вопрос вскоре был дан ответ, когда мы прочитали результаты с динамометрического монитора. Двигатель развивал 550 л.с. при 5800 об / мин и 559 фунт-фут крутящего момента при 3900 об / мин. Интересно, что уровни крутящего момента были довольно близки на пике и ниже в середине кривой оборотов. На более высоких оборотах — около 5200 и выше — твердый кулачок отошел от гидравлической системы, аккуратно достигнув 6300 об / мин, на которых мы ограничили наш тест.Кривая мощности сплошного кулачка была красивой формы, именно то, что мы хотели видеть.

У нас был 30-сильный прирост с распределительным валом того же «размера», а пиковая мощность приходила на хорошие 400 об / мин выше. Не было ни одной части кривой, где гидравлическая система показывала явное преимущество. Увидеть — значит поверить — когда дело доходит до раскрутки, твердый кулачок с плоским толкателем имеет преимущество.

Показать все

Протестировано в Westechsuperflow 901 Dyno

Показать все.
