Дтож ваз 2109 инжектор: Датчик температуры охлаждающей жидкости на ВАЗ 2109 (инжектор): замена своими руками, признаки неисправности

Датчик температуры охлаждающей жидкости на ВАЗ 2109 (инжектор): замена своими руками, признаки неисправности

Содержание:

1. Расположение
2. Неисправности
3. Проверка
4. Замена

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
• Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
• Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Замена

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

1. Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
2. Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.

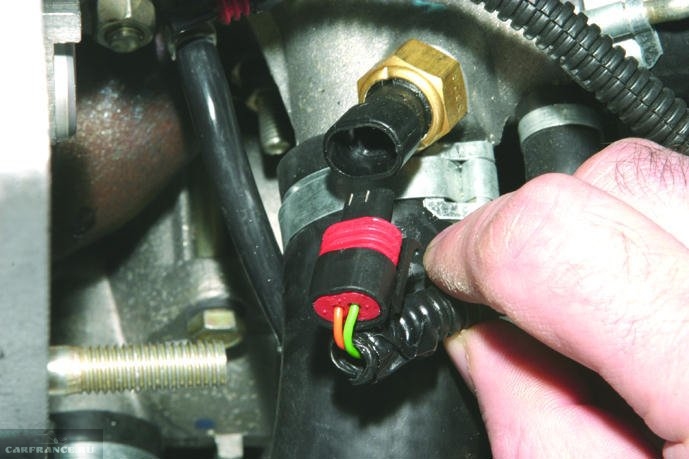

3. Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
4. Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
5. Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
6. Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
8. Отключите проводку от датчика.
9. С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
10. Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
11. Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
12. Обработайте гнездо обезжиривателем.
13. Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
14. Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
15. Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
16. Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

 Загрузка …

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Местонахождение

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание!
В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

• Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

• В жару двигатель у автомобиля нагревается до высокой температуры. Сломанный датчик станет причиной  потери мощности двигателя и увеличится расход топлива.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

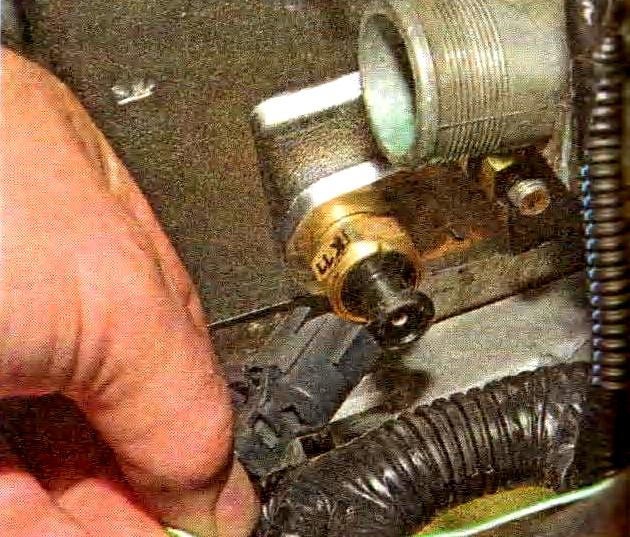

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание!
На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка  на работоспособность:

Примечание!
Запаситесь мульти-метром, без него проверка невозможна!

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание!
Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание!
С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание!
В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.

ДТОЖ на ВАЗ 2109 инжектор и карбюратор, работа датчика включения вентилятора

Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

Содержание

[ Раскрыть]

[ Скрыть]

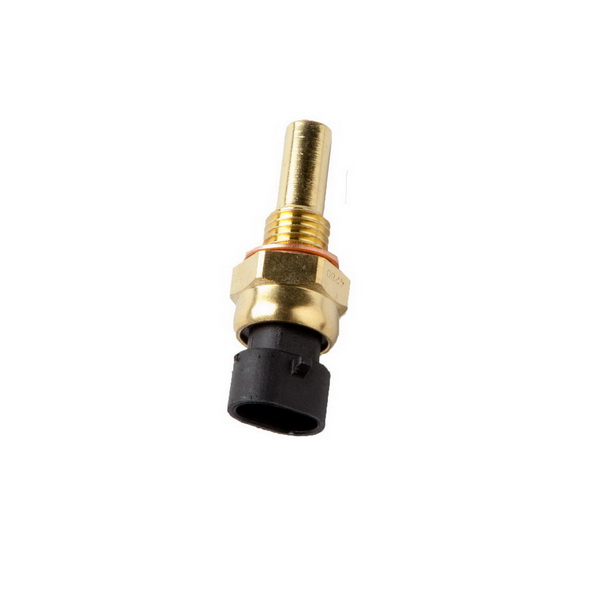

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

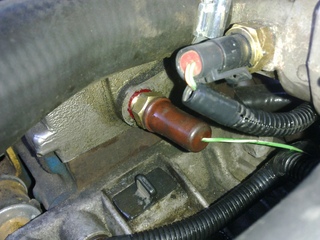

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

 Загрузка …

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

датчик температуры охлаждающей жидкости ВАЗ 21083, 21093, 21099, инжектор

Датчик температуры охлаждающей жидкости (ДТОЖ) – является элементом электронной системы управления инжекторным двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099.

По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы двигателя на разных режимах.

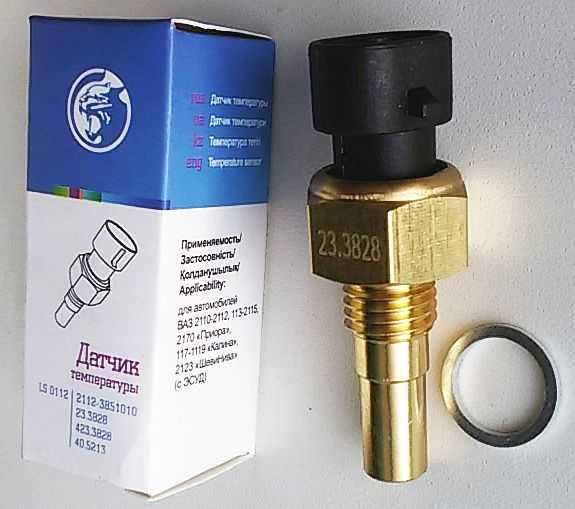

Датчик температуры охлаждающей жидкости (ДТОЖ) ВАЗ 21083, 21093, 21099, инжектор

— Расположение датчика температуры

На автомобилях ВАЗ 21083, 21093, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.

— Устройство ДТОЖ

Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

— Принцип действия ДТОЖ ВАЗ 21083i, 21093i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок,  изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

— Неисправности ДТОЖ

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать количество топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от  прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.

— Применяемость ДТОЖ

ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 – ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.

Еще статьи по инжектору ВАЗ 21083, 21093, 21099

— Схема системы питания инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик положения коленчатого вала инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Датчик массового расхода воздуха инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Регулятор холостого хода инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Свечи зажигания, применяемые на карбюраторных и инжекторных двигателях автомобилей ВАЗ

— Нет давления в топливной рампе, причины неисправности

Ваз 21099 инжектор датчик температуры охлаждающей жидкости

Дтож на ваз 2109 инжектор и карбюратор, работа датчика включения вентилятора

Изучаем устройство и учимся менять датчик включения вентилятора ВАЗ 2109 и 21099 с двигателем инжектор и карбюратор

Главная » Датчики » Изучаем устройство и учимся менять датчик включения вентилятора ВАЗ 2109 и 21099 с двигателем инжектор и карбюратор

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона.

Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается.

К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора.

Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости.

Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей.

Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине.

В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует.

Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре.

Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

Первый способ:

Еще один вариант проверки:

Фотогалерея «Самостоятельная диагностика»

Возможные неисправности и способы их устранения

По каким причинам устройство может перестать функционировать:

По каким симптомам можно определить неработоспособность этого девайса:

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

 Загрузка …

Видео «Как правильно поменять датчик активации вентилятора»

Как в гаражных условиях произвести замену ДВВ на автомобиле ВАЗ 21099, и каких ошибок при этом нельзя допустить — узнайте из ролика, опубликованного каналом Мысли и советы от Мустафы Муртазаева.

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

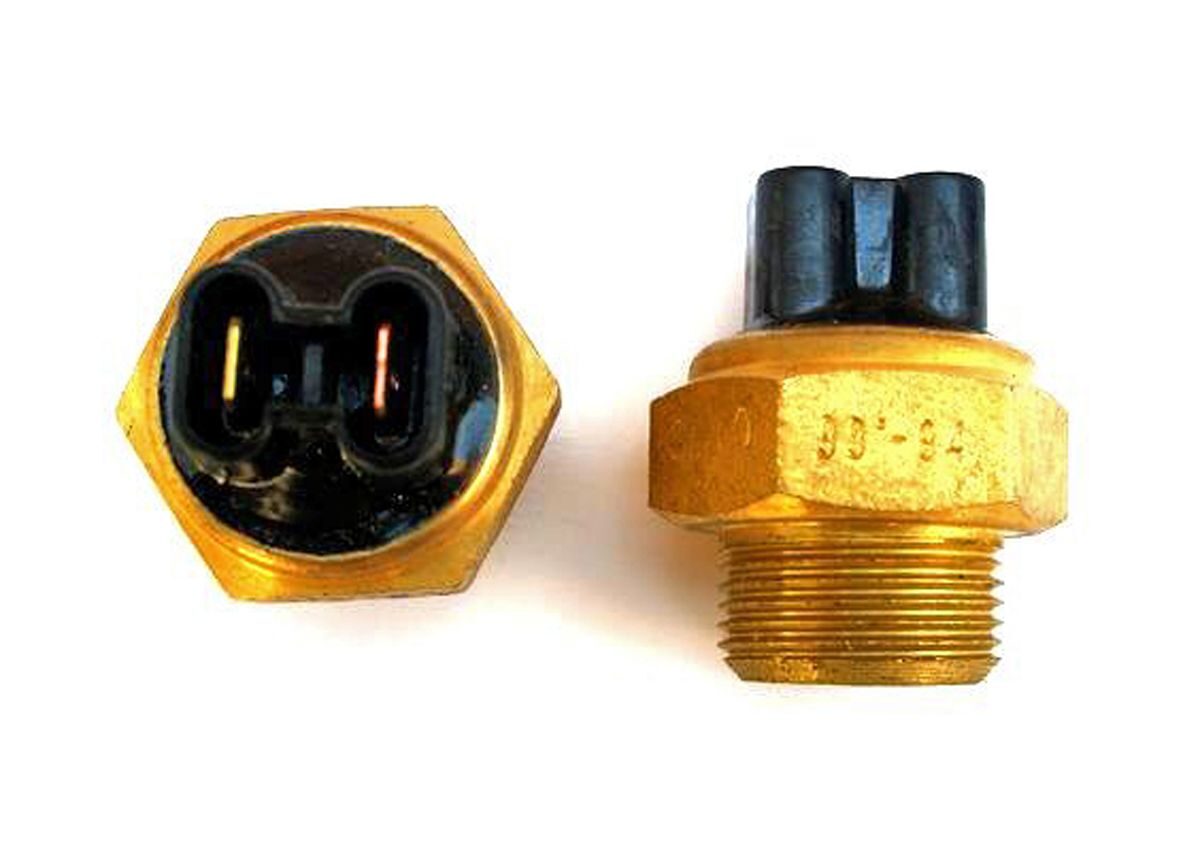

Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика включения вентилятора

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

Расположение на автомобиле

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

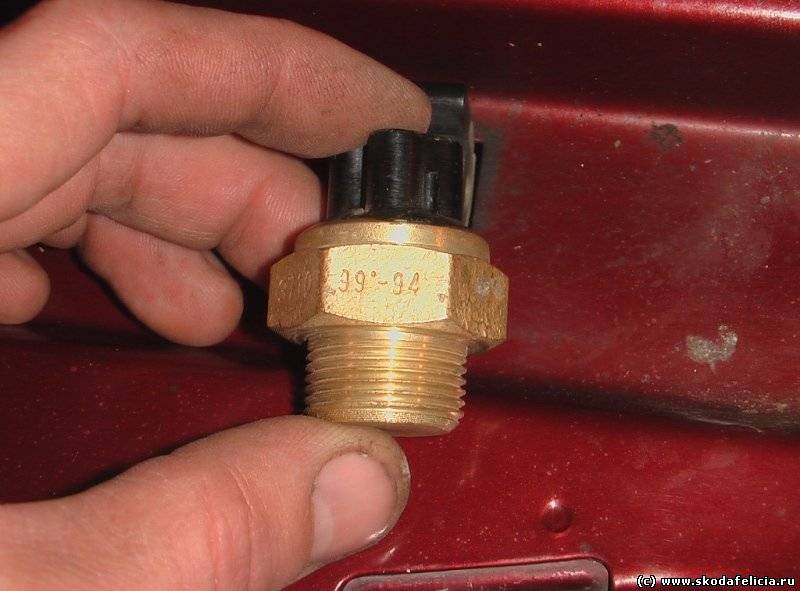

Устройство датчика включения вентилятора

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом.

Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта.

Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке.

При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

Неисправности датчика включения вентилятора

Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация.

При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание.

Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Применяемость датчика включения вентилятора

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомомобилей ВАЗ 2108, 2109, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106).  Он работает только на указатель температуры.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Схема системы охлаждения инжекторного двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема включения вентилятора системы охлаждения инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Удаление воздушной пробки в системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Как проверить датчик вентилятора на ваз 2109

ГлавнаяВаз 2110Как проверить датчик вентилятора на ваз 2109

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона.

Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается.

К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора.

Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости.

Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей.

Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине.

В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует.

Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре.

Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

Первый способ:

Еще один вариант проверки:

Фотогалерея «Самостоятельная диагностика»

Возможные неисправности и способы их устранения

По каким причинам устройство может перестать функционировать:

По каким симптомам можно определить неработоспособность этого девайса:

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

 Загрузка …

Видео «Как правильно поменять датчик активации вентилятора»

Как в гаражных условиях произвести замену ДВВ на автомобиле ВАЗ 21099, и каких ошибок при этом нельзя допустить — узнайте из ролика, опубликованного каналом Мысли и советы от Мустафы Муртазаева.

avtoklema.com

Датчик включения вентилятора ВАЗ: особенности и замена

Со сменой механического привода вентилятора пришел электрический, а вместе с ним и датчик включения вентилятора ВАЗ. Он выполняет предельно простую функцию – когда поднимается температура двигателя выше предельной, он включает электровентилятор. Однако если он выйдет из строя, последствия могут быть не очень приятными.

Установка этого датчика имеет ряд преимуществ:

• более быстрый прогрев двигателя при низких температурах;
• уменьшение времени работы при неэффективном температурном режиме;
• более оптимальный расход топлива.

Работа вентилятора совершенно не нужна при движении на большой скорости, потому что охлаждение происходит естественным путем.

В то же время в жаркий день в условиях ограниченной скорости, например, при образовании пробки, двигатель быстро перегревается, и датчик включения вентилятора охлаждения просто необходим.

Обычно этот элемент монтируется на нижнем патрубке, выходящем из радиатора. Устройство должно срабатывать при повышении температуры охлаждающей жидкости.

Из всей системы охлаждения именно биметаллический термовыключатель чаще всего выходит из строя, создавая опасность перегрева двигателя. Это влечет за собой серьезные последствия вплоть до заклинивания. Для того чтобы этого не допустить, нужно постоянно следить за температурой на приборной панели. На то, чтобы отреагировать и заглушить двигатель есть не более 5-10 минут.

Проверка работоспособности датчика

Если показатель температуры упорно ползет вверх, вероятнее всего, датчик вышел из строя. Для проверки необязательно сразу ехать на станцию технического обслуживания. На вопрос, как проверить датчик включения вентилятора, можно ответить, выполнив очень простой тест:

• Во-первых, стоит проверить предохранитель, отвечающий за работу вентилятора. Если он сгорел, то нужно просто поставить новый и не тратить деньги на биметаллический термовыключатель.
• Во-вторых, можно замкнуть 2 контакта устройства, если электровентилятор начнет работать, вероятнее всего, проблема найдена и нужен новый датчик.
• В-третьих, не помешает проверить проводку. Нередки случаи, когда элементарно отсутствовало питание или наблюдалось пробивание на массу.

Другой способ заключается в использовании мультиметра. Для его проведения потребуется емкость с водой сравнительно небольших размеров, а также источник тепла, который будет разогревать жидкость. Принцип этого метода практически полностью повторяет проверку термостата.

Клеммы мультиметра необходимо присоединить к контактам биметаллического термовыключателя и включить прибор в так называемый режим «прозвона» или измерения значения сопротивления. Далее датчик включения вентилятора радиатора следует поместить в воду той частью, на которой расположена резьба.

Можно включать источник тепла и ждать, пока нагреется вода. Как только термометр покажет температуру 92-95°C, мультиметр издаст характерный звук. Если этого не произошло, необходимо заменить нерабочий элемент.

Замена биметаллического термовыключателя

Замена датчика включения вентилятора начинается со съема клеммы со знаком «-» с аккумулятора. После этого можно приступать к сливу охлаждающей жидкости из системы.

По окончании этого процесса нужно отключить питание датчика и выкрутить его из корпуса радиатора. Сборка осуществляется по тому же алгоритму, но в обратном направлении.

Необходимо в обязательном порядке выполнить проверку датчика на работоспособность.

Датчик включения вентилятора ваз 2109

От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры.

Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах  постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна.

  Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее.

Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков. Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей.

Исходя из сказанного, становятся понятно, что минимальными сведениями  о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.

Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию.

В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга).

  Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность,  и отличить их можно по наличию дополнительной пары контактов.

В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей  жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик. Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:

• В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику – если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем. Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
•  При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле  – в данном случае следует проверить состояние предохранителя № 4 и исправность реле;

• При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
• Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов). Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.

Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30». Выполняется подобная технологическая операция в следующей последовательности:

•  Отключается зажигание;
•  Из бачка сливается охлаждающая жидкость;
•  От клеммной колодки датчика отсоединяются провода;

•  С помощью гаечного ключа, не прикладывая особых усилий, датчик выворачивается из посадочного гнезда.

Установка датчика производится в обратной последовательности.

Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены  – потери жидкости будут минимальными.

Похожие материалы

Датчик температуры охлаждающей жидкости — признаки неисправности и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры.

При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной.

Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой.

К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки.

Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление.

Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него.

По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно.

Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата.

Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения.

Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора.

В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления.

Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонить
от карлсона и до проводов под рулём

Первое что тебе нужно попробовать, отцепить на радиаторе датчик.Если не получилось то один провод идёт на массу под правую фару, другой идёт на монтажный блок на разъём Ш6-9контакт общая схема www.lada72.tk/scheme/29-s…orudovaniya-vaz-2108.html схема монтажного блока www.lada72.

tk/scheme/30-s…08-novogo-obrazca-.html.И приходит на К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

Из данных прочитанных схем, у тебя замкнут датчик вентилятора на корпус, возможно что пробит термистор в самом датчике что редко случается, или залипли контакты на реле К9.

эта беда… такая ж ситуация. что только не делал. предохранители менял, датчик менял… все короче менял кроме вентилятора)) в итоге зае бло и подключил принудительное включение через кнопку. минус, плюс и в салон. прям под клемы вентилятора засунул провода. так эта сука начал сам включаться при 95…)) кнопка теперь и нахер не нужна… оказывается был плохой контакт на самом вентиляторе…

Беда твоя в том что постоянный минус разъёма Ш6-9контакта, провод на датчик, шёл на реле контакта 86-включение самого реле.Всего скорее этот провод сидел на корпусе.Вентилятор тут не причём так как сам он минус сидит на корпусе, а плюс связь с обогревом заднего стекла, рулевой переключатель поворота, кнопка аварийки.

С монтажником всё в порядке, открывал всё чисто сухо, он новый там ещё прокладка целая, и я куском резины его сверху накрываю

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда.Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора.

Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля.

Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика.

Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля.

Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот.

При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора.

В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика.

В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле.

Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт.

Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики.

Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя.

Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше.

Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

Датчик включения вентилятора на инжекторе, где находится, как заменить на ВАЗе, как влияет расположение форсунок, схема подключения и принцип действия

Двигатель внутреннего сгорания имеет узкий рабочий диапазон температур. Превышение его ведет к серьезным последствиям, вплоть до выхода из строя силовой установки. Для предотвращения возникновения перегрева мотора, за его температурой следят датчик включения вентилятора и мозги инжектора.

Принцип действия и температурные характеристики устройства

Принцип действия датчика включения вентилятора радиатора охлаждения двигателя основан на различии линейного расширения металлов.

При нагреве охлаждающей жидкости биметаллическая пластинка устройства меняет свое положение. В определенный момент происходит замыкание контактной группы.

Происходит передача сигнала о необходимости включения вентилятора. В некоторых датчиках в момент перегрева двигателя происходит разрыв цепи.

В зависимости от модели датчики имеют разнообразные температурные пределы срабатывания. Так для включения вентилятора ваз 2114-2115 необходима температура 102-105°С.

Сигнал о выключении поступает при снижении температуры двигателя до 85-87°С. Выбирая новый датчик для своей машины, автовладелец должен ориентироваться на старое устройство.

При отсутствии оригинального, предыдущего устройства нужную информацию можно получить из специальных каталогов.

Схема подключения датчика включения вентилятора в инжекторных двигателях

В отличие от карбюраторных автомобилей, где датчик непосредственно замыкает и размыкает цепь вентилятора охлаждения, в инжекторных двигателях устройство оперирует лишь информационным сигналом.

После обработки полученных данных в ЭБУ подается управляющее воздействие на реле вентилятора, установленного на радиаторе. Главным преимуществом такой схемы является возможность аварийной работы системы охлаждения при обрыве связи с датчиком либо выходе его из строя.

ЭБУ также может откорректировать режим работы мотора путем влияния на форсунки.

Для определения места, где находится датчик включения вентилятора, необходимо обратить внимание на термостат.  В инжекторных двигателях они расположены рядом. В некоторых моделях автомобиля от датчика идут провода в приборную панель для индикации состояния устройства либо для отображения текущей температуры охлаждающей жидкости.

Проверка работоспособности датчика

Проверку работоспособности устройства следует начинать с контроля температуры срабатывания. Для этого потребуется термометр и мультиметр. Все действия можно выполнять самостоятельно, не прибегая к визиту в сервисный центр. Если мультиметр оборудован термопарой, то необходимость в термометре отпадает. Для проверки датчика следует придерживаться нижеприведенной инструкции:

При критическом отклонении предела срабатывания необходима замена датчика. После приобретения нового устройства необходимо произвести его проверку на пригодность. Бракованные изделия очень распространены в продаже, поэтому проверить правильно ли включается датчик, является обязанностью каждого автовладельца.

Новое устройство, купленное для замены

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

Для установки нового датчика необходимо:

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

Установка нового датчика без слива охлаждающей жидкости

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Инжекторный двигатель позволяет не сливать тосол

Содержание всех элементов системы охлаждения в рабочем состоянии обеспечит защиту двигателя от перегрева и неприятных последствий.

Необходимо проводить своевременный контроль работы регулятора, особенно при появлении первых симптомов перегрева. Так как работы предполагают наличие разогретой жидкости, выполнять все манипуляции следует на остывшем двигателе.

Это убережет автовладельца от термотравм.

Датчики Ваз 2109 инжектор и их назначение

Хоть автомобили Ваз 2109 и перестали выпускать в конце 2014 года, но по дорогам страны колесит их огромное количество. Последние модели девятки выпускались с инженкторной системой питания двигателя. По сравнению с первоначальными карбюраторными  моделями, инжектор содержит большое число дополнительных датчиков. Карбюраторный  авто имел только один единственный датчик, влияющий на работу двигателя — датчик Холла. Остальные датчики карбюраторного модели — датчик давления масла,датчик температуры  охлаждающей жидкости, датчик включения вентилятора, датчик заднего хода никаким образом не влияют на работу двигателя. Датчик температуры и датчик давления масла заводятся на панель приборов и  служат для информирования водителя о температуре и наличии давления масла в системе смазки двигателя.
Машина с инжектором содержит электронный блок управления — ЭБУ, который также можно называть контроллером. Этот контроллер — и есть мозги, которые управляют работой двигателя. Контроллер — электронное устройство, управляющее работой двигателя посылая сигналы на форсунки исходя из состояния различных датчиков,  установленных на автомобиле.

Датчики Ваз 2109  с инжектором

 На Ваз 2109 с инжектором установлены следующие датчики:
1) Датчик массового расхода воздуха (ДМРВ)
2) Датчик положения дроссельной заслонки (ДПДЗ)
3) Датчик температуры охлаждающей жидкости (ДТОЖ)
4) Датчик детонации
5) Датчик кислорода
6) Датчик положения коленчатого вала (ДПКВ)
7) Датчик скорости
8) Датчик фаз
Чтобы понять для чего необходим каждый из перечисленных выше датчиков, давайте рассмотрим структурную схему управления работой двигателя:
1) Для того, чтобы регулировать соотношение воздух/бензин инжекторная система управления двигателем имеет датчик массового расхода воздуха (ДМРВ). На основании сигнала с этого датчика контроллер регулирует длительность импульса, подаваемого на форсунку, то есть количество топлива. Датчик массового расхода топлива установлен в корпусе воздушного фильтра. В зависимости от модификации контроллера датчик массового расхода воздуха бывает с двумя разными видами выходного сигнала:
а) В зависимости от величины расхода воздуха меняется величина напряжения с датчика;
б) В зависимости от величины расхода воздуха меняется частота выходного напряжения датчика
В общем, задача ДМРВ — отдавать на контроллер сигнал о количестве всасываемого воздуха.
2) Датчик положения дроссельной заслонки. Дроссельная заслонка механически связана с ДПДЗ.  Дроссельная заслонка открывается при нажатии на педаль газа, при отпущенной педали дроссельная заслонка закрыта. ДПДЗ — обычный реостат, ползунок которого приводит в движение дроссельная заслонка. При отпущенной педали газа и закрытой дроссельной заслонке, сигнал с ДПДЗ на контроллер лежит в пределах 0,4..0,7В. Как только водитель нажимает на педаль газа и дроссельная заслонка приоткрывается, напряжение на выходе ДПДЗ начинает расти. При полностью открытой дроссельной заслонке напряжение на выходе датчика составляет болле 4В. Получая сигнал об открытии дроссельной заслонки контроллер увеличивает длительность импульсов на форсунки, тем самым повышая обороты двигателя.
3)Датчик температуры охлаждающей жидкости Ваз 2109 предназначен для передачи информации о температуре двигателя на электронный блок управления,он же ЭБУ, он же контроллер. Если этот датчик будет неисправен, то будет затруднен, либо невозможен запуск двигателя Ваз 2109 при морозе. Получая сигнал с ДТОЖ, говорящий о том, что двигатель холодный, контроллер формирует обагощенную горючую смесь для запуска двигателя. По мере прогрева и увеличения температуры, контроллер уменьшает количество бензина в смеси до ее обычного значения. Принцип работы датчика — изменение сопротивления датчика в зависимости от температуры. При холодном двигателе сопротивление датчика большое, по мере нагрева оно уменьшается и на прогретом двигателе составляет 170 Ом.
4) Датчик детонации предназначен для исключения детонации в двигателе. Если угол опережения зажигания, вычисленный контроллером правильный, то двигатель автомобиля работает ровно, без дрожания. Однако, если двигатель начинает детонировать, то необходимо изменить угол опережения зажигания. Для этого и служит датчик детонации. Установлен датчик на головке блока цилиндров двигателя. Внутри датчика детонации находится пьезоэлемент, который формирует напряжение при детонации двигателя. Чем сильнее детонация, тем   выше уровень сигнала с датчика. Контроллер обрабатывает сигнал с датчика детонации и корректирует угол опережения зажигания для исключения дальнейшей детонации.
5)Датчик кислорода — обратная связь о качестве сгорания смеси в  двигателе. Если датчик показывает пониженное содержание кислорода в выхлопных газа двигателя, значит смесь приготавливается переобагощенная, необходимо уменьшить длительность импульса на форсунки. Если же наоборот, количество кислорода велико — топливная смесь обедненная, и необходимо увеличить подачу топлива для нормальной работы двигателя. Применение датчика кислорода позволяет контролировать химический состав отработанных газов и уменьшить выбросы в атмосферу.
6) Датчик положения коленчатого вала — своеобразный аналог распределителя зажигания с датчиком Холла на карбюраторном Ваз. Датчик положения коленчатого вала считает зубья специального диска, установленного на коленчатом валу двигателя. Диск с зубьями имеет специальное место, в котором нет зубьев — это место соответствует верхней мертвой точке первого цилиндра двигателя. Благодаря датчику положения коленчатого вала двигателя, контроллер знает на какой цилиндр и в какой момент времени необходима подача топлива и искры.
7) Датчик скорости установлен в коробке передач и предназначен для определения скорости движения машины. Принцип работы датчика скорости следующий: во время движения датчик скорости формирует импульсы на контроллер, частота которых зависит от скорости движения автомобиля.    Импульсы приходят редко — значит машина едет медленно. Импульсы приходят часто — движется быстро. Каждый импульс   означает перемещение  на определенное расстояние, которое записано в памяти контроллера.
8) Датчик фаз устанавливается только на автомобилях с 16-ти клапанным двигателем. Датчик фаз предназначен для определения углового положения распределительного вала двигателя. То есть датчик фаз позволяет системе управления определить в какой цилиндр двигателя сейчас необходимо подавать топливо и искру.

Форсунка ВАЗ

Не горят плафоны в салоне ВАЗ 2109

2020-06-18 10:55:06

Постоянный + вроде хя, минусы — либо от кнопки открывания двери, либо от земли на болте (оба на внутренней обвязке) PS: минус на винт — в районе левой двери…

ДТОЖ

Установка электропривода своими руками

2020-06-18 10:55:06

Trunk TL-1 — электропривод замка багажника. Предназначен для дистанционного управления отпиранием замка багажника любого транспортного средства.В комплекте электрическая кнопка управления замком из …

Нефть

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть …

ДТОЖ

Самодельный стапель для ваз 2109

2020-05-28 16:35:30

При тяжелых авариях кузов автомобиля деформируется. Неисправный корпус влияет на расход топлива и управляемость.Кузов с нарушенной геометрией не сможет защитить пассажиров в …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-05-27 13:46:41

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и заводить машину дальше невозможно…

Двигатель

Тормозная система и гидроусилитель руля

2020-05-27 13:46:41

ВАЗ 21099 стала последней моделью из семейства самарских автомобилей. Получив кузов седан, Lada 21099 больше не имеет отличий от своей предшественницы — «девятки».Для 15 …

Всасывание

Сделай сам «Американские размеры»

2020-05-24 11:29:25

Доброго времени суток уважаемые читатели, на днях загорелся сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции нет…

Форсунка ВАЗ

Почему машина не заводится?

2020-05-23 14:28:38

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится.Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенным …

Карбюратор

Датчик температуры 2109 форсунки. Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках

Современные автомобили для управления работой всех систем автомобиля имеют микроконтроллер.Для того, чтобы микроконтроллер получал информацию от различных узлов автомобиля, на них установлено большое количество различных датчиков. Один датчик показывает температуру в салоне, другой отвечает за токсичность выхлопа, третий следит за положением фар, четвертый определяет, сидит водитель на сиденье или нет и так далее. Доходит до безумия: в машине перегорает лампочка ближнего света, но не заводится. Контроллер выдает ошибку, которую тоже не так-то просто расшифровать.Оно и понятно — это хлеб автосервисов.
В этом плане старые Ваз 2109 выглядят очень привлекательно: в них очень мало электроники. И это очень примитивно. Вышел из строя датчик температуры охлаждающей жидкости — не беда, генератор не работает — тоже проблема, гони пока аккумулятор не разрядится. Для современных иномарок это невозможно: контроллер увидит неисправность, запретит работу двигателя и потребует от водителя устранить неисправность.
По сравнению с инжекторной моделью, карбюратор ваз 2109 имеет меньше датчиков. Из них на двигатель реально влияет только датчик Холла. Остальные датчики нужны для информирования водителя о состоянии систем автомобиля или для включения / выключения исполнительных механизмов.
Перечислим датчики карбюратора ВАЗ 2109:
1. Датчик Холла
2. Датчик температуры охлаждающей жидкости.
3. Датчик давления масла.
4. Датчик включения вентилятора.
5. Датчик включения заднего хода.
6. Включите датчик стояночного тормоза.
7. Концевой выключатель дроссельной заслонки.
8. Датчик скорости.
* Многие ошибочно утверждают, что у карбюратора ВАЗ 2109 есть датчик холостого хода … Неправда. Карбюратор ВАЗ 2109 имеет электромагнитный клапан холостого хода. Клапан — это не датчик, это исполнительный механизм. Он не подает своего сигнала, а получает управляющее напряжение от экономайзера холостого хода.
1. Самым главным датчиком я бы назвал Ваз 2109.

Без него двигатель автомобиля не заводится.Уберите все остальные датчики — машина заработает. Без датчика Холла работать не будет. Назначение датчика Холла — передача импульсов вращения распределительного вала двигателя на коммутатор. Датчик предназначен для определения момента образования искры переключателем. Без него не будет искры и соответственно двигатель не запустится. Датчик установлен в корпусе распределителя зажигания ВАЗ 2109 и подключается непосредственно к переключателю. В случае неисправности легко заменим.
2. Предназначен для отображения температуры двигателя на панели.

Датчик температуры охлаждающей жидкости (далее ДТОЖ) — это тепловое сопротивление, то есть сопротивление, которое изменяется с температурой. Двигатель холодный — сопротивление ДТОЖ большое и стрелка указателя температуры охлаждающей жидкости не двигается. По мере прогрева двигателя сопротивление ДТОЖ падает и стрелка указателя поднимается вертикально вверх. Если указатель температуры перестал показывать температуру двигателя, необходимо проверить ДТОЖ.
3. Предназначен для информирования водителя о наличии давления масла в системе смазки двигателя ВАЗ 2109.

Классические модели ВАЗ 2109 показывают давление масла в диапазоне от 0 до 5 атмосфер. ВАЗ 2109 показывает только НАЛИЧИЕ давления масла, без указания его значения.
4. Устанавливается в радиатор системы охлаждения двигателя и предназначен для включения вентилятора при температуре охлаждающей жидкости выше 90 градусов.

Выключатель вентилятора представляет собой обычный термовыключатель, который замыкается при температуре выше 90 градусов и размыкается при более низких температурах.
5. Предназначен для включения фонарей заднего хода при включении передачи заднего хода. Это еще и обычная клемма, которая замыкается на массу при включении водителем задней передачи ВАЗ 2109.
6. Датчик включения стояночного тормоза просто включает лампу указателя парковки на приборной панели ВАЗ 2109. Также сработал обычный концевой выключатель. рычагом стояночного тормоза.
7. Концевой выключатель дроссельной заслонки предназначен для определения того, нажата педаль акселератора или нет. Подключен к экономайзеру принудительного холостого хода.

Датчик температуры охлаждающей жидкости (ДТОЖ) — входит в систему управления двигателем (ЕСМ) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и нормальной работы.

Расположение датчика температуры

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в патрубке отвода охлаждающей жидкости между термостатом и головкой блока.

Устройство ДТОЖ

Это термистор — резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при повышении или понижении температуры. При нагревании сопротивление уменьшается, при охлаждении увеличивается. Например, на плюс 100 гр. — сопротивление 180 Ом, при минус 40 — сопротивление 100700 Ом. На одной стороне датчика есть два контакта с другим (находящимся в потоке теплоносителя) чувствительным элементом.

Принцип работы ДТОЖ ВАЗ 2108i, 2109i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор постоянного сопротивления внутри блока.Поскольку датчик температуры представляет собой термистор, напряжение, подаваемое от ЭБУ, сразу же изменится в зависимости от температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и, соответственно, количество топлива для впрыска. Падение напряжения будет большим на холодном двигателе (больше топлива) и небольшим на теплом (меньше топлива). По мере прогрева двигателя количество топлива, поступающего в цилиндры двигателя, уменьшается.

Кроме запуска по показаниям датчика температуры, блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси при средних и высоких нагрузках, изменяет момент зажигания в ту или иную сторону, включает и выключает вентилятор охлаждения.

Неисправности ДТОЖ

Выход из стоячего датчика температуры не позволяет ЭБУ правильно рассчитать дозу топлива, необходимую двигателю в данный момент, а это, в свою очередь, приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении повышен расход топлива. Кроме того, неисправность ДТОЖ может быть одной из причин перегрева двигателя (несвоевременное включение вентилятора системы охлаждения) или, наоборот, его длительного прогрева.

В некоторых случаях при неисправности датчика температуры система управления двигателем переходит в дежурный режим. В этом случае при запуске ЭБУ считает температуру двигателя нулевой, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет производиться по времени его работы, а не по по показаниям датчика температуры вентилятор охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.

Сразу менять датчик на новый не стоит, необходимо предварительно проверить разъем подключения датчика и подводящие к нему провода. Если в пути возникла неисправность, можно снять разъем с датчика и въехать на место ремонта в резервном режиме ЭБУ.

Применяемость ДТОЖ

ВАЗ 2108, 2109, 21099 — ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор — элемент электрической цепи, имеющий сопротивление.Они позволяют контролировать и регулировать проходящие через них напряжение и силу. электрический ток … Единица сопротивления Ом.

Датчики

& nbsp Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), датчик намотан на выпускной патрубок охлаждающей жидкости на головке блока цилиндров. При низких температурах сопротивление датчика высокое (при -40 ° С -100 кОм), а при высоких температурах оно низкое (при 100 ° С — 177 Ом).
& nbsp ЭБУ вычисляет температуру охлаждающей жидкости по падению напряжения на датчике. Падение напряжения высокое, когда двигатель холодный, и низкое, когда двигатель теплый. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет электронный блок. & nbsp Для замены датчика выполните следующие действия:

& nbsp 2. Слейте охлаждающую жидкость из радиатора.
3. Для удобства снимите воздушный фильтр ().

Фиг.1

& nbsp 4.Отсоедините колодку с проводами датчика температуры охлаждающей жидкости, нажав на пластиковую скобу. Откручиваем датчик от патрубка системы охлаждения.
5. Установите датчик в обратном порядке.

& nbsp Датчик детонации , прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
& nbsp Чувствительным элементом датчика является пьезокристаллическая пластина. Во время детонации на выходе датчика генерируются импульсы напряжения, которые нарастают с увеличением интенсивности и детонационных ударов.Электронный блок по сигналу датчика регулирует угол опережения зажигания, чтобы исключить детонационные вспышки топлива.
& nbsp Для замены датчика действуйте следующим образом:

Рис. 2

2. Отсоедините разъем 1 с проводами от датчика детонации 2. Открутите стопорную гайку и снимите датчик со шпильки.

& nbsp Датчик массового расхода воздуха расположен между воздушным фильтром и шлангом впускной трубы. Он содержит датчики температуры и нагревательный резистор.Проходящий воздух охлаждает один из датчиков, и электронная схема датчика преобразует эту разницу температур в выходной сигнал для электронного блока управления.
& nbsp Два типа датчиков массового расхода воздуха могут использоваться в различных вариантах систем впрыска топлива. Они различаются конструкцией и характером выходного сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором — напряжение.
& nbsp ЭБУ использует информацию от датчика массового расхода воздуха для определения ширины импульса открытия форсунки.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.

Фиг.3

2. Нажав на пластиковую защелку снизу отверткой или пальцем, отсоединить колодку 1 с проводами от датчика массового расхода воздуха 3. Ослабить зажим крепления и отсоединить шланг 2 от датчика, открутить двумя крепежными винтами и снимите датчик с воздушного фильтра.
3. Установите датчик в обратном порядке.

Фиг.4

& nbsp CO-potsnciomotr (рис. 4) устанавливается на автомобилях с разомкнутой системой впрыска (без каталитического нейтрализатора и датчика концентрации кислорода) в моторном отсеке на стенке воздухозаборника и является переменным резистор, он посылает сигнал в ЭБУ, который используется для регулировки состава топливовоздушной смеси с целью получения нормированного уровня концентрации окиси углерода (СО) в выхлопных газах на холостом ходу.CO-потенциометр аналогичен винту качества смеси в карбюраторах. Регулировка содержания CO с помощью CO-потенциометра производится только при техническом обслуживании станции с помощью газоанализатора.

& nbsp Датчик скорости автомобиля установлен на коробке передач между приводом спидометра и концом гибкого вала привода спидометра. Работа датчика основана на эффекте Холла. Датчик посылает на блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.

Фиг.5

& nbsp 2. Отсоедините колодку с проводами датчика скорости, отжав пружинные зажимы.
3. Откручиваем датчик от привода спидометра.

& nbsp Датчик положения дроссельной заслонки установлен на стороне дроссельной заслонки и соединен с валом дроссельной заслонки.
& nbsp Датчик представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), а другой подключен к «земле», с третьего выхода потенциометра (от слайдер) является выходным сигналом для ЭБУ.При повороте дроссельной заслонки (от воздействия на педаль управления) напряжение на выходе датчика изменяется, при закрытии дроссельной заслонки ниже 0,7 В. При открытии дроссельной заслонки напряжение на выходе датчика поднимается и при полном открытии дроссельной заслонки должно быть более 4 В. Выходное напряжение датчика, ЭБУ регулирует подачу топлива в зависимости от угла открытия дроссельной заслонки (то есть по требованию водителя) Датчик положения дроссельной заслонки делает не требует регулировки, так как ЭБУ воспринимает холостой ход (то есть полное закрытие дроссельной заслонки) как нулевую отметку.

& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Отсоедините разъем с проводами датчика положения дроссельной заслонки, выдавив пластиковую защелку.

Фиг.6

& nbsp 3. Отверните два крепежных винта и снимите датчик положения дроссельной заслонки с дроссельной заслонки (узел снят для ясности).
& nbsp 4. Установите датчик в обратном порядке, убедившись, что установлено кольцо из пеноматериала.

& nbsp Регулятор холостого хода регулирует частоту вращения коленчатого вала на холостом ходу, контролируя количество воздуха, подаваемого в обход закрытого дроссельного клапана. Он состоит из двухполюсного шагового двигателя и соединенного с ним конического клапана.Клапан выдвигается или втягивается в соответствии с сигналами блока управления. Когда игла полностью выдвинута (соответствует 0 ступеням), поток воздуха перекрывается. Когда игла выдвигается, создается воздушный поток, пропорциональный шагу, на который игла выходит из седла.
& nbsp Чтобы заменить регулятор, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Нажмите на пластиковую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном узле.

Фиг.7

3. Откручиваем два крепежных винта и снимаем регулятор с дроссельного узла (для наглядности узел снят).

Фиг.8

& nbsp 4. Заменить порванное или потерявшее эластичность уплотнительное кольцо 1 регулятора холостого хода 2.
& nbsp 5. Установите регулятор в обратном порядке, смазав его уплотнительное кольцо моторным маслом.

& nbsp Датчик положения коленчатого вала индуктивного типа , предназначен для синхронизации работы ЭБУ с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала. Датчик установлен на крышке масляной. насос напротив ведущего диска на ведущем шкиве генератора.Мастер-диск представляет собой шестерню с 58 равноотстоящими (6 °) полостями. При таком шаге на диске ставится 60 зубцов, но два зуба срезаются для создания импульса синхронизации («эталонного» импульса), который необходим для согласования работы электронного блока с ВМТ поршней в 1-й и 4-й цилиндры.
& nbsp Когда коленчатый вал вращается, зубцы изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0.2) мм. ЭБУ по сигналам датчиков определяет скорость вращения коленчатого вала и посылает импульсы на форсунки.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Отсоедините колодку с проводами от датчика положения коленвала.

Фиг.9

3. Откручиваем болт крепления 1 и снимаем датчик 2 с крышки масляного насоса (для наглядности крышка помпы снята).
& nbsp 4. Установите датчик в обратном порядке.

& nbsp Датчик концентрации кислорода (лямбда-зонд) Используется в замкнутой системе впрыска и устанавливается на выхлопной трубе глушителей. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется от примерно 0,1 В (смесь с высоким содержанием кислорода) до 0,9 В (смесь с низким содержанием кислорода).
& nbsp Для нормальной работы температура датчика должна быть не менее 360 * C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент. Контролируя выходное напряжение датчика концентрации кислорода, ЭБУ определяет, какой командой регулировать рабочую смесь на форсунках.Если смесь бедная (низкая разность потенциалов на выходе датчика), то выдается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов), выдается команда на обеднение смеси.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
& nbsp 2. Отсоедините разъем датчика от жгута проводов, нажав на пластиковую защелку.

Фиг.10

& nbsp 3.Откручиваем датчик от выхлопной трубы глушителя (для наглядности выхлопная труба снята).
& nbsp 4. Установите датчик в обратном порядке.

& nbsp Датчик фазы используется в системах последовательного впрыска топлива. Используется на двигателях мод. 2111 (c электронным блоком Bosch M7.9.7), 21114 и 21124. Устанавливается на правом конце ГБЦ двигателей мод, 2112 и 21124 и на задней крышке распредвала двигателей мод. 2111 и 21114. Принцип его действия основан на эффекте Холла.
Заменить датчик на моторах мод. 2112 и 21124 необходимо сделать следующее:
1. Отсоединить провод от «-» клеммы АКБ.

Фиг.11

2. Нажмите на пластиковую защелку и отсоедините колодку 2 с проводами от датчика фазы 1. Открутите два болта крепления и снимите датчик.
3. Установите детали в порядке, обратном снятию.

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль.Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Поэтому, если есть проблемы с датчиком, то их нужно диагностировать заранее, чтобы потом не поздно. На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика

Есть два способа проверить.
Для проверки датчика температуры первым способом необходимо:

• Подсоедините отрицательный конец вольтметра к двигателю.
• Включите зажигание.
• С помощью вольтметра определите, какое напряжение генерируется во время движения.
• Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо отремонтировать, либо заменить датчик на новый.

Второй способ проверки более надежен.
Для его реализации вам необходимо:

• Установите мультиметр в режим вольтметра.Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
• Возьмите термометр, который может изменять температуру до 100 градусов и выше.
• Опустите датчик в емкость с.
• Разогрейте. В этом случае следует постоянно следить за температурой, в чем поможет градусник.
• Измерьте сопротивление датчика при разных температурах.

Примечание: этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика.Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика

Датчик температуры обычно устанавливается между головкой и термостатом. Имеет два контакта.
Каждый из них выполняет свою определенную функцию. Итак, первый нужен для того, чтобы дать показания блоку управления.
Второй включает вентилятор.

Примечание: рядом с ним расположен одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика — охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь … Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

• Электрический контакт внутри датчика сломан или имеет небольшую трещину. В первом случае полностью перегорает сенсор.
  Во втором продолжает работать, но из-за слабого контакта выдает неверные или неточные данные.
• Нарушение изоляции.Если проводка плохо изолирована, то это может привести к небольшому короткому замыканию, и, как следствие, датчик сгорит.
• Обрыв провода возле датчика. В результате датчик теряет способность воздействовать на вентилятор.
  Поэтому второй не включается тогда, когда нужно. В результате машина перегревается.

При этом машина какое-то время может работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость с нулевой температурой.
В летнее время выход датчика из строя будет еле заметен. Однако зимой эта проблема очень заметна — в морозы завести будет очень сложно.

Признаки неисправности

О необходимости нового датчика «говорят» следующие знаки:

• Может включиться в любой момент, даже если двигатель не перегрет. Хотя работать он должен только при необходимости, то есть с перегретым мотором.
• Трудно завести автомобиль при горячем двигателе.Система охлаждения должна регулировать температуру, но из-за неисправного датчика она не получает сигнала замены.
• Автомобиль потребляет намного больше топлива, чем раньше.
  Она просто перегружается, продолжая ехать с горячим двигателем. Собственно для этого она тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждой машине. Как правило, его замена проводится на всех машинах по одному принципу.
Чтобы заменить его на «девятку», необходимо:

• Проверить предохранители.Они могут быть бракованными. Как правило, при перегорании предохранителей датчик не будет нормально работать.

Примечание: Любые ремонтные работы на машине можно проводить только после того, как она полностью остынет.

• Отсоедините провод от ДТОЖ. Это нужно делать только в том случае, если при включении зажигания стрелка температуры быстро поднимается вверх (часто она достигает максимально возможного значения).
  Если при его отключении со стрелкой изменений не произошло, значит проблема не в датчике, а в проводе.
• При этом, если при зажигании эта стрелка идет вниз, значит датчик вышел из строя, значит его нужно срочно менять.
• Доступ к датчику свободный, то есть к нему можно легко и быстро добраться, сняв при этом минимум деталей двигателя.
• Слейте антифриз, так как он может измениться во время работы.

Примечание. Лучше всего использовать прозрачный резиновый шланг, чтобы посмотреть, как быстро вытекает жидкость. При использовании другого шланга часть жидкости может остаться в системе.

• Отсоедините разъем проводки от датчика.
• С помощью торцевой головки открутите датчик, чтобы его можно было легко снять.
• Снимите датчик.
• Тщательно очистите место, где оно было, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

• Протрите обезжиривателем.
• Вставьте новый датчик (нельзя заклеивать герметиком, потому что он может из-за этого работать хуже).
• Подсоедините снятый провод (если он перегорел, замените).

• Залить тосол (желательно новый). При этом будет заменена охлаждающая жидкость.
• Запустите двигатель и проверьте, как работает новый датчик.

Вы можете заменить самостоятельно. Примерная цена ремонта в автосервисе намного выше, чем вам пришлось бы заплатить, если бы вы сделали ремонт самостоятельно.
Но без необходимых знаний в любимую девятку лучше не лезть.Поэтому, прежде чем приступить к замене, стоит просмотреть фото и видео по этой теме.
Инструкция тоже лишней не будет.

Датчики форсунки ВАЗ

Всем привет, прошу прощения, что кто-то полностью и полностью украл, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (инжектор ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает в себя набор датчиков для сбора информации о состоянии и режиме работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество всасываемого двигателем воздуха в кг / ч. Устройство достаточно надежное. Главный враг — влага, которая впитывается вместе с воздухом. Основная неисправность датчика массового расхода воздуха (MAF) — завышение показаний на малых оборотах на 10-20%.Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности и возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MAF) на мощных режимах приводит к «тупости» двигателя и увеличению расхода топлива. Типичный расход воздуха на холостом ходу 8-10 кг / ч. При 3000 об / мин — 28-32 кг / час. Подробнее …

Цена: 2000 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ устанавливается сбоку дроссельной заслонки на том же ось с приводом дроссельной заслонки.Датчик положения дроссельной заслонки считывает показания с положения педали газа. Главные враги датчика положения дроссельной заслонки — производитель датчика и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее …

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом.Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «всасыванию» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр.- 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв провода возле датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее …

Цена: 150 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-м цилиндрами.Есть два типа датчиков детонации — резонансные (бочкообразные) и широкополосные (пеллетные). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации надежен, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше стресс. Отслеживает детонацию двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание. Выход из строя или поломка датчика детонации проявляется в «тупости» двигателя и повышенном расходе топлива.Подробнее …

Цена: 250 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДА ВАЗ

Датчик кислорода ВАЗ устанавливается на выхлопной трубе глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания кислородного датчика используются для регулировки подачи топлива.Использование этилированного бензина строго запрещено. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов … Подробнее …

Цена: — (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ

Датчик положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об / мин. Подробнее …

Цена: 200 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорость автомобиля.Датчик скорости установлен в верхней части трансмиссии. На инжекторных вазах используются только 6-ти пульсные датчики скорости. Датчик скорости сообщает контроллеру о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее …

Цена: без проводов 250 руб., С проводами 350 руб.(Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ФАЗ ВАЗ

Датчик фазы ВАЗ предназначен для определения углового положения распредвала. На 8-клапанном двигателе он устанавливается на торце головки блока рядом с воздушным фильтром. На 16-клапанной — на головке блока около 1-го цилиндра. У 8-ми клапанных моторов, выпущенных примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно параллельно.Наличие датчика фазового датчика — фазовый впрыск, т.е. открывается только одна форсунка на конкретный цилиндр. Отказ датчика фаз переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее …

Цена: 8ми клапанный двигатель — 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)

Оригинал с автопереведением (RU)

Всем привет, прошу прощения, что кто-то полностью и полностью заглушил, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (инжекторные ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, NIWA …) включает в себя набор датчиков для сбора информации о состояние и режим работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА (DFB) ВАЗ

Датчик массового расхода воздуха (DFMS) ВАЗ монтируется на корпусе воздушного фильтра. Датчик массового расхода воздуха (MWR) измеряет количество воздуха, всасываемого двигателем, в кг / ч.Устройство достаточно надежное. Главный враг — всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (MWR) — завышение показаний на малых оборотах от 10 до 20%. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после силовых режимов, могут возникнуть проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MWR) на мощных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.Подробнее …

Цена: 2000 рублей (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Датчик положения дроссельной заслонки ВАЗ крепится сбоку на дроссельном сопле на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали «газ». Главные враги датчика положения дроссельной заслонки — завод по производству датчиков и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем.Нарушения в работе датчика положения дроссельной заслонки проявляются повышенными оборотами на холостом ходу, рывками и отказами при малых нагрузках. Подробнее …

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WHA

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой агрегата и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который находится рядом, не путайте).Основная функция датчика температуры охлаждающей жидкости сродни «заливке» карбюратора — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения — 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 г. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен.Основные неисправности — это нарушение электрического контакта внутри датчика, повреждение изоляции или обрыв в районе датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее …

Цена: 150 руб. (Стоимость датчика с установкой и проверкой)

ВАЗ ДАТЧИК ДЕТОНАЦИИ

Датчик детонации ВАЗ устанавливается на блоке двигателя между 2-м и 3-м цилиндрами. .Есть два типа датчиков детонации — резонансные (ствол) и широкополосные (планшет). Датчик детонации разных типов не взаимозаменяем. Датчик детонации — надежный элемент, но требует регулярной чистки разъема. Принцип действия датчика детонации как у пьезозажигалки. Чем сильнее удар, тем больше напряжение. Следит за стуком двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание.Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее …

Цена: 250 рублей (Стоимость датчика с установкой и проверкой)

ДАТЧИК КИСЛОРОДНЫЙ КОЛЕСНЫЙ

Датчик кислорода ВАЗ устанавливается на впускной патрубок глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить остаточный кислород в присутствующих газах.Есть кислород — бедная топливная смесь, нет — богатая кислородом. По показаниям кислородного датчика регулируется подача топлива. Строго запрещено использование этилированного бензина. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее …

Цена: — (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО КЛАПАНА

Датчик положения коленчатого вала ВАЗ предназначен для генерации электрического сигнала при угловом меняется положение специальной шестерни на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала сопряжен с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя … В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об / мин. Подробнее …

Цена: 200 руб. (Стоимость датчика с установкой и валидацией)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторном ВАЗе используется всего 6 импульсных датчиков скорости. Датчик скорости сообщает контроллеру скорость автомобиля. Надежность датчика скорости средняя. Часто окисляются разъем и провода возле датчика скорости.Выход из строя датчика скорости приводит к небольшому ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее …

Цена: без проводов 250 руб., С проводами 350 руб. (Стоимость датчика с установкой и проверкой)

ВАЗ ФАЗОВЫЙ ПЕРЕДАТЧИК

Фазовый датчик ВАЗ предназначен для определения углового положения распределительного вала. На 8-ми клапанном двигателе в торцевой головке установлен блок возле воздушного фильтра.На 16-клапанной — на головке блока около 1 цилиндра. На 8-клапанных двигателях, выпускавшихся примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно-параллельно. Наличие датчика — датчик фазы — фазовый впрыск, т.е. на конкретный цилиндр открывается только одна форсунка. Выход из строя фазового датчика переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее …

Цена: 8-ми клапанный двигатель — 250 руб. (Стоимость датчика с установкой и проверкой работы)

На основе Google Translate

Нравится 384 Поделиться: Подписаться на этого пользователя

Какая ответственность за ваз. Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках? Возможные неисправности датчика

На любом автомобиле, в том числе и на ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, так как во многом обеспечивает правильную, эффективную работу системы охлаждения двигателя.

Чтобы отремонтировать или заменить датчик температуры охлаждающей жидкости, первое, что нужно знать о его местонахождении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и ГБЦ. Устройство имеет два контакта, один из которых служит для индикации ЭБУ, а второй обеспечивает включение вентилятора.

Также стоит отметить, что рядом с ДТОЖ стоит одноконтактный датчик, который часто путают между собой.

Основная функция ДТОЖ — охлаждение жидкости.Чем холоднее, тем богаче будет поступающая в двигатель топливовоздушная смесь.

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика есть электрический контакт, который может сломаться или треснуть. При обрыве контакта это приводит к полному перегоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию о теплоносителе;
• Нарушена изоляция датчика.При плохой изоляции проводки возникают короткие замыкания. Они, в свою очередь, вызывают горение устройства;
• Обрыв провода возле датчика. Из-за этого регулятор не может включить вентилятор, что приводит к перегреву автомобиля.

В летний период отказ в работе ДТОЖ замечается редко, а вот зимой запуск мотора существенно затрудняется.

Признаки поломки

Как определить, что датчик температуры охлаждающей жидкости перестал нормально работать или полностью сгорел?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя.Но на самом деле вентилятор должен включаться только при перегреве силового агрегата.
2. Трудно запустить двигатель на горячем. За контроль температуры отвечает система охлаждения, но неисправный датчик не позволяет получить объективные данные и сигнал о начале того или иного режима работы.
3. Значительно увеличен расход топлива. Это вызвано перегрузкой двигателя, которому приходится работать при повышенных температурах. Из-за этого растет расход топлива.

Перед тем, как делать окончательные выводы относительно поломки или неисправности ДТОЖ на ВАЗ 21099, обязательно проведите меры проверки.

Чек

Сегодня автовладельцы ВАЗ 2109 используют два метода проверки состояния датчика температуры охлаждающей жидкости. Сразу скажем, что второй надежнее, а вот первый проще. Какой из следующих способов использовать, решайте сами.

По таблице проверить, соответствует ли сопротивление тому, которое требуется при той или иной температуре теплоносителя или простой кипящей воды.

Если есть отклонения от нормы, делаем вывод, что датчик уже не выполняет свои функции должным образом, следовательно, требует обязательной замены.

Заменить ДТОЖ своими руками на инжектор ВАЗ 2109 несложно. Следуйте пошаговой инструкции для решения возникшей проблемы.

1. Прежде всего проверьте состояние предохранителей. Они часто перегорают, что вызывает сбой в работе датчика температуры охлаждающей жидкости.
2. Подождите, пока машина полностью остынет. Ни в коем случае нельзя заменять ДТОЗ на горячем двигателе.
3. Отсоедините провода, идущие к вашему ДТОЖ.Делать это нужно только в ситуации, когда при включении зажигания стрелка индикатора температуры начинает резко подниматься и иногда достигает максимального уровня.
4. Если стрелки нет, значит неисправен не сам датчик, а провод, идущий к нему.
5. Если при включении зажигания стрелка начинает опускаться, датчик температуры охлаждающей жидкости вышел из строя и требует замены.
6. Снимать половину агрегатов, чтобы попасть в ДТОЖ не нужно.Доступ к устройству бесплатный, никаких проблем возникнуть не должно.
7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять антифриз на новый при необходимости. Если охлаждающая жидкость свежая, используйте чистую емкость для слива.
8. Отсоедините проводку от датчика.
9. Используя головку под торцевой ключ, открутите регулятор так, чтобы его можно было без проблем снять вручную.
10. Очистите место посадки устройства. На этом обычно накапливается приличное количество грязи, пыли, из-за чего может выйти из строя новый датчик температуры антифриза.
11. Для чистки используйте тряпки, не оставляющие ворса ниток.
12. Обработайте гнездо обезжиривателем.
13. Вставьте новую ручку. Ошибка многих состоит в том, что якобы для повышения надежности монтажа они заклеивают датчик герметиком. Делать этого не стоит, потому что так ДТОЖ может работать только хуже.
14. Заменить провод питания. Только если проверка показала, что он имеет обрыв или поврежден, лучше немедленно заменить провод.Не рекомендуем ремонтировать его изолентой.
15. Залейте охлаждающую жидкость обратно в систему. Даже если пару месяцев назад вы меняли охлаждающую жидкость, лучше одновременно заменить ее на новую. Хуже точно не будет.
16. Запустите двигатель, проверьте работу нового датчика.

Что будет, если не сработает датчик температуры на ВАЗ 2114? Двигатель может закипеть. Собираетесь в отпуск за город, или к бабушке в деревню, много часов стоите в пробке — в любом случае есть риск перегрева мотора.Чтобы вовремя распознать эту вероятность, нужно посмотреть на указатель температуры охлаждающей жидкости — специальный датчик. И это напрямую зависит от сигнала, который передается от другого датчика — измерителя этой же температуры. К сожалению, на любом ВАЗе, в том числе и четырнадцатом, он ненадежен. Еще печальнее факт ее заводской ненадежности — в российском автопроме не всегда выпускают качественный продукт.

Система охлаждения бывает 3-х видов: жидкостная, воздушная, смешанная.ВАЗ оснащается охлаждением первого типа — на основе охлаждающей жидкости: тосола или тосола. Сама система состоит из таких элементов: радиатор охлаждения, вентилятор радиатора, радиатор отопления, рубашка системы охлаждения, помпа, расширительный бачок, патрубки подключения и ДТОЖ (идентичный по конструкции десятку датчиков).

ДТОЖ ВАЗ 2114 (датчик температуры охлаждающей жидкости) находится в зазоре между термостатом и ГБЦ, на патрубке системы охлаждения, соединен с системой двумя проводами.Его часто путают с тем, у кого один контакт и он находится на дашборде. Конструкция ДТОЖ состоит из резистора, показатель сопротивления которого напрямую зависит от нагрева двигателя.

Датчик температуры охлаждающей жидкости ВАЗ 2114 расположен на блоке двигателя, а не на радиаторе, как на других ВАЗах. Не ищите его там зря, только не соотносите поломки измерителя температуры на четырнадцатом и восьмом: производитель один, а схемы разные.

О повреждении ДТОЖ

Основные поломки:

• нет контакта с датчиком;
• потеря изоляции, разрыв контактов;
• неисправность устройства
• вентилятор не работает системно.

Признаки неисправности:

• двигатель еще даже не прогрел, а вентилятор уже работает;
• прогретый двигатель не хочет работать;

Больше стали потреблять

• газа.

Перед тем, как проверять датчик температуры охлаждающей жидкости, помните, что главное не путать его с датчиком указателя температуры охлаждающей жидкости!

ДТОЖ передает на приборную панель сигнал, который показывает водителю уровень нагрева антифриза.

Как проверить датчик температуры на ВАЗ 2114:

1. Заводим машину, смотрим на панель приборов, стрелка на максимум, а двигатель ледяной, отключаем контакты от измерителя температуры: стрелка опустилась до минимума — пора заменить.
2. Если стрелка осталась на максимуме, смотрим контакт ДТОЖ; он может быть закрыт на массу автомобиля.
3. Двигатель прогревается нормально, а стрелка прыгает или лежит на нуле — проверьте предохранители.
4. Если предохранители в норме, замкните контакт на массу автомобиля — стрелка выскочила — датчик температуры на ВАЗ 2114 не работает.

Еще один отличный метод:

• Берем мультиметр, переводим в режим омметра.
• Также вам понадобится хороший термометр с максимумом выше ста градусов и емкость, выдерживающая горячий антифриз.
• Прикрепляем щупы мультиметра к корпусу и выходу датчика.
• Подключил ДТОЖ, положил в емкость с залитым тосолом или антифризом, нагрел.
• Смотрим показатели градусника и омметра:

Это индикаторы исправного датчика. Способ хорош тем, что можно проверить еще и новый, который не всегда удается взять в исправном состоянии.

Как снять датчик указателя температуры охлаждающей жидкости?

Перед снятием датчика охлаждающей жидкости снимите воздушный фильтр, он будет мешать его откручиванию.И первым делом слить тосол (тосол). Будем объединять так:

1. Двигатель должен быть холодным.
2. Нужны ключи гаечные на 8, 13, 17.
3. Готовим емкости для охлаждающей жидкости, которую мы объединяем!
4. Снимаем защиту двигателя, откручиваем опоры радиатора ключом
5. Ставим печку на максимум, затем открываем кран ТЭНа и крышку расширительной бочки.
6. Ставим тару под радиатор и МЕДЛЕННО (если быстро, то заливаем гениатор) откручиваем сливную пробку.
7. Минут 10 дайте убежать.
8. Переходим к самому двигателю: таким же образом ставим емкость под него и откручиваем свечу (под модулем зажигания) на блоке цилиндров.
9. Снова дайте настояться 10 минут.

Перед закрытием всех заглушек протрите шейки каждого отверстия!

Вспоминаем, где на ВАЗ 2114 находится датчик температуры охлаждающей жидкости, и начинаем снимать:

• нашел, снял защитный слой с резины;
• смотрим на корпус, ищем маркировку (на одной из его 6-гранных частей), запоминаем, затем ставим все по системе;
• откручиваем счетчик двадцать первым ключом;
• поставил новый.

Как поменять датчик температуры на ВАЗ 2114:

• купил новый;
• таким же ключом на 21 заворачиваем новый на законное место;
• запомнить маркировку;
• обязательно добавьте на резьбу немного термоуплотнителя;
• слить охлаждающую жидкость (антифриз или антифриз) в систему отопления (радиатор) и блок двигателя.

Если сейчас не работает датчик температуры охлаждающей жидкости ВАЗ 2114, то внимательно проверьте следующее:

1. Качество, возможно, неисправен (отнесите в магазин, попросите замену), поэтому всегда сохраняйте чек из любого приложения для покупок.части!
2. Может, есть утечка охлаждающей жидкости, может, вы все же забрызгали генератор.
3. Нельзя было просто антифриз слить
4. Датчик затянут недостаточно плотно

Все проверили, но счетчик все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам следует обратиться в сервис. Как и в любом транспортном средстве, в четырнадцатом все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, при снятии ДТОЖ вы решили снять модуль зажигания, чтобы он не мешал.Решение правильное, однако снять модуль и поставить его на место — тоже искусство.

Второй момент связанный с датчиком температуры: уровень охлаждающей жидкости. Может быть нестабильно, может быть, вышел из строя измеритель этого уровня (тоже датчик) и так далее. Следите за антифризом, берегите нервы и свой измеритель температуры охлаждающей жидкости.

В сервисе вам произведут замену датчика и их заменят гарантированно с должным качеством сборки всех деталей на их месте.Естественно, вы можете купить датчик температуры охлаждающей жидкости на месте, а стоимость работ по замене будет вдвое больше стоимости устройства.

Около ,
, сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, стоит судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие в принципе не дорогое, но если учесть факт довольно частых поломок (машины уже не выпускались в 2013 году, поломки — само собой разумеющееся), все равно дорого.Поэтому не стоит заморачиваться с услугами сервиса, нужно попробовать разобраться в ситуации самостоятельно. Более того, сейчас в Интернете полно всяческих полезных ссылок, форумов, фотографий, схем и даже видеороликов по замене той или иной автозапчасти.

Водители, регулярно проезжающие по проселочным дорогам, часто видят такую ​​картину: на обочине дороги стоит машина с поднятым капотом, из подкапотного пространства идет пар. Причиной такой ситуации чаще всего является датчик температуры.В одном случае в поломке виноват сам автомобилист, он не заметил повышения температуры, а в другом изношен электронный элемент. Датчик охлаждающей жидкости (ДТОЖ) ломается редко, но если это произойдет, требуется срочная замена. Изучив этот материал, читатель узнает, какая рабочая температура мотора, почему прогревается двигатель ВАЗ 2110, как проверить ДТОЖ и как заменить / установить новый элемент в машину, где находится инжектор .

Рабочая температура и причины перегрева двигателя

В нормальных условиях циркуляция теплоносителя обеспечивает температуру 86-90 ° С. В жаркий период показатель может затянуться, тогда после включения вентилятора температура останавливается на 94-108 ° С. Распространенный вопрос для автомобилисты: какая температура зимой в морозы? Первые 10-15 километров показатель может быть ниже 80 ° С, но после этого рубежа он должен подняться до 85-90 ° С. Эти данные подходят для инжектора ВАЗ 2110.

Также рабочая температура зависит от типа прошивки, вентилятора от скорости и других характеристик, поэтому нормальный показатель составляет 90-105 ° C.

Теперь вы знаете, какая у ВАЗ 2110 нормальная рабочая температура, значит пора изучить причины ее превышения. Если «виновником» завышенного показателя не является ДТОЖ, то необходимо предпринять следующие действия:

• Проверить внешнюю поверхность радиатора на загрязнение.
• Заменить термостат в форсунке ВАЗ 2110.
• Проверить уровень охлаждающей жидкости в расширительном бачке; если он станет слишком маленьким, добавьте к желаемой отметке.
• Отрегулируйте угол опережения зажигания.
• Выполните проверку вентилятора.

Назначение ДТОЖ и его расположение

Датчик температуры двигателя — электронное устройство, выполняющее работу резистора. Его сопротивление зависит от окружающей среды. Для работы понадобится стандартный набор инструментов. В «десятке» электронное устройство устанавливается на ГБЦ.

Во всех автомобилях датчик температуры контролирует температуру силовой установки. Этот элемент также отвечает за аварийный запуск вентилятора. Если водитель имеет начальные навыки обращения с электроприборами, то в автосервис обращаться не стоит, можно заменить самостоятельно.

Проверка датчика

Для тестирования понадобится мультиметр. Датчик температуры охлаждающей жидкости проверяется следующим образом:

1. Элемент снимается с автомобиля (процесс описан в инструкциях по снятию и установке в следующем разделе).Далее нужно подготовить емкость, полностью заполненную охлаждающей жидкостью;
2. Теперь следует нагреть емкость и поместить внутрь датчик охлаждающей жидкости, предварительно подключенный к мультиметру. Важный момент — нужно знать температуру в баке, чтобы определить, исправен элемент или нет. Таблица поможет в этом. Например, если емкость 40 ° C, то сопротивление должно быть около 1459 Ом;
3. Если рабочая температура не соответствует сопротивлению (или наоборот), значит, элемент неисправен, требуется замена, так как ремонту не подлежит.Если отклонение небольшое, то нужно просто очистить поверхность датчика — это может решить проблему.

Демонтаж и установка нового элемента

Перед заменой датчика включения вентилятора необходимо удалить всю рабочую жидкость с радиатора автомобиля. После этого можно переходить к замене и установке нового элемента форсунки ВАЗ 2110 для включения вентилятора:

1. Необходимо отсоединить минусовую клемму от АКБ — это защитит от короткого замыкания, которое может возникнуть при демонтаже электронного элемента;
2. Далее отсоединяем колодку проводов, как показано на фото:
3. Теперь, когда провода не мешают, можно полностью вывернуть датчик температуры форсунки ВАЗ 2110.Процесс осуществляется гаечным ключом;
4. Перед снятием необходимо проверить, полностью ли элемент отсоединен от клемм и держателей цилиндра. Далее следует снять элемент с выхода выхлопной трубы;
5. Установка нового датчика охлаждающей жидкости для включения вентилятора проходит почти так же. Различия нужно рассматривать отдельно. Новый ДТОЖ необходимо поставить в выходное отверстие выпускного клапана на ГБЦ. Используя гаечный ключ, нужно полностью завернуть его;
6. После этого можно подключать провода, которые были отсоединены при демонтаже неисправного ДТОЖ;
7. Установлен датчик охлаждающей жидкости для включения вентилятора.Осталось только залить рабочую жидкость в радиатор. Желательно, чтобы он был новым. Также не рекомендуется смешивать новую рабочую жидкость со старой. Последний шаг — подключить отрицательную клемму. Сделанный!

Важный момент! На корпусе ДТОЖ имеется уплотнительная прокладка. Снимая ДТОЖ, нужно следить, чтобы он не попал в вытяжку. При установке нового датчика может понадобиться прокладка, так как прокладка может не входить в комплект ДТОЖ.

Заключение

Если прогревается двигатель ВАЗ 2110 из-за ДТОЖ, то проблему можно решить своими руками, в остальных случаях процесс ремонта будет более сложным.Какая рабочая температура двигателя также должна быть известна каждому владельцу данной модели. Если нет опыта ремонта и замены электрики, то лучше доверить работу профессионалам из автомобильных мастерских.

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль. Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Поэтому, если есть проблемы с датчиком, то их нужно диагностировать заранее, чтобы не поздно.На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика

Есть два способа проверить.
Для проверки датчика температуры первым способом:

• Подсоедините «минусовый» конец вольтметра к двигателю.
• Включите зажигание.
• С помощью вольтметра определите, какое напряжение выдается во время езды на автомобиле.
• Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо отремонтировать, либо заменить датчик на новый.

Второй способ проверки более надежен.
Для его реализации необходимо:

• Установите мультиметр в режим вольтметра. Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
• Возьмите термометр, который может изменять температуру на 100 градусов и выше.
• Опустите датчик в резервуар c.
• Разогрейте. В этом случае следует постоянно следить за температурой, в чем поможет градусник.
• Измерьте сопротивление датчика при разных температурах.

Примечание: этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика. Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика

Датчик температуры обычно устанавливается между головкой и термостатом.У него две булавки.
Каждый из них выполняет свою определенную функцию. Итак, первое необходимо для показания блока управления.
С помощью второго включается вентилятор.

Примечание: рядом с ним расположен одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика — охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь. Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

• Электрический контакт внутри датчика сломан или на нем есть небольшая трещина.В первом случае полностью перегорает сенсор.
  Во втором продолжает работать, но из-за плохого контакта выдает неверные или неточные данные.
• Нарушение изоляции. Если проводка плохо изолирована, это может привести к небольшому замыканию и, как следствие, к перегоранию датчика.
• Обрыв цепи рядом с датчиком. В результате датчик теряет способность воздействовать на вентилятор.
  Поэтому второй не включается тогда, когда нужно. В результате машина перегревается.

При этом машина какое-то время может работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость с нулевой температурой.
Летом выход из строя датчика будет плохо заметен. Однако зимой эта проблема очень ощутима — в мороз запускать будет очень сложно.

Симптомы

Следующие знаки «говорят» о том, что нужен новый датчик:

• Может включиться в любой момент, даже если двигатель не перегрет.Хотя работать он должен только тогда, когда он нужен, то есть при перегретом моторе.
• Трудно завести автомобиль при горячем двигателе. Система охлаждения должна регулировать температуру, однако из-за неисправного датчика не получает сигнала о замене.
• Автомобиль расходует намного больше топлива, чем раньше.
  Он просто перегружен, продолжает ехать с горячим двигателем. Собственно, для этого она тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждой машине.Как правило, его замена проводится на всех машинах по одному принципу.
Для замены на «девятку» необходимо:

• Проверить предохранители. Они могут быть неисправными. Как правило, при перегорании предохранителей датчик не сможет нормально работать.

Примечание: любые ремонтные работы на машине можно проводить только после того, как она полностью остынет.

• Отсоедините провод от ДТОЖ. Это нужно делать только в том случае, если при включении зажигания стрелка температуры быстро поднимается (часто достигает максимально возможного значения).
  Если при отключении со стрелкой изменений не произошло, значит проблема не в датчике, а в проводе.
• При этом, если во время зажигания эта стрелка опускается, значит датчик вышел из строя, значит его нужно срочно менять.
• Доступ к датчику свободный, то есть добраться до него можно легко и быстро, сняв при этом минимум деталей двигателя.
• Слить антифриз, так как он может меняться в процессе работы.

Примечание: лучше использовать прозрачный резиновый шланг, чтобы увидеть, как быстро течет жидкость.При использовании другого шланга в системе может остаться некоторое количество жидкости.

• Отсоедините разъем проводки от датчика.
• С помощью торцевой головки открутите датчик, чтобы его можно было легко снять.
• Снимите датчик.
• Тщательно очистите место, где оно было, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

• Протрите обезжиривателем.
• Вставьте новый датчик (герметиком нельзя заклеить, из-за этого может работать хуже).
• Присоедините снятый провод (если он перегорел, замените).

• Залить антифриз на место (желательно новый антифриз). Заодно заменится и охлаждающая жидкость.
• Запустите двигатель и проверьте, как работает новый датчик.

Можно заменить своими руками. Примерная цена ремонта в автосервисе намного выше той, которую пришлось бы заплатить при самостоятельном ремонте.
Но без необходимых знаний в любимую девятку лучше не лезть. Поэтому, прежде чем приступить к замене, стоит просмотреть фото и видео по этой теме.
Инструкция тоже лишней не будет.

Датчик температуры охлаждающей жидкости — важный элемент в системе управления двигателем. Он предназначен для управления нагревом антифриза, циркулирующего в системе охлаждения. На инжекторном ВАЗ-2110 датчик температуры влияет на состав горючей смеси, количество оборотов коленчатого вала, а также момент зажигания.

Функции датчика

Это устройство выполняет множество задач. По его показаниям готовится топливная смесь, меняется момент зажигания. Также элемент дает команды на включение вентилятора в случае перегрева.

Обогащение смеси всегда связано с повышенными температурами на электростанции. Чем ниже прогрет двигатель, тем богаче нужно подавать в него смесь. По такому принципу работает любой электронный блок управления. И отечественная десятка не исключение.

Прибор

На заре автомобилестроения в качестве ДТОЖ применялись простые тепловые реле — их устанавливали на большинстве двигателей внутреннего сгорания. Эти датчики теперь можно найти в системах с однократным впрыском «K-Jetronic» и подобных. Они использовались на старых Мерседесах 80-х и 90-х годов выпуска. Как это работает? Когда контакт реле находится в разомкнутом положении, двигатель прогревается. При замкнутом контакте электронный блок управления понимает, что двигатель прогрелся до рабочих температур.Концентрация и состав смеси различаются.

Сейчас, в качестве ДТОЖ, используются термисторы. Это резисторы, меняющие сопротивление в зависимости от температуры среды. В ВАЗ-2110 датчик температуры охлаждающей жидкости именно такого типа. Нагрев контролируется непрерывно и без перебоев. Термисторы для этих датчиков изготавливаются из оксида никеля или оксида кобальта. У этих сплавов есть особенность — с повышением температуры в них увеличивается количество свободных электронов, из-за чего сопротивление уменьшается.

Термистор внутри ДТОЖ характеризуется отрицательным температурным коэффициентом. Максимальный уровень сопротивления достигается при холодном моторе. Напряжение +5 В поступает на датчик температуры и по мере нагрева двигателя падает. ЭБУ фиксирует малейшие изменения напряжения, и таким образом определяется температура охлаждающей жидкости.

На двигателях от Renault и некоторых других силовых агрегатах могут быть установлены датчики с положительным температурным коэффициентом. Они устроены аналогично.Однако с повышением температуры антифриза сопротивление на датчике не падает, а растет.

Принцип действия

Датчик температуры ВАЗ-2110 работает следующим образом. Термистор внутри датчика представляет собой электронное устройство с отрицательным индикатором режимов нагрева. Температурный режим до 130 градусов снижает сопротивление в пределах 70 Ом, а нижние пределы при -40 ° увеличивают сопротивление до 107 кОм.

Извещатель подает +5 В на датчик температуры через расположенный внутри него постоянный резистор.Элемент определяет уровень нагрева антифриза за счет разности потенциалов на термисторе с переменным сопротивлением.

Где найти ДТОЖ?

Владельцы автомобилей данной модели хорошо знакомы с различными проблемами, связанными с этим устройством. Часто устройство требует замены. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110. В автомобилях этот элемент можно устанавливать в самых разных местах.

Итак, в классических моделях термистор располагается непосредственно в блоке цилиндров.А в моделях АвтоВАЗа десятого семейства можно встретить ДТОЖ в термостате. Кстати, на ВАЗ-2110 нет одного датчика температуры — их два, но второй не выполняет никаких важных задач. Связан он только с индикатором температуры в нижней части панели приборов.

Типичные неисправности датчика температуры охлаждающей жидкости ВАЗ-2110

Как известно соотношение топлива и воздуха в горючей смеси зависит от показаний прибора.Все владельцы уже сталкивались или еще будут сталкиваться с различными проблемами, которые создает датчик температуры. Еще это зависит от того, запустится вентилятор при перегреве или нет.

Заподозрить неисправность датчика охлаждающей жидкости на ВАЗ-2110 можно по следующим признакам. Итак, первые признаки — проблемы с запуском двигателя холодным морозным утром. Также можно наблюдать плохой выхлоп, и расход топлива значительно возрастет.

Эти симптомы не обязательно указывают на необходимость замены датчика.Иногда достаточно почистить контакты, очистить сам датчик от коррозии. Если визуальный осмотр не выявил проблем, то нужно проверить товар.

Диагностика ДТОЖ

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. Проверив, вы сможете сэкономить на стоимости нового устройства, хотя цена его не очень высока.

Вы можете проверить элемент путем нагревания. Нужна нужная мощность. Это может быть стакан или чайник. В нее наливают горячую воду.Вода должна быть нагрета примерно до 100 градусов — нагрев следует контролировать термометром. Далее рабочая часть устройства погружается в воду. Однако опускать необходимо именно ту часть датчика температуры, которая находится в моторе. Контакты не должны находиться в воде. Затем к контактам подключается мультиметр и измеряется сопротивление.

У исправного датчика с температурой жидкости 100 градусов сопротивление 177 Ом. При +50 градусах сопротивление 973 Ом.Если значения неправильные, то неисправный элемент следует заменить. Если показатели в пределах этих норм, значит, все в порядке.

Как заменить ДТОЖ

Перед приобретением нового устройства для замены старого стоит проверить маркировку на старом датчике. Лучше приобрести точно такое же устройство.

Другие, хотя и похожие элементы, могут дать неверные показания, ЭБУ их неправильно поймет, и на приборной панели водитель увидит ложные показания.В комплекте с новым элементом обязательно должна быть медная шайба. Если его нет, покупается отдельно.

Разборка

Первое, на что обращают внимание, — это затрудняет доступ к термостату и датчику. Мешает корпус воздушного фильтра — его нужно снимать. Далее рекомендуется слить антифриз из двигателя, но это не всегда необходимо. При замене будет проливаться только немного жидкости, и ее всегда можно долить до уровня.

Затем, сливая жидкость, снимаем клемму с АКБ, выбираем нужный датчик и снимаем все, что к нему подключено.После отключения элемент просто закручивают, держась за края руками или ключом. После этого устройство можно будет снять.

Замена датчика без слива охлаждающей жидкости

Если принято решение проводить замену без слива жидкости, то нужно подобрать новый прибор, а старый немного повернуть. Когда датчик уже можно крутить вручную, ключ вынимают и медленно откручивают вручную и прижимают элемент к отверстию. Когда выясняется, что устройство было перекручено, его быстро снимают, а на его место быстро устанавливают новый.Затем деталь скручивают и проверяют ее работоспособность.

Установка нового датчика

Новый датчик температуры охлаждающей жидкости на ВАЗ-2110 устанавливается в обратной последовательности. Опытные автомобилисты рекомендуют смазать резьбу элемента герметиком.

Иногда течет охлаждающая жидкость из-под нового датчика. Процесс замены предельно прост и с ней легко справятся даже новички, которые просто сели за руль и раньше ничего не знали об автомобилях.

Датчик температуры воздуха

Наряду с ДТОЖ существует еще один элемент, измеряющий температуру в этом автомобиле. Это датчик температуры воздуха на ВАЗ-2110. Он необходим для фиксации и контроля температуры за бортом автомобиля. Не влияет на приготовление смеси или другие параметры двигателя. Этот элемент входит в состав так называемой климатической системы ВАЗ-2110. Также есть датчик температуры в салоне, который также является частью системы кондиционирования.

Не путайте эти датчики с ДТОЖ. Хотя это тоже термисторы, но они имеют разные функции и назначение. Эти элементы служат только для создания комфортной температуры.

Вывод

Последствия перегрева двигателя известны всем — это детали двигателя, поврежденные в результате температурных деформаций. Чаще всего оголяется ГБЦ. Восстановить этот узел довольно дорого. Также перегрев может нанести еще более значительный ущерб.При движении на богатой смеси двигатель потребляет чрезмерное количество топлива, свечи выходят из строя. На обедненной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он находится.

признаков неисправности, проверка и ремонт Проверка датчика температуры ВАЗ 2110

Позволяет обеспечить правильную работу мотора по показаниям различных контроллеров. Один из них — датчик температуры в ВАЗ 2110.Подробнее об этом устройстве, принципе его работы, а также о диагностике и замене вы можете узнать из этой статьи.

[Скрыть]

Характеристика ДТОЖ

Для того, чтобы форсунки, а также другие элементы 16- или 8-клапанной форсунки работали в штатном режиме, ECM считывает показания со многих устройств. На первый взгляд может показаться, что это не очень важный прибор для двигателя «десятки», но это не так. Как включаются устройства, где расположены указатели и какие функции они выполняют — для начала предлагаем вам ознакомиться с ответами на эти вопросы.

Расположение, функция и режим работы

Датчик температуры охлаждающей жидкости представляет собой электронное устройство, по сути, представляет собой полупроводниковый резистор с отрицательным передаточным отношением. Сопротивление контроллера меняется в зависимости от состояния окружающей среды … Устройство предназначено для контроля температуры при циркуляции расходных материалов в системе охлаждения ВАЗ 2110 с последующей передачей полученных данных на приборную панель … Кроме того, это устройство также отвечает за аварийный запуск вентилятора.В ВАЗ 2110 ДТОЖ располагается в головке БК мотора. Многие автолюбители путают ДТОЖ, называя его выключателем вентилятора ВАЗ 2110, но это неверно.

Конструкция контроллера охлаждающей жидкости на ВАЗ 2110 довольно проста. Чем сильнее будет температурное воздействие на устройство, тем меньше будет его сопротивление. Принцип работы заключается в передаче сигнала от устройства на блок ECM, который на основании этих данных регулирует подачу горючей смеси в цилиндры силового агрегата.Пока двигатель не прогреется нормально, в цилиндры будет поступать более обогащенная горючая смесь.

Методы проверки работоспособности

Диагностировать регулятор температуры антифриза можно несколькими способами — визуально и с помощью тестера. Перед тем как вооружиться мультиметром, следует внимательно осмотреть корпус прибора. Если на нем видны признаки коррозии, отложений или повреждений, это означает, что регулятор необходимо заменить.

Что касается проверки мультиметром, то процедура следующая:

1. Сначала прибор необходимо снять, для этого нужно просто найти место его установки, выключить питание и открутить прибор.Далее вам понадобится емкость для заправки хладагента.
2. Следующим шагом будет нагревание емкости после того, как вы поместите в нее ДТОЖ. Но перед этим его следует подключить к щупам тестера. Учтите, что при диагностике необходимо точно знать температурный уровень нагрева жидкости, именно от этого зависит работоспособность контроллера. Емкость нагревается, при этом вам нужно будет сравнить полученные показатели с указанными в таблице. Сама таблица представлена ​​ниже.
3. В том случае, если уровень температуры не соответствует показателю номинального сопротивления, или наоборот, это свидетельствует о неисправности устройства. Слишком высокий уровень сигнала датчика температуры охлаждающей жидкости также свидетельствует о поломке. Бывают случаи, что проблему, когда значения выше оптимальных, можно решить очисткой поверхности устройства, но такие меры, как правило, помогают, если отклонение показателей незначительное ( автор видео о самодиагностике ДТОЖ — канал Устройство и ремонт автомобилей).

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ могут информировать автовладельца следующие симптомы:

1. Качество выхлопных газов слишком низкое, что связано с нарушением горючей смеси в цилиндры.
2. Расход топлива увеличился, причем заметно.
3. Есть проблемы в работе силового агрегата. Динамика автомобиля может снизиться, и общая мощность двигателя ухудшится.
4. Комбинации ошибок могут появляться на приборке, а также ЭБУ может отправлять сигнал на приборную панель о необходимости проверки работоспособности мотора.
5. Трансмиссия стала заводиться сложнее.

При обнаружении первых признаков проблемы многие автомобилисты сразу же загоняют свою машину в гараж или на СТО, чтобы сменить контроллер. На практике симптомы неисправности ДТОЖ часто связаны с повреждением электрической цепи и плохим контактом устройства с бортовой сетью автомобиля.Поэтому, если вы столкнулись с подобной проблемой, в первую очередь рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»

Снятие ДТВС в ВАЗ 2110

Датчик температуры в салоне ВАЗ 2110 предназначен для контроля температурных параметров в автомобиле. Этот контроллер также является передатчиком, связанным с ECM. В холодную погоду воздушный контроллер ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по салону автомобиля.Как и в предыдущем случае, неисправность устройства может быть вызвана проблемами в работе электрической схемы, поэтому не лишним будет проверить проводку, если контроллер не включается.

Для замены кабины необходимо сделать следующее:

1. Автомобиль необходимо поставить на стояночный тормоз … Отсоединить аккумулятор.
2. Отверткой с плоским жалом отодвиньте корпус устройства от места установки.
3. Сначала снимается верхняя часть двигателя, это позволит более удобно демонтировать контроллер.Когда устройство снимается с зажимов, действуйте осторожно, так как вам еще нужно отсоединить его от проводки (два разъема). Сначала отключается проводка, потом снимается сам ДТВС.
4. Что касается установки, то эта процедура выглядит так же, только выполняется в обратном порядке. После установки необходимо провести диагностику работоспособности устройства.

Правильная работа двигателя зависит от многих факторов, в частности от хорошего состояния прилегающих к нему деталей.Чтобы мотор не перегревался, нужно постоянно следить за системой охлаждения. Основную функцию в нем выполняет двигатель.

Основные функции системы охлаждения двигателя

Двигатель во время работы достигает критических температур, что может привести к повреждению более чем одного механизма в автомобиле. Чтобы избежать подобных инцидентов, нужно снимать с его деталей лишнее тепло. Эта функция обеспечивается системой охлаждения, которая также:

• Ускоряет прогрев двигателя до рабочей температуры.
• Подогревает воздух в салоне автомобиля.
• Охлаждает выхлопные газы.
• Охлаждает систему смазки.

Существует три типа системы охлаждения:

• Жидкостная — охлаждение происходит за счет жидкостей (антифриз, антифриз, вода).
• Воздух — охлаждение осуществляется обдувом.
• Комбинированный — смешанный тип.

Большинство автомобилей, в том числе ВАЗ, оснащены системой жидкостного охлаждения с использованием антифриза. В его состав входят:

• Радиатор с вентилятором.
• Печь радиаторная.
• Охлаждающие рубашки.
• Водяной насос.
• Расширительный бак.
• Соединительные трубы.
• Датчик температуры охлаждающей жидкости ВАЗ 2110.

Охлаждающая жидкость течет в системе по двум кругам:

• Малый круг. Это начальное движение жидкости, которая еще не касается радиатора. Проходя малый кружок, вода или антифриз обеспечивают прогрев двигателя.
• По большому кругу жидкость начинает течь, когда температура двигателя достигает ста градусов.Термостат открывается, и тосол начинает поступать в радиатор, где остывает. Если при дальнейшем нагреве не успевает остыть, включается вентилятор, который дополнительно охлаждает и радиатор, и сам двигатель.

Зачем нужны всевозможные датчики?

Датчик температуры охлаждающей жидкости ВАЗ 2110 — не единственный автомобильный датчик … Существует огромное количество всевозможных устройств, с помощью которых осуществляется процесс управления двигателем.

Все датчики выполняют функцию получения информации о состоянии объекта управления. Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем в автомобиле.

Например, воздух в салоне нужен для управления микроклиматом внутри автомобиля. Когда холодно, по его сигналу включается плита, а когда жарко — кондиционер. Таким образом, помимо обеспечения комфортного пребывания, также предотвращается замерзание стекла.

Датчик скорости необходим для движения на холостом ходу … Датчик положения дроссельной заслонки — для правильного расчета топливно-воздушной смеси. И благодаря этому водитель всегда знает, сколько бензина осталось в его баке, и может не беспокоиться о том, что не доберется до АЗС.

Стоимость таких устройств очень разная — от 150 рублей до нескольких тысяч. Одним из самых дорогих является датчик массового расхода воздуха. Цена на некоторые его модели достигает 7000 рублей.

Датчик температуры охлаждающей жидкости (ВАЗ)

Это устройство представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом.Устанавливается в системе охлаждения двигателя на корпусе термостата. Сопротивление зависит от температуры. При низких температурах сопротивление высокое, и наоборот.

Сигналы от этого устройства передаются в блок управления электродвигателем. ЭБУ на основании показаний регулирует расход топливной смеси … Если двигатель еще не прогрелся, подается богатая смесь.

Когда датчик неисправен, в ЭБУ поступают неверные показания температуры, что приводит к перегреву двигателя и потере работоспособности.Поэтому с заменой устройства лучше не затягивать.

Датчик температуры охлаждающей жидкости ВАЗ 2110: признаки неисправности

Чтобы показания датчика были правильными, он должен быть установлен правильно, а именно рядом с корпусом термостата, при этом его наконечники должны касаться охлаждающей жидкости. Если показания прибора неточные, первой и существенной причиной может быть неправильная установка. Показания будут ложными даже при критически низком уровне охлаждающей жидкости.

Так или иначе, о неисправностях датчика можно судить по следующим признакам:

• Плохое качество выхлопных газов.
• Повышенный расход топлива.
• Ухудшение состава выхлопных газов.
• Низкая управляемость двигателя.
• Мигает код неисправности или лампа перегрева двигателя.
• Трудный старт.

Прежде чем «грешить» на датчик, следует проверить состояние проводки и разъемов. Часто поломки связаны только с проводами.

Внешняя диагностика датчика также может указать на его нерабочее состояние — коррозия и различные отложения делают его непригодным для использования. Сопротивление устройства проверяется с помощью специального прибора — вольтметра или мультиметра. Термисторный датчик показывает напряжение 2 В в холодном состоянии и 0,5 В в горячем состоянии. Другие показания указывают на то, что он непригоден для использования.

Меняем датчик своими руками

Несмотря на размер и простоту, он играет важную роль в охлаждении двигателя.Бывает так, что его показания неточны. В этом случае устройство следует заменить.

Замена датчика температуры охлаждающей жидкости производится в следующем порядке:

1. Слить жидкость, желательно всю.
2. Отсоедините аккумулятор.
3. Для практичности снимаем воздушный фильтр.
4. Отсоедините систему зажигания и отсоедините разъем датчика.
5. С помощью гаечного ключа (19) необходимо открутить датчик и снять его вместе с уплотнительным кольцом.
6. Установка производится в обратной последовательности.

Такой прибор — относительно недорогая запчасть для автомобиля. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ВАЗ) можно приобрести в среднем за 200 рублей. Выход из строя этого устройства — обычная поломка. С процессом замены сможет справиться любой водитель. Датчик — небольшая, но очень важная деталь. Если он начинает «утихать», с ремонтом лучше не откладывать — для себя он дороже!

Несколько заключительных слов

Как ни крути, но работоспособность двигателя зависит от отлаженной работы всех датчиков в системе.Ведь с их помощью можно узнать о состоянии той или иной детали и скорректировать ее работу. Датчик температуры охлаждающей жидкости ВАЗ 2110 — одно из основных устройств. Его неисправность может привести не только к повышенному расходу топлива, но и к перегреву двигателя, что чревато поломкой в ​​будущем. А новый мотор по сравнению с датчиком — это целое финансовое состояние!

— это основные элементы общей системы, которая отвечает за стабильную работу силового агрегата, оснащенного системой впрыска топлива.Датчики форсунок «десятки» собирают информацию о состоянии тех или иных деталей двигателя и отправляют их в электронный блок управления двигателем (ЭБУ), который, проанализировав все данные, корректирует работу силового агрегата.

Собственно, вы спросите, почему такие трудности? Причина в том, что инжекторный двигатель ВАЗ 2110 намного эффективнее карбюраторного аналога. Больше мощности, меньше расхода топлива, стабильная работа, высокая надежность — все это типично для «десятки» с исправной электроникой.А неисправность одного или нескольких датчиков обязательно приводит к выходу из строя всего двигателя или его нестабильной работе. Сегодня мы подробно расскажем о датчиках форсунок ВАЗ 2110 , от которых зависит нормальная работа мотора.

Датчик массового расхода воздуха ВАЗ 2110

Датчик воздуха ВАЗ 2110 или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновой трубкой. Собственно, под капотом десятки, найти его несложно, так как датчик воздуха находится на самом видном месте.На собранном фото это выглядит так.

Датчик воздуха измеряет количество прошедшего воздуха, таким образом оценивая его объем. Скажем сразу, датчик массового расхода воздуха очень чувствительный и даже несколько пылинок или высокая влажность могут его вывести из строя. Это следует учитывать при его снятии или замене.

Принцип действия датчика воздуха ВАЗ-2110 следующий — внутри находятся ТЭНы, которые охлаждаются проходящим потоком воздуха.Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом, датчик рассчитывает массовый расход топлива.

Некорректная работа датчика массового расхода форсунки ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостом ходу … Причина проста, электронный блок управления двигателем, получив неверные данные с датчика воздуха, начинает давать неверные команды на формирование рабочей смеси.Смесь воздуха и бензина, которая горит в цилиндрах двигателя, может быть очень богатой или очень бедной, что приводит к ненормальной работе силового агрегата впрыска.

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки форсунки ВАЗ 2110 расположен непосредственно на дроссельном узле. Для наглядности предлагаем фото, на котором датчик видно без труда.

Этот датчик реагирует на нажатие на педаль газа водителем, давая сигнал электронному блоку управления, тем самым увеличивая количество топлива, впрыскиваемого через форсунки.То есть, чем сильнее вы нажимаете на педаль газа, тем больше топлива будет впрыскиваться в двигатель. Датчик положения дроссельной заслонки достаточно надежен, так как механически связан с валом дроссельной заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменение напряжения при нажатии на педаль газа. Когда заслонка закрыта, выходное напряжение обычно составляет от 0,3 до 0,7 Вт. Если прижать газ «к полу», напряжение возрастет до 4 Вт. Неисправность датчика иногда можно определить без каких-либо тестеров, например, если при разгоне машина начинает двигаться рывками или происходит ненормальный сбой, то, скорее всего, проблема в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры форсунки ВАЗ 2110 выполняет две основные функции — при перегреве двигателя включает вентилятор радиатора охлаждения, а при холодном запуске двигателя дает команду на обогащение рабочей смеси так что двигатель не глохнет на холодном. В карбюраторных двигателях эту функцию выполняет так называемое «всасывание», которое открывает заслонку для увеличения подачи воздуха. При неисправности датчика температуры проблемы начинаются с запуска холодного двигателя и возможен перегрев силового агрегата, если вентилятор не включается во время.Так что этот датчик ВАЗ 2110 очень важен для стабильной работы двигателя. Фото датчика далее —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно, вооружившись термометром, емкостью с горячей / холодной водой и обычным электрическим зондом. Рабочий датчик температуры показывает примерно следующие значения —

• При температуре 100 градусов сопротивление 180 Ом
• При 80 градусах сопротивление 330 Ом
• При 60 градусах сопротивление 670 Ом
• При температуре 30 градусов сопротивление 2240 Ом
• При температуре 10 градусов сопротивление 5670 Ом

Под капотом инжекторного ВАЗ 2110 между двигателем и корпусом воздушного фильтра находится датчик температуры охлаждающей жидкости, он ввинчен во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации форсунки ВАЗ 2110 расположен на блоке цилиндров. Задача этого устройства — передавать сигнал детонации на ЭБУ. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), чтобы уменьшить негативный эффект детонации. Изначально на ВАЗ 2110 был установлен датчик резонанса (пьезоэлектрический), но затем более совершенный широкополосный (пьезокерамический).Фото обоих типов датчиков ниже.

На самом деле, чем сильнее детонация, тем сильнее датчик передает переменное напряжение на ЭБУ. Проверить работоспособность этого датчика достаточно просто, достаточно слегка постучать по сердечнику датчика. В этом случае к клеммам датчика необходимо подключить тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда-зонд ВАЗ 2110

Кислородный датчик форсунки ВАЗ 2110 или лямбда-зонд установлен на выпускном коллекторе.Задача прибора — отслеживать состав выхлопных газов и наличие в них кислорода. Эта информация помогает электронному блоку управления (ЭБУ) регулировать состав рабочей смеси, это не только способствует более эффективному сжиганию топлива, но и улучшает экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика ниже.

Выход из строя датчика вызывает повышенный расход топлива и повышенные выбросы.Самое интересное, что если в выхлопной системе катализатора выхлопных газов есть кислородные датчики или лямбда-зонды, их уже два. Второй размещен за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологически чистым.

Датчик скорости ВАЗ 2110

Датчик частоты вращения форсунки ВАЗ 2110 установлен на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен, это может привести к тому, что в некоторых случаях автомобиль может заглохнуть на холостом ходу.Это должно вас насторожить, когда стрелка спирометра начинает ненормально (нерегулярно) двигаться на панели приборов. Ведь это может указывать на неисправность датчика скорости. Сам датчик выглядит так, посмотрите фото.

Принцип действия датчика скорости «десятки» основан на эффекте Холла; при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем выше частота импульсного сигнала. Так измеряется скорость автомобиля.На ВАЗ-2110 устанавливались датчики двух типов, у одного квадратная соединительная колодка, у другого — круглая.

Датчик положения коленвала ВАЗ 2110

Датчик положения коленчатого вала форсунки ВАЗ 2110 достаточно важен, так как без него двигатель не запустится. Любая его неисправность приводит в ступор «десятки» ЭБУ или «мозги» двигателя. Датчик отслеживает положение распределительного вала (и, следовательно, поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить свечи зажигания работать.На свечи зажигания поступает сигнал от модуля зажигания о том, что наступает верхняя точка сжатия в цилиндре и пора «зажигать» искру. Сам датчик схематично выглядит на этом рисунке —

.

Это небольшой электромагнит, который определяет положение зубчатого шкива, который вращается рядом. Шкив имеет 58 зубцов, которые создают электромагнитные помехи. Собственно для инжекторного двигателя это главный и самый важный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения форсунки ВАЗ 2110 устанавливался не на всех десяти двигателях.Изначально их устанавливали только на 16-клапанные клапаны. Потом, когда в нашей стране ужесточились экологические нормы, этот датчик стал появляться на всех форсунках, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов … Эта информация необходима для своевременного впрыска топлива форсунками в конкретный цилиндр. Выход из строя датчика приводит к обогащению рабочей смеси и нестабильной работе двигателя.Этот датчик установлен в верхней части головки блока цилиндров мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хочу отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы работы инжекторных силовых агрегатов во многом схожи, особенно в том, что касается датчиков.

Автомобили оснащены множеством датчиков, отслеживающих состояние всех автомобильных компонентов.Одним из важнейших датчиков является датчик температуры, расположенный в моторном отсеке.
На ВАЗ 2110 замена датчика температуры — процесс ответственный. Замена датчика температуры ВАЗ 2110 в данной статье осуществляется полностью вручную.

Что это за прибор

Несмотря на важность того, чтобы быть относительно простым, он контролирует состояние охлаждающей жидкости в рубашке блока цилиндров. Он сообщает об изменениях температуры, передавая эту информацию в электронный блок управления.
Устройство представляет собой термистор, электрическое сопротивление которого уменьшается с увеличением температуры.
Показания датчика температуры влияют на многие системы двигателя и его характеристики. Поэтому необходимо постоянно следить за исправностью датчика и при обнаружении каких-либо перебоев немедленно заменять его.
Неисправный датчик искажает информацию, поступающую в электронный блок управления, что может привести к большим неприятностям. Могут возникнуть проблемы при обращении с машиной с холодным двигателем, выхлопом, может увеличиться расход топлива или может ухудшиться состав выхлопных газов.

Примечание. Часто датчик меняется только при поломке. Но рекомендуется заранее поменять его, например, при ремонте или замене двигателя, так как датчик может изнашиваться и показания могут быть неточными.

ДТОЖ, как еще сокращенно называют датчик температуры охлаждающей жидкости, — это прибор, показания которого влияют на работу самого двигателя. Об этом нельзя забывать.
Небольшое, но удаленное устройство внимательно следит за системами двигателя автомобиля, являясь своего рода сторожем.

Процесс замены

Для проверки и замены измерителя температуры вам потребуются следующие инструменты и материалы:

• Ящик для ключей на «19»;
• Герметик;
• Охлаждающая жидкость;
• Шайба медная.

Примечание. Датчик температуры находится в ВАЗ 2110, чаще во впускном коллекторе возле корпуса термостата, реже в ГБЦ.
Устанавливается так, чтобы наконечник соприкасался с охлаждающей жидкостью.Только в таких случаях его сигнал верен.
Если уровень охлаждающей жидкости низкий, показания датчика могут быть неправильными.

При необходимости замены

При высоком сопротивлении датчика на холодном двигателе и отсутствии электрического тока через указатель, его стрелка находится на низком значении. В тех случаях, когда температура двигателя не показывается указателем температуры, то в первую очередь необходимо проверить электрические цепи датчика.
Также следует проверить подачу тока в цепь. В случае беспорядочного подергивания стрелки указателя возможна неточная подача напряжения или получение нестабильного напряжения.
Это требует замены стабилизатора.
Если все же есть подозрения на неисправность термометра, то перед его заменой следует проверить его работоспособность:

• если стрелка указывает низкотемпературный электродвигатель, то необходимо отсоединить электрический разъем от датчика температуры и подключить его к массе;
• : если стрелка отклоняется при включении зажигания, значит неисправна и ее нужно менять;
• , если стрелка не двигается, необходимо снять комбинацию приборов и проверить электрическую цепь между индикатором и датчиком и источником напряжения (исправность электрической цепи означает, что индикатор температуры неисправен и подлежит замене) .

Примечание. При этом следует учитывать, что довольно часто проблемы с устройством возникают из-за плохой проводки или плохо закрепленных ржавых разъемов.

• в случаях, когда индикатор температуры постоянно показывает высокую температуру, то необходимо отсоединить электрический разъем от прибора (если стрелка индикатора движется при включенном зажигании по шкале холодных температур, это свидетельствует о неисправности датчика температуры и должны быть изменены).

Поломка данного устройства иногда заметна визуально — это утечка жидкости, сильная коррозия зажимов или трещины на ней.

Примечание. Также следует проверить состояние охлаждающей жидкости. Если он использовался более 3 лет (для нормального) и более 5 лет (для долговечного), его необходимо заменить. Его заменяют при явных признаках загрязнения.

Прямая замена

ДТОЖ заменяется в следующем порядке:

• Сначала выключается зажигание и от клеммы АКБ отсоединяется провод;
• Слив охлаждающей жидкости из радиатора;

Примечание.Охлаждающую жидкость необязательно сливать полностью; можно открыть сливной кран и слить объем так, чтобы уровень был ниже датчика.

• Для удобства работы можно снять воздушный фильтр;
• Блок с проводами отсоединяется от датчика температуры с освобождением пластиковой скобы;
• ДТОЖ вывернут из патрубка системы охлаждения ключом на «19» (датчик снят вместе с медной уплотнительной шайбой).

Примечание. При обращении с датчиком необходимо соблюдать осторожность.
Повреждение прибора может нарушить нормальную работу системы управления двигателем. Вы должны знать, что его нельзя снимать, пока двигатель не остынет.

При необходимости замены новый датчик устанавливается в порядке, обратном снятию.

• Перед тем, как вкрутить датчик температуры, на его резьбу наносится тонкий слой герметика;
• Затем датчик прикручивается и к нему подключается электрический разъем;
• Заливается или добавляется охлаждающая жидкость в систему охлаждения;
• После этого заводится двигатель и проверяется работа датчика указателя температуры.

Наконец, система охлаждения проверяется на герметичность. При необходимости датчик плотнее заворачивают в корпус термостата.
Также необходимо проверить систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызвать перегрев двигателя, изменяя при этом показания датчика температуры.

Примечание. В случаях, когда утечку устранить не удается, датчик необходимо переустановить. В этом случае потребуется нанести на резьбовую часть более термостойкий герметик или заменить медную шайбу.

Рекомендуется просмотреть этот видеоролик перед проведением работ.

Кроме того, рекомендуется чаще использовать фотоматериалы, где все хорошо видно.
Своими руками, как становится понятно из статьи, можно сделать очень многое, в том числе и отремонтировать свой автомобиль. Если сделать все по инструкции, то проблем не возникнет даже у новичка.
Кроме того, можно неплохо сэкономить семейный бюджет, ведь стоимость услуг такого типа в нашей стране не из дешевых.

Ни для кого не секрет, что в современных автомобилях установлено огромное количество различных электроприборов. ВАЗ 2114 — не исключение из правил. Несмотря на то, что это автомобиль марки отечественного производства, в ней также есть различные электроприборы, требующие внимания. Например, от владельцев этой машины часто можно услышать, что машина летом склонна к перегреву. Чтобы этого не случилось, есть датчик температуры охлаждающей жидкости ВАЗ 2114. Как правило, именно он привозит автовладельцам ВАЗ 2114.

Что такое датчик температуры и каков риск его неисправности

Многие водители знают, что перегрев автомобиля может нарушить работу всего силового агрегата. Основное назначение этого датчика — стабильное поддержание определенной температуры для машины. Если кто не в курсе, температурный режим должен соответствовать установленным нормам, иначе машина просто выйдет из строя и для восстановления работы двигателя придется заплатить большие деньги.

Если датчик температуры исправен, то при перегреве автомобиля он должен автоматически включиться в рабочий режим. Как правило, информация о состоянии автомобиля поступает непосредственно на электродвигатель.

Основные функции датчика:

• контролирует всю работу автомобиля;
• своевременно обнаруживает различные поломки;
• не допускает перегрева автомобиля летом;
• контролирует изменение параметров топлива;
• контролирует вращение коленчатого вала.

Где находится датчик

Автомобили с инжектором имеют 2 полноценных датчика. Первый предназначен для передачи информации непосредственно в ЭБУ, который, в свою очередь, решает, сколько топлива отправить в двигатель. Второй датчик используется исключительно для включения и выключения охлаждения. Кроме того, с помощью стрелки или другого указателя датчик отправляет автовладельцу данные о температурном режиме.

Сколько будет стоить замена датчика охлаждения на СТО

Замена датчика температуры охлаждающей жидкости ВАЗ 2114 обойдется автовладельцу не менее чем в 1500–2000 тысяч рублей.И эти деньги нужно будет заплатить только за саму работу, а также нужно понимать, что некоторые детали придется покупать. Поэтому опытные автовладельцы рекомендуют самостоятельно заменять датчик охлаждения. Процедура несложная, сделать это самостоятельно сможет практически каждый автомобилист, имеющий хоть какое-то представление о ВАЗ 2114.

Подробная инструкция по замене датчика — в этом видео:

Ниже мы представим другое решение этой проблемы.

Признаки, по которым можно определить поломку вашего датчика

Поломку датчика проще всего определить по карбюраторному двигателю: индикатор температуры двигателя меняется сразу. Чем больше нагревается блок питания, тем тяжелее будет сопротивление датчика, это один из распространенных признаков неисправной системы охлаждения.

Перегрев двигателя может происходить по нескольким причинам:

• слишком высокая температура снаружи;
• загрязнение датчика охлаждения;
• сбой в работе системы вентиляции, отвечающей за охлаждение двигателя;
• капельный тосол;
• сломался термостат;
• неисправность помпы;
• перерасход бензина.

Как проверить датчик самостоятельно

Большинство людей скажут, что это совершенно безумная идея, поскольку низкая стоимость датчика дает возможность купить новый блок. Но некоторых людей это не останавливает из-за сбережений или желания узнать что-то новое. Проверка датчика нужна в первую очередь для того, чтобы установить первопричину, которая привела к перегреву двигателя.

Для проверки этого элемента необходимо выполнить следующие действия:

1. Полностью слить антифриз.
2. Снимите датчик.

Разборка

По своей конструкции устройство небольшого диаметра в виде резьбовой втулки ввинчивается в коллектор. В центре этого элемента находится датчик температуры, отслеживающий изменение температурного режима.

Если прибор не работает, разбирать датчик нецелесообразно. Проще выбросить и купить новый.

Если есть сомнения в неисправности устройства, вы можете проверить его с помощью градусника.Сопротивление датчика в холодном состоянии должно составлять примерно 1500 Ом. При постепенном нагревании показания должны измениться. При температуре нагрева семьдесят градусов сопротивление должно быть около 300 Ом, а при прямом закипании — не более девяноста. Это единственный способ подтвердить работу устройства.

Если вы пришли к выводу, что прибор проще купить, то при его установке на ВАЗ 2114 нужно использовать ключ 21. Для того, чтобы датчик прочно закрепился на своем месте, необходимо приложить небольшое количество герметика на резьбу.Также не забываем заливать охлаждающую жидкость в сам блок цилиндров и в радиатор.

Как поменять датчик температуры охлаждающей жидкости своими руками

Если вы не хотите тратиться на ремонт, мы расскажем, как самостоятельно поменять датчик температуры охлаждающей жидкости. Следуйте приведенным ниже инструкциям, и тогда вы быстро решите проблему.

Результат

В случае неисправности датчик температуры охлаждающей жидкости лучше всего заменить немедленно.Как видите, сделать это самостоятельно вполне возможно, но если вы не хотите тратить зря время, обратитесь на СТО. В любом случае ситуацию лучше не затягивать.

Подвеска ВАЗ

2020-07-06 21:33:15 Салон

Статья о локальном ремонте кузова автомобиля — подготовка, порядок действий, тонкости работы. В конце статьи — видео о кузовном ремонте автомобиля. Содержание статьи: Регулярная эксплуатация автомобиля рано или поздно приводит к…

— Подробнее —

Добро пожаловать! Свечи зажигания — их всего четыре во всех ладах, в некоторых автомобилях к ним подключены высоковольтные провода, идущие от трамблера (автомобили Carburetor), в некоторых автомобилях еще и подключены …

— Подробнее —

Сигнализация перегрева охлаждающей жидкости Большинство автомобилей оборудовано датчиком температуры, который измеряет рабочую температуру двигателя.Если сигнализация перегрева (или стрелка …

— Подробнее —

Модификации LADA 21120 (ВАЗ-21120): 16-клапанный 1,5-литровый двигатель 21120 в стандартной версии и GLI deluxe-версия LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114 LADA 21122 (ВАЗ-21122): 8- клапан …

— Подробнее —

Сейчас ВАЗ выпускает автомобили под своей основной маркой? Как известно, после мирового экономического кризиса компания перешла под контроль государства, так как задолжала инвесторам около 14.5 миллиардов …

— Подробнее —

2020-07-26 09:33:31 ВАЗ

Ветеран Волжского автозавода — легендарная «копейка» (ВАЗ-2101), прототип итальянского FIAT-124. Модель была изменена российскими и итальянскими дизайнерами, доработана и выпущена в …

— Подробнее —

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто.А все из-за системы впрыска топлива (форсированного типа). Чтобы исправить эту ситуацию, автовладельцы часто …

— Подробнее —

Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько: Разряженный аккумулятор. Это частая причина и обычно происходит зимой, когда температура воздуха намного ниже нуля …

— Подробнее —

Чтобы двигатель работал надежно, эффективно и в течение длительного времени, чрезвычайно важно следить за качеством и количеством масла в нем.Для ВАЗ 2109 рекомендованная частота замены моторного масла — 10 тысяч км …

— Подробнее —

2020-07-21 22:31:53 ВАЗ

Расходные материалы включают в себя, в том числе, салонный фильтр ВАЗ 2110, который по рекомендации производителя следует менять каждые 15 тысяч км пробега на автомобиле. Это, допустим, максимальный пробег, который …

— Подробнее —

Тактико-технические характеристики ВАЗ 2106 шестерка Максимальная скорость: 150 км / ч. Время разгона до 100 км / ч: 17.5 с Расход топлива на 100 км по городу: 10,1 л Объем бензобака: 39 л Снаряженная масса: 1035 …

— Подробнее —

> В статье «» мы подробно разобрали причины, по которым не заводится карбюратор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам …

— Подробнее —

Системы питания современных автомобилей с каждым годом становятся все сложнее, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей еще долго.Теперь карбюраторные автомобили уже давно …

— Подробнее —

2020-07-16 04:02:46 ВАЗ

Многие владельцы отечественных автомобилей АвтоВАЗа хотели бы поменять свои автомобили на более комфортные и удобные иномарки. Причиной тому в основном различные системы автоматизации, которые …

— Подробнее —

Уже много лет пользуюсь «старушкой» ВАЗ 2105, и она ни разу не подводила, а домой всегда ездила сама.Поэтому я стараюсь относиться к ней так же, как она относится ко мне. Но годы машинного возраста берут свое, и это не так …

— Подробнее —

à la note aux propriétaires de «Nine»

Для автомобилей ВАЗ 2109 и 21099 установлены различные комплектующие и регулирующие устройства, обеспечивающие надежную работу группы мотопромышленных автомобилей и генераторов. L’un de ces appareils — это средство активации карбюратора VAZ 2109, ainsi que DTOZh — средство управления температурным антигелем.En savoir plus sur les appareils dans cet article.

Описание DTOZH et DVV

Où se проблема l’entrée du fanateur en 2109 avec l’injecteur de moteur or le carburateur situé, que dois-je faire si l’appareil ne fonctionne pas? Начинающий заливать, мы анализируем основные вопросы, касающиеся le but, l’appareil et le principe de fonctionnement.

But et fonctions

L’objectif Principal du DVV est d’activer et de désactiver le dispositif de вентиляции Sur le radiateur du moteur afin de refroidir le bloc d’almentation.L’appareil allume et éteint le fanateur, en tenant compte de la température du liquide dans le système de refroidissement. На машинах для инъекций с DTOZH, allumer et éteindre le вентиляторы, управляющие сервером и функцией лекций de ce capteur.

Quant au contrôleur du VAZ 21093, cet appareil est conçu for afficher des lectures on the température de l’antigel sur tableau de bord voiture dans la cabine. Avec lui, le conducteur peut s’informer d’une éventuelle surchauffe du bloc d’almentation.

Emplacement

Quant à l’emplacement, dans les modèles 2108, 2109 и 21099, le DTOZH est situ entre la culasse du moteur et le термостат, особенно, для допуска. DVV — это установка в расширяемой вазе с жидким рефроидом. Si vous regardez en direction de la voiture, le reservoir de réfrigérant est installé sur la droite.

Principe de fonctionnement

Fonctionnement, considérez le principe de fonctionnement du régulateur de température antigel.Эта одежда не имеет сопротивления термическому сопротивлению, что имеет отрицательный коэффициент. Dans ce cas, la valeur de résistance peut être mesurée à la suite d’une diminution ou d’une augmentation de la plage de température. Lorsque le moteur de la voiture chauffe, la résistance de l’appareil diminue et lorsque le bloc d’alimentation refroidit, cette valeur augmente. Например, двигатель работает с полным комплектом, имеет сопротивление на уровне 180 Ом, а также отрицательные температуры басов (-40 градусов), высокие значения сопротивления на 100 700 Ом.

Lorsque le conducteur active le contact en tournant la clé dans la serrure, le module de commande (ECU) начинается после четырех напряжений с контролем и помощником по сопротивлению. Le DTOZH lui-même, упоминается ci-dessus, есть термическое сопротивление, соответствие, la натяжение Entrante changera en fonction de la température du liquidide. Lorsque cette valeur diminue, le module de commande analyse celle-ci, en fonction de laquelle la Quantité Requise de carburant à injecter dans les cylindres est déterminée.Lorsque le moteur automotive se réchauffe, la Quantité de carburant utilisée pour l’injection diminue.

Quant au DVV, устанавливается в промежутке между негативами и подключается к реле активации продувки в плавких предохранителях. Lorsque la valeur de la température augmente à 99 degrés, un the court se produit sur les contact du contrôleur en raison de la plaque bimétallique. En conséquence, le courant traversant l’appareil entre dans le relais situé dans l’unité, d’où il est fourni à moteur electrique appareils sur le fanateur, au final, ce dernier est activé (l’auteur de la vidéo est la chaîne AndRamons).

Dans les Neuf, апрель 1998 года и оборудование блоков безопасности ВАЗ 2114, находящееся в паре-де-реле в этом участке цепи. Par conséquent, le régulateur lui-même est également monté dans l’espace du câble négatif, mais un seul qui se connecte directement au fanateur. La fermeture dans ce cas se produit à une température similaire. Si l’antigel refroidit, la plaque ouvre les contacts, ce qui entraîne l’arrêt du moteur électrique.

Фасоны верификации DTOZH

Комментарий верифицировать vous-même l’index d’identité? Pour ce faire, vous pouvez utiliser l’une des différentes méthodes, le диагностический эффект от мультимедийного помощника.

Première voie:

1. Tout d’abord, la sonde négative du testeur doit être connect à la culasse, puis activer l’allumage en tournant la clé dans la serrure.
2. Ensuite, à l’aide d’un multimètre, vous devez déterminer exactement quelle voltage apparaît à la sortie.
3. Dans le cas où le contrôleur est opérationnel, la valeur de ce paramètre doit être d’au moins 12 вольт, bien sûr, si la batterie is Complètement Chargée. Si les Diagnostics ont montré que les valeurs obtenues étaient inférieures, vous devez réparer or changer le régulateur (l’auteur de la vidéo de Diagnostic est le canal Technicien-mécanicien).

Une autre option de test:

1. Pour l’implémenter, vous devrez configure the testeur en mode de fonctionnement du voltmètre. Процедура измерения выполняется в соответствии с функциональным положением 100 Ом на 10 кОм. De plus, pour le диагностический, vous aurez besoin d’un thermomètre, alors qu’il est important qu’il puisse déterminer une valeur de température de plus de 100 degrés. Le contrôleur lui-même est retiré du siège et abaissé dans le réservoir avec du réfrigérant, que vous chaufferez.Ce point doit être pris en compte lors du choix d’un réservoir de liquide de refroidissement.
2. Vous devez rechauffer le réchauffer le réfrigérant dans le système. Lorsque la valeur du régime de température augmente, vous devez Surveyiller, внимательный, les valeurs que le testeur et le thermomètre placés dans le водохранилище.
3. À l’aide d’un testeur, vous devrez vérifier le niveau de résistance du fluide à différentes températures. Лечебные указания по диагностическим показаниям производятся по сравнению с нормальными клетками, которые не являются указаниями в таблице.

Галерея фотографий «Автодиагностика»

Возможные неисправности и решения

Pour quelles raisons l’appareil peut cesser de fonctionner:

1. Dommages internes au contact qui se temappareilur de l’intare. Практический, продленный срок службы и интенсивное использование DTOZH peut entraîner des fissures. Si la raison réside dans la pause, cela entraîne une panne complete du contrôleur — le capteur brle tout simplement.Si le problème est des fissures, le périphérique peut fonctionner, mais de manière incorrecte. En raison de l’absence de contact, le contrôleur transmettra des information incorrectes sur le liquid, c’est-à-dire que des valeurs incorrectes seront affichées sur le tableau de bord.
2. Une autre raison est l’endommagement de l’isolation de l’appareil. Si l’isolation de l’appareil est cassée, le contrôleur peut fonctionner avec des court-Cirits. Des court-circuitits dans son travail peuvent entraîner une panne Complète de l’appareil.
3. Un circuit ouvert s’est produit près du contrôleur. En raison de dommages au câblage, l’appareil ne pourra pas transmettre de données antigel au tableau de bord. En conséquence, en cas de surchauffe du moteur, le conducteur peut même ne pas le savoir.

Quels симптомы peuvent determiner l’inopérabilité de cet appareil:

1. Le moteur de la voiture a commencé à démarrer avec hardé sur un moteur chaud. Autrement dit, vous pouvez le démarrer avec un sutra, mais lorsque l’appareil se réchauffe, il y a des problèmes.
2. Усиление углеводов. Vous ne pouvez déterminer un tel signe que lorsque vous Surveillez Внимание le fonctionnement de la voiture. Увеличение количества углеводов происходит за счет надбавки за единицу мощности, которая должна быть приготовлена.
3. Si le DTOZH est défectueux et ne fonctionne plus, des données incorrectes sur la température du moteur seront affichées sur le panneau de commande. Залейте все необходимое для внутреннего сгорания, не давая получить более 10 минут.В течение 10 минут после отправления, вы должны сделать это, сделав ставку на пуансон на расстоянии, не проходя за месяцем, а также на DTOZh devrait être changé (Дмитрий Яковлев на турнире по видео).

Инструкции по замене бриколажа для захвата

Замена DTOZH с эффектом в соответствии с костюмом:

1. Вы можете найти контакт и сделать это для вашего автомобиля.
2. Ensuite, sous le Trou de vidange du radiateur du moteur, il est nécessaire de remplacer un récipient, tout le liquide de refroidissement s’y ampulera.Ouvrez le bouchon et vidangez l’antigel, puis Trouvez le DTOZH, débranchez le connecteur de celui-ci.
3. À l’aide d’une clé, vous devrez démonter le contrôleur. Le périphérique est supprimé de l’emplacement d’installation. Lors du retrait, vous pouvez voir le Joint caoutchouté lorsque vous retirez le régulateur, ne le perdez pas. Si vous remarquez que l’élastique est très usé, il devra être remplacé.
4. После того, как вы установили новое устройство управления установкой.À l’aide d’une clé, Tournez Complètement l’appareil, puis connectez le Connecteur avec le fil que vous avez déconnecté lors du démontage. Il ne vous reste plus qu’à remplir le liquid de travail dans le radiateur et à mettre le contact, démarrer le moteur et vérifier les performances de l’appareil.

Видео «Корректировка средства изменения комментария для активации вентиляции»

Заменитель комментария на DVV в автомобиле ВАЗ 21099 в гараже и исправлениях, не связанных с общественными обязательствами, — сообщает об открытии видео, которое необходимо сделать и после этого. Муртазаев.

Chaque moteur de la voiture est équipé d’un dispositif de mesure de température de l’unité de puissance. Этот композит делает возможным обнаружение и устранение неисправностей в процессе и устранении проблем. Qu’est-ce qu’un carburateur sur une voiture VAZ 2109 avec un moteur, quelle is sa structure and comment le remplacer — lisez la suite.

Датчик температуры жидкости двигателя рефрижерации ВАЗ 2109 и 21099

Начальная машина заливки, после того, как она была сохранена.На моделях 2108, 21099 и ВАЗ 2109, система контроля температуры жидкого рефрижератора установлена ​​на кулисе и термостате в соответствии с требованиями управления.

Appareil et principe de fonctionnement

Регулятор температуры двигателя lui-même est un dispositif à résistance caractérisé par un ratio de température négatif. Le paramètre de résistance lui-même ne peut être mesuré qu’avec une diminution or un augmentation de la température.

Lorsque le bloc d’almentation chauffe à la suite du fonctionnement, l’indicateur de résistance diminue, si le moteur refroidit, ce paramètre augmente. Например, температура двигателя на ВАЗ 2109, сопротивление 180 Ом, сопротивление 40 градусов, сопротивление 100 700 Ом. Два контакта не имеют отношения к инжектору DTOZH VAZ 2109 et de l’autre, разумному составу, который направляет поток расходных материалов.

Quant au principe de fonctionnement, lorsque le conducteur met le contact, l’unité de commande transmet la voltage au régulateur au moyen d’une résistance. Le DTOZH étant lui-même une thermistance, четырехстороннее напряжение в соответствии с модулем управления изменением неизменности и вычислением температуры потребляемой энергии. Lorsque le paramètre est réduit, l’unité analysis la température et, en fonction de ces données, определите необязательный объем для инъекции. Подвеска le chauffage de l’unité de puissance, le volume d’essence qui est transmis aux cylindres diminue.

En plus de beginncer, selon le témoignage du régulateur, l’ECU ajuste le fonctionnement de l’unité de puissance à inactif. En conséquence, il prend indépendamment la décision d’enrichir le mélange горючий материал для зарядов élevées и moyennes sur le moteur à внутреннего сгорания. Cet indicateur peut être modifié en fonction du calage de l’allumage.

Il y a deux capteurs de température sur la machine à carburateur. L’un allume le fanateur, l’autre est Ответственный за обслуживание температуры на столе на границе.

Возможны дисфункции

Или другие причины для регуляторов ВАЗ 21099.

Alors pourquoi DTOZH ne fonctionne pas:

1. À l’intérieur de la concept de l’appareil se Trouve un contact electrique. Au fil du temps, ce contact peut simplement se rompre ou des fissures peuvent se previous dessus. Dans le casoù une rpture se produit à l’intérieur de la structure, cela peut provoquer une défaillance complete.Autrement dit, DTOZH va simplement brûler. S’il y a des fissures sur le contact, le DTOZH, en principe, peut fonctionner, en raison de l’absence d’un contact normal, le régulateur transmettra des données incorrectes sur l’antigel.
2. Mauvaise Isolation de l’appareil. En cas de rpture de l’isolation, des court-Circuit peuvent se produire dans l’appareil. En conséquence, à la fin, ces défauts peuvent wire au fait que le DTOZH, à nouveau, va s’éteindre et devra être changé.
3. Une pture de fil s’est produite près du régulateur.А ля того, чтобы прервать работу, регулируется работа блока вентиляции, необходимая для охлаждения блока. En conséquence, cela entraînera une surchauffe du moteur et peut même bouillir (l’auteur de la vidéo est un technicien en mécanique).

Комментарий propriétaire de la voiture peut-il comprendre que le DTOZH is hors service et qu’il est temps de le remplacer?

Pour ce faire, il suffit de connaître les Principaux симптомы дисфункции, dont nous discuterons ci-dessous:

1. Вентилятор, сконструированный для рефрижерации двигателя, который подлежит арбитражу в настоящий момент.В частности, проводник, работающий над отказом от вентиляции, был обнаружен на марше с двигателем, не прошедшим полную проверку. N’oubliez pas que le fanateur doit toujours fonctionner lorsque le moteur est en surchauffe.
2. Le conducteur a du mal à démarrer une ICE chauffée. Le système de refroidissement devrait автоматизирует автоматизацию температуры, mais en raison du dysfonctionnement de l’appareil, il ne peut pas Recevoir le signal right.
3. Si vous Surveillez Attention Le travail de la voiture, vous remarquerez que la consomation d’essence augmenté.Дополнение к совершенствованию должно быть произведено в соответствии с принципами, которые необходимы для того, чтобы сделать поездку более простой и удобной.
4. Если в одежде есть хорошее обслуживание, это не значит, что сообщение о температуре неверно на столе. Налейте réchauffer le moteur, хватит на десять минут. С апреля 10 минут до температуры, не проходящей через месяц в лучшую или лучшую из движущихся сил, сонная картина из борд-монтре-ун-сюр-шо, целая индийская и дисфункция.

Проверка и замена DTOZH

Существующие большие возможности для диагностики одежды — премьера:

1. Отрицательный зонд вольтметра doit être connectée au moteur et le contact mis.
2. À l’aide d’un testeur, is nécessaire de determiner quel paramètre de voltage is formé pendant le mouvement.
3. Si DTOZH fonctionne, la voltage doit être d’au moins 12 вольт, чтобы зарядить аккумулятор. Si les indicurs obtenus sont inférieurs, il est nécessaire de remplacer ou de réparer l’appareil.

Метод диагностики:

1. Вы можете сконфигурировать многомерный вольтметр в режиме — измеренное значение, которое действует на токе от 100 Ом до 10 кОм.Подготовьте термометр для измерения температуры на поверхности. Le régulateur doit être démonté et abaissé dans un récipient contenant de l’antigel.
2. Vous devez réchauffer le liquide de refroidissement. À la suite d’une augmentation desitors de température, vous devez suivre les lectures fournies par le thermomètre.
3. À l’aide d’un multimètre, D.Les paramètres obtenus doivent être compares à ceux indiqués dans le tableau ci-dessus.

Comment faire un remplacement par vous-même:

1. Tout d’abord, tout le réfrigérant doit être vidangé du radiateur. Débranchez ensuite la borne négative de la batterie, dévissez simplement l’écrou avec une clé et débranchez-le.
2. Ensuite, vous devez déconnecter le bloc avec des fils, qui est connecté au DTOZH.
3. À l’aide d’une clé, dévissez Complètement l’appareil.En outre, le régulateur est démonté du siège, com упоминание ci-dessus, il s’agit du tuyau d’échappement de culasse. Il y un scellant en caoutchouc sur l’appareil lui-même, lors du démontage du DTOZh, il ne peut pas être perdu, surtout si vous avez un nouveau capteur sans scellant.
4. Installez ensuite le nouveau régulateur sur le siège dans le tuyau d’échappement. À l’aide d’une clé, serrez le bouton à fond. После установки и монтажа, подключите кабели, подключенные к DTOZh.Этот процесс состоит из проверки защиты от радиатора и установщика на месте отрицательного подключения аккумуляторной батареи.

Дефектная вентиляция, провокационная по обращению с двигателем. Si le ventateur tombe en panne pendant le voyage, vous devez vous arrêter, laisser le moteur refroidir, puis à vitesse moyenne au service de voiture le plus proche. Pendant un tel voyage, assurez-vous de Surveyiller la température du liquid de refroidissement et le témoin d’avertissement de surchauffe du moteur.Si nécessaire, arrêtez-vous un moment pour permettre au moteur de refroidir.

Si le ventateur ne se met pas en marche lorsque le moteur chauffe à l’heure prevue, vérifiez l’interrupteur thermique situé sur le côté du radiateur:

Allumez le moteur et laissez-le tourner jusqu’à ce que le fanateur soit allumé;

Retirez lentement le bouchon du vase d’expansion, Libérant прогрессивного парения;

Mettez le thermomètre dedans ваза расширения.La température doit être включает в себя температуру от 92 до 97 ° C. A cette température, levenateur tourne à la première vitesse. Температура от 99 до 105 ° C, вентиляционная функция не зависит от окружающей среды. Si le ventateur ne s’allume pas, retirez les deux fils de l’interrupteur thermique et connectez-les l’un à l’autre. Mettez le contact. Le Fanateur doit s’allumer immédiatement. Si cela se produit, remplacez l’interrupteur thermique, puis vérifiez à nouveau.

Le moteur du ventateur est protégé par un fusable qui peut sauter.Si le fusible est en bon état, vérifiez le moteur du fanateur:

Débranchez les fiches du fil et installez un cavalier entre la borne du fil rouge-noir et le pôle positif de la batterie;

Connectez le cavalier de la borne du fil marron à la borne négative de l’AB.

Si le fanateur ne fonctionne pas, remplacez-le. La cause du dysfonctionnement peut être des fils endommagés.

Датчик температуры на форсунку ваз 2109

Устройство форсунки ДМРВ ВАЗ 2109 называть датчиком массового расхода автомобильного воздуха необоснованно, по большому счету по привычке.Фактически датчик массового расхода воздуха физически не измеряет никакую массу — ни гравитационную, ни инерционную. Он выполняет другие важные действия.

Назначение ДМРВ

Датчик массового расхода воздуха, или расходомер, является важной деталью инжекторного двигателя автомобиля ВАЗ 21093 i. Он отвечает за формирование топливовоздушной смеси в необходимых пропорциях, за поступление нужного количества кислорода в камеру сгорания. В зависимости от показаний ДМРВ электронный блок управления двигателем (ЭБУ) определяет количество впрыскиваемого в цилиндр бензина и конкретный момент подачи зажигающей искры.

Компьютер учитывает не только показания датчика расхода воздуха. Он использует другие измерители, имеющиеся в автомобиле: угол открытия дроссельной заслонки, температура жидкости, циркулирующей в двигателе, детонация (предназначена для корректировки угла опережения в случае детонации), кислород (обеспечивает обратную связь по контролю качества сгорания смеси в камерах сгорания) , включает коленчатый вал, скорость автомобиля и, наконец, датчик фазы (контролирует синхронизацию шестнадцатиклапанного двигателя).

Показания датчика передаются в контроллер.Регулирование, основанное на этих данных, обеспечивает максимальную мощность двигателя, минимальный расход топлива и стандартное содержание окиси углерода в выхлопных газах.

ДМРВ на автомобилях ВАЗ 2109 устанавливается в корпусе воздушного фильтра в выходной магистрали, перед патрубком подачи воздуха в двигатель.

Датчик массового расхода воздуха

Наиболее распространенные автомобильные ДМРВ работают по принципу так называемой «нагретой струны». Струна металлическая и может выглядеть по-разному: для прибора GM это проволока диаметром около 70 мкм, для датчика BOSH — специальная сетчатая мембрана.Струна помещается в поток воздуха, поступающего в двигатель, который охлаждает металл.

Через струну пропускается электрический ток, который, в свою очередь, нагревает эту струну. Еще одна такая струна помещается вне воздушного потока и используется в качестве эталона температуры. Резисторный мост автоматически подает такой электрический ток на струну в воздушном потоке, так что она остается нагретой до эталонной температуры. Чем сильнее поток воздуха, тем сильнее охлаждение струны и тем больше электроэнергии требуется для поддержания стабильной температуры.

Струна сделана из платины: сопротивление этого металла сильно зависит от температуры. Это обеспечивает высокую чувствительность прибора и точность определения расхода воздуха. Измеряя напряжение на «нагретой струне», прибор определяет скорость поступающего воздуха. Скорость потока, умноженная на величину поперечного сечения канала, определяет количество воздуха, поступающего в двигатель в единицу времени.

В физике различают два типа массы: гравитационную (как в законе всемирного тяготения) и инерционную (как во втором законе Ньютона, связывающем массу, силу и ускорение).Инжектор вообще не измеряет гравитационную или инерционную массу датчика ДМРВ на ВАЗ 2109. Он определяет не массовый, а объемный расход воздуха. Это правильно с точки зрения теории работы двигателя. внутреннее сгорание, описываемое в термодинамических терминах. Это всегда вопрос давления, температуры, рабочего объема газа, а не его массы.

Электронный блок управления линеаризует измерения ДМРВ и выдает управляющие команды на инжектор с учетом температуры воздуха, его влажности и текущего режима работы.

Диагностика неисправностей прибора

Определить проблему ДМРВ не так-то просто. Многие симптомы выхода из строя этого датчика совпадают с признаками выхода из строя других узлов и агрегатов автомобиля. Типичные симптомы проблем с ДМРВ:

• двигатель заметно теряет мощность;
• отказы возникают при нажатии на акселератор;
• значительно увеличивает расход топлива;
• запуск прогретого двигателя затруднен.

При выходе из строя ДМРВ загорается индикатор на приборной панели. Проверить двигатель. Но включается не только при выходе из строя ДМРВ. Да и понять, о какой неисправности сигнализирует индикатор в данном случае, совсем не просто, поэтому для диагностики лучше обратиться к профессионалам.

Случаи, когда средний автомобилист может разобраться самостоятельно, относительно редки. К ним относится ситуация, когда вы подозреваете отказ DMRV, а у вашего друга такая же «девятка» с вашим двигателем, отлично работающим, как и у вас.Возьмите заведомо исправный DMRV у друга на один час. Снимите датчик, установите исправный и катайтесь. Если проблемы исчезли — сходите в магазин за расходомером: проблема в поломке ДМРВ.

Для некоторых датчиков BOSH мастера предлагают способ инструментального контроля рабочих характеристик. Подход применим к расходомерам с каталожными индексами 0-280-218-004, 0-280-218-037, 0-280-218-116. Переносной вольтметр используется для поверки постоянного тока до 2 вольт. Измерьте напряжение между первым (желтый провод) и третьим (зеленый провод) контактами ДМРВ.Измерьте при включенном зажигании, но не запускайте двигатель. Напряжение 1,02 В и менее указывает на исправность датчика, а напряжение 1,05 В и более указывает на поломку.

Обратите внимание на класс точности прибора, различия в 1-2 единицы в крайней правой категории часто лежат в пределах погрешности.

Датчик детонации (ДД) — один из элементов электронной системы управления двигателем автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика детонации

Датчик детонации предназначен для контроля детонации в цилиндрах двигателя.

Устройство DD

Внутри корпуса датчика находится пьезокерамический элемент (пластина) с определенными свойствами (пьезоэффект) и резистор. Внешний блок подключения.

На машине

Датчик детонации на автомобилях ВАЗ 2108, 2109, 21099 устанавливается на передней части блока цилиндров. Широкая лента на шпильке и закрепленная гайкой на 22, резонанс ввинчивается в отверстие для шпильки.

Принцип работы датчика детонации

Резонансный пьезоэлектрический датчик.

ECM (блок управления) подает на постоянный ток постоянное напряжение 5 В. Встроенный в датчик резистор понижает напряжение до 2,5 В и возвращает обратно (напряжение на выходе датчика). Возникая в цилиндрах двигателя, ДД начинает подавать на контроллер напряжение переменного тока с амплитудой и частотой, изменяющейся в зависимости от величины детонации. На основе этого сигнала от датчика контроллер регулирует момент зажигания для подавления детонации.

Широкополосный пьезокерамический датчик.

Во время работы двигателя датчик посылает на контроллер сигнал переменного тока, соответствующий частоте вибрации двигателя. При детонации датчик выдает сигнал с повышенной частотой. Компьютер определяет возникновение детонации.

Механизм демпфирования детонации настроен на двигатель и позволяет поддерживать его силовые характеристики на нормальном уровне, а также позволяет ему адаптироваться для работы на топливе с более низким октановым числом.

Возникновение детонации приводит к повышению температуры в цилиндрах двигателя. Причины: использование некачественного топлива, плохая топливная смесь, неисправная система охлаждения, использование не соответствующих данному типу двигателя свечей зажигания, нагар в камерах сгорания, проскакивание ремня ГРМ и т. Д.

ДД Отказы

Если датчик детонации выходит из строя или нарушает работу электрических соединений, контроллер переключается на резервные таблицы для расчета момента зажигания.В результате мощность двигателя уменьшается, расход топлива увеличивается, двигатель «троит».

Неисправность датчика или выход за пределы работы системы гашения детонации (слишком большая детонация) приводит к записи кода неисправности в память контроллера и загорается лампа «Проверить двигатель» на панели приборов.

Применяемость датчика детонации на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 используются как резонансные, так и широкополосные пьезокерамические датчики детонации.Широкополосная связь улавливает и передает в ЭБУ весь спектр шума двигателя. А это, в свою очередь, выявляет шумы детонации. Резонансный датчик настроен на работу только при детонации.

Для ВАЗ 2108, 2109, 21099 с контроллерами Январь 4.1 (2111-1411020-22), GM ISFI-2S (2111-1411020-10 (20, 21)), BOSH M1.5.4 (2111-1411020) — датчик детонации 2112 — 38550102112-3855010-01 (резонансный).

Для ВАЗ 2108, 2109, 21099 с контроллерами Январь 5.1, ВС 5.1 (2111-1411020-72), БОШ МП7.0N (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60) — датчик 2112-3855010-01 (широкополосный).

Примечания и дополнения

Пьезоэлектрический эффект — механическое воздействие на пьезоэлектрический элемент, вызывающее его электризацию и появление электрического тока. При возникновении вибрации двигателя пьезокерамическая пластина внутри датчика подвергается механической нагрузке (сжимается), на ее концах возникает разность потенциалов, и на контроллер отправляется электрический сигнал.В этом случае датчик является осевым, т. Е. Преобразует осевое смещение (удары со стороны двигателя).

Наверное, уже нет таких автовладельцев, которые не знали бы предназначение датчика положения коленвала. Форсунку 2109 иногда называют датчиком синхронизации, ведь именно благодаря ему синхронизируется работа блока управления с силовым агрегатом.

В автомобиле с инжектором датчик положения коленчатого вала выполняет ту же функцию, что и в автомобиле с впрыском карбюратора.

Основное назначение ДПКВ на ВАЗ 2109 с инжектором — считывание зубьев специального диска, который находится на коленчатом валу мотора.

На таком диске есть место, в котором нет зубцов — это место соответствует верхней мертвой точке трансмиссии 1-го цилиндра. Именно благодаря данным, передаваемым с датчика, контроллер знает, в какой цилиндр и когда именно необходимо подавать топливо и искру.

Несмотря на простоту конструкции и надежность ДПКВ, при поломке автомобиль с инжектором может просто не заводиться, а при запуске — давать сбой.

Где находится?

Регулятор положения коленчатого вала находится на крышке масляного насоса. Как мы уже говорили, его конструкция довольно проста. Это небольшой магнит с катушкой, на которую намотана тонкая проволока. Чрезвычайно вынослив. ДПКВ ВАЗ 2109 с инжектором работает в паре со шкивом коленчатого вала. Неисправность — остановка мотора. Или снижение оборотов силового агрегата до 3000-4500 об / мин. На рисунке цифра 1 — это болт, которым крепится контроллер, а цифра 2 — сам контроллер.

Симптомы

При выходе из строя этого небольшого устройства автомобиль ВАЗ 2109 с инжектором может вести себя иначе, но основные симптомы следующие:

• При заметном уменьшении загорится панель «Check Engine».
• Двигатель может необоснованно снижать или увеличивать скорость.
• Нестабильность холостого хода.
• Детонация в силовом агрегате при высокой нагрузке.
• Двигатель не запускается.
• Обороты двигателя плавают.Особенно сразу после запуска двигателя.
• Повышенный расход топлива.

Методы устранения неполадок

Если у вас проблемы с регулятором положения коленвала, выход только один. Это его замена. Ремонту не подлежит. Да и возиться с ним нет смысла, так как он недорогой.

Есть два способа проверить ДПКВ.

Рабочий монтаж

Надо просто рабочий взять и установить вместо старого.Если двигатель заводится и работает, как положено, без перебоев и не глохнет, значит проблема в этом. Требуется замена. Если нет, и машина не заработала, то нужно искать проблему в другом.

Чек старый

Старый проверяется следующим образом:

Замена

Замена датчика коленвала на ВАЗ 2109 — процесс очень простой, и любой автовладелец справится с этим за 10-15 минут. Естественно, делать это на СТО, переплачивая деньги, нет смысла.

На этом работа завершена, осталось запустить двигатель и проверить работу.

8 апреля 2016, 12:37

Датчик указателя температуры охлаждающей жидкости является важным устройством для измерения температуры хладагента. Этот регулятор, а также датчик уровня охлаждающей жидкости входят в систему управления двигателем. Этот материал расскажет, как проверить датчик температуры охлаждающей жидкости, каковы признаки неисправности, а также как самостоятельно поменять и подключить регулятор.

Спасибо за помощь в написании статьи специалистами сайта avtozam.com

Расположение

Первый вопрос, который интересует владельцев ВАЗ 2108, 2109, 21099 — где находится датчик температуры охлаждающей жидкости. В автомобилях отечественного производства регулятор расположен в моторном отсеке. В частности, устройство находится в выпускном шланге ГБЦ. Место, где находится указатель температуры охлаждающей жидкости, отмечено красной стрелкой на фото ниже.

Красная стрелка указывает местонахождение устройства

Когда менять?

Если в вашем автомобиле появился высокий уровень сигнала датчика температуры охлаждающей жидкости, то это может указывать на неисправность прибора. В случае поломки потребуется замена устройства. Но перед этим нужно знать, как проверить датчик температуры охлаждающей жидкости, признаки неисправности перечислены ниже:

• При выходе из строя или некорректной работе электронного регулятора будет нарушена работа мотора в целом, в частности, будет очень сложно запустить двигатель в холодную погоду.
• В летнюю жару двигатель автомобиля сильно нагревается. Но если ДТОЖ работает некорректно, то двигатель будет периодически терять «тягу», и со временем неисправность может привести к увеличению расхода бензина.
• Другой вариант диагностики — измерение индекса сопротивления. Сопротивление можно измерить цифровым мультиметром. Для этого нужно разобрать прибор и поместить в стакан с антифризом, также понадобится градусник. Емкость нужно нагреть, а затем измерить требуемый показатель цифровым мультиметром.При температуре охлаждающей жидкости 100 градусов показатель сопротивления будет около 177 Ом. При 20 градусах этот показатель будет равен 3520 Ом.
• Если ДТОЖ регулярно показывает перегрев двигателя более ста градусов, то проверьте состояние антифриза в расширительном бачке. В том случае, если с теплоносителем все в порядке и признаков закипания нет, а регулятор продолжает показывать слишком высокую температуру, это может свидетельствовать о неисправности.

Диагностика ДТОЗ с помощью цифрового мультиметра

Замена устройства

Если после диагностики вы понимаете, что прибор работает некорректно, выход один — это замена датчика температуры охлаждающей жидкости и установка нового контроллера.Эту операцию можно сделать своими руками и в домашних условиях. Но если вы раньше с этим не сталкивались, то адекватно взвесьте свои силы — сможете ли вы сделать это правильно? Предлагаем вам более подробные инструкции по этому процессу.

1. Начнем с разборки ДТОЖ. В первую очередь перед снятием необходимо слить с радиатора весь антифриз. Заранее подготовьте емкость, где вся «добыча» сольется и найдет сливную пробку. Открутив его, сразу же подставьте под сливное отверстие тару (это может быть разрезанная бутылка).Подождите несколько минут, пока все расходники не сольются с радиатора.
2. После этого необходимо отключить аккумулятор от сети. Для этого отверните гайку на минусовой клемме гаечным ключом и снимите ее. Это для предотвращения короткого замыкания при замене ДТОЖ.
3. Затем немедленно отсоедините и жгут проводов с проводами питания самого регулятора. Отсоедините фиксатор и снимите колодку.
4. Когда эти шаги будут завершены, вам необходимо выполнить полный демонтаж регулятора, который вы собираетесь менять.Для этого воспользуйтесь гаечным ключом, в целом процесс снятия АТТ не потребует больших усилий. Снимите регулятор, расположенный в выхлопной трубе головки блока цилиндров двигателя вашего автомобиля. Здесь обратите внимание на то, что на самом устройстве установлена ​​резинка, поэтому вы не должны ее потерять при разборке. Сразу оцените ее состояние — если оно печальное, то лучше выкинуть резину и купить новую, но в любом случае прокладка должна быть.
5. Далее приступаем к установке ДТОЖ.Установите регулятор температуры антифриза на то место, где вы сняли старый датчик, не забудьте про прокладку. Установите ДТОЖ и плотно затяните гаечным ключом.
6. После установки контроллера необходимо подключить к нему жгут проводов, который вы отсоединили вначале.
7. Сделав это, можно слитый в самом начале антифриз снова залить в радиатор, не забудьте перед этим закрыть сливное отверстие. Вход охлаждающей жидкости, проверьте ее уровень в расширительном бачке.
8. После всего этого осталось одно — подключить обратно аккумулятор. Плотно затяните гайку гаечным ключом.

Датчик детонации (ДД), устанавливаемый на инжектор ВАЗ 2109, является составной частью электронной системы управления впрыском двигателя.

Основная задача ДД — контролировать детонацию в цилиндрах силового агрегата вашего автомобиля.

Устройство и расположение

Датчик детонации заключен в корпус, внутри которого находится пластина — пьезокерамический элемент.Этот элемент характеризуется определенными свойствами, называемыми пьезоэлектрическим эффектом. Плюс в корпусе есть резистор. Снаружи к датчику подключается питающая проводка.

Устройство находится перед блоком цилиндров силового агрегата ВАЗ 2109. Может быть широкополосным или резонансным. Первый расположен на шпильке, крепление осуществляется гайкой 22 размера. Датчик резонансного типа ввинчивается в отверстие, расположенное под шпилькой.

Как он работает

В зависимости от типа используемого датчика детонации принцип работы устройства несколько отличается друг от друга.

Лучший способ избежать всевозможных проблем с системой впрыска топлива двигателя — это заправляться качественным бензином.

Причины детонации

Стук в двигателе может происходить по разным причинам, среди которых:

• Использование топлива сомнительного качества и происхождения;
• Плохая топливовоздушная смесь на входе в цилиндры;
• Ненормальная работа или неисправная система охлаждения двигателя;
• Применение свечей зажигания, характеристики которых не соответствуют параметрам двигателя;
• Образование сажи внутри камер сгорания;
• Выскочивший по той или иной причине ремень ГРМ и т. Д.

Если своевременно не принять меры по поводу вышедшего из строя ДД, это грозит нарушением работоспособности мотора и не только.

К чему приводит выход из строя ДД?

При выходе из строя датчика детонации или его электрических соединений произойдет следующее:

Контроллер приступит к работе с резервной таблицей для расчета момента зажигания. Последствиями такой работы устройства являются потеря мощности силового агрегата, повышенный расход топлива и утроение мотора.

При шлифовке ДД или его электрических соединений усиливается детонация, что приводит к появлению кода неисправности в контроллере. В результате на приборной панели загорается индикатор Проверить двигатель.

Что использовать

Планируя замену ДД, важно подумать, какой датчик будет использоваться в системе впрыска на вашем ВАЗ 2109.

Как мы уже отмечали, на девятках могут использоваться два типа регуляторов.Но у каждого из них есть свои особенности срабатывания.

1. Широкополосные пьезокерамические устройства способны улавливать и передавать на электронный блок управления широкий диапазон шума, исходящего от двигателя. В результате компьютер устраняет причины каждой из них.
2. Резонансные устройства настроены на срабатывание только при образовании детонации в двигателе.

С точки зрения практичности и эффективности датчика детонации лучший выбор для ВАЗ 2109 — это широкополосный.Но решать только вам.

Замена

В случае выхода из строя ДД единственно правильное решение — замена вышедшего из строя устройства на новый исправный контроллер. Для этого выполните следующие действия.

1. Вооружитесь головкой на 13 головок с трещоткой.
2. Вынуть минусовую клемму аккумуляторной батареи и временно наклонить ее в сторону. Необходимо лишить машину мощности, иначе проблем не избежать.
3. Отсоедините блок проводов, от которого питается наш датчик.Для этого сначала нажмите на металлический фиксатор, а затем вытащите вилку.
4. Далее откручивается крепежная гайка простым гаечным ключом или трещоткой. На месте датчика детонации работать довольно неудобно, но открутить без лишних проблем вполне возможно.
5. Снимите регулятор со шпильки и посмотрите, какая на нем маркировка.
6. Определение маркировки позволит вам узнать, какой датчик используется в вашем автомобиле.

   Share :

   Leave a Reply Cancel Reply

   Your email address will not be published.Required fields are marked *

   Comment

   Name*

   Email*

   Website
