Экономайзер ваз 2108: Устройство экономайзера карбюратора Солекс 2108, 21081, 21083

Устройство экономайзера карбюратора Солекс 2108, 21081, 21083

Назначение экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс

Экономайзер мощностных режимов карбюраторов 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 и их модификаций предназначен для дополнительного обогащения топливной смеси, поступающей в карбюратор на режиме мощностных нагрузок.

Это обогащение позволяет увеличить мощность и приемистость двигателя автомобиля при нажатии на педаль «газа».

— Устройство экономайзера мощностных режимов

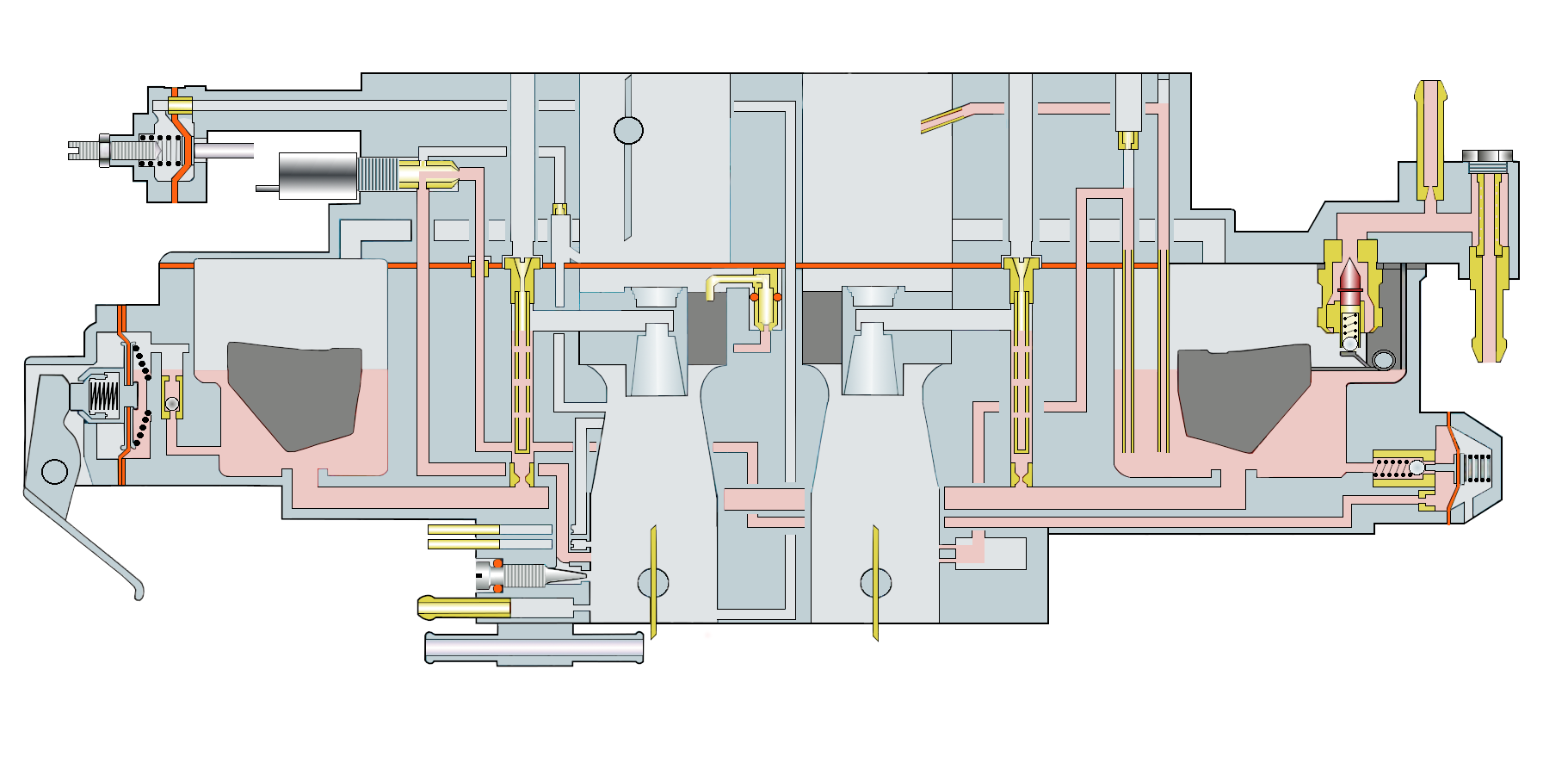

Вот схема экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.

Схема экономайзера мощностных режимов карбюратора Солекс 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099

Подобная схема имеется во многих руководствах по ремонту. Нас больше будут интересовать видимые элементы экономайзера, доступ к выходам его каналов и жиклеров. Знание этих особенностей поможет в его ремонте. Если вывернуть винты крепления крышки корпуса экономайзера то мы увидим вот такую картину.

Детали экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс

— Принцип действия экономайзера мощностных режимов карбюратора Солекс

Во время работы двигателя автомобиля на холостом ходу дроссельная заслонка первой камеры карбюратора закрыта. Под ней создается сильное разрежение. Через отверстие воздушного канала экономайзера, находящееся ниже кромки дроссельной заслонки, оно попадает в корпус экономайзера, в пространство за диафрагмой и под его воздействием, преодолевая сопротивление пружины, диафрагма оттягивается назад, в сторону крышки корпуса. Шариковый клапан закрыт. При нажатии на педаль газа через камеры карбюратора проходит большой объем воздуха и разрежение в воздушном канале и за диафрагмой падает. Диафрагма перемещается вперед и своим толкателем нажимает на шарик клапана, открывая его для поступающего из поплавковой камеры топлива. Топливо выталкивается диафрагмой через топливный жиклер и канал в эмульсионный колодец.

Также активному его перемещению способствует разрежение у носика распылителя диффузора, заставляющее топливо перемещаться в эмульсионный колодец. За счет этого объем топлива поступающего в эмульсионный колодец возрастает, топливная смесь, попадающая в цилиндры двигателя обогащается. Водитель ощущает, при нажатии на педаль газа увеличение мощности и приемистости двигателя. Следует отметить, что экономайзер мощностных режимов карбюратора 2108 Солекс вступает в работу при практически полностью нажатой педали «газа».

Подробнее: «Принцип действия и порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс».

Примечания и дополнения

Подробнее о проверке и ремонте экономайзера можно узнать на странице: «Проверка и ремонт экономайзера мощностных режимов карбюратора 2108 Солекс».

Еще статьи по устройству карбюраторов 2108, 21081, 21083 Солекс

— Эконостат карбюраторов 2108, 21081, 21083 Солекс

— Ускорительный насос карбюраторов 2108, 21081, 21083 Солекс

— Игольчатый клапан карбюраторов 2108, 21081, 21083 Солекс

— Переходные системы карбюраторов 2108, 21081, 21083 Солекс

— Пусковое устройство карбюраторов 2108, 21081, 21083 Солекс

Экономайзер карбюратора ВАЗ — что это и как работает ЭПХХ

Большинство карбюраторов (кроме совсем древних моделей) применяемых на автомобилях ВАЗ, оснащены двумя типа экономайзеров. Прочитав статью, вы узнаете:

• для чего нужны эти устройства;
• как они работают;
• по каким признакам определяют их состояние;
• как настраивают.

Что такое экономайзер и для чего он нужен

Экономайзером называю устройство, которое регулирует подачу топлива. В карбюраторах автомобилей ВАЗ применяют следующие типы экономайзеров:

1. Экономайзер принудительного холостого хода (ЭПХХ), который иногда называют электромагнитным клапаном (ЭМК).
2. Экономайзер мощностных режимов (ЭМР).

ЭПХХ установлен в верхней части карбюратора, под воздушным фильтром и состоит из соленоида, пластикового привода (по своим функциям аналогичен игольчатому клапану) и жиклера холостого хода. Он отключает подачу топлива по каналу холостого хода в смесительную камеру, если выполнены два условия – скорость вращения коленчатого вала превышает 1,7–2 тысячи оборотов в минуту и нога водителя не находится на педали газа. Сигнал на включение ЭПХХ подает блок управления, подключенный к микровыключателю и системе зажигания. ЭХПП серьезно экономит топливо при движении в горной местности. Во время затяжных спусков он блокирует подачу топлива по системе холостого хода и автомобиль переходит в режим торможения двигателем. Кроме экономии топлива это повышает безопасность движения, ведь на затяжном спуске управляемость и устойчивость автомобиля на пониженной передаче гораздо выше, чем на нейтралке.

ЭМР установлен в нижней части карбюратора, под ЭПХХ. Это устройство состоит из подпружиненной мембраны и клапана. В спокойном состоянии (когда мотор выключен), пружина мембраны давит на шарик, продавливает сопротивление его пружины, благодаря чему бензин свободно проходит через этот клапан, проходит по каналу и поступает в распылитель. Когда мотор работает, разряжение, возникающее ниже дроссельной заслонки, ослабляет влияние пружины диафрагмы, в результате чего пружина клапана выжимает шарик и последний перекрывает поступление бензина в топливный канал. Если педаль газа нажата сильней, чем на 2/3, разряжение ниже дроссельной заслонки падает и клапан открывает путь топливу к распылителю смесительной камеры. В результате смесь становится более обогащенной, что обеспечивает увеличение крутящего момента двигателя.

Признаки неисправности экономайзеров

Вот список признаков, которые могут говорить о неисправности одного из экономайзеров:

• неустойчивая работа на холостых оборотах;
• затрудненный пуск прогретого двигателя;
• увеличившийся расход топлива;
• падение мощности и одновременное увеличение расхода топлива;
• капли бензина в районе ЭМР.

Неустойчивая работа двигателя на холостых оборотах может возникнуть из-за неисправности ЭПХХ. При включении зажигания, блок управления подает на клапан напряжение 12 вольт, в результате чего соленоид втягивает пластиковый привод, перекрывающий проход бензина через жиклер холостого хода. Еще одна причина неустойчивой работы на холостых оборотах – грязь в соответствующем жиклере. Пуск прогретого двигателя происходит через систему холостого хода при полностью отпущенной педали газа. Если пуск затруднен и требуется нажатие на педаль газа, скорее всего, забит жиклер или поврежден соленоид.

Видео — Установка системы ЭПХХ

Увеличение расхода топлива может быть связано с множеством факторов, в том числе с неправильной работой ЭМР. Если пружинка клапана ослабла или поломалась, то клапан экономайзера будет открыт постоянно, переобогащая топливовоздушную смесь. При полностью нажатой  педали газа это увеличивает мощность двигателя, но в остальных режимах наоборот, приводит к падению мощности. Из-за этого водитель вынужден сильней давить на газ, что еще больше увеличивает расход топлива. Если диафрагма ЭМР потеряла герметичность или плохо затянута крышка, то бензин будет попадать во впускной коллектор ниже дроссельной заслонки, а также просачиваться наружу. Последнее особенно опасно, потому что может привести к возгоранию топлива.

Диагностика и ремонт ЭПХХ

Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.

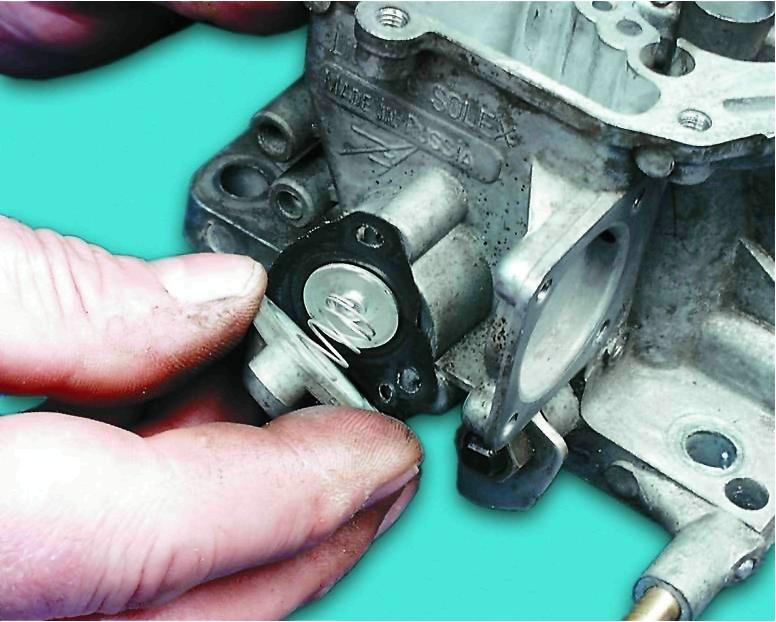

Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.

Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.

Как отключить ЭПХХ Ваз 2109

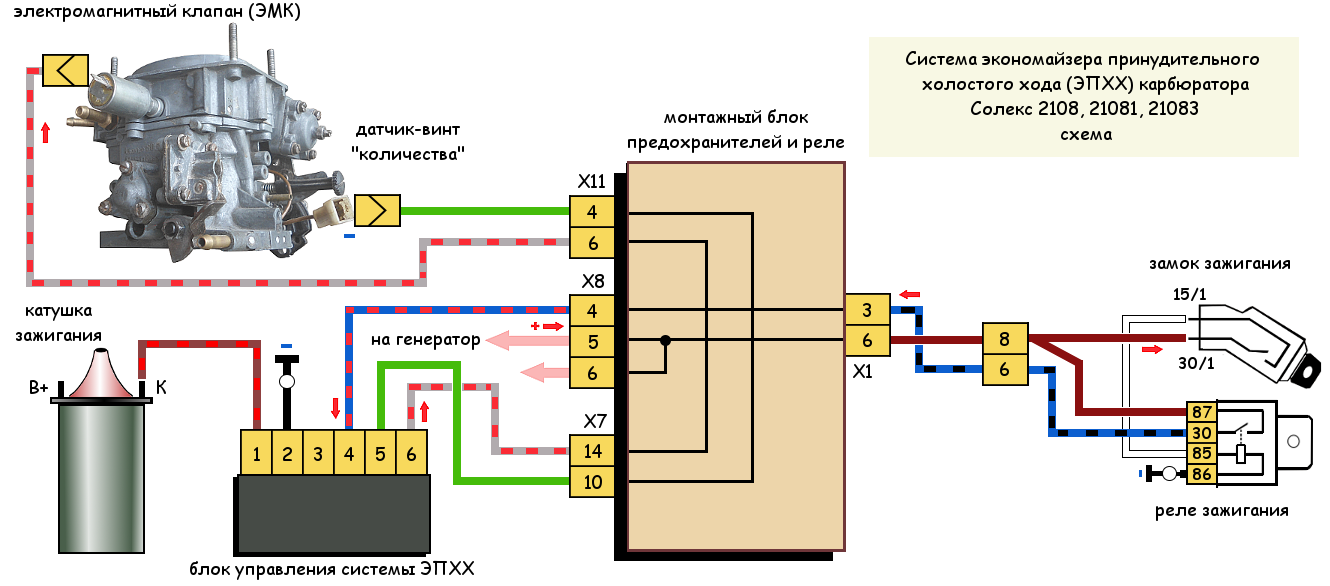

Почти все модели Ваз с карбюраторной системой питания оборудованы экономайзером принудительного холостого хода. ЭПХХ Ваз 2109 — электронное устройство, предназначенное для:
а)Для экономии топлива автомобиля;
б)Для исключения подачи топлива в двигатель при его выключении;
в)Для отключения подачи топлива в двигатель по системе холостого хода при торможении двигателем.

Экономайзер

Состоит экономайзер из следующих частей:
1) Модуль экономайзера
2) Электромагнитный клапан
3) Концевой выключатель дроссельной заслонки.
Запомните, если хоть один из этих узлов неисправен, ЭПХХ работать не будет. Давайте рассмотрим, как этот блок сокращает расход топлива автомобиля Ваз. Блок имеет входные и выходные цепи. Входные цепи экономайзера это концевой выключатель дроссельной заслонки и провод, подключенный к коммутатору. Какую информацию они дают?
а) Концевой выключатель дроссельной заслонки говорит нажата педаль газа или нет. Если педаль газа не нажата, то концевой выключатель замкнут на массу. Как только педаль газа нажимается водителем этот контакт пропадает.

Концевой выключатель дроссельной заслонки

б) По проводу, подключенному между экономайзером и коммутатором считываются импульсы на катушку зажигания. Это сделано для того, чтобы он знал фактические обороты двигателя автомобиля.

Экономайзер считывает импульсы на катушку с коммутатора

Выходная цепь блока одна — это электромагнитный клапан холостого хода карбюратора. Экономайзер включает этот клапан или отключает его.

Электромагнитный клапан холостого хода Ваз 2109

Принцип экономии топлива основан на закрывании топливного жиклера холостого хода карбюратора на больших оборотах двигателя девятки.   Если педаль газа не нажата, концевой выключатель дроссельной заслонки замкнут на массу, обороты двигателя меньше 2100 об/мин,  то экономайзер открывает электромагнитный клапан холостого хода.

Принцип работы экономайзера

Как только водитель нажмет на педаль газа, концевой выключатель разомкнется, но клапан все равно останется открытым. Закроется клапан только при условии, что нажата педаль газа и обороты двигателя станут больше 2100 об/мин. Клапан остается закрытым до тех пор, пока обороты двигателя не снизятся менее 1900 об/мин. Вот и весь принцип работы экономайзера Ваз 2109, но есть один момент, который необходимо знать:  если машина идет накатом при включенной передаче и отпущенной педали газа, то электромагнитный клапан холостого хода не будет включаться, даже при оборотах меньше 1900 об/мин. Экономайзер отслеживает закрытое положение дроссельной заслонки и если при этом аномально высоки обороты двигателя (выше чем 800-1000 об/мин на холостом ходу), распознает движение автомобиля накатом. Экономия топлива от использования ЭПХХ составляет порядка 5% от расхода двигателя.
Как правило, если на автомобиле неисправен экономайзер возникают следующие проблемы:
— Двигатель глохнет на холостом ходу
— Двигатель глохнет при торможении накатом
— Детонация двигателя при выключении зажигания
Проверка правильности работы экономайзера производится следующим образом: контролируется включение электромагнитного клапана холостого хода  на различных режимах работы двигателя. Контролировать включение можно либо с  помощью вольтметра, либо на слух (при включении любо выключении клапана слышен щелчок).
1) Проверка базового режима работы экономайзера. Заводим двигатель и плавно повышаем обороты двигателя. При пересечении 2100 оборотов, должен произойти щелчок —  отключение клапана.  Повышаем обороты до 4000 об/минуту, электромагнитный клапан холостого хода должен оставаться закрытым. Затем плавно понижаем обороты, при снижении оборотов менее 1900 об/мин должен произойти щелчок  — включение клапана.
2) Проверка режима торможения двигателем. Откидываем фишку с концевого выключателя положения дроссельной заслонки и садим её на массу, тем самым мы обманываем экономайзер, говоря ему, что педаль газа всегда отпущена. Заводим двигатель и поднимаем обороты более 4000 об/мин, затем постепенно снижаем их. При пересечении порога 1900 об/мин не должно происходить включение клапана. Концевой выключатель замкнутый на массу и обороты выше холостых активируют режим торможения двигателем экономайзера и он не должен включать электромагнитный клапан.
3) Проверка отсечки топлива при выключении зажигания. На прогретом до 90 градусов автомобиле выключаем зажигание. Двигатель должен сразу заглохнуть без дрожания и вибрирования. Дизелинг, детонация, калильное зажигание, вибрация при глушении — все это одно и тоже. И причина этого негативного явления — то, что электромагнитный клапан холостого хода не перекрывает топливный жиклер холостого хода и топливо продолжает поступать в горячий двигатель.
Неисправность как концевого, как электромагнитного клапана холостого хода, так и самого экономайзера чаще всего приводит к тому, что автомобиль либо постоянно, либо в каких-то ситуациях глохнет на холостом ходу. Система экономайзера принудительного холостого хода девятой модели Жигулей не очень надежная, зачастую владельцы авто выводят её из работы. Тем самым немного повышается расход топлива, но пропадают проблемы с экономайзером и электромагнитным клапаном. Чтобы вывести ЭПХХ из работы необходимо провод, идущий на электромагнитный клапан холостого хода подключить к контакту Б катушки зажигания.

Катушка зажигания Ваз 2109

Когда Вы включите зажигание, на катушку подастся напряжения, и это напряжение откроет электромагнитный клапан холостого хода. Клапан будет оставаться открытым да тех пор, пока не будет выключено зажигание.

Вывод из работы экономайзера Ваз 2109

Выключили зажигание, клапан закрылся, двигатель заглох.

Блок управления ЭПХХ 5003.3761

Общие сведения: Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5003. 3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля. Применяемость: автомобили ВАЗ-2108, ВАЗ-2109, «Таврия» и др. Блок управления ЭПХХ 5003.3761 обеспечивает: — управление электромагнитным клапаном экономайзера принудительного холостого хода; — защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля; — защиту от понижения сопротивления цепи клапана ЭПХХ. Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 — продолжительный, номинальный S1. Блок 5003.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема. Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.   Технические данные:   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 . . 18,0   Максимальный ток коммутации, А 1,0 ± 0,2   Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):      — соответствующая включению клапана ЭПХХ 1900 ± 96  (63,3 ± 3,2)    — соответствующая выключению клапана ЭПХХ 2100 ± 105 (70,0 ± 3,5)   Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее 200 (6,67)   Максимально допустимое воздействие повышенного напряжения питания до 5 мин. , В 25,0   Максимально допустимые перенапряжения положительной и отрицательной полярности, В 160,0     Схема включения:     Габаритный чертеж:   Cхема электрическая принципиальная:

Система управления экономайзером принудительного холостого хода автомобилеи ВАЗ-2108, -2109

Категория:

   Электрооборудование автомобилей

Публикация:

   Система управления экономайзером принудительного холостого хода автомобилеи ВАЗ-2108, -2109

Читать далее:

Система управления экономайзером принудительного холостого хода автомобилеи ВАЗ-2108, -2109

Проверка системы на автомобиле. Если при отпускании педали управления дроссельной заслонкой карбюратора двигатель останавливается, то необходимо отсоединить зеленый провод от клеммы электромагнитного клапана карбюратора и подсоединить к этой клемме плюсовой вывод аккумуляторной батареи. Если при таком подключении проводников двигатель будет работать на минимальной частоте холостого хода, то клапан исправен, а неисправен электронный блок или проводники цепи управления ЭПХХ с монтажным блоком. Если двигатель не работает — неисправен клапан или засорена система холостого хода карбюратора.

Проверка электромагнитного клапана. При работе двигателя на минимальной частоте холостого хода отключают провод от клеммы электромагнитного клапана. Продолжение работы двигателя свидетельствует о неисправности клапана или о нарушении герметичности соединения клапана и седла.

Проверка электромагнитного клапана, снятого с автомобиля, производится по схеме рис. 1, б. При включении цепи должен быть слышен щелчок клапана, а амперметр должен регистрировать ток, который не должен превышать 0,4 А при напряжении питания 14 В.

Рекламные предложения на основе ваших интересов:

Рис. 1. Система управления экономайзером принудительного холостого хода автомобилей ВАЗ-2108, -2109:
а — схема системы; б — проверка электромагнитного клапана; в— подключение блока ЭПХХ к системе зажигания; г —- проверка блока ЭПХХ осциллографом

Рис. 2. Проверка электронного блока ЭПХХ типа 14.3733 подключением к системе зажигания (а) и осциллографа (б). Позиции те же, что на рис. 267

Проверка электронного блока. Для проверки электронного блока на автомобиле замеряют напряжение между клеммой электромагнитного клапана и корпусом автомобиля на минимальной частоте холостого хода. Оно должно быть не менее 10 В. Затем увеличивают частоту вращения коленчатого вала двигателя до 5000об/мин и резко отпускают акселератор. При падении частоты вращения коленчатого вала до 1900 об/мин напряжение, регистрируемое вольтметром, не должно превышать 0,5 В. Если оно больше — неисправен электронный блок. Частота вращения коленчатого вала двигателя измеряется переносным тахометром. Для устранения влияния выключателя на результаты проверки системы на холостом ходу провод, отсоединенный от клеммы выключателя, соединяют с корпусом автомобиля, имитируя замыкание цепи выключателя. При работе двигателя на средних частотах вращения коленчатого вала (2200—2300 об/мин) провод выключателя соединяют с корпусом, а затем отсоединяют. При соединении проводника с корпусом клапан должен отключаться, а отсоединении — включаться.

Электронные блоки управления системой ЭПХХ можно проверять, подключив их к системе зажигания, с которой они работают на автомобиле (см. рис. 1, в и 2, а). Плавно увеличивают частоту вращения якоря электродвигателя, от которого приводится во вращение валик датчика-распределителя, в момент включения клапана измеряют ее с помощью тахометра, а затем, продолжая увеличивать частоту вращения, измеряют ее в момент выключения. Включение и выключение клапана контролируется вольтметром или по щелчку клапана.

На рис. 2 показано подключение к системе зажигания электронного блока 1402.3733, блоки 1402.3733, 1412.3733 и 1432.3733 подключаются аналогично.

Проверка электронных блоков управления ЭПХХ производится по схемам, изображенным на рис. 1, г и 2, б, где генератор прямоугольных импульсов имитирует сигнал от системы зажигания, а частотомер измеряет частоту включения и отключения электропневмоклапана или электромагнитного клапана.

Вместо генератора импульсов для проверки различных электронных блоков можно применить устройство, показанное на рис. 3. Различную частоту импульсов получают, изменяя частоту вращения якоря электродвигателя, соединенного с валиком любого прерывателя-распределителя. Частота импульсов измеряется тахометром (например, ТХ193). Вторичное напряжение с катушки зажигания подается на разрядник. Такое устройство позволяет получить импульсы амплитудой 100—250 В.

Рис. 3. Электромеханическое устройство, генерирующее импульсы

Рекламные предложения:

Читать далее: Диагностический прибор Э214

Категория: —
Электрооборудование автомобилей

Главная → Справочник → Статьи → Форум

Экономайзер принудительного холостого хода (ЭПХХ) 5003.

3761

Блок
управления экономайзером принудительного
холостого хода (ЭПХХ) 5003.3761 предназначен
для включения/отключения электромагнитного
клапана ЭПХХ с целью повышения экономии
топлива и снижения токсичности выхлопных
газов автомобиля.

Применяемость:
автомобили ВАЗ-2108, ВАЗ-2109, «Таврия»
и др.

Блок
управления ЭПХХ 5003.3761 обеспечивает:
-
управление электромагнитным клапаном
экономайзера принудительного холостого
хода;
— защиту цепи управления клапаном
экономайзера от короткого замыкания
на “массу” автомобиля;
— защиту от
понижения сопротивления цепи клапана
ЭПХХ.

Блок
управления ЭПХХ выпускается в климатическом
исполнении О2.1 по ГОСТ 15150 для внутреннего
рынка и на экспорт. Режим работы блока
по ГОСТ 3940 — продолжительный, номинальный
S1.

Блок
5003.3761 устанавливается на предусмотренное
для него место в автомобиле при помощи
штатных крепежных деталей и штатного
разъема.

Технические
данные:

Карбюратор 2108: принцип работы, особенности, чистка

Начнем с того, что современные автомобили имеют инжекторную систему питания. Однако на территории РФ и ряда других стран достаточно часто можно встретить машины, оснащенные карбюратором. К таким авто безусловно относятся распространенные «классические» модели ВАЗ, а также переднеприводные ВАЗ 2108, 2109 и т.д.

С учетом популярности ВАЗ 2108 карбюратор, указанная модель с устаревшей дозирующей системой все равно остается актуальной. По этой причине многие владельцы интересуются, как выполняется чистка, настройка, а также ремонт и регулировка карбюратора ВАЗ 2108. Давайте рассмотрим особенности указанной дозирующей системы более подробно.

Содержание статьи

Карбюратор на ВАЗ 2108: что нужно знать

Прежде всего, на «восьмерке» стоит карбюратор Солекс 1107010 (Solex 1107010). На деле, с учетом популярности 1.5 — литровой версии данного автомобиля, особым спросом среди автолюбителей пользуется карбюратор Солекс 21083.

Данное решение представляет собой эмульсионное устройство, имеющее 2 камеры. Дроссельная заслонка механическая, с тросовым приводом. Нижняя камера имеет заслонки, а также поплавковая секция. Еще в этой камере есть корпус с диффузорами.

В верхней камере реализована крышка, закрывающая корпус, а также  топливные штуцеры. Крышка имеет шпильки для крепления воздушного фильтра, а еще на крышке имеется фланец.

Конструкция, которую имеет карбюратор Солекс 1107010, предполагает наличие основных элементов:

• ускорительного насоса;
• поплавкового устройства;
• системы управления дросселем;
• принудительной системы экономайзера ХХ;
• камер и дозирующих механизмов камер;
• пускового устройства с ручным управлением;
• эконостата и системы холостого хода.

Если коротко, через впускной коллектор в цилиндры двигателя подается смесь топлива и воздуха, которую формирует карбюратор. Общий принцип работы карбюратора 2108 (по аналогии работает и карбюратор 2109) заключается в том, что сначала топливо через клапан и фильтр подается в поплавковое устройство.

Нужный уровень бензина в двухсекционной камере обеспечивает игольчатый клапан. Из камеры топливо через топливные жиклеры карбюратора попадет  в эмульсионные колодцы, где происходит смешивание с воздухом. Воздух подается через воздушные жиклеры. Далее топливно-воздушная смесь подается диффузоры.

Кстати, при запуске «на холодную» происходит принудительное обогащение смеси за счет пускового механизма (ручной подсос) . Когда водитель вытягивает подсос, воздушная заслонка закрывается, а камера слегка приоткрывается. Во впускном коллекторе увеличивается разрежение и направляется в полость пускового механизма.

Диафрагма механизма за счет разрежения приоткрывает пусковой зазор (немного приоткрывается воздушная заслонка). Далее, при задвигании ручки подсоса, происходит уменьшение пусковых зазоров. Если же погазовать при вытянутом подсосе,  заслонка 2-ой камеры закрывается, а заслонка 1-ой камеры открывается. Благодаря такой работе на холодном моторе ездить более комфортно, машина не дергается, нет провалов и т.д.

Горючее из эмульсионной камеры  отбирает механизм холостого хода. Топливо подается через жиклеры ХХ, смешиваясь с воздухом. Далее смесь поступает через отверстие под дроссельную заслонку.

Пара винтов контролирует открытие дросселя в режиме холостого хода. Если заслонка второй камеры приоткрыта, рабочая смесь подается через отверстие. В случае, когда открыта заслонка первой камеры, смесь пройдет через вертикальный зазор.

• Еще отметим, что если рассматривать ВАЗ 2108 Солекс, карбюратор имеет электромагнитный клапан. Этот клапан нужен, чтобы перекрыть подачу бензина в первую камеру. Если точнее, в переходное устройство первой камеры и устройство холостого хода.

Пока на клапан не подается напряжение, он закрыт. Клапан открывается только тогда, когда обороты меньше 1.9 тыс. об/мин или при нажатии на педаль газа. В момент выключения зажигания и при наборе оборотов выше 2.1 тыс. об/мин электромагнитный клапан закрывается.

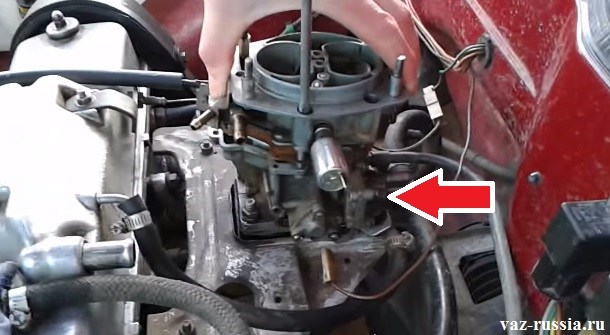

Чтобы карбюратор нормально работал, важную роль играет ускорительный насос. Этот насос диафрагменный, имеет привод механического типа. Насос имеет 2 клапан (один в распылителе и второй в канале).

Первый клапан открывается под давлением топлива. Если же бензин не подается, клапан автоматически закроется. Этот клапан исключает подсос воздуха и не позволяет топливу вытекать из каналов. Второй клапан (обратный клапан) соединяет полость насоса и поплавковый механизм. Когда водитель отпустит газ, камера наполнится топливом, обратный клапан открывается. Закроется этот клапан тогда, когда начнет подаваться топливо.

Также в устройстве насоса есть кулачок. Этот элемент нажимает на рычаг при открытии дроссельной заслонки. В свою очередь, рычаг соединен с диафрагмой. Это позволяет подавать горючее в камеры, карбюратора и обогатить смесь при разгоне.

Если же дроссельные заслонки открыты почти на максимум, в дело вступает экономайзер. Данное решение работает таким образом, что через шариковый клапан бензин забирается из поплавковой камеры, при этом клапан закрыт до момента, пока разрежение удерживает диафрагму.

Когда заслонки открываются, разрежение уменьшается. При этом горючее для обогащения попадает в эмульсионную секцию через экономайзер, то есть в обход главного жиклера.

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

• Что касается чистки карбюратора, такую процедуру можно выполнить  самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

• снять крышку воздушного фильтра;
• выкрутить держатель-заглушку на карбюраторе;
• можно выкрутить электромагнитный клапан;
• через насадку подать очиститель в каналы жиклеров и камеры;
• параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
• распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

• первым снимается электромагнитный клапан, извлекается топливный жиклер;
• затем снимается крышка карбюратора;
• далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
• теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
• затем требуется снять крышку пускового механизма и диафрагму;
• следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
• после снимается ускорительный насос и экономайзер.

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Подведем итоги

С учетом вышесказанного становится понятно, что карбюратор на 2109 или ВАЗ 2108 представляет собой достаточно надежное устройство, которое в большей степени нуждается в периодической чистке и регулировке, чем в ремонте. При этом конструкция относительно простая,  обслуживать карбюратор могут даже автолюбители, которые не обладают опытом и профессиональными навыками.

В качестве итога отметим, что хотя карбюраторные дозирующие системы являются устаревшими и считаются менее экономичными, их неоспоримым преимуществом является возможность самостоятельного обслуживания и ремонта.

По этой причине карбюраторные двигатели, в том числе и ВАЗ 2108, остаются достаточно востребованными по сравнению с более совершенными, сложными и технологичными инжекторными аналогами.

Блок управления экономайзером холостого хода 5003.3761

Карбюратор ваз 2108 и его обслуживание

Карбюратор ВАЗ 2108, как и любой другой — это один из основных и важнейших узлов двигателя внутреннего сгорания.Он предназначен для создания смеси, которая горит в процессе работы двигателя и регулирования подачи ее в цилиндры. Кстати, этот карбюратор можно поставить на ВАЗ 2106.

По составу карбюратор можно разделить на две основные части: верхнюю и нижнюю. Верх состоит из крышки, шпилек и штуцеров, нижний — из диффузоров, поплавковой камеры и дроссельной заслонки. Полный состав устройств и механизмов карбюратора следующий:

• поплавковый механизм;
• системы дозирования для первичной и вторичной камер;
• переходная система для вторичной камеры;
• эконостат;
• экономайзер;
• ускорительный насос;
• пусковое устройство;
• система EPHX;
• система вентиляции;
• Механизм управления дроссельной заслонкой.

Мы рассмотрели устройство карбюратора ВАЗ 2108, этот карбюратор подходит и для ВАЗ 2109 (тюнинг), теперь перейдем к необходимым процессам применительно к карбюратору при эксплуатации.

Один из самых главных «врагов» карбюратора — некачественное топливо, которого очень много на заправках в России. Использование такого топлива приведет к разного рода сбоям в работе карбюратора, а это в свою очередь приведет к значительному сокращению срока службы карбюратора ВАЗ 2108.

На данный момент есть помощники, которые могут избежать этой ситуации, например, газоанализатор. Он измеряет уровень различных газов: кислорода, окиси углерода и углеводородов. Но его применение не всегда возможно. Кроме того, свечи, а точнее их состояние, тоже помогают узнать о концентрации веществ.

Если на кончике свечи присутствует табак серо-коричневого цвета, это означает, что смесь приготовлена ​​в правильной пропорции. Нагар черного цвета означает, что преобладает горючее, а белого — избыток воздуха.Иногда помогает также визуальный осмотр карбюратора. Грязь, ржавчина, нагар на поверхности карбюратора — плохой знак.

Рекомендуемая артикул: карбюратор Colex 21083 и его устройство

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс чистки карбюратора — дело не быстрое и занимает не пять минут, а при возникновении проблем возникают, это может занять у вас целый день. Перед тем, как приступить к этому процессу, желательно изучить инструкцию, а также запастись большим количеством тряпок и моющего средства.

Дополнительно вам понадобятся: баллончик с воздухом, емкость для растворителя, зубочистки, набор инструментов — минимум ключи и отвертки. Ассортимент очистителей карбюраторов большой, но процент некачественного товара тоже велик. Поэтому необходимо серьезно отнестись к выбору очистителя — спросите друзей или посоветуйтесь с мастерами — «кто, что, что?». После того, как вы сделали выбор чистящего средства и приобрели его, необходимо внимательно изучить инструкцию, чтобы избежать лишних проблем.

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 — это чистка каждой его части в отдельности, поэтому карбюратор разбираем. Основные проблемы возникают непреднамеренно: теряются винтики, пружины, растворитель попадает на резинки и пластик, разъедает и т. Д. Поэтому соблюдайте банальные меры предосторожности.

Все металлические детали необходимо собрать в одну емкость и залить очистителем на пару часов. После этого каждую деталь необходимо промыть под проточной водой и очистить щеткой, подойдет старая зубная щетка.Кстати, если после чистки карбюратор все равно будет капать и регулировка карбюратора ВАЗ 2108 тоже не помогает, придется заменить прибор.

Одним из основных элементов, которые необходимо очистить, является сетчатый фильтр. Для его получения необходимо открутить пробку топливного фильтра. Необходимо промыть его в бензине, а затем продуть сжатым воздухом. Забраться в выхлопные патрубки, в которых расположены клапаны карбюратора, нельзя. Они обеспечивают топливную смесь, поэтому их можно очистить только аэрозольным баллончиком с воздухом.

Рекомендуемая артикул: Новый автомобиль до 750000 рублей: как сделать выбор

После очистки карбюратора следует просушка, затем сборка, а затем установка карбюратора ВАЗ 2108. После этого карбюратор нужно отрегулировать — доверять этот шаг желательно только специалистам. Воздушный и топливный фильтры необходимо своевременно заменять, чтобы уменьшить загрязнение устройства. Желательно совместить это с заменой свечей. Кстати, этот вопрос тоже очень важен при тюнинге ВАЗ 2109, так как при доработках девятки тоже нужно доработать карбюратор, либо все же перейти на инжектор, это был бы более целесообразный вариант.

Расход топлива зависит от того, насколько качественно произведена регулировка карбюратора ВАЗ 2108. Настроить карбюратор также желательно специалисту, но это не самое сложное мероприятие, поэтому вы можете сделать это самостоятельно. Для начала нужно прислушаться к звуку двигателя. Если он сильный, то он сейчас в режиме высоких оборотов. Это способствует перегреву двигателя и увеличению расхода.

ВАЗ-2108, Skirtas Lenktynėms Su Tempimu: Apvalkalas Su Varžtais

Motosportas priklauso nuo entuziastų — visada reikalingi žmonės, kurie vairuoja visą processą.Рышкус павиздис ура Русийос «перетащить» ленктинес. Tokioms lenktynėms neįmanoma sukurti galutinio čempionų automotivebilio, nes po šešių menesių ar metų jis pradės prarasti. Technologijos tobulinimas vyksta toliau. Ir paprastai tuo užsiima patys lakūnai.

Pažvelkime į vietinius autombilius, kurie gali «nuvažiuoti» per dešimt sekundžių mylios atstumu. Taip, tai nėra gamykloje pagaminti, lakuoti Vestai, keliaujantys po turistinį pasaulį. Vilkimo mašinos dažniausiai yra surenkamos pilotų rankomis ir jų mechanikų dėka žinių ir išradingumo, bandymų ir klaidų.«Drag» lenktynės yra viena iš nedaugelio scheme, kur techninis kūrybiškumas nėra užtemdytas ilgo apribojimų sąrašo.

Lenktynių trasa atstumai yra trumpi. Dėl šios priežasties daugelis automobilių turi gana ilg lenktynių laiką. Lenktynių trasa atstumai yra trumpi. Dėl šios priežasties daugelis automobilių turi gana ilg lenktynių laiką.

Dvidešimt metų nėra terminas

Čia yra „VAZ 2108“ savininkas Artemas Demikovas, Lipecko srities gyventojas. Motociklininkas jame koncertuoja nuo 2007 m., Кай пирму карт атвыко į варжибас. Tai buvo Juodosios žemės taurė, o pakeitimų sąrašą tada sudarė vienas punktas: «Дуслинтувас».

Demikovas prisimena: „inoma, tada aš pralošiau visiems. Bet aš jaudinausi, kad pradėjome rimtai modifikuoti automotive. Jis atvyko į kitą etapą ir iškovojo pirmąją vietą Nacionalinėje klasėje. Ir mes einame. Automobilis buvo atnaujintas dešimtimis “.

Išmetimo sistema yra tiesi. Labai padidintu varikliu lengviau kvėpuoti. Išmetimo sistema yra tiesi.Labai padidintu varikliu lengviau kvėpuoti. Susijusios medžiagos

Сиаубинга галия: kaip veikia dregsteris

Kūnui dvidešimt metų. Automobilis nuo surinkimo linijos nuslinko 1996 г. Ir tuo metu turėjo 69 nuolatines pajėgas. Dabar yra dešimt kartų daugiau «arklių»: rugpjūčio pradžioje stende atlikti matavimai parodė 690 AG! Пирмаяме, Красноярско-русский чемпионат этапе, Артемас veikė tempimo nuotolį per 9, 8 s, o išvažiavimo greitis buvo 213 км / ч.

Rusijos «перетащить» ленктыний чемпионат тайсиклесские патенты кеквиенос класес техниний рейкалавимай.Priekinių ratų stovuose privaloma įmontuoti stabdžių parašiutą automobiliuose, kurie nuvažiuoja daugiau nei 10 sekundžių. Demikhovas įveikė šį kulto etapą, todėl VAZ 2108 turėjo būti aprūpintas nauju agregatu.

„Perjungimas į ketvirtą pavarą — тай финишас и лаикас притраукти ранк прие ладо, курис мета парашюту. Jausmai yra keistai, prie to reikia priprasti », — сако Артемас.

Tikslas ir priemonės

Kiekvienais metais «ВАЗ 2108 Demikhova» Patiria tam tikrus pakeitimus ir galime pasakyti, kad visas automobilis jau buvo perdirbtas.Visų pirma, tarp 2015 ir 2016 metų sezonų buvo labai pašviesinta nugara, pakeista sija, stabdžių sistema, ratai ir beveik visi vyriai su vyriais buvo pakeisti plastikiniais.

Кай тик G8 įveikė 10 sekundžių etapą, reikėjo įdiegti stabdantį parašiutą. Кай тик G8 įveikė 10 sekundžių etapą, reikėjo įdiegti stabdantį parašiutą.

Dabar «Американский M&H Racemaster 10.0» / «27.0–15» американский pjaustykli pjaustyklės yra ant varančiųjų ratų. Jie gerai išlaiko krovinį (tai yra labai svarbu, nes kiekviename etape trasos «keičiasi» vis geriau).Taip gerai, kad kartais jis neatlaiko metalo. Antrajame Nižnij Novgorodo čempionato etape stūmokliai nuplėšė, jie pramušė keletą skylių variklio korpuse. Sutrikimui sutvarkyti prireikė trijų dienų; turėjau važiuoti į Maskvą atsarginių dalių. Tuo pačiu metu buvo perdaryta siurbimo sistema, kuri papildomai papildė 100 AG.

Артём апибудина результат тайп: „Suspaudimo laipsnis šiek tiek sumažėjo, tačiau tuo pačiu padidinome slėgio slėgį. Variklio darbinis tūris yra 1, 6 litro, o konkurentų — nuo 1, 8 iki 2, 2 litro.Variklis važiuoja iki ribos, tačiau konkurencingų VAZ yra nedaug, o visuomenė, manau, įdomi tokiems automotive. Norėdami eiti kartu su „tūringesniais“, turime daugiau dirbti su varikliu.

Дежуте — «Lancer Evo», kumštelio eilė, eilės pasirinkimas. Pavar santykis tarp lenktynių nesikeičia.

Ant varančiųjų ratų uždėkite žemo slėgio padangas. Муравей stebulės esantis plastikinis kaištis turi «Lada» logotipą. Ant varančiųjų ratų uždėkite žemo slėgio padangas. Муравей stebulės esantis plastikinis kaištis turi «Lada» logotipą.Susijusios medžiagos

Самаросская область: Лада Самара история

Norėdami gerai užvesti automotivebilį, pakeitėme svorio paskirstymą. Priekinės ir galinės ašių masės santykis gali siekti iki 70:30. Visi įmanomi vienetai yra perkeliami arčiau nosies, o natūralūs stabdžiai, net ir stiprūs, esant tokiai didelei priekinės ašies apkrovai, nepakaks. Parašiutas taip pat reikalingas stableizavimui: jis išlygina automobilio laivagalį.

Страница не найдена — Talentt

Зарегистрируйтесь для получения оповещения о новой вакансии

×

Категории

Помощник по бухгалтерскому учету Искусство, Дизайн, СМИАвтомобильБанковское дело Благотворительность и волонтерствоЦентр данныхОбразование и коучингИнжинирингФинансы и бизнесФинансовые услугиТрудовые ресурсыИТ и компьютерРесторанПродажи и маркетинг

Типы

Контракт Постоянный Непрерывный Временный

Уровни

Младший Менеджер Старший

Местоположение

ĐộArgentinaBuenos AiresComuna 1AustraliaAustralian Капитал TerritoryNew Южная WalesVictoriaBrimbank CityCanadaBritish ColumbiaChileRegión MetropolitanaSantiagoCerro NaviaFranceÎle-де-FranceParisGermanyNordrhein-WestfalenDüsseldorfHoa KỳTiểu взрыва Новый YorkIndiaDelhiHaryanaItalyVenetoMetropolitan Город VeniceVeniceJapanOkinawaTokyoTōkyō-toHokkaidoMexicoCiudad де MéxicoSpainValencian CommunityValenciaUnited арабских EmiratesDubaiUnited KingdomBrooklynEnglandGreater LondonLondonUnited StatesWest VirginiaArizonaMaricopa CountyCaliforniaSan Бернардино CountySan Diego CountyColoradoKit Carson CountyGeorgiaBibb CountyIowaLos AngelesMissouriJackson CountyKaw Тауншип Округ Джаспер Городок ГаленаМонтанаНью-МексикоНью-Йорк Округ Нью-ЙоркКругл КингсСеверная ДакотаКасс ОкругОклахома Оклахома ОкругДелавэр Округ Сан-ДиегоСан-ФранцискоЮжная КаролинаЮжная ДакотаПеннингтон ОкругТеннесси Округ ГрандиВиотнгамо-Ба-Трухан í MinhThai NguyenThanh Hóa

Навыки

.NETAccount ManagerAdministrativeAiAJAXandroidAngular JSApacheappASP.NETAutomotiveBannersBeautyBonusesBPSSBusiness DevelopmentBuy Чтобы торт # Пусть C PHPCampaignscodingCollectionsCommercial MortgageCommissionCommunicationsContractsCreativeCredit RiskCSSCSS3DataDeveloperdigitaldigital designDigital MarketingEmail MarketingespExcelExperiential EventsFace в FaceFinanceForeign ExchangeFront End Developergitgoogle объявления wordsgoogle seoGruntHealthcareHR ManagementHTML CSSHTML5IllustratorInboundInDesignIntegrated MarketingInternal CommunicationsiosJavaJavascriptJoomlajQueryJSLAMPLinuxLoanMain автомобилей DealershipManagerMandateMarketingMarketing AssistantMarketing CommunicationsMediamobileMoblieMortgage SalesMotor TradeMVCMysqlNew & Б автоцентра ExecutiveNew ClientsNewportNodeJSobjective-coopOOP PHPOutboundPartnershipsPhotoshopPHPPHP DeveloperPHP1PRPrintProgressionPythonQuote Preparationresponsive designsalesalesSales ExecutiveSales ManagementSecuritysenior цифровой дизайнерСоциальные медиаРынок социальных медиа gРазработка программного обеспеченияSQLУправление персоналомwiftTelephoneUnderwritingUnityВзаимодействие с пользователемПродажа транспортных средствЧасыВеб-дизайнВеб-разработчикВеб-разработчикиВеб-разработкаWordWordpressМолодежный маркетинг

характеристики, история, самые частые проблемы модели

Второе семейство известного концерна, как и первое, достойно составить конкуренцию гигантам Volkswagen, Mercedes.Этот класс автомобилей отличается тем, что при его производстве используются действительно качественные материалы. Об этом свидетельствует следующий факт. При покупке машины с приличным пробегом ее «забывают», по внешнему виду сложно судить о ее возрасте: металлические и пластиковые поверхности настолько качественные, что даже через несколько лет кажется, будто недавно сошли с конвейера. использования. Будущих водителей в первую очередь интересуют характеристики Audi A6 C5, расход бензина и другие важные моменты.

Восхождение на Олимп

Дебют модели состоялся в 1997 году. И она сразу стала эталоном дизайна автомобилей концерна на многие десятилетия. За свою историю автомобиль пережил две версии рестайлинговых преобразований. В те времена модель, созданная на платформе C5, мгновенно стала популярной, став «лицом» Audi. Внешняя и внутренняя стилизация по-прежнему актуальна. Заглянув при первом осмотре в багажник и салон, удивляешься, насколько они просторны.Автомобиль, выпускаемый в кузовах седан и универсал, стабильно занимал верхние позиции рейтингов и входил в десятку самых комфортабельных 2000-х годов. Было три модификации: A6, S6, RS6.

Общие технические параметры

Особого упоминания заслуживают характеристики Audi A6 C5. Автомобиль имеет V-образный шестицилиндровый двигатель объемом 2,4 литра. Плюс мотора — наличие жидкостного охлаждения. Порадовал 95-амперный аккумулятор от Bosh, габариты у него приличные.Для четырехдверной модели подойдет масло 5w40. При частом использовании транспорта в городских условиях уходит около 10 литров, максимум 14 литров.

Не всех водителей устраивает низкий клиренс седана в 12 см, который не умаляет его динамических характеристик, позволяя достойно выступать наравне с конкурирующими продуктами Volkswagen или Skoda. Стандартно производитель не намерен заменять масло силового агрегата, поэтому многим автомобилистам пришлось менять его с помощью подъемника.Преимущество модели в том, что даже в сухую, при масляном голодании, на пробеге 200 километров автомобили легендарной марки доходят до сервисного обслуживания без ущерба для деталей и комплектующих.

Характеристики трансмиссии

Интересный момент в характеристиках Audi A6 C5: во втором поколении разработчик решил поставить пятиступенчатый вариант Tiptronic. Это секвентальная коробка передач с возможностью переключения передач исключительно последовательно, то есть отличается от классической версии механизмом.Для удобства введены клавиши, обеспечивающие ручное управление скоростными режимами. Наибольшей «живучестью» отличилась механическая коробка передач, «радовавшая» проблемами только после 200 000 км пробега. Заявленный ресурс Типтроника составлял 300 тыс. Км. Проблемным местом был масляный насос, износ фрикционов.

Топливо и двигатель

Только качественное высокооктановое топливо позволяет раскрыть динамические и технические характеристики Audi A6 C5.Бензин А-95 — лучший вариант для этой машины. Двигатель имеет объем 165 л. из. Благодаря такому оснащению автомобиль в большинстве случаев характеризуется как модель с отличными ходовыми качествами. Салон рассчитан на 5 человек. Автомобиль очень удобен в плане управляемости и нахождения в салоне.

Модель характеризуется владельцами с положительной стороны за счет внедрения в систему газораспределительного механизма OHC. Благодаря такому дизайну Audi A6 C5 (2.4 л) Технические характеристики двигателя отличаются следующими положительными моментами:

1. Мотор функционирует четко, имеет широкий диапазон скоростей.
2. Рентабельность.
3. Бесшумный, отличается надежностью, высоким качеством, поэтому после 10 лет добросовестной службы при умеренной езде и своевременном обслуживании выглядит как новый.
4. Обладает высоким моторесурсом.

Благодаря наличию газораспределительной системы двигатель быстро набирает обороты, а также быстро сбрасывает обороты.Сроки быстро адаптируются к часто меняющимся нагрузкам.

Тонкости шасси

Бережная эксплуатация позволяет продлить срок службы подвески Audi A6 C5, технические характеристики которой значительно превосходят аналоги. В основном он хорошо работает до 100000 км. Самый дорогой элемент — передняя подвеска из алюминиевого сплава с пятью звеньями. Недолговечные задние рычаги. Подшипники колес и шарниры равных угловых скоростей выдерживают пробег до 200 тысяч километров.Есть ли проблемы с этой почти идеальной машиной?

недостатки

Как бы ни была хороша модель, всегда можно найти проблемные места. Иногда они появляются сразу, но чаще после определенного пробега. К частым проблемам относятся:

• течь крышки ГБЦ из-за ослабления болтов, колодцев свечей;
• после 200 тыс. Км машину в народе называют «масложор»;
• на этом же этапе появляется шум распредвала, стук.

В целом машина прижилась неплохо, производителю удалось адаптировать характеристики Audi A6 C5 к российским трассам.

Карбюратор «Солекс 21073»: характеристики, регулировка

Системы питания современных автомобилей с каждым годом усложняются, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей долгое время. Сейчас карбюраторные автомобили давно не выпускают. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в системах питания классических двигателей ВАЗ, а также переднеприводных ВАЗ 2108, 2109.Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, этот элемент пользуется спросом и популярностью у автомобилистов. Не только на «Ниву» был установлен «Солекс» 21073. Отзывы о нем положительные, а значит, о нем нужно больше узнать и научиться его настраивать.

Карбюратор Solex: модификации

Базовая конструкция этих устройств была разработана инженерами французской компании Soleks.

На заводе в Димитровграде мы позже получили лицензию на производство, а все остальные модификации делали здесь специалисты.На ДААЗ разработан популярный Solex 21073. Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с двигателем объемом 1,3 л на ВАЗ 2108 и 2109. Солекс 21083 был модифицирован под силовые агрегаты объемом 1,5 л. Такими же механизмами оснащались модели из первых частей ВАЗ 2110 с системой зажигания на базе микропроцессора. На классические модели ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» оснащались механизмом «Солекс» 21073-1107010.Теперь ему заменили инжектор.

Устройство

Карбюратор «Солекс» 21073 типа эмульсионный. Модификации к нему изначально устанавливались на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оборудованных дроссельными заслонками, а также системами дозирования. Также в устройстве есть переходные системы для первой и второй камер. Есть система холостого хода, но только для первой камеры.

Механизм двух половинный. Нижний — более массивный — и верхний.Данная половина является непосредственно корпусом устройства, а верхняя часть — крышкой карбюратора. Внизу каждой камеры расположены заслонки поворотного типа с механическим приводом. Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Это необходимо для запуска неотапливаемого энергоблока. Эта часть управляется кабелем, который идет внутрь и соединен с рычагом, отвечающим за всасывание, и с пусковой вакуумной системой.

Принцип действия

«Солекс 21073» работает следующим образом.Бензин попадет в поплавковую камеру с помощью входного патрубка — топливо также проходит через сетку фильтра, где очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция значительно снижает влияние наклона корпуса на уровень топлива в этой камере.

Это обеспечивает более стабильную работу двигателя. По мере заполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру.Так поддерживается постоянный уровень бензина в механизме. Затем из поплавковой камеры бензин через форсунки попадает в смесительные колодцы. Воздух попадает в эти колодцы через специальные отверстия в эмульсионных трубках или воздушные форсунки. Затем смешивают бензин и воздух. В результате образуется топливная смесь. Он попадет как в маленькие, так и в большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться различные механизмы и системы.При попытке хозяина завести двигатель «на холоде» с целью обогащения топливной смеси в корпус входит пусковое устройство. Его водитель заводит из салона — это присоска.

При максимально выдвинутой рукоятке воздушная заслонка первой камеры полностью закрывается. При этом дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Регулируется с помощью регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит вам регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой особую полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который соединен с воздушной заслонкой. После запуска мотора во впускном коллекторе возникает разрежение. Он воздействует на шток диафрагмы, открывая воздушную заслонку. Если рукоятку всасывания вернуть в нормальное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при вытягивании всасывания она находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для обеспечения камеры сгорания горючей смесью с минимально возможной скоростью. Благодаря этой системе силовой агрегат не заглохнет при отсутствии нагрузки. Топливо в системе будет попадать на главный жиклер в первой камере. Через сопло XX, где оно затем смешивается с кислородом, топливо попадает в систему через воздушный клапан.Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь будет поступать в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт качественным винтом. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Этим элементом также регулируется работа двигателя в режиме холостого хода на механизме «Солекс 21073».По нему определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие карбюраторные агрегаты

Также в механизме механизма есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя, когда он работает в нагруженных условиях.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели устройство Solex. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть мотор. Затем снимите топливный шланг и крышку карбюратора. После отсоедините всасывающий кабель и открутите крышку устройства.

Снимать нужно максимально аккуратно и аккуратно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измеряют расстояние в каждой камере. Измерять надо от плоскостей посадки до края бензина. Этот размер должен быть около 24 мм. Если он больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство собирают, заводят двигатель и прогревают.

Регулировка холостого хода

Многие автовладельцы, а именно новички, чаще просто покупают старые автомобили и не знают, как правильно отрегулировать карбюратор. Как следствие — потери мощности, большой расход топлива, плавающая скорость и другие проблемы. После успешного завершения регулировки уровня устанавливается настройка холостого хода. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время.На подошве механизма есть отверстие. В нем есть винт, отвечающий за качество смеси. Он ввинчен до упора. Однако не стоит сильно усердствовать.

Затем из крайнего крайнего положения открутите его на пять оборотов. Затем двигатель запускается без всасывания. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока силовой агрегат не станет максимально устойчивым.Медленно вращайте винт. Когда работа мотора становится тише, его закручивают не более чем на один оборот. В итоге холостой ход около 900. Но если глохнет двигатель, они немного увеличиваются.

Вывод

Это самые главные правила настройки карбюратора «Солекс» (на «Ниве» он идет или на «семерку», значения не имеет). Регулировка позволяет улучшить работу мотора, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а машин с таким типом энергосистемы становится все меньше.

p>

Како одабрать экономайзер горива? Успередба горы морског пса и неосокета

Много владельцев автомобилей чули су за такой урэđай као экономайзер горы, али многие люди не знай ньегове предности и принцип рада, као и ньегове главне характеристики. У вас есть возможность испытать меня на предмет использования на потрошении горы по количинам, как и на популярной модели Fuel Shark i Neosocket.

Što je ekonomizer goriva?

Kao što znate, do 30% goriva koje ne gori u bloku cilindra, ide s ispušnim plinovima u atmosferu zbog pojave ugrušaka. Ekonomajzer, koji je patentirani uređaj, može ionizirati benzin u vrijeme maksimalnog opterećenja motora pomoću magnetskog polja. Pod njegovim utjecajem molkule ugljika prelaze iz stanja mirovanja u stadij pobude, privlačeći kisik. Као результат, mješavina goriva potpuno gori.

Tu su i uređaji koji rade iz električnog automotivebila i štede energiju, koji se kasnije mogu koristiti za klimatizaciju u kabini, stereo sustave, brisače i grijanje.Осим тога, они не преопределяют батарею и генератор.

Zahvaljujući ovom uređaju, učinkovitost motora se povećava, a protok, bez obzira na snagu, se smanjuje. Premastručnjacima, ekonomajzer goriva pomaže uštedjeti do 30% benzina.

Uređaj dimenzija do 10 cm i težine samo 200 g povećava snagu motora do 5%, smanjuje potrošnju goriva sa 10% na 30%, nema potrošnog materijala i može raditi, bez potrebe za popravkom, do nekoliko godina.

Остале предности экономайзера:

• sprječava stvaranje plaka, povećavajući vijek trajanja klipnih prstenova;
• установка траектории самого 10 минут;
• povećava vijek trajanja svijeća;
• горы гори готово у потпуности;
• brzi povrat troškova.

Како одабрати?

Stručnjaci napominju da uz pažljivu vožnju, kao i moderne uređaje kao što je ekonomajzer, možete značajno smanjiti troškove goriva za vozila.

Stručnjaci su dokazali da je ekonomizer goriva, koji je u većini slučajeva jednostavno uključen u utičnicu upaljača zaigarete, siguran. Без обзора на выбор произвольная уРЕЖАЯ, УРЕЖАЙ ЧЕ радити на сваком возьмем кожу има напон от 12 вольти на мрежи.

Svi su uređaji dizajnirani da optimiziraju performance vozila.Njegov Princip Rada Je preusmjeravanje tereta koji ide na bateriju. Kao rezultat, opterećenje generatora i baterije postaje manje, a rad vozila u cjelini se poboljšava.

Ту ж и экономайзер за горо F1-Z. Ugrađuje se u «ulaz» за zračni filtar. То есть врста вентилатора коджи ствара максимальную силу за пролаз зрака у комору за изгаранье великом брзином. Time se štedi potrošnja goriva i smanjuje opterećenje motora.

Гориво Акула: основная улица

Ekonomizator goriva Shark goriva opremljen je elektrolitičkim kondenzatom koji je spojen na električni sustav automotivebila.Otpuštanjem energije, ako je potrebno, povećane potrošnje, kondenzator se puni. Компенсация «Fuel Shark», созданная на основе элементов, которые вы можете использовать для своих целей, стерео, навигатор, клима уроков и предвкушение света. Kao rezultat toga, gorivo bolje gori, električni sustav radi ravnomjernije, iskra je bolja. To općenito utječe na smanjenje opterećenja baterije i generatora.

Нет, постотак потрошне горива не овиси само о экономайзеру. Također se uzima u obzir kada se ovaj stil vožnje, održavanje vozila, uvjeti vožnje i mnogi other čimbenici.Zbog toga su karakteristike ureaja pokazale da je potrošnja goriva moguća u rasponu od 10-30%.

Предности морског пса

Uređaj «Fuel Shark», koji vam omogućuje da uštedite potrošnju goriva od 10% do 30%, ima mnoge prednosti. Glavno je da instalacija ne zahtijeva posbna znanja or vještine, kao i dugotrajnost. Djeluje iz upaljača za сигарета.

Предности коридора экономайзера горива Акула горива:

• знайне uštede u potrošnji benzina — prema vozačima, u prosjeku između 25-35%;
• smanjenje CO u plinovima;
• povećati snagu motora;
• povećati vijek trajanja motora, akumulatora i svjećica;
• jednostavna instalacija;
• нема потребление за стальным одржаваньем;
• vijek trajanja je nekoliko godina.

Принцип рада ure Neaja NeoSocket

УРЕЖай максимально оптимизира и дистрибьютор электрической энергии у возилу. Tijekom vožnje automobil koristi višak energije, tako da se kondenzator uređaja počinje puniti. Када генератор или батарея почну радити у поболйшаном начину рада, уржай испушта электрическую энергию, компензираючи ньезин недостатак. Тако, батарея и генератор могу радити в стабильном начину рада.

Zahvaljujući radu ureaja, sustav paljenja radi optimno i bez kvarova, gorivo u potpunosti sagorijeva, snaga autombila i životni vijek dijelova vozila se povećavaju, a količina settnih emisfer emisija tamisija at at.

Prema ocjenama, NeoSocket ekonomajzer goriva ne Samo da štedi potrošnju goriva, nego i rješava низ других важных задач. Ureaj koji ima Oblik «крушке», a sastoji se od kondenzatora i priključnog utikača, jednostavno se ugrađuje. Осим тога, постое время воззвала за различите врсте горива койе користе автомобильные: бензин, дизель или плин.

Предности NeoSocket экономизатора

Prema ocjenama, NeoSocket ekonomizer, čiji je принципиально рада сличан добро познатом uređaju Fuel Shark, ima mnoge prednosti.Наиме:

• štedi potrošnju goriva od 10% до 30%;
• повечава километражу возила;
• у используемым плиновым садом CO;
• позитиван учинак на снагу мотора;
• jednostavno postavljanje i održavanje;
• не захтиева посебну нджегу или поправак;
• razlikuje se po lakoći i zbijenosti;
• dugi vijek trajanja.

Та позитивна свойств не овисе само о врсти инструмента, его ио типу автомобила, години производства, стиль вожне и природы колника.Jedan od čimbenika koji privlači vlasnike automobila je jednostavnost instalacije, možete ga jednostavno uključiti u upaljač za сигарета.

FreeFuel, Shark goriva и NeoSocket usporedba

Провести успешный анализ экономичных моделей FreeFuel, Fuel Shark и NeoSocket до главных критериев. Наиме:

1. Дизайн. Uređaj za smanjenje potrošnje goriva FreeFuel je minijaturni uređaj napravljen od neodimijske legure u plastičnoj kutiji, unutar koje se nalaze два магнита.Урежьте ее установкой на плинской, дизельской или бензинской cijevi ispod poklopca automotive pomobila pomoću gumenih stezaljki, a ekonomizatori FuelShark i NeoSocket također su kompaktni. Oni funkcioniraju iz električne mreže vozila i izvana izgledaju kao radioodašiljači.
2. Карактеристике изведбе. Svi uređaji rade automatski. Будучи да «Shark goriva» и «Neosoket» rade od upaljača zaigarete, mogu ometati vozača. Яко Je Sam uređaj kompaktan. За практичность, можно использовать FreeFuel, коди Je skriven ispod haube.
3. Načelo djelovanja. FuelShark и NeoSocket накапливает пруд и касание, предоставляя авто-мрежу. Istovremeno se стабилизира mogući utjecaj padova napona na motor, što općenito pridonosi uštedi potrošnje goriva. Могу себе использовать коридор само у автомобиля у Кодзима е электрическая мреза 12 вольт. FreeFuel, zahvaljujući magnetskom polju, povećava otpornost на trošenje, učinkovitost Мотора я bolju potrošnju goriva. Ureaj se može koristiti bez obzira na marku i vrstu automotivebila. Stručnjaci ističu da je FreeFuel izdržljiviji uređaj.Čak i preko 100 godina rada ekonomajzera, njegova učinkovitost će se smanjiti za samo 10%.
4. Trošak. Najjeftinija opcija je NeoSocket uređaj — njegova cijena počinje od 500 rubalja. FreeFuel и FuelShark на скорости 4 пути покупки — от 1800 до 1900 рублей, респективно.

Recenzije

У Pregledima ekonomajzera goriva od Stručnjaka i korisnika napominje se da je u zimskom pzdoblju bolje koristiti uređaj FuelShark. Vlasnici automotivebila tvrde da je lakše pokrenuti automotive s njim tijekom hladne sezone.Се один на дизель и автомобиль автомобиля, за бензин и больше купити FreeFuel. Radit će duže i brže se isplatiti.

Također, vlasnici automobila uspoređuju realnu potrošnju goriva. Ако я на FuelShark и FreeFuel био до 20%, tada proračunska opcija NeoSocket nije postigla takve rezultate — ušteda je iznosila ne više od 7%.
