Электро турбонаддув: Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками

Date: 03.01.2019

Author: admin

Содержание

Фирма Garrett создала электрический турбокомпрессор — ДРАЙВ

По идеологии новая система близка к электрическим турбинам, используемым в современной Формуле-1.

Компания Garrett построила собственную систему электрического наддува E-Turbo. По схеме она отличается от подобных систем у Мерседесов и Audi, использующих компоненты от своих партнёров BorgWarner и Valeo, соответственно. У немцев электрический нагнетатель представляет собой отдельный узел (электромотор плюс воздушная крыльчатка). Он не заменяет классический турбокомпрессор (а то и не один), а только дополняет его. В системе от Garrett электромотор установлен на валу турбокомпрессора между турбинным и компрессорным колёсами.

Ключевое отличие системы Гарретта от конкурирующих: в некоторых режимах электромотор обращается в генератор и не раскручивает компрессорное колесо, а собирает энергию выхлопных газов, превращая её в электричество для подзарядки батареи (получается аналог формульного блока MGU-H).

По информации производителя, опыт с одной из моделей показал, что E-Turbo позволяет поднять мощность на 16%, а крутящий момент на 10,5%. При раскрутке с низких оборотов мотор выходил на заданную планку момента за одну секунду вместо 1,5 без системы E-Turbo, а время ускорения с 60 до 100 км/ч сократилось с 11 до 8,8 с. Ещё новый узел позволяет почти во всём диапазоне оборотов использовать стехиометрическую смесь (с полным сгоранием топлива). В целом же новация сулит повышение не только динамики разгона, но эффективности силовой установки на 2-4%. Помимо того, E-Turbo якобы хорошо подходит для ДВС в составе гибридов, работающих на обеднённых смесях и для перспективных бензиновых моторов с воспламенением от сжатия.

Компания Garrett напрямую не говорит, на каких автомобилях была испытана система, хотя несколько снимков на сайте разработки указывают на Jaguar F-Pace, а также ряд машин концерна Volkswagen.

Фирма Garrett ведёт переговоры с разными компаниями о внедрении E-Turbo на их моделях и утверждает, что уже в 2021 году первая из них выйдет в свет. Разработчики говорят, что система E-Turbo может стать важным элементом в стратегии производителей с целью обеспечить выполнение ещё более жёстких норм по выхлопам Euro 7 (их внедрение ожидается примерно в 2025 году). Добавим, что темой электрических нагнетателей занимаются многие автопроизводители, например, Alfa Romeo, Mazda, Volvo, Hyundai, KIA и Ferrari.

Автомобильная электротурбина / Хабр

Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки.

Данная статья будет посвящена нашей разработке в этом направлении.

Разработка и конструктивные особенности

Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальный КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно. Подробнее с характеристиками нашего мотора можно ознакомиться по ссылке.

Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок.

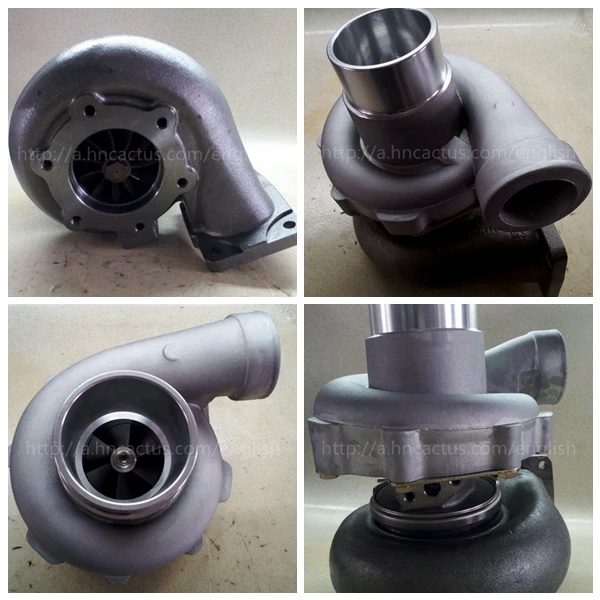

В качестве самой турбины нами использовалась данная турбина (её характеристики также доступны по ссылке).

Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.

Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.

Видео тестов работы турбины с питанием 600 и 1000 ватт

Вывод

В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:

Мотор -17000р

Турбина -20000р

Аккумулятор -3000р

4 реле -3000р

Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р.

P.S.

Автором данной идеи является Frimen3 ([email protected]). Он уже давно занимается проработкой этого вопроса geektimes.ru/post/252076 и он как раз и заказал у нас разработку мотора под данную задачу.

Турбина электрическая — как она устроена?

Для более эффективной работы Вашего транспортного средства, автомобильные производители часто прибегают к системам турбонаддува. Но так ли положительно новый тип турбокомпрессора скажется на работе двигателя?
Чтобы топливный расход автомобиля стал гораздо меньше, производители зачастую используют одно ключевое решение – сокращение объёма силового агрегата. Но кроме всего прочего, чтобы производительность таких двигателей оставалась на достойном уровне, обычно устанавливают турбокомпрессоры, которые управляются выхлопом и обладают задержкой, что более известна под термином «турбо лаг».

Автомобили с турбонаддувом подвергались этой проблеме много лет подряд, что сопровождалось постоянными жалобами и недовольством со стороны владельцев. Была найдена, как казалось, панацея – одновременная установка двух турбин, что минимизировало эффект турбо ямы. Но это, увы, не стало ключевым решением.

История электрической турбины

Электрическая турбина после длительного времени разработок уже готова к массовому применению. Об этом первой заявила компания Controlled Power Technologies (CPT) из Британии. Электрический турбонагнетатель, по их словам, уже готов к массовому производству. Руководство СРТ уже подписало соглашение с фирмой Switched Reluctance Drives Limited, что займётся разработкой OEM-модуля, основанного на этой технологической базе.

Switched Reluctance Drives займётся серийным производством электрических компрессоров. Британские разработчики, тем временем уже преуспели в создании реальных электрических компрессоров для двигателей внутреннего сгорания. Турбонагнетатель CPT будет устанавливаться на любые двигатели: атмосферные, турбированные дизельные или бензиновые.

Компания Controlled Power Technologies разрабатывала электрическую турбину на протяжении почти восьми лет, работа над ней началась ещё в начале 21-го века. Создатели электрической турбины заявляют, что она может работать от бортовой электросети напряжением в 12 вольт, а её использование избавит двигатель от эффекта турбоямы, а также задействует нагнетатель даже в режиме низких оборотов. Особенность данной технологии заключается в использовании регенеративной энергии. Обратное давление, что ранее сбрасывалось через обводной клапан блоу офф при сбросе акселератора, теперь направляется на вращение лопастями турбины маховика, что позволяет вырабатывать энергию и заряжать аккумулятор.

Прототип машины с электрической турбиной разработала немецкая компания AVL List. Электрический нагнетатель был адаптирован к двухлитровому бензиновому двигателю с непосредственным топливным впрыском. Такой силовой агрегат, который был установлен на Vokswagen Passat, загрязняет атмосферу очень деликатно, если так можно выразиться, всего 159 граммов на каждый километр пути, а это на целых 20 процентов меньше чем у аналогичного традиционного 2.0 TFSI с такой же мощностью, и меньше, чем у 170-сильного турбодизеля с таким же объёмом.

Разработчики утверждают, что данная технология помогает автомобильным производителям вложиться в установленные экологические нормы, которые вступили в силу уже в этом году. Компания Controlled Power Technologies создала стартер-генератор SpeedStart с ременным приводом, который используется для работы системы Start\Stop, что отключает двигатель на кратковременных остановках, что обязательно сэкономит топливный расход в условиях движения по городу в пробках.

Но наряду с исследователями из Британии, немецкие разработчики создали доступную идею, для нагнетания воздуха и причём с минимальными затратами, что стала признанной во всей Европе. Существенно эффективным способом улучшения нагнетания воздуха в двигателе является мини-турбина от компании KAMANN, которая монтируется во впускную систему. Электро турбонагнетатель от KAMANN является миниатюрной турбиной, которая выполняет роль электрической системы нагнетания воздуха, установленной в подкапотное пространство. Такой монтаж электрической турбины повышает крутящий момент мотора, в свою очередь способствуя понижению топливного расхода. Это улучшает качество выхлопных газов, уменьшая показатели углекислого газа и пролонгируя срок функционирования катализаторов, что улучшает общие скоростные характеристики автомобиля.

Принцип работы электротурбины

Принцип работы электрической турбины отличается от классического турбонагнетателя лишь за счёт конструкции оси, которая соединяет крыльчатки у классики. Когда турбокомпрессор достигает максимальных оборотов, контроллер включает электрический двигатель в генераторном режиме. За счёт этого предотвращается превышение пикового числа оборотов двигателя. В случаях слишком редкого понижения оборотов муфтовые соединения позволяют вращать крыльчатки независимо друг от друга, в свою очередь снижая нагрузку на подшипники.

Плюсы и минусы электрической турбины

Чем больше мощность, тем меньше выхлоп

Многие обычные двигатели внутреннего сгорания оснащаются турбинами для того, чтобы получить большую мощность и лучшее ускорение. Они расходуют меньше топлива и следовательно загрязняют атмосферу выхлопными газами также гораздо меньше в сравнении с аналогичными агрегатами без компрессора и нагнетателя. Всё, конечно же, это производит прекрасное впечатление в теоретическом плане, но практика показывает иные результаты. Большой крутящий момент зачастую находится лишь в узком диапазоне числа оборотов двигателя. Зачастую у некоторых турбо-дизелей можно наблюдать плохой показатель ускорения, в моменты изменения положения педали акселератора мотору нужно некоторое время для увеличения мощности для необходимого ускорения. Это явление уже упоминалось в данной статье как турбо-яма».

Экономия и быстрый отклик

Проведя анализ рынка современных автомобилей, компания KAMANN утверждает, что к 2020 году доля автомобилей, которые будут оснащаться электрическими турбинами, будет составлять 50-60% от общего количества сошедших с конвейера автомобилей. Ими также был разработан прибор, который помогает быстрее реагировать на изменение педали акселератора и в то же время оставаться экономичным. Эти требования очень сложно реализовать в двигателе с обычной системой турбонаддува. Такая турбосистема эффективна только в пределах определённого диапазона оборотов мотора.

Неоспоримое преимущество электрических турбин в эффективном нагнетании воздуха во всём диапазоне оборотов мотора автомобиля, даже в момент запуска двигателя, ведь нагнетаемый воздух уже находится во впускном коллекторе. В момент нагнетания воздуха, когда двигатель запускается, электрическая турбина мгновенно откликается на нажатие акселератора даже при маленькой скорости. Даже нагнетая воздух в момент переключения скоростей, Вы непрерывно будете получать дополнительную энергию для того чтобы двигаться и ускоряться.

Турбо нагнетатель, как дополнение турбосистемы

Эффективная работа большинства турбин начинается только свыше 3000 оборотов в минуту, а это означает, что крутящий момент ниже этой цифры уже не увеличивается, что не придаёт Вашему автомобилю динамичности, а двигателю мощности. Поэтому классические турбины отходят далеко в прошлое. Установка электрической турбины позволяет двигателю уже при 1200 оборотов в минуту сразу после нажатия педали газа, получать больше чистого воздуха, не затрачивая при этом необходимую энергию. В этот момент «номы» подскакивают на 12% в сравнении с классикой!

Увеличение мощности равно экономия

Главным преимуществом установки электрической турбины является предоставление двигателю непрерывного крутящего момента и гораздо быстрого ускорения автомобиля. Kamann Autosport сравнили автомобили с бензиновым мотором объёмом 1,4 с установленной электрической турбиной и аналогичным автомобилем но с объёмом 1,6 и без турбины. Результат был следующим: оба автомобиля выдали приблизительно одинаковую мощность и крутящий момент при том же самом топливном расходе. Следовательно эти два двигателя одинаково мощны, но первый потребляет на 10% меньше топлива! А это значит, что наряду с возросшей мощностью топливный расход совсем не увеличится!

Электрическая турбина обделена всеми недостатками обычной турбины, а размер её гораздо меньше. Кроме очевидных преимуществ, конечно, присутствуют и недостатки. Модуль электротурбины в зависимости от производителя достаточно прожорлив, что требует монтажа дополнительного оборудования.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Электрический турбонагнетатель KAMANN — альтернатива для атмосферных двигателей

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов.
После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно эффективный, способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN с использованием мини-турбины, установленной во впускной системе. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБОНАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая установка увеличивает крутящий момент двигателя, что в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и продлевая срок службы катализаторов, и улучшает динамические характеристики автомобиля в целом

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ
Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности, по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы увеличить мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ
Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010-2012 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN разработали прибор, помогающий быстрее реагировать на изменение положения педали газа и в то же самое время экономичен. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя. Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения.

ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ
Также Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, ускорение такого автомобиля только улучшится. Большинство турбин начинает эффективно работать только свыше 2000-3000 об/мин, что означает — крутящий момент ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1200-1500 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ
Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет меньше топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

Справка
Электрический турбонагнетатель КАМАНН (KAMANN) в Украине можно приобрести в компании ATLAS Tuning Technologies.

Электро турбонаддув — Страница 4 — Обмен опытом — АвтоМастера.нет

Для спорщиков : Везде в тексте где употребляется термин Энергия ,прошу подставить определение :

Эне́ргия (др.-греч. ἐνέργεια — действие, деятельность, сила, мощь) — скалярная физическая величина, являющаяся единой мерой различных форм движения и взаимодействия материи, мерой перехода движения материи из одних форм в другие.

Газотурбинный двигатель (ГТД) — тепловой двигатель, в котором газ сжимается и нагревается, а затем энергия сжатого и нагретого газа преобразуется в механическую работу на валу газовой турбины. ( в данном случае термин ЭНЕРГИЯ применён для упрощения текста , более развёрнутое объяснение есть ниже по тексту )
Сжатый атмосферный воздух из компрессора поступает в камеру сгорания, куда также подаётся топливо, которое, сгорая, образует большое количество газообразных продуктов сгорания под высоким давлением.
Затем в газовой турбине энергия давления продуктов сгорания ( ударение на продукты сгорания , то есть работу производит ВЫХЛОПНОЙ ГАЗ ) преобразуется в механическую работу за счёт вращения лопаток.

—— untercover : Не температура, не скорость, а именно ЭНЕРГИЯ!!!!
—— heathen : 2. Турбину крутят не выхлопные газы, а ЭНЕРГИЯ выхлопных газов, поэтому EGT до и после турбины отличаются градусов на 500. Выхлопные газы совершая работу теряют энергию, остывают.

Принцип работы турбонаддува :
Принцип работы основан на использовании энергии ( Термин энергия , то есть использование давления выхлопных газов ) отработавших газов. Поток выхлопных газов попадает на крыльчатку турбины (закреплённой на валу), тем самым раскручивая её и находящиеся на одном валу с нею лопасти компрессора, нагнетающего воздух в цилиндры двигателя. (ТЕМПЕРАТУРА тут не причем ! )

Энергия это понятие , термин . В чистом виде Энергии НЕ БЫВАЕТ
Энергия — это не что иное как характеристика одной разновидности материи, показывающая ее способность взаимодействия с другой разновидностью. Поэтому она обязательно требует некоторого носителя. ТОчно также как плотность не может существовать сама по себе без привязки к некоторому объекту!

Что такое электрический турбонаддув? Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда Турбина электрическая автомобильная

На заре автомобилестроения инженеры решали вопрос увеличения мощности двигателей внутреннего сгорания, что называется, в лоб – увеличивали количество и размеры цилиндров. Однако практичность таких разработок даже во времена дешевой нефти была под большим вопросом. Нагнетатель воздуха позволил решить эту проблему своими руками.

1
Турбонагнетатели – с чем столкнулись инженеры?

Сложно это представить, но еще в 1909 году автомобиль с двигателем внутреннего сгорания установил рекорд скорости в 200 км/ч – достижение для тех времен невероятное. Еще сложнее представить объем двигателя, благодаря которому удалось разогнать авто до такой скорости – 28 литров! Даже речи быть не могло, чтобы запустить такие агрегаты в массовое производство, ведь их обслуживание своими руками было практически невозможным, ввиду огромных габаритов двигателя.

К счастью, дальнейшие разработки автомобильных инженеров велись в сторону уменьшения объема при сохранении мощностей, а также упрощения конструкции. Чтобы автомобиль стал массовым, следует дать возможность ремонтировать его своими руками – так размышляли первые автомобилестроители и были совершенно правы.

Благодаря появлению нагнетателя, удалось при сохранении всех параметров сходу увеличить мощность на целых 50 %! Сегодня опытному автомобилисту не составит труда своими руками установить одну из популярных систем турборежима.

Представить принцип работы такого устройства совершенно не сложно даже школьнику младших классов. Работу мотора обеспечивает постоянное сгорание топливно-воздушной смеси, которая поступает в цилиндры двигателя. В зависимости от возможностей двигателя и режимов его работы устанавливается оптимальное соотношение воздуха и топлива. В обычных условиях объем ТВС ограничен размерами цилиндра – внутрь камеры смесь попадает благодаря разрежению на такте впуска.

Нагнетатель воздуха позволяет подать внутрь цилиндра на впуске больше топливно-воздушной смеси. Больше ТВС – больше энергии при сгорании, больше мощность агрегата. Казалось бы, все просто, как дважды два, однако без нюансов не обошлось. Увеличение мощности двигателя таким способом повлекло целый ряд проблем. Главная из них – возрастание количества тепловой энергии при сгорании смеси, что в свою очередь влечет быстрое прогорание поршней, клапанов, поломку системы охлаждения.
И далеко не всегда последствия удается ликвидировать своими руками.

Кроме того, с увеличением объема ТВС увеличивается и шанс детонации двигателя в буквальном смысле этого слова. Даже без детонации преждевременный износ агрегата гарантирован. Чтобы уменьшить негативные последствия для автомобиля (избежать их полностью не удается), принято использовать высокооктановое топливо, а также декомпрессию. В первом случае приходится своими руками платить немалые деньги, а во втором существенно снижается мощность.

2
Нагнетатель воздуха – как влить силы в двигатель?

С развитием автомобилестроения возникали и различные способы компрессии воздуха. Многие разработки уверенно дошли и до наших дней. Итак, разберемся, какие способы наддува существуют:

Механический – «отец» нагнетателей, возникший практически сразу же после появления ДВЗ. В действие такой наддув приводится коленвалом мотора.
Электрический – более современный вариант турбонаддува, в котором излишнее давление в цилиндрах создает электрический компрессор.
Турбонаддув – нагнетатель в такой системе работает от давления выхлопных газов и компрессора.
Комбинированный наддув – совмещение различных систем, чаще всего механической и турбо.

Как правило, такие системы серийно на автомобили не устанавливаются, что дает автолюбителям множество возможностей для тюнинга своими руками.

3
Механический турбонагнетатель воздуха – своими руками совершенствуем авто!

Наиболее эффективен режим турбо на впрысковых бензиновых двигателях. Моторы карбюраторного типа также могут работать с механическим нагнетателем, однако им необходима определенная доработка своими руками, в частности, установка жиклеров с увеличенным сечением и другие меры. В случае с инжекторным двигателем все сводится к новой прошивке.

Механический нагнетатель, работающий от коленвала двигателя, имеет несомненное достоинство – он работает абсолютно синхронно с агрегатом и в режиме турбо обеспечивает равномерную подачу воздуха в соответствии с оборотами мотора. Однако такое устройство будет отбирать для своей работы часть мощности движка.

Самыми распространенными вариантами построения механических нагнетателей, которые можно установить своими руками, являются три типа:

Центробежный аппарат – применяется как самостоятельно в виде компрессора, так и в комбинации с другими устройствами. Принцип работы достаточно прост – лопатки, вращающиеся на большой скорости, захватывают воздух и забрасывают внутрь корпуса, который имеет улиткообразную форму. На выходе из корпуса поток воздуха приобретает нужное для режима турбо давление. Невысокая стоимость устройства и возможность установки своими руками сделали его наиболее популярным. Однако в его работе хватает и сложностей, в частности, с техобслуживанием.
Нагнетатель ROOTS – представляет собой лопатки ротора, которые помещены в замкнутый корпус. Воздух захватывается на входе, за счет высокой скорости вращения лопаток воздух приобретает более высокое давление на выходе. Главный недостаток устройства такого типа – неравномерность подачи воздушного потока, что вызывает пульсацию давления в режиме турбо. Однако относительно тихая работа, надежность и компактность заставляют автомобилистов мириться даже с таким недостатком. При определенных навыках обращения с техникой вам не составит труда установить такой наддув своими руками.
Нагнетатель LYSHOLM – представитель винтового типа аппаратов. Принцип работы схож с предыдущим – поток воздуха создается роторами, которые вращаются на высокой скорости. Главное отличие этого типа нагнетателей – маленький зазор между винтами, что вызывает множество сложностей в проектировании и установке таких изделий. Встречаются они на автомобилях нечасто и стоят недешево. Устанавливать их своими руками не рекомендуется, лучше обращаться к специалистам по турбонаддуву.

4
Турбонагнетатель – универсальный наддув своими руками

Как для бензиновых, так и для дизельных двигателей возможно применение турбонагнетателя. Это устройство представляет собой комбинацию компрессора и турбины, которая использует давление выхлопных газов для работы. Последнее устройство создает ряд проблем – турбина должна выдерживать высокие температуры и огромную скорость вращения, а значит, материалы для ее изготовления должны быть сверхпрочными. Некоторую часть нагрузки с турбины снимает компрессор, что и позволяет комплексу в целом справляться со своей задачей.

Недостаток устройства заключается в некотором запаздывании режима турбо – необходимо время, чтобы после нажатия на педаль турбина раскрутилась до нужного количества оборотов.

Впрочем, современные агрегаты решают и эту проблему, в основном благодаря наличию дополнительных нагнетателей. В отличие от турбонагнетателя, никакого запаздывания после нажатия на педаль в случае с электрическим компрессором вы не почувствуете – устройство, которое чаще всего комбинируют с центробежной турбиной, начинает работать уже на малых и средних оборотах, а турбина подключается на высоких. Электрический нагнетатель воздуха достаточно прост в реализации – никаких сложных систем и устройств для его установки не потребуется, так что усовершенствовать авто своими руками с его помощью вполне осуществимо.

Для того чтобы выжать все возможное из автомобиля, автопроизводители прибегают к турбонаддувам двигателя, но на пути новый вид турбокомпрессора, который может изменить игру.

Уменьшение размеров двигателя автомобиля является одним из ключевых решений, используемых автопроизводителями, чтобы уменьшить расход топлива транспортным средством ( от компании Audi). Тем не менее, чтобы сокращенный в размерах двигатель обладал высокой производительностью, автокомпании, как правило, используют турбонаддув, который приводится в движение с помощью выхлопных газов (подробнее о работе турбонаддува, читайте ). У классической схемы работы турбонаддува имеется одна острая проблем, она приводит к задержке ответа наддува. Это явление широко известно, как турболаг. Чтобы было понятно, объясним проще, вы следуете на обгон, жмете педаль газа в пол, включается турбонаддув, но рывок автомобиля происходит лишь через пару секунд из-за так называемого турболага.

Эта медленная реакция преследует автомобили с турбонаддувами уже многие годы и является распространенной жалобой. Такие вещи, как турбонаддув с двойной улиткой или небольшие турбины, часто используются как средство борьбы с этим отставанием, но и они не совершенны. Попытки обуздать этот недостаток при помощи, так называемой , о которой мы писали ранее, также, к сожалению ни к чему и не привели, не выдержав испытаний на практике. Проще говоря, очень сложно сделать двигатель с турбонаддувом с немедленной реакцией.

Принцип работы электрического турбонаддува

Все останется на своих местах, пока мы не начнем использовать электрические компоненты. В то время как автопроизводители со всех сторон исследовали все плюсы и минусы полностью электрических силовых установок, они пришли к выводу, что когда дело касается элеткродвигателей, то в них ответная реакция возникает моментально. Взять к примеру классический Toyota Prius, более быстрой реакции на ускорение вы не найдете ни в одном сходном по параметрам автомобиле. Конечно, электрические транспортные средства дорогие из-за размера их двигателей и батарей, и они не совсем практичны, из-за ограниченного диапазона движения. Но, невзирая на это, автопроизводители могут использовать небольшие электромоторы и компоненты в своих целях. Одним из таких случаев является питание турбокомпрессора, который ускоряет двигатель автомобиля, не полагаясь на выхлопные газы.

Электрический двигатель реагирует мгновенно, в течение 250 миллисекунд. Используя такой механизм, можно снизить расход топлива на 10 процентов. Так как подобного рода турбокомпрессор не использует выхлопные газы, то технически он является просто нагнетателем. Для того, чтобы потребителям была ясна концепция данного механизма, его часто называют электрическим турбонаддувом.

Компания Volkswagen и связанные с ней автомобильные бренды активно инвестируют в эту электрическую турбо технологию.

Компания Audi демонстрирует E-Turbo

Недавно компания Audi представила свои последние разработки в мире электрических турбонаддувов вместе с концепт-каром Clubsport TT Turbo Concept, который предоставляет владельцу 600 лошадиных сил мощности и 479 Нм крутящего момента благодаря оборудованному турбонаддувами 2,5-литровому пятицилиндровому двигателю. Один турбонаддув является традиционным и приводится в движение выхлопными газами, второй турбонаддув работает с электрическим блоком.

Компания создала концепт для демонстрации потенциала электрических турбокомпрессоров, сказав тем самым, что технология готова к использованию в серийных автомобилях. 48-вольтная электрическая подсистема, которая питает электротурбонаддув, расположена в багажнике автомобиля и по первой необходимости дает двигателю ускорение, не заставляет его ждать, как традиционный турбонаддув.

«Турбокомпрессор с электрическим приводом обеспечивает значительные преимущества», сказал представитель компании Audi. «Он быстро и равномерно увеличивает скорость двигателя до максимального количества оборотов, без каких-либо существенных задержек».

Такой принцип работы позволяет проектировать обычный турбонаддув конкретно для двигателей высоких мощностей — e-turbo обеспечивает мгновенный отклик и мощный спринт на низких оборотах двигателя.

Это не первый раз, когда компания Audi показала свою заинтересованность в электрическом турбонаддуве. В прошлом году немецкий автопроизводитель добавил электротурбонаддув в 3,0-литровый дизельный двигатель V-6 твин-турбо и засунул всю эту смесь в RS5. Результатом стал вызывающе быстрый автомобиль в кузове купе, который набирает скорость от 0 до 100 км/ч всего за 4 секунды. Это делает его быстрее, чем обычный RS5 и в два раза сокращает расход топлива.

Когда нам ожидать электрические турбонаддувы в серийных автомобилях?

При всех положительных отзывах, которые получает данная технология, компания Audi, по всей видимости, будет в числе первых автопроизводителей, которые используют электротурбонаддув в серийных автомобилях, но до сих пор компания не распространяется о том, когда мы сможем увидеть такие автомобили у официальных дилеров.

Автомобили с подвергались этой проблеме много лет подряд, что сопровождалось постоянными жалобами и недовольством со стороны владельцев. Была найдена, как казалось, панацея – одновременная установка двух турбин, что минимизировало эффект турбо ямы. Но это, увы, не стало ключевым решением.
