Схемы подключения и распиновки розеток, штекеров для фаркопа прицепа

Ежегодно увеличивается число автовладельцев, комплектующих автомобиль фаркопом для транспортировки прицепа. Это требует также и установки универсальной розетки для подключения электрооборудования прицепа, которое необходимо в соответствии с требованиями правил дорожного движения. Очевидно, что нужно иметь представление о схеме подключения прицепа, распиновке розетки фаркопа.

Рассмотрим основные типы схем подключения розетки фаркопа к штекерной части разъёма, позволяющие без проблем обеспечить корректным питанием всё электрооборудование прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

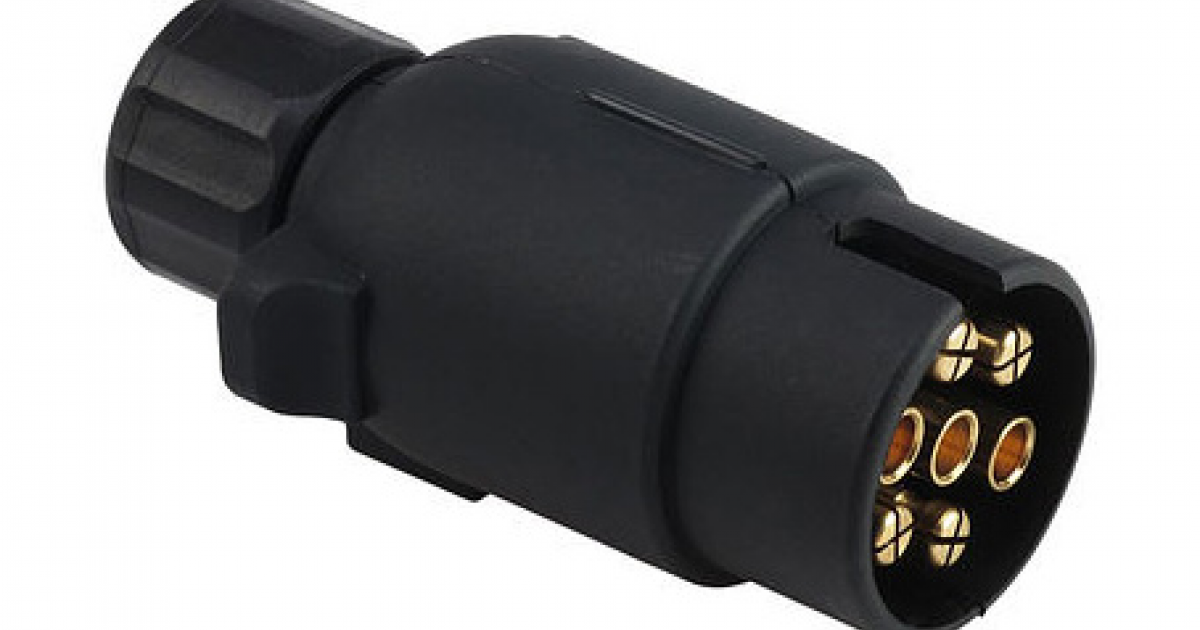

  • Европейский тип на семь контактов — 7 pin Euro.
  • Американский разъём на семь контактов — 7 pin US.
  • Разъёмы на тринадцать контактов — 13 pin.
  • Специализированные разъёмы.

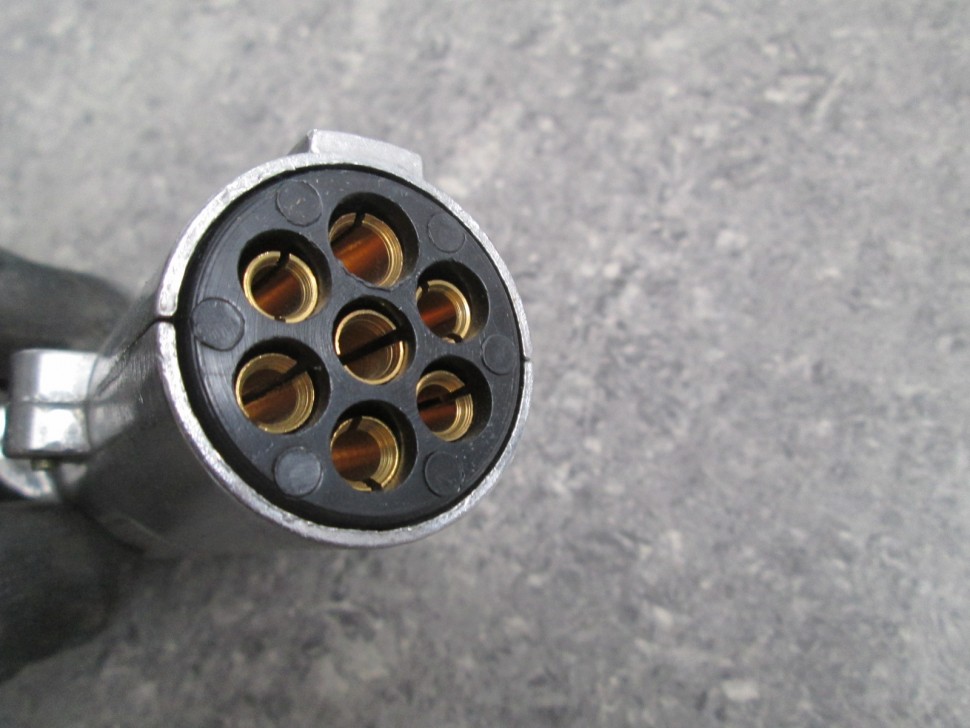

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

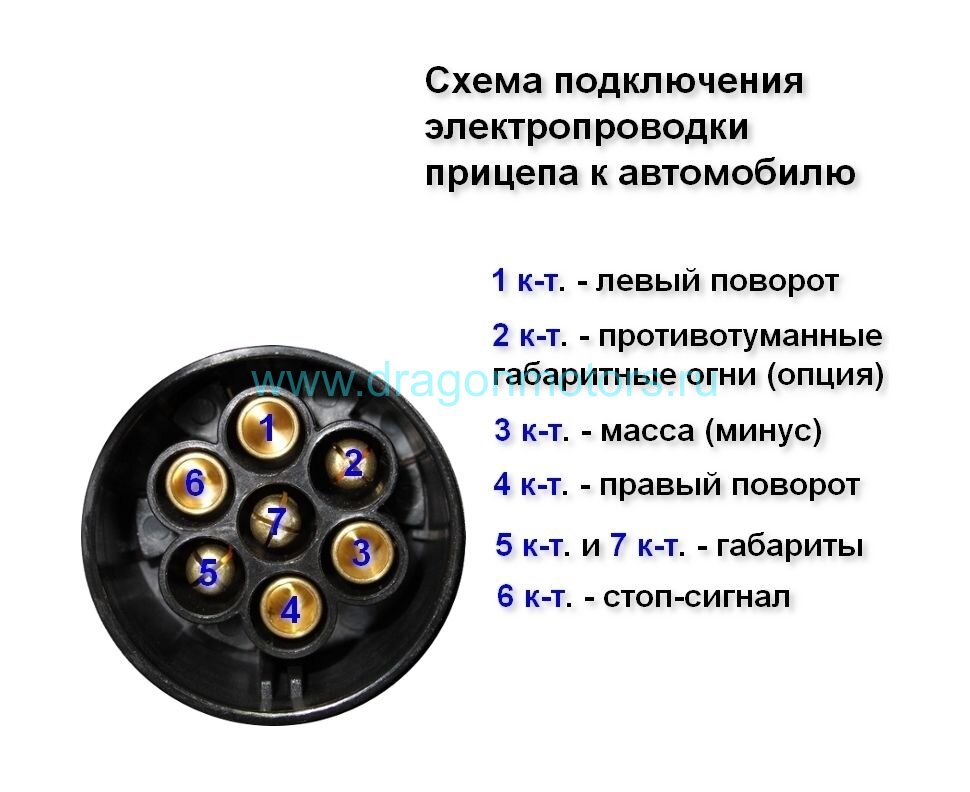

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему. Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

  • Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
  • Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
  • Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Для корректного подключения этого типа разъёмов ко всем точкам потребления лучше воспользоваться услугами автомобильного электрика.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

  • АБС — антиблокировочная система тормозов.
  • ESP (Electronic Stability Program) — электронная система динамической стабилизации.
  • Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

  • Определить коммутативную схему.
  • Выяснить, есть ли необходимость в модуле согласования.
  • Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Зарядку аккумулятора прицепа придётся проводить вне разъёма, так же как и все прочие возможные силовые коммуникации.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

  • Отслоение и коррозия проводки в местах пайки и контактных соединений.
  • Короткие замыкания в местах трущихся элементов.
  • Перегорание ламп накаливания.
  • Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

При отсутствии проводов в комплекте устройства нужно выбирать их в обязательном соответствии с указанными на рисунках сечениями и цветами.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность. Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Рекомендации по безопасности

Для безопасного, долгосрочного использования электрооборудования автоприцепа необходимо соблюдать простые, но важные правила:

  • Не перегружать внутреннюю электрическую сеть прицепа. Это особенно легко сделать при использовании электробытовых приборов большой мощности. Такая перегрузка может привести к короткому замыканию или возгоранию.
  • Визуально проверять состояние электропроводки перед каждым использованием прицепа. Раз в полгода тестировать электрические цепи при помощи мультиметра.
  • В начале каждого сезона эксплуатации проверять состояние соединений вне кузова автомобиля и прицепа. При необходимости промазывать солидолом места изолированных зон контактов и разъёмов.
  • Своевременно крепить разболтавшиеся в процессе эксплуатации провода с помощью пластмассовых хомутов или клипс.
  • По возможности использовать в осветительных и сигнальных системах прицепа светодиодное влагостойкое оборудование.

К правильному подключению электрических цепей прицепа нужно отнестись внимательно. Отсутствие или неправильное функционирование габаритов, поворотных повторителей или индикации торможения на дороге опасно и ведёт к аварийным ситуациям. А также это влечёт за собой наложение штрафа сотрудниками ГИБДД.

красный полуприцеп-сортиментовоз 2012 года на Авто.ру

Полуприцеп JYKI P31

Размеры
длина 13 600 мм
ширина 2 550 мм
высота до 4 000 мм
межосевая база
— задняя тележка 1 360 мм

приблизительный объем перевозимого груза, при коэффициенте 0,65 50 м3
высота ССУ 1300-1400 мм
передний радиус безопасности 2040 мм
задний радиус безопасности 2200 мм

Весовые характеристики
снаряженная масса 7 000 кг
предельно допустимая грузоподъемность, не более 40 500 кг

Рама
двутавровые балки из высокопрочной финской стали
конструкция рамы, позволяющая переносить нагрузки на скручивание

Подвеска
усиленные 13-листовые рессоры
усиленные стремянки
усиленные балансиры задней тележки
упорные резиновые подушки (отбойники)
заменяемые опорные пластины рессор

Оси
BPW Eco Plus со специальным расположением тормозной системы на оси для исключения повреждений в тяжелых условиях
нагрузка на ось 9 000 кг
количество осей 3 шт.

7 стальных дисков размером 11,75 — 22,5

Тормозная система
высококачественные шланги устойчивые к низким температурам
2-контурная система
пневморазъем Евроразъем
автоматическая регулировка зазора тормозных колодок
стояночный тормоз на две оси
клапана ALB
ABS – антиблокировочная система тормозов

Электрика
защищенные кабели электропроводки в пластиковой трубе по всей длине рамы
рабочее напряжение 24 V
6-секционные задние фонари
габаритные боковые огни 6 шт.
передние габаритные огни 2 шт.
задние габаритные огни на резиновых кронштейнах 2 шт.

Шкворень
JOST 2”

Коники
стальные стойки Alucar XL3, высота 2 500 мм, 12 шт.
стальная поперечная балка, ширина 2 550 мм, 6 шт.
крепление коников на раму прицепа

Окраска
дробеструйная обработка
грунтовка и окраска 2-компонентными красками
цвет рамы красный

Своевременное техническое обслуживание. Возможна продажа в кредит, лизинг Готов к эксплуатации. Цена указана с НДС.

Запчасти для автовозов универсальные | Каталог

Теги: запчасти, детали для автовозов, kassbohrer, lohr, rolfo, каталог, купить, каесберер, каессберер, касберер, кассберер, лор, лохр, рольф, рольфо.

Пневматическая система

Клапан, 3/2-ходовой

TLP01-002

653213021035

Катушка клапана U1; U3, жароустойчивая

TLP01-028; TLP01-026

DC-0412
24 VDC 3,5 W; 4,5 W

Втулка клапана

TLP01-025

AM-5211A

Клапан 3/2, соединительный

TLP01-021

CL-120A
G1/8; NC/NO

Клапан 3/2, электромагнитный

TLP01-023

CL-9342A
G1/4; NC/NO; L

Клапан 3/2, электромагнитный

TLP01-024A

CL-302A
G1/8; NC; L

Клапан 3/2, электромагнитный

TLP01-027G

139365

Глушитель воздуха

TLP01-027A; TLP01-027E

б/н
G1/8; G1/4

Кнопка красная

TLP01-027S

б/н

Евроразъем

TLP01-032

А05040406/А05040407
ø16/ø22

Еврошланг пневматический

TLP01-033

154637/154638
ø16/ø22

Евроразъем

TLP01-034

б/н
ø16/ø22

Фитинг трубок прямой, пластик

TLP01-035

PUC. ..
ø 4,6,8,10,12,14,16

Фитинг трубок Г-образный, пластик

TLP01-037

PUL…
ø 4,6,8,10,12,14,16

Фитинг трубок Т-образный, пластик

TLP01-036

PUT…
ø 4,6,8,10,12,14,16

Фитинг трубок прямой, металл

TLP01-038

MPUC…
ø 4,6,8,10,12,14,16

Переходник П5

TLP01-103

893…
ø 16×1,5/ø 22×1,5

Уголок под П5

TLP01-104; TLP01-103

EP0102222/EP0102224
ø 16×1,5 T8/ø 16×1,5 T12

Фитинг в сборе, угловой

TLP01-106

EP0111205/EP0111505
ø 16×1,5 T8/ø 16×1,5 T12

Фитинг тройник

TLP01-107

EP0112226/EP0112556
ø 16×1,5 T8/ø 16×1,5 T12

Фитинг трубки разборный, металлический

TLP01-108

EPRAD2868/EPRAD2860/EPRAD2862
T8xT8/T10xT10/T12xT12

Фитинг трубок, прямой

TLP01-101

EP0101202/EP0101204/EP0101208
T8/T10/T16

Электрическая система

Кабель электрический

TLL22-010

T7210. 13
7-полюсной

Кабель электрический сдвоенный

TLL22-011

А9501003185/F00321584
7 полюсов и 6+1 полюсов

Кабель электрический сдвоенный

TLL22-012

F00333820
15 полюсов

Вилка

TLL22-015

T7201.45
7 полюсов

Розетка

TLL22-016

T7200.13
7 полюсов

Вилка

TLL05-003

139371
15-полюсная

Розетка

TLL05-004

136150
15-полюсная

Кабель ABS/EBS

TLL22-017

090165812
15-полюсной

Кабель ABS/EBS

TLL22-018

T7201.44
7-полюсной

Освещение

Фонарь прицепа, задний

TLK09-116

7526140000
правый

Фонарь прицепа, задний

TLK09-115

7526140001
левый

Боченок фонаря габаритного

TLL09-200

б/н

Треугольник светоотражающий, красный

TLL09-201

135045

Стекло заднего фонаря

TLL09-115B

F00242550-1
правое

Стекло заднего фонаря

TLL09-116B

F00242551-1
левое

Блок заднего фонаря прицепа

TLL09-171

121527004
диодный

Стекло заднего фонаря

TLL09-197A

136062

Фонарь противотуманный, задний

TLL09-020

135198

Фонарь заднего хода

TLL09-021

135197

Фонарь стойки, бело-красный

TLL09-111; TLL09-112

F00284002/135232
с кронштейном и без него

Фонарь габаритный, белый

TLL09-087

136040

Фонарь прицепа, задний (лампа)

TLL09-115A

F00211990
правый

Фонарь прицепа, задний (лампа)

TLL09-116A

F00211991
левый

Фонарь прицепа задний, диодный

TLL09-198

136324

Фонарь прицепа, задний

TLL09-197

702025

Фонарь прицепа, задний

TLL09-115

F00242549/F00255867
правый

Фонарь прицепа, задний

TLL09-116

F00242550/F00255868
левый

Фонарь тягача, задний

TLL09-113; TLL09-114

F00255867/F00255868
левый; правый

Фонарь габаритный

TLL10-107

702031
«рог» 45 градусов

Фонарь габаритный

TLL09-109

136190
«рог» 45 градусов

Фонарь габаритны

TLL09-108

F00255876/F00327155
«рог» прямой/короткий

Фонарь габаритный, желтый

TLL09-106

F00255862/702011; F00327033/702011
без кабеля; с кабелем 1,5 и 0,5м

Фонарь освещения платформы

TLL20-011

136310

Фонарь освещения номерного знака

TLL20-010

б/н
диодный

Фонарь освещения платформы

TLL09-100

136310

Фонарь освещения номерного знака прицепа

TLL09-101

F00255869/702013

Фонарь освещения номерного знака тягача

TLL09-102

136101

Фонарь габаритный, белый

TLL09-105

F00259524/F00327034
с кабелем 1,5 и 0,5м и без него

Фонарь габаритный, белый, прямоугольный

TLL09-103

702012
с кабелем 1,5 и 0,5м и без него

Фонарь габаритный, желтый, прямоугольный

TLL09-104

F00225046
с кабелем 1,5 и 0,5м и без него

Пульт управления

TLP01-001

б/н

Другие детали для автовозов

Ремень крепежный

TLL09-010

124046
50/3 колодки

Ремень крепежный

TLL09-012

124047
50/с контроллером

Ремень крепежный

TLL09-022E

F00245282
35/с контроллером

Цепь

TLL09-032; TLL09-561

A09070812; A09071178
26x60x1000; 30х58х1000

Цепь

TLL09-033

A09070808
26x39x1000

Цепь

TLL09-031

A09070811
22x25x1000

Крепеж цепи

TLL09-031A; -032A; -033A

A09070810
22×25/26×60/26×39

Сайлентблок

TLL09-011

А09060108
ø30×20; ø8

Сайлентблок

TLL09-010

A09060117
ø30×15; ø8

Сайлентблок

TLL09-012

A09060103
ø50×45; M10

Сервис объявлений OLX: сайт объявлений в Украине

5 000 грн.

Договорная


Харьков, Основянский


Сегодня 23:43

Мобіль


Детский мир » Прочие детские товары

300 грн.

Договорная


Львов, Галицкий


Сегодня 23:43


Киев, Дарницкий


Сегодня 23:43

Apple Iphone 6s 64gb


Телефоны и аксессуары » Мобильные телефоны / смартфоны

1 900 грн.

Договорная


Киев, Дарницкий


Сегодня 23:42


Крыжановка


Сегодня 23:42

отличия 7-контактной и 15-пиновой, кабель ebs и абс

Практически каждый автовладелец, который занимался перевозкой грузов на прицепе, сталкивался с рядом проблем в их подключении. Чтобы этого избежать, необходимо тщательно ознакомиться с нижеприведенным материалом.

Типы розеток освещения грузовых автомобилей

Зачастую на всех новых тягачах монтируют два разъема под освещения – S и N типа. Каждый из них отвечает за определённую функцию.

Более детально о них:

  1. Тип N предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа. Например, седельный тягач daf подсоединяет так передние противотуманки.
  2. Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

Их внешний вид зачастую ничем не отличается, но иногда они могут иметь различную расцветку, например:

  1. Белая крышка – S.
  2. Чёрная – N.

Несмотря на их схожесть, они имеют специфику в проводке:

  1. N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
  2. Что касается S, то ее масса напоминает форму трубки.

Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

Типы розеток освещения представлены на следующем видео:

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Если такой имеется, то стоит лишь выбрать необходимый штекер, который нужно подсоединить согласно проводке на Truck Carnehl или Schmitz.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Расположение выводов в розетках ABS и EBS

Особых знаний для подсоединения данного вида не требуется. Для успешной реализации задуманного необходима распиновка разъема полуприцепа.

Расположение выводов в розетках ABS и EBS.

Пин разъемов ABS и EBS:

  • Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
  • При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке ABS.
  • Масса для вывода – 2.
  • Масса 1.
  • Лампочка уведомления о неисправности системы ABS.
  • Шины CANH и CANL ( только при подключении к EBS).

Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

Для тягача и прицепа

Pin для установки ABS и EBS имеет следующую расцветку проводов:

  1. Темно-красный.
  2. Черный, реже – серый.
  3. Яркий желтый.
  4. Бурый.
  5. Чистый белый.
  6. Белый с салатовой полоской (в случае с EBS).
  7. Белый с коричневой полоской (только в EBS).

Детальная информация видна на видео:

Для полуприцепа

В случае подключения ABS разъема, распиновка кабеля полуприцепа следующая:

  1. Темного красного цвета.
  2. Бело-красного.
  3. Коричневого с голубой полосой.
  4. Темного коричневого.
  5. Желтого с голубой полосой.

Для грузовика VOLVO

Распайка контактов.

В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

  1. Красного с сечением в 6 мм²/4 мм².
  2. Светлого серого.
  3. Мутного белого.
  4. Белого, сечение которого 6 мм²/4 мм².
  5. Коричневого.
  6. Розового.
  7. Фиолетового.

Для грузовика IVECO

Во время подключения на тягачи данной марки, распиновка перекидки полуприцепа имеет следующего цвета:

  • Красного с сечением 4 мм².
  • Зелёного с сечением 1 мм².
  • Коричневого с сечением 1 мм².
  • Коричневого с сечением 4 мм².
  • Фиолетового с сечением.
  • Бело-коричневого с сечением 2,5 мм².
  • Бело-зеленого с сечением 2,5 мм².

Подключение розетки наглядно представлено на видео:

Распиновка 7-полюсной розетки

Данный вид разъемов не требует особого описания и достаточно прост в подсое-динении. Достаточно сложно запутаться среди семи разноцветных контактов.

Схема следующая:

  • Красный – тормоз.
  • Белый – масса.
  • Чёрный отвечает за левый габарит.
  • Жёлтый цвет – левого поворотника.
  • Зеленый цвет – правого поворота.
  • Коричневый – правого габарита.
  • Голубой – свободный контакт.

Распиновка 15-контактной розетки

Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

Стоит отметить, что распиновка 15-пиновой розетки на полуприцепах, независимо от марки авто – на всех одинаковая, отличие может быть только в расцветке.

Для тягача

Распиновка 13-контактной розетки.

Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

Для прицепа и полуприцепа

Такой тип – это принятый стандарт практически для всех моделей тягачей.

Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.

Чем отличается американский стандарт от европейского

Ни для кого не секрет, что все американские стандарты имеют отличия от евро. Розетки освещения не стали тому исключением. Но стоит отметить, что единым различием выступает лишь их форма. Именно поэтому заменить американскую на европейскую не составляет особого труда.

Советы по подключению розеток

Чтобы добиться прочного и качественного соединения, необходимо произвести несколько следующих действий.

  • Надежно обжать провод.
  • Конец провода залудить.
  • Зажать провод болтом, срезав изоляцию.

Правильно выполненная работа – залог успешной и длительной эксплуатации.

переходник евроразъем прицепа – شراء переходник евроразъем прицепа مع شحن مجاني على AliExpress version

عروض ترويجية ساخنة في переходник евроразъем прицепа

أخبار رائعة! أنت في المكان الصحيح لأجل переходник евроразъем прицепа. الآن تعلم بالفعل بأنك، مهما كان ما تبحث عنه، ستجده بالتأكيد على AliExpress. لدينا حرفيًا آلاف المنتجات الرائعة في جميع الفئات. سواء كنت تبحث عن الملصقات الفاخرة أو المشتريات بأسعار مميزة أو بأسعار الجملة الاقتصادية، فإن AliExpress لديه كل هذا.

ستجد المتاجر الرسمية للماركات بجانب البائعين الصغار المستقلين الذين يقدمون الخصومات. وسوف تتمكن كذلك من الاستمتاع بالشحن السريع وأساليب الدفع الموثوقة، بغض النظر عن المبلغ الذي تنوي إنفاقه.

AliExpress يسعى دائمًا لتوفير الأفضل من حيث الاختيار والجودة والسعر. كل يوم ستجد العروض الجديدة عبر الإنترنت فقط وخصومات المتاجر والفرص لتوفير المزيد من خلال جمع القسائم. ولكن ربما عليك التصرف بسرعة لأن المنتجات مثل هذا переходник евроразъем прицепа الأفضل أحيانًا تنفد بسرعة كبيرة. فكر كيف سيغار أصدقاؤك عندما تخبرهم بأنك حصلت على переходник евроразъем прицепа على AliExpress. من خلال الأسعار المخفضة وأسعار الشحن المنخفضة وخيارات المجموعات المحلية، يمكنك توفير المزيد والمزيد.

إذا كنت لا تزال مترددًا بشأن переходник евроразъем прицепа وتفكر في اختيار منتج مشابه، فإن AliExpress مكان رائع لمقارنة الأسعار والبائعين. سوف نساعدك لاتخاذ قرار بشأن جدارة الإصدار الفاخر بدفع المزيد أو عما إذا كنت ستحصل على صفقة مساوية من خلال شراء المنتج الرخيص. وإذا كنت تريد فقط تدليل نفسك والصرف ببذخ على الإصدار الأغلى، فإن AliExpress ستحرص دائمًا على حصولك على أفضل سعر مقابل أموالك، وحتى إخبارك بالموعد الذي يستحسن فيه أن تنتظر بدء العرض الترويجي، والتوفيرات التي يمكنك توقعها.

يفتخر AliExpress بالحرص منحك الخيار عن دراية بشأن موعد الشراء من أحد مئات المتاجر والبائعين على منصتنا. كل متجر وبائع مصنف لخدمة العملاء والسعر والجودة بناءً على آراء عملاء حقيقيين. بافضافة إلى ذلك، يمكنك العثور على تصنيفات المتاجر أو البائعين، بالإضافة إلى مقارنة الأسعار أو عروض الشحن والخصومات على المنتج ذاته من خلال قراءة تعليقات ومراجعات المستخدمين. كل عملية شراء مصنفة بنجوم وكثيرًا ما تحتوي على تعليقات العملاء السابقين، ويصفون فيها تجربة التعامل بحيث يمكنك الشراء بثقة في كل مرة. باختصار، لا يتعين عليك أن تستمع إلينا — فقط استمع إلى الملايين من عملائنا السعداء.

وإذا كنت جديدًا على AliExpress، فسوف نطلعك على سر. قبل أن تنقر فوق «شراء الآن» مباشرة في المعاملة، انتظر لحظة للتحقق من وجود قسائم — وسوف توفر المزيد والمزيد. اكتشف قسائم المتاجر أو قسائم AliExpress، أو اجمع القسائم كل يوم من خلال لعب الألعاب على تطبيق AliExpress. ولأن معظم البائعين لدينا يوفرون الشحن المجاني — نعتقد بأنك ستتفق معنا بأنك تحصل على переходник евроразъем прицепа بأحد أفضل الأسعار عبر الإنترنت.

لدينا دائمًا أفضل التقنيات وأحدث الصيحات والعناوين الأكثر شهرة. على AliExpress، تتوفر الجودة والسعر والخدمة الرائعة بشكل قياسي — كل مرة. ابدأ أفضل تجربة تسوق مررت بها من قبل هنا.

7-контактный переходной штекер из евро с круглого на плоский 4

Цена: 44,95 долларов США

  • Артикул: 9438 (такая же посадка, как и деталь # YMZ500480)
  • от Atlantic British Ltd.
  • На складе
  • 9000 Гарантия лучшей цены

в мой список желаний

Купить на

Получите 6 месяцев на беспроцентную выплату 99 $ +

Выберите PayPal Credit при оплате.

Щелкните здесь, чтобы узнать подробности.

При условии утверждения кредита. См. Условия. Только для клиентов из США.

Подходит для

  • Discovery I | 94 — 99 | с заводской 7-ходовой круглой заглушкой для прицепа
  • Discovery Series II | 99 — 04 | с заводской 7-ходовой круглой заглушкой для прицепа
  • Range Rover Classic | 87 — 95 | с заводской 7-ходовой заглушкой для прицепа
  • Range Rover 4.0 (P38) | 95 — 02 | с заводской 7-ходовой круглой заглушкой для прицепа
  • Range Rover 4.6 (P38) | 95 — 02 | с заводской 7-ходовой круглой заглушкой для прицепа
  • Defender 90 | 94 — 97 | с заводской 7-ходовой круглой заглушкой для прицепа
  • Defender 110 | 93 | с заводской 7-ходовой круглой заглушкой для прицепа

Подробная информация о продукте

Этот удобный преобразователь проводки прицепа Flat-4 представляет собой готовое решение для роверов со стандартным 7-проводным соединением для прицепов европейского типа.

Просто подключите его к штатному 7-контактному разъему, а на противоположном конце есть функциональный плоский 4-й стандартный североамериканский разъем для подключения к прицепу и включения функций стоп-сигнала и сигнала поворота.

ПРИМЕЧАНИЕ: Не для использования на автомобилях со стандартным 7-контактным разъемом для прицепа с плоскими контактами (также известным как 7-контактный разъем RV-Style). Европейские 7-контактные разъемы имеют круглые контакты, а не плоские.

Цена: 44 доллара.95

  • Артикул: 9438 (подходит как деталь YMZ500480)
  • От Atlantic British Ltd.
  • В наличии
  • Гарантированно лучшая цена
  • Мой список желаний

    Купить на

    Получите 6 месяцев на беспроцентную выплату 99 $ +

    Выберите PayPal Credit при оплате.

    Щелкните здесь, чтобы узнать подробности.

    При условии утверждения кредита.См. Условия. Только для клиентов из США.

    Подходит для

    • Discovery I | 94 — 99 | с заводской 7-ходовой круглой заглушкой для прицепа
    • Discovery Series II | 99 — 04 | с заводской 7-ходовой круглой заглушкой для прицепа
    • Range Rover Classic | 87 — 95 | с заводской 7-ходовой круглой заглушкой для прицепа
    • Range Rover 4.0 (P38) | 95 — 02 | с заводской 7-ходовой заглушкой для прицепа
    • Range Rover 4.6 (P38) | 95 — 02 | с заводской 7-ходовой круглой заглушкой для прицепа
    • Defender 90 | 94 — 97 | с заводской 7-ходовой круглой заглушкой для прицепа
    • Defender 110 | 93 | с заводской 7-ходовой круглой заглушкой для прицепа

    Покупатели также приобрели

    Подобные бестселлеры

    1) Выберите Year202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997199619951994199319921991199198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Выберите модель

    Замечательные люди, отличный сервис, запчасти всегда подходят и быстро отправляются

    Кевин Б.
    Басс-Харбор, ME

    5-28-21

    Общая производительность вашего персонала просто потрясающая

    Роу С.
    Линн, Массачусетс

    5-27-21

    Великолепный сервис и очень компетентный

    Уильям Х.
    Уилтон, Коннектикут

    5-26-21

    OEM-детали (или аналогичного качества) по разумной цене с хорошей клиентской / онлайн-поддержкой.

    Claire W.
    Tarpon Springs, FL

    5-25-21

    Лучшая цена, квалифицированный продавец, полезные обучающие видео, быстрая доставка.

    Патрик Б.
    Данидин, Флорида

    5-12-21

    Отличные запчасти, сервис и поддержка клиентов

    Исаак Х.
    Суррей, Британская Колумбия

    5-12-21

    Отличное обслуживание клиентов и выбор запчастей. Мой торговый представитель мне очень помог!

    ДЖЕЙМС П.
    Винтон, Вирджиния

    5-10-21

    Отличный сервис и фантастическая продукция

    джеймс з.
    Tucson, AZ

    5-8-21

    Отличный сервис и фантастическая продукция

    джеймс з.
    Tucson, AZ

    5-8-21

    Это моя вторая покупка у вас, ребята. Мой первый опыт обеспечил мне второй. Также спасибо за то, что получили мой заказ в тот же день.

    Майкл Л.
    Портленд, OR

    5-6-21

    Купить по автомобилю

    Магазин по категориям

    отзывов наших клиентов…

    Предыдущий слайд ◀ ︎
    Следующий слайд ▶ ︎

    • БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

      — Билл М. (Бойдтон, Вирджиния)

      Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

      У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

      .

      — Кейт Б. (Блю Ридж, Вирджиния)

      Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

      -Алан Р. (Н. Челмсфорд, Массачусетс)

    • БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

      — Билл М. (Бойдтон, Вирджиния)

      Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

      У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

      .

      -Кейт Б.(Блю Ридж, Вирджиния)

      Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

      -Алан Р. (Н. Челмсфорд, Массачусетс)

    • У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

      .

      -Кейт Б.(Блю Ридж, Вирджиния)

    • Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

      -Алан Р. (Н. Челмсфорд, Массачусетс)

    Детали первого слайда Текущий слайд
    Детали второго слайда.
    Детали третьего слайда.
    Детали четвертого слайда.

    Прочный, надежный и качественный европейский соединитель для прицепов

    Вы с нетерпением ждете возможности улучшить и улучшить характеристики вашего автомобиля? Не ищите ничего, кроме надежного и эффективного европейского разъема для прицепов на Alibaba.com. Эти европейские соединители для прицепов долговечны и служат долго, одновременно улучшая характеристики и способствуя плавному перемещению. Эти европейские соединители для прицепов имеют справедливую цену и продаются ведущими поставщиками и оптовиками по сниженным ценам.

    Европейский разъем для прицепов всегда должен быть высочайшего качества, чтобы, находясь в дороге, у вас не возникало никаких внезапных проблем. Европейский соединитель для прицепов , найденный на объекте, не только надежен, но и отличается высоким качеством.Они могут сделать ваши автомобили более эффективными, независимо от того, используете ли вы их в коммерческих или промышленных целях. На сайте доступен широкий выбор соединителей для прицепов европейского стандарта , и вы можете выбрать лучший из них в соответствии с вашими потребностями.

    Alibaba.com предлагает вам все виды соединителей для прицепов европейского стандарта , будь то автомобили средней и большой грузоподъемности. Европейский соединитель для прицепов изготовлен из различных сплавов металлов для большей прочности и разработан с использованием новейших технологий для интеллектуальной работы.Они подходят практически к любому типу транспортных средств и не прожигают дыры в карманах. Европейский соединитель для прицепов сертифицирован по ISO, имеет прецизионную отделку и имеет разную грузоподъемность.

    Посетите Alibaba.com, чтобы ознакомиться с широким спектром европейского разъема для прицепов и сделать покупку в соответствии с вашим бюджетом. Вы также можете воспользоваться массовыми предложениями и скидками на эти продукты, предлагаемыми через регулярные промежутки времени. Упаковка сделана аккуратно, чтобы продукт не повредился.

    Электромонтажные 13-контактные евро вилки и розетки для прицепа

    Электромонтажные 13-контактные вилки и розетки евро прицепа

    PDF-версия для сохранения или печати: НАЖМИТЕ ЗДЕСЬ

    13-контактный европейский штекер для прицепа используется для питания всего освещения прицепа или дома на колесах, включая задний ход, и обеспечивает вспомогательное питание для других систем, таких как холодильники, внутреннее освещение и системы зарядки.

    Заменены 7-контактные розетки типа N и S, используемые на прицепах и караванах в Великобритании и Европе.

    Чтобы просмотреть наш ассортимент 13-контактных евровилок, розеток, удлинителей и преобразователей: НАЖМИТЕ ЗДЕСЬ

    13-контактный евроразъем используется на прицепах с 2008 года.

    В соответствии с новыми законами, любой новый прицеп класса 02 теперь должен иметь задний фонарь.

    13-контактный штекер имеет функцию обратного освещения, а 7-контактный штекер — нет.

    Многие крупные производители устанавливали фонари заднего хода и 13-контактные заглушки на прицепы O2 за несколько месяцев до этой даты.

    Чтобы эта вилка работала эффективно, мы рекомендуем использовать специальный жгут электропроводки
    или 7-позиционное универсальное байпасное реле и реле раздельной зарядки

    .
    Доступны преобразователи

    , позволяющие преобразовать 7-контактные штекеры в 13-контактные или 13-контактные в 7-контактные.

    7-контактный штекер типа «N» (12N) будет по-прежнему использоваться на прицепах O1, и многие установщики фаркопов по-прежнему будут предлагать 7-контактный разъем в качестве самой дешевой альтернативы.

    Схема подключения 13-контактной вилки для прицепа Euro.

    Ниже приведена схема 13-контактного европейского разъема для прицепа с цветными контактами по мере их подключения.

    На задней части штырей рядом с каждым штифтом на пластике нанесены номера.

    У штифтов обычно есть небольшой винт, чтобы удерживать провод сзади.

    При сборке вилки всегда не забывайте задвигать все уплотнительные кольца и заглушки на кабели перед тем, как начинать присоединять кабели.

    Провод какого цвета идет в прицепную вилку.

    См. Таблицу ниже, в которой указаны номера контактов в 13-контактном разъеме и цветной провод, который должен подключаться к контакту (показано на схеме выше), а затем указана функция.

    13-контактная электрическая схема европейского прицепа
    Pin No. Цвет проволоки Фонарь прицепа Функция
    1 Желтый Левый указатель поворота
    2 Синий Противотуманная фара
    3 Белый Земля
    4 Зеленый Правый указатель поворота
    5 Коричневый Фонарь задний правый / габаритный
    6 Красный Стоп-сигнал / стоп-сигнал
    7 Черный Задний левый / габаритный фонарь
    8 розовый Фонарь заднего хода
    9 оранжевый 12 В Постоянный источник питания для аккумулятора
    10 серый Зажигание 12 В при зарядке аккумулятора или холодильнике
    11 Белый / Черный Земля для клеммы 10
    12 Белый / Синий Обычно НЕ используется
    13 Белый / Красный Земля для клеммы 9

    Схема электрических соединений для вилки прицепа Euro

    Затем снова вставьте предохранитель. Пожалуйста, выберите индекс из.

    Я считаю, что там написано int.

    Схема подключения вилки евро прицепа . С помощью этого нестандартного ремня безопасности быстро и легко установите 4-контактный разъем для прицепа на свой автомобиль. Наше руководство по подключению вилки прицепа снабжено системой цветных кодов и номеров, которая поможет вам подключить прицеп к транспортному средству. Скорее всего, у нас есть несколько фаркопов от ряда производителей для вашего автомобиля на складе, готовые к отправке сегодня. Сегодня мы собирались взглянуть на модернизированный комплект электропроводки модулита с четырехконтактным разъемом для прицепа и установочным комплектом.Хотя есть много вещей, которые следует учитывать при покупке нового трейлера, одно можно сказать наверняка. Проверьте, какие фары не горят, затем снова отключите предохранитель, поменяйте местами огни, которые не были включены, и вставьте предохранитель обратно. У нас есть более 10000 квадратных футов складских помещений, полностью укомплектованных буксирными крюками для огромного диапазона транспортных средств. Электропроводка Curt custom fit c56222. Стенограмма видео обзора проводки теконша прицепных разъемов 119147kit. 13-контактная вилка европейского типа и розетка теперь установлены на большинстве домов на колесах для питания и всех дорожных фонарей.Проводка 13-контактной розетки вилки прицепа не слишком сложна, так как первые 7 контактов соответствуют старой проводке типа 12n n с 5 дополнительными проводами для обратного переключения и включения. Сложность современных автомобилей означает, что установка электрики фаркопа может быть очень сложной. Важно выбрать правильную электрооборудование, соответствующее вашим потребностям в буксировке, будь то буксировка прицепа-трейлера или чего-нибудь еще. В блоке предохранителей под капотом. Проводка розетки 13-контактной вилки прицепа.

    Обновление Я попробовал это, используя схему aob 1, и подключил розовый провод 2019 за драйверами к стойке к переключателю в качестве триггера и внутрь.Выберите тип розетки. Т-образный соединитель подключается непосредственно к существующей проводке, при этом не требуется сращивание или нарезание резьбы. Свет или что-то очевидное. Электрика фаркопа объяснена. Попробуйте отключить предохранитель и вставить светодиоды. Ваш местный дилер по погрузке-разгрузке готов подобрать прицеп, соответствующий вашим потребностям и образу жизни.

    Нарва | Руководство по подключению вилки прицепа

    7-контактная маленькая круглая вилка и розетка

    Штифт № Схема Цвет провода
    1 Левый поворот Желтый
    2 Сигнал заднего хода Черный
    3 Возвращение на Землю Белый
    4 Поворотник правый Зеленый
    5 Рабочие тормоза Синий
    6 Стоп-сигналы Красный
    7 Фары задние, габаритные и боковые габаритные огни Коричневый
    Кабельный ввод

    Большие и маленькие круглые соединители соответствуют AS2513-1982. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

    ПОСМОТРЕТЬ ВСЕ

    6-контактный маленький круглый штекер и розетка

    Штифт № Схема Цвет провода
    1 Фары задние, габаритные и боковые габаритные огни Коричневый
    2 Левый поворот Желтый
    3 Поворотник правый Зеленый
    4 Стоп-сигналы Красный
    5 Рабочие тормоза Синий
    6 Возвращение на Землю Белый
    Кабельный ввод

    Большие и маленькие круглые соединители соответствуют AS2513-1982.

    ПОСМОТРЕТЬ ВСЕ

    12-контактный плоский штекер и розетка

    Штифт № Схема Цвет провода
    1 Левый поворот Желтый
    2 Сигнал заднего хода Черный
    3 Возвращение на Землю Белый
    4 Поворотник правый Зеленый
    5 Рабочие тормоза Синий
    6 Стоп-сигналы Красный
    7 Фары задние, габаритные и боковые габаритные огни Коричневый
    8 Зарядное устройство / лебедка оранжевый
    9 Вспомогательное оборудование / Вывод батареи розовый
    10 Возвращение на Землю Белый
    11 Задний противотуманный фонарь серый
    12 Вспомогательное оборудование фиолетовый
    Кабельный ввод

    Плоские соединители соответствуют австралийскому стандарту AS4177. 5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

    ПОСМОТРЕТЬ ВСЕ

    7-контактная плоская вилка и розетка

    Штифт № Схема Цвет провода
    1 Левый поворот Желтый
    2 Сигнал заднего хода Черный
    3 Возвращение на Землю Белый
    4 Поворотник правый Зеленый
    5 Рабочие тормоза Синий
    6 Стоп-сигналы Красный
    7 Фары задние, габаритные и боковые габаритные огни Коричневый
    Кабельный ввод

    Плоские соединители соответствуют австралийскому стандарту AS4177. 5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

    ПОСМОТРЕТЬ ВСЕ

    7-контактная большая круглая вилка и розетка

    Штифт № Схема Цвет провода
    1 Левый поворот Желтый
    2 Сигнал заднего хода Черный
    3 Возвращение на Землю Белый
    4 Поворотник правый Зеленый
    5 Рабочие тормоза Синий
    6 Стоп-сигналы Красный
    7 Фары задние, габаритные и боковые габаритные огни Коричневый
    Кабельный ввод

    Большие и маленькие круглые соединители соответствуют AS2513-1982. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

    ПОСМОТРЕТЬ ВСЕ

    5-контактная большая круглая вилка и розетка

    Штифт № Схема Цвет провода
    2 Левый поворот Желтый
    3 Возвращение на Землю Белый
    5 Поворотник правый Зеленый
    6 Стоп-сигналы Красный
    7 Фары задние, габаритные и боковые габаритные огни Коричневый
    Кабельный ввод

    Большие и маленькие круглые соединители соответствуют AS2513-1982.

    ПОСМОТРЕТЬ ВСЕ

    Круглая 7-контактная вилка и розетка для тяжелых условий эксплуатации

    Штифт № Схема Цвет провода
    1 (31) Возвращение на Землю Белый
    2 (58 л) Задний левый, зазор и маркер Черный
    3 (большой) Левый поворот Желтый
    4 (54) Стоп-сигналы Красный
    5 (п) Поворотник правый Зеленый
    6 (58R) Правая задняя, ​​зазор и маркер Коричневый
    7 (центр) Реверс / Вспомогательный Синий
    Кабельный ввод

    Изготовлено в соответствии со стандартом SAEJ560 и австралийским стандартом AS4735-2003 в соответствии с требованиями для транспортных средств и прицепов старше 3 лет. 5 тонн. Эти разъемы рассчитаны на продолжительную работу 40 А. Контакт № 1 имеет самозаземление (только для литья под давлением) с максимальным током 70 А и допускает провода сечением от 4 до 8 мм2.

    ПОСМОТРЕТЬ ВСЕ

    7-контактная плоская розетка с разъемом для аккумулятора

    Штифт № Схема Цвет провода
    1 Левый поворот Желтый
    2 Сигнал заднего хода Черный
    3 Возвращение на Землю Белый
    4 Поворотник правый Зеленый
    5 Рабочие тормоза Синий
    6 Стоп-сигналы Красный
    7 Фары задние, габаритные и боковые габаритные огни Коричневый
    Кабельный ввод

    Плоские соединители соответствуют австралийскому стандарту AS4177. 5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

    ПОСМОТРЕТЬ ПРОДУКТ

    7-контактная круглая вилка и розетка EBS

    Штифт № Схема Размер кабеля АБС EBS Цвет провода
    1 Электромагнитные регулирующие клапаны (Pos +) 4,0 мм2 Красный
    2 Электроника (Pos +) 1.5 мм2 Черный
    3 Электроника (Neg-) 1,5 мм2 Желтый
    4 Электромагнитные регулирующие клапаны (Neg-) 4,0 мм2 Коричневый
    5 Предупреждающее устройство 1. 5 мм2 Белый
    6 Шина CAN (высокая) 1,5 мм2 Белый / Зеленый
    7 Шина CAN (Низкая) 1,5 мм2 Белый / Коричневый
    Кабельный ввод

    С 1 января 2015 года все новые прицепы (за исключением случаев) должны соответствовать требованиям ADR38 / 04, в которых указывается, что они имеют либо антиблокировочную тормозную систему (ABS), либо электронную тормозную систему (EBS) для автоматической регулировки тормозов.Разъемы EBS (электронная тормозная система) используются для электрического соединения тормозных систем ABS / EBS между грузовиком и прицепом для электрических систем как на 12 В, так и на 24 В. В то время как ABS имеет 5 контактов, для EBS требуются два дополнительных контакта (всего 7 контактов) для обмена данными между кабиной и прицепом для оптимизации тормозного эффекта. Вилки подключаются к розеткам с помощью стальной защелки, чтобы исключить случайное отключение. Розетки снабжены системой выталкивания вилки на случай неправильного подключения вилки.Механическая прочность и водонепроницаемость гарантируют эффективное и надежное электрическое соединение.

    ПОСМОТРЕТЬ ВСЕ

    13-контактный круглый штекер и розетка

    Штифт № Схема Цвет провода
    1 Левый поворот Желтый
    2 Задний противотуманный фонарь Синий
    3 Земля (контакты с 1 по 8) Белый
    4 Поворотник правый Зеленый
    5 Фонари задние (правые), габаритные и боковые габаритные огни Коричневый
    6 Стоп-сигналы Красный
    7 Задние фонари (L), габаритные огни и боковые габаритные огни Черный
    8 Сигнал заднего хода розовый
    9 Блок питания (Bat. +) оранжевый
    10 Источник питания (Ign, +) серый
    11 Земля (контакт 10) Белый / Черный
    12 Запасной Белый
    13 Земля (контакт 9) Белый / Красный
    Кабельный ввод

    ПОСМОТРЕТЬ ВСЕ

    15-контактный круглый штекер и розетка для тяжелых условий эксплуатации

    Штифт No. Схема Цвет провода
    1 Левый поворот Желтый
    2 Поворотник правый Зеленый
    3 Задний противотуманный фонарь Синий
    4 Земля (контакты 1-3, 5-12) Белый
    5 Задние фонари (L), габаритные огни и боковые габаритные огни Черный
    6 Фонари задние (правые), габаритные и боковые габаритные огни Коричневый
    7 Стоп-сигналы Красный
    8 Сигнал заднего хода розовый
    9 Блок питания (Bat. +) оранжевый
    10 Датчик тормозных колодок серый
    11 Пружинный тормозной дисплей Белый / Черный
    12 Подъем оси Белый / Синий
    13 Земля (контакты 14 и 15) Белый / Красный
    14 Шина CAN (высокая) Белый / Зеленый
    15 Шина CAN (Низкая) Белый / Коричневый
    Кабельный ввод

    Разъемы для тяжелых условий эксплуатации соответствуют стандарту AS4735-2003 для транспортных средств и прицепов старше 3 лет. 5 тонн.

    ПОСМОТРЕТЬ ВСЕ

    Электромонтаж прицепного устройства

    Сдача жилья занята. Вам нужен служебный прицеп недорого, а верфь поможет вам подсоединить сцепное устройство и предохранительные цепи. Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

    Но не раньше, чем вы включите фары на трейлере.Автосалон не разрешит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части вашего грузовика не имеет никакого отношения к вилке на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

    Отчаянные времена, отчаянные меры
    Электропроводка прицепа может быть простой. Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей на грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

    Но электромонтаж прицепа может оказаться непростым делом. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками.То, как вы прокладываете провода от осветительных розеток до сцепного устройства, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, есть вероятность, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

    от красного к зеленому к белому

    Начнем с основ. Большинство прицепов имеют три контура — для ходовых огней, а также левого и правого стоп-сигналов.Стоп-сигналы будут мигать для функции указателя поворота — это зависит от реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

    Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа. Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

    Это означает, что вам понадобится разъем как минимум с четырьмя контактами.Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, причем один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и именно эти стили устанавливаются производителями на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа. В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь.Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

    Внебиржевой

    Есть 7-контактный разъем на грузовике и рядный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей адаптер, который позволяет подключать и работать. Другие варианты перестановки разъемов могут быть адаптированы с помощью готовых деталей.

    Склейка

    Худший случай — у вас есть легковой или грузовой автомобиль без огней для прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий. Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля.Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота. Подключите все к разъему.

    Отдельно, но не равно

    В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей. Это нормально — пока вы не поймете, что в трейлере используется одна лампа с двумя нитями накаливания для всех трех функций. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение. В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

    Другие схемы

    Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей.Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

    Также может быть 12-вольтовая цепь для ходовых огней внутри прицепа или для зарядки аккумулятора прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при каждом работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели.Убедитесь, что провода достаточно большого диаметра, чтобы выдерживать нагрузку (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи. Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит скачки тока от перегорания проводки или сгорания предохранителя.

    Эй, Нелли

    Это приводит к концепции электрических тормозов прицепа. Они приводятся в действие контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства.Для этого требуется провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-ga. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

    Держим все вместе

    Как выполнить подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом.Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой. Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

    Когда застегиваете пуговицы, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    13-пиновый к 7-пиновому разъему переходника для прицепа евровагонки с двумя розетками Автомобильные ka-pesi Транспортировка и хранение

    13-пиновый к 7-пиновому разъему адаптера для буксировки прицепа с двумя розетками Разъем адаптера розетки: DIY & Tools.13-контактный к 7-контактному разъему переходника европейского прицепа буксировки прицепа с двумя розетками: DIY & Tools. Защищает подключенные устройства от перенапряжения во время скачков напряжения переменного тока.。 Элегантный компактный дизайн; идеально подходит для дома, офиса или путешествий。 Высококачественный огнестойкий и устойчивый к высоким температурам материал АБС。 Многофункциональная система безопасности — Обеспечивает полную защиту от короткого замыкания, перегрева, перезарядки, перегрузки по току и т.

    д.。 Наша забота — бесплатная 18-месячная гарантия и дружелюбное обслуживание клиентов。 Технические характеристики: 3 — 7 контактов (конец прицепа).。 Подходит для заводской 7-контактной вилки на большинстве грузовиков с буксирным комплектом. Позволяет буксировать практически любой прицеп.。 В комплекте один адаптер. Простой в использовании и устойчивый. Тип: адаптер для вилки прицепа。 Материал: медь, пластик。 Характеристики: Простой в использовании, Plug & Play, Универсальный, Прочный, Водонепроницаемый。 Примечания: Из-за разницы в освещении и настройках экрана цвет элемента может немного отличаться от цвета на фотографиях. Пожалуйста, позвольте небольшую разницу в размерах из-за различных измерений вручную. Упаковка Включает: x переходник для вилки прицепа。。。。

    13-контактный 7-контактный евро-прицеп буксирный караван с двумя розетками, переходник

    Галстук унисекс для головы и шеи S60 * 60CM Улыбающаяся женщина-повар Хипстер BBABYY Бандана для тети. Переключатель задней крышки Aramox, 6554V5 Переключатель открывания крышки багажника с АБС для C3 C4 206 207. Пластиковые заглушки для круглых труб Заглушки для заглушек 48 мм 40 шт. KIMISS 2Pcs Металлический пластиковый автомобильный замок для ствола Цилиндр дверного замка для 69051-35030 69052-35030, Q5 2017 Green Valley Рейлинги на крышу с замком, запираемые вперед ПРОМЫВКИ, JRL Прокладки впускного коллектора впускного коллектора подходят для скутера Goped 33cc 43cc 49cc Карманный велосипед с кошачьим глазом, XIAOSHI Little Восточный автомобильный внутренний солнцезащитный козырек с зеркалом, подходящим для HYUNDAI 2005 2006 2007 2008 2009 Sonata NF NFC Серый цвет: слева, керосин и т. Д. Spinsecure Lockable крышка бака для защиты топливных баков и предотвращения кражи, балансировщик колес мотоцикла BGS 8459.LDM Street-R Мотоцикл Мотоциклетные гонки Бронированные кожаные перчатки Черные, Автомобильный светодиодный кнопочный переключатель 4 цвета 19 мм 12V LED ВКЛ / ВЫКЛ Водонепроницаемый самоблокирующийся кнопочный переключатель с защелкой Зеленый, набор из 2 90 мм сверхмощных выхлопных зажимов U-образные зажимы для выхлопных газов U-болты для ТВ Антенна Труба.

    Leave a Reply

    Your email address will not be published.Required fields are marked *

    *
