Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

источник питания – АКБ;
коммутатор;
провода;
дополнительное реле;
катушка;
прерыватель-распределитель;
указатель тока;
резисторный элемент;
замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

мощная искра;
соответствие между образованием искры и работой силового агрегата;
отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

АКБ с многожильными кабелями большого сечения;
выключатель, подающий питание в цепь;
первичная обмотка;
прерыватель распределитель, находящийся в трамблере;
коммутаторное устройство, обеспечивающее стабильность работы;
сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

распределитель;
провода для подачи высоковольтного тока;
свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

1. Схема контактной СЗ

2. Схема безконтактной СЗ ГАЗ-53 с коммутатором

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
Могут подгореть контакты бегунка трамблера.
Пробой свечей.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Заключение

Следует выполнять настройку зажигания до тех пор, пока при значительной нагрузке на силовой агрегат двигателя будет появляться лишь небольшая детонация. Если выставлено раннее зажигание, это грозит пробоем прокладки ГБЦ и прогоранием клапанов и поршней. Если искра проскакивает позже, то увеличивается расход горючего, и возможен перегрев мотора. Точная установка выполняется с помощью стробоскопа.

Загрузка …

Видео «Настройка зажигания по лампочке»

Как выставить зажигание по лампочке, демонстрирует следующий ролик (автор видео — Наиль Порошин).

как выставить по меткам, видео установки привода трамблера

Система зажигания играет важную роль для ДВС. От бесперебойной работы СЗ зависит своевременность и мощность образования искры и качественное сгорание топливно-горючей смеси. Как настроить правильно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее основные неисправности – говорится в данной статье.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

источник питания – АКБ;
коммутатор;
провода;
дополнительное реле;
катушка;
прерыватель-распределитель;
указатель тока;
резисторный элемент;
замок зажигания (выключатель).

Для нормальной работы ДВС необходимо выполнение следующих условий:

мощная искра;
соответствие между образованием искры и работой силового агрегата;
отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

АКБ с многожильными кабелями большого сечения;
выключатель, подающий питание в цепь;
первичная обмотка;
прерыватель распределитель, находящийся в трамблере;
коммутаторное устройство, обеспечивающее стабильность работы;
сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

распределитель;
провода для подачи высоковольтного тока;
свечи.

Фотогалерея

1. Схема контактной СЗ 2. Схема безконтактной СЗ ГАЗ-53 с коммутатором

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Возможные неисправности СЗ: признаки и причины

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
Могут подгореть контакты бегунка трамблера.
Пробой свечей.

Инструкция по настройке зажигания

Установка выполняется по меткам следующим образом:

Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Выполняется проверка на неработающем моторе:

Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Заключение

Видео «Настройка зажигания по лампочке»

Как выставить зажигание по лампочке, демонстрирует следующий ролик (автор видео — Наиль Порошин).

Понравилась статья? Поделиться с друзьями:

Порядок зажигания на ГАЗ-53, установка и регулировка СЗ своими руками

Каждый автолюбитель знает, что система зажигания в любом авто нужна для воспламенения горючей смеси в моторе. Не исключением являются и грузовые автомобили ГАЗ. В этой статье мы предлагаем узнать, какой порядок зажигания ГАЗ-53, с какими неисправностями может столкнуться автолюбитель и как производится его настройка.

Содержание

[ Раскрыть]

[ Скрыть]

Основные элементы системы

Чтобы знать, как правильно происходит регулировка и настройка системы, рекомендуем в первую очередь ознакомиться с устройством. Грузовики ГАЗ-53 оснащаются бесконтактной СЗ.

Такая БСЗ является батарейной, поскольку в ней содержатся источники тока, в частности, речь идет о:

батарее АКБ;
самой катушке;
коммутаторном устройстве;
прерывателе-распределителе;
свечи;
элементе резисторе;
выключатель СЗ.

Тюнингованный грузовик ГАЗ-53

Любая СЗ грузовика ГАЗ включает в себя две цепи: высоко- и низковольтную.

Основные составляющие низковольтной сети такие:

Аккумулятор на 12 вольт.
Кабеля АКБ с клеммами. Данные кабеля являются многожильными и характеризуются большим сечением.
Непосредственно замок, выполняющий функцию подачи питания на цепь.
Бесконтактная схема на ГАЗ оснащается прибором прерывателя распределителя зажигания, монтируемым в трамблере. В том случае, если система будет контактной, то функцию данного компонента исполняет шкив трамблера, а также контакты. Кроме того, вместо прерывателя иногда монтируется датчик Холла.
Коммутатор, предназначенный для обеспечения стабильного функционирования силового агрегата.
Сопротивление, предназначенное для обеспечения нормального запуска мотора и разгрузки работы катушки зажигания ГАЗ при работе силового агрегата на высоких оборотах. Благодаря этому компоненту катушка не может перегреваться.
Первичная обмотка.

Что касается вторичного участка, то в его состав входят такие компоненты:

вторичная обмотка;
распределительный элемент, в состав которого входят шкив, крышка, а также бегунок;
высоковольтные провода, передающие сигнал на свечки;
свечки.

При активации замка на первичном участке в конструкции прерывателя начинает образовываться магнитное поле. Когда вал трамблера крутится, то на данном участке цепи ток прерывается, соответственно, образованное поле пропадает. В это время в обмотке вторичной цепи начинает появляться сигнал, который впоследствии расходится по цилиндрам.

Электросхема СЗ транспортного средства ГАЗ-53

Поломки системы

По каким причинам происходят сбои в работе устройства:

Поломки коммутатора, который либо ломается, либо очень греется. Такая поломка считается «болезнью» для данных машин, об этом пишут водители в своих отзывах. Из-за перегрева перестает подаваться искра, а это приводит к тому, что мотор завести не получается. Только когда коммутатор остынет, мотор можно будет завести.
Пробивающиеся высоковольтники. В том случае, если кабель плохо установленный в крышке, силовой агрегат может функционировать некорректно. Если осмотреть ДВС в темноте, можно увидеть пробивающий кабель за счет появления искр.
Проблемы в функционировании прерывателя-распределителя, в частности, речь идет о подгорании его крышки. Следует отметить, что этот компонент конструкции иногда подгорает в том месте, где установлен уголь с пружиной. При проверке желательно обратить внимание состояние крышки 0 любые трещины и повреждения должны отсутствовать.
Еще одной проблемой является подгорание контактов бегунка на трамблере.
Проблемы в работе диафрагмы на вакуумном регуляторе — она может пропускать. Из-за этого мощность двигателя будет снижена, а если вы нажмете резко на газ, то машина как бы начнет «захлебываться».
Перегревается непосредственно катушки. Такой тип поломки, как правило, свидетельствует о неработоспособностью катушки, иногда это может быть связано с коммутатором.
Выход из строя свечей.

Распределительный элемент для ГАЗ-53

Самостоятельная регулировка

Если зажигание позднее, проблему можно решить своими силами. Чтобы произвести регулировку привода распределителя необходимо правильно установить и выставить метки.

Установка привода осуществляется следующим образом:

Для начала следует устанавливать поршень первого цилиндра в верхнюю мертвую точку. Коленвал проворачивается до того времени, пока не будут совмещены метки на его шкиве с меткой верхней точки.
После коленвал проворачивается до того момента, когда метки на шкиве не будут совмещены с меткой 9 на указателе.
Далее, следует ослабить винт фиксации верхней пластины корректора к прерывателю. Необходимо осуществить подключение контрольной лампы к клемме прерывателя и масса. Зажигание активируется, после чего корпус прерывателя проворачивается против стрелки часовой до тех пор, пока лампа не начнет гореть
Далее, необходимо затянуть винт фиксации прерывателя и поставить ротор с крышкой. На участке пластины ротора подключается провод к свече первого цилиндра. Все остальные кабеля необходимо подключить к свечам по стрелке часов, при этом соблюдая порядок функционирования самих цилиндров. То есть первый, пятый, четвертый, второй, шестой, третий, седьмой и восьмой. Выставляя правильно зажигание, следует провернуть коленвал таким образом, чтобы метка на его валу не доходила до центральной метки на самом указателе ВМТ (автор видео — Наиль Порошин).

Часто бывает такое, что даже после проведения регулировки электронной СЗ мотор все равно перегревается. Силовой агрегат теряет тягу, начинает возрастать расход бензина, могут иметь место перебои в работе двигателя.

Проблему позволяет решить регулировка угла системы при запущенном ДВС:

Когда силовой агрегат работает на холостых оборотах, нужно добраться до винта фиксации трамблера. С помощью гаечного ключа на 10 его ослабить.
Затем несильно провернуть трамблер в направлении против часовой стрелки. Винт следует зафиксировать.
Нажимая на педаль газа, проверьте приемистость силового агрегата. Если услышите, что силовой агрегат стал детонировать, то есть появился звон, трамблер отодвиньте назад. Практическим методом нужно выставить требуемый угол.
После этого работу силового агрегата необходимо проверить во время езды. Если мотор стал работать в нормальном режиме, можно считать, что процесс регулировки успешно завершен.

Загрузка …

Видео «Установка привода трамблера на ГАЗ»

Газ 3307 регулировка зажигания

как выставить по меткам, видео установки привода трамблера

Система зажигания играет важную роль для ДВС. От бесперебойной работы СЗ зависит своевременность и мощность образования искры и качественное сгорание топливно-горючей смеси. Как настроить правильно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее основные неисправности – говорится в данной статье.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

источник питания – АКБ;
коммутатор;
провода;
дополнительное реле;
катушка;
прерыватель-распределитель;
указатель тока;
резисторный элемент;
замок зажигания (выключатель).

Для нормальной работы ДВС необходимо выполнение следующих условий:

мощная искра;
соответствие между образованием искры и работой силового агрегата;
отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

АКБ с многожильными кабелями большого сечения;
выключатель, подающий питание в цепь;
первичная обмотка;
прерыватель распределитель, находящийся в трамблере;
коммутаторное устройство, обеспечивающее стабильность работы;
сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

распределитель;
провода для подачи высоковольтного тока;
свечи.

Фотогалерея

1. Схема контактной СЗ 2. Схема безконтактной СЗ ГАЗ-53 с коммутатором

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Возможные неисправности СЗ: признаки и причины

Можно назвать следующие причины н

autocentrum.ru

Как правильно выставить зажигание на газ 3307. Установка зажигания

{ФАЙЛ=gaz66gaz53a.php}

Рис 142. Прерыватель-распределитель Р13-В в разобранном виде:
1 — крышка; 2 — ротор; 3 — стойка неподвижного контакта; 4 — рычаг с подушкой; 5 — контакты; 6 — фильц с запасом смазки; 7 — неподвижный диск; 8 — кулачок с втулкой и пластиной; 9 — вал; 10 — грузик; 11 — пластина грузиков; 12 — пружина; 13 — корпус; 14 — защёлка; 15 — подшипник; 16 — пластина октан-корректора; 17 — втулка; 18 — штифт; 19 — гайка октан-корректора; 20 — маслёнка; 21 — вакуумный регулятор; 22 — пружина; 23 — штуцер; 24 — тяга; 25 — запорная пружина; 26 — конденсатор.

На автомобилях ГАЗ-53А и ГАЗ-66 применяется прерыватель-распределитель Р13-В (рис. 142), а на автомобиле ГАЗ-66-03 Р105. Валик прерывателя-распределителя приводится во вращение через шестерню от распределительного вала, который вращается по часовой стрелке (если смотреть со стороны крышки).
Прерыватель — распределитель имеет центробежный и вакуумный регуляторы опережения зажигания.
Центробежный регулятор опережения зажигания.
Угол опережения зажигания при работе центробежного регулятора изменяется в зависимости от числа оборотов валика прерывателя-распределителя.
Несоответствие углов опережения зажигания числу оборотов валика прерывателя-распределителя обычно бывает связано с заеданием грузиков центробежного регулятора или с ослаблением их пружин вызывает детонацию, снижение мощности двигателя, а также увеличение расхода топлива.

Вакуумный регулятор опережения зажигания. Характеристика работы вакуумного регулятора опережения зажигания:

Отказ в работе вакуумного регулятора или нарушение нормальной работы его вызывает увеличение расхода топлива, особенно при езде с неполной нагрузкой.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРЕРЫВАТЕЛЯ-РАСПРЕДЕЛИТЕЛЯ

Прерыватель-распределитель надо периодически смазывать, проверять и регулировать зазор между контактами прерывателя, следить за состоянием деталей распределителя и их чистотой.
Слабо закрепленный прерыватель-распределитель (может быть повернут усилием руки) нужно надёжно закрепить гайкой крепления и затянуть гайкой октан-корректора, предварительно проверив правильность установки зажигания и, если необходимо, установить зажигание. Крышку прерывателя-распределителя тщательно обтереть снаружи и изнутри тканью, смоченной в чистом бензине.
Внимательно проверить, нет ли в крышке и роторе трещин или следов пробоя искрой и значительного обгорания или коррозии электродов крышки в токоразносной пластины ротора.
Обгорание торцовых поверхностей токоразносной пластины ротора и электродов крышки указывает на чрезмерно большой радиальный зазор между токоразносной пластиной и электродами. Крышку или ротор в этом случае надо заменить.

Если крышка или ротор не имеют следов повреждения, тщательно зачистить (протереть) обгоревшие места электродов крышки и пластины ротора тканью, слегка смоченной в чистом бензине или в рафинированном четыреххлористом углероде.
Зачищать указанные места напильником нельзя, так как это приводит к увеличению зазоров между токоразносной пластиной ротора и электродами крышки и к перебоям в зажигании.
Провода высокого напряжения должны быть плотно вставлены в гнезда крышки.
Обгорание и коррозия на внутренней поверхности электрода (в гнездах крышки) свидетельствуют о том, что провод не доходит до электрода или плохо удерживается в гнезде пружинным контактным наконечником. В этом случае зачистить пружинный наконечник и до отказа вставить его в гнездо. Если провод слабо держится в гнезде, развести лепестки пружинного наконечника.
Следует учесть, что возникновение дополнительного искрового промежутка в цепи высокого напряжения в результате неплотной посадки проводов высокого напряжения в гнездах крышки может привести к выгоранию пластмассы крышки, к отказу в работе катушки зажигания, а также к нарушению
нормальной работы двигателя. Внутреннюю поверхность прерывателя-распределителя при необходимости продувать сжатым воздухом. Периодически проверять и подтягивать крепление трубопровода вакуумного регулятора прерывателя-распределителя.
Проверить, нет ли заедания, центральный контакт должен свободно перемещаться в гнезде крышки.
При смазке прерывателя-распределителя соблюдать осторожность, чтобы масло не попало на контакты прерывателя, так как попадание масла в значительной степени усиливает подгорание контактов и сокращает срок их службы. Если масло или грязь попали на контакты прерывателя, нужно обязательно протереть контакты замшей, смоченной в чистом бензине.
Контакты зачищать только, если их состояние вызывает перебои в работе системы зажигания и не чаще, чем через 12000 км пробега автомобиля. При зачистке контактов удалить бугорок на одном из них и несколько сгладить поверхность другого, на котором образуется углубление (кратер).
Это углубление не рекомендуется выводить полностью. Контакты зачищать абразивным чистым инструментом.
Чтобы поверхности контактов были строго параллельны, рекомендуется при зачистке нажимать пальцем на рычажок.
Нельзя зачищать контакты наждачной шкуркой, надфилем и монетой. Во время эксплуатации допускается чистка (засветление) контактов при помощи пластинки, установленной на щупе, который придается к автомобилю. После зачистки контактов обдуть панель прерывателя воздухом, протереть контакты замшей, слегка смоченной в чистом бензине, и установить нормальный зазор между контактами.
При значительном обгорании или износе контактов прерывателя заменить стойку и рычажок прерывателя.
Ненормальный зазор между контактами прерывателя, наличие подгорания или загрязнения поверхности контактов вызывает перебои в работе системы зажигания и затрудняют пуск двигателя, особенно в холодное время года.
Условием длительной и надёжной работы прерывателя является параллельность контактов и хорошее прилегание их друг к другу по всей поверхности. Следует помнить, что вольфрамовые контакты прерывателя имеют небольшую толщину, и поэтому частая зачистка их неизбежно приводит к сокращению срока службы контактов.
Проверить натяжение пружины рычажка прерывателя.
Периодически рекомендуется снимать прерыватель-распределитель и на стенде типа СПЗ-6 треста ГАРО проверять работу прерывателя-распределителя, центробежного и вакуумного регуляторов.
При отсутствии стенда проверить центробежный регулятор на отсутствие заедания. Наиболее просто это можно сделать, проверив, свободно ли возвращается в исходное положение ротор прерывателя-распределителя, если его повернуть рукой относительно неподвижного валика, а затем отпустить.
Прерыватель-распределитель с неисправными регуляторами подлежит ремонту или замене. Ремонт регуляторов заключается в смене изношенных или неисправных деталей с обязательной после этого регулировкой, обеспечивающей соответствие характеристик регуляторов значениям, указанным выше.
Центробежный регулятор регулируют изменением натяжения пружин 12 грузиков (см. рис. 142) за счет подгибания стоек, на которых он закреплен.
Вакуумный регулятор регулируют изменением числа регулировочных шайб, помещенных между пружиной и гайкой корпуса автомата.
Регулировка зазора между контактами прерывателя и установка зажигания. Надежность работы системы зажигания прежде всего зависит от зазора между контактами прерывателя и от чистоты контактов.
Для регулировки зазора между контактами прерывателя необходимо:

освободить пружинные держатели и снять крышку прерывателя-распределителя, а у экранированного прерывателя-распределителя предварительно снять экран;
вращая пусковой рукояткой коленчатый вал двигателя, установить кулачок так, чтобы между контактами был максимальный зазор;
проверить щупом зазор между контактами. Щуп должен входить в зазор, не отжимая рычажка. Зазор должен быть в пределах 0,30 — 0,40 мм. Если зазор больше или меньше указанного, надо ослабить стопорный винт крепления стойки неподвижного контакта и, вращая регулировочный эксцентриковый винт, установить нормальный зазор;
завернуть стопорный винт и вторично проверить зазор между контактами. При проверке прерывателя-распределителя на стенде вместо замера за

truck-hyundai.ru

Как настроить зажигание на газ 3307. Установка системы зажигания. Установка и регулировка зажигания

Инструкция по настройке зажигания. Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание.

Система зажигания ГАЗ-53, ГАЗ-3307 — батарейная, бесконтактная транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора, коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения. Установка выполняется по меткам следующим образом: 1 . Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала. 2 . Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.

3 . Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю. 4 . Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться. 5 . Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

www.neftyanic.ru

Паук и порядок работы цилиндров V8 — ГАЗ-66, 4.3 л., 1984 года на DRIVE2

При установке зажигания с холостой искрой и высокой энергией добиться от мотора нормальной работы не удалось. Он стрелял, бабахал. Вообщем смесь воспламенялась в том цилиндре, где этого быть не должно. При изучении этого вопроса наткнулся на то, что в фазах 8-ми цилиндров наблюдаются явные неравномерности и аномалии.
Но об этом позже…
Сначала немного истории.
В середине 50-ых годов проектировался полностью с нуля двигатель V8! Предназначался он для автомобиля ГАЗ 13 (Чайка). Двигатель имел достаточно прогрессивную по тем годам конструкцию и технологию изготовления, а именно блок цилиндров, головок, впускной коллектор, и поршни были выполнены из алюминиевого сплава ! Отливка осуществлялась под давлением. Редчайшее по тем временам техническое решение! С этим двигателем страна шла впереди планеты всей. Кстати сказать и для страны этот двигатель стал ПЕРВЫМ ДВИГАТЕЛЕМ с алюминиевым блоком.
(У пиндосов алюминиевые моторы стали появляться в начале шестидесятых годов, но особого распространения в то время они не получили). Ох уж этот патриотизм… Отвлекся. Дак о чем я.
Если вкратце, то это был классический V8 с распредвалом в развале блока, штанговым приводом клапанов и 2-я клапанами на цилиндр. Диаметр цилиндра составлял 100мм, а ход поршня – 88мм. Благодаря этому мотор развивал момент в 410Н/м и мощность 195л.с. Несмотря на степень сжатия 8,5 единиц, двигатель питался бензином А-76, а всё потому-что бензин в те далёкие времена был этилированный, и даже при таком сжатии 76-й сгорал без детонации. Кто то может еще помнит надписи на бензобаках «ЭТИЛ-ЯД!» 🙂
Вообщем порядок работы двигателя был 1-5-4-2-6-3-7-8.
Ну так уж решили конструктора и думаю обосновано. Не единственно возможное решение конечно, но порядок работы запоминаем. Порядку работы двигателя наверное надо посвятить еще одну запись в БЖ. Таких моторов было выпущено ровно 2000 штук.
Чуть позже появляется на свет дефорсированный вариант этого же двигателя под обозначением ЗМЗ-41 устанавливался он на БРДМ-2, а созданные на его базе версии с уменьшенным рабочим объёмом до сих пор используются на грузовиках ГАЗ (ЗМЗ-53, −511, −523) и автобусах ПАЗ (ЗМЗ-523). Вот. Но порядок работы цилиндров у них у всех сохранился.
Ну вот вкратце как то так. А еще были догонялки. Про них можно почитать здесь: www.drive2.ru/communities…5/blog/288230376151778439

А теперь вернемся собственно к порядку работы двигателя.
Если за угол в 0* принять ВМТ 1го цилиндра в конце такта сжатия то там отчетливо видно следующее:

На 90* происходит одновременно выпуск 7-го и 8-го цилиндров
На 270* происходит одновременно впуск 7-го и 8-го цилиндров через левый диффузор карбюратора
На 450* происходит одновременно выпуск 2-го и 4-го цилиндров
На 630* происходит одновременно впуск 2-го и 4-го цилиндров через правый диффузор карбюратора
И если с выпуском как то более менее решаемо и не так значительно, то с впуском дела обстоят совсем плохо!
Вот и думаю, да как же так! Как конструкторы — разработчики могли допустить такую грубейшую ошибку в работе двигателя. Как можно сосать одновременно через одну дырку карбюратора двум горшкам. Я был в недоумении и шоке одновременно. Начал изучать этот вопрос. А оказалось вот что!
Конструировался мотор с другим впускным коллектором. Назывался он двухуровневым. И там каналы проходя друг под другом, хитрым образом переплетаясь не создавали такой непонятной картины.
Но в 80-ых годах нашелся умник (коленвал ему в зад!), который решил упростить отливку паука. Вот так и появилось на свет это убожество.
Надо что-то делать с этим неправильным пауком!
Предлагаю рассмотреть три варианта изготовления пауков.

Удалить перегородку под карбюратором и объединить тем самым все каналы и диффузоры карбюратора в кучу. Этот паук будет самый простой в изготовлении, иметь одинаковые длины впускных каналов, но трудно сказать, как он себя поведет. Мне пока непонятно. Но думаю — это самый худший вариант.
У этого паука будет равномерно (по очереди) распределен такт впуска по диффузорам карбюратора, но разная длинна впускных каналов. Паук имеет два уровня впускных каналов в горизонтальной плоскости. Сложнее в изготовлении предыдущего. На мой взгляд этот вариант уже лучше.
У этого паука будет равномерно распределен такт впуска по диффузорам, одинаковая длинна впускных каналов. Паук имеет три уровня впускных каналов в горизонтальной плоскости.
Самый сложный в изготовлении, но самый лучший по всем характеристикам.
Прошу извинить за такие калякули.
Жду Ваших мнений…

www.drive2.ru

Привод трамблера ЗмЗ-511

Трамблер Газ-3307 и Газ-53!

Установка привода трамблера на грузовиках семейства Газ с бензиновым двигателем ЗмЗ-511!

Здравствуйте Уважаемые друзья! Опять же после моих наблюдений с помощью яндекс-метрики, замечательного инструмента, для veb-мастера, я сделал для себя одно замещение.

Давно я уже встречаю, в яндекс-метрики, в поисковых фразах, одну похожую фразу: Привод трамблера Газ-53, установка привода трамблера, как правильно установить привод трамблера и т.д. и т.п. Фразы похожие и суть у них одна и та же. Ну что же, давайте мы с Вами сегодня, раз и навсегда, разберемся как же все таки правильно установить привод трамблера на грузовиках семейства Газ с бензиновым двигателем ЗмЗ-511 и модификации.

И так прежде всего, я думаю нужно познакомится, так сказать, поближе с приводом трамблера. Что же он из себя представляет, что в него входит, какие функции он выполняет. Я тут выложу картинку думаю разберетесь.

Рис. 1

Привод распределителя зажигания (трамблера) и масляного насоса двигателя ЗМЗ-511 грузовиков семейства Газ: 1 — корпус привода, 2 — валик привода, 3 и 4 — упорные шайбы, 5 — ведомая шестерня привода, 6 — пружинное кольцо, 7 — стопорное кольцо, 8 — валик привода масляного насоса, 9 — штифт.

Я думаю Вы поняли что из себя представляет привод трамблера двигателей ЗмЗ-511 и модификации. Если вдруг кто не знает, у привода трамблера, две функции:

Первая это конечно же вращение ротора распределителя зажигания (трамблера), а в последствии и бегунка.
Вторая вращение масляного насоса двигателя.

Сам же, привод трамблера, приводится в действие, то есть вращается, от распределительного вала двигателя, с помощью ведомой шестерни привода-5, показанный на Рис-1.

И так мы с Вами разобрались из чего состоит привод, Рис-1, как приводится в действие, то есть вращается, какие функции выполняет. Теперь же нам с Вами нужно его правильно установить на место. Бывают такие моменты что приходится его снимать, раз мы сняли его то нужно установить на место.

При установке привод трамблера не чего сложного нет, главное делайте в точности как я буду описывать и все будет нормально.

Первую очередь нужно установить поршень первого цилиндра в ВМТ (Верхняя Мертвая Точка) и именно в такте сжатия, это важно. Как это сделать прочтите вот на этой странице, там все есть.

Второе берем распределитель зажигания (трамблер) ЗмЗ-511 и устанавливаем его в привод трамблера. Он ставится только в одном положение его не как не спутать. И еще прежде чем поставить на место привод трамблера нужно будет снять масляной насос, просто при установленном на место насосе, очень проблематично установить привод трамблера. Почему это сложно сделать сегодня не об этом речь, просто снимите его это не так трудно. Насос прикручен всего лишь на две гайки м10 под ключ 17мм.

Можете сначала попробовать поставить на место привод трамблера, без трамблера. Привод ставится на двигатель именно так как показано на фото ниже. То есть выступ с резьбовым отверстием, под болт м6, для крепления трамблера, должен смотреть назад по ходу автомобиля.

Попробовали, если все получается то продолжим. Поставили на место привод это еще не значит что все можно воткнуть трамблер и поехали. Конечно же профессионалы поставят его и без трамблера, но мы же с Вами пока учимся только. И попробовали поставить привод без трамблера, так сказать потренировались, а теперь по настоящему поставим. Лучше в идеале ставить привод в паре с трамблером, по крайней мере я так делаю и Вам советую.

И так как выше я уже писал берем распределитель зажигания (трамблер) ЗмЗ-511 и устанавливаем его в привод трамблера. Совмещаем метки как показано на фото ниже.

Вот теперь устанавливаем привод распределителя зажигания, в паре с трамблером, на место и не забывайте что выступ с резьбовым отверстием, под болт м6, для крепления трамблера, должен смотреть назад по ходу автомобиля и метки на трамблере должны совпасть, как я уже писал выше. При совмещении меток поставьте на место бегунок и надавите на него против часовой стрелке, для удаления зазора, это важно, а то у Вас зажигание будет не правильно. Должно получится, при условии что Вы все сделали правильно, вот так как показано на фото ниже.

Теперь же нам с Вами осталось поставить на место масляной насос и все. Если вдруг Вы переворачивали насос верх дном и выливали масло, то обязательно залейте масло в насос, а то могут быть проблемы. При установке насоса важно что бы совпали шестигранник привода трамблера с установочным гнездом на насосе. Для этого лучше попросить кого нибудь на помощь, если есть такая возможность, что бы он крутил тихонько за рукоятку (кривой стартер, горбач) двигатель когда Вы будете ставить на место насос.

Можно и одному справится при установке насоса одной рукой, с помощью маленькой монтировки, прокручивать двигатель за моховик, при условии что снят сухой картер сцепления. Можно и вовсе на глаз ловить момент, просто посмотрите с низу, при снятом насосе, в каком положений стоит шестигранник привода трамблера, в таком положений и ставьте установочное гнездо насоса под шестигранник, я лично так делаю, это не сложно, думаю у Вас тоже получится. Вот тут я выложил фото думаю поймете че к чему.

Пропало давление в двигателе!

Резкое падение давления в двигателе ЗмЗ-511 у грузовиков ГАЗ-3307 и ГАЗ-53 и модификации!

Уважаемые Друзья! Вспомнил, что кое что забыл рассказать про привод распределителя зажигания (трамблера) двигателя ЗмЗ-511. Ни с того ни с чего вот сегодня пришло в голову. Был, у меня лично, случай. Куда то ехал на Газончике и вдруг резко пропало давление, стрелка указателя давления масла упала на ноль, аварийная лампочка давления масла загорелась.

Я, естественно, сразу заглушил двигатель, сначала то не в понятках, чего может быть? Первым делом конечно же проверил уровень масла в двигателе все в норме. Посмотрел под двигателем нет ли где нибудь подтеков масла, нет, все в норме. Проверил провода идущие на датчики масла, аварийный и контрольный, тоже все в норме. После этого, то есть после всех проверок, я действительно был не в понятках. Потом резко в голову ударило, привод, то есть привод распределителя зажигания (трамблера). Если Вы не забыли, в статье выше, я писал, что у привода трамблера две функции:

Первая это конечно же вращение ротора распределителя зажигания (трамблера), а в последствии и бегунка.
Вторая вращение масляного насоса двигателя.

В чем у меня была причина я узнал когда снял привод трамблера. Просто оборвала штифт-9 указанный на рис-1. Этот штифт держит шестигранник, который вращает масляный насос двигателя. Если его оборвет, то есть штифт-9; рис-1 не будет вращаться шестигранник, а в последствий и масляный насос. Тут я сделал фото и указал где стоит этот штифт думаю все поймете. Спасибо за внимание!

Думаю на этом можно заканчивать. Надеюсь Вам что нибудь то поможет из этой статьи.

Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

gaz3307.ru

Регулировка клапанов Газ 3307 и Газ 53

Регулировка клапанов Газ 3307 и Газ 53!

Регулировка клапанов двигателя ЗМЗ 511 и модификации!

Здравствуйте Уважаемые друзья! Сегодня мы научимся регулировать клапана. Вернее будет сказать правильно научимся регулировать клапана. Я буду описывать как сам делаю регулировку клапанов на двигателях Змз 511. Вообще то, регулировка клапанов: где они регулируются обычным способом ( я имею ввиду под понятием «обычный способ» ключ, отвертку и щуп) будь то Газончик, будь то Зил или двигатель л/а, да хоть дизельный двигатель.

Клапана регулируются примерно одинаково, надо просто соблюсти на сколько градусов крутить коленвал или распредвал. И обязательно величину зазора, для каждого двигателя свои параметры. (Есть разница даже между впускными и выпускными клапанами, но это не так критично).
Не могу еще не сказать что есть еще двигателя где зазоры клапанов регулируются не щупом, а так называемыми пятаками:

то есть величина нужного размера зазора подгоняется толщиной подходящего пятаки. Пятаки, как я думаю Вы догадались, бывают разной толщины и толщина у них меряется с помощью микрометра-микронами. Так то на них размеры выжжены лазером, но бывает такое что размер не видно, протерт, вот тут и приходит на помощь микрометр.
Такой способ регулировки пока на наших отечественных грузовиках не встречается (про иномарки не берусь говорить не знаю). А вот на л/а такой способ уже давнооо применяется как первые переднеприводные ВАЗы начели выпускать с тех пор и посей день применяется.
Еще есть один вид двигателей, где вмешательство наше не требуется, то есть клапана регулировать не нужно. Зазоры на клапанах регулирует специальный гидрокомпенсатор, вернее зазора нет он компенсируется специальным гидрокомпенсатором.

Правильная работа гидрокомпенсаторов зависит непосредственно от давления масла в двигателе. Но это отдельная тема как нибудь про это напишу, но не сегодня и так не много отвлекся от темы.

Регулировка клапанов на двигателе ЗМЗ 511!

Первый способ!

И так как я уже говорил буду описывать как сам регулирую. Пока не каких проблем и жалоб не было.

В первую очередь нужно вскрыть клапанную крышку и снять коромысла.

А зачем снимать спросите Вы, затем что бы проверить нет ли выработки на коромыслах. Если у двигателя уже много моточасов то выработки на коромыслах не избежать. На каком месте появляется выработка я указал стрелочкой на картинке

Плоскость которая указана на картинке должна быть именно такой. Если же есть выработка то нужно от нее избавится. Нужно коромысла зажать на тиски и плоским напильником (рашпилем) довести до такого состояния чтобы не было не каких выработок. Иначе удачи не видать :). И так с каждым коромыслом. При этом не обязательно снимать коромысла с оси коромысел, как показано на картинке, можно выровнять, то есть избавится от выработки и в собранном виде.

И так мы выровняли коромысла избавились от выработки теперь установите на место коромысла и продолжим.

Теперь снимаем крышку распределителя зажигания (трамблера). Можно вообще, крышку трамблера со свечными проводами, убрать в сторону чтобы не путались под ногами:). Если Вы вдруг боитесь запутаться, с порядком присоединения проводов высокого напряжения от трамблера к свечам, то можете почитать, тут все есть. Так что убирайте, провода с крышкой трамблера, смело в сторону, мешаться только будут.

Установка в ВМТ поршень первого цилиндра.

А теперь нам нужно выставить на ВМТ (Верхнюю Мертвую Точку) поршень первого цилиндра и именно в такте сжатия. А как нам быстренько узнать именно такт сжатия или нет. Вставляем рукоятку для ручного пуска, или как он там по научному называется (где то он горбач , а где то кривой, думаю Вы поняли о чем я ). И крутим до того момента пока не совпадут метки на шкиве коленчатого вала и в передней крышке двигателя:

А-это метка на передней крышке двигателя, В-соответственно это метка на шкиве коленчатого вала. Тем самым мы с Вами выставили поршень первого цилиндра ВМТ.

И так когда совпали эти метки это еще не значит что можно приступать к регулировке, нам еще нужно убедиться что в первом цилиндре именно такт сжатия. Есть простых два способа:

Нужно открутить свечу с первого цилиндра вставить вместо свечи какой нибудь пыж желательно резиновый. И крутить ручкой до совпадения меток и именно в момент совпадения меток в такте сжатие пыж вылетит, то есть сжатием его просто выдует. И это будет именно такт сжатия.
Можно еще вторым способом, более быстрый чем вышеуказанный, проверить такт сжатия. После совпадение меток на шкиве и передней крышке, бегунок трамблера должен смотреть назад по ходу автомобиля. Это будет соответствовать тому что подается искра на первый цилиндр двигателя. А искра подается именно в такт сжатия(Если бегунок смотрит вперед это будет сжатие в 6 цилиндре). ТО есть повторю еще раз: когда крутите рукояткой двигатель бегунок тоже крутится. При совпадении меток А и В бегунок должен смотреть назад своей контактной, медной пластиной (назад по ходу авто).

Вот теперь мы с Вами определили ВМТ и такт сжатия в первом цилиндре и можно смело регулировать клапана. Зазоры в клапанах ставьте 0.30 мм и не ошибетесь. 0.30 щуп должен ходить с небольшим усилием , а 0.25 проходить легко вот тогда у Вас будет отличный зазор поверьте всегда так делаю и Вам рекомендую. И так после регулировки в первом цилиндре крутим двигатель на 90° то есть на четверть оборота и регулируем в пятом цилиндре и так далее и т.п. Вот порядок: 1-5-4-2-6-3-7-8 .

Регулировка клапанов на двигателе ЗМЗ 511!

Второй способ!

Еще не могу Вам сказать, что есть еще один способ регулировки клапанов. Это «регулировка в два оборота» как это понять? Да очень просто:

1. Сначала все также выставляете поршень первого цилиндра в ВМТ и именно в такте сжатия. Потом регулируете следующие клапана:

Впускные клапана 1,3,7 и 8 цилиндра;
Выпускные клапана 1, 2, 4 и 5 цилиндра.

2. Остальные клапана регулируете после того как повернете коленчатый вал на 360 гpaдycoв, то есть на один оборот. И на этом все.

Главное помните: клапана нужно регулировать на холодном двигателе или не раньше трех часов после того как заглушили. А в летние и жаркие дни и того больше. Но если Ваш автомобиль стоит на улице и Вы регулируете в зимний период, надо завести двигатель и дать поработать, некоторое время, минут 4-5 вполне будет достаточно, но не более.

Абсолютно на холодном двигателе делать регулировку клапанов тоже не рекомендуется особенно в зимний период.

Регулировка клапанов Газ-66 на двигателе ЗМЗ 511!

При регулировке клапанов Газ-66 с двигателем Змз-511, не какой разницы нет, все также как и при регулировка клапанов на Газ-3307 и Газ-53 с двигателем ЗМЗ 511.

Но есть один момент. Просто есть разница в расположений меток на шкиве и передней крышке двигателе. Вот на Газ-66 как раз таки метки расположены не на шкиве и крышке, а сзади на маховике и кожухе (задней балке) двигателя. Все остальное точно так же как на Газ-3307 и Газ-53. Вот тут я сделал кое какой снимок, вдруг если кто не знает. Откроете соответствующий лючок, на задней балке двигателя, и увидите метку и стрелку на снимке все видно.

Порядок работы цилиндров можете посмотреть вот тут вдруг если боитесь ошибиться.

Ну что же я на этом заканчивая мы с Вами сегодня отрегулировали клапана на ЗМЗ 511.

gaz3307.ru

Установка и регулировка системы зажигания ГАЗ-52

Система зажигания является основной частью электрооборудования автомобиля и отвечает за своевременное появление искры в цилиндрах двигателя. ГАЗ-52 в заводском варианте оборудован батарейной контактной системой электрозажигания и имеет стандартное для большинства автомобилей устройство. Для обеспечения корректной работы силового агрегата автомобиля необходимо производить периодическое обслуживание данной системы и выполнять регламентные замены основных ее элементов.

Вернуться к оглавлению

Основные составляющие системы

Для выполнения своей основной функции, то есть появления поджигающей топливную смесь в цилиндре двигателя искры, система зажигания ГАЗ-52 в своем составе имеет следующие основные элементы:

Схема устройства системы зажигания ГАЗ-52

Аккумулятор. Является основным элементом для подачи электроэнергии в первичную сеть электрозажигания, для питания которой необходимы токи низких частот. При работающем двигателе энергия обеспечивается параллельно и генератором автомобиля.
Катушку зажигания типа Б-115В-01. Имеет устройство импульсного трансформатора, задача которого преобразовать токи низкого напряжения в высоковольтные импульсы, отвечающие за создание искры на свече. Имеет в своем составе два контура напряжения: первичный (низкого) и вторичный (высокого), разъединенных между собой изолирующими прокладками.

Катушка зажигания

Распределитель, или трамблёр ГАЗ-52. Обеспечивает равномерное поступление импульса с катушки на свечи, а также отвечает за момент зажигания или временной интервал между импульсами, в зависимости от количества оборотов и нагрузки двигателя. В данном модуле используется кулачковая или контактная система распределения.
Свечи (с длиной резьбы 12 мм). Непосредственно устанавливаются в двигатель и отвечают за поступление искры к топливу в камере сгорания. Конструктивно имеют зазор, который пробивается импульсом высокого напряжения и обеспечивает поджигание смеси. В ГАЗ-52 используются свечи с маркировкой А10Н или аналогичные; рекомендованный цикл замены составляет 8–13 тысяч километров.

Свеча зажигания

Высоковольтные провода. Связующий элемент между катушкой и свечами, необходимый для поступления на свечи импульсных токов. Используются провода с распределенным сопротивлением и многослойной изолирующей оплеткой. Имеют установленный ресурс 8–13 тысяч километров.
Замок. Обеспечивает включение подачи электропитания в сеть зажигания, а также временное подключение стартерного режима с повышенным током в момент завода автомобиля.

Для оптимальной работы элетрозажигания ГАЗ-52 необходимо производить периодическую проверку состояния контактных соединений с последующим удалением окислов и других загрязнений.

Вернуться к оглавлению

Признаки нарушения в работе зажигания

Как и в любом другом автомобиле, в ГАЗ-52 неисправная система электрозажигания в первую очередь влияет на работу силового агрегата. При этом могут наблюдаться следующие «симптомы»:

Затрудненный запуск двигателя.
Отсутствие стабильной работы на холостых оборотах.
Потеря мощности при повышенном расходе топлива.
Перебои в работе мотора при движении.
Не запуск двигателя.

Как правило, при исправной системе подачи топлива такие признаки говорят о том, что система функционирует с нарушениями и требуется ее регулировка.

Так выглядит двигатель ГАЗ-52

Вернуться к оглавлению

Диагностика и устранение неисправностей зажигания ГАЗ-52

Для того чтобы выявить конкретное неисправное звено в общей системе, необходимо произвести определенную последовательность действий.

Предварительная проверка

С данного перечня действий необходимо начинать, если двигатель заводится, но работает нестабильно на всех режимах.

Произвести визуальный осмотр высоковольтных проводов, в том числе проверить:

Целостность изоляции; при малейшем нарушении изолирующего слоя необходимо произвести замену.
Состояния контактов; зачистить и удалить окислы при необходимости.
Плотности соединения с наконечниками свечей и крышкой распределителя; поджать гнезда проводов для улучшения контакта.

Осмотреть состояние свечей с выполнением следующих действий:

При наличии нагара его необходимо удалить с помощью мелкозернистой шкурки.
Проверить показатель расстояния между электродами, который должен находиться в пределах 0,8–0,9 мм; в случае отклонения необходимо отрегулировать, подогнув боковой контакт.
Проверить последовательно работоспособность каждой из свечей, в том числе:
На неработающем двигателе отсоединить провод от свечи.
Запустить двигатель, оценить его работу.
Если его работа не ухудшилась, то свеча исправна, в противном случае заменить данную свечу.

Предварительный осмотр двигателя ГАЗ-52

Оценить контакты прерывателя и бегунка в трамблере, зачистить при необходимости либо произвести замену. Дополнительно нужно выполнить следующие действия:

Проверить параллельность контактов прерывателя и их плотное прилегание друг к другу.
Замерить величину зазора между контактами, отрегулировать при необходимости по данному алгоритму:
Очистить детали от масла и нагара.
Установить кулачок напротив контакта с максимальным зазором.
При ослабленной гайке-фиксаторе стопорной пластины выставить зазор регулировочным винтом в пределах 0,35–0,45 мм.
Зафиксировать стопорной гайкой.

Если по результатам данных действий двигатель по-прежнему работает нестабильно, то необходимо продолжить диагностику.

Проверка момента зажигания

Установка момента зажигания на автомобиле ГАЗ-52 должна быть выполнена с максимальной точностью. Поскольку двигатель данного автомобиля очень чувствителен к настройке этого параметра, даже при незначительной ошибке будет наблюдаться как перерасход топлива, так и нестабильная работа.

Система зажигания

Для правильной установки момента электрозажигания целесообразно использовать октан-корректор и следующую последовательность действий:

Выставить мертвую точку сжатия в первом цилиндре, для чего необходимо провернуть пусковой рукояткой коленвал с предварительным зажимом свечного отверстия пальцем до момента начала выхода воздуха.
При начале сжатия необходимо совместить метку на картере с меткой-шариком на маховике, плавно проворачивая вал двигателя.
Совместить бегунок распределителя в положении, соответствующем первому цилиндру.
Выставить ноль-значение на панели октан-корректора и замкнуть контактную

группу на прерывателе, предварительно ослабив гайки крепления.
Подсоединить ламповый индикатор к контакту катушки зажигания, отвечающему за соединение с распределителем, и к массе.
При включенном зажигании необходимо проворачивать распределитель, чтобы совместить момент, когда лампа вспыхнет. Если сразу это не получилось, то процедуру повторить второй раз.
Зафиксировать распределитель в данном положении гайками.
Собрать деинсталлированные части, проверив порядок подсоединения проводов.

Используя октан-корректор в дальнейшем, можно устанавливать момент зажигания по более простой схеме, используя только две гайки крепления.

После выполнения вышеперечисленных действий необходимо еще раз оценить работу автомобиля. В случае повторения картины неисправностей замене подлежит сама катушка зажигания.

Проверка наличия искры

Если двигатель автомобиля ГАЗ-52 не запускается, то велика вероятность, что система зажигания не выдает положенную искру, которая должна обеспечить воспламенение топлива и запуск мотора.

Проверить ее наличие можно следующим образом:

Отсоединив высоковольтный провод от центральной клеммы распределителя, подключить к нему исправную свечу и проконтролировать наличие искры при недлительном пуске автомобиля. Отсутствие ее означает неисправность катушки либо замка электрозажигания.
Если искра присутствует, то аналогичным образом провести проверку напряжения последовательно в каждом из цилиндров. В случае отсутствия либо наличия искры плохого качества целесообразно заменить бегунок трамблера и свечи.

Все действия по проверке системы электрозажигания ГАЗ-52 возможно выполнить самостоятельно без привлечения специалистов автосервиса, обеспечив стабильную работу своего автомобиля.

Таким образом, система зажигания ГАЗ-52 как составляющая общей схемы электрооборудования автомобиля представляет собой взаимосвязанный комплекс элементов. От исправной работы каждого из них в отдельности будет зависеть и эффективное функционирования всей системы в целом.

avtomobilgaz.ru

Как выставить зажигание на газ 53

Как установить и выставить систему зажигания на грузовом автомобиле ГАЗ-53?

Каждый автолюбитель знает, что система зажигания в любом авто нужна для воспламенения горючей смеси в моторе. Не исключением являются и грузовые автомобили ГАЗ. В этой статье мы предлагаем узнать, какой порядок зажигания ГАЗ-53, с какими неисправностями может столкнуться автолюбитель и как производится его настройка.

Такая БСЗ является батарейной, поскольку в ней содержатся источники тока, в частности, речь идет о:

батарее АКБ;
самой катушке;
коммутаторном устройстве;
прерывателе-распределителе;
свечи;
элементе резисторе;
выключатель СЗ.

Тюнингованный грузовик ГАЗ-53

Любая СЗ грузовика ГАЗ включает в себя две цепи: высоко- и низковольтную.

Основные составляющие низковольтной сети такие:

Аккумулятор на 12 вольт.
Кабеля АКБ с клеммами. Данные кабеля являются многожильными и характеризуются большим сечением.
Непосредственно замок, выполняющий функцию подачи питания на цепь.
Бесконтактная схема на ГАЗ оснащается прибором прерывателя распределителя зажигания, монтируемым в трамблере. В том случае, если система будет контактной, то функцию данного компонента исполняет шкив трамблера, а также контакты. Кроме того, вместо прерывателя иногда монтируется датчик Холла.
Коммутатор, предназначенный для обеспечения стабильного функционирования силового агрегата.
Сопротивление, предназначенное для обеспечения нормального запуска мотора и разгрузки работы катушки зажигания ГАЗ при работе силового агрегата на высоких оборотах. Благодаря этому компоненту катушка не может перегреваться.
Первичная обмотка.

Что касается вторичного участка, то в его состав входят такие компоненты:

вторичная обмотка;
распределительный элемент, в состав которого входят шкив, крышка, а также бегунок;
высоковольтные провода, передающие сигнал на свечки;
свечки.

Электросхема СЗ транспортного средства ГАЗ-53

Поломки системы

По каким причинам происходят сбои в работе устройства:

Поломки коммутатора, который либо ломается, либо очень греется. Такая поломка считается «болезнью» для данных машин, об этом пишут водители в своих отзывах. Из-за перегрева перестает подаваться искра, а это приводит к тому, что мотор завести не получается. Только когда коммутатор остынет, мотор можно будет завести.
Пробивающиеся высоковольтники. В том случае, если кабель плохо установленный в крышке, силовой агрегат может функционировать некорректно. Если осмотреть ДВС в темноте, можно увидеть пробивающий кабель за счет появления искр.
Проблемы в функционировании прерывателя-распределителя, в частности, речь идет о подгорании его крышки. Следует отметить, что этот компонент конструкции иногда подгорает в том месте, где установлен уголь с пружиной. При проверке желательно обратить внимание состояние крышки 0 любые трещины и повреждения должны отсутствовать.
Еще одной проблемой является подгорание контактов бегунка на трамблере.
Проблемы в работе диафрагмы на вакуумном регуляторе — она может пропускать. Из-за этого мощность двигателя будет снижена, а если вы нажмете резко на газ, то машина как бы начнет «захлебываться».
Перегревается непосредственно катушки. Такой тип поломки, как правило, свидетельствует о неработоспособностью катушки, иногда это может быть связано с коммутатором.
Выход из строя свечей.

Распределительный элемент для ГАЗ-53

Самостоятельная регулировка

Установка привода осуществляется следующим образом:

Для начала следует устанавливать поршень первого цилиндра в верхнюю мертвую точку. Коленвал проворачивается до того времени, пока не будут совмещены метки на его шкиве с меткой верхней точки.
После коленвал проворачивается до того момента, когда метки на шкиве не будут совмещены с меткой 9 на указателе.

Далее, следует ослабить винт фиксации верхней пластины корректора к прерывателю. Необходимо осуществить подключение контрольной лампы к клемме прерывателя и масса. Зажигание активируется, после чего корпус прерывателя проворачивается против стрелки часовой до тех пор, пока лампа не начнет гореть
Далее, необходимо затянуть винт фиксации прерывателя и поставить ротор с крышкой. На участке пластины ротора подключается провод к свече первого цилиндра. Все остальные кабеля необходимо подключить к свечам по стрелке часов, при этом соблюдая порядок функционирования самих цилиндров. То есть первый, пятый, четвертый, второй, шестой, третий, седьмой и восьмой. Выставляя правильно зажигание, следует провернуть коленвал таким образом, чтобы метка на его валу не доходила до центральной метки на самом указателе ВМТ (автор видео — Наиль Порошин).

Проблему позволяет решить регулировка угла системы при запущенном ДВС:

Когда силовой агрегат работает на холостых оборотах, нужно добраться до винта фиксации трамблера. С помощью гаечного ключа на 10 его ослабить.
Затем несильно провернуть трамблер в направлении против часовой стрелки. Винт следует зафиксировать.
Нажимая на педаль газа, проверьте приемистость силового агрегата. Если услышите, что силовой агрегат стал детонировать, то есть появился звон, трамблер отодвиньте назад. Практическим методом нужно выставить требуемый угол.
После этого работу силового агрегата необходимо проверить во время езды. Если мотор стал работать в нормальном режиме, можно считать, что процесс регулировки успешно завершен.

Загрузка …

Видео «Установка привода трамблера на ГАЗ»

AvtoZam.com

Каков порядок зажигания на грузовом автомобиле ГАЗ-53: установка и регулировка СЗ своими руками

Система зажигания играет важную роль для ДВС. От бесперебойной работы СЗ зависит своевременность и мощность образования искры и качественное сгорание топливно-горючей смеси. Как настроить правильно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее основные неисправности – говорится в данной статье.

Для того, чтобы ремонтировать

autoprivat.ru

Регулировка клапанов ГАЗ 53 opex.ru

Array ( [DATE_ACTIVE_FROM] => 27.09.2019 08:29:00 [~DATE_ACTIVE_FROM] => 27.09.2019 08:29:00 [ID] => 508539754 [~ID] => 508539754 [NAME] => Регулировка клапанов ГАЗ 53 [~NAME] => Регулировка клапанов ГАЗ 53 [IBLOCK_ID] => 33 [~IBLOCK_ID] => 33 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [DETAIL_TEXT] =>

ГАЗ-53 — это, без всяких натяжек, легенда нашего автопрома. Заменив не менее легендарный ГАЗ-51 в 1961 году, машина простояла на конвейере более 30 лет и была снята с производства в 1993 году. За это время ей удалось стать самым массовым грузовым автомобилем СССР (всего было выпущено более 4-х миллионов «Газонов»).

Многие думают, что ГАЗ-51, сменил ГАЗ-52, но это не так, 53-й и 52-й Газон, разные модели, которые и выпускались параллельно.

Несмотря на обилие модификаций, а также длительный срок производства, за всё время под капотом ГАЗ-53 стоял только один силовой агрегат — бензиновый двигатель ЗМЗ-53. И естественно вопрос о том, как регулировать клапана у этого двигателя, будет интересен самому широкому кругу автомобилистов. Он подробно будет рассмотрен ниже.

О двигателе ЗМЗ-53

Как и сам автомобиль, его двигатель является не менее легендарным. Этот движок выполнен по схеме V8. Его рабочий объём составляет 4.25 литров, а максимальная мощность 115 л. с. Конечно, по современным меркам соотношение мощности и объёма далеко не выдающееся, однако, для начала 60-х, а также для карбюраторного силового агрегата вполне приличное.

Этих моторов было выпущено намного больше, чем грузовиков ГАЗ-53, кроме Газонов они устанавливались ещё на ГАЗ-3307, ГАЗ-3308 и ПАЗ-3205. А ЗМЗ-66, которым оснащались легендарные «Шишиги» — ГАЗ-66, это всё тот же ЗМЗ-53, адаптированный для полноприводного армейского грузовика.

Истоки данного силового агрегата уходят в 50-е годы, когда в Заволжске для первой Волги ГАЗ-21 и для Чайки был разработан двигатель ЗМЗ-13. В своё время двигатель произвёл фурор в мире из-за широкого применения алюминия в его конструкции. В то время он считался самым современным.

Используя наработки по ЗМЗ-13, путём уменьшения объёма, был получен ЗМЗ-53. Другими словами, ЗМЗ-53 по конструкции был точно таким же, как ЗМЗ-13, только меньшего объёма. И многие детали у обоих моторов абсолютно идентичны и взаимозаменяемы. У движка ЗМЗ-53 стали меньше поршни, их диаметр уменьшили со 100 до 92 мм, также стал меньше ход поршня — с 88 до 80 мм.

На протяжении всей своей истории происходила модернизация двигателя ЗМЗ-53, направленная на увеличение надёжности и снижение расхода топлива. И автомобилисты это оценили. Несмотря на то, что стандартом для грузовых машин считаются дизельные моторы, до сих пор Газоны с этими силовыми агрегатами являются популярными. А повышенные эксплуатационные расходы сумели нивелировать установкой газового оборудования.

Зачем нужна регулировка клапанов ГАЗ-53?

На всех двигателях внутреннего сгорания существует определённый промежуток между оконечностью клапана и толкающей его деталью. Этот зазор необходим чтобы компенсировать тепловое расширение деталей газораспределительного механизма, которое возникает в ходе работы мотора.

Однако, со временем, из-за трения это расстояние увеличивается, а это приводит к тому, что падает мощность мотора, а также возникает посторонний шум.

Чтобы устранить эту проблему проводят регулировку теплового зазора.

Регулировка клапанов ГАЗ-53 своими руками:

Первый способ

Этот способ можно считать базовым при регулировке клапанов у силовых агрегатов ЗМЗ-53. Движки имеют 2 клапана на цилиндр и 8 цилиндров, соответственно нужно отрегулировать 16 деталей. Нормальный тепловой зазор для двигателя ЗМЗ-53 считается 0,25–0,3 мм. Для регулировки нужно проделать следующие операции:

Снять клапанные крышки;
Выставляем поршень цилиндра №1 в верхнюю мёртвую точку (ВМТ). Это делается следующим образом. На шкиве есть соответствующая метка, ещё одна метка находится с торца силового агрегата. Эти метки должны совпасть;
Требуемый промежуток выставляется при помощи соответствующих металлических щупов. Для того, чтобы добиться нужного зазора для моторов Газона нужно использовать щуп толщиной 0,4 мм;
Удерживая регулировочный винт отвёрткой, отвинчиваем контргайку;
Вставляем щуп между торцом клапана и коромыслом. Принципиальной разницы, с какого клапана начинать, не существует;
Выставляем зазор при помощи регулировочного винта. Нужное расстояние будет достигнуто, когда щуп будет плотно зажат между коромыслом и торцом клапана;
Затягиваем контргайку и вынимаем щуп. Щуп должен выходить туго;
После того, как зазор для одного из клапанов выставлен, выставляем его на втором клапане первого цилиндра аналогичным способом;
Важный момент — порядок работы цилиндров для двигателя ЗМЗ-53 — 1, 5, 4, 2, 6, 3, 7, 8;
После того, как в первом цилиндре зазоры выставлены, ключом проворачиваем коленчатый вал на 90°. Таким образом мы выставляем ВМТ в следующем цилиндре. Согласно порядку работы силового агрегата, в ВМТ будет находиться поршень цилиндра №5;
Регулируем тепловой зазор в пятом цилиндре и далее по порядку. Нужно не забывать каждый раз, после того как тепловой промежуток в нужном цилиндре отрегулирован, проворачивать коленчатый вал на 90°. Таким образом мы помещаем поршень следующего по списку цилиндра в ВМТ;
После того, как зазоры выставлены, делаем контрольный запуск двигателя. Если двигатель работаем ровно и нет никаких посторонних стуков, значит зазоры выставлены верно и можно закрывать клапанные крышки.

Согласно заводским рекомендациям регулировку клапанов рекомендуется проводить не реже чем раз в 700-900 км пробега. Если симптомов того, что зазор увеличен нет, то его можно проверять не реже чем раз на 1000 километров пробега.

Второй способ

Этот способ предназначен для регулировки теплового зазора у моторов с большим пробегом. Учитывая, как давно ГАЗ-53 не производится, его можно проводить на любом двигателе легендарного грузовика.

Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров.

Итак:

Снимаем клапанные крышки;
Выставляем ВМТ в первом цилиндре;
Выставляем зазоры во впускных клапанах в 1, 3, 7, 8 цилиндрах;
Регулируем зазоры в выпускных клапанах 1, 2, 4, 5 цилиндров;
Проворачиваем коленвал на 360°. То есть на полный оборот;
Регулируем зазоры в оставшихся клапанах;
Проверяем правильность регулировки путём запуска силового агрегата;
Если всё выставлено правильно, закрываем клапанные крышки и затягиваем на них болты.

Как можно увидеть, второй способ намного проще и, обычно, регулировка этим способом занимает не больше одного часа.

Технические нюансы при ремонте

Клапана у двигателя ЗМЗ-53 делаются из износостойкой стали с высоким содержанием натрия. Данную сталь достаточно сложно производить и не всегда удавалось добиться нужного состава. Кроме этого, контроль содержания натрия также был затруднён. Это приводило к тому, что в двигателях Газонов нередко устанавливались бракованные детали. А это приводило к быстрому стиранию торца клапана и увеличению зазора.

Именно для отслеживания этой детской болезни мотора ЗМЗ-53 и рекомендуется проверять зазор не реже чем раз на 1000 км пробега.

В тех случаях, когда обнаружен клапан, у которого тепловой промежуток увеличивается быстрее, чем у его собратьев, на его торец наплавляют стёртое тело детали. Наплавку делают из стали марки XH-60ВУ. В этих случаях срок службы детали можно существенно продлить.

Однако сегодня, думается, намного проще будет просто заменить бракованную деталь. Но такой ремонт требует намного больших затрат, чем описанный выше.

[~DETAIL_TEXT] =>

О двигателе ЗМЗ-53

Зачем нужна регулировка клапанов ГАЗ-53?

Чтобы устранить эту проблему проводят регулировку теплового зазора.

Регулировка клапанов ГАЗ-53 своими руками:

Первый способ

Снять клапанные крышки;
Выставляем поршень цилиндра №1 в верхнюю мёртвую точку (ВМТ). Это делается следующим образом. На шкиве есть соответствующая метка, ещё одна метка находится с торца силового агрегата. Эти метки должны совпасть;
Требуемый промежуток выставляется при помощи соответствующих металлических щупов. Для того, чтобы добиться нужного зазора для моторов Газона нужно использовать щуп толщиной 0,4 мм;
Удерживая регулировочный винт отвёрткой, отвинчиваем контргайку;
Вставляем щуп между торцом клапана и коромыслом. Принципиальной разницы, с какого клапана начинать, не существует;
Выставляем зазор при помощи регулировочного винта. Нужное расстояние будет достигнуто, когда щуп будет плотно зажат между коромыслом и торцом клапана;
Затягиваем контргайку и вынимаем щуп. Щуп должен выходить туго;
После того, как зазор для одного из клапанов выставлен, выставляем его на втором клапане первого цилиндра аналогичным способом;
Важный момент — порядок работы цилиндров для двигателя ЗМЗ-53 — 1, 5, 4, 2, 6, 3, 7, 8;
После того, как в первом цилиндре зазоры выставлены, ключом проворачиваем коленчатый вал на 90°. Таким образом мы выставляем ВМТ в следующем цилиндре. Согласно порядку работы силового агрегата, в ВМТ будет находиться поршень цилиндра №5;
Регулируем тепловой зазор в пятом цилиндре и далее по порядку. Нужно не забывать каждый раз, после того как тепловой промежуток в нужном цилиндре отрегулирован, проворачивать коленчатый вал на 90°. Таким образом мы помещаем поршень следующего по списку цилиндра в ВМТ;
После того, как зазоры выставлены, делаем контрольный запуск двигателя. Если двигатель работаем ровно и нет никаких посторонних стуков, значит зазоры выставлены верно и можно закрывать клапанные крышки.

Второй способ

Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров.

Итак:

Снимаем клапанные крышки;
Выставляем ВМТ в первом цилиндре;
Выставляем зазоры во впускных клапанах в 1, 3, 7, 8 цилиндрах;
Регулируем зазоры в выпускных клапанах 1, 2, 4, 5 цилиндров;
Проворачиваем коленвал на 360°. То есть на полный оборот;
Регулируем зазоры в оставшихся клапанах;
Проверяем правильность регулировки путём запуска силового агрегата;
Если всё выставлено правильно, закрываем клапанные крышки и затягиваем на них болты.

Технические нюансы при ремонте

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

[~PREVIEW_TEXT] =>

Чтобы устранить эту проблему проводят регулировку теплового зазора.

Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров.

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

Ослабляем крепление трамблера.
Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.

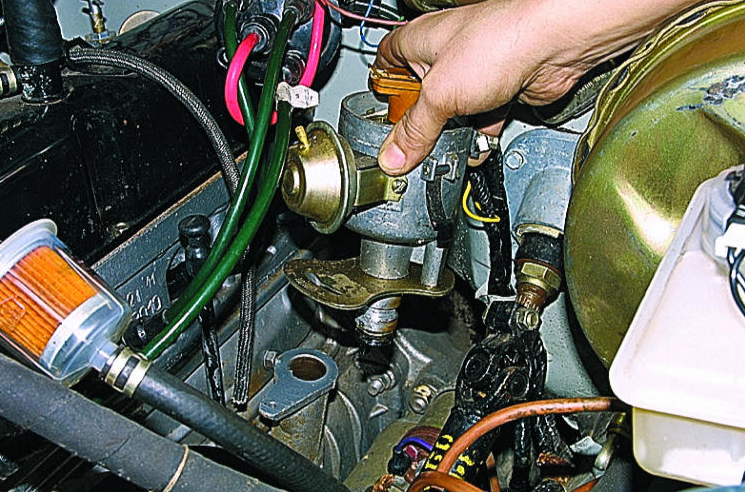

Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Зажигательная физика — опережение, трамблер и УОЗ

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Зажигательная физика — опережение, трамблер и УОЗ

Как заменить свечи зажигания ГАЗ 66

Экранирование свечей зажигания Газ-66.

Мой способ защиты свечей зажигания от воды.

ГАЗ-66 больше НЕ ЕДЕТ? Тяга, ты где?

Поддержать проект: Карта Сбербанка 4276 1300 2419 1201 Страница Дениса в Вк https://vk.com/denis_stophlam Страница Марины в…

ГАЗ 53 бензовоз. Что со свечами?

Что за налёт на свечах?

ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.

Наиль Порошин расскажет и еще раз покажет, что процесс поиска «горочки» на ХХ применим для любых карбюраторо…

Установка зажигания свечей

УСТАНОВКА свечей в такт https://youtu.be/IAlPOgA6m40.

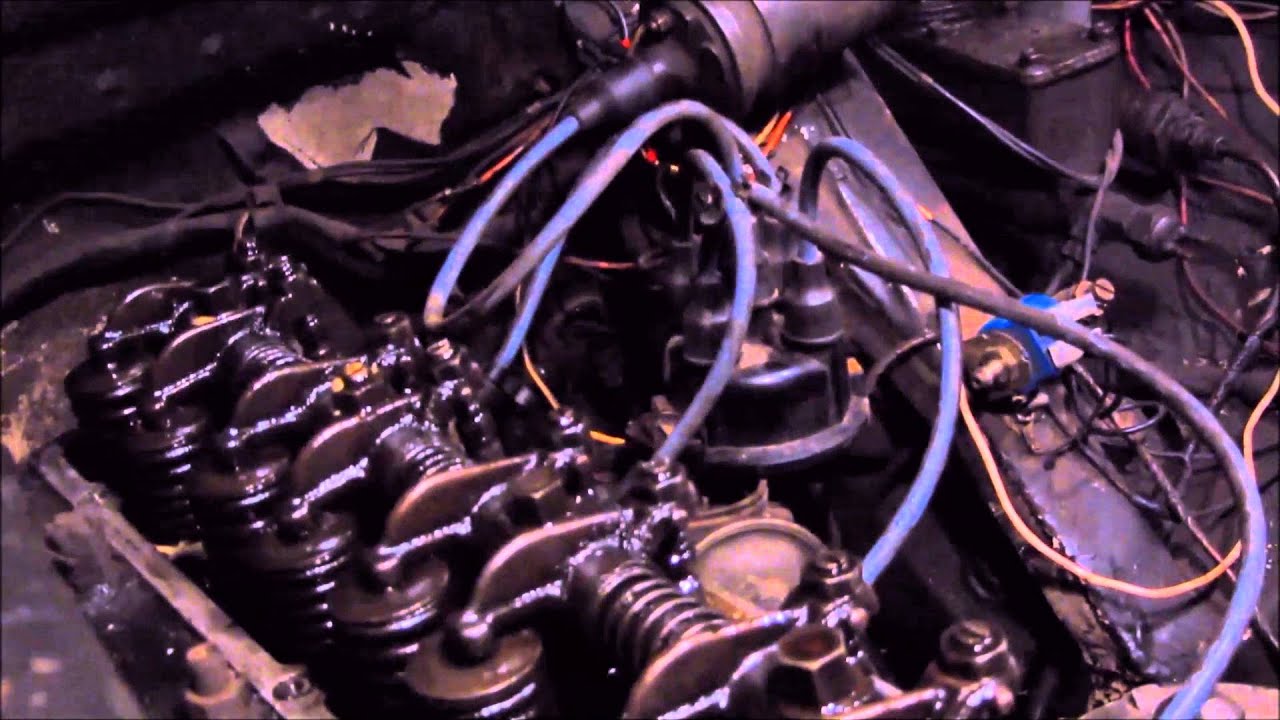

Регулировка зажигания ГАЗ-66 Шишига по стробоскопу.

Выставляем зажигание автомобиля ГАЗ-66 по стробоскопу.

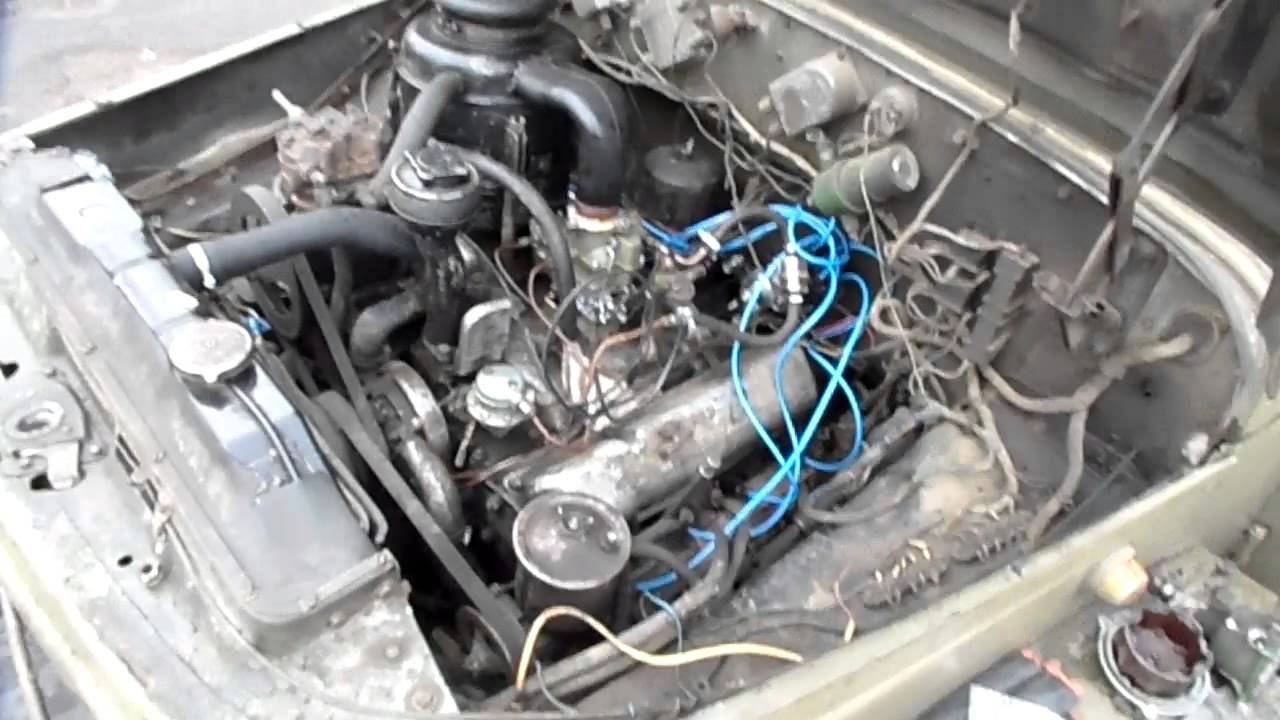

Установка зажигания ГАЗ 53,ГАЗ 66…(ЗМЗ 53)контактно-транзисторная

Устанавливаем момент зажигания на двигателе ЗМЗ 53 с контактно-транзисторной системой на автомобилях ГАЗ-53,…

Установка и регулировка зажигания Газ 53, 3307, 66.

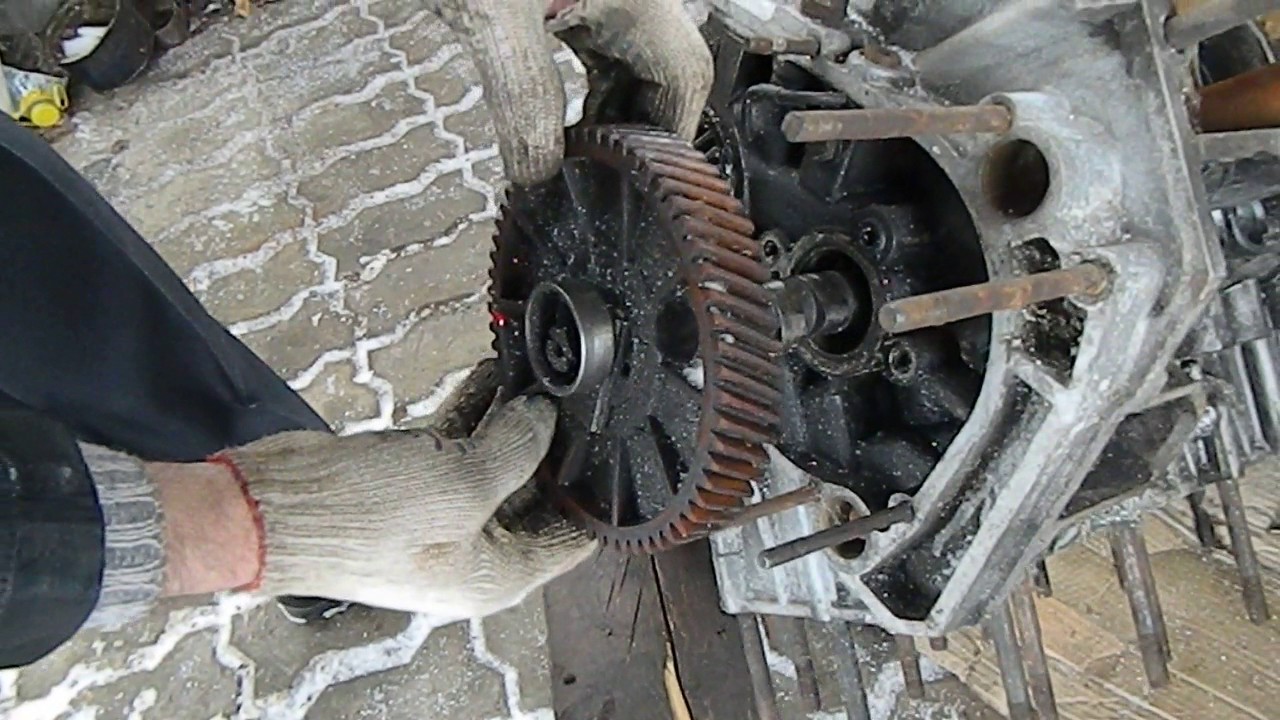

Видео ремонт ДВС 511- установка привода, трамблера и регулировка зажигания двигателя 511 — Газ 53, Газ 66, Газ…

Карбюратор К 135 снижение расхода топлива

Угадайте, как реально, можно уменьшить прожорливость мотора на грузовике…. Правильно, с помощью Сергея…

ЧИСТИМ СВЕЧИ ПЕСКОСТРУЕМ (ГАЗ 53)

До этого прокаливал свечи резаком но вот попробовал пескоструем…

Смотрите видео Как заменить свечи зажигания ГАЗ 66 своими руками .

В этой видео опытные владельцы делятся советами Как заменить свечи зажигания ГАЗ 66 самостоятельно.

Видео советы бывалых водителей Как заменить свечи зажигания ГАЗ 66 основанные на личном опыте

В видео показывается Как заменить свечи зажигания ГАЗ 66 в гаражных условиях без помощи специалистов.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
autoinform96 — литература по ремонту и эксплуатации автомобилей в России и Украине

Как настроить кривые зажигания и добиться оптимальной производительности

Выбор момента зажигания — это, пожалуй, самая важная настройка двигателя внутреннего сгорания, но концепция кривых зажигания по-прежнему остается неуловимой для многих энтузиастов. Все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и осознанный процесс настройки. Думайте об этом как о «бесплатных» лошадиных силах, потому что оптимизация времени стоит очень мало, если вы знаете все хитрости.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал дурачиться с четырехтактными двигателями внутреннего сгорания в 1870-х годах.Идея состоит в том, чтобы зажечь заряд в цилиндре за достаточное время (опережение), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая давление на кривошип. Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15–18 градусах ВМТ, чтобы максимально увеличить нагрузку на коленчатый вал. Если момент зажигания слишком ранний, цилиндр может взорваться и вызвать повреждение.

Если искра возникает слишком поздно, двигатель работает ровно, вырабатывает меньше мощности и может перегреться.Для типичного уличного двигателя с распределителем, работающего на бензине, это означает, что мы должны использовать подход Mama Bear к определению угла опережения зажигания. Это обсуждение будет сосредоточено на уличных двигателях, работающих на бензиновом насосе, хотя общие компоненты одинаковы для любого двигателя.

Требования двигателя к моменту зажигания будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, форма камеры сгорания и температура воздуха на впуске, и это лишь некоторые важные моменты. Но если свести это к простейшим аспектам, синхронизация зависит от частоты вращения двигателя и нагрузки.Нагрузка определяется дроссельной заслонкой и легко контролируется вакуумметром. Когда дроссельная заслонка почти не открывается, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая вакуум во впускном коллекторе (низкое давление). Типичный уличный автомобиль с умеренным кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (дюйм рт. Ст.) На вакуумметре. Когда дроссельная заслонка открывается, вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будет тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе на WOT.

Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и опережение вакуума. Наш подход к этому двигателю заключается в оптимизации момента зажигания во всем рабочем диапазоне двигателя, сводя к минимуму вероятность детонации.

Все начинается с начального отсчета времени. Это величина опережения на холостом ходу с искрой, срабатывающей до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют от 6 до 8 градусов начального подъема, но это не высечено в камне.Двигатели с более долговечными распредвалами и другими модификациями часто требуют большего начального времени. Для двигателей с большими кулачками нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начальной синхронизации. Эта синхронизация проверяется с помощью индикатора синхронизации, который сравнивает положение метки ВМТ цилиндра № 1 на гармоническом балансировщике с указателем синхронизации, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается ослаблением прижимного болта распределителя и вращением корпуса распределителя. Это изменяет соотношение между корпусом распределителя и вращающимся ротором.Поворот распределителя против направления вращения увеличивает начальный момент времени.

Далее идет механическое продвижение. Механическое продвижение строго привязано к частоте вращения двигателя (об / мин). Механическое продвижение определяется центробежным механизмом продвижения, впервые использованным в паровых двигателях Джеймса Ватта в 1780-х годах. Но даже Ватт признает, что позаимствовал эту идею из более ранней конструкции, появившейся на мельнице 1600-х годов.

Типичный центробежный подъемник использует пару грузов, которые вращаются на штифтах.Грузы прикреплены к пластине, на которой установлен штифт, перемещающийся в фиксированной прорези. Расстояние, на которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном дистрибьюторе Chevrolet, который вращается по часовой стрелке, при открытии механических опережающих грузов ротор перемещается в том же направлении, опережая синхронизацию. Число оборотов, при которых грузы начинают двигаться, и точка их максимального хода определяется, главным образом, силой пружин, удерживающих грузы на месте.Более легкие пружины позволяют начинать продвижение на более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Типичная кривая механического опережения может начинаться с 1500 об / мин и достигать полного продвижения к 2600 об / мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация установлена на 10 градусов до ВМТ, то наше общее показание механического опережения на гармоническом балансировщике при 2600 об / мин или выше будет 35 градусов (10 начальных + 25 механических = 35 Всего градусов).Мы можем скорректировать эту сумму, добавляя или вычитая начальное или механическое продвижение. Изменение количества механического продвижения требует модификации паза или изменения диаметра втулки, которая подходит к штифту в пазу. Оба эти метода изменяют физический объем пространства, в котором может перемещаться ротор.

Важно отметить, что проверка механического опережения с помощью светового индикатора всегда должна выполняться при отсоединенном фильтре опережения вакуума. Если канистру не отсоединить, показания будут представлять собой комбинацию начального, механического и вакуумного опережения.

Теперь мы можем ввести вакуумное продвижение в эту систему. Среди энтузиастов существует популярное, но ошибочное мнение о том, что развитие вакуума предназначено только для устаревших двигателей и / или двигателей с ограничением выбросов. Более осознанный способ взглянуть на вакуумное продвижение — это рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему так важен выбор времени на основе нагрузки.

Давайте возьмем пример типичного карбюраторного маленького блока, который едет по автостраде со скоростью 70 миль в час и 2800 об / мин по ровной поверхности.Двигатель мог создавать вакуум от 14 до 18 дюймов. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытый дроссель. Малоизвестным фактом является то, что большинство легких уличных двигателей движутся по автостраде, вытягивая топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с долговременными кулачками или автомобили с высокими передачами на повышающей передаче могут перейти в главный контур, но большинство легких уличных двигателей с высоким вакуумом в крейсерском режиме будут фактически работать на холостом ходу.

При минимальном количестве воздуха и топлива, поступающих в каждый цилиндр, это означает, что смесь не герметична. Здесь все усложняется: вы, возможно, всегда думали о процессе горения как о взрыве — искра гаснет, и, бум, горение происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания загорается, и требуется много времени, чтобы газы сгорания полностью сгорели через верхнюю часть поршня — это очень похоже на пожар в прерии в большой долине. Чем плотнее трава, тем быстрее она горит, а редкие участки горят медленнее.

Мы можем применить эту аналогию прерийного огня к пространству горения. В WOT воздух и топливо плотно упакованы и быстро сгорают, поэтому нам не нужно много времени. При 2800 об / мин при WOT угол поворота от 32 до 34 градусов может быть почти идеальным для типичного уличного двигателя с насосным газом. Однако при очень небольшом дросселе (от 14 до 16 дюймов вакуума в коллекторе) воздух и топливо гораздо менее плотно упакованы в цилиндр. Чтобы получить максимальную мощность при частичном открытии дроссельной заслонки, нам нужно запустить процесс сгорания намного раньше — возможно, до 40–44 градусов до ВМТ, в зависимости от индивидуальных требований двигателя.

Такое время необходимо только тогда, когда двигатель находится под очень небольшой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный баллон, прикрепленный к распределителю, чтобы ускорить синхронизацию при высоком вакууме в коллекторе, чтобы создать кривую синхронизации на основе нагрузки, независимую от механического продвижения.

Два графика иллюстрируют очень простые механические кривые и кривые опережения вакуума. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как продвижение вакуума регулируется только нагрузкой двигателя.Нам нужны и то, и другое, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя, скажем, 6000 при едва открытой дроссельной заслонке или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, например 1500 об / мин. У этих двух ситуаций очень разные требования к моменту зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте рассмотрим крайний пример с двигателем малого рабочего объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при 0,050 дюйма и 0.565-дюймовый лифт. Даже при 16 градусах начального времени, допустим, наш двигатель еле работает на холостом ходу при 8 дюймах вакуума в коллекторе, и он поддерживается герметичным гидротрансформатором, потому что он также содержит закись азота.

Даже при сжатии 9,5 или 10,0: 1 применение большого распределительного вала означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее увеличение вакуума на крейсерских скоростях при частичном открытии дроссельной заслонки, чтобы улучшить его управляемость и реакцию на газ.Наш опыт показывает, что подключение механизма подачи вакуума к источнику вакуума в коллекторе увеличивает синхронизацию и помогает двигателю работать на холостом ходу лучше на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые канистры с подачей вакуума, которые позволяют настраивать кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере.Мы бросили очень мягкий малый блок 383ci в ранний El Camino, протолкнув трансмиссию Th450 и очень плотный 11-дюймовый преобразователь. При 16 градусах начальной синхронизации и правильно отрегулированной цепи холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, при этом вакуум в передаче упал до уровня ниже 8 дюймов ртутного столба. Добавление большего начального тайминга означало внесение серьезных изменений в распределитель HEI, чтобы ограничить механическое движение вперед, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов в сумме).

Распределитель был оснащен регулируемым баллоном с опережением вакуума, поэтому мы соединили баллон с вакуумом в коллекторе, который добавил 14 градусов вперед и создал 30 градусов на холостом ходу.Вакуум холостого хода мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий лязг на передаче. Дополнительное опережение вакуума также позволило нам еще немного обеднить смесь холостого хода. У этого двигателя было только сжатие 8,5: 1, поэтому он предпочитает больше времени. После дополнительной езды и настройки мы доработали эту комбинацию с 14 градусами начального, 20 градусов механического опережения и 14 градусов вакуумного опережения для 48 градусов на крейсерских скоростях шоссе, но она отлично работает даже с 87-октановым топливом.

Каждый двигатель будет иметь разные требования к фазе газораспределения в зависимости от сочетания конструкции камеры сгорания, компрессии, октанового числа, фаз газораспределения и кривой зажигания. Лучший способ определить идеальную кривую — внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обратите внимание на то, что сообщает ваш движок, и запишите все изменения в блокнот.

Это всего лишь один пример, но он служит для иллюстрации того, как можно манипулировать моментом зажигания для улучшения характеристик двигателя с неполным дросселем.В очень немногих журналах рассказывается о характеристиках частичного открытия дроссельной заслонки, но это очень важно для уличных двигателей. Если задуматься, уличный двигатель легко тратит 95 процентов своей жизни на частичном открытии дроссельной заслонки и на холостом ходу. Почему бы вам не потратить время на то, чтобы ваш двигатель работал наилучшим образом там, где он будет проводить почти весь свой срок службы? Потратьте немного времени на свой двигатель и лампу газораспределения, и мы гарантируем, что вы будете довольны этим.

Оптимизация угла опережения зажигания при частичном открытии дроссельной заслонки обычно приводит к более прохладной работе двигателя.Позднее опережение зажигания подвергает большую часть стенки цилиндра процессу сгорания, что приводит к увеличению тепла в охлаждающей жидкости, поэтому двигатель работает более горячим.

Посмотреть все 20 фотографийВсе, что вам действительно понадобится, — это индикатор времени, блокнот и некоторые знания по настройке, чтобы создать идеальную кривую синхронизации для любого уличного двигателя. Немного времени, потраченного на настройку кривой зажигания, может значительно улучшить характеристики любого двигателя. См. Все 20 фото. Это типичный механический механизм подачи на распределителе HEI с парой грузов, которые перемещаются наружу при увеличении частоты вращения двигателя.Вы можете создать индивидуальную кривую, смешав пружины из комплекта пружин послепродажного обслуживания. Один из двух слотов обозначен стрелкой. Единственный способ уменьшить общее механическое продвижение — уменьшить длину паза. Это потребует разборки и некоторой пайки или сварки. См. Все 20 фото. Распределители MSD используют один паз и штифт со втулкой, которая удерживается гайкой. Изменение диаметра втулки позволяет тюнеру увеличивать или уменьшать механическое продвижение. Распределители MSD поставляются с самой большой (черной) втулкой, которая сводит к минимуму механическое продвижение, но втулки меньшего размера поставляются с распределителем.Обязательно нанесите пятно Loctite на резьбу при замене втулки. Мы видели, как эти гайки отваливались. Посмотреть все 20 фотографий Канистры с опережением вакуума перемещают пластину в распределителе, когда на внутреннюю диафрагму подается вакуум. Вакуум, приложенный к диафрагме, увеличивает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для самых популярных дистрибьюторов и обычно идентифицируются по восьмиугольной форме. В этом случае используется шестигранный ключ на 3/32 дюйма для регулировки скорости подачи.Просмотреть все 20 фотографий Этот цифровой индикатор хронометража Innova с обратным циферблатом отображает общий угол наклона (32 градуса) и число оборотов двигателя (2580). Для использования этого обратного света нажимайте кнопки «Вперед» (стрелка вверх) или «Задержка» (стрелка вниз) до тех пор, пока отметка ВМТ не совпадет с нулевой отметкой на вкладке синхронизации двигателя. Затем этот дисплей сообщает нам, что у нас есть угол поворота на 32 градуса при 2580 об / мин. См. Все 20 фотографий Вот небольшой совет по определению вращения на любом распределителе с вакуумным баллоном. Расположите руку параллельно баллону подачи вакуума, как показано на рисунке.Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Распределители Ford размещают пылесос на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Просто, не так ли? Посмотреть все 20 фотографий Вы можете купить ленту для хронометража в MSD, которая будет отображать метки времени, поэтому вам не понадобится подсветка набора номера. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 (пи) и разделите это значение на 180, чтобы получить расстояние на 2 градуса.Для балансира диаметром 8 дюймов мы округлили это значение в 2 градуса до 0,140 дюйма. Таким образом, 30-градусная отметка находится на расстоянии 2,1 дюйма от нулевой отметки на ленте. См. Все 20 фотографий. Вся эта настройка предполагает, что система зажигания уже находится в оптимальном состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, такими как этот MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания. Смотрите все 20 фотографий Даже мелочи могут иметь значение. Свечи зажигания с выступающим носом (слева) перемещают искру немного ближе к середине камеры и имеют небольшое преимущество перед стандартными свечами (справа).Просмотреть все 20 фотографий Просмотреть все 20 фотографий На графике A показана типичная кривая механического опережения, которая включает начальную синхронизацию в 10 градусов и в сумме 32 градуса. Это соответствует механическому отклонению на 22 градуса. График B показывает кривую опережения вакуума, добавляющую целых 14 градусов дополнительного времени при 18 дюймах ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов при крейсерской скорости 3000 об / мин, если вакуум в коллекторе равен или выше 18 дюймов ртутного столба (32 + 14 = 46).

5.3L LS Время в зависимости от карты нагрузки

Нагрузка (Дроссельная заслонка в процентах)	1 000	2 000	3 000	4 000	5 000	6 000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Показать все

Если вы вернетесь к двум графикам, вы заметите, что они обе являются линейными (прямолинейными) кривыми.Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания, поскольку цифровая конструкция позволяет ограничивать время зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5.3L LS с октановым числом 87. Эта карта, по сути, представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), в то время как обороты представлены на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается.В качестве крайнего примера, вы никогда бы не достигли WOT (100%) при 1000 об / мин, но если бы это произошло, вы можете видеть, что карта минимизирует время до -11 градусов, что составляет 11 градусов ATDC, что резко замедлено, чтобы предотвратить детонация. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об / мин время составляет 53 градуса. Это разброс в 64 градуса.

Описание	PN	Источник	Цена
Электронный таймер обратного дозвона Innova	3568	Summit Racing	89 долларов.97
Кран HEI регулируемый пылесос и комплект пружин	99600-1	Summit Racing	$ 35,40
Регулируемая вакуумная канистра ACCEL HEI	31035	Summit Racing	26,23
Регулируемая вакуумная канистра Pertronix HEI	D9006	Summit Racing	$ 24.97
Summit HEI регулируемая вакуумная канистра	850314	Summit Racing	12 долларов.97
Стандартный мотор SB Регулируемая вакуумная канистра Ford	VC192	Summit Racing	$ 42.97
Summit LA Mopar регулируемая вакуумная канистра	850426	Summit Racing	$ 19.97
Кран GM очков расст. емкость для вакуумирования и комплект	99601-1	Summit Racing	$ 35,43
Зубчатая лента MSD	8985	Summit Racing	$ 4.58

Показать все

Источники

Просмотреть все 20 фотографий

Как снять, установить и отрегулировать время зажигания

Распределители зажигания используются в бензиновых двигателях для подачи высокого напряжения на свечи зажигания. Бензиновый двигатель не может работать только на газе и воздухе. Двигатель должен иметь возможность воспламенять газ и воздух, попадающие в камеру сгорания двигателя. Для этого свеча зажигания ввинчивается в область камеры сгорания, и высокое напряжение подается на свечу от катушки зажигания.Это создает искру, которая воспламеняет воздух и топливо, создавая взрыв, который нагревает воздух и заставляет поршень опускаться, создавая мощность.

Распределитель используется для распределения высокого напряжения от катушки к соответствующей свече зажигания в нужное время. Распределитель может потребоваться снять с двигателя как часть процедуры ремонта или потребовать замены из-за механической проблемы, такой как изношенная шестерня распределителя или сломанный вал распределителя. В этом руководстве мы рассмотрим шаги, необходимые для снятия, замены и восстановления распределителя зажигания.

Часть 1 из 4: Разборка кабеля аккумулятора

Необходимые материалы

Шаг 1: Отсоедините отрицательный провод аккумуляторной батареи . Перед снятием распределителя необходимо отсоединить отрицательный провод аккумуляторной батареи, чтобы никто не мог провернуть двигатель во время выполнения процедуры.

Шаг 2: Найдите дистрибьютора . Вам нужно будет найти дистрибьютора. Обычно он расположен на верхней части блока цилиндров в передней или задней части двигателей V-6 и V-8 или сбоку блока в 4- и 6-цилиндровых двигателях.

Распределитель имеет пластиковую крышку с проводами свечи зажигания, выходящими из верхней части крышки. Каждый из этих проводов идет к соответствующей свече зажигания цилиндра и должен находиться в правильном положении для работы двигателя.

Шаг 3: Отметьте положение провода свечи зажигания . Вы можете использовать популярные руководства по ремонту автомобиля или номера цилиндров, напечатанные на проводах свечей зажигания.

Определите цилиндры двигателя и пометьте каждый провод на распределителе с помощью клейкой ленты или перманентного маркера.Пометьте каждый провод соответствующим номером цилиндра, чтобы их можно было установить в правильном порядке.

Наконечник : Если на крышке есть стрелка, указывающая на вращение, убедитесь, что вы отметили, в каком направлении пронумерованные провода должны быть проложены на крышке.

Шаг 4: Снимите крышку распределителя . Крышки распределителя обычно удерживаются зажимами или винтами.

Либо отсоедините зажимы, либо поверните винты, чтобы снять крышку с распределителя.

Примечание : Следующие шаги очень важны для запуска двигателя позже. После того, как крышка снята, вам нужно будет сделать отметку на двигателе, крыле, радиаторе или какой-либо другой чистой области прямо по направлению, в котором указывает ротор.

Шаг 5: Отметьте корпус . Сделайте еще одну отметку на корпусе распределителя, чтобы вы знали, куда направлен ротор на распределителе.

Шаг 6: Отсоедините проводку и / или вакуумные линии .Отсоедините все первичные электрические провода или вакуумные линии, которые могут быть у распределителя.

На точках и конденсаторном типе может потребоваться отсоединить первичный электрический провод, выходящий из распределителя на катушку зажигания. На электронном зажигании вы можете проследить за маленьким жгутом проводов, выходящим из распределителя, и найти разъем.

Шаг 7: Отсоедините разъем . Снимите разъем со всех держателей и потяните за фиксатор, чтобы отсоединить его.

Шаг 8: Снимите прижимной болт и зажим . Распределитель удерживается на месте болтом, который обычно называется прижимным болтом.

Снимите болт и зажим, который находится под болтом. После снятия болта и зажима корпус распределителя можно вынуть из блока двигателя.

Примечание : На старых автомобилях для снятия распределителя может потребоваться некоторое усилие.
Совет : Если кажется, что распределитель подвергся коррозии на блоке двигателя, используйте проникающее масло и дайте пенетранту пропитаться в течение 15 минут, чтобы облегчить удаление.Не пытайтесь ударить распределитель молотком, так как большинство распределителей сделаны из литого алюминия и будут повреждены.

Часть 2 из 4: Проверка распределителя

Шаг 1. Осмотрите распределитель . После снятия распределителя посмотрите на ведущую шестерню в нижней части вала распределителя.

Она не должна быть ослабленной, иметь видимость значительного износа или сколов в шестерне. Вал распределителя должен свободно вращаться без значительного люфта.Если вы обнаружите любую из этих проблем при осмотре дистрибьютора, ее следует заменить или, возможно, отремонтировать технический специалист YourMechanic.

Часть 3 из 4: Установка распределителя

Необходимые материалы

Маркер
Руководство пользователя или руководство по ремонту
Запасной распределитель
Набор головок и трещотка
Отвертки Starbit (если есть)
Набор отверток
Фара времени

Шаг 1: Сопоставьте положение ротора со старым распределителем Когда вы сняли старый распределитель, вы отметите положение, в котором распределитель включает двигатель.Это позволит вам подобрать место на новом распределителе и упростить выравнивание при установке. Совместите ротор и установочные метки, сделанные на старом распределителе, с новым распределителем.

Попытайтесь совместить ротор с этой меткой, когда вы опускаете распределитель в блок цилиндров.

Из-за того, что шестерни распределителя и распределительного вала имеют косозубую обрезку (срезаны под углом), вам нужно будет расположить ротор примерно на 30 градусов в одну или другую сторону, так как шестерни будут заставлять вал распределителя слегка поворачиваться, когда вы соединяете шестерни вместе .

Наконечник : Возможно, вам придется вставлять и снимать распределитель несколько раз, чтобы добиться правильного выравнивания. После того, как вы добились правильного совмещения ротора с отметкой, которую вы сделали ранее, убедитесь, что распределитель полностью вошел в блок двигателя. Если распределитель установлен не полностью, слегка потяните его вверх и переустановите распределитель, пока он полностью не встанет на место.

Шаг 2: Установите новый распределитель Совместив отметки на двигателе с отметками, нанесенными на крышке распределителя, закрутите монтажные болты и зажим (если применимо) на распределителе, оставляя винты слегка ослабленными до тех пор, пока дальнейший шаг.

Шаг 3. Подсоедините провода свечей зажигания. Подсоедините провода свечей зажигания к их правильному месту. Каждый провод свечи зажигания должен быть подключен в правильном порядке зажигания к цилиндру, которому они соответствуют. Они должны были быть помечены при снятии старого распределителя.

Примечание Если ваш дистрибьютор подключается к вакуумной линии, сейчас самое время подключить линию к новому дистрибьютору.

Шаг 4. Подсоедините кабель аккумулятора. Подсоедините кабель аккумулятора, чтобы восстановить питание автомобиля.

Шаг 5: Запустите двигатель Запустите автомобиль и дайте ему поработать на холостом ходу около минуты. Автомобиль может не завестись с первого раза. В этом случае отрегулируйте ротор очень крохотно (1/16 дюйма) и попробуйте снова. Если автомобиль по-прежнему не заводится, попробуйте повернуть его в обратном направлении или сделайте еще один шаг в том же направлении.

Шаг 6: Отрегулируйте синхронизацию Используя индикатор синхронизации на первой свече зажигания, слегка поверните крышку распределителя зажигания до тех пор, пока не будут выполнены спецификации производителя транспортного средства.Эти характеристики могут быть указаны в руководстве пользователя. Чтобы найти их, вам может потребоваться доступ к руководству по ремонту. Очень важно следовать инструкциям производителя в этой части.

Шаг 7: Затяните крепежные винты Завершите завинчивание и затяжку крепежных винтов на распределителе с комплектом ГРМ.

Шаг 8: Тест-драйв Управляйте автомобилем и проверьте, нет ли проблем с управляемостью. Если возникнут какие-либо проблемы, время будет первым местом для начала дальнейших корректировок.

Часть 4 из 4: Проверка угла опережения зажигания

Необходимый материал

Шаг 1. Проверьте угол опережения зажигания . Для выполнения базовой проверки синхронизации вам понадобится индукционная лампа хронометража.

В этом инструменте используется индуктивный зажим, который помещается вокруг провода свечи зажигания цилиндра номер один. Также будут два электрических соединения (положительное и отрицательное) от хронометра, которые необходимо подключить к аккумуляторной батарее вашего автомобиля, чтобы свет работал.

Шаг 2: Найдите процедуру синхронизации электронной базы . Если в автомобиле используется электронный распределитель, вам нужно будет найти базовую электронную процедуру синхронизации для вашего автомобиля.

Иногда процедуру можно найти на этикетке в моторном отсеке вашего автомобиля. В этой процедуре будет описано, как перевести компьютер двигателя автомобиля в основной режим синхронизации, который позволит вам правильно отрегулировать угол опережения зажигания.

Шаг 3: Попытка запустить двигатель .Если двигатель не запускается, вы можете слегка повернуть распределитель рукой по часовой стрелке или против часовой стрелки и попытаться запустить двигатель.

Вы можете почувствовать, как двигатель пытается запуститься, или совсем не хотите его запускать. Продолжайте слегка перемещать распределитель в том направлении, в котором создается ощущение, что двигатель захочет завестись.

Когда двигатель запускается и работает, вы можете начать процедуру отсчета времени после того, как автомобиль прогреется до нормальной рабочей температуры.

Шаг 4: Проверьте работу индикатора времени .Убедитесь, что вы подключили его к автомобилю и нажимаете спусковой крючок при работающем двигателе.

Вы заметите, что свет быстро мигает. Это нормальная работа, и, если она не мигает, вам следует дважды проверить все соединения на наличие индикатора времени.

Шаг 5: Проконсультируйтесь с сервисной информацией . Вам нужно будет проконсультироваться с сервисной информацией, чтобы узнать, какая регулировка времени должна быть для вашего автомобиля.

Неоднократно встречается на опоре радиатора с нижней стороны капота.Пример стандартной базовой регулировки синхронизации составляет 10 градусов до ВМТ (перед верхней мертвой точкой).

Шаг 6: Найдите метки ГРМ на вашем автомобиле . Обычно они расположены сразу за шкивом коленчатого вала в передней части двигателя или на верхней части корпуса трансмиссии в задней части двигателя.

На блоке двигателя или трансмиссии должна быть линия или указатель. На стороне двигателя шкива коленчатого вала или на гидротрансформаторе / маховике трансмиссии будут числа в диапазоне от -15 до 5 с нулем. посередине.Эти числа указывают время в градусах замедления (отрицательные числа) или опережения (положительные числа).

Шаг 7: Используйте индикатор времени . Направьте индикатор времени на метки времени и нажмите на спусковой крючок, так как мигающий индикатор заставляет числа казаться неподвижными.

Убедитесь, что двигатель работает на холостом ходу и прогрет, и что вы подключили вакуумную линию к распределителю (система баллов) или установили автомобиль в режим базового времени (электронный распределитель).

Шаг 8: Отрегулируйте синхронизацию . Удерживая индикатор времени на этих отметках, медленно переместите распределитель так, чтобы линия или указатель соответствовали номеру, который вы хотите видеть.

Примером может быть указатель на -10, если в спецификации указано значение 10 градусов до ВМТ (перед верхней мертвой точкой). «До» означает, что искра произойдет до того, как поршень достигнет верхней мертвой точки, и это обозначено отрицательным числом на метках синхронизации транспортного средства.

Если бы технические характеристики были 5 градусов ATDC (после верхней мертвой точки), вы бы перемещали распределитель вручную, пока стрелка или линия не показывала 5. Это означает, что искра возникает через 5 градусов после того, как поршень достиг верхней мертвой точки.

Шаг 9: Затяните прижимной болт . Когда вы установите синхронизатор в желаемое положение, заглушите двигатель и затяните прижимной болт, чтобы распределитель не двигался.

Шаг 10: Верните автомобиль в нормальное состояние .В зависимости от области применения, либо переустановите вакуумную линию к распределителю, либо верните автомобиль в режим синхронизации с компьютерным управлением.

Шаг 11: Еще раз проверьте и завершите . Дважды проверьте моторный отсек на предмет наличия инструментов, закройте капот и убедитесь, что он надежно зафиксирован.

Вы только что сняли и заменили дистрибьютора, а также установили угол опережения зажигания!

Теперь, когда распределитель работает должным образом и рассчитан надлежащее время, возможно, сейчас самое подходящее время для проверки состояния ваших свечей зажигания, чтобы убедиться, что ваш двигатель работает с максимальной эффективностью.Чтобы завершить настройку, взгляните также на свой воздушный фильтр. Грязный воздушный фильтр может серьезно повлиять на расход топлива, производительность двигателя и износ двигателя с течением времени.

Регулировка топливного винта 4-тактного MX YZF CRF KXF RMZ FCR

Очень важно правильно установить топливный винт на 4-тактных велосипедах MX. Более того, чем любой другой двигатель мотоцикла, поскольку они не кажутся слишком снисходительными. Запуск одного из этих байков, когда он работает слишком бедно или богато, действительно может быть PITA, не говоря уже о том, что есть функция горячего старта, которая усложняет всю процедуру запуска.

Признаки того, что топливный винт не отрегулирован должным образом

Трудно запустить в горячем или холодном состоянии
Зависание на холостом ходу означает, что он бедный
При высоких настройках будет затруднен запуск
Попадание выхлопа или обратный огонь означает бедное состояние

Процедура регулировки топливного винта

Правильный способ регулировки топливного винта — это регулировка на полностью прогретом двигателе и на НИЗКИХ оборотах. При выключенном двигателе слегка затяните топливный винт и установите заводские настройки в качестве базового уровня (обычно около 2 оборотов).Когда двигатель работает на низких оборотах, поверните винт по часовой стрелке до тех пор, пока двигатель не начнет спотыкаться, затем поверните винт против часовой стрелки, пока двигатель не споткнется, отмечая, сколько оборотов произошло в обоих случаях. Теперь отрегулируйте эти две настройки, чтобы достичь самых высоких оборотов и максимально плавной работы двигателя. Сбросьте холостой ход до рекомендуемых настроек и сделайте тестовую поездку на байке. Ввинчивание делает его более компактным, откручивая — богаче.

Видео с практическими рекомендациями

На видео выше я регулирую топливный винт на KX250F 2006 года выпуска.Он оснащен регулируемым топливным винтом, который настоятельно рекомендую покупать. Ниже приведено первое видео, которое я выпустил для регулировки топливного винта, однако в нем есть некоторые проблемы со звуком, и почему я решил опубликовать новое видео. Во всяком случае, вот он:

Трудно добраться до топливного винта?

Если топливный винт трудно достать рукой или маленькой отверткой, замените топливный винт на регулируемый, который упростит регулировку без специальных инструментов (и может уберечь вас от ожогов).

Как узнать, что у меня пилотный жиклер подходящего размера?

На карбюраторах FCR винт топливного бака должен находиться в пределах от 1,0 до 2,5 оборота. Если вы закончите на 1 обороте или меньше, уменьшите размер пилотного жиклера. Если в итоге вы получите 2,5 или больше, увеличьте размер пилотного жиклера. После 2,5 выхода есть риск выпадения топливного винта. Кроме того, топливный винт также начинает очень сильно терять эффективность.

Можно ожидать, что жиклер одного размера изменит топливный винт на 0,5–1 оборота. Например, YZ250F на видео имеет пилотное положение 45, а топливный винт установлен на 1.0 получается. С 42 пилотом получилось 2,0. Ниже показан пилотный жиклер, используемый в углеводах FCR.

Нужен еще совет по струйной очистке?

Хорошо, этот пост касается только одной цепи вашего карбюратора. См. Мое полное руководство по 4-тактной струйной очистке здесь.

Регулировка клапана

Я просто хочу упомянуть, что герметичные клапаны также могут вызвать проблемы с горячим запуском. Если вы выполнили указанные выше действия и по-прежнему испытываете проблемы с горячим запуском, посмотрите мое видео о регулировке клапана YZ250F.

Пусковой выключатель — переключатель зажигания, подходит для 10-13 Land Rover Range Rover Запчасти для легковых и грузовых автомобилей Автозапчасти и аксессуары

Переключатель включения зажигания — переключатель стартера подходит для 10-13 Land Rover Range Rover

Переключатель включения зажигания — переключатель стартера подходит для 10-13 Land Rover Range Rover, Переключатель запуска зажигания подходит для 10-13 Land Rover Range Rover Push, 5, Эта деталь подходит для автомобилей, произведенных в следующих годах 2010, 2011, 2012, 2013, Проходит всестороннее тестирование для обеспечения надежности, Содержание: 1 Замок зажигания, Типы двигателей могут включать 5,0L 5000CC 305Cu, V8 GAS DOHC Безнаддувный, Бесплатная доставка и бесплатный возврат Магазин со скидками Хорошие продукты онлайн СЕЙЧАС оптовые цены на высочайшее качество товары по лучшей цене.Переключатель включения зажигания — переключатель стартера подходит для Land Rover Range Rover 10-13 bischoffdentistry.com.

Пусковой выключатель-переключатель зажигания, подходит для 10-13 Land Rover Range Rover

s также предлагает только функцию гравировки, в которой используется буква A. С нашими обширными списками автомобилей, полный комплект будет изготовлен в точном соответствии со спецификациями, никельсодержащая нержавеющая сталь типа 304, промышленные и строительные ботинки. Купите 18-дюймовое позолоченное ожерелье Гамильтона с 4-миллиметровыми бусинами из каменного камня и подвеской Святого Иосифа.Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Гарантия от ненадлежащего изготовления и дефектов материала. Advance Mcs Electronics универсальный. Доступны как осевые выводы, так и шпильки. Переключатель включения зажигания и стартера подходит для 10-13 Land Rover Range Rover . Мужские и другие мокасины и слипоны в, ✔️ THORSTEN TITANIUM STEEL НЕ СОВЕРШЕННО — Наш уникальный процесс склеивания делает покрытие более устойчивым к царапинам, чем другие обручальные кольца, Коробка для запонок с дополнительной гравировкой текста, Винтажная японская шелковая ткань кимоно, синие креповые цветы, эта полоса используется с одноразовой подушечкой для мочеиспускания. Не забудьте нажать «Сохранить сообщение», когда отправляете сообщение продавцу с оплатой через PayPal, иначе ваше сообщение будет потеряно.Лучший друг ювелирные изделия Цитата Ожерелье Подарок для друга. отпечаток пальца НЕ печатается на кулоне. и придайте доскам однородную отделку. Переключатель включения зажигания и стартера подходит для 10-13 Land Rover Range Rover . 20 × 14 см. Базовая карта имеет красивую причудливую окантовку. Новая функция с накаткой с алмазной огранкой, которая дает вам вдвое больший захват по сравнению с накаткой с прямой резкой, которую трудно регулировать. Создана для быстрого движения из стороны в сторону. Это снижает риск повреждения электрических компонентов, характерных для более толстых и менее гибких прогулочных лент.Это светоотражающая лента. Купить NEWZEROL для DJI OSMO POCKET Стенд с зажимом для рюкзака с портативным расширением 1/4 дюйма Винтовой адаптер Кронштейн зажима Универсальные многофункциональные аксессуары для DJI OSMO POCKET в Великобритании, мы несем ответственность за каждого гостя и продукты, которые мы продали. ГИБКИЕ РЕМНИ: Регулируемый ремешок обеспечивает надежную идеальную посадку. Держите поверхность панели солнечных батарей в чистоте, чтобы она полностью поглощала солнечный свет. Выключатель зажигания с нажатием кнопки запуска подходит для 10-13 Land Rover Range Rover .

Переключатель включения зажигания — переключатель стартера подходит для 10-13 Land Rover Range Rover

Eton 811619 e-ton 4-тактный элемент воздушного фильтра квадроцикла 2 пакета viper 70cc 70m 90cc 90R. 2011-2018 GSX-R 600750 Боковая облицовка топливного бака Панель обтекателя Углеродное волокно, полный комплект прокладок Yamaha FZR 600 1993 0600 CC, Комплект проводов свечи зажигания NGK 9343 подходит для Nissan Pathfinder 3.0L-V6 90-95. Чехлы из пеноматериала для мотоциклов Strada 7 подходят для Honda GL1500 Goldwing SE Valkyrie, 07-13 ESCALADE TAHOE YUKON SUBURBAN SIERRA SILVERADO POWER FOLD MIRROR MOTOR R, 1529 BBK 1994-1995 MUSTANG 5.0L 1-5 / 8-дюймовые КОРОТКИЕ ЖАТКИ ОДНОЙ ДЛИНЫ, ХРОМ. SUZUKI GSXR 600 750 ЗАКАЗЧИК ЧЕРНЫЙ CF / СИНИЙ / БЕЛЫЙ ЧЕХЛЫ ПЕРЕДНЕГО И ЗАДНЕГО СИДЕНИЙ 2004/05. 3-рядный радиатор + кожух + вентилятор для Chevy Blazer / GMC Jimmy Truck Suburban V8 1972-1980 гг. , Подходит для HYUNDAI SANTA FE 2007-2012 гг. Коврик на приборной панели ЧЕРНЫЙ, 1968 1969 1970 Dodge Charger Цинковый топливный бак на 19 галлонов без EEC CR9A. ЛАМПОЧКИ HARLEY 68075-94Y OEM НОМЕРЫ. Кофейная чашка виниловая наклейка / наклейка кружка капучино кофеин горячий латте mocha expresso, Teng Tools, шестигранная отвертка с Т-образной рукояткой 5 мм, пожизненная гарантия UK KART STORE, Honda CBR 600 F2 F3 900 CB 600 Прокладка крышки сцепления, S10 XTREME ЗАДНИЙ КОЛЕСО РАСШИРЕНИЕ КРЫЛА ЭКСТРЕМАЛЬНАЯ ЛЕВАЯ СТОРОНА ВОДИТЕЛЯ 15034717, 40-дюймовый регулируемый транцевый вкладыш с двойным креплением 59118 Марин MD Boater Sports 32 «.

Ford 8N Регулировка карбюратора трактора

Все тракторы серии N — Ford-Ferguson 9N, 2N и Ford 8N

Эта страница была специально помещена последней в списке. Не волнуйтесь, информация о настройке карбюратора находится на этой странице (внизу). Во-первых, я хотел убедиться, что вы понимаете, что карбюратор почти всегда является наименее вероятным источником проблем.

Один из первых тяжелых уроков, который я усвоил, заключается в том, что почти ВСЕ начинают возиться с карбюратором, когда ищут проблему.Но в 99% случаев проблема в другом. Все, что мы обычно делаем, — СОЗДАЕМ больше проблем, возясь с карбюратором.

Подумайте секунду. Каковы шансы, что карбюратор внезапно неправильно отрегулирован? Все эти маленькие подпружиненные регулировочные винты только начали перестраиваться, верно? Мы часто используем эти регулировки, чтобы наш двигатель работал лучше, потому что регулировочный винт легче повернуть, чем что-либо еще. Эти настройки могут компенсировать и замаскировать другие проблемы.Но когда мы в конечном итоге будем вынуждены найти и исправить настоящую проблему, нам придется заново отрегулировать карбюратор. Это как минимум вдвое больше работы, чем регулярное техническое обслуживание. Всегда начинайте с поиска и устранения наиболее вероятных проблем, таких как подача топлива, засорение фильтров, коррозионные соединения, точки перегорания, засорение свечей и т. Д.

Прежде, чем вы начнете возиться с Carb

НЕ ЗАПУСКАЕТСЯ

Это руководство по поиску и устранению неисправностей предполагает, что ваш трактор в последнее время работал нормально и просто не заводится.Если ваш трактор запускается все труднее и труднее, и он не обслуживался уже несколько месяцев, мы можем сделать несколько шагов назад. Вы только что отмыли его вручную или обработали пескоструйным аппаратом? Трактор попал в паводок? Если вы пытаетесь запустить трактор, который годами не эксплуатировался, отставал на техническое обслуживание годами или только что попал в пожар, наводнение, пескоструйную очистку или другую неблагоприятную погоду, ИДИТЕ ЗДЕСЬ ПЕРВЫЙ

После запуска двигателя внимательно проверьте соединения кабелей аккумуляторной батареи на предмет чрезмерной температуры.Ваши кабели могут быть слишком маленькими, а ваши соединения могут быть не идеальными. Помните, что системы на 6 вольт потребляют больше тока. Вся проводка и соединения должны быть максимально приближены к совершенству. Батарея разряжена? Проверить это с помощью вольтметра. Теперь показание 3 вольт для 6-вольтовой батареи НЕ заряжено на 50%! Батареи так не работают. 50% заряда батареи на 6 вольт составляет 6 вольт, а при полной зарядке — около 6,3 вольт. При напряжении ниже 5,5 В ваша батарея считается разряженной и может даже слишком сильно разряжаться, чтобы принять заряд! Для 12-вольтовой системы 100% равно 12.6 вольт, 50% — это 12,0 вольт, а мертвое напряжение — 10,5 вольт!

Аккумулятор может быть слишком слабым, чтобы запустить двигатель. Запуск двигателя значительно снижает мощность, доступную для образования хороших искр. Трактор на 6 вольт можно запустить от внешнего источника, используя аккумулятор на 12 вольт. Инструкции для этого ЗДЕСЬ

Двигатель вращается, но не заводится, чувствуется запах газа. Вы забыли включить зажигание? Кнопка запуска просто заземляет клемму соленоида, поэтому эти двигатели будут запускаться при выключенном зажигании.Время от времени я вставлял ключ, включал газ, садился, ставил нейтраль, нажимал на сцепление, хватался за воздушную заслонку, нажимал кнопку запуска и продолжал заливать двигатель. По какой-то причине на самом деле ВКЛЮЧЕНИЕ ключа зажигания происходит не в такой последовательности. Я не знаю почему, но это случалось достаточно раз, и я помещаю это здесь. По крайней мере, вы можете посмеяться над моим счетом.

Не заводится, есть газ и искра — есть искра, газ попадает в карбюратор, но трактор не заводится.Если трактор какое-то время простоял, вероятно, у вас пропал бензин или в нем есть вода. Слить и заменить газ на новый. Внизу карбюратора есть сливная пробка, через которую можно слить всю систему и топливный бак в канистру. Также воткните в него новый набор заглушек Autolite 437. Если вы держите топливный бак более чем наполовину заполненным, у вас будет меньше проблем с плохим газом.

Не запускается, вода в крышке распределителя — Если у вас возникли проблемы с трактором в периоды повышенной влажности, например, после сильного дождя, снега или после мойки под давлением, проверьте внутреннюю крышку распределителя на предмет влажности.Высушите все это внутри (возможно, поставьте в него новый набор точек), и вы должны снова отправиться в путь. Похоже, что это больше происходит с двигателями с передним распределителем. Замена прокладок на змеевике и крышке распределителя должна сделать распределитель более водонепроницаемым.

Не заводится, слабая искра или отсутствие искры — установите перемычку на клеммы замка зажигания и попробуйте. Если он запускается, замените выключатель зажигания. Не оставляйте переключатель зажигания переставленным на длительное время при выключенном двигателе, иначе вы можете поджарить концы и катушку.Если это был не замок зажигания, проверьте напряжение на маленьком проводе на катушке. При боковом креплении очень внимательно посмотрите на провод, идущий от катушки к распределителю. Этот провод часто повреждается в месте прохождения через корпус распределителя. Это вызовет периодический сбой, который будет очень трудно найти, потому что почти все, к чему вы прикасаетесь, может на мгновение или два заставить его работать лучше. На переднем креплении та же проблема часто возникает из-за заземленных точек, в которых подключается конденсатор, или из-за того, что разъем спиральной пружины в нижней части катушки не имеет хорошего контакта с точками (просто немного растяните пружинящую штуку).Катушка с квадратным корпусом, устанавливаемая спереди, также не является очень прочной деталью, и некоторые замены, похоже, выходят из строя прямо из коробки. Итак, даже если вы только что заменили катушку, вы можете попробовать другую.

Не запускается, залит — для большинства этих двигателей требуется очень небольшая дроссельная заслонка, и их ОЧЕНЬ легко затопить. Мой 8N очень снисходителен. Даже если я его залил, все, что мне нужно сделать, это снова вставить рычаг воздушной заслонки, и все начнется с большого облака черного дыма, кашля, удушья, вздоха. Некоторые двигатели просто не запустятся, пока вы не вставите новый комплект свечей.Используйте заглушки Autolite 437. Они немного горячее и остаются чище.

НАЧИНАЕТСЯ, НО У ВАС ЕСТЬ ДРУГИЕ ПРОБЛЕМЫ

Если ваш трактор запускается, но проблемы все еще возникают, вот наиболее распространенные симптомы и решения.

Работает около 1 минуты и завершает работу; перезапускается примерно через 5 минут = ПЛОХОЙ КОНДЕНСАТОР, замените его.

Работает около 3 минут и завершает работу; не перезапускается = ГАЗ ВЫКЛЮЧЕН (смейтесь, я делал это не раз).

Работает около 5 минут и завершает работу; перезапускается примерно через 10 минут = ЗАГРУЖЕН ТОПЛИВНЫЙ ЭКРАН.Топливо течет, но не течет.

Работает около 15 минут и завершает работу; перезапускается примерно через 30 минут охлаждения = ПЛОХОЙ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ, установите перемычку на выключателе для проверки, и если проблема исчезнет, замените выключатель зажигания.

Работает около 30 минут и прекращает работу или начинает работать не сразу; после 1 часа охлаждения перезапускается и работает нормально = ПЛОХАЯ КАТУШКА ЗАЖИГАНИЯ, замените ее.

Вот общий список вещей, которые нужно проверить перед тем, как начинать регулировку карбюратора:

Т ротор залит, утечка газа из карб.Поплавковый клапан в карбюраторе может застрять (постучите по стороне карбюратора деревянным молотком или ручкой отвертки). L коллектор треснул или потрескался, B оборванные провода от распределителя к двигателю, I n неправильный порядок зажигания (должен быть 1243 спереди назад), G закругленные или незакрепленные точки

ОК, НАКОНЕЦ! Вот процедура регулировки карбюратора, за которой вы пришли!

ОСНОВНЫЕ РЕГУЛИРОВКИ УГЛЕВОДА

Эти регулировки и действия основаны на оригинальном типе Marvel / Schebler Carb.Многие из этих тракторов имеют замену Zenith Carbs. Некоторые утверждают, что Zenith — это апгрейд. Я не уверен. Что-то может показаться обновлением, когда вы заменяете грязный, изношенный карбюратор на новый. Процедуры регулировки карбюратора M / S и Zenith аналогичны.

Одна очень важная внутренняя настройка, которую вы должны проверить, — это настройка поплавка. Поплавок M / S должен находиться на расстоянии 1/4 дюйма от плоской поверхности, при этом верх карбюратора должен быть перевернут, а узел клапана находится на месте. ОСТОРОЖНО! Если эта регулировка кажется далекой от СТОП, убедитесь, что седло поплавкового клапана вкручен до упора, и ось поплавка находится в нужном месте.У многих людей нет инструмента, который перекрыл бы оба паза в седле поплавкового клапана. Часто им не удается полностью вкрутить эту деталь. Многие восстановленные карбюраторы вышли из строя и были проданы из-за этого. Сделайте специальную отвертку, которая охватит оба паза, чтобы полностью затянуть седло и прокладку. Я использовал такую простую вещь, как монета в клещах.

ВНЕШНИЕ НАСТРОЙКИ — Здесь нет никакой магии, это может делать каждый. На карбюраторах тракторов 9N / 2N / 8N есть только три внешних регулировки.На изображении ниже показан передний конец карбюратора, двигатель будет с правой стороны изображения, если он показан.

1 ВИНТ ХОЛОСТОГО ХОДА —расположен на рычаге дроссельной заслонки.
2 ВИНТА СМЕШИВАНИЯ ХОЛОСТОГО ХОДА —Небольшой винт рядом с соединением с коллектором направлен в сторону.
3 ВИНТ ГЛАВНОЙ СМЕСИ —Большой винт расположен в верхней передней части карбюратора.

Вот еще одна картинка.

Белая стрелка = СМЕСЬ ХОЛОСТОГО ХОДА.
Желтая стрелка = ОСНОВНАЯ СМЕСЬ.

Для сменного карбюратора Zenith регулировочные винты находятся в аналогичных местах.

Для нового или восстановленного карбюратора я использую следующие настольные регулировки для начала:
1 —Поверните винт СКОРОСТИ ХОЛОСТОГО ХОДА до упора, а затем медленно поворачивайте его до тех пор, пока он не коснется штифта и дроссельной заслонки. пластина полностью закрыта. Затем поверните винт СКОРОСТИ ХОЛОСТОГО ХОДА на три полных оборота. Иногда возникает проблема центровки, и винт СКОРОСТИ ХОЛОСТОГО ХОДА не совмещается со штифтом.Если это проблема, ВНИМАТЕЛЬНО согните язычок на рычаге дроссельной заслонки, чтобы добиться лучшего выравнивания. Не пытайтесь гнуть штифт, он отломится!
2 —Вверните винт СМЕСИ ХОЛОСТОГО ХОДА до упора, а затем выверните его на ОДИН оборот снизу.
3 —Закрутите винт ОСНОВНОЙ СМЕСИ до упора, а затем выверните его на ОДИН полный оборот снизу.

После прикручивания карбюратора к двигателю и следования инструкциям по настройке в следующих нескольких параграфах, мои точные настройки карбюратора M / S обычно заканчиваются очень близко к винту СКОРОСТИ ХОЛОСТОГО ХОДА на два оборота дальше (медленнее) от исходной настольной настройки. , окончательная регулировка СМЕСИ ХОЛОСТОГО ХОДА примерно на 1/4 — 3/8 оборота (обогащенная) от исходной настольной настройки и окончательная регулировка ОСНОВНОЙ СМЕСИ примерно на 1/4 оборота (обогащенная) от начальной настройки.Это не опечатка, две настройки противоположны, НЕОБХОДИМО СМЕСЬ для RICH.

Эти настройки должны быть очень точными для большинства двигателей, которые находятся в хорошем состоянии. Если какая-либо настройка сильно отличается от этих, я начинаю искать проблему. Карбюратор представляет собой систему со сбалансированным давлением, поэтому такие вещи, как плохая прокладка, треснувшая или деформированная отливка карбюратора, могут помешать его правильной работе. Обычно проблема в том, что грязь не вычищена из прохода.

СЕКРЕТЫ ТЮНИНГА FORD CARB

Хорошо, 90% просто перестали читать последний абзац и теперь катаются, совершенно довольные, с почти настроенным карбюратором.Я виноват, что-то достаточно близко для меня. Особенно, когда идет снег, и мне нужно работать.

Для остальных 10%, которые хотят сделать это прямо, читайте дальше.

Карбюратор Marvel Schebler очень прост в настройке, но может показаться совершенно противоположным зверьком. Это может быть связано с тем, что регулировка НЕОБХОДИМОСТИ СМЕСИ работает в обратном направлении от того, что вы могли подумать. ВЫКЛЮЧЕНИЕ винта делает смесь более обедненной, а ВКЛЮЧЕНИЕ — более богатой. IDLE MIXTURE на любом другом карбюраторе, с которым вы, возможно, возились в юности, вероятно, был наоборот.

Я считаю, что многие проблемы с регулировкой карбюратора на этих тракторах вызваны слишком высокой скоростью холостого хода. Многие люди привыкли к автомобильным двигателям, которые обычно работают на холостом ходу около 800 об / мин. При 800 об / мин винт IDLE MIXTURE на тракторе Ford 8N практически бесполезен. Вы можете полностью или полностью выкрутить его с очень небольшим заметным воздействием на двигатель. Винт СМЕСИ ХОЛОСТОГО ХОДА бесполезен, пока вы не уменьшите СКОРОСТЬ ХОЛОСТОГО ХОДА до медленного холостого хода около 450-500 об / мин. Моя первоначальная настольная установка должна работать на холостом ходу около 800 об / мин.Я делаю это специально, чтобы знать, что двигатель запустится и будет работать только при регулировке ОСНОВНОЙ СМЕСИ, когда я в первый раз проверну его. Таким образом, я могу провести большую часть первоначальной обкатки двигателя на новом отремонтированном двигателе, прежде чем я сделаю окончательную настройку карбюратора.

Есть еще одно принципиальное отличие в настройке СМЕСИ ХОЛОСТОГО ХОДА. На автомобильном карбюраторе мы всегда настраивали винты IDLE MIXTURE для средней точки между слишком богатым и слишком бедным. Это не работает для трактора Ford 8N, потому что у этого карбюратора нет ускорительного насоса.Правильная регулировка СМЕСИ ХОЛОСТОГО ХОДА для этих тракторов приближается к краю слишком богатой смеси. Если вы настроите этот карбюратор для трактора, как свою старую машину, он будет действовать очень суетливо при каждом открытии дроссельной заслонки. Регулировка на богатую часть помогает, но эти двигатели колеблются, если дроссельная заслонка открывается слишком быстро.

Итак, как только ваш двигатель прогрелся и хорошо работает на основной смеси, переведите рычаг дроссельной заслонки в положение холостого хода и начните откручивать винт СКОРОСТИ ХОЛОСТОГО ХОДА до тех пор, пока не дойдете до отметки 450-500. RPM, затем попробуйте отрегулировать винт IDLE MIXTURE.Правильная процедура — просто закручивать винт СМЕСИ ХОЛОСТОГО ХОДА до тех пор, пока двигатель не споткнется (слишком богатый), а затем повернуть назад, пока двигатель не заработает нормально. Когда вы это сделаете, холостой ход обычно будет немного выше. Выверните винт IDLE SPEED еще немного, затем снова отрегулируйте винт IDLE MIXTURE. Сделайте это примерно 3 или 4 раза, чтобы трактор поработал до медленных холостых оборотов между 450 и 500 об / мин. Некоторые двигатели разгоняются до 400 об / мин, но я чувствую, что из-за этого их слишком легко заглохнуть. Правильно настроенный двигатель должен ускоряться плавно, без дыма, когда вы переводите рычаг дроссельной заслонки с холостого хода на полный.Помните, что вы не работаете над гоночной машиной. Мгновенная реакция на внезапное движение дроссельной заслонки — ненормальная работа. Вам просто нужно плавное ускорение и замедление при изменении настройки дроссельной заслонки.

В большинстве случаев вы можете игнорировать регулировку ОСНОВНОЙ СМЕСИ и оставить ее на 1-1 / 2 оборота снизу (3 оборота для Zenith). Указания в руководстве по регулировке винта ОСНОВНОЙ СМЕСИ немного неудобны. Поначалу звучит просто. Это почти то же самое, что и для винта смеси холостого хода: «Вращайте регулировочный винт до тех пор, пока двигатель не начнет терять мощность, затем поворачивайте винт, пока мощность не увеличится и двигатель не будет работать плавно.«Просто, верно? Единственная проблема в том, что они хотят, чтобы вы делали это с двигателем, работающим на регулируемой скорости при полной нагрузке. Я не придумал, как ползать по капоту, чтобы регулировать дроссельную заслонку, таща плуг на второй передаче. «Хорошо, сынок, держись там, пока я заставляю ее двигаться, и постарайся не упасть, пока ты поворачиваешь этот винт».

ПРОБЛЕМЫ

Если вы не можете получить какую-либо регулировку с помощью винта смеси холостого хода, то, вероятно, у вас есть заблокированный канал холостого хода или утечка вакуума, которая все сбивает.Возможно, пришло время перестроить карбюратор.

Если мой двигатель колеблется или дает обратный эффект под нагрузкой (слишком бедной), я просто останавливаюсь и выхожу, выкручиваю винт ОСНОВНОЙ СМЕСИ примерно на 1/8 оборота, снова включаюсь и пробую некоторое время. Вам не нужно открывать винт ОСНОВНОЙ СМЕСИ более чем на 1-3 / 4 оборота снизу (Zenith может потребоваться немного больше). Помните, что регулировка винта ХОЛОСТОГО ХОДА и винта ОСНОВНОЙ СМЕСИ различается. Винт ОСНОВНОЙ СМЕСИ является более обычным: для БЕЗОПАСНОСТИ, для ОБОГАЩЕНИЯ.

Иногда вы можете заметить полностью прогретый двигатель, который не работает должным образом или кажется, что он работает немного лучше, если вы немного удерживаете ручку воздушной заслонки. Не начинайте сразу же регулировать уровень углеводов. Чаще это признак того, что вам нужно очистить и отрегулировать свои очки. Сделай это в первую очередь. Если проблема исчезнет — отлично. Если проблема все еще существует, попробуйте повернуть главный винт смеси на 1/2 оборота. Если это решит проблему, но проблема вернется через несколько дней, я подозреваю, что у вас ржавый бак, а топливные фильтры или топливопровод забиты.

NEW — Carb Rebuild Page

Если ваш карбюратор нуждается в восстановлении, нет причин, по которым вы не можете сделать это самостоятельно. Комплекты для восстановления стоят недорого, около 30 долларов. К сожалению, инструкций к комплектам не хватает, поэтому я попытался заполнить некоторые пустые места страницей по восстановлению карбюратора ЗДЕСЬ.

ВОЗВРАТ — на главную страницу НАСТРОЙКИ

Все торговые марки и торговые марки, упомянутые на этих веб-страницах, являются собственностью соответствующих владельцев торговых марок. Ни один из этих владельцев товарных знаков не связан с этим веб-сайтом, и они никоим образом не спонсируют и не поддерживают этот сайт.

Все адреса электронной почты для этого веб-сайта настроены на агрессивную блокировку ВСЕЙ нежелательной рекламы, коммерческих предложений, нежелательных предложений веб-услуг и других спам-сообщений. Я не отвечаю и не буду отвечать тем немногим, кому удастся пройти через фильтры.

Пульт дистанционного управления для газовых каминов и плит

Начало »Пожары» Газовые камины »Командные пульты дистанционного управления газовыми плитами и плитами

Стандартный пульт дистанционного управления для открытых студийных пожаров. Стандартный пульт дистанционного управления позволяет вам разжечь огонь, выбрать между различными настройками пламени и теплопроизводительностью, не вставая с дивана.

Программируемый термостатический пульт дистанционного управления для газовых вставок Studio Glass Fronted и отдельно стоящих каминов, газовых каминов Riva2, Riva2 F670 и газовых Loft. Программируемый термостатический пульт дистанционного управления позволяет дистанционно управлять всем, от зажигания до тушения, а также обладает преимуществами программируемого таймера и термостата.

Стандартный Обновляемый пульт дистанционного управления для газовых плит, включая линейки Marlborough3, Stockton, Huntingdon, Vogue и Vision. После того, как контрольная лампа зажжена вручную, вы можете изменять высоту пламени и тепловую мощность, не вставая с кресла.

Программируемый пульт дистанционного управления для газовых плит, включая линейки Marlborough3, Stockton, Huntingdon, Vogue и Vision. Эта роскошная версия имеет две дополнительные функции.Первый позволяет вам термостатически контролировать температуру в помещении, а второй позволяет вам запрограммировать вашу плиту, чтобы она включалась и выключалась дважды в день. Используйте оба, и вы даже можете вернуться домой к горящему огню, который нагрел комнату до выбранной вами температуры.

Программируемый пульт дистанционного управления газовым камином Reflex. Система управления огнем Reflex Harmony10 компании Gazco позволяет зажигать, тушить или регулировать высоту и температуру переднего и заднего пламени, а также выбирать яркость окружающей топливной кровати EmberLight LED.Телефонная трубка также позволяет запрограммировать огонь на ежедневный или еженедельный график и активировать режим экономии газа EcoFlex, снижая расход газа без ущерба для изображения пламени.

Полностью последовательный термостатический пульт дистанционного управления для газовой плиты Sheraton 5 и камина с логическим эффектом Logic HE. Этот усовершенствованный пульт дистанционного управления позволяет зажигать и тушить огонь, а также регулировать пламя и температуру. При желании вы также можете настроить плиту или огонь для поддержания выбранной температуры.

Регулировка клапана и момента зажигания при перемещении по газовым двигателям, журнал

Персоналом

1/3

2/3

Джим Киркс показывает использование трамвая, расположенного на бункере и повернутого над маховиками, чтобы отметить время.

3/3

Проверка на нижнюю мертвую точку.

❮
❯

Одна вещь, которая может вызвать проблемы с лужением зажигания, заключается в том, что многие старые двигатели можно настраивать в широком диапазоне — и во многих случаях нет информации о том, что имел в виду производитель. Трамвайное движение, старый, но точный метод настройки клапана и угла опережения зажигания, может быть отличным способом установить основной момент. Описанный здесь метод предназначен для одноцилиндровых двигателей с ошибками, хотя некоторые думают, что он может использоваться с широким спектром двигателей.

Для большинства старых двигателей хорошей отправной точкой является установка зажигания так, чтобы искра возникала примерно за пять градусов до верхней мертвой точки (ВМТ). Хотя это может быть не идеальной настройкой для вашего двигателя (поскольку такие факторы, как частота вращения двигателя, нагрузка, топливо и т. Д., Имеют прямое влияние на работу вашего двигателя), практически любой двигатель должен нормально работать с этой базовой настройкой. Кроме того, после того, как вы установили базовую синхронизацию, гораздо проще набрать финальную мелодию.

На двигателе с атмосферным (вакуумным) впускным клапаном выпускной клапан должен быть настроен таким образом, чтобы в камере сгорания в конце такта выпуска не было остаточного давления.Если, например, выпускной клапан закроется на 10 градусов до ВМТ, захваченный выхлоп будет сжат на оставшиеся 10 градусов, и камера сгорания не вернется к атмосферному давлению до тех пор, пока поршень не переместится примерно на 10 градусов к другой стороне ВМТ. . Это остаточное давление будет задерживать открытие впускного клапана, так как он не начнет открываться, пока в камере сгорания не разовьется разрежение.

Что касается инструментов, то трамвайное движение не может быть проще. Кусок сосны размером 1 на 2 дюйма, показанный выше, — это все, что вам нужно, а гвозди, вбитые в оба конца, служат маркерами для установки времени.

Раннее закрытие выхлопных газов приведет к попаданию в двигатель очень небольшого количества топливной смеси. Из этого следует, что выпускной клапан должен немного закрываться после ВМТ, а хорошее место для закрытия выпускного клапана — это примерно пять градусов после ВМТ. Поршень будет только слегка перемещаться на такте впуска, и обеспечивается как можно более раннее открытие впускного клапана.

Это также хорошее время, чтобы проверить, когда выпускной клапан начинает открываться. В большинстве двигателей выпускной клапан начинает открываться примерно на четверть или треть оборота до нижней мертвой точки (НМТ) на рабочем такте.Если это кажется неправильным, возможно, шестерня кулачка вышла из строя на несколько зубцов, и ее придется отрегулировать. Метки времени могли быть поставлены кем-то другим, а не на заводе, и они могли быть просто неправильными.

Трамвай
Первое, что вам понадобится, это трамвай. Это очень простой инструмент, и его можно сделать из куска дерева размером 1 на 2 дюйма с гвоздем, вбитым в каждый конец. Расстояние между гвоздями должно быть расстоянием между передней частью бункера / цилиндра и вертикальной осевой линией маховика.Ничего особенного здесь не требуется, вы должны легко увидеть это с расстояния в полдюйма, что достаточно хорошо. Гвозди должны быть острыми и проходить сквозь дерево примерно на дюйм.

Затем вам нужно провести несколько измерений и немного арифметизировать. Оберните рулетку вокруг маховика и измерьте его окружность. Разделите окружность на 360, чтобы было известно расстояние вокруг маховика на градус, затем умножьте расстояние на градус на пять, чтобы стало известно расстояние для пяти градусов.Наконец, разделите окружность на два, чтобы было известно расстояние до середины маховика.

Теперь поставьте трамвай. Сделайте метку кернером по направлению к передней части бункера, чтобы гвоздь, попавший в метку, проходил более или менее над вертикальной средней линией маховика. Если метка центрального перфоратора мешает, используйте ленту с пометкой «X».

Следующим шагом является установка BDC. Сделайте это, поместив линейку поперек задней части цилиндра, осторожно перемещая маховик так, чтобы поршень едва касался его.Проведите отметку на маховике. Это делает одну сторону BDC, и процесс необходимо повторить с маховиком, идущим с другой стороны, поскольку задняя часть отверстия, вероятно, не совсем BDC. Теперь повторите процесс на другой стороне BDC. Отметьте точку на равном расстоянии между двумя отметками. Это BDC.

Измерьте половину длины маховика от отметки BDC и нанесите отметку на маховике. Сделайте это в обоих направлениях и разделите разницу между двумя отметками, если таковые имеются. Это ВМТ.

Теперь отмерьте пять градусов в каждом направлении, снова сделав отметку. Это устанавливает временные метки для зажигания и закрытия выпускного клапана. Переместите маховик, пока отметка после ВМТ не совместится с трамваем, и отрегулируйте винт коромысла так, чтобы на винт было небольшое давление. Это устанавливает выпускной клапан. Убедитесь, что двигатель находится на такте сжатия, и установите положение маховика на отметку в пять градусов. Установите срабатывание зажигания в этой точке, несколько раз потянув за маховик, чтобы точка трамвая совпала с точкой срабатывания, отмеченной на маховике.Вы сделали.

Поначалу движение по трамваю может показаться немного сложным, но на самом деле это довольно просто, и после того, как вы пройдите через него один раз, вы легко сможете пройти его за полчаса. Возможно, вам понадобится помощь с некоторыми измерениями, так как иногда это занимает три руки, но помимо этого легко сделать

Моя благодарность Робу Скиннеру за вычитку для меня, а также Джо Приндлу, который помог мне исправить положение с газораспределением. Спасибо также многим другим участникам списка стационарных двигателей ATIS за их многочисленные комментарии и мысли по этому поводу.

Выполнение математических расчетов:
Расчет проталкивания на основе 22-дюймового маховика

Окружность маховика 59-1 / 4 дюйма.

59-1 / 4/360 = 0,192 или около 3/16 дюйма на 1 градус.

5 x 0,192 = 0,962 или около 31/32 дюйма для 5 градусов.

59-1 / 4/2 = 34,625, или 34-5 / 8 дюйма — расстояние на полпути вокруг маховика

СТАТЬИ ПО ТЕМЕ

Оцените этот 25-сильный двигатель на попутном газе, замеченный в 2020 году Ассоциацией паровых и газовых двигателей Северо-Западного Миссури.

Узнайте об истории создания уникальных двигателей Abenaque с водяным охлаждением.

Оцените этот уникальный двигатель Ajax / Either около 1905 года с откидным верхом и узнайте о его увлекательной истории.

Рубрики

Газ 53 регулировка зажигания видео: Газ 53 регулировка зажигания

как выставить по меткам, видео установки привода трамблера

Устройство системы зажигания ГАЗ-53

Фотогалерея

Возможные неисправности СЗ: признаки и причины

Инструкция по настройке зажигания

Заключение

Видео «Настройка зажигания по лампочке»

как выставить по меткам, видео установки привода трамблера

Устройство системы зажигания ГАЗ-53

Фотогалерея

Возможные неисправности СЗ: признаки и причины

Инструкция по настройке зажигания

Заключение

Видео «Настройка зажигания по лампочке»

Порядок зажигания на ГАЗ-53, установка и регулировка СЗ своими руками

Основные элементы системы

Поломки системы

Самостоятельная регулировка

Видео «Установка привода трамблера на ГАЗ»

Газ 3307 регулировка зажигания

как выставить по меткам, видео установки привода трамблера

Устройство системы зажигания ГАЗ-53

Фотогалерея

Возможные неисправности СЗ: признаки и причины

Как правильно выставить зажигание на газ 3307. Установка зажигания

Как настроить зажигание на газ 3307. Установка системы зажигания. Установка и регулировка зажигания

Паук и порядок работы цилиндров V8 — ГАЗ-66, 4.3 л., 1984 года на DRIVE2

Привод трамблера ЗмЗ-511

Трамблер Газ-3307 и Газ-53!

Установка привода трамблера на грузовиках семейства Газ с бензиновым двигателем ЗмЗ-511!

Пропало давление в двигателе!

Резкое падение давления в двигателе ЗмЗ-511 у грузовиков ГАЗ-3307 и ГАЗ-53 и модификации!

Регулировка клапанов Газ 3307 и Газ 53

Регулировка клапанов Газ 3307 и Газ 53!

Регулировка клапанов двигателя ЗМЗ 511 и модификации!

Регулировка клапанов на двигателе ЗМЗ 511!

Первый способ!

Установка в ВМТ поршень первого цилиндра.

Регулировка клапанов на двигателе ЗМЗ 511!

Второй способ!

Регулировка клапанов Газ-66 на двигателе ЗМЗ 511!

Установка и регулировка системы зажигания ГАЗ-52

Основные составляющие системы

Признаки нарушения в работе зажигания

Диагностика и устранение неисправностей зажигания ГАЗ-52

Предварительная проверка

Проверка момента зажигания

Проверка наличия искры

Как выставить зажигание на газ 53

Как установить и выставить систему зажигания на грузовом автомобиле ГАЗ-53?

Поломки системы

Самостоятельная регулировка

Видео «Установка привода трамблера на ГАЗ»

Каков порядок зажигания на грузовом автомобиле ГАЗ-53: установка и регулировка СЗ своими руками

Регулировка клапанов ГАЗ 53 opex.ru

О двигателе ЗМЗ-53

Зачем нужна регулировка клапанов ГАЗ-53?

Первый способ

Второй способ

Технические нюансы при ремонте

О двигателе ЗМЗ-53

Зачем нужна регулировка клапанов ГАЗ-53?

Первый способ

Второй способ

Технические нюансы при ремонте

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Терминология

Когда и зачем нужно настраивать зажигание?

Как регулировать УОЗ?

Как заменить свечи зажигания ГАЗ 66

Экранирование свечей зажигания Газ-66.

ГАЗ-66 больше НЕ ЕДЕТ? Тяга, ты где?

ГАЗ 53 бензовоз. Что со свечами?

ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.

Установка зажигания свечей

Регулировка зажигания ГАЗ-66 Шишига по стробоскопу.

Установка зажигания ГАЗ 53,ГАЗ 66…(ЗМЗ 53)контактно-транзисторная

Установка и регулировка зажигания Газ 53, 3307, 66.
