Где находится датчик уровня масла ваз 2114: Датчик уровня масла на ВАЗ 2114: замена своими руками, диагностика неисправности

Датчик уровня масла на ВАЗ 2114: замена своими руками, диагностика неисправности

Содержание:

1. Принцип работы
2. Проверка работоспособности
3. Замена ДУМ
4. ДАДМ
5. Замена ДАДМ

От самого первого до самого современного автомобиля используется смазка. Без нее невозможна эксплуатация машины, внутри которой находится огромное количество трущихся деталей. Модель отечественного производителя ВАЗ 2114 исключением не является, потому смазывающее масло здесь обязательно присутствует.

Система смазки должна всегда быть под контролем у водителя в режиме реального времени. Для этого конструкция авто предусматривает использование датчика уровня масла.

С его помощью водитель может своевременно узнать, что уровень масла упал до недопустимо низкого уровня, а потому следует предпринять соответствующие действия.

Внешний вид ДУМ

Как он работает

Смазка присутствует во многих системах и узлах машины, однако для двигателя она играет наиболее значимую роль. Стоит ей хоть на небольшой промежуток времени исчезнуть, как это моментально приведет к серьезным проблемам.

Принцип работы этого датчика заключается в своевременном измерении сопротивления тока. Измеряющий элемент масла погружается в жидкость, то есть смазывающее моторное масло. При снижении его уровня, измеряющий элемент высыхает, потому сопротивление тока исчезает. Водителю поступает сигнал, и он решает проблему нехватки или утечки масла.

Помимо датчика уровня масла, конструкция автомобиля предусматривает использование ДАДМ — датчика аварийного давления масла. И это два совершенно разные устройства.

Срабатывание ДУМ

Если датчик масла сработал на вашем автомобиле, это может быть вызвано одной из двух причин. Разберемся с ними в нашей таблице.

Не спешите сразу менять датчик, если вы не уверены, что причиной неполадок является он. Для начала его стоит проверить в работе.

Проверка работоспособности

Проверка устройства — процедура достаточно легкая. Хотя далеко не каждый, даже опытный автовладелец, знает, как она выполняется.

Что ж, поделимся этим секретом. Для работы вам потребуется определенный набор инструментов, куда входят:

• Набор ключей;
• Сухие тряпки;
• Вольтметр;
• Смотровая яма.

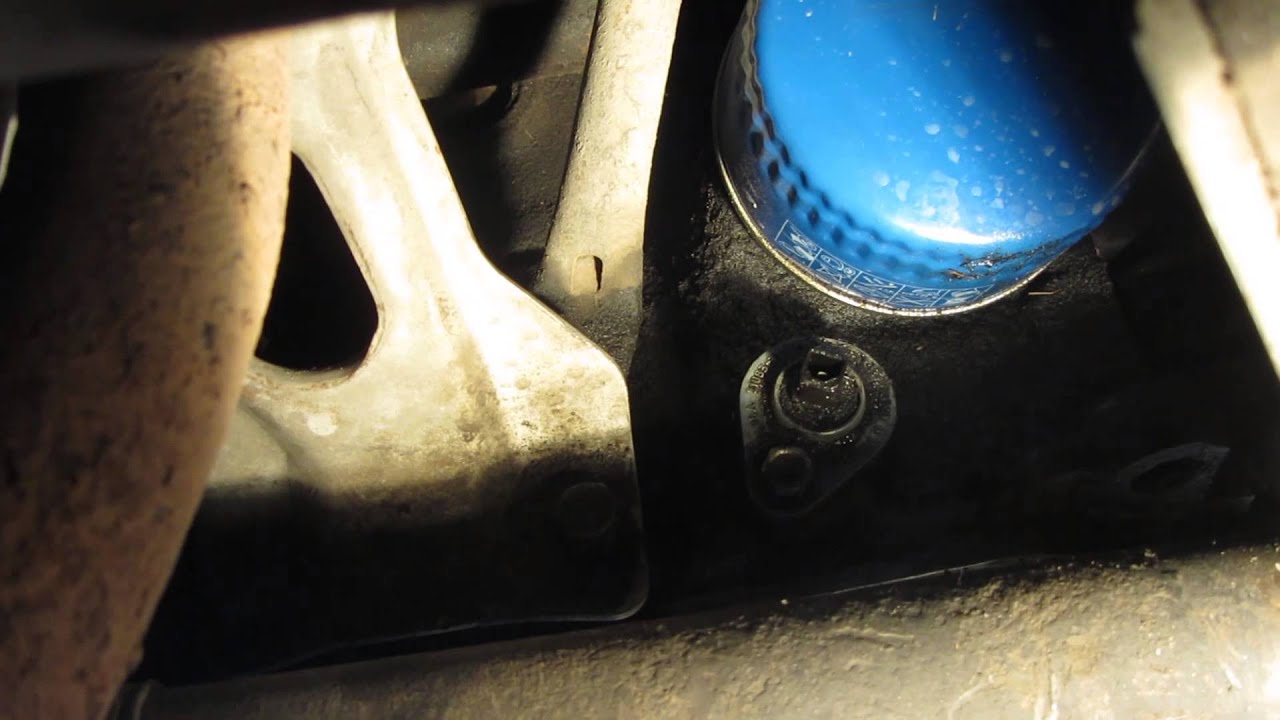

Искомый датчик располагается непосредственно возле масляного фильтра.

Расположение

Проблем с его поиском возникнуть не должно, но потребуется еще добраться до нашего датчика уровня масла.

Для этого:

• Установите автомобиль на смотровую яму;
• Снимите обязательно защиту двигателя. Без этого, увы, никак;
• Найдите необходимый вам датчик;
• Очистите его корпус от налипшей грязи, скопившейся пыли;
• Заведите двигатель машины;
• Отключите провода, которые подключаются к колодке;
• С помощью подготовленного заранее вольтметра измерьте показатели напряжения н колодке и массе;
• Если датчик исправен, вольтметр покажет вам напряжение около 12 В.

Но далеко не всегда напряжение на приборе появляется. В этом случае следует провести еще пару манипуляций:

• Проверьте, работает ли блок индикации. Он может оказаться неисправным, а вы будете всю вину сваливать на датчик;
• Проверьте состояние контактов. Это прибор не самой высокой надежности, плюс эксплуатация в суровых условиях не редко приводит к обрывам в сети.

Если даже после этого датчик все равно не подает признаки жизни, тогда не остается ничего другого кроме как заменить его на новый. Это единственный способ устранить поломку. Ремонту сломанный ДУМ не подлежит.

Замена ДУМ

На практике замена ДУМ выглядит достаточно просто. Потому не спешите отвозить автомобиль на СТО и платить необоснованно большие деньги за услуги мастеров. Их работу вы вполне можете сделать сами, плюс серьезно сэкономить.

Следуйте пошаговой инструкции, чтобы ваш старый ДУМ ушел на заслуженный покой, а новый прибор принялся выполнять свои функции.

1. Поставьте автомобиль на смотровую яму. Альтернативой может послужить эстакада. Тут уже у кого что имеется.
2. Выключите зажигание, отключите питание от аккумуляторной батареи. Для этого достаточно отсоединить минусовую клемму на АКБ.
3. Снимите защиту двигателя. Если вы выполняли проверку, и она показала отсутствие работоспособности, тогда защиту у вас уже снята.
4. Возле масляного фильтра найдите наконечник провода, который следует снять с колодки датчика.
5. С помощью сухих тряпок без ворса очистите грязь, которая могла за время эксплуатации скопиться на поверхности вашего датчика.
6. С помощью торцевого ключа на 10 миллиметров демонтируется крепежный элемент, удерживающий измеритель уровня масла.

Отключаем ДУМ

7. Покачайте датчик руками из стороны в стороны, что позволит постепенно извлечь устройство из гнезда. Действуйте аккуратно, ибо в противном случае вы легко можете повредить поплавок.
8. Вооружитесь новым датчиком и поставьте его на место.
9. Сборка выполняется строго в обратной последовательности.
10. На завершающем этапе не забудьте проверить новое устройство в действии.

Отсоединение колодки проводов

ДАДМ

Важным элементом системы оповещения о нарушении работы смазочной системы двигателя является ДАДМ. Многие путают датчик аварийного давления масла с обычным измерителем давления. Не стоит этого делать, поскольку устройства совершенно разные.

ДАДМ состоит из корпуса, внутри которого находится мембрана и передатчик, то есть механизм передачи информации. Мембрана способна выгибаться, менять свое положение, замыкая и размыкая контакты.

Способы проверки

1. Чтобы удостовериться в работе аварийного измерителя, следует снять старый и поставить на его место новый. Но для этого под рукой следует иметь запасной датчик.
2. Если его нет, вооружитесь манометром. Датчик поставьте на место и заведите мотор. При холостых оборотах манометр должен показывать минимум 0,65 кг/см2. Если показатель оказался таким, с давлением в системе все нормально, потому ДАДМ просто вышел из строя и нуждается в замене.

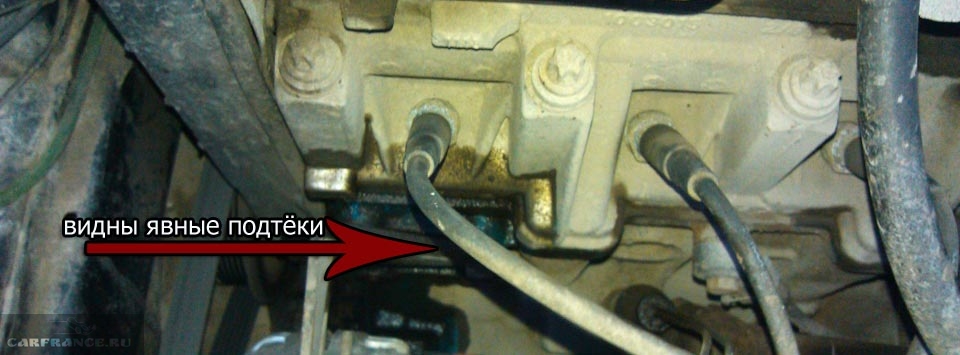

3. Существует еще один, народный метод проверки ДАДМ. Он актуален для тех случаев, когда красная лампочка аварийного уровня масла загорелась в дороге, когда под рукой нет ни манометра, ни запасного измерительного устройства. Вам потребуется снять измеритель, и покрутить стартер без запуска двигателя. Из гнезда устройства должно при этом политься масло. Если так и случилось, значит, давление в системе нормальное, и минимум до гаража или ближайшего СТО добраться вы сможете.

Замена

Замену ДАДМ выполнить, наверное, проще, чем в случае с ДУМ:

• Снимите декоративную накладку, которая располагается на двигателе вашего ВАЗ 2114;
• Отыщите верхнюю часть устройства, снимите пыльник;
• Под ним располагается питательный провод;
• Демонтируйте провод;
• Теперь можно выкрутить аварийный датчик из блока силового агрегата, после чего поставить на его место новый.

Откручивая головку ДАДМ, обратите внимание, что под ней располагается уплотнительная шайба. Не потеряйте ее и не забудьте вернуть на место.

Теперь остается только собрать узел в обратной последовательности, запустить двигатель и проверить работу нового измерителя.

Возьмите себе за правило периодически проверять уровень масла, вне зависимости от появления на приборной панели сигнальных лампочек. Это особенно важно, когда вы собираетесь в продолжительную, дальнюю поездку на своем автомобиле.

 Загрузка …

Диагностика и замена датчика давления на ВАЗ 2114 легко и просто

Автомобили отечественного производства оснащаются множеством регуляторов и контроллеров, предназначенных для обеспечения стабильной работы ДВС. Одним из таковых на «Четырках» является датчик давления масла ВАЗ 2114. Что это за устройство, какие функции оно выполняет, как произвести его замену — читайте в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Что нужно знать о ДДМ?

Итак, для начала давайте разберемся, что представляет собой датчик давления масла ВАЗ 2114, какие функции он выполняет, где находится и как его проверить. Начнем с предназначения и места монтажа.

Предназначение и местонахождение

Место монтажа ДДМ на «Четырке»

Контроллер давления масла на ВАЗ представляет собой один из основных компонентов системы контроля состояния транспортного средства. Это устройство позволяет вовремя определять критически низкий уровень давления в системе смазки мотора. Соответственно, благодаря этому девайсу можно не только ликвидировать неисправности, возникшие в системе, но и избавиться от причин, по которым это произошло.

Так а где находится датчик давления масла в «Четырке» — спросите вы. Как видно по фото, устройство расположено в моторном отсеке, в частности, в гнезде головки блока цилиндров, под черной накладкой мотора.

Конструктивные особенности и принцип работы

Следует отметить, что вне зависимости от модели транспортного средства, где используется ДДМ, все контроллеры характеризуются практически идентичной конструкцией.

Основные составляющие элементы устройства:

• герметичный магнитоуправляемый контакт — геркон;
• специальная мембрана;
• корпус устройства;
• биметаллическая пластина (автор видео — Кирилл Збруенко).

Что касается принципа работы, то это также не особо сложный вопрос. В тот момент, когда автомобилист активирует зажигание, в системе масла не будет, при этом на магнитоуправляемом контакте сами контактные элементы будут замкнуты. Естественно, сама электроцепь также будет замкнута, поэтому на приборной панели горит соответствующий индикатор давления моторной жидкости — он свидетельствует о том, что цепь полностью исправна.

Когда водитель начинает заводить силовой агрегат, в масляной системе происходит поднятие уровня моторной жидкости, что в итоге приводит к повышению параметра давления на ДДМ. Вернее, речь идет непосредственно о мембране, установленной внутри его. В результате этого происходит деформация мембранного элемента, что способствует размыканию контактов на цепи, соответственно, из-за этого на контрольном щитке перестает гореть индикатор. Деформация мембраны способствует воздействию на пластину устройства, а ее спираль, в свою очередь, осуществляет передачу данных о показателе давления в сам контроллер.

Как видите, в целом в этом вопросе нет ничего сложного. В том случае, если по каким-то причинам в масляной системе начинает снижаться давление, это опять приводит к замыканию цепи. Соответственно, если имеется стрелка, то она будет снижаться в ноль, а на контрольном щитке опять появится световой индикатор, что свидетельствует о необходимости диагностики контроллера (автор видео — канал Авторемонт и тюнинг).

Особенности диагностики

Как вы уже поняли, если на приборной панели после запуска двигателя не исчезает горящий индикатор масленки, это говорит о том, что датчик аварийного давления масла следует проверить. Вернее, в первую очередь следует произвести диагностику уровня расходного материала в силовом агрегате. В том случае, если уровень рабочей жидкости соответствует норме, то есть находится между отметками MIN и MAX, необходимо приступать к проверке самого контроллера.

Что касается именно диагностики, то первое, что вы можете сделать — это произвести визуальную проверку устройства. Осмотрите корпус контроллера — есть ли на нем повреждения, следы подтеков моторной жидкости и т.д. Если на регуляторе видны масляные следы, то вам нужно убедиться в том, что проблема кроется именно в датчике, для этого внимательно осмотрите сам силовой агрегат. В том случае, если расходный материал будет выходить где-то из-под регулятора, то вероятнее всего, причина кроется в износе уплотнительной резинки, которую можно заменить. Если же масло вытекает из-под разъема, где установлена клемма, то сам контроллер нужно будет менять.

1. Более точно определить неисправность устройства позволит диагностика при помощи вольтметра:
2. Для начала нужно загнать авто на эстакаду или яму.
3. Открутите болты, которые фиксируют защиту силового агрегата, после чего демонтируйте ее.
4. Когда вы найдете сам ДДМ, двигатель авто нужно будет завести.
5. Сделав это, провод питания от устройства нужно отключить. Затем возьмите тестер и произведите диагностику уровня напряжения между массой, а также соединительным штекером. Если устройство рабочее, то показатель напряжения на дисплее составит 12 вольт (автор видео — Вячеслав Кравченко).

В том случае, если напряжение ниже, то скорей всего, причина кроется в выходе из строя блока индикации либо плохом контакте в электроцепи ДДП. Если контакт нормальный, то есть вероятность, что в цепи произошел обрыв провода.

Инструкция по замене ДДМ

Как производится замена датчика давления масла ВАЗ 2114:

1. Для начала нужно открыть капот и демонтировать крышку силового агрегата. НА всякий случай бортовую сеть необходимо обесточить, для этого просто от АКБ отключите клемму «-».
2. Далее, нужно найти сам контроллер и с него демонтировать прорезиненный защитный колпачок. Также отсоединяется и разъем с проводом питания от устройства.
3. При помощи гаечного ключа на 21 необходимо демонтировать сам контроллер, он также оснащен алюминиевым уплотнителем. Вместо этого устройства ставится новый контроллер, при этом необходимо также установить и новый уплотнитель, он должен идти в комплекте.
4. На завершающем необходимо убедиться в том, что контакты на демонтированном штекере чистые, также нужно проверить и целостность пылезащитного элемента. Если все в норме, то к устройству подключается питание и проверяется его работоспособность.

Фотогалерея

 Загрузка …

Видео «Практическая инструкция по замене ДДМ в гаражных условиях»

Более подробно о том, как осуществляется процедура замены контроллера моторной жидкости в гаражных условиях, вы сможете узнать из видео ниже (автор ролика — канал Авто_Ремонт).

Замена датчика уровня масла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

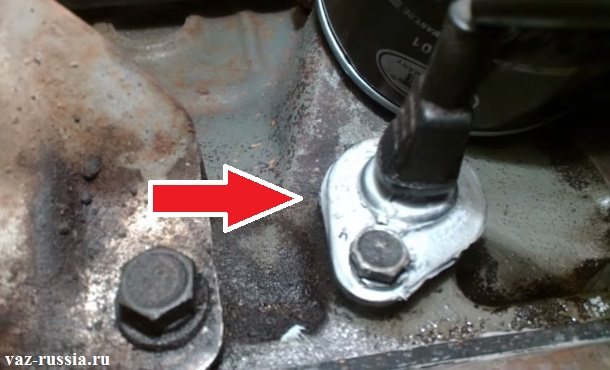

Где находится датчик уровня масла, и как он выглядит?
• Он располагается внизу двигателя автомобиля, и вставляется в отверстие которое присутствует в картере двигателя, между масляным фильтром и поддоном картера, что бы вам было легче разобрать, просмотрите ниже фото на котором будет показано местонахождение датчика:

• Теперь давайте поговорим о том как выглядит этот датчик. Самый стандартный такой датчик выглядит в виде изогнутой трубки, на кончике которой присутствует поплавок, а другим кончиком она крепится к картеру двигателя автомобиля, что бы вы визуально понимали как он выглядит, смотрите фото ниже:

Когда нужно менять датчик уровня масла?
Как и любой другой датчик, он подлежит замене при его выходе из строя, вот признак по которому можно определить, то что датчик вышел из строя:

• Первый и последний самый главный признак того что датчик пришёл в негодность, это загорание на комбинации приборов индикатора уровня масла, при условии что уровень масла у двигателя вашего автомобиля, находится в норме. (О том как проверить уровень масла в автомобиле, см. в статье: «Замена масла»)

Примечание!
Не всегда при выходе датчика из строя будет загораться эта лампа, иногда может быть такое что она и вовсе не будет загораться независимо от уровня масла, поэтому от части полагаться только на этот датчик нельзя, а лучше всего проверять уровень масла при помощи щупа так будет более достоверней и спокойней!

Как заменить датчика уровня масла на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале обесточьте аккумулятор, ослабив для этого при помощи гаечного ключа гайку, которая крепит клему «-», а после ослабления скиньте клему «-», с батареи. (Как ослабить гайку крепления клемы «-», и после чего скинуть эту клемму с аккумуляторной батареи, см. на нашем сайте в статье: «Замена аккумулятора», пункт «1»)

2) Далее переберитесь к датчику который замеряет уровень масла, и после чего рукой отсоедините от него, колодку с проводами.

3) После того как колодка будет отсоединена, воспользуйтесь гаечным ключом, и с его помощью полностью выверните один единственный болт, который крепит датчик.

4) И под завершение операции, аккуратно извлеките датчик из отверстия в картере двигателя.

Установка:
1) Сперва установите новый датчик, в отверстие картера двигателя, и после чего заверните один единственный болт его крепления.

2) Затем подсоедините колодку проводов, к этому датчику.

3) А в завершение операции, установите на ваш аккумулятор клему «-», воспользовавшись всё той же статьей, в которой описывается «Замена аккумулятора».

Диагностика датчика уровня масла в ВАЗ

Датчик уровня масла (он же – ДУМ) в любом автомобиле выполняет важнейшую функцию – функцию контроля и защиты двигателя. Если этот датчик неисправен, велика вероятность «сухой» работы мотора, что, как известно, чревато как минимум повышением потребления топлива и как максимум – поломками в самом сердце вашего авто.

В ВАЗ 2115 датчик уровня масла находится рядом с двигателем, в непосредственной близости от масляного фильтра. Индикатор, в свою очередь, выведен на приборную панель автомобиля. При снижении уровня масла до критической отметки загорается индикатор, и автовладельцу необходимо как можно быстрее долить масло в двигатель. Во всяком случае, это при работоспособном датчике. Однако, помимо снижения уровня масла, горящая лампочка на приборной панели может также означать и неисправность самого датчика – например, вызванную окислением контактов или их замыкании.

Проверить, насколько работоспособен датчик уровня масла ВАЗ 21115, можно как на станции технического обслуживания, так и совершенно самостоятельно. Для этого не нужны никакие специальные инструменты – достаточно проверить уровень масла с помощью контрольного щупа (под капотом). Можно провести (также самостоятельно) и более тщательную проверку.

Инструментарий, необходимый для проведения диагностики, минимален – вольтметр, набор отвёрток.

Диагностика работы датчика уровня масла ВАЗ 21115.

Удобнее всего работы проводить на яме, либо с помощью подъёмника.

1. Устанавливаем автомобиль на яме, предприняв все необходимые меры для обеспечения безопасности (как минимум, автомобиль остаётся на ручном тормозе).
2. Снимаем защиту, чтобы получить возможность непосредственного доступа к датчику уровня масла.
3. При включённом зажигании отключаем питание датчика. Теперь можно измерить напряжение между массой и колодкой. Работоспособный датчик покажет 12в, неисправный – отсутствие напряжения.

При отсутствии напряжения можно пойти несколькими путями. Во-первых, исключить окисление контактов (их достаточно зачистить). Во-вторых, проверить провод на предмет обрыва. Если же обрыва вы не нашли, а зачистка контактов не привели к желаемому результату, вероятнее всего, причина в самом датчике и его придётся заменить.

Замена датчика уровня масла ВАЗ 21115

Инструментарий, необходимый для проведения всей операции, минимален – достаточно ключа на 10. Впрочем, автомеханики утверждают, что необходима ещё функция «прямые руки»).

Замена ДУМ проводится на яме, эстакаде или с помощью подъёмника.

1. Начало работ аналогично вышеприведенным рекомендациям по диагностике датчика. Автомобиль надёжно закрепляется на подъёмнике, яме или эстакаде, после чего (при выключенном зажигании!) отключаем массу двигателя.
2. Снимаем поддон, отключаем от ДУМ питание и снимаем его с помощью ключа на 10.
3. Устанавливаем новый датчик уровня масла ВАЗ 21115, далее в обратном порядке восстанавливаем целостность и работоспособность нашего авто.

С этой статьей так же читают:

Датчик уровня масла ВАЗ-2110 на 8 и 16 клапанов: расположение, схема, предназначение

  Датчик уровня масла ВАЗ-2110 необходим, чтобы измерить количество масла в нужном двигательном отсеке. Сам датчик находится практически вплотную к масляному фильтру, расположенному в картере двигателя. Датчик необходим, чтобы подать сигнал на блок индикации, встроенный в салон ВАЗ-2110.

На ВАЗ-2110 датчик уровня масла в редких случаях дает сбой, однако водители сталкивались с ситуациями, когда блок индикации выходил из строя и временно переставал выполнять свою функцию. При этом уровень масла был недостаточным, а лампа не загоралась, или же наоборот – лампа горит, а с уровнем масла полный порядок. В таких случаях необходимо проверить датчик уровня масла в двигателе. Он расположен в самом низу блока цилиндров и находится рядом с масляным фильтром.

У многих владельцев ВАЗ-2110 появляется вполне логичный вопрос, связанный с объемом масла, который необходимо заливать для успешной работы двигателя. Оптимальным считается объем от 3,3 до 4 литров. Главным критерием при выборе масла для данной машины служит показатель вязкости. Основной причиной, по которой масло требует замены, является его загрязнение во время эксплуатации. Менять масло рекомендуют после 30 тысяч километров пробега. Не приводите автомобиль в плачевное состояние, покупая плохое масло.

Читайте также: Как делается замена шаровой опоры ВАЗ-2110

В салоне ВАЗ-2110 находится блок индикации, благодаря которому можно получить следующую информацию: закрыты ли двери, исправны ли лампы, пристегнуты ли ремни. Но главное – он показывает, достаточный ли уровень масла в двигателе, а также воды в омывателе и охладительной системе. Когда уровень масла ниже допустимого, верхний левый значок загорается. Функционирование данного измерительного прибора происходит за счет замыкающихся-размыкающихся контактов. Если датчик выйдет из строя, его необходимо заменить.

Для замены датчиков уровня масла некоторые водители используют своеобразную альтернативу под названием «заглушка». Их устанавливали ненадолго в старые двигатели. Заглушку легко удалить и вернуть датчик. Важно помнить, что зафиксированное значение уровня масла не изменится до следующего запуска двигателя при использовании заглушки. А потому важно пополнить запас масла, если падает его уровень.

Читайте также: Пошаговая замена маслосъемных колпачков ВАЗ-2110 8 и 16 клапанов

Каким образом производиться замена масляного фильтра? Чтобы не получить ожоги и другого рода травмы, перед заменой необходимо проверить двигатель и убедиться, что он остыл. Открутить масляный фильтр не составит труда. Единственное, что может помешать этому процессу – его обычно крепко закручивают, но не стоит бояться действовать ленточным ключом или отверткой и приложить немного силы, так как фильтр после замены масла все равно желательно выбросить. Провод нужно проводить внатяжку, иначе он может перетереться об привод. При установке нового масляного фильтра следует смазать резиновое кольцо. Рекомендуется покупать только качественные фильтры, так как только они смогут обеспечить автомобилю масло нужной очистки.

Датчик уровня масла ВАЗ 2110: проверка и замена

Приветствую вас на сайте ремонт автомобилей своими руками. Что делать, когда горит лампочка датчика уровня масла и не гаснет в течение длительного времени? Ответ на такой вопрос – большая сложность для новичков-автолюбителей.

Датчик уровня масла ВАЗ 2110

При этом первое, что делают владельцы – сразу же несутся на СТО для устранения «критической» неисправности. Не стоит торопиться. При правильном подходе можно выявить и устранить неисправность своими руками, сэкономив при этом немного личных средств.

Принцип действия датчика уровня масла

Сам датчик – простейший прибор, принцип которого построен на измерении сопротивления. В процессе работы устройство погружено в моторное масло (показатель сопротивления при этом максимальный). При наличии утечки масла и снижении его уровня, сопротивление току снижается и на приборную панель подается соответствующий сигнал.

Команду на возгорание лампы дает датчик уровня масла ВАЗ 2110. Именно он контролирует уровень смазывающей жидкости и своевременно предупреждает водителя о проблеме – снижении уровня масла.

Но бывают ситуации, когда прибор выходит из строя и посылает ложную информацию на панель. В этом случае нужно знать, где находится датчик уровня масла, как произвести его проверку и замену.

Индикатор ДУМ может гореть по двум причинам:

1. Снизился уровень масла ниже критической отметки.
2. Вышел из строя сам прибор или окислилась контактная группа.

Проверка датчика уровня масла

Бывают ситуации, когда показания прибора вызывают подозрения. В таких случаях нужно знать, как проверить датчик уровня масла, и на что обращать внимание. Для проведения диагностики сделайте следующую работу:

• Найдите смотровую яму и загоните на нее автомобиль.
• Откручивайте защиту двигателя и откладывайте ее в сторону.
• Найдите датчик уровня масла.
• Включите зажигания (это позволяет подать питание на устройство).
• Отбрасывайте провода, которые подключены к ДУМ.
• Щупами вольтметра садитесь на соединительную колодку и «массу». Если на вольтметре показывает напряжение 12 Вольт, то датчик исправен.

В случае, когда напряжения нет, возможны три причины – выход из строя блока индикации, низкое качество контакта, обрыв провода в цепях датчика. Проводка и качество контактов в хорошем состоянии? – Тогда причина всех проблем-это ДУМ.

Особенности замены датчика уровня масла ВАЗ 2110

Если причина выхода сигнала – неисправность, то лучший способ решить проблему – замена датчика уровня масла ВАЗ 2110. Данная задача проста, и реализовать ее можно без привлечения специалистов СТО.

Все, что потребуется для работы – стандартный набор инструментов, новая запчапсть (ДУМ) и немного времени.

Действуйте в такой последовательности:

1. Загоняйте авто на смотровую яму (так будет удобнее подлезть к датчику). Если такой возможности нет, можно найти эстакаду или просто поднять переднюю часть автомобиля.

2. Выключайте зажигание и снимайте провод «минуса» с источника питания (АКБ).

3. Как и в случае с проверкой датчика, придется полностью демонтировать защиту двигателя.

4. Отбрасывайте провода от датчика уровня масла. Само устройство находится недалеко от масляного фильтра, в нижней части силового узла.

5. С помощью чистой тряпки убирайте всю грязь и пыль с устройства.

6. Берите торцевой ключик на «десять» и выкручивайте крепление.

7. Начинайте покачивать измерительный прибор до тех пор, пока он не выйдет из своего места. При этом будьте осторожны, чтобы не повредить поплавок.

8. Теперь используйте новый датчик, ставьте его на подготовленное место и собирайте все обратно.

Если у вас вдруг загорелся индикатор снижения уровня масла, не паникуйте. Проверьте уровень масла щупом, убедитесь в работоспособности датчика и только после этого делайте выводы – производить ревизию или замену неисправного элемента. Удачи на дорогах и конечно же без поломок.

Датчик уровня масла в поддоне двигателя ВАЗ 21093, схема

На часть автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 устанавливался датчик уровня моторного масла в поддоне.

Он работает в паре с контрольной лампой-сигнализатором, расположенной в блоке индикации бортовой системы контроля на передней панели автомобиля.

Контрольная лампа-сигнализатор недостаточного уровня моторного масла в поддоне двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Вот схема его подключения с описанием элементов и порядка работы.

Схема подключения датчика уровня масла в поддоне двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Схема подключения датчика уровня моторного масла в поддоне двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Описание схемы подключения

— На автомобилях ВАЗ 21093 (21083, 21099) датчик уровня моторного масла в поддоне двигателя установлен под масляным фильтром, позади блока цилиндров. Он встроен в разрыв минусового провода лампы-сигнализатора недостаточного уровня масла установленной в блоке индикации бортовой системы контроля на передней панели.

— Плюс (напряжение) подается на контрольную лампу-сигнализатор в блоке индикации бортовой системы контроля передней панели автомобиля. После поворота ключа в замке зажигания.

— Внутри датчика в разрыв минусового провода установлен геркон. Геркон — трубка, наполненная газом, с двумя контактами внутри, замыкающимися при наведении на него магнитного поля. Магнит создающий такое магнитное поле соединен с поплавком.

— Когда уровень в бачке в пределах нормы магнит, подпираемый поплавком,  находится далеко от геркона и не влияет на него. Контакты внутри геркона разомкнуты, электрическая цепь датчика разорвана. Контрольная лампа уровня масла в блоке индикации на панели не горит.

— Но, стоит уровню масла в поддоне упасть до двух литров магнит приближается к геркону, воздействует на него своим магнитным полем, контакты внутри геркона замыкаются, электрическая цепь лампы-сигнализатора восстанавливается. На нее подается минус, и она загорается, сигнализируя водителю, что уже вот-вот и двигатель «застучит».

— Электрическая цепь датчика уровня моторного масла защищена предохранителем F16 (15А) в монтажном блоке предохранителей и реле.

Примечания и дополнения

Применяемость: на автомобилях ВАЗ 21083, 21093, 21099 устанавливается датчик уровня масла 21083-3839210 (01, 02, 03).

Еще статьи по электрооборудованию автомобилей ВАЗ 21083, 21093, 21099

— Датчик уровня стеклоомывающей жидкости ВАЗ 21083, 21093, 21099

— Датчик износа тормозных колодок ВАЗ 21083, 21093, 21099

— Датчик света заднего хода ВАЗ 2108, 2109, 21099

— Устройство датчика кислорода ЭСУД ВАЗ 21083, 21093, 21099 (инжектор), схема

— Схема подключения датчика уровня тормозной жидкости ВАЗ 2108, 2109, 21099

— Датчик давления масла в двигателе ВАЗ 2108, 2109, 21099

— Датчик указателя температуры охлаждающей жидкости в двигателе автомобиля ВАЗ 21083, 21093, 21099

— Реле контроля исправности ламп ВАЗ 21083, 21093, 21099 европанель, схема подключения

Датчик давления масла ВАЗ-2114. Замена датчика аварийного давления масла

Ни один двигатель внутреннего сгорания не может работать без системы смазки. Моторное масло, перекачиваемое масляным насосом, по специальным каналам подается ко всем подвижным элементам силового агрегата, уменьшая трение и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет течь в нужное место в необходимом количестве. А это, в свою очередь, вызовет повышенное трение и быстрый износ деталей.

Специальный датчик давления (DDM) предназначен для контроля давления масла в двигателях автомобилей. С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем о том, что такое датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме того, мы рассмотрим, как проверить ДДМ на работоспособность и заменить в случае выхода из строя.

Устройство и принцип работы ДДМ

Датчик давления масла ВАЗ-2114 имеет довольно простую конструкцию.В его состав входят:

• металлический корпус;
• измерительная мембрана;
• механизм замыкания контактов;
• разъем для провода передачи.

Принцип работы DDM примерно следующий. Масло в системе под давлением через отверстие в корпусе давит на измерительную мембрану датчика. Контакты в разомкнутом состоянии. Когда давление в системе падает, мембрана выравнивается и контакты замыкаются. Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления (ЭБУ) автомобиля.Контроллер, в свою очередь, сообщает водителю о возможной неисправности, включив контрольную лампу, расположенную на панели приборов.

Если загорелся датчик давления масла ВАЗ-2114

Итак, включенная «красная масленка» на панели приборов сигнализирует водителю о том, что в системе смазки произошел какой-то сбой, требующий немедленного вмешательства. Какие действия следует предпринять автовладельцу в этом случае? Во-первых, не паникуйте и перестаньте двигаться. А во-вторых, попробуйте выяснить, что стало причиной срабатывания сигнализации.

Для начала нужно определить, какой уровень масла в системе. Для этого достаточно приподнять колпак и вооружившись салфеткой или чистой тряпкой, вынуть измерительный щуп. По имеющейся на ней шкале можно определить, есть ли в системе масло и сколько его. Если уровень ниже минимального, значит, где-то произошла утечка масла. Причиной тому может быть порванный сальник или нарушение целостности какой-либо из прокладок. Кроме того, может упасть давление масла из-за сильного износа поршневых колец.В этом случае проводится капитальный ремонт автомобилей ВАЗ, предусматривающий замену деталей поршневой группы.

Как бы то ни было, двигатель лучше пока не запускать. И желательно отбуксировать машину до ближайшего СТО, где проводится ремонт автомобилей ВАЗ.

Если с уровнем все в порядке, особо радоваться тоже не нужно, так как возможны более серьезные поломки.

Возможные неисправности в системе смазки

Датчик давления масла ВАЗ-2114 может сработать при следующих неисправностях:

• засорение масляного фильтра из-за его загрязнения;
• вышла из строя масляный насос;
• засорена (загрязнена) сетка маслоприемника;
• есть проблемы с проводкой датчика;
• сам датчик сломался или вышел из строя.

В первом случае достаточно просто заменить фильтр. Что касается поломки масляного насоса, то помимо его ремонта необходимо будет определить и устранить причины, по которым он вышел из строя. Загрязнение решетки маслоприемника свидетельствует о том, что масло содержит слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить проводку можно автомобильным тестером, начиная с разъема DDM и заканчивая подключением к компьютеру.

Также легко определить, работает ли сам датчик. Вы можете проверить это самостоятельно, не прибегая к помощи специалистов.

Где датчик

Для начала определимся, где находится датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанный, то искать ДДМ нужно с задней части двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой.В шестнадцатиклапанных моторах расположение датчика давления масла другое. Он расположен на торце корпуса подшипника распределительного вала.

Проверка датчика

Проверка датчика включает только визуальный осмотр. Практически невозможно определить, пригоден ли он к эксплуатации в домашних условиях или в полевых условиях.

Итак, если на его корпусе ДДМ остаются следы масла, то герметичность либо самого устройства, либо резьбового соединения с картером двигателя нарушена. Часто бывает, что ДДМ по тем или иным причинам начинает пропускать масло через свой корпус.Если запустить двигатель, то можно наблюдать его утечку через место крепления клеммы электрического разъема. В этом случае требуется замена датчика.

Бывает, что масло начинает сочиться из-под ДДМ. Это говорит о герметичности соединения. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Вы можете решить эту проблему, заменив кольцо.

Самостоятельная замена датчика

В случае, когда все указывает на неисправность ДДМ, лучше его заменить. Причем стоит копейки. Процесс замены очень прост и занимает не более 10 минут. Алгоритм ремонта следующий.

Установите автомобиль на ровную поверхность, приподнимите капот и отсоедините отрицательную клемму от аккумуляторной батареи. После этого отсоединяем разъем от датчика. С помощью рожкового ключа на 21 открутите датчик. В это время из точки крепления ДДМ может вытечь небольшое количество масла. В этом случае сотрите масло чистой тряпкой.

Осмотрев новый датчик и его уплотнительное кольцо, установите его на место и плотно затяните ключом. Подсоедините провод питания DDM и клемму аккумулятора.

Как самостоятельно проверить давление масла

Давление в системе проверяется жидкостным манометром, снабженным резьбовым штуцером на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Далее запускается двигатель, производятся замеры.

Для автомобилей ВАЗ-2114 рабочее давление должно быть 0.65 атмосфер. Отклонения от этой нормы говорят о неисправности в системе смазки.

Ну а если в вашем арсенале нет такого манометра, наличие давления проверяется «на глаз». Для этого из технологического отверстия выкручивается датчик давления масла, после чего коленчатый вал прокручивается стартером (без запуска двигателя). При нормальном давлении масло из лунки будет бить фонтаном. Этот способ, конечно, не дает гарантии нормальной работы системы, но может доказать, что масляный насос исправен.

Датчик давления масла ВАЗ-2114. замена датчика аварийного давления масла

Ни один двигатель внутреннего сгорания не может работать без системы смазки. Впрыскиваемое масляным насосом моторное масло подается по специальным каналам ко всем подвижным элементам силового агрегата, уменьшая силу трения и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве.А это, в свою очередь, вызовет увеличение трения и быстрый износ деталей.

Специальный датчик давления (DDM) предназначен для контроля давления масла в двигателях автомобилей. С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем о том, из чего состоит датчик давления масла ВАЗ-2114, и каков его принцип работы. Кроме того, мы рассматриваем, как проверить работоспособность DDM и заменить его в случае выхода из строя.

Устройство и принцип работы DDM

Датчик давления масла ВАЗ-2114 имеет довольно простую конструкцию. Он состоит из:

• металлический корпус;
• измерительная мембрана;
• механизм замыкания контактов;

Разъем

• для подключения передающего провода.

Принцип работы DDM примерно следующий. Масло в системе под давлением через отверстие в корпусе прижимается к измерительной мембране датчика.Контакты в разомкнутом состоянии. Когда давление в системе падает, диафрагма сплющивается и контакты замыкаются. Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления автомобилем (ЭБУ). Контроллер, в свою очередь, информирует водителя о возможной неисправности путем включения сигнальной лампы, расположенной на панели приборов.

Если загорелся датчик давления масла на ВАЗ-2114

Итак, включение «красной масленки» на панели приборов сигнализирует водителю о том, что в системе смазки произошла какая-то неисправность, требующая немедленного вмешательства.Какие действия должен предпринять владелец автомобиля в этом случае? Во-первых, не паникуйте и перестаньте двигаться. А во-вторых, попытаться выяснить, что стало причиной включения сигнализатора.

Для начала нужно определить, какой уровень масла в системе. Достаточно приподнять колпак и вооружившись салфеткой или чистой тряпкой, вынуть измерительный щуп. Ориентируясь по имеющейся на ней шкале, можно определить, есть ли в системе масло и сколько его. Если уровень ниже минимального, значит, где-то произошла утечка масла.Причиной тому может быть порванная пломба или нарушение целостности некоторых прокладок. Кроме того, может упасть давление масла из-за сильного износа поршневых колец. В этом случае проводится капитальный ремонт автомобилей ВАЗ, предусматривающий замену деталей поршневой группы.

В любом случае двигатель лучше пока не запускать. И желательно отбуксировать машину до ближайшего СТО, занимающегося ремонтом автомобилей ВАЗ.

Если с уровнем все в порядке, особо радоваться тоже не стоит, так как возможны более серьезные поломки.

Возможные неисправности в системе смазки

Датчик давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

• непроходимость масляного фильтра из-за его загрязнения;
• вышел из строя масляный насос;
• забита (загрязнена) решетка маслоприемника;
• проблемы с проводкой датчика;

• сам датчик сломался или вышел из строя.

В первом случае достаточно просто заменить фильтр.Что касается выхода из строя масляного насоса, то помимо его ремонта необходимо будет определить и устранить причины, по которым он вышел из строя. Загрязнение решетки маслоприемника говорит о том, что в масле слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить проводку можно автомобильным тестером, начиная с разъема DDM, и заканчивая подключением к компьютеру.

Также легко определить, работает ли сам датчик. Вы можете проверить это самостоятельно, не прибегая к помощи специалистов.

Где датчик

Для начала определимся, где находится датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанный, то искать ДДМ нужно с тыльной стороны двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных моторах расположение датчика давления масла другое.Он расположен на торце корпуса подшипника распределительного вала.

Проверить датчик

Проверка датчика заключается только в его визуальном осмотре. Практически невозможно определить, в хорошем ли он состоянии в домашних условиях или в «полевых» условиях.

Так вот, если на его корпусе ДДМ следы масла, значит, нарушена герметичность либо самого устройства, либо резьбового соединения с корпусом двигателя. Часто бывает, что ДДМ по разным причинам начинает пропускать масло по своему телу.Если запустить двигатель, то можно наблюдать его утечку через место закрепления клеммы под электрическим разъемом. В этом случае датчик необходимо заменить.

Бывает, что масло начинает просачиваться из-под ДДМ. Это свидетельствует о нарушении герметичности соединения. Датчик давления имеет алюминиевое уплотнительное кольцо, которое иногда приходит в негодность. Вы можете решить эту проблему, заменив кольцо.

Самозаменяющийся датчик

В случае, когда все указывает на неисправность ДДМ, лучше его заменить.Тем более что это копейки стоит. Процесс замены очень прост и займет не более 10 минут. Алгоритм ремонта следующий.

Поставьте автомобиль на ровную поверхность, поднимите капот и отсоедините отрицательную клемму от аккумулятора. После этого отсоединяем разъем от датчика. С помощью рожкового ключа на 21 открутите датчик. В это время из точки крепления DDM может вытечь небольшое количество масла. В этом случае протрите масло чистой тканью.

После осмотра нового датчика и его уплотнительного кольца установите его на место и плотно затяните ключом. Подсоедините провод питания DDM и клемму аккумулятора.

Как самостоятельно проверить давление масла

Давление в системе проверяется жидкостным манометром, снабженным резьбовым ниппелем на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Далее двигатель запускается, производятся замеры.

Для автомобилей ВАЗ-2114 рабочее давление должно быть 0.65 атмосфер. Отклонения от этой нормы говорят о неисправности в системе смазки.

Ну а если в вашем арсенале нет такого манометра, то наличие давления проверяется «на глаз». Для этого из технологического отверстия выкручивается датчик давления масла, после чего коленчатый вал проворачивается стартером (без запуска двигателя). При нормальном давлении масло из отверстия попадет в фонтан. Этот способ, конечно, не дает гарантии нормальной работы системы, однако он способен доказать, что масляный насос исправен.

Замена масла в двигателе своими руками ваз-2114

Автомобилисты задают огромное количество вопросов по ремонту и обслуживанию автомобилей. Любому хозяину хочется, чтобы машина работала максимально надежно долгие годы. Для этого нужно только своевременно проводить регулярное обслуживание. Итак, замена масла в двигателе ВАЗ-2114 — это обязательная процедура. Вы можете проделать эту процедуру самостоятельно.

Сколько масла нужно?

Что касается количества смазки, то этот показатель можно определить по объему вашего мотора.

Вы можете ориентироваться по количеству слитого из двигателя масла. Для модели автомобилей 2114 рекомендуют около четырех литров. При замене моторного масла ВАЗ-2114 необходимо контролировать его уровень. Для этого предусмотрен специальный зонд. Для удобства отмечены максимальный и минимальный уровни. Заливать нужно столько, чтобы уровень находился между максимальной и минимальной отметками. Если оно меньше рекомендованного, долейте. Если больше, откачайте излишки обычным шприцем.

Когда это меняют?

Следует знать причины понимания, что нужно заменить масло в двигателе ВАЗ-2114.Специалисты АвтоВАЗа посоветовали проводить эту операцию через 10-15 тысяч километров. Естественно, учитывается, что машина эксплуатируется в нормальных условиях.

На этот период могут влиять различные факторы. Это условия, в которых используется машина, качество смазки, время года и стиль вождения. Ну а теперь рассмотрим все по порядку.

Если водитель постоянно ездит по городу, стоит в пробках, а мотор постоянно испытывает большие нагрузки, то срок замены становится меньше.

Теперь к вопросу об уровне смазки продуктов. Если масло не блещет качеством, это приводит к быстрому засорению масляного фильтра. В смазке скапливаются продукты работы двигателя. Это требует более частой замены.

Сезон тоже важен. Зимой и летом смазка имеет разные характеристики.

Если стиль вождения более динамичный, то и масло придется менять гораздо чаще. Если вы приобрели подержанный автомобиль, то замена моторного масла ВАЗ-2114 — стандартная операция.Снова замените масляный фильтр и промойте систему питания.

Процесс замены своими руками

Для запуска нужно прогреть двигатель. Когда смазочная жидкость нагревается, она отличается повышенной текучестью. Жидкость и продукты износа образуют суспензию и выходят вместе с отработанным маслом. Лучше всего выполнять эту операцию после того, как вы приехали в гараж. Холодный агрегат можно нагреть до рабочих температур всего за десять минут.

Что нам нужно

Замена моторного масла ВАЗ-2114 предполагает использование определенного набора инструментов и материалов.Лучше и проще, если машину установить над ямой, эстакадой или подъемником. Что касается инструментов, подготовьте ключ № 17, масло для замены, новый фильтр, инструмент для демонтажа фильтра, тряпки, перчатки, емкость для использованной смазки.

Вместе со смазкой замените масляный фильтр, иначе свежий быстро придет в негодность.

Как это делается?

Итак, устанавливаем машину на яму, эстакаду или подъемник. На поддоне мотора вы найдете сливное отверстие — установите заранее подготовленную емкость для слива.Открутите колпачок и будьте осторожны. Вы рискуете обжечься горячим маслом. Вся жидкость стечет около 10 минут. Лучше всего выполнять эту операцию в перчатках. Когда все работы будут выполнены, очистите пробку и замените ее.

Далее заменяем масляный фильтр. Старое можно удалить как вручную, так и с помощью специального съемника. Есть другой способ — просто откопать корпус детали отверткой и открутить фильтр. Место, где он установлен, следует очистить со всей возможной тщательностью. Заполните элемент маслом на 2/3 и смажьте уплотнительную резину.Скручиваем без инструментов, вручную. Не затягивайте слишком сильно!

Чтобы добавить новое масло, отверните пробку заливного отверстия и с помощью воронки налейте свежую жидкость. Затем проверьте уровень щупа. Двигатель оборудован датчиком уровня масла. Иногда вылетает и показывает неверные значения. Замена датчика уровня масла ВАЗ-2114 при необходимости очень и очень проста с ключом на 10. Вытаскивается старый и на его место монтируется новый. Процедура займет не более пяти минут.

Теперь запустите двигатель на 10 минут на холостом ходу.Дайте ему поработать, пока не погаснет лампа давления масла на приборной панели. Еще раз измерить уровень щупом. При необходимости произвести доливку.

Замена масла в коробке ВАЗ-2114

Чтобы автомобиль работал максимально стабильно и надежно, также необходимо заменить смазку в коробке передач. Почему он там, рассказывать не будем, а как его заменить, посмотрим. Как и с двигателем, все делается своими руками прямо в гараже.

Где найти коробку передач?

Опытные автолюбители не могут прочитать этот раздел.А для новичков скажем, что КПП в автомобилях «Самара-2» находится в подкапотном пространстве. Проще говоря, прямо за мотором.

Когда происходит замена масла в коробке передач ВАЗ-2114

Такую операцию необходимо производить через 30 тыс. Км. Практика показала, что этим требованиям можно доверять. В общем, в зависимости от условий эксплуатации частота может быть разной. Это определяется уровнем масла. Проверять этот показатель нужно каждые 10 тысяч км.По цвету очень легко определить, нужна ли срочно замена. Черные отходы, возможно, с металлической пылью.

Что касается объема, то для «Самары» второго поколения, в которую входит ВАЗ-2114, он составляет 3,3 литра.

Запасные инструменты

Для замены масла в коробке передач ВАЗ-2114 нужны инструменты.

Это набор ключей и торцевых головок, емкость для разгрузки горных работ, лейка, ключ шестигранный №12, перчатки.

Подготовительный этап

Здесь вы должны найти эстакаду или яму. Естественно, перед этим необходимо приобрести подходящее трансмиссионное масло. Перед заменой проехать на машине около 10 км. Это делается для того, чтобы смазка была достаточно теплой и стала более жидкой.

Если вы заметили, что у вас течет КПП, то утечку следует устранить.

Естественно, можно и без него, но тогда придется периодически доливать до нужного объема.

Замена масла в коробке передач

ВАЗ-2114 комплектуется полным приводом. Особенность данной модели в том, что есть две сливные пробки. Один вы найдете в картере, а второй — в корпусе дифференциала. Они обозначаются специальными обозначениями.

Итак, откручиваем обе пробки и сливаем смазку в емкость. Далее нужно прикрутить пробку обратно. Осталось только залить новую трансмиссионную жидкость.

Это делается через отверстие в масляном щупе, которое находится под капотом.Следите за уровнем, больше наливать не нужно.

Электроника

Начинающие водители часто доверяют лампочке на приборной панели, которая сообщает о низком давлении масла.

Перед заменой жидкости лучше убедиться в исправности датчика. При необходимости замену датчика давления масла ВАЗ-2114 можно произвести своими руками.

Как заменить датчик низкого уровня масла

Моторное масло — это кровь любого двигателя. Без масла движущиеся части двигателя соприкасаются друг с другом, вызывая преждевременный износ.В мгновение ока детали изнашиваются, и двигатель блокируется. Помимо смазки, он может помочь в охлаждении. Он также улавливает частицы, которые образуются в двигателе во время рабочих циклов, и откладывает их в фильтре, таким образом поддерживая двигатель в чистоте и продлевая срок его службы.

Неисправный датчик низкого уровня масла не предупредит вас о низком уровне масла в вашем двигателе, а это означает, что двигатель будет накапливать износ и повреждения во время движения. Несмотря на то, что существует несколько различных типов масляных систем, почти во всех будет использоваться датчик низкого уровня масла, установленный на масляном поддоне.

Способ 1 из 1: Замена датчика низкого уровня масла

Необходимые материалы

• Предупреждение : Всегда проверяйте, чтобы домкраты и опоры стояли на твердой земле. Установка на мягком грунте может привести к травме.

Шаг 1: Поднимите автомобиль домкратом и установите домкраты . Поднимите автомобиль и установите домкратные опоры, используя рекомендованные заводом точки подъема и опоры.

• Предупреждение : Никогда не оставляйте автомобиль на домкрате.Всегда опускайте домкрат и опускайте вес автомобиля на опоры домкрата. Подставки для домкратов предназначены для того, чтобы выдерживать вес транспортного средства в течение длительного периода времени, тогда как домкраты предназначены для того, чтобы выдерживать этот тип веса только в течение короткого периода времени.

Шаг 2: Поместите противооткатные упоры с обеих сторон колес, которые все еще находятся на земле . Установите противооткатные упоры с обеих сторон от колес, которые все еще находятся на земле.

Это уменьшит вероятность того, что автомобиль покатится вперед или назад и упадет с домкрата.

Шаг 3. Найдите датчик низкого уровня масла . Когда автомобиль правильно поднят и поддерживается, загляните под автомобиль и найдите датчик низкого уровня масла.

Он почти всегда устанавливается сбоку от масляного поддона и имеет электрический разъем, выходящий из него.

Шаг 4: Отсоедините электрический разъем . Отсоедините электрический разъем от датчика низкого уровня масла.

Может потребоваться несколько раз надавить на разъем, чтобы его освободить.

Грязь и мусор могут накапливаться в результате воздействия погодных условий во время вождения. Может потребоваться небольшая отвертка, чтобы аккуратно отсоединить разъем от датчика. Просто убедитесь, что фиксатор полностью высвобожден, прежде чем его поднимать, иначе может произойти повреждение.

Шаг 5: Снимите датчик низкого уровня масла . Снимаем датчик уровня масла. Некоторые ввинчиваются прямо в масляный поддон, и все, что нужно для его снятия — это гаечный ключ. Остальные, как на картинке выше, потребуют снятия любого количества застежек.Это могут быть винты, гайки, болты или зажимы.

Убедитесь, что все прокладки или уплотнительные кольца, которые прикрепляют датчик к поддону, также удалены.

• Предупреждение : Некоторое количество масла может быть потеряно в процессе замены. Рекомендуется разместить какой-либо дренажный поддон непосредственно под местом снятия датчика уровня масла. Для датчиков, установленных на дне поддона вверх, может потребоваться слить масло перед заменой.

Шаг 6: Сравните новый датчик низкого уровня масла со снятым .Сравните новый датчик низкого уровня масла с тем, который был снят. Посмотрите на них рядом, чтобы убедиться, что они имеют одинаковые размеры, одинаковый тип крепления и одинаковые электрические разъемы.

Шаг 7: Очистите область вокруг держателя датчика . С помощью магазинного полотенца очистите место, на котором крепится датчик.

Вытрите масло, грязь и мусор, которые будут препятствовать уплотнению датчика на масляном поддоне и, следовательно, вызывать утечку масла.

Шаг 8: Установите запасной датчик низкого уровня масла . Установите новый датчик уровня масла. Вверните замену на место и затяните гаечным ключом или установите замену и переустановите фиксирующее оборудование.

Помните, что его нужно затянуть ровно настолько, чтобы удерживать на месте и не ослабить. Датчик не подвергается действительной нагрузке, поэтому не затягивайте его слишком сильно и не рискуйте что-нибудь сломать.

Шаг 9: Подсоедините электрический разъем .После того, как датчик низкого уровня масла будет переустановлен и затянут, подключите электрический разъем.

Обязательно вдавите его настолько, чтобы фиксирующий зажим вошел в зацепление.

• Примечание : При замене датчика низкого уровня масла мешающие части в масляном поддоне могут вызвать отложение осадка и его плавание в масле. Это идеальное время, чтобы заняться заменой масла, пока вы подняли автомобиль, чтобы уловить любые твердые частицы.

Шаг 10: Снимите опоры домкрата .После того, как все будет переустановлено, приподнимите автомобиль домкратом и снимите опоры домкрата.

Обязательно удалите все сливные поддоны из-под автомобиля, прежде чем опускать автомобиль обратно.

Шаг 11: Долейте моторное масло . Проверьте уровень моторного масла, чтобы убедиться, что он находится в рабочем диапазоне, указанном производителем.

На приведенном выше рисунке показано, как на масляном щупе есть две точки. Точка на конце щупа — это самый низкий допустимый уровень по заявлению производителя, а точка над ним — самый высокий уровень.

Обычно разница между двумя марками составляет около одной кварты.

Шаг 12: Подтвердите уровень масла и проверьте на утечки . Когда уровень масла будет приемлемым, запустите двигатель и дайте ему поработать несколько минут.

Это позволит маслу распределиться по двигателю, а также окажет давление в системе, достаточное для проверки на утечки.

Убедитесь, что предупреждение о низком уровне масла отключено. Через пару минут снова заглушите двигатель.Дайте двигателю постоять минуту или две, а затем еще раз проверьте уровень масломерным щупом.

Очень важно иметь правильно работающий датчик предупреждения о низком уровне масла. Неисправный датчик может быть проблемой по двум очевидным причинам. Если он не включает контрольную лампу на комбинации приборов, вы не узнаете, что существует проблема и может закончиться масло. Датчик низкого уровня масла предупреждает вас до того, как произойдет катастрофическое повреждение. Кроме того, если неисправный датчик приводит к тому, что предупреждающий индикатор загорается без проблем, водитель привыкает видеть свет и начинает игнорировать его.Любая из этих ситуаций может легко привести к очень дорогостоящему ремонту.

Если в какой-то момент вы почувствуете, что можете помочь заменить датчик низкого уровня масла в вашем автомобиле, обратитесь к профессиональному технику, например, в YourMechanic. В YourMechanic работают обученные и сертифицированные специалисты по ремонту, которые могут прийти к вам домой или на работу и выполнить ремонт за вас.

Замена масла в двигателе ВАЗ-2114 своими руками

Автолюбители задают много вопросов по ремонту и обслуживанию автомобилей.Любой хозяин мечтает, чтобы машина проработала максимально надежно долгие годы. Для этого требуется только своевременное и регулярное обслуживание. Итак, замена масла в двигателе ВАЗ-2114 — обязательная процедура. Вы можете выполнить эту процедуру своими руками.

Сколько масла нужно?

Что касается количества смазки, то эту цифру можно определить по объему вашего двигателя.

Можно ориентироваться по количеству сливаемого масла в двигателе. Для автомобилей модели 2114 рекомендуют около четырех литров.При замене масла в двигателе ВАЗ-2114 необходимо контролировать его уровень. Для этого предусмотрен специальный зонд. Для удобства отмечен максимальный и минимальный уровни. Заливать нужно столько, чтобы уровень находился между максимальной и минимальной отметками. Если оно меньше рекомендованного, долейте. Если больше, откачайте излишки обычным шприцем.

Когда его поменяют?

Вы должны знать причины, по которым вы понимаете необходимость замены моторного масла ВАЗ-2114. Специалисты «АвтоВАЗа» советуют проводить эту операцию через 10-15 тысяч километров пробега.Естественно, учитывается, что машина эксплуатируется в нормальных условиях.

На указанный период могут влиять различные факторы. Это условия, в которых используется машина, качество смазочного материала, время года, а также манера вождения. Ну а теперь рассмотрим все по порядку.

Если водитель постоянно разъезжает по городу, стоит в пробках, а мотор постоянно испытывает большие нагрузки, то срок замены становится меньше.

Теперь к вопросу об уровне смазочных материалов. Если масло не блещет качеством, то это приводит к быстрому засорению масляного фильтра. В смазочной жидкости скапливаются продукты работы двигателя. Это требует более частой замены.

Время года также имеет значение. Зимой и летом смазка имеет разные характеристики.

Если стиль вождения более динамичный, то и масло придется менять гораздо чаще. Если вы приобрели автомобиль с пробегом, замена масла в двигателе ВАЗ-2114 — стандартная операция.Еще поменять масляный фильтр и промыть систему питания.

Процесс самостоятельной замены

Для запуска мотор должен прогреться. Когда смазочная жидкость нагревается, она отличается повышенной текучестью. Жидкость и продукты износа образуют суспензию и выходят вместе с отработанным маслом. Лучше всего выполнять эту операцию после того, как приедете в гараж. Холодный агрегат можно нагреть до рабочих температур всего за десять минут.

Что нам нужно

Замена моторного масла ВАЗ-2114 подразумевает использование определенного набора инструментов и материалов.Лучше и проще, если машина будет установлена ​​над ямой, эстакадой или подъемником. Из инструментов подготовьте ключ № 17, масло под замену, новый фильтр, инструмент для разборки фильтра, тряпки, перчатки, емкость для использованной смазки.

Вместе со смазкой замените масляный фильтр, иначе свежий быстро придет в негодность.

Как это делается?

Итак, устанавливаем машину на яму, эстакаду или подъемник. На поддоне двигателя вы найдете сливное отверстие — установите заранее подготовленную емкость для слива.Выкрутите пробку и будьте осторожны. Вы рискуете получить ожог от горячего масла. Вся жидкость стечет примерно 10 минут. Лучше всего выполнять эту операцию в перчатках. Когда вся тренировка закончится, очистите пробку и верните ее на место.

Далее заменяем масляный фильтр. Снять старую можно как вручную, так и специальным съемником. Есть другой способ — просто покопайте корпус детали отверткой и открутите фильтр. Место, где он установлен, следует очищать с особой тщательностью.Залейте новый элемент маслом на 2/3 и смажьте резинку. Скручиваем без инструментов, вручную. Не перетягивайте!

Для заливки нового масла отверните заливную трубку с воронкой и залейте свежую жидкость. Затем проверьте уровень щупа. В двигателе есть датчик уровня масла. Иногда выходит из строя и показывает неверные значения. Замена датчика уровня масла ВАЗ-2114 при необходимости очень и очень проста ключом на 10. Старый закручивается, на его место устанавливается новый. Процедура займет не более пяти минут.

Теперь запустите двигатель на 10 минут на холостых оборотах. Дайте ему поработать, пока не погаснет лампа давления масла на приборной панели. Опять же, измерьте уровень с помощью щупа. При необходимости долейте.

Замена масла в коробке ВАЗ-2114

Чтобы машина работала максимально стабильно и надежно, также необходимо заменить смазку в коробке передач. Почему он есть, мы не будем рассказывать, но посмотрим, как его правильно заменить. Как и с двигателем, все делается своими руками прямо в гараже.

Где найти коробку передач?

Опытным автомобилистам запрещается читать этот раздел. А для новичков допустим, что КПП в автомобилях «Самара-2» находится в подкапотном пространстве. Если говорить проще, то сразу за мотором.

При замене масла в коробке передач ВАЗ-2114

Такую операцию нужно проводить через 30тыс км. Практика показала, что этим требованиям можно полностью доверять. В общем, в зависимости от условий эксплуатации частота может быть разной.Это определяется уровнем масла. Проверять этот показатель нужно каждые 10 тысяч км. По цвету очень легко определить, нужна ли срочно замена. Отработанный черный продукт, возможно, с металлической пылью.

Что касается объема, то для «Самары второго поколения», к которому относится ВАЗ-2114, он составляет 3,3 литра.

Инструменты для замены

Для замены масла в коробке передач ВАЗ-2114 нужны инструменты.

Это набор ключей и торцевых головок, емкость для слива, лейка, ключ шестигранный №12, перчатки.

Подготовительный этап

Здесь нужно найти эстакаду или яму. Естественно, перед этим нужно приобрести подходящее трансмиссионное масло. Перед тем, как внести изменения, проехать на машине около 10 километров. Это делается для того, чтобы смазка была достаточно теплой и стала более текучей.

Если вы заметили утечку с КПП, то утечку следует устранить.

Естественно, можно и без него, но тогда придется периодически доливать до необходимого объема.

Меняем масло в коробке передач

ВАЗ-2114 комплектуется полным приводом. Особенность данной модели в том, что здесь есть две сливные пробки. Один вы найдете в картере, а второй находится в кожухе дифференциала. Они обозначаются специальными символами.

Итак, откручиваем обе пробки и сливаем смазку в емкость. Затем заглушки нужно закрутить обратно. Осталось только залить новую трансмиссионную жидкость.
Это делается через отверстие в масляном щупе, которое находится под капотом.Следите за уровнем, больше наливать не нужно.

Электроника

Начинающие водители часто доверяют лампочке на приборной панели, которая сообщает о низком давлении масла.

Перед заменой жидкости лучше проверить состояние датчика. При необходимости замену датчика давления масла ВАЗ-2114 можно произвести своими руками. p >>

Панель приборов ВАЗ 2114 Описание. Кнопки, лампочки, значки, индикаторы

В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115.Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и приборной панелью по способу крепления. Для этого разберем соответствующую схему:

1. Панель приборов (она же торпеда) — основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
2. Накладка защитно-декоративная, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
3. Крепежный уголок.
4. Заглушка декоративная.
5. Ashtroke корпус.
6. График для обеспечения расчетной жесткости.
7. Левая и правая декоративные панели центральной консоли.
8. Панель приборов.
9. Кронштейн крепления центральный.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Выключить ОТ. аккумулятор Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на приборной панели, отсоединить от нее поясной ремень и полностью снять.

2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли.Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам понравится защелка на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления системой отопления. Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

7. Откручиваем два винта вверху «окошка» панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

8. Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны от переключателя обогревателя заднего стекла.

9. Откручиваем саморез, который находится под заглушкой.

10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

11. Полностью снимите накладку приборной панели.

12. Откручиваем шток крепления торпеды с левой стороны. Таким же образом собственно действуем саморезом с правой стороны.

13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй — левый).

15.Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите фары и выключатель освещения прибора.

17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов.Затем откручиваем и прикручиваем верхнее крепление.

19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

20. Убрать «уши» правой, а также левой части панели приборов с разливом на рулевой колонке.

21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимите панель приборов вместе с крестовинами.

25. Установка приборных панелей в восстановительной последовательности.

ВАЗ 2114 — один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов.А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристики

На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки. И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны. Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно прекратить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр.Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что в норме должно быть от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром.Это самая важная деталь щитка. Именно из его показаний от водителя зависит скорость, а соответственно и безопасность тоже. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что малотоннажный фургон до этих значений разгоняется, тут хоть «сотку» с горы набрать …

Датчик уровня топлива

Датчик последнего выключателя измеряет уровень топлива в автомобиле. топливный бак. Он расположен по стандартной схеме — в правой части панели приборов. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

— Основной информационный блок, на котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед сиденьем водителя.

Тиддер ВАЗ 2114, 2113,2115

На самой панели расположены элементы трех типов:

• Лампочки индикаторы количества необходимых для ТС расходных материалов, масла, тормозной жидкости и т. Д .;
• Спидометр и тахометр;
• Управляющий элемент для переключения режима спидометра.

Также концепция «комбинации приборов» сделана для привлечения поворотников, кнопок и других машинных средств связи.

Схема приборной панели ВАЗ 2114 выглядит так:

Из этой статьи вы узнаете обозначение значков на панели приборов ВАЗ 2114, причины включения индикаторов, а также меры, которые нужно предпринять для устранения неисправности.

Основные элементы панели

Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуры жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 подробнее.

— Это стрелок, сигнал на который бортовой компьютер подает четырнадцатый. На тахометре данные о количестве оборотов коленного вала в этот момент времени. Тахометр разделен шкалами на 5 единиц, отсчитываемых с каждой секунды. Максимальное количество оборотов — 80.

Чтобы узнать реальную частоту вращения двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, то коленчатый вал совершает 4000 оборотов в минуту.

Производитель указывает критическую частоту оборотов, при достижении двигателя четырнадцатая может выйти из строя из-за перегрузки. На приборе он выделен красной штриховкой, это значение от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, в котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть индукционный переключатель спидометра, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, цена деления — 10 километров. Максимальная отметка — 200 км.

Спидометр работает от коробки передач внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, в том числе тот, что установлен на четырнадцатом, имеют допустимую погрешность уровня 5 км / ч.

Стрелки спидометра снизу — это электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета.Контрольную точку может установить сам водитель, для этого на спидометре 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега до нуля.

Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырехпластинчатой ​​модели) находится стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 — бак полный, ½ — бак заполнен наполовину, 0 — бак пустой.

Рядом с датчиком цветовой индикатор — лампочка, которая загорается оранжевым светом, когда уровень топлива близок к критическому минимуму. Когда загораете, лампочку необходимо в пределах 20-30 километров снимать с машины.

• Жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен 20 единицами. Минимальная температура 50, максимальная 130 градусов. Зона критической температуры начинается со 105 градусов, она отмечена красной штриховкой.

Если закипает охлаждающая жидкость четырнадцатая, то необходимо немедленно остановить машину и заглушить двигатель, так как езда на таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если на панели приборов ВАЗ 2114 не работает датчик температуры, необходимо проверить проводку, по которой датчик подводится к бачку охлаждающей жидкости. Также возможно окисление контактов сенсора, они нужны либо для втирания растворителя, либо для замены сенсора на новый.

Индикаторные круги

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:

Разберем обозначение иконок на панели приборов. Подробности:

1. Индикатор Отображает информацию о текущем уровне масла в двигателе. При критически низком количестве смазочной жидкости индикатор горит оранжевым. Нефть необходимо устранить сразу после того, как этот индикатор станет активным;
2. Этот индикатор указывает на низкое количество рабочей жидкости в водной емкости.Бачкек рассчитан на 5 литров жидкости, индикатор включается при ее количестве ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших показателей, за которым следует внимательно следить;
4. Указывает на наличие незакрытых дверей. Красные ожоги;
5. Индикатор, загорающийся при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора красный;
6. Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Горит с момента первого нажатия на тормоза до выключения автомобиля;
7. Индикатор, указывающий на то, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во второй версии.

Для устранения проблемы полностью заполните баки и проверьте контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

Если значок двигателя на панели горит, значит форсировать четырнадцатый не в порядке. Причин зажигания лампочки «Check Engine» очень много, часто она горит даже при каких-либо видимых неисправностях. Лучше всего сходить на сотню на диагностику, так вы обезопасите от возможных проблем.

Кнопки на панели приборов

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок панели приборов ВАЗ 2114 Next:

Первый блок:

1. Включение / выключение общего освещения.При включенных enabarits индикатор горит зеленым;
2. Кнопка включения и выключения фар;

Второй блок:

1. Включить / выключить передний туман. Для включения противотуманных фар Раньше необходимо включить габаритные огни;
2. Включение / отключение заднего противотуманки;
3. Включение / выключение обогрева стекол четырнадцатого багажника.

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН.Для удобства использования ручек, кнопок, переключателей и устройств управления, размещенных на панели приборов, они нанесены на функциональные символы.

На приборных панелях расположены следующие органы управления (рис. 1.7). 1 — Выключатель фар и фар. 2 — Силовая форсунка входной двери. 3 -. 4 — рулевое колесо. 5 — Переключатель звукового сигнала.

6 — выключатель аварийной сигнализации. При нажатии кнопки включаются мигающие огни всех указателей поворота и контрольная лампа в комбинации приборов.При повторном нажатии кнопки будильника он выключается:

7 — выключатель (замок) зажигания (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 — «Отключено». Все потребители выключены, ключ снят. При извлечении ключа срабатывает запорный механизм противоугонного устройства. Чтобы гарантировать блокировку рулевого вала, поверните рулевое колесо вправо или влево до щелчка.Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка повернув руль вправо-влево, повернуть ключ в положение «I»;
I — зажигание. Включено зажигание, ключ не вынимается, руль разблокирован;
II — «Стартер». Ключ не вынимается, руль разблокирован. Это достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В этом положении ключ не фиксируется — его необходимо удерживать стартером. Выключатель зажигания оборудован стартером, включающим работающий двигатель.Чтобы повторно включить стартер после неудачной попытки запуска, переведите ключ из положения «I» в положение «0», а затем снова в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано, и автомобиль станет неуправляемым.

8 — рычаг переключателя очистителей и омывателя лобового стекла.

9 — Датчик иммобилайзера устанавливается на автомобиле с системой впрыска топлива, оснащенной электронной противоугонной системой, и предназначен для передачи секретного кода с ключа рабочего кода через блок иммобилайзера на контроллер управления двигателем.

10 — блок сигнальных ламп бортовой системы управления. В блоке установлены следующие лампы (рис. 1.9):

1 — Сигнальная лампа аварийного уровня масла уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя упал ниже отметки MIN указателя;

2 — лампа-лампа отсутствия жидкости в резервуаре для воды. Загорается оранжевым светом, если в баке осталось менее 1 литра промывочной жидкости;

3 — сигнальная лампа недостаточной охлаждающей жидкости в расширительном бачке.Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

Примечания
Перед проверкой отсутствия утечки из-за герметичности двигателя. Перед нажатием жидкости проверьте двигатель на герметичность системы охлаждения двигателя.

4 — Сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 — Неисправность лампы освещения лампы или габаритных огней. Загорается красным светом при неисправности стоп-сигнала при нажатии на педаль тормоза или любой лампы общего огня при его включении;

6 — Износ накладки фар.Загорается оранжевым светом при нажатии на педаль тормоза и горит перед выключением зажигания, если толщина колодок передних тормозных колодок уменьшилась до 1,5 мм;

7 — Сигнальная лампа непроточенных ремней безопасности. Загорается красным светом, если ремни безопасности водителя не пристегнуты.

В блоке переключателей установлены два механически связанных переключателя:
— Переключатель габаритных огней 1. Последовательное нажатие на клавишу переключателя включает и выключает общий свет в фарах и в задних фонарях при включении габаритного света, на ключе загорается контрольная лампа с зеленым светофильтром;
— Выключатель света фар 2.При нажатии клавиши переключателя (фиксированное положение) включаются фары. При нажатии на фару ключ отключается.

ПРИМЕЧАНИЕ
Механическое соединение обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включении фар.

12 — Блок клавишных переключателей включает следующие :
— Переключатель 1 передних противотуманных фар.Противотуманные фары включают нажатие кнопки включения при нажатии переключателей габаритных огней, при этом загорается контрольная лампа в кнопке. При нажатии на кнопку отключаются противотуманные фары;
— Выключатель 2-х задних противотуманных фонарей. При нажатии на кнопку переключателя задние противотуманные фары, если наружный свет включен. При нажатии на кнопку отключаются задние противотуманные фары;
— Выключатель обогрева стекла задней двери 3. При нажатии на кнопку включения включается обогрев стекла, при этом загорается контрольная лампа в кнопке.При многократном нажатии кнопка обогрева выключается.

13 —
, установленный на части имеющихся автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
— текущий расход топлива;
— средний расход топлива;
— средняя скорость передвижения;
— путь пройден;
— текущее время;
— время в пути.

14 — заглушка.

15 — Контрольная лампа антиблокировочной системы (АБС) тормозов.Устанавливается вместо вилки, если автомобиль оборудован антиблокировочной системой.

16 — Контрольная лампа состояния подушки безопасности. Устанавливается вместо вилки, если автомобиль оборудован подушкой безопасности.

17 — центральные патрубки системы вентиляции и отопления.

18 — Жетон верхней крышки. Чтобы получить доступ к верхнему ящику для хранения, когда крышка нижней части ящика, нажмите на рычаг блокировки верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка находится в верхней части ниши нижней вещи.

19 — боковое сопло вентиляции и обогрева салона.

20 — крышка дна дна ящика. Чтобы открыть его, прижмите ручку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть ширмы.

21 — магазинная полка.

22 — панель управления системой вентиляции и отопления.

23 — Гнездо для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего международным стандартам по размеру и способу крепления.

24 — Пепельница передняя.

26 — Выключатель обогрева левого переднего сиденья.

27 — Рычаг стояночного тормоза. Чтобы затормозить стояночный тормоз автомобиля, поднимите рычаг 2 до упора вверх — в комбинации устройств загорится красная контрольная лампа. Чтобы передернуть машину, потяните рычаг немного вверх, нажмите кнопку 1 на конце рычага и опустите до упора — контрольная лампа должна погаснуть.

28 — рычаг переключения передач.

29 — Прикуриватель.Чтобы использовать сигарету, нажмите на картридж, прежде чем он будет зафиксирован, и отпустите. Примерно через 20 минут картридж автоматически возвращается в исходное положение и готов к использованию.

30 — Выключатель электровентилятора отопителя.

31 — педаль акселератора.

32 — Педаль тормоза.

33 — педаль сцепления.

34 — ручка регулировки угла наклона рулевой колонки.

35 — Выключатель освещения. Поворотом ручки регулируют яркость освещения приборов и ламп подсветки переключателей, если наружное освещение включено.

36 — Ручка управления фарами. Вращением рукоятки регулируют тревогу луча света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положение рукоятки гидрокорректора соответствует следующим автомобилям автомобиля:

0 — один водитель;
1 — все места заняты;
2 — все места заняты и груз в багажном отделении;
3 — один водитель и груз в багажном отделении.

37 — Рычаг привода замка капота.

38 — Розетка для переносной лампы.

Чаще всего причиной того, что водитель переходит на этот шаг, является несчастный случай. После этого дашборд приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции много сложностей. Первый.Дело в том, что многие драйверы забывают вставить какую-нибудь заглушку и устройство просто отказывается работать. В этом отношении всем нужно начать в первую очередь. Вторая сложность заключается в демонтаже. Чаще всего при разборке драйверы случайным образом ломают какое-то крепление или устройство. Все это заставляет водителя обращаться к услугам операторов автомобилей и отдавать значительные суммы за выполненную работу.

На самом деле все намного проще, чем кажется. Это достаточно ясно, чтобы следовать инструкциям и проявлять особую осторожность.Тогда вы сэкономите много нервов и сил.

В первую очередь обесточьте цепь электрической сети. Для этого снимаем «плюсовую» клемму АКБ. Итак, процедура снятия выглядит так:

После этого откручиваем оставшиеся винты крепления большой панели и натягиваем на себя. Последним движением вверх вытащите его из места приземления. Установка новой детали производится в порядке, обратном заранее размеченным заглушкам.

Замена лампы подсветки в приборной панели ВАЗ 2114 + видео

Работа ламп приборной панели обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темноте.Если они перегружены, их необходимо заменить, так как попытка найти какую-то кнопку в темноте может быть довольно грустной.

Все работы по замене производятся на разобранной панели. Как снять панель — выше. Все, что от вас требуется, это купить набор новых лампочек. Почему именно комплект? Потому что заменить сразу все лампы будет удобнее, чем одну, все собираются и ждут другую. Все это отнимает много времени и может затратить много сил, поэтому лучше все сделать заранее.

Для замены ламп в панели достаточно сделать несколько простых движений. Выньте патрон затуманенной лампы и вытащите его. Скрутка следует против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Установка картриджа производится в обратной последовательности.

Настройка приборной панели

Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, вы можете выполнить ее настройку.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в устройство подсветки или установка дополнительного освещения.Чаще всего замену лампы производят на лампы с другим цветом светового потока (например, зеленым или синим). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темноте. Дополнительное освещение Применяется, в основном, для нижней части панели в ногах. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ настройки подразумевает изменение внешнего вида Scale устройств. Для этого на цветном принтере можно распечатать готовые решения, приклеить к жесткому картону и установить взамен старой шкалы.Стоит учесть тот факт, что светотехника новой шкалы может незначительно отличаться от заводской. Поэтому важными критериями будут цвет шкалы и материал, на который она наклеена.

Более серьезные обновления предполагают изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили накрыть панно, то применяйте для этого только разрешенные материалы. Под запретом попадают обычные ткани и мех, так как они горючие. Плотный цвет стоит выбирать в соответствии с общим фоном салона.Смотрится великолепно, есть сочетание сразу двух цветов (например, бежевого и коричневого).

Если вы решили перекрасить панель в другой цвет, то ее необходимо удалить. После этого готовится с помощью наждачной бумаги и обезжиривания. Первым делом наносится специальный герметик, а после — автомобильная краска. Не используйте малярные материалы, которые имеют повышенную чувствительность к высоким температурам. Если покрасить пластик любой другой краской, то при длительном нахождении машины на солнце краска плавится и просто уходит.Еще одна неприятность может засосать при мытье панели — обычная краска имеет свойство выделяться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что впервые в салоне будет запах краски.

Признаки неисправного или неисправного датчика низкого уровня масла

Масло — это кровь, которая поддерживает работу вашего двигателя на протяжении сотен тысяч миль. Независимо от типа двигателя, всем двигателям внутреннего сгорания требуется определенное количество масла, которое будет циркулировать через двигатель, чтобы металлические детали были смазаны должным образом.Без него металлические компоненты будут нагреваться, ломаться и в конечном итоге вызывать достаточно повреждений внутри двигателя, чтобы сделать его бесполезным. Чтобы избежать этой проблемы, датчик уровня масла используется для предупреждения водителей о том, что их двигателям требуется дополнительное моторное масло для правильной работы.

Датчик уровня масла находится внутри масляного поддона. Его основная задача — измерить количество масла в поддоне перед запуском двигателя. Если уровень масла низкий, на приборной панели загорится сигнальный световой индикатор или загорится световой индикатор проверки двигателя.Однако, поскольку он подвергается сильному нагреву и суровым условиям, он может изнашиваться или отправлять неверные данные в блок управления двигателем (ЭБУ).

Как и любой другой датчик, при выходе из строя датчика уровня масла он обычно вызывает предупреждение или код ошибки внутри ЭБУ и сообщает водителю о существовании проблемы. Однако есть и другие предупреждающие знаки, указывающие на то, что может существовать проблема с датчиком уровня масла. Ниже приведены некоторые симптомы неисправного или неисправного датчика уровня масла.

1. Неточное показание масла

Датчик уровня масла предупреждает водителя о низком уровне масла в картере двигателя.Однако, когда датчик поврежден, он может неточно сгенерировать эту информацию. Большинство автовладельцев проверят уровень масла вручную после того, как предупреждение появится на приборной панели. Если они проверяют масло на масляном щупе и оно заполнено или превышает отметку «добавить», это может указывать на то, что датчик масла неисправен или существует другая проблема с системой датчиков.

2. Масляный свет загорается часто

Еще одним индикатором потенциальной проблемы с датчиком уровня масла является периодическое включение светового индикатора.Предполагается, что датчик уровня масла включится, как только вы запустите двигатель, поскольку данные собираются, когда двигатель выключен. Однако, если эта сигнальная лампа загорается во время движения автомобиля и какое-то время была запущена, это потенциальный индикатор того, что датчик поврежден. Однако этого симптома не следует избегать. Этот предупреждающий знак может указывать на проблему с давлением масла в двигателе или на то, что маслопроводы заблокированы мусором.

Если появляется этот симптом, к нему следует отнестись очень серьезно, так как низкое давление масла или закупорка трубопроводов могут привести к полному отказу двигателя.Как только вы заметите эту проблему, обратитесь к местному механику, чтобы избежать дальнейшего повреждения внутренних компонентов двигателя.

3. Автомобиль не заводится

Датчик уровня масла предназначен только для оповещения. Однако, если датчик отправляет неверные данные, он может вызвать неправильный код ошибки и заставить ЭБУ двигателя не разрешить запуск двигателя. Поскольку вы, вероятно, вызовете механика, чтобы диагностировать причину, по которой ваш двигатель не запускается, они смогут загрузить этот код ошибки и исправить проблему, заменив датчик уровня масла.

4. Загорается индикатор двигателя.

Если датчик уровня масла работает правильно, он включит световой индикатор масла на вашем автомобиле, грузовике или внедорожнике при низком уровне масла.
