Регулятор напряжения ВАЗ 2114 – полезные знания для ремонта

Модель автомобиля ВАЗ 2114 начали выпускать не так давно, однако она успела зарекомендовать себя на отечественном рынке. Машина взяла лучшие характеристики своих предшественников ВАЗ, однако остались и некоторые недостатки. Так, очень часто во время движения автомобиля ему не хватает мощности электрического тока. Проблема может крыться в регуляторе напряжения.

Неэкономная поломка – торопимся с ремонтом!

Казалось бы, что здесь такого – не хватает напряжения. Автомобиль ведь на бензине ездит, а не на электричестве. Однако нехватка мощности тока приводит к тому, что увеличивается расход топлива, снижается мощность двигателя, некоторые электроприборы и вовсе перестают работать, и в дальнейшем потребуется их замена. Особенно это заметно в темную пору, когда задействовано много приборов электропитания.

Первым признаком нехватки напряжения является тусклый дальний свет – его лампы требуют большого количества Ватт. В большинстве случаев оказывается, что аккумулятор плохо заряжен.

С такой неполадкой вы справитесь легко и быстро, зарядив его как следует. Однако иногда это не помогает. Загляните под капот – клеммы аккумулятора могут быть плохо зажаты или окислены. Если на парковке ток еще будет сохранять постоянное напряжение, то во время езди из-за вибрации клеммы могут отходить, размыкая цепь. Для устранения проблемы необходимо хорошенько смазать крепежи и перетянуть болты, иногда поможет только замена старых клемм на новые.

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.

Регулятор напряжения – основа генератора

Регулятор напряжения расположен в генераторе автомобиля и отвечает за распределение напряжения от генератора к автомобилю. Эта деталь состоит из якоря, электромагнита и переключателя. В случае его выхода из строя необходима полная замена.

Чтобы снять регулятор напряжения, необходимо несколько стандартных ключей и отверток. Снять этот элемент в автомобиле ВАЗ можно, не демонтируя генератор. Не забудьте перед началом работ снять клеммы с аккумулятора. Далее откручиваем контактные клеммы на генераторе – находятся они под колпачком. После этого снимите защитную крышку, делать это нужно аккуратно, чтобы не сломать пружинные защелки, которыми она крепится к генератору.

После открутите крепления регулятора напряжения и вытяните его вместе со щетками. Проверку регулятора напряжения необходимо делать только со щетками. Длина нормальных рабочих щеток должна быть не меньше 4–6 мм. Чтобы выполнить проверку работоспособности регулятора напряжения в домашних условиях, нам необходим будет аккумулятор, несколько контактных проводов и лампа на 12 Вольт.

Лампочку необходимо подключить к щеткам генератора, при этом полярность не имеет значения. Минусовой контакт аккумулятора подключите к корпусу регулятора, а плюсовой – к силовым контактам на регуляторе. При правильном подключении и работе всех элементов лампочка должна загореться. Если этого не произошло, тогда нужна замена регулятора напряжения. Есть и другой выход  – дать регулятор на проверку опытному электрику, возможно, он починит поломку.

Замена регулятора напряжения в автомобиле ВАЗ 2114 – довольно несложная процедура. Регулятор напряжения на ВАЗ 2114 можно купить в любом автомагазине, при этом от других моделей ВАЗ он не подойдет. Владельцы авто в последнее время заменяют стандартный регулятор на трехуровневый. Его монтаж лучше доверить опытному специалисту, так как он требует небольших изменений в корпусе генератора, а также правильного переподключения контактных клемм к реле.

Трехуровневый регулятор напряжения содержит в себе улучшенное реле. Он делает напряжение более стабильным и качественным. Однако на заводе на ВАЗ 2114 этот регулятор еще не начинали ставить в серийное производство к автомобилям. После выполнения всех работ по ремонту соберите и подключите все в обратном порядке. На время ремонта аккумулятор рекомендуется поставить на зарядку.

Оцените статью:

Поделитесь с друзьями!

Замена регулятора напряжения генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Регулятор напряжения – он присутствует в любом генератора на любом автомобиле, благодаря нему напряжение в бортовой сети не скачет и держится ровно, ещё благодаря нему напряжение в бортовую сеть не идёт слишком большое (Чем больше напряжение в бортовой сети, тем быстрее проводка перегорать будет) и как положено в пределах нормы (В основном для всех машин, нормой считается 13.2-14.7 вольт в бортовой сети автомобиля), данного напряжения хватает чтобы аккумулятор заряжался и чтобы другие приборы ещё при этом горели (Чем больше приборов в автомобиле вы включите, тем напряжение и станет сильнее, благодаря всё тому же регулятору напряжения), когда регулятор приходит в негодность, первое что начинается так это проблема с напряжением и в связи с этим проблема с проводкой наступает, вот к примеру если регулятор вдруг перестанет сдерживать напряжение тогда и оно поднимется до высокой отметки, то провода начнут первым делом плавиться, но если у вас стоят все предохранители на нужные амперы, то здесь уже бояться нечего, просто предохранители каждые пять минут менять будете когда напряжение скакнёт и так будет до тех пор, пока регулятор вы не смените на новый (Но это и не от него может быть, предохранители вообще по разным причинам могут перегорать, одна из самых ярких так это попадание воды на проводку, после чего предохранитель сразу перегорает).

Примечание!
Замена регулятора напряжения который стоит на генераторе производиться не так и сложно, особенно если набор инструментов есть, в этом наборе у вас должны быть: Гаечные ключи, а так же отвёртки, контролька ещё понадобиться (Это контрольная лампа на 12 Вольт) и мегомметр (Данные приборы нужны лишь для того чтобы проверить регулятор на работоспособность, если вам не нужно ничего проверять и вы уверенны что у вас именно регулятор пришёл в негодность, то в таком случае данными вещами можете и не запасаться)!

Краткое содержание:

Где находится регулятор напряжения?
Он расположен как мы уже сказали чуть ранее на самом генераторе и прикручен к нему болтами, для наглядности чуть ниже мы закрепили фото, на котором отчётливо виден снятый с автомобиля генератор и стрелкой ко всему этому указан сам регулятор напряжения, об замене которого мы и говорим сегодня в этой статье.

Когда нужно менять регулятор напряжения?
Регулятор, само название даже говорит за него, а именно он регулирует напряжение в бортовой сети и оно не должно превышать и опускаться ниже нормы, если же напряжение скачет (То высокое, то маленькое) тогда регулятор нуждается в замене, проверить кстати его на работоспособность не составит никакого труда, для этого воспользоваться контрольной лампой на 12 Вольт будет нужно, а именно выводы от неё к обоим щёткам регулятора подсоедините и в это время подайте напряжение на 12 Вольт (Аккумулятор отлично для этого подойдёт) на плюсовую клемму, а на минусовую подайте минусовой провод идущий от аккумулятора (Минусом в регуляторе напряжения могут служить втулки, одна из таких указа на фото ниже на подробной схеме).

Примечание!
Если после таких манипуляций контролька загорится, то это говорит о том что регулятор исправен, но это ещё не говорит о том что он полностью исправен, а для того чтобы убедиться в этом окончательно, проделайте ту же самую операцию но только уже не 12 Вольт в этом случае подайте, а 15 В и посмотрите результат, нормальный исправный регулятор напряжения не должен дать лампе загореться, если же всё же лампа загорелась то это говорит о том, что данный регулятор не исправен и он нуждается в замене!

Как заменить регулятор напряжения на ВАЗ 2113-ВАЗ 2115?

Примечание!
Работу по замене данного агрегата можно выполнять как на снятом генераторе (Так даже удобней), так и на установленном (Если вы решите его всё же снять, то в таком случае изучите подробную статью по этому поводу, а называется она: «Замена генератора на автомобиле»), но в том случае если вы не захотите ничего снимать с автомобиля, то обязательно перед началом работы клеммы минус отсоедините от аккумуляторной батареи, как это сделать читайте в статье: «Замена АКБ на автомобиле», в пункте 1 всё подробно рассказано!

Снятие:
Чтобы снять регулятор, в начале нужно от генератора отсоединить клеммы и провод ещё который к нему крепиться (Клеммы отсоединяются посредством отворачивания гайки которая их крепит, а провод отсоединяется вообще легко, потяните за него рукой и он будет отсоединён, более подробно об том как это всё сделать, мы указали в статье на которую чуть выше дана ссылка, называется эта статья: «Замена генератора на ВАЗ»), как только всё лишнее будет отсоединено, приступайте к снятию крышки, для этого с помощью отвёртки удалите пломбу как показано на фото 1 и после чего накидной головкой с воротком выверните три гайки которые крышку крепят (Гайки указаны так же на фото 1 стрелками) и снимите крышку после этого, как только крышка была снята, три шайбочки пружинные снимите со шпилек чтобы их не потерять (см. фото 2) и переходите к снятию регулятора напряжения, он крепиться болтах и ещё к нему клемма подсоединена при помощи винта, поэтому винт крепления клеммы выворачивайте (см. фото 3) и отложите его в сторонку, затем две гайки по бокам отверните которые регулятор крепят (см. фото 4) и полностью снимите его с генератора и проверьте на исправность (Как проверить в начале статьи мы уже писали).

Примечание!
В начале статьи мы ещё одну очень важную вещь не указали, проверьте при помощи линейки или же чего ни будь ещё, то на сколько щётки выступают и если они будут выступать менее чем на 5 мм (см. фото ниже), то в таком случае данный регулятор нуждается в замене, а так же проверьте как щётки перемещаются (Рукой понажимайте на них для этого) и если в каких то местах они будут заедать, то тоже в этом случае смените регулятор!

Установка:
Новый регулятор устанавливается на своё место, в обратном порядке снятию, поэтому сложностей в его установки у вас не должно быть.

Дополнительный видео-ролик:
Наглядно увидеть процесс замены вы так же можете в видео-ролике который размещён чуть ниже, кроме замены там ещё и дополнительная информация рассказывается про этот регулятор, а именно рассказывается что будет с аккумуляторной батареей если регулятор выйдет из строя и т.д., все операции проводятся на автомобиле ВАЗ 2110, но вы особого внимания на это не обращайте потому что на автомобилях семейства Самара 2 и на автомобилях десятого семейства, данный регулятор заменяется идентично.

Замена регулятора напряжения ВАЗ 2114: алгоритм снятия и установки

Перед заменой регулятора напряжения, обязательно проверьте генератор в целом (Как проверить генератор?).   Регулятор напряжения нужно менять, если напряжение  под нагрузкой бортовой сети (включены дальний, обогрев зеркал, печка) меньше 13в. Так же регулятор напряжения может стать причиной высокого напряжения (выше 14,7в). Но, как писалось выше, перед снятием регулятора нужно проверить сам генератор, ознакомиться с другими возможными неисправностями (например слабо натянут ремень генератора), и только потом приступать к замене регулятора напряжения.  Так же данная статья вам понадобится  для замены щёток генератора, т.к. щётки и регулятор напряжения устанавливаются на генератор в сборе.

Как снять регулятор напряжения?

  1. Открываем капот, снимаем минусовую клемму аккумулятора, находим генератор, отсоединяем колодку проводов «D».
  2. Снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора.
  3. Далее нам нужно снять сам пластиковый блок генератора (чаще всего он черного цвета). Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока.
  4. Находим Регулятор напряжения, и крестовой отверткой откручиваем его крепления.

Регулятор напряжения ВАЗ

  1. Вынимаем регулятор напряжения в сборе с щётками, и отключаем от него колодку проводов.

Далее нам нужно проверить регулятор напряжения, дабы убедиться в его неисправности. Для этого прочтите статью «Как проверить регулятор напряжения?».

Как установить регулятор напряжения?

Устанавливаем регулятор напряжения строго в обратной последовательности.

Стоит отметить, что в последнее время, многие автолюбители стали пользоваться трёхуровневым регулятором напряжения, для того, чтобы избавиться от просадок напряжения в бортовой сети. Но этому посвящена следующая статья.

Блок предохранителей и реле ВАЗ 2113 2114 2115

Ко­лодка

№ ште­кера

Цвет

Электрические цепи

Ш1

1

БГ

кнопки управления стеклоподъемников

2

Г

выключатель зажигания (кл. 15/2)

3

ГЧ

реле зажигания

4

ЖГ

переключатель двигателя отопителя

5

Р

выключатель зажигания (кл. 30)

6

КР

выключатель зажигания (кл. 30/1), реле зажигания

7

Р

блок управления блокировкой дверей

8

П

выключатель зажигания (кл. 50)

Ш2

1

БГ

переключатель очистителя заднего стекла

2

Г

переключатель указателей поворотов (правый)

3

П

включатель стоп-сигналов

4

БК

контрольная лампа целостности ламп

5

ПЧ

включатель аварийной сигнализации

6

ГБ

дверь левая передняя

7

резерв

8

ЗЧ

контрольная лампа дальнего света

9

резерв

10

ОЧ

включатель задних противотуманных огней

11

ГП

контрольная лампа резерва топлива

12

ПЧ

контрольная лампа уровня топлива

13

БЧ

плафон освещения салона

14

КГ

контрольная лампа ручного тормоза

15

ГЧ

переключатель указателей поворотов (левый)

16

резерв

17

Ч

масса » — «

Ш3

1

Ж

датчик скорости

2

ЧП

включатель аварийной сигнализации

3

ГК

переключатель указателей поворотов

4

СБ

контрольная лампа уровня масла

5

Ч

масса

6

РБ

контрольная лампа уровня омывающей жидкости

7

РЧ

контрольная лампа износа тормозных накладок

8

З

выключатель наружного освещения

9

ЖЗ

переключатель стеклоочистителя и омывателя стекла

10

ПГ

патрон подключения переносной лампы

11

ЖБ

переключатель стеклоочистителя и омывателя стекла



12

РК

переключатель стеклоочистителя и омывателя стекла



13

ЖП

переключатель наружного освещения



14

Ж

контрольная лампа противотуманных фар



15

резерв



16

СГ

указатель давления масла



17

резерв



18

Р

переключатель стеклоочистителя и омывателя стекла



19

СО

переключатель стеклоочистителя и омывателя стекла



20

С

переключатель стеклоочистителя и омывателя стекла



21

резерв

Ш4

1

ЗП

вкл. и контрольная лампа обогрева заднего стекла



2

ГБ

переключатель света фар (дальний свет)



3

ОГ

стеклоочиститель, комбинация приборов



4

ЖП

включатель наружного освещения, переключатель стояночного света



5

К

реостат освещения приборов



6

резерв



7

ЧБ

переключатель очистителя и омывателя ветрового стекла



8

О

клемма Ш4 — 3



9

СЧ

включатель звуковых сигналов



10

Б

включатель стоп-сигналов



11

резерв



12

СП

переключатель света фар (ближний свет)



13

ЖП

подрулевой переключатель света



14

резерв



15

Б

выкл. очистителя фар



16

РГ

контрольная лампа уровня тормозной жидкости



17

ЗБ

указатель температуры охлаждающей жидкости



18

КБ

контрольная лампа заряда аккумуляторной батареи



19

С

включатель противотуманных фар



20

ГО

контрольная лампа уровня охлаждающей жидкости



21

КП

тахометр

Ш5

1

З

дальний свет (правый)



2

ЗЧ

дальний свет (левый)



3

СЧ

ближний свет (левый)



4

ГП

стартер (кл. 50)



5

Г

электровентилятор охлаждения радиатора



6

С

ближний свет (правый)

Ш6

1

резерв

2

З

включатель света заднего хода

3

ГЧ

указатель поворота (левый передний)

4

резерв

5

резерв

6

резерв

7

З

реле очистителя фар, реле эл. двигателя омывателя фар

8

Ж

габаритный огонь (правый передний)

9

БЧ

выкл. подкапотной лампы

10

ЖЧ

габаритный огонь (левый передний)

11

Г

указатель поворота (правый передний)

12

О

включатель света заднего хода

13

РГ

датчик уровня тормозной жидкости

Ш7

1

резерв

2

ЖГ

эл. двигатель ф р очистителя

3

Б

эл. двигатель фар очистителя

4

резерв

5

СБ

датчик уровня масла

6

СЧ

звуковые сигналы

7

С

датчик скор ости

8

ЗБ

датчик температуры охлаждающей жидкости

9

Ф

генератор (кл. 61)

10

З

БУЭМ (кл.5)

11

БЧ

включатель подкапотной лампы

12

РБ

датчик уровня омывающей жидкости

13

РЧ

датчик износа тормозных накладок

14

СП

БУЭМ (кл.6)

15

КП

катушка зажигания

16

РЗ

датчик уровня охлаждающей жидкости

17

СЧ

реле противотуманных фар

Ш8

1

ЖП

реле противотуманных фар

2

ЖЧ

противотуманная фара (левая)

3

Ж

противотуманная фара (правая)

4

ГП

катушка зажигания, БУЭМ (кл.4)

5

Р

генератор (кл. 30)

6

Р

генератор (кл. 30)

7

Р

реле стартера

8

РЧ

реле противотуманных фар

Ш9

1

резерв



2

Г

указатель поворота (правый задний и боковой)



3

БГ

эл. двигатель очистителя заднего стекла



4

ОЧ

задние противотуманные фонари



5

СЧ

концевой выключатель задней двери



6

ПЧ

концевой выключатель передней правой двери



7

БЧ

плафон освещения салона



8

КГ

выключатель контрольной лампы стояночного тормоза



9

ГЧ

указатель поворота (левый задний и боковой)



10

С

элементы обогрева заднего стекла



11

С

фонарь освещения номерного знака



12

ГБ

дверь передняя левая



13

Б

плафон освещения салона



14

П

стоп-сигналы



15

Ж

габаритный огонь (правый задний)



16

З

фонарь заднего хода



17

ЖЧ

габаритный огонь (левый задний)



18

ЖГ

очиститель заднего стекла



19

С

элемент обогрева заднего стекла

Ш11

1

РБ

насос омывателя



2

РЧ

клапан омыватель заднего стекла



3

резерв



4

З

концевой выключатель карбюратора



5

БЧ

подкапотная лампа



6

СП

электро клапан карбюратора



7

резерв



8

К

подкапотная лампа



9

Б

двигатель стеклоочистителя ветрового окна



10

О

двигатель стеклоочистителя ветрового окна



11

резерв



12

СГ

датчик аварийного давления масла



13

резерв



14

Р

клапан омыватель ветрового стекла



15

СО

двигатель стеклоочистителя



16

С

двигатель стеклоочистителя



17

резерв



18

ЖБ

двигатель стеклоочистителя



19

резерв

Таблица маркировки диодных мостов и реле регуляторов для генераторов ВАЗ, ГАЗ.

27.08.2017

Блок выпрямительный (диодный мост) предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Реле регулятор напряжения предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Таблица обозначения и применяемости диодных мостов и интегральных реле зарядки для генераторов ВАЗ, ГАЗ.































Выпрямительный блок (диодный мост)

Регулятор напряжения

Тип генератора

Применяемость в автомобилях

БВО2-76-01

К442ЕН1 с 11ЩР

Г498.3701, 372.3701

ЗАЗ-1102

БВОЗ-105-01

К1216ЕН1 с ЩДР-1

Г9402.3701, 9412.3701

ВАЗ-2110, 2112

К1216ЕН1 с ЩДР-2

БВОЗ-105-02

К1216ЕН1 с ЩДР-1

Г3212.3701, 9402.3701

ГА3-31110 (ЗМ3 406)

БВОЗ-105-03

К1216ЕН1 с ЩДР-1

Г9422. 3701, 9402.3701-17, 9492.3701

ГАЗ 31029, 3110 (ЗМЗ 406)

БВОЗ-105-06



Г977.3701



БВОЗ-105-07

К1216ЕН1 с ЩДР-1

Г971.3702

ВАЗ-2110, 2112

БВО3-105-09

К1216ЕН1 с ЩДР-1

Г492.3701-01, 3202.3701

ВАЗ 2108, 2109

БВО4-105-01

844.3702

Г9402.3701-03, 9402.3701-04

ВАЗ-2110, 2123

845.3702

БВО8-105-02

849.3702

Г9402.3701-06

ВАЗ-1118 КАЛИНА

БВО8-120-02

897.3702

Г9402.3701-14

ВАЗ-2170 ПРИОРА 115А

МП13-63-3-1 02

К442ЕН1 с ЩДР, 87.3702

Г26.3771

ВАЗ-1111, ВАЗ-2108 (Карбюратор)

МП13-80-3-1 02

87.3702

Г2502.3771

ГАЗ, УАЗ (ЗМЗ 406.10, 4061.10, 405.10,409.10)

МП13-80-3-2

846. 3702

Г5102.3771

ВАЗ-2108, 2109 (Инжектор), ВА3-2110, 2112,2113, 2114, 2115

881.3702

МП13-80-3-5

881.3702

Г5112.3771

ВАЗ-2123 «ChevyNiva»

МП13-100-3-3 02848.3702Г5132.3771Т

ВАЗ-1118 КАЛИНА 90А

МП13-100-3-4

881.3702

Г5102.3771-10ТВАЗ-2110 100А

БПВ46-65-02А без дополнительного выпрямления



161.3771

УАЗ (УМЗ 4178, 4218)

89.3702

164.3771

УАЗ (ЗМЗ 4021.10)



191.3771

ГАЗ (ЗМЗ 4025(6). 10)



192.3771

ГАЗ (ЗМЗ 3402.10)



193.3771

ГАЗ (УМЗ 4512.10)

БПВ46-65-02Б без дополнительного выпрямления с выводом фазы штекером



1641.3701, 1631.3701, Г273, Г273Г, Г273Б1, Г273Г1, Г250П2

ГАЗЕЛЬ, ГАЗ-33021, 3110, 3102, МАЗ 5336, 5335, 6422, КАМАЗ, УАЗ 3452. 469

БПВ56-65-02А без дополнительного выпрямителя

К442ЕН1 с ЩДР

Г221, Г222

ВАЗ-2101, 2102, 2103, 2104, 2105, 2107

БПВ56-65-02Б с четырьмя дополнительными диодами и жестким выводом

К442ЕН1 с ЩДР

Г371. ..все

ВАЗ-2108, 2109, 2104, 2105, 2107


6631.3701, 6651.3701

УАЗ (ЗМЗ 4021), УАЗ (УМЗ 4178.10)

БПВ56-65-02Г с дополнительным выпрямителем и жестким выводом

К442ЕН1 с ЩДР

371.3701, 372.3701

ВАЗ-21213, 2108, 2109



Ассортимент диодных мостов и интегральных реле в продаже в интернет-магазине Автомагнит.

Реле регулятор напряжения генератора нива 21214

В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции. Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.

Принцип подключения генератора, чертеж:

Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, а при пробое внутри регулятора – светится даже при увеличении напряжения выше 14 В. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные

2. Отрицательные

3. Дополнительные.

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Замена ремня генератора

Чтобы поменять ремень генератора «Шевроле Нива», надо воспользоваться следующими инструментами:

В автомобиле «Нива Шевроле» замена ремня генератора происходит следующим образом:

  1. Нужно снять разъем с датчика положения коленвала.
  2. Отвинтить и вынуть болт, которым крепится датчик.
  3. Гайку, прикрепляющую генератор, нужно немного ослабить и сдвинуть его к блоку. При смещенном генераторе его ремень ослабится и снимется без проблем.
  4. С помощью домкрата, установленного с той стороны, где размещен генератор, поднять машину, включив первую передачу.
  5. Потянуть за ремень, чтобы он отошел от шкива помпы. Покрутить колесо, чтобы на шкив перешло место оттяжки.
  6. Затем снять ремень с других шкивов.
  7. Новый вначале нужно надеть на шкив генератора и шкив коленвала, и только потом набросить на шкив помпы.
  8. Поворачивать колесо до тех пор, пока ремень не окажется на шкиве.
  9. Поставить генератор на место, и натянув ремень, прикрепить его гайкой к кронштейну.
  10. Поставить на место датчик положения коленвала.

Процесс по замене ремня генератора закончен.

Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности. Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки». При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

Проверка снятого регулятора

Регулятор, снятый с генератора, проверяется по схеме, приведенной на рис. 7-10. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу 1-3 Вт, 12 В. К выводам «В», «Б» (если он есть) и к «массе» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения (у генератора выпуска до 1996 г.).

Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции. Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

Предохранители и реле Lada 2121

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ релеРасшифровка
1Блок предохранителей системы управления мотора
2Реле очистителя ветро­вого стекла
3Блоки предохранителей
4Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи
F1 (16)Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)Правая фара (дальний свет)
F5(8)Левая фара (ближний свет)
F6(8)Правая фара (ближний свет)
F7(8)Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)Резерв
F12(8)Резерв
F13(8)Контакты реле противотуманного света в задних фонарях
F14(16)Предохранитель прикуривателя
F15(16)Резерв
F16(8)Резерв

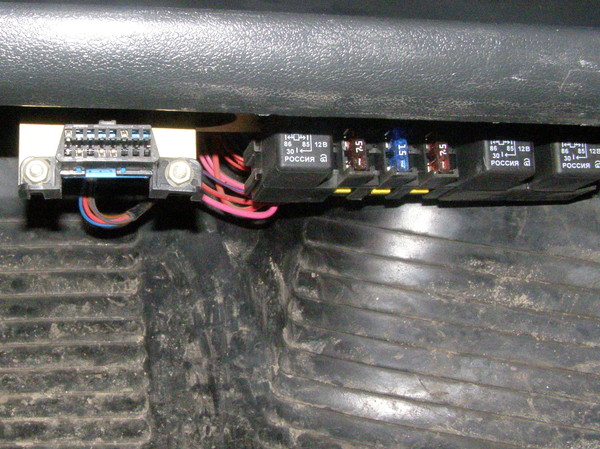

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)Защищаемые цепи
F1 (30)Контакты реле правого электровентилятора
F2(30)Контакты реле левого электровентилятора
F3 (15)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ релеРасшифровка
1Реле зажигания
2Главное реле
3Реле правого электровентилято­ра
4Реле левого электровентилятора
5Реле топливного насоса
6 (F5, 15А)Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

снимаем блок…

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ релеРасшифровка
1Реле заднего противотуманного света
2Реле включения обогрева стекла двери багажного отделения
3Реле ближнего света фар
4Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA
LADA KALINA
LADA KALINA 2
LADA LARGUS
LADA PRIORA
LADA VESTA
ВАЗ 2104, 2105
ВАЗ 2106
ВАЗ 2107, 21047
ВАЗ 2108, 2109, 21099
ВАЗ 2110, 2111, 2112
ВАЗ 2113, 2114, 2115

Замена предохранителей, снятие блока предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Потянув за защелку, расположенную сверху крышки основного блока предохранителей, снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Для снятия блоков предохранителей, головкой «на 8» отворачиваем две гайки

Снимаем со шпилек основной и дополнительный блоки.

Перед заменой блоков предохранителей помечаем провода и отсоединяем их

Устанавливаем новые блоки предохранителей в обратной последовательности

Где находится реле регулятор напряжения ваз 2114

Всем привет. Давно не писал в журнале об машине, все времени не было на создание записи. Еще летом пришел в выводу что генератор, как то мало дает зарядки, аккумулятор стал подводить, заменил аккумулятор, затем приехал в авто лигу за реле регулятором, там знакомый предложил 3-х уровневый регулятор вместо штатного, про него много читал на драйве, все не доходили руки заказать с сайта производителя, а тут оказался в наличии, вот и прикупил данное электрическое чудо.

Согласно прилагаемой инструкции к изделию, произвел монтаж изделия, путем демонтажа родного регулятора, и установкой нового, ничего сложного процедура не представляет, выполнял без снятия гены, т.к. место позволяет.

Все установил и стал пробовать, результатом был доволен, без нагрузки 14,9-15,1-на максимальном напряжении,

Система электрооборудования имеет основные источники питания, среди которых генератору отводится достойное почетное место. Регулятор напряжения генератора ВАЗ 2114 отвечает за предоставление питания бортовой сети для функциональности всех действующих электроприборов.

На приборе содержится выпрямительный блок, который преобразовывает переменный трехфазный ток в постоянный. Благодаря этому устройству уменьшаются скачки на выходе с генератора, при этом диапазон напряжения должен быть от 13,2 до 14,7 Вольт.

Где находится реле зарядки ВАЗ 2114? Агрегат размещен в задней части генератора, внизу под пластиковой крышкой. Прибор черного цвета, имеет две графические токопроводящие щетки.

Расположение регулятора напряжения на ВАЗ 2114

Проверяем работоспособность регулятора

При диагностике регулятора напряжения генератора необходимо определить, какие поломки могут выявиться при осмотре (во избежание дальнейших неисправностей и эффективного проведения профилактических процедур).

Неисправности на ходу автомобиля

  1. Не горит лампочка на панели, а также другие светодатчики.
  2. Аккумулятор разряжен/перезаряжен, и кнопка регулятора не светится/ярко горит.

Поломки могут быть самые простые, спустился и ослаб ремень, перегорело реле или стерлись щетки.

Для проверки прибора понадобятся следующие инструменты:

  • наборы ключей и отверток;
  • различные тестеры;
  • лампа 12-ти Вольтовая 3-х Ваттная;
  • провода для соединения;
  • регулирующие источники тока.

Проверка регулятора напряжения генератора ВАЗ 2114 осуществляется в сборе с щеткодержателями, дабы сразу проверить весь механизм. Внимательно следует осмотреть состояние щеток, их ломкость, подвижность, длину.

Проверка без снятия. Используя вольтметр, делаем замер показателей напряжения. Оптимальный результат – 13,5 – 14, 2 В. Если данные не соответствуют норме, тогда существует высокая вероятность поломки механизма.

Перед тем как проверить регулятор напряжения и снять его с автомобиля, нужно точно убедиться, что неисправность кроется именно в нем, а не в других составляющих генератора. Как это проверить?

Первый вариант проверки – диагностика при рабочем двигателе вольтметром

Что нужно сделать? Запустить двигатель и проверить свечение контрольной лампы, если она не гаснет и ярко мигает, значит – присутствуют проблемы в генераторе. Через несколько минут, когда двигатель усилит обороты и создаст максимальные условия для нагрузки сети, подключаем измеритель, устанавливаем 3500 об/ в минуту. Меньше 13 Вольт – АКБ полностью разряжена, когда больше – требуется замена регулятора на авто.

Когда прослушивает непривычный шум агрегата, значит вышли из строя подшипники, вследствие — слишком затянутый ремень привода. Для его регулировки нужно выключить зажигание и отпустить его. Прогиб при нажатии не должен быть меньше двух сантиметров.

Второй вариант – проверка механизма на стенде

Перед размещением электроагрегата на стенд нужно визуально оценить состояние щеток и контактных колец коллектора. Кольца должны быть чистыми и сухими. На выходе показатель тока дает не менее 13 Вольт, а частота вращения ротора – 6000мин-1. После 10 минут работы генератора можно замерять силу отдачи питания. У исправного агрегата показатели варьируются в пределах 80 А.

Если показатель меньше нормы – нужно искать неисправности в обмотках стартера или вентилях генератора. Если показатели не входят в допустымые значения, значит, меняем щеткодержатель.

Имеются три вентиля с красной пометкой, которые дают положительный заряд на корпусе, они находятся в одной пластине выпрямительного блока. Еще три механизма имеют отрицательный заряд, обозначены черной меткой, соединяющиеся с массой.

Третий вариант – проверяем исправность обмотки и диодов

Мультиметр показывает уровень сопротивления обмотки, если присутствуют неисправности показателей может не быть (обрыв), или же они будут существенно отличаться от нормы – 4,5 Ом. Для устранения проблемы правильным решением будет замена или перемотка изделия.

Для диагностики реле-регулятора необходимо подвести у нему регулирующий источник питания. Это контрольная лампа, минус идет на корпус электроагрегата, а на клемму – плюс. Измерительный прибор включается между щетками, при повышении напряжения, до 17 Вольт, лампа должна перестать гореть. Когда происходит наоборот (лампа горит ярко или слабо), то нужно менять регулятор напряжения.

Прозвонить диоды можно тестером, для этого подвести щупы прибора к выводам диода. Если возникает писк, то следует поменять щупы, но когда этот звук не умолкает, тогда точно имеется пробой диода. Для его устранения меняется неисправный агрегат или весь блок.

Осуществляя диагностику регулятора нужно осмотреть конденсатор защиты электрооборудования. Обнаружить неисправность можно мегомметром. Визуально осмотреть крепление изделия. Если обрыва не имеется, то стрелка прибора сначала резко отклонится в сторону уменьшения напряжения, а после снова вернется обратно. Допустимая емкость конденсатора — 2,2 мкФ ±20%.

Как удостоверится в неисправности регулятора, который находится далеко от машины. Источником питания 12В можно сделать автомобильный аккумулятор и последовательно соединенные 2 или 4 пальчиковые батареи, которые дадут результат – 16 В. Если лампа при проверке будет гореть в обоих случаях, а не гаснуть во второй раз диагностики, значит, образовался обрыв и требуется замена агрегата.

Четвертый вариант — проверка снятого регулятора

Проверка регулятора напряжения ВАЗ 2114

Выше приведена схема проверки регулятора напряжения после его снятия. Нужно подключить именно так как указано на схеме. Если все правильно подключено и лампа горит, то регулятор исправен, а если лампа осталась потухшей, то он неисправен и требует замены.

Чтобы избавиться от просадок напряжения бортовой сети можно использовать трехуровневый регулятор напряжения, который на сегодняшний день используют во многих авто, но это уже другая статья и новая интересная информация.

Всем Привет!
Это мой первый опыт в написании «блога» так что строго не судите)))
Этой зимой часто приходилось оставлять авто возле подъезда а не в гараже как было ранее, соответственно низкая температура и редкие поездки сыграли злую шутку с АКБ. После первой подзарядки спустя АКБ был вновь разряжен.
Стал я искать в срочном порядке причины таких разрядок моего АКБ. Так как езжу я не часто принял решение установить трехуровневый регулятор напряжения в генератор своего авто.

УСТАНОВКА.
Авто у меня ВАЗ 2114 2010 г.в. 8 кл. инж., и генератор у него десяточный на 90 А. Купил на авто рынке у знакомого продовца за 180 грн данный девайс. Номер на мой генератор – 67.3702-02.

Первым делом необходимо снять минусовую клемму с аккумулятора, далее необходимо ключом на 10 открутить силовые контакты и снять их с болта, и отключить клемму лампы заряда АКБ. Что бы снять черный пластиковый чехол необходимо с трех сторон потянуть за защелки и в это же время отсоединить его в сторону. Далее мы увидим место посадки родного регулятора напряжения. Откручиваем плоской отверткой два винта и отсоединяем скрытую на первый взгляд клемму. В обратном порядке устанавливаем щёточный узел нового трехуровневого регулятора на место, закручиваем два винта, провода в оплетке протягиваем через защитную крышку, (при необходимости делаем отверстие в ней, мне не пришлось) предварительно открутив от самого блока регулятора, устанавливаем защитную пластиковую крышку на свое место до щелчка и присоединяем силовые клеммы на место. К блоку управления прикручиваю ранее открученные провода. ВНИМАНИЕ! Не перепутайте их! Сам блок управления я прикрутил к корпусу (винтом М3х12 и гайкой М3) авто прям над генератором зачистив от краски внутреннюю часть корпуса. Далее подключаем минусовую клемму к АКБ и все готово.
После выполнения замеров мультиметром — все четко, как и написано в инструкции на зажимах «Гены» — 13. 6 В, 14,2В и 14,7 В.

РЕМОНТ.
Спустя 3 недели в один прекрасный день у меня загорелся на панели поломок сигнал аккумулятора. В чем же проблема ? Он полностью перестал работать. Я установил обратно родной регулятор напряжения и о чудо машина работает сигнал АКБ горит в пол накала, при нажатии на педаль – газа – гаснет, а на холостых хоть и плохо но виден его свет.
Беру в руки мультиметр и начинаю проводить измерения – и получаю на холостых оборотах 12,7 В при включении ближнего света, вентилятора на поз «1» и магнитолой — напряжение падает на 11,6 В. Данные измерения тоже ужасны т.к. на исправном авто напряжения на холостом ходу авто с включённым ближним светом должно быть не менее 13,7-13,8В.
Я начинаю грешить на новый купленный регулятор напряжения и иду на авторынок, покупаю еще один точно такой же трехуровневый регулятор напряжения с договоренностью его вернуть в течении двух трех дней если он не будет работать. Продавец не против но говорит что данные регуляторы работают без нареканий но есть и хуже завод производитель с подобной линейкой регуляторов дешевле на 50 грн. Еду домой, устанавливаю его за 5 минут и он не работает – ответ для меня – очевиден и я подробно фотографирую диодный (выпрямительный) мост и еду на авто рынок опять. На авторынке я в автомагазине покупаю новый диодный мост сравнивая его с фотографиями на телефоне. Новый диодный мост на мой генератор стоял 170 грн.
Диодный мост можно, но я категорически не рекомендую устанавливать на генератор не снимая его с авто. Снимал я гену на улице без ямы и подъемника и с установленной защитой двигателя.
Далее я буру ключи 10, 13 и 17, окручиваю натяжитель ремня генератора, откручиваю два болта, снимаю верхнее крепление генератра и снимаю ремень. Что бы достать нижний длинный болт крепления генератора не снимая защиты двигателя необходимо генератор оттолкнуть как можно ближе к радиатору, головкой на 13 с трещоткой откручивать гайку со стороны правого колеса, а с другой стороны держать ключом на 17 сам болт. После с усилием снимаем генератор и несем его на рабочее место.
Что бы снять не работающий диодный мост необходимо плоской отверткой открутить 3 винта и затем снять с направляющих сам диодный мост. Не в коем случаи не потерять текстолитовые шайбы изоляторы, без них никак! Это очень важно!1 .

С демонтированного старого моста необходимо открутить гайку с болтами с обратной стороны необходимо снять изолятор. Это очень важно!2. установить изолятор в новый диодный мост и установить болт на его место. В случаи если болт в ржавом изношенном состоянии советую его заменить на новый в противном случаи будут потери напряжения. Устанавливаем на место диодный мост и не забываем подключить провод от конденсатора. Далее рекомендую взять и почистить уайсперитом или ацетоном 3 контакта катушки от грязи и пыли и если есть желание слегка зачистить поверхность колец наждачной бумагой или надфилем для лучшего контакта. (В моем случаи они были в ужасном состоянии). Далее вставляем в свои места три провода и притягиваем к диодному мосту тремя винтами с текстолитовыми шайбами.

Следующим шагом необходимо взять в руки мультиметр и прозвонить все соединения. Для этого рекомендую посмотреть видео на Ютубе – «Как заменить диодный мост, без ошибок» Рекомендую посмотреть и другие полезные видео Валерия Чкалова. Ссылка —

После того как вы все проверили устанавливаем генератор в авто. У меня потребовалось некоторое время, что бы попасть нижним длинным винтом сквозь ухо и крепление генератора, закручиваем гайку, затягиваем и натягиваем ремень на усилие прогиба от 5 до 10 мм. Далее я провел опыт на родном регуляторе все работало как часы напряжение было 13,9 В с ближним светом 13,8,- 13,7. А с установкою трехуровневого реле как и положенно но на 0,1 в больше а именно 13,7, 14,4, 14,9 В, но это соответствует погрешностям моего мультиметра, самого прибора (указано в инструкции ) и качества измерений.
Во вложении так же прилагаю фото. Мультиметр я специально покупал в «Эпицентре» чтобы провести все измерения, чек сохранил и затем его сдал спустя 5 дней его использования, второй купленный трехуровневый регулятор тоже вернул.

Все работает как часы, доволен как слон и теперь меня проблемы с АКБ не беспокоят.

Как правило общался с Автоэлектриком и продавцами они утверждают, что именно эти данные трехуровневые регуляторы не ломаются вообще, что может сгореть и испортится так это выпрямительные диодные мосты в генераторах. Всех, у кого перестал работать данныйй тип регулятора рекомендую проверить и прозвонить диодный мост на своем гене.

Благодарю за терпение и внимание.
Всех Благ!

как с этим бороться? Почему не заряжается автомобильный аккумулятор? Не заряжается на ВАЗ 2106

Доброго времени суток, уважаемый читатель. В этой статье я в кратчайшие сроки расскажу о принципе работы генератора ВАЗ 2109 — 2114 и о причинах, по которым генератор не дает зарядку. Для того, чтобы простой человек не изучал электротехнику, все понятно, не буду углубляться в физику происходящего и использовать научные термины, а все объясню как говорится «по пальцам».«Итак, приступим!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор дает мало зарядки или не заряжается вообще, необходимо понимать, как он работает, и знать принцип его работы.

Генератор состоит из пяти основных частей, представленных на рисунках ниже: якорь — 5, статор — 6, реле-регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от АКБ до диодного моста (9)
    Имеется плюсовой провод и диодный мост (9)
    Соединяется с массой через корпус (3,7)
    Генератор
  2. напряжение через диодный мост (9)
    порций
    на статоре (6)
    В генераторе и статоре возникает магнитное поле
  3. при запуске автомобиля двигатель с ременной передачей вращает ротор (5)
    Генератор
  4. в роторе (5)
    вращающийся в магнитном поле генератора (6)
    Появляется
  5. ток снимает роторными щетками (10)
    и через реле — регулятор (10)
    служил на автомобильном аккумуляторе.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или не работает, необходимо проверить исправность каждого из пунктов, описывающих работу генератора.

Пункт первый: диодный мост не идет плюсом от аккума.

Причиной неисправности в таких случаях может быть провод или место его соединения с диодным мостом или аккумулятором.Попробуйте почистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не считается, так как в таких случаях двигатель вообще не запускается.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, снимите обмотку статора. Для этого вы выбираете на мультиметре поперечный режим и прикладываете щуп к первому и второму контакту статора, а затем к первому и третьему.

Пункт третий: Ремень генератора Ваз 2109 — 2114.

На карбюраторном варианте ваза был тонкий клиновой ремень, а на инжекторных моделях широкий ремень с сердечниками, но принцип работы не меняется. Зарядка может быть неплохой из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекол, вентилятор печки и т. Д. Если вы слышите лист ремня, попробуйте в ближайшее время заменить его.Это одна из причин, по которой генератор ВАЗ 2109-2114 не дает заряда.

Пункт четвертый: Якорь-генератор ВАЗ 2109-2114.

Анкора, так как в статоре не должно быть сломано. Очистить его прикладываем к мультиметру щупом на дорожках набора высоты.

Если анкер не имеет прозвища, его следует заменить.

Пункт пятый: Щетки с реле — регулятором.

Щетки генератора ВАЗ 2109 -2114 Со временем стерли про арматуру, дорожку. Если их длина меньше 5 миллиметров, они не способны плотно прижимать якорь, тем самым не обеспечивая зарядку АКБ ВАЗ.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щетки. Для проверки вам потребуется:

  • Лампочка 12 В
  • автомобильный аккумулятор
  • две батареи по 1,5 вольта
  • несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавьте две батареи к схеме, как показано на рисунке ниже. Теперь свет не должен гореть.

Если в обоих случаях загорается лампочка — реле — необходимо заменить контроллер.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у вас есть вопросы — оставляйте их в комментариях!

В автомобилях установлены генераторы переменного тока.В зависимости от модели и установленного на автомобиле электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор DELTA, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Применяются стандартные шкивы и рабочее колесо, однако контрольные отверстия не предусмотрены.


Реле

Автомобильное реле — это выключатель, который служит для замыкания и размыкания секций электрических заглушек с определенными индикаторами электрических и неэлектрических входящих значений. Это переключатель токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция потребляет больший ток.

Электрорелейное устройство:

электромагнит представляет собой провод, намотанный на катушку с сердечником из магнитного материала;

якорь — пластина специальная контрольная;

Переключатель

(переключение, размытие, замыкание).

При пропускании электрического потока через обмотку электромагнита возникает электрополимер, прижимающий якорь к сердечнику, с помощью толкателя смещает его, переключая контакты. На машинах «Жигули 2106» используются реле-отправители напряжения двух основных типов.

Бесконтактное управление электрическое реле типа 121.3702. Довольно новый блок, которым сегодня пользуются водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом ПП-380 — прибор старого образца, в настоящее время его производство приостановлено, в качестве детали к ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет, когда смена одного вида на другой не может быть завершена электрическая схема Зарядка автомобиля.

Перед тем, как приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Автомобиль следует завести, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить все потребление электроэнергии, кроме зажигания, и измерить напряжение на выводах АКБ.

Пропал, причины

Зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2. Установка диодно-генераторного моста

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке. Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля. Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Подключение

Работы по замене лампы зарядки ВАЗ 2106 замену производить в следующей последовательности:

Переворачиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Маркируем токопроводящую проводку для контроля правильности подключения обновленного изделия маркером или маркером. При неправильном подключении реле к электросети оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Швед зашил цепочку, поменять реле на хорошее и произвести обратную установку.

При проверке реле зарядки лампы категорически запрещается делать ЗЗ между выходными элементами цепи, т.к. это вызовет дефекты токовых выпрямителей.Перед проверкой реле регулятор зарядки необходимо проверить на оптимальную степень растяжения выхлопной ленты. Электрическая цепь обмотки генератора возбуждения не должна подключаться к другим энергоресурсам, т.к. перепад напряжения на токопроводящем зарядном реле ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 на автомобиле с полностью заряженным аккумулятором:

Достаньте машину и сделайте частоту вращения коленвала 2500-3000 об / мин.

Отключите всех ненужных потребителей электроэнергии, за исключением, конечно, самого зажигания.

Измерьте напряжение вольтметром на выводах аккумуляторной батареи. Оно должно быть равно 14,2 В плюс минус десятые.

При значительных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления теста и снимите ручку рулевого управления.

Разметить маркер проводов, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если перепутать провода местами, регулятор перестанет работать и в результате повысится напряжение на выходе генератора.

Отсоединив провода, заменить ручку на новую и установить в обратном порядке.

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, при кажущемся сроке службы предохранителей (предохранители не переборщили) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не переборщила, предохранитель все же неисправен. Из-за длительного срока службы вершины предохранителей на входе в них входные.Это можно определить визуально. Для этого предохранитель извлекается из гнезда и осматривается верхняя и нижняя части предохранителей, в которых продолжается плавкая вставка. Визуально сразу будет виден протертый край круга круга, как след от гнезда, куда он вставлен. Такие предохранители заменяются, и снова проверяется зарядка.

Если после замены предохранителей на ВАЗ 2106 нет зарядки аккумулятора, то поиск неисправности следует продолжить.

Далее нужно проверить целостность ремня привода генератора и его натяжение.Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает просто проскальзывать, что также будет способствовать неполному заряду АКБ либо зарядка будет полностью отсутствовать. Проверить это можно, посмотрев визуально на внутреннюю часть шкива. Если блестит, то ремень тапочек и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене приводного ремня.

Следующая причина, по которой может не быть зарядки АКБ, это плохой контакт на выводах АКБ или их окисление. Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать водной содой. Сода нейтрализует окислы, после чего терминал необходимо промыть водой и хорошо протереть. Для гарантированного удаления остатков оксида небольшая юбка. Затем клемму необходимо смазать, например, смазкой литолом 24. Эту операцию нужно проделать с самими терминалами.Не нужно очищать клеммы шкуркой или надрезать их ножом. Они очень пылявы, так как выводы из свинца и три-четыре таких процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит, не будет их надежного контакта. Доверьтесь этому вопросу Сода и она отлично очистит клеммы от оксида.

Стоит проверить контактные точки клемм на генераторе, которые также нужно освободить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке . Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля. Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:

  • Повреждение диодного моста (в народе — «Подкова»)
  • Неисправность обмотки статора — перекрестное замыкание, замыкание на корпусе или внутренний разрыв
  • Неисправность обмотки возбуждения ротора с симптомами, аналогичными обмотке статора.Кроме того, возможен большой износ контактных колец, нарушающий их надежный контакт со щетками

Если при проверке на выходе генератора напряжение нормальное 13,5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие заряда может сказаться неисправность реле — регулятора, а также его плохой контакт с «массой».

Читать то же, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу хлопот и проблем.Просто в один прекрасный момент машина может не завестись, так как этот узел не зарядился должным образом. В этой статье описано, как найти и устранить неисправность в виде неполной зарядки генератора.


Видео о причинах незарядки на АКБ

Видеозапись расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве.Итак, рассмотрим, из каких основных частей он состоит.

На моделях ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор

37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — выпрямительный клапан; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — выход генератора «30»; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — выход «в» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к растяжке; 15 — шкив с вентилятором; 16 — Полюс ротора наконечника; 17 — выносная втулка; 18 — передний шариковый подшипник; 19 — крышка привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — Полюс ротора наконечника; 24 — буферная втулка; 25 — гильза; 26 — Втулка подвижная

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — регулятор напряжения в сборе с щеткодержателем; 3 — блок вывода дополнительных диодов; 4 — изоляционные рукава; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — шайба крепления внутреннего подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — шайба крепления наружного подшипника; 14 — стяжной болт; 15 — шарикоподшипник переднего ротора; 16 — гильза; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — Перевёрнутый рукав.

Почему генератор не заряжается (основные причины)

Если генератор перестал давать должный заряд аккумуляторной батареи, а также в бортовой сети, при работающих двигателях, на то есть только две причины. Подумайте, что это за.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Так выглядит перегрузка генератора

Этот эффект часто связан с подключением дополнительного освещения и других устройств с высокой потребностью в энергии.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие АКБ и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования Многие автолюбители допускают непоправимую ошибку и устанавливают на своего «железного коня» большую мощность, при этом не увеличивая мощность генератора. Сбой мощных характеристик между узлами приводит к тому, что генератор не может обеспечить адекватную зарядку аккумулятора, впоследствии работоспособность первого.

поиск и устранение неисправностей

Для поиска неисправности придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности Автоэлектрики. Рассмотрим те же причины плохой зарядки и на что обратить особое внимание:

  • Слабые контактные соединения.
  • Скалы в части петли.
  • Короткое замыкание на роторе.
  • Поломки по механике.
  • Цепь статора.

Что делать, если нет требуемого напряжения (методы решения на ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать узел. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Соединения со слабым контактом

Повреждение контактной группы влечет проблемы с зарядкой

Если контакты ослаблены — это может быть связано с загрязнением или коррозией. Для устранения проблем необходимо очистить их с помощью острого предмета или специального раствора. Для смазки и защиты внешних контактов подходит медная паста

. Внутренние контакты компактные, защитить достаточно сложно, поэтому их просто чистят и устанавливают на сиденье.

Скалы в части извилистой

Измерение при обнаружении проблем с обмоткой

Обрыв обмотки обычно лечится с заменой обмотки.Как показывает практика, перемотать этот узел не выгодно, поэтому автолюбители ищут альтернативу, в которой часть становится поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось заменой ротора на неисправную деталь, но все же большинство автолюбителей сходятся на том, что генератор придется заменить.

Поломки по механике

Деформация вала генератора — одна из механических поломок

Поломка механической части обычно не лечится, а поврежденный элемент заменяется новым.Это считается оптимальным вариантом решения вопроса. По цене это может показаться дорого, но дешевле, чем менять генератор в сборе.

Цепь статора

Операции диагностики работоспособности ротора

Замыкание статора лечится также заменой детали или установки на авто, новым генератором. Это необходимо для того, чтобы эффект не повторился, и статору не пришлось снова менять. При выборе новой запчасти рекомендуем ознакомиться с материалом: «»

Видео о поиске проблемы в ситуации, когда генератор не заряжается

выводов

Найти и устранить причины, по которым генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же реально сделать своими руками.Устранить неполадки самостоятельно не сможет каждый автомобилист, поэтому рекомендуется обратиться в автосервис, который сможет устранить неполадки.

Частая неисправность «системы питания» проста — генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего низкого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой кратковременной работы аккумулятора, стоит разобраться с причиной проблемы — кто случайно остался на трассе с севшим аккумулятором и отсутствующей зарядкой, подтверждает, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток — три или четыре фазы в зависимости от мощности. К чему такое усложнение, если на ботинках все-таки используется только d.c.? Дело в том, что у многофазного генератора выше КПД, а главное — ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет проблем с эксорганизацией коллектора (ток в нем намного меньше, чем выдает генератор), да и сам коллектор попроще — два кольца, а не набор изолированных ламелей.

Для преобразования переменного тока в постоянный используется диодный мост. Как минимум, он содержит несколько мощных диодов с удвоенным числом фаз — они занимаются выпрямлением тока. На некоторых генераторах есть дополнительные диоды, которые обеспечивают регулятор мощности.

Это же реле-регулятор давно уже является реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» уже прочно закрепилось.Действуют одинаково — изменяя ток в обмотке ротора (и магнитное поле в сердечнике), повышают или понижают напряжение на выходе генератора, чтобы удерживать его в заданных пределах от 13,7 В (старые маломощные генераторы). до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление самолетов и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми узлами, а интегрированы со встроенными контроллерами: они управляют ЭБУ в них, поднимая его после запуска двигателя для ускорения зарядки аккумулятора, а затем снижая его до нормального.

Релейный регулятор мощности осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ваз). Вторая схема считается менее надежной, но имеет отличительную способность к самовозбуждению из-за остаточной намагниченности ротора — генератор, разогнанный до высоких оборотов, выдает ток, достаточный для работы реле-регулятора и вывел его в рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, — это износ щеток.В генераторах мало чисто механических узлов, влияющих на его работоспособность — и щетки, постоянно тертые о коллектор, стираются.

По мере того, как контакт изнашивается, в контакте ухудшается, соответственно, ток в обмотке ротора. Сначала генератор дает небольшую зарядку на низких оборотах, «просыпаясь» после вылета, потом полностью отказывается. Сами щетки могут быть как отдельные узлы и знакомы с реле-регулятором.

Снимая щеточный узел с генератора, вы легко можете почувствовать, насколько он может быть выдвинут, чтобы перестала ощущаться упругость пружин — это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще кисти бывают неоднородными: со стороны крышки, где скапливается грязь и износ щеток, кисть стирается быстрее. Заметно это и по наличию бороздок на одном из колец.

Сама проточка не так страшна, если хлам точно. Вот волнообразная, с резкими перепадами диаметра — прямое указание на замену контактных колец или роторного узла.
Конструкция моноблока встречается на иностранных генераторах, когда и диодный мост, и реле регулятора, и щеточный узел составляют одно целое.Замена такого моноблока — дело недешевое, да и делать это при одних щетках глупо. Поэтому они разрастаются, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

Кроме износа контактных колец, вероятных причин неисправности немного — относительно небольшие токи не дают обмотке гореть, провод гораздо чаще встречается в месте соединения с коллекционер. Проверяется тестер ротора: сначала измеряется сопротивление между кольцами резервуара, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором — «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и зажигание обмотки, а для диодного моста — выходом из строя или поломкой диодов.Внешне симптомы схожи — падает мощность генератора (не работает одна-две фазы), либо генератор полностью отказывается.

Статор оценивается в первую очередь внешне — не должно быть потемнения изоляции и запаха гари. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпусе.

Использование аккумулятора и контрольной лампы — в тестерах напряжение при контроле не контролируется, и пробитый диод таким образом можно пропустить.Лампочка на 12 вольт на 40-60 Вт и аккумулятор в этом плане надежнее.
Схема проверки проста: «минус» от АКБ подключить к силовому выводу диодного моста, «плюс» через лампу поочередно подключить к каждому выводу моста, к которому подключены обмотки статора. Если на одной из фаз лампочка не горит — перегорели диоды. Далее поменяйте полярность подключения — в этом случае лампочка не загорится на одной фазе, иначе это укажет на проверку диодов в мосту.Повторяем процедуру, подключив «массу» к «подкове» диодного моста — лампа не загорается. При обратном подключении должны гореть все фазы. Дополнительные диоды проверяются от входов статора до клеммы, работающей на контроллере реле.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнутой.

Проблема с релейным регулятором

Порядок действий зависит от конструкции. Внешний (как на старых «Жигулях»), если зарядки нет, проверить просто — убедившись, что щеточный блок подошел к щеточному блоку после включения зажигания (включение амперметра на цепь между выводом 67 реле контроллер и узел кисти). Нет тока — меняй «шоколадку».

Если контроллер реле совмещен с щеточным узлом, то можно измерить нагрузку на щетки после включения зажигания: на бортовой может быть меньше, но обязательно.Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при подаче нагрузки оно резко упадет, и исправный узел придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно становится следствием неисправности самого реле-регулятора. Напомним, что о схемах питания реле мы писали выше. В генераторах с дополнительными диодами он идет от самого генератора, на реле-регуляторе только ток через контрольную лампу.Такие генераторы различают просто — к ним подходит только одна низковольтная клемма от контрольной лампы. Реле признано неисправным, если в мосту исправны дополнительные диоды.

В генераторах внешнего возбуждения обязательно как минимум два низковольтных входа — один от контрольной лампы, второй — «плюс» зажигания. Это очень распространенная схема в азиатских генераторах, где развертывание слаботочного разъема легко расшифровать по маркировке (L — контрольная лампа, Ig — зажигание).В генераторах этого типа после включения зажигания обязательно напряжение на выводе IG, иначе возбуждения генератора не произойдет.

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101. Как найти


Печать

АКБ ВАЗ 2105 не горит. Горит индикатор аккумулятора

Большая часть энергии аккумулятора расходуется на включение системы зажигания и запуск двигателя. Запуск двигателя сопровождается значительным расходом электрического заряда аккумуляторной батареи, а для обеспечения многократного проворачивания двигателя электрическая сеть автомобиля оснащена системой подзарядки. После запуска двигателя генератор вырабатывает электричество, часть которого поступает в аккумулятор для восстановления заряда.

Зарядка аккумулятора требует постоянного контроля со стороны водителя. Если при включении зажигания контрольная лампа зарядки аккумулятора загорается на несколько секунд на холостом ходу, что сигнализирует о хорошем состоянии цепи генератор-аккумулятор. После запуска двигателя индикатор аккумулятора должен погаснуть, указывая на то, что аккумулятор заряжается.

Если контрольная лампа аккумуляторной батареи продолжает гореть или снова загорается на панели приборов, необходимо принять меры. В противном случае машина может заглохнуть в пути, либо после очередной остановки двигателя его не удастся снова завести.

Индикатор батареи может гореть по-разному. В одном случае он не гаснет после запуска двигателя или загорается ярким светом на ходу. В другом — гореть и только при определенных условиях работы двигателя. Например, на средней скорости горит тускло, но при уменьшении скорости интенсивность свечения увеличивается.

Как работает система подзарядки?


Схема подключения лампы зарядки аккумулятора

Чтобы определить причины этих проблем, рассмотрим упрощенную электрическую схему подзарядки. В его состав входят генератор, аккумулятор, блок предохранителей, выключатель зажигания и контрольная лампа на панели приборов.
Электрическая цепь подзарядки включает две ветви:

  1. Первый идет от АКБ к одной из клемм генератора, а от нее через замок и блок предохранителей тянется провод к контрольной лампе.
  2. Вторая ветвь идет от регулятора напряжения генератора и тоже идет к выходу лампы накаливания.

Работает все очень просто: при включении зажигания ток от АКБ через генератор и блок предохранителей идет на контрольную лампу. Поскольку генератор не вырабатывает энергию, на второй ветви цепи нет напряжения. Из-за разности потенциалов на выводах лампы приложенное напряжение вызывает загорание регулятора, что указывает на целостность цепи.

После запуска двигателя электричество вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет. Поскольку генератор и аккумулятор напрямую соединены первой ветвью, напряжение также подается на аккумулятор для подзарядки.

Если лампа аккумулятора загорается при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которая может появиться по разным причинам.Поскольку электрическая схема системы подзарядки аккумулятора очень проста, найти причину горения контрольной лампы на ходу не так уж и сложно.

Обратите внимание, что наличие лампочки не всегда означает, что аккумулятор не заряжается. На участках цепи от генератора до лампы может возникнуть неисправность, что приводит к разности потенциалов, из-за которой загорится контроль. Но если генератор в порядке, то при работающем двигателе он будет подавать напряжение на аккумулятор.

Понять, где произошла поломка — в генераторе или в цепи, достаточно легко, даже в дороге. При работающем двигателе снимите «плюсовую» клемму с аккумуляторной батареи. Если при этом мотор продолжает работать, то генератор питает бортовую сеть, то есть свою функцию выполняет. Но если мотор останавливается, нужно разобраться, почему генератор не питает сеть.

Причины загорания лампы

Если загорается лампочка аккумуляторной батареи на панели приборов, то все причины, по которым загорается контрольная лампа при работающем двигателе, делятся на две части — проблемы с проводкой и неисправности компонентов, в том числе и электрическая цепь.
Что касается проводов, то свет загорается от:

  • поломка;
  • отсоединение выводов;
  • окисление контактов или клемм АКБ.

Если снятие клеммы показало, что генератор работает, но при этом горит лампа, осмотрите доступные участки проводов и их соединения, клеммы АКБ. Внимательно осмотрите клеммы на самом источнике питания, поскольку они блокируются и окисляются.
Кроме проводки, при неисправностях может гореть свет:

  • генератор;
  • Регулятор напряжения

  • ;
  • Предохранитель

  • ;
  • диодный мост.

Если генератор неисправен, то при отключении клеммы от АКБ двигатель заглохнет, так как система зажигания обесточена.

Плохое натяжение ремня генератора — одна из причин.

Но отметим, что неисправность генератора проявляется свечением, яркость которого меняется в зависимости от оборотов двигателя. Недостаточное натяжение приводного ремня, сильный износ графитовых щеток и контактных гусениц сказываются на работоспособности этого агрегата на разных оборотах двигателя.Устранить такие проблемы с зарядкой АКБ можно только ремонтом или заменой блока.

Если лампа заряда АКБ горит с разной яркостью, то это тоже связано с неисправностями регулятора напряжения и диодного моста. Эти элементы не ремонтируются, и восстановить работу системы подзарядки можно только путем их замены.

А вот неисправность предохранителя выявить несложно. Если он перегорел, то при включенном зажигании лампочка не загорится.Но после запуска двигателя он загорится.

Движение на зарядке аккумулятора

Если лампа загорается на ходу, но найти и устранить неисправность невозможно, то можно добраться до места на заряде аккумулятора. Если аккумулятор заряжен, то заряда хватит на 40-50 км, но при минимальном потреблении энергии. Поэтому для дальнейшего движения отключите ненужных потребителей электроэнергии (музыку, радио и т. Д.). Только те элементы, которые обеспечивают безопасность движения (фары, поворотники и т. Д.)) следует оставить включенным.

Видео: Горит лампа зарядки аккумулятора.

Здравствуйте. Если на вашем автомобиле ВАЗ 2109-2114 при работающем двигателе лампочка заряда аккумулятора горит или горит и гаснет при разгоне, то эта статья будет вам полезна. Индикатор должен погаснуть сразу после запуска двигателя. Ниже я подробно расскажу о причинах возникновения данной неисправности и способах ее устранения.

Почему горит значок аккумулятора на панели приборов ВАЗ 2109-2114?

Если кратко объяснить причину этой неисправности, индикатор батареи горит, когда генератор не заряжает батарею или в этой цепи имеется разрыв цепи.грамм. перегорел предохранитель) . Список всех причин, по которым загорается лампочка:

  1. Перегорел предохранитель в монтажном блоке (f16) .
  2. Клеммы на аккумуляторной батарее окислены.
  3. Ремень генератора оборван или проскальзывает.
  4. Щетки изношены.
  5. Неисправное реле — регулятор.
  6. Пробой диодного моста.
  7. Обрыв или короткое замыкание в статоре или роторе генератора.
  8. Обрыв минусового провода питания панели приборов (генератор тут ни при чем).

Найдите причину, по которой горит свет.

Если вы видите, что горит лампочка зарядки ВАЗ 2114 — 2109, то смело открывайте капот и посмотрите, не отвалился ли ремень привода генератора. Также ремень не должен издавать посторонних шумов. После проверки ремня двигайтесь дальше, откройте монтажный блок крышки и проверьте, не перегорел ли предохранитель f16 (все предохранители пронумерованы на крышке) … Предохранитель исправен? Если так, то идем дальше.

Наличие мультиметра будет большим плюсом. Проверяем мультиметром напряжение на выводах АКБ — оно должно быть равным 14,4В (возможны небольшие отклонения в одну десятую вольта). Если напряжение соответствует норме, то у вас скорее всего отрицательный провод, питающий панель приборов, в противном случае измеряем напряжение между положительной клеммой генератора и массой. Он также должен быть равен 14,4 В. Если это так, то, скорее всего, окислились клеммы аккумулятора или кольца, которые носятся на клеммах.Расчешите их до блеска.

На выходе генератора нет 14В, значит надо его снимать, потому что он не дает зарядки. Виновником может быть:

  • Кисти.
  • Реле — регулятор.
  • Диодный мост.
  • Обмотки статора или ротора.

Свет загорается на холостом ходу, затем гаснет.

Отдельного описания требует проблема, когда лампочка горит или тускло светит на холостом ходу и гаснет при увеличении оборотов.В этом случае причин может быть только две:

  1. Неисправно реле — регулятор.
  2. Ремень генератора проскальзывает.

Надеюсь, эта статья помогла вам разобраться в причинах, по которым загорается лампочка аккумулятора на автомобилях ВАЗ 2109 — 2114.

Оставляйте свои вопросы и комментарии в комментариях, я обязательно на них отвечу!

Некоторые батареи (обычно по качеству выше среднего) имеют зеленый индикатор сверху (передняя панель), слева или справа (некоторые называют это светом).Этот «глазок» дает представление о заряде или разряде вашего аккумулятора. Всего у него три основных положения, и он не всегда светится зеленым. Сегодня я подробно расскажу, что это такое и зачем вообще было создано. А также разберем, почему он может вообще не гореть …

Если честно, этот индикатор создавался только для того, чтобы сигнализировать вам о вашем аккумуляторе, потому что, как правило, их конструкция не разборная, и поэтому вы не можете залезть внутрь и посмотреть, что у них с электролитом — достаточно посмотреть его уровень или измерить его плотность.Поэтому такая «лампочка» дает полное представление о том, по какому принципу можно принять то или иное решение. Однако индикатор не всегда может загореться зеленым цветом, как правило, здесь применяется три режима.

Режимы индикатора

Это сочетание очень распространено: — зеленый, белый, черный. Однако некоторые производители используют комбинацию: — зеленый, белый, красный. Но по сути это одно и то же. Давайте пройдемся по этим показаниям.

Зеленый режим
— аккумулятор полностью заряжен, можно использовать в обычном режиме.То есть зарядка не нужна.

Белый индикатор
— он говорит нам о низком уровне электролита. В автоматическом режиме такое тоже бывает, скорее всего, аккумулятор часто перезаряжался, а газообразный электролит выпускался через специальный клапан. Необходимо разобрать и долить дистиллированную воду.

Индикатор черный или красный
— это говорит нам о разряде нашего аккумулятора, а показатель критический, требуется обязательная подзарядка! Это важно! Если аккумулятор оставить незаряженным в течение длительного времени, он может выйти из строя.

Как видите, эти цвета дают определенные сигналы владельцу, загляните изредка и тогда аккумулятора хватит надолго. Также хочу отметить, что у этого индикатора вообще нет лампочек в своем составе, следующий пункт перевернет ваше представление …

О лампочке — не лампочке

Хотел написать эту информацию сверху, но получается больше интриги. В конструкции этого датчика нет вообще никаких лампочек — никаких обычных ламп накаливания (слаботочных) — как многие думают, ни светодиодных, ни каких-либо других.

Здесь структура другая
… По сути, это обычный ареометр, только встроенный в батарейный отсек. Он автоматически измеряет плотность электролита, и при разных значениях всплывает — тот или иной шар, который проецируется через лупу и лупу в специальное окошко. Стоит отметить, что шары плавают как бы по специальным бороздкам, которые выполнены в форме пирамиды — это важно! ПОМНИТЬ!

Если аккумулятор заряжен, то выскакивает зеленый шарик, а вы его видите в окошке.Если он разряжен, то либо всплывает красный цвет, либо совсем нет, поэтому вы видите черноту. Но если электролита нет, то конец пирамиды кажется оголенным — вы видите его конец в окошке, многие путают его с белым.

Использование электрика в батарее было бы неоправданным — даже если бы лампочка была низкого напряжения, она все равно высасывала бы часть энергии из батареи (а зимой это, ох, как ненужно). ДА, а если он перегорит, то хозяин будет нервничать.

А теперь подробное видео, может кто не понял про пирамиду …

Почему не загорается даже после полной зарядки?

Очень частый вопрос, многие до сих пор думают, что это лампочка и после зарядки она должна загореться! Как мы уже выяснили, это совсем не так. И вполне возможно, что при полной зарядке зеленый индикатор не погаснет! ЗАЧЕМ?

ДА все просто:

  • Зеленый мяч может просто «прилипнуть» к этим «бегунам».Встряхните аккумулятор, и он займет свое место. Бывает очень часто.
  • Попала грязь с пластин, со временем пластины начинают крошиться, электролит мутнеет, в нем есть частицы свинца, поэтому он мешает индикатору нормально передавать информацию.
  • Батарея действительно вышла из строя, этого тоже нельзя исключать, даже при длительной зарядке, по плотности не берет.

Можно ли убрать этот индикатор?

На большинстве аккумуляторов да, это окошко откручивается аналогично пробке — но закручивать придется с силой, можно даже сломать, друзья откручивали плоскогубцами с тонкими концами, а в корпусе проделали небольшие «дырочки» окно для помолвки.В общем — «колхоз», но теоретически снять можно! Также стоит помнить, что если открутить, то внутри было нарушено безвоздушное пространство, вполне возможно, что вылезет газообразный состав — «взрывоопасный газ» или «HHO». Затем вам нужно будет долить дистиллированную воду. Так что всегда думай, а аккум нужно разбирать!

Лампа аккумуляторной батареи, расположенная на панели приборов, информирует водителя о проблемах с электросистемой автомобиля. В этой статье мы поговорим о:

  • почему горит лампочка батареи;
  • что делать при возгорании;
  • как не допустить поломки электрооборудования, приводящей к включению лампочки.

Почему загорается индикатор батареи

Включение индикатора батареи указывает на то, что по какой-то причине напряжение от генератора не поступает на батарею. Ведь во время работы двигателя генератор вырабатывает напряжение, которое заряжает аккумулятор, который потерял часть энергии во время работы стартера. Когда на аккумулятор не подается напряжение, аккумулятор не получает энергии для зарядки, поэтому вскоре он полностью разрядится. Полная разрядка приведет к повреждению пластин аккумулятора и падению его емкости, после чего эту деталь нужно будет заменить, иначе энергии не хватит для запуска холодного двигателя.

Что делать, если загорается индикатор аккумулятора

  • Если загорается индикатор аккумулятора, рекомендуется остановить автомобиль и выключить двигатель, чтобы он остыл.
  • После этого проверьте всю проводку, соединяющую генератор, стабилизатор (на многих старых автомобилях эти детали устанавливаются отдельно) и аккумулятор. Возможно, провод возбуждения оторвался от генератора, поэтому он не вырабатывает энергию.
  • Если все провода целы и все клеммы на месте, подключите вольтметр к аккумулятору, запишите его показания и запустите двигатель.
  • Как только двигатель запустится, напряжение на аккумуляторной батарее должно повыситься на 1–2,5 вольт. Если этого не произошло, необходимо поискать плохой контакт или обрыв провода, а также проверить работу генератора и стабилизатора.

Проверка должна начинаться с блока предохранителей, для этого вам понадобится электрическая схема автомобиля. Найдите предохранитель аккумулятора и проверьте его. Если все в порядке, запустите двигатель и снимите провод возбуждения с генератора и измерьте напряжение на нем тестером или вольтметром — нормальные значения 11.9-13,9 вольт. Когда нет тестера, можно обойтись лампочкой на 12 вольт, к которой подключены провода. Если лампочка горит — напряжение возбуждения в порядке, если нет, нужно искать обрыв цепи или плохой контакт.

Чтобы проверить генератор, отсоедините от него положительный провод. Для этого откручиваем гайку, затем снимаем ее, шайбу и клемму. Изолируйте клемму и запустите двигатель, затем проверьте напряжение на генераторе с помощью лампочки, тестера или вольтметра.Если нет напряжения, проблема в генераторе и его необходимо отремонтировать или заменить. Если есть напряжение, то проблема в отдельно установленном стабилизаторе или плохом контакте в секции генератор-аккумулятор. Если вы не знаете, как исправить такие проблемы, то обратитесь к автоэлектрику.

Иногда невозможно остановиться для выполнения описанных выше проверок. В этом случае (по возможности) выключите фары и все электроприборы, в том числе магнитолу, чтобы снизить нагрузку на аккумулятор.В этом режиме он сможет держать двигатель работающим несколько часов, в течение которых нужно найти автосервиса или автоэлектрика.

Как предотвратить неисправности, из-за которых загорается индикатор батареи

Чтобы аккумулятор не оставался без напряжения зарядки, необходимо очищать все контакты не реже одного раза в два года. Сделать это самостоятельно можно с помощью инструмента KONTAKT 60 , KONTAKT 61 или их аналогов. Для такой работы необходимо хорошо разбираться в электротехнике и особенностях работы с электроприборами.Если у вас нет таких знаний, то обратитесь к автоэлектрику или в автосервис. Специалисты очистят ваши контакты за 10-15 минут, после чего вы сможете заняться своими делами.

В момент запуска двигателя пара индикаторов на панели приборов загорается практически в каждой машине (о них написано подробнее). Речь идет об индикаторах давления масла в двигателе, а также об аккумуляторе. После запуска двигателя исправной машины обе лампы перестают гореть.Но иногда бывает, что индикатор батареи на панели все еще горит. В чем проблема?

Ответ на вопрос, почему горит лампочка батареи на , интересует многих автолюбителей.

Вы должны понимать, что индикатор аккумулятора горит, потому что он не получает необходимый заряд. Известно, что автомобильный аккумулятор заряжает генератор. Блок питания в процессе Генератор вырабатывает энергию, которая используется не только для питания различных устройств, но и для подзарядки аккумулятора.Обычный электродвигатель, то есть ось генератора вращается, в результате чего вырабатывается электрическая энергия. Ось генератора связана с ведущей шестерней. Во время работы двигателя через ременную передачу на эту шестерню ось генератора вращается. При обрыве ремня генератора вал перестанет вращаться, в результате чего на панели загорится индикатор аккумулятора, так как он не будет заряжаться. Следовательно, первая причина того, что индикатор батареи горит , заключается в обрыве ремня генератора.

Иногда индикатор аккумулятора может гореть из-за износа щеток генератора. Графитовые щетки расположены на одной стороне вала генератора, чтобы помочь генерировать электроэнергию. Как и любая деталь автомобиля, они со временем изнашиваются. В результате не вырабатывается электричество, аккумуляторная батарея не получает необходимый заряд и загорается индикатор на панели приборов. В этом случае необходимо заменить щетки генератора.

Загорается индикатор аккумуляторной батареи — неисправность реле генератора

В генераторе используется релейный регулятор, который отвечает за подачу тока заданного напряжения.В случае выхода этого реле из строя аккумулятор не получит заряда. Для решения проблемы покупаем новое реле.

Горит лампа зарядки аккумулятора — обмотка статора

Вал генератора, называемый статором, должен иметь неповрежденную медную обмотку. Если он сломается, генератор больше не сможет вырабатывать такую ​​важную энергию. В результате загорится индикатор батареи. Генератор может казаться исправным, но он не вырабатывает электричество. Замена статора довольно сложна, так как генератор придется разбирать.Рекомендуем в этом случае воспользоваться помощью специалистов.

Мы перечислили наиболее частые причины, по которым на приборной панели может загореться индикатор батареи.

Выявить неисправность в генераторе можно следующими способами:

  • При работающем двигателе клеммы аккумулятора должны иметь напряжение в диапазоне 14,2 — 14,7 вольт. Если он ниже и горит лампа зарядки аккумулятора, проблема в генераторе.
  • При работающем двигателе надеваем резиновые перчатки, после чего снимаем с АКБ одну клемму.Если двигатель глохнет, это означает, что генератор не выполняет свою функцию.
  • Если в машине слишком тускло горят все приборы, а не только индикатор аккумуляторной батареи, это признак неисправности генератора.

Воспользовавшись советами из этой статьи, вы смогли понять, почему горит индикатор батареи и как решить эту проблему.

Описание автоматического зарядного реле

(ACR)

Считаете эту статью полезной?
Подпишитесь на нашу рассылку новостей!

Для получения специальной помощи по поиску и устранению неисправностей для серий SI-Series PN 7610 и ML-Series PN 7620, 7621, 7622 и 7623 ACR щелкните следующие ссылки: Диагностическая диаграмма ACR серии SI или Диагностическая диаграмма ACR серии ML.

Что такое ACR и как он работает?

  • Что такое ACR?
    ACR соединяет (объединяет) аккумуляторы во время зарядки и изолирует их, когда зарядка остановлена, а также после падения напряжения аккумулятора. ACR предназначен для предотвращения разряда обеих батарей нагрузкой.
  • Как работает ACR?
    ACR определяет, когда напряжение любой из батарей повышается до уровня, указывающего на то, что источник заряда активен (13,0 В в течение 2 минут).Затем контакты ACR соединяются, и ACR подает заряд на обе батареи. Если напряжение на обеих батареях впоследствии упадет до 12,75 В в течение 30 секунд, ACR отключится, изолируя батареи.
  • Зачем мне нужен ACR?
    ACR позволяет подключать два блока батарей, чтобы они могли совместно использовать выход одного источника заряда, позволяя пользователю заряжать больше блоков батарей, чем количество зарядных выходов. Например, ACR можно использовать с зарядным устройством с одним выходом, что дает более простую систему и меньшую стоимость, чем зарядное устройство с двумя выходами.
  • Сколько ACR мне нужно?
    Для объединения двух батарейных блоков необходим один ACR; для объединения трех батарейных блоков требуется два ACR.

Какие особенности ACR?

  • Что означает «двойное определение»?
    ACR с двойным датчиком определяет наличие активного источника заряда на одной или обеих батареях, а не только на указанной батарее. ACR будет работать, если измеренное напряжение на любой из клемм будет на уровне, позволяющем инициировать соединение или отключение.
  • Чем ACR отличается от изолятора батареи?
    Изоляторы аккумуляторных батарей используют односторонние электрические обратные клапаны, называемые диодами, которые позволяют току течь к аккумуляторной батарее, но не от нее. В ACR используется реле в сочетании со схемой, которая определяет, когда источник зарядки применяется к любой батарее. ACR более эффективны, чем изоляторы батарей, потому что они выделяют мало тепла и потребляют минимальную энергию зарядки.
  • Будет ли ACR управлять зарядом отдельных батарейных блоков?
    ACR не направляет заряд на аккумулятор, который «нуждается в нем больше всего» или имеет самое низкое напряжение на клеммах.Если на любой из батарей есть заряд, на что указывает достаточно высокое напряжение, ACR объединит батареи.
  • С какими источниками оплаты будет работать ACR?
    ACR будет работать со всеми источниками заряда, включая генератор переменного тока, зарядное устройство переменного тока или солнечную панель. Однако источники заряда с низким током могут не вызывать повышения напряжения, необходимого для объединения ACR.

Что еще мне нужно знать о моем ACR?

  • Какое минимальное количество подключений мне нужно, чтобы мой ACR работал?
    Три: один провод к каждой батарее и один для заземления (GND).Из соображений безопасности не забудьте отключить отрицательные клеммы аккумуляторной батареи перед началом любой установки ACR. См. Эту статью для получения дополнительной информации о выборе правильных предохранителей для ACR Blue Sea Systems: См. Выбор подходящего номинала предохранителя при установке 120A SI ACR
  • Что означает «Блокировка при пониженном напряжении»?
    В целях безопасности некоторые ACR предотвращают объединение в сильно разряженную батарею. ACR с двойным датчиком будет контролировать напряжение на обеих батареях и не будет подключаться, если напряжение любой из батарей ниже уровня блокировки при пониженном напряжении.Соблюдайте осторожность при объединении в батарею с очень низким напряжением, потому что это может означать неисправную батарею или проблему в другом месте системы.
  • Почему мой ACR не суммируется автоматически каждый раз, когда мой двигатель работает?
    Для автоматического объединения батарей в ACR должны быть достигнуты пороговые значения напряжения и времени. Хотя эти числа несколько различаются от одного продукта ACR к другому, если напряжение на клеммах ACR превышает 13,0 В в течение 2 минут, ACR следует объединить.
  • Почему ACR не отключился, когда мой двигатель был выключен?
    ACR не отключится до тех пор, пока не будет достигнут порог низкого напряжения для изоляции цепи. Чтобы напряжение батарей упало до этого уровня, может потребоваться несколько минут. Поскольку ACR включает задержку, требуется дополнительное время (до 2 минут), прежде чем ACR отключится.
  • Где я могу получить дополнительную информацию по поиску и устранению неисправностей?
    Для получения специальной помощи по поиску и устранению неисправностей для серий SI-PN 7610 и ML-серий PN 7620, 7621, 7622 и 7623 ACR щелкните следующие ссылки: Диагностическая диаграмма ACR серии SI или Диагностическая диаграмма ACR серии ML.

Почему генератор низкого напряжения выдает ВАЗ 2114. Инструменты и материалы. Общий вид генераторной установки

Генератор ВАЗ 2114 — основной источник напряжения в автомобиле. Именно он вырабатывает электричество при работающем двигателе. Напомним, что аккумулятор нужен фактически для одной цели — для запуска двигателя. Но, как и любой другой узел, может выйти из строя полностью генератор или один из его элементов. А так провести ремонт нужно, причем сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

К сожалению, всегда есть мастера, которые, скажем так, «засветились». То есть ремонтом отечественных автомобилей не берутся, хотя в последнее время к ремонту вполне готовы даже мопеды. Что ж, нам лучше — ремонт своими руками будет намного дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь давайте рассмотрим особенности генераторной установки на автомобиль в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно будет преобразовать в постоянный. Общая конструкция генератора:

  1. Задняя и передняя крышки с запрессованными подшипниками.
  2. Ротор с обмоткой возбуждения.
  3. Статор с силовыми обмотками — именно с них снимается напряжение.
  4. Диодный мост представляет собой трехфазный выпрямитель.
  5. Конденсатор электролитический — для избавления от переменной составляющей тока.
  6. Регулятор напряжения — необходим для точной настройки напряжения питания обмотки ротора.
  7. Угольно-графитовые щетки необходимы для передачи напряжения с реле-регулятора на обмотку ротора.
  8. А остальные комплектующие — кронштейны, гайки, болты, ремень.

Для нормальной работы генератора необходимы два компонента:

  1. Вращение.
  2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики — электрический ток в обмотке появится только в том случае, если на нее воздействует движущееся магнитное поле. Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Следовательно, обмотка ротора является источником постоянного магнитного поля и питается от регулятора напряжения, поэтому на выходе всегда будет одинаковое напряжение.

С обмотки статора снимается переменное напряжение.Причем обмоток три, они соединены в «звезду». Следовательно, мы получаем на выходе три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети. С помощью диодного моста, в котором расположены шесть полупроводников, выпрямляется ток. Конденсатор отсекает все переменные составляющие. Согласно закону Кирхгофа, электролитический конденсатор заменяется разрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

Главный неисправный генератор ВАЗ 2114

Чтобы сделать ремонт своими руками, необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

  1. При выходе из строя предохранителя, после тщательной проверки цепи необходимо установить новый. Необходимо установить точную причину, по которой произошел сбой.
  2. При разрыве обрыва убедитесь, что отрицательные провода надежно закреплены.
  3. Если есть проблемы в замке зажигания, проверьте его контакты; если устранить невозможно, замените узел полностью.
  4. Перегоревшая контрольная лампа, установленная в приборной панели, необходима для диагностики цепи питания обмотки ротора. В случае перегорания АКБ ВАЗ 2114 не будет заряжаться от АКБ и вы это не сразу увидите.
  5. При выходе из строя щеток ВАЗ 2114 меняют только в сборе с регулятором напряжения. Последнему ремонту не подлежит.
  6. Если заряд аккумулятора недостаточен, причиной может быть ослабленный ремень.
  7. Гудение и поломка подшипника (обычно в передней крышке) лечится его заменой.Благо цена его небольшая, только вам придется практически полностью разобрать генератор ВАЗ 2114.

Диагностика генератора

Если зарядка пропала или ее уровень недостаточен, аккумулятор будет получать намного меньше тока, чем необходимо. Следовательно, одного генератора тоже недостаточно для питания всей бортовой сети, и на помощь придет аккумулятор, который через время разрядится. Но даже чрезмерное напряжение еще хуже — из-за него могут перегореть предохранители, лампы, ЭБУ и так далее.Для диагностики генератора ВАЗ 2114 понадобится мультиметр:

  1. Включите зажигание и запустите двигатель.
  2. Если есть повреждение в цепи питания ротора, вы заметите, что лампа на приборной панели горит.
  3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
  4. Измерьте напряжение на выводах аккумуляторной батареи. Необходимое условие — частота вращения коленчатого вала должна быть примерно 2500-3000 об / мин.
  5. Если генератор в хорошем состоянии, вольтметр покажет около 13 В (ошибку 0,1 В можно не учитывать).
  6. Выключите свет и радио, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обращайте внимание на то, на каких звуках вращается ротор. Очень часто выходит из строя подшипник в передней крышке.

Влияет на максимальную нагрузку от ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

  1. Ремень генератора ослаблен.
  2. Неисправен регулятор напряжения.
  3. Изношен узел щетки.
  4. Полный износ генератора.

Обратите внимание, что горящая лампа со значком батареи свидетельствует о неисправности в цепи питания ротора. Следовательно, в обмотках статора не будет генерироваться ток, поскольку нет вращающегося магнитного поля.

Как заменить щетку на ВАЗ 2114

Работа простая, понадобится только отвертка и немного сноровки.Однако ключ не мешает ни «10», ни пассатижам отсоединить клемму от АКБ. Причины замены реле регулятора ВАЗ 2114:

  1. Бесплатно.
  2. Свет в темноте излучает слишком слабый поток.
  3. Снижение стресса.

Последовательность.

В электрической системе современного автомобиля важнейшими компонентами являются источники питания. Генератор на ВАЗ 2114 служит для питания всех потребителей бортовой сети.Как и все генераторы, он выдает трехфазное напряжение. Привод генератора — ременной привод от шкива на коленчатом валу двигателя.

Но трехфазное напряжение не подходит для питания бортовой сети. Для этого в генераторе ВАЗ 2114 устанавливается выпрямительный блок. Он служит для преобразования переменного трехфазного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13 В.От 2 до 14,7 вольт.

Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых цоколей. Они расположены в сердечнике обмотки статора. В обмотке статора вращается ротор, имеющий обмотку возбуждения. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию. Питание обмотки ротора осуществляется щеточным механизмом.

Проверка генератора

Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора.Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 ватт.

Диоды в выпрямительном блоке имеют одностороннюю проводимость. При подаче минуса на анод диода схема не заработает. Следовательно, лампа датчика не загорится. Если он горит, значит диод в выпрямительном блоке генератора ВАЗ 2114 пробит. Если поломка обнаружена в одном диоде, то его можно заменить. Эту процедуру выполнить довольно сложно, поэтому многие автомобилисты на генераторе просто меняют весь агрегат.

Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключается поочередно к каждому выводу обмотки и корпуса. При коротком замыкании полностью меняется статор. Стабилизатор напряжения можно проверить с помощью источника питания и лампы на 12 В. К щеткам подключается лампа, и на массовый вывод регулятора и вывод «D +» подается напряжение 12 В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть.Если он горит при любом напряжении, либо не горит совсем, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

Ремонт генератора на ВАЗ 2114

Самая частая неисправность — выход из строя регулятора напряжения. Конструктивно он выполнен как единое целое с щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отсоединении минусовой клеммы АКБ.Снятие генератора не требуется.

Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После переставляем генератор к двигателю и снимаем старый ремень. Надев новую, оттягиваем генератор от двигателя и, проверяя натяжение ремня (при силе 95 Ньютон, провисание должно быть не более восьми миллиметров), фиксируем положение генератора. Для этого затяните гайку на регулировочной планке.

Замена выпрямительного блока или его ремонт проводится при выходе из строя одного или нескольких диодов.Для этой процедуры вам придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного или двух диодов можно припаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диодов необходимо залить их эпоксидной смолой. А когда он высохнет, можно установить на генератор весь агрегат и собрать узел.

На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток.Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, нужно знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

Общий вид генераторной установки

  • Крышки из алюминиевых сплавов. У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения.Также на обратной стороне крышки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в том же корпусе, что и у 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
  • Статор собран из пластин из специальных марок трансформаторной стали. В нем есть специальные пазы, в которые укладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору.Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе есть шпоночная канавка.
  • Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава. А с лицевой стороны, рядом с ведущим шкивом, находится крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

  • Мощность обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13.2 — 14,7 Вольт.
  • При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
  • Генератор для ВАЗ 2114 (его цена в магазинах порядка 4 000–4 500 руб.) Способен выдавать в сеть ток до 80 А.

Агрегат расположен с левой стороны, привод осуществляется от шкива на коленчатом валу двигателя автомобиля.

Поломка в механике и электрике

Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой.Причина — разрушение одного из подшипников. Как правило, та, что в передней крышке — на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут. По этой причине всегда следует следить за натяжением приводного ремня генератора.

Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Чтобы проверить исправность, необязательно снимать генератор с автомобиля.Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает требуемого напряжения и требует ремонта. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструменты для снятия генератора

Кронштейн прикреплен к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на агрегате с помощью специальной планки.Благодаря ему можно регулировать натяжение ремня. Для снятия генератора понадобится следующий инструмент:

  • (желательно колпачковый и рожковый) с размерами «10», «13», «17», «19».
  • На некоторых автомобилях может возникнуть необходимость поставить голову на «15».
  • Небольшое крепление или короткая труба.

Разборка генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат.Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать — короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя. Немного поработаем с электричеством — откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

Внизу генератора крепится крепление с помощью длинного болта и гайки. На последнем есть пластик.Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя — двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор вверх — так проще оказывается. Но можно снять и вытащить: на ВАЗ 2114 генератор можно снять двумя способами.

Разборка генератора

Инструмент:

  • Ключи на «10» и «19».
  • Отвертка крестовая.

Прежде чем начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

  • Отсоедините и снимите пластиковую крышку с корпуса.
  • Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
  • С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
  • Выключить контроллер.
  • Выверните винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется вместе с ним. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
  • Откручиваем четыре болта, затем снимаем заднюю крышку.
  • Зажмите ротор в тисках и открутите гайку со стороны шкива.
  • Снимите переднюю крышку.
  • Визуально оценить состояние агрегатов. Если везде будет сильный износ, придется капитальный ремонт.

Как определить неисправность?

Признаки поломки генератора:

  • На панели приборов горит (кратковременно или постоянно) лампа, сигнализирующая об отсутствии заряда — красный аккумулятор.
  • Аккумулятор недостаточно или слишком заряжен.
  • Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
  • В аккумуляторе закипает электролит, ярко светят лампочки, иногда горят лампы.
  • Есть шумы от генератора.

Это краткое описание проблем, но для того, чтобы отремонтировать генератор в ВАЗ 2114, нужно рассмотреть их более подробно. Стоимость полного ремонта составит не более 1200 рублей.

Поломка щеточного механизма

Неисправность можно разделить на два типа: поломки щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора.Также диагностику можно произвести подручными средствами — парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверить, а сразу поставить новый и забыть о проблемах. Но если поняли, то диагностика такая:

  • Подключите питание к регулятору напряжения.
  • Лампа накаливания соединяется с щетками.
  • При напряжении 12-14 вольт лампа светится.
  • При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

  • В бортовой сети наблюдается снижение напряжения.
  • На зарядку аккум не доходит.
  • Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело выбрасывать.Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах — если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель

Два признака неисправности:

  • Аккумулятор разряжен.
  • Зарядка намного выше чем должна быть.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются. Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

  • В блоке осуществляется установка контактного болта с втулками и гайками, производится прижим.
  • Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
  • Замените болты, которыми крепится блок выпрямителя. Затяните их.
  • Поставить реле-регулятор и затянуть его болты.
  • Установите пластиковую крышку и закрепите защелками.
  • Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу).В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего замену штатному ищут среди ВАЗов новых моделей — «Калина», «Приора». Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуются:

  • Ключи рожковые и заглушки на «10» и «13».
  • Гаечные ключи на «17» и «19».
  • Отвертки.
  • Небольшое крепление.
  • Другими словами, все инструменты, которые нужны для снятия установки.

Порядок замены генератора

Независимо от того, какой генератор в ВАЗ 2114 вы ставите («Приоры» или «Калина»), процесс замены будет таким же. Для замены выполните следующие действия:

  • Отсоедините отрицательный провод аккумуляторной батареи.
  • Снять защиту двигателя.
  • Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
  • Отсоединить провод идущий к щеткам.
  • Снимите все гайки и болты, которыми картер генератора крепится к натяжной планке и блоку двигателя.
  • Вынуть генератор.
  • Установить новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работы конец: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

Детали, обеспечивающие электричеством автомобили, называются основными. Генератор ВАЗ 2114 подает питание на всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

Генератор ВАЗ 2114 состоит из пары кожухов из алюминия. Под крышками находится обмотка статора, прикрепленная к сердечнику. Вращает ротор, снабженный обмоткой возбуждения. При отсутствии напряжения на обмотке ротора энергия больше не вырабатывается.Щеточный механизм используется для подачи питания на обмотки возбуждения полюсов ротора.


Проверить состояние и неисправность системы

При выходе из строя предохранителя генератора такую ​​поломку легко исправить, достаточно установить новую деталь. Однако предохранитель просто так не горит. Осталось установить причину. Вот основные из них.

  1. Разрыв цепи, по которой на приборы подано питание. Чтобы выяснить причину, нужно проверить, насколько близко контакт нулевого провода.
  2. Неисправность в замке зажигания. Проверьте плату зажигания.
  3. Перегорела контрольная лампа.
  4. Плохо работают щетки. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их очищают бензином.
  5. Неисправен регулятор напряжения.
  6. Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
  7. Произошла поломка подшипника генератора.Выход может быть только один — замена подшипника.

При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия выхода из строя генератора всегда непредсказуемы.

При небольшом заряде АКБ глохнет двигатель. Самое опасное — высокое напряжение. Могу отказаться от регулятора напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером.При включенном зажигании все лампочки должны гореть на панели приборов. Просто убедившись, что они в хорошем состоянии, можно запустить двигатель.

Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что произошла электрическая неисправность. Температура двигателя должна достигнуть 90 ° С. Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при увеличении газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

Ремонт узлов генератора

Чаще всего выходит из строя регулятор напряжения. Это устройство подключено к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения заменяют весь блок. Он прикручен к одной из крышек генератора. Замена выполняется при удаленной отрицательной клемме. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его нужно заменить. Замена ремня генератора ВАЗ производится в такой последовательности.

Схема подключения для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр.

  1. Регулировочная пластина откручивается, для чего ослабляется крепежная гайка.
  2. Генератор подвигается к двигателю, старый ремень снимается.
  3. Устанавливается новый ремень генератора, после чего производится его натяжение. Генератор удаляется от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
  4. Положение элемента фиксируется затяжкой гайки.

Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Запаяны новые диоды. Все работы необходимо выполнять с особой осторожностью, так как существует риск повреждения корпуса агрегата. Паяные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

Снятие и замена агрегата

Как снять генератор? Для работы необходимо иметь набор гаечных ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту. Далее производится замена генератора ВАЗ в такой последовательности.

    1. Откручиваем болт генератора натяжения ремня.
    2. Устройство перемещается к двигателю.
    3. Снят ремень генератора.

Разборка генератора: 1 — шкив привода генератора; 2 — кронштейн правой опоры подвески двигателя; 3 — пластина регулировочная; 4 — натяжная планка; 5 — генератор; 6 — кронштейн крепления генератора; 7 — ремень привода генератора

  1. Снимается планка натяжителя, для чего она откручивается от двигателя.
  2. Штекер отсоединен, клеммы сняты.
  3. Генератор закреплен на оси. Фиксирует гайку. Обычно снять такую ​​ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
  4. Устройство снимается.
  5. Открутить ось. Его нужно аккуратно выбить из сиденья. Для этого можно использовать длинный болт.
  6. Товар полностью бесплатный.

Сейчас замена генератора ВАЗ. Соберите и установите в обратном порядке.Натяжение ремня можно осуществлять с помощью обычного крепления. Ее упирают в двигатель и давят на прибор. Он начинает отходить от двигателя и натягивать ремень. Получив необходимое натяжение, затяните гайку крепления ремешка.

Натяжение ремня должно быть в пределах нормы. Если он будет слишком слабым, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. В основном натяжение измеряется прогибом ремня.Нормальное его значение — 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства склонны выбирать и устанавливать другой мощный генератор. Однако не все знают, какое устройство нужно приобретать, чтобы не производить никаких дополнительных переделок монтажных кронштейнов.

Профессионалы рекомендуют установить генератор от Припорья, подойдет и генератор Калины, имеющий кондиционер.Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что такая замена никак не влияет на реле.

Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номиналу. В испытуемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Схема подключения для проверки генератора на стенде: 1 — контрольная лампа 12 В, 3 Вт; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включите электродвигатель стенда ВАЗ 2113, установите напряжение на выходе генератора 13 В на реостате 4 и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи.Рабочий генератор должен иметь не менее 80 А.
Если измеренное значение выходного тока значительно меньше, то это указывает на неисправность обмоток статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
Напряжение на выходе генератора проверяют при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установите выходной ток 15 А и измерьте напряжение на выходе генератора, которое должно быть 13.2–14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25 ± 10) ° С.
Если напряжение не укладывается в заданные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо хорошо, и повторите тест. Если напряжение в норме, значит старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и клапаны генератора.

Проверка генератора электронный осциллограф
Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждения по форме кривой выпрямленного напряжения.

Схема подключения генератора автогенератора: 1 — переключатель; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D + регулятора напряжения и примите меры, чтобы конец отключенного провода не замыкался массой генератора. Подключите провод от аккумуляторной батареи через переключатель 1 к штекеру регулятора D +.Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
Включить электродвигатель стенда и довести частоту вращения ротора до 1500–2000 мин-1. Выключателем 6 отсоединить АКБ от вывода В + генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, выставить выходной ток 10 А.

Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — сломан клапан; III — обрыв в клапане (обмотка статора)

Проверить напряжение осциллографа на выводе B + генератора.При исправных клапанах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами. При обрыве обмотки статора или обрыве или коротком замыкании клапанов блока выпрямителя форма кривой резко меняется: нарушается однородность зубцов и появляются глубокие впадины.

Схема подключения генераторной системы: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 — выключатель зажигания

После проверки формы сигнала напряжения на выводе B + генератора и его нормального внешнего вида проверьте напряжение на штекере D генератора с отсоединенным проводом от штекера D + регулятора напряжения.Штекер D является общим выходом трех дополнительных диодов, питающих обмотку возбуждения во время работы генератора. Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма волны указывает на повреждение дополнительных диодов.

Проверить обмотку возбуждения ротора
Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. При необходимости очистка контактных колец омегой или контрольной лампой, при необходимости проверьте, нет ли обрыва обмотки возбуждения и не замыкается ли она на массу.

Проверка статора
Статор проверяется отдельно после снятия выпрямительного блока.
В первую очередь проверить омметром или с помощью контрольной лампы и аккумулятора, нет ли обрывов обмотки статора и замыкания его катушек на массу.
Изоляция проводов обмотки должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
Наконец, после разборки генератора необходимо специальным дефектоскопом проверить, нет ли короткозамкнутых витков в обмотке статора.

Проверка клапана выпрямителя
Исправный клапан пропускает ток только в одном направлении. Неисправен — может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из клапанов выпрямителя необходимо заменить весь выпрямительный блок.

Цепи для проверки клапанов выпрямителя: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — проверить одновременно «положительный» и «отрицательный» клапаны; II — проверить «положительные» клапаны; III — проверка на «отрицательные» клапаны

Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв крышку с задней крышки генератора.Также отсоединен провод от вывода D + регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

ПРИМЕЧАНИЕ
Для упрощения монтажа деталей выпрямителя три клапана (с красной меткой) создают на корпусе выпрямленное напряжение «плюс». Эти клапаны «положительные» и они запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «B +». Остальные три клапана («минус» с черной меткой) имеют на корпусе «минус» выпрямленное напряжение.Они запрессованы в другую пластину выпрямительного блока, подключенную к земле.

Сначала проверьте, есть ли закрытие одновременно на «положительном» и «отрицательном» клапанах. Для этого подключите плюс к АКБ через лампу к выводу B + генератора, а минус к корпусу генератора (рис. 7.10, I). Если лампа горит, «отрицательный» и «положительный» клапаны имеют короткое замыкание.
Для проверки короткого замыкания в «плюсовых» клапанах «плюс» АКБ через лампу подключить к выводу B + генератора, а «минус» — к одной из фазных клемм обмотки статора.Горение лампы укажет на короткое замыкание одного или нескольких «положительных» клапанов.
Короткое замыкание «минусовых» клапанов можно проверить, подключив «плюс» аккумуляторной батареи через лампу к одной из фазных клемм обмотки статора, а «минус» — к корпусу генератора (рис. 7.10, рис. III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» клапанах. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпусе генератора.Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
Обрыв клапанов без разборки генератора можно обнаружить либо с помощью осциллографа, либо при проверке генератора на стенде по значительному уменьшению (на 20–30%) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора в исправном состоянии, а в клапанах нет короткого замыкания, то причина снижения выходного тока — обрыв цепи в клапанах.

Проверить дополнительные диоды

Схема проверки дополнительных диодов: 1 — генератор; 2 — контрольная лампа; 3 — аккумулятор

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от аккумулятора и генератора, снять защитную крышку генератора и отсоединить провод от вывода «D +» регулятора напряжения.
Подключите «плюс» аккумуляторной батареи через лампу (1–3 Вт, 12 В) к выходу «D» генератора, а «минус» — к одной из фазных клемм обмотки статора.
Если лампа загорается, значит в некоторых дополнительных диодах короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверив каждый диод отдельно.
Обрыв в дополнительных диодах можно обнаружить с помощью осциллографа по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора. .

Проверить регулятор напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при частоте вращения и токе нагрузки генератора изменены.

Проверка на автомобилях Лада Самара 2
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 класса точности не хуже 1.0.
Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между клеммой «B +» и массой генератора. Напряжение должно находиться в диапазоне 13,2–14,7 В.
В случае систематического недозаряда или перезарядки аккумулятора и регулируемого напряжения, выходящего за указанные пределы, регулятор напряжения необходимо заменить.

Проверить снятый регулятор

Схема проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод на массу регулятора напряжения; 3 — выход регулятора напряжения «ДФ»; 4 — регулятор напряжения; 5 — вывод «D +» регулятора напряжения; А — к источнику питания

Регулятор в сборе с щеткодержателем, снятым с генератора Лада Самара 2, проверяется по схеме.
Между щетками включить лампу 1–3 Вт, 12 В. К клеммам D + и «массе» регулятора подключить сначала источник питания напряжением 12 В, а затем 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — погаснуть.
Если лампа горит в обоих случаях, то в регуляторе неисправность, а если не горит в обоих случаях, то либо в регуляторе обрыв, либо нет контакта щеток с напряжением регулятор.Последнее можно проверить, подключив провода от лампы не к щеткам, а напрямую к выводам D + и DF регулятора напряжения.

Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для уменьшения радиопомех.
Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) определяется по увеличению помех радиоприемнику при работающем двигателе.
Примерно состояние конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Если в конденсаторе обрыва нет, то в момент подключения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, измеренная специальным прибором, должна составлять 2,2 мкФ ± 20%.

Генератор ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

  • — Характеристики генератора
  • — Генераторное устройство
  • — Неисправности генератора
  • — Проверка генератора
  • — Ремонт генераторов

Узлы электрооборудования ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Диагностика электрооборудования Лада 2113.Инструкция по ремонту электрооборудования, стартера, зажигания Лада 2114. Проверка приборов, очиститель, освещение Лада 2115

.

Что делать, если не работает центральный замок на ВАЗ-2114

Центральный замок на ВАЗ-2114 — отличное устройство, с помощью которого можно одним движением открыть или закрыть все двери автомобиля. Со временем возникает ситуация, когда автомобиль перестает закрываться с помощью центрального замка или закрытие происходит через некоторое время.В этом случае можно судить, что устройство вышло из строя.

Причины неисправности

Причин, по которым перестает стабильно работать центральный замок на ВАЗ-2114, много. Все существующие причины неисправности можно разделить на две подгруппы: влияние климата и технический сбой. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть из-за очень низких температур, в результате чего может замерзнуть не только замок, но и другие системы.

Или в результате сильных дождей вода попала в центральный замок на ВАЗ-2114. Среди технических причин следует отметить неправильную установку устройства на автомобиль или неправильную настройку его работы. Но иногда устройство не работает из-за длительного использования, что приводит к естественному износу некоторых элементов. Также проблема может заключаться в использовании некачественных устройств.

Принцип работы

Как работает управление центральным замком на ВАЗ-2114? Алгоритм действия центрального замка заключается в том, что в определенную точку приходит управляющий импульс, в результате чего срабатывает одно реле с силовыми контактами.В одном случае машина заперта, в другом — наоборот. Активаторы CZ подключаются к контакту реле 30, и через замкнутый контакт 87 масса действует на оба выхода активатора. Если сработало то или иное реле, то 30-й контакт будет подключен к плюсу, и в результате на активатор будет подано временное напряжение, которое приведет в движение шток, который либо откроет, либо закроет дверь. .

Учитывая, что все активаторы подключены к центральному замку параллельно, одно действие будет одинаковым для всех дверей.Навесные замки на автомобили могут быть электрическими или пневматическими. Электрический центральный замок состоит из механизмов с одним двигателем, второй, в свою очередь, включает компрессор, трубки и пульт управления.

Мнения специалистов

Многие специалисты, столкнувшиеся с проблемой, что не работает центральный замок на ВАЗ-2114, утверждают, что все неприятности с устройством следует разделить на несколько категорий. Ниже мы рассмотрим каждый из них.

Категории проблем:

  1. Полный отказ устройства.
  2. Частичный отказ замка.
  3. Отказ в работе из-за механических, электрических или других дефектов.

Если возникла проблема с центральным замком, автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому устранение неисправности не следует начинать с разбора того или иного агрегата — достаточно провести тщательную диагностику оборудования. Благодаря диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и снизит финансовые затраты на ремонт.

Во-первых, центральный замок дверей на ВАЗ-2114 работает независимо от работы двигателя и зажигания. Главное для центрального замка — наличие работающей бортовой сети. Исправность БС — это правильное подключение клемм питания автомобиля к аккумуляторной батарее. Самой простой причиной неисправности специалисты называют слишком толстые стенки язычков двери, которые не могут свободно пройти через обшивку. В результате активатор просто не может закрыть двери, воспроизводя щелчки выполненной работы.Проверить можно простым способом — достаточно открутить замки с дверей и закрыть машину. Если все двери закрываются один раз, придется покупать новые клипсы с меньшим наружным диаметром.

Диагностика сигнализации

Активатор управления центральным замком установлен в двери водителя. Как только этот привод срабатывает, по каналам схемы между другими активаторами передается сигнал, в соответствии с которым происходит желаемое действие. Когда сигнализация установлена ​​на транспортном средстве, проверка работоспособности должна начинаться с нее.Для этого нужно проверить закрытие как ключом, так и брелоком. Если автомобиль полностью закрывается с первого, но не со второго, то проблема кроется в цепи электрической сигнализации или в цепи управления. Бывает, что простейшая причина не закрывать машину брелком — это слабый заряд аккумулятора.

Бывает, что при ручном способе не работает центральный замок. Если используется вакуумный центральный замок, то при ручной проверке звука работающего компрессора не будет.С электрическим центральным замком будут слышны характерные щелчки, которые издает реле. Однако кнопки на всех дверях останутся без изменений. Чаще всего в отечественных автомобилях используются электросистемы центрального замка. В таких случаях наверняка вышел из строя предохранитель центрального замка ВАЗ-2114. В зависимости от используемой схемы подключения может потребоваться замена нескольких предохранителей. Это может быстро закончить ремонт.

Перегорел предохранитель

Может случиться так, что замененный элемент быстро перегорит.При использовании схемы центрального замка предохранитель может перегореть из-за короткого замыкания или при перегрузке. Последнее происходит при проведении каких-либо действий с замороженными замками с помощью брелка, а не при открытии дверей вручную.

Если на улице тепло и о замерзших замках или промерзшей смазке речи быть не может, значит, короткое замыкание. При коротком замыкании нужно искать причину, причиной может быть обрыв провода или плохое соединение из-за окисленных контактов. При этом предохранитель остается целым, но сигнал не передается из-за отсутствия цепи управления.Также может быть сломан концевой выключатель активатора.

Ремонт обрыва провода

Как правило, чаще всего обрываются или обрываются провода в гофре двери. Это связано с тем, что дверь постоянно открывается или закрывается, а изоляция провода довольно тонкая. Чтобы исключить неисправность обрыва провода от резиновой гофры двери, необходимо медленно вытащить одну проводку, подходящую или отойдя от центра для питания или управления. Рваные проводки легко выходят из общей массы.Соединить обрыв можно с помощью простейшего соединения с клеммами папа-мама. Если поломка произошла в другом месте, необходимо мультиметром провести обрыв всей проводки. При проверке стоит помнить, что на одном проводе напряжение будет присутствовать только в момент открытия, а на другом — при закрытии центрального замка.

Сгорел блок центрального замка ВАЗ-2114

Одной из причин поломки может быть неисправность центрального замка.Для проведения необходимой диагностики достаточно использовать мультиметр и проверить напряжение контактов, которые должны подключать активаторы других дверей.

При проверке остальных дверей с главным приводом (установленным на двери водителя) необходимо разблокировать или заблокировать замок. Проще говоря, подайте ток на контакты блока. Что делать при выходе из строя блока управления центральным замком на ВАЗ-2114? В этом случае его необходимо заменить на новый. Но его можно восстановить.

Ремонт электрического центрального замка

Центральный замок на ВАЗ-2114 данного типа через некоторое время начинает работать с перебоями. Они будут связаны с колебаниями температуры. Чаще всего нестабильная работа электрического центрального замка будет наблюдаться при низких температурах или повышенной влажности, то есть в осенне-зимний период. Сначала механизмы слегка расклинивают, потом открытия или закрытия вообще не произойдет. Чаще всего такая проблема возникает на отечественных автомобилях с предустановленным центральным замком от производителя.Замки с соленоидами, установленными на заводе, лучше заменить на центральный замок с моторами, который будет надежнее.

Если привод одной двери не работает, следует проверить цепь к этой двери. Если обрыва цепи нет, то проблема может заключаться в неисправности силового реле или поломке платы управления активатором. Иногда может перегореть катушка соленоида или мотора или износится приводная шестерня. В этом случае может потребоваться замена вспомогательного привода центрального замка двери.

Повреждение привода центрального замка

Если вся проводка в исправном состоянии, то случается, что выходит из строя главный активатор, замыкающий центральный замок на ВАЗ-2114. Чтобы решить проблему, достаточно приобрести новый активатор входной двери. Только помните, что вам следует покупать привод замка, который имеет 5 проводов, а не 2. Так как пятипроводной ставится на контрольную дверцу, а двухпроводной — только на контролируемую часть.

Итак, мы рассмотрели основные неисправности центрального замка на отечественных автомобилях Самара-2.

Charge Mate Pro 40 | Управление батареями

Реле электронного заряда с ограничением тока с высокой эффективностью и защитой от обратного тока

Батарея на борту требует специального зарядного устройства. Charge Mate Pro позволяет эффективно распределять ток зарядного устройства или генератора переменного тока между двумя батареями, такими как стартерная и служебная. Charge Mate Pro соединяет обе батареи во время зарядки и удерживает их изолированными при разрядке.Это значительно снижает, например, риск разряда стартерной батареи.

Charge Mate Pro предлагает дополнительное преимущество перед механическими реле заряда, ограничивая ток заряда второй батареи. Таким образом, первичная батарея, как и стартерная, заряжается в первую очередь. Обратный ток автоматически блокируется, даже если вторичная батарея имеет более высокое напряжение. Функция аварийного запуска возможна при подключении дополнительного переключателя байпаса к Charge Master Pro.

Примером морского применения является подключение батареи носового подруливающего устройства к вспомогательной батарее. Charge Mate Pro гарантирует, что служебный аккумулятор всегда заряжается в приоритетном порядке. Блокировка обратного тока от батареи носового подруливающего устройства гарантирует, что носовая батарея остается заряженной, в то время как ограничение тока также предотвращает провалы мощности в бортовой электрической сети.

Серия Charge Mate Pro состоит из версий на 40 и 90 ампер, которые подходят для зарядного устройства или генератора переменного тока.

Charge Mate Pro: для контролируемой зарядки от одного источника.

Приложения

Досуг и профессиональные морские и мобильные приложения. Эффективное решение для высоких энергопотребления на борту и / или необходимости приоритетной или ограниченной по току зарядки.

Характеристики

  • Электронная муфта заряда с очень низким падением напряжения.
  • Обеспечивает эффективную двойную зарядку.
  • Подходит для всех типов батарей, включая литий-ионные.
  • Ток заряда вторичной батареи ограничен до 40 А.
  • Высокая надежность системы за счет приоритетной зарядки основного аккумулятора.
  • Однонаправленный, который блокирует обратный ток при любых обстоятельствах.
  • Предотвращает провалы напряжения бортовой электросети.
  • Подходит для всех типов зарядных устройств и генераторов.
  • Мониторинг со светодиодной индикацией состояния.
  • Электроника IP65 в коррозионно-стойком корпусе с алюминиевыми радиаторами.
  • Быстрая и простая установка.

Главный предохранитель ВАЗ 2109. Монтажный блок

Большинство электрических цепей защищены предохранителями. Электродвигатели электродвигателя (очистители лобового стекла, заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими биметаллическими предохранителями многоразового использования. Контур впрыска системы впрыска (двигатель 2111) защищен плавкой вставкой из провода с жилым уменьшенным сечением (1 мм2). Цепи заряда АКБ не защищены, зажигание (карбюраторные двигатели), запуск двигателя, цепь «Генератор — замок зажигания — монтажный блок».Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электрическое пространство и т. Д.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

Реле / ​​предохранитель
Расшифровка
К1.
К2.
К3. Реле стеклоочистителя
К4.
К5.
К6.
К7.
К8.
К9.
F1-F16. Флисовые предохранители

Блок предохранителей 2114-3722010-60

Реле / ​​предохранитель
Расшифровка
К1. Реле, включая очистители персонала
К2. Реле-прерыватель направления вращения и сигнализации
К3.
К4. Реле контрольных ламп стоп-сигналов и габаритных огней
К5. Реле переключения мощности
К6. Реле звукового сигнала поворота
К7. Реле включения электрообогрева заднего стекла
К8. Реле дальнего света
К9. Реле среднего света фар
F1-F16. Флисовые предохранители
F1-F20. Запасные предохранители

Монтажный блок предохранителей 17.3722

Реле / ​​предохранитель
Расшифровка
1 (K6) Реле, включая очистители персонала
2 (К1)
3 (К2) Реле-прерыватель направления вращения и сигнализации
4 (K3) Реле стеклоочистителя
5 Контактные перемычки на месте управляющего реле
6 (К10)
7 Запасной предохранитель
8 (K5) Реле дальнего света
9 (K11) Реле ближнего света фар
10 Предохранитель
11 (К9)
12 (K8)

Расшифровка предохранителей узла крепления на ВАЗ 2109, 2108, 21099

F1-F16 — Узел крепления 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 — Установочный блок старого образца 17.3722

N предохранитель
Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 A), F8 (7,5 A) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (на момент включения).

Реле очистителей фар (контакты).Аптека Омок Аптека Клапан

4 (16 А), F7 (30 А) Очистители фар (рабочий режим).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печи

Электродвигатель омывателя стекла.

Мотор очистителя заднего стекла.

Реле времени заднего слоя.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения значка

5 (8 а), F16 (15 А) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота.

Фонари задние (фонари заднего хода).

Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости.

Лампа проверки давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Фонарь световой Табло «Стоп».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Задние фонари (стоп-сигналы).

Планшет для салонного освещения

6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

Включение стеклоподъемников

7 (8 A), F10 (7,5 A) Подсветка вывески ссуды. Подкаст лампа.

Приборы осветительные лампы.

Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и его переключающее реле (контакты).

Звуковой сигнал и реле его включения

9 (8 А), F10 (7.5 А) Фара левая (габаритный свет).

Фонарь задний левый (габаритный свет)

10 (8 А), F11 (7,5 А) Фара правая (габаритная).

Фонарь задний правый (габаритный свет)

11 (8 A), F2 (10 A) Указатели поворота и метка сигнального реле (в режиме сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета

13 (8 A), F15 (7,5 A) Передняя правая фара (Far Light)
14 (8 А), F14 (7,5) Левая фара (Дальний свет).

Контрольная лампа включения дальнего света

15 (8 A), F13 (7,5 A) Левая фара (средний свет)
16 (8 A), F12 (7,5 A) Передняя правая фара (средний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении наконечника провода — номер контактной площадки, а внутренняя цифра — условный номер вилки)

Реле / ​​предохранитель
Расшифровка
К1. Реле времени владельца заднего стекла
К2. Реле-прерыватель направления вращения и сигнализации
К3. Реле стеклоочистителя
К4. Реле контрольных ламп (внутри контактных перемычек, которые устанавливаются вместо реле)
К5. Реле дальнего света
К6. Фаро-уборщики включение
К7. Реле питания стеклоподъемников
К8. Реле звукового сигнала
К9. Реле мощности вентилятора вентилятора охлаждения двигателя
K10 Заднее включение обогрева заднего стекла
K11. Реле среднего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель
Расшифровка
К1. Реле, включая очистители персонала
К2. Реле-прерыватель направления вращения и сигнализации
К3. Реле очистителя лобового стекла
К4. Реле контрольных ламп
К5. Реле переключения мощности
К6. Реле звукового сигнала поворота
К7. Заднее включение обогрева заднего стекла
К8. Реле дальнего света
К9. Реле среднего света фар
F1-F20. Флисовые предохранители

Условная нумерация штекеров в колодках узла крепления ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка соединения с задним жгутом;

Ш2-ш5 — колодки соединения с жгутом проводов панели приборов.

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока.Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применена новая комплектация силового агрегата ВАЗ 709. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей ножевой конструкции плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

  • года выпуска ВАЗ 2109;
  • Тип двигателя

  • ;
  • вид панели приборов;
  • Конфигурация опций

  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:

  • желтый — габариты;
  • красный — стоп-сигнал;
  • синий — реверс;
  • оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в плате;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности.Независимо от того, какая электрическая схема используется в автомобиле, блоки устанавливаются одинаково.

Характеристика неисправности блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажный блок.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Ампер

Что отвечает:

Противотуманные фары правые

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотный
Задний фонарь
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Приборы осветительные
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет, левая фара

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Приборы осветительные
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Дальний свет, левая фара

Ближний свет, левая фара

Средний свет правой фары

Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простолюдинке всего девять.Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Установочный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет аварии
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A звуковой сигнал (Claxon), выключатель Classone
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печи, верхний электрический привод лобового стекла, выходное реле электровентилятора радиатора, реле обогрева заднего ветра, лампа включения обогрева на заднем стекле, фонарь Бардачка
F8 7 , 5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара дальнего света, Фара дальнего света поворота
F15 Фара правая фара
F16 15A Указатели указателей поворота и прерыватель цепи (в режиме индикации указателей поворота), контрольная лампа поворотников, задних фонарей, выключения электродвигателя и включение лобового стекла, лампа проверки давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1-


Рабочие элементы очистки передней оптики

2-
Омыватель заднего стекла работоспособность двигателя

3-
Защита от поломки ламп поворотных сигналов и световой сигнализации

4-
Защита лобового стекла от мотора лобового стекла

5-
Позволяет определить производительность лампы

6-

Защита от перенапряжения системы обогрева заднего стекла

8-

Фонари для дальнего света

9-

Лампы средней фары

11-
Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

12-
Работа Класона

Блок предохранителей нового образца ВАЗ 2109


1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийное масло датчик давления, лампа выхода тормоза, выключатель гидравлического тормоза, выключатель стояночного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СВЕТИЛЬНИК, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический электродвигатель
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота. Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него не будет работать двигатель омывателя заднего стекла
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает лампы Стоп-сигналов и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, в таком случае установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Ну что ж, мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца.Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели сборки.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • цепь из-за грязи.

Находясь внутри корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:

  • или произвольное включение / выключение / режим переключения;
  • проблемы с радио;
  • периодически пропадающее зажигание;
  • нечеткая работа дворников или мойщиков;
  • срабатывание нечеткого звукового сигнала;
  • некорректная или нечеткая работа указателей поворота.

Видео — появление короткого замыкания

Как снять и установить навесной блок предохранителей

Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

  • Снимите вспомогательную клемму аккумуляторной батареи.
  • Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
  • Поднимите блок как можно выше и вытащите все разъемы ниже.
  • Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне чехол не всегда помогает.

  • Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
  • Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
  • После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки тела самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику.

Leave a Reply

Your email address will not be published.Required fields are marked *

*
