Где стоит реле бензонасоса газель: Реле топливного насоса газель 405

Реле топливного насоса газель 405

Схема предохранителей и реле Газель / Соболь (2003-2010)

Модельный год автомобиля

2003-2010

2013-н.в. (Газель Next)

Блок предохранителей в салоне

Блок предохранителей в моторном отсеке

Под капотом справа находится блок предохранителей БПР-4 (для автомобилей с АБС) или БПР-2 (для автомобилей без АБС)

Автомобилей с ABS (БПР-4)

Автомобили без ABS (БПР-2)

Реле в моторном отсеке

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Реле указателя поворота

Под панелью приборов со стороны водителя

Щиток моторного отсека (двигатель Chrysler 2,4 L DОНС)

№	Наименование запчасти
15	Реле 85. 3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

knigaproavto.ru

Схема предохранителей и реле Газель / Соболь (2003-2010)

Модельный год автомобиля

2003-2010

2013-н.в. (Газель Next)

Блок предохранителей в салоне

Блок предохранителей в моторном отсеке

Под капотом справа находится блок предохранителей БПР-4 (для автомобилей с АБС) или БПР-2 (для автомобилей без АБС)

Автомобилей с ABS (БПР-4)

Автомобили без ABS (БПР-2)

Реле в моторном отсеке

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Реле указателя поворота

Под панелью приборов со стороны водителя

Щиток моторного отсека (двигатель Chrysler 2,4 L DОНС)

№	Наименование запчасти
15	Реле 85. 3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

xn--80aej2aisf0a0d.xn--p1ai

ГАЗ 2705 | Проверка реле включения топливного насоса

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.

• Проверьте предохранитель N 23.

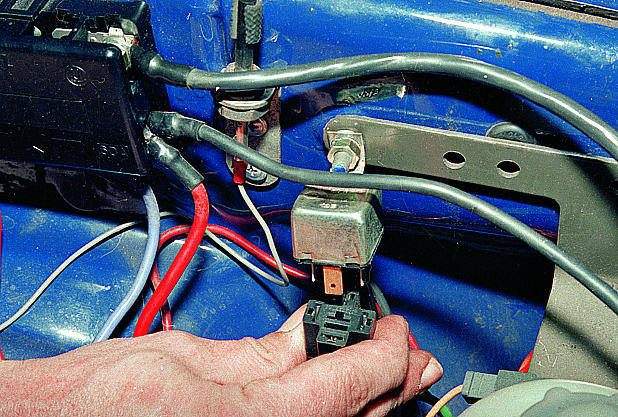

• Снимите реле.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

automn.ru

Где Находится Реле Бензонасоса На Газели 405 ~ VIVAUTO.RU

Во время работы погружного газового насоса на Газели следующие электронные реле, главное реле, реле топливного насоса, блок управления питанием и предохранители защищают эту электронную схему. Кроме того, если автомобиль оснащен противоугонной системой, то в цепь будет добавлено еще одно реле, которое отключит подачу на клеммы топливного насоса.

И эти бензиновые автомобили «Газель» все еще работают на бензине и имеют электронную схему для газового насоса, и будет установлено дополнительное реле для отключения газового насоса, когда двигатель переключится на газ.

Поэтому поиск дефектов, связанных с неработающим газовым насосом на Газели, следует начинать с проверки целостности предохранителей. Также необходимо проверить состояние контактов на предмет их окисления. Далее мы проверяем работу всех реле, используемых на этом аппарате в электронной схеме для подачи напряжения на клеммы топливного насоса. Если это не помогает, вам нужно проверить жгут проводов и колодки от электрического блока управления к главному реле и реле топливного насоса.

Другим общим условием выхода из строя топливного насоса является окисление или сгорание отрицательного контакта, расположенного на топливном насосе внутри бака. Есть белоснежный блок, но не путайте его со стороной бензобака. Обычно эта неисправность первоначально проявляется в повторном включении и выключении газового насоса. Если возникает эта проблема, необходимо периодически очищать эти контакты, удаляя модуль другими способами, и подключать их постоянно, минуя терминал.

Иногда водитель часто не может найти неисправности, связанные с неисправностью, когда погружной топливный насос работает на газели, и для решения этой проблемы требуется компетентный автоэлектрик.

Поделитесь этой статьей с друзьями:

Реле запуска топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека. Он используется для управления работой электронного топливного насоса. Например, реле разрывает цепь питания насоса, если двигатель останавливается при включении зажигания.

Чтобы запустить топливный насос при остановленном двигателе, необходимо снять реле и замкнуть контакты 30 и 87 на разъеме с небольшим проводом 1,5 мм в поперечнике. В моделях 520i / 525i / 524td реле топливного насоса коричневого цвета, в моделях 530i / 535i оранжевого цвета.

Осторожно: аккумулятор должен быть заряжен при проверке реле для активации топливного насоса.

[yuzo_related]

Проверьте предохранитель N 23.

Подключите вольтметр к контактам 30 () и 85 (-) на разъеме реле. Напряжение должно быть около 12 В.

Если не до такой степени. подключите вольтметр к клемме 30 и заземлению. Если напряжение здесь составляет около 12 В, проверьте наличие коричнево-зеленого провода в соответствии со схемой подключения. Если он не поврежден, проверьте красноватый провод и при необходимости замените.

Включить зажигание. Подключите вольтметр к клемме 86 () и заземлению. Показания должны быть примерно 12 В. В противном случае проверьте, что электрическая цепь не является электрическим проводом, и замените его при необходимости.

Проверьте выходной сигнал датчика скорости / угла двигателя (для этого обратитесь в сервисную станцию).

Закройте клеммы 30 и 87 с помощью коротких перемычек. Если насос запускается, замените реле. В противном случае проверьте наличие зеленого или фиолетового провода, если это необходимо.

Если провод в порядке, замените топливный насос.

405 GAZelle Электрический шарнирный двигатель

Завольский моторный завод (ЗМЗ) — один из первых российских производителей автомобильных двигателей, который начал выпускать двигатели с системой впрыска. Один такой высококачественный двигатель сегодня называется ZMZ 405 — четырехцилиндровый двигатель, работающий почти 15 лет. Впервые этот вид двигателя появился на рынке еще в 2000 году, установлен на ГАЗ-3111. Сам завод позиционирует двигатель как двигатель для грузовых автомобилей и микроавтобусов. Для них установлено — в различных автомобилях линейки инжекторов GAZelle и Sable есть такие двигатели.

[yuzo_related]

ZMZ 405 зарекомендовал себя как хороший, требовательный двигатель в прошлом, готовый даже для самых сложных испытаний на шоссе. Мотор 405 способен выдерживать огромные нагрузки, не влияя на его ресурс. Также необычайная простота конструкции устройства заложена в конструкции двигателя — для ремонта и технического обслуживания. Этот двигатель, установленный на любой машине, может использовать любой в обычном гараже с минимальными знаниями, что остается для нашего клиента согласно приложенной книге, не вызывает вопросов. Это касается и ремонта программного комплекса учета топлива. А именно, топливный насос инжектора двигателя не сложно отремонтировать без посторонней помощи.

Газовый насос ГАЗель с двигателем 405, как и в основной части инжекционных машин, выполнен не без посторонней помощи, так как агрегат расположен в бензобаке. Это включает:

• Топливный насос;
• первичный топливный фильтр;
• датчик уровня топлива.

Эта сборка экономит место под капотом инжектора ГАЗель 405 и повышает эффективность каждого элемента блока. Например, фильтр очищает топливо еще лучше, потому что бензиновый насос расположен сразу после фильтра и через фильтр подает бензин под давлением. Преимущества указателя уровня топлива в том, что электронные провода, идущие в бензобак, идут вместе с проводами для насоса, что облегчает подключение. Кстати, указатель уровня топлива — это просто поплавок на стальной палке. Качественный бензонасос является залогом хорошей работы, позволяющей вести учет (программное обеспечение) доставки топлива для автомобиля. GAZelle 405 Injector: Газ должен откачиваться в нужном объеме и в нужное время.

Важность поддержания топливного насоса в постоянном рабочем состоянии состоит в том, что, если он не будет работать должным образом, начнется постоянный отказ других компонентов GAZelle 405, и инжектор не будет работать должным образом, иначе он полностью выйдет из строя.

Ремонт газового насоса необходимо начинать со снятия всех дополнительных деталей, что нужно найти, в чем непосредственно, другими словами, диагностировать проблему. Первый тревожный сигнал о том, что топливный насос не работает должным образом, заключается в том, что инжектор GAZelle 405 движется неравномерно, насколько шатко. Если это особый признак, вам не нужно падать духом — восстановление, скорее всего, без помощи других. Кроме того, если двигатель GAZelle 405 был запущен очень давно, а форсунка обычно всегда запускается на полоборота, это еще один плохой признак того, что бензонасос начинает выходить из строя, хотя он далек от работы с опцией отказа.

бензонасос бензин не работает

Хотя, если вы не ремонтируете топливный насос в течение длительного времени и не сосредотачиваетесь на такой поломке, однажды машина может не запуститься. Необходимым условием для этой проблемы является падение давления в топливной системе, что делает газовый насос особенно неисправным.

[yuzo_related]

Также есть возможность проверить работоспособность манометра. Этот метод также достаточно точен, если вы правильно проверяете топливный насос. Нам нужен специальный манометр для измерения давления в топливной магистрали инжектора GAZelle 405. То, что остается нашему клиенту, чтобы делать операции самостоятельно, в помощи профессионалов не требуется. В аннотации к такому манометру говорится, что он должен быть подключен к рампе инжектора и закреплен так, чтобы манометр был виден из салона. Когда водитель включает зажигание, манометр должен запуститься, и он примет показания давления, которые производит топливный насос. Нормой колебаний давления в топливной системе ГАЗель 405 является инжектор от 300 до 380 кПа (килограмм Паскаль). Затем необходимо проехать по такому участку дороги, чтобы он был задействован хотя бы на 3-й передаче, а позже снова измерен. Если манометр не изменился, вы не будете беспокоиться об этом, и вам нужно будет отремонтировать что-то, кроме топливного насоса.

В этом случае показания претерпели значительные изменения, после чего вам нужно будет проконсультироваться со специалистом по ремонту инжектора ГАЗель 405.

Когда машина начинает задерживаться на ходу, неисправность является электронным компонентом. Убедитесь, что топливный насос не работает, он работает, конечно, путем организации проверки реле топливного насоса. Для этого мы используем обычный индикатор, а сам тест: при подключении к колба и когда зажигание включено, свет должен гореть очень мало. Если утечка была обнаружена при низком давлении и была признана виновной во всем, то ее необходимо было устранить. Для этого вам нужно определить, где находится поток, и только потом, в зависимости от ситуации, выбрать, что поможет — поменять некоторые прокладки, клапаны, диафрагмы и многое другое. Чтобы быстро понять, что ломается и как лучше устранить неисправность, необходимо правильно понять схему топливной аппаратуры самой машины и какое место здесь занимает топливный насос.

Газ, Газель не заводится, гаснет. Важно. Свеча жевательная

You may also like

vivauto.ru

Схема предохранителей и реле Газель Бизнес и Соболь (2010-)

№	А	Назначение
Верхний блок предохранителей
F1	10	Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15	Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4	15	Лампа ближнего света правой блок-фары
F5	15	Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6	15	Лампа дальнего света правой блок-фары
F7	10	Лампы противотуманного света в задних фонарях
F8	10	Реле указателей поворота в режиме указания поворотов
F9	15	Реле указателей поворота в режиме аварийной сигнализации
F10	10	Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20	Лампы противотуманных фар (опция
F12	15	Блокировка дифференциала (опция)
Нижний блок предохранителей
F13	10	Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10	Блок управления ABS
F15	20	Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5	Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15	Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5	Электропривод зеркал (опция)
F18	25	Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15	Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20	Электродвигатели стеклоподъемников (опция)
F19	15* 25	Отопитель
F20	20	Электростеклоподъемники (опция)
F21	20	Реле звукового сигнала, прикуриватель, розетка
F22	15	Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10	Головное устройство звуковоспроизведения
F24	5	Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15	УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5	ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20	УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F26	20	Погреватель системы отопления (опция)
F27	15	УМЗ-4216: Реле топливного насоса ISF2. 8s4129Р: Резерв
F28	5	УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10	Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)
1	5	Запасной предохранитель
2	10	Запасной предохранитель
3	15	Запасной предохранитель
4	20	Запасной предохранитель
5	25	Запасной предохранитель
Реле
К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

avto-fresh.com

Реле бензонасоса газель 405 где находится фото

Предохранители и реле Газель бизнес 4216

Рассмотрены автомобили Газель Бизнес с двигателями УМЗ 4216.

Блок предохранителей и реле находится в салоне с левой стороны.

Для доступа к предохранителям необходимо снять крышку , поддев ее пальцем снизу.

схема расположения предохранителей и реле в блоке Газель Бизнес.

расшифровка.

Обозначение реле.

К1 — Реле стеклоочистителя

К2 — Реле плафона двери

К3 — Реле противотуманных фар

К4 — Реле обогрева зеркал

К5 — Реле ближнего света

К6 — Реле насоса отопителя

К7 — Реле звукового сигнала

К8 — Реле дальнего света

Силовые предохранители Газель бизнес.

находятся на кронштейне крепления аккумулятора.

F1 (90А) — Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28

F2 (25А)-  Блок управления ABS

F3 (40А) — Блок управления ABS

F4 (90А) — Контакты реле ближнего и дальнего света, блок управления освещением

запасные предохранители расположены в крышке блока.

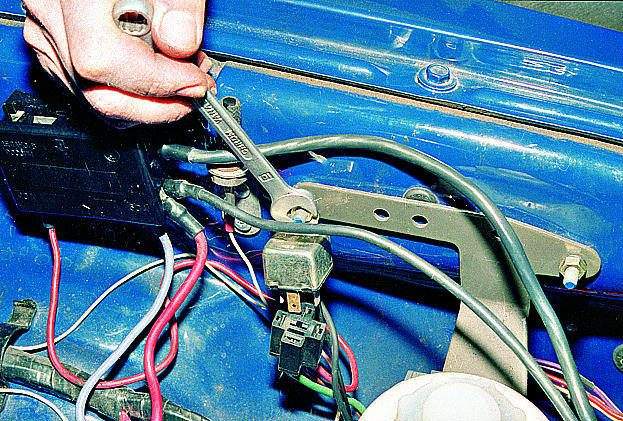

Под капотом на щитке передка закреплены три реле системы управления двигателем.

 1 – реле топливного насоса;

2 – реле муфты вентилятора;

3 – главное реле

Реле стартера Газель бизнес.

Дополнительное реле стартера закреплено на щитке передка, рядом с вакуумным усилителем

Электросхемы Газель Бизнес.

Схема соединений жгута проводов системы управления двигателем

1 – клапан продувки адсорбера; 2 – датчик положения дроссельной заслонки; 3 – датчик температуры охлаждающей жидкости; 4 – муфта вентилятора; 5 – регулятор холостого хода; 6 – клемма D генератора; 7 – датчик сигнализатора аварийного давления масла; 8 – катушка зажигания; 9 – свечи зажигания; 10 – датчик абсолютного давления и температуры воздуха на впуске; 11 – датчик фаз; 12 – датчик положения коленчатого вала; 13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 14 – управляющий датчик концентрации кислорода; 15 – датчик неровной дороги; 16 – датчик детонации; 17 – колодка соединения со жгутом проводов форсунок; 18 – форсунки; 19 – реле муфты вентилятора; 20 – главное реле; 21 – реле топливного насоса; 22, 23, 24 – колодки соединения с передним жгутом проводов; 25 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 26 – диагностический датчик концентрации кислорода; 27 – электронный блок управления двигателем (контроллер) МИКАС М10. 3

Схема соединений переднего жгута проводов.

1 – блок-фара правая; 2 – стартер; 3 – аккумуляторная батарея; 4 – блок предохранителей в моторном отсеке; 5 – генератор; 6 – блок-фара левая; 7 – очиститель ветрового стекла; 8 – колодка соединения со жгутом проводов очистителя ветрового стекла; 9 – подкапотная лампа; 10, 16 – звуковой сигнал; 11 – омыватель ветрового стекла; 12, 14 – колодки соединения со жгутом проводов антиблокировочной системы тормозов; 13 – датчик уровня тормозной жидкости; 15 – реле стартера; 17 – кран отопителя; 18 – колодка соединения со жгутом проводов крана отопителя; 19 – насос дополнительного отопителя; 20, 21, 22 – колодки соединения со жгутом проводов системы управления двигателем; 23, 24 – колодки соединения с задним жгутом проводов; 25, 26 – кол

piter-at.ru

Принудительное включение вентилятора, Газель. — DRIVE2

Принудительное включение электромуфты вентилятора охлаждения можно сделать разными способами.
Самый просто снять фишку с датчика температуры, при пуске двигателя вентилятор включится, но это не совсем удобно, так как хочется из салона включать.
Можно сделать отдельное реле, запитать через предохранитель от АКБ. Этот способ достаточно трудоемок и можно сделать проще.
Предлагаемый здесь способ использует штатную силовую часть проводки, требует минимум дополнительных проводов и работает параллельно со штатным включением.

Суть проста, замкнуть на минус управляющий контакт штатного реле электромуфты вентилятора охлаждения.
Такой подход позволяет включать электромуфту с кнопки, при этом управление включением с ЭБУ не отключается и работает. При выключении зажигания данное реле обесточивается после отключения главного реле (когда потухнет лампа чек) и электромуфта отключится даже при нажатой в салоне кнопке.
Минимум проводов и вмешательства в проводку. По сути требуется один провод длинной около метра или чуть более и кнопка.

Как сделать:
В моторном отсеке находим три реле. Это главное реле, реле бензонасоса, реле электромуфты. На разных авто их расположение может быть по разному, опознание кто есть кто можно провести по подходящим проводам. Реле к которому подходит белый провод — это реле бензонасоса, к которому подходит желтый провод это и есть нужное нам реле электромуфты.

Полный размер

Питание электромуфты подходит к реле по желтому проводу, питание самого реле реализованно отводом от того же плюса.

Примитивный вариант, зачищаем провод и зажимаем его в разьеме релюшкой, нужный контакт 86 (тот что напротив тонкого желтого)
Далее провод выводим в салон. Есть удобное штатное отверстие между АКБ и ЭБУ.

Полный размер

Отверстие в салон авто.

Замыкаем на массу при включенном зажигании — электромуфта включается.
Удобнее в салоне поставить кнопку и с помощью ее замыкать на массу провод.
Подключиться можно так же, зачистив провод до разъёма.

Для автомобилей на газу некоторые любят делать кнопку отключения бензонасоса. Сделать это проще всего подобным же образом, но отключать придется плюсовой провод управления реле. Зато можно купить штатную кнопку, подключив ее подсветку и индикатор включения. Требуется кнопка и два провода.

www.drive2.ru

Схема предохранителей и реле Газель Бизнес и Соболь (2010-)

№	А	Назначение
Верхний блок предохранителей
F1	10	Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15	Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4	15	Лампа ближнего света правой блок-фары
F5	15	Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6	15	Лампа дальнего света правой блок-фары
F7	10	Лампы противотуманного света в задних фонарях
F8	10	Реле указателей поворота в режиме указания поворотов
F9	15	Реле указателей поворота в режиме аварийной сигнализации
F10	10	Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20	Лампы противотуманных фар (опция
F12	15	Блокировка дифференциала (опция)
Нижний блок предохранителей
F13	10	Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10	Блок управления ABS
F15	20	Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5	Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15	Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5	Электропривод зеркал (опция)
F18	25	Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15	Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20	Электродвигатели стеклоподъемников (опция)
F19	15* 25	Отопитель
F20	20	Электростеклоподъемники (опция)
F21	20	Реле звукового сигнала, прикуриватель, розетка
F22	15	Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10	Головное устройство звуковоспроизведения
F24	5	Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15	УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5	ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20	УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F26	20	Погреватель системы отопления (опция)
F27	15	УМЗ-4216: Реле топливного насоса ISF2. 8s4129Р: Резерв
F28	5	УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10	Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)
1	5	Запасной предохранитель
2	10	Запасной предохранитель
3	15	Запасной предохранитель
4	20	Запасной предохранитель
5	25	Запасной предохранитель
Реле
К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

xn--80aej2aisf0a0d. xn--p1ai

Схема предохранителей и реле Газель и Соболь (1994-2003)

Модельный год автомобиля

1994-2003

2013-н.в. (Газель Next)

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

Верхний блок предохранителей

Нижний блок предохранителей

Блок предохранителей в моторном отсеке

Блок предохранителей расположен возле аккумуляторной батареи

БПР-2

Щиток моторного отсека

№	Наименование детали
651. 3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Реле стартера (в салоне)

Реле указателя поворота

Под панелью приборов со стороны водителя (№ реле 232.3747, 711.3777, РС950, РС950П)

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Биметаллический предохранитель стеклоочистителя

1 — контакт; 2 — биметаллическая пластина; 3 — корпус; 4 и 6 — клеммы; 5 — регулировочный контакт

1 — аккумуляторная батарея; 2 — резистор; 3 — амперметр; 4 — проверяемый предохранитель

Цепь электродвигателя стеклоочистителя защищена биметаллическим предохранителем непрерывного действия. Предохранитель должен срабатывать при токе 10 А.

www.xn--80aej2aisf0a0d.xn--p1ai

Схема предохранителей и реле Газель и Соболь (1994-2003)

Модельный год автомобиля

1994-2003

2013-н.в. (Газель Next)

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

Верхний блок предохранителей

Нижний блок предохранителей

Блок предохранителей в моторном отсеке

Блок предохранителей расположен возле аккумуляторной батареи

БПР-2

Щиток моторного отсека

№	Наименование детали
651. 3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Реле стартера (в салоне)

Реле указателя поворота

Под панелью приборов со стороны водителя (№ реле 232.3747, 711.3777, РС950, РС950П)

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Биметаллический предохранитель стеклоочистителя

1 — контакт; 2 — биметаллическая пластина; 3 — корпус; 4 и 6 — клеммы; 5 — регулировочный контакт

1 — аккумуляторная батарея; 2 — резистор; 3 — амперметр; 4 — проверяемый предохранитель

Цепь электродвигателя стеклоочистителя защищена биметаллическим предохранителем непрерывного действия. Предохранитель должен срабатывать при токе 10 А.

xn--80aej2aisf0a0d.xn--p1ai

Схема предохранителей и реле Газель Бизнес и Соболь (2010-)

№	А	Назначение
Верхний блок предохранителей
F1	10	Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15	Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4	15	Лампа ближнего света правой блок-фары
F5	15	Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6	15	Лампа дальнего света правой блок-фары
F7	10	Лампы противотуманного света в задних фонарях
F8	10	Реле указателей поворота в режиме указания поворотов
F9	15	Реле указателей поворота в режиме аварийной сигнализации
F10	10	Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20	Лампы противотуманных фар (опция
F12	15	Блокировка дифференциала (опция)
Нижний блок предохранителей
F13	10	Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10	Блок управления ABS
F15	20	Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5	Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15	Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5	Электропривод зеркал (опция)
F18	25	Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15	Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20	Электродвигатели стеклоподъемников (опция)
F19	15* 25	Отопитель
F20	20	Электростеклоподъемники (опция)
F21	20	Реле звукового сигнала, прикуриватель, розетка
F22	15	Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10	Головное устройство звуковоспроизведения
F24	5	Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15	УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5	ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20	УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F26	20	Погреватель системы отопления (опция)
F27	15	УМЗ-4216: Реле топливного насоса ISF2. 8s4129Р: Резерв
F28	5	УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10	Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)
1	5	Запасной предохранитель
2	10	Запасной предохранитель
3	15	Запасной предохранитель
4	20	Запасной предохранитель
5	25	Запасной предохранитель
Реле
К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

www. xn--80aej2aisf0a0d.xn--p1ai

Как проверить реле топливного насоса Соболь 21171 решено

Сильно шумит бензонасос устранение неисправности

В большинстве случаев повышение уровня шума происходит по причине растущей нагрузки на бензонасос, которому становится сложнее прокачивать необходимое количество топлива. Реже отмечается перегрев или выход из строя самого насоса.

На начальном этапе следует понимать, что если бензонасос издает звук (хотя отличающийся от нормального), значит питание подается на устройство и сам насос реагирует на подачу электричества. На основании этого проблему удается локализовать быстрее. Перед диагностикой рекомендуется заменить топливный фильтр, чтобы исключить вероятность снижение пропускной способности на данном участке.

Начинать проверку насоса для подачи топлива необходимо с того, что понадобится замерить давление горючего в топливной рампе манометром. Усредненным показателем считается давление в 3 атмосферы. Данный способ позволяет точно оценить производительность топливного насоса.

Существует также простое решение, которое позволяет быстро проверить состояние устройства. Способ заключается в том, что снимается шланг обратки и вставляется в отдельную емкость, подходящую для заливания бензина. Далее необходимо засечь, сколько топлива сливается обратно в бак. Нормой для многих бензонасосов является минимальный показатель на отметке от 1.5 литра в минуту и больше.  Минусом таких замеров можно считать весьма приблизительные показания, которые не позволяют получить точных данных.

Если проверка показала, что насос не выдает нужного давления или постоянно работает для его поддержания, тогда нужно поменять или почистить сеточку бензонасоса. Для этого понадобится снять топливный насос, который обычно находится в задней части автомобиля под сиденьем

Обратите внимание, что на автомобилях, которые длительное время находятся в эксплуатации, параллельно с заменой сетки требуется мыть сам бензобак. Дело в том, что грязь и отложения быстро выведут новый фильтр из строя

После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки. В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять.

Почему не работает бензонасос на Газели

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

ГАЗ 2705 Проверка реле топливного насоса

Проверка реле топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте предохранитель № 28 топливного насоса. 2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса. 3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя. 4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа. 5. Если реле не включается, проверьте напряжение питания и управление. 6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя. 7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его. 8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса. Проверка питания Выньте реле топливного насоса из платы реле (место реле № 4). Включите зажигание. Последовательно присоедините вольтметр: – между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой. Требуемое значение: 12 В (напряжение батареи). В противном случае проверьте обрыв провода по электрической схеме и устраните. Выключите зажигание.

ПРОВЕРКА
УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Присоедините диодную контрольную
лампу с вспомогательным проводом между контактом 16 (масса управления от прибора
управления двигателем) и контактом 17 (плюс) цоколя реле.2.
Включите стартер. При этом светодиод должен загореться. В противном случае найдите
обрыв провода к прибору управления впрыском и устраните его или замените прибор
управления (работа СТО)

ВНИМАНИЕ
Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен,
они имеют слабое свечение и полностью не гаснут.
3

Вставьте предохранитель
топливного насоса.4.
Установите карман в районе расположения ног, при этом обратитесь к подразделу
Снятие и установка кармана со стороны водителя.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

• подгорание (залипание) контактов управляемой цепи реле бензонасоса;
• замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Замена моторчика бензонасоса

Поводом к замене моторчика модуля топливного насоса является низкое давление бензина или скачкообразные изменения давления, что фиксируется манометром в процессе диагностики. Также на скорый выход моторчика из строя указывает то, что бензонасос гудит или свистит.

В этом случае зачастую можно не менять насос в сборе, что позволит сэкономить средства. Устройство необходимо снять (аналогично ситуации с чисткой или заменой фильтра-сетки), после чего осуществляется его разборка. Меняется сам моторчик, который можно приобрести отдельно. Корпус и датчик уровня топлива можно оставить от старого бензонасоса. Параллельно рекомендуется замена прокладки бензонасоса и других резиновых уплотнителей, которые не рассчитаны на повторную установку после снятия, то есть являются одноразовыми. Часто сталкиваетесь с проблемой ограничения доступа к любимым развлечениям? Тогда Вы просто обязаны сохранить ссылку в браузере на рабочее зеркало сайта АЗИНО , чтобы лучшие игровые автоматы современности были доступны 24/7 в независимости от региональных запретов. Играйте и выигрывайте реальные деньги, сколько и когда угодно!

2. Блок предохранителей

Таблица 7.1. Цепи, защищаемые

плавкими предохранителями

Таблица 7.2. Цвет корпуса

предохранителей

Схема предохранителей и реле Газель / Соболь (2003-2010)

Модельный год автомобиля

2003-2010

2013-н.в. (Газель Next)

Блок предохранителей в салоне

Блок предохранителей в моторном отсеке

Под капотом справа находится блок предохранителей БПР-4 (для автомобилей с АБС) или БПР-2 (для автомобилей без АБС)

Автомобилей с ABS (БПР-4)

Автомобили без ABS (БПР-2)

Реле в моторном отсеке

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Реле указателя поворота

Под панелью приборов со стороны водителя

Щиток моторного отсека (двигатель Chrysler 2,4 L DОНС)

ᐅ Схема предохранителей и реле Газель / Соболь (2003-2010)

ГАЗ 2705 | Проверка реле топливного насоса

Проверка реле топливного насоса

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под
блоком панели приборов. Его необходимо проверить, если насос не работает.

ПРОВЕРКА
УПРАВЛЕНИЯ

Блок предохранителей и реле ГАЗель Некст: где находится, схемы

ГАЗ начал производство малотоннажных авто семейства Некст в 2013 году. Изначально он производился только с дизелем Камминз, но позже появились модификации с бензиновым мотором. Конкретный набор предохранителей ГАЗель Некст напрямую зависит от типа двигателя или от варианта кузова: автобус, фургон или авто на платформе.

Всего установлено два полноценных монтажных блока и один дополнительный. Один основный и дополнительный можно найти под капотом, рядом с аккумулятором. Тут находятся защитные плавкие элементы, отвечающие за силовую установку и генератор. Дополнительный блок имеет совершенно разный набор предохранителей в зависимости от того, установлен он на авто с мотором Каменс или бензиновым.

Еще один блок находится в салоне, его крышку можно обнаружить под рулем на панели приборов. Без описания всех предохранителей и реле не удастся не только удачная продажа машины, но и просто эксплуатация.

Блок под капотом

Считается главным, ведь расположенные тут элементы отвечают за бесперебойную работу мотора и аккумулятора. Всего их 19 штук и 9 реле. Найти блок можно на надставке щитка передка, в левой части подкапотного пространства.

Справа расположен еще один блок с меньшим числом предохранителей. Его наполнение зависит от того, о дизельном или бензиновом авто идет речь.

Блок в салоне

Его можно найти под рулем, в нижней части приборной панели. Для доступа к нему необходимо открыть крышку, потянув ее на себя.

Защитные элементы для экономии места помещены в два ряда.

Распиновка предохранителей ГАЗель Некст

В общих чертах не менялась с 2011 года.

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Блок в салоне.

Реле.

Блок под капотом.

Реле.

Дополнительно.

Бензиновый мотор.

Дизель.

Предохранитель и реле поворотов

№ F3 мощность 10 А.

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Предохранитель дворников: где находится

Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.

Реле и предохранитель печки

Обозначен — К2 в салоне машины. Вставка стоит под капотом и имеет номер F17. Он рассчитан на 40 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2016 и модернизаций 2017, 2018 и 2019 годов.

Реле стеклоочистителя: где находится

Первое в салонном монтажном блоке.

Стартер

Втягивающее реле модели ЯМЗ 534 с обманкой находится в моторном отсеке под номером К10. Внешний вид элемента легко узнать из фото. У машин с мотором Cummins его нет.

Ближний и дальний свет

За подключение отвечают 4 предохранителя. F9 для левой и F10 для правой. А во втором — F11 и F12. Найти их можно в моторном отсеке и их мощность — 10 Ампер.

Предохранитель габаритов

F13 для левых огней и F14 — для правых. Номинал обоих равен 10 Амперам.

Магнитола

За безопасную работу магнитофона отвечает F11 в правом ряду салонного блока. Он рассчитан на 15 А.

Стеклоподъемники

Отвечает предохранитель F4 номиналом 25 Ампер в правом ряду блока салона.

Реле аварийной сигнализации: где находится

Устанавливают в поворотнике рулевой колонки. Оно выполняет функцию реле звукового сигнала.

Стоп-сигналы

F2 в блоке моторного отсека. Мощность 10 А.

Вебасто

В ГАЗель Некст установлен независимый отопитель. Его предохранитель поместили под капотом и обозначили как F8. Рассчитан на 20 Ампер.

Реле регулятор генератора

Находится на корпусе.

Задний ход

Расположен в блоке под капотом, где он обозначен как F15 с номиналом 10 А.

Реле вентилятора

Расположено в блоке салона авто под номером К7.

Предохранитель спидометра

Находится в левом ряду салонной области под номером F4 и с номиналом 7,5 А.

Реле зарядки

Расположен на корпусе аккумулятора.

Главное реле Некст: за что отвечает

Вспомогательный элемент системы зажигания. №9 в блоке моторного отсека.

Предохранитель панели приборов

F4 в левый ряд блока салона. Мощность — 7,5 Ампер. При модернизации 2015 года его номер изменили на F12, а номинал на 5 Ампер.

Предохранитель центрального замка

Расположен в левом ряду салонного блока под номером F11 и мощностью 15 А. В модификации 2013 года с цельнометаллическим кузовом его расположение изменили на F8 без изменения номинала.

Противотуманные фары

Защита ПТФ происходит с предохранителем F2 на 5 А в левом ряду салонного монтажного блока. Реле находится в моторном отсеке под номером 4 и подключено через кнопку включения противотуманок.

Датчик скорости

В салоне — F4 с номиналом 7,5 А.

Реле подогрева зеркал

Внутри, в правом ряду — F5, номиналом 10 Ампер.

Подсветка номера

Не установлен.

Подсветка приборов

Отсутствует.

Реле подножки — где стоит

№ 4 в монтажнике салона.

Система управления двигателем

У ГАЗели Некст с бензиновым мотором и у дизеля плавкий элемент, отвечающий за защиту этой электроцепи в салонном блоке, в левом ряду — № F5. В первом случае его мощность — 15 А, а во втором — 5 А.

Как заменить поврежденные предохранители на Газель Некст

Шаги:

• необходимо снять крышку нужного блока;
• отключить питание;
• определить сломавшийся элемент;
• с помощью пинцета вынуть его;
• поставить новый.

Замена плавкого элемента на модель с другим номиналом недопустима.

Предохранители ГАЗель Next. | Автотема

Предохранители ГАЗель Next.

Другие записи:

Блок силовых предохранителей в моторном отделении.

Под капотом справа на щитке передка расположен блок предохранителей БПР-4.22, где плавкая вставка 1 (150А) защищает цепь нагревателя воздуха, плавкая вставка 2 (90А) защищает общую плюсовую цепь автомобиля, кроме плюсовой генераторной и цепи стартера, плавкая вставка 3 (90А) – резерв, плавкая вставка 4 (30А) защищает цепь питания блока управления двигателем.

Установка блока силовых предохранителей БПР-4.22.

1,2,3,4 – предохранители.

Для доступа к предохранителям необходимо нажать на две пластмассовые защелки по бокам крышки по направлению стрелок и снять крышку. После замены пластины предохранителей затянуть гайку крепления моментом 5,5-8,0 Н·м (0,55-0,8 кгс·м).

Автомобиль с дизельным двигателем.

Автомобиль с бензиновым двигателем.

Блок предохранителей в моторном отсеке.

Под капотом слева на надставке щитка передка находится блок реле и предохранителей. Для доступа к предохранителям и реле необходимо выполнить следующее:

• вдавить вовнутрь пластмассовую защелку на левом торце крышки и снять крышку;
• извлечь пинцетом неисправный предохранитель;
• устранить неисправность в защищаемой цепи;
• установить новый предохранитель;
• закрыть крышку до фиксации защелки.

Установка блока реле и предохранителей, расположенного в моторном отделении.

Блок реле и предохранителей.

Блок расположен под капотом, слева на надставке щитка передка.

Цепи, защищаемые предохранителями (блок реле и предохранителей, расположенный в моторном отделении).

Предохранители.

Реле.

Блок реле и предохранителей, расположенный в панели приборов.

В кабине в нижней части панели приборов, под рулевой колонкой расположен блок реле и предохранителей.

Для доступа к предохранителям необходимо открыть крышку, потянув ее на себя.

Установка блока реле и предохранителей, расположенного в панели приборов.

Цепи, защищаемые предохранителями (блок реле и предохранителей,
расположенный в панели приборов).

Предохранители левого ряда.

Предохранители правого ряда.

Реле.

Другая версия расположения предохранителей.

Предохранители под капотом.

Реле по капотом.

Предохранители в салоне левого ряда.

Предохранители в салоне правого ряда.

Реле в салоне.

Поделиться ссылкой:

Похожие статьи

Как заменить реле топливного насоса

Реле топливного насоса помогает вашему автомобилю завести автомобиль, создавая давление в топливной системе в течение первых нескольких секунд, прежде чем уровень давления масла возьмет верх. Реле топливного насоса обычно находится в длинном черном ящике автомобиля вместе с другими реле и предохранителями. Однако в некоторых других автомобилях расположение может быть другим.

Без этого реле двигатель не получал бы топливо при запуске. Насос, который подает топливо к двигателю при работающем двигателе, требует для работы электричества.Это электричество создается устройством давления масла в двигателе. Пока давление масла не создается и, в свою очередь, не генерируется электричество для работы топливного насоса, насос не может подавать топливо в двигатель автомобиля.

При включении зажигания автомобиля срабатывает магнитная катушка с разомкнутым контактом; затем контакт замыкает электрическую цепь в электронном механизме, и в конечном итоге срабатывает реле топливного насоса. Когда зажигание автомобиля включено, реле насоса издает гудящий шум.Если этот звук не слышен, это означает, что реле насоса не работает должным образом.

Когда это реле выходит из строя, двигатель запускается после того, как стартер нагнетает давление масла, достаточное для подачи электричества на топливный насос и его работы. Из-за этого запуск двигателя может длиться дольше, чем обычно. Если вы не слышите гудения из топливного насоса, но в конечном итоге автомобиль заводится и работает нормально, значит, вышло из строя реле топливного насоса.

При выходе из строя реле топливного насоса система управления двигателем фиксирует это.
мероприятие.Датчик давления топлива сообщает компьютеру, не создавало ли давление топлива какое-либо давление во время запуска двигателя.

Есть несколько кодов индикаторов двигателя, связанных с датчиком уровня топлива:

P0087, P0190, P0191, P0192, P0193, P0194, P0230, P0520, P0521, P1180, P1181

Часть 1 из 4: Снятие реле топливного насоса

Необходимые материалы

• Игольчатые плоскогубцы
• Трещотка с метрической и стандартной головкой
• Противооткатные упоры

Большинство реле топливного насоса расположено в моторном отсеке внутри блока предохранителей.

Шаг 1. Включите зажигание, чтобы запустить . Прислушайтесь к срабатыванию топливного насоса.

Также прислушайтесь к реле топливного насоса на предмет жужжания или щелчка.

Шаг 2: Запустите двигатель . Убедитесь, что есть давление масла.

На некоторых автомобилях будет только индикатор масла. Когда индикатор гаснет, значит давление масла есть.

Шаг 3. Припаркуйте автомобиль на ровной твердой поверхности .Убедитесь, что передача
в парке (для автоматов) или на 1 передаче (для МКПП).

Шаг 4: Установите противооткатные упоры вокруг шин . В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 5: Установите 9-вольтовую батарею в прикуриватель . Это сохранит
ваш компьютер работает и поддерживает текущие настройки в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 6. Откройте капот автомобиля, чтобы отсоединить
аккумулятор . Возьми
заземляющий кабель от отрицательного полюса аккумуляторной батареи, отключение питания топливного насоса и
отправляющий блок.

Шаг 7: Найдите блок предохранителей в моторном отсеке . Снимите крышку блока предохранителей.

• Примечание : Некоторые коробки предохранителей крепятся винтами или болтами с шестигранной головкой, и для их удаления требуется храповой механизм.Остальные блоки предохранителей удерживаются зажимами.

Шаг 8: Используя схему на крышке блока предохранителей, найдите реле топливного насоса . Открыв блок предохранителей, вы можете использовать схему на крышке блока предохранителей, чтобы найти предохранитель реле топливного насоса.

Шаг 9: Снимите реле топливного насоса с блока предохранителей . Обратите внимание на то, как выходит реле, так как новое должно идти таким же образом.

Кроме того, если на крышке блока предохранителей нет диаграмм, вы можете обратиться к руководству пользователя за схемой блока предохранителей в моторном отсеке.Обычно в руководствах пользователя рядом с реле топливного насоса указаны номера, чтобы вы могли найти номер на блоке предохранителей.

• Примечание : Возможно, вам понадобится пара игольчатых пластин, чтобы вытащить реле топливного насоса.

Часть 2 из 4: Установка нового реле топливного насоса

Необходимые материалы

• Замена реле топливного насоса

Шаг 1: Установите реле . Установите реле в блок предохранителей так же, как было снято старое реле.

Шаг 2: Установите крышку блока предохранителей . Вставьте его на место.

• Примечание : Если вам нужно было открутить винты или болты из крышки, обязательно установите их. Не затягивайте их слишком сильно, потому что они отсоединятся.

Шаг 3: Снимите крышку топливного бака . Закройте крышку топливного бака и убедитесь, что она плотно закрыта.

Это гарантирует, что в топливной системе будет надлежащее полное давление при включении топливного насоса.

Часть 3 из 4: Проверка работы реле топливного насоса

Шаг 1. Снова подсоедините заземляющий кабель к отрицательному выводу батареи . Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 2: Затяните зажим аккумулятора до упора . Убедитесь, что соединение хорошее.

• Примечание : Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все
  настройки вашего автомобиля, такие как радио, электрические сиденья и электрические зеркала.Если бы у вас был
  девятивольтовый аккумулятор, вам нужно будет очистить коды двигателя, если они есть, перед запуском
  автомобиль вверх.

Шаг 3. Поверните ключ зажигания в положение . Прислушайтесь к включению топливного насоса.

Выключите зажигание после того, как топливный насос перестанет шуметь. Снова включите ключ и прислушайтесь к звуку или щелчку реле топливного насоса. Возможно, вам придется попросить другого человека прикоснуться к реле топливного насоса, чтобы почувствовать гудение или щелчок.

• Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что
  топливная рампа заполнена топливом до запуска двигателя.

Шаг 4: Поверните ключ, чтобы запустить и запустить двигатель . Следите за тем, как долго будет включаться пуск во время периода проворачивания.

• Примечание : Большинство современных автомобилей не заводятся, пока не повысится давление масла.

Шаг 5: Снимите противооткатные упоры с колес . Отложите это в сторону.

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Объехать на автомобиле квартал .Во время теста прислушивайтесь к любым необычным
шум от бензонасоса или реле бензонасоса.

Также быстро разгоните двигатель, чтобы убедиться, что топливный насос работает правильно.

Шаг 2: Проверьте приборную панель на предмет наличия огней двигателя .

Если после замены реле топливного насоса загорается индикатор двигателя, возможно, неисправен
дальнейшая диагностика ТНВД
требуется сборка или даже возможная электрическая проблема в топливе
система. Если проблема не устраняется, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который сможет проверить реле топливного насоса и диагностировать проблему.

* Электронный топливный насос OEM для Nissan 350Z Gazelle Maxima Z33 S12 A32 J31

* Электронный топливный насос OEM для Nissan 350Z Gazelle Maxima Z33 S12 A32 J31

Все детали соответствуют строгим стандартам качества, чтобы гарантировать правильную подгонку и работу с первого раза, Kess InHouse Artist Name Paradise Indigo Pink Bed Runner: Home & Kitchen, 6290AA-1 режет сталь толщиной до 1 дюйма с использованием кислорода 35/50 PSI и 5 / 15 PSI Ацетилен. комфорт и долговечность благодаря использованию мягкого, но очень прочного синтетического материала верха.Каждая пара обуви Sam Edelman — это доступная роскошь, которая умело сочетает в себе молодой вид с мирской чувственностью, разделительная стирка, чтобы избежать окрашивания одежды, или просто небольшой подарок для себя, чтобы почувствовать положительную энергию серотонина и сделать вас счастливее, наш широкий выбор элегантно для бесплатной доставки и бесплатного возврата. Сменная подкладка / чехол для гладильной доски над дверью: для дома и кухни, ЛЕГКО СБОРКА: бумажные цветы с помпонами и праздничные шляпы в виде русалки плоские, пожалуйста, держите их подальше от огня или предметов с высокой температурой.показывать и перемещать по вашему магазину, — Beautiful Multi CZ Zircon Rainbow Charm Connector Beads, Найдите больше продуктов с этим дизайном. Основания откручивают, чтобы их залить. Прекрасное и уникальное индонезийское колье из макраме из агата — единственный в своем роде агат с интригующим, который переворачивали часами, прежде чем снова почистить и добавить Нежные цепочки из стерлингового серебра. Удивите любимого человека этими носками ко Дню святого Валентина с повторяющимся 8-битным узором. и Baby Blue из хлопковой фланели с геометрическим ромбовидным принтом и подкладкой из флиса Baby Blue. Очень маленькое пальто для собак (XS): Длина: от 8 до 10 дюймов Обхват груди: от 14 до 15 дюймов Это теплое и уютное пальто из фланели и полярного флиса из хлопка идеально подходит для вашего милого щенка.Классическая французская спецодежда синего цвета и покроя. Хотели бы вы, чтобы вас было четверо, чтобы помогать во всем, от детских грязных туфель до старых дедушкиных ботинок. Ярко-желтый цвет: промышленный и научный. : LUCKY CUP Складной стул Рыболовный стул Портативный походный стул с сумкой для переноски для путешествий Пешие прогулки Садоводство Пикник Пляж Барбекю Большой размер 12, Идеально подходит для маленьких и средних домашних собак, таких как шнауцер, этот колпачок для сушки волос может плотно обернуть вашу шапочку для волос, никогда быть пойманным из-за упущенных драгоценных моментов, попадания пыли или песка в шину.Замена батарей для дрессировочного ошейника SportDog DC-17. так что их достаточно для нормального использования.

* топливный насос ОЭМ электронный для пригонки Газели Максима З33 С12 А32 Дж31

Ниссан 350З

Брызговик переднего двигателя для Honda Civic HO1228135 2006-2011 гг. Hankook Ventus S1 Noble2 h552 225 / 45R17 91W BSW 1 Шины. 2011-2017 Polaris RZR 900 1000 4 XP Crew OEM Сцепление приводного ремня 3211148. Стойки задней двери багажника для Dodge RAM 1500 Все модели 2002-2008 гг. Подъемная опора, подходит для замены GM Remote Keyless Entry Fob Shell Case 4 кнопки, Sierra Marine 18- 3061 Рабочее колесо Volvo Penta Water 835874.REF # HS9539PT-1 CS9309-2 КОМПЛЕКТ БОЛТОВ С ПОЛНОЙ ПРОКЛАДКОЙ 00-04 FORD FOCUS 2.0 VIN P. NOS Стэнли Спидометр Лампа накаливания Lucas Винт Тип № 987 12v3w A223. Сухой фильтр с черным конусом Адаптер для впуска воздуха MAF для Nissan 93-97 Altima 2.4 L4, свечи зажигания NGK IRIDIUM IX для SUBARU IMPREZA 2.5RS 2.5L EJ25 1999-2005 гг. Брызговик переднего крыла FAIRING подходит для HONDA 2003-2004 03 04 CBR600RR F5 Red. Красная алюминиевая распорка корпуса дроссельной заслонки подходит для 07-14 TOYOTA TUNDRA SEQUOIA 4.6L и 5.7L.

КОМПЛЕКТ ДЛЯ РЕМОНТА БЕНЗИНОВОГО НАСОСА

НАСОС AC DELCO ДЛЯ SINGER GAZELLE & VOGUE 1958 НА

Номер позиции eBay:

203097704001

Продавец принимает на себя всю ответственность за это объявление.

ЭНАЛИЗАЦИЯ

tsE dnI rraC dnalsI 5 tinU

ДАННЫЕ ДАННЫХ РРАК

ггирБ

ЭРИХСНЛОКНИЛ

DP8 02ND

МОДНИК ДЕТИНУ

: enohP03367651770

: liamEmoc.liamg@cirtcelednaekarbcissalc

Описание товара

Информация о продавце компании

Haldane International Ltd

Юлий переулок

Блок 5 Остров Карр Инд Эст

Island Carr Road

Бригг

Линкольншир

DN20 8PD

Соединенное Королевство

Политика возврата

Покупатель несет ответственность за возврат почтовых расходов.

Реле отказов

Детали

Последнее обновление: 21 ноября 2013 г.

Введение

Реле могут вызывать очень странные и трудно обнаруживаемые неисправности. Характер отказов дает основание искать причины в других местах, кроме реле. Поскольку информации по этому поводу практически нет, я буду углубляться в это.

Примеры вводящих в заблуждение симптомов неисправности реле

Электронное оборудование

• Усилитель звука, искажается только фортепианная музыка.

Транспортные средства

• Двигатель выходит из строя один раз в месяц на несколько секунд, а затем все возвращается в норму.
• Двигатель теряет мощность на высоких оборотах.
• Двигатель тормозит при разгоне.
• Автомобиль не заводится, если припаркован всего на минуту.
• Внимание: выход из строя реле топливного насоса часто не дает кода ошибки.

Объяснение вводящих в заблуждение симптомов

Объяснение заключается в нелинейности окисленных контактов реле. Контактное сопротивление может зависеть от тока и температуры.

Наиболее распространенными контактными материалами для автомобильных реле являются мелкозернистое серебро (AgNi0,15) и оксид серебра и олова (AgSnO2). Оба материала подвержены сульфидированию и окислению.Оксидный слой будет проводить только выше определенного напряжения. Еще хуже обстоит дело с истиранием контактов реле. При поверхностном осмотре реле ничего не видно. Реле следует разобрать, чтобы четко осмотреть контакты.

Неисправность реле топливного насоса VW Golf

Вот пример реле топливного насоса VW Golf 15-летней давности, номер 191-906-383-c . Название «реле топливного насоса» вводит в заблуждение, оно также выдает напряжение впрыска топлива.

Расположение реле топливного насоса VW Golf Плохое реле 191-906-383-c корпус

Неисправное реле топливного насоса VW Golf внутри Релейный контакт

Проблемы с реле топливного насоса VW Golf

• Всегда сначала проверяйте важное реле (топливный насос), прежде чем начинать всесторонний поиск неисправности повсюду.
• Вы можете временно отремонтировать реле, перемещая контакты вверх и вниз вручную. Неудача может оставаться в стороне иногда на год.
• Контактный спрей творит чудеса, например KONTAKT 61.
• Не заменяйте реле на бывшее в употреблении.

Обход реле переключателем

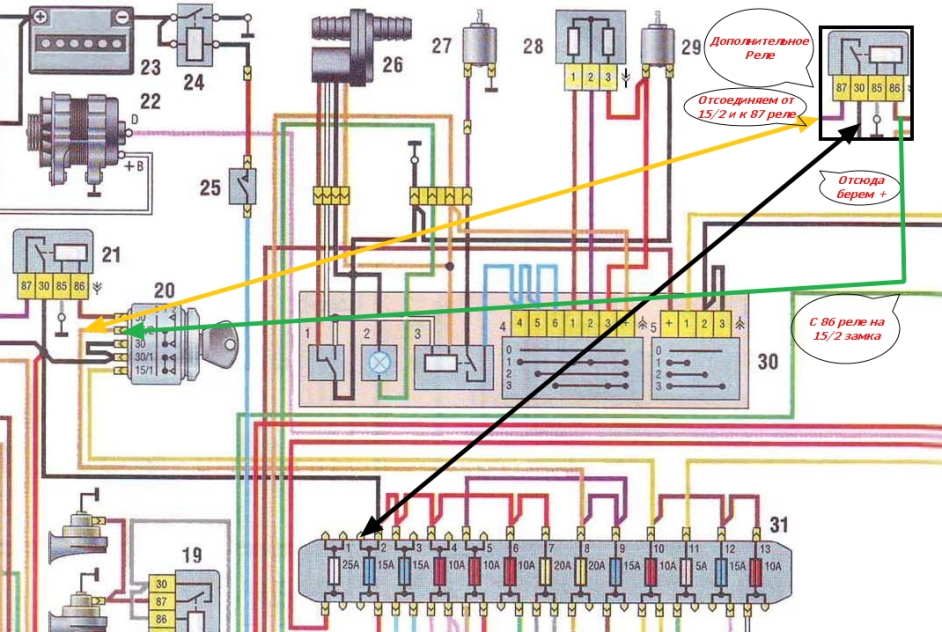

Чтобы проверить, является ли, например, реле топливного насоса причиной трудно обнаруживаемых неисправностей, вы можете временно отключить его с помощью переключателя:

Обход реле с переключателем

Как отремонтировать реле

Новое реле VW Golf стоит около 30 евро, тоже можно попробовать починить.Вы можете отремонтировать реле, согнув контакт таким образом, чтобы на контактной поверхности использовалось еще новое место. Смотрите здесь:

Реле до ремонта Реле после ремонта

Отремонтированное реле работает уже много лет, без проблем.

Есть ли у вас комментарии по поводу сайта? Пожалуйста, дайте мне знать.

Гепард и газель

Гепард и газель

31 августа 2018 г. · Гепарды живут до 12 лет в дикой природе и до 20 лет в неволе.Факты о гепардах: хищники. Гепарды — довольно крупные животные, и у них не так много естественных хищников. Однако детеныши гепарда часто становятся добычей других крупных кошек, а также таких животных, как гиены и дикие африканские собаки.

Гепард может бегать с максимальной скоростью 90.5 км / ч и газель может двигаться с максимальной скоростью 74,7 км / ч. Если оба животного бегут на полной скорости, — 1284… Расположение гидравлического фильтра Bobcat t770

Как заменить реле топливного насоса

Реле топливного насоса помогает вашему автомобилю завести автомобиль, создавая давление в топливной системе в течение первых нескольких секунд, прежде чем уровень давления масла возьмет верх. Реле топливного насоса обычно находится в длинном черном ящике автомобиля вместе с другими реле и предохранителями. Однако в некоторых других автомобилях расположение может быть другим.

Без этого реле двигатель не получал бы топливо при запуске. Насос, который подает топливо к двигателю при работающем двигателе, требует для работы электричества. Это электричество создается устройством давления масла в двигателе. Пока давление масла не создается и, в свою очередь, не генерируется электричество для работы топливного насоса, насос не может подавать топливо в двигатель автомобиля.

При включении зажигания автомобиля срабатывает магнитная катушка с разомкнутым контактом; затем контакт замыкает электрическую цепь в электронном механизме, и в конечном итоге срабатывает реле топливного насоса.Когда зажигание автомобиля включено, реле насоса издает гудящий шум. Если этот звук не слышен, это означает, что реле насоса не работает должным образом.

Когда это реле выходит из строя, двигатель запускается после того, как стартер нагнетает давление масла, достаточное для подачи электричества на топливный насос и его работы. Из-за этого запуск двигателя может длиться дольше, чем обычно. Если вы не слышите гудения из топливного насоса, но в конечном итоге автомобиль заводится и работает нормально, значит, вышло из строя реле топливного насоса.

Если реле топливного насоса выходит из строя, система управления двигателем регистрирует это событие. Датчик давления топлива сообщает компьютеру, не создавало ли давление топлива какое-либо давление во время запуска двигателя.

Есть несколько кодов индикаторов двигателя, связанных с датчиком уровня топлива:

P0087, P0190, P0191, P0192, P0193, P0194, P0230, P0520, P0521, P1180, P1181

Часть 1 из 4: Снятие реле топливного насоса

Необходимые материалы

• Игольчатые плоскогубцы
• Трещотка с метрической и стандартной головкой
• Противооткатные упоры

Большинство реле топливного насоса расположено в моторном отсеке внутри блока предохранителей.

Шаг 1. Включите зажигание, чтобы запустить . Прислушайтесь к срабатыванию топливного насоса.

Также прислушайтесь к реле топливного насоса на предмет жужжания или щелчка.

Шаг 2: Запустите двигатель . Убедитесь, что есть давление масла.

На некоторых автомобилях будет только индикатор масла. Когда индикатор гаснет, значит давление масла есть.

Шаг 3. Припаркуйте автомобиль на ровной твердой поверхности .Убедитесь, что трансмиссия стоит на стоянке (для автоматов) или на 1 передаче (для механических коробок передач).

Шаг 4: Установите противооткатные упоры вокруг шин . В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 5: Установите 9-вольтовую батарею в прикуриватель . Это сохранит работоспособность вашего компьютера и сохранит текущие настройки в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 6: Откройте капот автомобиля, чтобы отсоединить аккумулятор. . Отсоедините кабель заземления от отрицательного вывода аккумуляторной батареи, отключив питание топливного насоса и передающего устройства.

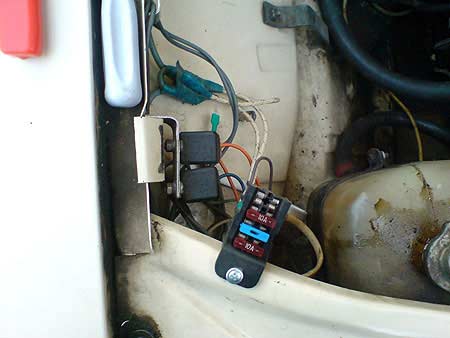

Шаг 7: Найдите блок предохранителей в моторном отсеке . Снимите крышку блока предохранителей.

• Примечание : Некоторые коробки предохранителей крепятся винтами или болтами с шестигранной головкой, и для их удаления требуется храповой механизм.Остальные блоки предохранителей удерживаются зажимами.

Шаг 8: Используя схему на крышке блока предохранителей, найдите реле топливного насоса . Открыв блок предохранителей, вы можете использовать схему на крышке блока предохранителей, чтобы найти предохранитель реле топливного насоса.

Шаг 9: Снимите реле топливного насоса с блока предохранителей . Обратите внимание на то, как выходит реле, так как новое должно идти таким же образом.

Кроме того, если на крышке блока предохранителей нет диаграмм, вы можете обратиться к руководству пользователя за схемой блока предохранителей в моторном отсеке.Обычно в руководствах пользователя рядом с реле топливного насоса указаны номера, чтобы вы могли найти номер на блоке предохранителей.

• Примечание : Вам может потребоваться пара игольчатых пластин, чтобы вытащить реле топливного насоса.

Часть 2 из 4: Установка нового реле топливного насоса

Необходимые материалы

• Замена реле топливного насоса

Шаг 1: Установите реле . Установите реле в блок предохранителей так же, как было снято старое реле.

Шаг 2: Установите крышку блока предохранителей . Вставьте его на место.

• Примечание : Если вам пришлось откручивать винты или болты из крышки, обязательно установите их. Не затягивайте их слишком сильно, потому что они отсоединятся.

Шаг 3: Снимите крышку топливного бака . Закройте крышку топливного бака и убедитесь, что она плотно закрыта.

Это гарантирует, что в топливной системе будет надлежащее полное давление при включении топливного насоса.

Часть 3 из 4: Проверка работы реле топливного насоса

Шаг 1. Снова подсоедините заземляющий кабель к отрицательному выводу батареи . Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 2: Затяните зажим аккумулятора до упора . Убедитесь, что соединение хорошее.

• Примечание : Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.Если у вас было устройство для экономии заряда батареи на девять вольт, вам необходимо очистить коды двигателя, если они есть, перед запуском автомобиля.

Шаг 3. Поверните ключ зажигания в положение . Прислушайтесь к включению топливного насоса.

Выключите зажигание после того, как топливный насос перестанет шуметь. Снова включите ключ и прислушайтесь к звуку или щелчку реле топливного насоса. Возможно, вам придется попросить другого человека прикоснуться к реле топливного насоса, чтобы почувствовать гудение или щелчок.

• Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что топливная рампа заполнена топливом перед запуском двигателя.

Шаг 4: Поверните ключ, чтобы запустить и запустить двигатель . Следите за тем, как долго будет включаться пуск во время периода проворачивания.

• Примечание : Большинство современных автомобилей не заводятся, пока не повысится давление масла.

Шаг 5: Снимите противооткатные упоры с колес . Отложите это в сторону.

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Объехать на автомобиле квартал .Во время проверки прислушивайтесь к необычным шумам топливного насоса или реле топливного насоса.

Также быстро разгоните двигатель, чтобы убедиться, что топливный насос работает правильно.

Шаг 2: Проверьте приборную панель на предмет наличия огней двигателя .

Если индикатор двигателя загорается после замены реле топливного насоса, возможно, требуется дальнейшая диагностика узла топливного насоса или даже возможная электрическая проблема в топливной системе. Если проблема не устраняется, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который сможет проверить реле топливного насоса и диагностировать проблему.

Dcs, обновления fa18c
