Выхлопная система ВАЗ 2115, 2114, 2113: схема, соединительные части

07.05.2012

Система выхлопных газов

Система выхлопных газов представляет собой путь пройденный газами  от двигателя через выпускной коллектор, приемную трубу, через нейтрализатор и затем дополнительный глушитель и основной глушитель. Нейтрализатор в свою очередь имеет защиту от  различных термальных последствий.

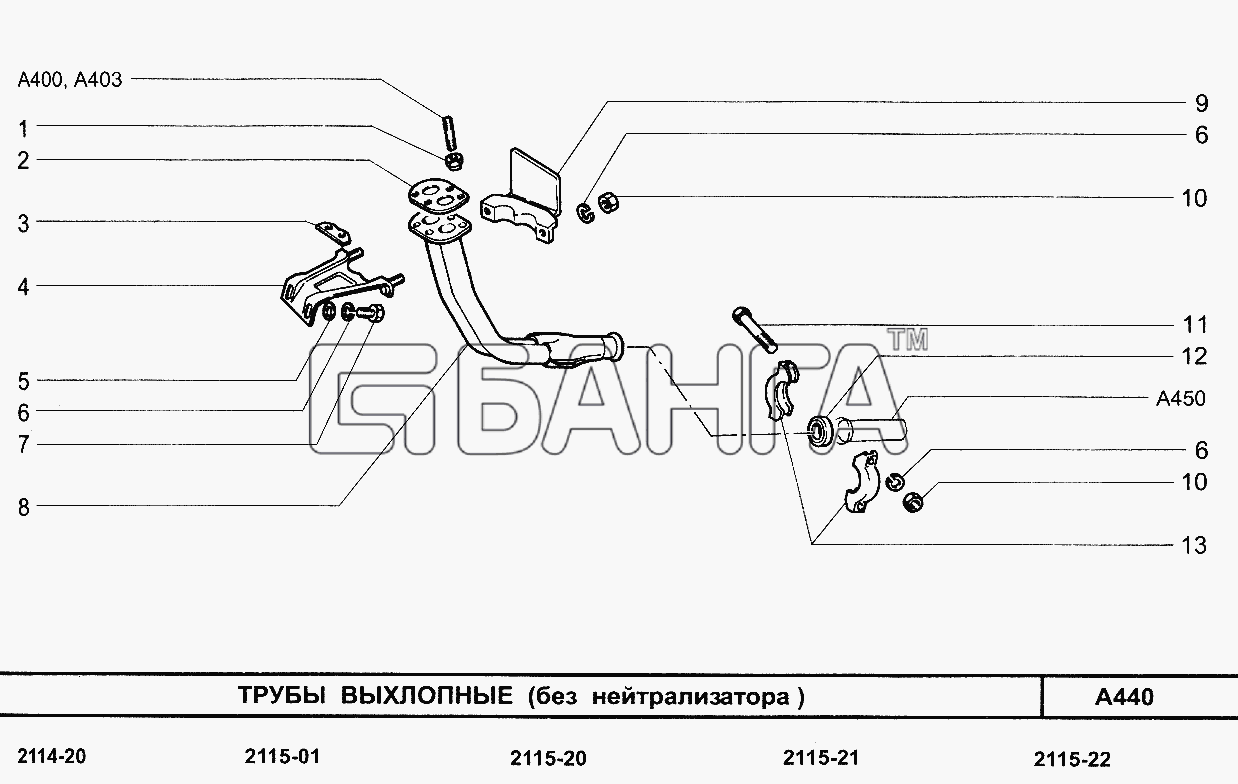

Соединительные части выхлопной системы

1. уплотнительная прокладка служит для соединения коллектора и приемной трубы;
2. подвижной шарнир соединяет фланец нейтрализатора и приемную трубу;
3. металлографическое кольцо находится между фланцами;
4. соединительными частями  между трубами-глушителями является хомут с развальцованными концами и конусные кольца;
5. приёмная труба закрепляется ОДНОРАЗОВЫМИ гайками на шпильки выпускного коллектора и на стенки кронштейна.

Глушители и трубы представляют собой единую систему, и при поломке все устройство глушителя  должны заменяться новыми.

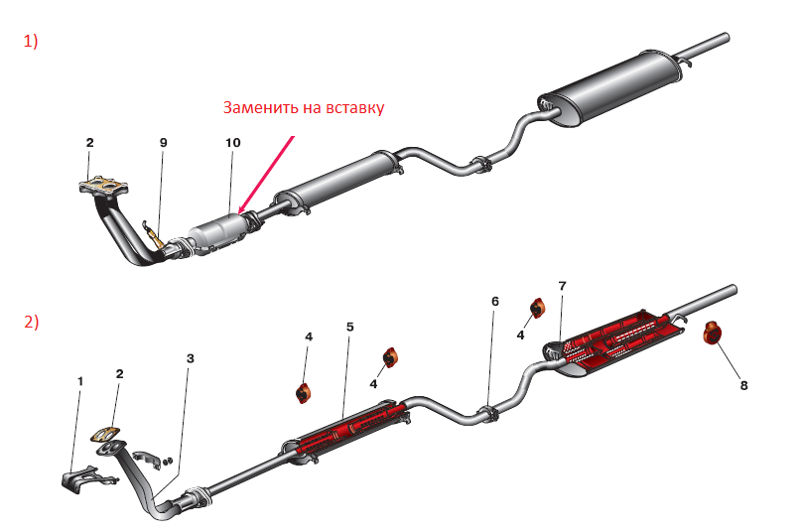

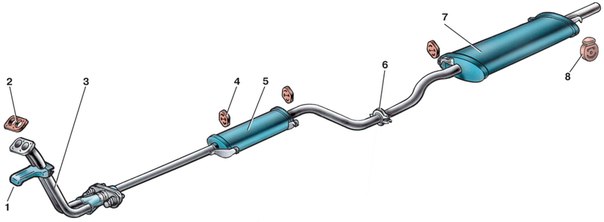

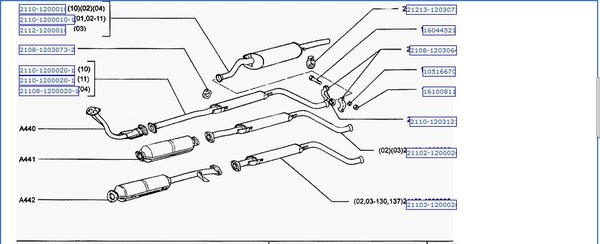

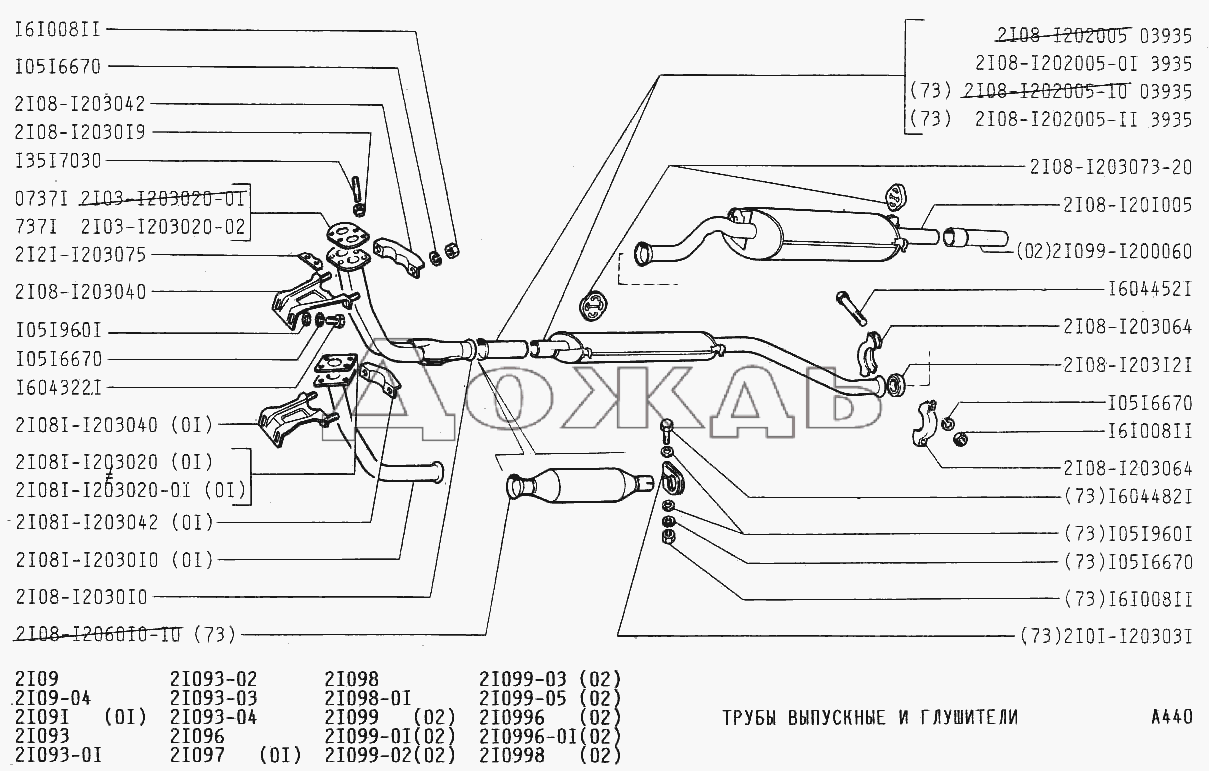

Система выпуска газов (схема глушителя)

Для двигателей 1,5л

Система выпуска газов для двигателей 1,5л

1. Кронштейн соединения приемной трубы.
2. Прокладка.
3. Уплотнитель кронштейна.
4. Второстепенный глушитель. (Резонатор глушителя)
5. Подушки подвески глушителя.
6. Основной глушитель.
7. Хомут соединения труб глушителей.
8. Уплотнительное кольцо шарнира.
9. Нейтрализатор.
10. Соединительное кольцо.
11. Датчик концентрации кислорода.

Выхлопная система

Для двигателей 1,6л

Система выхлопа на двигателях объемом 1,6 литра отличается отсутствием нейтрализатора (вместо него установлена металлическая гофра) и наличием каталитического коллектора (установлен сразу после прокладки под номером 3).

К сведению, норма токсичности на ВАЗ 2114 , 2113, 2115  составляют R 83.

Крепление глушителя

Глушитель висит на авто с помощью  подушки подвески глушителя(5) , а составные части глушителя соединяются между собой прокладками, уплотнительными кольцами,  хомутами.

Части выхлопной системы ваз 2114 – АвтоТоп

Продолжаем готовится к летнему сезону!

Не удержался, захотелось показать ништяки)
немножко не по плану, но такие шикарные вещи нельзя утаивать)

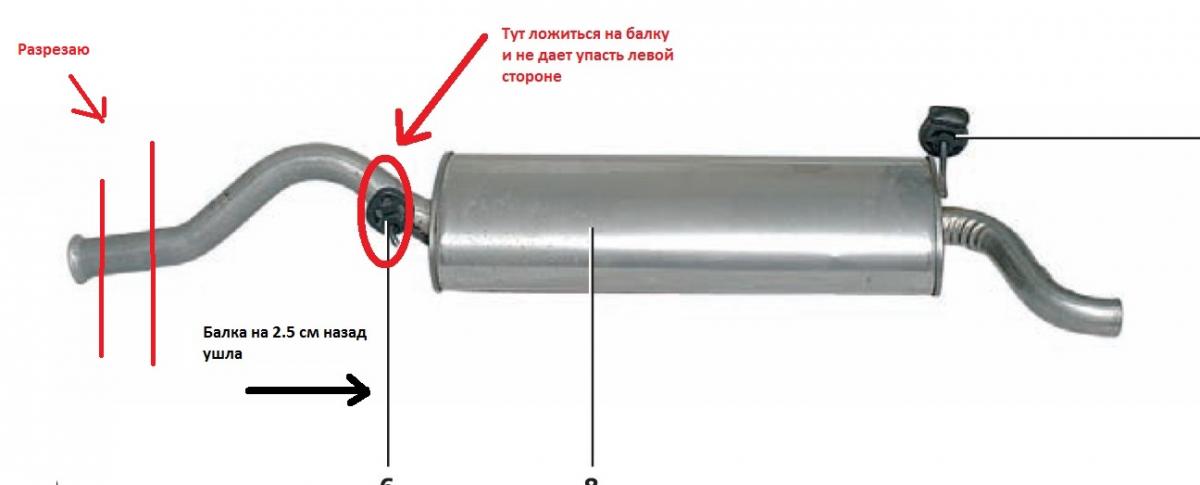

Давно хотел новую выхлопную систему.
Стандарт, давно исчерпал себя, начался звон металла и постоянный стук об днище, в зоне задних пассажиров, об балку вроде стучит. Короче, заееплся я с этим стандартом. Резинки всякие покупал и хомуты железные ставил вместо них, стук на время пропадает, потом опять появлялся.
Все из-за подвески, балка слишком близка к трубе. Также крепления и так называемые резиновые бублики не годятся, не предусмотрены конструкцией))

Единственный решением было менять всю систему.
Новая выхлопная система должна была обладать следующими качествами.
Во-первых, не люблю прямоток с банками ПРОспорт, слишком громко, а ТОЛКУ НЕТ!
Во-вторых, должны быть нормальные крепления, чтоб нафиг не стучало ниче!
В-третьих, не должно торчать из под бампера, имхо КОЛОХОЗ))
НУ и цена должна быть приемлемой для РУСкого автомобиля.

Вот что получилось найти и заказать и уже получить)
заказывал на сайте stinger-shop.ru/
все на 51 трубе

Глушитель основной для а/м ВАЗ 2113, ВАЗ 2114 без насадки для штатной установки

Модель автомобиля: ВАЗ 2113,ВАЗ 2114
Объем двигателя: от 1500 см3
Материал: сталь 08 ПC, используется для изготовления высококачественных выхлопных систем, порошковая окраска.
Размеры: диаметр трубы 51 мм, диаметр бочки 120 мм, длина бочки 480 мм, толщина стенки 1,5 мм
Установка: монтаж со штатным резонатором или резонатором Стингер производится без сварки.
Преимущества: Установка данного прямоточного глушителя на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного глушителя.
Дополнительные сведения: наполнение — базальтовая вата и базальтовая ткань ( жаростойкость 1200 грд С) для предотвращения выдувания ваты. при монтаже используются стандартные хомуты, наконечник — техническая нержавеющая сталь.
Гарантия: 6 месяцев.

Выхлопная система, или, как ее еще называют — система выпуска отработавших газов ВАЗ 2114 — представляет собой коммуникации, по которым газы проходят из двигателя авто наружу. Этот путь начинается от впускного коллектора, затем переходит в приемную трубу, а далее — через нейтрализатор — в глушители (основной и дополнительный). Нейтрализатор оборудован надежной защитой от различного термального воздействия в виде стального теплоизолирующего экрана.

Соединительные элементы конструкции

В устройство выхлопной системы ВАЗ 2114 входят элементы, соединяющие ее детали в единый и непрерывный «трубопровод»:
1. Прокладка уплотнительная – соединяет приемную трубу и коллектор.
2. Подвижный шарнир – служит для соединения фланца нейтрализатора и приемной трубы.
3. Металлографическое кольцо – установлено между фланцами.
4. Конусные кольца и хомут с развальцованными концами – соединительные части между трубами-глушителями.
5. Гайки (одноразовые) на стенках кронштейна и шпильках коллектора – закрепляют приемную трубу.

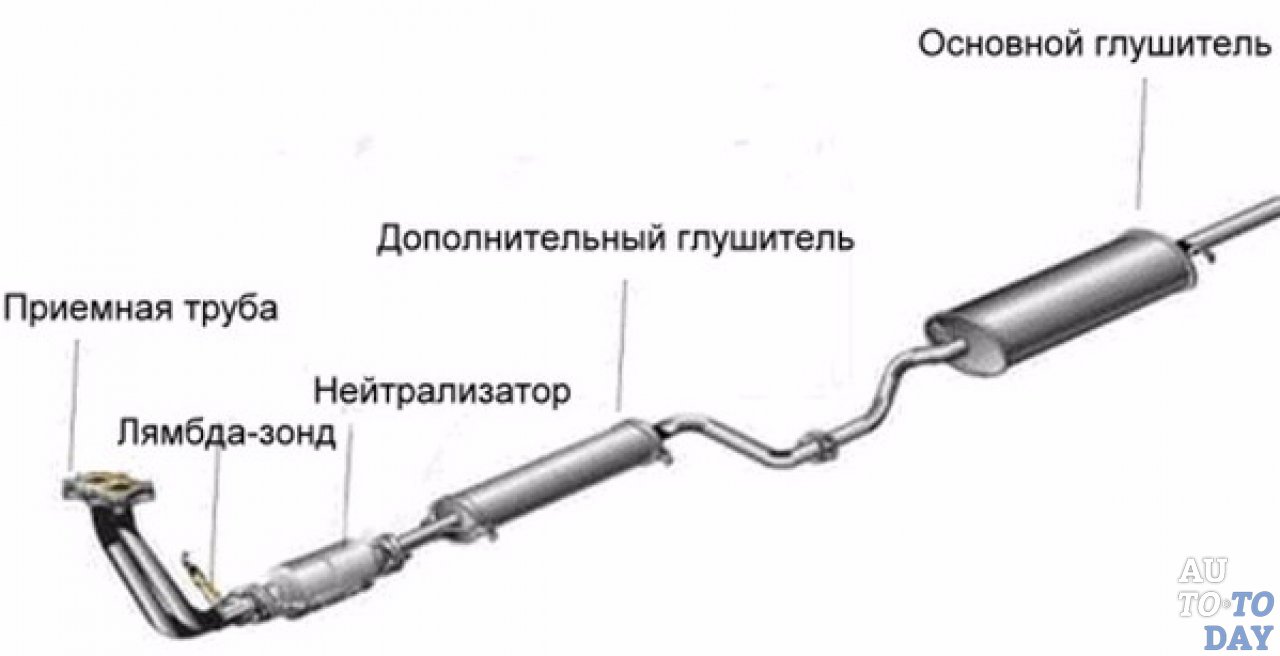

Рассмотрим, из каких же частей состоит система выхлопа ВАЗ 2114, более подробно.

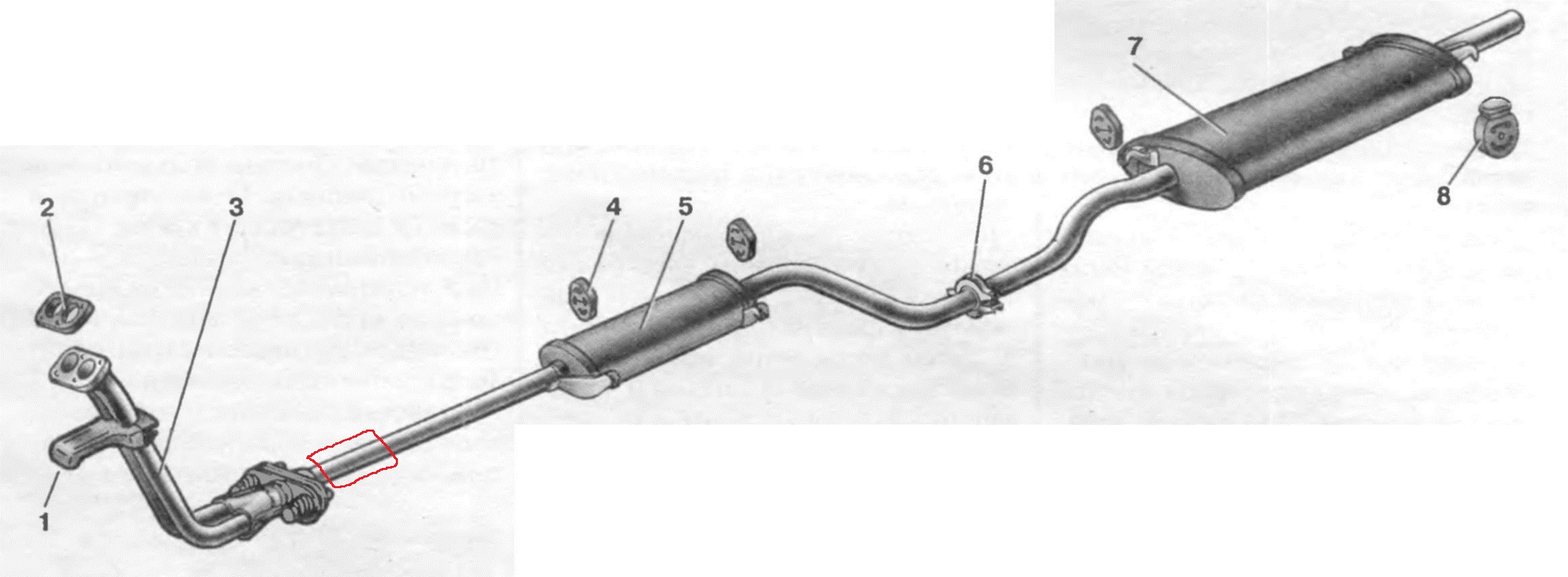

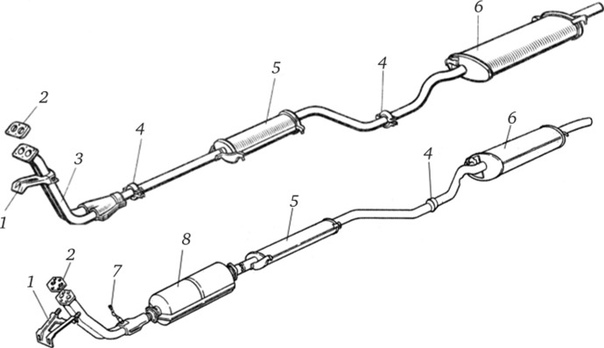

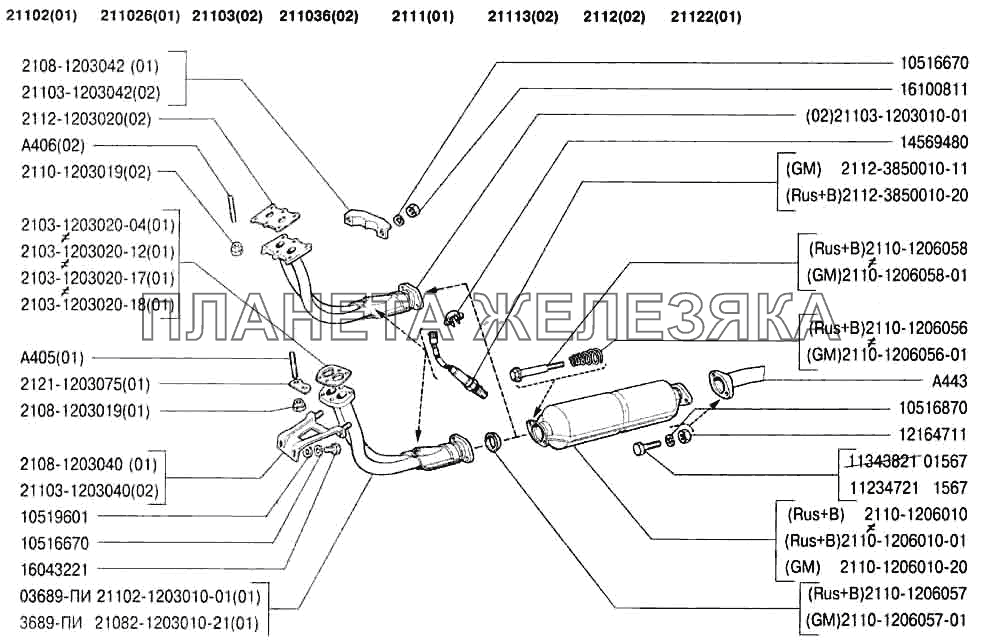

Схема для двигателей 1,5 л

1. Кронштейн крепления.
2. Уплотнительная прокладка.
3. Зажим кронштейна.
4. Резонатор (глушитель дополнительный).
5. Подушка подвески.
6. Глушитель (основной).
7. Хомут соединительный.
8. Кольцо уплотнения.
9. Нейтрализатор.
10. Металлографическое кольцо соединения.
11. Датчик О2 (лямбда-зонд).
12. Приемная труба.
Отметим, что выхлопная система ВАЗ 2114 имеет глушители и трубы «единой» неразборной конструкции — в случае поломки этого элемента его придется заменить целиком.

Схема для двигателей 1,6 л

Выхлопная система автомобилей, оборудованных двигателями объемом 1,6л, отличается тем, что в ней отсутствует нейтрализатор, этот элемент здесь заменяет металлическая «гофра». У 1,6-литрового автомобиля ВАЗ 2114 выхлопная система также оборудована каталитическим коллектором, который монтируется после уплотнительной прокладки (3).
Добавим несколько слов о креплении всей конструкции – она подвешивается к днищу машины на пяти подушках подвески, а ее составные части соединены между собой с помощью прокладок, уплотнительных колец и хомутов. И еще информация к сведению – выхлопная система ВАЗ 2115, 14, и 13 имеет норму токсичности R 83.

Автомобили ВАЗ 14- й и 15-й моделей и сегодня востребованы у российских водителей. Машины неприхотливы в эксплуатации, не требуют бдительного внимания и редко нуждаются в ремонте. Однако и у них имеется «больное» место — это глушители. Поэтому владельцам ВАЗ 2114/2115 необходимо быть готовыми к тому, что рано или поздно придётся ремонтировать или проводить замену «глушака» на своей машине.

Для чего нужен глушитель автомобиля

Независимо от марки и года выпуска автомобиля, все его системы служат одной цели — обеспечить стабильную работу мотора и движения. Выхлопная система может казаться незначительной на фоне таких систем, как тормозная или топливная. Однако именно выхлопная система автомобиля оказывает самое непосредственное влияние на работоспособность двигателя.

Глушитель — неотъемлемая часть выхлопной системы. Его основное предназначение в том, чтобы выводить за пределы машины отработанные газы. Помимо этого, деталь служит ещё и для понижения шумов, так как остатки топлива могут сгорать в трубах выхлопной системы.

Труба выводится с задней левой стороны автомобиля

Как крепится

Глушитель на ВАЗ 2114/2115 крепится к кузову автомобиля. Для того чтобы труба была надёжно зафиксирована и не вибрировала при движении, используется два способа креплений:

на резиновых подвесках.

Болты и гайки для крепления труб глушителя изготавливаются из специальных термоустойчивых сплавов

Непосредственно к выпускному коллектору глушитель крепится болтовыми соединениями, которые гарантируют полную герметичность стыков. Средняя часть также фиксируется болтами и гайками. А резонатор и выхлопная труба подвешиваются на специальные крючки на днище на резинках. Эти подвески легко снимаются и надеваются, но при этом обеспечивают жёсткость фиксации даже во время езды по неровным дорогам.

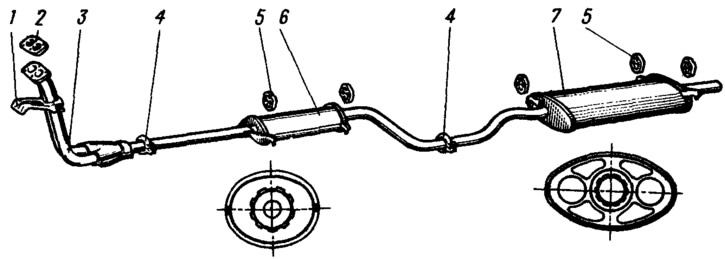

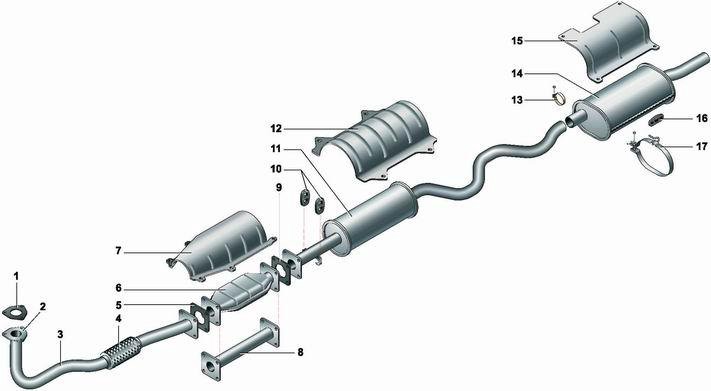

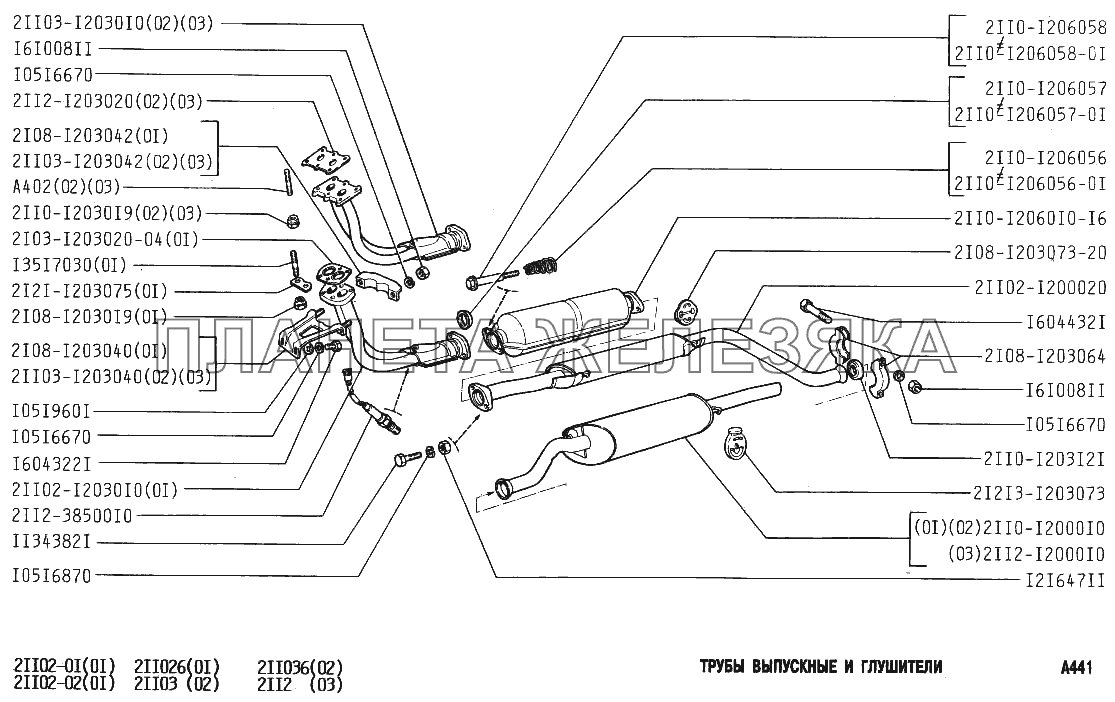

Схематичное устройство выхлопной системы на ВАЗ 2114/2115

Газовыпускная система ВАЗ 2114/2115 состоит из нескольких частей. Подсоединяясь друг к другу последовательно, все части в итоге служат одной цели — снижение шумов и вывод за пределы кузова выхлопов.

1 — кронштейн для крепления приемной трубы; 2 — прокладка; 3 — прижимное приспособление для кронштейна; 4 — дополнительный глушитель; 5,7 — «подушки» для подвески глушителя; 6 — главный глушитель; 8 — хомут, соединяющий трубы глушителей; 9 — нейтрализующее приспособление; 10 — кольцо уплотнения шарниров; 11 — датчик, контролирующий концентрацию кислорода в выбросах; 12 — приемная труба для глушителей

Как провести замену глушителя на ВАЗ 2114/2115

Если начались какие-либо проблемы с глушителем, то лучше не откладывать дело в долгий ящик. От того, насколько правильно работает «глушак», зависит жизнь и здоровье водителя и пассажиров. Вообще сам процесс замены начинается с выбора нового комплекта системы выхлопов. Лучше всего не экономить, а приобрести оригинальный заводской. Это позволит отсрочить необходимость повторной замены на неопределённый срок.

Помимо этого, во время каждой замены рекомендуется менять болты креплений. Нужно выбирать изделия из термостойких материалов, так как в обратном случае болты быстро прикипят к днищу и их невозможно будет открутить.

Для надёжности работы целесообразно заранее купить и новые резиновые подвески.

Какие инструменты понадобятся

Для работы потребуется нехитрый набор инструментов:

два рожковых ключа на 13;

тормозная жидкость или смазка WD-40;

отвёртка с плоским тонким лезвием.

Как снять глушитель без ямы

Проще всего использовать эстакаду или смотровую яму — в этом случае можно более удобно подлезть под кузов машины и провести необходимые операции. Однако часто водители не имеют возможности для использования таких приспособлений, поэтому пользуются обычным домкратом.

Чтобы снять «глушак» с ВАЗ 2114/2115, необходимо:

Поддомкратить задний левый край автомобиля.

Убедиться в стойкости машины.

Полезть под кузов и смочить все соединения труб и болтов смазкой.

Подождать 10–15 минут, пока жидкость впитается.

После чего можно приступать к откручиванию болтовых соединений. Если болты не откручиваются обычными ключами, рекомендуется срезать их зубилом и молотком. Однако действовать нужно крайне осторожно, чтобы не зацепить днище.

После того как труба была откручена, остаётся только снять деталь с нескольких резиновых подвесок. Для этого корпус немного приподнимается. Если резинка тугая, то можно поддеть её отвёрткой.

Демонтированный глушитель вытаскивается из-под машины.

Глушитель на ВАЗ 2114/2115 крепится к днищу пятью подвесками

Как установить новый и правильно его закрепить

Перед тем как приступать к установке нового глушителя, нужно прочистить все стратегически важные места под днищем: крючки для крепления резинок, кронштейны для болтов. Установка изделия производится в обратном порядке:

Сначала подтянуть глушитель под кузов автомобиля и расположить его в том положении, в котором он будет фиксироваться.

После этого выхлопную трубу и резонатор подвесить на резиновые подвески. Убедиться, что каждое соединение надёжно, и деталь не соскочит с крючков на первой же дорожной яме.

Далее приступить к закручиванию гаек на болтах. Закрутить до упора, но без фанатизма, так как можно сорвать резьбу.

Опустить машину с домкрата.

После этого рекомендуется проверить работоспособность ВАЗа. Достаточно будет завести мотор и немного погазовать.

Видео: замена глушителя

Как отремонтировать «глушак» своими руками

Глушитель на «четырнадцатых» и «пятнадцатых» считается одним из самых уязвимых мест автомобиля. Дело в том, что из-за воздействия высоких температур металл быстро прогорает, то есть нарушается герметичность системы. Поэтому деталь нужно менять, как только возникнет подозрение на её неработоспособность.

Причины выхода из строя

Чаще всего глушители «прогорают» — то есть из-за горячих выхлопов внутри корпуса начинает истончаться металл, что в конечном итоге приводит к появлению дыр. Однако это не единственная причина, почему «глушак» может выйти из строя:

использование самодельного устройства — кустарные изделия не отличаются качеством и долгим сроком службы;

механические удары о неровности дороги — вмятины и деформации трубы также ведут к потерям герметичности;

ржавчина и коррозия поражает рано или поздно даже самые качественные оригинальные глушители.

В целом все перечисленные факторы в какой-то степени оказывают влияние на срок службы. Автовладелец может легко определить все вышеперечисленные неисправности — достаточно загнать ВАЗ на смотровую яму и визуально изучить глушитель. К тому же, когда деформации, прогары и коррозия достигнут своего «пика», деталь начнёт издавать при движении характерные звуки — бульканья, резкие хлопки, стуки.

Почему стучит глушитель

Эта деталь на ВАЗ 2114/2115 может издавать стуки только в двух случаях:

он ударяется о кузов;

при движении он задевает корпус бензобака.

В любом случае необходимо сразу же принять меры для устранения данной неисправности. Чаще всего проблема кроется в сильном износе резиновых подвесок. Достаточно поменять их и глушитель вновь примет своё штатное положение под днищем машины.

Подвески стоят недорого, благодаря чему можно без затрат купить новые изделия

В некоторых случаях «глушак» начинает стучать тогда, когда были неправильно установлены его элементы — например, после замены резонатора или выхлопной трубы. В этом случае нужно будет ещё раз проверить правильность установки всех крепёжных соединений и прокладок.

Граждане! Это просто! У меня стучал и я вылечил за пять минут! Соединяются трубы хомутом, а внутри — сферическое кольцо. Но соединение — не подвижное. Меняя угол между трубами, в этом соединении, мы изменяем центр тяжести всей выхлопной конструкции. Можно, так-же, изменить наклон дуги трубы, тем самым отодвинув её от бензобака. Поэкспериментируйте! Ремонт — это развод. Они ослабят хомут, изменят градус и возьмут с вас 800. Жесть!

Marseal

http://autolada.ru/viewtopic.php?t=227961

Что делать, если «глушак» забился

В процессе эксплуатации автомобиля в трубах выхлопной системы неминуемо будут накапливаться грязь, копоть, примеси топлива и другие осадки. Постепенно они, оседая на стенках глушителя, будут забивать его рабочее пространство.

Водитель может заметить это только по поведению своего автомобиля:

Сначала при обгонах трудно будет набирать скорость.

Потом даже при равномерном движении машина будет с трудом держать заданный скоростной режим.

Чёрные выхлопы из трубы, потеря динамики мотора.

Чистить глушитель — процедура утомительная и долгая. К тому же если трубы забиты, то, вероятнее всего, после чистки обнаружатся и другие дефекты — вроде ржавчины или прогаров. Поэтому целесообразнее просто поставить новый.

Если катализатор забит или перегородки в глушителе разрушены и мешают выхлопу,то после замены она конечно полетит,а если ничего не забито,то эти 2 лошади несчастные ты вообще не заметишь.

Kirusha27

http://forums.drom.ru/mazda-capella-626/t1151289161.html

Полностью прогорела термоизоляция

Владельцу автомобиля нужно внимательно следить за тем, чтобы покрытие резонатора всегда было герметичным. Бочонок покрывается специальными термоизоляционными материалами, которые в процессе эксплуатации машины рано или поздно сгорают. Если вовремя не поменять изоляцию, то вскоре придётся менять и сам глушитель.

Для этого трубы демонтируются из-под машины, разъединяются по частям. На поверхность наклеивается специальное термоустойчивое полотно, которое можно купить в любом автомагазине. Такая защита обеспечит более длительный срок службы и существенно снизит шум работы мотора.

Как поставить латку

Достаточно часто на трубах глушителя появляются прогары и дыры. Если отверстие ещё не увеличилось до большого диаметра, имеет смысл заварить его, то есть поставить заплатку.

Имея такие обширные повреждения, глушитель уже не подлежит восстановлению

Для этого потребуется идентичный корпусу трубы материал и умения сварщика. Перед тем как накладывать латку, нужно качественно обработать края трубы: убрать ржавчину, зачистить корпус до чистого металла и обезжирить места сварки растворителем.

Заплатка накладывается на дыру (латка должна быть минимум в два раза больше дыры по площади) и прихватывается с нескольких сторон. После этого можно накладывать сварной шов. После того как стык остыл, нужно очистить его от шлаков и покрасить место работы термостойкой краской.

Таким образом, все работы по замене и ремонту глушителя можно выполнить самостоятельно, без обращения за помощью к специалистам. Единственную трудность может вызвать только сварка, так как для этого потребуется и оборудование, и навыки сварщика.

Схема выхлопной системы ваз 2114

купил автомобиль и столкнулся с кучей проблем, которые возникали в одном и том же месте – в выхлопной системе. Стыки секут, то одно, то другое отваливается… Решил решать проблему в корне – заменить выхлопную систему. При этом под багажником в автомобиле установлен газовый баллон! Новая система отвода газов отличалась от родной. Например, гофрами, которые отлично справлялись с подавлением вибрации. Алюминиевый глушитель, резонатор из того же алюминия вписались очень удачно. Все стыки имеют качественные хомуты, вварены качественные хомуты. Теперь система сидит прочно из-за прочных резинок.

Если Вам необходимо сделать два выхлопа на авто, то вам придется столкнуться с решением различного рода вопросов. Схема выхлопной системы ваз 2114. Вам предстоит определить лучшее место для размещения и закрепления раздвоенной выхлопной системы. Вам надо умудриться сделать так, чтобы дым из обеих труб выходил равномерно. Мы решили опираться на предыдущий опыт тех, кто уже справился с этими задачами, произведя тюнинг авто своими руками. Из этого стало понятно, что для «десятки» существует как минимум два способа установки двухвыхлопной системы.

Не стоит систематически производить замену глушителя на автомобилях ВАЗ 2110, не нужно менять его части. Схема выхлопной системы ваз 2114. Однако, случаи, когда сделать это приходится все же возникают. Бывает, что глушитель начинает издавать нехарактерные ему звуки, сильно шуметь, его элементы при этом прогорают, а соединительные трубы и вовсе прорываются. Тогда замены не избежать.

Система впрыска, зажигание и выпуск отработавших газов нива 2121. Обслуживание и эксплуатация данных элементов авто. Инжекторный и карбюраторный двигатели и принцип их работы. Конструктивные особенности карбюраторной и инжекторной системы питания нива 2131. Ремонт, монтаж и демонтаж выхлопной системы. Инструктаж по теме снятия и установки глушителя автомобиля нива 2121. Как необходимо заменять выхлопную трубу на нива 2131, так же ваз 2121.

Когда мотор автомобиля работает, создается эффект вибрации. Эта вибрация распространяется на выхлопную систему, затем переключается на кузов. Автолюбители пытаются избавляться от шума, который возникает в связи с этим в выхлопной системе. В этих целях на иномарках врезаются две гофры. Они устанавливаются у привалочного фланца к выпускному коллектору.

Изготовление и сборка прямотока на ВАЗ 2114 своими руками » НаДомкрат

Популярность прямоточных глушителей у владельцев российских автомобилей вполне понятна. Нехватка лошадиных сил под капотом вкупе с желанием автомобилиста сделать из Самары «болид» породили множество ухищрений для увеличения мощности авто и появления благородно-спортивного звука выхлопа. Для этого можно приобрести готовый прямоток на ВАЗ 2114 от Prosport или Stinger. А можно собрать его на базе обычного глушителя своими руками.

Немного теории

Схема работы глушителя

Тюнинг выхлопной системы – одна из главных составляющих спортивной доработки автомобилей ВАЗ. При стандартной выхлопной системе двигатель не реализует весь свой потенциал. Дело в конструкции выхлопа. Внутренняя часть глушителя выполнена в виде нескольких трубок, которые рассеивают поток выхлопных газов.

Некоторая часть мощности теряется на «банке» глушителя. Переделка глушителя на прямоток позволяет немного сократить потери.

Наилучший результат получается в комплексе с другими мерами: удалением катализатора и чип-тюнингом, оптимизирующим работу лямбда-зонда под новую выхлопную систему. Внесение изменений в конструкцию выхлопа изменяет количество кислорода в отходящих газах. При стандартных настройках компьютера впрыск будет работать неправильно.

Устройство прямоточного глушителя

Само название говорит, что рассеивающий комплекс труб заменяется одной. Выхлопные газы беспрепятственно выходят наружу, добавляя двигателю мощности. Возникает вопрос: почему бы не убрать глушитель совсем и не врезать вместо него трубу подходящего диаметра?

Ответ прост. Глушитель обязан выполнять две функции:

• уменьшить шум выхлопа
• снизить температуру выхлопных газов.

Рык мотора свыше 95 дБ запрещен ПДД. Авто гарантированно привлечет повышенное внимание сотрудников полиции.

Кроме того, сильный перегрев выхлопной трубы ведет к ее прогару. Вместе с ней сильнее нагреваются прилегающие части кузова. Металл заднего лонжерона и днища багажника теряет свойства и начинает гнить.

Чтобы избежать неприятностей, прямоток следует собирать по одной из зарекомендовавших себя схем.

Сборка прямотока в корпусе старого глушителя

Если по тем или иным причинам не устраивает вариант покупки готового прямоточного глушителя, возможны два варианта его создания своими руками:

• сборка в корпусе старого глушителя;
• постройка новой детали.

Первый вариант проще и дешевле. Для его осуществления достаточно относительно прямых рук и сварочного инвертора. Преимущество этого способа – минимальное влияние на настройки компьютера по датчику кислорода и незначительное (при правильной сборке) изменение шумности двигателя. Звук станет более басовитым на оборотах, не более.

Готовый самодельный прямоток

Алгоритм работы:

1. Снять старый глушитель, вырезать в корпусе окно во всю длину.
2. Удалить содержимое и выходную трубу.
3. Изготовить и вварить в глушитель «флейту» из перфотрубы или обычной трубы, в которой болгаркой сделаны надрезы или дрелью высверлены отверстия. Такая конструкция рассеивает поток газов, уменьшает шум и температуру выхлопа.
4. Вварить выпускную трубу. Для эстетики можно использовать одинарную или двойную хромированную трубу. Часть, которая находится внутри глушителя, перфорировать дрелью.
5. Набить глушитель желательно минеральной ватой. Также можно использовать асбестовое полотно, стекловату или другой термоустойчивый материал.
6. Заварить окно в корпусе.

Чтобы минимизировать унос наполнителя через отверстия в перфотрубе, ее можно предварительно обмотать металлической сеткой.

Сборка нового прямоточного глушителя

Этот способ предпочтительнее для любителей азартного спортивного звука выхлопа. От старого глушителя желательно отрезать и приварить к новому изогнутую часть вводной трубы. Гнуть таким образом новую – трудоемкий и времязатратный процесс.

Остальной процесс:

1. К перфорированной трубе с обеих сторон приварить фланцы.
2. Обмотать трубу стальной сеткой или термоустойчивой тканью.
3. Подобрать стальную трубу диаметром, приблизительно равную фланцам, надеть на конструкцию, одновременно заполняя внутреннее пространство минватой или аналогичным по свойствам материалом.
4. Заварить стыки трубы с фланцами.

У создания нового прямотока своими руками есть существенный минус. Непрофессионалу сделать эстетичную конструкцию из хромированных труб не под силу: она требует навыков и специального сварочного оборудования (как минимум, полуавтомата, желательно, установки для аргонной сварки). Кроме того, под новый глушитель нужно предусмотреть крепления – а это дополнительная работа.

Еще одна проблема – выбор трубы для нового корпуса. Тонкостенный черный металл может быстро прогореть, а толстостенная труба (4-5 мм) сильно утяжеляет конструкцию. Стандартных резиновых подвесов надолго хватать не будет. Оптимальный выбор – золотая середина.

Если Вы решили сделать прямоточный глушитель своими руками, лучше остановиться на его сборке в старом корпусе. Это быстрее, практичнее и требует меньше навыков и оборудования.

Чего стоит ожидать от прямоточного глушителя:

• небольшого увеличения мощности двигателя (при существенной доработке выхлопной системы)
• улучшению звучания выхлопа на оборотах.

И чего не стоит:

• разгона 0-100 за 8-9 секунд.

Тюнинг выхлопной системы ВАЗ 2114 только освобождает 5-6 «задержавшихся в стойлах» лошадей. На разгоне и, тем более, максимальной скорости автомобиля он отражается незначительно.

Глушитель ВАЗ 2114: функции, неисправности и ремонт

Эффективная эксплуатация автомобилей ВАЗ напрямую зависит от отлаженной системы отвода отработанного газа. Сжигание топлива невозможно представить без выхлопной системы, которая обеспечивает нормальное функционирование автомобильного двигателя. При этом конструкция из труб различного сечения отличается своей простотой.

Она препятствует попаданию газов внутрь салона, подавляет звуковые колебания мотора и уменьшает токсичность отходов. Поскольку от надежной работы глушителя зависит «здоровье» всего автомобиля, его владельцу необходимо знать устройство выхлопной системы в целом. Рассмотрим глушитель ВАЗ 2114 более подробно в обзоре.

Глушитель ваз 2114

Устройство выхлопной системы

Функциональное строение выхлопной системы разработано таким образом, чтобы надежно регулировать отвод химических отходов за пределы автомобиля.

Схема глушителя ваз 2114

Газовыпускная конструкция состоит из следующих компонентов:

1. Коллектор выхлопа. Предназначен для унификации газовых цилиндров в единую систему. Его крепление должно быть достаточно жестким, чтобы справляться с динамической нагрузкой.
2. Катализатор. Предназначен для преобразования вредных химических веществ в более безопасные для здоровья человека газовые примеси. Необходимость снижения токсичности газов обусловлена экологическими нормами, предъявляемыми к передвижному транспортному средству.
3. Приемная труба. Соединяет два предыдущих компонента газовыпускной конструкции.
4. Резонатор. Его непосредственной функцией является уменьшение уровня шумов, издаваемых выхлопной системой. Достигается это посредством специальных акустических зеркал. Однако данный элемент конструкции является достаточно уязвимым местом в общем механизме, поскольку постоянно подвергается воздействию высоких температур. Нержавеющая сталь может просто прогорать. Поэтому ее необходимо периодически заваривать электродами, либо же осуществлять замену резонатора.
5. Глушитель 2114. Также способствует шумопоглощению во время работы двигателя.
6. Гофра. Эластичный шланг необходим для подавления механических колебаний, производимых двигателем. Со временем структура гофры растягивается, вынуждая владельца производить ее замену.

Разновидности автомобильных глушителей

Классифицировать агрегаты можно по материалу, из которого они изготовлены. Наиболее востребованными являются глушители из:

• алюминированной стали;
• нержавеющей;
• и, так называемые, прямоточные.

Глушитель из нержавейки

Самым популярным считает вариант из нержавейки, поскольку он характеризуется своей простотой и бюджетной стоимостью. Универсальный глушитель на ВАЗ 2114 также возможно установить и на другие модели транспортных средств.

Более дорогостоящим вариантом представляется устройство из алюминированной стали. Однако его преимущество в том, что прослужить такой глушитель может гораздо дольше. Зачастую их изготовление осуществляется после индивидуального заказа.

Внимание! Прямоточное устройство используется на автомобилях, предназначенных для спортивных соревнований. Его конструкция разрабатывается таким образом, чтобы придать машине скоростные свойства. При этом материалом для его изготовления также служит нержавеющая сталь.

Неисправности газовыпускной системы

Поскольку динамическая нагрузка и высокие температуры являются регулярными спутниками автомобильного глушителя, его возможный выход из строя не должен никого удивлять.

Также на работоспособность конструкции выхлопной системы оказывают влияние следующие факторы:

• чересчур интенсивный нагрев агрегата вследствие сгорания топлива может привести к перегреву системы;
• столь же быстрое охлаждение также не приносит пользу агрегату. Температурные колебания отрицательно сказываются на его функционировании;
• постоянные вибрации вследствие работы мотора;
• образование коррозии стального материала;
• механические дефекты устройства, образующиеся вследствие ударов, царапин или сколов;
• отсутствие надежного покрытия для защиты наружной стороны агрегата;
• загрязнение глушителя.

Неисправности глушителя

Эти факторы постепенно приводят к нарушению работы выхлопной системы в целом. На примере обычного механического повреждения может легко представить последствия: быстрый газовый поток мгновенно найдет уязвимое место, и под давлением начнет планомерно расширять отверстие.

О нарушении целостности системы владелец поймет довольно быстро, поскольку глушитель начнет характерно стучать и рычать. Сильный скрежет является красноречивым свидетельством поломки, что значительно упрощает диагностику проблемы.

Дальнейшая эксплуатация аварийной системы при этом категорически не рекомендуется. Это обусловлено тем, что от нормальной работы глушителя будет зависеть режим функционирования мотора.

Внимание! Владелец автомобиля в такое случае должен точно определить неисправный участок, чтобы исследовать характер его возникновения. Вполне возможно, что замена глушителя ВАЗ 2114 может не потребоваться. В таком случае осуществляется лишь ремонт отдельных компонентов системы.

Ремонт газовыпускной системы

Вышеупомянутые механические деформации часто становятся причиной разрыва подвесов. Эти элементы призваны удерживать разъемные трубки под днищем машины. А вот для образования прогара достаточно не заметить развитие коррозии на устройстве. Установленная на заводе защитная система не является панацеей, и носит скорее формальный характер. Скопление конденсата и воздействие температурных перепадов довольно быстро может вывести глушитель из строя.

Ремонт глушителя

Среди других причин можно назвать проблемы с зажиганием и нестабильную работу катализатора. Последнее приводит к тому, что остатки не отработанного топлива попадают в устройство, где подвергаются высоким температурам. В результате чего возникают взрывоопасные ситуации, ведущие к прогарам. Неисправная работа резонаторов также может привести к необходимости ремонта выхлопной системы.

Тюнинг газовыпускной системы

Выхлопная система ВАЗ 2114 позволяет также увеличить мощность силового устройства автомобиля, благодаря установке прямотока. Форсирование двигателя осуществляется посредством ускорения выхлопа газов.

Принцип действия прямоточных систем предполагает создание разреженной атмосферы, в которой потоки быстрее поступают из камеры сгорания в топливные цилиндры. Наращивание скорости пропорционально увеличивает мощность, создавая необходимое сопротивление.

Его значение достигает порядка 10% сверх того, что изначально идет в технических характеристиках выхлопного узла без прямоточного агрегата.

Тюнинг глушителя

В стандартном же глушителе норма сопротивления значительно больше — 60-70%, что значительно замедляет выход отработанных газов. Оснащение подобным агрегатом также повышает мощность мотора на 6%. Важно отметить, что происходит это без каких-либо конструктивных изменений газовыпускной системы, зачастую требующих солидных капиталовложений.

Полезное видео

С другими интересными материалами вы можете ознакомиться на видео ниже:

Заключение

Несмотря на простоту конструкции выхлопной системы, ее довольно легко модернизировать с помощью вышеупомянутых изменений. Если осуществлять регулярный мониторинг за состоянием глушителя и резиновых подвесов, то его замена понадобится нескоро. То же самое можно сказать и про приемные трубы, которые не следует затирать до дыр.

Выхлопная система ВАЗ 2114 — устройство выхлопной системы ВАЗ 2114

Выхлопная система, или, как ее еще называют — система выпуска отработавших газов ВАЗ 2114 — представляет собой коммуникации, по которым газы проходят из двигателя авто наружу. Этот путь начинается от впускного коллектора, затем переходит в приемную трубу, а далее — через нейтрализатор — в глушители (основной и дополнительный). Нейтрализатор оборудован надежной защитой от различного термального воздействия в виде стального теплоизолирующего экрана.

Соединительные элементы конструкции

В устройство выхлопной системы ВАЗ 2114 входят элементы, соединяющие ее детали в единый и непрерывный «трубопровод»:
1. Прокладка уплотнительная – соединяет приемную трубу и коллектор.
2. Подвижный шарнир – служит для соединения фланца нейтрализатора и приемной трубы.
3. Металлографическое кольцо – установлено между фланцами.
4. Конусные кольца и хомут с развальцованными концами – соединительные части между трубами-глушителями.
5. Гайки (одноразовые) на стенках кронштейна и шпильках коллектора – закрепляют приемную трубу.
Рассмотрим, из каких же частей состоит система выхлопа ВАЗ 2114, более подробно.

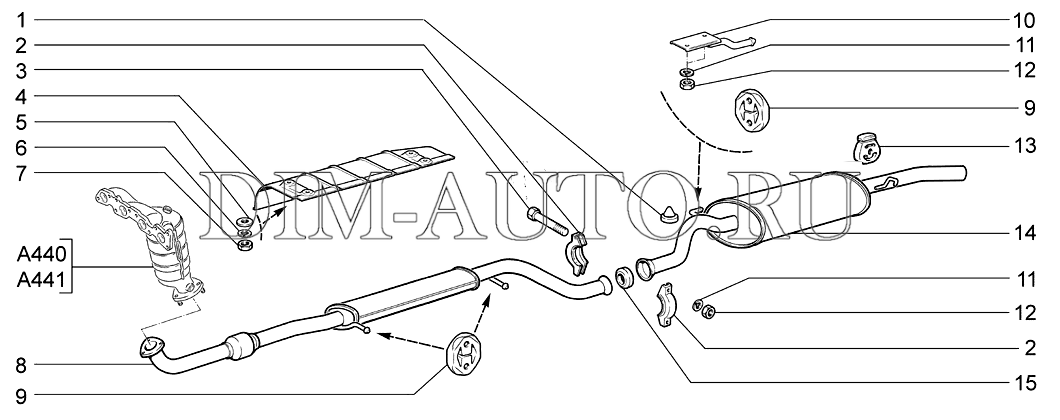

Схема для двигателей 1,5 л

1. Кронштейн крепления.
2. Уплотнительная прокладка.
3. Зажим кронштейна.
4. Резонатор (глушитель дополнительный).
5. Подушка подвески.
6. Глушитель (основной).
7. Хомут соединительный.
8. Кольцо уплотнения.
9. Нейтрализатор.
10. Металлографическое кольцо соединения.
11. Датчик О2 (лямбда-зонд).
12. Приемная труба.
Отметим, что выхлопная система ВАЗ 2114 имеет глушители и трубы «единой» неразборной конструкции — в случае поломки этого элемента его придется заменить целиком.

Схема для двигателей 1,6 л

Выхлопная система автомобилей, оборудованных двигателями объемом 1,6л, отличается тем, что в ней отсутствует нейтрализатор, этот элемент здесь заменяет металлическая «гофра». У 1,6-литрового автомобиля ВАЗ 2114 выхлопная система также оборудована каталитическим коллектором, который монтируется после уплотнительной прокладки (3).
Добавим несколько слов о креплении всей конструкции – она подвешивается к днищу машины на пяти подушках подвески, а ее составные части соединены между собой с помощью прокладок, уплотнительных колец и хомутов. И еще информация к сведению – выхлопная система ВАЗ 2115, 14, и 13 имеет норму токсичности R 83.

Выхлопная система ваз 2106 схема

Ремонт и замена глушителя ВАЗ 2104–2107

Как шутят некоторые водители, глушитель относится к тем деталям, которые «на скорость не влияют». Действительно, добраться до гаража без глушителя, если уж так случилось, допустимо. Но повседневная комфортная и безопасная эксплуатация автомобиля без этого важного элемента конструкции невозможна.

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

1. уменьшение шума работы мотора;
2. преобразование энергии отработавших газов;
3. безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

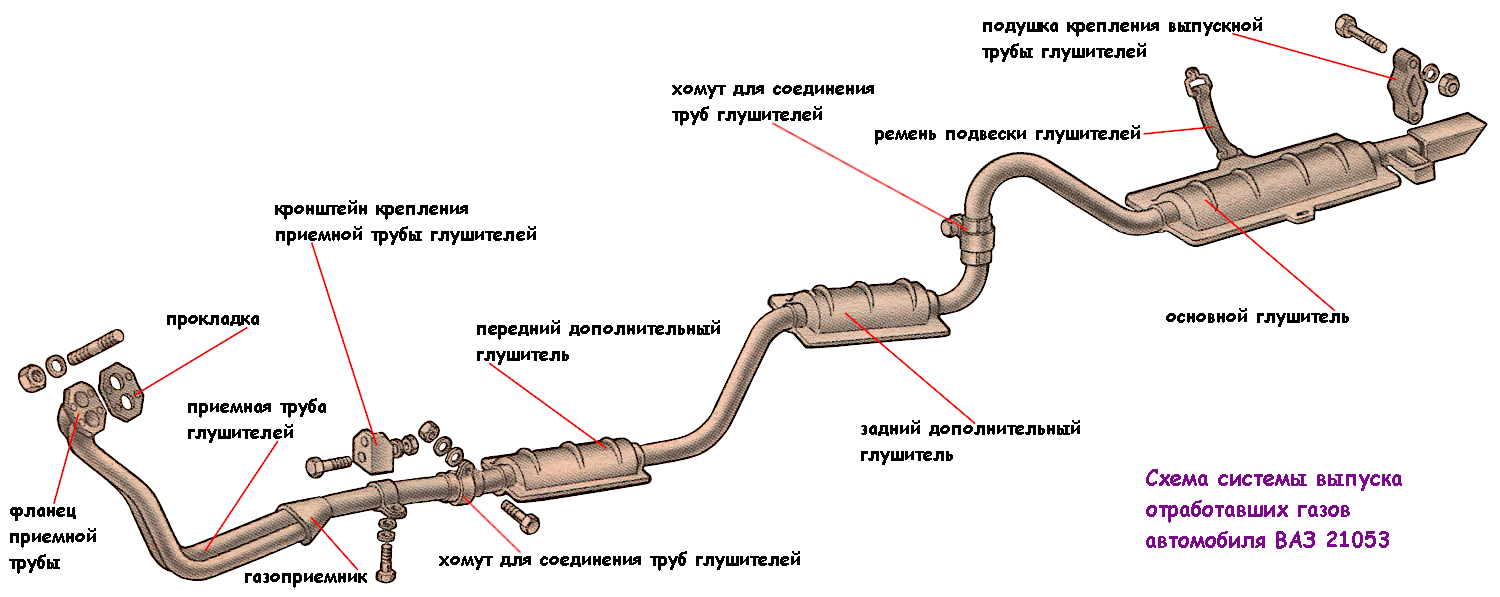

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для замены глушителя понадобится:

1. смотровая яма или подъёмник;
2. отвёртка;
3. набор автомобильных ключей;
4. молоток.

Снятие и установка глушителя

Чтобы демонтировать «глушак», отремонтировать его, а затем вернуть на место, придерживайтесь такой последовательности действий:

• Загоните машину на смотровую яму. Заглушите двигатель, выключите зажигание. Обождите, пока остынет выпускной коллектор.
• Разогните крючья резиновых ремней подвеса глушителя.

• Открутите крепление выхлопной трубы к резиновой подушке.

• Открутите гаечным ключом крепление выхлопной трубы к резиновой подушке

• Ослабьте хомут сочленения труб основного и дополнительного глушителя. Хомут
• Отодвиньте хомут в сторону, снимите основной глушитель.
• Аккуратно выбейте резонатор из крепления, ударяя молотком через прокладку.

• Открутите приёмную трубу от коробки передач.

• Отогните стопоры, открутите приёмную трубу от коллектора.

• Стяните трубу со шпилек.

Новый глушитель установите в противоположной снятию последовательности. При этом не используйте бывшую в употреблении прокладку. Трубы в местах соединения хомутами перед сборкой обработайте графитной смазкой.

Видео: замена глушителя ВАЗ 2107 в гаражных условиях

На ВАЗе в 1979 году специально для «дорогого Леонида Ильича» построили автомобиль, который получил обиходное название «полседьмого». Случилось это после представления руководству страны моделей ВАЗ-2105 и 2107, до серийного производства которых было ещё довольно далеко, а Брежнев пожелал подарить такую машину кому-то из членов семьи. В результате появился уникальный автомобиль, кузов и интерьер которого представлял гибрид «шестёрки» и «семёрки» – отсюда и название.

Как связаны стук и положение глушителя

Если глушитель вдруг начал стучать о какие-то места автомобиля, найдите источник посторонних звуков. Обычно причина кроется в растянувшихся резиновых креплениях. После их замены стук прекратится.

Иногда стук появляется после проведения работ, связанных со снятием глушителя. В этом случае посторонние звуки — следствие ошибок монтажа. Круглые трубы в местах соединений хомутами могут быть слегка повёрнуты относительно правильного положения: больше или меньше, чем требуется задвинуты одна в другую.

Для устранения стука восстановите оптимальное положение элементов системы выпуска отработавших газов.

Аналогичными способами — заменой резинок и коррекцией положения сочленений — «лечатся» провисшие глушители.

Видео: ремонт провисшего глушителя ВАЗ 2106

Нюансы ремонта глушителя

Глушитель «классических» автомобилей ВАЗ, согласно рекомендациям изготовителя, ремонту не подлежит. При возникновении неисправности какого-либо элемента выпускного тракта деталь подлежит замене новой.

На деле автомобилисты часто предпочитают устранять прогоревшие в глушителе дыры — самый распространённый дефект — с помощью сварки.

О возникновении «свищей» свидетельствует изменение звука мотора и появление дыма из-под машины. Для поиска неисправности установите машину на эстакаду, осмотрите элементы системы выпуска отработавших газов.

Если причина в прогоревшей прокладке, снимите глушитель и замените её. Когда есть помощник, можно обойтись без снятия всех элементов системы. Действуйте в следующем порядке:

• Открутите крепление трубы к КПП.
• Развинтите гайки крепления приёмной трубы к коллектору.
• Вдвоём с помощником стяните «штаны» со шпилек, одновременно вращая за изгиб трубы резонатора.
• Замените прокладку, установите трубу на место, закрутите крепления.

Заваренный глушитель обычно служит меньше чем новый. Но и сварка обходится дешевле, чем покупка. Обычно при необходимости ремонта глушителя сваркой обращаются к профессионалам. Если есть оборудование, работу можно выполнить самостоятельно. Для этого понадобится:

1. сварочный аппарат;
2. заготовки для заплаток из листового металла толщиной 1–2 мм;
3. отрезок трубы такого же диаметра, как вышедшая из строя;
4. шлифмашина с отрезным диском по металлу;
5. металлическая щётка;
6. наждачная бумага;
7. термостойкая краска по металлу.

Для ремонта глушителя придерживайтесь такой последовательности:

• Снимите глушитель с автомобиля.
• Наружным осмотром определите место неисправности и размеры повреждений.
• Если в корпусе глушителя значительное отверстие, оцените состояние внутренних деталей. Возможно, ремонт внешней поверхности не принесёт желаемого восстановления функций глушителя без замены внутренностей. В этом случае целесообразно обратиться к профессионалам или попросту поменять неисправную деталь на новую.
• Вырежьте прогоревший участок. Из заготовки сделайте заплатку большего размера, чем повреждение. Приварите заплатку поверх дырки сплошным швом.
• При повреждении в местах стыков трубы и корпуса глушителя вырежьте дефектный участок, замените повреждённую часть трубы, приварите отремонтированную трубу к глушителю сплошным швом.
• Отремонтированный глушитель очистите от грязи и ржавчины, окрасьте деталь двумя слоями термостойкой краски.

Видео: ремонт глушителя ВАЗов сваркой

Замена и ремонт глушителя — грязная и трудоёмкая работа. Но ничего сложного в ней нет. Глаза боятся — руки делают.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Кузов тюнинг ВАЗ 2101

Тюнинг ВАЗ 2101: Добавьте мощности двигателю и улучшите обычный вид вашего автомобиля с помощью специальных приемов. Большинство изменений вполне возможно сделать самостоятельно, некоторые манипуляции — только профессионалам.

Прежде всего, определимся с понятием «тюнинг». Это не только перекраска машины или тонировка на ней стекол. В широком смысле тюнинг — это не просто изменение, а изменение в лучшую сторону, придание автомобилю качественно новых характеристик.

Бытует мнение, что любой тюнинг — дорогое удовольствие, которое не ассоциируется с нашими «советскими» машинами, а модернизировать «Москвич» или «копейку» нет смысла. В любом случае все зависит от хозяина. машины, а грамотное и качественное дополнение не помешает даже «Запорожцу»! Вкладывать деньги в такое дело или нет — решать вам, но если вы уже читали нашу статью, значит, вы всерьез задумались над преображением своей «ласточки»!

Виды тюнинга

Модернизация своего автомобиля можно разделить на два типа: внешнюю и внутреннюю. На внешнюю трансформацию будет проще все провести, а эффект от нововведений заметят все. Такие изменения можно разделить на следующие подгруппы:

• замена оптики. Выбрать новые фары обычно не составляет труда, однако как их установить;
• дополнительные «спецэффекты». Сюда входит дополнительное устройство — светодиодная подсветка внутри и снаружи автомобиля, красиво смотрится подсветка дисков. Здесь главное правило не слишком страстно: все хорошо, что в меру.

Сложная часть внутреннего тюнинга включает такие виды метаморфоз:

Результат тюнинга ВАЗ-2101

Несомненным плюсом манипуляций с двигателем ВАЗ будет и огромный выбор запчастей именно к этому модель. Покупка чего-либо для тюнинга ВАЗ-2101 не вызовет затруднений, как и покупка запчастей других марок, подходящих для модернизации автомобиля.

Нет предела совершенству, поэтому каждый владелец автомобиля будет стремиться к наибольшему преображению своего автомобиля. Улучшение качественных характеристик систем главного двигателя позволит значительно снизить расход топлива и увеличить мощность двигателя. Обработка тормозной системы придаст поездкам большую безопасность и маневренность в управлении. Тюнинг салона и кузова хоть и не внесет технических доработок в двигатель автомобиля, но поможет изменить привычный образ «копейки» на более современный.

Италия из Италии: история жизни и тюнинга ВАЗ 2101

История

Породный автомобиль ВАЗ 2101 ведется от итальянского спортивного седана Fiat 124.Первые его серийные экземпляры сошли с конвейера Волжского автомобильного завода 19 апреля 1970 года. Но серийное производство началось только в августе того же года.

Многие считают, что «копейка», как еще называют эту машину благодарные водители, представляет собой почти точную копию своего предка. Однако это не так. Советские инженеры постарались не на шутку. И, может быть, какое-то внешнее сходство сохранилось, но внутреннее оборудование было изменено по бытовым условиям.

Основная часть изменений коснулась двигателя.Его объем сохранился на прежнем уровне — 1198 кубометров. Смотрите, но диаметры цилиндров увеличились с 73 до 76 мм. Объем удалось сэкономить за счет уменьшения хода поршня до 66 мм с начальных 71,5 мм. Советские конструкторы увеличили межцентровое расстояние. Это, кстати, послужило хорошей почвой для будущего тюнинга ВАЗ 2101 — ведь за счет такой особенности можно было многократно менять подстилку двигателя. Также мотор получил верхний распределительный вал, в отличие от всего того же Fiat 124, у которого расположение этой важной детали другое.

Изменился механизм сцепления — диаметр накладок пришлось увеличить с 182 мм до 200 мм. Установили разработчики ВАЗ 2101 и отечественные дорожные условия. Этот факт послужил поводом для увеличения клиренса «копейки» до 175 мм (правда, только в передней части — в задней, это не позволяло Картеру неразрезного моста). Инженерам пришлось поработать над тормозами — дисковые тормоза Fiat 124 не подходили для нашего ритма движения и были заменены барабанными. Изменилась конструкция задней подвески.В целом количество изменений составило около 800! А вы говорите — «Фиат». В результате всех изменений масса ВАЗ 2101 увеличилась до 945 кг. Кстати, хотя слава советских инженеров неоспорима, но в процессе создания модели им оказали значительную помощь итальянские специалисты.

Последний ВАЗ 2101 был выпущен в 1988 году. Но сама машина позже получила вторую жизнь. Ведь технический тюнинг ВАЗ 2101 получил широкое распространение по причине того, что автомобиль очень хорошо поддается множеству изменений, как в дизайне, так и в дизайне.

Спортивные достижения. ВАЗ 2101 показал отличные спортивные результаты. Этот автомобиль неоднократно становился победителем международных соревнований по ралли и кольцевым гонкам. К несомненным успехам можно отнести первые места на таких автомобильных соревнованиях: «Европейский тур 71» (Серебряный кубок), «Европейский тур 73» (Золотой и Серебряный кубки), Нюрбургринг (2004 г. — первое место в классе).

Автомобиль ВАЗ 2101 по особому стечению обстоятельств (причина видна в истинно народной любви к копейкам) стал одним, наверное, самым снятым в фильме автомобилем.Так, в фильме «Невероятные приключения итальянцев в России» зритель становится свидетелем импровизированной дуэли «Жигулей» со своим главным конкурентом — «Москвич 412».

Возможности тюнинга ВАЗ 2101

«Жигули» первой модели заслужили славу у автолюбителей, благодаря широким возможностям технического тюнинга ВАЗ 2101. Это достигается во многом за счет оригинальной конструкции двигателя, о которой мы уже упоминали выше. На автомобиле можно провести как легкий тюнинг родного двигателя, так и полную конструкцию нового мотора (например, инжектор на базе блока цилиндров ВАЗ 21213).Широкое распространение получил тюнинг тормозной системы ВАЗ 2101 (легкий — замена основных узлов на более надежные; более существенное — установка передних вентилируемых тормозов, вакуумного усилителя и т. Д.). Тюнинг трансмиссии ВАЗ 2101 довольно легко.

Трудно найти автолюбителя, который бы все устроил в своей машине. Всегда есть что-то, что нужно подогнать, переделать, приспособить под свои требования. Грамотный подход к тюнингу поможет сделать вашу машину неповторимой, позволит получить от поездки истинное удовольствие.

Тюнинг двигателя

Замена двигателя может производиться без увеличения его объема. Необходимо только увеличить диаметры цилиндров до 76 мм, при этом ход нужно уменьшить до 66 мм. Установленное конструкторами автомобиля стандартное межблочное расстояние позволяет изменять объем топливного бака двигателя. Можно добавить верхний распредвал.

Тюнинг печки

Усовершенствование печи направлено на улучшение подачи воздуха, т.е.е. работа вентилятора. Стоит заменить «родной» вентиляторный двигатель на более мощный. Это увеличит количество подаваемого воздуха. Минусом будет более шумная работа, но значительно увеличится теплоотдача.

Система отопления

Со временем с подогревом ВАЗ 2101 возникают проблемы: громкая работа вентилятора, течь радиатора, неплотная посадка крышки самолета. Первым делом необходимо промыть герметик все соединения отопителя с воздуховодом. Можно заменить электродвигатель вентилятора на аналогичный подшипник качения.

Панель приборов

Элегантный внешний вид и удобство эксплуатации добавит установка подсветки от светодиодных ламп. Можно поставить новую накладку, подобрать под цвет обивки. Некоторые вообще ставили торпеду от иномарки.

3D Тюнинг ВАЗ 2101

Данный вид тюнинга дает уникальную возможность сделать из своего автомобиля все, о чем только мечтали. Установив специальную программу или работая онлайн, вы можете «примерить» на автомобиль спойлеры, бамперы, молдинги, фары и т. Д.Цель такой «примерки» — увидеть, как все это выглядит перед установкой. Настоящий тюнинг ВАЗ 2101 своими руками — корпус стоит недешево, поэтому результат должен оправдать ожидания. Удобный программный интерфейс для 3D-тюнинга позволит комплексно подойти к выбору деталей.

Тюнинг подвески

Если двигатель доработать, то и штатную подвеску нужно доработать, иначе машина будет очень маневренной на поворотах. Чтобы немного занизить подвеску, необходимо использовать укороченные жесткие пружины.Резиновые втулки рекомендуется заменить полиуретановыми: они надежнее и долговечнее. Можно установить двойной стабилизатор, который снизит скорость реакции авто на младенцев и ускорит реакцию подвески на неровностях дороги.

Фары

Фары можно модернизировать, покрасив подложку или маску. Кроме того, можно тонировать фары, установить светодиодные ленты. Некоторые меняют цвет штатной подсветки. Фары «Ангельские глазки» пользуются популярностью у водителей.Они представляют собой светодиодную ленту, вмонтированную в фары автомобиля. Это освещение используется как днем, так и ночью. Автомобиль с ней выглядит более стильно и современно. Цветовая гамма очень разнообразна.

Внешний тюнинг

Имеет большое влияние на общий вид автомобиля, выбор которого на данный момент огромен. Их штампуют, отливают и ковают. Последние идеально подходят для наших дорог: прочные, легкие и недорогие. Подходящие диски разные. Стоит только обратить внимание на резиновый профиль: его стоит поставить повыше, так как он смягчит удары по колесному диску и подвеске.

Придать необычный вид своему автомобилю можно, применив автоматическое тонирование стекол, которое можно осуществить с помощью электричества и стеклопакета с тонированным стеклом. Сложности в том, что нужно будет внести некоторые изменения в механизм подъема стекла, а он стоит дорого.

Тюнинг карбюратора

Для улучшения характеристик работы необходимо переделать привод дроссельной заслонки дроссельной заслонки с вакуумного на механический.Это позволит автомобилю быстрее и плавнее разгоняться. Рассеиватель основной камеры должен быть больше. Для того, чтобы двигатель и топливо на двигателе большие обороты, нужно установить второй карбюратор. Это улучшает и крутящий момент, и мощность.

Тюнинг багажника копейка

Доработка багажника ВАЗ 2101 сделает его более функциональным и практичным. Вы можете добавить сетку для фиксации объектов, прикрепив ее с помощью липучки или крючков. Кроме того, в багажнике можно сделать перегородку, которая не даст болтаться грузу.Некоторые хозяева устанавливают фальшпол и добавляют в освещение светодиодные лампы. На крышку багажника можно поставить спойлер.

Решетка радиатора

Выглядит на первый взгляд довольно стильно по всей длине передней части машины. Выбирая новую решетку радиатора, стоит обратить внимание на размер ячеек. У «родных» они довольно большие и плохо защищены от мусора, пуха.

Задний и передний бампер

Для того, чтобы машина выглядела более агрессивно, спортивно, можно выбрать объемный бампер, который, к тому же, улучшит аэродинамические свойства машины.

Поведение, оказывается, очень простое. Каждый автолюбитель хочет улучшить свою машину. А если мы говорим об отечественных, а особенно классических сериалах, то им есть откуда взяться. В первую очередь, конечно, многие предпочитают только переделку кузова автомобиля и никак не изменить его технические характеристики. Это неверно, настройку надо проводить во всем. О том, как добиться наилучшего результата, вы узнаете сейчас.

Тюнинг на «Копейке»

«Копейка» вошла в жизнь нашего народа более 40 лет назад.За это время она успела полюбиться многим автолюбителям, а на данный момент набирает популярность у любителей тюнинга. Если взять к примеру «Волгу», «Запорожец», «Москвич», то они практически не подходят для тюнинга. Конечно, некоторым удается переделать эти машины, но это малоэффективно. Что касается «копейки», то в ее случае настройка намного проще, так как работа очень дешевая, конструкция простая. Другими словами, произвести доработку автомобиля намного проще и дешевле, чем на «Волге».На автомобиль ВАЗ-2101 тюнинг полностью оправдывает средства.

Разносторонняя доработка

Конечно, тюнинг нужно проводить со всех сторон. Ни в коем случае нельзя забывать, что все силовые элементы автомобиля должны улучшаться. В частности, после доработки двигателя необходимо позаботиться о трансмиссии, ведь на ней увеличивается нагрузка. Следовательно, увеличивается максимальная скорость, а также мощность. Необходимо улучшить подвеску, полный привод, жесткость кузова, улучшить тормозную систему.Стоит отметить, что апгрейд «копеечного» движка практически незаметен для стороннего наблюдателя. Вот только такая доработка дизайна самая эффективная. Модернизированный двигатель может развивать очень большую мощность, а его ресурс зачастую даже выше серийного.

Впускной коллектор

Для настройки с максимальным эффектом необходимо принять определенные меры. Например, если шлифуется впускной коллектор, можно значительно улучшить систему впрыска топлива.А также использование фильтра нулевого сопротивления вместо штатного позволит немного улучшить показатели двигателя. Стоит отметить: если устранить неровности внутри впускного коллектора, то не стоит делать это слишком старательно. Если добиться зеркальных стен, то при работе они покроются конденсатом. Выходом из этого положения является только установка специальных устройств, которые позволят принудительно обогреть коллектор. К сожалению, это очень сложно и обходительно, не всегда удается выполнить дома.

Система выпуска газа

На ВАЗ-2101 тюнинг двигателя может производиться как с небольшими, так и с крупными доработками. Для достижения максимальной мощности необходимо снизить сопротивление выхлопным газам в системе выпуска. Для улучшения вентиляции в баллонах следует выполнить некоторые требования. В частности, можно увеличить диаметр всех патрубков, идущих от выпускного коллектора к глушителю. При этом углы должны быть максимальными, чтобы выхлопные газы не крутились резко.Не устанавливайте директ-флоки, лучше использовать глушитель. Во-первых, при движении вы будете проезжать меньше шума, что понравится вашим соседям. Во-вторых, за высокий шум можно получить штрафы.

Система питания

Есть еще несколько опций, которые повысят динамику и мощность «копеечного» двигателя. В частности, вы можете поставить вместо одного два карбюратора. Другими словами, один карбюратор будет работать на два цилиндра. Работа сложная, требует внимательности и аккуратности, так как можно серьезно повредить, более обязательно после установки двух карбюраторов необходимо провести их синхронизацию.Скорее всего, будет проще наладить систему впрыска. Правда, вам понадобится как минимум набор для установки на автомобили классической серии. Также необходимо практически полностью поменять корпус, без проблем можно установить турбину. На карбюратор ставить нельзя. На ВАЗ-2101 тюнинг обычно проводят без достаточно мощной машины, которую развивает двигатель 2112.

Тюнинг двигателя и тормозов

Но если нужно залезть в двигатель, можно значительно повысить его характеристики, если установить новый облегченный коленвал.Также лучше всего установить облегченный распредвал. Аналогично заменяются такие элементы, как маховик, поршни. Лучше всего их проводит опытный токарь. Юбка поршня должна проходить изнутри, а металлический слой — от маховика. При этом все поршни нужно подбирать по весу, желательно, чтобы они были одинакового веса.

После выполнения всех работ необходимо улучшить всю тормозную систему. Желательно увеличить площадь контакта тормозных колодок и дисков.Также на задней оси должен быть установлен гидравлический стояночный тормоз.

Трудно найти автолюбителя, который бы все устроил в своей машине. Всегда есть что-то, что нужно подогнать, переделать, приспособить под свои требования. Грамотный подход к тюнингу поможет сделать вашу машину неповторимой, позволит получить от поездки истинное удовольствие.

Тюнинг-салон

Тюнинг двигателя

Замена двигателя может производиться без увеличения его объема.Необходимо только увеличить диаметры цилиндров до 76 мм, при этом ход нужно уменьшить до 66 мм. Установленное конструкторами автомобиля стандартное межблочное расстояние позволяет изменять объем топливного бака двигателя. Можно добавить верхний распредвал.

Тюнинг печи

Улучшение печи направлено на улучшение подачи воздуха, то есть работы вентилятора. Стоит заменить «родной» вентиляторный двигатель на более мощный. Это увеличит количество подаваемого воздуха.Минусом будет более шумная работа, но значительно увеличится теплоотдача.

Система отопления

Со временем с подогревом ВАЗ 2101 возникают проблемы: громкая работа вентилятора, течь радиатора, неплотная посадка крышки самолета. Первым делом необходимо промыть герметик все соединения отопителя с воздуховодом. Можно заменить электродвигатель вентилятора на аналогичный подшипник качения.

Панель приборов

Элегантный внешний вид и удобство эксплуатации добавит установка подсветки от светодиодных ламп.Можно поставить новую накладку, подобрать под цвет обивки. Некоторые вообще ставили торпеду от иномарки.

3D Тюнинг ВАЗ 2101

Этот вид тюнинга дает уникальную возможность сделать из своего автомобиля все, о чем только мечтали. Установив специальную программу, или работая онлайн, вы можете «примерить» на автомобиль спойлеры, бамперы, молдинги, фары и т. Д. Цель такой «примерки» — увидеть, как все это выглядит до установки.Настоящий тюнинг ВАЗ 2101 своими руками — корпус стоит недешево, поэтому результат должен оправдать ожидания. Удобный программный интерфейс для 3D-тюнинга позволит комплексно подойти к выбору деталей.

Тюнинг подвески

Если двигатель доработать, то и штатную подвеску нужно доработать, иначе на поворотах машина будет очень маневренной. Чтобы немного занизить подвеску, необходимо использовать укороченные жесткие пружины.Резиновые втулки рекомендуется заменить полиуретановыми: они надежнее и долговечнее. Можно установить двойной стабилизатор, который снизит скорость реакции авто на младенцев и ускорит реакцию подвески на неровностях дороги.

Освещение

Фары можно модернизировать, покрасив подложку или маску. Кроме того, можно тонировать фары, установить светодиодные ленты. Некоторые меняют цвет штатной подсветки. Фары «Ангельские глазки» пользуются популярностью у водителей.Они представляют собой светодиодную ленту, вмонтированную в фары автомобиля. Это освещение используется как днем, так и ночью. Автомобиль с ней выглядит более стильно и современно. Цветовая гамма очень разнообразна.

Внешний тюнинг

Здесь большое влияние оказывает общий вид автомобиля, выбор которого на данный момент огромен. Их штампуют, отливают и ковают. Последние идеально подходят для наших дорог: прочные, легкие и недорогие. Подходящие диски разные. Стоит только обратить внимание на резиновый профиль: его стоит поставить повыше, так как он смягчит удары по колесному диску и подвеске.

Вы можете придать своему автомобилю необычный вид, применив автоматическое тонирование стекол, которое можно осуществить с помощью электричества и стеклопакета с тонированным стеклом. Сложности в том, что нужно будет внести некоторые изменения в механизм подъема стекла, а он стоит дорого.

Тюнинг карбюратора

Для улучшения характеристик работы необходимо переделать привод дроссельной заслонки дроссельной заслонки с вакуумного на механический.Это позволит автомобилю быстрее и плавнее разгоняться. Рассеиватель основной камеры должен быть больше. Для того, чтобы двигатель и топливо на двигателе большие обороты, нужно установить второй карбюратор. Это улучшает и крутящий момент, и мощность.

Тюнинг багажника копейки

Доработка багажника ВАЗ 2101 сделает его более функциональным и практичным. Вы можете добавить сетку для фиксации объектов, прикрепив ее с помощью липучки или крючков. Кроме того, в багажнике можно сделать перегородку, которая не даст болтаться грузу.Некоторые хозяева устанавливают фальшпол и добавляют в освещение светодиодные лампы. На крышку багажника можно поставить спойлер.

Решетка радиатора

Выглядит на первый взгляд довольно стильно по всей длине передней части машины. Выбирая новую решетку радиатора, стоит обратить внимание на размер ячеек. У «родных» они довольно большие и плохо защищены от мусора, пуха.

Задний и передний бампер

Для того, чтобы машина выглядела более агрессивно, спортивно, можно выбрать объемный бампер, который к тому же улучшит аэродинамические свойства машины.

Выхлопные глушители и глушители — Как работает автомобиль

Мне было десять лет, когда моей маме удалось купить первую семейную машину — ярко-синюю Ладу Рива. Глушитель падал с этой машины по крайней мере дважды — и вау, в детстве это звучало здорово для меня. Это была ее собственная вина — она ​​совершенно не способна сбавлять скорость из-за лежачих полицейских. Но если вы когда-нибудь слышали об автомобиле без глушителя, то вы знаете, насколько громко работает даже самый маленький двигатель. В британском английском языке мы используем глушитель для обозначения глушителя — это одно и то же.

Что делает глушитель?

Глушитель снижает и регулирует шум выхлопной системы. Глушители — это последняя часть выхлопной системы, непосредственно перед выхлопной трубой. На каждом автомобиле будет один или несколько глушителей. На изображенной здесь Mazda MX5 Miata есть глушитель и
резонатор
— это форма глушителя, предназначенная для изменения звука выхлопа.

Глушители — это очень интересная инженерная разработка: они способны уменьшить звуковые волны, исходящие из выхлопных газов, не ограничивая поток выхлопных газов.Продолжайте читать, чтобы узнать о различных типах глушителей и о том, как они работают.

[Изображение выхлопной системы с глушителем. ]

Зачем нужен глушитель?

Транспортные средства производят шум из множества мест:

— Свисток
система впуска
всасывает сотни литров воздуха каждую минуту

Нормы автомобильного шума

Когда на дороге было всего несколько машин, водители могли производить столько шума, сколько им заблагорассудится.Но теперь, когда на дорогах так много транспортных средств, существуют строгие правила в отношении уровня шума, который может издавать автомобиль, и эти правила постоянно ужесточаются.

Для серийных автомобилей эти правила исходят от правительств — как правило, это означает ЕС в Европе, а также федеральные правительства и правительства штатов в США.

В Европе действует правило: автомобили, произведенные с 2016 года, могут издавать максимальный уровень звука 74 дБ. Автомобили для инвалидов получают еще 1 дБ, а пуленепробиваемые автомобили получают дополнительно 2 дБ.Это большое сокращение.

В то время как по отдельности нам может потребоваться громкий выхлоп, в совокупности никто не хочет, чтобы в их жизни был постоянный шум транспорта, а животные — определенно нет.

Но даже для гоночных автомобилей обычно есть правила — устанавливаемые либо трассой, либо спортивным руководящим органом. Обычно уровень звука гоночного автомобиля ограничен 100 дБ на расстоянии около 100 футов. Это очень громко. Формула-1 не имеет ограничений по шуму.

Как работает глушитель

Самое важное, что нужно понимать с глушителями, это то, что мы имеем дело с двумя разными вещами:

— The
выхлопные газы
физически протекают через выхлоп.Глушитель должен как можно меньше ограничивать эти газы, чтобы они быстро выходили из выхлопной трубы.

—
Звуковые волны
проходят через газ внутри выхлопной трубы. Звуковые волны и волны давления — это одно и то же: они вызваны движением газа, но проходят через него.

Вы можете почувствовать эту разницу, хлопнув дверью. Вы услышите звук мгновенно, но вам потребуется некоторое время, чтобы почувствовать движение воздуха на своей коже.

Глушитель снижает амплитуду (громкость) звуковых волн двумя способами.

Поглощение
: часть выхлопных газов попадает в мягкий материал, обычно стекловолокно, где энергия звуковых волн поглощается, а их сила снижается.

Отражение
: Звуковые волны могут отражаться от поверхностей и отражаться друг в друге. Это известно как
деструктивная интерференция
. Где пики звуковых волн нейтрализуют друг друга — как в наушниках с шумоподавлением.

Как работает турбо глушитель

[Схема турбо глушителя]

Существует три основных типа глушителей, наиболее распространенным из которых является конструкция, известная как глушитель.
глушитель турбины
или же
глушитель обратный
.

Выхлопные газы входят с одной стороны глушителя, проходят через ряд труб и камер, а затем выходят через другую сторону.

Газы обычно проходят S-образную форму на своем пути через глушитель. Попутно в трубах есть перфорации, которые позволяют газу и звуковым волнам проникать в камеру. Перфорация имеет определенные размеры и предназначена для разделения звуковых волн.

Камеры состоят из серии
перегородки
которые расположены так, чтобы совпадать с определенными частотами звуков.Когда звуковые волны отражаются внутри этих камер, они сталкиваются и нейтрализуют друг друга, используя разрушительную интерференцию.

Глушитель с турбонаддувом очень эффективен при глушении звука, но это достигается за счет ограничения потока выхлопных газов, когда они проходят через систему. Это вызывает небольшое количество
противодавление.

Почему плохое противодавление?

Обычно противодавление нежелательно в выхлопной системе — особенно для двигателей без наддува, которые полагаются только на всасывание для втягивания воздуха и топлива в цилиндр.

При наличии противодавления часть отработавших газов остается в цилиндре после такта выпуска. На следующем такте впуска выхлопные газы занимают место, предназначенное для топлива и воздуха, поэтому сжигается меньше материала, а двигатель работает менее эффективно, чем мог бы быть. Кроме того, отработавший газ, который остается горячим, вызывает нагрев всасываемого заряда, что снижает его плотность и означает, что в цилиндре остается еще меньше топлива и воздуха для сгорания.

Это меньшая проблема для двигателей с принудительным впуском — с турбонаддувом и наддувом, поскольку всасываемый заряд нагнетается под давлением.

Камерные глушители

[Изображение камерного глушителя]

Снаружи
глушитель камерный
внешне идентичен турбо-глушителю, но его внутренности проще. Вместо того, чтобы двигаться по S-образной форме, газ движется прямо с одной стороны на другую через серию камер и перегородок.

Камерный глушитель менее ограничивает поток выхлопных газов, обеспечивая минимальное противодавление, и поэтому эта конструкция используется на автомобилях с высокими характеристиками и на вторичном рынке.Он в меньшей степени глушит выхлоп и издает глубокий грохочущий звук.

Прямоточные (абсорбционные) глушители

Оригинальная конструкция глушителя — это
прямо через
глушитель. Его можно увидеть на хот-родах или рядом с классикой, такой как AC Cobra. В этой конструкции перфорированная труба проходит прямо через глушитель и обернута звукопоглощающим стекловолокном, например минеральной ватой. Идея, лежащая в основе конструкции глушителя, такая же, как наполнение комнаты мягкой мебелью для снижения шума.

По мере того, как звуковые волны проходят через трубу, они выходят через перфорационные отверстия, где они уменьшаются двумя способами.

— Энергия звуковых волн вызывает вибрацию волокон материала и преобразуется в тепловую энергию, которая излучается кожухом глушителя.

— Когда звуковые волны отражаются в абсорбирующем материале, они выбиваются в противофазе — когда они присоединяются к основному потоку газа, они будут иметь тенденцию мешать другим звуковым волнам, уменьшая их амплитуду.

Прямоточный глушитель почти не создает противодавления — фактически, хорошо спроектированный проходной глушитель может улучшить поток выхлопных газов по сравнению с прямой трубой. Но их шумоподавление ограничено по сравнению с двумя другими типами, и они обычно не встречаются на серийных автомобилях.

Неисправности глушителя

Глушители обычно выходят из строя из-за коррозии. Как и все детали выхлопной системы, они имеют тяжелую жизнь в условиях воздействия горячих агрессивных газов изнутри и погодных условий снаружи.

Вода является побочным продуктом сгорания — она ​​выходит из цилиндра в виде горячего пара. Когда двигатель запускается, выхлопная система холодная, и этот пар конденсируется в воду. Поскольку глушитель находится дальше всего от двигателя, он нагревается дольше всех. Вода будет накапливаться внутри, пока глушитель не нагреется и вода не превратится в пар и не уйдет вместе с остальными выхлопными газами.

Если автомобиль совершает только очень короткие поездки, существует риск того, что глушитель никогда не нагреется и вода скапливается внутри, вызывая ржавление глушителя изнутри.Глушители часто имеют отверстие в нижней части для слива скопившейся воды.

Реальность такова, что, вероятно, именно поэтому моя мама уничтожила так много глушителей на своей «Ладе», но гораздо приятнее говорить ей, что она демон скорости и не может с собой поделать, но запускает все лежачие полицейские, которые видит.

Схема стеклоочистителя

Эл. Доработка реле стеклоочистителя. Как работает дворник

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — выключатель стеклоочистителя; 5 — реле стеклоочистителя; 6 — электродвигатель стеклоочистителя; 7 — термобиметаллический предохранитель; 8 — выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 9 — блок предохранителей; А — порядок условной нумерации заглушек в колодках реле и электродвигателя стеклоочистителя

С 1980 г. на автомобили ВАЗ-2101, -2102 устанавливалась ножная омыватель лобового стекла (см. Рис.Насос омывателя лобового стекла). Этот насос имел дополнительный переключатель стеклоочистителя 8, который срабатывал при нажатии кнопки насоса.

1 — крышка; 2 — держатель переключателя; 3 — нижний контакт переключателя; 4 — блок с контактами; 5 — верхний контакт переключателя; 6 — выпускной клапан; 7 — впускной клапан; 8 — корпус насоса; 9 — кнопка; 10 — возвратная пружина; 11 — приклад; 12 — крышка; 13 — направляющая штанги; 14 — верхний контакт переключателя; 15 — держатель подвижных контактов; 16 — нижний контакт переключателя; 17 — держатель направляющий; 18 — диафрагма; 19 — кожух

С 1982 года в дворники для защиты мотор-редуктора от перегрузок устанавливается термобиметаллический предохранитель многоразового использования.

Снятие и установка дворника ВАЗ 2101, 2102

1. Снимите щетки с рычагами.

2. Отсоедините провода от аккумуляторной батареи и электродвигателя стеклоочистителя.

3. Открутите гайки крепления штуцеров рычагов и снимите выравниватели.

4. Отвинтите гайки крепления кронштейна мотор-редуктора и снимите очиститель в сборе.

5. При необходимости на верстаке снять мотор-редуктор с кронштейна и разобрать рычажный привод.

6.Установка дворника производится в порядке, обратном снятию.

Разборка, сборка и проверка электродвигателя стеклоочистителя

Детали двигателя стеклоочистителя

1 — крышка; 2 — панель; 3 — шестерня; 4 — шайба стальная; 5 — шайба текстолитовая; 6 — бисквит; 7 — корпус; 8 — якорь; 9 — кривошип; 10 — стопорное кольцо; 11 — защитный колпак; 12 — шайба пружинная; 13 — уплотнительное кольцо; 14 — регулировочная шайба; 15 — упорный подшипник; 16 — крышка электродвигателя

Мотор-редуктор состоит из червячной передачи и электродвигателя постоянного тока с возбуждением от постоянных магнитов.

1. Чтобы разобрать мотор-редуктор, отверните винты крепления крышки редуктора 1 и снимите ее вместе с панелью 2.

2. Затем отверните винты, которыми крышка 16 крепится к корпусу двигателя 7, и отсоедините их.

3. Снимите якорь 8 электродвигателя.

4. Для снятия шестерни 3 редуктора отверните шатунную гайку 9, снимите стопорное кольцо с оси и снимите ось с шестерней и шайбами ​​из корпуса.

5. После разборки продуйте двигатель сжатым воздухом изнутри, чтобы удалить нагар, и проверьте состояние щеток и коллектора.

6. Щетки должны двигаться свободно, без заедания в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость.

7. Очистите коллектор мелкозернистой абразивной тканью, а затем протрите чистой тканью, слегка смазанной вазелином. Если коллектор сильно обгорел или изношен, то мотор-редуктор лучше заменить на новый.

8. Проверить на наличие следов заедания шейки вала якоря. При необходимости очистите их мелкозернистой наждачной бумагой.

9. При сборке отодвиньте щетки от коллектора, чтобы не сломать их и не повредить края, и вставляйте якорь в корпус с особой осторожностью, избегая ударов якоря по полюсам, чтобы не сломать их.

10. После сборки для центрирования подшипников постучите деревянным молотком по корпусу мотор-редуктора, а затем проверьте его на стенде.

Данные для проверки мотор-редуктора

* При напряжении 14 В и температуре (25 ± 10) ° С в холодном состоянии.

Реле стеклоочистителя ВАЗ 2101, 2102

Данные для поверки

Реле типа РС-514 используется для обеспечения прерывистой работы пылесоса. Устанавливается под панелью приборов с левой стороны и крепится к кузову двумя винтами.

В начальный момент включения пылесоса на прерывистый режим работы (биметаллическая пластина прерывателя еще не нагрелась) щетки могут совершить до 4 непрерывных двойных ходов.

Возможные неисправности электродвигателя стеклоочистителя

Стеклоочиститель, принцип работы, ремонт

Стеклоочиститель включается переключателем 9 (рис.336), расположенный за блоком переключателей на облицовке приборной панели. В зависимости от положения ключа переключателя различают два режима работы стеклоочистителя: непрерывный и прерывистый.

Стеклоочиститель непрерывно работает, когда кнопка полностью нажата. В этом случае ток идет от выходной аккумуляторной батареи или генератора зажима через обмотку якоря электродвигателя, минуя реле стеклоочистителя. Электродвигатель работает с постоянной скоростью, а щетки качаются с частотой 50-60 циклов в минуту.

Прерывистый режим работы стеклоочистителя достигается с помощью реле PC514, которое включается, когда ключ переключателя 9 находится в среднем положении. Как и в предыдущем случае, ток от генератора клещей таким же образом течет к штекеру L переключателя 9. Тогда путь тока будет следующим: штекер V переключателя 9 — катушка электромагнита реле и параллельно через дополнительный резистор. — контакты релейного выключателя — биметаллическая пластина прерывателя — клеммы 1 и D выключателя 9 — масса.

Под действием тока, протекающего через катушку электромагнита реле, якорь притягивается к сердечнику и замыкает нижние контакты реле. По ним начинает течь ток, питающий обмотку якоря электродвигателя, и он начинает вращаться. При этом ток течет через обмотку релейного выключателя. Этот ток нагревает обмотку выключателя. Биметаллическая пластина прогибается от нагрева, и контакты прерывателя размыкаются, отключая питание обмотки электромагнита.Якорь реле возвращается в исходное положение. Нижние контакты реле размыкаются, а верхние контакты замыкаются, прерывая подачу питания на электродвигатель. Двигатель останавливается.

Рисунок: 336. Электрическая схема включения стеклоочистителя: а — на автомобиле ВАЗ-2101 с электродвигателем МЭ-241; б — на автомобилях ВАЗ-21011 и ВА3-2103 1 — электродвигатель стеклоочистителя; 1 — реле стеклоочистителя; 3 — генератор; 4 — аккумуляторная батарея; 5 и 6 — предохранители; 7 — выключатель зажигания; 8 — выключатель наружного освещения; 9 — выключатель стеклоочистителя; 10, 11 и 12 — контакты выключателя электродвигателя; 13 — выключатель стеклоочистителя в насосе омывателя лобового стекла

Обозначение цвета провода: B — белый; БЧ — белый с острой полосой; Г — синий; MS — синий с черной полосой; F — желтый; Ж — желтый с черной полосой; / (- красный; Cor — коричневый; P — розовый; H — черный

Поскольку ток больше не течет через обмотку выключателя, он охлаждается биметаллической пластиной.Пластина принимает прежнюю форму и контакты выключателя замыкаются, включая питание обмотки электромагнита. Описанный цикл повторяется снова с частотой 9-17 раз в минуту.

За один цикл щетки совершают один двойной ход и останавливаются в нижнем положении. В начальный момент включения стеклоочистителя на прерывистый режим работы, пока биметаллическая пластина прерывателя еще не нагрелась, щетки могут совершить до четырех непрерывных двойных движений.

Стеклоочиститель выключается после того, как переключатель 9 переведен в исходное положение. В этом случае ток в обмотку якоря электродвигателя подается от вилки В блока предохранителей через замкнутые контакты 10 и 12 переключателя электродвигателя. В момент, когда щетки стеклоочистителя придут в нижнее положение, выступ кулачка червячной передачи редуктора размыкает контакты 10 и 12 и отключает питание обмотки якоря. Якорь двигателя остановится, а щетки стеклоочистителя останутся в нижнем положении.

Ремонт стеклоочистителя заключается в основном в выпрямлении деформированных тяг и рычагов рычажной системы или их замене на новые. Рекомендуется заменить неисправный мотор на новый. Из ремонтных работ на электродвигателе допускается только замена шестерни и чистка коллектора.

Демонтаж стеклоочистителя из моторного отсека осуществляется в следующем порядке:

Снимите щетки с рычагами, отсоедините провода от аккумуляторной батареи и от электродвигателя стеклоочистителя;

Отверните гайки осей рычагов с установочными втулками и гайки крепления кронштейна электродвигателя и снимите двигатель в сборе с рычажной системой.

На верстаке снимите рычажную систему с электродвигателя. Установка выполняется в порядке, обратном снятию.

Чтобы разобрать электродвигатель стеклоочистителя, отверните винты крепления крышки редуктора и снимите ее вместе с панелью. Затем открутите винты крепления корпуса редуктора к корпусу электродвигателя и разъедините их. Снимите якорь двигателя.

Для снятия шестерни с электродвигателя МЭ-241 необходимо открутить кривошипную гайку, снять стопорное кольцо с оси и снять ось с шестерней и шайбами ​​из картера.Для снятия шестерни электродвигателя МЭ-241 А необходимо отвернуть гайку крепления шестерни и снять ее с оси.

После разборки продуйте сжатым воздухом внутренние полости электродвигателя для удаления отложений угольной пыли и проверьте состояние щеток и коллектора. Щетки должны свободно перемещаться в щеткодержателях без заклинивания, а пружины должны быть целыми и иметь достаточную упругость. Коллектор необходимо очистить мелкозернистой абразивной тканью, а затем протереть чистой тканью, слегка смазанной вазелином.Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить на новый. Проверить на наличие следов заедания шейки вала якоря. При необходимости очистите их мелкозернистой наждачной бумагой.

При сборке щетки следует снимать с коллектора, чтобы не сломать их и не повредить края. При сборке электродвигателя МЭ-241 вставлять якорь в корпус необходимо с особой осторожностью, избегая ударов якоря по полюсам, чтобы не сломать их.

После сборки необходимо проверить электродвигатель на стенде.

Для очистки лобового стекла автомобиля ВАЗ 2108 применяется стеклоочиститель с электродвигателем. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с коробкой передач и тяговых систем.

Стеклоочиститель ВАЗ-2108.

Электродвигатель состоит из статора с постоянными магнитами и якорей с удлиненным валом, на конце которого нарезан винт (червяк). Сбоку от червяка находится коллектор и щеточный узел.Щеточный узел состоит из трех щеток, одной отрицательной и двух положительных, расположенных под разными углами относительно коллектора. Такая конструкция обеспечивает различную скорость вращения якоря, необходимую для изменения частоты работы пылесоса.

К электродвигателю со стороны коллектора прикреплен редуктор, который состоит из косозубой шестерни, взаимодействующей с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится рычажная система. С противоположной стороны вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который останавливает щетки в крайнем положении.

В последнее время в коробку передач также помещают плавкий предохранитель, чтобы предотвратить возгорание электродвигателя, когда щетки заклинивают или замерзают. Ранее этот предохранитель устанавливался на рамке стеклоочистителя.

Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа — в прерывистом режиме реле стеклоочистителя.

Стеклоочиститель ВАЗ-2108 Неисправность.

Стеклоочиститель ВАЗ-2108 работает не на всех режимах.

Если дворник ВАЗ-2108 работает не на всех режимах, необходимо проверить предохранитель No.5 и состояние коробки передач.

Когда электродвигатель работает и щетки не двигаются, зубья на шестерне срезаны, а винт червячного вала не входит в зацепление, или шлицы вала шестерни, на который надет шатун, срезаны. Также возможно, что шлицы на обоих рычагах стеклоочистителя были срезаны, хотя такая неисправность встречается очень редко.
Если предохранитель исправен, необходимо с помощью контрольной лампы проверить наличие напряжения на оранжевом проводе, подходящем к разъему двигателя.При отсутствии питания проверьте состояние контактов 10 разъема 11 на монтажном блоке (расположенном на верхнем монтажном блоке) и целостность проводов. Часто из-за попадания влаги контакты 10 и 18 колодки 11 корродируют.

Если на клемме 18 нет питания, неисправен плавкий предохранитель или контакт в вилке электродвигателя стеклоочистителя. Чтобы устранить эту неисправность, необходимо заменить неисправный предохранитель или замкнуть его накоротко; в этом случае необходимо учитывать возможность выгорания электродвигателя при заклинивании или замерзании щеток.

Если питание доступно, переведите переключатель в режим непрерывной работы и проверьте напряжение на синем или сине-оранжевом проводе разъема двигателя. Если есть питание, необходимо проверить наличие минуса на разъеме. Если цепь исправна, скорее всего, неисправен якорь двигателя.

При отсутствии питания проверить состояние контактов соединительных колодок выводов 10, 15, 16, 18 и 9 блока 11 и выводов 11, 18, 19 и 20 блока 3 монтажного блока. , целостность проводов и выключателя.Для этого нужно проверить наличие питания на выводах переключателя по схеме ниже. Если нет питания на выводе 53a (провод желтый с белым), проверьте цепь, разъем двигателя, желтый провод с белой полосой, вывод 18 блока 11, вывод 11 блока 3, вывод 53a разъема переключателя. Если на 53a есть питание, но на клеммах переключателя нет питания, замените переключатель. Если электрическая схема электродвигателя правильная, а стеклоочиститель не работает, электродвигатель неисправен.

Стеклоочиститель не работает в прерывистом режиме.

В этом случае необходимо проверить исправность предохранителя №4 и исправность реле стеклоочистителя, которое находится в и на электрической схеме. Исправность реле проще проверить, заменив его на заведомо исправное. Если реле исправно, то необходимо прозвонить провода согласно схеме ниже. Если реле или проводка неисправны, дворники не вернутся в конечное положение автоматически и не будут работать при включении омывателя стекла.

Перегорел предохранитель.

Если предохранитель перегорел сразу после установки при включенном зажигании, то короткое замыкание в желто-черном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если он сгорает после включения дворника, значит, произошло замыкание проводов, идущих от переключателя к электродвигателю, или сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме, скорее всего неисправно реле стеклоочистителя. Если в прерывистом режиме щетки останавливаются и двигаются рывками, контакты в коробке передач выгорают.
Если стеклоочиститель не работает на малых оборотах и ​​в прерывистом режиме, значит в цепи от вывода 18 блока Ш9 до электродвигателя имеется обрыв. Также возможен износ щеток электродвигателя.
Схема дворник ВАЗ-2108 (2109).

Дворники не останавливаются.

Такая неисправность часто случается в работе и ставит водителей в тупик. И причина этой неисправности довольно проста. В этом случае просто плохой контакт между минусовым проводом в разъеме дворников и кузовом автомобиля.Дело в том, что этот провод крепится к болтам привода, который имеет резиновые подушки. Чтобы устранить эту неисправность, достаточно добавить еще один провод, который будет соединять точку крепления провода с надежной массой.

админ 06.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Многие сталкивались с таким легким неудобством в работе штатного дворника ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 удара, хотя последний ход щетки уже сделан по сухому стеклу, а два удара были бы Достаточно удалить всю воду, которая была разбрызгана шайбой.

Это неудобство, как оказалось, легко устранить. Для этого покупаем новое реле дворников (если что не получится, можно будет вставить старое и таким образом не остаться без дворников) типа 526.3747, или другое подобное — маркировка может отличаться в зависимости от реле производитель. резистор R4. Штатная имеет номинал 130 кОм, надо ставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Вы можете найти его в пунктах продажи радиодеталей, он стоит копейки или его можно выбросить из-под старой техники.

Расположение реле в «черном ящике»

Цепь реле стеклоочистителя ВАЗ 2109

Внутреннее устройство такого реле может быть различным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключается к 4-й ножке микрочипа. Он выделен на картинках выше.

Кстати, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется данный тип реле.

Новые реле могут иметь принципиально иную конструкцию. Например, мне попалось такое реле с маркировкой 723.3777 от завода Энергомаш:

Реле 723.3777 Энергомаш. Мы не можем переделать его

Переделать такое реле мы не можем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, перепаяем:

Внешний вид родного реле

Разобрались с количеством штрихов кистей.А теперь еще кое-что.

При первом нажатии на рычаг для мытья стекла обычно бывает так: щетки уже запустились, но на стекле все еще нет воды. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка к форсунке омывателя. Эту ситуацию можно исправить, установив в трубе обратный клапан, чтобы вода не вытекала из труб обратно в резервуар, когда насос не работает. Лично меня этот момент не сильно беспокоит, так как щетки высыхают только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубах к и без того слабому насосу омывателя, поэтому я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно выставить реквизиты следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение C2 влияет на все три параметра реле — задержку между ходами, количество ходов при включении шайбы и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, пишите в комментариях.

Если не хотите ничего менять, можно установить специальное программируемое реле.В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между ходами щеток в прерывистом режиме, манипулируя рычагом включения дворников. Он имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал настроить паузу вручную, как в.

.

Вместе с впаянием резистора в реле для уменьшения количества ударов щетки до двух, это, на мой взгляд, необходимый и достаточный объем доработок дворника ВАЗ 2109.

В. Шевелев

В современных автомобилях дворники могут работать в двух режимах — непрерывном и пульсирующем, когда между последовательными движениями щеток следует пауза. Второй режим очень удобен в небольшой дождь и изморось. Можно ли оборудовать автомобили таким устройством, при котором дворник может работать только в одном режиме, а щетки даже при небольших осадках, непрерывно двигаясь, раздражают водителя и преждевременно изнашивают лобовое стекло автомобиля?

Устройство, схема которого представлена ​​на рис.1, позволяет сделать пульсирующий режим работы стеклоочистителя, оснащенного электроприводом.

Рисунок: 1. Принципиальная схема устройства управления стеклоочистителями

Несимметричный мультивибратор, собранный на транзисторах Т1 и Т2, и ключевой каскад на транзисторе Т3. Нагрузкой ключевого каскада является электромагнитное реле Р1. Контакты P1 / 1 этого реле управляют работой электродвигателя стеклоочистителя.

Одновременно с открытием транзистора Т1 открывается и транзистор Т3.При этом срабатывает реле Р1, и включается электродвигатель. Через небольшой промежуток времени транзистор Т1, а затем транзистор Т3 закрываются, и реле выключается. Однако электродвигатель будет оставаться включенным через свои блокирующие контакты (не показаны на схеме) до тех пор, пока цикл движения щеток не закончится. Новый цикл начнется при следующем включении транзистора Т1. Продолжительность паузы между развертками плавно регулируется переменным резистором R3.Продолжительность паузы можно изменять в пределах 5-40 с.

Устройство установлено на печатной плате, показанной на рис. 2.

Рисунок: 2. Печатная плата устройства

Плата размещена под панелью приборов, а ручка резистора R3 вынесена на переднюю панель панели приборов.

В приборе используется реле РЭС-10, паспорт RS4. 524.304. Можно использовать любое подходящее реле с током отключения 50-70 мА.Транзисторы Т1-Т3 можно заменить любыми низкочастотными маломощными транзисторами n-p-n. Переменный резистор R3 типа СП или СТО.

Выключатель, установленный на автомобиле, можно использовать в качестве выключателя B1, сняв перемычку между клеммами 2 и 3 (см. Схему).

В положении 2 переключателя B1 стеклоочиститель работает в непрерывном режиме, а в положении 3 — в пульсирующем режиме.

Модернизация дворников. Стеклоочиститель автоматический.

В. Ломанович, А. Кузьминский

Стеклоочистители некоторых современных автомобилей работают постоянно.Однако целесообразно оснастить стеклоочиститель соответствующим автоматом, обеспечивающим его периодическое включение и выключение по заданной программе. На рис. 1 представлена ​​схема электронного устройства для автоматического включения дворников на заданной частоте.

Рисунок: 1. Принципиальная схема устройств автоматического включения стеклоочистителя

Мультивибратор на транзисторах Т1 и Т2 формирует прямоугольные импульсы, которые поступают на базу транзистора Т3, в коллекторную цепь которого включено электромагнитное реле Р1.Длительность импульсов, поступающих на вход транзистора Т3, варьируется от 1 до 30 с в зависимости от положения ползунка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1P1 и 2P1 реле P1 соединены параллельно и служат для управления электродвигателем стеклоочистителя.

При подключении электронной машины к штатному дворнику необходимо отсоединить клемму «3» от шасси, чтобы в дальнейшем контакты 1P1 и 2P1 реле P1 (см. Рис.1) можно было подключить к точке «3» и шасси (общий минус). При этом есть возможность работы стеклоочистителя в обычном (неавтоматическом) режиме.

После подачи питания на электронное устройство срабатывает реле Р1 и контакты 1Р1 и 2Р1 разрывают цепь питания электродвигателя стеклоочистителя через 0,3-0,5 с после замыкания тумблера В1. Время, в течение которого двигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см.рис.1).

По окончании паузы контакты реле Р1 замыкаются и дворник начинает работать. С помощью переменного резистора R2 можно изменять длительность паузы. Так же, как и в непрерывном режиме, автостоп отключает электродвигатель только после того, как щетки стеклоочистителя вернутся в исходное положение на лобовом стекле.

Отметим, что электронный автомат позволяет использовать стеклоочиститель в любом из режимов непрерывной работы (с низкой или высокой скоростью движения щеток).В случае выхода из строя электронного блока стеклоочиститель продолжает работать в штатном режиме.

Вместо переменного резистора R2 можно установить малогабаритный переключатель на 2-5 рабочих положений (например кулачковый переключатель ПКМ), коммутирующий несколько постоянных резисторов. Их сопротивление подбирается таким образом, чтобы получить желаемую продолжительность паузы между пусками электродвигателя стеклоочистителя.

На рис. 2 представлена ​​схема установки электронного блока на автомобиль Москвич.

Рисунок: 2. Схема установки электронного блока на автомобиле Москвич

Выбор программы работы стеклоочистителя осуществляется с помощью пятипозиционного многополюсного кулачкового переключателя типа ПКМ9-1 (В1-В9), который устанавливается на приборной панели водителя. Первоначально, как показано на рис. 2, все контакты ПКМ9-1 разомкнуты, ручка находится в первом положении и дворник не работает. Во втором положении переключателя переключатель B1 замкнут и стеклоочиститель начинает работать в непрерывном режиме при медленном движении щеток по лобовому стеклу.В третьем положении ПКМ9-1, кроме В1, замкнуты переключатели В2 и В3. Дополнительное сопротивление Rd цепи обмотки возбуждения ОВ2 электродвигателя закорачивается, и стеклоочиститель переключается на второй непрерывный режим с ускоренным движением щеток. В четвертом положении переключателя ПКМ9-1 переключатели B1, B2 и VZ разомкнуты, а B4, B6, B8 замкнуты. Это подает питание на электронный блок, и устанавливается первый автоматический режим с паузами в 5 секунд между включением электродвигателя стеклоочистителя.В пятом положении ПКМ9-1 устанавливается второй автоматический режим с паузами в 10 секунд между дворниками (В4, В6 и В8 открыты, В5, В7 и В9 закрыты).

Все постоянные резисторы — типа МЛТ-0,5. Переменный резистор R2 может быть типа СП3-6, СП3-13 или СПО-0,5. Конденсаторы электролитические С1 и С2 типа К50-6 или ЕМ, С3 — типа МБМ или БМ. В качестве транзисторов Т1 и Т2 могут использоваться маломощные низкочастотные транзисторы, такие как П13-П16, МП39-МП42 и другие, а также транзисторы типа МП25-МП26 с любыми буквенными индексами как Т3.Перед установкой выключатель ПКМ9-1 необходимо разобрать, а кулачки установить так, чтобы они обеспечивали включение и выключение выключателей B1-B9 в указанной выше последовательности. Реле электромагнитное П1 типа РЭС-9, паспорт РС4.524.202 или РЭС-6, паспорт РФО.452.106.

Создание стеклоочистителя в основном сводится к выбору значения сопротивления резистора R3, то есть времени, в течение которого контакты 1P1 и 2P1 реле P1 остаются замкнутыми, когда устройство работает в автоматическом режиме… Это время не должно превышать время полного хода щеток стеклоочистителя (вперед-назад) на высокой скорости, которое составляет 0,8-1 с.

Реле таймера стеклоочистителя

Г. Коротаев

Многие старые типы автомобилей не оборудованы реле времени прерывистой работы дворников, что создает неудобства в их эксплуатации. У современных автомобилей такие устройства уже имеются, однако они рассчитаны только на время одной паузы и возможность его регулировки в зависимости от дорожных условий не предусмотрена.Ниже представлена ​​простая схема реле времени, сборка которого доступна даже начинающему радиолюбителю. Благодаря использованию однопереходного транзистора, устройство не зависит от времени отклика от изменений напряжения питания и температуры окружающей среды … На рис. 1 показана схема включения выключателя U1 в цепь электродвигателя стеклоочистителя U2 через тумблер с нейтральным средним положением B1.

Рисунок: 1, Подключение автоматического выключателя к цепи двигателя
Рисунок: 2.Принципиальная схема реле времени на однопереходном транзисторе.

Вместо тумблера B1 можно использовать два переключателя отдельно для непрерывной и прерывистой работы.

Выключатель работает следующим образом. Когда тумблер V1 установлен в положение «Прерывание», практически все напряжение питания подается на реле времени. В это время щетки стеклоочистителя находятся в исходном положении, а контакты концевого выключателя В2, управляемого электродвигателем М1, разомкнуты.Конденсатор С1 начинает заряжаться через резисторы R2 и R3 (рис. 2).

Постоянная времени цепи R2 R3 C1 определяет время паузы. Когда напряжение на конденсаторе С1 достигнет рабочего напряжения транзистора Т1 (после паузы), импульс С этого транзистора через резистор R5 пойдет на управляющий электрод тиристора D2 и откроет его. Двигатель M1 начинает вращаться и замыкает контакты концевого выключателя B2. Во время рабочего хода двигателя, пока щетки не вернутся в исходное положение, контакты B2 остаются замкнутыми.В этот период конденсатор С1 разряжается через резистор R1 и диод D1. Когда щетки возвращаются в исходное положение, контакты B2 размыкаются, двигатель M1 останавливается, и весь цикл повторяется снова. Конденсатор С2 служит для повышения помехозащищенности реле времени.

При указанных на схеме значениях элементов R2, R3 и C1 время паузы может варьироваться от 1-2 до 5-7 с. Для увеличения времени паузы до 10-15 с необходимо увеличить сопротивление резистора К2 до 100 кОм.

На рис. 3 представлена ​​схема реле времени на основе транзисторного аналога однопереходного транзистора.

Рисунок: 3. Принципиальная схема реле времени на транзисторном аналоге однопереходного транзистора

В схеме можно использовать резисторы

любого типа, конденсаторы С1, С2 — электролитические, например К50-6, К52-1, К52-2, К53-1, ЭТО и др., Диод Д1 — кремниевый, типа Д219, Д220, Д223, КД503, КД504, КД510 и др. Тиристор Д2 — типа КУ201 или КУ202 с любым буквенным индексом.Однопереходный транзистор Т1 (см. Рис. 2) типа КТ117 с любым буквенным индексом. Транзистор Т1 (см. Рис. 3) — типа МП106 или МП116, транзистор Т2 — типа МПИ102. MP103, MP113, KT315, KT342, KT602 или KT603.

Конструктивно реле времени размещено в небольшом ящике, установленном за приборной панелью автомобиля, так что водитель имеет доступ к ручке переменного резистора R2. Схематический чертеж платы реле показан на рис. 4.

Рисунок: 4. Плата реле времени:
a — размещение деталей схемы реле на однопереходном транзисторе; б — размещение деталей релейной схемы на транзисторном аналоге; c-печатная разводка релейной схемы на однопереходном транзисторе; г — распечатка схемы реле на транзисторе аналоге

Двигатель ВАЗ-2114 инжекторный (8 клапанов).Ремонт двигателя

В период развития автомобилестроения одними из самых популярных были 4-цилиндровые двигатели. И сегодня они самые распространенные. Бывает, что в силу ряда причин один из цилиндров «отключается», а агрегат работает на оставшихся трех. Бывает, что двигатель ВАЗ-2114 инжекторный (8 клапанов). Каковы причины этого явления и что с этим делать? Попробуем разобраться.

Характеристики двигателя

Для автомобилей данной модели разработан 8-клапанный двигатель с индексом 2111.Если сравнивать этот агрегат с другими, то есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. ЭБУ полностью учитывает все важные данные, необходимые для эффективной работы. Мотор довольно выносливый, мощный, экономичный.

Мощность 78 лошадей. Объем 1,5 литра.

Каждый из четырех цилиндров имеет по два клапана. У них диаметр 81 мм. Особенности конструкции этого агрегата позволяют увеличить силовые характеристики до 120 л.из. Также существует доработанный агрегат объемом 1,6 л и мощностью 80 л. из.

Владельцы очень довольны этими двигателями. Они полностью себя оправдывают. Однако бывает, что двигатель на ходу, как и другие неисправности. В большинстве случаев все это легко ремонтируется.

Как понять, на что повлиял мотор?

Смешать это с чем-то очень сложно. Этот звук отчетливо слышен даже неопытным автомобилистам. Плавная работа двигателя превращается в прерывистые жуткие звуки.Это сложно описать, но из глушителя вместо обычного шипения будет «бомба».

Действие

При попадании в двигатель ВАЗ-2114 форсунки (8 клапанов) двигатель внутреннего сгорания сразу теряет мощность. Ведь на трех цилиндрах все по-другому. Еще одна характерная черта для линейки ВАЗ — это вибрация, а также дрожь из подкапотного пространства. Еще один симптом «болезни» — повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и в газах.И это не так. Важно вовремя реагировать на появляющиеся сигналы, иначе автомобилю потребуется серьезный ремонт.

Когда один цилиндр не работает, топливная смесь в нем не горит, а просто накапливается.

Затем его разводят маслом и направляют в картер. Чем больше будет топлива, тем более жидким будет масло. Он быстро потеряет смазывающие свойства. В результате происходит повышенный износ цилиндро-поршневой группы, колец и других деталей.Через время двигатель потребует капитального ремонта (ВАЗ-2114 — рассматриваемая модель).

Причины

Их очень много. Есть даже такие нюансы, когда настоящие профессионалы не могут сразу выявить проблему. Однако мы приводим статистику наиболее частых причин.

Неполадка может возникнуть из-за неработающей свечи. Это явление наблюдается и при обрыве высоковольтного провода, выходе из строя катушки зажигания, неисправном ЭБУ. Еще одна возможная причина — попадание воздуха во впускной коллектор, спускной клапан выпускного клапана.В случае прокола прокладки ГБЦ эта проблема также появляется. Этот эффект также вызван поломкой компрессионных колец, выгоранием поршня. Естественно, это далеко не все причины, по которым двигатель ВАЗ-2114 инжекторный (8 клапанов).

Поставьте себе диагностику

Теперь, когда вы знаете причины, давайте посмотрим, как проводится диагностика. Начать нужно с самого простого. Пусть это будет нерабочий цилиндр.

Итак, первое, что нужно сделать, это запустить двигатель и открыть капот.

Тогда послушайте, как работает двигатель, и запомните этот звук. Теперь поочередно вытаскиваем высоковольтные провода. Свечи не получат напряжения, и цилиндры перестанут работать. Слушай внимательно. Звук изменился? В противном случае ваша проблема в том, что цилиндр не работает.

Проверка свечей

Важно знать, попадает ли искра в цилиндры. Для этого вам понадобится свечной ключ. Выкрутите свечу зажигания из неработающего цилиндра, осмотрите ее электрод.Если вы увидели налет или дым, то такой элемент следует заменить. Чистить свечу можно, но это не навсегда, а лишь на время решит проблему.

А теперь проверим искру на наличие искры. Подсоедините к нему высоковольтный провод и приложите металлической деталью к корпусу мотора. При этом поместите его так, чтобы электрод не касался корпуса. Затем пригласите помощника. Его задача — вращать стартер, а ваша — следить за свечой. Если при работающем стартере есть искры, у вас могут быть проблемы с проводами.Это также связано с неработающей катушкой, компьютером или датчиком положения коленчатого вала. Вероятно, есть сдвиг ремня ГРМ, который может быть причиной поездки на ходу.

Trojet в сырую погоду

Да и это не шутка. Многие владельцы ВАЗов говорят, что на только что вымытых или просто в сырой день «железных коней» начинают бить.

Среди частых причин — попадание жидкости в свечные колодцы.

В результате свеча зажигания перестает искрить, а это означает, что цилиндр не может работать должным образом.Но это еще не все.

Значит, различные датчики могли выйти из строя из-за воздействия агрессивной среды. Также при очистке аппаратами высокого давления могут быть повреждены различные уязвимые части.

Что касается условий окружающей среды, то погодные условия мешают двигателю после длительного простоя. Мотор запускается не сразу, а с пятого по шестой раз. Мотор работает неровно и нестабильно до полного прогрева. Визуальный осмотр часто не дает результатов. Мотор через некоторое время приходит в норму, пока полностью не остынет, или до следующего дождя.Отчасти причина та же, что и после мойки машины.

Сырость, а точнее конденсат скапливается под корпусом трамблера. Есть простой способ диагностировать эту проблему. Завести двигатель в темноте. Если вы видите огни под капотом, вам необходимо заменить провода.

Не забываем о свечах. Если двигатель не хочет заводиться в сырости, то, скорее всего, на замену просят свечи. Возможно, перестали давать сильную искру. В сырой дождливый день на свечах может скапливаться влага, что приводит к протечкам тока.Даже часто виноваты катушки зажигания. Их тела трескаются, и в них скапливается конденсат.

Холодный двигатель нестабилен

Иногда марки ВАЗ трясутся, пока холодные. Но прогреться стоит, так как они стабильнее начинают работать. Здесь также можно выделить несколько простых причин. Чаще всего ЭБУ выдает команды на создание слишком богатой топливной смеси. Если высоковольтные провода влажные, это также приводит к аналогичному эффекту. Изношенные части поршневой группы вызовут отключение.

Trojit когда тепло

Бывает и по другому. Пока холодно, можно наблюдать стабильную работу, но греться стоит, так как двигатель ВАЗ-2114 инжекторный (8 клапанов). Часто это происходит из-за сгоревшей прокладки ГБЦ, неисправного ЭБУ или проблем с катушкой зажигания.

Проблемы на холостом ходу

Это особенно частая ситуация. И нет абсолютно никакой разницы, холодный двигатель или теплый. В этом случае причин очень и очень много. Это может быть что-то элементарное — от выхода из строя одной из свечей до серьезных проблем в поршневой группе.Если деталь меняется легко, изношенные цилиндры подлежат серьезному ремонту. ВАЗ-2114 — не исключение.

Таким образом, нестабильная работа силовых агрегатов на холостом ходу может быть связана с зажатыми клапанами, несоответствием меток ремня ГРМ, прогоранием клапанов в моторе. Они также могут быть повреждены из-за гидравлического удара. Не исключайте различные неисправности в электронике.

Если болит, то глохнет

Многие автомобилисты сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей.ЭБУ проверен, все проверено, результат нулевой. Он по-прежнему ухаживает за двигателем и глохнет.

В этом случае вы можете проверить состояние форсунок. Для многих после серьезной диагностики эта проблема очень легко, просто и недорого решается очисткой форсунок и топливной ступени.

Если причину найти сложно

Бывает и тому подобное. И это довольно частая ситуация. Может помочь диагностика автомобиля с помощью компьютерных систем. Такая операция проверит все датчики, электронный блок управления двигателем, и в результате выдаст информацию о том, где именно у автомобиля ВАЗ-2114 неисправность.

Если вы столкнулись с этой поломкой, не стоит паниковать. Все можно починить, и эффект этот не смертельный. Если самостоятельно определить причину не удается, обратитесь к опытному человеку. Но часто все можно найти и устранить своими руками.

выводы

Важно очень внимательно следить за состоянием автомобиля и его отдельных узлов. При хорошем уходе, своевременной замене расходных материалов и жидкостей эта машина будет работать не хуже швейцарских часов.Ну а если вдруг агрегат окончательно выйдет из строя, всегда можно купить и установить новый — цена двигателя 1,6 л около 20 тысяч рублей.

Итак, мы выяснили основные причины, по которым в автомобиле ВАЗ-2114 может не работать один из цилиндров.

.
