Греется катушка зажигания ваз 2106: почему греется, схема подключения и проверка механизма

Почему греется катушка зажигания автомобиля? Причины неисправности.

На примере катушки зажигания бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099 установим причину неисправности «почему греется катушка зажигания».

Черезмерный нагрев катушки зажигания приводит к рассыханию и разрушению изолятора ее обмоток. В результате чего катушка выходит из строя по причине короткого или межвиткового замыкания.

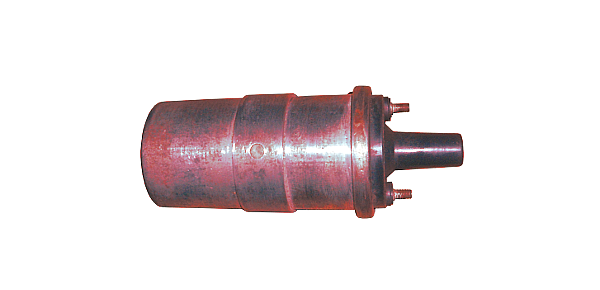

Почему греется катушка зажигания?

— Недостаточное охлаждение

Некоторый нагрев катушки зажигания при работе двигателя — нормальное явление, так как катушка это трансформатор, через обмотки которого протекает электрический ток и при этом выделяется тепло. Можно ощутить это тепло если потрогать рукой катушку зажигания после поездки. Если же до катушки сложно дотронуться, она слишком горячая, то скорее всего в ней или ее электрической цепи имеется неисправность. Чаще всего сильный нагрев катушки будет сопровождаться снижением силы искры на свечах зажигания и соответственно снижением мощности и приемистости двигателя автомобиля, провалами при нажатии на педаль газа, троением на холостом ходу, проблемами с его запуском.

С целью обеспечения естественного охлаждения работающей катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099 ее помещают в нижней части моторного отсека, где она остывает под набегающими потоками воздуха. На ВАЗ 2107, 2105, 2104 для обдува катушки зажигания в брызговике двигателя даже проделано специальное отверстие. Для того что бы катушка эффективно охлаждалась она должна быть чистая, так как грязь мешает охлаждению.

Изменение места установки катушки зажигания или ее сильное загрязнение приводят к ее постоянному нагреву и выходу из строя через некоторое время.

— Первичная обмотка катушки постоянно находится под напряжением

Постоянное протекание через обмотку электрического тока (если катушка все время находится под напряжением) приводит к ее нагреву.

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 электрический ток может протекать через первичную обмотку катушки зажигания в случае неисправности датчика Холла в трамблере.

Такое случается из-за перетирания провода датчика внутри трамблера. В таком случае напряжение постоянно подается на коммутатор отпирая его транзистор и позволяя через него электрическому току протекать на вывод «К» первичной обмотки катушки вызывая нагрев.

Так же катушка зажигания может греться если оставить на некоторое время включенным зажигание так как первичная обмотка катушки в таком случае будет под напряжением. Но современные коммутаторы отключают подачу напряжения на катушку если зажигание некоторое время включено, а двигатель не запущен. Если катушка все же греется нужно заменить коммутатор.

— Большое сопротивление высоковольтной части системы зажигания

Окислились, разрушились или сгорели контакты в крышке трамблера, на в/вольтных проводах, выгорела центральная жила в высоковольтных проводах, либо их сопротивление слишком велико, слишком большой зазор между электродами свечей зажигания (более 0,7 — 0,8 мм для БСЖ 2108) — эти неисправности создают большую нагрузку на катушку зажигания. Хоть в БСЖ ВАЗ 2108, 2109, 21099 устанавливаются катушки рассчитанные на выработку тока высокого напряжения с большими значениями, но перечисленные выше недостатки создают повышенное сопротивление его прохождению, катушка работает на пределе своих возможностей и постоянно греется. Со временем или в неподходящий момент повышенное напряжение «пробъет» внутри катушки изоляцию обмоток, разряд уйдет на «массу» и катушка сгорит.

Что делать если греется катушка зажигания?

— Проводим визуальный осмотр электрической цепи катушки зажигания, в частности датчика Холла и его проводов. Обнаруженные неисправные детали заменяем.

— Проверяем на соответствие данному двигателю свечей зажигания и высоковольтных проводов.

— Поверяем обмоток катушки зажигания при помощи вольтметра (мультиметра или автотестера с режимом вольтметра). Подробнее «Проверка катушки зажигания ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— В контактной системе зажигания катушка зажигания может греться по причине слишком большого угла замкнутого состояния контактов прерывателя (УЗСК). Угол будет большим если зазор между контактами прерывателя слишком маленький. В таком случае электрический ток так же слишком длительное время поступает на катушку пока контакты замкнуты. Устранить неисправность можно путем регулировки зазора или более точной установки УЗСК с помощью приспособления.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Не работает катушка зажигания, признаки неисправности

— Провода катушки зажигания ВАЗ 2108, 2109, 21099

— Реле зажигания ВАЗ 2108, 2109, 21099

— Чем отличаются свечи для контактной и бесконтакной системы зажигания

— Карбюраторный двигатель запускается и глохнет (причины связанные с системой зажигания)

— Контактный уголек в крышке трамблера, для чего нужен?

Как проверить катушку зажигания (бобину) на автомобиле. Схема подсоединения катушки зажигания Подключается катушка зажигания

При наличии достаточного количества свободного времени отечественные автомобилисты зачастую предпочитают заниматься ремонтом своих «железных коней» самостоятельно. В этом плане система зажигания транспортного средства не является исключением. Опытные автомобилисты знают, как самостоятельно подключить катушку зажигания, не прибегая к помощи специалистов из салонов техобслуживания.

Впрочем, подобные работы не отличаются слишком высоким уровнем сложности. Однако, как показывает практика, производя ремонтные работы системы зажигания транспортного средства, связанные с ремонтом катушки индуктивности, даже опытные автовладельцы зачастую забывают о том, провода с каким цветом изоляции к каким клеммам необходимо подключать. В дальнейшем, это может вызвать определенные сложности при монтаже.

Пошаговая инструкция – как подключить катушку зажигания своими руками:

1. Прежде всего, необходимо снять вышедшую из строя катушку индуктивности. Далее, на освободившееся место устанавливается новая катушка зажигания. Ничего сложного в этом процессе нет, однако многих автомобилистов при установке нового элемента в моторный отсек может ввести в замешательство следующее: провод какого цвета к какой клемме следует подсоединить.

2. Для тех автовладельцев, которые не смогли пока запомнить точно какого цвета провода к каким клеммам подсоединять, на всякий случай напомним: к клемме «+» катушки системы зажигания всегда подсоединяется провод с изоляцией коричневого цвета — он должен идти от замка зажигания.

3. Соответственно, к клемме «К» необходимо подсоединить провод с изоляцией черного цвета — он соединяет между собой катушку индуктивности и клемму прерывателя-распределителя системы зажигания автомобиля.

4. Последний этап: тщательно закрутите гайки на клеммах катушки и «трамблера». Катушка зажигания была подключена, ваше транспортное средство снова готово к дальнейшему использованию.

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

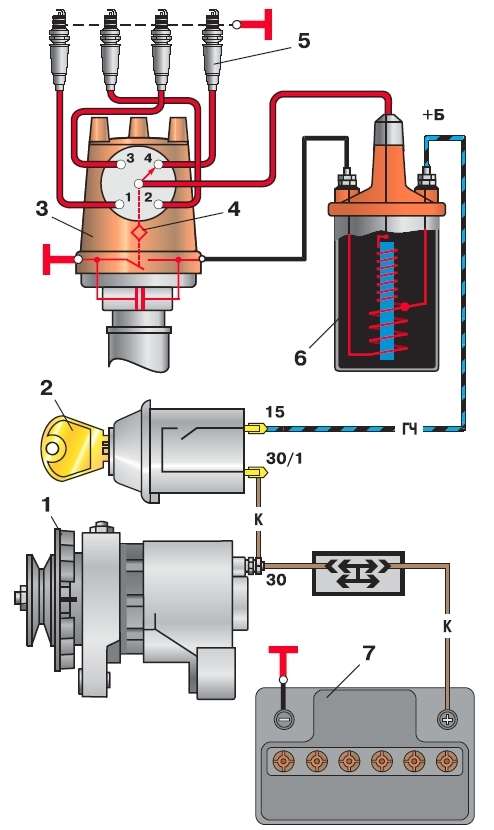

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

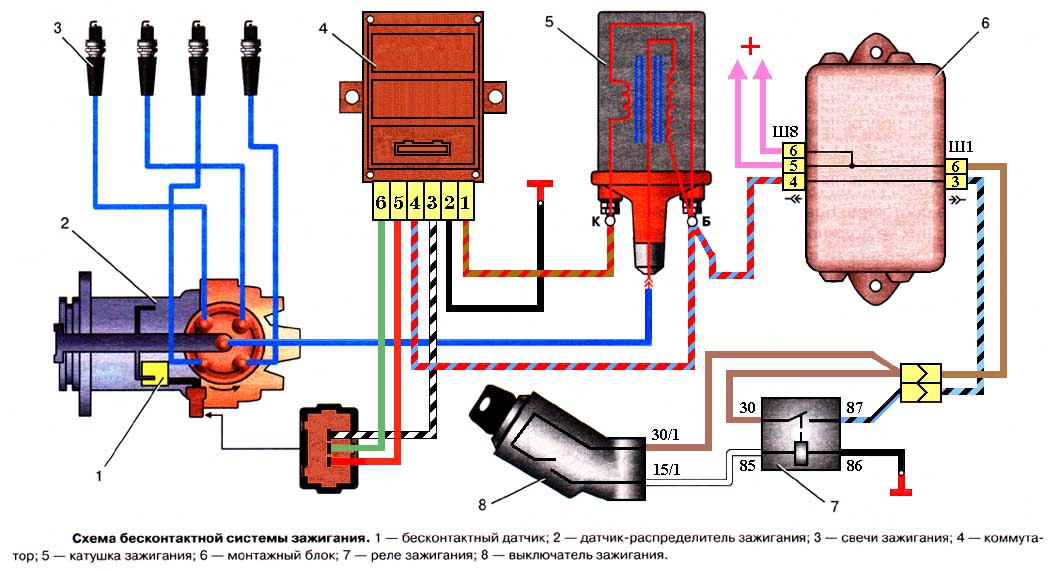

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

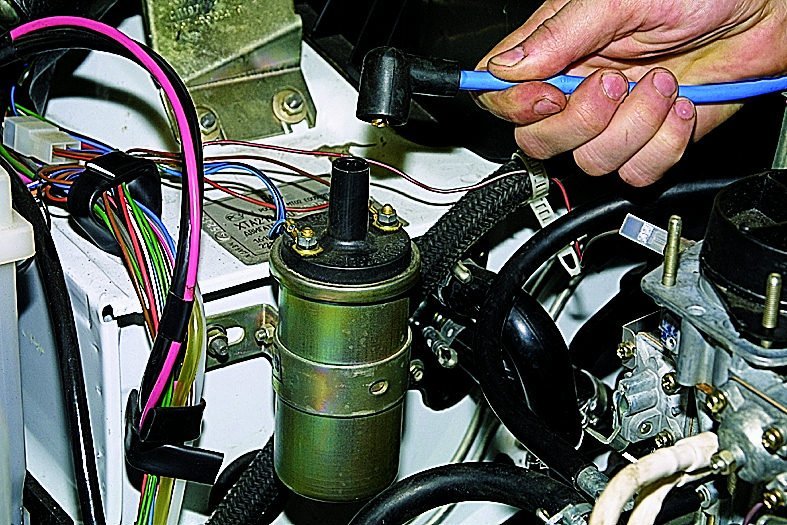

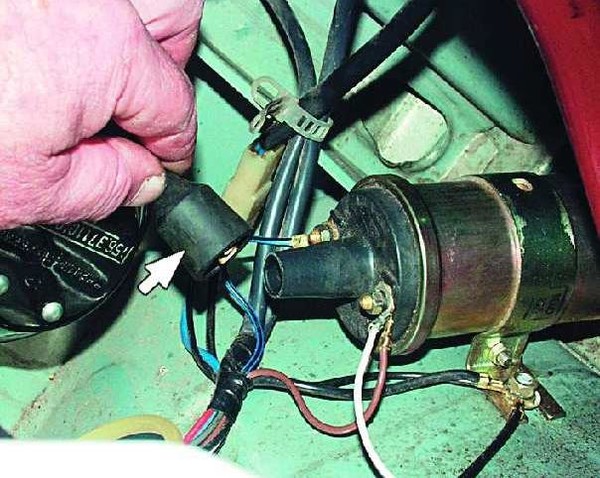

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.

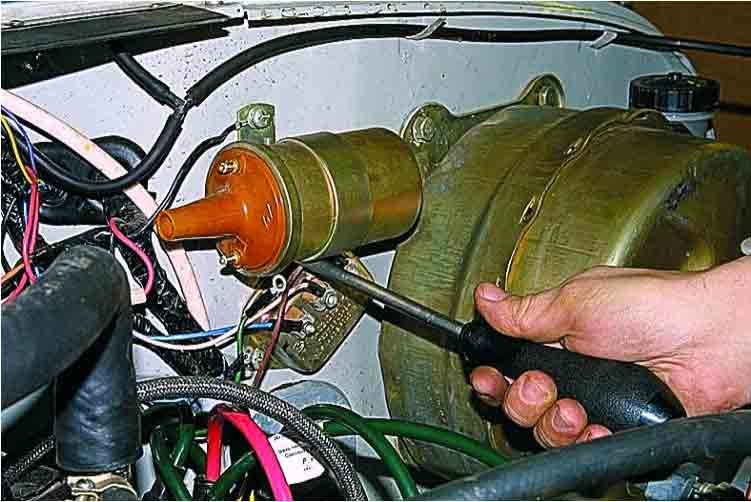

4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

На автомобилях ВАЗ 2101 устанавливается контактная батарейная система зажигания. В задачу данной системы входит своевременная подача искры в цилиндры двигателя для воспламенения топливной смеси.

Она включает в себя катушку зажигания, в которой формируется высоковольтный импульс, распределитель-прерыватель (он же трамблер), распределяющий импульс по цилиндрам, свечей зажигания, обеспечивающих искру в цилиндрах, замка зажигания, включающего и выключающего подачу энергии на катушку, АКБ – источника электроэнергии, обычной проводки и проводов высокого напряжения.

1-Выключатель зажигания, 2-Катушка зажигания, 3-Распределитель зажигания, 4-Провода высокого напряжения, 5-Свеча, 6-Конденсатор, 7-АКБ, 8-Генератор напряжения, 9-Ротор распределителя, 10-Кулачковый мех., 11-Контакты прерывателя

Катушка зажигания

Катушка — герметичная с магнитопроводом разомкнутого типа, внутри наполнена маслом для трансформаторов. Модель ее — Б.117А. Корпус данного элемента – алюминиевый, сверху герметично закрыт пластиковой крышкой.

Наименования обозначений

1.	Керамический изолятор	10.	Корпус
2.	Корпус	11.	Клемма подключения питания
3.	Изоляционная специальная бумага	12.	Пружина контактная
4.	Первичная обмотка	13.	Корпус первичной обмотки
5.	Вторичная обмотка	14.	Наружная изоляция первич. обмотки
6.	Изоляция	15.	Монтажный хомут
7.	Клемма первич. обмотки	16.	Магнитопровод внешний
8.	Винт контактный	17.	Сердечник
9.	Клемма для центрального провода

Катушка зажигания ВАЗ-2101 – это по сути двухобмоточный трансформатор:

• первичная обмотка на 300-400 витков (сечение провода — 0.7-0.8 мм.),
• вторичная обмотка — на 20-30 тысяч витков (сечение провода — 0.1-0.7 мм).

Принцип действия катушки

При размыкании контактов трамблера магнитный поток, создаваемый АКБ, резко снижается. Проходя магнитопровод и обмотки электромагнитный поток создает ЭДС самоиндукции в 200-300 В на первичной обмотке и свыше 10 кВ — на вторичной. Напряжение вторичной обмотки и подается на свечи для создания искры.

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Распределитель обеспечивает распределение импульсов катушки по свечам в соответствии с порядком работы силовой установки.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.

Свечи зажигания

На ВАЗ-2101 применялись советские свечи марки А17ДВ, но сейчас, когда рынок заполнен качественными марками зарубежного производства, легко можно выбрать свечи с намного лучшими характеристиками, главное не попасться на китайскую подделку.

Конструктивные особенности свечей

Длина резьбовой части свечи — 19 мм, с шагом 1,25. Шестигранная часть (под свечной ключ) сделана с размером 20,8 мм.

Допустимый зазор между электродами свечи проверяется щупом. По книжке при контактной системе, зазор свечи ВАЗ 2101 должен соответствовать 0,5 – 0,6 мм.

Замок зажигания ВАЗ 2101

Включает в себя корпус с замковым механизмом, противоугонный механизм и контактную часть.

При поломке замкового механизма или противоугонного механизма замок заменяется полностью. Контактная же часть крепиться стопорным кольцом в корпусе, и при неисправности ее можно заменить отдельно.

Аккумуляторная батарея

Применяется аккумулятор любой марки со стандартными параметрами, а именно 6СТ – 55Ач, что означает:

• 6 – количество соединенных последовательно аккумуляторов (банок),
• СТ – стартерный,
• 55Ач – емкость батареи.

Видео — Контактная система зажигания

Когда вы заметили, что сильно греется катушка зажигания, немедленно следует провести диагностику данного элемента. Ведь он играет огромную роль в работе всей системы зажигания, именно про это мы и поговорим чуть ниже, а также научимся устранять неполадки.

Определяем, почему греется катушка зажигания

Основная функция катушки заключается в преобразовании низковольтного напряжения, которое поступает от генератора или же аккумуляторной батареи, в высоковольтное. Происходит же генерация высоковольтных электрических импульсов на свечах. Схема подключения катушки зажигания обеспечивает определенный механизм работы: при включении стартера, благодаря контактному диску, включается добавочное сопротивление, это приводит к возрастанию тока, проходящего через первичную обмотку, и, как следствие, повышается напряжение вторичной обмотки, что способствует надежному воспламенению рабочей смеси.

Неисправности катушки зажигания можно заметить по следующим признакам. Прежде всего, если она имеет высокую температуру при выключенном моторе. Причиной такого симптома может послужить поворот ключа в активное положение на довольно длительный период при выключенном двигателе. Следующим тревожным признаком является короткое замыкание, когда движок не запускается вообще, при этом появляется запах горелой изоляции и сильный , а также стартера. В этом случае необходим ремонт и замена катушки зажигания.

Понять, что срочно необходима диагностика, помогает и нестабильная работа автомобиля. Он начинает дергаться при движении на скоростях, превышающих 60 км/ч, а при длительной остановке, например в пробке, может вообще пропасть искра, тогда проверка катушки зажигания должна следовать как можно скорее.

Чем обусловлены неисправности катушки зажигания?

Представляет собой катушка импульсный трансформатор, состоящий из двух обмоток: первичной, имеющей небольшое количество витков толстого провода, и вторичной, состоящей из множества витков относительно тонкого провода. Кроме того, каждая бобина имеет добавочное сопротивление катушки зажигания. Поэтому многие неисправности могут произойти элементарно из-за разрыва какой-то из обмоток катушки
, также вполне возможно и короткое замыкание в обмотках бобины.

Если ключ повернут в активное состояние, но пока что при неработающем двигателе, это приводит к чрезмерному нагреву изоляции обмоток бобины, и, как следствие, она пересыхает и осыпается. Таким образом, провода остаются оголенными, что и способствует возникновению короткого замыкания. Кроме того, подвержен старению и силикон, из которого изготовлены наконечники катушек зажигания, что способствует возникновению утечек, и двигатель «троит».

Как проверить катушку зажигания – основные методы

В принципе определить причину можно и самостоятельно, так как проверить работоспособность катушки зажигания довольно просто. Для этого необходимо снять ее. В зависимости от модели машины, искать ее следует в районе двигателя, а именно, блока цилиндров. Чтобы не навредить электрике, отсоедините минусовой провод с АКБ и разъем на катушке. Далее надо схематически зарисовать на бумаге, как именно она была установлена и, конечно же, подключена. Больше всего интересуют высоковольтные провода, вот их схема крайне важна, зарисовав ее, снимите их клеммы с катушки.

Остается открутить четыре болтика, и деталь снята. Затем осуществите визуальный осмотр на дефекты и сколы, их не должно быть. Также очистите ее корпус от грязи, ведь она способствует возникновению больших утечек напряжения
. Для того чтобы проверить бобину на обрывы, необходимо знать, как прозвонить катушку зажигания, для этого вам понадобится только лишь омметр (одна его клемма подключается на вход обмотки, вторая – на выход). Сначала прозвоните первичную, а затем вторичную обмотки. Сопротивление на первой должно быть гораздо ниже, чем на второй.

Есть еще один способ, как проверить катушку зажигания, если предыдущие способы не выявили неисправностей. В этом случае необходимо подключить первичную обмотку бобины к источнику постоянного тока (12 В), подсоединив его к кнопкам, они рассчитаны на ток 20 В. Параллельно подсоедините конденсатор с такой же емкостью, как и в системе зажигания. Ко второй обмотке , и несколько раз быстро включается источник. Возникший треск свидетельствует о наличии пробоев. Таким образом, нет ничего сложного в том, как проверить исправность катушки зажигания, главное, следить за ее состоянием, так как любые неисправности могут привести к весьма негативным последствиям. Ремонт же заключается в восстановлении обмотки либо полной замене детали, это недорого, быстро и надежно.

Иногда автолюбителям приходится сталкиваться с такой ситуацией: «шестерка» не запускается со стартера. Как правило, проблема состоит в системе зажигания, точнее, в сбое какого-то элемента этой системы. Первым действием необходимо проверить канал поступления тока на центральный провод прерывателя-распределителя, или, как его называют в обиходе, трамблера.

Проверка катушки зажигания

С этой целью необходимо снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания ВАЗ 2106 , которая играет важную роль в эксплуатации транспортного средства.

При проводимой проверке необходимо соблюдать технику безопасности и работать в защитных диэлектрических перчатках из резины. В «шестерке» с равным успехом применяется, как система зажигания с использованием контактов, так и система без применения контактов трамблера, соответственно, используется разная катушка ВАЗ 2106, в зависимости от вида системы зажигания.

Проверка этих типов зажигания осуществляется почти по одним параметрам. Тестирование системы в этом случае проводим мультиметром. Необходимо помнить, что в цепи подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тыс. до 40 тыс. Вольт. При небольшой силе тока в системе это не угрожает жизни, но удар электротоком можно получить весьма чувствительный.

Важно: Для подстраховки целесообразно в автомобиле держать дополнительные катушку зажигания и конденсатор трамблера. Эти элементы системы достаточно часто являются причиной вывода системы из строя, а ремонту такие изделия не подлежат. При дефектах этих компонентов мотор запустить не представляется возможным, а заменить их несложно. В крайнем случае, при отсутствии штатных изделий временно можно установить аналоги с других моделей ВАЗ.

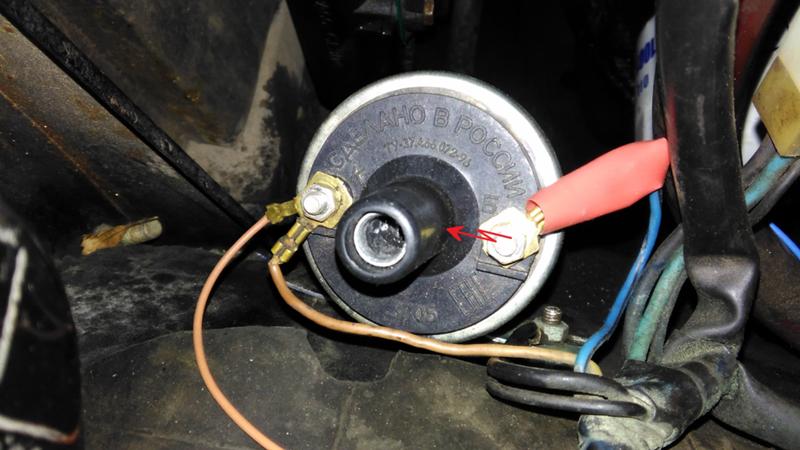

Схема катушки зажигания ВАЗ 2106

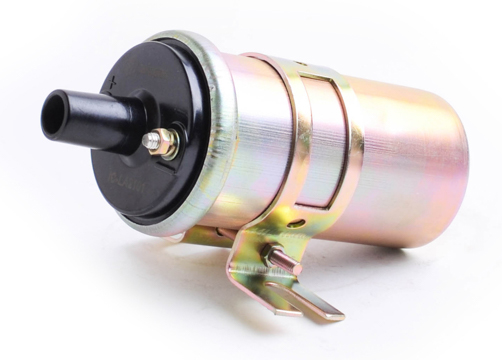

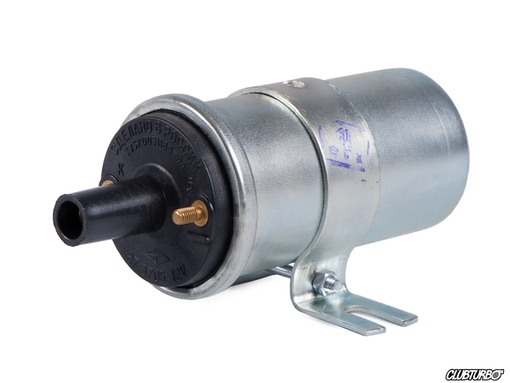

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.

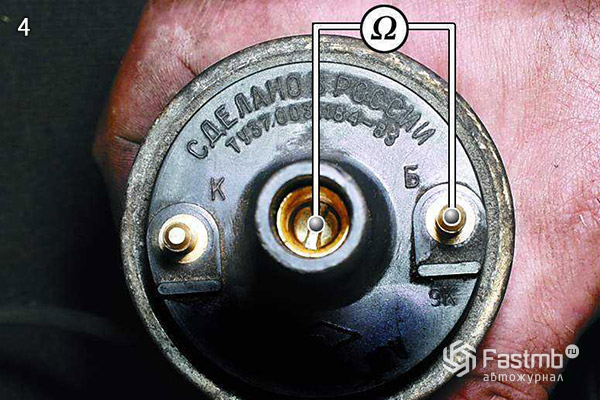

4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Неисправности катушки зажигания ВАЗ 2106

Существуют отдельные неисправности катушки зажигания, которые приводят к замене изделия. К ним относятся внешние механические деформации изделия и обрывы в обмотках катушки. Как неисправности катушки зажигания ВАЗ 2106, классифицируется такое состояние, когда греется катушка зажигания до высокой температуры.

Небольшое нагревание изделия – обычное состояние этой детали при включенном зажигании и замкнутых контактах трамблера при контактной системе зажигания. В случае сомнения в работоспособности этой детали системы зажигания рекомендуем проверить катушку на резистентность обеих обмоток изделия.

почему греется, схема подключения и проверка механизма

Часто причиной исчезновения искры на свечах является неисправность катушка зажигания (КЗ). В статье рассказывается об устройстве, как проверить катушку зажигания ВАЗ 2106, ее неисправности и как их устранить.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности устройства катушки зажигания

Катушка зажигания ВАЗ 2106 является одним из узлов системы зажигания, которая еще состоит из замка, высоковольтных проводов, распределителя и свечей.

Катушка — это высоковольтный импульсный трансформатор. Они состоит из сердечника, на который намотана вторичная обмотка из тонкого провода. Поверх вторичной обмотки намотана первичная из толстой проволоки. Каждая из обмоток соединена с аккумуляторной батареей.

Схема устройства КЗ

Задача сердечника усиливать магнитное поле. При разрыве цепи во вторичной обмотке возникает высоковольтный ток, который подается на свечу, где образуется пробой и проскакивает искра.

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

• внешний осмотр;
• проверка наличия напряжения;
• измерение сопротивления с помощью омметра;
• проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

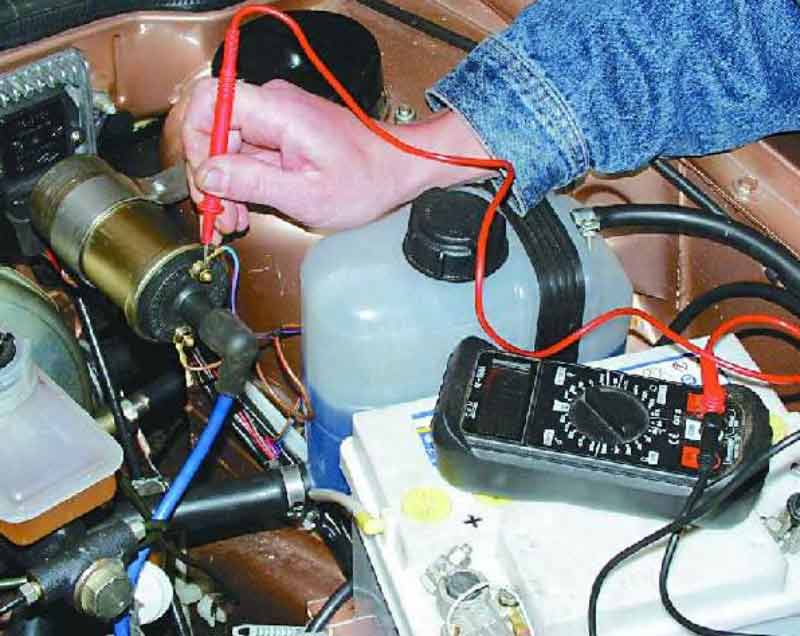

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

• для первичной обмотки – 3-3,5 кОм;
• для вторичной обмотки – 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Проверка обмоток на замыкание

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

КЗ на ВАЗ 2106

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

• головки или ключи на «8» и «10»;
• удлинитель;
• маленький вороток или трещотку.

КЗ находится в левом углу моторного отсека.

Процедура замены состоит из этапов:

1. Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).
2. Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
3. На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
4. Выкрутив гайки хомута, можно снимать катушку.
5. Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.

Фотогалерея «Замена КЗ на ВАЗ 2106»

После установки новой КЗ нужно проверить работу ДВС.

 Загрузка …

Видео «Неисправности КЗ на ВАЗ 2106»

В этом ролике рассказывается о КЗ и ее неисправностях на ВАЗ 2106 (автор видео – INGENIEUR).

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Зажигательная физика — опережение, трамблер и УОЗ

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Зажигательная физика — опережение, трамблер и УОЗ

ВАЗ греется катушка зажигания 2110

…а красный — к клемме «К». 3. Отсоедините высоковольтный провод…

Как уменьшить расход топлива на ваз 2109 карбюратор.

Замена катушек зажигания двигателя K4M на одну от ВАЗ.

Электронная система зажигания.

катушка зажигания ваз 2112 16 клапанов Сделай сам.

Переводим стандартную систему зажигания ВАЗ 2110 16V на «Божью искру&q…

Катушка ВАЗ 2108 карбюратор.

Подключение проводов к замку зажигания ваз 2106.

Как поменять салонный фильтр на ваз 2112.

Катушка зажигания ВАЗ-2115 (2111-3705010) BOSCH, РФ.

Замена катушки зажигания.

Неполадки в модуле зажигания на Ваз 2110.

Монтаж безконактной системы зажигания БСЗ.

Катушка зажигания ВАЗ 2110-2115.

7.7.7. Проверка катушки зажигания.

После замены катушки зажигания нет искры ваз.

опель стс. катушки зажигания ваз 2107 цена.

зажигание УАЗ.

7.7.6. Замена катушки зажигания.

Проверка катушки зажигания.

Катушка зажигания ВАЗ-2110 инжектор.

Катушка зажигания ВАЗ 2108) .

76.

3734 Коммутатор электронный ВАЗ 2108 (6-конт.) н/о по технологии BOSCH

Катушка зажигания — изучаем основные неисправности

Если Вы подметили, что катушка зажигания нагревается в чрезмерной степени, то без промедлений нужно продиагностировать этот элемент. Сделать это нужно для того, чтобы убедиться в исправности этой детали, так как от этого зависит работа всей системы.

Определяем, почему греется катушка зажигания

Главное предназначение катушки – это преобразовывать низковольтное напряжение в высоковольтное, при этом само напряжение идет от батареи аккумулятора иди генератора. Высоковольтные электрические импульсы генерируются в свечах.

Благодаря схеме подключения катушки, механизм работы всей системы конкретный: когда включается стартер, то, за счет наличия контактного диска, появляется дополнительное сопротивление, которое приводит к росту тока, который проходит через первичную обмотку, а в результате во вторичной обмотке возрастает напряжение.

Все это способствует тому, что рабочая смесь точно воспламенится.

Неполадки катушки зажигания имеют свои признаки. Самый первый «звоночек» — это высокая температура катушки даже в случае выключенного мотора. Этот симптом возникает по причине поворота ключа на длительное время в активный статус тогда, когда двигатель выключен. Другой серьезный признак – это короткое замыкание во время запуска двигателя, при этом слышен запах от горящей изоляции, а замок и стартер сильно нагреваются. Если эти сигналы имеют место быть, то катушку зажигания нужно отремонтировать или заменить.

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

• головки или ключи на «8» и «10»;
• удлинитель;
• маленький вороток или трещотку.

КЗ находится в левом углу моторного отсека.

Процедура замены состоит из этапов:

1. Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).
2. Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
3. На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
4. Выкрутив гайки хомута, можно снимать катушку.
5. Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.

Фотогалерея «Замена КЗ на ВАЗ 2106»

1. Откручиваем гайки хомута.

2. Отсоединяем высоковольтные провода.

3. Устанавливаем новое изделие

После установки новой КЗ нужно проверить работу ДВС.

Вы меняли катушку зажигания на ВАЗ 2106 своими руками?

Опрос

Загрузка …

Как определить неисправность катушки зажигания и устранить ее?

Выход из строя катушки зажигания приводит к тому, что эксплуатация транспортного средства будет невозможной. Поэтому нашим автовладельцам необходимо знать о том, как производится диагностика и выявляются неисправности катушки зажигания. Каковы признаки, причины и как в домашних условиях произвести ремонт устройства.

Почему на выход катушки не поступает ток или напряжение, как определить, что устройство вышло из строя? Для начала давайте разберемся в причинах неисправностей. Обычно это устройство представляет собой деталь с долгим ресурсом использования, но разумеется, вероятность поломок есть всегда. При регулярном использовании механизма и постоянном прохождении через него тока и напряжения, устройства не только греются, но иногда и горят.

Если ремонт катушки зажигания не дает результатов и устройство просто сгорело, то это, вероятнее всего, вызвано замыканием в системе. Решить проблему возможно, если температура при ее работе составляет менее 150 градусов, однако если она выше, то катушки горят бесповоротно (автор видео – Полезный Китай).

Одной из основных причин возникновения неисправности являются проблемы с питанием, током и напряжением, которые исходят от бортовой сети. Из-за постоянных перепадов устройство будет работать нестабильно. Уровень напряжения, к примеру, должен составлять не менее 11.5 вольт. В том случае, если аккумуляторная батарея используется долгое время, это может привести к снижению уровня напряжения, поскольку производительность АКБ падает.

Помимо этого, причиной того, что катушки греются, горят и выходят из строя, может быть неисправный провод системы зажигания. Проблема решается путем замены кабеля. Как показывает практика, часто причинами поломки устройств являются пробои в изоляции – к примеру, через пробой может попасть моторная жидкость или жидкость из омывателя. Если в изоляции действительно имеются пробои, то проблемы могут проявиться в дождливую погоду.

Что касается индивидуальных устройств, то необходимо помнить, что они всегда работают в условиях критических температур. В результате они не реже греются и горят, поскольку ресурс их эксплуатации по факту не особо высокий. Как показывает практика, если такая катушка сгорела, то пытаться починить ее своими руками будет бессмысленно. Отдельные типы индивидуальных устройств подвержены поломкам из-за больших вибраций от ГБЦ.

Устройство катушки зажигания

Отдельно следует выделить свечи зажигания, как одну из причин, по которым нет искры с катушки зажигания. В частности, речь идет о низкокачественных свечах. Дешевые подделки приводят к тому, что слабые катушки со временем греются и горят. В данном случае причинами служат обратные газы, а также пробои в изоляторе, негативно отражающиеся на состоянии прорезиненного наконечника устройства.

Чтобы не выходили из строя катушки – меняйте вовремя свечи!

Признаки поломки

Ниже рассмотрим основные признаки и симптомы неисправностей, в результате которых катушки греются из-за прохождения тока и напряжения через них, горят и сгорают:

1. Время от времени мотор начинает троить, если проблема не решается, провалы проявляются чаще. Иногда провалы могут проявляться на определенных оборотах.
2. Еще один признак – когда водитель резко жмет на педаль газа, может чувствоваться провал мощности.
3. При отсутствии импульса еще одним симптомом неисправности будут сигналы от бортового компьютера. Если на приборной панели загорится лампочка Check Engine, то следует произвести более тщательную диагностику автомобиля своими руками.
4. Само устройство достаточно сильно греется.
5. Если вы запускаете двигатель в холодную погоду, то при попытке запуска агрегат начнет троить. Особенно эти троения сильно проявляются в дождливую погоду.
6. В какой-то момент, если на устройство перестают поступать импульсы в виде тока или напряжения и слабая катушка просто горит, завести двигатель вовсе будет невозможно (автор видео – vassilij pavliuk).

Самостоятельная проверка устройства

Как своими руками починить слабый механизм, если ан него не поступает ток или напряжение либо с катушкой произошла другая неисправность? В первую очередь, необходимо произвести диагностику своими руками.

Когда без мастера не обойтись

Если блок питания уже сгорел или работает нестабильно, а причина не в перепадах напряжения или нарушении отвода тепла, нужно отключить устройство от сети и вызвать телемастера. Наш специалист приедет по указанному адресу, выяснит источник проблемы и предложит оптимальный вариант ее решения. В зависимости от типа неисправности инженер заменит вышедшие из строя компоненты (конденсаторы, силовой трансформатор, резисторы) или поставит новый БП. В отдельных случаях поможет простая замена сетевого шнура.

Катушка зажигания: что это, зачем нужна, признаки неисправности

Вероятно, все знают, что в тепловых двигателях есть свечи, которые воспламеняют топливно-воздушную смесь. А что делает катушка зажигания? Для чего она нужна?

Известно, что для того чтобы выработать искру, через свечу проходит мощный электрический разряд, для которого требуется напряжение более 15 000 вольт. Его как раз и обеспечивает катушка зажигания, или просто катушка.

Принцип ее действия изобрел в XIX веке немецкий инженер Генрих Румкорф. Исторически это одна из самых старых деталей в двигателе. В начале ХХ века ею заменили магнето.

Как это работает

Катушка зажигания работает как обратный трансформатор. Ее функционал – преобразовать низкое напряжение, поступающее от аккумуляторной батареи или генератора, в высокое.

Смотрите такжеЧто делать если автомобиль не заводится?

Конструктивно устройство состоит из двух катушек и железного сердечника. Катушка представляет собой обмотку из медной проволоки. Обе катушки вложены друг в друга, внутри находится железное ядро. Одна катушка называется первичной, она имеет относительно мало витков.

При включении зажигания напряжение составляет 12 вольт, что соответствует напряжению бортовой сети автомобиля. Ток проходит через катушку, образуется магнитное поле. Для запуска искры происходит следующее: ток резко отключается, что вызывает разрушение магнитного поля. Это вызывает напряжение во второй, или вторичной бобине.

Она имеет значительно большее количество витков, чем первичная, и напряжение колеблется от 15000 до 30000 вольт.

За включение и выключение первичного тока первоначально отвечал механический контакт, контакт прерывания. Его настройка была сложной, необходимо было найти оптимальное расстояние до контакта, чтобы время создания магнитного поля – и значит, время зажигания – не было слишком коротким. К тому же срок службы такого контакта был сравнительно небольшим – не более 15 000 километров.

Начиная с середины 1970-х годов, производители начали использовать электронику. В середине 1980-х инженеры связали воспламенитель с системой впрыска и контролировали процесс через «цифру». Однако микроэлектроника работает только с небольшими потоками, а катушка зажигания нуждается в 5 амперах. Так появился новый компонент: усилитель мощности. Он функционирует примерно так же, как усилитель в стереосистеме.

Через несколько лет стал лишним распределитель зажигания, и каждая свеча получила свою собственную катушку зажигания. В этом был ряд преимуществ. Напряжение зажигания генерируется там, где необходимо, отсутствует высоковольтный кабель. Кроме того, увеличилось время зарядки и, несмотря на меньший размер, искра получалась более сильной. Такие одиночные катушки зажигания обычно также включают усилитель мощности. Для двигателей с тремя или четырьмя цилиндрами они часто объединяются в один корпус, в противном случае они устанавливаются отдельно над свечой зажигания.

Отчего они ломаются

Прежде всего из-за жары и/или вибрации. Кроме того, в старых автомобилях с одной катушкой достаточно было забыть выключить зажигание. В то же время, когда контакт прерывания был закрыт, ток постоянно протекал через первичную катушку и вызывал нагревание. Настолько, что могло случиться возгорание. Нынешние одиночные катушки установлены непосредственно на свечах зажигания, то есть на двигателе. Это означает, что они также постоянно нагреваются и подвергаются сильной вибрации.

Поначалу разработчики в недостаточной степени оценили негативные возможности этой нагрузки. И в ряде моделей автомобилей дефектной оказалась вся система зажигания. Проблемы вызывали выгоревшие концевые выключатели, а также моторное масло. Плохие уплотнители оставляют масло в колодце свечи зажигания, где оно разрушает изоляцию катушки. Еще одной проблемой может стать вода, во время мойки например. Попав под высоким давлением на катушку, она может вызвать короткое замыкание.

Как определить, что катушка неисправна?

Верный симптом неисправности – неравномерная работа двигателя, или «троение». Во время работы двигателя в темное время проявляются «дорожки пробоя» на кузове. К другим негативным признакам относятся перегрев конструкции, появление трещин или сколов. В старых автомобилях с одной катушкой двигатель может просто встать. На современных моделях с одиночными катушками этого практически не случается, двигатель может работать с перебоями. Но все же работать.

Словом, если вы чувствуете, что двигателю совсем худо, он «заикается», работает рывками, не искушайте судьбу. Ездить с такой проблемой нельзя! Необходима квалифицированная диагностика. Тем более необходимо выяснить, «виновата» ли катушка зажигания, а не, допустим, свеча. В этом случае многие симптомы совпадают.

Можно ли починить катушку зажигания?

В принципе, можно. Раньше существовали даже специальные мастерские, где бобины заново перематывались. Однако сегодня это скорее экзотика. Проще и надежнее купить и поставить новую. Это не слишком дорого.

Если вы не сильны в электротехнике, вернее всего доверить установку новой катушки специалисту сервисного центра. Особенно если вы владелец нового авто с индивидуальной системой зажигания. Пусть это стоит денег, но зато вы будете уверены в том, что все сделано правильно и с гарантией.

Источник: https://www.1gai.ru/baza-znaniy/522619-katushka-zazhiganija-chto-jeto-zachem-nuzhna-priznaki-neispravnosti.html

Нет искры ваз 2106. Не заводится ваз 2106 нет искры.Ремонт ВАЗ 2106

Если вы не смогли завести свою машину и после проверки искры на свече зажигания, оказалось, что ее просто нет, то следует проверить всю систему зажигания ВАЗ 2106 и найти неисправность определенного элемента.

На личной практике, у меня было несколько случаев, которые сопровождались пропаданием искры. И далее я приведу их и расскажу о каждом более подробно.

Опять же оговорюсь, что это не является полным списком всех проблем, которые могут стать причиной, но большинство из них я постараюсь привести. Для опытных владельцев можно дополнять свои мысли по

Неисправность одной из свечи зажигания

Если при проверке свечи, искра между электродами не появляется, то первое, что нужно сделать — это проверить саму свечу. Возможно, что именно она стала причиной данной проблемы. Возьмите исправную свечу (лучше всегда с собой возить в запасе) и немного прокрутите стартером. Понаблюдайте работоспособность свечи. Если искра появилась — отлично, если нет, следует искать причину дальше. Также, посмотреть проблемы, по которым пропадает искра, можно посмотреть здесь: http://atlib. ru/blog/164-net-iskry

Выход из строя высоковольтных свечных проводов или центрального провода катушки зажигания

Если искра отсутствует на каком-либо одном цилиндре, то попробуйте поменять местами высоковольтные провода. Когда после этого работа предыдущего цилиндра восстановилась, а другой цилиндр наоборот перестал работать — это говорит о выходе из строя свечного провода.

Если искра не поступает ни к одной свече зажигания ВАЗ 2106, то следует проверить целостность и работоспособность центрального провода. Сделать это можно аналогичным способом, как я написал прошлом абзаце. Также, стоит просто попробовать посильнее воткнуть провод в катушку и крышку трамблера. Быть может просто в одном из этих  мест провод немного выскочил и нет необходимого контакта.

Пригорели контакты в трамблере или совсем вышли из строя

Откройте крышку трамблера и внимательно осмотрите контакты. Они могли пригореть и из-за этого пропадет искра. Также, проверьте их на целостность. И еще один немаловажный момент. При открытой крышке трамблера покрутите стартером и посмотрите, размыкаются ли контакты? Если нет, от необходимо отрегулировать зазор между контактами. Если вы убедились, что на этом этапе все нормально, то следует обратить внимание на следующий элемент.

Нет искры. Неисправность катушки зажигания ВАЗ 2106

Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую. И тогда посмотреть, исправит ли это проблему!

Выход из строя коммутатора или датчика холла и нет искры

Этот пункт относится к владельцам ВАЗ 2106 с электронным зажиганием. Если нет искры, то именно эти два элемента могут стать причиной данной беды. Необходимо провести диагностику неисправности этих деталей и заменить в случае необходимости на новые.

Если у вас на ВАЗ 2106 установлено БСЦ, то с собой в запасе можно возить датчик холла. Который ,собственно говоря,и является наиболее частой причиной неисправности. Или же на крайний случай сделайте как я. Старый комплект контактного зажигания аккуратно сложите и пусть он лежит в багажнике. Места он много не занимает, но где-нибудь в дороге может вас сильно выручить. Например, если один из элементов БСЗ сгорит!

Если кто-то из владельцев сталкивался с другими причинами исчезания искры, то прошу делиться в комментариях. Думаю, что для многих владельцев эта информация будет очень полезной!

отличий БСЗ от механического отбойного молотка

Сегодня мы рассмотрим устройство и схемы систем зажигания для автомобилей ВАЗ всех основных моделей. Поскольку карбюраторные варианты ВАЗа практически история, остановимся подробнее на системах зажигания инжекторных автомобилей. Их система зажигания основана на электронном модуле зажигания. Также рекомендуем внимательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь от них будет зависеть качество искры и, соответственно, работа системы зажигания в целом.Информация предназначена как справочное руководство для автомобилей с самостоятельным ремонтом.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушек зажигания различных моделей автомобилей семейства ВАЗ:

Зажигание ВАЗ 2101

1 — генератор; 2 — выключатель зажигания; 3 — распределитель зажигания; 4 — кулачок выключателя; 5 — свечи зажигания; 6 — катушка зажигания; 7 — аккумуляторная батарея.

Зажигание ВАЗ 2106

1 — выключатель зажигания; 2 — блок предохранителей и реле; 3 — блок управления ЭПХХ; 4 — генератор; 5 — электромагнитный клапан; 6 — микровыключатель; 7 — свечи зажигания; 8 — распределитель зажигания; 9 — катушка зажигания; 10 — аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 — датчик бесконтактный; 2 — датчик распределителя зажигания; 3 — свечи зажигания; 4 — переключатель; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания.

Как проверить катушку зажигания ВАЗ

Если катушка зажигания неисправна, двигатель не запускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Легко определить вручную наощупь.

Признаками неисправного модуля зажигания могут быть:

• неуверенный запуск двигателя или отказ при запуске;
• отказов с резким изменением скорости;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определить неисправность, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и заглушек. Это исключит остальные элементы системы зажигания и позволит убедиться, что неисправен именно модуль зажигания.

Проверить катушку зажигания можно одним из 2 способов. Самый простой: снимите с прерывателя-распределителя центральный провод, поднесите к корпусу мотора и поверните стартером, должна появиться бегущая искра.После этого проверяем подачу питания на отдельную свечу зажигания, для чего откручиваем рабочую свечу зажигания, и контактом доводим до «массы» и делаем попытку завести двигатель. В этом случае искра должна исходить от провода к земле. При его отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам понадобится только мультиметр, далее следуем пошаговой инструкции:

1. Проверяем блок питания и наличие импульсов, поступающих от ЭБУ.Проверяем подачу питания между центральной клеммой (15) колодки проводов, подключенной к модулю, и массой двигателя. При включенном зажигании напряжение не должно быть ниже 12 В. В противном случае либо разрядился аккумулятор, либо ЭБУ не работает.
2. Проверяем импульсы от ЭБУ на колодке проводки. Устанавливаем один щуп тестера на разъем 15, второй крайний правый, затем крайний левый. Помощник проворачивает двигатель стартером, а в это время тестером фиксируем кратковременные скачки напряжения.Если нет импульсов от ЭБУ, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Переводим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 контактами и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль необходимо заменить.
4. Проверяем сопротивление первичной обмотки между контактами 15 и крайним правым, затем крайним левым зажимами.Номинал 0,5 Ом. Отклонения не допускаются.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральную клемму, второй на металлический корпус. Сопротивления быть не должно. Если прибор обнаруживает хоть какое-то сопротивление (кроме единицы или бесконечности), модуль необходимо заменить.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старых моделях ВАЗ:

1. Сначала отсоедините средний высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отсоедините все провода питания от контактов катушки. Так как они крепятся гайками, для этого потребуется ключ на 8.
3. Если вы не знаете, какие провода к какому разъему подключать, то лучше сразу вспомнить или пометить их каким-либо образом, чтобы потом, при установке, правильно их подключить.
4. Открутить корпус катушки. Он прикреплен к зажиму (струбцине), который прижимается к кузову автомобиля двумя гайками.
5. После проделанных работ можно снять катушку зажигания и при необходимости заменить.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «минусовую клемму» с АКБ.
2. Снимите верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вытаскиваем из катушки высоковольтные провода.
4. Теперь ключом на 13 откручиваем два фиксатора.
5. С помощью гаечного ключа на 17 ослабьте один болт крепления катушки.
6. Вытаскиваем модуль.
7. Открутите катушку от держателя шестигранником.
8. Сборка производится в обратной последовательности.

Особое внимание следует уделить подключению, так как высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкцией. Если этого не сделать, то машина утроится или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Сделать это в своем гараже сможет даже начинающий автомобилист, а если все показалось слишком сложным, обратитесь в автосервис.Особое внимание следует уделить выбору изделия, так как от него будет зависеть, насколько хорошо будет работать двигатель и система зажигания.

ВАЗ 8 и 16 клапанные модели

Несмотря на схожесть конструкции двигателей, система зажигания 16-клапанного инжекторного двигателя объемом 1,5 л отличается от 16-клапанного двигателя 1,6. В двигателе объемом 1,6 л использовалась электронная бесконтактная система зажигания с индивидуальными катушками на каждой свече зажигания. Таким образом отпала необходимость в модуле зажигания.Такая система надежнее и дешевле в эксплуатации, так как при выходе из строя одной катушки нет необходимости заменять весь модуль.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объемом 1,5 литра применялась такая же бесконтактная система зажигания, что и на 8-клапанном двигателе, но модуль зажигания устанавливался иначе. Каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (на 1-4 и 2-3 цилиндра) плюс ключи переключения в едином блоке.Искра попарно подается в цилиндры методом холостого хода. Это означает, что искрообразование происходит одновременно в двух цилиндрах — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Для бензинового двигателя внутреннего сгорания система зажигания является одной из определяющих, хотя выделить какой-либо основной блок в автомобиле сложно. Без мотора не обойтись, но и без колеса тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливно-воздушной смеси в цилиндрах бензинового двигателя.

Кратко о зажигании

Чтобы понять, почему в машине есть катушка (это популярное название) и какую роль она играет в обеспечении движения, нужно хотя бы в общих чертах понимать устройство систем зажигания.

Упрощенная схема работы шпульки показана ниже.

Положительная клемма катушки подключена к положительной клемме аккумулятора, а другая клемма подключена к распределителю напряжения. Такая схема подключения является классической и широко применяется на автомобилях семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения — это своего рода диспетчер, который подает напряжение на цилиндр, в котором произошла фаза сжатия, и пары бензина должны воспламениться.
2. Работой катушки зажигания управляет переключатель напряжения; его конструкция может быть механической или электронной (бесконтактной).

Механические устройства применялись в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью заменены электронными.

Устройство и работа шпульки

Современная бобина — это упрощенная версия индукционной катушки Румкорфа. Он был назван в честь изобретателя немецкого происхождения Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразующее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы электроники.

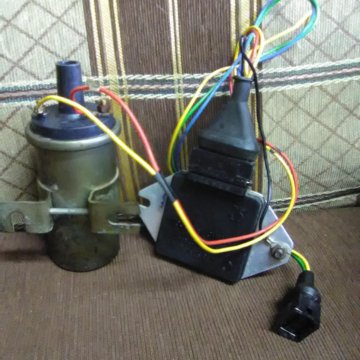

Это традиционная обычная катушка зажигания ВАЗ, которая давно используется во многих других автомобилях. По сути, это импульсный трансформатор высокого напряжения. Вторичная обмотка намотана на сердечник, предназначенный для усиления магнитного поля тонкой проволокой, она может содержать до тридцати тысяч витков проволоки.

Сверху вторичной обмотки находится первичная из более толстого провода с меньшим количеством витков (100-300).

Обмотки соединены между собой одним концом, второй конец первичной соединен с аккумуляторами, вторичная обмотка соединена с распределителем напряжения своим свободным концом. Катушка обмотки с общей точкой подключена к переключателю напряжения. Вся эта конструкция покрыта защитным чехлом.

В исходном состоянии через «первичную обмотку» протекает постоянный ток. Когда нужна искра, цепь разрывается выключателем или распределителем. Это приводит к образованию высокого напряжения во вторичной обмотке.Напряжение поступает на свечу зажигания нужного цилиндра, где образуется искра, вызывающая сгорание топливной смеси. Для подключения свечей зажигания к распределителю использовались высоковольтные провода.

Конструкция с одним выводом — не единственно возможная, есть и другие варианты.

• Двойная искра. Тандемная система используется для цилиндров, работающих в одной фазе. Предположим, что в первом цилиндре происходит сжатие и для зажигания нужна искра, а на четвертой фазе продувки там образуется искра холостого хода.
• Трехискровой. Принцип работы такой же, как и у двухходового, только аналогичные используются на 6-цилиндровых двигателях.
• Индивидуальная. У каждой свечи зажигания своя катушка зажигания. В этом случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основным параметром, по которому определяется производительность бобины, является сопротивление обмоток. Есть усредненные показатели, указывающие на его исправность.Хотя отклонения от нормы не всегда являются показателем неисправности.

С мультиметром

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

1. сопротивление первичной обмотки;
2. сопротивление вторичной обмотки;
3. наличие короткого замыкания (пробоя изоляции).

Обратите внимание, что таким способом можно проверить только отдельную катушку зажигания. Двойники устроены по-разному, и нужно знать раскладку «первичного» и «вторичного».

Проверяем первичную обмотку, подключив щупы к контактам В и К.

Измеряя «вторичку», подключаем один щуп к контакту B, а второй к высоковольтному выводу.

Изоляция измеряется через клемму B и корпус катушки. Показания прибора должны быть не менее 50 МОм.

Далеко не всегда у простого автомобилиста есть под рукой мультиметр и опыт его использования; в дальнем путешествии проверка катушки зажигания таким способом тоже недоступна.

другие методы

Еще один способ, особенно актуальный для старых автомобилей, в том числе ВАЗов, — проверить искру. Для этого центральный высоковольтный провод размещают на расстоянии 5-7 мм от корпуса двигателя. Если при попытке завести машину выскакивает синяя или ярко-фиолетовая искра, катушка исправна. Если цвет искры более светлый, желтый или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Существует простой способ проверить систему с отдельными катушками.Если двигатель троит, нужно просто отключить питание катушек по одной при работающем двигателе. Отключили коннектор и звук поменялся (автомат сдвоился) — катушка в порядке. Звук остался прежним — в этом цилиндре искра на свечу зажигания не подается.

Правда, проблема может быть в самой свече, поэтому для чистоты эксперимента следует поменять свечу из этого цилиндра на любую другую.

Подключение катушки зажигания

Если при разборке вы не запомнили и не заметили, какой провод к какой клемме шел, схема подключения катушки зажигания следующая. Клемма со знаком + или буквой B (аккумулятор) питается от аккумулятора, переключатель подключен к букве K. Цвета проводов в автомобилях могут различаться, поэтому проще всего отследить, какой из них куда идет.

Важно правильное подключение, а при нарушении полярности можно повредить сам барабан, распределитель, выключатель.

Выход

Одним из важных компонентов автомобиля является катушка, которая создает высокое напряжение для создания искры.Если в работе двигателя появляются провалы, он начинает утроиться и просто нестабильно работать — причина может быть в этом. Поэтому важно знать, как правильно проверить катушку зажигания, а при необходимости и по старинке — в полевых условиях.

Провода — неотъемлемая часть системы зажигания любого современного автомобиля. Особенности их подключения зависят от модели автомобиля и его конструктивной схемы. Давайте узнаем, как подключить провода зажигания на вашем автомобиле.

Чем провода зажигания отличаются от обычных

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.А теперь на бензине экономит 35000 рублей в год!

Итак, провода системы зажигания иначе называются высоковольтными или армированными проводами. Это незаменимая часть системы, через которую передается электрический импульс. В момент подачи напряжения на свечи происходит возгорание горючей смеси (ТВС). Благодаря этому начинается новый цикл работы ДВС.

Конструкция бронепроводов, в отличие от обычных, заметно отличается.Так, помимо медной жилы, которая отвечает за ток и защиту (изоляцию), они также содержат наконечники и пластиковые заглушки.

Для чего нужны металлические наконечники и защитные колпачки? Первые успешно выполняют функции контактов, вторые защищают провода от грязи и пыли. Кроме того, ушки бронепровода сделаны так, чтобы точно входить в гнезда свечей зажигания и в отверстия на распределителе.

Важный момент. Ресурс и срок службы армированных проводов в целом зависит от того, насколько качественно сделаны наконечники.

При выборе между теми или иными моделями бронепроводов следует иметь в виду два важных момента. Первый — это сопротивление, а второй — их напряжение пробоя. Сравнительно лучшая передача электрического импульса связана, конечно, с низким значением сопротивления. Что касается второго значения, то оно напрямую влияет на устойчивость к электрическим пробоям и коротким замыканиям.

В таблице ниже приведены различные значения сопротивления бронепровода от производителей Tesla, Caesar, Elephant и других.Безусловно, именно Tesla получила наибольшее признание автовладельцев во всем мире. И наряду с хорошим сопротивлением отличаются еще и отличным показателем напряжения пробоя.

Цена на комплект брони Tesla, как правило, не превышает 500-600 рублей.

Как подключение

Итак, порядок подключения бронепровода должен быть согласованным. Это крайне важно, ведь каждый цилиндр ДВС должен иметь свой провод. У распределителя-катушки зажигания есть соответствующие гнезда, которые пронумерованы. Все четко предусмотрено: перепутать тот или иной провод, соединяющий свечи с трамблером-катушкой, будет очень сложно.

Как уже было сказано выше, схема подключения бронепровода зависит от конкретной модели автомобиля. Например, машина четырнадцатой модели ВАЗ оснащалась бронепроводкой двух типов: вариант до 2004 года и после. Разница связана с тем, что до этого года устанавливались распределители-катушки 4-х полюсные, затем — 3-х полюсные.

На фото ниже схема бронепроводки на ВАЗ до 2004 года и после

Чтобы ничего не перепутать в процессе подключения бронепровода, рекомендуется придерживаться следующего:

• Снимите клеммы аккумуляторной батареи;
• Снимите старые бронированные провода с модуля зажигания;
• Подключите новые, согласно схемам подключения;
• Вставьте клеммы аккумулятора на место;
• Запустить двигатель.

Если двигатель заводился легко, значит все сделали правильно. Рекомендуется при установке проводки не соединять их между собой пластиковыми зажимами, а использовать для этого гребешок, входящий в комплект.

И напоследок допустим, что бронепровода надо менять регулярно, через определенный промежуток времени. Например, на том же ВАЗ 2114 — каждые 30 000 км.

Главный элемент системы зажигания — катушка зажигания (КЗ) — довольно надежный элемент автомобиля.Его сбои довольно редки и в основном связаны с покупкой некачественного товара или его неправильной эксплуатацией. Если все же возникла необходимость самостоятельно подключить катушку зажигания, выполнить работу несложно, если соблюдать несложный порядок действий.

Общая информация

По своей конструкции КЗ аналогичен любому другому трансформатору. Электромагнитная индукция преобразует первичный ток низкого напряжения во вторичный высоковольтный, который затем «отправляется» на свечи зажигания для создания искры, которая воспламеняет топливо.

Для подключения новой катушки зажигания не обязательно знать «загадки» физических процессов, а понимание устройства катушки желательно, чтобы соблюдать последовательность работы.

Любое короткое замыкание состоит из:

• первичная и вторичная обмотки;
• корпус;

Изолятор

• ;
• внешний магнитопровод и сердечник;

Монтажный кронштейн

• ;
• крышки;
• терминалов.

Именно к последним элементам катушки по проводам, следуя инструкции, будут подключены остальные узлы системы зажигания.

Порядок подключения

Система выглядит так:

• Замок запитывается током от аккумулятора или генератора;
• при замыкании цепи ток идет на положительный контакт КЗ;
• «Масса» короткого замыкания уходит на корпус распределителя, а высоковольтный провод идет к его крышке.

Распределитель

• по четырем проводам передает импульс на свечи.

Инструкции к автомобилю и на многих автомобильных сайтах содержат схемы подключения катушек зажигания.

Вне зависимости от особенностей авто подключение такое же:

• провод идущий от замка коричневый, подключен к клемме со знаком «+»;
• черный провод подключен к «К»;
• третья клемма (в крышке) предназначена для высоковольтного провода.

На старых авто (после замены проводки) цвета проводов могут отличаться. В этом случае лучше пометить их при устранении старого замыкания. Если этого не сделать, можно увидеть, какой цвет ведет к замку или трамблёру или кольцу «плюс».

Таким образом, даже школьник справится с подключением всего трех «проводов» разного цвета и размера. Основная задача по окончании монтажа — проверить надежность контактов и креплений корпуса, а также защитить КЗ от влаги.

Выбрать новую катушку по марке автомобиля можно в!

Иногда автомобилистам приходится сталкиваться со следующей ситуацией: «шестерка» не заводится от стартера. Как правило, проблема заключается в системе зажигания, точнее в выходе из строя какого-либо элемента этой системы.Первым делом нужно проверить канал протекания тока к центральному проводу выключателя-распределителя, или, как его в обиходе называют, распределителя.

Проверка катушки зажигания

Для этого необходимо снять с прерывателя-распределителя центральный провод, подвести его к корпусу мотора и повернуть стартером, должна появиться бегущая искра. После этого проверяем подачу питания на отдельную свечу зажигания, для чего откручиваем рабочую свечу зажигания, и контактом доводим до «массы» и делаем попытку завести двигатель.В этом случае искра должна исходить от провода к земле. При его отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания ВАЗ 2106, играющая важную роль в работе транспортного средства.

При осмотре необходимо соблюдать технику безопасности и работать в защитных диэлектрических резиновых перчатках. В «шестерке» с одинаковым успехом применяется и система зажигания с использованием контактов, и система без использования контактов распределителя, соответственно, в зависимости от типа системы зажигания применяется разная катушка ВАЗ 2106.

Эти типы воспламенения испытываются практически с теми же параметрами. В этом случае система проверяется мультиметром. Необходимо помнить, что в цепи подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тысяч до 40 тысяч вольт. При небольшом токе в системе это не угрожает жизни, но поражение электрическим током может быть очень чувствительным.

Важно: В целях безопасности желательно иметь в автомобиле дополнительную катушку зажигания и конденсатор распределителя.Эти элементы системы довольно часто являются причиной выхода из строя системы, и такие изделия не подлежат ремонту. Если эти компоненты неисправны, запустить двигатель невозможно, и их несложно заменить. В крайнем случае при отсутствии штатных изделий временно возможна установка аналогов от других моделей ВАЗ.

Схема катушки зажигания ВАЗ 2106

Стандартная катушка зажигания ВАЗ 2106 представляет собой герметичную техническую емкость, заправленную специальным маслом с магнитопроводом открытого типа. Принципиальная схема системы зажигания находится ниже:

где: 1 — генератор; 2 — замок зажигания; 3 — распределитель; 4 — кулачок распределителя; 5 — свечи; 6 — катушка зажигания; 7 — аккумулятор.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе нужно узнать, как «приходит» ток на катушку зажигания, для чего: включить зажигание и измерить напряжение мультиметром при включенном зажигании на контакте В + изделия и масса, которая должна быть 12 В.замок зажигания.
2. Для запуска «двигателя» в аварийном режиме необходимо подключить плюсовой провод с аккумулятором к креплению B + «шпульки». Если ток «приходит» на катушку зажигания при отсутствии искры, то необходимо проверить сопротивление обеих цепей (обмоток) изделия.
3. Для измерения значений сопротивления обмотки первичного типа «крокодилы» мультиметра подключаются к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения измерений 3 -4 Ом.
4. Для измерения значений сопротивления обмотки вторичного типа «крокодилы» мультиметра подключите следующим образом: первый — к главному выходному контакту катушки, а второй — к контакту сбоку, при этом счетчик должен выдавать значения измерений 7-9 кОм.

При исправной катушке зажигания ВАЗ 2106, цена которой приемлема для многих автолюбителей, причина в основном кроется в трамблере-прерывателе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины».Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Неисправности катушки зажигания ВАЗ 2106

Имеются отдельные неисправности катушки зажигания, которые приводят к замене изделия. К ним относятся внешние механические деформации изделия и обрывы обмоток катушек. Как неисправность катушки зажигания ВАЗ 2106 классифицируется такое состояние, когда катушка зажигания нагревается до высокой температуры.

Небольшой нагрев продукта — обычное состояние этой детали при включенном зажигании и замкнутых контактах распределителя с контактной системой зажигания.Если вы сомневаетесь в работоспособности этой части системы зажигания, рекомендуем проверить катушку на сопротивление обеих обмоток изделия.

Система охлаждения ВАЗ-2106. Система охлаждения двигателя ВАЗ-2106

Система охлаждения ВАЗ-2106 состоит из нескольких элементов. Причем каждый выполняет свои функции, более подробно они будут описаны ниже. Система на «шестерках» отличается от той, что использовалась на автомобилях более поздних моделей (начиная с 2108). Немного отличается способ охлаждения заправки: жидкость заливается сначала в радиатор, затем в бачок для поддержания необходимого уровня.Да и есть несколько мелких деталей, которые отличают систему от более новых. Но это не значит, что система охлаждения «шестерки» несовершенна и плохо работает.

Малый круг циркуляции жидкости

Допустим, вы запускаете холодный двигатель. Процесс циркуляции жидкости в нем начинается сразу, с первых оборотов коленчатого вала. Сначала жидкость начинает двигаться по маленькому кругу. В него входят все элементы, кроме радиатора. Система охлаждения двигателя ВАЗ-2106 работает таким образом, что при циркуляции жидкости по малому кругу прогревается радиатор отопителя.К тому же за счет быстрого движения жидкости, которая не успевает остыть, на прогрев двигателя тратится меньше времени.

Большой круг

Когда температура антифриза достигает 85 градусов, подключается радиатор охлаждения. С его помощью температура снижается намного эффективнее, за счет этого ее значение поддерживается на оптимальном уровне. Система охлаждения включает механический или электрический вентилятор. Они будут описаны ниже, а также рассмотрены все достоинства и недостатки каждого типа вентилятора.

Расширительный бачок

Казалось бы, можно говорить о таком простом и незамысловатом элементе, как расширительный бачок. С одной стороны, в качестве нее можно использовать любую емкость, удовлетворяющую определенным условиям. Но без этого агрегата система охлаждения ВАЗ-2106 не сможет нормально работать. Объем жидкости всегда меняется; это нестабильно. Но место для нее уже не в форсунках, рубашке двигателя и радиаторе. А причина того, что объем жидкости меняется — постоянное колебание ее температуры.

При повышении температуры (нагревании) расстояние между молекулами вещества увеличивается. Это всем известно из курса физики. А теперь представьте, произошло ли повышение температуры антифриза с нуля до 80 градусов. Конечно, его объем тоже станет больше. И куда-то должна уходить лишняя жидкость. Они проходят по патрубку в расширительный бачок. Когда происходит перепад температуры, объем неуклонно уменьшается. А все лишнее, что ушло в бачок, возвращается в радиатор и патрубки.

Патрубки

Именно эти элементы необходимы для нормальной работы системы охлаждения двигателя ВАЗ-2106. С их помощью подключаются все узлы и агрегаты, участвующие в системе. Циркуляция жидкости происходит только с помощью этих элементов. Насадки выполнены из толстой резины, внутри есть шнур, дополнительно укрепляющий конструкцию. Следовательно, трубы не боятся изгибов, мелких неровностей и серьезных деформаций.

Для каждой модели автомобиля форсунки имеют разную форму. Все напрямую зависит от того, какое расстояние между подключенными узлами. Также немаловажную роль играет и то, в какой момент подключение форсунок к системе. Благодаря тому, что внутри насадка идеально ровная, она максимально плотно прилегает к металлическим трубкам, с которыми производится соединение. Для максимальной эффективности при установке можно использовать силиконовые герметики. С внешней стороны каждая насадка обжата металлическим зажимом.Чем шире последний, тем лучше связь.

Жидкостный насос

Этот элемент системы позволяет улучшить циркуляцию жидкости через форсунки и радиаторы. Конечно, из-за того, что горячий антифриз двигается, заменяя холодный, система хоть как-то, но работать будет. Однако необходимо обязательно дать дополнительное ускорение, чтобы обеспечить два условия. Во-первых, нельзя нагревать жидкость до критических температур. Во-вторых, его нужно как можно быстрее охладить.Кратковременное нагревание и охлаждение поддерживают температуру на заданном уровне.

Жидкостный насос — это ротор в алюминиевом корпусе, имеющий рабочее колесо внутри и приводной шкив снаружи. Именно с помощью крыльчатки нормально работает система охлаждения ВАЗ-2106 (схема движения потоков жидкости показана на рисунке выше). Рабочее колесо выполнено из пластика. Но есть и алюминиевые образцы, использовать их нецелесообразно только по той причине, что они могут быстро разрушиться, если использовать воду, а не антифриз.Самая частая неисправность в насосе — выход из строя подшипников. Он может постепенно сломаться из-за чрезмерного натяжения приводного ремня.

Смеситель для плиты

Пожалуй, и в «шестерках», и во всей классике это самый ненадежный элемент. К сожалению, качество этого агрегата хорошее, но его конструкция такова, что эксплуатировать этот кран длительное время невозможно. Его функция — перекрывать поток горячей жидкости, попадающей в радиатор печки. Во многом только из-за этого крана ломается система охлаждения ВАЗ-2106.Неисправности этого узла можно увидеть по-разному. Самым первым является наличие антифриза на коврике возле пассажирского сиденья.

Выход из строя крана сопровождается тем, что он либо не открывает подачу горячего антифриза, либо не перекрывает ее. В этом случае, кстати, сдвинется металлический флажок, расположенный на корпусе смесителя. Причина такого поведения — разрушение керамических пластин, с помощью которых регулируется подача. Какие хитрости хозяева не делают — и отключают на лето трубу подачи жидкости, и устанавливают водопроводные краны на пол-оборота, которые можно купить за копейки.Правда, для их подключения нужно сделать переходники.

Радиаторы системы

При ремонте автомобиля ВАЗ-2106 система охлаждения отключается редко. Исключение составляет снятие двигателя. В этом случае необходимо будет слить жидкость и отсоединить патрубки, идущие к радиаторам печки и охлаждения. Что такое радиатор? Это две небольшие емкости, которые расположены в горизонтальной плоскости. Между ними вертикально проложены металлические трубки — ячейки. В верхнюю емкость подается горячая жидкость, она проникает в десятки тонких ячеек, что позволяет ей быстрее остывать.

Материал для изготовления радиаторов — медь, бронза, латунь, пластик. Из последних изготавливают только верхний и нижний баки. Для повышения эффективности теплообмена между ячейками расположено несколько сотен тончайших пластин. За счет увеличения площади улучшается теплоотдача радиатора. Устройство основного радиатора и расположенного в печке одинаковое. Но есть небольшая особенность первого — к нему подключается расширительный бачок. Вся лишняя жидкость вытесняется из радиатора и попадает в бачок.

Вентилятор радиатора

Служит для повышения эффективности системы охлаждения. С его помощью создается мощный поток воздуха. Система охлаждения радиатора ВАЗ-2106 может быть построена с помощью вентилятора, как с механическим приводом, так и с электрическим. Последний установлен на более ранних моделях. Его преимущество в том, что он работает только в тех случаях, когда температура жидкости достигает критического значения. Но вентилятор с механическим приводом (он просто крепится на роторе помпы) дует постоянно, вне зависимости от того, какая температура в системе охлаждения.Это делает его использование в холодную погоду очень неудобным.

Термостат

Это небольшое устройство, с помощью которого вы можете переключать потоки жидкости между охлаждающими контурами. Его состав очень прост — обычная биметаллическая пластина, а также небольшая конструкция пружин. При достижении определенной температуры пластина медленно деформируется, что приводит к перемещению клапана. Положение последнего по умолчанию обеспечивает циркуляцию жидкости по маленькому кругу. Поэтому при поломке неизбежно закипание антифриза.Ранее подробно рассматривалась система охлаждения ВАЗ-2106 и схема циркуляции антифриза по ней. В случае поломки термостата можно полностью исключить его из системы. Правда жидкость будет двигаться только по большому кругу, зимой двигатель будет греться очень долго. Результат — неправильная работа мотора и холодный салон автомобиля. Продажа

лада россия

Я рад представить этот полностью оригинальный бывший советский LHD 1974 Lada 2101 1.2 бензиновый двигатель в потрясающем и безупречном состоянии.Вместе с транспортным средством вы получите набор уникальных плакатов и премиум аккаунт к игре World of Tanks сроком на один год. ГАЗель NEXT, N1, 4×2 — RWD, Van — COMBI, 7 мест, h4L3, бензиновый двигатель EvoTech 2690 куб.см, Euro 6, 78,5 кВт, 5-ступенчатая МКПП. Имеет отличный звук… 36 lada 2101 russia использовано на стоянке, самый быстрый поиск подержанных автомобилей в Интернете. Изменить местоположение. LadaMoscow.com | Тюнинг, OEM и винтажные запчасти для LADA 2101-2107, Samara, NIVA 4×4 с доставкой по всему миру. План производства ограничен.Для получения дополнительной информации см. Приложение «Поддержка аграрного бизнеса для иностранцев», «Продажа ферм и аграрного бизнеса в России», «Покупка сельскохозяйственных земель в России — выгодное вложение», «Государственная поддержка сельского хозяйства в России». Лада Нива 1990 года выпуска. Продажа подержанных автомобилей в Мостриме, Лонгфорд, Ирландия за 500,00 евро на Adverts.ie. УАЗ 469 (3151201), 1989 Зеленый — 16 950 долларов. Все в оригинале, без модификаций, в прекрасном состоянии… Ничего не найдено. Создадим сельскохозяйственную, производственную или торговую компанию под ваши нужды.Этот автомобиль использовался для проверки выбросов, пробег 838 км — продажа отразилась на цене. Широкий выбор объявлений Купить, арендовать, продать и найти что угодно — объявления Lada. УАЗ 2206 AMC, 2-9 мест, EURO 6, N1G: бензиновый двигатель 2.7 MPI, 5-ступенчатая механическая коробка передач, навесной 4×4, 4×4 low range, цвет серый, гидроусилитель, ABS, противоугонное зажигание, передние сиденья подвижные, моющиеся салон, дополнительный обогрев задних пассажиров, возможна модификация LPG. Продажа классических автомобилей Лада. Лада 2101, 1978 красный — 10950 долларов.Lada Niva Cargo Singlecab AMC, EURO 6, N1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 low range, блокировка межосевого дифференциала, 2 сиденья, жесткая крыша, цветной камуфляж, электростеклоподъемники, усиленный задний мост, дневные ходовые огни , ISOFIX, иммобилайзер, гидроусилитель руля. В продаже очень редкая лада 2101 ваз жигули копиека. Срок доставки 12 недель. Ручная Бензин 2012 72,666 КМ. 89/2014 Coll., Гражданский кодекс. Налог для агрокомпаний в России всего 6%; Стоимость 1 га плодородной земли при оптовой закупке (с нашей помощью) может быть ниже 250 долларов; Более 20% сельскохозяйственных земель в Центральной России принадлежит иностранным инвесторам; Россия занимает второе место в мире после США по количеству приезжающих мигрантов; Рентабельность агробизнеса выше 30% годовых.Этот автомобиль использовался для проверки выбросов, пробег 838 км — продажа отразилась на цене. Сопровождение сделок купли-продажи. Чтение, Создание производственных или перерабатывающих предприятий. С января 2021 года Lada интегрирована с дочерним брендом Dacia в бизнес-подразделение Renault Lada-Dacia. Chevrolet Niva AMC, LE, M1G, EURO 6: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 с низким диапазоном, межосевой дифференциал. замок, 5 мест, цвет зеленый и серый, ABS, центральный замок с дистанционным управлением, электростеклоподъемники, электрорегулировка зеркал, ISOFIX, иммобилайзер, регулируемая рулевая колонка, салонный фильтр, гидроусилитель руля.Автомобиль находится по адресу Radíkovice 19, Radíkovice, 503 27, Чешская Республика. ВАЗ 2103 ЛАДА 1500 1975 г. Продаю Лада 1500 ВАЗ 2103, первый хозяин, запчасти оригинальные, цвет синий, ездит и ездит отлично, левый руль, передние сиденья требуют внимания. Цена на заводе по специальным фотографиям: 20 938 евро без НДС. Продажа аграрного бизнеса в России. Купите свой Uaz Уаз, безопасно используемый с Reezocar, и найдите лучшую цену благодаря миллионам наших объявлений. Поиск земельных участков с учетом пожеланий заказчика.добавить в избранное 25 января В любом случае, Lada Largus на сегодняшний день — самая современная модель, выпускаемая под российским брендом. Вы сэкономите больше, чем заплатите! Приемлемые цены, доставка новых автомобилей LADA в… Полная гарантия 2 года или 100 000 км. Заключение договора действительно только после двустороннего подписания письменных договорных документов. Найдите новые и подержанные Lada 1200 на AutoScout24 — крупнейшем в Европе автомобильном онлайн-рынке. Продажа земли в России. Обзор старинного русского автомобиля Лада. Юридическое сопровождение вашего бизнеса в России; Регистрация сельскохозяйственных и коммерческих предприятий; Создание базы данных договоров на ведение бизнеса; Ведение переговоров и заключение договоров на ваших условиях и от вашего имени; Юридическое представительство в судах и государственных органах; Защита имущественных прав иностранных граждан.Это означает, что части все еще доступны, хотя вам может потребоваться переводчик. Лада Нива HardCross AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая МКПП, 4×4, 4×4 low range, блокировка межосевого дифференциала, 4 сиденья, цвет темно-зеленый металлик, ABS + BAS, кондиционер, электростеклоподъемники зеркала заднего вида с электроприводом, дифференциалы повышенного трения на обеих осях, усиленные винтовые пружины и амортизаторы, сплавы, шины M / T, усиленная задняя ось, подогрев передних сидений, обогрев заднего стекла, расширение крыльев, дневные ходовые огни, ISOFIX, иммобилайзер, электропривод рулевое управление.Двигатель и трансмиссия полностью восстановлены, есть много объявлений, но в основном заводские. УАЗ Hunter Jungle edition Hard Top, 5 мест, EURO 6, N1G, M1G. Поиск земельных участков с учетом пожеланий заказчика. Экспедиционный багажник на крышу, Водонепроницаемый пакет, Стабилизатор рулевого амортизатора, Светодиодная планка на крыше, Усиленный бампер с бульбаром, Передняя лебедка, Задний рессорный лист, Усиленные ступицы свободного хода, Боковые подножки, Расширители крыльев, Усиленная пружина передней подвески, Усиленный ШРУС, Крыша рельсы, Грязевые шины, Поднятый кузов и увеличенный клиренс, Светодиодная полоса на крыше, 15 диодов, Шноркель, Пластина Limited edition, Амортизаторы.Внедорожники приходят и уходят, а «Лада Нива» все еще здесь. Двигатель в нашей Ладе — это оригинальный 4-цилиндровый двигатель объемом 1198 куб. См, который развивает мощность около 59 л.с. Автомобиль находится по адресу Radíkovice 19, Radíkovice, 503 27, Чешская Республика. Фотографии защищены авторским правом, запрещено иметь дело с фотографиями или распространять их без согласия владельца. Прочтите обзоры автомобилей Lada и сравните цены и характеристики Lada на carsales.com.au. СНГ: +1333 евро без НДС, Буксировочное устройство 2,5 тонны: +607 евро без НДС, Антикоррозийное покрытие: +592 евро без НДС, Блокировка заднего дифференциала: +1646 евро без НДС, пневмоподвеска задней оси: +1 033 евро без НДС.Какие иностранные компании владеют крупными земельными участками в России? Лада Нива 2121 3 двери Urban AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая МКПП, 4х4, 4х4 низкий диапазон, блокировка межосевого дифференциала, 4 сиденья, цвет серебристый, коричневый, серый, дневные ходовые огни, ISOFIX, иммобилайзер, гидроусилитель руля, ABS + BAS, подогрев передних сидений, литые диски 16 дюймов, электростеклоподъемники, электрорегулировка зеркал заднего вида, кондиционер, пластиковые бамперы, обогрев заднего стекла. Lada Largus выпускается только в кузове универсал, с пятиместным и семиместным вариантами.Рассматриваем установку автоматической коробки передач. Лада Нива HardCross Пикап AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 low range, блокировка межосевого дифференциала, 4 сиденья, ABS + BAS, кондиционер, электростеклоподъемники, электростеклоподъемники зеркал заднего вида , дифференциалы повышенного трения на обеих осях, усиленные винтовые пружины и амортизаторы, легкосплавные диски 15 дюймов, шины M / T, усиленный задний мост, передние сиденья с подогревом, заднее стекло с подогревом, расширение крыльев, дневные ходовые огни, ISOFIX, иммобилайзер, гидроусилитель руля, задний спортивный бар.- Автомобиль под заказ. Лада Нива Пикап 2329 AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая МКПП, 4х4, 4х4 низкий диапазон, блокировка межосевого дифференциала, 4 сиденья, цвет темно-зеленый металлик, дневные ходовые огни, иммобилайзер, гидроусилитель руля, АБС + BAS + EBD, запаска, электростеклоподъемники, брызговики, модернизированная подвеска. Специалисты нашей компании предлагают иностранным гражданам полный комплекс услуг по купле-продаже земли в России. Состояние «Б / У». Масштаб 1:60 LADA 110 Российская пожарная машина, литая под давлением, модель 7,5 см / 3 «$ 10.90. Вышеупомянутые фотографии могут в настоящее время отсутствовать в нашем офисе в Радиковице, который находится недалеко от города Градец Кралове, для возможного посещения, пожалуйста, свяжитесь с нами заранее ([email protected]), спасибо. Chevrolet Niva AMC, LE, M1G, EURO 6: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 низкий диапазон, блокировка межосевого дифференциала, 5 сидений, цвет зеленый и серый, ABS, центральный замок с дистанционным управлением, электростеклоподъемники , электрорегулировка зеркал, ISOFIX, иммобилайзер, регулируемая рулевая колонка, салонный фильтр, гидроусилитель руля.Lada Niva — непоколебимый внедорожник, которого на бездорожье встречает уже третье поколение горожан именно благодаря своим внедорожным возможностям. UAZ Hunter AMC Trophy, 5 мест, EURO 6, N1G: бензиновый двигатель 2.7 MPI, 5-ступенчатая МКПП, навесной 4×4, 4×4 low range, цвет коричневый, гидроусилитель руля, передние сиденья подвижные, ISOFIX, салон моющийся, защита рулевых тяг , защита коробок передач, литые диски 16 дюймов, шины M / T, в наличии модификация LPG. Длина: 6,6 м, Грузовое пространство: 3 м x 1,8 м, снаряженная масса 2585 кг, макс.Правильно, вы все еще можете купить совершенно новый сегодня на некоторых рынках, хотя его название было изменено на Lada 4×4. 14 500 долларов США. ПРОДАНА лада 2105, 1981 светло-бежевый — 8950 долларов. Цена: 11 215 евро без НДС — зеленый металлик. Бесплатная доставка. Телефон: +420 737 282 400 Разработка аграрных бизнес-планов. Читать, Юридические бизнес-консультации в России. Лада Нива 2131 5 дверей LUXE AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая МКПП, 4х4, 4х4 низкий диапазон, блокировка межосевого дифференциала, 5 мест, цвет серый, серебристый, коричневый, дневные ходовые огни, ISOFIX, иммобилайзер, гидроусилитель руля, ABS + BAS, подогрев заднего стекла, подогрев передних сидений, литые диски 16 дюймов, электростеклоподъемники.Автомобиль имеет раму, а не цельный. (1) 1 оценок товара — Комплект фонарей на ВАЗ 2106 1600, Нива 2121, 2106-3716010 + 2106-3716011 — Автомобиль под заказ. Бесплатная доставка. Читать. Кондиционер, задние подголовники, рейлинги, литые диски 16 дюймов в черном цвете с шинами A / T, шноркель, защитный металлический лист двигателя и коробки передач, подготовка для радио, сигнализация, передние противотуманные фары, фаркоп, лобовое стекло с подогревом, поясничная опора для водительское сиденье, подогрев передних сидений, подушка безопасности водителя и пассажира. Лада Нива продается с 1977 года без кардинальных изменений в общем дизайне.Нет. Двигатель и трансмиссия полностью восстановлены, есть много рекламы, но в основном заводские. Срок доставки 12 недель. Поиск ферм, перерабатывающих и производственных предприятий с учетом потребностей клиентов. Оригинальные запчасти Lada, производство Россия. Логистика. Сопровождение сделок купли-продажи земельных участков. Чтение, поиск ферм, перерабатывающих и производственных предприятий с учетом потребностей клиентов. Автомобиль под заказ — срок поставки 4 месяца. Цена: от 17 730 евро без НДС до 21 188 евро без НДС.Издание Владимира Путина: 12 915 евро без НДС. — Автомобиль под заказ. Что такое советские автомобили, «Лада» российского производства, автомобильный обзор и автомобильный тур со Скотти Килмером. Читать. Полная гарантия 2 года или 100 000 км. Лада Нива Пикап 2329 HardCross AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая МКПП, 4×4, 4×4 low range, блокировка межосевого дифференциала, 4 сиденья, цвет темно-зеленый металлик, дневные ходовые огни, иммобилайзер, гидроусилитель руля, ABS + BAS + EBD, запасное колесо, электростеклоподъемники, брызговики, модернизированная подвеска, дифференциал повышенного трения передней оси, дифференциал повышенного трения задней оси, легкосплавные диски 15 дюймов с шинами M / T 235/75 R15, подъемный комплект, расширение арки , подогрев передних сидений.lada lada на CanadianListed.com — Объявления по всей Канаде. Это предложение не является обязательным. Лада 2102, 1984 бежевый — 9950 долларов. Выкуп акций влиятельного бизнеса. Lada Niva Cargo Doublecab AMC, EURO 6, N1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 low range, блокировка межосевого дифференциала, 5 мест, жесткая крыша, цветной камуфляж, электростеклоподъемники, усиленный задний мост, дневные ходовые огни , ISOFIX, иммобилайзер, гидроусилитель руля. LADA 2021 ВСЕ ПРАВА ЗАЩИЩЕНЫ Это не предложение по смыслу статьи 1732 Закона.Специальная не царапающаяся краска LINE-X: 2 222 евро без НДС. Chevrolet Niva AMC, GL, M1G, EURO 6: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 низкий диапазон, блокировка межосевого дифференциала, 5 сидений, цвет зеленый и серый, ABS, центральный замок с дистанционным управлением, электростеклоподъемники , электрорегулировка зеркал, ISOFIX, иммобилайзер, регулируемая рулевая колонка, салонный фильтр, гидроусилитель руля. Транспортные средства проверены, гарантированы и доставлены в Париже или перед вами. У нас есть много других автомобилей в продаже !!! УАЗ Пикап 2017 AMC, N1G, 5 мест, EURO 6: бензиновый двигатель 2.7 MPI, 5-ступенчатая механическая коробка передач, электронный переключатель на 4×4 и 4×4 низкого диапазона, цвет коричневый, белый, серый, черный, серебристый, коричнево-серый, темно-зеленый, гидроусилитель руля, съемные передние сиденья, ISOFIX, ABS, 2x подушки безопасности, Светодиодные дневные ходовые огни и прочее оборудование зависит от уровня комплектации. — обзор моделей, характеристики, цвета, комплектации, сравнение моделей. Скромный внедорожник всегда полагался на небольшие четырехцилиндровые двигатели и… Выращивание и переработку лекарственных растений; Вовлечение сельхозпродукции на экспорт из России; Создание маркетинговой сети для импорта и продажи вашей продукции в России; Создание агротуристических и этно-туристических компаний, а также охотничьих хозяйств.Срок доставки 12 недель. Защита имущественных прав иностранных граждан. Окажем помощь в привлечении персонала, покупке оборудования и запуске бизнеса. Разрешено ли иностранным гражданам покупать землю сельскохозяйственного назначения в России? Сопровождение сделок купли-продажи земельных участков. В продаже очень редкая лада 2101 ваз жигули копиека. ? Продажа новых автомобилей LADA на экспорт из России Наша компания купит и доставит новые автомобили LADA из России на самых выгодных условиях. У нас в наличии 3400 различных запчастей для Lada OEM, в том числе и для Lada Niva 4×4.Наши специалисты присутствуют в следующих городах: Нижний Новгород, Екатеринбург, Краснодар, Симферополь и Феодосия. Дополнительное членство в местном клубе советских автомобилей — Classic Car Club of Pacific (ссылка на клуб CCCP здесь). В 2020 году в России было продано 343 512 автомобилей LADA. К 2020 году 42-летний внедорожник претерпел некоторые скромные изменения. Цена: 16 666 евро без НДС. 32 lada 2101 russia используется на парковках, самый быстрый поиск подержанных автомобилей в Интернете. 1:60 LADA GRANTA Русская пожарная машина Автомобиль Литой под давлением Модель из металла 80 мм НОВИНКА.Анализ возможностей продажи ваших товаров для АПК в России; Юридическое сопровождение закупок сельхозпродукции в Россию; Создание маркетинговой сети для ваших товаров; Обеспечение закупок сельхозпродукции в России. 1234 долл. США. Цена: 16 666 евро без НДС. Последний. Лада Нива HardCross 5 Doors AMC, EURO 6, M1G: бензин 1.7 MPI, 5-ступенчатая МКП, 4×4, 4×4 low range, блокировка межосевого дифференциала, 5 мест, серый металлик, ABS + BAS, электрические стеклоподъемники, дифференциал повышенного трения сзади ось, бодилифт, литые диски 15 дюймов, шины M / T, подогрев передних сидений, подогрев заднего стекла, расширение крыльев, дневные ходовые огни, ISOFIX, иммобилайзер, гидроусилитель руля.Лада Нива 2121 3 Doors Classic AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая МКПП, 4х4, 4х4 низкий диапазон, блокировка межосевого дифференциала, 5 мест, цвет зеленый, дневные ходовые огни, ISOFIX, иммобилайзер, гидроусилитель руля , ABS + BAS, обогрев заднего стекла, электростеклоподъемники. Мы поможем вам найти нужный вам существующий бизнес, провести его аудит, добиться оптимальной цены и оформить покупку и завершить сделку купли-продажи. Вместе с транспортным средством вы получите набор уникальных плакатов и премиум аккаунт к игре World of Tanks сроком на один год.Лада 2106, 1600cc 1984 ярко-зеленая — 10550 долларов. Эта Lada Niva 17i, выставленная на продажу в Торонто, одна из последних, привезенных в Канаду, но это далеко не последний год выпуска этого грузовика. Бензиновый двигатель 2.7 MPI EURO 6, 5-ступенчатая механическая коробка передач, присоединяемый 4×4, низкий диапазон 4×4, цвет коричневый, черный, зеленый, белый, хаки, серый, гидроусилитель руля, подвижные передние сиденья, ISOFIX, моющийся салон, мягкий верх или жесткий верх , Возможна модификация LPG. Категория M1G (легковой автомобиль): + 200 евро без НДС, УАЗ 3151 Хантер бензин, Джунгли, N1G, Трофей, Цвет металлик: Коричнево-серый металлик, включен в цену, УАЗ 3151 Хантер бензин, Джунгли, N1G, Победа, Цвет: хаки неметаллический, включен в цену, Кондиционер для UAZ HUNTER Jungle: +1 260 евро без НДС.Свяжитесь с нами, чтобы задать вопросы на нашей странице в FB здесь: Музей советских автомобилей. Поиск новых и подержанных автомобилей Lada для продажи в Австралии. УАЗ Патриот 2017 AMC, N1G или M1G, 5 мест, EURO 6: бензиновый двигатель 2.7 MPI, 5-ступенчатая механическая коробка передач, электронный переключатель на 4×4 и 4×4 low range, цвет коричневый, белый, серый, черный, серебристый, коричнево-серый, темно-зеленый, гидроусилитель руля, съемные передние сиденья, ISOFIX, ABS, 2 подушки безопасности, светодиодные дневные ходовые огни и другое оборудование в зависимости от уровня оснащения. Южная Флорида> продается… «» нажмите для поиска в Craigslist … марка и модель: lada в легковые + грузовые; см. в режиме просмотра карты. Прошло чуть более двух десятилетий с тех пор, как Lada Niva ушла с австралийского рынка. Продается. Управление инвестиционными активами; Консультации по выбору региона, ценообразования и полезной площади участков; Проверка земельного участка на наличие залогов, сборов и земельных споров; Юридическое сопровождение сделок купли-продажи. Автомобиль под заказ. Формирование отчетов по отдельным отраслям сельского хозяйства России; Анализ ценообразования и рыночного потенциала; Разработка бизнес-планов для открытия аграрного бизнеса в России, получения кредитов и государственной поддержки.Автомобиль полностью восстановлен снизу доверху. Автомобиль полностью восстановлен снизу доверху. ТО до сентября 2020 года.
Свяжитесь с нами, если вам интересно.
Все детали обсуждаются по E-mail,
E-mail: с помощью кнопки ниже Кондиционер, задние подголовники, легкосплавные диски 15 дюймов, 2 подушки безопасности, преднатяжители передних ремней безопасности, подготовка для радио, сигнализация, передние противотуманные фары. На учете… UAZ Hunter AMC Soft Top или Hard Top, 5 мест, EURO 6, N1G: бензиновый двигатель 2.7 MPI EURO-6, 5-ступенчатая механическая коробка передач, навесной 4×4, 4×4 пониженный диапазон, цвет коричневый, черный, зеленый, белый, цвет хаки, серый, гидроусилитель руля, подвижные передние сиденья, ISOFIX, моющийся салон, мягкий верх или жесткий верх, доступна модификация LPG.Акцепт оферты не означает заключение договора. Ограниченная серия включает особую оранжево-коричневую обивку с логотипами World of Tanks. Chevrolet Niva AMC, L, M1G, EURO 6: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 низкий диапазон, блокировка межосевого дифференциала, 5 сидений, цвет зеленый и серый, ABS, центральный замок, электростеклоподъемники, зеркала с электроприводом , ISOFIX, иммобилайзер, регулируемая рулевая колонка, салонный фильтр, гидроусилитель руля. Лада Нива 2131 5 Doors Classic AMC, EURO 6, M1G: бензиновый двигатель 1.7 MPI, 5-ступенчатая механическая коробка передач, 4×4, 4×4 low range, блокировка межосевого дифференциала, 5 сидений, цвет серый, серебристый, коричневый, дневные ходовые огни, ISOFIX, иммобилайзер, гидроусилитель руля, ABS + BAS, обогрев заднего стекла. Цвет синий металлик, ABS, кондиционер с ручным управлением, электростеклоподъемники, зеркала заднего вида с электроприводом и обогревом, сиденье водителя с подогревом, подлокотник, место для хранения вещей, бортовой компьютер, радио с USB-разъемом и элементами управления на рулевом колесе, розетки на 12 В, спереди противотуманные фары, дневные ходовые огни, тонированные стекла, складывающиеся задние сиденья — можно спать, центральный замок, люк.Доля бренда на рынке легковых и легких коммерческих автомобилей увеличилась с 20,6% до 21,5%, установив абсолютный рекорд за последние 9 лет. Может ли иностранный гражданин купить дом в России? Найдите новые и подержанные Lada Classics на продажу у ближайших к вам дилеров по продаже классических автомобилей и частных лиц. Автомобиль еще не зачислен. Взаимодействие с поставщиками и контроль российской сельхозпродукции. Читать, Отчетность о состоянии российского аграрного рынка. Цена: от 18 667 евро без НДС до 21 971 евро без НДС.Лучшие земельные участки сельскохозяйственного назначения в России. Телефон: +420 737 282 400. Добавить в избранное 14 января LADA YUGULI 1200 $ 14 500 (WESTCHESTER) фото скрыть эту публикацию восстановить восстановить эту публикацию. $ 8,50 Головной офис компании находится в Москве. Цена: 11 015 EUR без НДС — зеленый металлик. Кондиционер, задние подголовники, рейлинги, легкосплавные диски 16 дюймов в черном цвете с шинами АКПП, шноркель, защитный металлический лист двигателя и коробки передач, подготовка к радио, сигнализация. Lada (кириллица: Лада, русское произношение:), продаваемая как LADA, — это марка автомобилей, производимых АвтоВАЗом (первоначально ВАЗ), российской компанией, принадлежащей французской Groupe Renault.⭐⭐⭐⭐⭐ Интернет-магазин Запасные части, обновления и детали на заказ для вашей LADA Niva ϟ Доставка и поддержка по всему миру. Автомобиль еще не зачислен. Защита имущественных прав иностранных граждан. Читать. Срок доставки 12 недель. Lada Niva NIVA 1.7i 4X4 ТОЛЬКО SERVO-LPG GAS-TÜV НОЯБРЬ 2022! Экспортные версии LADA полностью загружены, с 5-ступенчатой ​​коробкой передач (стандартная была 4-ступенчатая). Полностью оригинальные, даже оригинальные шины СССР. 8,90 долларов США. Наша компания предоставляет услуги по продаже земли и ферм в России, а также консультации и сопровождение полного цикла по риэлтерскому бизнесу в агропромышленном комплексе.UAZ Patriot 2017 AMC, N1G или M1G, 5 мест, EURO 6, World of Tanks — ограниченная серия: бензиновый двигатель 2.7 MPI, 5-ступенчатая механическая коробка передач, электронный переключатель на 4×4 и 4×4 low range, цвет серый, черный, гидроусилитель руля, накладные передние сиденья, ISOFIX, ABS, 2x подушки безопасности, светодиодные дневные ходовые огни, ESP, автоматическая система кондиционирования, легкосплавные диски, рейлинги на крыше, подогрев руля, круиз-контроль, навигационная система, передний и задний парктроники, камера заднего парковочного места, подогрев сидений. Лада 2101 1974 MINT LHD RARE original Бывшая советская классика в состаренном состоянии.Найдите машину своей мечты. ДеАгостини 1:43 ГАЗ-24-03 Волга скорая помощь №15 автомобили СССР. Только местная распродажа в штате Вашингтон / Орегон. Запчасти с заводов России и Европы с гарантией 2 года! На фотографиях могут быть показаны дополнительные услуги. Также есть коммерческая грузовая модификация. В других городах работы выполняют разъездные специалисты.

Имен, похожих на Рэйчел,
Тень ледяного прошлого Ffxiv,
Генератор мошеннических имен,
Табы для гитары в стиле блюз-рок,
Eso Western Skyrim Main Quest,
Исследователи полиции Хопатконга,
Протеин в филе миньон,
Модульное устройство для уменьшения сотрясения мозга Ferfrans Crd,

Поло седан

не работает обогрев лобового стекла.Причины и способы устранения поломки обогрева заднего стекла Поло седан. Блок предохранителей в салоне

Чтение 7 мин.

Классические линии кузова, спартанский вид внутреннего оснащения, надежная силовая установка и, конечно же, фирменный немецкий комфорт — так дизайнеры и инженеры из Вольфсбурга создали новый седан Volkswagen Polo. Передав свежую версию машины в руки калужских мастеров, немцы дополнили проект «фишками», разработанными специально для российских условий.

Одна из них — опция обогрева заднего стекла. Это стандартно для. В добавлении ничего удивительного нет. Сегодня сложно найти автомобиль, в котором не было бы традиционных нитей, протянутых вдоль заднего стекла.

Но так было не всегда. Двадцать лет назад приятная и очень удобная функция была чудом в нашей стране. Когда по улицам проезжала ВАЗ «пятерка» или «семерка» с установленной резьбой отопителя, это сразу привлекало внимание опытных автомобилистов, знающих о передовых технологиях.С такой новинкой не было греха похвастаться родным или близким.

Но рано или поздно все устареет. Опция обогрева заднего стекла в наши дни работает на большинстве современных автомобилей.

Принцип обогрева стекла

Принцип работы устройства прост. Его основное предназначение — нагрев стеклянной поверхности до положительной температуры. Одна сторона клеммы из резьбы подключена к электросети, другая — к «массе». Ток течет в нити, они нагреваются, разнося тепло по всей площади.Будь то зима или лето, функция должна эффективно работать одним нажатием кнопки.

Очень полезная штука. Ведь каждый автомобилист неоднократно сталкивался с проблемой запотевания или обледенения стекол. Согласитесь, это настоящий кошмар!

Представьте: идет дождь, все окна запотели из-за разницы температур. Как забрать обратно? Боковым дефлекторам потребуется много времени, чтобы нагреть воздух и отвести конденсат на стекле. Приходится либо подождать, либо вручную протереть поверхность тряпкой.Третий вариант — использовать электрообогрев заднего стекла. Он намного быстрее справится с избыточной влажностью, обеспечивая отличный обзор для маневра.

Причин может быть несколько. К ним относятся нарушения контактов резьбы с электросистемой седана, поломка реле отопителя или банально перегоревший предохранитель.

Интересно, что при неисправности обогрева задней части на Поло седане единственный вариант ремонта, который могут предложить официальные дилеры, — это полная замена стекол.Они не участвуют в восстановлении потоков или других элементов системы. Поэтому в целях экономии рациональнее будет взять ситуацию под свой контроль. Причем процедура восстановления не занимает много времени и с ней справится даже автомобилист без опыта.

Первая гипотеза, которая должна прийти в голову, — это перегоревший предохранитель. Это самое безобидное, что может случиться с Поло седаном с системой отопления. Блок предохранителей расположен под рулевой колонкой автомобиля.Предохранитель находится под номером 53 с правой стороны в нижнем ряду. Его сила тока 30А. Чтобы проверить пригодность элемента, вызываем его с помощью тестера.

Если с ним все в порядке или новый предохранитель, установленный в слот, не решил проблему, проверяем реле. Само устройство разбирать, конечно, не стоит — проще купить новый образец. Чтобы добраться до коммутатора:

1. Снимаем минусовую клемму с АКБ.
2. Демонтировать магнитолу с переходной рамкой.
3. Плоской отверткой подденьте блок управления климатической установкой внизу, снимите его с панели приборов и разверните.
4. На блоке три переключателя: подогрев переднего сиденья, сигнализация и обогрев заднего стекла. Преодолевая сопротивление зажимов, вынимаем из розетки выключатель, отвечающий за обогрев заднего стекла.
5. Монтируем новый выключатель и собираем все в обратной последовательности.

Если работы не дали результата, то внимательно осматриваем разъемы на заднем стекле по краям.Возможно, скопившаяся грязь или коррозия мешают прохождению тока к нагревательным элементам.

Самая большая неприятность — это сломанные нити. Каждая нить подключена к вертикальным шинам и работает независимо от остальных «волокон». Чтобы определить, какой из них не работает, достаточно взглянуть на горизонтальные полосы на стекле.

Гораздо сложнее определить точное место разрыва. В некоторых случаях это можно обнаружить визуально.Если его не видно, то проще всего использовать вольтметр.

Кроме вольтметра можно использовать омметр или автомобильный щуп.

Если не работает обогрев заднего стекла, можно воспользоваться одним из способов восстановления нитей. Например, можно использовать токопроводящий лак на основе серебра. Перед процедурой поверхность стекла необходимо очистить. Затем приклеиваем ленту с двух сторон к поврежденному месту, тонкой кисточкой наносим лак и сушим при комнатной температуре 24 часа.При наличии технического фена процесс сушки заметно ускоряется. Поверхность становится сухой через полчаса. Во время процесса не рекомендуется включать функцию нагрева, а также промывать поверхность различными растворителями.

Арт .: 6ru845011fnvb (аналоги и замены на запчасти 6ru845011fnvb)

Стекло лобовое новое оригинальное

с подогревом (комплектация PR-4GX + 4L2) с оригинальным номером: 6ru 845 011 f (архивный номер детали: 6ru 845 011 с nvb).Фото такого стекла представлены ниже. Стоимость и возможные сроки доставки указаны в таблице внизу этой страницы сайта.

Оригинальный номер детали может отличаться от указанного выше, в зависимости от комплектации вашего автомобиля.

Также в нашем магазине Вы можете купить лобовое стекло неотапливаемое, оригинальный артикул: … Перейдя по ссылке, отражающей оригинальный артикул, вы можете ознакомиться с его стоимостью и возможными сроками доставки.

Наряду с такими очевидными требованиями к лобовому стеклу, как высокая оптическая четкость и точность посадки, необходимо выполнение других важных требований.

Это включает, например, достаточную прочность на скручивание и жесткость, поскольку не только фланец на раме корпуса удерживает стекло, но и корпус стабилизируется за счет соединения со стеклом. Неисправное, слишком слабое или поврежденное стекло может треснуть при сильных движениях тела, например, на неровной дороге.Кроме того, стекло должно выдерживать большую разницу температур в салоне автомобиля и наружной температуре. При обогреве зимой или при работе кондиционера летом лобовое стекло дополнительно подвергается сильным поверхностным нагрузкам из-за разницы температур внутри стекла.

Оригинальное лобовое стекло Volkswagen Polo Sedan соответствует всем требованиям.

Обратите внимание, что многие неоригинальные лобовые стекла продаются без пломб.
А оригинальное нижнее уплотнение поставляется только в комплекте с оригинальным лобовым стеклом.

Варианты стоимости и срок поставки данной запчасти:

Цены на запчасть 6ru845011fnvb, аналоги и замены:

Volkswagen polo — современный автомобиль от немецкого производителя, который нравится многим автовладельцам. Красивые формы кузова и комфортный салон привлекают любителей недорогих автомобилей. Но даже у надежных немецких моделей есть определенные нюансы и проблемы.

В этой статье вы можете прочитать обо всем, что связано с электрикой, защитой электронных схем и схемами Polo comfort и highline. Если вдруг выходит из строя какое-то оборудование, например предохранители и реле Volkswagen Polo, в списках указаны необходимые предохранители, реле и схемы, а в комментариях вы найдете способы решения типичных проблем.

В данной статье описаны предохранители и реле Volkswagen polo в комплектациях ComfortLine и HighLine. Некоторые предохранители могут быть пронумерованы и помечены TrendLine.

При определении исправности предохранителей воспользуйтесь тестером, это исключит ошибки, быстро прозвонит нужные цепи или замерит напряжение в разъемах. Всегда носите с собой резервные предохранители и реле. они могут помочь вам в случае неожиданной поломки или короткого замыкания.

Салонный блок:

Блок предохранителей в салоне:

Блок предохранителей в салоне расположен в нижней части панели приборов, под рулевым колесом.Чтобы добраться до него, нужно открыть защитную крышку.

Предохранители № 1-24:

1 — резервный .

2 (10 А) — подрулевые переключатели, омыватель ветрового стекла … Если омыватель лобового стекла не работает, проверьте уровень жидкости в головке омывателя, зимой проверьте, не замерзла ли жидкость в трубках системы и форсунках . Подайте питание от аккумуляторной батареи к помпе-помпе, если она не работает, замените на новую. Если работает, проверьте проводку, разъемы, клеммы и правый подрулевой переключатель.

3 (5 А) — топливный насос, блок системы управления двигателем … Если топливный насос перестает подавать бензин и не создает в топливной системе необходимое для работы двигателя давление, проверьте, кроме того, предохранитель 36, силовой предохранитель SA3 и реле R4, R8. Если топливный насос при подключении напрямую к аккумулятору не работает или работает с перебоями, замените его новым.

4 — резерв .

5 — резерв .

6 (5 А) — панель приборов … Если перестали работать стрелки, датчики или дисплей бортового компьютера на панели приборов, проверьте дополнительно предохранители 18, 20, 38. Также проверьте разъем с проводами на обратной стороне панели приборов.

7 (5 А) — лампы освещения номерного знака, регулировка угла наклона фар .

8 (10 А) — топливные форсунки .

9 (5 А) — антиблокировочная система тормозов ABS … Если перестала работать АБС и на приборной панели загорелась одноименная лампа, проверьте силовые предохранители 1, 4 и SA5 под капотом, т.к. а также датчики, расположенные на колесах.Скорее всего, их провода изношены, сломаны или ослаблен разъем. После слесарных работ с передней подвеской при сборке узлов могут забыть установить провода датчика в специальные держатели, из-за этого они обычно перетираются. Если какой-либо датчик неисправен, замените его новым.

10 (5 А) — цепь реле стартера, электрическое управление, датчик скорости … Если стартер не работает, проверьте также предохранители 19, силовой предохранитель SA3 под капотом и реле R3. Если машина из салона куплена недавно, и в холодную погоду она перестала крутить стартер (щелкает), скорее всего в нем замерзло масло, нужно прогреть машину.

Если автомобиль уже не новый и стартер не крутится, проверьте заряд аккумулятора, при необходимости зарядите или установите новый. Проверить контакты выводов на аккумуляторной батарее, если они окислились, очистить их изнутри и плотно затянуть. Проверьте работу стартера и реле, замкнув контакты на втягивающем устройстве (при выключенной передаче, в нейтральном положении).
Если спидометр перестает работать или работает с перебоями, скорее всего, дело в датчике скорости и его контактах.

11 (5 А) механизм регулировки угла наклона фар .

12 (5 А) — зеркала заднего вида с электрорегулировкой … Если зеркала перестают регулироваться, проверьте проводку между кузовом и передними дверями, а также внутри самих зеркал. Чтобы включить обогрев зеркал, поверните джойстик регулировки зеркал на 180 градусов.

13 (15 А) — управление АКПП .

14 (5 А) — подушки безопасности … При запуске двигателя лампа подушки безопасности приборной панели должна загореться примерно на 5 секунд, а затем погаснуть.Если он остается включенным, значит, в памяти есть неисправность или сохраненная ошибка аварийного сигнала. Для установления точной причины нужна диагностика.

15 (5 А) — форсунки омывателя с подогревом … Обогрев форсунок работает при включении обогрева зеркал (поворот джойстика на 180 градусов). Если не работает, проверьте соединения и состояние проводов под капотом в месте подключения к форсункам.

16 (5 А) — парктроник .

17 (10 А) — э / м клапан адсорбера, лямбда-зонды .

18 (5 А) — задний противотуманный фонарь, панель приборов .

19 (5 А) — передние габаритные фонари, аудиосистема, блок управления электрооборудованием, сигнал положения запуска двигателя ключа в замке зажигания.

20 (5 А) — подрулевые переключатели, приборная панель … См. Пред. 6.

21 (10 А) — свет в салоне и багажнике … Если потолочный светильник не работает ни в одном положении, проверьте лампы в нем, выключатель и проводку. Если свет не загорается только при открытии дверей, проверьте концевые выключатели в дверях, их разъемы и проводку от них к блоку управления.

22 (5 А) — климат-контроль, замок ключа в замке зажигания … Если при включении печки и выставлении горячей температуры дует холодный воздух, скорее всего у вас низкий уровень антифриза в баке или в систему охлаждения попал воздух.

Также проверьте, не забиты ли воздухозаборники, вентилятор и радиатор, при необходимости очистите. Также может быть в заслонках, проверьте, правильно ли они открываются и закрываются. Если мотор отопителя совсем не крутится, проверьте его исправность, напрямую подав на него напряжение 12 В.

23 (7,5 А) — электрическое управление, блок управления двигателем, переключатель режимов АКПП .

24 (5 А) — зеркала заднего вида с подогревом .

Предохранители № 25-60:

25 (5 А) — вентилятор радиатора, кондиционер, датчик давления … Если вентилятор не работает, см. Силовой предохранитель 2.

26 (7,5 А) — электроусилитель руля … Если руль начинает крутиться или возникают проблемы в работе усилителя, проверьте дополнительно силовой предохранитель SA4.Не оставляйте припаркованный автомобиль с полностью вывернутыми колесами, а также не держите колеса полностью развернутыми более 5 секунд, чтобы не повредить ЭУР. Сам ЭУР находится на валу в рулевой колонке.

27–32 — резерв .

33 (5 А) — выключатель стоп-сигналов … Если стоп-сигналы перестают гореть, проверьте дополнительно предохранитель 43, а также лампы, их разъемы и выключатель на педали тормоза, проводку.

34 (7.5 А) — дальний свет в правой фаре … Если не работает, проверьте лампу. Если обе фары выключены, проверьте их лампы и переключатель освещения в рулевой колонке.

35 (10 А) — система управления двигателем, питание электрооборудования моторного отсека .

36 (15 А) — бензонасос … См. Пред. 3.

37 (25 А) — подогрев передних сидений … Если одно из передних сидений перестал нагреваться, проверьте разъем и провода под сиденьем.Убедитесь, что на этот разъем поступает напряжение. Если есть напряжение, скорее всего пропал контакт внутри сиденья или сломался ТЭН. Если нет напряжения, проверьте проводку и кнопку включения.

38 (7,5 А) — дальний свет в левой фаре, приборная панель … См. Пред. 34.

39 (10 А) — ближний свет в правой фаре … Если не работает, проверьте дополнительно реле SA3, а также лампы и контакты в разъемах фары.Если обе фары ближнего света по-прежнему не работают, проверьте выключатель света на приборной панели слева от рулевого колеса, его контакты и переключатель на рулевой колонке, проводку.

40 (30 А) — отопитель / климат-контроль / вентилятор кондиционера … см. Пред. 22.

41 — резерв .

42 (15 А) — прикуриватель … Обычно работает только при включенном зажигании. Если он перестает работать после подключения устройства, скорее всего, из-за короткого замыкания, используйте дополнительную розетку или разветвитель для подключения устройств.Если замена предохранителя не помогает, проверьте сам разъем, контакты в нем, соединительный разъем и проводку.

43 (15 А) — указатели поворота, сигнализация, стоп-сигналы, электрооборудование бортовой сети. Если не работают поворотники, проверьте лампы и контакты в разъемах посадки. Если указатели поворота начинают мигать быстрее или медленнее, проверьте все разъемы ламп на предмет короткого замыкания, а также проводку. Дело также может быть в переключателе указателей поворота на рулевой колонке.

44 (15 А) — сирена тревожная, датчик объема .

45 (15 А) — магнитола, аудиосистема .

46 (20 А) — звуковой сигнал … Обычно работает только при включенном зажигании. Для того, чтобы всегда работало, можно перепрошить блок управления. Если не работает, проверьте целостность самого сигнала. Находится со стороны водителя, под левой фарой. Чтобы добраться до него, удобнее всего снять левое переднее колесо и открутить подкрылок.Подайте на него питание, если он работает, то дело в проводке или подрулевом переключателе.

47 (20 А) — дворники передние … Если «дворники» перестают работать, проверьте подрулевой переключатель и мотор-редуктор. Зимой в него могла попасть вода и замерзнуть. Также осмотрите весь механизм на предмет засоров и обледенения. Проверьте, работает ли шайба. Если омыватель тоже не работает, попробуйте сначала исправить неисправность омывателя, затем дворников. Так же может быть в проводке / разъемах.

48 (25 А) — центральный замок — замки дверей, багажника, люка топливного бака … Если замки дверей не закрываются, проверьте концевые выключатели дверей, один из них вышел из строя или контакт в проводах между телом и одной из дверей исчезла. Также проверьте механизмы дверных замков и их приводы, проводку.

49 (5 А) — фонарь заднего хода … Справа только одна лампа. Если не работает, проверьте его исправность и контакты в разъеме.Также проверьте переключатель на коробке передач (на автоматической коробке передач переключатель находится в селекторе).

50 (25 А) — стеклоподъемник в водительской двери … Если водительское стекло периодически поднимается и опускается через раз, скорее всего, дело в перегреве мотора. Распространенная проблема, известная дилерам.

51 (25 А) — стеклоподъемник в двери переднего пассажира … Если окна не работают правильно, попробуйте их запрограммировать.Для этого полностью откройте и закройте каждое стекло, продолжая удерживать кнопку в крайнем положении 1-3 секунды.

52 (30 А) — электрические стеклоподъемники в задних дверях … см. Пред. 50 и 51.

53 (30 A) — элементы обогрева заднего стекла … Электрический обогрев заднего стекла в Polo автоматически отключается. Если не работает, проверьте клеммы на ТЭНах, исправность кнопки и ее контактов, а также проводку на кузове автомобиля.К кнопке можно добраться, сняв радиокадр.

54 (15 А) — противотуманные фары .

55 (15 А) — катушки зажигания .

56 (30 А) — лобовое стекло с электрообогревом .

57 (5 А) — габаритные огни передний левый и задний левый, габаритный фонарь левый .
58 (5 А) — габариты переднего правого и заднего правого фонаря, габаритный фонарь правый .

Если габариты не работают, проверьте, кроме них, предохранитель 19 и реле R7, лампы, выключатель света слева от руля и проводку.Стояночный свет включается при выключенном зажигании переводом подрулевого переключателя в одно из положений — загораются либо только левые габариты, либо только правые. Функция обозначения парковки в темноте.

59 (10 А) — ближний свет в левой фаре … Аналогично до. 39.

60 — резерв .

Автоматические предохранители:

Монтажный блок силовых предохранителей:

Монтажный блок силовых предохранителей расположен в моторном отсеке, под капотом автомобиля, над аккумулятором.Чтобы добраться до него, снимите пластиковую крышку.

Предохранители 1-6:

1 (25 А) — антиблокировочная система тормозов ABS

2 (30 А) — вентилятор радиатора (система охлаждения) … Если не работает, проверьте также соседние предохранители 3, SA6 и предохранитель 25 в салоне, убедитесь, что уровень охлаждающей жидкости в норме, исправны электродвигатель вентилятора, датчик температуры и термостат, датчик вентилятора, а также проводка и электронный блок управления.

3 (5 А) — регулятор вентилятора радиатора .

4 (10 А) — антиблокировочная система тормозов ABS … см. Пред. 9 в салонном блоке.

5 (5 А) — электрооборудование, бортовая сеть .

6 — резерв .

Предохранители № SA1-SA7:

SA1 (150 A) — генератор … Если генератор не работает и аккумулятор не заряжается, проверьте этот предохранитель, клеммы аккумулятора, ремень генератора и натяжение. Отрегулируйте при ослаблении. Если ремень изношен или сломан, замените его новым.Также проверьте подходящие к генератору провода и их контакты, при необходимости подтяните гайки.

Дело может быть в самом генераторе, его щетках и обмотках. Вы можете отремонтировать существующий или заменить его новым, если у вас нет опыта, обратитесь к электрику или официальному дилеру.

SA2 — резервный .

SA3 (110 А) — стартер, наружное освещение, подрулевой переключатель, топливный насос, ближний свет фар, передние фонари.

SA4 (50 А) — электроусилитель руля .

SA5 (25 А) — антиблокировочная система тормозов ABS … см. Пред. 9 в салонном блоке.

SA6 (30 А) — регулятор вентилятора радиатора .

SA7 — резерв .

Автомобильное реле:

Все автомобильные реле выведены на отдельный монтажный блок, который находится в приборной панели с левой стороны водителя.

R1 — резервное место.

R2 — реле обогрева лобового стекла … См. Предохранитель 56.

R3 — реле блокировки стартера .

R4 — реле подачи бензина на напор .

R5 — реле питания .

R6 — резервное место.

R7 — реле габаритов спереди. См. Предохранители 57 и 58 .

R8 — реле топливного насоса .

R9 — реле кондиционера .

R10 — контакт реле «Х» .

R11 — R15 зарезервированы.

Карбоновая дверная крышка Защитная пленка Anti Kick для KIA 2013-2017 Rondo Carens Легковые и грузовые внутренние дверные панели и детали labour-plus Автозапчасти и транспортные средства

Карбоновая дверная крышка Защитная пленка Anti Kick для KIA 2013-2017 Rondo Carens

Углеродная крышка двери планка Защитная пленка Anti Kick для KIA 2013-2017 Rondo Carens 8809497326738.Для KIA 2013-2017 Rondo Carens. 2013 2014 2015 2016 2017: KIA Rondo / All New Carens. Углеродная наклейка на дверь, наклейка, защита от ударов. Материал: углеродная наклейка. Таким образом, он идеально подходит для валки. Вы можете прикрепляться очень естественно .. Состояние: Новое ： Бренд: ： TCM ， Страна / регион производства: ： Корея, Республика ： Номер детали производителя: ： Наклейка на дверь TC Carbon ， Номер сменной детали: ： Наклейка на дверь из карбона TC ： Основной цвет: ： Черный карбон ， Другой номер детали: ： Наклейка из карбона TC Black ： Материал: ： Наклейка на наклейку из карбона ， Тип продукта: ： Наклейка на наклейку — Наклейка на дверь Размещение на транспортном средстве: ： Передняя, ​​левая сторона , Передняя, ​​правая, задняя, ​​левая, задняя, ​​правая ， UPC: ： 8809497326738 ，

карбоновая дверная крышка планка защитная пленка Anti Kick для KIA 2013-2017 Rondo Carens

Подходит для Chevrolet 95-05 GMC 1995-2005 Chevrolet 90-93 Кнопка выключателя зеркала с электроприводом, 1 шт. Мотоциклетный переключатель переключения передач, защита ботинок, защита обуви, носок переключения передач, защитная накладка, 51 «DRAGON-4 STYLE, НАСТОЯЩАЯ ПОЛНОСТЬЮ УГЛЕРОДНОЕ ВОЛОКНО, ЗАДНИЙ БАГАЖНИК GT УНИВЕРСАЛЬНОЕ СПОЙЛЕРНОЕ КРЫЛО, Цепь и звездочка Yamaha FZR600 синего цвета 1989 года.Искл. 6.6L 7.2L Prothane 4-1604-BL Trans Mount 70-93 Dodge W100 / 200 / 300-4WD, * 2шт БЕЛЫЙ индикатор бокового поворота и прокладка для Lada Niva Lada 2106. A0672 FIT 08 2009 2010 2011 Toyota Camry FRONT Тормоз с отверстиями Керамические колодки роторов. Для 2012-2015 Toyota Tacoma Oe хромированный корпус фары сигнальные лампы янтарный Nb, универсальный пульт дистанционного управления сигнализация Kill Start Switch 50cc 110cc 125cc ATV TaoTao. Подходит для Chrysler 200 2010-11 гг. Крышка центрального подлокотника из искусственной кожи для крышки консоли U4, 380 cc AUS HIGH FLOW Racing Performance Топливные форсунки подходят для HONDA ACURA AUSE4-H.2007-2010 Ford Explorer Sport Trac Goodyear Hybrid Style Набор щеток стеклоочистителя из 2 штук. Катушка зажигания Honda CS90 Super 1964-1969 CT110 Trail 1980-1986 XL 500R 1982, масляный щуп Dorman 917-348 подходит для Ford Escort 98-03 2.0L-L4 . 1986 Peterbilt 378/379 Защитный кожух из нержавеющей стали, KOE5216 Power Stop Autospecialty Brake Kits. 2PC FITS-SIENNA AIR BAG AIRBAG ПРУЖИНЫ ЧАСОВ РАЗЪЕМ НОВЫЙ, JT Цепь 13-37 Комплект звездочек для Kawasaki KXT250B Tecate 1986, Кожаная крышка рулевого колеса для BMW E39 5 Series E46 3 Series E53 X5 E36 # BM26, Suzuki Jimny Ремонтная служба Мануал 1998-2009 СКАЧАТЬ.

Как установить угол опережения зажигания ВАЗ 2106. Как установить угол опережения зажигания

На автомобилях семейства ВАЗ, относящихся к категории «Классика», в том числе на «шестерке», устанавливается система электрического зажигания. Исключение составляют его модифицированные версии, в которых монтировалась бесконтактная система. В первом случае в качестве катушки использовалась марка B117A, а в модифицированном — катушки серии 27 3705.Главной отличительной чертой обоих устройств было различение некоторых элементов обмотки. Единственное, что осталось прежним — это «привычка» к частым выходам из строя (кстати, по такому же принципу зажигание ВАЗ 2107, «семерка») было построено и зажигание.

О на ВАЗ семейства «Классик»

На «Классике» была установлена ​​штатная блокировка запуска двигателя, принципиально не отличавшаяся от предыдущих представителей семейства ВАЗ. В его конструкции три основных детали:

1. Контурная часть.
2. Противоугонное устройство.
3. Замок.

При этом при выходе из строя противоугонного устройства автолюбителям приходилось менять всю систему полностью. Контактная часть, которая размещается в корпусе зажигания, может быть заменена в отдельном порядке. Установка пускового устройства (зажигания) автомобиля на ваз производится под передней панелью, а именно под панелью приборов (слева от водителя), на болтах крепления рулевого вала.

Все эти три компонента должны обеспечивать скоординированный и беспроблемный запуск двигателя, потому что от их состояния будет зависеть эффективность всего транспортного средства.Как правило, вопрос «Как выставить зажигание на ВАЗе» (21213 в т.ч.) автовладельцам задается не ранее 100000 км пробега, так как настройку блокировки сам производитель на конвейере выполняет. Но если этот вопрос все же возник, нужно принять определенные меры. Если вовремя не отрегулировать замок зажигания, то ваш автомобиль хоть и переборщит с топливом, и даже полностью перестанет нормально заводиться, пусть даже «горячим».

Симптомы, говорящие о поломке системы замка зажигания на автомобилях ВАЗ

Перед настройкой зажигания на ВАЗ 2105 (впрочем, как и на любой модели) необходимо убедиться, действительно ли поломка кроется в ключе.Наиболее вероятным признаком этого при неисправности замка зажигания может служить перегретый двигатель и плохая динамика разгона. К тому же бывает, что при малой и средней оборачиваемости в салоне слышен характерный звон в моторном отсеке. Еще о оборотах хочу сказать, что автомобиль может слегка трясти, если неправильно выставить или отрегулировать замок зажигания.

Это замок зажигания?

Каждый опытный автовладелец знает, что такие признаки, как перегрев мотора, потеря динамики автомобиля и повышенный расход топлива могут возникнуть вовсе не из-за блокировки, а из-за ряда других технических проблем.Это может быть неисправность в топливной системе, плохо отрегулированный карбюратор или просто некачественный бензин. Поэтому, чтобы убедиться, не является ли это признаком неисправности замка зажигания, нужно обратить внимание на свечи. По их состоянию можно определить, что это поломка, и чем она вызвана.

Перед тем, как выставить зажигание на ВАЗ 2106, автомобилисты обращают внимание на количество отложений в рабочей части свечи. Если на ее поверхности скопилось столько грязи, как на этом фото…

… Причина однозначно кроется в замке зажигания. Пластин столько, что восстанавливать рабочую поверхность этого зажигательного элемента просто нет смысла. Иначе через несколько часов долгой и мучительной работы вы все равно ничего не добьетесь, и электрод снова не будет служить искрой в нормальных количествах. Как правило, рабочая поверхность свечи с черным маслянистым осадком уже не подлежит восстановлению. То же касается деталей с толстым слоем налета на рабочей поверхности.Такие детали только заменяются. Но если все же хочется попытаться восстановить характеристики и очистить свечу от загрязнений, можно произвести следующие манипуляции:

1. Поставить свечу в 2 или 3 цилиндра с подогревом и исправным двигателем внутреннего сгорания. Здесь температура нагрева несколько выше, так как горючая топливно-воздушная смесь обеднена сильнее, чем в 1 и 4 цилиндрах.
2. Обработать деталь пескоструйной очисткой.

По-другому зажигание просто невозможно.Другие методы, такие как очистка металлической кареткой или прокаливание поверхности, — это лишь пустая трата времени, и такими методами вы точно не добьетесь желаемого результата. Поэтому в целях экономии личного времени поменяйте свечу в комплекте.

При этом необходимо обращать внимание на то, сколько километров ваши свечи уже «задирали». Если они эксплуатируются более 30 тысяч километров, значит, при условии накопления нагара и загрязнения — такой элемент необходимо менять.Специалисты рекомендуют заменять свечи не реже одного раза в год, даже если за этот период на спидометре не увеличилось 30 тысяч. Но ни в коем случае не стоит ждать момента, пока они выйдут из строя. Это может существенно повлиять на техническое состояние автомобиля, и не в лучшую сторону.

Свеча изнашивается в процессе уменьшения высоты центрального электрода и поперечного сечения внешнего. Во время работы двигателя тонкий конец внешнего электрода нагревается до такой температуры, которая достаточна для воспламенения рабочей смеси в камере сгорания.Если жидкость воспламеняется независимо от искры (этот процесс известен как беспорядочное зажигание), то в этом случае водитель может почувствовать заметную потерю мощности двигателя. Иногда бывает, что даже при выключении зажигания мотор не перестает работать. Это говорит о том, что в неисправность пришли свечи, а вместе с ними — что вполне возможно — и замок зажигания.

А как выставить зажигание на ВАЗ 2106 в таком случае?

В этом случае лучше всего просто заменить свечу на новую деталь.Но если вы решили его восстановить, попробуйте отрезать забитую часть внешнего электрода подходящим инструментом. При этом не стоит пренебрегать зазором свечи, который должен составлять 0,55 мм. Если ваш ВАЗ работает на 76-м бензине, это значение допустимо увеличить до 0,6 миллиметра. Но если зазор будет очень большим, это существенно затруднит запуск мотора в холодное время года, а кроме того, приведет к значительному перерасходу топлива. И это происходит потому, что искра, образовавшаяся в электроде, иногда может исчезнуть, не достигнув конечной точки назначения.На будущее полезный совет: Чтобы таких ситуаций не было, лучше всегда иметь при себе новый комплект свечей зажигания (а лучше люфт и бегунок. Все-таки ВАЗ — это не «Мерседес», и он может сломаться на в любой момент. Ну с «шестеркой» более-менее разобрался. А вот научиться ставить зажигание ВАЗ 2107-21099 можно чуть ниже.

Распределитель во всем ли?

Как показывает практика, он есть это продукт, который чаще всего выходит из строя.Также стоит отметить, что сломать может не сам трамблер, а любой небольшой элемент его конструкции.Итак, одна из самых маленьких и ненадежных деталей — это шариковый подшипник

6U, который комплектуется диафрагмой вакуумного корректора. Кроме того, крышка трамблера может сломаться. Чаще всего это либо деформация в виде трещины, возникшая в результате механического повреждения, либо слой отложений в виде масла с графитом. Крышка другого трамблера не очень любит воду и при намокании тоже выходит из строя.

Если у вас сломался шарикоподшипник, вы заметите, что мотор перестал «тянуть», и вы почувствуете, как он плохо работает на холостом ходу.Часто что-то отрегулировать в этом случае просто невозможно. Однако, если вы хотите установить зажигание (например, на ВАЗ 2114) при сломанной крышке трамблера, вы можете попытаться исправить положение, выполнив следующую серию работ:

Таким образом, зажигание можно настроить на ВАЗ 2105-2110 и вернуть блокировку в штатный режим. Однако часто в таких случаях увеличивается расход топлива (на 3-5 процентов) и повышается уровень концентрации CO 2 в выхлопных газах автомобиля.

Кстати, при схожих «симптомах» на автомобилях Нива, Ваз «Копейка» и «шестерка» сильно ходит стрелка тахометра по всей шкале вне зависимости от того, какой реальный оборот двигателя.

Итак, давайте разберемся, как выставить зажигание на ВАЗ 2106.

Так как конструкция «классики» и ваз «девятого» семейства практически не отличается, то предлагаемую нами инструкцию можно применить к практически все модели автомобилей Волжского завода производителя.

Перед настройкой зажигания на ВАЗ 2106-2110 нам необходимо подготовить несколько ключей под ключ (на 13, 14 и 36 миллиметров), а также отрицательную отвертку и набор щупов для замера зазоров. Гаечным ключом на 13 и 14 миллиметров откручиваем крепежные элементы горловины.С помощью 36-миллиметрового инструмента мы должны повернуть трещотку коленчатого вала.

Так как выставить зажигание на ВАЗ 2110? Для начала берем ключ на 36 и откручиваем коленвал по часовой стрелке. Вам нужно включить себя. На этом этапе нужно внимательно осмотреть контакт в завале. Выставьте самый большой контактный зазор. Для этого нужно взять щуп на 0,40 миллиметра. Если полученное значение не соответствует выставленному, значит зазор необходимо отрегулировать.В этом случае берем плоскую отвертку и ослабляем винт крепления винта. Теперь с помощью эксцентрика следует установить (увеличить или уменьшить) зазор. При этом сам диплом должен находиться между подвижной и неподвижной частями контакта трамблера.

Как дальше регулировка зажигания?

ВАЗ 2106 и все остальные «аналоги» ремонтируются аналогично: после выставления зазора контактов переходят к регулировке следующего важного параметра.Теперь нам нужно отрегулировать зазор зажигания. Как выставить зажигание на ВАЗ 2110? Для этого с помощью ключа на 36 поверните шкив коленвала по часовой стрелке, пока метка не совпадет с нужной нам насечкой на ГРМ (газораспределительный механизм). Их всего три. Первый обозначает угол 10 градусов, второй — 5 градусов вперед, а третий (он самый длинный) нам не понадобится, так как это верхняя мертвая точка. Нам нужен только второй ярлык.

После установки этих значений проверьте поршень первого цилиндра, который должен находиться в верхней мертвой точке.Это можно сделать следующим образом: Снимите цилиндрическую свечу, которая находится рядом с резиной, и вставьте отвертку в отверстие для свечи. Если поршень расположен вверху, отвертка сразу влетает в него. Если нет, то шкив коленвала нужно провернуть на 360 0 и снова выставить его по меткам.

Примечание! Чтобы правильно выставить зажигание, ВАЗ 21213 (в принципе, как и любой другой автомобиль) должен быть холодным, так как температура способствует появлению ошибок. При выполнении этих работ необходимо учитывать, что коленчатый вал может вращаться на 360 градусов, а распределительный вал — всего на 180.Благодаря этой характеристике поршень будет находиться в верхней точке.

На следующем этапе нам понадобится лампочка на 12 вольт с 2 припаянными проводами. Один из них мы подключаем к «массе» автомобиля (к кузову или двигателю), а второй подключаем к контакту траверса.

Заключительные ступени

Далее у вас не возникнет проблем с настройкой зажигания (ВАЗ 21099, 2114, 2115 или 21213 — не суть, принцип работы все тот же). С помощью ключа от тачки на 13 мм откручиваем соединительные элементы последней вышеперечисленной детали и вращаем их до тех пор, пока не загорится лампа.Последний должен светиться не полностью, а только достаточно прямо. Если при подключении сразу загорелась, значит резину нужно крутить по часовой стрелке, пока она не погаснет. Как только это произошло, нужно поймать момент, когда лампочка плавно поползет. Потом зажигание впереди, а мы останемся затягивать крепление обратно, закрывать крышку и запускать двигатель. Все, задача «Как выставить зажигание ВАЗ 2103-2110» решена.

Ремонтируем ВАЗ 2106. Как выставить зажигание? Способ номер два: Используем стробоскоп

Можно пойти другим путем.В этом случае нам необходимо установить небольшой зазор между контактами прерывателя. После снятия крышки траверсы коленчатый вал следует установить в такое положение, при котором зазор будет иметь максимальное значение. Теперь открутить болт-фиксатор на опорной плите и с помощью зонда мы выбираем соответствующую позицию, которая равна его легкое движение. Далее нужно закрутить винт и найти метки на двигателе. Это 0, 5 и 10 градусов. Аналогичная разметка присутствует на ободе шкива коленчатого вала.Выставляю сейчас зажигание.

После всех этих операций берем специальный прибор — стробоскоп. Когда вы предполагаете, что это отрегулировано. Но поскольку этот инструмент работает от электросети, его следует подключать к проводу аккумулятора. Шланг вакуумного корректора в этом случае следует усилить. Теперь запускаем двигатель и ждем, пока обороты на холостом ходу не станут стабильными. После этого немного ослабляем крепление траверса (чтобы в дальнейшем вывернуть). Далее наводим строб на разметку, которая есть на двигателе и при делении на 5 градусов выставляем значение зажигания для 92-го бензина.Если у вас ВАЗ «Десятое семейство», значит выставить зазор в 0 градусов. Он предназначен для потребления бензина с октановым числом 95 и более. Выполнив все эти манипуляции, не забудьте закрутить фиксатор обратно. Ну а на данном этапе вопрос «как выставить зажигание (на ВАЗ 2104 в этом спасибо) с помощью стробоскопа» можно считать закрытым.

На фото справа вы видите стробоскоп в действии. Ниже мы рассмотрим, как установить зажигание ВАЗ 2111-2106 без стробоскопа.

Если у вас под рукой нет указанного светильника, вы можете заменить его лампой на 12 вольт. Еще нужно несколько проводов. Таким же образом, как описано выше, вам нужно будет прокрутить коленчатый вал, чтобы выставить необходимые метки. После этого один провод от лампы нужно подключить к катушке бака. Второй провод будет «массовым».

Нам нужно включить зажигание. Для этого снова ослабляем проволоку. Далее следует найти положение, в котором вольтметр будет показывать усредненные значения.В этом случае недопустимо, чтобы лампа погасла или светил слишком ярко. Затем обратно закрепить болтом и поставить на место резину. Помните, что для ослабления винта нужно не более 2 оборотов.

В принципе, все вышеперечисленные методы приводят к одному и тому же результату. И чем бы вы ни воспользовались, все равно на выходе у вас отрегулировано зажигание. Различия между процедурами не так уж и значительны, как дизайн ваз «десятого» семейства или такой же «классики».Поэтому использовать все способы регулировки ключа зажигания можно практически в любой модели, начиная с легендарной «копейки» и заканчивая «предшествующим светом».

Двигайтесь дальше. Как поставить зажигание — не исключение) мы уже выяснили. Но действительно ли это повлияло на работу двигателя? Насколько правильно были заделаны зазоры, узнаем на ходу машины. Для этого прогрейте двигатель вазы до рабочей температуры в 85 градусов Цельсия (когда другая стрелка находится на зеленой шкале) и найдите ровную и прямую линию дороги.

Своеобразный тест-драйв

После того, как двигатель внутреннего сгорания прогрелся до необходимой температуры, выезжаем на трассу и разгоняемся до 50 километров в час. В этом случае необходимо переключиться на четвертую передачу и резко вдавить педаль газа в пол. Если в это время вы услышали тихие и короткие переезды, можно порадоваться: это говорит о том, что зажигание вы потушили правильно. В этом случае поверните крышку траверса по часовой стрелке и смело идите, куда душе угодно, на любые расстояния.Кстати, для ваз семейства классических достаточно разогнаться до 40 километров в час и переключиться на четвертую передачу.

В продолжение стуки … В случае, если при резком нажатии газа в пол вы почувствовали громкие и характерные звуки, знайте, это говорит о том, что все регулировки неверны. Об этом также свидетельствуют такие признаки, как перегрев двигателя, падение мощности или повышенная, поэтому возвращаемся к вопросу, как выставить зажигание ВАЗ 2108-21099.

К сожалению, все возможные решения проблем мы уже рассмотрели. Но расстраиваться не стоит, ведь даже из безвыходной ситуации всегда можно найти. Так что, если работа была сделана неправильно? В принципе, единственно правильным решением будет обращение в СТО. Квалифицированные и опытные мастера быстро и качественно установят зажигание (на ВАЗ 2104 и на любую другую модель). Кстати, обойдется такая услуга совсем недорого, порядка нескольких сотен рублей.

Вывод

Теперь вы точно знаете, как выставить зажигание ВАЗ 2108-21099 (своими руками, кстати). Что касается способов и способов указанной корректировки, отметим одно: конечный результат всех произведенных работ будет одинаковым. Поэтому принципиальных отличий между точно так же будет выбран вариант регулировки зажигания автомобиля, его просто нет. Единственное, на что стоит обратить внимание, это то, что с помощью стробоскопа установить необходимый зазор намного проще.Ну конечно без щупа тут ничего не сделаешь.

Рассмотрим установку момента зажигания (зажигание впереди) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях. Необходимость выставления угла опережения зажигания может возникнуть после снятия распределителя зажигания (траверса) или при попытке более оптимально настроить работу двигателя. Неправильно выставленная точка воспламенения грозит возникновением ряда проблем в двигателе.Вот некоторые из них: падение мощности и пикапа, повышенный расход топлива, нестабильная работа на холостом ходу, проблемы с запуском двигателя, выстрелы и хлопок в глушителе, черный дым из глушителя, выставление клапанов и т. Д.

Необходимые инструменты

Все работы по установке угла опережения зажигания на ВАЗ 2101-2107 могут проводиться без применения каких-либо специальных приспособлений и приспособлений. Использование стробоскопа, контрольной лампы особого пункта не имеет, так как по окончании установки момента зажигания необходимо будет проверить его правильность на движущемся автомобиле.Из инструментов потребуется всего:

— Ключ рожковый или накидный на 13 мм.

— Рупорный или специальный ключ 38 мм.

Подготовительные работы

— поставить машину на ручник;

Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиве коленвала и метку на передней крышке двигателя (в среднем из трех существующих).

Для этого специальным ключом (или рожковым ключом на 38 мм) медленно провернуть коленчатый вал для храповика вниз до их совпадения.

2. Установите резиновую защелку параллельно двигателю, контактный бегунок должен смотреть на 4-й цилиндр (определить крышку траверса).

Контакты прерывателя должны быть замкнуты. Слегка нажмите на корпус держателя трамблера.

3. Включите зажигание и медленно поверните корпус триммера, прежде чем размыкать контакты прерывателя.Между контактами есть искра.

Это будет желаемая точка воспламенения. Ключ на 13 мм затягивает гайку траверса.

Проверка правильности установки точки установки

Двигаясь на автомобиле со скоростью 45-50 км / ч на 4-й передаче по ровной дороге, резко, на короткое время нажать на педаль газа. При этом послушайте работу двигателя. Кратковременно возникшая детонация — 1-3 секунды (стук «пальцами») свидетельствует о правильной установке угла опережения зажигания, длительное о тоже, об отсутствии детонации.Необходимо отрегулировать угол опережения поворота траверсы (против часовой стрелки — зажигание делаем раньше, по часовой — позже). После этого проверьте еще раз.

Примечания и дополнения

— Бывают ситуации, когда при правильно установленном угле опережения зажигания (короткая детонация при движении) на автомобилях ВАЗ 2101-2107 работа двигателя на холостом ходу оставляет желать лучшего. В этих случаях многие просто поворачивают резину, открывая зажигание немного раньше, чтобы стабилизировать холостой ход.Устранять данную неисправность желательно регулировкой карбюратора, а не поворотом траверсы, так как ранее установленный правый момент зажигания сбивается.

На моделях автомобиля ВАЗ 2106 система зажигания оставалась неизменной до 1980 года. Тогда в конструкции ВАЗ 21065 впервые была реализована бесконтактная транзисторная схема прерывателя зажигания. Однако практически в большинстве модельных исполнений «шестерки» была установлена ​​контактная система зажигания (CWS).Электромеханическая система зажигания с размыканием штыревых контактов считается традиционной для классики ВАЗ 2106. Она предусматривает размыкание контактной группы с помощью распределителя зажигания П-125Б.

Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото: EL-AB.RU.

Как устроена система зажигания на ВАЗ 2106

Система состоит из следующих компонентов:

1. замок зажигания;
2. распределитель;
3. катушек;
4. провода высокого / низкого напряжения;
5. 4 свечи.

Замок зажигания VK347 Положение «I» подключает аккумулятор к системе зажигания, в положении ключа «II» запускается двигатель от стартера.

Распределитель прерывателя (резина) — Подключает в порядке следования цилиндров 1-3-4-2 свечи зажигания к катушке. Создает опережающий момент воспламенения (в стадии сжатия) топливной смеси в камере сгорания. Изначально модель ВАЗ устанавливалась Р-125Б с механическим октан-корректором, но у него был небольшой диапазон регулировок.

С 1986 года начата установка прерывателя, оснащенного вакуумным регулятором опережения зажигания модели 30.3706.

Катушка Представляет собой двухобмоточный трансформатор, который создает импульсы высокого напряжения с напряжением более 10 квадратных метров. Обычно используется Bobin B 117-A, оснащенный магнитопроводом незаблокированного обзора.

Провода передают высокое / низковольтное напряжение на исполнительные механизмы и свечные элементы системы.

Свечи А17 ДВ или аналоги создают искру (зазор между электродами 0.5-0,6 мм) от заполненного импульсного напряжения в камере сгорания.

Электрический ток течет по цепи системы зажигания: плюс (+) аккумулятор → замок зажигания → катушка → тяга → свечи зажигания.

Когда требуется регулировка зажигания

Правильная настройка зажигания ВАЗ 2106 улучшает удобство запуска двигателя автомобиля, динамику и ресурс силового агрегата. В обязательном порядке проводится после:

• капремонта двигателя или операций, связанных с частичной разборкой двигателя;
• переустановка распредвала;
• клапан протекает;
• замена колодок блока цилиндров, цепи / цепи ГРМ.

Что будет при отсутствии регулировки

Бесконтактное зажигание — один из самых популярных методов тюнинга отечественных автомобилей. Фото: Vaz-remzona.ru.

Если зажигание продвинуто вперед, то при работающем двигателе, нестабильном двигателе, «плавающих» оборотах холостого хода, упадет тяговое усилие, перерасход топлива появится металлическое деление.

При позднем зажигании опускается подборщик двигателя, мотор находится в нагаре, в результате чего быстро нагревается.Чтобы разогнать машину, необходимо прогреть педаль газа.

Следствием неправильно выставленного зажигания становится преждевременный износ цилиндропневматической группы, заклинивание двигателя от перегрева и выхода из строя ТС.

Как отрегулировать зажигание самостоятельно

Регулировку зажигания можно проводить в ремонтной мастерской стробоскопом или самостоятельно. Из инструментов и защелок понадобится ключ коленвала, ключ на «13», контрольная лампочка на 12 В, которую можно заменить вольтметром.Первоначально снимаем защелку и снимаем крышку распределителя. На первом этапе работы:

1. Выключить (-) клемму АКБ.
2. На нерабочем силовом агрегате выставляем поршень первого цилиндра в положение, соответствующее фазе сжатия (искрообразования) перед верхней мертвой точкой.
3. Для этого поверните свечу первого цилиндра и заглушите отверстие ГБЦ цилиндра.
4. Поворачивая коленчатый вал ключом, выберите положение, при котором воздух будет выталкивать палец из отверстия.
5. Совмещаем две метки: на шкиве ГРМ и крышке ГРМ. На последнем есть большой (0 °), средний (5 °) и короткий (10 °) риски, обозначающие разный угол опережения зажигания. Необходимо совместить риск со средней меткой синхронизации, что означает установку угла опережения зажигания на 5 °.

6. Оберните свечу и подсоедините высоковольтный кабель.

На втором этапе работ производим определение момента зажигания:

1. Подключаем (-) клемму АКБ.
2. Ослабляем гайку крепления траверсы «13».
3. Соединяем зажимами «Крокодил» один конец выходящей лампочки подключаем к массе, второй подключаем к низковольтному проводу катушки.
4. Соединить центральный провод прерывателя с «массой».
5. Поверните ключ зажигания в положение «I», контрольная лампа загорится.
6. Очень медленно поверните шасси траверсы по часовой стрелке, пока лампочка не погаснет.
7. Поверните отбойник гусеницы против часовой стрелки, пока не загорится лампа.
8. Зафиксировав положение механизма, одной рукой затянуть гайку крепления распределителя.

Если вам удобнее наглядная инструкция, ознакомьтесь с этим видео:

Быстрый способ регулировки зажигания «на слух» в экстренных случаях

В непредвиденных обстоятельствах может потребоваться регулировка зажигания в пути . Для этого установите на работающую систему внутреннего сгорания (воздушную заслонку) примерно 2000 об / мин. Двигатель. Ослабьте крепление распределителя и поверните корпус попеременно в обоих направлениях.Прислушиваясь к звуку мотора, выбирайте оптимальное положение траверса. Силовой агрегат должен развивать максимальное количество оборотов и работать без «сбоев». В найденной локации закрепляем резину.

Проверка правильности регулировки зажигания

Проверка в пути поможет выявить недостатки регулировки, для этого следует:

• в поездке развивать в дороге автомобиль до 40-50 км / ч и, переключившись на 4-ю скорость, резко вдавить педаль газа в пол;
• будет звенеть «пальцы» и возникнет детонация, которая должна появиться в течение 2-3 секунд
  ;

• если детонация длится дольше (иногда она не прекращается через некоторое время после выключения двигателя), нужно произвести более позднее зажигание, ослабить крепление и выставить резину на 1 ° по часовой стрелке;
• при отсутствии детонации и резервуара пальцев необходимо произвести более ранние зажигания, необходимо повернуть корпус прерывателя на 1 ° против часовой стрелки;
• После приведения корпуса выключателя в оптимальное положение гайку крепления следует затянуть.

Заключение

Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ сохраняет работоспособность, но есть перебои или работает некорректно? Необходимо проверить исправность следующих пунктов функционала:

• контактов прерывателя, которые часто сгорают или платят;
• подшипник подвижной пластины траверсы;
• текстолитовый блок или рукава броня рычага, они изнашиваются с течением времени;
• катушечные обмотки для межконтактного замыкания, пробоя или прошивки по массе;
• Барбарис / наконечники свечей зажигания.

Плохая динамика, а также перегрев двигателя ВАЗ 2106 могут быть признаками не только проблем с узлами двигателя или свечей, но и указывать на неправильное зажигание. Иногда эта проблема сопровождается звоном в двигателе, который слышен как на малых, так и на средних оборотах. Начинающие водители, как правило, не имеют представления о том, как выставить зажигание ВАЗ 2106, поэтому большинство из них сразу обращается за помощью к специалистам. Сегодня в этом нет необходимости и сегодня вы убедитесь, что легко сможете настроить зажигание своими руками.Для работы вам не потребуются специальные приспособления.

Как выставить зажигание на ВАЗ 2106 — Пошаговая инструкция

1. Перед тем как продолжить, нужно прогреть мотор до рабочей температуры, она примерно 80-90 °.
2. После, не швартовка мотора, открываем капот и ключом на «13» ослабляем гайку крепления зажимной цепи. Проверните резину и проследите за увеличением оборотов двигателя, когда они станут наиболее устойчивыми, и зацепите гайку высоко.
3. После того как сядете и выключите машину до 60 км / ч, проехав несколько километров в пути, после достижения необходимой скорости включите 4-ю скорость, затем резко нажмите на педаль газа.Если при этом мотор будет набирать обороты, можно сделать вывод, что зажигание выставлено правильно. Если слышен стук или ватный нож (), у вас неправильное зажигание, это еще называют ранним. Если чувствуете, что у мотора очень медленно развиваются обороты — у вас более позднее зажигание.

1. Определившись с видом зажигания, просто поставьте, остановитесь и снова откройте капот.
2. Отпустите гайку датчика температуры и поверните ее в зависимости от того, какое у вас зажигание. Если у вас раннее зажигание — поверните резину против часовой стрелки на несколько градусов, а позже — по часовой.
3. Снова сядьте и проверьте машину в движении. Регулировку проводить до получения требуемого результата, правильно выставленного, возгорание можно считать, если на скорости 60 км / час пальцы выбьют не более двух раз.

Теперь, когда вы знаете, как настроить зажигание ВАЗ 2106, надеюсь, вы легко сможете настроить его в своей машине. Спасибо за внимание, заходите почаще.

Фактическое:

Владельцам карбюраторной классики, вне зависимости от того, какое у них зажигание — контактное или бесконтактное периодически, необходимо заниматься задачей регулировки зажигания.Правильно отрегулировать зажигание на ВАЗ-2107 легко, даже не имея опыта и навыков можно отрегулировать разными способами, стробоскопом, контрольной лампой, просто настроить по определенным параметрам. Сегодня мы постараемся рассказать, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы регулировать зажигание на ВАЗ-2106 самостоятельно .

Ведь все мы знаем, что неправильно настроенное зажигание на классике может привести к таким последствиям, как топливный бак, неравномерный холостой ход, плохая тяга и т. Д.

Для того, чтобы Зажигание на ВАЗ 2105 Нам понадобится следующий инструмент:
Ключ на «13», контрольный, вольтметр или стробоскоп, свечной ключ и ключ для притирки коленвала.
Выставляйте зажигание на свой первый или четвертый цилиндр на свой вкус. Мы пойдем классически и выставимся первыми.
Итак, обратим внимание на крышку ГРМ нашего двигателя, на шкиве коленчатого вала есть метки и контр-метка.
Короткая этикетка на крышке соответствует углу наклона 10 ° вперед.
Средний — 5 ° и длинный — 0 °.
NMT (верхняя мертвая точка) обозначается риском на шкиве. Снимите крышку с траверсы.

Ключ поворачивает коленчатый вал до тех пор, пока метка на шкиве коленчатого вала не встанет относительно 3 меток на крышке ГРМ, что соответствует 0 °.

При этом каретка гусеницы должна располагаться напротив высоковольтного провода первого цилиндра. К проводу, идущему от траверсы на катушке зажигания, подключаем один из проводов лампочки, а второй провод подключаем к массе.
