ᐅ Схема предохранителей и реле Hyundai Getz

№	А	Назначение
1	10	Выключатель кондиционера, выключатель обогрева заднего стекла
2	10	Левая передняя лампа габаритный свет, левый задний фонарь
3	10	Комбинация приборов
4	10	Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10	Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10	Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10	Резистор предвозбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности
8	15	Прикуриватель
9	10	Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП
10	10	ЭБУ подушек безопасности
11	20	Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15	Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
13	10	Репе стартера, реле охранной сигнализации
14	—	Не используется
15	10	Блок управления системой освещения дневного движения
16	20	Выключатель обогрева левого (правого) переднего сиденья
17	10	Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20	Электродвигателя очистителя ветрового стекла, блок подрулевых переключателей
22	10	Реле заднего противотуманного света
23	10	Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, блок управления люком крыши
25	30	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Предохранители Хендай Гетц и реле с обозначением и схемами блоков

Субкомпактный автомобиль Hyundai Getz выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг, хотя некоторые называют её вторым поколением. В данной публикации Вы найдёте описание предохранителей и реле Хендай Гетц со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Исполнение блоков и назначение элементов в них может отличатся и зависит от типа двигателя и уровня оснащения Вашего Хендай Гетц. Сверяйте описание со схемами на обратной стороне защитной крышки.

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

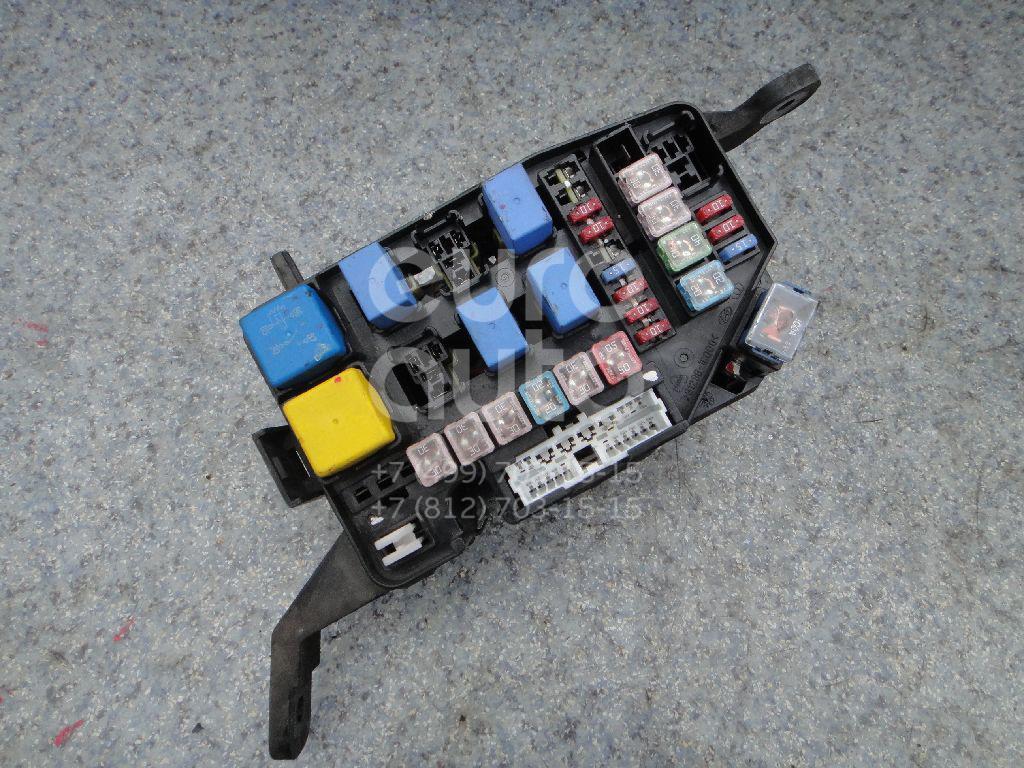

Фото — схема

Описание предохранителей

1	10А Выключатель кондиционера, выключатель обогрева заднего стекла
2	10А Левая передняя лампа габаритный свет, левый задний фонарь
3	10А Комбинация приборов
4	10А Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10А Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10А Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10А Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности
8	15А Прикуриватель
9	10А Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП
10	10А ЭБУ подушек безопасности
11	20А Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15А Электродвигатель очистителя заднего стекла, блок под рулевых переключателей
13	10А  Репе стартера, реле охранной сигнализации
14	Резерв
15	10А Блок управления системой освещения дневного движения
16	20А Выключатель обогрева левого (правого) переднего сиденья
17	10А Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15А Катушка зажигания, конденсатор
19	15А Реле стеклоподъемников, выключатель стоп-сигнала
20	15А Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20А Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей
22	10А Реле заднего противотуманного света
23	10А Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10А Реле вентилятора салона, блок управления люком крыши
25	30А Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15А Правая фара
27	10А Реле противотуманных фар
28	10А Левая фара, комбинация приборов
29	15А Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши
30	Пинцет
31	Запасные

За прикуриватель отвечает предохранитель номер 8 на 15А.

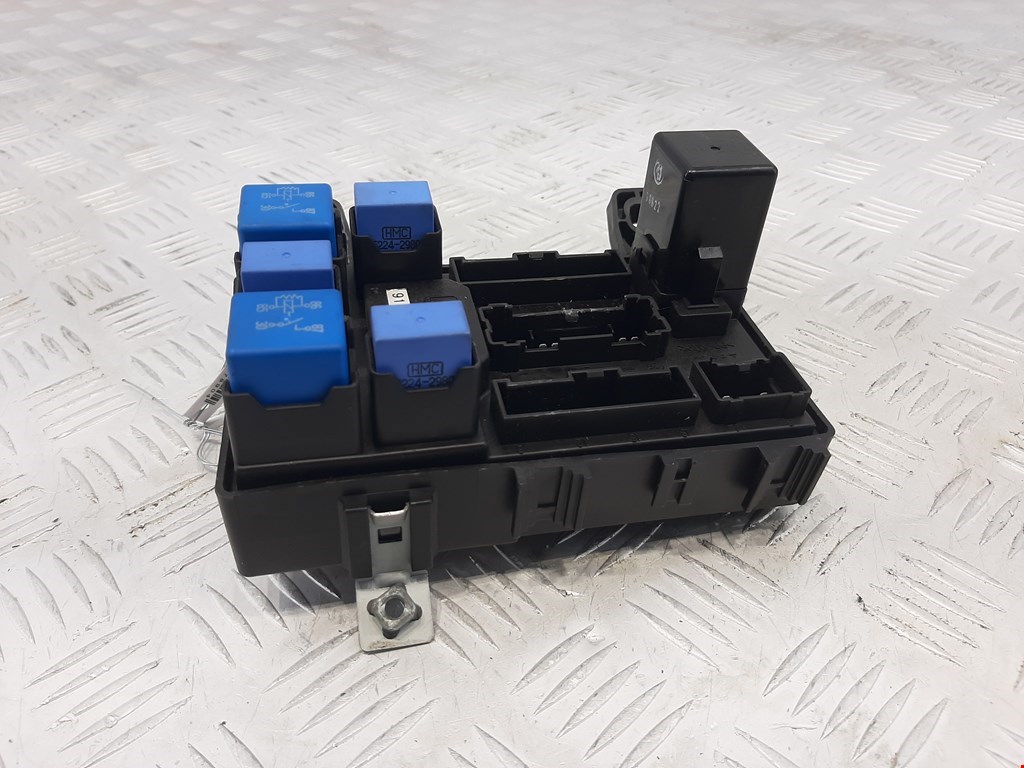

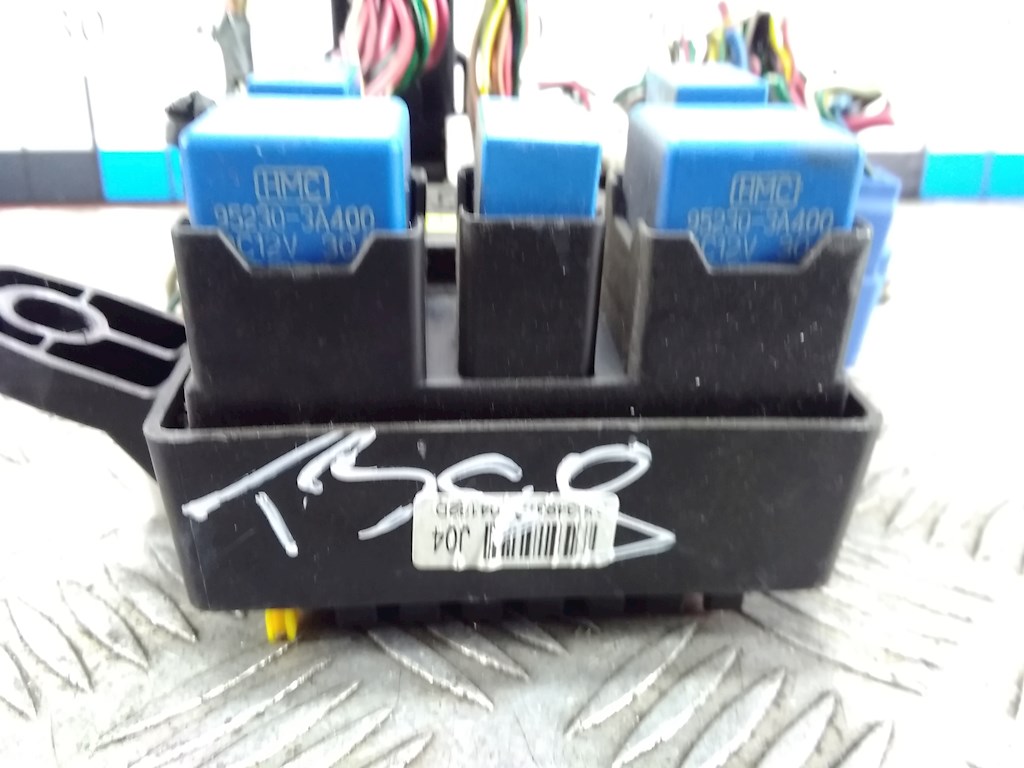

С обратной стороны блока крепятся реле.

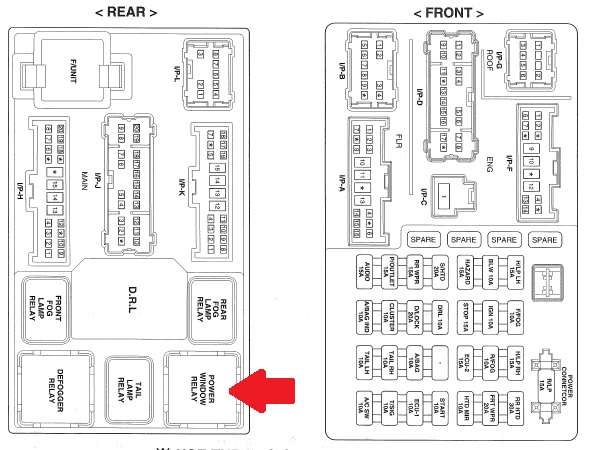

Схема реле

Назначение реле

• К10 — Реле-прерыватель указателей поворота и аварийной сигнализации
• К11 — Реле противотуманных фар
• К12 — Реле обогрева стекла двери задка
• К13 — Реле ламп габаритного света
• К14 — Реле стеклоподъемников
• К15 — Реле заднего противотуманного света
• К16 — Блок управления наружным освещением при движении в дневное время

Отдельно в правом подрулевом переключателе  расположено реле очистителя и омывателя.

Блок под капотом

Он находится с левой стороны подкапотного пространства.

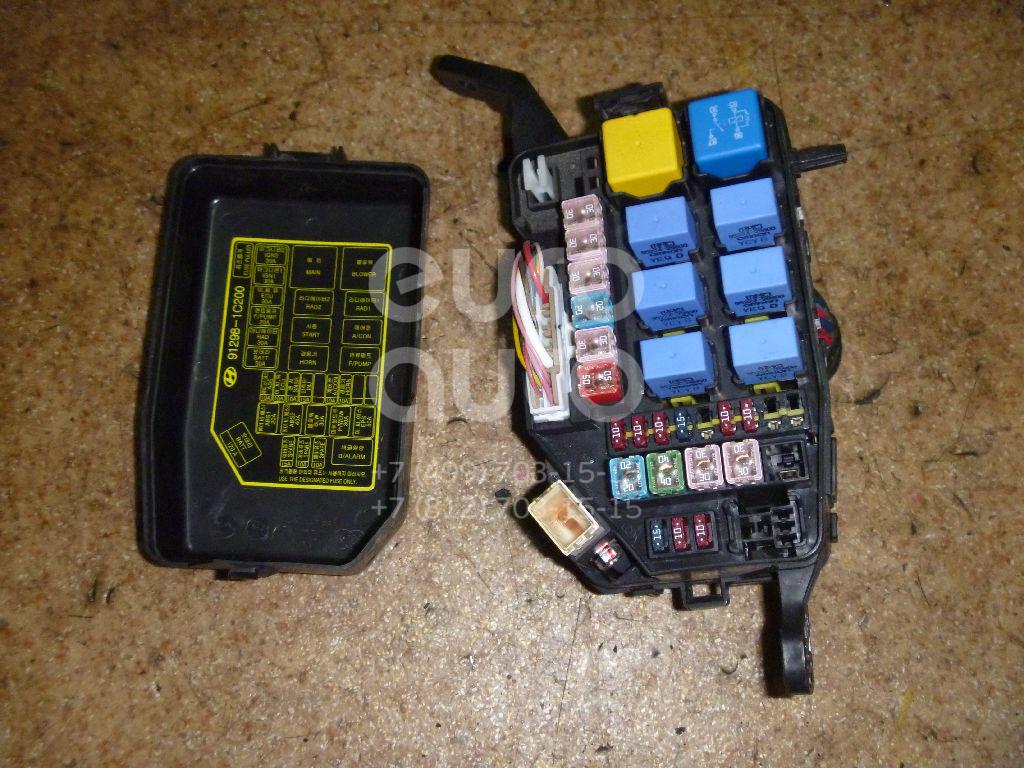

Фото — пример исполнения

Схема с крышки блока

Схема

Обозначение реле

• 1 – реле вентилятора отопителя салона Е 51
• 2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44
• 3 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43
• 4 – реле стартера Е 41
• 5 – место под реле кондиционера Е 50
• 6 – реле звукового сигнала Е 45
• 7 – реле топливного насоса Е 49
• 14 – место под реле охранной сигнализации Е 47
• 30 – реле питания электронной системы управления двигателем Е 42

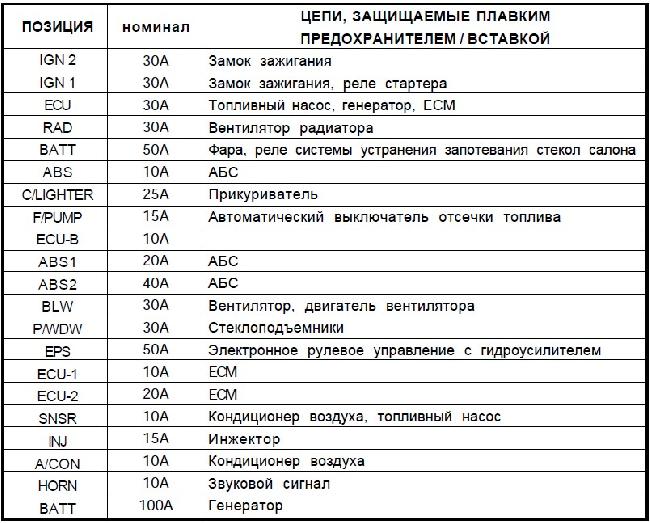

Расшифровка предохранителей

Есть чем дополнить материал, пишите в комментарии.

Схема предохранителей и реле Hyundai Getz

№	А	Назначение
1	10	Выключатель кондиционера, выключатель обогрева заднего стекла
2	10	Левая передняя лампа габаритный свет, левый задний фонарь
3	10	Комбинация приборов
4	10	Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10	Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10	Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10	Резистор предвозбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности
8	15	Прикуриватель
9	10	Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП
10	10	ЭБУ подушек безопасности
11	20	Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15	Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
13	10	Репе стартера, реле охранной сигнализации
14	—	Не используется
15	10	Блок управления системой освещения дневного движения
16	20	Выключатель обогрева левого (правого) переднего сиденья
17	10	Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20	Электродвигателя очистителя ветрового стекла, блок подрулевых переключателей
22	10	Реле заднего противотуманного света
23	10	Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, блок управления люком крыши
25	30	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Предохранители и реле Hyundai Getz (2006-2010)

Hyundai

Автор redactor3 На чтение 3 мин. Просмотров 1.4k. Опубликовано 22.08.2020

В этой статье мы рассмотрим Hyundai Getz после рестайлинга, выпускавшийся с 2006 по 2010 годы. Здесь вы найдете схемы блоков предохранителей Hyundai Getz 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположении панелей предохранителей внутри автомобиля. автомобиль, и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

Приборная доска

Блок предохранителей находится на водительской стороне панели приборов за крышкой.

Левый руль

Правый руль

Моторного отсека

Блок предохранителей находится в моторном отсеке слева.

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это верно на момент печати. При осмотре блока предохранителей на автомобиле обращайтесь к этикетке блока предохранителей.

Схемы блока предохранителей

Приборная доска

Левосторонний тип

Тип с правым рулем

Назначение предохранителей в панели приборов

Моторный отсек (Бензин)

Назначение предохранителей в моторном отсеке (Бензин)

Моторный отсек (Дизель)

Назначение предохранителей в моторном отсеке (Дизель)

Описание плавких предохранителей Хендай Гётц / Hyundai Getz хундай гетз

Предохранители, расположение предохранителей Хендай Гётц / Hyundai Getz хундай гетз

 Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

  Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

  Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

  Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.

Всегда используйте предохранители требуемой мощности. Никогда не исполь-

  Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.

  Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Расположение предохранителей под капотом

Монтажный блок, размещенный в моторном отсеке: 1 — реле вентилятора отопителя салона Е 51;
2 — место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 — реле
включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 — реле стартера Е 41; 5 — место
под реле кондиционера Е 50; 6 — реле звукового сигнала Е 45; 7 — реле топливного насоса Е 49; 8-13 — плавкие
вставки и предохранители»; 14 — место под реле охранной сигнализации Е 47; 15-27 — плавкие вставки и предохранители; 28 — пинцет для замены предохранителей; 29 — соединительный разъем Е 55; 30 — реле питания электронной системы управления двигатепем Е 42

Более подробное положение и назначение каждого предохранителя показано тут

Монтажный блок, размещенный в салоне автомобиля: 1-29 — плавкие вставки и предохранители;
30 — пинцет для замены предохранителей; 31 — запасные предохранители

Hyundai Getz | Предохранители и реле

14.

2. Предохранители и реле

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации
автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической
цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя.
Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над
вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного
отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать
слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним
сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме
работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо
помнить, что проблема может заключаться именно в реле. Проверку можно осуществить
заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной
коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным
под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного
полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около
перегородки. В нем находится до 24 предохранителей и почти столько же реле (в
зависимости от оборудования). Перечень предохранителей находится на обратной
стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому
возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника
под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному
току защиты предохранителя. Исправность предохранителя определяется по наличию
проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить
соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель
из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя
при подаче напряжения, следует проверить защищаемую электрическую цепь. Если
предохранитель защищает одновременно несколько электрических цепей, их необходимо
подключать по очереди, для того чтобы по перегоранию предохранителя определить
неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую
силу тока, так как это может привести к серьезным повреждениям, в том числе
к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника
и регулятора положения сидений, вместо предохранителей установлены тепловые
реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991
ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991
года

Предохранители

Реле

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой
ящик и открыть специальную крышку в верхней части вещевого ящика.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01.1991
ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991
года

Главный блок предохранителей и реле

Предохранители

Реле

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Реле

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней
правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения
передач в автоматической коробке передач расположены под центральной частью
панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой
колонки.

Схема предохранителей

Hyundai Getz (2006-2010)

В этой статье мы рассмотрим Hyundai Getz после рестайлинга, выпускавшийся с 2006 по 2010 год. Здесь вы найдете схемы блоков предохранителей Hyundai Getz 2006, 2007, 2008, 2009 и 2010 , получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Hyundai Getz:

Схема предохранителей Hyundai Getz 2006-2010

Предохранитель прикуривателя (розетка) в Hyundai Getz находится в блоке предохранителей на приборной панели (см. Предохранитель «P / OUTLET») и в блоке предохранителей в моторном отсеке (предохранитель «C / LIGHTER»).

Панель приборов

Блок предохранителей расположен на приборной панели со стороны водителя за крышкой.

Левый руль

Правый привод

Моторный отсек

Блок предохранителей находится в моторном отсеке слева

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле.Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Он точен на момент печати. При осмотре блока предохранителей на автомобиле обращайтесь к этикетке блока предохранителей.

Панель приборов

Левосторонний привод

Правосторонний привод

Назначение предохранителей в панели приборов

Моторный отсек (Бензин)

Назначение предохранителей в моторном отсеке (Бензин)

Моторный отсек (Дизель)

Назначение предохранителей в моторном отсеке (Дизель)

Схема предохранителей

Hyundai Getz (2002-2005)

В данной статье мы рассмотрим Hyundai Getz до рестайлинга, выпускавшийся с 2002 по 2005 год. Здесь вы найдете схемы блока предохранителей Hyundai Getz 2002, 2003, 2004 и 2005 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Hyundai Getz:

Схема предохранителей Hyundai Getz 2002-2005 гг.

Предохранитель прикуривателя (розетки) в Hyundai Getz находится в блоке предохранителей на панели приборов (см. Предохранитель «C / LIGHT»).

Панель приборов

Блок предохранителей расположен на приборной панели со стороны водителя за крышкой.

Левый руль

Правый привод

Моторный отсек

Блок предохранителей находится в моторном отсеке слева.

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле.Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Он точен на момент печати. При осмотре блока предохранителей на автомобиле обращайтесь к этикетке блока предохранителей.

Панель приборов

Левый привод

Правый привод

Назначение предохранителей в панели приборов

НАИМЕНОВАНИЕ	НОМИНАЛ УСИЛИТЕЛЯ	ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ
POWER CONN & R / LP	15A	Лампа освещения салона.Аудио, кластер
H / LP LH	15A	Индикатор дальнего света, фара (левая)
F / FOG	10A	Передняя противотуманная фара
H / LP RH	15A	Передняя фара (правая)
PR / HTD	30A	Обогрев заднего стекла
ВОЗДУХОДУВКА	10A	Воздуходувка люка
ЗАЖИГАНИЕ	10A	Противотуманная фара, ETACM, электрический стеклоподъемник, устройство регулировки положения фар
R / FOG	10A	Задний противотуманный фонарь
FRTWPR	20A	Электродвигатель переднего стеклоочистителя
ОПАСНОСТЬ	15A	Сигнальная лампа опасности, ETACM
STOP	15A	Стоп-сигнал, электрический стеклоподъемник
ECU2	15A	ECM
HTDMIR	10A	Обогрев заднего стекла
S / HTD	20A	Подогрев сиденья
ДХО	10A	Дневной свет
START	10A	Пусковое реле, система охранной сигнализации
RR / WPR	15A	Электродвигатель заднего стеклоочистителя
D / LOCK	20A	Система дверного замка, люк на крыше
A / BAG	10A	Подушка безопасности
ECU1	10A	PCM, контроль ABS
C / LIGHT	15A	Прикуриватель
Кластер	10A	Кластер
ЗАДНЯЯ ПРАВЫЙ	10A	СТОП / ХВОСТ (ПРАВ. )
T / SIG	10A	Указатель поворота, задний фонарь
AUDIO	10A	Аудиосистема, наружное электронное зеркало
A / BAG IND	10A	A / Bag, индикатор
TAIL LH	10A	Стоп-сигнал / задний фонарь (LH)
A / CSW	10A	Кондиционер

Моторный отсек

Назначение предохранителей в моторном отсеке

Схема предохранителей Hyundai Getz

No	А	Цепь защищена
1	10	Переключатель кондиционера, переключатель обогревателя
2	10	Фонарь передний левый габаритный, Фонарь задний левый комбинированный
3	10	Комбинация приборов
4	10	Аудиосистема, выключатель наружного зеркала с электроприводом
5	10	Переключатель диапазонов коробки передач, переключатель фонарей заднего хода, переключатель аварийной сигнализации
6	10	Правый передний габаритный фонарь, Правый задний комбинированный фонарь, Левый (Правый) габаритный фонарь
7	10	Резистор предварительного возбуждения, комбинация приборов, ETACM, таймер ремня безопасности
8	15	Прикуриватель
9	10	Генератор, модуль управления EPS, PCM (кроме 1. 1L), ECM (1.1L), датчик скорости автомобиля, переключатель рычага АКПП
10	10	Модуль управления SRS
11	20	Реле замка двери, реле отпирания двери, контроллер люка, привод замка двери водителя
12	15	Электродвигатель заднего стеклоочистителя, Многофункциональный переключатель
13	10	Пусковое реле, реле охранной сигнализации
14	–	Не используется
15	10	Блок управления ДХО
16	20	Выключатель обогрева переднего левого (правого) сиденья
17	10	Выключатель обогревателя, ECM, привод (вспомогательный) электродвигатель наружного зеркала заднего вида и обогреватель
18	15	Катушка зажигания, конденсатор
19	15	Реле электрического стеклоподъемника, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ETACM
21	20	Электродвигатель переднего стеклоочистителя, Многофункциональный переключатель
22	10	Реле заднего противотуманного фонаря
23	10	Реле передних противотуманных фар, Реле электрического стеклоподъемника, ETACM, Таймер обогревателя, привод регулировки положения левой (правой) фары, фара переключатель уровня
24	10	Реле вентилятора, контроллер люка
25	30	Реле обогревателя, таймер обогревателя, ETACM
26	15	Фара правая
27	10	Реле передних противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, Выключатель задних противотуманных фар, Данные соединительный разъем, аудиосистема, ETACM, датчик дверного предупреждения, универсальная проверка разъем, лампа багажного отделения, лампа подсветки карты, лампа освещения салона, потолочная консоль в сборе

Hyundai Getz — схема предохранителей

Hyundai Getz — схема предохранителей

Год выпуска:

Блок предохранителей в моторном отсеке

Hyundai Getz- Схема предохранителей — моторный отсек

Предохранитель	А	Цепь защищена
ALT	120	Генератор
АБС. 1	20	Блок управления АБС, разъем для удаления воздуха
АБС.2	40	ABS по модулю. Соединитель для кровообращения
BLW	30	Реле вентилятора
P / WDW	30	Реле стеклоподъемника
EPS	50	Модуль управления EPS
ВАТТ	50	Реле габаритных огней.Предохранитель 11,19,20,25,27,29
RAD	30	Реле вентилятора радиатора * 1, * 2
ЭБУ	30	Реле топливного насоса. Реле управления двигателем. Предохранитель ЭБУ
IGN.1	30	Замок зажигания
IGN.2	30	Замок зажигания. Пусковое реле
РОГ	10	Реле звукового сигнала
А / КОН	10	Реле кондиционера
INJ	15	PCM (кроме 1.1л). ECM (1.1L), Форсунка. Датчик положения распредвала, датчик положения коленчатого вала. Привод управления холостым ходом, клапан продувки адсорбера
СНСР	10	PCM (кроме ML). ECM (ML), реле топливного насоса. Реле кондиционера. Датчик кислорода, SMATRA
ЭБУ	10	PCM (кроме ML). ЕСМ (МЛ)
АБС	10	Блок управления АБС, разъем для удаления воздуха

Панель предохранителей панели приборов

Hyundai Getz- Схема предохранителей — панель приборов

№	А	Цепь защищена
1	10	Переключатель кондиционера, переключатель обогревателя
2	10	Фонарь передний левый габаритный, Фонарь задний левый комбинированный
3	10	Комбинация приборов
4	10	Аудиосистема, выключатель наружного зеркала с электроприводом
5	10	Переключатель диапазонов коробки передач, переключатель фонарей заднего хода, переключатель аварийной сигнализации
6	10	Правый передний габаритный фонарь, Правый задний комбинированный фонарь, Левый (Правый) габаритный фонарь
7	10	Резистор предварительного возбуждения, комбинация приборов, ETACM, таймер ремня безопасности
8	15	Прикуриватель
9	10	Генератор, модуль управления EPS, PCM (кроме 1. 1L), ECM (1.1L), датчик скорости автомобиля, переключатель рычага АКПП
10	10	Модуль управления SRS
11	20	Реле замка двери, реле отпирания двери, контроллер люка, привод замка двери водителя
12	15	Электродвигатель заднего стеклоочистителя, Многофункциональный переключатель
13	10	Пусковое реле, реле охранной сигнализации
14	–	Не используется
15	10	Блок управления ДХО
16	20	Выключатель обогрева переднего левого (правого) сиденья
17	10	Выключатель обогревателя, ECM, привод (вспомогательный) электродвигатель наружного зеркала заднего вида и обогреватель
18	15	Катушка зажигания, конденсатор
19	15	Реле электрического стеклоподъемника, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ETACM
21	20	Электродвигатель переднего стеклоочистителя, Многофункциональный переключатель
22	10	Реле заднего противотуманного фонаря
23	10	Реле передних противотуманных фар, реле электрического стеклоподъемника, ETACM, таймер обогревателя, привод регулировки положения левой (правой) фары, переключатель регулировки положения фар
24	10	Реле вентилятора, контроллер люка
25	30	Реле обогревателя, таймер обогревателя, ETACM
26	15	Фара правая
27	10	Реле передних противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, Выключатель задних противотуманных фар, Разъем линии передачи данных, Аудиосистема, ETACM, Выключатель дверной сигнализации, Многоцелевой контрольный разъем, Лампа багажного отделения, Фонарь карты, Лампа освещения салона, Верхняя консоль в сборе

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Блок предохранителей

: Hyundai Getz

2010 г.

ПРОВЕРКА И ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Замена плавкой вставки

Плавкая вставка расплавится, если электрические цепи от аккумулятора когда-либо будут перегружены, что предотвратит повреждение всего жгута проводов. (Это может быть вызвано коротким замыканием в системе, потребляющей слишком большой ток.) Если это когда-либо произойдет, обратитесь к дилеру Hyundai
для определения причины, отремонтируйте систему и замените плавкую вставку. Плавкие вставки расположены в блоке предохранителей для облегчения проверки.

ВНИМАНИЕ :
При замене плавкой перемычки никогда не используйте ничего, кроме новой плавкой перемычки с такой же или более низкой номинальной силой тока. Никогда не используйте кусок провода или плавкую вставку с более высоким номиналом. Это может привести к серьезным повреждениям и создать опасность пожара.

Замена дополнительного предохранителя

Блок предохранителей для фар и других электрических аксессуаров находится внизу на приборной панели со стороны водителя.Внутри коробки вы найдете список цепей, защищенных каждым предохранителем. Если в вашем автомобиле перестают работать какие-либо фары или другие электрические аксессуары, причиной может быть перегоревший предохранитель. Если предохранитель перегорел, вы увидите, что металлическая полоса внутри предохранителя прожорела. Если вы подозреваете, что предохранитель перегорел, выполните следующую процедуру:

1. Выключите зажигание и все остальные выключатели.
2. Откройте блок предохранителей и осмотрите каждый предохранитель. Извлеките каждый предохранитель, потянув его на себя (небольшой инструмент «съемник предохранителей » находится в блоке предохранителей, чтобы упростить эту операцию).
3. Не забудьте проверить все остальные предохранители, даже если вы обнаружите, что один из них перегорел.

4. Замените перегоревший предохранитель, вставив на место новый предохранитель того же номинала. Предохранитель должен плотно прилегать. В противном случае обратитесь к дилеру Hyundai для ремонта или замены зажима предохранителя. Если у вас нет запасного предохранителя, вы можете позаимствовать предохранитель того же или более низкого номинала у аксессуара, без которого вы можете временно обойтись (например, радио или прикуривателя,
).Всегда не забывайте заменять взятый взаймы предохранитель.

ВНИМАНИЕ:
Перегоревший предохранитель указывает на неисправность в электрической цепи. Если при замене предохранителя он перегорает при включении аксессуара, проблема серьезна, и ее следует направить к дилеру Hyundai для диагностики и ремонта.
Никогда не заменяйте предохранитель чем-либо, кроме предохранителя с таким же или меньшим номинальным током.Предохранитель большей емкости может вызвать повреждение и создать опасность возгорания.

ПРИМЕЧАНИЕ :
Описание панели предохранителей см. На стр. 6-36.

ОПИСАНИЕ ПАНЕЛИ ПРЕДОХРАНИТЕЛЕЙ — Отсек двигателя

Бензиновый двигатель

ОПИСАНИЕ ПАНЕЛИ ПРЕДОХРАНИТЕЛЕЙ Отсек двигателя — дизельный двигатель

Внутренняя панель (с левым приводом)

Внутренняя панель (с правым приводом)

Нажмите здесь, чтобы просмотреть / загрузить руководство по эксплуатации 2010 Hyundai Getz Fuses

Hyundai Getz (2002-2005) — схема предохранителей

Hyundai Getz (2002-2005) — схема предохранителей

Год выпуска: 2002, 2003, 2004, 2005

Моторный отсек

Hyundai Getz — блок предохранителей — моторный отсек

Название предохранителя	Номинальный ток [A]	Защищенный компонент
IGN 2	30	Замок зажигания
IGN 1	30	Замок зажигания, пусковое реле
ЭБУ	30	Топливный насос, генератор, ECM
F / НАСОС	20	Переключатель автоматической подачи топлива
RAD	30	Вентилятор радиатора
BATT	50	Фара, реле обогревателя
АБС	10	АБС
ЭБУ	10	ECM
СНСР	10	A / CON, Топливный насос
INJ	15	Инжектор
А / КОН	10	A / Кондиционер
РОГ	10	Рупор
ABS1	20	АБС
ABS2	40	АБС
BLW	30	Воздуходувка, электродвигатель нагнетателя
P / WDW	30	Стеклоподъемник
EPS	50	Электронный усилитель руля
BATT	100	Генератор (1. 1л)
	120	Генератор (1,3 / 1,6 л)
ЗАПЧАСТИ	15	Запасной предохранитель
ЗАПЧАСТИ	10	Запасной предохранитель
ЗАПЧАСТИ	10	Запасной предохранитель

Внутренняя панель

Hyundai Getz — блок предохранителей —
внутренняя панель

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Hyundai Getz (2006-2008) — схема предохранителей

Hyundai Getz (2006-2008) — схема предохранителей

Год выпуска: 2006, 2007, 2008

Моторный отсек

Бензиновый двигатель

Hyundai Getz — блок предохранителей — моторный отсек
(бензиновый двигатель)

Дизельный двигатель

Hyundai Getz — блок предохранителей — моторный отсек
(дизельный двигатель)

Внутренняя панель

Hyundai Getz — блок предохранителей —
внутренняя панель

ПРЕДУПРЕЖДЕНИЕ.
