Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92. 0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!

Получаем: 92.0мм

Складываем: 20. 0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

Как мерить разболтовку на дисках 5 отверстий

Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

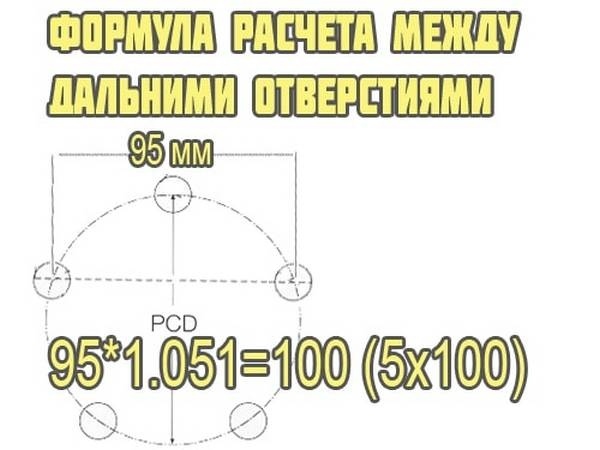

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках
(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92. 0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 основных размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Самые популярные разболтовки:

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

• диаметр центрального отверстия;
• ширина;
• вылет;
• параметры закраин диска и многое другое.

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула для расчета и таблицы совместимости

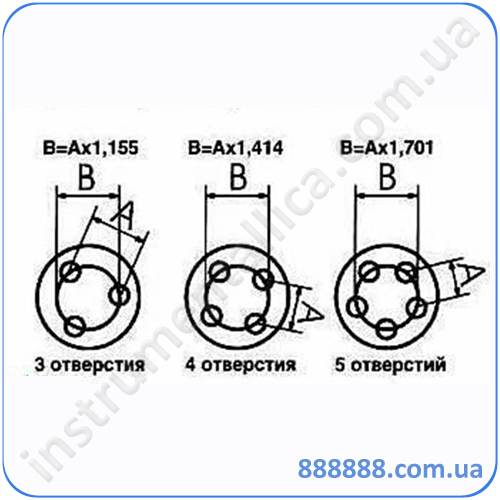

При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

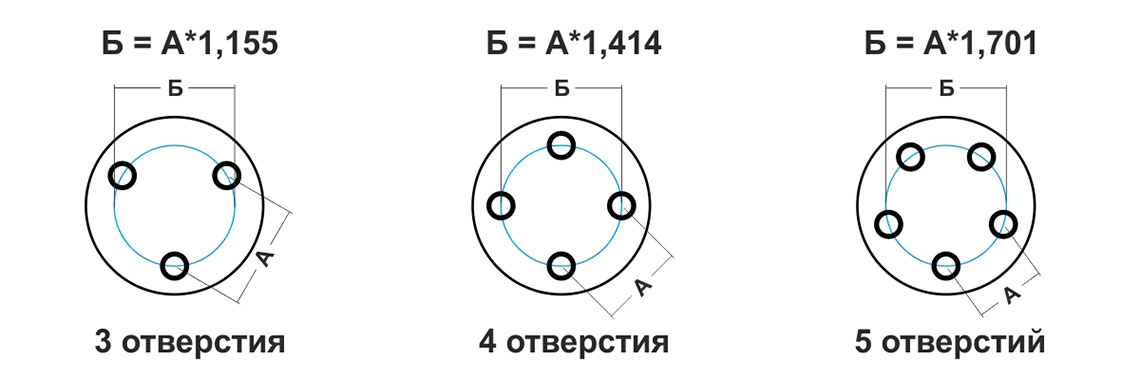

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

• 3 болта. PCD=1,155*X
• 4 болта. PCD=1,414*X
• 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.
