Принцип работы и устройство карбюратора

На первый взгляд карбюратор может показаться очень сложным устройством. Однако небольшой объём теоретических знаний поможет полностью разобраться с его принципом работы. Что, в свою очередь, позволит самостоятельно выполнять чистку и регулировку карбюратора. Для выполнения этих операций на должном уровне достаточно базовой информации.

Как работает карбюратор

Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе. Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры. В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере. Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

Подача топлива с воздухом

Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ). Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину. Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.

Что такое холостой ход карбюратора — ХХ

Холостой ход можно сравнить с режимом ожидания. Он необходим для стабильного поддержания нужных оборотов в момент, когда автомобиль не едет, чтобы мотор не заглох. В этот случае, воздушная смесь насыщена минимальным количеством топлива, необходимым для поддержания стабильной работы системы.При отпущенной педали газа, игла золотника максимально перекрывает главный канал подачи бензина. Воздушная заслонка остаётся чуть открытой. Проход, через который осуществляется подача бензина, размещён за воздушной заслонкой. Горючая смесь начинает поступать по этому каналу только тогда, когда в карбюраторе есть увеличенное разряжение, которое возникает при сильном открытии воздушной заслонки. Для создания топливовоздушной смеси на ХХ в конструкции предусмотрен дополнительный канал подачи кислорода.  В нём есть специальный элемент для регулировки качества горючей смеси. Чем сильнее закручен винт, тем больше смесь насыщается бензином. Увеличиваются обороты холостого хода, и наоборот — откручивание винта снижает их. Таким образом, выполняя регулировку этого винта можно добиться оптимальных опций, повысить экономичность.

Для правильной дозировки ингредиентов горючей смеси, в местах забора устанавливаются жиклёры. Они представляют собой специальный элемент с определённым диаметром прохода, который не позволяет расходовать топлива или воздуха выше установленной нормы. Также жиклёр может выполнять функцию регулировочного винта.

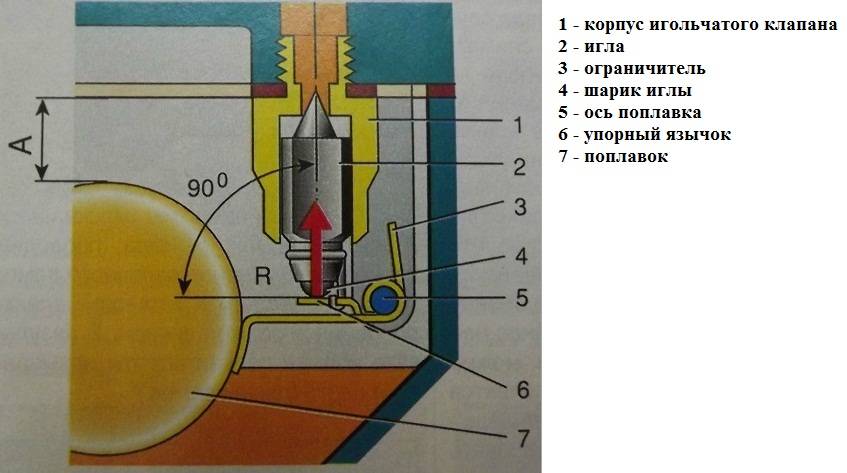

Для чего нужна поплавковая камера в карбюраторе

1 — держатель оси поплавка;
2 — язычок поплавка;
3 — поплавок

ПК является одним из основных элементов карбюратора, в котором находится топливо. Уровень жидкости в камере регулируется и контролируется с помощью специального поплавка. К нему прикреплена иголка. Она закрывает канал подачи горючей смеси из бензобака. При уменьшении уровня топлива, поплавок начинает опускаться, а иголка поднимается. При заполнении камеры поплавок поднимается и уровень стабилизируется.

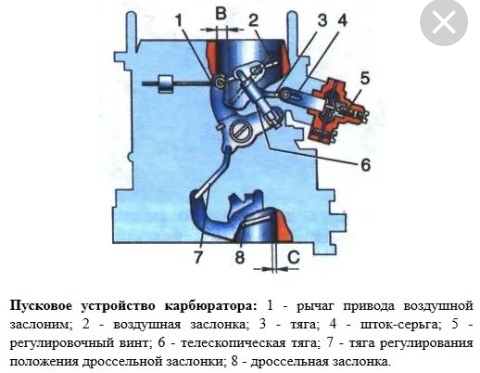

В карбюраторе предусмотрен механизм дополнительного подсоса управления ДЗ. Этот элемент предназначен для ручного обогащения смеси. Для этой функции предусмотрен дополнительный канал, он меньше, чем основной. Управление механизмом подсоса реализовано специальным рычагом на приборной панели. Сначала необходимо вытянуть полностью на себя элемент, тем самым максимально открыть заслонку, по мере прогрева мотора рычаг нужно постепенно вернуть в исходное положение.

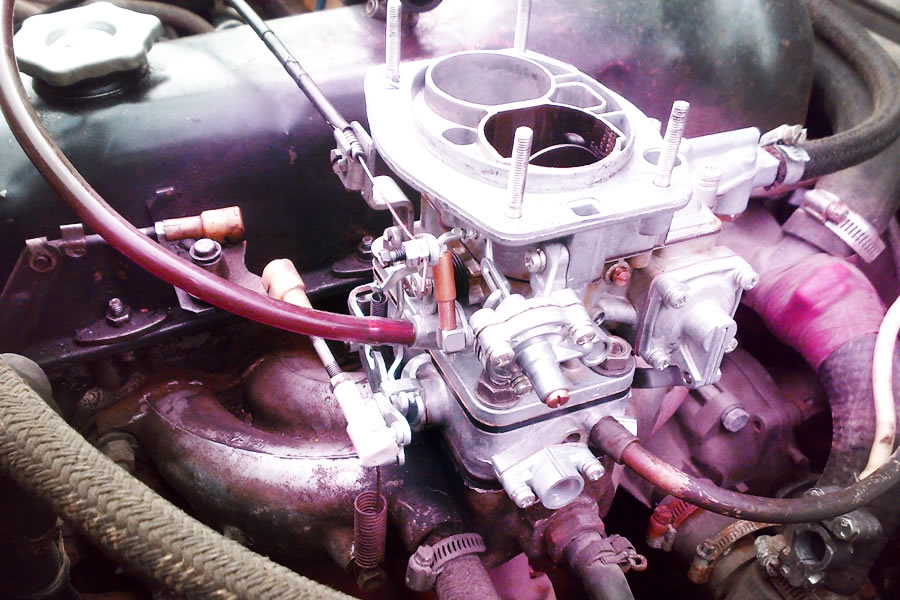

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

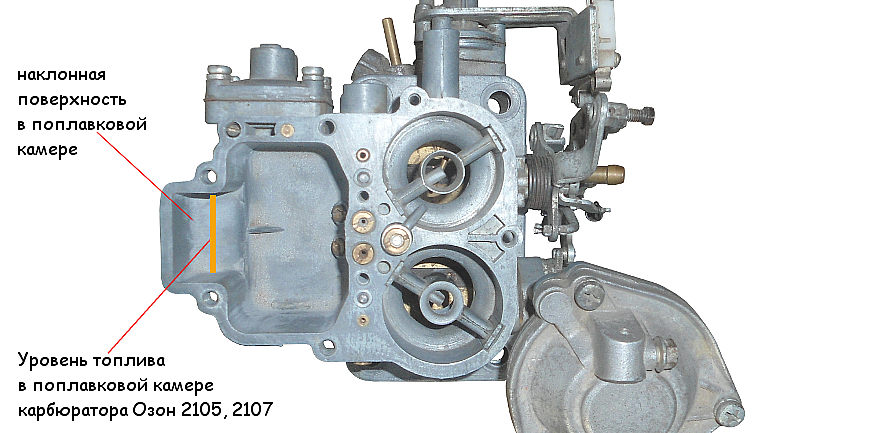

• Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
• Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
• Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

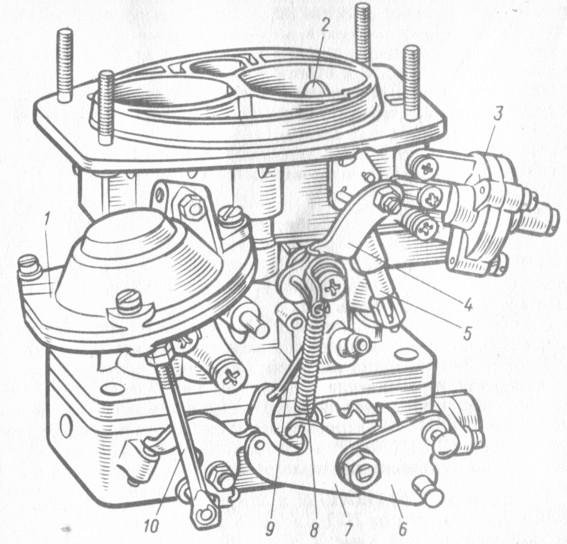

Устройство карбюратора

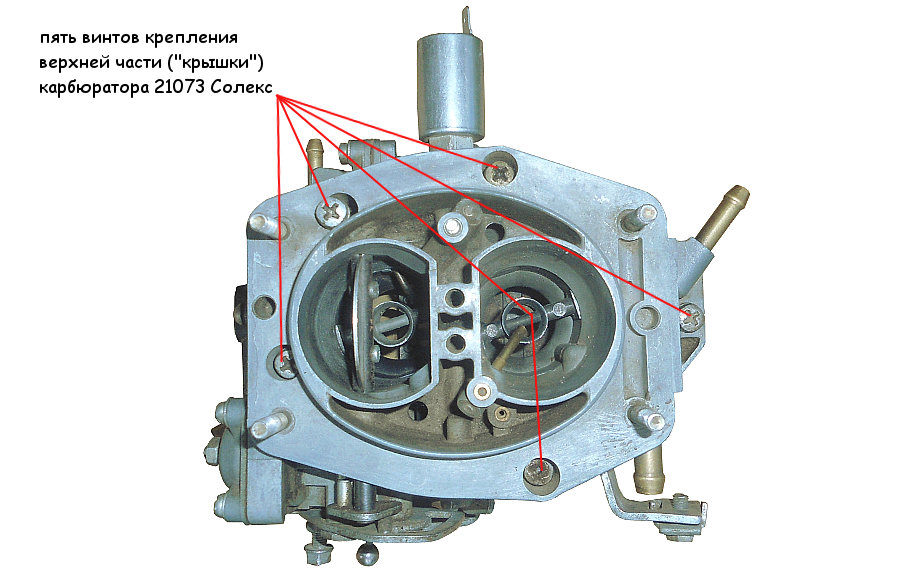

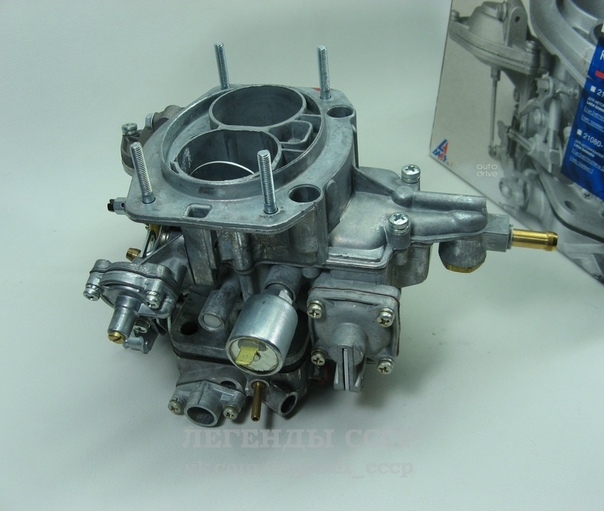

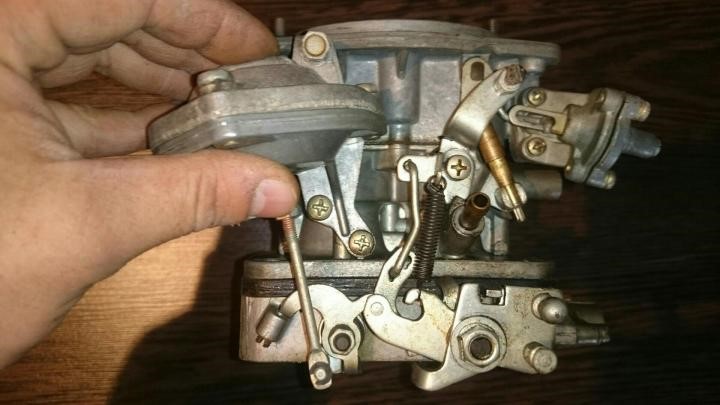

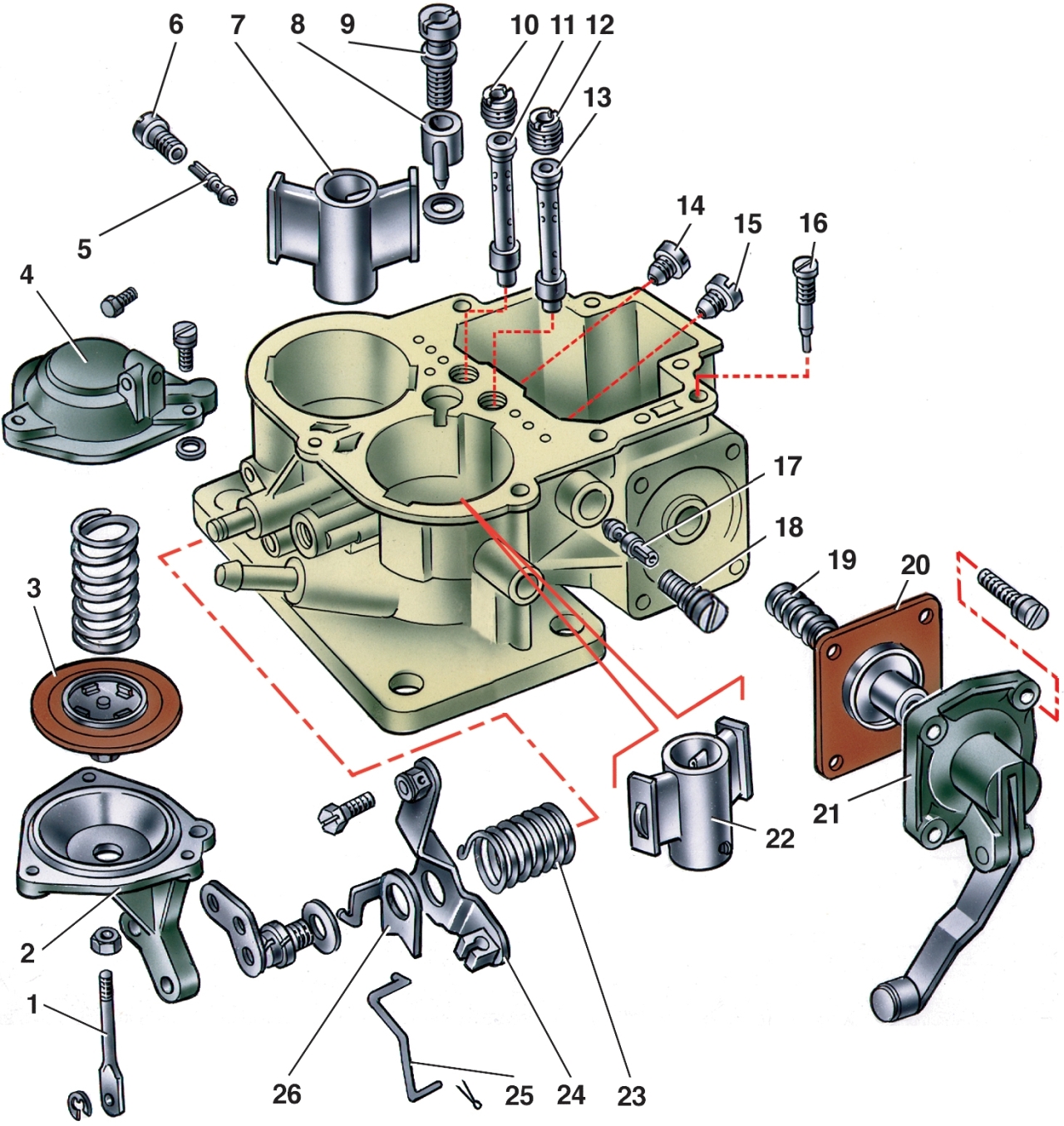

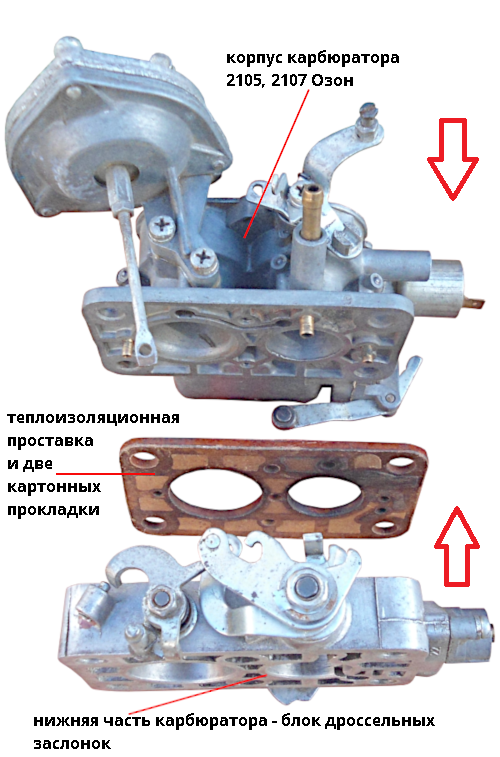

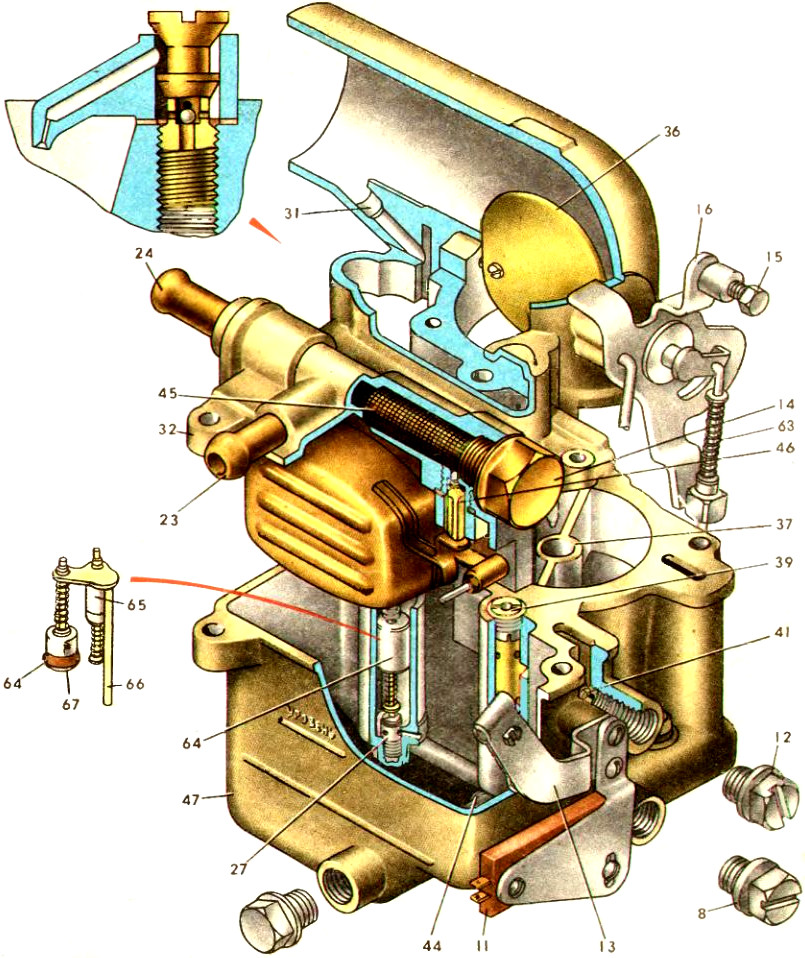

Карбюратор устроен из двух основных частей: корпуса и крышки, которые соединяются между собой. Корпус карбюратора включает поплавковую и смесительную камеры. В поплавковой камере установлен главный топливный жиклер, клапан всасывания ускорительного насоса, топливный поплавок установленный на оси. Чтобы получить доступ к главному топливному жиклеру необходимо отвернуть резьбовую заглушку в корпусе поплавковой камеры. В стенке смесительной камеры устанавливается воздушный жиклер холостого хода и распылитель ускорительного насоса. Главная дозирующая система карбюратора состоит из эмульсионных трубок, главного топливного жиклера.

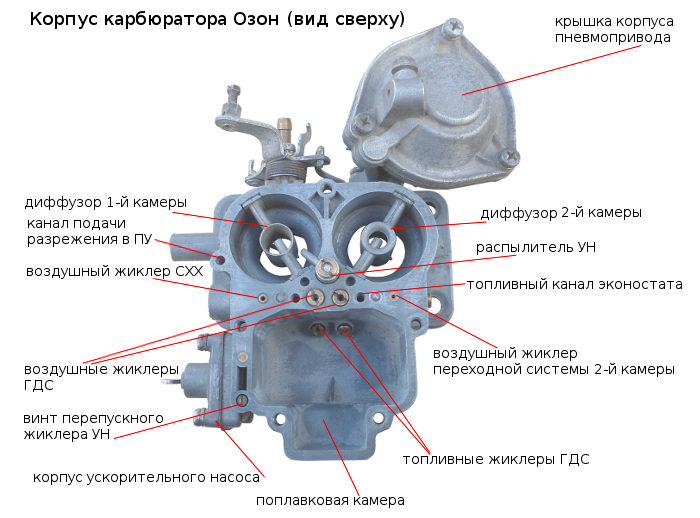

На кор­пусе карбюратора со стороны рычагов размешены клапан отключения топливо подачи через систему холостого хода, винт регулировки состава горючей смеси на холостом ходу, а также регулировочный винт дополнительной системы холостого хода, он же регулировочный винт дополнительного воздуха и штуцер для присоединения вакуумного регулятора опережения зажигания.

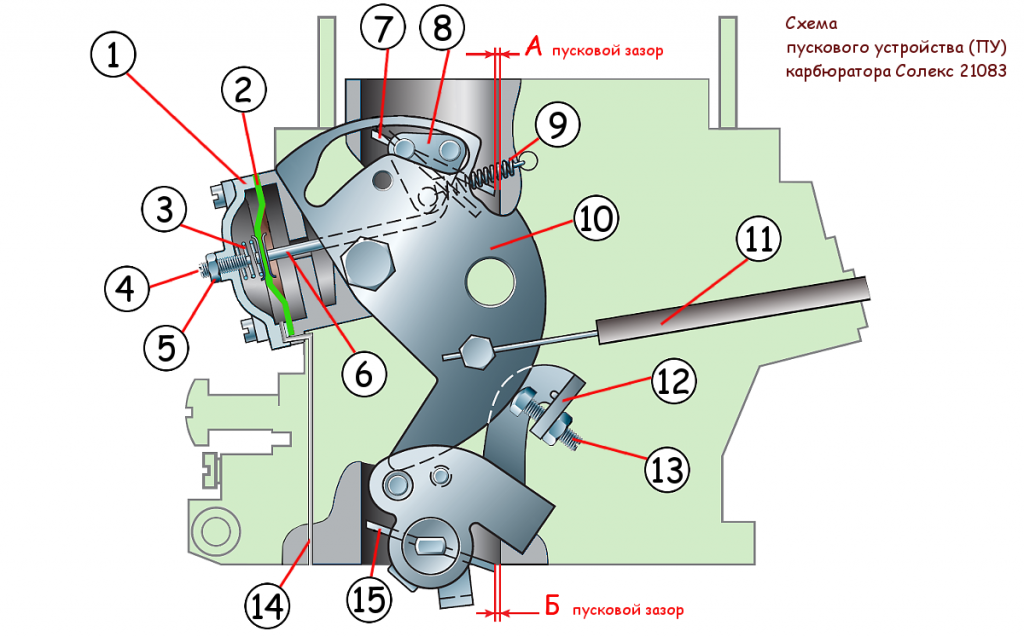

Карбюраторы с автоматическим пусковым устройством на задней части имеют штуцер отбора разрежения для вакуумного диафрагменного механизма пускового устройства.

Со стороны ускорительного насоса карбюратора размещены жиклер холостого хода, у карбюраторов с дополнительной системой холостого хода — дополнительный топливный жиклер, а также на конце оси дроссельной заслонки — рычаг управления подачей горючей смеси, который служит приводом ускорительного насоса и упором полного открытия дроссельной заслонки. С этой стороны у карбюраторов с автоматическим пусковым устройством на оси дроссельной заслонки установлены упорный рычаг и рычаг для принудительного открытия воздушной заслонки при полном открытии дроссельной заслонки (устройство wide-open-kick)» и на отогнутом плече упорного рычага — возвратная пружина. В верхней части упорною рычага расположены два регулировочных винта. Верхний винт предназначен для ре­гулировки повышенной частоты вращения при «холодном» пуске и прогре­ве, а нижний — для установки положения дроссельной заслонки.

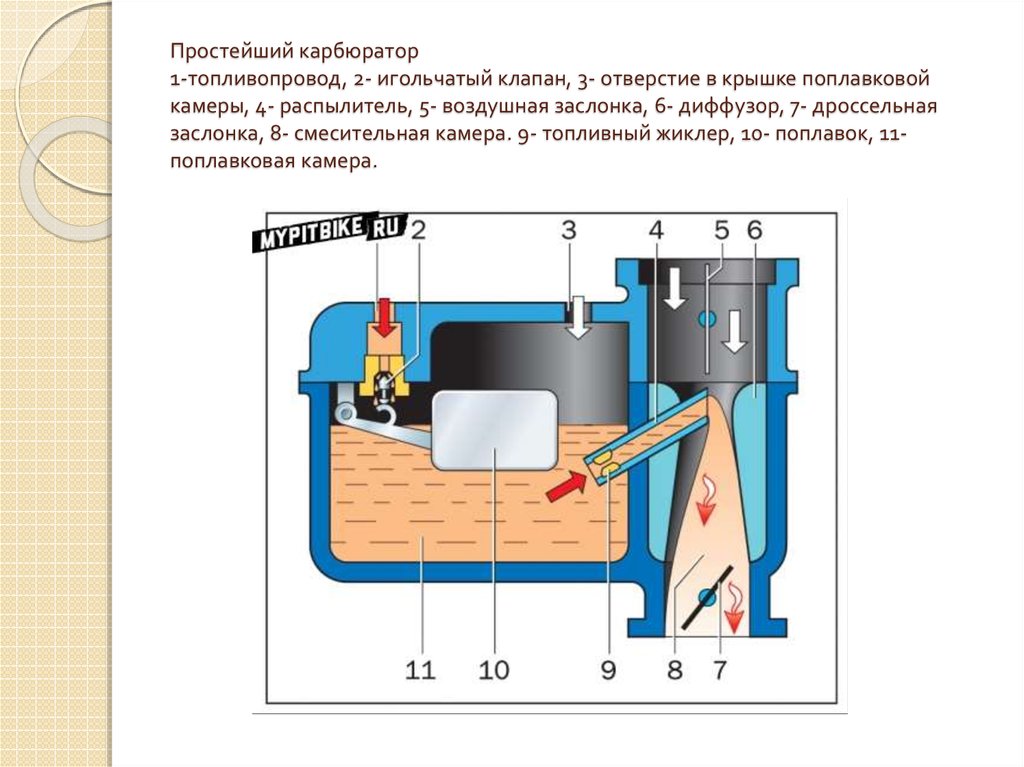

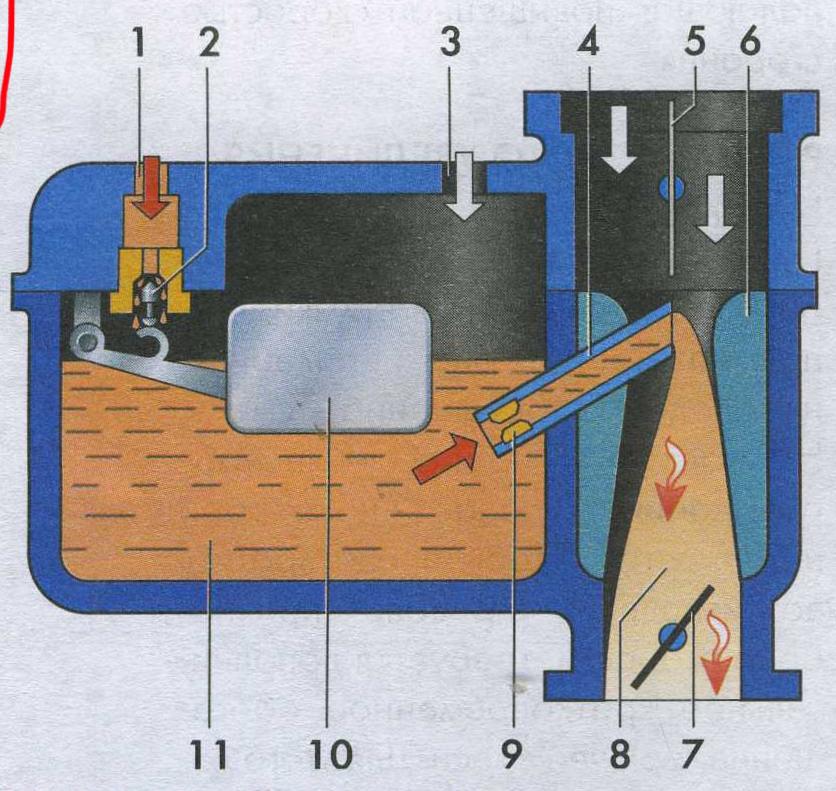

Устройство простейшего карбюратора, подробнее…

В крышке карбюратора находятся игольчатый запорный поплавковый клапан, присоединительный штуцер для подачи топлива, а в зоне входной воздушной горловины — вентиляционная трубка поплавковой камеры, оба распылителя обогатительных систем полной мощности и воздушная заслонка с соответствующей осью. На крышке карбюратора размещен кор­пус пускового устройства с соответствующими рычагами и пружинами. У карбюраторов, имеющих пусковое устройство с ручным управлением, на одном конце оси воздушной заслонки имеются эксцентрик, пружина кру­чения и кулачковый рычаг. Отогнутое плечо эксцентрика служит рычагом и предназначено для крепления троса Боудена.

Вспомогательные устройства карбюратора…

Устройство и основные неисправности карбюраторов

Карбюраторные двигатели внутреннего сгорания, которые еще не так давно были вершиной автомобилестроения, практически отошли в прошлое – их заменили инжекторные системы. Но как показывает статистика, карбюраторы по-прежнему распространены, вот только сузились области их применения. Хоть инжекторы и принято считать более совершенными, грамотному автолюбителю хотя бы ради интереса стоит немного узнать об устройстве карбюраторных системах. Если же он владеет автомобилем с карбюратором, данный материал наверняка окажется для него еще и очень полезным. Об устройстве, эксплуатации, обслуживании и неисправностях карбюраторов – в материале АвтоПро.

Достоинства и недостатки

Говоря об отличиях карбюраторных систем от инжекторных даже знающие люди часто сводят дискуссию к обсуждению достоинств и недостатков первых. Конечно, переход на инжекторы не был спонтанным – ему предшествовали серьезные изменения в машиностроении, так и требования потенциальных покупателей к личному транспорту. Давайте рассмотрим, чем карбюратор может похвастать, а что является его слабой стороной:

• Достоинства: простота, дешевизна, низкие требования к октановому числу топлива, относительно неплохая динамика;
• Недостатки: низкий КПД, чувствительность к низким, а также очень высоким температурам, высокий расход топлива, невозможность соответствовать экологическим стандартом Евро.

Кстати, последнее является одной из серьезнейших причин, по которым на карбюраторы смотрят с опаской в странах Запада – он не соответствует даже самым «щадящим» требованиям экологических стандартов. На мотоциклы его, впрочем, ставят, но и экологические требования к данному виду транспорта менее жесткие. Не в пользу агрегата говорит и низкий коэффициент полезного действия. Десятая его часть уходит только на работу топливной системы. Отчасти недостатки карбюраторов компенсируются их «всеядностью» и простотой в ремонте.

Принцип работы

Карбюратор можно назвать сердцем питающей системы двигателя. Он отвечает за «приготовление» топливно-воздушной смеси, которая будет подана в цилиндры двигателя. Если вкратце, то суть работы этого агрегата в том, чтобы создавать топливовоздушную смесь. Кроме того, в карбюраторе имеется диффузор, который отвечает за подачу топлива – двигатель не всасывает его сам, как считают многие автолюбители. Также карбюратор позволяет двигателю нормально работать при разных режимах. Среди них:

• Холостой ход;
• Средние обороты;
• Высокая (максимальная) нагрузка;
• Введение в работу при полном охлаждение, как, например, после продолжительного нахождения на морозе.

Как несложно догадаться, карбюратор по-разному обогащает топливо и подает его в разных количествах – определенный состав топливовоздушной смеси и определенное ее количество будет соответствовать определенному режиму работы двигателя. Нормальную работу силового агрегата поддерживают и смежные с ним системы, как-то система охлаждения, электросистема и т.п. Здесь особенно важно понимать, что карбюратор должен быть четко откалиброван, ведь иначе вся система не будет работать в полную меру своих возможностей.

А что внутри агрегата

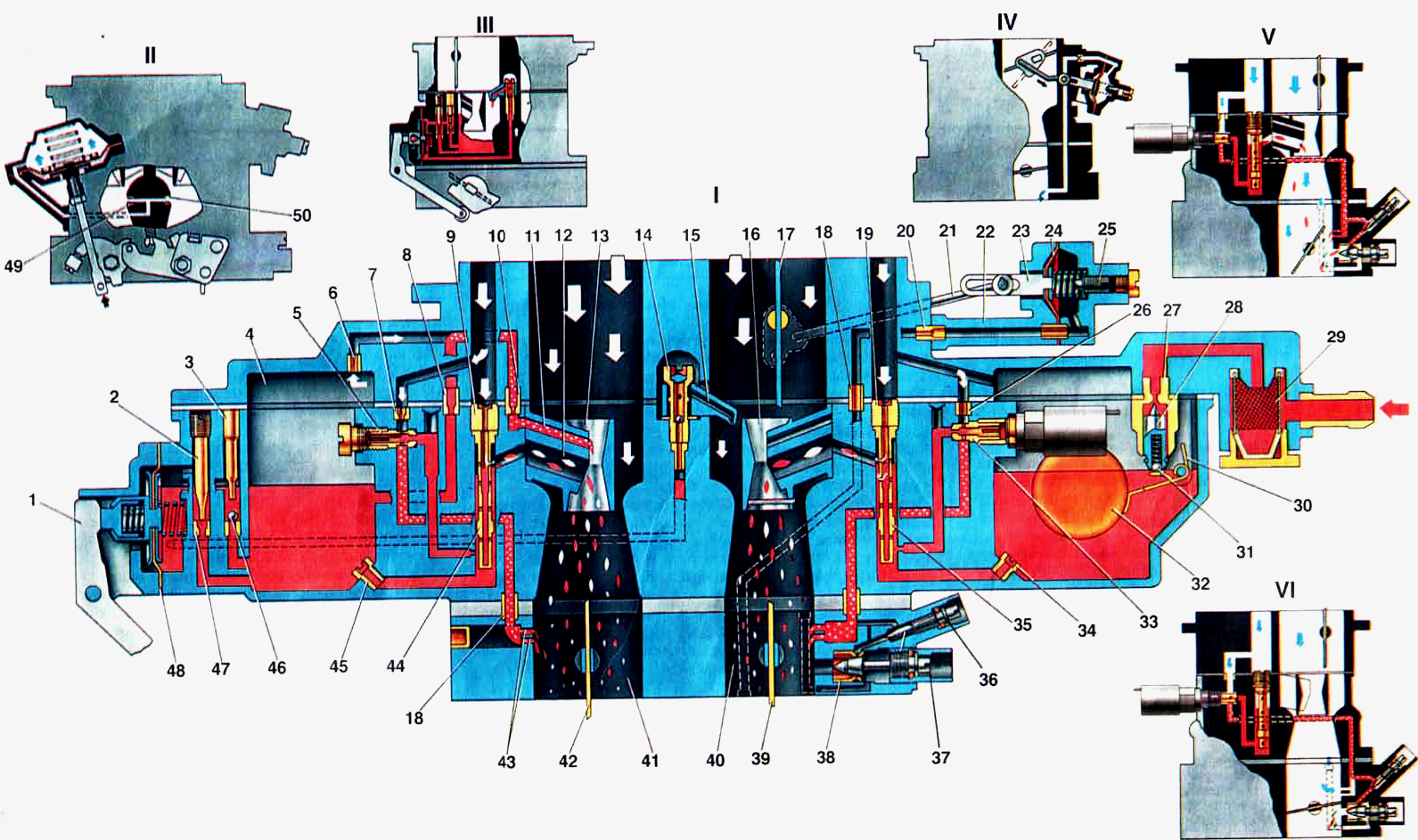

Вообще, карбюратор часто делят на две части. Одна поплавковая, а вторая – смесительная. Это вполне логичное упрощение, однако неопытного автолюбителя оно может навести не на тот след. Давайте попробуем разобраться с устройством агрегата, рассматривая все ключевые элементы, входящие в его состав. Для начала перечислим их, а уже потом рассмотрим в подробностях:

1. Поплавковая камера;
2. Система холостого хода;
3. Главная дозирующая система;
4. Экономайзер;
5. Эконостат;
6. Смесительная камера;
7. Ускорительный насос.

Одним из самых важных элементов принято считать поплавковую камеру. Она работает так: когда двигатель потребляет топлива, камера начинает опустошаться, причем по мере движения находящегося в ней поплавка вниз открывается игольчатый канал. В работу включается уже топливный насос – как только объем топлива в камере будет достаточным, поплавок спровоцирует закрытие канала. Кстати, если в систему добавить достаточно мощный электрический бензонасос, агрегат будет быстрее набирать обороты за счет сгорания больших объемов топливовоздушной смеси (камера будет попросту наполняться быстрее).

Система холостого хода берет на себя задачу правильного дозирования топлива при, как несложно догадаться, холостых оборотах. Все просто: на холостых главная дозирующая система бездействует, поскольку требуемые объемы топлива невелики, так что работать должна узкоспециализированная система. Эту систему также можно отрегулировать в сторону большего или меньшего обогащения смеси.  Главная дозирующая система заслуживает отдельного упоминания. Изучая ее, можно представить, чем могли вдохновляться инженеры, разрабатывавшие инжекторные системы. Если по-простому, то главная дозирующая система отвечает за дозировку горючего в случаях, когда автомобиль едет на средней скорости. Вот из каких элементов она состоит:

• Жиклеры. Это дозирующий элемент, выполненный в виде резьбовой пробки с одним четко откалиброванным отверстием;
• Главный распределитель. Понять его назначение легко по одному лишь названию;
• Диффузор. Место сужения воздушного канала, за счет которого увеличивается скорость потока атмосферного воздуха.

Экономайзер включен как в однокамерный, так и двухкамерный карбюратор. Он обеспечивает еще более сильное обогащение горючего. Незаменим в тех случаях, когда автомобиль нужно разогнать до 110 и более километров в час. Здесь стоит отметить, что существуют экономайзеры принудительного холостого хода (сокращенно ЭПХХ), призванные обеднять топливовоздушную смесь. Обычный экономайзер своему названию не соответствует – он обогащает смесь, открывая дополнительный канал для подачи топлива. Работает в тандеме с дроссельной заслонкой и может иметь механический или же пневматический привод.

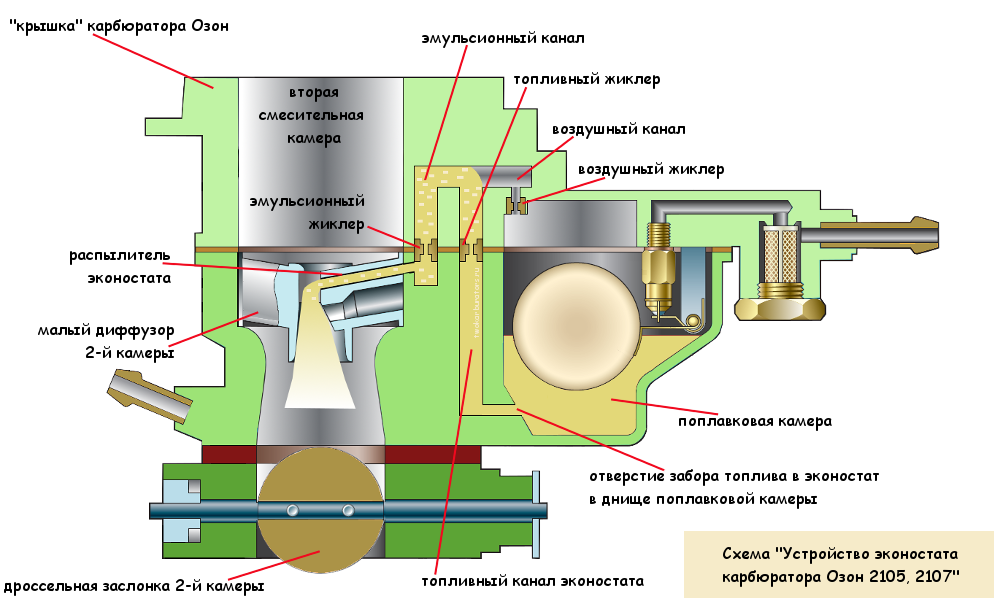

Эконостат можно назвать одним из самых простых элементов карбюраторной системы. Он представляет собой трубку, которая поднимает уровень топлива по мере роста числа оборотов коленчатого вала. Эконостат обогащает смесь кислородом. Напоминаем, что правильный состав смеси отвечает не только за мощностные показатели мотора, но и за его экономичность. Эконостат позволяет сделать карбюраторный автомобиль намного более экономичным в плане расхода топлива.

Смесительная камера, одновременно являющаяся нижней частью карбюратора, является той второй «половинкой» агрегата, которую относят к важнейшим компонентам карбюратора. И неудивительно: как и поплавковая, смесительная камера берет на себя основные задачи агрегата. Это главный воздушный тракт, включающий топливодозирующие элементы, дроссельную заслонку и, по сути, диффузор. Как уже было указано выше, карбюраторы бывает одно- и двухкамерными. Речь идет именно о количестве смесительных камер и дроссельных заслонок. Заслонки в карбюраторах с парой смесительных камер могут открываться или одновременно, или последовательно (зависит от устройства конкретного двигателя).

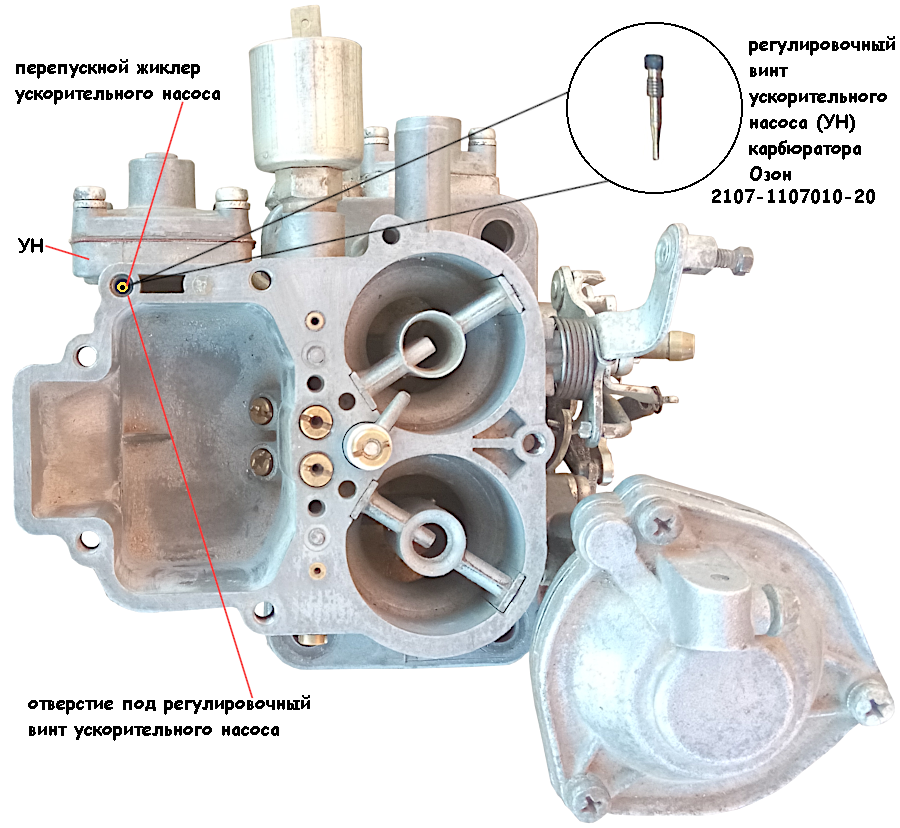

Ускорительный насос обязательно входит в состав карбюраторов. Без него автомобиль мог бы заглохнуть и не отвечал бы требованию повышенной динамики. Данный элемент карбюраторной системы включается в момент открытия дроссельной заслонки – в систему резко попадает дополнительное топливо, столь необходимое, например, при резком увеличении нагрузки на мотор. Кстати, в переходных системах ускорительный насос также обеспечивает переход из одного режима работы карбюратора в другой.

Основные неисправности

Как уже стало ясно, карбюратор отвечает и за смешивание топлива с воздухом, и за его подачу. Несмотря на достаточное простое устройство, карбюраторы не так уж редко выходят из строя, а также нуждаются в довольно частом обслуживании. К счастью, в силу той же простоты агрегат довольно легко чистить, хотя в некоторых случаях его приходится разбирать. Основные неисправности карбюратора почти аналогичны таковым у инжекторов, разница кроется в причинах. А если говорить о следствиях, то они могут быть такими:

• Провалы при подгазовке. К примеру, автомобиль не сразу набирает скорость при воздействии на педаль «газа»;
• Раскачивание. По сути, это провалы, в которых можно проследить периодичность;
• Рывки и подергивания. Их легко прочувствовать, оказавшись за рулем автомобиля с карбюраторной системой, которая нуждается в ремонте и обслуживании. От провалов они отличаются быстротечностью;
• Сниженная интенсивность разгона. Здесь все понятно из названия.

Также стоит помнить, что на неисправность агрегата может указывать ряд неприятных вещей, которые и не нуждаются в представлении: затрудненный пуск двигателя и плохая работа «на холодную»; снижение или завышение холостых; серьезно завышенный расход топлива; невозможность запуска двигателя. Заметьте, что такие неисправности могут встречаться и при неравномерной компрессии в цилиндрах, прогорании клапанов, износе распределительного вала, смещении фаз газораспределения. В случае проблем лучше проводить полную диагностику у специалиста. Если проблема крылась в карбюраторе, то его неисправность может быть вызвана чем-то из следующего:

• Неправильная работа электромагнитного клапана;
• Неисправность ЭПХХ, блока управления;
• Деформация уплотнительного кольца;
• Засорение каналов и жиклеров;
• Дефекты экономайзера;
• Неверная регулировка поплавковой системы;
• Выход ускорительного насоса из строя.

Работы по выявлению источника проблем будет много. В подавляющем большинстве случаев система нуждается в промывке и продувке – каналы и жиклеры придут в норме и двигатель сможет работать нормально. Сложнее решать проблему повышенного расхода топлива, так как она может быть вызвать сразу рядом неисправностей. Крайне важна правильная регулировка механизмов системы – они должны работать в тандеме друг с другом, правильно формировать горючую смесь, дозировать и подавать ее. Также не забывайте, что система должна быть в достаточной мере герметичной.

Обслуживания карбюратора

Хоть карбюраторы и практически вытеснены инжекторными системами, они по-прежнему и в строю и, что очень радует, являются весьма дружелюбными по отношению к автолюбителю элементами двигательной установки. Поработать с карбюратором может даже неопытный автолюбитель, хотя и ему стоит обзавестись руководствами по обслуживанию конкретно его модели автомобиля (или найти информацию в сети). Перечень материалов и инструментов для работы с различными карбюраторами практически всегда один:

• Средство для чистки карбюраторов;
• Резиновые перчатки;
• Ветошь;
• Баллончик со сжатым воздухом;
• Щетка с не слишком жесткой щетиной;
• Защитные очки;
• Объемная емкость для деталей;
• Инструменты для снятия карбюратора (зависит от модели).

Проведите демонтаж карбюратора в соответствие с руководством. В большинстве случаев достаточно оттянуть возвратную пружину, отвести тяги, шланги, патрубки, ослабить хомуты, после чего открутить гайки. Мы все же советуем обратиться к руководствам, найти соответствующую информацию на форумах или даже видео-руководства – доступ к Всемирной паутине здесь будет очень кстати. После того как карбюратор снят, разберите его, поместите все детали в емкость, залейте в нее чистящее средство и оставьте так на несколько минут. После, продолжайте чистку уже с помощью щетки и баллончика с воздухом. Щетки с металлической щетиной для этой работы не подойдут – нужно взять обычную зубную щетку. Будьте особенно осторожны с жиклерами! Их лучше хорошенько продуть, а если проблему загрязнения это не решило, то крайне деликатно прочистить зубочисткой. При необходимости замените прокладки. В магазинах можно найти относительно недорогие ремкомплекты карбюраторов, куда входит все необходимое для ремонта. Если подвижные детали агрегата не повреждены, его можно будет быстро вернуть в строй. Не забывайте также о том, что после разборки, чистка, сборки и установки карбюратора его наверняка придется перенастроить.

Отдельно стоит рассказать об очистителях карбюратора. Волшебное средство, если так подумать – достаточно побрызгать спреем внутрь агрегата, и он очистятся от загрязнений. На самом деле очистители рекомендовано применять каждые 5-7 тысяч километров пробега. Если карбюратор не чистили долгое время, одного лишь спрея будет мало. Агрегат придется разбирать, а детали отмачивать в очистителе, после чего тереть щеткой. Категорически запрещено применение столь популярного WD-40, а также других очистных средств, в составе которых есть масло.

Подбор нового карбюратора

Несмотря на то, что карбюраторные системы являются крайне живучими, иногда они нуждаются не столько в капитальном ремонте, сколько в практически полной замене. К примеру, при полном закоксовывании воздушных и топливных каналов, при искривлении соединений и появлении серьезных механических повреждений карбюратора он нуждается в полной замене. Что здорово, не обязательно менять карбюратор на точно такой же – сегодня некоторые фирмы производят более экономичные, мощные и тихие аналоги. Однако при выборе нового агрегата нужно обращать внимание на:

• Диффузор. При правильном подборе отдавать предпочтение стоит диффузорам, диаметр которых составляет не более чем 0,8 от диаметра смесительной камеры;
• Главный топливный жиклер. Жиклер подходящей пропускной способности можно определить экспериментально, однако мы советуем для начала проконсультироваться со специалистом;
• Воздушный жиклер. Аналогично;
• Диаметр дросселя. Диапазон диаметров зависит от мощности отдельных цилиндров двигателя.

Также стоит уделить особое внимание подбору подходящего ускорительного насоса. Не забывайте и о том, что при выборе карбюратора стоит узнать как можно больше о фирме-производителе. Вот наиболее известные и надежные производители и поставщики:

Автолюбители также могут найти в продаже карбюраторы от различных малоизвестных фирм, заводы которых расположены в Китае, Турции, Таиланде и Индонезии. По качеству своей продукции они уступают вышеперечисленным фирмам, однако с учетом простоты и надежности карбюраторов, даже их товары могут приятно удивить. Одной из ключевых особенностей этих производителей также демократичная ценовая политика. Приятно радуют как ценой, так и ассортиментом чешские и польские фирмы. Как правило, в их каталогах можно найти не только сами агрегаты, но и все необходимое для их ремонта и обслуживания.

Вывод

Карбюратор – это тот агрегат, который встречается в автомобилях все реже. Многие считают его пережитком прошлого, но карбюраторы по-прежнему используются, к примеру, в газонокосилках и устанавливаются на мотоциклы. Пусть их золотая эпоха уже прошла, для многих автолюбителей они так и остаются символом надежности, простоты и неприхотливости. На самых современных автомобилях карбюраторы уже не найти, что во многом связано с низкой экологичностью, сложностью в эксплуатации при определенных погодных условиях, а также не слишком впечатляющим коэффициентом полезном действия данных агрегатов. К счастью, еще находящиеся в эксплуатации карбюраторные автомобили довольно легко обслуживать, ремонтировать, а в случае нужды и менять – богатство запчастей и новых агрегатов на рынке позволяет работать с карбюраторами и сейчас.

Устройство и принцип работы карбюратора

До середины 80-х бензиновые двигатели внутреннего сгорания на легковых и легких грузовых автомобилях массово оснащались карбюраторами. Такие двигатели работают по принципу сгорания заранее приготовленной внешним устройством топливно-воздушной смеси в цилиндрах мотора. Указанная рабочая смесь состоит из капель горючего и воздуха. Карбюратор отвечает за процесс, подразумевающий образование смеси из этих компонентов в нужной пропорции для максимальной эффективности работы ДВС. Простейший карбюратор представляет собой механическое дозирующее устройство.

Содержание статьи

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис.  По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

1. Система регулирования температуры  наружного воздуха;.
2. Обогреватель впускного коллектора;
3. Клапан прекращения подачи топлива;
4. Клапан устройства обогащения смеси;
5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

Карбюратор и инжектор

Далее в истории систем топливоподачи и смесеобразования сначала появился моновпрыск (моноинжектор), а полностью электронный впрыск и производительные топливные форсунки окончательно вытеснили морально устаревшие карбюраторы.

Главным преимуществом инжектора является намного более точное и своевременное дозирование топлива для получения нужных пропорций топливно-воздушной смеси. Появление и внедрение в автоиндустрию доступных по цене микропроцессоров в итоге привело к тому, что необходимость в сложном карбюраторе и дополнительных устройствах в его конструкции попросту исчезла. Все функции отдельных элементов карбюратора взял на себя один единственный блок управления (ЭБУ), а в конструкции  инжектора установили простые устройства исполнения.

Ошибочно полагать, что инжектор является более экономичным решением сравнительно с карбюратором. Хорошо отстроенный карбюратор демонстрирует схожие показатели по расходу топлива. Популярность распределенного впрыска обусловлена тем, что именно такой механизм топливоподачи способен соответствовать всем жестким современным нормам и требованиям по экологичности ДВС. Карбюратор удовлетворить такие требования не может, что обусловлено его конструктивными особенностями и производительностью жиклеров.

Сегодня карбюраторный впрыск  встречается только на тех двигателях, основным назначением которых является целевая установка на спецтехнику. Причиной такого решения стала уязвимость электронных инжекторных систем во время тяжелых  условий эксплуатации. Электронные узлы и модули инжектора страдают от повышенной влажности и загрязненности, а форсунки чувствительны к качеству топлива. Для примера стоит сказать, что однозначно лучше установить на транспортное спецсредство при использовании такового на болотах именно механический карбюратор, который не перегорит. Такой карбюратор всегда можно с легкостью обслужить, почистить и просушить при необходимости.

Виды карбюраторов

Как мы уже говорили, процесс модернизации карбюраторов породил большое количество видов данного устройства от разных производителей. Все это многообразие  карбюраторов условно можно разделить на три группы:

• барботажный;
• мембранно-игольчатый;
• поплавковый;

Два первых типа карбюраторов уже давно практически не встречаются, так что останавливаться на этих конструкциях мы не будем. Целесообразнее рассмотреть поплавковый карбюратор, который еще можно увидеть в различных модификациях на гражданских автомобилях эпохи 90-х в наши дни.

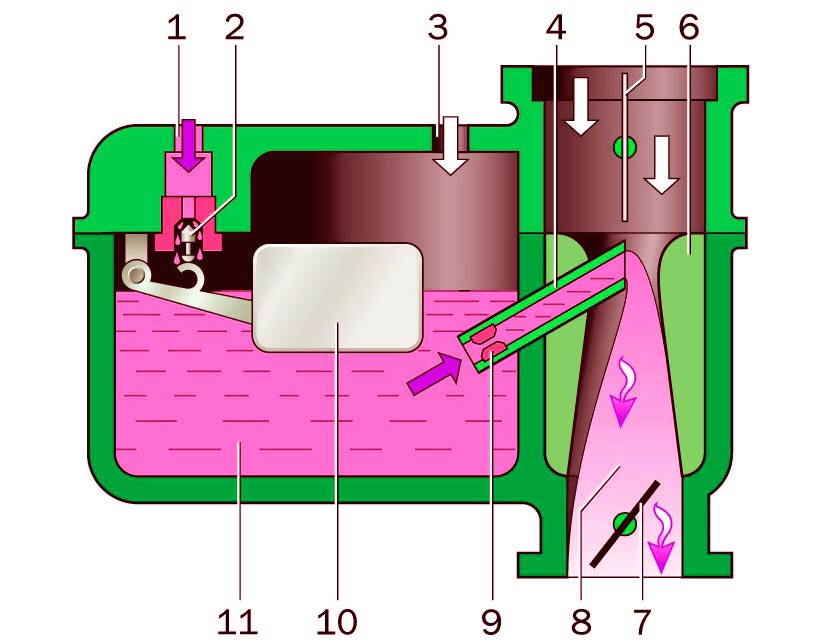

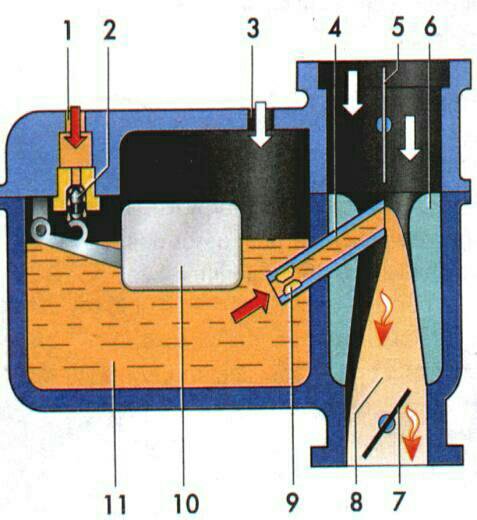

Устройство поплавкового карбюратора

Главной задачей карбюратора  является смешение топлива и воздуха. Разные модели  карбюраторов осуществляют этот процесс по схожему принципу. Поплавковый карбюратор состоит из следующих элементов:

• поплавковая камера;
• поплавок;
• запорная игла поплавка,
• жиклер;
• смесительная камера;
• распылитель;
• трубка Вентури;
• дроссельная заслонка;

Поплавковый карбюратор устроен так, что к его поплавковой камере подведена  специальная магистраль. По этой магистрали из топливного бака в карбюратор подается топливо. Регулирование количества топлива в камере осуществляется посредством двух элементов, которые взаимосвязаны. Речь идет о поплавке и игле. Падение уровня топлива в поплавковой  камере означает, что и поплавок опустится вместе с иглой. Таким образом получится, что опустившаяся игла откроет доступ для проникновения в камеру  следующей порции горючего. При заполнении камеры бензином поплавок поднимется, а игла при этом параллельно перекроет горючему доступ.

В нижней части поплавковой камеры находится следующий элемент под названием жиклер. Жиклер выполняет функцию калибратора и  обеспечивает дозирование подачи горючего. Через жиклер топливо попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

Конструктивно смесительная камера имеет диффузор. Указанный элемент создан для того, чтобы увеличивать скорость воздушного потока. Диффузор отвечает за создание разрежения воздуха в непосредственной близости от распылителя. Это помогает вытягивать топливо из поплавковой камеры, а также способствует лучшему его распылению в смесительной камере. Таково базовое устройство простого поплавкового карбюратора.

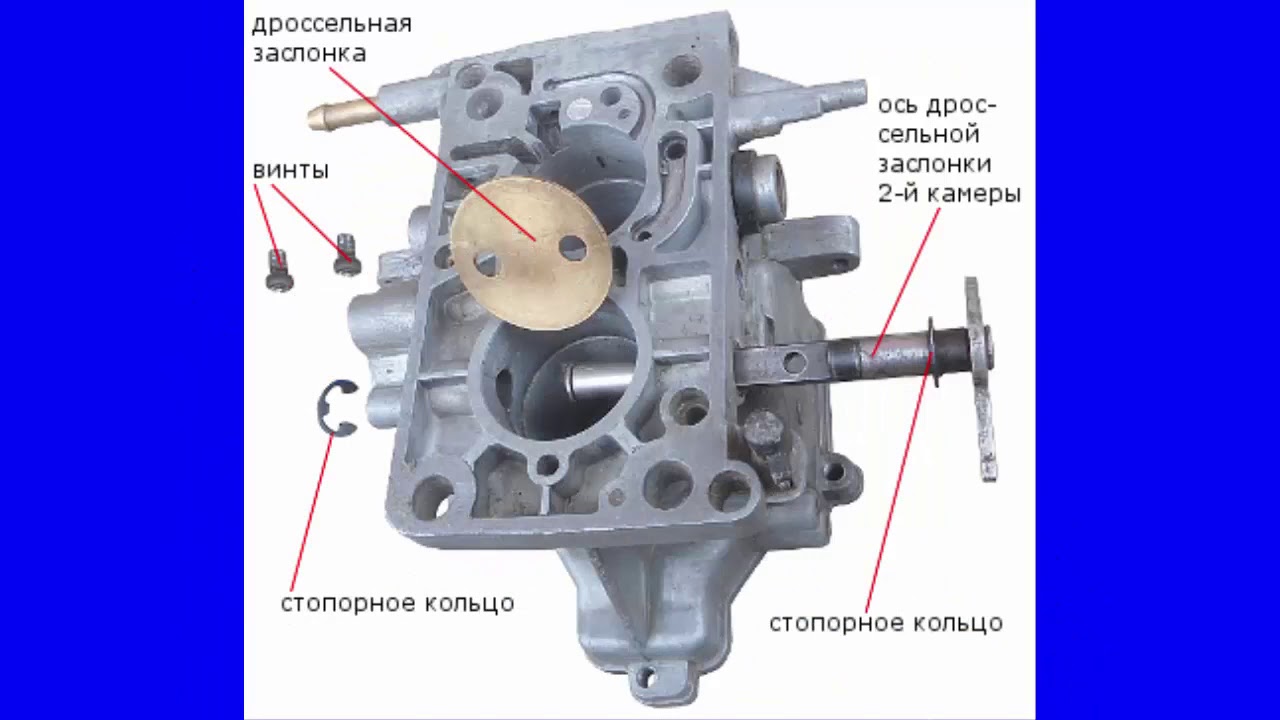

Дроссельная заслонка : холодный пуск и холостой ход

То количество рабочей топливно-воздушной смеси, которое поступит в цилиндры двигателя,  будет зависеть от положения дроссельной заслонки. Заслонка имеет прямую связь с педалью газа. Но это еще не все.

Некоторые автомобили с карбюратором имели дополнительное устройство для управления дроссельной заслонкой. Этот элемент хорошо знаком любителям старой «классики» от ВАЗ. В народе это устройство автомобилисты прозвали «подсос», а само устройство создано для холодного запуска. Элемент выполнен в виде специального рычага, который находится в нижней части торпедо со стороны водителя.

Рычаг позволяет дополнительно  управлять дроссельной заслонкой. Если вытянуть «подсос» на себя, в таком случае заслонка прикрывается. Это позволяет ограничить доступ воздуха и увеличить уровень разрежения в смесительной камере карбюратора.

Бензин из поплавковой камеры при повышенном разрежении вытягивается в смесительную камеру намного интенсивнее, а недостаточное количество поступившего  воздуха заставляет карбюратор готовить  для двигателя обогащенную рабочую смесь. Именно такая смесь лучше всего подходит для уверенного запуска холодного мотора.

Стоит отметить, что первым во всей конструкции подвергся последующей модернизации именно  холодный пуск, уже знакомый нам под названием «подсос».   К простейшим же карбюраторам заслуженно относится некогда распространенный и  популярный карбюратор «Солекс»,  которому многим обязана линейка классических автомобилей ВАЗ.

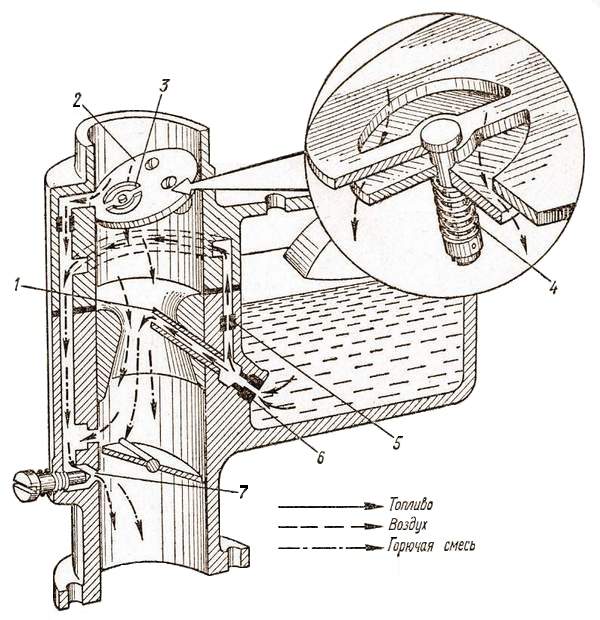

Работа карбюраторного двигателя в режиме холостого хода  осуществляется следующим образом:

• карбюратор оборудован специальными дополнительными воздушными жиклерами. Эти жиклеры отвечают за подачу строго дозированного количества воздуха;
• воздух проходит под дроссельной заслонкой и далее по рабочему алгоритму смешивается с бензином. При этом весь процесс происходит тогда, когда педаль газа не выжата и отпущена;

Вот так и выглядит базовое устройство и принцип работы карбюратора поплавкового типа.

Сильные и слабые стороны устройства

Главным  достоинством карбюратора является его доступная по цене ремонтопригодность. В свободной продаже по сей день существуют специальные ремонтные комплекты, которые позволяют вернуть карбюратор в строй достаточно быстро. Для ремонта карбюратора не требуется арсенал какого-либо специального оборудования, а отремонтировать устройство при наличии определенных умений и навыков под силу практически любому автомобилисту.

Механический карбюратор не так сильно боится загрязнений и воды,  так как их попадание не может окончательно вывести его из строя. В этом одновременно кроется как сильная, так и слабая сторона устройства. Карбюратор нужно достаточно часто подстраивать и обязательно чистить по сравнению с инжекторным впрыском, но он выносливее электронных решений при возникновении ряда таких условий, которые относятся к тяжелым или даже экстремальным условиям эксплуатации.

К дополнительным плюсам карбюратора относят его меньшую чувствительность к топливу низкого качества, а процесс чистки не представляется сложным. Хотя карбюратор и является относительно сложным устройством, но диагностировать неисправности и обслуживать его определенно проще сравнительно с забитой или неисправной инжекторной системой.

К главным минусам карбюратора можно отнести необходимость его регулярной чистки и подстройки. Карбюратор может преподнести сюрпризы в процессе эксплуатации, так как наблюдается зависимость от внешних погодных условий. В зимний период в  корпусе карбюратора может накапливаться и затем замерзать конденсат. В жару карбюратор склонен к перегреву, что ведет к интенсивному испарению горючего и падению мощности ДВС.

Последним аргументом против карбюратора является повышенная токсичность выхлопа,  что и привело к отказу от его использования на современных авто по всему миру. Сегодня карбюратор оправданно считается безнадежно устаревшим «классическим» решением.

Читайте также

Настройка карбюратора квадроцикла

Как отрегулировать карбюратор на квадроцикле? На что обратить внимание? Каковы признаки неправильной эксплуатации устройства? Об этом сегодня в нашей статье. Воспользовавшись предложенной инструкцией, вы шаг за шагом сможете настроить карбюратор без помощи специалистов.

Зачем вообще нужна настройка карбюратора

Для стабильной работы квадроцикла необходимо, чтобы двигатель получал оптимальное количество горючей смеси, соответствующей его диапазону оборотов. В противном случае могут возникнуть следующие проблемы:

• Сложности с заводом, постоянно глохнущий двигатель.
• Слабые характеристики мощности, вялый отклик на курок газа.
• Плохая динамика при разгоне с «низов», сопровождающаяся самопроизвольными рывками при движении.
• Провалы, наблюдающиеся преимущественно при совершении разгона.
• Большой расход топлива.
• Чрезмерное образование нагара на стенках камеры сгорания и, как следствие, перегрев мотора.

Что необходимо применить в таком случае:

1. Отрегулировать холостые обороты с помощью винта качества смеси и количества оборотов.
2. Настроить качество смеси при помощи иглы.
3. Произвести регулировку уровня топлива.

Важно! Осуществляйте настройку только при очищенном снаружи и внутри карбюраторе, а также при прогретом до рабочей температуры двигателе.

Как отрегулировать на квадроцикле холостые обороты карбюратора

1. Чтобы избавиться от конденсата, регулярно появляющегося в карбюраторе, слейте горючее из поплавковой камеры – прикройте топливный кран и до упора открутите винт №1. Дождитесь, когда бензин сольется полностью, и закрутите винт №1 назад.

2.
   Заведите транспортное средство и дайте ему прогреться в течение нескольких минут.
3.
   Закрутите болт качества смеси №2 до отказа. Движок на данном этапе заглохнет. Если такого не случилось, скорее всего, нарушена герметичность патрубков системы подачи воздуха. Проверьте. Затем проверните болт №2 на один оборот. Обогащение смеси происходит в направлении по часовой стрелке, обеднение – против.
4.
   Прибавьте холостых ходов при помощи винта №3 и заведите квадроцикл. Количество оборотов должно быть немногим выше обычного (в некоторых моделях болт регулировки холостых ходов расположен с правой стороны четырехколесника).

5.
   Открутите винт качества топливной смеси №2 так, чтобы силовой агрегат достиг максимальных оборотов – примерно 2-2,5 оборота.
6.
   Начните выравнивать количество холостых оборотов с помощью болта №3, пока не услышите ровный, без надрыва звук работы мотора.
7.
   Нажмите несколько раз на курок газа, чтобы проверить устойчивость оборотов на холостом ходу.

Примечание. Расположение болтов на каждой модели карбюратора может отличаться, поэтому изучите инструкцию, прилагающуюся к вашему аппарату.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

На что обратить внимание:

• Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
• Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
• Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
• Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
• Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
• Полностью белая свеча – чересчур обедненная смесь.
• Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
• Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
• Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
• Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
• Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
• Окисление – проблемы с поршневыми кольцами.

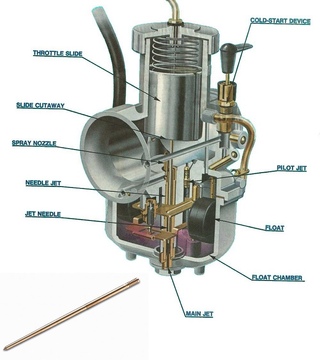

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

5. Переставьте стопорное кольцо в нужном направлении, чтобы оптимизировать работу карбюратора. Вставьте иглу на свое место.

6. Заведите двигатель и нажмите на курок газа. При правильной регулировке двигатель не должен глохнуть от резкого нажатия.

И помните, прибегать к настройке иглы следует только в крайнем случае, когда регулировка винта качества и количества не приносит своих результатов.

Регулировка уровня топлива в поплавковой камере квадроциклов

Качество работы четырехколесника зависит от правильного уровня бензина в карбюраторе. Чрезмерное количество зальет свечи, прольется на землю и приведет к лишним расходам. Если же горючего поступает слишком мало, мотор попросту не заведется.

Как оптимально настроить подачу топлива

• 4-хтактные квадроциклы оснащены карбюраторами с непрозрачной трубкой дренажного шланга, свисающего вниз. Поэтому первым делом замените его на прозрачный.
• Свободный конец шланга поднимите вверх.
• Открутите дренажный винт слива рядом с трубкой, чтобы избавиться от лишнего топлива. По количеству жидкости, поступающей в трубку, определите уровень бензина в карбюраторе. Норма – это линия (допускается 1-1,5 мм ниже) соединения корпуса и поплавковой камеры.
• Чтобы отрегулировать уровень подачи горючего состава, откройте поплавковую камеру и найдите язычок, закрывающий запорную иглу.
• Подогнув язычок вниз, вы повысите интенсивность подачи топлива. Отогнув вверх – наоборот, понизите. Совершайте все манипуляции с осторожностью, так как конструкция довольно хрупкая.

Карбюратор бензопилы — принцип работы, обслуживание и ремонт

Любая бензопила оснащается двухтактным одноцилиндровым карбюраторным двигателем. Ранние модели бензопил оснащались контактным зажиганием, но теперь практически все производители используют электронное зажигание, благодаря чему не нужно постоянно чистить контакты и регулировать промежуток между ними.

Топливовоздушная смесь для работы двигателя смешивается в карбюраторе. С помощью специальной заслонки можно вручную обеднить или обогатить топливную смесь под определенную цель – к примеру, для распила твердой древесины.

От исправного технического состояния карбюратора напрямую зависит как исправность двигателя, так и производительность бензопилы. Рассмотрим подробнее, как устроен карбюратор бензопилы.

Устройство карбюратора бензопилы

Практически во всех моделях бензопил используется идентичная конструкция карбюратора. В качестве исключения можно назвать карбюратор какой-то очень дешевой китайской бензопилы – там может не быть некоторых деталей, а большинство узлов изготавливается из очень дешевых материалов.

Основными узлами карбюратора являются:

1. Корпус. Изготавливается из алюминия для облегчения конструкции, имеет цельнолитую форму. В корпусе установлен диффузор, входной штуцер, импульсный канал, главный винт и винт холостого хода, заслонка, регулирующая подачу воздуха, а также другие элементы.
2. Диффузор. Располагается у входного отверстия карбюратора.
3. Жиклеры. Специальные клапана, посредством которых регулируется количество топлива.
4. Распылитель.
5. Поплавковая камера.

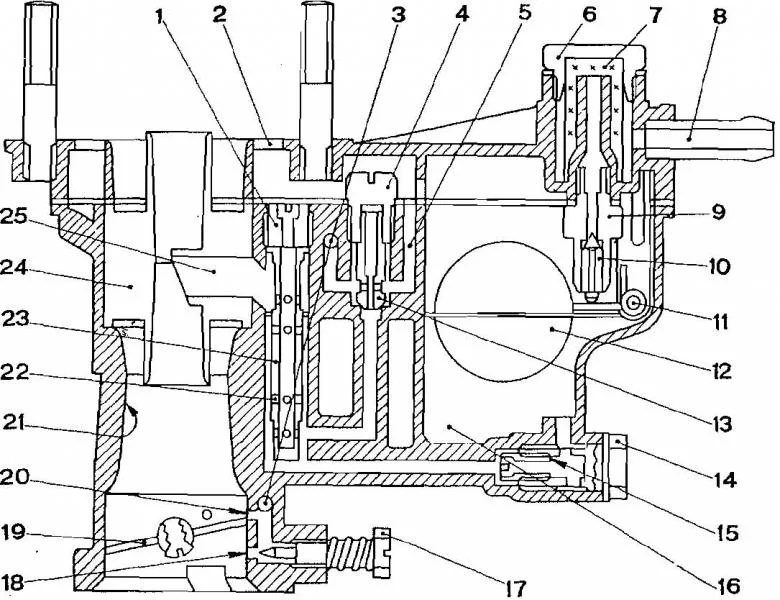

Приблизительная схема карбюратора бензопилы

Принцип работы карбюратора бензопилы

Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.

• Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
• В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
• Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
• Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
• Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
• В диффузоре бензин смешивается с воздухом.
• Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.

Основные неисправности карбюратора на бензопиле

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

• Высокий расход бензина и густой дым из выхлопного отверстия;
• Двигатель «не тянет»;
• Плавающие обороты;
• Мотор запускается, но глохнет сразу или через несколько секунд;
• Мотор не запускается вообще.
• Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

• H: отвечает за работу главного жиклера и регулирует максимальные обороты.
• L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
• S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

1. Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
   ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
2. Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
3. Снимите воздушный фильтр, что закрывает карбюратор для бензопилы. Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
4. Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
5. Примерно на 1.5 оборота открутите оба винта.
6. Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
7. После того, как двигатель прогреется, установите его работу на средних оборотах.
8. Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Как снять карбюратор с бензопилы?

Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.

Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.

В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:

1. Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
2. Демонтируем воздушный фильтр.
3. Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
4. Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
5. Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

1. Отсоедините верхнюю крышку и снимите ее.
2. Аккуратно достаньте мембрану топливного насоса.
3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
4. Открутите нижнюю крышку.
5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа. Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы.

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы.
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

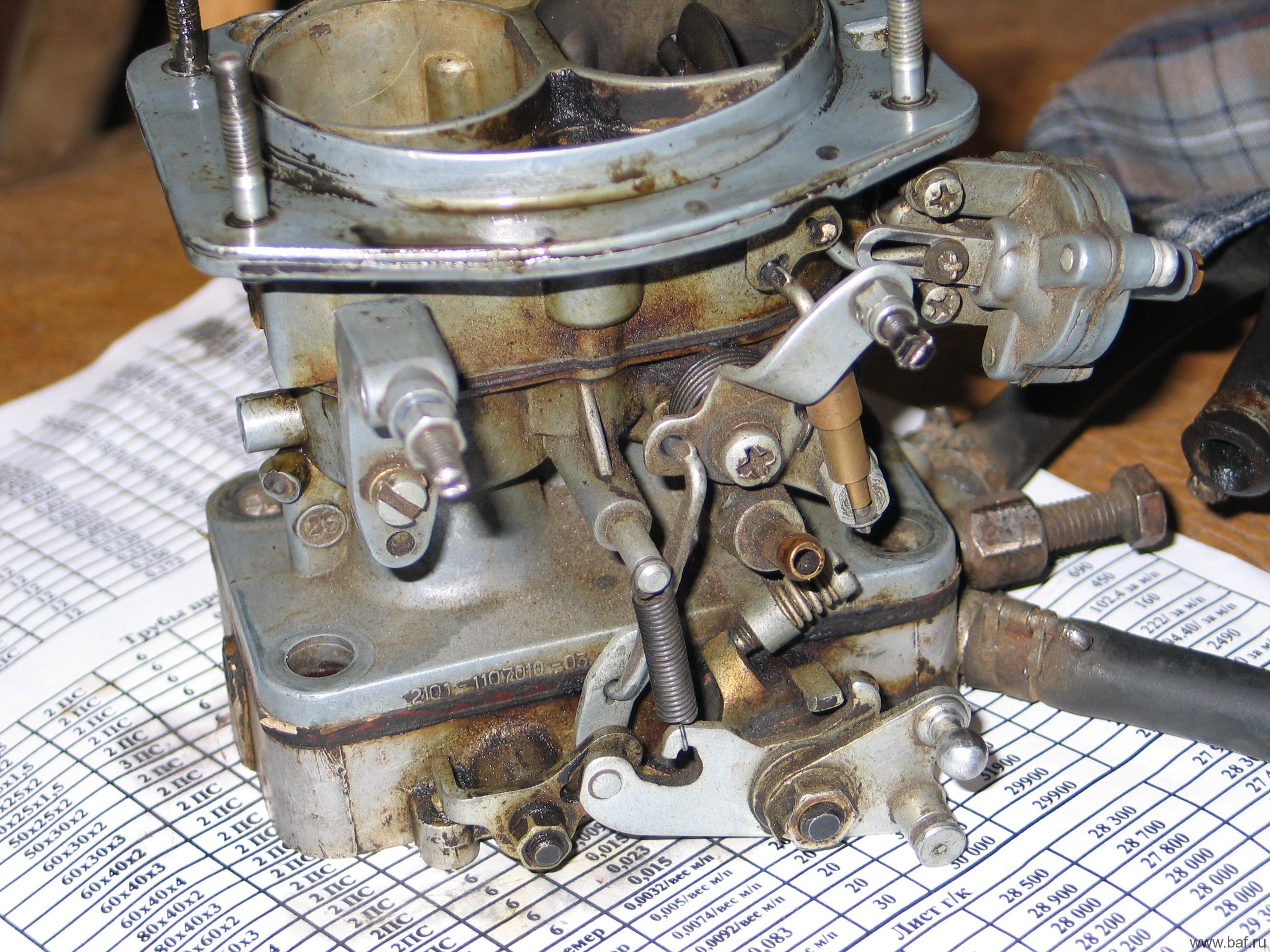

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

• наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
• наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

• поплавковую камеру
• систему пуска
• систему холостого хода с ЭМ клапаном
• главной дозирующей системы
• переходной системы
• эконостата
• экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

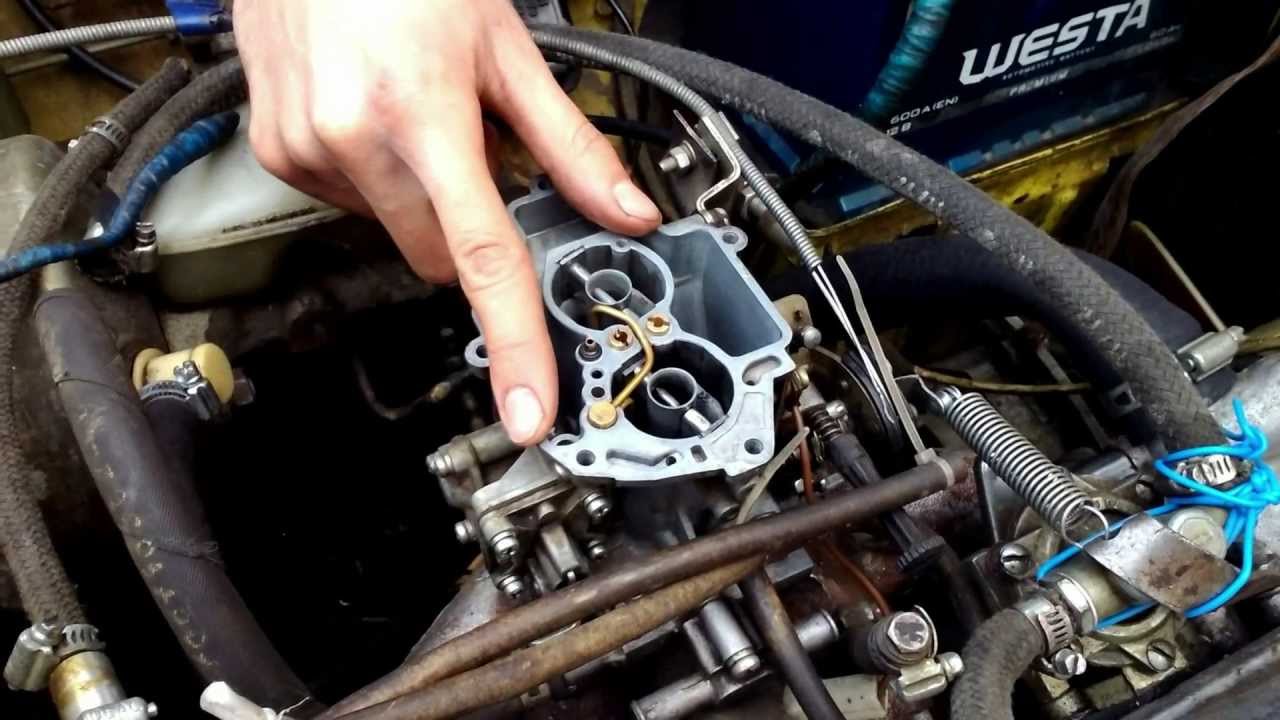

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

• прогревание двигателя на протяжении 5 минут
• глушение двигателя
• съём шланга подачи бензина
• откручивание винтов крепления крышки
• отсоединение тросов подсоса
• горизонтальное поднятие крышки
• измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
• сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

• выставление уровня, прогревание и глушение силового агрегата
• закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
• запуск двигателя и отключение подсоса
• при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
• закручиваем винт качества до появления нестабильной работы двигателя
• откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

• несоответствие размеров жиклера холостого хода
• неправильная установка электромагнитного клапана
• искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

• неправильная работа экономайзера принудительного холостого хода
• загрязнение деталей карбюратора
• несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

• обнаружение и устранение проблемы
• откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

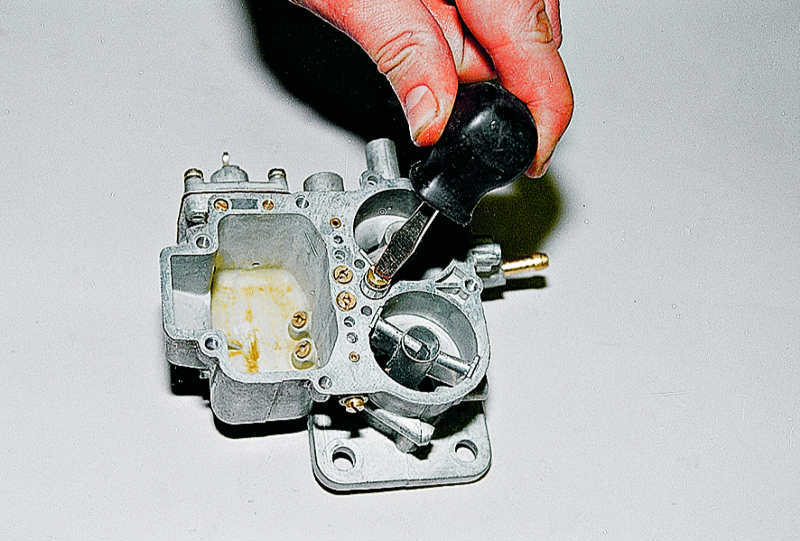

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

• приобретение аэрозоля-очистителя карбюратора
• снятие корпуса воздушного фильтра двигателя
• выворачивание электромагнитного клапана карбюратора
• обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
• распыление чистящей жидкости в отверстие от электромагнитного клапана
• распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
• ожидание 2-3 минут
• запуск двигателя и вытягивание рычага подсоса
• в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
• для достижения максимального эффекта повторяем весь процесс несколько раз.

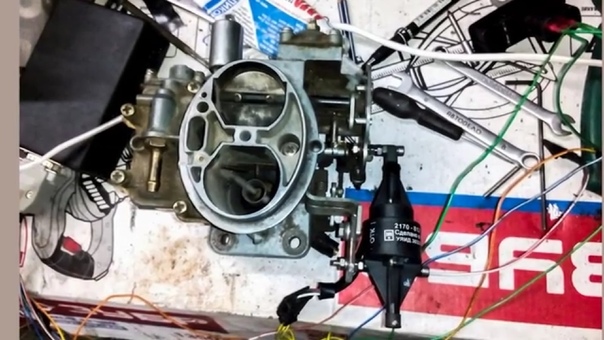

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

• демонтируем и разбираем карбюратор
• отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
• вынимаем ось дроссельной заслонки и стачиваем её
• проводим разборку и чистку нижней части карбюратора
• вынимаем заслонки с осями
• осуществляем закругление оси воздушной заслонки
• проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
• проводим установку трубок ускорительного насоса в обе камеры
• при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Как работает карбюратор?

Посмотрите видео, чтобы лучше рассмотреть эти части.

Карбюратор работает «нормально» при полностью открытой дроссельной заслонке. В этом случае дроссельная заслонка параллельна длине трубки, позволяя максимальному потоку воздуха проходить через карбюратор. Воздушный поток создает хороший вакуум в трубке Вентури, и этот вакуум всасывает отмеренное количество топлива через жиклер. Вы можете увидеть пару винтов в правом верхнем углу карбюратора на фото 1. Один из этих винтов (помеченный «Hi» на корпусе цепной пилы) регулирует, сколько топлива поступает в трубку Вентури при полном открытии дроссельной заслонки.

Когда двигатель работает на холостом ходу, дроссельная заслонка почти закрыта (положение дроссельной заслонки на фотографиях — это положение холостого хода). Через трубку Вентури проходит недостаточно воздуха для создания вакуума. Однако на задней стороне дроссельной заслонки очень много вакуума (потому что дроссельная заслонка ограничивает воздушный поток). Если просверлить крошечное отверстие на стороне трубки карбюратора сразу за дроссельной заслонкой, топливо может быть втянуто в трубку с помощью разрежения дроссельной заслонки. Это крошечное отверстие называется жиклер холостого хода . Другой винт пары, показанной на фото 1, помечен как «Lo», и он регулирует количество топлива, которое проходит через жиклер холостого хода.

Оба винта Hi и Lo представляют собой просто игольчатые клапаны. Поворачивая их, вы позволяете большему или меньшему количеству топлива проходить мимо иглы. Регулируя их, вы напрямую контролируете, сколько топлива проходит через жиклер холостого хода и главный жиклер.

Когда двигатель холодный, и вы пытаетесь запустить его с помощью тягового троса, двигатель работает на очень низких оборотах.К тому же он холодный, поэтому для начала нужна очень богатая смесь. Вот здесь и вступает в игру дроссельная заслонка. При активации дроссельная заслонка полностью закрывает трубку Вентури (см. Это видео о дроссельной заслонке, чтобы увидеть ее в действии). Если дроссельная заслонка широко открыта, а трубка Вентури закрыта, вакуум двигателя втягивает много топлива через главный жиклер и жиклер холостого хода (так как конец трубки карбюратора полностью закрыт, весь вакуум двигателя идет на всасывание топлива через форсунки). Обычно эта очень богатая смесь позволяет двигателю запускаться один или два раза или работать очень медленно.Если вы затем откроете воздушную заслонку, двигатель заработает нормально.

Первоначально опубликовано: 10 мая 2000 г.

Как работает карбюратор?

Карбюратор — это высокочувствительный прецизионный инструмент, предназначенный для смешивания топлива и воздуха в правильном соотношении в довольно динамичном рабочем диапазоне двигателя внутреннего сгорания.

Их также, хотите верьте, хотите нет, очень легко понять. Хотя я не скажу, что карбюраторы и их настройка (адаптация карбюратора к конкретному двигателю и даже конкретному сценарию использования) просты, их принцип работы довольно прост, а обслуживание обычно легко выполнить, если конструкция карбюратора является работоспособной. и доступ к нему достаточный.Карбюраторы — это отчасти изящные вещи, потому что мы все еще живем в эпоху, когда они используются (и, возможно, самые сложные и лучшие конструкции карбюраторов — это все, что остается в игре), но из-за ограничений выбросов они больше не разрабатываются. В этом отношении они представляют собой живое ископаемое.

Чтобы лучше объяснить конструкцию и усовершенствование карбюратора, я сделаю то, что обычно делаю: верну вас в прошлое, чтобы понять простейшую форму обсуждаемой нами темы, а затем мы перейдем ко всем большие важные вехи.Я также добавлю перца в некоторые фактоиды, чтобы он не пересыхал.

Вот основная идея трубки Вентури. Если вы это понимаете, вы в значительной степени разбираетесь в карбюраторе. Иллюстрация RevZilla.

Принцип работы

Как и многие части мотоцикла, устройство для смешивания воздуха и топлива является результатом исследований, завершенных в другом столетии. В 1730-х годах Даниэль Бернулли, швейцарский математик и физик, обнаружил, что давление воздуха уменьшается с увеличением скорости.Так получилось, что хороший и последовательный способ заставить этот сценарий произойти — это пропустить воздух через ограниченный участок трубы; воздух ускоряется, а давление падает. Это было открыто около 1797 года итальянским физиком по имени Джованни Вентури. Он сконструировал трубку с гораздо меньшим входным отверстием при этом ограничении в зоне низкого давления. Это входное отверстие позволяет трубке втягивать жидкость в поток воздуха.

Вот и все в двух словах. Вот что такое карбюратор и что он делает.Это трубка, по которой воздух проходит через специально расположенные пустоты, через которые в двигатель попадает очень определенное количество топлива. В идеале он также эмульгирует топливо с помощью распыления воздуха. (Важно знать, что жидкое топливо гораздо труднее воспламеняется, чем пары топлива, взвешенные в воздухе.)

Это съемная трубка Вентури от карбюратора Langsenkamp-Linkert, которую можно найти на многих старинных товарах Harley-Davidson. Видите область, где диаметр сужается? Фото Лемми.

Поэтому, когда вы «даете ему газ», вы на самом деле ничего не делаете с топливом.Между вашей правой рукой и бензином нет прямой связи. То, что вы делаете, на самом деле заливаете air . Вы впускаете в двигатель больше воздуха — так уж получилось, что из-за эффекта Вентури больший перепад давления воздуха позволяет ему уносить с собой больше топлива.

Если вы не продвинетесь дальше в этой статье, вы в значительной степени поймете, что делает карбюратор и как он это делает. Но, как и все механические части в мото, были очень интересные изменения и улучшения.История и эволюция также помогают объяснить, почему вы не найдете старинного Schebler раннего Харлея, свисающего с дрэг-байка.

Осадка

Прежде чем мы начнем, вы должны знать, что все карбюраторы можно классифицировать по тому, как воздух входит и выходит из карбюратора, когда он находится в установленном положении. Таким образом, в карбюраторе с нисходящим потоком, который вы можете найти в маслкаре с V8, есть воздух, который входит сверху и движется вниз, забирая топливо, откуда они вместе попадают в коллектор, а затем в камеру сгорания.

В мире мотоциклов почти каждый карбюратор имеет боковую тягу. Я уверен, что какой-нибудь проницательный читатель создаст малоизвестную модель с карбюратором с восходящим или нисходящим потоком, о котором я не могу думать, но шансы отличные, если вы увидите карбюратор мотоцикла, это блок с боковым тягом. Это связано в первую очередь с ограничениями по упаковке, а также взаимосвязано с попытками сохранить длину впускных направляющих как можно ближе к равной на многоцилиндровых мотоциклах.

Дроссель, пережиток ушедшей эпохи.Эта заслонка закрывается вручную, чтобы ограничить поток воздуха на конце карбюратора от двигателя. Это позволяет двигателю «присосаться» к нему, так что топливо может поступать легко, но ограничение воздуха делает двигатель очень богатым, облегчая запуск. Фото Лемми.

Части карбюратора

У большинства углеводов есть чаша, область, где висит топливо. Некоторые из них дистанционно сдвинуты в сторону, но у большинства есть буквальная чаша, которая отделяется от корпуса карбюратора. Там есть поплавок, который работает так же, как поплавок в вашем горшке.Он управляет иглой, которая устанавливается на предмет, который, по логике вещей, называется сиденьем.

Чаша карбюратора. Фото Лемми.

Большинство мотоциклетных карбюраторов питаются самотеком (бак всегда устанавливается над карбюратором, если нет топливного насоса, который может помочь), поэтому поплавок, игла и седло работают вместе, чтобы подавать топливо в карбюратор по мере необходимости, не переполняя резервуар.

Черный элемент здесь — поплавок, а с ним соединена игла, которая плотно прилегает к его седлу.Не в фокусе латунные насадки — это жиклеры. Самый верхний элемент из латуни — пилотный жиклер, а нижний — главный. Фото Лемми.

В чаше вы также можете увидеть форсунки, ведущие к основному корпусу карбюратора. Обычно это сменные латунные детали с просверленными отверстиями очень точного размера. Они часто бывают разных размеров для настройки. Размер отверстия влияет на количество топлива в топливовоздушной смеси.

Вот слайд карбюратора. Обратите внимание, что вырез (вырез слева внизу) виден.Форма и высота выреза могут быть изменены для изменения отклика на холостом ходу. Этот золотник аналогичен дроссельной заслонке в более ранних карбюраторах. Фото Лемми.

Вы также можете увидеть иглы в карбюраторе. В зависимости от карбюратора это могут быть топливные иглы, воздушные иглы или «игольчатые форсунки». Они выглядят как настоящая игла (хотя и толще) и не похожи на иглу, которая прикрепляется к поплавку. Разве это не глупо?

В корпусе карбюратора вы можете увидеть ползун, удерживающий струйную иглу, или вы можете увидеть дроссельный диск, который может перемещаться, когда вы поворачиваете дроссельную заслонку (это может также быть не так, в зависимости от того, какой у вас тип карбюратора. ), и вы можете увидеть другой диск, заслонку воздушной заслонки.Не все карбюраторы имеют все эти детали. Почему? Что ж, это хороший переход к тому, как углеводы эволюционировали и отличаются друг от друга.

Давным-давно, когда

Я собираюсь описать следующее с точки зрения возрастающей сложности, и, вообще говоря, все двигалось в этом порядке с точки зрения сложности. Улучшения были внесены в очень разные графики, но это примерно прогрессия — это просто было реализовано в разное время разными производителями карбюраторов и велосипедов, и некоторые шаги были пропущены на этом пути.

На рассвете мотоспорта углеводы были похожи на ту базовую единицу, которую мы только что описали выше. Двигатели были примитивными, поэтому карбюраторы тоже могли. Степень сжатия была низкой, металлургия была плохой, что ограничивало обороты двигателя, технология уплотнения была где-то между доисторическими и несуществующими.

Некоторые ранние мотоциклы использовали впускной клапан атмосферного давления. Фактически, впускной клапан удерживался закрытым с помощью пружины, как обычный клапан сегодня, но пружина была намного слабее.Однако клапан не открывался механически, как в современных двигателях. Вместо этого движение поршня вниз создавало достаточное отрицательное давление, чтобы преодолеть слабую пружину и впустить поступающий воздушный топливный заряд в камеру сгорания. Когда всасывание уменьшалось, клапан закрывался под давлением пружины. Это не имеет прямого отношения к карбюраторам, но будет задействовано немного позже в этой статье, так что подумайте, хорошо? Через несколько лет впускные клапаны стали стандартными, которые мы знаем сейчас, их открывал кулачок и подъемник с хорошей сильной пружиной, чтобы закрыть их обратно.

Когда двигатели стали более мощными, стало понятно, что более плавная работа и лучшая работа могут быть достигнуты за счет более точного контроля подачи топлива. Двигатель на холостом ходу, быстро повернутая дроссельная заслонка от гонщика, требующего ускорения, и двигатель на полном ходу — все это требует подачи топлива по-разному.

Ранние велосипедные карбюраторы имели две цепи: цепь холостого хода и цепь высокой скорости. «Контур» можно рассматривать как часть дроссельной заслонки, которой управляет конкретный топливный тракт.Таким образом, контур холостого хода на раннем карбюраторе может регулировать холостой ход до 25%, а высокоскоростной контур может справиться с остальным. Почти в каждом карбюраторе есть некоторое перекрытие и утечка в отношении того, какая цепь обслуживает какую часть дроссельной заслонки. Изменение чего-либо в одном контуре может что-то изменить в другом, и часто такие детали, как регулируемые отводы воздуха, могут перемещать точку перехода, чтобы избежать грубых или неустойчивых изменений контура.

Хорошим примером этого является размер трубки Вентури.Ранние карбюраторы Harley Linkert-Langsenkamp, ​​например, очень похожи карбюраторы, даже для двигателей с достаточно разными мощностями. Воздушный поток контролировался «бабочкой» или дроссельной заслонкой, названной так потому, что во время работы он напоминает взмахи крыла бабочки. Чтобы учесть необходимость использования одного корпуса с большим количеством смещений, для Linkerts были доступны разные Вентури, и они были более или менее отличительным фактором между моделями карбюратора.

Проблема, однако, в том, что данный размер трубки Вентури действительно оптимален только для заданного расхода, что соответствует одной скорости двигателя.Это нормально для мотокультиватора и т.п., в которых используется двигатель, работающий с фиксированной скоростью. Они достаточно гибкие, но идеальным вариантом были бы Вентури разных размеров для различных ситуаций с дроссельной заслонкой. Введите слайд карбюратора.

Карбюратор скольжения. Фото Лемми.

Скользящие карбюраторы отличаются от карбюраторов-бабочек тем, что в них не используется дроссельная заслонка, а вместо них используется круглый или плоский «ползун», который работает аналогично гильотине. Этот слайд поднимается тросом дроссельной заслонки, когда гонщик «крутит фитиль».”

Скользящие углеводы имеют несколько преимуществ перед карбюраторами типа «бабочка». Во-первых, что наиболее важно, размер Вентури увеличивается при открытии дроссельной заслонки. Он маленький при малых отверстиях дроссельной заслонки и становится больше при больших отверстиях. Некоторые люди до сих пор называют эти углеводы «переменной Вентури».

Это установка в виде бабочки. Многие ранние карбюраторы используют эту конструкцию клапана. Вал, на котором установлен диск, вращается примерно на 90 градусов. Это положение было бы широко открытым дросселем.Ага! Фото Лемми.

У карданных валов также есть то преимущество, что втулки вала дроссельной заслонки не изнашиваются. Изношенные втулки действительно могут затруднить поддержание разумных оборотов холостого хода и смеси. Кроме того, поскольку вал дроссельной заслонки и дроссельная заслонка не занимают места во входном отверстии карбюратора, скользящий карбюратор при полностью открытой дроссельной заслонке не имеет внутренних препятствий на впускном тракте.

Помните, когда мы раньше говорили о схемах? Одним из способов улучшения карбюраторов было добавление контуров.С одной стороны, дополнительные схемы обеспечивали все более детальную и тонкую настройку. Обратной стороной этого, как и для всего, что имеет повышенную регулируемость, является повышенная сложность, которая дает возможность настраивать более неправильно, чем когда-либо прежде.

Вот отверстие, просверленное в пилотном жиклере. Должно быть довольно легко понять, почему клейкое топливо или грязный карбюратор могут помешать вашему мотоциклу заводиться и работать. Фото Лемми.

Одна схема, которая появилась и встречается на большинстве слайд-карбюраторов, — это струйная игла, о которой мы говорили ранее. Вместо того, чтобы просто иметь цепь холостого хода и цепь «всего остального», дроссельная заслонка была разделена на три части. На большинстве скользящих карбюраторов игла жиклера управляет дроссельной заслонкой примерно на одну восьмую вплоть до ее полного открытия, при этом пилот работает на холостом ходу и на холостом ходу, а главная цепь обрабатывает большую часть больших отверстий дроссельной заслонки, обычно с некоторой помощью со стороны струйная игла.

Струйная игла. Обратите внимание на различные положения зажима, а также на очень аккуратный конус струйной иглы.Фото Лемми.

Струйные иглы часто имеют несколько положений для удерживающих зажимов. Чем выше струйная игла движется по слайду (зажим движется к заостренному концу игольчатого сопла), тем богаче смесь может быть получена в средней части дроссельной заслонки. Это обрабатывает нижнюю часть среднего диапазона. Верхний конец обрабатывается самим конусом иглы. Длинный, плавный конус будет более скудным при открытии дроссельной заслонки, чем короткий, агрессивный, когда игла движется вверх вместе с ползунком.

Интересно, что такие вещи, как игольчатые форсунки с несколькими положениями, начали исчезать в более поздних карбюраторах не потому, что они не работали должным образом, а потому, что ограничения выбросов вынудили производителей сделать свои карбюраторы «защищенными от несанкционированного доступа». Часто по этой причине винты холостого хода устанавливаются на заводе и закрываются латунными заглушками. Вы все еще можете получить доступ к регулировочному винту, вам просто нужно удалить запрессованную заглушку, что обычно квалифицируется как вмешательство в устройство контроля выбросов.Что-то вроде «Уловки-22», да?

Еще одна разработка, которая возникла, заключалась в добавлении ускорительного насоса, который не является отдельной схемой, но предназначен для очень конкретной потребности: устранение спотыкания, которое обычно возникает из-за быстро открывающейся дроссельной заслонки. Это спотыкание обычно происходит из-за того, что поток воздуха внезапно увеличивается, но топливо отстает. Акселераторные насосы — это, по сути, крошечные топливные насосы с механическим приводом, которые управляются дроссельной заслонкой, и они обычно открываются только при определенных обстоятельствах.Если вы когда-нибудь слышали, как кто-то говорит о «мощном» карбюраторе, это то, на что они ссылаются.

Они настроены так, что мягкое открывание дроссельной заслонки недостаточно сильно, чтобы привести их в действие, но когда дроссельная заслонка резко открывается, в карбюратор подается хороший порция топлива. (В большинстве случаев они могут быть настроены, поэтому размер «выстрела» может быть адаптирован для удаления болота, но не слишком богатого.)

Со временем на карбюраторах стала проявляться еще одна корректировка: стравливание воздуха.Регулируемые отводы воздуха в основном помогают ускорить или отсрочить переход с одного контура на другой, снова расширяя возможности регулировки карбюратора, к лучшему или к худшему.

Это карбюратор CV. Видите эту большую большую обложку сверху? Это ваша наводка. Фото Лемми.

Современная эпоха

Что ж, этот подзаголовок неправильно употреблен. Хотя некоторые мотоциклы с карбюраторами все еще выпускаются с заводов, их становится мало, и их обычно можно найти на старых моделях.Таким образом, мы можем определить «современный» здесь как примерно 1990-е годы.

Введите постоянную скорость, или CV, карбюратор. Карбюраторные карбюраторы существуют уже давно, но они стали очень популярными в 1990-х годах из-за их способности очищать карбюратор при минимизации избыточных несгоревших углеводородов, которые обеспечивали менее точные устройства распыления топлива.

А это слайд резюме. (Звучит как изящный танец, не так ли?) Это более поздний блок в стиле диафрагмы. Видите, почему углеводы такие большие? Фото Лемми.

По сути, карбюратор CV поднимает ползун не механически, а пневматически. Карбюратор разделяет функцию подъема слайда, используя трос дроссельной заслонки для открытия и закрытия бабочки в горловине карбюратора, а не путем прямого подъема слайда. Затвор, теперь уплотненный диафрагмой и закрытый слабой пружиной, открывается относительно вакуума двигателя. Таким образом, ползун карбюратора управляется двигателем. На самом деле всадник косвенно управляет воздушным потоком.

«Но Лем!» Я слышу, как вы говорите. «Разве это не ухудшит реакцию дроссельной заслонки?» Да. Да, было бы. Но это было неплохо, особенно когда задействовали ускорительный насос. Это было лучше для окружающей среды, потому что не было всех этих сильных всплесков (численно низкое соотношение воздух / топливо), возникающих каждый раз, когда гонщик доволен газом. Вместо этого произошло приятное равномерное повышение оборотов двигателя с меньшим ущербом для окружающей среды. Однако вы, как правило, не увидите карбюраторы CV (обычно идентифицируемые по очень большим квадратным или круглым вершинам, на которых расположены диафрагмы) на гоночных или соревновательных машинах.(Взгляните на современный двухтактный мотоцикл для бездорожья!) Вместо этого их использовали в основном для повседневных мотоциклов и пригородных мотоциклов. Карбюратор CV, как вы уже догадались, очень экономно расходует топливо. От чего они отказываются в отклике на газ и производительности, они возвращают эффективность и экономичность.

А сейчас я верну вас к той мысли, которую просил удержать ранее. Помните атмосферные клапаны? Они в основном полагались на то, что вакуум в двигателе преодолевает слабую пружину, чтобы впускать воздух и топливо в двигатель.Звучит знакомо? По сути, дизайнеры взяли тот же принцип, соединив его с идеей старого Вентури, и создали самые технологически продвинутые и экологически эффективные массовые карбюраторы, которые когда-либо устанавливались на серийные мотоциклы.

Закат

За исключением устаревших мотоциклов, которые все еще соответствуют законам о выбросах, таких как Suzuki S40 Boulevard или Honda XR650L (кстати, оба используют CV) и соревновательных машин, карбюраторы в значительной степени исчезли, их заменила система впрыска топлива.

Почему, спросите вы? Что ж, они менее вредны для окружающей среды. Впрыск топлива отключает подачу топлива в условиях высокого вакуума и низкой нагрузки. (Подумайте о том, когда вы спускаетесь на низкоскоростной спуск с закрытой дроссельной заслонкой.) Карбюратор по своей конструкции продолжает забрасывать много топлива во впускной тракт. Так что впрыск топлива в этом отношении более эффективен.

Однако более серьезная причина в том, что карбюратор загрязняет намного больше, чем FI, но, вероятно, не так, как вы думаете.Поскольку углеводы не являются системами под давлением, такими как впрыск топлива, топливо должно падать из бака в топливный бак карбюратора под действием силы тяжести, что означает, что и бак, и бак должны выпускаться в атмосферу, выбрасывая в воздух очень вредные несгоревшие углеводороды. А топливо, как и многие растворители, очень легко испаряется. Если умножить все это испарение на все мотоциклы в мире, можно легко представить, сколько бензина (в газообразной форме) выбрасывается в атмосферу. (Велосипеды с впрыском топлива представляют собой герметичные системы и обычно содержат испарительный баллон для улавливания паров до следующего запуска велосипеда, когда они попадут в воздухозаборник и сгорят.)

Карбюраторы работают хорошо, и это удивительно простые, но точные устройства. Они ушли на второй план по какой-то причине, но это, конечно, не умаляет изобретательности, необходимой для их разработки, создания и настройки.

Что такое карбюратор? »Блог« Ноу-хау NAPA »

Если ваш автомобиль был построен до конца 1980-х годов, скорее всего, в двигателе используется карбюратор для подачи воздуха и топлива в двигатель. Карбюраторы (или карбюраторы) — это сложные компоненты, которые выполняют несколько ключевых функций, когда речь идет о характеристиках двигателя: поток воздуха / топлива (дроссельная заслонка), смесь воздух / топливо (распыление), хранение топлива (топливные баки), качество холостого хода и для автомобилей с В автоматических трансмиссиях карбюратор может даже управлять точками переключения через рычажный механизм.

Расход воздуха / топлива — Воздух поступает в карбюратор через воздушный рог в верхней части карбюратора. Есть две основные системы — первичная и вторичная (для 4-цилиндровых карбюраторов). Воздух втягивается в двигатель через разрежение во впускном коллекторе. Когда воздух проходит через трубку Вентури (цилиндр) карбюратора, из-за падения давления создается вакуум, поскольку скорость воздушного потока увеличивается по сравнению с конструкцией трубки Вентури. Он протягивает топливо через главные жиклеры системы дозирования карбюратора, а затем распыляется из форсунки Вентури внутри главного цилиндра карбюратора.Каждый ствол карбюратора имеет отдельную систему. Лопатки дроссельной заслонки управляются непосредственно водителем через педаль газа.

Соотношение смеси AF — также называемое соотношением AF (AFR), это баланс воздуха и топлива в двигателе. Выраженное в виде отношения, например, 12 фунтов воздуха в сочетании с 1 фунтом топлива составляют 12: 1. Независимо от конструкции или характеристик двигателя, передаточные числа остаются неизменными.

Характеристики AFR

5: 1 — Предел насыщенного горения.Двигатель будет работать неровно и неустойчиво.

6-9: 1 — Чрезвычайно богатый. Низкая производительность с черным выхлопом, от которого могут гореть нос и глаза.

10-11: 1 — Очень богатый. Здесь могут работать форсированные двигатели для контроля детонации.

12-13: 1 — Богатый. Лучший диапазон мощности для безнаддувных двигателей.

14-15: 1 — Химически идеален. 14,6: 1 — идеальный AFR, не оставляющий несгоревшего топлива или кислорода.

16-17: 1 — Lean. Лучшее для экономии топлива. Приемлемо для круиза с частичным дросселем.

18-19: 1 — Очень худой. Это предел допустимого вождения.

20-25: 1 — Предел сжигания обедненной смеси. Хотя это зависит от двигателя, на этом этапе вы рискуете взорваться, появиться горячие точки и сгореть поршни.

AFR управляется тремя системами: холостым, первичным и вторичным. Это функция того, сколько топлива подается в двигатель в зависимости от расхода воздуха.

На передней стороне карбюратора находятся винты первичной смеси холостого хода, а также некоторые вакуумные порты.

Хранение топлива — Для запуска и всплесков мощности карбюратор должен хранить небольшое количество топлива внутри себя. В отличие от системы впрыска топлива, где топливо находится под высоким давлением (40-65 фунтов на квадратный дюйм), карбюраторные системы обычно настроены на повышение давления топлива только до 6-7 фунтов на квадратный дюйм. Поскольку топливо доставляется под вакуумом, а не под давлением (как EFI), наличие небольшого количества топлива на борту очень важно. Большинство карбюраторов всегда вмещают пару унций топлива. Уровень топлива внутри чаш регулируется иглой и седлом.Когда уровень топлива опускается ниже установленного, вес топливного поплавка открывает иглу, топливо поступает через отверстие в седле, пока поплавок не поднимется, закрывая иглу. Когда дроссельная заслонка резко открывается для прохождения, слияния или просто для работы, необходимое дополнительное топливо механически перекачивается через карбюратор через систему пружины и плунжера непосредственно из топливных баков в трубку Вентури.

Качество холостого хода — Функция системы дозирования холостого хода, а также заслонки дроссельной заслонки, качество холостого хода двигателя важно по нескольким причинам.Неровный холостой ход означает неаккуратную работу при остановке и трогании, больший износ и загрязнение свечей зажигания, а также затруднения при запуске, особенно при холодном двигателе. На холостом ходу система дозирования подает все топливо, две другие системы не задействованы. В режиме холостого хода, когда открываются дроссельные заслонки, система холостого хода работает в тандеме с основной системой дозирования. При открытии дроссельной заслонки роль системы холостого хода уменьшается. На холостом ходу разрежение протягивает топливо через систему дозирования, включая отверстия под винт холостого хода, которые позволяют регулировать топливную смесь холостого хода.

В карбюраторах с 4 цилиндрами первичная система используется до тех пор, пока дроссельная заслонка не откроется примерно на 65%, после чего вторичные бочки начинают открываться. Обе системы достигают широко открытой дроссельной заслонки (WOT) в одной и той же точке, но карбюраторы с разнесенными размерами отверстий, такие как GM Quadrajet, имеют эффект, называемый «врезанием», когда вторичные звенья намного больше, чем первичные стволы, есть точка, в которой потоки воздуха и топлива совершают внезапный скачок. Стволы одинакового размера устраняют эту проблему.

В этом карбюраторе Edelbrock используются более крупные вторичные (вверху) и меньшие первичные звенья (внизу) для лучшей экономии топлива на низких оборотах.

В большинстве случаев штатного карбюратора достаточно для стандартного двигателя, но запасной карбюратор может помочь разбудить штатный двигатель и обычно требуется для высокопроизводительных приложений. Ключом к выбору нового карбюратора является соответствие размера двигателя размеру карбюратора. Вопреки распространенному мнению, большинство маленьких двигателей V8 могут использовать воздушный поток только 600-650 кубических футов в минуту без серьезных изменений производительности.Несмотря на то, что многие малоблочные двигатели Chevy поставлялись с карбюраторами Quadrajet 750 или 850, переход на квадратное отверстие (равные стволы) равного размера может привести к заболачиванию и снижению топливной экономичности. Для уличных двигателей карбюратор подходящего размера обычно немного меньше.

Стандартный четырехцилиндровый карбюратор слева от Mercury 390 1965 года выпуска. Он работает, но несколько пластиковых рычагов сломаны, и заменить его легче, чем искать детали, которые трудно найти.

В конце концов, все карбюраторы нуждаются в ремонте.Поскольку они подвергаются воздействию воздуха и топлива, внутри них накапливаются грязь и лак. Загрязнение дозирующих систем резко снижает производительность карбюратора. Поддержание чистоты воздушного и топливного фильтров продлит срок службы карбюратора (и двигателя). Вы можете продлить срок службы старого карбюратора с помощью топливной обработки, которая очищает лак изнутри. Независимо от технического обслуживания, в конечном итоге потребуется перестройка.

Старый автомобиль был откручен и отсоединен от впускного коллектора.Убедитесь, что все застежки и детали сохранены, они будут использоваться повторно.

В некоторых случаях восстановление карбюратора невозможно или экономически нецелесообразно. Сломанные детали, трудно найти прокладки и сложные процессы превращают восстановление в азартную игру, особенно для менее распространенных автомобилей. Замена — лучший вариант здесь. Недавно мы прошли через этот процесс с Mercury Parklane 1965 года выпуска с двигателем Ford FE 390. Первоначальный карбюратор нуждался в ремонте, но было несколько сломанных частей, которые очень трудно найти.Мы также хотели разбудить сонный 390. Карбюратор серии Edelbrock 600 CFM Thunder был выбран и заказан в местном магазине автозапчастей NAPA.

Каждый раз, когда карбюратор снимается, необходимо заменить прокладку. Если вы этого не сделаете, произойдет утечка воздуха.

Установка нового карбюратора требует небольшой настройки, но карбюраторы Edelbrock очень близки к тому, чтобы быть идеальными «из коробки», что является одним из преимуществ этого пути. Конструкция очень похожа на оригинальный карбюратор и заменяется болтовым соединением, адаптеры не требуются (для некоторых приложений требуются адаптеры, проверьте это дважды в местном магазине).

После ввинчивания необходимых вакуумных фитингов карбюратор монтировался. В этом случае нам потребовалось переделать топливопровод. Мы просто отрезали и расширили конец, чтобы на него поместился кусок топливного шланга 5/16 ″.

После установки нового карбюратора 390 запускался намного легче, с плавным холостым ходом и лучшими характеристиками на холостом ходу. За меньшую цену, чем стоимость ремонта старого карбюратора, у нас есть новый карбюратор, который работает лучше, чем оригинал, и его легче настраивать.

После того, как карбюратор на двигателе и двигатель заработал, мы отрегулировали винты смеси холостого хода.Каждый винт управляет каждым углом карбюратора. Вносите только небольшие изменения.

Мы завершили новый карбюратор классным воздушным фильтром с открытым элементом Edelbrock Racing. Разгон намного четче, чем до свапа.

Ознакомьтесь со всеми деталями топливной и выхлопной систем , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о карбюраторах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как работает карбюратор

Новые автомобили сбивают с толку. Со всеми компьютерами, датчиками и гаджетами может показаться, что под капотом происходит какое-то волшебное колдовство и волшебство. Мы здесь, чтобы показать вам, как работают современные автомобильные компьютерные системы управления, но сегодня мы собираемся начать с некоторых старых технологий: карбюратора.

Ладно, в новых машинах карбюраторы почти не используются. Тем не менее, важно понимать, как двигатели стали такими, какие они есть сегодня. Все началось со старого доброго карбюратора.Для многих из вас это обзор, но если мы хотим, чтобы новое поколение автолюбителей заботилось об автомобилях, не помешает объяснить, как они на самом деле работают.

Чтобы оптимизировать работу двигателя, инженеры хотят обеспечить смешивание достаточного количества воздуха с бензином, чтобы весь газ сгорал во время сгорания. Такая смесь, в которой сгорает все топливо, называется стехиометрической смесью. Поддержание стехиометрической смеси позволяет двигателям максимально использовать преимущества высокой плотности энергии бензина (34 мегаджоулей на литр).Если поступает недостаточно воздуха, двигатель будет работать на богатой смеси, что часто приводит к снижению расхода топлива и выходу черного дыма из выхлопной трубы. Если с топливом смешано слишком много воздуха, двигатель работает на обедненной смеси, вырабатывая меньше мощности и больше тепла. Следовательно, инженеры должны оптимизировать это соотношение, чтобы получить максимальную механическую работу на единицу массы топлива. Оптимальное соотношение воздуха и топлива для типичного двигателя внутреннего сгорания составляет около 14,7 фунтов воздуха на каждый фунт бензина. Вопрос о том, как обеспечить это идеальное соотношение, был в авангарде автомобильной инженерии на протяжении десятилетий.

КАРБЮРАТОРЫ

G / O Media могут получить комиссию

В конце девятнадцатого века, считающемся началом автомобильной истории, механизмом смешивания топлива и воздуха был карбюратор. Карбюратор произошел от французского слова «carbure», что означает «карбид», и представляет собой чисто механическое устройство (хорошо, некоторые используют электрические дроссели), которое использовалось для смешивания воздуха и топлива до начала 1990-х годов (Jeep Grand Wagoneer 1991 года был последним автомобилем американского производства, в котором использовался карбюратор).Чтобы понять, как работают карбюраторы, вы должны понять принцип Бернулли. Показанное ниже уравнение Бернулли демонстрирует, что увеличение скорости жидкости (кинетической энергии) требует уменьшения давления (потенциальной энергии):

p1, ρ1 и v1 — статическое давление, плотность и скорость, соответственно, при точка 1. p2, , ρ, и v2 — статическое давление, плотность и скорость в другом месте потока. Мы можем предположить, что плотность жидкости остается примерно постоянной, поэтому ρ1 примерно такое же, как ρ2 .Предположим, что в точке 2 ниже по потоку у нас есть сужение, в котором скорость жидкости увеличивается. Это означает, что v2 больше, чем v1. Чтобы левая и правая части уравнения Бернулли оставались эквивалентными, p1 должно быть больше p2. Таким образом, высокая скорость в сужении дает низкое давление.

Схема из Википедия

Хотя многие рассматривают карбюраторы как волшебные приспособления, вмещающие всевозможные вуду, карбюратор — это, по сути, просто трубка, через которую проходит фильтрованный воздух из воздухозаборника автомобиля.Внутри этой трубки есть сужение или трубка Вентури, в которой создается вакуум. В сужении есть небольшое отверстие, называемое жиклером, по которому топливо подается через поплавковую камеру. Поплавковая камера представляет собой емкость, заполненную количеством топлива, которое устанавливается поплавком. Вакуум, создаваемый в трубке Вентури, всасывает топливо из поплавковой камеры, которая находится под давлением окружающей среды. Чем быстрее фильтрованный воздух поступает через горловину карбюратора, тем ниже давление в трубке Вентури. Это приводит к увеличению разницы давлений между трубкой Вентури и поплавковой камерой, и, таким образом, больше топлива выходит из жиклера и смешивается с воздушным потоком.

За жиклером находится дроссельная заслонка, которая открывается при нажатии педали акселератора. Этот дроссельный клапан ограничивает количество воздуха, поступающего в карбюратор. Если вы нажмете педаль газа до упора, дроссельная заслонка откроется полностью, позволяя воздуху быстрее проходить через карбюратор, создавая больший вакуум в трубке Вентури, отправляя больше топлива в двигатель, создавая большую мощность. На холостом ходу дроссельная заслонка полностью закрыта, но есть жиклер холостого хода, который обходит дроссельную заслонку и отправляет заданное количество топлива и воздуха в двигатель.Без жиклера холостого хода двигатель отключился бы, если бы водитель не активировал дроссельную заслонку во время холостого хода.

А как насчет того маленького рычага, который вы видите в старых машинах? Ну вот и дроссель. Назначение воздушной заслонки — обеспечить двигатель богатой топливной смесью при запуске. Когда вы нажимаете рычаг воздушной заслонки, вы закрываете воздушную заслонку и ограничиваете поток воздуха на входе в карбюратор. Это делает двигатель более богатым. Как только автомобиль прогреется, снова нажмите на дроссельную заслонку и дайте двигателю поработать до волшебного стехиометрического соотношения.

Старое школьное видео ниже показывает, как все это работает. Проверьте это:

Фото: Uber Prutser

Верхнее фото: Дерек Лайонс

Схема из Википедия

Как работают карбюраторы? | Привод

В наш век компьютеризированных систем впрыска топлива многие люди списывают карбюраторы как пережитки ушедшей эпохи. Из-за отсутствия набора электронных датчиков, которые позволяют впрыскиванию топлива более точно регулировать соотношение воздух-топливо и заставлять двигатель работать с максимальной эффективностью, карбюраторы кажутся в лучшем случае примитивными.

Но карбюраторы на самом деле неплохо справляются со своей задачей. Есть старая поговорка, что карбюраторы работают на бензине, воздухе и черной магии (или что-то в этом роде). Я здесь, чтобы сказать вам, что обиженный карбюратор получил плохую репутацию в основном из-за механиков теневого дерева, которые так и не узнали, как они работают. Правда в том, что даже самые сложные карбюраторы — это относительно простые устройства.

Вот очень простой пример того, как работают карбюраторы:

1. Воздух попадает в верхнюю часть карбюратора через отверстие, которое снова сужается и расширяется.

2. Когда воздух проходит через узкую часть, называемую трубкой Вентури, он ускоряется и втягивает бензин из крошечной трубки, выступающей в сторону трубки Вентури. Эта трубка называется струйной.

3. Когда воздух и топливо проходят через трубку Вентури, они сталкиваются с другим препятствием, называемым дроссельной заслонкой, которая представляет собой диск, который открывается и закрывается для регулирования количества воздуха, который может попасть в двигатель.

Викискладе

Дроссельная заслонка — это часть, которая перемещается, когда вы нажимаете ногой на педаль акселератора.Все остальное сделает карбюратор.

Конечно, не все так просто. Обычно в одном отверстии или корпусе дроссельной заслонки находится несколько корпусов Вентури, и в одном карбюраторе может быть несколько корпусов дроссельной заслонки. Например, в большинстве винтажных маслкаров используются четырехцилиндровые карбюраторы. В любом случае, вы всегда можете посмотреть этот старый фильм General Motors, чтобы узнать больше об основах карбюратора.

Несмотря на преобладание систем впрыска топлива в современных автомобилях, карбюраторы по-прежнему пользуются популярностью у реставраторов старинных автомобилей и энтузиастов производительности.Брайант Селлер, владеющий Jet Performance Products, сказал, что, хотя он продолжает ждать падения продаж карбюраторов, в этом году они выросли на 30 процентов.

«Многие люди восстанавливают автомобили шестидесятых, семидесятых и даже восьмидесятых», — сказал он, объясняя всплеск. «Впрыск топлива всегда будет более точным, чем мог бы быть любой карбюратор, но переход на систему впрыска топлива стоит значительно дороже, чем установка карбюратора на коллектор».

Для двигателей V8, популярных в самых разных сферах применения, от маслкаров и хот-родов до кит-каров и лодок, доступно множество различных типов карбюраторов.Наиболее распространены карбюраторы Edelbrock и Holley с квадратным отверстием (все четыре отверстия примерно одинакового размера) и карбюратор Quadrajet с расширенным отверстием GM (два отверстия намного меньше двух других).

Бенджамин Престон / TheDrive.com

Когда пришло время построить двигатель для моего внедорожного проекта Oldsmobile Omega 74 года, я рассматривал только один карбюратор — Quadrajet.Его небольшие первичные отверстия — два отверстия, которые открываются первыми, когда вы нажимаете педаль акселератора и которые используются для большинства видов езды по городу, — обеспечивают хороший отклик дроссельной заслонки и относительно экономичный круиз. Пара огромных вторичных отверстий ждет своего часа, пока вы не будете готовы прижать педаль к полу, чтобы превратить шины в неприятные облака дыма. Кроме того, Quadrajet использовался на большинстве автомобилей GM с конца Sixites до тех пор, пока в конце восьмидесятых не был введен впрыск топлива.

Если карбюраторы имеют репутацию трудно настраиваемых, то это потому, что в них задействовано много проб и ошибок, сказал Продавец. Помимо размера карбюратора, существует множество переменных, которые можно изменить, чтобы наилучшим образом удовлетворить потребности различных условий вождения. Топливные жиклеры и дозирующие стержни, размеры отверстий, уровень поплавка, регулировка смеси холостого хода — это длинный список.

«Делайте это медленно и легко», — говорит продавец потенциальным настройщикам. «Не вносите серьезных изменений в настройку; делайте небольшие шаги, чтобы вы могли исправить, если что-то не так.«

Quadrajets, в частности, известны своей хитростью, хотя бы потому, что они сложнее карбюраторов Holley, Edelbrock и Weber. в паре самолетов и вперед «, — сказал Селлерс.

Продукция Jet Performance

Когда вы правильно настроите все в карбюраторе — и когда все остальные параметры двигателя, например, установка угла опережения зажигания и охлаждения, будут установлены, — двигатель будет работать наилучшим образом.Это означает больше мощности и лучшую экономию топлива.

Изготовление двигателя по индивидуальному заказу, в частности, требует большего внимания, чем заводская установка, где подойдет стандартный карбюратор. В случае с Omega, у которого двигатель с более высокой степенью сжатия работает с распредвалом большего размера, чем на заводе, потребовались некоторые настройки, чтобы настроить карбюратор, который работал правильно. Все, что мне нужно было сделать, это передать Селлерсу и его команде список спецификаций трансмиссии, и они прислали мне работающий Quadrajet.Это еще не конец — мне все еще приходилось настраивать смесь холостого хода до уровня, который лучше всего работает в реальных условиях, — но все основы были рассмотрены.

«Карбюратор — одна из наиболее игнорируемых частей реставрации», — сказал Продавец. «Люди делают всю эту работу с двигателем, и машина не будет работать правильно, потому что она неправильно дозирует топливо».

Теперь вы можете увидеть, как карбюратор стал ненавистным дьяволом в пантеоне автомобильных запчастей. Но они не злые, а просто неправильно понятые.

Как работают карбюраторы?

Карбюраторы, которые сейчас можно найти только в классических автомобилях, когда-то были основным решением для эффективного смешивания воздуха и топлива. Так как они работали?

Скорее всего, если вам меньше 25 лет, вы, вероятно, никогда не контактировали с карбюратором.Впрыск топлива теперь полностью доминирует в автомобильном мире, обеспечивая более стабильную и надежную топливную смесь для двигателя. Но вернитесь в середину 20-го века, и углеводы были нормой почти в каждом автомобиле, от Austin 1100 до Aston Martin DB5.

Карбюраторы — это цилиндрические компоненты, которые устанавливаются на стороне старых автомобильных двигателей и используются для обеспечения правильного соотношения воздух / топливо, поступающего в цилиндры двигателя с требуемой скоростью. Базовый план можно увидеть ниже:

Карбюратор работает с перепадами давления через трубку Вентури и исследует теорию гидродинамики, называемую теоремой Бернулли.Бернулли по сути придумал уравнение балансировки давления, которое доказало, что жидкости всегда будут перемещаться из области высокого давления в область низкого давления.

Когда воздух проходит через воздухозаборник, он попадает в карбюратор и достигает сужения, называемого трубкой Вентури. По мере того, как площадь становится меньше, давление воздуха увеличивается, ускоряя его до области с более низким давлением на другой стороне трубки Вентури. В сужение подается небольшая трубка, известная как жиклер, которая проходит от поплавковой камеры (в которой находится топливо) к воздушной камере.

Теорема Бернулли … не спрашивайте

Из-за перепада давления, создаваемого трубкой Вентури, топливо всасывается из зоны относительного высокого давления через жиклер в воздушный поток в виде брызг.Количество топлива, поступающего в карбюратор, определяется разницей давления внутри поплавковой камеры до конца жиклера, которая зависит от скорости воздушного потока. Скорость воздуха, проходящего через карбюратор, регулируется частотой вращения двигателя и, следовательно, регулируется дроссельной заслонкой в ​​основании камеры карбюратора.

Одноструйные карбюраторы были чрезвычайно простыми в своей настройке и поэтому были модифицированы в середине 20-го века для удовлетворения потребностей продаваемых автомобилей.По мере того, как автомобильные двигатели становились более эффективными и мощными, конструкция карбюратора также должна была развиваться, поскольку в систему требовалось больше воздуха, чтобы поддерживать соотношение воздух / топливо на желаемых значениях.

Таким образом, в конструкцию карбюратора было встроено средство, называемое отводом воздуха, которое ограничивало количество топлива, поступающего в двигатель, за счет увеличения количества воздуха в соотношении.Воздух подавался в жиклер в небольших количествах, чтобы в основном предварительно перемешать топливо, поступающее в воздушную камеру, увеличивая количество воздуха в соотношении.

Одним из недостатков карбюраторов всегда была необходимость использования дроссельной заслонки. Когда двигатель запускается в холодном состоянии, смесь воздуха и топлива должна быть богаче, чтобы двигатель работал, поэтому воздушная заслонка закрывается вручную на верхнем конце карбюратора, чтобы уменьшить количество поступающего воздуха. Это закрытие также означает, что всасывание, создаваемое перепадом давления, концентрируется на входе топлива, дополнительно уменьшая соотношение воздух / топливо.

Современные автомобили с системой впрыска топлива имеют автоматическую заслонку, имитируемую посредством топливной карты «запуска», которая запрограммирована в ЭБУ для создания богатой смеси при холодном запуске, в результате чего работа заслонки в настоящее время отсутствует.

Другая проблема карбюраторов заключалась в отсутствии воздушного потока, когда автомобиль стоял на холостом ходу, что приводило к недостатку топлива, поступающего в трубку Вентури. Это должно было быть решено с помощью жиклера холостого хода, который впрыскивал небольшое количество топлива в нижний конец карбюратора на дроссельной заслонке. Используя небольшое количество воздуха, всасываемого из трубки Вентури, можно было подать в двигатель достаточное количество смеси, чтобы он продолжал вращаться на холостом ходу. Опять же, системы впрыска топлива были полностью разработаны для устранения этих проблем, делая карбюратор практически ненужным.

Карбюратор от Ford Model A с регулировкой холостого хода с помощью винтов.

Карбюраторы

разрабатывались все более и более на протяжении массового производства автомобилей в прошлом веке, и во многих высокопроизводительных автомобилях того времени вы часто будете видеть двойные и тройные карбюраторы, используемые для удовлетворения требований двигателя.Они использовались вплоть до 1990-х годов, с тех пор система впрыска топлива была более чем способна взять бразды правления на себя. Поскольку карбюраторы требуют значительного обслуживания из-за постоянной потребности в настройке для обеспечения бесперебойной работы двигателя, они во многом ушли в прошлое, за исключением некоторых очень простых автомобилей на развивающихся рынках.

Но если вы когда-нибудь планируете восстанавливать классический автомобиль или просто ежедневно ездить на старом автомобиле, надеюсь, теперь вы знаете основы того, что является чрезвычайно важным компонентом прошлых лет.

Как работают карбюраторы с регулируемым жиклером | Как работает автомобиль

Регулируемый жиклер — тип SU

SU — это простейший тип карбюратора с регулируемой струей, другой основной тип, Stromberg, имеет резиновую диафрагму вместо поршня.

А
карбюратор
смеси
топливо
и воздух в пропорциях и количестве
двигатель
потребности в любое время.

Это достигается путем распыления топлива в движущийся воздушный поток через
струя
, так что топливо испаряется и образует взрывоопасную смесь.

Чем быстрее
двигатель
бежит, тем больше воздуха он всасывает. Воздух проходит через суженную горловину внутри
карбюратор
(называется
Вентури
), что ускоряет его поток в этой точке.

Поскольку воздух течет быстрее, его
давление
капли, поэтому есть небольшой
пылесос
внутри трубки Вентури. Топливный жиклер открывается в трубку Вентури, и частичный вакуум всасывает топливо через жиклер в воздушный поток.

Скорость двигателя регулируется дроссельной заслонкой, подвижной круглой заслонкой, связанной с
ускоритель
педаль, которая частично блокирует трубку Вентури для впуска переменного количества воздуха.

Должен быть какой-то способ регулировать поток топлива через жиклер, чтобы смесь была правильной, чтобы топливо находилось в правильном соотношении с воздухом. Самый простой способ сделать это — использовать регулируемый жиклер.

Карбюратор с регулируемым жиклером

Топливный жиклер частично заблокирован конической иглой, которую можно постепенно поднимать, чтобы разблокировать ее.

Игла закреплена на
поршень
, который может свободно скользить вверх и вниз в камере над струей. Верх камеры соединен с впускным отверстием.
многообразие
через узкий проход.

Низкий вакуум в поршневой камере.

На полном газу дроссельная заслонка полностью открыта.

При использовании дроссельной заслонки жиклер опускается, что позволяет всасывать больше топлива.

Когда двигатель работает на холостом ходу, низкое давление в коллекторе и легкая пружина заставляют поршень сидеть на дне камеры, и игла почти полностью перекрывает жиклер.Мало расходуется топливо.

При открытии дроссельной заслонки поток воздуха в двигатель увеличивается. Двигатель разгоняется и всасывает еще больше воздуха.

Это всасывание создает частичный вакуум во впускном коллекторе и, следовательно, в верхней части камеры, которая к нему подсоединена.

Вакуум сильнее, чем небольшой вакуум в трубке Вентури под поршнем, поэтому он подтягивает поршень вверх, разблокируя жиклер и позволяя большему потоку топлива.

Внезапный всплеск ускорения вызывает внезапный выброс смеси во впускной коллектор, так что разрежение там на мгновение уменьшается.

Это позволит поршню упасть, закрыв жиклер и ослабив смесь; но проблемы можно избежать, если заполнить маслом
демпфер
прикреплен к поршню, что не позволяет ему быстро перемещаться. Поэтому смесь не станет вдруг слишком слабой для гладкой
горение
.

Начиная с холода

Двигатель нуждается в обогащенной смеси с большим количеством бензина и меньшим количеством воздуха для запуска на холоде.

На некоторых карбюраторах с регулируемым жиклером это обеспечивается коротким опусканием жиклера, так что он меньше блокируется иглой и расходует больше топлива, чем обычно.

В других случаях чистое топливо распыляется путем вращения диска с отверстиями все большего размера.

На карбюраторе с фиксированным жиклером (см.
Как работает топливная система — карбюраторы с неподвижной струей
) происходит обратное: вместо того, чтобы подавать больше бензина в карбюратор, подача воздуха частично перекрывается воздушной заслонкой над дроссельной заслонкой.

Однако обе системы называются «дроссельными» механизмами или системами обогащения с холодным пуском.

На некоторых автомобилях вам необходимо самостоятельно настроить воздушную заслонку перед запуском, обычно с помощью регулятора тяги-толкания в
приборная панель
, или же
рулевое управление
колонна или пол
кастрюля
.

У других автомобилей есть
автоматический
дроссель, в котором используется биметаллическая спиральная лента; лента из двух разных металлов, спаянных вместе, прикрепленная к дросселю.
рычаг
.

При холодном двигателе заслонка включена. По мере прогрева двигателя прогревается и полоска.

Он расширяется при нагревании, но один из металлов расширяется больше, чем другой, так что свернутая полоса изгибается и раскручивается и постепенно перемещает рычаг воздушной заслонки в положение «выключено».

Поплавковая камера

Чтобы карбюратор мог поддерживать постоянный поток топлива, он должен потреблять запас топлива, который всегда поддерживается на одном уровне.

Эта поставка обеспечивается
плавать
камера прикреплена к карбюратору. Поплавковая камера содержит поворотный поплавок, который упирается в
игольчатый вентиль
через который топливо поступает в камеру.

.
