Замена крана печки (кран отопителя) Нива ВАЗ 21213, 21214, 2131 lada 4×4

Кран отопителя снимают для его замены, при выходе его из строя, или при протекании, о чём свидетельствуют следы тосола под передним пассажирским сидением.

Ниже показан способ замена крана печки, без снятия радиатора отопителя.

(Доступ к нему имеет некоторые трудности. Кроме того, если на автомобиле установлен радиатор отопителя с алюминиевой сердцевиной и пластмассовыми бачками, при снятии крана обычно выпадают из гнезд на бачке закладные гайки крепления крана. Поддержать их при снятии крана и установить на место, если они все-таки выпали, можно, хотя и несколько затруднительно.
Поэтому замену крана печки можно проводить и на снятом радиаторе. см. тут)

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. тут).

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

…и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

В салоне снимаем вещевую полку (см. тут).

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) – двумя гайками.

Устанавливаем кран в обратной последовательности.

При установке гайки на место закрепляем ее в гнезде пластилином.

Замена крана отопителя

Замена крана отопителя

Менял я в очередной раз злополучный кран
к началу отопительного сезона.

Операция эта всегда вызывала у меня
страшную неприязнь. Мучительные попытки
прикрутить кран в позе «зю». После пары
неудачных попыток, плюнул.

Отсоединил два резиновых патрубка
идущих на печку в моторном отсеке. Вынул
короткую трубку с фланцем и вместе с печкой
(не откручивая) — другую трубку. Спокойно
поставил новый кран, сидя в кресле. И потом
всю конструкцию водрузил на место. Быстро,
удобно и без лишнего геморроя. А при навыке
и тосол в салон не прольётся.

Замена крана отопителя.

Снимаем полку под бардачком, «бороду»
(панель с кнопками), кожух с вентилятором.
В моторном отсеке снимаем полностью
резиновый патрубок, идущий к помпе (он «наружный»,
большего размера), маленький патрубок
отсоединяем от трубки, идущей к отопителю.
От крана отопителя отсоединяем тросик и
аккуратно извлекаем радиатор вместе с
краном и трубками. Заменяем старый кран
новым. Водружаем всю конструкцию обратно.
Поролоновые заводские прокладки вокруг
радиатора у меня удачно заменены на полоски
пенополиуретана от туристического коврика.
После установки радиатора присоединяем
резиновые патрубки в моторном отсеке и
тросик открывания крана в салоне, собираем
«усё как было»: из инструмента: ключ на
«10», отвертка под хомуты, полку, «бороду»,
пассатижи для отсоединения тросика (там
болтик маленький, такого ключа у меня нет),
немного тосола на долив.

Boroda (Нива),
сообщение в конференции 07. 10.02. оригинал.

ИМХО: проще все-таки сразу менять сам кран.
Поза «зю» продолжается недолго, снять
нужно только полку под бардачком и сам кран.
Заранее приготовить кран и две прокладки к
нему. Кран рекомендуется ставить
керамический или шаровый — ни в коем случае
не штатный. Чтобы потери тосола были
минимальными, резиновые патрубки в
моторном отсеке можно пережать зажимами (например,
медицинскими).

ALER, 07.10.02.

Дополнение от 06.04.06., автор vitaliy.

При замене краника печки в инжекторной НИВЕ необходимо обратить внимание на состояние отводного резинового патрубка печки.

Дело в том, что этот патрубок касается пластикового колпачка штуцера для проверки
давления в топливной рампе. Сей колпачек изготовлен из достаточно жесткого пластика
да ещё и имеет довольно острую насечку,
которая, в свою очередь, быстро протирает стенку
трубки.

Замена самого патрубка проблем не вызывает, но потекший в дальней дороге тосол
сразу не заметишь, т. к.он течет в моторном отсеке. На дальнюю дорогу можно запастись
небольшой струбцинкой, а можно раз в два-три года просто заменять патрубок на новый.

Ещё хотелось бы обратить внимание на то, что найти именно НИВский отводящий патрубок
в московских магазинах мне не удалось, поэтому пришлось
экспериментировать… В одном из магазинов был куплен похожий патрубок, оказавшийся отводным патрубком печки от ВАЗ 2109.
Отрезаем со стороны стыкуемой с патрубком печки 1…1,5
см, аккуратно натягиваем шлангна патрубки, проворачиваем его в разные стороны для нахождения положения с минимальным
перегибом и тщательно протягиваем все хомуты. Штатные хомуты конечно желательно
заменить на винтовые. После залива тосола и прогрева двигателя их хорошо бы подтянуть.

Замена крана печки (кран отопителя) Нива ВАЗ 21213, 21214, 2131 lada 4×4 « NewNiva.ru

Что поставить взамен

Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.

В продаже имеются краны, изготовленные из металла или керамики. По цене они приблизительно одинаковы, по надежности автомобилисты больше хвалят керамические. В дополнение необходимо приобрести 2 новых прокладки и высокотемпературный герметик (обычно красного цвета).

Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

Определить неисправность детали очень просто — поднимите покрытие в салоне «Шевроле Нива». При явных признаках утечки необходимо произвести замену узла.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Lada 4×4 urban нива кондиционер и печка с салонным фильтром.

Потребуется: плоская и крестовая отвертки.

1. Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.

2. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем три винта крепления.

3. Снять накладку внутренней ручки: поддеваем отверткой.

4. Снять обшивку двери (в зависимости от комплектации и года выпуска):

• отщелкнуть по периметру 8 пластиковых фиксаторов (по два с каждой из сторон и четыре снизу).
• вывернуть по периметру винты крепления обшивки двери (отвертка крестовая).

В процессе демонтажа обшивки двери нового образца есть небольшие отличия (другая ручка двери и расположение винтов крепления).

Порядок действий:

1. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем два винта крепления.
2. Снять накладку внутренней ручки: поддеваем отверткой.
3. (Для обшивки задней двери) Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.
4. Вывернуть фиксатор двери.
5. Вывернуть винты крепления обшивки (сверху 4 под заглушками и снизу 3).
6. Снять обшивку двери, отщелкивая пистоны по периметру.

Читать новости о новой ниве

Владельцам автомобиля нива посвящается!

Легендарный советский внедорожник ВАЗ2121 Нива, а теперь и российский ЛАДА 4х4 любим многими поколениямироссиян. Нива пользуется заслуженной популярностью и за рубежом, засвою неприхотливость и непревзойдённые вездеходные качества. Я такжеявляюсь поклонником автомобиля Нива.

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, «заедает» и особенно подвержен закислению. В доказательство к этому – изображения выше, где причина замены – заклинивший кран и течь жидкости.

Зачем нужно менять краник

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

Как заменить кран на ваз 2101-2107 «классика», «волга», «нива», «ока» (порядок работ)

Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

На заметку: краник печки от «Жигулей» подходит и к автомобилям «Волга», «Нива», «Ока».

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Как заменить кран печки на ниве 21214 — автомобильный портал automotogid

Рег.: 02.01.2008
Тем / Сообщений: 1 / 13
Откуда: Украина. Харьков
Возраст: 60
Авто: ВАЗ2121{amp}amp;1982

Рег.: 15.07.2008
Сообщений: 39
Откуда: Донецк
Возраст: 33
Авто: 21214i 2007 г. цвет: морская пучина.

Рег.: 15.03.2009
Сообщений: 1310
Откуда: Одесса
Возраст: 30
Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Рег.: 23.08.2007
Тем / Сообщений: 5 / 4030
Откуда: Днепропетровск, Украина
Возраст: 34
Авто: 21213 96 г.в.

31″ резина, сцепление ШНива, подрамник, экспедиционник, гена 80А, воздушный фильтр 3302, линзованный биксенон, карб Weber 32DGAS, СРПМ, широкий обваренный мост, вертикальные аморты ШН, ЗДТ, ВУТ Omega-B и т.д.

Рег.: 15.03.2009
Сообщений: 1310
Откуда: Одесса
Возраст: 30
Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Рег.: 27.06.2007
Сообщений: 1765
Откуда: Москва
Возраст: 51
Авто: 21213, 1999 г

Рег. : 23.08.2007
Тем / Сообщений: 5 / 4030
Откуда: Днепропетровск, Украина
Возраст: 34
Авто: 21213 96 г.в.

31″ резина, сцепление ШНива, подрамник, экспедиционник, гена 80А, воздушный фильтр 3302, линзованный биксенон, карб Weber 32DGAS, СРПМ, широкий обваренный мост, вертикальные аморты ШН, ЗДТ, ВУТ Omega-B и т.д.

Рег.: 15.03.2009
Сообщений: 1310
Откуда: Одесса
Возраст: 30
Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Рег.: 23.08.2007
Тем / Сообщений: 5 / 4030
Откуда: Днепропетровск, Украина
Возраст: 34
Авто: 21213 96 г.в.

Шаровый (он на 2108999 с завода идет) страдает течью по оси, керамический с двумя прорезями не течет, не закисает, однако бытует мнение что он меньшего сечения и т.д. Но я промывал печку с краном под водопроводом и могу заявить авторитетно что керамический кран запросто пропускает такой напор, что штатная помпа не создаст, не электропомпа АТЭ-1 на 1800лч.

Штатный патрубок от водопровода создавал струю в 3 метра в оба направления и кран был не помеха, хотя я почитал про уменьшение сечения и думал снимать при промывке, теперь уверен что этого крана более чем с головой, тем более что Лузар говорит что максимальное расчетное кол-во жижи прокачанной через печку равно = 1000 лч, для сравнения я проверил как новая помпа от газели качает производства КЗАТЭ (а это 1400 лч) и бу коротящая производства АТЭ-1, так вот обе бьют где-то на 30 см, а водопровод на 3 метра, при том же диаметре патрубков, разница как говорится на лицо.

31″ резина, сцепление ШНива, подрамник, экспедиционник, гена 80А, воздушный фильтр 3302, линзованный биксенон, карб Weber 32DGAS, СРПМ, широкий обваренный мост, вертикальные аморты ШН, ЗДТ, ВУТ Omega-B и т.д.

Рег.: 15.03.2009
Сообщений: 1310
Откуда: Одесса
Возраст: 30
Авто: 21213. 2003г. 130тыщ прошел.ГБО Ловато.

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. Замена охлаждающей жидкости).

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

Головкой «на 7» отворачиваем два самореза крепления уплотнителя к щитку передка

. и снимаем уплотнитель. В салоне снимаем вещевую полку

Ключом «на 7» ослабляем болт крепления прижимной скобы тяги привода крана…

…и снимаем тягу с рычага крана.

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) – двумя гайками.

Головкой (под квадрат 1/4 дюйма) «на 10» с карданным шарниром отворачиваем два болта крепления крана к радиатору

Снимаем кран с патрубком

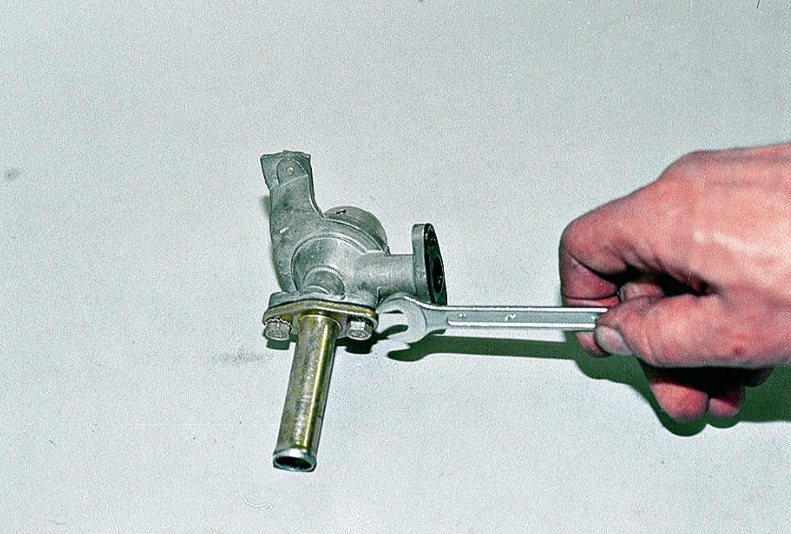

Ключом «на 10» отворачиваем два болта крепления патрубка к крану

Устанавливаем кран в обратной последовательности

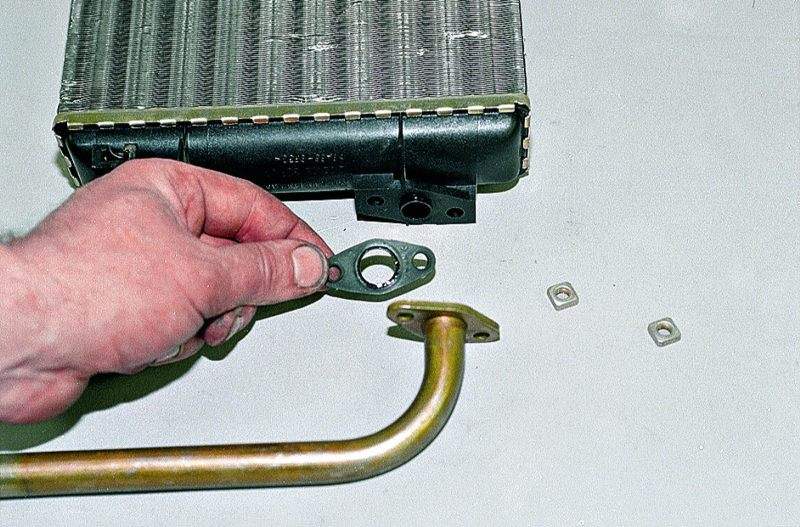

Нижняя гайка крепления крана к алюминиевому радиатору при разборке может выпасть из гнезда бачка радиатора.

При установке гайки на место закрепляем ее в гнезде пластилином.

По каким причинам производится замена крана «шевроле нива»

В автомобиле отопительный кран — необслуживаемый узел, поэтому менять его необходимо как по техническим, так и по финансовым соображениям. Если кран сломался, то его только выбрасывают, а причины неисправности могут быть такими:

1. Нарушение герметичности. Когда элементы трутся, они изнашиваются и, соответственно, уже не прилегают друг к другу, как следует. В итоге появляются разные подтёки, которые очень заметны.
2. Внутреннее окисление элементов. Летом кран печки длительное время закрыт, поэтому в этот период его элементы окисляются и прилипают друг к другу. Следовательно, открыть кран и при этом не поломать его почти нереально.

На «Шевроле Нива» отопительный кран печки находится в стенке отсека мотора, поэтому при открытии капота авто вы увидите патрубок, который идёт к переходникам крана от радиатора. Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла.

Кран печки вмонтирован в специальную нишу в отсеке двигателя

Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Порядок установки новой детали

Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.

Разборка и снятие крана ведутся в таком порядке:

1. Со стороны подкапотного пространства нужно ослабить хомуты патрубков, ведущих в салон, а затем следует снять их со штуцеров.
2. Открутить саморезы, удерживающие уплотнительную прокладку (ключ на 8), и снять ее.
3. Со стороны салона Нивы нужно добраться до крана и отсоединить тягу, открутив зажимной болт (ключ на 7). Подставить полиэтиленовый пакет для сбора оставшегося антифриза.
4. Ослабить болты крепления крана к печке (ключ на 10), открутить их и вытащить деталь вместе с металлическим патрубком. Если радиатор отопителя медный, старого образца, то вместо болтов будут гайки.
5. Отделить металлический патрубок от старого краника, открутив 2 гайки (ключ на 10). Снять с него крепление для тяги.

На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.

Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.

Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.

При разборке отопителя в кожухе воздухозаборника и в сотах решётки радиатора отопителя обнаружилось большое количество листьев деревьев и останков насекомых, что также снижало эффективность работы отопителя. Поэтому, очистив и промыв радиатор отопителя я принял меры предотвращения засорения радиатора.

Для этого я согнул из проволоки каркас по размеру входного отверстия воздухозаборника, обтянул его капроновой сеткой с ячейкой 1х1 мм, и установил его в нижней части резинового уплотнителя входа воздухозаборника. Он там отлично зафиксировался в складке, гармошки, без дополнительного крепления.

Все работы по доработке отопителя заняли у меня около 4-х часов времени и не стоили ни копейки дополнительных затрат. К сожалению, во время работы я не догадался сделать фото, но по прилагаемому рисунку и картинке всё должно быть понятно. Результатом доволен, теперь печка греет лучше.

Принцип установки крана печки

Перед тем как произвести замену отопительного краника на печке, нужно выполнить предварительные работы:

• снять вещевой ящик;
• частично слить ОЖ.

Сливается антифриз таким образом:

Все работы проводим только на охлаждённом моторе, чтобы случайно не обжечься. С левой стороны под мотор ставим тазик или любую другую ёмкость из пластика.

Читать новости о новой ниве

Шаровой или керамический?

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана – бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Читать новости о новой Ниве

Замена крана отопителя 21213 — кран печки Нива « NewNiva.

ru

Владельцам автомобиля Нива посвящается!

Легендарный советский внедорожник ВАЗ
2121 Нива, а теперь и российский ЛАДА 4х4 любим многими поколениями
россиян. Нива пользуется заслуженной популярностью и за рубежом, за
свою неприхотливость и непревзойдённые вездеходные качества. Я также
являюсь поклонником автомобиля Нива.

Зачем нужно менять краник

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:

• краник заклинивает в одном положении, закрыть его невозможно;
• после теплого периода кран закисает и не желает открываться;
• деталь начинает протекать в любое время года.

Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.

Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.

Что поставить взамен

Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.

В продаже имеются краны, изготовленные из металла или керамики. По цене они приблизительно одинаковы, по надежности автомобилисты больше хвалят керамические. В дополнение необходимо приобрести 2 новых прокладки и высокотемпературный герметик (обычно красного цвета).

Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».

Подготовительный этап

Чтобы поменять краник отопителя, необходимо выполнить 2 предварительных операции: частично слить охлаждающую жидкость и демонтировать вещевой ящик.

Антифриз сливают в такой последовательности:

1. Операция ведется на охлажденном двигателе, чтобы не получить ожоги. Под двигатель с левой стороны (по движению) надо подставить таз или обрезанную пластиковую канистру.
2. Полностью открыть краник печки (по возможности).
3. Приготовив шланг длиной 1 м, открутить пробку на блоке цилиндров (ключ на 13), убрать ее в сторону и подставить шланг, направленный в таз.
4. Удерживая шланг, плавно открыть крышку расширительного бачка. Аккуратно, поскольку струя антифриза станет больше.
5. Ослабить хомут патрубка подогрева карбюратора или блока дроссельной заслонки инжектора и снять его со штуцера.
6. Когда жидкость стечет, закрутить пробку обратно в блок и затянуть.

Вещевой ящик снимается путем откручивания нескольких удерживающих его саморезов. Часть из них находится сразу под крышкой бардачка, другая часть — в глубине ящика.

Порядок установки новой детали

Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.

Разборка и снятие крана ведутся в таком порядке:

1. Со стороны подкапотного пространства нужно ослабить хомуты патрубков, ведущих в салон, а затем следует снять их со штуцеров.
2. Открутить саморезы, удерживающие уплотнительную прокладку (ключ на 8), и снять ее.
3. Со стороны салона Нивы нужно добраться до крана и отсоединить тягу, открутив зажимной болт (ключ на 7). Подставить полиэтиленовый пакет для сбора оставшегося антифриза.
4. Ослабить болты крепления крана к печке (ключ на 10), открутить их и вытащить деталь вместе с металлическим патрубком. Если радиатор отопителя медный, старого образца, то вместо болтов будут гайки.
5. Отделить металлический патрубок от старого краника, открутив 2 гайки (ключ на 10). Снять с него крепление для тяги.

На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.

Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.

Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.

При разборке отопителя в кожухе воздухозаборника и в сотах решётки радиатора отопителя обнаружилось большое количество листьев деревьев и останков насекомых, что также снижало эффективность работы отопителя. Поэтому, очистив и промыв радиатор отопителя я принял меры предотвращения засорения радиатора.

Для этого я согнул из проволоки каркас по размеру входного отверстия воздухозаборника, обтянул его капроновой сеткой с ячейкой 1х1 мм, и установил его в нижней части резинового уплотнителя входа воздухозаборника. Он там отлично зафиксировался в складке, гармошки, без дополнительного крепления.

Все работы по доработке отопителя заняли у меня около 4-х часов времени и не стоили ни копейки дополнительных затрат. К сожалению, во время работы я не догадался сделать фото, но по прилагаемому рисунку и картинке всё должно быть понятно. Результатом доволен, теперь печка греет лучше.

LADA 4×4 URBAN Нива кондиционер и печка с салонным фильтром.

Потребуется: плоская и крестовая отвертки.

1. Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.

2. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем три винта крепления.

3. Снять накладку внутренней ручки: поддеваем отверткой.

4. Снять обшивку двери (в зависимости от комплектации и года выпуска):

• отщелкнуть по периметру 8 пластиковых фиксаторов (по два с каждой из сторон и четыре снизу).
• вывернуть по периметру винты крепления обшивки двери (отвертка крестовая).

В процессе демонтажа обшивки двери нового образца есть небольшие отличия (другая ручка двери и расположение винтов крепления).

Порядок действий:

1. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем два винта крепления.
2. Снять накладку внутренней ручки: поддеваем отверткой.
3. (Для обшивки задней двери) Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.
4. Вывернуть фиксатор двери.
5. Вывернуть винты крепления обшивки (сверху 4 под заглушками и снизу 3).
6. Снять обшивку двери, отщелкивая пистоны по периметру.

Читать новости о новой Ниве

Замена краника печки нива 21214

Кран отопителя снимают для его замены, при выходе его из строя, или при протекании, о чём свидетельствуют следы тосола под передним пассажирским сидением.

Ниже показан способ замена крана печки, без снятия радиатора отопителя.

(Доступ к нему имеет некоторые трудности. Кроме того, если на автомобиле установлен радиатор отопителя с алюминиевой сердцевиной и пластмассовыми бачками, при снятии крана обычно выпадают из гнезд на бачке закладные гайки крепления крана. Поддержать их при снятии крана и установить на место, если они все-таки выпали, можно, хотя и несколько затруднительно. Поэтому замену крана печки можно проводить и на снятом радиаторе. см. тут)

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. тут).

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора…

…и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

Головкой «на 7» отворачиваем два самореза крепления уплотнителя к щитку передка.

. и снимаем уплотнитель.

В салоне снимаем вещевую полку (см. тут).

Ключом «на 7» ослабляем болт крепления прижимной скобы тяги привода крана…

…и снимаем тягу с рычага крана.

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) – двумя гайками.

Головкой (под квадрат 1/4 дюйма) «на 10» с карданным шарниром отворачиваем два болта крепления крана к радиатору.

Снимаем кран с патрубком.

Ключом «на 10» отворачиваем два болта крепления патрубка к крану.

Снимаем патрубок.

…и прокладки.

Устанавливаем кран в обратной последовательности.

Нижняя гайка крепления крана к алюминиевому радиатору при разборке может выпасть из гнезда бачка радиатора.

При установке гайки на место закрепляем ее в гнезде пластилином.

Видео

Прошел ровно месяц с моей прошлой Камасутры с краном печки www.drive2.ru/l/501409189176804248/ и вот сегодня утром вижу знакомую до боли картину на правом коврике .
Сначала были мысли что плохо затянул краник или что то из той серии, но заглянув под панель увидел что течет именно краник, сука ему 1 месяц, за это время пользовался 1 раз, вот такие мля у нас запчасти .

Заводской — гавно
Шаровый — гавно
Керамика — гавно

Что ставить то ?!
Друг поставил лузар, посмотрим на сколько его хватит .

Чёт я психанул, поехал в сантех магазин и там с чуть чуть не русским продавцом, который как не странно быстро понял что я хочу сделать собрали будущую модель крана которая была у меня в мыслях, хомуты и шланг остались ещё с прошлого раза .

После работы взял лобзик и начал загибаться уже в привычную с прошлой замены крана позу, но в этот раз я ему отомстил, спилил нафиг не откручивая.
Как не странно особых трудностей натянуть и зафиксировать шланг на остатки крана и трубы не возникло, только надо как оказалось сначала на нижний одевать, а потом на верхний .

Изначально план был сначала повесить кран под бардачком, а потом сделать кронштейн, но прикинув по месту понял что это лютый колхоз, ещё и на виду .
А вот в бардачке идеальное место как оказалось, его не видно а он есть 😀

Когда всё было собрано завел машину что бы посмотреть не сопливится ли где, оказалось что да, один стык сопливится, открутил прямо на месте, намотал больше фум ленты и собрал обратно, повторил процедуру, мля капли появились с другой стороны, снова открутил, снова намотал больше фум ленты и снова завел, теперь всё гуд 👍 правда с горячим антифризом это делать не комельфо, замыл все остатки чудо жижи и поехал домой, буду первое время наблюдать .

Большинство автомобилистов сегодня недовольны работой печки на «Шевроле Ниве». Претензий множество: начиная от качества сборки устройства и заканчивая неудовлетворительным функционированием его определённых деталей, одним из которых является кран печки. Заменить этот элемент можно даже в гаражных условиях.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

Определить неисправность детали очень просто — поднимите покрытие в салоне «Шевроле Нива». При явных признаках утечки необходимо произвести замену узла.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

По каким причинам производится замена крана «Шевроле Нива»

В автомобиле отопительный кран — необслуживаемый узел, поэтому менять его необходимо как по техническим, так и по финансовым соображениям. Если кран сломался, то его только выбрасывают, а причины неисправности могут быть такими:

1. Нарушение герметичности. Когда элементы трутся, они изнашиваются и, соответственно, уже не прилегают друг к другу, как следует. В итоге появляются разные подтёки, которые очень заметны.
2. Внутреннее окисление элементов. Летом кран печки длительное время закрыт, поэтому в этот период его элементы окисляются и прилипают друг к другу. Следовательно, открыть кран и при этом не поломать его почти нереально.

На «Шевроле Нива» отопительный кран печки находится в стенке отсека мотора, поэтому при открытии капота авто вы увидите патрубок, который идёт к переходникам крана от радиатора. Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла.

Кран печки вмонтирован в специальную нишу в отсеке двигателя

Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Принцип установки крана печки

Перед тем как произвести замену отопительного краника на печке, нужно выполнить предварительные работы:

• снять вещевой ящик;
• частично слить ОЖ.

Сливается антифриз таким образом:

Все работы проводим только на охлаждённом моторе, чтобы случайно не обжечься. С левой стороны под мотор ставим тазик или любую другую ёмкость из пластика.

Для демонтажа краника печки необходимо слить антифриз

Для того чтобы слить антифриз, необходимо полностью открыть кран печки

Для слива антифриза необходимо открутить пробку на блоке цилиндров

Для того чтобы снять кран печки, необходимо полностью слить антифриз

Вещевой ящик можно снять, если открутить все саморезы, которые его удерживают. Одни из них располагаются в глубине детали, другие — под крышкой бака.

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

• рожковые и торцовые ключи;
• плоскогубцы;
• плоскую отвёртку;
• пятилитровый бак, в который нужно будет слить жидкость из радиатора;
• новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

1. Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
2. Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
3. Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

Снимаем хомут крана отопления с помощью плоскогубцев

Откручиваем саморезы крепления уплотнителя ключом на 7»

Снимаем уплотнительную пластину с крана

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

1. Закручиваем ключом на «10» две гайки на патрубке с тягой.
2. Ставим деталь на место и затягиваем болты крепления, расположенные на кране.
3. Ставим тягу и прикручиваем зажимной болт с помощью ключа на «7».
4. Закручиваем ключом на «8» саморезы, которые держат уплотнительную прокладку.
5. Вставляем патрубки в штуцеры и затягиваем хомуты.

Новый кран отопления устанавливается в обратном порядке

Проверьте, герметично ли присоединён к радиатору второй патрубок, если нет, то произведите и там замену прокладок. Кроме того, настоятельно рекомендуем установить новые хомуты на шланги.

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Видео: как установить кран печки на «Шевроле Ниву»

Заменить сломавшийся кран новым на «Шевроле Ниве» просто. Для этого необходимо обзавестись обычным набором инструментов, который найдётся в каждом автомобиле, и купить новый краник. После чего даже неопытный водитель сможет установить его на авто.

Как поменять кран печки Нива Шевроле

Причины плохой работы печки

На Ниве Шевроле установлена система, которая одновременно выполняет функции подогрева в зимнее время и охлаждения в летний период. Эта система состоит из нескольких составляющих, среди которых выделяются радиатор, блок управления, насос, патрубки, кран и прочие. Выход со строя любых составляющих благоприятствует возникновению ситуации, при которой владелец авто начинает утверждать, что совершенно не работает печка на его Ниве Шевроле.

В связи с этим важно понимать, что отопитель будет плохо дуть, даже если в патрубках возникнут микротрещины, если выйдет со строя дополнительный или основной резистор. Чрезмерно загрязнённый радиатор также может выступать в качестве препятствия для хорошего обогрева салона

Безусловно, вышедший со строя блок управления, кран печки тоже не позволят заполнять салон автомобиля тёплым воздухом. Установив причину, по которой обогрев становится невозможным, рекомендуем вам приступить к действиям, устраняющим проблемное препятствие.

Алгоритм действий

Если на Ниве Шевроле печка дует холодным воздухом, настоятельно рекомендуем прислушаться ко всем внешним проявлениям проблемы. В частности, включите зажигание, а затем запустите печку, попробуйте изменить скорость подачи тёплого воздуха. Если вы обнаружите, что, устанавливая переключатель на первые три скорости, печка бездействует или гонит холодный воздух, а на четвёртой скорости начинает работать, как положено, значит, проблема кроется в неисправном резисторе. Придётся вам его извлекать и устанавливать новый, который вам, конечно же, нужно будет обязательно купить.

Если с резисторами проблем нет, продолжайте исследовать другие механизмы

Проверьте уровень антифриза, очень важно, чтобы он соответствовал показателям, которые указаны в технической документации к автомобилю. При выявлении нехватки охлаждающей жидкости долейте до необходимого уровня

Обязательно на следующий день проверьте уровень снова. Если вы обнаружили, что уровень снова снизился, значит, вам придётся искать источник течи. Часто в качестве такого виновника выступают старые патрубки, потерявшие эластичность. По этой причине на их поверхности появляются маленькие трещины, через которые благополучно просачивается антифриз. Кстати, недостаток охлаждающей жидкости не только препятствует хорошему обогреву салона, но и способен спровоцировать серьёзное повреждение двигателя. По этой причине важно вовремя заменить протекающие патрубки.

Если вы обнаружили неисправный кран, его тоже предстоит поменять. Только рекомендуем не торопиться и не приобретать кран старого образа, лучше отдать предпочтение керамическому изделию, характеризующемуся более высоким уровнем надёжности.

Если проблемным выявился блок управления, вы сможете его лишь демонтировать. Вряд ли вы сумеете его самостоятельно починить, поскольку для этого нужно иметь соответствующие знания, а также необходимые приборы и устройства. По этой причине придётся воспользоваться услугами автомастеров.

Совсем нелишним будет проверить салонный фильтр, который в случае чрезмерного загрязнения провоцирует рост силы тока, вследствие этого перегорают предохранители. Без них не сможет функционировать ни одно устройство, запитанное от электричества.

Причиной того, что в салон вашего автомобиля не поступает совсем или поступает, но очень слабо греющий воздух, может быть «забитая» система отопления. Опытные автовладельцы рекомендуют провести промывку всей системы. Такая промывка не будет лишней особенно в тех случаях, когда вы приобрели своего «железного друга» не в автосалоне, а с рук. Вы не знаете, каково было обращение к автомобилю, к его технической части до вас. Вы не владеете информацией, что заливали раньше в радиатор, пользовались ли дополнительными присадками. Неправильное применение химических компонентов может провоцировать крайне нежелательные последствия.

Не жалейте потраченного времени, ушедшего на поиски причины сбоя. Даже если вы не сможете самостоятельно установить проблему, вы получите отличный практический опыт, вы разберётесь в том, как добираться до определённых составляющих авто, что впоследствии для вас будет выступать в качестве настоящего бесценного клада.

Замена крана отопителя | AUTOFIZIK.RU / авторемонт

Сливаем жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора.

Ключом «на 8» отворачиваем два самореза…

…и снимаем уплотнитель.

В салоне снимаем полку панели приборов (см. Замена полки панели приборов).

Для удобства снимаем корпус вещевого ящика (см. Замена корпуса вещевого ящика).

Ключом «на 10» в открывшемся проеме отворачиваем гайку…

…и, поддев шлицевой отверткой четыре защелки по периметру воздухопровода, снимаем его.

Ключом «на 7» ослабляем затяжку болта и отсоединяем от крана тягу привода.

Ключом «на 10» отворачиваем два болта крепления крана к радиатору отопителя…

…и снимаем кран отопителя вместе с впускным патрубком и резиновой прокладкой.

Ключом «на 10» отворачиваем два болта и отсоединяем от крана впускной патрубок со второй прокладкой.

Обратите внимание на форму прокладки, она должна совпадать с формой фланца.

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. При этом места соединения шлангов с трубами радиатора отопителя тщательно промазываем герметиком. Штатные (свертные) хомуты заменяем червячными.

Заполняем охлаждающей жидкостью систему охлаждения. При этом кран отопителя должен находиться в открытом положении (см. Описание конструкции).

При открытом кране отопителя и закрытой заслонке не включайте вентилятор во избежание выхода из строя его электродвигателя.

Часто возникающий дефект электродвигателя вентилятора отопителя – громкий свист при работе. Временно устранить свист можно, разобрав электродвигатель и смазав его подшипники (см. Ремонт электродвигателя отопителя), но лучше заменить электродвигатель.

Как заменить клапан управления нагревателем

Клапан управления отопителем — это устройство, которое позволяет или блокировать поток нагретой охлаждающей жидкости двигателя в салон. Регулирующий клапан может приводиться в действие механически или электронно и управляется пользователем. Если клапан протекает, вы можете увидеть засохшие остатки, близкие по цвету к охлаждающей жидкости системы. Это остатки некоторых красителей и химикатов, используемых в охлаждающей жидкости двигателя.

Клапан управления отопителем является частью системы охлаждения автомобиля, так как охлаждающая жидкость проходит через этот клапан.При работе двигателя выделяется много тепла, и это тепло передается от двигателя в сборе к жидкой охлаждающей жидкости в системе охлаждения, которая охлаждается воздухом, протекающим через радиатор. Вентилятор охлаждения радиатора, обычно расположенный в передней части автомобиля, втягивает или нагнетает холодный воздух через радиатор, который передает тепло воздуху, а охлажденная жидкая охлаждающая жидкость внутри системы возвращается в двигатель.

Регулирующий клапан отопителя находится в части системы после двигателя, но перед радиатором, поэтому охлаждающая жидкость в этой части системы нагревается, когда она поступает к клапану.После срабатывания клапана нагретая охлаждающая жидкость может течь в салон и заполнять сердечник отопителя. Воздух проходит через сердечник обогревателя, который отводит тепло от охлаждающей жидкости, и тепло передается воздуху, который проходит через вентиляционные отверстия в салоне.

• Примечание : Сердечник обогревателя внутри салона может действовать как мини-радиатор. Процесс создания тепла для пассажиров охлаждает жидкий хладагент, протекающий через сердечник обогревателя.В случае перегрева транспортного средства иногда можно активировать тепло в транспортном средстве, чтобы помочь в охлаждении, пока транспортное средство не будет перемещено в безопасное место остановки. Никогда не управляйте перегретым автомобилем или продолжительное время.

Обычно регулирующий клапан механического нагревателя заменяют из-за утечки. В механическом узле может возникнуть утечка охлаждающей жидкости, или вакуумная мембрана может разорваться, что приведет к утечке вакуума, которая остановит работу регулирующего клапана. Система охлаждения находится под давлением, поэтому утечка охлаждающей жидкости через регулирующий клапан может привести к очень низкому уровню охлаждающей жидкости и вызвать перегрев двигателя.

• Предупреждение : Не используйте систему остановки утечки на транспортных средствах любого типа с утечкой охлаждающей жидкости. Сердцевины радиатора и нагревателя имеют очень узкие проходы для прохождения охлаждающей жидкости, и стопорная утечка может полностью перекрыть проход, что может снизить эффективность системы охлаждения.

Электронные клапаны могут закоротить, потерять свою функцию и потребовать замены из-за электрического сбоя. Это может привести к тому, что код неисправности будет сохранен в одном из модулей управления транспортного средства, который будет отображаться индикатором проверки двигателя или предупреждающим индикатором на экране климат-контроля (если это применимо к вашему автомобилю).

Часть 1 из 1: Замена клапана управления отопителем

Необходимые материалы

• Набор основных механических инструментов
• Плоскогубцы для швеллеров
• Емкость для сбора охлаждающей жидкости
• Фонарик
• Перчатки
• Инструмент для захвата шлангов
• Новая охлаждающая жидкость
• Защитные очки или очки
• Силиконовая смазка-спрей
• Инструмент для снятия пружинного зажима
• Температурный пистолет

• Руководство по ремонту автомобиля

• Предупреждение : Никогда не выполняйте обслуживание системы охлаждения на горячем автомобиле. Система может находиться под давлением и содержать охлаждающую жидкость до температуры ожога. Дайте автомобилю постоять не менее 2 часов, если он недавно ездил.

Шаг 1. Подготовьте рабочее место . Безопасность — номер один, поэтому наденьте защитные очки и перчатки и установите сливной поддон под автомобилем.

• Совет : Руководство по обслуживанию автомобиля — очень удобный инструмент. В этом документе содержится очень важная служебная информация, относящаяся к вашей годовой модели.Следуйте инструкциям в руководстве по обслуживанию, чтобы слить воду из системы охлаждения. Слив системы может предотвратить большие разливы. Не забудьте собрать старую охлаждающую жидкость в контейнер и утилизировать в местном сервисном центре.

Шаг 2: Подготовьте автомобиль к обслуживанию . Прокачайте педаль тормоза, чтобы сбросить вакуум в системе (для ВГС с вакуумным приводом). Если вы работаете с электронным HCV, может потребоваться отсоединить аккумулятор.

Шаг 3: Слейте воду из системы охлаждения .Найдите кран радиатора или отсоедините нижний шланг радиатора, чтобы опорожнить систему охлаждения. Постарайтесь удержать всю жидкость.

• Совет : Когда жидкость перестанет капать, закройте слив или снова подсоедините нижний шланг радиатора. Теперь убедитесь, что детали закреплены. Если вы забудете этот шаг, вы можете потратить впустую новую охлаждающую жидкость!

Шаг 4: Получите доступ к регулирующему клапану . Следуйте инструкциям, изложенным в руководстве по обслуживанию, чтобы получить доступ к регулирующему клапану нагревателя.Некоторые из них находятся на открытом воздухе, а другие могут быть скрыты за панелью.

Шаг 5: Добавьте немного смазки . Используйте силиконовый спрей для смазки поверхностей зажима шлангов. Это упростит перемещение зажимов по резиновой части шланга.

• Предупреждение : Не используйте масло или смазку на нефтяной основе для резиновых деталей. Это приведет к разбуханию резины и, возможно, со временем утечке.

• Примечание : Обратите внимание на способ установки всех деталей и направление шлангов, идущих к регулирующему клапану и от него.Вам нужно будет установить новый регулирующий клапан точно так же и правильно подсоединить шланги, чтобы охлаждающая жидкость протекала через клапан в нужном направлении.

Шаг 6: Снимите хомуты . После снятия зажима вы можете заметить, что шланг все еще довольно плотно прилегает к регулирующему клапану. Вот несколько способов отсоединить резиновый шланг от регулирующего клапана.

Добавьте больше силикона в эту область и возьмите плоскогубцы.Отрегулируйте плоскогубцы так, чтобы вы могли захватить шланг, не раздавливая узел, и осторожно покачивайте шланг вперед и назад, пока не почувствуете, что он вырвался. Вы должны уметь крутить шланг рукой и снимать его.

• Другой способ отсоединить шланг с помощью приспособления для снятия шланга. У этого инструмента есть заостренный конец, который можно вставить под шланг, чтобы создать зазор между шлангом и клапаном. Вставьте инструмент для захвата под резиновый шланг и перемещайте инструмент по области шланга, чтобы отделить резиновый шланг от регулирующего клапана.Здесь снова можно использовать силиконовый спрей для небольшой дополнительной смазки.

Шаг 7: Осмотрите и сравните новые и старые детали . Прежде чем пытаться установить новое устройство, осмотрите новое и старое устройства, чтобы убедиться, что они соответствуют по форме и функциям.

• Примечание : Если ваш автомобиль оснащен пружинными зажимами для шлангов, сейчас самое лучшее время заменить их винтовым зажимом. Пружинный зажим предназначен для однократного использования. Когда вы снимаете пружинный зажим, он будет терять часть своего натяжения каждый раз при сжатии, что впоследствии может вызвать утечку.Пружинные зажимы нельзя регулировать, как винтовые зажимы.

Шаг 8: Осмотрите окружающие или прилегающие компоненты . Взгляните на шланги обогревателя, прежде чем собирать все вместе. Если шланги стали жесткими или хрустящими, сейчас самое время их заменить. Если шланги раздуты, как если бы они были пропитаны маслом, это может быть признаком гораздо более серьезной проблемы в системе охлаждения, и в случае утечки прокладки головки необходимо выполнить проверку блока.

Шаг 9: Повторная сборка Поменяйте инструкции по снятию в обратном порядке и соберите регулирующий клапан нагревателя и шланги в надлежащую конфигурацию.Не забудьте закрыть слив радиатора или закрепить нижний шланг радиатора, чтобы не пролить новую охлаждающую жидкость.

Шаг 10: Заправьте систему охлаждающей жидкостью . Заполните радиатор или расширительный бачок соответствующей смесью охлаждающей жидкости двигателя, пока резервуар не станет полным. Запустите двигатель и дайте ему прогреться до рабочей температуры. Вы увидите пузыри, когда воздух выходит из системы.

• Совет : Во время ожидания задайте максимальный нагрев от климат-контроля и установите максимальную скорость вращения вентилятора.Это откроет регулирующий клапан нагревателя и позволит охлаждающей жидкости протекать через сердечник нагревателя для удаления воздуха из системы. После заполнения сердечника нагревателя воздух из вентиляционного отверстия должен выходить очень горячим.

• Вы можете использовать термопистолет для наблюдения за работой системы охлаждения. Если регулирующий клапан открыт, шланги с каждой стороны клапана должны иметь примерно одинаковую температуру. Противоположный шланг, идущий от сердечника нагревателя, должен быть холоднее, чем шланг с охлаждающей жидкостью.Это признак исправной работы сердечника нагревателя.

Для многих автомобилей замена регулирующего клапана отопителя довольно проста, если клапан находится прямо на открытом воздухе. В противном случае обязательно соблюдайте процедуры, описанные в руководстве по обслуживанию, чтобы не повредить другие компоненты. Соберите использованную охлаждающую жидкость двигателя и отнесите ее в местный ремонтный центр для переработки. Если пролита использованная или новая охлаждающая жидкость, попробуйте ее очистить. Не используйте водяной шланг для смывания химикатов в ливневую канализацию, так как это вредно для окружающей среды.

Как снять и заменить клапан управления нагревателем

Клапан управления нагревателем предназначен для управления потоком охлаждающей жидкости двигателя к сердечнику нагревателя, расположенному в салоне автомобиля. При включении обогревателя или дефростера теплая охлаждающая жидкость двигателя проходит через сердечник обогревателя. Здесь вентилятор нагнетает воздух через поверхность сердечника обогревателя, а затем в салон, где ощущается теплый воздух.

Во время использования кондиционера регулирующий клапан нагревателя закрывается, предотвращая попадание охлаждающей жидкости двигателя в сердечник нагревателя.В результате в салоне меньше тепла, что позволяет кондиционеру работать более эффективно.

Следуйте приведенным ниже пошаговым инструкциям по замене неисправного регулирующего клапана нагревателя.

• Примечание : Важно помнить, что это общие рекомендации. Поэтому обязательно проконсультируйтесь с заводским руководством по обслуживанию для получения полных и подробных инструкций, относящихся к вашему автомобилю.

Часть 1 из 1: Замена клапана управления отопителем

• Предупреждение : Убедитесь, что двигатель автомобиля остыл, чтобы предотвратить ожоги кожи.Также рекомендуется всегда носить защитные очки, чтобы предотвратить попадание загрязняющих веществ в глаза.

Необходимые материалы

Шаг 1: Отсоедините аккумулятор . Ослабьте прижимную гайку и болт с отрицательного конца кабеля аккумулятора и снимите разъем с полюса аккумулятора. Это предотвратит повреждение электрических компонентов короткими замыканиями.

• Совет : Если автомобиль является автоматическим с переключателем в консоли, вы можете переключить автомобиль на низкую передачу перед отключением аккумулятора, чтобы дать вам больше места для работы.

Шаг 2: Поднимите автомобиль . Если вы не можете легко добраться до нижнего шланга радиатора, приподнимите автомобиль и закрепите его на домкратах, чтобы получить лучший доступ.

Шаг 3: Поместите сливной поддон под автомобиль . Чтобы собрать сливаемую охлаждающую жидкость, вам нужно будет поставить поддон под нижний шланг радиатора.

Шаг 4: Снимите нижний шланг радиатора .Снимите нижний шланг радиатора с радиатора, сначала ослабив зажим, а затем осторожно, но сильно повернув шланг, чтобы убедиться, что он не прилип.

• Совет : Часто шланг прилипает, как если бы он был приклеен. Скручиванием, вы можете разорвать эту связь и облегчить ее удаление.

Снимите шланг и слейте охлаждающую жидкость двигателя в дренажный поддон.

Шаг 5. Найдите регулирующий клапан отопителя .Некоторые регулирующие клапаны отопителя будут расположены в моторном отсеке рядом с противопожарной перегородкой со стороны пассажира. Остальные расположены за приборной панелью возле пространства для ног пассажира.

Обратитесь к заводскому руководству по обслуживанию вашего автомобиля, чтобы определить точное местоположение. В этом руководстве предполагается, что регулирующий клапан расположен за приборной панелью.

• Примечание : Для следующих шагов вам нужно будет продолжать обращаться к заводскому руководству по обслуживанию для получения подробной информации о том, что необходимо удалить, а также о расположении и количестве креплений, которые также необходимо удалить.

Шаг 6: Снимите узел перчаточного ящика. Откройте дверцу перчаточного ящика и найдите крепежные винты, расположенные вдоль внешнего края перчаточного ящика. Удалите винты с помощью подходящей отвертки или трещотки с головкой. Осторожно потяните за узел перчаточного ящика, чтобы снять его с приборной панели, и отсоедините все электрические разъемы, подключенные к блоку перчаточного ящика.

Шаг 7: Снимите приборную панель . Найдите крепежные винты, обычно вдоль верхнего и нижнего краев.По бокам могут быть другие крепления, в зависимости от конструкции автомобиля. Удалите крепежные винты с помощью подходящего инструмента. Осторожно, но сильно потяните за приборную панель и медленно снимите ее, обязательно отключив все оставшиеся электрические разъемы, которые могут помешать вам снять приборную панель.

Будьте осторожны, не тяните за провода или кабели управления.

Совет : сфотографируйте, как проложены провода и кабели, и где идут все электрические разъемы.Позже вы можете использовать фотографии, чтобы убедиться, что все правильно собрано.

На этом этапе вы можете увидеть регулирующий клапан нагревателя, но в некоторых случаях вам потребуется снять коробку нагревателя, чтобы получить к нему доступ.

Шаг 8: Снимите регулирующий клапан нагревателя. Найдите монтажные болты или винты, которые удерживают регулирующий клапан нагревателя на месте.

Снимите крепеж с помощью подходящего инструмента и снимите клапан. Обратите внимание на его ориентацию.

Шаг 9: Подготовьте шланги . Чтобы предотвратить утечку, тщательно очистите все шланги, которые были сняты, а также компонент, к которому вы его повторно подсоединяете.

Шаг 10: Установите новый регулирующий клапан нагревателя . Установите новый клапан в том же положении и ориентации, что и старый клапан.

Шаг 11: Соберите приборную панель и перчаточный ящик . Переустановите приборную панель, перчаточный ящик и любые другие компоненты, которые были сняты.

При необходимости обратитесь к фотографиям, которые вы сделали ранее.

Шаг 12: Замените нижний шланг радиатора . Присоедините нижний шланг радиатора и затяните хомут.

Шаг 13: Заправьте систему охлаждения . Для заполнения системы охлаждения используйте смесь антифриза и дистиллированной или деминерализованной воды в соотношении 50/50.

Шаг 14: Выпустить весь воздух . Чтобы удалить весь воздух из системы охлаждения, вам необходимо завести двигатель, включить обогреватель на максимальную мощность и дать автомобилю достичь нормальной рабочей температуры.

Продолжайте доливать охлаждающую жидкость по мере необходимости, пока система не будет полностью заполнена, проверяя отсутствие утечек в местах снятия и установки шлангов.

Шаг 15: Очистите потом . Утилизируйте использованную охлаждающую жидкость в соответствии с местными законами и правилами.

Каждая модель автомобиля разработана по-своему; поэтому важно обратиться к заводскому руководству по обслуживанию вашего автомобиля для получения дополнительных сведений. Если вы хотите, чтобы профессиональный техник, например, из YourMechanic, заменил вам регулирующий клапан обогревателя, один из наших мобильных механиков может поработать с вашим автомобилем у вас дома или в офисе.

Как заменить клапан управления нагревателем

Клапан управления отопителем — это устройство, которое позволяет или блокировать поток нагретой охлаждающей жидкости двигателя в салон. Регулирующий клапан может приводиться в действие механически или электронно и управляется пользователем. Если клапан протекает, вы можете увидеть засохшие остатки, близкие по цвету к охлаждающей жидкости системы. Это остатки некоторых красителей и химикатов, используемых в охлаждающей жидкости двигателя.

Клапан управления отопителем является частью системы охлаждения автомобиля, так как охлаждающая жидкость проходит через этот клапан.При работе двигателя выделяется много тепла, и это тепло передается от двигателя в сборе к жидкой охлаждающей жидкости в системе охлаждения, которая охлаждается воздухом, протекающим через радиатор. Вентилятор охлаждения радиатора, обычно расположенный в передней части автомобиля, втягивает или нагнетает холодный воздух через радиатор, который передает тепло воздуху, а охлажденная жидкая охлаждающая жидкость внутри системы возвращается в двигатель.

Регулирующий клапан отопителя находится в части системы после двигателя, но перед радиатором, поэтому охлаждающая жидкость в этой части системы нагревается, когда она поступает к клапану.После срабатывания клапана нагретая охлаждающая жидкость может течь в салон и заполнять сердечник отопителя. Воздух проходит через сердечник обогревателя, который отводит тепло от охлаждающей жидкости, и тепло передается воздуху, который проходит через вентиляционные отверстия в салоне.

• Примечание : Сердечник обогревателя внутри салона может действовать как мини-радиатор. Процесс создания тепла для пассажиров охлаждает жидкий хладагент, протекающий через сердечник обогревателя.В случае перегрева транспортного средства иногда можно активировать тепло в транспортном средстве, чтобы помочь в охлаждении, пока транспортное средство не будет перемещено в безопасное место остановки. Никогда не управляйте перегретым автомобилем или продолжительное время.

Обычно регулирующий клапан механического нагревателя заменяют из-за утечки. В механическом узле может возникнуть утечка охлаждающей жидкости, или вакуумная мембрана может разорваться, что приведет к утечке вакуума, которая остановит работу регулирующего клапана. Система охлаждения находится под давлением, поэтому утечка охлаждающей жидкости через регулирующий клапан может привести к очень низкому уровню охлаждающей жидкости и вызвать перегрев двигателя.

• Предупреждение : Не используйте систему остановки утечки на любом типе транспортного средства с утечкой охлаждающей жидкости. Сердцевины радиатора и нагревателя имеют очень узкие проходы для прохождения охлаждающей жидкости, и стопорная утечка может полностью перекрыть проход, что может снизить эффективность системы охлаждения.

Электронные клапаны могут закоротить, потерять свою функцию и потребовать замены из-за электрического сбоя. Это может привести к тому, что код неисправности будет сохранен в одном из модулей управления транспортного средства, который будет отображаться индикатором проверки двигателя или предупреждающим индикатором на экране климат-контроля (если это применимо к вашему автомобилю).

Часть 1 из 1: Замена регулирующего клапана отопителя

Необходимые материалы

• Набор основных инструментов для механики

• Клещи для канальных замков

• Емкость для сбора охлаждающей жидкости

• Фонарик

• Перчатки

• Инструмент для захвата шлангов

• Новая охлаждающая жидкость

• Защитные очки или очки

• Силиконовая смазка-спрей

• Инструмент для снятия пружинного зажима

• Температурный пистолет

• Руководство по ремонту автомобиля

• Предупреждение : Никогда не выполняйте обслуживание системы охлаждения на горячем автомобиле.Система может находиться под давлением и содержать охлаждающую жидкость до температуры ожога. Дайте автомобилю постоять не менее 2 часов, если он недавно ездил.

Шаг 1. Подготовьте рабочее место . Безопасность — номер один, поэтому наденьте защитные очки и перчатки и установите сливной поддон под автомобилем.

• Совет : Руководство по обслуживанию автомобиля — очень удобный инструмент. В этом документе содержится очень важная служебная информация, относящаяся к вашей годовой модели.Следуйте инструкциям в руководстве по обслуживанию, чтобы слить воду из системы охлаждения. Слив системы может предотвратить большие разливы. Не забудьте собрать старую охлаждающую жидкость в контейнер и утилизировать в местном сервисном центре.

Шаг 2: Подготовьте автомобиль к обслуживанию . Прокачайте педаль тормоза, чтобы сбросить вакуум в системе (для ВГС с вакуумным приводом). Если вы работаете с электронным HCV, может потребоваться отсоединить аккумулятор.

Шаг 3: Слейте воду из системы охлаждения .Найдите кран радиатора или отсоедините нижний шланг радиатора, чтобы опорожнить систему охлаждения. Постарайтесь удержать всю жидкость.

• Совет : Когда жидкость перестанет капать, закройте слив или снова подсоедините нижний шланг радиатора. Теперь убедитесь, что детали закреплены. Если вы забудете этот шаг, вы можете потратить впустую новую охлаждающую жидкость!

Шаг 4: Получите доступ к регулирующему клапану . Следуйте инструкциям, изложенным в руководстве по обслуживанию, чтобы получить доступ к регулирующему клапану нагревателя.Некоторые из них находятся на открытом воздухе, а другие могут быть скрыты за панелью.

Шаг 5: Добавьте немного смазки . Используйте силиконовый спрей для смазки поверхностей зажима шлангов. Это упростит перемещение зажимов по резиновой части шланга.

• Предупреждение : Не используйте масло или смазку на нефтяной основе для резиновых деталей. Это приведет к разбуханию резины и, возможно, со временем утечке.

• Примечание : Обратите внимание на способ установки всех деталей и направление шлангов, идущих к регулирующему клапану и от него.Вам нужно будет установить новый регулирующий клапан точно так же и правильно подсоединить шланги, чтобы охлаждающая жидкость протекала через клапан в нужном направлении.

Шаг 6: Снимите хомуты . После снятия зажима вы можете заметить, что шланг все еще довольно плотно прилегает к регулирующему клапану. Вот несколько способов отсоединить резиновый шланг от регулирующего клапана.

Добавьте больше силикона в эту область и возьмите плоскогубцы.Отрегулируйте плоскогубцы так, чтобы вы могли захватить шланг, не раздавливая узел, и осторожно покачивайте шланг вперед и назад, пока не почувствуете, что он вырвался. Вы должны уметь крутить шланг рукой и снимать его.

• Другой способ отсоединить шланг с помощью приспособления для снятия шланга. У этого инструмента есть заостренный конец, который можно вставить под шланг, чтобы создать зазор между шлангом и клапаном. Вставьте инструмент для захвата под резиновый шланг и перемещайте инструмент по области шланга, чтобы отделить резиновый шланг от регулирующего клапана.Здесь снова можно использовать силиконовый спрей для небольшой дополнительной смазки.

Шаг 7: Осмотрите и сравните новые и старые детали . Прежде чем пытаться установить новое устройство, осмотрите новое и старое устройства, чтобы убедиться, что они соответствуют по форме и функциям.

• Примечание : Если ваш автомобиль оснащен пружинными зажимами для шлангов, сейчас самое подходящее время для их замены на винтовые зажимы. Пружинный зажим предназначен для однократного использования. Когда вы снимаете пружинный зажим, он будет терять часть своего натяжения каждый раз при сжатии, что впоследствии может вызвать утечку.Пружинные зажимы нельзя регулировать, как винтовые зажимы.

Шаг 8: Осмотрите окружающие или прилегающие компоненты . Взгляните на шланги обогревателя, прежде чем собирать все вместе. Если шланги стали жесткими или хрустящими, сейчас самое время их заменить. Если шланги раздуты, как если бы они были пропитаны маслом, это может быть признаком гораздо более серьезной проблемы в системе охлаждения, и в случае утечки прокладки головки необходимо выполнить проверку блока.

Шаг 9: Повторная сборка Поменяйте инструкции по снятию в обратном порядке и соберите регулирующий клапан нагревателя и шланги в надлежащую конфигурацию.Не забудьте закрыть слив радиатора или закрепить нижний шланг радиатора, чтобы не пролить новую охлаждающую жидкость.

Шаг 10: Заправьте систему охлаждающей жидкостью . Заполните радиатор или расширительный бачок соответствующей смесью охлаждающей жидкости двигателя, пока резервуар не станет полным. Запустите двигатель и дайте ему прогреться до рабочей температуры. Вы увидите пузыри, когда воздух выходит из системы.

• Совет : Во время ожидания задайте максимальный нагрев от климат-контроля и установите максимальную скорость вращения вентилятора.Это откроет регулирующий клапан нагревателя и позволит охлаждающей жидкости протекать через сердечник нагревателя для удаления воздуха из системы. После заполнения сердечника нагревателя воздух из вентиляционного отверстия должен выходить очень горячим.

• Вы можете использовать термопистолет для наблюдения за работой системы охлаждения. Если регулирующий клапан открыт, шланги с каждой стороны клапана должны иметь примерно одинаковую температуру. Противоположный шланг, идущий от сердечника нагревателя, должен быть холоднее, чем шланг с охлаждающей жидкостью.Это признак исправной работы сердечника нагревателя.

Для многих автомобилей замена регулирующего клапана отопителя довольно проста, если клапан находится прямо на открытом воздухе. В противном случае обязательно соблюдайте процедуры, описанные в руководстве по обслуживанию, чтобы не повредить другие компоненты. Соберите использованную охлаждающую жидкость двигателя и отнесите ее в местный ремонтный центр для переработки. Если пролита использованная или новая охлаждающая жидкость, попробуйте ее очистить. Не используйте водяной шланг для смывания химикатов в ливневую канализацию, так как это вредно для окружающей среды.

Как заменить сердцевину автомобильного нагревателя

Новая сердцевина нагревателя

Установите новый сердечник нагревателя обратно в камеру статического давления нагревателя и зажмите новый.
сердечник нагревателя на место. Соберите камеру статического давления нагревателя и установите ее в автомобиль, установите заново.
проводка электродвигателя вентилятора, винты, вакуумные линии и кабели управления. Осторожно устанавливаем
приборную панель верните на место и снова прикрепите стяжки и крепления. Переустановите любой
под кожухами приборной панели, которые были сняты при разборке.После замены тире
прикрепить шланги сердечника отопителя под капотом. (Примечание: замените шланги отопителя и хомуты.
при необходимости.) Подсоедините отрицательную клемму аккумуляторной батареи, запустите двигатель и отрегулируйте
нагреватель на максимальной мощности,
пополнение
уровень охлаждающей жидкости. Дайте двигателю прогреться до рабочей температуры и проверьте
на предмет утечек. (Примечание. Нередко в системе остается воздух, который
вызывают такие проблемы, как отсутствие тепла и перегрев двигателя. Если это так, многие
автомобили имеют выпускной клапан, позволяющий воздуху выходить из системы, которая
обычно располагается рядом с корпусом термостата или на нем.(Осторожно: охлаждающая жидкость может быть очень
горячий.)

После завершения работы,
перезарядка
кондиционер (при необходимости). Еще раз проверьте систему на герметичность во время проверки.
операции смешивания, убедитесь, что все функции приборной панели работают должным образом.

Полезная информация

Будьте осторожны при установке сердечника нагревателя, эти блоки изготовлены из тонкого металла.
и пластик и легко ломаются. Используйте цифровую камеру / телефон, чтобы делать снимки во время
процесс разборки, это поможет в повторной сборке, если что-то усложнится.В большинстве случаев перчаточный ящик необходимо будет снять, чтобы получить доступ. Некоторые пленумы
имеют небольшую дверцу, остальные придется разбирать, чтобы получить доступ к обогревателю
основной.

Сердечник отопителя аналогичен радиатору, расположенному в автомобиле.
охлаждение
система. Электродвигатель нагнетателя нагнетает воздух через сердечник в систему воздуховодов.
позволяет регулировать температуру, обеспечивая режимы оттаивания пола и передней вентиляции. В
наиболее частой причиной проблем с сердечником нагревателя является пренебрежение, системы охлаждения необходимо
при регулярном обслуживании охлаждающая жидкость может стать коррозионной и привести к износу
ядра.

Передовой опыт

СПОНСИРУЕМЫЕ ССЫЛКИ

• Всегда используйте сменный качественный сердечник нагревателя.
• Проверить состояние шлангов отопителя.
• После отсоединения аккумулятора подождите не менее 10 минут перед началом работы.
  вокруг системы подушек безопасности.
• Убедитесь, что фитинги шлангов с сердечником нагревателя имеют круглую форму, чтобы обеспечить надежную посадку.
  правильная печать.

Замена сердечника обогревателя: начало работы

Замена сердечника обогревателя — одна из тех работ, которые вы должны выполнить, если лобовое стекло запотевает во время работы дефростера.Еще один видимый признак неисправности — влажное ковровое покрытие, обычно на пассажирской стороне автомобиля рядом с местом, где находится сердечник обогревателя. При правильной работе сердечник отопителя отдает тепло в кабину. Когда он протекает, его необходимо заменить. Выполнение работы варьируется от простого к сложному, в зависимости от расположения ядра в машине.

Не откладывать

Помимо того, что он не работает должным образом, протекающий сердечник нагревателя создает беспорядок. Это охлаждающая жидкость, также известная как антифриз, и она может повредить ваш автомобиль.Антифриз также токсичен, и, если его проглотить, он может серьезно заболеть. Этиленгликоль, метанол и пропиленгликоль являются одними из основных присутствующих ингредиентов и могут привести к серьезным симптомам и даже смерти при употреблении и незамедлительном лечении.

Найдите сердечник нагревателя

Где производитель разместил сердечник нагревателя? Чтобы найти его, вам может потребоваться обратиться к руководству по обслуживанию, но обычно оно находится в одном из двух разделов.

Поднимите капот и проследите за системой охлаждения вашего автомобиля по направлению к кабине, чтобы найти то, что выглядит как уменьшенная версия радиатора вашего автомобиля.К сердечнику нагревателя подключаются два шланга — один шланг предназначен для транспортировки горячей охлаждающей жидкости от водяного насоса к сердечнику нагревателя. Второй шланг возвращает охлаждающую жидкость в верхнюю часть двигателя. Воздуходувка или вентилятор втягивает воздух через сердечник обогревателя, направляя воздух через каналы обогревателя в салон вашего автомобиля.

К сожалению, не все сердечники нагревателя расположены на видном месте. Некоторые расположены внутри приборной панели. Это означает, что вам придется снять приборную панель, а также систему отопления, кондиционирования и вентиляции (HVAC), чтобы добраться до нее.В этом примере вам придется откачать воздух из системы кондиционирования воздуха в результате отключения испарителя для снятия блока HVAC. Именно в этот момент вы можете позволить своему механику выполнить эту работу.

Завершение работы

Для выполнения этой работы вам понадобится несколько инструментов, в том числе домкрат, подставки для домкратов, набор торцевых головок, гаечные ключи, плоскогубцы, поддон и тряпки. Помимо нового сердечника нагревателя вам также понадобится охлаждающая жидкость. Вам могут понадобиться шланги сердечника нагревателя и хомуты.

Когда вы найдете сердечник отопителя, поднимите переднюю часть автомобиля, поместив его на домкраты. Слейте охлаждающую жидкость из радиатора. Затем снимите сливную трубку нагревателя и ослабьте зажимы на шлангах сердечника нагревателя. Снимите шланги, соединяющие сердечник нагревателя. Слейте оставшуюся охлаждающую жидкость.

Перед установкой нового сердечника нагревателя переставьте все детали со старого сердечника нагревателя на новый. Установите новый сердечник, переустановите или замените монтажные зажимы, а затем шланги, а также сливную трубку нагревателя.После того, как сердцевина нагревателя, зажимы, шланги и трубка закреплены, вы готовы заливать новую охлаждающую жидкость в радиатор. После заполнения опустите автомобиль.

Запустите двигатель, включите нагреватель на максимальную мощность и включите вентилятор, чтобы убедиться, что тепло выходит из сердечника нагревателя. Как только вы убедитесь, что все работает должным образом, все, что вам остается, — это навести порядок. Если сердечник нагревателя поставляется с крышкой доступа, установите ее. Еще раз проверьте радиатор, чтобы убедиться, что в нем достаточно охлаждающей жидкости.

Эта работа выполнима, она варьируется от простой до сложной, в зависимости от того, где расположен обогреватель в вашем автомобиле.

Ознакомьтесь со всеми деталями для обогрева и охлаждения , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о замене сердечника нагревателя поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Flickr.

Блок нагнетателя-нагревателя / Замена сердечника

Блок нагнетателя-нагревателя / Замена сердечника

Замена блока нагнетателя-нагревателя / Замена сердечника

Компоненты SRS расположены в этой области.Перед выполнением ремонта или обслуживания ознакомьтесь с расположением компонентов SRS, а также мерами предосторожности и процедурами в разделе SRS.

ПРИМЕЧАНИЕ: показан тип LHD, тип RHD — симметричный.

Регулирующий клапан сердечника нагревателя — Помощь в ремонте
