Как настроить карбюратор на ваз 2108 видео: Регулировка, чистка и проверка карбюратора ВАЗ 2108, 09

Регулировка и настройка карбюраторов Солекс

Разберемся на сколько оборотов нужно заворачивать или наоборот выворачивать на карбюраторе Солекс винты регулировки количества и качества топливной смеси, поступающей в цилиндры двигателя автомобиля на холостом ходу.

Читать далее «На сколько оборотов заворачивать винт качества и количества Солекс»

Для точной и четкой регулировки пускового устройства (ПУ) карбюратора Солекс 21083 (2108, 21081) необходимо снять карбюратор с двигателя автомобиля.

Читать далее «Регулировка пускового устройства Солекс 21083 (на снятом карбюраторе)»

Выяснять какой уровень топлива в поплавковой камере карбюратора Солекс придется при возникновении таких неисправностей, как провал при нажатии на педаль газа, большой расход топлива, двигатель «троит» и пр.

Читать далее «Уровень топлива в карбюраторе Солекс»

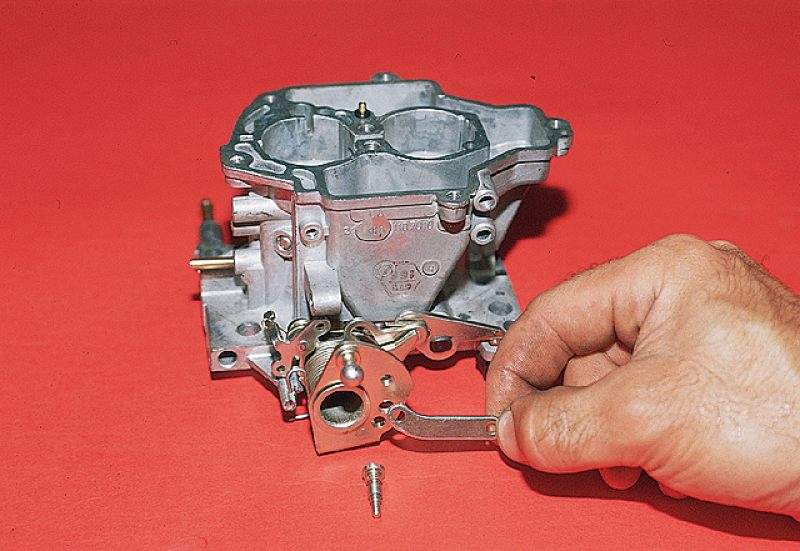

Для точной и правильной регулировки положения дроссельных заслонок карбюратора 21073 Солекс его придется снять с двигателя автомобиля.

Читать далее «Регулировка положения дроссельных заслонок карбюратора 21073 Солекс»

За работу двигателя с карбюратором Солекс 21073 на холостом ходу (ХХ) отвечает система холостого хода (СХХ). На режиме холостого хода топливо в двигатель поступает только через нее.

Читать далее «Проверка и регулировка оборотов холостого хода двигателя с карбюратором 21073 Солекс»

Пусковое устройство (ПУ) карбюратора 21073-1107010 Солекс отвечает за пуск холодного двигателя автомобиля.
Оно срабатывает при закрытой воздушной заслонке карбюратора. Если ПУ неисправно, то возможны проблемы с запуском холодного двигателя автомобиля.
Проверим исправность пускового устройства карбюратора 21073-1107010 Солекс и при необходимости отрегулируем его параметры – два пусковых зазора (зазор между кромкой приоткрытой воздушной заслонки и стенкой смесительной камеры «А» – 3 мм и зазор между кромкой закрытой дроссельной заслонки 1-й камеры и ее стенкой «В» – 1,1 мм).
Читать далее «Проверка и регулировка пускового устройства карбюратора 21073-1107010 Солекс»

При возникновении неисправностей в работе двигателя автомобиля с карбюратором Солекс 21073-1107010: потеря мощности и приемистости, «провалы» и рывки при нажатии на педаль «газа», «перелив» имеет смысл проверить и в случае необходимости отрегулировать уровень топлива в поплавковой камере.

Читать далее «Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс»

От того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс напрямую зависит работа двигателя автомобиля на холостом ходу. Правильность установки проверяется так: на холостом ходу (двигатель прогрет до 80-90º), при полностью закрытых дроссельных заслонках и полностью открытой воздушной заслонке резко снимается провод с вывода электромагнитного клапана. Двигатель должен заглохнуть.

Читать далее «Особенности установки электромагнитного клапана на карбюратор Солекс»

На карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту.

Читать далее «Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс»

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля.

Читать далее «Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)»

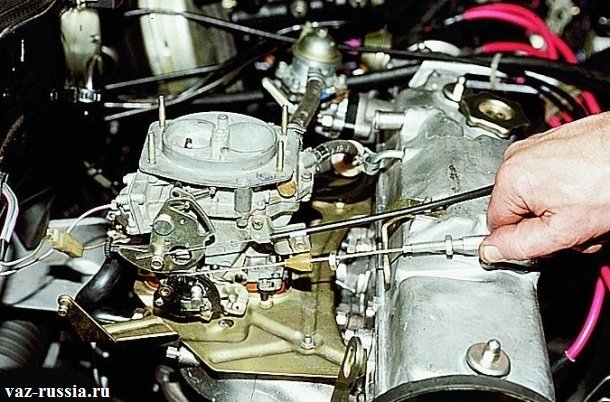

При неправильно отрегулированном приводе дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс возможно не полное открытие (тросик сильно провисает) или наоборот не полное закрытие (тросик сильно натянут) дроссельной заслонки первой камеры карбюратора, что в первом случае приводит к потере мощности и приемистости двигателя автомобиля. Во втором случае это переобогащение топливной смеси на режиме холостого хода и как следствие перерасход топлива, невозможность правильно отрегулировать обороты холостого хода.

Читать далее «Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс»

При возникновении каких-либо проблем в работе карбюратора, при замене своего карбюратора другим с неизвестными и не проверенными параметрами, при проведении технического обслуживания (раз в 15000 км пробега) и т. д. необходимо провести полную настройку работы его систем и механизмов.

Возможны два варианта настройки карбюратора.

Читать далее «Настройка карбюратора 2108, 21081, 21083 Солекс»

Регулировка карбюратора на ВАЗ 2109 своими руками (видео), список основных неисправностей

Содержание:

1. Подготовка к настройке
2. Пошаговая инструкция настройки карбюратора на ВАЗ 2109
3. Видео регулировки карбюратора

Регулировка карбюратора является достаточно широко распространенной процедурой для автомобилей ВАЗ 2109. Вам следует обратить внимание на характерные признаки того, что данному агрегату требуется настройка.

Из основных признаков отметим:

• Двигатель глохнет во время движения;
• Увеличивается расход топлива без объективных на то причин;
• Мотор не развивает свою полную мощность;
• Силовой агрегат невозможно завести и пр.

Грамотно выполненная регулировка карбюратора на ВАЗ 2109 позволит вам избежать более сложного и дорогостоящего ремонта. Потому это первоочередная процедура, которую вам стоит выполнить.

Нет искры

Климат нашего региона, а также несовершенство технической части ВАЗ 2109, приводят к тому, что пропадает искра. Из-за этого двигатель завестись не может.

Причин тому может быть несколько:

• Нарушена функциональность коммутатора;
• Катушка зажигания сломалась;
• Датчик Холла работает некорректно;
• Контакты окислились или на них образовались загрязнения;
• У высоковольтного провода произошел сбой;
• Замок зажигания не работает, ему требуется ремонт;
• На свечах образовался нагар;
• Угол опережения зажигания на карбюраторе неправильно выставлен.

Заливает свечи

Если вы заметили, что переливает карбюратор на ВАЗ 2109, дело в заливе свечей. Происходит это чаще всего зимой. Страдает от такого недуга как карбюраторный, так и инжекторный двигатель.

Вид залитой свечи

Причины бывают следующими:

• Для создания рабочей смеси зимой требуется больше усилий, от чего свечи заливает;
• На новых автомобилях это явление невозможно;
• Износился силовой агрегат;
• Свечи или свечные провода оказались низкого качества.

Чтобы избежать залива свечей, рекомендуется поддерживать аккумулятор полностью заряженным, использовать высококачественное масло, а также следить за исправностью стартера. Разумеется, все это обязательно дополните надежными свечами.

Плавают обороты

Одни из наиболее частых неисправностей карбюратора на ВАЗ 2109 являются плавающие обороты. Подобные проблемы появляются на автомобиле, который прошел достаточно внушительный километраж.

Определить тот факт, что плавают обороты холостого хода на ВАЗе 2109, не сложно. Для этого включите холостой ход и поочередно запустите разные механизмы. Если обороты начнут плавать, требуется оперативно решить эту проблему.

Причин плавания холостого хода существует три:

• Засорился жиклер. На это, кстати, специалисты рекомендуют обращать внимание в первую очередь;
• Перегорело питание электромагнитного клапана;
• Отсутствует питание электромагнитного клапана.

Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга.

Здесь лучше работать в четыре руки. А вот на станции технического обслуживания не спешите. Они возьмут за свои услуги много денег при относительной легкости работы, которую можно выполнить своими руками.

Чтобы карбюратор не создавал вам проблем, старайтесь использовать качественное горючее, смазывать винты качества, проверять исправность троса воздушной заслонки. Последний, кстати, требует периодической замены.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.
5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.

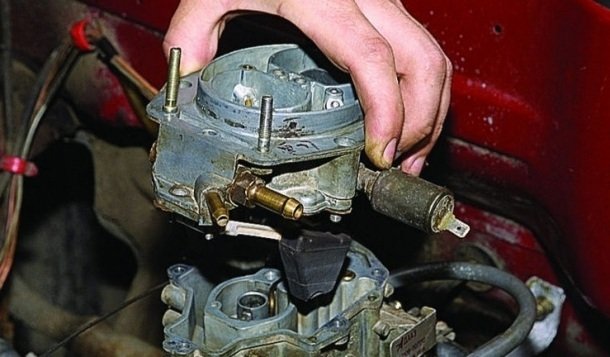

5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
3. От достигнутого положения нужно сделать 5–6 оборотов назад.
4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

• провал мотора при старте;
• затупление двигателя при начале езды автомобиля;
• мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

2108, 21083, 2109, 21093, 21099, 2110

Регулировка карбюратора ВАЗ для переднеприводных моделей автомобилей сводится не только к настройке холостых оборотов, хотя это и является основным видом регулировки. На семействе Самара (Спутник) устанавливались карбюраторы ДААЗ типа Солекс. Особенностью карбюратора Солекс является то, что его конструкция практически неизменна на различных моделях автомобилей, а необходимые характеристики приготовления топливо-воздушной смеси достигаются применением комплектов диффузоров и жиклеров определенных размеров, в зависимости от рабочего объема бензинового двигателя. Другими словами регулировка карбюратора ВАЗ-2108 выполняется точно так же, как и регулировка карбюратора ВАЗ-21093.

В отличие от карбюратора Озон в Солексе связь между дроссельными заслонками первой и второй камеры не газодинамическая, а механическая при помощи тяги. Другой особенностью Солекса является то, что система холостого хода обычная, а не автономная, как в Озоне. Поэтому при регулировке карбюратора ВАЗ-21083 винт количества смеси фактически приоткрывает дроссельную заслонку первой камеры. Если вашей «девятке» потребовалась регулировка карбюратора ВАЗ-2109, то лучше всего доверить эту работу специалистам, которые выполнят ее при помощи газоанализатора.

В Рязани есть немало СТО, выполняющих регулировку карбюраторов.

С другой стороны, отрегулировать карбюратор ВАЗ Солекс под силу автолюбителю, ознакомившемуся с устройством этого агрегата и имеющему определенные представления о принципе его работы. Как уже было сказано выше, основным видом регулировки карбюратора ВАЗ-21099, например, является настройка устойчивой работы мотора на холостых оборотах с минимальным содержанием СО в выхлопных газах.

Работы по настройке карбюратора необходимо начинать только при исправных газораспределительном механизме и системе зажигания. Естественно, должен быть исправным сам карбюратор и в нем должны быть выполнены все регулировки, в том числе настроен ускорительный насос.

На видео Евгения Травникова доходчиво показана регулировка и небольшой «тюнинг» ускорительного насоса.

Новичкам для понимания принципа работы карбюратора Солекс будет полезен другой видеоролик Евгения Травникова.

Не следует для мнимого улучшения работы карбюратора применять всевозможные не рекомендованные производителем комплектующие. Не стоит при настройке и регулировке карбюратора ВАЗ-2110 вкручивать жиклеры от карбюратора ВАЗ-21213 – ничего хорошего из этого не получится.

Именно об этом рассказывает Евгений Травников в следующем видеоролике.

Для многих автолюбителей чистка карбюратора представляет серьезную проблему, за которую они не решаются браться самостоятельно. То же самое можно сказать и о регулировке карбюратора.

Очередное видео от Евгения Травникова «на пальцах» показывает, как это сделать.

Регулировка карбюратора ВАЗ 2106 своими руками

В настоящее время существует достаточно большое количество разного рода инструкций и руководств, подробно описывающих регулировку карбюратора с использованием газоанализатора. Преимуществом данного метода является его максимальная эффективность. Однако такой, достаточно специализированный прибор, каковым является газоанализатор, имеется далеко не у каждого  автолюбителя. А профессионалы, обладающие таким устройством, оценивают свои услуги совсем недешево.

Тем не менее, обладая некоторыми базовыми знаниями устройства карбюратора и минимальным набором инструмента и приспособлений, практически любой автовладелец способен самостоятельно выполнить регулировку карбюратора ВАЗ 2106.

Самостоятельная регулировка карбюратора ВАЗ 2106

Перед рассмотрением непосредственно процесса регулировки карбюратора, необходимо акцентировать внимание читателя на том, что принципы, положенные в основу настройки, едины (с небольшими поправками) для всех типов карбюраторов, установленных на автомобилях Волжского автозавода.

Итак, выполняем регулировку карбюратора «шестерки».

Процесс регулировки карбюратора состоит из нескольких отдельных настроек и корректировок.

Регулировка зазоров клапанного механизма

 Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

Работы по проверке и регулировке (в случае необходимости) проводятся на «холодном» двигателе с использованием широкого щупа толщиной 0,15 миллиметров или специального регулировочного приспособления с микрометрической головкой.

Установка угла опережения зажигания

Настройка угла опережения зажигания выполняется посредством совмещения соответствующих меток, нанесенных на крышке газораспределительного механизма с отметкой на маховике силового агрегата. Технически это означает опережение моментом возникновения искры на свече первого цилиндра и размыкания контактов прерывателя-распределителя достижения поршнем первого цилиндра ВМТ на угол 0+10.

Настройка уровня топлива

Этот параметр оказывает существенное влияние на состав топливной смеси, токсичность выхлопных газов, динамику работы силового агрегата  и расход топлива и заключается в выполнении следующих манипуляций:

• Откручиваем винты крепления крышки карбюратора и устанавливаем ее в вертикальное положение. Обязательным условием установки крышки является легкое соприкосновение шарика иглы и язычка поплавка.
• Специальным калибром измеряем зазор между плоскостью крышки (с учетом картонной прокладки) и нижней поверхностью поплавка. Величина зазора должна составлять 6,5+0,25 миллиметров (поз.А).
• В случае несоответствия величины зазора указанному значению она (величина) корректируется путем подгибания язычка поплавка (поз.а).
• В завершении контролируем величину хода поплавка. Она должна быть 8,0+0,25 миллиметров.

Внимание! При отсутствии специального калибра можно воспользоваться обычным сверлом соответствующего диаметра.

Как отрегулировать режим холостого хода

Предварительная подготовка автомобиля к процессу регулировки режима «холостого хода» предполагает выполнение следующих мероприятий:

• прогреваем силовой агрегат до достижения температуры теплоносителя 900С;
• если запуск двигателя не произошел, посредством вращения винтов «качества» и «количества» топливной смеси добиваемся пуска и стабильной работы силового агрегата.

Видео — Как настроить карбюратор ВАЗ 2106

Теперь приступаем непосредственно к регулировке «холостого хода»:

• Вращая винт, регулирующий «количество» топливной смеси (поз.1), устанавливаем частоту вращения коленчатого вала силовой установки в диапазоне 820-900 об/мин.
• Вращением винта, определяющим «качество» топливной смеси (поз.2), добиваемся равномерной и стабильной работы силового агрегата. Затем, вкручивая винт, уменьшаем обороты до момента дестабилизации работы двигателя, а потом опять их (обороты) увеличиваем. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивое функционирование двигателя при максимально «обедненной» топливной смеси.
• Упавший уровень оборотов увеличиваем винтом регулировки «количества» топливной смеси и повторяем манипуляции с винтом регулировки «количества».
• Данные регулировки выполняем несколько раз.

Проверка качества выполненных регулировок

Эффективность произведенных регулировок карбюратора «ВАЗ 2106» может быть проверена посредством выполнения некоторых, относительно несложных, действий:

Запускаем двигатель и проверяем работоспособность двигателя в режиме «холостого хода». Он не должен «троить». При резком нажатии (отпускании) на педаль акселератора не должно возникать «провалов». В противном случае необходимо немного выкрутить винт «качества».

Во время резкого торможения двигатель не должен глохнуть. Если это происходит, вам также необходимо открутить винт регулировки «качества» топлива, что немного «обогатит» качество горючей смеси.

Надеемся, что инструкция, описанная выше, поможет вам не только обеспечить стабильную и эффективную работу двигателя вашего автомобиля, но и минимизировать ваши финансовые затраты.

Регулировка качества смеси карбюратора «Солекс»

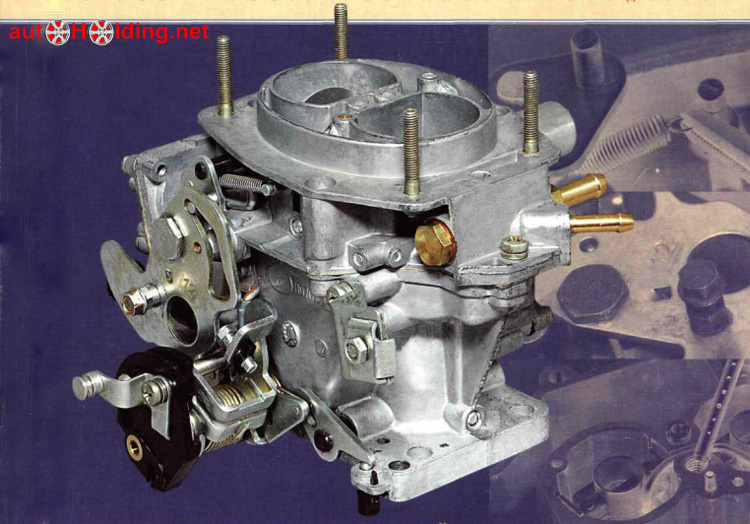

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

Рекомендуем также прочитать статью о том, как можно сделать тюнинг карбюратора своими руками. Из этой статьи вы узнаете о различных способах самостоятельной доработки карбюраторных дозирующих систем.

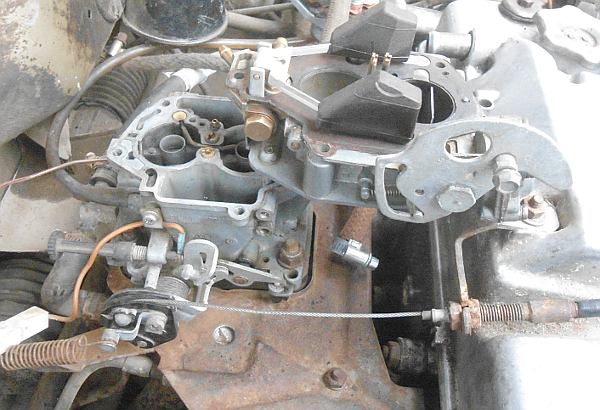

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

   В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

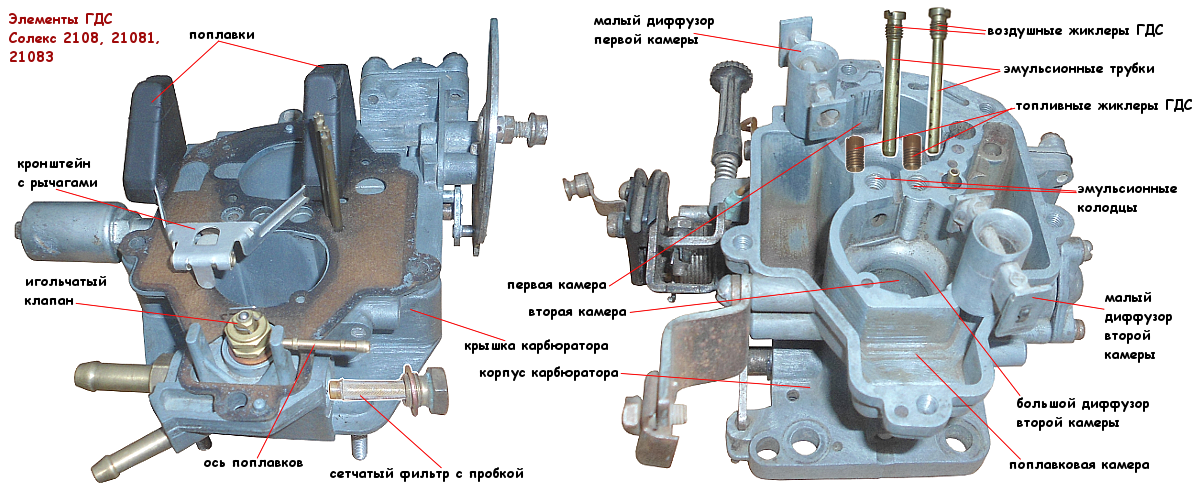

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

Видео регулировки карбюратора ВАЗ 21099 своими руками

Об устройстве карбюратора автомобилей ВАЗ 2109

Стандартный карбюратор ВАЗ 2109 фото, а точнее схему устройства которого вы можете видеть ниже.

Как мы можем наблюдать на данной схеме (вид со стороны дроссельных заслонок) – устройство карбюратора ВАЗ 2109 достаточно простое. Не намного сложнее его ремонт в стандартных условиях. Чего не скажешь про сложность работы с инжектором, делая тюнинг Приоры.

Когда завод в Тольятти начал выпускать автомобиль ВАЗ 2109 карбюратор для него выбрали проверенный и достаточно надёжный. Что касается настройки, то с ней в этих карбюраторах всё просто и понятно.

Наши читатели часто спрашивают, какой карбюратор лучше поставить на ВАЗ 2109?

Однозначно ответить на этот вопрос сложновато. Но, давайте подумаем. Из того, что предлагает рынок, самые известные – «Солекс», «Weber» и «ДААЗ». Первый – пожалуй, самый распространённый. Второй сложноват в установке, но зато превосходен по качеству. А с третьим – как повезёт.

Регулировка карбюратора ВАЗ 2108 своими руками

Настройка узла производится за несколько этапов. И сперва необходима регулировка привода дросселя:

1. Осмотрите трос дросселя: не провисает ли он, нет ли избыточного натяжения.
2. Проследите, чтобы заслонка адекватно реагировала на выжим газа: при отпущенной педали все плотно закрыто, при нажатии — заслонка открывается вплоть до максимального угла. Если возникают с этим проблемы — отрегулируйте заслонку.
3. Используйте ключ на 13 и закрепите гайку наконечника оболочки троса.
4. Частично отпустите контргайку и выставьте подходящий промежуток между наконечником и самим карбюратором.
5. Зажмите контргайку и проверьте, как работает узел.

Регулировка воздушной заслонки

1. В данном случае так же зрительно оцените корректность работы узла. Когда все выставлено верно, заслонка настежь открыта при утопленной ручке «подсоса».
2. Чтобы устранить несоответствие, ослабьте болт крепления тяги.
3. До конца откройте заслонку и задвиньте ручку «подсоса».
4. Возьмите плоскогубцы и вытяните ими трос из оплетки. Гаечным ключом зажмите крепежный болт.
5. Произведите проверку привода: вытяните ручку и посмотрите, закрылась ли заслонка.
6. Когда возникнет несовпадение, просто слегка ослабьте крепление и сместите оболочку троса.

Видеоурок по чистке и регулировке карбюратора ВАЗ

Инструкция и советы по регулировки карбюратора ВАЗ 2109

В этой статье, рассказывается подробная инструкция, как правильно отрегулировать карбюратор на ваз 2109, солекс.

Первое с чего нужно начать, это с выставления уровня в поплавковых камерах. В мануале сказано, что уровень в камерах выставляется, по положению уровня поплавков относительно к крышки карбюратора, с помощью специального шаблона. Скажу вам сразу про этот метод, его можно посылать по дальше, как и мифы о том, что на завода уже там все настроено.

Дело в том, что у каждого разные бензонасосы ВАЗ, также разное количество самих прокладок под бензонасосам, кто-та делает обратку, а у кого-та она заглушена. Как результат получается разное давление, на запорный клапан карбюратора и иглу подачи топлива, что в большинстве таких случаев в основном приводит к сильному переливанию. По этому методика выставления карбюратора следующая.

Настройка карбюратора на ВАЗ-2109

Как частичную регулировку, так и полную настройку карбюратора на ВАЗ-2109 можно осуществить достаточно просто. Если данные действия выполнены достаточно правильно, то существует большая доля вероятности, что большинство вышеуказанных проблем будет устранены.

Кстати, провести регулировку либо настройку карбюратора на этом автомобиле можно самостоятельно. Это нужно для того, чтобы сэкономить значительные денежные средства, которые потребуются для произведения данного действия в сервисном центре. Самостоятельно проводить данную работу намного удобнее, если рядом с вами будет находиться помощник. Таким образом, вам удастся сэкономить еще и потраченное время.

Прежде чем приступить к регулировке карбюратора, необходимо подготовиться. Для этого следует:

• обеспечить постоянный приток свежего воздуха в том помещении, где будет проводиться регулировка либо настройка карбюратора;
• установить автомобиль в горизонтальном положении;
• подготовить тряпки, которые не оставляют после себя ворсинок;
• обзавестись плоской отверткой;
• подготовить средства для чистки. В самом крайнем случае это может быть бензин. Но лучше всего использовать именно сжатый воздух.

Нюансы, которые нужно учитывать во время настройки

Для этого используйте сжатый воздух, бензин, специальные средства для чистки. Обязательно нужна предварительная регулировка зажигания. При установленном раннем или позднем зажигании настраивать карбюратор бессмысленно.

Проводить все работы нужно только тогда, когда двигатель достиг рабочей температуры, для этого он заводится и какое-то время работает на холостом ходу. Демонтируйте тягу от педали газа с дроссельной заслонки. Отсоедините вентиляцию картера. Проверьте, чтобы в трубке регулятора опережения не было вакуума. Наличие вакуума – признак, что сделано что-то некорректно. Отрегулируйте винты качества.

Последовательность действий

Изначально следует произвести регулировку дроссельной заслонки. Делается это в такой последовательности:

1. Проверяем и регулируем натяжение троса при помощи ключа на 13.
2. Проверяем, полностью ли открыта заслонка, когда педаль газа выжата, и закрыта ли при отпущенной педали. В случае несовпадения, при помощи того же ключа устраняем неисправность.

Следующий этап – воздушная заслонка. Порядок действий таков:

1. Снимаем крышку с воздушного фильтра.
2. Если существует такая необходимость – заменяем фильтр.
3. Если ручка подсоса полностью утоплена, заслонка должна располагаться непосредственно под торпедой и быть абсолютно открытой.
4. Рычаг заслонки провернуть до полного открытия и утопить его до упора.
5. Вынуть торс из изоляции и затянуть болт регулировки тяги, после чего снова проверить заслонку.
6. Если существует такая необходимость, следует немного подвигать оболочку троса и зажать болт крепления.
7. По достижении необходимого результата необходимо затянуть болт по направлению к рычагу и закрыть крышку фильтра.

Регулировка пускового устройства является третьим этапом данной работы. Его регулировка производится двумя способами. В соответствии с первым карбюратор будет необходимо снять. Но, следуя второму этапу, можно обойтись и без его демонтажа. Для последнего варианта вам потребуется тахометр. Прежде чем приступить к регулировке, следует снять корпус воздушного фильтра и полностью вынуть рычаг воздушной заслонки. Он располагается в салоне автомобиля непосредственно под торпедой. Далее нужно запустить двигатель и внимательно наблюдать за тем, что будет происходить.

Благодаря плоской отвертке, откручиваем воздушную заслонку на треть, а при помощи ключа на 7 делать то же самое с болтом регулировки. Аналогичное действие необходимо проводить до того момента, пока показатель тахометра не будет варьироваться в диапазоне от 3100 до 3400 оборотов. Как только вышеуказанный результат достигнут, необходимо опустить заслонку.

На этом процесс регулировки и настройки карбюратора на ВАЗ-2109 можно считать оконченным. Как видим, в этом нет ничего сложного. Главное, обзавестись необходимым инструментом, знаниями и выдержкой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Когда необходима замена карбюратора ВАЗ 2109

Бывают случаи, когда ремонт не приносит результата или ремонт нерентабельный. Например — полное закоксовывание воздушных или топливных каналов или искривление соединительных плоскостей, вызывающих подсос воздуха или течь топлива. Тогда единственным правильным действием будет — замена карбюратора ВАЗ 2109.

Снятие карбюратора ВАЗ 2109/2108 процедура довольно несложная, и времени она занимает немного. Сразу стоит привести тот список инструментов, которые понадобятся для выполнения этого ремонта автомобиля:

• плоская и крестовая отвертки;
• ключ рожковый «на 10» и «на 13»;
• накидной ключ с головкой «на 8» и «на 13»;
• карбюратор Солекс 21083 ДААЗ на ВАЗ 2108/2109/21099 (21083110701000).

Перед откручиванием гаек, заткните диффузоры карбюратора тряпкой, чтобы гайки случайно не попали внутрь карбюратора (были случаи). Если гайка упадёт в карбюратор и вам повезёт, то она зависнет на дроссельной заслонке и её можно будет достать пинцетом, но бывает и такое, что заслонка немного приоткрыта и гайка попадает дальше через коллектор в головку цилиндров. Гайку останавливает только клапан. Но если клапан открыт, то гайка свободно попадает в цилиндр двигателя и тогда, чтобы достать её, нужно снять головку.

Перед установкой карбюратора ВАЗ 2109 следует внимательно проверить керамическую, дистанционную вставку на наличие трещин и сколов. Заменить паранитовые прокладки, стоящие под карбюратором, для исключения попадания воздуха, не по воздушным каналам.

При установке карбюратора затяжку необходимо производить холодном двигателе (при температуре окружающей среды) здесь усилие затяжки является самым малым на всем автомобиле (всего 1.5 кг/м), превышение усилия чревато искривлением привалочной плоскости и подсосом воздуха даже на абсолютно новом карбюраторе.

1

Ключом «на 10» отворачиваем гайку крепления крышки фильтра и отстегиваем четыре защелки.

2

Снимаем крышку фильтра. Вынимаем сменный элемент воздушного фильтра.

3

Ключом «на 8» отворачиваем четыре самоконтрящиеся гайки крепления корпуса воздушного фильтра и снимаем прижимную пластину.

4

Крестообразной отверткой ослабляем хомут крепления шланга вентиляции картера на патрубке крышки головки блока и снимаем шланг.

5

Ослабив посадку гофрированного шланга заборника подогретого воздуха на патрубке корпуса воздушного фильтра, снимаем корпус.

6

Разъединяем колодку провода датчика-винта ЭПХХ. Снимаем провод с электромагнитного клапана.

7

Отсоединяем привод воздушной заслонки от карбюратора. Снимаем возвратную пружину привода акселератора.

8

Снимаем пружинный фиксатор на секторе привода акселератора, поддев его отверткой.

9

Вынимаем трос привода акселератора из сектора привода дроссельных заслонок.

10

Крестообразной отверткой ослабляем хомуты на подводящем и отводящем топливных шлангах…

11

…и снимаем их со штуцеров карбюратора. Не прикладывайте слишком большого усилия, иначе штуцеры могут выпрессоваться из крышки карбюратора. Если шланги сильно затвердели, разрежьте их. Подводящий топливный шланг желательно заглушить.

12

Крестообразной отверткой отворачиваем пять винтов крепления крышки и снимаем ее.

13

Снимаем шланг подвода разрежения к вакуумному регулятору опережения зажигания.

14

Крестообразной отверткой отворачиваем винт крепления блока подогрева дроссельных заслонок к корпусу карбюратора и отсоединяем блок подогрева со шлангами от карбюратора.

15

Ключом «на 13» отворачиваем четыре гайки крепления…

16

…и снимаем карбюратор с двигателя.

17

При необходимости снимаем теплоизолирующую проставку и прокладку между ней и впускным коллектором (с одним большим овальным отверстием).

18

Меняем прокладку, находящуюся под карбюратором (с двумя большими круглыми отверстиями).

19

На новом карбюраторе перед установкой откручиваем блок подогрева дроссельных заслонок и…

20

клапан экономайзера принудительного холостого хода (ЭПХХ).

21

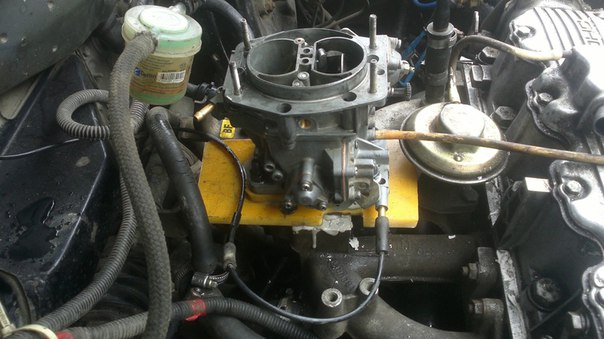

Устанавливаем новый карбюратор.

22

Собираем всё в обратной последовательности.

Общие рекомендации по настройке карбюратора ВАЗ 2109

Что касается настройки, то она ограничивается установкой горючей смеси для двигателя, при этом важно выбрать хорошее качество. Самостоятельно в условиях гаража реализовать данную операцию без специальных приборов и стендов достаточно сложно, но если вы располагаете достаточным опытом или как минимум теоретическими знаниями, то настроить карбюратор на ВАЗ 2109 вы сможете

В противном случае, если карбюратор не отрегулирован и не настроен, то работа двигателя будет сопровождаться неустойчивостью и неэкономичностью, необходимая мощность развиваться не будет и неисправности карбюратора в итоге будут все более глобальными.

Первое, что вы должны сделать – открутить винт качества. Откройте капот и проверьте состояние карбюратора, далее слева от карбюратора вы сможете обнаружить и сам винт сзади в нижней части. Так просто его сразу не увидеть, поскольку он располагается в отверстии. Чтобы винт можно было крутить, следует располагать не слишком длинной отверткой с небольшим диаметром, около трех миллиметров.

На следующем этапе необходимо запустить двигатель, чтобы он некоторое время поработал на холостых оборотах. По часовой стрелке вращайте винт качества, то есть его необходимо закручивать до тех пор, пока обороты двигателя не станут уменьшаться. Как только обороты начали уменьшаться винт необходимо начинать вращать в другую сторону, то есть откручивать, пока обороты снова не будут уменьшаться. Теперь необходимо оставить винт качества в таком положении и начать регулировать карбюратор по оборотам холостого хода.

Воспользуйтесь большим пластмассовым винтом, который находится в задней части карбюратора. У рассматриваемого винта есть достаточно большая головка, которой удобно управлять с помощью руки. До необходимых оборотов вращайте его. Если ваше авто оснащено тахометром, установите приблизительно 700-900 оборотов, если же тахометр отсутствует, полагайтесь на свой слух и ожидайте минимально устойчивых.

При необходимости также можно настроить работу воздушной заслонки, но рассматриваемая процедура вовсе не представляет собой ничего сложного. Смысл заключается в том, чтобы заслонка полностью смогла открываться при полном вдавливании рукоятки привода. Таким образом, заслонка должна находиться в вертикальном положении, в противном случае расход топлива будет не до конца оправдан. Заданного положения достигнуть весьма легко, если изменить крепление троса привода к карбюратору.

Как вытащить винт качества?

Если вы не знаете, как регулировать карбюратор, то вы даже не сможете вытащить винт качества. С рассматриваемой проблемой сталкиваются многие начинающие автомобилисты, когда промывают и разбирают карбюратор. После отвинчивания сам винт вытянуть не так уж и просто и существует по этому поводу множество советов. Вытащить винт можно, даже не снимая карбюратора.

Воспользуйтесь швейной иглой, выбирать при этом нужно подлиннее. Загните самый кончик иглы на девяносто градусов. Для этого возьмите зажигалку и подставьте под пламя кончик иглы. Нагрейте докрасна и воспользуйтесь плоскогубцами, чтобы пару миллиметров подогнуть на небольшой угол, поскольку игла остывает быстро. Затем снова нагрейте ее и согните немного. Так продолжайте делать около трех раз, пока не достигните угла в девяносто градусов. Настоятельно не рекомендуется сразу на девяносто градусов загибать кончик иглы, поскольку за счет излишней хрупкости она может сломаться.

В результате у вас выйдет игла с небольшим крючком. Именно этот инструмент и нужно использовать, чтобы аккуратно вынуть винт качества, вывернув его предварительно из резьбы. Заменить винт качества можно новым или же приобрести для старого резиновое колечко.

Как видите, в целом, если располагать поэтапной инструкцией, рассматриваемая процедура вовсе не сложна, как и замена тормозных колодок.

Поэтапная инструкция к регулировке карбюратора на ВАЗ 2109

Прежде всего помните, что пользоваться огнем и курить во время рассматриваемых ремонтных работ строго запрещается.

1. В первую очередь необходимо отсоединить провод от клеммы и снять воздушный фильтр. Заслонка будет полностью открыта.
2. Ослабьте затяжку между рычагом приводу воздушной заслонки и болтом крепления.
3. Далее необходимо повернуть рычаг таким образом, чтобы заслонка полностью открылась.
4. На следующем этапе утопите ручку привода полностью на панели приборов.
5. Вытяните из оболочки тяги и затените болт крепления тяги по отношению к рычагу привода заслонки.
6. Вытяните ручку до упора, при этом ручка должна закрыться полностью. Отверните болт крепления тяги, если этого не происходит.
7. На следующем этапе полностью закройте дроссельную заслонку и затяните болт крепления оболочки.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Фото клеммной колодки под панелью ВАЗ 21099

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Поэтому:

1. Вооружаемся блокнотом и ручкой;
2. Записываем расположение клемм и проводов.

Электрическая схема своими руками убережет от ошибок

Замена проводки

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
2. Вместо него продеваем новый комплект;
3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Давайте разбираться в схеме электропроводки ВАЗ 21074 инжектор.

Клеммы проводки одинаковы – проблем не будет

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
2. Звуковой сигнал;
3. Электронный тахометр;
4. Датчик тормозной жидкости;
5. Датчик температуры;
6. Датчик уровня топлива.

Дополнительная изоляция соединений

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

1. Собрать пластиковые детали панели в единое целое;
2. Установить новый замок зажигания;
3. Установить кожух на рулевую колонку;
4. Проверить работоспособность новой панели.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

• Вынимаем распылитель;
• Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали;

Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс очистки карбюратора – дело не быстрое и занимает не пять минут, а при возникновении проблем может отнять у Вас целый день. Перед началом этого процесса Вам желательно изучить инструкцию, а также запастись большим количеством тряпок и средством для чистки.

Кроме того, понадобятся: баллончик с воздухом, тара для растворителя, зубочистки, набор инструментов – хотя бы ключи и отвертки. Ассортимент очистителей карбюратора велик, но процент некачественных товаров – тоже. Поэтому необходимо серьезно отнестись к выбору очистителя – спросить у знакомых или посоветоваться с мастерами — «кто, что, чем?». После того как Вы осуществили выбор очистителя и приобрели его, необходимо внимательно изучить инструкцию во избежание лишних проблем.

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 – это очищение каждой его детали отдельно, поэтому разбираем карбюратор. Основные проблемы бывают по невнимательности: теряются винтики, пружинки, растворитель попадает на резинки и пластмассу и разъедает и т.д

Поэтому соблюдайте банальные меры предосторожности

Все металлические детали необходимо собрать в одну емкость и залить их очистителем на пару часов. После этого каждую деталь необходимо промыть под струей воды и очистить щеткой, подойдет старая зубная. Кстати, если после очистки карбюратор все равно будет барахлить и регулировка карбюратора ВАЗ 2108 тоже не помогает, то придется заменить устройство.

Один из основных элементов, который должен быть обязательно подвержен чистке – это сетчатый фильтр. Чтобы достать его нужно открутить пробку фильтра топлива. Её необходимо промыть в бензине, после чего продуть сжатым воздухом. Лезть в выходные отверстия, которые расположены в карбюраторе клапанах нельзя. Они обеспечивают подачу топливной смеси, поэтому их прочищать можно только с помощью аэрозольного баллончика с воздухом.

После окончания чистки карбюратора, следует сушка, далее сборка, а потом установка карбюратора ВАЗ 2108. После этого необходимо настроить карбюратор – этот шаг желательно доверять только специалистам. Воздушные и топливные фильтры необходимо своевременно менять, чтобы уменьшить загрязнение устройства. Желательно это совмещать вместе с заменой свечей. Кстати этот вопрос также очень важен при тюнинге ВАЗ 2109, так как во время доработок девятки также надо улучшать карбюратор, или же все-таки перейти на инжектор, это будет более целесообразный вариант.

От того, на сколько хорошо выполнена регулировка карбюратора ВАЗ 2108 зависит расход топлива. Регулировать карбюратор желательно тоже специалисту, но это не самое сложное действие, поэтому можно выполнить и самому. Для начала нужно прислушаться к звуку двигателя. Если он сильный – значит сейчас он в режиме высоких оборотов. Это способствует перегреву двигателя и увеличению расхода.

https://youtube.com/watch?v=8O9oPcvWVUM

Также на эту тему вы можете почитать:

Тюнинг двигателя ВАЗ 2109 своими силами

Skoda Octavia Tour: ремонт и обслуживание

Панель приборов ВАЗ 2114 (обозначения, описание и схема)

Автомобильные полировочные машинки и как они работают

Тюнинг ВАЗ 2106 (шестерки) своими руками преображает автомобиль

Alex S Ноябрь 3rd, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам, Тюнинг ВАЗ

Регулировка карбюратора ВАЗ 2108 своими руками — АвтоНовости

В отличие от инжекторной LADA, карбюраторная «восьмерка» требует настройки мощности двигателя. Но, производя профессиональную работу с карбюратором, можно перестать беспокоиться об этой проблеме, радуясь небольшому расходу топлива и приемлемому тарговисту.

ВАЗ 2108 — авто, в котором нужно настроить систему питания двигателя

Регулировка карбюратора ВАЗ 2108 своими руками

Настройка узла выполняется в несколько этапов.А для вам в первую очередь понадобится управление приводом дроссельной заслонки:

1. Осмотрите трос дроссельной заслонки: нет провисания, если он там чрезмерно натянут.
2. Убедитесь, что клапан адекватно реагирует на нажатие газа: при отпускании педали все плотно закрываются, при нажатии заслонка открывается на максимальный угол. Если возникла проблема — отрегулируйте клапан.
3. Используйте ключ на 13 и закрепите гайку на конце оболочки кабеля.
4. Частично ослабьте стопорную гайку и установите подходящий зазор между наконечником и карбюратором.
5. Затяните контргайку и проверьте место.

Регулировка воздушных заслонок

1. В этом случае еще и визуально оцените правильность сайта. Когда все в порядке, заслонка широко открыта с утопленной ручкой «дроссель».
2. Чтобы восполнить зазор, ослабьте усилие болта.
3. До конца откройте заслонку и сдвиньте рукоятку «дросселя».
4. Возьмите плоскогубцы и вытяните их веревку из тесьмы. Гаечным ключом затяните крепежный болт.
5. Осмотрите привод: потяните за ручку и посмотрите, закрыт ли клапан.
6. Если есть несоответствие, просто немного ослабьте и сдвиньте корпус кабеля.

Видеоурок по чистке и регулировке карбюратора ваз

Как отрегулировать спусковой крючок на солексе

Следующая деталь, вроде регулировка стартера карбюратора. По сути, вам необходимо установить зазоры для пусковой установки «А» и «В». Это сделано для нормализации холодного запуска двигателя.Измерить зазор «В» нужно, чтобы не вытащить «штуцер». Фактически это зазор между стенкой первой камеры и краем дроссельной заслонки. В свою очередь, измеряется зазор «А» между стенкой первой камеры и краем заслонки. Этот зазор возникает при запуске двигателя в случае срабатывания диафрагменного механизма.

Для начала калибровки возьмите шлицевую отвертку, ключи на 7 и 8. Еще нужен мультитестер с режимом тахометра.

Регулировка стартера карбюратора нужна для нормализации холодного пуска двигателя

Впрочем, действительно все не причем с этими советами, если на панели приборов машины есть тахометр.

1. Открутить корпус фильтра.
2. Первый вывод тестера подключаем к контакту на катушке зажигания. Второй вывод — в «массы». Вы этого не сделаете, если в вашей комплектации стандартный тахометр.
3. Подъехать до упора «дроссель». При правильной работе заслонка будет плотно закрывать камеру.
4. Запустить двигатель.
5. Вам нужно будет поднять заслонку примерно на 30 градусов. Для этого воспользуйтесь отверткой или другим подходящим предметом.
6. Ключ 7 поверните регулировочный винт положения дроссельной заслонки. Он должен смотреть ниже рычага управления воздушным клапаном. Вращать нужно до тех пор, пока частота вращения коленчатого вала не достигнет 3300 долларов (плюс-минус 100) об / мин
7. Достигнув желаемого значения оборотов, остановите вращение винта и отпустите клапан.
8. Последний этап — это вращение регулировочного винта стартера. Для этого сначала ослабьте стопорную гайку ключом 8. Необходимо, чтобы скорость достигла отметки 2900 (плюс-минус 100) об / мин. Затяните стопорную гайку.

Регулировка холостого хода

Перед тем, как начать регулировку холостого хода, дайте силовому агрегату прогреться. Наряду с этим, активируйте несколько электрических блоков: фары, вентилятор, вспомогательное освещение и т. Д., В идеале для правильного выставления счетов за правый датчик холостого хода, с помощью которого можно определить соответствие нормам выбросов выхлопных газов. Если датчик отсутствует (скорее всего, он есть), просто посмотрите номера тахометра мотора. Когда он уйдет, воспользуйтесь тестером, как в случае настройки стартера.

Найдите 2 винта на карбюраторе (сбоку, снизу) и начните регулировку XX:

1. С помощью отвертки повернуть винт 1, тогда происходит качество винта, до положения, при котором частота холостого хода будет максимальной. Для справки: затягивая винты, вы понижаете уровень, закручивая подъемник.
2. Теперь поверните винт 2. Это количество винта. Вы должны идти до скорости 1000-1100 об / мин. Примечание: винт снижает частоту, ослабление увеличивается.
3. Снова возвращаемся к винту 1: затягиваем до 800 об / мин
4. Таким образом, уровень СО в выхлопе не должен превышать 2%, и силовой агрегат будет работать стабильно.

Регулировка поплавка в карбюраторе ВАЗ 2108

Сверло сечением 1 мм подойдет для регулировки поплавка в карбюраторе

Заполнение поплавков карбюратора потребует стальных стержней или сверла сечением 1 мм.

1. Снимите воздушный фильтр, если вы не делали этого раньше.
2. Снимаем крышку карбюратора, отсоединяем шланги, отсоединяем провода от EHR жиклера холостого хода и выкручиваем отверткой (Phillips) 5 крепежных винтов.
3. Аккуратно собрать винты, перевернуть и положить плоско на горизонтальную поверхность крышку карбюратора.
4. Оцените расположение поплавков относительно стенок камеры — они должны быть строго параллельны отпечаткам на полосе. В противном случае отрегулируйте поплавки правильно.
5. С помощью подготовленного щупа (дрель, проволока) измерьте зазор между прокладкой и каждым из поплавков.Вам нужно точное совпадение (1 мм плюс-минус 0,25 мм).
6. Если вы видите разницу в характеристиках, получите нужные цифры, загнув язычок и рычаги.

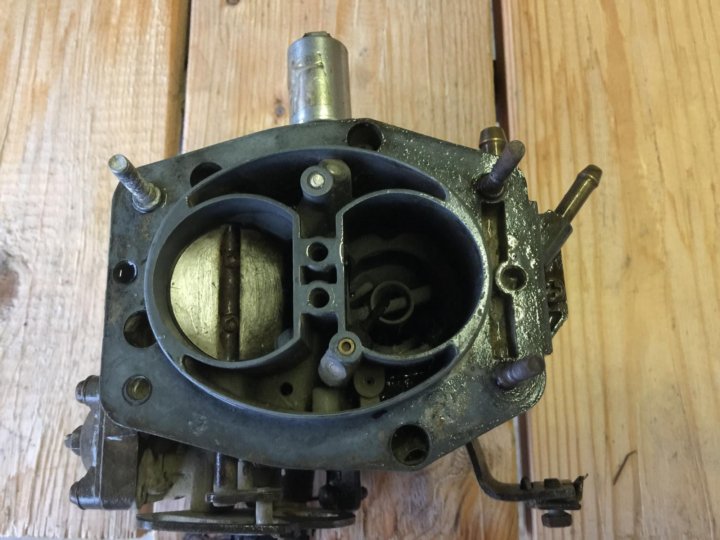

Выбор карбюратора на «классический» ВАЗ. Установка карбюратора Солекс на классический Как получить максимум от

На отдельные модели устанавливались карбюраторы ВАЗ-2107 различных модификаций, а именно:

приборов серии 2107-1107010-20 комплектовались последними версиями двигатели для ВАЗ-2103 и, которые оснащены вакуумными корректорами;

Модификация изделия

2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105;

Карбюраторы

серии 2107-1107010-10 применялись на двигателях 2106 и 2103, оборудованных распределителем зажигания без вакуумных корректоров.

Карбюратор двухкамерный модификации 2107-1107010 выполнен в виде эмульсионного устройства с падающим потоком. Он оснащен уравновешенной поплавковой камерой, устройством обогащения, двумя основными системами дозирования, механизмом всасывания картера, специальной трубкой подачи к контроллеру опережения вакуума, автономной системой ХХ (холостой ход) и другими необходимыми элементами. Позиционное регулирование, а именно открытие ДЗ () камеры, осуществляется через педаль привода, установленную в салоне.ДЗ второй камеры управляется специальным пневмоприводом.

Оснащен диафрагменным пусковым механизмом для запуска XX. Насос-ускоритель выполнен в виде диафрагменного устройства с механическим приводом. Он подает топливо в камеру. Крепление карбюратора осуществляется через четыре шпильки во впускном коллекторе.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и регулировка карбюратора ВАЗ-2107, осуществляется на основании параметров калибровки, которые содержат все необходимые данные.Специалисты рекомендуют настраивать раз в 6 месяцев. По сути, эта процедура и есть текущее обслуживание данного устройства.

Настройка карбюратора 2107-1107010 включает в себя следующие операции:

очистка и промывка изделия снаружи;

контроль состояния механизмов и отдельных элементов;

промывка (очистка) сетчатого фильтра;

промывка (очистка) поплавковой камеры;

промывка (очистка) топливных и воздушных жиклеров.

Подробно описывать все этапы настройки устройств серии 2107-1107010 нет, так как чистка или промывка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций.Поэтому рассмотрим только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Для проверки и при необходимости корректировки заданного уровня бензина в ПК (поплавковой камере) предварительно необходимо подготовить специальный калибровочный шаблон размером 6,5 х 14,0 мм от картон.

Сначала осторожно снимите крышку карбюратора и поместите ее вертикально так, чтобы рычаг поплавка не давил, а только касался шара нагруженного клапана.Подставляем под поплавок шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно измерить это расстояние штангенциркулем или обычной линейкой. Размер зазора должен быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанному значению, его следует скорректировать, осторожно согнув держатель IK (игольчатый клапан).

Следующим шагом является установка максимального открытия IR, которое определяется ходом поплавка.Для этого осторожно отодвиньте поплавок от корпуса крышки и измерьте расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра — 13,5–14,5 мм. Если размер зазора выходит за указанные пределы, загибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

При правильной настройке карбюратора ход поплавка составит 8 ± 0,25 мм.

Настройка ПУ

Для начала этапа настройки ПУ (спускового крючка) сначала подготовьте кусок провода сечением 0.75 ± 0,05 мм и картонный (пластиковый) шаблон шириной 5,0-5,5 мм. После этого демонтируем воздушный фильтр и очищаем карбюратор снаружи.

1 — рычаг управления воздушной заслонкой трехрычажный; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — приклад; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем ВЗ полностью, при этом конец тяги, соединяющий рычаг ВЗ со штоком ПУ, должен находиться на конце паза этой тяги.Затем полностью вдавливаем стержень ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем размер зазора между стенкой камеры и краем воздухозаборника. Оно должно быть 5,0 + 0,5 мм.

Теперь мы настраиваем открытие воздушного зазора. Регулировка осуществляется с помощью специального винта, который закрывается пробкой. Поэтому сначала откручиваем заглушку шлицевой отверткой, а потом исправляем открытие воздухозаборника.

Дистанционное управление открыванием

Для выполнения этой операции необходимо сначала снять карбюратор.Затем вращаем трехплечий рычаг против часовой стрелки и проверяем проволокой зазор, величина которого должна быть в пределах 7,5 ± 0,5 мм. При необходимости осторожно согните стержень или переместите его кончик в другое отверстие.

Настройка XX

Для правильной настройки XX необходимы газоанализатор и мультиметр. Предварительно прогрейте двигатель. Обороты в режиме ХХ должны быть в пределах 860 ± 40 об / мин. Сначала мы устанавливаем угол опережения.

Переводим мультиметр в режим измерения скорости и подключаем один щуп к первичной обмотке КЗ (катушка зажигания), а второй подключаем к массе.

Вставьте датчик газоанализатора в выхлопную трубу и включите прибор.

При необходимости отрегулируйте скорость винта до 860 ± 40 об / мин.

С помощью качественного шнека мы достигаем содержания углекислого газа в пределах 0,85 ± 0,35%. Если у вас нет газоанализатора, мы контролируем этот параметр для стабильной работы двигателя.

При правильной настройке, если вы внезапно нажмете и отпустите педаль газа, двигатель должен плавно увеличивать, а затем уменьшать скорость.

Настройка привода VZ

После демонтажа воздушного фильтра возьмитесь за ручку заслонки руками и отодвиньте ее от себя так, чтобы воздухозаборник стал вертикальным. Если не получилось по вертикали, приступаем к регулировке.

Ключом на 7 удерживайте втулку и одновременно откручивайте винт, фиксирующий шток демпфера. Под действием пружины ОТ должен находиться в вертикальном положении. Затем затяните винт.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107.Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и / или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решит установить карбюратор стороннего производителя, то при выборе необходимо учитывать ряд индивидуальных особенностей.

Читайте в этой статье

Стандартные модели карбюратора

Различные модели карбюраторов ориентированы на защиту окружающей среды, снижение расхода топлива или максимальную динамику автомобиля.Карбюраторы также были разработаны для двигателей разных размеров. Некоторые модели карбюраторов от одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ / Weber

Карбюраторы ДААЗ (Дмитровский автоагрегатный завод) 2101, 2103 и 2106 были произведены по лицензии Weber. По этой причине модели называются как карбюратор ДААЗ, так и карбюратор Вебера, но понимают одно и то же устройство.Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят большой расход топлива — от 10 до 14 литров на сотню километров. Еще одна потенциальная трудность сегодня — это практически полное отсутствие этих моделей, даже бывших в употреблении, в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионным продуктом компании Solex.Карбюратор оказался экономичным и в то же время динамичным решением при установке на классические двигатели. По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему возврата топлива (возврат). Благодаря этому решению излишки бензина возвращаются в бензобак. Обратная магистраль позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь множество вспомогательных электронных систем.Среди основных решений — система холостого хода с электроклапанами, система автоматического холодного пуска и т. Д. Подобные нововведения были обнаружены на экспортных версиях автомобиля. В СНГ получил распространение карбюратор Солекс с электрическим клапаном регулировки холостого хода.

Система оказалась проблемной в работе. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, то в первую очередь вышла из строя система холостого хода. Карбюратор Solex потребляет от 6 до 10 литров топлива в тихом режиме.По динамике он уступает только ранним разработкам Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе — это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена форсунок, а также тщательная регулировка карбюратора.

Установка кастомного карбюратора

Владельцы «классики» в некоторых случаях прибегают к установке на свои автомобили нестандартных моделей карбюраторов.Такая установка потребует определенных переделок и последующих корректировок. Это модели карбюраторов Solex 21073 и Solex 21083.

Солекс Модель 21073

Данная модель разрабатывалась для двигателя объемом 1,7 литра и стандартно устанавливалась на силовой агрегат автомобиля «Нива». Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет увеличить динамику, но расход топлива поднимается до 9-12 литров на сотню.

Солекс Модель 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на «классические» движки, то потребуются некоторые доработки. Газораспределительные системы двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что на скорости около 4000 скорость подаваемого воздуха может достигнуть скорости звука, а дальше вращать мотор не удастся. Для установки этой модели карбюратора диффузоры первичной и вторичной камер необходимо расширить для их расширения.Также нужно установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Суммировать

Напоследок добавим, что есть модели карбюраторов иностранного производства. К недостаткам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов DAAZ, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, отрегулировать холостые обороты, подобрать жиклеры, убрать провалы.

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, производителем практически не менялся.Поэтому владельцы стараются модернизировать машину собственными силами — внедряют различные агрегаты от импортных автомобилей или более технологичных моделей ВАЗ.

Например, многим владельцам не нравится, как работают карбюраторы Ozone и Weber, не способные обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива. Несмотря на то, что все это уже есть в Solex. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

«Озон» и «Вебер» при определенных дорожных условиях излишне истощали топливную смесь. Произошло это из-за того, что поплавок перемещался в поплавковой камере при входе в поворот или при подъеме на крутой холм. В «Солексе» такого недостатка нет — они оснащены двухсекционными поплавковыми камерами, попарными поплавками, перемещающимися в других плоскостях. Устройство Solex более современное и совершенное.

Какой выбрать «Солекс»

Агрегаты, выпускаемые заводом «Солекс» в Димитровграде, различаются в основном геометрией форсунок.Есть разница в диаметрах диффузоров, а также в размерах и конструкции воздушных форсунок. Профиль кулачка также отличается.

Однако без каких-либо неприятных последствий и доработок абсолютно любой Солекс из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Было много моделей и модификаций этих карбюраторов — ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07.Все это говорит о том, что на заднеприводные ВАЗы можно устанавливать абсолютно любой агрегат из названной линейки, без переделок или почти без них.

Результат настройки зависит от выбора конкретного «Солекса». Но в любом случае тяга двигателя улучшится, машина получит плавный разгон. В целях экономии стоит подобрать на Таврию модификацию Солекс — это ДААЗ-2181. Если вам нужна повышенная разгонная динамика, то выбирайте ДААЗ-21073. Он оснащен диффузорами большего размера.Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого «Солекса» на классику следует готовиться к большому расходу топлива.

«Солекс» модели 2108, 21083, 21051-30 считаются у автолюбителей золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива по сравнению с Озоном.

Важные мелочи

Все «Солекс» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Следует отметить, что из-за этого жиклеры очень чувствительны к попаданию мусора в топливо, а сам карбюратор часто забивается грязью.По этой причине топливные фильтры следует менять регулярно. Для повышения надежности может быть установлен топливный фильтр форсунки. Выйдет немного дороже, но можно увеличить интервал между ревизиями блока.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут потребоваться дополнительные запчасти. Блок может быть установлен с воссозданием системы EPHC или без нее — останется только неподключенный электромагнитный клапан.Самый простой способ обойтись этой системой. Но эксперты говорят, что хотя EPHH позволяет добиться экономии топлива на 5%, система ненадежна и часто дает сбой. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не перекрыл подачу топлива в канал холостого хода Солекс (все-таки блок EPHX не устанавливается нормально), необходимо снять иглу клапана с корпуса. Но проще всего подключить вентиль от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы заглушите «обратку» заглушкой или подключите через обратный клапан к системе подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Недостаточно установить Solex на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного установлено бесконтактное зажигание. Любой «Солекс» изначально настроен и предназначен для приготовления пищи.Чтобы эффективно его зажечь, нужен более мощный разряд. Контактная система зажигания не может произвести такой разряд, а бесконтактная — полностью. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечи зажигания будет не более 0,8 мм.

Новый или б / у?

Для классики можно купить новый Солекс, но также можно купить подержанный карбюратор. Во втором случае необходимо провести ревизию — тщательно очистить каналы, отполировать диффузоры. Также лучше покупать и заменять форсунки.

Но при этом не стоит покупать современные товары — лучше спросить у друзей и знакомых те, которые были сделаны в СССР. Современные жиклеры, входящие в комплекты для ремонта, часто не соответствуют калибровочным размерам.

Для того, чтобы диффузор работал эффективно, с его элементов напильником удаляются заусенцы и выступы. Такие дефекты создают завихрение воздуха, а это не лучшим образом сказывается на наполнении баллонов.

Что вам может понадобиться

Первым делом необходимо приобрести запчасти, которые понадобятся при установке Солекса на классическую модель ВАЗ:

• Следует купить тонкие паронитовые колодки.Но их нужно делать специально для Solex. Отверстия в прокладке для диффузоров отличаются от Weber и Ozones.
• Вместо двух прокладок можно приобрести одну с двумя отверстиями. Его ставят между карбюратором и прокладкой гетинакс. Вдобавок берут еще один — с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Getinax.
• Еще покупают «обратный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

Процесс установки

Теперь можно приступить к установке:

• Для защиты коллектора от грязи моторный отсек необходимо тщательно промыть.
• Затем от штатного карбюратора отключаются приводы и тросы, а также шланги.
• Для снятия крышки троса воздушной заслонки снимается скоба с «всасывающей» панели.
• Поверхность коллектора тщательно очищается и наносится герметик.
• После этих операций нужно установить колодки в виде бутерброда. Сначала надевается тонкая, потом толстая, потом снова тонкая. Толстая прокладка предназначена для обеспечения теплоизоляции. А для удобства процесса установки карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться перед автомобилем.
• Крепят корпус дроссельной заслонки — на ВАЗ-2104 будет удобнее, если он будет сбоку от ГБЦ.Ступень или «вертолет» иногда разрезают по центру, чтобы он прилегал ровно к карбюратору. А чтобы в штатном режиме шторка не заклинивала пружину, на штанги устанавливаются пластиковые наконечники.

• Затем протяните трос привода всасывания через крышку головки блока цилиндров и отрегулируйте его до необходимой длины. Регулировка осуществляется изменением длины кожуха. Затем трос подключается к карбюратору.
• Затем можно установить верхнюю крышку.
• Далее к карбюратору подключаются шланг подачи топлива, «обратка», шланг подогрева. «Обратный» шланг оборудован обратным клапаном. Возвратная пружина цепляется за ось старого коромысла на крышке ГБЦ.

• Теперь электромагнитный клапан должен быть подключен к реле света, к положительному контакту.
• Далее устанавливаются воздушный фильтр и его крышка.

Вот и все, установка агрегата завершена.Но переходить на эксплуатацию пока рано. Карбюратор необходимо правильно отрегулировать. Ниже мы расскажем, как это сделать правильно.

Со стандартными форсунками Solex не впечатлит динамикой. В этом случае можно заменить карбюратор на 21073. Установка вполне возможна без изменений, но стандартно в первой камере будет приготовлена ​​бедная смесь. Следовательно, на первой камере мотор не сможет обеспечить достаточную тягу для разгона.Автомобиль будет очень медленно набирать скорость.

Скорость движения резко улучшится, когда откроется вторая камера. И машина прыгнет вперед, как козел. Но эффективность использования топлива очень низкая.

Проблема решается подбором жиклера основного топлива в первой камере карбюратора. Если вы замените его со 107,5 на 110, вы можете получить повышенную интенсивность разгона. Это своего рода компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере.Можно установить и 117.5. Но расход увеличится еще больше. Смесь с этой струей повторно обогащается и может ухудшиться динамика.

Воздушные форсунки первой камеры — 145, 150, 155. С топливом 117,5, воздухом 165 может быть установлена.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем установить уровень в поплавковой камере с помощью специальных шаблонов. Оптимальный уровень топлива — примерно 23 мм от дна. Что касается смеси, то лучший результат получается, если количественный винт открутить на 2 оборота, а качественный на 4-4.5 ходов. Однако при настройке холостого хода могут быть другие настройки.

Вывод

Все, кто умеет регулировать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе. Некоторые водители иногда думают, что если мечта осуществится и на автомобиль наконец-то будет установлен Solex, то все проблемы сразу решатся.Но не тут то было! Основная работа начинается только после установки. Solex, предназначенный для экономии средств на топливных ресурсах, также должен быть настроен для правильной работы.

Хорошо, если будет знакомый карбюратор. А если нет? Вы можете попробовать внести коррективы самостоятельно, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.

Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу.И прежде чем менять одно на другое, нужно принципиально разобраться: зачем и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например, 1.5), то стандартные жиклеры плохие (т. Е. Дают ненасыщенную смесь).

Таким образом, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать к ней воздушную. Для начала — строго с первой камеры, пока не настроишь, второй заниматься ни в коем случае не рекомендуется.

Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора

Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, что для мотора 1,5 маловато. Ищем камеры и рассеиватель случайно. Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой).Это означает, что требуются ТДж (жиклеры) от 110. Собираем несколько.

Далее вам нужно решить , что вы хотите: экономичный неспешный или дорогостоящий отклик дроссельной заслонки. В зависимости от решения мы также выбираем TZ: регулировать обогащение или обеднение воздушно-топливной смеси (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Примеры выбора

Двигатель 1,8 л … Карб — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЗ — 115, воздушная (ВЗ) — 125-я. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 D … карбюратор — Солекс 21073. В первом — 115-й ТЖ, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. XX — 41ст. Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах. Они выставляются вручную по положениям самих поплавков, в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, производим соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания.Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

Результат

Само собой разумеется, что совершенствованию нет предела. Иногда они могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять к карбюратору эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате получился экономичный, отзывчивый на газ автомобиль.

Евгений Сагас: биография и фото

Чтобы стать популярным видеоблогером, необязательно вымогать интересный авторский контент. Пока Хованский ищет самую вкусную шаурму в Санкт-Петербурге, а Николай Соболев рассказывает об еще одном изнасилованном юноше, Евгений Сагас набирает 2,7 миллиона подписчиков на летней выставке. В этой статье мы собрали всю известную информацию об этом молодом и таком популярном видеоблогере!

Какова наша жизнь? Игра!

1 декабря 2017 г. исполняется 30 лет темной лошадке видеохостинга YouTube.Его ролики не попадают в топ, самые популярные коллеги ничего о нем не знают, а поклонники без ума от его контента. 1 апреля 2014 года простой москвич Женя Сагадиев создал свой канал и назвал его EugeneSagas. Велосипед он не изобретал и пошел самым простым путем — начал записывать свои проходные игры и выкладывать видео.

Кому-то может показаться, что это прошлый век, и в современном мире никого не удивишь. Однако не забывайте: самый популярный видеоблогер Пуди Пай собрал на свой канал почти 60 миллионов подписчиков с помощью let’s play-листа.На данный момент его доход оценивается в 1 миллион долларов в месяц, и количество подписчиков на его канал пока растет огромными темпами. В России до сих пор нет никого, кто мог бы даже приблизиться к такому успеху. Даже бывший плейлист Ивангай практически забросил свой канал, хотя он самый популярный видеоблогер в СНГ.

Трудный старт

Евгений Сагас не ставил перед собой цель раскрутить свой канал и стать миллионером с помощью рекламы.Подписчики остро осознают черту, когда их любимый видеоблогер начинает относиться к ним как к способу заработка. Кто-то делает это ненавязчиво, как Данила Поперечный или Руслан СМР, а есть такие, как Ресторатор или Николай Соболев, которые готовы объединить сразу несколько рекламных объявлений в один ролик. В какой-то момент зритель понимает, что контент уже делается на коленях и как-то, лишь бы была возможность рассказать о продукте, за который ему заплатили приличную сумму.

В 2014 году еще не было такого большого наплыва рекламодателей, но призывы покупать то и то уже звучали с популярных каналов. Начинающим видеоблогерам никто не хотел платить, так как качественный PR требует большой аудитории. Евгений мог рассчитывать только на монетизацию роликов, но даже для этого ему требовалось большое количество просмотров. Откуда они берутся, если о существовании канала никто не знает?

Секрет для всего мира

Теперь уже не считается зазорным просить других видеоблогеров рассказать о своем блоге в рекламе.За это тоже нужно платить. Женя решил не афишировать свои достижения. Он методично и регулярно выкладывал видео, и постепенно люди сами его нашли и заинтересовались содержанием. Пропитанные летней игрой публика не ожидала ничего нового, но парень сумел всех удивить. Первое, что бросилось в глаза, это то, что он ничем не отличался от своей аудитории. Если большинство видеоблогеров, чей контент основан на записи прохождения игр, искали свой неповторимый стиль, то Жене он не понадобился.

Простой парень, без явных отличий и с очень приятной внешностью, смог покорить сердца публики. Фото Евгения Саги разлетелись по соцсетям. Публично и на форумах узнали о существовании такого видеоблогера, а через несколько месяцев у него появилась его постоянная аудитория. Приятный голос и отсутствие мата, без которого другие плейлисты не могли представить прохождение игр, сделали свое дело — количество лайков росло не по дням, а по часам.

миссия невыполнима

Огромное количество девушек начали искать информацию о Евгении Сагах. Биография видеоблогера, которую им удалось найти, была очень маленькой. Родился в Москве, есть брат. Спустя всего два года Женя сам дал интервью своим коллегам на YouTube-канале. Там он рассказал о том, как любит космос и даже чувствует с ним определенную связь. Он откровенно рассказал о своих первых трудных месяцах в роли видеоблогера и о том, как иногда у него падали руки.Спустя 10 лет он видит слияние телевидения и Интернета, но опасается, что все это превратится в банальный ширпотреб.

Евгений считает себя открытым человеком и очень любит своих подписчиков. Редко впускает в свой круг новых людей — чтобы стать его другом, нужно как следует проявить себя и свои положительные качества. Он очень серьезно относится к отношениям с противоположным полом. Он заявляет, что сможет говорить о любви только на смертном одре — когда сможет проанализировать всю свою жизнь и точно сказать, кого он действительно любил.Он не разбегается по признаниям. Для него три самых важных слова «Я люблю тебя» значит очень много. Он никогда не произнесет их, если не уверен в своих чувствах.

Личная жизнь

15 мая 2016 года Евгений решил, что пора пообщаться со своими подписчиками. Он выпустил видео под названием «Моя первая любовь», в котором раскрыл некоторые подробности своего прошлого. Поклонники уже немного знали о личной жизни Евгения Сагаса. Вместе со своей девушкой Олей он снимал прохождение игры, и подписчики смогли оценить блондинку.В видео он рассказал о своих первых отношениях в 10 классе. Он безумно влюбился в одноклассницу, похожую на Аврил Лавин. Парень долго мучился и пытался сблизиться с девушкой, но из-за нерешительности не мог признаться ей в любви.

Поклонники задавали самые разные вопросы. Анализируя видео целиком, можно сделать несколько интересных фактов из жизни популярного видеоблогера. Он не смотрит Евровидение, скрывает заработки, прекращать деятельность на видеохостинге не собирается.Напротив, он собирается развивать свой канал, и скоро произойдет трансформация, так как у него много интересных идей. Он готов разбавить спектакль постановочными роликами, если это понравится его зрителям. Сам Евгений научился монтировать свои ролики.

Контент

Как большинство людей представляют себе плейлисты? Это молодые люди, которые часами играют в Майнкрафт или Доту 2. Они очень эмоциональны, каждое поражение или победа сопровождает целый поток нецензурной лексики. Евгений не занимается подобным контентом.Его видео в основном посвящены офлайн-играм и стабильно набирают в среднем 1 миллион просмотров. В комментариях часто можно увидеть сообщения с благодарностью, а на других каналах такое бывает очень редко. Хейтеры практически не заглядывают и не оставляют язвительных замечаний. От этого ситуация на канале у Жени почти домашняя.

Многие подписчики оставляют свои пожелания и хорошие отзывы на вкладке «Обсуждение». Владелец канала не закрывает доступ туда, так как мнение аудитории для него всегда имеет большое значение.Если у вас есть желание провести приятный вечер за чашкой чая за просмотром прохождения интересных игр — добро пожаловать в дружное сообщество Евгения Саги!

Тюнинг карбюратора ваз 2109 повысит производительность

Карбюратор ВАЗ «Девятка» ДААЗ 2108-1107010, о котором мы уже не раз говорили, легко регулируется и настраивается.

На рисунке ниже вы видите его устройство.

Технология тюнинга карбюратора ВАЗ 2109 очень проста.Для большей простоты и доступности предлагаем вам ознакомиться с некоторыми материалами ниже.

Настройка карбюратора ВАЗ 2109 (видео):

О проблемах с перерасходом топлива и их устранении можно узнать здесь:

Установка уровня топлива на карбюраторах Солекс:

Для настройки карбюратор ВАЗ 2109, нужно разбираться в его устройстве. Для этого представляем схему разборки:

Если вас интересует такой вопрос, как, например, настройка карбюратора ВАЗ 2109 Солекс, то мы можем дать вам несколько советов.

Что вам нужно сделать немедленно, так это запастись очистителем карбюратора, хорошим нагнетательным компрессором и терпением. Все вышеперечисленное — залог успешного тюнинга карбюратора ВАЗ 2109.

Очистка карбюратора ВАЗ 2109 — действие обязательно. В общем, помните — мойка карбюратора ВАЗ 2109 и его чистка — важные моменты при работах по ремонту автомобиля и его технической доводке.

Как уже неоднократно отмечалось, любые регулировки карбюратора ВАЗ 2109, регулировка, а также ремонт выполняются в последнюю очередь, при комплексном обслуживании автомобиля.Причем речь идет не только о ВАЗ, но и о карбюраторах в целом.

Карбюратор Solex и насадки «опытные»

Когда «родная» инструкция по эксплуатации и ремонту «Жигулей» попадает в руки профессионала, начинается приступ хохота на пять минут. А все потому, что мнение о том, что на заводе все правильно настроено и все должно соответствовать, обычно сталкивается с суровой российской реальностью, требующей модификации файлов. Вот что произошло в нашей стране.Взять хотя бы такой простой момент, как уровень в поплавковых камерах.

Рекомендуемая артикул: Новая машина до 350 000 рублей — большая редкость.

Итак, в списке «что делать» первым пунктом будет «выбросить инструкции в корзину». Потому что там предлагается установить уровень по шаблону. Если все получится, сразу напишите нам. Разместите заметку с пометкой «чудо».

Как на самом деле выставить уровень бензина?

Произведя настройку карбюратора ВАЗ 2109, первым делом нужно прогреть двигатель.Для этого достаточно пяти минут на холостом ходу. Молчите и приступайте к следующим действиям:

• В первую очередь страхуем от попадания бензина в камеру. Для этого заранее снимите шланг подачи топлива. Будьте готовы к тому, что часть его тут же выплеснется.
• Затем откручиваем винты, удерживающие крышку. После этого с чистой совестью можно снимать всасывающий трос.
• Снимите крышку карбюратора. Внимание (!) Делайте это только по горизонтали, чтобы не испортить поплавки.
• Теперь нужно замерить (что достанется рычагу — линейкой, рулеткой, штангенциркулем), сколько миллиметров от поверхности бензина до прилегающей поверхности крышки. Среднее (правильное) значение здесь от 23 до 25 миллиметров. Если так получилось, что уровень выше или ниже, решается просто. Вам просто нужно загнуть язычок поплавка. После этого нужно удалить немного бензина и повторить измерение.
• Теперь можно все забрать обратно. И, попав, смотрим камеры (нужен фонарик).Секунд тридцать наблюдаем маленькие диффузоры. С них не должно капать бензин. В противном случае это означает, что вы его переполнили.
• При этом ни в коем случае не газ. Иначе вы услышите один из самых грустных звуков в жизни автомобилиста, который в простонародье называется «чихание».
• Снова снимаем крышку и измеряем уровень. Иногда приходится повторять процесс трижды.
• Совет — не пытайтесь проделать то же самое на недоработанном двигателе. Потому что при запуске вы получите гарантированный переполнение.

Рекомендуемый артикул: Клиренс транспортного средства — очень важная величина.

В сети восхитился редкий LADA Samara в кузове типа «Ландо» за 4,75 тыс. Евро

Возможно, через пару десятков лет эта Самара будет стоить еще дороже.

Не секрет, что если советские автомобилисты довольствовались обычными восьмерками и девятками, то зарубежные дилеры LADA из стандартных экспортных версий создавали гораздо более интересные автомобили.Так, дилер Lada в Германии Deutsche LADA в свое время переработал ВАЗ-2108, наделив их кузовом типа Lando, с верхом, который открывается только над задним рядом сидений.

Говорят, что это была попытка немецкого дилера создать более доступный автомобиль на лето, потому что за счет ландау можно было избежать переваривания несущих элементов кузова, что требовало значительных финансовых затрат — «Полукабриолет» с падающей тентом был дешевле.

Такой экспортный ВАЗ-2108 был известен у немцев как LADA Samara Fun.Однако в других странах Европы автомобиль продавался под названием LADA Samara Bohse Safari. Также этот вариант отличался от немецкого тем, что оснащался не стеклянным люком над передним рядом сидений, а черным пластиком.

До нашего времени сохранилось не так много экземпляров LADA Samara Bohse Safari, особенно в «живом» состоянии. Еще реже реэкспортный вариант Самары на территории бывшего СССР. Однако совместное детище ВАЗа и Deutsche LADA было найдено в Бельгии: там машина в «идеале», с 1.Двигатель 3 литра и пробег 256 километров, он продается за 4,75 тысячи евро. Продавец — бывший дилер Lada.

Такая редкая LADA Samara в необычном кузове вызвала восхищение в сети — машину засыпали комплиментами и лестными эпитетами. Пользователи даже сравнили экспортную «Ладу» с современной продукцией АвтоВАЗа: «Гранты намного интереснее». И предположили, что это обязательно понравится коллекционерам автомобилей.

Однако многих возмутила цена, по которой LADA Samara Bohse Safari продавалась за границу.Несмотря на то, что машины нет в России, автомобилисты все же попытались представить ее работу в местных реалиях и пришли к выводу, что не готовы отдать 330 тысяч рублей за «восьмерку» без крыши и с карбюратором.

.

Мощный двигатель на ВАЗ 2109. Как проводится чип-тюнинг

Переднеприводный хэтчбек ВАЗ 2109 выпускался с 1986 по 2011 год и оснащался 5 различными силовыми агрегатами.Как такового двигателя ВАЗ 2109 никогда не существовало в природе. Моторы поставлены на девятку под индексами:

.

1. 21081.
2. 2108.
3. 21083.
4. 2111-80.
5. 11183-20.

Первые 2 модификации устанавливались на автомобиль с 1987 по 1997 год и оснащались карбюраторной системой подачи топлива. У них обоих была неприятная особенность: при обрыве ремня ГРМ поршни этих моторов встречались с клапанами и гнули их.

Двигатель 21083 также был карбюраторным. Это основной силовой агрегат, устанавливаемый на ВАЗ 2109. Он был разработан в 1987 году, исходя из опыта эксплуатации автомобиля в тяжелых бытовых условиях. Его главное отличие от предыдущих двигателей заключалось в том, что при обрыве ремня ГРМ поршни не гнули клапаны.

Двигатель 2111-80 — тот же 21083, только с многоточечным впрыском топлива. Сначала его устанавливали только на экспортные модификации, но с 1998 года он стал доступен на внутреннем рынке.Мотор 11183-20 ​​- глубокая модернизация двигателя 2111.

Характеристики силовой передачи

Двигатель ВАЗ 2108 разрабатывался специально для семейства Спутник. Предполагалось, что именно он станет основой для разработки последующих силовых агрегатов перспективных моделей Волжского автозавода. Однако сразу после запуска в серию выяснилось, что он слишком слаб. Характеристики двигателя 2108:

• количество цилиндров — 4;
• диаметр цилиндра — 76 мм;
• ход поршня — 71 мм;
• Головка блока цилиндров — алюминиевая, 8-ми клапанная, с ременной передачей распредвала;

Объем двигателя

• — 1 л.3 литра;
• мощность — 64 л.с.

С таким скромным двигателем автомобиль ВАЗ 2109 разгонялся до 100 км / ч за 16 секунд. Мотор 21081 был аналогичен базовому силовому агрегату, но имел нижний блок, уменьшающий ход поршня до 60,6 мм. Соответственно уменьшился и рабочий объем — до 1,1 литра, а мощность упала аж на 10 л.с.

После выхода из строя первых силовых агрегатов конструкторы создали новый двигатель под индексом 21083. Он имел модифицированный блок цилиндров с новой шатунно-поршневой группой.Вот его характеристики:

• Блок цилиндров — чугун, рядный;
• количество цилиндров — 4;
• диаметр цилиндра — 82 мм;
• ход поршня — 71 мм;
• Головка блока цилиндров — алюминиевая, 8-ми клапанная, с ременным приводом ГРМ;

Объем двигателя

• — 1,5 литра;
• мощность — 69 л.с.

Несмотря на то, что мощность нового силового агрегата увеличилась всего на 7,5%, крутящий момент увеличился на 12,5%, что улучшило динамику разгона на 1 секунду и довело максимальную скорость хэтчбека до 155 км / ч.

В начале 90-х годов прошлого века была произведена небольшая модернизация двигателя 21083, в ходе которой на предыдущий блок установили доработанную ГБЦ и установили инжектор. Модернизированному двигателю был присвоен индекс 2111-80. За счет установки инжектора количество лошадиных сил увеличилось до 72, а крутящий момент увеличился на 12% и составил 118 Нм. Благодаря этому скорость автомобиля превышала 160 км / ч, а разгон до сотни занимал всего 14 секунд.С 2006 года на ВАЗ 2109 устанавливается двигатель от «Калины», имеющий следующие характеристики:

Некоторых водителей интересует, какой двигатель можно установить на ВАЗ 2109 и 21099. Обычно такая мысль посещает автомобилистов, ищущих способы тюнинговать свой автомобиль. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, а сейчас несколько устарели. В этом плане они практически неэффективны по сравнению с более современными автомобилями… Для многих ценителей данных моделей наиболее эффективным способом является установка мотора от иномарки, так как есть двигатели, которые можно установить на этот автомобиль с минимальным количеством переделок.

На что обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, вам следует разобраться с юридическими и некоторыми техническими особенностями этой работы. В последнее время мотор считается обыкновенной деталью, поэтому никаких специальных документов на его замену не требуется.Но, покупая машину с замененным двигателем, лучше запросить документы у предыдущего владельца, иначе есть риск, что с угнанной машины сняли агрегат. В этом случае можно столкнуться с рядом проблем. Хотя, случаев проверки двигателей не так уж и много (например, когда заканчивается место в транспортном средстве), поэтому на свой страх и риск можно игнорировать этот фактор.

С другой стороны, можно, приятного в этом будет мало.

Более сложный вопрос — необходимость выбора двигателя подходящего для 2109.Первое, на что стоит обратить внимание — это размер мотора. Подкапотное пространство здесь не слишком велико, так что это одно из основных условий выбора агрегата. Также обратите внимание на возможность установки двигателя. Желательно выбирать варианты с поперечным расположением, это минимизирует работу по подгонке детали.

Особенности уточнения

Самым большим неудобством при замене двигателя на более продвинутый является необходимость регулировки электрики.В частности, проблема возникает с более совершенными двигателями от иномарок, в первую очередь это связано с наличием большого количества датчиков и более точной системы управления двигателем. Поэтому вам наверняка понадобится помощь человека, разбирающегося в электрике.

При установке более мощного двигателя, должна быть доработана тормозная система … Это позволит избежать проблем. Также значительно повысится безопасность передвижения на машине. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе вы будете получать его регулярно, что значительно снизит его ресурс.

Какие двигатели вы можете поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет сделать выбор с минимальными временными затратами. Давайте рассмотрим самые популярные варианты у наших автолюбителей:

• Часто водители ограничиваются настройкой 16-клапанного мотора, который может использовать газ в качестве топлива. Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, как и LPG, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
• Если у вас простой карбюраторный мотор, то можно просто поставить более совершенный инжекторный вариант.Так вы избежите проблем при установке двигателя, единственное, что необходимо сделать, это установить блок управления и правильно подключить к нему датчики. Многие водители делают замену вместе с коробкой передач;
• От Приоры или 2112 … По сути, у этих машин такой же двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти двигатели более экономичны, что быстро окупает затраты на установку. Причем стоимость такой замены будет минимальной;
• Хонда Цивик 1.5 л образца 91-95 гг. Эти двигатели идеально подходят под капот Nine. При этом сложностей с подгонкой креплений практически не возникает. В результате вы получите более качественный силовой агрегат;
• Mitsubishi lanser … Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного поменять крепеж мотора, а также обратить внимание на тормозную систему;
• Серийные моторы Опель … Сюда можно взять практически любой двигатель, установленный на Вектру. Эти силовые агрегаты, конечно, довольно старые, но в то же время мощнее и надежнее ВАЗовских оригиналов. Качество сборки здесь достаточно хорошее … При этом относительно невысокая стоимость, что часто оказывается одним из основных факторов при выборе;
• Volkswagen Golf или Passat , моторы этих автомобилей, выпущенных в 90-х годах, идеально подойдут к вашей «девятке».Переделки придется сделать, но они минимальные. В результате вы получите двигатель настоящего немецкого качества;
• Hyundai accent , да можно установить силовой агрегат от этого корейского автомобиля … Обратите внимание, он довольно мощный. Придется также поставить из него ящик, так как семья не справится с повышенной нагрузкой;
• Двигатели Fiat … Эти агрегаты отлично сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров.Лучше использовать версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
• Audi A80 и A4 … Эти немецкие моторы тоже при желании можно установить на 2109. Двигатели достаточно качественные, но для большей надежности рекомендуется использовать запчасти с минимальным пробегом. Таким образом вы гарантированно избежите проблем;
• Mazda 626 … Отличный мотор, достаточно мощный.Он отлично выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток — относительно высокая стоимость.

Вывод … Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также прекрасными техническими характеристиками. Поэтому многих водителей интересует, какой двигатель можно установить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современного отечественного автомобиля — наиболее эффективный способ тюнинга.Выбирая модель, обратите внимание на габариты, а также на возможность регулировки опор под двигатель.

12.04.2017

ВАЗ 2109 (Лада Самара), в народе — девятка, является пятидверным хэтчбеком, продолжателем линейки Samara. Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль завоевал широкую популярность благодаря динамичному дизайну, неплохим по тем временам моторам, а также практичному пятидверному кузову.Все это помноженное на невысокую стоимость, а также широкий выбор запчастей сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась и его последователю ВАЗ 2114. В отличие от восьмерки, инжектор серийно устанавливался на двигателях 2109 (силовой агрегат 2111).

Помимо инжектора на 2109 был установлен карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если заглянуть под капот 2108.

В статье мы рассмотрим сами двигатели для ВАЗ 2109, их характеристики и слабые места.

ДВИГАТЕЛЬ ВАЗ 2108

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, конструктивно они имеют двигатель 21011 объемом 1,3 литра. нет ничего общего. Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Самара рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхний распредвал. Ремень ГРМ использует ремень.

Что касается ресурса двигателя, то будет справедливо сказать, что аккуратная и спокойная работа, правильное и постоянное обслуживание позволят вам превысить официальные 120 тыс. Км, а ресурс может составить 180-200 тыс. Км.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Из минусов чаще всего отмечают следующее. Детали системы охлаждения довольно быстро изнашиваются. Потребуется частая замена масляного фильтра и регулировки клапана. Утечки масла часто происходят из-за ненадежного уплотнения крышки клапана, топливного насоса и датчика распределителя. Следует отметить и ненадежные карбюраторы типа «Солекс» в целом и ЭПХХ в частности.

При обрыве ремня ГРМ клапаны могут погнуться. Также со временем могут возникнуть проблемы с зажиганием и отключением двигателя.Кроме того, из-за проблем с зажиганием двигатель может взорваться. Другой причиной этого может быть низкооктановое некачественное топливо. О детонации свидетельствует выход черного дыма из выхлопной трубы и потеря мощности.

ДВИГАТЕЛЬ ВАЗ 21081

Двигатель ВАЗ 21081 1,1 л. аналог силового агрегата 2108 1.3. Однако у него более короткий коленчатый вал и, как следствие, пониженное тяговое усилие. Это четырехцилиндровый рядный двигатель карбюраторного типа с верхним распределительным валом и ремнем ГРМ. Что касается ресурса, обеспечив аккуратную работу и качественное обслуживание, можно рассчитывать на официальные 125 тыс. Км.

Разница между 21081 и 2108 обусловлена ​​уменьшенным ходом поршня и, как следствие, уменьшенным рабочим объемом. Кроме того, отличие заключается в более низком блоке цилиндров по сравнению с 2108.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Двигатель ВАЗ 081 — редкость, так как такие двигатели шли на экспорт. Наверное, это к лучшему, так как это откровенно хилый агрегат. Также следует помнить, что при обрыве ремня ГРМ двигатель может погнуть клапаны. ДВИГАТЕЛЬ ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Лады, он стал основой для 16-ти клапанных двигателей 2112, 124, 126 для Приоры, 127, 114, 116, 194 для Калины.

Заменой этого двигателя стал собственный вариант инжекторного типа. ВАЗ 2108 1,5 л. представляет собой рядный двигатель карбюраторного типа, с четырьмя цилиндрами, с верхним распределительным валом. В ремне ГРМ используется ремень, при его обрыве клапанный двигатель не прогибается.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Если говорить о недостатках двигателя, то следует отметить следующее. Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Требуется частая замена масляного фильтра и регулировки клапана.Утечки масла часто происходят из-за ненадежной клапанной крышки, топливного насоса и уплотнения датчика распределителя. Следует отметить и ненадежные карбюраторы типа «Солекс» в целом и ЭПХХ в частности.

Крепления выхлопной трубы могут сломаться, поскольку вместо латунных гайки используются стальные. Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может быть тройным, и в этом случае причину нужно искать в клапанах, забитом карбюраторе или неисправной электрике.

ДВИГАТЕЛЬ 2114/2111

Двигатель ВАЗ 2111, который в народе называют 2114, вообще восемьдесят третий двигатель.Однако, в отличие от 21083, в 2114 используется инжектор, а не карбюратор. Кроме того, 2114 отличается наличием плавающего пальца шатуна и иного распредвала. Наконец, у 2114 больше мощности. Двигатель ВАЗ 2114 1,5 л. рядный, инжекторный, с четырьмя цилиндрами, имеет верхний распредвал, в приводе ГРМ используется ремень. В этом случае при обрыве ремня клапанный двигатель не прогибается.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Из недостатков отметим следующее.Требуется регулировка клапанов, детали системы охлаждения быстро изнашиваются, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливным насосом и датчиком распределителя. Крепления выхлопной трубы ниже по потоку могут сломаться, поскольку вместо латуни используются стальные гайки. К тому же обороты часто начинают плавать. Двигатель может быть тройным. Часто двигатель не прогревается до необходимой рабочей температуры … Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и издавать шум, обычно из-за нерегулируемых клапанов.

Сообщить об ошибке

Выделите его и нажмите Ctrl + Enter

С приходом осени у автомобилистов остро встала проблема чистоты автомобиля.Дождь и грязь вынуждают владельцев автомобилей часто мыть машины. Не у всех есть возможность так часто мыть машину, как и место для проведения процедуры, поэтому несколько простых способов помогут сохранить машину в чистоте надолго.

Изделия из специального стекла. Чистый автомобиль можно обработать специальными средствами, например водоотталкивающими растворами и так называемым «антидождем» для автомобильных стекол. После нанесения средств стаканы не пачкаются, и на них не задерживается дождевая вода, капли уносит ветром.

Кузовные изделия. Для защиты корпуса от грязи стоит обратить внимание на специальные средства, например восковую полироль, которая помогает улучшить водоотталкивающие свойства металла. Обработать конструкцию достаточно просто:

• Машина вымыта и обезжирена, но нужно использовать неагрессивные средства
• Полироль наносится на кузов автомобиля мягкой тканью или губкой.
• Дать просохнуть немного
• Затем протрите воск салфеткой из микрофибры для полировки.

Таким образом можно подготовить машину к осеннему сезону, а также надолго сохранить ее в чистоте, не допуская лишних трат на стирку.

Итог. Осенью водители хотят содержать свои машины в чистоте, так как не у всех есть возможность часто мыть машины или очищать автомобили от грязи. Однако существуют специальные средства, которые помогают поддерживать чистоту стекла и корпуса.

Среди самых популярных продуктов в осеннюю погоду — водоотталкивающие растворы и восковые полироли для автомобильных покрытий.

Легендарный внедорожник Land rover Defender получил новое обновление, которое представило руководство бренда.

Но, несмотря на незначительные изменения, серьезных нововведений автомобилисты не увидели. Именно поэтому ярый поклонник марки, миллиардер Джим Рэтклифф, владеющий Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник миллиардера, стиль которого позаимствован у британских производителей, получит имя Grenadier.

Инженеры автомобильного завода им. Ленком спроектировал лимузин Юрия Долгорукого. Эта модель была создана на базе Москвич-2141.Колесная база этого автомобиля «растянулась» на 20 см. За счет этого салон стал просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом Renault мощностью 116 л.с.

Третий лимузин был создан Горьковским автомобильным заводом совместно со студией AST Crawford Hill. Данная модель собрана на удлиненной базе из узлов модели ГАЗ-3102. В отделке этого лимузина использована кожа и полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками.Такая модель стоила баснословные по тем временам 40 000 долларов (сейчас в рублях — около 2 576 510).

Какие неизвестные разработки того времени вам известны? Напишите в комментариях.

Когда речь идет об улучшении технических характеристик любого отечественного автомобиля, первая мысль, которая приходит в голову, — это фраза: «Надо поставить другой двигатель, например, от иномарки». Но этот вариант может оказаться по карману далеко не всем, поэтому сегодня мы поговорим о том, как самостоятельно произвести тюнинг двигателя ВАЗ 2109.

Начать тюнинг двигателя нужно с проверки и, при необходимости, модернизации тормозов и коробки передач. Когда все работы в этом направлении завершены, можно смело переходить к настройке самого мотора.

Два варианта тюнинга двигателя ВАЗ 2109

Первый, и самый простой и недорогой вариант тюнинга карбюраторного двигателя ВАЗ 2109 — это распространенная переделка узлов двигателя, которую любой мастер может отшлифовать, отполировать и расточить. Этого уже может быть достаточно, чтобы немного улучшить характеристики авто.Но, если вы хотите приблизиться к идеалу, то вам стоит обратиться ко второму варианту — серьезному лечению «сердца» машины.

При тюнинге двигателя ВАЗ 2109 обращайте особое внимание на регулировку распредвала, фаз и подъема. Замена этих деталей позволяет увеличить мощность автомобиля.

Можно использовать любой из методов, предполагающих установку облегченного коленчатого вала с ходом поршня 78 миллиметров, облегченных шатунов 121 мм, облегченных поршневых колец, кованых поршней диаметром 82.5 миллиметров, ГБЦ взяты от автомобиля LADA Калина и размер распредвала 11,3 мм. Все это в совокупности позволит получить двигатель мощностью 98 лошадиных сил и возможность развивать скорость до 183 километров в час.

В качестве альтернативы можно использовать титановые пружины на поршне шатуна. Это позволит получить рациональное распределение энергии при сгорании топлива. С одной стороны, это экономит топливо, а с другой — увеличивает мощность автомобиля.

Короче при тюнинге двигателя ВАЗ 2109 карбюратор тоже можно заменить.И вообще, настраивая карбюраторный двигатель, помните, что для повышения качества его работы ослабление силы трения в цепи цилиндр-поршень-кольцо, уменьшение массы шатунов, поршней и пальцев, уменьшение толщины поршневых колец. , поможет сокращение их количества.

Тюнинг двигателя ВАЗ 2109: инжектор. Обратите внимание, что на электрифицированном транспортном средстве не требуется никакого механического вмешательства. Для изменения технических характеристик механизма достаточно изменить настройки электронного блока управления всем двигателем.

Спортивный тюнинг двигателя ВАЗ 2109

Если вы спите и видите себя победителем в спортивных соревнованиях, то вам стоит заняться форсированием двигателя вашего автомобиля в спортивных целях. Для этого вам понадобятся облегченный коленчатый вал, облегченные шатуны, облегченные поршни, новый редуктор, масляные форсунки, новое сцепление и облегченный маховик. Плюс к этому потребуется установка бесконтактной системы зажигания, спортивного глушителя и медного радиатора.

Жизнь после тюнинга двигателя ВАЗ 2109

Напомню, что если детали «девятки» хоть чем-то будут отличаться от штатных заводских элементов, то даже незначительная поломка на трассе приведет к тому, что что вам нужно будет вызвать эвакуатор или использовать трос, опять же, чтобы позвать на помощь кого-то из ваших знакомых.

Да, ремонт модифицированного автомобильного двигателя станет более трудным, что может сделать стоимость ремонта непомерно высокой. Чтобы его уменьшить, остается только провести ремонт самостоятельно. Да, это серьезное дело, и здесь есть подводные камни.

Еще один момент, на который стоит обратить внимание — это расход топлива. Например, если установить распредвал с удлиненной фазой, двигатель отреагирует на это большим расходом топлива. Естественно, это можно компенсировать заменой других элементов, постепенно приближая автомобиль к тому, что вы считаете идеальным.

Модель ВАЗ 2109 впервые была произведена в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более вытянутым кузовом с пятью дверьми. Именно наличие пяти дверей позволяло смело использовать ВАЗ 2109 как семейный автомобиль.

Технические характеристики ВАЗ 2109: сначала выпускались только карбюраторные машины с двигателем 1,1 литра и мощностью 54 лошадиные силы … Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года выпускались машины с инжектором .

В обслуживании данная модель такая же экономичная, как и у всех моделей АвтоВАЗа. Техническое обслуживание автомобиля ВАЗ 2109 по истечении гарантийного срока вполне возможно, проводить с минимальными затратами. Ремонт ваз 2109 своими руками при сноровке и желании совсем не сложно. Благодаря невысокой стоимости автомобиля, а также невысокой стоимости комплектующих для ремонта и эксплуатации ВАЗ 2109 эта модель стала действительно популярной, и даже более 7 лет эта машина не выпускается, она до сих пор очень распространен и будет встречаться на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Установка ремня ГРМ ваз 2109 карбюратор

По сервисной книжке каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распредвала и при необходимости регулировать его натяжение.

Делаем это в следующем порядке. Снимаем забор холодного воздуха с воздушного фильтра (фото 1), откручиваем три винта, которыми крепится передняя крышка, защищающая ремень (фото 2), и снимаем крышку (фото 3). При осмотре ремня обращаем внимание на то, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов — порезов, трещин и т. Д. Также недопустимо смазывание ремня (обычно из-за протекания масла через сальник или коленчатые валы), так как его прочность резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) с усилием пальцев (1,5-2 кг). При нормальном натяжении он поворачивается на 90 °, а если угол больше, ремень необходимо натянуть. Для этого ослабьте гайку, фиксирующую ось натяжного ролика (фото 5), и поверните, обычно на 10-15 °, против часовой стрелки ролик (фото 6), натягивая ремень и проверяя степень натяжения свободной рукой.Для окончательного контроля проверните коленчатый вал на два оборота (вращая переднее колесо домкрата) и, при необходимости, снова отрегулируйте натяжение.

Чтобы заменить ремень, действуйте следующим образом. Вращая коленчатый вал, совмещаем метку на шкиве распределительного вала с загнутым усиком на задней крышке ремня (фото 7), а метку на маховике с вырезом на шкале (фото 8), которые видны в картере сцепления. окошко после снятия с него резиновой заглушки (находится сверху).Снимите ремень и шкив привода генератора с коленчатого вала. Затем ослабьте натяжение зубчатого ремня, повернув ролик (см. Фото 6) по часовой стрелке, и снимите ремень. Надеваем новый ремень сначала на шкив коленвала и шкив помпы, надеваем ролик и натягиваем на шкив распредвала (фото 9). После проверки совпадения меток (в обоих местах) натягиваем ремень роликом, как описано ранее, устанавливаем шкив и ремень генератора.

Схема привода распределительного вала: 1 — шкив коленчатого вала; 2 — шкив привода насоса; 3 — натяжной ролик; 4 — задняя крышка; 5 — шкив распредвала; 6 — зубчатый ремень; А — отметка (антенна) на крышке; В — метка на шкиве; C и D — метки на крышке масляного насоса и шкиве коленчатого вала (на автомобиле они плохо видны, поэтому используем соответствующие метки на маховике и шкале, как указано в тексте).

Почему ставят метку на шкиве ГРМ, а на маховике нет метки?

След есть на маховике, просто очень часто он очень тонкий, и не заметно. Выкрутите первую свечу, а первый поршень поднимите на самый верх, это можно понять по отвертке, вставленной в отверстие свечи. Если метка не найдена, найдите наивысшую точку первого поршня, это будет метка на маховике. А лучший способ — ориентироваться по меткам шестерен коленчатого вала.Но эти следы можно увидеть, только сняв шкив коленвала. Выше приведена временная диаграмма, а метки отмечены буквами C и D.

Эту отметку может быть очень трудно заметить, если маховик даже немного запылен, так как он очень тонкий и едва заметный. Но если увидите, то ударьте ее толстой отверткой, чтобы было легче искать.

А если двигатель ремонтировал не очень хороший мастер, то он мог неправильно прикрутить маховик, то метка будет внизу.В этом случае установить на него ремень ГРМ невозможно.

Регулировка клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке, их следует проверять и при необходимости регулировать каждые 30 000 километров пробега. Необходимые зазоры между кулачками распределительного вала и толкателями кулачков (0,2 ± 0,05 мм для впуска и 0,35 ± 0,05 мм для выпуска) устанавливаются подбором регулировочных шайб, вставленных в выемку в нижней части толкателя.

Эти шайбы толщиной от 3 до 4.25 мм с интервалом 0,05 мм следует получать на СТО и продавать в магазинах при некоторых ЦАС. Поэтому для регулировки зазоров самостоятельно необходимо сначала определить толщину необходимых шайб, приобрести их, а также изготовить приспособление для сжатия и фиксации пружин клапана. Рекомендуется делать это коллективно, на стоянках или в совместных гаражах, где можно повторно использовать шайбы, замененные на другом двигателе, для обмена на новые. Кстати, отвечая на многочисленные вопросы о возможности самостоятельного изготовления шайб, сообщаем, что завод этого не рекомендует, так как сложно выполнить детали, соответствующие техническим требованиям по механическим свойствам.

Итак, имея набор пластинчатых зондов, приспособления, пинцет, приступаем к работе.

Снимаем всасывающий фильтр холодного воздуха (см. Фото 1), отсоединяем толстый шланг вентиляции картера от крышки ГБЦ и два тонких — от карбюратора.

Откручиваем три гайки на крышке головки блока (фото 10) и снимаем крышку (фото 11), предварительно отстегнув и приподняв фиксатор крепления крышки воздушного фильтра и демонтировав переднюю крышку ремня (см. Фото 2).Подвешиваем с помощью домкрата правое переднее колесо, помещая его под оба левых упора. Снимаем масло с головки ванны (фото 12), прикрывая шайбы.

Поворачивая подвешенное колесо автомобиля по часовой стрелке, совместите отметку

на зубчатом шкиве распределительного вала с меткой (клювом) на задней крышке ремня (см. Фото 7), а затем поверните колесо так, чтобы метки разошлись на 2,5-3 зубца на шкиве распределительного вала (это соответствует ходу ход в первом цилиндре) Комплектом щупов измеряем зазор (фото 13) на первом и третьем кулачках распредвала.Если он отличается от требуемого, крепим планку крепежа на шпильках головки блока. Поворачиваем толкатель с прорезью к себе и, удерживая его в этом положении отверткой, нажимаем на рычаг устройства до полного сжатия пружины клапана (фото 14) и затем фиксируем толкатель вторым устройством — проставкой ( фото 15). Вытаскиваем регулировочную шайбу пинцетом через прорезь толкателя (фото 16). Если на его плоскости не видны цифры, обозначающие толщину, измеряем ее микрометром.Далее рассчитываем толщину необходимой шайбы и вставляем ее в толкатель. Сняв приспособление — проставку, проверяем образовавшийся зазор. Зонды 0,2 и 0,35 мм (соответственно для впускного и выпускного клапанов) должны входить с небольшим защемлением.

Приспособления, применяемые при регулировке клапанов: вверху — шток; слева — приспособление для сжатия пружин; справа проставка.

Таким же образом регулируем зазоры остальных клапанов, последовательно поворачивая распредвал на 90 ° и измеряя зазоры попарно у кулачков No.5 и 2, 8 и 6, 4 и 7.

Закончив настройку, устанавливаем все детали на свои места.

Почему жрет ремень ГРМ?

Обычно ремень ГРМ начинает кушать по трем причинам.

Причина первая, ремень будет натянут, передний край ремня ГРМ начинает жрать, двигатель работает со свистом, либо поскрипывает.

Причина вторая, редкий, изогнутый штифт ролика натяжителя, штифт заменить или выровнять.

Третья причина, самая распространенная, это сильный износ подшипника помпы, помпа коробится и край ремня ГРМ начинает изнашиваться на ролике натяжителя.Поменять помпу, это первый признак того, что помпа скоро сломается

Почему порвался ремень ГРМ?

Ремень ГРМ обрывается по нескольким причинам.

Во-первых, помпа очень туго вращается, из-за износа подшипника снимите ремень ГРМ и закрутите помпу вручную, если чувствуете, что помпа крутится очень туго, или сильно висит боком, то нужно поменять помпу .

Причина вторая, натяжной ролик тоже начинает выходить из строя и крутится туго, из-за чего ремень ГРМ начинает сильно нагреваться и рваться, поменять ролик.

Третья причина — большой износ шестерни на коленчатом валу или на распредвале, при большом износе этих шестерен на зубьях появляются острые кромки, резают ремень ГРМ, меняют эти шестерни.

Причина четвертая, ремень ГРМ будет плотно затянут, признак того, что двигатель работает с вой или скрипом, ослабление ремня ГРМ.

Как поменять шкив ремня ГРМ на ВАЗ?

Поменять шкив ремня ГРМ несложно. Но многие сталкиваются с такой проблемой, при попытке снять видео оно упирается в корпус двигателя.А все потому, что просела опора двигателя.

Просто поставьте домкрат под двигатель и желательно упереть его в опору генератора, поднимите двигатель домкратом, и шкив ГРМ легко оторвется от штифта, и новый ролик тоже будет легко надеть.

Как натянуть ремень ГРМ?

В последнее время шкив ремня ГРМ выпускают под специальный ключ, и для многих замена и натяжение ремня превращается в мучение. Подскажу очень простой способ затянуть такой ролик ремня ГРМ без специального ключа.

Наденьте ремень привода ГРМ на шестерни и ролик, затем слегка потяните ролик, вставьте кусок гвоздя или стальной проволоки в отверстие ролика, вставьте отвертку между гайкой и этим гвоздем и натяните ремень ГРМ вращением, затяните гайку крепления ролика. ВСЕ!

Ниже фото показывает, как вставить отвертку.

Фото. Натяжитель ремня ГРМ

Признак хорошего натяжения ремня ГРМ

Запустить двигатель, дать ему поработать на холостом ходу.Хорошо натянутый ремень будет идти как струна, если ремень дергается на холостом ходу, он натягивается слабо. Если ремень крутится на холостом ходу, как струна, но двигатель завывает, его натянут.

Ремонт шпильки натяжителя ремня ГРМ на ВАЗ

Ремонт шпильки в основном прост.

Если порвалась резьба под гайкой, то можно поставить более толстую шайбу, заменить гайку и затянуть ролик, но во всем, что нужно мерой, тянуть нельзя, так как можно порвать любую резьбу.

Если резьба в головке порвалась и шпилька не держится, сначала открутите ее и прочистите резьбу, а также попробуйте вкрутить как можно глубже, если не получилось и не держится.

Вторую, закажите токарю штифт с одной стороны с резьбой 12 мм, это место, которое ввинчивают в головку, а оставшуюся длину с резьбой 10 мм нарежьте метчиком 12 мм резьбу в головке и прикрутите штырь.

Ремень ГРМ двигателя ВАЗ 2115

когда менять?

По заводской инструкции ремень ГРМ меняют через 60 тысяч километров, но советую через 40 тысяч километров.Поскольку ремень ГРМ не такой уж и дорогой, заменить его несложно, лучше не рисковать, а поставить новый ремень и спокойно ехать.

На ходу лопнул ремень двигателя на Приоре, поменял ремень, коленвал крутит без шума просто не заводится, в чем причина?

Прошу прощения, но есть одна причина, если стартер вращается быстрее обычного, то ремень не сразу порвался, а проскальзывал на звездочках, тем самым отмечая загиб клапанов к поршням.Много раз такое видел, приходится снимать головку, менять погнутые клапана на новые.

Либо ошиблись с отметками, может также не быть искры из-за того, что случайно зацепили вилку или провод, проверьте искру на свече, если все правильно то проскользнувший ремень погнул клапан.

Почему обрезается ремень ГРМ?

Скорее всего ремень ГРМ срезает длинный болт, вкрученный в крышку. Запустить двигатель без крышки, если ремень ничего не режет, укоротить боковые болты крепления крышки.

Почему ремень ГРМ такой горячий?

Значит в ролике нет смазки, но лучше этот ролик поменять на новый.

Почему притирка ремня ГРМ в ВАЗ 2108 из соображений защиты?

Итак, согните железный пыльник, к которому крепится кожух ремня, отожмите его рукой, чтобы погремушка исчезла.

Стоит ли менять натяжной ролик при замене ремня ГРМ инжектор ВАЗ 2109?

Обычно видео идет долго, если не свистит, крутить не надо.Но если есть лишние деньги, то при смене ремня можно и ролик поменять, хуже не будет.

Как заменить штифт ролика натяжителя ремня газораспределительного механизма?

Самый простой способ открутить штифт ролика показан на фото ниже. Чтобы открутить шпильки, нужно взять две гайки, накрутить их на шпильку, стянуть, а шпильку открутить ключом. Если шпилька двумя гайками не сломается, прикрутите три как на фото, шпилька обязательно сломается.Если резьба в центре оторвана от шпильки, то навинтите на нее три гайки, стяните, открутите шпильку.

Есть головки с двумя отверстиями под шпильку (второе отверстие показано стрелкой), эти головки подходят для разных двигателей, например ВАЗ 2108 1100 куб.м или ВАЗ21083 1500 куб. Для двигателя ВАЗ 2108 на 1100 куб.м в верхнее отверстие вкручивается штифт ролика, для двигателя ВАЗ 21083 — в нижнее отверстие.

Фото.Ослабление роликовой шпильки.

Снятие ролика со шпильки

Ролик старого образца под ключ легко снимается для замены, не целиком, а вытаскивается частями, как показано на фото ниже. Вы также можете вставить новый ролик, но будьте уверены, чтобы получить ось натяжного ролика в упорное кольцо.

Фото. Снятие ролика со шпильки

Неисправность ремня ГРМ

Самый опасный дефект ремня ГРМ показан на фото ниже.Обычно при визуальном осмотре ремня обращают внимание на его истирание снаружи или сбоку. Но этот дефект при визуальном осмотре не виден, так как ремень выглядит как новый без изъянов. Но это можно определить так, проведите против часовой стрелки по внутренней стороне ремня ГРМ, если хотя бы один зуб на ремне смещается в сторону, как показано на фото ниже, срочно меняйте на новый.

Если вовремя не заменить такой ремень, он может проскользнуть из-за незакрепленных зубьев шестерен, это может погнуть клапан.

Фото. Дефект ремня ГРМ

Ремень ГРМ

На фото ниже износ ремня ГРМ, виноват помпа, помпа еще работает, но подшипник помпы имеет люфт, из-за этого ремень тянет в сторону. Поменять помпу и ремень ГРМ.

Но помпа виновата не всегда, иногда натягивает ремень ГРМ роликом по часовой стрелке как ремень перестает жрать.

Фото.Изношен ремень ГРМ.

Таким образом можно проверить насос, ослабить натяжной ролик ремня ГРМ, потрясти шестерню насоса рукой, если зазор около миллиметра, то просто потянуть ремень ГРМ по часовой стрелке, пока ремень ГРМ перестанет есть.

Фото. Натяжитель ремня газораспределительного механизма повернут по часовой стрелке.

На фото ниже вы видите, как ремень был выровнен на шестерне после того, как шкив ГРМ повернулся по часовой стрелке. В этом случае помпа тут не причем, достаточно изношенный ремень заменить на новый.

Фото. Ремень ГРМ показан после натяжения ролика по часовой стрелке.

Регулировка клапанов ВАЗ 21083. Видео

Почему, натягивает ремень по меткам, а двигатель не развивает мощность?

Такие случаи часты, ошиблись на одном зубе, так как двигатель не развивает полную мощность. Например, выскочили зубом вперед, двигатель заводится, даешь газ и еле крутится, но стоит повернуть трамблер в положительную сторону, так как двигатель начинает развивать мощность.Но по норме распределитель должен стоять по центру согласно отметкам на распределителе, с небольшим отклонением в плюс или минус это зависит от настройки зажигания, если распределитель нужно подвести к самому краю, то это это признак того, что они ошиблись при установке ремня ГРМ.

Если ошибся задом, то двигатель заведется очень туго, ощущение, что он кусается, также будет детонация при нажатии на газ (звон в двигателе).

Возникает вопрос, почему так происходит, смотришь на отметки все исправно но двигатель работает некорректно, все дело в том, что отметка на жестяном пыльнике, по которой выставлена ​​шестерня распредвала, может быть слегка погнута как вниз и выше, поэтому и возникают ошибки.

Фото. Следы трамблера при правильной установке ремня ГРМ.

Главное, чтобы при замене ремня и правильной настройке зажигание не сбилось, но для карбюраторных двигателей с трамблером это понятно.

На форсунке его просто не определить, так как ЭБУ сам регулирует зажигание, но если чувствуете, что двигатель стал хуже или загорелась неисправность на панели, попробуйте передвинуть ремень на зуб.

ГРМ двигателя ВАЗ 21083, ВАЗ-2111

Чугун, литой, пятиопорный. Рабочие поверхности кулачков и поверхность под сальником отбелены для повышения износостойкости. Для предотвращения осевого перемещения распределительного вала с задней стороны предусмотрен фланец, который закреплен между головкой блока цилиндров (с корпусом подшипника) и заглушкой, установленной на задней стороне головки блока цилиндров.

Рис. 2.62. Схема привода распределительного вала : 1 — зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень; 7 — ось натяжного ролика; А — монтажный выступ на задней защитной крышке; Б — отметка на шкиве распределительного вала; C — отметка на крышке масляного насоса; D — метка на шкиве коленчатого вала
Привод распределительного вала осуществляется зубчатым ремнем 6 от зубчатого шкива 1, установленного на коленчатом валу.Этим же ремнем приводится в движение шкив 2 насоса охлаждающей жидкости. Ролик 3 служит для …

Натяжение ремня. Поворачивая ролик относительно монтажной шпильки, можно изменить натяжение ремня.

Регулировка натяжения ремня ГРМ двигателя ВАЗ 21083, ВАЗ-2111

— Поверните коленчатый вал за болт крепления ведущего шкива генератора по часовой стрелке до такого положения, чтобы метка на маховике, видимая в картере сцепления, находилась напротив среднего деления шкалы.В этом случае метка B на шкиве распределительного вала должна совпадать с установочной меткой A на задней защитной крышке ремня привода ГРМ; — поверните коленчатый вал за болт крепления шкива привода генератора против часовой стрелки в положение, чтобы метка B на шкиве распределительного вала сместилась вниз от метки A
на два зубца; — проверьте натяжение ремня: считается нормальным, если в средней части разветвления между шкивами распредвала и коленчатого вала ремень закручен на 90 ° пальцами 15–20 Н (1.5–2 кгс). Для проверки натяжения можно использовать приборы 67.7834.9525 или 67.7834.9526 с калиброванной пружиной; — если усилие ниже (выше) нормы, поверните коленчатый вал по часовой стрелке до совмещения меток A и B, ослабьте гайку натяжного ролика, поверните ее на 10-15 ° против часовой стрелки (или по часовой стрелке) и затяните гайку оси ; — снова поверните коленчатый вал по часовой стрелке на два оборота, чтобы совместить метки A и B, затем против часовой стрелки, пока метка B не переместится на шкиве распределительного вала на два зубца вниз от метки A, и проверьте натяжение ремня; — если натяжения недостаточно, повторите операцию по натяжению ремня; — если натяжение в норме, то затянуть гайку крепления натяжного ролика моментом 39.2 Н · м (4 кгс · м) и установите передний кожух зубчатого ремня. Избегайте чрезмерного натяжения ремня, так как это значительно сокращает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. После завершения регулировок проверить затяжку болта крепления ведущего шкива на коленчатом валу моментом 102,9 Н · м (10,5 кгс · м).

Замена ремня ГРМ распредвала двигателя ВАЗ 21083, ВАЗ-2111

Притормозите автомобиль стояночной тормозной системой и включите 4-ю или 5-ю передачу в коробке передач.Снимите передний кожух зубчатого ремня. Ослабьте ремень привода генератора и снимите его со шкивов. Снимите шкив привода генератора с коленчатого вала и затяните болт шкива
Установите рычаг переключения передач в нейтральное положение и поверните коленчатый вал по часовой стрелке так, чтобы метка на маховике, видимая в люке крышки сцепления, находилась напротив среднего деления. масштаб. В этом случае метка B на шкиве распределительного вала должна совпадать с установочной меткой A на задней защитной крышке.Ослабьте гайку, фиксирующую натяжной ролик 3, и поверните ее в положение, при котором ремень будет максимально ослаблен. Снимите ремень распределительного вала со шкивов. Наденьте зубчатый ремень на шкив распределительного вала 5 и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив 2 насоса охлаждающей жидкости. Наденьте ремень на шкив коленчатого вала и слегка потяните за натяжной ролик, поворачивая ролик против часовой стрелки. При установке ремня избегайте резких перегибов.Проверните коленчатый вал на два оборота по часовой стрелке и убедитесь, что метки совмещения A и B совпадают, а также совпадает ли метка на маховике со средней меткой шкалы. Если отметки не совпадают, повторите операцию по установке ремня. Если отметки совпадают, то снимите болт с коленчатого вала, установите шкив привода генератора и закрепите его болтом с шайбой, окончательно затянув с моментом 102,9 Н · м (10,5 кгс · м). Отрегулируйте натяжение ремня, как описано выше, и установите передний кожух зубчатого ремня.Наденьте ремень привода генератора и отрегулируйте его натяжение, как указано в подразделе «Генератор».

В процессе эксплуатации и ремонта ВАЗ 2109, 2108 и 21099 иногда возникает необходимость регулировки натяжения или замены всего ремня ГРМ. Первоначально для этой процедуры необходимо снять защитный кожух на приводе ГРМ, открутив при этом 3 болта. Затем нужно специальным болтом провернуть коленвал так, чтобы метка на шкиве распредвала находилась напротив метки, которая есть на крышке ГРМ.Затем нужно открутить болт на шкиве коленвала.

Чтобы вал не проворачивался, его нужно закрепить отверткой. Затем нужно отсоединить шкив коленчатого вала, ослабить гайку на натяжном ролике, чтобы ослабить натяжение ремня ГРМ. Тогда уже можно снимать сам ремень ГРМ. Ремень необходимо установить на шкив коленчатого вала, затем на шкив распределительного вала до совпадения всех отметок на крышке, а также на шкиве.

Далее наденьте ремень ГРМ непосредственно на шкив водяного насоса и на холостой шкив.После этого надеть шкив коленвала и с моментом затянуть болт крепления. Натяните ремень привода ГРМ с помощью натяжного ролика, а затем затяните крепежную гайку на ролике. После этого проверьте натяжение ремня ГРМ.

В конце следует установить крышку ГРМ привода, затем ремень самого генератора и отрегулировать натяжение. Для большей наглядности и понимания того, как следует проводить эту процедуру, обязательно стоит посмотреть видео, которое представлено ниже.

Посмотрите видео:

Можно сказать, что ремень имеет достаточно современную и функциональную конструкцию, и в большинстве современных двигателей он используется. Ремень имеет гораздо больше преимуществ по сравнению с цепью.

Эти преимущества заключаются в следующем: синхронизацию привода ГРМ намного легче проверить, ремень ГРМ намного проще заменить, количество шума снижено, а также уменьшена сумма потерь, поскольку есть потери между башмак цепи и сама цепь. Но у ремня есть свои недостатки, несмотря на огромные достоинства.Иногда рвется ремень.

При обрыве ремня ГРМ клапаны изгибаются, а поршни изнашиваются. Хотя обрыв ремня случается довольно редко, и если следить за состоянием ремня и менять его, обрыва не произойдет.

По истечении какого времени необходимо заменить ремень в моделях авто ВАЗ 2108 и — 09

При замене ремня ГРМ старайтесь следовать советам производителя, но также помните, что шестерни изнашиваются. Как правило, замену проводят через 35 или 40 тысяч километров пробега.Некоторые специалисты даже рекомендуют замену раньше из-за качества деталей. Но лично я считаю, что оптимальным вариантом будет замена этого ремня через 25 или 30 тысяч км, потому что расход при таком пробеге нельзя назвать большим.

• Попробуйте очистить сам двигатель от масла, грязи и пыли (в общем, для двигателя такая чистка пригодится).
• Затем снимите защитный кожух, скрывающий сам ремень в приводе.

Снятие защитной крышки ремня ГРМ

• При помощи различных методов (с помощью свеса колеса на четвертой передаче, с помощью болта шестерни в распределительном валу или другим способом) попробуйте соединить метки на корпусе распределительного вала и его шестерне так, чтобы они были равны ВМТ первой передачи. цилиндр.

Комбинация отметок на шкиве

• После этого вы откручиваете болт крепления шкива в коленчатом валу, предварительно закрепив вал отверткой. Следите за тем, чтобы вал не двигался.

Как открутить вал коленного шкива

• Снятие шкива коленвала

Снятие шкива коленвала на ВАЗ 2109 и-08 моделей

• Затем нужно ослабить натяжение ремня.Для этого ослабьте гайку крепления натяжного ролика.

Процесс ослабления натяжного ролика в этих моделях автомобилей

• Затем снимаем сам ремень

Процесс снятия ремня в моделях ВАЗ

• Далее все в обратном порядке. Убедиться в отсутствии смещения коленчатого вала, а затем надеть ремень ГРМ на шкив коленчатого вала.

Процесс замены ремня в этих моделях автомобилей

• Затем нужно надеть шкив распредвала, а затем натяжной ролик.

  Share :

  Leave a Reply Cancel Reply

  Your email address will not be published.Required fields are marked *

  Comment

  Name*

  Email*

  Website
