Как охлаждающая жидкость циркулирует в двигателе: Циркуляция охлаждающей жидкости в двигателе: большой и малый круг, используемая жидкость

Циркуляция охлаждающей жидкости в двигателе: большой и малый круг, используемая жидкость

Многие автолюбители знают конструкцию своего автомобиля, принцип работы двигателя внутреннего сгорания. Также многие осведомлены, для чего используется охлаждающая жидкость для авто. Однако не каждый из них знает, как именно циркулирует она по системе. Давайте рассмотрим схемы и процесс циркуляции в системах охлаждения различных автомобилей.

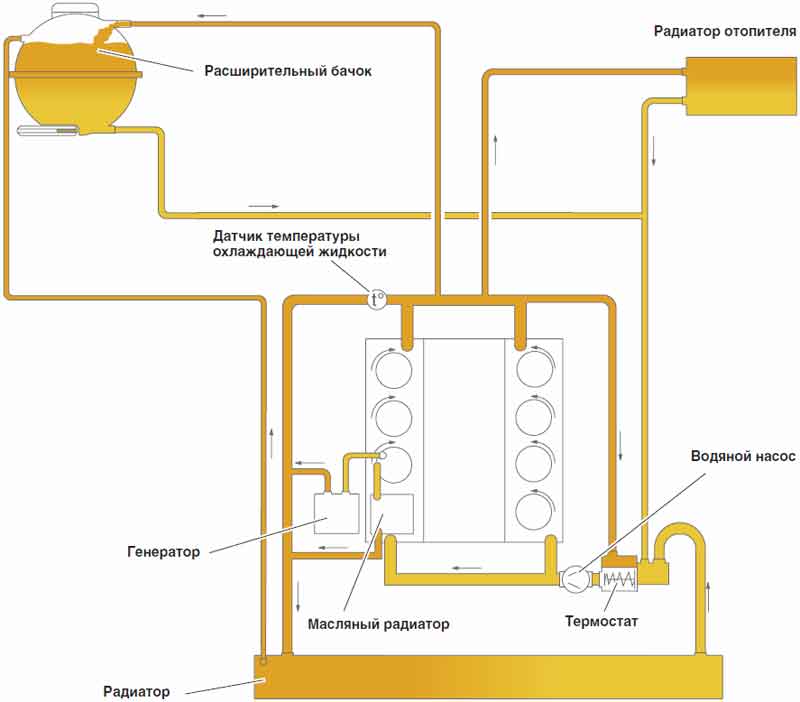

Принципиальная схема циркуляции ОЖ

Пока мотор холодный, а ОЖ еще не горячая, она при помощи насоса закачивается в рубашку охлаждения. Проходя по цилиндрам, жидкость нагревается. Далее тосол возвращается обратно к насосу. И так он будет циркулировать до тех пор, пока не прогреется до определенной температуры. Такой круг движения охлаждающей жидкости автолюбители называют малым.

В том момент, когда антифриз прогрелся до необходимой температуры, она переходит на большой. Если система охлаждения запускает его, термостат закрывает клапаны и малый круг.

Когда жидкость циркулирует уже по большому кругу, насос качает охладитель прямо в двигатель. Жидкость, которая уже достаточно горячая, через сеть труб и шлангов попадает в радиатор. Затем антифриз отдает свою температуру радиатору, а тот, в свою очередь, обдувается воздухом и остывает. Также температура охлаждающей жидкости прилично отапливает салон, если печка имеет такую функцию.

Далее, тосол снова качается в двигатель с помощью центробежного насоса. Если объемы жидкости в радиаторе уменьшаются, а температуры растут, то запускаются вентиляторы, которые обдувают его. Когда данный элемент и хладагент достаточно остыли, то вентиляторы отключаются.

Если жидкость остывает до температур, при которых закрывается клапан термостата, то циркуляция снова пойдет по малому кругу.

Для исправной работы двигателя нужно поддерживать в нем постоянную температуру. Если говорить условно, то это примерно 90 градусов. Так, мотор может работать более эффективно, а расход топлива при этом будет на нормальном уровне.

Для этого контуры охлаждения и разделены на два круга, чтобы двигатель быстрее мог выходить на рабочие температуры.

По такому же принципу идет циркуляция охлаждающей жидкости ВАЗ-2110. Этот же принцип действует и для многих других автомобилей отечественного или зарубежного производства.

«Газель»

Итак, схема циркуляции охлаждающей жидкости («Газель Бизнес» — не исключение) по своей сути довольно проста. Охлаждение выполняется в преимущественно закрытых системах, где циркуляция принудительна. Главное достоинство подобных систем — это максимальная простота конструкции, отсутствие каких-либо сложностей при обслуживании или ремонте, а также высокая надежность.

Циркуляция тосола в автомобилях «Газель-406» обеспечена помпой центробежного типа. Она (охлаждающая жидкость для авто) проходит через рубашку охлаждения блока цилиндров и ГБЦ, затем идет дальше через термостат, а далее и на радиатор.

Тосол содержится в расширительном бочке. Он пластмассовый. Бачок соединяется при помощи шланга с патрубком радиатора, трубкой — с термостатом, а также левым радиаторным бачком.

Расширительный бачок имеет отметки, по которым можно контролировать объем жидкости в системе. Он закрыт пробкой на резьбе. Система полностью герметична.

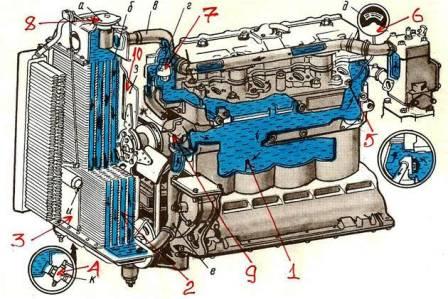

Кстати, ниже вы можете увидеть, как выглядит схема циркуляции охлаждающей жидкости.

«Газель» иных моделей имеет практически такую же конструкцию СОД.

ВАЗ-2109

Алгоритм охлаждения в этих автомобилях практически ничем от стандартной не отличается. Циркуляция охлаждающей жидкости ВАЗ-2109 осуществляется по такой же стандартной схеме. Рассмотрим ее ниже.

Чтобы антифриз мог нормально циркулировать, в автомобиле ВАЗ-2109, как и в любом другом, применяется центробежный насос.

Далее, антифриз поступает по рубашке охлаждения, которая проходит через блок цилиндров и головку блока цилиндров. В результате этого узлы и детали мотора охлаждаются, а тепло отдается затем тосолу.

Движение охлаждающей жидкости осуществляется от первого цилиндра к последнему, или же от выпускного коллектора к впускному.

Когда водитель утром заводит двигатель своего автомобиля, охлаждающая жидкость для авто тут же начинает циркулировать по системе. Этот процесс начинается с центробежного насоса, который приводится в действие от ремня ГРМ или же отдельного ремня для привода насоса.

Характеристики

Какая охлаждающая жидкость для авто лучше — это тема многочисленных споров. Чтобы дать внятный ответ на такой вопрос, нужно хотя бы примерно знать, какие характеристики у хорошего тосола. Максимально качественным и эффективным будет такая жидкость, которая полностью соответствует этим условиям:

• Антифриз не должен кипеть или замерзать.
• ОЖ должна защищать детали от коррозии.
• Жидкость не должна вступать в реакцию или как-нибудь еще воздействовать на резину или пластик.
• Качественный тосол не должен пениться.
• Качественная жидкость имеет невысокую вязкость.
• Характеристики ее не должны меняться за свой срок эксплуатации.

Среди автолюбителей существует мнение, что качественный антифриз различается по цвету. Однако нужно знать, что различные по составу ОЖ не могут определяться цветом. Некоторые из производителей таких хладагентов специально красят жидкость, чтобы она была похожа на цвета хороших антифризов.

Это хороший маркетинговый ход, не более. Не обязательно хорошая охлаждающая жидкость для авто красная. Так же как и не обязательно, что она плохая.

Состав ОЖ

Состав его — это смеси на основе этиленгликоля или же пропиленгликоля. Также сюда входят присадки, которые защищают узлы мотора от коррозии.

Большинство ОЖ, которые можно найти на витринах автомагазинов, практически не отличаются друг от друга. Разница лишь в использованных в составе присадках.

Чтобы правильно выбрать охлаждающую жидкость, нужно ознакомиться с требованиями изготовителя автомобиля.

Каждый производитель знает конкретные нюансы конкретного автомобиля. В инструкции часто пишут, какую жидкость можно использовать, какая из них прошла тесты.

Технологии изготовления ОЖ

ОЖ производятся по определенным технологиям. Стандартная или традиционная предусматривает все необходимые присадки, основу которых составляют соли неорганических кислот – силикаты, фосфаты, нитриты, бораты, амины.

Карбоксилатная предусматривает соли органических кислот.

Гибридная технология представляет собой смесь двух технологий. Это, по сути, разновидность карбоксилатных, а присадки основаны на солях карбоновых кислот и добавках фосфатов или силикатов.

Российский рынок антифризов — это преимущественно ОЖ традиционные и гибридные.

Тосол или антифриз: разница

Разница здесь уже в определениях. Антифризом называют любые ОЖ. Тосол — это не какая-то конкретная охлаждающая жидкость, а название антифриза, который изготавливают в России по определенным ГОСТам.

Что отечественные, что импортные антифризы имеют различный химический состав и свои конкретные сроки эксплуатации. Тосол отличается традиционной технологией. Остальные ОЖ — это карбоксилаты.

Антифриз: преимущества

Традиционные антифризы наносят на металлические детали защитный слой. Так как теплопроводность слоя низкая, кроме антикоррозионной защиты, защитный слой снижает теплоотдачу металла.

Тогда получается, что тосол работает изолятором, который снижает теплоотдачу деталей мотора. Это приводит к работе узлов двигателя на повышенных температурах. При этом заметно снижается мощность мотора, увеличивается расход топлива и износ деталей.

Тесты, которые автолюбители проводят постоянно, показали, что карбоксилатные ОЖ имеют большую эффективность. Здесь защитный слой создается лишь там, где это необходимо. А сам он имеет очень маленькую толщину. Остальные узлы и детали не покрываются слоем.

Безводный антифриз

Производители ОЖ представили новые разработки в области антифризов. Это полностью безводная жидкость. При создании не использовалось ни капли воды. Безводная охлаждающая жидкость для авто позволяет решить множество проблем.

Безводные ОЖ не создают паровых или воздушных пробок. Температура, при которой этот антифриз перейдет в фазу кипения, составляет целых 194 градуса. Так как раз нет воды, то нет и кислорода. Значит, кислород не будет разрушать металл. Теперь можно навсегда забыть о коррозии и окислениях.

Безводная жидкость позволяет системе охлаждения работать на более низких давлениях. Значит, основные узлы прослужат дольше.

Антифриз очень вреден для людей. Безводный элемент совершенно безопасен и нетоксичен, а также не несет опасности для природы и окружающей среды. Можно не бояться утечек такой охлаждающей жидкости.

Неисправности системы охлаждения

Снова вернемся к СОД. Рассмотрим основные неисправности, которые являются причиной плохой циркуляции ОЖ или вовсе отсутствием этой самой циркуляции. Это серьезно, ведь последствия – перегрев двигателя.

Как проверить циркуляцию охлаждающей жидкости?

Если с автомобилем есть некоторые проблемы, например, слабая циркуляция охлаждающей жидкости, то нужно попытаться выяснить основные причины этого.

Во-первых, для того, чтобы поставить правильный диагноз, нужно удостовериться, что уровень охлаждающей жидкости находится в норме. Это можно сделать, проверив бачок. Он должен быть заполнен, как минимум, на 50%.

Если наблюдаются утечки антифриза, то стоит осмотреть все под капотом на предмет подтеков. Основные причины утечек — это плохое соединение трубок и патрубков или же пробитый или старый радиатор.

Далее нужно проверить непосредственно то, как жидкость циркулирует в системе охлаждения. Чтобы проверить это, нужно снять крышку с расширительного бачка и смотреть, как в него поступает антифриз. Плохая циркуляция охлаждающей жидкости – это в большинстве случаев либо забитая система, либо проблемы с насосом.

Заключение

Вот и все, что касается системы охлаждения автомобилей и охладительных жидкостей. Как видите, тосол или антифриз является неотъемлемой составляющей СОД любого автомобиля. Без этой жидкости он просто не будет ехать, ибо закипит на первом же километре пути.

Источник: https://www.syl.ru/article/173850/new_ohlajdayuschaya-jidkost-dlya-avto-tsirkulyatsiya-i-zamena

Устройство и принцип работы системы охлаждения двигателя

Помимо главной функции отвода тепла от основных узлов двигателя автомобиля, система охлаждения решает ряд дополнительных задач. Фактически она участвует в работе системы смазки, отопления салона, выхлопа и рециркуляции отработавших газов, турбонаддува и коробки передач. О том, как она устроена, а также в чем заключается принцип работы охлаждающей системы и пойдет речь далее.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

• Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
• Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
• Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Устройство и принцип работы системы охлаждения ДВС

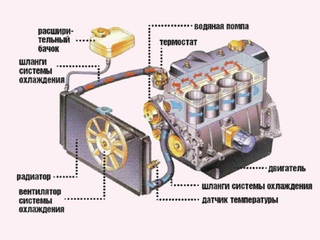

Система охлаждения двигателя

Наиболее популярной в современных автомобилях является комбинированная система охлаждения двигателя с принудительной циркуляцией воздуха и жидкости. Она состоит из следующих элементов:

• Радиатор системы охлаждения.
• Вентилятор радиатора.
• Малый и большой охлаждающие контуры.
• Рубашка системы охлаждения (система каналов в блоке цилиндров).
• Датчик температуры.
• Термостат.
• Расширительный бачок.
• Насос (помпа).
• Радиатор печки.
• Масляный радиатор (опционально).
• Радиатор системы рециркуляции отработавших газов (опционально).

  Назначение и принцип работы вентилятора системы охлаждения

В момент запуска двигателя насос начинает перекачку жидкости по малому контуру. Когда двигатель нагревается до рабочей температуры, срабатывает термостат и открывает второй (большой) контур охлаждения.

Проходя через узлы мотора, охлаждающая жидкость нагревается и расширяется. При увеличении температуры часть жидкости поступает в расширительный бачок.

Это позволяет компенсировать излишний объем, независимо от того, какое давление установилось в системе.

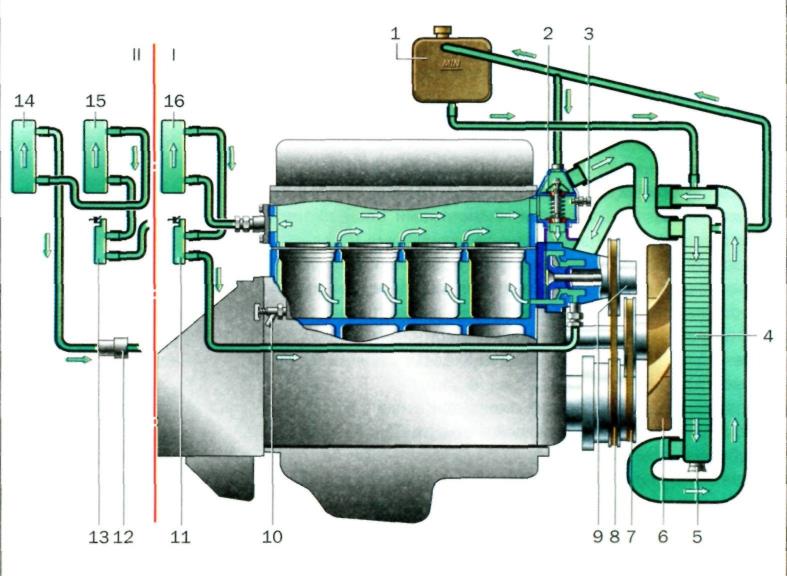

Большой и малый круги циркуляции ОЖ

Проходя через участок радиатора системы охлаждения, антифриз вновь остывает и возвращается на новый цикл.

Если этот режим снижения температуры оказывается недостаточным, срабатывает температурный датчик, передающий сигнал блоку управления двигателя и запускающий вентилятор воздушного охлаждения.

Если и его оказывается недостаточно, на приборную панель (индикатор) поступает сигнал о перегреве двигателя.

Масляный радиатор и радиатор рециркуляции отработавших газов может присутствовать не во всех системах охлаждения. Они необходимы для синхронного снижения температуры смазки и выхлопа, что делает эксплуатацию автомобиля более безопасной и экономичной. В автомобилях с турбонаддувом также может присутствовать еще один охлаждающий контур для снижения температуры воздуха наддува.

Как устроен радиатор охлаждения двигателя

Устройство радиатора системы охлаждения ДВС

Радиатор системы охлаждения ДВС состоит из следующих элементов:

• Сердцевина. Она может быть трубчатой (вертикальные трубки овального или круглого сечения, объединенные тонкими горизонтальными пластинами), пластинчатой (изогнутые пары пластин, спаянные по краям) и сотовой (спаянные трубки с сечением в виде правильного шестиугольника).
• Верхний бачок. Оснащен заливной горловиной с герметичной пробкой, а также патрубком для установки шланга, подводящего антифриз. В горловине выполнено отверстие для установки пароотводящей трубки. Последняя имеет паровой клапан, который открывается в случае закипания.
• Воздушный клапан. Он необходим для наполнения радиатора воздухом после остановки двигателя. Когда охлаждающая жидкость полностью остывает, без подачи дополнительного объема воздуха в системе может возникнуть сильное разрежение, провоцирующее сдавливание трубок.
• Нижний бачок. Оснащен патрубком для крепления шланга отвода жидкости.
• Крепления.

Принцип работы радиатора основан на многоуровневой циркуляции воздуха в его сердцевине, что делает снижение температуры охлаждающей жидкости, проходящей через него, более интенсивным.

Наиболее эффективными являются радиаторы пластинчатого типа, но они подвержены быстрому загрязнению, а потому самой популярной конструкцией стали трубчатые.

Особенности работы датчика температуры ОЖ

Датчик температуры системы охлаждения

Температурный датчик позволяет контролировать состояние системы. Определить, где находится датчик температуры охлаждающей жидкости просто: как правило, он расположен в канале головки блока цилиндров. Он представляет собой терморезистор в герметичном корпусе, который может быть изготовлен из бронзы, пластика и латуни. На корпусе имеется резьба для установки в канал.

  Устройство и принцип работы термостата

Принцип работы датчика основан на следующем эффекте: при повышении температуры сопротивление чувствительного элемента снижается, а при ее уменьшении увеличивается. Показатель сопротивления передается на электронный блок управления двигателем.

Чтобы при этом данные состояния охлаждающей жидкости были точными, датчик должен быть полностью погружен в нее. При температуре 100°C сопротивление датчика температуры охлаждающей жидкости должно быть порядка 177 Ом. С учетом погрешностей измерения допускается показатель сопротивления 190 Ом.

Если же отклонения больше допустимых, датчик необходимо заменить.

В некоторых моделях автомобилей может быть предусмотрено два датчика температуры. Один отвечает исключительно за включение вентилятора радиатора, а второй представляет собой датчик указателя текущей температуры охлаждающей жидкости.

Что используют в качестве охлаждающих жидкостей

Расширительный бачок системы охлаждения

В роли рабочей жидкости в системах охлаждения изначально применялась дистиллированная или деионизированная вода. Однако для современных двигателей она не обеспечивает нужный диапазон рабочих температур. Помимо этого, она склонна к коррозионной активности в отношении металлов, что снижает срок эксплуатации системы охлаждения. Для устранения этих недостатков в качестве охлаждающей жидкости сегодня применяются составы со специальными присадками (этиленгликоль, ингибиторы коррозии), что повышает характеристики всей системы. Чаще всего используется антифриз, который имеет более низкий порог замерзания.

При возникновении ситуации, когда требуется экстренный долив охлаждающей жидкости, можно использовать обычную чистую воду. Однако для корректной работы системы при первой возможности такой раствор необходимо заменить на качественный антифриз.

Замена охлаждающей жидкости проводится каждые 60-100 тысяч километров пробега.

В охлажденном состоянии (при выключенном двигателе) ее количество должно быть на уровне нижнего края патрубка расширительного бачка охлаждающей системы. Для удобства на нем выполнены отметки «Min» и «Max».

Когда количество жидкости ниже минимальной отметки — выполняют долив. Если после работы уровень вновь упал — это свидетельствует о разгерметизации системы.

Значимость системы охлаждения двигателя не вызывает сомнений. А потому стоит регулярно проводить профилактический осмотр ее основных узлов. Это позволит избежать перегрева двигателя и возникновения критических поломок.

Источник: https://TechAutoPort.ru/dvigatel/sistema-ohlazhdeniya/sistema-ohlazhdeniya-dvigatelya.html

Особенности циркуляции тосола в двигателе: схема и диагностика системы охлаждения

Главная страница » Система охлаждения » Особенности циркуляции тосола в двигателе: схема и диагностика системы охлаждения

Циркуляция Тосола в двигателе — основное требование, предъявляемое к системе охлаждения (СО). Благодаря тому, что жидкость проходит по всем компонентам СО, обеспечивается стабильная работа мотора и предотвращение его перегревания. Из каких элементов состоит система охлаждения и как происходит циркуляция расходного материала, мы расскажем ниже.

Сначала разберем основные элементы СО и их предназначение.

Расширительный бачок

Резервуар располагается в моторном отсеке. Через него в охладительную систему поступает расходный материал. Емкость для компенсации меняющегося в ходе эксплуатации, а также при расширении объема вещества.

Жидкостный насос

Один из основных компонентов СО. С помощью этого устройства выполняется непосредственно процедура циркуляции хладагента по магистралям охладительной системы. Жидкостный насос может быть оборудован дополнительным насосным устройством, в зависимости от конструктивных особенностей силового агрегата.

Пользователь Astragaz S. в своем ролике показал, как работает СО.

Радиаторы

Предназначение этого устройства заключается в понижении температурного режима охлаждающей жидкости под воздействием постоянного холодного воздушного потока. Это позволяет сильнее отдавать устройству тепло, таким образом, увеличивая эффективность свойства охлаждения.

В СО используется радиатор охлаждения силового агрегата, а также радиаторное устройство отопителя. В холодное время года тепло, которое отдает двигатель, передается через радиатор на печку в салон авто.

Чтобы понизить температуру горения топливовоздушной смеси, используется еще один тип радиаторного устройства, предназначенный для охлаждения выхлопных газов.

Электровентиляторы

В любой охладительной системе есть электрический вентилятор. Он применяется для обдува силового агрегата машины.

Датчики

Контроллеры СО применяются для фиксации температуры работы мотора. Показания с датчиков выводятся на приборную панель автомобиля. Благодаря этому водитель может своевременно узнать о перегреве двигателя. Есть еще один датчик — вентилятора. Он вступает в работу, когда фиксирует слишком высокую температуру хладагента.

Термостат

Предназначение этого устройства заключается в том, что прибор устанавливает определенный уровень и объем охлаждающей жидкости. Расходный материал контролируется термостатом, что позволяет ему поддерживать оптимальный температурный уровень. Располагается устройство между радиатором, а также рубашкой охлаждения, в шланге.

Схема циркуляции охлаждающей жидкости

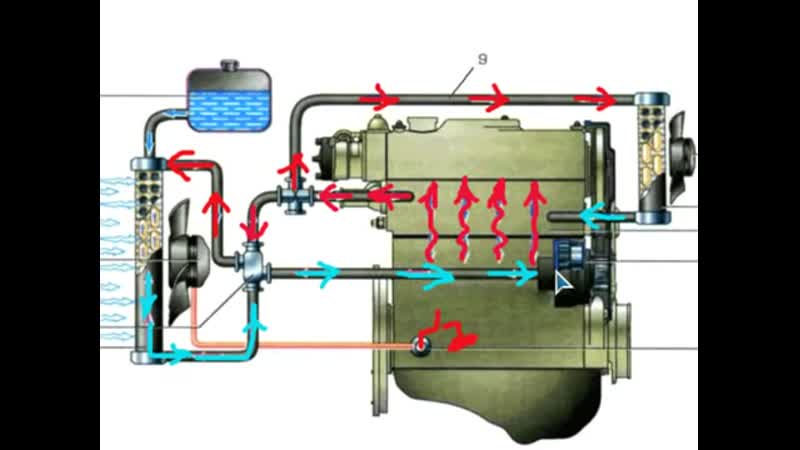

Простая схема циркуляции хладагента

Теперь поговорим о том, по какому пути в ДВС автомобиля происходит циркуляция жидкости. Информация, приведенная ниже, актуальна для всех моторов, независимо от того, сколько цилиндров в них стоит.

Итак, жидкость циркулирует следующим образом:

1. Вы заводите движок, расходный материал сразу начинает проходить по магистралям СО. На этом этапе циркуляция осуществляется с помощью насосного устройства. Он вступает в работу в результате воздействия ремешка ГРМ или специального ремня.
2. Охлаждающая жидкость еще не нагрелась, поэтому она закачивается в силовой агрегат с применением насосного устройства. Расходный материал начинает греться в результате его циркуляции по цилиндрам ДВС, которые отдают тепло. Антифриз начинает забирать тепло, таким образом повышая свою температуру. После этого хладагент поступает на насос. Это малый круг и он повторяется до того момента, пока хладагент до конца не прогреется.
3. Большой круг циркуляции расходного материала вступает в работу после того, как жидкость прогреется до нужной температуры. В момент начала его работы термостат блокирует малый круг. С помощью насосного устройства расходный материал начинает закачиваться в двигатель. Жидкость, обладая повышенной температурой, циркулирует по магистралям и поступает в радиатор. Здесь она оставляет часть тепла, передавая его в отопительную систему или в окружающую среду.
4. После этого хладагент опять закачивается в двигатель машины насосным устройством. Если расходный материал не может обеспечить должное охлаждение мотора, при этом температура жидкости продолжает расти, в работу вступает датчик вентилятора. Он обычно монтируется в нижней части радиаторного устройства. Его активация приводит к началу работы вентилятора.
5. После охлаждения антифриза до нужной температуры вентиляторы выключаются.

Канал Fusion Plus опубликовал видео, где продемонстрировал схему работы охладительной системы.

Диагностика системы охлаждения

Если нет циркуляции хладагента в охладительной системе, нужно проверить ее работоспособность. Причин неполадок может быть много.

Если циркуляция пропала, проверка выполняется следующим образом:

1. Сначала выполните диагностику состояния всех шлангов. На патрубках не должно быть изгибов. При диагностике удостоверьтесь в том, что шланги не перебиты и не соприкасаются с движущимися или слишком горячими компонентами силового агрегата. Появление перегибов станет причиной снижения потока расходного материала, что в итоге приведет к перегреву. Также желательно произвести диагностику температуры патрубков, для этого потребуется инфракрасный термометр. При активации печки температура подводящей и отводящей магистрали будет примерно одинаковой, если система работает правильно.
2. Проверьте работоспособность термостата. При сильном износе этот элемент может заклинить в закрытом или открытом положении. В первом случае произойдет перегрев мотора, во втором увеличится расход топлива, поскольку мотор будет работать на холодную. Если причина неработоспособности устройства заключается в неправильной его установке, надо демонтировать термостат и заново его установить. Если приспособление вышло из строя из-за износа, то его следует поменять, а если из-за загрязненной охлаждающей жидкости, то перед сменой обязательно выполните промывку СО.
3. Обязательно проверьте уровень жидкости в системе охлаждения. Обычно перегрев ДВС происходит в результате нехватки расходного материала. При необходимости долейте хладагент в систему. Проверьте состояние патрубков и радиаторного устройства, а также прочих элементов схемы. Часто причина утечки кроется в ослабленных хомутах на шлангах. Если поврежден радиатор, то устройство надо заваривать аргонной сваркой или менять. Все поврежденные шланги также подлежат замене.
4. Выполните проверку основного уплотнения на крышке радиатора. Если на нем имеются следы растрескивания либо повреждения, то пробка подлежит замене. Также на крышке имеются два клапана, предназначенных для изменения давления и вакуума в устройстве. Они без проблем поднимаются и устанавливаются в начальное положение под воздействием пружины. Если это не так, пробка подлежит замене. Что касается самой пружинки, то она всегда оказывает сопротивление. При его отсутствии крышку также надо менять.

Грязное радиаторное устройство Отложения в патрубках СО Магистрали системы охлаждения до и после очистки Накипь на радиаторе

Причины перегрева

Коротко о причинах, по которым происходит перегрев ДВС:

1. Выход из строя термостата.
2. Нехватка расходного материала, часто связанная с утечкой жидкости.
3. Выход из строя вентилятора охлаждения с электрическим приводом.
4. Произошел обрыв или ослабление ремешка привода помпы.
5. Засорение или повреждение радиаторного устройства. Если на корпусе приспособления есть дефекты, прибор подлежит замене.
6. Произошло засорение патрубков, подключенных к радиатору. Требуется их замена или эффективная промывка.
7. Вышел из строя клапан крышки радиаторного устройства.

 Загрузка …

Видео «Устройство СО и схема циркуляции»

Пользователь Рамиль Абудллин опубликовал видео, в котором рассказывает об устройстве и принципе действия, а также циркуляции хладагента по системе охлаждения.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос Была ли эта статья полезна?Оценить пользу статьи: (8

Источник: https://autodvig.com/sistema-ohlazhdenija/tsirkulyatsiya-tosola-v-dvigatele-10744/

Схема циркуляции охлаждающей жидкости

Все водители используют в своих автомобилях охлаждающую жидкость, но не все задумываются: а что она там, внутри, собственно, делает? И что вообще собой представляет система охлаждения двигателя?

Что такое система охлаждения и для чего она нужна

Система охлаждения двигателя

В процессе работы ДВС вырабатывает много тепла. Температура в цилиндрах может достигать 900 градусов! Если с этим ничего не делать и агрегат никак не охлаждать, показатель зашкаливает, что может привести мотор к поломкам и выходу из строя.

Чтобы отводить тепло от работающего агрегата и охлаждать его, была придумана система охлаждения. Первоначально она была воздушной – то есть, грубо говоря, мотор охлаждался с помощью обдува. Теперь же в современных транспортных средствах используется жидкостная система охлаждения.

В нее заливается специальная жидкость – антифриз. Температура ее застывания ниже, а закипания – выше, чем у обычной воды, а также отличные теплоотводные, защитные, антикоррозионные и другие полезные свойства. Омывая работающий двигатель, ОЖ забирает у него тепло, не давая перегреваться и выходить из строя.

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя

В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Роль охлаждающей жидкости в системе охлаждения

Как уже было сказано, основная задача системы охлаждения – отводить избыток тепла от нагретого двигателя, не давая ему перегреваться. Плохая циркуляция антифриза в двигателе может привести к его поломкам. Однако у современной системы охлаждения функций может быть больше. Среди них:

1. Нагревание воздуха. Это необходимо для нормальной работы системы отопления, а также кондиционирования и вентиляции.
2. Охлаждение моторного масла. Смазка также нагревается в процессе работы, что ухудшает ее свойства. Охлаждение помогает обеспечить равномерное и стабильное смазывание.
3. Охлаждение газов в механизме рециркуляции. Это нужно, чтобы снизить температуру горения топливной смеси.
4. Охлаждение жидкости в КПП. От температуры этой жидкости зависит функциональность коробки передач.

Плохая циркуляция охлаждающей жидкости наносит автомобилю вред в целом, поэтому все ее элементы должны функционировать нормально.

Как циркулирует ОЖ в системе охлаждения

Схема циркуляции жидкости в системе охлаждения двигателя

Схема циркуляции охлаждающей жидкости состоит из большого и маленького круга. К малому относятся только рубашка охлаждения и радиатор, там требуется меньшее количество жидкости.

При холодном моторе циркуляция охлаждающей жидкости в двигателе происходит по малому кругу. Когда мотор нагревается, открывается термостат и пускает антифриз по большому кругу.

Вот как циркулирует охлаждающая жидкость в двигателе:

1. Двигатель заводится, и антифриз начинает ходить по малому кругу. Этим процессом руководит насос.
2. Проходя по цилиндрам, ОЖ нагревается от них, затем возвращается к насосу и повторяет круг.
3. Когда хладагент достигает определенной температуры, термостат перекрывает малый круг и открывает большой, по которому жидкость и направляется далее.
4. Насос закачивает жидкость в двигатель, она забирает тепло и попадает в радиатор, где охлаждается за счет окружающей среды и воздушной системы.
5. Оставленное антифризом тепло используется для обогрева салона, если включена печка.
6. Остывшая охлаждающая жидкость отправляется насосом на следующий круг.
7. Если радиатора недостаточно для охлаждения антифриза до нужной температуры, включаются вентиляторы. Отключаются они по достижении ОЖ нужной температуры.
8. Если же антифриз, наоборот, слишком остывает, то термостат закрывает большой круг и вновь пускает жидкость по малому.

Таким образом, антифриз нужен автомобилю для того, чтобы поддерживать внутри мотора нормальную рабочую температуру. Она должна быть одинаковой, постоянной и составляет в среднем 90 градусов Цельсия. Благодаря этому мотор способен выдавать хорошую скорость и экономно расходовать горючее.

Плохая циркуляция ОЖ: из-за чего бывает, чем опасна и как ее избежать

Если не циркулирует охлаждающая жидкость вообще или же плохо циркулирует, то у этого могут быть разные причины:

1. Проблемы с насосом циркуляции охлаждающей жидкости. Поломки этого агрегата приводят к тому, что он перестает закачивать антифриз в двигатель или начинает делать это хуже.
2. Забитая система. В процессе эксплуатации антифриза в системе охлаждения могут скапливаться различные отложения, осадки. Особенно, если антифриз – низкого качества. Это могут быть и примеси из самого антифриза, и частички коррозии, и частички разрушившегося в результате кавитации металла, изношенных уплотнителей и шлангов и т.д. Эти взвеси оседают везде, забивая протоки и узлы. В результате жидкость с трудом «протискивается».
3. Утечки антифриза. Течь может возникнуть по причине коррозии, трещин, разрывов в расширительном бачке, шлангах и патрубках, в других элементах системы. При постоянной течи оставшегося объема ОЖ недостаточно для того, чтобы нормально циркулировать.

Нарушения движения охлаждающей жидкости в двигателе приводят к тому, что он перегревается, антифриз – тоже. Без должного остывания агрегат уже не может нормально работать, ломается и выходит из строя.

Чтобы такого не случилось, нужно придерживаться простых правил. Во-первых, использовать только качественный антифриз. Не стоит гнаться за дешевизной, лучше купить подороже, но проверенного, надежного производителя. Здесь есть другая опасность – под видом брендовых часто встречаются подделки. Поэтому покупать нужно еще и внимательно, и только при наличии у продавца необходимых сертификатов.

Во-вторых, необходимо внимательно следить за системой. Регулярно осматривать ее на предмет утечек и других неполадок. При первых же подозрения на неисправность провести более тщательный осмотр и исправлять ситуацию – самостоятельно или обратившись в автосервис.

Заключение

От системы охлаждения двигателя зависит многое. Она, как кровеносная система человека, заботится о работоспособности мотора и «здоровья» машины в целом. Поэтому внимательное к ней отношение и тщательный подбор антифриза – это гарант исправности этой системы, а значит – корректной и бесперебойной работы двигателя.

Видео

Система охлаждения двигателя. Устройство и принцип работы

Источник: https://autozhidkosti.ru/antifreeze/shema-tsirkulyatsii-ohlazhdayushej-zhidkosti.html

Устройство автомобилей



Жидкостная система охлаждения может быть термосифонной и принудительной, открытой и закрытой. Большинство современных автомобильных двигателей оснащены принудительной системой охлаждения закрытого типа из-за ряда существенных преимуществ.

При термосифонной системе охлаждения жидкость циркулирует по рубашке охлаждения и соединенному с ней радиатору благодаря разнице плотности горячей и холодной жидкости в верхней и нижней части системы (горячая жидкость поднимается, а холодная опускается самотеком, без применения перекачивающих устройств).

Такая система проста, но малоэффективна и требует радиатор увеличенной емкости.

Поэтому термосифонная система жидкостного охлаждения распространения на автомобильных двигателях не получила; обычно применяется принудительная система охлаждения, в которой циркуляция охлаждающей жидкости обеспечивается жидкостным насосом.

Открытая система сообщается с окружающей средой (атмосферой) непосредственно, т. е. в такую систему постоянно может поступать воздух, а из системы выпускаться пар.

Закрытая система сообщается с окружающей средой посредством специальных клапанов, размещенных в пробке радиатора или крышке расширительного бачка. Такая система сообщается с атмосферой лишь в случае значительного превышения давления в ней, выпуская пар и горячий воздух через клапана.

Это позволяют поднять давление и температуру кипения охлаждающей жидкости, благодаря чему можно уменьшить габаритные размеры радиатора.

Закипевшая охлаждающая жидкость резко снижает эффективность системы охлаждения, так как в этом случае в жидкости образуются пузырьки пара, препятствующие циркуляции жидкости и теплообменным процессам. Поэтому современные автомобильные двигатели оснащаются закрытой системой охлаждения, позволяющей использовать более высокий нагрев жидкости без закипания.

***

Устройство и работа жидкостной системы охлаждения

В классическом исполнении жидкостная система охлаждения двигателя состоит из жидкостного и воздушного трактов. Жидкостный тракт системы включает в себя (см. рис. 1): рубашку 6 охлаждения, термостат, радиатор 1, жидкостный насос 5, расширительный бачок 4 и трубопроводы.

Воздушный тракт системы состоит из радиатора 1, вентилятора 9 и направляющих элементов тракта (диффузора).

Принцип действия системы охлаждения заключается в следующем: жидкостный насос 5, приводимый от коленчатого вала двигателя, засасывает охлаждающую жидкость из нижней части радиатора и нагнетает ее в рубашку охлаждения 6.

Проходя по каналам и полостям рубашки, жидкость забирает избыток теплоты у цилиндров и головки блока цилиндров, охлаждая детали. Затем охлаждающая жидкость через систему патрубков и термостат поступает в верхний бачок 12 (рис.

1,б) радиатора, откуда по множеству трубок, составляющих сердцевину радиатора, скатывается в нижний бачок, отдавая по пути теплоту и охлаждаясь. Далее охлаждающая жидкость опять засасывается насосом и циркуляция повторяется.

Описанный путь охлаждающей жидкости называют циркуляцией по большому кругу (рис. 2,б).



На пути охлаждающей жидкости из рубашки охлаждения в верхнем патрубке устанавливается специальный прибор — термостат, представляющий собой температурный клапан, который автоматически, в зависимости от степени нагрева, изменяет направление движения охлаждающей жидкости. Если жидкость холодная, т. е. еще не прогрелась до рабочей температуры, клапан термостата перекрывает проход жидкости в радиатор и направляет ее сразу в насос, откуда она вновь поступает к рубашке охлаждения двигателя.

Такой путь жидкости, когда она перемещается, минуя радиатор, называется циркуляцией по малому кругу (рис. 2,а).

По малому кругу жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев до рабочих температур. Когда двигатель прогревается, термостат обеспечивает циркуляцию охлаждающей жидкости по большому кругу, через радиатор.

Клапан термостата начинает открываться, пропуская охлаждающую жидкость в радиатор при температуре 70…87 ˚С.

***

Интенсивному охлаждению жидкости в радиаторе способствует поток воздуха, создаваемый вентилятором 9. Скорость потока охлаждающего воздуха зависит от скорости движения автомобиля. Изменить скорость воздушного потока можно с помощью жалюзи 2 (рис.

2,а), установленных перед радиатором.

На современных автомобилях изменение интенсивности обдува радиатора воздухом осуществляется автоматическими устройствами, например, вентиляторами с приводом от управляемого термодатчиком электродвигателя, гидромуфтами различных конструкций и т. п.

Охлаждающая жидкость может подводиться к рубашке охлаждения двигателя через нижний пояс цилиндров, верхний пояс и головку блока цилиндров. Подвод охлаждающей жидкости через нижний пояс цилиндров характерен для дизелей, которые допускают повышение температуры головки блока цилиндров, способствующее лучшему воспламенению рабочей смеси от сжатия.

В двигателях с принудительным воспламенением, склонных к детонации при наличии в камере сгорания перегретых зон, охлаждающая жидкость подводится через верхние пояса (рис. 1,б) или даже через головку блока цилиндров (рис. 1,в). В последнем случае нагретые участки головки блока цилиндров охлаждаются наиболее интенсивно.

Для подвода охлаждающей жидкости в рубашку охлаждения иногда применяют водораспределительные трубы 14 (рис. 1,в), имеющие окна против каждого цилиндра. Благодаря этому достигается параллельный подвод охлаждающей жидкости одинаковой температуры ко всем цилиндрам и улучшается равномерность их охлаждения.

• Контроль над работой системы охлаждения осуществляется с помощью датчиков и указателя температуры, а также сигнализатора аварийной температуры охлаждающей жидкости.
• Датчики устанавливаются в системе охлаждения двигателя, а указатель и сигнализатор – на приборной доске (щитке приборов) в кабине водителя.
• Теплота, отводимая жидкостью от деталей двигателя, используется для подогрева впускного трубопровода, улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.
• ***
• Назначение и устройство радиатора



Главная страница

Специальности

Учебные дисциплины

Олимпиады и тесты

Источник: http://k-a-t.ru/dvs_oxl_1/2_oxl_jidk/index.shtml

Просто о сложном: система охлаждения двигателя. Как это работает

Перегрев чего бы то ни было опасен. Это очевидный постулат. Двигатель автомобиля не является исключением, а вот причины и следствия этого явления знают далеко не все. Сегодня предлагаю подробно разобрать вопрос о перегреве ДВС и наиболее частые причины этого явления.

Для начала чуть-чуть теории.

В процессе работы двигатель любого автомобиля нагревается, и контролировать сей процесс призвана охлаждающая жидкость. Циркулируя в замкнутом контуре по кругу, через каналы и протоки внутри мотора, она отбирает у него тепло и переносит его к радиатору.

Где охлаждается набегающим потоком воздуха (на ходу), либо принудительно — вентилятором (когда машина стоит или движется в пробке). После чего, охлажденная, снова поступает к самым горячим местам и процесс повторяется.

На заре массового автомобилестроения, а в нашей любимой стране — и вовсе вплоть до 80-х годов, вместо всем известного «антифриза» (это, кстати, «народное» название всех охлаждающих жидкостей) лили воду. То есть, каждый зимний вечер водитель должен был сливать воду из радиатора, а по утру заливать заново.

В противном случае, самые «забывчивые» автолюбители наутро обнаруживали разорванные радиаторы и патрубки системы, где замерзшая вода успевала сделать свое дело.

принципиальная схема системы охлаждения автомобиля

Тогда автопроизводители поняли, что такая система вызывает, мягко говоря, некоторые неудобства в процессе зимней эксплуатации.

🙂 К тому же, теплоемкость воды не всегда была достаточной, а точка кипения в 100 градусов цельсия накладывала еще бОльшие ограничения на тепловой режим работы двигателя. И тогда придумали специальную охлаждающую жидкость.

Плюсов у нее оказалась куча: теплоемкость выше (можно отбирать больше тепла у деталей), как выше и температура закипания (108-125 градусов в зависимости от марки).

А «бонусом», пакет антикоррозийных и моющих присадок не так быстро, как вода разрушал металлические части системы охлаждения изнутри. Но самый главный плюс — такие жидкости не замерзают при температурах ниже ноля: вплоть до -50 у некоторых марок (почему, собственно, и «Antifreeze»).

Кстати, система охлаждения любого двигателя имеет такую детальку как термостат — именно этот клапан регулирует, по какому пути будет двигаться нагнетаемая помпой (она же — водяной насос) охлаждающая жидкость (далее — ОЖ).

Когда двигатель нужно быстрее прогреть (зима), охлаждайка бежит по малому кругу, минуя радиатор — условно говоря, просто циркулируя вокруг мотора. Когда же двигателю становится жарко, термостат направляет ОЖ по большому кругу: через радиатор. Где она, как уже говорилось выше, принудительно охлаждается.

Такая система называется двухконтурной и на сегодняшний день является практически безальтернативной на серийных автомобилях.

пример попеременной работы двух контуров, управляемых термостатом

А теперь, главный камень преткновения: ПОЧЕМУ ЖЕ ПЕРЕГРЕВАЕТСЯ МОТОР? Давайте рассмотрим по пунктам:

1) Банально забит радиатор охлаждения. Особенно актуально это становится летом и в пробках, когда двигатель практически сразу выходит на большой круг охлаждения и ОЖ циркулирует через радиатор.

Уверен, все вы видели, что радиатор покрыт тысячами мелких ячеечек — чтобы отдавать тело максимально-возможной площадью. За пару-тройку лет эксплуатации, ячейки эти забиваются пухом, грязью и насекомыми, порой наглухо.

Очевидно, что даже обдув вентилятора не спасает: ОЖ просто не успевает охлаждаться в радиаторе в достаточной степени, и уходит обратно к мотору почти такая же горячая как от него и ушла.

классика жанра: забитый радиатор

2) Не менее банально: не работает сам вентилятор. Обычно, перегорает предохранитель или (реже) неисправно реле включения. Но нужно понимать, что постоянно перегорающие предохранители — это не причина, а следствие. Вероятнее всего, электромотор вентилятора подклинивает и создает слишком высокую нагрузку на цепь.

3) Недостаточная эффективность помпы, качающей ОЖ по конуру. Либо у нее сточились лопасти крыльчатки, либо появились сколы и раковины на внутренней части корпуса. Или, что хуже, подклинивает подшипник — в этом случае, кстати, проходит она очень недолго и вероятность встать «в поле» с оборванным ремнем с каждой поездкой стремится всё выше.

уставшая помпа: видны раковины внутри корпуса

4) Термостат заклинил в положении «малый круг». И как температура жидкости не повышайся — к радиатору для охлаждения она не попадет. А значит, температура после прогрева мотора продолжит расти.

Понять это очень просто — если стрелка температуры уже вовсю ползёт к красной зоне, а верхний широкий резиновый патрубок радиатора холодный или чуть теплый — это на 90% термостат.

Ибо, при открытии большого круга охлаждения, проходящая через термостат, и далее — через патрубок в радиатор горяченная жидкость, просто не позволит вам удерживать на нем руку больше секунды-другой.

термостат

5) Как ни смешно звучит, но… не работающая крышечка расширительного бачка. Дело в том, что внутри крышки встроен нехитрый двупружинный клапан (на впуск воздуха в бачок при охлаждении и на выпуск при нагревании). А следуя школьному курсу физики мы знаем, что чем выше давление — тем выше температура закипания жидкости.

Так вот, задача этого байпасного клапана — выпускать из бачка воздух только при достижении заданного критического давления, когда уже появляется риск разрыва элементов системы охлаждения.

Но до этого «дедлайна» крышка обязана воздух из системы не выпускать, дабы растущее давление внутри контура отодвигало точку кипения ОЖ как можно выше по градусам.

И тут имеем два варианта развития событий:а) клапан залип в открытом положении. Читай — мы просто катаемся без крышки бачка. А значит, даже при нагревании в контуре охлаждения, давление в нем всегда будет равно атмосферному.

Что имеем? Правильно — кипим раньше и чаще, чем задумано конструкторами данного мотора.б) Клапан залип в закрытом положении. Читай — вместо крышки мы просто заварили бачок наглухо. ОЖ в контуре нагревается, нагревается…

А воздуху выходить некуда! И давлением, превысившим все допустимые пределы, что-то непременно разрывает: шланги, бачок, радиатор — тут кому как везет.

Соответственно, после такого фонтана из кипятка, резко падает как давление в контуре, так и уровень самой жидкости — со всеми вытекающими (буквально, ага). 🙂 Не говоря уже о том, что течь в месте разрыва контура устранить на месте зачастую уже не представляется возможным.

Вывод из всего сказанного прост: хотя бы примерно представляя как оно работает, зачастую вы и без посещения кучи наглых и бестолковых сервисов сможете определить, в чем у вас причина перегрева двигателя.

Ну как минимум, проследить за состоянием радиатора, попробовать махнуть крышку бачка на новую или обратить внимание на то, крутится ли в жару вентилятор — вы всегда в состоянии, согласитесь.

Так что: поменьше вам кипеть, получше охлаждаться! 😉

Надеюсь, кому-то было полезно!P.S.: Друзья, буду очень рад лайкам и подписке! Вам не сложно, а мне поможет развивать это дело для вас.

Источник: https://zen.yandex.ru/media/id/5ace229f830905913c2e123d/5b2813c34b68b700a98d20e7

путь охлаждающей жидкости в системе охлаждения автомобиля и схема, где циркулирует антифриз

Автор:Виктор

Циркуляция Тосола в двигателе — основное требование, предъявляемое к системе охлаждения (СО). Благодаря тому, что жидкость проходит по всем компонентам СО, обеспечивается стабильная работа мотора и предотвращение его перегревания. Из каких элементов состоит система охлаждения и как происходит циркуляция расходного материала, мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Компоненты системы охлаждения

Сначала разберем основные элементы СО и их предназначение.

Расширительный бачок

Резервуар располагается в моторном отсеке. Через него в охладительную систему поступает расходный материал. Емкость для компенсации меняющегося в ходе эксплуатации, а также при расширении объема вещества.

Жидкостный насос

Один из основных компонентов СО. С помощью этого устройства выполняется непосредственно процедура циркуляции хладагента по магистралям охладительной системы. Жидкостный насос может быть оборудован дополнительным насосным устройством, в зависимости от конструктивных особенностей силового агрегата.

Пользователь Astragaz S. в своем ролике показал, как работает СО.

Радиаторы

Предназначение этого устройства заключается в понижении температурного режима охлаждающей жидкости под воздействием постоянного холодного воздушного потока. Это позволяет сильнее отдавать устройству тепло, таким образом, увеличивая эффективность свойства охлаждения. В СО используется радиатор охлаждения силового агрегата, а также радиаторное устройство отопителя. В холодное время года тепло, которое отдает двигатель, передается через радиатор на печку в салон авто. Чтобы понизить температуру горения топливовоздушной смеси, используется еще один тип радиаторного устройства, предназначенный для охлаждения выхлопных газов.

Электровентиляторы

В любой охладительной системе есть электрический вентилятор. Он применяется для обдува силового агрегата машины.

Датчики

Контроллеры СО применяются для фиксации температуры работы мотора. Показания с датчиков выводятся на приборную панель автомобиля. Благодаря этому водитель может своевременно узнать о перегреве двигателя. Есть еще один датчик — вентилятора. Он вступает в работу, когда фиксирует слишком высокую температуру хладагента.

Термостат

Предназначение этого устройства заключается в том, что прибор устанавливает определенный уровень и объем охлаждающей жидкости. Расходный материал контролируется термостатом, что позволяет ему поддерживать оптимальный температурный уровень. Располагается устройство между радиатором, а также рубашкой охлаждения, в шланге.

Схема циркуляции охлаждающей жидкости

Простая схема циркуляции хладагента

Теперь поговорим о том, по какому пути в ДВС автомобиля происходит циркуляция жидкости. Информация, приведенная ниже, актуальна для всех моторов, независимо от того, сколько цилиндров в них стоит.

Итак, жидкость циркулирует следующим образом:

1. Вы заводите движок, расходный материал сразу начинает проходить по магистралям СО. На этом этапе циркуляция осуществляется с помощью насосного устройства. Он вступает в работу в результате воздействия ремешка ГРМ или специального ремня.
2. Охлаждающая жидкость еще не нагрелась, поэтому она закачивается в силовой агрегат с применением насосного устройства. Расходный материал начинает греться в результате его циркуляции по цилиндрам ДВС, которые отдают тепло. Антифриз начинает забирать тепло, таким образом повышая свою температуру. После этого хладагент поступает на насос. Это малый круг и он повторяется до того момента, пока хладагент до конца не прогреется.
3. Большой круг циркуляции расходного материала вступает в работу после того, как жидкость прогреется до нужной температуры. В момент начала его работы термостат блокирует малый круг. С помощью насосного устройства расходный материал начинает закачиваться в двигатель. Жидкость, обладая повышенной температурой, циркулирует по магистралям и поступает в радиатор. Здесь она оставляет часть тепла, передавая его в отопительную систему или в окружающую среду.
4. После этого хладагент опять закачивается в двигатель машины насосным устройством. Если расходный материал не может обеспечить должное охлаждение мотора, при этом температура жидкости продолжает расти, в работу вступает датчик вентилятора. Он обычно монтируется в нижней части радиаторного устройства. Его активация приводит к началу работы вентилятора.
5. После охлаждения антифриза до нужной температуры вентиляторы выключаются.

Канал Fusion Plus опубликовал видео, где продемонстрировал схему работы охладительной системы.

Радиаторы

Предназначение этого устройства заключается в понижении температурного режима охлаждающей жидкости под воздействием постоянного холодного воздушного потока. Это позволяет сильнее отдавать устройству тепло, таким образом, увеличивая эффективность свойства охлаждения. В СО используется радиатор охлаждения силового агрегата, а также радиаторное устройство отопителя. В холодное время года тепло, которое отдает двигатель, передается через радиатор на печку в салон авто. Чтобы понизить температуру горения топливовоздушной смеси, используется еще один тип радиаторного устройства, предназначенный для охлаждения выхлопных газов.

Электровентиляторы

В любой охладительной системе есть электрический вентилятор. Он применяется для обдува силового агрегата машины.

Датчики

Контроллеры СО применяются для фиксации температуры работы мотора. Показания с датчиков выводятся на приборную панель автомобиля. Благодаря этому водитель может своевременно узнать о перегреве двигателя. Есть еще один датчик — вентилятора. Он вступает в работу, когда фиксирует слишком высокую температуру хладагента.

Термостат

Предназначение этого устройства заключается в том, что прибор устанавливает определенный уровень и объем охлаждающей жидкости. Расходный материал контролируется термостатом, что позволяет ему поддерживать оптимальный температурный уровень. Располагается устройство между радиатором, а также рубашкой охлаждения, в шланге.

Схема циркуляции охлаждающей жидкости

Простая схема циркуляции хладагента

Теперь поговорим о том, по какому пути в ДВС автомобиля происходит циркуляция жидкости. Информация, приведенная ниже, актуальна для всех моторов, независимо от того, сколько цилиндров в них стоит.

Итак, жидкость циркулирует следующим образом:

1. Вы заводите движок, расходный материал сразу начинает проходить по магистралям СО. На этом этапе циркуляция осуществляется с помощью насосного устройства. Он вступает в работу в результате воздействия ремешка ГРМ или специального ремня.
2. Охлаждающая жидкость еще не нагрелась, поэтому она закачивается в силовой агрегат с применением насосного устройства. Расходный материал начинает греться в результате его циркуляции по цилиндрам ДВС, которые отдают тепло. Антифриз начинает забирать тепло, таким образом повышая свою температуру. После этого хладагент поступает на насос. Это малый круг и он повторяется до того момента, пока хладагент до конца не прогреется.
3. Большой круг циркуляции расходного материала вступает в работу после того, как жидкость прогреется до нужной температуры. В момент начала его работы термостат блокирует малый круг. С помощью насосного устройства расходный материал начинает закачиваться в двигатель. Жидкость, обладая повышенной температурой, циркулирует по магистралям и поступает в радиатор. Здесь она оставляет часть тепла, передавая его в отопительную систему или в окружающую среду.
4. После этого хладагент опять закачивается в двигатель машины насосным устройством. Если расходный материал не может обеспечить должное охлаждение мотора, при этом температура жидкости продолжает расти, в работу вступает датчик вентилятора. Он обычно монтируется в нижней части радиаторного устройства. Его активация приводит к началу работы вентилятора.
5. После охлаждения антифриза до нужной температуры вентиляторы выключаются.

Канал Fusion Plus опубликовал видео, где продемонстрировал схему работы охладительной системы.

Диагностика системы охлаждения

Если нет циркуляции хладагента в охладительной системе, нужно проверить ее работоспособность. Причин неполадок может быть много.

Если циркуляция пропала, проверка выполняется следующим образом:

1. Сначала выполните диагностику состояния всех шлангов. На патрубках не должно быть изгибов. При диагностике удостоверьтесь в том, что шланги не перебиты и не соприкасаются с движущимися или слишком горячими компонентами силового агрегата. Появление перегибов станет причиной снижения потока расходного материала, что в итоге приведет к перегреву. Также желательно произвести диагностику температуры патрубков, для этого потребуется инфракрасный термометр. При активации печки температура подводящей и отводящей магистрали будет примерно одинаковой, если система работает правильно.
2. Проверьте работоспособность термостата. При сильном износе этот элемент может заклинить в закрытом или открытом положении. В первом случае произойдет перегрев мотора, во втором увеличится расход топлива, поскольку мотор будет работать на холодную. Если причина неработоспособности устройства заключается в неправильной его установке, надо демонтировать термостат и заново его установить. Если приспособление вышло из строя из-за износа, то его следует поменять, а если из-за загрязненной охлаждающей жидкости, то перед сменой обязательно выполните промывку СО.
3. Обязательно проверьте уровень жидкости в системе охлаждения. Обычно перегрев ДВС происходит в результате нехватки расходного материала. При необходимости долейте хладагент в систему. Проверьте состояние патрубков и радиаторного устройства, а также прочих элементов схемы. Часто причина утечки кроется в ослабленных хомутах на шлангах. Если поврежден радиатор, то устройство надо заваривать аргонной сваркой или менять. Все поврежденные шланги также подлежат замене.
4. Выполните проверку основного уплотнения на крышке радиатора. Если на нем имеются следы растрескивания либо повреждения, то пробка подлежит замене. Также на крышке имеются два клапана, предназначенных для изменения давления и вакуума в устройстве. Они без проблем поднимаются и устанавливаются в начальное положение под воздействием пружины. Если это не так, пробка подлежит замене. Что касается самой пружинки, то она всегда оказывает сопротивление. При его отсутствии крышку также надо менять.

Причины перегрева

Коротко о причинах, по которым происходит перегрев ДВС:

1. Выход из строя термостата.
2. Нехватка расходного материала, часто связанная с утечкой жидкости.
3. Выход из строя вентилятора охлаждения с электрическим приводом.
4. Произошел обрыв или ослабление ремешка привода помпы.
5. Засорение или повреждение радиаторного устройства. Если на корпусе приспособления есть дефекты, прибор подлежит замене.
6. Произошло засорение патрубков, подключенных к радиатору. Требуется их замена или эффективная промывка.
7. Вышел из строя клапан крышки радиаторного устройства.

 Загрузка …

Видео «Устройство СО и схема циркуляции»

Пользователь Рамиль Абудллин опубликовал видео, в котором рассказывает об устройстве и принципе действия, а также циркуляции хладагента по системе охлаждения.

Устройство автомобиля: система охлаждения

Система охлаждения

Для поддержания оптимальной температуры двигателя необходима система охлаждения.

Средняя температура двигателя 800 — 900оС, при активной работе достигает 2000оС. Но периодически необходимо отводить тепло от двигателя. Если этого не делать, двигатель может перегреться.

Но система охлаждения не только охлаждает двигатель, но и участвует в его подогреве, когда тот холодный.

В большинстве автомобилей установлена жидкостная система охлаждения закрытого типа с принудительной циркуляцией жидкости и расширительным бачком (рисунок 7.1).

Рис. 7.1. Схема системы охлаждения двигателя
а) малый круг циркуляции
б) большой круг циркуляции
1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров;
7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электровентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора;
12 — вентилятор

Элементами системы охлаждения являются:
• рубашки охлаждения блока и головки блока цилиндров,
• центробежного насоса,
• термостата,
• радиатора с расширительным бачком,
• вентилятора,
• соединительных патрубков и шлангов.

Под руководством термостата выполняют свои функции 2 круга циркуляции (рисунок 7.1). Малый круг выполняет функцию подогрева двигателя. После нагревания жидкость начинает циркулировать по большому кругу и охлаждается в радиаторе. Нормальная температура охлаждающей жидкости равна 80-90оС.

Рубашка охлаждения двигателя – это каналы в блоке и головке блока цилиндров. По этим каналам циркулирует охлаждающая жидкость.

Насос центробежного типа способствует перемещению жидкости по рубашке и по всей системе двигателя. заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе.

Термостат является механизмов, поддерживающим оптимальный тепловой режим двигателя. Когда запускается холодный двигатель, термостат закрыт и жидкость перемещается по малому кругу. Когда температура жидкости превышает 80-85оС, то термостат открывается, жидкость начинает циркулировать по большому кругу, попадая в радиатор и охлаждаясь.

Радиатор представляет собой множество трубок, образующих большую поверхность охлаждения. Здесь и охлаждается жидкость.

Расширительный бачок. С его помощью происходит компенсация объема жидкости, когда она нагревается и охлаждается.
Вентилятор увеличивает поток воздуха в радиатор, при помощи которого и охла

ждается жидкость.

Патрубки и шланги являются соединительным механизмом рубашки охлаждения с термостатом, насосом, радиатором и расширительным бачком.

Основные неисправности системы охлаждения.

Течь охлаждающей жидкости. Причина: повреждения радиатора, шлангов, уплотнительных прокладок и сальников. Способы устранения: подтянуть хомуты крепления шлангов и трубок, поврежденные детали заменить на новые.

Перегрев двигателя. Причина: недостаточный уровень охлаждающей жидкости, слабое натяжения ремня вентилятора, засорение трубок радиатора, неисправность термостата. Способы устранения: восстановить уровень жидкости в системе охлаждения, отрегулировать натяжение ремня вентилятора, промыть радиатор, заменить термостат.

Почему уровень антифриза поднимается в расширительном бачке

Нагрев автомобильного мотора во время работы — нормальное явление, если температура не превышает критической отметки. Чрезмерному нагреванию препятствует охлаждающая жидкость, или антифриз. От этого состава зависит не только вся работы системы охлаждения, но и ресурс двигателя.

Немаловажный параметр — уровень охладителя в бачке под капотом. Почему поднимается уровень антифриза в бачке? Чем это чревато и что делать? Обо всем этом пойдет речь в данном материале.

На что влияет уровень охлаждающей жидкости

Охлаждение мотора происходит за счет герметичной системы с каналами и трубками, по которым постоянно циркулирует жидкость. До выхода на оптимальную рабочую температуру двигателя антифриз идет по так называемому малому кругу, то есть через печку, головку блока цилиндров и сам блок цилиндров, минуя радиатор и расширительный бачок. Как только появляется необходимая температура, срабатывает термостат и запускается циркуляция по полному кругу.

Весь описанный выше процесс сопровождается увеличением и уменьшением объема жидкости, все излишки которой при нагревании уходят в расширительный бак, а при остывании возвращаются из него в систему. Такой простой принцип, с одной стороны, исключает образование паровых пробок, нарушающих температурный режим, а с другой – предотвращает избыток давления в системе.

Чрезмерное давление приводит к протечкам шлангов, крышек и трубок. Охладитель при этом может попадать на блок цилиндров, вызывая трещины от резкого перепада температур. Именно поэтому рекомендуется регулярно проверять состояние жидкости в расширительном бачке и вовремя фиксировать его внезапное увеличение.

Возможные причины повышения уровня антифриза в расширительном бачке

1. Уровень охладителя в норме может повышаться на несколько процентов, так как происходит тепловое расширение жидкости. Однако он не должен пересекать верхнюю отметку на баке.
2. Возможно, в системе есть воздушная пробка, из-за который также могут не работать печка и термостат. Это приводит к повышению давления и выдавливанию антифриза.
3. При повреждении прокладки головки блока цилиндров в систему охлаждения попадают газы, которые и выдавливают охладитель. В этом случае стоит проверить масляный щуп и пробку горловины на предмет белого налета.
4. Следующая причина – разгерметизация системы и, как следствие, закипание антифриза с поднятием его уровня в бачке. Рекомендуется проверить крышку бачка, сам бак и все шланги и трубки. Внимательно осмотрите место, на котором ваш автомобиль стоял длительное время. Возможно, на нем вы обнаружите следы протечки. Если протечка произошла не под капотом, а в районе отопителя, в салоне появится заметный запах. В крайних случаях не исключено появление пятен под панелью.

Важно! Если Вы ощутили неприятный запах, прервите свою поездку и устраните протечку. Пары этиленгликоля вредны для здоровья.

5. Поломка вентилятора охлаждения может повлечь закипание мотора, вследствие которого поднимется антифриз. Закипание двигателя не заметить достаточно трудно: из-под капота повалит заметный пар, а стрелка температуры ДВС на панели приборов начнет зашкаливать.
6. Неисправности помпы — еще одна возможная причина выдавливания антифриза в бачок. Определить ее очень просто. В районе помпы будут заметны влажные участки с налипшей на них грязью.

Дополнительные признаки поломок

Для точного выявления неисправности, помимо повышения уровня охладителя, важно своевременно заметить признаки проблем с охлаждением мотора:

• образование влаги на нижней поверхности радиатора;
• белый дым из выхлопной трубы;
• специфический запах антифриза, проникающий внутрь салона автомобиля;
• пятна под машиной на месте длительной парковки;
• белая эмульсия на пробке маслозаливной горловины;
• подтеки на крышке расширительного бачка;
• кристаллические наросты в местах соединения шлангов.

Если Вы заметили хоть один из перечисленных симптомов, необходимо проверить систему охлаждения в целом.

Как правильно проверять уровень жидкости

Данную процедуру желательно проводить регулярно. Сама она включает в себя несколько простых этапов:

1. При заглушенном двигателе нужно открутить крышку на радиаторе. Антифриз в этот момент должен находиться на уровне, от которого идет шланг к бачку.
2. Следует обратить внимание на расширительный бачок. Жидкость должна находиться между метками «минимум» и «максимум».
3. Если уровень недостаточен, необходимо долить жидкость до требуемого объема. Далее автомобиль заводится и прогревается до рабочей температуры. Падающий или растущий за пределы нормы уровень в бачке сообщит о наличии проблем.

Стоит отметить некоторые особенности проверки. Проводить ее есть смысл лишь на холодном моторе, поскольку после нагрева охладитель расширяется и данные о его объеме будут другими. Лучше всего заглянуть под капот утром перед поездкой: за ночь двигатель точно успеет остыть даже в летнюю жару. Проверять антифриз мы рекомендуем не реже одного раза в неделю, особенно если автомобиль не новый и имеет большой пробег.

Профилактика проблем в системе охлаждения

Многие неисправности можно предотвратить, если принимать правильные профилактические меры. Для долгой и стабильной работы системы охлаждения рекомендуется:

1. Использовать только качественный фирменный антифриз, подходящий к вашему автомобилю. Узнать рекомендуемые параметры можно в официальной инструкции по эксплуатации.
2. Не смешивать несколько разных по химическому составу охладителей, даже если они одного цвета.
3. Своевременно менять охлаждающую жидкость до потери ее свойств.
4. Следить за уровнем в бачке и не допускать его чрезмерного снижения или повышения.
5. При замене старого антифриза на новый делать промывку системы чистой водой или специальными химическими средствами.

В качестве заключения

Если Вы заглянули под капот и обнаружили, что уровень охлаждающей жидкости в бачке поднялся, это серьезный сигнал о проблемах в системе охлаждения двигателя. Источником неисправности может быть как простое подтекание шланга в месте крепления, так и возникшие дефекты головки блока цилиндров. Стоит как можно быстрее выяснить истинную причину и устранить ее, чтобы не было более серьезных поломок и дорогостоящего ремонта. После решения проблемы очень важно использовать качественный охладитель и систематически проверять его уровень.

AUTO3N.RU — Система охлаждения.

Система охлаждения в автомобиле предназначена для охлаждения деталей двигателя, которые нагреваются в процессе его работы. Существует три типа системы охлаждения: жидкостная, воздушная и комбинированная. Жидкостная система охлаждает нагретые детали за счет потока охлаждающей жидкости. Воздушная система использует в качестве охладителя потоки воздуха, а комбинированная система объединяет в себе жидкостную и воздушную системы.

В современных автомобилях наиболее распространенной является жидкостная система. Она эффективнее других снижает температуру двигателя за счет того, что равномерно отводит тепло от всех его деталей, к тому же она является более эргономичной.

Система охлаждения двигателя состоит из: радиатора охлаждающей жидкости, масляного радиатора, теплообменника отопителя, вентилятора радиатора, центробежного насоса, расширительного бачка и термостата. Все детали взаимосвязаны между собой. Помимо охлаждения двигателя, система охлаждения также помогает охладить рабочую жидкость в АКПП и позволяет поддерживать оптимальную температуру в таких системах как: система турбонаддува, система смазки, система отопления, вентиляции и кондиционирования.

Принцип работы жидкостной системы охлаждения достаточно прост. Охлаждающая жидкость циркулирует по каналам рубашки охлаждения, забирая тепло у деталей двигателя. После охлаждения жидкость снова поступает в рубашку охлаждения. В ходе работы двигателя цикл движения охлаждающей жидкости многократно повторяется.

Неисправная система охлаждения отрицательно сказывается на работе автомобиля и приводит к нарушению температурного режима. В основном проблемы возникают из-за применения некачественной охлаждающей жидкости и из-за несвоевременной ее замены. Обнаружить проблемы с системой охлаждения можно по следующим внешним признакам:

• Двигатель перенагревается или переохлаждается.
• Происходит внутренняя или наружная утечка охлаждающей жидкости.

Эти признаки напрямую говорят о повреждении одного из элементов системы охлаждения. Чтобы точно убедиться в каком элементе произошла поломка необходимо обратиться в сервис и заменить деталь. В противном случае эксплуатация авто с неисправной системой охлаждения приведет к замене мотора.

В AUTO3N вы можете купить любые детали системы охлаждения автомобиля по доступной цене от надежных производителей.

Ремонт системы охлаждения

Перегрев двигателя во время вождения может привести к крупной поломке, поэтому ремонт системы охлаждения «Мерседес-Бенц» следует проводить при первых же признаках ее неисправности. Этот механизм включает радиатор с вентилятором, термостат, помпу, расширительный бачок и шланги, в которых циркулирует охлаждающая жидкость. Кроме понижения температуры мотора, это оборудование обеспечивает обогрев салона, охлаждение выхлопных газов и масла коробки передач.

Когда необходим ремонт системы охлаждения Mercedes-Benz

Скрытые неисправности системы охлаждения «Мерседес-Бенц» обнаруживаются автомастером при очередном техобслуживании, явные – самим автовладельцем при эксплуатации автомобиля. О наличии проблемы свидетельствуют такие признаки:

1. Подтекает охлаждающая жидкость;
2. На панели приборов отображается предупреждающий сигнал;
3. Датчики фиксируют ненормальную температуру мотора;
4. В моторном масле появляются посторонние примеси (при внутренней утечке антифриза).

При появлении таких нарушений нужно сразу обращаться в автоцентр за помощью, так как самостоятельно устранить проблему не получится. Без специального оборудования и инструментов, а также качественных расходных материалов любые попытки ремонта усугубят проблему и приведут к поломке двигателя.

Возможные причины поломки

Во время проведения планового ТО специалисты проверяют уровень технологических жидкостей, в том числе, – антифриза. Если охлаждающей жидкости недостаточно, система не сможет выполнять свои функции, а во время поездок будут портиться ее детали. Проблемы часто возникают из-за использования некачественного антифриза и ошибок при замене, если автовладелец обращается в ненадежный сервисный центр.

Компоненты механизма выходят из строя и при естественном изнашивании, особенно при значительном пробеге автомобиля. Металлические части подвержены коррозии, шланги со временем разгерметизируются, поэтому антифриз начинает подтекать, ускоряется его расход. Если поломка успела навредить двигателю, меняется цвет выхлопных газов, снижается мощность и ходовые качества автомобиля.

Как проводится ремонт системы охлаждения «Мерседес-Бенц»

Мастера автоцентра визуально осматривают систему охлаждения на наличие подтеков антифриза и проверяют его уровень. Для быстрого и точного определения неисправности применяется компьютерная диагностика. Если поломка может быть устранена без полной замены механизма, специалист проводит дефектовку – составляет список деталей, которые подлежат замене.

Иногда во время диагностики выясняется, что сам механизм не поврежден и работает нормально, а из строя вышла электронная часть. Сообщение о поломке может появляться из-за неисправных датчиков. После замены непригодных запчастей заливается свежая охлаждающая жидкость, проводится повторная диагностика, из электронной системы удаляется информация об ошибках.

Преимущества обслуживания у официального дилера

При ремонте системы охлаждения «Мерседес-Бенц» у официального дилера для замены непригодных деталей используются только оригинальные запчасти, и заливаются технологические жидкости высокого качества. Это продлевает срок службы не только данного механизма, но и других агрегатов автомобиля. Специалисты выполняют ремонтные работы в соответствии с современными стандартами и максимально оперативно.

Достойный уровень сервиса и приемлемые цены на ремонт системы охлаждения Mercedes-Benz в Санкт-Петербурге – в автотехцентре официального дилера «АВАНГАРД». Наши цеха оснащены сертифицированным оборудованием для всех видов компьютерной и инструментальной диагностики, а также устранения поломок любого уровня сложности. Мастера автоцентра имеют многолетний опыт в сфере обслуживания автомобилей немецкого бренда.

Опубликовано
17 апреля 2021

Охлаждающие системы

СИСТЕМА ОХЛАЖДЕНИЯ

TOTAL COOLELF AUTO SUPRA -37^°C
Охлаждающая жидкость с очень долгим сроком службы на основе моноэтиленгликоля и органического ингибитора коррозии. Защита от замерзания (до -37^°C )

Рекомендуемый интервал замены:
— 650,000 км / 8000 часов / 5 лет для грузовых автомобилей
— 250,000 км /5 лет для легковых автомобилей.

Долговременная защита металлов от коррозии
Не образует отложений, оставляет поверхности чистыми Отличная защита алюминия при высоких температурах Отличная защита от коррозии, эрозии и кавитации для водяных насосов из алюминия.

Подбор масла

Как работает система охлаждения автомобиля?

Чтобы объяснить, как работает система охлаждения, необходимо сначала объяснить, что она делает. Все очень просто — система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть, сколько тепла выделяет автомобильный двигатель.

Подумайте об этом. Двигатель небольшой машины, движущейся по шоссе со скоростью 50 миль в час, будет производить примерно 4000 взрывов в минуту. Наряду со всем трением движущихся частей это много тепла, которое нужно сосредоточить в одном месте.Без эффективной системы охлаждения двигатель нагреется и перестанет работать в течение нескольких минут.

Современная система охлаждения должна обеспечивать прохладу автомобиля при температуре окружающей среды 115 градусов, а также тепло в зимнюю погоду -25 градусов.

Два типа охлаждения

В автомобилях есть два типа систем охлаждения: одна охлаждаемая жидкостью, а другая — воздухом. Двигатели с воздушным охлаждением почти ушли в прошлое и были торговой маркой старых Volkswagen Beetles, а также Chevy Corvair.

В новых мотоциклах используется воздушное охлаждение, но в автомобилях охлаждение двигателя воздухом встречается очень редко. Следовательно, в оставшейся части этой статьи мы будем иметь дело исключительно с системами жидкостного охлаждения.

Что происходит внутри…

Система жидкостного охлаждения работает путем постоянного пропускания жидкости через каналы в блоке двигателя. Охлаждающая жидкость, приводимая в действие водяным насосом, проталкивается через блок цилиндров. Когда раствор проходит через эти каналы, он поглощает тепло от двигателя.

После выхода из двигателя эта нагретая жидкость попадает в радиатор, где охлаждается воздушным потоком, поступающим через решетку радиатора автомобиля. Во время прохождения через радиатор жидкость будет охлаждаться, снова возвращаясь к двигателю, чтобы забрать больше тепла от двигателя и унести его

Между двигателем и радиатором стоит термостат. Термостат регулирует, что происходит с жидкостью в зависимости от температуры. Если температура жидкости опускается ниже определенного уровня, раствор обходит радиатор и вместо этого направляется обратно в блок двигателя.

Охлаждающая жидкость будет продолжать циркуляцию, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Из-за очень высокой температуры двигателя кажется, что охлаждающая жидкость может легко достичь точки кипения. Однако система находится под давлением, чтобы предотвратить подобное. Когда система находится под давлением, охлаждающей жидкости намного труднее достичь точки кипения.

Однако иногда давление возрастает, и его необходимо сбросить, прежде чем оно сдует шланг или прокладку. Крышка радиатора сбрасывает избыточное давление и жидкость, накапливая ее в резервном баке. После того, как жидкость в резервном резервуаре охлаждается до приемлемой температуры, она возвращается в систему охлаждения для повторной циркуляции.

The Killer Cooling Agent: антифриз

Антифриз — неотъемлемая часть системы охлаждения. Состоящий из этиленгликоля, антифриз выдерживает температуры в несколько десятков градусов ниже нуля, в то же время без кипячения он может выдерживать температуру двигателя, превышающую 250 градусов.

Для большинства климатических условий смесь 50% антифриза и 50% воды является лучшей смесью охлаждающей жидкости. Если температура намного ниже нуля, лучше всего использовать смесь 75% антифриза и 25% воды, но такой процент концентрации является исключением, а не нормой.

Также важно отметить, что антифриз очень ядовит как для животных, так и для человека. Хранить ее подальше от животных очень важно, потому что их привлекает сладкий вкус жидкости, и они с готовностью ее выпьют.При попадании внутрь этиленгликоль образует кристаллы оксалата кальция, которые могут вызвать почечную недостаточность с последующей смертью.

Итак, не пытаясь походить на голос мрака и гибели, будьте осторожны с антифризом и немедленно вытрите любые капли или разливы.

Систему охлаждения можно обслуживать, полностью сливая старую охлаждающую жидкость и заменяя ее свежим раствором. Промывка под давлением, которую должны выполнять профессионалы, удалит любые водные накипи вместе с любыми остатками старой охлаждающей жидкости или осадка.

Когда система полностью промывается в одном направлении, механик часто выполняет обратную промывку, идущую в направлении, противоположном нормальному потоку жидкости. После того, как обратная промывка выполнила свою работу, устанавливается новый термостат, и система заполняется свежим охлаждающим раствором.

После заправки, удаления накипи и очистки система снова готова начать работу по охлаждению двигателя.

% PDF-1.4
%
15 0 obj>
эндобдж

xref
15 557
0000000016 00000 н.
0000012443 00000 п.
0000011436 00000 п.
0000012523 00000 п.
0000012702 00000 п.
0000019953 00000 п.
0000020029 00000 н.
0000020268 00000 п.
0000020491 00000 п.
0000020720 00000 п.
0000020762 00000 п.
0000020804 00000 п.
0000020846 00000 п.
0000020888 00000 п.
0000020930 00000 п.
0000020972 00000 п.
0000021014 00000 п.
0000021056 00000 п.
0000021098 00000 п.
0000021140 00000 п.
0000021182 00000 п.
0000021224 00000 п.
0000021266 00000 п.
0000021308 00000 п.
0000021350 00000 п.
0000021392 00000 п.
0000021550 00000 п.
0000021989 00000 п.
0000022395 00000 п.
0000023808 00000 п.
0000024840 00000 п.
0000025717 00000 п.
0000026560 00000 п.
0000027392 00000 н.
0000028274 00000 п.
0000028308 00000 п.
0000029481 00000 п.
0000031769 00000 п.
0000034438 00000 п.
0000034497 00000 п.
0000034559 00000 п.
0000034624 00000 п.
0000034692 00000 п.
0000034760 00000 п.
0000034825 00000 п.
0000034887 00000 п.
0000034958 00000 п.
0000035032 00000 п.
0000035106 00000 п.
0000035180 00000 п.
0000035260 00000 п.
0000035337 00000 п.
0000035408 00000 п.
0000035476 00000 п.
0000035538 ​​00000 п.
0000035703 00000 п.
0000035868 00000 п.
0000036038 00000 п.
0000036208 00000 п.
0000036380 00000 п.
0000036555 00000 п.
0000036733 00000 п.
0000036915 00000 п.
0000037095 00000 п.
0000037277 00000 п.
0000037462 00000 п.
0000037639 00000 п.
0000037815 00000 п.
0000037991 00000 п.
0000038175 00000 п.
0000038349 00000 п.
0000038533 00000 п.
0000038709 00000 п.
0000038893 00000 п.
0000039067 00000 п.
0000039251 00000 п.
0000039425 00000 п.
0000039610 00000 п.
0000039788 00000 п.
0000040016 00000 н.
0000040210 00000 п.
0000040388 00000 п.
0000040580 00000 п.
0000040756 00000 п.
0000040946 00000 п.
0000041119 00000 п.
0000041309 00000 п.
0000041497 00000 п.
0000041684 00000 п.
0000041853 00000 п.
0000042039 00000 п.
0000042208 00000 п.
0000042392 00000 п.
0000042561 00000 п.
0000042746 00000 н.
0000042931 00000 п.
0000043121 00000 п.
0000043314 00000 п.
0000043506 00000 п.
0000043698 00000 п.
0000043845 00000 п.
0000044040 00000 п.
0000044220 00000 п.
0000044386 00000 п.
0000044558 00000 п.
0000044741 00000 п.
0000044916 00000 п.
0000045085 00000 п.
0000045235 00000 п.
0000045417 00000 п.
0000045580 00000 п.
0000045762 00000 п.
0000045903 00000 п.
0000046062 00000 п.
0000046242 00000 п.
0000046430 00000 н.
0000046599 00000 п.
0000046755 00000 п.
0000046936 00000 п.
0000047131 00000 п.
0000047272 00000 п.
0000047444 00000 п.
0000047638 00000 п.
0000047788 00000 п.
0000047960 00000 п.
0000048149 00000 п.
0000048312 00000 н.
0000048485 00000 п.
0000048674 00000 п.
0000048851 00000 п.
0000049042 00000 н.
0000049218 00000 п.
0000049406 00000 п.
0000049553 00000 п.
0000049726 00000 п.
0000049918 00000 н.
0000050106 00000 п.
0000050282 00000 п.
0000050470 00000 п.
0000050649 00000 п.
0000050838 00000 п.
0000051014 00000 п.
0000051192 00000 п.
0000051388 00000 п.
0000051577 00000 п.
0000051760 00000 п.
0000051929 00000 п.
0000052126 00000 п.
0000052313 00000 п.
0000052490 00000 п.
0000052677 00000 п.
0000052836 00000 п.
0000053012 00000 п.
0000053199 00000 п.
0000053388 00000 п.
0000053547 00000 п.
0000053742 00000 п.
0000053941 00000 п.
0000054130 00000 п.
0000054329 00000 п.
0000054518 00000 п.
0000054709 00000 п.
0000054898 00000 п.
0000055067 00000 п.
0000055233 00000 п.
0000055422 00000 п.
0000055595 00000 п.
0000055794 00000 п.
0000055990 00000 п.
0000056178 00000 п.
0000056360 00000 п.
0000056540 00000 п.
0000056721 00000 п.
0000056902 00000 п.
0000057073 00000 п.
0000057266 00000 п.
0000057470 00000 п.
0000057676 00000 п.
0000057850 00000 п.
0000058041 00000 п.
0000058238 00000 п.
0000058419 00000 п.
0000058620 00000 п.
0000058799 00000 н.
0000058999 00000 н.
0000059198 00000 п.
0000059409 00000 п.
0000059607 00000 п.
0000059812 00000 п.
0000060010 00000 п.
0000060217 00000 п.
0000060415 00000 п.
0000060617 00000 п.
0000060815 00000 п.
0000061013 00000 п.
0000061209 00000 п.
0000061406 00000 п.
0000061598 00000 п.
0000061791 00000 п.
0000061978 00000 п.
0000062166 00000 п.
0000062351 00000 п.
0000062549 00000 п.
0000062737 00000 п.
0000062930 00000 н.
0000063126 00000 п.
0000063318 00000 п.
0000063516 00000 п.
0000063707 00000 п.
0000063900 00000 п.
0000064090 00000 п.
0000064287 00000 п.
0000064478 00000 н.
0000064668 00000 п.
0000064861 00000 п.
0000065056 00000 п.
0000065245 00000 п.
0000065426 00000 п.
0000065607 00000 п.
0000065809 00000 п.
0000066000 00000 п.
0000066199 00000 п.
0000066385 00000 п.
0000066593 00000 п.
0000066778 00000 п.
0000066959 00000 п.
0000067163 00000 п.
0000067358 00000 п.
0000067555 00000 п.
0000067737 00000 п.
0000067935 00000 п.
0000068141 00000 п.
0000068324 00000 п.
0000068522 00000 п.
0000068706 00000 п.
0000068908 00000 п.
0000069113 00000 п.
0000069314 00000 п.
0000069518 00000 п.
0000069712 00000 п.
0000069928 00000 н.
0000070134 00000 п.
0000070331 00000 п.
0000070549 00000 п.
0000070752 00000 п.
0000070955 00000 п.
0000071160 00000 п.
0000071359 00000 п.
0000071575 00000 п.
0000071774 00000 п.
0000071991 00000 п.
0000072196 00000 п.
0000072414 00000 п.
0000072634 00000 п.
0000072873 00000 п.
0000073072 00000 п.
0000073306 00000 п.
0000073516 00000 п.
0000073767 00000 п.
0000073970 00000 п.
0000074194 00000 п.
0000074394 00000 п.
0000074636 00000 п.
0000074835 00000 п.
0000075062 00000 п.
0000075267 00000 п.
0000075516 00000 п.
0000075722 00000 п.
0000075952 00000 п.
0000076198 00000 п.
0000076402 00000 п.
0000076568 00000 п.
0000076800 00000 п.
0000077006 00000 п.
0000077179 00000 п.
0000077381 00000 п.
0000077588 00000 п.
0000077793 00000 п.
0000078035 00000 п.
0000078241 00000 п.
0000078450 00000 п.
0000078705 00000 п.
0000078901 00000 п.
0000079128 00000 п.
0000079327 00000 п.
0000079530 00000 п.
0000079759 00000 п.
0000079962 00000 н.
0000080160 00000 п.
0000080393 00000 п.
0000080640 00000 п.
0000080904 00000 п.
0000081168 00000 п.
0000081423 00000 п.
0000081695 00000 п.
0000081901 00000 п.
0000082143 00000 п.
0000082350 00000 п.
0000082597 00000 п.
0000082804 00000 п.
0000083049 00000 п.
0000083259 00000 п.
0000083513 00000 п.
0000083758 00000 п.
0000084009 00000 п.
0000084250 00000 п.
0000084497 00000 п.
0000084884 00000 п.
0000085447 00000 п.
0000085655 00000 п.
0000085876 00000 п.
0000086082 00000 п.
0000086318 00000 п.
0000086530 00000 п.
0000086763 00000 н.
0000086973 00000 п.
0000087191 00000 п.
0000087404 00000 п.
0000087631 00000 п.
0000087867 00000 п.
0000088089 00000 п.
0000088293 00000 п.
0000088501 00000 п.
0000088720 00000 п.
0000088932 00000 п.
0000089154 00000 п.
0000089358 00000 п.
0000089574 00000 п.
0000089779 00000 п.
0000089971 00000 н.
00000

00000 п.
0000090383 00000 п.
0000090594 00000 п.
0000090799 00000 н.
0000091012 00000 п.
0000091221 00000 п.
0000091421 00000 п.
0000091628 00000 н.
0000091833 00000 п.
0000092038 00000 п.
0000092242 00000 п.
0000092442 00000 п.
0000092648 00000 п.
0000092848 00000 н.
0000093054 00000 п.
0000093257 00000 п.
0000093465 00000 п.
0000093673 00000 п.
0000093871 00000 п.
0000094070 00000 п.
0000094280 00000 п.
0000094480 00000 п.
0000094680 00000 п.
0000094881 00000 п.
0000095090 00000 н.
0000095295 00000 п.
0000095500 00000 п.
0000095697 00000 п.
0000095901 00000 п.
0000096102 00000 п.
0000096319 00000 п.
0000096543 00000 п.
0000096748 00000 н.
0000096926 00000 п.
0000097157 00000 п.
0000097359 00000 п.
0000097559 00000 п.
0000097776 00000 п.
0000097976 00000 п.
0000098149 00000 п.
0000098356 00000 п.
0000098553 00000 п.
0000098749 00000 п.
0000098955 00000 п.
0000099151 00000 п.
0000099356 00000 п.
0000099554 00000 п.
0000099756 00000 п.
0000099967 00000 н.
0000100163 00000 н.
0000100384 00000 н.
0000100587 00000 н.
0000100783 00000 н.
0000100989 00000 н.
0000101190 00000 н.
0000101384 00000 н.
0000101585 00000 н.
0000101780 00000 н.
0000101980 00000 н.
0000102175 00000 н.
0000102372 00000 н.
0000102575 00000 н.
0000102799 00000 н.
0000102996 00000 п.
0000103207 00000 н.
0000103402 00000 п.
0000103617 00000 н.
0000103828 00000 н.
0000104033 00000 н.
0000104248 00000 н.
0000104448 00000 н.
0000104656 00000 н.
0000104862 00000 н.
0000105077 00000 н.
0000105275 00000 п.
0000105483 00000 н.
0000105685 00000 н.
0000105898 00000 н.
0000106097 00000 н.
0000106300 00000 н.
0000106496 00000 н.
0000106704 00000 п.
0000106903 00000 н.
0000107117 00000 н.
0000107324 00000 н.
0000107552 00000 п.
0000107748 00000 н.
0000107954 00000 н.
0000108150 00000 н.
0000108382 00000 п.
0000108579 00000 п.
0000108784 00000 н.
0000108982 00000 п.
0000109207 00000 н.
0000109401 00000 п.
0000109609 00000 н.
0000109802 00000 н.
0000110035 00000 н.
0000110231 00000 п.
0000110437 00000 п.
0000110635 00000 п.
0000110867 00000 н.
0000111062 00000 н.
0000111265 00000 н.
0000111462 00000 н.
0000111694 00000 н.
0000111871 00000 н.
0000112062 00000 н.
0000112260 00000 н.
0000112463 00000 н.
0000112660 00000 н.
0000112839 00000 н.
0000113035 00000 н.
0000113210 00000 н.
0000113413 00000 н.
0000113619 00000 н.
0000113817 00000 п.
0000114008 00000 н.
0000114185 00000 н.
0000114387 00000 н.
0000114571 00000 н.
0000114750 00000 н.
0000114947 00000 н.
0000115126 00000 н.
0000115326 00000 н.
0000115512 00000 н.
0000115708 00000 н.
0000115892 00000 н.
0000116092 00000 н.
0000116276 00000 н.
0000116469 00000 н.
0000116657 00000 н.
0000116841 00000 н.
0000117039 00000 н.
0000117243 00000 н.
0000117436 00000 н.
0000117618 00000 н.
0000117800 00000 н.
0000117998 00000 н.
0000118213 00000 н.
0000118406 00000 н.
0000118588 00000 н.
0000118770 00000 н.
0000118968 00000 н.
0000119186 00000 н.
0000119377 00000 н.
0000119559 00000 н.
0000119741 00000 н.
0000119932 00000 н.
0000120114 00000 н.
0000120303 00000 н.
0000120485 00000 н.
0000120679 00000 н.
0000120861 00000 н.
0000121051 00000 н.
0000121228 00000 н.
0000121414 00000 н.
0000121617 00000 н.
0000121802 00000 н.
0000121979 00000 н.
0000122158 00000 н.
0000122342 00000 н.
0000122548 00000 н.
0000122733 00000 н.
0000122912 00000 н.
0000123109 00000 н.
0000123286 00000 н.
0000123463 00000 н.
0000123660 00000 н.
0000123839 00000 н.
0000124019 00000 н.
0000124201 00000 н.
0000124377 00000 н.
0000124556 00000 н.
0000124734 00000 н.
0000124911 00000 н.
0000125091 00000 н.
0000125268 00000 н.
0000125445 00000 н.
0000125623 00000 н.
0000125802 00000 н.
0000125980 00000 н.
0000126156 00000 н.
0000126346 00000 н.
0000126533 00000 н.
0000126720 00000 н.
0000126911 00000 н.
0000127085 00000 н.
0000127271 00000 н.
0000127445 00000 н.
0000127626 00000 н.
0000127807 00000 н.
0000127981 00000 н.
0000128162 00000 н.
0000128336 00000 н.
0000128517 00000 н.
0000128691 00000 н.
0000128872 00000 н.
0000129053 00000 н.
0000129227 00000 н.
0000129408 00000 н.
0000129582 00000 н.
0000129763 00000 н.
0000129944 00000 н.
0000130118 00000 н.
0000130299 00000 н.
0000130473 00000 п.
0000130654 00000 н.
0000130835 00000 н.
0000131009 00000 н.
0000131190 00000 н.
0000131364 00000 н.
0000131545 00000 н.
0000131719 00000 н.
0000131901 00000 н.
0000132082 00000 н.
0000132256 00000 н.
0000132437 00000 н.
0000132611 00000 н.
0000132792 00000 н.
0000132971 00000 н.
0000133145 00000 н.
0000133318 00000 н.
0000133491 00000 н.
0000133664 00000 н.
0000133837 00000 н.
0000134010 00000 н.
трейлер
] >>
startxref
0
%% EOF

17 0 obj> поток
x ڬ SMlE $ cvv ܲ «] ֮ kG VS ((B | PTiw»

Как двигатель охлаждается? Ключевые компоненты системы охлаждения двигателя в hoganandsonsinc.com

Херндон, Вирджиния. Все понимают, что перегрев машины — это плохо. Это не только неудобно, но и перегрев может привести к серьезному повреждению двигателя. Это также может быть опасно. Из-за перегрева вы можете оказаться в затруднительном положении на автостраде. Пар под давлением в системе охлаждения может сильно обжечься. Известны случаи возгорания двигателей. Перегрев — это плохо. Но знаете ли вы, что двигатель, который работает слишком холодно, может создавать собственные проблемы?

Двигатель вашего автомобиля, грузовика или внедорожника должен сильно нагреваться.Фактически, у него нет выбора. Процесс сгорания, наряду с трением, создаваемым всеми движущимися частями, выделяет в двигателе много тепла даже в прохладные дни. Так блок двигателя нагревается. И это хорошо. В противном случае двигатель не смог бы работать с максимальной производительностью. Это может привести к преждевременному износу компонентов двигателя. И выбросы выхлопных газов, загрязнение увеличатся.

Двигатель в большинстве автомобилей рассчитан на работу при температуре от 195 до 220 градусов по Фаренгейту для оптимальной производительности.Система охлаждения регулирует температуру двигателя, чтобы она оставалась в пределах допустимого диапазона. Но как работает система охлаждения? И как владельцу транспортного средства убедиться, что он продолжает работать?

Как работает система охлаждения двигателя?

Чтобы двигатель оставался холодным, охлаждающая жидкость двигателя (также известная как антифриз из-за его способности выдерживать замерзание) циркулирует через каналы внутри блока двигателя, где она поглощает тепло за счет теплопроводности.Затем нагретая охлаждающая жидкость покидает двигатель и уносит с собой тепло, позволяя двигателю остыть. Для этого процесса охлаждения необходимо, чтобы несколько компонентов функционировали должным образом. Радиатор, шланги охлаждающей жидкости, водяной насос, термостат, расширительный бачок и сердечник нагревателя — все это неотъемлемые части системы охлаждения двигателя.

Как только охлаждающая жидкость забирает тепло из двигателя, она проходит через верхний шланг охлаждающей жидкости (или «шланг радиатора») к радиатору. Радиатор представляет собой серию узких трубок, по которым проходит нагретый теплоноситель.Эти трубы сплетены через матрицу из тонких, как пластина, алюминиевых лент (или «ребер»), которые поглощают тепло от хладагента через трубы. Воздух, проходящий через радиатор, отводит тепло за счет конвекции. Вентилятор охлаждения помогает пропускать через радиатор больший объем воздуха. Температура охлаждающей жидкости падает, и охлаждающая жидкость возвращается к двигателю через нижний шланг.

Водяной насос — это компонент, который нагнетает охлаждающую жидкость через систему. Если водяной насос не работает должным образом, охлаждающая жидкость не будет течь, и двигатель будет перегреваться.Водяной насос приводится в движение змеевидным приводным ремнем или зубчатым ремнем двигателя.

Если охлаждающая жидкость циркулирует постоянно, двигатель не сможет достичь достаточно высокой температуры для нормальной работы. Так что поток охлаждающей жидкости необходимо контролировать. Термостат — это клапан, который регулирует поток охлаждающей жидкости. Он остается закрытым до тех пор, пока двигатель не достигнет максимальной рабочей температуры. Затем термостат открывается, чтобы обеспечить циркуляцию, пока двигатель не упадет до минимальной рабочей температуры.Неисправный термостат — частая причина проблем с перегревом.

Пара других компонентов также задействована в системе охлаждения. Расширительный бачок охлаждающей жидкости, иногда называемый переливным бачком, предохраняет автомобиль от потери охлаждающей жидкости, когда ее температура превышает точку кипения. Сердечник нагревателя не является непосредственно частью системы охлаждения, но прикреплен к ней. Часть нагретой охлаждающей жидкости отводится к сердечнику отопителя (что-то вроде небольшого радиатора), расположенному под приборной панелью.Вентилятор продувает сердечник отопителя и передает тепло в салон, чтобы согреть пассажиров в прохладные дни.

Как предотвратить перегрев?

Компонент системы охлаждения, с которым вы, скорее всего, соприкоснетесь, — это охлаждающая жидкость или сам антифриз. Обычно охлаждающая жидкость изготавливается из этиленгликоля, смешанного с водой, но бывает в концентрированной форме (необходимо смешивать 50/50 с водой) или готовой к использованию. Система должна оставаться заполненной охлаждающей жидкостью. За уровнем охлаждающей жидкости легко следить, посмотрев на расширительный бачок.Обычно сбоку на бутылке есть индикатор высокого и низкого уровня. Если уровень низкий, вы можете добавить охлаждающую жидкость либо в расширительный бачок, либо непосредственно в радиатор (точное место добавления охлаждающей жидкости зависит от марки и модели автомобиля — рекомендации см. В руководстве пользователя). И внимательно следите за утечкой охлаждающей жидкости на землю.

Не все охлаждающие жидкости двигателя одинаковы. Обязательно ознакомьтесь с рекомендациями производителя автомобиля, чтобы убедиться, что вы используете подходящую охлаждающую жидкость.Также необходимо соблюдать осторожность при снятии крышки радиатора. Ни в коем случае нельзя снимать крышку радиатора, если двигатель горячий на ощупь. Перед снятием крышки убедитесь, что двигатель остынет, а в верхнем шланге радиатора нет давления. В противном случае могут возникнуть серьезные ожоги.

Но лучший способ убедиться, что ваша система охлаждения находится в надлежащем рабочем состоянии, — это проверить ее у профессионального специалиста в рамках регулярного и планового обслуживания или в любое время, когда требуется обслуживание соответствующего компонента.(Например, если необходимо заменить ремень ГРМ, следует заменить и водяной насос). Позвольте квалифицированным специалистам Hogan & Sons Tire and Auto провести тщательную оценку системы охлаждения, когда вы в следующий раз отправите свой автомобиль в сервисный центр.

Hogan & Sons Шины и Авто | Автор: Майк Алес | Авторские права Январь 2018

Эта статья предназначена только в качестве общего руководства, и вы полагаетесь на ее материалы на свой страх и риск.Используя этот общий руководящий документ, вы соглашаетесь защищать, возмещать убытки и оградить Hogan & Sons Tire and Auto и ее дочерние компании от любых претензий, убытков, затрат и расходов, включая гонорары адвокатов, возникающих в связи с вашими или связанными с ними. использование этого руководящего документа. В той степени, в которой это полностью разрешено действующим законодательством, Hogan & Sons Tire and Auto не делает никаких заявлений или гарантий любого рода, явных или подразумеваемых, в отношении информации, содержания или материалов, включенных в этот документ.Это резервирование прав должно быть настолько широким и всеобъемлющим, насколько это разрешено законодательством государства вашего проживания.

Система охлаждения

Ремонт системы охлаждения !!!

Техническое обслуживание системы охлаждения вашего автомобиля предотвратит дорогостоящий ремонт, вызванный перегревом. Наши сотрудники сертифицированных специалистов ASE разбираются в ремонте системы охлаждения и знают, как убедиться, что ваш автомобиль находится в хорошем рабочем состоянии.

Система охлаждения транспортного средства обеспечивает циркуляцию жидкого хладагента через двигатель, а затем к радиатору, где он охлаждается воздухом, проходящим через переднюю решетку.Основные компоненты системы охлаждения включают проходы внутри блока цилиндров и головок, водяной насос для циркуляции охлаждающей жидкости, термостат для контроля температуры охлаждающей жидкости и радиатор для охлаждения жидкости после того, как она прошла через двигатель. По мере того, как водно-незамерзающая смесь проходит через эти каналы, она забирает тепло от двигателя и уносит его к радиатору, где оно охлаждается. После охлаждения жидкость отправляется обратно через двигатель. Важно поддерживать уровень охлаждающей жидкости, чтобы предотвратить перегрев двигателя и возможное повреждение.В Happy Hybrid Auto мы рекомендуем заменять охлаждающую жидкость каждые 24 000 миль и одновременно заменять любые треснувшие, протекающие или хрупкие шланги. К охлаждающей жидкости предъявляются особые требования. Если вы не уверены, что они доставят ваш автомобиль в наш сервисный и ремонтный центр, расположенный в Остине, штат Техас, мы всегда будем рады помочь!

Гибридные и электрические автомобили

имеют разные требования к охлаждению и часто имеют несколько систем охлаждения. Все они нуждаются в периодическом обслуживании.

Ваш браузер не поддерживает теги видео.

Радиатор

Двигатели выделяют огромное количество тепла и для правильной работы их необходимо постоянно охлаждать. Система охлаждения автомобиля контролирует нагрев двигателя за счет циркуляции жидкой охлаждающей жидкости по всему двигателю. Охлаждающая жидкость станет горячей, и ей придется остыть. Когда это происходит, охлаждающая жидкость проходит через радиатор, расположенный в передней части автомобиля рядом с решеткой радиатора. В радиаторе поток воздуха охлаждает жидкость. После охлаждения жидкость рециркулирует по двигателю.Без радиатора охлаждающая жидкость не передавала бы тепло воздуху и, в конечном итоге, вызывала бы перегрев двигателя. Со временем утечки могут образоваться в различных компонентах системы охлаждения. При первых признаках утечки важно их отремонтировать, чтобы предотвратить дорогостоящее повреждение двигателя. Happy Hybrid Auto гордится тем, что предоставляет в Остине, штат Техас, превосходное обслуживание по самым выгодным ценам. Если у вас возникли проблемы с радиатором, обращайтесь в Happy Hybrid Auto, наши опытные сертифицированные специалисты ASE будут рады помочь!

Ваш браузер не поддерживает теги видео.

Термостат

Термостат системы охлаждения — это клапан, который измеряет и регулирует температуру охлаждающей жидкости. Целью охлаждающей жидкости является слишком охлаждение двигателя, поскольку она сжигает топливо. Он делает это, циркулируя в двигателе, поглощая тепло и отводя его к радиатору. Попадая в радиатор, охлаждающая жидкость охлаждается потоком воздуха из решетки автомобиля, а затем повторно циркулирует через двигатель. Задача термостата — определить, когда охлаждающая жидкость поглотила достаточно тепла от двигателя и может течь в радиатор.Если он недостаточно горячий, термостат закроет верхний шланг радиатора, заставляя охлаждающую жидкость циркулировать по двигателю. Если термостат застрял в открытом положении, двигатель будет работать холоднее, чем должен, и потреблять больше топлива. И наоборот, застрявший в закрытом состоянии термостат приведет к перегреву двигателя и может вызвать серьезное повреждение двигателя. Симптомы плохого термостата включают стук при ускорении, низкие показания датчика температуры, перегрев, снижение расхода топлива и неисправный нагреватель.Если вы столкнулись с какой-либо из этих проблем, как можно скорее привозите свой автомобиль. Сервисный и ремонтный центр Happy Hybrid Auto находится в Остине, штат Техас. Мы обслуживаем автомобили из близлежащих городов и районов Раунд-Рок, Сидар-Парк, Кайл, Буда, Гранит Шолс, Лейквей, Пфлюгервил и Вестлейк.

Ваш браузер не поддерживает теги видео.

Водяной насос

Водяной насос обеспечивает циркуляцию охлаждающей смеси вокруг двигателя через сердечник отопителя для обогрева кабины, когда это необходимо, и через радиатор для охлаждения охлаждающей жидкости.Типичные отказы водяного насоса включают протечки через уплотнения или износ подшипников. Водяные насосы могут иметь ременной привод, а обрыв ремня может привести к перегреву вашего автомобиля.

Гибридные системы охлаждения

В гибридных и электрических транспортных средствах

обычно используются водяные насосы, приводимые в действие электродвигателем, поскольку насос должен работать без работающего двигателя. Многие гибридные автомобили будут иметь несколько систем охлаждения, одну для ДВС, двигателя внутреннего комбинирования, а другую для электрических компонентов и тягового электродвигателя.

Охлаждающая жидкость

Когда двигатель сжигает топливо для создания механической силы, он выделяет огромное количество тепла. Если не принять меры, это тепло приведет к выходу двигателя из строя за считанные минуты. Для решения этой проблемы используется жидкость, выдерживающая температуру выше 250 градусов без кипения и температуру ниже нуля без замерзания. Жидкость представляет собой смесь антифриза и воды, которая также содержит добавки для предотвращения ржавчины и коррозии. Эта охлаждающая жидкость циркулирует по двигателю, где она забирает тепло и переносит его к радиатору.Попадая в радиатор, воздух, поступающий из решетки, охлаждает жидкость, и она рециркулирует. Со временем охлаждающая жидкость может стать агрессивной и, если ее не промыть, может вызвать проблемы в системе охлаждения. Коррозионная охлаждающая жидкость в конечном итоге приведет к перегреву и утечкам охлаждающей жидкости. В Happy Hybrid Auto мы рекомендуем регулярно промывать охлаждающую жидкость вашего автомобиля, чтобы предотвратить ненужное повреждение системы охлаждения. Любые протекающие, хрупкие, пористые или потрескавшиеся шланги необходимо заменить перед заменой антифриза.

Ой! Нам не удалось найти вашу форму.

автомобилей | Определение, история, промышленность, дизайн и факты

Автомобильный дизайн

Современный автомобиль — это сложная техническая система, в которой используются подсистемы со специфическими конструктивными функциями. Некоторые из них состоят из тысяч составных частей, которые возникли в результате прорывов в существующих технологиях или новых технологий, таких как электронные компьютеры, высокопрочные пластмассы и новые сплавы стали и цветных металлов.Некоторые подсистемы возникли в результате таких факторов, как загрязнение воздуха, законодательство о безопасности и конкуренция между производителями по всему миру.

автомобиль

Основные функциональные компоненты автомобиля.

Encyclopædia Britannica, Inc.

Легковые автомобили превратились в основное средство передвижения для семей, и, по оценкам, их эксплуатируют 1,4 миллиарда во всем мире. Около четверти из них приходится на Соединенные Штаты, где каждый год преодолевается более трех триллионов миль (почти пять триллионов километров).В последние годы американцам были предложены сотни различных моделей, примерно половина из них от зарубежных производителей. Чтобы извлечь выгоду из собственных технологических достижений, производители все чаще вводят новые конструкции. Ежегодно производя около 70 миллионов новых устройств по всему миру, производители смогли разделить рынок на множество очень маленьких сегментов, которые, тем не менее, остаются прибыльными.

Новые технические разработки признаны залогом успешной конкуренции.Все производители и поставщики автомобилей наняли инженеров-исследователей и ученых для улучшения кузова, шасси, двигателя, трансмиссии, систем управления, систем безопасности и систем контроля выбросов.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Эти выдающиеся технические достижения не обходятся без экономических последствий. Согласно исследованию, проведенному Ward’s Communications Incorporated, средняя стоимость нового американского автомобиля увеличилась на 4700 долларов (в пересчете на доллар в 2000 году) в период с 1980 по 2001 год из-за обязательных требований безопасности и контроля выбросов (таких как добавление подушек безопасности и каталитических нейтрализаторов).Новые требования продолжали реализовываться и в последующие годы. Добавление компьютерных технологий стало еще одним фактором, способствовавшим росту цен на автомобили, которые в период с 2009 по 2019 год выросли на 29 процентов. Это в дополнение к потребительским расходам, связанным с инженерными улучшениями в экономии топлива, которые могут быть компенсированы сокращением закупок топлива.

Конструкция автомобиля в значительной степени зависит от его предполагаемого использования. Автомобили для бездорожья должны быть прочными, простыми системами с высокой устойчивостью к сильным перегрузкам и экстремальным условиям эксплуатации.И наоборот, продукты, предназначенные для высокоскоростных дорожных систем с ограниченным доступом, требуют большего комфорта для пассажиров, повышенной производительности двигателя, а также оптимизированной управляемости на высоких скоростях и устойчивости транспортного средства. Стабильность зависит главным образом от распределения веса между передними и задними колесами, высоты центра тяжести и его положения относительно аэродинамического центра давления транспортного средства, характеристик подвески и выбора колес, используемых для приведения в движение.Распределение веса зависит главным образом от расположения и размера двигателя. В обычной практике двигателей с передним расположением используется стабильность, которая достигается с помощью этой компоновки. Однако разработка алюминиевых двигателей и новые производственные процессы позволили разместить двигатель в задней части без ущерба для устойчивости.

Конструкции кузовов автомобилей часто подразделяются на категории по количеству дверей, расположению сидений и конструкции крыши.Крыши автомобилей обычно поддерживаются стойками с каждой стороны кузова. Модели с откидным верхом с убирающимся верхом из ткани полагаются на стойку сбоку от лобового стекла для обеспечения прочности верхней части тела, поскольку трансформируемые механизмы и стеклянные поверхности по сути не являются конструктивными. Площадь остекления была увеличена для улучшения обзора и по эстетическим соображениям.

Fiat 600

Fiat 600, представленный в 1956 году, был недорогим, практичным автомобилем с простым элегантным дизайном, который мгновенно сделал его иконой послевоенной Италии.Его поперечно расположенный сзади двигатель производил достаточную мощность и экономил достаточно места, чтобы в салоне легко могли разместиться четыре человека.

© Rossi — REX / Shutterstock.com

Высокая стоимость новых заводских инструментов делает нецелесообразным для производителей ежегодно выпускать совершенно новые конструкции. Совершенно новые конструкции обычно запрограммированы на трех-шестилетние циклы с незначительными изменениями, появляющимися в течение цикла. В прошлом для совершенно новой конструкции требовалось целых четыре года планирования и закупки нового инструмента.Компьютерное проектирование (CAD), тестирование с использованием компьютерного моделирования и автоматизированное производство (CAM) теперь могут использоваться для сокращения этого времени на 50 процентов или более. См. станок: автоматизированное проектирование и автоматизированное производство (CAD / CAM).

Автомобильные кузова обычно изготавливаются из листовой стали. Сталь легирована различными элементами, чтобы улучшить ее способность формировать более глубокие углубления без образования складок и разрывов в производственных прессах.Сталь используется из-за ее общедоступности, невысокой стоимости и хорошей обрабатываемости. Однако для определенных применений используются другие материалы, такие как алюминий, стекловолокно и пластик, армированный углеродным волокном, из-за их особых свойств. Полиамид, полиэстер, полистирол, полипропилен и этиленовые пластики были разработаны для большей прочности, устойчивости к вмятинам и устойчивости к хрупкой деформации. Эти материалы используются для кузовных панелей. Инструмент для пластиковых компонентов обычно стоит меньше и требует меньше времени на разработку, чем инструмент для стальных компонентов, и поэтому конструкторы могут его изменить с меньшими затратами.

Для защиты кузовов от коррозионных элементов и сохранения их прочности и внешнего вида используются специальные процессы грунтования и окраски. Сначала тела погружают в ванны для очистки, чтобы удалить масло и другие посторонние предметы. Затем они проходят последовательность циклов окунания и опрыскивания. Эмаль и акриловый лак широко используются. Электроосаждение распыленной краски — процесс, при котором распыляемая краска приобретает электростатический заряд, а затем притягивается к поверхности высоким напряжением, помогает обеспечить нанесение ровного слоя и покрытие труднодоступных участков.Печи с конвейерными линиями используются для ускорения процесса сушки на заводе. Оцинкованная сталь с защитным цинковым покрытием и коррозионно-стойкая нержавеющая сталь используются на участках кузова, подверженных коррозии.

Какой лучше — высокая или медленная скорость потока охлаждающей жидкости двигателя

Скорость потока охлаждающей жидкости двигателя в двигателе должна быть достаточной для полной циркуляции и поглощения тепла, а в радиаторе — для эффективной теплопередачи без попадания в ламинарный поток

Если говорить о расходе охлаждающей жидкости двигателя, то быстрее — не лучше.Назначение радиатора — поддерживать теплопередачу, которая зависит от времени. Как объясняет Flex-a-Lite, для передачи тепла от одной среды к другой (от двигателя к охлаждающей жидкости и к радиатору в атмосферу) охлаждающая жидкость должна оставаться в контакте с поверхностью для передачи тепла. Слишком быстрое перемещение жидкости через область может привести к ламинарному потоку, при котором жидкость образует слои. Слой, ближайший к поверхности, движется медленнее, чем слои, расположенные дальше от поверхности. Когда это происходит, слои действуют как изоляторы, и способность передавать тепло уменьшается.

Просмотреть все 3 фотографии

Девяносто девять процентов нижних (впускных) шлангов радиатора меньше верхних (выпускных) шлангов.
Фото предоставлено Дэвидом Кеннеди

Для достижения правильного расхода охлаждающей жидкости в двигателе эксперты Griffin Radiator рекомендуют ограничения в двигателе и хороший поток в радиаторе. Создайте ограничения в двигателе, используя меньшие верхние шланги радиатора (как на более новых серийных автомобилях). Это ограничение повышает давление в блоке цилиндров; более высокое давление помогает уменьшить кавитацию водяного насоса, а также заставляет охлаждающую жидкость двигателя полностью циркулировать внутри блока и головок цилиндров, помогая отводить тепло.Поток охлаждающей жидкости внутри радиатора регулируется количеством и длиной радиаторных трубок — чем больше и больше, тем лучше из-за большей площади внутренней поверхности для передачи тепла.

Посмотреть все 3 фотографии

Алюминиевый радиатор Flex-a-fit Flex-a-fit и электрический вентилятор Flex-a-lite, а также генератор Powermaster на 140 ампер значительно охладили El Camino Малкольма Данка 1965 года.

Расход охлаждающей жидкости в радиаторе двигателя

• Охлаждающая жидкость должна контактировать с поверхностью для передачи тепла.
• Слишком высокая скорость потока может привести к ламинарному потоку, который нарушит поверхностную теплопередачу.
• Наилучшая скорость потока охлаждающей жидкости двигателя достигается за счет создания ограничений в блоке двигателя за счет использования меньшего верхнего шланга.
• Обеспечивает хорошую теплопередачу в радиаторе за счет увеличения количества и размера радиаторных трубок.

Flex-a-lite, a Legend Co., Файф, Вашингтон, (800)851-1510 (продажи) или (253)922-2700 (техническая поддержка и обслуживание клиентов), Flex-a-lite.com

Griffin Thermal Products, Пьемонт, Южная Каролина, (800)722-3723 или (864) 845-5000, GriffinRad.com

Просмотреть все 3 фотографии

Принцип работы системы охлаждения дизельного двигателя | by Starlight Generator

В этом посте подробно рассказывается о принципе работы и компонентах системы охлаждения дизельного двигателя. На его прочтение стоит потратить некоторое время.

Дизельные двигатели являются источниками тепловыделения. Они охлаждаются за счет циркуляции охлаждающей жидкости на водной основе через водяную рубашку, которая является частью двигателя. Охлаждающая жидкость циркулирует по трубам к радиатору для отвода тепла, добавляемого двигателем к охлаждающей жидкости, а затем обратно к двигателю.

Типичные компоненты системы охлаждения:

1. Водяные насосы

2. Теплоотвод (радиатор или теплообменник)

3. Расширительные баки охлаждающей жидкости (расширительные баки)

4. Клапаны регулирования температуры

5. Реле и индикаторы температуры и давления

6. Трубки

Обратите внимание, что системы водяного охлаждения двигателя бывают закрытыми или открытыми. Замкнутая система предназначена для использования того же теплоносителя с замкнутым контуром, предотвращая потери теплоносителя.В то время как открытая система использует хладагент один раз и сливает его или рециркулирует хладагент через системы, которые охлаждают хладагент за счет испарения. В большинстве стационарных дизельных двигателей используются закрытые системы для контроля химического состава охлаждающей жидкости, предотвращения загрязнения поверхностей теплопередачи и точного контроля температуры.

В целом, дизель-генератор Система охлаждения выполняет следующие функции:

1. Охлаждение цилиндров двигателя через водяную рубашку

2.Охлаждение смазочного масла с помощью охладителя смазочного масла

3. Охлаждение воздуха для горения с помощью доохладителя на двигателях с турбонаддувом

Хотя в системах охлаждения дизельных двигателей используются различные типы насосов, два насоса часто используются для двухконтурных систем. Один — насос с приводом от двигателя, другой — насос с электрическим приводом (он используется для циркуляции охлаждающей жидкости, чтобы двигатель оставался теплым, когда двигатель не работает.)

Мощный дизельный двигатель очень сильно влияет на охлаждающую жидкость. Охлаждающая жидкость с низким содержанием присадок не только допустит кавитацию гильзы, но и вызовет преждевременный выход из строя прокладок головки, радиатора, водяного насоса, замораживающих пробок, сердечника нагревателя и термостата.

Техническое обслуживание

Многие проблемы с дизельными двигателями вызваны отсутствием надлежащего технического обслуживания .

Во-первых, проверка уровня присадки должна быть частью графика технического обслуживания. Поскольку дизельные двигатели имеют такой большой объем жидкости, для проверки уровня присадок предлагаются тест-полоски системы охлаждения. Если уровень низкий, можно подмешать бутылку SCA для обновления охлаждающей жидкости без полной замены.
