Как определить неисправность шрус: Как определить неисправность ШРУСА? | Автоблог

Хрустит ШРУС — как определить какой

Для всех владельцев переднеприводных автомобилей далеко не редкостью будет хруст шарнира равных угловых скоростей. Данный признак является знаком к самой неприятной неисправности, которая может случиться на переднем приводе. После нее, автомобиль теряет способность к движению.

Хороший водитель всегда внимательно относится ко всем узлам и агрегатам своего автомобиля. Если вы один из тех людей – это значит, что вы с беспокойством относитесь к появлению различных стуков, и шорохов, которые возникают в ходовой части машины. Ведь появление «лишних» стуков всегда несет в себе признак определенной неисправности.

Невозможно комфортно управлять автомобилем с определенным неисправным элементом. Больше всего это касается тех деталей, которые привыкли испытывать на себе большие механические нагрузки.

Рано или поздно, такое отношение к детали приводит к ее выходу из строя. Износ неизбежен и его появление вполне нормально. Ни в коем случае нельзя воспринимать все признаки поломки с равнодушием. Ведь именно в не подходящий момент они становятся явью в виде обездвиженного автомобиля.

Разберемся, что такое ШРУС, почему он хрустит и как избавиться от этого неприятного звука?

Шарнир равных угловых скоростей (ШРУС)

ШРУС (или, как прозвало ее большинство российских водителей – «граната») является самой важной частью любого переднеприводного автомобиля. Передняя подвеска такого транспортного средства должна обеспечивать не только мягкость при движении по неровностям и поворот колеса, но и передачу немало важного вращающего момента. Дело в том, что поворот колес ограничивает конструктора в производстве цельных металлических осей для переднеприводных автомобилей. Такая деталь должна обеспечивать, как поворот колеса, так и его перемещение относительно кузова. Ведь к нему необходимо присоединить еще и подвеску. Кроме того, при повороте колес, они движутся по разному радиусу, имея одинаковую скорость вращения, которая должна различаться, так как колеса проходят абсолютно разный путь.

Для решения данной проблемы, в переднеприводных автомобилях применяется специальное механическое устройство, которое передает вращающий момент с коробки передач прямиком на ведущие колеса. Этим устройством стал шарнир равных угловых скоростей (ШРУС).

Всего их применяют четыре штуки. Две из них устанавливаются с внутренней части и присоединяются к коробке передач, а остальные – снаружи и крепятся к ведущим колесам. Чаще всего, из строя выходят именно наружные «гранаты». Они представляют собой вал, на конце которого имеется специальная емкость для подшипника. В этой емкости специальный подшипник имеется возможность свободного перемещения в любую сторону, при этом, обеспечивается его равномерное вращение. Вал вставляется в ступицу колеса, а его емкость соединяется с приводным валом внутреннего ШРУСа, на конце которого и располагается этот подшипник.

Из-за чего хрустит ШРУС?

Данный звук нельзя спутать ни с чем. Многие опытные автовладельцы, по нему, могут запросто определить, с какой стороны он происходит.

При сборке нового ШРУСа, его элементы подгоняются настолько точно, что между ними не остается промежутка, который бы подверг механизм к люфту. Со временем, происходит износ «гранаты», который сопровождается постепенным появлением люфтов в месте соединения с приводным валом. Люфты позволяют деталям ударяться друг о друга при движении, таким образом, появляется характерный хруст, который мы привыкли считать за износ шарнира равных угловых скоростей.

Причиной механического износа может стать не только ресурс детали. Этот процесс ускоряется и неправильной эксплуатацией. Например, резкие вывороты колес и резкое начало движения тоже приближают «гранату» к поломке. Кроме того, при монтаже нового узла, многие водители забывают проверить целостность пыльника или его затяжку. Если быльник имеет надрезы или закреплен недостаточно крепко, то пыль может проникнуть внутрь ШРУСа и усилить трение между деталями. Такое трение ускоряет износ и приближает день предстоящей замены.

Видео — Определение неисправности ШРУСА

Как узнать, какой из ШРУСов подвергся износу?

Так как на автомобиле применяются сразу четыре детали, то возникает вопрос, как узнать, какая «граната» нуждается в замене.

Неисправность внешних ШРУСов определяется с помощью простого теста. Для этого поставьте автомобиль на ровной и достаточно большой площадке и запустите двигатель. Выверните руль на максимум оборотов в одну из сторон. Попробуйте тронуться как можно быстрее, при этом, допускаются небольшие пробуксовки. Если вы услышали характерный хруст, то неисправность кроется во внешней «гранате» с той стороны, которую вы выворачивали руль.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

Эти основные методы диагностики стали применять с опытом. Они позволяют с максимальной точностью определить источник звука и характер неисправности. Тем не менее, есть и ряд других способов, которые подразумевают, вначале, разборку ступицы и после этого ШРУС дергают то на себя, то на себя, то в обратную сторону. Появление люфтов или стуков, также говорит о том, что «граната» нуждается в замене.

Стоит еще раз отметить, то при обнаружении вышеперечисленных признаков неисправностей, необходимо приступать именно к замене узла. Так как ШРУС является расходным неремонтопригодным механизмом.

Как определить неисправность ШРУСа? — инструкция

У каждого из автомобилей свое слабое место, однако есть поломки, характерные для целого класса машин. В отношении переднеприводных транспортных средств такой поломкой чаще всего выступает неисправность ШРУСа. Сегодня будем разбираться, как ее определить.

Но прежде хотелось бы напомнить вам, что ШРУСы — это сборное понятие, включающее в себя и внутренние шарниры равных угловых скоростей, и наружные, подробнее здесь. Неисправность каждого из них определяется по-своему.

Как определить неисправность наружного ШРУСа?

Проще всего, ведь для этого достаточно просто выкрутить руль в крайнее положение и тронуться с места. Если ШРУС неисправен, он обязательно «захрустит».

Как определить неисправность внутреннего ШРУСа?

С внутренним шарниром равных угловых скоростей все немного сложнее, чем с внешним, ведь добиться его максимального искривления достаточно сложно.  Как же распознать поломку?

1. Приподнять машину на подъемнике.
2. Включить первую передачу и прислушаться. Если внутренняя «граната» неисправена, она обязательно даст о себе знать.

Если же произвести подобную проверку по тем или иным причинам вы не можете, попытайтесь найти дорогу похуже и поочередно наезжать левым и правым колесом на выбоины и ямы, возможно, вам повезет и неисправная деталь, если она именно такая, даст о себе знать.

Что делать с обнаруженной неисправностью?

Если диагностика автомобиля показала, что «граната» требуют замены, то ее необходимо провести как можно скорее, например — замена ШРУСа ВАЗ 2109. Объясняется такая спешка теми опасными последствиями, которые может вызывать запущенная поломка, самым страшным из которых можно назвать «срез» ШРУСа во время движения на большой скорости со всеми вытекающими отсюда последствиями.

Ну, а чтобы ваши шарниры служили как можно дольше:

• избегайте плохих дорог;
• следите за целостностью пыльников, чтобы в них не попадала влага, пыль и не терялась смазка;
• не газуйте на поворотах;
• при замене устанавливайте только качественные запчасти от проверенных производителей;
• выбирайте плавный старт агрессивной езде.

Видео.

Рекомендую прочитать:

Похожие публикации

Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными.На переднеприводных автомобилях используется подвеска типа «Макферсон» или «многорычажка». Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют «гранаты», доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым «слабым местом» переднего привода. Несмотря на прочные материалы, используемые при производстве «гранат», а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность этого узла и не «попасть» на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности «гранаты».

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние «гранаты» контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник очень мягкий и подвержен разрушению в результате «старения резины», воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Причины неисправности ШРУСа:

1. Заводской дефект (брак), низкое качество металла;
2. Нарушения правил установки во время замены ШРУСа;
3. Недостаток графитовой смазки или полное ее отсутствие. Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;
4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали «свое дело»;
5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
6. Естественный износ деталей (например, когда на машине в годах «умирает» полуось удивительного здесь ничего нет).

Признаки неисправности ШРУСа:

1. Характерный хруст, который слышится во время поворота. Имеется ввиду не во время поворота руля, а во время совершения поворота на лево или на право.
2. Хруст, который слышен, когда вы трогаетесь. Особенно слышно, когда вы резко стартуете с места.
3. Наличия люфта в соединениях шарнира. Это ощущается во время проверки ШРУСа, при вывешенном колесе, но об этом чуть позже.
4. Рывки во время разгона.

Как проверить «гранату»?

1. Первый способ. Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего «граната» постепенно выходит из строя, или уже требует замены. Прислушайтесь с какой стороны хрустит и готовьтесь к его замене.

2. Второй способ. Поднимаем машину на подъемнике или вывешиваем переднее колесо (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт. Люфта быть не должно, ну разве что минимальный.

3. Третий способ. Вывешиваем «передок» или поднимаем машину на подъемнике. Включаем первую передачу или включаем «D». Если узел неисправен, во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену «гранаты» лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Источник: vopros-avto.ru

Как определить неисправность ШРУСа?

Автомобилисты, которые эксплуатируют машины с передним или полным приводом знают про одно проблематичное место – ШРУСы (в народе гранаты). Данное сокращение прячет в себе следующее понятие – шарниры равных угловых скоростей. Это устройство представляет собой специальный подшипник, в обоймах которого произведены специальные поперечные пазы, а между ними находятся шарики. Данная конструкция позволяет передавать крутящее движение при различных углах (до 70 градусов).

Так как автомобиль при эксплуатации постоянно подвергается существенным усилиям в том числе по передаче крутящего момента, то данный узел рано или поздно выходит из строя. На касательных точках шариков и обойм появляется выработка, которая постепенно увеличивает между ними зазор, и он выливается определенным хрустом спереди автомобиля при его движении.

Конструкция ШРУСов автомобиля

Изучив большинство источников необходимо отметить то, что все конструктивные элементы шарниров угловых скоростей сделаны из высококачественных сплавов и подвергаются медленному износу. Однако неисправности «гранат» могут появляться даже на новом автомобиле.

Повреждение обоймы ШРУСа

Распространенными причинами неисправности ШРУСа являются:

• низкое качество дорожного покрытия;
• чрезмерно грубый стиль вождения водителя;
• механическое повреждение защитного пыльника и попадание на трущиеся части рабочего узла воды с песком;
• плохое качество смазки или её недостаточное количество;
• не оригинальные запчасти с нестандартным составом сплава.

  Лопнувший ШРУС

Основной признак неисправности шарнира равных угловых скоростей – это хруст, издаваемый шариками подшипника по выработанным канавкам. При начале движения автомобиля могут появляться небольшие рывки и люфт. При движении на скорости свыше 40 километров в час и наезде на углубление в дороге, которое качнет переднюю часть машины так что кузов направится вверх, а колесная пара будет касаться асфальта – возникает треск. Также данный треск возникает при вхождении в поворот на скорости со включенной передачей, когда одна часть кузова прижимается к земле, а вторая наоборот поднимается.

Хруст и треск гранаты  видео:

Каждое ведущее колесо имеет свой ШРУС. Он состоит из внутреннего и внешнего шарнира. Внутренний вращается валом, идущим от коробки передач, а внешний передает усилие от полуоси на ступицу колеса. Наружный чаще выходит из строя, так как углы поворота и нагрузки на ступице гораздо больше. Проверить его исправность довольно просто, следует просто проехаться по сугробам, ямам либо канавам. Другими словами – вывесить переднюю часть кузова.

В тех случаях, когда нужно проверить поломку внешнего шарнира, нужно до упора вывернуть руль и начать движение. Вышедший из строя элемент даст о себе знать, как только угол между полуосями достигнет максимального значения.

Наиболее эффективный способ для проверки неисправности «гранат», это использование подъемника. Колёса в подвешенном состоянии и включенной передаче, имеют больший угол наклона, и поломка внутреннего шарнира тут же даст о себе знать соответствующим звуком.

Как проверить ШРУС и определить неисправность

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора, воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Проверка люфта ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

Как определить неисправность шруса

диагностика ШРУСов и как проверить привод

В устройстве трансмиссии автомобиля шарнир равных угловых скоростей, более известный как ШРУС или граната, является достаточно сильно нагруженным узлом. Если коротко, то именно через ШРУС крутящий момент от КПП передается на колеса автомобиля.  Кстати, на переднеприводных авто или полноприводных версиях данный шарнир должен быть устроен так, чтобы усилие передавалось на управляемые колеса под изменяющимися углами.

В общих чертах, вал привода соединяется с КПП или мостом через внутренний ШРУС, тогда как соединение со ступицей колеса реализуется через наружный ШРУС. Само собой, в процессе эксплуатации автомобиля указанные шарниры имеют свойство изнашиваться и выходить из строя. Обратите внимание, что касается ШРУС, признаки неисправности (даже малозаметные) являются весомым основанием для проведения углубленной диагностики.

Содержание статьи

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

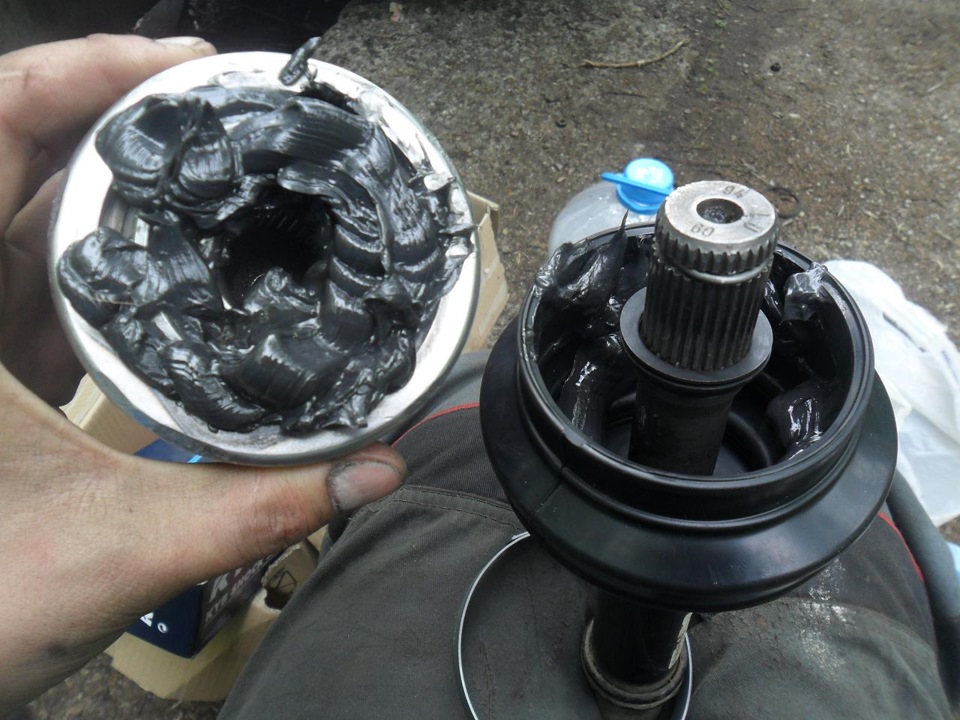

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира. С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку.

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь. Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

• Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона. Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного.

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Полезные советы

Следует обратить внимание на то, что на многих популярных сегодня авто (например, семейство VAG) внутренний ШРУС прикреплен к коробке передач болтами. Так вот, если болты прослаблены или обломлены, это также становится причиной появления вибраций.

Еще опытные специалисты рекомендуют проводить регулярную профилактику ШРУС, как внутреннего, так и наружного. Дело в том, что основной причиной преждевременных поломок шарнира является пыльник ШРУС.

Фактически, это резиновый чехол, который защищает шарнир от воды и грязи. Осматривать пыльники нужно на каждом ТО. Если заметны трещины или разрывы, по мануалу ШРУС нужно менять. Однако если граната не подает признаков неисправности, тогда можно попробовать снять и промыть узел, заменить смазку и установить новый чехол.

Параллельно при осмотре или после замены пыльников важно, чтобы хомуты на пыльниках стояли правильно и были нормально затянуты. Основная задача хомута – не просто зафиксировать, но и не позволить пыльнику прокручиваться на корпусе ШРУС.

Рекомендуем также прочитать статью о том, как заменить сайлентблоки передних рычагов. Из этой статьи вы узнаете, когда и почему нужна замена сайлентблоков, какие сайлентблоки лучше выбрать (полиуретан или резина), а также как выполняется замена сайлентблоков и на что следует обращать внимание в рамках выполнения данной процедуры.

Не следует считать, что пыльники и износ являются основными проблемами. Причины поломки ШРУСа могут быть разными, однако часто выделяют езду на высокой скорости по плохим дорогам, а также люфты шаровых опор. Иногда имеет место и неправильная установка ШРУС при его замене или после проведения других работ.

Так вот, при езде по неровным дорогам нужно перемещаться максимально аккуратно, особенно если учитывать специфику работы внутреннего шарнира. Также следует избегать резких разгонов с вывернутыми колесами и т.д. Если при замене ШРУС допущены ошибки, перекосы также сокращают ресурс узла.

Отдельного внимания заслуживает и тот факт, что общее состояние подвески влияет на шарниры. Например, люфт  шаровых опор также оказывает влияние на состояние наружного и внутреннего ШРУСа.

Важно понимать, что наружный шарнир равных угловых скоростей получает от колеса все удары, на него активно попадает вода, грязь и песок. В свою очередь, хотя внутренний ШРУС менее нагружен, если шаровую вырвет или же она будет иметь сильные люфты, пострадают также внутренние шарниры.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше. При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать.

Рекомендуем также прочитать статью о том, как проверить и заменить шаровые опоры. Из этой статьи вы узнаете о доступных способах диагностики шаровых опор, а также как выполняется замена шаровой.

Также отметим, что регулярная проверка состояния пыльников гранат и своевременная, а также профессиональная замена самих пыльников и смазки ШРУС в ряде случаев позволяет избежать быстрого выхода шарниров из строя и преждевременной дорогостоящей замены этой детали.

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.

Поломка шруса: признаки неисправности и способы их устранения своими руками

Шарнир равных угловых скоростей (ШРУС) – компонент трансмиссии автомобиля, передающий вращение от коробки передач к приводным колёсам. От его состояния зависит управляемость машины и безопасность движения. Проверить ШРУС на исправность можно своими руками. Это актуально для водителей передне- и полноприводных автомобилей, ведь передавая крутящий момент, эта деталь выходит из строя относительно часто. Признаки и причины поломки ШРУСа (гранаты) на автомобиле помогут водителям в поиске путей решения проблемы.

Конструкция шарнира

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений. Передача вращения на управляемые колёса сопряжена с большими углами поворота. Карданный вал, устанавливаемый на заднеприводных автомобилях, с этой задачей не справлялся ввиду ограниченного угла поворота и низкого КПД. Но, после внесения изменений в конструкцию, он стал прототипом современного шарнира равных угловых скоростей.

Производители автомобильных запчастей выпускают два типа ШРУСов. Первый называют «рцеппа» (более известный как «шестишариковый»). Он состоит из двух обойм (внутренней и внешней), стальных шариков и сепаратора их разделяющего. Благодаря точности изготовления и минимальным зазорам рцеппа может передавать высокий крутящий момент на больших оборотах и углах поворота до 60°.

Второй тип ШРУСа – «трипод». Его конструкцию разработали в Японии, где его и применяют на некоторых автомобилях. Устроен он несколько сложнее, чем рцеппа, но он способен передавать вращение под углом и перемещаться вдоль оси. Трипод состоит из корпуса, в котором неподвижно закреплена трёхлучевая звезда со сферическими роликами и вилки с профильными канавками. Недостатки такой конструкции – невозможность работы при углах, превышающих 30°, сложность изготовления и, как следствие, высокая цена.

Независимо от конструкции и технологии изготовления, компоненты привода обязательно оборудуют пыльником, закреплённым стяжными хомутами и стопорным кольцом для фиксации детали на валу. Повреждение одного из них – это повод проверить ШРУС (гранату) на машине. Попадание воды, песка или грязи во внутреннюю полость недопустимо. Посторонние вещества приведут к интенсивному износу рабочих поверхностей и повреждению привода.

К сведению!

Появление следов смазки на наружных поверхностях пыльника – один из признаков неисправного ШРУСа.

Шарнир, будь то рцеппа или трипод не может сам передавать вращение на ступицу колеса. Он является составляющим компонентом привода, состоящего из вала и двух ШРУСов (внутреннего и внешнего). Первый выполнен из толстостенной трубы диаметром 25-35 мм. Внутренний устанавливают на коробке скоростей, а наружный на ступице колеса. Первый работает при углах вращения, не превышающих 30°, что позволяет установить туда трипод. На внешней стороне закрепляют ШРУС типа рцеппа.

Однако, при работе привод воспринимает не только крутящие нагрузки. Во время движения автомобиля происходит качание подвески, что приводит к изменению расстояния между шарнирами. Для компенсации этого, приводной вал во внутреннем ШРУСе может перемещаться по шлицам. В премиальных автомобилях в этом месте устанавливают трипод с жёстко закреплённой полуосью. Такая конструкция надёжней, но дороже привода, собранного на основе простых ШРУСов.

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

1. Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
2. Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
3. Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
4. Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
5. Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
6. Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

К сведению!

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

1. Хрустящие (щёлкающие) звуки во время движения в повороте.
2. Зазоры между деталями шарниров.
3. Шум при начале движения или резком ускорении.
4. Рывки при разгоне.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

1. Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
2. Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
3. Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
4. Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
5. Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Рекомендации по ремонту

При выявлении дефектов в трансмиссии их следует как можно быстрее устранить. Точно диагностировать состояние шарниров возможно только после их демонтажа, разборки и промывки деталей. Как это сделать для автомобиля можно посмотреть на видео.

Ввиду особенностей конструкции отремонтировать повреждённые металлические части не удастся. Водителям доступна только замена защитных пыльников и стяжных хомутов.

После промывки от старой смазки внимательно осматривают контактные поверхности корпусов, шариков, сепаратора. На них не должно быть оспинок, трещин и сколов. Если они есть, ШРУС в сборе подлежит замене.  При незначительных повреждениях шарниры с приводных колёс можно поменять местами. В этом случае нагруженными окажутся невыработанные поверхности. Эта мера временная и нужна, чтобы продлить ресурс компонентов до плановой замены. После сборки шарнир обязательно наполняют свежей консистентной смазкой и герметично закрывают пыльником.

Шарнир равных угловых скоростей – один из основных узлов трансмиссии автомобиля. Все его элементы изготавливают из качественных материалов. Как правило, срок годности ШРУСа высок, но он может преждевременно изнашивается. Своевременная диагностика позволит вовремя обнаружить дефект и не допустит образования нештатной ситуации.

Хрустит ШРУС. Как определить какой

05 декабря 2018 Категория: Секреты автомобилей.

ШРУСы или, как их называют, «гранаты» могут доставить серьезные хлопоты автовладельцам. Когда при поворотах колеса начинают стучать и хрустеть, многие автовладельцы теряются и не знают, как диагностировать проблемный узел и определить, какой именно ШРУС хрустит. Мы постараемся ответить на этот вопрос.

 Что такое ШРУС

Шарнир равных угловых скоростей, он же ШРУС, он же «граната» — важный элемент автомобиля, который устанавливается на колеса ведущей оси и занимается передачей крутящего момента от двигателя на ведущие колеса, приводя их в движение.

Особенность работы ШРУСов заключается в том, что они передают крутящий момент они между осями под углом, который постоянно меняется.

Именно ШРУС позволяет передавать крутящий момент на два колеса одной оси независимо от того, как они расположены по отношению друг к другу: поворачивают, проходя разную длину окружности (крутятся одновременно, но с разными скоростями) или даже находятся в разных плоскостях (одно колесо выше другого, когда машина проезжает яму, например).

То есть по принципу действия ШРУС похож на карданный привод, но с усовершенствованной конструкций: «гранаты» способны передавать крутящий момент при повороте до 70 градусов относительно оси и при этом обладают большим запасом ресурса.

На каждое колесо приходится один внешний и один внутренний ШРУС.

• Внутренний устанавливается в КПП и передает крутящий момент на внешний ШРУС.
• Внешний соединен со ступицей колеса, через которую и передают крутящий момент на колесо.

Внешние ШРУСы более хрупкие, так как при работе контактируют с колесами, от которых регулярно получают удары. Резиновый пыльник, который прикрывает «гранату», защищая ее от попадания пыли, грязи и воды, очень мягкий и часто разрушается даже от перепада температур.

Когда разрушается пыльник, на внутренние трущиеся элементы шарниров попадает влага и песок — в результате внешний ШРУС быстро выходит из строя.

Внутренний ШРУС работает под меньшим углом, не испытывает таких нагрузок и в целом рассчитан на весь срок эксплуатации автомобиля. Но если выходит из строя внутренний ШРУС, он может потянуть за собой и коробку передач, а это очень серьезные расходы.

 Как устроен ШРУС

Конструкция ШРУСов зависит от производителя и модели автомобиля, но в любом случае приводной вал соединен со ступичным подшипником с одной стороны и с дифференциалом — с другой. Это и обеспечивает передачу крутящего момента с двигателя на ведущие колеса.

Внутренний ШРУС нужен для компенсации ходов подвески вверх-вниз. Он менее подвижен и способен проворачиваться относительно оси на угол до 20 градусов.

Состоит внутренний шарнир из внешнего корпуса, «стакана». В «стакан» вставлен трипод — набор игольчатых подшипников, которые функционируют в трех плоскостях. В трипод вставляется полуось, на которую передается крутящий момент. А со стороны «стакана» вал сочленен с коробкой передач.

Внешний ШРУС компенсирует изменяющийся угол между полуосью и колесом при повороте руля. Его конструкция более сложная и хрупкая.

Он соединяется с внутренним шарниром через полуось, на другой стороне которой — ступица колеса.

Состоит «граната» из обоймы и корпуса с канавками. По канавкам перемещаются шарики, которые соединяют составные элементы друг с другом. Шарики перемещаются по канавкам корпуса и равномерно передают колесу вращение от полуоси независимо от того, на какой угол и в каком направлении изгибается колесо,

Конструкция ШРУСа закрывается герметичным резиновым или пластиковым пыльником, внутри которого графитовая смазка.

 Причины неисправности ШРУСа

• естественный износ детали
• заводской брак, низкое качество металла
• нарушение правил установки ШРУСа
• нехватка/отсутствие графитовой смазки
• поврежденный пыльник, попавшая внутрь грязь и влага
• агрессивное вождения, езда с вывернутыми колесами на скорости
• плохое дорожное покрытие
• сильный удар — авария, столкновение с бордюром и др. повреждения подвески

Если ШРУС выходит из строя, владелец слышит характерные пощелкивания и хруст при вывернутых до упора колесах. Например, во время парковки. Но так как на каждое колесо приходится по два шарнира, важно узнать, какой именно ШРУС вышел из строя: внешний или внутренний, правый или левый?

 Проверка внешнего ШРУСа

Диагностику неисправного ШРУСа начинают с проверки наружных «гранат». Рассмотрим признаки износа детали.

• Ритмичный стук со стороны одного из колес при сильно вывернутом руле

Для точной диагностики нужно найти ровную площадку, открыть окна и с полностью вывернутым рулем резко тронуться с места. Через открытые окна или с помощью помощника владелец услышит характерный треск, причем он будет раздаваться в такт оборотам колеса.

При повороте машины влево хрустит правый наружный ШРУС, ведь на него приходится большая масса машины и соответственно нагрузка. И наоборот, если хруст раздается при повороте направо, проблема с левой «гранатой».

• Небольшие щелчки при ускорении по прямой / несильные толчки в начале разгона

Если ШРУС стал шуметь даже без вывернутых колес, проблема уже запущена, колесо начинает заедать при вращении. Тихие щелчки при ускорении и несильные толчки, напоминающие поведение неотбалансированных колес — признак того, что «гранату» нужно менять как можно быстрее, иначе в какой-то момент колесо заклинит и машина потеряет управляемость.

 Проверка внутреннего ШРУСа

• Мелкая вибрация при разгоне по прямой

Классический признак износа внутреннего шарнира — когда при наборе скорости и особенно при разгоне с места, когда двигатель раскручивает карданный вал с холостого хода, владелец ощущает мелкую вибрацию, которая передается на кузов.

Этот случай похож на вибрации кузова из-за кривых колесных дисков и резины. Но отличие в том, что в случае с неисправностью внутреннего ШРУСа руль не раскачивается, остается на месте, его слегка потряхивает в тон вибрации кузова.

Если карданный шарнир (внутренний ШРУС) изношен, нужно срочно его заменить, потому что он может вывести из строя весь кардан.

• Щелчки при езде по неровной дороге

Как мы помним, внутренний ШРУС выдает свое плачевное состояние только при максимальных углах работы. Поэтому для точной диагностики нужно выбрать участок для прямолинейного движения с канавами или ямами по пути.

Въезжая поочередно правым и левым колесом в углубление дороги, опуская таким образом колесо ниже уровня кузова, владелец по характерным щелчкам и похрустыванию определит, какой из внутренних ШРУСов неисправен.

• Хруст при загруженной задней части машины

Необходимо утяжелить зад переднеприводной машины — посадить много пассажиров, загрузить багажник так, чтобы передняя часть кузова приподнялась. В результате ось внутреннего шарнира изогнется. Затем начать движение и прислушаться: хруст скажет о неисправности детали.

 Универсальная диагностика ШРУСов

Метод поможет точно определить, какой именно ШРУС требует замены.

Производят диагностику так:

• колеса выставляются ровно, переднее колесо вывешивается на домкрат
• затягивается «ручник», на МКП выставляется нейтральная передача
• запускается двигатель
• водитель начинает трогаться с места, выжимая и припуская сцепление и подгазозывая — пока вывешенное колесо не начинает вращаться
• водитель медленно притормаживает, чтобы создать нагрузку ШРУСу.

Если неисправен внутренний шарнир, он выдаст себя характерным стуком справа или слева. Если внутренние ШРУСы нормальные, автомобиль начнет глохнуть.

То же самое проверяется для другого колеса.

Затем нужно:

• вывернуть руль до упора влево, медленно выжимать педаль тормоза.

Если неисправен внутренний шарнир, он продолжит постукивать, но к этому звуку добавится хруст наружной левой «гранаты».

• вывернуть руль до упора вправо, медленно жать на тормоз.

По аналогии с проверкой левых ШРУСов проверяются правые.

 Хрустит ШРУС — чем это опасно

С неисправным ШРУСом можно ездить, и ездить долго. Некоторые владельцы умудряются проехать с такой неисправностью не один десяток, а то и сотню, километров.

Но важно понимать, что длительная нагрузка на и так неисправный шарнир вызовет еще большие повреждения, соответственно стоимость запчастей для ремонта и замены и работы мастера будет выше. А в запущенных случаях неисправный ШРУС грозит серьезными проблемами:

• выход из строя коробки передач. При поломке внутренного ШРУСа его роликовые подшипники буквально рассыпаются, металлическая стружка и детали попадают в картер коробки передач, смешиваются с маслом и перемалываются шестернями КП, что выводит из строя весь узел.
• заклинивание, обрыв. ШРУС может перестать вращаться. Например, при прохождении поворота на скорости. И водитель потеряет контроль над машиной в принципе. А вместе со ШРУСом ломается полуось.
• разлом обоймы — неисправный наружный ШРУС может просто рассыпаться, причем в движении. На дороге это чревато аварией с непредсказуемыми последствиями.
• разрыв вала или полуоси. В таком случае коробка передач будет крутить вал и полуось, но крутящий момент не попадет на ведущие колеса. Соответственно, машина ехать не будет.

Вот почему решение проблем с хрустящим ШРУСом нельзя откладывать.

 Ремонт или замена?

Если обнаружить недостаток графитовой смазки и повреждения пыльника на самой ранней стадии, ремонт ШРУСа ограничится заменой того и другого и промывкой шарнира от попавшей грязи. Это самый оптимальный вариант.

И самый дешевый — многие автовладельцы меняют пыльник ШРУСа и смазку самостоятельно.

Для ранней диагностики автовладельцам нужно хотя бы раз в 5 тыс. км пробега загонять машину на смотровую яму, где можно увидеть целостность пальников и наличие смазки под ними и на близких поверхностях.

Но если сам механизм ШРУСа поврежден, ремонтировать его вряд ли кто-то возьмется. Сама конструкция шарнира не предполагает адекватного восстановления — деталь придется менять.

• О разных типах привода и их преимуществах и недостатках узнаете здесь.

Качественные запчасти для вашего автомобиля предлагает наша разборка

Перейти к поиску

Метки: диагностика неисправностей, ШРУС

Как звучит неисправный ШРУС и какой именно вышел из строя?

Неисправность автомобиля может привести к серьезным последствиям, особенно, если в процессе движения из строя выйдет деталь ходовой части. В таком случае опасность будет угрожать не только водителю и пассажирам, но и другим участникам дорожного движения. Нехарактерный шум или хруст свидетельствуют о неисправности ШРУСа, которую необходимо незамедлительно устранить.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

• Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
• Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
• Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
• Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
• Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Самые простые способы диагностики

Водителю необходимо определить, какой именно ШРУС пришел в негодность. Для этого существует несколько алгоритмов проверки, которые можно провести самостоятельно.

Наружный

Проводить проверку необходимо на площадке с ровной поверхностью, но также подойдет обычное дорожное полотно. Колеса автомобиля должны быть повернуты до упора в одну из сторон.

Чтобы обеспечить большую нагрузку шарниру, следует резко тронуться с места. Если послышится знакомый звук, значит ШРУС неисправен.

Слушать можно самостоятельно, открыв окно или пригласить помощника.

Второй вариант особенно актуален при подозрении на неисправность правого ШРУСа, так как звук с отдаленной стороны доносится до водителя хуже. Выворачивая руль влево, можно протестировать правый ШРУС, а вправо – левый.

Внутренний

Диагностика внутренних шарниров происходит иначе. Вместо ровной дороги, необходимо найти местность с глубокими выбоинами и проехаться по ней. Если ШРУС неисправен, то он обязательно даст о себе знать.

Существует второй способ, заключающийся в значительном утяжелении задней части автомобиля. Необходимо посадить пассажиров и заполнить багажник, чтобы перед машины приподнялся, а ось внутреннего ШРУСа максимально изогнулась. При движении неисправная деталь обязательно издаст знакомый звук.

Как устранить неисправности

При сильном износе шарнира потребуется полная замена механизма, однако, при своевременной диагностике вернуть деталь в рабочее состояние поможет замена смазки ШРУСа и пыльника. Чтобы устранить неисправность, следует:

1. Поместить машину над смотровой ямой. Это позволит оценить состояние пыльников и проверить наличие брызг от смазки на близлежащих поверхностях.
2. Демонтировать ШРУС. Это необходимо сделать, если следы от смазки были обнаружены. Затем деталь разбирают, снимают напыльник, промывают внутренние поверхности, меняют смазку и пыльник.
3. Отшлифовать детали, рабочая поверхность которых повреждена. Однако процедура малоэффективна и проблема возникнет снова. Специалисты рекомендуют отказаться от этой затеи и полностью заменить ШРУС.

Заменить пыльник и смазку можно самостоятельно, главное, тщательно обработать все внутренние детали бензином или растворителем. Если опыта в подобных операциях нет, то лучше обратиться к мастеру, который наглядно продемонстрирует, как правильно заменить ШРУС.

Неисправность одной детали автомобиля влияет на функционирование всех систем. Своевременное выявление и устранение проблемы поможет избежать серьезных осложнений.

Загрузка…

Как проверить шрус на исправность

Чтобы объяснить, как проверить шрус на исправность, надо сначала рассказать о нем, и дать элементарные знания о причинах его неисправностей.

Итак, шрус или гомокинетический шарнир – это механизм передачи крутящегося момента по всей оси от трансмиссии к колесам, для равномерного распределения его при поворотах.

Раньше эта задача была возложена на карданные шарниры. Однако, из-за неравномерной передачи угловых скоростей, наблюдалось значительная потеря мощности, ускоренный износ шарниров и шин, трансмиссия подвергалась сильным перегрузкам. Срочно потребовался механизм, который мог избавить от этих проблем. И он был разработан.

Водители часто его называют гранатой. Считается, что ставят его только на автомобили с передним приводом. Однако это не так, ими снабжены и заднеприводные модели с независимой подвеской. Использование шарнира равных угловых скоростей обеспечивает:

— хорошую проходимость

— улучшенные характеристики управляемости

— экономный расход горючего из-за уменьшения потери мощности

Содержание статьи

Разновидности шруса

Различаются эти механизмы по установочному месту и по конструкции.

• Внутренние
• Внешние

Каждому колесу достается пара шарниров: внутренний — соединяет коробку скоростей с полуосью, внешний – полуось с колесом, точнее ее ступицей. Именно такая конструкция обеспечивает равномерность передачи крутящегося момента при поворотах. Канавки на внутренних шарнирах прямые, что позволяет гасить амплитуду колебания от вибраций подвески и самого автомобиля. Внешние шарниры снабжены канавками, располагающимися по радиусу, что снижает нагрузки при даже самых крутых поворотах.

Имея большой рабочий угол, внешний шрус обеспечивает возможность поворота до 70%, а внутренний – на 20%. Снаружи обычно устанавливают шаровые, а внутри – треножные шарниры.

По сути, граната (шрус) – это подшипник, и так же состоит из двух округлых плоскостей, во внутреннем пространстве которого по канавкам движутся металлические шарики. На гранату оказывают воздействие сразу несколько силовых факторов: сила трения, крутящий момент и постоянно изменяющееся положение осей под действием поворотов руля или преодоление неровностей дорожного полотна. Как следствие, происходит постепенное стирание канавок и увеличение зазоров между плоскостями, водитель начинает слышать треск при движении. Наступает момент, когда эти шумы слышны не только при поворотах, резком ускорении или попадания в яму, но и при ровной езде по прямой. Если не предпринять меры, то поломки не избежать.

Конструктивные особенности шруса

Исходя из конструктивных особенностей, разделение происходит по типу:

• Шариковые
• Триподные
• Кулачковые
• Карданные спаренные

Принципиальных отличий между ними нет, только некоторые незначительные моменты. Все они одним концом соединены с колесом, а с другой – валом двигателя.

Вся конструкция защищена плотно закрытым пыльником, который держится на валах хомутами. Внутри весь пыльник наполнен смазочным материалом, предохраняющим шарнир от сильного трения. Применяется особая смазка, которая в состоянии выдержать перегревы и постоянные удары. Есть смазки с молибденом в составе, есть без него. Использование графитовой смазки строго запрещено. Если смазка будет не должного качества, шарнир быстро выйдет из строя.

Факторы преждевременной поломки шруса

Во всех сопутствующих документах указано, что шарниры изготавливаются из высокопрочных материалов, и имеют большой эксплуатационный срок. Относятся к категории механизмов высокой надежности. Так оно и есть, однако, специфика их применения подразумевает действительно большие нагрузки и усиленное трение. А отвратительные дорожные покрытия, по которым приходится передвигаться машинам, добавляет деформации колебания и вибрации.

Наружные гранаты имеют гораздо меньший срок службы нежели внутренние.  Внешние шрусы очень часто гасят на себе силу удара колес, особенно на неровных дорогах, на высоких скоростях. Самым слабым местом у них считается пыльник – он мягкий и часто повреждается под механическими воздействиями разного рода. Через трещины и прорези в шарниры попадает влага частички грязи, мелкие крошки. Они становятся для трущегося механизма абразивом и еще больше ускоряют износ.

Это, несомненно, приводит к скорому возникновению различных проблем, главными из которых являются:

• Проникновение грязи в места соединения, из-за различных повреждений и нарушения герметичности пыльника
• Низкое качество или недостаточная смазка
• Непрофессиональное вмешательство в конструкцию и некорректный стиль вождения
• Заводские технологические нарушения изготовления

Как распознаются неполадки шруса

Поломка шруса, однозначно, обездвиживает автомобиль. И случается это всегда неожиданно. Не зря же ее называют гранатой – если она есть в машине, то рано или поздно обязательно рванет.

При производстве шарниров производитель не закладывает возможности ремонта. Если он пришел в негодность, то надо менять целиком всю конструкцию. Дело это не дешевое и трудоемкое.

Но это еще не самое страшное, гораздо опасней последствия внезапной поломки шруса, когда автомобиль находится в движении.

1. Предельный износ приводит к стопору шарнирного механизма и как следствие, резкой остановке машины. Автомобиль стопориться на проезжей части, создавая помехи движению.
2. В силу большой изношенности, с некоторых подшипников срываются иглы и по протоку попадают в картер, где перемалываются шестернями. Это имеет катастрофические последствия для автомобиля, вплоть до ее утилизации.

Понять, что со шрусом творится что-то неладное, можно по характерному хрусту на поворотах, и на старте. Могут наблюдаться рывки на старте.

Чтобы определить исправность наружного  шарнира, нужно закрутить руль до предела и дать ходу. Если хруст слышен, это означает, что деталь подлежит замене. Для проверки исправности внутреннего шарнира нужно проехаться по бездорожью. О неисправности будут говорить усиливающиеся шумы при попадании в ямы. Также, можно поднять машину на подъемник, включить мотор и прислушаться к шумам, когда колеса крутятся на весу.

Проверить гранаты можно еще одним способом: на подъемнике, переключить на первую скорость или «D». Услышите хруст – шрус поломался.

Как установить шрус

Установкой шарнира должны заниматься квалифицированные специалисты. Приобретать  нужно только оригинальные  приборы известных производителей.

Однако нам не помешает узнать, как это делается

1. Снимается с машины привод
2. Удаляется пыльник с внешней гранаты, удаляя хомуты плоскогубцами
3. Вытирается смазка и снимается стопорное кольцо
4. Закрепляется короткий хомут на вал
5. На вал натягивается новый пыльник (смазка уже заложена в чехол)
6. Надевается на шлицу вала стопорное кольцо
7. Устанавливается шарнир на вал, перемещая до фиксации стопорным кольцом.
8. Надевается на пыльник длинный хомут
9. Вставляется отвертка между пыльником и валом, открывается маленький зазор, чтобы выпустить лишний воздух из чехла.
10. Фиксируется пыльник креплением малого хомута на его узкой части
11. Привод обратно устанавливается на машину.

Избежать больших финансовых потерь и внезапных неприятностей на дорогах поможет систематический (раз в 5 – 7 тысяч километров пробега) осмотр всей конструкции шруса и регулярная смена смазки пыльника.

Признаки неисправности ШРУСа, как определить неисправность

Одним из характерных, исключительно для переднеприводных моделей, узлов, является ШРУС. Полное его название – шарнир равных угловых скоростей. Ну а в среде автолюбителей, ШРУСЫ, часто называют гранатами, за внешнее сходство. Задача этого узла, передавать крутящий момент от коробки передач на ступицу колеса. На каждое из колес приходится два ШРУСА: внутренний и внешний;

Внутренний ШРУС заходит в коробку передач, а внешний непосредственно в ступицу колеса. Оба этих ШРУСа соединяются между собой и таким способом передают крутящий момент от коробки на колеса. Сейчас мы рассмотрим основные признаки неисправности ШРУСа.

Как определить неисправность ШРУСа

Первым признаком неисправности в шарнире равных угловых скоростей является легкий хруст, который появляется когда вы сдаете назад и выворачиваете руль в крайнее положение. Если такая ситуация повторяется, то с высокой вероятностью, ШРУС начал умирать. Дальше начнутся стуки при обычных поворотах, и даже при  небольших маневрах рулем.  Но с этой бедой, еще можно ездить и даже достаточно долго. Но вот когда появляются удары при разгоне, а позднее, специфические пробуксовки, то ШРУС нужно менять.

Причины поломки ШРУСа

На срок службы ШРУСа влияет множество факторов, но основными являются:

• повреждения пыльника;
• езда на высокой скорости по неровной дороге;
• люфты на шаровых опорах;
• неправильная установка;

При повреждениях пыльника, внутрь попадает влага, которая постепенно вымывает смазку. Кроме того, на трущиеся части гранаты попадают пыль, песок, грязь. Все это способствует  ускоренному износу ШРУСа. Если вы обнаружили малейшее повреждение пыльника, его следует заменить, и под пыльник не забудьте напихать смазки. Кстати, смазка в данном случае, нужна специальная. Она так и называется ШРУС. Регулярный осмотр нижней части автомобиля  и проверка состояния пыльников, позволяют существенно продлить срок жизни гранат.

Что касается езды по неровным дорогам, то убивает она не только ШРУСЫ. Вообще говоря, проще сказать, что в автомобиле от такой езды не страдает. Поэтому, если вы хотите ремонтировать машину, как можно реже, старайтесь ездить, как можно аккуратнее.

Перекосы и другие ошибки при замене ШРУСА так же существенно сокращают срок его жизни. Поэтому, если не уверены что сможете заменить эту деталь самостоятельно, лучше и не пытайтесь. Дешевле будет заплатить за работу специалисту, чем покупать новый ШРУС через несколько тысяч километров пробега. Ну и конечно же, не стоит покупать изделия низкого качества, так как они, хотя и стоят мало, ездят фактически столько же.

Подробнее поговорим о люфтах в шаровых опорах. Возникший в результате износа опоры люфт, негативно будет влиять и на состояние ШРУСа.  А если при движении на скорости палец шаровой опоры вырвет из крепления, внутренний ШРУС вообще может быть разбит. Кстати говоря, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они соединяются через ступицу с колесом. Именно от колеса, шарнир равных угловых скоростей получает мощные удары и сотрясения. Да и вода с грязью испод колес быстрее и больше попадают именно на наружные ШРУСЫ. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключением является ситуация, когда вырывает палец шаровой опоры.

Читайте также: Что такое ШРУС или граната в автомобиле.

Замена неисправного ШРУСа

Поскольку ремонт изношенного ШРУСА, не считая замены пыльника и смазки, практически невозможен, речь почти всегда идет о его замене. И как мы уже говорили, замена гранаты, задача достаточно сложная и трудоемкая, а потому, ее лучше доверить профессионалу. Здесь нужны специальные съемники, ключи, а так же навыки и умения. Придется снимать ступицу, что само по себе, задача не так чтобы легкая. Что касается замены внутреннего ШРУСа, то она еще сложнее. Поэтому, самодеятельность в таких делах, абсолютно не приветствуется. Будет лучше, если вы более часто станете проверять состояние пыльников. В общем-то, даже замена пыльника  процедура отнюдь не на пять минут.

Видео на тему

Похожие публикации

как это работает, симптомы, проблемы

Обновлено: 14 мая 2020 г.

Все переднеприводные автомобили имеют шарниров постоянной скорости или ШРУСы на обоих концах приводных валов (полуоси). Внутренние ШРУСы соединяют приводные валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами.

Многие заднеприводные и полноприводные автомобили, а также грузовики также имеют ШРУСы.

ШРУСы необходимы для передачи крутящего момента от трансмиссии на ведущие колеса с постоянной скоростью, обеспечивая при этом подъем и опускание подвески. В переднеприводных автомобилях ШРУСы передают крутящий момент на передние колеса во время поворотов. Чаще всего используются ШРУСы двух типов: шаровые и треножные. В переднеприводных автомобилях ШРУСы шарового типа используются с внешней стороны приводных валов ( ШРУСов наружных ), а ШРУСы типа треноги в основном используются с внутренней стороны (ШРУСы ШРУСа внутренние ). ).

Реклама — продолжить чтение ниже

Проблемы ШРУС

ШРУС набивается специальной смазкой и плотно закрывается резиновым или пластиковым чехлом, который удерживается на месте двумя зажимами. ШРУС не требует обслуживания и может прослужить очень долго, пока не будет поврежден защитный пыльник ШРУСа. Нередко можно увидеть автомобили с пробегом более 300 000 км, которые все еще имеют оригинальные ШРУСы.

Самая частая проблема с ШРУСами — трещины или повреждения защитного чехла.Как только это происходит, смазка выходит наружу, а внутрь попадают влага и грязь, в результате чего ШРУС изнашивается быстрее и в конечном итоге выходит из строя из-за отсутствия смазки и коррозии. Обычно сначала ломаются наружные пыльники ШРУС, так как они должны выдерживать больше движений, чем внутренние. Ботинки CV обычно проверяются во время регулярных проверок. Ваш механик будет искать трещины, разрывы и другие повреждения.

Признаки повреждения пыльника ШРУСа или износа ШРУСа

Смазка, выходящая из небольшой трещины или разрыва, является ранним признаком выхода из строя пыльника ШРУСа.Если повреждение больше, вы можете увидеть темную смазку, разбрызганную на внутренней стороне обода колеса и вокруг области внутри ведущего колеса, как на фотографии.
Если автомобиль продолжит движение с поврежденным пыльником ШРУСа, ШРУС изнашивается и в конечном итоге выходит из строя. Наиболее частым признаком износа внешнего ШРУСа является щелчок или треск при повороте. Обычно шум становится громче при ускорении в поворотах. В худшем случае сильно изношенный внешний ШРУС может даже распасться во время движения, что может создать потенциально опасную ситуацию.
Отказ внутреннего ШРУСа случается редко. Одним из симптомов неисправного внутреннего ШРУСа является поперечное (из стороны в сторону) тряска или вибрация при ускорении. Изношенный внутренний ШРУС может также вызвать стук при переключении с привода на задний ход или от ускорения к замедлению.

Ремонт ШРУСов

Если поврежденный пыльник ШРУС был обнаружен на ранней стадии, обычно достаточно просто заменить пыльник и набить на ШРУС свежую смазку.Это намного дешевле, чем замена всего ШРУСа или карданного вала. Замена пыльника ШРУСа стоит от 180 до 350 долларов. Деталь обычно не очень дорогая, но для ее замены требуется изрядное количество труда. Пыльник ШРУС обычно продается в комплекте со свежей смазкой и новыми зажимами.
Если изношен сам ШРУС, ремонту не подлежит; ее придется заменить новой или отремонтированной деталью. Иногда ШРУС отдельно не идет. В этом случае необходимо будет заменить весь приводной вал.Замена приводного вала в ремонтной мастерской могла стоить от 380 до 800 долларов.

Реклама — продолжить чтение ниже

Если вы планируете самостоятельно заменить пыльник ШРУС или приводной вал, вам понадобится сильный динамометрический ключ (или прерыватель) и головка подходящего размера, чтобы ослабить контргайку главного ШРУСа или гайку ступицы (на фото) потому что очень плотно. Кроме того, будьте готовы к тому, что нижний шаровой шарнир в большинстве случаев придется вынимать, и это может быть довольно сложно обойтись без специальных инструментов.Гайку ступицы также необходимо будет повторно затянуть до указанного момента после завершения ремонта. См. Инструкции и характеристики крутящего момента в руководстве по ремонту.

.

Как отремонтировать или заменить шарниры постоянной скорости

.

5 Признаков неисправного ШРУСа (и стоимость замены в 2021 г.)

Последнее обновление: 27 мая 2020 г.

Шарниры равных угловых скоростей (ШРУСы) в автомобиле предназначены для передачи мощности на колеса от ваша передача. Мощность передается с постоянной скоростью вращения, когда нет большого трения.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Другими словами, мощность двигателя плавно передается на колеса автомобиля, независимо от угла поворота рулевого колеса.

ШРУСы можно найти в полноприводных и переднеприводных автомобилях. Что касается заднеприводных автомобилей с раздельными задними подвесками, то на концах полуосей заднего моста будут установлены ШРУСы.

Имеется резиновый чехол, который защищает ШРУСы, называемые «чехлами CV», а также внешний и внутренний шарниры.

Топ-5 признаков неисправного ШРУСа

Есть определенные предупреждающие знаки, на которые следует обратить внимание, когда дело доходит до отказа ШРУСа. Ниже приведены 5 наиболее распространенных симптомов плохого ШРУСа:

# 1 — Консистентная смазка для кромок шины

Когда вы обнаруживаете смазку по краю шины, особенно от разрыва или крошечной трещины, это может быть признаком у вас может быть плохой ШРУС.Значительно поврежденный ШРУС означает, что на ободе и внутренней части колеса может быть видна более темная смазка.

# 2 — Поворот вызывает громкие шумы

Когда вы поворачиваете рулевое колесо и слышите такие звуки, как щелчок или хлопок, скорее всего, у вас сломан или изношен ШРУС. Вы можете проверить это, выполнив следующие действия:

1. Переключите передачу на задний ход
2. Поверните колесо до упора в одну сторону,
3. Нажмите на педаль газа.

Вы будете двигаться по кругу, поэтому убедитесь, что вокруг вас нет места. При движении назад по кругу хлопки должны становиться громче, если у вас плохой ШРУС. Вам придется заменить шарнир или весь вал в сборе.

# 3 — Bouncy Driving

Если вы едете по ровной дороге с твердым покрытием, а ваш автомобиль все еще колеблется, у вас, скорее всего, неисправен ШРУС. В этом можно убедиться, зайдя в автомагазин, ремонтирующий трансмиссии.

# 4 — Вибрация

Изношенный или поврежденный ШРУС будет вибрировать во время движения. ШРУСы в таком состоянии не смогут правильно балансировать во время вращения. Чем больше вы ускоряетесь, тем сильнее становятся вибрации.

Когда вибрации становятся слишком сильными, автомобилем становится труднее управлять, и это влияет на общее впечатление от езды. Это означает, что вождение станет менее комфортным и менее безопасным для всех, кто находится в машине.Единственное решение здесь — заменить ШРУС.

# 5 — Движение вызывает стук

ШРУС, который изношен в результате чрезмерного использования, будет издавать звук стука. Этот шум может исходить от внутреннего шарнира на переднеприводном автомобиле.

Для заднего привода он может исходить как от внешнего, так и от внутреннего шарнира. Стук также может исходить от дифференциала.

Чтобы выполнить самодиагностику проблемы с суставом, включите задний ход и увеличьте скорость, а затем снизьте скорость.Поочередно переключайтесь между ускорением и замедлением и прислушивайтесь к более громким стукам. Это доказательство плохого ШРУСа.

Стоимость замены ШРУСа

Сам ШРУС может стоить от 95 до 210 долларов. Наем механика для выполнения замены будет стоить от 165 до 800 долларов.

Цена в основном зависит от того, заменяете ли вы двойную или одинарную ось. Стоимость замены шарнира равных угловых скоростей для двойной оси будет примерно вдвое дороже, чем для одиночной оси, при этом стоимость деталей для двойного хода составляет от 150 до 400 долларов.

Таким образом, общая стоимость найма механика для выполнения замены составляет от 230 до 1180 долларов.

Еще одним фактором является марка и модель вашего автомобиля, а также то, насколько сложно им будет выполнить замену. Очевидно, что чем больше времени им нужно, тем выше стоимость услуги.

Помните, что это крупномасштабная работа по обслуживанию, поэтому ваш автомеханик или механик также должны провести общую проверку безопасности, особенно обуви и осей. Если на шинах есть смазка, может быть утечка из башмаков CV.

Кроме того, любые сильные щелчки, которые раздаются при повороте, будут означать, что вам может потребоваться также заменить ось.

.Блог о шарнирах

CV — Все о шарнирах и осях с постоянной скоростью

14 июля 2011 г.

Применяется к ШРУСу, каркас ШРУС поддерживает и обеспечивает плавное вращение шариковых подшипников. Обойма ШРУСа сферическая, но с открытыми концами и обычно имеет шесть отверстий по периметру.

Клетка карданного шарнира

Каркас ШРУСа является ключевым компонентом ШРУСа, так как он легко ломается. Обойма ШРУСа обычно изготавливается из сплавов с высокой прочностью и науглероживается, подвергаясь термообработке для повышения долговечности.

теги: CV Joint Cage
размещено в CV Joint KB | 4 комментария

21 марта 2011 г.

Резиновая часть узла карданного вала / оси CV известна как пыльник CV , который фиксируется зажимами из нержавеющей стали. Мы называем это зажимом для багажника cv . Пыльник CV предназначен для защиты внутренних компонентов ШРУС путем удержания смазки, а также для защиты от пыли.

Читать дальше »

теги: CV boot, CV Joint Boot
размещено в CV Joint KB | 2 комментария

20 марта 2011 г.

Подвеска — это система компонентов, пружин, амортизаторов и рычагов, которая соединяет автомобиль с колесами и шинами.

Читать дальше »

теги: двухрычажная подвеска, Подвеска Макферсон, Подвеска
размещено в CV Joint KB | 1 комментарий

15 марта 2011 г.

Штатив

Трипод используется на внутреннем конце карданных валов автомобилей, он обеспечивает передачу мощности даже в случае углового переключения. Тренога имеет игольчатый подшипник / бочкообразные ролики, установленные на трехногой крестовине / трехконечной вилке вместо шариковых подшипников.Они помещаются в чашку с тремя соответствующими канавками, прикрепленными к дифференциалу. Ролики установлены под углом 120 градусов друг к другу и скользят вперед и назад по гусеницам во внешнем корпусе типа «тюльпан».

Читать дальше »

теги: Штатив
размещен в CV Joint KB | 4 комментария

7 октября 2017 г.

В этом видео мы покажем вам симптомы неисправного внутреннего ШРУСа Focus 2006 года выпуска. Не стесняйтесь задавать вопросы, комментировать и подписываться.

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

Home

В этом видео мы покажем вам симптомы неисправного внутреннего ШРУСа Focus 2006 года выпуска. Не стесняйтесь задавать вопросы, комментировать и подписываться.

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

Home

Это запрос от более чем одного человека, поэтому я рад передать его вам. Как я сказал в видео, я лично больше не вижу особого смысла в замене только башмаков CV, поскольку имеет больше смысла заменять ось, но я так чувствую. Если вы все же захотите заменить ботинки, надеюсь, это видео поможет.

–

Нажмите ниже и оставайтесь грязным

Посетите меня на EricTheCarGuy.com

Посетите форум EricTheCarGuy

Посетите мою страницу в Facebook:

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

В этом видео показано, как разобрать, проверить и собрать шарнир постоянной скорости (CV или Birfield). Если мы когда-нибудь сможем помочь вам в решении любых ваших проблем на бездорожье, зарегистрируйтесь на сайте www.lowrangeoffroad.com или позвоните нам по телефону 801-805-6644.

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

(по speedkar99)

Вот как работает мост CV для поворота колес вашего автомобиля. Ось постоянной скорости связывает вращательное движение трансмиссии со ступицей и, таким образом, поворачивает колеса автомобиля. Как правило, мосты CV используются в передней части автомобилей FWD или AWD на автомобилях с независимой подвеской.

Основным преимуществом оси CV является то, что она обеспечивает очень высокую степень шарнирного сочленения, в то же время вращая входной и выходной валы с одинаковой скоростью. Это идеально подходит для передних колес, которые двигаются вверх и вниз вместе с подвеской и поворачиваются боком для поворота.

Внутренний ШРУС состоит из выдвижного корпуса треноги, который позволяет оси выдвигаться или сжиматься. Внутри держателя с игольчатыми подшипниками находятся 3 ролика, обеспечивающие небольшой поворот.

Переноска похожа на прядильщика непосед.Внешний ШРУС не телескопический, однако он имеет очень большую степень сочленения, которая необходима вблизи оси поворота. Он состоит из внутреннего кольца подшипника, держателя и внешнего кольца или корпуса. подшипники могут вращаться вокруг центральной оси, но не могут вращаться, что позволяет передавать постоянное вращение от входа к выходу. Резиновые сапоги покрывают каждый ШРУС и обычно набиты смазкой.

Интересно, что типы смазки для каждого соединения различаются.Отказ пыльника является основной причиной изношенных осей CV, когда грязь попадает в систему и вызывает чрезмерный износ. Эта ось была разобрана с Toyota Corolla 2001 года и открыта, чтобы посмотреть, что внутри и как оно работает.

теги: CV Axle
размещено в CV Joint KB | Нет комментариев

3 октября 2015 г.

Марк показывает вам, как снимать и заменять типичный карданный вал на переднеприводном автомобиле, рассказывая вам обо всех инструментах и ​​приемах, необходимых для правильного выполнения работы

размещено в Subaru CV Joint | Нет комментариев

.

Внутренний ШРУС: признаки поломки и диагностика

Шарнир равных угловых скоростей (он же шрус, в народе он получил название «граната») – это один из основных (важных) узлов трансмиссии легкового автомобиля типа седан. Роль, которую выполняет данный механизм – это передача крутящего момента на управляемые колеса транспортного средства от системы коробки передач. Именно благодаря этому механизму происходит подача вращения на ведущие (передние) колеса при выполнении поворота. Многие современные автомобили оснащены таким узлом. В данной статье мы рассмотрим знакомую для многих автолюбителей тематику: «признаки поломки внутреннего шруса», а также детально разберемся с типичными неисправностями и правилами диагностики шарнира равных угловых скоростей (шрус).

Содержание статьи

Диагностика ШРУСа

Как уже упоминалось выше, внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха. Причины на это могут быть разными:

1. Плохое качество или же полное отсутствие смазочных материалов на элементах;
2. Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;
3. Попадание в механизм различного мусора и воды из-за повреждений пыльника;
4. Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
5. Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Что ж, если у вас случилась поломка и вам необходимо провести диагностику или же ремонт шрусов, тогда вы нашли то, что искали. Давайте рассмотрим, как проводится диагностика и как отремонтировать испорченный внутренний шрус. Важно понимать, что причина поломки может быть не в самом шарнире ШРУСа, поэтому диагностика целой системы в данном случае просто необходима.

Существует первичная и детальная диагностика шарнира равных угловых скоростей. Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Перед тем, как выполнить диагностику шарнира равных угловых скоростей , необходимо отсоединить всю конструкцию от автомобиля. Для этого нужно открутить все крепежные болты (их 6-8 штук). После того, как болты будут скручены, шрус нужно снять с посадочного места при помощи большой отвертки или монтировки. Далее отстегиваем стопорное кольцо и хомуты, чтобы отсоединить шрус от вала. При снятии с вала защитный чехол придерживается или выворачивается в сторону. Как правило, руками снять шарнир с вала не получиться, поэтому воспользуйтесь молотком. После снятия шарнир необходимо промыть чистой водой.

Перед тем как разбирать изделие, желательно отмечать взаимное расположение деталей, что при сборке не напутать. Для отметки можно использовать краску или же оселок.

Для работы пригодятся слесарные тески, так как шарнир необходимо где-то закрепить для того, чтобы выбить с него шарики. Далее нужно достать все шарики с сепаратора. Это можно сделать отверткой, которая изготовлена из мягкого металла. При разборке сепаратора и обоймы важную роль играют окна сепаратора. Так вот, что бы достать сепаратор с обоймой необходимо развернуть его в такое положение, чтобы удлиненные окна находились против выступов корпуса. Обойма же извлекается только после того, как ее выступы будут размещены в окне сепаратора.

Итак, перед вами разобранный шарнир, теперь нужно каждую деталь тщательно промыть, чтобы можно было сделать осмотр. Состояние каждой детали необходимо тщательно проверить. Если обнаружены канавки, углубления больше 1 миллиметра, «гранату» необходимо заменить. Также, если обнаружены участки с мелкими точками выкрашивания частиц металла или сколами на канавках для шариков, не может быть и речи о дальнейшем использовании этого шарнира. Что же касается сепаратора? Самым важным при осмотре является наличие или же отсутствие между торцом и окном трещин и сколов.

Если дальнейшая диагностика показала, что нарушений нет, то можно собирать внутренний шрус. Для обеспечения в дальнейшем правильной работы шруса, в него необходимо ввести определенное количество смазывающего материала. Далее устанавливается сепаратор с обоймой, в которую потом загоняются шарики. Таким образом можно провести полную диагностику шруса, прибегая к полной его разборке. Разумеется, что автомобили разных марок имеют разные внутренние шрусы. Но метод диагностики для всех одинаковый.

Важный совет: если при осмотре деталей был выявлен какой-то дефект из вышеперечисленных, то «гранату» необходимо заменить. Менять ее лучше полностью, так как это гораздо практичнее. Если производить замену только одной конкретной детали, то это может привести к разрушению всего узла из-за увеличения натяжения между деталями.

Типичные неисправности

Как известно, работа ШРУСа постоянно происходит под воздействием огромных нагрузок. Хоть элементы шруса изготовлены их прочных материалов, шарниры время от времени выходят из строя. Причины поломок могут быть разные. Рассмотрим неисправность шруса:

• Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;
• Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.
• Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;
• Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Подводя итоги, можно выделить несколько важных моментов. Внутренний шрус – действительно один из важных механизмов трансмиссии автомобиля. Его поломка происходит не часто, это зависит от того, насколько качественный материал был использован для изготовления и, как, в каких условиях водитель эксплуатирует свое транспортное средство. Совет: как только услышал посторонние звуки, а именно: треск, хруст и стук – непременно займись диагностикой или ремонтом шарнирами равных угловых скоростей.

Видео “Замена пыльника внутреннего ШРУСа”

На видеозаписи показано, как происходит процесс замены пыльника ШРУСа на Рено Логан, Сандеро.

В этом видео показано, как разобрать, проверить и собрать шарнир постоянной скорости (CV или Birfield). Если мы когда-нибудь сможем помочь вам в решении любых ваших проблем на бездорожье, зарегистрируйтесь на сайте www.lowrangeoffroad.com или позвоните нам по телефону 801-805-6644.

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

(по speedkar99)

Вот как работает мост CV для поворота колес вашего автомобиля. Ось постоянной скорости связывает вращательное движение трансмиссии со ступицей и, таким образом, поворачивает колеса автомобиля. Как правило, мосты CV используются в передней части автомобилей FWD или AWD на автомобилях с независимой подвеской.

Основным преимуществом оси CV является то, что она обеспечивает очень высокую степень шарнирного сочленения, в то же время вращая входной и выходной валы с одинаковой скоростью. Это идеально подходит для передних колес, которые двигаются вверх и вниз вместе с подвеской и поворачиваются боком для поворота.

Внутренний ШРУС состоит из выдвижного корпуса треноги, который позволяет оси выдвигаться или сжиматься. Внутри держателя с игольчатыми подшипниками находятся 3 ролика, обеспечивающие небольшой поворот.

Переноска похожа на прядильщика непосед.Внешний ШРУС не телескопический, однако он имеет очень большую степень сочленения, которая необходима вблизи оси поворота. Он состоит из внутреннего кольца подшипника, держателя и внешнего кольца или корпуса. подшипники могут вращаться вокруг центральной оси, но не могут вращаться, что позволяет передавать постоянное вращение от входа к выходу. Резиновые сапоги покрывают каждый ШРУС и обычно набиты смазкой.

Интересно, что типы смазки для каждого соединения различаются.Отказ пыльника является основной причиной изношенных осей CV, когда грязь попадает в систему и вызывает чрезмерный износ. Эта ось была разобрана с Toyota Corolla 2001 года и открыта, чтобы посмотреть, что внутри и как оно работает.

теги: CV Axle
размещено в CV Joint KB | Нет комментариев

3 октября 2015 г.

Марк показывает вам, как снимать и заменять типичный карданный вал на переднеприводном автомобиле, рассказывая вам обо всех инструментах и ​​приемах, необходимых для правильного выполнения работы

размещено в Subaru CV Joint | Нет комментариев

.

Внутренний ШРУС: признаки поломки и диагностика

Шарнир равных угловых скоростей (он же шрус, в народе он получил название «граната») – это один из основных (важных) узлов трансмиссии легкового автомобиля типа седан. Роль, которую выполняет данный механизм – это передача крутящего момента на управляемые колеса транспортного средства от системы коробки передач. Именно благодаря этому механизму происходит подача вращения на ведущие (передние) колеса при выполнении поворота. Многие современные автомобили оснащены таким узлом. В данной статье мы рассмотрим знакомую для многих автолюбителей тематику: «признаки поломки внутреннего шруса», а также детально разберемся с типичными неисправностями и правилами диагностики шарнира равных угловых скоростей (шрус).

Содержание статьи

Диагностика ШРУСа

Как уже упоминалось выше, внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха. Причины на это могут быть разными:

1. Плохое качество или же полное отсутствие смазочных материалов на элементах;
2. Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;
3. Попадание в механизм различного мусора и воды из-за повреждений пыльника;
4. Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
5. Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Что ж, если у вас случилась поломка и вам необходимо провести диагностику или же ремонт шрусов, тогда вы нашли то, что искали. Давайте рассмотрим, как проводится диагностика и как отремонтировать испорченный внутренний шрус. Важно понимать, что причина поломки может быть не в самом шарнире ШРУСа, поэтому диагностика целой системы в данном случае просто необходима.

Существует первичная и детальная диагностика шарнира равных угловых скоростей. Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Перед тем, как выполнить диагностику шарнира равных угловых скоростей , необходимо отсоединить всю конструкцию от автомобиля. Для этого нужно открутить все крепежные болты (их 6-8 штук). После того, как болты будут скручены, шрус нужно снять с посадочного места при помощи большой отвертки или монтировки. Далее отстегиваем стопорное кольцо и хомуты, чтобы отсоединить шрус от вала. При снятии с вала защитный чехол придерживается или выворачивается в сторону. Как правило, руками снять шарнир с вала не получиться, поэтому воспользуйтесь молотком. После снятия шарнир необходимо промыть чистой водой.

Перед тем как разбирать изделие, желательно отмечать взаимное расположение деталей, что при сборке не напутать. Для отметки можно использовать краску или же оселок.

Для работы пригодятся слесарные тески, так как шарнир необходимо где-то закрепить для того, чтобы выбить с него шарики. Далее нужно достать все шарики с сепаратора. Это можно сделать отверткой, которая изготовлена из мягкого металла. При разборке сепаратора и обоймы важную роль играют окна сепаратора. Так вот, что бы достать сепаратор с обоймой необходимо развернуть его в такое положение, чтобы удлиненные окна находились против выступов корпуса. Обойма же извлекается только после того, как ее выступы будут размещены в окне сепаратора.

Итак, перед вами разобранный шарнир, теперь нужно каждую деталь тщательно промыть, чтобы можно было сделать осмотр. Состояние каждой детали необходимо тщательно проверить. Если обнаружены канавки, углубления больше 1 миллиметра, «гранату» необходимо заменить. Также, если обнаружены участки с мелкими точками выкрашивания частиц металла или сколами на канавках для шариков, не может быть и речи о дальнейшем использовании этого шарнира. Что же касается сепаратора? Самым важным при осмотре является наличие или же отсутствие между торцом и окном трещин и сколов.

Если дальнейшая диагностика показала, что нарушений нет, то можно собирать внутренний шрус. Для обеспечения в дальнейшем правильной работы шруса, в него необходимо ввести определенное количество смазывающего материала. Далее устанавливается сепаратор с обоймой, в которую потом загоняются шарики. Таким образом можно провести полную диагностику шруса, прибегая к полной его разборке. Разумеется, что автомобили разных марок имеют разные внутренние шрусы. Но метод диагностики для всех одинаковый.

Важный совет: если при осмотре деталей был выявлен какой-то дефект из вышеперечисленных, то «гранату» необходимо заменить. Менять ее лучше полностью, так как это гораздо практичнее. Если производить замену только одной конкретной детали, то это может привести к разрушению всего узла из-за увеличения натяжения между деталями.

Типичные неисправности

Как известно, работа ШРУСа постоянно происходит под воздействием огромных нагрузок. Хоть элементы шруса изготовлены их прочных материалов, шарниры время от времени выходят из строя. Причины поломок могут быть разные. Рассмотрим неисправность шруса:

• Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;
• Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.
• Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;
• Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Подводя итоги, можно выделить несколько важных моментов. Внутренний шрус – действительно один из важных механизмов трансмиссии автомобиля. Его поломка происходит не часто, это зависит от того, насколько качественный материал был использован для изготовления и, как, в каких условиях водитель эксплуатирует свое транспортное средство. Совет: как только услышал посторонние звуки, а именно: треск, хруст и стук – непременно займись диагностикой или ремонтом шарнирами равных угловых скоростей.

Видео “Замена пыльника внутреннего ШРУСа”

На видеозаписи показано, как происходит процесс замены пыльника ШРУСа на Рено Логан, Сандеро.

5 признаков неисправного ШРУСа (и стоимость замены в 2021 г.)

Последнее обновление: 27 мая 2020 г.

Шарниры равных угловых скоростей (ШРУСы) в автомобиле предназначены для передачи мощности на колеса от ваша передача. Мощность передается с постоянной скоростью вращения, когда нет большого трения.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Другими словами, мощность от двигателя плавно передается на колеса транспортного средства, независимо от угла поворота рулевого колеса.

ШРУСы можно найти в полноприводных и переднеприводных автомобилях. Что касается заднеприводных автомобилей с раздельными задними подвесками, то на концах полуосей заднего моста будут установлены ШРУСы.

Имеется резиновый чехол, который защищает ШРУСы, называемые «чехлами CV», а также внешний и внутренний шарниры.

Топ 5 симптомов неисправного ШРУСа

Есть определенные предупреждающие знаки, на которые следует обратить внимание, когда дело доходит до отказа ШРУСа. Ниже приведены 5 наиболее распространенных симптомов неисправного ШРУСа:

# 1 — Консистентная смазка для кромок шины

Если вы заметили смазку по краю шины, в частности от разрыва или крошечной трещины, это может быть признаком того, что вы мог быть плохой ШРУС.Значительно поврежденный ШРУС означает, что на ободе и внутренней части колеса может быть видна более темная смазка.

# 2 — Поворот вызывает громкие шумы

Когда вы поворачиваете рулевое колесо и слышите такие звуки, как щелчок или хлопок, весьма вероятно, что у вас сломан или изношен ШРУС. Вы можете проверить это, выполнив следующие действия:

1. Переключите передачу на задний ход
2. Поверните колесо до упора в одну сторону,
3. Нажмите на педаль газа.

Вы будете двигаться по кругу, поэтому убедитесь, что вокруг вас нет места. При движении назад по кругу хлопки должны становиться громче, если у вас плохой ШРУС. Вам придется заменить шарнир или весь вал в сборе.

# 3 — Bouncy Driving

Если вы едете по ровной дороге с твердым покрытием, а ваш автомобиль все еще колеблется, то, скорее всего, у вас неисправный ШРУС. В этом можно убедиться, зайдя в автомагазин, ремонтирующий трансмиссии.

# 4 — Вибрация

Изношенный или поврежденный ШРУС будет вибрировать во время движения. ШРУСы в таком состоянии не смогут правильно балансировать во время вращения. Чем больше вы ускоряетесь, тем сильнее становятся вибрации.

Когда вибрации становятся слишком сильными, автомобилем становится труднее управлять, и это влияет на ваше общее впечатление от езды. Это означает, что вождение станет менее комфортным и менее безопасным для всех, кто находится в машине.Единственное решение здесь — заменить ШРУС.

# 5 — Движение вызывает стук

ШРУС, который изношен в результате чрезмерного использования, будет издавать звук стука. Этот шум может исходить от внутреннего шарнира на переднеприводном автомобиле.

Для заднего привода он может исходить как от внешнего, так и от внутреннего шарнира. Стук также может исходить от дифференциала.

Чтобы выполнить самодиагностику проблемы с суставом, включите задний ход и увеличьте скорость, а затем снизьте скорость.Чередуйте ускорение и замедление вперед и назад и прислушивайтесь к более громким стукам. Это доказательство плохого ШРУСа.

Стоимость замены ШРУСа

Сам ШРУС может стоить от 95 до 210 долларов. Стоимость найма механика для выполнения замены составит от 165 до 800 долларов.

Цена в основном зависит от того, заменяете ли вы двойную или одинарную ось. Стоимость замены шарнира равных угловых скоростей для двойной оси будет примерно вдвое дороже, чем для одиночной оси, при этом стоимость деталей для двойного хода составляет от 150 до 400 долларов.

Таким образом, общая стоимость найма механика для выполнения замены составляет от 230 до 1180 долларов.

Еще одним фактором является марка и модель вашего автомобиля, а также то, насколько сложно будет выполнить замену. Очевидно, что чем больше времени им нужно, тем выше стоимость услуги.

Помните, что это крупномасштабная работа по обслуживанию, поэтому ваш автомеханик или механик также должны провести общую проверку безопасности, особенно обуви и осей. Если на шинах есть смазка, может быть утечка из башмаков CV.

Кроме того, любые сильные щелчки, которые раздаются при повороте, означают, что вам может потребоваться также заменить ось.

Причины и симптомы неисправной оси транспортного средства

Осевые валы вашего транспортного средства выдерживают вес вашего автомобиля и помогают обеспечивать мощность для поворота ваших колес и движения вперед. Когда одна или обе оси или связанные компоненты выходят из строя, вы можете оказаться на обочине дороги, и вам придется заплатить за дорогостоящий ремонт. Вот общие причины и симптомы выхода из строя осей автомобилей.

Ось может выйти из строя по разным причинам, а полуось при определенных обстоятельствах может даже внезапно сломаться.

Дефект металла

Иногда металлический вал может сломаться из-за разрушения металла. Осевые валы должны быть кованы таким образом, чтобы они были сделаны из закаленной стали с более мягким металлическим сердечником для обеспечения гибкости. Неправильная термообработка во время изготовления оригинального вала приводит к хрупкому продукту, который может сломаться или сломаться под нагрузкой.

Плохой дизайн

Полуось может иметь плохую конструкцию, что приводит к предсказуемым отказам в автомобилях с этой конкретной конструкцией.Например, некоторые валы имеют разную длину, чтобы приспособить двигатель и трансмиссию с небольшим смещением. Более короткий вал более подвержен резким углам поворота и с большей вероятностью сломается. Или переходная зона между шлицевым концом или концом зубьев и диаметром полуоси имеет плохую конструкцию. Со временем шлицевой конец деформируется, и вал выкручивается.

Изношенный ШРУС

Ось не должна внезапно ломаться, чтобы выйти из строя. Иногда компоненты системы, кроме металлического вала, ломаются и ваш автомобиль выходит из строя.

Шарниры постоянной скорости (CV) являются важной частью системы моста, поскольку они прикрепляют приводные валы к трансмиссии и колесам. ШРУСы испытывают невероятную нагрузку, поскольку они передают постоянный крутящий момент или силу и адаптируются к постоянным движениям подвески автомобиля вверх и вниз.

Специальная крышка, называемая пыльником, защищает заполненный смазкой ШРУС и не пропускает посторонние предметы. Треснувший пыльник позволяет смазке вытекать и попадать внутрь воды и грязи. Со временем отсутствие смазки и привычная коррозия повреждают весь ШРУС.ШРУС может постепенно изнашиваться со временем или внезапно разрушаться при определенных обстоятельствах.

Техника вождения

Способ вождения или управления автомобилем может повлиять на вашу ось, особенно когда вал или шарнир подвергаются нагрузке или износу. Автомобили, модифицированные для обеспечения исключительного крутящего момента, часто ломают полуоси, когда водитель тормозит или поворачивает на большой скорости. Однако вы можете защелкнуть ось в традиционном легковом автомобиле, если вы откатите его боком и внезапно врежетесь в бордюр.

Кроме того, при перегрузке легкового или грузового автомобиля можно согнуть полуось, а затем попытаться ехать как обычно. Дополнительный вес увеличивает нагрузку на систему моста и вызывает поломку.

К счастью, изношенные детали оси будут демонстрировать признаки того, что они близки к отказу. Если ваша ось внезапно не сломается, у вас есть время, чтобы проверить и отремонтировать вашу систему осей.

Вы можете заметить, что ваша машина по-другому управляется, когда вы едете на более высоких скоростях. Изношенные ШРУСы вызывают легкую вибрацию полуоси, поскольку они работают не в идеальных условиях.По мере увеличения скорости вибрация становится более заметной, потому что ваши колеса вращаются неуравновешенно.

Автомобиль также может издавать странный звук, когда вы увеличиваете скорость или поворачиваете. Изношенные ШРУСы расшатываются и издают слышимый щелчок или треск, особенно во время резких и быстрых поворотов. Вы также можете почувствовать, что рулевое колесо поворачивать труднее.

Вы можете проверить наличие видимых признаков отказа оси, осмотрев внутренний край шин. Изношенные сапоги CV пропускают туда смазку или консистентную смазку, а вращающиеся оси вытесняют смазку еще быстрее.Вы даже можете увидеть брызги смазки на днище вашего автомобиля.

Если сломанная ось вынуждает вас остановиться и остановить машину, вам может понадобиться буксировка. Позвоните в Best Wrecker, чтобы получить помощь в эвакуации вашего автомобиля в ремонтную мастерскую.

Распространенные признаки неисправности моста

Без мостов и шарниров равных угловых скоростей ваш автомобиль не смог бы вас никуда отвезти. Хотя они довольно надежны и редко вызывают проблемы, эти компоненты могут выйти из строя, как и любая другая часть вашего автомобиля.Вот дополнительная информация о ваших осях и предупреждающие знаки о том, что они нуждаются в ремонте или замене.

Как работают передние ведущие мосты?

Раньше у большинства автомобилей был задний привод. При заднем приводе трансмиссия и карданный вал соединялись с задней осью, поэтому задние колеса выполняли работу по движению автомобиля.

Сейчас большинство современных автомобилей имеют коробку передач с двумя полуосями, которые обеспечивают мощность и подключаются непосредственно к каждому колесу. Каждая ось также имеет два ШРУСа, которые помогают при поворотах и ​​движении по неровной дороге.ШРУСы обеспечивают плавное ускорение вашего автомобиля.

Каковы признаки выхода из строя оси и ШРУС?

Поскольку ваш мост и ШРУСы работают рука об руку на вашем переднем приводе, признаки того, что одна или обе части выходят из строя, очень похожи. В большинстве случаев, когда ось или ШРУС неисправны, необходимо заменить весь узел. Это более эффективно, чем замена шарниров и оси по отдельности. Вот три наиболее распространенных симптома отказа оси или шарнира. Щелчки

Возможно, вы слышали эти звуки на машинах других людей, когда они поворачивают на повороте. Это ровный щелчок, постукивание или жужжание при ускорении автомобиля. Как правило, чем быстрее он движется, тем громче щелчки, особенно если внешний ШРУС плохой. Если внутренний сустав плохой, вы с большей вероятностью услышите лязг в дополнение к стандартному щелчку. Шум возникает из-за чрезмерного люфта или движения в суставах.

Вибрирующее рулевое колесо

При возникновении проблем с осью в сборе вы заметите определенную вибрацию рулевого колеса.Вибрация, скорее всего, будет настолько сильной, что будет заметна не только водителю, но и тем, кто находится на пассажирском сиденье.

Если проблема в ШРУСах, то на поворотах вибрации будут сильнее. Это происходит потому, что изношенная или поврежденная ось или ШРУС выводит из равновесия всю ось в сборе. Даже если ось на этом этапе не сломается, вождение может стать трудным или даже небезопасным.

Брызги смазки

Если есть проблема с ШРУСом или осью, вы можете обнаружить, что смазка разбрызгивается на днище автомобиля или вытекает из багажника.В редких случаях эта смазка может попасть на тормоза, загрязняя их и, возможно, вызвать проблемы с тормозами.

Если вы посмотрите на свои башмаки оси, вы, вероятно, увидите слезы, особенно если вы слегка дотронетесь до них или потянете за них. Обычно эти разрывы происходят рядом с тем местом, где они зажаты на оси.

Почему нужно быстро ремонтировать неисправные оси и шарниры?

При раннем обнаружении компоненты, такие как пыльники оси, можно заменить сразу же, и вы сможете продолжить движение еще некоторое время.Если вы уже наблюдаете разбрызгивание смазки, скорее всего, ось загрязнена или в ней недостаточно смазки, чтобы повредить ее.

Хотя вы можете продолжать движение с неисправной осью, у вас начнутся серьезные проблемы и, в конечном итоге, выход из строя. Если ось выйдет из строя во время движения, вы можете попасть в серьезную аварию.

Каждый раз, когда вы чувствуете вибрацию в рулевом колесе или подвеске или слышите шумы при ускорении или повороте, вам следует как можно скорее осмотреть машину у механика.Таким образом, вам не придется беспокоиться о том, что вы застрянете или попадете в аварию.

К счастью, DeMers Automotive специализируется на комплексных автомобильных услугах, включая вопросы трансмиссии для переднеприводных автомобилей. Наши механики могут тщательно осмотреть ваш автомобиль и заменить поврежденные и изношенные детали.

4 способа определить, требуется ли ремонт мостов вашего автомобиля

Автомобиль не уедет далеко или никуда, если у него поврежден ведущий мост. Оси представляют собой стержни или валы, которые соединяются с ведущими колесами.Основное назначение мостов — передача мощности от трансмиссии к колесам. Когда ось поворачивается, колеса вращаются, и без работающей оси колеса не двигаются.

Оси

также служат для того, чтобы выдерживать вес автомобиля, пассажиров и груза. Несмотря на то, что оси сконструированы таким образом, чтобы быть прочными, перегруженный автомобиль иногда может треснуть или сломать ось. Плохие опорные подшипники или плохие выбоины — другие частые причины проблем с осью.

Есть четыре способа определить, требуется ли ремонт осей вашего автомобиля.Пришло время профессионалам проверить ваш автомобиль, если вы обнаружите один из следующих индикаторов повреждения оси.

1. Плохие вибрации
   Плохая вибрация автомобиля после столкновения с плохой выбоиной, неожиданным бордюром или другими объектами может указывать на повреждение оси. Вибрация может сопровождаться необычным грохотом под автомобилем, странным качанием шин или вялым движением и рулевым управлением, что может указывать на погнутую ось. Вибрации могут быть особенно заметны во время ускорений, замедлений или поворотов.Если вибрации также заметны при движении на малых скоростях, это часто является хорошим признаком того, что с осью что-то не так. Чрезмерная или необычная вибрация может вызвать другие проблемы с управляемостью, комфортом и безопасностью автомобиля. Если ось повреждена настолько, что вызывает вибрацию, ее обычно необходимо заменить.

2. Громкий лязг, лязг или щелканье
   Если при включении передачи вы слышите необычный громкий лязг или лязг, или если кажется, что транспортное средство изо всех сил пытается получить мощность, когда оно начинает движение, это может быть повреждение мостовидного сочленения.Этот вид шума обычно указывает на то, что трансмиссия не может адекватно передавать мощность на колеса из-за слабины в шарнирах. Громкий лязг или лязг также может указывать на неисправность трансмиссии, и может потребоваться профессиональная оценка. При выходе из строя осей с постоянной скоростью вы также можете услышать необычный щелкающий звук при повороте автомобиля из-за ослабления шарниров. Эти щелчки происходят со стороны неисправного полуоси и обычно становятся более шумными при резких или быстрых поворотах.

3. Утечка консистентной смазки
   Утечка смазки под автомобилем или на внутреннем крае шины может означать протекание пыльника оси или пыльника CV, который представляет собой резиновое покрытие над шарниром ведущего моста или шарниром CV. Хотя протекающий пыльник оси не означает, что ось еще не повреждена, недостаточная смазка из-за утечки может вызвать проблемы в будущем. Грязь также может попасть в шарнир через сломанную крышку шарнира и вызвать отказ осевого шарнира и / или оси. Пыльники мостов и зажимы багажника следует регулярно проверять на предмет трещин или утечек, и они легко видны под автомобилем.Протекающий пыльник оси следует немедленно отремонтировать, чтобы избежать более серьезного отказа осевой системы.

4. Быстрое движение в никуда
   Если автомобиль никуда не едет, даже если он отлично заводится, переходит на передачу и имеет нормальный звук двигателя, скорее всего, у него сломан мост в кардане. В этом случае, сколько бы вы ни нажимали на педаль акселератора, двигатель только набирает обороты, а автомобиль не движется. Это классическая ситуация, когда быстро никуда не поедешь, и автомобиль не двинется с места, пока его не починят.

Важно знать о важнейших функциях ведущих мостов и регулярно проверять их во время технического обслуживания автомобиля. Хотя, возможно, и не так широко понимаются, оси так же важны для правильно функционирующего транспортного средства и безопасности транспортного средства, как двигатель, система рулевого управления, тормоза и шины. Если ось все-таки повредилась, немедленно обратитесь к квалифицированному специалисту для ее ремонта.

Под капотом: Щелчок по контрольному признаку неисправности пыльника CV — Special — Provisionjournal.com

Q: Хорошо использованная Corolla моего сына издает щелкающий звук, когда он делает разворот, особенно при резких поворотах влево. Есть идеи, почему? Я заглянул снизу, чтобы убедиться, что что-то не болтается, и есть ли много смазки сразу за левым передним колесом. Может ли это быть связано?

— Эрик С.

A: Эрик, похоже, что внешний смазочный пыльник CV (постоянной скорости) Corolla вышел из строя, а гибкое приводное соединение внутри чрезмерно изношено. Давайте посмотрим, как работают эти части, а затем спланируем действия.

В переднеприводных автомобилях используются два ШРУСа на каждой ведущей оси, внутренний и внешний. Они более сложные, чем простые карданные шарниры, используемые на приводном валу заднеприводного автомобиля. Внутренний ШРУС обеспечивает возможность погружения плюс некоторое угловое изменение. Это позволяет оси изменять длину и угол по мере сжатия и удлинения подвески относительно трансмиссии. Внешний ШРУС допускает значительные угловые изменения, поэтому колеса могут резко поворачиваться в дополнение к перемещению подвески.Оба шарнира герметизированы гибкими резиновыми чехлами и содержат консистентную смазку для смазки игольчатых подшипников с жесткими допусками или шариков и дорожек.

Со временем резиновые сапоги, похожие на сильфоны, особенно внешние, изгибаются один раз слишком много, и на них образуются трещины или разрывы. Смазывайте стропы, внутрь попадают грязь и вода, что значительно ускоряет износ ШРУСа. Изношенный внутренний ШРУС часто издает лязг при трогании с места, а неисправный внешний шарнир может издавать такой же шум, как вы описали, во время поворотов.Если шум возник совсем недавно, автомобиль, вероятно, будет безопасным для вождения в таких условиях, но по мере дальнейшего износа шарнира будет возникать вибрация, которая, вероятно, станет невыносимой. Раннее выявление неисправности пыльника (целесообразно проверять их при каждой замене масла) и своевременная замена пыльника может предотвратить повреждение суставов. Замена башмаков требует снятия оси, и, если отказ произошел только в сухую погоду, соединение следует полностью разобрать, очистить, осмотреть и повторно смазать. Я не большой поклонник склеенных ботинок, разве что в качестве временной меры.Они экономят время, но отказ от извлечения вала и обслуживания шарнира в долгосрочной перспективе будет работать против вас.

Благодаря быстрому распространению недорогих восстановленных и / или новых деталей, обычно более рентабельно и быстрее заменять всю ведущую ось, чем заменять изношенный шарнир и пыльник, а в некоторых случаях даже просто пыльник. Замена оси обычно требует отделения нижней шаровой опоры или стойки и снятия большой гайки в центре ступицы колеса. Также может потребоваться отсоединение стабилизатора поперечной устойчивости и внешней рулевой тяги.Затем ступицу и тормоз в сборе можно наклонить наружу, чтобы старая ось выскользнула, а новая — внутрь. Важно принять во внимание рекомендации производителя по замене гаек и момент затяжки, а также процедуру, необходимую для отсоединения вала от трансмиссии.

Q: Я заметил, что мой двигатель медленно запускается с утра. Я вспомнил, как кто-то, возможно, вы, рекомендовали дернуть клеммы аккумулятора, чтобы проверить их надежность. Мои были тугими, но один был заметно теплее, почти горячим по сравнению с другим.Они кажутся чистыми. На что это указывает?

— Курт

A: Вы справились! Несмотря на то, что кабельные соединения казались плотными и внешне чистыми, наблюдаемый вами нагрев является явным индикатором плохого соединения. По всей видимости, между стойкой и зажимом есть наросты коррозии, которых не видно. Еще один способ проверить надежность подключения клемм аккумуляторной батареи — измерить падение напряжения на соединении, один измерительный провод на стойке, а другой — на зажиме, пока помощник запускает двигатель.Более 0,2 вольт указывает на необходимость очистки. Игнорируйте символ минуса, если он появляется.

Очистить верхние клеммы / зажимы аккумуляторной батареи легко с помощью щетки для очистки клемм Schumacher BAF-BI или аналогичной. Вы захотите избежать стирания памяти компьютера, установив средство экономии памяти компьютера до отсоединения кабелей. Тип розетки для дополнительной зажигалки не работает на многих автомобилях, так как розетка не «горячая» при выключенном ключе. В этом случае лучшим выбором будет инструмент, который подключается к разъему данных под панелью управления.10-футовый шнур на одном из них позволит аккумулятору второго транспортного средства обеспечивать необходимую струйку электричества. Держите двери закрытыми / выключите внутреннее освещение!

Замена ШРУС — все, что вам нужно знать

Что такое ШРУС?

Шарнир равных угловых скоростей — это специализированный тип универсального шарнира. Ваши передние колеса двигаются вверх и вниз вместе с ходом подвески и при этом должны иметь возможность поворачиваться. Для этого требуется пара шарнирных соединений для каждого колеса.Есть внутренний шарнир рядом с трансмиссией и второй шарнир прямо у колеса. Они соединены короткой круглой металлической балкой, называемой осью оси. Эти шарниры смазаны специальной смазкой и покрыты гибким складчатым гармошкой башмаком. Пыльник удерживает смазку внутри и грязь снаружи.

Каковы симптомы плохого ШРУСа?

Нормальный вид отказа ШРУСа вызывается открывающимся разрезом пыльника, который позволяет смазке выходить. Однако автомобили с очень большим пробегом могут просто иметь засохшую смазку внутри неповрежденного багажника.В любом случае, если консистентная смазка не обеспечивает адекватной смазки, соединение начинает изнашиваться с нарастающей скоростью.

• Первый признак — щелкающий звук при парковке или крутых поворотах.
• Совместите несколько крутых поворотов с умеренным дросселем, и все дополнительные зазоры, вызванные износом, должны начать ритмично щелкать.

Какова степень серьезности неисправного ШРУСа?

Со временем износ внутри ШРУСа станет настолько большим, что шарнир больше не будет передавать крутящий момент от двигателя на колесо.Это мгновенно сделает вашу машину непригодной для вождения. Вам понадобится буксировка в магазин для ремонта. Если пыльник ШРУС вышел из строя, но еще не протекла вся смазка, вы можете сэкономить на замене оси. Ваш механик должен уметь замечать линию разбрызгиваемой смазки, которая легко выходит из ботинка. Примечание. Смазка CV имеет характерный черный цвет.

Одна вещь, о которой следует помнить, как правило, замена одного ШРУСа не рентабельна. Чаще всего другой сустав подвергался таким же злоупотреблениям и износу, как и тот, который вышел из строя.И работа по замене всей оси в сборе такая же — или даже немного меньше — чем снятие оси, замена неисправного шарнира, смазка другого шарнира, а затем повторная установка использованной оси.

Получите смету услуг по замене карданного шарнира в ближайших магазинах

Какова типичная стоимость замены ШРУСа?

• Ориентировочная стоимость запчастей 40–400 долларов США
• Ориентировочная стоимость рабочей силы 50–200 долларов

Ориентировочная общая стоимость 90–600 долларов

Как правило, хороший механик просто заменит новую или модернизированную ось в сборе с двумя CV, новыми башмаками и предварительно заполненными соответствующей смазкой.Замена новой оси на ремонтируемую бывшую в употреблении обойдется в 40-400 долларов на запчасти. Стоимость работ по снятию и замене одной оси должна составлять от 50 до 200 долларов. Если у вашего автомобиля значительный пробег, подумайте о том, чтобы одновременно делать обе оси и все четыре шарнира. Если у вас есть багажник, который раскололся дорожным мусором на небольшом пробеге, вы можете подумать о том, чтобы сделать только одну сторону.

Простой разъемный пыльник, который еще не удалил всю смазку, может быть кандидатом на простую замену пыльника. Стоимость этого должна составлять 50-100 долларов.Будьте готовы заменить этот ремонт полностью новым мостом в сборе, если осмотр рассматриваемого шарнира выявит какие-либо повреждения, вызванные недостаточной смазкой или проникновением грязи / воды.

Необходимо запланировать замену ШРУСа? Сначала начните с Openbay. Сравните цены в местных магазинах и закажите услугу онлайн за считанные минуты.

Получите оценки в ближайших магазинах
Шарнир

U и ШРУС

На автомобилях с задним и передним приводом есть две важные детали, которые служат схожей цели.ШРУСы и U-образные соединения. Для автомобилей с передним приводом (FWD) ШРУСы используются в независимых узлах ведущего моста, чтобы вал мог иметь некоторое движение и поддерживать плавную передачу крутящего момента на ведущие колеса. Внутренний ШРУС представляет собой скользящее соединение треножника, которое обеспечивает перемещение колес вверх и вниз по неровностям дороги, а также некоторую поправку на изменение длины ведущей оси при экстремальном перемещении подвески. Погружающее действие CV-шарнира компенсирует изменение расстояния между трансмиссией и ступицей колеса.Подвесной ШРУС обычно представляет собой неподвижное соединение на ступице колеса, которое передает мощность на колесо, позволяя вращать колесо для прохождения поворотов. ШРУСы закрыты чехлом, который представляет собой гибкое уплотнение баллона из синтетической резины. Это уплотнение предотвращает попадание дорожной грязи в подшипники и помогает предотвратить потерю смазки, когда высокие скорости вращения и центробежные силы пытаются выбросить смазку из соединения. Каждый пыльник оси обеспечивает защиту от пыли, воды и смазки, что важно для долговечности ШРУСа.

Проблемы с передним ведущим мостом обычно проявляются в виде ненормальных шумов, таких как щелчки при резком повороте, вибрация или чрезмерный люфт в шарнирах. Ведущие мосты испытывают нагрузку из-за высоких крутящих моментов двигателя, передаваемых через трансмиссию под разными углами. Это может привести к выходу из строя подшипников и колец ШРУС после продолжительной эксплуатации. Если резиновый чехол вокруг ШРУСа разорван, дорожная грязь и вода попадут внутрь и смоют смазку из шарнира. Загрязнение и потеря смазки быстро вызовут износ и выход из строя шарнира.

На автомобиле с задним приводом (RWD) карданный вал соединяет трансмиссию с задним дифференциалом. Универсальные шарниры или U-образные шарниры используются для того, чтобы вал двигался при движении дифференциала вверх и вниз. Изношенный универсальный шарнир — самая распространенная проблема приводного вала — может вызывать вибрацию или скрип, скрежет, лязг или щелчки. Смазка внутри соединения может высохнуть. В этом случае роликовые подшипники могут изнашивать канавки в крестовине шарнира. Когда подшипники пытаются перекатиться по этим канавкам, это может привести к громкому скрежету металла по металлу или чириканью.Достаточно часто слышен изношенный U-образный шарнир, когда автомобиль движется задним ходом. Когда автомобиль движется задним ходом, роликовые подшипники прижимаются к изнашиваемым вмятинам против нормального вращения, и ролики зацепляются за более острые края изношенного шарнира, и звук становится еще громче. Также U-образные шарниры могут издавать стонущий шум / вибрацию, слышимую или ощущаемую в сиденье, обычно при движении по шоссе. Иногда U-образные шарниры можно визуально осмотреть на предмет повреждений, но во многих случаях может потребоваться снять сам приводной вал, чтобы полностью осмотреть соединения.

Технику необходимо будет провести тест-драйв вашего автомобиля, а затем поставить его на подъемник, чтобы полностью осмотреть эти детали.
