Как открутить шкив коленвала ваз 2112 16 клапанов: Как открутить шкив коленвала на ВАЗ-2112 16 клапанов: фото

Date: 20.06.2021

Author: admin

Содержание

Как открутить шкив коленвала на ВАЗ-2112 16 клапанов: фото

Причины замены

Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизу

Прежде чем приступить непосредственно к процессу, необходимо рассмотреть основные причины, почему может понадобиться демонтаж этой детали. На самом деле, все намного проще, чем кажется с виду. Итак, рассмотрим, основные причины демонтажа:

При капитальном ремонте потребуется снятие шкива.
Износ изделия (стирание или облом зубьев).
При некоторых ремонтных операциях потребуется демонтаж шкива (установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Итак, когда причины рассмотрены, приступим непосредственно к самому процессу. Стоит отметить, что в одиночку эту операцию не совершить, поэтому необходимо попросить помощи, другими словами понадобится помощник. Рассмотрим, непосредственно последовательность действий для снятия шкива коленчатого вала:

Устанавливаем автомобиль на яму или эстакаду.
Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.
Автомобиль после демонтажа колеса
Проводим демонтаж подкрылка. Для этого необходимо снять грязеотбойник и выкрутить 5 винтов удерживающих пластиковый брызговик.
Снимаем пластиковый подкрылок открутив 5 винтов крепления
Далее, необходимо демонтировать ремень генератора.
Приводная схема генератора
Теперь приступим к самым сложным операциям, где собственно и понадобится вторая пара рук.
Снимаем заглушку с картера сцепления. Вставляем монтировку между зубьями маховика и фиксируем коленчатый вал от проворачивания.
Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки

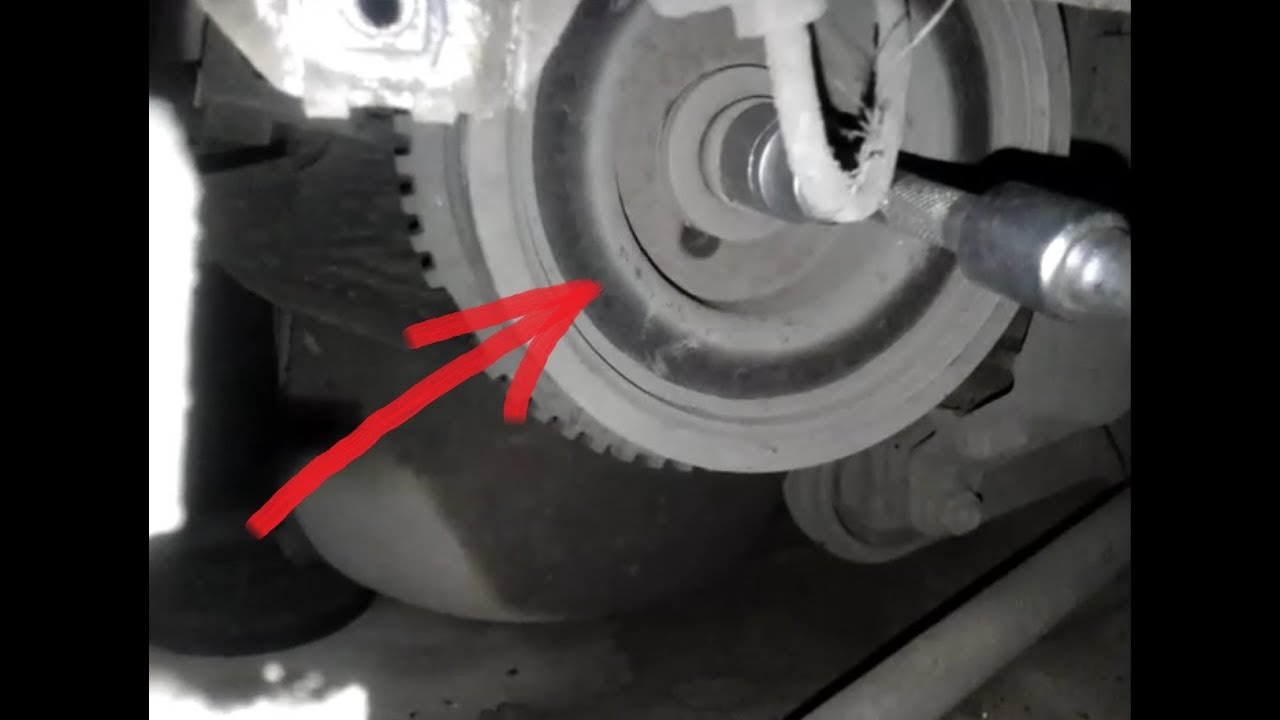

Теперь, при помощи головки на 17 установленной в удлинитель проводим откручивание шкива.
Угловая головка тоже идеально подойдет для снятия шкива

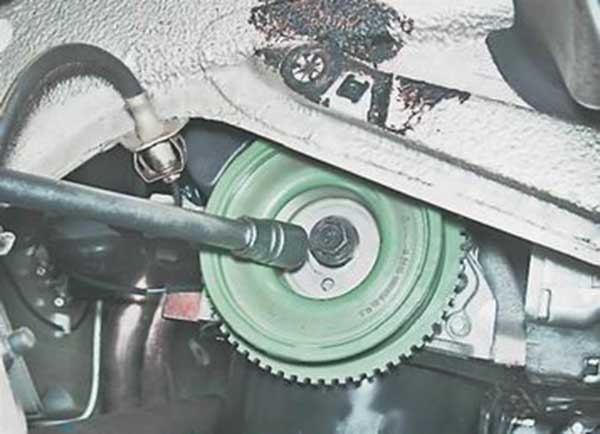

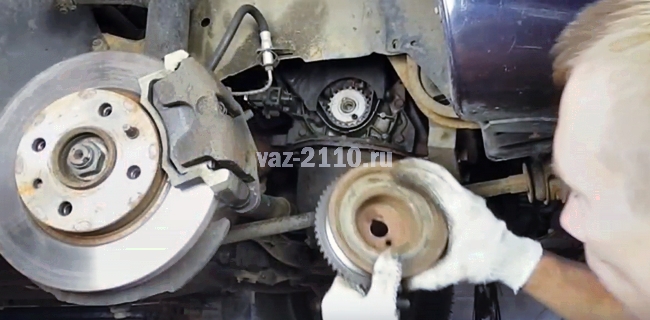

Ключом или головкой на 17 откручиваем шкив коленвала
Установка проводится в обратной последовательности.

Стоит отметить, что вырез на шкиве коленчатого вала, при установке, должен совпасть с выступом на самом коленвале.

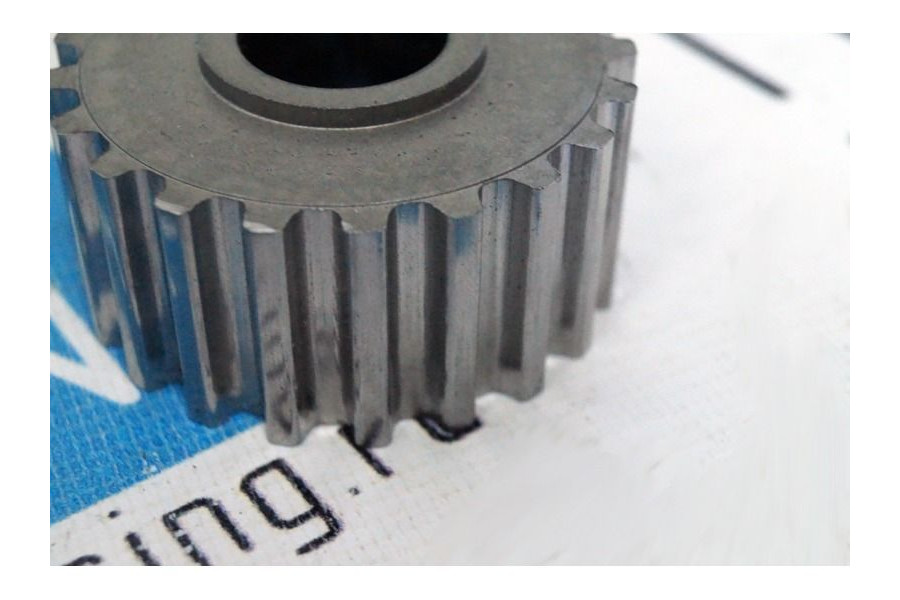

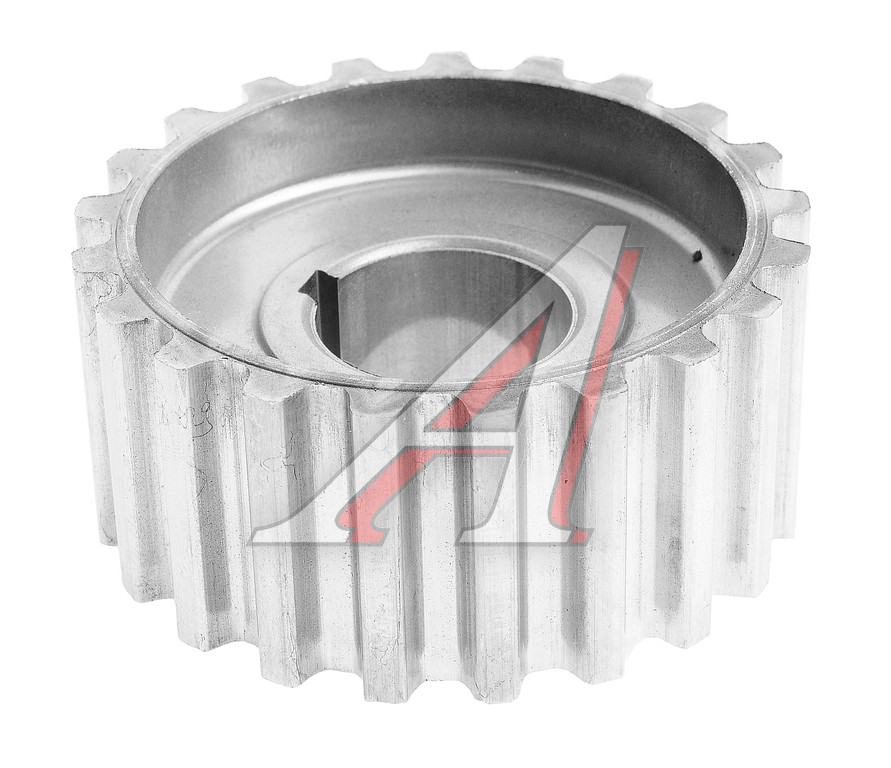

Выбор шкива коленвала

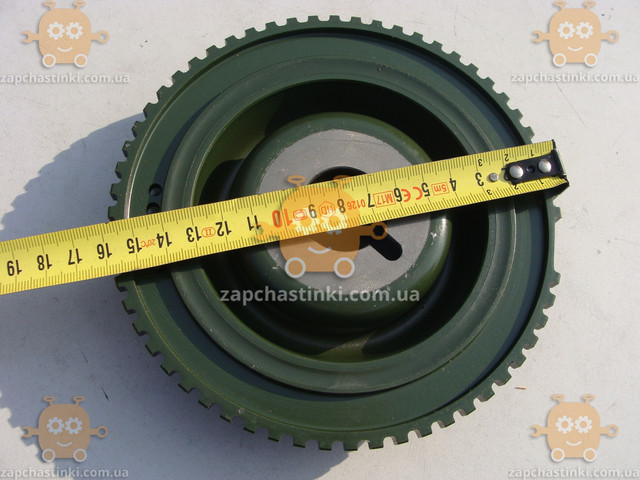

Чугунный шкив

Стандартный шкив коленвала — стальной. К нему есть нарекания. Поэтому многие владельцы при его замене ставят чугунный шкив. Тем более, что чугунный немного дешевле.

Чугунный шкив слева, а стальной — справа

Выводы

Демонтаж шкива коленчатого вала на 16-клапанном двигателе ВАЗ-2112 проводится достаточно легко и не требует специальных знаний. Единственным нюансом остается техника безопасности, поскольку автомобиль может соскочить с домкрата и при откручивании, так и при закручивании фиксирующей гайки.

Как открутить шкив коленвала ваз 2112 16 клапанов

Как открутить шкив коленвала на ВАЗ-2112 16 клапанов: фото

Причины замены

Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизу

При капитальном ремонте потребуется снятие шкива.
Износ изделия (стирание или облом зубьев).
При некоторых ремонтных операциях потребуется демонтаж шкива (установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Итак, когда причины рассмотрены, приступим непосредственно к самому процессу. Стоит отметить, что в одиночку эту операцию не совершить, поэтому необходимо попросить помощи, другими словами понадобится помощник. Рассмотрим, непосредственно последовательность действий для снятия шкива коленчатого вала:

Устанавливаем автомобиль на яму или эстакаду.
Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.
Автомобиль после демонтажа колеса
Проводим демонтаж подкрылка. Для этого необходимо снять грязеотбойник и выкрутить 5 винтов удерживающих пластиковый брызговик.
Снимаем пластиковый подкрылок открутив 5 винтов крепления
Далее, необходимо демонтировать ремень генератора.

Приводная схема генератора
Теперь приступим к самым сложным операциям, где собственно и понадобится вторая пара рук.
Снимаем заглушку с картера сцепления. Вставляем монтировку между зубьями маховика и фиксируем коленчатый вал от проворачивания.
Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки
Теперь, при помощи головки на 17 установленной в удлинитель проводим откручивание шкива. Угловая головка тоже идеально подойдет для снятия шкива Ключом или головкой на 17 откручиваем шкив коленвала
Установка проводится в обратной последовательности.

Выбор шкива коленвала

Чугунный шкив

Стандартный шкив коленвала — стальной. К нему есть нарекания. Поэтому многие владельцы при его замене ставят чугунный шкив. Тем более, что чугунный немного дешевле.

Чугунный шкив слева, а стальной — справа

Выводы

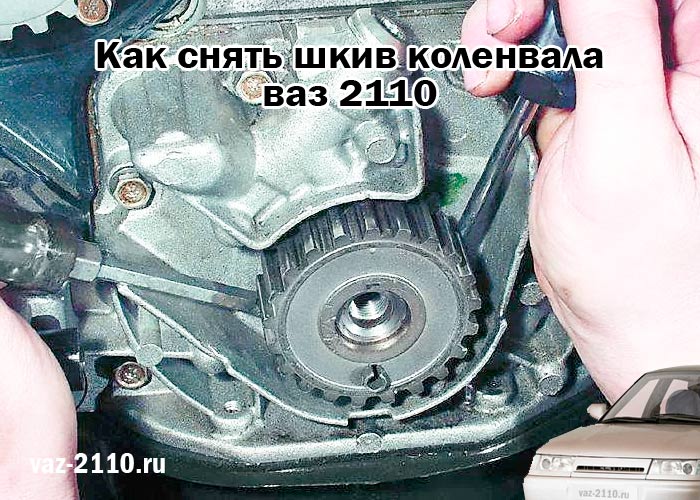

Как снять шкив коленвала

Для того, чтобы снять шкив коленвала на ваз 2110-ВАЗ 2112 лучше загнать автомобиль на смотровую яму или эстакаду. Одному снять шкив не получиться, поэтому лучше сразу кого-нибудь попросить помочь это сделать.

Ход работы:

Первое что нужно сделать — поставить машину на домкрат и снять правое переднее колесо (лучше подставить под порог надежную подставку, например, деревянный пенек)
Для удобства работ лучше снять воздушный фильтр
Далее снимаем правый грязезащитный щиток моторного отсека: откручиваем один боковой шуруп и по паре шурупов сверху и снизу щитка

Снимаем ремень генератора (подробнее).

Замечание: Если вам мешает провод датчика температуры охлаждающей жидкости, то лучше его отсоединить.

Вот здесь нам понадобится помощник. Необходимо вынуть заглушку отверстия картера сцепления, вставить крепкую отвертку, либо небольшую монтировку между зубьями венца маховика, тем самым удерживая маховик от проворачивания.
Берем торцовый ключ на 17 и откручиваем болт крепления шкива коленчатого вала и снимаем сам шкив.

Установку шкива коленчатого вала на ВАЗ 2110-2112 нужно делать в обратной последовательности.

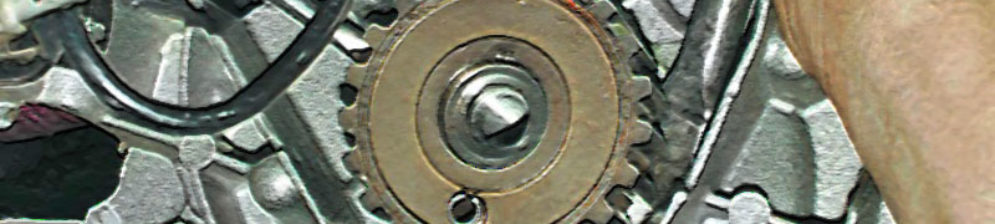

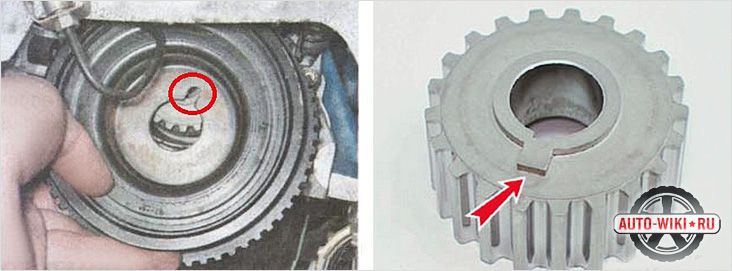

Внимательно: вырез шкива коленвала должен совпасть с выступом на зубчатого шкива коленвала.

При затяжке болта крепления шкива необходимо так же удерживать венец маховика от проворачивания, вставив между зубьев отвертку или монтировку.

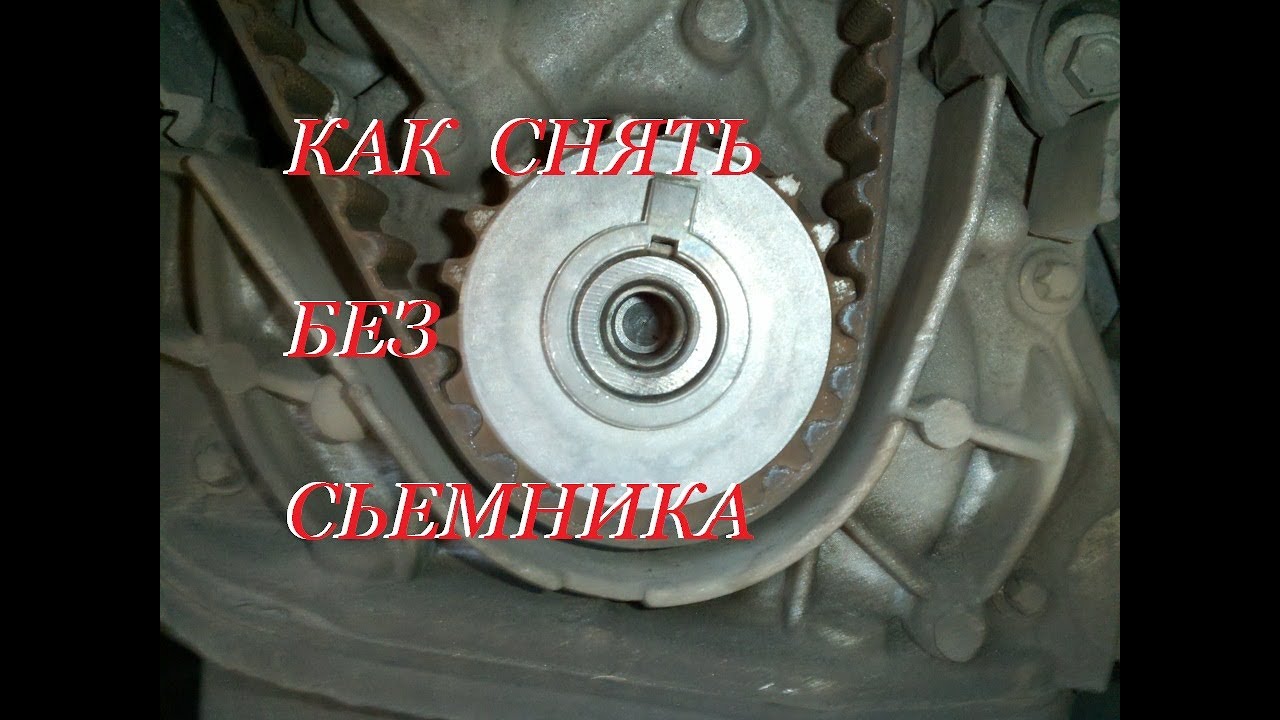

Снимаем шкив используя народно-автомобильный опыт

Многие автовладельцы 16-клапанного ВАЗ-2112 сталкивались с тем, что была нужда открутить шкив коленчатого вала. Процесс, конечно, долгий и не самый из лёгких, но реально выполнимый своими руками. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо. Стоит отметить, что вырез на шкиве коленчатого вала, при установке, должен совпасть с выступом на самом коленвале. Поэтому многие владельцы при его замене ставят чугунный шкив. Тем более, что чугунный немного дешевле.

Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата. Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки. Не следует быть уверенным в том, что во всех без исключения автомобилях коленвал вращается по часовой стрелке.

Замена сальника коленвала 4 G93 — 2 этап.

Далее один держит с упором против, а другой выворачивает болт шкива (демпфера).

11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный. При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой.

Одному снять шкив не получиться, поэтому следует привлечь помощника.1. Поставьте машину на домкрат и снимите правое переднее колесо (лучше также подставить под порог надежную подставку, например, деревянный пенек). Если вам мешает провод датчика температуры охлаждающей жидкости, то лучше его отсоединить.

Если установлена автоматическая коробка переключения передач, то на машине с задним приводом выставляется передача «Паркинг». Включается ручной тормоз и далее элемент откручивается так же, как и на механической коробке. Вставляют монтажку между зубьями зубчатого венца маховика двигателя через отверстие колокола коробки передач.

Возможные неисправности

При выходе из строя (биение и деформация, трещины и разрывы) шкив коленвала ВАЗа, скорее всего, необходимо будет заменить. После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Для этого необходимо открыть заглушку вентиляции картера сцепления. Чтобы выполнить эту работу корректно, вам потребуется динамометрический ключ. Как только датчик покажет момент затяжки в 400 Н/метр, дальнейшее усилие недопустимо. Не забудьте затянуть болты крепления генератора и подключить обратно разъём на катушке зажигания.

При неправильной установке она может выпасть, что и приведет к провороту ступицы. В случае течи смазки из-под сальника коленвала. При снятии коленчатого вала — для ремонтных работ, смены вкладышей и т.д.

Сложность данной операции заключается в трудности демонтажа и проблемной установке новых манжет, вместо изношенных резинок, которые со временем деформируются и уже не выполняют свои функции. В мануале к автомобилям ВАЗ данная операция описывается весьма сжато, так как сам алгоритм действий прост и должен с легкостью реализовываться. Требуемый нам шкив располагается под капотом автомобиля, где не так уж много места. Обычно данная деталь находится за генератором, возле кузовных элементов. Надеемся наши советы окажутся полезными и вы без труда сможете отсоединить шкив коленвала.

Для чего? Чтобы он случайно не выкрутился. Если произойдет отвинчивание, то вас будут ждать серьезные поломки и дорогостоящий ремонт. При работе мотора сила затяжки постепенно увеличивается.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. Все материалы сайта CARNOVATO.RU написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора.

Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач.

Повреждение зубчатого венца ведет к нестабильной работе мотора. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит». Однако в 16-ти клапанном моторе оценивать положение метки через окно коробки крайне неудобно. По глубиномеру выставить ВМТ (точность около 10 градусов) и проверить совпадение с метками на распредвалу.

Описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.

Снятие шкива – это само по себе затруднение даже для специалиста, что уже говорить о новичке.

Что делать, если гайка не поддается? Гайка должна легко сорваться с первой же попытки.

Работу лучше выполнять над смотровой ямой. Если же нет такой возможности, то лучше использовать домкрат и обязательно пенек (лучше перестраховаться). Когда требования выполнены, необходимо поворотом ключа зажигания подавать кратковременные импульсы. Иногда гайка сидит так плотно, что с первого раза не получается ее сорвать.

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Следует не забыть ослабить и снять ремень генератора.

Он проделывается самостоятельно без наличия помощника. Чтобы исключить пуск мотора, можно снять топливоподводящую шлангу с бензонасоса в карбюратор, если это карбюраторный двигатель, или шлангу, входящую в топливную рампу, если мотор инжекторный.

Не смотря на тот факт, что данный способ, как говориться «минздрав не рекомендует», все же советую Вам не искать сложных путей, и поступить следующим образом. Снимите любую клемму с аккумулятора. Это позволит исключить риск случайного включения стартера. После этого, Ваш помощник садится за руль, включает 4ю передачу, и не нажимая сцепления давит на тормоз.

Как Открутить Болт Шкива Коленвала Ваз 2110

как отвинтить болт шкива коленчатого вала вазов 2110

Как отвинтить болт шкива коленчатого вала: почему все так сложно? Знающий автолюбитель тратит на процесс демонтажа шкива коленчатого вала, обычно не более четверти часа. Но неопытные водители, пытаясь принять эту роль в одиночку, сталкиваются с множеством проблем, которые они часто тривиальны, не могут решить. Инструкция по проведению ремонтных работ и обслуживанию любого современного автомобиля содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, это не помогает автолюбителям. Прежде всего, есть трудности с фиксацией. Это очень трудно разобрать, если деталь постоянно вращается, выскользнув из рук. Кроме того, многие не понимают, с какой стороны добраться до болта, который держит шкив. Да, и его сильное затягивание обычно делает процесс удаления узла очень и очень сложным, так как демонтаж в таких условиях чреват повреждением покрытия кузова или компонентами моторного отсека автомобиля. Все автопроизводители и специалисты автосервисов с большим трудом производят поворот гайки или болта P P (на некоторых моделях TC механизм крепится болтами, в других. на гайке). Это делается специально, чтобы избежать самозакручивания этой части во время работы транспортного средства. п Если болт (гайка) выпадет во время езды, будет нелегко вернуть автомобиль в жизнь, чтобы продолжить движение по нему, и сам ремонт выльется, поверьте мне, довольно копейки. Кроме того, описанные крепежные элементы увеличивают уровень самозатягивания при работе двигателя. И окончательная неприкосновенность болта связана с явлениями коксования, прилипания, коррозии. Публикация ‘как открутить болт шкива коленвала ваз 2110‘: 32 фотографий с описаниями на vaz-2110.net. Каждый второй автомобильный энтузиаст, который своими руками поправляет своего любимого четырехколесного друга, столкнулся с проблемой снятия шкива коленчатого вала. После прочтения инструкций в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако при первой попытке отвинтить злополучный болт, оказалось, что это не так просто сделать.

Непонятно, как исправить коленчатый вал так, чтобы он не вращается. Другая проблема заключается в том, чтобы приблизиться к заветному болту. Много проблем приводит к снятию коленчатого вала шкива из-за сильного затягивания. Вероятно, что многие части моторного отсека будут повреждены или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленчатого вала (или гайка, в зависимости от модели) сильно искажается при установке. Это делается так, что он не самопроизвольно раскручивается, так как в случае отвинчивания невозможно избежать серьезных сбоев и дорогостоящего ремонта. Степень затягивания постепенно увеличивается при работе P и усугубляется прилипанием, коксованием, коррозией. Фактически, весь процесс демонтажа может занять 10-15 минут, но вам нужно знать и использовать некоторые трюки. В разных моделях двигателей для крепления шкива используйте болт или гайку. Каждый из вариантов должен быть рассмотрен. Как отвинтить гайку шкива коленчатого вала? Гайка на конце коленчатого вала, удерживающий шкив является признаком классического двигателя типа ВАЗ с задним приводом от модели 2101 до 2107, Нивы и тому подобного. Такая гайка также называется храповым механизмом, поскольку она может иметь выступы для изогнутого стартера. Выполните работу лучше на смотровой яме. Коленчатый вал следует зафиксировать, установив коробку передач на 4-ю передачу и приложив стояночный тормоз. Заблаговременно необходимо зарезервировать такой инструмент: удлинение рычага в виде куска трубы. Как легко открутить болт и гайку шкива коленвала. Когда под автомобилем, попробуйте отвинтить гайку ключом с довольно длинным рычагом. Если попытка не удалась, поместите в яму, установите ключ и удлинительный кабель так, чтобы конец прилегал к полу или лонжерону во время вращения вала; При повороте ключа в замке зажигания применяется мгновенный импульс.

Как открутить болт коленвала? ВАЗ 2110. (Ваз-2110, ваз-2111, ваз-2112) и lada priora-> как одному открутить болт шкива коленвала? Простой способ!!!

Что делать, если не откручивается болт шкива коленвала!

КАК ОТКРУТИТЬ БОЛТ (ГАЙКУ) ШКИВА КОЛЕНВАЛА

В ЭТОМ ВИДЕО Я ПОКАЖУ КАК ЛЕГКО ОТКРУТИТЬ ГАЙКУ, ИЛИ БОЛТ ШКИВА КОЛЕНВАЛА , ТАК КАК САМ СТОЛКНУЛСЯ .

Как правило, с первой или второй попытки гайка обрывается, а затем отвинчивается обычным ключом. Необходимо не забывать ослабевать и убирать. Как отвинтить болт шкива коленчатого вала? Болт, удерживающий шкив, преобладает в двигателях передних транспортных средств, когда устройство перпендикулярно оси транспортного средства. В этом случае вам придется потрудиться больше, так как приближение к болту сложнее. Для работы необходимо подготовить: набор автомобильных инструментов. В поисках ответа на вопрос о том, как снять шкив коленчатого вала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению такие попытки не могут быть успешными. Чтобы правильно снять шкив, необходимо выполнить следующие манипуляции: правая передняя часть автомобиля поднимается, колесо снимается; на верхней части капота удаляются все части, которые мешают доступу: воздушный фильтр и защитный кожух двигателя; болт ослабляется против часовой стрелки. В большинстве случаев болт можно отвинтить. Если он не поддается, то вы можете добавить длину рычага. Если это также не помогло, тогда вам следует воспользоваться стартером, как описано для гайки шкива в классике. Любое резьбовое соединение, даже если плотно затянуто. можно поощрять с меньшими усилиями, если вы воспользуетесь некоторыми трюками для фолк-автомобилей. Проблема того, как отвинтить шкив коленчатого вала, перестает быть таковой, если вы заранее смачиваете головку болта или гайки специальным маслом, таким как WD, уксус или тормозная жидкость. Иногда помогает небольшое нажатие на края орехов. Отвинчивание болта или гайки не всегда решает проблему, так как шкив прочно удерживается на валу.

Снимите шкив с обычным креплением, осторожно потянув его с разных сторон. Важно, чтобы точка приложения силы была как можно ближе к валу. Как открутить болт шкива коленвала ваз 2110. Для плохих случаев необходимо использовать съемник шкива коленчатого вала. Это специальное устройство, которое является шпилькой с гайкой, на которую прикреплены 2-3 захвата. Концы захватов прикреплены к краям шкива, а конец шпильки опирается на центр вала. Скручивая его по часовой стрелке, вы можете добиться постепенного вытягивания шкива с вала. Не уверен, что во всех автомобилях без исключения коленчатый вал вращается по часовой стрелке. Например, в некоторых автомобилях Honda коленчатый вал вращается против часовой стрелки. Из этого следует, что резьба на гайке шкива (болт) будет оставлена. Чтобы снять шкив коленчатого вала на ВАЗ 2110-ВАЗ 2112, лучше довести машину до ямы или эстакады. Нельзя удалить шкив, поэтому лучше попросить кого-нибудь помочь. Прогресс работы: первое, что вам нужно сделать, это поставить машину на домкрат и снять правое переднее колесо (лучше поставить надежную подставку под порог, например, деревянный пень). Здесь нам нужен помощник. Необходимо снять крышку отверстия в корпусе муфты, вставить сильную отвертку или небольшой монтаж между зубьями кольца маховика, тем самым удерживая маховик от поворота. Возьмите гаечный ключ на 17 и отвинтите болт шкива коленчатого вала и снимите сам шкив. Установка шкива коленчатого вала на ВАЗ 2110-2112 должна выполняться в обратном порядке. При затягивании болта крепления шкива необходимо также удерживать конец маховика от поворота, вставив отвертку или смонтируйте между зубами.

Замена шкива коленвала на ВАЗ 2110 своими руками: инструкции с фото

Вазовская «десятка» давно завоевала репутацию народного автомобиля, которая используется для разных целей. В основном владельцы этих моделей люди со средним достатком и многие работы в целях экономии выполняют самостоятельно. К примеру, заменить шкив коленвала ВАЗ 2110 вполне можно своими руками, сэкономив на услугах мастеров.

Сам процесс замены достаточно прост и научится его выполнять самостоятельно очень важно. Освоив его, вы сможете получить представление не только о работе этой системы, но сможете при необходимости проводить замену и настройку, клапанов и иных узлов этого механизма.

Автомобиль ВАЗ 2110

Содержание

[ Раскрыть]

[ Скрыть]

Назначение шкива коленвала

Шкив коленвала на ВАЗ 2110 служит для следующих целей:

Снижения амплитуды колебания коленвала, вовремя резонации. В частности, для этого некоторые мастера устанавливают облегченный вариант коленвала.
Уменьшение шума от функционирования силового агрегата.
Вращение механизмов, которые принимают непосредственное участие в работе мотора. Происходит это при помощи шестерней и ремня.
Демпфер в свой черед адресует импульсы, отвечающие числу оборотов коленчатого вала на ЭБУ.

Шкив спортивного типа

Возможные неисправности

Шкив коленвала снимают в следующих случаях:

Демонтаж и замена

Работы по снятию и замене шкива коленчатого вала на автомобиле ВАЗ 2110 лучше проводить на эстакаде. Также желательно присутствие напарника, потому что в одиночку с некоторыми работами будет справиться затруднительно.

Этапы

Если не нашли яму, эстакаду или подъемник, поднимаем автомобиль при помощи домкрата. Ставим на надежную опору, в данной ситуации очень хорошо может подойти самый обыкновенный пенек.
Теперь нужно открутить болты и снять правое колесо.
Снимаем воздушный фильтр.
Далее нужно открутить шурупы и демонтировать грязезащитный щиток отсека двигателя.
Теперь можно снять ремень генератора.
Ремень генератора
Убираем провод, ведущий к датчику температуры ОЖ.
Теперь требуется открутить болт, которым закреплен шкив коленвала и снимаем его.
Ставим новый шкив и попутно просматриваем остальные узлы, сальники и клапана на предмет их целостности. В случае обнаружения каких-то повреждений меняем.
Собирается все в обратном порядке.

Загрузка …

Видео «Снимаем шкив»

В этом видео показано, каким образом можно снять шкив коленчатого вала и при этом не повредить иные системы, к примеру, клапанов и прочих. Для снятия нужно открутить всего лишь несколько болтов.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (75.00%)

Нет (25.00%)

Как открутить шкив коленвала ваз 2110

Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Причины замены

Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизу

При капитальном ремонте потребуется снятие шкива.
Износ изделия (стирание или облом зубьев).
При некоторых ремонтных операциях потребуется демонтаж шкива ( установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Устанавливаем автомобиль на яму или эстакаду.
Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.

Автомобиль после демонтажа колеса

Снимаем пластиковый подкрылок открутив 5 винтов крепления

Приводная схема генератора

Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки

Выбор шкива коленвала

Стандартный шкив коленвала — стальной. К нему есть нарекания. Поэтому многие владельцы при его замене ставят чугунный шкив. Тем более, что чугунный немного дешевле.

Чугунный шкив слева, а стальной — справа

Выводы

Как снять шкив коленвала

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

обычные;
демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.

Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Как открутить гайку шкива:

Поставить авто на яму или эстакаду.
Поднять ручной стояночный тормоз.
Включить 4 скорость на КПП, поставить упоры под колеса.
Не сильно постучать по граням гайки.
Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.

Если гайка шкива не откручивается:

Перевести ручку коробки на нейтралку.
Скинуть свечные провода со свеч, чтобы не завелся мотор.
Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».

Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:

Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
Снять колесо.
Демонтировать и снять воздушный фильтр с корпусом.
Снять защитный кожух.
Ослабить натяжитель ремня и снять ремень генератора.
Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.

Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Установка шкива на коленвал

Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.

Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.

Вариант откручивания болта шкива коленвала поликлиновым ремнем.

Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).

How to remove the crankshaft pulley bolt. Болтовое соединение.

Как затянуть шкив коленчатого вала очень быстро.

Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

Обслуживание ВАЗ-2110: меняем сами шкив коленвала

Шкив коленвала играет важную роль в конструкции двигателя, особенно в моделях с инжекторной топливной системой. В нашей статье мы рассмотрим процесс замены данной детали без посторонней помощи, то есть самостоятельно.

Назначение

Шкив коленвала служит для передачи вращения от коленвала к таким важным узлам автомобиля, как генератор, гидроусилитель и кондиционер. Кроме этой функции, в инжекторном двигателе на шкиве демпферного типа расположены специальные зубцы, которые считывает датчик коленвала.

Это один из самых главных показателей для электронной системы управления мотором, отвечающий за корректную работу всего агрегата.

При выходе из строя (биение и деформация, трещины и разрывы) шкив коленвала ВАЗа, скорее всего, необходимо будет заменить. Эта деталь автомобиля подлежит ремонту, но в очень редких случаях (при выявлении незначительных дефектов).

Не обязательно ехать в специализированную автомобильную мастерскую, при наличии свободного времени и умелых рук замену можно выполнить своими силами, что не только сэкономит денежные средства, но и повысит вашу самооценку.

Шкив с демпфером

Особенность этой разновидности шкивов в том, что благодаря дополнительной конструкции демпфера происходит гашение резонанса и вибраций, неизбежно сопровождающих вращение шкива на больших оборотах. С его помощью удаётся значительно снизить шум от работающего двигателя.

Кроме того, именно на инжекторных версиях “десятки” установлены шкивы такого типа: по внешнему периметру демпфера расположены зубцы, которые и фиксирует датчик коленвала.

Подготовительные работы

До того как снять шкив коленвала, необходимо приготовить нужный инструмент и выполнить предварительные процедуры. В работе у вас будет необходимость в следующих инструментах:

накладной ключ на 19;
отрезок трубы;
специальный съёмник шкива или монтировка.

Подложите упор под передние колёса, снимите разъём с катушки зажигания и рычаг переключения передач установите в нейтральное положение. Выкрутите натяжной болт генератора на 3-3,5 см, ослабьте болты крепления для его свободного хода и снимите ремень. После этого можно снимать шкив коленвала 2110.

Откручиваем стопорный болт

Единственный болт, фиксирующий шкив на коленвале, не так просто открутить. Резьба этого болта совпадает по направлению с вращением коленчатого вала, поэтому, если у вас нет пневматического гайковёрта, придётся справляться с этой задачей хитростью.

Болт шкива коленвала можно с лёгкостью открутить при помощи накладного ключа, отрезка трубы и стартера вашего автомобиля. Накладываем на болт головку на 19, с помощью трубы удлиняем рукоятку ключа до поверхности, причём таким образом, чтобы он упирался в пол со стороны, противоположной направлению вращения.

После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Сделав пять шесть таких попыток, вам удастся открутить “прикипевший” болт, не прилагая титанических усилий. Будьте готовы к тому, что вас обвинят в нерациональном расходовании ресурса стартера, порче своего имущества и т. п.

Да, этот метод не применяется в сервисных центрах, но есть свидетели его действенной реализации. Ничего не было при этом испорчено, кроме настроения противников такого способа откручивания болтов.

Снятие шкива

Специальная шпонка уверенно держит ступицу шкива на валу даже с выкрученным болтом. Сделать эту операцию быстро с минимальными усилиями позволяет специальный съёмник. При его отсутствии вам придётся повозиться немного дольше. Для начала обработайте места сопряжения шкива и вала с помощью специальной жидкости (по типу WD-40).

После этого необходимо немного подождать, чтобы жидкость сделала своё дело. Поддевая по окружности при помощи монтировки шкив коленвала, раскачиваем по направлению от двигателя. Процедура это долгая и утомительная. Главной задачей является не столько снять ступицу шкива, сколько не повредить шпоночный паз.

Обратные действия

После снятия шкива вы можете его, внимательно изучив, отложить в сторону к гаражному металлолому. Возьмите в руки новую деталь и хорошо смажьте солидолом посадочное место шпонки. Немного наклонив шпонку в сторону ступицы, неспешно набиваем шкив на вал. Для этой цели у вас в одной руке должен быть молоток, а в другой – кусок мягкой резины, который подкладывается между молотком и корпусом и не даёт молотку повредить шкив коленвала.

Как только ступица станет на своё место, необходимо затянуть фиксирующий болт. Делать это необходимо без всяких хитростей: ключ и труба помогут затянуть этот болт до упора. Во избежание проворачивания коленвала, когда на затяжку болта вы начинаете значительно прилагать силу, необходимо застопорить его с помощью металлического штыря (большой отвёртки), вставив последний между зубьями венца маховика. Для этого необходимо открыть заглушку вентиляции картера сцепления.

Затягивать болт до предела не рекомендуется, можно не рассчитать усилий и обломать его, а это уже почти катастрофа. Чтобы выполнить эту работу корректно, вам потребуется динамометрический ключ. Как только датчик покажет момент затяжки в 400 Н/метр, дальнейшее усилие недопустимо.

После этого наденьте на шкив коленвала ремень, натяните его с помощью натяжного болта на генераторе. Не забудьте затянуть болты крепления генератора и подключить обратно разъём на катушке зажигания.

Если вы следовали всему описанному выше, значит, теперь не только знаете, как снять шкив коленвала, но и умеете делать это самостоятельно.

Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Причины замены

Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизу

При капитальном ремонте потребуется снятие шкива.
Износ изделия (стирание или облом зубьев).
При некоторых ремонтных операциях потребуется демонтаж шкива ( установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Устанавливаем автомобиль на яму или эстакаду.
Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.

Автомобиль после демонтажа колеса

Снимаем пластиковый подкрылок открутив 5 винтов крепления

Приводная схема генератора

Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки

Выбор шкива коленвала

Стандартный шкив коленвала — стальной. К нему есть нарекания. Поэтому многие владельцы при его замене ставят чугунный шкив. Тем более, что чугунный немного дешевле.

Чугунный шкив слева, а стальной — справа

Выводы

Как снять звездочку коленвала ваз 2110 – АвтоТоп

Замена шкива коленвала на ВАЗ 2110 своими руками: инструкции с фото

Вазовская «десятка» давно завоевала репутацию народного автомобиля, которая используется для разных целей. В основном владельцы этих моделей люди со средним достатком и многие работы в целях экономии выполняют самостоятельно. К примеру, заменить шкив коленвала ВАЗ 2110 вполне можно своими руками, сэкономив на услугах мастеров.

Автомобиль ВАЗ 2110

Назначение шкива коленвала

Шкив коленвала на ВАЗ 2110 служит для следующих целей:

Снижения амплитуды колебания коленвала, вовремя резонации. В частности, для этого некоторые мастера устанавливают облегченный вариант коленвала.
Уменьшение шума от функционирования силового агрегата.
Вращение механизмов, которые принимают непосредственное участие в работе мотора. Происходит это при помощи шестерней и ремня.
Демпфер в свой черед адресует импульсы, отвечающие числу оборотов коленчатого вала на ЭБУ.

Шкив спортивного типа

Возможные неисправности

Шкив коленвала снимают в следующих случаях:

Демонтаж и замена

Работы по снятию и замене шкива коленчатого вала на автомобиле ВАЗ 2110 лучше проводить на эстакаде. Также желательно присутствие напарника, потому что в одиночку с некоторыми работами будет справиться затруднительно.

Этапы

Если не нашли яму, эстакаду или подъемник, поднимаем автомобиль при помощи домкрата. Ставим на надежную опору, в данной ситуации очень хорошо может подойти самый обыкновенный пенек.
Теперь нужно открутить болты и снять правое колесо.
Снимаем воздушный фильтр.
Далее нужно открутить шурупы и демонтировать грязезащитный щиток отсека двигателя.
Теперь можно снять ремень генератора.

Ремень генератора

Убираем провод, ведущий к датчику температуры ОЖ.

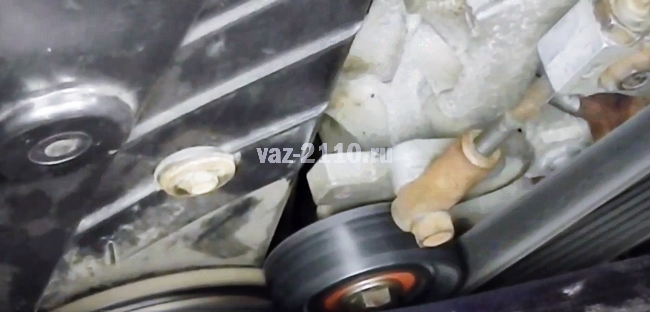

Теперь требуется открутить болт, которым закреплен шкив коленвала и снимаем его.

Ставим новый шкив и попутно просматриваем остальные узлы, сальники и клапана на предмет их целостности. В случае обнаружения каких-то повреждений меняем.

Собирается все в обратном порядке.

Загрузка .

Видео «Снимаем шкив»

Как открутить шкив коленвала ВАЗ 2110

запрессовываем сальник коленвала.

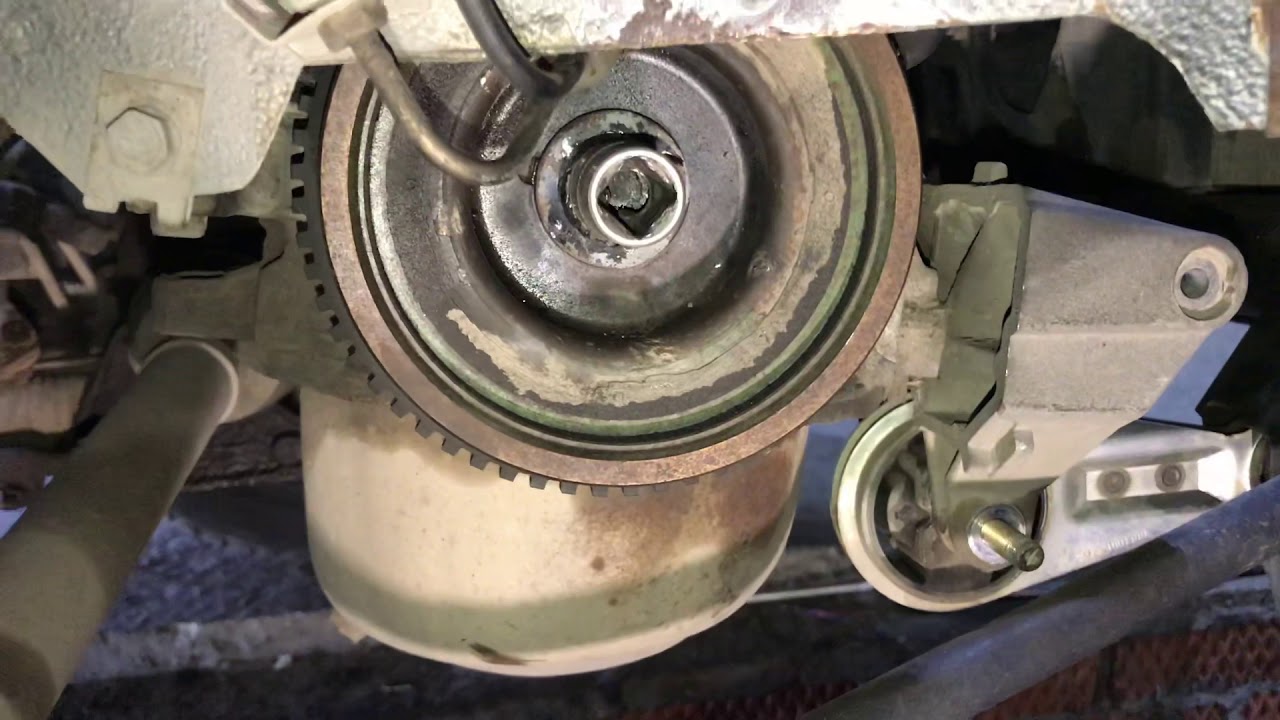

Как открутить шкив коленвала?

От такого же шкива отрезаем реперную часть.

Эта операция необходима ТОЛЬКО замены для сальника коленвала.

При помощи болта обычно крепятся шкивы переднеприводных. так называемый &.

Регулировка колдуна на ваз 2110.

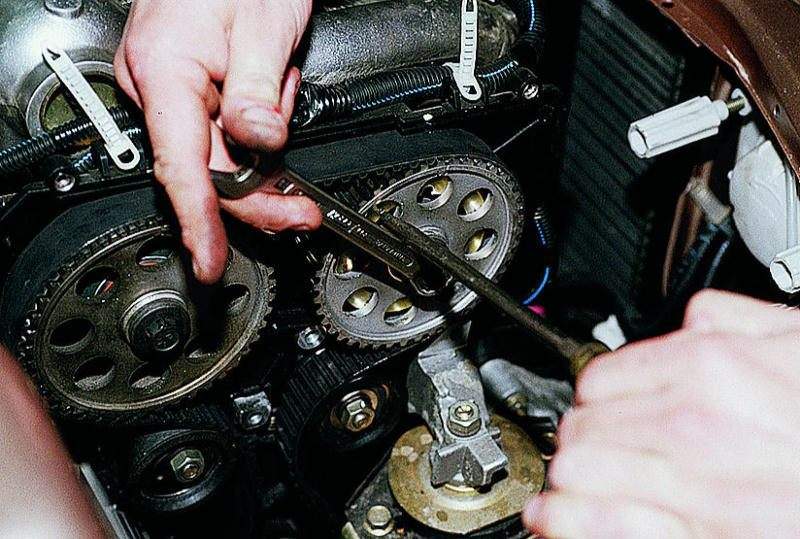

Замена ремня привода распределительного вала и натяжного ролика ВАЗ 2110.

Снятие и установка ремня ГРМ на двигателях ВАЗ-2110 и ВАЗ-2111.

8. После чего снимите шкив привода генератора с коленвала.

Как заменить передний сальник коленвала ВАЗ 2108 своими руками.

Как снять шкив коленвала на ваз 2110.

Снимаем фишку с датчика коленвала, откручиваем один болт.

как отвернуть болт шкива коленвала 2110.

Форум ВАЗ 2108, 2109, 21099, 2113.

замена сальника коленвала дома.

Какой двигатель и. Как самостоятельно заменить ремень грм ваз2115.

снимал шкив. монтировка упирается в подрамник. используя головку с удлинённ.

вставить крепкую как поставить шпонку шкива коленвала ваз 2110 отвертку

Шкив ВАЗ-2110 коленвала чугун.

откручиваем болт шкива коленвала.

снятие шкива генератора на ВАЗ 2110-2111.

После чего вынимаем болт и снимаем сам шкив.

Как открутить гайку шкива коленвала?

сначала откручиваем болт шкива коленвала. iшкив снимается отдав переднюю и .

Как снять шкив коленвала. snjatie-shkiva-kolenvala-vaz-2110.

коленчатый вал за болт крепления шкива примерно на один оборот по часовой с.

Шкивы распределительных валов – снятие и установка.

2.5 Замена ремня привода распределительного вала и натяжного ролика ВАЗ 211.

Внимательно: вырез шкива коленвала должен совпасть с выступом на зубчатого шкива.

Разборка ВАЗ 2110.

Болт шкива коленвала ВАЗ 2108, 2109, 21099, 2110, 2111, 2112 М12х30, произв.

Снятие шкива коленчатого вала.

Установка коленвала ВАЗ.

меняем сами шкив коленвала :: SYL.ru

Назначение

Шкив с демпфером

Кроме того, именно на инжекторных версиях «десятки» установлены шкивы такого типа: по внешнему периметру демпфера расположены зубцы, которые и фиксирует датчик коленвала.

Подготовительные работы

накладной ключ на 19;
отрезок трубы;
специальный съёмник шкива или монтировка.

Откручиваем стопорный болт

После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Сделав пять шесть таких попыток, вам удастся открутить «прикипевший» болт, не прилагая титанических усилий. Будьте готовы к тому, что вас обвинят в нерациональном расходовании ресурса стартера, порче своего имущества и т. п.

Снятие шкива

Обратные действия

ВАЗ 2110 как открутить шкив коленвала

Как открутить гайку шкива коленвала?

Снимаем фишку с датчика коленвала, откручиваем один болт.

2.5 Замена ремня привода распределительного вала и натяжного ролика ВАЗ 211.

Внимательно: вырез шкива коленвала должен совпасть с выступом на зубчатого шкива.

запрессовываем сальник коленвала.

замена сальника коленвала дома.

Шкив ВАЗ-2110 коленвала чугун.

как отвернуть болт шкива коленвала 2110.

откручиваем болт шкива коленвала.

коленчатый вал за болт крепления шкива примерно на один оборот по часовой с.

После чего вынимаем болт и снимаем сам шкив.

При помощи болта обычно крепятся шкивы переднеприводных. так называемый &.

сначала откручиваем болт шкива коленвала. iшкив снимается отдав переднюю и .

снимал шкив. монтировка упирается в подрамник. используя головку с удлинённ.

вставить крепкую как поставить шпонку шкива коленвала ваз 2110 отвертку

Установка коленвала ВАЗ.

Датчик температуры охлаждающей жидкости ваз 2115 где находится.

От такого же шкива отрезаем реперную часть.

Болт шкива коленвала ВАЗ 2108, 2109, 21099, 2110, 2111, 2112 М12х30, произв.

Снятие шкива коленчатого вала.

Как снять шкив коленвала. snjatie-shkiva-kolenvala-vaz-2110.

Шкивы распределительных валов – снятие и установка.

Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
снижать шум от работы двигателя;
вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
Из-под переднего сальника коленчатого вала «погнало» масло;
Облегченный коленвал начал сильно резонировать;
Шкив старого образца или демпфер болтается;
Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

Отсоединяем «массу» от АКБ;
Снимаем вентилятор радиатора и гидромуфту;
Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
Снимаем шкив с вентилятора радиатора;
Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Шкив коленвала ВАЗ 2110 – фото, описание на VAZ-2110.net

Разборка ВАЗ 2110.

Шкив ВАЗ-2110 коленвала чугун.

Шкив ВАЗ-2110 коленвала.

вставить крепкую как поставить шпонку шкива коленвала ваз 2110 отвертку

Лада 2110 просто Ласточка).

Шкив коленвала 16 кл Демпферный на ВАЗ 2110 – Доска объявлений «Автоза.

Шкив коленвала ВАЗ 2110 8-ми клап.

Шкив коленвала на ВАЗ 2115.2110 на 8 кл мотор – Доска объявлений «Авто.

На фото – Демпферный шкив коленвала.

Продам: Шкив ВАЗ-2110 коленвала демпферный.

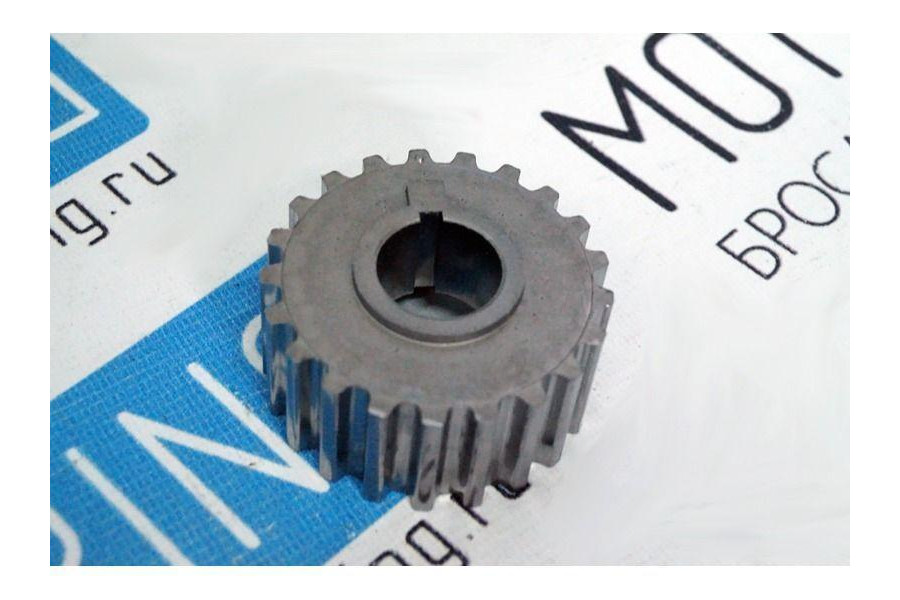

Шкив коленвала ВАЗ 2110-1005030 (зубч.

Шкив коленвала slon ВАЗ-2110-12 8 кл. обрезин – Доска бесплатных объявлений.

Вал коленчатый, маховик ВАЗ.

Здесь крупно видно что с внешнего края шкива оставлен минимум.

Шкив коленвала ваз 2110.

Шкив коленвала ВАЗ демпфер 2110-1005058.

Шкив коленвала на ВАЗ 2110 8V (8 клапанный), model: 2110-1005058-04, произв.

Шкив ВАЗ-2110 коленвала чугун.

Шкив коленвала на ВАЗ 2110 16V (16 клапанный), model: 2112-1005058-04, прои.

Снятие шкива коленвала ВАЗ 2110

Назначение, устройство и замена шкива коленвала ваз 2110 – картинки и фото.

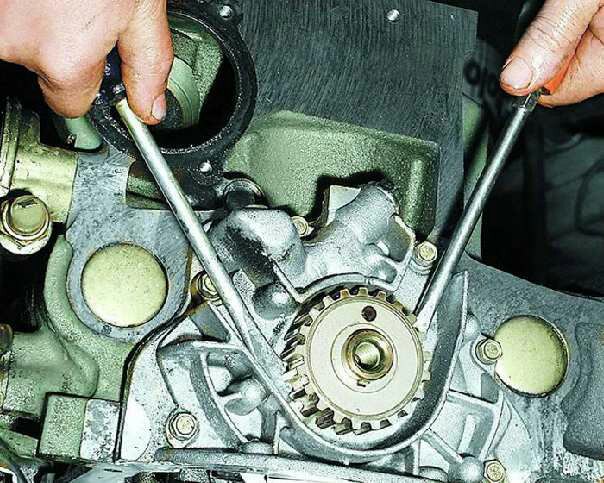

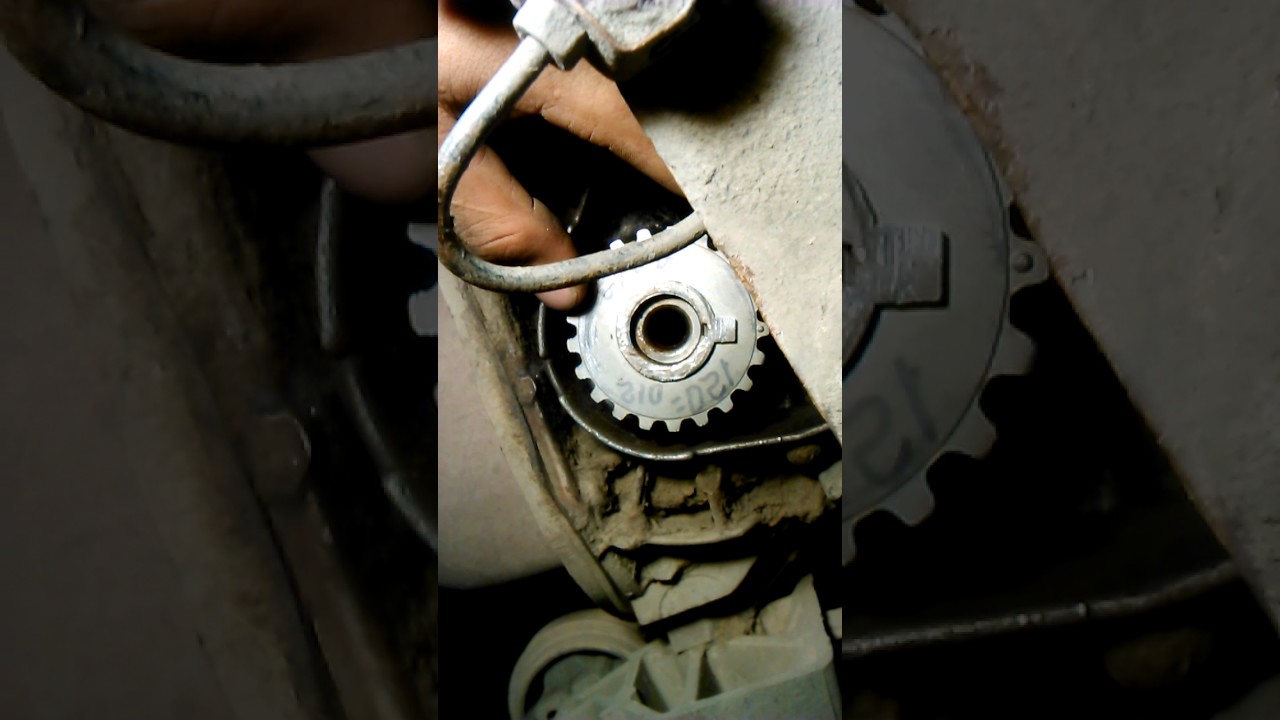

Снятие зубчатого шкива коленвала ваз 2110.

Снимаем фишку с датчика коленвала, откручиваем один болт.

Внимательно: вырез шкива коленвала должен совпасть с выступом на зубчатого шкива.

Замена переднего сальника коленвала ваз 2110.

снятие шкива генератора на ВАЗ 2110-2111.

Вставляем шпонку и устанавливаем шкив коленвала на место. в двигателе выдав.

Самое главное в этой работе не поцарапать при снятии старого.

При затяжке болта крепления шкива необходимо так же удерживать венец махови.

Меняем датчик коленвала ваз 2114 сами – картинки и фото.

Разборка ВАЗ 2110.

коленвала ВАЗ 2109 – 2 способа.

Снятие шкива коленчатого вала.

Как снять шкив коленвала на ваз 2110.

Зубчатый шкив коленвала снят.

На фото – Демпферный шкив коленвала.

Как снять шкив коленвала. snjatie-shkiva-kolenvala-vaz-2110.

Шкив ВАЗ-2110 коленвала чугун.

коленчатый вал и его принадлежности ваз2111 Сделай сам.

Система зажигания двигателя автомобиля ВАЗ 2110.

После чего вынимаем болт и снимаем сам шкив.

Как заменить передний сальник коленвала ВАЗ 2108 своими руками.

Подскажите пожалуста, порвало ремень грм и за шестерни коленвала, ее не меняли лет 10, не могу ее снять. Может быть есть какие нибудь съемники?

Комментарии 21

первый раз снимали шестерню: с двух сторон под колесо вставали и ломиками распирали об блок… главное вместе толкать, т.к. там маленький зазор и если хоть чуть чуть враскосяк встанет, то уже не идет.

второй раз п*здец как мудохались… один грел горелкой саму шестерню а я сверху ломом распирал, периодически прокручивая коленвал. в итоге сняли, но при этом раздолбал маляный насос… и его тоже под замену (сломались бортики куда сальник встает)
Да варварски) но по другому не вылезал гад)

если все выше сказанное не получается берешь откручиваешь колесо потом защиту и съемником извлекаешь.

два дня назад такая же проблема была((( потихоньку стамеской со стороны генератора ковырял и прокручивал колен вал, тихом тихом снял))

расколи его и всего делов. зубило, молоток и в путь)

боюсь вместе с ним че нибудь еще расколоть))

там больше нечего колоть) стукай аккуратненько и норм будет, шкив люминевый, много сил не требует

боюсь вместе с ним че нибудь еще расколоть))

дело тебе говорят, делов на 15 минут, боишься просверли дырочки, я когда раскалол увидел шпонку, соляра точно метал не разъест

у тебя проблемы в школе точно были, причем у тебя саляра и шпонка ,

В школе не было, закончил 11 с 3я четверками ))))) Вот объясни мне. сАляра и сОляра, какое слово тебе не понятно что это Дизельное топливо. Без обид но проблемы будут у тех и не только в школе а точнее тесные отношения с психиатрами, те кто не найдут в одном из слов Дизельное топливо. )))))

Короче, оказалось вс не так просто. Шестерня зубчатого ремня на коленвалу. Которую в букваре написано снять с коленвала двумя отвртками, приржавела к нему.

Походу как на заводе присобачили е в 2001 на сухую несмазанную шейку коленвала, так она там мирно и прирастала вс это время. На стыке диаметров шестерни и шейки коленвала рыжее вс от ржавчины, и передний болт коленвала, державший шкив- его резьба и резьба под него внутри коленвала тоже рыжие от ржавчины, правда открутился без проблем, и на том спасибо. А вот приржавевшую шестерню- никак. Какой там нафиг двумя отвртками, я по монтировке стучал кувалдометром- хрена лысого сдвинул е. А сзади за шестерней полтора-два миллиметра и корпус передней крышки, ну то-есть маслонасоса- туда даже ничего прочного не засунешь понажимать, в эти полтора-два миллиметра, а пробовал стучать по монтировке- понадкалывал только зубья шестерни, теперь и е менять.

Ну это ладно, не дороже денег, а главное в том, что она, зараза, ни с места, как панфиловцы под москвой, сидит насмерть! В общем, как и положено, пушистый зверк пришл откуда никто не ждал. Буду завтра вс-таки снимать масляный поддон и откручивать переднюю крышку, и ударами крышке изнутри движка пытаться сбить эту гребаную шестерню с коленвала. Наверно в результате и крышку тоже придтся менять после долбжки, она же аллюминиевая, ей тоже скорее всего звезда придт.

Как открутить болт шкива коленвала ВАЗ 2110

как снять шкив коленвала — видео NofolloW.Ru.

Откручиваем болт на шкиве коленвала.

Как открутить шкив коленвала.

Разборка ВАЗ 2110.

Как открутить гайку шкива коленвала?

Установка коленвала ВАЗ.

Шкивы распределительных валов — снятие и установка.

Схема привода распределительного вала ВАЗ 2112.

Ваз 2110: как проводится замена заднего стекла.

Снятие и установка ремня ГРМ на двигателях ВАЗ-2110 и ВАЗ-2111.

Датчик температуры охлаждающей жидкости ваз 2115 где находится.

коленчатый вал за болт крепления шкива примерно на один оборот по часовой с…

Болт шкива коленвала ВАЗ 2108, 2109, 21099, 2110, 2111, 2112 М12х30, произв…

После откручивания болта шкива коленвала, прокручиваем коленвал только по ч…

сначала откручиваем болт шкива коленвала. iшкив снимается отдав переднюю и …

Внимательно: вырез шкива коленвала должен совпасть с выступом на зубчатого шкива…

Как снять шкив коленвала. snjatie-shkiva-kolenvala-vaz-2110.

замена сальника коленвала дома.

2.5 Замена ремня привода распределительного вала и натяжного ролика ВАЗ 211…

Шкив ВАЗ-2110 коленвала чугун.

Снимаем фишку с датчика коленвала, откручиваем один болт…

откручиваем болт шкива коленвала.

Шкив тормозной.

Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада.

вставить крепкую как поставить шпонку шкива коленвала ваз 2110 отвертку

После чего вынимаем болт и снимаем сам шкив.

Болт шкива коленвала затягиваем, так же как и откручивали, с включенной пер…

как отвернуть болт шкива коленвала 2110.

снимал шкив. монтировка упирается в подрамник. используя головку с удлинённ…

Замена шкива коленвала ваз 2110 Замена шкива коленвала ваз 2110

Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Причины замены

Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизу

При капитальном ремонте потребуется снятие шкива.
Износ изделия (стирание или облом зубьев).
При некоторых ремонтных операциях потребуется демонтаж шкива ( установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Устанавливаем автомобиль на яму или эстакаду.
Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.

Автомобиль после демонтажа колеса

Снимаем пластиковый подкрылок открутив 5 винтов крепления

Приводная схема генератора

Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки

Выбор шкива коленвала

Чугунный шкив слева, а стальной — справа

Назначение, устройство и замена шкива коленвала ВАЗ 2110

Назначение

Шкив коленвала предназначен для того, чтобы:

уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
снижать шум от работы двигателя;
вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
Из-под переднего сальника коленчатого вала «погнало» масло;
Облегченный коленвал начал сильно резонировать;
Шкив старого образца или демпфер болтается;
Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

Отсоединяем «массу» от АКБ;
Снимаем вентилятор радиатора и гидромуфту;
Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
Снимаем шкив с вентилятора радиатора;
Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;
9. Производим снятие полуколец;
10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;
11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Демонтаж «единого» шкива (старого образца)

Обслуживание ВАЗ-2110: меняем сами шкив коленвала

Назначение

Шкив с демпфером

Подготовительные работы

накладной ключ на 19;
отрезок трубы;
специальный съёмник шкива или монтировка.

Откручиваем стопорный болт

После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Сделав пять шесть таких попыток, вам удастся открутить «прикипевший» болт, не прилагая титанических усилий. Будьте готовы к тому, что вас обвинят в нерациональном расходовании ресурса стартера, порче своего имущества и т. п.

Снятие шкива

Обратные действия

После снятия шкива вы можете его, внимательно изучив, отложить в сторону к гаражному металлолому. Возьмите в руки новую деталь и хорошо смажьте солидолом посадочное место шпонки. Немного наклонив шпонку в сторону ступицы, неспешно набиваем шкив на вал. Для этой цели у вас в одной руке должен быть молоток, а в другой — кусок мягкой резины, который подкладывается между молотком и корпусом и не даёт молотку повредить шкив коленвала.

Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Причины замены

Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизу

При капитальном ремонте потребуется снятие шкива.
Износ изделия (стирание или облом зубьев).
При некоторых ремонтных операциях потребуется демонтаж шкива ( установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Устанавливаем автомобиль на яму или эстакаду.
Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.

Автомобиль после демонтажа колеса

Снимаем пластиковый подкрылок открутив 5 винтов крепления

Приводная схема генератора

Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки

Выбор шкива коленвала

Чугунный шкив слева, а стальной — справа

Замена коленвала ВАЗ 2110

Коленчатый вал — деталь (или узел деталей) сложной формы, имеющая шейки для крепления шатунов, от которых воспринимает усилия и преобразует их в крутящий момент. Составная часть кривошипно-шатунного механизма.

Причины неисправности коленвала ВАЗ 2110

Одна из распространенных неисправностей, когда вкладыш буквально «прикипает» к коленвалу, вследствие чего вкладыш изнашивается и оставляет круговые риски на коленвале, способствуя износу шейки коленвала.

Причины поломки коленвала чаще всего вызваны недосмотром за необходимым уровнем масла в двигателе, несвоевременная его замена, реже — длительной работой двигателя на максимальных оборотах, в частности, еще и недостаточно прогретого.

Процесс замены коленвала сложный, требует от мастера глубоких познаний в конструкции двигателя, так как его придется разбирать. Плюс к этому необходимо провести замену вкладышей коленчатого вала, что потребует весьма специфический набор ключей, а также механическую лебедку, на который нужно будет поднять двигатель.

Если у вас есть все необходимое и вы уверенны в своих познаниях конструкции мотора, то вам поможет ниже приведенная инструкция:

Вынимаем аккумулятор.
Сливаем тосол и моторное масло.
Снимите с двигателя все навесные агрегаты (воздушный фильтр, карбюратор, стартер и т.д.).
Вывешиваем двигатель талью или используем подъёмник.
Отсоединяем заднюю, переднюю и правую опору двигателя ВАЗ 2110.
Откручиваем крепежные гайки кожуха сцепления и извлекаем мотор.
Кладем двигатель на подготовленный верстак и производим его полную разборку.
Выкручиваем крепежные болты крышек, которыми прикрыты коренные подшипники, а также болты крышек, которые прикрывают шатуны.
Вынимаем коленчатый вала, определить причину поломки, степень износа коленвала и вкладышей.

Для работы будет необходимо следующие:

ключи и торцевые головки на 8, 10, 13, 17,19 мм;
динамометрический ключ;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник.
отвёртка плоская, молоток;
вкладыши коренных подшипников ВАЗ 21080100010211;
вкладыши шатунов ДМР 21010100010415;
полукольцо упорного подшипника Lada 21010100518300.

Сливаем тосол и моторное масло. Вынимаем приводы передних колёс с полуосей КПП. Головкой «на 10» отворачиваем 16 болтов крепления поддона картера и снимаем его.

Как заменить ремень ГРМ ВАЗ 2110 8 клап. Проблемы с ремнем

Заменить ремень ГРМ совсем не сложно и с этим случаем вы справитесь самостоятельно, без помощи автомастерских, сэкономив, тем самым сэкономив деньги из своего бюджета. Кроме того, вы приобретете бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также от модели двигателя. С внутренней стороны ремня по периметру сделаны выемки.

Ремень подлежит замене по документации через:
— 75 т.км на 8кл двигатель
— 45 т.км на 16кл

Быстрый износ ремня обычно означает неисправность в газораспределительной системе. Причины воздействия необходимо выявить и устранить.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или полностью оборван и при этом споткнулся шнур, то, скорее всего, причина этого — остатки.

2. Отсутствие одного из зубцов свидетельствует о слабом натяжении ремня.

3. Отсутствие или высокий износ зубьев ремня, в свою очередь, говорит о неправильном натяжении.

4. Растрескавшаяся лента древесины свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями заметен износ, то ремень, скорее всего, натянут. (слабый или сильный).

Возможен вариант, если ремень слабо натянут, что ремень выбрасывает зуб, в этом случае загорается «Чек» и сразу гаснет.Это сигнализирует датчик положения распредвала.

6. Скрежетание деревянного ремня показывает, что масло течет из двигателя. В этом случае нужно заменить ремень и поискать утечки.

7. Заметный износ торцов свидетельствует об угловом или параллельном перехлесте ленты.

8. Повышенный шум свидетельствует о чрезмерном или недостаточном натяжении ремня. Эту проблему нужно немедленно устранить, чтобы не порезаться зубьями и не порвать ремень.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1.Кэйд ключ на «17».
2. Ключ на «15».
3. Снятие стопорных колец.
4. Отвертка или крепление.
5. Ключ для регулировки натяжного ролика
При проведении работ используйте перчатки.

На этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Утилизируйте минусовой провод вместе с аккумулятором.

4. Ключом на «15» откручиваем болт крепления ролика, затем крутим самый маленький натяжной ролик, чтобы упало натяжение ремня ГРМ.

5. Отражение (снятие) ремня со шкивов: распредвала, натяжного ролика и зубчатого шкива водяного насоса.

6. Зафиксируйте коленчатый вал (крепление или отвертку) и отверните болт крепления ведущего шкива генератора. Это действие лучше проделать с помощником. Первый — удерживает коленчатый вал за зубцы винта маховика с помощью крепления, второй — вынимает колпачок из картера сцепления и откручивает болт крепления шкива.

7. Используя накидку на «17», откручиваем болт шкива коленчатого вала, затем собираем его вместе с шайбой.

8. После этого снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу ГРМ со шкива, после чего можно снять ремень коленчатого вала.

Установка ремня ГРМ

Все наоборот.

1. Ошибиться при установке шкива привода генератора практически невозможно, у него есть снятие при отсутствии перекоса, при котором он не встанет на свое место.

2. Во время установки ремня следите за натяжением ведущей ветви.

3. После установки ремня его надо натянуть до нормального

Зубчатый ремень приводного механизма газораспределения натягивается следующим образом:
Установив специальный ключ в отверстия на внешнем ролике — поверните его против часовой стрелки до тех пор, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролик.

Norma, если в середине ремня можно крутить почти на 90 градусов. Если его тянут, то на этот угол он не поворачивает. В случае, если ремень не встретится, он отбьет защитный чехол (чехол) и вылетит.

4. Ключом на «15» нужно затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работе двигателя наблюдается повышенный шум, вероятно, неисправен роликовый подшипник.

6. Для проверки снимаем ролик, а потом не торопимся, проворачивая его, проверяем, не тянется ли он или ревнует.

7. Обнаружив люфт у натяжного ролика или он замедляется при свободном вращении, или физически поврежден, замените ролик.

Дорогие друзья, сегодня мы расскажем вам о настройке меток ГРМ Аза на примере Вазовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные тимбан-теги — залог правильной работы движка.Если метки выставлены неправильно, нормальная работа двигателя исключена. Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда мы должны иметь дело с процедурной процедурой определения времени для тегов? Когда нам нужно заменить ремень ГРМ на следующий, кстати, ролики тоже обязательно меняются вместе с ремнем в этом случае. Также, если мы «накрыли» помпу — придется снимать ремень ГРМ, так как именно он находится в движении наша «водяная помпа».Ну а если (худший вариант) — у нас обрыв ремня. Вот если двигатель «прилипнет», то это огромная беда, поршень найден с клапанами, и хотя бы снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое временные метки и где они применяются. Первый — метки на шкивах распредвалов, как на впускном, так и на градуированном:

Они должны совпадать с меткой на коленвале, а здесь уже есть несколько методов расчета этой метки.Достаточно снимаем шкив ремня генератора (не дает увидеть этикетку) и у нас будет совпадение меток.

При таком совпадении метки поршня находятся в NTC (верхняя мертвая точка)

Ну и напоследок третий вариант установки положения коленвала — это метки на маховике, их видно, если снять резиновую заглушку на КПП:

Это опции для отображения временных меток.Предлагаем вашему вниманию пример двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас есть вопросы по меткам ГРМ на конкретно вашем двигателе — задайте их на нашем форуме, в соответствующем разделе.

Ремень газораспределительного механизма, несмотря на свою простоту, играет очень важную роль и, в случае его обрыва, последствия могут быть просто катастрофическими. Согласно регламенту, замена ремня ГРМ ВАЗ 2110 на 8 и 16 клапанов должна происходить каждые 50-60 тысяч километров.И осмотр его состояния каждые 15000 км.

Такие мероприятия намного проще, чем восстановление в случае обрыва, и не требуют особых затрат и времени. Сама смещение ремня ГРМ на агрегате 8 и 16 кл. Вполне возможно потратить самостоятельно, сэкономив при этом на сервисе автосервиса. Для того, чтобы поменять на выбор, нужно то же, что установлено.

[Скрыть]

Ремень привода ГРМ

Ремень газораспределительного механизма предназначен для обеспечения синхронизации вращения валов силового агрегата.Это важно, так как от согласованной работы этих элементов ГДМ реализует основную функцию — подвод горючей смеси и выпуск газов через вентиль. Основное назначение ремня газораспределительного механизма — вращать распределительный вал со скоростью, вдвое меньшей, чем скорость вращения коленчатого вала.

Когда нужно менять?

Немедленно Замена ремня ГРМ требуется в следующих случаях:

Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 кл., По отзывам автолюбителей, это несложно и можно сделать своими руками, в обычном гараже. В этом видео показано, как можно поменять и где есть метки на секторе, и какой диск лучше выбрать для установки.

Необходимый набор инструментов

Этапы работ

ГРМ ТГМ на ВАЗ 2110 с 8-ми клапанными агрегатами в следующей последовательности почти тоже, за некоторыми исключениями:

Необходимо обесточить систему с помощью отключение минусовой шаровидной батареи.
Выверните винты, которыми крепится защитный кожух газораспределительного механизма.
Снимите кожух.
Демонтируем правое колесо впереди.
Снимите брызговик моторного отсека.
Снять защиту.
В направлении вращения по часовой стрелке шкив генератора не будет совпадать с меткой на крышке и шкивом.
На КПП снимаем защитный колпачок.
Через отверстие согласовываем, совпадают ли галочки.
Затем с помощью отвертки или другого предмета выполните блокировку маховика.
Снимите и снимите шкив генератора.
Необходимо ослабить гайку крепления натяжного ролика ремня.
После того, как старый ремень ослабнет, его можно удалить. Тянуть нужно осторожно. Даже если плохо скользит.
Уайт-спиритом очищаем элементы от смазки.
Протрите сушилку. Теперь все можно изменить.
По стрелкам натягиваем новый привод ГРМ.В случае их отсутствия привод растягивается так, чтобы можно было прочитать надпись.
Прокрутите ролик.
Чтобы вытащить дроссель, нужно повернуть ролик против часовой стрелки.
Осуществляем проверки.
Проверить натяжение.
Запускаем двигатель и проверяем, правильно ли установлен ремень.
Если все работает нормально и не скользит, установите снятые детали на место.

В этом нет ничего сложного и потратив пару часов вы сами справитесь с этой работой.Если привод скользит и съедает, то ролик нужно проверить, скорее всего, его нужно менять. Если есть вопросы, смотрите видео.

Видео «Правая замена»

4 года назад

Добро пожаловать!
Ремень ГРМ — важная часть газораспределительного механизма, к деталям за ремень, на самом деле он работает, на данный момент качество ремней другое и цена от этого не зависит, есть Ремни ГРМ хватает на многих по-разному, но все же осмотр ремня Периодически надо сначала и посмотреть, нет ли на нем трещин, следов того, чем он дышал, если ремню ГРМ уделить немного внимания, то вы всегда буду уверен в своей машине.

Примечание!
Заменить ремень ГРМ непросто, особенно для 16 клапанных машин, но все отработано и все возможно, особенно если под рукой есть необходимый инструмент, а для замены ремня потребуется: отвертка, набор ключей, шестигранник «на 5» и помощник!

Резюме:

Где ремень ГРМ?
Чтобы в ремень, а также в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждой машине и которая сама закрывает систему ГРМ от этой грязи, на эту крышку обычно монтируется болты или иногда на саморезы, но с головкой под ключ, яркий пример семейства Самара и десятого семейства, с двигателями 2111 (это 8 клапанный, 1.5 инжекторный двигатель), там что-то есть винты, кстати сразу хотим предупредить, в этой статье ничего про 8-ми клапанные двигатели не будет, так что если вам нужно изучить принцип замены ремень по ним, перейдите к статье: «Замена ремня ГРМ на двигателе 2111», в которой все расписано.

Примечание!
Если менять ремень, сразу снимаем крышку, она крепится на пять болтов, но они имеют шестигранные головки, поэтому беру в руки спец.Ключ для этого (шестигранник «на 5») Снимите болты и снимите их (расположение болтов указано стрелками на маленьком фото вверху) и затем снимите верхнюю крышку И чуть ниже будет еще один (нижний), он есть уже на двух болтах только закрепил, к тому же встать и полностью снять с машины чтоб ничего не заморачивалось!

Когда нужно менять ремень ГРМ?
60.000 тыс. Км. Достаточно будет, если есть возможность, если есть желание, можно делать чуть почаще, хуже не будет, только если подземный пояс до вас не достанется, лямки брать не рекомендуем на рынках, на базарах, в подвалах и т.п. Местах берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он вам прослужит не маленькой жизни и малейших перегрузок не сломается.

Ремень все же нужно поменять, если на нем есть видимый износ, а именно: дырки на ремне, трещины, порваны, все это может привести к ремню в ближайшее время, такой ремень необходимо поменять и как только возможно, если нет возможности времени), то машина эксплуатируется с таким повреждением ремня, которое мы не рекомендуем, потому что он порвет ремень, где бы он ни был, и вы будете ждать, а вы не знаете, сколько помощи ( если так получилось, если в городе ситуация намного лучше) ну если хочешь еще покататься, несмотря на повреждение ремня, то дадим пару советов:

1.Старайтесь откручивать двигатель по возможности следующим образом, так как на ремне большие перегрузки и он может окончательно порваться.

2. И попробуйте переключить скорости так, чтобы двигатель попадал в скорость машины так, чтобы таких не было, ешь на 4000 тысяч оборотов и включаешь резко пониженную передачу а вот двигатель рев, мотор тормозит и опять же, торможение двигателем сильное. Едет груз, который тоже можно легко сломать и тогда никуда не съешься, так что набери скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) сначала снимите колесо, потом усадку (все это с правой стороны нужно делать, по ходу автомобиля) и в конечном итоге шкив коленвала (большой, маленький никого трогать не надо), как это все сделать читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции, на коленвале останется сидеть небольшой шкив, надо будет поправить его тем же самым большим болтом, что был прикреплен к большому шкиву, а затем поставить газораспределительный механизм для меток, для этого заверните большой болт на свое место, включите нейтральную передачу, поставьте машину на ручник и закрутите его. болт по часовой стрелке, если все делать правильно, когда он полностью нащупывается (а его нужно будет вывернуть), шкив коленвала начнет крутиться, в связи с чем шкивы разбегаются с места (на счет ремня ГРМ ) и вам нужно будет поставить все шкивы по этикеткам, более подробно l все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна наклейка на корпусе маслонасоса) показаны на фото ниже, они должны быть Не случайно между ними, пока они не совпадут с работой, даже не разорвать.

Примечание!
Если случилось так, что обрыв ремня, то шкивы распредвала уже не касаются так просто, в этом случае необходимо все делать, просто еще и распредвалы нужно будет проверить (они все равно вращаются) , а именно ключ надо будет взять точно так же. Болты, которые закреплены и наматываются на болты, поворачивают шкивы до того, как все метки не будут четкими)!

2) Теперь ослабляем натяжной и направляющий ролик, они ослабляются ими за счет гаек их крепления, после ослабления проворачивая ролики (при необходимости поверните их рукой как следует) и ремень ГРМ можно снимать с шкивы у каждого после снятия проверьте в каком состоянии ролики, при необходимости произведите замену этих роликов на новые.

Примечание!
Кратко о состоянии ролика, и что им нужно, в целом внутри роликов (обоих) есть подшипники, они обслуживаются и работают, но подшипники должны быть в нормальном состоянии, т.е. ролики должны свободно вращаться, без задников в них не должно быть отелей и шума в работе (обычно шум проявляется при работе двигателя, т.е. при вращении роликового ремня, но бывает, что при его повороте также слышен шум, такой ролик подлежит немедленному замена)!

Установка:
1.Установка нового ремня начинается снизу, если точнее, потом его устанавливают в начале шкива коленчатого вала (перед установкой обязательно проверьте шкив по метке, при необходимости сделайте сходиться) и т. Д. при увеличении идет вверх, после шкива коленчатого вала как вы уже поняли, ремень на насосе с внешней стороны садится, затем с внутренней он попадает под натяжной ролик, а его правая ветвь в это время проходит изнутри направляющий ролик, наверху (распределительное устройство) ремень одет только в самом конце, и на обоих валах вам нужно попытаться надеть его, чтобы они не отходили от этикеток (это необходимо), для этого обычно использованные инструменты, которые будут останавливать оба шкива и их нет там, где они не вращаются, но если таковых нет, то учтите факт, а именно, когда ремень снят, шкив, который под действием пружины уходит во впускное отверстие будет проверяться на один зуб по часовой стрелке, и шкив, который идет t o выпуск, под действием этих пружин, будет проверяться на один зуб против часовой стрелки, ваши действия следующие, возьмите ключ, чтобы повернуть шкив распределительного вала (это обычный цепной ключ «на 17», можно использовать заслонку если он есть в арсенале) и поверните им шкив, который идет на впуск (он с диском, он еще на фото выше указан цифрой 7) до того, как метки будут проверены, затем выбрав зарплату правая ветка, Родной Спрячьте ремешок на шкиве (см. фото 1) и самое главное следите, чтобы шкив не перепрыгнул через зубья, после чего аккуратно даете шкиву вернуться в исходное положение (он поворачивается примерно на один зуб вправо), сразу потом (тут уже с помощником намного удобнее) поверните ключ на другой шкив (который идет на расцепитель) и установите его таким образом, чтобы он встал как другой шкив (чтобы один зуб справа, это было отклонено с этикетки) когда это будет сделано, постучите по таймингу пояс на его вершине (см.фото 2), при этом положения между шкивами распределительного вала не должны быть обеспечены, чтобы шкив не подпрыгивал, когда ремень вы на нем, теперь повернув оба шкива, добейтесь правильного растяжения ветви (при повороте шкив коленчатого вала должен стоять на месте ) и полностью обедаем ремень ГРМ на всех шкивах (см. фото 3), после чего проверяем, все ли метки совпадают, если все верно, переходите к регулировке ремня, она осуществляется за счет натяжного ролика, т.е. . Ключ и они поворачивают ролик (см. Фото 4), но чтобы повернуть его, необходимо ослабить крепежный болт ролика, а после того, как ремень хорошо натянется, болт, который крепит ролик хуже всего до упора и правильность его натяжение проверяется для проверки Clearman (чтобы определить усилие) и штангенциркуля, после нахождения этих инструментов шанс нужно будет закрепить с помощью крючка для ручки удлинителя ключа духовки, и он возьмет его, когда инструмент будет готов, приступайте к проверке этого в средней части (см.фото 3) Через удлинитель на ремне ГРМ с усилием 10 кгс и замерить сколько бегает ремень, это должно быть 5,4 мм, для определения такого прогиба с точностью до миллиметров необходимо будет пинчер Надо будет, все очень подробно на фото 3 видно если прогиб не будет проложен в норме, то регулировка натяжения ремня используется повторно.

Примечание!
При работе с ремнем ГРМ желательно наличие спец.Инструменты, которые укладывают оба верхних шкива распределительных валов еще до того, как ремень не будет снят, установка ремня пройдет с ними намного проще, так как это будет просто необходимо и не будет лишнего мапарабе (после правки правую ветвь следует растянуть и короткий участок между шкивами распредвалов, пикантности быть не должно), кстати, если вам что-то непонятно в том, как должна сидеть правая планка, вы можете в любой момент увидеть схему, которую мы уже приводили ранее (в вид фото было, на нем изображено вроде ремень должен быть правильно установлен)!

2.Когда все операции завершены, прокрутите коленчатый вал. На два полных оборота, последний оборот, когда вы это делаете, следите, чтобы все метки сходились, если все гаснет, ремень установлен правильно, и вы можете установить оставшиеся детали на свои места, если необходимо, снимите и снова установите ремень.

Дополнительный видеоролик:
Наглядный видеоролик, в котором показан процесс замены ремня ГРМ, расположен чуть ниже:

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не исключение.Чтобы замена проводилась правильно, производитель автомобиля в паспорте указал время износа всех элементов автомобиля. ВАЗ Замена ремня ГРМ 2110 и 2112 по паспорту должна происходить каждые 45 тыс. Км. Конечно, показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют проверять ремень каждые 10 тысяч км пробега.

В этом материале мы рассмотрим следующие вопросы:

Как происходит отсчет отсчета времени и его элементы;
Признаки неисправности ГРМ;
Замена на 8- и 16-клапанный моторчик.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то сразу выбрасывать не стоит. Рекомендуем положить в багажник или в салон, ведь никто не знает, что может случиться с машиной в пути.

Принцип действия и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепочку. Впуск топливовоздушной смеси, а также выпуск выхлопных газов — это работа ГРМ.Поломка элемента грозит ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ — это звено между коленчатым валом и распределительным валом.

При замене ремня ГРМ на ВАЗ 2110 или 2112 водителя в первую очередь интересует вопрос расположения этого элемента. Открыв крышку капота, вы сразу обнаружите ремень с зубчатой поверхностью. Его основное отличие от других подобных элементов заключается в том, что ремень охватывает несколько шкивов.

Когда нужно поменять ремень ГРМ

Во-первых, стоит рассмотреть признаки, которые вы можете почувствовать или определить визуально:

моторного отсека Посторонний шум;
выхлопов стали черными;
затруднение при запуске двигателя;
при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но когда они возникают, чтобы привлечь их внимание в первую очередь, именно этот элемент необходим.Для проверки предмета его нужно разобрать: отключается минусовой провод от АКБ, снимается заглушка, затем снимается ремень генератора и шесть болтов, фиксирующих защитный кожух. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

резиновый пучок;
течи масла;
наличие потертостей, трещин и складок;
выпуклостей, порезов;
наличие порванной резьбы.

Процесс замены — подробные инструкции

Разберем варианты с 8- и 16-клапанными двигателями, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов потребуется один и тот же набор инструментов для замены. В список вошли штатные инструменты, которые можно обнаружить в гараже практически у каждого водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112, в работе вам понадобятся:

специальный ключ, регулирующий степень натяжения ролика;
кейд ключ на «17»;
ключ на «15»;
ключ на «10»;

Крепление

, как альтернатива — мощная отвертка.

Замена на 8-клапанный двигатель

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

Первым делом обесточьте аккумулятор — для этого нужно достать минусовой провод;
Отвинтите болты, удерживающие защитный кожух кожуха ГРМ, после чего снимите кожух;
Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
Наша задача — совместить метки на крышке и, соответственно, на шкиве, как указано на всех схемах.Для этого поверните деталь по часовой стрелке;
Подойдите к КПП и снимите с него заглушку;
Нам нужно проверить совпадение метки в этом отверстии;
Блокировка маховика — для этого можно использовать установку или мощную отвертку;
Теперь вы можете снять шкив генератора MRM;
Добрались до гайки, удерживающей ролик ГРМ — ее нужно открутить, но не откручивать;
Вот и добрались до нужного грампольного элемента ВАЗ 2110 или 2112.Теперь его можно удалить. Все предметы, которые она закрывает, необходимо мыть с помощью моющего средства. После удаления загрязнений участок нужно протереть чистой тряпкой;
Далее происходит установка нового ремня ГРМ и ролика натяжителя — в направлении, указанном стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
Для натяжения нужно вращать ролик против часовой стрелки
Следующим шагом является проверка ремня ГРМ и его натяжения.Проверять элемент необходимо при холодном моторе, при этом температура в гараже или боксе должна быть в пределах + 15- + 30С. Запускаем двигатель и производим осмотр ремня ГРМ.

Если нет лишних звуков, вибраций, то все элементы можно установить обратно — это колесо, кожух и брызговик.

Замена на 16-клапанный двигатель

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем в версии, где 8 клапанов.Итак, замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нужно демонтировать защиту ремня. Ее удерживают 6 болтов.
Далее нужно снять фишку с датчика коленвала — откручиваем крепление и достаем сам датчик. Для наглядности можете изучить фото.
Если самостоятельно разбирать газораспределительный механизм, то наверняка заметили отсутствие одного зубца.Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции вы можете заблокировать коленчатый вал.
Вы можете выполнить блокировку, когда трубка будет помещена в отверстие под датчик подходящего размера. Теперь шкив заблокирован, поэтому его можно безопасно демонтировать.
Далее схема работы практически ничем не отличается от снятия 8-ми клапанного распределительного механизма своими руками — ослабьте крепление ролика и получите неисправный или износной ремень.
Установить новый элемент Можно двумя способами: снять натяжной ролик и затем установить с ним ремень или сделать прокрутку распредвала.
При установке нового элемента вы можете вернуть все в исходное положение. Начиная с крепления шкива — закручиваем болт и соединяем шестерню — на масляном насосе будут метки. Если они отсутствуют, вы можете изготовить этикетку самостоятельно.
Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна выбиваться.
При помощи специального ключа натягиваем ремень. Такой ключ есть далеко не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить о гайке, которую нужно плотно затянуть.
Проверяем натяжение, резина должна отойти от шестерни, но складок быть не должно.
Осталось 2 раза проверить потянутое и убедиться, что метки остались на прежнем месте — работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто.Главное выделить в это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Расположение меток ГРМ ВАЗ 2110 8 клапанов. Выбор производителя ремня ГРМ

Верхние шкивы не закрепили, и теперь не понятно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может проще доверять всем шкивам на положение НМТ в 1 цилиндре? Если речь идет о 16 клапанах, то настройку наклеек на ВАЗ-2112 я знаю: эту операцию проделывал на ГРМ 21124.Ну у меня мотор объемом 1.5. Есть ли отличия?

Выставляйте тимбан теги правильно — иначе засорете клапан!

У двигателя ВАЗ-21124 есть особенность: как бы шкивы не закручивались, это не так. ИЗ Такие шутки не пройдут! Если положение шкивов неплохое, попробуйте надеть ремень и перевести механизм в положение «NTC 1 и 4». А теперь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 настройки шильдиков проводятся одинаково, про какой именно мотор не идет.Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Не поленитесь найти смотровое окошко на CATER CARTER. Под заглушкой есть еще один ярлык.

Последнее действие необязательно. А потом выполнить, чтобы не переделывать всю работу «с нуля».

Дополнительная информация:

Количество зубьев ремня между метками «верхних шкивов» — ровно 16;
Метка на шкиве коленчатого вала иногда сколы — используйте контроль по методу «1» (фото 1) или «3» (фото внизу).

Разъяснения на ВАЗ-21124

На моторе объемом 1,6 все действия производятся аналогично описанному выше. Есть одно исключение — шкив привода генератора указан на этикетке на корпусе (см. Фото).

Шкив привода замедлителя, двигатель 21124

Однако, если этой метки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубов. Вместо 21-го должен быть «скип».

Шкивы газораспределительного механизма в любом случае могут вращаться — поршни ни в коем случае не будут работать для клапанов.Сравните, как выглядят поршни двух разных моторов — становится понятно, о чем мы говорим.

Два разных 16-клапанных

Для непонятливых

Количество зубьев на шкиве коленчатого вала — 21, на шкивах распределительного вала — 42. При прокрутке коленчатого вала на 360 градусов распредвалы поворачиваются на 180. В целом полный цикл Работа двигателя состоит из двух оборотов коленчатого вала ( 720 градусов).

Теоретически можно применить альтернативный метод Настройки.Пусть метки распредвалов смотрят строго вниз. Затем следует нарисовать этикетку на шкиве коленчатого вала (не более 1 и 4).

Если нет фиксирующего устройства, можно сделать самому. Подходит даже для напоминания (см. Фото).

Взяли и записали

Желаем успехов.

Проверить синхронизацию на одном видео

4 года назад

Примечание!
Заменить ремень ГРМ непросто, особенно для автомобилей с 16 клапанами Но все отработано и все возможно, особенно когда под рукой есть необходимый инструмент, и потребуется замена ремня: отвертка, набор ключей, шестигранник » на 5 «и помощник!

Резюме:

Примечание!
Если менять ремень, сразу снимаем крышку, она крепится на пять болтов, но они имеют шестигранные головки, поэтому беру в руки спец.Ключ для этого (шестигранник «на 5») Снимите болты и снимите их (расположение болтов указано стрелками на маленьком фото вверху) и затем снимите верхнюю крышку и чуть ниже будет еще один (нижний), он уже на двух болтах только закреплен, тоже их выворачиваешь и полностью снимаешь с машины чтоб ничего не заморачивалось!

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) сначала снимите колесо придется, потом усадку (все это надо делать с правой стороны, по ходу движения авто) и в конечном итоге шкив коленвала (большой, маленький не нужно потрогать), как все делать читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции малый шкив останется на коленвале, нужно будет закрепить таким же большим болтом.Прикрепили большой шкив, а потом, поставив на бирки газораспределительный механизм, придется для этого намотать на место большой болт, включить нейтральную передачу, поставить машину на ручник и закрутить этот болт по часовой стрелке, если вы это сделаете. все правильно, при полном ощупывании (а вывернуть его нужно будет) шкив коленчатого вала начнет крутиться, в связи с чем шкивы разбегаются с места (на зачет ремня ГРМ) и вам нужно будет поставьте все шкивы по меткам, подробнее все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна наклейка на корпусе масляного насоса) Показываем фото ниже, они все должны совпадать между собой, пока не совпадут с работой, даже не сломаются.

Установка:
1.Установка нового ремня начинается снизу, если точнее, потом его устанавливают в начале шкива коленчатого вала (перед установкой обязательно проверьте шкив по метке, при необходимости сделайте сходиться) и т. Д. по мере увеличения идет вверх, после шкива Коленчатый вал как вы уже поняли ремень на насосе с внешней стороны садиться, затем изнутри он идет под натяжной ролик, а его правая ветвь в это время проходит от внутри направляющего ролика, наверху (Распределительные валы) ремень одевается только на самом конце и на обоих валах нужно попробовать его надеть так, чтобы они не сходили с этикетками (это необходимо), для при этом обычно используются инструменты, которые будут останавливать оба шкива и они точно не вращаются, но если их нет, то учтите факт, а именно, когда ремень снимается, шкив, который под действием пружины проверяется на один зуб по часовой стрелке , а шкив, идущий на выпуск, под действием этих пружин будет проверяться на один зуб против часовой стрелки, ваши действия такие, взять ключ для поворота шкива распредвала (это обычный отклоняющий ключ «на 17», можно используйте ручку, если она есть в арсенале) и поверните их шкивом, идущим на впуск (он с диском, он еще на фото выше указанной цифрой 7) До меток следите, потом выбираете проход правой ветви наденьте ремень на шкив (см. фото 1) и самое главное следите, чтобы шкив не прыгнул на зубья, после чего аккуратно отдаете шкив в свое Исходное положение (он будет поверните один зуб вправо), сразу потом (тут уже с помощником намного удобнее) поверните другой шкив на такой же ключ (он идет на выпуск) и установите его таким образом, чтобы он был как другой шкив стояла (На одном зубе справа было отбраковано от метки), когда это сделано, перекиньте ремень ГРМ на его верхнюю часть (см. фото 2), при этом не следует следить за положениями между шкивами распределительного вала, чтобы шкив не подпрыгивал, когда ремень вы на нем, теперь повернув оба шкива, добейтесь растяжения правой ветви ( при проворачивании шкив коленвала должен стоять на месте) и полностью оденьте ремень ГРМ на всех шкивах (см. фото 3), а затем проверьте, все ли метки совпадают, если все верно, переходите к регулировке ремня, он есть осуществляется натяжным роликом.Технические характеристики берет. Ключ и они поворачивают ролик (см. Фото 4), но чтобы повернуть его, необходимо ослабить крепежный болт ролика, а после того, как ремень хорошо натянется, болт, который крепит ролик хуже всего до упора и правильность его натяжение проверяется для проверки Chance (чтобы определить усилие) и штангенциркуля, после нахождения этих инструментов плечо нужно будет закрепить с помощью крючка за ручкой удлинителя торцевого ключа, и он будет принимать его, когда инструмент будет готов, приступаем к проверке, для этого в средней части (см. фото 3) Через удлинитель вдавить ремень ГРМ с усилием в 10 кгс и измерить сколько ремня будет иметь 5.Прогиб 4 мм, для определения такого прогиба с точностью до миллиметров вам понадобится штангенциркуль и положить мякоть на шкивы. На фото 3 все очень подробно расписано. Показано, если прогиб не ляжет в норму, то регулировка натяжения ремня используется повторно.

Примечание!
При работе с ремнем ГРМ желательно наличие спец. Инструменты, которые укладывают оба верхних шкива распределительных валов еще до того, как ремень не будет вытащен, с ними будет намного проще установить ремень, так как его просто нужно будет носить и без лишнего мапарака (после одевания правая ветвь должен быть протянут и небольшой участок между шкивами распредвалов, никакой пикантности быть не должно) кстати, если вам что-то непонятно в том, как правильно сидеть ремень, вы можете в любой момент посмотреть схему, которую мы уже давали ранее (в виде фото он был, на нем изображено как ремень должен быть правильно установлен)!

2.Когда все операции завершены, прокрутите коленчатый вал на два полных оборота, последний оборот, когда вы это сделаете, посмотрите, как все метки сходятся, если все гаснет, ремень установлен правильно, и вы можете установить оставшиеся детали на свои места, если необходимо, снимите и снова установите ремень.

Одна из важных операций Ремень обслуживания считается заменой ремня ВАЗ 2110.Его необходимо проводить своевременно, каждые 50 тысяч км пробега. Увеличивать этот интервал нельзя, это может привести к серьезным последствиям.

Что потребуется для работы?

Самое маленькое, что может произойти, размер ремня увеличится из-за такого растяжения, что он будет толкать шестерни на один или даже два уровня на зубьях, в то время как фазы газораспределения и двигатель будут работать с сильными перебоями. В худшем варианте дело может закончиться обрывом ремня и погнутыми клапанами.В дальнейшем не будет проводиться периодический визуальный осмотр технического состояния узла, для этого достаточно снять защитный пластиковый кожух. Наличие глубоких трещин на поверхности ремня говорит о том, что вскоре вас могут ожидать неприятности, причем в самый неподходящий момент, поэтому изделие лучше поменять. Стоит осмотреть и рядный ремень генератора ВАЗ 2110.

Рекомендации завода-изготовителя с момента появления ремня ГРМ вместо цепи однозначны:

изделие лучше всего менять с натяжными роликами.ВАЗовская «дюжина» комплектовалась двумя типами двигателей: 8- и 16-клапанным. В первом — один натяжной ролик, во втором — натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее вполне можно произвести своими силами, имея необходимый минимум инструментов:

комплект рожковых и рожковых ключей;
монтажный;

Отвертка

;
специальный ключ для натяжения катка или круглых жучков с загнутыми концами;
домкрат;
перчатки тканевые;
тряпка.

Перчатки Fissure лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Ни один автомеханик не знает, как это бывает. Смотровой канал здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем рулевого управления (ГУР), так что домкрат необходимо иметь.

Описание разборки механизма

Разборка узла ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с 16-клапанным мотором нужно снять некоторые дополнительные детали.Поэтому описание процесса будет вывешено именно для него с оговорками на 8-клапанный агрегат. В самом начале требуется снять защитную пластиковую крышку и для большего удобства снять корпус воздушного фильтра, убрав его в сторону. Внизу, напротив шкива коленвала, установлен датчик. От него нужно отсоединить разъем, открутить и снять сам датчик (в 8-клапанном моторе он не нужен). Далее в обоих типах двигателей нужно повернуть коленчатый вал, чтобы совместить все метки на заглушках шкивов и на корпусе двигателя.Эта комбинация проверяется совпадением метки и прорези на маховике, для этого следует вытащить резиновую заглушку из гнезда на коробке передач.

Осторожно вращая коленчатый вал, совместите все имеющиеся метки на шкивах

Далее, чтобы разобрать механизм и снять ремень ГРМ, потребуется ослабить и снять ремень генератора со шкива. Выполняя эту нарядную операцию, последний следует внимательно осматривать. Не исключено, что он тоже в плачевном состоянии, а параллельно потребует еще и замену ремня генератора ВАЗ 2110.В автомобилях, оборудованных ГУРом, это дополнительная операция, о которой будет рассказано ниже.

Следующим шагом ослабляем и откручиваем болт шкива, который надевается на ремень генератора ВАЗ десятого семейства. Для этого прилагается отвертка или небольшой крепеж коленчатого вала и ослабляется болт накидным ключом, после чего возможно снятие самого шкива. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что позволит открутить и снять опорный ролик.

Важно не потерять специальные шайбы, которые стоят под роликами (в двигателе 8V только одна). Разборка окончена, старый приводной ремень газораспределительного механизма можно снимать.

Первым делом надо еще раз проверить совпадение всех тегов и настроить. Новый ремень ГРМ ВАЗ 2110 начинает изнашиваться на шкивах после установки и прикручивания новых роликов. Операция начинается с нижнего шкива, ремень надевается на него, совмещая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремешок в легком весе, к нему с роликом перемещается специальный ключ, обеспечивающий растяжение ремня вместе с ним. Положение ролика фиксируется гайкой. Теперь ключ делает два полных оборота коленвала и еще раз проверяем совпадение меток на шкивах распредвала и маховика. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, то это допускается. Окончательно проверяется натяжение ремня, после чего можно собрать в обратном порядке и запустить двигатель, на этом замена ремня ГРМ на ВАЗ «дюжина» завершена.

Несколько слов о ремне привода генератора. Часто имеет смысл поменять и его вместе с ГРМ, тем более что цена на этот расходник небольшая. Есть только нюансы разборки узла в том случае, когда машина оборудована ГУРом. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже разный, его длина 1115 мм.

На автомобилях с гуром генератор не двигается, а натяжение обеспечивает специальный ролик, например в приводе газораспределительного механизма. Поэтому для замены ремня ВАЗ десятого семейства от ГУРа необходимо ослабить болт ролика, после чего натяжение уменьшится, и можно будет снимать ремень со шкивов. Нюанс в том, что полностью вытащить его не получится, нужно открутить опору двигателя и домкратом поднять сам агрегат.Это можно сделать, сняв правое переднее колесо. Только после этого можно будет полностью снять ремень привода генератора.

Новый продукт заправляет обратно таким же образом и надевает шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, а носить ремень на шкивах не очень удобно и придется потратить некоторое время. Сборка производится в обратной последовательности, по окончании процесса с помощью ролика натягивают ремень.

Такие относительно простые процедуры вполне способен выполнить любой автомобилист самостоятельно, без привлечения специалистов.

Автомобиль ВАЗ 2110 пользуется серьезным спросом у отечественных покупателей. Это достаточно надежный, в меру мощный продукт Концерна АвтоВАЗ.

Причины обрыва пояса

Одна из частых проблем модели — выход из строя ремня ГРМ. Причины могут быть разные:

Простой износ, вызванный длительной эксплуатацией автомобиля;
Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
Механическое повреждение в результате неправильной эксплуатации или полученное при ремонте других узлов;
Заводской брак.

Несмотря на причины проблемы, ее необходимо устранить.

Со временем растягивается настолько, что происходит скачок зубьев шестерни на 1-2 уровня. Таким образом нарушается фаза газораспределения, возникают перебои в работе двигателя. Но это лучший сценарий развития ситуации. Хуже всего, когда ремень порвался, а клапаны погнулись.

Помощь в выборе ремня и роликов ГРМ

Качество выбранных на замену роликов и ремней и ремней зависит от надежности, эффективности и продолжительности работы двигателя.

Как показывают исследования, стоимость ремня колеблется от 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

Покупая запчасти, ориентируйтесь на мнение владельцев автомобиля ВАЗ 2110. Есть много форумов. Также проконсультируйтесь со специалистами по сотне. Они смогут дать профессиональный совет или даже заказать для вас качественные комплектующие.

Опросы владельцев Создания АвтоВАЗа, а именно ВАЗ 2110, показали, что наиболее востребованными ремнями являются изделия производства следующих фирм:

Ворота;
Bosch;
Крафт;
Power Grip;
Dayco;
CONTITECH.

Что касается роликов, то здесь лучше обратить внимание на такие марки:

Ворота;
Power Grip;
Dayco;
Marel.

Конечно, выбор сугубо индивидуален и зависит от финансовых возможностей и доступного ассортимента отдельно взятого магазина. Но если в вашем городе нет необходимых элементов, их всегда можно заказать через Интернет. В настоящее время это не проблема.

Ваша основная задача как автовладельца заключается в периодическом визуальном осмотре агрегата.
Помимо замены элемента, необходимо одновременно заменить натяжные ролики.
ВАЗ 2110 с 8 и 16 клапанами. От этого зависит процесс замены. Таким образом, в 8-клапанном установлен один натяжной ролик, а 16-клапанный поддерживается и натягивается.

Заменить ремень ГРМ десятками не составляет труда. Не обязательно обращаться к специалистам. Вполне возможно обойтись своим собственным.

Набор инструментов

Для выполнения работ по замене ремня ГРМ вам потребуется:

Набор ключей — рожковых и рожковых;
Монтажный;
Набор отверток;
Специальный ключ, которым натягивается ролик, или простые плоскогубцы с изогнутыми кольцами;
Домкрат автомобильный;
Ребра, защитные перчатки.

Многие игнорируют советы по использованию перчаток. Особенно летом, когда жарко. Но они нужны для защиты от травм.

Необходимость в смотровой яме отсутствует. Вам нужно будет снять правое колесо, чтобы снять ремень ГРМ, если ваша дюжина оснащена гидравлической жидкостью. Так что без домкрата не обойтись.

Проверка состояния ремня

Для начала вспомним, что проверять состояние ремня нужно один раз в год или каждые 10-15 тысяч километров пробега.Замена проводится через каждые 50 тысяч километров пробега.

Чтобы изучить состояние элемента, выполните следующие действия:

Снимите заглушку с передней защитной крышки ГРМ;
Снимите ремень генератора, чтобы он не мешал;
Откручиваем шесть болтов, которыми будет сниматься крышка;
Откройте доступ к ремню и прочтите его.

Если вы заметили один из следующих моментов, непременно приступайте к замене ремня:

Элемент имеет выпуклости или разрезы;
Появились замученные темы, следы связки;
Образовались водоросли, трещины или складки;
Утечка масла.

Замена ремня

Замена ремня ГРМ описывается отдельно, в зависимости от того, сколько клапанов у ВАЗ 2110 — 8 или 16. Ремонт своими руками Узел на 8-клапанном двигателе считается попроще, хотя с 16-клапанным серьезных проблем у вас возникнуть не должно. .

8-клапанный

Последовательность работ будет следующая:

Отсоедините аккумулятор, сняв минусовой провод;
Выкрутите болты крепления кожуха защитного ремня;
Снимите эту защитную крышку;
Снимите переднее колесо со стороны пассажира, одновременно сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в образовавшееся отверстие отложите до совпадения контрольных меток;
С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько оборотов, чтобы ослабить гайку, удерживающую ролик натяжителя ремня;
Снимите старый ремень.Вы ему больше не понадобитесь, поэтому смело отправляйте его на свалку;
Помещение необходимо очистить, обезжирить. Для этого идеально подходит Белый Дух;
После стирки все сливаем сухой чистой тряпкой;
Установите новый ролик, ориентируясь по направлениям. Если они отсутствуют, то учитывайте надпись. Он должен располагаться слева направо, то есть его можно было легко прочитать без проблем;
Чтобы натянуть ремень, поверните ролик против часовой стрелки;
Проверить правильность размещения всех этикеток и степень натяжения ремня;
Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
Включите мотор и включите рабочий агрегат, проверьте, все ли у вас правильно установлено;
Если звук нормальный, значит установка сделана правильно;
Соберите снятые предметы в обратном порядке.

16-клапанный

На ВАЗ 2110 ставятся моторы двух типов — с 8 и 16 клапанами. При этом замена на 16-клапанную считается более сложной. Опытные мастера уверяют, что для качественного переключения передач ремня ГРМ достаточно, чтобы приложить чуть больше усилий и внимания.

Следовательно, в этом случае работы должны выполняться следующим образом.

Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
Освободить датчик коленчатого вала.
Найдите на шкиве участок, на котором нет зубьев. Он будет выполнять функцию ориентира для определения верхней мертвой точки.
Установите поршень первого цилиндра так, чтобы он находился в верхней мертвой точке.
Совместите шкив и датчик коленчатого вала, заблокируйте шкив, отвинтите и снимите его.
Затем ослабьте гайку, которая находится на ролике-натяжителе.
Снимаем старый ремень, а также демонтируем ролик натяжителя.
Освободившееся пространство очистить от грязи, масла, протереть сухой тряпкой.
Установить новый ремень, закрепить шкив болтами. Рекомендуется одновременно заменить и сам валик.
Убедитесь, что метки ремня и привода совпадают, как и метки на приводной шестерне GEM.
Натяжение ремня с помощью роликового натяжителя.
Проверка эластичности после растяжки.
Сделайте два полных оборота коленвала, чтобы проверить качество сборки.
Убедитесь, что метки совпадают, после чего шкив можно устанавливать на место.
Включите двигатель, проверьте правильность установки, затем установите задний корпус.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, произвести полную замену ремня ГРМ на автомобиле ВАЗ 2110 вы можете без посторонней помощи. Конечно, если нет опыта, нет времени или желания ремонтировать самостоятельно, обратитесь к проверенным станциям технического обслуживания.Замену произведут быстро и качественно, но за их услуги придется заплатить.

Вопрос, как заменить на ВАЗ 2110 8 клапанный ремень своими руками возникает постоянно, так как такая процедура на СТО стоит дорого. Следует знать, что изделие представляет собой изделие, основная задача которого — передача вращения от коленчатого вала к распределителю. Кроме того, в системе задействован и водяной насос, который также входит в систему.Внутренняя поверхность ГТО оснащена зубчиками, шаг между которыми меняется в зависимости от разновидности модели автомобиля. Для обеспечения необходимого напряжения устройство оснащено системой натяжения в виде ролика.

Причина замены ремня ГРМ

Замена ремня ГРМ ВАЗ 2110 8-ми клапанная форсунка проводится после пробега автомобиля от 65 до 75 тыс. Км. Иногда номер меняется. Это зависит от условий эксплуатации.

Причины, приводящие к необходимости замены:

работа в условиях резких перепадов температур;
наличие в продукте машинного масла, обладающего коррозионным действием;
проблемы в натяжном ролике;
подал насос.
произошел естественный износ изделий;
обеспечивает отказ элемента ввиду повышенных нагрузок;
механическое повреждение при ремонте;
брак в производстве.

Автомобиль ВАЗ не может допускать звеньев звеньев. Это становится причиной плохой работы газораспределительной системы. Существует опасность обрыва ремня.

Часто возникает вопрос: как заменить клапаны ремня ГРМ на ВАЗ 2110 8. Главное, чтобы такую процедуру нужно было производить своевременно, ведь при спешке клапана гнутся.На эту модель производитель не наносит особых протестов на поверхность поршней, которые бы устранили эту проблему. Допускается их изготовление своими руками. Однако в такой работе необходимо иметь опыт, иначе возникает нарушение компрессии.

Перечень повреждений ремня ГРМ на ВАЗ 2110

Замена ремня ГРМ ВАЗ 2110 8-ми клапанная форсунка осуществляется своими руками:

В результате повышенного натяжения поверхность начинает трястись.Появляются пробелы.
Если изделие было слабо растянуто, это приводит к порезанию на зуб. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется немедленно.
Зубы сильно изношены. Это тоже следствие плохой регулировки натяжения.
Поверхность изделия покрыта мелкими трещинами. Это так из-за его длительного перегрева или переохлаждения.
Иногда местом износа является промежуток между зубьями. Это также результат плохого натяжения ремня.
Если двигатель постоянно вытекает из ремня, значит, продукт снимается. Затем нужно найти и устранить место утечки. Ремень ГРМ заменен на новый.
На ВАЗ 2110 8 клапанов меняют ремень ГРМ, если был перекос, когда он был разрешен. Это наблюдается по его торцевому износу.

При управлении автомобилем необходимо постоянно прислушиваться к шуму. Когда он отчетливо слышен в районе двигателя, это означает, что нужно остановиться и натянуть ремень.

В некоторых случаях зуб прыгает. Об этой проблеме подается сигнал от датчика. Требуется остановить и провести следующую регулировку привода.

Выбор производителя ремня ГРМ

Зная, как заменить клапаны ремня ГРМ на ВАЗ 2110 8, нужно сделать его более правильный выбор. Размер ремня ГРМ ВАЗ 2110 на 8 клапанов подбирается при расчете количества зубьев. Их количество должно соответствовать числу 136.Ширина привода 25,4 мм.

К наиболее представительным фирмам относятся: Gates, Bosch,

Перед выбором продукции проводится ее визуальный осмотр на предмет дефектов. Заодно исследуем наличие лыски натяжных роликов. При необходимости его следует заменить на них. Также есть компании, производящие качественную продукцию: Gates, Power

Визуальная проверка ремня

Перед заменой ремня ГРМ на ВАЗ 2110 8 клапанов необходимо произвести его осмотр.Проходит после пробега 15 тыс. Км.

Для этого подготовьте инструменты:

Проверить следующие пункты:

На передней защитной крышке ГРМ есть специальная заглушка, которую снимают.
Со шкива генератора снимается планка. Это важно для удобства работы.
Крышка ГРМ держится 6 болтами, которые нужно открутить.
Ремень открывается. Он визуально осматривает.

Замена ремня ГРМ ВАЗ 2110 на 8 клапанов форсунки проводится в том случае, когда все дефекты хорошо видны.

Процесс снятия старого ремня

Чтобы понять, как поменять ремень ГРМ на ВАЗ 2110, нужно изучить инструкцию.

Этапы процесса замены мягкого изделия:

От аккумулятора отключается провод, ведущий на землю.
Ремень генератора снят.
Поршень цилиндра № 1 поднимается вверх. Обязательно снимите правое колесо впереди. Установка меток ГРМ ВАЗ 2110 на 8 клапанов происходит путем прокрутки коленвала в сторону движения по часовой стрелке.Выполнено совмещение штампов шестерен распредвала со специальными усами, расположенными на задней крышке ГРМ.
На шкиве привода генератора откручивается и снимается болт. Обязательным условием является стопка коленвала. Для этого потребуется как минимум два человека. Один занимается удержанием коленчатого вала от возможного проворачивания. Другой, из картера сцепления, вынимает пробку и откручивает болт крепления шкива, который снимается. Сразу идет проверка совпадения риса на маховике и прорези картера.
Для ослабления гайки крепления гайки берется ключ размером 17. С его помощью ролик немного поворачивается, чтобы уменьшить натяжение ремня.
Есть удаление хронометража хронометража.

Установка нового ремня

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих этапов:

Имеется фиксация натяжного ролика. Сразу обращает на себя внимание расположение ям под ключ.Их отправляют на улицу.
Для проведения регулировки ремня ГРМ ВАЗ 2110 8 клапанов необходимо надеть его на шкив коленчатого вала. Система охлаждающей жидкости и натяжной ролик превращаются в одну систему. Важно понимать: как натянуть ремень ГРМ на ВАЗ 2110. Для проведения этой работы используется отвертка. Его необходимо установить между штырями, которые вкручиваются в видео. Рычаг выносится роликом против направления движения по часовой стрелке.Затем ремень натягивается на шкив.
Гайка натяжного ролика возвращается на место и болт шкива генератора.
Теперь коленчатый вал поворачивается на 2 оборота по часовой стрелке. Шильдики коленвала и распредвала совмещены. В случае несовместимости этикеток вся операция повторяется.

Далее необходимо отрегулировать натяжение ремня. Вращательные движения коленчатого вала ведутся против направления движения по часовой стрелке.Нормальное напряжение 1,5-2 кг. При отсутствии специального прибора проводится ручной метод проверки. Свободный участок ремешка обхватывают двумя пальцами: большим и указательным. Сил должно хватить на разворот ремня на угол 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно проверить качество проделанной работы. Это запускает двигатель и слушает. Не должно быть постороннего шума. Их наличие говорит о сильной растяжке. Для этого ослабляют крепление ролика, и он прокручивается с левой стороны на 10-15 градусов.Поле этой системы фиксировано.

Замена ГРМ на 2110 8 клап. Визуальная проверка ремня

Одна из составляющих долговечности вашего двигателя — своевременная замена приводного ремня газораспределительного механизма. Особенно это касается владельцев 16-клапанных двигателей. Думаю, нет смысла останавливаться на гнутых клапанах. Все об этом знают все в совершенстве. Если вы являетесь обладателем 8-клапанных агрегатов объемом 1,5 — 1,6 л, то негативных последствий обрыва ремня ГРМ будет намного меньше.Но поверьте, пробираться куда-нибудь за город будет очень неприятно. Поэтому не поленитесь и почаще снимайте пластиковый защитный кожух ГРМ, чтобы убедиться в хорошем натяжении и состоянии ремня.

Если ремень слабый, на нем есть родинка и трещины, или ремень «съел», то немедленно меняйте.

Замена ремня ГРМ ВАЗ с 16-ти клапанными моторами

Ставим машину на ровную поверхность, поднимаем ручник и втыкаем первую передачу.Снимите декоративный кожух двигателя и защитный кожух ремня газораспределительного механизма. На 19 ключ на 19 или вращаем шкив генератора до набора меток на шкиве распределительного вала и «усе» кронштейна крепления защитных кожухов с его левой стороны. Сдвиньте вправо и снимите резиновую заглушку в картере сцепления, чтобы убедиться, что метки на маховике с треугольным вырезом на шкале находятся там же.

После совпадения всех меток ослабляем натяжение приводного ремня генератора и откручиваем болт крепления шкива к шестерне коленчатого вала.

Снимите шестерню и проверьте соответствие меток на крышке масляного насоса и на колесе коленчатого вала. Болт крепления шкива генератора необходимо установить обратно, чтобы провернуть коленчатый вал, чтобы проверить правильность фаз газораспределения. Далее необходимо ослабить болт крепления (натяжителя) натяжителя и специальным ключом по часовой стрелке поворачивать его по часовой стрелке, пока не ослабнет натяжение ремня ГРМ. Теперь можно снимать старый пояс.

Оденьте новый ремень на шестерню коленчатого вала, затем на шестерню распределительного вала, натяжной ролик и насос.Еще раз убеждаемся в совпадении этикеток. Переходим к растяжке ремня.

Внимание! Справедливости ради, вы можете столкнуться со следующей проблемой: при попытке натянуть можно «убежать» метку со шкива коленчатого вала И маховика.

Это связано с тем, что вы слабо затягиваете ведущую ветвь ремня (ту, которая «доходит» до шестерни распредвала). Его можно тянуть как можно сильнее и при повороте натяжного ролика направлять зубья ремня к зубу шкива распределительного вала, чтобы крутящий момент передавался на коленчатый вал.Есть еще вариант — передохнуть в обход — зуб на шкиве распредвала. Одев ремень, выверните его до совмещения метки с «усами» на кронштейне, а слабую ветвь ремня (со стороны натяжения и накачки) осторожно потяните за ролик против часовой стрелки.

Замена ремня ГРМ ВАЗ 2112 с инвалидной коляской

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю.Включите первую передачу. Это также предотвратит «побеги» меток коленвала. Убедившись в правильности натяжения, автомобиль все равно придется поднять, чтобы можно было повернуть синхронизатор привода и проверить метки. Но здесь выход есть! Попросите соседа или помощника просто выжать педаль сцепления.

Проверка ленты ремня ГРМ

Хорошо натянутый ремень должен быть согнут на 90 градусов от резьбы пальцев. Выкинуть — будут проблемы с подшипниками натяжителя и помпами.Непереключаемый — ремень либо тянет (что установит установку фаз газораспределения), либо летит совсем.

Итак, ремень натянут. Дважды проворачиваем коленвал, чтобы метки совпали. Если метки совпадают, то верните шкив генератора на место, натяните ремень его привода и установите обратно защитные и декоративные элементы двигателя. Через 2 — 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние.Оптимальный ресурс приводного ремня газораспределительного механизма до его замены — 40-60 тысяч километров. Периодичность проверки его напряжения — 15 тысяч километров пробега.

Своевременная замена ремня ГРМ предотвратит его поломку, а значит, и сложный и дорогостоящий ремонт, за которым он последует. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч.Не нужно лениться и регулярно проверять состояние ремня ГРМ, что значительно сэкономит вам при последующем ремонте после его обрыва.
Проверить ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом. Снимаем защитную крышку, перезарядив 6 болтов и осматриваем. Что искать? Признаками неисправности являются трещины, появление выступающих нитей, износ зубчатой поверхности, сильная выпадение, углубления или различные виды выпуклостей, а также наличие масла на поверхности ремня.При обнаружении вышеперечисленных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут ехать на СТО и там заменить, но если не боитесь трудностей, то приступайте.
Замена ремня ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.

2. Нарисуйте правую сторону, включите 4 или 5 передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ.Для этого табличка на шкиве распределительного вала должна быть совмещена с табличкой на корпусе двигателя.

3. Проверить соответствие маховика.

Если метка на маховике не совпала, то все равно отворачиваемся до совпадения меток на шкиве распредвала и проверяем еще раз.
4. Ослабить гайку крепления натяжного ролика, а также, проворачивая ролик, ослабить натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика, а также шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем колпачок в картере и с помощью монтажной и большой отвертки удерживаем маховик за зубья венца.

7. Выверните болт, вытащите его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ со шкива шестерни.

9. Перед установкой нового очистить от грязи и смазки все шкивы, а также натяжной ролик.Если замена происходит на 50 тысячах пробега, то меняйте сам ролик.
10. Установка всех деталей привода газораспределительного механизма производится в обратной последовательности. Шкив генератора устанавливается так, чтобы отверстие 1 приходилось на установочную втулку 2.

11. При установке ремня ГРМ необходимо правильно провести его растяжку (см. Ниже).
12. Проверьте работу стрелы. Если он ощущается, ощущается люфт или следы потока смазки, то натяжной ролик необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем и ролик.

14. Новый подшипник устанавливается в обратном порядке, при этом отверстия под ключ должны быть просверлены.

Как натянуть ремень ГРМ ВАЗ 2110,2112

При слишком слабой растяжке возможно запрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения. Слишком сильная растяжка чревата быстрым износом подшипников водяного насоса и натяжного ролика.Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Поверните шкив распределительного вала с двумя зубьями, коленчатый вал в обратном направлении (против часовой стрелки), чтобы натянуть ремень.

Проверить натяжение. Если все правильно, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на картинке:

Если натяжение не совпадает, ослабьте крепежную гайку и поверните ролик против часовой стрелки где-то на 10 градусов, для ослабления — против часовой стрелки.

Следует вращать специальный ключ, а при его отсутствии вставляем в отверстия два сверла и отверткой вращаем в нужную сторону. Удерживая ролик, затяните гайку крепления.

Проверните коленчатый вал на два оборота и проверьте натяжение, как показано на рисунке выше. При необходимости повторяем растяжку.

Провернуть коленчатый вал за шкив распредвала категорически запрещается.

Замена ремня ГРМ на 16 клапанном двигателе проводится в той же последовательности, что и на 8 клапане

Замена и растяжка ремня ГРМ ВАЗ 2110 8 и 16 клапанов

http: // syt / wp-content / plugins / svensoft-social-share-buttons / images / palaceholder.png.

Самостоятельная замена Ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвращает его поломку, а значит, и сложный и дорогостоящий ремонт, за которым последует его выполнение. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить в пробеге каждые 15 тысяч

Автомобиль ВАЗ 2110 пользуется серьезным спросом у отечественных покупателей.Это достаточно надежный, в меру мощный продукт Концерна АвтоВАЗ.

Причины обрыва пояса

Одна из частых проблем модели — выход из строя ремня ГРМ. Причины могут быть разные:

Простой износ, вызванный длительной эксплуатацией автомобиля;
Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
Механическое повреждение в результате неправильной эксплуатации или полученное при ремонте других узлов;
Заводской брак.

Несмотря на причины проблемы, ее необходимо устранить.

Помощь в выборе ремня и роликов ГРМ

Ворота;
Bosch;
Крафт;
Power Grip;
Dayco;
CONTITECH.

Что касается роликов, то здесь лучше обратить внимание на такие марки:

Ворота;
Power Grip;
Dayco;
Marel.

Ваша основная задача как автовладельца заключается в периодическом визуальном осмотре агрегата.
Помимо замены элемента, необходимо одновременно заменить натяжные ролики.
ВАЗ 2110 с 8 и 16 клапанами. От этого зависит процесс замены. Таким образом, в 8-клапанном установлен один натяжной ролик, а 16-клапанный поддерживается и натягивается.

Набор инструментов

Для выполнения работ по замене ремня ГРМ вам потребуется:

Набор ключей — рожковых и рожковых;
Монтажный;
Набор отверток;
Специальный ключ, которым натягивается ролик, или простые плоскогубцы с изогнутыми кольцами;
Домкрат автомобильный;
Ребра, защитные перчатки.

Необходимость в смотровой яме отсутствует. Вам нужно будет снять правое колесо, чтобы снять ремень ГРМ, если ваша дюжина оснащена гидравлическим агентом. Так что без домкрата не обойтись.

Проверка состояния ремня

Чтобы изучить состояние элемента, выполните следующие действия:

Снимите заглушку с передней защитной крышки ГРМ;
Снимите ремень генератора, чтобы он не мешал;
Откручиваем шесть болтов, которыми будет сниматься крышка;
Откройте доступ к ремню и прочтите его.

Если вы заметили один из следующих моментов, непременно приступайте к замене ремня:

Элемент имеет выпуклости или разрезы;
Появились замученные темы, следы связки;
Образовались водоросли, трещины или складки;
Утечка масла.

Замена ремня

8-клапанный

Последовательность работ будет следующая:

Отсоедините аккумулятор, сняв минусовой провод;
Выкрутите болты крепления кожуха защитного ремня;
Снимите эту защитную крышку;
Снимите переднее колесо со стороны пассажира, одновременно сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в образовавшееся отверстие отложите до совпадения контрольных меток;
С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько оборотов, чтобы ослабить гайку, удерживающую ролик натяжителя ремня;
Снимите старый ремень.Вы ему больше не понадобитесь, поэтому смело отправляйте его на свалку;
Помещение необходимо очистить, обезжирить. Для этого идеально подходит Белый Дух;
После стирки все сливаем сухой чистой тряпкой;
Установите новый ролик, ориентируясь по направлениям. Если они отсутствуют, то учитывайте надпись. Он должен располагаться слева направо, то есть его можно было легко прочитать без проблем;
Чтобы натянуть ремень, поверните ролик против часовой стрелки;
Проверить правильность размещения всех этикеток и степень натяжения ремня;
Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
Включите мотор и включите рабочий агрегат, проверьте, все ли у вас правильно установлено;
Если звук нормальный, значит установка сделана правильно;
Соберите снятые предметы в обратном порядке.

16-клапанный

Следовательно, в этом случае работы должны выполняться следующим образом.

Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
Освободить датчик коленчатого вала.
Найдите на шкиве участок, на котором нет зубьев. Он будет выполнять функцию ориентира для определения верхней мертвой точки.
Установите поршень первого цилиндра так, чтобы он находился в верхней мертвой точке.
Совместите шкив и датчик коленчатого вала, заблокируйте шкив, отвинтите и снимите его.
Затем ослабьте гайку, которая находится на ролике-натяжителе.
Снимаем старый ремень, а также демонтируем ролик натяжителя.
Освободившееся пространство очистить от грязи, масла, протереть сухой тряпкой.
Установить новый ремень, закрепить шкив болтами. Рекомендуется одновременно заменить и сам валик.
Убедитесь, что метки ремня и привода совпадают, как и метки на приводной шестерне GEM.
Натяжение ремня с помощью роликового натяжителя.
Проверка эластичности после растяжки.
Сделайте два полных оборота коленвала, чтобы проверить качество сборки.
Убедитесь, что метки совпадают, после чего шкив можно устанавливать на место.
Включите двигатель, проверьте правильность установки, затем установите задний корпус.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, произвести полноценную замену ремня ГРМ на автомобиле ВАЗ 2110 без посторонней помощи. Конечно, если нет опыта, нет времени или желания ремонтировать самостоятельно, обратитесь к проверенным станциям технического обслуживания.Замену произведут быстро и качественно, но за их услуги придется заплатить.

Причина замены ремня ГРМ

Причины, приводящие к необходимости замены:

работа в условиях резких перепадов температур;
наличие в продукте машинного масла, обладающего коррозионным действием;
проблемы в натяжном ролике;
подал насос.
возник естественный износ изделия;
обеспечивает отказ элемента ввиду повышенных нагрузок;
механическое повреждение при ремонте;
брак в производстве.

Часто возникает вопрос: как заменить клапаны ремня ГРМ на ВАЗ 2110 8. Главное, чтобы такую процедуру нужно было производить своевременно, ведь при спешке клапана гнутся.В эту модель производитель не включает специальные проты на поверхности поршней, которые бы устранили эту проблему. Допускается их изготовление своими руками. Однако в такой работе необходимо иметь опыт, иначе возникает нарушение компрессии.

Перечень повреждений ремня ГРМ на ВАЗ 2110

Замена ремня ГРМ ВАЗ 2110 8-ми клапанная форсунка осуществляется своими руками:

В результате повышенного натяжения поверхность начинает трястись.Появляются пробелы.
Если изделие было слабо растянуто, это приводит к порезанию на зуб. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется немедленно.
Зубы сильно изношены. Это тоже следствие плохой регулировки натяжения.
Поверхность изделия покрыта мелкими трещинами. Это так из-за его длительного перегрева или переохлаждения.
Иногда местом износа является промежуток между зубьями. Это также результат плохого натяжения ремня.
Если двигатель постоянно вытекает из ремня, значит, продукт снимается. Затем нужно найти и устранить место утечки. Ремень ГРМ заменен на новый.
На ВАЗ 2110 8 клапанов меняют ремень ГРМ, если был перекос, когда он был разрешен. Это наблюдается по его торцевому износу.

Выбор производителя ремня ГРМ

Зная, как заменить на ВАЗ 2110 8-ми клапанный ремень ГРМ, нужно сделать еще правильный выбор. Размер ремня ГРМ ВАЗ 2110 на 8 клапанов подбирается при расчете количества зубьев. Их количество должно соответствовать числу 136. Ширина привода — 25.4 мм.

К наиболее представительным фирмам относятся: Gates, Bosch,

Визуальная проверка ремня

Для этого подготовьте инструменты:

Проверить следующие пункты:

На передней защитной крышке ГРМ есть специальная заглушка, которую снимают.
Со шкива генератора снимается планка. Это важно для удобства работы.
Крышка ГРМ держится 6 болтами, которые нужно открутить.
Ремень открывается. Он визуально осматривает.

Замена ремня ГРМ ВАЗ 2110 на 8 клапанов форсунки проводится в том случае, когда все дефекты хорошо видны.

Процесс снятия старого ремня

Чтобы понять, как поменять ремень ГРМ на ВАЗ 2110, нужно изучить инструкцию.

Этапы процесса замены мягкого изделия:

От аккумулятора отключается провод, ведущий на землю.
Ремень генератора снят.
Поршень цилиндра № 1 поднимается вверх. Обязательно снимите правое колесо впереди. Установка меток ГРМ ВАЗ 2110 на 8 клапанов происходит путем прокрутки коленвала в сторону движения по часовой стрелке.Выполнено совмещение штампов шестерен распредвала со специальными усами, расположенными на задней крышке ГРМ.
На шкиве привода генератора откручивается и снимается болт. Обязательным условием является стопка коленвала. Для этого потребуется как минимум два человека. Один занимается удержанием коленчатого вала от возможного проворачивания. Другой, из картера сцепления, вынимает пробку и откручивает болт крепления шкива, который снимается. Сразу идет проверка совпадения риса на маховике и прорези картера.
Для ослабления гайки крепления гайки берется ключ размером 17. С его помощью ролик немного поворачивается, чтобы уменьшить натяжение ремня.
Есть удаление хронометража хронометража.

Установка нового ремня

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих этапов:

Имеется фиксация натяжного ролика. Сразу обращает на себя внимание расположение ям под ключ.Их отправляют на улицу.
Для проведения регулировки ремня ГРМ ВАЗ 2110 8 клапанов необходимо надеть его на шкив коленчатого вала. Система охлаждающей жидкости и натяжной ролик превращаются в одну систему. Важно понимать: как натянуть ремень ГРМ на ВАЗ 2110. Для проведения этой работы используется отвертка. Его необходимо установить между штырями, которые вкручиваются в видео. Рычаг выносится роликом против направления движения по часовой стрелке.Затем ремень натягивается на шкив.
Гайка натяжного ролика возвращается на место и болт шкива генератора.
Теперь коленчатый вал поворачивается на 2 оборота по часовой стрелке. Шильдики коленвала и распредвала совмещены. В случае несовместимости этикеток вся операция повторяется.

Далее необходимо отрегулировать натяжение ремня. Вращательные движения коленчатого вала ведутся против направления движения по часовой стрелке.Нормальное напряжение 1,5-2 кг. Если нет специального прибора, то проводится ручной способ проверки. Свободный участок ремешка обхватывают двумя пальцами: большим и указательным. Сил должно хватить на разворот ремня на угол 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно проверить качество проделанной работы. Это запускает двигатель и слушает. Не должно быть посторонних шумов. Их наличие говорит о сильной растяжке.Для этого ослабляют крепление ролика, и он прокручивается с левой стороны на 10-15 градусов. Поле этой системы фиксировано.

Проверять, в каком состоянии находится ремень газораспределительного механизма, необходимо каждые 10 000 — 15 000 км пробега. Внимательно осмотрите, нет ли на ремне трещин.

Обязательно следите за натяжением ремня. Если сломается — ремонт обойдется недешево — цена вопроса от замены клапанов и до капремонта двигателя. Лучше всего менять через каждые 50 000 — 60 000 км пробега.

Для ВАЗ 2110 есть 8- и 16-клапанные двигатели. Ремень ГРМ для 8-клапанного двигателя заменяется намного проще, но это не значит, что этот элемент для 16-клапанного двигателя нельзя заменить самостоятельно. В нашей инструкции мы расскажем вам об обоих вариантах.

Замена ремня ГРМ ВАЗ 2110 (8 клапанов без ГУРа)

Замену начинаем с откручивания двух болтов передней защиты.

Вытаскиваем защитный кожух.

Снимите правое колесо и его защиту. Затем головкой на 19 начните прокручивать шкив генератора, совершая при этом вращение по часовой стрелке.

Шкив необходимо прокрутить до совпадения метки на нем и крышке.

Снимите заглушку, которая находится сверху коробки передач.

Проверяем, чтобы метки в отверстии совпадали между собой.

Вставьте отверстия в отверстие, чтобы заблокировать вращение маховика.

Затем откручиваем шкив генератора с головкой 19.

Вытаскиваю шкив и откладываю в сторону.

Отпустить гайку ролика натяжителя со шпонкой на 17.

Вынуть старый ремень ГРМ.

Снимите ролик натяжителя и замените его новым.

Не забудьте установить под зажим специальную шайбу.

Надеваем новый ГРМ и растягиваем с помощью ролика.

Обязательно проверьте, все ли ярлыки на своих местах. Затем приступайте к сборке в обратном порядке.

Проверить натяжение ремня, отвинтив его. Важно, чтобы его не тянули.

После этого замену можно считать выполненной.Возьми двигатель и дай ему немного поработать. Обратите внимание на то, как работает замененный элемент. Если вы все сделали правильно, можно надеть защиту. По времени вся процедура замены займет около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не каждый автомобилист знает, как самостоятельно заменить ремень ГРМ. Для 16 клапанов эта процедура несколько отличается от процедуры для 8 клапанов.

Для начала нужно снять защитный кожух.

С датчика коленвала снимаем «фишку», откручиваем болт. После этого снимаем сам датчик.

На шкиве отсутствуют зубья, что позволяет датчику коленчатого вала определять верхнюю мертвую точку. Кроме того, отсутствующий зуб нужен для блокировки коленвала и закручивания болта крепления шкива.

Шкив необходимо совместить с отверстием для датчика коленвала. В это отверстие нужно вставить подходящую трубку или любой другой подходящий предмет.Блокировку шкива, откручиваем и снимаем.

Ослабив натяжение, повторно затянув для этого гайку натяжителя, снимите ее.

Вставьте новый ремень. Сделать это можно двумя способами, в зависимости от того, как вам удобно. Делается это путем прокрутки правого распредвала или снятием ролика — натяжителя.

Вкручиваем болт, служащий для фиксации шкива, затем совмещаем метку ременной передачи.Если на корпусе масляного насоса нет метки, можно ориентироваться по меткам маховика. После можно самостоятельно сделать этикетку, чтобы было удобнее.

Совмещаем метки на шкивах распределительных валов, обращаю внимание на то, что метки ведущей шестерни непременно должны совпадать.

Используем ролик — натяжитель и специальный ключ, осуществляем натяжение детали. Если у вас нет такого ключа, вы можете использовать два гвоздя и брань или крепление, которое вам нужно вставить между ними.Вы также можете воспользоваться вилкой, предварительно укоротив два передних зуба и укорачивая их до половины, сгибая их. В конце обязательно нужно подтянуть гайку натяжителя.

Проверьте натяжение, нажимая пальцем вверх и вниз.

Коленчатый вал проверните ровно на два оборота, а затем проверьте каждую метку. Если они все совпали, шкив можно прикручивать. В противном случае пункты 6–9 следует повторить.
После того, как все сделано, возвращаем все на место и запускаем двигатель.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУРа)

Если вы услышите свист, который будет греться из-под капота вашей машины, когда вы стартуете с места, это будет сигналом о слабом натяжении. Ее нужно будет подтянуть, а если нет — заменить на новую. Если поменяли лампочку на щите при нажатии на педаль газа, ремень генератора тоже должен натянуться.

Проверка натяжения ремня генератора

Необходимо проверить натяжение.Для этого необходимо надавить на него большим пальцем. Если прогиб более 10-15 мм, ремень следует натянуть или заменить, если натяжение невозможно.
После этого ослабьте гайку крепления генератора к монтажной планке, используя для этого ключ на 13.

Откручиваем регулировочную доску ключом на 10 для этого. Это снизит напряжение.

Притягиваем генератор к блоку двигателя, после чего снимаем ремень, после этого надеваем и натягиваем новую регулировочную гайку.

Замена ремня генератора ВАЗ 2110 (8 клапанов с гур)

Снимите бачок гидравлической жидкости рулевого управления.
Ключом на 13 откручиваем гайку крепления генератора. примечание Что на ВАЗ 2110 с ГУРом регулировочного болта нет, его работу здесь выполняет натяжной ролик.

Удерживая натяжной ролик в крайнем положении, наденьте деталь для каждого из шкивов, а затем на натяжной ролик.Для этого нужно приложить усилия.

Натяжение следует производить, когда деталь окажется на всех роликах и шкивах. При помощи рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с гуром)

В том месте, где генератор находится в машине без гидросистемы, стоит специальный насос на машине с ГУРом, при этом сам генератор несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал помпы ГУРа и снова на шкив коленчатого вала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

Для замены детали необходимо сначала открутить опору, поднять двигатель на домкрат и только потом снимать.

Левую опору двигателя необходимо открутить, а затем опустить натяжитель.

Опорный болт не упадет из-за того, что он опирается на шкив гидравлической ленты.

Использование для откручивания шкива храпового механизма и бранки.

Поднимаем двигатель бутылочным домкратом, не снимая защиты картера. Домбрацию мы выводим через специальное отверстие, которое предназначено для слива масла в обороне. Чтобы край картера был поврежден домкратом, можно участок подставить.

Если вы поднимите домкрат моторного колеса, вам нужно будет снять защиту с картера. А перед тем, как снимать сменную деталь, нужно предварительно вытянуть гайку из опоры двигателя.
Теперь вытяните ремень через опору.

Перед приобретением ремня генератора на ВАЗ 2110 необходимо убедиться в наличии 6 потоков, длина которых составляет 1115 миллиметров. Если вы не нашли такой альтернативы, вы можете приобрести аналогичный товар у автомобиля Лада.Приора.

После этого устанавливается новый ремень генератора в обратном порядке.

Регулировка фаз газораспределения ВАЗ 2110 8 клапанов. Установка нового ремня

Замена ремня ГРМ совсем не сложная и вы отлично справитесь с этим делом самостоятельно, без помощи автомастерских, тем самым сэкономив деньги из своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также от модели двигателя.С внутренней стороны ремня по всему периметру имеются насечки.

Ремень подлежит замене согласно документации через:
— 75 т.км на двигателе 8кл
— 45 т.км на двигателе 16кл

Быстрый износ ремня обычно означает неисправность системы газораспределения. Причины влияния необходимо выявить и устранить.

Анализ повреждений ремня ГРМ

1. Если ремень ГРМ слегка поврежден или полностью порван и при этом изношен шнур, то, скорее всего, причина этого — перенапряжение.

2. Отсутствие одного из зубцов свидетельствует о плохом натяжении ремня.

3. Отсутствие или высокий износ зубьев ремня, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень неправильно натянут. (слабый или сильный).

Возможно, что при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается, а затем гаснет «ПРОВЕРКА».Это сигнализация датчика положения распределительного вала.

6. Промасленный ремень ГРМ показывает, что в каком-то месте из двигателя течет масло. В этом случае нужно заменить ремень и поискать утечки.

7. Заметный износ концов указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эту проблему следует немедленно устранить, чтобы не порезаться зубьями и не порвать ремень.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1.Гаечный ключ на «17».
2. Ключ находится на «15».
3. Съемник стопорного кольца.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
При выполнении работ используйте перчатки.

В данном видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините отрицательный провод от аккумуляторной батареи.

4. Ключом на 15 отверните болт крепления ролика, затем немного поверните натяжной ролик, чтобы натяжение ремня газораспределительного механизма уменьшилось.

5. Выпрямите (снимите) ремень со шкивов: распределительного вала, холостого шкива и зубчатого шкива водяного насоса.

6. Зафиксируйте коленчатый вал (монтировкой или отверткой) и открутите болт крепления ведущего шкива генератора. Это действие лучше всего делать с помощником. Первый удерживает коленчатый вал за зубья кольца маховика монтировкой, второй вынимает заглушку из картера сцепления и откручивает болт крепления шкива.

7.Гаечным ключом на «17» открутите болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ремня ГРМ со шкива, после чего можно будет снять ремень со шкива коленчатого вала.

Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке ведущего шкива генератора практически невозможно, в нем есть выемка, если она не совпадает с которой не встанет на место.

2. При установке ремня следите за натяжением приводного ремня.

3. После установки ремня затяните его до штатного

Ремень ГРМ натягивается следующим образом:
После установки специального ключа в отверстия на внешней стороне ролика поверните его против часовой стрелки до тех пор, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Это нормально, если по середине ремень можно закрутить почти на 90 градусов.Если он слишком затянут, то вы не сможете повернуть его вручную на этот угол. Если ремень не дотянется, он ударится о защитный кожух (крышку) и будет болтаться.

4. Гаечным ключом на «15» необходимо затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе наблюдается повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли люфта или заедания.

7. Если вы обнаружите люфт в натяжном ролике, или он замедляется при свободном вращении, или физически поврежден, замените ролик.

Верхние шкивы не зафиксированы и теперь неясно, как их обнажить. Метки на шкивах не «указывают» точно в одном направлении. Может, проще в 1-м цилиндре повернуть все шкивы в положение ВМТ? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделал на ремне ГРМ 21124.Ну у меня мотор объемом 1.5. Есть ли отличия?

Установите метки ГРМ правильно — иначе погнут клапаны!

У двигателя ВАЗ-21124 есть особенность: как ни крути его шкивы, он не крутится. ОТ такие приколы не пройдут! Если положения шкивов не сильно сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 маркировка проводится одинаково, вне зависимости от того, о каком моторе идет речь.Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Найдите смотровое окошко на картере коробки передач. Под заглушкой есть еще одна отметка.

Последний шаг не обязателен. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

Количество зубьев ремня между метками «верхних шкивов» равно 16;
Иногда ломается метка на шкиве коленчатого вала — используйте контроль по способу «1» (фото 1) или «3» (нижнее фото).

Разъяснения на ВАЗ-21124

На двигателе объемом 1,6 все действия выполняются аналогично указанному выше. Есть одно исключение — шкив привода генератора выставляется по метке на кожухе (см. Фото).

Шкив привода генератора, двигатель 21124

Однако, если этой отметки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать как угодно — поршни ни в коем случае не будут касаться клапанов.Сравните, как выглядят поршни двух разных моторов — становится понятно, о чем мы говорим.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленчатого вала — 21, на шкивах распределительного вала — 42. При повороте коленчатого вала на 360 градусов распредвалы поворачиваются на 180. Как правило, полный цикл двигателя состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно использовать альтернативный метод настройки.Следите за тем, чтобы метки шкива распределительного вала указывали прямо вниз. Тогда метка на шкиве коленчатого вала должна быть направлена вверх (ВМТ 1 и 4).

Если фиксирующего устройства нет, его можно изготовить самостоятельно. Даже съемник для (см. Фото) подойдет.

Взял и отремонтировал

Желаем успехов.

Проверка меток времени на одном видео

Проверяйте состояние ремня ГРМ каждые 10-15 тысяч пробегов. Внимательно осмотрите его на предмет трещин.
Следите за натяжением ремня. Обрыв ремня приводит к дорогостоящему ремонту — цена вопроса от замены клапанов до капитального ремонта двигателя. Ремень рекомендуется менять каждые 50-60 тысяч километров.
Для ВАЗ 2110 есть 8-16-клапанные двигатели. Ремень ГРМ ВАЗ 2110 (8 клапанов) заменить проще, но это не значит, что ремень ГРМ ВАЗ 2110 (16 клапанов) нельзя заменить самостоятельно.
В наших инструкциях показаны оба варианта.

Рассмотрим замену ремня ГРМ ВАЗ 2110 (8 клапанов без ГУР)

Начинаем замену

Начинаем с откручивания двух болтов передней защиты.

Затем откручиваем гайку по центру.

Снимите защитную крышку ремня газораспределительного механизма.

Снимаем правое колесо и защиту за ним. Шкив генератора поворачиваем головкой 19, вращаем по часовой стрелке.

Закручиваем шкив до совпадения меток на крышке и на шкиве.

Снимите заглушку с верхней части коробки передач.

В отверстии проверьте совпадение меток.

Блокируем вращение маховика вставив отвертку в отверстие.

Затем снимаем сам шкив генератора 19 головкой.

Вытаскиваем шкив и откладываем в сторону.

Отверните гайку ролика натяжителя ключом на 17.

Вытаскиваем старый ремень ГРМ.

Открутите ролик натяжителя и замените его новым.

Не забудьте установить под каток специальную шайбу.

Теперь надеваем новый ремень ГРМ и с помощью ролика стягиваем его.

Проверка расположения этикеток. Все должно оставаться на месте.Продолжаем сборку в обратной последовательности.

Проверяем натяжение откручивая ремень. Следим, чтобы он не был перетянут.

Замена ремня ГРМ ВАЗ 2110 (8-ми клапанная газораспределительная система) завершена. Запустите двигатель и дайте ему поработать. Внимательно посмотрите на работу ремня ГРМ.
Если все в порядке, защита от износа. Вся процедура заняла около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не все знают, как заменить ремень ГРМ своими руками. На 16-ти клапанной они меняются по-другому.
Снимите защитную крышку ремня газораспределительного механизма.

Удалите «фишку» с датчика коленвала, открутите болт и снимите датчик.

Отсутствие одного зуба на шкиве позволяет датчику коленчатого вала определять верхнюю мертвую точку (ВМТ), а также служит для блокировки коленчатого вала при отвинчивании и затяжке болта шкива.

Совместите шкив с отверстием для датчика коленчатого вала. Вставьте трубку подходящего размера в отверстие для датчика. У вас может быть другой подходящий объект — шестиугольник как на фото. Блокируем шкив, откручиваем и снимаем.

Ослабляем натяжение ремня ГРМ откручиванием гайки натяжителя и снимаем ремень.

Вставляем новый ремень (либо прокручивая правый распредвал ключом, либо снимая ролик натяжителя, как вам удобнее).

Закручиваем болт крепления шкива и совмещаем метки шестерни привода ремня ГРМ. Если на корпусе масляного насоса отметки нет, выставляем по отметкам на маховике, потом сами делаем отметку зубилом на маслонасосе, для удобства.

Совмещаем метки на шкивах распредвалов, проверяем совпадение меток на шестерне ременного привода (они тоже должны совпадать).

Натягиваем ремень роликом — натяжителем, при помощи специального ключа.При отсутствии ключа затяните его двумя гвоздями и вставленной между ними отверткой (монтировкой).
Или вилкой, полностью удалив два средних зуба, а два внешних укоротив пополам и загнув. Не забудьте затянуть гайку натяжителя.

Проверьте натяжение пальцем.

Проверяем коленвал на два полных оборота и еще раз проверяем все метки, если они совпадают, прикручиваем шкив на место. Если нет, повторите шаги 6–9.
Ставим все на место, не забывая датчик коленвала, и можем заводить двигатель.

Итак, мы завершили замену ремня ГРМ ВАЗ 2110 (система ГРМ 16). Как видите, это немного дольше, но не намного сложнее.
Вы также можете найти обучающее видео, выполнив поиск:
Ваз 2110 Замена 16-ти клапанного ремня ГРМ
Ваз 2110 8-ти клапанный Замена ремня ГРМ

В зависимости от того, что вам нужно.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУР)

Совет:
Если вы слышите свист, исходящий из-под капота автомобиля при трогании с места, этот свист издает ремень генератора при слабом натяжении.Его необходимо подтянуть, если нет возможности, заменить.
Если лампочки на панели приборов ВАЗ 2110 меняют яркость при нажатии на педаль газа, ремень генератора требует натяжения.

Проверка натяжения ремня генератора

Чтобы проверить натяжение ремня генератора, надавите на ремень большим пальцем. Если прогиб превышает 10-15 мм, ремень необходимо натянуть или заменить, если дальнейшее натяжение невозможно.
Замена ремня ГРМ ВАЗ 2110 (двигатель 8 клапанный без гидроусилителя руля) очень проста, следуйте нашей инструкции:

С помощью ключа на 13 ослабьте гайку, крепящую генератор к монтажной пластине.

Ключом на 10 открутите регулировочный болт, тем самым ослабив натяжение ремня.

После перемещения генератора к блоку двигателя снимите ремень.

Затем надеваем новый ремень и стягиваем его регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

Снимите бачок для жидкости гидроусилителя руля (гидроусилитель руля — гидроусилитель руля).
Как и в предыдущем варианте, отверните гайку крепления генератора ключом на 13.

Внимание! На ВАЗ 2110 с ГУР нет регулировочного болта. Его функцию выполняет натяжной ролик.

Ослабляем ролик натяжителя, и снимаем ремень генератора со шкивов. Для этого вам придется снять двигатель с опоры.
Выкрутите подушку крепления и поднимите двигатель на домкрате.Вытаскиваем ремень через образовавшуюся щель.
Сборка осуществляется в обратном порядке.
Необходимо зажимать натяжной ролик в крайнем положении, натягивать ремень на все шкивы и только потом на натяжной ролик. Придется немного поработать.
Когда ремень натянут на все ролики и шкивы, происходит натяжение. Рукояткой молотка потяните натяжной ролик в нужное положение и зафиксируйте.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

Если на автомобиле есть генератор без гидроусилителя руля, то на автомобиле с гидроусилителем устанавливается насос гидроусилителя рулевого управления.А сам генератор выше.
Ремень привода генератора проходит через шкив коленчатого вала, промежуточный шкив, вал генератора, вал насоса гидроусилителя рулевого управления и снова на шкив коленчатого вала.
Таким образом, процедура замены осложняется вращением ремня вокруг левой подушки двигателя.
Для замены ремня откручиваем опору, домкратом поднимаем двигатель и только потом снимаем ремень.

Отвинтите левую подушку двигателя, затем отпустите натяжитель ремня генератора.

Опорный болт не падает, потому что он опирается на шкив рулевого управления с гидроусилителем.

Откручиваем шкив храповиком и отверткой.

Поднимаем мотор бутылочным домкратом, не снимая защиту картера. Запускаем домкрат через маслосливное отверстие в защите. Чтобы не повредить домкратом край картера, подставляем деревяшку.

Чтобы поднять двигатель с помощью колесного домкрата, снимите крышку с картера и снимите гайку с подушки двигателя перед снятием ремня генератора.

Теперь вытаскиваем ремень через опору.

Совет:
Перед приобретением ремня генератора на ВАЗ 2110 убедитесь, что он имеет 6 потоков и длину 1115мм, если вы не нашли, можете приобрести его аналог, ремень генератора для автомобиля Лада-Приор. с кондиционером, каталожный номер: 2110-1041020.

Установите ремень генератора в обратном порядке.

Своевременная замена ремня ГРМ предотвратит его поломку, а значит, и сложный и дорогостоящий ремонт, который обязательно последует.Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ваз 2110, 2112 эту проверку нужно проводить при пробеге через каждые 15 тысяч километров, и замене деталей при пробеге 50 тысяч. Не нужно лениться и регулярно проверять состояние ремня ГРМ, что сэкономит вам значительную сумму на последующий ремонт после его обрыва.
Проверяем ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом.Снимаем защитный кожух, предварительно открутив 6 болтов, осматриваем. Что вам следует искать? Признаками неисправности являются трещины, выступающая резьба, износ зубчатой поверхности, сильное истирание, вмятины или разного рода выпуклости, а также наличие масла на поверхности ремня. При обнаружении вышеуказанных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут съездить на СТО и произвести замену там, но если вы не боитесь трудностей, то приступим.
Заменяем ремень ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, ремень генератора.

2. Домкратом правую сторону, включите 4-ю или 5-ю передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ. Для этого метка на шкиве распределительного вала должна совпадать с меткой на корпусе двигателя.

3. Проверить совпадение меток маховика.

Если метки на маховике не совпадают, то делаем еще один оборот до совпадения меток на шкиве распредвала и проверяем еще раз.
4. Ослабьте гайку натяжного ролика, а также, поворачивая ролик, ослабьте натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика и шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем заглушку в картере и с помощью крепления и большой отвертки помощник удерживает маховик за зубцы венца.

7. Выкрутите болт, выньте его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ с зубчатого шкива.

9. Перед установкой нового очищаем все шкивы и натяжной ролик от грязи и жира. Если замена происходит при 50 тысячах пробега, то меняем само видео.
10. Установка всех деталей привода газораспределительного механизма производится в порядке, обратном снятию. Шкив генератора устанавливается так, чтобы отверстие 1 приходилось на фиксирующую втулку 2.

11. При установке ремня ГРМ необходимо его правильно натянуть (см. Ниже).
12. Проверьте работу подшипника. Если при его повороте чувствуется заклинивание, люфт или видны следы подтекания смазки, то ролик натяжителя необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем ролик.

14. Установите новый подшипник в обратном порядке отверстиями под ключ наружу.

Как правильно натянуть ремень ГРМ ваз 2110.2112

При слишком слабом натяжении возможно перепрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения.Слишком большое натяжение чревато быстрым износом подшипников водяного насоса и натяжного ролика. Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Вращаем шкив распредвала на два зуба, коленвал в обратную сторону (против часовой стрелки) натягиваем ремень.

Проверяем натяжение. Если все в порядке, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на рисунке:

Если натяжение не совпадает, ослабьте крепежную гайку и поверните ролик против часовой стрелки примерно на 10 градусов, чтобы ослабить его против часовой стрелки.

Его следует повернуть специальным ключом, а при его отсутствии вставляем в отверстия два сверла и отверткой поворачиваем в нужном направлении. Удерживая ролик, затяните гайку крепления.

Проверяем коленвал на два оборота и проверяем натяжение, как на картинке выше. При необходимости растяжку повторить.

Категорически запрещается проворачивать коленчатый вал за шкив распределительного вала.

Замена ремня ГРМ на 16 клапанном двигателе проводится в той же последовательности, что и на 8 клапанном двигателе

Замена и натяжение ремня ГРМ ВАЗ 2110 8 и 16 клапанов

http: // site / wp-content / plugins / svensoft-social-share-buttons / images / placeholder.png

Самостоятельная замена ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвратит его обрыв и, как следствие, непременно последует сложный и дорогостоящий ремонт. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ваз 2110, 2112 эту проверку нужно проводить каждые 15 тысяч пробега

Одной из важных операций по обслуживанию считается замена ремня ГРМ ВАЗ 2110.Его необходимо выполнять своевременно, каждые 50 тысяч километров. Этот интервал ни в коем случае нельзя увеличивать, так как это может привести к серьезным последствиям.

Что нужно для работы?

Самое маленькое, что может случиться, это то, что размер ремня увеличится от растяжения настолько, что он подпрыгнет на зубьях шестерен одним или даже двумя звеньями, при этом будут нарушены фазы газораспределения и двигатель заработает. с серьезными перерывами. В худшем случае дело может закончиться обрывом ремня и погнутыми клапанами.Не будет лишним периодически осматривать техническое состояние узла ГРМ, для этого нужно просто снять защитный пластиковый кожух. Наличие глубоких трещин на поверхности ремня означает, что вскоре вас могут ожидать неприятности, а в самый неподходящий момент, поэтому изделие лучше поменять. Стоит осмотреть рядом ремень генератора ВАЗ 2110.

Рекомендации производителя с момента появления ремня ГРМ вместо цепи однозначны:

лучше всего менять изделие в комплекте с натяжными роликами.ВАЗ «Десятка» оснащалась двумя типами двигателей: 8- и 16-клапанными. В первом — один натяжной ролик, во втором — натяжной ролик и опорный ролик. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее можно выполнить своими силами, имея необходимый минимум инструментов:

набор гаечных ключей и рожковых ключей;

Крепление

;

Отвертка

;
ключ специальный для натяжения роликовых или круглогубцев с загнутыми концами;
домкрат;
перчатки тканевые;
тряпок.

Тканевые перчатки лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автомеханик не понаслышке знает, как это происходит. Смотровая канава здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем руля (ГУР), так что домкрат обязательно иметь.

Описание разборки

Разборка привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с 16-клапанным двигателем необходимо снять некоторые дополнительные элементы.Поэтому описание процесса будет вывешено специально для него с оговорками на 8-клапанный агрегат. В самом начале требуется снять защитный пластиковый кожух и для большего удобства снять корпус воздушного фильтра, убрать его в сторону. Внизу, напротив шкива коленвала, установлен датчик. Необходимо отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе в этом нет необходимости). Далее в обоих типах двигателей нужно провернуть коленчатый вал, чтобы совместить все отметки на шкивах распредвалов и на корпусе двигателя.Это выравнивание проверяется сопоставлением метки и паза на маховике; для этого вытащите резиновую заглушку из прорези на коробке передач.

Осторожно вращая коленчатый вал, совместите все метки на шкивах

Далее, для того, чтобы разобрать механизм и снять ремень ГРМ, сначала нужно будет ослабить и снять ремень генератора со шкива. Выполняя эту несложную операцию, следует внимательно осмотреть последний. Вполне возможно, что он тоже в плачевном состоянии, и при этом также потребуется замена ремня генератора ВАЗ 2110.В автомобилях, оснащенных гидроусилителем руля, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап — ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинить коленчатый вал отверткой или небольшим креплением и ослабить болт гаечным ключом, после чего сам шкив можно снимать. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что даст возможность откручивать и снимать опорный ролик.

Важно не потерять специальные шайбы под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень ГРМ можно снимать.

Первым делом еще раз проверить совпадение всех меток и при необходимости поправить. Новый ремень ГРМ ВАЗ 2110 начинает надевать на шкивы после того, как были установлены и прикручены новые ролики. Операция начинается с нижнего шкива, на него надевается ремень, выравнивая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремень в небольшом натяжении, специальным ключом к нему перемещается ролик, обеспечивающий натяжение ремня. Положение ролика фиксируется гайкой. Теперь шпонкой сделайте два полных оборота коленвала и снова проверьте совпадение меток на шкивах распредвала и маховике. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжение ремня, после чего можно произвести повторную сборку в обратном порядке и запустить двигатель, на этом замена ремня ГРМ у ВАЗовской «десятки».

Несколько слов о приводном ремне генератора. Часто имеет смысл поменять и его вместе с приводом ГРМ, тем более что цена этого расходника невысока. Есть только нюансы разборки агрегата в том случае, когда автомобиль оборудован гидроусилителем руля. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже разный, его длина 1115 мм.

На автомобилях с гидроусилителем руля генератор не движется, а натяжение обеспечивается специальным роликом, например, в приводе газораспределительного механизма. Поэтому для того, чтобы поменять ремень ВАЗ десятого семейства с гидроусилителем руля, нужно ослабить болт ролика, после чего натяжение уменьшится, и появится возможность снимать ремень со шкивов. Нюанс заключается в том, что полностью вытащить его не получится; нужно открутить опору двигателя и поднять сам агрегат домкратом.Это можно сделать, сняв правое переднее колесо. Только тогда можно будет полностью снять ремень привода генератора.

Новый продукт таким же образом складывается и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и натягивать ремень на шкивы не очень удобно и придется потратить некоторое время. Собирать в обратном порядке, по окончании процесса натянуть ремень при помощи ролика.

Такие относительно простые процедуры вполне способен выполнить любой автомобилист самостоятельно, без привлечения специалистов.

когда менять, чтобы не гнуть клапана. Реальные показатели по отзывам автовладельцев

Основная задача ремня ГРМ (ремень ГРМ) — передавать вращение коленчатого вала распределительному валу, который прижимает кулачки к клапанам. О том, когда и как нужно менять эту деталь на восьми- и шестнадцатиклапанных двигателях, устанавливаемых на автомобиль Лада-Веста, расскажет эта статья.

Сколько времени заменить ремень ГРМ на Лада-Веста

Согласно регламенту, на «Лада-Веста» с двигателями 21129, 21179 (16 клапанов) с пробегом 180 тысяч километров необходимо заменить ремень ГРМ.Состояние проверять — каждые 90 тысяч километров. Для модификаций с 8-ми клапанами 11189 эти интервалы меньше — 70 и 15 тысяч километров соответственно.

Номера деталей

Так как на установленных моторах в днище поршня нет пазов для клапанов, позволяющих избежать изгиба при обрыве ремня, то на этом расходном материале экономить не нужно. Желательно установить оригинальный ремень или замену от Contitech and Gates.

Оригинал

В каталоге автозапчастей АвтоВАЗа необходимые запчасти обозначены следующими номерами:

2108-01006040-82 для двигателя 11189;
8201069699 для двигателей 21129 и 21179.

Минимальная цена на exist.ru 360 и 2500 рублей соответственно.

Запасные

Требуемый инструмент для замены ремня ГРМ на Весте своими руками

Вам понадобится:

помощник;
смотровая яма;
домкрат;
опора или заменитель заводского изготовления;
торцевые головки: 10, 13, 15, 16, 17 мм, Torx E10, E12;
бит: Torx T20, T55;

Отвертка шлицевая

;

Клещи для стопорных колец

;
ручка для головок и полая металлическая трубка подходящего диаметра длиной 30-40 см;
шестигранник: 5 мм.

Замена ремня ГРМ на Весте с двигателем 11189 (1,6 л, 8 клапанов)

Порядок действий следующий:

Припаркуйте машину в смотровой яме и поднимите рычаг стояночного тормоза. Ослабьте гайки на правом переднем колесе.
Снимите кожух двигателя.
Поднимите машину, установите подставку и снимите домкрат.
Снимите колесо.
Снимите крышку привода ГРМ, открутив 3 болта с головкой «10».
Ослабьте болт крепления генератора к кронштейну на блоке цилиндров, переместите его в сторону блока и снимите ремень генератора.
Совместите метки на шкиве распределительного вала и головке блока цилиндров, повернув коленчатый вал по часовой стрелке с головкой «17». Рекомендуется откручивать заглушки для облегчения вращения.
Зафиксируйте коленчатый вал, вставив отвертку в зубья маховика через отверстие стартера. Для снятия стартера необходимо отсоединить провод питания, открутив гайку с головкой «13» и открутив 3 болта крепления головкой Torx E10.
Выкрутите болт коленчатого вала с головкой «17» с удлинителем из полой трубки и снимите шкив генератора и шайбу под ним.
Ослабьте гайку, фиксирующую ролик натяжителя, на пол-оборота головкой «15».
Снимите ремень.
Установите новую деталь, надев левую ветвь на шкив и ролик водяного насоса, а затем на шкив распределительного вала.
Вставьте плоскогубцы в пазы на натяжном ролике и поверните его до совпадения 2 прямоугольных меток и затяните гайку с головкой «15».
Проверьте правильность установки, повернув коленчатый вал на 2 оборота. Если отметки на шкивах и двигателе не совпадают, то переустановите ремень. В противном случае переустановите все снятые детали.

Замена ремня ГРМ на Весте с двигателем 21129 (1,6 л, 16 клапанов)

Порядок действий следующий:
Выполните шаги 1–4 предыдущего метода.
Снимите правую опору двигателя:
- Снимите брызговик двигателя (защиту), открутив 13 винтов с головкой «10».
- Установите домкрат под масляный поддон и поднимите двигатель.
- Выкрутите 2 болта крепления опоры к корпусу с головкой «16».
- Опустите правую сторону двигателя так, чтобы опора находилась ниже нижнего края лонжерона.
- Выкрутить 2 болта крепления опоры к двигателю с головкой Torx E12 и снять.
Выкрутите 5 болтов с шестигранником из верхней крышки ГРМ и снимите ее.
Выкрутите 10 винтов с помощью Torx T20 и отверткой снимите зажимы, которыми правый подкрылок крепится к кузову, и снимите его.
Снимите ремень для принадлежностей:
- Зацепите заглушку натяжного ролика с помощью шлицевой отвертки.
- Ослабьте гайку на ролике с головкой «13»
- Вставьте биту T55 в паз на ролике. Поверните деталь по часовой стрелке, чтобы ослабить натяжение, и снимите ремень.
Проверните коленчатый вал головкой «17» до тех пор, пока метки на шкивах распределительного вала (выступы) не совпадут с метками на крышке головки блока цилиндров (треугольные прорези на пластине).
Выполните шаги 8, 9 предыдущего метода
Открутите 3 винта, которыми нижняя крышка ГРМ крепится к блоку цилиндров с помощью шестигранника.
Выполните шаги 10, 11 предыдущего метода.
Наденьте правую ветвь новой детали поочередно на шкив коленчатого вала, впускной распредвал (правый), выпускной (левый).
Удерживая правую ветвь натянутой, наденьте ремень на шкив водяного насоса и промежуточный шкив.
Выполните шаги 13 и 14 предыдущего метода.

Замена ремня ГРМ на Весте с двигателем 21179 (1,8 л, 16 клапанов)

Процесс замены ремня ГРМ на этом моторе не отличается от замены на двигателе 21129.

Под стражей

Подводя итоги, можно сказать, что замена ремня ГРМ на Лада-Веста с 16-клапанными силовыми агрегатами — сложная процедура по сравнению с заменой его на 8-клапанный мотор. Если вы не хотите возиться с этой работой, то лучше доверить ее автомеханикам на СТО.Стоимость замены составит от 4000-5000 рублей.

Замена ремня ГРМ Лада Веста СВ Кросс — одна из важнейших процедур, которую можно отнести к текущему обслуживанию автомобиля. Ремень ГРМ выполнен из плотной износостойкой резины, армированной нейлоновыми нитками. Но каким бы прочным ни был ремень ГРМ, он все равно может порваться. При обрыве ремня ГРМ на Lada Vesta Sv cross клапаны погнутся. Ремонт после обрыва ремня ГРМ можно считать «капитальным ремонтом», так как в большинстве случаев требуется установка новых клапанов и их направляющих, а также поршней.Даже при малейших поломках мотор придется разобрать и отремонтировать. И эта процедура стоит недешево. Поэтому, чтобы не налететь на большое количество, необходимо своевременно менять ремень ГРМ и ролики.

Достаточно вспомнить Ладу Приора, у которой тоже был аналогичный интервал замены ремня ГРМ. Но у 90% всех выпущенных с завода Приоров ремень едва доходил до 120 000 км. Думаю, что вряд ли Веста что-то изменила к лучшему.Поэтому ремень ГРМ лучше менять не на 180 тыс. Км, а максимум на 70 тыс. Км.

Сколько будет стоить замена ремня ГРМ на Лада Веста Кросс СВ?

Остальное можно сделать своими руками. Если вы работаете на сервисе, вам придется потратить на работу не менее 1000 рублей. Мы сэкономим на работе и все сделаем сами. Итак, начнем.

Запчасти для замены ремня ГРМ Лада Веста СВ Кросс

1. Ремень ГРМ — LADA 8201069699.Это исходный номер. С его помощью вы сможете найти для заказа эту деталь через интернет-магазин, а также забрать дубликаты.

Ремень ГРМ Vesta имеет 132 зуба, ширину 27,4 мм и длину 1257 мм. Подходит для обоих.

3. Насос — LADA 211261307010. Это стандартная помпа ВАЗ. подходит для Весты, H-Ray, Приору.

Замена ремня ГРМ Лада Веста СВ Кросс — ход работ

1. Первым делом нужно поставить машину на ручник и сложить минусовую клемму АКБ.

3. Установите автомобиль на домкрат и снимите переднее правое колесо.
4. Затем снимите подкрылок переднего правого колеса.
5. Снять ремень генератора Лада Веста.

6. Используя гаечный ключ на 17 дюймов, поверните болт шкива коленчатого вала так, чтобы верхние метки распредвалов совпали с канавками на пластиковом корпусе привода ГРМ.

7. С помощью гаечного ключа на 17 дюймов открутите болт шкива коленчатого вала. Снимаем с него шкив коленвала и ограничительную шайбу.
8. Используйте шестигранник 5 дюймов, чтобы повернуть оставшуюся нижнюю часть крышки ремня ГРМ. Всего вам нужно открутить три болта — 3 вверху и 2 внизу.

9. Используя гаечный ключ на 15 дюймов, ослабьте болт натяжного ролика.
10. Снимите ремень и полностью отключите оба ролика — натяжной и обводной.
11. Ставим старые ролики на новые. Натяжной ролик можно затянуть, натяжной ролик можно только слегка затянуть.
12. Установите новый ремень вместо старого.Еще раз убеждаемся, что метки установлены правильно. Новый ремень сначала надевается на распредвал, затем натягивается на шестерню коленчатого вала с натяжителем и надевается на дальний распредвал (выпускные клапаны).
13. Съемником стопорного кольца проворачиваем натяжной ролик до совмещения меток и натягиваем ролик гаечным ключом.

14. Делаем два оборота коленвала, чтобы следы не потерялись. Если все на месте, то разобранные детали собираем обратно.И проверяем двигатель.

Видео замены ГРМ Лада Веста СВ Кросс

Вот и все! Замену ремня ГРМ Лада Веста Кросс СВ можно считать завершенной.

Двигатель

Лада Веста объемом 1,6 л появился под капотом седана неспроста. Это довольно надежный силовой агрегат, успевший прижиться на других моделях АвтоВАЗа. Простая конструкция рядного 4-цилиндрового 16-клапанного двигателя ВАЗ-21129 имеет свои особенности. Прочный чугунный блок цилиндров, алюминиевая головка блока цилиндров, ременной привод ГРМ.В 16-клапанной ГБЦ отсутствуют гидрокомпенсаторы; Клапанные зазоры регулируются подбором специальных шайб разной толщины. Мощность мотора Лада Веста 1.6 составляет 106 л.с. с крутящим моментом 148 Нм.

Многоточечный впрыск топлива с электронным управлением требует использования бензина аИ-92 … Двигатель Лада Веста соответствует экологическим нормам Евро-5. Главная особенность конструкции — динамическая (пассивная) система впуска. Во впускном коллекторе воздух может двигаться с разной скоростью благодаря специальным амортизаторам.Это позволяет оптимизировать расход топлива и повысить динамические характеристики на разных режимах работы двигателя.

У двигателя Лада Веста тоже проблемы. В первую очередь следует отметить опасность обрыва ремня ГРМ. Ведь при обрыве ремня ГРМ на Лада Веста 1.6 изгибы клапана совпадают с головками поршней. Поэтому менять ремень ГРМ Весты необходимо четко по регламенту производителя.

Двигатель Лада Веста 1.6 расход топлива, динамика

Рабочий объем — 1596 см3
Количество цилиндров — 4
Кол-во клапанов — 16
Привод ГРМ — ремень
Диаметр цилиндра — 82 мм
Ход поршня — 75,6 мм
Мощность л.с. / кВт — 106/78 при 5800 об / мин
Крутящий момент — 148 Нм при 4200 об / мин
Степень сжатия — 10,45
Максимальная скорость — 175 километров в час (с «роботом» АМТ 178 км / час)
Разгон до первой сотни — 11.2 секунды (с «роботом» АМТ 14,1 секунды)
Вид топлива — бензин АИ-92
Расход топлива по городу — 9,3 л (с «роботом» АМТ 9,0 л)
Расход топлива в смешанном цикле — 6,9 л (с «роботом» АМТ 6,6 л)
Расход топлива по трассе — 5,5 л (с «роботом» АМТ 5,3 л)

Двигатель Лада Веста сочетается как с механической 5-ступенчатой коробкой передач, так и с роботизированным автоматом АМТ. Механика представляет собой коробку Renault Jh4 , которая ставится на Renault Logan, и производится в Тольятти.С точки зрения динамики предпочтительнее механическая коробка передач.

Роботизированная коробка для автомата АМТ ВАЗ-21827 создана на базе обычной 5-ступенчатой механики. Динамика с «роботом» на Lada Vesta очень невыразительна. Такое положение дел связано с настройками машины. Первым делом разработчики постарались создать экономичный агрегат, а динамику просто принесли в жертву этому желанию. С другой стороны, в крупных городах страны лучше передвигаться по пробкам автоматически.В пробке вообще не нужен динамик. Все о . Поклонники российского автопрома наконец-то дождались мощной Весты.

Осенью 2015 года семейство автомобилей LAD пополнилось топовой моделью — автомобилем Vesta, выпускаемым в кузове седан. На вопрос «гнет ли клапан на Lada Vesta» нужно четко представлять, о каком двигателе идет речь: российском 1,6-литровом или Nissan, а может, и последней разработке ВАЗа с названием «21179». .

Здесь рассматриваются варианты, относящиеся к автомобилям, которые производятся сейчас или которые начнут выпускаться в ближайшее время. Также для Весты разработан 8-клапанный мотор — он точно не гнет клапаны и точно не будет устанавливаться на топовые седаны 2016 года.

Подробнее о двигателях, которыми оснащается линейка Lada Vesta, читайте в материале: Какие двигатели устанавливаются на Lada Vesta: технические характеристики и их ресурс!

ДВС ВАЗ-21129, 106 «сил» (гнет клапана)

Немного истории.Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно погнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1). Дело в том, что глубины канавок было недостаточно: при определенных условиях клапан «встречался» с поршнем со всеми вытекающими отсюда последствиями.

С переходом на ДВС нового поколения, то есть на 21129, была усовершенствована конструкция поршней. Но внешняя форма не сильно изменилась, и хотя насечки остались, их глубина все еще недостаточна.

Тут рассматривался вопрос, гнет ли клапан Лада Веста с двигателем 21129. И ответ был однозначным: да, притеснение.

Теоретически проблема с загибом клапанов типична для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанный «наследует» его. Исключение составляет одна редкость — двигатель внутреннего сгорания ВАЗ-2112, объем которого составляет 1,6 л. Там насечки проделаны на полную (рис. 2).

Мотор 122-сильный «21179» (клапаны колен)

По своей конструкции ДВС ВАЗ-21179 мало чем отличается от предшественников.Рабочий объем увеличен до 1774 мл, что достигнуто за счет изменения длины хода поршня: с 75,6 мм до 84,0 мм.

Сам поршень теперь лучше подходит к цилиндру, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршня увеличилось на 1,3 мм до 26,7 мм. Но более глубоких бороздок внизу не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве возможность гнуть клапаны никто не отменял.

Теперь мы знаем, гнутся ли клапана на Lada Vesta с 1.8-литровый двигатель. Ответ будет такой же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (кроме 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 оснащен не одним, а двумя натяжными роликами. Что сделано для того, чтобы конструкция была менее подвержена растяжению ремня ГРМ.

Одна из автоматических натяжных машин может заклинивать, но тогда ее функции возьмет на себя второй автоматический ролик.

Поршни, не прогибающие клапан

Комплекты поршней для некоторых «старых» 16-клапанных клапанов доступны у сторонних производителей. Эти детали снабжены глубокими канавками. Дело в том, что поршень не доходит до тарелок и не может гнуть клапаны.

Совместимы

элементов ШПГ разных двигателей (21127, 21129, 21179). Но в двигатель Весты не обязательно устанавливать поршни от «старых двигателей»:

В двигателе внутреннего сгорания 21129 после такой «настройки» потери на трение увеличатся;
Если на ДВС 21179 будут установлены поршни от 26-го или 27-го двигателя, то сразу изменится рабочий объем.

«29-й», как и «79-й» двигатель Lada Vesta гнет клапана только с поршнями «ВАЗ». Но после установки «тюнинговой» детали не стоит ожидать прибавки мощности. А также, используя нестандартные элементы, можно сильно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнет, есть цепь)

В большинстве комплектаций с механической коробкой передач седан Веста оснащается двигателем Nissan. Этот двигатель планируется устанавливать на кузова: универсал, кросс и купе! Его имя — HR16DE, а рабочий объем — 1.6 литров. Давайте посмотрим, как выглядит головка поршня.

Никаких «глубоких выемок» здесь не предусмотрено. Теперь обратим внимание на то, как работает механизм тайминга.

Ремень с зубьями здесь нет — его заменяет цепь. Сложно представить следующие две ситуации:

Цепь могла перепрыгнуть через зубья одной или нескольких шестерен;
Один из элементов был поврежден настолько сильно, что в результате повреждения произошел его разрыв.

Пока цепь остается неповрежденной, клапаны и поршни не могут встретиться друг с другом, что бы ни случилось с двигателем.Плохо только то, что цепь может заклинивать.

Клапан Лада Веста гнет с Ниссан ДВС? Ответ «нет» будет неправильным — не исключен разрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Посмотрим почему.

Четыре общеизвестных факта

Показатель ресурса цепи привода ГРМ всегда превышает ресурс двигателя. Это первый факт, но необходимо соблюдение условия: замена масла должна быть своевременной. В целом цепь выходит из строя постепенно, и это сопровождается симптомами:

Звуковые обертоны (щебетание) на холостом ходу;
В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект обнаружен с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время. Да и вообще «бракованная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример на видео

Примечательно, что специалисты ВАЗа, работая над новым седаном Lada Vesta, ставили перед собой цель обеспечить максимальную надежность и беспроблемность модели.Именно поэтому в линейку силовых агрегатов вошли знакомые по другим автомобилям Альянса моторы. Конечно, у них есть слабые места, но все «детские болезни» уже давно побеждены и по современным меркам эти моторы считаются очень надежными.

Какие двигатели устанавливаются на Лада Веста?

На новинку сэкономили три силовых агрегата, два из которых отечественные, а один импортный:

ВАЗ 21116 — 1,6 л, 8 клапанов, 87 л. из.;
ВАЗ 21127 — 1.6 литров, 16 клапанов, 106 литров. из.;
Renault-Nissan HR16DE-h5M — 1,6 л, 16 клапанов, 114 л.с. с.

Проблемы с двигателем ВАЗ 21116

Это доработанный силовой агрегат типа ВАЗ 21114. В результате модификаций была установлена легкая на 39% ШПГ от Federal Mogul. Двигатель хорош тем, что при обрыве ремня ГРМ клапан не прогибается. Тем не менее, при обнаружении признаков неисправности лучше не медлить и сразу же отправиться на СТО.

Конструктивные особенности двигателя

Эксплуатация данного силового агрегата имеет ряд отличительных особенностей:

— необходимость периодической регулировки клапана;

— частая замена масляного фильтра;

— быстрый износ компонентов системы охлаждения;

— утечка масла через некачественный сальник клапанной крышки;

— частая поломка кронштейнов на впускном выхлопном патрубке — вместо латунных гаек используются стальные.

Типичные неисправности

Трение и неравномерная работа — чтобы найти причину, требуется измерить компрессию в цилиндрах.Если в одном из них он заметно отличается, значит, клапан перегорел. При небольшой разнице в характеристиках источник проблемы — в прокладке, либо вам просто нужно отрегулировать клапан. Если с компрессией все в порядке, причину следует искать в модуле зажигания.

Floating RPM — Обычно это проблема новых машин. Чтобы исправить это, вам следует обратиться в сервисный центр, где его устранят по гарантии. В противном случае требуется осмотреть пылесос, датчик положения дроссельной заслонки и регулятор холостого хода.

Двигатель не нагревается до нужной температуры — это термостат. К тому же часто выходят из строя даже новые компоненты. Следовательно, поломка может повториться вскоре после замены.

Шумы и стук двигателя — обычно все дело в клапанах, которые нужно регулировать. Если слышен приглушенный металлический гул, усиливающийся при нажатии на педаль акселератора, значит, грохотали шатунные подшипники или подшипники коленчатого вала. Эта проблема решается только в сервисе.Также возможен стук поршней в цилиндрах. Это тоже повод посетить дилера на СТО.

Проблемы с двигателем ВАЗ 21127

Двигатель ВАЗ 21127 — это немного доработанный и доработанный силовой агрегат ВАЗ 21126. Отличия заключаются в установленной системе впуска, оснащенной резонансной камерой с возможностью регулировки ее объема за счет регулируемых заслонок.

Вместо ДМРВ конструкторы установили ДБП + ДТВ, что устранило проблему с плавающими поворотами.Как и его предшественник, этот двигатель также прогибает клапан при обрыве ремня ГРМ.

Характеристики:

Владельцам Лада Веста необходимо учитывать возможные проблемы, а также знать варианты их решения:

Нестабильная работа и невозможность запуска — могут быть спровоцированы нарушениями ГРМ, проблемами с давлением топлива, утечкой воздуха, поломкой дроссельной заслонки, а также неисправностью некоторых датчиков.
Потеря мощности — причина в прогоревшей прокладке, в результате чего уменьшается компрессия в цилиндрах, а также износ компонентов (прогорание поршней, износ колец и цилиндров).Впрочем, владельцам новой Весты такие проблемы не грозят (по крайней мере, на первых порах).
Изгиб клапана — эту проблему можно решить, заменив стандартные поршни на поршни без пробок.

Типичные неисправности

Они аналогичны тем, что характеризуют двигатель ВАЗ 21126.

Двигатель Vesta ВАЗ 21127 может заводить троить. В этом случае промывка форсунок не будет лишней. Если эта процедура не помогает, следует обратить внимание на катушки зажигания, свечи зажигания и измерить компрессию.Однако лучше сразу же отправиться на СТО.

Также может быть проблема с прогревом до рабочей температуры. Обычно это происходит при неисправном термостате.

Шумы и удары в двигателе могут возникать из-за гидравлических подъемников, а также из-за проблем с коренными и шатунными подшипниками или поршнями. Если в моторе Весты возникла вибрация, стоит осмотреть форсунки и высоковольтные провода.

Рено-Ниссан HR16DE-h5M

Производство данного энергоблока запущено в 2006 году.В целом двигатель, который пока остается самым мощным в модельном ряду Весты (мощность 1,8-литрового агрегата вызывает сомнения), считается очень надежным и способен проехать до «столицы» порядка 250 000 км.

Ориентирован на АИ-95, но легко «переваривает» 92-ю. Кроме того, в его системе ГРМ используется надежная цепь, поэтому владельцам Весты не стоит беспокоиться о ее преждевременном растяжении.

Типичные неисправности

Их немного:

Мотор Веста может заглохнуть — причина в поломке реле блока зажигания.Более того, Nissan уже отозвал автомобили из-за этого. В этом случае придется покупать новое реле для Весты.

Свисток — он характерен для многих двигателей Nissan. При этом у Весты может свистеть ремень генератора, который нужно будет подтянуть или заменить.

Вибрация — для устранения этого явления обычно достаточно заменить правую опору мотора.

Прогоревшее кольцо выхлопной трубы — машина начинает работать громче. Прокладку нужно заменить.

Как видите, Lada Vesta будет оснащаться проверенными силовыми агрегатами. Все их слабые места давно известны из опыта работы с другими моделями. Однако самым беспроблемным обещает быть топовый 114-сильный HR16DE-h5M.

Замена ремня ГРМ автомобиля Лада Веста

Готовим машину к работе. Устанавливаем машину на подъемник или на смотровую яму. Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите приводной ремень.

Останавливаем маховик от проворачивания.

Головкой на 17 отверните болт 1, рисунок 1, крепления демпфера, снимите шайбу 2 и демпфер коленчатого вала 3.

Заворачиваем болт крепления демпфера на место.

Снимите фиксатор маховика (если есть).

Устанавливаем на автомобиль траверсу 1, рисунок 2, для навешивания двигателя, засовываем крюк 2 траверсы в проушину 3 правой проушины, а силовой агрегат подвешиваем с правой стороны.

С помощью головки TorxE12 открутите и снимите два болта 1, рисунок 3, крепления силового агрегата к правой опоре 2 подушки двигателя.

Отметим маркером положение правой опоры.

Этой же головкой откручиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Выкрутите пять болтов с шайбами с шестигранником на 5 и снимите верхнюю защитную крышку 1, рисунок 4.

Выкручиваем три болта этим же ключом и снимаем нижнюю защитную крышку ГРМ.

Ключом на 17 поверните коленчатый вал за болт крепления демпфера до тех пор, пока метка на зубчатом шкиве коленчатого вала не совпадет с меткой на корпусе масляного насоса.При этом метки шкивов распределительных валов должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, откручивая его на 2 — 3 оборота, и снимаем распорную шайбу и ремень ГРМ 3 со шкива коленчатого вала (гаечный ключ на 17 и плоскую отвертку) .

Продолжение статьи на странице 2 ..

Страница 1 из 2

Готовим машину к работе.

Устанавливаем машину на подъемник или на смотровую яму.

Отсоедините отрицательную клемму аккумуляторной батареи.

Останавливаем маховик от проворачивания.

Головкой на 17 отверните болт 1, рисунок 1, крепления демпфера, снимите шайбу 2 и демпфер коленчатого вала 3.

Заворачиваем болт крепления демпфера на место.

Снимите фиксатор маховика (если есть).

Отметим маркером положение правой опоры.

Выкрутите пять болтов с шайбами с шестигранником на 5 и снимите верхнюю защитную крышку 1, рисунок 4.

Выкручиваем три болта этим же ключом и снимаем нижнюю защитную крышку ГРМ.

Ключом на 17 поверните коленчатый вал за болт крепления демпфера, пока метка на зубчатом шкиве коленчатого вала не совпадет с меткой на корпусе масляного насоса.

В этом случае метки шкивов распределительных валов должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, откручивая его на 2 — 3 оборота, и снимаем дистанционную шайбу и ремень ГРМ 3 со шкива коленчатого вала (гаечным ключом на 17 и плоской отверткой) .

Продолжение статьи на странице 2 ..

Инструкция Установка поршня первого цилиндра в положение не более такта сжатия. Доведение поршня первого цилиндра до верхней мертвой точки (NTT) окончания такта сжатия как установить верхнюю мертвую точку

При проведении работ, связанных со снятием приводного ремня распределения Vala (ГРМ), может сломаться установка газораспределительных фаз, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение НМТ (верхняя мертвая точка) такта сжатия.В случае нарушения фаз газораспределения двигатель не будет работать стабильно и исправно.
Установите VTM по метке на шкиве распределительного вала (при установке метки на маховике или шкиве коленчатого вала в этом положении может быть поршень либо 1-го, либо 4-го цилиндра). После этого обязательно совместите метки на маховике или шкиве коленчатого вала (если снят шкив привода генератора). Если метки на маховике или шкиве коленчатого вала не совпали, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра в СЗТ не устанавливается).В этом случае необходимо снять ремень привода распредвала и провернуть коленвал перед совмещением меток.
Важно!

Обработайте коленчатый вал исключительно за болт крепления шкива (запрещается проворачивать коленчатый вал за сам шкив распределительного вала).

Совет

Поскольку коленчатый вал неудобно переворачивать болт крепления к шкиву, это можно сделать одним из двух способов.

Включите любую передачу (лучше, если она будет IV) и медленно двигайте автомобиль так, чтобы совместить метку на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала.
Включите любую трансмиссию и разместите одно переднее колесо. Затем поверните размещенное колесо до совмещения метки на шкиве распределительного вала с меткой на задней крышке приводного ремня распределительного вала.

Теги ВМТ ВАЗ 2110 2114 8 клапанов

Маркированные ВМЦ находятся на шестерне шкива распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (ус).

Кроме того, таблички есть на маховике (риск) и на задней панели картера сцепления (треугольный вырез).Для наглядности снял коробку передач.

Дополнительно метки есть на шестерне шкива коленчатого вала (острие) и крышке масляного насоса (вырез треугольной формы). Эти метки видны только при снятом шкиве привода генератора.

Вам понадобятся: клавиша «на 17», клавиша «на 10».
1. Отсоедините провод от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте упоры под колеса.

3.Снимите правое переднее колесо и правый брызговик моторного отсека.

4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала. Примечание. Держатели проводки также крепятся винтами. Снимите переднюю крышку.

5. Проверните коленчатый вал для крепления болта к ведущему шкиву генератора до совмещения меток на шкиве распределительного вала и задней крышке.

6. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение на маховике.

Теги ВМТ ВАЗ 2112 2111 16 клапанов

На двигателе мод. 21126 (16 ячеек) Метки есть на зубчатых шкивах распредвалов (выступы А) и задней крышке ремня привода распределительных валов (пазы б).

Также метки есть на маховике (риск) и шкале задней панели картера сцепления (треугольный вырез). Для наглядности коробка передач снята.

Дополнительно все надписи на двигателях находятся на зубчатых шкивах коленчатого вала (точка) и на крышке масляного насоса (треугольный вырез).Эти метки видны только при снятом шкиве привода генератора.

Вам понадобятся: ключ-ключ «на 17», ключ-шестигранник «на 5», ключ TORX T30, отвертка с крестообразным лезвием.

1. Верхняя мертвая точка (NTT) называется наивысшей точкой хода поршня в его цилиндре. В 4-тактных двигателях в процессе вращения коленчатого вала это положение достигается каждым из поршней дважды за один рабочий цикл: один раз в конце такта сжатия и второй — в конце цикла градуировки.Определение положения поршня НМТ в конце такта сжатия (обычно первый цилиндр) важно для многих выполняемых работ, например, для замены зубчатого ремня, проверки фаз газораспределения и замены прокладки ГБЦ. Иногда такт сжатия NMT также называют точкой воспламенения.

Примечание. Номера цилиндров рассматриваются в последовательности от 1 до 4. Первый цилиндр расположен на стороне привода вспомогательных агрегатов / привода GD.

2. В этом разделе наиболее полно описана процедура установки первого цилиндра двигателя 1.6 л Z16XEP. Для других двигателей приведены только особенности настройки NMT. При работе потребуются некоторые специальные инструменты и приспособления Opel, убедитесь, что все необходимые аксессуары есть в наличии и под рукой.

3. Чтобы подвести поршень первого цилиндра к ВМТ, необходимо равномерно и медленно провернуть коленчатый вал так, чтобы метки НМТ совпали.В зависимости от условий вращение коленчатого вала двигателя может осуществляться следующими способами:

Подставить и установить переднюю часть автомобиля на подставки. Включите 5-ю передачу — при движении одного из выбранных колес коленчатый вал двигателя будет вращаться (модели с RCPP). Чтобы повернуть колесо при проведении регулировок, воспользуйтесь помощью ассистента.
Если под рукой нет приспособлений для улучшения машины, выбирайте ровную большую площадку и включайте 5-ю передачу.При движении автомобиля толканием коленчатый вал (модели с РЦНП) будет поворачиваться.
В стационарных условиях проворачивание коленчатого вала осуществляется с помощью храпового ключа и сдвига головки, которая устанавливается на центральный болт крепления шкива коленчатого вала, при этом необходимо включить нейтральную передачу и зажать стояночный тормоз. Коленчатый вал следует вращать по часовой стрелке (если смотреть со стороны ГРМ).

ВНИМАНИЕ: Не проворачивайте двигатель за болт крепления распредвала распредвала — попробуйте это сильно натянуть ремень / цепь газораспределительного механизма (ГРМ)!

Двигатель Z16Xep

4.Снимите воздушный фильтр ().

5. Снимите верхнюю крышку ремня шестерни / ГРМ (см. Sopir. Иллюстрация), для чего ослабьте 2 крепежных болта, отсоедините крышку привода от кожуха и затем слегка потяните ее вверх для прилива (стрелка) вверх.

6. Снимите правый пыльник двигателя ().

7. Поверните шкив коленчатого вала в направлении вращения двигателя (по часовой стрелке) так, чтобы метки на шкиве и кожухе совпали (см. SPR.), Должны быть напротив друг друга.Теперь поршень первого цилиндра находится в такте сжатия ВМТ.

Примечание: Если метки находятся на наружных сторонах зубчатого колеса. Проверните коленчатый вал еще на один оборот.

Если метки ГРМ не совпадают, необходимо отрегулировать раздачу фаз, для чего снимают зубчатый ремень () — рекомендуется обращаться в Опель через сотню походов.

8. По окончании проверки установите прядильные компоненты. Установка производится в обратном порядке.Перед установкой верхней крышки крышки ГРМ проверьте ее целостность и тщательно протрите снаружи и изнутри.

9. Если, помимо проверки фаз разводки древесины, NTT требуется провести другие работы на двигателе, необходимо предварительно отсоединить минусовой провод аккумуляторной батареи и снять верхнюю крышку зубчатого ремня для снятия. Приводной ремень мультисредства () и распредвалы распределительных устройств фиксируют специальные устройства (см. рисунок).

Двигатель Z18XE.

10. Снимите верхнюю крышку двигателя ().

11. Снимите воздушный фильтр ().

12. Снимите верхнюю крышку зубчатого ремня (см. Рисунок), для чего открутите 3 крепежных болта.

13. Поверните шкив коленчатого вала в направлении вращения двигателя (по часовой стрелке) так, чтобы метки на шкиве и блоке двигателя совпали (см. SPR. Метки на шестернях распределительного вала также должны совпадать с метками колес. Теперь поршень первого цилиндра находится в такте сжатия ВМТ.На СТО Опель для более точного определения положения НТТ между шестернями распределительных валов устанавливается прибор КМ-852.

Если метки с метками ГРМ установлены, необходимо отрегулировать фазы распределения, для которых необходимо снимать зубчатый ремень ().

14. По окончании проверки установите вентилируемые компоненты. Установка производится в обратном порядке.

Двигатели Z20LE (Л / П / В)

15.Снимите воздушный фильтр ().

16. Снимите верхнюю крышку зубчатого ремня (см. Рисунок), для чего удалите 2 крепежных болта.

17. Проверните коленчатый вал так. Чтобы соответствовать меткам (2) (см. Кон. Иллюстрацию), при этом метки распредвала должны совпадать с метками (1) на кожухе привода ГРМ.

Примечание: Если метки распредвала расположены на внешних сторонах шестерен, проверните коленчатый вал еще на один оборот.

При непонимании меток распредвала регулируются фазы газораспределения, для чего необходимо снять зубчатый ремень ().

18. По окончании проверки установите все компоненты на место.

Двигатель Z14Xep

19. Проверка и регулировка фаз газораспределения — операция очень трудоемкая и может выполняться только с применением специальных приспособлений от Opel KM-952, км-953 и км-954.

Чек

20. Снимите воздушный фильтр ().

21. Снимите модуль зажигания ()

22. Отсоедините датчики и проводку питания (см. Рисунок) от крышки головки блока цилиндров.

6,22 Отсоединение датчиков от крышки ГБЦ (двигатель Z14XEP)

1 датчик распределительного устройства
2 датчик расхода воздуха
3 датчик давления моторного масла
4 датчик температуры охлаждающей жидкости
5-я электрическая проводка

23. Отсоедините вентиляционный шланг 2 Carter.

24. Выкрутите 13 болтов крепления и снимите крышку ГБЦ, снимите остатки старой крышки крышки и очистите сопрягаемые поверхности.

25.Снимите правый пыльник двигателя ().

26. Снимите болт коленчатого вала, закрывающий отверстие для помутнения (см. Sopir. Иллюстрация), и опустите автомобиль.

6,26 НМТ на двигателе Z14XEP

1 болт регулировки коленчатого вала
2 установленное приспособление KM-952
3 табличка на крышке привода ГРМ
4 табличка на шкиве коленчатого вала

27. Установите устройство KM-952 в отверстие (см. Рисунок 6.26) и медленно и плавно проверните коленчатый вал, пока устройство не соединится с валом (заблокирует вал) — одновременно метки на шкиве коленчатого вала и на крышке ГРМ, Больше, чем кулачки ГРМ над первым цилиндром (см. Con.рисунок) следует смотреть в противоположных направлениях от середины двигателя — если это положение не соблюдается, проверьте коленчатый вал еще одним оборотом.

28. Установить в пазы КРУ (от маховика) Специальное приспособление КМ-953 (см. Кон. Иллюстрацию) — выступы должны входить в пазы на душу населения. Если приспособление невозможно, можно отрегулировать фазы газораспределения (см. Ниже).

29.Установите специальное приспособление KM-954 (см. Рисунок) так, чтобы выступ приспособлений попадал в сменный ротор датчика положения распределительного вала. Если выступ и насечка не совпадают, произведите фазовую регулировку газораспределения (см. Ниже).

Регулировка

30. В отличие от моделей с ременным приводом GDM регулировка фаз газораспределения на этом двигателе может производиться без снятия крышки привода и самой цепи.

31.По окончании проверки снимите с двигателя приспособления КМ-953 и 954.

ВНИМАНИЕ: Ни в коем случае нельзя использовать управляющие устройства для удержания валов двигателей от проворачивания!

32. Отверните болт, освобождая отверстие для установки приспособления KM-955-1 (см. Рисунок 6.32a). С помощью рожкового ключа нажмите на распредвал впускных клапанов в указанном стрелкой направлении и закрепите натяжитель цепи на устройстве KM-955-1, тем самым ослабив натяжение цепи.

ВНИМАНИЕ: При запрессовке / проворачивании валов распределительных валов шпонку следует устанавливать только на часть вала, выполненную в форме шестигранника (см. Рисунок 6.32b)!

33. Удержание распределительных валов от проворачивания Ослабьте крепежные болты звездочек обоих валов (см. Рисунок 6.32b), а затем поочередно открутите их и замените новыми. Затяните болты, примечания к ротору датчика положения распределительного вала впускных клапанов (см. Рисунок 6.29) можно сместить вручную.

34. Установить приспособление КМ-953, проворачивая распределительный вал с помощью рожкового ключа, и снять приспособление КМ-955-1.

35. Установите приспособление KM-954 так, чтобы выступ приспособлений совпадал с местом снятия ротора (см. Иллюстрацию 6.29) — при необходимости доверить ротор вручную.

36. Вверните болт отверстия для установки приспособления КМ-955-1 и затяните с необходимым усилием. Затяните болты крепления звездочек распределительных валов с усилием не более 10 нм, затем снимите все регулировочные устройства.

37. Сделайте болты крепления звездочек с креплением 50 нм и еще 60 ° — при необходимости воспользуйтесь помощником с помощником, затем плавно проверьте коленчатый вал двигателя на 2 полных оборота и воспользуйтесь проверкой положения VMT — если устройства не установлен (см. выше), повторить фазовую регулировку газораспределения.

Установка

38. Установка всех комплектующих производится в порядке, обратном снятию. При сборке использовать новую прокладку крышки ГБЦ (см. SPR. Рисунок), нанести герметик (серый) на стыки ГБЦ и крышки ГРМ.

ВНИМАНИЕ: Крышка должна быть установлена в течение 10 минут после нанесения герметика!

Не забудьте заменить прокладку регулировочного болта.

Двигатель З22ых.

ВНИМАНИЕ: В отличие от других, на этом двигателе определяется такт сжатия поршня 4-го цилиндра!

39.Для проверки фаз газораспределения после подготовительных работ и проворачивания шкива коленчатого вала перед совмещением меток необходимо с помощью монтажных болтов установить специальный фиксатор КМ-6148. . Если этого не произошло — необходимо произвести соответствующую регулировку.

Двигатель Z19DT (H)

40. Двигатель Z19DT — перед совмещением меток на шкиве распределительного вала и на кожухе ГРМ необходимо проверить коленчатый вал (см. Sopir.Иллюстрация).

41. Двигатель Z19DTH — Для проверки необходимо предварительно навинтить 2 резьбовые заглушки спереди и сзади на корпусе распределительного вала и прикрутить специальные регулировочные оправки Opel-EN-46789 (от впускных клапанов) и EN-46789-100 ( со стороны выпускных клапанов). Проверните коленчатый вал так, чтобы регулировочные оправки зафиксировались в распределительных валах.

42. Установить фиксатор коленчатого вала EN-46788 (см. Сопир. Иллюстрация), для чего снять болт (стрелка) масляного насоса и вместо него установить специальный фиксатор-шпильку.Установите фиксатор на шестерню коленчатого вала и закрепите его на болте шестерни и гайке на монтажной стилет.

43. Если с помощью установочного инструмента метка TMT на шкиве распределительного вала и корпусе распределительного вала совпадают, фазы распределения отрегулированы правильно. В противном случае снимите зубчатый ремень и произведите соответствующую регулировку — эту операцию рекомендуется поручить сотне специалистов.

44. По окончании проверки установите компоненты на месте. Не забудьте установить кожух двигателя ().

Двигатель Z17DT (л / ч)

45. Снимите кожух двигателя ().

46. Снимите воздушный фильтр ().

47. Снимите болт крепления коробки электропроводки с верхней передней крышки крышки привода ГРМ (см. Sopir. Иллюстрация), отсоедините жгут проводов и вакуумную трубку.

48. Отсоедините вакуумную трубку (см. Рисунок) от крышки привода ГРМ (3 держателя), снимите 8 крепежных болтов и снимите крышку верхнего привода.

ВНИМАНИЕ: Для крепления верхней крышки зубчатого ремня используются болты разной длины — запомните монтажное положение болтов!

49.Снимите кронштейн датчика распределительного вала (см. Рисунок 6.48).

50. Поверните коленчатый вал, чтобы совместить отверстия на распределительных валах распределительного вала и насоса с отверстиями на корпусе двигателя, и вверните крепежные болты (см. Конференция) M6 в соответствующее отверстие колеса распределительного вала и M8 в колесо привод ТНВД.

51. Снимите защиту картера двигателя () и проверьте совмещение меток — при ввернутых крепежных болтах метка на шкиве коленчатого вала должна совпадать со штифтом на крышке масляного насоса.

Примечание: Когда шкив коленчатого вала выстрелил, метка на ведущем зубчатом колесе должна совпадать с приливом на крышке масляного насоса.

Если метки не совпадают, необходимо отрегулировать распределение фаз () — предварительно снять зубчатый ремень.

52. По окончании проверки установите все компоненты с установленными компонентами.

Двигатель Z13DTH

53. Удалите 2 пробки из корпуса распределительного вала (см. Рисунок). Очистите резьбу и ввинтите в отверстие под шпильки (Opel-EN-46781) — в конце положения лежа на внешней стороне шпильки должны располагаться горизонтально.При необходимости нанесите этикетку на шпильки.

54. Поверните коленчатый вал по часовой стрелке, чтобы зафиксировать подпружиненные фиксирующие шпильки.

ВНИМАНИЕ: При проворачивании коленчатого вала помощник должен следить за тем, чтобы фиксирующие шпильки не гнили!

55. Вставьте штифт Opel-EN-46785 в специальное отверстие на RCPP (см. Sopir. Иллюстрация), слегка повернув назад коленчатый вал, чтобы штифт вошел в отверстие на маховике. Если штифт не вставлен в маховик, необходимо отрегулировать фазы газораспределения.

5 лет назад

Добро пожаловать!
Для начала проанализируем значение Аббревиатуры «ВМТ» — «Верхняя мертвая точка». Ниже рассмотрим его экспозицию по автомобилям из классического семейства.

Примечание!
Вам понадобится специальный ключ для поворота шкива коленчатого вала. При ее отсутствии используйте головку «на 36».

Когда необходимо устанавливать поршень?

Перед началом работ, требующих снятия цепи GD с автомобиля.Обычно после этого установка фаз газораспределения нарушается, скорее всего вы столкнетесь с нестабильной работой двигателя автомобиля. Следовательно, прежде чем такая процедура будет считаться преступлением, необходимо установить поршень четвертого цилиндра в положение NMT.

Осуществляем установку на ВАЗ 2101-ВАЗ 2107

Примечание!
Начните со снятия головки блока цилиндров с двигателя автомобиля! (Подробнее описано в статье: «О фазах газораспределения по тегам» в пунктах «1-10»).

Метод 1.

Стоя рядом с свободным пространством, просуньте руку глубоко вниз и проверьте гайку шкива коленчатого вала по часовой стрелке специальным ключом по часовой стрелке. На фото ниже он обозначен красным цветом.

Примечание!
При отсутствии вышеописанного инструмента используйте головку «на 36», предварительно сняв защиту картера (этот процесс подробно описан в статье «Замена защиты картера»). Теперь с помощью головки проверните гайку коленвала, но уже не сверху, а снизу автомобиля.

Метод 2.

Сядьте в машину, включите четвертую передачу, пройдите несколько метров до того, как все метки совпадут.

Метод 3.

Вам понадобится домкрат. Воспользовавшись ими, выставьте одно из задних колес автомобиля, включите 4-ю передачу и прокручивайте автомобильное колесо по ходу движения.

Примечание!
Всеми способами прокручивать колесико нужно до схождения меток!

Вопрос?
Какой метод подходит и почему вы выбрали его? (Ответ пишите в комментариях)

Как убедиться, что метки совпадают?

1) После снятия головы используйте один из трех вышеуказанных методов для установки тегов.

2) Проверить, выставлены ли метки газораспределительного механизма относительно меток корпуса, для этого:

Подойди к бетонному пространству автомобиля и проверь совпадение метки перемешивания распредвала на корпусе.

а что за машина?

хорошо написано ….. 21083

Сначала на моей памяти всю жизнь делалось так все ……. отвертка в первом цилиндре ….. и крутить …. пусть «косой» «флот, но он будет …… …..
Тогда как ни крути, но шильдик все равно должен быть на шкиве коленвала, хоть такая иномарка есть.
Дело на маховике. Ее тоже?

А то, даже если наклеек нет, то я не понимаю твою проблему ….
Выставляем на отвертку НМТ, закидываем ГРМ и пробуем завести …….. голова … .. будет «чихать», «кашлять», скидывать ГРМ и пытаться закинуть ремень ГРМ на +5, -5 распредвалов .. ….. На 10 операций у вас должно быть все.

Кстати могу ошибаться, но мой, все равно этикетка должна быть на завалах …. Погуглил немного … Можешь что нибудь ногами найти.
Но я всегда делал именно так, как описано выше ….. так что удачи вам …

хорошо написано ….. 21083

P.S. никогда не было проблем

а что за машина?
В общем, не знаю, сейчас меня за зуб приняли по этой ерунде, поэтому машина была дурацкая жуть. Поставил нормально — поехал. Для проверки поставил зуб вперед, снова упал. На акуле было только экспериментально =)

ВАЗ-2108.

но это уже метод набора 1

как эта метка на маховике?
есть ли наклейка на шкиве автофургона? Есть ли наклейка на шкиве генератора?

Да о какой этикетке на генераторе ты тогда говоришь ?! Это не поликлиния или клин это активировано?

да, машина вроде не наглеет на разгон, но жрет даже на зиму, и зажигание какое-то.либо без детонации но хрен запускается либо с полрейса / с 1 оборота но детонация как будто бензин 76 отказал
можно конечно на зуб на зуб или обратно (клапан не гнет на этом двигле)
но это уже метод набора 1
Я хотел бы знать, сколько градусов, чтобы понять, почему детонация (слишком раннее зажигание или плохая смесь)

у вас есть мудрый, набирайте ……. поставьте отметку, круто зажигание и все будет нормально……

исправил вовремя))))

совместите с меткой на шкиве привода генератора (той что на коленвале). Этикетка как бы совмещена с этикеткой на корпусе (закрывающей ремень).
Никогда не смотрел этикетку, что на маховике

насколько я помню, этикетка должна быть на ведущем шкиве генератора (тот, что на коленвале)

Вы в этой статье где генератор про генератор? ))))

При проведении различных ремонтных работ, в ходе которых необходимо снимать приводную цепь распредвала или при снятии самого распредвала, чтобы не нарушать монтаж фаз газораспределения, необходимо установить поршень четвертого цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия.Также NTC устанавливается и при регулировке клапанов.

Верхняя мертвая точка устанавливается путем совмещения метки на последовательности распредвала с меткой на крышке распредвала. Совместив метки на звездочке и крышке распределительного вала, убедитесь, что метки на шкиве коленчатого вала и крышке цепи привода распределительного вала. Если метки на них совпали, то, скорее всего, нарушены фазы газораспределения.

Если фаза газораспределения нарушена, то есть при совмещении меток четвертый цилиндр не находится в НТК, необходимо снять цепь распредвала со звездочки и повернув коленвал, совместить метки, затем установить цепь обратно.

ты хочешь сказать что коленвал и генератор это все один шкив ???)))) как то мне в смех ……. честно

читай внимательно и трещин не найдешь. Всем вроде понятно, что за шкив. И я написал, что он на коленвале

Хотелось бы знать по незнанию сколько градусов, чтобы понять, почему детонация (слишком раннее зажигание или плохая смесь)

В общем, не ИПИ Моск и все делаю как я написал. Надеюсь, что ваш мотор в идеале или близок к этому состоянию……….

Нового здесь не придумывают и не придумывают …….
А если не творишь, то как там говорят ВИХ — Изучай Матчасть dVS работа и уколы-вам самим будет намного полезнее

да, машина вроде не наглеет на разгон, но жрет даже на зиму, и зажигание какое-то. либо без детонации но хрен запускается либо с полрейса / с 1 оборота но детонация как будто бензин 76 отказал
можно конечно на зуб на зуб или обратно (клапан не гнет на этом двигле)
но это уже метод набора 1
Я хотел бы знать незнание сколько градусов, чтобы понять, почему детонация (слишком раннее зажигание или плохая смесь)

попытка + -1 зуб, хотя зажигание придется каждый раз поворачивать.Скорее всего отстал на 1 зуб, цепь (ремень) растянулась и выбила.
так это или не так (надо будет проверить, так хоть все объясню) сейчас) сейчас не могу сказать
но если поставить маховик для этой метки, то метка на RV примерно 140 градусов от «цель»
я могу нарисовать, но думаю практической пользы не будет.

есть ли этикетка на шкиве дома на колесах? Есть ли наклейка на шкиве генератора?
21083 — т.е. карб? или 2111 — инжектор? Во втором случае это возможно на собранном движении с колебанием до нуля.И нулевой абсолютный. И не нулевые теги.

на шкиве RV метка (прилив)
кстати, шкив RV тоже мог криво стоять, если ключ был потерян
но полгода назад или меньше когда маховик крутился и я искал ВМТ , выяснилось, что шкив РВ стоит правильно либо почти правый
тобиш скот Максимум 1-2 Тимбер Тим

мовиг к сожалению карбюратор

Так вот, на шкиве он есть, но надо с чем-то совмещать… так? Чтоб мотор работал, так?)))

с выступом на задней крышке механизма ГРМ он совмещен

насколько я помню табличка должна быть на ведущем шкиве генератора (та что на коленчатый вал)
PS никогда не было проблем

на ведущем шкиве, шестерки вроде и узамовские
pP ваз как было замечено тут есть точка на шестерне, которая находится за шкивом привода генератора
но проблема в том очень маленькая
поэтому точность там ждать не стоит, ошибся за 1мм, так что маховик будет в 5 градусов
даже шкив от РВ и тем более, и все равно на нем точно не подойдет

Эта табличка на шестерне и крышке маслонасоса сделана просто для удобства, ооочень гляди примерно если двигатель нужен примерно)))

На автомобиле ВАЗ 2106 поршень 4-го цилиндра в положение НМТ (верхняя мертвая точка) выставлен такт сжатия, чтобы демонтаж приводной цепи распредвала не нарушался установкой газораспределительных фаз.При нарушении фаз газораспределения силовой агрегат не сработает положительно. Поверните НМТ за метку на звездочке распредвала (при установке метки на шкиве коленчатого вала и на передней крышке приводной цепи распредвала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении риса на шкиве коленвала и крышке. Если при этом риски вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не ставится в ВМТ).В этом случае необходимо демонтировать приводную цепь распределительного вала со звездочки распределительного вала и прокрутить коленчатый вал до совпадения рисков (см. «Проверка и установка фаз распределения Thame по биркам»). Полезная рекомендация
Прокрутите коленвал ВАЗ-2106 следующими способами. 1. Приобретите специальный ключ для прокрутки коленвала за болт (трещотку) фиксации шкива. Этот ключ позволяет перемещаться по коленчатому валу в верхней части моторного отсека. Можно использовать головку «на 36», но это несколько неудобно из-за ограниченного объема между радиатором и двигателем, в результате чего необходимо демонтировать грязезащитный щиток и прокрутить коленвал снизу автомобиля. ВАЗ 2106.2. Включите 4-ю передачу и плавно покатайтесь на автомобиле под нужной стороной, до совпадения рисков на подъемнике распредвала с меткой на корпусе подшипников распредвала. 3. Включите 4-ю передачу и выставьте одно из задних колес. Затем поверните закрепленное колесо в нужную сторону, прежде чем совместить риски на звездочке распределительного вала с меткой на подшипниках распределительного вала.

Риски расположены на звездочке распределительного вала (Lunk a) и на корпусе подшипников распределительного вала (выступ b).
Комментарий
Крышка головки цилиндров снята. Кроме того, риски применяются при отливке крышки приводной цепи распределительного вала (длинный риск a) и на шкиве коленчатого вала (треугольная выемка B на краю потока шкива). Для наглядности фото сделано снизу автомобиля ВАЗ 2106 со снятым грязевым щитком, но при определенном угле обзора они также видны из верхней части моторного отрыва.

Комментарий
Выемка В дублируется выступом в отливке на передней части ступицы шкива, но на двигателе, установленном на автомобиле ВАЗ 2106, выступ не виден.

Обрыв ремня ГРМ жилета. Ремень ГРМ Веста: когда менять, чтобы не гнула клапана. Инструмент для замены

посвященные ресурсным тестам Vesta и Ixrea, читатели Авторевю оставляют свои вопросы о двух новинках АвтоВАЗа. Отвечаем на некоторые из них.

Подскажите, пожалуйста, ваш Иксрей тоже накапливает воду в дверном проеме после дождя или стирки? Это проблема моей машины.

AR: Нет, этого не наблюдалось. По уплотнителям дверей только замечание: пороги мокрые и грязные в сырую погоду, и пыльные в сухую.

Геннадий

Хотелось бы узнать про кондиционер от Весты: как он себя ведет, достаточно ли остывает в жару +30 градусов, не «проседает» ли двигатель в городских условиях и на трассе.

AR: Достаточно охлаждает. Например, в жару выше +30 градусов машина простояла на солнце больше получаса (датчик температуры забортного показал +51 градус!), И система кондиционирования справилась отлично.

Букреев Олег Сергеевич

Я владелец автомобиля Лада Веста.Когда вы заводите машину утром и начинаете двигаться на небольшой скорости, вы слышите отчетливый треск, который длится около двух секунд. Долго пытался найти источник и выяснил, что этот звук издает система АБС (когда вытащил предохранитель и начал ездить без него, шума не было, как только я вставил и погнал — оказалось). Подскажите, а на «ресурсных» авто есть такой звук?

AR: Ни у кого из наших «ресурсных» ладов этого нет.

Акутин Н.А.

У Иксреуса детонация двигателя при переключении передач? Как кондиционер работает на малых оборотах (в пробках)? Автомобиль периодически дергается при трогании с места?

AR: У нас нет вопросов по эффективности системы кондиционирования на малых оборотах двигателя. Периодические давки «робота» — да, такой грех есть на AMT. Автомобиль движется неравномерно, что похоже на брошенную педаль сцепления — но это касается только плавного трогания с места, с динамичным такого нет.При переключении передач нет детонации.

Ахеренок Виктор Анатольевич

Интересно: 11300 рублей — это одна труба выхлопной системы или вместе с нейтрализатором?

AR: В эту сумму нам обошлась средняя часть выхлопного тракта (резонатор с сильфонной муфтой). Нейтрализатор Весты совмещен с выпускным коллектором.

Узлов А.В.

Спасибо за исчерпывающие отчеты по автомобилям! Очень бы хотелось узнать, раз в сколько тысяч километров нужно менять ремень ГРМ на моторе Веста? Бытует мнение, что на 126-м двигателе Приоры, если не заменить через 45 тысяч километров, это катастрофа.А на новых (после 2013 года) автомобилях семейства ВАЗ с 16-клапанными моторами такая замена нужна в принципе?

AR: Двигатель Веста с индексом 21129 — дальнейшая модернизация двигателя Приорова. Периодичность замены обновленного ремня ГРМ (по заводской инструкции) каждые 180 тысяч километров.

Алексей Беклешов

Насколько хорошо работают задние пассажирские воздуховоды Весты? Холодны ли ноги сидящих на задних сиденьях в холодное время года? Проблема актуальна, так как, например, в Гранте пассажиры в кузове мерзнут.

AR: Веста действительно имеет воздуховоды для ног задних пассажиров, вынесенные под передние сиденья. Обдув есть, и пока его хватает. Но хватит ли даже в сильный мороз — пока сложно сказать, зима покажет.

Свиридов Константин Владимирович

Как и Андрей Неверов, мне не нравится отсутствие подсветки в Iccrea в режиме дневных ходовых огней. Есть ли способы включения подсветки и планирует ли АвтоВАЗ решить эту проблему?

AR: Недавно появился режим подсветки панели приборов.Поменяли прошивку ЭБУ, теперь панель приборов светится постоянно, меняя только яркость в режимах День-Ночь.

Ляпунов Евгений Андреевич

Интересует шумоизоляция в колесных арках Весты. Как многие пишут в отзывах, если пойдет дождь, то у вас там моментально будет вода (пена все впитает). Вот и интересно, гниет ли там этот чехол?

AR: Подкрылки «Войлочные» сейчас используются на многих иномарках.Они защищают колесные арки от шума и пескоструйной обработки. Вода проникает в такие отбойники, но довольно быстро стекает по ним и высыхает. А за счет того, что сами крылья хорошо дышат, арки под ними лучше вентилируются и меньше гниют.

В нашем случае под ними нет даже намека на коррозию.

Матвеев Антон Владимирович

На форумах западные владельцы часто жалуются на скрип втулок стабилизатора и стук стоек стабилизатора, стук по задним стойкам.Что насчет этого на тестовых машинах? Еще хотелось бы узнать об очках — быстро ли они царапаются.

AR: С самого начала подвеска Весты отличалась шумным характером. Но стука задних стоек и скрипа втулок стабилизатора мы не зафиксировали.

Турецкие стекла действительно мягкие: дверные стекла царапаются от постоянного опускания, а лобовое стекло имеет следы абразивного износа, хотя Веста вообще не ехала в потоке.

Осенью 2015 года семейство автомобилей LAD пополнилось топовой моделью — автомобилем Vesta, выпускаемым в кузове седан. На вопрос «гнет ли клапан на Lada Vesta» нужно четко представлять, о каком двигателе идет речь: о 1,6-литровом российском или Nissan, а может, о последней разработке ВАЗа с названием «21179». «.

Здесь рассматриваются варианты, относящиеся к автомобилям, которые производятся сейчас или которые начнут выпускаться в ближайшее время.Также для Весты разработан 8-клапанный мотор — он точно не гнет клапаны и точно не будет устанавливаться на топовые седаны 2016 года.

Подробнее о двигателях, которыми оснащается линейка Lada Vesta, читайте в материале: !

ДВС ВАЗ-21129, 106 «сил» (гнет клапана)

Под капотом 106-сильной Лады Весты

Немного истории. Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно погнул свои клапаны, хотя на поршнях были сделаны проточки (рис.1). Дело в том, что глубины канавок было недостаточно: при определенных условиях клапан «встречался» с поршнем со всеми вытекающими отсюда последствиями.

Тут рассматривался вопрос, гнет ли клапан Лада Веста с двигателем 21129.И ответ был однозначным: да, притеснение.

122-сильный мотор «21179» (клапаны колен)

Элементы шатунно-поршневой группы

Теперь мы знаем, гнутся ли клапаны на Lada Vesta с двигателем 1,8 л. Ответ будет такой же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (кроме 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Здесь написано: количество натяжных роликов два

Один из автоматических натяжителей может заклинивать, но тогда его функции возьмет на себя второй автоматический ролик.

Поршни, не прогибающие клапан

Поршень настройки двигателя внутреннего сгорания 21126-21127

Совместимы

элементов ШПГ разных двигателей (21127, 21129, 21179).Но в двигатель Весты не обязательно устанавливать поршни от «старых двигателей»:

В двигателе внутреннего сгорания 21129 после такой «настройки» потери на трение увеличатся;
Если на ДВС 21179 будут установлены поршни от 26-го или 27-го двигателя, то сразу изменится рабочий объем.

«29-й», как и «79-й» двигатель Lada Vesta гнет клапана только с поршнями «ВАЗ». Но после установки «тюнинговой» детали не стоит ожидать прибавки мощности.А также, используя нестандартные элементы, можно сильно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнет, есть цепь)

Двигатель HR16DE в разобранном виде

Никаких «глубоких канавок» здесь нет. Теперь обратим внимание на то, как работает механизм тайминга.

Только шестерни и цепи

Зубчатого ремня здесь нет — его заменяет цепь. Сложно представить следующие две ситуации:

Цепь могла перепрыгнуть через зубья одной или нескольких шестерен;
Один из элементов был поврежден настолько сильно, что в результате повреждения произошел его разрыв.

Пока цепь остается неповрежденной, клапаны и поршни не могут встречаться друг с другом, что бы ни случилось с двигателем. Плохо только то, что цепь может заклинивать.

Четыре общеизвестных факта

Показатель ресурса цепи привода ГРМ всегда превышает ресурс двигателя.Это первый факт, но должно выполняться условие: замена масла должна быть своевременной. В целом цепь выходит из строя постепенно, и это сопровождается симптомами:

Звуковые обертоны (щебетание) на холостом ходу;
В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект обнаружен с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время.Да и вообще «бракованная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример на видео

Страница 1 из 2

Готовим машину к работе.

Устанавливаем машину на подъемник или на смотровую яму.

Отсоедините отрицательную клемму аккумуляторной батареи.

Останавливаем маховик от проворачивания.

Головкой на 17 отверните болт 1, рисунок 1, крепления демпфера, снимите шайбу 2 и демпфер 3 коленчатого вала.

Заворачиваем болт крепления демпфера на место.

Снимите фиксатор маховика (если есть).

Отметим маркером положение правой опоры.

Выкрутите пять болтов с шайбами с шестигранником на 5 и снимите верхнюю защитную крышку 1, рисунок 4.

Тем же ключом откручиваем три болта и снимаем нижнюю крышку ГРМ.

Ключом на 17 поверните коленчатый вал за болт крепления демпфера до тех пор, пока метка на зубчатом шкиве коленчатого вала не совпадет с меткой на корпусе масляного насоса.

В этом случае метки шкивов распределительных валов должны совпадать с метками на задней защитной крышке.

Продолжение статьи на странице 2 ..

Готовим машину к работе. Устанавливаем машину на подъемник или на смотровую яму.Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите ремень привода генератора.

Останавливаем маховик от проворачивания.

Головкой на 17 отверните болт 1, рисунок 1, крепления демпфера, снимите шайбу 2 и демпфер коленчатого вала 3.

Заворачиваем болт крепления демпфера на место.

Снимите фиксатор маховика (если есть).

Отметим маркером положение правой опоры.

Выкрутите пять болтов с шайбами с шестигранником на 5 и снимите верхнюю защитную крышку 1, рисунок 4.

Тем же ключом откручиваем три болта и снимаем нижнюю крышку ГРМ.

В этом случае метки шкивов распределительных валов должны совпадать с метками на задней защитной крышке.

Установка ремня ГРМ

При установке ремня необходимо учитывать, что натяжение и контроль натяжения ремня ГРМ необходимо проводить при холодном двигателе (15 — 35˚).

Если автомобиль оборудован двигателем ВАЗ-11189:

Совместите метку ГРМ «C» на шкиве распределительного вала с меткой «D» на крышке защитного заднего привода ГРМ, а метку «A» на шкиве коленчатого вала с меткой «B» на корпусе масляного насоса с помощью поворачивая коленчатый вал за болт крепления демпфера в кратчайшее угловое направление, как показано на рисунке 6 (используется сменная головка 17, кривошип, удлинитель).

Установите ремень 6, рисунок 6 привода ГРМ на шкив 1 коленчатого вала и, потянув за обе ветви ремня, наденьте одну ветвь на шкив водяного насоса 2 и намотайте ее за автоматический натяжитель 4. Потянув за ветвь «а», надеть ремень на шкив распредвала 5.

При необходимости поверните шкив распределительного вала в сторону минимального хода, пока зубцы ремня не совместятся с канавками шкива распределительного вала.

Затяните гайку 4 крепления автоматического натяжителя с моментом 5 Нм (0.5 кгс.м) (используется сменная головка 15, динамометрический ключ).

Если установлен двигатель ВАЗ-21129:

Совместите метки синхронизации «A» и «D» на шкивах распределительного вала с метками «B» и «C» на крышке защитного заднего привода ГРМ, как показано на рисунке 7, и зафиксируйте шкивы с помощью специального инструмента 67.7811 -9516 (приспособление 67.7811-9516 для фиксации шкивов распределительных валов).

Совместите метку совмещения «F» на шкиве коленчатого вала с меткой «E» на крышке масляного насоса, повернув коленчатый вал за болт крепления демпфера в кратчайшее угловое направление (используется сменная головка 17, кривошип, удлинитель).

Затянуть болт 4 автоматического натяжителя моментом 5 Н.м (0,5 кгс.м) (используется сменная головка 15, динамометрический ключ).

Установите ремень привода газораспределительного механизма 8 на шкивы 5 и 6 распределительного вала, опорный ролик 7, автоматический натяжитель 3, шкив 2 водяного насоса и шкив 1 коленчатого вала, как показано на рисунке 7, сохраняя положение установочных меток на шкивах.

Установите натяжной ключ в пазы опорной плиты автоматического натяжителя 1, рисунок 8, поверните натяжитель против часовой стрелки до крайнего положения, при котором свет не касается стопоров рычага натяжителя.Поверните ключ по часовой стрелке до совмещения меток автоматического натяжителя и затяните крепежный болт натяжителя. Момент затяжки болта составляет 30 … 36 Нм (3,0 … 3,6 кгс.м) (используются: — шпонка 67.7812.9573-01 для автоматического натяжителя ремня ГРМ, сменная головка 15, динамометрический ключ).

ВНИМАНИЕ. При натяжении ремня нельзя проворачивать коленчатый вал вращением шкива распределительного вала.

Снимите приспособление 67.7811-9516 (для автомобилей с двигателем 21129).

Проверните коленчатый вал на два оборота гаечным ключом на 17.

Если отметка «A» выходит за пределы отметки «B», повторно натяните ремень, сначала открутив болт крепления автоматического натяжителя и затянув его с моментом 5 Нм (0,5 кгс.м) (гаечные ключи 15, 17; сменные головка 15, динамометрический ключ).

Установить распорную шайбу на шкив коленчатого вала.

Внимание. При установке ремня ГРМ из запчастей проверьте состояние автоматического натяжителя. В случае повреждения замените автоматический натяжитель.

Установите по очереди передние защитные крышки привода ГРМ, сначала нижнюю 2, рисунок 4, затем верхнюю 1, при этом верхняя крышка должна войти в пазы нижней крышки и состыковаться с ней (используйте ключ 5 для внутренний шестиугольник).

Установить правую опору 2, рисунок 3, подвески силового агрегата на кузов.

Установить, не затягивая, два болта 1 крепления правой опоры подвески силового агрегата к кронштейну подвески силового агрегата (замена головки Torx E12, удлинителя, кривошипа).

Установить, не затягивая, два болта 3 крепления правой опоры подвески силового агрегата к кузову (применимо: — сменная головка Torx E12, удлинитель, кривошип).

Затяните два болта крепления правой опоры подвески силового агрегата к подвесному кронштейну силового агрегата моментом 53 — 71 Нм (5,3 — 7,1 кгс.м) (сменная головка Torx E12, удлинитель, динамометрический ключ).

Установить правую опору подвески силового агрегата по меткам на кузове при ее снятии и затянуть два болта крепления правой опоры подвески силового агрегата к кузову моментом 53-71 Нм (5.3 — 7,1 кгс.м) (сменная головка Torx E12, удлинитель, динамометрический ключ).

Снимите крюк 2, рисунок 2, траверсу для подвешивания силового агрегата за проушину правой проушины 3 на двигателе и снимите траверсу 1 с автомобиля.

Установите приспособление для фиксации маховика двигателя в отверстия крепежных болтов стартера на коробке передач (приспособление для фиксации маховика двигателя).

Выверните болт крепления демпфера коленчатого вала.

Установите демпфер, шайбу и болт на коленчатый вал.Момент затяжки болта крепления демпфера 95 … 115 Нм (9,5 … 11,5 кгс.м) (используются: — сменная головка 17, ключ трещоточный, ключ динамометрический).

Установить ремень привода вспомогательных агрегатов и стартер.

Для автомобилей с механической коробкой передач дополнительно

Установите монтажный кронштейн цилиндра сцепления и цилиндр сцепления.

Для автомобилей любой комплектации

Установить брызговик двигателя.

Установить правое переднее крыло.

Установить правое переднее колесо.

Подсоедините клемму заземляющего провода к аккумуляторной батарее.

Ремень ГРМ — это резиновая деталь с выемками на внутренней стороне, которая соединяет коленчатый вал и распределительный вал для обеспечения движения автомобиля. Ответственному владельцу Lada Vesta, проехавшему более 50 тысяч км, пришлось хотя бы один раз заменить ремень ГРМ — чтобы раньше не узнать, гнет ли клапан.

К сожалению, этот недуг передается от двигателя к двигателю на Вазе, никак не может быть отработан и на клапанном жилете гнет из-за сборки: ремень, ролики.

Эта сборка уязвима, и клапан погнется, если одна из этих частей выйдет из строя. Ситуация изменилась бы, или нет, проблема ушла бы совсем — отдельно поставил помпу АвтоВАЗа, но увы, помпа на всех двигателях ВАЗа в одном агрегате.

Если бы в серию вошел двигатель hr16de, то этого недуга тоже бы не было, нужно было бы только вовремя пройти ТО, следить за цепью, да и регулировка клапанов опять же вошла бы в обиход для двигателей Ваза.

После значительного пробега авто или некорректной эксплуатации часто обрывается ремень ГРМ. Попадание масла на поверхность, несвоевременная замена агрегатов, использование автомобиля в сильные морозы или, наоборот, в знойную жару — это может повредить привод газораспределительного механизма.

Повреждения обнаружены при техническом обслуживании Лады Весты. ЭТО заключается в том, чтобы время от времени проверять состояние узла.

Достаточно существенной проблемой для владельцев Весты с 16-ти клапанными двигателями при обрыве является прогиб клапана.Это происходит после обрыва ремня ГРМ или растяжения звеньев. Когда звенья растянуты, коленчатый вал продолжает работать, а распредвал внезапно перестает двигаться. Далее происходит абсолютная остановка двигателя автомобиля. При повторном запуске можно спровоцировать выход из строя поршней, что повлечет за собой дорогостоящий ремонт поршневой группы блока цилиндров.

Прочтите статью и ваш двигатель будет в безопасности — вы вовремя замените ремень и ролики, предотвратив возникновение неожиданных поломок.

Лада Веста

: Когда менять ремень ГРМ, периодичность и стоимость ремонта.

В паспорте транспортного средства предусмотрена замена агрегата после 180 тыс. Км пробега.

На практике желательно менять привод чаще — через 80-100 тыс. Км, т.к. деталь не всегда соответствует оригинальной продукции.

Стоимость замены будет рассчитываться с учетом работы специалистов и стоимости детали.Обычно стоимость работ составляет 3000-5000 рублей, а цена детали зависит от производителя.

Итак, средняя цена:

CT 1179 (CONTITECH) — от 1000 руб .;
5671 XS (Gates) — 3890 рублей;
GATES K015631XS 16 cl — 3890 руб .;
Bosch 1987949686 (Bosch) — 1360 руб.
Trialli GD770 — 2900;
Lynxauto PK1300 — 2430 руб. За комплект.

Стандартный ремень с завода

Периодичность замены узла ГРМ автомобиля Лада Веста около 90-100 тыс. Км.

Ресурс — это частота, с которой узел должен быть изменен. Ресурс модельной части Gates составляет примерно 200000 км. Важно учитывать, что внешние факторы, в том числе правильная работа, также влияют на срок службы ремня ГРМ.

Для некоторых моделей автомобилей, в том числе Lada Vesta, ремни поставляет известная бельгийская компания Gates.

Лучше купить комплект вместе с натяжителем и штатным роликом.

С завода автомобиль комплектуется запчастями Gates или Contitech.

Запасной инструмент — необходимо знать

Для замены ремня ГРМ на Лада Веста понадобятся следующие инструменты:

смотровая яма или эстакада;
ключ торцевой «17»;
шестигранник «5мм»;
Torx E12, ключ «10» и «15» мм.
Новый ремень, натяжной ролик и 2 ролика.

Замену ремня ГРМ Лада Веста можно произвести своими силами.

Инструкция по замене ремня ГРМ на Весте

Возможны работы по замене ГРМ своими силами, но это кропотливая работа.

Для замены требуется необходимое техническое оборудование и опыт проведения ремонтных работ.
В начале установки, регулируя ременную передачу, снимите ее крышку на двигателе, открутив 5 крепежных винтов.
Снимаем крышку и снимаем ремень.
Ключом на «17» коленчатый вал проворачивают болтами роликов так, чтобы метки распредвала совпадали с метками пластикового кожуха. Поворачиваем до тех пор, пока шкив коленвала с меткой F не совпадет с E.
Шкив коленчатого вала и стопорная шайба снимаются одним ключом.
Остальная часть кожуха откручивается шестигранником на «5»: 2 болта внизу и 3 вверху.
Ключом «15» откручивается крепежный болт натяжного ролика, после чего он демонтируется так же, как байпасный ролик. На их место ставят новые ролики.
Тогда вместо старого устанавливается новый ремень. Сначала следует убедиться, что метки все же выставлены правильно, затем на распредвал устанавливается ремень, натянутый на коленчатый вал с натяжением.Натяжитель ремня газораспределительного механизма запускается в последнюю очередь.
С помощью съемника стопорных колец поверните натяжной ролик до тех пор, пока отметки не станут совместимыми.
Далее идет сборка.

Замена на моторе 21179

Новый ремень ГРМ устанавливается в агрегат ВАЗ 21179 аналогично ранее разобранному.

Ремень марки аналогов

Если говорить о лучших брендах, то Gates, Contitech, Dayco и Bosch являются наиболее перспективными в своем сегменте и пользуются достойной популярностью.

Рубрики

Как открутить шкив коленвала ваз 2112 16 клапанов: Как открутить шкив коленвала на ВАЗ-2112 16 клапанов: фото

Как открутить шкив коленвала на ВАЗ-2112 16 клапанов: фото

Причины замены

А не открутить ли нам шкив коленвала?

Выбор шкива коленвала

Выводы

Как открутить шкив коленвала ваз 2112 16 клапанов

Как открутить шкив коленвала на ВАЗ-2112 16 клапанов: фото

Причины замены

А не открутить ли нам шкив коленвала?

Выбор шкива коленвала

Выводы

Как снять шкив коленвала

Снимаем шкив используя народно-автомобильный опыт

Замена сальника коленвала 4 G93 — 2 этап.

Возможные неисправности

Как Открутить Болт Шкива Коленвала Ваз 2110

Как открутить болт коленвала? ВАЗ 2110. (Ваз-2110, ваз-2111, ваз-2112) и lada priora-> как одному открутить болт шкива коленвала? Простой способ!!!

КАК ОТКРУТИТЬ БОЛТ (ГАЙКУ) ШКИВА КОЛЕНВАЛА

Замена шкива коленвала на ВАЗ 2110 своими руками: инструкции с фото

Назначение шкива коленвала

Возможные неисправности

Демонтаж и замена

Этапы

Рекомендации

Видео «Снимаем шкив»

Как открутить шкив коленвала ваз 2110

Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Причины замены

А не открутить ли нам шкив коленвала?

Выбор шкива коленвала

Выводы

Как снять шкив коленвала

Почему трудно снять шкив

По строению шкивы тоже бывают разные, есть 2 вида:

Как открутить шкив коленвала

Как открутить гайку шкива:

Если гайка шкива не откручивается:

Снятие шкива

Установка шкива на коленвал

Видео

Обслуживание ВАЗ-2110: меняем сами шкив коленвала

Назначение

Шкив с демпфером

Подготовительные работы

Откручиваем стопорный болт

Снятие шкива

Обратные действия

Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Причины замены

А не открутить ли нам шкив коленвала?

Выбор шкива коленвала

Выводы

Как снять звездочку коленвала ваз 2110 – АвтоТоп

Замена шкива коленвала на ВАЗ 2110 своими руками: инструкции с фото

Назначение шкива коленвала

Возможные неисправности

Демонтаж и замена

Этапы

Рекомендации

Видео «Снимаем шкив»

Как открутить шкив коленвала ВАЗ 2110

меняем сами шкив коленвала :: SYL.ru

Назначение

Шкив с демпфером

Подготовительные работы

Откручиваем стопорный болт

Снятие шкива

Обратные действия

ВАЗ 2110 как открутить шкив коленвала

Шкив коленвала ВАЗ 2110 (фото)

Назначение

Возможные неисправности

Демонтаж демпфера

Демонтаж «единого» шкива (старого образца)

Шкив коленвала ВАЗ 2110 – фото, описание на VAZ-2110.net

Снятие шкива коленвала ВАЗ 2110

Комментарии 21

Как открутить болт шкива коленвала ВАЗ 2110
