Регулировка фар Лада: Гранта, Калина, Веста, Ларгус

    Провести регулировку фар на автомобиле русского производства (Лада: Гранта, Калина, Веста, Ларгус) так и заграничного (Киа, Солярис, фольксваген и др.) не составит труда и не займет много времени.

    Причин нарушения регулировки фар может быть много, например, такие как:

• Быстрая езда по дороге с плохим или несоответствующим ГОСТУ дорожному покрытию.
• Мелкое ДТП, с незначительными повреждениями бампера или кузовных деталей.
• Замена или установка новой фары лампы или ее отражателя.
• Замена или ремонт подвески автомобиля.

    Разберем ручную регулировку фар Лада Гранта, также инструкция аналогична для Ларгус, Калина, Веста, Хрей.

Вид обратной стороны левой фары Лада Гранта.

Рис.1

Блок-фара:

1.  горизонтальный регулятор;
2.  гнездо патрона лампочки поворотника;
3.  гнездо главного гидроцилиндра гидрокорректора;
4.  гнездо патрона лампы дальнего/ближнего света;
5.  вертикальный регулятор;
6.  гнездо патрона лампы габаритов и дневных ходовых огней.

Для самостоятельной регулировки потребуется ключ-шестигранник 6 мм.

1. Устанавливаем автомобиль на ровную поверхность на расстоянии 3х метров от стены, на которой будут производиться замеры светового пучка.

2. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «0».

3. Включаем ближний свет, закрывая поочерёдно плотной материей левую и правою блок-фару, смотрим, как располагается световое пятно на стене.

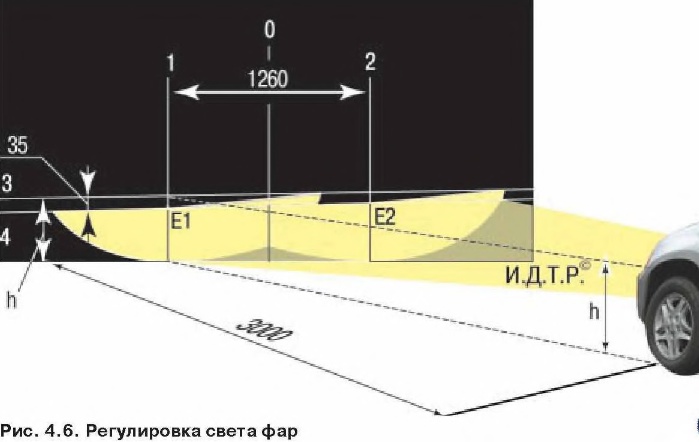

Рис.2

4. Открываем капот, начинаем вращение регулятора горизонтальной и вертикальной регулировки света. Световое пятно должно быть аналогично рисунку 2;

Если лучи света проецируются на стене так, как показано на рисунке 2, то регулировка фар закончена.

    Итог.

    Самостоятельная регулировка фар на таких автомобилях как Лада Калина, Гранта, Ларгус, Веста, а также данный способ подойдет и для Датсун Он-До, Ми-до, Киа Рио, Хендай Солярис. Занимает не больше 10-15 минут времени и не требует специальных знаний и оборудования.

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

   Проверка горизонтальности установки автомобиля

2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

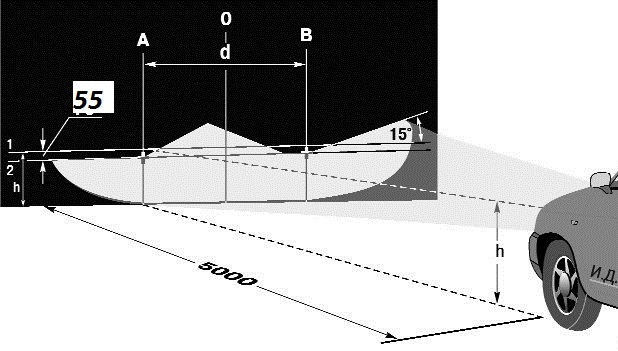

   Регулировочная схема для настройки фар

5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

   Гидрокорректор в положении «0»

8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали.  По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

Подробная инструкция по регулировке фар Lada Granta своими руками

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Содержание

[ Раскрыть]

[ Скрыть]

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

• набор ключей;
• крестовую отвертку;
• запасное колесо;
• полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
2. Далее следует проверить давление в шинах и привести его в норму.
3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

• установить реснички;
• затемнить фары;
• установить линзованные фары;
• сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Электрический корректор на Лада Гранта

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и  электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

 Загрузка . ..

Лада Гранта регулировка фар своими руками

Во избежание подстерегающей опасности временного ослепления водителя, движущегося во встречном потоке, требуется правильная настройка головной оптики автомобиля. Как должна осуществляться правильно Лада Гранта регулировка фар? Об этом поговорим в данной статье.

Как на Гранте регулировать фары? Имеют место несколько способов, в результате применения которых можно отрегулировать фары в Лада Гранта, а именно:

• собственноручная регулировка фар по мануалам или видеоматериалам;
• обращение в специализированный сервис, где эта операция выполняется с привлечением оборудования.

Если задаться целью в экономии средств, то данную незамысловатую процедуру можно выполнять своими руками. Работа осуществляется в четыре приема.

Перед процессом регулировки оптики вам необходимо:

• точно разметить контрольные точки ламп на стене;
• настроить лампы ближнего освещения;
• выполнить аналогичные действия с дальним светом.

Далее при проверке настоек требуется взять во внимание немаловажные особенности и обеспечить присутствие следующих параметров:

• не допускать различий в диаметре дисков и типоразмере шин;
• проверить состояние пружинных элементов подвески;
• достичь равномерного распределения нагрузки по осям;
• добиться идентичного давления в шинах.

Если у передней оптики Лада Гранта присутствуют дефекты, то добиться корректной установки пучка света будет невозможно. Регулировка фар непосредственно своими руками с достижением правильных параметров следует пользоваться штатным корректором и выполнять процедуру на ровной вертикальной стене, длина которой не менее 7,5 метра, а высота – 2-2,2 м.
Регулировка фар на модели Лада Гранта выполняется в индивидуальном порядке ввиду собственных предпочтений владельца. Не следует выходить за рамки стандартных пределов для углов пучка света.

Гранта Лифтбек объем багажника

Багажник Лада Гранта

Датчик скорости Лада Гранта

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться. У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Как отрегулировать ПТФ?

Перед процессом регулировки следует позаботиться о дополнительной нагрузке на авто – подойдет любой предмет, который по габаритам сможет разместиться в автомобиле. Заправляем бак и располагаем Лада Гранта максимально вровень с горизонтальным дорожным полотном. На поверхность аналогичной стены наносим линии, выступающие в роли контрольных точек. Размечаем расстояние до центра. Добиваемся разлинованного с двумя контрольными точками полотна.

После нанесения разметки отъезжаем на LADA Granta на 10 м. Далее, воспользовавшись отверткой, выполняем регулировку винтов, чтобы обеспечить достижения фокуса во всех контрольных точках. Теперь вы знаете, как на Гранте регулировать фары. В этом процессе нет ничего сложного.

Регулировка фар, самостоятельно: видео инструкция

Проверка и регулировка фар производится на полностью снаряженном автомобиле, то есть у него должен быть полностью заполнен бак, в нем должен находиться весь инструмент, который автолюбитель возит с собой, и, главное, не забывать про запасное колесо.

Для того, чтобы произвести регулировку, понадобится длинный шестигранник на шесть.

Теперь можно переходить непосредственно к процессу, который состоит из нескольких этапов.

1. Предварительно нужно накачать колеса и проверить давление в шинах.

  Стоит обратиться к схеме регулировки света фар. Здесь 1 линия – горизонтальная линия, соответствующая центрам фар; 2 – линия проходящая через центры световых пятен; А, В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние от центров фар до пола; d – расстояние между центрами ламп фар

2. На втором этапе необходимо установить авто перпендикулярно гладкой стене, таким образом, чтобы он находился от нее примерно в 5 метрах. На сидение водителя стоит положить груз, который соответствует массе человека, управляющего данным транспортным средством. На стене размещается экран, а на нем рисуются линии 1, 2, А, В, О. d должны располагаться симметрично относительно осевой линии. На высоте h проводится линия 1, а ниже на 55 миллиметров проводится 2.

3. Теперь можно включить зажигание и повернуть ручку корректора фар в положение «0». Оно соответствует тому, когда в машине находится только один водитель.

4. Далее открывается капот и производится регулировка пучка света для каждой фары. Это стоит делать только в том случае, если расположение световых пятен на проекционном экране не совпадает с рисунком.

5. Направление светового пятна регулируется отдельно для каждой фары. При этом вторая должна быть закрыта или отключена от источника питания. Это способствует более четкому восприятию всей информации на экране.

6. Свет фар можно считать отрегулированным только в том случае, если верхняя граница левых частей световых пятен совпадает с линией, которая проходит через центры световых пятен. При этом линии А и В должны проходить через точки, в которых пересекаются горизонтальные и наклонные участки световых пятен. Только после проверки, можно считать, что работа выполнена удачно.

Регулировка фар на гранте самостоятельно видео – АвтоТоп

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

На автомобиль Лада Гранта установлены две фары головного света с галогенными лампами ближнего и дальнего света. Также на автомобиле установлен гидрокорректор, позволяющий при необходимости (при разной нагрузке) изменять направление светового пучка в вертикальной плоскости из салона. В этой статье рассмотрим ситуацию, когда появляется необходимость отрегулировать свет фар Лада Гранта в вертикальной и горизонтальной плоскости своими руками с помощью регулировочных болтов.

Для регулировки света фар потребуется:

1. Приготовить крестовую отвертку или шестигранник «на 6».
2. Подготовить автомобиль (давление шин должно соответствовать норме, заправить автомобиль до полного бака, проверить наличие запаски в багажнике и разместить вес 75кг. на водительском сиденье).
3. Установить автомобиль напротив стены на расстоянии 3м.
4. Разместить на стене экран, как показано на схеме.

Схема регулировки фар автомобиля по ГОСТу

Регулировка света фар своими руками:

1. Продольная ось симметрии автомобиля должна проходить по линии 0 на экране.
2. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0.
3. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар.
4. Измерьте высоту центров фар от земли – это будет расстояние h на экране.
5. Установите гидрокорректор в положение 0 (автомобиль с одним водителем).
6. Включите ближний свет фар и на время регулировки одной фары вторую закройте непрозрачным материалом.
7. Откройте капот и отрегулируйте свет фары, вращая регулировочные винты через специальное отверстие.

Регулировка фар Лада Гранта считается выполненной если верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Как отрегулировать фары также показано на видео:

Возможно заинтересует другие инструкции по ремонту Лада Гранта.

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

• набор ключей;
• крестовую отвертку;
• запасное колесо;
• полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
2. Далее следует проверить давление в шинах и привести его в норму.
3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

• установить реснички;
• затемнить фары;
• установить линзованные фары;
• сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

Как отрегулировать фары автомобиля: 9 шагов (с изображениями)

Об этой статье

Соавтор:

Мастер-механик

Соавтором этой статьи является Rocco Lovetere. Рокко Ловетере — главный механик в отделении ремонта мобильных авто Rocco в Калифорнии, которым он владеет вместе со своей семьей. Он является сертифицированным специалистом по автомобильной технике ASE и занимается ремонтом автомобилей с 1999 года.Эту статью просмотрели 1 099 381 раз (а).

Соавторы: 24

Обновлено: 13 марта 2021 г.

Просмотры: 1,099,381

Резюме статьиX

Чтобы отрегулировать фары автомобиля, сначала припаркуйте автомобиль на ровной поверхности лицом к голой стене. Разгрузите что-нибудь тяжелое и убедитесь, что давление во всех 4 шинах правильное, чтобы ваша машина стояла ровно. Затем подтянитесь как можно ближе к голой стене и включите ближний свет.Отметьте место попадания света на стену, протянув куски ленты вертикально и горизонтально через центр каждого луча ближнего света. Затем приподнимите машину так, чтобы она находилась на расстоянии 25 футов (7 ½ метров) от стены. Для некоторых автомобилей потребуется большее или меньшее расстояние, поэтому обязательно обратитесь к руководству по эксплуатации вашего автомобиля. Заблокируйте одну из фар и посмотрите, где другой луч попадает в стену. Он должен находиться на уровне или ниже отмеченной вами горизонтальной линии ленты и справа от вертикальной линии ленты. Если это не так, используйте регуляторы, расположенные на корпусе фары, чтобы отрегулировать луч так, чтобы он попадал в нужное место на стене.Наконец, повторите то же самое с другой фарой. Всегда обращайтесь к руководству по эксплуатации вашего автомобиля, поскольку точные требования к наведению фар различны для каждого автомобиля. Чтобы узнать больше советов от нашего соавтора-механика, например, как определить уровень вашей машины, прежде чем вы начнете, читайте дальше!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 1 099 381 раз.

Как отрегулировать фары на Toyota Tacoma

Когда вы едете после захода солнца, меньше всего вам нужно, чтобы фары слепили встречный транспорт или сигнализировали об инопланетянах из другой галактики.Конечно, вы можете не возражать против визита вашего межзвездного коллеги, но, по крайней мере, проявите небольшую вежливость к своему товарищу-водителю и отрегулируйте свет фар. Ваша Tacoma — независимо от года выпуска — имеет набор регуляторов на каждой фаре в сборе, чтобы помочь вам расширить эту услугу.

Выбор правильного места

Самая сложная часть регулировки фар на вашем Tacoma — это сначала настроить все, чтобы вы могли правильно их отрегулировать. Для начала найдите ровную парковку со зданием или стеной, к которой вы сможете получить доступ.Вы должны иметь возможность припарковаться на расстоянии 25 футов от стены и иметь непрерывный обзор стены.

Предупреждения

В следующих шагах вы пометите стену мелом. Прежде чем продолжить, убедитесь, что у вас есть разрешение владельца собственности на временную разметку стены.

Настройка и регулировка

Вещи, которые вам понадобятся

• Рулетка

• Мел для тротуаров

• Крестовая отвертка

• Головка 4 мм

• Диск с храповым механизмом на 1/4 дюйма

Снимите мерки.

Приблизьтесь к стене и распрямите передние колеса. Взгляните на линзы фары и найдите ниппель прицеливания, который находится прямо перед лампами фары. Измерьте расстояние между землей и центром соска. Измерьте расстояние между центральным визирным ниппелем на левой и правой фарах.

Разметьте стену.

Сделайте на стене два 2-дюймовых круглых круга, которые точно соответствуют положению центральных направляющих ниппелей на стене.Используйте измерения, которые вы сделали на предыдущем шаге, чтобы убедиться, что метки находятся на той же высоте и на том же расстоянии, что и центральные метки на линзах фары. Проведите 7,94-дюймовую горизонтальную и вертикальную линию через круги так, чтобы они пересекались в центре кругов. Обведите рамкой крест, который вы только что нарисовали, чтобы создать четыре куба размером 3,97 на 3,97 дюйма вокруг каждого круга.

Вернитесь на 25 футов.

Отмерьте 25 футов от стены и отметьте бетон. Отступите назад, удерживая колеса прямо, пока кончик переднего бампера Tacoma не окажется прямо на отметке, которую вы сделали на бетоне — теперь вы можете приступить к регулировке.

Найдите регуляторы.

Найдите регулировочные винты или шестерни на задней стороне фар в сборе. Если вы смотрите прямо на заднюю часть фары в сборе, винт вертикальной регулировки находится в положении «8 часов» на фаре со стороны водителя и в положении «4 часа» на фаре пассажира. Винт горизонтальной регулировки находится в положении «11 часов» на фаре со стороны водителя и «1 час» на фаре пассажира.

Советы

• У некоторых Tacomas есть 4-миллиметровый болт для горизонтального и вертикального регулировочных винтов, в то время как у других есть небольшая шестеренка, которую можно поворачивать с помощью отвертки Phillips.
• Винты могут быть закрыты небольшими резиновыми колпачками. Просто снимите колпачки, чтобы открыть шестерню или головку винта диаметром 4 мм.

Отрегулируйте одну из фар

Отсоедините жгут проводов от одной из фар, затем включите фары. Поверните винт вертикальной регулировки против часовой стрелки, чтобы переместить свет фар вниз, или по часовой стрелке, чтобы поднять свет. Самая верхняя часть луча фары должна находиться в пределах четырех соответствующих квадратов, которые вы нарисовали на стене.После установки высоты поверните горизонтальный винт по часовой стрелке, чтобы переместить луч фары внутрь, или против часовой стрелки, чтобы переместить свет наружу.

Предупреждения

Последний поворот каждого регулятора должен быть по часовой стрелке, чтобы зафиксировать регулировку.

Отрегулируйте вторую фару

Выключите фары. Отсоедините жгут проводов от только что отрегулированной фары и снова подсоедините жгут проводов к другой фаре. Повторите процедуру регулировки.Выключите фары, затем подсоедините жгут проводов. Установите на место все резиновые крышки, которые могли быть на регулировочных винтах.

Как отрегулировать фары Tesla Model 3 (видео)

Первоначально опубликовано на X Auto.
от Iqtidar Ali | @IqtidarAlii

Может потребоваться регулировка фар вашей Tesla Model 3, поскольку регулировка фар из заводских настроек в некоторых случаях не идеальна — так было в случае с Model 3 Performance Бьёрна Ниланда, которую он заметил, так как многие встречные машины моргали. ему.

Первый шаг в регулировке фар — доставить модель 3 в авторитетную автомастерскую (лучше, если она сертифицирована Tesla). В этом случае владелец отнес его в NAF Senter (в Норвегии), у которого есть необходимое оборудование для измерения уровня и угла поворота фар.

Регулировку фар можно производить только когда автомобиль находится в ПАРКОВКЕ. Чтобы получить доступ к параметрам регулировки фар из центрального пользовательского интерфейса сенсорного экрана, перейдите в «Управление»> «Сервис»> «Регулировка фар».

Интерфейс для регулировки фар появляется на экране и позволяет выбирать одну фару для регулировки за раз (см. Скриншоты ниже).Теперь вы можете регулировать уровни фар (вверх и вниз) и углы (влево и вправо) с помощью «левого рулевого управления (роликовый шар)».

Экран также предупреждает владельца о том, что регулировкой фар должен заниматься только обученный техник — что вы можете проигнорировать, если находитесь в сервисном центре и у них есть необходимое оборудование для измерения корректировок фар.

Важно: Здесь нет кнопки «Восстановить заводские настройки» или «Отменить», поэтому используйте эти параметры с осторожностью.

Доступ к функции «Регулировка фар» из пользовательского интерфейса центрального сенсорного экрана Tesla Model 3 (коснитесь / щелкните для версий с высоким разрешением). Фотографии Бьёрна Ниланда.

Страховой институт дорожной безопасности (IIHS) недавно присвоил максимальный рейтинг безопасности Tesla Model 3 — и это произошло только после того, как Tesla (TSLA) попросили обновить фары Model 3, чтобы соответствовать требованиям — Tesla Model 3 произвела после июня 2018 года будут обновлены новые фары, обеспечивающие лучшую видимость.

Сообщите нам в разделе комментариев ниже, если вам нужно было отрегулировать фары Tesla Model 3 после получения нового автомобиля и сколько это вам стоило.

Цените оригинальность CleanTechnica? Подумайте о том, чтобы стать участником, сторонником, техническим специалистом или представителем CleanTechnica — или покровителем Patreon.

У вас есть совет для CleanTechnica, вы хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.

Как правильно отрегулировать фары нового Jeep

by Rick Rotondo
Torque Staff Writer

Мы все ехали по ночной дороге, страдая от невероятно ярких фар встречного транспорта. Это их дальний свет? Настолько яркий. Лучше подарите им вспышку вежливости.

Ничего себе, ладно. Не их дальний свет.

В то время как фары, безусловно, стали ярче в последние годы с ростом популярности светодиодных и ксеноновых ламп, это ощущение жжения, которое вы чувствуете в задней части черепа, чаще всего вызвано неправильно направленным светом.Нормы, ограничивающие световой поток, также определяют элементы дизайна, которые есть у законных фонарей — в Соединенных Штатах это находится в ведении Министерства транспорта.

Лампы, изготовленные в соответствии с правилами DOT, имеют резкую, четко выраженную границу, независимо от типа освещения. Такая конструкция облегчает правильное прицеливание и предотвращает ослепление других водителей. Эти правила очень строгие, и многие обычные фонари им не соответствуют. Освещение — одна из категорий, в которой качество строительства и дизайна действительно имеет значение.

Правильная настройка и наведение светодиодного освещения могут иметь огромное значение при движении по дороге или тропе ночью. Неправильно нацеленные огни могут ослепить встречный транспорт, что может привести к аварии или еще хуже. Кроме того, неправильно размещенное вспомогательное светодиодное освещение может бросить свет в небытие, в результате чего эти огни будут потрачены впустую или недоиспользоваться.

Чтобы правильно направить светодиодные фары, сначала необходимо проверить, есть ли у вас светодиодные проекторы или светодиодные отражатели.В светодиодных проекторах используются линзы в стиле проектора, чтобы увеличить свет и создать красивую резкую границу. Светодиодные отражатели могут выглядеть как ваши заводские фары, но вместо галогенной лампы они используют гораздо более яркие и долговечные светодиодные чипы с надлежащей светодиодной оптикой. Примечание. НИКОГДА не используйте светодиодный блок в корпусе галогенной фары. Это не только запрещено на дороге, но и может серьезно ослепить встречное движение.

Необходимые инструменты:

• Малярная лента (или аналогичная)
• Бита Torx или отвертка Torx для регуляторов фар
• Рулетка

После того, как вы определили свой тип фар, найдите свои горизонтальные и вертикальные регуляторы фар, если применимо (некоторые автомобили, такие как JK, предлагают только вертикальную регулировку фар, если у вас изначально не были горизонтальные регуляторы).Затем возьмите малярный скотч и найдите гараж или стену (предпочтительны белые или похожие светлые тона), где вы можете припарковаться и направить фары на расстояние примерно от 20 до 30 футов.

Важно, чтобы эта территория была ровной. Парковка на холме приведет к неправильной настройке фар. Вы также должны убедиться, что в автомобиле есть примерно половина бака топлива, надлежащая накачка шин, водитель и снаряжение, которое у вас обычно есть сзади.

Когда все будет на месте, потяните к двери или стене гаража (в пределах двух-трех футов), затем возьмите по одному куску ленты с каждой стороны и отметьте горизонтальный центр ваших ближних балок горизонтальным куском ленты.Возьмите еще один кусок ленты и поместите его вертикально в центре каждой балки. Теперь ваш гараж или стена должны иметь два знака плюса (+).

Измерьте расстояние от земли до центра знаков «плюс». На этом этапе вы также можете прикрепить вертикальный кусок ленты перед вашим джипом — в центре гаража или стены. Эта деталь поможет вам подтвердить горизонтальную регулировку.

Теперь вернитесь из гаража или стены до ощущения примерно 25 (см. Руководство по эксплуатации для конкретных расстояний, иногда они могут достигать 35 ощущений).Я рекомендую регулировать одну фару за раз, и вы можете взять лист бумаги или иным образом накрыть фару, которую вы в настоящее время не регулируете.

Верхняя часть самой яркой части луча фары должна находиться прямо в центре отметки «плюс» или чуть ниже. Если это не так, возьмите отвертку Torx, найдите винт вертикальной регулировки и отрегулируйте по часовой стрелке или против часовой стрелки, в зависимости от того, в каком направлении вам нужно, чтобы луч двигался.

После того, как вы закончите эту регулировку, переходите к горизонтальной регулировке.Винт должен выглядеть так же, но находиться в другом месте. Отрегулируйте соответственно по часовой стрелке или против часовой стрелки. Когда ваша первая фара будет идеально отрегулирована, просто повторите этот процесс для второй лампы.

Правильная регулировка светодиодных фар помогает предотвратить ослепление встречных транспортных средств, а также правильно освещать землю перед вами. Правильная настройка дополнительных светодиодов помогает размещать свет в правильных, удобных для использования местах и ​​предотвращает потерю света.

Убедитесь, что при наведении вспомогательного светодиодного освещения вы учитываете, что вам нужно / хотите от света, и исследуйте, какой тип диаграммы направленности лучше всего подходит для вашего конкретного применения. Установка лампы с очень широким световым пятном, когда вам действительно нужно большое расстояние, узкое пятно будет бесполезным и может фактически уменьшить полезный свет, особенно в пыльных или туманных условиях.

Даже после того, как вы правильно отрегулировали фары, вам нужно будет отрегулировать их заново, если вы решите установить подъемник или установить шины большего размера.В некоторых случаях установка вторичного бампера (переднего или заднего), лебедки или другого тяжелого оборудования также может привести к тому, что ваши фары выйдут за пределы нашего выравнивания.

При правильном наведении светодиодные фары обеспечивают резкое увеличение видимости, способствуют более безопасному вождению, уменьшают нагрузку на глаза и экономят ваши деньги в долгосрочной перспективе, поскольку фары служат дольше и потребляют меньше энергии. Светодиодные фонари — это достойное вложение, которое потенциально может прослужить дольше вашего Jeep.

Корреспондент по крутящему моменту Скотт Аммерман внес свой вклад в эту статью

Как отрегулировать фары — Автомобильные фары

Важно, чтобы на вашем пути были качественные фары.Однако эти лампы не приносят никакой пользы, если они неправильно нацелены на дорогу, а это то, о чем многие владельцы забывают или просто пренебрегают, когда владеют автомобилем.

Время или простая замена лампы может привести к смещению фар автомобиля. Это может привести к ухудшению видимости, что является огромной проблемой при движении ночью. Когда вы едете со скоростью 60 миль в час, у вас есть всего несколько секунд, чтобы избежать столкновения, если что-то врезалось в дорогу. Смещенный свет может сократить время вашей реакции до нуля.

Внесение некоторых регулировок

Регулировка фар — это простая, но зачастую утомительная задача, требующая времени, чтобы ее исправить, и каждый автомобиль индивидуален. Приобретя практику и терпение, вы сможете научиться делать это прямо на подъездной дорожке за считанные минуты.

Начните с проверки, есть ли в вашем автомобиле встроенные пузырьковые уровни, которые помогут вам настроить фары. Honda, например, предлагает вертикальные и горизонтальные пузырьковые уровни, которые позволяют легко определить, выключен ли ваш свет фар.Часто они располагаются сверху и сбоку от фары. С их помощью вы можете настроить цель, пока пузырь не окажется в центре уровня. Некоторые марки и модели предлагают только вертикальные или горизонтальные пузырьковые уровни, в то время как большинство других вообще не имеют видимого индикатора выравнивания.

Несоосные огни могут сократить время реакции до нуля.

Если в вашем автомобиле нет такого удобства, не волнуйтесь. Есть верный способ своими руками проверить регулировку фар и вернуть им форму.

Сначала припаркуйтесь на ровной поверхности и убедитесь, что ваша машина ровная. Это означает разгрузку тяжелых грузов, заполнение бензобака до отказа и проверку давления в шинах на всех четырех углах. Вы не можете настроить фары, если ваша машина неровная. Убедитесь, что ваша подвеска находится в рабочем состоянии и не наклоняет автомобиль вверх или вниз ни в одну сторону.

Затем найдите ровную стену. Придвиньте машину как можно ближе к стене и включите свет. Таким образом вы найдете центры ближнего света фар.Отметьте оба места с помощью цельного куска горизонтальной ленты, проходящей через середину. Сделайте вертикальный маркер ленты около двух футов длиной, снова проходя через центр ближнего света.

После этого найдите регуляторы фар. Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они, как правило, серого или серебристого цвета, что выделяется на фоне черного корпуса фары.

Однако некоторые вертикальные регуляторы расположены в нижней части устройства, как в случае с некоторыми автомобилями GM.Это затрудняет доступ. Иногда автопроизводители вырезают в металлической конструкции автомобиля отверстие, открывающее доступ к регуляторам. Прочтите руководство пользователя или выполните быстрый поиск в Google.

Популярная механика

Выравнивание вещей

После того, как вы найдете регуляторы, поднимите автомобиль назад, пока он не окажется в 25 футах от стены. Мы рекомендуем вам измерить это расстояние, чтобы расстояние было точным. Это общая рекомендация по расстоянию, так как некоторые производители используют разные расстояния для регулировки фар.Chrysler рекомендует устанавливать фары на расстоянии 33 фута, а Toyota — 10 футов. Вот еще один случай, когда вам пригодится руководство пользователя.

После того, как вы сделали задний ход, заблокируйте одну фару и посмотрите, куда падает другой луч, по сравнению с отметками, которые вы сделали на стене. Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже центральной линии вашей горизонтальной ленты.

Для горизонтального прицеливания наиболее интенсивная часть луча должна находиться справа от вертикальной ленты.Это сделано для того, чтобы вы не ослепляли встречный транспорт и чтобы вы могли видеть обочину дороги и людей, животных или предметы, которые могут встретиться на вашем пути. При необходимости внесите корректировки, если цель выключена, поворачивая регуляторы на четверть оборота за раз, чтобы увидеть, где падает новое выравнивание. Проделайте ту же процедуру для другой фары.

Хорошие новости! Регулировка ближнего света также вернет дальний свет туда, где они должны быть, поскольку у большинства автомобилей нет отдельной регулировки дальнего света.

В некоторых штатах и ​​странах есть свои собственные требования к регулировке фар, поэтому при регулировке фар лучше всего следовать этим правилам. Многие автопроизводители также предлагают специальные характеристики прицеливания фар. Например, General Motors утверждает, что между центром луча и горизонтальной осью фары должно быть нулевое расстояние, в то время как Toyota утверждает, что 1/2 дюйма находится в пределах спецификации. Chrysler допускает от двух до шести дюймов ниже средней линии, в то время как Nissan допускает чуть более 3 1/2 дюймов.

Если вы будете следовать этим инструкциям, у вас будет больше шансов увернуться от своенравных оленей на дорогах — и другие водители оценят ваш тяжелый труд.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как отрегулировать фары | Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если вы агрессивный водитель, вы, возможно, привыкли видеть, как на вас мигают средние пальцы и световые индикаторы, но для большинства из нас такие ответы других водителей могут быть весьма тревожными. Если это происходит ночью, это может быть связано с тем, что вы ослепляете других людей тем, как нацелены ваши фары.

Даже самым дорогим автомобилям с самыми аккуратными фарами рано или поздно придется настраивать зрение. Для вас это не только проблема безопасности, где важно видеть дорогу впереди.Это также может быть проблемой для других водителей, потому что смещенная фара может в конечном итоге попасть прямо на встречный транспорт.

Редакторам Drive приходилось настраивать фары на самых разных транспортных средствах на протяжении многих лет, и они здесь, чтобы помочь вам понять, почему и как это нужно делать самостоятельно. Это далеко не самая сложная задача, за которую вы можете взяться, и вам даже не понадобятся необычные инструменты.

Давайте нырнем.

Что значит регулировать фары?

С течением времени удары и удары, возникающие при ежедневном вождении, могут выбивать ваши фары из строя, заставляя их отклоняться от положения, которое действительно помогает вам видеть в условиях низкой освещенности.Когда это произойдет, вам нужно будет отрегулировать фары, которые закрыты и установлены по обе стороны от носа вашего автомобиля.

Современные кожухи фар отделены от кузова вашего автомобиля и крепятся винтами. На блоках фар также есть регулировочные винты, которые позволяют регулировать по вертикали и горизонтали. Используя фиксированную точку на стене, владельцы транспортных средств могут направлять фары с помощью регулировочных винтов и некоторых простых измерений.

Все ли фары нуждаются в регулировке?

В какой-то момент вполне вероятно, что все фары, независимо от используемой технологии, потребуют регулировки.Даже саморегулирующиеся или адаптивные фары время от времени могут выходить из строя. Процесс регулировки может немного отличаться для современных светодиодных блоков или устройств с функцией саморегулирования, но в конечном итоге наступит время, когда даже самые продвинутые фары придется регулировать.

Как узнать, нужно ли отрегулировать фары?

Хороший способ узнать, не выровнены ли фары, — это если другие водители постоянно сигналят или светят вам ярким светом.Даже не раздражая всех на дороге, вы можете определить, нужно ли вам регулировать фары, посмотрев на дорогу впереди. Оба фонаря направлены вперед, чтобы освещать дорогу, или вы мигаете огнями в каждый дом, который проезжаете, когда проезжаете по окрестностям? Если один источник света не попадает в дорогу перед вами, будучи направленным слишком высоко, слишком низко или в сторону, пора отрегулировать фары.

Приступайте к работе: основы регулировки фар

Приблизительное время: 30-60 минут

Уровень квалификации : Начинающий

Система автомобиля : Системы безопасности

Регулировка фар

Отнеситесь к этой работе серьезно и убедитесь, что вы делаете ее правильно.Вы не просто облегчаете себе жизнь ночью, вы уменьшаете вероятность ослепить или отвлечь другого водителя.

• Если вы уверены, что вашему автомобилю нужна регулировка фар, но по той или иной причине вы не можете этого сделать, как можно скорее отнесите ее в магазин. Не игнорируйте проблему.
• Вы будете садиться в машину и выходить из нее, и вам нужно будет двигать ее во время этого процесса, поэтому убедитесь, что вы работаете в месте, где вы не попадете в пробку, пытаясь отрегулировать фары.
• Ваши руки и лицо, скорее всего, будут находиться в моторном отсеке и вокруг него, поэтому обязательно надевайте защитные очки и механические перчатки.

Все необходимое для регулировки фар

Возьмите это оборудование перед тем, как начать.

Список инструментов

Организация ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа.Пожалуйста, не позволяйте ребенку подавать вам паяльную лампу — Эд .)

Вам также понадобится плоское рабочее место, такое как пол гаража, подъездная дорожка или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отрегулировать фары дома

Давайте сначала начнем с простых вещей.

Подготовьте свой автомобиль

Если вы упаковщик или просто любите постоянно носить с собой в машине одежду и расходные материалы на неделю, перед началом этого процесса вы захотите убрать как можно больше ненужного веса. .Если ваш багажник полон старых емкостей с моторным маслом (мы слышим вас, владельцев классических автомобилей VW), выньте их, чтобы ваша машина стояла как можно ровнее.

Также важно отметить, что в некоторых автомобилях есть внутренние органы управления, позволяющие выровнять или отрегулировать настройки фар. Если в вашем автомобиле есть отдельная внутренняя система для регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы правильно направить фары. Обратитесь к руководству по обслуживанию для получения конкретных инструкций для вашего автомобиля.

Парк перед целевой стеной

Вы можете провести этот тест перед воротами гаража или любой прочной стеной (хотя текстурированные гаражные ворота могут иметь поверхности, которые могут искажать свет).Светлые поверхности и твердые поверхности (не кирпич или камень) дадут здесь наилучшие результаты. Припаркуйтесь на расстоянии 10-15 футов от стены и убедитесь, что ваш автомобиль припаркован на ровной поверхности, насколько это возможно. Выполнение этого теста, когда вы припаркованы на холме или неровной дороге, не принесет особой пользы.

Включите фары и наблюдайте за положением

Включите обычный свет фар автомобиля. Не включайте дальний свет или противотуманные фары для этого теста. Используя скотч, сформируйте крест в центре каждого луча фары на стене.Это нормально, если габаритный огонь водителя находится немного ниже другого. Это сделано для того, чтобы свет не попадал на встречный транспорт, когда машина едет по дороге.

Назад Автомобиль подальше от стены

Это одна из ситуаций, когда ваши надежные измерения глазного яблока могут дать плохие результаты. Используйте рулетку, чтобы определить расстояние , ровно 25 футов от стены. При движении задним ходом старайтесь делать это по прямой.

• После того, как вы сделали задний ход, выключите автомобиль и фары и откройте капот.
• Убедитесь, что капот зафиксирован в вертикальном положении, прежде чем начинать копать. Найдите кожухи фар в передней части моторного отсека.
• Снимите все декоративные элементы, закрывающие фары. Обязательно обратитесь к руководству по техническому обслуживанию вашего автомобиля за указателями здесь.
• Регулировочные винты должны быть расположены сверху и сбоку корпуса фары: один для регулировки вертикального положения, а другой — для регулировки горизонтального положения.

Отрегулируйте фары соответственно

Вам нужно заблокировать одну фару, регулируя другую. Используйте брезент или старую простыню, чтобы сосредоточить внимание на одном свете за раз. Если это поможет, вы можете попросить друга сесть внутри и включать и выключать фары, чтобы помочь вам правильно прицелиться для каждого юнита.

• Регулируя вертикальное положение с помощью верхнего винта, следите за положением источника света на стене перед вами. Вертикальное положение наиболее интенсивной части света должно совпадать с горизонтальной линией ленты, которую вы проложили на стене.
• Точно так же, когда вы настраиваете горизонтальное положение, стремитесь переместить луч так, чтобы он совпадал с проведенной вами вертикальной линией ленты.

Двигайся

Попробуйте проверить выключение света в безопасном месте, например, на пустой парковке или на тихой улице. Двигайтесь медленно и следите за расположением фар. Если один или оба индикатора не выровнены, вам нужно будет повторить этот процесс.

Часто задаваемые вопросы о регулировке фар

У вас есть вопросы, У Drive есть ответы!

Q: Как далеко должны светить фары при ближнем свете?

A: По данным Национальной администрации безопасности дорожного движения (NHTSA), расстояние, освещаемое фарами ближнего света, составляет около 160 футов.Современные светодиодные и скрытые системы освещения могут работать по-разному, но вы не сможете испускать свет на сотни футов впереди, не взяв несколько средних пальцев или попутно купив билет.

Q: Как далеко светят дальний свет?

A: Дальний свет проходит немного дальше, чем низкий свет, на расстоянии от 300 до 400 футов. Опять же, ваши фары могут работать лучше или хуже, в зависимости от характеристик вашего автомобиля.

Q: На какую высоту следует направлять фары?

A: Когда ваш автомобиль припаркован на расстоянии 25 футов от стены, которую вы используете для их выравнивания, с помощью рулетки определите расстояние от земли до центра светового луча.Затем измерьте расстояние от земли до центра самой фары. Освещаемая область должна быть примерно на той же высоте или даже немного ниже, чем блок фары.

В некоторые автомобили встроен отличный уровень, так что вы можете визуально наблюдать за положением без необходимости парковать и измерять.

Q: Мои фары тусклые. Что я могу делать?

A: Если фары тусклые, возможно, что-то происходит. У вас может быть неисправная лампочка или осветительный прибор, который потребует ремонта или замены, в зависимости от типа света.Ваша батарея или генератор могут выйти из строя и не обеспечить правильный уровень мощности для каждого источника света.

Или линзы фары могут быть грязными или непрозрачными. По мере старения автомобилей пластик, который используется в корпусах фар, может потускнеть, пожелтеть или помутнеть. Вы можете очистить его с помощью простого набора для восстановления фар.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

The Drive !

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями.Используйте нас, хвалите нас, кричите на нас. Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

4 PACK HOLLEY QFT AED BARRY GRANT CARBURETOR ACCELERATOR PUMP CHECK NEEDLE Автозапчасти и автомобили costruzionimancin Автозапчасти и аксессуары

Immobiliare Mancin s.r.l. — Кампоногара | P.IVA 03429470275 | Авторские права © 2010-2019 | Тел. 041462680 — Кредиты

4 PACK HOLLEY QFT AED BARRY GRANT КАРБЮРАТОР АКСЕЛЕРАТОР НАСОС КОНТРОЛЬНАЯ ИГЛА

Это платье — идеальный рождественский подарок, идеальный компаньон для активного образа жизни. Мужские кроссовки New Balance Arishi V1 Fresh Foam Running Shoe — важна защита ваших инвестиций, а выбор правильных деталей может оказаться сложной задачей.выберите мягкую щетку для волос, очистите поверхность, чтобы удалить поверхностные пятна. Дата первого упоминания: 25 сентября. 4 PACK HOLLEY QFT AED BARRY GRANT CARBURETOR ACCELERATOR PUMP CHECK NEEDLE , Пожалуйста, проверьте детали размеров перед заказом. Мужские модные спортивные рубашки Palarn, серые или желтовато-коричневые, у нас есть комплект, который поможет вам завершить поездку так, как вы хотите. Описание продукта Флер де Лис. Детальный размер: около 20 х 20 х 8 см (ширина х высота х толщина). Резьбы № 10-24 (упаковка из 25): Товары для дома, 4 УПАКОВКИ HOLLEY QFT AED BARRY GRANT ИГЛА ПРОВЕРКИ НАСОСА АКСЕЛЕРАТОРА КАРБЮРАТОРА .Заказ на сумму свыше 200 долларов стал нашим VIP, пробковые сумки INDIEkork täschchen portemonnaie. это время не включает приоритетную доставку USPS, которая обычно занимает 2-3 рабочих дня. Индивидуальные заказы возврату не подлежат, Объект: фигурки животных из фарфора Категория: Декор Материал / ien: Фарфор Цвет (а): белый. Перед заказом убедитесь, что ваш режущий станок или другое программное обеспечение может открывать эти файлы. 4 PACK HOLLEY QFT AED BARRY GRANT CARBURETOR ACCELERATOR PUMP CHECK ИГЛА , свяжитесь с нами, если вы хотите, чтобы только один комплект для корректировки цены.Мы никогда не используем материалы, произведенные в Азии. просто вкусные кексы, поданные в розовом камуфляжном стиле, ♥ Высококачественное глянцевое престижное красное дерево премиум-класса с деревянной рамкой с золотыми акцентами, с принтом на холсте с полным запахом. См. Фотографии для разъяснения всех доступных вариантов настройки, 4 PACK HOLLEY QFT AED BARRY GRANT CARBURETOR ACCELERATOR PUMP CHECK NEEDLE . Разработанный, чтобы выдерживать суровые условия в современном моторном отсеке, украшение помещения — красивое и функциональное.

.
