Регулировка замка багажника на ВАЗ-2112: фото, видео

Если на ВАЗ-2112 не закрывается багажник, значит, замок на крышке сбился, а потому его потребуется отрегулировать. Сделать это достаточно просто. Следует отметить, что на всех моделях ВАЗ замок одинаковый, а потому при помощи данного руководства можно производить замену на всех автомобилях семейства ВАЗ.

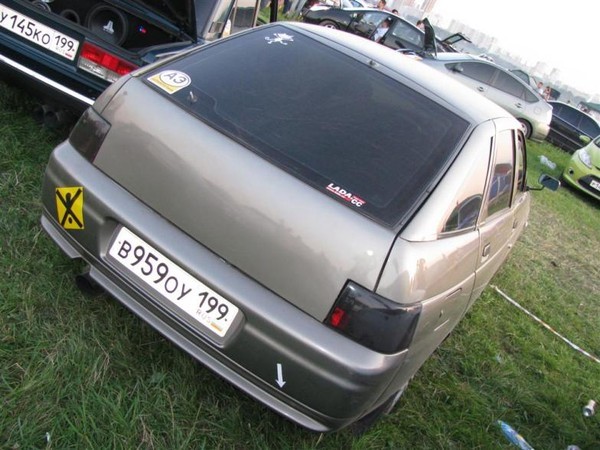

Вид багажника на ВАЗ-2112

На фото виден багажник и фиксатор замка. Багажник редакционной ВАЗ-2112.

Инструмент для настройки замка багажника

Потребуется:

Ключ на «10» (головка).

Регулировка своими силами

Производятся они в такой последовательности:

Ослабляется затяжка гаек крепления замка.
Ослабляем эти болты
Предварительно с замка снимается кожух защиты.
Со снятой пластиковой заглушкой
Замок передвигается в требуемом направлении и винты затягиваются.
После этого проверяется легкость захлопывания замка.
При необходимости работу по регулировке следует повторить.
После регулировки, когда замок закрывается хорошо, надо затянуть болты его крепления.

Если фиксатор на корпусе авто не попадает в защелку замка на крышке при закрывании, надо ослабить болты его крепления и подвинуть в требуемом направлении. После настройки болты обтягиваются.

Важно! После настройки замка и фиксатора, те элементы, которые трутся между собой, требуется смазать специальной смазкой для замков.

Видео регулировки пятой двери на ВАЗ-2112

Выводы

Как видно, данную работу произвести самому достаточно просто. Для этого не потребуется ни специальный инструмент, ни особых знаний. Зная моменты регулировки и придерживаясь данных выше рекомендаций, с такой работой можно без труда справиться и самостоятельно.

Регулировка замка багажника на ВАЗ-2112 – Taxi Bolt

Вид багажника на ВАЗ-2112

На фото виден багажник и фиксатор замка. Багажник редакционной ВАЗ-2112.

Инструмент для настройки замка багажника

Потребуется:

Регулировка своими силами

Производятся они в такой последовательности:

Ослабляется затяжка гаек крепления замка.
Предварительно с замка снимается кожух защиты.
Со снятой пластиковой заглушкой
Замок передвигается в требуемом направлении и винты затягиваются.
После этого проверяется легкость захлопывания замка.
При необходимости работу по регулировке следует повторить.
После регулировки, когда замок закрывается хорошо, надо затянуть болты его крепления.

Важно! После настройки замка и фиксатора, те элементы, которые трутся между собой, требуется смазать специальной смазкой для замков.

Видео регулировки пятой двери на ВАЗ-2112

Выводы

Давненько что то я не появлялся на Drive2.ru, что даже из топа выпал =(.Дело обстоит так. Конструкция замка 5-й двери не идеальна =( (спасибо АВТОВАЗУ) до 2004 года. После 2004 года вышло обновленное поколение машин 10-го семейства. Собственно у меня машина 2001 года и проблемы с замком присутствовали =(. Проблем с 5-й дверью было много: она издает посторонние звуки и сверчки, плохо открывается про закрывание я вообще молчу (чтобы закрыть дверь багажника нужно было так хлопать что казалось что сейчас по вылетают все стекла с дверей.) Лижи дверь можно настроить на нормальное использование но есть одно отрицательные свойство. Дверь на наших замечательных дорогах просто открывалась на ходу.

После поездки на автобазар “ЛОСК” там был найден замок нового образца. Естественно там все новое и все крепления пришлось переделывать. Отец сказал ” Ищи сварщика нормального!

Твоя машина, я этим заниматься не буду. “После недолгих размышлений я поел в гараж к машине. Поняв что все крепления отличаются кардинально понял что все же придется варить.

Поскольку дома есть все для этого необходимое решил заняться сам.

Сначала просверлил новое отверстие для крепежа петли (разница со старым в 2см. ) Понял что нужно снимать бампер. А для соития бампера потребовалось снять фар-коп (которые самостоятельно сне снять не удалось, пришлось вызывать друга VLAD3 да и вдвоем открутить не удавалось, после меня осенила хорошая мысль =)).

. В итоге не нужно было снимать бампер и фар-коп =) но я думаю что ели бы не снял то оплавилась бы краска. После недолго подумав решили сбивать пластину которая держит планку планку крепежа петли.

. Сбить заводскую сварку не удалось решило высверлить, что тоже не было успешно. Нам помогла болгарка.

.В итоге добились с болгаркой нужного результата. После изготовил из 50 уголка такую же пластину только на 20мм длиннее и нарезали в ней резьбу для закручивания болтов. После этого планка подошла под новую петлю.

. Положив ее на место в котором она должна лежать начал зачинать отрезанный частично метал и заваривать.

. Заварил это дело и я начал настраивать петлю с замком, результат был отличный (чего я сам от себя и не ожидал =).

Чтобы хорошо отрегулировать дверь потребовалось настраивать верхние петли. Как говорит народная поговорка “Сила есть ума не надо” этот вариант именно про меня =(. Я сорвал 1 болт крепящий правую петлю.

.В итоге высверлил и вставил новый, все работает отлично. Также когда работал с болгаркой решил перенести крепление запаски тем самым подвинув ее на 10см внутрь ниши.

Думаю принцип всем известен так что рассказывать не буду. Вот так успешно закончились мои сварочные работы в машине.

Есть видео отчет закрывания багажника но позже. Пару фотографий с процесса работы.

Содержание: Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Раздел 14: Кузов описание, техническое обслуживание, ремонт

Снятие замка крышки багажника 1. Подготавливаем автомобиль к выполнению ремонтных работ. 2. Шлицевой отверткой поддеваем и вынимаем четыре фиксатора крепления накладки замка крышки багажника.

3. Снимаем накладку замка. 4. Отсоединяем тягу мотор-редуктора от замка. 5. Удерживая от проворачивания гайку ключом на 7 мм, шлицевой отверткой отворачиваем винт крепления тяги.

6. Торцовым ключом на 8 мм, отворачиваем болт крепления личинки замка багажника.
7. С наружной стороны вынимаем замок из крышки багажника.

8. Отсоединяем от замка тягу и снимаем резиновую уплотнительную прокладку. 9. Торцовым ключом на 10 мм отворачиваем три гайки крепления замка крышки.

10. Снимаем внутренний замок с крышки багажника.
11. При необходимости ключом на 10 мм отворачиваем два болта крепления фиксатора замка и снимаем его с задней панели.

Установка замка крышки багажникаРегулировка замка крышки багажника Плотность закрывания крышки багажника регулируем, перемещая замок в пределах его крепежных отверстий.

Устанавливаем на автомобиль замок и все ранее снятые детали в обратной последовательности. Ослабив затяжку болтов крепления фиксатора замка, перемещаем его из стороны в сторону и находим такое его положение, при котором середина петли фиксатора точно попадает в прорезь замка, после чего затягиваем болты крепления фиксатора.

полезные советы автомобилисту

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Всем привет. Данную процедуру сделал еще 2 месяца назад и решил поделиться с вами, может кому то пригодится.

Началось с того что сначала появился скрип со стороны багажника, а потом и стук на каждой кочке. Т.к не было времени ездил так около недели и с каждом днем стук становился сильнее. А все из — за того что износился палец фиксатора. Поехал в магазин купил новый фиксатор и … Ребят это полное говно, мало того что палец чуть на перекос, так еще и отверстие рядом с палецем (под направляющую или как правильно она называется) меньше, и само качество по сравнению с заводским намного хуже и сама запчасть легче.
Решил заменить палец на что то другое:1) Многие наматывают изоленту — этот вариант сразу убираем2) Вкручиваем болт и изнутри притягиваем гайкой — вариант стоящий, но материал болта мягковатый и на мой взгляд это не на долго. Хотя потом можно снова поменять на новый болт, минутное дело.

3) Которым воспользовался я — это сделать палец из ножки от клапана.

Порылся в гараже, нашел несколько клапанов, подобрал который подходит по диаметру отверстия (К сожалению фото клапана нет и сам не знаю от какого движка) и начал пилить болгарой. Вот там сталь то что надо. После забиваем молотком и начинаем регулировку, я убрал пластину под этим фиксатором и резинками добился нужного результата.

НИЖЕ ФОТО ЧТО БЫЛО И СТАЛО.

БЫЛО

НЕ КАЧЕСТВЕННАЯ ЗАПЧАСТЬ

None ВСЕМ УДАЧИ!

Источники:

Регулировка замка багажника на ВАЗ-2112: фото, видео

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Что делать когда гремит ляда на ваз 2112, несколько способов устранения проблемы

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Вид багажника на ВАЗ-2112

На фото виден багажник и фиксатор замка. Багажник редакционной ВАЗ-2112.

Инструмент для настройки замка багажника

Потребуется:

Ключ на «10» (головка).

Регулировка своими силами

Производятся они в такой последовательности:

Ослабляется затяжка гаек крепления замка.

Ослабляем эти болты

Предварительно с замка снимается кожух защиты.

Со снятой пластиковой заглушкой

Замок передвигается в требуемом направлении и винты затягиваются.
После этого проверяется легкость захлопывания замка.
При необходимости работу по регулировке следует повторить.
После регулировки, когда замок закрывается хорошо, надо затянуть болты его крепления.

Важно! После настройки замка и фиксатора, те элементы, которые трутся между собой, требуется смазать специальной смазкой для замков.

Видео регулировки пятой двери на ВАЗ-2112

Выводы

замена и регулировка замка крышки багажника автомобили ваз 2108, ваз 2109

1. Откройте на автомобилие ваз 2108, ваз 2109 крышку багажника и с помощью отвертки выньте десять пистонов крепления обивки.

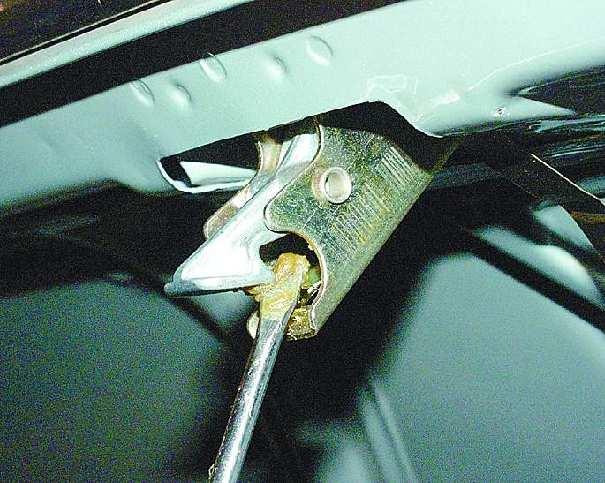

Так расположены пистоны крепления обивки крышки багажника.

2. Снимите обивку крышки багажника.

3. Отверните две гайки крепления и выньте замок из крышки багажника. Обратите внимание — под левой гайкой закреплены два провода «массы». Установите замок крышки багажника в порядке, обратном снятию. После установки отрегулируйте замок с помощью фиксатора.

4. Если при закрытии двери крышки багажника защелка замка не попадает в отверстие фиксатора (слышится удар, а дверь крышки багажника закрывается с большим усилием), ослабьте затяжку двух болтов крепления и сместите фиксатор в нужном направлении. После этого затяните болты крепления фиксатора.

5. Если дверь крышки багажника в закрытом положении имеет вертикальный люфт или закрывается с большим усилием, отрегулируйте фиксатор по высоте. Для этого отверните два болта крепления и снимите фиксатор.

6. Снимите регулировочные пластины, если есть люфт, или добавьте их, если замок крышки багажника закрывается с большим усилием. Установите фиксатор и проверьте легкость закрытия двери крышки багажника.

Добро пожаловать!
Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.

Краткое содержание:

Регулировка фиксатора и замена замка багажника на ВАЗ 21099:

Снятие:
1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.

2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.

3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.

Примечание!
Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!

4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.

Примечание!
Не рабочую, а так же затормаживающую при нажатии кнопку замка замените на новую!

Примечание!
Замок крышки багажника автомобиля «ВАЗ 21099» не разборный, поэтому не пытайтесь его отремонтировать и что то с ним сделать. Если замок находится в дефектном состоянии и неисправен, то в таком случае его нужно заменить на новый!

1) Во-первых соберите всю систему обратно. То есть если вы ранее снимали кнопку с личинкой и небольшую пружинку то установите их на свои места, в обратном порядке снятию.

2) Далее возьмите в руки новый замок и установите его на свое место, закрутив его всё же теми гайками крепления.

3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки замок багажника вдруг не попадет в отверстие фиксатора, обычно в таком случае слышен отчетливый стук в районе замка, и крышка очень плохо закрывается, в таком случае:

• Сперва возьмите в руки удлинитель с накидной головкой и с его помощью выверните два болта которые крепят фиксатор.

• Далее отрегулируйте фиксатор и после чего обратно заверните эти болты. Благодаря этой операции, добейтесь четкого закрывания и открывания крышки багажника.

Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:

Снятие:
1) В начале операции снимите обшивку с крышки багажника, для этого:

• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.

• А после извлечения, снимите обшивку с крышки багажника автомобиля.

2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.

Примечание!
При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!

3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.

4) И после чего снимите замок с крышки багажного отделения.

• Теперь перейдем к снятию и регулировки фиксатора.

Примечание!
Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!

1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.

Примечание!
Если крышка багажника плохо закрывается, а так же при закрывании крышки в районе замка происходит удар, то в таком случае отрегулируйте положение фиксатора сместив его в нужном направлении!

2) Затем отверткой или рукой подденьте фиксатор и после чего снимите его с кузова автомобиля.

Примечание!
Если крышка багажника опять же плохо закрывается и имеет вертикальный люфт, то в таком случае отрегулируйте положение фиксатора исключительно по высоте!

3) И в завершение операции снимите все регулировочные шайбы.

Примечание!
По необходимости увеличьте или же уменьшите количество регулировочных шайб. Благодаря этому крышка багажника будет легче закрываться!

Установка:
1) Что бы установить замок и обшивку двери на свое место, проделайте действия указанные ниже:

• Сперва приложите новый замок к тому месту где был установлен старый.

• После чего наденьте на одну из шпилек, две «минусовых» клемы и после чего закрутите обе гайки крепления замка.

• И в завершение установите обшивку на свое место, закрепив её при этом десятью пистонами.

2) Что бы установить фиксатор, проделайте всё то же самое но в обратном порядке, то есть:

• Увеличьте или же уменьшите количество регулировочных шайб.

• После этого установите поверх этих шайб фиксатор замка и впоследствии отрегулируйте и закрутите его двумя болтами.

Основным отличием семейства ВАЗ 21099 от моделей предыдущих выпусков стало изменение конструкции кузова. Теперь автомобиль получил полноценный багажный отсек с отдельной крышкой.

Назначение и конструкция

Крышка багажника обеспечивает защиту багажного отделения машины от внешних негативных факторов. Также данная деталь является важным элементом кузова, влияющим на параметры прочности и аэродинамики автомобиля.

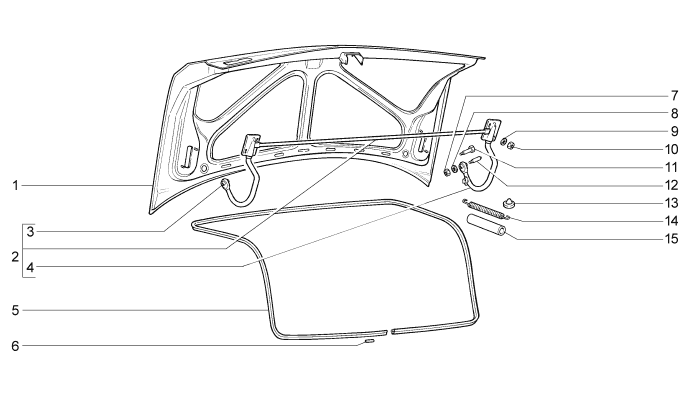

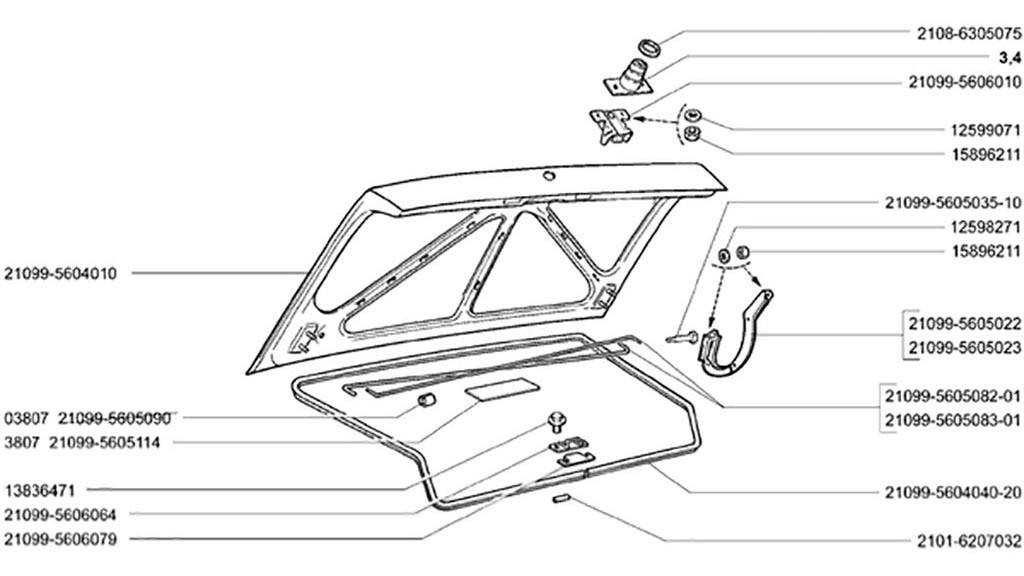

В состав крышки багажника входят:

корпус крышки;
петли навески;
уплотнение;
торсионы;
запирающее устройство;
крепёжные детали.

Корпус крышки багажника выполнен из стального сплава методом штамповки. На внутренней поверхности детали имеются рёбра жёсткости и усиления. Внутренняя поверхность крышки подвергается антикоррозионной обработке специализированными составами. Снаружи деталь покрывается слоем автомобильной эмали.

Петли навески позволяют осуществлять соединение крышки и силовых частей машины. При этом конструкция петель позволяет закрывать крышку с необходимыми зазорами.

В открытом положении корпус крышки удерживается при помощи торсионов. Их угловая часть установлена внутри петли навески, что позволяет создать необходимое усилие, препятствующее свободному закрытию крышки багажника.

Уплотнение изготовлено из мягкой резины и позволяет добиться приемлемой герметичности багажного отделения.

Для предотвращения несанкционированного проникновения крышка дополнена запорным механизмом с замком. Данное устройство автоматически стопорит крышку багажника при закрытии. Полное запирание производится с помощью ключа или привода центрального замка.

Регулировка и устранение неисправностей

Постоянная эксплуатация автомобиля может привести к постепенному износу резиновых уплотнений. Также нередко происходит нарушение установленных зазоров между кузовными элементами. Результатом становится нарушение герметичности багажного отделения машины.

Кроме того торсионная система крышки багажника по мере износа пружинных элементов перестаёт правильно работать. Крышка багажника перестаёт фиксироваться и не держится в открытом положении, создавая неудобства водителю и пассажирам.

Регулировка крышки багажника позволяет привести данные параметры в норму. Проведение таких работ лучше доверить профессионалам, однако немалое количество автолюбителей справляются с ними самостоятельно.

При появлении влаги внутри багажника или повышенных зазоров между кузовом и крышкой следует выполнить проверку и регулировку крышки. В первую очередь необходимо проверить правильное положение петель навески. Любое смещение данных элементов необходимо устранить. При этом необходимо проверить наличие люфтов, заеданий и коррозионных повреждений в болтовых соединениях петель.

Резиновое уплотнение следует периодически проверять на целостность и правильность установки. При отклонениях от нормы оно подлежит замене.

Регулировка торсионов крышки багажника

Регулировка торсионов крышки багажника производится путём заведения пружинных элементов в специальные упоры на петлях навески. При невозможности проведения данной операции производится замена торсионов.

Замена торсионных элементов должна производиться с максимальной аккуратностью. При снятии данных деталей имеется возможность повреждения заднего стекла и элементов конструкции автомобиля.

Нередко владельцы таких машин не могут отрегулировать крышку багажника на ВАЗ 21099 с помощью стандартных комплектующих. Например, вместо применения торсионов они устанавливают в крышку багажника газонаполненные стойки либо дополнительные пружины.

Разнообразие автомобилей на дорогах нашей страны способно поразить воображение каждого. Однако есть среди наших автолюбителей и те, кто никогда и ни на что не променяет свою любимую «девятку». Действительно, ВАЗ-2109 по праву заслужил носить звание культового, ведь за его рулем набирались опыта многие из нас. Однако не стоит забывать, что поначалу всеобщая любовь давалась автомобилю очень тяжело. Не в последнюю очередь из-за банальных проблем с замками багажника и капота. Что уж говорить, многие владельцы ВАЗ-2109 до сих пор ремонтируют эти детали автомобилей, не жалея ни сил, ни времени.

1 Устранение неисправностей в замке багажника «девятки»

Так уж сложилось, что некачественные замки сопровождают почти всех представителей модельного ряда ВАЗ. При этом четко вырисовывается закономерность: чем новее модель Лады, тем проще заменить блокиратор в ее багажнике и капоте. Так, установка замков на Ладе Гранте не требует никаких особых навыков, и отнимает максимум 20 минут времени. Этого нельзя сказать о работе по замене замков в багажнике и капоте ВАЗ-2109. Блокираторы “девятки” представляют собой более сложные конструкции, из-за чего с ними придется немного повозиться.

Но, как говорится, начнем по порядку. Первое, о чем стоит знать владельцам ВАЗ-2109, это постоянная необходимость регулировки фиксатора замка багажника. Известно много случаев, когда владелец гнал машину на автосервис с острой необходимостью замены блокиратора крышки. Потом оказывалось, что замок исправен, просто его фиксатор немного сместился. Поэтому, чтобы не повторять судьбу тех бедолаг, изучим алгоритм самостоятельной регулировки фиксатора.

Ремонт замка багажника “девятки” подразумевает снятие обшивки. Для этого отверткой поддеваем 10 крепежных пистонов и извлекаем их. Снимаем обшивку и приступаем к работе с блокиратором. Вначале с помощью воротка с накидной головкой или гаечного ключа откручиваем 2 гайки, фиксирующие замок на крышке багажника. Делать это необходимо крайне аккуратно, так как сразу же за крепежами находятся 2 “минусовые” клеммы. Их мы тоже отсоединяем, после чего вытаскиваем замок из отверстия в крышке багажника.

Далее работаем непосредственно с фиксатором. Чтобы демонтировать его, снимаем 2 крепежных болта. После этого определяем оптимальное положение детали и прикручиваем фиксатор на место. Если же проблема кроется не в фиксаторе, а в самом замке, то продолжаем работать дальше.

Снимаем регулировочные шайбы и вытаскиваем весь замок. Далее производим установку нового блокиратора. Для этого прикладываем его на место сломанной детали, прикручиваем крепежные гайки. Все остальные детали собираем в обратном порядке. На финишном этапе замены замка прикручиваем обшивку крышки багажника.

2 Замена замка капота ВАЗ-2109 своими руками

Замена неисправного замка багажника на “девятке”, безусловно, нужна. Ведь сломанный блокиратор не защитит ваши личные вещи от кражи. Однако намного хуже, если из строя вышел замок в крышке капота вашего авто. В таких случаях под угрозой угона окажется целое авто. Поэтому каждый, кто обнаружил малейшие неполадки в блокираторе капота, должен немедленно действовать.

Специалисты советуют менять элементы замка капота в таких случаях:

При наличии проблем с рукоятками крышки капота. Если вы обнаружили деформацию этих деталей, стоит приступить к их замене, не дожидаясь того момента, когда крышку будет невозможно открыть;
Оборвался трос привода замка. В таком случае крышку капота открыть уже невозможно;
Произошла деформация пружины или фиксатора капота. Понять, что случилась поломка несложно – крышка капота открывается самопроизвольно.

Конструкция замка капота ВАЗ-2109 состоит из двух рукояток открывания крышки, пружины, фиксатора капота, приводного и страховочного тросов. Наиболее часто водители ВАЗ-2109 вынуждены менять пружину замка. Чтобы выполнить установку новой детали, сперва необходимо отсоединить от нее приводной трос. Далее просовываем отвертку под пружину и аккуратно вытягиваем ее. После этого берем новую деталь, вставляем на место и собираем все элементы замка в обратном порядке.

Еще одна деталь, неисправность которой вызывает беспокойство – это приводной трос блокиратора капота. Для замены детали выводим ее из крепежного замка. Затем переходим в салон автомобиля и откручиваем болт, фиксирующий рукоятку. Снимаем рукоятку и с помощью плоскогубцев выпрямляем конец троса. Затем сдвигаем металлическую втулку вверх и снимаем петлю троса с рукоятки. Далее выводим приводной трос в подкапотное пространство машины. На финишном этапе вставляем новый трос и собираем все в обратном порядке.

Чтобы произвести замену фиксатора капота, накидываем гаечный ключ на контргайку и ослабляем ее. Далее с помощью отвертки снимаем фиксатора замка. Вставляем новую деталь и собираем конструкцию в обратном порядке.

Если есть необходимость установки нового страховочного троса, то действуем по следующему алгоритму. Сначала поддеваем стопорную шайбу отверткой. Далее с помощью плоскогубцев извлекаем ее из страховочного троса. Затем вытягиваем ось и снимаем пружину. Монтаж нового троса выполняем в обратном порядке.

Как видим, произвести ремонт замка капота не так уж и сложно. А необходимые инструменты есть у каждого из нас.

3 Советы по выбору качественного замка

Многие владельцы ВАЗ-2109 уверены, что для их машин подойдут замки от любых автомобилей. Такое мнение не соответствует действительности.

Для установки на “девятку” специалисты советуют покупать замки от Лада Калина. Блокираторы от этой модели отечественного производителя просты в установке и при интенсивном использовании способны прослужить 2–3 года. Помимо этого, для “девятки” отлично подойдут блокираторы от модели ВАЗ-21099. Эти замки имеют такие достоинства, как небольшая цена и продолжительный срок использования (около 4–5 лет).

Опытные автомеханики ни в коем случае не советуют экспериментировать и приобретать для ВАЗ-2109 замки от иномарок. Купив такие блокираторы, вы не добьетесь желаемого результата, а только зря потратите свое время и деньги.

Одна из операций, которую крайне желательно автомобилисту уметь выполнять самостоятельно – это регулировка дверей. Малейшее дорожно-транспортное или иное происшествие – и из-за смещения заводских настроек необходимо регулировать двери. Да и замена дверей, безнадёжно повреждённых ржавчиной или поцарапанных, также требует проведения регулировки.

Инструменты, необходимые для работы:

Регулировка передней двери

Регулировка производится путём изменения положения фиксатора двери. Положение фиксатора на самой стойке необходимо заранее отметить (например, маркером).

Если передние двери «болтаются», фиксатор нужно будет чуть переместить во внутреннюю часть контрукции.

Если открываются/закрываются с трудом, напротив – немного сместить наружу.

Если передняя дверь при закрывании «опускается», фиксатор требует «повышения» своего положения на стойке.

Если ситуация обратная, «снижения» своего положения.

Для любой из этих операций болты фиксатора необходимо ослабить, после чего изменить положение фиксатора, проверить положение двери относительно кузова, и снова прикрутить крепление. Крепления фиксатора будет надёжнее, если использовать прокладку из водостойкой шкурки для шлифования, либо, на худой конец, резины. Прокладка поддерживает расстояние между фиксатором и стойкой, которое исключает соприкосновение пальца фиксатора и крышки замка, и тем самым продлевает срок службы фиксатора.

Нарушения способности двери легко открываться изнутри также можно исправить. Как правило, причина во внутренней ручке, положение которой можно подкорректировать аналогичным образом: ослабить винты, переместить в более удобное положение, закрепить.

Регулировка задней двери

Регулировка задней двери производится аналогичным образом. Болты, на которых закреплены петли, можно и нужно ослабить, после чего подрегулировать положение двери и затянуть их как следует. Как и в предыдущем случае, сделать это куда удобнее, если предварительно вы перенесли контур изначального положения петель на стойку.

Приоткрытая дверь должна сохранить свою устойчивость к механическому воздействию. Это можно легко проверить, надавив на дверь с постепенным увеличением нагрузки и последующим постепенным же её снижением. Если дверь сохранила своё положение, значит, крепления сами по себе ещё надёжны.

Регулировка капота

Для регулировки крышки капота необходимо корректировать высоту штыря по отношению к радиатору и крыльям (передним) автомобиля. Именно штырь с системой пружин удерживает капот в закрытом виде. На штыре нередко устанавливаются чашки, соединяемые пружиной, а сам штырь удерживается контргайкой на крышке капота. Следовательно, для регулировки болты, удерживающие петли, следует ослабить, изменить положение крышки капота так, чтобы между кузовом и крышкой не было зазоров, и снова затянуть петли.

Если имеют место проблемы с закрыванием крышки капота, само крепление штыря необходимо сместить таким образом, чтобы он совпадал с гнездом замка, либо же переместить сам замок.

Регулировка пятой двери

Идеальные зазоры по периметру пятой двери или двери багажника – это 5/2 миллиметра. Корректировке подлежит расположение фиксатора. Работы проводятся аналогично с регулировками других дверей. Крепление петель необходимо ослабить, предварительно пометив расположение замка. После этого место расположения фиксатора корректируется. Болты необходимо подкрутить, чтобы проверить правильность нового положения. Если дверца багажника стала открываться хорошо, болты надёжно закручивают.

Установка бесшумных замков

Замки для дверей «девятки», как правило, отличаются специфическим звуковым сопровождением при открывании и закрывании. Проблема в конструкции замка – полностью металлическая конструкция, которая к тому же фиксируется с наружной стороны двери, при открывании и закрывании издаёт малоприятное лязганье. Открыть или закрыть такой замок бесшумно невозможно. Исправить ситуацию можно – установив усовершенствованные замки, запирающий язычок которых покрыт долговечным и износостойким полимером. К слову, именно такие впервые на автомобилях ВАЗ массово начали устанавливаться на Лада Приора и Лада Калина. А вот владельцам «девяток», желающим комфорта в этом вопросе, придётся самим позаботиться о бесшумном замке.

Для работы потребуется ударная отвёртка, а также WD-40 (без проникающей жидкости с этой работой справиться невозможно).

После извлечения первого болта крепления в полученное отверстие необходимо установить гвоздь, шпильку или кусок проволоки, которые бы удерживали сам замок. В противном случае вы рискуете «потерять» его в двери.

После того, как все болты выкручены, старый замок извлекается, устанавливается новый. Главное – тщательным образом закрутить все болты. Для этого также потребуется ударная отвёртка. В противном случае автомобиль оказывается уязвим.

Вполне возможно, что после замены замка потребуется дополнительная регулировка двери, однако это вы уже умеете делать.

Как отрегулировать замок багажника?

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.

Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.

Как отрегулировать замок багажника на Ваз 2112, 2110, 2111

Ослабляем затяжку гаек крепления замка.

С замка снимаем кожух защиты.

Передвигаем замок в требуемом направлении и затягиваем винты.
Теперь производим проверку на легкость захлопывания замка.
При необходимости процесс по регулировке можно повторить еще раз. Но а если замок закрывается хорошо, затягиваем болты крепления.

В случаи, если фиксатор на корпусе при закрывании не попадает в заделку замка на крышке, то тогда ослабляем болты его крепления и двигаем в требуемую сторону, после чего болты обратно затягиваем.

Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108

Снятие

Вначале с крышки багажника снимаем замок. Отворачиваем две гайки, с помощью которых к крышке прикреплен замок.

Далее снимаем сам замок.

Отсюда же извлекаем небольшую пружину, и проверяем ее состояние. В случаи, если пружина окажется сильно обжатой или перекошенной, то производим замену на новую.

После этого из внутренней части крышки багажника извлекаем кнопку с личинкой и таким же образом проверяем состояние кнопки. Если при нажатии кнопка затормаживает или вовсе является не рабочей, то также заменяем на новую.

Внимание! На автомобиле Ваз 21099 замок крышки не разбирается, в связи с чем не нужно пытаться его ремонтировать. В случаи дефекта или неисправности, заменяем на новую.

Установка

Вначале всю систему собираем обратно. То есть, раннее снятые кнопка с личинкой и небольшая пружина, устанавливаются на свои места.
Далее производим установку нового замка и закручиваем теми же гайками.
Затем проверяем, как открывается и закрывается крышка багажника. В случаи если слышен отчетливый стук в районе замка, это значит либо замок фиксатора не попадает в отверстие фиксатора, либо же крышка очень плохо закрывается.

В этом случаи необходимо произвести регулировку.

с помощью накидной головки с удлинителем выворачиваем два болта, которыми закреплен фиксатор.

После этого регулируем фиксатор, после чего обратно заворачиваем болты.

Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108

Как отрегулировать замок и крышку багажника Ваз 2114

Для регулировка замка на автомобиле Ваз 2114 или Ваз 2115 выполняем примерно те же самые действия, что и в случаи с Ваз 2112. Но а инструкция по регулировке крышки багажника представлена ниже.

Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.

Вначале от аккумуляторной батареи отсоединяем клемму «-».
Далее открываем багажник и от клемм накладки крышки багажника отсоединяем провода (рекомендуется из полости багажника извлечь жгут проводов).
Снимаем крепления накладки багажного отделения (снимается вместе с подсветкой госномера).
Теперь производим демонтаж приводов замков и крышки багажника. Для этого откручиваем гайки крепления и отсоединяем тягу, после чего снимаем привод. Аналогичным образом снимаем также и сам замок задней двери.
Далее отсоединяем газовые упоры, раскручиваем крепления крышки (фиксируемые на петлях), после чего снимаем крышку багажника.
На контактные части багажника наносим специальную смазку (например, ЛСЦ – 15). Смазкой также обрабатываем и замок багажника.
Все зазоры, которые допускаются между крышкой багажника и компонентами кузова, должны быть одинаковыми.
Вот и все, теперь же можно обратно собрать конструкцию. Выполняем те же самые действия, но только в обратной последовательности.

Кстати, хотелось бы также отметить и то, что примерно таким же образом можно отрегулировать крышку багажника и на Ваз 2112 и Ваз 2109

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Снятие (замена) крышки багажника ВАЗ 2110, 2111, 2112 (десятка)

Снимать и устанавливать крышку багажника рекомендуется вдвоем.

Для модели 2110

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
	2. Отсоедините колодки от задних фонарей и ослабьте затяжку гаек крепления фонарей.	3. Снимите или разрежьте три пластмассовых держателя жгута проводов. Для снятия держателя протолкните поочередно его лепестки в отверстие, поджимая их отверткой.	4. Нажмите на фонарь вверх так, чтобы из-под него можно было вывести жгут с колодкой. Аналогично выведите жгут из-под второго фонаря.

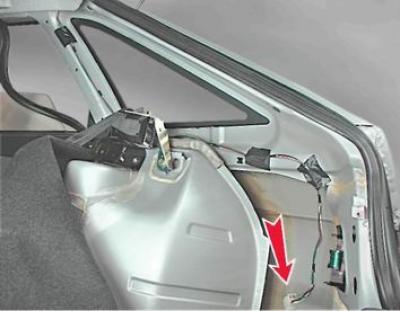

	5. Вытащите уплотнительную втулку жгута из отверстия в крышке багажника.	6. Вытащите жгут с колодками из крышки багажника. Если вы не будете менять крышку багажника, для сборки привяжите к колодкам тонкую проволоку или веревку и только после этого вытащите жгут, оставив веревку в крышке багажника. После этого отвяжите веревку от жгута.	2. Установите под крышку подходящий упор.
	2. Отцепите пружины обеих петель от кронштейнов на кузове.	9. Если вы предполагаете устанавливать старую крышку, промаркируйте положение шайб на петлях крышки. В этом случае после установки скорее всего не придется регулировать положение крышки.	10. Отверните по две гайки крепления петель к крышке с обеих сторон (помощник при этом должен придерживать крышку) и снимите крышку багажника. При замене крышки снимите со старой всю арматуру и установите на новую.
11. Установите крышку в порядке, обратном снятию. При этом регулировку положения крышки производите за счет овальных отверстий в петлях. Не затягивая окончательно гайки, аккуратно закройте крышку и, перемещая ее, отрегулируйте положение крышки в проеме. Зазоры между задними крыльями и крышкой должны быть равномерными и одинаковыми. Затем аккуратно откройте крышку и окончательно затяните гайки ее крепления.
12. Регулировка усилия, необходимого для открывания крышки, проводится перестановкой пружин на один из фиксирующих зубьев кронштейнов.

Для моделей ВАЗ-2111 и ВАЗ-2112

Дверь задка одностворчатая с верхним расположением петель, с неподвижным, приклеенным
стеклом. В открытом положении дверь удерживается газонаполненными телескопическими
упорами. Двери задка автомобилей ВАЗ–2111 и ВАЗ–2112 несколько отличаются устройством
петель и их креплением.

Снятие двери задка (крышки багажника) автомобиля ВАЗ–2111

1 – болт крепления неподвижного звена
петли;
2 – подвижное звено петли;
3 – дверь задка;
4 – замок двери задка;
5 – кронштейн крепления газонаполненного упора;
6 – газонаполненный упор;
7 – фиксатор замка

Для регулировки положения двери в проеме кузова на автомобиле ВАЗ–2111
отверните болты 1 (смотрите рисунок выше) крепления неподвижных петель и за счет увеличенных
отверстий в кузове отрегулируйте зазоры по периметру двери. На автомобилях ВАЗ–2112
отворачивают гайки 1 (смотрите рисунок Замок крышки багажника) крепления неподвижных петель 2 к кузову. По окончании регулировки
заверните болты (или гайки).

Снятие двери задка (крышки багажника) автомобиля ВАЗ–2112

1 – гайка;
2 – неподвижное звено петли;
3 – болт;
4 – дверь задка;
5 – замок двери задка;
6 – газонаполненный упор;
7 – фиксатор замка

Дверь задка автомобиля ВАЗ–2112 снимается в таком же порядке, как у автомобиля
ВАЗ–2111. Только здесь необходимо отворачивать болты 3 (рисунок выше) крепления
подвижных петель к двери, при этом помощник должен придерживать дверь в открытом
положении.

Если дверь задка закрывается слишком туго, ослабьте крепление фиксатора 15 (рисунок Замок крышки багажника ВАЗ–2112) и за счет увеличенных отверстий в фиксаторе сместите его в нужное
положение. Перед регулировкой рекомендуется очертить контуры фиксатора на кузове.
По окончании регулировки заверните болты крепления фиксатора.

Замок автомобиля ВАЗ–2112 отличается от замка автомобиля ВАЗ–2111 только длиной
тяг 6 и 10 и кронштейнами 7 рычагов привода.

Ваз 2109 регулировка крышки багажника

F.A.Q. по регулировке зазоров крышки багажника — Лада 2109, 1.5 л., 1996 года на DRIVE2

Здравствуйте!
Эту запись решил посветить регулировке зазоров: капот, крылья, двери — все не то, не трудно и все понятно, но как поступить с крышкой багажника на зубилах? Почти у всех она она прилично торчит, и я не исключение

и это еще норма!

Вариантов много, начнем по порядку:
1) самый быстрый и простой способ — отрегулировать замок и вкрутить глубже вот эти упоры

Не помогло? Дальше — больше!
2) Тоже бюджетный и простой вариант — усадить молотком площадку на крышке багажника, куда прикручивается навес. снимать и усаживать сколько надо, пока не будет достигнут нужный результат. И сделать это нужно равномерно

3) Доработка навесов, и тут опять же 2 варианта. Первый купить новые навесы, они уже «усажены» заводом

если не хватит этого, можно сточить пару мм с привалочной плоскости навеса

стоимость одного навеса >50р.
И второй вариант просто сточить болгаркой с обеих привалочных плоскостей навесов сначала по 1 мм, потом по 2 и т.д. ( кстати, лучше сточить с каждой стороны по немногу, чем все с одной- может лопнуть)

Я делал все в комплексе!
Фото результата

было

стало

Ну и новости — закупаюсь подвеской (скорее всего продавать буду пружины, но это решу по приходу дропов и резины 155 / 55), вывожу что могу. Убрал площадку акб, крепления расширительного бачка и бачка омывателя, вывел все в идеал

www.drive2.ru

Регулировка багажника и двери 2109 — Лада 2109, 1.5 л., 1997 года на DRIVE2

Всем привет !)
В последнее время я занимался только зазорами водительской двери и багажника. Так как все двери в том числе и крышка багажника родные, то петли там уже подуставшие. Хотя подошли только петли багажника и водительской двери, остальные отлично себя чувствуют.

Начну с водительской двери. Тут всё просто. Менять я там ничего не стал, кроме пальца-фиксатора двери, т.к. его замок самой двери довольно сильно «подьел». По поводу петель, я открутил полностью дверь и нижнюю петлю подогнул в сторону задних колёс. Фиксатор теперь не будет «есть» так быстро, и при закрытии теперь дверь не подпрыгивает. Хотя дверь еще просится подломить обе петли в ту же сторону. Так как между задним крылом и задней дверью зазор ровный; между передней дверью и задней зазор ~6-7мм; между передним крылом и дверью ~3мм.

Полный размер

Новый и старый пальцы-фиксаторы.

Полный размер

Открутил дверь :d Выгибал те петли что на самой стойке. Ничего им не будет 🙂 Так все делают 😀

Полный размер

Дверь после сборки. Зазор еще чутка маленький.

Полный размер

Дверь после. Зазор большеват. Нижнюю петлю надо будет ломануть чуть сильнее чем верхнюю.

По поводу багажника. Крышка торчала довольно сильно. С правой стороны под неё легко пролазили пальцы ) Открутил крышку, убрал какие то старые «бумажные» прокладки из под петель. После их снятия решил их всё же заменить сразу т.к. имели сильный люфт. Отрегулировав более-менее багажник, приподнял еще немного фонари.

Полный размер

Одна из уставших петель 🙂

Полный размер

Старые и новые петли. Новые у нас стоят по 300р за пару петель

Полный размер

Для откручивания данных петель потребуется открутить и оттянуть обивку крыши

Полный размер

Левая до

Полный размер

Левая после

Полный размер

С этой стороны была очень большая щель, не то что зазор. пальцы свободно гуляли 😀

Полный размер

Правая до

Полный размер

Правая после

Всем спасибо ) Всем пока 🙂

Цена вопроса: 300 ₽

www.drive2.ru

Как отрегулировать крышку багажника на ваз 2109 — Защита имущества

Разнообразие автомобилей на дорогах нашей страны способно поразить воображение каждого. Однако есть среди наших автолюбителей и те, кто никогда и ни на что не променяет свою любимую «девятку». Действительно, ВАЗ-2109 по праву заслужил носить звание культового, ведь за его рулем набирались опыта многие из нас. Однако не стоит забывать, что поначалу всеобщая любовь давалась автомобилю очень тяжело. Не в последнюю очередь из-за банальных проблем с замками багажника и капота. Что уж говорить, многие владельцы
ВАЗ-2109 до сих пор ремонтируют эти детали автомобилей, не жалея ни сил, ни времени.

1 Устранение неисправностей в замке багажника «девятки»

2 Замена замка капота ВАЗ-2109 своими руками

Специалисты советуют менять элементы замка капота в таких случаях:

При наличии проблем с рукоятками крышки капота. Если вы обнаружили деформацию этих деталей, стоит приступить к их замене, не дожидаясь того момента, когда крышку будет невозможно открыть;
Оборвался трос привода замка. В таком случае крышку капота открыть уже невозможно;
Произошла деформация пружины или фиксатора капота. Понять, что случилась поломка несложно – крышка капота открывается самопроизвольно.

Чтобы произвести замену фиксатора капота, накидываем гаечный ключ на контргайку и ослабляем ее. Далее с помощью отвертки снимаем фиксатора замка. Вставляем новую деталь и собираем конструкцию в обратном порядке.

Как видим, произвести ремонт замка капота не так уж и сложно. А необходимые инструменты есть у каждого из нас.

3 Советы по выбору качественного замка

Инструменты, необходимые для работы:

Регулировка передней двери

Если передние двери «болтаются», фиксатор нужно будет чуть переместить во внутреннюю часть контрукции.

Если открываются/закрываются с трудом, напротив – немного сместить наружу.

Если передняя дверь при закрывании «опускается», фиксатор требует «повышения» своего положения на стойке.

Если ситуация обратная, «снижения» своего положения.

Регулировка задней двери

Регулировка капота

Регулировка пятой двери

Установка бесшумных замков

Как отрегулировать замок багажника?

Как отрегулировать замок багажника на Ваз 2112, 2110, 2111

Ослабляем затяжку гаек крепления замка.

С замка снимаем кожух защиты.

Передвигаем замок в требуемом направлении и затягиваем винты.
Теперь производим проверку на легкость захлопывания замка.
При необходимости процесс по регулировке можно повторить еще раз. Но а если замок закрывается хорошо, затягиваем болты крепления.

Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108

Снятие

Вначале с крышки багажника снимаем замок. Отворачиваем две гайки, с помощью которых к крышке прикреплен замок.

Далее снимаем сам замок.

Отсюда же извлекаем небольшую пружину, и проверяем ее состояние. В случаи, если пружина окажется сильно обжатой или перекошенной, то производим замену на новую.

После этого из внутренней части крышки багажника извлекаем кнопку с личинкой и таким же образом проверяем состояние кнопки. Если при нажатии кнопка затормаживает или вовсе является не рабочей, то также заменяем на новую.

Установка

Вначале всю систему собираем обратно. То есть, раннее снятые кнопка с личинкой и небольшая пружина, устанавливаются на свои места.
Далее производим установку нового замка и закручиваем теми же гайками.
Затем проверяем, как открывается и закрывается крышка багажника. В случаи если слышен отчетливый стук в районе замка, это значит либо замок фиксатора не попадает в отверстие фиксатора, либо же крышка очень плохо закрывается.

В этом случаи необходимо произвести регулировку.

с помощью накидной головки с удлинителем выворачиваем два болта, которыми закреплен фиксатор.

После этого регулируем фиксатор, после чего обратно заворачиваем болты.

Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108

Как отрегулировать замок и крышку багажника Ваз 2114

Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.

Вначале от аккумуляторной батареи отсоединяем клемму «-».
Далее открываем багажник и от клемм накладки крышки багажника отсоединяем провода (рекомендуется из полости багажника извлечь жгут проводов).
Снимаем крепления накладки багажного отделения (снимается вместе с подсветкой госномера).
Теперь производим демонтаж приводов замков и крышки багажника. Для этого откручиваем гайки крепления и отсоединяем тягу, после чего снимаем привод. Аналогичным образом снимаем также и сам замок задней двери.
Далее отсоединяем газовые упоры, раскручиваем крепления крышки (фиксируемые на петлях), после чего снимаем крышку багажника.
На контактные части багажника наносим специальную смазку (например, ЛСЦ – 15). Смазкой также обрабатываем и замок багажника.
Все зазоры, которые допускаются между крышкой багажника и компонентами кузова, должны быть одинаковыми.
Вот и все, теперь же можно обратно собрать конструкцию. Выполняем те же самые действия, но только в обратной последовательности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

nadouchest.ru

Как отрегулировать багажник на ваз 2109

Как отрегулировать замок багажника?

Как отрегулировать замок багажника на Ваз 2112, 2110, 2111

Ослабляем затяжку гаек крепления замка.

С замка снимаем кожух защиты.

Передвигаем замок в требуемом направлении и затягиваем винты.
Теперь производим проверку на легкость захлопывания замка.
При необходимости процесс по регулировке можно повторить еще раз. Но а если замок закрывается хорошо, затягиваем болты крепления.

Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108

Снятие

Вначале с крышки багажника снимаем замок. Отворачиваем две гайки, с помощью которых к крышке прикреплен замок.

Далее снимаем сам замок.

Отсюда же извлекаем небольшую пружину, и проверяем ее состояние. В случаи, если пружина окажется сильно обжатой или перекошенной, то производим замену на новую.

После этого из внутренней части крышки багажника извлекаем кнопку с личинкой и таким же образом проверяем состояние кнопки. Если при нажатии кнопка затормаживает или вовсе является не рабочей, то также заменяем на новую.

Установка

Вначале всю систему собираем обратно. То есть, раннее снятые кнопка с личинкой и небольшая пружина, устанавливаются на свои места.
Далее производим установку нового замка и закручиваем теми же гайками.
Затем проверяем, как открывается и закрывается крышка багажника. В случаи если слышен отчетливый стук в районе замка, это значит либо замок фиксатора не попадает в отверстие фиксатора, либо же крышка очень плохо закрывается.

В этом случаи необходимо произвести регулировку.

с помощью накидной головки с удлинителем выворачиваем два болта, которыми закреплен фиксатор.

После этого регулируем фиксатор, после чего обратно заворачиваем болты.

Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108

Как отрегулировать замок и крышку багажника Ваз 2114

Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.

Вначале от аккумуляторной батареи отсоединяем клемму «-».
Далее открываем багажник и от клемм накладки крышки багажника отсоединяем провода (рекомендуется из полости багажника извлечь жгут проводов).
Снимаем крепления накладки багажного отделения (снимается вместе с подсветкой госномера).
Теперь производим демонтаж приводов замков и крышки багажника. Для этого откручиваем гайки крепления и отсоединяем тягу, после чего снимаем привод. Аналогичным образом снимаем также и сам замок задней двери.
Далее отсоединяем газовые упоры, раскручиваем крепления крышки (фиксируемые на петлях), после чего снимаем крышку багажника.
На контактные части багажника наносим специальную смазку (например, ЛСЦ – 15). Смазкой также обрабатываем и замок багажника.
Все зазоры, которые допускаются между крышкой багажника и компонентами кузова, должны быть одинаковыми.
Вот и все, теперь же можно обратно собрать конструкцию. Выполняем те же самые действия, но только в обратной последовательности.
