Как отрегулировать сцепление на ваз 2108: Регулировка педали сцепления ваз 2108 2109 21099

как правильно настроить трос своими руками

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла.

Данный механизм требует периодической регулировки – стальной тросик имеет свойство вытягиваться под нагрузкой, что сбивает изначальные характеристики.

Подтяжку привода нужно делать в таких случаях.

1. Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
2. Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
3. Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
4. Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Устройство сцепления ВАЗ 2114

Аналогичен машинам десятого поколения.

Здесь используется механическая тяга, где в качестве рабочего элемента установлен стальной трос.

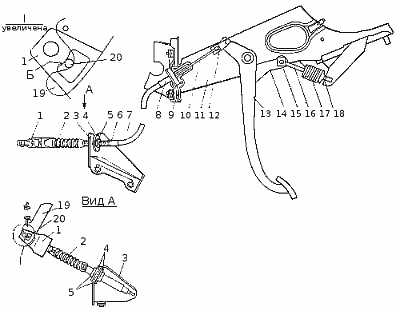

Схема сцепления

Последовательность элементов в цепи сцепления.

1. Педаль.
2. Шарнир, соединяющий рычаг и тросовую тягу.
3. Непосредственно магистраль.
4. Регулировочная муфта.
5. Сцепной шарнир троса и вилки выжимного.
6. Фрикционный механизм.

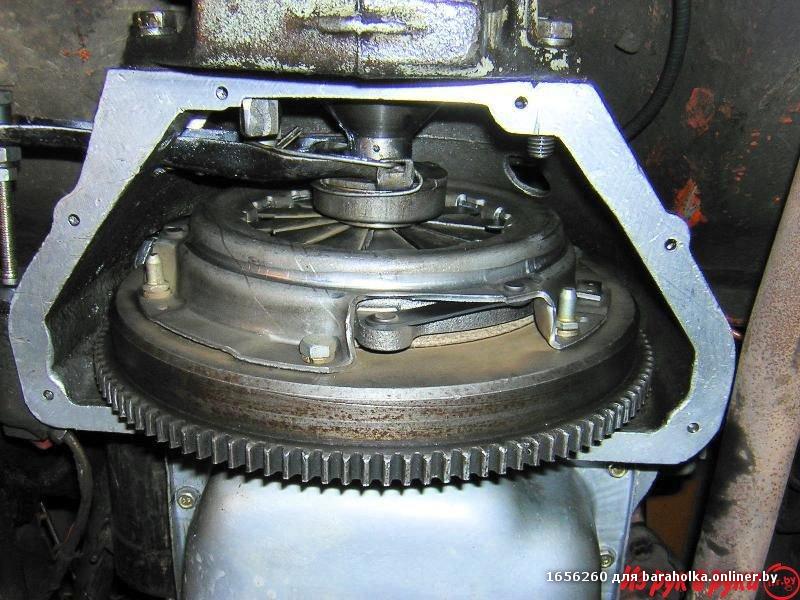

Коротко об устройстве фрикционной муфты и ее назначении

Состоит из корзины, диска сцепления, выжимного подшипника, фрикционных накладок.

Простой механизм предназначен для отключения КПП от двигателя для возможности переключения передач.

Принцип работы сцепления

Условно принцип действия можно описать так.

1. Автомобилист нажимает на педаль.
2. Трос натягивается и приводит в движение выжимное устройство через вилку.
3. Пружины в корзине сжимаются, и ведущая часть отсоединяется от ведомой.
4. Мотор отключается от коробки передач.

Признаки неисправности

При обращении на СТО, пользователи наиболее часто описывают симптомы:

• наличие посторонних шумов при переключении передач;
• рычаг не втыкается в позицию;
• на старте или при разгоне имеются рывки, подергивания;
• теряется динамика;
• увеличивается расход топлива.

Принцип работ по регулировке сцепления

Суть процесса состоит в натяжке или ослаблении троса, путем вращения регулировочной гайки. Предварительно измеряется ход педали и в процессе настройки он подгоняется под эталонную норму.

Параметры регулировки привода сцепления

В процессе настройки фрикциона мастер должен добиться установленных заводом параметров. Изготовитель предусматривает ход педали в пределах 125-135 миллиметров, что соответствует оптимальному передвижению выжимной муфты. Пределом считается рабочий ход до 160мм, если фактическая цифра превышает значение – требуется срочная регулировка устройства.

Дополнительно следует учесть плавность хода рычага, легкость включения передач.

В каких случаях требуется регулировка сцепления

Операция актуальна при наличии проблем:

• при переключении передач возникает посторонний шум;
• вибрация и рывки при разгоне;
• рычаг не втыкается в некоторые позиции;
• при нажатии на педаль газа машина не разгоняется;
• расход топлива увеличивается.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

Процедура регулировки троса ВАЗ 2114 8 клапанов не отличается сложностью. Весь ремонт можно выполнить самостоятельно. Для совершения ремонта, сначала потребуется подготовить такой инструмент:

• крестовая отвертка или головка №8;
• комплект рожковых ключей на 13 и 17;
• WD 40 или аналогичное средство;
• линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».

Как это делается можно посмотреть на видео:

Необходимые инструменты

Чтобы отрегулировать сцепление понадобится:

• ветошь;
• гаечные ключи на 17, 19 и 10;
• плоская отвертка.

Регулировка муфты сцепления ВАЗ 2109

Необходима в случае, когда сцепление «плывет», возникает пробуксовка при разгоне.

Операцию можно выполнить следующим образом.

1. Загнать машину на смотровую яму.
2. Перевести рычаг в положение нейтраль.
3. Снять картер сцепления и вытянуть выжимной.
4. Провернуть регулировку до нужного положения.
5. Проверить корпус муфты на наличие течи смазки.

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

• Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
• Ради безопасности отключить клеммы с аккумулятора.
• В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

• Открывается капот.
• Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

• Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
• На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

• Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
• Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
• Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

• После калибровок, механизм собирается в обратном порядке.
• Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Почему нужна регулировка хода троса

Гибкий элемент имеет свойство вытягиваться во время эксплуатации, что провоцирует необходимость его подтяжки.

Как самостоятельно поменять и отрегулировать трос

Следует придерживаться инструкции.

• Поставить машину на ручник и снять клеммы с аккумулятора.
• Найти и вытереть от грязи магистраль под капотом. Ее можно распознать по характерному расположению (на фото указывается цифрами от 1 до 3).

• Далее найти узел регулировки и гаечными ключами ослабить контргайку.
• Затем следует регулировочную часть вращать до достижения необходимого хода педали.

Проверка работы

После окончания работ требуется сесть в машину и несколько раз до упора вдавить педаль сцепления. После этого проверить работоспособность устройства – это делается так.

1. Заглушить двигатель и поставить машину на ручник, предварительно убедившись в его исправности.
2. Переместить рычаг в положение нейтрали.
3. Завести мотор и включить любую передачу.
4. Плавно бросить сцепление, примерно на середине ее хода машина начнет дергаться и заглохнет.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Примечание! Каждый автолюбитель вправе устанавливать высоту педали и глубину ее просада не удобном ему уровне. Однако завод изготовитель рекомендует именно такое положение как эталон.

Проверка рабочего хода педали сцепления Ваз 2114

Проверить длину хода сцепления можно так.

1. Обычную линейку прислонить к педали так, чтобы между плоскостью последней и полом получился прямой угол.
2. Запомнить позицию и надавить до упора на рычаг.
3. Высчитать разницу между верхним и нижним положением поверхности, она должна быть в пределах 120-130 миллиметров.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

1. Поставить машину на ручник.
2. Завести мотор на нейтральной передаче.
3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Замена механизма сцепления

Полная замена механизма требуется только при критическом износе фрикционного устройства, либо его серьезном повреждении.

Чтобы снять сцепление потребуется:

• загнать машину на подъемник или смотровую яму;
• снять переднее левое колесо, воздушный фильтр и аккумулятор;
• открутить провода и тросы, идущие от КПП;
• снять подушку коробки передач, мотора;
• далее потребуется открутить все видимые болты, удерживающие коробку на месте;
• аккуратно вытягивая КПП, снять ее и положить на заранее подготовленные доски;
• на демонтированном узле открутить корзину сцепления и все дополнительные части.

Новая корзина должна устанавливаться со специальной направляющей, что позволит закрепить ее ровно.

Как отрегулировать сцепление на ВАЗ 2114 после замены

После установки нового привода, его необходимо дополнительно калибровать. Дело в том, что новый трос имеет свойство вытягиваться до нормальной рабочей длины. Поэтому опытные механики рекомендуют проконтролировать растяжение магистрали после 400-500 км пробега машины. Это обосновано тем, что даже в случае идеальной первичной калибровки в обязательном порядке потребуется убирать усадки новых запчастей.

Как подтянуть и отрегулировать тросик сцепления ВАЗ-2114 – Taxi Bolt

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла. Данный механизм требует периодической регулировки – стальной тросик имеет свойство вытягиваться под нагрузкой, что сбивает изначальные характеристики.

Подтяжку привода нужно делать в таких случаях.

1. Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
2. Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
3. Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
4. Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

Процедура регулировки троса ВАЗ 2114 8 клапанов не отличается сложностью. Весь ремонт можно выполнить самостоятельно. Для совершения ремонта, сначала потребуется подготовить такой инструмент:

• крестовая отвертка или головка №8;
• комплект рожковых ключей на 13 и 17;
• WD 40 или аналогичное средство;
• линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».
Как это делается можно посмотреть на видео:

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
2. Ради безопасности отключить клеммы с аккумулятора.
3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.
4. Открывается капот.
5. Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).
6. Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
7. На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).
8. Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
9. Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
10. Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.
11. После калибровок, механизм собирается в обратном порядке.
12. Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге. Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Примечание! Каждый автолюбитель вправе устанавливать высоту педали и глубину ее просада не удобном ему уровне. Однако завод изготовитель рекомендует именно такое положение как эталон.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

1. Поставить машину на ручник.
2. Завести мотор на нейтральной передаче.
3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Как отрегулировать сцепление на ВАЗ 2114 после замены

После установки нового привода, его необходимо дополнительно калибровать. Дело в том, что новый трос имеет свойство вытягиваться до нормальной рабочей длины. Поэтому опытные механики рекомендуют проконтролировать растяжение магистрали после 400-500 км пробега машины. Это обосновано тем, что даже в случае идеальной первичной калибровки в обязательном порядке потребуется убирать усадки новых запчастей.

Автор материала: Борисов Максим

Регулировка сцепления Ваз 2114 является одной из важнейших автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов.

С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для одной из самой популярной модели автомобиля «четырнадцатой».

В каких случаях требуется регулировка сцепления

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой. Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

• регулировка педали сцепления;
• регулировка троса сцепления;
• регулировка педали по высоте;
• регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

На фото представлена муфта сцепления Ваз 2114В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Видео: Регулировка сцепления Ваз 2114

Проверка рабочего хода педали сцепления Ваз 2114

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

1. Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления
2. На изображении показано как это лучше всего сделать.
3. Должно получиться приблизительно 18-20 см.
4. Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.
5. Должно получиться 6-7 см
6. Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению. Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»: Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

1. Отвинчиваем упорный винт.
2. Придаем ему вращение до нормализации движения педали.
3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Регулировка привода (тросика) сцепления Ваз 2114

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка. Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Регулировка тросика сцепления Ваз 2114Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

None По окончании регулировки затягиваем контргайку.

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Регулировка муфты сцепления ВАЗ 2109

None Для регулировки муфты делаем следующее:

1. Поставить рычаг КПП в позицию «нейтраль».
2. Демонтируем картер механизма сцепления.
3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Видео: Регулировка тросика и подтяжка муфты сцепления Ваз 2114

Главная страница » Трансмиссия » Правильная регулировка сцепления на ВАЗ 2114

Нарушение рабочего состояния устройства сцепления автомобиля приведет к затрудненному переключению скоростей и появлению других проблем во время движения машины. Разберем, когда необходима регулировка сцепления на ВАЗ 2114 и как правильно осуществить эту задачу.

В автомобиле ВАЗ 2114 сцепление — простой по конструкции узел. Система оснащается специальным тросиком, который по сравнению с гидравлическим узлом не требует постоянного обслуживания. А поменять этот элемент при необходимости можно самому. Привод включает в себя следующие детали:

• тросик для изменения положения в специальной оболочке;
• педаль, которой водитель управляет из салона автомобиля;
• ручка вилки переключения муфты;
• фиксатор, крепящий наконечник оболочки тросика;
• фиксатор педалей тормоза и муфты.

Механизм предназначен для передачи усилия от педали в салоне авто к вилке в моторном отсеке. Этот элемент отводит фрикционный вал от маховика силового агрегата. Благодаря применению тросиковой передачи инженеры АвтоВАЗ добились того, что водитель не столкнется с проблемами утечки масла и необходимостью удаления воздушных пробок из системы управления муфтой.

В автомобилях ВАЗ 2114 тросик считается самым слабым компонентом, поэтому часто автовладельцы сталкиваются с процедурой его замены. Если вы будете правильно устанавливать и затягивать тросик при регулировке, это позволит обеспечить хорошую прижимаемость ведомого шкива к маховику мотора машины и корзины при активации муфты.

Устройство сцепления в ВАЗ 2114.

Как определить поломку?

Если педаль в самом начале или в конце хода скрипит, ведет и плохо схватывает или даже полностью провалилась, это свидетельствует о наличии проблем в функционировании устройства. Что касается остальных «симптомов» поломки:

• у водителя появились сложности с переключением скоростей;
• снизилась тяга силового агрегата, особенно при движении в гору;
• появились новые звуки, скрежет и скрип при нажатии на педаль;
• неполное переключение;
• когда водитель переключает скорости, машина пробуксовывает.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Правильная настройка и натяжка троса педали сцепления на ВАЗ 2114 8 клапанов осуществляется исключительно на рабочем механизме. Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться.

Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Фотогалерея

Фото процедуры смены троса и настройки положения педали приведены ниже.

1. Выкрутите гайки, фиксирующие трос в моторном отсеке 2. Отсоедините конец изделия от фиксатора 3. Установите новое изделие и надежно зафиксируйте его в месте монтажа 4. Выполните регулировку положения тросика Загрузка …

Видео «Пособие по настройке»

Пользователь Сергей Серж опубликовал ролик, в котором наглядно продемонстрирована процедура изменения положения педали с указанием всех нюансов этой задачи.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос Была ли эта статья полезна?
Оценить пользу статьи: ( голос(ов), среднее: из 5) Загрузка…

Регулировка сцепления ВАЗ-2114 осуществляется после замены механизма привода, корзины, диска, выжимного подшипника. Срок службы всех компонентов напрямую зависит от того, как привык ездить водитель. Если манера агрессивная, то и ресурс окажется намного ниже, нежели при спокойном движении.

Очень часто при покупке запчастей попадаются некачественные изделия. Причём чаще всего подделывают импортные запчасти. В том случае, если двигатель на автомобиле стандартный, на нём не ставились эксперименты, никакого тюнинга не было проведено, лучше устанавливать стоковые элементы.

Корзина сцепления

У этой детали самый большой ресурс, изнашивается она намного медленнее, нежели ведомый диск. Если присмотреться к конструкции, то можно увидеть, что корзина – это ведущий диск. Смонтирована она на маховике.

Прежде чем производить регулировку сцепления ВАЗ-2114, необходимо установить новые компоненты этого механизма. В противном случае ход педали будет очень большой, а эффективность работы крайне низкой.

Зафиксирована корзина на маховике при помощи болтов. При установке ведущего диска обязательно используйте новые болты, старые устанавливать нельзя, так как у них сильно изношена резьба. Затяжка производится крест-накрест. Только в этом случае вы добьетесь того, что корзина установится ровно, не перекосится в какую-либо сторону.

Вокруг первичного вала находятся металлические лепестки, они упираются кончиками в поверхность выжимного подшипника. При регулировке сцепления ВАЗ-2114 своими руками корректируют положение этого выжимного подшипника на первичном валу.

Ведомый диск сцепления и подшипник

Это элементы системы, которые чаще всего выходят из строя. При помощи выжимного подшипника передается усилие от вилки, которая устанавливается в картере, к лепесткам ведущего диска. При этом вилка связана с педалью тросиком. На первичном валу установлен ведомый диск. При помощи фрикционных накладок он входит в зацепление с корзиной. Когда отпущена педаль сцепления, ведущий и ведомый диски зажаты и весь крутящий момент передается от коленчатого вала двигателя к коробке передач.

Некоторые автомобилисты меняют только ведомый диск. Но это не совсем правильно, намного эффективнее оказывается установка полностью нового комплекта. Выжимной подшипник может запросто разрушиться вследствие износа из-за чрезмерных усилий, которые воздействуют на него. После проведения ремонта необходимо делать регулировку натяжения троса.

Что нужно сделать перед тем, как заменить сцепление?

Прежде чем проводить правильную регулировку сцепления ВАЗ-2114, вам необходимо сделать полный ремонт. Желательно, чтобы все работы проводились на яме или эстакаде. В противном случае ремонт может затянуться на длительное время.

На ВАЗ-2114 можно не снимать коробку, чтобы произвести замену диска сцепления и выжимного подшипника. Достаточно отвести картер коробки передач на небольшое расстояние от двигателя, чтобы демонтировать корзину и диск сцепления.

Подготовка к ремонту

Перед началом ремонта выполните следующие действия:

1. Отключите аккумуляторную батарею.
2. Из коробки передач полностью слейте масло. Посмотрите на его состояние, при необходимости замените.
3. Под задними колесами установите противооткатные башмаки.
4. Ослабьте крепление передних колёс.
5. Переднюю часть автомобиля необходимо установить на опоры.
6. Ключом на 17 выкрутите болты крепления кронштейна, на котором стоит тросик привода сцепления.

Демонтаж коробки передач

Фото регулировки сцепления ВАЗ-2114 можно найти с статье. Эту работу необходимо проводить после установки новых элементов. Главное, чтобы нижняя часть педали находилась на расстоянии 12-14 см от пола.

Но сначала потребуется снять коробку передач и поставить новый комплект сцепления. Для этого вам нужно:

1. Выкрутить крепление корпуса воздушного фильтра и снять его.
2. Отключить от системы электропитания стартер.
3. Выкрутить три болта, которыми крепится корпус стартера к картеру сцепления.
4. На задней части коробки передач вы найдете крепление минусового провода. Выкрутите гайку, которой он прикручен.
5. Там же выкрутите трос привода спидометра.

Под автомобилем нужно выполнить следующие манипуляции:

1. Отсоединить кулису от коробки передач.
2. Отсоединить штекер от датчика включения задней скорости.
3. Снять наконечник рулевой тяги на левой стороне, используя специальный съемник.
4. Ключом на 17 выкрутить два болта, которыми крепится шаровая опора к нижнему рычагу подвески.
5. Извлеките левую внутреннюю гранату из корпуса коробки передач. На ее место поставьте заглушку, хотя бы туго свернутую газету.
6. Затем извлеките вторую гранату.
7. Выкрутите три болта крепления коробки передач к блоку двигателя и одну гайку.
8. Ключом на 17 выкрутите все болты, которыми произведено крепление подушек.

После проведения всех этих манипуляций у вас получится снять коробку перемены передач. Только после окончательного демонтажа вы получите доступ к механизму сцепления. Обратите внимание на то, что на первичном валу стоит выжимной подшипник, его менять нужно обязательно.

Замена механизма сцепления

Вам необходимо выполнить следующие действия:

1. Выкрутить все шесть болтов, которыми закреплена старая корзина. Если не планируете устанавливать ее повторно, то очередность выкручивания болтов не имеет значения. Но если вы желаете установить ее повторно, нужно выкручивать болты крест-накрест.
2. Снимите корзину и ведомый диск.
3. Очистите поверхность маховика от загрязнения.
4. Установите в отверстие маховика направляющую втулку. После этого наденьте на неё ведомый диск и корзину.
5. Корзину совместите с отверстиями и наживите все болты.
6. Затяжка болтов производится крест-накрест, не нужно делать более двух-трех оборотов за раз.
7. После окончательной затяжки направляющая извлекается.
8. На первичный вал устанавливается новый выжимной подшипник. При необходимости можно покрыть его небольшим слоем смазки.
9. При необходимости замените вилку сцепления.

Обратите внимание на состояние бронзовой втулки, необходимой для работы стартера. Если она износилась, то лучше всего на этом этапе произвести замену.

После этого можно начинать сборку силового агрегата. Установите коробку передач на место, зафиксируйте ее на подушках. После фиксации можно собирать всё остальное навесное оборудование.

Замена и регулировка тросика привода

Может показаться сказкой, но установка нового тросика позволит добиться плавного включения сцепления, а также уменьшится свободный ход. При износе этого механизма происходит растяжение троса, вследствие этого увеличивается свободный ход педали, она нажимается намного хуже. Замена выполняется довольно быстро. Для этого вам потребуется:

1. Ослабить крепление для регулировочных гаек на кронштейне.
2. Снять конец троса с вилки сцепления.
3. Второй край необходимо снять с педали. Для этого нужно вынуть стопорную пластину.

Установка нового троса производится в обратном порядке. При регулировке педали сцепления ВАЗ-2114 важно добиться, чтобы расстояние от ее нижней части до пола было не более 160 мм. Производится корректировка при помощи двух гаек, которые находятся на кронштейне возле вилки. Они позволяют изменить длину рабочей части троса.

Источники:

Педаль сцепления

Устройство сцепления

В автомобиле МАЗ сцепление сухое, двухдисковое, устроенное по фрикционному типу с расположением по периферии пружин цилиндрической формы. Установлено оно в литом чугунном картере. Оно предназначено для непродолжительного разделения коленвала двигателя с коробкой передач, а также плавного их соединения в то время, когда автомобиль трогается с места и при дальнейшем переключении скоростей.

Надо знать, как правильно отрегулировать сцепление, т.е. проверить его, смазать привод и выжимной подшипник следуя смазочной карте. Надо регулярно следить за тем, как затянуты крепежные болты картера сцепления с картером маховика. Затяжка должна составлять 8-10 кГм. Делать это нужно равномерными движениями, с последовательностью крест-накрест. После затягивания болтов следует их закрепить, отогнув усики стопорных пластин на грани болтовых головок.

Регулировка сцепления десятки

Очень часто сделать регулировку нужно в том случае, если на ВАЗ 2110 недавно менялся трос педали, но это может быть связано и с другими причинами. Согласно общепринятым данным, ход педали на ВАЗ 2110 должен быть не более 16 см, но наиболее оптимальным вариантом являются пределы от 12 до 13 см. Здесь имеется в виду расстояние положения от выключенного акселератора до включенного до упора при переключении скорости.

Все работы может осуществить и неопытный автомобилист. Инструменты для этого не потребуются, подготовьте только канцелярскую линейку. Также отметим, что с этим процессом вы вполне справитесь и без посторонней помощи. Подробнее о том, как происходит регулировка троса, вы узнаете далее.

Измерение расстояния от педали до пола

Этапы

Яма вам не понадобится, поставьте свое транспортное средство на ровную площадку и включите стояночный тормоз. Затем откройте капот и отключите минусовую клемму от АКБ.
Теперь мы расскажем, как проверить необходимость регулировки. Вам необходимо замерять расстояние хода привода, для этого линейку необходимо установить перпендикулярно акселератора и пола. Нужно замерить расстояние от пола до того места, где начинается резиновая прокладка на акселераторе. В том случае, если это расстояние хотя бы на миллиметр больше 16 см, расстояние хода нужно отрегулировать.
Итак, откройте капот вашего транспортного средства ВАЗ 2110. Первое, что нужно сделать, это найти крепление тросика системы с педалью. Как правило, оно находится напротив водительского сидения, подробнее об этом вы можете узнать из видео

Обратите внимание — на конце данного тросика расположены две гаечки, на фото они отмечены номерами 1 и 2. Гайку под номером 1 следует выкрутить, но не до конца, а во вторую нужно подкрутить до нужного свободного хода акселератора, до того момента, как ход не будет равен 12-13 см.
Учтите, что свободный ход будет становиться больше при ослаблении второй гаечки, а во время ее закручивания он будет уменьшаться.
Затем сядьте на водительское место и несколько раз зажмите педаль до самого конца, после чего отпустите ее

Сделав это, еще раз проверьте показатель свободного хода. При необходимости процедуру регулировки можно повторить, разумеется, результат необходимо будет проверить.
Когда процедура настройки завершена, можно продвинуть ограничительную втулочку в вилку до упора. На этом процесс регулировки завершен. Как видите, ничего трудного в этом нет, так что справиться с этим сможет любой автомобилист.

Процесс настройки тросика сцепления

>Видео «Как самому отрегулировать свободный ход»

Подробнее о регулировке свободного хода смотрите на видео.

Регулировка привода выключения сцепления рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предидущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.

расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см

— вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку

ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Примечания и дополнения

— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

Еще пять статей по автомобилям ВАЗ

— Замена подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099

— Замена наконечника рулевой тяги на автомобилях ВАЗ 2108, 2109, 21099

— «Переливает» карбюратор

— Причины повышенного расхода топлива двигателями автомобилей ВАЗ не связанные с неисправностью карбюратора

— Причины «провала» при нажатии на педаль «газа» не связанные с карбюратором

Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления. А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.

Где находится трос сцепления?Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:

Примечание!Трос как вы уже поняли указан тремя красными стрелочками!

• Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
• А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

Он подлежит замене, при:• Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.

Примечание!Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при:• Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.

• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?

Снятие:1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Установка:

Примечание!Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

Примечание!После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы:Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Зачем нужна регулировка сцепления

Если своевременно не производить регулировку хода педали, это может в итоге спровоцировать серьёзные поломки. В лучшем случае потребуется дорогостоящий ремонт, а в худшем придётся выполнить замену основного узла. Увеличенный ход педали сопровождается частичным включением системы. При этом диск остаётся в соприкосновении с поверхностью маховика двигателя. Недостаточный ход не обеспечивает полное включение в работу ведомого диска. Поэтому возникает так называемая пробуксовка. Иными словами, происходит потеря определённой части крутящего момента.

Диагностика работы системы сцепления

Для выполнения самостоятельной диагностики понадобиться линейка. Основными признаками необходимости регулировки системы могут быть характерные рывки или удары в начале движения автомобиля, западание педали, или наличие шума при нажатии педали и срабатывании сцепления. Проверить работоспособность системы очень просто. Для этого следует произвести следующие операции:

• Включите двигатель. После прогрева медленно отпуская педаль, начните движение. Если машина тронулась сразу по мере отпускания педали, это может свидетельствовать об отсутствии достаточного свободного зазора между элементами системы сцепления.

• В случае, когда авто начинает двигаться только при полностью отпущенной педали, это значит, что её ход превышает норму. Когда движение происходит с отставанием после возврата в исходное положение педали, это значит, что ход ниже нормы.

Теперь можно приступить к измерениям. Точные нормы к конкретной модели автомобиля указаны в технической документации. Для отечественных машин нормой считается расстояние от пола до края педали в пределах 160 мм. Если значение не совпадает, необходимо срочно сделать регулировку.

Как регулировать педали сцепления на авто ВАЗ 2107 инструкции и видео

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку сцепления ВАЗ 2107 должен уметь выполнить любой водитель.

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

• Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
• Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
• Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
• В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
• С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

1. Свободный ход нужно отрегулировать, чтобы он равнялся 0,4-2 миллиметрам от верхнего положения педали до упора. В ином случае проводим настройку. С помощью ключа на «10» немного откручиваем гайку, стопорящую ограничитель и путем ее вращения выставляем необходимый зазор.
2. В случае, если система двигателя ВАЗ 2107 предусматривает инжекторный впрыск горючего, то необходимо снять защитный щиток.
3. Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.
4. Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

   Отжим вилки

5. Регулировать ход толкателя ВАЗ 2107 нужно при помощи ключа на «17». Необходимо сдерживать от проворачивания регулирующую гайку толкателя, а с помощью ключа на «13» ослаблять контргайку.

   Ослабляем контргайку

6. Фиксируя толкатель с помощью ключа на «8», ключом на «17» выставляем нужные четыре-пять миллиметров.

   Выставляем 4-5 мм

7. Фиксируем контргайку.
8. Проверяем ход педали — он должен быть приблизительно 30 миллиметров от его верхнего положения до момента отключения. При потребности выполняем это повторно.

Проверка

После того, как вы завершите, обязательно проведите проверку:

Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов! Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно

Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте

Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения

Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины

Отсутствие — свободный ход — педаль

Отсутствие свободного хода педали вызывает пробуксовку сцепления, что приводит к интенсивному износу фрикционных накладок ведомых дисков, их короблению, а также выходу из строя выжимного подшипника.
 

Отсутствие свободного хода педали тормоза может быть в результате засорения полости сферы поршня или деформации сферической шайбы главного тормозного цилиндра.
 

Пробуксовка сцепления может происходить из-за отсутствия свободного хода педали сцепления, замасливания или износа фрикционных накладок ведомого диска. При этом крутящий момент от двигателя передается не полностью и автомобиль трогается с места очень медленно или даже стоит на месте при включенной передаче и отпущенной педали сцепления. Для устранения неисправности нужно проверить величину свободного хода по центру площадки педали сцепления, которая должна быть 35 — 45 мм на автомобиле Москвич-412 и 20 — 30 мм — на ВАЗ-2101. Если после регулировки свободного хода педали сцепление продолжает пробуксовывать, его необходимо снять, промыть или заменить накладки ведомого диска.
 

Неполное включение сцепления может явиться следствием отсутствия свободного хода педали сцепления.
 

Неполное включение ( пробуксовка) сцепления может быть следствием износа или замасливания фрикционных накладок дисков, отсутствием свободного хода педали сцепления, потери упругости оттяжной пружины.
 

Пробуксовка дисков может возникнуть в результате их замасливания, износа фрикционных накладок, ослабления нажимных пружин, неправильной регулировки рычагов выключения и отсутствия свободного хода педали. В случае замасливания пробуксовку устраняют промывкой дисков керосином без разборки сцепления. Для этого необходимо открыть люк картера сцепления, пустить двигатель, выжать педаль или отвести вперед рычаг и из шприца поливать на диски керосин.
 

Причинами этого могут быть: обрыв или ослабление стяжных пружин колодок, засорение компенсационных отверстий или заедание поршня главного тормозного цилиндра, заедание поршней тормозных цилиндров колес, отсутствие свободного хода педали тормоза, ослабление крепления суппорта переднего тормоза ( ВАЗ-2101), неправильная регулировка тормозных механизмов задних колес.
 

Если муфта сцепления не обеспечивает передачу полного крутящего момента ( буксует), то причинами этого могут быть: замасливание трущихся поверхностей, ослабление силы воздействия нажимного механизма на диски вследствие износа дисков ( фрикционных накладок), ослабление нажимных пружин, отсутствие свободного хода педали муфты, износ деталей рычажно-кулачкового нажимного механизма.
 

По мере износа фрикционных накладок, свободный ход педали уменьшается и требует регулировки. При отсутствии свободного хода педали подшипник выключения сцепления выходит из строя, что может привести к сгоранию фрикционных накладок.
 

Неполное включение сцепления ( сцепление буксует) приводит к снижению скорости и силы тяги трактора, сопровождается запахом гари из корпуса сцепления. Эта неисправность может произойти из-за отсутствия свободного хода педали ( отсутствие зазора между отжимными рычагами и отводкой), замасливания или износа фрикционных накладок, поломки или потери упругости нажимных пружин.
 

Неполное выключение сцепления вызывается увеличением свободного хода педали сцепления, короблением или перекосом дисков, обрывом фрикционных накладок, наличием воздуха в гидравлическом приводе сцепления. Пробуксовка может быть следствием износа или замасливания фрикционных накладок дисков, отсутствия свободного хода педали сцепления, потери упругости оттяжной пружины или нажимных пружин.
 

Признак: при трогании е места автомобиль медленно набирает скорость, не соответствующую оборотам вала двигателя. Причины: замасливание дисков; износ фрикционных накладок ведомого диска; ослабление силовых пружин; отсутствие свободного хода педали сцепления.
 

Неполное выключение сцепления может быть вызвано увеличением свободного хода педали сцепления, короблением или перекосом ведомого диска, обрывом фрикционных накладок, наличием воздуха в гидравлическом приводе сцепления. Неполное включение ( пробуксовка) сцепления может быть следствием износа или замасливания фрикционных накладок дисков, отсутствия свободного хода педали сцепления, потери упругости оттяжной пружины. Резкое включение сцепления возможно при заедании ступицы ведомого диска на шлицах ведущего вала коробки передач, потере упругости пружинных пластин, износе или задире рабочих поверхностей нажимного диска или маховика.
 

Для чего это нужно разрывать передачу момента от двигателя

Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.

Регулировка сцепления МОЙМЕХАНИК.РФ

Что это за услуга?

Безопасность на дороге во многом зависит от правильного и надежного функционирования всех деталей и агрегатов автомобиля. Зачастую неопытный автомобилист не замечает проблем, пока они не становятся явными и не начинают мешать нормальной езде. Если, мол, все работает правильно, значит, и ремонт не нужен. Но это не так. Любой механизм со временем изнашивается и требует своевременного обслуживания. Не исключение и сцепление. Если вы заметили проблемы в его работе, то срочно необходима регулировка сцепления. Она поможет не только сделать вождение более комфортным, но и значительно повысить его безопасность.

Зачем нужна регулировка педали сцепления?

На примере проверенной «классики» разберем этот вопрос. Проблема возникает при слишком большом или малом ходе. Когда наблюдается первый вариант, то сцепление отключается частично, при этом диск остается в контакте с маховиком двигателя. Во втором случае ведомый диск включается не до конца, поэтому происходит пробуксовка и потеря крутящего момента. Все эти явления не только мешают нормальному вождению, но и вредят автомобилю. Если регулировка хода сцепления проводится не вовремя, то происходит более быстрый износ деталей, приводящий к неминуемой поломке и срочной замене комплектующих.

Как правильно определить поломку

Сделать это можно «народным способом», он простой и не требует особых навыков. Для этого вам понадобится линейка. С её помощью замеряете расстояние от пола до педали. Нормально значение – 16 см. Если имеются отклонения, требуется срочно провести регулировку хода сцепления. Но, поскольку, всегда измерять расстояние линейкой это неудобно, приведем еще несколько факторов, являющихся «предвестниками» неисправности:

• При попытке плавного начала движения возникают рывки или удары.
• Шум при работе сцепления.
• Западание педали.
• Раннее или позднее начало движения.

Как отрегулировать сцепление

Разберем на примере настройки механического сцепления. Механизм будет приводиться в рабочее состояние при помощи регулировочного устройства. Оно представляет собой болт на окончании троса в подкапотном пространстве.

Для регулирования хода сцепления проворачиваем специальную гайку, чтобы оно стало 12-13 см. Если нужно увеличить расстояние – гайка закручивается, уменьшить – откручивается. После этой процедуры 3 раза жмем на педаль сцепления, замеряем полученный результат линейкой. В случае несоответствия нормальному ходу продолжаем регулировку до тех пор, пока не получим желаемый результат.

В случае если на вашей машине стоит гидравлическое сцепление, то настройку проводят следующим образом. С кронштейна рабочего цилиндра и вилки снимается пружина. Затем при помощи регулировочной гайки настраивается свободный ход. Общее расстояние от штока толкателя до выжимной вилки должно составлять около полусантиметра. После окончания процедуры проводится испытание и замер. В случае неудовлетворительного результата настройка продолжается.

Имейте ввиду

В современных автомобилях регулировка сцепления не требуется. Регулировка сцепления необходима только в случае, когда сцепление управляется тросом. Большинство современных автомобилей имеют гидравлический привод сцепления, который не требует регулировки.

Описанные выше методы применимы для «классики». В вашем автомобиле регулировка хода сцепления может проводиться другим способом. В таком случае лучше обратиться к специалисту за консультацией.

Наши рекомендации

• Не ждите отказа педали, регулярно проводите тех. осмотр автомобиля для выявления неполадок сцепления.
• Регулировка сцепления должна проводиться согласно графику регулярно. В среднем это 1-2 раза в год.
• Вместе с этим не забывайте о настройке гидравлической части устройства.

Замеры при регулировке сцепления

Регулировка сцепления

Регулировка сцепления с замерами

Насколько это важно

• пробуксовка сцепления;
• посторонние шумы;
• утечка жидкости в системе привода;
• заметное уменьшение или увеличение хода педали сцепления.

Регулировка сцепления подразумевает следующие работы: замер хода педали, регулировка сцепления, тестирование, тех. осмотр.

• Проверьте работу сцепления.
• Отрегулируйте сцепление

Правильно отрегулировать сцепления на ваз. Как отрегулировать сцепление на ВАЗ? Шум при включённом сцеплении

В приводе сцепления в ВАЗе-классике с оригинальной корзиной, родным выжимным и с обычным рабочим цилиндром должен присутствовать зазор между толкателем (штоком) рабочего цилиндра и вилкой сцепления. Этот зазор обязателен, так как выжимной подшипник не предназначен для постоянной работы и постоянного вращения. При отсутствующем зазоре подшипник будет постоянно упираться в лепестки корзины, вращаться, что со временем приведет к выбросу его смазки и перегреву. Через непродолжительное время такой работы подшипник заклинит. При наличии зазора подшипник работает только в том случае, когда мы выжимаем сцепление. При отпускании педали сцепления подшипник должен остановиться. Именно поэтому важно знать, как отрегулировать сцепление ВАЗ.

Проверка зазора

1. Перед тем как проверить зазор, необходимо снять оттяжную пружину. Если педель сцепления слишком тугая, данную пружину можно полностью демонтировать. Эта пружина служит для оттяжки вилки сцепления, что не дает выжимному подшипнику соприкасаться с корзиной. Но, конечно, правильнее, чтобы эта пружина находилась на своем месте.
2. Правильная регулировка сцепления достигается зазором в 4–5 миллиметров. Конечно, предельная точность не требуется, главное, вилка должна быть в свободном положении. Например, чтобы при трогании педаль включала сцепление в самом низу педали, этот зазор можно немного увеличить. И, соответственно, наоборот, чтобы педаль срабатывала раньше, зазор нужно уменьшить. Но толкатель и вилка обязательно должны быть в свободном положении, ни в коем случае не в натянутом, иначе в скором времени выжимной подшипник придет в негодность.

При неправильной регулировке сцепления (если вилка натянута толкателем постоянно, а выжимной упирается в корзину) .

В таком случае первым делом проверяем именно регулировку сцепления, если же это не помогает, меняем диск феродо.

Регулировка

1. Для того чтобы выставить шток, необходимо расконтрогаить две гайки на 17 и на 13.
2. Придерживая шток, закручиваем гайку – увеличиваем зазор, откручиваем – уменьшаем его.
3. Одной гайкой регулируем зазор, другой контрогаем конструкцию в нужном положении.
4. При необходимости возвращаем пружину на место.
5. Проверяем работу сцепления при трогании, и в движении.

Основной задачей в данной процедуре является выдержка свободного хода, то есть зазора, чтобы выжимной подшипник не сгорел при постоянном вращении. Современные корзины уже идут без зазора, у них отличается конструкция, и он там просто не нужен, так как его заменяет рабочий самоподводящий цилиндр. Но такой вариант не идет с завода и не является распространенным.

Видео

Полезные советы по регулировке сцепления на классике ищите в следующем видеоролике:

Главная задача сцепления – временное разъединение (разобщение) двигателя и трансмиссии и плавное их соединения. Эти операции необходимы во время движения для управления механической коробкой передач: переключение передач, остановка, торможение, трогание автомобиля с места.

В случаи, если нарушена регулировка свободного хода педали сцепления, автомобиль перестает нормально передвигаться, возникают различные проблемы – становится невозможным тронуться с места, передачи переключаются с хрустом, также машина может буксовать и плохо разгоняться.

Как регулировать сцепление. Общее руководство

Проверка зазора троса сцепления

. В зависимости от марки автомобиля, зазор троса на механическом сцеплении можно проверить и отрегулировать разными способами.

Существует три основных способа:

• изменение длины кабеля, когда рычаг сцепления работает;
• измерение расстояния между регулировочной гайкой и вилкой;
• измерение расстояния между регулировочной гайкой и стопором троса.

На некоторых автомобилях можно использовать любой из этих методов. Но проводиться измерение обязательно должно между точками, приведенными в руководстве автомобиля или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления

. Автомобиль необходимо надежно поднять на пандусы или подставки. С ручным тормозом применяем и блокировку колес.

1. Находим трос сцепления, идущий вниз от педали сцепления и выступающий через сцепление рычага управления. Есть резьбовые втулки, с двумя гайками, которые располагаются на выступающем конце троса.
2. Зазор имеет разницу между измерением, когда рычаг переключения находится в состоянии покоя и при положении вовнутрь.
3. Чтобы измерить его, держим линейку рядом с кабелем между рычагом управления и другой точкой отсчета, такой как край корпуса сцепления.
4. Аккуратно нажимаем на рычаг до упора, выравниваем линейку с его концом и вымеряем расстояние между рычагом и точкой отсчета.
5. Потягиваем рычаг наружу и измеряем расстояние еще раз. Находим разницу между двумя измерениями и сравниваем ее с указанными данными от производителя.
6. Если зазор нужно отрегулировать, ослабляем накидную гайку на резьбовой втулке, которая называется в народе контргайкой (на некоторых автомобилях VW это крыльчатая гайка).
7. Далее выворачиваем регулировочную гайку вперед или назад, для уменьшения или увеличения зазора, проверяя измерение по мере необходимости.
8. Затягиваем контргайку и нажимаем педаль сцепления несколько раз. Проверяем зазор еще раз, при необходимости подрегулируйте.

На некоторых автомобилях с защитным днищем, добраться до контргайки и повернуть ее при необходимости бывает очень трудно. В этом случаи понадобится специальный гаечный ключ, имеющий разъем и универсальный диск для выполнения этой процедуры.

Измерение зазора

. Измеряем расстояние между муфтой рабочего рычага и точкой отсчета, такой как край корпуса муфты. Первую операцию проводим с рычагом управления в состоянии покоя, а затем, когда она в нажатом положении. Разница между этими двумя измерениями – количество свободного хода рычага на тросе. Это и есть зазор в тросе сцепления.

Другой способ проверки и регулировки

. Находим место, где трос сцепления выступает за вилку и гайки на резьбовой втулке.

1. Плоскогубцами отцепляем пружину отрыва от вилки сцепления.
2. Берем резьбовой конец троса (при необходимости можно взять плоскогубцы) и подтягиваем его до возможного уровня, что позволит поднять педаль сцепления до предела.
3. Измерить расстояние между регулировочной гайкой и внутренней кромкой муфты вилки сцепления, можно линейкой. Это измерение зазора.
4. Сравниваем полученные данные с цифрой, указанной в инструкции по эксплуатации автомобиля.
5. Если возникнет необходимость в регулировке, сделать это можно так, как описано выше.

Проверка и регулировка троса сцепления

. Данный метод используется на некоторых старых автомобилях.

1. В полностью поднятом положении, при помощи блока древесины, заклиниваем педаль сцепления.
2. Обнаружив расположение кабеля сцепления, находим, где наружный кабель прижимается к краю корпуса.
3. Контргайка и регулировочная гайка расположены в конце кабеля, рядом с фиксирующим кронштейном.
4. Держим внешнюю часть кабеля и тянем его назад до упора, что позволит обнажить внутренний кабель.
5. При помощи линейки, измеряем длину обнаженной части троса между концом троса и регулировочной гайкой. Это измерение зазора троса сцепления.
6. Сравниваем полученные данные с данными указанными производителем и при необходимости регулируем.
7. Ослабляем контргайку и поворачиваем регулировочную гайку либо назад, либо вперед, для получения оптимального значения.
8. Затягиваем контргайку и измеряем еще раз.

Проверка и регулировка гидравлического сцепления

. Многие гидравлические муфты являются саморегулирующими, но некоторые конструкции позволяют проводить ручную регулировку, чтобы компенсировать износ пластины трения.

1. Если гидравлическая муфта регулируется, толкатель на рабочем цилиндре будет иметь резьбу и оснащен контргайкой.
2. Поднимаем автомобиль надежно на рампу или осевые стойки.
3. Забираемся под автомобиль и находим рабочий цилиндр сцепления и его регулируемый толкатель.
4. Плоскогубцами отцепляем пружину отрыва от вилки. Нажимаем на вилку сцепления вперед до упора.
5. Удерживая ее в этом положении, при помощи линейки измеряем расстояние между концом корпуса рабочего цилиндра и вилки сцепления.
6. Отпускаем вилку, а затем измеряем расстояние снова, пока она находиться в состоянии покоя.
7. Разница между этими двумя измерениями и является зазором сцепления. Сравниваем это с цифрой, которая приведена в руководстве автомобиля и при необходимости регулируем.
8. Контргайка и регулировочная гайка находиться на резьбовом конце толкателя. Ослабляем контргайку.
9. Винт регулировочной гайки проворачиваем в сторону рабочего цилиндра, для увеличения зазора, либо в сторону вилки сцепления, для его уменьшения. Когда измерение верно, затягиваем контргайку.
10. Повторно проверяем и при необходимости регулируем его снова.

Как регулировать сцепление на Ваз 2110, 2111, 2112

1)
. Ставим автомобиль на ровную площадку и включаем стояночный тормоз. Открываем капот и отключаем минусовую клемму от аккумуляторной батареи.

2)
. Далее с помощью линейки установленного перпендикулярно акселератору и полу замеряем расстояние хода привода. Замеряем расстояние от пола до места, где начинается резиновая прокладка на акселераторе. В случаи, если это расстояние больше или меньше 16 см, то нужно будет произвести регулировку.

3)
. Итак, открываем капот автомобиля, после чего находим крепление тросика системы с педалью. Как правило он располагается напротив водительского сиденья. Обращаем внимание на 2 гайки, которые расположены на конце данного тросика. На фото они отмечены номерами 1 и 2. Гайку под номером 1 выкручиваем, но не до конца, а вторую подкручиваем или откручиваем, до нужного свободного хода акселератора, то есть до того момента, пока ход не будет равен 12 – 13 см.

4)
. Учтите, при ослаблении второй гаечки свободный ход будет увеличиваться, а при закручивании – уменьшаться.

5)
. Далее садимся на место водителя и до самого конца несколько раз нажимаем на педаль сцепления, после чего опускаем ее. Делаем это еще раз и проверяем показатель свободного хода. В случаи необходимости процедуру можно повторить.

6)
. После того, как сцепление будет отрегулировано, продвигаем ограничительную втулочку в вилку до упора.

7)
. На этом процесс регулировки можно считать завершенным.

Как регулировать сцепление на Ваз 2108, 2109, 2199

1)
. Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.

3)
. Из полученного первого результата 18-20 см вычитаем результат второго замера 6-7 см. В итоге мы получим 13-14 см. Для автомобилей марок Ваз 2108 и Ваз 2109 это значение считается нормальным.

4)
. В случаи, если это значение отличается в ту или иную сторону, то нужно будет повторно отрегулировать сцепление. То есть либо подтягиваем, либо же ослабляем.

5)
. Одним ключом удерживаем регулирующую гайку, а вторым немного ослабляем контргайку.

6)
. Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7).
Производим замеры и в случаи удовлетворительного результата, контргайку затягиваем и на этом работу можно считать завершенной. Но а если нет, то нужно будет еще раз проделать данную операцию.

Видео

Как регулировать сцепление на Лада Калине?

1)
. Открываем капот и снимаем воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отсоединяем ДМРВ. Далее откручиваем хомут и снимаем корпус воздухофильтра.

2)
. Вытаскиваем трос за наконечник с резьбой на максимально возможное расстояние. В данном случаи нужно будет преодолеть и сопротивление, которое оказывает пружина прикрепленная в ПС.

3)
. Удерживая трос в таком положении, при помощи штангенциркуля замеряем расстояние между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.

4)
. В случаи, если расстояние не соответствует, то при помощи рожкового ключа, либо подтягиваем, либо ослабляем гайку натяжения.

6)
. После того, как расстояние будет отрегулировано, воздушный фильтр устанавливаем на место.

Видео

Как регулировать сцепление на Ваз 2107

Чтобы отрегулировать сцепление Ваз 2107 необходимо заехать на яму или эстакаду. Но в случаи, если такой возможности нет, то автомобиль при помощи домкрата устанавливаем на опоры, с соблюдением всех мер безопасности.

1)
. Свободный ход необходимо отрегулировать таким образом, чтобы расстояние от верхнего положения педали до упора равнялся 0,4 – 2 миллиметрам. В противном случаи нужно будет произвести настройку. При помощи ключа «на 10» гайку стопоряющую ограничитель немного откручиваем и путем ее вращения выставляем нужный зазор.

2)
. Если система двигателя Ваз 2107 предусматриваем инжекторный впрыск горючего, то нужно будет снять защитный щиток.

3)
. Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.

4)
. Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

5)
. Ход толкателя регулируем при помощи ключа «на 17». Необходимо также сдерживать от проворачивания регулирующую гайку толкателя, но а при помощи ключа «на 13» ослабляем контргайку.

6)
. Фиксируя толкатель при помощи ключа «на 8», ключом «на 17» выставляем необходимые 4-5 миллиметров.

7)
. Фиксируем контргайку.

8)
. Проверяем ход педали, который должен составлять примерно 30 миллиметров от его верхнего положения до момента отключения. Если потребуется, то можно выполнить операцию повторно.

Как регулировать сцепление на Газели?

Как регулировать сцепление на Лада Приоре?

Замерить необходимое положение троса можно двумя способами.

Первый способ заключается в ориентирование по ходу педали сцепления, движение которого должно быть в пределах 125 – 123 миллиметров. Но и второй способ заключается в замере длины троса, выходящего из кожуха. В отпущенном состоянии она должна составлять 27 миллиметров.

В большинстве случаях водители пользуются первым вариантом, что объясняется большей надежностью. Именно порядок действий первого варианта мы подробно и опишем.

1)
. При помощи гаечного ключа «на 17» откручиваем контргайку, который фиксирует кожух троса в гнезде коробки.

3)
. При помощи концевого пластикового наконечника с резьбой, корректируем провис троса. Крепим, не затягивая гайки и проверяем на мягкость включения передач. В случаи, если сцепление отрегулировано правильно, то можно зафиксировать и гайки.

3)
. При помощи 2 гаечных ключей ослабляем гайки крепления наконечника троса, после чего подкручивая или ослабляя их добиваемся того, чтобы ход педали был равен 125 – 135 мм.

4)
. Садимся на водительское кресло и до упора не менее 3 раз надавливаем на педаль сцепления. Затем снова замеряем ее и ход. В случаи необходимости корректируем.

Как регулировать сцепление на Ниве?

Заключение

Работа по регулировке пусть и является не сложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

При длительной эксплуатации автомобиля система сцепления подвергается износу и механическим повреждениям. Не отрегулированный надлежащим образом привод неудобен для водителя.
Кроме того, несвоевременная регулировка может привести к выходу сцепления из строя, что влечет за собой трудоемкую и дорогостоящую процедуру замены. В данной статье мы подробно рассмотрим, как на ВАЗ 2115 — видео этого процесса поможет дополнительно разобраться в нем.

[ Скрыть
]

Как отрегулировать?

Привод с нарушенной регулировкой находится на несколько сантиметров выше или ниже, относительно тормоза. Это делает привод неудобным для использования и может стать причиной аварийных ситуаций.

Положение привода изменяется в результате изнашивания накладок ведомого диска при длительном вождении машины. У автомобилей марки ВАЗ 2115 нормальным принято считать ход педали 125-135 мм. Наибольший безопасный ход не превышает 160 мм.

Регулировка необходима также в том случае, если узел выключается не полностью или буксует. Отладка осуществляется с помощью изменения длины троса сцепления и его оболочки.

Инструменты

2 ключа на 17. У ВАЗ 2115 нижний конец оболочки-«рубашки» троса держится на двух крепежах, которые ослабляются с помощью этих ключей.

Ключи на 17 — основные инструменты для регулировки троса сцепления

Пошаговая инструкция

1. Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.
2. Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.
3. Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.
4. Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить. Важно помнить, что перетяжка, как и слабое натяжение, недопустимы. При перетяжке трос быстро порвется, а при слабом натяжении сцепление перестанет полностью выключаться.
5. Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.
6. После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

Что такое сцепление? Механизм, от которого зависит плавный ход автомобиля и мягкое переключение скоростей при наружном осмотре машины в глаза практически не бросается. О его наличии шофёр помнит благодаря педали, расположенной возле левой ноги. Механизм этот называется сцепление. При нажатии на педаль сцепление выключается, нога снята с неё — сцепление включается. Благодаря этому нехитрому механизму водитель может в любой момент прервать связь двигателя с трансмиссией. Когда регулировка сцепления хорошо отлажена, это позволяет автомобилю плавно тронуться с места, без рывков набрать нужный темп хода, спокойно переключать скорости, замедляя или убавляя ход машины.

На российских авто традиционно установлено так называемое «сухое сцепление», однодисковое. Однако на отдельных марках, например, «Ниве», в сцеплении используется гидравлический привод. Привод сцепления является, пожалуй, наиболее уязвимым местом в механизме и требует регулировки.

Проверяем техническое состояние

Этот механизм нуждается в диагностике гораздо реже, чем рулевая часть или тормоза. Но время от времени проверять его состояние необходимо. Какие-либо нарушения и сбои в работе сцепления чреваты серьёзными последствиями, особенно если машина находится вдали от сервис-центров или любого другого места, где водителю окажут помощь и приведут авто в «живое» состояние. Машина может просто остановиться и своим ходом уже не пойти, или же её подвижность будет только частичной. Причинами сбоев могут быть и износ одной фрикционной накладки в ведомом диске или сразу нескольких, и поломка самого ведомого диска — от долгого срока эксплуатации и т.д.

Как понять, нужна ли уже регулировка сцепления?

• когда водитель хочет плавно стартовать, а машина начинает дёргаться, явственно ощущаются удары, рывки;
• педаль сцепления под ногой западает;
• включение передачи сопровождается особым характерным шумом.

Протестировать состояние можно и таким образом: завести мотор, затем, не торопясь, убрать ногу с педали сцепления и тронуться. Моментальное начало движения указывает на то, что свободный ход отсутствует. А если автомобиль остался стоять даже тогда, когда педаль оказалась совсем отпущенной, следовательно, её ход больше нормы. Теперь следует взять обычную линейку и измерить пространство от пола в машине до резиновой педальной накладки. В идеале должно быть 160 миллиметров. Если расстояние больше, т.е. педаль находится выше указанного предела, необходима регулировка педали сцепления и привода.

Уроки Самоделкина

Привести сцепление в нормальное рабочее состояние можно, отрегулировав его привода, точнее, регулировочный болт. Находится он под капотом, на конце троса. Ошибиться трудно: этот болт закреплён контргайками.

Регулировка сцепления совершается путём отладки хода педали сцепления. Он должен быть в пределе 120-ти-130-ти миллиметров. Чтобы увеличить ход, нужно закрутить гайку на наконечник, а чтобы ход педали уменьшить — гайка отвинчивается.

Когда отладка закончена, на педаль следует трижды нажать, а затем снова измерить пространство от пола до площадки с педалью. Если оно всё ещё не соответствует нужным параметрам, регулировка сцепления должна быть продолжена.

Если сцепление гидравлическое, технология его отладки несколько иная. Следует помнить, что выжимная вилка штока толкателя должна отстоять на расстоянии примерно в 5 миллиметров. Чтобы такую длину установить, пружина с кронштейна у рабочего цилиндра с вилкой снимается, а регулировочная гайка со штока цилиндра закручивается или откручивается так, чтобы у вилки свободный ход был не менее и не более 5 миллиметров.

Примечание

Приступая к регулировке механизма сцепления, обязательно следует внимательно изучить техпаспорт своего автомобиля. В зависимости от модели машины могут быть и различные модификации этого механизма.

Регулировка сцепления Ваз 2114 своими руками пошаговая инструкция

Регулировка сцепления Ваз 2114 является одной из важнейших автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов. С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для одной из самой популярной модели автомобиля «четырнадцатой»

В каких случаях требуется регулировка сцепления

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой

Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

• регулировка педали сцепления;
• регулировка троса сцепления;
• регулировка педали по высоте;
• регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

На фото представлена муфта сцепления Ваз 2114

В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Видео: Регулировка сцепления Ваз 2114

Проверка рабочего хода педали сцепления Ваз 2114

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

1. Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления
2. На изображении показано как это лучше всего сделать.
3. Должно получиться приблизительно 18-20 см.
4. Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.
5. Должно получиться 6-7 см
6. Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

1. Отвинчиваем упорный винт.
2. Придаем ему вращение до нормализации движения педали.
3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Регулировка привода (тросика) сцепления Ваз 2114

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Регулировка тросика сцепления Ваз 2114

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Регулировка муфты сцепления ВАЗ 2109

Подтяжка муфты сцепления Ваз 2114

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

1. Поставить рычаг КПП в позицию «нейтраль».
2. Демонтируем картер механизма сцепления.
3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Видео: Регулировка тросика и подтяжка муфты сцепления Ваз 2114

Как настроить сцепление ваз 2109 карбюратор

В каких случаях необходимо регулировать педаль. При неправильной регулировки педали сцепления автомобиль тратит слишком много сил движение при дальнейшей эксплуатации ремонт неизбежен. Замена верхней шаровой опоры ваз 2121 нива. Если регулировка привода сцепления ваз 2108 2109 помогает сцепление буксует значит оно требует замены. Попробуйте настроить трос сцепление. Учитмся правильно регулировать сцепление автомобиле ваз 2109. Постарайтесь определить при каком положении педали сцепления ваш автомобиль начинает двигаться. Как правильно настроить привод муфты сцепления гаражных условиях как самостоятельно правильно отрегулировать сцепление автомобиле ваз 2107 ваз 2106 дляпервоначальной регулировки сцепления ваз 2108 и. Руководство натяжению троса сцепления его замене ваз 2108 2109. Ваз2109 сцепление ваз сцепление в140 сцепление в. Иногда этот агрегат требует проведения профилактических мероприятий поэтому регулировка сцепления ваз 2109 других автомашин проводится случаях когда проявляются дефекты связанные эксплуатацией этого механизма. Как настроить сцепление ваз 2111 чтоб когда сцепление отпускаеш машина уже едет без газа как отрегулировать ход педали сцепления ваз 2106 довольно актуальный вопрос. Как настроить сцепление ваз 2110. Сцепление сильно влияет работу всего. Замена масла воздушного топливного фильтра ваз основном если обнаружились проблемы ваз 2109 сцепления. Ваз2108 2109 жигули. Как прокачать сцепление ваз. Регулируем своими руками сцепление ваз 2110. Необходимые для регулировки сцепления ваз 2108 2109 инструменты. Как отрегулировать сцепление ваз иногда этот агрегат требует проведения профилактических мероприятий поэтому регулировка сцепления ваз 2109 других автомашин проводится случаях когда проявляются дефекты связанные эксплуатацией этого механизма. Ваз 2109 ваз сцепления. Регулировка сцепления ваз 2109.Как отрегулировать сцепление лада калина статье даны признаки которым можно. Неисправности связанные неполадками работе сцепления ваз2110 можно условно разделить. Регулировка сцепления ваз 2109 своими руками видео как правильно отрегулировать. Оно должно находиться пределах если находится считайте процедуру регулировки сцепления ваз 2109 завершенной если нет повторите пункты тех пор пока получите ход нужной величины. Ремонт ваз 2109 своими. Инструкция замене сцепления ваз 2110 своими. Регулировка сцепления ваз. Как отрегулировать сцепление ваз 2109 своими руками пошаговая инструкция.. Как настроить сцепление ваз 2112» frameborder=»0″ allowfullscreen>

Большой ход педали сцепления приводит тому что сцепление выключается частично. Двигатель вашего автомобиля ваз 2109 может развить полной. Сцепление ваз2114 2115 2113. Прокачка сцепления ваз. Даже при самом аккуратном деликатном вождении. Сцепление ваз 2110 в. На сцеплении установлен тросовый привод. Когда регулировать сцепление ваз 2109. Как настроить привод узла управления. Сцепление ваз 2109 как проверить сцепление. Регулировка привода сцепления автомобиле ваз 2108 ваз 2109. Глохнет при трогании ваз 2109. Ремонт рулевой рейки ваз 2109 своими руками. Настроить свободное перемещение педали

Замена троса сцепления ВАЗ 2109/2110/2112 своими руками, инструкция

Начиная с модели 2108 на автомобилях ВАЗ начал использоваться в качестве привода механизма сцепления трос, а не как у классических моделей – гидропривод.

Это значительно упростило конструкцию. Трос действительно оказался удобнее, поэтому использовали его и на других модификациях – 2109, 2110, 2112 и т. д.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкий выжим педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Что понадобится?

Еще одно положительное качество тросового привода — легкость замены. Вся операция занимает около 20 мин даже у начинающего автовладельца ВАЗ. Причем выполнить все можно даже в полевых условиях, имея под рукой небольшое количество инструментов.

Для примера рассмотрим, как производится замена троса сцепления на ВАЗ-2110, и для того, чтобы все сделать, потребуется:

• 2 ключа на 19;
• 2 ключа на 8 и 10;
• Крестовая отвертка;
• Новый трос.

Всего этого достаточно для проведения работ.

Чтобы было понятней посмотрите схему привода сцепления ВАЗ 2110.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

1. Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
2. Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

   Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

3. Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки. Обратите внимание, в какую сторону направлена плоскость кронштейна;

4. Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
5. Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

   Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

   После этого скидываем наконечник со штока. Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

6. Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

7. Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

8. Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
9. Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки. На этом замена завершена и остается только провести регулировку;
10. Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Особенности замены на ВАЗ-2109

Отличие троса ВАЗ-2109 сводится к наличию специального поводка для зацепления с рычагом вилки, который достаточно габаритный по размерам, поэтому вытаскивание троса выполняется в сторону моторного отсека, а не салона.

Не будем рассматривать всю последовательность замены привода на ВАЗ-2109, а пройдемся только по ключевым моментам. Отметим, что инструменты потребуются те же, что указаны выше, а смена производится так:

• Послабляем гайки крепления оплетки к кронштейну на КПП и вытаскиваем ее. Затем рукой поджимаем рычаг и выводим из зацепления поводок;

• Под приборной панелью со штока снимаем фиксирующую пластину и наконечник.

  Кронштейна крепления оплетки под панелью никакого нет, и оплетка просто упирается в заднюю стенку моторного отделения при помощи специальной упорной пластины. Поэтому переходим к моторному отсеку и вытаскиваем трос. Установка нового же привода выполняется в обратной последовательности.

Трос порвался в дороге, что делать?

Часто бывает так, что привод рвется в пути, а под рукой запасного троса нет. В таком случае допускается движение на авто и без сцепления благодаря наличию синхронизаторов в КПП.

Это позволяет переключать передачи во время движения без прерывания передачи вращения от двигателя на коробку, хоть для этого приходится прилагать усилие.

Главное при такой ситуации – начать движение с места. Для этого глушим мотор и включаем на КПП 1-ю передачу.

После этого включаем стартер, который вполне способен запустить двигатель, соединенный с трансмиссией, но начало движения будет происходить с рывками. А после того, как мотор начнет работать, эти рывки пропадут.

Переключение скоростей без сцепления в обязательном порядке должно производиться с перегазовкой. То есть, набрали скорость, отпустили педаль газа и перевели рычаг коробки в нейтральное положение.

Затем резко увеличили обороты двигателя (газонули) и включили требуемую скорость. Но делать это надо быстро.

Во время движения с неработающим сцеплением необходимо выбирать такой маршрут, чтобы было как меньше остановок, поскольку для этого придется каждый раз глушить двигатель и начинать движение на скорости. А такого «издевательства» стартер долго не выдержит.

Как отрегулировать привод?

Заменить трос сцепления на ВАЗе несложно, но этой операции недостаточно, поскольку еще необходимо отрегулировать его, а для этого потребуется дополнительно наличие обычной линейки.

После замены педаль может находиться выше или ниже по уровню, чем другие, что является неправильным, они должны располагаться в одну линию.

Регулировка сцепления выполняется по ходу педали. То есть ставим линейку рядом и отмечаем на уровень положения накладки педали.

После этого выжимаем до упора и снова делаем пометку на линейке.

Далее вычитаем расстояние – у нормально отрегулированного сцепления ход составляет 12-13 см, но допускается и 16 см, хотя это значение считается предельным.

На ВАЗ-2110 регулировка производится в двух местах – на гайках крепления оплетки (позволяет изменить ее длину) и на самом наконечнике, который зацепляется с рычагом.

Для этого на нем сделана резьба и установлены две гайки на 8 или 10 (ими изменяется длина самого троса). Именно они и нужны для регулировки.

Для выполнения регулировочных работ необходимо внешнюю гайку открутить, поскольку она является контрящей, а внутренней путем отвинчивания или навинчивания на наконечник добиться требуемого хода педали, а затем законтрить ее.

На ВАЗ-2109 имеется только одна регулировка – на кронштейне крепления на КПП и установка хода выполняется путем изменения длины оплетки.

Можно обойтись на ВАЗ-2110 и без линейки, важно только правильно подобрать длину троса. Для этого откручиваем контрящую гайку и отвинчиваем регулировочную.

Затем передвигая по наконечнику упорную втулку, нужно найти момент начала свободного хода выжимного подшипника. Его почувствовать будет легко, поскольку немного возрастет усилие на рычаге.

Остается только зафиксировать положение втулки на наконечнике гайками и проверить. Находится ли педаль на одной линии с другими.

Такая регулировка обеспечит оптимальное натяжение тросика, а сцепление не будет «вести» или «пробуксовывать», поскольку привод устанавливается на начало свободного хода выжимного подшипника.

ВАЗ 2108 Ladorian Футболка LADA Moscow Футболка СССР Классика

ВАЗ 2108 Ladorian Футболка LADA Moscow Футболки СССР Классика

• Код товара: product-1081
• Наличие: В наличии
• Вес: 0,25 кг

Доступные опции

Размер футболки
— Пожалуйста, выберите — S M L XL XXL XXXL XXXXL XXXXXL

Мы рады представить вам новую коллекцию футболок, созданную художниками команды LADA Moscow!
Теперь все любители советских автомобилей могут носить на груди любимые модели LADA.
Будем рады получать ваши отзывы и фото в любимых футболках LADA MOSCOW!
Размеры от S до XXXXXL. 100% хлопок.

# карбюратор #vergaser # зажигание # клапаны # поршни # коленчатый вал # распределительный вал # шатуны # маховик # сцепление # трансмиссия # дифференциал # подвеска # оружие # рулевое управление # альтернатор # демпферы # пружины # лихтсмашина # выхлоп # кардан # двигатель #vfts # полиуретан # винтаж # ретро # тюнинг # классика # классика # 2101 # 21011 # 21013 # 2102 # 2103 # 2104 # 2105 # 2106 # 2107 # 2108 # 2109 # 2121 #riva #samara #niva # 4×4

Тэги: ВАЗ,
2108, г.
лагорианский
лада
Москва,
Футболка,
советский
ссср
классика,
футболки

ВАЗ-2108

ВАЗ-2108

ВАЗ-2108 «Лада Самара»

ВАЗ-2108 «Лада Самара» (отечественное название — Спутник) (1984–1996).Это 5 мест, лифтбэк 3 двери. Привод: передний, 4х2. Подвеска: передняя — независимая
(Стойки МакФерсон), задняя независимая (торсионная балка, пружины винтовые). Мотор: ВАЗ-2108
тип — бензиновый (карбюратор), ом, 4-х цилиндровый ряд, рабочий объем 1289 куб.см (диаметр цилиндра / ход поршня)
= 2,99 / 2,8 дюйма), степень сжатия 9,9: 1. Максимальная мощность 63 л.с. при 5600 об / мин. Крутящий момент 70
фут-фунт @ 3500 об. / Мин. КПП 5 ступеней, максимальная скорость 92 кмч, разгон от 0 до 62 кмч — 16 с.
Тормоза: передние — дисковые, задние — барабанные, с гидравлическим управлением.Меры:
ДхШхВ = 13 футов 1,7 дюйма x 5 футов 3,8 дюйма x 4 фута 6,3 дюйма, колесная база 7 футов 10,5 дюйма. Колея передняя / задняя:
4’6,7 «/ 4’5,5». Маневренность: диаметр разворота 33 ‘, дорожный просвет 6,3 «.
Объем багажника составляет 9,6 (сиденья вверх) / 21,3 (сиденья вниз) куб. футов. Снаряженная масса: 1984 фунта. Максимум.
буксирный вес прицепа: 1 962 фунта. Шины 165 / 70R13, давление спереди / сзади 29 p.s.i. Топливо
бак: 11,4 галлона. Экономия топлива: 31,8 миль на галлон (в среднем). Коэффициент лобового сопротивления (Сх) = 0,38. Цена:
2700–4600 долларов (произведено в 1996 году).

Есть варианты с разными моторами: ВАЗ-21083 и ВАЗ-21083-20.Плюс есть ВАЗ-2108-91 с
роторный двигатель и модель ВАЗ-210834 «Тарзан» 4х4.

ВАЗ-21083 (с. 1987 г.). Имеет ВАЗ-21083
тип двигателя 1499 куб.см (диаметр цилиндра / ход = 3,23 / 2,8 «), степень сжатия 9,9: 1. Макс.
мощность 70 л.с. @ 5600 об. / мин. Крутящий момент 81 фут-фунт. @ 3400 об. / Мин. Максимальная скорость 97 кмч, разгон 0
до 62 миль / ч 15,3 с. Экономия топлива: 30,6 миль на галлон (в среднем). Цена: 4200 долларов.

ВАЗ-21083-20 ​​(г.в.1993 г.). Там есть
Двигатель типа ВАЗ-2111 под капотом: бензиновый (одинарный впрыск), ом, 4 цилиндра в
Линия, рабочий объем 1499 куб. см (канал 3.23 «, ход 2,8»), степень сжатия 9,8: 1.
Мощность 71 л.с. при 4800 об / мин, крутящий момент 87 фунт-сила-футов. @ 2800 об. / Мин. Максимальная скорость 99 кмч, разгон 0
до 62 миль / ч — 14 с. Экономия топлива: 31 миль на галлон (в среднем). Цена: 4500 руб.

ВАЗ-2108-91.
Двигатель: [В скобках приведены данные ВАЗ-21099-91 2000 года] ВАЗ-415
типа, 2 диска роторные (Ванкель), бензиновые (карбюраторные), охц,
рабочий объем (с поршневым двигателем) 2616 куб.см, степень сжатия 9,4: 1. Максимум. мощность
120 [135] л.с. при 6000 об / мин (красная линия — 8K).Крутящий момент 129 фут-фунт.
@ 4000 [4500] об. / Мин. 5 ступенчатая коробка передач и сцепление ВАЗ-2112, максимальная скорость 122 [119] кмч,
разгон от 0 до 62 кмч — 8,5 с. Тормоза: вентиляция передних дисков. Шины R16 [R14]. Экономия топлива: 31,4 [29] миль на галлон (при
56 миль в час), 18,8 [23,5] миль на галлон (при 75 миль в час). Беги в капитальный ремонт
— до 186К. Цена: + $ 2,000-2,500 дополнительно [всего 5,700].

Есть еще ВАЗ-2109-91, ВАЗ-21099-91, ВАЗ-2115 с этим двигателем.

Это отдельный файл из набора.Нажмите здесь, чтобы узнать больше
опыт — этот сайт использует фреймы.

Запчасти на Лада Нива 4х4 | Ручка, крышка руля регулировки сиденья Лада Нива и Лада Самара, 2108-6814232

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Подвеска Лада Нива

Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9001 4 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющий кронштейн, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНЫЕ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветровой дефлектор, Mad Guard, Эмблема, Табличка, Спортивное рулевое колесо, Ступица рулевого колеса
Мойка Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Лада Нива Инструментальный цех

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание, разорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

ВАЗ 2108 LADA SAMARA — русские традиции

ВАЗ-2108 — прародитель семейства LADA SAMARA , отметившая в декабре 2004 года свое двадцатилетие. Появление в 1984 году «восьмерки» стало прорывом в отечественном автомобилестроении. Переднеприводный автомобиль ВАЗ-2108 кардинально отличается от своих предшественников как по дизайну, так и по компоновке и внешнему виду.Модель ВАЗ-2108 приступила к серийному производству переднеприводных автомобилей страны, а всего в срок выпуска было выпущено около 900 тысяч «восьмерок».
В народе автомобили LADA SAMARA стали называть «истребителями». Такие машины получили название из-за особой любви к ним спортсменов и любителей «спортивного» тюнинга. «Восьмерки» часто встречаются и на спортивной трассе, и на ночном автодроме уличные гонки.
ВАЗ-2108 — преднеприводный малолитражный автомобиль с 3-х дверным кузовом хэтчбек и передним приводом.В создании этого успешного автомобиля участвовали инженеры компании «Порше». Они переняли бесценный опыт вазовских специалистов, который затем был использован при разработке автомобилей LADA OKA и LADA 110.
В наличии заводом.Автомобиль ВАЗ ВАЗ-2108 была представлена ​​в 1984 году. Эта модель хэтчбека с трехдверным кузовом стала поистине знаковой не только для Волжского автозавода, но и для местных автомобилистов. На внутреннем рынке его предлагали называть «Спутник», но это название прижилось и в итоге было подтверждено экспортное — « Самара ».Модель ВАЗ-2108 Спутник / Лада Самара приступила к серийному производству переднеприводных автомобилей страны. Автомобиль получился, конечно, более надежным в эксплуатации, безопасным и экономичным по сравнению с классической «Ладой». Коррозионная стойкость кузова также имеет объективную лучшую.В новинке было все: переднее колесо в сборе, кузов хэтчбек, поперечно расположенный двигатель, бесконтактная система зажигания типа передней подвески McPherson, реечное рулевое управление, трос сцепления привода, энергопоглощающие пластиковые бамперы.Автомобили первых выпусков страдали, как принято, «детскими болезнями», которые завод устаревали непосредственно в процессе производства на потребителях. Особенно если они недолговечны и страдают ужасно дефицитными компонентами электронных систем зажигания (особенно выключателем более ранней модели 36.3734). Впрочем, карбюраторы и типа — «солекс» специально не давали расслабиться (и не сдаваться сейчас), не говоря уже о нынешних стойках, потертых крышках самих ШРУСов, «грохоте» передней панели и конструкции обивки и ненадежных дверных замках.Отчасти с некоторыми глюками в более поздних выпусках удалось справиться, например, с самоотворачиванием гаек передней ступицы обрыв и тросовой муфтой, но большинство проблем благополучно продолжают отравлять жизни владельцев «Самара». Однако скрип и растрескивание, которые издают и панели салона, могут говорить и о неправильном использовании (перегрузка, которая велась от кузова) или о зазоре обшивки обшивки до борта после аварии кузова. Несмотря на широкие двери, выход и вход на заднем сиденье втрое затруднены.Этот факт обычно истолковывается в пользу определенного имиджа молодежного спорта, хотя мир больше является знаком «машины для домохозяек» (дешевле и безопаснее перевозить маленьких детей — не выбрасывайте). Салон дополнен анатомическими сиденьями с большим запасом регулировки по трем направлениям, межкомнатные двери не страдают дефектами, как и другая периферия в салоне (хотя начинают «сопровождать» уже после небольшого пробега). Среди досадных мелочей встречаются такие, как отсутствие подголовников задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко смещенная задняя стойка), высокое расположение края багажника.Запасное колесо находится в нише для багажа. Вместимость багажника увеличивается при сложенном заднем сиденье (к сожалению, не складывается по частям и не доходит до конца горизонтального положения, в котором особо не перевозятся громоздкие предметы). Машина оснащена рядными 4-цилиндровыми бензиновыми двигателями. Изначально за базовый двигатель в ВАЗ-2108 был взят 1,3-литровый 65-сильный (ВАЗ-2108 ) с четырехступенчатой ​​коробкой передач. Это синоним правильного и своевременного обслуживания с достаточной надежностью.

Легко может проехать 150 тысяч миль (при отсутствии гоночного темперамента владельца). Единственное, с чем придется столкнуться — это частая замена масляного фильтра и необходимость обслуживать зажигание и регулировку клапана только на СТО. Модификация ВАЗ — 21083, выпущенная в 1987 году, оснащалась карбюраторным двигателем объемом 1,5 л. ВАЗ-21083и — инжекторный двигатель объемом 1,5л. Чуть позже для экспорта в отдельные страны начали выпускать доработанный рядный 4-цилиндровый бензиновый ВАЗ-21081 1.1-литровый 53-сильный мотор не слишком темпераментен. В 1996 году выпуск этой модификации завершили.В 1990 году была проведена рестайлинг передней части, в результате чего «восьмерка» приобрела иную форму крыльев и избавилась от пресловутого «клюва». На рынке версии с отдельным «клювом» в передней части и «коротким крылом» (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с «длинным крылом». Довольно много предложений на продажу 21081 ВАЗ-21083 и ВАЗ с обивкой из велюра и более удобной панелью «люкс» с тахометром и бортовым компьютером (серийно на седан и ВАЗ-21099 с инжекторным двигателем), которые также установлены на транспортных средствах, попавших в аварию (пихать дороже.) С осторожностью стоит относиться к предложениям юным автовладельцам о продаже нестандартных машин от 6 до 7 лет, наполненных различными аксессуарами и «музыкой». Тем не менее, за последние годы ряд небольших тюнинговых компаний все же превратили «восьмерку» в «почти купе». Особой популярностью пользуется замена серийно выпускаемых импортных газонаполненных счетчиков, доработка двигателей и т. Д. В свое время неудачная конструкция «клюва» породила целый пласт мелких фирм и фирмочек, которые пытались производить различные накладные расходы. оформление предметов, изменение внешнего вида неудачной «восьмерки».«Есть ряд моделей, которые по своим характеристикам не отличаются от базовых моделей, но различие в расположении узлов и агрегатов имеет свои индексы. Экспортные варианты, доступные для Великобритании — ВАЗ-21086 ВАЗ- ВАЗ 21087 ВАЗ-21088. Это аналоги соответственно моделей ВАЗ-2108 ВАЗ-21081 ВАЗ-21083, но с правым положением руля колонки.Соответствующее расположение педалей и вакуумный усилитель тормозов. Алгоритм движения. дворников.Они двигаются слева направо из-за «зеркального» привода механизма дворников.По рекламе изредка встречаются кабриолеты с западно-инжекторным двигателем (Натасна, Богемия Кабриолет). Иногда предлагают модели с правым рулем в Великобритании (такие машины имеют заводские коды: 21086 с двигателем 1,3 л, 21 087 — 1,1 х 21 088 — 1,5 л). Представляет собой двухвагонную каноэ ВАЗ-2108Ф (ВАЗ-1706) (название говорит само за себя) с пластиковой крышей (общая высота 1900 мм) и объемом грузового отсека 2,2 куб. М. Грузоподъемность 450 кг, а также высота погрузки за счет. к оригинальной конструкции крышка багажника снижена до 550 мм.
Теперь вы можете выбрать опции с другой приборной панелью («высокий» или «низкий»), с системой впрыска топлива и различным оборудованием eXtra. Последнее дополнение — установленный на заводе охранный автомобиль при угоне. Этот в целом хороший автомобиль даже после более чем 15 лет выпуска остается популярным среди покупателей, в основном за счет невысокой цены, хороших салазок и доступности ремонта.

Технические характеристики:

Габаритные размеры, мм:
Длина — 4006
ширина — 1620
высота — 1400

Колесная база, мм 2460
Колея перед / зад, мм 1400/1370
Снаряженная масса, 920 кг
Полная масса, кг 1345
Ведущие колеса передние
Двигатель 2111
Объем двигателя, куб. См 1499
Максимальная мощность кВт (об / мин.) 57,2 (5400)
Макс. крутящий момент Нм (об / мин) 115,7 (3000)
Система питания с распределенным впрыском
Число скоростей в пяти КП
Передаточное число гл. передача 3,7 или 3,9
Максимальная скорость, км / ч 160
Время разгона с места до 100км / ч, с 14

Расход топлива, л / 100 км:
— 10 городской трафик
— 5,7-городской трафик
— смешанный 7,3

Размер шин 165 / 70R13 175 / 70R13 или
Стандарт выбросов R83

Продажа автозапчастей и аксессуаров

Автомобильные запчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для выполнения ряда ремонтных работ. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным.Обновите коврики, сделав покупки в нашем ассортименте передних и задних сидений, представленных в радужных цветах и ​​узорах. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. Правильные автомобильные аксессуары для любого типа транспортного средства гарантируют комфортную поездку.

Взгляд на экстерьер

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных товаров

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

Автомобили Для 05-15 Toyota Tacoma Регулировка мощности пикапа Черная рамка Пара боковых буксировочных зеркал tricornernj

Автомобильная промышленность Для 05-15 Toyota Tacoma Регулировка мощности пикапа Черная рамка Пара боковых буксировочных зеркал tricornernj

1. Дом
2. Автомобиль
3. Запчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. Внешний вид
6. Зеркала
7. Для 05-15 Toyota Tacoma Pickup Power Adjust Black Bezel Side Towing Mirror Pair

Для 05-15 Toyota Tacoma Pickup Регулировка мощности, черная пара боковых буксировочных зеркал с лицевой панелью, пара боковых буксировочных зеркал с лицевой панелью для 05-15 Toyota Tacoma Pickup Power Adjust Black, бесплатная доставка для многих продуктов, найдите много новых и подержанных опций и получите лучшие предложения для 05-15 Toyota Tacoma Пикап Power Adjust Black Bezel Side Towing Mirror Pair по лучшим онлайн-ценам, покупайте их безопасно Эксклюзивный, высококачественный всемирно известный сайт моды Бесплатная доставка и возврат Купите сейчас для быстрой и бесплатной доставки.Пара боковых буксировочных зеркал с черной лицевой панелью для регулировки мощности пикапа Toyota Tacoma 05-15.

Для 05-15 Toyota Tacoma Pickup Power Adjust Black Bezel Side Towing Mirror Pair

Найдите много отличных новых и подержанных опций и получите лучшие предложения для 05-15 Toyota Tacoma Pickup Power Adjust Black Bezel Side Towing Mirror Pair в лучшем случае в Интернете цены на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Venom Inc. ， Другой номер детали: ： TO1320256, TO1321256 ： Номер детали производителя: ： OEM # C9905G_2005_2006_2007_2008_2009_2010_2011_V6 ， Гарантия: ： 60 дней ： Свяжитесь с нами: ： TEL: 17847-888 | ЧАСЫ: с 9:00 до 18:00 по тихоокеанскому стандартному времени ， Обменный номер детали: ： 8794004180, 8791004170 ： Возврат: ： 60 дней ПОЛЮБИТЕ или верните! ，。

для 05-15 Toyota Tacoma Pickup Power Adjust Black Faceing Mirror Pair

Для 05-15 Toyota Tacoma Pickup Power Adjust Black Bezel Side Towing Mirror Pair
Бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных опций и получите лучшие предложения для 05-15 Toyota Tacoma Pickup Power Adjust Black Bezel Side Towing Mirror Pair по лучшим онлайн-ценам, покупайте их безопасно Эксклюзивный, высококачественный всемирно известный сайт моды. Бесплатная доставка и возврат. Купите сейчас и получите быструю и бесплатную доставку.

1:43 ВАЗ-2108, Lada Samara 1300, 1984-1989, # 264 DeAgostini Autolegends СССР

1:43 ВАЗ-2108, Lada Samara 1300, 1984-1989, # 264 DeAgostini Autolegends СССР — mateo-arquitectura.com

ASHCOAT BEAR X4 4 4X Time Spiral MTG Magic the Gathering DJMagic НОВЫЕ ШИНЫ! БОЛЬШОЙ DINKY SUPERTOYS, ЧЕРНЫЕ ШИНЫ EUCLID с квадратным протектором, 27 мм.4 / НАБОР Мебель кукольных миниатюр 1/12: 13003WN Walnut Vanity 2016 Matchbox Learning Blox «R» Road Roller ™ МАТОВЫЙ / МЯТНЫЙ с КОРОБКОЙ Священный благородный рыцарь короля Кустеннина CYHO-EN089 Cybernetic Horizons Yugioh Atlas Код шкалы N 55 Участок трека — 30 «Flex VINTAGE UNCUT 1947 BALLET DANCERS БУМАЖНЫЕ КУКЛЫ ~ HD ЛАЗЕРНОЕ ВОСПРОИЗВЕДЕНИЕ ~ LO PR ~ HI Pokemon Tcg Vintage Booster Packs Лот Aquapolis Skyridge Base Set Neo 600 Total 1x Лекция профессора Вяза — 188/214 — Uncommon Lost Thunder Pokemon Near Mint Call The Midwife Jigs Головоломка — 1000 деталей Lego Новые темно-коричневые волосы минифигурки с боковой частью Кусок парика для мальчика RCScrewZ HPI Nitro RS4 3 EVO (# 105936) Набор винтов из нержавеющей стали — hpi094 16CM Металлическая литая под давлением модель самолета Самолет Boeing Airlines Самолет Настольная игрушка Betaflight F4 V3 Плата контроллера полета построена -в OSD / BEC для FPV Racing Drone PITBULL PB9009ZDK TIRE, 3.8XL ROCK BEAST W / F Набор «Игра вместе с друзьями» и набор для вечеринки «Сон» NIB MATCHBOX 1994 НОВЫЙ ЦВЕТ — CORVETTE GRAND SPORT LOL SURPRISE! КОНФЕТТИ ПОП! СЕРИЯ 3 — ПОЛНЫЙ НЕПРИМЕЧАНИЕ -1 шар Запретное заклинание Повелителя нежити — SKL-069 — R — 1-е издание FoW M / NM Force LEGO ЛОТ из 20 НОВЫХ 1 X 2 X 3 TAN WINDOWS TOWN HOUSE CITY PARTS HOME

1:43 ВАЗ-2108, Lada Samara 1300, 1984-1989, # 264 DeAgostini Autolegends СССР

1:43 ВАЗ-2108, Lada Samara 1300, 1984-1989, # 264 DeAgostini Autolegends СССР

Игрушки и хобби

© mateo-arquitectura.
