Как подключить 4 колонки: схема подключения мостом, как подключить колонки к 2х канальному усилителю, четырехканальный к двухканальной магнитоле, настройка 4 пар динамиков с выходами

Содержание

схема подключения мостом, как подключить колонки к 2х канальному усилителю, четырехканальный к двухканальной магнитоле, настройка 4 пар динамиков с выходами

Внешние усилители предназначены для повышения громкости и качества звука, транслируемого магнитолой. Мостовое подключение 4-канального усилителя предназначено для коммутации внешних громкоговорителей и низкочастотного динамика для получения максимальной звуковой мощности. Конструкция усилителя позволяет настроить гармоничные параметры совместного звучания стандартных репродукторов и сабвуфера.

Схема подключения

В схеме подключения 4-канального усилителя требуется предусмотреть надежное питание, которое подается от положительной клеммы аккумулятора. Кабели подключаются через предохранительную вставку, номинал защитного элемента на 5-10% превышает номиналы заводских предохранителей в корпусе усилителя. Сечение кабеля подбирается по таблице в зависимости от потребляемой мощности. При использовании тонкого кабеля происходит перегрев и разрушение изоляции, приводящие к короткому замыканию и воспламенению конструкции или автомобиля.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Отрицательный сигнал подается через соединение с болтом «массы», приваренным к панелям кузова автомобиля. На кабель одевается наконечник, который затем прижимается гайкой. На подержанных автомобилях отечественного производства рекомендуется выводить питание от минусовой клеммы батареи, поскольку коррозия на поверхности болта повышает сопротивление контакта и ухудшает питание оборудования.

Для автоматического включения усилителя используется медный кабель (сечением до 1 мм²), идущий от разъема REM головного устройства. После включения магнитолы к усилителю подается управляющий сигнал, активирующий цепи питания. Для передачи звукового сигнала применяются кабели стандарта RCA, оборудованные экраном для защиты от помех. На концы шнуров надеваются специальные металлические наконечники, обеспечивающие надежный контакт. Межблочные кабели запрещается прокладывать около силовой электропроводки из-за появления помех.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Головное устройство оборудовано отдельной цепью питания, кабель с красной изоляцией проводится через замок зажигания или переключатель, принудительно разрывающий цепь. В питании магнитолы предусматривается дополнительный кабель, оснащенный защитным слоем желтого цвета.

Шнур коммутируется к положительной клемме батареи, что обеспечивает поддержание встроенной памяти в магнитоле (для хранения настроек или частот радиостанций).

Допускается использование активного низкочастотника, который подсоединяется к линейному выходу на магнитоле. Второй линейный канал применяется для коммутации внешнего усилительного модуля, для подключения применяется разветвитель типа Y. Передаваемый сигнал автоматически разделяется микропроцессорным блоком управления на 4 канала (2 тыловых и 2 фронтальных).

Усилитель 1-канального типа предназначен для коммутации низкочастотного динамика, за счет уменьшения числа выходов повышена мощность оборудования. Изделия позволяют подсоединять сабвуферы сопротивлением ниже 4 Ом, в конструкции предусмотрены фильтры частот с ручной регулировкой. Допускается подключение 1-канального усилителя совместно с 4-канальным устройством.

4 колонки и 4 канальный усилитель

Чтобы подключить 4 колонки к усилителю, требуется вывести кабели, идущие от динамиков, к месту установки дополнительного оборудования. От каждого репродуктора идет 2 шнура, применяемых для передачи положительного и отрицательного сигнала. Кабели подсоединяются к соответствующим выводам фронтальных и тыловых каналов. При монтаже важно не перепутать расположение динамика и тип канала, при некорректной установке формируется смазанная звуковая картина.

Допускается подсоединять 4 репродуктора к фронтальным каналам, элементы соединяются в параллельную цепь попарно. С выхода подключается цепь динамиков, расположенных по левому или правому борту автомобиля. Перед осуществлением коммутации необходимо убедиться в возможности эксплуатации усилительного блока с нагрузкой 2 Ом на канал. Оставшиеся тыловые каналы предназначены для мостового подсоединения сабвуфера.

Еще одним способом использования 4-х канального устройства является задействование каждого канала для подключения пары громкоговорителей, имеющих суммарное сопротивление 2 Ом. Схема позволяет установить в автомобиле 8 динамиков, которые монтируются в дверях, приборной панели и полке под задним стеклом.

4 колонки и 2 канальный усилитель

Допускается подключение к 2-х канальному усилителю 4 динамиков, расположенных в передней и задней части салона автомобиля. Оптимальной схемой является включение тыловых громкоговорителей через усилительный блок, при этом фронтальная акустика подсоединяется к головному устройству. На части автомобилей рекомендуется обратная коммутация, решение принимает владелец на основе анализа звуковой картины в салоне транспортного средства.

Возможно кроссирование пары громкоговорителей правого и левого борта в параллельную цепь, которая выводится к выходу усилительного блока. При коммутации следует учитывать суммарное сопротивление катушек репродукторов и технические характеристики оборудования. При коммутации динамиков с пониженным сопротивлением возрастает нагрузка на электронные элементы усилительного блока, что приводит к повреждению двухканального устройства.

2 колонки и 4 канальный усилитель

В другую конфигурацию подключения 4-х канального усилителя входят 2 фронтальных громкоговорителя и низкочастотный динамик, который подсоединяется мостом к оставшимся выходам на тыловые репродукторы. Для снижения нагрузки на электронику рекомендуется использовать громкоговоритель, оснащенный катушкой сопротивлением 8 Ом. При работе оборудования наблюдается снижение громкости звучания при одновременном улучшении качества (из-за снижения шумов и искажений сигнала).

Минусовой сигнал к низкочастотному динамику берется с одного тылового выхода, а плюсовой — с другого. При коммутации следует проверить полярность, ошибка при соединении приводит к повреждению компонентов. Сигнальный кабель управления выводится от штекера Rem к магнитоле. Допускается использование в автомобиле 2 сабвуферов, подключенных мостом к фронтальным и тыловым выходам соответственно. Существуют низкочастотные динамики, оборудованные двойной катушкой, которые также предназначены для монтажа мостом через передний и задний каналы.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

На корпусе оборудования установлен контрольный диод блока питания, дальнейшая настройка устройства допускается только при включении зеленой лампы. При использовании стандартных заводских настроек оборудования звуковая картина получается смазанной. Корректировка параметров позволяет выделить низкие и высокие частоты, а также снизить искажения звука.

Настройка усилителя для четырех динамиков без сабвуфера

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

  1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
  2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
  3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
  4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
  5. В конструкции усилительного блока имеется переключатель Hi\Low Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
  6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
  7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
  8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка усилителя под сабвуфер и динамики

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Как подключить 4 колонки и сабвуфер к 4-канальному усилителю мостом

Подключение сабвуфера к 4 канальному усилителю

Качество прослушивания музыкальных программ в автомобиле зависит от параметров двух основных компонентов. Это акустические системы и НЧ блок, используемый для подключения динамиков. Дополнительными факторами, обеспечивающими хороший звук, являются соединительные провода и грамотная их прокладка в салоне. Звуковые системы для автомобилей имеют различное количество каналов. Универсальной конструкцией считается четырёхканальный блок. Он позволяет подключить к 4канальному усилителю сабвуфер, фронтальную акустику и тыловые громкоговорители.

Как подключить саб к 4 канальному усилителю

Подключение сабвуфера к 4 канальному усилителю обеспечит отличное качество звука в автомобиле. Отдельные тракты усиления низкой частоты позволяют подстыковать к четырёхканальному аппарату фронтальную и тыловую акустику, и сабвуфер.

Подключение саба к четырёхканальному усилителю может быть выполнено в двух вариантах. В первом случае соединение акустических систем выглядит следующим образом:

  • Первый канал – фронтальные колонки
  • Второй канал – тыловые колонки
  • Третий и четвёртый – сабвуфер по мостовой схеме

Второй вариант подразумевает, что четырёхканальный блок будет использоваться только для сабвуфера. В этом случае подключаются две низкочастотные акустические системы. Одна в первый и третий канал, а вторая в третий и четвёртый.Подключение сабвуфера мостом к 4 канальному усилителю считается самым удобным вариантом.Такая конфигурация означает, что низкочастотная звуковая система подключается между плюсом одного канала и минусом второго так, как это показано на рисунке.

Мостовое подключение 4 канального усилителя к сабвуферу следует осуществлять очень внимательно. В инструкции к усилителю указывается минимально допустимое сопротивление громкоговорителей, которые можно задействовать на один канал или на два канала в мостовом включении. Подключение саба к 4 канальному усилителю может иметь ограничения, так как некоторые модели допускают подключение колонки с сопротивлением не менее 4 Ом. При подключении четырёхканального усилителя к сабвуферу важно не перепутать полярность и выполнить подсоединение так, как показано на схеме.

Перед установкой соединительного кабеля на клемму под винт, его нужно тщательно зачистить, чтобы удалить с поверхности меди окисную плёнку. Винт нужно вывернуть, на конце кабеля сделать медную петлю и затянуть её под шайбу. Если зажать только конец кабеля, то от вибрации резьба может ослабнуть и провод выйдет из под шайбы.

Как подключить четырёхканальный усилитель к сабвуферу

Подключение 4 канального усилителя к сабвуферу мостом осуществляется медным многожильным проводом соответствующего сечения. Это акустический кабель, предназначенный специально для подключения акустических систем, особенно большой мощности. В продаже имеются готовые наборы, но их покупать не рекомендуется. Они стоят недорого, но имеют низкое качество изоляции. Некоторые производители предлагают соединительные кабели со стальными жилами покрытыми медью. Подключать 4 канальный усилитель на сабвуфер такими проводами нельзя.

Низкочастотную акустическую систему обычно принято размещать в багажном отсеке автомобиля, а НЧ система может быть установлена в салоне или в багажнике. Поэтому расход кабеля будет небольшим.Для подключения саба к 4 х канальному усилителю нужно подобрать сечение соединительных проводов.Для большинства систем достаточно будет сечения 4 мм2, а для очень мощных колонок 6-8 мм2. Существует известное правило – чем тоньше акустический кабель, тем хуже качество воспроизведения. Особенно это касается низких частот, поэтому не нужно экономить на сечении кабеля.

4 канальный усилитель на сабвуфер и колонки

Основное удобство четырёхканального НЧ блока заключается в его универсальности. Имея такой блок, не придётся приобретать дополнительный аппарат для сабвуфера, так как схема подключения саба к 4 канальному усилителю предполагает подстыковку всех, акустических систем. Четыре канала усиления предоставляют большие возможности для творчества. Низкочастотную акустическую систему не обязательно подключать по мостовое схеме, хотя такой вариант считается оптимальным. При таком подключении два канала сразу оказываются занятыми, поэтому можно подключить четырёхканальный усилитель к сабу только одним каналом, а три оставшихся использовать для других колонок.

Подключить саб к 4 канальному усилителю можно по мостовой схеме, а оставшиеся два канала использовать для подключения широкополосных громкоговорителей. Сигнал на высокочастотные динамики «пищалки», подаётся с автомобильной магнитолы через фильтры-кроссоверы.

Подключить 4 канальный усилитель к 1 сабвуферу

Некоторые автолюбители устанавливают в закрытый ящик или фазоинвертор два громкоговорителя, чтобы получить мощный и насыщенный бас.Подключение саба к усилителю 4 каналавыполняется по мостовой схеме, но каждые два канала будут работать мостом на свой динамик. Подстыковать другие акустические системы уже не удастся, но бас будет исключительной силы и густоты. Для организации звука в салоне автомобиля потребуется отдельный низкочастотный блок. Схема подключения одного сабвуфера на 4 каналавыполняется толстым акустическим кабелем с соблюдением всех требований по надёжности. Кабель лучше всего прокладывать в гофрированном пластиковом рукаве. Пластический материал, применяемый для изготовления рукавов, не поддерживает горение так, что в случае короткого замыкания, возгорания удастся избежать. Важно фиксировать кабельные линии стяжками, чтобы избежать обрыва в случае сильной вибрации.

Как подключить сабвуфер к 4 канальному усилителю своими силами

Как подключить сабвуфер к 4 канальному усилителю

Как подключить сабвуфер к 4 канальному усилителю так, чтобы мощность от этого не пострадала? Что надо сделать, чтобы схема подключения сабвуфера к 4 канальному усилителю была полностью и грамотно осуществлена?
Все эти вопросы требуют ответов, которые мы и попытаемся привести в статье.

Для чего нужен усилитель

Аудиосистема, как известно, уже давно интересует водителя. Если раньше больше уделялось внимания ходовой части или технической исправности транспортного средства, то сегодня, напротив, комфорту.
И автозвук в этом плане занимает одну из лидирующих позиций. Чтобы аудиосистема заиграла на всю мощь, в последнее время стали подключать сабвуфер – отдельный динамик, воспроизводящий низкие частоты.
Подключение его проходит через усилитель. На сегодняшний день известны три типа усилителей, устанавливаемых в автомобиль.

Примечание. Усилитель устанавливается в автомобиль для того чтобы водитель и его пассажиры могли сполна наслаждаться звучанием музыки или просмотром какого-нибудь фильма, ролика. По этой причине, грамотно подобранный и смонтированный усилитель, приносит большую пользу.

Из вышеперечисленных видов усилителя, 4-х канальный считается самым популярным, ведь он может быть использован, как для 4-х, так и для 2-х динамиков, а также сабвуфера. Кроме того, 4-х канальный усилитель может использоваться и для подключения 2-х сабвуферов.

Примечание. Самыми лучшими и распространенными производителями качественных 4-х канальных усилителей считаются модели брендов Альпин, Блаупункт, Магнат и др.

Усилитель 4-х канальный может быть и еще двух классов:

  • АВ усилитель(см. Как подключить к автомагнитоле усилитель: сам себе мастер), то есть аналоговый, с высоким качеством усиления, но низким КПД и небольшой мощностью;
  • D усилитель цифровой, уже с высоким КПД и большой мощностью, но низким качеством.

Группы разъемов

На 4-х канальном усилителе имеется не один, а несколько групп выходов.
Рассмотрим их подробнее:

  • Разъемы силовые или выходы для источников питания.
  • Выходы на 12 В, на которые идет питание от АКБ. Во время подключения к этим контактам провода, рекомендуется ставить еще и предохранитель на отдаленном расстоянии от батареи.
  • Выход REM, куда подключается управляющий кабель от головного устройства.
  • Выход 1,3 GND или попросту заземление. Предназначен для подключения к массе машины.
  • Входы для динамиков и сабвуферов, с контактами плюс/минус.
  • Выходы lineinput и output линейный для RCA или попросту провода тюльпана.

Инструкции для настройки усилителя 4-х канального

Как правило, надо знать три типа настройки усилителя. Все они приведены ниже.

Настройка усилителя для четырех динамиков, но без сабвуфера

  • Отключается фильтр/кроссовер усилителя, а весь диапазон частот воспроизводят лишь динамики.
  • Ставим в положение Флат переключатель Кроссовер Селектор.
  • Левел ставится в положение 8V.
  • На 0dB выставляется Басс Буст.
  • Теперь на автомагнитоле надо будет увеличить громкость,но не более чем на 90%.
  • Эквалайзер, если он не настроен, выставляем на положение 0 по стилям музыки.
  • Подключаем усилитель и медленно поворачиваем Левел по часовой стрелке до конца.

Настройка усилителя под сабвуфер и динамики

  • Кроссовер Селектор Фронт на усилителе выставляется в положение HP.
  • Фи Пасс ставим на значение 60Hz-80Hz.
  • Кроссовер Селектор Реар устанавливаем на LP.
  • Лав Пасс настраивается в диапазоне частот 65Hz-85Hz.
  • Левел выставляется на 0.
  • Басс Буст тоже на 0dB.
  • Как и при вышеописанной настройке Левел вращаем до конца, но с подстраиванием чувствительности.

Настройка под локанальное усиление

  • Кроссовер Селектор ставится в положение Флат.
  • Включаем HP для пищалок.
  • Поворачиваем в положение 250Hz регулятор Hi PASS.
  • Настраиваем усилитель вращалкой Левел.

Примечание. Если автомагнитола в автомобиле новой версии, настройка усилителя может и не понадобиться. В таких магнитолах уже выставлены автоматические настройки Басс Буст. Если этот так, то нужно будет просто настроить вращалку Левел.

Схема подключения пассивного сабвуфера к усилителю на 4 канала

Чтобы подключить данный тип динамика к 4-х канальному усилителю, придется использовать стандартную схему.

Схема подключения 4 канального усилителя и сабвуфера

  • Сначала сабвуфер и остальные динамики подключаются к усилителю.
  • Потом усилитель соединяется с автомагнитолой.
  • Получив сигнал непосредственно от автомагнитолы, усилитель распределяет его. Часть сигнала посылается на саб, часть – на высокочастотники.

Усилитель 4 х канальный подключить сабвуфер

Примечание. Часто сабвуфер ставится в багажнике автомобиля. В виду этого приходится протягивать туда кабели через весь салон. В данном случае подразумевается путь от АКБ до багажника, и надо рассчитать столько кабеля.

Схема подключения сабвуфера и 4 канального усилителя

  • Проводя кабели, надо следить за тем, чтобы плюсовой провод был чем-нибудь обязательно защищен, например, гофрой. В основном, подразумевается защита той части, которая находится в моторном отсеке, как можно ближе к АКБ.

Особенности подключения сабвуфера к усилителю

  • Силовой кабель надо подключить к усилителю, прежде подготовив технологическое отверстие. Часто это самое отверстие уже бывает в автомобилях. Оно либо закрыто резиновой заглушкой, либо, как в отечественных авто, остается открытым.
    Если отверстие найти не удалось, то можно и самому его сделать при помощи нужного сверла и дрели. Рекомендуется вставить резиновую втулку в отверстие, чтобы провод в этом месте не перетирался.

Подключение сабвуфера к 4 канальному усилителю

  • Проводку нужно проложить в моторном отсеке, найдя жгут штатных проводов. Следует вывести необходимый провод в салон.
  • Усилитель будет находиться в багажнике автомобиля.

Как подключить сабвуфер к четырехканальному усилителю

  • К усилителю обязательно подключаются 2 провода: плюс и минус.
  • После этого, как только усилитель получает питание от АКБ, проводим кабель к головному устройству (автомагнитоле). Используются в качестве кабеля стандартные тюльпаны и специальный провод – тонкий и одножильный, отвечающий за управление питанием усилителя (во многих случаях синий провод).
  • Тюльпаны и провод подключаем к задней части автомагнитолы, которую надо заранее снять.

Как подключить сабвуфер к усилителю 4 канальному

  • Кабель протягиваем через салон и подключаем RCA коннекторы к усилителю.
  • Теперь остается только подключить сабвуфер. Усилитель 4-х канальный и поэтому можно подключать низкочастотник в зависимости от того, какая схема подключения используется.

Примечание. Рекомендуется ставить конденсатор, который незаменим в случаях, когда максимальная мощность усилителя превысит 400 В. Установить конденсатор можно либо в багажнике, либо в моторном отсеке.

Инструкция, приведенная выше, поможет в разы больше, если вдобавок посмотреть видео обзор и фото – материалы. Если провернуть всю эту операцию своими руками, удастся неплохо сэкономить на расходах, ведь цена такой услуги в СТО очень высока.

Схема как подключить 4 колонки и сабвуфер к 4-канальному усилителю в автомобиле

Для улучшения качества звучания громкоговорителей применяются дополнительные усилители звука многоканального типа, позволяющие подсоединить низкочастотный динамик. Владелец автомобиля способен самостоятельно подключить 4 колонки и сабвуфер к 4 канальному усилителю, а затем настроить звуковую картину в салоне.

Схема подключения

Подсоединение усилителя начинается с прокладки кабелей электропитания и шнура управления, выведенного к головному акустическому устройству. Для питания используется медный кабель с изоляцией, не разрушающейся при воздействии отрицательных температур. Проводка прокладывается под обшивками пола и порогов, а затем выводится к месту установки аккумулятора (под капотом или в багажном отделении). Рекомендуется выводить к аккумулятору отрицательный и положительный кабели питания. Дополнительно в цепи предусматривается конденсатор, сглаживающий перепады напряжения.

Положительный кабель оборудуется специальным предохранителем, расположенным на расстоянии 400-500 мм от вывода батареи. Номинал вставки зависит от параметров штатных защитных устройств, расположенных в усилительном блоке. Например, при использовании в усилителе предохранителя, рассчитанного на ток 40 А, номинал защитного узла в цепи питания не должен превышать 50 А. Для соединения компонентов электропроводки используются металлические обжимаемые трубки или пайка, скрученные жилы не обеспечивают ненадежности контакта и подвержены окислению.

Затем пользователь подключает к 4-х канальному усилителю специальный шнур для синхронизации включения, идущий от магнитолы (с изоляцией синего цвета). В момент включения аудиоустройства по шнуру подается низковольтный сигнал к блоку питания усилителя. После включения дополнительного оборудования начинается трансляция звука через громкоговорители. На усилительном оборудовании предусмотрен контрольный светодиод, позволяющий визуально проверить работоспособность цепей питания.

Проигрыватель, оборудованный линейными выходами, соединяется с усилительным блоком специальными акустическими проводами с металлическим экраном, снижающим искажение звука из-за воздействия электромагнитных полей. Для магнитолы без линейных портов используется подсоединение специального адаптера, подключаемого к стандартным выходам на громкоговорители.

Акустические кабели рекомендуется прокладывать на расстоянии от электрических двигателей, цепей или компонентов системы зажигания или электронных блоков, являющихся источником помех. При проведении шнуров не допускается прижатие изолятора к металлическим кромкам панелей кузова, способным разрезать защитный слой. При коммутации усилительного модуля контролируется правильность подсоединения каналов, при ошибочной кроссировке придется переключить сигнальные кабели в верной последовательности.

К 4 динамикам подключаются акустические кабели (допускается применять заводскую проводку), которые выводятся к месту установки усилительного блока. Узел размещается в свободном пространстве под сидением пассажира, на специальном постаменте в багажном отделении или на подвесе под задней акустической полкой. Шнуры прокладываются под шумоизоляционной обшивкой пола салона. Допускается подсоединение 8 динамиков, которые соединяются попарно (параллельно либо последовательно).

При коммутации громкоговорителей к усилительному устройству требуется соблюдать полярность подключения. Отрицательные выводы динамиков подсоединяются к отрицательным контактам соответствующего канала, объединять кабели в общую магистраль с подсоединением к заземлению (кузову автомобиля) запрещается. При ошибочном подключении репродукторы транслируют сигнал вразнобой, нарушая равномерность распределения звука в салоне машины. При подсоединении саба к усилителю 4-канального типа требуется ввести корректировки в коммутационные цепи.

Как подключить сабвуфер

Низкочастотный громкоговоритель подключается мостом к выходам для тыловой акустики. Отрицательный кабель подсоединяется к минусовой клемме одного выхода, а положительный сигнал поступает от плюсового разъема противоположного канала. Фронтальные каналы используются для подключения оставшихся колонок, которые соединяются параллельно или последовательно. Схема соединения зависит от номинала сопротивления катушек и характеристик усилительного блока.

В схему подключения 4-канального усилителя и сабвуфера возможно введение дополнительного низкочастотного динамика (с идентичными характеристиками), который коммутируется мостом к фронтальным каналам. В этом случае в акустическую систему автомобиля вводится дополнительный усилительный блок, обслуживающий репродукторы, воспроизводящие средние и высокие частоты.

Как подключить 4 колонки и сабвуфер к 4-канальному усилителю мостом

Акустическая система многих автомобилей обладает низким качеством, предусматривает наличие только штатной магнитолы и 2 устройств для вывода звука. При необходимости можно улучшить акустику, для этого следует рассмотреть то, как подключить 4 колонки и сабвуфер к 4-канальному усилителю. Провести подобную процедуру можно самостоятельно, для этого нужно приобрести необходимые материалы, провести демонтаж отделочных панелей и соединить все элементы в единую систему.

Что понадобится

Для самостоятельного проведения работы требуется небольшой набор инструментов и различных расходных материалов.

Подключение мостом получило широкое распространение, т. к. позволяет использовать 1 канальный усилитель.

Прежде чем приступить к непосредственному выполнению работы, нужно подготовить:

  • Усилитель, колонки и сабвуфер. В продаже можно встретить уже готовые комплекты, поэтому нет необходимости в знаниях по подбору подобных устройств. От качества устанавливаемого оборудования во многом зависит эксплуатационный срок всей системы.
  • Толстый кабель для питания устройства. При этом специалисты рекомендуют не экономить на приобретении этого расходного материала, т. к. слишком малое сечение может стать причиной перегрева и плавки наружной изоляции.
  • B+ клемму усилителя, которая применяется для подключения силового кабеля к шине аккумулятора. Проводить подключение нельзя, т. к. есть вероятность окиси и возникновения других проблем.
  • Предохранитель, который нужно использовать с 4х-канальным усилителем. Устанавливается устройство ближе к источнику энергии. Отсутствие предохранителя может стать причиной его повреждения.
  • GND — клемма подключения массы. Этот провод рекомендуется вести от самого аккумулятора, а не кузова транспортного средства. Это связано с тем, что металл подвержен воздействию коррозии, которая существенно снижает проводимость. На качестве используемого провода экономить не стоит.
  • REM. От магнитолы часто отходит провод синего цвета, при включении устройства подается напряжение 12 В.
  • Изоленту для проведения изоляции соединений. Она исключает вероятность возникновения короткого замыкания.
  • Специальную гофру, которая применяется для укладки кабеля, чтобы в будущем не появились проблемы при эксплуатации системы. Она защищает изоляцию от механического повреждения и воздействия высокой влажности.

Работать с кабелем можно при применении кусачек, паяльника и других распространенных инструментов. Для проверки состояния системы применяется тестер, он может указывать на возникновение сопротивления или обрыв цепи.

Современный усилитель представлен сложной конструкцией, которая имеет большое количество разъемов. Это позволяет проводить подключение сразу нескольких устройств. Все выходы можно разделить на несколько групп:

  • Выходы и разъемы для силового кабеля.
  • Выход на 12 В, на который подается питание от АКБ. При его использовании рекомендуется дополнительно применять предохранительный элемент.
  • Выход REM требуется для подключения головного устройства. Усилитель работает в паре с магнитолой, для чего применяется качественный кабель.
  • GND является заземлением. Оно требуется для соединения с машиной.
  • Для динамиков и сабвуфера есть отдельные входы.
  • Выходы для RCA.

На обратной стороне можно встретить соответствующие обозначения, поэтому при работе не возникает проблем с подключением различных элементов системы. Все модели усилителей условно делят на 2 категории:

  • АВ — подключается к головному устройству, является аналоговым, увеличивает качество звука при низком КПД и небольшой мощности. Стоят модели усилителей из этой группы недорого, но сильно садят аккумулятор.
  • D — является цифровым устройством, которое характеризуется повышенным КПД и большой мощностью. Однако подобный усилитель выдает звук низкого качества.

Самыми качественными предложениями можно назвать оборудование, которое выпускается под брендами «Альпин» и «Магнит».

Схема и инструкция по подключению

Подключение сабвуфера к 4-канальному усилителю проводится в несколько этапов. Они следующие:

  1. Работа начинается с подключения сабвуфера и динамиков к усилителю. Она занимает много времени, т. к. нужно провести демонтаж отделочного материала. Крепление панелей проводится за счет саморезов и клипс.
  2. Следующий шаг заключается в подключении управляющего устройства, в качестве которого выступает мультимедийная система или штатная магнитола. Для этого прокладывается кабель по всему салону. Межблочный провод должен быть расположен вдали от других, т. к. может привести к появлению помех.
  3. Выполняется прокладка кабеля питания и его подключение. Для этого требуется специальная клемма, которая подходит под выход аккумулятора.

После соединения всех элементов сигнал уходит от установленной магнитолы, после чего проводится его распределение. При установке сабвуфера его размещают в багажном отделении, поэтому для его подключения нужно провести прокладку кабеля через весь салон.

Особенности подключения саба к усилителю заключаются в нижеприведенных моментах:

  • При сильном удалении устройств кабель прокладывается через технологические отверстия. Они закрываются резиновыми заглушками, за счет чего повышается степень изоляции. При отсутствии технологических отверстий их можно создать самостоятельно, но для этого требуется специальный инструмент. Рекомендуется вставлять резиновые втулки, которые защищают кабель от протирания.
  • Для подключения сабвуфера есть 2 специальных разъема. При этом схема подключения 4-канального усилителя предусматривает мостовое соединение, для чего требуется 2 провода: плюс и минус.
  • Для всех 4 колонок также есть соответствующие разъемы. Соединяются динамики с учетом того, что все контакты должны быть качественно изолированы. В противном случае на металлической поверхности может появится коррозия, из-за которой снижается проводимость.
  • Прокладка кабеля проводится вдали от других. Это связано с тем, что есть вероятность появления сильных помех. При подключении сабвуфера к усилителю должен применяться качественный кабель.

Подключение проводится с учетом того, что кабель должен быть хорошо изолирован.

Применяемая схема подключения предусматривает прокладку кабеля от аккумулятора к усилителю для его питания. Рекомендации по выполнению подобной работы следующие:

  1. Выбирается кабель требуемого сечения.
  2. Подсоединение к аккумулятору проводится при помощи специальной клеммы. Ее нужно надежно закрепить, что исключает вероятность пропадания контакта при вибрации.
  3. В непосредственной близости от источника энергии устанавливается предохранитель. Он исключает вероятность перегрузки устройства.
  4. Прокладка кабеля осуществляется через щиток, который защищает моторный отсек. В нем часто есть технологические отверстия с уплотнительными втулками. При отсутствии отверстия его можно создать самостоятельно, для чего проводится сверление при применении насадки подходящего диаметра.
  5. Рекомендуется прокладывать кабель в специальной гофре. Она обеспечивает высокую степень защиты от воздействия окружающей среды.
  6. В случае мощности системы выше 400 В рекомендуется проводить установку конденсатора. Его размещают в багажном отделении для исключения вероятности перегрузки устройства.

После соединения всех элементов нужно проверить работу систему. Если все функционирует правильно, то можно приступить к установке демонтированной отделки. При рассмотрении того, как подключить сабвуфер, стоит учитывать, что 2 подобных элемента одновременно соединять с 4-канальным усилителем не разрешается.

Настройка звука

К автомагнитоле усилитель подключить можно самостоятельно. После монтажа всех элементов необходимо настроить систему следующим образом:

  • Кроссовер устанавливается в положение HP.
  • Показатель «Фи Пасс» — в значение 60-80 Hz.
  • Селектор «Реар» — в значение LP.
  • «Лав Пасс» настраивается в диапазоне 65-85 Hz.
  • Уровень устанавливается на 0.
  • «Басс Буст» тоже подкручивается на 0 dB.

Приведенные выше настройки позволяют добиться лучшего звучания создаваемой системы. Если усилитель является частью магнитолы, то настройка проводится через встроенные функции устройства.

При монтаже акустической системы, прокладывая кабель, следует выбирать кратчайший путь, не рекомендуется создавать большое количество соединений, т. к. они существенно снижают надежность системы.

Схема подключения 4х канального усилителя (4 динамика+саб)

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 17

1 Тема от

ivan 2014-03-13 15:43:17

  • ivan
  • Новый участник
  • Неактивен
  • Регистрация: 2014-03-07
  • Сообщений: 21Спасибо: 0
  • Авто: 2110
Тема: Схема подключения 4х канального усилителя (4 динамика+саб)

схема подключения 4х канального усилителя. 4динамика+саб

2 Ответ от

kapelkaK 2014-03-13 16:21:51 (2014-03-13 16:42:33 отредактировано kapelkaK)

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г. в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

схема подключения 4х канального усилителя. 4динамика+саб

Минус саб.Как ты хочешь(4 динамика+саб) нужен 5-и канальный или 4-х+2-х по мостовой схеме.

Схема стандартного подключения 4-х канального уся:

3 Ответ от

ivan 2014-03-13 16:54:05

  • ivan
  • Новый участник
  • Неактивен
  • Регистрация: 2014-03-07
  • Сообщений: 21Спасибо: 0
  • Авто: 2110
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

такую схему я знаю!вот мне и интересно если саб накинуть назадние динамики или на передниие

4 Ответ от

kapelkaK 2014-03-13 17:02:47

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г. в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

если саб накинуть назадние динамики или на передниие

И будет он работать как простой динамик(если усь не крякнет)

5 Ответ от

ivan 2014-03-13 20:11:27

  • ivan
  • Новый участник
  • Неактивен
  • Регистрация: 2014-03-07
  • Сообщений: 21Спасибо: 0
  • Авто: 2110
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

мне не нравится когда играют ток 2передних и бас

хотя щас так и зацепил

Добавлено: 2014-03-13 21:11:27

может через фильтра подключить?

6 Ответ от

kapelkaK 2014-03-13 21:05:04

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Голова какая стоит у тебя?

7 Ответ от

ivan 2014-03-14 08:06:08

  • ivan
  • Новый участник
  • Неактивен
  • Регистрация: 2014-03-07
  • Сообщений: 21Спасибо: 0
  • Авто: 2110
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Добавлено: 2014-03-14 09:06:08

как подлючают допустим передние от головы а саб с фронтом от усилителя

8 Ответ от

kapelkaK 2014-03-14 08:24:24

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Кенвудов много,модель какая?На тыльной стороне головы есть разъёмы линейных выходов.В зависимости от модели можно подключить:1.ничего;2.тыл+саб;3.фронт+тыл+саб;4.фронт+тыл.

Рядом с гнездом антенны.

9 Ответ от

ivan 2014-03-14 09:52:46

  • ivan
  • Новый участник
  • Неактивен
  • Регистрация: 2014-03-07
  • Сообщений: 21Спасибо: 0
  • Авто: 2110
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

выход под 4х канальник у меняя,для чего нужны твитеры?кагда в ниву ставил музыку то от них пищалки подсоединял вот и мысля появилась

10 Ответ от

kapelkaK 2014-03-14 11:41:07

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

11 Ответ от

kapelkaK 2014-03-14 12:02:39

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

12 Ответ от

iliaBkmz 2014-03-14 13:52:05

  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,036Спасибо: 583
  • Авто: outlander и 2104
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Мне кажется — с самого начала темы — идет неправильная мысль.
Зачем ставить 4-канальный усь + усь для саба, если магнитола не имеет для этого достаточного количества линейников? Может начать с подборки магнитолы?
Саб повешенный на один канал с фронтом — «убьет» весь фронт и пропадет весь смысл в выше описанной процедуре.

Если у Вас только 4 выхода (хотя странно, обычно либо 1, либо 3), поставьте два уся по два канала, один на колонки, две колонки с магнитолы напрямую и один двухканальный мостом на саб — ИМХО — лучший выбор

13 Ответ от

kapelkaK 2014-03-14 14:19:49

  • kapelkaK
  • Бывалый
  • Неактивен
  • Откуда: Раменское,Мск.
  • Регистрация: 2013-12-16
  • Сообщений: 313Спасибо: 94
  • Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Так я и пытаюсь от ТС добится модели головы,чтобы подсказать ему,что можно сделать.А линейников бывает и 5-ь.

14 Ответ от

Daniil.Smit 2015-04-23 16:06:19

  • Daniil.Smit
  • Новый участник
  • Неактивен
  • Откуда: Донской
  • Регистрация: 2014-12-03
  • Сообщений: 108Спасибо: 6
  • Авто: ВАЗ 2111
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

А почему я вот сейчас смотрю и много кто ставит 4-канальный усилитель,фронт-мидбасы и пищалки,а сзади саб.Так реально лучше чем допустим фронт такой же,а сзади коаксильные тоже через усилок?Просто что-то призадумался и получилось не так то дорого,учитывая что у меня есть отличное ГУ- X3600UI.Стоят спереди щас только коаксильные пионерки на 250вт,раньше сзади стояли фьюжн,но они здохли,а пионер классно играет.

Добавлено: 2015-04-23 17:06:19

Тут ещё начитался,насмотрелся лаундсаунд и пришёл к выводу что у меня ещё и провода к динамикам и гу хреновые.Оба по 0.75.Думаю для колонок хватит 2,а для гу 4 от АКБ

15 Ответ от

Daniil.Smit 2015-04-23 22:31:44

  • Daniil.Smit
  • Новый участник
  • Неактивен
  • Откуда: Донской
  • Регистрация: 2014-12-03
  • Сообщений: 108Спасибо: 6
  • Авто: ВАЗ 2111
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Просто мне странно то что сзади один саб.И у знакомых моих есть такая фигня,но только у них коаксильный фронт и сзади саб,но блин,либо они рукожопы,либо он реально воспроизводит звуковые искажения вместо музыки.

16 Ответ от

maximilyn64 2015-08-28 19:40:15

  • maximilyn64
  • Новый участник
  • Неактивен
  • Регистрация: 2015-08-28
  • Сообщений: 1Спасибо: 0
  • Авто: 2114
Re: Схема подключения 4х канального усилителя (4 динамика+саб)

Добрый день. )) как подключить передние динамики и задние через 4х канальный усилитель(Kicx AR 4.90), если у головы (DEH-X5700BT) 2 (R , L) тюльпана левая правая динамик. и 2 (r/sw) тюльпана на саб )) . или можно ли канить 2 (r/sw) тюльпана на саб переключить на колонки .

0 0 голос

Рейтинг статьи

Как правильно подключить 4 х канальный усилитель

Подключение сабвуфера к 4 канальному усилителю

Качество прослушивания музыкальных программ в автомобиле зависит от параметров двух основных компонентов. Это акустические системы и НЧ блок, используемый для подключения динамиков. Дополнительными факторами, обеспечивающими хороший звук, являются соединительные провода и грамотная их прокладка в салоне. Звуковые системы для автомобилей имеют различное количество каналов. Универсальной конструкцией считается четырёхканальный блок. Он позволяет подключить к 4канальному усилителю сабвуфер, фронтальную акустику и тыловые громкоговорители.

Как подключить саб к 4 канальному усилителю

Подключение сабвуфера к 4 канальному усилителю обеспечит отличное качество звука в автомобиле. Отдельные тракты усиления низкой частоты позволяют подстыковать к четырёхканальному аппарату фронтальную и тыловую акустику, и сабвуфер.

Подключение саба к четырёхканальному усилителю может быть выполнено в двух вариантах. В первом случае соединение акустических систем выглядит следующим образом:

  • Первый канал – фронтальные колонки
  • Второй канал – тыловые колонки
  • Третий и четвёртый – сабвуфер по мостовой схеме

Второй вариант подразумевает, что четырёхканальный блок будет использоваться только для сабвуфера. В этом случае подключаются две низкочастотные акустические системы. Одна в первый и третий канал, а вторая в третий и четвёртый.Подключение сабвуфера мостом к 4 канальному усилителю считается самым удобным вариантом.Такая конфигурация означает, что низкочастотная звуковая система подключается между плюсом одного канала и минусом второго так, как это показано на рисунке.

Мостовое подключение 4 канального усилителя к сабвуферу следует осуществлять очень внимательно. В инструкции к усилителю указывается минимально допустимое сопротивление громкоговорителей, которые можно задействовать на один канал или на два канала в мостовом включении. Подключение саба к 4 канальному усилителю может иметь ограничения, так как некоторые модели допускают подключение колонки с сопротивлением не менее 4 Ом.При подключении четырёхканального усилителя к сабвуферу важно не перепутать полярность и выполнить подсоединение так, как показано на схеме.

Перед установкой соединительного кабеля на клемму под винт, его нужно тщательно зачистить, чтобы удалить с поверхности меди окисную плёнку. Винт нужно вывернуть, на конце кабеля сделать медную петлю и затянуть её под шайбу. Если зажать только конец кабеля, то от вибрации резьба может ослабнуть и провод выйдет из под шайбы.

Как подключить четырёхканальный усилитель к сабвуферу

Подключение 4 канального усилителя к сабвуферу мостом осуществляется медным многожильным проводом соответствующего сечения. Это акустический кабель, предназначенный специально для подключения акустических систем, особенно большой мощности. В продаже имеются готовые наборы, но их покупать не рекомендуется. Они стоят недорого, но имеют низкое качество изоляции. Некоторые производители предлагают соединительные кабели со стальными жилами покрытыми медью. Подключать 4 канальный усилитель на сабвуфер такими проводами нельзя.

Низкочастотную акустическую систему обычно принято размещать в багажном отсеке автомобиля, а НЧ система может быть установлена в салоне или в багажнике. Поэтому расход кабеля будет небольшим.Для подключения саба к 4 х канальному усилителю нужно подобрать сечение соединительных проводов.Для большинства систем достаточно будет сечения 4 мм2, а для очень мощных колонок 6-8 мм2. Существует известное правило – чем тоньше акустический кабель, тем хуже качество воспроизведения. Особенно это касается низких частот, поэтому не нужно экономить на сечении кабеля.

4 канальный усилитель на сабвуфер и колонки

Основное удобство четырёхканального НЧ блока заключается в его универсальности. Имея такой блок, не придётся приобретать дополнительный аппарат для сабвуфера, так как схема подключения саба к 4 канальному усилителю предполагает подстыковку всех, акустических систем. Четыре канала усиления предоставляют большие возможности для творчества. Низкочастотную акустическую систему не обязательно подключать по мостовое схеме, хотя такой вариант считается оптимальным. При таком подключении два канала сразу оказываются занятыми, поэтому можно подключить четырёхканальный усилитель к сабу только одним каналом, а три оставшихся использовать для других колонок.

Подключить саб к 4 канальному усилителю можно по мостовой схеме, а оставшиеся два канала использовать для подключения широкополосных громкоговорителей. Сигнал на высокочастотные динамики «пищалки», подаётся с автомобильной магнитолы через фильтры-кроссоверы.

Подключить 4 канальный усилитель к 1 сабвуферу

Некоторые автолюбители устанавливают в закрытый ящик или фазоинвертор два громкоговорителя, чтобы получить мощный и насыщенный бас.Подключение саба к усилителю 4 каналавыполняется по мостовой схеме, но каждые два канала будут работать мостом на свой динамик. Подстыковать другие акустические системы уже не удастся, но бас будет исключительной силы и густоты. Для организации звука в салоне автомобиля потребуется отдельный низкочастотный блок. Схема подключения одного сабвуфера на 4 каналавыполняется толстым акустическим кабелем с соблюдением всех требований по надёжности. Кабель лучше всего прокладывать в гофрированном пластиковом рукаве. Пластический материал, применяемый для изготовления рукавов, не поддерживает горение так, что в случае короткого замыкания, возгорания удастся избежать. Важно фиксировать кабельные линии стяжками, чтобы избежать обрыва в случае сильной вибрации.

Как подключить усилитель к магнитоле: советы мастера

Стремление к улучшению того, что имеешь, и погоня за несуществующим идеалом – характерная черта человека. Именно эти качества позволили человеческому виду занять лидирующие позиции в эволюционном процессе, надолго перехватив желтую майку лидера у приматов и прочих млекопитающих.

Целеполагание

Про автозвук, хороший и разный, ценители могут говорить сутками, да и курам тоже достанется. При этом далеко не всегда говорящие действительно разбираются в том, о чем с таким жаром спорят на форумах. Развитие современных технологий позволяет собрать в своей машине какую угодно по качеству акустическую систему – было бы желание, а главное возможности.

Расположение усилителя в автомобиле

При этом бывает совершенно необязательно затрачивать длинные тыщи для достижения вполне приемлемого звука — качество современных девайсов позволяет подключить усилитель без магнитолы, используя в качестве Головного Устройства телефон.

Владельцы автоакустики условно подразделяются на четыре категории:

  1. «Играет и ладно». Это очень большая категория пользователей. Они не гонятся за «басами» и «верхами», и прочими наворотами. Акустическая система в их авто обычно состоит из автомагнитолы, чаще всего, штатной, и стандартного комплекта динамиков.
  2. Меломаны. С меломанами все понятно – людей с маниями принято лечить, иногда радикальными методами, или оставлять в покое, если их мании неопасны для окружающих. Фаны «хорошего звука» понимают разницу не только между высокими и низкими частотами, но и на слух могут отличить (или говорят, что могут) числовую разницу в коэффициенте гармонических искажений.

Примерная схема

Можно спокойно поерничать на эту тему, потому что вряд ли настоящему ценителю звука попадется на глаза эта статья. Те, кто понимают, общаются в узком кругу своих, и не засоряют интернет запросами с желанием посмотреть, как подключить усилитель к штатной магнитоле на видео.

  1. Реальные крутые пацаны. Хороший звук в автомобиле может являться признаком ценителя-меломана или демонстрацией уровня «крутости». Соревновательность на этом поприще активно поддерживается производителями акустических компонентов и сервис центрами, предлагающими услуги по установке всех этих аудионаворотов, дополненных светодиодными подсветками. Получается очень круто и дорого. Правда, зачастую для того чтобы оценить «качество» звука уровня «бутц, бутц, бутц», не надо быть даже отдаленно понимающим в этом вопросе.
  2. Просто люди, знающие цену качественным вещам. Это те, кто понимает, что для получения правильного качественного звучания недостаточно приобрести навороченную «голову» и навесить в машине гирлянду динамиков.

Для того чтобы получить желаемое, нужно сперва определить это желаемое, а затем назначить финансовую планку.

Способы достижения цели

Самый хороший способ апгрейда звука в машине – найти тех, кто в этом вопросе разбирается в силу профессиональных навыков. Тогда вопрос будет заключаться только в стрессоустойчивости владельца и степени размятости галантерейного изделия под названием «кошелек». Если бы мир был устроен так просто, то было бы скучно. Мир никогда бы узнал, как подключить четырехканальный усилитель к магнитоле, если у нее только один выход. Это очень распространенное явление в штатных системах, установленных производителем в автомобилях.

В зависимости от модели магнитолы и усилителя возможны разные схемы подключения. Одним из возможных вариантов является увеличение линейки выходов. Дело в том, что часто на плате магнитолы эти выходы есть, но производитель не вывел разъемы на панель устройства.

Что и куда

Другой способ решения проблемы – использование адаптеров. В продаже есть разветвители (Y-коннекторы), позволяющие разделить один линейный выход с магнитолы. Некоторые модели современных усилителей имеют встроенную возможность для подключения входов параллельно. В таком случае дополнительные покупки разветвителей не потребуются.

Вариант расположения под креслом водителя

В более запущенном случае, если нет линейных выходов вообще, схема, позволяющая подключить 4-х канальный усилитель к магнитоле, будет следующая: вы можете воспользоваться сигналом высокого уровня, взяв его напрямую с выходов на динамики. В усилителе подключаемся к входу, имеющему маркировку «Hi Level Input», используя обычные акустические кабели.

Один из самых распространенных вариантов автомобильной акустики — подключить двухканальный усилитель к магнитоле. Этот набор уже отличается от схемы «играет, и ладно», реализуемой штатной магнитолой без усилителя, но еще далек от «наворотов» и действительно качественного звука.

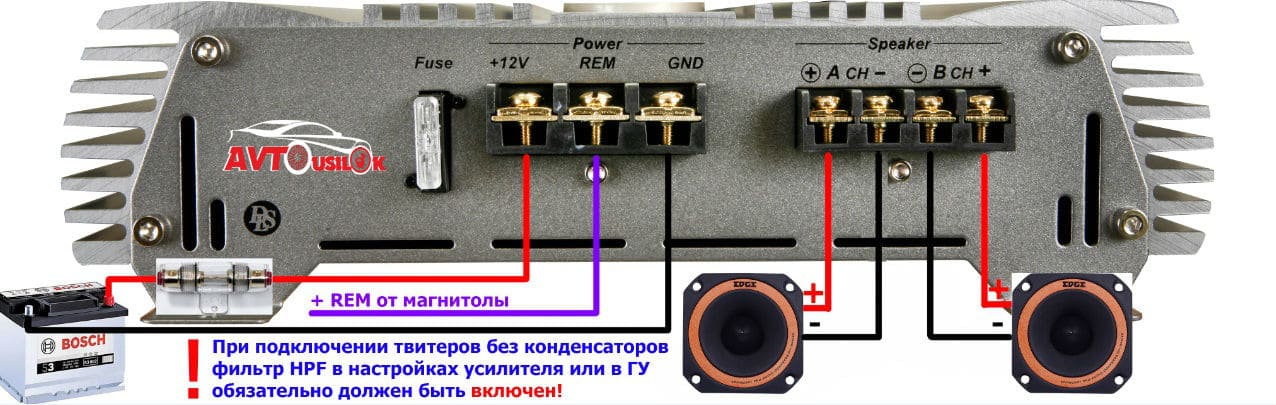

Если подключить 2-х канальный усилитель к магнитоле, то можно твиттеры и мидбасы подключать через ГУ, а тыл – через усилитель. Правда, существуют ограничения в реализации такого варианта: магнитола должна иметь фильтры или система будет нуждаться в пассивном кроссовере для ВЧ-динамиков. Плюс такой системы в том, что впоследствии ее можно расширить, сменив ГУ (Головное Устройство) и приобретя еще один усилитель. Поэтому, если в планах есть развитие автомобильной акустической системы, то лучше купить отдельный 2-х канальный усилитель, чем моноблок.

Итоги

Прежде чем пытаться подключить к магнитоле низкого уровня что-либо, подумайте, а справится ли устройство с возложенными на него обязанностями? Конечно, хорошего звука хочется, но есть золотое правило: все компоненты акустической системы должны соответствовать друг другу по качеству выдаваемого звука. Что толку в дорогих тыловых громкоговорителях, если «голова» выдает мало звука. Они будут воспроизводить то, что до них дойдет, а нехватающий диапазон дополнять различными «хрюками».

Мостовое подключение 4 канального усилителя к колонкам в машине

Внешние усилители предназначены для повышения громкости и качества звука, транслируемого магнитолой. Мостовое подключение 4-канального усилителя предназначено для коммутации внешних громкоговорителей и низкочастотного динамика для получения максимальной звуковой мощности. Конструкция усилителя позволяет настроить гармоничные параметры совместного звучания стандартных репродукторов и сабвуфера.

Схема подключения

В схеме подключения 4-канального усилителя требуется предусмотреть надежное питание, которое подается от положительной клеммы аккумулятора. Кабели подключаются через предохранительную вставку, номинал защитного элемента на 5-10% превышает номиналы заводских предохранителей в корпусе усилителя. Сечение кабеля подбирается по таблице в зависимости от потребляемой мощности. При использовании тонкого кабеля происходит перегрев и разрушение изоляции, приводящие к короткому замыканию и воспламенению конструкции или автомобиля.

Отрицательный сигнал подается через соединение с болтом «массы», приваренным к панелям кузова автомобиля. На кабель одевается наконечник, который затем прижимается гайкой. На подержанных автомобилях отечественного производства рекомендуется выводить питание от минусовой клеммы батареи, поскольку коррозия на поверхности болта повышает сопротивление контакта и ухудшает питание оборудования.

Для автоматического включения усилителя используется медный кабель (сечением до 1 мм²), идущий от разъема REM головного устройства. После включения магнитолы к усилителю подается управляющий сигнал, активирующий цепи питания. Для передачи звукового сигнала применяются кабели стандарта RCA, оборудованные экраном для защиты от помех. На концы шнуров надеваются специальные металлические наконечники, обеспечивающие надежный контакт. Межблочные кабели запрещается прокладывать около силовой электропроводки из-за появления помех.

Головное устройство оборудовано отдельной цепью питания, кабель с красной изоляцией проводится через замок зажигания или переключатель, принудительно разрывающий цепь. В питании магнитолы предусматривается дополнительный кабель, оснащенный защитным слоем желтого цвета.

Шнур коммутируется к положительной клемме батареи, что обеспечивает поддержание встроенной памяти в магнитоле (для хранения настроек или частот радиостанций).

Допускается использование активного низкочастотника, который подсоединяется к линейному выходу на магнитоле. Второй линейный канал применяется для коммутации внешнего усилительного модуля, для подключения применяется разветвитель типа Y. Передаваемый сигнал автоматически разделяется микропроцессорным блоком управления на 4 канала (2 тыловых и 2 фронтальных).

Усилитель 1-канального типа предназначен для коммутации низкочастотного динамика, за счет уменьшения числа выходов повышена мощность оборудования. Изделия позволяют подсоединять сабвуферы сопротивлением ниже 4 Ом, в конструкции предусмотрены фильтры частот с ручной регулировкой. Допускается подключение 1-канального усилителя совместно с 4-канальным устройством.

4 колонки и 4 канальный усилитель

Чтобы подключить 4 колонки к усилителю, требуется вывести кабели, идущие от динамиков, к месту установки дополнительного оборудования. От каждого репродуктора идет 2 шнура, применяемых для передачи положительного и отрицательного сигнала. Кабели подсоединяются к соответствующим выводам фронтальных и тыловых каналов. При монтаже важно не перепутать расположение динамика и тип канала, при некорректной установке формируется смазанная звуковая картина.

Допускается подсоединять 4 репродуктора к фронтальным каналам, элементы соединяются в параллельную цепь попарно. С выхода подключается цепь динамиков, расположенных по левому или правому борту автомобиля. Перед осуществлением коммутации необходимо убедиться в возможности эксплуатации усилительного блока с нагрузкой 2 Ом на канал. Оставшиеся тыловые каналы предназначены для мостового подсоединения сабвуфера.

Еще одним способом использования 4-х канального устройства является задействование каждого канала для подключения пары громкоговорителей, имеющих суммарное сопротивление 2 Ом. Схема позволяет установить в автомобиле 8 динамиков, которые монтируются в дверях, приборной панели и полке под задним стеклом.

4 колонки и 2 канальный усилитель

Допускается подключение к 2-х канальному усилителю 4 динамиков, расположенных в передней и задней части салона автомобиля. Оптимальной схемой является включение тыловых громкоговорителей через усилительный блок, при этом фронтальная акустика подсоединяется к головному устройству. На части автомобилей рекомендуется обратная коммутация, решение принимает владелец на основе анализа звуковой картины в салоне транспортного средства.

Возможно кроссирование пары громкоговорителей правого и левого борта в параллельную цепь, которая выводится к выходу усилительного блока. При коммутации следует учитывать суммарное сопротивление катушек репродукторов и технические характеристики оборудования. При коммутации динамиков с пониженным сопротивлением возрастает нагрузка на электронные элементы усилительного блока, что приводит к повреждению двухканального устройства.

2 колонки и 4 канальный усилитель

В другую конфигурацию подключения 4-х канального усилителя входят 2 фронтальных громкоговорителя и низкочастотный динамик, который подсоединяется мостом к оставшимся выходам на тыловые репродукторы. Для снижения нагрузки на электронику рекомендуется использовать громкоговоритель, оснащенный катушкой сопротивлением 8 Ом. При работе оборудования наблюдается снижение громкости звучания при одновременном улучшении качества (из-за снижения шумов и искажений сигнала).

Минусовой сигнал к низкочастотному динамику берется с одного тылового выхода, а плюсовой — с другого. При коммутации следует проверить полярность, ошибка при соединении приводит к повреждению компонентов. Сигнальный кабель управления выводится от штекера Rem к магнитоле. Допускается использование в автомобиле 2 сабвуферов, подключенных мостом к фронтальным и тыловым выходам соответственно. Существуют низкочастотные динамики, оборудованные двойной катушкой, которые также предназначены для монтажа мостом через передний и задний каналы.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

На корпусе оборудования установлен контрольный диод блока питания, дальнейшая настройка устройства допускается только при включении зеленой лампы. При использовании стандартных заводских настроек оборудования звуковая картина получается смазанной. Корректировка параметров позволяет выделить низкие и высокие частоты, а также снизить искажения звука.

Настройка усилителя для четырех динамиков без сабвуфера

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

  1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
  2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
  3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
  4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
  5. В конструкции усилительного блока имеется переключатель HiLow Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
  6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
  7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
  8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка усилителя под сабвуфер и динамики

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Как правильно подключить 4 х канальный усилитель

Продолжаем изучение самых простейших основ автозвука, а именно в этой статье я Вам расскажу как подключить 4-х канальный автомобильный усилитель в машине самостоятельно, вместе с магнитолой, питанием от аккумулятора, в виде нагрузки у нас будут колонки или же сабвуферы или то и другое). Материал ориентирован на новичков как собственно и весь раздел “База знаний”, поэтому будут наглядные картинки с подробными комментариями, слишком подробно изучать термины мы не будем Вы уже в курсе из прошлых моих статей в разделе “База знаний”. Я что хочу сказать что если Вы раньше никогда не подключали автоусилитель или же боялись что-то “спалить” после прочтения данного материала Вы сами все сможете сделать касаемо подключения 4-х канального усилителя – это я Вам гарантирую! Ну все поехали 🙂

Питание усилителя. Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше! Хуже от толстых проводов не будет ни как, главное чтобы не возникло проблем с их прокладкой и монтажом в самой машине при подключении к усилителю, в смысле к клеммам. Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее:

1. +B или В+ или просто + Это клемма усилителя для подключения силового кабеля к плюсовой шине аккумулятора, НО не напрямую а через внешний предохранитель который следует использовать чуть больше номинала суммы всех предохранителей в конкретно в Вашем усилителе, т.е например у Вас 4-х канальник и в нем установлено 2х20А предохранителя соответственно общая сумма = 40А, внешний предохранитель можно использовать на 45-50А, НЕ БОЛЕЕ. к примеру на 100-150А “тупо” брать не нужно для 4-х канального автоусилителя.

2. GND – Это клемма подключения массы или же более правильно минуса от аккумулятора причем рекомендую тянуть этот провод именно от самого аккумулятора, а не в любом месте кузова машины – кузов всем известно тоже гниет, присутствуют плохие контакты, окисления, ржавчины и тд. Вам просадки и “пердеж” в звуке нужен? Уверен все убедительно ответили нет, поэтому делайте пожалуйста как положено если хотите качественный звук. На проводах экономить не нужно – лучше с запасом выбрать сечение, но и с тем ориентиром чтобы не возникло проблем “засунуть” 🙂 этот провод в клемму увесилителя 🙂 пардон, усилителя.

3. REM/Remout – Обычно с магнитолы выходит провод синего цвета, на нем при включении магнитофона присутствует напряжение +12В самое обычное из борт сети авто только через маломощный электронный ключ в самой магнитоле, поэтому нагрузка маленькая навешивать на этот сигнал вентиляторы, лампочки и прочее нельзя! Ну самого главного чуть не сказал нужен это ремоут для запуска преобразователя напряжения в самом усилителе то есть когда сам усилок включается работает и соответственно загорается индикатор на усилителе обычно зеленого цвета свечения Power/On. Магнитофон выключен усилок выключен, когда мафон включился он “будит” усилитель мол “ты че спишь твою Люсю) я уже хочу музыку слушать :)” и он собственно слушается его если находится в исправном состоянии, в противном случае может загорется индикатор защиты обычно красного цвета свечения и называется как личность с именем Protect. Провод для подключения REM можно использовать любой слишком большого сечения здесь “по барабану” потому что токи мизерные милиамперчики 🙂

Ну вот все что Вам нужно чтобы подключить усилок по питанию, если хотите проверить усилитель дома или без автомагнитолы сделайте короткую перемычку между плюсом и REM можно кнопочку временно поставить таким образом Вы сможете включить усилитель и можно подать звук хоть с сотки и проверить/послушать.

Для полного счастья одного питания ему не достаточно) еще он требует подать звук с линейных выходов магнитолы и подключить акустику она же колонки или сабвуфер – для последних предпочтительнее все же одно канальный усилитель моноблок, но можно и с 4-х канальником главное без фанатизма.

Подключение усилителя к магнитоле с помощью RCA кабелей. 4 кабеля подключите в магнитолу и оставшиеся 4 кабеля с другой стороны подключите к усилителю главное не перепутайте лево/право и фронт/тыл ничего сложного нет просто требуется определенная внимательность от Вас либо потом как соедините проверяйте органами управления в самой магнитоле покрутите ручки баланса и фронт/тыл. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо)

В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN

Подключаем линейные выхода на рисунке подробностей маловато, потому как сложновастенько)) именно все обозначить и там и там Вам нужно смотреть непосредственно надписи на кабеле или головном устройстве магнитолы и один в один подключить к усилителю в точности одноименные сигналы к своим разъемам. Фронтальная пара левый/правый и тыловая пара левый/правый. Здесь нужно покупать именно кабель предназначенный для 4-х канального автоусилителя, для двух канального соответственно он будет меньше в плане каналов – обычно такой используют для подключения сабвуферов типа бас-бочки. На картинке ниже правильно будет назначить 1 и 2 канал на фронт, а 3 и 4 на тыл как видите нет ничего сложного) Есть вопросы пишите в комментариях в конце статьи)

Разновидностей схем подключения нагрузки к усилителю существует несколько, самые распространенные ниже:

1. Выход подключается только на 4 колонки, две на фронт, две на тыл.

2. Выход подключается на 2 колонки работающих на фронт, сабвуфер соединен на оставшихся двух каналах по мостовой схеме. Самая популярная схема использования 4-х канального усилителя.

3. Выход подключен двумя мостами на два сабвуфера/головы, заметьте очень тяжелый режим работы для усилителя использовать сопротивление нагрузки менее 4 Ом запрещено! или усь в ремонт и потом совсем не факт что экономически будет целесообразно его ремонтировать проще новый купить, но новый не значит что лучше обычно в этом деле все наоборот – берегите технику особенно оригинальную!

Подключаем усилитель по схеме ниже для использования только на 4 акустические системы/колонки важно соблюдать полярность на колонках + и и при подключении и контролировать это же самое соответствие на усилителе то есть один в один плюс к плюсу минус к минусу, если перепутаете в салоне вашего авто “собьется” фазировка и те динамические головки что неправильно подключены будут двигаться в противоположном направлении в разнобой, то есть одни вперед другие назад, а должны как “солдаты в строю нога в ногу”))

Соединяем по схеме ниже если Вы желаете использовать 4-х канальный усилитель и на колонки и на сабвуфер. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом. Будет “по тише” в какой-то степени в громкости, зато значительный выигрыш в качестве при меньших искажениях потому как усилку будет легче справляться с нагрузкой.

Ну и самая жесть 🙂 горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две “головы” сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении. Да, есть усилители которые работают мостом в 2 Ома но их настолько много 🙂 что можно пересчитать по пальцам рук и уж точно не выпущенные в Китае.

– Кстати многие из Вас наверное слышали о сабвуферах с двумя звуковыми катушками, да есть такие 🙂 то есть это физически один сабвуфер (одна голова) но в нем (-й) внутри 2-е звуковые катушки и соответственно 4 клеммы для подключения к усилителю обычно две красных “+” и две черных “-” если Вы обладатель такого сабвуфера, а денег на мощный моноблок нету 🙂 соединяя по схеме ниже: следует иметь ввиду что для усилителя это будет крайне тяжелый режим работы и обязательное условие чтобы сопротивление одной звуковой катушки соответствовало не менее 4 Ом. Есть такие же примерно по внешнему виду сабвуферы, но у них другая коммутация подключения то есть перемычками или предохранителями переключается сопротивление 2 Ом или 8 Ом и выходит всего два провода как в обычном динамике – в таком случае единственный выход эксплуатации такого сабвуфера в случае работы в 2 Ом (2-е катушки каждая по 4 Ом соединены параллельно) предпочтительнее использовать мощный моноблок, в случае работы сабвуфера в 8 Ом (2-е катушки каждая по 4 Ом соединены последовательно) можно подключить его по мостовой схеме к любому автоусилителю, естественно не доводя до искажений (клиппа) во избежании выхода из строя аппаратуры.

– В случае когда в сабвуфере в наличии 4 клеммы для подключения, одну звуковую катушку подключайте мостом к фронтальному каналу, другую мостом к тыловому каналу, только обязательно с соблюдением полярности подключения “+” от динамика подключайте к “+” усилителя одного из каналов, а “-” динамика подключайте к “-” усилителя другого канала. Такая схема включения позволит увеличить мощность до 8 раз. Не перепутайте полярность подключения обмоток динамиков!

– Другой пример, если Вы будете использовать два отдельных сабвуфера в каждом на борту установлен один динамик с одной звуковой катушкой и перепутываете провода во время подключения – получите такую картину один саб двигается вперед другой назад, ничего ни в сабвуфере ни в усилителе не сгорит, но это отразится на качестве “музыкальной картины” в целом – поэтому будьте внимательны ведь нужно по сути всего один раз уделить внимание, правильно все подключить и больше не заморачиваться по этому вопросу.

Ну вот собственно и все по подключению 4-х канального автомобильного усилителя, надеюсь разложил по “полочкам”, теперь все должно быть просто и понятно.

Мостовое подключение 4-канального усилителя к магнитоле на 2 канала и колонкам

Мостовое подключение 4-канального усилителя позволит получить высокую мощность звука с сабвуфером без лишних затрат. Этим способом можно сделать аудиосистему из 4 или даже 8 колонок и сабвуфера, чтобы можно было наслаждаться качественным звучанием при прослушивании музыки или просмотре фильмов.

Как подключить четырехканальный усилитель

Необходимо проверить, способен ли усилитель автомобильного звука функционировать в мостовом режиме перед тем, как подключить 4 колонки к нему. В противном случае звук будет искаженным либо устройство быстро выйдет из строя после включения из-за перегрева, вызванного чрезмерной нагрузкой. Если подключение четырехканального усилителя выполнено неправильно, то колонки будут воспроизводить не сумму, а разность сигнала стереоканалов.

Сопротивление подключаемых к одному каналу громкоговорителей и сабвуфера не должно быть ниже, чем рабочее сопротивление, на которое рассчитан усилок. В противном случае устройство тоже будет перегружаться, что приведет к перегреву и быстрому выходу аппарата из строя. Выбор схемы подключения зависит от наличия и количества динамиков.

Если выходная мощность автомобильного усилителя превышает 400 Вт, то для защиты от перепадов напряжения питания следует параллельно клеммам питания подключить специальный конденсатор. Номинал предохранителя, необходимого для защиты питания, — 35 А. Чем выше выходная мощность усилителя, тем больший ток должен выдерживать предохранитель.

К магнитоле

Схема подключения 4-канального усилителя зависит от количества линейных выходов на автомагнитоле. Если на головном устройстве имеется специальный выход под сабвуфер, то он должен соединяться с соответствующим входом на аппарате. Чтобы подключить четырехканальный усилитель к двухканальной магнитоле, необходимо использовать разветвители. Иначе звук будет воспроизводиться только 1 парой.

Подключение 4х-канального усилителя к магнитоле с 4 выходами осуществляется с помощью 2 пар межблочных кабелей, оснащенных коннекторами RCA. Линейный выход передних каналов головного устройства подсоединяется к коннекторам, обозначенным буквами A и B. Сигнал задних каналов подводится к гнездам C и D. Если на головном устройстве нет линейных RCA-выходов, то можно подать сигнал от магнитолы к усилку с выходов высокого уровня, к которым подключаются колонки.

К динамикам

Подключение 4х-канального усилителя к 4 динамикам осуществляется следующим образом:

  1. Вначале следует соединить параллельно динамики, расположенные по левому борту автомобиля. Это можно сделать недалеко от устройства после того, как была проложена акустическая проводка.
  2. Затем один из проводов подсоединяется к положительной клемме первого канала на усилителе, а другой — к отрицательной второго канала. В результате мощность звука будет в 2 раза выше, чем при стандартном способе подключения.
  3. Таким же образом подключается вторая пара динамиков, установленных на правом борту. Стоит учитывать, что при таком способе присоединения громкость передних и задних акустических динамиков будет изменяться одновременно. Возможность регулировать стереобаланс между левым и правым бортом останется. Это можно сделать с помощью элементов управления как на усилке, так и на автомагнитоле.

Если надо подключить 4 колонки к усилителю и сабвуфер, то можно воспользоваться следующей схемой мостового соединения: низкочастотный динамик подсоединяется к первой паре выходных каналов, а широкополосные громкоговорители — ко второй. Необходимо учитывать, что в обоих случаях сопротивление акустики становится вдвое меньше из-за параллельного соединения.

Если динамики по отдельности имеют импеданс 8 Ом, то усилитель должен быть рассчитан на 4-омную нагрузку. Если сопротивление громкоговорителей составляет 4 Ом, то это устройство должно выдержать нагрузку в 2 Ом в мостовом режиме.

К 4х-канальному усилителю можно также подсоединить 8 колонок, например, в автобусе или другом крупном транспортном средстве. Подключение методом мостования в этом случае отличается большей сложностью. Необходимо внимательно следить за правильностью соединений. Каждая пара проверяется на фазировку, чтобы добиться естественной и качественной звукопередачи. Сначала потребуется соединять динамики параллельно по 2 штуки. В результате получатся 4 пары колонок.

Затем берутся 2 сделанные ранее пары колонок и соединяются последовательно друг с другом. Точно таким же образом осуществляется сборка 2 остальных пар. В результате получатся 2 акустические системы, состоящие из 4 динамиков. Каждая из них подключается к четырехканальному усилителю по мостовой схеме. Стоит учитывать, что устройство должно быть рассчитано на работу с 4-омной нагрузкой. Также в этом случае нельзя будет подключить сабвуфер.

К 2-канальному усилителю

4-канальный и 2-канальный усилители можно соединять друг с другом, чтобы подключить сабвуфер с сохранением двухканального стереозвука. Например, можно звук левого и правого каналов снимать с 4-канального усилка, а сабвуфер можно подключить мостом к 2х-канальному усилителю.

Один из вариантов подключения усилков друг к другу предусматривает работу одного из них в мастер-режиме, а другого — в зависимом, если имеется такая возможность. Переключение осуществляется с помощью специального тумблера, расположенного на передней панели. Аудиосигнал с автомагнитолы подается через межблочный кабель на главный усилок, который будет работать в мастер-режиме путем установки переключателя в положение Output Master.

Можно подсоединить двухканальный усилитель к основному специальным кабелем, входящим в комплект поставки устройства, по которому подаются сигналы звука и управления. Тумблер режима на зависимом устройстве переводится в положение Input Slave. После этого выполняется тонкая настройка параметров звука на основном усилке. Затем подключаются динамики в мостовом режиме к обоим аппаратам. Если к зависимому усилителю подсоединен сабвуфер, то надо перевести переключатель режима входа, если он есть, в положение «Моно», поскольку в мостовании участвуют оба канала.

Стоит учитывать, что на усилке, работающем в зависимом режиме, отключается защита.

Необходимо тщательно проверять все соединенные с ним устройства перед тем, как подключить четырехканальный усилитель. Питание зависимого устройства нужно защитить отдельным предохранителем, включаемым в разрыв плюсового провода. Номинал должен быть не меньше, чем у штатных предохранителей, встроенных в оба устройства.

Как настроить

На передней панели 4-канального усилителя есть регуляторы и переключатели, которыми выставляются различные параметры. Необходимо убедиться в том, что горит индикатор питания и не светится сигнализатор срабатывания защиты перед тем, как настроить усилок. В противном случае неполадка обнаруживается и устраняется.

Первый этап настройки мостового усилителя — регулировка входного уровня, необходимого для согласования с магнитолой. Этот показатель выставляется при помощи регулятора или переключателя. Если магнитола подключена ко входам высокого уровня, то этот регулятор сначала ставится в положение 6 В. Затем выставляется наименьший входной уровень, при котором звук остается неискаженным, когда регулятор громкости магнитолы находится в высоком положении. После этого осуществляется настройка усилителя по всем остальным параметрам.

Если к устройству подсоединен сабвуфер, надо включить фильтр низких частот, если он предусмотрен конструкцией усилителя. Частота среза устанавливается вначале на 65-85 Гц, а затем подстраивается более тонко на слух для достижения желаемого качества звучания в зависимости от размера низкочастотного громкоговорителя и места его установки.

Некоторые устройства имеют дополнительные элементы управления для более точной настройки. Например, с помощью фильтра сверхнизких частот можно отсеять звуки ниже 20 Гц, чтобы сократить бесполезную нагрузку на все громкоговорители и оптимизировать за счет этого потребление питания усилком.

схема, саб, мостом, инструкция, настройка

Автор Владислав Никитович На чтение 6 мин.

Акустическая система многих автомобилей обладает низким качеством, предусматривает наличие только штатной магнитолы и 2 устройств для вывода звука. При необходимости можно улучшить акустику, для этого следует рассмотреть то, как подключить 4 колонки и сабвуфер к 4-канальному усилителю. Провести подобную процедуру можно самостоятельно, для этого нужно приобрести необходимые материалы, провести демонтаж отделочных панелей и соединить все элементы в единую систему.

Что понадобится

Для самостоятельного проведения работы требуется небольшой набор инструментов и различных расходных материалов.

Подключение мостом получило широкое распространение, т. к. позволяет использовать 1 канальный усилитель.

Прежде чем приступить к непосредственному выполнению работы, нужно подготовить:

  • Усилитель, колонки и сабвуфер. В продаже можно встретить уже готовые комплекты, поэтому нет необходимости в знаниях по подбору подобных устройств. От качества устанавливаемого оборудования во многом зависит эксплуатационный срок всей системы.
  • Толстый кабель для питания устройства. При этом специалисты рекомендуют не экономить на приобретении этого расходного материала, т. к. слишком малое сечение может стать причиной перегрева и плавки наружной изоляции.
  • B+ клемму усилителя, которая применяется для подключения силового кабеля к шине аккумулятора. Проводить подключение нельзя, т. к. есть вероятность окиси и возникновения других проблем.
  • Предохранитель, который нужно использовать с 4х-канальным усилителем. Устанавливается устройство ближе к источнику энергии. Отсутствие предохранителя может стать причиной его повреждения.
  • GND — клемма подключения массы. Этот провод рекомендуется вести от самого аккумулятора, а не кузова транспортного средства. Это связано с тем, что металл подвержен воздействию коррозии, которая существенно снижает проводимость. На качестве используемого провода экономить не стоит.
  • REM. От магнитолы часто отходит провод синего цвета, при включении устройства подается напряжение 12 В.
  • Изоленту для проведения изоляции соединений. Она исключает вероятность возникновения короткого замыкания.
  • Специальную гофру, которая применяется для укладки кабеля, чтобы в будущем не появились проблемы при эксплуатации системы. Она защищает изоляцию от механического повреждения и воздействия высокой влажности.

Работать с кабелем можно при применении кусачек, паяльника и других распространенных инструментов. Для проверки состояния системы применяется тестер, он может указывать на возникновение сопротивления или обрыв цепи.

Современный усилитель представлен сложной конструкцией, которая имеет большое количество разъемов. Это позволяет проводить подключение сразу нескольких устройств. Все выходы можно разделить на несколько групп:

  • Выходы и разъемы для силового кабеля.
  • Выход на 12 В, на который подается питание от АКБ. При его использовании рекомендуется дополнительно применять предохранительный элемент.
  • Выход REM требуется для подключения головного устройства. Усилитель работает в паре с магнитолой, для чего применяется качественный кабель.
  • GND является заземлением. Оно требуется для соединения с машиной.
  • Для динамиков и сабвуфера есть отдельные входы.
  • Выходы для RCA.

На обратной стороне можно встретить соответствующие обозначения, поэтому при работе не возникает проблем с подключением различных элементов системы. Все модели усилителей условно делят на 2 категории:

  • АВ — подключается к головному устройству, является аналоговым, увеличивает качество звука при низком КПД и небольшой мощности. Стоят модели усилителей из этой группы недорого, но сильно садят аккумулятор.
  • D — является цифровым устройством, которое характеризуется повышенным КПД и большой мощностью. Однако подобный усилитель выдает звук низкого качества.

Самыми качественными предложениями можно назвать оборудование, которое выпускается под брендами «Альпин» и «Магнит».

Схема и инструкция по подключению

Подключение сабвуфера к 4-канальному усилителю проводится в несколько этапов. Они следующие:

  1. Работа начинается с подключения сабвуфера и динамиков к усилителю. Она занимает много времени, т. к. нужно провести демонтаж отделочного материала. Крепление панелей проводится за счет саморезов и клипс.
  2. Следующий шаг заключается в подключении управляющего устройства, в качестве которого выступает мультимедийная система или штатная магнитола. Для этого прокладывается кабель по всему салону. Межблочный провод должен быть расположен вдали от других, т. к. может привести к появлению помех.
  3. Выполняется прокладка кабеля питания и его подключение. Для этого требуется специальная клемма, которая подходит под выход аккумулятора.

После соединения всех элементов сигнал уходит от установленной магнитолы, после чего проводится его распределение. При установке сабвуфера его размещают в багажном отделении, поэтому для его подключения нужно провести прокладку кабеля через весь салон.

Особенности подключения саба к усилителю заключаются в нижеприведенных моментах:

  • При сильном удалении устройств кабель прокладывается через технологические отверстия. Они закрываются резиновыми заглушками, за счет чего повышается степень изоляции. При отсутствии технологических отверстий их можно создать самостоятельно, но для этого требуется специальный инструмент. Рекомендуется вставлять резиновые втулки, которые защищают кабель от протирания.
  • Для подключения сабвуфера есть 2 специальных разъема. При этом схема подключения 4-канального усилителя предусматривает мостовое соединение, для чего требуется 2 провода: плюс и минус.
  • Для всех 4 колонок также есть соответствующие разъемы. Соединяются динамики с учетом того, что все контакты должны быть качественно изолированы. В противном случае на металлической поверхности может появится коррозия, из-за которой снижается проводимость.
  • Прокладка кабеля проводится вдали от других. Это связано с тем, что есть вероятность появления сильных помех. При подключении сабвуфера к усилителю должен применяться качественный кабель.

Подключение проводится с учетом того, что кабель должен быть хорошо изолирован.

Применяемая схема подключения предусматривает прокладку кабеля от аккумулятора к усилителю для его питания. Рекомендации по выполнению подобной работы следующие:

  1. Выбирается кабель требуемого сечения.
  2. Подсоединение к аккумулятору проводится при помощи специальной клеммы. Ее нужно надежно закрепить, что исключает вероятность пропадания контакта при вибрации.
  3. В непосредственной близости от источника энергии устанавливается предохранитель. Он исключает вероятность перегрузки устройства.
  4. Прокладка кабеля осуществляется через щиток, который защищает моторный отсек. В нем часто есть технологические отверстия с уплотнительными втулками. При отсутствии отверстия его можно создать самостоятельно, для чего проводится сверление при применении насадки подходящего диаметра.
  5. Рекомендуется прокладывать кабель в специальной гофре. Она обеспечивает высокую степень защиты от воздействия окружающей среды.
  6. В случае мощности системы выше 400 В рекомендуется проводить установку конденсатора. Его размещают в багажном отделении для исключения вероятности перегрузки устройства.

После соединения всех элементов нужно проверить работу систему. Если все функционирует правильно, то можно приступить к установке демонтированной отделки. При рассмотрении того, как подключить сабвуфер, стоит учитывать, что 2 подобных элемента одновременно соединять с 4-канальным усилителем не разрешается.

Настройка звука

К автомагнитоле усилитель подключить можно самостоятельно. После монтажа всех элементов необходимо настроить систему следующим образом:

  • Кроссовер устанавливается в положение HP.
  • Показатель «Фи Пасс» — в значение 60-80 Hz.
  • Селектор «Реар» — в значение LP.
  • «Лав Пасс» настраивается в диапазоне 65-85 Hz.
  • Уровень устанавливается на 0.
  • «Басс Буст» тоже подкручивается на 0 dB.

Приведенные выше настройки позволяют добиться лучшего звучания создаваемой системы. Если усилитель является частью магнитолы, то настройка проводится через встроенные функции устройства.

При монтаже акустической системы, прокладывая кабель, следует выбирать кратчайший путь, не рекомендуется создавать большое количество соединений, т. к. они существенно снижают надежность системы.

Как подключить 2-х канальный усилитель

Всем привет!

В прошлой статье я Вам рассказал о том Как подключить 4-х канальный усилитель кто не в курсе ознакомьтесь.

В этой статье я хочу рассказать Вам все о подключении 2-х канального усилителя на примере DLS CA-22.

Итак, в рамках этой статьи мы с вами рассмотрим:

1) Что такое 2-х канальный усилитель, для чего он нужен.

2) Классификация.

3) Варианты применения.

4) Схемы подключения.

5) Настройка.

Ну все поехали по порядку 🙂

1) Что такое 2-х канальный усилитель. 2-х канальный автомобильный усилитель — это усилитель с 2-я идентичными/одинаковыми каналами усиления. Применяется для усиления громкости музыки в машине. Подключается к магнитоле и в качестве нагрузки к нему могут быть подключены различные акустические системы или сабвуфер, но обо всем по порядку)).

2) Классификация. На рынке существуют 2-х канальные усилители работающие в классе АВ и D классе.

Вкратце АВ — класс преимущественно обладает меньшей выходной номинальной мощностью и малым коэффициентом нелинейных искажений THD, в следствии чего применение таких усилителей рационально в система SQ — то есть ориентированных на качество звучания. Из минусов АВ класса работы — повышенное энергопотребление и повышенное тепловыделение на радиаторе усилителя в виду низкого КПД.

Теперь про D — класс. Этим усилителям свойственны значительно меньшие габариты они легче по весу, обладают большой высокой номинальной выходной мощностью, но и имеют очень серьезный минус — это более высокие нелинейные искажения, в следствии чего более низкое качество звучания. Но наука не стоит на месте естественно разрабатываются более удачные схемные решения и это же все конечно стоит не малых денег чтобы оправдать более менее приличное качество звучания.

КПД усилителей D класса более высокий и может достигать свыше 90% в сравнении с АВ — классом 50-60%.

2-х канальные усилители выпускаются малой, средней и высокой мощности. Подбирать 2-х канальный усилитель нужно в зависимости от конкретной поставленной/требуемой задачи или цели. То есть что нужно в итоге подключить 2-е колонки? а может все 4? или же сабвуфер? А возможно и то и другое? Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Именно об этом наш следующий пункт.

3) Варианты применения. Итак, к 2-х канальному усилителю можно подключить несколько акустических систем или в народе колонок. Мощность акустики/колонок нужно выбирать исходя из мощности и модели усилителя, ведь их и тех и других бывает огромное множество не так ли?!

3.1) К 2-х канальному усилителю можно подключить 2-е колонки например для фронта работающие в широкую полосу или же с использованием активного кроссовера HPF.

3.2) К 2-х канальному усилителю можно подключить не только 2-е, но и 4-е колонки в параллельном включении. Как это выглядит в действии чуть ниже можно будет увидеть наглядно на возможных схемах подключения.

3.3) К 2-х канальному усилителю можно подключить 2-а или более ВЧ твиттеров как с внешним конденсатором, там и без применения внешнего конденсатора, но при этом обязательно нужно включить HPF фильтр в работу и настроить правильно частоту срезу, в противном случае Вы рискуете спалить «пищалки».

3.4) К 2-х канальному усилителю можно подключить 1-н 4-х Омный сабвуфер по мостовой схеме включения или 2-а 8-Омных сабвуфера возможно даже таких автомобильных сабов и не существует :), это я к тому что например Вы захотите использовать динамики от старой СССР акустики, то вполне можете запараллелить и подключить мостом и все будет классно работать. Вы подключаете «+» от одного канала усилителя, например левого и «-» от другого канала, например правого как на схеме ниже. Иногда усилитель нужно переключить в мостовой или моно режим отдельным переключателем. Обратите внимание, что в мостовом режиме 99% усилителей не работают на нагрузку ниже 4 Ом! Это очень важно, не соблюдение этого требования приведет к выходу усилителя из строя.

3.5) Ранее мы рассмотрели что и как можно подключить к 2-х канальному усилителю. В этом пункте я объясню как НЕ НУЖНО подключать и в каких комбинациях. Вот к примеру Вы подключили сабвуфер по мостовой схеме включения на этом все! О подключении колонок к этому же усилителю забудьте! Почему? Потому что — во первых усилитель будет перегружен по мощности, во вторых сабвуферы работают на низких частотах (с включенным фильтром LPF) которые колонки просто не умеют воспроизводить. В третьих номинальные мощности сабвуферов гораздо превышают номинальную мощность работы акустики, а как Вы знаете регулировки в усилителе едины для 2-х каналов, то есть регулируется все одновременно для 2-х каналов!

Вывод: Вы используете 2-е колонки в полную полосу + дополнительно Вы можете подключить 2-е «пищалки» через разделительный конденсатор, причем наличие последовательно включенного конденсатора в цепь с «пищалкой» обязательно!

Если Вы уже подключили сабвуфер подключение колонок не возможно! Или колонки или сабвуфер что-то одно из перечисленного! Надеюсь с этим все понятно, двигаемся дальше. Переходим к следующему пункту непосредственно к схемам подключения. Все что было до этого на словах возможно было не очень понятно на схемах ниже будет более наглядно и уверен все поймут что да как.

4) Схемы подключения. В этом пункте рассмотрим 5 основных вариантов подключения двухканального усилителя.

4.1) Схема подключения 2-х колонок к 2-х канальному усилителю:



4.2) Схема подключения 4-х колонок к 2-х канальному усилителю:



4.3) Схема подключения сабвуфера к 2-х канальному усилителю:



4.4) Схема подключения 2-х колонок и 2-х ВЧ твитеров через пленочные неполярные конденсаторы к 2-х канальному усилителю:



4.5) Схема подключения 2-х ВЧ твитеров к 2-х канальному усилителю:



5) Настройка. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.



Ручка Gain & Level служит для согласования уровней чувствительности усилителя и линейного выхода магнитолы.

Ручка HPF — это фильтр высоких частот используется в схеме с использованием акустических систем, что-бы отсечь низкие частоты. Работает фильтр следующим образом — он пропускает частоты выше частоты настройки, все что ниже отсекает! В зависимости от типа используемых колонок данная настройка может находится около 100Гц +/- .

Ручка LPF это фильтр низких частот. Работа данного фильтра основана на пропускании частот ниже частоты настройки, как понимать? То есть если к примеру частота настройки установлена на уровне 50Гц значит усилитель будет частоты ниже 50Гц все что выше отсекает. Данный фильтр должен быть включен на усилителе для схем где используется сабвуфер. Еще раз вывод простыми словами оставляет басы на сабе, а голос/речь и все что выше по частотам отсекает! Данную настройку рекомендуют устанавливать не выше 50Гц максимум 100Гц, но это явно перебор, хотя не забывайте все зависит от типа используемого сабвуфера и его оформления. Настраивать нужно не только по цифрам но и на слух чтобы вам самим нравилось звучание.

Переключатель или ручка BassBoost — служит для увеличения подъема низких частот на определенной частоте например 30Гц. Рекомендуется устанавливать в минимум, для избежания клиппирования (избежания искажений) усилителя на большой громкости. Для настройки ВЧ твиттеров фильтр HPF можно устанавливать на частоту среза от 2кГц и выше. В разных усилителях разные диапазоны регулирования фильтров.

На этом по двухканальному усилителю у меня все.

С уважением Иван, удачи и до новых встреч на avtousilok.kz

Подключение акустических систем

В профессиональной работе со звуком очень важно понимать основные принципы коммутации разных видов оборудования, это позволяет легче и быстрее добиваться качественного звука и продлить жизнь аппаратуры.

Рассматривая в этом свете акустические системы можно выделить три вида: активные, пассивные и трансляционные акустические системы. Для каждого вида есть свои особенности, которые мы рассмотрим в этой статье.

Итак, считаем, что вы выбрали акустическую систему и купили ее. После распаковки оборудования первым делом возникает вопрос подключения.

Активная акустика. Главное отличие активной акустики от пассивной – наличие встроенного в ее корпус усилителя. Это значит, что подводимая мощность звукового сигнала к активной акустической системе (далее АС) значительно меньше, чем к пассивной. Поэтому в этой акустике применяются свои кабеля и разъемы, рассчитанные на меньший ток и напряжение.

Уровни. Хотя уровни линейного сигнала стандартизированы, несоответствия между устройствами все равно могут возникнуть. Потому что на самом деле в звуковой технике применяется не один стандарт, а несколько. Наиболее популярные линейные уровни для звуковой аппаратуры – это +4 дБ (1,23 В), -10 дБ (0,25 В) и -10 дБв (0,32 В). В результате несоответствия уровней выходного устройства (например, микшера) и входного устройства (например, активной АС) сигнал может искажаться или получать большой уровень шума. В связи с этим на устройствах мы можем часто увидеть переключатели номинального уровня выхода и входа. Если такого переключателя нет и нет регулятора выходного уровня, то придется применить дополнительное устройство согласования.

Баланс и небаланс. Для качественной передачи сигнала кабель, подходящий к активной АС должен быть экранирован. Также важно понимать, что соединение может быть балансным и небалансным. Небалансным соединением (несимметричным) называется соединение с помощью одножильного экранированного провода. Балансное соединение (симметричное) – это соединение с помощью двух экранированных проводов. Один из проводов передает неизмененный сигнал (+), а второй передает сигнал в противофазе (-). Такая передача сигнала позволяет использовать устройства, которые на основе вычитания сигналов помогают хорошо бороться с помехами и наводками. На практике небалансное соединение чаще применяется в роли проводов-перемычек между оборудованием, то есть тогда, когда источник и приемник находятся рядом. Балансное соединение рекомендуется использовать на расстоянии более 20 метров и позволяет качественно передавать сигнал на 200 метров. Способы передачи сигнала в подключаемых устройствах должны быть согласованы, балансный вход должен соединяться с балансным выходом. В противном случае применяются переходники или устройства согласования способа передачи сигнала.

Hiz. Вход Hi-Z– это вход, который обладает большим импедансом и обеспечивает согласованное по сопротивлению соединение акустической системы и звукоснимателей гитары. То есть, это небалансный вход для акустической гитары, соло и бас гитары. Он еще называется инструментальным входом.

Использование дополнительных коммутационных переходников должно выполняться с осторожностью. Нужно учитывать все вышеупомянутые характеристики, они должны совпадать: у входа и выхода должен совпадать номинальный уровень сигнала (+4 дБ, -10 дБ и др.), способ передачи (баланс/небаланс) и импеданс (входное и выходное сопротивление).

Разъемы. В набор популярных разъемов для активных АС входят разъемы XLR, RCA и TRS.

Самый популярный в акустических системах разъем – XLR.

Известен своей высокой надежностью. Пришедший в звук из авиации, разъем XLR, или как его еще называют «Кэнон», удачно прижился в большинстве устройств профессионального звукового оборудования. Наиболее привычен для нас трехконтактный вид разъема, хотя бывают они четырех, пяти, а иногда и более-контактные. Практически всегда контакты на разъеме подписаны: 1 – корпус и/или земля, 2 – сигнал плюс (+), 3 – сигнал минус (-). Может быть распаян как под небалансное соединение (используются контакты 1 и 2), так и под балансное (контакты 1, 2, 3). В разъеме используется механизм-защелка, который фиксирует положение.

Разъемы TRS и TS. Разъем “Джек” бывает трехконтактный TRS и двухконтактный TS.

Расшифровуется аббревиатура как обозначения контактов: 1 – Sleeve (гильза) земля и/или корпус, 2 – Tip (наконечник) сигнал плюс (+), 3 – Ring (кольцо) сигнал минус (-). Понятно, что штекер TS может выполнять передачу только небалансного сигнала. TRS может быть распаян и под баланс и под небаланс.  По размерам разъем может быть четвертьдюймовым (TRS1/4”)  и 1/8-дюймовым (TRS1/8”, 3.5 мм), еще его называют миниджек.

Разъем, который часто применяется и в профессиональной и в бытовой аппаратуре — разъем RCA.

В народе его называют «тюльпан». Является не самым корректным соединением устройств с инженерной точки зрения. Все потому, что в момент подключения первым контактом соединяется сигнал, а не земляной контакт как должно быть. Однако благодаря своей форме и дешевизне он прочно занимает свою позицию среди популярных коннекторов. Передает несимметричный сигнал с линейным уровнем.

Практически в каждой современной профессиональной активной АС в корпусе предусмотрен сквозной выход на XLR разъеме.

Этот выход может по-разному называться — Link Output, Mix Out, Thru Out, Line Out, но суть одна — отдать входной на АС сигнал для дальнейшей маршрутизации. В зависимости от модели АС выходной сигнал может быть абсолютно идентичен входному или претерпевать некоторые изменения. Например, на выход может отдаваться уже лимитированный сигнал или сигнал после обрезного ВЧ фильтра. Если в акустическую систему встроен микшер на несколько каналов, то на выход может отдаваться сигнал только с определенного входа или суммарный сигнал от всех входов. Такие вопросы можно уточнить, просмотрев инструкцию к АС. Данная концепция подключений позволяет создавать длинные линии из акустических систем, не подводя к каждой АС кабель от микшера.

Также сквозной выход используется при подключении сабвуферов и сателлитов. Важно «посадить» все акустические системы, используемые в роли портальной системы, на один стереовыход микшера – Main Mix, чтобы управлять звуком в зрительном зале одним фейдером. АС выполняющие функции мониторов подключаются на отдельные выхода микшера. Обычно в такой ситуации звук от микшера из выхода Main Mix подводится к одному/двум сабвуферам, а дальше от него/них с помощью сквозного выхода сигнал подается на сателлиты.

Получается, что если с двумя сателлитами можно подключить один сабвуфер, а звук подводится вначале к нему, то сабвуфер должен содержать два независимых канала, чтобы отдать стерео на сателлиты. Ниже на рисунке мы можем увидеть схему типичной  панели сабвуфера с разъемами.

Здесь соединения выполнены на балансных XLR разъемах. Два канала имеют названия A и B. Выходы (Output): FullRange – полный диапазон сигнала, HighPass – сигнал после ВЧ фильтра. С выхода HighPassсигнал от сабвуфера отдается на сателлиты, с Full Range — на другой сабвуфер (в случае, если у вас используется четыре сабвуфера и два сателлита).

Схема подключения (один сабвуфер и два сателлита):

Схема подключения (два сабвуфера и два сателлита):



Схема подключения (четыре сабвуфера и два сателлита, напольные мониторы):



Пассивная акустика. Подключение пассивных акустических систем стоит начинать с проверки соответствия мощностей подключаемого усилителя и АС. Это самый важный вопрос. При неправильном подборе появляются искажения (перегрузки) выходного сигнала  усилителя, что может привести к выводу из строя акустики. Выходная мощность усилителя должна быть равной мощности акустики или процентов на 5 – 10 больше. Лучше всего использовать усилитель на 90% мощности (что соответствует максимальной мощности АС), чем усилитель меньшей мощности на 100%, который не дотягивает до максимальных значений мощности АС. При недостаточной мощности усилителя акустика не «раскроется» полностью. Нужно следить за тем, чтобы при подборе мощностей сравнивались показатели мощности одних и тех же стандартов.

Мощность.Производители используют такие стандарты мощности как номинальная, пиковая, синусоидальная, DIN, RMS, AES, PMPO, Program power. И это еще не все существующие стандарты мощности. Некоторые мощности близки по показателям, но все же, не стоит забывать, что это разные мощности! Такое множество мощностей можно оправдать разными подходами стандартизации в разных странах. Для России родными являются стандарты номинальной и синусоидальной мощности, DIN относится к немецкому институту стандартизации, RMS, AES, PMPO– западные стандарты. Наиболее объективными считаются показатели номинальной (Nominal) и среднеквадратичной мощности (RMS), самым «несерьезным» считается стандарт PMPO, так как по нему сложно действительно объективно оценить мощность акустических систем. Существуют формулы, которые позволяют хотя бы грубо перевести одну мощность в эквивалент другой.

Наиболее простой для покупателя вариант в подборе АС и усилителя — это выбрать устройства одной фирмы, так как обычно крупные компании производят конкретные серии усилителей в связке с конкретными АС, многократно проверяя надежность таких комплектов и оптимизируя их работу. Подсказкой могут послужить брошюры выпускаемые производителями, в которых описаны оптимальные варианты сочетания серий усилителей с АС.

Сопротивление. Необходимо не забывать о соответствии сопротивлений устройств. Так для усилителя в технических характеристиках обычно указываются несколько мощностей для рабочих сопротивлений (например, 2000 Вт для 8 Ом / 4000 Вт для 4 Ом / 6000 Вт для 2 Ом). Наиболее популярные сопротивления АС – 8 и 4 Ом, а с сопротивлениями 2 Ом не каждый усилитель сможет работать. Эти особенности перекликаются с известными понятиями последовательного и параллельного соединения АС. Часто бывают ситуации, когда на стереоусилитель нужно нагрузить четыре колонки. Если, к примеру, подключить четыре 4-омных колонки к двухканальному усилителю последовательно, то их суммарное сопротивление составит 16 Ом. Мы не опускаемся до опасных значений сопротивления, но теряем в мощности при таком соединении. При параллельном соединении вырастает выходная мощность, однако, в нашем случае сопротивление падает до 2 Ом. Это означает, что усилитель будет заметно больше греться из-за большего тока. И вообще, до использования такого подключения следует удостовериться в паспорте усилителя, что он работает с 2-омной нагрузкой, а то быть беде. Считается, что на 2-омной нагрузке снижается способность усилителя контролировать движение диффузора динамика, что может проявиться в размытом звуке баса.

Сечение провода. Все, наверное, понимают, что хотя сопротивление кабеля низкое, но оно есть, а значит, вызывает все-таки падение напряжения. То есть, уровень сигнала падает, особенно на высоких частотах. Фишка в том, что сопротивление зависит не только от материала и длины провода, а и от площади его поперечного сечения. Чем больше сечение – тем меньше сопротивление. В технических характеристиках к кабелю должно указываться погонное сопротивление. Это значит, что вооружившись калькулятором, вы можете подсчитать, отталкиваясь от нужной вам длины, какое сопротивление будет у проводов.

Фаза. При подключениях пассивных АС очень важно соблюдать совпадение фаз динамиков. Это значит, что диффузоры всех динамиков в любой момент времени должны смещаться в одном направлении. Обычно для удобного подключения на динамиках и проводах отходящих от них производитель обозначает контакты пометками (+) и (-). При неправильной фазировке, диффузоры динамиков будут двигаться в противоположном направлении и тем самым гасить в ноль все повторяющиеся в их сигналах амплитуды. Так как в стереосигнале практически всегда басовая составляющая одинакова (имеется в виду полоса примерно в пределах 30 – 130 Гц), то эта часть сигнала в «антифазовом» режиме будет исчезать. На практике можно увидеть картину, когда стоящие две колонки по отдельности отдают нормальный звук. При одновременном включении НЧ составляющая пропадает. Это значит, что у одной из колонок подключены неправильно контакты плюс и минус.

Разъемы. Наиболее популярными для профессиональных усилителей являются разъемы Speakon, XLR, TS, Euroblock, а также винтовые зажимы.

XLR, TRS/TS, Euroblock – используются для подключения входного в усилитель сигнала.

Speakon, TS, винтовые зажимы – для подключения акустических систем к усилителю.

Разъем TS. Подключаются контакты так: к контакту Tip (наконечник) подключается сигнальный контакт (+), к контакту Sleeve (гильза) подключается (-).

Разъемы Speakon бывают трех видов: 8-контактные, 4-контактные и 2-контактные. Самые популярные 4-контактные – они используются для подключения двухполосных АС. Для подключения трехполосных применяются 8-контактные. Благодаря своей конструкции очень надежный разъем. После соединения с гнездом штекер нужно провернуть по направлению часовой стрелки для фиксации контактов.

Винтовые зажимы позволяют фиксировать провода со специальными металлическими зажимами и просто зачищенные оголенные кончики проводов.

Маршрутизация.В большинстве современных стереоусилителей доступны режимы маршрутизации Stereo, Parallel, Bridge. Обычно два канала подписываются обозначениями «A» и «B». Режим Stereo обеспечивает работу двух независимых каналов, режим Parallel обеспечивает параллельную подачу сигнала с входа A на выход A и B, при этом вход B – не активен, но для каждого выхода есть свой регулятор громкости, а режим Bridge (мостовой режим) поможет предоставить максимальную мощность на одну колонку, при этом активен регулятор A.

Схема подключения (режим Stereo):

Схема подключения (режим Parallel):

Схема подключения (режим Bridge):

В приведенных выше схемах подключение АС в мостовом режиме выполнено на разъеме винтовые зажимы. Однако это не единственный разъем, на котором можно реализовать мостовой режим. Рассмотрим детальнеетакое подключение на разъеме Speakon. Контакты разъема:

Для подключения мостового режима провода подводятся к контактам выхода канала A (контакты 1+ и 2+):

Подключение колонок к усилителю на разъемах Speakon для параллельного и стереорежима выполняются одинаково, разница только в самой маршрутизации внутри усилителя.

Стереорежим:

Параллельный режим:

Из схем видно, что подключение стерео можно выполнить как на двух разъемах Speakon, так и на одном. При двойном подключении на каждом разъеме используются контакты 1+ и 1-, при подключении на одном разъеме двух колонок в одном штекере используются все четыре контакта 1+, 1-, 2+, 2-. Изменение режимов в усилителе может быть реализовано в виде физического переключателя или в меню управления DSP-процессора.



Разделение на полосы. Следующий вопрос неразрывно связан с предыдущим. Так как профессиональный усилитель одинаково успешно может работать как с широкодиапазонными АС, так и с сабвуферами, очень удобно, когда усилитель оборудован встроенным кроссовером. Это позволяет избавиться от необходимости в дополнительном аппаратном устройстве и дополнительной коммутации. Так как при использовании сателлитов с сабвуферами рекомендуется срезать НЧ составляющую, усилитель со встроенным кроссовером должен реализовывать три функции – НЧ фильтр, ВЧ фильтр, полный диапазон.

Рассмотрим варианты подключения АС к одному двухканальному усилителю с кроссовером. Начнем с простого.

Обычный режим стерео с двумя широкополосными колонками:

Моно режим с одним сабвуфером и одним сателлитом:

Такой режим предпочтительнее использовать тогда, когда, сигнал стерео не требуется, а к басовой характеристике предъявляются повышенные требования.

Биампинг и бивайринг (Bi-Amping и Bi-Wiring). Чтобы рассмотреть следующее подключение нужно понять, что такое биампинг. Биампинг – это схема подключения, при которой каждому динамику двухполосной акустической системы требуется отдельный канал усилителя. То есть, в такой АС просто отсутствует встроенный кроссовер и каждый из двух подводимых к колонке каналов должен быть соответственно настроен на НЧ или СЧ/ВЧ полосу. Бивайринг – это схема подключения, при которой от одного канала усилителя подводятся отдельно провода к НЧ динамику и СЧ/ВЧ динамику. Так как подсоединяются они все равно к одному каналу усилителя, то получается, что он должен быть широкополосный, а значит в акустической системе должны быть установлены НЧ и ВЧ фильтр для каждого динамика. То есть, тот же кроссовер, только на какой-то раздельной конструкции с фильтрами. Выгода от такого способа подключения сомнительна, в отличие от биампинга. Биампинг может быть полезен в случаях, когда по каким-либо причинам в АС невозможно разместить кроссовер.

Подключение двухполосной АС по схеме биампинг:

Все принципы согласования усилителя и динамиков актуальны и для многоканальных усилителей. Разница, лишь в количестве каналов и акустических систем, также усложняется маршрутизация таких усилителей. Любой многоканальный усилитель  теоретически может быть заменен набором двух и одноканальных усилителей.

Кроме рассмотренных нами подключений активной и пассивной акустических систем, еще можно затронуть отдельное направление – подключение трансляционных акустических систем.

Трансляционная акустика. Это оборудование принципиально отличается от пассивной и тем более от активной акустики. Особенность трансляционных систем в том, что благодаря использованию понижающих и повышающих трансформаторов в конструкциях усилителей и АС, достигается качественная передача звука на большие расстояния. Поэтому эта система озвучивания востребована на предприятиях, в офисах, супермаркетах и т. п. Естественно, что, не имея большого опыта, самому очень сложно спроектировать и настроить систему трансляции, лучше доверить это дело профессионалам.

Рассмотрим основные принципы подключения трансляционных акустических систем:

  • существуют линии трансляции с уровнем напряжения сигнала 240 В, 100 В, 70 В, 30 В и другие. Выводы АС должны соответствовать напряжению линии, то есть иметь соответствующее входное напряжение;
  • при подключении акустических систем к усилителю следует помнить о том, что их общая мощность не должна превышать мощность усилителя;
  • при доступных режимах на усилителях 100 В и 70 В, акустические системы можно переключить с линии 100 В на линию 70 В. При этом мощность этих АС упадет в два раза, в то же время их количество можно увеличить в два раза.
  • некоторые динамики имеют выводы не только на высокоомную нагрузку, но и на низкоомную. Обычно на корпусе подписано назначение контактов, важно при подключении не перепутать их.
  • выбор выводов трансформатора АС — чем меньше сопротивление АС вы выберите, тем большую мощность он выдаст.

Как подключить 4х канальный усилитель в авто

07.05.2020

Как подключить 4х канальный усилитель в авто


Поговорим о том, как правильно установить, и подключить четырех канальный усилитель в автомобиле, для того чтобы наслаждаться качеством звука.


Установка


 В первую очередь, нужно понимать, как правильно установить четырех канальный усилитель, не испортив тем самым интерьер автомобиля и сам усилитель. К усилителю должен быть легкий доступ для настройки звука динамиков. Рассмотрим модель кузова седан и то, куда можно встроить усилитель.


·             Багажник


·             Спинка заднего сиденье


·             Пространство под задним, передним сиденьем


·             Крышка багажника


·             Корпус сабвуфера


Багажник — одно из самых удобных мест, так как усилителю нужно охлаждения для нормальной работы, он не любит замкнутого пространства! Установить можно справа, слева, к нижней части багажника через подиум, сделать так, чтобы не что не повредило наш усилитель. Надежно крепим усилитель внутри, последствия могут быть печальные, так что не стоит пренебрегать этим не мало важным фактом.


Спинка заднего сидения — тоже не плохой вариант. Хорошо вентилируемое место, легкий доступ, не влияет на интерьер. Минус — при часто отгибаемой спинке провода со временем переламываются и повреждаются.


Пространство под передним сиденьем — не лучший вариант. Охлаждение плохое, не эстетично с точки зрения интерьера и плохая защита от внешних угроз. Под задним сиденьем мало свободного пространства, что приведет к перегреву усилителя.


Крышка багажника — плохой вариант, можно быстро переломить провода.


На корпусе сабвуфера сильная вибрация, контакты будут постоянно ослабляться. А так же вибрация, пагубно сказывается и на самом усилителе.

Подключение усилителя


Теперь разберемся как подключить четырех канальный усилитель.


Для этого понадобится:


1.         питающие провода (+ -),


2.         провод remote,


3.         предохранитель,


4.         клеммники,


5.         наконечники,


6.         межблочный кабель RCA,


7.         дополнительная изоляция (гофра).


Чем больше выходная мощность, тем толще нужен силовой кабель — плюсовой провод с аккумуляторной батареи. Тем же образом подбираем предохранитель. Предохранитель должен находиться от АКБ не дальше, чем 20 см. Чем ближе предохранитель к АКБ, тем безопасней, с точки зрения возгорания.


Массовый провод ( — ) крепим на кузов автомобиля, взять «минус» можно не далеко от того места, где будет находиться усилитель, тем самым мы экономим провод. В дополнении, можно кинуть ещё один минус с АКБ на кузов машины, лишним не будет. Важно, чтобы все места соединений, были хорошо очищены, для контакта.


Для того, чтобы вывести с линейного выхода магнитолы низкоуровневый сигнал, на линейный вход усилителя, нам потребуется межблочный кабель RCA (тюльпан). Линейный выход на головном устройстве может быть правый, левый, так же и вход на усилителе. Не перепутайте, это влияет на настройку баланса.


Важный момент в том, что кабель RCA не должен прокладываться в автомобиле вместе с силовыми кабелями, это очень влияет на фоновый шум в колонках! Правильно будет проложить по разные стороны автомобиля.


Включение усилителя, происходит непосредственно с помощью провода remote — дает плюс. Включая магнитолу, происходит включение усилителя. Проводок этот маленького сечения, обычно синего цвета, выходит с головного устройства и цепляется к усилителю. Прокладывать его нужно с той же стороны, где у нас лежит силовой кабель.


Понадобится дополнительная изоляция (гофра), чтобы избежать замыкания. Не пренебрегайте этим моментом, это приводит к трагичным последствиям. Особенно обращайте внимание на те места, где провод соприкасается с кузовом автомобиля.

Подключение динамиков


Теперь стоит вопрос, как подключить колонки к четырехканальному усилителю, чтобы наслаждаться звуком из динамиков.


Здесь есть несколько вариантов: можем подключить как параллельно, так и последовательно, несколько громкоговорителей. Необходимо знать мощность и сопротивление как усилителя, так и динамиков. Усилитель боится сопротивления ниже заявленного! То есть чем больше сопротивление, тем лучше для него.


Если на усилителе выходящее сопротивления 4 ОМ, то подключаем колонки так, что бы их суммарное значение было не меньше 4 ОМ. В обратном случае наш усилитель будет греться. Рабочая температура у выходного транзистора 85 градусов. Все что выше, может сломать наш усилитель.


То есть, при последовательном подключении на один канал, наши динамики в сумме должны быть не меньше 4 ОМ. Можно подключить два, три динамика, по 2 ОМ, что в сумме будет равным или больше 4 ОМ — это правильное подключение, которое будет положительным образом влиять на качество звука. То же самое делаем для остальных трех каналов.


При параллельном подключении (мостом) цепляем один динамик или несколько, на два выходящих канала усилителя (с одного берём плюс, с другого минус).


Тут нужно суммировать два канала на усилителе, в нашем случае это 4+4 ом = 8 ом. То есть динамик, или динамики, не должны быть с сопротивлением меньше 8 ОМ. Если больше — это хорошо. Но опять же, всё должно быть в меру. Смысла нет цеплять кучу динамиков, увеличивая тем самым сопротивление, мощность от этого не увеличится, усилитель будет работать с перегрузкой.


Исходя из выше сказанного, теперь мы знаем, сколько колонок можно подключить к четырёхканальному усилителю, и как правильно это сделать.

Низкочастотный динамик с двумя катушками


Низкочастотный динамик — сабвуфер, бывает с одной катушкой и с двумя. С двумя катушками внешне ни чем не отличается, от того который с одной. Но всё же одно отличие есть — это пара дополнительных клемм, к которым подходят провода от усилителя. У динамика с одной катушкой 2 клеммы, а с двумя катушками — 4. Ну и две катушки имеют две независимые обмотки. Сделано это для гибкости подключения такого динамика. Так как же нам подключить сабвуфер с двумя катушками?


По такому же принципу, как рассматривали с обычными динамиками — последовательно, параллельно. Ещё один вариант подключения — независимый.


Независимый — это когда каждая независимая катушка динамика подсоединяется к отдельному каналу усилителя (правый, левый). Такой тип подключения предназначен для усилителей, у которых нет возможности мостового подключения.


Лучше такой динамик подключать последовательно или параллельно, так как разный сигнал для каждого канала, может загубить наш динамик. Такой тип подключения должен обязательно быть с одинаковым сигналом для каждой катушки динамика. А сигнал для правого и левого канала нам обеспечивает звукозаписывающая студия, и мы не можем знать, как записали нашу каждую аудио запись.

Подключаем два усилителя


Теперь разберём, как подключить два четырёхканальных усилителя параллельно друг к другу.


Если вы фанат громкой и качественной музыки, может понадобиться два усилителя, для более мощного звука на выходе.


Запитать оба усилителя можно с одного силового кабеля, с помощью разветвителя (тройника). Главное не забудьте про нагрузку на провод: чем больше нужна мощность, тем больше должно быть сечение у плюсового кабеля. Минус следует брать с одного места, что бы не было помех. Remote — провод на включение усилителя, так же делаем один на двоих, разветвляем и цепляем. Ну и четырёхканальный, межблочный RCA кабель с одной стороны цепляем к линейному выходу, с другой к линейному входу.

Магнитола с двумя линейными выходами


Для того что бы разобраться, как подключить четырёхканальный усилитель к магнитоле с двумя линейными выходами, потребуется понять, что такое RCA адаптер разветвитель.


Это такой разветвитель, где с одной стороны штекер под папу, а с другой, два штекера под маму. Таким образом берем два таких RCA адаптера, папой вставляем в магнитолу с двумя линейными выходами, получилось четыре мамы, куда цепляем наш четырёхканальный межблочный RCA кабель, который тянется к нашему четырех канальному усилителю.

Как подключить 4 динамика к 2-канальному усилителю? Следуйте этому простому руководству

Хорошая звуковая система всегда содержит несколько динамиков, которые систематически и стратегически размещены в комнате, чтобы вы могли добиться наилучшего звука. Но вопрос в том, можно ли настроить динамики таким образом, чтобы не перегружать усилитель? Что ж, когда мы работаем с ограниченным финансовым бюджетом, очень сложно найти усилитель, который мог бы вместить несколько динамиков, не перегружая себя.Было замечено, что люди часто подключают несколько громкоговорителей к одному усилителю, и, наконец, усилитель не может воспроизводить необходимое количество звука, и весь опыт становится хаотичным. Итак, возникает вопрос: какие типы усилителей могут одновременно подключать несколько динамиков? Что ж, вам не нужно беспокоиться, так как в этой статье мы обсудим, как мы можем подключить 4 динамика к 2-канальному усилителю.

Каждый раз, когда вы покупаете новый усилитель и комплект динамиков, производитель рекомендует вам не доводить усилитель и динамики до их порогового уровня.Таким образом, рекомендуется не воспроизводить музыку на максимальной громкости, чтобы предотвратить перегрузку динамиков и усилителей. Итак, что можно сделать, чтобы воспроизводить музыку с повышенным звуком, не перегружая динамики и усилители? Ответом на этот вопрос является конфигурация с 4 динамиками и 2-канальным усилителем, которая стала довольно известной в наши дни. Следовательно, как только вы подключите все четыре динамика к 2-канальному усилителю, вы можете подтолкнуть все динамики к их пороговым значениям, не опасаясь одновременной перегрузки.

Ниже мы обсудим три простых шага, которые расскажут вам, как подключить 4 динамика к 2-канальному усилителю:

Подключение всех 4 динамиков в последовательной конфигурации

Хотя это не рекомендуется подключать несколько динамиков последовательно к усилителю, однако было замечено, что даже если вы подключите все четыре динамика в последовательной конфигурации, усилители и динамики работают сравнительно хорошо и, как правило, производят приличное количество звука в целом. .

Однако вы должны постоянно обращать внимание на одну вещь: вы должны быть предельно осторожны, чтобы громкоговорители и усилители не превышали заявленные пределы, иначе вы можете принудительно воспрепятствовать серьезному повреждению громкоговорителей и усилителей одновременно.

Итак, следующие шаги, с помощью которых вы можете подключить 4 динамика к 2-канальному усилителю в последовательной конфигурации:

  • Во-первых, нам нужно определить положительные и отрицательные клеммы усилителя.В основном это можно сделать, проследив за маркировкой или проверив хвостовые части обоих проводов, на которых может быть нанесена положительная и отрицательная маркировка. Итак, как только это будет сделано, вам нужно будет подключить клемму положительного потенциала усилителя к соответствующей клемме положительного потенциала первого динамика в последовательном соединении. Как только это будет сделано, вам нужно будет использовать другой провод и соединить клемму отрицательного потенциала первого динамика и последующую клемму положительного потенциала второго динамика в конфигурации.
  • Следовательно, аналогично, теперь вам нужно будет подключить остальные громкоговорители с помощью той же техники и убедиться, что нет места для ослабленных соединений, которые могут вызвать сильные искры и аномалии.
  • Итак, когда все соединения выполнены, вам нужно будет замкнуть цикл. Для этого вам понадобится отдельный провод для подключения клеммы отрицательного потенциала 2-канального усилителя к клемме отрицательного потенциала последнего динамика в вашей последовательной конфигурации.

Итак, описанными выше способами вы можете легко подключить четыре отдельных динамика к 2-канальному усилителю для получения наилучшего звука.

Подключение всех 4 динамиков в параллельной конфигурации

Практически было замечено, что когда динамики подключаются к усилителю в параллельном соединении, это дает наилучший звук. Но проблема, которая возникает здесь, заключается в том, что после того, как динамики были подключены к усилителю при параллельном подключении, динамики имеют тенденцию создавать чрезмерную нагрузку на усилители, и, следовательно, соединения и общее состояние усилителя могут очень быстро ухудшиться. .Однако, если рейтинг усилителя хороший, он вполне может разместить 4 динамика.

С технической точки зрения, при параллельном подключении все четыре динамика подключаются к 2-канальному усилителю в «гирляндной конфигурации». По сути, гирляндная конфигурация — это тип подключения, при котором громкоговорители подключаются почти напрямую к усилителю, и, таким образом, это самый простой процесс подключения всех громкоговорителей к усилителю.

Подключение всех 4 громкоговорителей с помощью переключателя выбора громкоговорителей

И последнее, но не менее важное: вы можете использовать переключатель выбора громкоговорителей для подключения всех 4 громкоговорителей к 2-канальному усилителю.Это, пожалуй, самый безопасный способ подключить несколько динамиков к одному усилителю. В этой процедуре вам нужно будет подключить вход переключателя селектора громкоговорителей к выходному разъему 2-канального усилителя. Впоследствии вам нужно будет подключить выход селекторного переключателя громкоговорителей ко всем клеммам четырех отдельных громкоговорителей.

Этот тип подключения, пожалуй, лучшее подключение для системы с несколькими динамиками в вашем доме. Это в первую очередь связано с тем, что селекторный переключатель громкоговорителей может регулировать большую часть сопротивления и импеданса, создаваемых громкоговорителями, и при этом нормально функционировать без перегрузки как громкоговорители, так и двухканальный усилитель.Помимо этого, в основном видно, что переключатель выбора динамиков имеет дополнительный регулятор громкости, с помощью которого вы можете регулировать громкость каждого динамика, подключенного к нему.

Итак, это методы, с помощью которых вы можете легко подключить свои четыре отдельных динамика к 2-канальному усилителю и наслаждаться лучшими звуковыми эффектами у себя дома или в офисе.

Я работаю менеджером по исполнению / музыкальным руководителем в 72 Music Management.
Управляемый альбом на премию Грэмми в 2017 году с 7 номинациями в период с 2014 по 2020 год.
Клиенты: A.J. Кроче, Blind Boys of Alabama, Бобби Раш, Дом Флемонс, Dustbowl Revival, Сара Грейс

Губернатор Мемфисского отделения Академии звукозаписи

Клиенты:
Певец / автор песен А.Дж. Croce
Мой профиль в Linkedin.

Как подключить / подключить 4 динамика к схеме 2-канального усилителя? — Speakers Mag | by Speakers Mag

Вы можете легко подключить 4 динамика к 2-канальному усилителю, просто помня об импедансе динамиков и распределив мощность поровну на оба канала.

Доступны оба метода для подключения 4 динамиков — последовательно и параллельно. Какой метод использовать, зависит от ваших динамиков и усилителя. И динамик, и усилитель имеют импеданс и пределы, которые нельзя пересекать, чтобы оставаться в безопасности.

Когда мы подключаемся последовательно, сопротивление увеличивается, а при параллельном подключении сопротивление уменьшается. Следя за максимальным и минимальным сопротивлением усилителя, вы должны оставаться в этих пределах. В случае перегрузки это может привести к повреждению или ухудшению работы.

Связано: Подключение 6 динамиков к 2-канальному усилителю

Прежде всего, определите максимальное и минимальное сопротивление усилителя, который вы собираетесь подключить к динамикам.

Если нагрузка меньше минимального импеданса, это приведет к повреждению усилителя. Так что убедитесь, что нагрузка не больше и не меньше лимитов.

Импеданс усилителя можно узнать из руководства или на этикетке, то же самое для динамиков.

Теперь добавьте сопротивление двух динамиков, которые необходимо подключить к одному каналу.Если сумма импедансов обоих динамиков лежит в пределах усилителя, подключите их последовательно.

Например, если у вас 2 динамика по 4 Ом каждый. Как вы знаете, когда мы подключаемся последовательно, мощности складываются. Таким образом, сумма обеих мощностей будет 8 Ом. Теперь, если ваш усилитель поддерживает 8 Ом на канал, его можно подключить последовательно.

Если динамики не могут быть подключены последовательно, другой способ — параллельный.

Умножьте сопротивление двух динамиков и разделите их на их сумму.Если ответ находится в установленных пределах, то колонки можно подключать параллельно.

Если импеданс обоих способов выходит за пределы допустимого диапазона, вы не можете подключить их к этому усилителю.

Связано: Как подключить 2 канала к 1 динамику

После того, как вы узнали, какой метод вы собираетесь использовать для их подключения, вы можете подключить их, выполнив следующие шаги.

В последовательной цепи положительный вывод одного динамика соединен с отрицательным выводом другого.

Допустим, мы последовательно подключаем два динамика с левой стороны. Подключите провод от положительной клеммы усилителя к положительной клемме первого динамика.

Теперь подключите провод от отрицательной клеммы первого динамика к положительной клемме второго динамика. Затем подключите провод от отрицательной клеммы второго динамика к отрицательной клемме левой части усилителя.

Связано: Как подключить 4-канальный усилитель к 6 динамикам

Таким образом, левый канал усилителя соединен с двумя последовательно расположенными динамиками.Повторите процесс для правого канала и подключите два динамика. Таким образом, все четыре динамика будут подключены последовательно к двухканальному усилителю.

Проводка серии

— это наш первый метод подключения 4 динамиков к 2-канальному усилителю. Следующий метод — параллельная разводка.

Предположим, мы хотим подключить левый канал с 2 динамиками параллельно.

Обязательно к прочтению: Лучшие настройки эквалайзера для автомобильной аудиосистемы

Подключите провод от отрицательной клеммы левого канала к отрицательной клемме первого динамика.Затем подключите провод от положительной клеммы левого канала к положительной клемме первого динамика. Таким образом, соответствующие терминалы левого канала и первого динамика будут подключены друг к другу.

Теперь таким же образом подключите первый динамик ко второму динамику. Таким образом, два динамика будут подключены к одному каналу параллельно.

Итак, все четыре динамика подключены к 2 каналам усилителя параллельно. Второй и последний способ подключения 4 динамиков к 2-канальному усилителю — это параллельная проводка.

  • Никогда не пытайтесь перегрузить усилитель, это может привести к его повреждению.
  • Звук, который вы получаете, зависит от мощности усилителя, и вы не можете сильно увеличить его, просто увеличив громкоговорители. Если вы хотите больше звука, вам следует обновить свой усилитель динамиками.
  • Не упустите возможность проверить импеданс, если хотите, чтобы аудиосистема работала долгое время.
  • Всегда держите нагрузку усилителя ниже установленной, чтобы получить чистый звук, а также низкие частоты.Полная нагрузка или перегрузка также создают искажения, убивающие все ваше удовольствие.
  • Следуя всем инструкциям, вы можете легко подключить 4 динамика к 2-канальному усилителю, не убивая какое-либо оборудование и не теряя качества звука.

Как подключить 4 динамика к 2-канальному усилителю

Первое, что вам нужно сделать, это разобрать обвязку, удалив ленту вокруг нее. Как только это будет сделано, вам нужно определить провода жгута передних динамиков. Провода переднего динамика можно определить по бело-серой паре внутри проводов.Найдя эти пары, вы можете начать обрезать соединения переднего динамика и подключить его к дополнительному динамику, идущему от усилителя до заводского головного устройства. Обязательно отрежьте все одинаковой длины.

Маркировка проводов

Перед тем, как паять провода, лучше промаркировать их, чтобы не запутаться, работая над настройкой. Это поможет вам идентифицировать левую переднюю, правую переднюю, правую заднюю и левую заднюю. Вы можете распечатать красивые этикетки и использовать термоусадочные трубки поверх них, чтобы сделать чистую этикетку для проводов.Это упрощает процесс подключения четырех динамиков к двухканальному усилителю.

Подготовка к пайке (снятие изоляции проводов динамиков и термоусадочных трубок)

Чтобы подготовиться к пайке соединений передних динамиков, сначала необходимо зачистить провода и отрезать термоусадочную трубку.

Определение положительных и отрицательных проводов и пайка соединений передних динамиков

После подготовки следующий шаг — определить положительный и отрицательный провода, чтобы они правильно совпали.Провода со сплошным цветом являются положительными, а их отрицательные аналоги имеют черную полосу, проходящую через них. Как только это будет закончено, вы можете приступить к пайке соединений.

Вывод дистанционного включения

Теперь, когда подключение громкоговорителей выполнено, вам нужно запустить провод удаленного включения. Это делается путем его пайки и прикрепления лопатки на конце, чтобы обеспечить отличное соединение. Это полезно, если вы хотите узнать, как подключить четыре динамика к двухканальному усилителю.

Обратите внимание, что вам необходимо проверить, нужно ли дистанционное включение для существующих динамиков в заводском усилителе, антенного усилителя или силовой антенны. В таком случае вам нужно будет создать тройник.

По завершении предыдущего шага вам нужно будет убедиться, что все кабели имеют одинаковую длину. Затем припаяйте лопатку к выводу дистанционного включения.

Изоляция неиспользованных проводов

В неиспользуемых изоляционных проводах вы можете отрезать их разной длины, чтобы они ничего не касались.Тем не менее, разрезать их на одинаковую длину и прикладывать термоусадку к концам можно.

Заклейте готовый жгут и сделайте двухканальное соединение с усилителем

Теперь, когда вы выполнили первые несколько шагов, чтобы узнать, как подключить четыре динамика к двухканальному усилителю, вы можете закрепить жгут лентой (создать Т-образный жгут) и выполнить последнее подключение.

Подключение RCA от стерео к усилителю

Возьмите радио и подключите его к машине, чтобы правильно управлять RCA.Было бы лучше, если бы вы подключили передние RCA, так как вы проложили только передние каналы от усилителя до заводского жгута.

После завершения у вас должен быть самонастраиваемый жгут, подключенный непосредственно к заводскому проводу динамика, RCA к усилителю и дистанционное включение от радио послепродажного обслуживания.

Подключение четырехканальной системы

Поскольку вы хотите подключить четыре динамика к двухканальному усилителю, следующее, что вам нужно сделать, это подключить четырехканальный, который питает переднюю и заднюю части, от заводских проводов динамиков к вашему четырехканальному усилителю.

Для этого вам нужно разорвать соединение между штатной магнитолой и штатным разъемом динамика. Затем вам нужно будет вывести еще два провода, выходящие из усилителя, к тыловым динамикам.

При работе с проводкой у вас есть два варианта: первый — использовать второй набор RCA от заднего выхода RCA до заднего входа RCA, или использовать один набор RCA с использованием внутреннего переключателя для работать в двухканальном режиме.

Выполнение четырехканальной системы приведет к повторной разборке ремня безопасности.

Отсоедините разъемы заднего динамика от жгута послепродажного обслуживания

Обрежьте соединения заднего динамика от жгута запасных частей до жгута проводов метро. После этого перережьте соединения с жгутом Metro.

После этого необходимо зачистить, припаять и термически усадить соединения заднего динамика. Убедитесь, что при подключении используются правильные кабели.

Создайте снова T-образную привязь

После того, как все это будет сделано, вы должны собрать ремень, сформировав Т-образный ремень, аналогичный тому, который использовался ранее в двухканальной установке.

Выполните четырехканальное соединение

При подключении сначала начните с задних каналов, так как они расположены внизу.

Как подключить четыре динамика к 2-канальному усилителю

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных на нашем веб-сайте. Если вы совершаете покупку по ссылкам с этого веб-сайта, мы можем получить небольшую долю продаж от Amazon и других партнерских программ. Вы можете прочитать наше полное раскрытие информации для аффилированных лиц / TOS для получения более подробной информации.

Когда вы работаете с ограниченным бюджетом, получение акустической системы, обеспечивающей превосходный стереозвук, может оказаться несбыточной мечтой.

Тем не менее, четыре стратегически расположенных динамика могут дать вам ощущение прослушивания, которое не может сравниться с большинством одиночных стереосистем.

Тем не менее, может быть сложно подключить несколько динамиков к усилителю, не перегружая его.

С большинством усилителей Hi-Fi, пока вы не проигрываете звук на невероятных уровнях громкости, ваш усилитель должен выдерживать нагрузку по мощности.

Однако вы можете легко повредить ваши колонки или усилитель, если вы используете слишком большую мощность. Один из способов предотвратить это — подключить к усилителю несколько динамиков.

Одна из самых популярных конфигураций — подключение 4 динамиков к 2-канальному усилителю. Ниже мы рассмотрим три простых способа подключения четырех динамиков к двухканальному усилителю:

  • Последовательное подключение динамиков

Изображение предоставлено: Geoff the Gray Geek

Хотя последовательная конфигурация — не лучший способ подключения нескольких динамиков к одному усилителю, он все равно будет работать с четырьмя динамиками.

Тем не менее, вам необходимо убедиться, что ваш усилитель не выходит за пределы своих возможностей при подключении динамиков. Вот краткое руководство;

  1. Подключите аудиокабель от положительной клеммы усилителя к положительной клемме первого динамика.
  2. Подключите другой провод от отрицательной клеммы первого динамика к положительной клемме второго динамика.
  3. Повторите тот же процесс с третьим и четвертым динамиками.
  4. Подключите другой аудиокабель от отрицательной клеммы усилителя к отрицательной клемме последнего динамика в серии.

  • Параллельное подключение динамиков

Хотя этот тип проводки очень прост и практичен, его не рекомендуется подключать более двух динамиков, поскольку он создает слишком большую нагрузку на усилитель.

Но опять же с четырьмя динамиками будет работать. Этот тип подключения напоминает гирляндную цепь.

Изображение предоставлено: Geoff the Gray Geek

В отличие от того, что думает большинство людей, «гирляндное соединение» — это то же самое, что подключение всех динамиков напрямую к усилителю.

Имиджевый кредит: Джефф Серый Компьютерщик

Видите, здесь действительно нет практической разницы.


Использование переключателя выбора громкоговорителей — самый простой и безопасный способ подключить четыре или более громкоговорителей к 2-канальному усилителю.

Что такое переключатель выбора динамика?

Селекторные переключатели динамиков — это устройства, используемые для распределения звука на несколько динамиков, одновременно защищая усилитель от перегрузки. Обычно они используются с усилителями малой мощности, скажем, до 100 Вт.Неспособность защитить ваш усилитель может привести к нескольким проблемам, включая более серьезное повреждение корпуса и, в лучшем случае, усилитель может перейти в режим защиты.

Чтобы подключить динамики с помощью этого метода, все, что вам нужно сделать, это подключить входные провода блока переключателя к выходному разъему усилителя, а затем подключить все динамики, которые у вас есть.

Кредит изображения: Джефф Серый Компьютерщик

Селекторный переключатель может позаботиться о любом импедансе, возникающем в результате подключения динамиков, и предотвратить перегрузку усилителя.

Некоторые переключатели могут также иметь отдельный регулятор громкости, позволяющий регулировать динамик каждого динамика индивидуально.

Имейте в виду, что этот метод разработан для установки громкоговорителей в нескольких комнатах в вашем доме. Однако он может не работать с усилителями мощностью более 100 Вт. Для коммерческой установки звука см. Эту статью о распределенных акустических системах.

Подключение пассивных сабвуферов и громкоговорителей к вашему 2-канальному усилителю

Если вы также будете подключать пассивный сабвуфер к своему 2-канальному усилителю, вам потребуются дополнительные инструкции.

Не то, чтобы это сложно, все, что нужно, — это подключить кабель RCA, однако при его подключении следует учитывать несколько моментов.

Кроме того, у нас также есть подробное руководство по подключению пассивных сабвуферов к активным усилителям с помощью кабелей SpeakOn или проводов динамиков.


Лучшие двухканальные приложения На Amazon:


Лучшие колонки Klipsch на Amazon


Заключение

Хотя все вышеперечисленные методы будут работать, важно убедиться, что вы не перегружаете свой усилитель.Имейте в виду, что при параллельном подключении динамиков сопротивление усилителя понижается, а при последовательном подключении — повышается. Это может легко повредить ваш усилитель.

Обратите внимание, что еще одна распространенная конфигурация — подключение 6 динамиков к 2-канальному усилителю.

Если вы не хотите повредить усилитель, для подключения нескольких динамиков к одному усилителю рекомендуется использовать селекторный переключатель.

Это не только гарантирует безопасность вашего усилителя, но также упрощает настройку и управление вашей звуковой системой.

Как подключить 4 динамика к 2-канальному усилителю

Если у вас нет бюджета и вы не можете позволить себе купить 4-канальный усилитель для работы 4 динамиков, однако у вас есть 2-канальный усилитель, хорошей новостью является то, что вы можете самостоятельно подключить 4 динамика к 2-канальному усилителю.

Что такое 2-канальный усилитель?

Усилитель, который может работать с двумя динамиками или сабвуфером, называется двухканальным усилителем. Мы также можем подключить к нему больше динамиков, но сегодня мы узнаем об одной уловке.

Вот несколько способов, которыми вы можете подключить ваши колонки.

Также проверьте:

Лучшие спикеры для вечеринок

Как подключить динамики

Есть три способа подключить 4 динамика к 2-канальному усилителю. Все эти методы настолько просты, что любой может сделать их самостоятельно, если захочет, потому что для этого потребуется всего лишь одна отвертка и небольшая помощь, а во второй части я здесь, чтобы помочь вам. Итак, это следующие три способа выполнения операции.

  1. Соединительные провода серии
  2. Параллельное соединение проводов
  3. Использование распределительной коробки

Итак, теперь позвольте мне объяснить, как вы можете выполнять эти действия.

Соединительные провода серии

Подключить усилители в серию намного проще, чем подключить их параллельно. Но это не лучший способ сделать это. Потому что при последовательном подключении, когда один динамик выходит из строя или один провод оборван, вы все, соединение больше не будет работать, и вам придется заменить динамик или провод, чтобы он заработал.А также, когда вы подключаете динамик последовательно, вы должны убедиться, что усилитель не выходит за свои пределы.

Вот справочник

Шаг 1:

Подключите провод от положительной клеммы к положительной клемме первого динамика, а затем подключите провод от отрицательной клеммы первого динамика к положительной клемме второго динамика.

Шаг 2:

Затем соедините провод с отрицательной клеммой второго динамика с положительной клеммой третьего динамика и повторите этот шаг с четвертым динамиком.

Шаг 3:

После этого соедините отрицательную клемму четвертого динамика с отрицательной клеммой этого усилителя

Это просто, и работа должна быть выполнена, но я всегда предпочитаю параллельное последовательное соединение последовательному соединению.

Параллельное соединение проводов

Параллельное подключение провода немного затруднено по сравнению с последовательным подключением. Но так лучше. Даже выход из строя одного динамика или провода не остановит остальные соединения.Также есть два способа подключения проводов в параллельную серию. Давайте обсудим их по очереди.

Метод 1:

Первый процесс прост и очень прост. Вам просто нужно соединить положительную клемму динамика с положительной клеммой усилителя, а затем подключить обе отрицательной клеммы динамика к отрицательной клемме усилителя, и ваше соединение будет выполнено.

Метод 2:

Существует также другой способ подключения громкоговорителей к усилителю, но он сложен и требует больше времени, если вы хотите подключить их этим методом.

Этот тип подключения также называется «шлейфом ». В этом случае вы должны соединить все положительные клеммы динамиков друг с другом с помощью проводов, а затем подключить их к положительной клемме усилителя. Затем соедините все отрицательные клеммы динамиков друг с другом, а затем подключите их к отрицательной клемме усилителя.

Большинство людей говорят, что между этими двумя методами нет такой разницы, так что; вы можете принять любой из них.

Подключение с помощью распределительной коробки

Подключение проводов с помощью распределительной коробки — самый простой и безопасный способ выполнить эту работу. Потому что ваша распределительная коробка может позаботиться о любых помехах, возникающих в результате подключения динамика, и даже может позаботиться о любом высоком сопротивлении и может спасти ваш усилитель. Многие переключатели также имеют собственный регулятор громкости.

Вот способ подключения через распределительную коробку:

Сначала подключите оба терминала усилителя к выходному варианту распределительной коробки.Убедитесь, что оба терминала подключены в правильном месте.

После этого подключите все провода динамика во входной секции распределительной коробки.

Таким образом, вы можете легко подключить все колонки к вашему усилителю.

Безопасно ли подключать 4 динамика к 2-канальному усилителю?

Да, подключение 4 динамиков к 2 каналу совершенно безопасно. Это не повредит какое-либо аппаратное устройство. Просто имейте в виду, что никогда не используйте сабвуфер или динамик с большим сопротивлением, чем усилитель, иначе это может повредить ваши устройства.Когда вы подключаете 4 динамика к 2-канальному усилителю, общая производительность усилителя будет снижена, и вы не сможете получить полную производительность от динамиков.

Большинство людей отдают деньги другим техническим специалистам для подключения усилителя к своим автомобилям или даже тогда, когда им необходимо подключить динамики к усилителю. Вы также можете подключить колонки к усилителю самостоятельно. И я думаю, что после прочтения этой статьи вы легко справитесь с этой задачей. Попробуйте сами; вы можете в конечном итоге сэкономить часть своих денег.

Заключение | Подключите 4 динамика к 2-канальному усилителю

В этой статье я кратко объяснил, что такое 2-канальный усилитель и как мы можем соединить 4 динамика с 2-канальным усилителем. Если вы хотите сделать это самостоятельно, это безопасно. И, пожалуйста, дайте мне знать, что вы думаете об этой статье, в разделе комментариев ниже.

Подробное руководство со схемами

4-канальные усилители

великолепны и по большей части обладают большой гибкостью.Однако они предназначены для использования с 4 динамиками или 2 динамиками и сабвуфером, а не с обоими сразу.

Однако, это — это можно подключить 4-канальный усилитель к 4 динамикам и сабвуферу! Я собрал очень подробную информацию, чтобы сделать это как можно безболезненно (и недорого).

Прочтите, чтобы узнать, как это сделать! Также есть множество подробных диаграмм, которые помогут вам.

Что нужно знать в первую очередь

Давайте разберемся с некоторыми вещами, прежде чем мы продолжим. Чтобы управлять 4 динамиками и сабвуфером с помощью одного 4-канального усилителя, вам придется пойти на несколько компромиссов.

Я объясню здесь, что я имею в виду:

  • Вам, вероятно, придется отказаться от управления фейдером передних и задних каналов, поскольку вы отказываетесь от 2 каналов для задних динамиков для управления сабвуфером (2 передних / 2 задних).
  • Большинство, но не все современные автомобильные усилители могут выдерживать нагрузку на динамики до 2 Ом. Если у вас нет, вам понадобится обходной путь, который я вам покажу. Вам может понадобиться несколько дополнительных деталей.
  • Управление 4 динамиками из 2 каналов означает, что динамики разделяют мощность усилителя, поэтому у вас будет меньше мощности для каждого из них.

При этом не беспокойтесь особо! Вы по-прежнему можете наслаждаться любимой музыкой с красиво звучащей системой из 4 динамиков + сабвуфер.

Что означает минимальное сопротивление (Ом) для усилителя?

Изображение, показывающее минимальную номинальную нагрузку динамика (Ом) типичного 4-канального усилителя. Большинство автомобильных усилителей сегодня имеют минимум 2 Ом на канал при стандартном (стерео) использовании и минимум 4 Ом при мостовом подключении. Никогда не включайте усилитель с нагрузкой на динамик ниже номинальной! Ваш усилитель перегреется и может выйти из строя.

Современные 4-канальные (и другие) автомобильные усилители имеют минимальную нагрузку на динамики, с которой они могут справиться. Громкоговоритель , , , импеданс, или «Ом» динамика (также называемый нагрузкой динамика) — это сопротивление потоку электрического тока, который усилитель видит на выводах динамика.

Усилители

рассчитаны на минимальную нагрузку на динамики.Рейтинг, указанный на усилителе или в руководстве пользователя, служит предупреждением.

Если вы подключите громкоговоритель с нагрузкой ниже минимального номинала усилителя, он может нагреться и даже в какой-то момент выйти из строя.

Я видел, как это происходило, когда люди пытались «получить больше мощности», неправильно подключая динамики к усилителю. Не делай этого! Сгорание выходных каскадов вашего усилителя — не приятный сюрприз.

Минимальная нагрузка на громкоговорители для подключения 4-канального усилителя к 4-м громкоговорителям и сабвуферу

Схема, показывающая, как номинальное сопротивление автомобильного усилителя работает с динамиками.Динамики обычно подключаются последовательно или параллельно (ну, на самом деле, чаще всего параллельно), что влияет на общее сопротивление усилителя. Это важно, потому что усилители рассчитаны на определенную минимальную нагрузку на динамик (номинальное сопротивление).

Как я упоминал выше, большинство современных автомобильных усилителей могут выдерживать нагрузку 2 Ом на стереоканал (левый и правый каналы) и минимум 4 Ом при мостовом соединении для управления усилителем (так называемый «моно»).

Реальный ответ, однако, заключается в том, что это зависит от рейтинга вашего усилителя. Всегда обязательно проверять, чтобы быть уверенным. Для простоты я кратко опишу, что будет работать практически для всех систем и усилителей, с которыми вы столкнетесь.

Системы электропроводки усилителя, о которых я расскажу здесь

В этом посте я расскажу о трех типах систем, которые должны охватывать почти все усилители, которые вы найдете:

  1. 4-канальный усилитель с минимальной нагрузкой на динамик 2 Ом в стерео, 4 Ом в мостовом режиме (для сабвуфера)
  2. 4-канальный усилитель с минимальной нагрузкой на динамик 2 Ом в стерео или в мостовом режиме
  3. 4-канальный усилитель с минимальной нагрузкой на динамик 4 Ом

# 3 встречается реже, но вы встретите его.Может быть, у вас есть старый усилитель, который валяется неиспользованным. Если это так, вы будете рады узнать, что я придумал обходной путь, который позволит вам подключить 4 динамика, не повредив усилитель.

Примеры подключения 4-канального усилителя

Вот схема подключения динамиков и возможные нагрузки (в Ом) практически для всех усилителей, с которыми вы столкнетесь. Я опишу 3 основные настройки системы, о которых я расскажу подробно.

Система 1: 2 динамика (параллельная проводка) на каждый передний канал = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 Ом на задних каналах, соединенных мостом для большей мощности.Это первый и лучший выбор для большинства современных 4-канальных усилителей.

Система 2: 2 динамика параллельно каждому переднему каналу = 2 Ом x 2 + 1 сабвуфер, подключенный для 4 или 2 Ом на задних каналах, соединенных мостом для большей мощности. 4-канальные усилители с мостовым сопротивлением 2 Ом встречаются реже, но они существуют.

Система 3: 2 динамика на каждом переднем канале (параллельная проводка) с подключенными дополнительными частями для 4 Ом на канал + 1 сабвуфер с проводкой минимум 4 Ом. Поскольку такие усилители не выдерживают нагрузки 2 Ом, это немного сложнее и требует другого подхода.

Проверка сопротивления динамика мультиметром

Показано: Пример того, как измерить сопротивление динамика (Ом) с помощью мультиметра. Это отличный способ узнать на 100%, с какими динамиками вы имеете дело, чтобы избежать проблем с 4-канальным усилителем.

Автомобильная стереосистема и домашняя акустическая система очень похожи на , за исключением используемого импеданса . Значение импеданса динамика, измеренное в Ом, — это просто общее измерение электрического сопротивления, которое усилитель будет видеть от звуковой катушки динамика.

Отчасти из-за традиций в мире электроники и отчасти из-за различных других электрических причин, автомобильные стереосистемы обычно имеют номинальное сопротивление 4 Ом, а домашние стереодинамики — около 8 Ом.

Хорошо то, что все, что вам действительно нужно знать, это примерно сопротивление динамика. Если вы можете измерить это, вы можете определить, какой рейтинг Ом нужно использовать!

Как измерить сопротивление динамика с помощью мультиметра

Чтобы измерить Ом (сопротивление) звуковой катушки динамика, поднесите щупы измерителя к клеммам динамика, убедившись, что они плотно прилегают к оголенному металлу. В противном случае краска, изоляция, грязь и припой могут испортить показания.

Например, у нас обычно есть этикетка на динамике, говорящая нам, если это 2 Ом, 4 Ом и так далее. Однако, как бы безумно это ни звучало, некоторые колонки этого не делают!

Вот почему хорошо иметь под рукой мультиметр — вы можете узнать все на все 100%.

Измерение сопротивления динамика мультиметром

  1. Установите мультиметр в положение Ом. Если у измерителя есть функция автоматического выбора диапазона, все должно быть в порядке. В противном случае установите минимальное значение, такое как диапазон 10 Ом или 200 Ом и т. Д.
  2. При отключенном динамике прикоснитесь к клеммам динамика измерительными щупами. Обязательно прикасайтесь к неизолированному металлу клемм и устанавливайте хороший контакт.
  3. Считайте измеренное значение. Общий диапазон покажет вам номинальное сопротивление динамика (пример: сопротивление 3,6 Ом будет означать динамик 4 Ом)

Важно убедиться, что вы не измеряете вещества, которые могут помешать вашим измерениям.

Следующие вещи могут вызвать проблемы (я видел это много раз!):

  • Остатки припоя или покрытия припоя после производства
  • Сильное окисление
  • Сильная грязь, пыль или другие загрязнения, которые со временем накапливаются
  • Краска или другие покрытия, не проводящие электричество

В случае сомнений можно аккуратно протереть их кусочком наждачной бумаги или даже поцарапать щупами измерителя клеммы, чтобы улучшить электрический контакт.

Примечание: Если динамик «взорван» или перегорел из-за неправильного обращения или физического повреждения звуковой катушки, вы никогда не получите показания. Это потому, что для перегоревших динамиков звуковая катушка больше не имеет полного электрического пути, который вы можете измерить.

Мультиметры

показывают состояние разомкнутой цепи как «бесконечное» сопротивление, что означает, что показания не производятся.

Колонки не измеряют

точно 4 или 8 Ом!

Автомобильные и домашние динамики оцениваются по их общему сопротивлению (сопротивлению).Например, громкоговорители с сопротивлением 2, 4 и 8 Ом никогда не измеряются в точности с этими измерениями Ом.

Это потому, что дизайн каждого динамика немного отличается от другого. Сопротивление, которое вы измеряете от динамика, связано с сопротивлением звуковой катушки благодаря длинному проводу, из которого она сделана.

Вот пример диаграммы, которая поможет вам узнать, чего ожидать при измерении параметров динамиков.

Рейтинг динамика Типовые измерения
2 Ом 1-1.8 Ом
4 Ом 3,2-3,6 Ом
8 Ом 6 Ом или более
16 Ом 12 Ом или более

Как видите, вы не сможете измерить точно 4 Ом для динамика 4 Ом. Однако он будет в общем диапазоне и близок к заявленному рейтингу.

Что такое «мостовое соединение» усилителя? Почему это лучше всего подходит для сабвуфера?

Показано: Пример 4-канального усилителя, соединенного мостом с 2 каналами.

Мостовой режим (монорежим) — это встроенная функция усилителя, в которой создается «двухтактная» установка: один канал (обычно используемый для левого динамика) производит сигнал, противоположный второму каналу ( обычно используется для правого динамика).

Когда это произойдет, в результате вы получите значительно больше мощности, работая вместе, чем с одним каналом.

Мостовой режим — это гибкий способ получить больше мощности от 2 каналов (в данном случае, например, тыловых каналов).Это особенно важно, потому что сабвуферы — это большие, тяжелые колонки, которым требуется больше энергии, чем маленьким колонкам, чтобы воспроизводить желаемый басовый звук.

Схема

— Как подключить 4-канальный усилитель к 4 динамикам и сабвуферу

Примечание: Большинство стандартных автомобильных динамиков имеют сопротивление 4 Ом каждая, поэтому я буду использовать это предположение для своей схемы. Всегда проверяйте динамики перед подключением их к усилителю, чтобы убедиться, что они совместимы.

(Или щелкните изображение, чтобы увеличить или увеличить)

Использование силовых резисторов для более сложных установок (4 Ом мин.амперы)

Показано: Резисторы большой мощности, которые можно использовать с 4-канальным усилителем при добавлении дополнительных динамиков. Их использование позволит вам поддерживать общую нагрузку на громкоговорители (сопротивление громкоговорителей, воспринимаемое усилителем) на безопасном уровне, чтобы усилитель не повредился. Они недороги и просты в использовании.

Силовые резисторы — это увеличенные версии резисторов, используемых во многих электронных продуктах. В отличие от своих младших братьев и сестер, они спроектированы так, чтобы выдерживать большое количество тепла.

Из-за этого они отлично подходят для более сложных акустических систем и усилителей. В примере № 3, который я показал вам ранее, невозможно использовать два динамика на 4 Ом параллельно с усилителем, который не может выдерживать нагрузки 2 Ом.

Мы можем использовать 1 большой резистор для каждого динамика в качестве временного решения.

Этот обходной путь не понадобится для большинства современных автомобильных усилителей. Однако, поскольку некоторые усилители не могут справиться с нагрузкой 2 Ом (особенно старые усилители, которые могут быть у вас, которые вы хотели бы использовать), я включил это на всякий случай.

В случае автомобильного усилителя, сопротивление которого не может быть ниже 4 Ом на канал, другого пути нет. Однако, если мы добавим один резистор мощности 4 Ом последовательно с каждым динамиком, мы сможем использовать математику в наших интересах.

Таким образом, мы получим два параллельных измерения 8 Ом, что даст нам хорошие и безопасные 4 Ом на канал!

Однако вы захотите купить резистор подходящего типа. Я рекомендую резисторы минимум 25 Вт (25 Вт) 4 Ом. Хотя вы не найдете их во многих местных магазинах, хорошая новость в том, что они доступны по цене. Я много раз использовал их для решения проблем с выступающими.

Я использовал такие на Amazon.

Как обойти отсутствие переднего / заднего фейдера

Как я упоминал в начале, если вы используете 4-канальный усилитель для управления обоими 4 динамиками и сабвуфером, вам придется пойти на компромисс. Обойти это просто невозможно.

Самая большая проблема, которая приходит в голову, — это потеря управления передним / задним фейдером. Однако я нашел решение, которое немного помогает!

Добавляя линейные резисторы к тыловым динамикам, вы можете уменьшить их громкость, и это уже действует как «фейдер». Вы можете использовать сайт L-pad (ослабление громкости динамика), подобный этому, чтобы рассчитать номиналы резисторов для вас.

Я уже проделал эту работу за вас, и вот отличный пример. Если вы подключаете 4 динамика и сабвуфер к 4-канальному усилителю, добавив резисторы 60 Ом к тыловым динамикам, вы снизите громкость на 24 дБ (децибелы).

В результате звук будет «приглушен» к передним, а тыловые динамики не будут слишком громкими.

Следуя примеру, который я привел на диаграмме выше, это довольно просто. Вам нужно будет подобрать резисторы мощностью 15–20 Вт (или выше). Я рекомендую около 60 Ом, так как это даст снижение громкости на 24 дБ.

В большинстве случаев этого должно быть достаточно: не совсем бесшумно сзади, но большая часть громкости направлена ​​к передним динамикам.

Какие настройки кроссовера я должен использовать на моем 4-канальном усилителе?

Поскольку большинство современных автомобильных усилителей включают в себя очень красивые дополнительные кроссоверы, для хорошего звука целесообразно воспользоваться ими.

Вот несколько хороших рекомендаций для 4 основных динамиков и сабвуфера:

Динамик Настройки кроссовера
4 основных динамика Flat (кроссовер выключен) или 56-60 Гц ВЧ
Сабвуфер 80 Гц ФНЧ

Используя фильтр высоких частот для 4 основных динамиков, вы можете увеличить громкость, когда вам нужно больше мощности и звука, прежде чем возникнут искажения.При использовании сабвуфера очень важно не допускать попадания вокала и высокочастотной музыки на ваш сабвуфер.

Идея состоит в том, чтобы получить «чистый» басовый звук, поскольку это то, для чего лучше всего подходят сабвуферы: просто для чистого воспроизведения великолепно звучащих басов, которые вам понравятся.

Что делать, если мой усилитель нельзя подключить мостом?

Хотя это правда, что сегодня почти все усилители с любой «реальной» мощностью можно соединить мостом с 2-х каналов на 1-канальный (так называемый «моно» или мостовой) для большей мощности, некоторые не могут.Это особенно актуально для некоторых старых усилителей «старой школы», которые у вас могут быть в шкафу, но которые вы все равно любите использовать.

В этом случае, к сожалению, вы действительно ограничены. Простите! У вас есть всего несколько вариантов:

    1. Купите еще один небольшой усилитель только для сабвуфера / сабвуфера
  1. Включите по одному небольшому сабвуферу от каждого из задних каналов

Проблема с вариантом №2 заключается в том, что сабвуферам требуется намного больше мощности, чтобы они хорошо управлялись и звучали хорошо. Обойти это просто невозможно.

8-дюймовые сабвуферы являются опцией, либо можно использовать сабвуфер с двойной звуковой катушкой на 4 Ом. Таким образом, вы можете безопасно управлять каждым каналом с нагрузкой 4 Ом, с которой могут справиться даже старые усилители. Однако в наши дни обычно проще просто купить дешевый бюджетный усилитель и избежать головной боли.

Как подключить 2 ч. автомобильная стереосистема на 4-канальный усилитель

Если у вашей стереосистемы нет выходных каналов, ничего страшного! Вы по-прежнему можете легко подключить головное устройство автомобильной стереосистемы только с 2 каналами (левым и правым) к 4-канальному усилителю.В большинстве случаев вам понадобится всего 2 переходных кабеля RCA Y. Гнездо RCA левого канала головного устройства подключено к левому переднему и левому заднему входам усилителя. Потом то же самое для нужных каналов. При использовании входов уровня громкоговорителей на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ! Используйте только ОДНО из двух показанных соединений. Никогда не подключайте одновременно разъемы уровня динамиков и разъемы RCA — сигналы уровня громкоговорителей могут повредить выходы RCA вашего головного устройства.

Если вы хотите установить 4-канальный усилитель на 4 динамика и сабвуфер, но у вас есть только 2 стереоканала, это нормально.

Как показано на моей схеме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо входы уровня громкоговорителей, подключенные параллельно, либо с помощью переходных кабелей RCA «Y».

Все, что вам нужно, это пара приличного качества (всего 2) переходника RCA «Y» с 1 гнездом на 2 штекера, как эти недорогие от Amazon.

Качество звука будет точно таким же. Современные автомобильные усилители сконструированы таким образом, что все 4 входа будут получать один и тот же сигнал, и никаких проблем не возникнет.

После подключения стереосистемы к усилителю вам необходимо настроить регуляторы усиления как для 4 основных динамиков, так и для выхода сабвуфера. Мой совет — используйте высококачественную музыкальную композицию, которую вы уже хорошо знаете, чтобы вы могли легко определить, когда музыка звучит правильно.

Дополнительные предложения и детали, которые могут вам понадобиться

Такой комплект проводов усилителя сделает вашу жизнь проще! Отличный (но доступный) комплект проводки усилителя, такой как этот Полный комплект Belva 8-го калибра включает не только основы, но и многое другое.Вам также понадобится вторая пара кабелей RCA (если они используются) и, возможно, дополнительный провод динамика.

Я не могу не подчеркнуть, насколько важно быть готовым к установке 4-канального усилителя. Хотя есть — это несколькими способами, которыми вы можете это сделать, но тратить бензин, время и нервничать не стоит головной боли.

Это партия . лучше начинать с правильной ноги и быть готовым к моменту установки. Мой совет — заранее подберите хороший комплект для подключения усилителя и необходимые инструменты.

У меня также есть готовые отличные руководства, если вам нужны другие идеи:

Нужен совет по подбору правильной монтажной проводки? Прочтите мой пост с некоторыми из лучших комплектов проводки за такие деньги здесь. Вы не только сэкономите несколько долларов, но и избежите порки поддельного калибра проводов.

Комментарии, вопросы или что-то еще? Дай мне знать!

Я хотел бы услышать от вас и сделать этот пост еще более полезным. Дайте мне знать в комментариях ниже, если у вас есть вопросы или комментарии.

Вы также можете связаться со мной здесь через мою контактную страницу.

Как подключить 4 активных динамика к микшеру

Бывают ситуации, когда нужно подключить четыре
активные динамики к микшеру. Некоторые примеры в зале для свадебных приемов, чтобы
охватить большую площадь, так как ди-джей должен звучать громче и двух динамиков недостаточно, и
много других подобных ситуаций.

Есть два способа подключить четыре активных динамика к
микшер или диджейский контроллер.

Самый простой и эффективный способ — соединить два
активные динамики к главному выходу.Один слева и один справа выход
микшер, затем последовательно подключите два других динамика.

Другой способ — подключить два динамика к главному выходу, а затем подключить еще два к каналу SUB OUT, также называемому GROUP OUT. Этот способ более сложен, потому что вам нужно управлять четырьмя различными регуляторами громкости, по одному для каждого динамика.

В этом посте я собираюсь объяснить, как подключить 4 активных динамика к микшеру. Давайте рассмотрим каждый сценарий более подробно.


Подключение четырех мощных динамиков с помощью опции гирляндного подключения

В этом случае предполагается, что у вас есть стереофонический аудиомикшер, DJ-контроллер, аудиоинтерфейс или любое другое устройство с выходом, и вы хотите усилить выходной сигнал с помощью четырех активных динамиков.

Все аудиомикшеры и DJ-контроллеры имеют соединение «Основной выход» или «Главный выход». Поскольку эти устройства являются стерео, у них есть левый и правый выход. Воспользуйтесь схемой ниже, чтобы следовать процедуре.

  • Первый шаг — подключить левый выход аудиомикшера ко входу активного динамика «A», а правый выход аудиомикшера — ко входу динамика «C.»

Большинство активных динамиков имеют разъем с маркировкой
«Выход», «Выход микса» или «Выход связи»,
используется для последовательного подключения динамиков.

  • Второй шаг — подключить кабель от «Выхода» динамика «A» к «Входу» динамика «B.»
  • Третий шаг — подключить другой кабель от« Выхода »динамика« C »к« входу »динамика« D », как показано на схеме ниже.

Принцип работы следующий. Аудиосигнал от микшера отправляется на первую пару динамиков. Затем тот же самый сигнал проходит через выходной разъем и переходит к следующему динамику в цепочке, и так далее.

Если вы решили подключить более четырех динамиков, выполните второй и третий шаги и подключите столько динамиков, сколько вам нужно.

Я рекомендую установить одинаковый уровень громкости всех активных динамиков. Установите его на 50%, а если вам нужно больше громкости, увеличьте его до 75% макс, чтобы динамики не искажали звук.

Убедитесь, что все выключено, пока вы подключаете кабели между микшером и динамиками и динамиком с динамиком.

Если активные динамики оснащены эквалайзером, по возможности отключите
так, чтобы у вас был ровный отклик в динамиках, и все
уравновешивается в смесителе.Если нельзя отключить управление эквалайзером на динамике,
затем выполните эквалайзер всех динамиков как можно более плоско.

Причина, по которой я рекомендую этот шаг, заключается в том, что если вы
при слишком большом количестве басов или высоких частот вы можете не услышать их на пульте управления, но
люди, сидящие рядом с ними, будут раздражены звуком, который он производит.

Схема подключения с использованием опции гирляндного подключения


Подключение с использованием опции SUB OUT / GROUP OUT

Чтобы использовать эту опцию, ваш аудиомикшер должен иметь выход SUB OUT.
или соединение GROUP OUT.Обычно эта опция бывает только в большем формате.
смесители. У небольших аудиомикшеров и DJ-контроллеров этой опции нет.

  • Начните с подключения левого и правого ОСНОВНЫХ ВЫХОДОВ к динамикам «A» и «B» соответственно, как показано на схеме ниже.
  • Затем найдите соединение SUB OUT или GROUP OUT либо на задней панели аудиомикшера, либо на верхней панели, обычно расположенной рядом с основными выходными разъемами.
  • После обнаружения подключите громкоговорители «C» и «D» соответственно, как показано на схеме ниже.Не забудьте установить уровень громкости на каждой активной колонке на 50%.

SUB OUT по умолчанию не активен; вы должны активировать его для каждого используемого канала. Для этого есть кнопка, которая обычно находится под кнопкой отключения звука канала.

После активации используемых каналов громкость для SUB OUT / GROUP OUT располагается слева от MAIN / MASTER VOLUME. Как показано на изображениях ниже.

Вам придется поиграть с уровнями громкости, пока
вы получите нужный звук.Я рекомендую установить такую ​​же громкость для
четыре динамика, чтобы звук был сбалансированным.

Хотя это жизнеспособный вариант для подключения четырех активных динамиков к аудиомикшеру, он непрактичен, и для его правильной работы необходимо выполнить множество действий. Самый простой способ — это первый вариант, упомянутый ранее.

В этом случае я также рекомендую отключить эквалайзер, если у вас
динамик есть. Таким образом, в микшере все управляется централизованно.

Схема для опции SUB OUT / GROUP OUT


Рекомендации

При подключении большего количества динамиков и нескольких микрофонов , подключенных к микшеру, может возникнуть обратная связь, особенно если вы находитесь в закрытом помещении, таком как зал для вечеринок или клуб.

Убедитесь, что у вас достаточно времени, чтобы протестировать все на максимальной громкости, которую вы можете использовать, чтобы вы имели представление о том, как оборудование будет реагировать на вашу настройку.

Если обратная связь является проблемой, попробуйте настроить эквалайзер каждого микрофона по-разному, чтобы исключить частоты, вызывающие проблему. Вы также можете изменить положение динамиков так, чтобы они не были обращены к микрофонам.

Существуют такие инструменты, как Feedback Destroyer или Feedback Eliminator , которые могут помочь автоматически устранить обратную связь.Такие инструменты становятся удобными, когда у вас есть большие установки, в которых используется несколько микрофонов, или открытые устройства звукоснимателя.

ЧИТАТЬ: Как подключить активные громкоговорители в гирляндное соединение

ЧИТАТЬ: Лучшие системы PA для живых диапазонов


Заключение

Подключение четырех или более динамиков к аудиомикшеру не должно
быть проблемой. Как вы можете видеть из этого поста, это просто. Просто следуйте
простые шаги, упомянутые в этой статье, и вы сможете сделать это в кратчайшие сроки.

Leave a Reply

Your email address will not be published.Required fields are marked *

*
