Как подключить генератор на ВАЗ 2106

Если во время работы автомобиля ВАЗ 2106 на его панели приборов постоянно горит индикатор заряда аккумуляторной батареи, обязательно нужно провести первичную проверку автомобильного генератора. В случае если в ходе такой проверки выявлена общая неисправность генератора, его нужно снять для проведения более точной проверки и последующего ремонта. Ввиду этого, владелец автомобиля ВАЗ 2106 должен уметь снять генератор и затем правильно его подключить.

Установка автомобильного , равно как и его снятие, выполняется на подъемнике либо в смотровой яме. Поместите новый генератор в отведенное для него место (близ двигателя) и зафиксируйте его месторасположение с помощью болта и шайбы. Затем наденьте гайку нижнего крепления генератора.

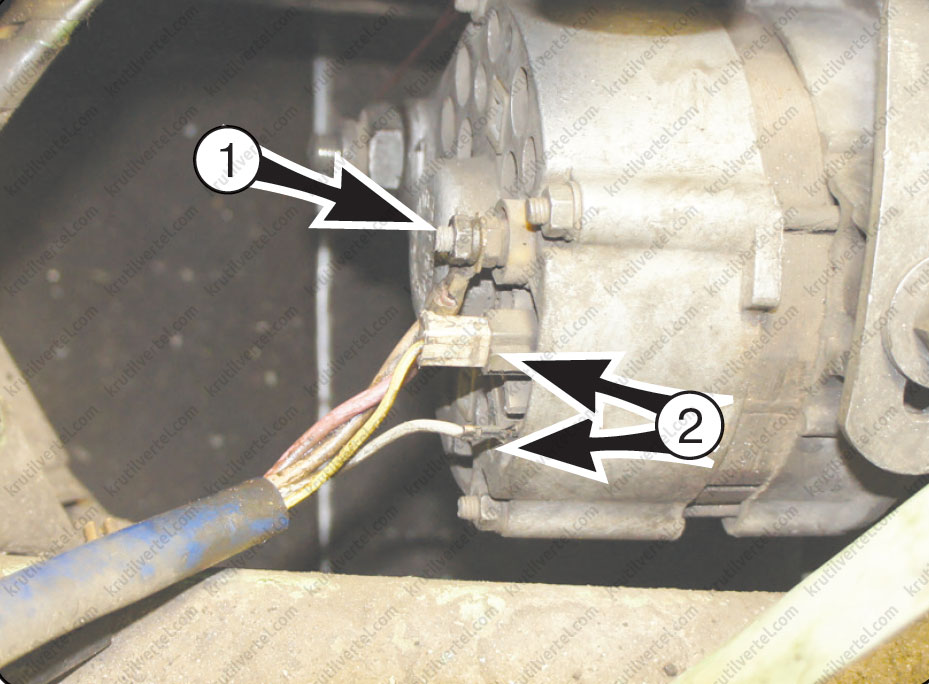

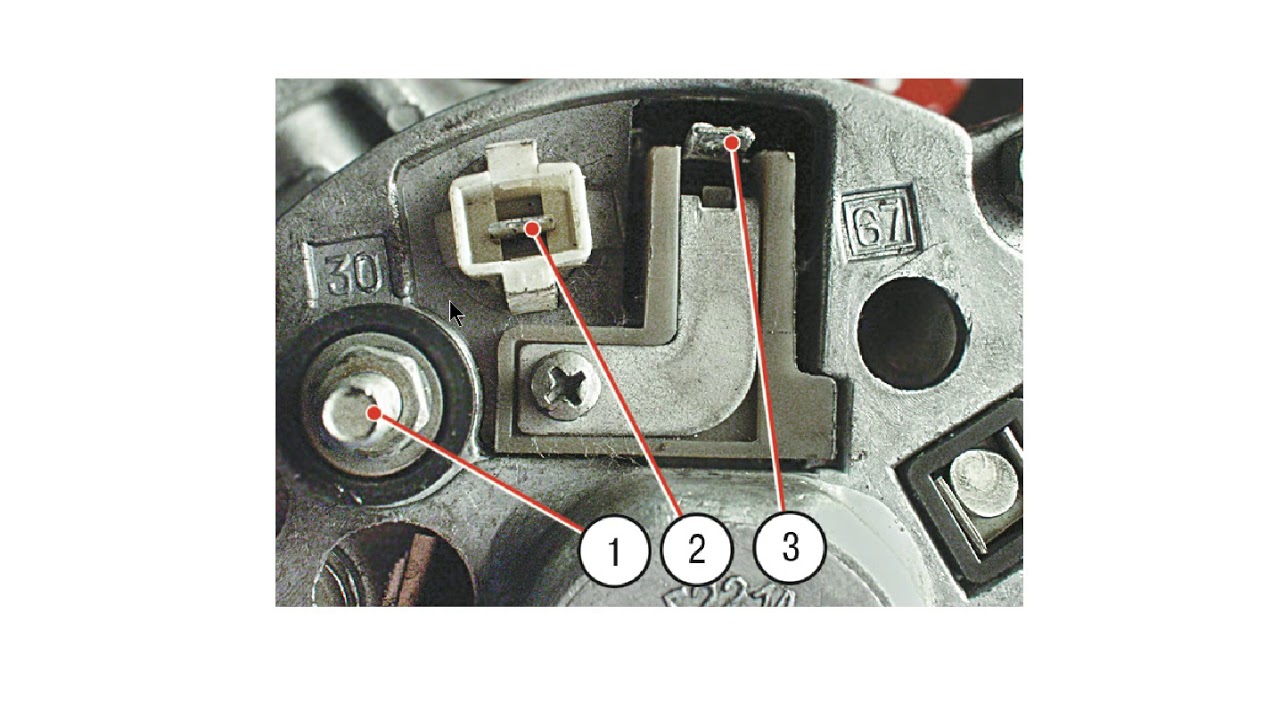

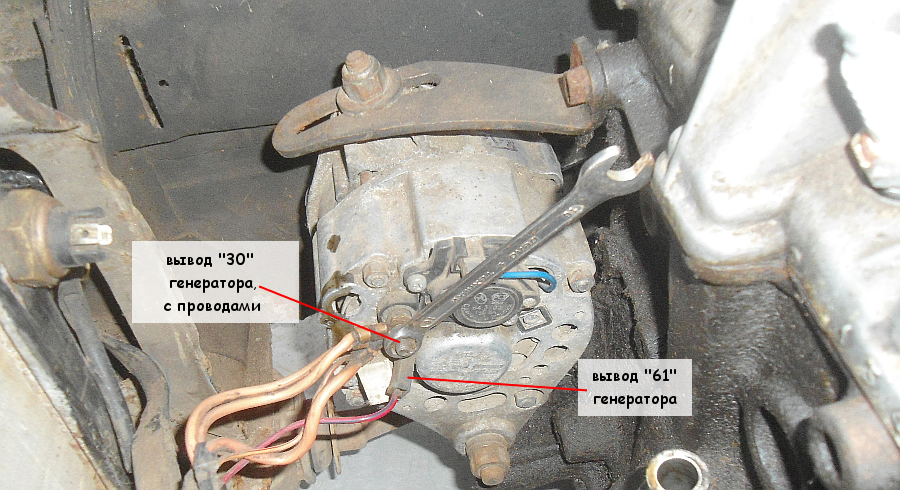

Наденьте два провода с вывода «30»: провод 1, идущий со штекера центрального вывода обмотки статора, и провод 2, выходящий с вывода щеткодержателя «67». Будьте внимательны и не перепутайте эти провода! Отличительная особенность провода 1 и вывода «67» — отсутствие изолирующих колодок.

Прикрепите гайку крепления проводов к выводу автомобильного генератора и оденьте сверху на вывод «30» резиновый защитный колпачок. После этого прикрутите гайку, с помощью которой генератор закрепляется на натяжной планке.

Наденьте ремень генератора сначала на коленчатый вал, потом на шкив генератора и лишь после этого на шкив насоса. Затем усильте затяжку крепления генератора к натяжной планке, расположенной в подкапотном пространстве.

Установите грязезащитный щиток и зафиксируйте его, закрутив 12 винтов крепления. Вот и все: генератор установлен на свое законное место.

После установки генератора проведите его проверку. Хотя различают три способа проверки работоспособности генератора (на автомобиле, с помощью осциллографа, а также на стенде), наиболее приемлемой в домашних условиях считается проверка генератора на автомобиле.

Заведите двигатель, при оборотах двигателя 2500-3000об/мин и полном заряде аккумулятора замерьте напряжение на аккумуляторных клеммах. Если полученный результат окажется больше либо меньше нормального значения (14 вольт), то проблема, скорее всего, кроется в реле напряжения. Если и после замены реле показатель напряжения отклоняется от нормы, установленный на автомобиль генератор нуждается в ремонте.

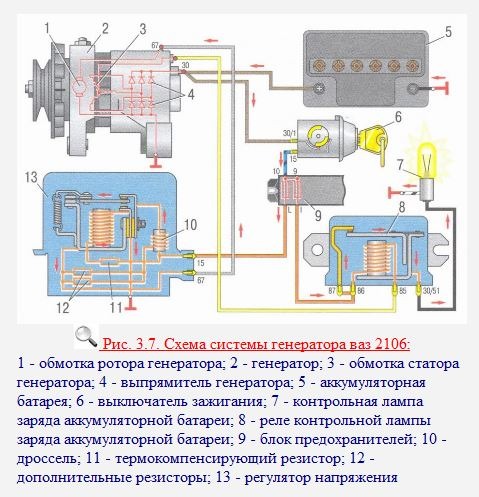

Схема зарядки ВАЗ 2106,

просмотров 29 006
Google+

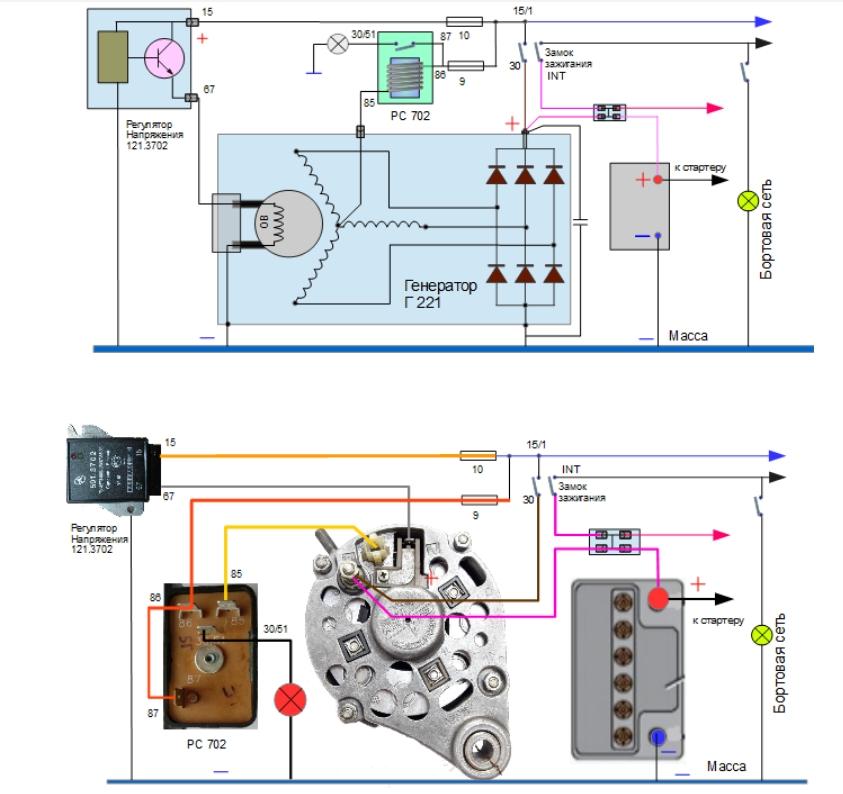

В этой статье рассмотрена схема зарядки ВАЗ 2106 (ВАЗ-2101- ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных)и их модификациях).

Схема зарядки ВАЗ 2106 состав оборудования.

Схема зарядки ВАЗ 2106  автомобилей включает в себя выносной регулятор напряжения, генератор, реле контрольной лампы зарядки и лампы контроля заряда аккумуляторной батареи, расположенной на панели приборов.

Генератор.

На автомобилях применяется генератор переменного тока со всторенным выпрямителем. Привод генератора осуществляется моноклиновым ремнём от шкива коленвала.

Реле регулятор.

Реле регулятор напряжения обеспечивает поддержание напряжения, вырабатываемое генератором в пределах 13,5 – 14,5В. и находится в подкапотном пространстве на левом крыле. На старых моделях регулятор напряжения применялся магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось за счёт замыкания и размыкания контактов электромагнитного реле при повышении и понижении напряжения. В настоящее время в качестве регулятора применяется электронное реле, которое полностью взаимозаменяемо со старым. Но применение электронного реле в отличие от контактного не допускает снятие клемм с аккумулятора на заведённом двигателе. Это может привести к резкому скачку напряжения и выходу из строя регулятора и других электронных устройств. Для проверки исправности схемы и наличия заряда необходимо использовать вольтметр.

Реле контрольной лампы.

Схема зарядки ВАЗ 2106 включает в себя реле контрольной лампы заряда типа РС-702 обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Расположено реле на правом крыле в подкапотном пространстве. Конструкция реле такая же, как и обыкновенного электромагнитного реле. Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки которого подключается к плюсу аккумуляторной батареи через замок зажигания, а второй к выводу фазы генератора. Один из контактов реле также подключён к плюсу через замок зажигания, практически он соединён с соответствующим выводом катушки, а второй к контрольной лампе.

При включении зажигания получает питание электромагнитная катушка реле, но катушка не соединена с минусом и по этому по ней не проходит ток и якорь к сердечнику не притягивается. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. При работе генератора на статорной обмотке появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнёт протекать ток. Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов.

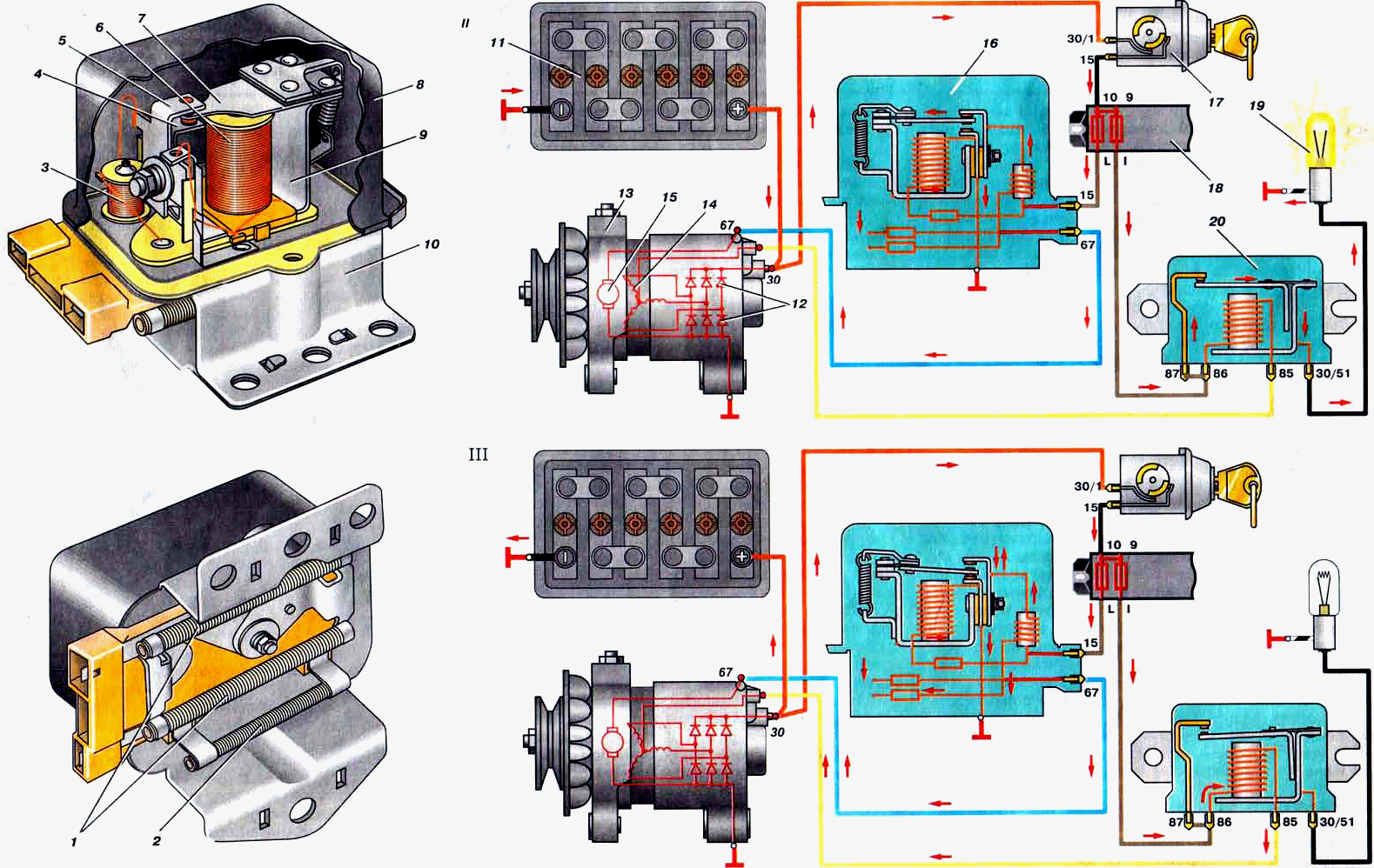

Схема зарядки ВАЗ 2106 принцип работы.

Рассмотрим работу цепи схемы зарядки ВАЗ 2106. При включении зажигания получает питание вывод 15 регулятора напряжения через предохранитель «обмотка возбуждения генератора». Потом с вывода 67 регулятора питание проступает на плюсовую щётку генератора, через обмотку возбуждения (обмотку якоря) на минусовую щётку и массу. При этом через обмотку якоря будет протекать электрический ток. В обмотке появится магнитное поле, которое намагничивает обкладки якоря с зубцами. При вращении якоря зубцы вращаются внутри статорной обмотки наводя в ней переменное магнитное поле и что приводит к появлению переменного тока. Как найти неисправность написано в следующей статье «Нет зарядки ВАЗ 2106».

admin
07/08/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Схема подключения реле генератора ваз 2106 – АвтоТоп

Речь пойдет про регулятор напряжения. В каждом автомобиле, даже в ВАЗ 2106, самой сложной по конструкции является система электроснабжения. От того, насколько она качественно функционирует, зависит работа всех электроприемников в автомобиле. Состоит система электроснабжения из двух источников питания — генератора переменного тока и аккумуляторной батареи.

Внутри генератора произведена установка выпрямительного блока, он состоит из проводниковых диодов, которые преобразуют переменное трехфазное напряжение в постоянное. Для стабилизации напряжения на выходе устройства применяется реле-регулятор. О нем и будет рассказано в этой статье.

Назначение регулятора напряжения

Цель использования данного устройства заключается в том, чтобы максимально стабилизировать напряжение во всей электросети автомобиля. Если произвести питание обмотки возбуждения генератора без регулятора, то на выходе будет напряжение колебаться в очень широком диапазоне. Если конкретнее, то значение его будет изменяться в диапазоне от 10 до 30 Вольт.

А если все электроприемники рассчитаны на работу под напряжением 12 Вольт, то можно сделать вывод о том, что они придут в негодность моментально. Возрастает вероятность того, что электропроводка начнет плавиться. Также полупроводниковые диоды запросто могут не выдержать возросшей нагрузки. Чтобы не допустить этого, используются реле-регуляторы напряжения. О том, какие конструкции бывают, будет рассказано ниже.

Конструкция контактных реле регуляторов

Еще лет 20-25 назад на автомобилях ВАЗ 2106 устанавливались реле-регуляторы контактного типа. На сегодняшний день они являются устаревшими. В автомобильных генераторах используются исключительно электронные устройства. Но чтобы понять принцип работы, нужно рассмотреть и контактные системы. Основа такого механизма — это обмотка, которая производит намагничивание сердечника из металла. Обмотка содержит около 1300 витков медного провода.

Если вы проводите диагностику этой обмотки, то необходимо знать, что ее сопротивление составляет 17 Ом. Если при диагностике выяснилось, что это значение намного отличается от эталонного, то имеется либо межвитковое замыкание, либо на корпус устройства. В конструкции имеются также контакты, изготовленные из вольфрама. Специальной конструкции магнитный шунт, пластина, предназначенная для совершения регулировок.

Кронштейн, подвеска, небольшие пружины, регулировочные винты на пластине с клеммами. Но самое основное в конструкции — это сопротивления (постоянные резисторы). В регуляторе производится коммутация этих резисторов. В зависимости от напряжения на выходе генератора, изменяется схема их соединения. Максимальное значение сопротивления в цепи составляет 80 Ом.

Как работает механический регулятор напряжения

А теперь давайте рассмотрим принцип действия регулятора механического типа. Когда вы заводите двигатель, начинает вращаться ротор генератора. Если частота вращения не превышает двух тысяч оборотов в минуту, то на выходе генератора напряжение стабильное. Оно не превышает значения в 14,8 Вольт. При такой работе двигателя и генератора регулятор не функционирует, пропускает ток на обмотку возбуждения. Но стоит только повысить частоту вращения коленчатого вала, вступает в работу реле-регулятор.

При этом обмотка, соединенные с щетками, моментально отзывается на превышение напряжения на выходной клемме генераторной установки. Обмотка намагничивается сердечник и притягивает к себе якорь. При этом размыкаются контакты. И если при функционировании на малых оборотах в цепь был подключен лишь один резистор, то во время превышения задействуются все три. При этом уменьшается напряжение, подаваемое на обмотку возбуждения генератора ВАЗ 2106.

Конструкция электронного регулятора напряжения

Механические давно ушли в прошлое, на данный момент в автомобильных генераторах можно встретить только лишь бесконтактные конструкции реле-регуляторов напряжения. Их преимущество очевидно. Ресурс у них намного больше, нежели у механических, так как нет подвижных контактов, которые постоянно находятся в движении. Отсюда можно сделать вывод о том, что реле-регуляторы электронного типа обладают большей надежностью. Используются такие системы на всех современных автомобилях.

Если разобрать регулятор напряжения, то можно увидеть либо небольшую плату, на которой находятся тиристоры и стабилитроны, производящие регулировку напряжения, либо же цельный кристалл полупроводника, на котором выполнена вся конструкция. Функции у электронного устройства точно такие же, как и описано выше механического регулятора. На автомобилях ВАЗ 2108 и более новых регулятор напряжения конструктивно совмещен с щеточным механизмом.

На ВАЗ 2106 он устанавливается отдельно от щеточного узла в подкапотном пространстве. Недостаток электронных систем один — их нельзя отремонтировать. Если вдруг произошел какой-либо сбой, сгорел реле-регулятор, потребуется его заменять новым. Но чтобы удостовериться в том, что действительно это устройство вышло из строя, осуществляется его диагностика на ВАЗ 2106.

Проведение диагностики регулятора напряжения

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

Каждый автомобиль оснащен устройством стабилизации напряжения. На «шестерках» устанавливают реле регулятор напряжения генератора ВАЗ 2106. Задачей прибора является поддержание уровня напряжения бортовой сети.

Назначение устройства

Напряжение генераторов зависит от следующих факторов:

1. Частоты вращения ротора.
2. Токовой нагрузки.
3. Величины магнитного потока.

Достаточным условием для выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Образуется напряжение переменного тока. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Она уложена в пазах вращающей части. Напряжение возбуждения поступает на нее через щеточный узел. Изменяя силу тока, проходящего через обмотку, управляют генерацией.

Регулятор напряжения ваз 2106 (РР) управляет током обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети. Генератор реагирует должным образом. Так устройство возвращает напряжение генератора к норме.

К работе блока регулировки предъявляют повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Вся аппаратура, которая подключена к сети легкового транспорта, рассчитана на 12 вольт (В). Регулятор напряжения ВАЗ должен удерживать диапазон от 13,2 до 14,4 В. Этот промежуток не должен зависеть от количества оборотов ротора и амперной нагрузки.

Реле регулятор напряжения должен включаться в работу автоматически после пуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:

• защищает генератор от перегрузок;
• подзаряжает аккумуляторную батарею;
• предохраняет приборы от перенапряжения.

Правильная работа РР защитит электрическое оборудование от перенапряжения. Отсутствие зарядки сократит срок жизни аккумулятора. Пониженное напряжение сети затруднит пуск холодного двигателя.

Типы конструкций

Существуют 2 вида регуляторов: старого и нового образца. Они заменяют друг друга, хотя содержат разные начинки. Старая конструкция комплектуется механическим реле. На машинах ВАЗ установлен регулятор напряжения типа РР-380. Приборы такой серии используют подвижные контакты для включения резисторов.

Данная запчасть снята из серийного производства. Сейчас подобные экземпляры встречаются редко. Вибрационный регулятор РР-380 к тому же имеет ряд недостатков. Укажем на трудности при эксплуатации контактного варианта:

• необходимость настройки;
• ступенчатая регулировка;
• периодическая зачистка контактной группы;
• низкая надежность;
• создает радиопомехи;
• малый срок эксплуатации.

Сегодня на замену устаревшей модели пришли технологии на полупроводниках. Автомобили производства ВАЗ, ГАЗ, УАЗ комплектуются электронными разработками. Новшество является огромной заслугой и успехом российских производителей.

Регуляторы на базе транзисторов относят к бесконтактным реле. ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в пластмассовом корпусе прямоугольной формы.

Диагностика устройства

Неисправность элементов цепи зарядки можно определить во время езды. При работающем двигателе смотрят на панель приборов. При падении напряжения реле зарядки включает лампочку. Сигнализация указывает на возможный отказ РР.

Чтобы проверить регулятор напряжения, необходим вольтметр. Тестер можно приобрести в магазине или взять на время у знакомого электрика. Переключатель режимов выставляют на предел 20 В. Общий провод (черный) соединяют с массой легкового авто, а красный щуп ставят на знак «+» аккумулятора.

Проверить реле регулятор можно на заведенном моторе и полностью заряженном аккумуляторе. Последовательность действий для диагностики устройства должна быть следующей:

1. Ключом зажигания заводим двигатель.
2. Включаем нагрузку (фары дальнего света).
3. Прогреваем мотор в течение 15 мин.
4. Устанавливаем частоту вращения 2,5 тыс. по тахометру.
5. Снимаем показания тестера на клеммах батареи.

После выполнения всех пунктов проводят анализ. Если стрелка на шкале прибора установилась в пределах 14,2 В, то регулятор справляется со своей задачей. При этом напряжение не должно существенно зависеть от количества оборотов.

Отклонение показателей от нормы свидетельствует о поломке регулятора.

Запомните, что электронное реле не допускает снятия клемм с аккумулятора на заведенном двигателе. Это приводит к броску напряжения и выходу из строя электронных устройств.

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

• Р — розовый.
• Ф — фиолетовый.
• О — оранжевый.
• ЧБ — черно-белый.
• КБ — коричнево-белый.
• ЧГ — черно-голубой.
• К — коричневый.
• Ч — черный.
• Б — белый.

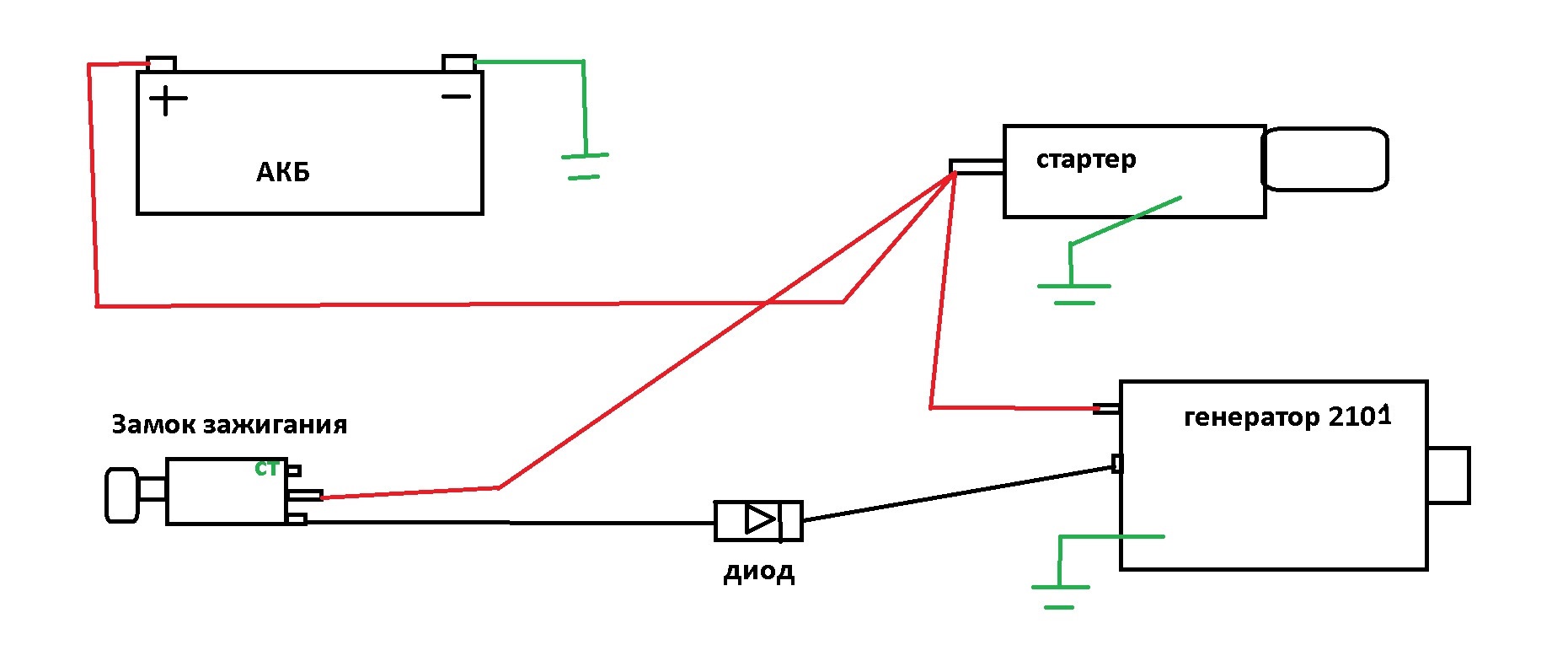

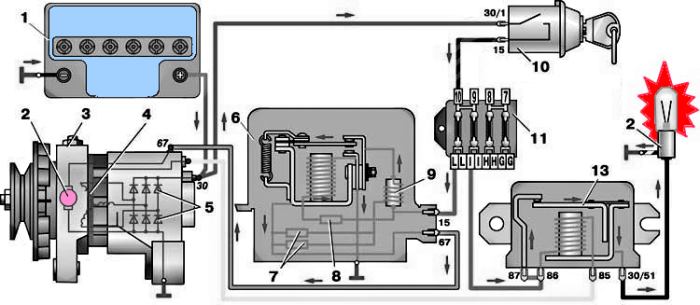

Схема подключения генератора ВАЗ-2101

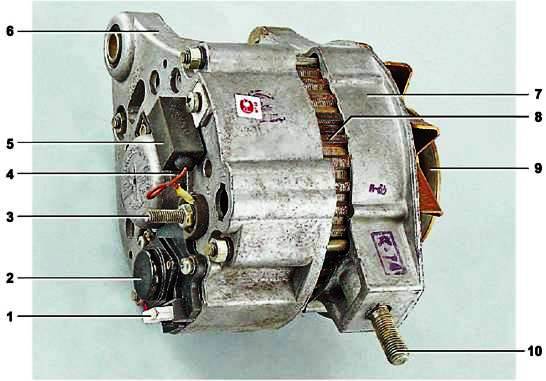

Конструктивно генератор 2101 состоит из следующих основных элементов:

• Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
• Статор – неподвижная часть генератора, также имеет обмотку.
• Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
• Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
• Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
• Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
• Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

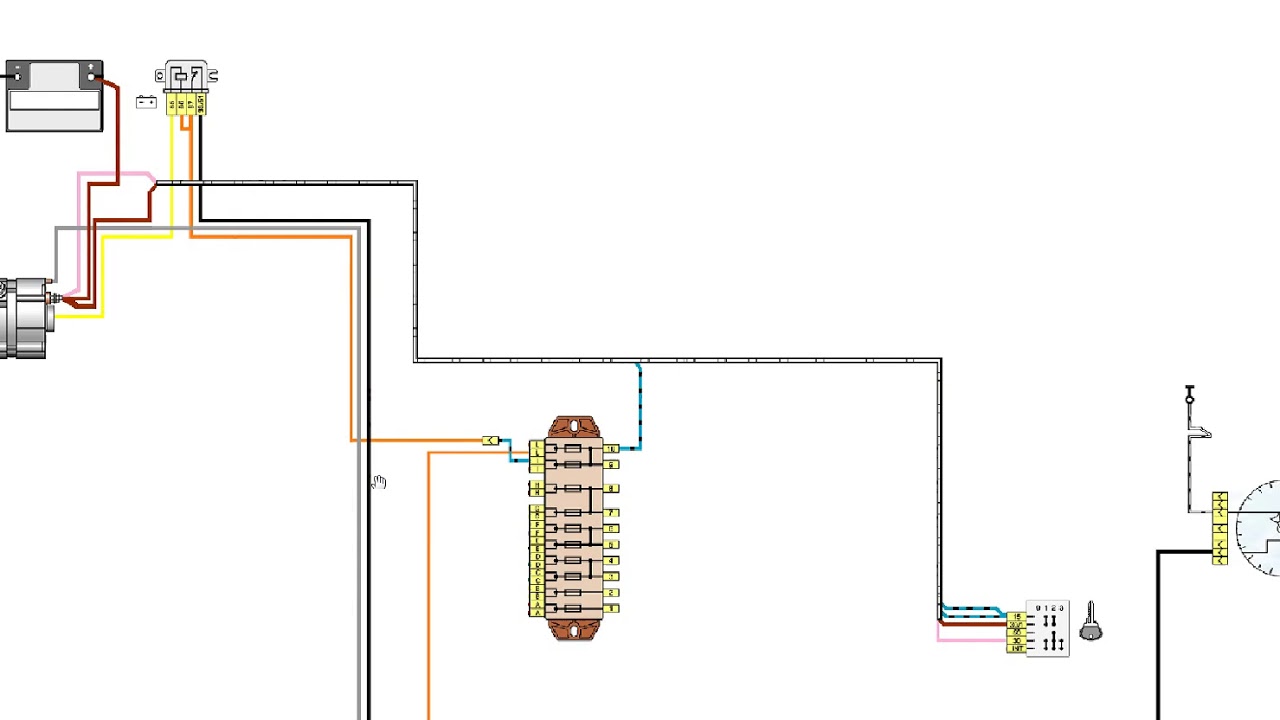

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
2. Отрицательный диод.
3. Дополнительный диод.
4. Положительный диод.
5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
10. Реле зажигания.
11. Замок зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

1. Аккумулятор 12В;
2. генератор 94.3701;
3. монтажный блок;
4. замок зажигания;
5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

1. Отсоединить аккумуляторную батарею.
2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
3. Отсоединяем колодку с проводами с разъема генератора.
4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
   подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Узнаем как подключить генератор ВАЗ-2106 (схема правильного подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения его находится ниже, но в самом начале будет рассказано про общую конструкцию этого устройства. С его помощью происходит преобразование механической энергии в электричество. Основная функция автомобильного генератора – это произведение подзарядки аккумуляторной батареи. Также с его помощью производится обеспечение питанием всего оборудования, которое находится в автомобиле, в том числе и в двигателе. На всех машинах генераторы вырабатывают переменный ток. Лишь после некоторых преобразований он стабилизируется и превращается в постоянный.

Общие сведения

Находится генератор непосредственно возле двигателя, как правило, в передней его части. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются уменьшить количество электромашин. Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

Во всех генераторах имеются определенные отличия, например в корпусе, выпрямительном узле, шкивах привода, но общие элементы все равно во всех практически идентичны. Неизменными являются корпус с расположенными в нём подшипниками, подвижный ротор, который вращается внутри неподвижного статора. С последнего как раз-таки снимается переменное напряжение. Никакой генератор не обходится без выпрямительного блока и регулятора напряжения.

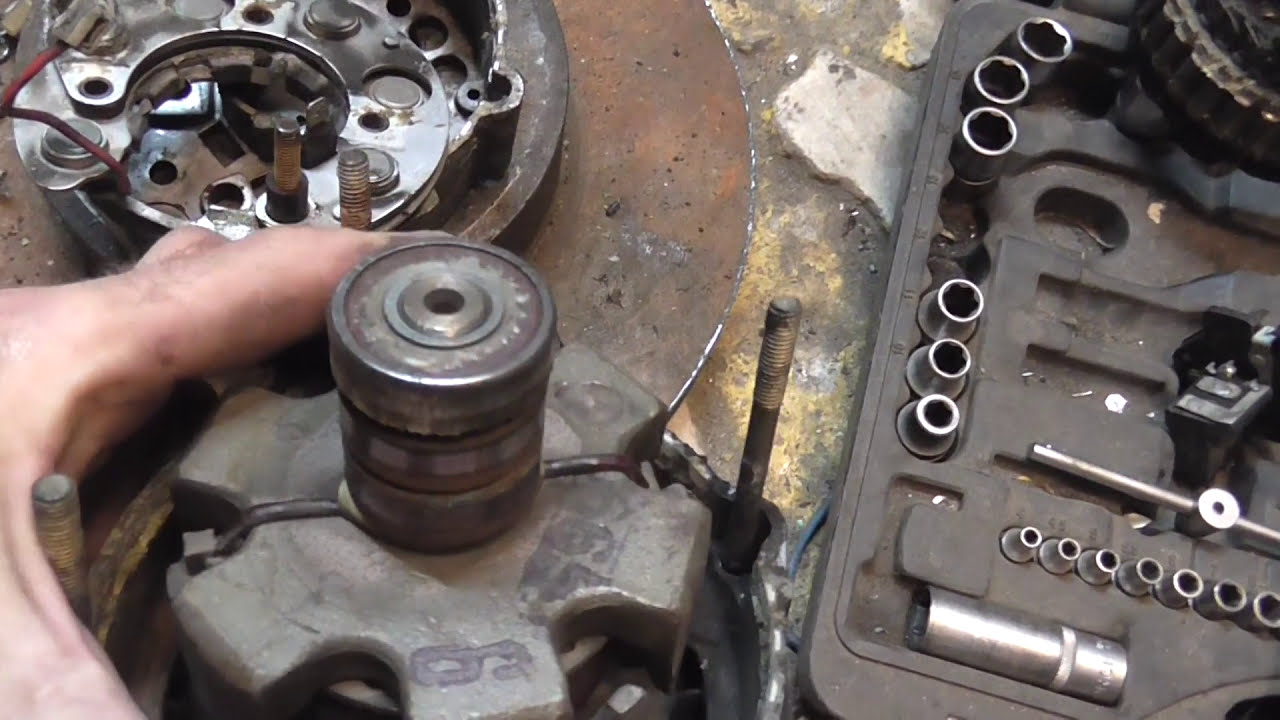

Ротор генератора

Большинство генераторов оснащается щеточным механизмом. Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря ремню привода. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. На задней части ротора находятся кольца, с помощью которых произведено питание обмотки. Без них оказывается неработоспособной схема подключения генератора ВАЗ-2106.

В большинстве конструкций эти кольца изготовлены из чистой меди. Но иногда можно встретить из стали или латуни. Также на роторе имеется крыльчатка, при помощи которой производится обдув корпуса устройства воздухом. Рядом с крыльчаткой закрепляется шкив привода. В передней и задней крышках генератора находятся необслуживаемые шариковые подшипники.

Немного о статоре

В статоре создается электрический ток. В нём имеется три обмотки из медного провода. Этот провод намотан на сердечнике из специальной стали. Как правило, в генераторе имеется в общей сложности 36 пазов, в которые укладывается обмотка. Она может укладываться в пазы двумя способами – волновым или петлевым. Соединение обмоток произведено по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах на автомобилях. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 ничем не отличается практически. Разница лишь в том, что у первой модели регулятор напряжения совмещен с щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус – это только лишь две алюминиевые крышки, которые стянуты при помощи болтов. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, у него очень малый вес, а самое главное — высокая степень теплоотдачи. При помощи щеточного узла происходит передача тока к обмотке ротора. Его конструкция состоит из пары щеток, изготовленных из графита, пружин, которые позволяют их крепче прижимать к кольцам на роторе, а также щеткодержателя. Как было отмечено ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Выпрямительный узел

Блок выпрямителя необходим для того, чтобы преобразовать переменное синусоидальное напряжение, вырабатываемое генератором, в постоянное, необходимое для питания всей бортовой сети. По сути это подковообразная пластина, в которой находятся полупроводниковые диоды. Всего их шесть штук, следовательно, в цепи каждой фазы находятся два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С ее помощью передается тепло на корпус самого генератора. В некоторых генераторах подключение обмотки возбуждения производится через другую схему, состоящую из двух полупроводников. Также нужно упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогична, никаких отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя осуществляется создание препятствия для прохождения тока от аккумулятора в то время, когда двигатель не работает. В том случае, если соединение обмоток произведено по схеме «звезда», необходимо монтировать на общем выводе два полупроводника, это позволит увеличить суммарную мощность всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора при помощи монтажных площадок. Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов различны.

Регулятор напряжения

При помощи регулятора напряжения производится поддержка на обмотке возбуждения определенного значения. На сегодняшний день большинство генераторов начиняются интегральным реле-регулятором. Стоит заметить, что всего может быть две конструкции реле-регуляторов: гибридная, при которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, при которой все элементы, входящие в состав реле-регулятора, выполнены на одной полупроводниковой пластине. Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора происходит вырабатывание стабильного по значению напряжения, независимо от того, с какой частотой вращается коленчатый вал, а также какая нагрузка воздействует на двигатель. Стабилизация осуществляется полностью автоматически, никакого вмешательства со стороны водителя не требуется. При помощи регулятора происходит изменение напряжения, которое подводится к аккумуляторной батарее для ее зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам этого автомобиля.

Ремень привода

Особо следует отметить ремень привода. При этом обратите внимание, что ротор генератора вращается быстрее, нежели коленчатый вал. Причём разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может применяться клиновидный либо же поликлиновый ремень. Первый имеет такой недостаток, как быстрый износ. Второй же более универсальный, износ намного меньше, очень хорошо работает, если на роторе генератора диаметр шкива маленький. Следовательно, при помощи поликлинового ремня можно осуществить более быстрое вращение ротора генератора. Практически все современные автомобили оснащаются генераторными установками именно с поликлиновым ремнем. Но генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится в движение клиновидным ремнем.

Ваз 2106 нет зарядки при включении дальнего. Почему нет зарядки: основные причины

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Помимо этого при кажущейся исправности предохранителей (плавкая вставка не перегорела) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель тем не менее неисправен. От долгого срока эксплуатации перетираются вершины предохранителей на входе их в гнезда. Это можно определить визуально. Для этого предохранитель вынимается из своих гнезд и осматривается верхняя и нижняя части предохранителя являющиеся продолжением плавкой вставки. Визуально будет сразу видно протертый край предохранителя виде круга, как след от гнезда, куда он вставляется. Такие предохранители заменяются, и вновь проверяется зарядка.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Такой шкив подлежит замене вкупе с ремнем привода.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке

. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:

• Повреждение диодного моста (в народе – «подкова»)
• Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
• Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками

Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.

На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».

Читайте так-же, другие обзоры

За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

Еще один вариант решения проблемы

:

У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРОЧНЫЙ»). Если прибавить обороты двигателя до 2000 — аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год — полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) — толстый синий с черной полосой, провод возбуждения (61) — тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

Нет зарядки на – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену.Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

Как подключить генератор на ВАЗ 2106? Сначала генератор помещаетсяв его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второйидет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

Следует немедленно искать причину неисправности, ведь под угрозой обеспечение всего электрооборудования током, а также – зарядка аккумулятора.

Как известно, с исправным генератором аккумулятор не требует зарядки на протяжении многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть, аккумулятор емкостью 55 Ач, которыми обычно комплектуются десятки, восполняется током за счет работы исправного генератора.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Причины разрядки аккумуляторной батареи детально изложены в следующем материале:

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

1. Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается. Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
2. Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку. Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
3. Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: между щетками и кольцами ротора нет достаточного контакта; есть обрыв в обмотке возбуждения; возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; обмотка возбуждения может замыкать на корпус ротора; обрывы могут возникать и в фазовой обмотке статора; статор может замкнуть на корпус; возможно замыкание «плюса» на корпус; в выпрямительном блоке может пробивать диоды; механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Замена реле контрольной лампы зарядки АКБ

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

1. Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
2. Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
3. Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т. к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Механические неисправности

Первое место среди механических неполадок ВАЗ 2110 занимает растяжение ремня. При этом обычно сильно греется шкив генератора. Кроме того, нет достаточной зарядки АКБ. Осмотрите также все на предмет плохого контакта, обламываний и т.п.

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас – не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию – он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

• Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
• Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Трехуровневая система регулирования

Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

• Слабые контакты;
• Обрывы обмотки;
• Замыкание на роторном корпусе;
• Межвитковые замыкания;
• Механические поломки;
• Замыкание зажима плюса на корпусе;
• Замыкание в фазовой обмотке;
• Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:

• Недостаточный контакт между кольцами ротора и щетками;
• В обмотке возбуждения произошел обрыв;
• Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
• Обмотка возбуждения замыкает на корпус ротора;
• Статор замыкает на корпус;
• Возникает обрыв в фазовой обмотке статора;
• Пробились диоды в выпрямительном блоке, то есть диодном мосту;
• Замкнуло плюс на корпусе;
• Появились механические неисправности.

Решение проблем

1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.

1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.

1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.

1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.

1. Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
2. Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
3. Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
4. Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

Главная » Ходовая » Почему не идет зарядка на ваз 2106. Почему нет зарядки: основные причины. Что такое генератор

Мощный генератор на ваз 2106

Все, что нужно знать о генераторе на Ваз 2106

Генератор в любом автомобиле, даже в дизельном – это настоящий генерал у мотора. Без него авто и с места не сдвинется. Бывает обидно, когда мотор работает прилично, а вот электрооборудование начинает давать сбои. Если говорить о шестерке, то скорее всего в ней стоит генератор Г 221, которым укомплектовывался еще Фиат 124.

Если сравнить электросхемы автомобилей Ваз 2101 и Ваз 2106, становится очевидно, что они практически одинаковые. На шестерке лишь стоит несколько дополнительных электрических приборов. Однако генератор там стоит тот же. В этом и проблема. Дело в том, что изначально модель Г 221 не была предназначена для обслуживания такого числа потребителей энергии. Как следствие, реле-регулятор получает ток в недостаточном количестве, аккумуляторная батарея недозаряжается и медленно умирает.

Проблема усугубляется, когда владелец автомобиля устанавливает дополнительные устройства, такие как:

• Противотуманки;
• Хорошая аудиосистема;
• Подогрев перед пуском;
• вторая печка, холодильник, телевизор и т.п.

В общем, любой шаг, в результате которого увеличивается использование энергии, может привести к склонности аккумулятора разряжаться даже во время пути. Если внести доработки все же необходимо, то придется поставить более стабильный и мощный генератор Г 222.

Диагностика работы генератора

Все диагностические процедуры можно проводить как на снятом устройстве, так и прямо в автомобиле. Перед началом работ нужно обязательно снять провода от аккумулятора и генератора.

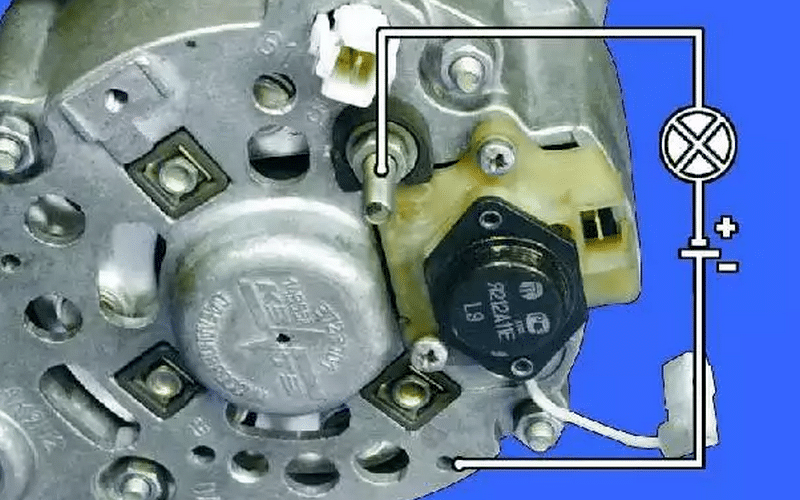

Для диагностики выпрямительного блока отсоединяем провод регулятора. Если нет омметра, то можно воспользоваться аккумулятором и контрольной лампочкой. На омметре стрелка должна указать на «бесконечность», а контрольная лампочка не должна загораться. Это говорит об исправной работе вентилей.

Проводим общую диагностику устройства. Нужно проверить, не пробиты ли вентили. Для этого к выводу на 30 крепим «плюс» устройства, а «минус» — к корпусу. Если прибор показывает ноль, это свидетельствует о замыкании, которое является последствием пробоя вентиля.

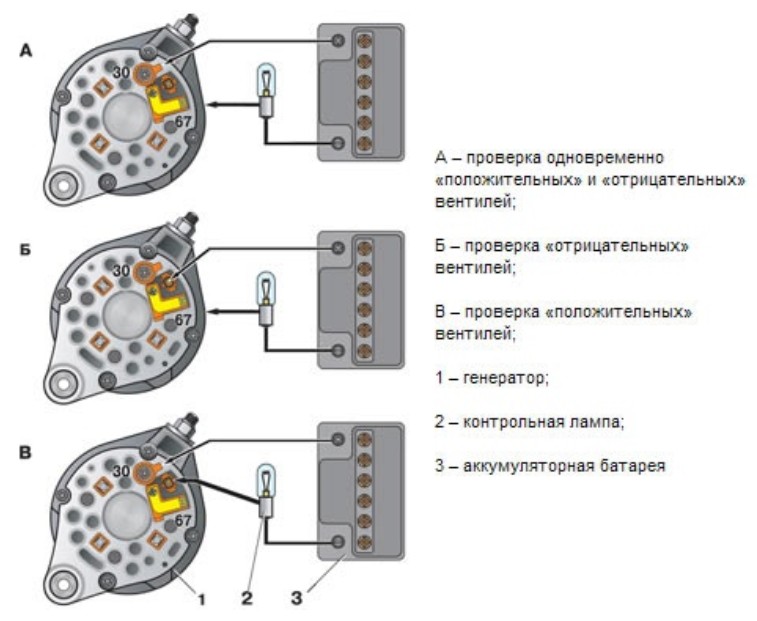

Уточняющая диагностика. Проверяем сопротивление отрицательных вентилей. Для этого «плюс» крепим к одному из крепежных болтов, а «минус» соединяем с корпусом устройства. О замыкании или пробое свидетельствует пониженное сопротивление.

Чтобы проверить плюсовые вентили, нужно «плюс» омметра прикрепить к выводу «30», а «минус» — к одному из болтов крепления. При пониженном сопротивлении можно судить о пробитом вентиле.

В таких случаях проще всего заменить полностью выпрямительный блок. Конечно, можно заменить отдельные диоды, однако это трудоемкий процесс, включающий в себя перепроссовку. С этой работой может справиться только специалист.

Диагностика обмотки ротора

Предварительно снимите щеткодержатель (процедура описана чуть ниже).

Находим на крышке устройства окно, через которое нужно проверить наличие короткого замыкания. Один вывод прибора присоединяем к вентиляционной крыльчатке, а второй – к обмотке.

Подобный образом нужно проверить, отсутствует ли обрыв в обмотке. Для этого выводы омметра соединяем с кольцами контактов.

Замена ремня

Чтобы было удобнее работать, придется снять аккумулятор.

1. Выкручиваем крепежную гайку. С помощью монтажной лопатки сдвигаем устройство ближе к цилиндрам. Если это делается с трудом, то выкручиваем нижний крепежный болт.
2. Теперь, когда генератор получилось придвинуть к мотору, можно легко снять старый ремень и надеть вместо него новый.
3. Отодвигаем генератор от мотора, следя за натяжением ремня. Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки.
4. Регулируем натяжение ремня более точно. Для этого измеряем прогиб в месте между шкивами и насосом при усилии в 10кгс. Оно должно быть от 10 до 15 миллиметров. А между насосом и коленвалом оно должно быть равным от 12 до 17 миллиметров.
5. Как только удалось достичь правильной регулировки, затягиваем крепежные гайки и ставим на место брызговик мотора.

Замена регулятора

1. Регулятор находится на левом брызговике. Откручиваем крепежные гайки и снимаем устройство.
2. Отсоединяем проводки
3. Устанавливаем новый регулятор, присоединяем к нему проводки так же, как они были установлены на прежнем устройстве. Закручиваем крепежные гайки.

Замена щеток генератора на Ваз 2106

Щетки генератора нужно менять вместе со щеткодержателем, а не по отдельности. Операцию можно выполнить как на снятом устройстве, так и прямо в автомобиле.

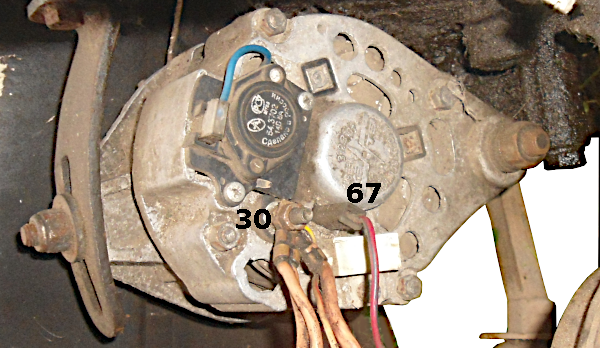

1. Вынимаем штекер с вывода на 67.
2. Выкручиваем крепежный винт держателя щеток
3. Вынимаем неисправный щеткодержатель и ставим на его место новый.
4. Заворачиваем крепежный винт
5. Вставляем штекер

Замена генератора Ваз 2106

Более удобно осуществлять работы на подъемнике или в смотровой яме.

1. Снимаем штекер щеткодержателя
2. Снимаем штекер «нулевик»
3. Приподнимаем резиновую изоляцию, откручиваем крепежную гайку и снимаем провода.
4. Снимаем ремень генератора.
5. Открутив соответствующие крепежные гайки вынимаем планку для регулировки
6. Снимаем втулку и болт снизу.
7. Вынимается на Ваз 2106 генератор сквозь расстояние между передней балкой и кронштейном.

Новый генератор Ваз 2106 ставится в обратном порядке.

Тюнинг «классического» ряда ВАЗ 2101 – ВАЗ 2106 –замена штатного генератора

В общем-то, генератор модели Г-221, устанавливаемый ранее на ВАЗ 2101 – 2106 было бы несправедливо обвинить в низкой надежности или в том, что он не справляется с обеспечением энергией автомобиля в его базовой комплектации. В то же время следует признать и то, что выдаваемые данным генератором максимальные 42А нельзя признать слишком впечатляющими и уже на модели ВАЗ 2106, у которой дальний свет, по сравнению с предшествующими вариантами, «потяжелел» на 100Вт, характеристики Г-221 находятся на пределе. Если же говорить даже о минимальном тюнинге автомобилей классического ряда ВАЗа, таком например, как установка дополнительных потребителей электроэнергии в виде мощных противотуманных фар, современной акустической системы, подогрева зеркал и пр. , то о штатной подзарядке аккумулятора при помощи Г-221 можно практически забыть. Оптимальным выходом в данной ситуации является замена генератора Г-221 на его более мощный аналог.

Варианты замены Г-221

Время не стоит на месте, и подобрать на ВАЗ 2101 – 2106 достаточно мощный новый источник энергии не так уж и сложно.

Первым простым и доступным способом решения данной проблемы является установка генератора от ВАЗ 2105, который способен выдавать максимальный ток достигающий 55А. В общем-то, это не так уж много, однако для обеспечения питанием небольшого количества дополнительного оборудования таких показателей может вполне хватить. При установке такого генератора не понадобиться выполнять каких-либо работ по переделке крепления. Определенные изменения придется внести лишь в вариант подключения генератора к бортовой электросети. Такая необходимость связана с различным размещением реле регулятора (на «пятерочном» генераторе он совмещен со щеточным узлом, а на Г-221 вынесен отдельно).

Вполне подойдет для данной роли и генератор от ВАЗ 2108 или ВАЗ 2109, который также выдает 55А и способен с успехом обеспечить некоторое количество дополнительных устройств.

В качестве третьего варианта можно предложить замену стандартного генератора ВАЗ 2101 -2106 на генератор от ВАЗ 21074 с номенклатурой 372.3701-03. Данный источник электроэнергии способен выдать до 73А и таких показателей мощности должно хватить для реализации практически любых тюнинговых фантазий. Как и в предыдущих вариантах, установка генератора своими руками не требует особых усилий и специальных навыков.

Еще больший запас по мощности дает установка генератора взятого от инжекторной Нивы. Данный агрегат выдает уже 80А, что позволяет обеспечить работу большого количества различных устройств даже при холостых оборотах двигателя.

Наконец крайним пятым вариантом замены генератора Г-221 является установка современного агрегата от ВАЗ 2110, способного сгенерировать 105 – 110А (в зависимости от модификации).

Что касается практической реализации такой замены генератора на ВАЗ 2101-2106, то в качестве примера рассмотрим установку генератора от ВАЗ 21074, а точнее наиболее его удачную модификации — модели 2107-3701010, на которую, к тому же, достаточно просто найти запасные детали. Сразу оговоримся – штатный реле-регулятор К1216ЕН1 далек от совершенства (в частности в нем очень неудачно реализована термокомпенсация) поэтому его рекомендуется заменить на что-нибудь более надежное, например, на регулятор 67.3702-01, имеющий полезные сезонные настройки.

Опять-таки, что качается физической установки — используются стандартные крепления, а вот электрические подключения заслуживают более подробного упоминания, хотя в их выполнении особых проблем не имеется и данная процедура выполняется в следующей последовательности:

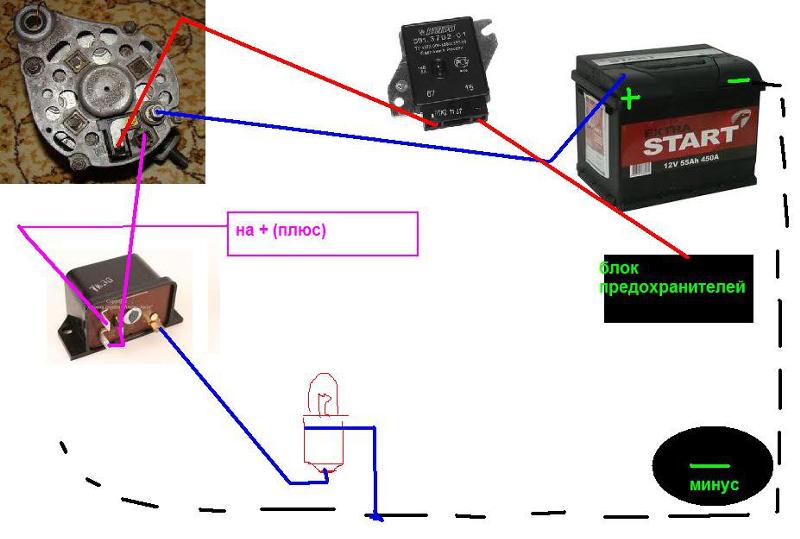

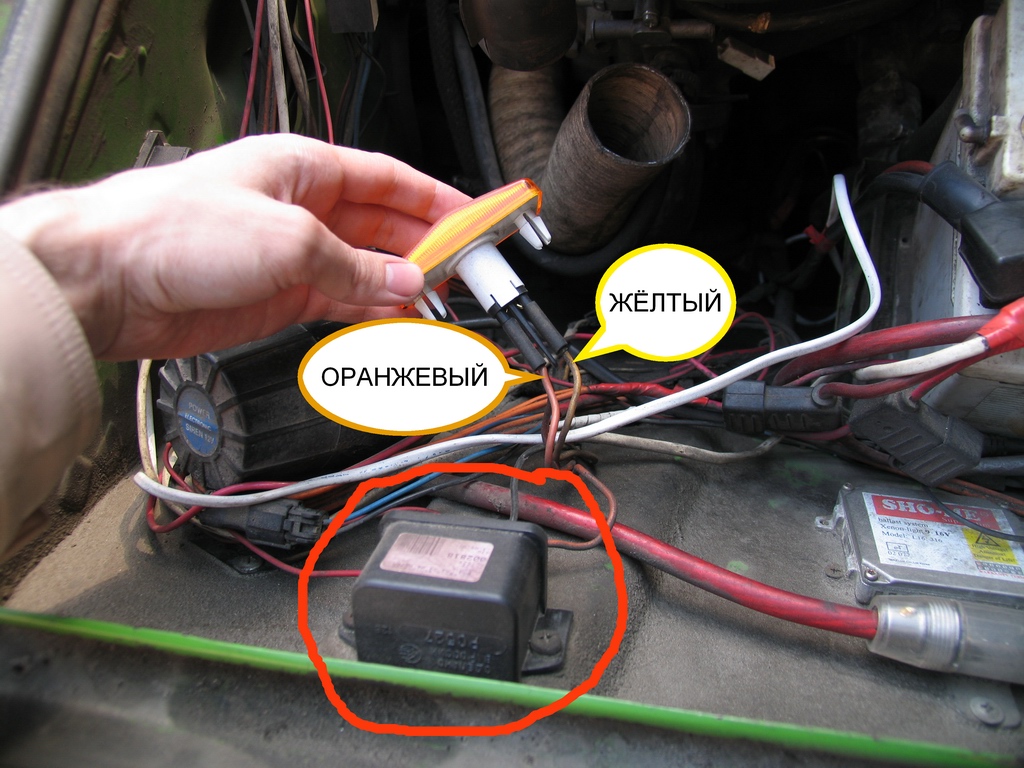

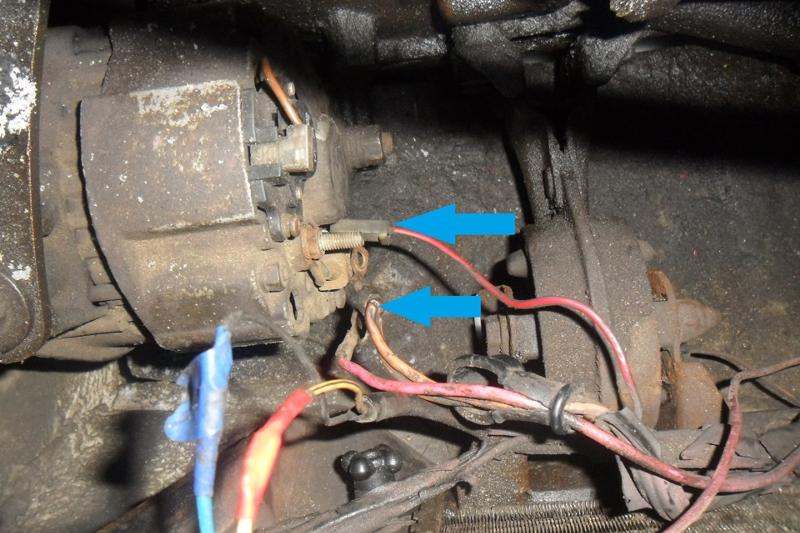

• В первую очередь отключаем и изолируем провода, идущие от штатного реле-регулятора (традиционно оно находится на левом крыле в районе бачков тормозов и сцепления).
• Далее выполняем подключения нового генератора при этом, практически все, соответствует прежней схеме: провода с кольцевой схемой, бросаем традиционно на болт. Серый провод никуда не подключаем, а просто изолируем, желтый провод подключаем к клемме.

• Что касается контрольной лампы (мощностью в 3Вт), то для ее подключения используем сдвоенные провода (оранжевый и желтый).

Выполнив указанные несложные операции можно надолго забыть обо всех прошлых проблемах, связанных с нехваткой мощности энергосистемы вашего автомобиля.

Как осуществляется работа генератора 2106 2107?

Правильная работа генератора 2106 2107 обеспечивает надлежащее функционирование всех устройств транспортного средства. Согласно прилагаемой инструкции по эксплуатации, техническое состояние генератора ВАЗ 2106 проверяется не реже 1 раза каждые 4 месяца. Невнимательность к указанному требованию приводит к износу устройства. В результате вопрос, какой генератор лучше поставить на ВАЗ 2106, становится актуальным.

При участии машины в ДТП или серьезном ремонте необходимо в обязательном порядке убедиться в исправности устройства. В противном случае перепад напряжения спровоцирует серьезные поломки всех потребителей электричества в машине. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:

• частичное или полное сгорание обмотки ВАЗ 2107;
• случаи межвиткового короткого замыкания;
• физический износ деталей;
• внешнее физическое воздействие;
• механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе. При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.

Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.

Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.

Варианты замены сломавшегося агрегата

Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.

После того как автовладелец определится с мощностью, необходимо правильно установить устройство. Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

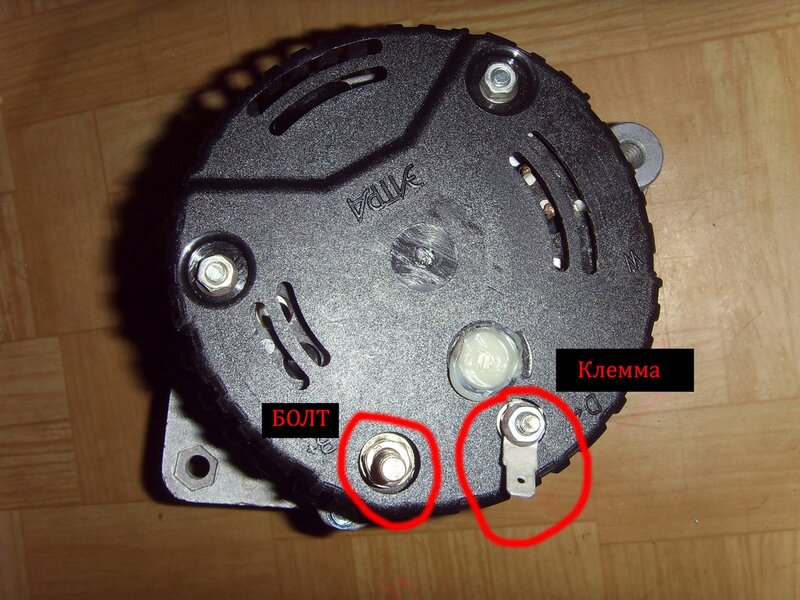

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.

Какой генератор лучше поставить на ВАЗ 2106 и 2107? Несколько вариантов

Многие интересуются, какой генератор лучше поставить на ВАЗ 2106 и 2107. Ведь у штатного прибора имеются некоторые недостатки, которые отрицательно сказываются на показателях. Штатные генераторы разрабатывались достаточно давно, и они не рассчитывались на большое количество энергопотребителей. В то время использовалась пара лампочек и стартер. Не удивительно, что при большом количестве приборов генератор не справляется со своими обязанностями.

Приходится искать ему подходящую замену. Для этого, важно учесть все особенности электрических цепей машины. Новый прибор должен подходить к ним полностью.

Содержание

Штатный вариант

Какой генератор лучше поставить на ВАЗ 2106 и 2107? Вопрос довольно сложный. Рассматривать его нужно, начиная с самого обычного варианта. Ведь любой производитель скажет, что именно штатный вариант должен устанавливаться на автомобиль. Рассмотрим особенности стандартного варианта Г221.

В этом типе генераторов реле регулятор устанавливается отдельно от щеточного узла. Это в некоторой степени облегчает работу по устранению некоторых неисправностей. Плюсом является удобство установки, нет необходимости подгонять проводку для подключения, все делается по стандартной схеме. Но, такой генератор маломощный, он выдает заряд максимум 42 А, что недостаточно для большей части современных аккумуляторов.

Из всего этого, можно сделать вывод, что штатный генератор конечно хорошо. Но, при наличии дополнительных приборов использовать его не очень выгодно. Лучше всего, подобрать более мощный вариант.

Этот генератор предназначен для использования на Нивах. Он способен выдавать 50 А тока, что вполне достаточно для полноценной работы электрики. Отличие его от стандартного «шестерочного» генератора в наличии встроенного реле регулятора. Здесь оно собрано в один узел со щетками. Поэтому, для установки на ВАЗ 2106, просто необходимо произвести небольшую доработку. На 2107 эта электрическая машина устанавливается без особых помех и доработок.

Существует несколько способов доработки подобного генератора. Самым простым будет установка щеток от генератора Г221. Они прекрасно устанавливаются на место реле, собранного со щеточным узлом. Никаких доработок не требуется, это позволяет устанавливать такой генератор, даже людям без особых навыков. Существует возможность установки Г222 со штатным регулятором, но для этого, придется переделывать схему подключения генератора. Иначе, ничего не получится.

Генератор 2108

Этот прибор достаточно часто ставят и на 2106, и на 2107. Связано это с его большей эффективность, он выдает зарядный ток 55 А, чего вполне достаточно большей части автомобилистов. Но, если в вашем автомобиле значительно больше оборудования, то лучше подобрать что-нибудь помощнее.

По креплению эти генераторы идентичны, поэтому с самой установкой проблем не возникнет. Конечно, если не забудете снять клемму с аккумулятора. Веселье начинается при подключении. Все дело в том, что на родной прибор накидываются 4 провода. На «восьмерочный» идет всего 3. Связано это с встроенным реле напряжения. Для получения нормального результата необходимо заизолировать черный провод, а остальные присоединяются, как обычно. При работе генератора будет гореть лампочка, показывающая разряд. Это, при таком подключении, нормальное явление. Соответственно, она должна гаснуть при отсутствии зарядки.

В принципе, так уже можно ездить, но если вы желаете сделать все, как положено, то придется провести еще некоторые доработки. Снимаем старое реле, и вместо него ставим обычное силовое реле. Теперь лампочка будет гореть только при запуске двигателя, а также на малых оборотах, что вполне допустимо.

При установке на ВАЗ 2107 потребуется только добавить силовое реле.

Генератор 2107-3701010

Для любителей разнообразного дополнительного оборудования требуется еще более сильный «гена». Им можно порекомендовать установку прибора от ВАЗ 2107i. Этот агрегат выдает 80 А, что вполне достаточно для работы любых электрических систем, добавленных владельцем. При покупке такого генератора, учтите, что имеется несколько их разновидностей. Для установки на Ваз 2106 подойдет только модель 2107-3701010, на карбюраторные «семерки» можно ставить любые генераторы этой серии.

Прибор для установки на «шестерку» желательно доработать. Для этого реле регулятор заменяют на аналогичное от Г222. Подключение полностью аналогично работе с «восьмерочным» генератором.

Заключение. Изначально, на «шестерках» и «семерках» устанавливались довольно слабые генераторы. Но, в процессе развития техники, их мощности не стало хватать для обеспечения полноценного питания автомобиля. Так возник вопрос, какой генератор лучше поставить на ВАЗ 2106 и 2107. Благо выбрать есть из чего. Следующие поколения приборов прекрасно подходят на старенькие «Жигули» после небольшой доработки.

Mitsubishi Galant 1.8i ✴ Galatea › Бортжурнал › ВАЗ-2106, замена генератора на более мощный.

У друга имеется автомобиль «Жигули» шестой модели, все бы хорошо — не гнилая (абсолютно), отношение к ней хорошее — но вот мелочи кое-какие начали после простоя машины выносить моск.

Настала очередь разобраться с генератором — стоял стандартный, еще СССРовский, на 42 ампера. На холостых оборотах моргает свет, аккумулятор при стандартной езде почти не заряжается, а когда горят фары и играет магнитола — совсем караул. Надо помочь человеку!

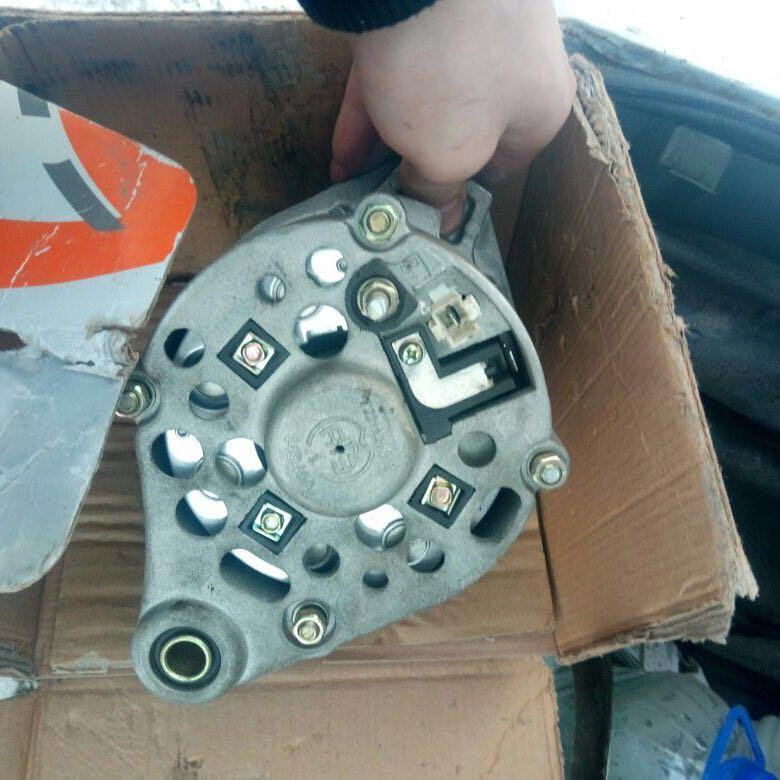

Все на самом деле очень просто. Покупается «семерочный» генератор 2107-3701010. Да, можно взять и от зубилы, и от «шнивы», и камасутрить с крепежом/натяжителем/шкивом, а можно особо не выпендриваться. 70 с малым ампер «за глаза» для жигуленка с троечным двигателем.

В этом генераторе уже встроен свое реле-регулятор, на который обычно идет много жалоб — плохая термокомпенсация, быстрый выход из строя и все такое прочее… Поэтому был куплен отдельное реле, с «установочным комплектом».

Все бы тоже ничего — но установочный комплект не подходит для этого генератора. Поступаем просто — отрезаем щеточный узел, и припаиваем провода к щеточному узлу того реле-регулятора, который по умолчанию стоит на новом генераторе.

Отпаиваем контакты, чтоб напряжение не шло на это реле, размыкаем и заливаем термоклеем. После чего припаиваем новые провода. Плюсовый «красный» провод припаивается к контакту, где есть дополнительная фишка, черный — на второй.

Ставим реле-регулятор, который теперь просто выполняет фунцию «щеточного узла» обратно. Ставим аккуратно, резьба на генераторе — дерьмо, сорвать как нефиг нафиг, поэтому делаем аккуратно. Желательно болтики чуть-чуть искупать в АТФке, чтоб легче вкрутились.

Черную фишечку ставим также на старое реле, все как чо, и два провода у нас отходят до нового реле.

Генератор ставится на место старого, реле сажается на корпус автомобиля (либо куда удобно, но чтоб была масса четкая — мы выбрали место, где уже установлено одно из автомобильных реле.

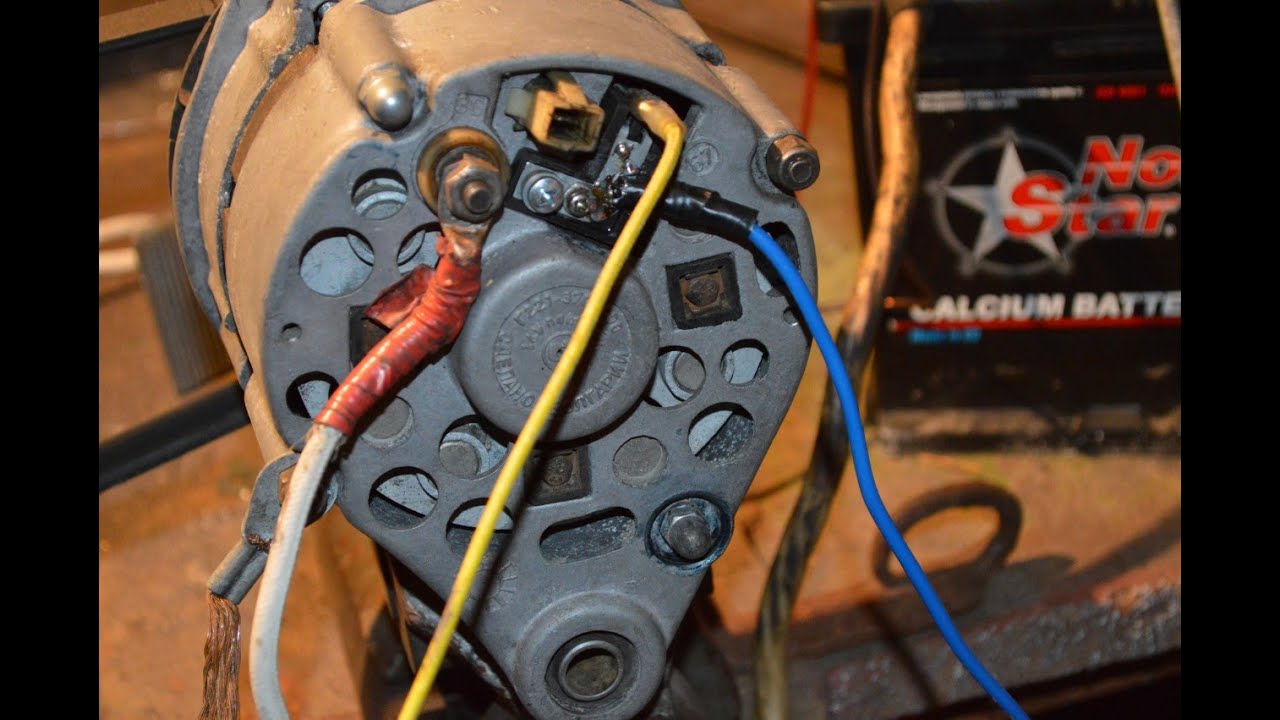

Провода подключаются к генератору так — связка из трех «плюсовых» с кольцевым контактом — сажается также на болтик генератора, желтый провод одевается в фишку как и на старом, а серый просто не цепляется (для него фишки нет). Изолируется и дело с концом, если лень его выпиливать по всей длине.

И на «шоколадке», которая на левом крыле — отсоединяем провода. Все.

Теперь надо разобраться с лампочкой на приборке — вести провода, перерезать старые. Мы не стали этим заморачиваться, ибо на днях в машину встанет панель с борткомпьютером, который в числе основных функций покажет напряжение в сети. А пока обошлись мультиметром на проверке.

На почти холостых — прогреть до упора было просто «влом» со включенными потребителям — печка, фары, дальний свет, акустика — было 13. 6 вольт. При прогазовке, от 2000 оборотов напряжение на клеммах АКБ составляет 14.7 вольт, выше не ползет.

Реле новое чем хорошо — у него имеется переключатель трехпозиционный — на стандартную работу, на зимнюю — с повышенным «потолком» заряда и с пониженным летним. Мы поставили зимний вариант.

Резюме работы — не мигают фары на холостых, при включении потребителей видно, как потихоньку стабилизируется вольтаж на клеммах АКБ, при том что обороты двигателя чуток падают.

Номер генератора — 2107-3701010
Номер выносного реле-регулятора — 67.33702-02.

Можно поставить 67.33702-01 (по крайней мере, именно его советует Гугл), но в продаже его мы не увидели. Возможно, его не нужно паять ибо крепеж щеточного узла такой же, как на стоковом реле семерочного генератора, но утверждать не могу. В любом случае, пайка все решает. К тому же там был припой такой, что расплавился мгновенно — следовательно, ничего «супертугоплавкого» там не нужно.

Генератор Г 222 для автомобилей «Жигули» ВАЗ 2105 — Схемы генераторов — — Каталог статей

Все статьи по генераторам

Список всех статей удобный поиск

Генератор Г222 для автомобилей «Жигули» ВАЗ 2105 и Ваз 2107 до 1985 г.

Выпуска

14В, 50А

На последующих выпусках автомобилей ВАЗ 2105, Ваз 2107, ВАЗ 2104, устанавливался генератор 372. 3701 от автомобилей ВАЗ 2108

Внешне генераторы легко отличить по виду регулятора напряжения (таблетки)

Г222                                           372.3801

В генераторе Г222 используется регулятор напряжения (таблетка) Я112В, похожий на него регулятор Я112А

ставить нельзя, через него будет разряжаться аккумулятор.

Описание генератора

Генератор Г222 до сих пор выпускается в запчасти для остающихся в эксплуатации автомобилей. Продавцы в магазинах продают его для автомобилей серии 2105, не спрашивая год выпуска. Почти все оставшиеся автомобили штатно укомплектованы генератором 372.3701. Генератор Г222, не работает без переделки проводки на автомобилях, с генератором 372.3701. Правильно покупать генератор 372. 3701 (восьмерочный), а не переделывать проводку под генератор Г 222.

В связи с большим износом парка, генераторы большинства автомобилей в сильно изношенном состоянии, требуют ремонта или замены на новые.

Генератор Г222 имеет обычную схему – обмотка статора, ротор и диодный мост. Регулятор напряжения встроенный, вместе со щеточным узлом, вставлен в генератор. Корпус генератора заземлен, то есть, соединен с массой . В однопроводной схеме автомобиля все элементы одним проводом соединяются с массой.

Генератор похож на своего предшественника Г221 от ВАЗ 2101-06, кроме диодного моста и передней крышки корпуса, остальные части от Г221 для Г222 не подходят, хотя можно собрать варианты, которые будут вполне работоспособны..

Работа генератора Г222

При включении зажигания, от контакта 15\1 через 10 й предохранитель, на точку Б регулятора напряжения попадает плюс от аккумулятора, регулятор открывается и от плюса аккумулятора, через точку выхода генератора, на точку В регулятора, протекает ток возбуждения, он через щетки попадает в обмотку возбуждения и далее на массу. Ток возбуждения получается максимальным — около 3 Ампер. Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС. Переменная ЭДС обмотки, создает ток через диодный мост и на выходе получается практически постоянное напряжение.

Генератор рассчитывается таким образом, чтобы уже на малых оборотах, он гарантировано развивал напряжение 13, 8 -14, 2 В. При дальнейшем увеличении оборотов, напряжение может очень сильно вырасти, что недопустимо. При увеличении нагрузки, когда включено много приборов, напряжение снижается, но оно должно оставаться не ниже 13, 5 В.

Напряжение в заданных пределах поддерживает регулятор напряжения

Регулятор напряжении типа Я 112В включает и выключает ток возбуждения. Регулятор работает в режиме открыто – закрыто. При частом переключении рост и спад напряжения получается незначительным, так что напряжение остается практически постоянным. Скачки и спады напряжения дополнительно сглаживает аккумулятор. Частота, с которой работает регулятор 20-25 Гц,

Контрольная лампа и вольтметр

Для контроля за работой генератора используется лампочка и вольтметр

«Жигули» был первым советским автомобилем, в котором не было амперметра. Во всех автомобилях, вплоть до 70х годов, для контроля за электрооборудованием использовался амперметр. Недостаток амперметра был в том, что он был включен так, что через него проходил ток всех потребителей, при нарушении контактов амперметра все начинало плохо работать или вовсе отключалось. Для тех, кто умел пользоваться амперметром, он был достаточно информативным прибором, но главное, он, по отклонению стрелки в плюс или минус, показывал идет зарядка или нет, то есть работает генератор или нет. Для повышения надежности электрооборудования от амперметра отказались и в моделях поколения Ваз 2105 вставили Вольтметр. Вольтметр подключатся параллельно и его неисправности никак не влияют на работу электрооборудования, кроме того, для понимающего водителя, он дает больше информации, чем амперметр.

Для управления лампочкой установлено специальное реле РС 702 с нормально замкнутыми контактами. Если генератор не работает, контакты реле замкнуты и, при включении зажигания, ток идет от аккумулятора через 9 предохранитель, точку 87 реле, через замкнутые контакты на точку 30\51 и через блок предохранителей на лампочку. Лампочка горит. Ток от аккумулятора через катушку реле РС 702 с точки 86, пройти не может, на пути к минусу аккумулятора стоят минусовые диоды, которые в этом направлении тока не пропускают. Когда генератор заработал, то появляется ток с выхода генератора, через 9 предохранитель, на точку 86, через катушку реле, на среднюю точку обмотки и далее замыкается через плюсовые диоды на выход генератора. Катушка реле РС 702 намагничивается и размыкает контакты, лампочка гаснет, значит состояние нормальное, генератор работает. То есть, когда генератор заработал, реле контрольной лампы питается фазным напряжением генератора и реле срабатывает, размыкая контакты. К сожалению, лампочка не загорается при перезарядке, когда напряжение, из – за пробоя регулятора, может возрасти до 16 Вольт, аккумулятор начнет выкипать, и лампочки начнут перегорать.

В отличие от прежней схемы ВАЗ 2101, эта проблема решена. Вольтметр, покажет, что напряжение стало выше нормы – стрелка уходит в красную зону шкалы справа

Что делать, если генератор не работает.

Если генератор не работает, то при работающем двигателе продолжает гореть красная лампочка разрядки аккумулятора.

Надо проверить на месте ремень генератора или нет, и проверить его натяжение

Надо проверить 10 й предохранитель

Проверить напряжение на проводе к регулятору напряжения (в точке Б), там должно быть 12 Вольт.

Проверить наличие плюса от аккумулятора на силовом выходе генератора.

Если плюсы есть на обеих точках, а генератор на работает, можно попробовать заменить регулятор напряжения не снимая генератор. Это сделать сложно, а на старых заржавевших генераторах невозможно. Придется снимать генератор.

Если генератор очень старый, его надо заменить. См ремонт генератора

Если аккумулятор разряжается, а лампочка не горит, то надо проверить вольтметром напряжение. Если напряжение на аккумуляторе выше 13,5 Вольт, то значит генератор работает, а аккумулятор уже не годен.

Если напряжение меньше 13, 5 Вольт, а лампочка не горит, то надо проверить 9-й предохранитель, возможно обрыв в цепи контрольной лампочки, или неисправно реле РС 702. Если устранили проблему с лампочкой, то дальше надо найти причину пониженного напряжения и неисправности генератора.

Перезаряд

Надо обращать внимание на вольтметр. Если стрелка вольтметра ушла в красную зону шкалы, значит напряжение стало выше нормы. При этом, аккумулятор станет мокрым, появится запах кислоты, лампочки будут гореть ярко и помаргивать. Такое происходит, если пробило регулятор напряжения. Надо замерить напряжение на аккумуляторе, убедиться, что оно больше 14,5 Вольт, регулятор точно пробит и его надо заменить. Если регулятор в алюминиевом корпусе, то в нем ставится таблетка Я 112В её нельзя путать с таблеткой Я 112А и, тем более, с похожей внешне, таблеткой Я120

Буквы на регулятор Я 112В многих его аналогах с другими обозначениями должны быть БВШ, если ВВШ, то это Я 112А и его ставить нельзя.

Более современные однокорпусные регуляторы для генераторов Г 222 со щеточным узлом значительно надежнее.

Автомобили с генераторами Г222 уже большая редкость, те, которые еще в строю, в основном с восьмерочными генераторами 372. 3701.

Поставил восьмерочный генератор, теперь машина не глохнет

Если машина старая, и стоял генератор Г222, а нужно поставить генератор 372.3701, то  придется делать так.

Провод возбуждения, который приходил на регулятор напряжения генератора Г222 надо подключить к точке L генератора 372.3701,

Через этот провод будет включаться первоначальное возбуждение. Лампочка контроля зарядки, при таком включении, никуда не подключается и работать не будет, но в машине есть вольтметр, по которому можно отслеживать зарядку.

При выключении зажигания, генератор продолжает работать, ток возбуждения идет от доп. диодов и не прерывается замком зажигания, этот ток идет в цепь системы зажигания и двигатель не заглохнет. Для того, чтобы двигатель при выключении зажигания глох, в провод возбуждения нужно впаять диод  (например маленький доп. диод от старого диодного моста). Этот диод будет пропускать ток для первоначального возбуждения генератора, а обратно, при выключении двигателя, не пропустит  его в систему зажигания и двигатель заглохнет.

Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения находится ниже, но в самом начале будет рассказано об общей конструкции этого устройства. Он преобразует механическую энергию в электричество. Основная функция автомобильного генератора переменного тока — перезарядка аккумулятора. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток.Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор располагается непосредственно возле двигателя, как правило, в его передней части. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выступать в качестве стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

Во всех генераторах есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы по-прежнему практически идентичны. Постоянными являются корпус с расположенными в нем подшипниками подвижного ротора, который вращается внутри неподвижного статора. С последнего снимается напряжение переменного тока. Ни один генератор не обходится без выпрямительного блока и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащено щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, которая расположена на самом роторе, запитана через регулятор напряжения. На задней части ротора расположены кольца, которые используются для питания обмотки. Без них неработоспособна схема подключения генератора ВАЗ-2106.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда его можно встретить из стали или латуни. Также на роторе установлена ​​крыльчатка, с помощью которой корпус устройства обдувается воздухом.К крыльчатке прикреплен приводной шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Немного о статоре

В статоре генерируется электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на специальный стальной сердечник. Как правило, в генераторе всего 36 пазов, в которых размещается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Подключение обмоток производится по схеме «звезда».Это наиболее распространенная схема, применяемая в автомобильных генераторах. Следует отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 на практике ничем не отличается. Разница лишь в том, что в первой модели регулятор напряжения совмещен с щеточным узлом.

Все элементы механизма расположены в корпусе. Собственно на корпусе всего две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Узел выпрямительный

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, создаваемого генератором, в постоянное напряжение, необходимое для питания всей бортовой сети.По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Всего штук шесть, поэтому в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой крепятся диоды, также служит радиатором. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также необходимо упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

Этот выпрямитель используется для создания препятствия прохождению тока от аккумулятора при неработающем двигателе. В том случае, если соединение обмоток производится по схеме «звезда», необходимо установить два полупроводника на общей клемме, это увеличит общую мощность всей установки максимум на 15 процентов. Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение производится болтовым способом, сваркой, реже пайкой.Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения на обмотке возбуждения поддерживается определенное значение. На сегодняшний день большинство генераторов оснащено встроенным релейным регулятором. Стоит отметить, что может быть две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегральная конструкция, в которой все элементы, входящие в состав реле. -регулятор выполнены на цельной полупроводниковой пластине.Это главный элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора генерируется стабильное значение напряжения независимо от частоты вращения коленчатого вала, а также нагрузки, прилагаемой к двигателю. Стабилизация осуществляется полностью автоматически, никакого вмешательства со стороны водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки.Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам данного авто.

Приводной ремень

Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от типа автомобиля может использоваться клиновой или поликлиновой ремень. Недостатком первого является быстрый износ. Второй более универсален, износ намного меньше, работает очень хорошо, если диаметр шкива на роторе генератора небольшой.Следовательно, с помощью поликлинового ремня можно осуществлять более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схему подключения которого вы теперь знаете, приводится в движение клиновым ремнем.

Как подключить генератор ВАЗ-2106 (схема подключения)

В этой статье будет рассмотрен генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства.С его помощью механическая энергия преобразуется в электричество. Основная функция автомобильного генератора — перезарядка аккумуляторной батареи. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Обзор

Генератор расположен непосредственно рядом с двигателем, обычно перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу.На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

У всех генераторов есть определенные различия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы практически во всех идентичны.Постоянны корпус с подшипниками в нем, подвижный ротор, который вращается внутри неподвижного статора. С последнего просто снимается переменное напряжение. Ни один генератор не обходится без выпрямителя и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, которая находится на самом роторе, запитана через регулятор напряжения.В задней части ротора находятся кольца, которые используются для питания обмотки. Без них схема подключения генератора ВАЗ-2106 не работает.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства. Рядом с крыльчаткой прикреплен ведущий шкив. В передней и задней крышках генератора установлены шариковые подшипники, не требующие обслуживания.

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медной проволоки. Эта проволока намотана на специальный стальной сердечник. Как правило, всего в генераторе 36 пазов, в которые закладывается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Обмотки подключаются по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах на автомобилях. Стоит отметить, что схема подключения генератора ВАЗ-2108 к ВАЗ-2106 практически такая же.Единственное отличие состоит в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма расположены в корпусе. Собственно, корпус представляет собой всего две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи. С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им более плотно прижиматься к кольцам на роторе, и щеткодержателя. Как уже отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном блоке.

Выпрямительный блок

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, генерируемого генератором, в постоянное, необходимое для питания всей бортовой сети. По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника.Подковообразная пластина, на которой закреплены диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также стоит отметить, что схема подключения генератора ВАЗ-2107 к ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

С этим выпрямителем создается препятствие для прохождения тока от аккумуляторной батареи при неработающем двигателе. В том случае, если соединение обмоток выполнено по схеме «звезда», на общей клемме необходимо установить два полупроводника, это позволит увеличить общую емкость всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора с помощью монтажных площадок. Соединение производится болтовым способом, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения поддерживается определенное значение на обмотке возбуждения. На сегодняшний день большинство генераторов оснащено встроенным реле-контроллером. Следует отметить, что может быть только две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегрированная конструкция, в которой все элементы, составляющие релейный регулятор, выполнены на единой полупроводниковой пластине. Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора формируется стабильное напряжение вне зависимости от частоты вращения коленчатого вала, а также от того, какая нагрузка действует на двигатель. Стабилизация полностью автоматическая, вмешательства водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки.Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема соединения его элементов пригодится всем владельцам данного авто.

Ременная передача

Особо следует упомянуть приводной ремень. Учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от автомобиля может использоваться клиновой или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсален, износ намного меньше, очень хорошо работает, если диаметр шкива на роторе генератора небольшой. Следовательно, с помощью поликлинового ремня может быть реализовано более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится клиновидным ремнем.

Как подключить генератор ВАЗ-2106 (схема подключения)

В этой статье мы рассмотрим генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства.С его помощью механическая энергия преобразуется в электричество. Основная функция автомобильного генератора — перезарядка аккумуляторной батареи. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор расположен рядом с двигателем, как правило, перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу.На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

Во всех генераторах есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы практически идентичны во всех.Постоянны корпус с подшипниками в нем, подвижный ротор, который вращается внутри неподвижного статора. С последнего просто снимается переменное напряжение. Ни один генератор не обходится без выпрямителя и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащено щеточным механизмом. Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, которая находится на самом роторе, запитана через регулятор напряжения. В задней части ротора находятся кольца, которые используются для питания обмотки. Без них не работает схема подключения генератора ВАЗ-2106.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства. Рядом с крыльчаткой прикреплен ведущий шкив. В передней и задней крышках генератора установлены шариковые подшипники, не требующие обслуживания.

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медной проволоки. Эта проволока намотана на специальный стальной сердечник. Как правило, всего в генераторе 36 пазов, в которые закладывается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Обмотки подключаются по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах на автомобилях. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 ничем не отличается. Единственное отличие состоит в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты с помощью болтов. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи. С помощью щеточного узла ток передается на обмотку ротора.Его конструкция состоит из пары графитовых щеток, пружин, позволяющих им более плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как уже упоминалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в один блок.

Выпрямительный блок

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, генерируемого генератором, в постоянное, необходимое для питания всей бортовой сети.По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также стоит отметить, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя осуществляется создание препятствия для прохождения тока от аккумуляторной батареи в то время, когда двигатель не работает. В том случае, если соединение обмоток производится по схеме «звезда», два полупроводника следует смонтировать на общей клемме, это увеличит общую мощность всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора с помощью монтажных площадок.Соединение производится болтовым способом, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения производят опору на обмотку возбуждения определенной величины. На сегодняшний день большинство генераторов оснащено встроенным релейным контроллером. Стоит отметить, что может быть две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например, стабилитроны, резисторы, конденсаторы, и интегральная конструкция, в которой все элементы, входящие в состав реле. -регулятор выполнены на цельной полупроводниковой пластине.Это главный элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

Формирование на выходе генератора стабильного значения напряжения независимо от частоты вращения коленчатого вала, а также нагрузки, прилагаемой к двигателю. Стабилизация осуществляется полностью автоматически, никакого вмешательства со стороны водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам данного авто.

Приводной ремень

Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от типа автомобиля может использоваться клиновой или поликлиновой ремень. Недостатком первого является быстрый износ. Второй более универсален, износ намного меньше, он отлично работает, если диаметр шкива на роторе генератора небольшой.Следовательно, с помощью поликлинового ремня можно осуществлять более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схему подключения которого вы теперь знаете, приводится в движение клиновым ремнем.

Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения приведена ниже, но вначале вы узнаете об общей конструкции этого устройства.С помощью преобразования механической энергии в электричество. Основная функция автомобильного генератора — это работа по подзарядке аккумулятора. Также он должен обеспечивать питание всего оборудования, находящегося в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и становится постоянным.

Общая информация

Сам генератор расположен рядом с двигателем, обычно спереди.Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функцию стартера. Конструкция обоих механизмов очень похожа, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма от другой машины.

У всех генераторов есть некоторые отличия, например в случае выпрямительного узла, шкивного привода, но элементы все равно практически идентичны. Неизменными остались корпус с расположенными в нем подшипниками, подвижный ротор, вращающийся внутри неподвижного статора. С самого последнего по времени убирается переменное напряжение. Ни один генератор переменного тока не обходится без выпрямительного узла и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, расположенная на роторе, питается от регулятора напряжения.На задней части ротора расположены кольца, из которых производилась силовая обмотка. Без них будет нездоровая схема подключения генератора ВАЗ-2106.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить из стали или латуни. Также на роторе имеется крыльчатка, обеспечивающая отвод воздуха из корпуса. Рядом с крыльчаткой закреплен шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на сердечник из специальной стали. Обычно генератор имеет всего 36 пазов, в которых сложены обмотки. Его можно укладывать в пазы двумя способами — волнообразным или петлевым. Подключение обмоток производят по схеме «звезда».Это наиболее распространенная схема, применяемая в генераторах на автомобилях. Следует отметить, что схема подключения генератора ВАЗ-2108 от ВАЗ-2106 практически не отличается. Единственное отличие состоит в том, что первая модель регулятора напряжения совмещена с щеточной сборкой.

Все элементы механизма расположены в корпусе. По сути, корпус — это всего лишь две алюминиевые заглушки, которые стянуты винтами. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, очень легкий, а главное — высокая степень нагрева.С помощью щеточного узла передается ток на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им плотно прижиматься к кольцам на роторе и щеткодержателе. Как уже отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Узел выпрямителя

Блок выпрямителя необходим для преобразования синусоидального напряжения переменного тока, создаваемого генератором, в постоянный ток, необходимый для питания всей бортовой сети.По сути, это пластины подковообразной формы, на которых расположены полупроводниковые диоды. Всего штук шесть, поэтому в цепи каждой фазы стоят по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также выполняет функцию теплоотвода. С его помощью тепло передается корпусу генератора. В некоторых генераторах подключение обмотки возбуждения осуществляется по другой схеме, состоящей из двух полупроводников. Также необходимо отметить, что схема подключения генератора ВАЗ-2107, ВАЗ-2106 такая же, без изменений.

Дополнительный выпрямитель

С помощью выпрямителя происходит создание препятствий для прохождения тока от аккумуляторной батареи в то время, когда двигатель не работает. В том случае, если соединение обмоток, выполненных по схеме «звезда», необходимо смонтировать на общем выходном двухпроводнике, это позволит увеличить общую мощность всей установки максимум до 15 процентов. Выпрямитель подключается к генератору системы с помощью монтажных площадок.Подключение производится болтовым соединением, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции различных узлов.

Регулятор напряжения

С помощью регулятора напряжения производится обмотка возбуждения определенной величины. На сегодняшний день большинство генераторов набито интегральными реле-контроллерами. Стоит отметить, что могут быть две конструкции реле-регуляторов: гибридная, в которой используются электронные компоненты, такие как стабилитроны, резисторы, конденсаторы, и интегрированная конструкция, где все элементы, входящие в состав реле-регулятора, выполнены на едином полупроводнике. вафля.Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора формируется стабильное значение напряжения независимо от частоты вращения коленчатого вала и воздействия нагрузки на двигатель. Стабилизация полностью автоматическая, без вмешательства водителя. При входе происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106.Схема соединения его элементов пригодится всем владельцам этой машины.

Ременная передача

Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. Разница может быть в 2-3 раза. В зависимости от того, на каком автомобиле, может быть клиновой или поликлиновой ремень. Первый имеет недостаток — быстрый износ. Второй более универсален, намного меньше изнашивается, очень хорошо работает, если диаметр шкива ротора генератора небольшой.Следовательно, с помощью вспомогательного ремня можно реализовать более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот схема подключения генератора ВАЗ-2106, которая вам теперь известна, приводится в движение клиновым ремнем.

Как подключить реле зарядки ВАЗ 2106. Реле регулятора напряжения ВАЗ

На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:

• электромагнитный РР-380 устанавливался на первые экземпляры автомобилей, но на данный момент считается устаревшим;
• бесконтактного типа с обозначением 121.3702. Это новый стабилизатор напряжения, не требующий регулировки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

У реле-регуляторов отличается только схема, принцип работы во многом схож, подключение идентично. Чтобы заменить регулятор старого образца на новый, просто подсоедините провода к соответствующим разъемам. Но перед заменой необходимо будет проверить работоспособность реле-регулятора.

Типы реле-регуляторов ВАЗ

В последние годы был установлен релейный регулятор с обозначением 121.3702, работавший в симбиозе с генератором переменного тока Г-221. Но такое совершенное устройство, не нуждающееся в регулировке и дополнительном обслуживании, используется с 90-х годов. Изначально автомобили сходили с конвейера с регулятором вибрации ПП-380. Именно ему требовались регулировки, настройки и даже обслуживание. При работе с регулятором ПП-380 нужно соблюдать простые правила.

1. Никогда не путайте провода с обозначениями «67» и «15». Если это произойдет, реле-регулятор не будет работать, его контакты, расположенные вверху, будут замкнуты накоротко. Результат — резкое повышение напряжения на выходе генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
2. Конденсаторы нельзя подключать к цепи штекера «67» во избежание радиопомех. В результате контакты не работают правильно, в результате чего они разрушаются.
3. Запрещается включать в цепь обмотки возбуждения какие-либо потребители электрической энергии. В противном случае выходное напряжение вырастет в несколько раз.

1. Вилки с номерами «67» и «15» не должны замыкаться друг с другом, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высока.
2. Не рекомендуется снимать крышку с регулятора, т.к. в нее может попасть пыль и влага, контакты начнут гореть, пачкаться, что приведет к неправильной работе механизма.Запрещается устанавливать прокладки из подручных материалов.
3. Не ударяйте по корпусу регулятора, содержите его в чистоте.
4. Электрические соединения массы автомобиля ВАЗ 2106 и корпуса устройства должны быть надежными, сопротивление минимальным. Если соединение слабое, высока вероятность повышения напряжения.

Требования к реле-регуляторам старого типа ВАЗ 2106 приведены, но для бесконтактного можно применить все пункты кроме 5. Снять крышку с бесконтактного регулятора напряжения не получится, т. К. У него ее нет.Поэтому при выходе из строя всего агрегата потребуется его полная замена, ремонт невозможен.

Проверка и замена регулятора

Рекомендуется зарядить аккумулятор перед диагностикой состояния регулятора напряжения. Для этого снимите его и, открутив заглушки всех отсеков, дайте зарядиться от сети несколько часов. Проверьте уровень заряда по индикатору на зарядном устройстве.

После этого установите на автомобиль ВАЗ 2106 заряженный аккумулятор и запустите двигатель.Ручкой воздушной заслонки установите частоту вращения коленчатого вала двигателя в диапазоне 2500–3000 об / мин. Все потребители электроэнергии должны быть отключены, даже работа светодиодных ходовых огней не допускается.

С помощью вольтметра с широкой шкалой (можно использовать с цифровым индикатором) измерить напряжение на выводах АКБ … Значение напряжения должно быть примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более 0,1 В. Если отклонение значительное, то реле-регулятор необходимо сразу полностью заменить.Не забудьте перед началом диагностики убедиться в следующем:

• ремень генератора с нормальным натяжением;
• Корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или подтянув все гайки, которыми реле регулятора крепится к корпусу. Для замены регулятора напряжения ВАЗ потребуется сделать следующее:

• открутить 2 гайки со шпилек;
• пометьте все провода маркером, чтобы потом не перепутать;
• отсоедините провода от регулятора напряжения;
• снимите старый регулятор и установите на его место новый;
• подключить провода согласно схеме;
• затяните гайки.

Работа по замене регулятора напряжения на автомобиле ВАЗ 2106 завершена, занимает несколько минут и выполняется с минимальным количеством инструментов. Старайтесь при проведении ремонтных и диагностических работ случайно не перемыть клеммы регулятора напряжения, иначе вы можете повредить не только его, но и штатную проводку автомобиля ВАЗ 2106.

Электронный регулятор напряжения ВАЗ 2106 — одна из составляющих системы электрооборудования «шестерка». Его функции — постоянно изменять ток генератора в автоматическом режиме в соответствии с режимом генерируемого напряжения генератора и поддерживать эти параметры в заданном режиме.

Устройство и принцип работы регулятора напряжения

В автомобиле ВАЗ 2106 регулятор напряжения проверяется с помощью вольтметра, установленного на режим измерения постоянного тока с выбором шкалы значений до 15-30 В. Согласовываем действия автомобилиста, для чего :

• заводим двигатель автомобиля и оставляем поработать 15 минут;
• измеряем падение напряжения между выводом «30» и контактом корпусной генераторной установки, при условии, что в цепь включена нагрузка в виде освещения, фар и т. Д.;

Показатели измерения

• должны быть от 13,6 до 14,6 В;
• , если параметры измерения выходят за пределы измерения, желательно заменить этот гаджет.

«Шестерки» оснащены двумя типами таких устройств: электромагнитным принципом действия и бесконтактным товарным электронным типом … Устройства с электромагнитным принципом действия устанавливались на автомобили первых лет выпуска, но их все еще можно встретить на распродажа. Электронный регулятор бесконтактного типа можно приобрести в каждой точке продажи запчастей.Он довольно прост в эксплуатации, не подлежит никаким настройкам.

При неисправности устаревшего оборудования подключение регулятора напряжения ВАЗ 2106 не проблема — они взаимозаменяемы, поэтому схему регулятора напряжения нельзя доработать или внести какие-либо изменения. Также имеется трехступенчатый регулятор напряжения, который в комплекте с оборудованием содержит набор щеток или цельный блок с разводкой. Его электронная конфигурация отличается наличием тумблера трехпозиционного уровня для установки необходимых параметров автомобильной сети:

1. Положение тумблера «мин» соответствует значению напряжения 13.6 В. Рекомендуется для работы при высоких температурах воздуха (более 20 ° С), а также при повышенных нагрузках на электростанцию ​​(пробки, крутые горные подъемы и т. Д.).
2. Центральное положение тумблера означает, что в цепь подается напряжение величиной 14,2 В. Рекомендуется для установки при температуре окружающего воздуха от 0 ° С до 20 ° С.
3. Установка переключателя в положение «макс» означает, что в цепь подается напряжение 14,7 В. Применяется для корректировки настройки прибора при отрицательных значениях наружной температуры.Кроме того, он установлен в режиме зарядки «зацепленного» аккумулятора в рабочем режиме двигателя.

Трехуровневый регулятор напряжения используется вместо заводских гаджетов. Электронный регулятор напряжения, цена на который приемлема для большинства автомобилистов, без труда можно приобрести в автосалонах, торгующих деталями и агрегатами для модели Волжского автозавода. Для безошибочного подбора регулятора напряжения фото товара размещено на нашем интернет-портале.

Типичные неисправности регулятора напряжения

В различных регуляторах напряжения неисправности можно выявить путем тестирования его компонентов.

.

Попадание фракций грязи и пыли во внутреннюю полость регулятора напряжения связано с выходом из строя резинового уплотнителя защитной крышки изделия или некачественным материалом прокладки.При выходе из строя контактной группы необходимо провести диагностику электрических цепей на предмет короткого замыкания и правильности подключения электропроводки, а также технического состояния генераторного устройства.

В случае проблем с регулятором напряжения генератора ВАЗ 2106, необходимо произвести его замену, выполнив следующие действия:

• откручиваем 2 застежки от изделия и снимаем его;
• пометьте снятую проводку маркировкой для последующего правильного подключения;
• снимаем проводку вместе с изделием и заменяем.

Далее по принципу «от противного» производим повторную сборку прибора и его установку. Убеждаемся в корректной работе гаджета с работающими источниками потребления автомобильной сети. Принудительную замену регулятора напряжения генератора может произвести даже начинающий автолюбитель.

Реле регулятора напряжения (или просто реле напряжения) — устройство, предназначенное для сохранения бортового напряжения сети, полученного от генератора.Дело в том, что генератор из-за неравномерного вращения ротора не может обеспечить на выходе равномерное напряжение, так как оно либо увеличивается, либо уменьшается. Для поддержания заданного значения напряжения используется реле-регулятор.

Изначально это устройство производилось в виде электромагнитного реле, в основе которого лежала катушка с сердечником и рядом небольших механизмов замыкания, размыкания и создания определенного сопротивления в цепи. Этот вид регуляторов устарел и больше не производится.

Реле устаревшего типа заменено электронным полупроводниковым прибором. От старой модели отличается отсутствием контактов, габаритов и содержимого. К тому же он не поддается регулировке, поэтому является одноразовым элементом.

Реле крепится шпильками и гайками на кузове автомобиля в моторном отсеке. Однако современные образцы, например на ВАЗ 2109, ВАЗ 2112, Лада приора и Лада Калина, имеют реле напряжения, которые прикреплены непосредственно к щеткам генератора и представляют собой единое целое.Такие элементы в народе называют «таблетками».

Неисправности реле напряжения и их диагностика на ВАЗ 2106

При работе автомобиля в бортовой сети могут возникать определенные неисправности, свидетельствующие о плохом питании оборудования. В первую очередь автомобилисты проверяют состояние генератора. Его снимают, разбирают, диагностируют и оценивают натяжение ремня. Если при проверке выясняется, что он исправен, то последнее — реле регулятора напряжения.

Самая распространенная неисправность реле регулятора — слишком маленький или слишком большой заряд. При небольшом заряде, на холостом ходу фары плохо работают, двигатель работает нестабильно, и ситуация улучшается после добавления оборотов коленвалу.

При высоком заряде часто перегорают многие предохранители, слишком ярко светят фары, нагревается электрооборудование. В обоих случаях приступайте к измерению напряжения бортовой сети.

Запустите двигатель и прогрейте его. Присоедините концы вольтметра к клеммам аккумулятора.Напряжение должно быть 13,5 — 14 вольт. Попробуйте включить фары, дворники и т. Д. Если напряжение упадет ниже 12 вольт, реле напряжения необходимо заменить.

Замена реле регулятора напряжения ВАЗ 2106

Для замены реле напряжения на ВАЗ 2106 отсоедините клемму АКБ и снимите заглушки с проводами со старого реле. После этого откручиваем гайки крепления и вытаскиваем из шпилек неисправный элемент … После этого устанавливаем новое реле и подтягиваем гайки.Вставьте штекеры в разъемы нового реле и вставьте клемму аккумулятора.

Внимание! Никогда не соединяйте провода, идущие к реле, между собой. При работающем двигателе это может вызвать внезапный скачок напряжения, который выведет из строя все электрическое оборудование в автомобиле.

После установки нового элемента рекомендуется его проверить. Дело в том, что такие реле имеют особенность исправной работы только на одной машине. Это связано с некачественной сборкой комплектующих для наших автомобилей.Поэтому, если показания прибора снова не оправдают ваших ожиданий, верните реле в магазин и попросите другое. Вполне возможно, что следующая эстафета будет именно такой.

Кроме того, существует вероятность получения неисправного устройства. Именно поэтому реле необходимо в обязательном порядке проверять.

Видео — Как поменять реле-регулятор своими руками

В автомобиле ВАЗ 2106 есть два типа регуляторов напряжения: бесконтактная электронная коробка передач и электромагнитный регулятор.Первая — более новая и популярная модель. При выходе из строя такого регулятора его можно легко заменить. Второй тип регулятора — это старая модель, которую уже сняли с производства. Оба этих регулятора при необходимости могут заменять друг друга. Это даже не требует дополнительных настроек.

Как проверить регулятор напряжения?

Но перед заменой регулятора его необходимо обязательно проверить, так как поломка может быть не связана с этим. Перед проверкой аккумулятор необходимо полностью зарядить.Сам процесс проверки выглядит следующим образом:

• Машину нужно завести и набрать около 3000 об / мин.
• Посторонних потребителей электроэнергии быть не должно.
• Вольтметром нужно измерить напряжение с клемм АКБ. Норма — 14,2 В.

Если показатели сильно отклоняются от нормы, значит, вышел из строя регулятор напряжения и требует замены. Причины поломки могут быть следующие:

• Очень часто поломка происходит из-за поломки.Местом возникновения этого обрыва может быть термокомпенсирующий резистор или обмотка.
• Могут сломаться дополнительные резисторы или обмотка дросселя.
• Из-за нестабильного напряжения контакты могут гореть, загрязняться и окисляться.

Замена регулятора напряжения ВАЗ 2106

Можно попробовать аккуратно почистить контакты бархатной пилкой, а регулятор сполоснуть спиртом или бензином. После этого его необходимо хорошо просушить и собрать обратно.
Если эти манипуляции не помогли, то регулятор придется заменить. Это можно сделать следующим образом:

• Гайки реле отвернуты и регулятор снят,
• Чтобы не перепутать провода, можно заранее пометить их фломастером.
• После этого провода необходимо отсоединить, а регулятор заменить на новый,
• Теперь в соответствии с размеченными проводами ставим все на место.

После завершения установки необходимо подключить аккумулятор и проверить работоспособность нового регулятора.

Каждый вагон оборудован устройством стабилизации напряжения. На «шестерках» установлено реле, регулятор напряжения генератора ВАЗ 2106. Задача прибора — поддерживать уровень напряжения бортовой сети.

Напряжение генератора зависит от следующих факторов:

1. Скорость ротора.
2. Текущая нагрузка.
3. Значения магнитного потока.

Достаточным условием выработки электроэнергии является вращение ротора генератора ВАЗ 2106 в магнитном поле.Магнитный поток пересекает обмотки статора. Генерируется переменное напряжение. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Его укладывают в пазы вращающейся части. Напряжение возбуждения подается на него через щеточный узел. Изменяя силу тока, проходящего через обмотку, можно управлять генерацией.

Регулятор напряжения ВАЗ 2106 (ПП) регулирует ток обмотки ротора.Блок изменяет сопротивление цепи возбуждения в зависимости от уровня сетевого напряжения. Генератор отвечает ожидаемым образом. Так устройство возвращает напряжение генератора в норму.

Повышенные требования предъявляются к работе блока управления. Они обусловлены условиями работы и техническими характеристиками потребителей. Все оборудование, подключенное к сети легковых автомобилей, рассчитано на 12 вольт (В). Регулятор напряжения ВАЗ должен выдерживать диапазон от 13.От 2 до 14,4 В. Этот зазор не должен зависеть от числа оборотов ротора и амперной нагрузки.

Реле регулятора напряжения должно включиться автоматически после запуска двигателя. Помимо основного назначения, устройство выполняет дополнительные функции:

• защищает генератор от перегрузок;
• подзаряжает аккумулятор;
• защищает устройства от перенапряжения.

Правильная работа ПП защитит электрооборудование от перенапряжения.Отказ от зарядки сократит срок службы батареи. Пониженное напряжение затруднит запуск холодного двигателя.

Типы конструкций

Есть 2 типа регуляторов: старые и новые. Они сменяют друг друга, хотя и содержат разные начинки. Старая конструкция оснащена механическим реле. На автомобилях ВАЗ устанавливается регулятор напряжения типа ПП-380. В устройствах этой серии для включения резисторов используются подвижные контакты.

Производство этой запчасти снято с производства.В настоящее время такие экземпляры встречаются редко. Регулятор вибрации ПП-380 также имеет ряд недостатков. Обращаем внимание на трудности в эксплуатации контактного варианта:

• необходимость настройки;
• ступенчатая регулировка;
• периодическая чистка контактной группы;
• низкая надежность;
• создает радиопомехи;
• короткий срок службы.

Сегодня полупроводниковые технологии пришли на смену устаревшей модели.Автомобили производства ВАЗ, ГАЗ, УАЗ оснащены электронными разработками. Нововведение — огромное достижение и успех российских производителей.

Регуляторы на транзисторах именуются бесконтактными реле … ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в прямоугольном пластиковом корпусе.

Диагностика прибора

Неисправность элементов цепи зарядки может быть обнаружена во время движения. При работающем двигателе посмотрите на приборную панель.Когда напряжение падает, реле зарядки включает свет. Аварийный сигнал указывает на возможный отказ ПП.

Для проверки регулятора напряжения понадобится вольтметр. Тестер можно купить в магазине или взять у знакомого электрика. Переключатель режимов установлен на предельное значение 20 В. Общий провод (черный) подключается к массе легкового автомобиля, а красный щуп помещается на знак «+» аккумуляторной батареи.

Проверить реле-регулятор можно на работающем двигателе и полностью заряженном аккумуляторе.Последовательность действий по диагностике прибора должна быть следующей:

1. Запустите двигатель ключом зажигания.
2. Включить нагрузку (дальний свет фар).
3. Прогреваем двигатель 15 минут.
4. Ставим на тахометре частоту вращения 2,5 тысячи.
5. Снимаем показания тестера на выводах АКБ.

После заполнения всех пунктов проводится анализ. Если стрелка на шкале прибора установлена ​​в пределах 14.2 В, значит, регулятор делает свое дело. В этом случае напряжение не должно существенно зависеть от количества оборотов.

Отклонение от нормы говорит о поломке регулятора.

Помните, что электронное реле предотвращает снятие клемм аккумуляторной батареи при работающем двигателе. Это приводит к скачкам напряжения и выходу из строя электронных устройств.

Подключение агрегата

Перед тем, как выбросить устройство, убедитесь, что другие детали находятся в хорошем рабочем состоянии.Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимали, то следует убедиться в правильности подключения проводов.

Замена регулятора напряжения проводится в гаражных условиях … Это под силу даже неопытному водителю. Для этого нужен инструмент, умелые руки и немного знаний.

Открываем капот в поисках удаленного реле. В «Жигулях» ящик крепится ушками к левому крылу.Находим объект возле бачка с тормозной жидкостью … Некоторые реле встроены в корпус генератора. Их в народе называют интегральными.

Не спешите складывать проводку от клемм. Опытные автомобилисты советуют предварительно промаркировать провода маркером. Перед регулятором напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они подключаются к клеммам 67 и 15. Не перепутайте провода. Серый цвет соответствует числу 67, а оранжевый — 15.

В конце выполняется вторая проверка.Диагностика и замена регулятора напряжения не требует особых усилий. Вам не нужно ехать на станцию ​​техобслуживания … Сэкономьте и отремонтируйте машину самостоятельно.

Как устроен генератор ВАЗ-2106? / Paulturner-Mitchell.com

Когда автомобилисты говорят об устройствах с электроэнергией, в первую очередь вспоминают об автомобильном аккумуляторе. Однако основным устройством этой системы является генератор. Сейчас все современные машины оснащены клапанными устройствами.Что примечательно, их дизайн не меняется в зависимости от того, иномарка это машина или отечественная. Разница только в размерах и местах крепления.

Генератор ВАЗ-2106: принцип работы

В основе данной конструкции лежит принцип генерации переменного тока в обмотках статора под действием магнитного поля, образованного вокруг сердечника ротора. Двигатель приводит в движение ротор с помощью ременной передачи, а затем на обмотку детали подается электрическое напряжение.Его напряжения достаточно для образования магнитного потока. Когда сердечник вращается, в обмотке статора индуцируется ЭДС. Магнитный поток, а точнее его сила, зависит от конфигурации реле-регулятора. На выходе генератора ВАЗ-2106 позволяет получить напряжение 13-14 вольт. Этого достаточно для обеспечения нормальной работы всех электронных систем, в том числе для подзарядки аккумулятора. Аккумулятор и стартер ВАЗ-2106 будут нормально работать долго, соответственно движению авто не будет мешать.

Из чего состоит генератор?

Это устройство включает в себя ряд механизмов:

1. Корпус . Этот элемент является основой обмотки статора в такой детали, как генератор ВАЗ-2106. Корпус генератора изготовлен из дюралюминия и других легкосплавных металлов. Также есть так называемые окна, которые служат для охлаждения всего устройства во время работы.
2. Обмотка . Он изготовлен из медных проводов, уложенных в пазы сердечника.Последний имеет круглую форму и состоит из специального трансформаторного железа, что придает ему улучшенные магнитные характеристики. Генератор ВАЗ-2106 имеет 3 слоя обмотки, которые соединены между собой треугольником.
3. Ротор . Это устройство представляет собой электромагнит с одной обмоткой, которая расположена на валу детали. Сверху есть небольшое ядро. Часто диаметр этой детали на 1-2 мм меньше диаметра статора ВАЗ-2106.
4. Особенности и функции реле-контроллер состоит из регулирования и контроля напряжения, которое поступает на выходе генератора.Эта часть представляет собой электронную схему с выводами на щетки. Сам регулятор может быть установлен как в корпусе генератора, так и отдельно от него (в этом случае щетки устанавливаются на специальный щеткодержатель).
5. Выпрямительный мост . Этот механизм включает 6 диодов с током более 40 А. Они расположены на положительной и отрицательной токоведущей базе. Между собой диоды соединены по схеме Ларионова. Такой вид крепления дает возможность получить на выходе механизм не переменным напряжением, а постоянным напряжением.Кстати, выпрямительный мост автомобилисты часто называют «подковой». Такое название он получил из-за характерного размещения диодов.

p>

Купить запчасти LADA с быстрой доставкой в ​​любую страну мира или самовывозом в Санкт-Петербурге

.

Раздел

Эмблемы и декор001-049

Бамперы, Молдинги, Накладка050-089

Вентиляция автомобильных дверей120-139

Уплотнения и прокладки180-249

Масло моторное 270-279

Система питания двигателя 280-294

Выхлопная система двигателя 295-299

Система охлаждения двигателя 300-309

Электрическая система380-428

Приборная панель и радио429-439

Фонари и лампы440-479

Стекло и зеркала480-529

Расходные материалы подвеска автомобиля 530-569

Подвеска автомобиля570-590

Стеклоочиститель и омыватель 680-692

Изделия интерьерные из тканей и ковров720-749

Колеса, шины и колпаки750-769

Прочие компоненты 800-829

Инструменты и съемники830-849

Крепеж850-899

Книги о мотоциклах900-908

Перепечатка книг об автомобилях 900-906

Автомобильные книги900-924

Подарки для машины925-949

Масштабные модели автомобилей 950-999 гг.
