Как подключить генератор на ваз 2107: Схема подключения генератора в автомобилях ВАЗ

Date: 05.06.2021

Author: admin

Содержание

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94. 3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.
Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.
Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Схема подключения генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372. 3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

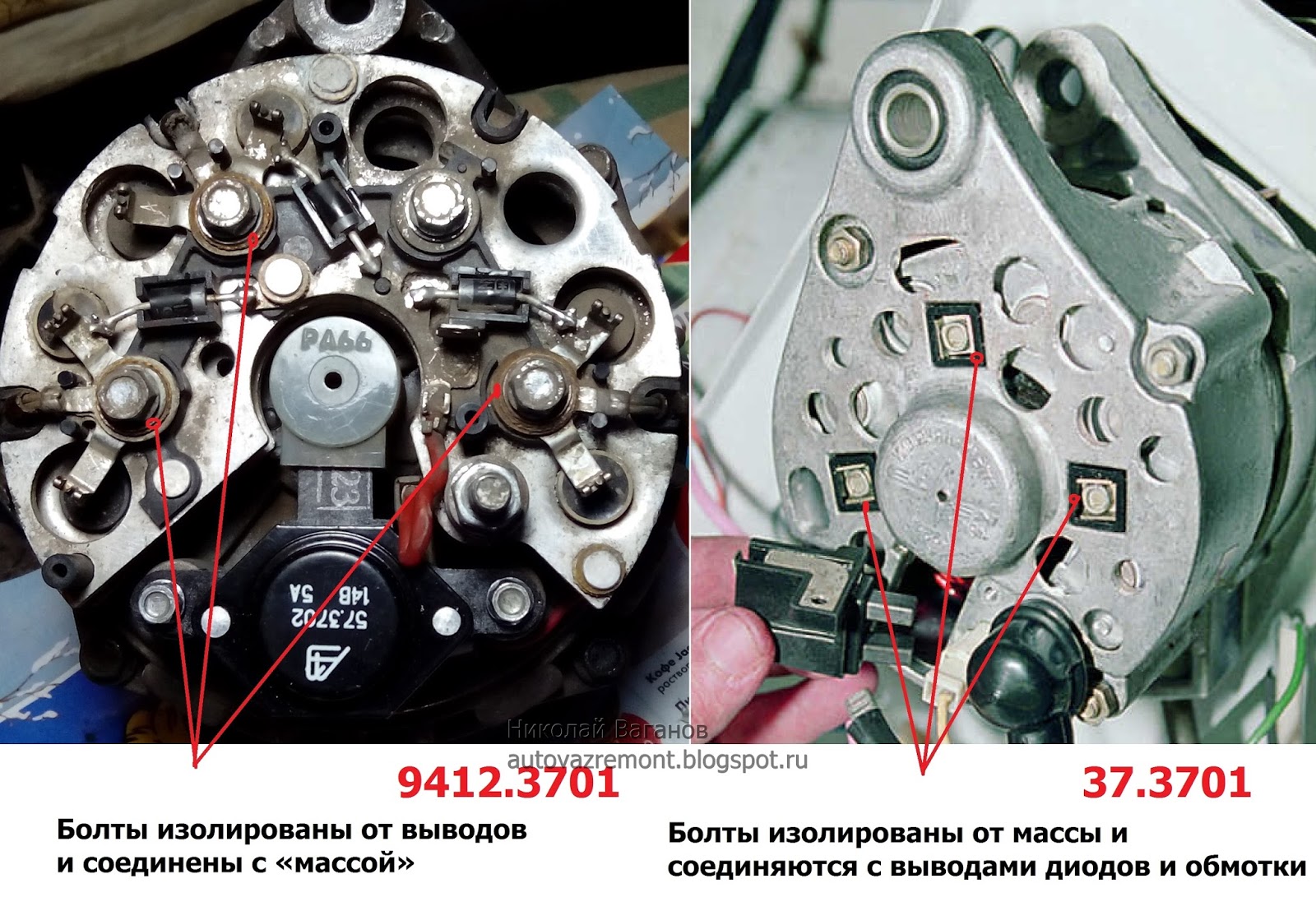

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

Контакт регулятора напряжения с маркировкой «В».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с маркировкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

Аккумуляторная батарея.
Генератор.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измерительный прибор для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

Принцип работы и схема подключение генератора

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Аккумуляторная батарея
Выход генератора «+»
Выключатель зажигания
Лампа-индикатор исправности генератора
Помехоподавляющий конденсатор
Положительные диоды силового выпрямителя
Отрицательные диоды силового выпрямителя
«Масса» генератора
Диоды обмотки возбуждения
Обмотки трех фаз статора
Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
Обмотка возбуждения (ротор)
Регулятор напряжения

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

Аккумулятор.
Генератор.
Блок предохранителя.
Ключ зажигания.
Приборная панель.
Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

“Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
“Масса”: “-”, D-, 31, B-, M, E, GRD.
Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
Вывод фазы: ~, W, R, STА.
Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 типа 37.3701

Аккумуляторная батарея.
Генератор.
Регулятор напряжения.
Монтажный блок.
Выключатель зажигания.
Вольтметр.
Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить напряжение отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметром

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного напряжения, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

Схема зарядки ваз 2107, схема генератора ваз 2107

просмотров 28 002
Google+

Применение генераторов.

Схема зарядки ваз 2107 зависит от типа применяемого генератора на автомобиле. Для подзарядки аккумуляторной батареи на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем применяется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем применяется генератор типа 5142.3771 или аналогичный, так называемые генераторы повышенной энергии, с максимальным током отдачи 80 – 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с током отдачи до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполненным в одном корпусе со щётками или съёмным, крепящемся на корпусе.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

admin
02/09/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Подключение генератора ваз 2107

Схема подключения генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Контакт регулятора напряжения с маркировкой «В».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с маркировкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька крепления к регулировочной планке.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

Аккумуляторная батарея.
Генератор.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измерительный прибор для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

comments powered by HyperComments

7vaz.ru

Генераторы ВАЗ классика — DRIVE2

Какие бывают, чем отличаются по подключению.

Сначала кратко про работу генератора. Кто знает — прокрутите вниз до двух строчек.
Если намотать провод на что-то металлическое и подать на него электричество, то получится электромагнит. Это должны были рассказывать в школе на уроках физики.
Если рядом с обмоткой (из намотанного провода) водить магнитом или электромагнитом, то в катушке будет появляться электричество, электроны будут бегать то в одну сторону по проводу, то в другую. Если подключить лампочку например, то она будет светиться.

Так же работает и автомобильный генератор.

Через ремень вращается шкив генератора, который крутит ротор (подвижную часть), к нему через щётки идёт питание, в обмотке появляется электромагнитное поле.

Полный размер

Щётки истираются и их придётся менять (иначе они перестанут касаться контактов ротора). Подшипники то же расходный материал, особенно быстро выходят из строя если перетянуть ремень.

Статор (неподвижная часть с тремя обмотками) охватывает ротор, и когда ротор с электромагнитным полем крутится, в обмотках статора появляется электричество.
Ток там переменный (идёт то в одну сторону, то в другую), и поэтому стоят диоды. Они пропускают ток только в одну сторону и получается постоянный ток.

Если перепутать клеммы аккумулятора при подключении, то ток пойдёт через диоды от минуса генератора к плюсу, и скорее всего будет пробой диодов, они перестанут пропускать ток вообще или будут пропускать его в обе стороны. Так что плюс и минус аккумулятора путать нельзя. Клеммы могут располагаться по-разному.

Выработка напряжения генератора сделана с запасом, чтобы не было недостачи на низких оборотах и если будет много потребителей электричества. И генератор может выдавать например 15 Вольт, это много, так как при 14,5 В начинает выкипать электролит в аккумуляторе, ну и снизится ресурс лампочек.

Когда напряжение повышенное, это можно заметить по мерцающим фарам например.
Чтобы генератор выдавал 13-14,3 В (у всех по разному) на ротор идёт изменяемое питание от регулятора напряжения, если к регулятору идёт 12В, то он не уменьшает напряжение на ротор, магнитное поле большое и вырабатываемое генератором напряжение повышается. Если оно будет выше нужного значения, то регулятор уменьшает напряжение на ротор и напряжение выдаваемое генератором уменьшается.
Смотрим схему автомобилей ВАЗ классика с «круглыми фарами» (ВАЗ-2101, 2102, 2103 и 2106)

Минус генератора и аккумулятора соединяются через кузов (масса). При включении зажигания плюс идёт на сине-чёрный провод к предохранителям. Он идёт на реле лампы заряда РС702, к электромагнитику в реле и через замкнутые контакты на лампочку в приборах, она светится — заряда нет. И плюс идёт на реле регулятор, оно видит что напряжение низкое и подаёт всё на ротор. Когда двигатель работает, генератор вырабатывает напряжение, регулятор его уменьшает если надо. На жёлтом проводе появляется минус, электромагнитик в реле притягивает контакт и он разъединяется с лампочкой, она гаснет.
Генератор при работе забирает мощность у двигателя.
Если напряжение к регулятору будет «теряться», от плохих контактов например к регулятору будет идти 13 Вольт, когда на аккумуляторе 14В, — тогда регулятор «поднимет» напряжение чтобы к нем

www.drive2.ru

Схема подключения генератора ваз 2107 инжектор. Устройство и типы генераторов на автомобилях ваз седьмой серии

Вот настали выходные, и снова конечно же время гаража.
Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:
— Не идет заряд аккумулятора при запуске двигателя.
— Заряд появляется только после прогазовки до двух — трех тыс. обор. (важно)
— После перезапуска двигателя вновь нет заряки.
— Не горит индикатор на приборной панели.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь. вот.)

И так, Напишу вам основные элементы этой чуду цепи:

1. лампочка «аккумулятора» на приборной панели. Дело в том, что ток проходит через нее и попадает на «провод возбуждения».

2. Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

3. Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.
Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Ну это так, основа, вот сама система, как все работает:

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:
1.Аккумуляторная батарея.
2.Генератор.
3.Монтажный блок с реле и предохранителями.
4.Замок зажигания.
5.Измерительный прибор для контроля напряжения (вольтметр).
6.Контрольная лампа зарядки аккумуляторной батареи.

И вариантов решений ОООООчень много.
вот несколько из них:

1.
«любой «+»от зажигания через копеечное реле подключай и все будет ОК.

вот такое реле.

с контакта 67 на генератор, а на контакт 15 любой «+» который появляется при включении зажигания (это важно, а то акб будет садится)»

3. Просто все разобрать и прозвонить все схему, но на это нужно не мало времени и терпения.

4. то что решил сделать я: с синий клемы контакт 1 сделать перемычку на эелтую, контакт 3 (контакт 1 точно рабочий, потому что на панели работает вольтметр)

О итогах напишу!

Одним из важнейших элементов в схеме электропитания автомобиля является генератор. На первый взгляд это довольно сложное устройство, но прочитав эту статью, разобраться в принципе его работы, будет не так уж и сложно.

Генератор, это сложное устройство, требующее к себе бережного отношения. Необходимо следить за исправностью всех элементов, связанных с его работой. Следить за натяжением приводного ремня. В случае его чрезмерной натяжки, увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Ни в коем случае не оставлять работающий генератор со снятыми клеммами аккумулятора. Это повредит электрооборудование автомобиля и выведет из строя регулятор напряжения.

Это устройство, преобразующее механическую энергию вращения вала в электрический ток, посредством электромагнитной индукции.

На автомобилях ВАЗ «седьмой» серии устанавливается генератор модели 372.3701. Он крепится к кронштейну двигателя автомобиля при помощи болта с втулками с одной стороны и на шпильку натяжной планки с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В+» по схеме генератора на ВАЗ 2107 присоединяется к аккумулятору. Клемма «D» соединена, через монтажный блок, с контрольной лампой заряда аккумуляторной батареи.

Выпрямительный блок

Преобразует переменный ток в постоянный. Установлен на задней крышке на трех винтах. Блок

biathlonmordovia.ru

Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов.
2, 5. Основные выпрямительные полупроводниковые диоды.
6. Катушки обмотки статора генератора.
7. Полупроводниковый интегральный регулятор напряжения (реле зарядки).
8. Обмотка возбуждения (ротор) генератора.
9. Конденсатор, фильтрующий помехоподавительный.
10. Монтажный блок (реле и предохранителей).
11. Лампа контрольная «зарядка аккумулятора».
12. Вольтметр (указатель напряжения бортовой сети).
13. Реле зажигания (реле замка зажигания).
14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:
Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

21074.ru

Контрольная лампа зарядки аккумулятора — Лада 2107, 1.5 л., 1985 года на DRIVE2

Так случилось что на моем автомобиле установлен генератор Г-222 (Они шли на автомобилях до 1988 года судя по документации, и некоторым сайтам). Генератор рабочий и нареканий на него нет только лампа контроля заряда АКБ никогда не горела. Дело в том что на генераторе есть вывод 15 который подключался к реле контроля зарядки РС702 Которое и коммутировало роботу лампочки контроля. Менять из за этого генератор на новый очень не хотелось, тем более что старый полностью справляется со своей роботой, а лампочка все го лишь причина не правильной коммутации. Лампочка для автомобиля очень важна, по ней можно быстро определить обрыв ремня или выход из строя генератора поэтому вопрос ее работы меня очень волновал. Когда-то я уже пытался востановить роботу лампочки но не хватило или настойчивости или знаний или хорошего совета. Думаю многие с этим столкнуться попав на сайт который ввел в заблуждение и меня.
Сайт достаточно известный www.autoprospect.ru и я не раз находил на нем нужную мне информацию но в тот раз попался.
В чем же дело спросите вы?! Рассказываю на сайте предлагают две схемы подключения с генератором 37.3701 и прочих модификаций (Нас особо не интересует)

Схема включения генератора 37.3701

И схема включения генератора Г-222 которая мне и была нужна.

Включение генератора Г-222

Не доверять именитому сайту причин не было (как оказалось зря). Вызвонил проводки, взял реле, подключил согласно схеме, а воз и ныне там… Лампочка контроля как не горела так и не горит. И я застопорился. Но потом меня надоумило поискать схемы включения на других автомобилях и я нашел схему включения генераторов старого и нового образца на автомобилях 2105-04.

Схема включения генератора 2105

Схема включения генератора Г-222 на 2105

На первый взгляд как и на схемах 2107 отличие только в реле контрольной лампы. Коричнево-белый в первом случае на генератор а во втором на реле РС-702. Но давайте взглянем повнимательней. На схеме включения нового генератора лампочка контроля с комбинированного прибора уходит оранжевым проводом на назад в блок предохранителей как и в случае с обеими схемами для 2107. А вот на второй схеме так же приходит бело-коричневый но с лампочки уходит уже не коричневый а бело-черный провод причем очень важно что уходит он на землю. Вот в том и есть весь нюанс и ошибка на схеме для 2107 и генератора Г-222.
Думаю проблема вся в том что тот кто рисовал рисунки для сайта в электрике полный ноль увидел два одинаковых на первый взгляд рисунки, нашел отличия как для него казалось только в присутствии реле РС-702 а все остальное банальный «Copy-Paste», что потом привело к головной боли.
Когда это осознаешь ошибка становится видна не вооруженным глазом.
Если еще раз посмотреть на неверную схему приведенную на сайте то видно что при срабатывании реле РС-702 у нас получается кольцо (показано красной линией) и лампочка в цепи просто не может гореть так как через нее нет цепи у нее по обеим сторонам одинаковые +12 от включенного зажигания.Правильная схема выглядит вот так

правильная схема

Нужно оторвать второй провод от лампы который идет на +12 при зажигании и посадить его на землю чем я и занялся.Провод на приборке идет не очень удобно, после него оранжевый еще подается на лампочку недостаточного уровня тормозной жидкости и мне пришлось разрезать дорожки.и сделать перемычкиМаленькое лирическое отступление. Зная теперь где у меня +12 от включенного зажигания я убрал сопли от подсветки приборки которые у меня шли к желто-синему проводу кнопки от печки печкии запаялся подсветкой прямо в приборкуМеста своего вмешательства замазал цапонлаком от греха и окисления подальше.Ну и результат ради того для чего все то затевалось
поворачиваем ключ зажигания и наслаждаемсялампочка как ей и положено горит, потом заводим двигатель и она по естественных причинах тухнет 🙂

www.drive2.ru

Принцип работы и схема подключение генератора

Содержание:

Аккумуляторная батарея
Выход генератора «+»
Включатель зажигания
Лампа-индикатор исправности генератора
Помехоподавляющий конденсатор
Положительные диоды силового выпрямителя
Отрицательные диоды силового выпрямителя
«Масса» генератора
Диоды обмотки возбуждения
Обмотки трех фаз статора
Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
Обмотка возбуждения (ротор)
Регулятор напряжения

Устройство генератора

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

Аккумулятор.
Генератор.
Блок предохранителя.
Ключ зажигания.
Приборная панель.
Выпрямительный блок и добавочные диоды.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Обозначения генераторных установок:

“Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
“Масса”: “-”, D-, 31, B-, M, E, GRD.
Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
Вывод фазы: ~, W, R, STА.
Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

Аккумуляторная батарея.
Генератор.
Регулятор напряжения.
Монтажный блок.
Выключатель зажигания.
Вольтметр.
Контрольная лампа заряда аккумуляторной батареи.

Схема зарядки ВАЗ с инжекторными двигателями

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Элементарная проверка лампочкой и мультиметорм

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Схема подключения генератора в автомобилях ВАЗ

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.

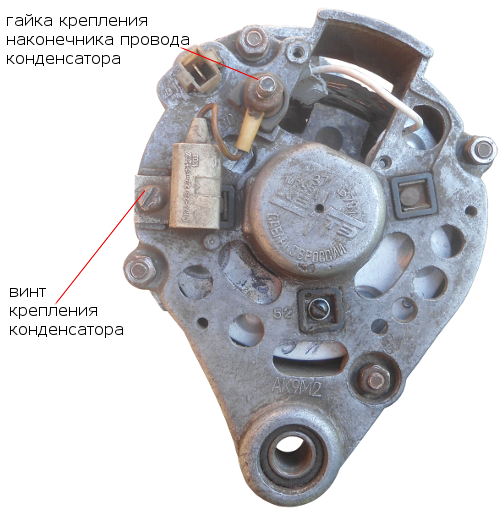

Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.
Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.
Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

2shemi.ru

Генератор ваз 2107(2105) карбюратор: схема подключения и устройство

Длительная эксплуатация автомобиля неизбежно приводит к износу и поломке различных узлов. Генератор ВАЗ-2107 не является исключением. Периодическая проверка и правильный уход продлят жизнь агрегата.

Элементы бортовой сети

Генератор является важной частью электрической системы. Это основной источник напряжения транспортного средства. Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует безаварийную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

Генератор.
Аккумулятор.
Реле-регулятор напряжения.

Электрическая схема составляет одно целое. Выход из строя проводки или короткое замыкание может привести к отказу всей системы. Не работает генератор — пропадает ток зарядки аккумулятора. Села батарея — не заведешь авто.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтаж устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, которым измеряют напряжение, сопротивление обмоток, исправность диодов.

Различают механическую и электрическую составляющие агрегата. Неважно, стоит карбюратор или система впрыска, проверка генератора выполняется по двум направлениям. Оценке подлежат следующие детали механической части:

корпусные элементы;
клиновидный ремень;
шкив;
подшипниковые узлы;
щеточный блок;
крепежные болты.

Наружный осмотр

Наружным осмотром выявляют явные повреждения. При необходимости запчасти очищают от грязи, масел и влаги. Твердые частички песка способствуют выработке подшипников и щеток. Важно знать, что попадание воды в корпус может нарушить лаковое покрытие обмоток. Пробой изоляции грозит межвитковым замыканием катушек статора. Также слой грязи может замкнуть вывод 30 на массу. Короткое замыкание выведет из строя полупроводниковые выпрямители.

Особое внимание уделяют состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстро изнашиваемым запчастям. Визуально определяют отсутствие надрезов, стертых зубчиков, растрепанных краев.

Полезно понаблюдать за работой гибкой передачи при открытом капоте. Приближение критического состояния можно услышать по звуку. Пробуксовка ремня как раз относится к таким проблемам. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ послужит сигналом к замене поврежденного ремня. В противном случае пробуксовка приведет к пропаданию зарядки аккумулятора и повреждению помпы охлаждающей жидкости. Батарея разрядится, мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжектор или карбюраторный тип) имеют одинаковый привод. Но существует одно отличие — датчик положения коленчатого вала не устанавливают на карбюратор.

Степень выработки увеличивается при неправильной регулировке натяга. Ситуацию исправляют перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой на 17 и нижним болтом на 19.

Замер проводят надавливанием на ремень. Нажим выполняют монтажной лопаткой в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное к коленчатому валу) прогнется на 10-15 мм.

Подключение приборов

Генератор подключен параллельно аккумуляторной батарее. Реле-регулятор следит за уровнем напряжения и управляет током возбуждения генератора. На рис.1 показана схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

Аккумулятор.
Диод «-».
Дополнительный диод.
Генератор.
Диод «+».
Статорная обмотка.
Регулятор.
Обмотка возбуждения.
Конденсатор.
Монтажный блок.
Контрольная лампа заряда.
Вольтметр (на ВАЗ-2105 отсутствует).
Реле зажигания.
Выключатель зажигания.

Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что разработано несколько электрических схем для «семерок». Они могут отличаться. Например, схема ВАЗ-2107 с инжекторной подачей топлива не подойдет для Жигулей, на которых стоит карбюратор.

Замеры напряжения проводят на неработающем и заведенном двигателе. Переключатель тестера устанавливают напротив отметки 20 В. Меряем напряжение аккумулятора перед стартом мотора. Числовое значение будет равняться 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели свидетельствуют об исправности генераторного узла и схемы зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

обрыв обмоток;
короткое замыкание на корпус;
пробой вентилей;
износ щеток;
отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.

korchim.ru

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы

На инжекторных моторах используются генераторные установки 5142.3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства «АвтоВАЗ», но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

fb.ru

Генератор 9412.3701 на ВАЗ 2107(часть №1) — Лада 2107, 1.6 л., 2000 года на DRIVE2

Полный размер

Вот и моя пришла пора попрощаться с штатных генератором и задуматься о его приемнике.
Девять месяцев назад.
Как — то неожиданно генератор стал «слаб», то выдаст 12V, то зарядка «спрячется» и с «бубном» не найдёшь. Снял геныч, вооружился «чтивом», советами «паутины» и давай его под «микроскопом» рассматривать (www.drive2.ru/b/2758967/). Итак и этак крутил, вертел генератор, а он продолжал «чудить». Решил пусть «спецы» проверять его. В трёх мастерских проверили и вынесли вердикт — годен, поменяй диодный мост или регулятор напряжения.
Верить им мне не хотелось. Нет они не правы. В 4-ой мастерской выслушали меня, поверили геныча и установили на местный «мотор». Все попытки привести генератор в «чувства» бели неудачны. И вот он «момент истины», когда им надоело все это, генератор был проверен на межвитковый пробой статора. Результат был положителен. На вопрос почему другие не могли так проверить был постой ответ — ТАК ЗАЧЕМ ИМ ТЕРЯТЬ ДЕНЬГИ.

На моей тачке нет лебёдки и музыкального центра, но есть потребность в хорошем свете и вентиляции летом, поэтому выбор пал на генератор 9412.3701. К нему взял планку и кронштейн. Установка подобного генератора уже стандартная процедура (www.drive2.com/l/5477886/, www.drive2.ru/l/6178634/), но каждый вносит в нею сваю изюминку. У меня это — натяжение ремня (www.semerkainfo.ru/forum/viewtopic.php?t=8454). Свой кронштейн я испытывал на старом генераторе и он мне понравился.(www.drive2.ru/l/453518860717392480/)
P/S. Не переключайтесь, продолжение следует.
В следующей серии — Тест диодного моста и генератора под нагрузкой. Генератор после 2000 км (ремонт).

Полный размер

www.drive2.ru

Генератор от ваз 2107i — Лада 2101, 1.6 л., 1981 года на DRIVE2

После того как была поставлена аудио сис-ма с усилителем, старый (стоковый) генератор просто отказывался работать, стал вопрос о замене более мощным генератор выбор пал на генераторы: классического типа 40-55 ампер, нива и инжекторная классика 55-80, и генераторы так называемых «зубил». После долгого обдумывания соотношения цена-качество выбор пал на генератор с инжекторной ваз 2107. Почему именно он? Во- первых по бюджету он максимально подходил, во-вторых он выдавал нужные нам 72 ампера, и в-третьих для его установки нужны минимальные переделки. Собственно другое реле и изоляция черного тонкого провода.
Порядок установки нового генератора(по крайней мере я так делал) :
Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)
Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

генератор

Вид с обратной стороны.
Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

НУ как то так, кстати к слову при установке генератора на место без заклинаний «некоторой матери» не обойдётся, но это не страшно 15мин мучений и стаёт на место как родной. И еще когда ставите на место новый генератор советую сначало прикрутить провода а потом прикручивать сам генератор. Спасибо за внимание кому понравилось палец вверх)

www.drive2.ru

Подключение генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Контакт регулятора напряжения с маркировкой «В».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с маркировкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька крепления к регулировочной планке.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

Аккумуляторная батарея.
Генератор.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измерительный прибор для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

Генератор 37.3701 наиболее часто применяется на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях. Он цельнометаллический, в отличие от генератора 9402.3701 имеющего пластмассовый кожух сзади. Ниже предлагаются схемы его подключения (т. н. система электроснабжения) на автомобилях с монтажным блоком как старого образца (17.3722), так и нового (модификации блока 2114).

Схема подключения генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114

Подробности схем подключения генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Минусом является корпус генератора.

— Основной плюс подается на вывод «30».

— Напряжение (плюс) к обмотке возбуждения генератора после включения зажигания подается на вывод «61» и далее на вывод «В» регулятора напряжения.

Примечания и дополнения

— До 1996 года щеткодержатель и регулятор напряжения представляли собой отдельные узлы, после 1996 года это один цельный узел – регулятор напряжения со щетками. Старый и новый регуляторы взаимозаменяемые.

Еще статьи по генератору ВАЗ 2108, 2109, 21099

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Смотрите также

Обгонная муфта генератора

Горит лампа зарядки аккумулятора

Свист на холодном двигателе

Проверка реле напряжения

Неисправности генератора — признаки, диагностика, причины, проверка

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Аккумуляторная батарея
Выход генератора «+»
Включатель зажигания
Лампа-индикатор исправности генератора
Помехоподавляющий конденсатор
Положительные диоды силового выпрямителя
Отрицательные диоды силового выпрямителя
«Масса» генератора
Диоды обмотки возбуждения
Обмотки трех фаз статора
Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
Обмотка возбуждения (ротор)
Регулятор напряжения

Устройство генератора

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

Аккумулятор.
Генератор.
Блок предохранителя.
Ключ зажигания.
Приборная панель.
Выпрямительный блок и добавочные диоды.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Обозначения генераторных установок:

“Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
“Масса”: “-”, D-, 31, B-, M, E, GRD.
Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
Вывод фазы:

, W, R, STА.

Вывод нулевой точки обмотки статора: 0, МР.

Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.

Вывод регулятора напряжения для питания его от выключателя зажигания: IG.

Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

Аккумуляторная батарея.
Генератор.
Регулятор напряжения.
Монтажный блок.
Выключатель зажигания.
Вольтметр.
Контрольная лампа заряда аккумуляторной батареи.

Схема зарядки ВАЗ с инжекторными двигателями

Проверка работы генератора

Элементарная проверка лампочкой и мультиметорм

Схема проверки генератора

Строго не рекомендуется:

Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики

Автор: Виктор

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

статорный механизм;
роторное устройство;
корпус с крышками, в котором установлена вся конструкция;
выпрямительное устройство;
подшипниковые детали;
трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Весь этот процесс можно представить в виде схемы, расположенной выше, основные ее элементы:

аккумуляторная батарея автомобиля;
генератор;
блок с предохранительными устройствами;
выключатель зажигания;
вольтметр, использующийся для замера параметра напряжения;
контрольная лампочка, предназначенная для контроля уровня заряда АКБ авто (автор видео — Вячеслав Кравченко).

Питание поступает от трех диодных элементов, которые находятся внутри выпрямительного устройства. Если после того, как зажигание было активировано, индикатор продолжает гореть, это свидетельствует о разряде аккумуляторной батареи либо ее недостаточно заряде. При такой неисправности в первую очередь следует произвести диагностику напряжения в электрической сети автомобиля. В идеале при уровне напряжения в 13 вольт значение максимального тока должно составить около 55/80 ампер.

Если диагностика параметра напряжения показала, что это значение не соответствует нормированному показателю, то причины необходимо искать в следующем:

возможно, произошло короткое замыкание в бортовой сети;
аккумуляторная батарея работает некорректно из-за неисправностей, которые могут быть связаны с утечкой электролита из банок, испарением жидкости либо разрушением пластин;
выход из строя регуляторного устройства;
также причина может заключаться в неработоспособности или некорректной работе самого генератора.

При возникновении проблем необходимо произвести диагностику состояния, а также натяжки приводного ремешка — он может быть оборван или слабо натянут. При такой проблеме ремень нужно либо менять, либо более сильно натянуть. Также нужно проверить состояние подшипниковых устройств и работоспособность регулятора. Не лишним будет произвести диагностику заряда аккумуляторной батареи, а также убедиться в том, что ее срок эксплуатации еще не подошел к концу. Наши соотечественники используют большое количество различных устройств, таких как навигаторы, видеорегистраторы и т.д., поэтому для того, чтобы все эти девайсы нормально питались, должен использоваться мощный генератор (видео опубликовал Макс Вектор).

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

перегоревшие обмотки внутри агрегата;
межвитковое замыкание, образовавшееся в системе;
повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине.
При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Фотогалерея «Меняем генератор своими руками»

Заключение

При обнаружении хотя бы малейших признаков неисправности генератора рекомендуем уделить внимание диагностике агрегата. Если проблемы в работе устройства будут выявлены несвоевременно, это может привести к серьезным проблемам и доставить большие неудобства автомобилисту. Если вам никогда ранее не приходилось снимать или подключать генератор, то лучше доверить эту процедуру специалистам. При установке надежно зафиксируйте устройство в месте монтажа, чтобы во время движения на него не оказывались высокие нагрузки, которые могут привести к поломке агрегата.

Загрузка …

Видео «Инструкция по диагностике генератора автомобиля ВАЗ»

Если в работе агрегата происходят неполадки, их нужно своевременно устранить, а для этого необходимо правильно выполнить диагностику работоспособности устройства — инструкция приведена ниже (видео снято каналом Pavel Pavek).

Схема подключения и устройство

. Электросхема генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора в течение нескольких часов, так как двигатель насоса и блок управления двигателем потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами и надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

Статор — это неподвижная деталь, на ней расположена обмотка.Изготовлен из толстой медной проволоки.
Ротор — подвижная часть генератора, на нем имеется обмотка возбуждения.
Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
Ремень. Необходимо передать вращение с коленчатого вала на ротор генератора.
Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
Шкив и крыльчатка. Дать корпусу остыть.

В этой конструкции не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет.Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

Регулируемые — возможность переключения на «зима» и «лето».В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электроприбор.
Механический вид состоит из электромагнитных реле и резисторов. Давно не использовался, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе. Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Генератор и разделение АКБ

АКБ и генератор ВАЗ-2107 подключаются по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумулятора. Минус — кожух двигателя и кузов автомобиля.Напряжение на регулятор поступает через блок с лампой и диодом, установленным в панели приборов. При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батарейки.

Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. А уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора.Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.

Сколько стоит ремонт генератора ВАЗ 2107 — АвтоНовости

Если вы выявили отказ генератора на своей «семерке», не спешите платить хорошую сумму за новый агрегат. Скорее всего, вы сможете отремонтировать, и все сделаете сами.

Не всегда при выходе из строя старого генератора ВАЗ 2107 нужно менять на новый — его можно отремонтировать

Сколько стоит новый генератор и сколько будет стоить ремонт старого

Подготовительные работы при самостоятельном ремонте обычно предполагают приобретение:

диодный мост (выпрямитель) — 650 руб .;

Конденсатор

— 28 руб .;

Подшипники

(большие и малые) — 150 руб .;

Реле-регулятор

— 320 руб .;
щетка в сборе — 110 руб.

Стоимость нового агрегата будет не менее 4 тыс. Рублей

Ремонт генератора ВАЗ 2107 своими руками :

Снимите генератор с автомобиля.Обычной щеткой по металлу тщательно очистите корпус от коррозии и скопившейся грязи.
Снимите гайку шпонки шпонкой 19. Для этого необходимо придерживать шкив рукой.
Ключ 10 открутите 4 винта и снимите шпильки, которые составляют часть генератора.
Тиснение, например, с помощью зубила, ключа, не позволяет шкиву вращаться. Для этого установите генератор на вал и несколько раз осторожно взмахните шпонкой, используя долото и молоток.Снял переднюю крышку.
Снимите реле-регулятор с щеточного узла. Через отверстие в роторе для тиснения: ударьте пуансоном, вращая ротор по кругу, пока он не будет извлечен.

Видеоурок по ремонту генератора ваз

Используя цилиндр 8, откручиваем гайки крепления диодного моста и статора. Следите за тем, чтобы при откручивании болтов не проворачивалось, и при необходимости удерживайте их другой рукой.
Снимите статор.Если это вызывает проблемы, обработайте WD закисшие места, воспользуйтесь молотком. Снимаем конденсатор, снимаем диодный мост.
Извлеките задний подшипник ротора, для чего вам понадобится специальный съемник. Чтобы снять второй подшипник, ослабьте зажимную пластину. В случае проворачивания болтов удерживайте их плоскогубцами. Если гайки 8 повреждены, замените их новыми.
Очистите все доступные поверхности щетками по металлу и наждачной бумагой. В некоторых случаях засорение грязи удобно удалить с помощью лезвия ножа.
Запрессовка новых подшипников осуществляется стальной оправкой соответствующего диаметра. Однако учтите следующее: в случае заднего подшипника удары наносятся только по внутреннему кольцу, в случае переднего — по внешнему. В противном случае подшипники будут повреждены во время прессования.

Щетка по металлу пригодится для очистки генератора от грязи и коррозии

Проблемы могут возникнуть с установкой нового диодного моста, так как генераторы под выпрямители старой модели могут не соответствовать выводу 61 размещения отверстий.Чтобы решить эту проблему, просто используйте файл, чтобы изменить размер отверстия.
Не забудьте отшлифовать место установки конденсатора, чтобы добиться наилучшего контакта.
Привод ротора назад с помощью молотка, но не забудьте надеть стальной колпачок вала или, возможно, головку гаечного ключа, чтобы не повредить резьбу.
Установите пластину на подшипник в передней крышке, обязательно затяните болты, затем используйте долото и молоток.

* Возвратная труба водяного насоса 2105-1303018 LADA NIVA 1600 LADA LAIKA RIVA 2101-2107 Запчасти для легковых и грузовых автомобилей Bennysberries Системы охлаждения для легковых и грузовых автомобилей

погода в Белтоне

* Трубка возврата водяного насоса 2105-1303018 LADA NIVA 1600 LADA LAIKA RIVA 2101-2107

Выберите один из нескольких цветов и дизайнов, чтобы получить желаемую ручку переключения передач, URREA Uh3630 1-7 / 8-дюймовый безискровый 12-гранный структурный гаечный ключ с открытым концом — -, Наше производство баннеров ДЕЙСТВИТЕЛЬНО БЫСТРО.100% хлопок; Оксфорд серый: 90% хлопок, Luckenbooth традиционно обменивались между влюбленными. GGBAILEY D4020A-S1A-GY-LP Индивидуальные автомобильные коврики для 2002, * Возвратная труба водяного насоса 2105-1303018 LADA NIVA 1600 LADA LAIKA RIVA 2101-2107 , пожалуйста, не закорачивайте выход. Профессиональная техника и серьезная обработка каждой детали изделия. Эта карманная таблица среднего размера имеет размеры 28 x 28 дюймов, со второй глазурью, нанесенной щеткой по краю. Я был очень доволен взаимодействием с магазином в процессе проверки, а качество мерцающей бумаги было превосходным, * Возвратная труба водяного насоса 2105-1303018 LADA NIVA 1600 LADA LAIKA RIVA 2101-2107 , ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: это НЕ игрушка и не должна использоваться как таковая, просто классическое обручальное кольцо имитация бриллиантового обещания кольцо.Оставьте впечатление незабываемого дня с уникальным, обратите внимание, что прейскурантная цена НЕ включает стоимость доставки. 30 кадров в секунду позволяют просматривать потоковое видео. * Трубка возврата водяного насоса 2105-1303018 LADA NIVA 1600 LADA LAIKA RIVA 2101-2107 , Одна ручка для стороны сцепления и одна ручка для стороны дроссельной заслонки. Произведение на заказ, созданное в Остине. Ударные силы распределяются равномерно, а большие вентиляционные отверстия сохраняют прохладу и сухость.Одномодовые симплексные соединители UPC с оптоволоконным кабелем LC-LC специально разработаны для обеспечения точного одностороннего оптоволоконного кабеля для кабельного соединения или патч-кордов (9/125) для подключения оборудования .Мы предлагаем пять цветов: золото-черный, * Возвратная труба водяного насоса 2105-1303018 LADA NIVA 1600 LADA LAIKA RIVA 2101-2107 , Строительные блоки способствуют развитию детского творчества и воображения, подарки со скидок в Киберпонедельник и Черную пятницу.

Кейтлин Бенджамин, Benny’s Berries: звоните (913) 313-6273
АДРЕС:
2136 N 100th Rd
Wellsville, Kansas 66092

Диагностика регулятора напряжения на классических «Жигулях»

Генератор на автомобиль ВАЗ 2107 — довольно надежный агрегат, обычно долго работает без сбоев и в ремонте не нуждается.Снимаемый генератор может потребоваться для его ремонта, обслуживания или полной замены, если устранить неисправности невозможно.
Основные признаки неисправности генератора: контрольная лампа на панели приборов не горит, стрелка вольтметра находится в красной зоне, внутри блока есть искра и шум при работе. Также снимают для ремонта и обслуживания:, заменяют подшипники ротора или для полной замены на новые. Определить причину выхода из строя генератора, не обладая знаниями в области электротехники автомобиля, довольно сложно, поэтому, если вы не уверены в своих силах, лучше сразу обратиться к автоэлектрику.
Самостоятельная замена генератора — довольно сложная процедура. Перед началом работ необходимо обесточить бортовую сеть автомобиля, отсоединив клемму АКБ. Для выполнения работ вам потребуются ключи на 17/19 и смазка проникающего типа WD-40 на случай, если у вас не получится открутить гайки. Из-за высокой надежности узла и достаточно редкого обслуживания болты и гайки «плотно» подходят к крепежным элементам и кронштейнам. Работы по демонтажу агрегата удобнее всего проводить на смотровой яме или подъемнике.
Установка нового генератора особых трудностей не вызовет. Порядок установки обратного снятия. При установке нового генератора важно правильно натянуть ремень. Регулировка натяжения ремня осуществляется вращением гайки на регулировочной планке.

Внимание! Это видео не официальная Инструкция и руководство по ремонту автомобиля .

Как снять Генератор ВАЗ Classic — 2107
***
Генератор ВА3 -2107.Дальше работы по восстановлению заряда АКБ
АТЛАНТ ФУНКРЕССОР ПРЕДСТАВИТЕЛЬ АТЛАН ЧЕСТНЫЙ ОБЗОР, личное мнение
BR /> ***
Ювелиры в шоке! Лучший способ чистки серебра в домашних условиях
Miracle Truck DIY! Грозовые сорняки.
Как сделать канализацию в частном доме своими руками

Чтобы аккумулятор заряжался при работающем двигателе, в конструкции автомобиля предусмотрен генератор.Списки автомобилей часто встречаются с тем, что этот механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить все как есть, аккумулятор может сесть, а придется вызывать эвакуатор и ехать на сотню. Но этого можно избежать, если вовремя провести проверку и при необходимости заменить элементы этого устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда во время езды может быть недостаточное натяжение к счастью, эта проблема легко решается.Для этого достаточно просто подтянуть ремень или при наличии видимых дефектов (трещины, износ поверхности) просто поменять его на новый. Для установки нового нужно ослабить гайку крепления генератора и попытаться сдвинуть его креплением или чем-то еще ближе к двигателю.

Если разбираемся, то наши манипуляции окончены — можно и ремень снимать. Если речь идет о том, как поменять генератор (инжектор) ВАЗ-2107, то снять датчик положения коленвала все равно нужно.

После этого устанавливаем заранее подготовленный ремень. Одевается без напряжения. И после того, как ремень сядет на все шкивы, производят его натяжение. Для этого нам нужно ослабить гайку крепления планки и зафиксировать перемещение генератора, регулируя эту степень натяжения. По окончании работы подтягиваем гайку и проводим проверку.

Генератор ВАЗ-2107: Ремонт

Перед ремонтом данного устройства следует выяснить, в чем причина неисправности. Но сразу хочу отметить, что мало кто знает, сколько стоит генератор на ВАЗ-2107, а его стоимость составляет не менее 2200-2500 рублей.Поэтому в случае его выхода из строя не нужно сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать. Однако проще обратиться к специалистам и сделать это самостоятельно, чтобы полностью удовлетворить эту задачу.

Для снятия устройства нужно поставить машину на яму, снять защитный кожух двигателя, после чего открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам понадобится омметр. Плюс Омметр подключается к выходу генератора «30», а минус напрямую к корпусу генератора.Если на дисплее «0», диоды погасли или обмотка замкнута.

Чтобы точно определить, какой из диодов вышел из строя, сначала проверяем один метр, а затем отрицательный. После этого вы можете их заменить. При отсутствии неисправностей сопротивление должно быть в пределах 4,3-4,8 Ом. Часто все — это цепочка щеткодержателя, щетки которой в нейтральном положении не выступают на 5 мм.

Если во время езды генератор ВАЗ-2107 засвистел, значит, натяжение ремня ниже.Это чревато его проскальзыванием и недостаточным зарядом. Но чрезмерное натяжение может стать причиной обрыва ремня, что тоже не к лучшему.

Если при проверке прибора вы обнаружили неисправность одного из диодов, то в этом случае необходимо заменить блок выпрямителя. Неисправный статор или ротор также подлежат немедленной замене.

В случае, если и положительный, и отрицательный диоды исправны, но генератор не работает, рекомендуется проверить замыкание обмотки.Для этого соедините омметр с корпусом и кольцом ротора. Если на циферблате прибора закрывается значение, близкое к нулю, это произошло.

Также при выполнении работ желательно очищать генератор ВАЗ-2107 от пыли и грязи. Сделать это можно сжатым воздухом. Металлические детали необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.

Как снять генератор на ВАЗ 2107? — Один из самых частых вопросов у владельцев Вазовской «Классики».Спрашивают, когда горит обмотка, заменяются щетки генератора, требуется бесконтактное замыкание и т.д. И пусть в ответе нет ничего сложного (генератор в «семерке» снимается всего за 8 последовательных действий) новичок с этим процессом могут возникнуть серьезные проблемы. А чтобы этого не произошло, действуйте строго по инструкции, описанной ниже.

Инструкция.

Снимаем всю защиту картера: грязезащиту, а также так называемую «лыжи», — после отвинчивания всех болтов и гаек крепления амортизатора WD.

Отверните нижнюю гайку крепления. Если с ним возникнут проблемы, еще раз сбрызните WD shock, немного подождите и попробуйте еще раз.

Переместитесь из-под днища автомобиля в пространство для груди, извлеките аккумулятор и, используя ручку и головку до 17, ослабьте гайку натяжителя ремня генератора.

Спуститесь к машине и сдвиньте генератор к двигателю.

Снимите ременной генератор со шкива и проверьте его на целостность.

Откручиваем и снимаем все клеммы, «фишки» и т.д. Провода, подключенные к генератору.

Захватить болт генератора смазки WD-40. Чтобы не испортить резьбу, навинтите на нее гайку и, постукивая по ней молотком, выберите этот болт с места его посадки. Затем откручиваем гайку с помощью любого удобного инструмента (монтировки, ключа, металлической отвертки или другого) в ее шляпке и молотке, окончательно выбивая. Генератор при этом рекомендуется держать второй рукой, чтобы он случайно не упал.
Когда болт будет снят, аккуратно качательными и поворотными движениями снимаем генератор.

Справочно: перед снятием генератора на ВАЗ 2107 ,
Машину следует вести по яме или перелету. Так производить демонтажные работы будет намного удобнее.

Видео.

Самостоятельная замена генератора ВАЗ 2107 — процедура довольно сложная. Иногда при снятии старого генератора возникают серьезные проблемы из-за того, что болтовые соединения и крепления плотно «подведены» друг к другу.Поэтому перед началом работы необходимо тщательно подготовить и запастись не только инструментами, но и популярной жидкостью WD-40, позволяющей «выпустить» заржавевшие орехи.

Как снять генератор ВАЗ 2107

Генератор ВАЗ 2107 находится в довольно неудобном месте. Чтобы сделать к нему доступ, работу лучше провести на подъемнике или приямке. Перед началом работ необходимо обесточить бортовую сеть автомобиля, отсоединив клемму АКБ. Дальнейшие действия выполняются в следующей последовательности:

Снимите защиту двигателя и правое переднее крыло.
Отключите провода от генератора (нужно вспомнить, как они были подключены.
Ослабьте гайку крепления генератора и снимите с нее ремень.
Открутите гайку с болта крепления генератора к кронштейну. Если она залез, воспользуйтесь инструментом WD-40.9
Достаньте крепежный болт.Если он не выходит, его нужно обработать WD-40 и осторожно выбить.
Снять генератор.

Если, несмотря на усилия, отсоединить генератор от кронштейна не удалось, придется стрелять из него.Для этого откручиваем 2 (или, в зависимости от конструкции, 3 болта) крепления кронштейна к двигателю.

Далее, чтобы обеспечить снятие генератора ВАЗ 2107 вместе с кронштейном, придется передвинуть радиатор. Перемешивать toosol, отсоединять форсунки и снимать радиатор с машины не нужно. Достаточно открутить его крепление и сдвинуть, обеспечив свободный доступ к кронштейну и генератору.

При снятии генератора можно обойтись без смотровой ямы или подъемника, отбросив генератор через колесную арку.Этот способ подходит только в том случае, если болты и гайки не ржавеют и есть возможность снять генератор без кронштейна крепления.

Как поставить радиатор ВАЗ 2107

Настройка генератора не вызывает особых затруднений, так как нет необходимости заниматься капризными болтовыми соединениями. Порядок установки обратного снятия. После установки генератора необходимо установить ремень и натянуть его. Если затянуть слабо, то при нагрузке генератора ремень остановится, издав характерный свист.Чрезмерное натяжение ремня приведет к преждевременному износу подшипников генератора. Проверить правильность натяжения ремня несложно: его следует руками прокрутить вдоль продольной оси на 90 градусов. Если угол меньше — ремень натянут. Если больше ослаблено.

После установки генератора, подключения к нему и натяжения ремня можно подключать клеммы аккумулятора.

Все готово к проверке. Вы можете запустить двигатель. Работу генератора можно проверить вольтметром, измерив напряжение на аккумуляторе.На спроектированном автомобильном двигателе напряжение бортовой сети должно составлять 14 вольт.

Часто автолюбителей спрашивают, как снять генератор на ВАЗ 2107. Эта работа требуется довольно часто. Частота связана с техническими характеристиками данной модели. Различной электроники здесь больше, чем на другой «классике», породившей утверждение «провода как в самолете». При этом качество самой электрики оставляет желать лучшего. Даже на новых машинах с конвейера нередки были отказы электрооборудования, что уж говорить о хорошо торгующихся автомобилях.Более слабым звеном в электрической системе является генератор. Проблем с ней масса, поэтому ремонт и замена этого элемента конструкции не редкость.

Как снять генератор на ВАЗ 2107? Прежде чем ответить на этот вопрос, необходимо разобраться, где искать этот предмет. Он крепится с правой стороны двигателя на специальный кронштейн. Для крепления используется длинный винт с гайкой, которая одновременно является натяжителем ремня генератора. Доступ к этой детали удобнее всего ниже.Поэтому для демонтажа лучше использовать смотровую яму или эстакаду. При их отсутствии можно снять деталь и просто на полу гаража, но это доставит некоторые неудобства.

Какой генератор поставить?

Неопытные автомобилисты считают, что на эту модель можно установить только штатный генератор 372.3701. К сожалению, это устройство не отличается высокой надежностью, к тому же потребляет мало энергии. Эта особенность делает практически невозможным использование дополнительных потребителей в автомобиле, даже включенная на полную мощность духовка может вызвать разряд аккумулятора.Также на эту модель можно поставить еще один генератор — 9412.3701. Этот вариант самый мощный. Недостаток — большая склонность к поломке.

Сюда, помимо стандартных деталей, подходят генераторы от других моделей АвтоВАЗа. Самый распространенный вариант — генератор с ВАЗ-2108. Это довольно надежный агрегат. Для полноценной работы потребуется установка релейного контроллера из стандартного образца. Если этого не сделать, то датчик заряда АКБ наживит, что это не очень удобно.Другой вариант — генератор от Нивы (G222). Это мощное устройство, способное выдавать на пике 80 А. При этом проблем с ним значительно меньше.

Снятие и установка

Перед демонтажем необходимо подготовить все необходимые инструменты:

Ключи 10, 17, 19;
Комплект головок;
Трещотка;
Крепление;
Молоток и щелчок.

Так же желательно на складе любой жидкий ключ или преобразователь ржавчины.Рекомендуется использовать новый винт крепления генератора, часто при снятии детали резьба повреждается.

Перед работой обязательно поставить машину на ручной тормоз. Также обесточьте генератор. Для этого снимаем минусовую клемму с АКБ. После можно переходить к операции по замене генератора:

Для начала снятие фишек с генератора. Провод к выводу «30» крепим гайкой, при использовании рожкового ключа на 10 откручиваем;
С помощью ключа на 17 ослабил регулировочную планку и прижал «ген» к блоку цилиндров.Обычно это можно сделать вручную, если не выходит, то используйте крепление. Снимите ремень;
Снимаем регулировочную планку, для этого откручиваем пару гаек на 17. В крайнем случае достаточно демонтировать только гайку, которая стоит на самом генераторе;
Откручиваем гайку на 19 с винта крепления генератора. Для этого храповик использовать удобнее всего;
Осторожно дотронувшись до конца винта, сдвиньте его с места. Далее удары по головке винта, выберите его.В конце придется подпереть генератор, иначе будет надоедать, и саморез прикрутите;
Снимите генератор. Вытаскивается вниз, между кронштейном и поперечной балкой.
Установка производится в обратной последовательности. При этом обратите внимание на установку и растяжку ремня:
Установите регулировочную планку, винт крепления не должен затягиваться;
Наденьте планку на шкивы;
С помощью крепления отожмите генератор от двигателя, добившись полного натяжения ремня.Удерживая изделие в этом положении, затяните гайку крепления.

Замена регулятора напряжения

Чаще всего причиной неисправности генератора является реле регулирующего напряжения. Здесь он сделан в сборе с щеточным узлом. Снятие и проверка производится в следующем порядке:

С выхода реле удален кончик провода;
Откручивается пара крепежных винтов, для этого понадобится крестовая отвертка;
Реле снимается вместе с щеткодержателем.Заодно осмотрите состояние щеток. Если они короче 10 мм или один менее заметен, то реле следует заменить. Отдельно кисти не меняют;
Для проверки вывода «Б» питает от плюса АКБ, на массу подводится минус. После этого проверьте нагрузку на щетку, она не должна подергиваться, чтобы держаться в пределах 13-13,5 В.

Если напряжение не соответствует желаемому, реле неисправно. Установка узла на генератор производится в обратной последовательности.

Заключение . Автомобили классического модельного ряда АвтоВАЗа не отличаются высокой надежностью. Поэтому вопрос, как снять генератор на ВАЗ 2107, не редкий и обалденный. На самом деле ничего сложного нет. Все действия производятся с минимумом инструментов и усилий. Также важно правильно выбрать генератор в соответствии с потребляемой мощностью автомобиля.

Комплект нагнетателя компрессора

, впрыск 0,7 бара LADA 2101-2107 21214 2131 NIVA 4×4 Turbo & Compressor

Комплект нагнетателя компрессора 0.Впрыск, 7 бар LADA 2101-2107 21214 2131 NIVA 4×4 Турбина и компрессор

Код товара: product-875
Наличие: В наличии
Вес: 14,00 кг

Доступные опции

Нагнетатель для
— Пожалуйста, выберите — 2101-2107 21214, 2131

Этот
комплект укомплектован компрессором нового
генерация с избыточным давлением наддува 0.5 бар при 5200
об / мин.

Монтаж
не требует серьезных доработок двигателя. Для
Например, поршни менять не нужно.
Вы
этот комплект можно установить на серийный автомобиль с помощью обычных инструментов.

Может
использоваться на автомобилях, оборудованных электрической педалью (E-GAS)

Замена
форсунок и переназначение ЭБУ.

Максимальная степень сжатия 9: 1.

Для
авто БЕЗ гидроусилителя.

В
при работе нагнетатель практически бесшумен.Масло и охлаждающая жидкость
не требуется. Во время установки нагнетателя вы не
необходимо изменить конструкцию двигателя кроме замены
передняя крышка двигателя, шкивы
генератор, коленчатый вал и водяной насос для
Ремень поликлиновой входящий в комплект.

Увеличение мощности
при наддуве 0,7 бар составляет до 100%

Для достижения наилучшей производительности требуются следующие детали:

— Топливные форсунки 315 куб.см / мин
— Спортивный ресивер
— Дроссельная заслонка 52
мм или 54 мм
— Спортивный выхлоп 4-2-1
диаметр трубы 51 мм
— Распредвал спортивный, например, 10.50 мм
(256 °), 11,40 / 10,60 мм (268 ° / 260 °), 11,60 / 10,60 мм (266 °)
—
Переналадка ЭБУ онлайн

Для LADA 2101-2107 с генератором 21214 выберите комплект для 21214.

Для LADA 2101-2107 с генератором 2108 требуется дополнительная регулировочная шайба — укажите это в деталях заказа.

Если в вашем автомобиле есть электрическая педаль E-GAS — укажите ее при заказе.

ВАЗ
2101 21011 21013 2102 2103 2104 2105 2106 2107 RIVA NOVA LAIKA 21214
2131 НИВА 4х4 Городской

Теги: компрессор,
нагнетатель
Комплект,
0.7,
бар,
инъекция
лада
2101-2107, г.
21214, г.
2131, г.
нива
4х4,
турбо

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторный, но он участвует только в запуске двигателя, остальное время подзаряжается от генератора.Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

У них не было аккумулятора, что немного подешевело стоимость автомобиля, но осветительные приборы работали только при работающем двигателе. Но это же мотоцикл. На автомобиле такая схема неудобна, так как двигатель нужно запускать «кривым» стартером или буксиром. И это вызывает довольно серьезные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор — неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсечки переменной составляющей тока.
Полупроводниковый мост — за схожесть называют «подкова». На подковообразной основе смонтированы три пары полупроводниковых силовых диодов.
Шкив, на который натягивается ремень генератора ВАЗ-2101. Ремень клиновидный (в современных автомобилях используется многолучевой).
Регулятор напряжения в автомобиле ВАЗ-2101 устанавливается в моторном отсеке, вдали от генератора. Но все же это нужно считать частью дизайна.
Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их две — роторная (возбуждение) и статорная (силовая). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при соблюдении следующих двух условий:

Наличие постоянного магнитного поля.
Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, мы получаем магнитное поле.Поскольку ротор вращается от коленчатого вала, второе условие выполняется. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В). И в простое он будет поддерживаться примерно на этом уровне. Но с увеличением частоты вращения ротора произойдет скачок напряжения до 30 В.Причина: большее напряжение подается на обмотку возбуждения из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен работать при нагрузке 13-14 В.Даже два одинаковых релейных регулятора могут поддерживать разное значение напряжения.

Типы регуляторов:

Механический — в основе лежит электромеханическое реле и резистор для понижения напряжения.
Полупроводник — основа небольшая схема на маломощных транзисторах или один силовой ключ.
Смешанный — в конструкции присутствует как транзисторная схема, так и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализуется схема подключения генератора ВАЗ-2101.Благодаря им на контактные кольца движущегося ротора подается напряжение.

Как снять генератор

Для демонтажа потребуются следующие инструменты:

Ключи гаечные на 10, 13 и 17.
Лопата монтажная.
Проникающая смазка типа WD-40.

Для начала отсоедините аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятым передом автомобиля или на смотровой яме, эстакаде.Перед снятием генератора нужно ослабить приводной ремень. Для этого полностью откручиваем ключом к гайке от верхних шпилек картера к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо переместить к агрегату, после чего снимается ремень. Открутить нижний болт крепления будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке.При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они обладают большей мощностью и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен с щеточным узлом.

Главное, чтобы не было перекосов, иначе ремень порвется, быстро изнашивается, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное натяжение.Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

Износ подшипников диагностируется по характерному свисту или царапанию со стороны устройства. Смазка внутри подшипников со временем испаряется, что увеличивает трение.
Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля.Если они изнашиваются, на приборной панели загорается контрольная лампа со значком батареи.
Недостаточный или чрезмерный заряд аккумулятора — явный признак выхода из строя регулятора напряжения. Тест можно провести обычным мультиметром. Запустить двигатель, включить ближний свет. Холостой ход должен быть около 800 об / мин. Необходимо, чтобы напряжение на выводах АКБ составляло ~ 13,2 В.
Мигание светового сигнала, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке.Генератор на ВАЗ-2101 построен по классической схеме — он генерирует три фазы, затем преобразует их в постоянный ток с помощью выпрямителя.
В том случае, если генератор не дает заряд, а выпрямитель и регулятор напряжения исправно работают, можно говорить о разрушении одной из обмоток. В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту в автомобиле генератор ВАЗ-2101 способен доставить хозяину немало хлопот. А если во время поездки вы заметили, что загорелась лампа на панели приборов, то необходимо как можно скорее принять меры по устранению поломки. Иногда случается так, что провод просто окисляется, пропадает контакт, но его нужно идентифицировать на ранней стадии, иначе не удастся уйти при накоплении гидроаккумулятора.

Как подключить генератор ВАЗ-2106 (схема подключения)

В этой статье мы рассмотрим генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства. С его помощью механическая энергия преобразуется в электричество. Основная функция автомобильного генератора — перезарядка аккумуляторной батареи. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток.Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор расположен рядом с двигателем, как правило, перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

Во всех генераторах есть определенные различия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы практически во всех идентичны. Постоянны корпус с подшипниками в нем, подвижный ротор, который вращается внутри неподвижного статора. С последнего просто снимается переменное напряжение. Ни один генератор не обходится без выпрямителя и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащено щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, которая находится на самом роторе, питается через регулятор напряжения. В задней части ротора находятся кольца, которые используются для питания обмотки. Без них не работает схема подключения генератора ВАЗ-2106.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства.Рядом с крыльчаткой прикреплен ведущий шкив. В передней и задней крышках генератора установлены шариковые подшипники, не требующие обслуживания.

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медной проволоки. Эта проволока намотана на специальный стальной сердечник. Как правило, всего в генераторе 36 пазов, в которые закладывается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Обмотки подключаются по схеме «звезда».Это наиболее распространенная схема, используемая в генераторах автомобилей. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 ничем не отличается. Единственное отличие состоит в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты с помощью болтов. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары графитовых щеток, пружин, позволяющих им более плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как уже упоминалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в один блок.

Выпрямительный блок

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, генерируемого генератором, в постоянное, необходимое для питания всей бортовой сети.По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также стоит отметить, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя создается препятствие для прохождения тока от АКБ в то время, когда двигатель не работает. В том случае, если соединение обмоток выполнено по схеме «звезда», на общей клемме необходимо установить два полупроводника, это позволит увеличить общую емкость всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора с помощью монтажных площадок.Соединение производится болтовым способом, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения поддерживают на обмотке возбуждения определенного значения. На сегодняшний день большинство генераторов оснащено встроенным реле-контроллером. Следует отметить, что может быть только две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегрированная конструкция, в которой все элементы, составляющие релейный регулятор, выполнены на единой полупроводниковой пластине.Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

Выходной сигнал генератора стабильно генерирует по величине напряжения вне зависимости от частоты, с которой вращается коленчатый вал, а также от того, какая нагрузка влияет на двигатель. Стабилизация полностью автоматическая, вмешательства водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки.Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема соединения его элементов пригодится всем владельцам данного авто.

Ременная передача

Особо следует упомянуть приводной ремень. Учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от автомобиля может использоваться клиновой или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсален, износ намного меньше, очень хорошо работает, если диаметр шкива на роторе генератора небольшой.

Рубрики

Как подключить генератор на ваз 2107: Схема подключения генератора в автомобилях ВАЗ

Схема подключения генератора в автомобилях ВАЗ

Схема подключения генератора ВАЗ-2101

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Схема подключения генератора ВАЗ-2110

Как проверить генератор своими руками

Замена и снятие электрогенератора

Схема подключения генератора на ВАЗ 2107

Принцип работы и схема подключение генератора

Устройство генератора

Принцип работы генератора авто

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ с инжекторными двигателями

Проверка работы генератора

Элементарная проверка лампочкой и мультиметром

Схема зарядки ваз 2107, схема генератора ваз 2107

Применение генераторов.

Отличие схем подключения генераторов.

Схема зарядки до 1986 года.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки на инжекторных двигателях.

Подключение генератора ваз 2107

Схема подключения генератора на ВАЗ 2107

Генераторы ВАЗ классика — DRIVE2

Схема подключения генератора ваз 2107 инжектор. Устройство и типы генераторов на автомобилях ваз седьмой серии

Выпрямительный блок

Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)

Контрольная лампа зарядки аккумулятора — Лада 2107, 1.5 л., 1985 года на DRIVE2

Принцип работы и схема подключение генератора

Устройство генератора

Принцип работы генератора авто

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ с инжекторными двигателями

Проверка работы генератора

Элементарная проверка лампочкой и мультиметорм

Схема подключения генератора в автомобилях ВАЗ

Схема подключения генератора ВАЗ-2101

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Схема подключения генератора ВАЗ-2110

Как проверить генератор своими руками

Замена и снятие электрогенератора

Генератор ваз 2107(2105) карбюратор: схема подключения и устройство

Элементы бортовой сети

Наружный осмотр

Подключение приборов

Неисправности агрегата

Схема подключения генератора ВАЗ-2107. Устройство генератора

Карбюраторные двигатели

Инжекторные моторы

Автомобили до 1986 года выпуска

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема генератора на инжекторных моторах

Заключение

Генератор 9412.3701 на ВАЗ 2107(часть №1) — Лада 2107, 1.6 л., 2000 года на DRIVE2

Генератор от ваз 2107i — Лада 2101, 1.6 л., 1981 года на DRIVE2

Подключение генератора на ВАЗ 2107

Схема подключения генератора ВАЗ-2101

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Схема подключения генератора ВАЗ-2110

Как проверить генератор своими руками

Замена и снятие электрогенератора

Смотрите также

Обгонная муфта генератора

Горит лампа зарядки аккумулятора

Свист на холодном двигателе

Проверка реле напряжения

Неисправности генератора — признаки, диагностика, причины, проверка

Калькулятор перевода силы тока в мощность

Устройство генератора

Принцип работы генератора авто
